1
OHSAH
1.0 PŘEDSTAVENÍ 1
2.0 BALENÍ OBSAHUJE 1
3.0 BEZPEČNOSTNÍ POKYNY 2
4.0 ZAPOJENÍ ANTÉNY 2
5.0 INSTALACE ANTÉNY 3
1.0 PŘEDSTAVENÍ
Děkujeme za zakoupení DVB-T antény Strong SRT ANT 10. Tato anténa byla speciálně
navržena pro příjem digitálního terestriálního signálu. Může být zapojena s jakýmkoliv DVBT přijímačem a je určena pro vnitřní použití. Tato anténa je aktivní, což znamená, že má
zabudovaný nízkošumový zesilovač, jenž zesiluje signál přijímaný anténou pro lepší výkon.
Doporučujeme před instalací antény pečlivě přečíst tento návod, což by Vám mělo pomoci
získat nejlepší výkon antény.
Specifikace:
Frekvenční rozsah: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz
Zisk: 21 dB ± 3 dB
RF Impedance výstupu: 75 Ohm
Napájení: 5 Volt / 40 mA via RF port přijímače nebo
9 Volt DC / 100 mA via externí 230 Volt AC-DC adaptér
Speciální vlastnosti
n Vestavěný nízkošumový zesilovač
n Vysoká variabilita: optimalizované nastavení a zaměření antény pro příjem
minimální úrovně rušícího signálu
2.0 BALENÍ OBSAHUJE
1. SRT ANT 10 – Digitální aktivní DVB-T Anténa pro vnitřní použití
2. Jednotka
3. Koaxiální kabel
4. Uživatelský návod s
PART 7 • Čeština
2
Čeština

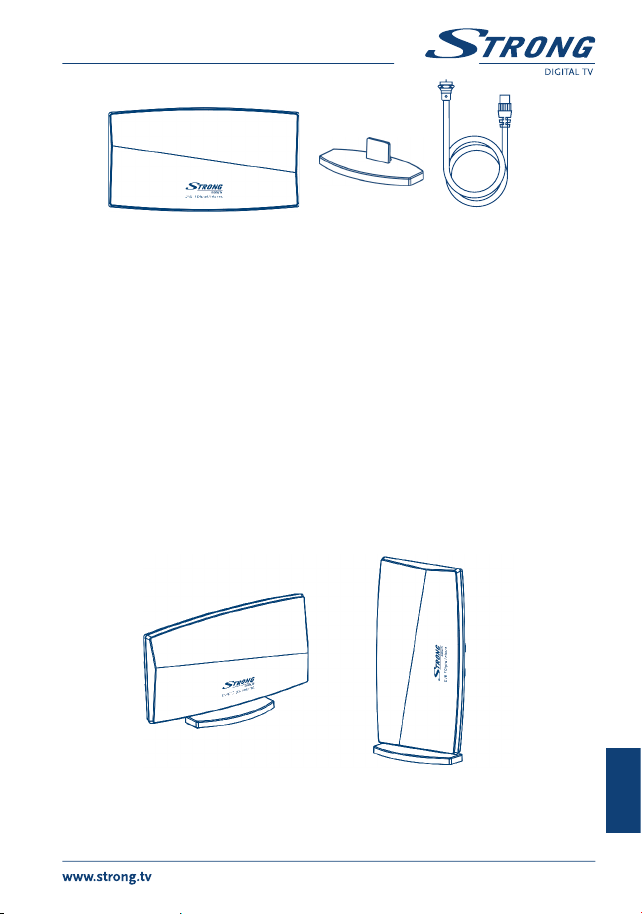

Hlavní jednotka Jednotka Koaxiální kabel
3.0 BEZPEČNOSTNÍ POKYNY
n Před jakýmkoliv propojením se ujistěte, že přijímač je odpojen ze zásuvky.
n Zkrat může navždy poškodit Váš přijímač.
n Nikdy neinstalujte anténu mimo dům nebo ve vlhkém prostředí jako koupena.
n Před zapojením se vždy přesvědčte, že používáte správný adaptér. Špatná
polarizace nebo napájení může navždy poškodit anténu
4.0 ZAPOJENÍ ANTÉNY
n Ověřte jakou polarizaci používá provozovatel ve Vaší zemi (horizontální/vertikální)
n Umístěte anténu do plastového držáku jak je uvedeno na obrázku
n Odpojte Váš přijímač od zdroje napájení (zásuvka)
n Zapojte dodávaný RF kabel do antény: opatrně vsuňte vnitřní část do konektoru v
zadní části antény. Otáčejte s krytem až je kryt zcela fixován
n Zapojte druhou část RF kabelu do Vašeho DVB-T přijímače. Běžně je vstup na
přijímači značen jako “ANT” (in) nebo “RF”(in)
n Zapojte Váš přijímač zpět do zdroje napájení (zásuvka)
( H-Broadcast) anténa pro hor. vysílání (V-Broadcast) anténa pro ver. vysílání
PART 7 • Čeština
3
Rear View
Digital TV
DC Outlet SCART Cable
AC/DC Adaptor
230 V wall outlet Koaxiální kabel
Digital Set Top Box (DVB-T)
Jednotka (Vertical)
5.0 INSTALACE ANTÉNY
INSTALACIÓN DE LA ANTENA:
1. Zapněte Vaší TV a nastavte ji na zobrazení signálu z DVB-T přijímače.
2. Stiskněte tlačítko “MENU” na dálkovém ovládání přijímače. V nastavení
přijímače vyhledejte položku “napájení externí antény” a tu zvolte. (Běžně je v
Menu položka ANT power, Ext Antenna power
nebo Active antenna power.) *
4. Vyberte v Menu přijímače položku, jenž zobrazuje úroveň přijímaného signálu.
(Běžně je tato položka u volby Channel Scan).
5. Nyní se zaměřte na nastavení antény v závislosti na zobrazované síle a kvalitě
signálu. Držte anténu v rukou co nejvýše. Nyní pomale točte s anténou okolo
její osy (horizontálně) a sledujte změnu síly signálu na TV. Jakmile najdete
polohu s nejvyšší úrovní signálu, anténu v této poloze upevněte.
6. Je důležité takto umístit anténu, protože pouze tak může být zajištěn
dostatečně silný signál. Pro zlepšení úrovně signálu můžete zkusit přemístit
anténu na jiné místo v pokoji, blíže k oknu nebo na vyšší místo.
Poznámka: Je doporučeno neumisťovat anténu blízko:
n Zařízení, jenž jsou zdrojem rádiového vlnění (bezdrátové telefony, GSM telefony,
mikrovlnné trouby...)
n Zařízení s vysokou spotřebou energie (elektrické ohřívače, fény, klimatizace...)
* Pokud nemůžete nalézt tuto položku v Menu Vašeho DVB-T přijímače, zkontrolujte v
uživatelském návodu přijímače, zda podporuje aktivní napájení externí antény (5 V na
výstupu RF kabelu). Pokud si nejste jisti, kontaktujte Vašeho prodejce.
PART 7 • Čeština
4
Čeština
V případě, že přijímač nepodporuje aktivní napájení externí antény, je nutné anténu napájet
externím zdrojem napájení – adaptérem. Zeptejte se Vašeho prodejce na adaptér, který
dodává 9 V napětí DC, 100 mA proud. Při zapojení respektujte polarizaci konektoru antény
dle následujícího obrázku:
Konektor je situován na zadní straně antény.
Poznámka: Anténa nebude fungovat řádně, pokud není zesilovač napájen. Z tohoto
důvodu je tedy nutné napájet anténu buď pomocí přijímače nebo adaptéru.
Prodloužení RF kabelu:
V některých případech můžete potřebovat RF kabel prodloužit. Toto doporučujeme pouze
v případě, že se standardním kabelem nejste schopni přijímat kvalitní signál. V případě
prodloužení RF kabelu respektujte následující body:
n Použijte kvalitní RF kabel s bezchybným stíněním
n Použijte stíněné konektory (Váš prodejce Vám poradí).
n Ujistěte se, že jak vnitřní vodič, tak stínění je dobře zapojené do konektoru, aby
nedošlo ke zkratu v kabelu.
I když prodlužujete kabel, udělejte ho pouze nezbytně dlouhý. Čím větší kabel, tím větší
úbytek signálu.
V důsledku neustálého výzkumu a vývoje technických specifikací, se může design a vzhled výrobku měnit.
© STRONG 2009. Všechna práva vyhrazena. 06/2009
Environmental Issues
ENVIRONMENTAL ISSUES
STRONG is committed to reducing the impact of its products on the environment.
To maximise the benefits of our design enhancements, your co-operation is required.
Electronic product recycling
Do not dispose of this product with
your domestic rubbish.
At the end of its useful life, this
product
contains materials which when
processed correctly can be recovered
and recycled. By participating in the
responsible recycling of this product
you will be reducing the requirement
for new raw materials and
reducing the amount of material that
would otherwise end up in landfill.
When you purchase a new, similar
product your retailer may offer to take
this old one off you. Alternatively,
you can take it to your local recycling
centre. Your retailer or local
municipal authority will advise you
of the collection facilities available
for waste electronically products in
your area. User of this service will be
free to you.
Within the scope of the European
legislation on Waste Electrical and
Electronic Equipment (Directive
2002/96/EC valid as of August
2005) STRONG provides a recycling
system free of charge for consumers
to returning products after end of
life. For more information about
STRONG’s environmental policy
to you:
www.strong.tv - select “About us”
and “Environmental Policy“ from the
submenu.
Packaging
When disposing of this
product packaging,
please ensure that it
is recycled. Packaging
material is to be
depolluted in waste
separation.
Power Saving
To save power and
money, please put the
product into standby
mode when not in use.
We also recommend
disconnection from mains supply
when not in use for longer periods
of time.
Batteries
Do not dispose of the
batteries from your
handset with your
domestic waste.
Where they are available,
participate in your local municipal
or retailer collection schemes
for spent batteries. Batteries
discarded in landfill sites or
incinerated increases the chances of
pollutants being dispersed into the
atmosphere.
