CLUB MPIX-355 Manuel d’installation et d’utilisation
CLUB MPIX-355 2 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
AVERTISSEMENT !
ATTENTION, NE PAS FORMATER LE DISQUE du MPIX
AVEC LES UTILTAIRES DOS ou WINDOWS
SI VOUS DEVEZ FORMATER À NOUVEAU LE DISQUE,
VEUILLEZ UTILISER L’UTILITAIRE FOURNI SUR LE SITE
WEB de STOREX: http://fat32.storex.eu
SINON, VOUS NE POURREZ PLUS FAIRE FONCTIONNER
VOTRE MPIX AVEC VOTRE TV CAR LA LISTE DES
FICHIERS ET DOSSIERS NE S’AFFICHERA PAS À L’ECRAN,
MERCI.
CLUB MPIX-355 3 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
CLUB MPIX-355 4 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
SOMMAIRE
1. CONTENU DU COLIS : .......................................................... 6
2. ATTENTION – À LIRE AVANT TOUTE INSTALLATION ........... 7
3. INSTALLATION AVEC WINDOWS 98/SE .............................. 8
4. INSTALLATION AVEC WINDOWS ME/2000/XP ................. 10
5. INSTALLATION AVEC MAC 8.6, 9.0 OU X.1 ........................ 11
6. INSTALLATION ET UTILISATION DU LOGICIEL
« CRYPTEXT »....................................................................... 12
6-1. INSTALLATION
6-2. UTILISATION
DU LOGICIEL
DU LOGICIEL
« C
« C
RYPTEXT
RYPTEXT
»..............................12
»................................14
7. UTILISATION DU DISQUE DUR EXTERNE........................... 16
7-1 P
ORTS ET TOUCHES
7-2 T
ELECOMMANDE
7–3 C
OMMENT BRANCHER VOTRE DISQUE
..............................................................16
..................................................................17
..........................................18
7-4 ATTENTION – PRÉCAUTION : .............................................19
7-5 C
ONNEXION A VOTRE TELEVISEUR
..............................................20
8 REGARDER UN FILM, DES IMAGES ET ECOUTER DE LA
MUSIQUE .............................................................................. 21
8-1 R
EGLAGE DANS
8-2 L
ECTURE D’UN MEDIA
8-3 L
ES TOUCHES UTILES
MENU ..........................................................21
............................................................22
............................................................22
9 DEPANNAGE ....................................................................... 24
10. CARACTÉRISTIQUES........................................................ 26
11. CONDITIONS DE GARANTIE ............................................ 27
12. ENREGISTREMENT DE LA GARANTIE ............................... 28
CLUB MPIX-355 5 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
1. Contenu du colis :
Le produit qui vous est livré doit contenir :
Le disque externe CLUB MPiX-355 USB 2.0 pré-formaté
Une télécommande
Un câble USB
Un adaptateur secteur
Un adaptateur Péritel
Un câble audio/vidéo
Un CD-ROM d’installation des pilotes sous Windows 98 SE et MAC
Ce manuel d’installation et d’utilisation
CLUB MPIX-355 6 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
2.
ATTENTION – À LIRE AVANT TOUTE INSTALLATION
• CLUB MPiX est livré complet et testé : toute intervention technique
consistant à ouvrir le produit, ou à changer le disque dur interne
entraînera systématiquement l’annulation de la garantie contractuelle sur
le produit.
• Lorsque l’installation de pilotes est nécessaire pour pouvoir utiliser CLUB
MPiX, vous devez réaliser l’installation des pilotes avant de connecter
physiquement CLUB MPiX en USB à l’ordinateur.
• Si vous disposez d’un accès Internet, nous vous invitons à consulter
notre site www.storex.eu afin de rechercher d’éventuelles modifications à
ce manuel ou de nouveaux pilotes de périphérique pour CLUB MPiX.
• Connecté en USB, CLUB MPiX est compatible avec les normes USB 2.0 et
USB 1.1. Cependant les performances jusqu’à 480 Mbits/sec ne seront
possibles que si CLUB MPiX est connecté à une interface USB 2.0, sinon
les performances seront de 12 Mbits/sec en USB 1.1 au maximum.
• Avant de contacter notre support technique, nous vous invitons à
consulter les « Questions fréquemment posées » (F.A.Q) sur notre site
Internet, car peut-être votre demande y est-elle déjà référencée.
• De même, avant de retourner le produit en magasin pour réparation,
nous vous incitons à contacter notre support technique pour
diagnostiquer votre problème : de nombreux retours de produits sans
panne réelle sont fréquemment constatés à notre Service Après Vente :
08 92 68 13 88
(0.337 € TTC / mn)
du lundi au vendredi de 10H30 à 12H00 et de 14H00 à 17H00
ou
support@storex.eu
CLUB MPIX-355 7 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
3. INSTALLATION avec WINDOWS 98/SE
Vous devez, avant de connecter le disque, installer les pilotes, à l’aide du
programme fourni sur le CD-ROM ou sur notre site Internet.
1
– Cliquez sur « Install Driver »
Installer le pilote
2
– Une fois l’installation terminée,
la fenêtre suivante apparaît,
cliquez sur OK
3 –
Branchez votre CLUB MPiX
Lors de la connexion en USB, plusieurs fenêtres apparaîtront comme celles-ci :
puis le disque sera visible comme un disque classique :
CLUB MPIX-355 8 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
ou bien dans le gestionnaire de périphériques :
CLUB MPIX-355 9 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
4. INSTALLATION avec WINDOWS ME/2000/XP
En USB, CLUB MPiX est reconnu d’emblée sans aucune installation.
Pour vérifier la bonne installation automatique, si vous allez dans [Poste de
Travail], <clic droit>, [Gérer], à la rubrique [Gestionnaire de périphérique],
en demandant l’affichage des [Périphériques par connexion], vous
obtiendrez :
Si le message suivant apparaît :
Il indique simplement que votre
CLUB MPiX, au format USB 2.0, est
connecté à une interface USB 1.1, ce
qui réduit ses performances (d’un
facteur 10 environ) mais n’altère en
rien son fonctionnement, ni l’intégrité
des données. Vous pouvez donc
fermer la fenêtre en cliquant sur la
croix (ou sur [Fermer]).
CLUB MPIX-355 10 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
5. INSTALLATION avec MAC 8.6, 9.0 ou X.1
• Initialiser le système sans connecter CLUB MPiX.
• Installer le pilote fourni sur le CD-ROM d’installation, dans le
répertoire [Mac OS], puis dans le sous-répertoire qui correspond à
votre version de système d’exploitation.
• Relancer le Mac, puis connectez CLUB MPiX, qui apparaîtra alors sur
le bureau.
MAC X.1
CLUB MPiX est reconnu d’emblée par le système d’exploitation, sans
installation préalable de pilote spécifique.
CLUB MPIX-355 11 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
6. INSTALLATION et UTILISATION du logiciel
« Cryptext »
6-1. INSTALLATION du logiciel « Cryptext »
1- Insérez le CD-ROM fourni puis cliquez sur “Install Cryptext” – Installer “Cryptext”
La fenêtre suivante doit apparaître :
CLUB MPIX-355 12 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation

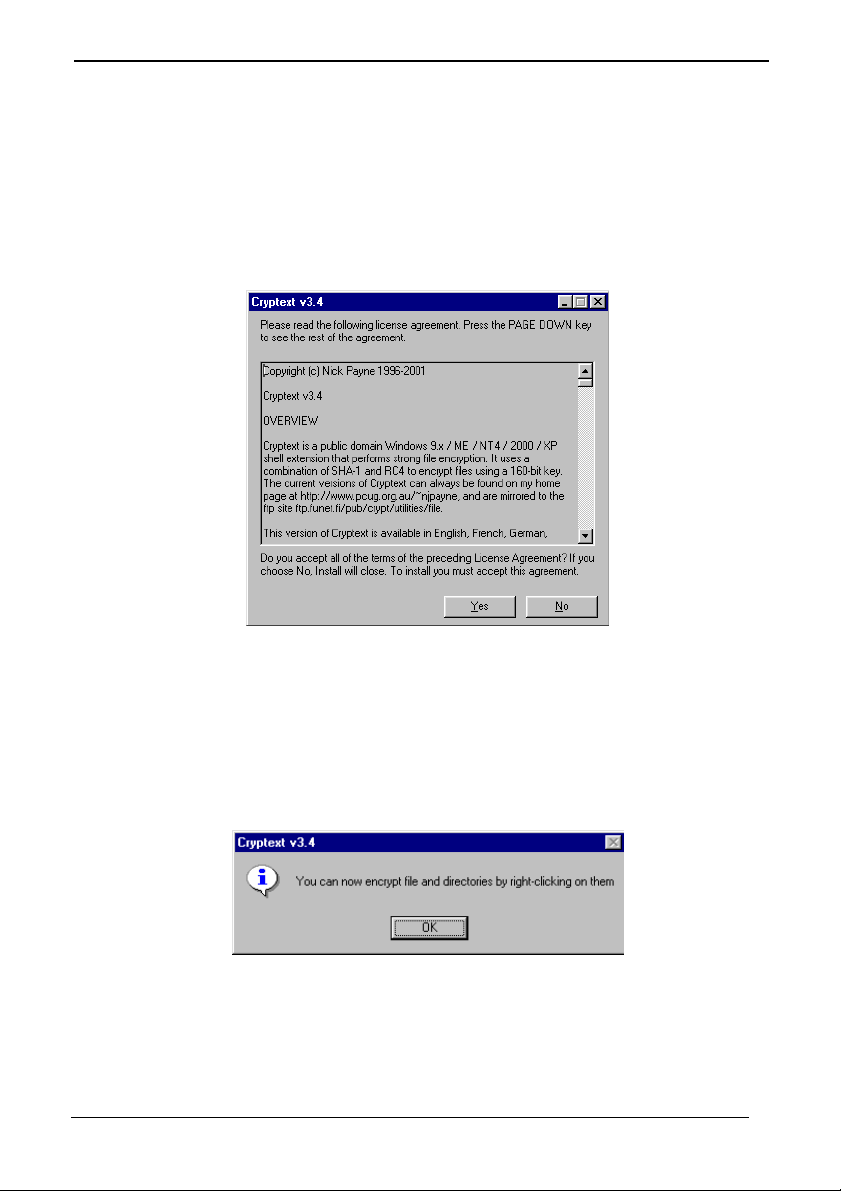

2 – Cliquez sur « Setup » pour lancer l’installation
La fenêtre suivante doit apparaître :
3 - Acceptez l’ « Accord de licence » en cliquant sur « Yes » - OUI
4 – L’installation démarre. Un fois celle-ci terminée, la fenêtre suivante doit
apparaître :
CLUB MPIX-355 13 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
6-2. UTILISATION du logiciel « Cryptext »
Lorsque vous souhaitez encrypter ou décrypter un fichier, effectuez un clic
droit sur votre souris et choisissez :
« Encrypt » pour encrypter un fichier
« Decrypt » pour décrypter un fichier
Lors de la première utilisation, choisissez un mot de passe afin de protéger
votre dossier, celui-ci vous sera demandé à chaque décryptage de fichiers
protégés.
NOTE : Assurez vous de ne pas oublier votre mot de passe car le logiciel ne
dispose pas d’une fonction de rappel du mot de passe.
CLUB MPIX-355 14 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
Interface sous Windows 98SE/ME. Cochez “Encrypt executable file »
lorsque vous souhaiter crypter les documents exécutables.
Interface sous Windows 2000/XP. Cochez “Encrypt executable file »
lorsque vous souhaiter crypter les documents exécutables.
CLUB MPIX-355 15 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
7. UTILISATION DU DISQUE DUR EXTERNE
7-1 Ports et touches
1 2 3 4 5 6
7
8
9
1 Sortie AV Connexion pour la sortie Vidéo / Audio
2 USB2 Connexion en mode USB2
3 Mode
USB/OFF/PLAY
4 Alimentation Connexion à l’adaptateur secteur
5 ON/OFF MARCHE/ARRET du boîtier
6 LED
(indicateurs
lumineux)
7 Touches de
navigation et
Menu
8 ON/OFF Eteint le disque dur et rallume le disque dur (appuyez au
9 IR Récepteur Infrarouge
CLUB MPIX-355 16 / 32 Version 3. ©STOREX 2007
Commutateur pour passer en mode PLAY ou USB/OFF
ACCESS (Accès disque) / STANDBY (Etat de
fonctionnement) / POWER (Allumage)
VOL +,— (pour augmenter ou diminuer le
volume); /
( Lecture / Pause / Arrêt)
moins 3 secondes
(Reculer / Avancer) ;
CLUB MPIX-355 Manuel d’installation et d’utilisation
. VOL + : Un appui court augmente le son
. VOL - : Un appui court vers le bas diminue le son.
: Un appui court de la touche direction gauche choisit le titre précédent,
maintenir appuyé 2 secondes pour une lecture accélérée vers l’arrière.
: Un appui court de la touche direction droite choisi le titre suivant, un
appui long au moins 2 secondes permet une lecture accélérée vers l’avant.
: Touche de validation (Entrer), fonction Pause et Arrêt, un appui
prolongé permet d’arrêter la lecture.
Remarques :
LED « ERR » : quand ce témoin lumineux s’allume il indique une erreur
générale dans le fonctionnement du disque dur. Il est nécessaire de vérifier
les branchements et la compatibilité des périphériques avec le Disque dur.
7-2 Télécommande
- POWER : Allumage, marche / arrêt
(cette touche n’arrête pas le disque dur, utiliser le
bouton ON/OFF au dos de l’appareil)
- Display : Affiche les informations sur les
photos, Vidéo et MP3
- Photo duration : intervalle de transition
- Photo transition : mode de transition
- Photo Rotation : pour tourner l’image.
- NUMBER : touches numéro 0-9 et +10
- : touches de direction
- VOL +/— : Augmenter / Diminuer le son
- PLAY / ENTER : Lecture et Validation
- PAUSE : Arrêt sur image
- REW : lecture arrière rapide
- SKIP — : média précédent
- DIR : pointe directement sur le répertoire
principal
- MUTE : mode muet
- SEARCH : rechercher une séquence
- SETUP : Configuration
CLUB MPIX-355 17 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
- STOP : Arrêt / permet de basculer sur les autres partitions (préalablement
créées)
- FF : Lecture accélérée avant
- SKIP + : média suivant
7–3 Comment brancher votre disque
. Connexion à votre ordinateur
Relier le disque et l’ordinateur avec le câble USB au travers des ports USB 2
et connecter l’alimentation secteur.
Windows reconnaît automatiquement l’appareil comme un disque amovible
système. Vous pouvez directement transférer des fichiers en provenance
d’internet ou d’autres répertoires du / des disques de votre ordinateur.
Remarques :
1. Système d’exploitation supporté ; Windows 98SE (installation de
pilote nécessaire) Windows XP / Windows ME/ Windows 2000
2. Il n’est pas conseillé de retirer le câble USB intempestivement.
CLUB MPIX-355 18 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
7-4 ATTENTION – PRÉCAUTION :
Pour retirer le périphérique en toute sécurité, et s’assurer qu’aucune écriture
tampon ne serait en attente (ce qui pourrait vous faire perdre des données,
voir toute la partition), vous devez utiliser l’icône de suppression de
périphérique suivant, avant de retirer le disque :
puis valider le disque à déconnecter :
Ceci fait vous pouvez, sans aucun risque, retirer le disque du port USB utilisé.
CLUB MPIX-355 19 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
7-5 Connexion à votre téléviseur
Munissez vous du câble de connexion audio/vidéo (composite + son stéréo)
et de l’adaptateur Péritel
Connectez le Club MPIX à votre TV comme sur le schéma ci-dessous !
Remarques :
Utiliser l’adaptateur péritel si votre TV ne possède qu’une entrée Péritel.
Assurez vous de brancher le câble vidéo sur la sortie AV du disque.
Le mode lecture multimédia, fonctionne que si le commutateur arrière est
basculé en mode « PLAY » (position centre). Le mode USB ne fonctionnera
que si la position « USB » (gauche) est enclenchée.
CLUB MPIX-355 20 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
8
REGARDER un FILM, des images et ECOUTER de la MUSIQUE
8-1 Réglage dans MENU
Procéder à vos propres réglages avant l’utilisation de Club MPIX.
Ces réglages seront gardés en mémoire et effacés si « RAZ » est activé dans
le menu.
1. appuyez sur la touche «SETUP » de la télécommande pour entrer
dans le « MENU »
2. utilisez les touches directionnelles pour sélectionner et valider avec
la touche « ENTER »
3. appuyez de nouveau sur les touches « EXIT » ou « SETUP » pour sortir du
Menu de réglage.
CLUB MPIX-355 21 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
8-2 Lecture d’un media
1. Le Club MPIX affiche automatiquement tous les répertoires existants :
2. Sélectionner les répertoires et fichiers avec les touches de direction et
valider la sélection en appuyant sur « ENTER »
3. STOP / Changer de partition du disque.
Appuyer sur la touche « STOP » de la télécommande ou du disque pour
retourner au « MENU PRINCIPAL ». Puis presser de nouveau « STOP » pour
retourner au répertoire racine, si le disque possède plusieurs partitions,
appuyer de nouveau sur « STOP » pour changer de partition.
Remarque : Dans le menu « AFFICHAGE MENU », vous avez le choix
entre deux options : « PAR DOSSIERS » et « PAR FICHIERS ».
De votre choix dépendra la façon selon laquelle les fichiers seront
affichés à l’écran. « PAR DOSSIERS » préserve l’arborescence des
dossiers telle que vous l’avez créé sur le disque. « PAR FICHIERS »
réorganise virtuellement cette arborescence pour ne faire apparaître
plus que 5 dossiers : « RACINE » (les fichiers dans le dossier racine
du disque), « MUSIQUE » (tous les fichiers MP3/WMA), « IMAGE »
(tous les fichiers JPEG), « FILM » (tous les fichiers AVI, MPG, VCD,
VOB, …) et « FICHIER » (tous les autres types de fichier).
8-3 Les touches utiles
Pendant la lecture d’un média, différentes fonctions sont accessibles à travers
l’utilisation des touches suivantes de votre télécommande :
1. SKIP+ / SKIP- : un appui court sur permet de
passer au média suivant. Et un appui court sur permet de
revenir sur le média précédent.
2. Lecture Accélérée : un appui prolongé (3 secondes de « FF » ou
permet d’ajuster la vitesse de l’accélération : x2, x4, x6, x8.
Appuyer de nouveau sur « PLAY » pour revenir à la lecture normale.
Les touches « REW » et
lecture accélérée en arrière avec la possibilité d’ajuster la vitesse
comme précédemment.
CLUB MPIX-355 22 / 32 Version 3. ©STOREX 2007
appuyées longuement entraînent une
CLUB MPIX-355 Manuel d’installation et d’utilisation
3. PAUSE : cette touche permet de faire un arrêt sur image, appuyer de
nouveau sur « PLAY » pour revenir en lecture normale.
4. MUTE : appuyer sur cette touche pour couper le son et appuyer de
nouveau pour activer le son.
5. Touches à numéro : la combinaison de chiffres tapés vous permet
de sélectionner directement votre programme favori
6 SEARCH : rechercher un média avec cette touche ; entrer une durée
avec les touches numériques va permettre de lire ce média à une
séquence donnée après validation avec la touche « ENTER »
CLUB MPIX-355 23 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
9 Dépannage
Symptômes Raisons possibles Solutions
Le disque ne
s’allume pas
Le disque est
sous tension
mais ne
fonctionne pas
correctement
Absence
d’image
Le câble d’alimentation
est abîmé
Redémarrer l’appareil Rebrancher l’adaptateur secteur
Mauvais branchements
Mauvais réglage du
système d’affichage de la
TV
Le câble vidéo n’est pas
branché correctement
Vérifier que le câble d’alimentation est
branché correctement
Rebrancher votre appareil comme
indiqué sur le manuel
Sélectionner le bon format d’affichage,
le plus souvent c’est le format Vidéo
ou AV ou EXT
Rebrancher le câble vidéo
correctement
Remarque :
Opérer une défragmentation du disque dur est conseillé après de nombreux transferts
de fichiers. Assurez vous qu’il n’y aucun programme en marche pendant la
défragmentation par les utilitaires de Windows.
Si vous trouvez des noms de fichier ou de dossier qui n’ont jamais été créés, cela veut
dire que l’unité FAT est corrompue. Ceci est causé par l’arrêt soudain du disque
pendant la lecture ou l’écriture vers votre ordinateur. Utilisez la fonction vérification
des erreurs ou vérification du disque de l’utilitaire Windows, puis une réparation.
CLUB MPIX-355 24 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
Symptômes Raisons possibles Solutions
Pas de son
Mauvaise
qualité
d’affichage de
l’image
Icônes USB ou
volume du
disque
n’apparaissent
pas sur le PC
La
télécommande
ne fonctionne
pas
Le câble audio n’est pas
connecté correctement
Mauvais réglage du
format TV : NTSC, PAL…
Le média source est de
mauvaise qualité
Le disque dur n’a pas été
formaté
La batterie est faible ou
vide
Mauvaise installation de la
batterie
Mauvaise
positionnement ; n’est
pas en face du capteur IR
Dysfonctionnement lié à
un environnement
perturbant
Vérifier que le câble audio est branché
correctement
Mettre hors tension d’abord, puis
sélectionner le bon format d’affichage
sur la TV
Choisir un média de bonne qualité
Formater le disque dur en FAT 32
Changer une nouvelle batterie en
s’assurant de sa bonne référence :
CR-2025, 3 Volt
Installer correctement la batterie en
faisant attention à la position des
bornes comme indiquée
Ne pas dépasser la distance maximale
d’utilisation de 7 m et rester dans
l’angle de 60° de la couverture du
signal IR
Enlever l’obstacle
CLUB MPIX-355 25 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
10. CARACTÉRISTIQUES
Systèmes
d’exploitation
compatibles
Windows 98 SE, Windows ME, Windows
2000, Windows XP, Mac OS 8.6, 9.x ou
ultérieur (USB)
Alimentation
électrique
Capacités /
disque dur 3.5 "
Transformateur électrique
110/220 volts
5v / 12v 2A
120 / 160 / 250 / 300 / 400 / 500 Go ou plus
Formats vidéo
supportés
AVI (Divx 3.x, 4.x, 5.x, Xvid), MPG, SVCD,
VCD, VOB
Formats audio
supportés
MP3, WMA
Formats images
supportés
Témoins
lumineux
Températures
d’utilisation
Taux de
transfert
théorique
Températures de
stockage
Certifications FCC, CE, MIC
JPEG
Vert : CLUB MPiX® connecté
Orange : transfert de données en cours
0°C ~ + 50°C
USB 1.1 : 12 Mbits/sec
USB 2.0 : 480 Mbits/sec
-20°C ~ +80°C
Garantie 1 an, selon les conditions générales
CLUB MPIX-355 26 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
11. CONDITIONS DE GARANTIE
Votre CLUB MPiX a une garantie limitée d’un an.
STOREX garantit votre CLUB MPiX contre tout défaut de fabrication ou
d’assemblage. Cette garantie ne s’applique qu’au premier achat d’un CLUB
MPiX par l’utilisateur final, et n’est pas transférable si l’unité est revendue.
Cette garantie ne couvre pas les incompatibilités détectées par l’utilisateur
final en dehors des préconisations sur l’emballage, ou toute incompatibilité
générée avec un autre matériel ou logiciel sur l’ordinateur où est connecté
CLUB MPiX.
Une preuve d’achat doit être fournie à nos services pour mettre en oeuvre la
garantie auprès de STOREX.
STOREX appose en dessous du disque une étiquette de garantie pour
témoigner d’une tentative d’ouverture du boîtier. Si ce scellé de
garantie est rompu, votre disque CLUB n’est plus garanti.
La garantie ne peut pas s’exercer sur les pannes ou défauts dus à une
utilisation non conforme aux recommandations contenues dans cette notice,
négligence, transformation, mauvaise installation ou manutention, réparation
ou modification non autorisée par STOREX, test inapproprié, accident ou
facteur externe comme par exemple, sans s’y limiter, une chaleur ou une
humidité excessive, une panne de courant, ou une installation ou
désinstallation incorrecte de CLUB MPiX.
La seule obligation contractuelle de STOREX consiste en la réparation ou le
remplacement du produit défectueux. En aucun cas STOREX ne peut être
tenu responsable des pertes de données, ou de ses
conséquences, consécutives à un défaut de fonctionnement ou à une panne
du produit. En tout état de cause, la responsabilité financière de STOREX ne
pourra pas être engagée pour un montant supérieur à la valeur d'acquisition
du produit par le client final.
La présente garantie de votre CLUB MPiX est ainsi définie dans ce document
et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de
STOREX, et STOREX ne pourra pas être tenu responsable de tout conseil
technique ou service fourni en relation avec votre CLUB MPiX.
Vous n’êtes pas cessionnaire de la présente garantie.
Cette garantie ne couvre uniquement que votre CLUB MPiX, et elle est régie
par le droit français.
CLUB MPIX-355 27 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
Remarque
d’utilisation en fonction des évolutions du produit. Retrouvez la dernière version du
manuel sur notre site Web : http://www.storex.eu
: STOREX™ se réserve le droit de modifier sans préavis le manuel
12. ENREGISTREMENT de la GARANTIE
Nous vous invitons à enregistrer la garantie de votre CLUB MPiX sur notre
site Web à l’adresse :
http://garantie.storex.eu
En cas de panne, veuillez contacter votre revendeur pour réparer votre CLUB
MPiX sous garantie, ou sinon veuillez adresser votre demande
par courrier électronique à l’adresse support@storex.eu
ou au téléphone au 08 92 68 13 88
du lundi au vendredi de 10H30 à 12H00 et de 14H00 à 17H00
(0.337 € TTC / mn)
CLUB MPIX-355 28 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
Remarques importantes :

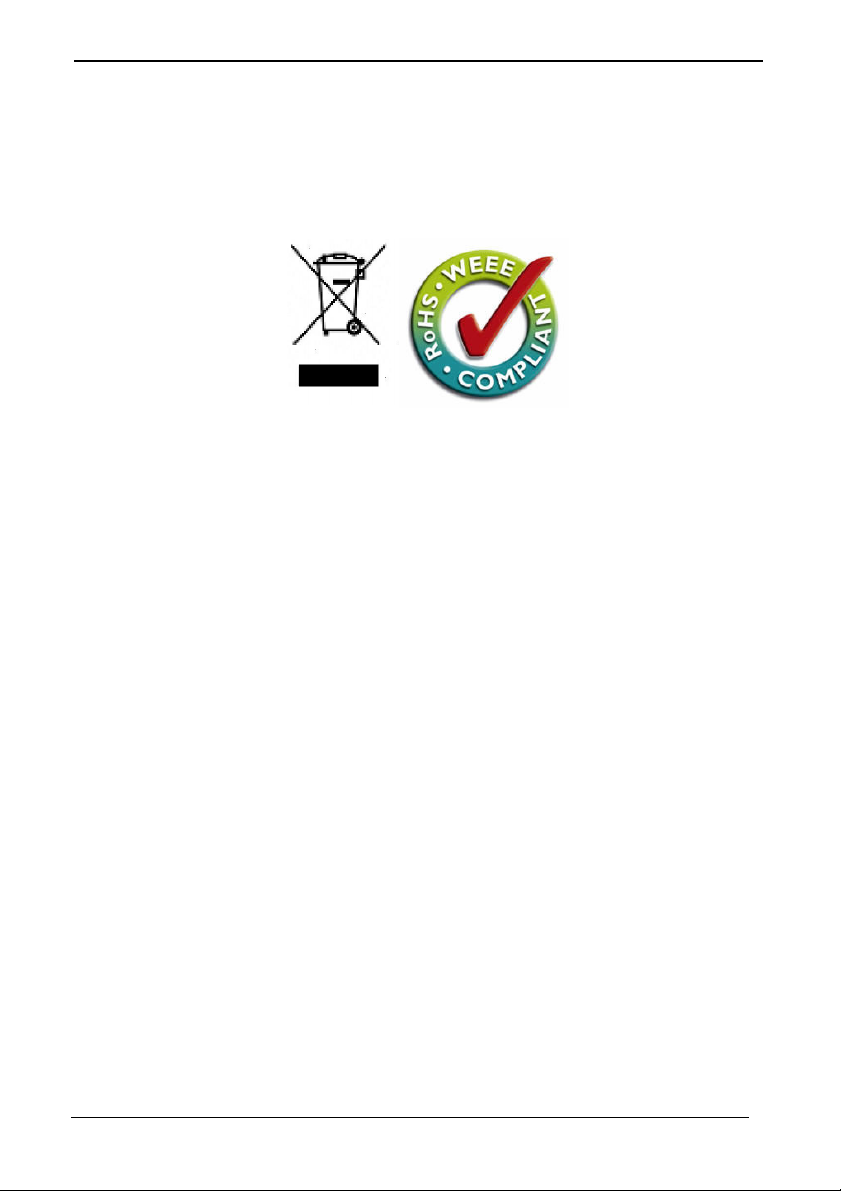

Ne pas jeter en fin de vie mais ramener le produit au distributeur ou
à votre revendeur pour recyclage.
CLUB MPIX-355 29 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
Notes :
CLUB MPIX-355 30 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
CLUB MPIX-355 31 / 32 Version 3. ©STOREX 2007
CLUB MPIX-355 Manuel d’installation et d’utilisation
est un produit de la gamme
www.storex.eu
© STOREX –2007
Toutes les marques citées sont déposées par leurs propriétaires respectifs
CLUB MPIX-355 32 / 32 Version 3. ©STOREX 2007
.
CLUB MPIX-355 Manual de instalación y uso
CLUB MPIX-355 2 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
ATTENCION:
NO FORMATEE EL DISCO DURO MPIX USANDO LOS
UTILITARIOS DOS O WINDOWS. SI DEBE
FORMATEAR EL DISCO DURO UTILIZE EL
UTILITARIO ENCONTRADO EN EL WEBSITE
WEB de STOREX : http://format_mpix.storex.eu
SINON, NO PODRA HACER FUNCIONAR SU MPIX CON SU
TELEVISION (PANTALLA NEGRA)
CLUB MPIX-355 3 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
CLUB MPIX-355 4 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
1. CONTENIDO DEL PAQUETE:............................................................ 6
2. ATENCIÓN – LEER ANTES DE COMENZAR LA INSTALACIÓN ........... 7
3. INSTALACIÓN CON WINDOWS 98/SE ............................................ 8
4. INSTALACIÓN CON WINDOWS ME/2000/XP ............................... 10
5. INSTALACIÓN CON MAC 8.6, 9.0 O X.1......................................... 11
6. INSTALACIÓN Y USO DEL PROGRAMA «CRYPTEXT» .................... 12
6-1. INSTALACIÓN DEL SOFTWARE « CRYPTEXT » .......................................12
6-2. USO DEL SOFTWARE « CRYPTEXT » .....................................................14
7. USO DEL DISCO DURO EXTERNO.................................................. 16
7-1 PUERTOS Y BOTONES ........................................................................16
7-2 MANDO A DISTANCIA..................................................................17
7–3 CONEXIÓN DEL DISCO................................................................18
7-4 ATENCIÓN – PRECAUCIÓN:..........................................................18
7-5 CONEXIÓN AL TELEVISOR ...................................................................19
8. VISUALIZACIÓN DE PELÍCULAS E IMÁGENES Y ESCUCHA DE
MÚSICA............................................................................................ 20
8-1 AJUSTE EN EL MENÚ .......................................................................20
8-2 LECTURA DE UN SOPORTE...................................................................20
8-3 LOS BOTONES ÚTILES .......................................................................21
9 RESOLUCIÓN DE PROBLEMAS ....................................................... 22
10. CARACTERÍSTICAS..................................................................... 24
11. CONDICIONES DE GARANTÍA..................................................... 25
12. REGISTRO DE LA GARANTÍA ...................................................... 26
CLUB MPIX-355 5 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
1. Contenido del paquete:
El producto que se le entrega debe incluir:
El disco externo CLUB-MPiX 355 USB 2.0 preformateado
Un mando a distancia
Un cable USB
Un adaptador
Un euroconector
Un cable de audio/vídeo
Un CD-ROM de instalación de los controladores para Windows 98
SE y MAC
El presente manual de instalación y uso
ATENCIÓN :
CLUB MPIX-355 6 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
2.
ATENCIÓN – LEER ANTES DE COMENZAR LA INSTALACIÓN
• CLUB MPiX se entrega con todos los elementos y tras haberse sometido a
pruebas: cualquier intervención técnica que comprenda la apertura del
producto o el cambio del disco duro interno conllevará sistemáticamente
la cancelación de la garantía contractual relativa al producto.
• Cuando la instalación de controladores sea necesaria para poder utilizar
CLUB MPiX, deberá instalarlos antes de conectar físicamente CLUB MPiX
en USB al ordenador.
• Si dispone de acceso a Internet, le invitamos a que consulte nuestra
pagina Web www.storex.eu donde podrá encontrar eventuales
modificaciones de este manual o nuevos controladores de periférico para
CLUB MPiX.
• Conectado en USB, CLUB MPiX es compatible con las normas USB 2.0 y
USB 1.1. No obstante, CLUB MPiX sólo podrá alcanzar una velocidad de
480 Mbits/seg. cuando esté conectado a una interfaz USB 2.0. En caso
contrario, la velocidad máxima que podrá alcanzarse será la de 12
Mbits/seg. en USB 1.1.
• Antes de ponerse en contacto con nuestro servicio de asistencia técnica,
le invitamos a que consulte las «Preguntas frecuentes» (F.A.Q) de
nuestra página web, ya que puede que su consulta ya haya sido
planteada.
• Asimismo, antes de devolver el producto al almacén para su reparación,
le rogamos que, a fin de poder determinar el problema, se ponga en
remitiendo un correo electrónico a la dirección support@storex.eu, ya
que en nuestro Servicio Posventa se han detectado muchas devoluciones
de productos que no presentaban auténticas averías.
CLUB MPIX-355 7 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
3. INSTALACIÓN CON WINDOWS 98/SE
Antes de conectar el disco deberá instalar los controladores con la ayuda
del programa que encontrará en el CD-ROM o en nuestra página web.
1
– Haga clic en « Install Driver »
(Instalar controlador)
2
– Tras finalizar el proceso de
instalación, aparecerá la ventana
siguiente. Haga clic en OK.
3 –
Enchufe su CLUB MPiX
En el momento de la conexión en USB, aparecerán varias ventanas como las
siguientes:
CLUB MPIX-355 8 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
y, a continuación, el disco podrá visualizarse como un disco normal:
o bien en el administrador de dispositivos periféricos:
CLUB MPIX-355 9 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
4. INSTALACIÓN CON WINDOWS ME/2000/XP
En USB, CLUB MPiX se reconoce inmediatamente, sin necesidad de
instalación.
Para comprobar que la instalación automática se ha realizado correctamente,
diríjase a [Mi PC], <haciendo clic en el botón derecho del ratón>,
[Administrar], a la sección [Administrador de dispositivos periféricos]. Al
solicitar la visualización de los [Dispositivos por conexión], obtendrá lo
siguiente:
Si aparece el siguiente mensaje:
Esto tan sólo indica que su CLUB
MPiX, en formato USB 2.0, está
conectado a una interfaz USB 1.1,
lo que reduce su rendimiento (en
un factor 10 aproximadamente),
aunque no altera en absoluto su
funcionamiento, ni la integridad de
los datos, por lo que puede cerrar
la ventana haciendo clic en la equis
(o en [Cerrar]).
CLUB MPIX-355 10 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
5. INSTALACIÓN CON MAC 8.6, 9.0 o X.1
• Arranque el sistema sin conectar el CLUB MPiX.
• Instale el controlador incluido en el CD-ROM de instalación, en el
directorio [Mac OS] y después en el subdirectorio que corresponda a
su versión de sistema operativo.
• Reinicie el Mac y, seguidamente, conecte CLUB MPiX, que aparecerá
en el escritorio.
MAC X.1
CLUB MPiX es reconocido inmediatamente por el sistema operativo, sin
necesidad de realizar una instalación previa de controladores específicos.
CLUB MPIX-355 11 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
6. INSTALACIÓN Y USO DEL PROGRAMA «Cryptext»
6-1. INSTALACIÓN del software « Cryptext »
1- Inserte el CD-ROM que se facilita y haga clic en «Install Cryptext» («Instalar
Cryptext»).
Aparecerá la ventana siguiente:
CLUB MPIX-355 12 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
2 – Haga clic en «Setup» para comenzar la instalación.
Aparecerá la ventana siguiente:
3 – Acepte el «Contrato de licencia» haciendo clic en « Yes » («SÍ»).
4 – Se iniciará la instalación. Cuando ésta finalice, aparecerá la ventana
siguiente:
CLUB MPIX-355 13 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
6-2. USO del software « Cryptext »
Cuando desee codificar o descodificar un archivo, haga clic con el botón
derecho del ratón y elija:
«Encrypt» para codificar un archivo.
«Decrypt» para descodificar un archivo.
Al utilizarlo por primera vez, elija una contraseña para proteger su carpeta.
Se le pedirá esta contraseña en cada descodificación de archivos protegidos.
NOTA: Asegúrese de que no olvida su contraseña, ya que el software no
dispone de ninguna función para recordar la contraseña.
CLUB MPIX-355 14 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
Interfaz con Windows 98SE/ME. Marque la casilla «Encrypt executable
file» si desea codificar los documentos ejecutables.
Interfaz con Windows 2000/XP. Marque la casilla «Encrypt executable
file» si desea codificar los documentos ejecutables.
CLUB MPIX-355 15 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
7. USO DEL DISCO DURO EXTERNO
7-1 Puertos y botones
1 2 3 4 5
6
7
8
9
1 Salida AV Conexión para la salida de vídeo / audio
2 USB2 Conexión en modo USB2.0
3 Modo USB/
OFF/PLAY
4 Alimentación Conexión para el adaptador
5 ON/OFF ENCENDIDO/APAGADO de la caja
6 LED
(indicadores
luminosos)
7 Botones de
navegación y
menú
8 ON/OFF abrir/cerrar el disco empuje 3 sec para cerrado el producto
9 IR Receptor de infrarrojos
CLUB MPIX-355 16 / 28 Versión 3.0 ©STOREX 2007
Conmutador para pasar a modo PLAY o USB/OFF
ACCESS (Acceso al disco) / STANDBY (estado de
funcionamiento ) / POWER (Encendido) /
VOL +,— (para aumentar o disminuir el volumen); /
(retroceder/ avanzar) ; ( Lectura / Pausa /
Detener)
CLUB MPIX-355 Manual de instalación y uso
. VOL +: pulse aquí de forma breve para aumentar el sonido.
. VOL -: pulse aquí de forma breve para disminuir el sonido.
: si pulsa de forma breve el botón de dirección hacia la izquierda se
elegirá el título precedente y si lo mantiene pulsado durante 2 segundos se
realizará una lectura rápida hacia atrás.
: si pulsa de forma breve el botón de dirección hacia la derecha se
elegirá el título siguiente y si lo mantiene pulsado durante al menos 2
segundos se realizará una lectura rápida hacia delante.
: botón de confirmación (Aceptar), función de Pausa y Detener. Si pulsa
de forma prolongada este botón, la lectura se detendrá.
7-2 MANDO A DISTANCIA
- POWER: conectar. Encendido / apagado.
(Este botón no detiene el disco duro, deberá usar el
botón ON/OFF situado en el lateral del aparato).
- Display: Cartel la información sobre las
fotografías, Vídeo y MP3
- Photo duration : intervalo de transición
- Photo transition : método de transición
- Photo Rotation : para hacer la imagen
- NUMBER: botones numéricos 0-9 y +10.
- : botones de dirección.
- VOL +/—: aumentar / disminuir el sonido
- PLAY / ENTER: lectura y confirmación.
- PAUSE: congelar la imagen.
- REW: lectura rápida hacia atrás.
- SKIP —: soporte precedente.
- MUTE: modo silencio.
- SEARCH: búsqueda de una secuencia.
- SETUP: configuración.
- STOP: detener / permite cambiar al resto de
particiones (previamente
creadas).
- FF: lectura rápida hacia delante.
- SKIP +: soporte siguiente.
CLUB MPIX-355 17 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
7–3 CONEXIÓN DEL DISCO
. Conexión al ordenador
Conecte el disco y el ordenador con el cable USB a través de los puertos USB
2 y conecte el adaptador.
Windows reconoce automáticamente el aparato como un disco extraíble del
sistema. Podrá transferir directamente archivos procedentes de Internet u
otros directorios del/de los discos de su ordenador.
Observaciones:
1. Sistema operativo compatible: Windows 98SE (se requiere la
instalación de controlador)/ Windows XP / Windows ME/ Windows
2000
2. No se recomienda retirar el cable USB de forma brusca.
7-4 ATENCIÓN – PRECAUCIÓN:
Para retirar el dispositivo periférico con total seguridad y asegurarse de que
no haya escrituras en espera (lo que podría causar una pérdida de datos,
consulte toda la partición), antes de retirar el disco deberá usar el icono de
supresión del dispositivo periférico siguiente:
y a continuación confirmar el disco que va a desconectar:
Tras lo anterior, podrá retirar el disco con total seguridad del puerto USB
utilizado.
CLUB MPIX-355 18 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
7-5 Conexión al televisor
Prepare el cable de conexión de audio/vídeo (composite + sonido estéreo) y
del euroconector.
Conecte el Club MPIX a su TV tal y como se indica en el siguiente esquema:
Adaptador
Observaciones:
Utilice el euroconector si su TV dispone únicamente de una entrada de
euroconector. Asegúrese de conectar el cable de vídeo en la salida AV del
disco.
El modo de lectura multimedia sólo funciona cuando el conmutador trasero
cambia a modo «PLAY» (posición central). El modo USB sólo funcionará
cuando la posición «USB» (izquierda) se haya puesto en marcha.
CLUB MPIX-355 19 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
8.
VISUALIZACIÓN de PELÍCULAS e imágenes y ESCUCHA de
MÚSICA
8-1 Ajuste en el MENÚ
Realice sus propios ajustes antes de utilizar Club MPIX.
Estos ajustes se almacenarán en la memoria y se eliminarán en caso de que
se haya activado «RAZ» en el menú.
1. Pulse el botón «SETUP» del mando a distancia para acceder al
«MENÚ».
2. Utilice los botones de dirección para seleccionar y confirmar con el
botón «ENTER».
3. Pulse nuevamente los botones «EXIT» o «SETUP» para salir del Menú de
Ajuste.
8-2 Lectura de un soporte
1. El Club MPIX visualiza automáticamente todos los directorios existentes:
2. Seleccione los directorios y archivos con los botones de dirección y
confirme su selección pulsando «ENTER».
CLUB MPIX-355 20 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
3. STOP / Cambiar la partición del disco.
Pulse el botón «STOP» del mando a distancia o del disco para volver al
«MENÚ PRINCIPAL» y, a continuación, vuelva a pulsar nuevamente «STOP»
para volver al directorio raíz. Si el disco posee varias particiones, vuelva a
pulsar «STOP» para cambiar de partición.
8-3 Los botones útiles
Durante la lectura de un soporte, podrá accederse a diferentes funciones
utilizando los siguientes botones de su mando a distancia:
1. SKIP+ / SKIP- : si pulsa una vez de forma breve
podrá pasar al soporte siguiente y si pulsa una vez de forma breve
podrá volver al soporte precedente.
2. Lectura rápida: si pulsa una vez de forma prolongada (3 segundos
de « FF » o podrá ajustar la velocidad de la aceleración: x2, x4,
x6, x8. Si pulsa nuevamente «PLAY» podrá volver a la lectura normal.
Si pulsa los botones «REW» y de forma prolongada podrá
realizar una lectura rápida hacia atrás con la posibilidad de ajustar la
velocidad como antes.
3. PAUSE: este botón permite congelar la imagen. Si pulsa nuevamente
«PLAY» podrá volver a la lectura normal.
4. MUTE: pulse este botón para quitar el sonido y vuelva a pulsarlo
para activarlo.
5. Botones numéricos: la combinación de cifras que se marquen le
permitirá seleccionar directamente su programa favorito.
CLUB MPIX-355 21 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
9 Resolución de problemas
Problemas
Causas posibles Soluciones
El disco no se
enciende
El disco está
encendido
pero no
funciona
correctamente
Ausencia de
imagen
El cable de alimentación
está estropeado
Reiniciar el aparato Vuelva a conectar el adaptador
Malas conexiones
Mal ajuste del sistema de
visualización de la TV
El cable de vídeo no se ha
conectado correctamente
Compruebe que el cable de
alimentación se ha conectado
correctamente
Vuelva a conectar su aparato como se
indica en el manual
Seleccione el formato de visualización
adecuado, que suele ser el formato
vídeo, AV o EXT
Vuelva a conectar el cable de vídeo
correctamente
Observación:
Se recomienda realizar una desfragmentación del disco duro tras haber realizado
muchas transferencias de archivos. Asegúrese de que durante la desfragmentación los
usuarios de Windows no tienen ningún programa en marcha.
Si encuentra nombres de archivo o de carpetas que no haya creado, esto querrá decir
que la unidad FAT está dañada, lo que puede haberse producido por la parada
repentina del disco durante la lectura o la escritura en su ordenador. Utilice la función
de comprobación de errores o la comprobación del disco del usuario Windows y,
seguidamente, realice una reparación.
CLUB MPIX-355 22 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
Problemas
Causas posibles Soluciones
No se escucha
sonido
Mala calidad
de
visualización
de la imagen
Los iconos
USB o del
volumen del
disco no
aparecen en el
PC
El mando a
distancia no
funciona
El cable de audio no se ha
conectado correctamente
Mal ajuste del formato
TV: NTSC, PAL, etc.
El soporte de origen es de
mala calidad
El disco duro no se ha
formateado
La energía de la pila es
escasa o se ha agotado
Colocación inadecuada de
la pila
Colocación inadecuada:
no se orienta hacia el
sensor de IR
Error asociado a un
elemento perturbador
Compruebe que el cable de audio está
conectado correctamente
Desenchufe en primer lugar y después
seleccione el formato adecuado de
visualización en la TV
Elija un soporte de buena calidad
Formatee el disco duro en FAT 32
Coloque una pila nueva asegurándose
de que la referencia es la adecuada:
CR-2025, 3 Voltios
Coloque correctamente la pila
procurando que la posición de los
bornes sea la indicada
No sobrepase la distancia máxima de
uso de 7 m y mantenga el ángulo de
60° de la cobertura de la señal de IR
Retire el obstáculo
CLUB MPIX-355 23 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
10. CARACTERÍSTICAS
Sistemas
operativos
compatibles
Windows 98 SE, Windows ME, Windows
2000, Windows XP, Mac OS 8.6, 9.x ó
versiones posteriores (USB)
Alimentación
eléctrica
Capacidades /
disco duro 3,5 "
Transformador eléctrico
110/220 voltios
5v / 12v 2A
160 / 250 / 300 / 400 / 500 Go ó versiones
superiores
Formatos de
vídeo
compatibles
Formatos de
audio
compatibles
Formatos de
imágenes
compatibles
Indicadores
luminosos
Temperaturas de
uso
AVI (Divx 3.x, 4.x, 5.x, Xvid), MPG, SVCD,
VCD, VOB
MP3, WMA
JPEG
Verde: CLUB MPiX® conectado
Naranja: transferencia de datos en curso
0°C ~ + 50°C
Velocidad de
transferencia
teórica
Temperaturas de
almacenamiento
Certificaciones FCC, CE, MIC
USB 1.1: 12 Mbits/seg.
USB 2.0: 480 Mbits/seg.
-20°C ~ +80°C
Garantía 1 año, según las condiciones generales
CLUB MPIX-355 24 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
11. CONDICIONES DE GARANTÍA
CLUB MPiX le ofrece una garantía limitada de un año.
STOREX garantiza CLUB MPiX frente a cualquier defecto de fabricación o de
montaje. Dicha garantía tan sólo se aplicará cuando el usuario final realice la
primera compra de CLUB MPiX y no es transferible si la unidad volviera a
venderse. La mencionada garantía no cubrirá las incompatibilidades
detectadas por el usuario final no incluidas en las recomendaciones del
embalaje, ni ninguna otra incompatibilidad generada con otro material o
software en el ordenador en que se conecte CLUB MPiX.
Se deberá entregar a nuestros servicios una prueba de compra a fin de
aplicar la garantía en STOREX.
La garantía no podrá aplicarse en caso de averías o fallos ocasionados por un
uso no conforme con las recomendaciones contenidas en el presente folleto,
o por negligencia, transformación, instalación, mantenimiento inadecuado,
reparaciones y modificaciones no autorizadas por STOREX, pruebas
inapropiadas, accidentes o factores externos como, por ejemplo y a título
enunciativo, el calor o la humedad excesivos, los apagones o las instalaciones
o desinstalaciones incorrectas de CLUB MPiX.
La única obligación contractual de STOREX consistirá en la reparación o la
sustitución del producto defectuoso, por lo que STOREX no asumirá en
ningún caso la responsabilidad por las pérdidas de datos o por las
consecuencias derivadas de fallos en el funcionamiento o de averías del
producto. En cualquier caso, STOREX no podrá asumir ninguna
responsabilidad financiera por un importe superior al valor de adquisición del
producto por parte del cliente final.
La presente garantía de CLUB MPiX se define de esta manera en el presente
documento y no podrá modificarse, resumirse ni ampliarse sin el acuerdo por
escrito de STOREX. Asimismo, STOREX no podrá responsabilizarse del
asesoramiento técnico o del servicio prestado en relación con CLUB MPiX.
Por otra parte, usted no podrá ceder la presente garantía.
La presente garantía sólo cubre su CLUB MPiX y se rige por la legislación
francesa.
Observación:
necesidad de preaviso en función de la evolución del producto. Podrá encontrar la
última versión del manual en nuestro sitio web: http://www.storex.eu
CLUB MPIX-355 25 / 28 Versión 3.0 ©STOREX 2007
STOREX™ se reserva el derecho a modificar el manual de uso sin
CLUB MPIX-355 Manual de instalación y uso
12. REGISTRO de la GARANTÍA
Le invitamos a registrar la garantía de su CLUB MPiX en nuestra página web,
en la dirección:
http://garantie.storex.eu
En caso de avería, póngase en contacto con el distribuidor a fin de reparar su
CLUB MPiX con la cobertura de la garantía, o bien remita su consulta
por correo electrónico a la dirección support@storex.eu
Observaciones importantes:
No tire el producto una vez haya finalizado la vida útil del mismo,
entréguelo a su distribuidor o vendedor para su reciclado.
CLUB MPIX-355 26 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
CLUB MPIX-355 27 / 28 Versión 3.0 ©STOREX 2007
CLUB MPIX-355 Manual de instalación y uso
es un producto de la gama
www.storex.eu
© STOREX –2007
Todas las marcas citadas han sido registradas por sus respectivos propietarios
CLUB MPIX-355 28 / 28 Versión 3.0 ©STOREX 2007
.
Club MPiX-355 User’s installation & instructions
Club MPiX-355 2 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
WARNING :
DO NOT FORMAT THE MPIX DRIVE, WITH DOS OR
WINDOWS’ UTILITIES
IF YOU HAVE TO FORMAT THE DISK, PLEASE USE THIS
UTILITY AVAILABLE IN DOWNLOAD FROM OUR WEBSITE
http://fat32.storex.eu
OTHERWISE, THE MPIX WOULDN’T WORK ON YOUR TV,
THE FILES AND FOLDERS LIST WON’T BE DISPLAYED
Club MPiX-355 3 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
CONTENTS
1. PRODUCT CONTENTS:
................................................ 5
2. WARNING - BEFORE PROCEEDING THE INSTALLATION
3. INSTALLATION WITH WINDOWS 98/SE
4. INSTALLATION WITH WINDOWS ME/2000/XP
5. INSTALLATION WITH MAC 8.6, 9.0 X.1
........................ 7
............... 9
........................ 10
6. « CRYPTEXT » SOFTWARE INSTALLATION AND USING
INSTRUCTIONS
6-1. « C
6-2. « C
RYPTEXT » SOFTWARE INSTALLATION
RYPTEXT » SOFTWARE USING
7. HOW TO USE YOUR CLUB MPIX-355
7-1 B
UTTONS AND CONNECTIONS
7-2 R
EMOTE CONTROL
7–3 C
ONNECTION METHODS
7-4 W
ARNING: DISCONNECT FROM COMPUTER
7-6 C
ONNECT TO
8 DISPLAY MOVIES, PICTURES AND PLAY MUSIC FILES
......................................................... 11
....................................11
.............................................13
........................... 15
...................................................15
................................................................16
.........................................................16
....................................18
TV..................................................................19
..... 20
..... 6
8-1 S
ETUP MENU
8-2 P
LAYING
8-3 U
SEFUL KEYS
9.TROUBLESHOOTING GUIDE
11. SPECIFICATIONS
12. TERMS OF WARRANTY
13. REGISTERING THE WARRANTY
Club MPiX-355 4 / 28 Version 3.0 ©STOREX 2007
......................................................................20
...........................................................................20
......................................................................21
....................................... 22
.................................................. 24
........................................... 25
................................ 26
Club MPiX-355 User’s installation & instructions
1. Product contents:
the product has to be supplied with :
The external hard drive CLUB MPiX-355 USB 2.0 pre-formatted
A remote control
An USB extension cable
Power supply adaptor
A scart plug adaptor
A video / audio cable
An installation CD ROM (PC and MAC)
This user manual
WARNING !
MPIX MUST BE FORMATED ON FAT32, otherwise
it’ can’t be recognize by the computer
Club MPiX-355 5 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
2.
Warning - before proceeding the installation
• CLUB MPiX-355 is supplied tested and completed : any technical
operations involving opening the product or changing the internal hard
disk will automatically cancel the warranty contract that covers the
product.
• When installing driver is required to use the Pocket-Disk Mpix you have
to run all the installation software before connecting the CLUB MPiX-355
to the computer by USB port.
• Fell free to visit our web site www.storex.eu in order to find any
modification or update about this user’s installation and instruction or
new firmware for CLUB MPiX-355’s peripheral devices.
• Connected by USB interface, CLUB MPiX-355 is compatible with USB 2.0
and USB 1.1 standard. However the data transfer rate up to 480
Mbits/sec is only possible if CLUB MPiX-355 is connected by USB 2.0
interface, otherwise its performance is only 12 Mbits/sec maximum rate
with USB1.1 interface.
• Before contacting our technical support or After Sales services, please
check first the « Frequently Asked Questions » (F.A.Q) in our website,
because your requirement and the resolution according might already
exist.
• More over, before return the product to the distributor for repair, we
invite you to contact our technical Support to diagnosis your problem:
several products returned from the field are not really defective that’s
what our after sale service has notified.
support@storex.eu
Club MPiX-355 6 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
3. INSTALLATION with WINDOWS 98/SE
Before connecting the HDD, you have to run all software and driver,
thanks to the supplied software on CD-ROM or from our Internet Web site.
1
– Click on « Install Driver »
to run the driver
2
– Once the installation is done,
the following windows will appear
then click on OK
3 –
Connect your CLUB MPiX-355
During the USB connection, several windows will appear like:
Club MPiX-355 7 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
Then the MPIX is recognised as a removable HDD device:
or in Peripherals management you will find:
Club MPiX-355 8 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
4. INSTALLATION with WINDOWS ME/2000/XP
With USB interface, CLUB MPiX-355 is automatically recognized without any
installation software
To verify a proper automatically installation, point the mouse to the start
menu [“My computer”], <right click>, [Management], in the sub menu
[Peripheral management], When you choose [Peripheral by connection],
you’ll get this.
If this message appear :
This simply indicates that your player
with its USB 2.0 port interface, is
connected into a USB 1.1. It will
decrease (10 times) his performance
but won’t change its functioning, nor
the data integrity. Then you can
close the window by clicking on the
cross (or on [Close]).
Club MPiX-355 9 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
5. INSTALLATION with MAC 8.6, 9.0 X.1
• Initialise the product before connecting the CLUB MPiX-355.
• Run the driver from the installation CD ROM in the [Mac OS]
directory, and in the sub directory which correspond to your new
Operating System
• Restart the Mac, then connect the CLUB MPiX-355, which will appear
directly on their desktop
MAC X.1
CLUB MPiX-355 is automatically detected by your OS without any other
specific driver’s installation
Club MPiX-355 10 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
6. « Cryptext » software INSTALLATION and Using
instructions
6-1. « Cryptext » software installation
1- Put the supplied CD-ROM then click on “Install Cryptext””
This window will appear :
Club MPiX-355 11 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
2 – Click on « Setup » Icon to begin the installation
The following window will appear :
3 - Accept the License Agreement by click on « Yes »
4 – Installation is running. Once it is finished, the following window will
appear.
Club MPiX-355 12 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
6-2. « Cryptext » Software using
When you want to encrypt or decrypt a file, make a right click with your
mouse then choose :
« Encrypt » to encrypt a file
« Decrypt » to decrypt a file
During the first use, choose a password in order to protect your files. This
password will be asked each time you want to decrypt a file
NOTE : Ensure not to forget your password because the program doesn’t
have a password reminder function.
Club MPiX-355 13 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
Interface for Windows 98SE/ME. choose “Encrypt executable file » when
you want to encrypt files which can be run.
Interface with Windows 2000/XP. select “Encrypt executable file » when
you want to encrypt files which can be run
Club MPiX-355 14 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
7. How to Use your CLUB MPiX-355
7-1 Buttons and connections
1 2 3 4 5
6
7
8
9
1 AV output Audio/Video signal output
2 USB2 USB 2.0 connection plug
3 Mode /
USB/PLAY
4 Power plug Connected to the AC/ADAPTOR
5 POWER
SWITCH
6 LED ACCESS (Access disk) / STANDBY (Active when shut
7 Menu and
navigation
buttons
8 ON/OFF
button
9 IR I.R Sensor
Club MPiX-355 15 / 28 Version 3.0 ©STOREX 2007
Button switcher to activate : PLAY or USB/OFF Mode
Power on and off the product
down the product by remote control or by power button)
/ POWER (Power ON )
VOL +,— (increase or decrease the volume);
/
/STOP)
Put the enclosure into « OFF » and “ON” positions, please
push at least 3 seconds
(Previous/ Forward) ; (Play/ Pause
Club MPiX-355 User’s installation & instructions
. VOL + : Direction key-Up, raise sound volume, keep pressing two seconds
to enter into SETUP;
. VOL - : Direction key-Down, lower sound volume, keep pressing two
seconds to power off
: Direction key-left, Play previous song, keep pressing two seconds to
play fast forwards
: Direction key-right, Play next song, keep pressing two seconds to play
fast backwards
: Enter key, Pause function, keep pressing two seconds to stop when
playing .Keep pressing two seconds to switch to hard disk partition function
when no playing
7-2 Remote Control
- POWER : Power On/Off
- Display : inform all the details about each
lab. Files.
- Photo duration : transition time
- Photo transition : transition mode
- Photo Rotation : to rotate the
pictures ? .
- NUMBER : 0-9 & +10 numeric key
- : Directional Key
- VOL +/-- : Raise / Lower volume key
- PLAY / ENTER : Playback / Enter key
- PAUSE : Pause playback key
- REW : Fast backward key
- SKIP -- : Skip to PREV title key
- MUTE : Audio mute key
- SETUP : Menu setup key
- STOP : Stop playback
- FF : Fast forward key
- SKIP + : Skip to next title key
7–3 Connection methods
. Connect to your computer
Club MPiX-355 16 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
Connect HDD player USB2.0 output with computer USB output by USB
connection cable HDD player becomes computer local HDD, WINDOWS
management directly, can reserve files download from internet and other files.
Remind yourself to plug the second USB port of the « Y » USB extension
cable with the 2nd USB input port of your PC; it will help your MPIX to be
power supplied efficiently.
Note :
1. When the unit used as removable hard disk, it can't be connected to power
supply DC 5.6V
2. Supportable systems: WINDOWS XP / WINDOWS ME/WINDOWS 2000,
etc. WINDOWS 9X (need to install driver)
3. When hard disk is used at the first time, you must press FAT32 to system
format.
4. Do not simply pull out the USB cable at any time.
Club MPiX-355 17 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
7-4 Warning: disconnect from computer
To safely disconnect the unit hard disk, click on the system tray remove icon
(green arrow as shown below) and follow the instructions. Wait until you get
a message saying that you can safely unplug the device disconnect the USB
cable.
Using the green disconnect arrow in the system tray will then allow you to
safely disconnect the unit.
then confirm the Disk you want to remove :
When it’s done you can remove the device safely
Club MPiX-355 18 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
Power
adptor
7-6 Connect to TV
Prepare the AV cable and the scart plug adaptor:
Connect HDD player AV output with TV set AV output by AV cable, HDD
player becomes a full set of AV entertainment system.
Note :
Use the scart plug adaptor if your TV screen has only a scart plug as AV input.
Confirm the Video output is AV mode, not VGA mode. Or use "VGA" key to
switch it.
Club MPiX-355 19 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
8
Display movies, pictures and play music files
8-1 Setup Menu
Setup menu makes HDD player characteristics; adjust TV format, languages,
etc. Once you finish setup, the unit will work under it. The setup will be
restored, even if power cut, except you reset it. General steps for original
setup:
1. Press remote control "SETUP" key setup menu appears on screen as
follows :
2. Press directional keys UP DOWN LEFT RIGHT to select titles, then press
"enter" key to confirm HIGHLIGHT selection.
3. Press "Exit" or "SETUP" key to exit setup menu display.
8-2 Playing
1. HDD player reads hard disk information, screen display: HDD SCANNING
HDD player reads catalogues automatically, screen showing signal menu as
follows, such as: folder name, file name, music name, etc.
2.
Press numeric keys or directional keys UP/DOWN/ LEFT/RIGHT to move
highlights to select catalogue or files then press "ENTER" key to confirm your
selection
Club MPiX-355 20 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
3. STOP / Change disk. Press "STOP" key on remote control or on unit, return
to "SIGNAL MENU". Then press "STOP" key on unit to return root catalogue.
If hard disk with multi sub-area, press "STOP" key on unit again to switch
disk partition.
8-3 Useful keys
1. SKIP+ / SKIP- : During playing, press "SKIP+" key on
unit or remote control (skip to NEXT title) press it one time, skip to
follow NEXT title forward accordingly. During unit playback press"
SKIP-" key on unit or remote control ( skip to PREV title), press it one
time, skip to PREV title accordingly.
2. FAST : During playing, press "FF" or "SKIP+" key three seconds to
adjust forward speed, there are 4 kinds of speeds: x2 x4 x6 x8. Press
"PLAY" key to return normal playback speed.
"REW" key on remote control or press "SKIP" three seconds, fast
backward function is contrary with the above function
3. PAUSE : During playing, press "PAUSE" key, it will be on the state of
pause when press "PAUSE" again or press "PLAY" key to return to
normal playback.
4. MUTE : During playing, press "MUTE" key, the Audio output will be
off, but Video output continually. Press "MUTE" key again to cancel
the mute state and the audio output is on.
5. Number Key : Press numeric keys to select your favourite program
directly.
Club MPiX-355 21 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
9.Troubleshooting guide
Symptom Possible reasons Resolutions
No power Power cable destroyed DC power cable if connected correctly
Power on,
But unit
doesn’t work
properly
Restart player
Plug in power supply, or press
« RESET » key on unit (XYB-01)
Connecta gain your player as
described before
Press the « VGA » key of your remote
control
Disconnect and reconnect video cable
No
Bad connection
Incompatibility Screen
and video output
Bad display’s format Select correct display’s format
Video cable is not
properly connected
NOTE :
Defragment the unit hard disk may be useful after reading or writing to your computer
via the USB connection. Make sure no other program is running while using the
Windows defragmenter utility If we find new file names or folder names that we never
created, the unit FAT has been corrupted. This is due to the unit shutting down while
reading or writing to your computer via the USB connection. You should use the Error
Checking utility or the Check Disk utility in the Windows.
Club MPiX-355 22 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
Symptom Possible reasons Resolutions
No Sound
Playing
pictures
rolling up,
poor quality
pictures
Remote control
doesn't
work.
USB icon or
disc-vol not
shown in
computer
Audio cable not connected
Remote Control route
malfunction
effectively
Reset up TV format such
NTSC, PAL, …
Programs sources not
good
Battery with no power
energy or not enough
power energy
Battery not installed
properly
Remote control not point
at remote sensor (too
long distance or too big
angle
The hard disk has not
been formatted
The power supply from
computer USB port is not
enough
Connect audio cable effectively
Power off first, select correct TV or
display format.
Select good programs sources
Install new batteries, ensure using
same size of batteries : CR-2025, 3V
Install batteries as per correct
operation
Remote control point at remote sensor
at a proper distance : within 7m form
the front panel ; angle : max 30°
Remove obstacle
Format the hard disc in FAT 32
Connect both of USB plugs to
computer if it is still not workable
please purchase a USB 2.0 HUB
Club MPiX-355 23 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
11. SPECIFICATIONS
Compatible
Operating
System
Power source Via USB port (4.5V to 5.5V) – 8 watts
Windows 98 SE, Windows ME, Windows
2000, Windows XP, Mac 8.6 or above
(firewire), Mac OS 9.x or above (USB)
HDD 2.5 »
Capacities
20 / 40 / 80 / 100 /120 GB or more
Video files
formats
AVI (Divx 3.x, 4.x, 5.x, Xvid), MPG, SVCD,
VCD, VOB
Audio files
formats
Picture files
format
LED Light
MP3, WMA
JPEG
Green : CLUB MPiX-355® is connected
Red : data transfer is working
Using
temperature
0°C ~ + 50°C
Transfer data
speed
Storage
Temperature
Dimensions 150 mm x 255 mm x 68 mm
USB 1.1 : 12 Mbits/sec
USB 2.0 : 480 Mbits/sec
-20°C ~ +80°C
Certifications FCC, CE, MIC
Warranty Terms 1 year
Club MPiX-355 24 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
12. TERMS OF WARRANTY
Your CLUB MPiX-355 player carries a limited one year warranty.
STOREX guarantees your product against any manufacturing and assembly
faults. This warranty only applies to the first purchase of a CLUB MPiX-355 by
the end-user, and is not transferable if the unit is subsequently sold. The
warranty does not cover incompatibilities detected by the end user outside
the recommendations for use printed on the box, or incompatibilities arising
with other hardware or software installed on the computer to which product
is connected.
Proof of purchase must be provided to our staff before STOREX will honour
the warranty.
The warranty does not cover breakdowns or faults due to failure to comply
with the instructions in this manual, negligence, transformation of the drive,
faulty installation or handling, repairs or modifications that are not authorized
by STOREX, inappropriate testing, accidents or external factors such as, but
not limited to, excessive heat or humidity, power failures or incorrect
installation /removal of the CLUB MPiX-355 player
STOREX’s only contractual obligation is to repair or replace the faulty
product. STOREX cannot be held liable for data loss or its consequences
arising from the faulty operation or breakdown of the product. On under any
conditions STOREX’s financial liability amount won’t be more than the price
paid for the product by the end user.
The CLUB MPiX-355 player warranty is as defined in this document and its
scope cannot be modified, reduced or extended without the written
agreement of STOREX, and STOREX cannot be held liable for any technical
advice or service provided in relation to your CLUB MPiX-355 player.
You are not the transferee of this guarantee. The warranty covers your CLUB
MPiX-355 player, and is governed by French law.
Note : STOREX™ is allowed to modify without any notice, this user’s instructions
following evolutions of the product. You can find the newest version of the manual on
our company’s web site : http://www.storex.eu
Club MPiX-355 25 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
13. REGISTERING THE WARRANTY
Please take a moment to register the guarantee for your CLUB MPiX-355 at
our website:
http://garantie.storex.eu
In the event of a breakdown, contact your retailer to have your product
repaired under guarantee, or send your request via e-mail to the address
support@storex.eu
NOTE :
It’s forbidden to put any broken or used electronic products into the
bin, please bring it back to the distributor in order to recycle the
product.
Club MPiX-355 26 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
NOTES :
Club MPiX-355 27 / 28 Version 3.0 ©STOREX 2007
Club MPiX-355 User’s installation & instructions
is a product line of
www.storex.eu
All trademarks are the property of their respective owners.
Club MPiX-355 28 / 28 Version 3.0 ©STOREX 2007
© STOREX –2007
Loading...
