STIHL RT 4082

Lietošanas pamācība

Naudojimo instrukcija

Οδηγίες χρήσης

Инструкция по эксплуатации

Инструкция за експлоатация

Посібник з експлуатації

Kasutusjuhend

RT 4082.1

0478 193 9705 C

Cienītais klient, cienījamā kliente!

Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstākļos.

STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.

Pateicamies par uzticību un novēlam izbaudīt darbu ar STIHL produktu!

Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.

1. Satura rādītājs

Par šo lietošanas pamācību 4

Vispārīga informācija 4 Norādījumi lietošanas pamācības

lasīšanai 4

Ierīces apraksts 6 Jūsu drošībai 7

Vispārīga informācija 7 Apmācība – apgūstiet ierīces

lietošanu 8 Zālāja pļāvēja ar sēdekli

transportēšana 8 Degvielas iepilde – rīcība ar

benzīnu 9 Apģērbs un aprīkojums 9 Pirms darba 10 Darba laikā 10 Apkope un remonts 13 Uzglabāšana ilgākos

ekspluatācijas starplaikos 14 Utilizācija 15

Simbolu apraksts 15 Piegādes komplekts 16 Darbi pirms ekspluatācijas

sākšanas 16 Vadības elementi 16

Aizdedzes slēdzene 16 Akseleratora svira ar droseles

funkciju 17 Pļaušanas mehānisma slēdzis 18 Drošības slēdzis pļaušanai

atpakaļgaitā 18 Braukšanas virziena iestatīšanas

svira 19 Stūre 19 Vadītāja sēdekļa regulēšanas svira 19

Piedziņas pedālis 19 Bremzēšanas pedālis 20 Rokas bremze 20 Pļaušanas augstuma regulēšanas

svira 21 Zāles savācējgroza iztukšošanas

svira 21 Zāles savācējgroza atbloķēšanas

svira 22 Pārnesumkārbas brīvgaitas

rokturis 22 Savāktā līmeņa sensors (zāles

savācējgrozam) 23

Elektroniskā sistēma 23

Pašdiagnostika iedarbināšanas laikā 23

Zālāja pļāvēja ar sēdekli bojājums ekspluatācijas laikā 24

Traucējums elektroniskajā sistēmā 24

Norādījumi par darbu 24 Drošības ierīces 25 Ierīces sagatavošana darbam 26

Degvielas iepilde 26 Iekšdedzes motora iedarbināšana 27 Iekšdedzes motora izslēgšana 27 Braukšana 27 Bremzēšana 28 Pļaušanas augstuma regulēšana 28 Pļaušana 28 Pļaušanas mehānisma

automātiskas atvienošanas programmēšana 29

Zāles savācējgroza iztukšošana 29 Zāles savācējgroza noņemšana un

iekarināšana 30 Kravu vilkšana 31 Ekspluatācija nogāzēs31 Orientēšanās palīglīdzeklis 31

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Drukāta uz papīra, kas nav balināts ar hloru. Papīrs ir utilizējams. Vāciņi nesatur halogēnus.

Pļaušanas mehānisms 32

Pļaušanas mehānisma demontāža 32 Pļaušanas mehānisma montāža 34

Apkope 36

Apkopes plāns 37 Ierīces tīrīšana 38 Savāktā līmeņa sensora (zāles

savācējgrozam) tīrīšana 38 Drošības ierīču pārbaude 39 Izmešanas kanāla demontāža 39 Izmešanas kanāla montāža 40 Pļaušanas nažu apkope 40 Pļaušanas mehānisma montāžas

stāvokļa pārbaude 42 Gaisa spiediens riepās43 Riteņu nomaiņa43 Uzglabāšanas nodalījuma

atvēršana un aizvēršana 44 Iekšdedzes motora pārsegs 45 Motoreļļas līmeņa pārbaude 47 Motoreļļas maiņa47 Degvielas padeves krāns 48 Vad ības roktura balsta demontāža 48 Vad ības roktura balsta montāža 48 Drošinātāji 48 Akumulatora atvienošana un

pievienošana 49 Akumulatora izņemšana un

ielikšana 51 Akumulatora uzlādēšana 51 Eļļošana 51 Iekšdedzes motors 52 Pārnesumkārba 52 Glabāšana 52 Ierīces novietošana dīkstāvē ilgāku

ekspluatācijas pārtraukumu gadījumā (piem., ziemas periodā)52

Pēc ilgākiem ekspluatācijas pārtraukumiem (piem., ziemas periodā)52

Transportēšana 52 Parastās rezerves daļas 53 Piederumi 53 Vides aizsardzība 53 Nodiluma samazināšana un

bojājumu novēršana 53 Atbilstības deklarācija 54

ES atbilstības deklarācija zālāja pļāvējam ar sēdekli STIHL RT

4082.1 54

Tehniskie parametri 55

Izmēri 55 REACH 55

Darbības traucējummeklēšana 56 Apkopes grafiks 59

Nodošanas apstiprinājums 59 Apkopes apstiprinājums 59

2. Par šo lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība ir ražotāja oriģinālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.

STIHL nepārtraukti pilnveido piedāvātos produktus. Tāpēc mēs saglabājam tiesības veikt piegādes komplekta izmaiņas, kas attiecas uz produkta formu, tehniku un aprīkojumu. Tādējādi nevar izvirzīt nekādas prasības, atsaucoties uz šajā brošūrā minētajiem datiem un attēliem.

Šajā lietošanas pamācībā ir aprakstīti iespējamie modeļi, kuri nav pieejami visās valstīs.

Šī lietošanas pamācība ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas, it īpaši tiesības uz pavairošanu, tulkošanu un apstrādi elektroniskās sistēmās.

2.2 Norādījumi lietošanas pamācības lasīšanai

Attēli un teksti raksturo noteiktus rīcības soļus.

Šajā lietošanas pamācībā ir paskaidrojumi visiem attēlu simboliem, kas atrodami uz ierīces.

Skatīšanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens „pa kreisi” un „pa labi”: lietotājs stāv aiz ierīces un skatās uz priekšu braukšanas virzienā.

0478 193 9705 C - LV

Norādes uz nodaļām

Bultiņas norāda uz attiecīgajām nodaļām un apakšnodaļām, kur ir detalizētāks skaidrojums. Šajā piemērā ir norāde uz nodaļu: (Ö 4.)

Teksta fragmentu marķējums

Aprakstītie norādījumi var būt apzīmēti vairākos veidos.

Rīcības soļi ar norādi lietotājam veikt kādu darbību:

● ar skrūvgriezi atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums: – produkta izmantošana sporta vai

sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no simboliem.

Bīstami!

Iespējami negadījumi, var smagi savainoties. Jāveic konkrētas darbības vai jāizvairās no tām.

Brīdinājums!

Iespējams savainoties. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.

Attēli ar teksta rindkopām

Rīcības gaitas aprakstu kopā ar attēlu jūs atradīsiet tieši zem attēla ar attiecīgiem pozīciju cipariem.

Piemērs

Ievietojiet aizdedzes atslēgu (1) aizdedzes slēdzenē (2).

Teksti, kas saistīti ar attēliem

Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.

Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

LVLT

ELRUBGUKET

Uzmanību!

Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.

Norādījums

Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

0478 193 9705 C - LV

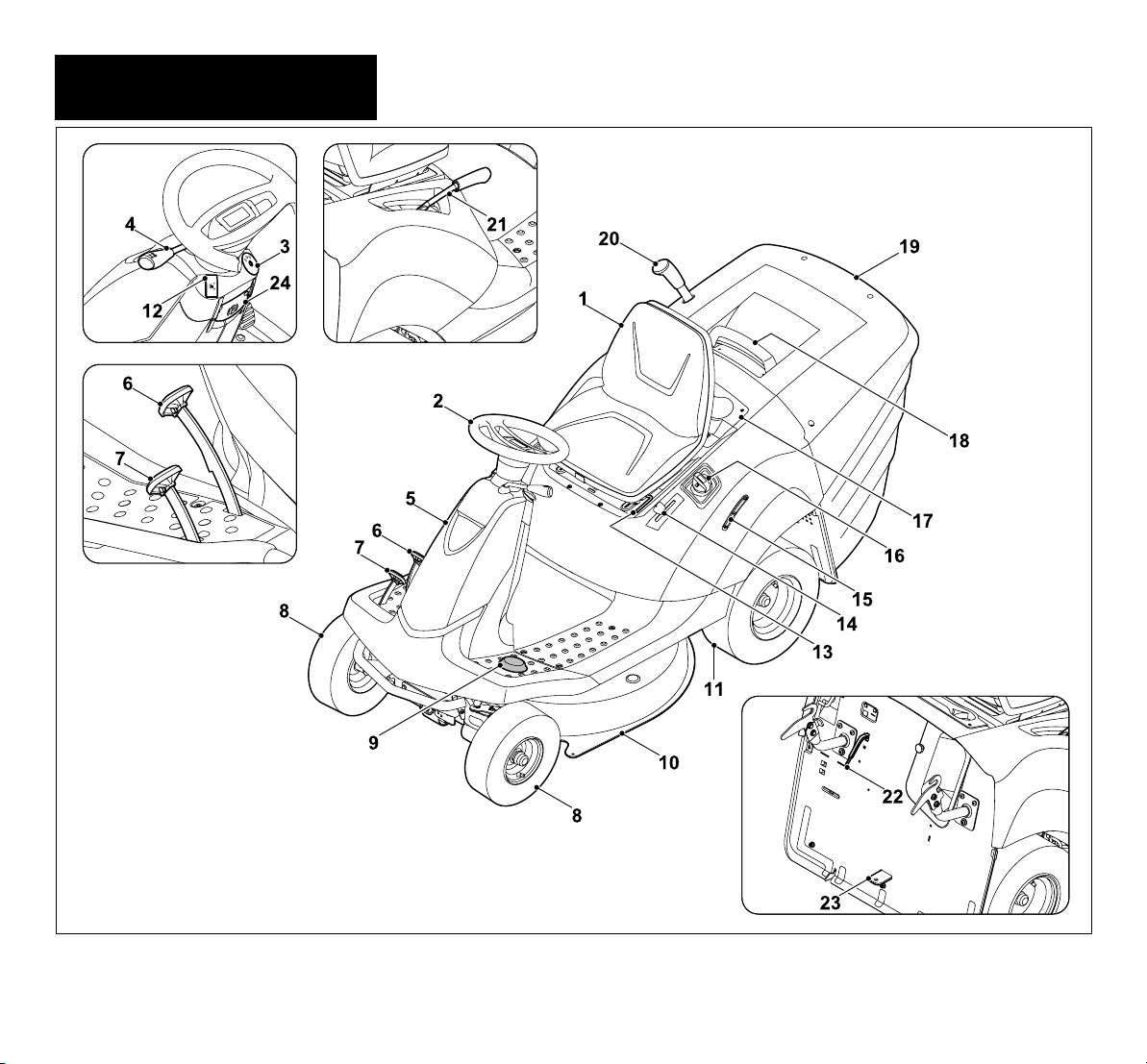

3. Ierīces apraksts

0478 193 9705 C - LV

1 Vadītāja sēdeklis

2 Stūre 3 Aizdedzes slēdzene 4 Braukšanas virziena iestatīšanas

svira (priekšgaita – atpakaļgaita)

5 Vadības roktura pārsegs 6 Bremzēšanas pedālis 7 Piedziņas pedālis (braukšanas

ātrums)

8 Priekšējais ritenis 9 Drošības slēdzis pļaušanai

atpakaļgaitā

10 Pļaušanas mehānisms 11 Aizmugurējais ritenis 12 Pļaušanas mehānisma slēdzis 13 Vadītāja sēdekļa regulēšanas svira 14 Akseleratora svira ar droseles

funkciju

15 Tvertnes rādījums 16 Tvertnes vāciņš 17 Uzglabāšanas nodalījums 18 Zāles savācējgroza rokturis ar zāles

savācējgroza atbloķēšanas sviru

19 Zāles savācējgrozs 20 Zāles savācējgroza iztukšošanas

svira

21 Pļaušanas augstuma regulēšanas

svira

22 Iepildes līmeņa sensors 23 Piekabināšanas ietaise 24 Rokas bremze

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti.

Pirms pirmās ekspluatācijas reizes uzmanīgi izlasiet visu lietošanas pamācību. Glabājiet lietošanas pamācību, lai to

varētu izmantot vēlāk. Ievērojiet ekspluatācijas un apkopes

noteikumus, kas ietverti atsevišķajā iekšdedzes motora lietošanas pamācībā.

Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci.

Nosmakšanas risks!

Ja bērni spēlējas ar iesaiņojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesaiņojuma materiālu bērniem pieejamā vietā.

Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas.

Pārliecinieties, ka lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot ierīci un strādāt ar to. Ja lietotāja fiziskās, maņu vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.

Pārliecinieties, ka lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts.

Uzmanību — negadījumu risks!

Zālāja pļāvējs ar sēdekli ir paredzēts tikai zālāja pļaušanai, nav pieļaujama lietošana citiem mērķiem.

Ierīci var aprīkot ar STIHL oriģinālajiem papildpiederumiem. Tādējādi iespējami arī citi izmantošanas veidi. Vairāk informācijas var iegūt pie STIHL specializētā izplatītāja.

Tā kā lietotājam un citām personām ir risks gūt miesas bojājumus, ierīci nedrīkst izmantot šādiem mērķiem, piemēram (šis nav pilnīgs saraksts):

– augu stīgu apgriešanai; – koku un dzīvžogu atgriezumu

sagatavošanai un smalcināšanai;

–celiņu tīrīšanai (nosūkšanai,

aizpūšanai);

– sniega novākšanai ar pļaušanas

mehānisma palīdzību;

–zālāja kopšanai jumta terašu un

balkonu apstādījumos;

– zemes pacēlumu, piemēram, kurmju

rakumu, nolīdzināšanai;

–nopļautās zāles transportēšanai,

izņemot gadījumus, ja to veic tam paredzētajā zāles savācējgrozā.

Ierīce nav sertificēta braukšanai pa sabiedriskajiem autoceļiem.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Personu (īpaši bērnu) un dzīvnieku pārvadāšana nav atļauta.

Nekādā gadījumā nekāpiet uz pļaušanas mehānisma, īpaši uz tausta riteņiem.

Priekšmetus nedrīkst pārvadāt ierīcē, bet tikai, izmantojot STIHL sertificētu piekabi (papildpiederums). Jāievēro norādītie svara ierobežojumi. (Ö 12.11)

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uzņēmumos, jāievēro īpaša piesardzība.

Ierīci nedrīkst izmantot sporta vai sacensību pasākumos.

Drošības apsvērumu dēļ ir aizliegts veikt ierīces izmaiņas, izņemot noteikumiem atbilstošu piederumu un pierīču pievienošanu, ko atļauj uzņēmums STIHL; turklāt šādas darbības pārtrauc garantijas darbību. Informāciju par pieļautajiem piederumiem un pierīcēm varat saņemt pie STIHL specializētā izplatītāja.

Īpaši ir aizliegtas jebkādas izmaiņas ierīcē, kas palielina tās jaudu, iekšdedzes motora apgriezienu skaitu vai braukšanas ātrumu.

Ierīce ir aprīkota ar elektronisku sistēmu, kuru nekādā gadījumā nedrīkst izmainīt vai noņemt.

Drošības apsvērumu dēļ nekādā gadījumā nedrīkst mainīt vai sagrozīt ierīces programmatūru.

Uzmanību! Vibrāciju izraisīts kaitējums veselībai! Pārāk

liela slodze, ko rada vibrācijas,

var izraisīt asinsrites vai nervu sistēmas darbības traucējumus, jo īpaši cilvēkiem ar asinsrites problēmām. Ja jums parādās simptomi, kuru iemesls var būt vibrāciju radītā slodze, dodieties pie ārsta.

Šie simptomi lielākoties rodas pirkstos, rokās vai roku locītavās un var izpausties šādi (uzskaitījums ir nepilnīgs):

–sajūtu zudums; –sāpes; –vājums muskuļos; –izmaiņas ādas krāsā; –nepatīkama kņudoņa. Darba laikā cieši (bet ne pārmērīgi stingri)

turiet vadības rokturi tam paredzētajās vietās ar abām rokām.

Saplānojiet darbu tā, lai nebūtu ilglaicīga smaga slodze.

4.2 Apmācība – apgūstiet ierīces lietošanu

Izpētiet ierīces vadības elementus un sastāvdaļas, apgūstiet ierīces lietošanu. Lietotājam noteikti ir jāzina, kā var ātri apturēt ierīces darba instrumentus un iekšdedzes motoru.

Ierīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par ierīces drošu lietošanu.

Šīs apmācības laikā lietotājam īpaši jānorāda,

– ka darbā ar ierīci nepieciešama īpaša

uzmanība un koncentrēšanās,

–ka zālāja pļāvēju ar sēdekli, kas nogāzē

sāk slīdēt uz leju, nevar apturēt bremzējot.

Būtiski iemesli, kādēļ lietotājs var zaudēt kontroli pār zālāja pļāvēju ar sēdekli, var būt šādi:

– nepietiekama riteņu saķere ar pamatni, –pārāk ātra braukšana, – nepareiza bremzēšana, – izmantošana neatbilstoši noteikumiem

(sporta pasākumi utt.),

– nepietiekamas zināšanas par

iedarbību, kas saistīta ar pamatnes īpašībām, īpaši attiecībā uz nogāzēm (skat. nodaļā „Jūsu drošībai“, punktu „Pļaušana nogāzēs“),

– nepareiza kravu piekabināšana un

slikts kravas slodzes sadalījums.

Pat ja lietojat šo ierīci saskaņā ar norādījumiem, vienmēr pastāv risks.

4.3 Zālāja pļāvēja ar sēdekli transportēšana

Ar savu pašsvaru zālāja pļāvējs ar sēdekli var izraisīt smagus miesas bojājumus, saspiežot ķermeņa daļas. Iekraujot vai izkraujot zālāja pļāvēju transportēšanai ar citu transportlīdzekli vai piekabē, ir jābūt īpaši uzmanīgiem.

Šo zālāja pļāvēju ar sēdekli nedrīkst vilkt. Transportēšanai pa sabiedriskajiem autoceļiem ir jāizmanto piemērots transportlīdzeklis vai piemērota piekabe.

Zālāja pļāvējs ar sēdekli transportēšanas laikā ir jāpiestiprina pie klātnes tādā veidā, kā tas ir aprakstīts lietošanas pamācībā. Vienmēr novelciet rokas bremzi. (Ö 15.)

Pirms transportēšanas atvienojiet piedziņu pļaušanas nazim vai arī pierīcēm.

0478 193 9705 C - LV

Ierīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

Pēc iekraušanas un pirms tālākas transportēšanas ļaujiet ierīcei, jo īpaši iekšdedzes motoram un trokšņu slāpētājam, pilnīgi atdzist. Jānodrošina, lai pārvadāšanas laikā uz kravas platformas, kā arī vietā ap trokšņu slāpētāju un iekšdedzes motoru neatrastos degoši materiāli, piemēram, salmi, lapas un sausas zāles atliekas.

4.4 Degvielas iepilde – rīcība ar benzīnu

Draudi dzīvībai!

Benzīns ir indīgs un ļoti ātri uzliesmojošs.

Benzīnu glabājiet tikai tam paredzētās un pārbaudītās tvertnēs (kannās). Degvielas tvertņu vāciņus vienmēr uzskrūvējiet un pievelciet. Bojāti vāciņi drošības apsvērumu dēļ ir jānomaina.

Benzīnu neglabājiet dzirksteļu,

atklātas liesmas, ilgstošu

liesmu, siltuma avotu un citu

aizdegšanās avotu tuvumā. Nesmēķēt!

Uzpildiet degvielu tikai ārpus telpām un uzpildes laikā nesmēķējiet.

Pirms degvielas uzpildīšanas apstādiniet iekšdedzes motoru un ļaujiet tam atdzist.

Benzīns jāuzpilda pirms iekšdedzes motora iedarbināšanas. Kamēr darbojas iekšdedzes motors vai kamēr ierīce ir karsta, nedrīkst atvērt degvielas tvertnes vāciņu vai pieliet benzīnu.

Lēnām un uzmanīgi atveriet degvielas tvertnes vāku. Nogaidiet, kamēr izlīdzinās spiediens, un tikai tad pavisam noņemiet degvielas tvertnes vāku.

Degvielas uzpildīšanai izmantojiet piemērotu piltuvi vai iepildes caurulīti, lai degviela nevarētu noplūst uz iekšdedzes motora un korpusa vai zālienā.

Nepārpildiet degvielas tvertni!

Lai atstātu vietu, kur degvielai izplesties, vienmēr piepildiet degvielas tvertni tikai līdz iepildes īscaurules apakšmalai. Ņemiet vērā papildu norādījumus iekšdedzes motora lietošanas pamācībā.

Ja pārplūdis benzīns, iekšdedzes motoru iedarbiniet tikai tad, kad notīrīta ar benzīnu nolietā virsma. Līdz benzīna tvaiku izgarošanai jānovērš aizdegšanās iespēja (jānoslauka).

Izlijusi degviela vienmēr ir jāsaslauka. Ja uz apģērba izšļakstījies benzīns,

apģērbs jānomaina. Degvielas tvertnes vāks pēc katras

degvielas uzpildes ir pareizi jāuzskrūvē atpakaļ un jāpievelk. Ierīci nedrīkst izmantot, ja tvertnei nav uzskrūvēts oriģinālais tvertnes vāks.

Degvielas padeves cauruļvads, degvielas tvertne, tvertnes vāciņš un pieslēgumu vietas drošības dēļ ir regulāri jāpārbauda, lai pārliecinātos, vai tām nav bojājumu, novecošanās (trausluma), vai tās ir stingras un tām nav neblīvu vietu; ja nepieciešams, bojātās daļas jānomaina (sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializētos izplatītājus).

Ja tvertne jāiztukšo, dariet to ārpus telpām.

Dzērienu pudeles vai tamlīdzīgas tvertnes neizmantojiet ekspluatācijas materiālu, piemēram, degvielas, utilizēšanai vai uzglabāšanai. Kāds – īpaši bērns – no tās var padzerties.

Nekad neuzglabājiet ierīci telpās, ja tās degvielas tvertnē ir benzīns. Benzīna tvaiki var nonākt saskarē ar atklātu liesmu vai dzirkstelēm un uzliesmot.

Ierīci un degvielas tvertni nenovietojiet apkures sistēmu, sildelementu, metināšanas aparātu un cita veida siltuma avotu tuvumā. Sprādzienbīstamība!

4.5 Apģērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez

apaviem vai, piemēram, sandalēs. Ierīci atļauts lietot tikai tad, ja lietotājs

valkā garas bikses un piegulošu apģērbu. Nekad nenēsājiet plandošu apģērbu, kas

var aptīties ap kustīgām pļāvēja daļām (vadības sviru) – nenēsājiet arī rotaslietas, kaklasaites un šalles.

Apkopes darbu veikšanas un ierīces transportēšanas laikā vienmēr valkājiet ciešus cimdus, sasieniet un apslēpiet

garus matus (ar lakatu, cepuri utt.).

Asinot pļaušanas asmeni, uzlieciet piemērotas aizsargbrilles.

Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.

Lietojiet dzirdes aizsardzības līdzekļus.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

4.6 Pirms darba

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību.

Pirms ierīces lietošanas pārbaudiet, vai degvielas sistēmā nav sūču, īpašu uzmanību pievērsiet redzamajām daļām, piemēram, degvielas tvertnei, tās vāciņam un cauruļu savienojumiem. Ja manāmas sūces vai bojājumi, neiedarbiniet iekšdedzes motoru – pastāv

ugunsbīstamība!

Pirms ierīces lietošanas tā jāpārbauda specializētajam izplatītājam.

Ievērojiet vietējās pašvaldības noteikto laiku, kad drīkst strādāt ar dārza ierīcēm ar iekšdedzes motoru.

Pilnībā pārbaudiet teritoriju, kur ierīce tiks izmantota, un atbrīvojiet to no visiem akmeņiem, zariem, stieplēm, kauliem, rotaļlietām un citiem svešķermeņiem, ko ierīce varētu uzmest gaisā. Šķēršļus (piem., celmus, koku saknes) garā zālē var nemaz nepamanīt.

Tāpēc pirms darba ar ierīci atzīmējiet visus zālājā paslēptos objektus (šķēršļus), ko nav iespējams pārvietot.

Pirms ierīces lietošanas nomainiet visas nederīgās, nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no STIHL specializētā izplatītāja.

Ierīci nedrīkst izmantot, ja aizsargierīces ir bojātas vai nav uzstādītas.

Ar atsperēm noslogoti mehānismi var atbrīvot uzkrāto enerģiju. Ar atsperēm noslogotajiem mehānismiem jābūt veseliem un darba kārtībā.

Pie pļaušanas mehānisma vienmēr ir jābūt pareizi uzstādītai pieskrūvētajai izmešanas uzmavai (izmešanas kanāls pie pļaušanas mehānisma). Tā nedrīkst būt bojāta; nepieciešamības gadījumā lūdziet kvalificētam meistaram to nomainīt.

Pirms katras ekspluatācijas reizes pārbaudiet bremžu darbību. (Ö 12.5)

Pirms lietošanas sākšanas katrreiz pārbaudiet:

– vai griešanas darbarīks un pļaušanas

mehānisms kopumā (pļaušanas nazis, naža sajūgs, naža bremze, stiprinājuma tapa, pļaušanas mehānisma korpuss) ir nevainojamā lietošanas kārtībā; īpaši pārliecinieties, vai nazis ir droši nostiprināts, tam nav bojājumu un

nodiluma; – vai tvertnes vāciņš ir stingri uzskrūvēts; – vai degvielas tvertne un tās padeves

daļas, kā arī tvertnes vāks ir

nevainojamā tehniskā stāvoklī; – vai drošības ierīces ir nevainojamā

tehniskā stāvoklī un darbojas atbilstoši

priekšrakstiem; – vai riepas ir nevainojamā tehniskā

stāvoklī (gaisa spiediens, bojājumi,

nolietojums). Jāpārbauda skrūvju

savienojumu stingrība. Īpaši jāveic visi

apkopes darbi, kas apkopes plānā ir

norādīti rubrikā „Pirms katras

ekspluatācijas reizes”. (Ö 14.1) Nepieciešamības gadījumā sazinieties ar

specializēto izplatītāju. STIHL iesaka STIHL specializēto izplatītāju.

4.7 Darba laikā

Nekādā gadījumā nestrādājiet, ja tuvumā atrodas cilvēki, it īpaši bērni, kā arī dzīvnieki. Raugieties, lai nopļautā zāle

netiktu izkaisīta citu personu virzienā. Nestrādājiet ar ierīci lietus un negaisa

laikā, jo īpaši, ja pastāv zibens spēriena risks.

Izplūdes gāzes

Draudi dzīvībai saindēšanās dēļ!

Nelabuma, galvassāpju, redzes traucējumu (piemēram, samazināta redzes lauka), dzirdes traucējumu, reiboņa, atslābstošu koncentrēšanās spēju gadījumā nekavējoties pārtrauciet darbu. Šo simptomu rašanos var izraisīt arī pārāk augsta izplūdes gāzu koncentrācija gaisā.

Līdzko iekšdedzes motors darbojas, ierīce rada indīgus gāzu izmešus. Šīs gāzes satur

indīgu oglekļa monoksīdu, bezkrāsainu gāzi bez smaržas, kā arī citas kaitīgas vielas. Nekad nedarbiniet iekšdedzes motoru slēgtās vai slikti vēdinātās telpās!

Iekšdedzes motora izplūdes gāzes izplūst pirms kreisā aizmugurējā riteņa. Strādājot ar ierīci, raugiet, lai šī vieta vienmēr būtu tīra un nekādā gadījumā netiktu noklāta, lai izplūdes gāzes nevarētu sakrāties.

Iedarbināšana

Ierīci drīkst iedarbināt, tikai sēžot vadītāja sēdeklī.

Ierīci iedarbiniet uz līdzenas virsmas, neiedarbiniet to nogāzēs.

0478 193 9705 C - LV

Iekšdedzes motoru drīkst iedarbināt tikai labi ventilētās darba vietās; it īpaši garāžās raugiet, lai būtu nodrošināta pietiekama ventilācija.

Pirms iekšdedzes motora iedarbināšanas atvienojiet griešanas darbarīku, pierīces un piedziņu un stingri līdz galam izspiediet bremzēšanas pedāli.

Iedarbinot ierīci, jāraugās, lai starp kājām un griešanas darbarīku būtu pietiekams attālums.

Nekādā gadījumā neiedarbiniet iekšdedzes motoru, izveidojot īsslēgumu ar palaidēja spaili. Ja tiek apieta normālā palaidēja elektriskā ķēde, zālāja pļāvējs ar sēdekli pēkšņi var sākt braukt.

Nekādā gadījumā neiedarbiniet iekšdedzes motoru, ja saožat benzīna smaku – sprādzienbīstamība!

Lietošana

Brīdinājums – savainojumu risks!

Ņemiet vērā pļaušanas naža darba zonu. Nekad nelieciet rokas vai kājas pie rotējošajām daļām vai zem tām. Nekad neaizskariet rotējošo pļaušanas nazi. Nekad nestāviet pie izmešanas atveres. Vienmēr ievērojiet pietiekamu drošības attālumu.

Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā.

Braucot ārpus zālāja vai, ja nenotiek pļaušana, pļaušanas nazis ir jāatvieno un pļaušanas mehānisms jāiestata augstākajā pļaušanas pozīcijā.

Zāles velēnā apslēpti objekti (zālāja laistīšanas ierīces, pāļi, ūdens vārsti, pamati, elektrības vadi utt.) ir jāapbrauc. Nekad nebrauciet pāri šādiem objektiem.

Strādājot ar papildu pierīcēm, jādemontē pļaušanas mehānisms un izmešanas kanāls – ņemiet vērā pierīču lietošanas pamācību.

Braukšanas laikā vienmēr cieši turiet stūri ar abām rokām! Īpaša piesardzība jāievēro, uzbraucot uz zālāja un citām nelīdzenām virsmām, jo stūre var patvaļīgi sagriezties, pļāvējam iebraucot iedobumos, uzbraucot uz izciļņiem, kā arī grūdienu rezultātā.

Roku un pirkstu savainošanas risks!

Ja ierīces ekspluatācijas laikā tiek konstatēts degvielas tvertnes, tvertnes vāka vai degvielas padeves detaļu (degvielas padeves cauruļvadu) bojājums, iekšdedzes motors nekavējoties ir jāizslēdz. Pēc tam ir jāsazinās ar specializēto izplatītāju. STIHL iesaka STIHL specializēto izplatītāju.

Pievērsiet uzmanību padziļinājumiem (alām) zālājā un citām neredzamām bīstamām vietām. Šķēršļus augstā zālienā viegli var arī nepamanīt.

Vienmēr brauciet ar piemērotu braukšanas ātrumu.

Nogāžu, atkritumu izgāztuvju, pauguraina apvidus, kapu un ūdenstilpņu tuvumā izmantojiet ierīci ar īpašu piesardzību. Īpaši ievērojiet pietiekamu attālumu no iepriekš minētajiem nedrošajiem objektiem.

Īpaša piesardzība ir jāievēro nepārredzamās vietās, pie krūmiem, kokiem un citiem šķēršļiem, aiz kuriem var atrasties cilvēki, īpaši bērni, vai dzīvnieki.

Nekavējoties apturiet zālāja pļāvēju ar sēdekli un apstādiniet pļaušanas nažus, ja kāds ienāk pļaušanas teritorijā.

Vienmēr paturiet savā redzeslokā pļaušanas zonu tieši ierīces priekšā. Pievērsiet uzmanību šķēršļiem, lai no tiem savlaicīgi spētu izvairīties.

Katru reizi, braucot atpakaļvirzienā, pārbaudiet zonu aiz zālāja pļāvēja ar sēdekli un, ja ir pierīce, atvienojiet to. Nekādā gadījumā nepļaujiet atpakaļgaitā, ja tas noteikti nav nepieciešams. Pļaujot atpakaļgaitā, ievērojiet īpašu piesardzību un pirms pļaušanas uzsākšanas rūpīgi pārbaudiet visu teritoriju aiz zālāja pļāvēja ar sēdekli.

Strādājot grupā, vienmēr savlaicīgi paziņojiet pārējiem par plānotajiem manevriem. Ievērojiet drošības attālumu!

Pirms katras virziena maiņas braukšanas ātrums ir jāsamazina tā, lai lietotājs nevienu brīdi nezaudētu kontroli pār ierīci un zālāja pļāvējs ar sēdekli nevarētu apgāzties.

Lietojot ierīci ceļu tuvumā un šķērsojot ar to satiksmes ceļus, pievērsiet uzmanību pārējiem satiksmes dalībniekiem.

Ievērojiet īpašu piesardzību, pļaujot zālienu ceļu, veloceliņu un ietvju tuvumā. Izmestas detaļas var radīt smagus savainojumus un bojājumus.

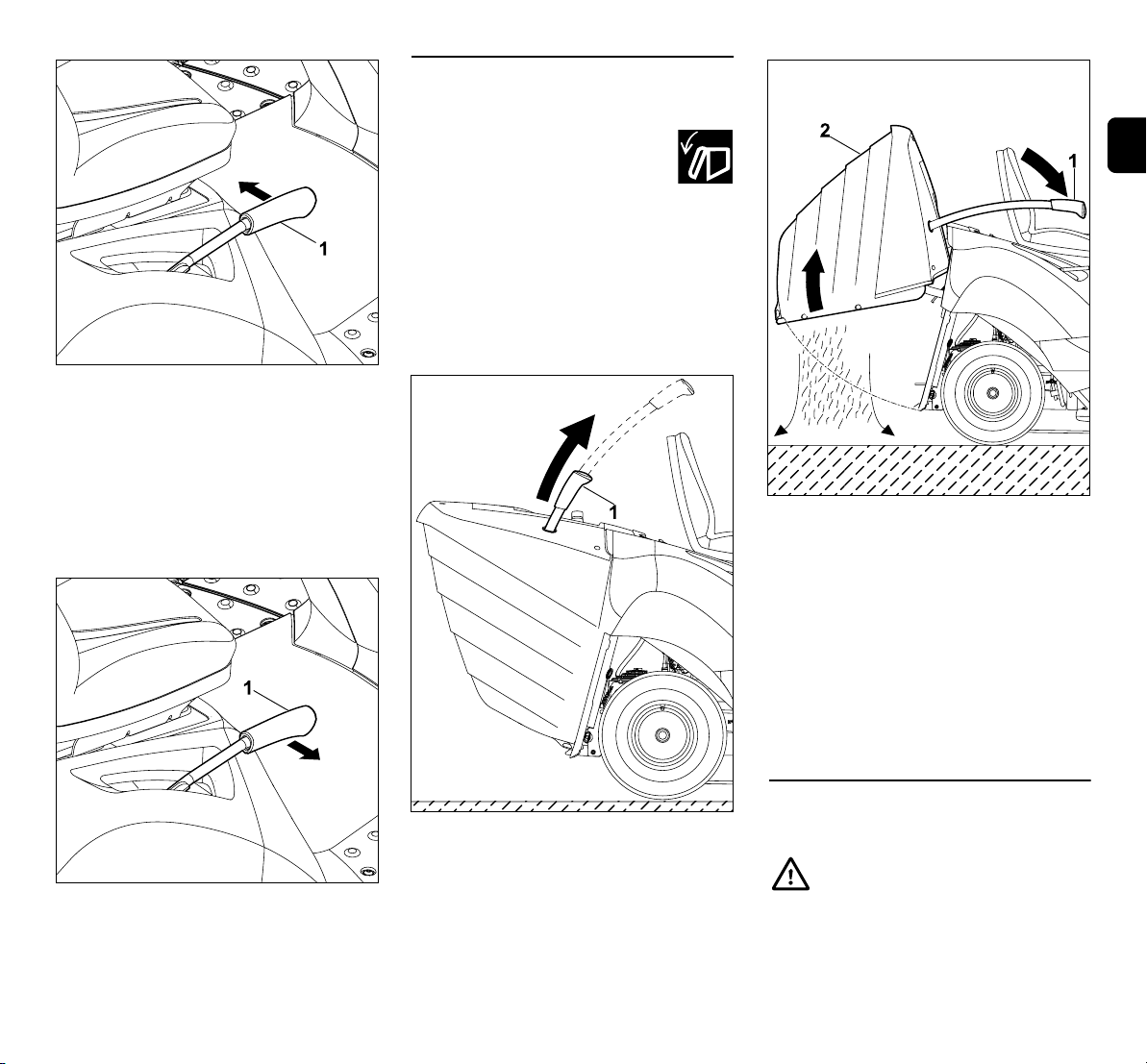

Iztukšojiet zāles savācējgrozu tikai no vadītāja sēdekļa pozīcijas.

Pirms zāles savācējgroza iztukšošanas vienmēr atvienojiet pļaušanas nazi un nogaidiet, līdz tas ir pilnībā apstājies.

Lietojot zālāja pļāvēju ar sēdekli un pierīcēm, vienmēr ievērojiet pierīču komplektācijā iekļautās lietošanas instrukcijas un drošības noteikumus.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Šādās situācijās izslēdziet piedziņu, izslēdziet iekšdedzes motoru un nogaidiet, līdz pļaušanas nazis ir pilnībā apstājies; novelciet rokas bremzi un izņemiet aizdedzes atslēgu:

–pirms novēršat ierīces bloķēšanu vai

aizsērējumu izmešanas kanālā;

–pirms pārbaudāt, tīrāt zālāja pļāvēju ar

sēdekli vai veicat darbus pie tā;

–ja pļaušanas nazis ir sadūries ar

svešķermeni. Sameklējiet ierīces un griešanas darbarīka bojātās vietas un pirms ierīces lietošanas atsākšanas lūdziet veikt nepieciešamos remontdarbus;

–ja ierīce sāk neparasti spēcīgi vibrēt.

Nekavējoties ir nepieciešama pārbaude;

– dodoties prom no ierīces vai

transportējot to.

Apstādiniet iekšdedzes motoru un pagaidiet, līdz pļaušanas nazis ir pilnīgi apstājies, šādā gadījumā:

– pirms degvielas iepildes; –pirms zāles savācējgroza noņemšanas.

Pļaušana nogāzēs

Pļaušana nogāzēs ir viens no galvenajiem negadījumu cēloņiem; to izraisa kontroles zaudēšana pār zālāja pļāvēju ar sēdekli un tā apgāšanās, kas var radīt smagus vai nāvējošus savainojumus.

Nav „drošu” nogāžu. Braucot pa nogāzēm, kas apaugušas ar zāli, ir nepieciešama īpaša uzmanība.

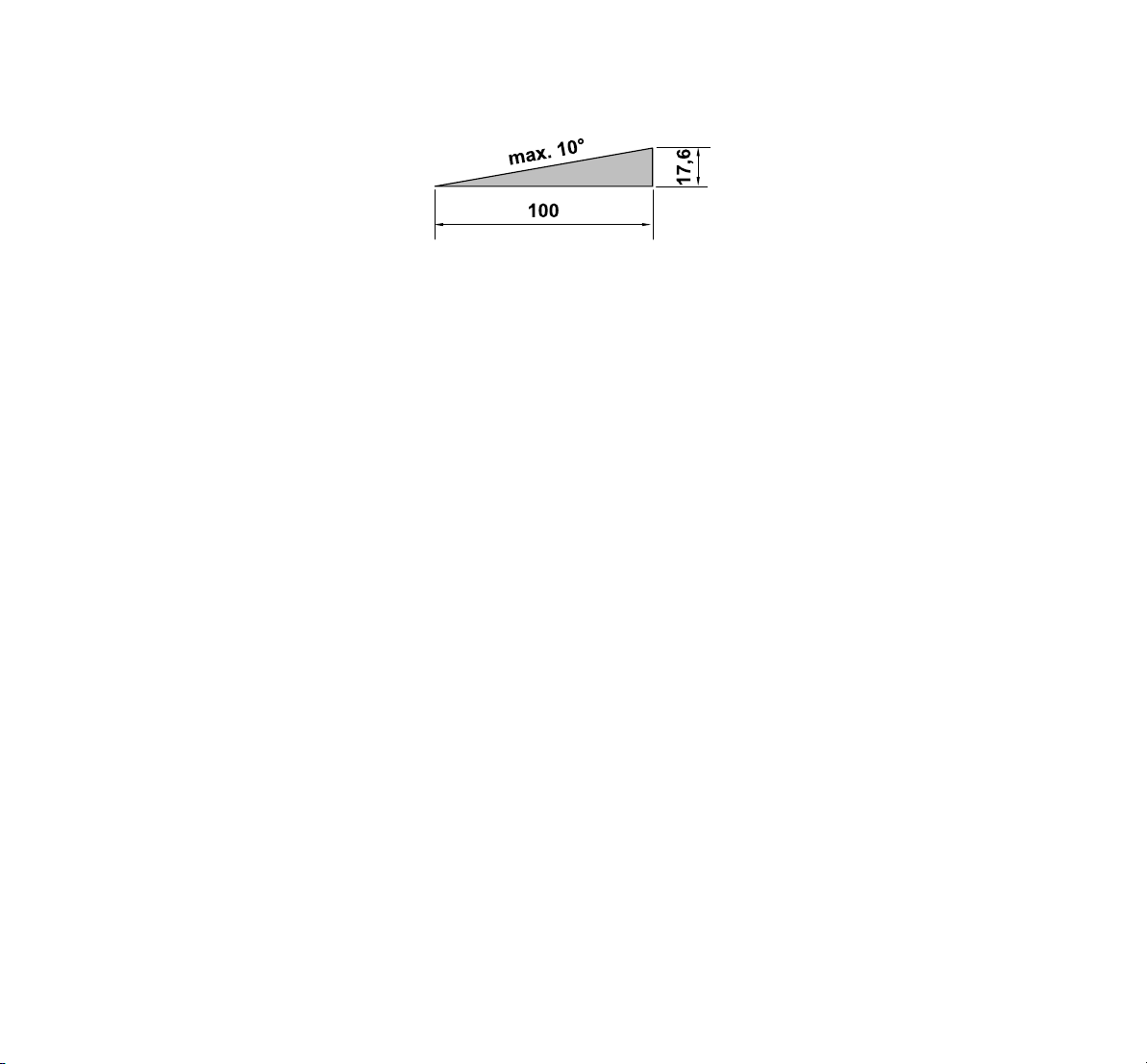

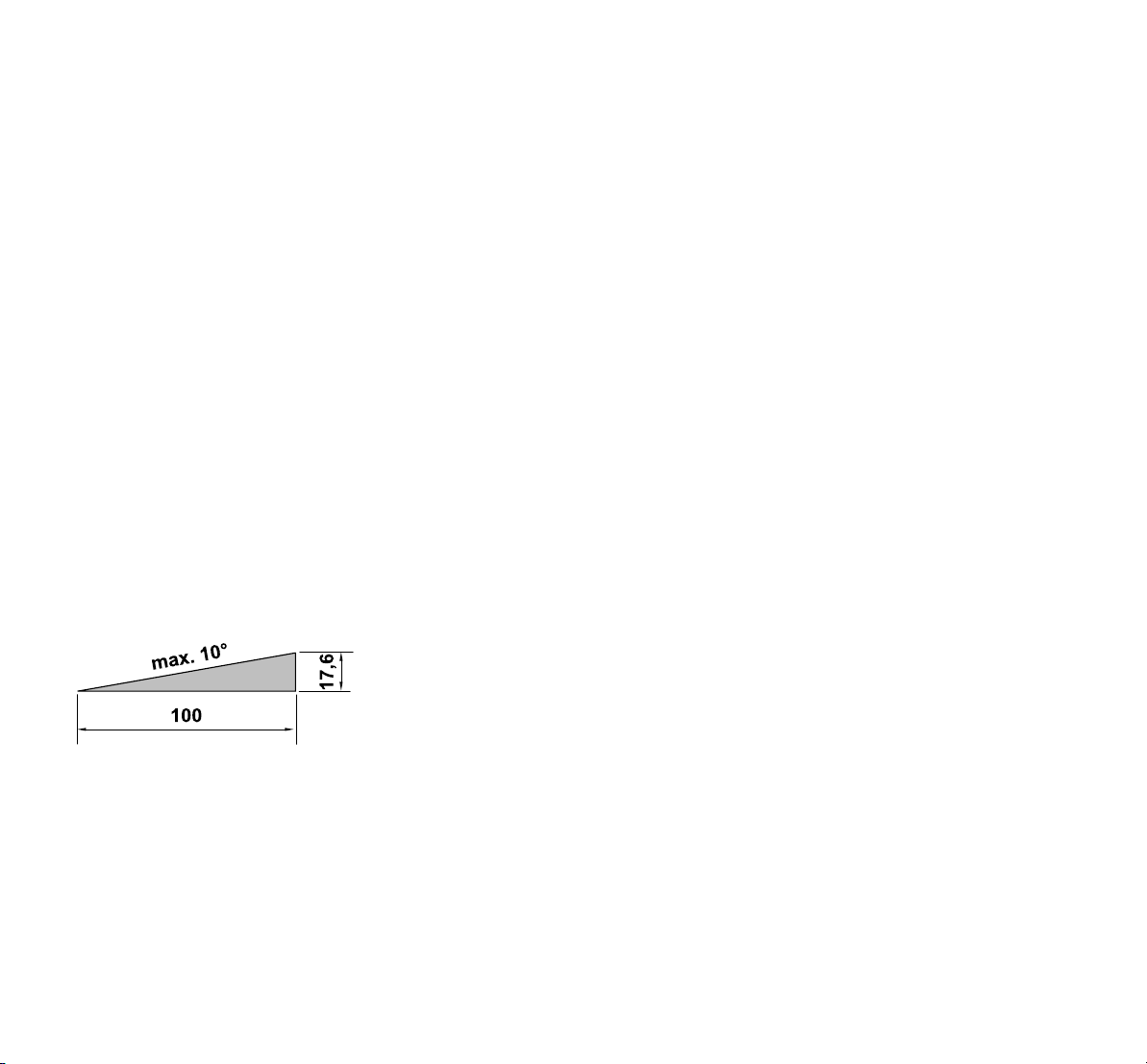

Drošības apsvērumu dēļ ierīci nedrīkst lietot nogāzēs, kuru slīpums pārsniedz 10° (17,6 %). Savainošanās risks!

10° nogāzes slīpums atbilst 17,6 cm vertikālam kāpumam 100 cm horizontālā garumā.

Lai nodrošinātu iekšdedzes motora pietiekamu eļļošanu, izmantojot ierīci nogāzēs, papildus jāievēro norādījumi iekšdedzes motora piegādes komplektācijā iekļautajā lietošanas pamācībā.

Ja atpakaļgaitā nevarat uzbraukt pa nogāzi vai tas rada šaubas par drošību, iesakām tur nebraukt.

Centieties neuzsākt braukšanu un neapstāties nogāzēs.

Neizmantojiet ierīci vietās (nogāzēs, grāvjos), kurās ierīce var apgāzties vai noslīdēt. Apgāšanās vai noslīdēšanas risks palielinās, ja pamatne nav stingra vai tā ir mitra.

Nogāzēs jābrauc garenvirzienā. Braucot šķērsvirzienā, palielinās apgāšanās risks.

Braucot nogāzēs, neveiciet straujas ātruma vai virziena maiņas kustības. Lai strādātu šādās situācijās, zālāja pļāvējs ar sēdekli ir jāvada uzmanīgi, mierīgi un vienmērīgi.

Jāizvairās no braukšanas virziena maiņas nogāzēs. Izpildiet pagrieziena kustības nogāzēs tikai tad, ja tas ir absolūti nepieciešams; ja iespējams, brauciet lēni un ar lielu līkumu virzienā uz leju.

Nepļaujiet mitru zāli, īpaši nogāzēs, jo saķere ar pamatni mitrā zālē samazinās. Zālāja pļāvējs ar sēdekli varētu izslīdēt, un lietotājs, iespējams, nespēs to kontrolēt.

Braucot pa nogāzēm, pārnesumkārbu nedrīkst atbloķēt ar brīvgaitu.

Izmantojot pierīces nogāzēs, ir jāievēro īpaša piesardzība (izmainīts svara sadalījums ierīcē).

Ja riteņi izslīd un ja transportlīdzeklis, braucot augšu pa nogāzi, iestieg, pļaušanas nazis vai pierīce ir jāatvieno. Pēc tam, lēni braucot uz leju taisnā virzienā, jānobrauc no nogāzes.

Nemēģiniet nostabilizēt zālāja pļāvēju ar sēdekli, to balstot ar kāju, stāvot uz zemes.

Zāles savācējgroza svars, īpaši, ja tas ir pilns, palielina apgāšanās risku.

Zāles savācējgrozu nekad neiztukšojiet vai neceliet uz slīpas virsmas.

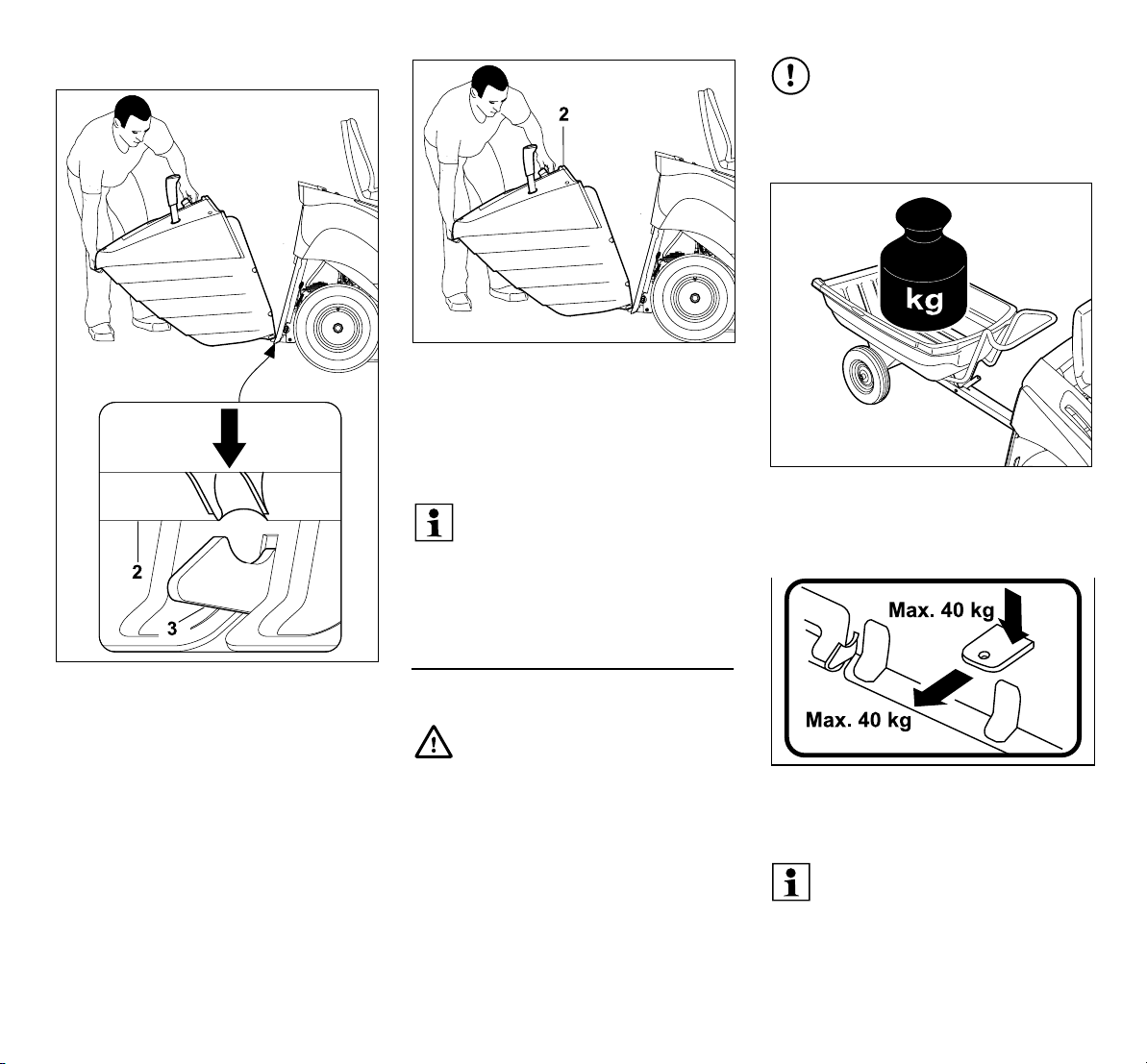

Kravu vilkšana

Īpaša piesardzība ir jāievēro kravu vilkšanas laikā, lai izvairītos no smagu vai pat nāvējošu savainojumu gūšanas, zālāja pļāvējam ar sēdekli apgāžoties.

Priekšmetu transportēšanai izmantojiet tikai STIHL sertificētus piederumus. Zālāja pļāvējs ar sēdekli nav paredzēts tam, lai uz tā, uz zāles savācējgroza vai tajā kaut ko transportētu.

Kravu vilkšanai izmantojiet tikai piekabināšanas ietaisi. Kravas nekādā gadījumā nedrīkst piestiprināt pie asu korpusa vai arī citā vietā virs piekabināšanas ietaises.

Informāciju par vilces slodzi un balsta slodzi skatiet nodaļā „Kravu vilkšana”. (Ö 12.11)

0478 193 9705 C - LV

Norādīto slodžu pārsniegšana ir bīstama un var izraisīt ierīces (iekšdedzes motora, pārnesumkārbas utt.) bojājumus.

Transportējot kravas nogāzēs, kravas ir jānoregulē tā, lai vienmēr būtu nodrošināta zālāja pļāvēja ar sēdekli droša lietošana (piem., bremzēšana, virziena maiņa, braukšanas uzsākšana).

Pārbaudiet, vai kravas ir piestiprinātas pareizi un stingri. Kravu nostiprināšanai ieteicams izmantot savilcējsiksnas.

Raugiet, lai kravas sadalījums būtu vienmērīgs.

Izmantojiet attiecīgus atsvaru komplektus (papildpiederumu), ja tas ir aprakstīts pievienotās ierīces lietošanas pamācībā.

Neveiciet asus pagriezienus. Īpaša piesardzība ir jāievēro, braucot atpakaļgaitā.

Neveiciet straujas ātruma vai virziena maiņas kustības.

Apturēšana un novietošana

Zālāja pļāvēju ar sēdekli ieteicams novietot tikai uz līdzenas pamatnes.

Pirms nokāpšanas no zālāja pļāvēja ar sēdekli pārliecinieties, ka tas ir pilnīgi apstājies.

Ņemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstājies.

Pirms piecelšanās no vadītāja sēdekļa atvienojiet pļaušanas nazi vai pierīču piedziņu, nolaidiet pļaušanas mehānismu un visas pierīces, pārbīdiet visas vadības sviras neitrālajā pozīcijā, novelciet rokas bremzi, apstādiniet iekšdedzes motoru un izņemiet aizdedzes atslēgu.

Aizdedzes atslēgu uzglabājiet tā, lai tai varētu piekļūt tikai pilnvarotas personas.

4.8 Apkope un remonts

Pirms tīrīšanas, iestatīšanas, remontēšanas un apkopes darbu veikšanas ierīci

novietojiet uz stingras, līdzenas pamatnes, novelciet rokas bremzi, izslēdziet iekšdedzes motoru, ļaujiet tam atdzist un izņemiet aizdedzes atslēgu.

Ļaujiet ierīcei atdzist un tikai tad sāciet darbus iekšdedzes motora, izpūtēja loka un trokšņa slāpētāju tuvumā; tas īpaši attiecas arī uz visiem pļaušanas mehānisma apkopes darbiem. Temperatūra var būt 80°C un augstāka.

Apdedzināšanās draudi!

Tiešs kontakts ar motoreļļu var būt bīstams, turklāt motoreļļu nedrīkst sakratīt. Motoreļļas iepildi vai nomaiņu STIHL iesaka uzticēt STIHL specializētajam izplatītājam.

Tīrīšana

Pēc ekspluatācijas viss zālāja pļāvējs ar sēdekli un pierīces ir jānotīra. Īpaši jānotīra zāles atlikumi, jo ilgākā laikā zāles atlikumu mitrums var izraisīt bojājumus.

STIHL iesaka neizmantot tīrīšanai augsspiediena tīrītāju. (Ö 14.2)

Pirms tīrīšanas darbiem noņemiet pļaušanas mehānismu. Nekādā gadījumā netīriet pļaušanas mehānismu ar ūdens strūklu (piem., ar dārza šļūteni) vai braukājot pa ūdens peļķēm.

Lai veiktu zālāja pļāvēja ar sēdekli tīrīšanu (piem., tīrot rāmi), nekādā gadījumā nepiebrauciet tuvu nogāzes malai vai grāvim.

Lai novērstu ugunsbīstamību, raugiet, lai pie iekšdedzes motora, dzesējošajām ribām, akumulatora nodalījumā, zonā ap degvielas tvertni un izpūtēju nebūtu zāles, lapu vai izplūdušas eļļas (smērvielu).

Vienmēr iztīriet zāles savācējgrozu.

Apkopes darbi

Lietotājs drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt specializētam izplatītājam. Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr griezieties pie specializētā izplatītāja. STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam. STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Lietojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atļāvis uzņēmums STIHL, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu gūšanas vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializētā izplatītāja.

STIHL oriģinālie instrumenti, piederumi un rezerves daļas, ņemot vērā to īpašības, ir optimāli pielāgotas ierīcei un lietotāja prasībām. Oriģinālās STIHL rezerves daļas var atpazīt pēc STIHL rezerves daļu kataloga numura, STIHL emblēmas un STIHL rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums.

Reizi gadā specializētajam izplatītājam jāveic zālāja pļāvēja un visu pierīču pārbaude. (Ö 14.1)

Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. STIHL specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām

LVLT

ELRUBGUKET

0478 193 9705 C - LV

oriģinālām uzlīmēm. Ja kāda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes.

Drošības apsvērumu dēļ degvielas padeves detaļas (degvielas cauruļvads, degvielas padeves krāns, degvielas tvertne, tvertnes vāciņš un savienojumi) regulāri jāpārbauda, vai tajos nav radušies bojājumi un neblīvas vietas, nepieciešamības gadījumā bojātie elementi jānomaina – tas jādara speciālistam (STIHL iesaka STIHL specializētos tirgotājus).

Pirms darba uzsākšanas pie elektriskajām daļām vai to tuvumā no akumulatora jāatvieno negatīvais kabelis (–).

Ierīce ir aprīkota ar daudzām drošības ierīcēm. Šīs ierīces nedrīkst noņemt vai pārveidot (apiet utt.) un tās pēc regulāriem intervāliem ir jāpārbauda. Darbus pie drošības ierīcēm drīkst veikt tikai kvalificēts meistars. STIHL šim nolūkam iesaka STIHL specializēto izplatītāju.

Pārliecinieties, vai visi uzgriežņi, tapas un skrūves, jo īpaši naža stiprinājuma skrūve, ir stingri pievilkta, lai ierīces ekspluatācija būtu droša.

Nolietotas vai bojātas detaļas drošības apsvērumu dēļ nekavējoties ir jānomaina.

Regulāri pārbaudiet nopļautās zāles savācējiekārtu (piemēram, zāles savācējgrozu, izmešanas kanālu), vai tai nav radies nodilums, bojājumi vai darbības traucējumi.

Veicot darbus zem ierīces, zālāja pļāvēja ar sēdekli svara dēļ nepieciešams ievērot īpašu piesardzību. Tādēļ sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializēto izplatītāju. Viņam ir pieejama darba izpildes bedre vai hidrauliskā platforma.

Pārbaudiet, vai priekšējie un aizmugurējie riteņi ir kārtīgi nostiprināti.

Raugiet, lai zālāja pļāvējs ar sēdekli un pierīces vienmēr būtu nevainojamā tehniskā stāvoklī; visām drošības ierīcēm ir jābūt uzmontētām un nevainojamā tehniskā stāvoklī.

Raugiet, lai riepās būtu tehniskajām prasībām atbilstošs gaisa spiediens. Nedrīkst pārsniegt lietošanas pamācībā norādīto gaisa spiedienu.

Darbus pie griešanas mehānisma veiciet tikai ar bieziem darba cimdiem, ievērojot vislielāko piesardzību.

Regulāri, ievērojot neilgus intervālus, pārbaudiet bremžu darbību un nepieciešamības gadījumā pie kvalificēta meistara veiciet nepieciešamos iestatījumus vai apkopes darbus. STIHL iesaka STIHL specializēto izplatītāju.

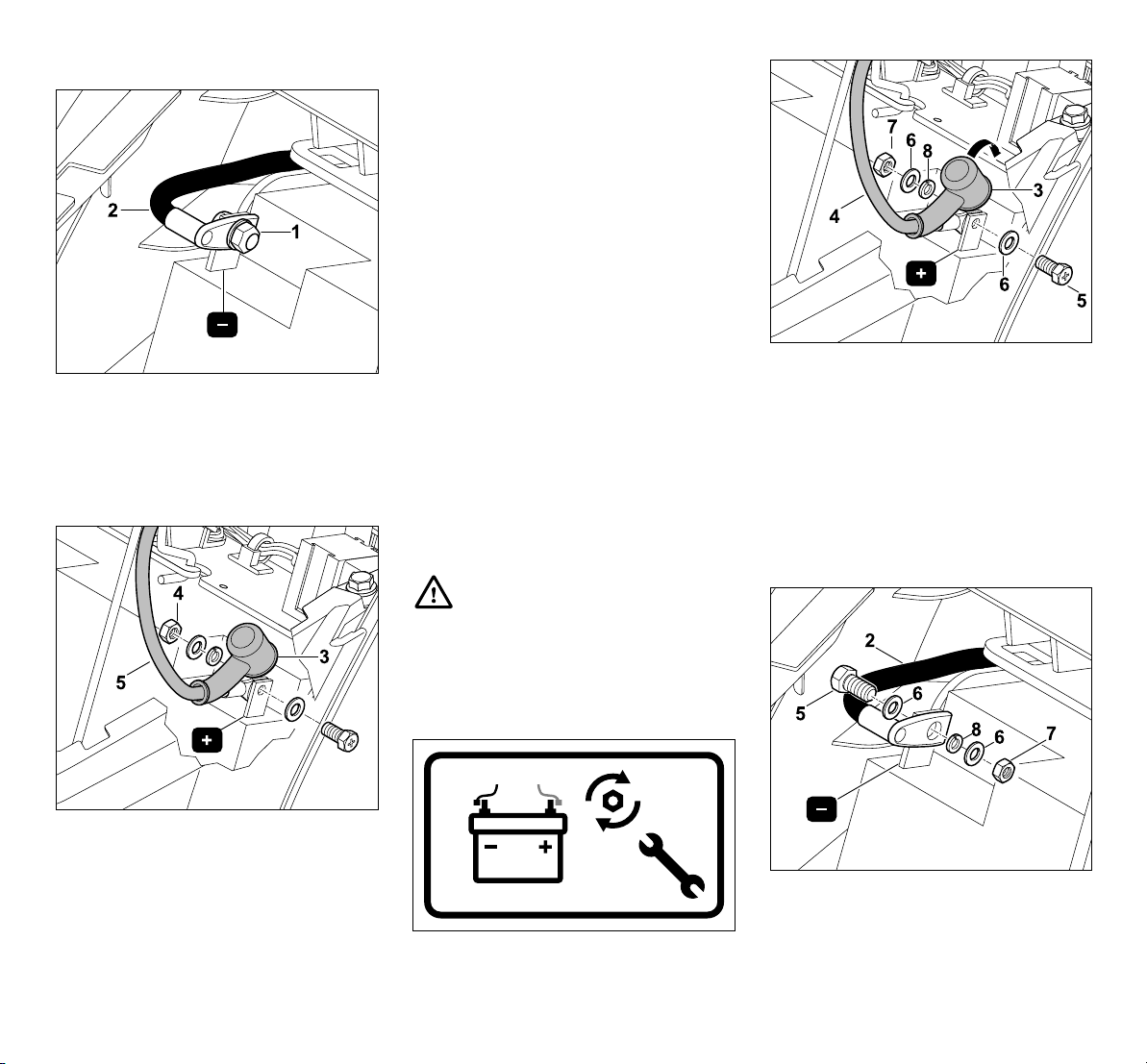

Elektrosistēma un akumulators

Lai novērstu dzirksteļu rašanos īssavienojuma rezultātā, vienmēr vispirms

no akumulatora ir jāatvieno un kā pēdējais jāpievieno negatīvais kabelis (–).

Veicot jebkādus darbus pie

akumulatora, nesmēķējiet.

Akumulators nedrīkst atrasties

dzirksteļu, atklātas liesmas un citu siltuma avotu tuvumā.

Izmantojot palaides ierīces kabeļus, ievērojiet īpašu piesardzību. Ņemiet vērā attiecīgos norādījumus, lai nesabojātu zālāja pļāvēju ar sēdekli (palaidēju darbiniet ne ilgāk par 10 sekundēm). (Ö 12.2)

Uzlādējot akumulatoru ar kādu citu lādēšanas sistēmu, ievērojiet norādes nodaļā „Akumulatora uzlāde”. (Ö 14.21)

Nekādā gadījumā neatveriet akumulatoru un neļaujiet tam nokrist.

Akumulatoru vienmēr lādējiet slēgtā telpā, nodrošinot pietiekamu ventilāciju, sausā un no laika apstākļiem aizsargātā vietā.

Nesavienojiet akumulatora spailes īsslēgumā.

Deformētus vai bojātus (tekošus) akumulatorus nedrīkst izmantot, tie ir jānomaina un jāutilizē videi draudzīgā veidā. Ņemiet vērā attiecīgajā valstī spēkā esošos noteikumus.

No bojātiem akumulatoriem var izplūst šķidrums. Nepieskarieties tam! Ja nejauši ar to saskaraties, noskalojiet šo vietu ar

ūdeni. Ja šķidrums nonāk acīs, meklējiet ārsta palīdzību. Izplūstošs akumulatora

šķidrums var izraisīt ādas kairinājumus, apdegumus un iekaisumus.

Veicot vizuālu apskati, regulāri pārbaudiet, vai akumulatora pieslēguma kabeļi nav bojāti. Lūdziet kvalificētam meistaram nomainīt bojātu kabeli.

Drošinātājus nekādā gadījumā nedrīkst pārvienot. Nekādā gadījumā neievietojiet ierīcē drošinātāju ar citu slogotspēju (ampēriem), nekā tas ir norādīts.

4.9 Uzglabāšana ilgākos ekspluatācijas starplaikos

Pirms ierīces novietošanas slēgtā telpā ļaujiet atdzist tās iekšdedzes motoram.

Uzglabājiet zālāja pļāvēju ar sēdekli ar iztukšotu degvielas tvertni un degvielas rezerves tvertni noslēdzamā un labi vēdināmā telpā.

0478 193 9705 C - LV

Ierīci, kurai degvielas tvertnē vēl ir benzīns, nekādā gadījumā neglabājiet iekštelpās, kur benzīna tvaiki varētu nonākt saskarē ar atklātu liesmu vai dzirkstelēm.

Gadījumā ja tvertne ir jāiztukšo (piem., novietošanai dīkstāvē pirms ziemas perioda iestāšanās), iztukšojiet to tikai ārpus telpām (iztukšojiet tvertni, piem., ļaujot iekšdedzes motoram darboties ārpus telpām).

Glabājiet ierīci ekspluatācijai drošā stāvoklī.

Aizdedzes atslēgai vienmēr jābūt izņemtai, un tā jāuzglabā drošā vietā, lai novērstu iespēju bērniem vai citām personām lietot ierīci nepareizi vai neatļautā veidā.

Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) rūpīgi iztīriet zālāja pļāvēju ar sēdekli. Sakaltušās zāles atliekas un lapas trokšņa slāpētāja tuvumā var aizdegties. Aizdegšanās risks!

Pirms ierīces apsegšanas ļaujiet tai pilnīgi atdzist.

Pirms novietot glabāšanā veiciet visus nepieciešamos apkopes darbus. (Ö 14.1)

Pārtraucot zāliena pļāvēja ar sēdekli ekspluatāciju uz ilgāku laiku, atvienojiet akumulatora kabeļi no spailēm. STIHL iesaka izņemt akumulatoru un pilnībā uzlādētā stāvoklī novietot to uzglabāšanai sausā un noslēgtā telpā drošā vietā. (Ö 14.20)

Pārliecinieties, ka akumulatori ir aizsargāti pret neatļautu lietošanu (piem., bērniem).

4.10 Utilizācija

Atkritumi, piemēram, veca eļļa vai degviela, vecas smērvielas, filtri, akumulatori un līdzīgas dilstošās daļas var radīt kaitējumu cilvēkiem, dzīvniekiem un apkārtējai videi, tāpēc tās jāutilizē atbilstīgi noteikumiem.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. STIHL iesaka STIHL specializēto izplatītāju.

Pārliecinieties, vai nolietotā ierīce tiek utilizēta atbilstoši noteikumiem. Pirms utilizēšanas padariet ierīci nelietojamu. Lai novērstu iespējamus nelaimes gadījumus, izņemiet aizdedzes atslēgu, izņemiet akumulatoru un aizdedzes kabeli pie iekšdedzes motora.

Iespējams savainoties ar pļaušanas nazi!

Arī nolietotu zāles pļāvēju ar sēdekli nekad neatstājiet bez uzraudzības. Gādājiet, lai iekārta un jo īpaši pļaušanas asmens būtu bērniem nepieejamā vietā.

Akumulators un ierīce ir jāutilizē atsevišķi. Pārliecinieties, ka akumulatori tiek utilizēti droši un videi draudzīgā veidā.

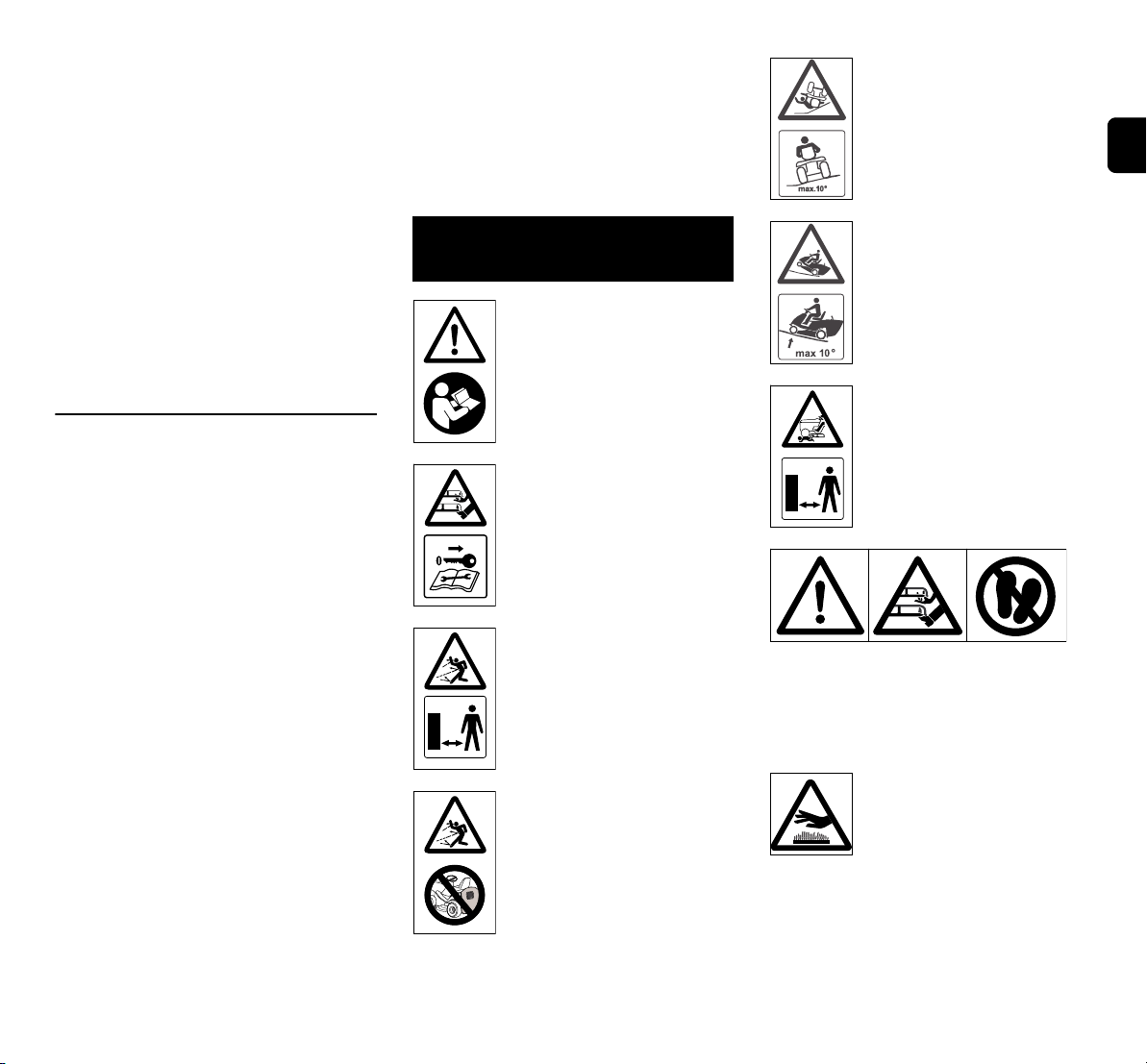

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas sākšanas izlasiet lietošanas pamācību un drošības norādes.

Savainojumu risks!

Pirms griešanas darbarīku remonta, apkopes un tīrīšanas izņemiet aizdedzes atslēgu.

Uzmanību!

Sargieties no izsviestiem priekšmetiem - ieturiet atstatumu un neļaujiet trešajā personām atrasties šādās zonās.

Uzmanību!

Kad iekšdedzes motors darbojas, pievērsiet uzmanību ierīces daļām, kas var izsvaidīt priekšmetus – strādājiet ar uzliktu zāles savācējgrozu vai deflektoru (papildaprīkojums).

Savainojumu risks!

Nebrauciet un nepļaujiet nogāzēs, kuru slīpums pārsniedz 10° (17 %).

Apgāšanās risks!

Savainojumu risks!

Nebrauciet un nepļaujiet garenvirzienā nogāzēs un uzkalnos, kuru slīpums pārsniedz 10° (17 %).

Apgāšanās risks!

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Savainojumu risks!

Neļaujiet nepiederošām personām uzturēties bīstamajā zonā.

Uzmanību!

Nekādā gadījumā nenovietojiet rokas pļaušanas nažu rotācijas zonā iekšdedzes motora darbības laikā. Savainojumu risks! Nekāpiet uz pļaušanas mehānisma.

Apdegumu risks!

Nepieskarieties karstām virsmām un ieturiet pienācīgu atstatumu no tām. Iekšdedzes motora daļas, jo īpaši trokšņa slāpētājs, kļūst ļoti karstas.

Dzīvības apdraudējums, saindējoties!

Draudi dzīvībai!

Benzīns ir indīgs un ļoti ātri uzliesmojošs. Benzīnu neglabājiet dzirksteļu, atklātas liesmas, ilgstošu liesmu, siltuma avotu un citu aizdegšanās avotu tuvumā. Nesmēķēt!

Pirms degvielas uzpildīšanas apstādiniet iekšdedzes motoru un ļaujiet tam atdzist.

Savainojumu risks!

Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.

Lietojiet dzirdes aizsardzības līdzekļus.

6. Piegādes komplekts

Apzīmējums Skaits

 Pamatierīce 1  Aizdedzes atslēga 2  Zāles savācējgrozs 1  Lietošanas pamācība 1  Iekšdedzes motora

lietošanas pamācība 1

7. Darbi pirms ekspluatācijas sākšanas

Brīdinājums!

Pirms jebkādu darbu veikšanas zālāja pļāvējā ar sēdekli rūpīgi izlasiet un ievērojiet nodaļas „Jūsu drošībai” norādījumus. (Ö 4.)

● Pārbaudiet motoreļļas līmeni. (Ö 14.13)

● Iepildiet degvielu. (Ö 12.1)

● Atveriet degvielas tvertnes krānu.

(Ö 14.15)

● Papildiniet gaisa spiedienu riepās. (Ö 14.9)

8. Vadības elementi

8.1 Aizdedzes slēdzene

Norādījums

Aizdedzes atslēgas ievietošana un izņemšana iespējama tikai pozīcijā „Iekšdedzes motors izslēgts” (STOP). Aizdedzes slēdzeni drīkst izmantot tikai kopā ar atbilstošu aizdedzes atslēgu. Nekādā gadījumā neizmantojiet skrūvgriezi vai tamlīdzīgu priekšmetu!

0478 193 9705 C - LV

Ievietojiet aizdedzes atslēgu (1) aizdedzes slēdzenē (2).

Griežot aizdedzes atslēgu, iespējams izvēlēties turpmāk minētās trīs pozīcijas.

Iekšdedzes motors izslēgts

Iekšdedzes motors ir izslēgts vai tiek izslēgts.

Aizdedze ieslēgta vai iekšdedzes motors darbojas

Aizdedze tiek ieslēgta. Pēc iedarbināšanas aizdedzes atslēga automātiski atgriežas šajā pozīcijā, un iekšdedzes motors darbojas.

Iekšdedzes motora iedarbināšana

Ja ir izpildīti visi ar iedarbināšanu saistītie drošības norādījumi un aizdedzes atslēga tiek pagriezta šajā pozīcijā, iekšdedzes motors sāk darboties. Atlaižot aizdedzes atslēgu, tā pārvietojas atpakaļ pozīcijā „Iekšdedzes motors darbojas”.

Norādījums

Ja iekšdedzes motors ir izslēgts un aizdedzes atslēga atrodas pozīcijā „Aizdedze ieslēgta”, pēc 20 sekundēm atskan skaņas signāls. Skaņas signāls norāda uz to, ka notiek akumulatora izlāde. Lai izslēgtu skaņas signālu, pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts” vai iedarbiniet iekšdedzes motoru.

8.2 Akseleratora svira ar droseles funkciju

Ar akseleratora sviru tiek regulēts iekšdedzes motora apgriezienu skaits. Lai iedarbinātu iekšdedzes motoru, pārvietojiet akseleratora sviru droseles pozīcijā.

Nebojājiet ierīci!

Tiklīdz iekšdedzes motors iedarbojas, atlaidiet droseles pogu. Ja iekšdedzes motors darbojas, akseleratora sviru nekādā gadījumā nebīdiet droseles pozīcijā.

Droseles pozīcija

LVLT

ELRUBGUKET

Pārbīdiet akseleratora sviru (1) pilnīgi uz priekšu droseles pozīcijā (ņemiet vērā fiksēšanās pozīciju).

Iekšdedzes motora apgriezienu skaita iestatīšana

Lai pļautu un iedarbinātu siltu iekšdedzes motoru, pārvietojiet akseleratora sviru pozīcijā „MAX”.

0478 193 9705 C - LV

Ja akseleratora svira (1) tiek pārbīdīta uz priekšu vai uz aizmuguri, mainās iekšdedzes motora apgriezienu skaits un – pieslēgta pļaušanas mehānisma gadījumā – arī pļaušanas naža apgriezienu skaits.

Pozīcija „MAX”

Iekšdedzes motora maksimālais apgriezienu skaits

Pozīcija „MIN”

Iekšdedzes motora minimālais apgriezienu skaits

Nospiediet slēdzi (1) uz augšu līdz atdurei.

Pļaušanas mehānisma atvienošana

8.3 Pļaušanas mehānisma slēdzis

Ar pļaušanas mehānisma slēdzi, ja iekšdedzes motors darbojas un ir ievēroti visi drošības norādījumi (Ö 11.), var pieslēgt pļaušanas mehānismu.

Nebojājiet ierīci!

Nepieslēdziet pļaušanas nazi garā zālē vai zemākajā pļaušanas augstumā. Pļaušanas nazi pieslēdziet tikai tad, kad iekšdedzes motors darbojas ar maksimālo apgriezienu skaitu.

Pļaušanas mehānisma pievienošana

Nospiediet slēdzi (1) uz leju līdz atdurei.

Nepieciešamības gadījumā elektronisko sistēmu ir iespējams programmēt tā, ka pļaušanas mehānisms automātiski tiek atvienots brīdī, kad zāles savācējgrozs ir pilns. (Ö 12.8)

8.4 Drošības slēdzis pļaušanai atpakaļgaitā

Kad tiek nospiests drošības slēdzis pļaušanai atpakaļgaitā, pļaušanas mehānisms tiek pieslēgts pļaušanai, braucot atpakaļgaitā. Ja tas netiek atlaists, pļaušanas mehānisms drošības apsvērumu dēļ automātiski tiek atvienots.

Lai pļautu atpakaļgaitā, ar kreiso kāju noteiktā laika posmā īsi nospiediet drošības slēdzi pļaušanai atpakaļgaitā (1).

1 Palaišana, ja pļaušanas mehānisms ir atvienots

● Apstādiniet zālāja pļāvēju ar sēdekli un pārslēdziet atpakaļgaitu. (Ö 8.5)

● Ar kreiso kāju īsi nospiediet drošības slēdzi pļaušanai atpakaļgaitā.

● Pieslēdziet pļaušanas mehānismu un 5sekunžu laikā sāciet pļaušanu atpakaļgaitā. (Ö 8.3) Atļauju ir iespējams dot arī 1 sekundes laikā pēc kustības sākšanas.

2 Palaišana, ja pļaušanas mehānisms ir pievienots

● Pļaušanas darba režīma laikā ar kreiso kāju īsi nospiediet drošības slēdzi pļaušanai atpakaļgaitā.

● 5sekunžu laikā pārslēdziet atpakaļgaitu un turpiniet pļaušanu. (Ö 8.5) Atļauju ir iespējams dot arī 1 sekundes laikā pēc braukšanas virziena maiņas.

0478 193 9705 C - LV

Ja drošības slēdzis pļaušanai atpakaļgaitā tiek turēts nospiests ilgāku laiku, tas noteiktā laika posmā ir jāatlaiž un jānospiež vēlreiz.

Braukšanas virziens atpakaļ

Pārslēdziet braukšanas virziena iestatīšanas sviru (1) pozīcijā atpakaļ.

8.6 Stūre

LVLT

8.5 Braukšanas virziena iestatīšanas svira

Ar braukšanas virziena iestatīšanas sviru var pārslēgt braukšanas virzienu. Kad nospiežat piedziņas pedāli, zālāja pļāvējs ar sēdekli brauc izvēlētajā virzienā; ja tiek pārvirzīta braukšanas virziena iestatīšanas svira, ierīce neuzsāk kustību.

Kad nospiests piedziņas pedālis, braukšanas virziena iestatīšanas svira drošības apsvērumu dēļ ir nobloķēta. Tāpēc pirms braukšanas virziena iestatīšanas sviras darbināšanas vispirms atlaidiet piedziņas pedāli.

Braukšanas virziena iestatīšana

Braukšanas virziens uz priekšu

Pārslēdziet braukšanas virziena iestatīšanas sviru (1) pozīcijā uz priekšu.

Brīdinājums!

Braukšanas laikā vienmēr turiet stūri ar abām rokām!

Griežot stūri (1) pa kreisi L vai pa labi R, mainās ierīces braukšanas virziens. Jo tālāk stūre (1) tiek griezta, jo mazāks kļūst griešanās rādiuss.

8.7 Vadītāja sēdekļa regulēšanas svira

Sēdeklis ir regulējams septiņās fiksēšanās pakāpēs.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Apsēdieties vadītāja sēdeklī un uzlieciet labo roku uz stūres.

ELRUBGUKET

1 Ar kreiso roku paceliet un turiet vadītāja sēdekļa regulēšanas sviru (1).

2 Novietojiet vadītāja sēdekli (2) vēlamajā pozīcijā. Visbeidzot atlaidiet vadītāja sēdekļa regulēšanas sviru un ļaujiet tai nofiksēties.

8.8 Piedziņas pedālis

Norādījums

Pirms piedziņas pedāļa spiešanas raugiet, lai ar braukšanas virziena iestatīšanas sviru būtu iestatīts pareizais braukšanas virziens. Ja ir novilkta rokas bremze vai nospiests bremzēšanas pedālis, piedziņas pedāli nav iespējams lietot.

0478 193 9705 C - LV

Ar piedziņas pedāļa palīdzību vienmērīgi tiek regulēts braukšanas ātrums.

Apturēšana

Noņemiet kāju no piedziņas pedāļa (piedziņas) (1).

Braukšanas ātruma samazināšana

Samaziniet spiedienu uz piedziņas pedāli (1).

Braukšanas ātruma palielināšana

Spiediet piedziņas pedāli (1) uz leju.

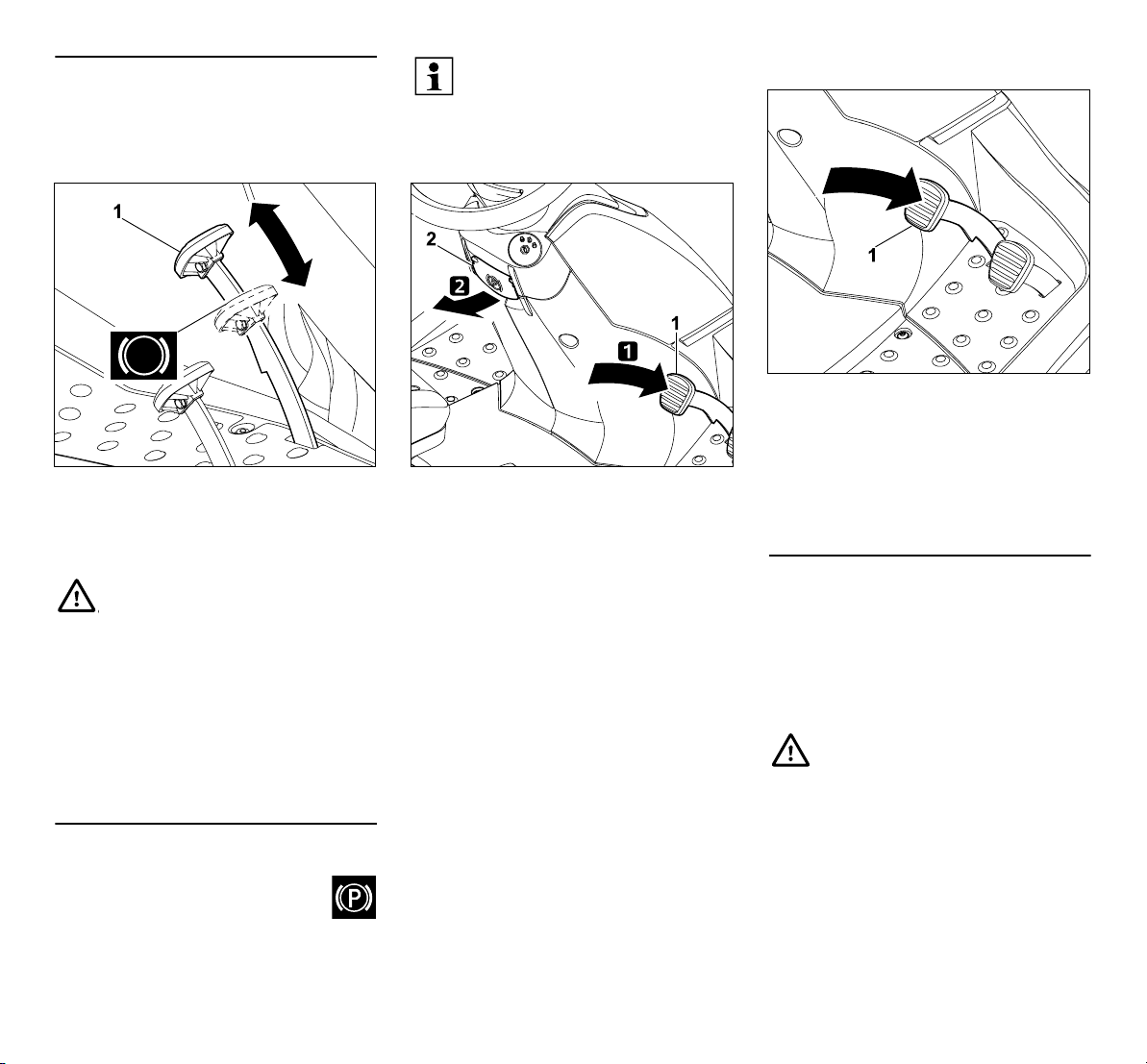

Nospiediet bremzēšanas pedāli (1). Jo stiprāk tiek spiests bremzēšanas pedālis (1), jo vairāk tiek nobremzēti aizmugurējie riteņi.

Brīdinājums!

Nekādā gadījumā neekspluatējiet ierīci ar bojātām bremzēm. Bojātu bremžu remontu vai iestatīšanu vienmēr uzticiet specializētajam izplatītājam. STIHL iesaka STIHL specializēto izplatītāju. Nekādā gadījumā nemēģiniet pats veikt bremžu sistēmas apkopi.

Rokas bremzes novilkšana

Ar kāju nospiediet bremzēšanas pedāli (1) līdz atdurei uz leju un turiet to. Pavelciet uz augšu rokas bremzes sviru (2).

● Atkal atlaidiet bremzēšanas pedāli. Rokas bremze ir aktivizēta, ja bremzēšanas pedālis paliek nospiestā pozīcijā.

● Atlaidiet rokas bremzes sviru. Tā nolaižas uz leju.

–Aizmugurējie riteņi ir nobloķēti.

Rokas bremzes atlaišana

8.9 Bremzēšanas pedālis

Ar bremzēšanas pedāli ierīci braukšanas laikā var nobremzēt vai, tai atrodoties dīkstāvē, nobloķēt.

8.10 Rokas bremze

Novelkot rokas bremzi, ierīces aizmugurējie riteņi tiek nobloķēti. Tādējādi tiek novērsta iespēja, ka zālāja pļāvējs ar sēdekli patvaļīgi varētu uzsākt kustību (piem., pie nogāzēm utt.).

Norādījums

Pirms rokas bremzes novilkšanas vienmēr pārbaudiet bremžu darbību.

0478 193 9705 C - LV

Ar kāju īsi uzspiediet uz bremzēšanas pedāļa (1).

● Bremzēšanas pedālis atgriežas sākotnējā pozīcijā (nenospiestā stāvoklī).

● Rokas bremze ir deaktivizēta, un aizmugurējie riteņi vairs nav bloķēti.

8.11 Pļaušanas augstuma regulēšanas

svira

Ar pļaušanas augstuma regulēšanas sviru var iestatīt 6 dažādus pļaušanas augstumus.

Pļaušanas augstuma regulēšanas sviras atbloķēšana

Savainošanās risks!

Pirms pļaušanas augstuma regulēšanas sviras atbloķēšanas turiet sviru aiz roktura. Drošības apsvērumu dēļ pļaušanas augstuma regulēšanas sviru atbloķējiet tad, kad ierīce apturēta.

● Pļaušanas augstuma regulēšanas svira ir atbloķēta, un var mainīt pļaušanas augstumu.

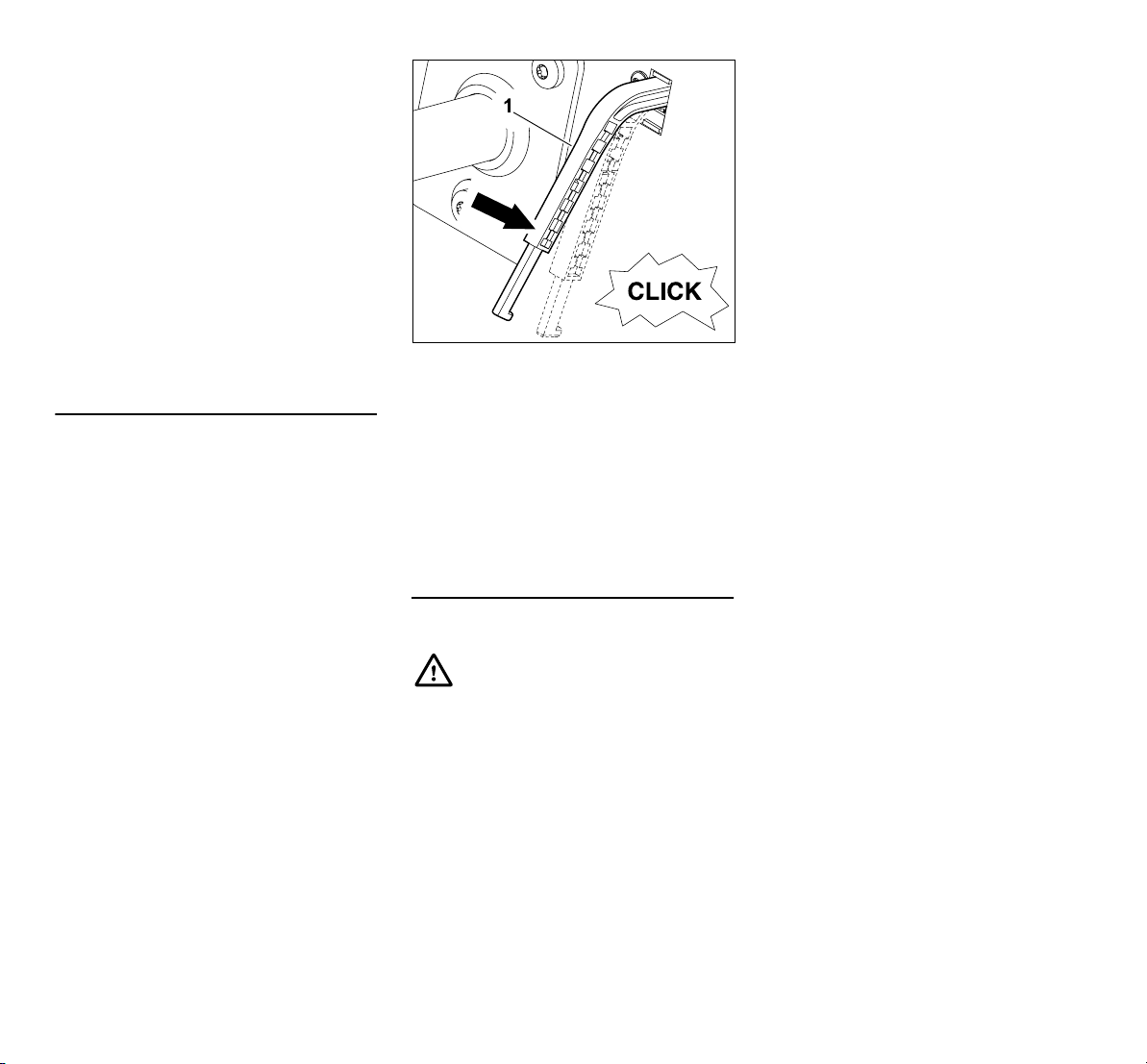

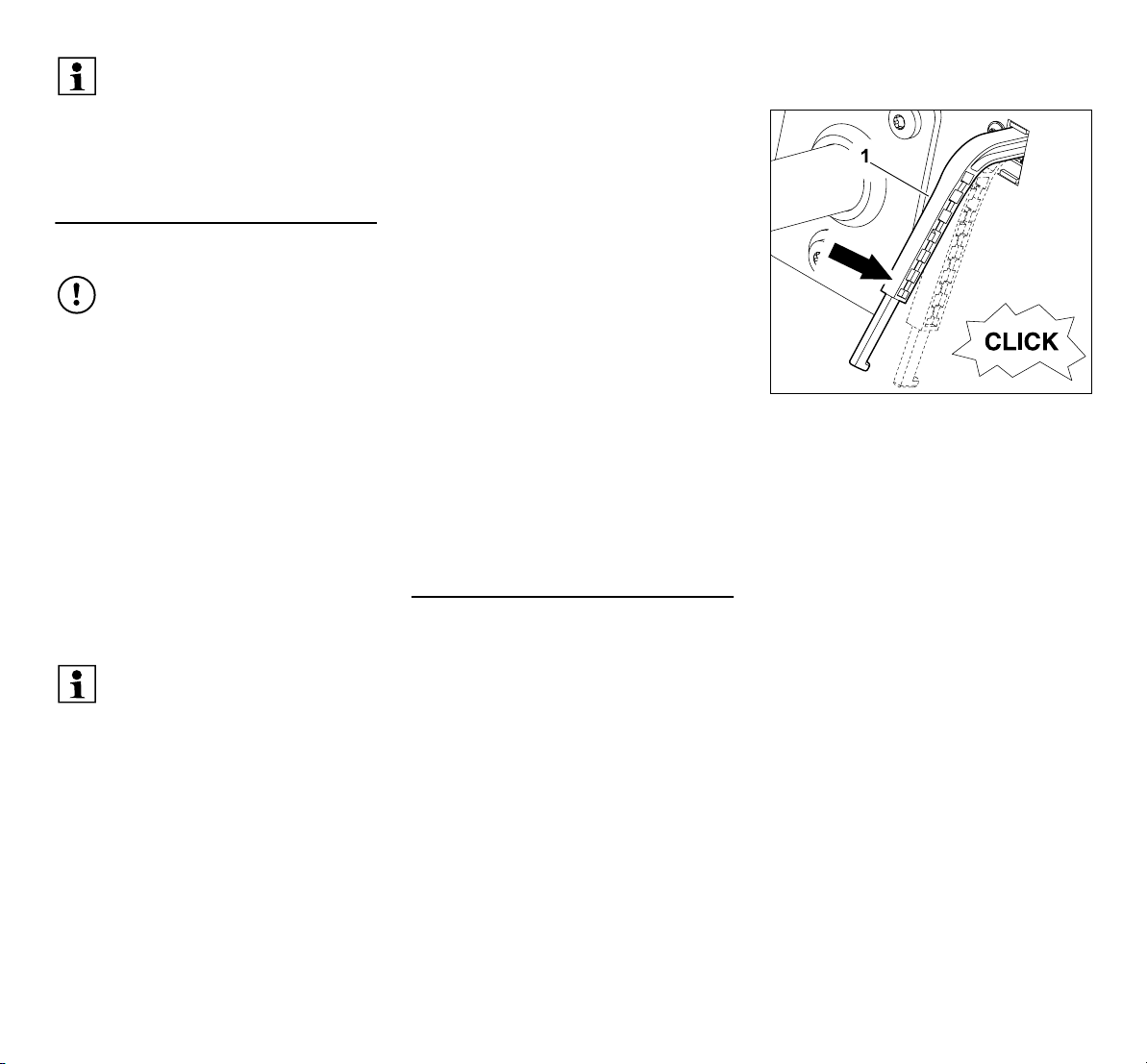

Pļaušanas augstuma regulēšanas sviras bloķēšana

Lēni ar roku bīdiet pļaušanas augstuma regulēšanas sviru (1) uz ārpusi, līdz pļaušanas augstuma regulēšanas svira fiksējas kādā fiksēšanās pozīcijā.

LVLT

ELRUBGUKET

Izvelciet zāles savācējgroza iztukšošanas sviru (1) uz augšu.

Pavelciet pļaušanas augstuma regulēšanas sviru (1) uz iekšpusi (tuvāk vadītāja sēdeklim) un turiet to.

0478 193 9705 C - LV

8.12 Zāles savācējgroza iztukšošanas

svira

Ar zāles savācējgroza iztukšošanas sviru zāles savācējgrozu var ērti iztukšot, un lietotājam nav jāpamet vadītāja sēdeklis.

● Atvienojiet pļaušanas mehānismu. (Ö 8.3)

● Pirms zāles savācējgroza iztukšošanas apturiet ierīci, līdz tā pilnībā apstājas.

● Nospiediet un turiet bremzēšanas pedāli vai novelciet rokas bremzi.

Nospiediet zāles savācējgroza iztukšošanas sviru (1) uz priekšu (sēdekļa virzienā). Zāles savācējgrozs (2) sasveras uz augšu, un nopļautā zāle izkrīt no groza.

● Lēni virziet zāles savācējgroza iztukšošanas sviru uz aizmuguri un ļaujiet zāles savācējgrozam atkal nofiksēties pie aizmugurējās sienas.

● Spiediet zāles savācējgroza iztukšošanas sviru uz leju un iebīdiet sākotnējā pozīcijā.

Zāles savācējgroza atbloķēšanas svira atrodas zem zāles savācējgroza roktura. Pirms zāles savācējgroza iekarināšanas un izkabināšanas zāles savācējgroza atbloķēšanas svira ir jāpavelk uz augšu un jātur.

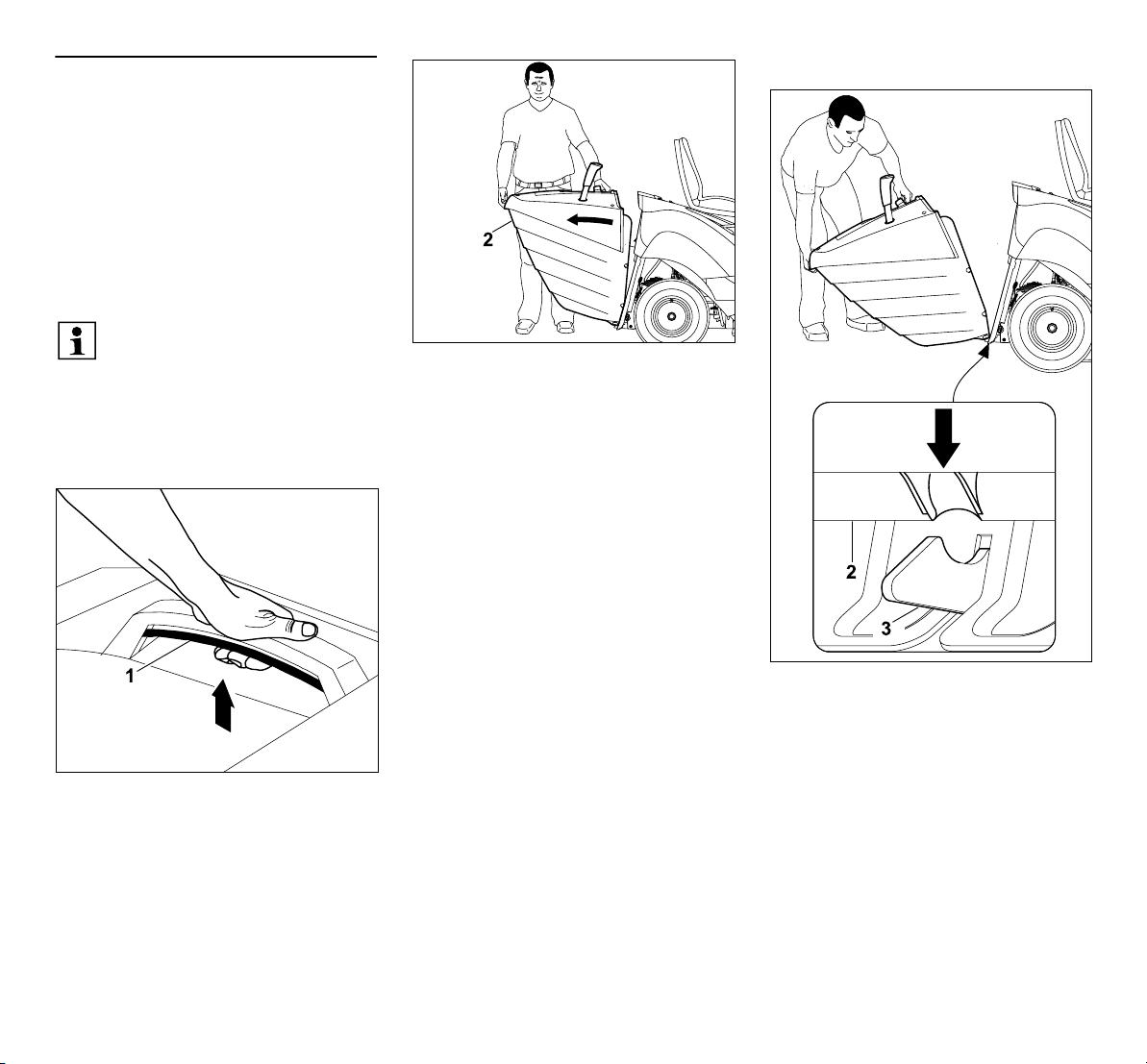

Zāles savācējgroza atbloķēšana

Pavelciet zāles savācējgroza sviru (1) pilnībā uz augšu un turiet.

● Zāles savācējgrozs ir atbloķēts, un to var noņemt.

Zāles savācējgroza nostiprināšana

Pēc zāles savācējgroza iekarināšanas atlaidiet izvilkto zāles savācējgroza atbloķēšanas sviru (1). Turklāt raugiet, lai fiksators nostiprinātos pilnībā.

–Pēc zāles savācējgroza

nostiprināšanas tas atkal ir fiksēts pie ierīces.

8.14 Pārnesumkārbas brīvgaitas rokturis

Pārnesumkārbu ar pārnesumkārbas brīvgaitas rokturi var atslēgt (piem., lai stumtu ierīci) vai pieslēgt (piedziņai).

Brīdinājums! Iespējams gūt savainojumus saspiešanas rezultātā!

Pārnesumkārbas brīvgaitas rokturi ieteicams izvilkt tikai uz līdzenām virsmām, jo ierīce var patvaļīgi uzsākt kustību. Ja ierīci apstādina ar izvilktu pārvada brīvgaitas rokturi, vienmēr jānovelk rokas bremze.

Norādījums

Pārvada brīvgaitas rokturi drīkst izvilkt tikai tad, ja zālāja pļāvējs ar sēdekli tiek stumts.

8.13 Zāles savācējgroza atbloķēšanas svira

Brīdinājums!

Nospiežot zāles savācējgroza atbloķēšanas sviru, uzmanieties, lai netiktu iespiesti pirksti.

0478 193 9705 C - LV

Pārnesumkārbas atvienošana

Izvelciet pārnesumkārbas brīvgaitas rokturi (1) līdz atdurei uz āru.

Pārnesumkārbas pieslēgšana

Paceliet pārnesumkārbas brīvgaitas rokturi (1) uz augšu un spiediet līdz atdurei uz iekšu.

8.15 Savāktā līmeņa sensors (zāles

savācējgrozam)

Ja zāles savācējgrozs ir piepildīts, atskan nepārtraukts skaņas signāls. Tādā veidā ierīce signalizē par to, ka zāles savācējgrozs ir jāiztukšo.

Nepārtrauktais skaņas signāls atslēdzas, kad tiek atvienots pļaušanas mehānisms.

Mainot savāktā līmeņa sensora garumu (zāles savācējgrozam), var izmainīt piepildīta zāles savācējgroza signāla ieslēgšanās brīdi.

Tādā veidā varat pielāgot zāles savācējgroza piepildīšanos nopļautās zāles īpašībām.

Parasti īsāks sensors nozīmē, ka signāls tiek ieslēgts vēlāk (zāles savācējgrozs tiek piepildīts vairāk; ideāli, ja nopļautā zāle ir ļoti sausa).

Savāktā līmeņa sensoru var regulēt 6 nofiksēšanās pozīcijās.

Ierīces piegādes brīdī savāktā līmeņa sensors (zāles savācējgrozam) ir līdz galam izvilkts.

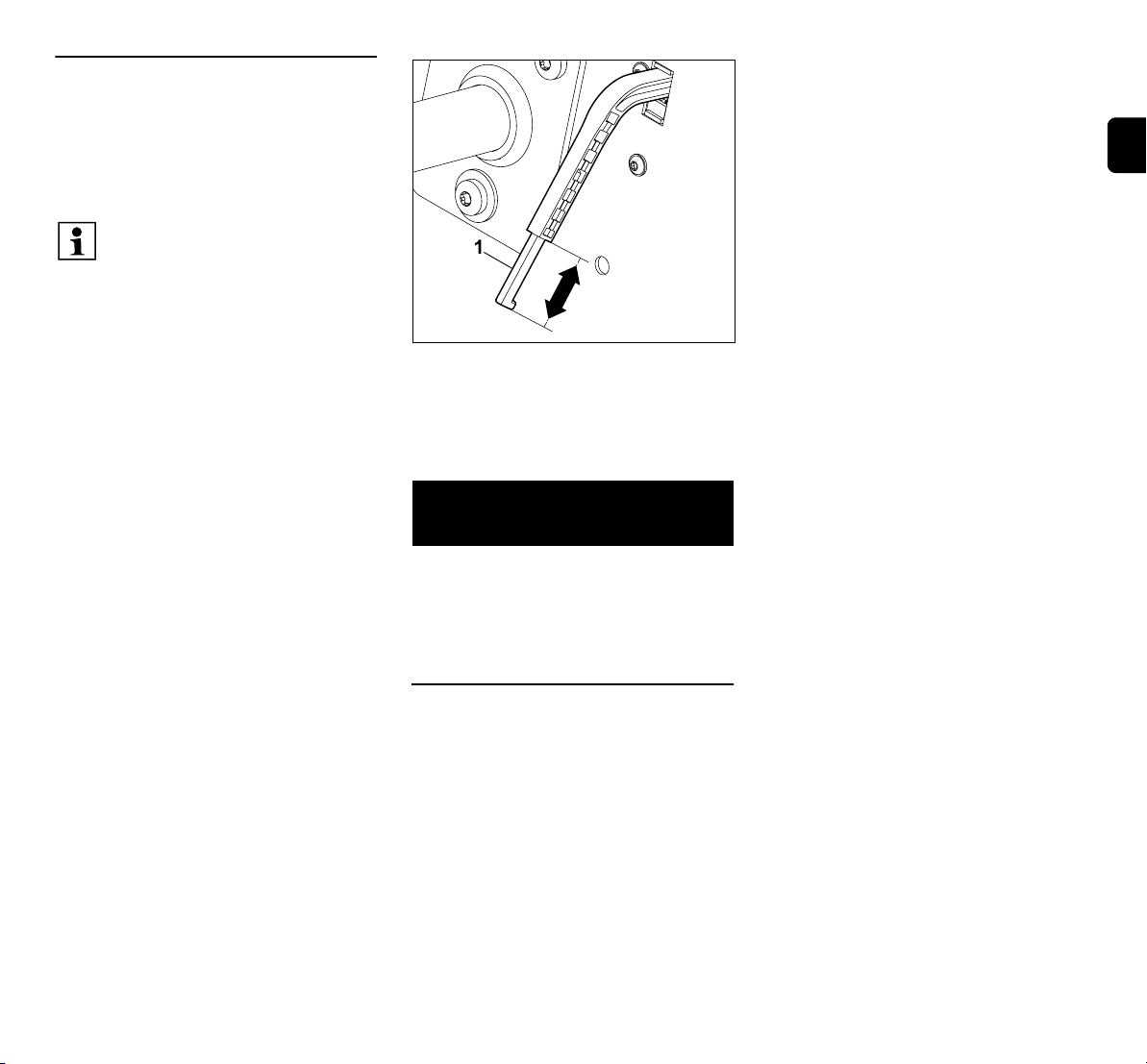

Savāktā līmeņa signāla zondes regulēšana

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

LVLT

ELRUBGUKET

Pagariniet vai saīsiniet savāktā līmeņa sensora (zāles savācējgrozam) bīdni (1), pārbīdot to bultiņas virzienā.

● Ielieciet zāles savācējgrozu. (Ö 12.10)

9. Elektroniskā sistēma

Zālāja pļāvējs ar sēdekli ir aprīkots ar elektronisku sistēmu, kas pirms katras iedarbināšanas reizes un ekspluatācijas laikā pārbauda visas drošības ierīces un tādējādi garantē drošu ekspluatāciju.

9.1 Pašdiagnostika iedarbināšanas laikā

Pirms iekšdedzes motora iedarbināšanas elektroniskā sistēma veic pašdiagnostiku. Tās laikā tiek pārbaudīta slēdžu, vadu utt. pareiza darbība.

Pašdiagnostikas aktivizēšana

● Apsēdieties vadītāja sēdeklī.

● Atlaidiet rokas bremzi. (Ö 8.10)

● Pagrieziet aizdedzes atslēgu pozīcijā

„Aizdedze ieslēgta” (Ö 8.1) – nespiediet nevienu slēdzi vai pedāli.

0478 193 9705 C - LV

Pašdiagnostika bez kļūmēm

Atskan īss skaņas signāls – elektroniskā sistēma ir aktivizēta un zālāja pļāvējs ar sēdekli ir gatavs iedarbināšanai.

● Iedarbiniet iekšdedzes motoru. (Ö 12.2)

Pašdiagnostika ar kļūmēm

Atskan nepārtraukts skaņas signāls vai trīs secīgi īsi skaņas signāli.

Viens nepārtraukts skaņas signāls norāda uz elektroniskās sistēmas bojājumu vai nepareizi pievienotu akumulatoru.

● Pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts”. (Ö 8.1)

● Pārbaudiet akumulatora spaiļu pieslēgumu un, ja nepieciešams, pieslēdziet vadus pareizi. (Ö 14.19)

● Atkārtojiet pašdiagnostiku. Ja arī pēc akumulatora pareizas pieslēgšanas nepārtrauktais skaņas signāls neizslēdzas, ir bojāta elektroniskā sistēma. Sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializēto izplatītāju.

Trīs secīgi īsi skaņas signāli norāda uz elektriskās sistēmas bojājumu (īsslēgumu) vai sēdekļa kontaktslēdža bojājumu. Iekšdedzes motoru nav iespējams iedarbināt.

● Pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts”. (Ö 8.1)

● Rūpīgu diagnostiku uzticiet veikt specializētajam izplatītājam. STIHL iesaka STIHL specializēto izplatītāju.

9.2 Zālāja pļāvēja ar sēdekli bojājums ekspluatācijas laikā

Elektroniskā sistēma kontrolē drošu stāvokli ekspluatācijas laikā. Ja elektriskajā sistēmā tiek konstatēts bojājums (īsslēgums, vaļīgi spraudņi, vada plīsums), atskan trīs secīgi īsi skaņas signāli.

Iekšdedzes motors apstājas.

Rīcība

● Pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts”. (Ö 8.1)

● Aktivizējiet pašdiagnostiku. (Ö 9.1)

Ja bojājumu novērst nav iespējams, ir nepieciešama rūpīga diagnostika. Sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializēto izplatītāju.

9.3 Traucējums elektroniskajā sistēmā

Retos gadījumos ekspluatācijas laikā var rasties pašas elektroniskās sistēmas darbības traucējumi. Tiek ieslēgts nepārtraukts skaņas signāls, un iekšdedzes motors tiek izslēgts.

Rīcība

● Pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts”. (Ö 8.1)

● Aktivizējiet pašdiagnostiku. (Ö 9.1)

● Atkal iedarbiniet iekšdedzes motoru.

(Ö 12.2)

Ja bojājumu novērst nav iespējams, ir nepieciešama rūpīga diagnostika. Sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializēto izplatītāju.

10. Norādījumi par darbu

Brīdinājums! Iespējams savainoties!

Pirms katras ekspluatācijas reizes ņemiet vērā visus norādījumus par

drošu ierīces ekspluatāciju. Darbs nogāzēs prasa īpašu uzmanību un piesardzību.

Norādījums

Pirms darba uzsākšanas pārbaudiet, vai pļaušanas mehānisma montāžas pozīcija ir pareiza. Pirmoreiz izmantojot ierīci, izvēlieties līdzenu, gludu teritoriju; vingrinoties pļaujiet taisnās joslās, kas nedaudz pārklājas. Zāli vienmēr ieteicams pļaut tad, kad tā ir sausa.

Skaistu un biezu zālāju var iegūt,

–pļaujot ar lielu iekšdedzes motora

apgriezienu skaitu (akseleratora svira pozīcijā „MAX”) un lēnu braukšanas

ātrumu; –bieži pļaujot zālienu un uzturot to īsu; – ja sausā un karstā laikā zāliens netiek

nopļauts pārāk īss, jo tādā gadījumā tas

saulē izdeg un kļūst neglīts; –pļaujot ar asu pļaušanas nazi. Tāpēc

regulāri uzasiniet vai nomainiet

pļaušanas nažus; – mainot pļaušanas virzienu.

0478 193 9705 C - LV

Gara zāliena pļaušana

Ja zāle ir ļoti gara, zālāju labāk pļaut divos darba etapos:

–pirmajā pļaušanas reizē pļaujiet ar

lielāko pļaušanas augstumu, maksimālo iekšdedzes motora apgriezienu skaitu un lēnu braukšanas ātrumu;

–otrajā pļaušanas reizē izvēlieties

vajadzīgo pļaušanas augstumu un iestatiet maksimālo iekšdedzes motora apgriezienu skaitu. Pielāgojiet braukšanas ātrumu zāles īpašībām.

Brīdinājums – ugunsbīstamība!

Izvairieties pārslogot pļaušanas mehānisma piedziņu, jo pārslodze var izraisīt ilgstošu ķīļsiksnas izslīdēšanu, kas savukārt izraisa pārkaršanu un rada ugunsbīstamību.

Par pārslodzi liecina neierasti darbības trokšņi, piemēram, ķīļsiksnas „čīkstēšana” (skaņa, ko izraisa berze). Tādēļ, ja zāle ir gara, nepļaujiet to ar ierīci, kam ir aizsērējis izmešanas kanāls vai pilns zāles savācējgrozs; ja vajadzīgs, izmantojiet smalcināšanas piederumu komplektu (papildaprīkojums).

Lai novērstu ugunsgrēka draudus, no pļaušanas mehānisma, īpaši ķīļsiksnas zonā, regulāri ir jānotīra ugunsnedroši materiāli (zāle, lapas utt.).

Izmešanas kanāla aizsprostojumu novēršana

Ja izmešanas kanāls nosprostojas ar zāli, samaziniet braukšanas ātrumu. Tas, ņemot vērā zāliena stāvokli, var būt pārāk liels. Turklāt pilnībā izvelciet savāktā līmeņa sensora aizbīdni. (Ö 8.15)

Ja problēma tomēr netiek novērsta, iespējamais iemesls varētu būt bojāti vai nodiluši pļaušanas naža propelleri. Nomainiet pļaušanas nazi.

Turklāt pēc katras izmantošanas reizes notīriet pļaušanas mehānismu, izmešanas kanālu un pļaušanas nazi, lai tur nesakrātos zāles paliekas.

Mēslošana

Zāles ilgstoša nopļaušana augsnei atņem barības vielas, kuras, izmantojot augstvērtīgu zālienu ilglaicīgas mēslošanas līdzekli, augsnē var atkal ievadīt. Parasti ir nepieciešamas trīs mēslošanas reizes vienā pļaušanas sezonā. Mēslošanas laikā zālei vajadzētu būt sausai, lai mēslojums nepieliptu pie zāles stiebriem un tos neapdedzinātu. Vislabāk ir zālāju aplaistīt, tādējādi mēslojums noteikti no stiebriem tiks noskalots. (Ievērojiet ražotāja sniegtos norādījumus par iestrādi.)

Ar nopļauto zāli ir iespējama zāliena dabīga mēslošana. To var veikt, izmantojot smalcināšanas piederumu komplektu. Smalcināšanas piederumu komplekts ir pieejams kā papildaprīkojums un neietilpst piegādes komplektā. (Sīkāku informāciju varat saņemt pie STIHL specializētā izplatītāja.)

Augsni saudzējošs darba stils

Svarīgākie augsni saudzējoša darba stila faktori ir darba tehnika un augsnes mitrums.

Lai panāktu tīru pļāvumu, braukšanas ātrums ir jāpielāgo pļaujamās zāles stāvoklim (augstumam un biezumam) un zālāja mitrumam.

Pārāk asā leņķī izbraukti pagriezieni palielina zāles velēnas noslogojumu un, it īpaši slapjā zālienā, rada sliktu pļāvumu, jo riteņi iegrimst mīkstajā zālienā.

11. Drošības ierīces

Ierīce ir aprīkota ar vairākām drošības funkcijām, lai nodrošinātu drošu ekspluatāciju un novērstu nepareizas lietošanas iespējas.

Savainošanās risks!

Ja kādā no drošības ierīcēm tiek konstatēts bojājums, ierīces ekspluatācija ir jāpārtrauc. Sazinieties ar specializēto izplatītāju; STIHL iesaka STIHL specializēto izplatītāju.

Lai iedarbinātu iekšdedzes motoru, jābūt veiktiem šādiem darbiem:

–pļaušanas mehānismam jābūt

izslēgtam; –jābūt nospiestam bremzēšanas

pedālim vai novilktai rokas bremzei.

Iekšdedzes motors tiek izslēgts, ja lietotājs

– ar pieslēgtu pļaušanas mehānismu

nokāpj no vadītāja sēdekļa, – ar pieslēgtu pļaušanas mehānismu

sasver, paceļ zāles savācējgrozu vai

noņem deflektoru (papildaprīkojums), –nokāpj no vadītāja sēdekļa, ja nav

novilkta rokas bremze.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Iebūvētā naža kustības bremze

Pļaušanas naži pēc atslēgšanas pilnībā apstājas, vēlākais, pēc 5sekundēm.

Norāde.

Pēc pļaušanas mehānisma pieslēgšanas pļaušanas nazis sāk griezties un ir dzirdams vēja troksnis. Inerces laiks pēc atslēgšanas atbilst vēja trokšņa ilgumam, un to var izmērīt ar hronometru.

Lai pārbaudītu integrētās naža kustības bremzes, izmēriet vēja trokšņa ilgumu pēc atslēgšanas ar hronometru.

Ja tas pārsniedz 5 sekundes: sazinieties ar STIHL specializēto izplatītāju.

12. Ierīces sagatavošana darbam

Savainošanās risks!

Pirms sākt lietošanu rūpīgi izlasiet un ievērojiet visu nodaļu „Jūsu drošībai”. (Ö 4.)

Drošības apsvērumu dēļ ierīci nedrīkst lietot nogāzēs, kuru slīpums pārsniedz 10° (17,6 %). 17,6 % nogāzes slīpuma atbilst 17,6 cm vertikālam kāpumam uz 100 cm horizontāla garuma.

● Pirms sākt lietošanu iepazīstieties ar ierīces vadības elementiem. (Ö 8.)

● Pirms sākt lietošanu ievērojiet apkopes plānu un veiciet visus kārtējos apkopes darbus. (Ö 14.1)

● Pirms katras lietošanas reizes pārbaudiet drošības ierīces. (Ö 11.) Zālāja pļāvēju ar sēdekli nedrīkst izmantot, ja drošības ierīces ir noņemtas, bojātas, apietas vai izmainītas.

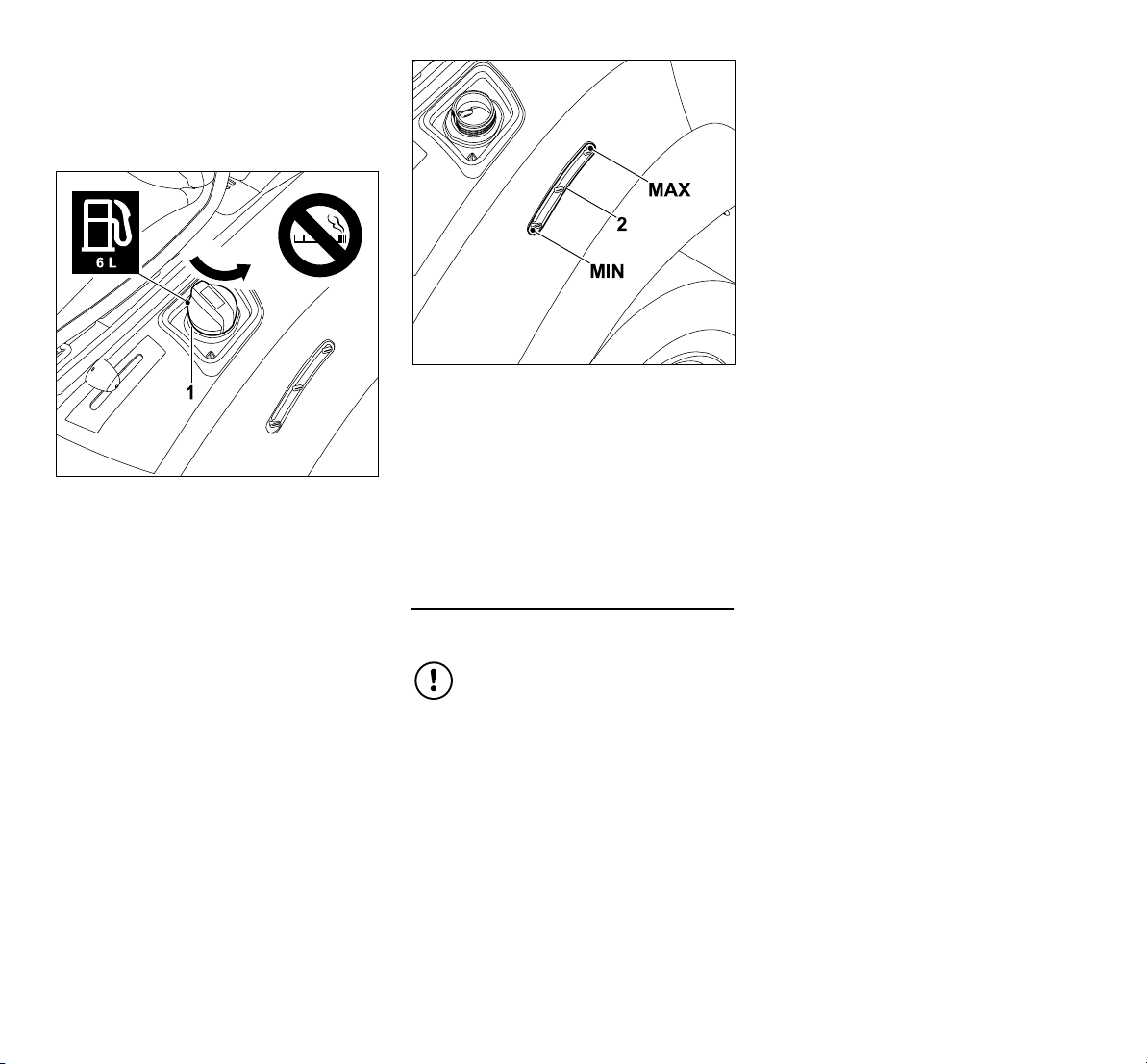

12.1 Degvielas iepilde Maksimālais tvertnes tilpums:

6litri

Degvielas ieteikums:

bezsvina benzīns, svaiga firmas eļļa. Informāciju par izmantojamās degvielas kvalitāti (oktānskaitli) skatiet iekšdedzes motora lietošanas pamācībā.

Izskrūvējiet un izņemiet tvertnes vāciņu (1).

● Apstādiniet iekšdedzes motoru un ļaujiet tam atdzist (tā, lai var pielikt

roku). (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Lēnām un uzmanīgi iepildiet degvielu,

izmantojot piemērotu piltuvi (nav iekļauta komplektācijā). Lai novērstu degvielas pārplūšanu, iepildes daudzumu vajadzētu sadalīt vairākās devās. Starp atsevišķajām degvielas porcijām tvertnes rādījumā vizuāli pārbaudiet tvertnes uzpildes līmeni. Jo vairāk degvielas jau ir ieliets, jo mazāk degvielas jālej katrā nākamajā reizē.

Degvielas līmeni tvertnē var nolasīt tvertnes rādījumā (2). Uzpildiet tvertni ar degvielu, līdz degvielas līmenis sasniedz augtāko atzīmi.

● Uzlieciet un pieskrūvējiet tvertnes vāciņu. Noslēgumā ar roku cieši pievelciet tvertnes vāciņu.

● Ja degviela izlijusi, noslaukiet to un ļaujiet kādu brīdi iztvaikot; tikai pēc tam

iedarbiniet iekšdedzes motoru.

0478 193 9705 C - LV

12.2 Iekšdedzes motora iedarbināšana

Nebojājiet ierīci!

Ja iekšdedzes motors nesāk darboties uzreiz, starp vairākiem iedarbināšanas mēģinājumiem ievērojiet pārtraukumu. Pagrieziet aizdedzes atslēgu pozīcijā „Iedarbināt iekšdedzes motoru” ne ilgāk kā uz 10 sekundēm.

Pirms iedarbināšanas

● Pārbaudiet motoreļļas līmeni. (Ö 14.13)

● Iztīriet zāles atlikumus no pļaušanas mehānisma un motora telpas.

● Pārbaudiet degvielas līmeni tvertnē un vajadzības gadījumā uzpildiet. (Ö 12.1)

● Pirms katras ekspluatācijas reizes pārbaudiet bremžu darbību. (Ö 12.5)

● Veiciet visus lietotājam paredzētos ierīces iestatījumus (vadītāja sēdekļa noregulēšana) – to nedrīkst darīt, kad iekšdedzes motors darbojas!

● Neiedarbiniet ierīci, ja tuvumā atrodas cilvēki, it īpaši bērni, vai arī dzīvnieki.

Iedarbināšanas secība

● Atveriet degvielas tvertnes krānu. (Ö 14.15)

● Apsēdieties vadītāja sēdeklī.

● Pirms iedarbināšanas līdz atdurei

nospiediet un turiet bremzēšanas pedāli vai novelciet rokas bremzi. (Ö 8.9), (Ö 8.10)

● Ievietojiet aizdedzes atslēgu aizdedzes slēdzenē un pagrieziet pozīcijā „Aizdedze ieslēgta”. (Ö 8.1)

● Pārbīdiet akseleratora sviru droseles pozīcijā. (Ö 8.2)

● Pagrieziet aizdedzes atslēgu pozīcijā „Iedarbināt iekšdedzes motoru”. Iekšdedzes motors iedarbojas. Tiklīdz iekšdedzes motors iedarbojas, atlaidiet aizdedzes atslēgu. Tā automātiski atgriežas pozīcijā „Iekšdedzes motors darbojas”.

● Ja iekšdedzes motors darbojas, akseleratora sviru pārbīdiet atpakaļ pozīcijā „MAX”. Ņemiet vērā fiksēšanās pozīciju! (Ö 8.2)

● Kad iekšdedzes motors darbojas, kāju var noņemt no bremzēšanas pedāļa vai arī var atlaist rokas bremzi.

12.3 Iekšdedzes motora izslēgšana

● Pilnīgi nobremzējiet ierīci.

● Atvienojiet pļaušanas mehānismu.

(Ö 8.3)

● Pārbīdiet akseleratora sviru pozīcijā „MIN”. (Ö 8.2)

● Pagrieziet aizdedzes atslēgu pozīcijā „Iekšdedzes motors izslēgts”. Iekšdedzes motors tiek izslēgts.

● Novelciet rokas bremzi. (Ö 8.10)

● Nepieciešamības gadījumā aizveriet degvielas padeves krānu. (Ö 14.15)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

12.4 Braukšana

Brīdinājums!

Braucot pa teritoriju, vienmēr jāizvēlas neliels braukšanas ātrums. Pirms katras braukšanas virziena maiņas, galvenokārt nogāzēs, attiecīgi samaziniet braukšanas ātrumu.

Nebojājiet ierīci!

Vienmēr brauciet ar maksimālo iekšdedzes motora apgriezienu skaitu, lai nodrošinātu optimālu pārnesumkārbas dzesēšanu. Tāpēc braukšanas ātrumu regulējiet ar piedziņas pedāli, nevis ar akseleratora sviru.

Pirms braukšanas

● Pārbaudiet bremzes darbību.

● Pieslēdziet pārnesumkārbas brīvgaitas

rokturi. (Ö 8.14)

● Iedarbiniet iekšdedzes motoru. (Ö 12.2)

Braukšana virzienā uz priekšu

● Pārbīdiet akseleratora sviru pozīcijā „MAX”. (Ö 8.2)

● Pārslēdziet braukšanas virzienu uz priekšu. (Ö 8.5)

● Atlaidiet rokas bremzi, ja tā ir novilkta. (Ö 8.10)

● Nospiediet piedziņas pedāli; ierīce sāk kustību uz priekšu.

Braukšana atpakaļgaitā

● Pārbīdiet akseleratora sviru pozīcijā „MAX”. (Ö 8.2)

● Pārslēdziet braukšanas virzienu atpakaļgaitā. (Ö 8.5)

LVLT

ELRUBGUKET

0478 193 9705 C - LV

● Atlaidiet rokas bremzi, ja tā ir novilkta. (Ö 8.10)

● Nospiediet piedziņas pedāli; ierīce sāk kustību atpakaļ.

12.5 Bremzēšana

● Samaziniet spiedienu uz piedziņas pedāli, tādējādi samazinot braukšanas ātrumu; pilnā braukšanas ātrumā centieties strauji nebremzēt. (Ö 8.8)

● Spiediet bremzēšanas pedāli vienmērīgi uz leju, līdz ierīce apstājas. (Ö 8.9)

12.6 Pļaušanas augstuma regulēšana

Savainošanās risks!

Pļaušanas augstuma regulēšanu veiciet tikai, kad ierīce ir apturēta.

● Pilnīgi nobremzējiet ierīci.

● Atbloķējiet pļaušanas augstuma regulēšanas sviru un turiet to. (Ö 8.11)

● Virzot pļaušanas augstuma

regulēšanas sviru uz augšu un uz leju, pļaušanas augstumu var regulēt 6 dažādos augstumos.

● Bloķējiet pļaušanas augstuma regulēšanas sviru. (Ö 8.11)

1.pļaušanas augstums:

mazākais pļaušanas augstums (35 mm)

6. pļaušanas augstums:

lielākais pļaušanas augstums (90 mm)

12.7 Pļaušana

Ja pļaušanas mehānismu pieslēdz braukšanas laikā, uz īsu brīdi papildu noslodzes (pļaušanas naža kustības uzsākšanas) rezultātā samazinās iekšdedzes motora apgriezienu skaits.

Pirms pļaušanas

● Izlasiet un ievērojiet norādes nodaļā „Norādījumi par darbu”. (Ö 10.)

● Vienmēr strādājiet ar maksimālo iekšdedzes motora apgriezienu skaitu. Pļaušanas nazis visefektīvāk darbojas ar šādu apgriezienu skaitu; rezultātā tiek panākts visaugstākās kvalitātes pļāvums, kā arī visefektīvākā iesūkšanas darbība nopļautās zāles savākšanai.

Pļaušanas mehānisma pievienošanas secība

● Iedarbiniet iekšdedzes motoru. (Ö 12.2)

● Pārbīdiet akseleratora sviru pozīcijā „MAX”. (Ö 8.2)

● Ar zālāja pļāvēju ar sēdekli uzbrauciet uz pļaujamā zālāja. Nepievienojiet pļaušanas mehānismu garā zālē vai zemākajā pļaušanas augstumā. Pļaušanas mehānismu pievienojiet tikai tad, kad ierīce jau atrodas uz pļaujamā zālāja.

● Pļaušana uz priekšu

Izvēlieties pļaušanu turpgaitā, (Ö 8.5) pēc tam pievienojiet pļaušanas mehānismu, nospiežot pļaušanas mehānisma slēdzi. (Ö 8.3)

Pļaušana atpakaļgaitā

Izvēlieties pļaušanu atpakaļgaitā (Ö 8.5) un vienu reizi īsi nospiediet drošības slēdzi pļaušanai atpakaļgaitā, (Ö 8.4) pēc tam pievienojiet pļaušanas mehānismu, 6 sekunžu laikā nospiežot pļaušanas mehānisma slēdzi. (Ö 8.3)

Pļaušanas laikā

● Pārbīdiet akseleratora sviru pozīcijā „MAX”. (Ö 8.2)

● Braukšanas ātrumu vienmēr pielāgojiet zāles garumam vai pļaušanas augstumam. Garā zālē vai ar zemāku pļaušanas augstumu samaziniet braukšanas ātrumu.

Ja zāles savācējgrozs ir piepildīts, atskan nepārtraukts skaņas signāls. (Ö 12.9)

Braukšanas virziena maiņa ar pievienotu pļaušanas mehānismu

● Lai pļautu atpakaļgaitā, noteiktā laika posmā (5 sekundes pirms vai 1 sekundi pēc pārslēgšanas) vienu reizi īsi nospiediet drošības slēdzi pļaušanai atpakaļgaitā. (Ö 8.4)

● Apstādiniet ierīci uz zālāja un ar braukšanas virziena iestatīšanas sviru iestatiet vēlamo braukšanas virzienu. (Ö 8.5)

● Turpiniet pļaušanu.

0478 193 9705 C - LV

Pļaušanas naža atvienošanas secība

● Novietojiet ierīci uz jau nopļauta zālāja vai iestatiet pļaušanas mehānisma augstāko pļaušanas augstumu. (Ö 8.11)

● Atvienojiet pļaušanas mehānismu, nospiežot pļaušanas mehānisma slēdzi. (Ö 8.3)

Savainojumu risks!

Pēc pļaušanas mehānisma atvienošanas ievērojiet darba instrumentu brīvskrējienu; pļaušanas nazis pilnībā apstājas pēc pat 5 sekundēm. (Ö 11.)

12.8 Pļaušanas mehānisma

automātiskas atvienošanas programmēšana

Elektromagnētisko nažu sajūgu ir iespējams ieprogrammēt tā, ka pļaušanas mehānisms automātiski tiek atvienots brīdī, kad zāles savācējgrozs ir pilns. Tas paaugstina ierīces vadības ērtumu, jo var novērst izmešanas kanāla nosprostošanos.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Pagrieziet aizdedzes atslēgu pozīcijā „Aizdedze ieslēgta”. (Ö 8.1)

● Nogaidiet, līdz ir veikta elektroniskās sistēmas pašdiagnostika.

Automātiskās atvienošanas aktivizēšana

● Novietojiet braukšanas virziena iestatīšanas sviru virzienā uz priekšu.

● 5 sekundes vienlaicīgi turiet nospiestu drošības slēdzi pļaušanai atpakaļgaitā un piedziņas pedāli. Īss skaņas signāls signalizē, ka automātika ir ieslēgta.

● Pašreizējais iestatījums tiek saglabāts pastāvīgajā atmiņā.

Automātiskās atvienošanas deaktivizēšana

● Novietojiet braukšanas virziena iestatīšanas sviru virzienā uz priekšu.

● 5 sekundes vienlaicīgi turiet nospiestu drošības slēdzi pļaušanai atpakaļgaitā un piedziņas pedāli. 3 īsi secīgi skaņas signāli signalizē, ka automātika ir izslēgta.

● Pašreizējais iestatījums tiek saglabāts pastāvīgajā atmiņā.

12.9 Zāles savācējgroza iztukšošana

Savainošanās risks!

Zāles savācējgrozu iztukšojiet tikai uz līdzenām virsmām, jo, paceļot zāles savācējgrozu, izmainās smaguma centra atrašanās vieta un palielinās apgāšanās risks.

Nepārtraukts skaņas signāls pļaušanas laikā ziņo, ka zāles savācējgrozs ir līdz galam pilns un tas ir jāiztukšo. Atvienojiet pļaušanas mehānismu. Pēc pļaušanas mehānisma atvienošanas nepārtrauktais skaņas signāls izslēdzas.

Zāles savācējgrozs netiek piepildīts pilnībā.

● Pārbaudiet, vai ir uzmontēts izmešanas kanāls. (Ö 14.6)

● Pareizi iestatiet savāktā l īmeņa sensoru (zāles savācējgrozam). (Ö 8.15)

● Iztukšojot zāles savācējgrozu, pārbaudiet, vai izmešanas kanāls nav aizsprostojies; vajadzības gadījumā iztīriet to.

● Pārbaudiet, vai pļaušanas naža lāpstiņa nav bojāta vai nodilusi; vajadzības gadījumā nomainiet.

Zāles savācējgroza iztukšošana

● Atvienojiet pļaušanas mehānismu. (Ö 8.3) Nepārtrauktais skaņas signāls izslēdzas.

● Izvēlieties lielāko pļaušanas mehānisma pļaušanas augstumu. (Ö 8.11)

● Ar ierīci aizbrauciet līdz vietai, kur var izbērt nopļauto zāli.

● Izvelciet zāles savācējgroza iztukšošanas sviru un nospiediet to uz priekšu. (Ö 8.12) Zāles savācējgrozs sasveras uz augšu, un nopļautā zāle izkrīt no zāles savācējgroza.

● Lai nopļautā zāle varētu izkrist no zāles savācējgroza, zāles savācējgrozam esot paceltam uz augšu līdz galam, nedaudz pabrauciet uz priekšu.

● Zāles savācējgrozu nedaudz pašūpojiet uz augšu un uz leju, lai nopļautā zāle pilnībā izkristu no zāles savācējgroza.

● Lēni virziet zāles savācējgroza iztukšošanas sviru uz aizmuguri un ļaujiet zāles savācējgrozam atkal nofiksēties pie aizmugurējās sienas.

● Atlaidiet zāles savācējgroza iztukšošanas sviru un spiediet to uz leju, līdz tā atkal atrodas ievilktā sākotnējā pozīcijā.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

12.10 Zāles savācējgroza noņemšana un iekarināšana

Pirms noņemšanas

● Atvienojiet pļaušanas mehānismu. (Ö 8.3)

● Iztukšojiet zāles savācējgrozu. (Ö 12.9)

● Novelciet rokas bremzi. (Ö 8.10)

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

Izkabinot un iekarinot zāles savācējgrozu, zāles savācējgroza atbloķēšanas svira vienmēr ir jātur atbloķētā pozīcijā, līdz zāles savācējgrozs pilnībā ir izkabināts vai iekarināts.

Zāles savācējgroza noņemšana

Zāles savācējgroza ielikšana

Noņemiet zāles savācējgrozu (2).

Pavelciet zāles savācējgroza sviru (1) uz augšu un turiet.

Uzlieciet zāles savācējgrozu (2) ar abiem fiksācijas āķiem (3) pie aizmugurējās sienas.

● Nospiediet un turiet zāles savācējgroza atbloķēšanas sviru. (Ö 8.13)

0478 193 9705 C - LV

Paceliet zāles savācējgrozu (2) uz augšu līdz atdurei.

● Atlaidiet zāles savācējgroza atbloķēšanas sviru un raugiet, lai zāles savācējgrozs nofiksētos. (Ö 8.13)

Ekspluatējot ierīci bez zāles savācējgroza vai deflektora (papildpiederums, nav iekļauts komplektācijā), pļaušanas mehānismu nevar pieslēgt. Šādā gadījumā iekšdedzes motors tiek automātiski izslēgts.

● Pirms kravu piekabināšanas pārbaudiet bremžu darbību. (Ö 12.5)

Maksimālais piekabes svars uz līdzenas virsmas = 250 kg Maksimālais piekabes svars maksimālajā 10° kāpumā = 100 kg

12.12 Ekspluatācija nogāzēs

● Pirms katras ierīces ekspluatācijas reizes nogāzēs pārbaudiet bremžu darbību. (Ö 12.5)

● Nogāzēs brauciet garenvirzienā. Braucot šķērsvirzienā, palielinās apgāšanās risks; ņemiet vērā maksimālo nogāzes slīpumu. (Ö 4.7)

● Centieties nemainīt braukšanas virzienu slīpumā; ja braukšanas virzienu tomēr ir nepieciešams mainīt, ievērojiet īpašu piesardzību.

12.13 Orientēšanās palīglīdzeklis

Norādījums

Orientēšanās palīglīdzekļa precizitāte ir atkarīga no lietotāja auguma un vadītāja sēdekļa iestatījuma.

Lai starp vairākiem pļaušanas celiņiem nepaliktu nenopļauts zāliens, ierīce aprīkota ar orientēšanās palīglīdzekli.

● Lietotājam jāsēž uz vadītāja sēdekļa.

LVLT

ELRUBGUKET

12.11 Kravu vilkšana

Savainojumu risks!

Kravu pārvadāšanas laikā ierīces gaita izmainās (piem., bremzēšanas ceļš kļūst garāks). Jo smagāka ir krava, jo vairāk izmainās gaita! Tāpēc kravu vilkšanas laikā izvēlieties nelielu braukšanas ātrumu.

Sargiet ierīci no bojājumiem!

Kāpumos maksimālā vilces slodze samazinās.

0478 193 9705 C - LV

Maksimālā balsta slodze = 40 kg Maksimālā vilces slodze = 40 kg

40 kg vilces slodze piekabes sakabē rodas tad, ja pa līdzenu virsmu tiek vilkta 250 kg smaga piekabe.

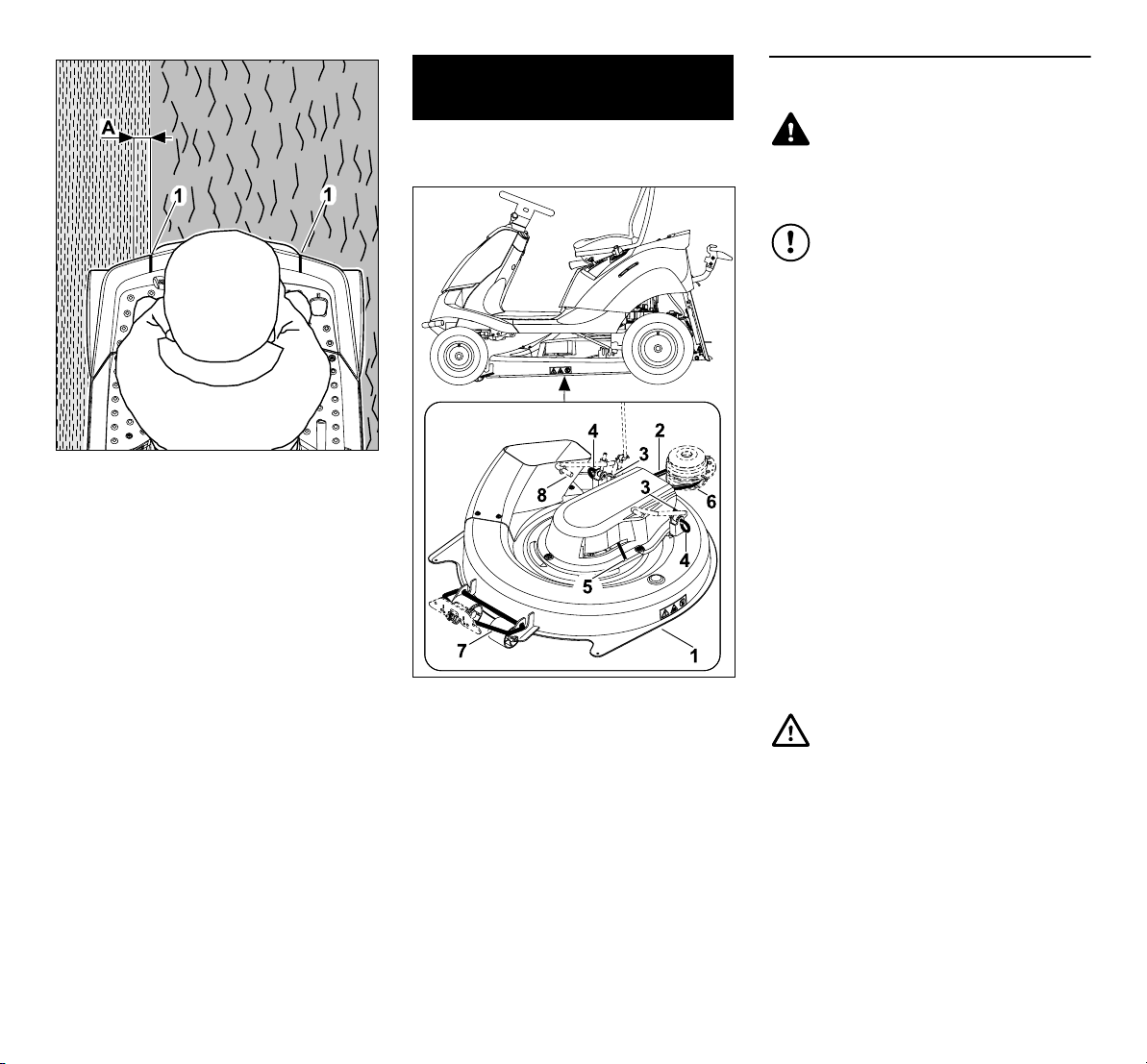

Ja orientēšanās palīglīdzeklis (1), raugoties no vadītāja sēdekļa, atrodas tieši uz pļāvuma malas (pāreja no jau nopļautā zāliena uz nenopļauto zālienu), zāliens tiek nopļauts ar pārlaidumu (A) apm. 5 cm. Ar pārlaidumu pļaušanas nazis nopļauj apm. 5 cm no jau nopļautā pļaušanas celiņa. Tā tiek nodrošināts, ka starp diviem pļaušanas celiņiem nepaliek nenopļauts zāliens.

13. Pļaušanas mehānisms

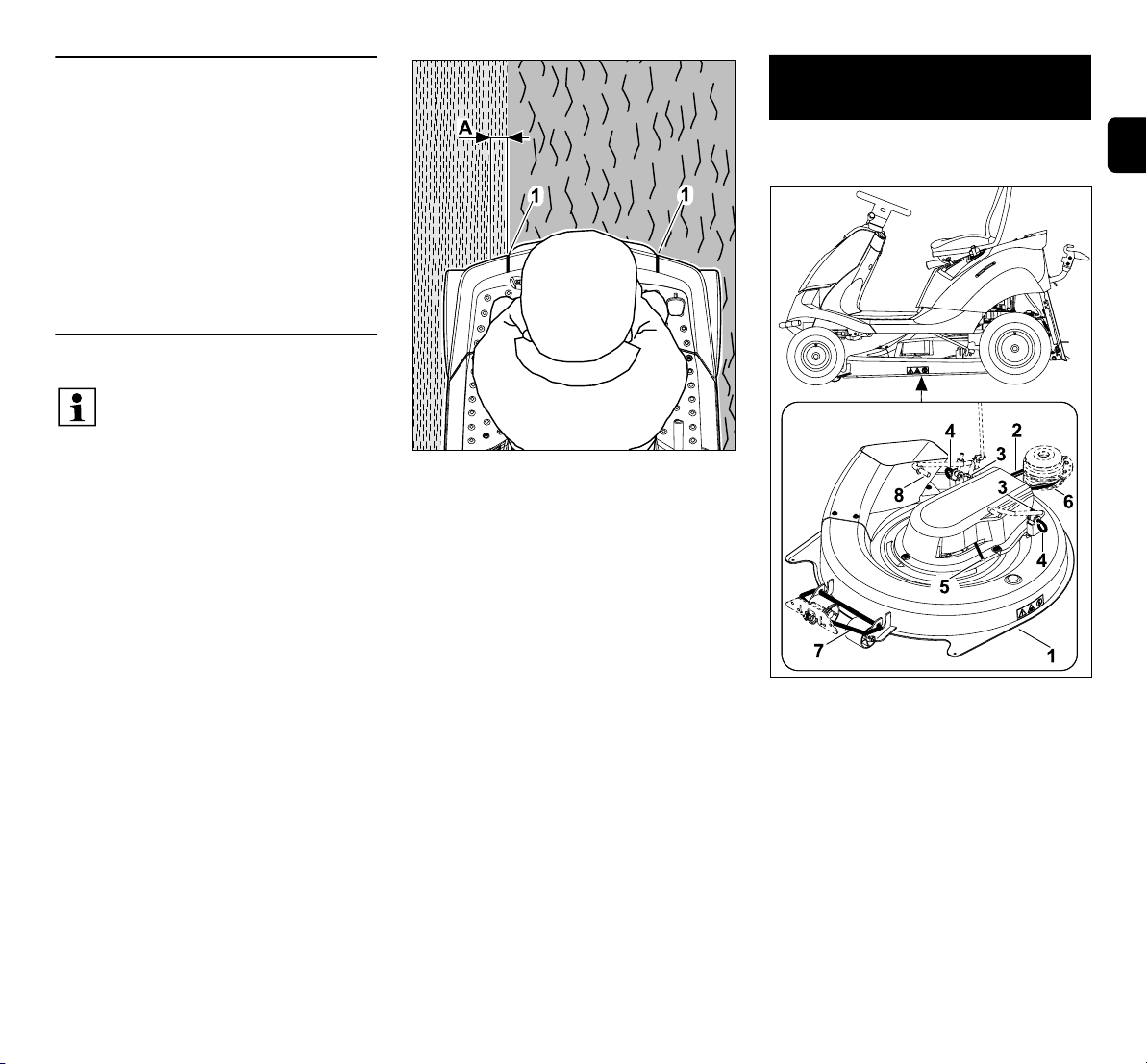

Pļaušanas mehānisma daļu pārskats samontētā stāvoklī

1 Pļaušanas mehānisms

2 Ķīļsiksna 3 Drošības šķelttapa 4 Stiprinājuma tapas 5 Ķīļsiksnas spriegotājierīces svira 6 Ķīļsiksnas skriemelis 7 Priekšējā pļaušanas mehānisma

uzkare

8 Aizmugurējā pļaušanas mehānisma

uzkare

13.1 Pļaušanas mehānisma demontāža

Savainošanās risks!

Pirms jebkādu darbu veikšanas pļaušanas mehānismā rūpīgi izlasiet un ievērojiet nodaļas „Jūsu drošībai” norādījumus. (Ö 4.)

Nebojājiet ierīci!

Ja demontēts pļaušanas mehānisms, zāles pļāvēju ar sēdekli nedrīkst lietot, ja iebūvēts izmešanas kanāls. Izņemiet izmešanas kanālu, lai tas braukšanas laikā neieķertos kādos priekšmetos (kurmju rakumos, saknēs utt.) un tādejādi netiktu bojāts. (Ö 14.5)

● Novietojiet ierīci uz stabilas un stingras pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu.

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

● Noņemiet izmešanas kanālu. (Ö 14.5)

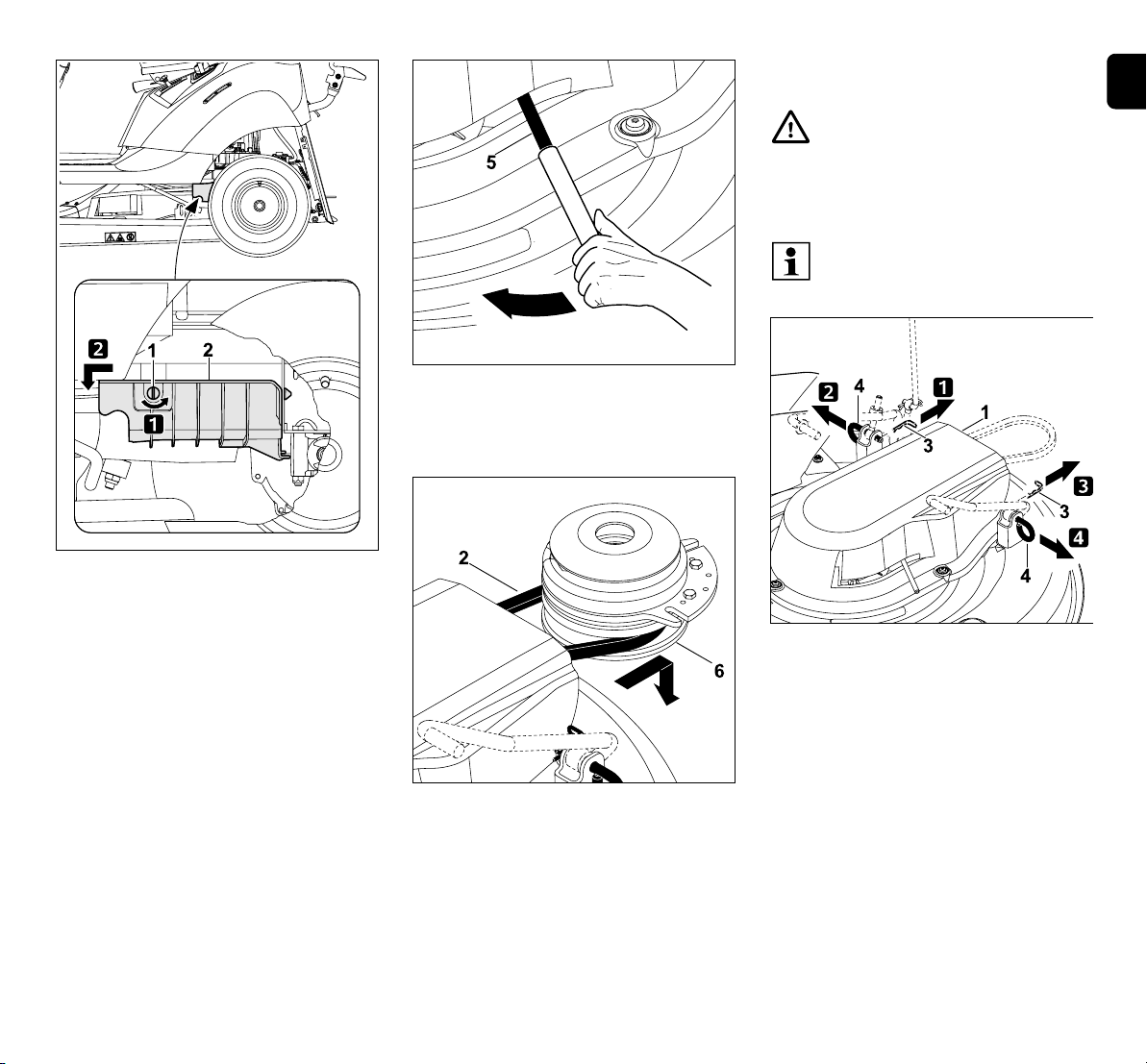

Aizmugurējā ķīļsiksnas pārsega demontāža

Apdedzināšanās draudi!

Pirms aizmugurējā ķīļsiksnas pārsega demontāžas ļaujiet ierīcei, jo īpaši izpūtējam, pilnībā atdzist.

● Izvēlieties mazāko pļaušanas augstumu.

0478 193 9705 C - LV

1. solis

Pagrieziet regulēšanas skrūvi (1) 90° leņķī pretēji pulksteņa rādītāju virzienam.

2. solis

Novelciet un izņemiet aizmugurējo ķīļsiksnas pārsegu (2) virzienā uz priekšu.

Ķīļsiksnas noņemšana

● Izvēlieties pļaušanas 3. augstumu.

Izmantojot piemērotu caurules gabalu, nospiediet ķīļsiksnas spriegotājierīces sviru (5) bultiņas virzienā (uz priekšu) un turiet to nospiestu.

Noņemiet ķīļsiksnu (2) no ķīļsiksnas skriemeļa(6).

● Pēc ķīļsiksnas noņemšanas lēnām atlaidiet ķīļsiksnas spriegotājierīces sviru.

Pļaušanas mehānisma izkabināšana aizmugurē

Iespiešanas risks!

Pirms stiprinājuma tapas izvilkšanas raugiet, lai ķermeņa daļas (pirksti, roka, kāja utt.) neatrastos tieši zem pļaušanas mehānisma.

Norādījums

Lai demontēt būtu vieglāk, precīzi ievērojiet darbu secību.

1. solis

Novelciet drošības šķelttapu (3) no stiprinājuma tapas (4).

2. solis

Nedaudz paceliet pļaušanas mehānismu (1) un pieturiet. Novelciet un izņemiet stiprinājuma tapu (4).

3. solis

Novelciet drošības šķelttapu (3) no stiprinājuma tapas (4).

4. solis

Nedaudz paceliet pļaušanas mehānismu (1) un pieturiet. Novelciet un izņemiet stiprinājuma tapu (4).

● Lēnām un uzmanīgi nolieciet pļaušanas mehānismu lejā.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Pļaušanas mehānisma izkabināšana priekšpusē

Iespiešanas risks!

Pirms izkabināšanas raugiet, lai ķermeņa daļas (pirksti, roka, kāja

utt.) neatrastos tieši zem pļaušanas mehānisma. Pēc pļaušanas mehānisma izkabināšanas pļaušanas mehānisma uzkare priekšpusē pati no sevis atliecas uz augšu.

Pārbīdiet pļaušanas mehānismu (1) paralēli uz priekšu un atbrīvojiet to no priekšējās pļaušanas mehānisma uzkares (7).

Pļaušanas mehānisma noņemšana

● Izvēlieties pļaušanas 6. augstumu.

Izvelciet pļaušanas mehānismu (1) no labās puses.

13.2 Pļaušanas mehānisma montāža

Savainošanās risks!

Pirms jebkādu darbu veikšanas pļaušanas mehānismā rūpīgi izlasiet un ievērojiet nodaļas „Jūsu drošībai” norādījumus. (Ö 4.)

● Novietojiet ierīci uz stabilas un stingras pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu.

● Novelciet rokas bremzi. (Ö 8.10)

● Izvēlieties lielāko pļaušanas augstumu.

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

● Noņemiet izmešanas kanālu. (Ö 14.5)

Pļaušanas mehānisma iebīdīšana

● Izvēlieties pļaušanas 6. augstumu.

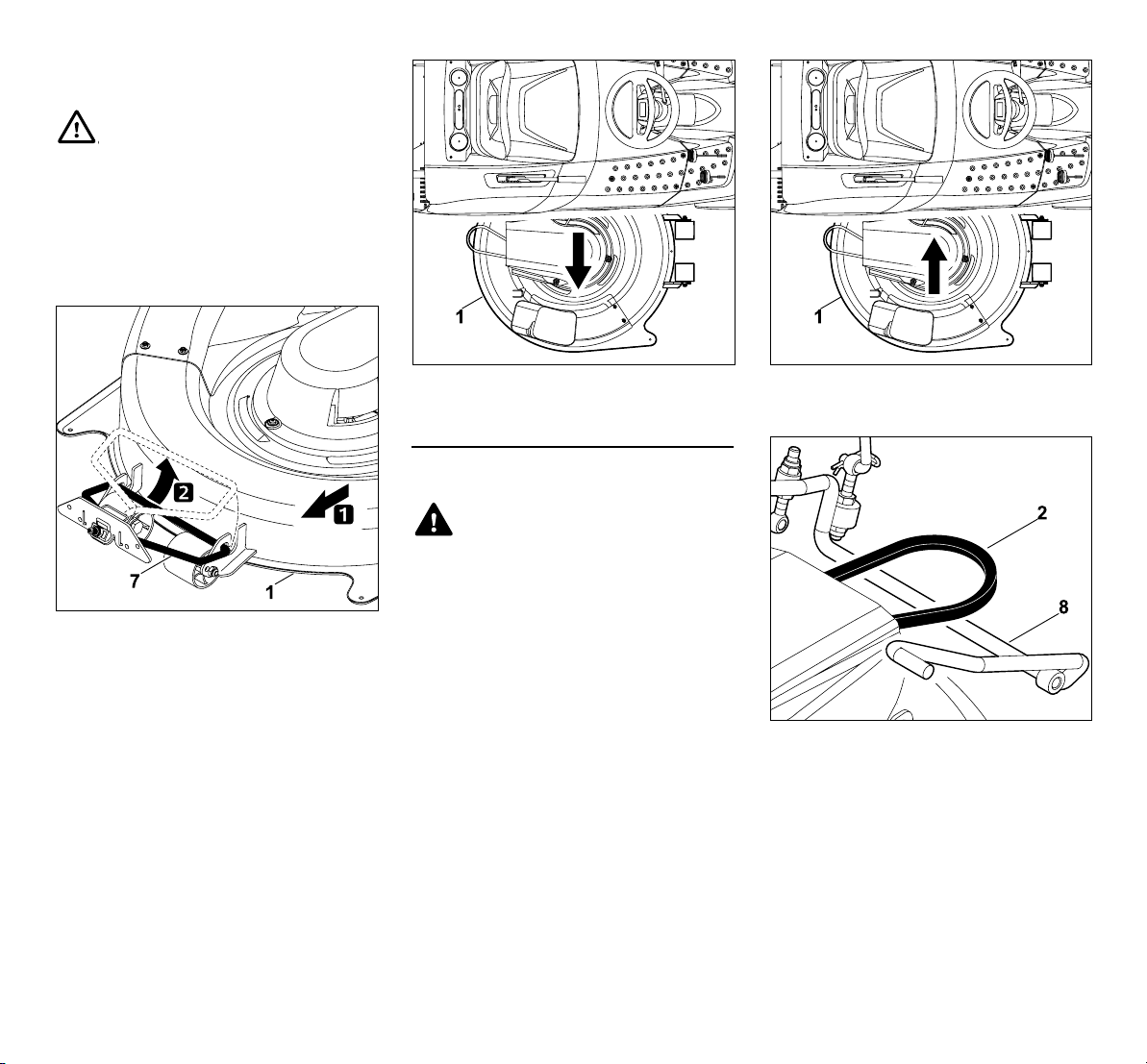

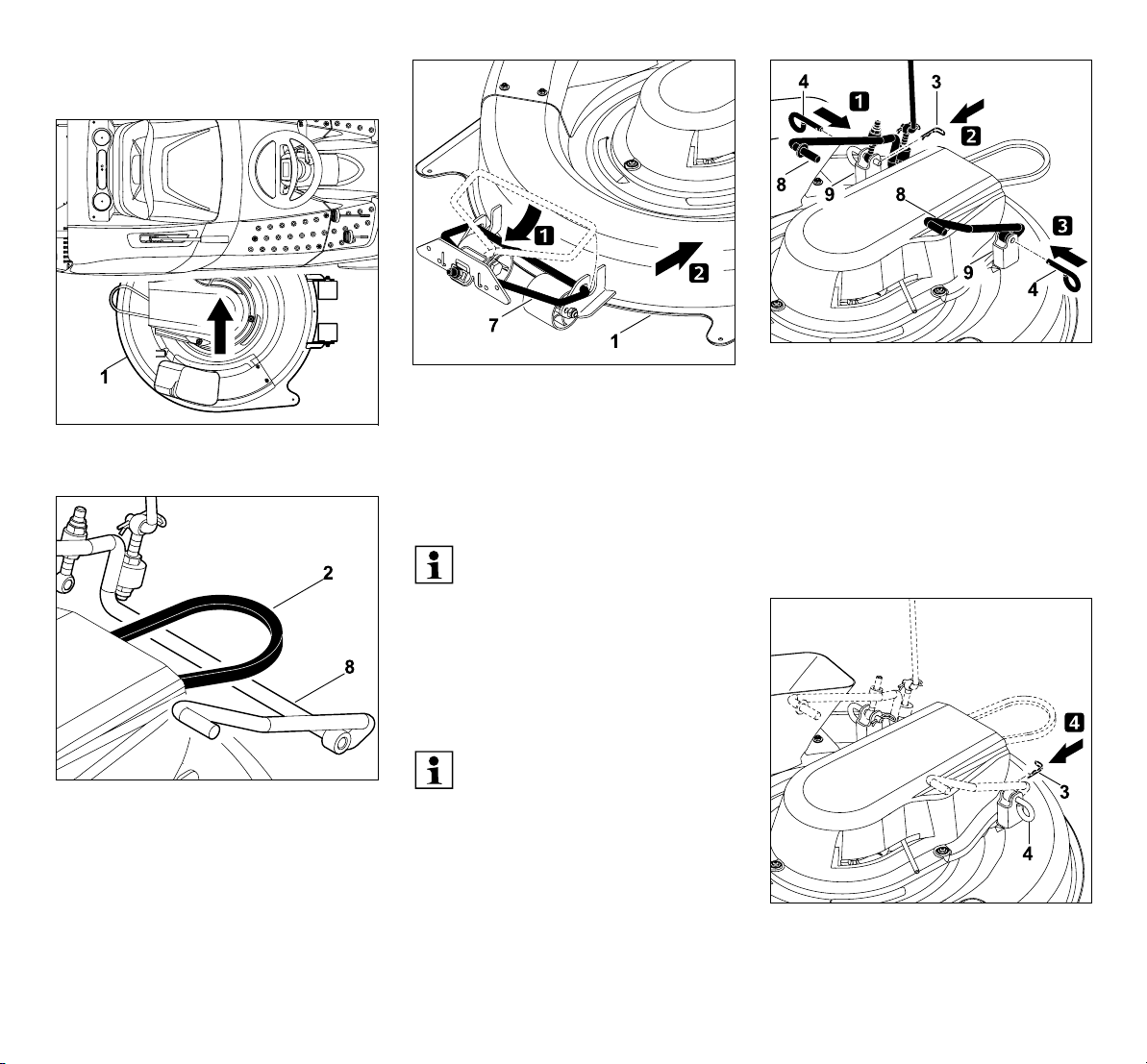

Pabīdiet pļaušanas mehānismu (1) zem ierīces no labās puses ar veltni uz priekšu.

Novietojiet ķīļsiksnu (2) pāri pļaušanas mehānisma uzkares sviru sistēmai (8).

Pļaušanas mehānisma iekabināšana priekšpusē

● Izvēlieties mazāko pļaušanas augstumu.

0478 193 9705 C - LV

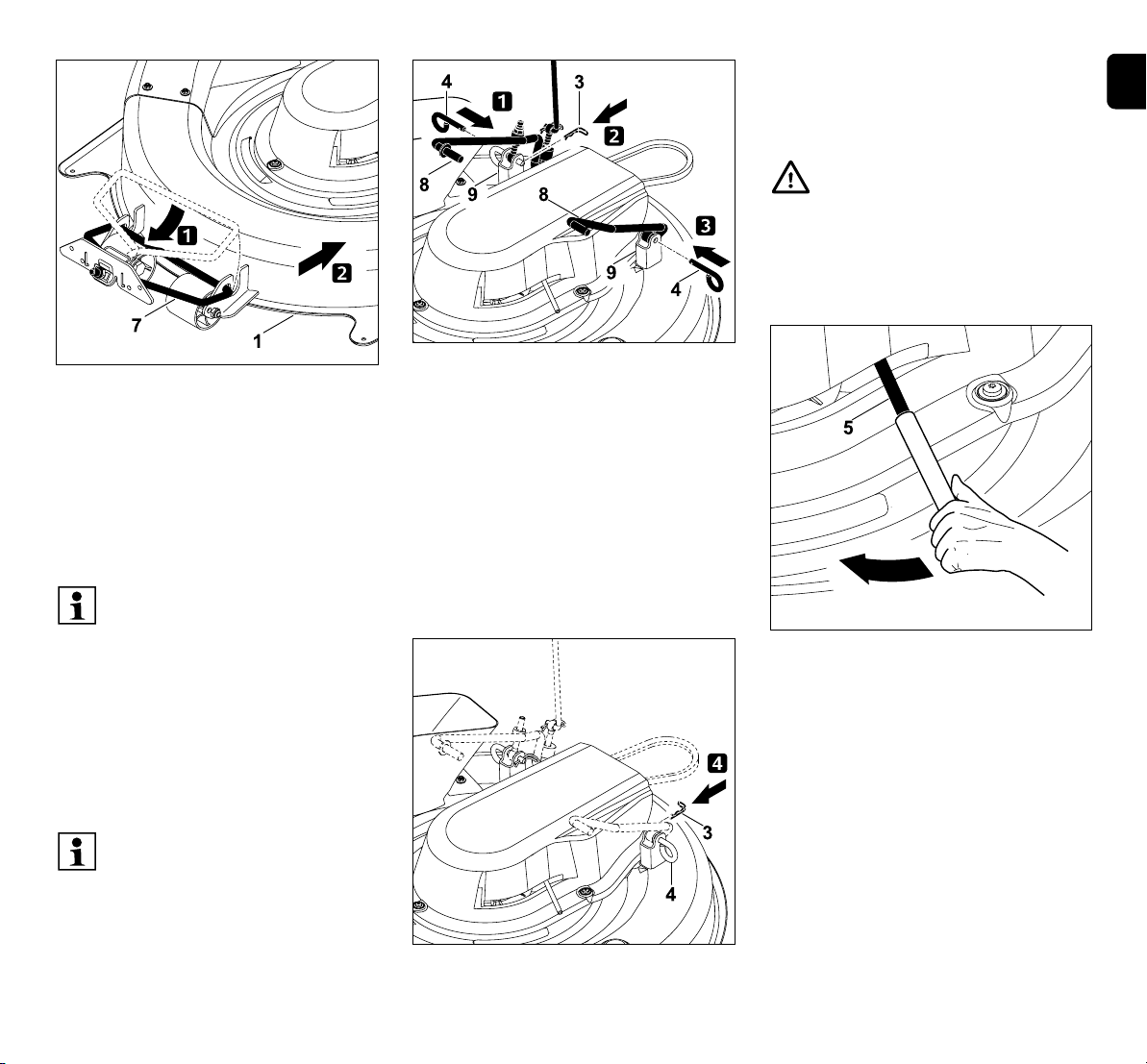

Nolokiet priekšējo pļaušanas mehānisma uzkari (7) uz leju un iekariniet pļaušanas mehānismā (1). Pabīdiet pļaušanas mehānismu (1) uz aizmuguri un tādējādi fiksējiet pļaušanas mehānisma uzkari (7) pie pļaušanas mehānisma.

Pļaušanas mehānisma iekabināšana aizmugurē

Norādījums

Pirms iekabināšanas pārbaudiet, vai pļaušanas mehānisms ir pareizi iekabināts priekšējā pļaušanas mehānisma uzkarē.

● Ar vienu roku paceliet pļaušanas mehānismu (1) un pieturiet. Urbumiem pļaušanas mehānisma uzkarei un urbumiem ierīces pļaušanas mehānisma uzkarē ir jābūt sarindotiem taisnā līnijā.

Norādījums

Lai montēt būtu vieglāk, precīzi ievērojiet darbu secību.

1. solis

Ievietojiet stiprinājuma tapu (4) līdz atdurei caur urbumu pļaušanas mehānisma uzkarē (9) un pļaušanas mehānisma uzkarei (8).

2. solis

Iebīdiet drošības šķelttapu (3) cauri urbumam stiprinājuma tapā (4).

3. solis

Ievietojiet stiprinājuma tapu (4) līdz atdurei caur urbumu pļaušanas mehānisma uzkarē (9) un pļaušanas mehānisma uzkarei (8).

4. solis

Iebīdiet drošības šķelttapu (3) cauri urbumam stiprinājuma tapā (4).

Ķīļsiksnas uzlikšana

Iespiešanas risks!

Uzliekot ķīļsiksnu uzmanieties, lai, atlaižot ķīļsiksnas spriegotājierīces sviru, starp ķīļsiksnu un ķīļsiksnas skriemeli neatrastos roka vai pirksts.

● Izvēlieties pļaušanas 3. augstumu.

Izmantojot piemērotu caurules gabalu, nospiediet ķīļsiksnas spriegotājierīces sviru (5) bultiņas virzienā (uz priekšu) un turiet to nospiestu.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Ielieciet ķīļsiksnu (2) ķīļsiksnas skriemelī (6). Ievietojot pievērsiet uzmanību, lai ķīļsiksna tiktu pareizi samontēta (nesavērpjot).

● Lēni atlaidiet ķīļsiksnas spriegotājierīces sviru (5) un pievērsiet uzmanību, lai ķīļsiksna pareizi novietotos uz ķīļsiksnas skriemeļa.

● Uzstādiet izmešanas kanālu. (Ö 14.6)

● Zāles savācējgroza montāža (Ö 12.10)

Savainošanās risks!

Pēc pļaušanas mehānisma ievietošanas veiciet darbības pārbaudi. Turklāt raugiet, lai tuvumā neatrastos citi cilvēki, it īpaši bērni, vai arī dzīvnieki. Darbības pārbaudi veiciet tikai tad, ja ierīces lietotājs sēž uz ierīces sēdekļa.

Aizmugurējā ķīļsiksnas pārsega montāža

Apdedzināšanās draudi!

Pirms aizmugurējā ķīļsiksnas pārsega montāžas ļaujiet ierīcei, jo

īpaši izpūtējam, pilnībā atdzist.

● Izvēlieties mazāko pļaušanas

augstumu.

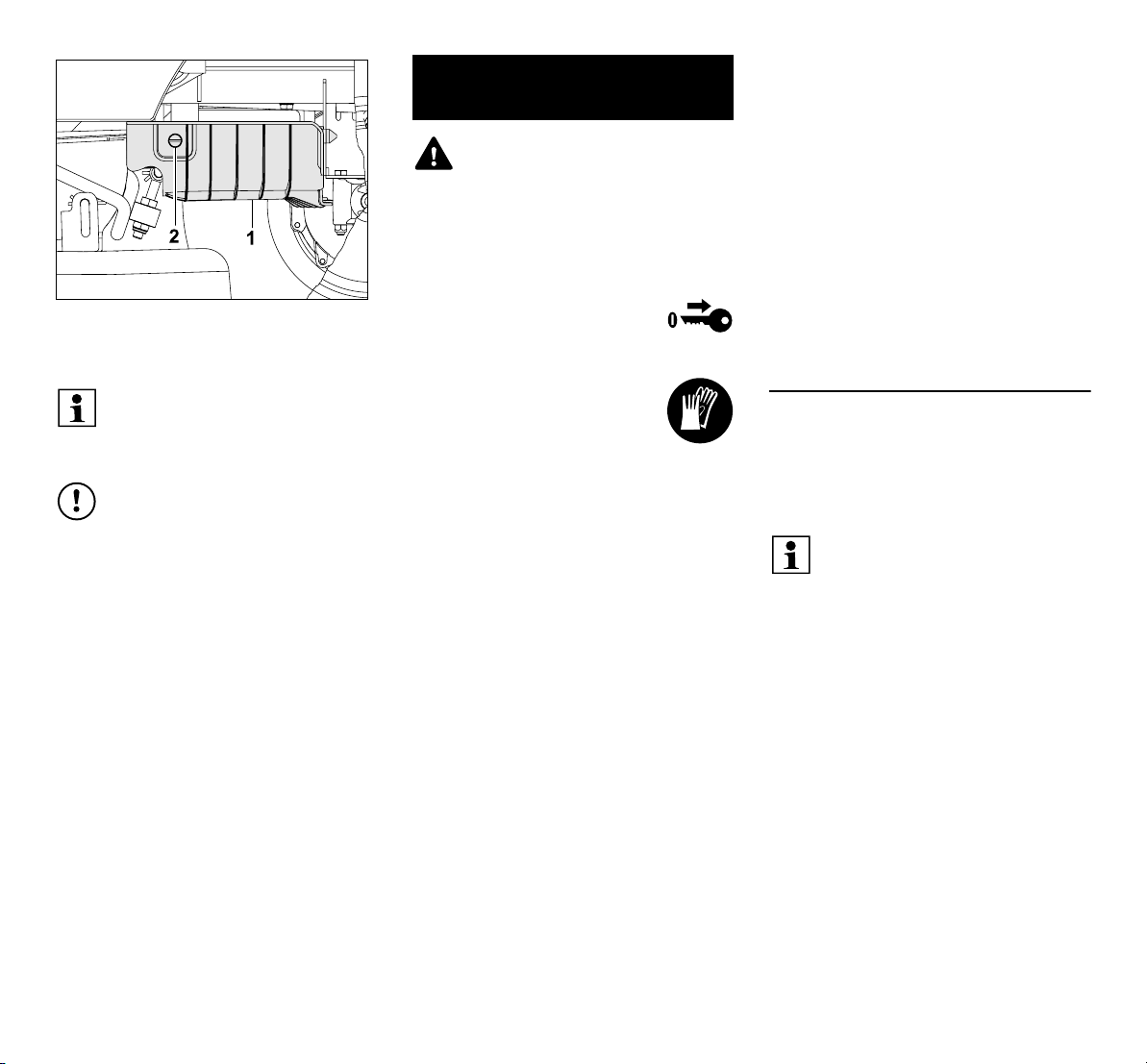

Ievietojiet aizmugurējo ķīļsiksnas pārsegu (1) ar turēšanas ietaisi ierīces (3) izcilnī (2) bultiņas virzienā.

Aizmugurējo ķīļsiksnas pārsegu (1) paspiediet uz augšu un turiet to. Pagrieziet regulēšanas skrūvi (2) 90° leņķī pulksteņa rādītāju kustības virzienā.

Norādījums

Pēc aizmugurējā ķīļsiksnas pārsega montāžas pārbaudiet, vai aizmugurējais ķīļsiksnas pārsegs ir cieši nofiksēts.

Nebojājiet ierīci! Pēc montāžas ķīļsiksnai jābūt brīvai, un tā nedrīkst pieskarties aizmugurējam ķīļsiksnas pārsegam. Pārbaudiet vizuāli.

14. Apkope

Savainošanās risks!

Pirms visiem apkopes un labošanas darbiem rūpīgi izlasiet un ņemiet vērā nodaļu „Jūsu drošībai”, īpaši apakšnodaļu „Apkope un labošana”. (Ö 4.)

Izņemiet aizdedzes atslēgu, lai novērstu iespēju, ka iekšdedzes motors varētu nejauši ieslēgties.

Strādājiet tikai ar cimdiem.

Nekādā gadījumā neaizskariet pļaušanas nažus, pirms tie nav apstājušies.

Drošības apsvērumu dēļ bremžu apkopes darbus veikt ir aizliegts. Iestatīšanas un apkopes darbu veikšanu uzticiet tikai specializētajam izplatītājam. STIHL iesaka STIHL specializēto izplatītāju.

0478 193 9705 C - LV

Vispārīgas norādes par apkopi

● Precīzi ievērojiet apkopes plānu un apkopes intervālus.

● Ievērojiet iekšdedzes motora lietošanas pamācībā norādīto apkopes plānu un apkopes darbus.

Pirms apkopes, remonta un tīrīšanas darbiem veiciet tālāk norādītās darbības.

● Novietojiet ierīci uz stabilas un stingras pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

●Ļaujiet iekšdedzes motoram un trokšņa slāpētājam pilnībā atdzist.

Norādes par turpmāk minētajiem apkopes un remonta darbiem skatiet iekšdedzes motora lietošanas pamācībā.

– Gaisa filtra maiņa. – Informācija par motoreļļu (eļļas tips,

eļļas iepildes daudzums utt.).

– Aizdedzes sveces pārbaude un

nomaiņa.

– Degvielas filtra nomaiņa. – Iekšdedzes motora tīrīšana.

14.1 Apkopes plāns

Visi apkopes plāna norādījumi ir precīzi jāievēro. Neievērojot apkopes plāna norādījumus, var izraisīt būtiskus ierīces bojājumus.

Norādījums

Intensīvi noslogojot ierīci, īpaši profesionālajā režīmā, var būt nepieciešami īsāki apkopes intervāli, nekā norādīts šeit. Turklāt arī ekstrēmu ārējo apstākļu, piem., akmeņainas augsnes, putekļu utt., dēļ var būt nepieciešami īsāki apkopes intervāli, nekā ir norādīts lietošanas pamācībā. Ik pēc 100 darba stundām vai reizi gadā specializētajam izplatītājam ir jāpārbauda ierīce. STIHL iesaka STIHL specializēto izplatītāju.

Apkopes darbi pirms katras ekspluatācijas reizes

Lai tiktu nodrošināta efektīva un droša ierīces ekspluatācija un novērsti tās darbības traucējumi, ir svarīgi pārzināt ierīces stāvokli.

Šajā nolūkā pirms katras ierīces iedarbināšanas reizes ir jāpārbauda (jāveic vizuālas apskates):

– gaisa spiediens riepās; (Ö 14.9) – riepu nodilums un bojājumi; – degvielas padeves cauruļvadu sūces; –eļļas līmenis motorā (skatiet

iekšdedzes motora lietošanas

pamācību); – degvielas līmenis tvertnē; –vispārēja ierīces un pļaušanas

mehānisma vizuāla pārbaude. Īpaši ir

jāpārbauda, vai nav bojāti

aizsargvāciņi; –skrūvju savienojumu stingrība.

Apkopes darbi pēc katras ekspluatācijas reizes

Nebojājiet ierīci!

Notīriet visas nogulsnes no pļaušanas mehānisma augšpuses, lai novērstu sausu un tādējādi viegli uzliesmojošu organisku vielu uzkrāšanos.

–Ierīces (pļaušanas mehānisms,

izmešanas kanāls) un iespējamo pierīču tīrīšana.

– Ņemiet vērā norādījumus par

iekšdedzes motora tīrīšanu (skatiet iekšdedzes motora lietošanas pamācību).

–Notīriet pārnesumkārbu – noslaukiet

zāles atlikumus vai citus netīrumus.

Apkopes darbi pēc pirmajām 10darba stundām (ekspluatācijas uzsākšana)

– Ieteicams veikt ierīces inspekciju pie

specializētā izplatītāja. STIHL iesaka STIHL specializēto izplatītāju.

Apkopes darbi ik pēc 25 darba stundām

–Nažu stiprinājuma un nažu asuma

pārbaude; ņemiet vērā pļaušanas naža nodiluma robežas.

Apkopes darbi ik pēc 50 darba stundām

–Vispārēja eļļošana. –Pļaušanas mehānisma montāžas

stāvokļa pārbaude. (Ö 14.8)

Apkopes darbi ik pēc 100 darba stundām

–Pļaušanas naža nomaiņa. –Pārbaudi uzticiet veikt specializētajam

izplatītājam. STIHL iesaka STIHL specializēto izplatītāju.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Norādījums

Specializētais izplatītājs, veicot pārbaudi, pārbauda bremžu darbību un vajadzības gadījumā veic to apkopi. Tas veic arī nepieciešamos pārnesumkārbas apkopes darbus.

14.2 Ierīces tīrīšana

Nebojājiet ierīci! Nekad nevērsiet

ūdens strūklu (augstspiediena tīrītāju) pret motora daļām, blīvējumiem, elektriskajām sastāvdaļām (akumulatoru, kabeļu kūli utt.) un gultņu ligzdām. Tā rezultātā var rasties bojājumi vai var būt nepieciešams dārgs remonts.

Nelietojiet kodīgus tīrīšanas līdzekļus. Šādi tīrītāji var bojāt plastmasu un metālus un tādējādi ietekmēt STIHL ierīces drošu lietošanu. Ja nevarat notīrīt netīrumus ar ūdeni, suku vai drānu, STIHL iesaka izmantot īpašu tīrīšanas līdzekli (piem., STIHL īpašo tīrīšanas līdzekli).

Vienmēr demontējiet pļaušanas mehānismu pirms tīrīšanas un apkopes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Demontējiet pļaušanas mehānismu.

(Ö 13.1)

● Pieķērušās zāles paliekas pļaušanas mehānisma korpusā vispirms notīriet ar kociņu.

● Pļaušanas mehānisma apakšējo daļu tīriet ar suku un ūdeni.

● Tīrot pļaušanas mehānisma augšpusi, raugiet, lai ūdens nenokļūtu uz ķīļsiksnas un zobsiksnas – nekādā gadījumā nevērsiet ūdens strūklu pret atverēm un pārsegiem.

● Izņemtu izmešanas kanālu nolieciet tālāk no ierīces un tīriet ar tekošu ūdeni un suku.

● Notīriet zāles atlikumus no pļaušanas mehānisma (augšpuses un apakšpuses), motora telpas un pārnesumkārbas. Notīriet iekšdedzes motora un pārnesumkārbas dzesējošās ribas.

● Pļaušanas nažus tīriet ar suku un ūdeni. Lai notīrītu netīrumus, nekādā

gadījumā nedauziet pļaušanas nažus (piem., ar āmuru).

● Noņemiet zāles savācējgrozu, nolieciet to tālāk no ierīces un tīriet ar tekošu ūdeni un suku. (Ö 12.10)

14.3 Savāktā līmeņa sensora (zāles

savācējgrozam) tīrīšana

Savāktā līmeņa sensors (zāles savācējgrozam) pļaušanas laikā var aplipt ar slapju vai mitru zāli. Tas var ietekmēt ierīces darbību. Profilakses nolūkā notīriet savāktā līmeņa sensoru pēc katras pļaušanas reizes vai pēc katras izmešanas kanāla tīrīšanas reizes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

Nedaudz uzspiežot, nospiediet savāktā līmeņa sensoru (zāles savācējgrozam) (1) uz leju. To darot, tam vajadzētu būt viegli pārbīdāmam un jābūt dzirdamam nelielam slēdža „klikšķim”. Pēc savāktā līmeņa sensora atlaišanas tam pašam atkal jāpārbīdās uz augšu sākotnējā pozīcijā.

● Ja savāktā līmeņa sensors nav viegli pārbīdāms vai ir netīrs, uzmanīgi notīriet to ar suku – neizmantojiet ūdeni.

0478 193 9705 C - LV

14.4 Drošības ierīču pārbaude

Savainošanās risks!

Drošības ierīces drīkst pārbaudīt, tikai sēžot vadītāja sēdeklī. Turklāt tuvumā nedrīkst atrasties cilvēki, it īpaši bērni, vai arī dzīvnieki. Visu drošības ierīču funkcijas ir jāpārbauda vismaz reizi mēnesī. Pēc ilgāka ekspluatācijas pārtraukuma, maz lietotām ierīcēm vai pēc remonta darbiem vienmēr pirms ekspluatācijas atsākšanas pārbaudiet visas drošības ierīces.

Bremžu kontaktslēdža pārbaude

● Apsēdieties vadītāja sēdeklī.

● Zāles savācējgroza montāža (Ö 12.10)

● Izslēdziet iekšdedzes motoru un ļaujiet tam pilnībā apstāties.

● Atvienojiet pļaušanas mehānismu.

(Ö 8.3)

● Nespiediet bremzēšanas pedāli un atlaidiet rokas bremzi.

● Pagrieziet aizdedzes atslēgu pozīcijā „Iedarbināt iekšdedzes motoru”. (Ö 8.1)

Ja bremžu kontaktslēdzis funkcionē pareizi, iekšdedzes motoru nav iespējams iedarbināt.

Pļaušanas mehānisma kontaktslēdža pārbaude

● Apsēdieties vadītāja sēdeklī.

● Spiediet bremzēšanas pedāli līdz

atdurei un turiet. (Ö 8.9)

● Pievienojiet pļaušanas mehānismu. (Ö 8.3)

● Pagrieziet aizdedzes atslēgu pozīcijā „Iedarbināt iekšdedzes motoru”. (Ö 8.1)

Ja pļaušanas mehānisma kontaktslēdzis funkcionē pareizi, iekšdedzes motoru nav iespējams iedarbināt.

Sēdekļa kontaktslēdža pārbaude

● Apsēdieties vadītāja sēdeklī.

● Iedarbiniet iekšdedzes motoru un ļaujiet

tam darboties ar maksimālo apgriezienu skaitu. (Ö 12.2), (Ö 8.2)

● Pievienojiet pļaušanas mehānismu. (Ö 8.3)

● Lēnām un uzmanīgi pieceļoties, atslogojiet vadītāja sēdekli. Nenokāpiet no ierīces!

Ja sēdekļa kontaktslēdzis funkcionē pareizi, iekšdedzes motors izslēdzas.

Zāles savācējgroza kontaktslēdža pārbaude

● Apsēdieties vadītāja sēdeklī.

● Iedarbiniet iekšdedzes motoru un ļaujiet

tam darboties ar maksimālo apgriezienu skaitu. (Ö 12.2), (Ö 8.2)

● Pievienojiet pļaušanas mehānismu. (Ö 8.3)

● Sēžot vadītāja sēdeklī, ar zāles savācējgroza iztukšošanas sviru paceliet zāles savācējgrozu uz augšu (iztukšojiet). (Ö 12.9)

Ja zāles savācējgroza kontaktslēdzis funkcionē pareizi, iekšdedzes motors izslēdzas un pļaušanas mehānisms tiek atslēgts.

Drošības slēdža pļaušanai atpakaļgaitā pārbaude

● Apsēdieties uz vadītāja sēdekļa;

nespiediet drošības slēdzi pļaušanai atpakaļgaitā.

● Iedarbiniet iekšdedzes motoru (Ö 12.2) un ļaujiet tam darboties ar maksimālo apgriezienu skaitu. (Ö 8.2)

● Pievienojiet pļaušanas mehānismu. (Ö 8.3)

● Pārslēdziet atpakaļgaitu un sāciet braukt. (Ö 8.5)

Ja drošības slēdzis pļaušanai atpakaļgaitā darbojas pareizi, pļaušanas mehānisms pēc 1 sekundes tiek atvienots.

14.5 Izmešanas kanāla demontāža

Lai izmešanas kanālu varētu labāk iztīrīt, to iespējams izņemt bez papildu instrumentiem.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

LVLT

ELRUBGUKET

0478 193 9705 C - LV

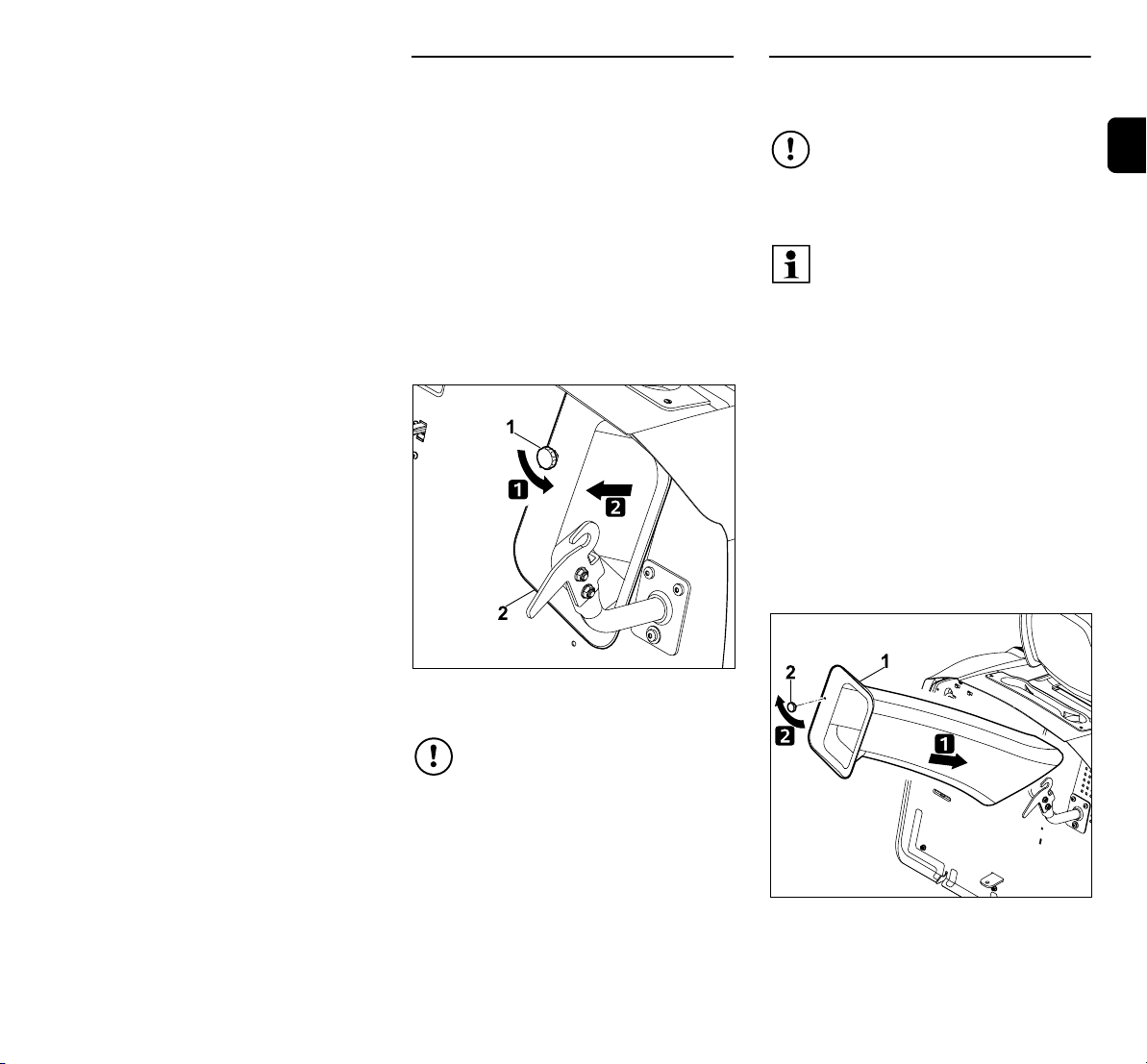

Izskrūvējiet un noņemiet nostiprināšanas uzgriežņus (1). Izvelciet izmešanas kanālu (2).

Nebojājiet ierīci!

Izmešanas kanālu uzreiz pēc tīrīšanas ievietojiet atpakaļ ierīcē, lai tas netiktu aizmirsts.

14.6 Izmešanas kanāla montāža

Nebojājiet ierīci!

Izmešanas kanāla iebīdīšanas laikā raugiet, lai tas visās pusēs tiktu novietots pāri pļaušanas mehānisma izmešanas atverei.

Norādījums

Katrā izmešanas kanāla tīrīšanas vai uzstādīšanas reizē pārbaudiet un vajadzības gadījumā notīriet arī savāktā līmeņa sensoru (zāles savācējgrozam).

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet zāles savācējgrozu.

(Ö 12.10)

● Izvēlieties mazāko pļaušanas augstumu.

Iebīdiet izmešanas kanālu (1) līdz atdurei un novietojiet pāri pļaušanas mehānisma izmešanas atverei. Ieskrūvējiet un stingri pievelciet nostiprināšanas uzgriezni (2).

14.7 Pļaušanas nažu apkope

Savainošanās risks!

Strādājiet tikai ar cimdiem. Ja jums nav nepieciešamo zināšanu vai palīglīdzekļu, vienmēr sazinieties ar specializēto tirgotāju (STIHL iesaka izmantot STIHL specializēto tirgotāju). STIHL iesaka izmantot oriģinālās STIHL rezerves daļas. Nekādā gadījumā neaizskariet pļaušanas nazi, pirms tas nav apstājies. Pļaušanas mehānismu vienmēr novietojiet uz neslīdošas pamatnes.

Apkopes intervāls

Ik pēc 25 darba stundām

Apkopes darbi

● Pārbaudiet pļaušanas naža nodiluma robežu.

● Nepieciešamības gadījumā uzasiniet pļaušanas nažus. Ja laika gaitā pļaušanas rezultāts pasliktinās, pļaušanas nazi vajadzētu uzasināt.

Nodiluma robežas uz pļaušanas naža pārbaude

Savainošanās risks!

Nodilis pļaušanas nazis var nolūzt un nopietni ievainot. Tādēļ vienmēr un jebkurā gadījumā ir jāievēro asmeņu apkopes norādes. Atbilstīgi lietošanas vietai un ilgumam pļaušanas naža nodilums atšķiras. Ja ierīce tiek izmantota uz smilšainas grunts vai bieži sausos apstākļos, pļaušanas nazis tiek vairāk noslogots un nolietojas ātrāk nekā vidēji.

Uzmanību!

Nomainot pļaušanas nazi, vienmēr nomainiet arī naža stiprinājuma skrūvi un drošības paplāksni.

Lai veiktu nodiluma robežas pārbaudi, STIHL iesaka demontēt pļaušanas mehānismu. Ja jums ir pieejama piemērota paceļamā platforma, pļaušanas nažu nodiluma robežas var pārbaudīt arī ar uzstādītu pļaušanas mehānismu.

● Demontējiet pļaušanas mehānismu. (Ö 13.1)

● Rūpīgi notīriet pļaušanas mehānismu un pļaušanas nažus.

0478 193 9705 C - LV

Novietojiet pļaušanas mehānismu stabili, lai varētu to pārbaudīt.

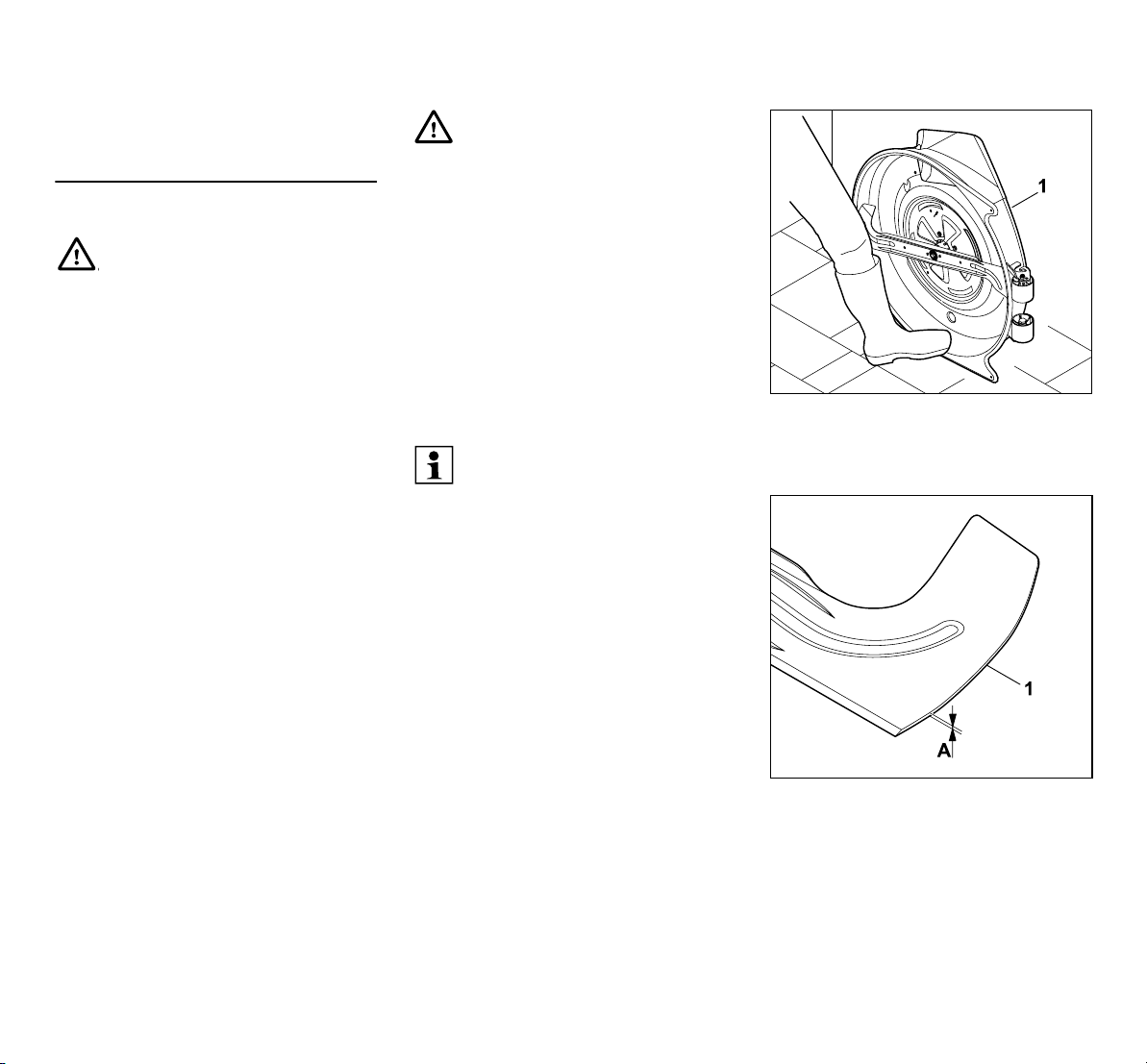

Pieslieniet pļaušanas mehānismu (1) pie sienas un nodrošiniet pret aizslīdēšanu, pieliekot kāju.

Naža biezums

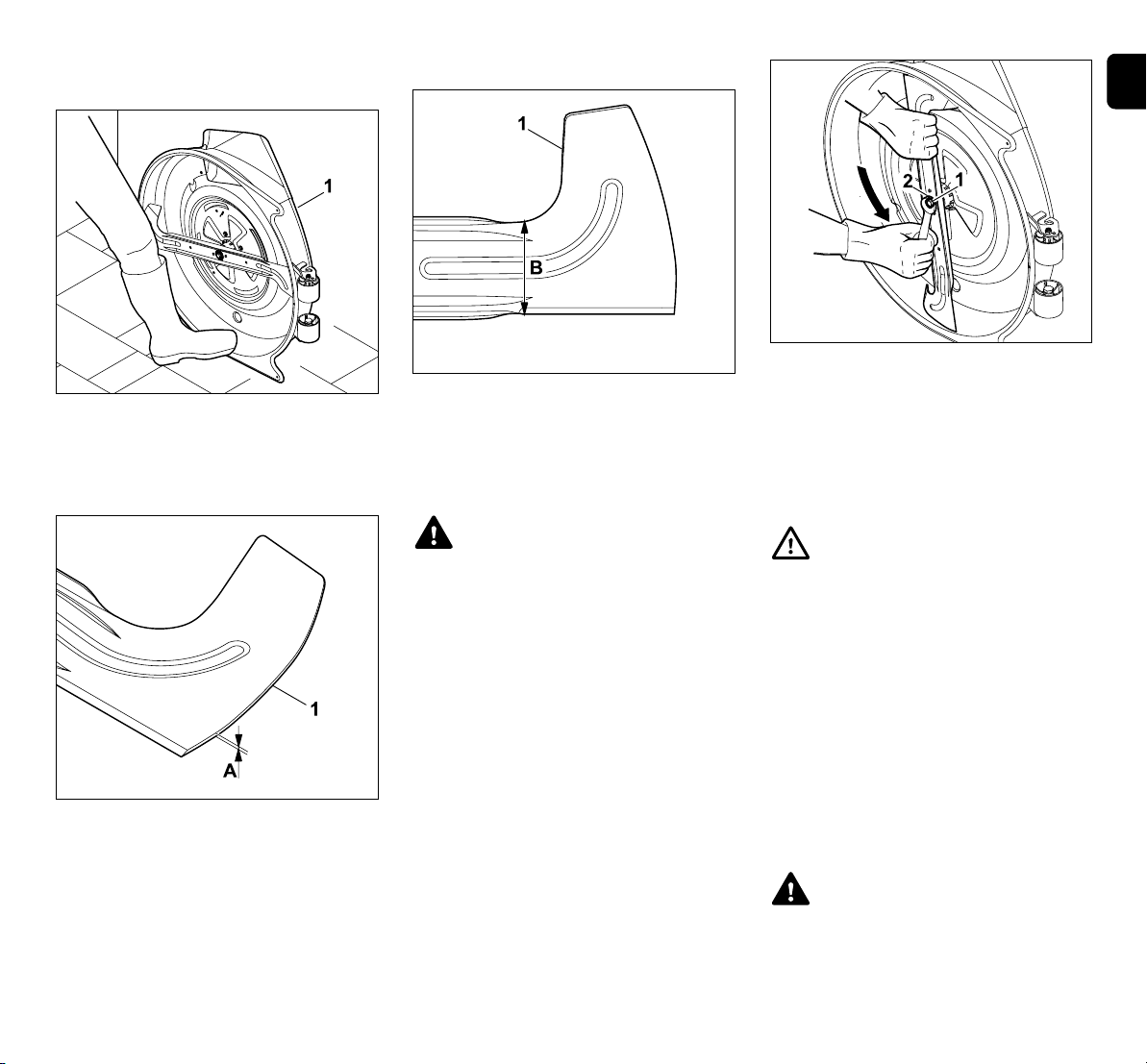

Ar bīdmēru pārbaudiet pļaušanas naža (1) biezumu vairākās vietās. Pļaušanas nazim katrā atsevišķā vietā jābūt minimālajā naža biezumā A.

A > 2,5 mm

Naža platums

Ar bīdmēru pārbaudiet pļaušanas naža platumu (1) attēlotajā vietā. Pļaušanas nazim katrā atsevišķā vietā jābūt minimālajā naža platumā B.

B > 65 mm

Savainošanās risks!

Ja tiek sasniegtas vai pārsniegtas nodiluma robežas, pļaušanas nazis drošības nolūkos ir jānomaina.

Pļaušanas naža demontāža

● Demontējiet pļaušanas mehānismu. (Ö 13.1)

● Pieslieniet pļaušanas mehānismu pie sienas un nodrošiniet pret aizslīdēšanu.

LVLT

ELRUBGUKET

Izskrūvējiet naža stiprinājuma skrūvi (1) ar skrūvatslēgu SW17 (nav iekļauta komplektācijā). Izņemiet naža stiprinājuma skrūvi (1) ar drošības paplāksni (2). Izņemiet pļaušanas nazi.

Pļaušanas naža asināšana

Savainošanās risks!

Asināšanas laikā izmantojiet aizsargbrilles un cimdus.

Asiniet pļaušanas mehānismu, ievērojot šādas prasības:

● Asinot pļaušanas asmeni, to dzesējiet, piemēram, ar ūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās naža griešanas izturība.

● Asiniet pļaušanas nazi vienmērīgi, lai novērstu nelīdzsvarotības izraisītu vibrāciju.

● Jāievēro 30° pļaušanas leņķis.

● Asinot ievērojiet nodiluma robežas.

Savainošanās risks!

Pļaušanas nazis jānomaina, ja tajā manāmi robi vai plaisas vai ir pārsniegtas norādes sadaļā „Nodiluma robežu pārbaude”.

0478 193 9705 C - LV

Pļaušanas nažu līdzsvarojuma pārbaude

Ievietojiet skrūvgriezi (1) cauri centrālajam urbumam. Ja pļaušanas nazis (2) ir līdzsvarots, tas zaudē balansu attēlotajā pozīcijā.

Savainošanās risks!

Ja pļaušanas nazis neizbalansējas, pļaušanas nažu asināšanas process ir jāatkārto, līdz pļaušanas nazis ir līdzsvarots. Pļaušanas nazi atļauts līdzsvarot, tikai, slīpējot asmeņus.

Pļaušanas naža montāža

Savainošanās risks!

Pirms ievietošanas notīriet pļaušanas asmeni un pārbaudiet, vai tam nav bojājumu (robu vai plaisu) vai nodiluma. Nodiluši vai bojāti pļaušanas asmeņi ir jānomaina. Drošības paplāksne jānomaina katrā pļaušanas naža montāžas reizē. Naža stiprinājuma skrūvi papildus nostipriniet ar Loctite 243. Precīzi jāievēro noteiktais naža stiprinājuma skrūves pievilkšanas moments, jo no tā atkarīgs griešanas darbarīka stiprinājuma drošums.

● Uzstādiet pļaušanas nazi tā, lai uz augšu izliektās propellera lāpstiņas būtu vērstas augšup (pļaušanas mehānisma virzienā).

drošības paplāksnes izliekumu) un pievelciet ar noteikto pievilkšanas momentu.

Naža stiprinājuma skrūves pievilkšanas moments:

65 - 70 Nm

14.8 Pļaušanas mehānisma montāžas stāvokļa pārbaude

Apkopes intervāls

Ik pēc 50 darba stundām vai pēc vajadzības (piem., pēc spēcīgiem sitieniem pa pļaušanas mehānismu vai tad, ja pļāvums ir nelīdzens).

Vienāds gaisa spiediens riepās ir priekšnosacījums, lai pārbaudītu pareizu montāžas stāvokli. Tāpēc pirms montāžas stāvokļa pārbaudes ir jāpārbauda gaisa spiediens visās riepās un vajadzības gadījumā tas ir jānoregulē. (Ö 14.9)

Pļaušanas mehānisms atrodas pareizā montāžas stāvoklī, ja tā priekšpuse atrodas nedaudz zemāk par aizmuguri.

● Novietojiet ierīci uz līdzenas pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Izvēlieties mazāko pļaušanas

augstumu. (Ö 8.11)

Uzspraudiet pļaušanas nažus (1), ieskrūvējiet naža stiprinājuma skrūvi (2) ar drošības paplāksni (3) (ņemiet vērā

0478 193 9705 C - LV

Izmēriet augstuma atšķirību A. A= 10mm

14.9 Gaisa spiediens riepās

Pareizs gaisa spiediens riepās ir svarīgs priekšnosacījums pļaušanas mehānisma regulēšanai un tādējādi arī vienmērīga pļāvuma nodrošināšanai. Ja gaisa spiediens ir pārāk augsts, ar riepu radzēm tiek bojāta zāles velēna.

Noskrūvējiet no vārsta (1) vāciņu.

● Izmantojot piemērotu gaisa sūkni ar spiediena manometru, regulējiet tālāk norādīto gaisa spiedienu riepās.

Priekšējās riepās: 0,9 - 1,2 bar

Aizmugurējās riepās: 0,7 - 1,0 bar

14.10 Riteņu nomaiņa

Ja riteņi tiek bojāti (caurumi, ieplīsumi, iegriezumi utt.), noņemiet bojāto riteni un nogādājiet to specializētajam izplatītājam.

Ierīces pacelšana un atbalstīšana

Savainošanās risks!

Vienmēr pirms ierīces pacelšanas nodrošiniet, lai tā nevarētu aizripot. Pirms ierīces pacelšanas ņemiet vērā ierīces lielo svaru (skatiet sadaļu „Tehniskie parametri”). (Ö 21.) Nepieciešamības gadījumā paceliet ierīci, lūdzot palīgā otru personu vai izmantojot domkratu (nav iekļauta komplektācijā). Bremzes darbojas tikai uz aizmugurējiem riteņiem, tādēļ, paceļot aizmugurējo asi, jāveic papildus nepieciešamie pasākumi pret aizripošanu.

Gādājiet, lai ierīce netiktu sabojāta

Atbalstot ierīci, raugiet, lai uz pacelšanas ierīces atrastos tikai viena ass attiecīgi ar aizmugurējo sienu. Paceļot ierīci, atbalstam izmantojiet tikai piemērotas daļas (piem., rāmi, buferi, riteņu lokus, asi). Nekādā gadījumā neceliet ierīci aiz plastmasas daļām un neatbalstiet ierīci uz tām.

● Novietojiet ierīci uz stabilas un stingras pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Priekšējā ass:

A > 200 mm

Aizmugurējā ass:

B > 120 mm

Riteņa demontāža

Novelciet noslēgvāku (1). Ar skrūvgriezi noņemiet drošības gredzenu (2). Novelciet no riteņa ass lielo paplāksni (3) kopā ar riteni (4).

Demontējot aizmugurējos riteņus, raugiet, lai nepazustu līdzņēmējs (ierievis).

Riteņa montāža

Pirms aizmugurējo riteņu montāžas raugiet, lai abās pusēs riteņa ass uzgrieznī atrastos līdzņēmēji (ierievji).

Pirms riteņu montāžas jāņem vērā tālāk redzamie norādījumi

● Notīriet netīrumus no riteņa ass.

● Riteņa asi pirms riteņa montāžas

nedaudz pārklājiet ar smērvielu.

Ievietojiet ierievi (5) aizmugurējā riteņa asī. Uzbīdiet riteni (4) kopā ar lielo paplāksni (3) uz riteņa ass.

Ļaujiet drošības gredzenam (2) fiksēties riteņa ass rievā. Uzbīdiet uz riteņa ass noslēgvāku (1).

14.11 Uzglabāšanas nodalījuma

atvēršana un aizvēršana Uzglabāšanas tvertnes atvēršana:

● Apstādiniet iekšdedzes motoru un ļaujiet tam atdzist. (Ö 12.3)

0478 193 9705 C - LV

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Pavelciet uz augšu vadītāja sēdekļa

regulēšanas sviru un pievirziet vadītāja sēdekli stūrei tuvākajā stāvoklī vai salokiet uz priekšu.

Uzglabāšanas nodalījuma aizvēršana:

Aiztaisiet uzglabāšanas nodalījumu (1). Skrūves (2) viegli paspiediet uz leju un turiet tās. Pieskrūvējiet skrūves (2) apm. 90° leņķī pulksteņa rādītāju kustības virzienā.

●Ļaujiet iekšdedzes motoram pilnīgi atdzist.

● Demontējiet pļaušanas mehānismu. (Ö 13.1)

Iekšdedzes motora pārsega atdalīšana

Iespiešanas risks!

Pirms atdalāt pļaušanas augstuma regulēšanas stangu, pievērsiet uzmanību, lai ķermeņa daļas (pirksti, roka, kāja utt.) neatrastos tieši zem pļaušanas mehānisma.

LVLT

ELRUBGUKET

Pagrieziet skrūves (1) 90° leņķī pretēji pulksteņa rādītāju virzienam.

Atveriet uzglabāšanas tvertni (2) uz priekšu (vadītāja sēdekļa virzienā).

0478 193 9705 C - LV

14.12 Iekšdedzes motora pārsegs

Iekšdedzes dzinēja apkopes un tīrīšanas darbu veikšanai var tikt pacelts iekšdedzes dzinēja pārsegs. Paceļot pārsegu, ir pietiekami daudz vietas šo darbu veikšanai.

Pirms pacelšanas

● Novietojiet ierīci uz stabilas un stingras pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Demontējiet zāles savācējgrozu.

(Ö 12.10)

● Noņemiet izmešanas kanālu. (Ö 14.5)

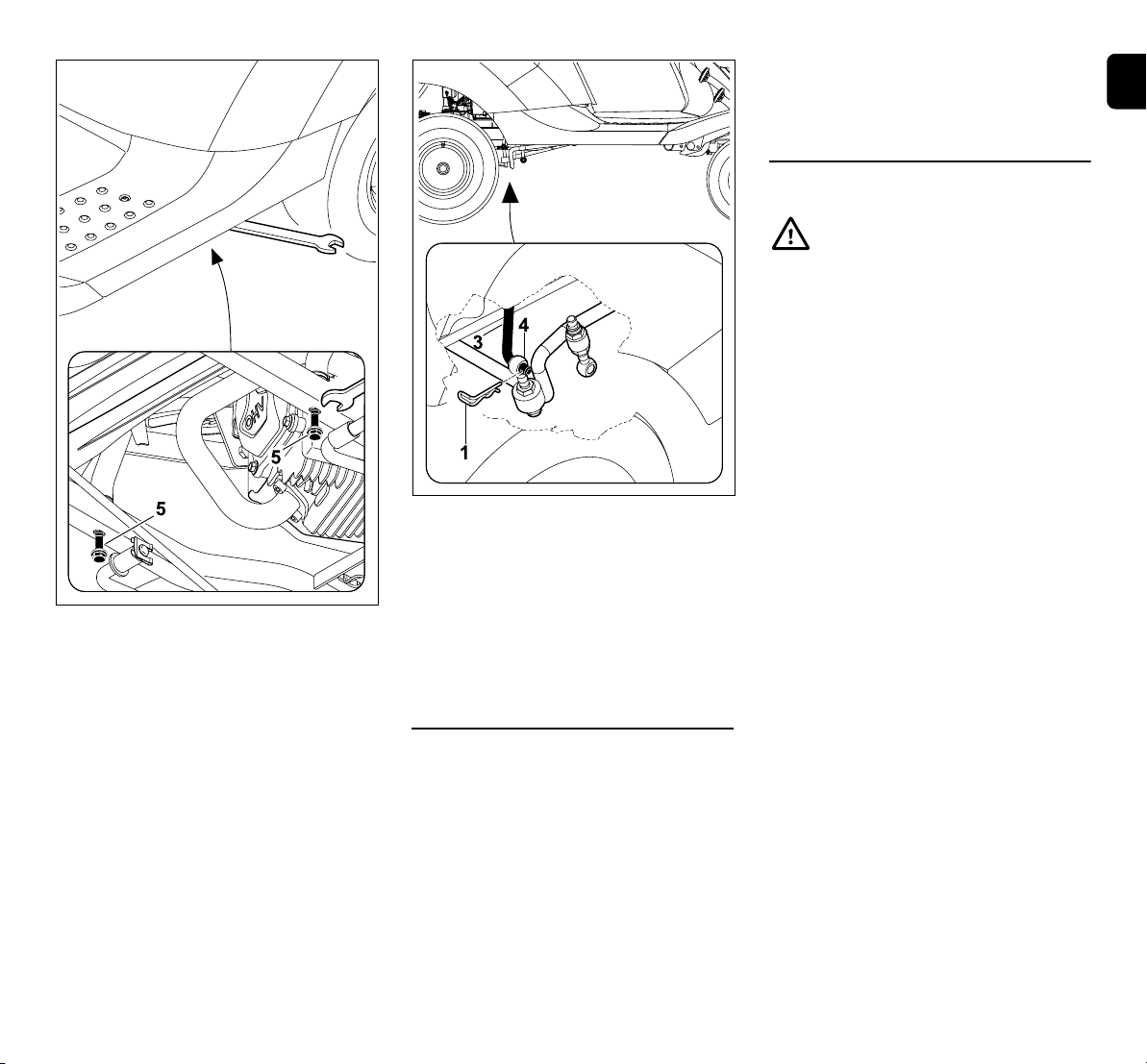

Novelciet tapu (1) pļaušanas mehānisma uzkares labās puses aizmugurē (4). Atbrīvojiet pļaušanas augstuma regulēšanas stangu (3) no pļaušanas mehānisma uzkares aizmugurē (4).

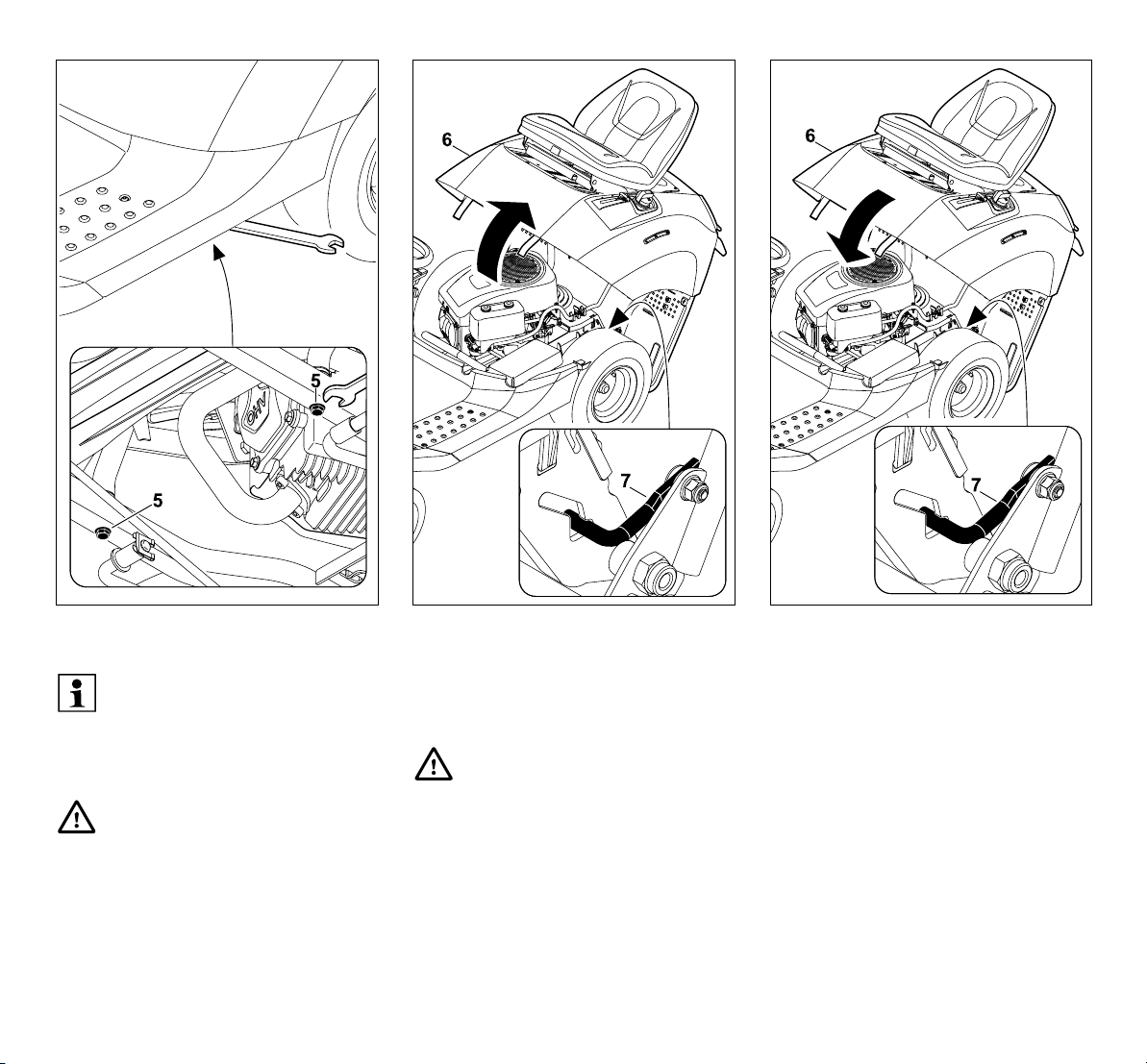

Atbrīvojiet skrūves (5) un izskrūvējiet tiktāl, lai tās brīvi grieztos.

Nodrošinieties pret pazaudēšanu!

Nenoņemiet skrūves pēc izskrūvēšanas.

Iekšdedzes motora pārsega pacelšana

Savainošanās risks!

Vienmēr pilnībā paceliet pārsegu līdz atdurei, lai fiksēšanas ietaise nofiksētos rāmī. Tādā veidā iekšdedzes motora pārsegs ir nodrošināts pret patvaļīgu aiztaisīšanos.

Paceliet iekšdedzes motora pārsegu (6) līdz atdurei. Turklāt pievērsiet uzmanību, lai fiksēšanas ietaise (7) pienācīgi nofiksējas rāmī.

Iekšdedzes motora pārsega aizvēršana

Iespiešanas risks!

Pirms aizvēršanas pievērsiet uzmanību, lai netiktu iespiestas ķermeņa daļas. Lēnām un uzmanīgi aizveriet pārsegu.

Lēnām piespiediet uz priekšu iekšdedzes motora pārsegu (6) un turiet to. Atbloķējiet (paceliet) fiksēšanas ietaisi (7) un lēnām nolaidiet pārsegu (6).

0478 193 9705 C - LV

Ieskrūvējiet abas skrūves (5) un pievelciet tās. Pievilkšanas moments: 20 - 25 Nm

Ievietojiet pļaušanas augstuma regulēšanas stangu (3) pļaušanas mehānisma uzkares urbumā (4). Ievietojiet tapu (1).

● Pļaušanas mehānisma montāža. (Ö 13.2)

● Uzstādiet izmešanas kanālu. (Ö 14.6)

● Ielieciet zāles savācējgrozu. (Ö 12.10)

14.13 Motoreļļas līmeņa pārbaude

● Novietojiet ierīci uz līdzenas un taisnas pamatnes.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

●Ļaujiet iekšdedzes motoram atdzist.

● Atveriet uzglabāšanas nodalījumu.

(Ö 14.11)

● Pārbaudiet eļļas līmeni motorā saskaņā ar norādēm iekšdedzes motora lietošanas pamācībā; nepieciešamības gadījumā iepildiet motoreļļu. (Ö 14.14)

14.14 Motoreļļas maiņa

Apdedzināšanās risks ar karstu motoreļļu!

Pirms katras motoreļļas papildināšanas reizes vai pirms motoreļļas nomaiņas ļaujiet iekšdedzes motoram atdzist.

Informāciju par motoreļļu un eļļas iepildes daudzumu skatiet iekšdedzes motora lietošanas pamācībā. Izlietoto eļļu utilizējiet atbilstoši likuma prasībām.

Eļļas maiņas intervāli

Ieteiktos eļļas maiņas intervālus skatiet iekšdedzes motora lietošanas pamācībā.

Motoreļļas notecināšana

● Apstādiniet iekšdedzes motoru un ļaujiet tam atdzist (tā, lai var pielikt

roku). (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Noņemiet izmešanas kanālu. (Ö 14.5)

● Atveriet uzglabāšanas nodalījumu.

(Ö 14.11)

● Noteciniet motoreļļu caur eļļas noteces vārstu (atrodas virs labās puses aizmugurējā riteņa) saskaņā ar iekšdedzes motora lietošanas pamācību.

Motoreļļas iepildīšana

● Iepildiet motoreļļu saskaņā ar norādēm iekšdedzes motora lietošanas pamācībā; izmantojiet piemērotu piltuvi un cauruli (nav iekļauta komplektācijā).

LVLT

ELRUBGUKET

0478 193 9705 C - LV

● Aizveriet uzglabāšanas nodalījumu (Ö 14.11) un montējiet izmešanas kanālu. (Ö 14.6)

14.15 Degvielas padeves krāns

Atverot un aizverot degvielas padeves krānu, tiek atvērta vai pārtraukta degvielas plūsma degvielas padeves cauruļvados. Degvielas padeves krāns atrodas zem kreisā puses aizmugurējā riteņa.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

Degvielas padeves krānu (1) atver vai aizver, pagriežot regulēšanas vārstu (2).

14.16 Vadības roktura balsta demontāža

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un

novietojiet to drošā vietā.

No apakšpuses ievietojiet pārsegu (1) mērierīču panelī (2). Lai to izdarītu, vispirms uzlieciet pārsegu mērierīču paneļa rajonā un pēc tam iespiediet galīgajā pozīcijā. Ievērojiet vadotņu (3) pareizu stāvokli melnā pārsega un mērierīču paneļa iekšpusē. Fiksatoru āķiem (4) jānofiksējas dubļusargā (5).

Nospiediet nedaudz uz iekšu abus izciļņus (1) un turiet tos. Pavelciet uz leju vadības roktura balsta pārsegu (2) un izņemiet to.

14.17 Vadības roktura balsta montāža

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

14.18 Drošinātāji

Ugunsbīstamība!

Drošinātājus nekad nedrīkst pārvienot ar stiepli vai starpliku. Nekādā gadījumā neievietojiet ierīcē drošinātāju ar citu slogotspēju (ampēri), kā tas ir norādīts.

0478 193 9705 C - LV

Ja īsā laika periodā izdeg jauns drošinātājs, iespējamais cēlonis tam ir bojājums (piem., īssavienojums). Uzmeklējiet specializēto izplatītāju. STIHL iesaka STIHL specializēto izplatītāju.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Demontējiet vadības roktura balstu.

(Ö 14.16)

Sprauddrošinātāji

Nominālais strāvas stiprums 10 A

Atveriet pārsegu (1); lai to paveiktu, pastumiet mēlītes (2) mazliet uz aizmuguri.

14.19 Akumulatora atvienošana un pievienošana

Savainošanās risks!

Atvienojot spailes no akumulatora, vienmēr vispirms atvienojiet melno negatīvā pola kabeli (–) un tikai pēc tam sarkano pozitīvā pola kabeli (+)! Pieslēdzot akumulatoru, vienmēr vispirms pievienojiet sarkano pozitīvā pola kabeli (+).

Akumulators ir bezapkopes, un tas ir jānomaina tikai bojājumu gadījumā vai jāizņem ilgākas dīkstāves gadījumā (piem. , ziemas periodā). Pirms ierīces utilizēšanas izņemiet akumulatoru. Neutilizējiet akumulatoru kopā ar sadzīves atkritumiem, nododiet to specializētajam izplatītājam vai kaitīgo vielu savākšanas punktā.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Novelciet rokas bremzi. (Ö 8.10)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Demontējiet vadības roktura balstu.

(Ö 14.16)

LVLT

ELRUBGUKET

Izņemiet sprauddrošinātājus (1). Vizuāli pārbaudiet, vai apvalkotā stieple (2) nav bojāta (pārdegusi). Ja stieple (2) ir bojāta, drošinātājs ir jānomaina.

Galvenais drošinātājs

Nominālais strāvas stiprums 150 A

0478 193 9705 C - LV

Vizuāli pārbaudiet, vai drošinātājs (3) nav bojāts (pārdedzis). Ja nepieciešams, lieciet specializētajam izplatītājam nomainīt drošinātāju (3). STIHL iesaka STIHL specializēto izplatītāju.

● Aizveriet pārsegu.

Akumulatora atvienošana:

Ar divu uzgriežņu atslēgu (SW8) palīdzību izskrūvējiet uzgriezni (1) no melnā pieslēguma kabeļa(2). Izņemiet skrūvi, paplāksni un uzgriezni, noņemiet pieslēguma kabeli (2) no akumulatora negatīvā pola (–).

● Nepieciešamības gadījumā izņemiet akumulatoru. (Ö 14.20)

● Lai skrūves, paplāksnes un uzgriežņi nepazustu, pieskrūvējiet tos atkal pie akumulatora negatīvā pola (–) un pozitīvā pola (+).

● Nepieciešamības gadījumā montējiet vadības roktura balsta pārsegu. (Ö 14.17)

Akumulatora pievienošana:

● Pirms akumulatora ievietošanas pārbaudiet tā spriegumu. Ja netiek sasniegta akumulatora sprieguma minimālā vērtība, pirms ievietošanas pilnībā uzlādējiet akumulatoru, izmantojot akumulatora lādētāju. Minimālais akumulatora spriegums: 11,5 V

● Uzstādiet akumulatoru. (Ö 14.20)

● Ja nepieciešams, noņemiet no

akumulatora skrūvi, paplāksni un uzgriezni.

Ugunsbīstamība! Obligāti ievērojiet noteikto griezes

momentu. Raugieties, lai skrūvju savienojumi pie spailēm vienmēr būtu stingri pievilkti, lai novērstu bojājumus no dzirksteļu veidošanās.

Pievienojiet sarkanā pieslēguma kabeļa (4) pieslēguma spaili pie akumulatora pozitīvā pola (+). Pieskrūvējiet pieslēguma kabeli ar skrūvi (5), paplāksnēm(6), atsperpaplāksni (8) un uzgriezni (7) – izmantojiet divas skrūvatslēgas (SW8). Pievilkšanas moments: 6 - 8 Nm

Uzbīdiet noslēgvāku (3) pāri skrūvju savienojumam.

Novelciet noslēgvāku (3). Ar divu uzgriežņu atslēgu (SW8) palīdzību izskrūvējiet uzgriezni (4) no sarkanā pieslēguma kabeļa(5). Izņemiet skrūvi, paplāksnes, atsperpaplāksni un uzgriezni, noņemiet pieslēguma kabeli (5) no akumulatora pozitīvā pola (+).

Pievienojiet melnā pieslēguma kabeļa(2) pieslēguma spaili pie akumulatora negatīvā pola (–). Pieskrūvējiet pieslēguma kabeli ar

0478 193 9705 C - LV

skrūvi (5), paplāksnēm(6), atsperpaplāksni (8) un uzgriezni (7) – izmantojiet divas skrūvatslēgas (SW8). Pievilkšanas moments: 6 - 8 Nm

14.20 Akumulatora izņemšana un ielikšana

Akumulatora izņemšana

● Demontējiet vadības roktura balstu. (Ö 14.16)

● Atvienojiet akumulatoru. (Ö 14.19)

Ievietojiet akumulatoru (1) un uzlieciet fiksējošo skavu (2).

● Pievienojiet akumulatoru. (Ö 14.19)

● Montējiet vadības roktura balstu.

(Ö 14.17)

14.21 Akumulatora uzlādēšana

14.22 Eļļošana

Eļļojiet abas priekšējās asu rēdzes, eļļojot eļļošanas nipeļus pie priekšējās ass ar tirdzniecībā pieejamu smēreļļu.

Eļļošanas gaita

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Novelciet rokas bremzi. (Ö 8.10)

● Atslogojiet priekšējo asi, to atbalstot

(nedaudz paceliet). (Ö 14.10)

● Notīriet eļļošanas nipeļus.

LVLT

ELRUBGUKET

Atbrīvojiet fiksējošo skavu (1) un izņemiet akumulatoru (2).

● Ievietojiet fiksējošo skavu.

● Montējiet vadības roktura balstu.

(Ö 14.17)

Akumulatora ielikšana

● Demontējiet vadības roktura balstu. (Ö 14.16)

0478 193 9705 C - LV

Savainošanās risks!

Lai uzlādētu akumulatoru ar citu lādēšanas sistēmu, akumulators no ierīces ir jāizņem. Ņemiet vērā norādes akumulatoram un lādētājam pievienotajā pielikuma lapā.

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

● Izņemiet aizdedzes atslēgu un novietojiet to drošā vietā.

● Notīriet akumulatoru (Ö 14.20) un

uzlādējiet to ar atbilstošas lādēšanas sistēmas palīdzību.

Ar smērvielas presi (nav iekļauta komplektācijā) abās pusēs caur eļļošanas nipeļiem (1) iespiediet smērvielu, līdz tā nedaudz izspiežas uz āru pie asu rēdzēm.

● Notīriet izspiedušos smēreļļu.

● Noņemiet priekšējās ass balstus.

14.23 Iekšdedzes motors

Ievērojiet ekspluatācijas un apkopes noteikumus, kas ietverti pievienotajā iekšdedzes motora lietošanas pamācībā. Lai nodrošinātu ilgu darbmūžu, īpaši svarīgs ir pastāvīgi pietiekams eļļas līmenis un regulāra gan motoreļļas, gan arī gaisa filtra nomaiņa.

14.24 Pārnesumkārba

Lietotājam nav jāveic pārnesumkārbas apkope. Kad specializētais izplatītājs veic ierīces pārbaudes, tas veic arī kārtējos pārnesumkārbas apkopes darbus.

14.25 Glabāšana

● Uzglabājiet ierīci sausā vietā, kur nav putekļu, kur tai nevar piekļūt bērni un nepiederošas personas.

● Iespējamie ierīces bojājumi vienmēr jānovērš pirms novietot to glabāšanā, lai ierīce vienmēr būtu droša un lietošanas kārtībā.

● Aizveriet degvielas padeves krānu. (Ö 14.15)

● Izņemiet aizdedzes atslēgu un glabājiet to tādā vietā, lai tai nevarētu piekļūt nepiederošas personas, it īpaši bērni.

14.26 Ierīces novietošana dīkstāvē

ilgāku ekspluatācijas pārtraukumu gadījumā (piem., ziemas periodā)

● Rūpīgi notīriet visas iekšdedzes motora un ierīces ārējās daļas, it īpaši dzesējošās ribas.

● Ieeļļojiet vai ieziediet ar smērvielu visus kustīgos elementus.

● Noteciniet degvielu no degvielas tvertnes un iztukšojiet karburatoru (piem., darbinot, līdz beidzas degviela).

● Novelciet rokas bremzi. (Ö 8.10)

●Ņemiet vērā iekšdedzes motora lietošanas pamācības norādījumus.

● Nomainiet motoreļļu (skatiet

iekšdedzes motora lietošanas pamācību). (Ö 14.14)

● Atvienojiet akumulatoru. (Ö 14.19)

● Akumulatoru pilnīgi uzlādētā stāvoklī

novietojiet uzglabāšanai vēsā un sausā telpā drošā vietā.

14.27 Pēc ilgākiem ekspluatācijas

pārtraukumiem (piem., ziemas periodā)

● Pārbaudiet akumulatora spriegumu. Ja netiek sasniegta akumulatora sprieguma mazākā vērtība, pirms ievietošanas pilnībā uzlādējiet akumulatoru. Mazākais akumulatora spriegums: 11,5 V

● Akumulatora ievietošana un pievienošana. (Ö 14.20)

● Pārbaudiet gaisa spiedienu riepās. (Ö 14.9)

● Pārbaudiet degvielas līmeni tvertnē un, ja nepieciešams, uzpildiet to.

● Ja nepieciešams, nomainiet motoreļļu. (Ö 14.14)

● Pārbaudiet motoreļļas savākto līmeni un, ja nepieciešams, papildiniet to. (Ö 14.13)

15. Transportēšana

Savainošanās risks!

Pirms transportēšanas uzmanīgi izlasiet un ievērojiet nodaļā „Jūsu drošībai”, jo īpaši apakšnodaļā „Zālāja pļāvēja ar sēdekli transportēšana”, sniegto informāciju. (Ö 4.), (Ö 4.3) Uz iekraušanas platformas brauciet lēni un īpaši uzmanīgi un raugiet, lai riteņi sāniski nenobrauktu no iekraušanas platformas –

nokrišanas risks!

Neveiciet straujas ātruma vai virziena maiņas kustības.

Pa koplietošanas ceļiem ierīci drīkst transportēt tikai ar piemērotu transportlīdzekli vai piekabi!

Nevelciet, izmantojot palīglīdzekļus!

● Pirms iekraušanas iestatiet augstāko pļaušanas augstumu. (Ö 12.6)

● Izmantojot piekabi, atbalstiet tās priekšpusi, lai piekabe ierīces svara dēļ nevarētu sasvērties uz augšu.

● Iekraušanai izmantojiet piemērotu pacelšanas ierīci vai piemērotas, stabilas un pietiekami platas iekraušanas platformas.

● Iekraušanas platformas novietojiet drošā pozīcijā un nostipriniet; ņemiet vērā zālāja pļāvēja ar sēdekli riteņu bāzi. (Ö 21.)

● Pievērsiet uzmanību vienmērīgam slodzes sadalījumam piekabē.

● Pēc iekraušanas iestatiet zemāko pļaušanas augstumu. (Ö 12.6)

● Izslēdziet iekšdedzes motoru. (Ö 12.3)

0478 193 9705 C - LV

● Bīdiet ierīci līdz galam uz priekšu, līdz tās buferis saskaras ar piekabes vai transportlīdzekļa piekabes apmali.

● Novelciet rokas bremzi. (Ö 8.10)

● Aizveriet degvielas padeves krānu.

(Ö 14.15)

● Izmantojot piemērotus nostiprināšanas līdzekļus (siksnas, troses utt.), aiz bufera piestipriniet ierīci pie piekabes vai transportlīdzekļa borta, nospriegojiet un nostipriniet.

● Papildus pie riteņiem nolieciet ķīļus (neietilpst piegādes komplektā), lai ierīce nevarētu nejauši izkustēties.

16. Parastās rezerves daļas

Pļaušanas nazis: 6140 702 0100

Naža stiprinājuma skrūve: 9010 345 2430

Piespiedējpaplāksne: 0000 702 6600

Pļaušanas naža stiprinājuma elementi (piemēram, naža stiprinājuma skrūve) jānomaina, ja tiek mainīts pļaušanas nazis vai veikta naža montāža. Rezerves daļas var iegādāties no STIHL specializētā izplatītāja.

17. Piederumi

Ierīcei var iegādāties arī citus papildpiederumus. Plašāku informāciju Jūs varat saņemt pie STIHL specializētā izplatītāja, internetā (www.stihl.com) vai STIHL katalogā.

Drošības apsvērumu dēļ ierīces ekspluatācijas laikā drīkst izmantot tikai STIHL sertificētus papildpiederumus.

18. Vides aizsardzība

Neizmetiet nogriezto zāli atkritumos, izmantojiet to kompostam. Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un ir atbilstīgi jānodod utilizācijai.

Materiālu atkritumu šķirošana un videi nekaitīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otrreizējo izejvielu savākšanas punktā.

Atkritumvielas, piem., izmantotā eļļa (motoreļļa, transmisijas eļļa), degviela un akumulators, vienmēr jāutilizē saskaņā ar vides aizsardzības prasībām. Ņemiet vērā vietējās prasības! Pirms ierīces utilizēšanas izņemiet akumulatoru.

Neutilizējiet akumulatoru kopā ar sadzīves atkritumiem, nododiet to specializētajam izplatītājam vai kaitīgo vielu savākšanas punktā.

19. Nodiluma samazināšana un bojājumu novēršana

Svarīgi norādījumi par apkopi un kopšanu, produktu grupa

Zālespļāvējs ar vadītāja sēdekli un iekšdedzes motoru (STIHL RT)

STIHL neuzņemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi, vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves daļas.

Lai novērstu STIHL ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ņemiet vērā tālāk minētos norādījumus.

1. Dilstošās daļas

Dažas STIHL ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Par dilstošām daļām tiek uzskatīti arī: –Pļaušanas nazis –Zāles savācējgrozs – Ķīļsiksna –Akumulators – Riepas, ritentiņi – Aizdedzes svece

2. Lietošanas pamācībā minēto noteikumu ievērošana

STIHL ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem

LVLT

ELRUBGUKET

0478 193 9705 C - LV

bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēļ.

Tas īpaši attiecas uz: – produkta lietošanu neatbilstīgi mērķim; – STIHL neapstiprinātu ekspluatācijas

materiālu (smērvielu, benzīna un motoreļļas; skatiet iekšdedzes motora ražotāja norādes) izmantošanu.

–ar uzņēmumu STIHL nesaskaņotām

produkta izmaiņām;

–Tādu instrumentu vai piederumu

izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema.

– produkta izmantošanu sporta

pasākumos vai sacensībās;

– zaudējumiem, kas radušies, turpinot

izmantot izstrādājumu ar bojātām sastāvdaļām.

3. Apkopes darbi

Visi nodaļā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jāuztic specializētam izplatītājam.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas termiņš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram: – Korozija un citi bojājumi, kas radušies

nepareizas glabāšanas dēļ.

–Ierīces bojājumi, kas radušies

nekvalitatīvu rezerves daļu dēļ.

–Bojājumi, kas radušies savlaicīgi

neveiktas vai nepietiekami veiktas apkopes dēļ, vai bojājumi, kuri radušies tādēļ, ka apkopes vai remonta darbi nav veikti specializēto izplatītāju darbnīcās.

20. Atbilstības deklarācija

20.1 ES atbilstības deklarācija zālāja pļāvējam ar sēdekli STIHL RT 4082.1

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austrija

uzņemoties pilnu atbildību, deklarē, ka – konstrukcija: zālāja pļāvēji ar sēdekli –ražotāja zīmols: STIHL – tips: RT 4082.1 –pļaušanas platums: 80 cm –sērijas identifikācijas numurs:

6140

atbilst direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasībām, kā arī ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 14982, EN ISO 5395-1 un EN ISO 5395-3.

Iesaistītās pilnvarotās iestādes nosaukums un adrese: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE

Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC VIII pielikumu.

RT 4082.1

–Izmērītais trokšņu jaudas līmenis:

99.7 dB(A)

–Garantētais trokšņu jaudas līmenis:

100 dB(A)

Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.

Ražošanas gads un ierīces numurs ir norādīti uz zālāju pļāvējiem ar sēdekli.

Langkampfen, 02.06.2021. STIHL Tirol GmbH Pilnvarotais

Matthias Fleischer, Pētījumu un attīstības nodaļas vadītājs

Pilnvarotais

Sven Zimmermann, Kvalitātes nodaļas vadītājs

0478 193 9705 C - LV

21. Tehniskie parametri

Tips RT 4082.1 Sērijas identifikācijas

numurs 6140 Iekšdedzes motors,

konstrukcija

Iekšdedzes motors, tips EVC 4000

Cilindra tilpums 452 cm Nominālā jauda pie

nominālā apgriezienu skaita

Piedziņas apgriezienu skaits 2700 apgr./min.

Degvielas tvertne 6 l Iedarbināšanas

ierīce

Akumulatora tips Svina gels Nominālais

spriegums 12 V Naža stiprinājuma

skrūves pievilkšanas moments 65 - 70 Nm

Aizmugurējo riteņu pārnesums

Degvielas padeves krāns jā

Priekšējie riteņi 13x5.00-6 Gaisa spiediens

priekšējos riteņos 0,9 - 1,2 bāri Aizmugurējie riteņi 16x6.50-8 Gaisa spiediens

aizmugurējos riteņos 0,7 - 1,0 bāri

4taktu iekšdedzes motors

8,2 kW - apgr./min.

Elektriskā palaide, aizdedzes atslēga

bezpakāpju turpgaita un atpakaļgaita

Pļaušanas platums 80 cm Pļaušanas augstums 35 - 90 mm Zāles savācējgroza

tilpums 250 l Mērījums saskaņā ar 2000/14/EC / S.I.

2001/1701: Garantētais trokšņu

jaudas līmenis L Nobīde K

WAd

100 dB(A)

0,7 dB(A) Mērījums saskaņā ar EN ISO 5395-3: Trokšņu spiediena

līmenis darba vietā L

Nobīde K

86 dB(A)

2dB(A) Mērījumi saskaņā ar EN ISO 5395-3,

EN 1032: Sēdekļa vibrācija

(visa ķermeņa paātrinājums) a

Nobīde K

0,60 m/s

0,30 m/s

Mērījumi saskaņā ar EN ISO 5395-3, EN 20643:

Stūres vibrācijas a

Nobīde K

3,00 m/s

1,5 m/s

Norādītās vibrāciju raksturvērtības atbilstīgi EN 12096

Svars ar pļaušanas mehānismu un tukšu zāles savācējgrozu 204 kg

21.1 Izmēri

A =87cm B =90cm C =114cm D =177cm E =213cm F =110cm G =117cm

21.2 REACH

Ar REACH apzīmē EK Regulu par ķimikāliju reģistrēšanu, vērtēšanu,

licencēšanu un ierobežošanu. Informāciju par REACH regulas (EK)

Nr. 1907/2006 ievērošanu skatiet vietnē www.stihl.com/reach.

LVLT

ELRUBGUKET

0478 193 9705 C - LV

22. Darbības traucējummeklēšana

# Ja nepieciešams, vērsieties pie

specializēta izplatītāja; uzņēmums STIHL iesaka izmantot STIHL specializēto izplatītāju.

@ Skatiet iekšdedzes motora lietošanas

pamācību!

Traucējums

Palaidējs griežas, iekšdedzes motors nepielec.

Iespējamais cēlonis

– Akseleratora svira ir iestatīta pozīcijā

„MIN”.

–Nav izvēlēta droseles pozīcija

(akseleratora svira). –Tvertnē nav degvielas. – Degvielas padeves krāns ir aizvērts. – Nepietiekama degvielas pieplūde. – Aizdedzes svece ir nokvēpusi vai

bojāta. – Nepareizs attālums starp elektrodiem. – Aizdedzes sveces kontaktspraudnis

atvienojies no aizdedzes sveces. – Iekšdedzes motors vairāku

iedarbināšanas mēģinājumu rezultātā ir

„noslīcis” (pārplūdis ar degvielu). – Gaisa filtrs ir nosprostojies. – Akumulators ir gandrīz izlādējies.

Problēmas novēršana

– Akseleratora sviru iestatiet droseles

pozīcijā vai pozīcijā „MAX”. (Ö 8.2) – Akseleratora sviru iestatiet droseles

pozīcijā. (Ö 8.2) – Uzpildiet degvielu. – Atveriet degvielas tvertnes krānu.

(Ö 14.15) –Pārbaudiet degvielas filtru. (@)

–Notīriet vai nomainiet aizdedzes sveci.

(@)

– Noregulējiet attālumu starp

elektrodiem. (#)

– Pievienojiet aizdedzes atslēgas

kontaktspraudni; pārbaudiet aizdedzes kabeļa un kontaktspraudņa savienojumu. (#)

– Izskrūvējiet un nosusiniet aizdedzes

sveci; pārbīdiet akseleratora sviru pozīcijā „MIN” un ar izņemtu aizdedzes sveci vairākas reizes veiciet iedarbināšanas procesu; ieskrūvējiet aizdedzes sveci un uzspraudiet aizdedzes atslēgas kontaktspraudni. (@)

–Iztīriet gaisa filtru. (@) –Pārbaudiet akumulatora uzlādes līmeni

un nepieciešamības gadījumā uzlādējiet akumulatoru.

Traucējums

Nedarbojas palaidējs.

Iespējamais cēlonis

–Drošības ierīces bloķē palaidēju. – Akumulators nav pieslēgts vai ir

pieslēgts pavirši.

– Akumulators ir pilnīgi izlādējies, vai tas

nav pietiekami uzlādēts. –Bojāts galvenais drošinātājs (150 A). – Nepareizs masas pieslēgums pie

iekšdedzes motora vai šasijas. –Bojāts palaidējs.

Problēmas novēršana

–Pārbaudiet visu drošības aprīkojumu.

(Ö 11.) –Pārbaudiet akumulatora pieslēgumus.

(Ö 14.19) –Uzlādējiet akumulatoru. (Ö 14.21) – Nomainiet galveno drošinātāju. (#) –Pārbaudiet pieslēguma kabeli pie

akumulatora un pie šasijas. (#) – Saremontējiet palaidēju. (#)

Traucējums

Apgrūtināta iedarbināšana vai nepietiekama iekšdedzes motora jauda.

Iespējamais cēlonis

– Degvielas tvertnē un karburatorā ir

iekļuvis ūdens; karburators ir aizsērējis. – Degvielas tvertnē ir netīrumi. – Gaisa filtrs ir netīrs. – Aizdedzes svece ir piekvēpusi. –Pārāk garas vai mitras zāles pļaušana.

Problēmas novēršana

– Iztukšojiet degvielas tvertni, iztīriet

degvielas tvertni, degvielas padeves

cauruļvadu un karburatoru. (#) –Iztīriet degvielas tvertni. (#) –Iztīriet/nomainiet gaisa filtru. (@) –Notīriet aizdedzes sveci. (@) –Pielāgojiet pļaušanas augstumu un

braukšanas ātrumu konkrētās vietas

apstākļiem.

Traucējums

Iekšdedzes motors stipri sakarst.

Iespējamais cēlonis

–Netīras dzesējošās ribas. –Pārāk zems motoreļļas līmenis. – Nodilusi ķīļsiksna.

Problēmas novēršana

–Notīriet dzesējošās ribas. (@) –Pārbaudiet motoreļļas līmeni un

nepieciešamības gadījumā papildiniet.

(Ö 14.13) – Nomainiet ķīļsiksnu. (#)

Traucējums

Ierīce nebrauc.

Iespējamais cēlonis

– Atvienojusies pārnesumkārba. – Izkabināta ķīļsiksna (pārnesumkārba).

0478 193 9705 C - LV

–Bojāta vai nodilusi ķīļsiksna

(pārnesumkārba).

– Starp aizmugurējo asi un

aizmugurējiem riteņiem nav ierievja.

Problēmas novēršana

–Pieslēdziet pārnesumkārbu

(pārnesumkārbas brīvgaitas rokturis). (Ö 8.14)

–Iekabiniet ķīļsiksnu (pārnesumkārba).

(#)

– Nomainiet ķīļsiksnu (pārnesumkārba).

(#)

– Uzstādiet ierievi. (Ö 14.10)

Traucējums

Darbības laikā rodas spēcīga vibrācija.

Iespējamais cēlonis

–Pļaušanas nazis nepareizas

noslīpēšanas vai bojājumu rezultātā neatrodas līdzsvarā.

– Naža stiprinājuma skrūve nav stingri

pievilkta.

– Iekšdedzes motora stiprinājums nav

stingri pievilkts. –Bojāta ķīļsiksna. – Nosprostojies izmešanas kanāls.

Problēmas novēršana

– Uzasiniet vai nobalansējiet pļaušanas

nažus vai nomainiet tos. (Ö 14.7) – Pievelciet naža stiprinājuma skrūvi,

ievērojot norādīto griezes momentu.

(Ö 14.7) – Pievelciet iekšdedzes motora

stiprinājumu. (#) – Nomainiet ķīļsiksnu. (#) –Iztīriet izmešanas kanālu. (#)

Traucējums

Nelīdzens pļāvums, zālājs pēc pļaušanas dzeltē.

Iespējamais cēlonis

–Pļaušanas nazis kļuvis neass vai ir

nodilis.

– Braukšanas ātrums pārāk liels

pļaušanas apstākļiem (pļaušanas augstums, zālāja īpatnības).

– Nav iestatīts maksimālais iekšdedzes

motora apgriezienu skaits (akseleratora svira nav pozīcijā „MAX”).

–Pļaušanas mehānisma iestatījums nav

pareizs. – Nosprostojies izmešanas kanāls. –Pļaušanas mehānisms ir pārklājies ar

zāles atlikumiem (sablīvējumi

pļaušanas mehānisma korpusa

iekšienē).

Problēmas novēršana

– Uzasiniet vai nomainiet pļaušanas

nažus (ievērojiet nodiluma robežas).

(Ö 14.7) – Samaziniet braukšanas ātrumu vai

iestatiet lielāku pļaušanas augstumu. – Akseleratora sviru iestatiet pozīcijā

„MAX”. (Ö 8.2) –Pārbaudiet pļaušanas mehānisma

iestatījumu un nepieciešamības

gadījumā iestatiet pļaušanas

mehānismu pareizi. (Ö 14.8) –Noņemiet zāles savācējgrozu un iztīriet

zāles atlikumus no izmešanas kanāla. –Iztīriet pļaušanas mehānisma iekšpusi.

Traucējums

Nosprostojies izmešanas kanāls.

Iespējamais cēlonis

–Bojāti vai nodiluši pļaušanas nažu

propelleri. –Pārāk garas vai pārāk mitras zāles

pļaušana.

– Braukšanas ātrums ir pārāk liels

attiecībā pret iestatīto pļaušanas augstumu.

– Nav iestatīts maksimālais iekšdedzes

motora apgriezienu skaits (akseleratora svira nav pozīcijā „MAX”).

– Nepareizi iestatīts savāktā līmeņa

sensors.

Problēmas novēršana

– Nomainiet pļaušanas nazi. (Ö 14.7) –Zālāju pļaujiet divās reizēs: 1. pļaujiet ar

augstāko pļaušanas augstumu,

2. tad pļaujiet ar vēlamo pļaušanas augstumu.

– Samaziniet braukšanas ātrumu vai

iestatiet lielāku pļaušanas augstumu.

– Akseleratora sviru iestatiet pozīcijā

„MAX”. (Ö 8.2)

– Iestatiet savāktā līmeņa sensoru

(pilnībā izvelciet aizbīdni). (Ö 8.15)

Traucējums

Zāles savācējgrozs netiek piepildīts pilnībā.

Iespējamais cēlonis

–Savāktā līmeņa sensors nav pareizi

iestatīts.

–Izvēlēts pārāk mazs pļaušanas

augstums.

–Zāle ir pārāk mitra un līdz ar to pārāk

smaga, lai gaisa plūsma to varētu pārvietot cauri izmešanas kanālam uz zāles savācējgrozu.

–Pļaušanas nazis kļuvis neass vai ir

nodilis. –Zāle ir pārāk gara. –Zāles savācējgroza gaisa atveres ir

aizsprostojušās (zāles savācējgrozs

nelaiž cauri gaisu).

LVLT

ELRUBGUKET

0478 193 9705 C - LV

– Izmešanas kanāls vai pļaušanas

mehānisms (iekšpusē) ir pārklājies ar zāles atlikumiem (zāles atlikumi no iepriekšējās pļaušanas).

Problēmas novēršana

– Iestatiet savāktā līmeņa sensoru.

(Ö 8.15) –Izvēlieties lielāku pļaušanas augstumu. –Atlieciet pļaušanu, līdz zālājs ir nožuvis. – Uzasiniet vai nomainiet pļaušanas

nažus. (Ö 14.7) –Zālāju pļaujiet divās reizēs: 1. pļaujiet ar

augstāko pļaušanas augstumu,

2. tad pļaujiet ar vēlamo pļaušanas

augstumu. –Iztīriet zāles savācējgrozu (iztīriet gaisa

atveres). –Iztīriet izmešanas kanālu vai pļaušanas

mehānisma iekšpusi.

Traucējums

Savāktā līmeņa sensors (zāles savācējgrozam) nereaģē pareizi.

Iespējamais iemesls

–Savāktā līmeņa sensors (zāles

savācējgrozam) ir nosmērējies ar zāles

atliekām. –Savāktā līmeņa sensors (zāles

savācējgrozam) nav pareizi iestatīts. – Braukšanas ātrums ir pārāk liels.

Risinājums

–Notīriet savāktā līmeņa sensoru un

pārbaudiet, vai tas var brīvi virzīties. –Iestatiet savāktā līmeņa sensoru (zāles

savācējgrozam). (Ö 8.15) –Pielāgojiet braukšanas ātrumu

pļaušanas apstākļiem (samaziniet

braukšanas ātrumu).

Traucējums

Pļaušanas nazis neieslēdzas vai negriežas.

Iespējamais cēlonis

–Drošības ierīces neļauj ieslēgt

pļaušanas nazi.

–Bojāta, nokritusi vai nodilusi ķīļsiksna

(pļaušanas mehānisms).

Problēmas novēršana

–Pārbaudiet, vai ir izpildīti visi pļaušanas

naža ieslēgšanās drošības priekšnosacījumi. (Ö 11.)

–Pārbaudiet ķīļsiksnu (pļaušanas

mehānisms) un nepieciešamības gadījumā nomainiet. (#)

Traucējums

Iekšdedzes motors, pieslēdzot pļaušanas mehānismu, pārtrauc darboties.

Iespējamais cēlonis

–Lietotājs nesēž vadītāja sēdeklī vai sēž

uz tā nepareizi.

–Bojāts sēdekļa kontaktslēdzis vai

kabeļi.

– Nav nospiests vai ir bojāts zāles

savācējgroza slēdzis.

Problēmas novēršana

–Apsēdieties uz vadītāja sēdekļa vai

mainiet sēdēšanas pozīciju.

– Salabojiet vai nomainiet sēdekļa

kontaktslēdzi vai vadu. (#)

– Montējiet zāles savācējgrozu vai

deflektoru (nav iekļauts komplektācijā) vai salabojiet un nomainiet zāles savācējgroza slēdzi. (#)

Traucējums

Pļaušanas mehānisms atslēdzas, pļaujot atpakaļgaitā.

Iespējamais iemesls

– Netika nospiests drošības slēdzis

pļaušanai atpakaļgaitā.

Risinājums

–Pieslēdziet pļaušanas mehānismu

noteiktā laika posmā (5 sekunžu laikā pirms pieslēgšanas vai braukšanas virziena maiņas līdz 1 sekundi pēc tās). (Ö 8.4)

Traucējums

Iekšdedzes motors, kad jūs pieceļaties no vadītāja sēdekļa, pārtrauc darboties.

Iespējamais cēlonis

– Rokas bremze nav novilkta. –Pieslēgts pļaušanas mehānisms

(drošības aprīkojums).

Problēmas novēršana

– Pirms piecelšanās no vadītāja sēdekļa

novelciet rokas bremzi. (Ö 8.10)

– Pirms piecelšanās no vadītāja sēdekļa

atvienojiet pļaušanas mehānismu. (Ö 8.3)

Traucējums

Atskan secīgi 3 skaņas signāli.

Iespējamais iemesls

–Bojāts sēdekļa kontaktslēdzis vai

elektriskā sistēma (īsslēgums).

Risinājums

– Pagrieziet aizdedzes atslēgu pozīcijā

„Iekšdedzes motors izslēgts”, veiciet pašdiagnostiku. (Ö 9.1)

0478 193 9705 C - LV

Traucējums

Ir ieslēdzies nepārtraukts skaņas signāls.

Iespējamais iemesls

–Zāles savācējgrozs ir pilns. – Traucējums elektroniskajā sistēmā. – Nepareizi pieslēgtas akumulatora

spailes.

Risinājums

– Atvienojiet pļaušanas mehānismu un

iztukšojiet zāles savācējgrozu. (Ö 12.9) – Pagrieziet aizdedzes atslēgu pozīcijā

„Iekšdedzes motors izslēgts”, veiciet

pašdiagnostiku. (Ö 9.1) –Pārbaudiet akumulatora spaiļu

pieslēgumus; nepieciešamības

gadījumā pieslēdziet vadus pareizi.

(Ö 14.19)

23. Apkopes grafiks

23.1 Nodošanas apstiprinājums

23.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību STIHL specializētajam izplatītājam. Viņš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums

LVLT

ELRUBGUKET

0478 193 9705 C - LV

Mielos pirkėjos, mieli pirkėjai,

mes džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius. Taip atsiranda didelio patikimumo gaminiai net ir ekstremaliomis sąlygomis.

STIHL taip pat pasisako už aukštą serviso kokybę. Mūsų specializuoti pardavėjai garantuoja kompetetingas konsultacijas ir mokymus taip pat visapusišką techninę paramą.

Dėkojame, kad pasitikite mumis, ir linkime sėkmingai naudotis įsigytu STIHL gaminiu.

Dr. Nikolas Stihl

Svarbu! PERSKAITYTI PRIEŠ NAUDOJIMĄ IR IŠSAUGOTI.

1. Turinys

Apie šią naudojimo instrukciją 62

Bendroji informacija 62 Paaiškinimai, kaip skaityti

naudojimo instrukciją 62

Įrenginio aprašymas 64 Jūsų saugumui 65

Bendroji informacija 65 Treniruotė – mokymasis naudotis

įrenginiu 66 Vejos pjovimo traktoriaus

gabenimas 66 Degalų pylimas – kaip elgtis,

naudojant benziną 67 Apranga ir įranga 67 Prieš darbą 68 Darbo metu 68 Te ch n in ė priežiūra ir remontas 71 Laikymas ilgesnį laiką nenaudojant 72 Utilizavimas 73

Simbolių aprašymas 73 Komplektas 74 Darbai prieš pirmą kartą pradedant

naudoti 74 Valdymo elementai 74

Uždegimo spynelė 74 Akceleratoriaus rankenėlė su

„Choke“ funkcija 75 Pjovimo įrangos jungiklis 75 Pjovimo atbuline eiga apsauginis

jungiklis 76 Važiavimo krypties pasirinkimo

svirtis 76 Vairas 77 Vairuotojo sėdynės reguliavimo

svirtis 77

Greičio reguliavimo pedalas 77 Stabdžio pedalas 78 Stovėjimo stabdys 78 Pjovimo aukščio reguliavimo svirtis 78 Žolės surinkimo dėžės ištuštinimo

svirtis 79 Žolės surinkimo dėžės atsklendimo

rankenėlė 79 Pavarų dėžės laisvosios eigos

rankenėlė 80 Pripildymo lygio jutiklis (žolės

surinkimo dėžės) 81

Elektroninė įranga 81

Savaiminė diagnozė užvedant 81 Vejos pjovimo traktoriaus gedimas

naudojant 82 Elektroninės įrangos gedimas 82

Darbo nuorodos 82 Saugos įtaisai 83 Įrenginio naudojimo pradžia 83

Kuro pripylimas 83 Vidaus degimo variklio užvedimas 84 Vidaus degimo variklio

sustabdymas 85 Važiavimas 85 Stabdymas 85 Pjovimo aukščio nustatymas 85 Pjovimas 85 Automatinio pjovimo įrangos

išjungimo programavimas 86 Žolės surinkimo dėžės ištuštinimas 86 Žolės surinkimo dėžės nuėmimas ir

užkabinimas 87 Krovinių vilkimas 88 Naudojimas nuokalnėse 89 Pagalbinis orientavimosi įtaisas 89

Pjovimo įranga 89

Pjovimo įrangos išmontavimas 90

LVELRUBGUKET LT

0478 193 9705 C - LT

Išspausdinta ant balinto, savo sudėtyje chloro neturinčio popieriaus. Popierius yra perdirbamas. Apsauginio viršelio

medžiagų sudėtyje nėra halogeno.

Pjovimo įrangos montavimas 91

Techninė priežiūra 94

Te ch n in ės priežiūros planas 94 Įrenginio valymas 95

Pripildymo lygio jutiklio (žolės surinkimo dėžės) valymas 96

Saugos įtaisų tikrinimas 96 Žolės išmetimo kanalo

išmontavimas 97 Žolės išmetimo kanalo montavimas 97 Pjovimo peilio techninė priežiūra 98 Pjovimo įrangos montavimo

padėties tikrinimas 100 Slėgis padangose 100 Ratų keitimas 101 Dėtuvės atidarymas ir uždarymas 102 Vidaus degimo variklio gaubtas 102 Var iklinės alyvos pripildymo lygio

kontrolė 104 Variklio alyvos keitimas 105 Kuro čiaupas 105 Vai ro kolonėlės dangčio

išmontavimas 105 Vai ro kolonėlės dangčio

montavimas 106 Saugikliai 106 Akumuliatoriaus atjungimas ir

prijungimas 107 Akumuliatoriaus išmontavimas ir

įmontavimas 108 Akumuliatoriaus įkrovimas 109 Tepimas 109 Vidaus degimo variklis 109 Pavarų dėžė 109 Laikymas 109 Nenaudojimas ilgesnį laiką (pvz.,

žiemos metu) 109

Ilgesnį laiką nenaudojus (pvz., žiemos metu) 110

Gabenimas 110 Įprastos atsarginės dalys 110

Priedai 110 Aplinkos apsauga 111 Dėvėjimosi mažinimas ir

priemonės, padedančios išvengti gedimų111

Atitikties deklaracija 112

ES atitikties deklaracija. STIHL vejos pjovimo traktorius RT 4082.1 112

Techniniai duomenys 112

Matmenys 113 REACH 113

Gedimų paieška 113 Techninės priežiūros planas 116

Perdavimo patvirtinimas 116 Te ch n in ės priežiūros patvirtinimas 116

2. Apie šią naudojimo instrukciją

2.1 Bendroji informacija

Ši naudojimo instrukcija yra gamintojo originali naudojimo instrukcija pagal EC direktyvą 2006/42/EC.

STIHL nuolat tobulina savo gaminius, todėl pasiliekame teisę keisti įrenginio konstrukciją arba techninius ypatumus. Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.

Šioje naudojimo instrukcijoje aprašomi modeliai, kurie yra ne visose šalyse.

Šios naudojimo instrukcijos autorių teisės saugomos. Pasiliekame visas teises, įskaitant kopijavimo, vertimo ir apdorojimo elektroninėmis sistemomis teises.

2.2 Paaiškinimai, kaip skaityti naudojimo instrukciją

Paveikslėliais ir tekstais apibūdinami tam tikri veiksmai.

Visi vaizdiniai simboliai, pritvirtinti prie įrenginio, aiškinami šioje naudojimo instrukcijoje.

Žiūrėjimo kryptis:

žiūrėjimo kryptis naudojimo instrukcijoje žymima simboliais „Į kairę“ ir „Į dešinę“: naudotojas stovi už įrenginio ir žiūri į priekį važiavimo kryptimi.

0478 193 9705 C - LT

Skyrių nuorodos:

į atitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda į skyrių: (Ö 4.)

Teksto pastraipų žymėjimas:

aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose.

Naudojimo veiksmai, kai reikalinga naudotojo pagalba:

● atsuktuvu atsukite varžtą (1),

suaktyvinkite svirtį (2)... Bendrieji išvardijimai: – gaminio naudojimas sporto renginiuose

arba varžybose.

Tekstai, kuriuose pateikta papildoma svarbi informacija:

teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais.

Pavojus!

Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų.

Įspėjimas!

Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų.

Atsargiai!

Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos.

Nuoroda

Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų jį valdydami.

Paveikslėliai su teksto ištraukomis:

veiksmus su tiesiogine nuoroda į paveikslėlį rasite iš karto po paveikslėliu su atitinkamais pozicijos numeriais.

Pavyzdys:

uždegimo raktelį (1) įkiškite į uždegimo spynelę (2).

Tekstai su nuoroda į paveikslėlį:

paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos

pradžioje. Šis fotoaparato simbolis žymi su

aprašomu tekstu susijusį paveikslėlį, esantį atitinkamame

naudojimo instrukcijos puslapyje.

LVELRUBGUKET LT

0478 193 9705 C - LT

3. Įrenginio aprašymas

0478 193 9705 C - LT

1 Vairu oto jo s ėdynė

2 Vaira s 3 Uždegimo spynelė 4 Važiavimo krypties pasirinkimo

svirtis (pirmyn – atgal)

5 Dangtis (vairo kolonėlės) 6 Stabdžio pedalas 7 Greičio reguliavimo pedalas

(važiavimo greitis)

8 Priekinis ratas 9 Pjovimo atbuline eiga apsauginis

jungiklis

10 Pjovimo įranga 11 Galinis ratas 12 Pjovimo įrangos jungiklis 13 Vairuotojo sėdynės reguliavimo

svirtis

14 Akceleratoriaus rankenėlė su

„Choke“ funkcija

15 Bako indikatorius 16 Užsukamas bako dangtelis 17 Dėtuvė 18 Žolės surinkimo dėžės su

atsklendimo rankenėle rankena

19 Žolės surinkimo dėžė 20 Žolės surinkimo dėžės ištuštinimo

svirtis

21 Pjovimo aukščio reguliavimo svirtis 22 Pripildymo lygio jutiklis 23 Prikabinimo įtaisas 24 Stovėjimo stabdys

4. Jūsų saugumui

4.1 Bendroji informacija

Dirbant su įrenginiu, būtina laikytis šių nelaimingų atsitikimų prevencijos taisyklių.

Prieš pradėdami naudotis įrenginiu pirmą kartą, atidžiai perskaitykite visą naudojimo

instrukciją. Padėkite naudojimo instrukciją į saugią vietą, kad galėtumėte ja pasinaudoti ateityje.

Laikykitės valdymo ir techninės priežiūros nuorodų, kurias rasite atskiroje vidaus degimo variklio naudojimo instrukcijoje.

Šios atsargumo priemonės yra būtinos jūsų saugai užtikrinti, tačiau išvardytos ne visos. Visada naudokite įrenginį protingai ir atsakingai bei atminkite, kad įrenginio valdytojas arba naudotojas atsako už žalą, padarytą kitiems asmenims arba jų nuosavybei.

Šį įrenginį, įskaitant visus priedus, galima duoti ar paskolinti tik tiems asmenims, kuriems buvo paaiškinta, kaip naudoti šį modelį, arba tiems, kurie yra gerai susipažinę su šio modelio konstrukcija ir naudojimu. Ši naudojimo instrukcija yra

įrenginio dalis, ją visada reikia perduoti su įrenginiu.

Pavojus gyvybei dėl uždusimo!

Pavojus uždusti vaikams, žaidžiantiems su pakuoti skirtomis medžiagomis. Pakavimui skirtas medžiagas būtinai saugokite nuo vaikų.

Įrenginį naudokite tik gerai pailsėję, būdami geros fizinės formos ir nuotaikos. Jei turite sveikatos sutrikimų, privalote paklausti savo gydytojo, ar galite dirbti su įrenginiu. Išgėrus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų, naudoti įrenginį draudžiama.

Užtikrinkite, naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtų valdyti įrenginį ir dirbti su juo. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas ja dirbti gali tik prižiūrimas ar instruktuojamas už jį atsakingo asmens.

Užtikrinkite, kad naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.

Dėmesio! Nelaimingų atsitikimų pavojus!

Vejos pjovimo mašina skirta tik pjauti vejai. Draudžiama ją naudoti kitais tikslais.

Įrenginyje galima montuoti originalius STIHL priedus. Taip galima išplėsti naudojimo ribas. Informacijos apie tai jums suteiks STIHL prekybos atstovas.

Siekiant išvengti naudotojo arba kitų asmenų sužalojimų, taip pat draudžiama įrenginį naudoti, pavyzdžiui, šiems darbams (išvardyta ne viskas):

– augalams šiltnamiuose karpyti; – mažoms medžių nuopjovoms ir

nupjautai gyvatvorei smulkinti; – keliams valyti (nusiurbti, nupūsti); – sniegui valyti, naudojant pjovimo

įrangą; – augalams, augantiems ant stogo,

prižiūrėti; –žemės paviršiaus nelygumams, pvz.,

kurmiarausiams, išlyginti;

LVELRUBGUKET LT

0478 193 9705 C - LT

– nupjautai žolei gabenti ne žolės

surinkimo dėžėje.

Draudžiama įrenginiu važiuoti viešaisiais keliais.

Draudžiama juo vežti asmenis (ypač vaikus) ir gyvūnus.

Niekada nelipkite ant pjovimo įrangos, ypač ant zonduojamųjų ratų.

Daiktus leidžiama gabenti ne ant įrenginio, o tik naudojant STIHL leidžiamą priekabą (priedą). Laikykitės svorio ribų. (Ö 12.11)

Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvėse, žemės bei miškų ūkyje, būtina elgtis itin atsargiai.

Nenaudokite įrenginio sporto renginiuose ir varžybose.

Saugumo sumetimais draudžiama atlikti bet kokius įrenginio pakeitimus, išskyrus kvalifikuotą priedų tvirtinimą, ką leidžia daryti STIHL. Be to, tai atlikus, netenkama teisės reikšti pretenzijas į garantiją. Informacijos apie leidžiamus naudoti priedus jums suteiks STIHL prekybos atstovas.

Ypač griežtai draudžiama atlikti darbus, kurie pakeičia įrenginio galią, vidaus degimo variklio sūkių skaičių arba važiavimo greitį.

Įrenginyje sumontuota elektroninė įranga, kurios negalima keisti arba išmontuoti.

Siekiant užtikrinti saugą draudžiama keisti arba apdoroti įrenginio programinę įrangą.

Dėmesio! Pavojinga sveikatai dėl vibracijos! Per didelė

apkrova dėl vibracijos gali

pažeisti kraujo apytaką arba nervų sistemą, ypač žmonėms, kenčiantiems nuo kraujo apytakos ligų. Kreipkitės į gydytoją, jei pasireikštų vibracinės apkrovos sukeliami simptomai.

Šių simptomų, dažniausiai juntamų pirštuose, rankose arba rankų sąnariuose, pavyzdžiai (išvardyta ne viskas):

– jautrumo sumažėjimas, – skausmai, –raumenų silpnumas, – odos spalvos pasikeitimas, – nemalonus jausmas tarsi po odą

bėgiotų skruzdėlės (formikacija).

Eksploatuodami valdymo rankeną tvirtai laikykite abiem rankomis, bet pernelyg stipriai nespausdami, tam numatytose vietose.

Darbus planuokite taip, kad išvengtumėte didesnės apkrovos eksploatuodami ilgesnį laiką.

4.2 Treniruotė – mokymasis naudotis įrenginiu

Susipažinkite su valdymo elementais ir reguliavimo dalimis bei įrenginio naudojimo taisyklėmis. Ypač svarbu, kad naudotojas žinotų, kaip greitai sustabdyti įrenginio darbo įrankį ir vidaus degimo variklį.

Įrenginį leidžiama naudoti tik asmenims, kurie perskaitė naudojimo instrukciją ir susipažino, kaip naudoti įrenginį. Prieš pirmą kartą naudodamas įrenginį, naudotojas turėtų pasistengti išklausyti kvalifikuoto asmens praktinį instruktažą. Naudotojas privalo paprašyti pardavėjo arba kito specialisto paaiškinti, kaip saugiai naudoti įrenginį.

Per šį instruktažą ypač svarbu naudotoją informuoti:

–kad įrenginiu reikia dirbti ypač atidžiai ir

susikaupus;

– kad vejos pjovimo traktoriaus,

slystančio nuokalne, negalima suvaldyti aktyvinant stabdį.

Esminės vejos pjovimo traktoriaus nesuvaldymo priežastys gali būti šios:

–ratų nesukibimas su gruntu; – per greitas važiavimas; – netinkamas stabdymas; – netinkamas naudojimas (sporto

renginiuose ir t. t.);

– nepakankamos žinios apie įtakos

galinčias turėti geologines sąlygas, ypač važiuojant nuokalne (žr. skyriaus „Saugumas“ punktą „Darbas nuokalnėse“);

– netinkamas krovinių prikabinimas ir

blogas apkrovos paskirstymas.

Net jei įrenginį naudosite tinkamai, visada galima liekamoji rizika.

4.3 Vejos pjovimo traktoriaus gabenimas

Vejos pjovimo traktorius gali sunkiai sužaloti prispausdamas savo svoriu. Ypač atsargūs būkite vejos pjovimo traktorių kraudami į gabenti skirtą transporto priemonę arba priekabą ir iškraudami iš jos.

Šio vejos pjovimo traktoriaus negalima vilkti. Norėdami gabenti viešaisiais keliais, naudokite tinkamą transporto priemonę arba priekabą.

Gabenamą vejos pjovimo traktorių prie krovimo platformos pritvirtinkite taip, kaip nurodyta šioje naudojimo instrukcijoje. Visada įjunkite stovėjimo stabdį. (Ö 15.)

Prieš gabendami išjunkite pjovimo peilio arba priedų pavarą.

0478 193 9705 C - LT

Gabendami įrenginį, laikykitės nacionalinių įstatymų, ypač susijusių su krovinio sauga ir daiktų gabenimu ant krovimo platformų.

Pakrovę įrenginį ir prieš gabendami jį toliau, leiskite jam atvėsti, ypač vidaus degimo varikliui ir triukšmo slopintuvui. Krovimo paviršiuje ir srityje aplink triukšmo slopintuvą ir vidaus degimo variklį gabenant neturi būti tokių degiųjų medžiagų, kaip šiaudai, lapai arba sausos žolės likučiai.

4.4 Degalų pylimas – kaip elgtis, naudojant benziną

Pavojus gyvybei!

Benzinas yra nuodingas ir labai degus.

Benziną laikykite tik tam skirtuose ir patikrintuose rezervuaruose (kanistruose). Degalų bako dangtelį visada tvarkingai užsukite ir užveržkite. Pažeistus dangtelius saugumo sumetimais pakeiskite.

Benziną laikykite toliau nuo

kibirkščių, atviros liepsnos,

ilgalaikės liepsnos, šilumos ir

kitų uždegimo šaltinių. Nerūkykite!

Degalus pilkite tik lauke ir tuo metu nerūkykite.

Prieš pildami degalus, išjunkite vidaus degimo variklį ir palaukite, kol jis atvės.

Prieš paleisdami vidaus degimo variklį, įsipilkite benzino. Veikiant vidaus degimo varikliui arba kol įrenginys dar karštas, nebandykite atsukti degalų bako dangtelio ar pilti benzino.

Atsargiai ir lėtai atsukite užsukamą bako dangtelį. Palaukite, kol išsilygins slėgis, ir tik tada visiškai nuimkite užsukamą bako dangtelį.

Degalus pilkite, naudodami tinkamą piltuvą arba pylimo vamzdį, kad degalai neišsipiltų ant vidaus degimo variklio ir korpuso arba ant vejos.

Neperpildykite kuro bako!

Kad liktų vietos kurui plėstis, niekada kuro bako nepildykite aukščiau apatinio pripylimo kaklelio krašto. Be to, atkreipkite dėmesį į vidaus degimo variklio naudojimo instrukcijoje pateiktą informaciją.

Jei benzinas išbėgo per kraštus, pirmiausia nuvalykite suteptą vietą. Tik tuomet galite užvesti vidaus degimo variklį. Nemėginkite užveskite variklio, kol neišgaravo benzino garai (nusausinkite).

Išsiliejusius degalus visada nuvalykite. Pasikeiskite drabužius, jei ant jų užtiško

benzino. Pripylę degalų, kaskart tinkamai užsukite ir

priveržkite užsukamą bako dangtelį. Neužsukus originalaus bako dangtelio, draudžiama pradėti naudoti įrenginį.

Saugumo sumetimais reguliariai tikrinkite, ar nepažeisti kuro tiekimo vamzdeliai, kuro bakas, užsukamas bako dangtelis ir jungtys, ar nėra senėjimo požymių (trapumo), ar jie (-os) gerai pritvirtinti (-os) ir nėra nesandarių vietų. Prireikus juos (as) pakeiskite (kreipkitės į prekybos atstovą, STIHL rekomenduoja kreiptis į STIHL prekybos atstovą).

Jei reikia ištuštinti degalų baką, darykite tai atvirame lauke.

Niekada nenaudokite gėrimams skirtų indų arba panašios taros eksploatacinėms medžiagoms, pvz., degalams, utilizuoti ar laikyti. Asmenys, ypač vaikai, gali sumanyti iš jų atsigerti.

Įrenginio, kuriame yra benzino, jokiu būdu nelaikykite pastato viduje. Susidarantys benzino garai gali pasiekti atvirą ugnį arba kibirkštis ir užsidegti.

Įrenginio ir degalų rezervuaro niekada nelaikykite greta šildytuvų, židinių, suvirinimo aparatų ir kitų šilumos šaltinių.

Sprogimo pavojus!

4.5 Apranga ir įranga

Dirbdami visada avėkite tvirtus batus su profiliuotais

puspadžiais. Niekada nedirbkite basomis arba, pavyzdžiui, apsiavę lengva avalyne.

Įrenginį leidžiama paleisti tik mūvint ilgas kelnes ir dėvint prigludusius drabužius.

Niekada nevilkėkite laisvų drabužių (taip pat nusiimkite papuošalus, nusiriškite kaklaraištį ir šaliką), kurie gali užsikabinti už judančių dalių (valdymo svirties).

Atlikdami techninės priežiūros,

valymo darbus ir gabendami

įrenginį, visada dar užsimaukite

tvirtas pirštines, susiriškite ilgus plaukus ir juos apsaugokite (skarele, kepure ir t. t.).

Galąsdami pjovimo peilį,

užsidėkite tinkamus

apsauginius akinius.

Dirbant kyla triukšmas.

Triukšmas gali pakenkti klausai.

Naudokite klausos organų

apsaugą.

LVELRUBGUKET LT

0478 193 9705 C - LT

4.6 Prieš darbą

Užtikrinkite, kad su įrenginiu dirbtų tik asmenys, susipažinę su naudojimo instrukcija.

Prieš pradėdami eksploatuoti įrenginį patikrinkite, ar sandari degalų tiekimo sistema, ypač matomos dalys, pvz., bakas, užsukamas bako dangtelis, jungiamosios žarnos. Pastebėję nesandarių vietų ar pažeidimų nebandykite užvesti vidaus degimo variklio – gali kilti gaisras! Prieš pradėdami naudoti įrenginį, nuvežkite jį suremontuoti prekybos atstovui.

Laikykitės vietos taisyklių dėl sodo įrenginių su vidaus degimo varikliais naudojimo trukmės.

Kruopščiai patikrinkite teritoriją, kurioje bus naudojamas įrenginys, ir pašalinkite iš jos visus akmenis, lazdas, vielas, žaislus ir kitus daiktus, kuriuos įrenginys gali išsviesti. Aukštoje žolėje esančios kliūtys (pvz., kelmai, šaknys) lengvai gali likti nepastebėtos.

Todėl prieš pradėdami dirbti įrenginiu, pažymėkite visus vejoje slypinčius pašalinius objektus (kliūtis), kurių negalite pašalinti.

Prieš naudodami įrenginį, pakeiskite visas sugedusias, susidėvėjusias ir pažeistas dalis. Ant įrenginio esančias neįskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų ir visų kitų atsarginių dalių įsigysite iš oficialiojo STIHL prekybos atstovo.

Niekada nenaudokite įrenginio, jei apsauginiai įtaisai yra pažeisti arba nepritvirtinti.

Spyruokliniai mechanizmai gali išleisti sukauptą energiją. Spyruokliniai mechanizmai turi būti nepažeisti ir tinkamai veikti.

Pjovimo įrangoje visada turi būti tinkamai prisuktas žolės išmetimo atvamzdis (pjovimo įrangos žolės išmetimo kanalas). Jis negali būti pažeistas, prireikus jį turi keisti specialistas.

Kiekvieną kartą prieš pradėdami naudoti patikrinkite, ar veikia stabdys. (Ö 12.5)

Prieš pradėdami naudoti, kaskart patikrinkite:

– ar pjovimo įranga ir visas pjovimo

mazgas (pjovimo peilis, peilių sankaba, peilio stabdys, tvirtinimo varžtai, pjovimo įrangos korpusas) yra nepriekaištingos būklės. Ypač atkreipkite dėmesį, ar nėra pažeidimų ir susidėvėjimo požymių, ar viskas tvirtai pritvirtinta;

– ar užsukamas bako dangtelis sandariai

užsuktas;

– ar bakas, kuro tiekimo dalys ir bako

dangtelis yra nepriekaištingos būklės;

– ar saugos įtaisai yra nepriekaištingos

būklės ir tinkamai veikia;

– ar padangos (oro slėgis, pažeidimai,

susidėvėjimas) ir rėmas yra nepriekaištingos būklės. Patikrinkite, ar srieginės jungtys gerai priveržtos. Ypač atidžiai atlikite visus techninės priežiūros darbus, nurodytus techninės priežiūros plano skyriuje „Kaskart prieš pradedant eksploatuoti“. (Ö 14.1)

Prireikus kreipkitės į prekybos atstovą. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

4.7 Darbo metu

Niekada nedirbkite, jei arti yra

žmonių, ypač vaikų, arba

gyvūnų. Atkreipkite dėmesį į tai,

kad žolė niekada nebūtų išmetama trečiųjų asmenų kryptimi.

Nedirbkite su įrenginiu per lietų, audrą, o ypač – žaibuojant.

Išmetamosios dujos

Pavojus gyvybei dėl apsinuodijimo!

Jei pajutote pykinimą, pradėjo skaudėti galvą, sutriko regėjimas (pvz., mažėja regos laukas), klausa, svaigsta galva, nebegalite susikaupti, iš karto liaukitės dirbę. Šiuos simptomus gali sukelti ir per didelė išmetamųjų dujų koncentracija.

Tik pradėjus veikti vidaus

degimo varikliui, įrenginys

išmeta nuodingas dujas. Šiose

dujose yra nuodingo anglies monoksido – bespalvių ir bekvapių dujų, taip pat kitų kenksmingų medžiagų. Jokiu būdu nepaleiskite vidaus degimo variklio uždarose ar blogai vėdinamose patalpose.

Vidaus degimo variklio išmetamosios dujos prieš kairįjį galinį ratą išmetamos į orą. Dirbdami įrenginiu pasirūpinkite, kad ši sritis visada būtų švari ir niekada nebūtų uždengta, kitaip kaupsis išmetamosios dujos.

Paleidimas

Įrenginį leidžiama paleisti tik sėdint ant vairuotojo sėdynės.

Įrenginį paleiskite ant lygaus paviršiaus, o ne nuokalnėje.

0478 193 9705 C - LT

Vidaus degimo variklį paleiskite tik gerai vėdinamoje darbo zonoje. Tinkamas vėdinimas ypač svarbus garažuose.

Prieš paleisdami vidaus degimo variklį, išjunkite pjovimo įrangą, priedus ir pavarą, iki galo nuspauskite stabdžio pedalą.

Paleisdami atkreipkite dėmesį į tai, kad tarp kojų ir pjovimo įrangos turi būti gana didelis atstumas.

Niekada nepaleiskite vidaus degimo variklio, trumpai sujungdami paleidiklio gnybtą. Suaktyvinus įprastą paleidiklio įjungimo grandinę, vejos pjovimo traktorius gali staiga pajudėti.

Niekada nepaleiskite vidaus degimo variklio, jei pajuntate benzino kvapą –

sprogimo pavojus! Darbas

Įspėjimas! Pavojus susižeisti!

Stebėkite pjovimo peilio veikimo zoną. Niekada nekiškite rankų ar kojų prie besisukančių įrenginio dalių arba po jomis. Niekada nelieskite besisukančio pjovimo peilio. Visada laikykitės atokiau nuo žolės išmetimo angos. Visada laikykitės pakankamai saugaus atstumo.

Dirbkite tik dieną arba esant geram dirbtiniam apšvietimui.

Važiuojant už vejos ribų arba nepjaunant pjovimo peilį reikia išjungti, o pjovimo įrangą pakelti į aukščiausią pjovimo padėtį.

Vejoje esančius objektus (vejos purkštuvus, stulpelius, vandens vožtuvus, pamatus, elektros linijas ir t. t.) būtina apvažiuoti. Niekada nevažiuokite per tokius objektus.

Kai dirbama su papildomais priedais, rekomenduojame išmontuoti pjovimo įrangą ir žolės išmetimo kanalą – laikykitės priedų naudojimo instrukcijoje pateiktų nurodymų.

Važiuodami vairą visada tvirtai laikykite abiem rankomis. Ypač atsargiai važiuokite veja ir kitomis nelygiomis vietomis, nes dėl urvų, kalvų, smūgių ir t. t. vairas gali persisukti.

Pavojus susižeisti rankas ir pirštus!

Jeigu dirbdami pastebite, kad bake, bako dangtelyje arba kurą tiekiančiose dalyse (kuro tiekimo vamzdeliuose) yra pažeidimų, iš karto sustabdykite vidaus degimo variklį. Po to kreipkitės į prekybos atstovą. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Nepamirškite, kad teritorijoje gali būti įdubų (urvų) ir kitų nematomų pavojingų vietų. Aukštoje žolėje esančių kliūčių lengva nepastebėti.

Visada važiuokite prideramu greičiu. Dirbdami šalia nuokalnių, sąvartynų,

šlaitų, griovių ir tvenkinių, įrenginį naudokite itin atsargiai. Ypač išlaikykite pakankamą atstumą iki tokių pavojingų vietų.

Būkite ypač atsargūs neapžvelgiamose vietose, ten, kur auga krūmai, medžiai ir yra kitų kliūčių, už kurių galėtų būti asmenų, ypač vaikų, arba gyvūnų.

Jei kas nors įžengia į pjovimo zoną, iš karto sustabdykite vejos pjovimo traktorių ir išjunkite pjovimo peilius.

Visada stebėkite zoną prieš transporto priemonę. Stebėkite kliūtis, kad galėtumėte jų laiku išvengti.

Prieš važiuodami atbuline eiga, kaskart patikrinkite zoną už vejos pjovimo traktoriaus ir išmontuokite priedą (jei yra).

Niekada nepjaukite atbuline eiga, jei tai nėra būtina. Pjaudami atbuline eiga, turite būti ypač atsargūs ir, prieš pradėdami pjauti, kruopščiai patikrinti visą teritoriją už vejos pjovimo traktoriaus.

Dirbdami grupėje, visada laiku praneškite kitiems asmenims, ką ketinate daryti. Laikykitės saugaus atstumo!

Keisdami kryptį, greitį kaskart sumažinkite tiek, kad naudotojas visada galėtų valdyti įrenginį, o vejos pjovimo traktorius neapvirstų.

Įrenginį naudojant greta gatvių ir kertant kelius, reikia paisyti kitų eismo dalyvių.

Būkite ypač atsargūs pjaudami šalia kelių, dviračių ir pėsčiųjų takų. Nublokštos dalys gali sunkiai sužaloti ir pažeisti.

Žolės surinkimo dėžę ištuštinkite tik sėdėdami ant vairuotojo sėdynės.

Prieš ištuštindami žolės surinkimo dėžę, visada išjunkite pjovimo peilį ir palaukite, kol jis sustos.

Jei vejos pjovimo traktorius eksploatuojate su priedais, visada laikykitės su priedais pateikiamų nurodymų ir saugos taisyklių.

Išjunkite pavarą, sustabdykite vidaus degimo variklį ir palaukite, kol pjovimo peilis visiškai sustos, tada įjunkite stovėjimo stabdį ir ištraukite uždegimo raktelį:

– prieš atlaisvindami blokatorius ar

valydami užsikišusį žolės išmetimo kanalą;

– prieš tikrindami, valydami vejos pjovimo

traktorių arba dirbdami prie jo;

– pjovimo peiliui pataikius į kietą objektą.

Patikrinkite, ar įrenginys ir pjovimo įranga nesugadinti, prieš paleisdami iš naujo, paveskite atlikti reikalingus remonto darbus;

LVELRUBGUKET LT

0478 193 9705 C - LT

–jei įrenginys pradėjo neįprastai smarkiai

vibruoti. Atlikite neatidėliotiną patikrą;

– jei pasišalinate nuo įrenginio arba jį

gabenate.

Sustabdykite vidaus degimo variklį ir palaukite, kol pjovimo peilis visiškai sustos:

– prieš pildami degalus; – prieš nuimdami žolės surinkimo dėžę.

Darbas nuokalnėse

Skardžiai yra pagrindinė nelaimingų atsitikimų, kai asmuo nebegalėjo suvaldyti vejos pjovimo traktoriaus ir įrenginys apvirto, sukeldamas sunkius ar net mirtinus sužalojimus, priežastis.

Nėra saugios nuokalnės. Žole apaugusiomis nuokalnėmis važiuoti reikia itin atidžiai.

Saugumo sumetimais įrenginio negalima naudoti nuokalnėse, statesnėse nei 10° (17,6 %). Pavojus susižeisti! 10° šlaitas atitinka 17,6 cm pakilimą vertikalia kryptimi 100 cm ilgio horizontalioje atkarpoje.

Kad vidaus degimo variklis būtų tinkamai tepamas, naudojant įrenginį nuokalnėse, būtina papildomai atkreipti dėmesį į duomenis, pateiktus pridėtoje vidaus degimo variklio naudojimo instrukcijoje.

Jeigu į skardį negalite užvažiuoti atbuline eiga arba abejojate dėl saugos, tokia vieta nevažiuokite.

Stenkitės nuokalnėje įrenginio nepaleisti ir nesustabdyti.

Nenaudokite įrenginio tose vietose (pvz., ant skardžių arba duobėse), kuriose vejos pjovimo traktorius gali apvirsti arba nuslysti. Pavojus apvirsti arba nuslysti didėja, kai gruntas yra purus arba drėgnas.

Ant skardžių važiuokite išilgine kryptimi. Važiuojant skersine kryptimi, didėja pavojus apvirsti.

Važiuodami skardžiais, greičio ir krypties nekeiskite staiga. Tokiose situacijose vejos pjovimo traktorių reikia valdyti atsargiai, ramiai ir tolygiai.

Stenkitės nekeisti krypties nuokalnėse. Ant skardžių posūkius darykite tik tada, kai tai neišvengiama; jei įmanoma, žemyn važiuokite lėtai ir darydami didelį lanką.

Nepjaukite šlapios žolės, ypač augančios ant skardžių, nes dėl šlapios žolės pablogėja sukibimas su gruntu. Tokiu atveju vejos pjovimo traktorius gali nuslysti ir naudotojas jo nesuvaldys.

Važiuojant nuokalnėmis, pavarų dėžės negalima atsklęsti, naudojant pavarų dėžės laisvąją eigą.

Kaip važiuodami skardžiu valdote priedus, būkite ypač atsargūs (kitaip pasiskirsto įrenginio svoris).

Jeigu ratai prasisuka arba nuokalne į viršų važiuojantis įrenginys sustoja, išmontuokite pjovimo peilį arba priedą. Po to lėtai ir tiesiai važiuodami į viršų išvažiuokite iš nuokalnės.

Niekada nebandykite stabilizuoti vejos pjovimo traktoriaus, atsiremdami koja į žemę.

Žolės surinkimo dėžės svoris didina pavojų apvirsti, ypač tais atvejais, kai žolės surinkimo dėžė yra pripildyta.

Žolės surinkimo dėžės niekada netuštinkite ir nekelkite ant nuožulnaus paviršiaus.

Krovinių vilkimas

Vilkdami krovinius būkite ypač atsargūs, kad apvirtus vejos pjovimo traktoriui išvengtumėte sunkių ar net mirtinų sužalojimų.

Daiktams gabenti naudokite tik STIHL leidžiamus priedus. Draudžiama daiktus gabenti ant vejos pjovimo traktoriaus, jame arba ant žolės surinkimo dėžės.

Kroviniams vilkti naudokite tik prikabinimo įtaisus. Krovinių niekada netvirtinkite prie ašies korpuso arba kitoje vietoje virš prikabinimo įtaiso.

Traukos jėgos ir sukabinimo rutulio apkrovos duomenis rasite skyriuje „Krovinių vilkimas“. (Ö 12.11)

Nurodytas apkrovas viršyti pavojinga, taip galima pažeisti įrenginį (vidaus degimo variklį, pavarų dėžę ir kt.).

Gabenant skardžiais apkrovos turi būti pritaikytos taip, kad visada būtų užtikrintas saugus vejos pjovimo traktoriaus (pvz., stabdžių, krypties keitimo, paleidimo) valdymas.

Patikrinkite, ar kroviniai tinkamai ir gerai pritvirtinti. Kroviniams tvirtinti naudokite įtempiamus diržus.

Stebėkite, kad krovinys būtų paskirstytas tolygiai.

Jei nurodyta priedo naudojimo instrukcijoje, naudokite atitinkamus papildomus svorius (priedus).

Nevažiuokite siaurais posūkiais. Ypač atsargūs būkite važiuodami atbuline eiga.

Greičio arba krypties nekeiskite staiga.

0478 193 9705 C - LT

Sustabdymas ir pastatymas

Vejos pjovimo traktorių statykite tik ant lygaus paviršiaus.

Prieš nulipdami nuo vejos pjovimo traktoriaus įsitikinkite, ar jis visiškai sustojo.

Atkreipkite dėmesį į pjovimo įrangos papildomą veikimą. Kol ji sustoja, praeina kelios sekundės.

Prieš nulipdami nuo vairuotojo sėdynės, išjunkite pjovimo peilį arba priedų pavarą, nuleiskite pjovimo įrangą ir visus priedus, visas valdymo svirtis perstumkite į neutralias padėtis, įjunkite stovėjimo stabdį, išjunkite vidaus degimo variklį ir ištraukite uždegimo raktelį.

Uždegimo raktelį saugokite taip, kad jis būtų prieinamas tik tam teisę turintiems asmenims.

4.8 Techninė priežiūra ir remontas

Prieš pradėdami valymo,

reguliavimo, remonto ir

techninės priežiūros darbus,

pastatykite įrenginį ant tvirto, lygaus pagrindo, įjunkite stovėjimo stabdį, išjunkite vidaus degimo variklį ir leiskite jam atvėsti, ištraukite uždegimo raktelį.

Prieš pradėdami darbus vidaus degimo variklio srityje, išmetamųjų dujų vamzdžio ir triukšmo slopintuvo srityje, leiskite įrenginiui atvėsti – tas pats galioja ir visiems pjovimo įrangos techninės priežiūros darbams. Temperatūra gali pakilti iki 80 ° C ir daugiau. Nudegimo

pavojus!

Tiesioginis sąlytis su variklio alyva gali būti pavojingas, be to, variklio alyvos neišliekite.

STIHL rekomenduoja variklio alyvos pildymą arba keitimą patikėti STIHL prekybos atstovui.

Valymas

Po naudojimo nuvalykite visą vejos pjovimo traktorių ir priedus. Ypač kruopščiai pašalinkite visus žolės likučius, nes bėgant laikui žolės likučiuose esanti drėgmė sukelia pažeidimus.

STIHL rekomenduoja nenaudoti aukšto slėgio valymo įrenginių. (Ö 14.2)

Norėdami atlikti valymo darbus, pjovimo įrangą išmontuokite. Pjovimo įrangos niekada nevalykite vandens srove (pvz., su sodo žarna) arba įjungę stovinčiame vandenyje.

Norėdami atlikti valymo darbus (pvz., išvalyti vejos pjovimo traktoriaus rėmą), niekada nevažiuokite arti krašto arba duobės.

Norėdami išvengti gaisro pavojaus, žiūrėkite, kad į vidaus degimo variklį, aušinimo briaunas, akumuliatoriaus dėklą, sritį aplink baką ir išmetamųjų dujų vamzdį nepatektų žolės, lapų arba neištekėtų alyva (tepalas).

Visada išvalykite žolės surinkimo dėžę.

Techninės priežiūros darbai:

Leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visus kitus darbus būtina pavesti prekybos atstovui. Jei jums trūksta reikalingų žinių ir pagalbinių priemonių, visada galite kreiptis į prekybos atstovą. STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas. STIHL prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Naudokite tik tuos įrankius, padargus, priedus ir techniškai lygiavertes dalis, kurias STIHL leido naudoti šiam įrenginiui, kitaip gali kilti nelaimingų atsitikimų pavojus ir gali būti sužaloti asmenys arba pažeistas įrenginys. Kilus klausimų, kreipkitės į prekybos atstovą.

STIHL originalių įrankių, priedų ir atsarginių dalių savybės optimaliai pritaikytos įrenginiui bei naudotojo poreikiams. Originalias STIHL atsargines dalis atpažinsite iš STIHL atsarginės dalies numerio, užrašo STIHL ir, jei reikia, iš STIHL atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas.

Vejos pjovimo traktorių ir visus priedus vieną kartą per metus privalo patikrinti prekybos atstovas. (Ö 14.1)

Įspėjamieji ir nurodomieji lipdukai visada turi būti švarūs ir įskaitomi. Pažeistus arba atsiklijavusius lipdukus pakeiskite naujais originaliais lipdukais, jų galite įsigyti iš STIHL prekybos atstovo. Jeigu kurią nors konstrukcinę dalį keisite nauja, nepamirškite prie jos priklijuoti tokį patį lipduką.

Saugumo sumetimais reguliariai tikrinkite, ar nepažeistos kuro tiekimo konstrukcinės dalys (kuro vamzdynas, kuro čiaupas, kuro bakas, bako dangtelis, jungtys ir t. t.) ir ar nėra nesandarių vietų. Jei reikia, dalis paveskite pakeisti specialistui (STIHL rekomenduoja STIHL prekybos atstovą).

Prieš pradėdami darbus prie elektros komponentų arba šalia jų, nuo akumuliatorių baterijos atjunkite neigiamą kabelį (–).

Įrenginyje sumontuota daug saugos įtaisų. Šių įtaisų negalima nuimti arba modifikuoti (šuntuoti ir t. t.). Jie turi būti tikrinami reguliariais intervalais. Darbus prie saugos

LVELRUBGUKET LT

0478 193 9705 C - LT

įtaisų leidžiama atlikti tik specialistui. Tam STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Žiūrėkite, kad visos veržlės, kaiščiai ir varžtai, ypač peilio tvirtinimo varžtas, būtų tvirtai priveržti, kad įrenginys būtų saugus eksploatuoti.

Saugumo sumetimais nedelsdami pakeiskite susidėvėjusias arba pažeistas dalis.

Reguliariai tikrinkite, ar nesusidėvėjęs bei nepažeistas žolės surinkimo įtaisas (pvz., žolės surinkimo dėžė, žolės išmetimo kanalas) ir ar jis neprarado savo funkcionalumo.

Dėl vejos pjovimo traktoriaus svorio darbus po juo atlikite ypač atsargiai. Kreipkitės į savo prekybos atstovą, STIHL rekomenduoja STIHL prekybos atstovą. Jis turi įsirengęs remonto duobę darbams atlikti arba hidraulinę darbinę platformą.

Patikrinkite, ar saugiai pritvirtinti priekiniai ir galiniai ratai.

Vejos pjovimo traktorius ir priedai visada turi būti nepriekaištingos būklės; turi būti sumontuoti visi nepriekaištingos būklės saugos įtaisai.

Patikrinkite, ar oro slėgis padangose yra tinkamas. Neviršykite naudojimo instrukcijoje nurodyto oro slėgio.

Darbus prie pjovimo įrangos atlikite tik mūvėdami storas darbines pirštines, būkite itin atsargūs.

Reguliariais trumpais intervalais tikrinkite, kaip veikia stabdys, o prireikus reikalingus reguliavimo arba techninės priežiūros darbus paveskite atlikti specialistui. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Elektros įranga ir akumuliatorių baterija

Norėdami išvengti kibirkščių susidarymo dėl trumpojo jungimo, visada pirmiausiai nuo akumuliatorių baterijos atjunkite ir paskiausiai prie jos prijunkite neigiamą kabelį (–).

Atlikdami bet kokius darbus prie akumuliatorių baterijos, niekada nerūkykite. Akumuliatorių

bateriją laikykite toliau nuo kibirkščių, atviros liepsnos ir kitų šilumos šaltinių.

Naudojant kabelius, skirtus starteriui prijungti prie pagalbinės akumuliatorių baterijos, reikia būti itin atsargiems. Laikykitės atitinkamų nurodymų, kad nepažeistumėte vejos pjovimo traktoriaus (starterį aktyvinkite ne daugiau nei 10 sekundžių). (Ö 12.2)

Jeigu įkraunate akumuliatorių bateriją, naudodami kitą įkrovimo sistemą, tuomet laikykitės skyriaus „Akumuliatorių baterijos įkrovimas“ nurodymų. (Ö 14.21)

Akumuliatorių baterijos niekada neatidarinėkite ir saugokite, kad ji nenukristų.

Akumuliatorių bateriją visada įkraukite uždaroje, gerai vėdinamoje, sausoje ir nuo meteorologinių sąlygų poveikio apsaugotoje patalpoje.

Akumuliatorių baterijos jungčių niekada nesujunkite trumpai.

Nenaudokite deformuotų arba pažeistų (išbėgusių) akumuliatorių baterijų, jas pakeiskite ir ekologiškai utilizuokite. Laikykitės šalyje galiojančių reikalavimų.

Iš pažeistų akumuliatorių baterijų gali išbėgti elektrolitas. Saugokitės sąlyčio! Po atsitiktinio sąlyčio nuplaukite vandeniu. Elektrolitui patekus į akis, taip pat kreipkitės į gydytoją. Dėl išbėgusio

akumuliatorių baterijos elektrolito gali būti dirginama oda, galima nudegti ir nusideginti cheminėmis medžiagomis.

Reguliariai apžiūrėkite ir patikrinkite, ar nepažeistas akumuliatorių baterijos jungiamasis kabelis. Pažeistą kabelį paveskite pakeisti specialistui.

Niekada nešuntuokite saugiklių. Niekada nenaudokite saugiklio, kurio apkrova (amperais) yra kitokia nei nustatytoji.

4.9 Laikymas ilgesnį laiką nenaudojant

Prieš pastatydami įrenginį uždaroje patalpoje, palaukite, kol vidaus degimo variklis atvės.

Vejos pjovimo traktorių su ištuštintu degalų baku ir degalų atsargas laikykite uždaroje bei gerai vėdinamoje patalpoje.

Įrenginio, kurio degalų bake yra benzino, niekada nelaikykite pastate, nes benzino garai gali pasiekti atvirą ugnį arba kibirkštis.

Jei reikia ištuštinti baką (pvz., prieš darant pertrauką žiemą, tai galima daryti tik atviroje vietoje (baką ištuštinsite, pvz., užvedę vidaus degimo variklį atviroje vietoje).

Laikykite įrenginį nepriekaištingos būklės. Uždegimo raktelis visada turi būti

ištrauktas ir padėtas į saugią vietą, kad įrenginys nebūtų nesankcionuotai arba netinkamai naudojamas vaikų ir kitų asmenų.

Prieš pastatydami vejos pjovimo traktorių (pvz., žiemai), jį kruopščiai išvalykite. Sausi žolės likučiai ir lapai, esantys netoli triukšmo slopintuvų, gali užsiliepsnoti.

Užsiliepsnojimo pavojus!

0478 193 9705 C - LT

Prieš uždengdami palaukite, kol įrenginys visiškai atvės.

Prieš nutraukdami eksploatavimą, atlikite visus reikalingus techninės priežiūros darbus. (Ö 14.1)

Jeigu vejos pjovimo traktorius nebus naudojamas ilgesnį laiką, tuomet akumuliatorių baterijos kabelius reikia atjungti. STIHL rekomenduoja akumuliatorių bateriją išmontuoti, iki galo įkrauti bei pastatyti į sausą ir rakinamą patalpą. (Ö 14.20)

Įsitikinkite, ar akumuliatorių baterijos apsaugotos nuo nesankcionuoto naudojimo (pvz., nuo vaikų).

4.10 Utilizavimas

Atliekos, pvz., sena alyva arba degalai, naudoti tepalai, filtrai, akumuliatorių baterijos ir panašios susidėvinčios detalės, gali pakenkti žmonėms, gyvūnams arba aplinkai, todėl jas tinkamai utilizuokite.

Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į antrinio perdirbimo centrą arba prekybos atstovą. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Įsitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami įrenginį, padarykite jį netinkamą naudoti. Norėdami išvengti nelaimingų atsitikimų, būtinai ištraukite uždegimo raktelį, atjunkite akumuliatorių bateriją ir vidaus degimo variklio aukštosios įtampos laidą.

Pavojus susižeisti pjovimo peiliu!

Net susidėvėjusio vejos pjovimo traktoriaus niekada nepalikite be

priežiūros. Įsitikinkite, ar įrenginys, ypač pjovimo peilis, laikomi vaikams nepasiekiamoje vietoje.

Akumuliatorių bateriją utilizuokite atskirai nuo įrenginio. Užtikrinkite, kad akumuliatorių baterijos būtų utilizuojamos saugiai ir ekologiškai.

5. Simbolių aprašymas

Dėmesio!

Prieš pradėdami naudoti perskaitykite ir laikykitės naudojimo instrukcijos bei saugos nurodymų.

Pavojus susižeisti!

Prieš pradėdami bet kurį darbą prie pjovimo įrangos, techninės priežiūros ir valymo darbus, ištraukite uždegimo raktelį.

Dėmesio!

Saugokitės sviedžiamų objektų: laikykitės atstumo ir neleiskite arti būti pašaliniams asmenims.

Dėmesio!

Nepamirškite, kad veikiant vidaus degimo varikliui dalys gali būti nusviestos tolyn, todėl dirbkite su žolės surinkimo dėže arba deflektoriumi (specialiu priedu).

Pavojus susižeisti!

Nevažiuokite ir nepjaukite didesnėse nei 10° (17%) nuokalnėse.

Pavojus apvirsti!

Pavojus susižeisti!

Nevažiuokite išilgine kryptimi ir nepjaukite didesnėse kaip 10° (17 %) nuokalnėse ir rampose.

Pavojus apvirsti!

Pavojus susižeist!

Neleiskite pašaliniams asmenims būti pavojaus zonoje.

Dėmesio!

Veikiant vidaus degimo varikliui, niekada nekiškite rankų į peilio darbo zoną. Pavojus susižeisti! Nelipkite ant pjovimo įrangos.

Pavojus nusideginti!

Įkaitusių paviršių nelieskite ir laikykitės atstumo nuo jų. Vidaus degimo variklio dalys, ypač triukšmo slopintuvas, stipriai įkaista.

LVELRUBGUKET LT

0478 193 9705 C - LT

Pavojus gyvybei dėl apsinuodijimo!

Jei pajutote pykinimą, pradėjo skaudėti galvą, sutriko regėjimas (pvz., sumažėjo regos laukas), klausa, svaigsta galva, nebegalite susikaupti, iš karto liaukitės dirbę. Šiuos simptomus gali sukelti ir per didelė išmetamųjų dujų koncentracija.

Pavojus gyvybei!

Benzinas yra nuodingas ir labai degus. Benziną laikykite toliau nuo kibirkščių, atviros liepsnos, ilgalaikės liepsnos, šilumos ir kitų uždegimo šaltinių. Nerūkykite!

Prieš pildami degalus, išjunkite vidaus degimo variklį ir palaukite, kol jis atvės.

Pavojus susižeisti!

Dirbant kyla triukšmas. Triukšmas gali pakenkti klausai.

Naudokite klausos organų apsaugą.

6. Komplektas

Pavadinimas Vnt.

 Žolės surinkimo dėžė 1  Naudojimo instrukcija 1  Vidaus degimo variklio

naudojimo instrukcija 1

7. Darbai prieš pirmą kartą pradedant naudoti

Įspėjimas!

Prieš atlikdami bet kokius darbus su vejos pjovimo traktoriumi, atidžiai perskaitykite skyrių „Jūsų saugumui“ ir laikykitės jo nurodymų! (Ö 4.)

● Patikrinkite variklio alyvos pripildymo

lygį. (Ö 14.13)

● Pripilkite degalų. (Ö 12.1)

● Atsukite degalų čiaupą. (Ö 14.15)

● Optimizuokite slėgį padangose.

(Ö 14.9)

8. Valdymo elementai

8.1 Uždegimo spynelė

Nuoroda

Uždegimo raktelį įkišti ir ištraukti galima tik išjungus vidaus degimo variklį (padėtis STOP). Į uždegimo spynelę galima kišti tik pritaikytą uždegimo raktelį. Niekada nenaudokite atsuktuvo arba panašių daiktų!

Uždegimo raktelį (1) įkiškite į uždegimo spynelę (2).

Sukant uždegimo raktelį, galima pasirinkti šias tris padėtis.

Vidaus degimo variklis išjungtas:

vidaus degimo variklis išjungtas arba išjungiamas.

Uždegimas įjungtas arba vidaus degimo variklis veikia:

įjungiamas uždegimas. Paleidus uždegimo raktelis automatiškai grįžta atgal į šią padėtį ir vidaus degimo variklis veikia.

Vidaus degimo variklio paleidimas:

jeigu visi su sauga susiję paleidimo reikalavimai įvykdyti, o uždegimo raktelis pasuktas į šią padėtį, tuomet vidaus degimo variklis užsiveda. Atleidus uždegimo raktelį, jis vėl grįžta atgal į padėtį „Vidaus degimo variklis veikia“.

Pavadinimas Vnt.

 Pagrindinis įrenginys 1  Uždegimo raktelis 2

0478 193 9705 C - LT

Nuoroda

Kai vidaus degimo variklis išjungtas, padėtyje „Uždegimo įjungimas“ po 20 sekundžių aktyvinamas akustinis signalas. Akustinis signalas įspėja, kad senka akumuliatorius. Norėdami išjungti akustinį signalą, uždegimo raktelį pasukite į padėtį „Išjungti vidaus degimo variklį“ arba paleiskite vidaus degimo variklį.

„Choke“ padėtis:

Jeigu akceleratoriaus rankenėlė (1) pastumiama pirmyn arba atgal, tuomet pasikeičia vidaus degimo variklio sūkių skaičius ir, esant įjungtai pjovimo įrangai, pjovimo peilių sūkių skaičius.

Padėtis MAX

Maksimalus vidaus degimo variklio apsukų skaičius

Padėtis MIN

Minimalus vidaus degimo variklio apsukų skaičius

LVELRUBGUKET LT

8.2 Akceleratoriaus rankenėlė su „Choke“ funkcija

Akceleratoriaus rankenėle reguliuojamas vidaus degimo variklio sūkių skaičius. Norint užvesti vidaus degimo variklį, akceleratoriaus rankenėlę reikia nustatyti į „Choke“ padėtį.

Stenkitės nepažeisti įrenginio!

Kai tik vidaus degimo variklis veiks, išaktyvinkite „Choke“ funkciją. Veikiant vidaus degimo varikliui, akceleratoriaus rankenėlės niekada nestumkite į padėtį „Choke“.

Akceleratoriaus rankenėlę (1) pastumkite į patį priekį – į „Choke“ padėtį (atkreipkite dėmesį į užfiksavimo pakopą).

Vidaus degimo variklio sūkių skaičiaus nustatymas

Pjaudami ir paleisdami šiltą vidaus degimo variklį akceleratoriaus rankenėlę nustatykite į padėtį MAX.

8.3 Pjovimo įrangos jungiklis

Veikiant vidaus degimo varikliui ir stebint visus apsaugos įtaisus (Ö 11.), pjovimo

įrangos jungikliu galima įjungti pjovimo įrangą.

Stenkitės nepažeisti įrenginio!

Pjovimo peilio nejunkite, kai žolė yra aukšta arba nustatyta žemiausia pjovimo pakopa. Pjovimo peilį junkite tik esant maksimaliam vidaus degimo variklio sūkių skaičiui.

Pjovimo įrangos įjungimas

0478 193 9705 C - LT

Viršutinį jungiklį (1) paspauskite iki galo.

Pjovimo įrangos išjungimas

Apatinį jungiklį (1) paspauskite iki galo.

Esant poreikiui elektroninę įrangą galima taip užprogramuoti, kad užsipildžius žolės surinkimo dėžei, pjovimo įranga išsijungtų automatiškai. (Ö 12.8)

8.4 Pjovimo atbuline eiga apsauginis jungiklis

Dėl pjovimo atbuline eiga apsauginio jungiklio pjovimo įranga galima pjauti važiavimo kryptimi „Atgal“. Jei paleisti neišeina, pjovimo įranga saugumo sumetimais išjungiama automatiškai.

Norėdami pjauti atbuline eiga, atbulinės eigos apsauginį jungiklį (1) tam tikru metu trumpai spustelėkite kairiąja koja.

1 Leidimas esant išjungtai pjovimo

įrangai

● Sustabdykite vejos pjovimo traktorių ir

pasirinkite važiavimo kryptį „Atgal“ (Ö 8.5)

● Trumpai kairiąja koja spauskite pjovimo

atbuline eiga apsauginį jungiklį.

●Įjunkite pjovimo įrangą ir po

5 sekundžių pradėkite pjovimą atbuline eiga (Ö 8.3) Užvedus paleidimas gali užtrukti iki 1 sekundės.

2 Leidimas esant įjungtai pjovimo įrangai

● Veikiant pjovimo režimui, kairiąja koja

trumpai spauskite pjovimo atbuline eiga apsauginį jungiklį.

● Per 5 sekundes perjunkite į važiavimo

kryptį „Atgal“ ir toliau pjaukite (Ö 8.5) Pakeitus važiavimo kryptį, paleidimas gali užtrukti iki 1 sekundės.

Jei atbulinės eigos apsauginį jungiklį laikote ilgai nuspaudę, tam tikrą laikotarpį jį atleiskite ir spustelėkite iš naujo.

8.5 Važiavimo krypties pasirinkimo svirtis

Naudojant važiavimo krypties pasirinkimo svirtį, pasirenkama važiavimo kryptis. Suaktyvinus greičio reguliavimo pedalą, vejos pjovimo traktorius važiuoja pasirinkta kryptimi – suaktyvinus tik važiavimo krypties pasirinkimo svirtį, įrenginys nepradeda judėti.

Kai greičio reguliavimo pedalas nuspaustas, važiavimo krypties pasirinkimo svirtis saugumo sumetimais yra užblokuota. Todėl prieš suaktyvindami važiavimo krypties pasirinkimo svirtį, atleiskite greičio reguliavimo pedalą.

Važiavimo krypties pasirinkimas

Važiavimo kryptis „Pirmyn“

Važiavimo krypties pasirinkimo svirtį (1) nustatykite į priekinę padėtį.

0478 193 9705 C - LT

Važiavimo kryptis „Atgal“

Važiavimo krypties pasirinkimo svirtį (1) nustatykite į galinę padėtį.

8.6 Vairas

Įspėjimas!

Važiuodami vairą visada tvirtai laikykite abiem rankomis.

8.8 Greičio reguliavimo pedalas

Nuoroda

Prieš paspausdami greičio reguliavimo pedalą, įsitikinkite, ar važiavimo krypties pasirinkimo svirtimi pasirinkta tinkama važiavimo kryptis. Kai įjungtas stovėjimo stabdys arba paspaustas stabdžio pedalas, greičio reguliavimo pedalo paspausti negalima.

Naudojant greičio reguliavimo pedalą, važiavimo greitis reguliuojamas be pakopų.

LVELRUBGUKET LT

Sukant vairą (1) į kairę L arba į dešinę R, pasikeičia įrenginio važiavimo kryptis. Kuo daugiau sukamas vairas (1), tuo mažesnis tampa posūkio spindulys.

8.7 Vairuotojo sėdynės reguliavimo svirtis

Sėdynę galima reguliuoti septyniomis fiksavimo pakopomis.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Atsisėskite į vairuotojo sėdynę ir dešiniąją ranką padėkite ant vairo.

0478 193 9705 C - LT

1 Kairiąja ranka pakelkite vairuotojo sėdynės reguliavimo svirtį (1) ir laikykite.

2 Vairuotojo sėdynę (2) nustatykite į pageidaujamą padėtį. Tada vairuotojo sėdynės reguliavimo svirtį paleiskite ir leiskite jai užsifiksuoti.

Sustojimas:

nuo greičio reguliavimo pedalo (važiavimo pavaros) (1) nuimkite koją.

Važiavimo greičio sumažinimas:

silpniau spauskite greičio reguliavimo pedalą (1).

Važiavimo greičio padidinimas:

greičio reguliavimo pedalą (1) spauskite žemyn.

8.9 Stabdžio pedalas

Stabdžio pedalu galima sustabdyti įrenginį, kai jis važiuoja, arba jį užblokuoti sustabdžius.

Paspauskite stabdžio pedalą (1). Kuo stipriau spaudžiamas stabdžio pedalas (1), tuo stipriau stabdomi galiniai ratai.

Įspėjimas!

Niekada nepradėkite naudoti įrenginio su sugadintu stabdžiu.

Sugadintą stabdį visada turi pataisyti arba sureguliuoti prekybos atstovas. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą. Niekada nebandykite patys atlikti stabdžio techninės priežiūros darbų.

8.10 Stovėjimo stabdys

Įjungus stovėjimo stabdį, blokuojami galiniai įrenginio ratai. Taip vejos pjovimo traktorius negali automatiškai pradėti judėti (pvz., nuokalnėse ir t. t.).

Nuoroda

Prieš įjungdami stovėjimo stabdį, visada patikrinkite, ar veikia stabdys.

Stovėjimo stabdžio įjungimas

Stabdžio pedalą (1) koja iki galo nuspauskite žemyn ir laikykite. Stovėjimo stabdžio svirtį (2) patraukite į viršų.

● Stabdžio pedalą vėl atleiskite. Stovėjimo stabdys yra aktyvintas, kai stabdžio pedalas lieka paspaustas.

● Atleiskite stovėjimo stabdžio svirtį. Ši nusileidžia į apačią.

– Galiniai ratai yra užblokuoti.

Stovėjimo stabdžio atleidimas

Koja trumpai paspauskite stabdžio pedalą (1)..

● Stabdžio pedalas grįžta atgal į pradinę padėtį (į nepaspaustą būseną).

● Stovėjimo stabdys yra išaktyvintas, o galiniai ratai – nebeblokuojami.

8.11 Pjovimo aukščio reguliavimo

svirtis

Naudodami pjovimo aukščio reguliavimo svirtį, galite nustatyti 6 pjovimo pakopas.

Pjovimo aukščio reguliavimo svirties atsklendimas

Pavojus susižeisti!

Prieš atsklęsdami pjovimo aukščio reguliavimo svirtį, tvirtai suimkite svirtį ant rankenos. Įrenginiui nejudant, saugumo sumetimais atsklęskite pjovimo aukščio reguliavimo svirtį.

0478 193 9705 C - LT

Pjovimo aukščio reguliavimo svirtį (1) patraukite į vidų (vairuotojo sėdynės link) ir laikykite.

● Pjovimo aukščio reguliavimo svirtis yra atsklęsta ir galima reguliuoti pjovimo aukštį.

Pjovimo aukščio reguliavimo svirties užsklendimas

8.12 Žolės surinkimo dėžės ištuštinimo svirtis

Naudojant žolės surinkimo dėžės ištuštinimo svirtį, žolės surinkimo dėžę galima patogiai ištuštinti, naudotojui nepakylant nuo vairuotojo sėdynės.

● Išjunkite pjovimo įrangą. (Ö 8.3)

● Prieš ištuštindami žolės surinkimo dėžę, visiškai sustabdykite įrenginį.

● Paspauskite stabdžio pedalą ir laikykite arba įjunkite stovėjimo stabdį.

LVELRUBGUKET LT

Žolės surinkimo dėžės ištuštinimo svirtį (1) patraukite į priekį (sėdynės kryptimi). Žolės surinkimo dėžė (2) pasukama į viršų, o nupjauta žolė iškrenta.

● Žolės surinkimo dėžės ištuštinimo svirtį lėtai patraukite atgal ir žolės surinkimo dėžę vėl užsifiksuokite prie galinės sienelės.

● Žolės surinkimo dėžės ištuštinimo svirtį paspauskite žemyn ir nustatykite į pradinę padėtį, kai svirtis yra įtraukta.

Pjovimo aukščio reguliavimo svirtį (1) ranka lėtai traukite į išorę, kol svirtis užsifiksuos užsifiksavimo pakopoje.

0478 193 9705 C - LT

Žolės surinkimo dėžės ištuštinimo svirtį (1) ištraukite į viršų.

8.13 Žolės surinkimo dėžės

atsklendimo rankenėlė

Įspėjimas!

Aktyvindami žolės surinkimo dėžės atsklendimo rankenėlę, atkreipkite dėmesį į tai, kad neprisispaustumėte pirštų.

Žolės surinkimo dėžės atsklendimo rankenėlė yra po žolės surinkimo dėžės rankena. Prieš užkabindami arba nukabindami žolės surinkimo dėžę, patraukite žolės surinkimo dėžės atsklendimo rankenėlę į viršų ir laikykite.

Žolės surinkimo dėžės atsklendimas

Žolės surinkimo dėžės atsklendimo rankenėlę (1) patraukite iki galo į viršų ir laikykite.

● Žolės surinkimo dėžė yra atsklęsta ir ją galima nuimti.

Žolės surinkimo dėžės užsklendimas

Užkabinę žolės surinkimo dėžę, atleiskite patrauktą žolės surinkimo dėžės atsklendimo rankenėlę (1). Tuo metu atkreipkite dėmesį į tai, kad fiksatorius iki galo užsifiksuotų.

– Užsklendus žolės surinkimo dėžė yra

vėl užfiksuota įrenginyje.

8.14 Pavarų dėžės laisvosios eigos rankenėlė

Pavarų dėžę galima išjungti (pvz., norint stumti įrenginį) arba įjungti (važiavimo pavara), naudojant pavarų dėžės laisvosios eigos rankenėlę.

Įspėjimas! Galima susižaloti prisispaudus!

Pavarų dėžės laisvosios eigos rankenėlė turėtų būti ištraukiama tik ant lygaus paviršiaus, nes įrenginys gali pradėti automatiškai judėti. Jeigu įrenginys išjungiamas, esant išjungtai pavarų dėžei, tuomet visada reikia įjungti stovėjimo stabdį.

Nuoroda

Pavarų dėžės laisvosios eigos rankenėlė turėtų būti ištraukiama tik tada, kai vejos pjovimo traktorius stumiamas.

Pavarų dėžės išjungimas

Pavarų dėžės laisvosios eigos rankenėlę (1) iki galo patraukite į išorę.

Pavarų dėžės įjungimas

Pavarų dėžės laisvosios eigos rankenėlę (1) pakelkite į viršų ir iki galo paspauskite į vidinę pusę.

0478 193 9705 C - LT

8.15 Pripildymo lygio jutiklis (žolės

surinkimo dėžės)

Prisipildžius žolės surinkimo dėžei, aktyvinamas ilgas signalas. Tokiu būdu įspėjama, kad reikia ištuštinti žolės surinkimo dėžę.

Išjungus pjovimo įrangą, ilgas garso signalas išaktyvinamas.

Pakeitus pripildymo lygio jutiklio (žolės surinkimo dėžės) ilgį, daromas poveikis pripildytos žolės surinkimo dėžės signalo momentui.

Taip žolės surinkimo dėžės pripildymą galite priderinti prie nupjautos žolės savybių.

Paprastai, naudojant trumpesnį jutiklį, signalas suveikia vėliau (žolės surinkimo dėžė pripildoma daugiau; idealiai, kai nupjauta žolė yra labai sausa).

Pripildymo lygio jutiklį galima reguliuoti 6 užfiksuojamomis padėtimis.

Pristatomo įrenginio pripildymo lygio jutiklis (žolės surinkimo dėžės) yra visiškai ištrauktas.

Pripildymo lygio jutiklio zondo reguliavimas

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

Pripildymo lygio jutiklio (žolės surinkimo dėžės) stūmiklį (1) pailginsite arba sutrumpinsite stumdami rodyklės kryptimi.

● Užkabinkite žolės surinkimo dėžę. (Ö 12.10)

9. Elektroninė įranga

Vejos pjovimo traktoriuje sumontuota elektroninė įranga, kuria kiekvieną kartą prieš užvedant ir naudojant įrenginį patikrinami visi apsauginiai įtaisai ir užtikrinamas saugus naudojimas.

9.1 Savaiminė diagnozė užvedant

Prieš užvedant vidaus degimo variklį, elektroninė įranga atlieka savaiminę diagnozę. Tada patikrinama, ar tinkamai veikia jungikliai, kabeliai ir t. t.

Savaiminės diagnozės aktyvinimas

● Atsisėskite į vairuotojo sėdynę.

● Atleiskite stovėjimo stabdį. (Ö 8.10)

● Uždegimo raktelį pasukite į padėtį

„Uždegimas įjungtas“ (Ö 8.1) – tuo metu neaktyvinkite jokių jungiklių ir pedalų.

Savaiminė diagnozė be klaidų

Pasigirsta trumpas signalas – elektroninė įranga yra suaktyvinta, o vejos pjovimo

traktorius paruoštas paleisti.

● Vidaus degimo variklio paleidimas. (Ö 12.2)

Savaiminė diagnozė su klaidomis

Pasigirsta ilgas signalas arba vienas paskui kitą einantys trys signalai.

Vienas ilgas signalas praneša, kad sugedo elektroninė įranga arba akumuliatorių baterija prijungta sukeistais poliais.

● Uždegimo raktelį pasukite į padėtį „Išjungti vidaus degimo variklį“. (Ö 8.1)

● Patikrinkite akumuliatorių baterijos poliškumą ir kabelį, jei reikia, tinkamai prijunkite. (Ö 14.19)

● Pakartokite savaiminę diagnozę. Jei ilgas signalas išlieka net tinkamai prijungus akumuliatorių bateriją, vadinasi, sugedo elektroninė įranga. Kreipkitės į savo prekybos atstovą, STIHL rekomenduoja STIHL prekybos atstovą.

Trys vienas paskui kitą einantys signalai rodo elektros įrangos (trumpasis

jungimas) arba kontaktinio sėdynės jungiklio gedimą. Vidaus degimo variklio neįmanoma užvesti.

● Uždegimo raktelį pasukite į padėtį „Išjungti vidaus degimo variklį“. (Ö 8.1)

LVELRUBGUKET LT

0478 193 9705 C - LT

● Išsamesnę diagnozę turi atlikti prekybos atstovas. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

9.2 Vejos pjovimo traktoriaus gedimas

naudojant

Dirbant elektroninė įranga kontroliuoja saugią būklę. Trys vienas paskui kitą einantys signalai rodo elektros įrangos (trumpasis jungimas, laisvi kištukai, trūkęs kabelis) gedimą.

Vidaus degimo variklis sustabdomas.

Ką daryti?

● Uždegimo raktelį pasukite į padėtį „Išjungti vidaus degimo variklį“. (Ö 8.1)

● Aktyvinkite savaiminę diagnozę. (Ö 9.1)

Jeigu gedimo neįmanoma pašalinti, reikalinga išsami diagnozė. Kreipkitės į savo prekybos atstovą, STIHL rekomenduoja STIHL prekybos atstovą.

9.3 Elektroninės įrangos gedimas

Retais atvejais naudojant įrenginį gali sugesti pati elektroninė įranga. Aktyvinamas ilgas signalas ir išjungiamas vidaus degimo variklis.

Ką daryti?

● Uždegimo raktelį pasukite į padėtį „Išjungti vidaus degimo variklį“. (Ö 8.1)

● Aktyvinkite savaiminę diagnozę. (Ö 9.1)

● Paleiskite vidaus degimo variklį. (Ö 12.2)

Jeigu gedimo neįmanoma pašalinti, reikalinga išsami diagnozė. Kreipkitės į savo prekybos atstovą, STIHL rekomenduoja STIHL prekybos atstovą.

10. Darbo nuorodos

Įspėjimas!

Pavojus susižaloti!

Prieš pradėdami naudoti, kaskart perskaitykite visą informaciją apie saugų įrenginio naudojimą. Dirbdami nuokalnėse turite būti itin atidūs ir atsargūs.

Nuoroda

Prieš pradėdami dirbti, patikrinkite pjovimo įrangą, ar jos montavimo padėtis yra tinkama. Pirmą kartą naudodami savo įrenginį, pasirinkite plokščią, lygią teritoriją bei, norėdami įgusti, pjaukite tiesiomis ir šiek tiek viena kitą perdengiančiomis juostomis. Visada pjaukite tik sausą žolę.

Dailią ir tankią veją suformuosite, jei:

– pjausite pasirinkę didelį vidaus degimo

variklio sūkių skaičių (akceleratoriaus rankenėlė nustatyta į padėtį MAX) ir lėtą važiavimo greitį;

– pjausite dažnai, o vejos žolę paliksite

trumpą;

– esant karštam ir sausam klimatui, vejos

nepjausite per trumpai, nes ją išdegins saulė ir ji taps nepatraukli;

– pjovimo peiliai bus aštrūs. Todėl

reguliariai galąskite arba keiskite pjovimo peilius;

– keisite pjovimo kryptį.

Aukštos žolės pjovimas

Esant labai aukštai žolei, geriau pjauti dukart:

– pirmasis pjovimas pasirinkus

didžiausiąją pjovimo pakopą, didžiausiąjį vidaus degimo variklio sūkių skaičių ir lėtą važiavimo greitį;

– antrasis pjovimas pasirinkus

pageidaujamą pjovimo pakopą ir nustačius didžiausiąjį vidaus degimo variklio sūkių skaičių. Važiavimo greitį pritaikykite prie vejos ypatybių.

Įspėjimas! Gaisro pavojus!

Stenkitės neperkrauti pjovimo įrangos pavaros, nes dėl perkrovos

pavaros diržas gali nuolat praslysti ir taip dėl perkaitimo gali kilti gaisras.

Neįprasti pavaros diržo skleidžiami garsai, pvz., cypimas (šlifavimo garsas), rodo, kad diržas yra perkrautas. Todėl aukštoje žolėje niekada nepjaukite su užsikišusiu žolės išmetimo kanalu arba pripildyta žolės surinkimo dėže. Jei reikia naudokite mulčiavimo priedą „Mulch-Kit“ (specialus priedas).

Visada saugokite pjovimo įrangą – pirmiausia pavaros diržo srityje – nuo degių medžiagų (žolės, lapų ir t. t.) ir reguliariai valykite, kad išvengtumėte gaisro pavojaus.

Kaip išvengti žolės išmetimo kanalo užsikišimo

Žolės išmetimo kanalui užsikišus žole, sumažinkite važiavimo greitį. Dėl vejos būklės jis gali būti per didelis. Be to, pripildymo lygio jutiklio stūmiklis turi būti iki galo ištrauktas. (Ö 8.15)

0478 193 9705 C - LT

Jeigu problema vis tiek išlieka, tikėtina jos priežastis yra pažeisti arba susidėvėję pjovimo peilio sparneliai. Pakeiskite pjovimo peilį.

Be to, kiekvieną kartą panaudojus reikia išvalyti pjovimo įrangą, žolės išmetimo kanalą ir pjovimo peilį, kad nesikauptų žolės likučiai.

Tręšimas

Pjaunant iš dirvos nuolat pašalinamos maistingosios medžiagos, kurios vėl turi būti grąžintos, naudojant aukštos kokybės ilgalaikes vejos trąšas. Paprastai per pjovimo sezoną reikia tręšti tris kartus. Tokiu atveju veja turi būti sausa, kad trąšos nepriliptų prie stiebelių ir jų nenudegintų. Veją geriau sudrėkinkite. Tokiu atveju trąšos bus nuplautos nuo stiebelių. (Laikykitės gamintojo nurodymų dėl apdorojimo.)

Pjaunant veją galima tręšti natūraliai. Tai įmanoma naudojant mulčiavimo priedą „Mulch–Kit“. Mulčiavimo priedą „Mulch– Kit“ galima įsigyti kaip specialų priedą. Į komplektaciją jis neįeina. (Daugiau informacijos jums suteiks STIHL prekybos atstovas.)

Darbas tausojant dirvą

Svarbiausi darbo tausojant dirvą veiksniai – darbo technika ir dirvos drėgmė.

Norėdami švariai nupjauti, važiavimo greitį turite pritaikyti prie pjaunamos žolės būklės (aukščio ir tankumo) bei vejos drėgnumo.

Dėl per siaurų posūkių padidėja nupjautos vejos apkrova, o, esant drėgnai vejai, tai ypač pablogina pjovimo rezultatus, nes ratai grimzta į minkštą veją.

11. Saugos įtaisai

Įrenginys yra pritaikytas saugiai valdyti, o apsaugai nuo netinkamo naudojimo užtikrinti jame įrengti keli saugos įtaisai.

Pavojus susižeisti!

Jeigu nustatoma, kad sugedo kuris nors iš saugos įtaisų, tuomet įrenginio negalima naudoti. Kreipkitės į prekybos atstovą. STIHL rekomenduoja STIHL prekybos atstovą.

Norint užvesti vidaus degimo variklį, bet kuriuo atveju:

–pjovimo įranga turi būti išjungta, –turi būti nuspaustas stabdžio pedalas

arba įjungtas stovėjimo stabdys.

Vidaus degimo variklis išjungiamas, kai naudotojas

–esant įjungtai pjovimo įrangai,

pasišalina nuo vairuotojo sėdynės;

–esant įjungtai pjovimo įrangai, paverčia,

pakelia žolės surinkimo dėžę arba nuima deflektorių (specialų priedą);

– pasišalina nuo vairuotojo sėdynės, o

stovėjimo stabdys neįjungtas.

Įmontuotas peilio stabdys:

išjungus pjovimo peiliai sustoja vėliausiai po 5 sekundžių.

Pastaba

Įjungus pjovimo įrangą, pjovimo peiliai sukasi ir girdimas oro srauto keliamas triukšmas. Papildomo veikimo trukmė atitinka oro srauto keliamo triukšmo trukmę išjungus. Ją galima išmatuoti sekundmačiu.

Norėdami patikrinti įmontuotą peilių stabdį, oro srauto keliamo triukšmo trukmę išjungę išmatuokite sekundmačiu.

Jei jis trunka ilgiau nei 5 sekundes: kreipkitės į STIHL prekybos atstovą.

12. Įrenginio naudojimo pradžia

Pavojus susižeisti!

Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite visą skyrių „Jūsų saugumui“ ir laikykitės jo nuorodų. (Ö 4.)

Saugumo sumetimais įrenginio negalima naudoti nuokalnėse, statesnėse nei 10° (17,6 %). 17,6 % šlaitas atitinka 17,6 cm pakilimą vertikalia kryptimi 100 cm ilgio horizontalioje atkarpoje.

● Prieš pradėdami naudoti įrenginį, susipažinkite su jo valdymo elementais. (Ö 8.)

● Prieš pradėdami naudoti įrenginį, atkreipkite dėmesį į techninės priežiūros planą ir vykdykite visus techninės priežiūros darbus. (Ö 14.1)

● Kaskart prieš pradėdami naudoti, patikrinkite saugos įtaisus. (Ö 11.) Vejos pjovimo traktorių draudžiama eksploatuoti, jei trūksta saugos įtaisų, jie yra pažeisti, išjungti arba modifikuoti.

12.1 Kuro pripylimas

Didžiausioji kuro bako talpa:

LVELRUBGUKET LT

0478 193 9705 C - LT

Rekomenduojamas kuras:

naudokite bešvinį, šviežią kokybišką kurą. Nurodymus dėl kuro kokybės (oktaninio skaičiaus) rasite vidaus degimo variklio naudojimo instrukcijoje.

Atsukite užsukamą bako dangtelį (1) ir jį nuimkite.

● Išjunkite vidaus degimo variklį ir palaukite, kol jis atvės (bus apyšiltis). (Ö 12.3)

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Kurą pilkite naudodami pritaikytą

piltuvėlį (nėra komplekte) lėtai ir atsargiai. Kad kuras nepradėtų bėgti per kraštus, pylimo procesą suskirstykite į dalis. Tarp atskirų pylimo etapų bako indikatoriuje stebėkite bako pripildymo lygį. Kuo daugiau kuro jau įpilta, tuo mažiau reikia jo pilti per kitą etapą.

Kuro lygį bake galima pažiūrėti bako indikatoriuje (2). Kurą pilkite į baką, kol kuro lygis pasieks viršutinę žymą.

● Uždėkite užsukamą bako dangtelį ir jį užsukite. Tada užsukamą bako dangtelį priveržkite ranka.

● Išsiliejusį kurą išvalykite ir, prieš paleisdami vidaus degimo variklį, leiskite jiems kurį laiką garuoti.

12.2 Vidaus degimo variklio užvedimas

Stenkitės nepažeisti įrenginio!

Jeigu vidaus degimo variklis užsiveda neiškart, tarp bandymų užvesti darykite pertraukas. Uždegimo raktelio nelaikykite pasukę į padėtį „Užvesti vidaus degimo variklį“ ilgiau nei 10 sekundžių.

Prieš paleisdami

● Patikrinkite variklinės alyvos lygį.(Ö 14.13)

● Iš pjovimo įrangos ir variklio skyriaus pašalinkite žolės likučius.

● Patikrinkite degalų lygį ir, jei reikia, papildykite. (Ö 12.1)

● Prieš pradėdami naudoti, kaskart patikrinkite, ar veikia stabdys. (Ö 12.5)

● Atlikite visus individualius įrenginio nustatymus (sureguliuokite vairuotojo sėdynę) – tik išjungę vidaus degimo variklį!

● Neužveskite įrenginio, kai netoliese yra asmenų, ypač vaikų, arba gyvūnų.

Užvedimo eiga

● Atsukite kuro čiaupą. (Ö 14.15)

● Atsisėskite į vairuotojo sėdynę.

● Prieš užvesdami, iki galo nuspauskite

stabdžio pedalą ir laikykite arba įjunkite stovėjimo stabdį. (Ö 8.9), (Ö 8.10)

● Uždegimo raktelį įkiškite į uždegimo spynelę ir pasukite į padėtį „Uždegimas

įjungtas“. (Ö 8.1)

● Nustatykite akceleratoriaus rankenėlę į padėtį „Choke“. (Ö 8.2)

● Uždegimo raktelį pasukite į padėtį

„Užvesti vidaus degimo variklį“. Vidaus degimo variklis užvedamas. Kai tik vidaus degimo variklis ims veikti, atleiskite uždegimo raktelį. Jis automatiškai grįš į padėtį „Vidaus degimo variklis veikia“.

● Veikiant vidaus degimo varikliui, akceleratoriaus rankenėlę grąžinkite į padėtį MAX. Atkreipkite dėmesį į užfiksavimo pakopą! (Ö 8.2)

● Veikiant vidaus degimo varikliui, galite koją nuimti nuo stabdžio pedalo arba stovėjimo stabdžio.

0478 193 9705 C - LT

12.3 Vidaus degimo variklio sustabdymas

● Stabdykite įrenginį, kol jis sustos.

● Išjunkite pjovimo įrangą. (Ö 8.3)

● Nustatykite akceleratoriaus rankenėlę į padėtį MIN. (Ö 8.2)

● Uždegimo raktelį pasukite į padėtį

„Išjungti vidaus degimo variklį“. Vidaus degimo variklis išjungiamas.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Jei reikia, užsukite degalų čiaupą.

(Ö 14.15)

● Uždegimo raktelį ištraukite ir padėkite į saugią vietą.

12.4 Važiavimas

Įspėjimas!

Nuokalnėje visada pasirinkite mažesnį važiavimo greitį. Prieš keisdami važiavimo kryptį, visų pirma nuokalnėse, kaskart atitinkamai sumažinkite važiavimo greitį.

Stenkitės nepažeisti įrenginio!

Važiuodami nuolat palaikykite didžiausią vidaus degimo variklio sūkių skaičių, kad pavarų dėžė būtų optimaliai aušinama. Todėl važiavimo greitį reguliuokite tik greičio reguliavimo pedalu, o ne akceleratoriaus rankenėle.

Prieš važiuojant

● Patikrinkite, ar stabdys veikia.

●Įjunkite pavarų dėžės laisvosios eigos rankenėlę. (Ö 8.14)

● Paleiskite vidaus degimo variklį.

(Ö 12.2)

Važiavimas į priekį

● Nustatykite akceleratoriaus rankenėlę į padėtį-MAX. (Ö 8.2)

● Pasirinkite važiavimo kryptį „Pirmyn“. (Ö 8.5)

● Jei įjungtas stovėjimo stabdys, jį atleiskite. (Ö 8.10)

● Aktyvinkite greičio reguliavimo pedalą – įrenginys ims judėti į priekį.

Važiavimas atgal

● Nustatykite akceleratoriaus rankenėlę į padėtį-MAX. (Ö 8.2)

● Pasirinkite važiavimo kryptį „Atgal“. (Ö 8.5)

● Jei įjungtas stovėjimo stabdys, jį atleiskite. (Ö 8.10)

● Aktyvinkite greičio reguliavimo pedalą – įrenginys ims judėti atgal.

12.5 Stabdymas

● Atleiskite greičio reguliavimo pedalą ir taip sumažinkite važiavimo greitį – važiuodami visu greičiu, venkite staigaus stabdymo. (Ö 8.8)

● Stabdžio pedalą tolygiai spauskite žemyn, kol įrenginys sustos. (Ö 8.9)

12.6 Pjovimo aukščio nustatymas

Pavojus susižeisti!

Pjovimo aukštį reguliuokite tik sustojus įrenginiui.

● Stabdykite įrenginį, kol jis sustos.

● Atsklęskite pjovimo aukščio reguliavimo svirtį ir ją laikykite. (Ö 8.11)

● Pjovimo aukštį galima sureguliuoti

pjovimo aukščio reguliavimo svirties judesiais aukštyn ir žemyn, 6 pjovimo pakopomis.

● Užsklęskite pjovimo aukščio reguliavimo svirtį. (Ö 8.11)

1 pjovimo pakopa:

mažiausias pjovimo aukštis (35 mm)

6 pjovimo pakopa:

didžiausias pjovimo aukštis (90 mm)

12.7 Pjovimas

Jei pjovimo įranga įjungiama važiuojant, tai dėl papildomos apkrovos (ėmus veikti pjovimo peiliui) trumpam sumažėja vidaus degimo variklio sūkių skaičius.

Prieš pjaudami

● Atkreipkite dėmesį į skyrių „Darbo nuorodos“. (Ö 10.)

● Visada dirbkite maksimaliu vidaus degimo variklio sūkių skaičiumi. Pjovimo peilis optimizuotas šiam sūkių skaičiui, todėl nupjauta veja atrodo puikiai ir efektyviausiai susiurbiama nupjauta žolė.

Pjovimo įrangą įjunkite toliau nurodyta eilės tvarka.

● Paleiskite vidaus degimo variklį. (Ö 12.2)

● Nustatykite akceleratoriaus rankenėlę į padėtį-MAX. (Ö 8.2)

LVELRUBGUKET LT

0478 193 9705 C - LT

● Vejos pjovimo traktoriumi nuvažiuokite į teritoriją, kurią reikia pjauti. Pjovimo įrangos nejunkite, jei žolė yra aukšta arba nustatyta žemiausia pjovimo pakopa. Pjovimo įrangą junkite tik tada, jei įrenginys jau yra teritorijoje, kurią reikia pjauti.

● Pjovimas priekine eiga

Pasirinkite važiavimo kryptį „Pirmyn“ (Ö 8.5), tada paspauskite pjovimo

įrangos jungiklį ir taip įjunkite pjovimo įrangą. (Ö 8.3)

Pjovimas atbuline eiga

Pasirinkite važiavimo kryptį „Atgal“ (Ö 8.5) ir vieną kartą aktyvinkite pjovimo atbuline eiga apsauginį jungiklį (Ö 8.4), tada paspauskite pjovimo įrangos jungiklį. Pjovimo įranga įsijungs per 6 sekundes. (Ö 8.3)

Pjaunant

● Nustatykite akceleratoriaus rankenėlę į padėtį-MAX. (Ö 8.2)

● Važiavimo greitį visada pritaikykite prie žolės aukščio arba pjovimo pakopos. Jei pjaunate aukštą žolę arba žema pjovimo pakopa, pasirinkite mažą pjovimo greitį.

Suaktyvintas ilgas signalas praneša apie prisipildžiusią žolės surinkimo dėžę. (Ö 12.9)

Važiavimo krypties pakeitimas esant įjungtai pjovimo įrangai

● Norėdami pjauti atbuline eiga, atbulinės eigos apsauginį jungiklį tam tikru metu (5 sekundes prieš arba 1sekundę po perjungimo) trumpai spustelėkite. (Ö 8.4)

● Išjunkite įrenginį, esantį pjaunamame plote, ir važiavimo krypties pasirinkimo svirtimi nustatykite norimą važiavimo kryptį. (Ö 8.5)

● Tęskite pjovimą.

Pjovimo peilį išjunkite toliau nurodyta eilės tvarka.

● Važiuokite jau nupjauta teritorija ir pasirinkite didžiausią pjovimo įrangos pjovimo pakopą. (Ö 8.11)

● Paspauskite pjovimo įrangos jungiklį ir taip ją išjunkite. (Ö 8.3)

Pavojus susižeisti!

Išjungę pjovimo įrangą, atkreipkite dėmesį, kad iš inercijos besisukantis pjovimo peilis visiškai sustoja tik po 5 sekundžių. (Ö 11.)

12.8 Automatinio pjovimo įrangos

išjungimo programavimas

Elektromagnetinę peilių sankabą galima užprogramuoti taip, kad prisipildžius žolės surinkimo dėžei, pjovimo įranga išsijungtų automatiškai. Taip patogiau valdyti, nes galima išvengti žolės išmetimo kanalo užsikišimo.

● Sustabdykite vidaus degimo variklį.(Ö 12.3)

● Uždegimo raktelį pasukite į padėtį „Įjungti uždegimą“(Ö 8.1).

● Palaukite, kol elektroninė įranga atliks savaiminę diagnozę.

Automatinio išjungimo aktyvinimas:

● Važiavimo krypties pasirinkimo svirtį nustatykite į priekį.

● Vienu metu 5 sekundes palaikykite nuspaustus pjovimo atbuline eiga apsauginį jungiklį ir greičio reguliavimo pedalą. Trumpas pyptelėjimas signalizuoja, kad automatinis pjovimas įjungtas.

● Esamas parametras išsaugomas ilgam laikui.

Automatinio išjungimo išaktyvinimas:

● Važiavimo krypties pasirinkimo svirtį nustatykite į priekį.

● Vienu metu 5 sekundes palaikykite nuspaustus pjovimo atbuline eiga apsauginį jungiklį ir greičio reguliavimo pedalą. 3 trumpi pyptelėjimai iš eilės signalizuoja, kad automatinis pjovimas išjungtas.

● Esamas parametras išsaugomas ilgam laikui.

12.9 Žolės surinkimo dėžės

ištuštinimas

Pavojus susižeisti!

Žolės surinkimo dėžę ištuštinkite tik lygiose vietose, nes pasukus aukštyn žolės surinkimo dėžę pakinta svorio centras ir padidėja pavojus apvirsti.

Pjaunant pasigirdęs ilgas garso signalas reiškia, kad žolės surinkimo dėžė visiškai užpildyta ir ją reikia ištuštinti. Išjunkite pjovimo įrangą. Išjungus pjovimo įrangą, ilgas garso signalas nutyla.

Žolės surinkimo dėžė pripildoma ne iki galo

● Patikrinkite, ar sumontuotas žolės išmetimo kanalas. (Ö 14.6)

● Tinkamai nustatykite pripildymo lygio jutiklį (žolės surinkimo dėžės). (Ö 8.15)

0478 193 9705 C - LT

● Ištuštindami žolės surinkimo dėžę, patikrinkite, ar neužsikišo žolės išmetimo kanalas, ir, jei reikia, jį išvalykite.

● Patikrinkite, ar nepažeisti ir nesusidėvėję pjovimo peilio sparneliai, ir, jei reikia, juos pakeiskite.

Žolės surinkimo dėžės ištuštinimas

● Išjunkite pjovimo įrangą. (Ö 8.3) Ilgas garso signalas nutyla.

● Pasirinkite didžiausią pjovimo įrangos pjovimo pakopą. (Ö 8.11)

● Nuvažiuokite įrenginiu į vietą, kurioje bus ištuštinama nupjauta žolė.

● Ištraukite žolės surinkimo dėžės ištuštinimo svirtį ir paspauskite į priekį. (Ö 8.12) Žolės surinkimo dėžė pakyla į viršų ir iš jos iškrenta nupjauta žolė.

● Kad nupjauta žolė galėtų iškristi iš žolės surinkimo dėžės, į viršų pasukę žolės surinkimo dėžę, pavažiuokite šiek tiek į priekį.

● Žolės surinkimo dėžę trumpai pasukite aukštyn ir į šoną, kad iš jos iškristų visa nupjauta žolė.

● Žolės surinkimo dėžės ištuštinimo svirtį lėtai patraukite atgal ir žolės surinkimo dėžę vėl užfiksuokite prie galinės sienelės.

● Vėl atleiskite žolės surinkimo dėžės ištuštinimo svirtį ir spauskite ją žemyn, kol svirtis vėl bus pradinėje padėtyje, kai ji įtraukta.

12.10 Žolės surinkimo dėžės nuėmimas ir užkabinimas

Prieš nuimdami

● Išjunkite pjovimo įrangą. (Ö 8.3)

● Ištuštinkite žolės surinkimo dėžę.

(Ö 12.9)

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Sustabdykite vidaus degimo variklį.

(Ö 12.3)

Nuimant ir užkabinant žolės surinkimo dėžę, jos atsklendimo rankenėlė visada turi būti atsklęsta tol, kol žolės surinkimo dėžė bus visiškai nuimta arba užkabinta.

Žolės surinkimo dėžės nuėmimas

Žolės surinkimo dėžės atsklendimo rankenėlę (1) patraukite į viršų ir laikykite.

LVELRUBGUKET LT

Nuimkite žolės surinkimo dėžę (2).

0478 193 9705 C - LT

Žolės surinkimo dėžės užkabinimas

Žolės surinkimo dėžę (2) iki galo pakelkite į viršų.

● Žolės surinkimo dėžės atsklendimo

rankenėlę atleiskite ir patikrinkite, ar žolės surinkimo dėžė užsifiksavo. (Ö 8.13)

Jeigu įrenginys naudojamas be žolės surinkimo dėžės arba deflektoriaus (priedas, komplekte nėra), tuomet pjovimo įrangos negalima įjungti. Tokiu atveju vidaus degimo variklis išsijungia automatiškai.

Stenkitės nepažeisti įrenginio!

Įkalnėse sumažėja didžiausioji traukos jėga.

● Prieš prikabindami krovinius, patikrinkite, ar veikia stabdys. (Ö 12.5)

Didžiausiasis priekabos svoris lygiame paviršiuje = 250 kg Didžiausiasis priekabos svoris esant didžiausiai įkalnei 10° = 100 kg

Žolės surinkimo dėžę (2) uždėkite ant abiejų fiksavimo kablių (3) ant galinės sienelės.

● Aktyvinkite žolės surinkimo dėžės atsklendimo rankenėlę ir ją laikykite. (Ö 8.13)

12.11 Krovinių vilkimas

Pavojus susižeisti!

Gabenant krovinius, pasikeičia įrenginio važiavimo savybės (pvz.,

ilgesnis stabdymo kelias). Kuo sunkesnis krovinys, tuo labiau pasikeičia važiavimo savybės! To dėl tempdami krovinius pasirinkite mažesnį važiavimo greitį.

Didžiausia sukabinimo rutulio apkrova =

40 kg

Didžiausia traukos jėga = 40 kg

40 kg traukos jėga ties sukabinimo įtaisu lygiame paviršiuje pasiekiama velkant 250 kg svorio priekabą.

0478 193 9705 C - LT

12.12 Naudojimas nuokalnėse

● Prieš naudodami nuokalnėje, kaskart patikrinkite, ar veikia stabdys. (Ö 12.5)

● Ant skardžių važiuokite išilgine kryptimi. Važiuojant skersine kryptimi, didėja pavojus apvirsti – paisykite didžiausio šlaito ribų. (Ö 4.7)

● Šlaituose venkite keisti kryptį. Jeigu krypties pakeitimo neįmanoma išvengti, tai turi būti atliekama itin atsargiai.

12.13 Pagalbinis orientavimosi įtaisas

Nuoroda

Pagalbinio orientavimosi įtaiso tikslumas priklauso nuo naudotojo ūgio ir vairuotojo sėdynės nustatymo.

Kad tarp kelių pjovimo atkarpų neliktų vejos, įrengtas pagalbinis orientavimosi

įtaisas.

● Naudotojas sėdi ant vairuotojo

sėdynės.

Jeigu, žiūrint nuo vairuotojo sėdynės, pagalbinis orientavimosi įtaisas (1) yra tiksliai pjaunamos vejos krašte (perėjimas nuo jau nupjautos vejos prie nenupjautos vejos), tuomet maždaug 5 cm vejos juosta (A) pjaunama du kartus. Kitaip sakant, pjovimo peilis pjauna maždaug 5 cm jau nupjautos pjovimo atkarpos. Taip užtikrinama, kad tarp abiejų pjovimo atkarpų nelieka vejos.

13. Pjovimo įranga

Pjovimo įrangoje sumontuotų konstrukcinių dalių apžvalga

LVELRUBGUKET LT

0478 193 9705 C - LT

1 Pjovimo įranga

2 Pavaros diržas 3 Apsauginis fiksatorius 4 Tvirtinimo varžtas 5 Pavaros diržo įtempimo įtaiso svirtis 6 Pavaros diržo skriemulys 7 Priekinė pjovimo įrangos pakaba 8 Galinė pjovimo įrangos pakaba

13.1 Pjovimo įrangos išmontavimas

Pavojus susižeisti!

Prieš atlikdami bet kokius darbus pjovimo įranga, atidžiai perskaitykite skyrių „Jūsų saugumui“ ir laikykitės jo nurodymų! (Ö 4.)

Stenkitės nepažeisti įrenginio!

Kai pjovimo įranga išmontuota, vejos pjovimo traktoriaus nereikėtų eksploatuoti su sumontuotu žolės išmetimo kanalu. Išmontuokite žolės išmetimo kanalą, kad važiuojant jis neliktų kaboti ant daiktų (kurmių kupstų, šaknų ir t. t.) ir taip nebūtų pažeistas. (Ö 14.5)

●Įrenginį pastatykite ant lygaus ir tvirto pagrindo.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Ištraukite uždegimo raktelį.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

● Išmontuokite žolės išmetimo kanalą. (Ö 14.5)

Galinio pavaros diržo dangčio išmontavimas

Galite nusideginti!

Prieš išmontuodami galinį pavaros diržo dangtį, leiskite įrenginiui, ypač išmetamųjų dujų vamzdžiui, visiškai atvėsti.

● Pasirinkite žemiausią pjovimo pakopą.

Pavaros diržo įtempimo mechanizmo svirtį (5) tinkamu vamzdiniu įdėklu paspauskite rodyklės kryptimi (į priekį) ir palaikykite.

1 veiksmas:

srieginį kamštį (1) 90° sukite prieš laikrodžio rodyklę.

2 veiksmas:

galinį pavaros diržo dangtį (2) traukite į priekį ir nuimkite.

Pavaros diržo nukabinimas

● Pasirinkite 3 pjovimo pakopą.

Pavaros diržą (2) nuimkite nuo pavaros diržo skriemulio (6).

● Nuėmę pavaros diržą, pavaros diržo įtempimo įtaiso svirtį lėtai atleiskite.

0478 193 9705 C - LT

Pjovimo įrangos nukabinimas gale

Prispaudimo pavojus!

Prieš ištraukdami tvirtinimo varžtus, pažiūrėkite, ar po pjovimo įranga nėra jokių kūno dalių (piršto, rankos, kojos ir t. t.).

Nuoroda

Kad būtų lengviau išmontuoti, atkreipkite dėmesį į eilės tvarką ir jos tiksliai laikykitės.

1 veiksmas:

nuo tvirtinimo varžto (4) nutraukite apsauginį fiksatorių (3).

2 veiksmas:

pjovimo įrangą (1) šiek tiek pakelkite ir laikykite. Ištraukite ir išimkite tvirtinimo varžtą (4).

3 veiksmas:

nuo tvirtinimo varžto (4) nutraukite apsauginį fiksatorių (3).

4 veiksmas:

pjovimo įrangą (1) šiek tiek pakelkite ir laikykite. Ištraukite ir išimkite tvirtinimo varžtą (4).

● Lėtai ir atsargiai nuimkite pjovimo įrangą.

Pjovimo įrangos nukabinimas priekyje

Suspaudimo pavojus!

Prieš nukabindami pažiūrėkite, ar po pjovimo įranga nėra jokių kūno dalių (piršto, rankos, kojos ir t. t.). Nukabinus pjovimo įrangą, pjovimo įrangos pakaba priekyje automatiškai užsilenkia į viršų.

Pjovimo įrangą (1) lygiagrečiai stumkite į priekį ir užkabinkite ant priekinės žolės pjovimo įrangos pakabos (7).

Pjovimo įrangos nuėmimas

● Pasirinkite 6 pjovimo pakopą.

LVELRUBGUKET LT

Dešinėje pusėje ištraukite pjovimo įrangą (1).

13.2 Pjovimo įrangos montavimas

Pavojus susižeisti!

Prieš atlikdami bet kokius darbus pjovimo įranga, atidžiai perskaitykite skyrių „Jūsų saugumui“ ir laikykitės jo nurodymų! (Ö 4.)

●Įrenginį pastatykite ant lygaus ir tvirto pagrindo.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Ištraukite uždegimo raktelį.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Pasirinkite aukščiausią pjovimo pakopą.

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

● Išmontuokite žolės išmetimo kanalą. (Ö 14.5)

0478 193 9705 C - LT

Pjovimo įrangos įstūmimas

● Pasirinkite 6 pjovimo pakopą.

Pjovimo įrangą (1) iš dešinės pusės ratukais į priekį pastumkite po įrenginiu.

Pavaros diržą (2) nustatykite virš pjovimo įrangos pakabos (8) trauklių ir svirčių sistemos.

Pjovimo įrangos užkabinimas priekyje

● Pasirinkite žemiausią pjovimo pakopą.

Priekinę pjovimo įrangos pakabą (7) nuleiskite žemyn ir užkabinkite ant pjovimo įrangos (1). Pjovimo įrangą (1) stumkite atgal ir taip žolės pjovimo įrangos pakabą (7) užfiksuokite ant žolės pjovimo įrangos.

Pjovimo įrangos užkabinimas gale

Nuoroda

Prieš užkabindami patikrinkite, ar pjovimo įranga tinkamai užkabinta ant priekinės pjovimo įrangos pakabos.

● Viena ranka pakelkite pjovimo įrangą (1) ir laikykite. Pakabos pjovimo

įrangoje ir pjovimo įrangos pakabos įrenginyje kiaurymės turi sutapti.

Nuoroda

Kad būtų lengviau montuoti, atkreipkite dėmesį į eilės tvarką ir jos tiksliai laikykitės.

1 veiksmas:

tvirtinimo varžtą (4) iki galo prakiškite pro pakabos pjovimo įrangoje (9) ir pjovimo įrangos pakabos (8) kiaurymes.

2 veiksmas:

apsauginį fiksatorių (3) prakiškite pro kiaurymę tvirtinimo varžte (4).

3 veiksmas:

tvirtinimo varžtą (4) iki galo prakiškite pro pakabos (9) pjovimo įrangoje ir pjovimo įrangos pakabos (8) kiaurymes.

0478 193 9705 C - LT

4 veiksmas:

apsauginį fiksatorių (3) prakiškite pro kiaurymę tvirtinimo varžte (4).

Pavaros diržo užkabinimas

Suspaudimo pavojus!

Užkabindami pavaros diržą stebėkite, kad, atleidžiant pavaros diržo įtempimo mechanizmo svirtį, tarp pavaros diržo ir pavaros diržo skriemulio nebūtų rankos arba piršto.

● Pasirinkite 3 pjovimo pakopą.

Pavaros diržo įtempimo mechanizmo svirtį (5) tinkamu vamzdiniu įdėklu paspauskite rodyklės kryptimi (į priekį) ir palaikykite.

Pavaros diržą (2) užkabinkite už pavaros diržo skriemulio (6). Užkabindami atkreipkite dėmesį į tai, kad pavaros diržas būtų tinkamai uždėtas (nebūtų persisukęs).

● Lėtai atleiskite pavaros diržo įtempimo mechanizmo svirtį (5) ir stebėkite, kad pavaros diržas būtų tinkamoje padėtyje ant pavaros diržo skriemulio.

● Sumontuokite žolės išmetimo kanalą. (Ö 14.6)

● Sumontuokite žolės surinkimo dėžę. (Ö 12.10)

Pavojus susižeisti!

Užkabinę pjovimo įrangą, patikrinkite, ar ji veikia. Tuo metu atkreipkite dėmesį į tai, ar netoliese nėra pašalinių asmenų, ypač vaikų, arba gyvūnų. Veikimo bandymą leidžiama atlikti tik tada, kai operatorius sėdi ant įrenginio.

Galinio pavaros diržo dangčio montavimas

Pavojus nusideginti!

Prieš montuodami galinį pavaros diržo dangtį, leiskite įrenginiui, ypač išmetamųjų dujų vamzdžiui, visiškai atvėsti.

● Pasirinkite žemiausią pjovimo pakopą.

Galinį pavaros diržo dangtį (1) su fiksatoriumi rodyklės kryptimi įstatykite į pavarų dėžės (3) fiksavimo noselę (2).

LVELRUBGUKET LT

0478 193 9705 C - LT

Galinį pavaros diržo dangtį (1) spustelėkite į viršų ir laikykite. Srieginį kamštį (2) 90° sukite pagal laikrodžio rodyklę.

Nuoroda

Baigę montuoti patikrinkite, ar pavaros diržo dangtis gerai pritvirtintas.

Stenkitės nepažeisti įrenginio! Baigus montuoti, pavaros diržas turi būti laisvas ir neturi liestis prie galinio pavaros diržo dangčio. Apžiūrėkite ir patikrinkite.

14. Techninė priežiūra

Sužalojimo pavojus!

Prieš atlikdami bet kokius techninės priežiūros ir valymo darbus, atidžiai perskaitykite skyrių „Saugumas“, ypač poskyrį „Techninė priežiūra ir remontas“, ir laikykitės jų nurodymų. (Ö 4.)

Ištraukite uždegimo raktelį, kad vidaus degimo variklis netikėtai neįsijungtų.

Dirbkite tik su pirštinėmis.

Jokiu būdu nelieskite dar judančių pjovimo peilių.

Saugumo sumetimais draudžiama atlikti stabdžio techninės priežiūros darbus. Nustatymo ir techninės priežiūros darbus paveskite atlikti tik prekybos atstovui. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Bendrieji nurodymai dėl techninės priežiūros:

● tiksliai laikykitės techninės priežiūros plano ir intervalų;

● paisykite naudojimo instrukcijoje pateikto vidaus degimo variklio techninės priežiūros plano ir techninės priežiūros darbų.

Prieš atlikdami techninės priežiūros, remonto ir valymo darbus:

●įrenginį pastatykite ant lygaus ir tvirto pagrindo;

● sustabdykite vidaus degimo variklį; (Ö 12.3)

●įjunkite stovėjimo stabdį; (Ö 8.10)

● palaukite, kol vidaus degimo variklis ir triukšmo slopintuvas visiškai atvės.

Šie techninės priežiūros ir remonto darbai nurodyti vidaus degimo variklio naudojimo instrukcijoje:

– oro filtro keitimas; – duomenys apie variklinę alyvą (tipą,

alyvos pripildymo kiekį ir t. t.);

– uždegimo žvakės tikrinimas ir keitimas; – kuro filtro keitimas; – vidaus degimo variklio valymas.

14.1 Techni nės priežiūros planas

Tiksliai laikykitės techninės priežiūros plane pateiktų duomenų. Nesilaikant techninės priežiūros plano, gali būti stipriai pažeistas įrenginys.

Nuoroda

Dėl didelės apkrovos, ypač įrenginį naudojant profesionaliems darbams, techninės priežiūros darbus gali prireikti atlikti trumpesniais intervalais nei čia nurodyta. Be to, techninės priežiūros intervalai gali būti trumpesni nei nurodyta naudojimo instrukcijoje ir dėl ekstremalių išorinių aplinkybių, pvz., akmenuotos dirvos, dulkių ir t. t. Kas 100 darbo valandų arba vieną kartą per metus įrenginį privalo patikrinti prekybos atstovas. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

0478 193 9705 C - LT

Techninės priežiūros darbai, kuriuos reikia atlikti kaskart prieš pradedant naudoti:

kad įrenginys būtų naudojamas našiau ir saugiau bei būtų galima išvengti sutrikimų, svarbu žinoti įrenginio būklę.

Tam prieš paleidžiant reikia atlikti tokias patikras (apžiūrimąją kontrolę):

–slėgio padangose; (Ö 14.9) – ar nesusidėvėjo ir ar nepažeistos

padangos; – degalų tiekimo vamzdelių sandarumo; – variklio alyvos lygio (žr. vidaus degimo

variklio naudojimo instrukciją); – degalų lygio; – bendrąją įrenginio ir pjovimo įrangos

apžiūrimąją kontrolę. Ypač būtina

patikrinti apsauginius gaubtus, ar jie

nepažeisti; – ar tvirtai priveržtos srieginės jungtys.

Techninės priežiūros darbai, kuriuos reikia atlikti po kiekvieno naudojimo

Stenkitės nepažeisti įrenginio!

Pašalinkite visus nešvarumus nuo pjovimo įrangos viršaus, kad nesikauptų sausos ir degios organinės medžiagos.

– Išvalykite įrenginį (pjovimo įrangą, žolės

išmetimo kanalą) ir kitus priedus. – Laikykitės vidaus degimo variklio

valymo nurodymų (žr. vidaus degimo

variklio naudojimo instrukciją). – Išvalykite pavarų dėžę – nušluokite

žolės likučius arba kitokius

nešvarumus.

Techninės priežiūros darbai, atliekami po pirmųjų 10 darbo valandų (pirmą kartą naudojant):

– rekomenduojame pristatyti įrenginį

patikrinti prekybos atstovui. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Techninės priežiūros darbai, atliekami kas 25 darbo valandas:

–peilių pritvirtinimo ir aštrumo kontrolė.

Atkreipkite dėmesį į pjovimo peilio susidėvėjimo ribas.

Techninės priežiūros darbai, atliekami kas 50 darbo valandų:

– bendrieji tepimo darbai; –pjovimo įrangos montavimo padėties

tikrinimas. (Ö 14.8)

Techninės priežiūros darbai, atliekami kas 100 darbo valandų:

– pakeiskite pjovimo peilį; – paveskite įrenginį patikrinti prekybos

atstovui. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Nuoroda

Prekybos atstovas patikrina, ar veikia stabdys, ir, jei reikia, atlieka jo techninės priežiūros darbus. Papildomai atliekami visi reikalingi pavarų dėžės techninės priežiūros darbai.

14.2 Įrenginio valymas

Stenkitės nepažeisti įrenginio!

Niekada nenukreipkite vandens srovės (aukšto slėgio valymo įrenginio) į variklio dalis, sandariklius, elektrines konstrukcines dalis (akumuliatorių bateriją, laidų pynę ir t. t.) bei guolius. Taip galima juos pažeisti ir gali prireikti brangaus remonto.

Nenaudokite agresyvių valiklių. Tokie valikliai gali pažeisti plastiką ir metalą. Tai gali turėti įtakos jūsų STIHL įrenginio naudojimo saugai. Jei neįmanoma pašalinti nešvarumų vandeniu, šepečiu ar šluoste, STIHL siūlo naudoti specialų valiklį (pvz., STIHL specialų valiklį).

Norėdami atlikti valymo ir techninės priežiūros darbus, pjovimo įrangą visada išmontuokite.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Uždegimo raktelį ištraukite ir padėkite į saugią vietą.

● Išmontuokite pjovimo įrangą. (Ö 13.1)

● Medine lazdele nuvalykite prie pjovimo įrangos korpuso prilipusius žolės likučius.

● Pjovimo įrangos apatinę dalį valykite šepečiu ir vandeniu.

● Valydami pjovimo įrangos viršų

atkreipkite dėmesį, kad vandens nepatektų ant pavaros diržo ir paskirstymo diržo – niekada į dangčių angas nenukreipkite vandens srovės.

LVELRUBGUKET LT

0478 193 9705 C - LT

● Išmontuotą žolės išmetimo kanalą plaukite tekančiu vandeniu įrenginio šone.

● Iš pjovimo įrangos (viršutinės ir apatinės dalies), variklio skyriaus ir pavarų dėžės pašalinkite žolės likučius. Nuvalykite vidaus degimo variklio aušinimo briaunas ir pavarų dėžę.

● Pjovimo peilius valykite šepečiu ir vandeniu – norėdami pašalinti nešvarumus, niekada nedaužykite per pjovimo peilius (pvz., plaktuku).

● Nuimkite žolės surinkimo dėžę, nuplaukite tekančiu vandeniu ir šepečiu įrenginio šone. (Ö 12.10)

14.3 Pripildymo lygio jutiklio (žolės

surinkimo dėžės) valymas

Pjaunant šlapią arba drėgną žolę, pripildymo lygio jutiklis (žolės surinkimo dėžės) gali užsiteršti. Taip galima pakenkti jo veikimui. Siekiant išvengti užteršimo, pripildymo lygio jutiklį reikia išvalyti po kiekvieno pjovimo arba kaskart, kai valomas žolės išmetimo kanalas.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Uždegimo raktelį ištraukite ir padėkite į saugią vietą.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

Lengvai spausdami, pripildymo lygio jutiklį (žolės surinkimo dėžės) (1) paspauskite žemyn. Tuo metu jis turi lengvai judėti ir turi pasigirsti tylus jungiklio spragtelėjimas. Paleistas pripildymo lygio jutiklis turi vėl automatiškai grįžti į viršų, į pradinę padėtį.

● Jeigu pripildymo lygio jutiklis laisvai nejuda ar yra nešvarumų, tuomet jį reikia atsargiai nuvalyti šepečiu – nenaudokite vandens.

14.4 Saugos įtaisų tikrinimas

Pavojus susižeisti!

Saugos įtaisus tikrinkite tik sėdėdami ant vairuotojo sėdynės. Tuo metu netoliese neturi būti pašalinių asmenų, ypač vaikų, ir gyvūnų. Bent vieną kartą per mėnesį patikrinkite, kaip veikia visi saugos įtaisai. Po ilgesnės prastovos, jei įrenginiai buvo mažai naudojami, arba po remonto, prieš atnaujindami eksploatavimą, patikrinkite visus saugos įtaisus.

Kontaktinio stabdžio jungiklio tikrinimas

● Atsisėskite į vairuotojo sėdynę.

● Sumontuokite žolės surinkimo dėžę.

(Ö 12.10)

● Sustabdykite vidaus degimo variklį ir leiskite jam sustoti.

● Išjunkite pjovimo įrangą. (Ö 8.3)

● Stabdžio pedalo nespauskite arba atleiskite stovėjimo stabdį.

● Uždegimo raktelį pasukite į padėtį „Užvesti vidaus degimo variklį“. (Ö 8.1)

Veikiant kontaktiniam stabdžio jungikliui, vidaus degimo variklio užvesti negalima.

Kontaktinio pjovimo įrangos jungiklio tikrinimas

● Atsisėskite į vairuotojo sėdynę.

● Stabdžio pedalą nuspauskite iki galo ir

laikykite. (Ö 8.9)

●Įjunkite pjovimo įrangą. (Ö 8.3)

● Uždegimo raktelį pasukite į padėtį „Užvesti vidaus degimo variklį“. (Ö 8.1)

Veikiant kontaktiniam pjovimo įrangos jungikliui, vidaus degimo variklio užvesti negalima.

Kontaktinio sėdynės jungiklio tikrinimas

● Atsisėskite į vairuotojo sėdynę.

● Užveskite vidaus degimo variklį ir

leiskite jam veikti didžiausiu sūkių skaičiumi. (Ö 12.2), (Ö 8.2)

●Įjunkite pjovimo įrangą. (Ö 8.3)

0478 193 9705 C - LT

● Lėtai ir atsargiai atsistokite, taip atlaisvinkite vairuotojo sėdynę nuo apkrovos. Neišlipkite!

Veikiant kontaktiniam sėdynės jungikliui, vidaus degimo variklis išsijungia.

Kontaktinio žolės surinkimo dėžės jungiklio tikrinimas

● Atsisėskite į vairuotojo sėdynę.

● Užveskite vidaus degimo variklį ir

leiskite jam veikti didžiausiu sūkių skaičiumi. (Ö 12.2), (Ö 8.2)

●Įjunkite pjovimo įrangą. (Ö 8.3)

● Žolės surinkimo dėžės ištuštinimo

svirtimi žolės surinkimo dėžę pasukite į viršų nuo vairuotojo sėdynės. (Ö 12.9)

Veikiant kontaktiniam žolės surinkimo dėžės jungikliui, variklis ir pjovimo įranga išjungiami.

Pjovimo atbuline eiga apsauginio jungiklio tikrinimas

● Atsisėskite į vairuotojo sėdynę –

nespauskite pjovimo atbuline eiga apsauginio jungiklio.

● Užveskite vidaus degimo variklį (Ö 12.2) ir palikite jį veikti didžiausiu sūkių skaičiumi. (Ö 8.2)

●Įjunkite pjovimo įrangą. (Ö 8.3)

● Pasirinkite važiavimo kryptį „Atgal“ ir

važiuokite. (Ö 8.5)

Veikiant pjovimo atbuline eiga apsauginiam jungikliui pjovimo įranga išjungiama po 1 sekundės.

14.5 Žolės išmetimo kanalo išmontavimas

Kad galėtumėte geriau išvalyti žolės išmetimo kanalą, jį galite išmontuoti nenaudodami papildomo įrankio.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Uždegimo raktelį ištraukite ir padėkite į saugią vietą.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

Išsukite ir nuimkite gaubtelines veržles (1). Ištraukite žolės išmetimo kanalą (2).

Stenkitės nepažeisti įrenginio!

Išvalę iš karto vėl įmontuokite žolės išmetimo kanalą, kad jo nepamirštumėte.

14.6 Žolės išmetimo kanalo montavimas

Stenkitės nepažeisti įrenginio!

Įstumdami žolės išmetimo kanalą įsitikinkite, ar jis visose pusėse

sutampa su pjovimo įrangos žolės išmetimo anga.

Nuoroda

Kiekvieną kartą valydami arba įmontuodami žolės išmetimo

kanalą, papildomai patikrinkite pripildymo lygio jutiklį (žolės surinkimo dėžės) ir, jei reikia, išvalykite.

● Sustabdykite vidaus degimo variklį. (Ö 12.3)

● Uždegimo raktelį ištraukite ir padėkite į saugią vietą.

●Įjunkite stovėjimo stabdį. (Ö 8.10)

● Nuimkite žolės surinkimo dėžę.

(Ö 12.10)

● Pasirinkite žemiausią pjovimo pakopą.

LVELRUBGUKET LT

0478 193 9705 C - LT

Iki galo įstumkite žolės išmetimo kanalą (1) ir nustatykite virš pjovimo

įrangos žolės išmetimo angos. Įsukite gaubtelinę veržlę (2) ir ją

priveržkite.

14.7 Pjovimo peilio techninė priežiūra

Sužalojimo pavojus!

Dirbkite tik su pirštinėmis. Jei jums trūksta būtinų žinių ar pagalbinių priemonių, visada kreipkitės į prekybos atstovą (STIHL rekomenduoja kreiptis į STIHL prekybos atstovą). STIHL rekomenduoja naudoti originalias STIHL atsargines detales. Jokiu būdu nelieskite dar judančio pjovimo peilio. Pjovimo įrangą visada pastatykite ant neslidaus pagrindo.

Techninės priežiūros intervalas:

kas 25 darbo valandas

Techninės priežiūros darbai:

● patikrinkite pjovimo peilio susidėvėjimo ribas;

● jei reikia, pjovimo peilį pagaląskite. Pablogėjus pjovimo rezultatui, pjovimo peilį pagaląskite.

Pjovimo peilio susidėvėjimo ribų tikrinimas

Sužalojimo pavojus!

Susidėvėjęs pjovimo peilis gali nulūžti ir sunkiai sužeisti. Būtina laikytis peilio techninės priežiūros nurodymų. Pjovimo peilių dėvėjimasis priklauso nuo jų naudojimo vietos ir trukmės. Jei įrenginį statote ant smėlėto paviršiaus arba dažnai naudojate sausomis sąlygomis, pjovimo peilių apkrova padidėja ir jie itin greitai susidėvi.

Dėmesio! Keisdami pjovimo peilį, visada pakeiskite peilio varžtą ir fiksavimo poveržlę.

Jei reikia patikrinti susidėvėjimo ribas, STIHL rekomenduoja išmontuoti pjovimo įrangą. Jei turite tinkamą keliamąją platformą, pjovimo peilio susidėvėjimo ribas galite patikrinti ir neišmontavę pjovimo įrangos.

● Išmontuokite pjovimo įrangą. (Ö 13.1)

● Kruopščiai nuvalykite pjovimo įrangą ir pjovimo peilį.

Pjovimo įrangos nustatymas į saugią padėtį, norint ją patikrinti

Pjovimo įrangą (1) atremkite į sieną ir prilaikykite koja, kad nenuslystų.

Peilio storis

Pjovimo peilio (1) storį keliose vietose patikrinkite ištraukiamu kalibru. Pjovimo peilio minimalus storis visose vietose turi būti A.

A > 2,5 mm

0478 193 9705 C - LT

Stihl RT 4082.1 Instruction Manual [bg, el, et, lt, lv, ru, uk]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Satura rādītājs

2. Par šo lietošanas pamācību

2.1 Vispārīga informācija

2.2 Norādījumi lietošanas pamācības lasīšanai

3. Ierīces apraksts

4. Jūsu drošībai

4.1 Vispārīga informācija

4.2 Apmācība – apgūstiet ierīces lietošanu

4.3 Zālāja pļāvēja ar sēdekli transportēšana

4.4 Degvielas iepilde – rīcība ar benzīnu

4.5 Apģērbs un aprīkojums

4.6 Pirms darba

4.7 Darba laikā

4.8 Apkope un remonts

4.9 Uzglabāšana ilgākos ekspluatācijas starplaikos

4.10 Utilizācija

5. Simbolu apraksts

6. Piegādes komplekts

7. Darbi pirms ekspluatācijas sākšanas

8. Vadības elementi

8.1 Aizdedzes slēdzene

8.2 Akseleratora svira ar droseles funkciju

8.3 Pļaušanas mehānisma slēdzis

8.4 Drošības slēdzis pļaušanai atpakaļgaitā

8.6 Stūre

8.5 Braukšanas virziena iestatīšanas svira

8.7 Vadītāja sēdekļa regulēšanas svira

8.8 Piedziņas pedālis

8.9 Bremzēšanas pedālis

8.10 Rokas bremze

8.14 Pārnesumkārbas brīvgaitas rokturis

8.13 Zāles savācējgroza atbloķēšanas svira

9. Elektroniskā sistēma

9.1 Pašdiagnostika iedarbināšanas laikā

9.2 Zālāja pļāvēja ar sēdekli bojājums ekspluatācijas laikā

9.3 Traucējums elektroniskajā sistēmā

10. Norādījumi par darbu

11. Drošības ierīces

12. Ierīces sagatavošana darbam

12.1 Degvielas iepilde Maksimālais tvertnes tilpums:

12.2 Iekšdedzes motora iedarbināšana

12.3 Iekšdedzes motora izslēgšana

12.4 Braukšana

12.5 Bremzēšana

12.6 Pļaušanas augstuma regulēšana

12.7 Pļaušana

12.9 Zāles savācējgroza iztukšošana

12.10 Zāles savācējgroza noņemšana un iekarināšana

12.12 Ekspluatācija nogāzēs

12.13 Orientēšanās palīglīdzeklis

12.11 Kravu vilkšana

13. Pļaušanas mehānisms

13.1 Pļaušanas mehānisma demontāža

13.2 Pļaušanas mehānisma montāža

14. Apkope

14.1 Apkopes plāns

14.2 Ierīces tīrīšana

14.4 Drošības ierīču pārbaude

14.5 Izmešanas kanāla demontāža

14.6 Izmešanas kanāla montāža

14.7 Pļaušanas nažu apkope

14.8 Pļaušanas mehānisma montāžas stāvokļa pārbaude

14.9 Gaisa spiediens riepās

14.10 Riteņu nomaiņa

14.12 Iekšdedzes motora pārsegs

14.13 Motoreļļas līmeņa pārbaude

14.14 Motoreļļas maiņa

14.15 Degvielas padeves krāns

14.16 Vadības roktura balsta demontāža

14.17 Vadības roktura balsta montāža

14.18 Drošinātāji

14.19 Akumulatora atvienošana un pievienošana

14.20 Akumulatora izņemšana un ielikšana

14.21 Akumulatora uzlādēšana

14.22 Eļļošana

14.23 Iekšdedzes motors
