Stihl RM 248.3, RM 253.3 User guide

Page 1

RM 248.3, 253.3

2 - 21 Gebrauchsanleitung 21 - 39 Instruction Manual 39 - 58 Manual de instrucciones 58 - 76 Uputa za uporabu 76 - 94 Skötselanvisning 94 - 111 Käyttöohje 111 - 130 Betjeningsvejledning 130 - 147 Bruksanvisning 147 - 166 Návod k použití 166 - 185 Használati utasítás 185 - 205 Instruções de serviço 205 - 223 Návod na obsluhu 223 - 244 Инструкция по эксплуатации 244 - 262 Lietošanas instrukcija 262 - 282 Інструкція з експлуатації 282 - 303 Қолдану нұсқаулығы 303 - 323 οδηγίες χρήσης 323 - 342 Kullanma talimati 342 - 361 Udhëzimi për përdorim 361 - 380 Instrukcja użytkowania

380 - 398 Kasutusjuhend 398 - 415 Eksploatavimo instrukcija 415 - 435 Ръководство за употреба 435 - 455 Instrucţiuni de utilizare 455 - 473 Uputstvo za upotrebu 473 - 491 Navodilo za uporabo 491 - 511 Упатство за употреба

Page 2

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Rasenmäher einsatzbereit machen.......... 10

6 Rasenmäher zusammenbauen.................10

7 Rasenmäher betanken..............................12

8 Rasenmäher für den Benutzer einstellen..12

9 Motor starten und abstellen...................... 13

10 Rasenmäher prüfen.................................. 13

11 Mit dem Rasenmäher arbeiten..................14

12 Nach dem Arbeiten................................... 15

13 Transportieren...........................................15

14 Aufbewahren.............................................15

15 Reinigen....................................................16

16 Warten...................................................... 16

17 Reparieren................................................ 17

18 Störungen beheben.................................. 17

19 Technische Daten.....................................18

20 Ersatzteile und Zubehör............................19

21 Entsorgen..................................................19

22 EU-Konformitätserklärung.........................19

23 UKCA-Konformitätserklärung....................20

24 Anschriften................................................20

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Diese Gebrauchsanleitung ist eine Originalbet‐ riebsanleitung des Herstellers im Sinne der EGRichtlinie 2006/42/EG.

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung Motor STIHL EVC 205

–

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

Original-Gebrauchsanleitung

0000010401_006_D

Gedruckt auf chlorfrei gebleichtem Papier.

Papier ist recycelbar.

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

2 0478-111-9800-B

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

0478-111-9800-B. VA2.L24.

Page 3

3 Übersicht deutsch

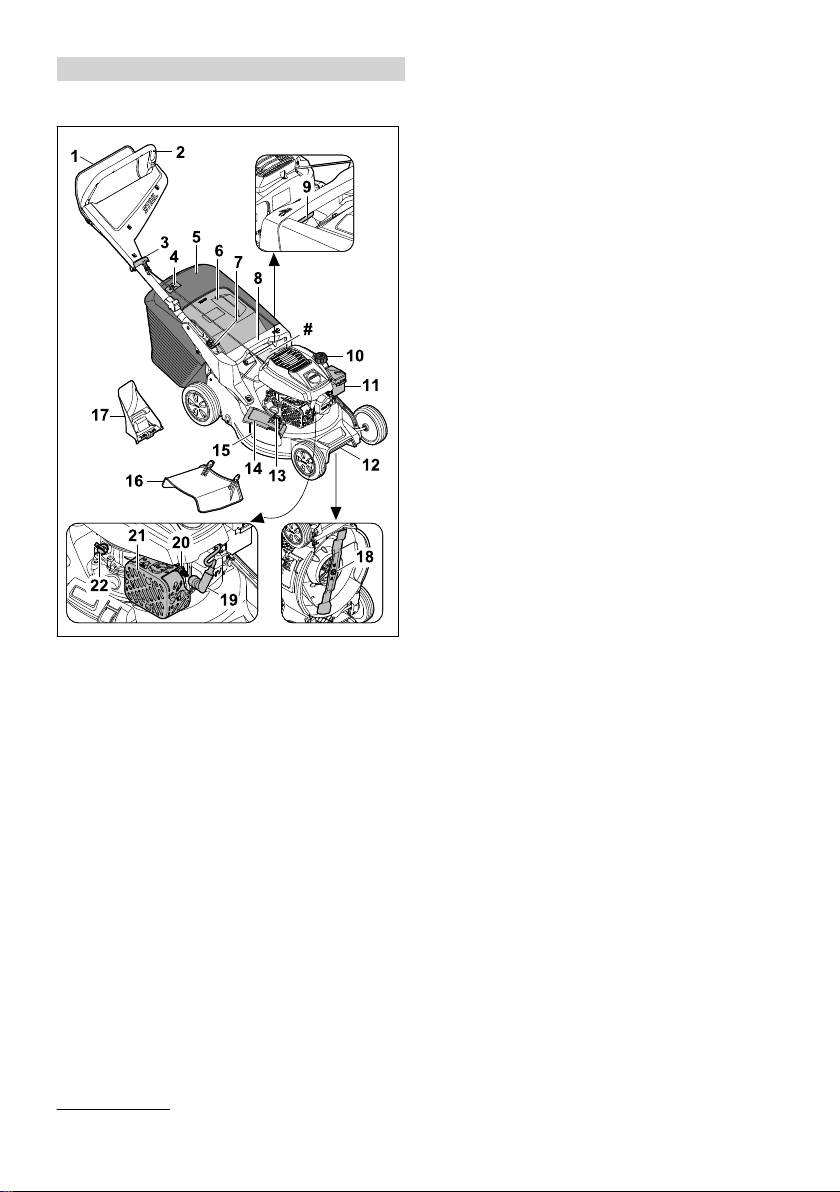

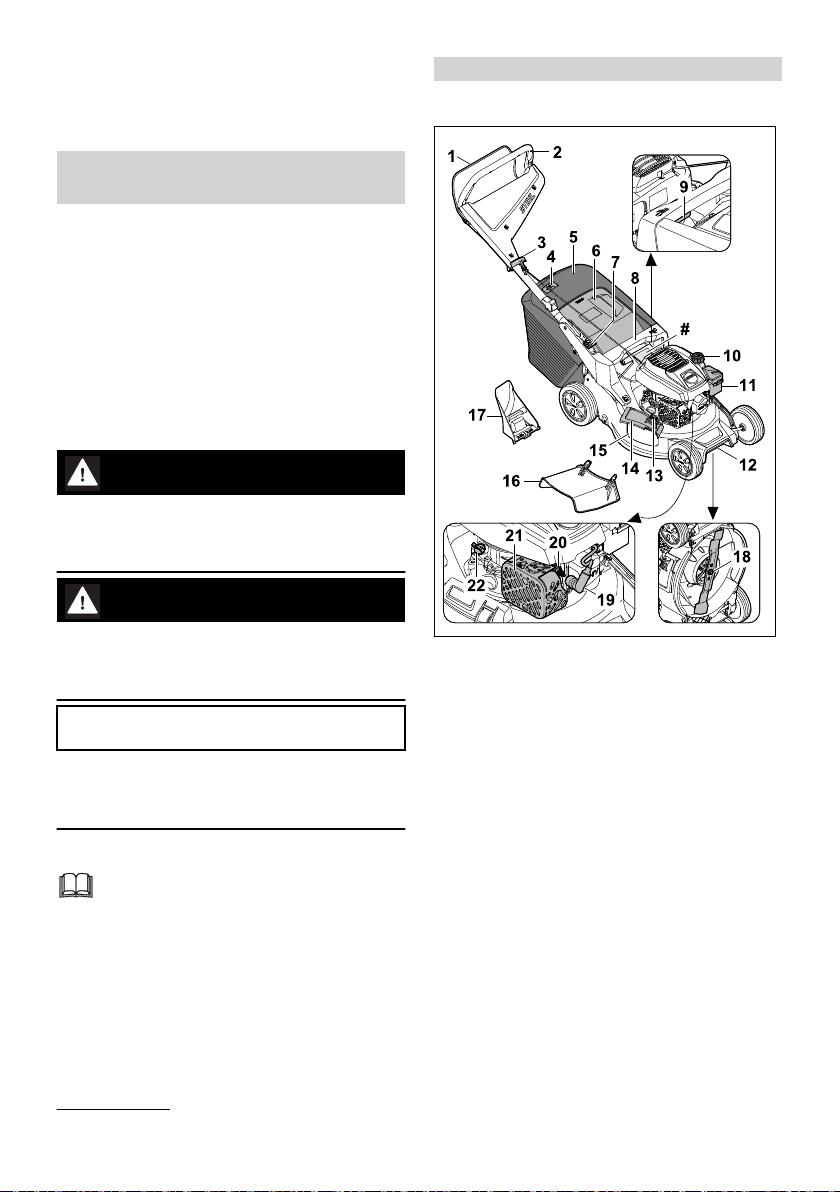

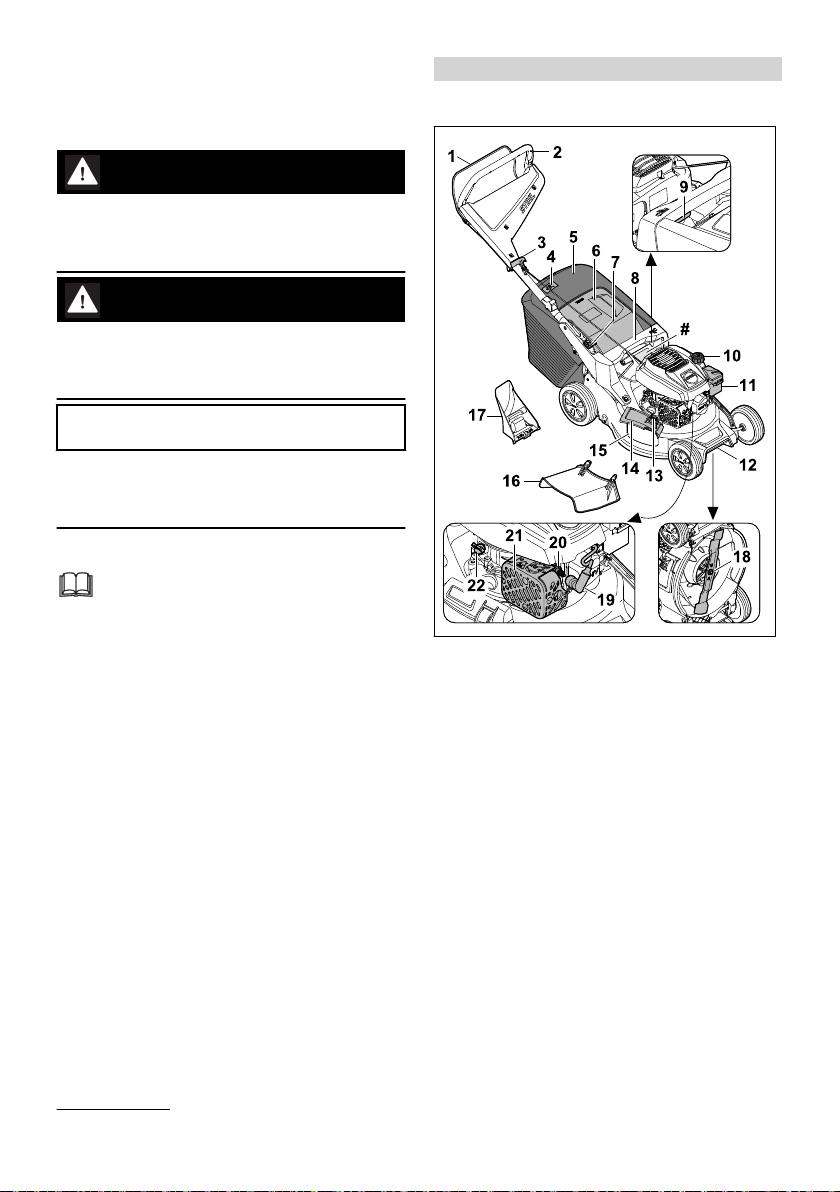

3 Übersicht

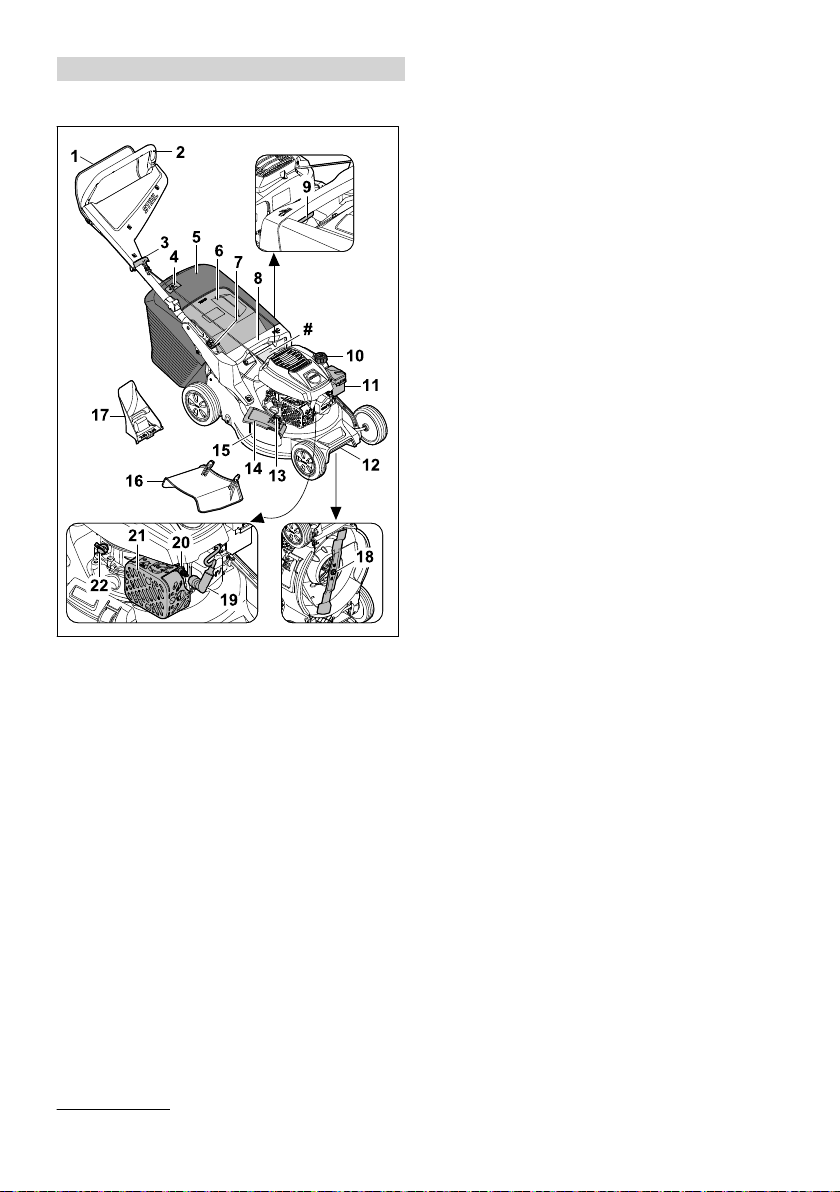

3.1 Rasenmäher

1 Schaltbügel

Der Schaltbügel dient zum Starten und Abstellen des Motors.

2 Lenker

Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers.

3 Anwerfgriff

Der Anwerfgriff dient zum Starten des Motors.

4 Füllstandsanzeige

Die Füllstandsanzeige zeigt die Befüllung des Grasfangkorbs an.

Grasfangkorb Der Grasfangkorb fängt das gemähte Gras auf.

6 Auswurfklappe

Die Auswurfklappe verschließt den Auswurf‐ kanal.

7 Hebel

Der Hebel dient zum Einstellen und zum Umklappen des Lenkers.

8 Griff

Der Griff dient zum Halten des Rasenmähers beim Einstellen der Schnitthöhe und zum Transportieren des Rasenmähers.

9 Hebel

Der Hebel dient zum Einstellen der Schnitt‐ höhe.

10 Kraftstofftank-Verschluss

Der Kraftstofftank-Verschluss verschließt die Öffnung zum Einfüllen des Benzins.

11 Filterdeckel

Der Filterdeckel deckt den Luftfilter ab.

12 Transportgriff

Der Transportgriff dient zum Transportieren des Rasenmähers.

13 Verriegelung

Die Verriegelung hält die Seitenauswurf‐ klappe geschlossen.

14 Seitenauswurfklappe

Die Seitenauswurfklappe verschließt die Sei‐ tenauswurföffnung.

15 Seitenauswurföffnung

Die Seitenauswurföffnung führt das gemähte Gras zur Seite.

16 Verlängerung

Die Verlängerung führt das gemähte Gras seitlich auf den Boden.

17 Mulcheinsatz

Der Mulcheinsatz verschließt den Auswurfka‐ nal.

18 Messer

Das Messer mäht und mulcht das Gras.

19 Zündkerzenstecker

Der Zündkerzenstecker verbindet die Zündlei‐ tung mit der Zündkerze.

20 Zündkerze

Die Zündkerze entzündet das Kraftstoff-LuftGemisch im Motor.

21 Schalldämpfer

Der Schalldämpfer vermindert die Schallemis‐ sion des Rasenmähers.

22 Motoröl-Verschluss

Der Motoröl-Verschluss verschließt die Öff‐ nung zum Einfüllen des Motoröls.

# Leistungsschild mit Maschinennummer

Grasfangkorb optional im Lieferumfang enthalten.

0478-111-9800-B 3

Page 4

deutsch 4 Sicherheitshinweise

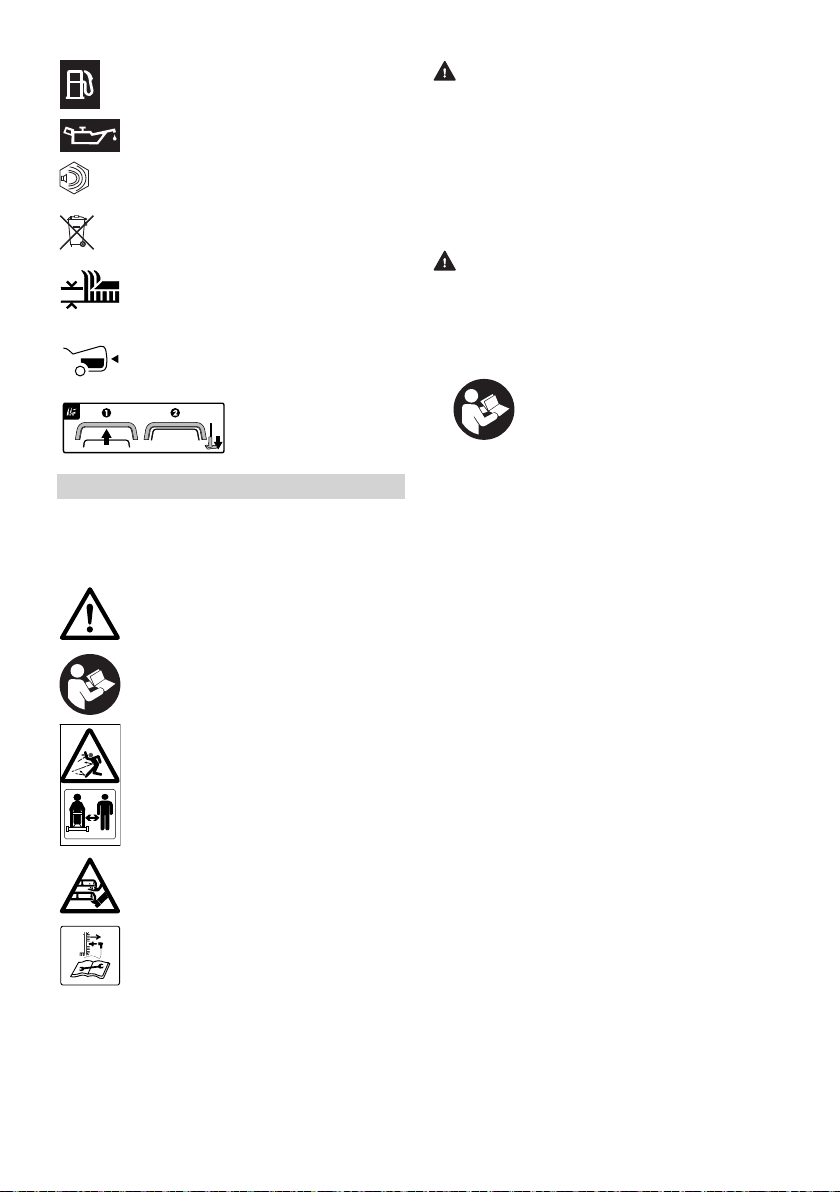

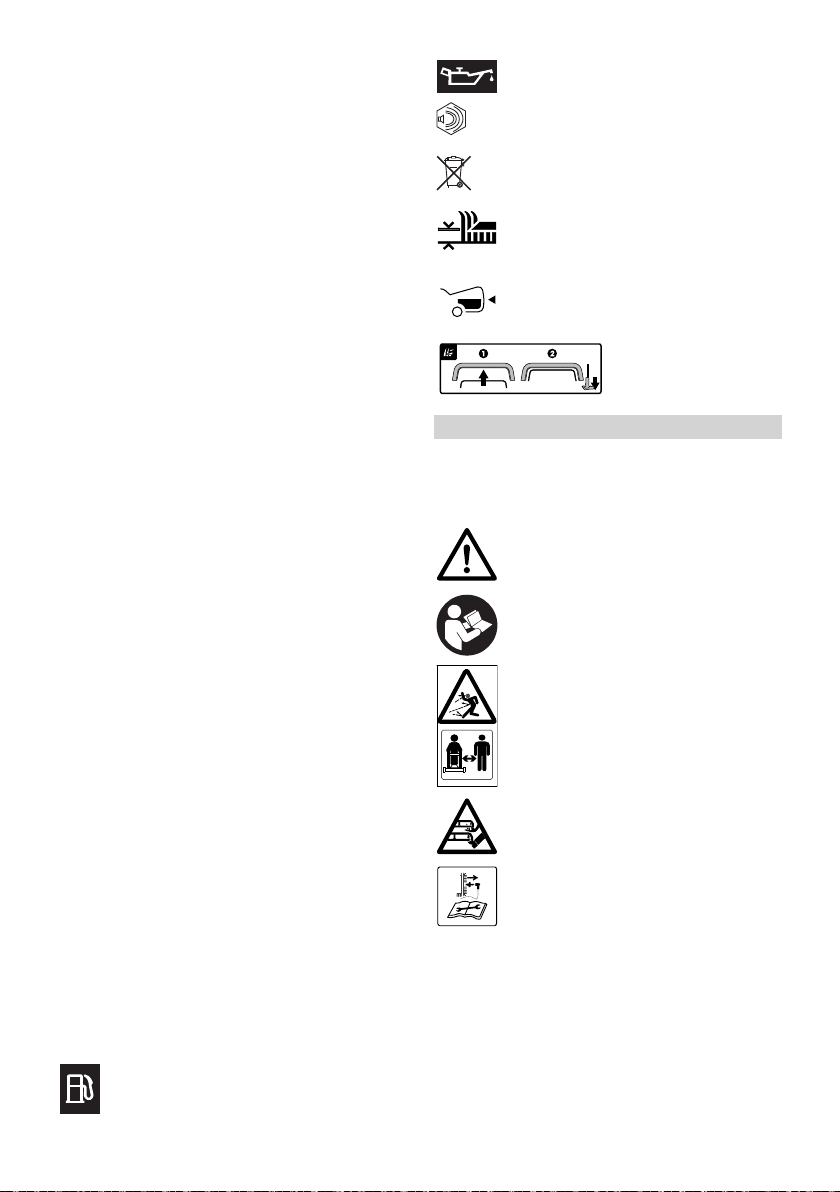

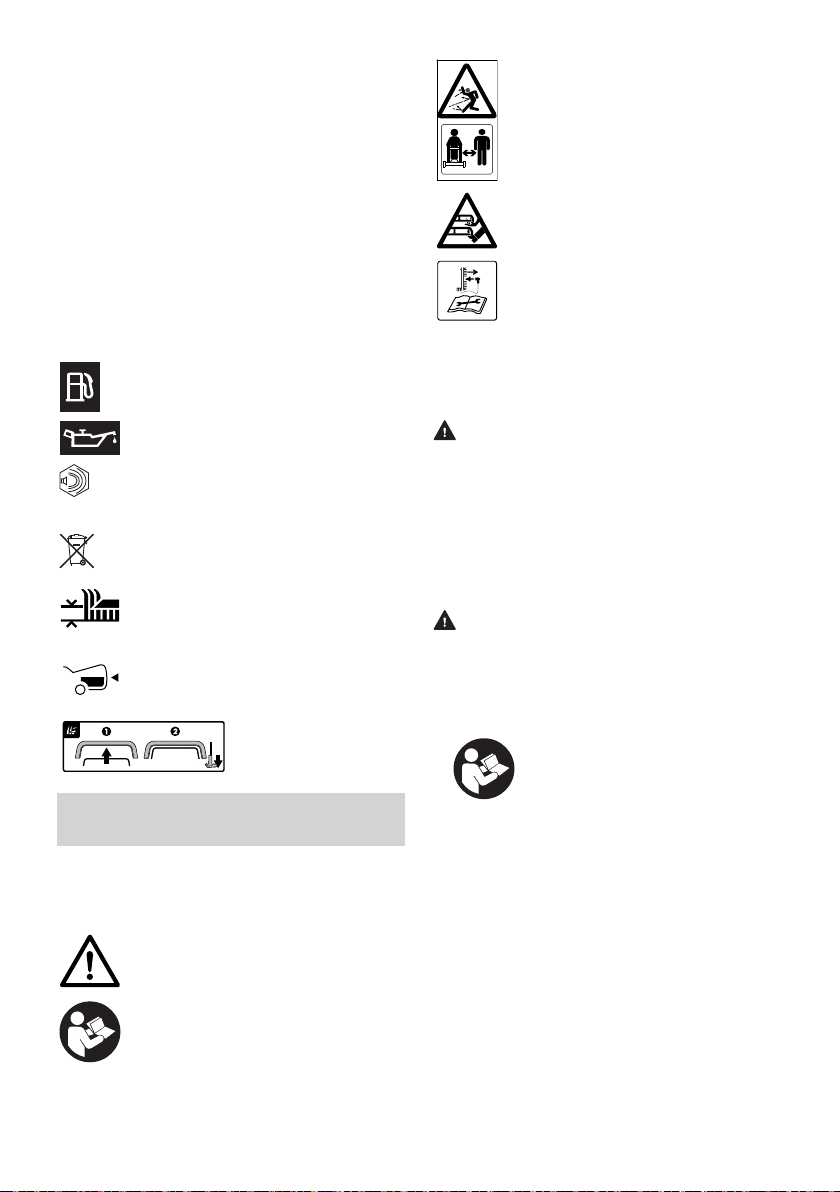

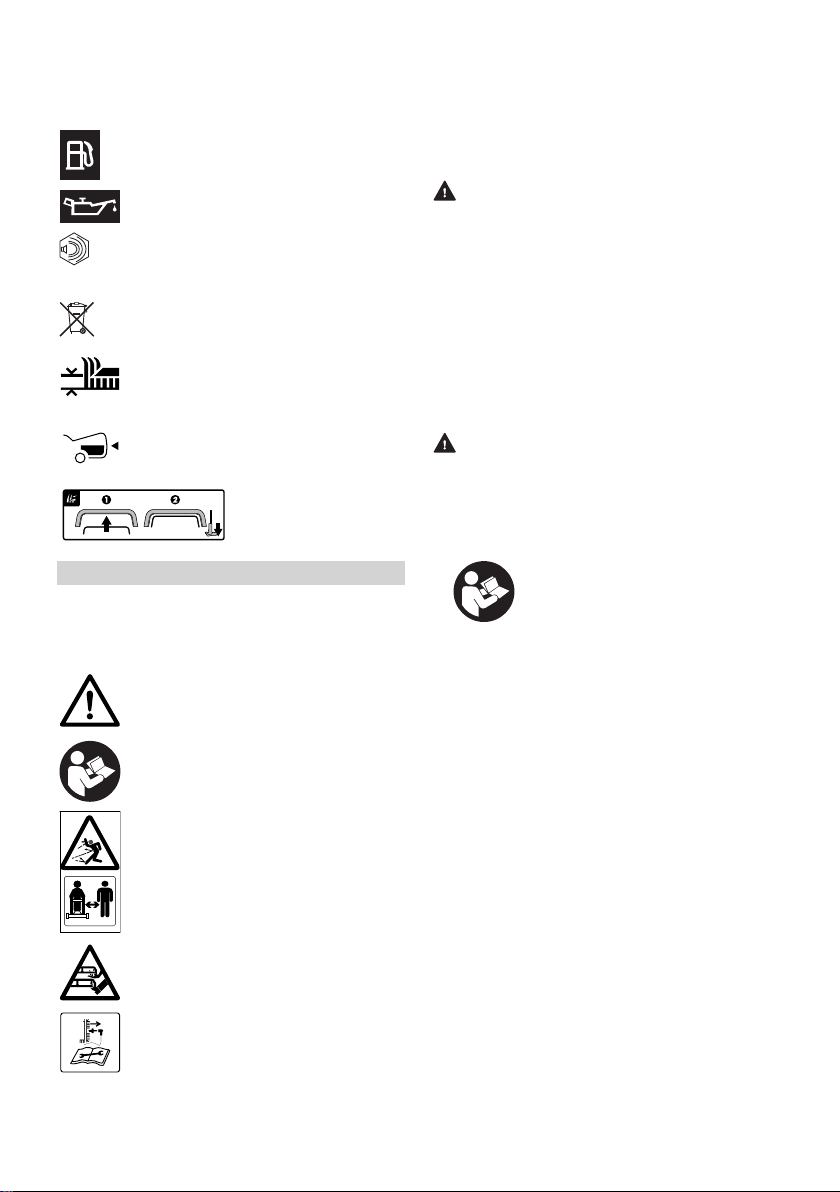

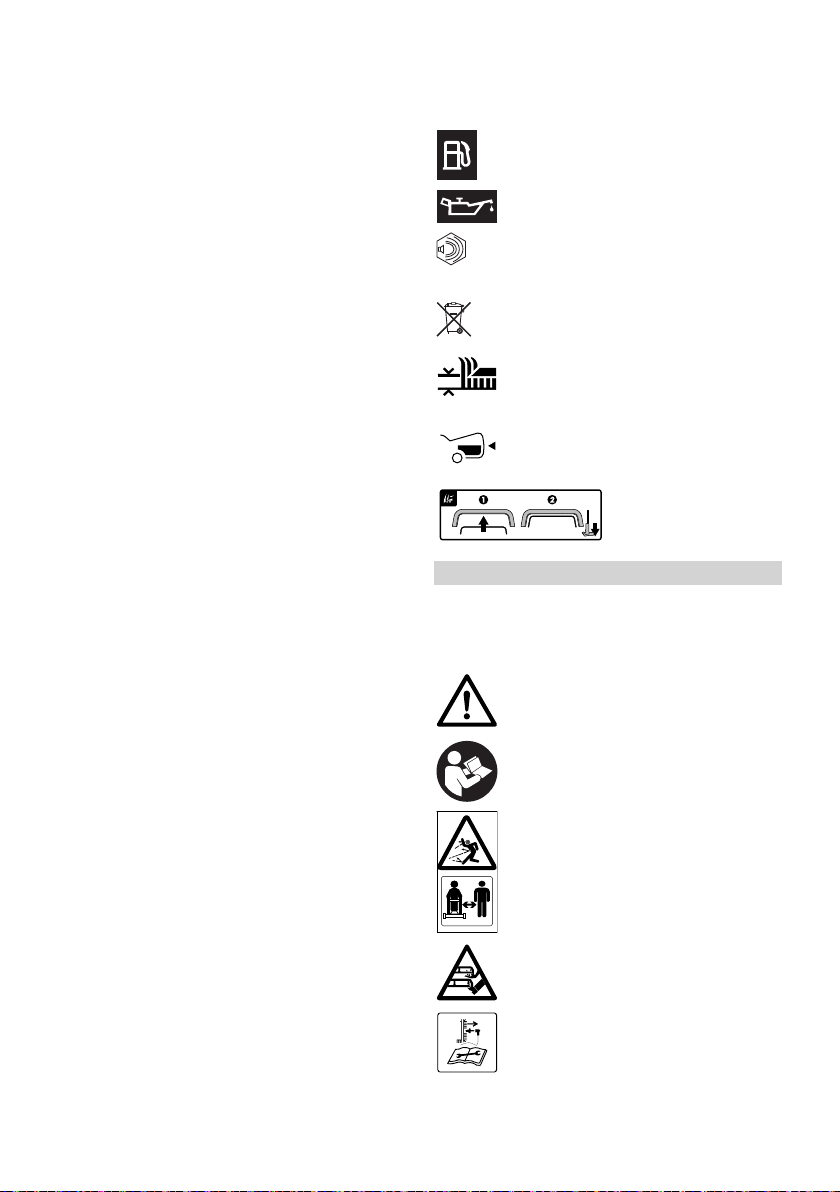

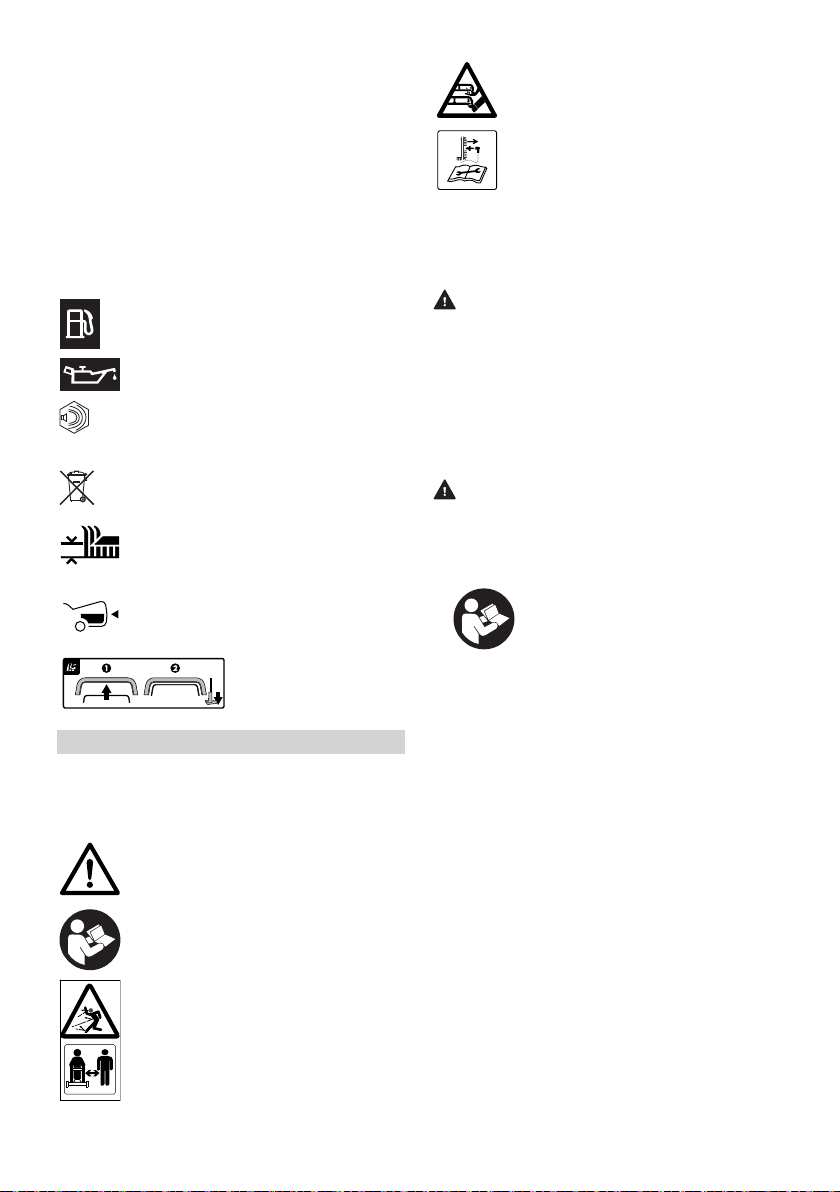

3.2 Symbole

Die Symbole können auf dem Rasenmäher sein und bedeuten Folgendes:

Dieses Symbol kennzeichnet den Kraftstofftank-Verschluss.

4.2 Bestimmungsgemäße Verwen‐ dung

Der Rasenmäher STIHL RM 248.3 oder RM 253.3 dient zum Mähen und Mulchen von Gras.

Dieses Symbol kennzeichnet den Motoröl-Verschluss.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Produkt nicht mit dem Hausmüll ent‐ sorgen.

Schnitthöhe einstellen.

Füllstandsanzeige Grasfangkorb.

Motor starten.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf dem Rasenmäher bedeu‐ ten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Vorsicht vor fortschleudernden Objek‐ ten - Abstand halten und Dritte fernhal‐ ten.

Sich drehendes Messer nicht berühren.

Zündkerzenstecker während des Tran‐ sports, der Aufbewahrung, Wartung oder Reparatur abziehen.

WARNUNG

■ Falls der Rasenmäher nicht bestimmungsge‐

mäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen. ►

Rasenmäher so verwenden, wie es in die‐ ser Gebrauchsanleitung und in der Gebrauchsanleitung des Motors beschrie‐ ben ist.

4.3 Anforderungen an den Benut‐ zer

WARNUNG

■ Benutzer ohne eine Unterweisung können die

Gefahren des Rasenmähers nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls der Rasenmäher an eine andere Per‐

son weitergegeben wird: Gebrauchsanlei‐ tung des Rasenmähers und des Motors mit‐ geben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Der Benutzer ist körperlich, sensorisch

–

und geistig fähig, den Rasenmäher zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine ver‐ antwortliche Person damit arbeiten. Der Benutzer kann die Gefahren des

–

Rasenmähers erkennen und einschät‐ zen. Der Benutzer ist sich bewusst, dass er

–

für Unfälle und Schäden verantwortlich ist. Der Benutzer ist volljährig oder der

–

Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.

4 0478-111-9800-B

Page 5

4 Sicherheitshinweise deutsch

Der Benutzer hat eine Unterweisung

–

von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasen‐ mäher arbeitet. Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden. ►

Eine lange Hose aus widerstandsfähigem Material tragen.

■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen. ► Einen Gehörschutz tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen. ►

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ►

Eng anliegende Bekleidung tragen.

► Schals und Schmuck ablegen.

■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann ver‐ letzt werden. ►

Schutzhandschuhe aus widerstandsfähi‐ gem Material tragen.

► Festes, geschlossenes Schuhwerk mit grif‐

figer Sohle tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

■

Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden. ►

Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kenn‐ zeichnung im Handel erhältlich.

►

Schutzhandschuhe aus widerstandsfähi‐ gem Material tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ►

Unbeteiligte Personen, Kinder und Tiere

aus dem Arbeitsbereich fernhalten. ► Einen Abstand zu Gegenständen einhalten. ► Rasenmäher nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem

Rasenmäher spielen können.

■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Heiße Abgase kön‐ nen leicht entflammbare Materialien entzün‐ den und Brände auslösen. ►

Abgasstrahl von leicht entflammbaren Materialien fernhalten.

4.6 Sicherheitsgerechter Zustand

4.6.1 Rasenmäher

Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Rasenmäher ist unbeschädigt.

–

Es tritt kein Benzin aus dem Rasenmäher aus.

–

Der Kraftstofftank-Verschluss ist verschlossen.

–

Es tritt kein Motoröl aus dem Rasenmäher

–

aus. Der Motoröl-Verschluss ist verschlossen.

–

Der Rasenmäher ist sauber.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Falls gemäht wird und das gemähte Gras im

–

Grasfangkorb aufgefangen werden soll: Der Mulcheinsatz ist herausgenommen, die Ver‐ längerung ist ausgehängt und der Grasfang‐ korb ist richtig eingehängt. Falls gemäht wird und das gemähte Gras hin‐

–

ten ausgeworfen werden soll: Der Grasfang‐ korb ist ausgehängt und die Auswurfklappe ist geschlossen. Falls gemäht wird und das gemähte Gras seit‐

–

lich auf den Boden geführt werden soll: Der Grasfangkorb ist ausgehängt, der Mulchein‐ satz ist richtig eingesetzt und die Verlänge‐ rung ist richtig eingehängt. Falls gemulcht wird: Die Verlängerung und der

–

Grasfangkorb sind ausgehängt und der Mulch‐ einsatz ist richtig eingesetzt. Das Messer ist richtig angebaut.

–

Original STIHL Zubehör für diesen Rasenmä‐

–

her ist richtig angebaut.

0478-111-9800-B 5

Page 6

deutsch 4 Sicherheitshinweise

Federbelastete Mechanismen sind unbeschä‐

–

digt und funktionieren. Beim Loslassen des Schaltbügels geht der

–

Motor aus.

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Per‐ sonen können schwer verletzt oder getötet werden. ►

Mit einem unbeschädigten Rasenmäher arbeiten.

► Falls Benzin aus dem Rasenmäher austritt:

Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen.

►

Kraftstofftank-Verschluss schließen.

► Falls Motoröl aus dem Rasenmäher austritt:

Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen.

►

Den Motoröl-Verschluss schließen.

► Falls der Rasenmäher verschmutzt ist:

Rasenmäher reinigen.

► Rasenmäher und dessen Sicherheitssys‐

teme nicht manipulieren.

► Manipulation am Rasenmäher unterlassen,

die die Leistung oder die Drehzahl des Motors verändert.

►

Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit dem Rasenmäher arbei‐ ten.

►

Federbelastete Mechanismen können gespeicherte Energie abgeben.

► Falls gemäht wird und das gemähte Gras

im Grasfangkorb aufgefangen werden soll: Mulcheinsatz so herausnehmen, Verlänge‐ rung so aushängen und Grasfangkorb so einhängen, wie es in dieser Gebrauchsan‐ leitung beschrieben ist.

►

Falls gemäht wird und das gemähte Gras seitlich auf den Boden geführt werden soll: Grasfangkorb so aushängen, Mulcheinsatz so einsetzen und Verlängerung so einhän‐ gen, wie es in dieser Gebrauchsanleitung beschrieben ist.

►

Falls gemulcht wird: Verlängerung und Grasfangkorb so aushängen und Mulchein‐ satz so einsetzen, wie es in dieser Gebrauchsanleitung beschrieben ist.

►

Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.

► Original STIHL Zubehör für diesen Rasen‐

mäher so anbauen, wie es in dieser Gebrauchsanleitung oder in der

Gebrauchsanleitung des Zubehörs beschrieben ist.

► Gegenstände nicht in die Öffnungen des

Rasenmähers stecken.

► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

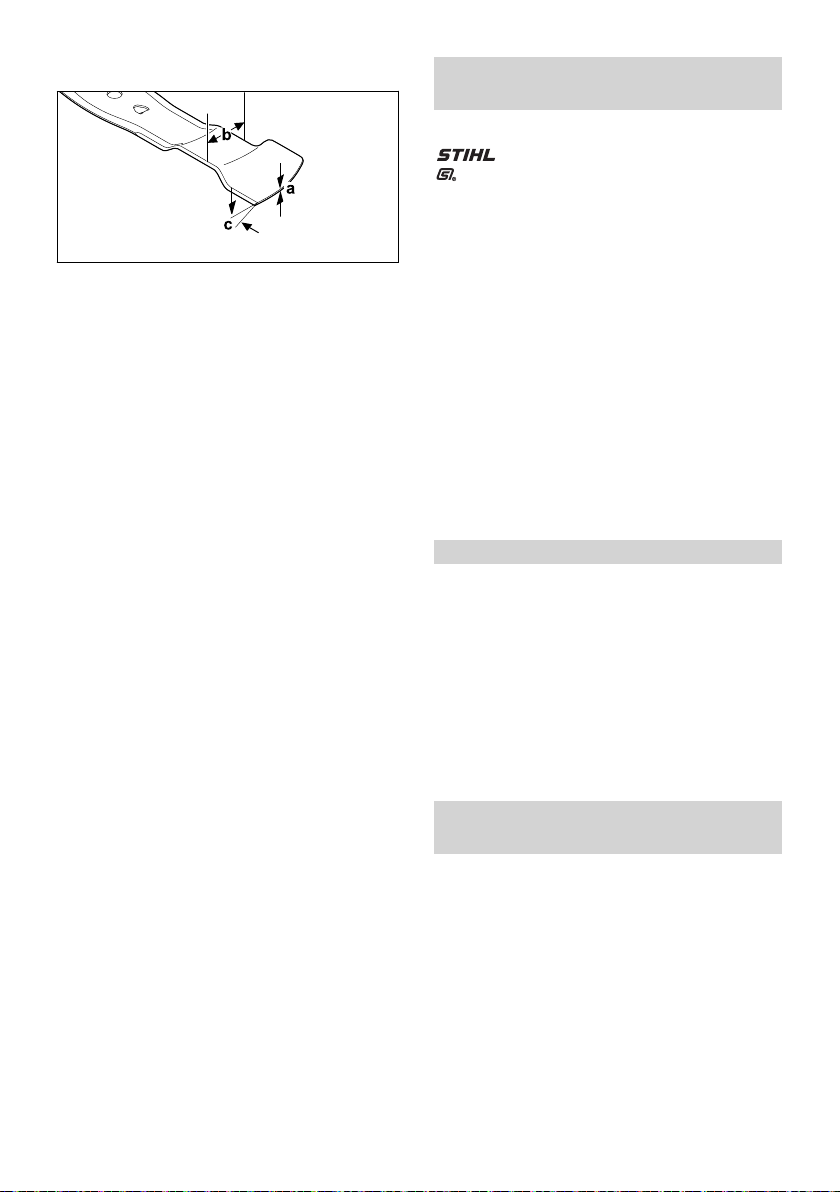

4.6.2 Messer

Das Messer ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Das Messer und die Anbauteile sind unbe‐

–

schädigt. Das Messer ist nicht verformt.

–

Das Messer ist richtig angebaut.

–

Das Messer ist richtig geschärft.

–

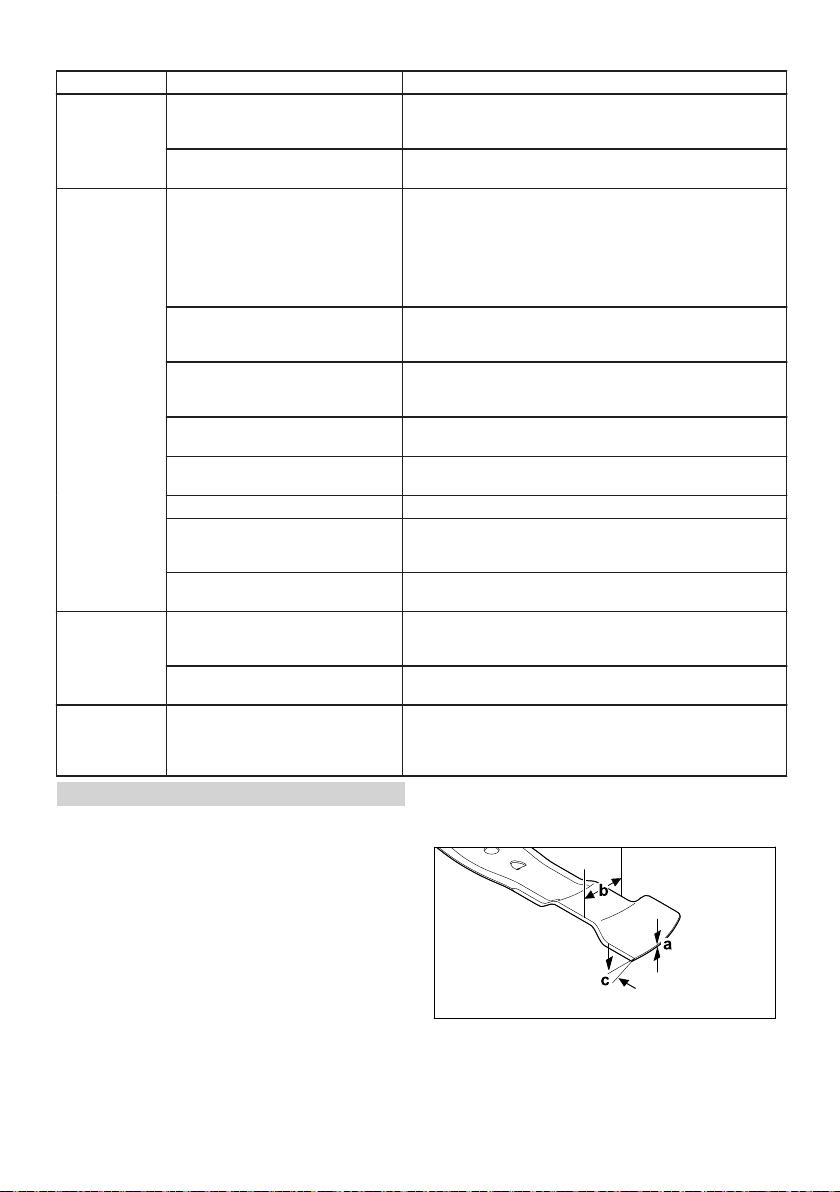

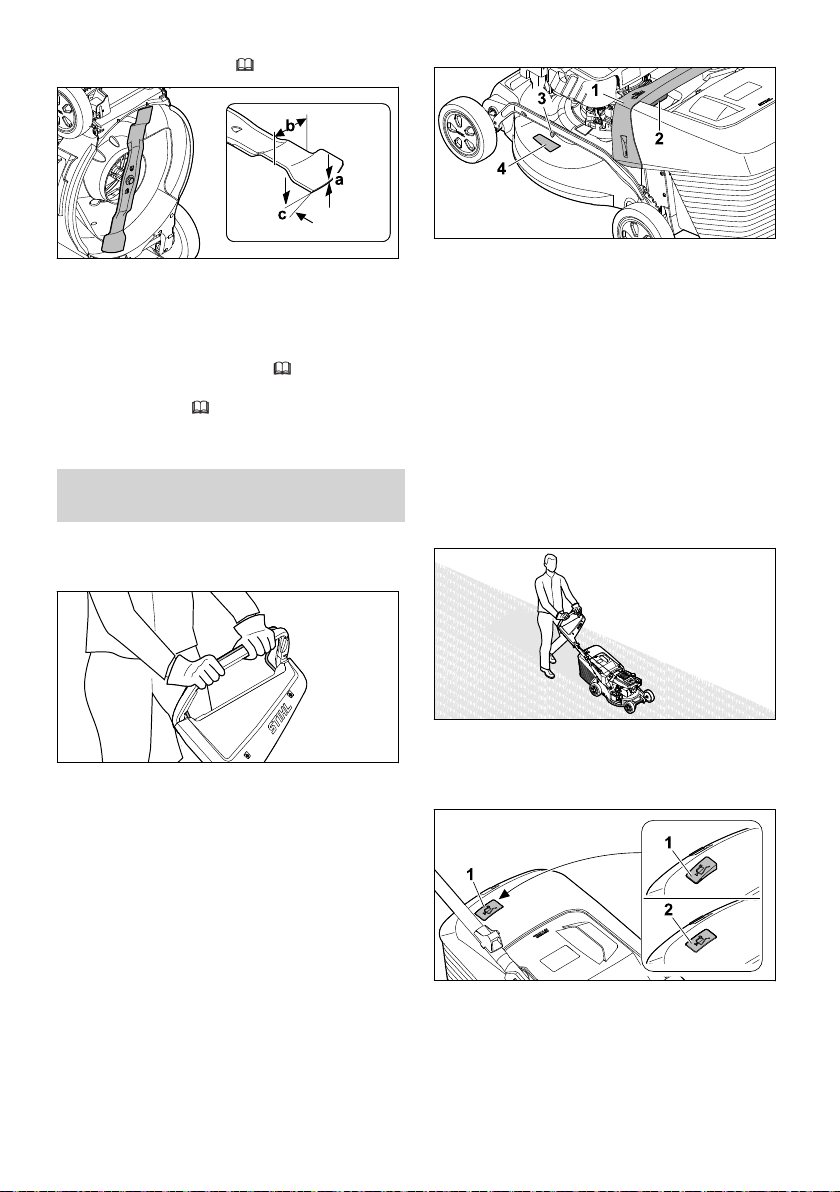

Das Messer ist gratfrei.

–

Das Messer ist richtig ausgewuchtet.

–

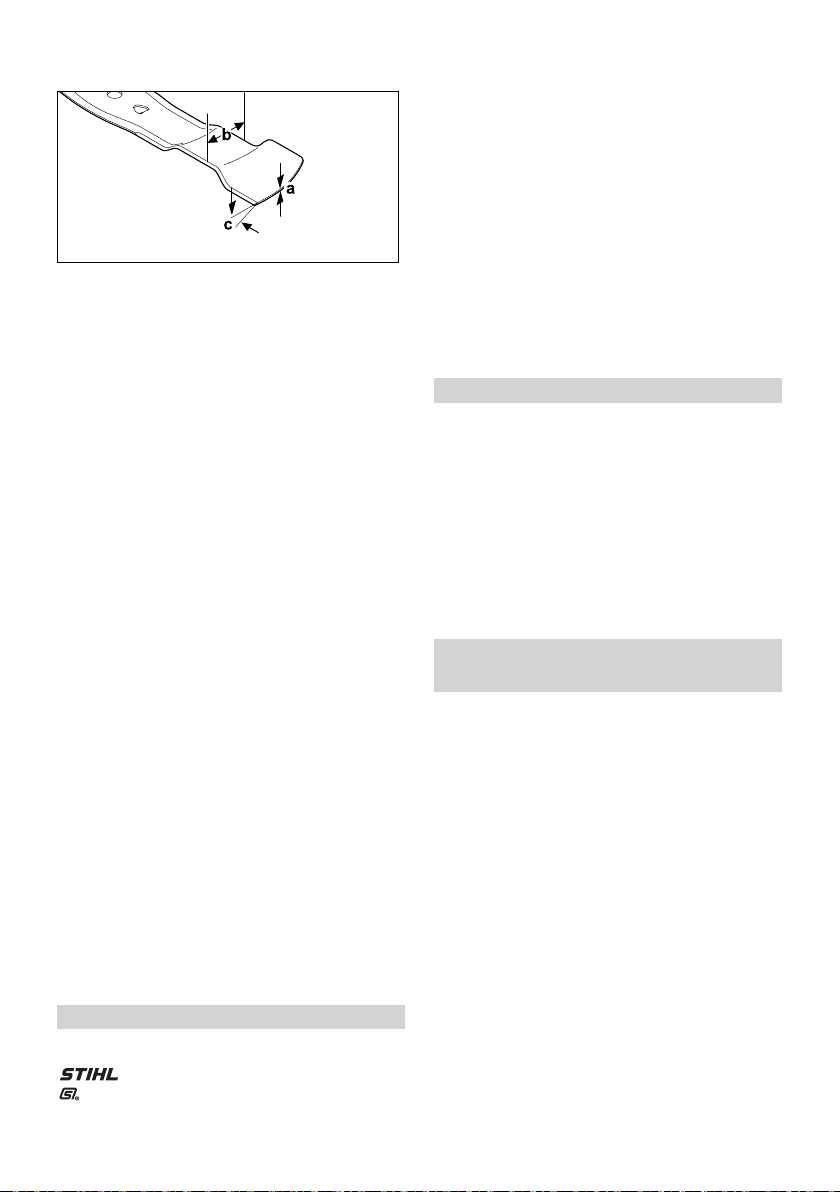

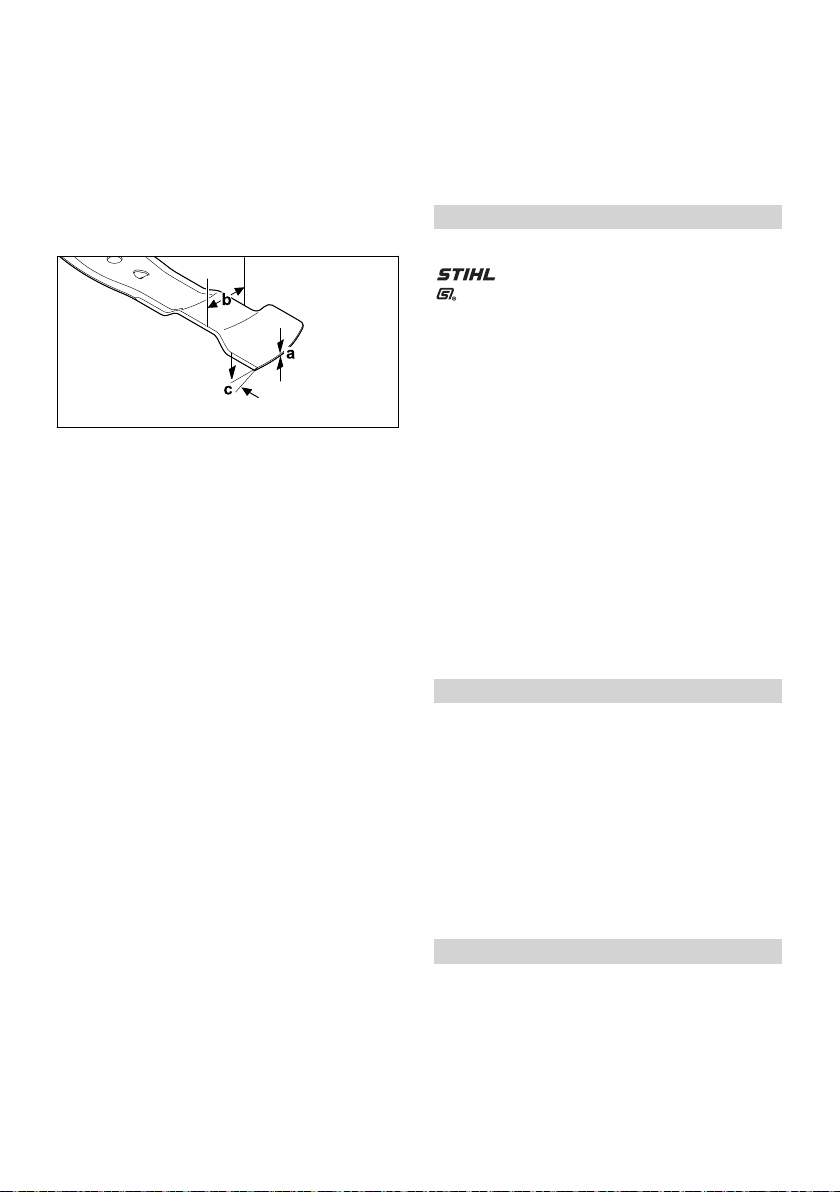

Die Mindeststärke und Mindestbreite des Mes‐

–

sers sind nicht unterschritten,

–

Der Schärfwinkel ist eingehalten,

19.2.

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können sich Teile des Messers lösen und weggeschleudert werden. Personen können schwer verletzt werden. ►

Mit einem unbeschädigten Messer und

unbeschädigten Anbauteilen arbeiten. ► Messer richtig anbauen. ► Messer richtig schärfen. ► Falls die Mindeststärke oder die Mindest‐

breite unterschritten ist: Messer ersetzen. ► Messer von einem STIHL Fachhändler aus‐

wuchten lassen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.7 Kraftstoff und Tanken

WARNUNG

■

Der für diesen Rasenmäher verwendete Kraft‐ stoff ist Benzin. Benzin ist hochentzündlich. Falls Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommt, kann das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Benzin vor Hitze und Feuer schützen. ► Benzin nicht verschütten. ► Falls Benzin verschüttet wurde: Benzin mit

einem Tuch aufwischen und Motor erst ver‐

suchen zu starten, wenn alle Teile des

Rasenmähers trocken sind. ►

Nicht rauchen.

6 0478-111-9800-B

Page 7

4 Sicherheitshinweise deutsch

► In der Nähe von Feuer nicht tanken. ► Vor dem Tanken Motor abstellen und

abkühlen lassen.

► Falls der Tank zu entleeren ist: Im Freien

durchführen.

► Motor mindestens 3 m vom Ort des Tank‐

ens entfernt starten.

► Rasenmäher niemals mit Benzin im Tank

innerhalb eines Gebäudes aufbewahren.

■ Eingeatmete Benzindämpfe können Personen vergiften. ► Benzindämpfe nicht einatmen. ► An einem gut belüfteten Ort tanken.

■ Während der Arbeit erwärmt sich der Rasen‐ mäher. Das Benzin dehnt sich aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Benzin herausspritzen. Das herausspritzende Benzin kann sich entzün‐ den. Der Benutzer kann schwer verletzt wer‐ den. ► Zuerst Rasenmäher abkühlen lassen und

dann Kraftstofftank-Verschluss öffnen.

■ Kleidung, die in Kontakt mit Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Falls Kleidung in Kontakt mit Benzin kommt: Kleidung wechseln.

■ Benzin kann die Umwelt gefährden. ► Kraftstoff nicht verschütten. ► Benzin vorschriftsmäßig und umweltfreund‐

lich entsorgen.

■ Falls Benzin in Kontakt mit der Haut oder den Augen kommt, können die Haut oder die Augen gereizt werden. ►

Kontakt mit Benzin vermeiden.

► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

►

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■

Die Zündanlage des Rasenmähers erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Zündkerzen verwenden, die in der Gebrauchsanleitung des Motors beschrie‐ ben sind.

►

Zündkerze eindrehen und fest anziehen.

► Zündkerzenstecker fest aufdrücken.

■ Falls der Rasenmäher mit Benzin betankt wird, das für den Motor ungeeignet ist, kann der Rasenmäher beschädigt werden. ►

Frisches, bleifreies Markenbenzin verwen‐ den.

► Vorgaben in der Gebrauchsanleitung des

Motors beachten.

4.8 Arbeiten

WARNUNG

■ Falls der Benutzer den Motor nicht richtig star‐ tet, kann der Benutzer die Kontrolle über den Rasenmäher verlieren. Der Benutzer kann schwer verletzt werden. ►

Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten.

► Nur bei guter Sicht mähen. Falls die Licht‐

verhältnisse und Sichtverhältnisse schlecht sind, nicht mit dem Rasenmäher arbeiten.

►

Rasenmäher alleine bedienen. ► Auf Hindernisse achten. ► Rasenmäher nicht kippen. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. ► Falls Ermüdungserscheinungen auftreten:

Eine Arbeitspause einlegen. ► Falls an einem Hang gemäht wird: Quer

zum Hang mähen. ► Nicht an Hängen mit einer Steigung über

25° (46,6 %) arbeiten. ► Rasenmäher mit besonderer Vorsicht

benutzen, wenn in der Nähe von Abhän‐

gen, Geländekanten, Gräben, Müllhalden

und Deichen gearbeitet wird. ►

Arbeitszeiten so planen, dass höhere

Belastungen über einen längeren Zeitraum

vermieden werden.

■

Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Perso‐ nen vergiften. ►

Abgase nicht einatmen. ► An einem gut belüfteten Ort mit dem

Rasenmäher arbeiten. ► Falls Übelkeit, Kopfschmerzen, Sehstörun‐

gen, Hörstörungen oder Schwindel auftre‐

ten: Arbeit beenden und einen Arzt aufsu‐

chen.

■

Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräu‐

0478-111-9800-B 7

Page 8

deutsch 4 Sicherheitshinweise

sche eingeschränkt wahrnehmen und ein‐ schätzen. ► Ruhig und überlegt arbeiten.

■ Der Rasenmäher ist mit einer Motorstoppvor‐ richtung ausgestattet. ► Motor und Messer werden durch Loslassen

des Schaltbügels innerhalb von 3 Sekun‐ den gestoppt.

■

Das sich drehende Messer kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

► Zündkerzenstecker abziehen.

► Sich drehendes Messer nicht berüh‐

ren.

► Falls das Messer durch einen

Gegenstand blockiert ist: Motor abstellen. Erst dann den Gegen‐ stand beseitigen.

■

Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Arbeit beenden und einen STIHL Fach‐ händler aufsuchen.

■ Während der Arbeit können Vibrationen durch den Rasenmäher entstehen. ► Schutzhandschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐

rung auftreten: Einen Arzt aufsuchen.

■ Mähfläche besichtigen und auf Hindernisse achten. Falls während der Arbeit das Messer auf einen fremden Gegenstand trifft, kann die‐ ser oder Teile davon mit hoher Geschwindig‐ keit hochgeschleudert werden. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen.

► Fremde Gegenstände wie Steine,

Stöcke, Drähte, Spielzeug oder sonstige Fremdkörper aus dem Arbeitsbereich entfernen. Verbor‐ gene Gegenstände, die nicht ent‐ fernt werden können, markieren.

■

Wenn der Schaltbügel losgelassen wird, dreht sich das Messer noch kurze Zeit weiter. Per‐ sonen können schwer verletzt werden.

► Warten, bis das Messer sich nicht

mehr dreht.

► Grasfangkorb erst aushängen, wenn

das Messer sich nicht mehr dreht.

■

Falls das sich drehende Messer auf einen har‐ ten Gegenstand trifft, können Funken entste‐ hen. Funken können in leicht brennbarer

8 0478-111-9800-B

Umgebung Brände auslösen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren Umgebung arbeiten.

■ Falls der Rasenmäher auf abschüssigen Flä‐ chen abgestellt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen. ►

Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.

■

Falls Gegenstände am Lenker befestigt wer‐ den, kann der Rasenmäher durch das zusätz‐ liche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann ent‐ stehen. ►

Keine Gegenstände am Lenker befestigen.

GEFAHR

■ Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, kann das Mes‐ ser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten.

■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden. ►

Falls es gewittert: Nicht arbeiten.

■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Falls es regnet: Nicht arbeiten.

4.9 Transportieren

WARNUNG

■

Während des Transports kann der Rasenmä‐ her umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ►

Motor abstellen.

► Warten, bis das Messer sich nicht

mehr dreht.

► Zündkerzenstecker abziehen.

► Rasenmäher mit Spanngurten, Riemen

oder einem Netz so auf einer geeigneten

Page 9

4 Sicherheitshinweise deutsch

Ladefläche sichern, dass er nicht umkippen und sich nicht bewegen kann.

■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich beim Transport verbren‐ nen. ►

Rasenmäher schieben.

■ Der Rasenmäher ist schwer. Falls der Benut‐ zer den Rasenmäher alleine trägt, kann der Benutzer verletzt werden. ►

Schutzhandschuhe tragen.

► Rasenmäher zu zweit tragen.

■ Während des Transports kann Benzin auslau‐ fen und zu Verschmutzungen und Schäden führen. ►

Rasenmäher schieben.

► Gerät ohne Benzin transportieren.

4.10 Aufbewahren

WARNUNG

■ Kinder können die Gefahren des Rasenmä‐ hers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ►

Motor abstellen.

► Rasenmäher außerhalb der Reichweite von

Kindern aufbewahren.

■ Metallische Bauteile können durch Feuchtig‐ keit korrodieren. Der Rasenmäher kann beschädigt werden. ►

Rasenmäher sauber und trocken aufbe‐ wahren.

■ Falls der Rasenmäher auf abschüssigen Flä‐ chen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen. ►

Rasenmäher nur auf ebenen Flächen auf‐ bewahren.

4.11 Reinigen, Warten und Reparie‐

ren

WARNUNG

■

Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, können Personen schwer verletzt werden und Sachschaden kann entstehen. ►

Motor abstellen.

► Warten, bis das Messer sich nicht

mehr dreht.

► Zündkerzenstecker abziehen.

■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann der Fahran‐ trieb unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Motor abstellen.

► Zündkerzenstecker abziehen.

■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Per‐ sonen können sich verbrennen. ►

Warten, bis der Schalldämpfer und der Motor abgekühlt sind.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Rasenmäher oder das Mes‐ ser beschädigen. Falls der Rasenmäher oder das Messer nicht richtig gereinigt werden, kön‐ nen Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt werden. ► Rasenmäher und Messer so reinigen, wie

es in dieser Gebrauchsanleitung beschrie‐ ben ist, 15.2.

■

Falls der Rasenmäher oder das Messer nicht so gewartet oder repariert wird, wie es in die‐ ser Gebrauchsanleitung beschrieben ist, kön‐ nen Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Abgenutzte oder beschädigte Teile austau‐ schen.

► Rasenmäher so warten oder reparieren,

wie es in dieser Gebrauchsanleitung beschrieben ist.

►

Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Während der Reinigung, Wartung oder Repa‐ ratur des Messers kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden. ►

Schutzhandschuhe aus widerstandsfähi‐ gem Material tragen.

■ Während des Schärfens kann das Messer heiß werden. Der Benutzer kann sich verbren‐ nen. ►

Warten, bis das Messer abgekühlt ist.

► Schutzhandschuhe aus widerstandsfähi‐

gem Material tragen.

0478-111-9800-B 9

Page 10

deutsch 5 Rasenmäher einsatzbereit machen

5 Rasenmäher einsatzbereit

machen

5.1 Rasenmäher einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Verpackungsmaterial und Transportsicherun‐

gen entfernen.

► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:

–

Rasenmäher, 4.6.1.

–

Messer, 4.6.2.

►

Rasenmäher reinigen, 15.

►

Messer prüfen, 10.2.

►

Motoröl einfüllen, 6.4.

►

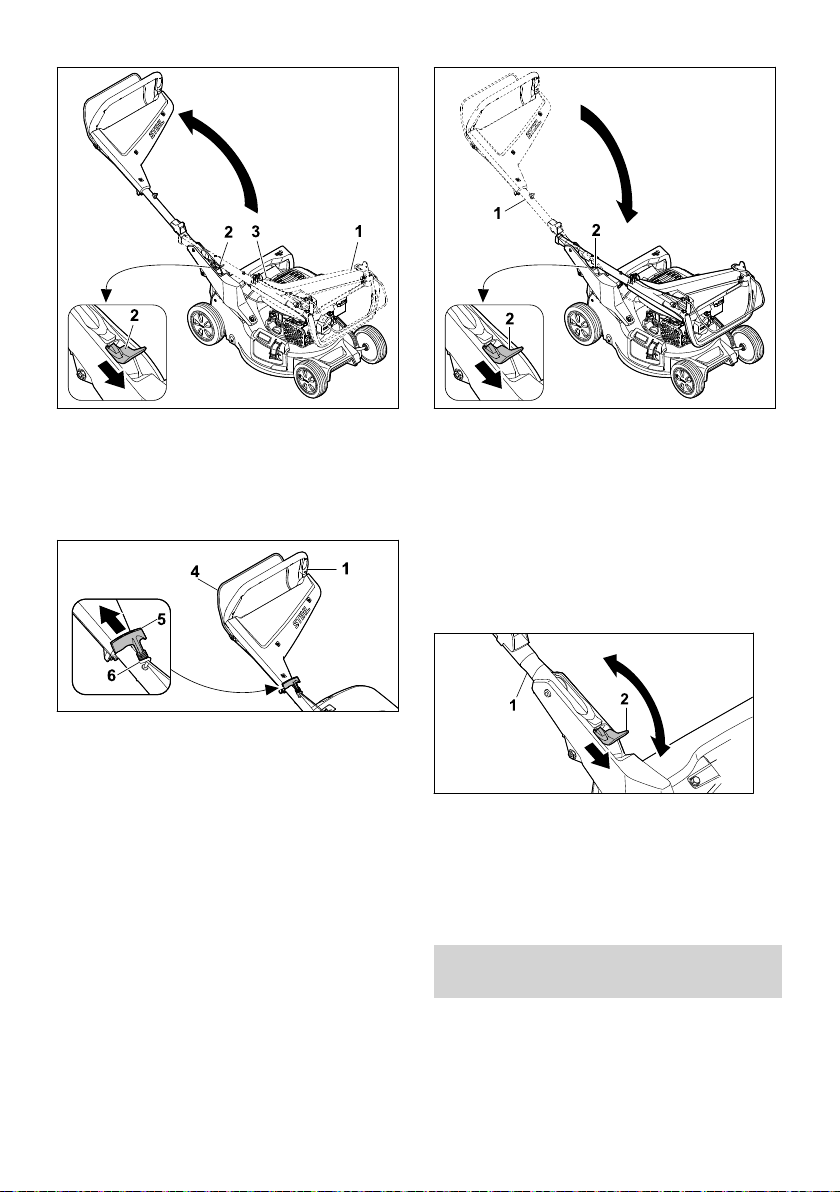

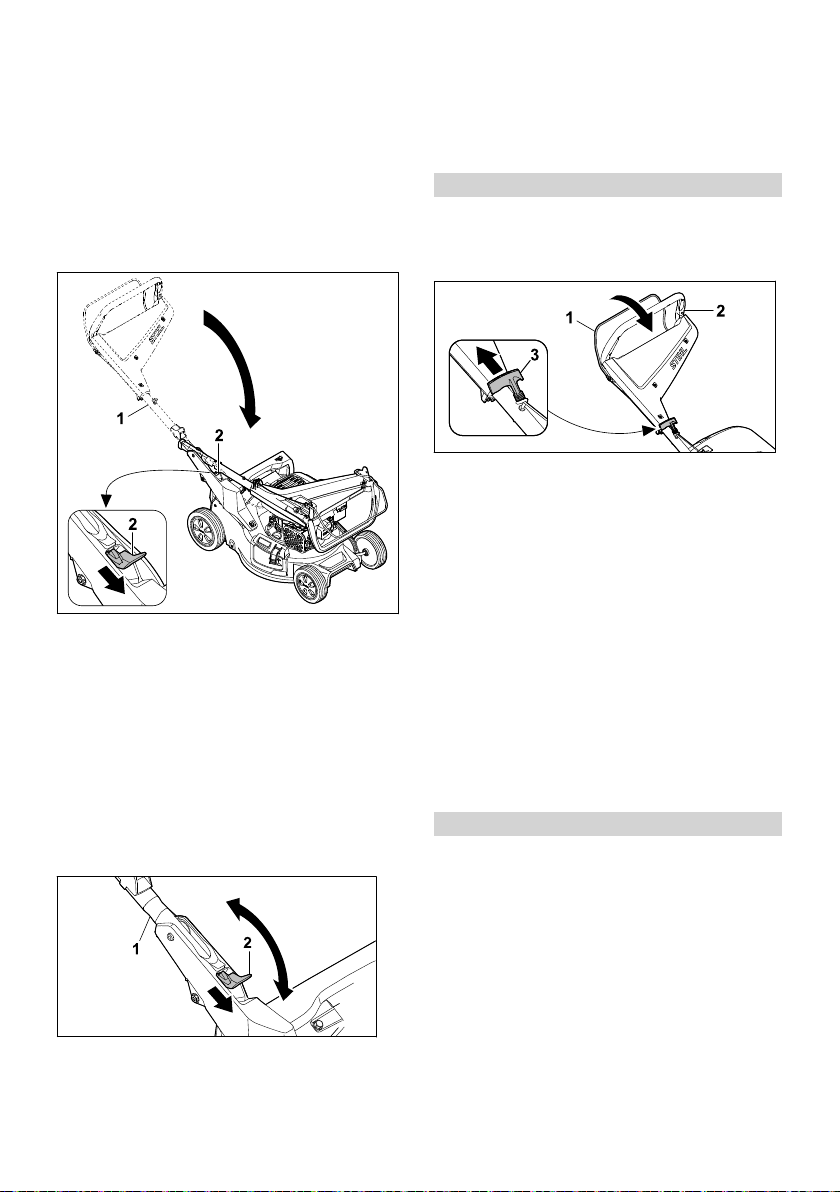

Lenker aufklappen, 8.1.

►

Lenker einstellen, 8.3.

►

Rasenmäher betanken, 7.

► Falls gemäht wird und das Gras im Grasfang‐

korb gefangen werden soll: ►

Verlängerung aushängen, 6.3.2.

►

Mulcheinsatz herausnehmen, 6.2.1.

►

Grasfangkorb einhängen, 6.1.2.

► Falls gemäht wird und das Gras seitlich auf

den Boden geführt werden soll: ►

Grasfangkorb aushängen,

►

Mulcheinsatz einsetzen, 6.2.2.

►

Verlängerung einhängen, 6.3.1.

► Falls gemulcht wird:

►

Verlängerung aushängen,

►

Grasfangkorb aushängen, 6.1.3.

►

Mulcheinsatz einsetzen, 6.2.2.

►

Schnitthöhe einstellen,

►

Bedienungselemente prüfen, 10.1.

► Falls die Schritte nicht durchgeführt werden

können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.

6.1.3.

6.3.2.

11.2.

6 Rasenmäher zusammen‐

bauen

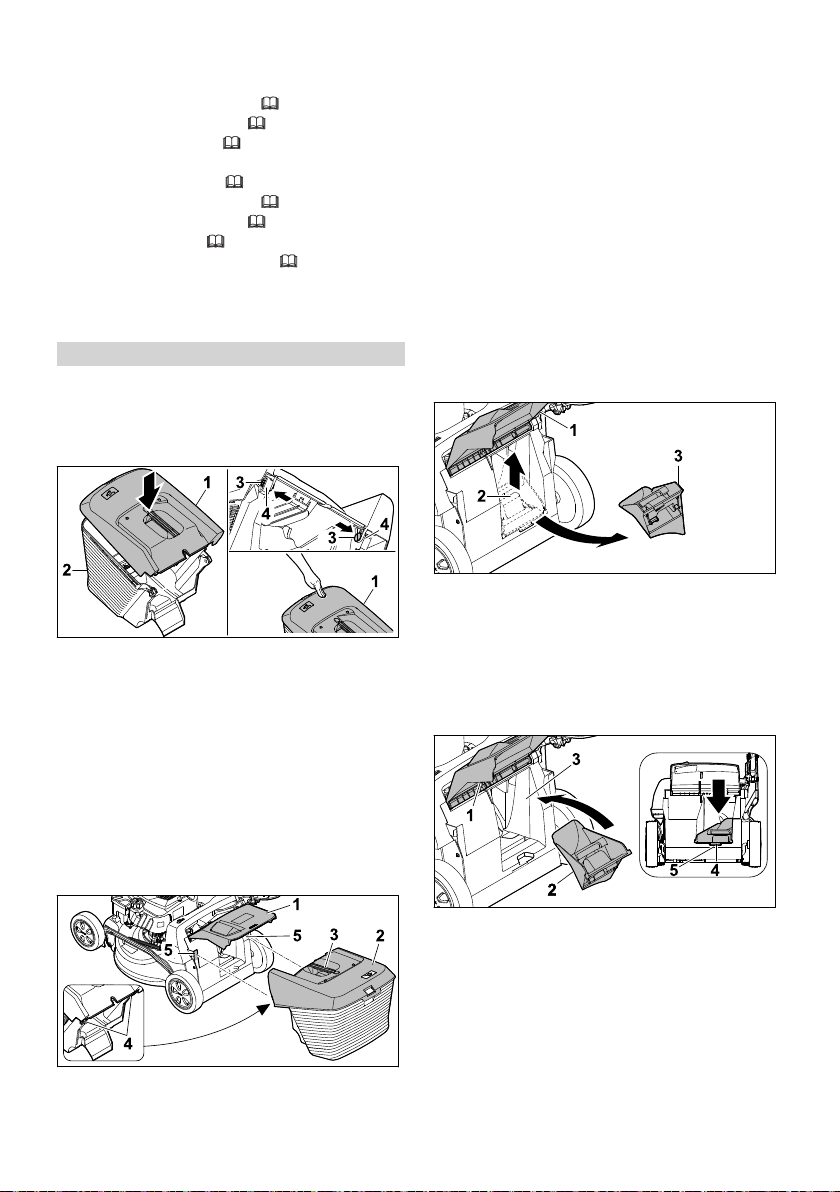

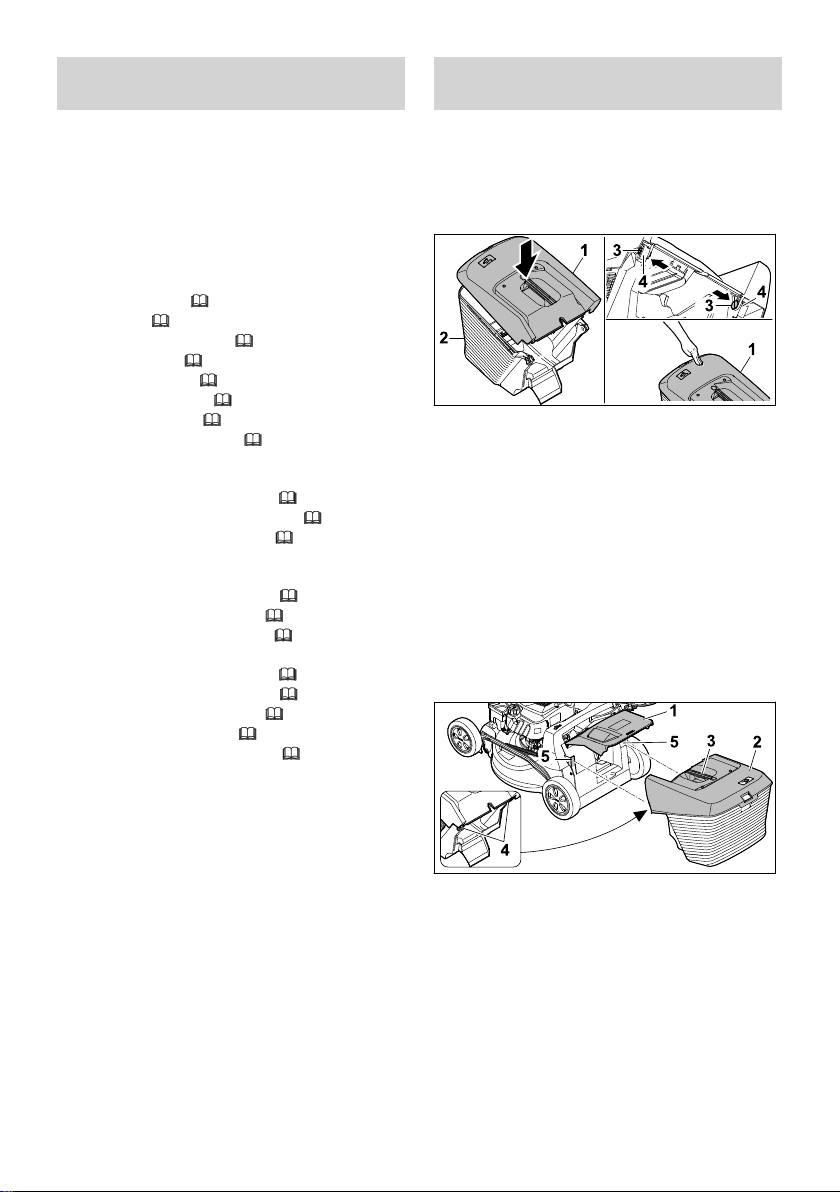

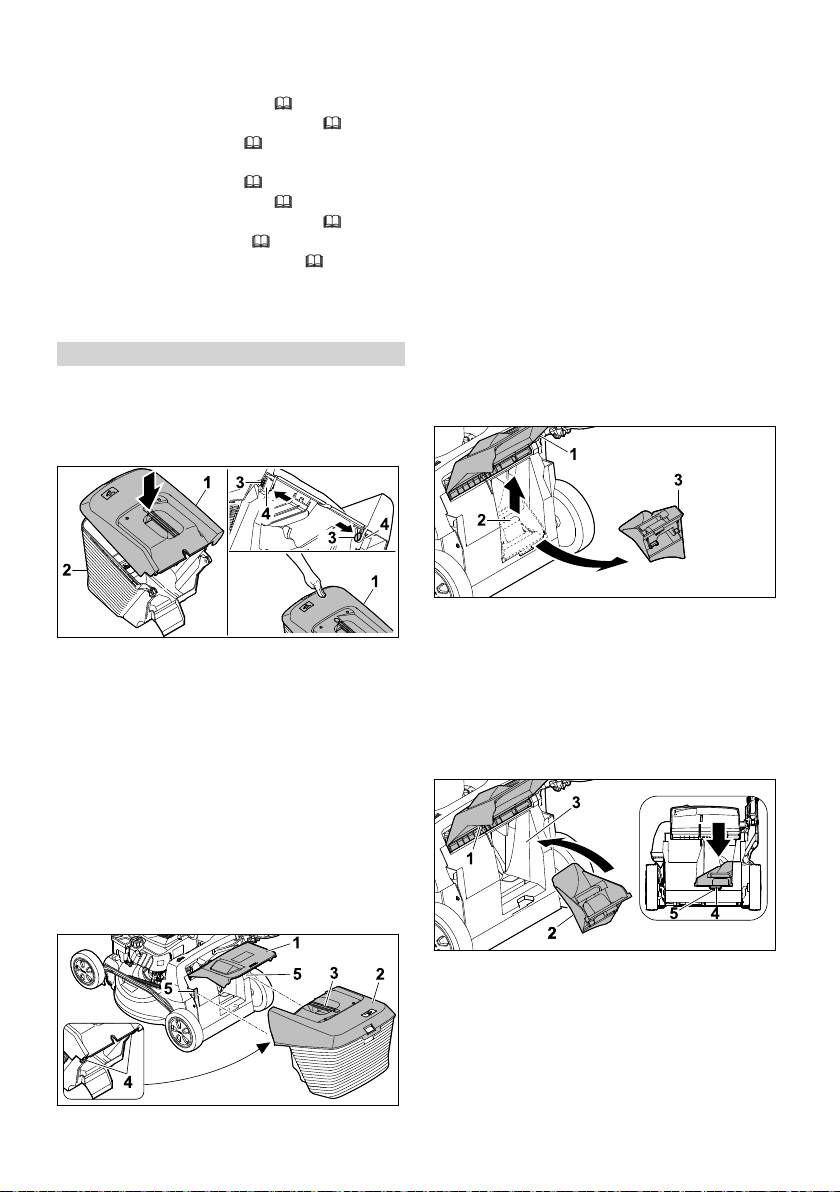

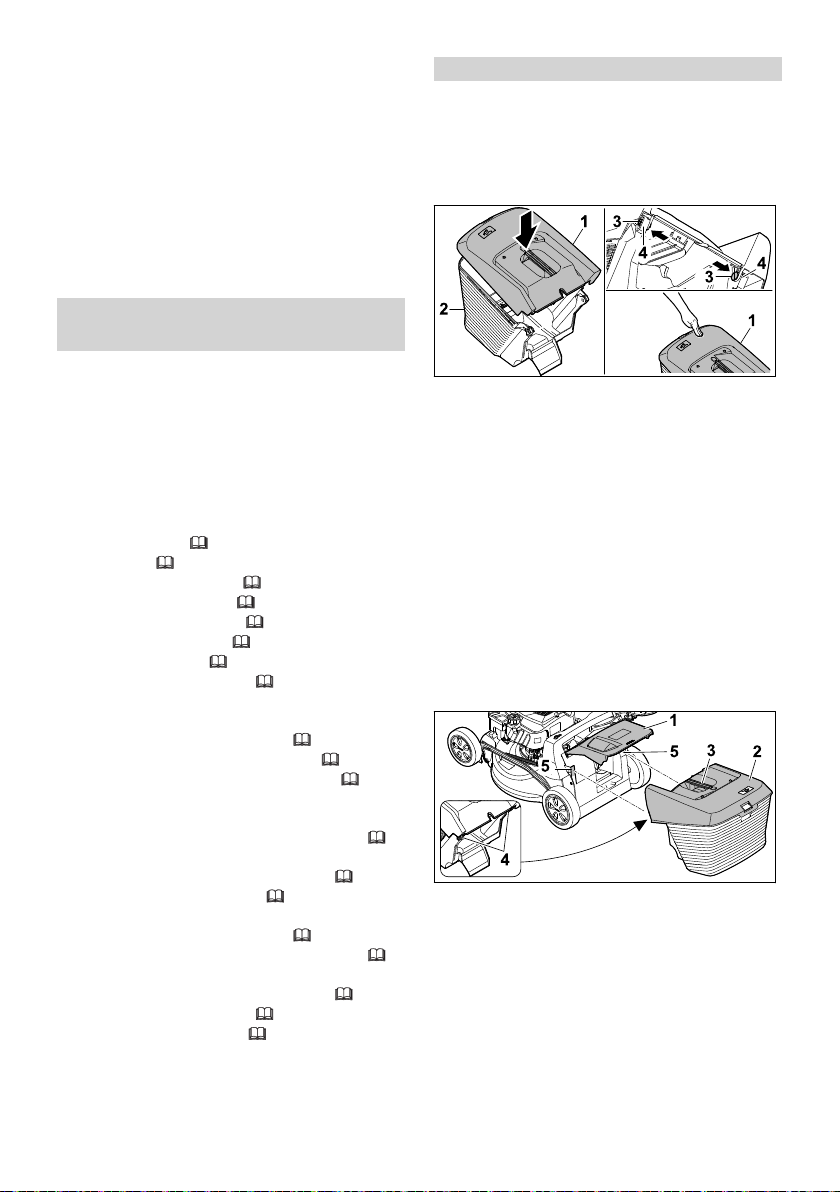

6.1 Grasfangkorb zusammen‐ bauen, einhängen und aushän‐ gen

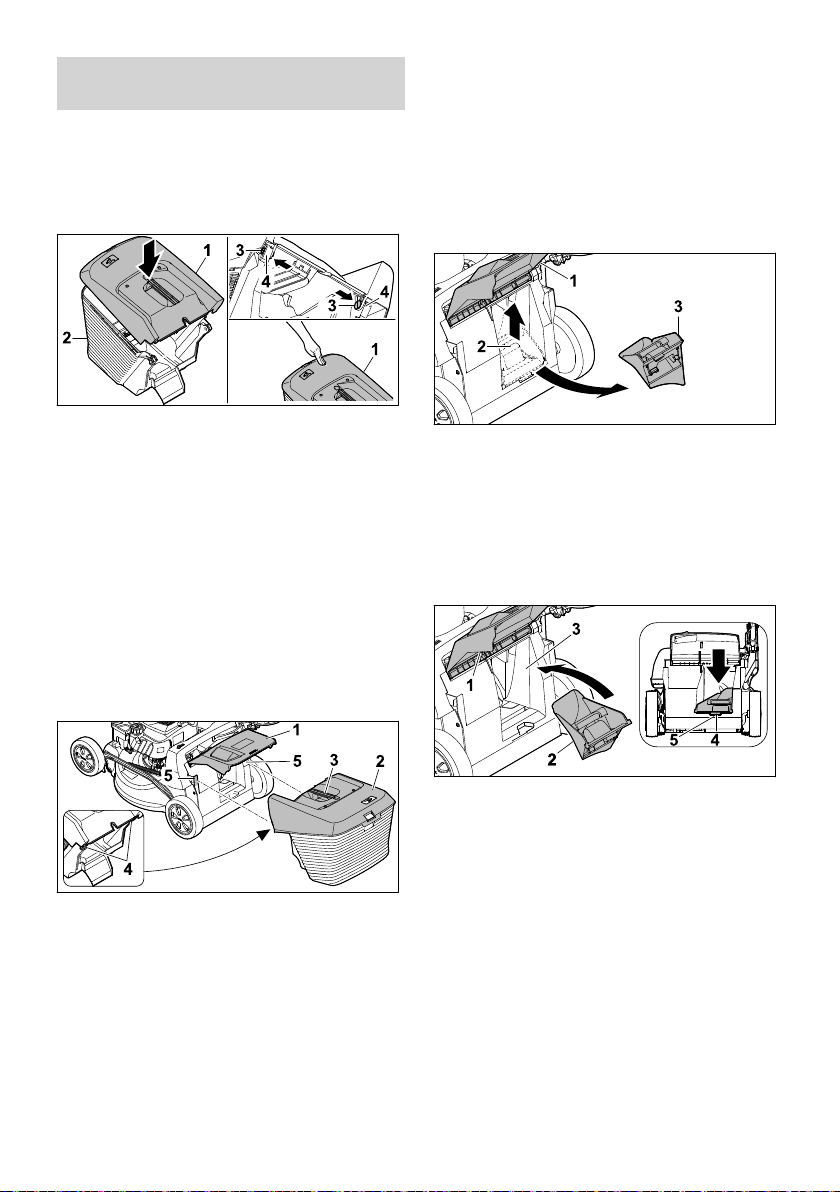

6.1.1 Grasfangkorb zusammenbauen

► Grasfangkorb-Oberteil (1) auf Grasfangkorb-

Unterteil (2) aufsetzen

► Bolzen (3) von innen durch die Öffnungen (4)

drücken.

► Grasfangkorb-Oberteil (1) nach unten drü‐

cken. Das Grasfangkorb-Oberteil rastet hörbar ein.

6.1.2 Grasfangkorb einhängen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Falls die Verlängerung eingehängt ist: Verlän‐

gerung aushängen.

► Falls der Mulcheinsatz eingesetzt ist: Mulch‐

einsatz herausnehmen.

► Auswurfklappe (1) öffnen und halten. ► Grasfangkorb (2) am Griff (3) greifen und von

oben mit den Haken (4) in die Aufnahmen (5) einhängen.

► Auswurfklappe (1) auf dem Grasfangkorb (2)

ablegen.

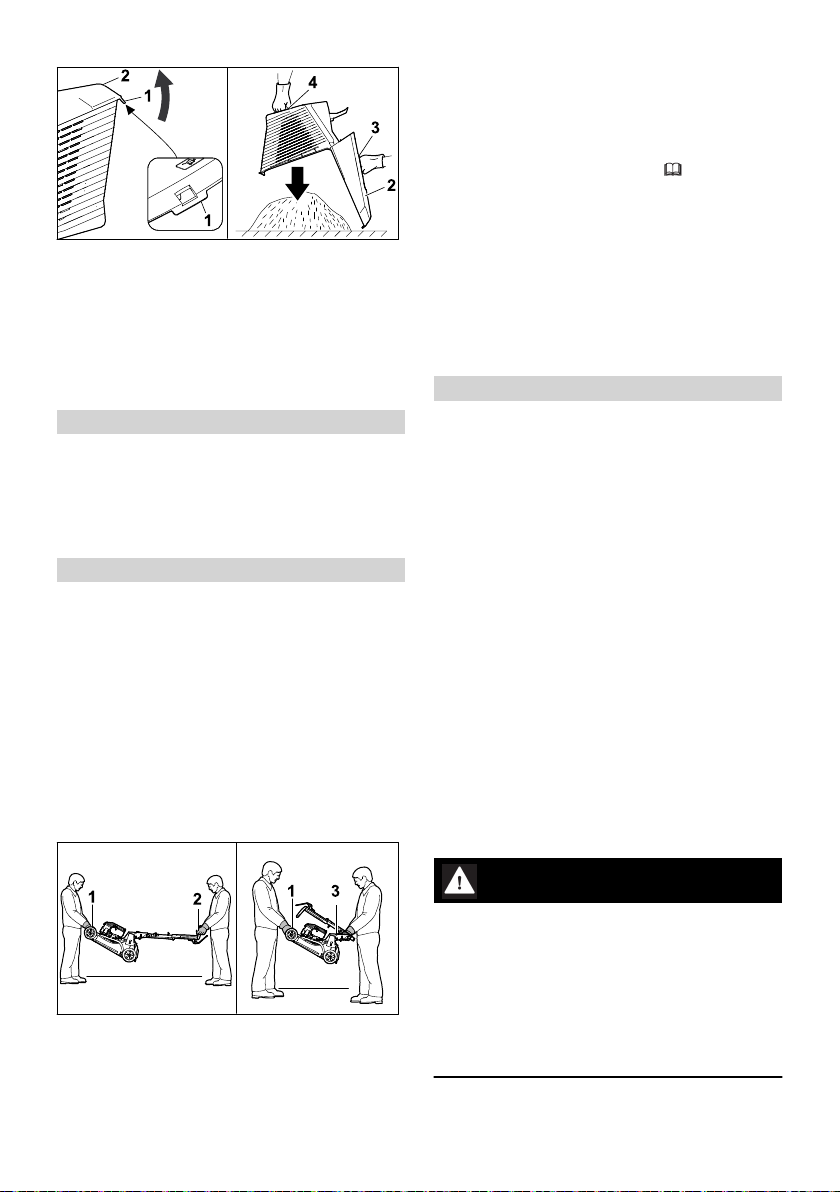

6.1.3 Grasfangkorb aushängen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Auswurfklappe öffnen und halten. ► Grasfangkorb am Griff nach oben abnehmen. ► Auswurfklappe schließen.

10 0478-111-9800-B

Page 11

6 Rasenmäher zusammenbauen deutsch

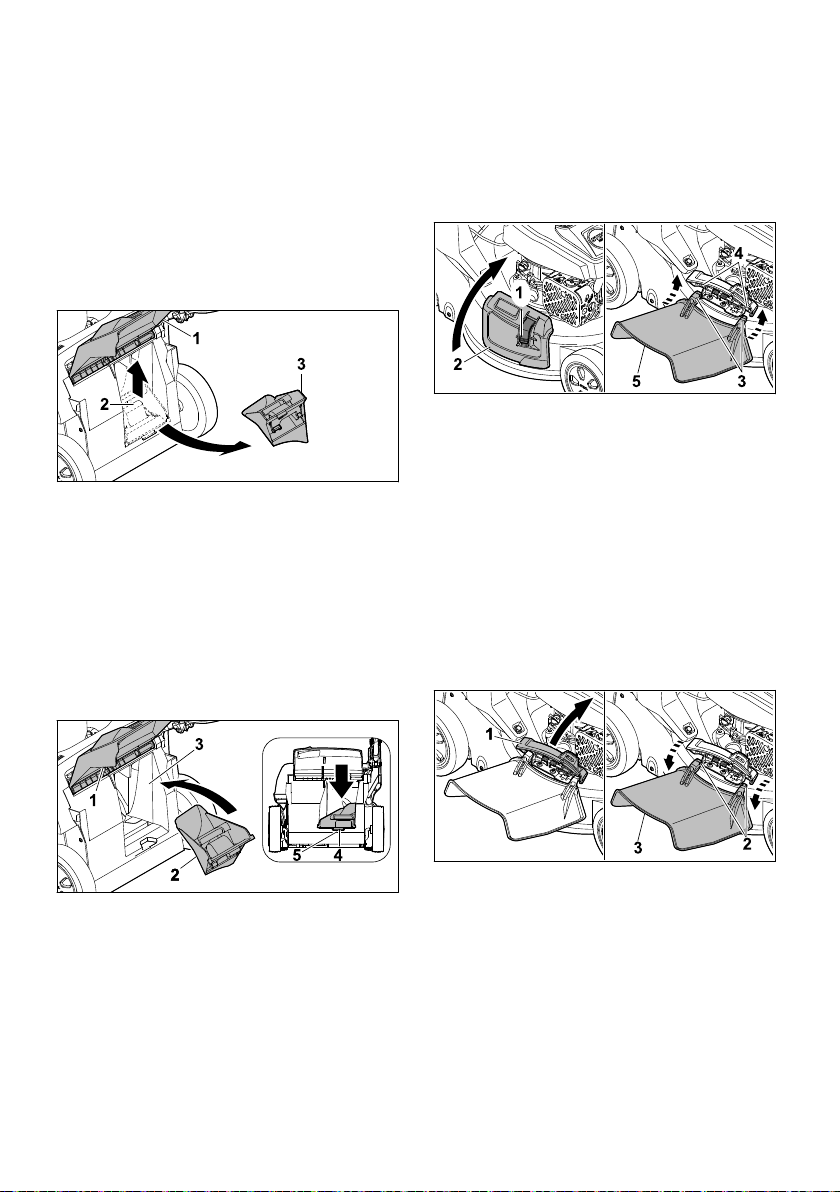

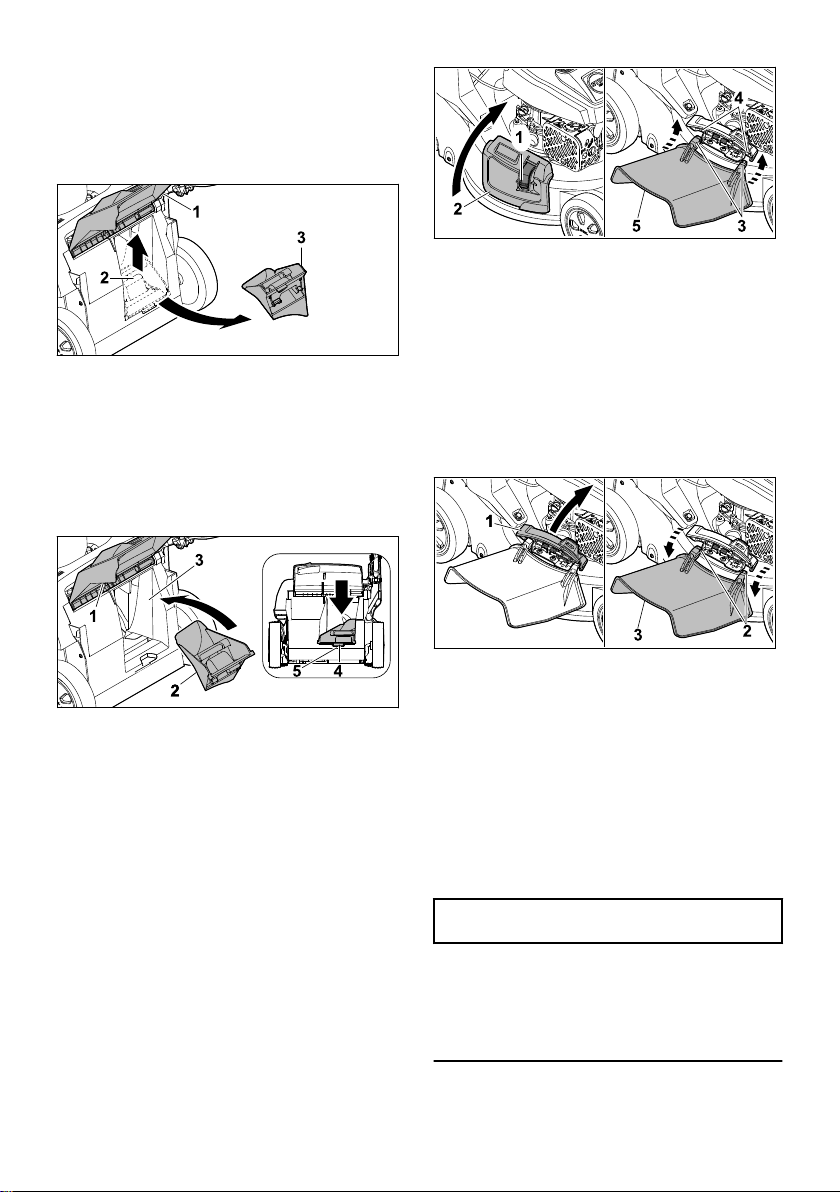

6.2 Mulcheinsatz herausnehmen und einsetzen

6.2.1 Mulcheinsatz herausnehmen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen.

► Verriegelung (1) drücken und gedrückt halten. ► Seitenauswurfklappe (2) öffnen und halten. ► Beide Haken (3) von unten an der Achse (4)

einhängen.

► Seitenauswurfklappe (2) auf der Verlänge‐

rung (5) ablegen. ► Auswurfklappe (1) öffnen und halten. ► Arretierlasche (2) hochziehen. ► Mulcheinsatz (3) aus dem Auswurfkanal

herausnehmen.

► Auswurfklappe (1) schließen.

6.2.2 Mulcheinsatz einsetzen ► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen.

► Zündkerzenstecker aufstecken.

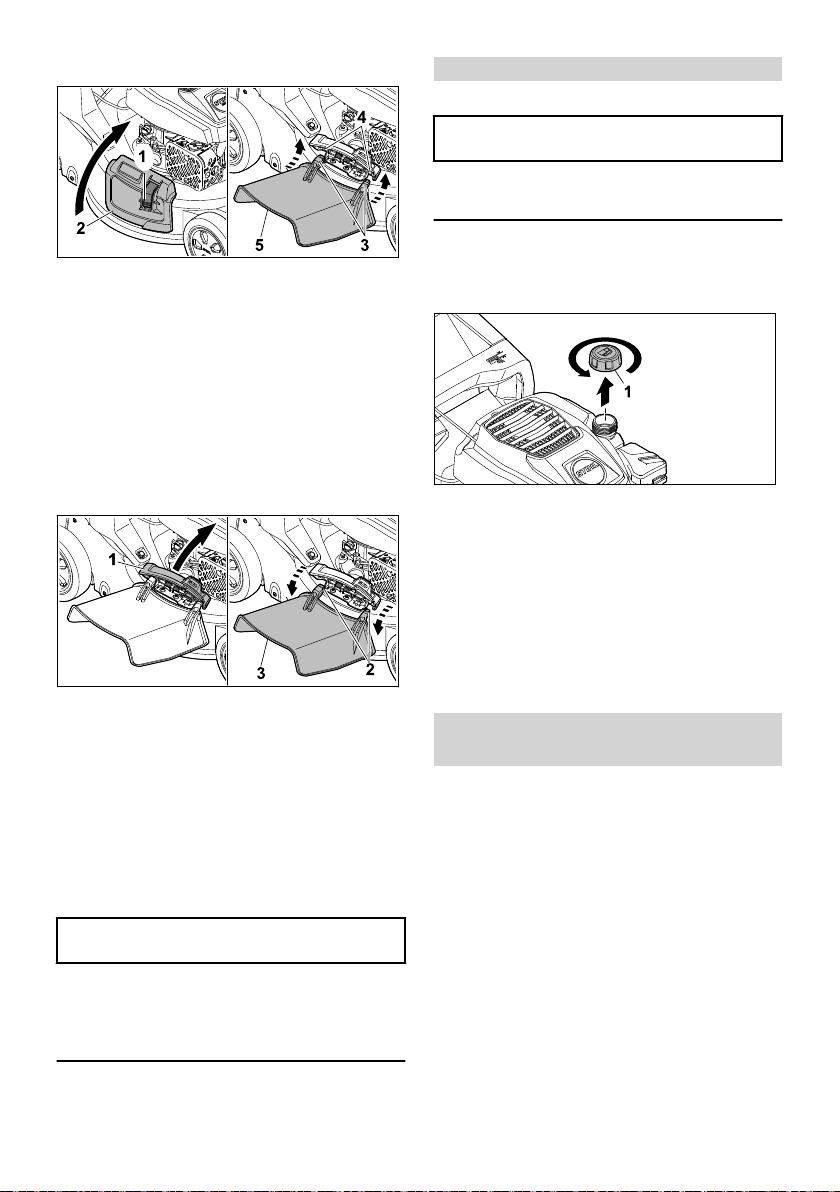

6.3.2 Verlängerung aushängen ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen.

► Seitenauswurfklappe (1) öffnen und halten. ► Beide Haken (2) aushängen.

► Verlängerung (3) nach oben klappen und ► Auswurfklappe (1) öffnen und halten. ► Mulcheinsatz (2) in den Auswurfkanal (3) ein‐

setzen.

► Rastnase (4) des Mulcheinsatzes in die Aus‐

sparung des Gehäuses (5) drücken. Die Arretierlasche rastet ein.

► Auswurfklappe (1) schließen.

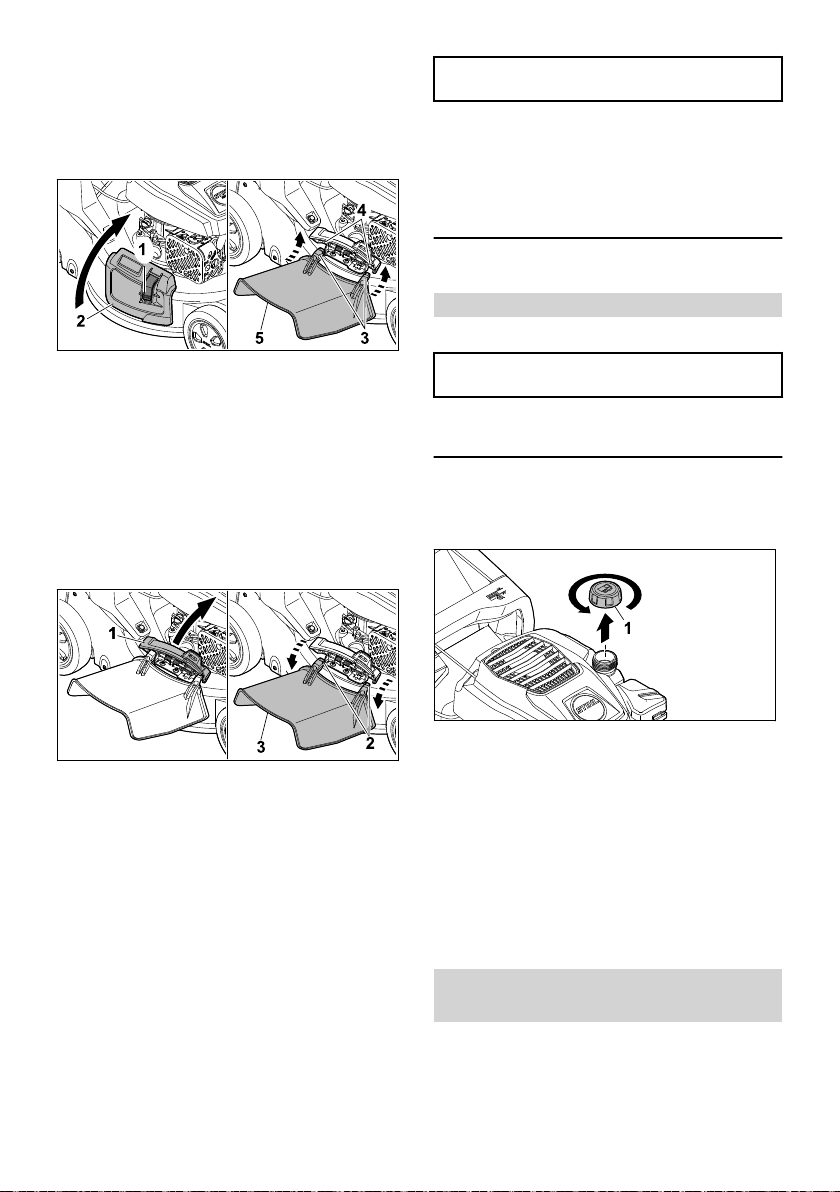

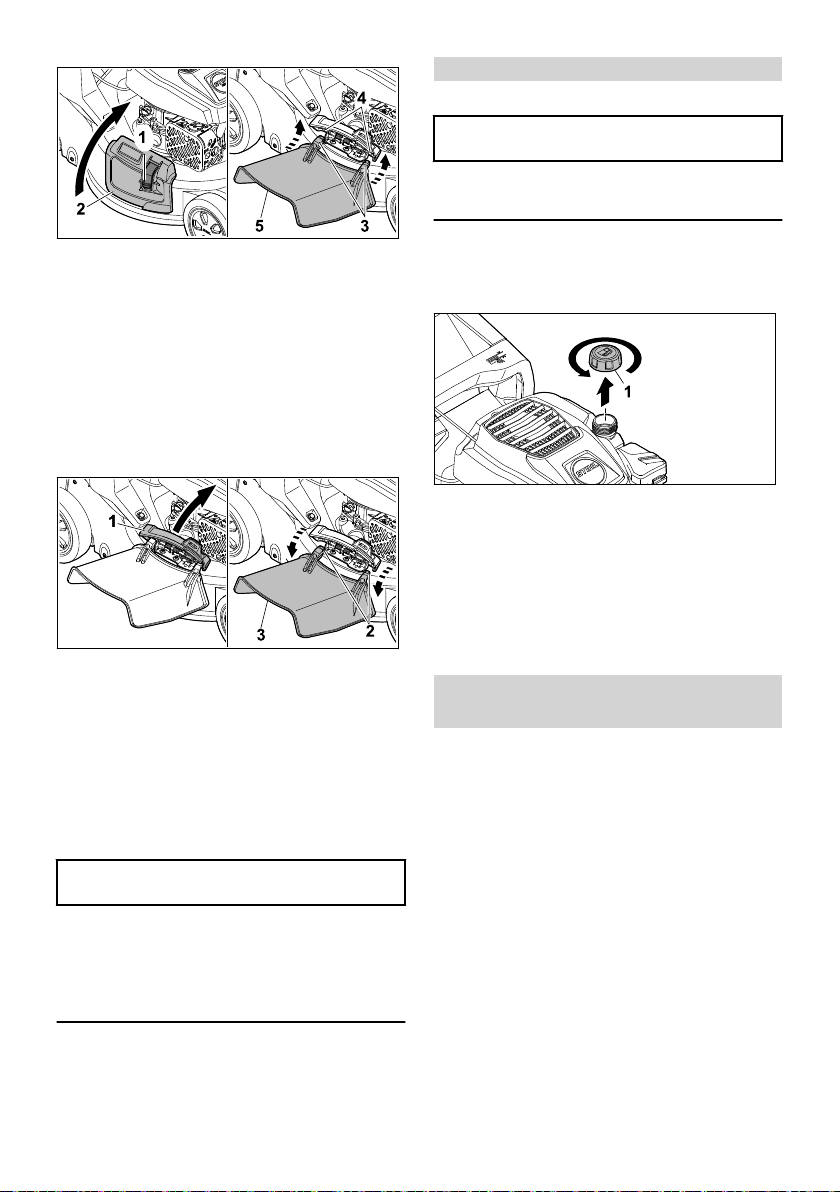

6.3 Verlängerung einhängen und

aushängen

6.3.1 Verlängerung einhängen ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen.

0478-111-9800-B 11

abnehmen. ► Seitenauswurfklappe (1) schließen. ► Zündkerzenstecker aufstecken.

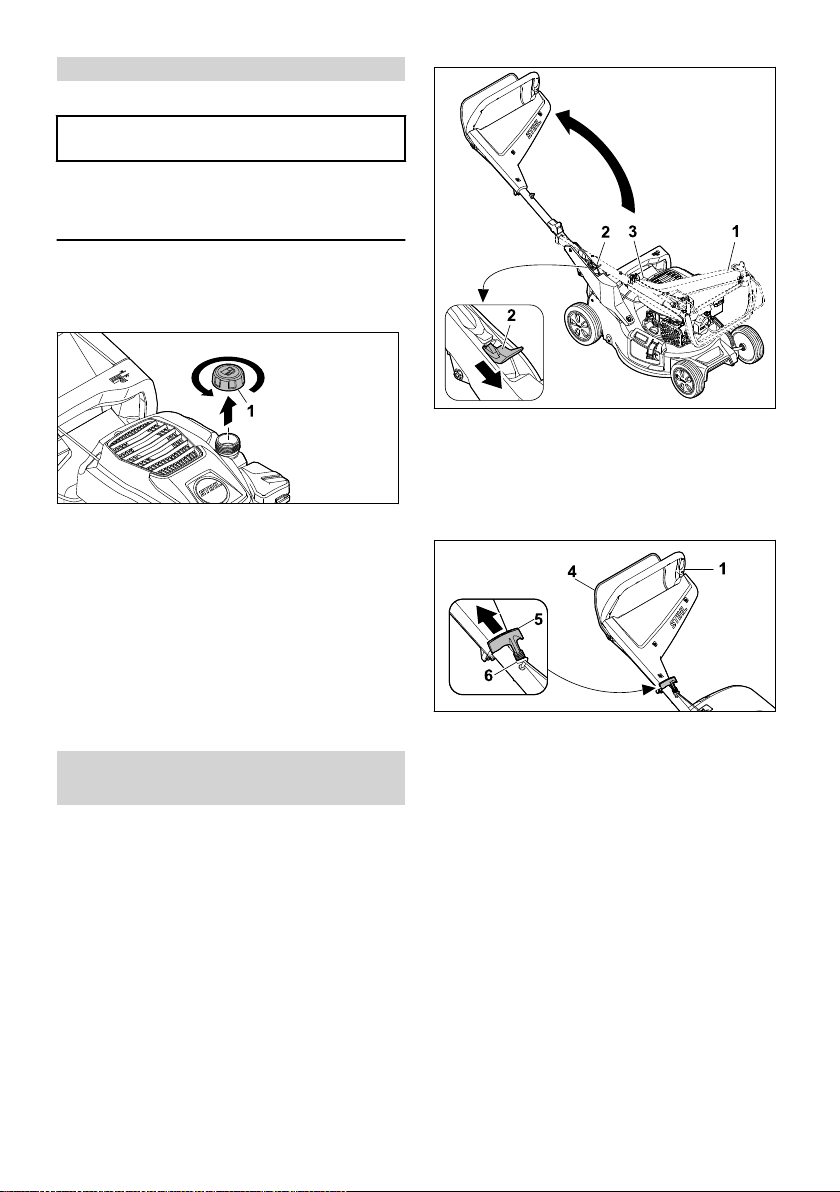

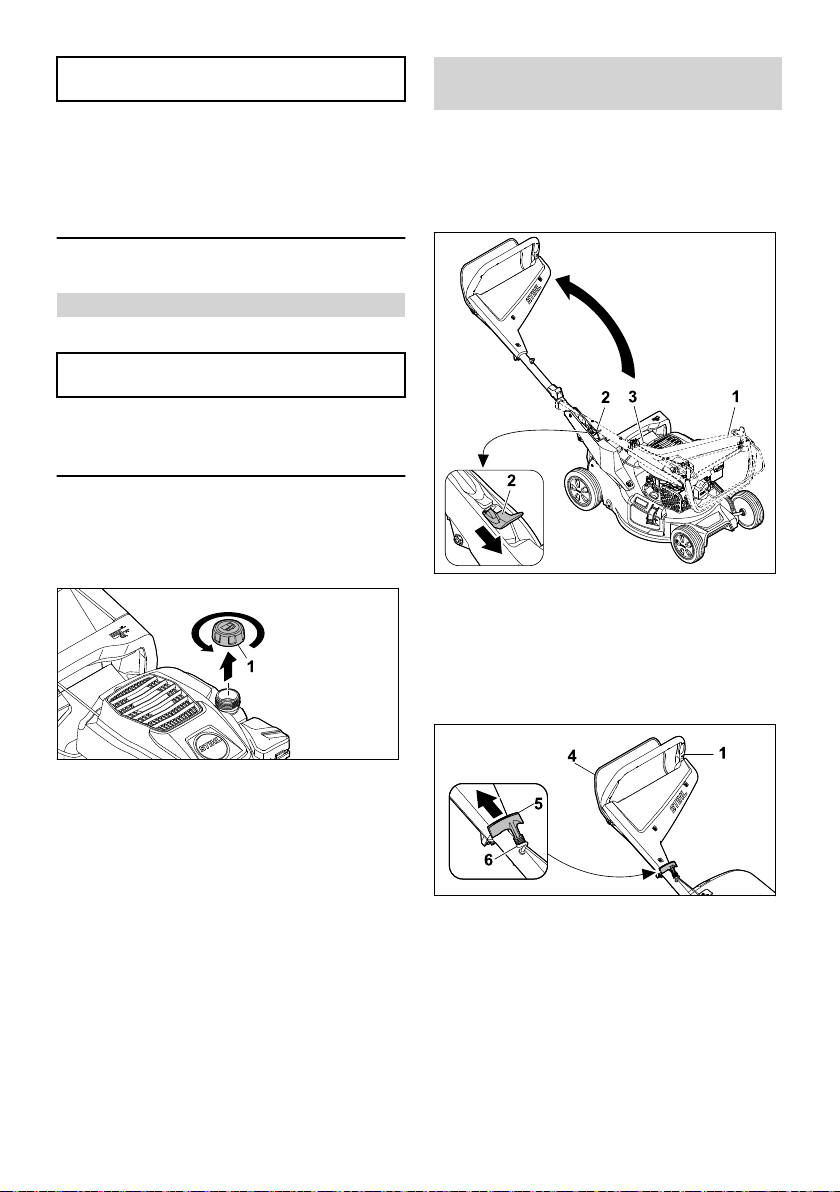

6.4 Motoröl einfüllen

Das Motoröl schmiert und kühlt den Motor. Die Spezifikation des Motoröls und die Einfüll‐

menge sind in der Gebrauchsanleitung des Motors angegeben.

HINWEIS

■ Im Auslieferungszustand ist kein Motoröl ein‐

gefüllt. Ein Starten des Motors ohne oder mit

zu wenig Motoröl kann den Rasenmäher

beschädigen.

►

Vor jedem Startvorgang den Motorölstand prüfen und bei Bedarf Motoröl nachfüllen.

► Motoröl so einfüllen, wie es in der Gebrauchs‐

anleitung des Motors beschrieben ist.

Page 12

deutsch 7 Rasenmäher betanken

7 Rasenmäher betanken

7.1 Rasenmäher betanken

HINWEIS

■ Falls der Rasenmäher nicht mit dem richtigen Kraftstoff betankt wird, kann der Rasenmäher beschädigt werden. ►

Gebrauchsanleitung des Motors beachten.

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Bereich um den Kraftstofftank-Verschluss mit

einem feuchten Tuch reinigen.

► Lenker (1) festhalten. ► Hebel (2) nach unten drücken und halten. ► Lenker (1) aufklappen und darauf achten,

dass der Seilzug (3) nicht eingeklemmt wird.

► Kraftstofftank-Verschluss (1) so lange gegen

den Uhrzeigersinn drehen, bis der Kraftstoff‐ tank-Verschluss abgenommen werden kann.

► Kraftstofftank-Verschluss abnehmen. ► Kraftstoff mit einer geeigneten Einfüllhilfe so

einfüllen, dass mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.

► Kraftstofftank-Verschluss auf den Kraftstoff‐

tank setzen.

► Kraftstofftank-Verschluss im Uhrzeigersinn

drehen und von Hand fest anziehen. Der Kraftstofftank ist verschlossen.

8 Rasenmäher für den

Benutzer einstellen

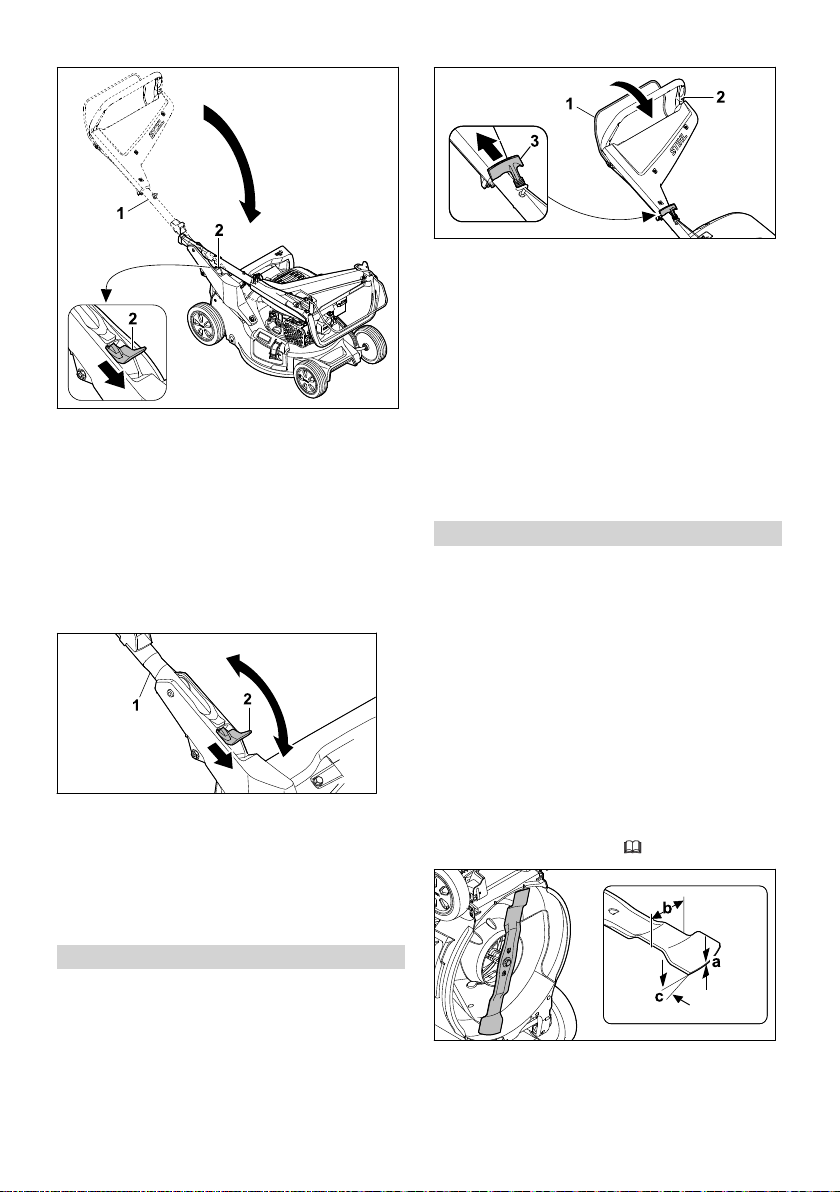

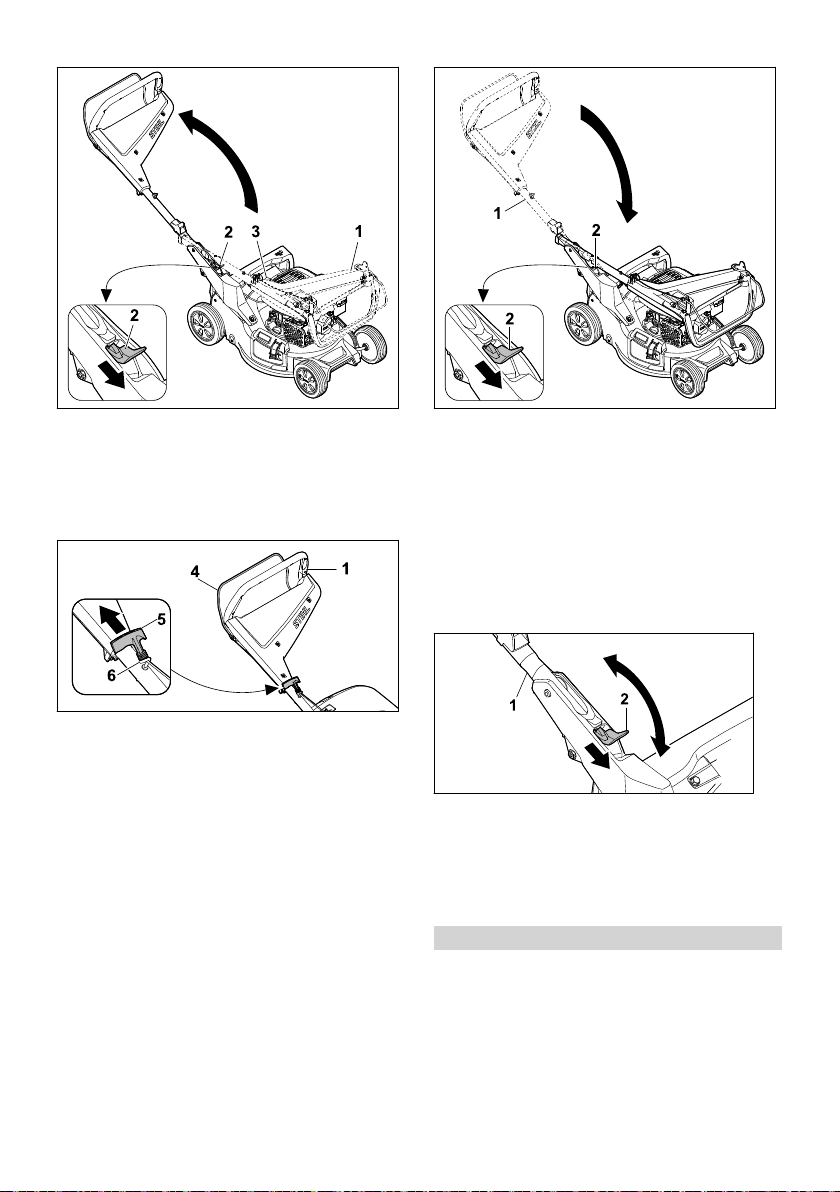

8.1 Lenker aufklappen

► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen.

► Hebel (2) loslassen.

Der Lenker rastet hörbar ein.

► Schaltbügel (4) zum Lenker (1) drücken und

gedrückt halten.

► Anwerfgriff (5) langsam in Richtung Seilzug‐

führung (6) ziehen.

► Anwerfgriff (5) in Seilzugführung (6) einhän‐

gen. ► Schaltbügel (4) loslassen. ► Zündkerzenstecker aufstecken.

8.2 Lenker zusammenklappen

Der Lenker kann zum platzsparenden Transpor‐ tieren oder Aufbewahren zusammengeklappt werden. ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Anwerfgriff aus der Seilzugführung aushängen

und langsam in Richtung Motor zurück führen.

12 0478-111-9800-B

Page 13

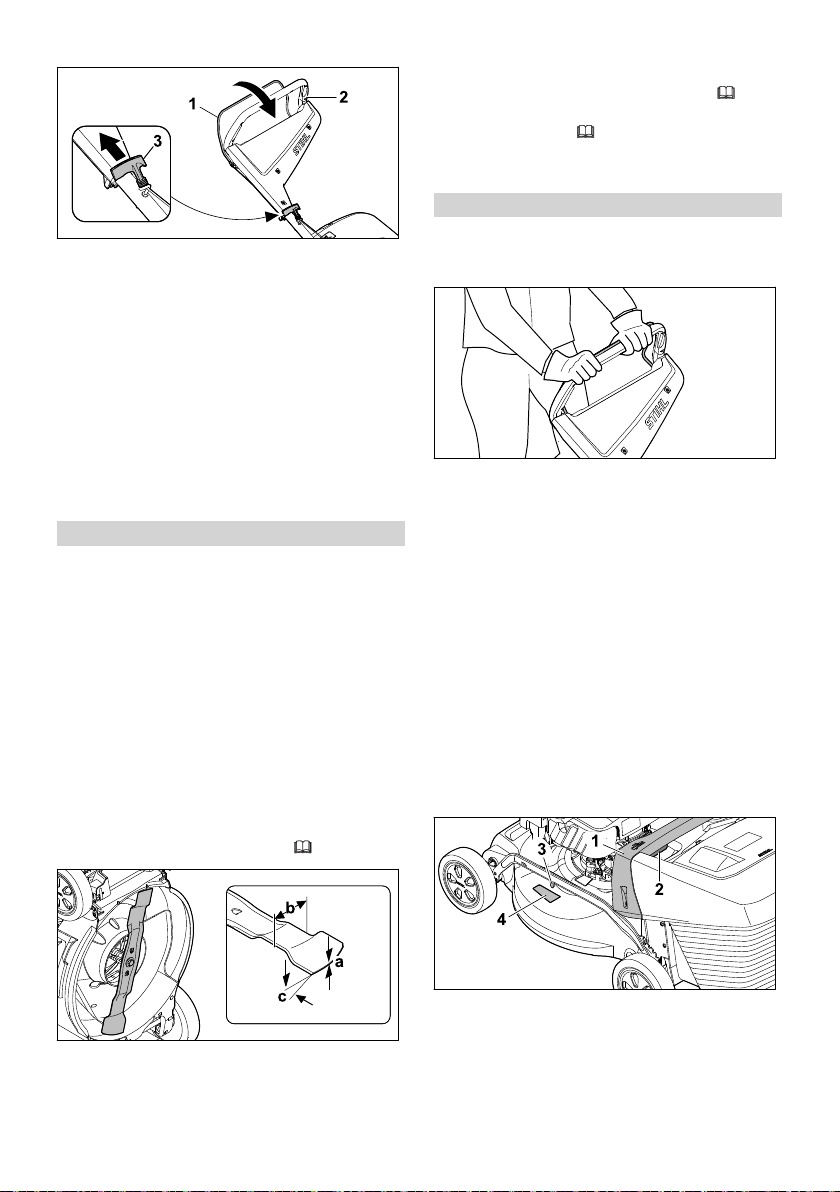

9 Motor starten und abstellen deutsch

► Schaltbügel (1) mit der linken Hand zum Len‐

ker (2) drücken und gedrückt halten. ► Anwerfgriff (3) mit der rechten Hand langsam

bis zum spürbaren Widerstand herausziehen. ► So lange den Anwerfgriff (3) schnell heraus‐

ziehen und zurückführen, bis der Motor läuft. ► Falls der Motor nicht startet: Gebrauchsanlei‐

tung des Motors beachten.

► Lenker (1) festhalten. ► Hebel (2) nach unten drücken und halten. ► Lenker (1) zusammenklappen. ► Hebel (2) loslassen. Der Lenker rastet hörbar ein. ► Zündkerzenstecker aufstecken.

9.2 Motor abstellen

► Rasenmäher auf eine ebene Fläche stellen. ► Schaltbügel loslassen.

Der Motor geht aus. ► Benutzerposition verlassen.

10 Rasenmäher prüfen

8.3 Lenker einstellen

► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen.

► Lenker (1) festhalten. ► Hebel (2) nach unten drücken und halten. ► Lenker (1) in die gewünschte Position stellen

und darauf achten, dass der Lenker wieder

vollständig einrastet. ► Hebel (2) loslassen. ► Zündkerzenstecker aufstecken.

10.1 Bedienungselemente prüfen

Schaltbügel ► Motor abstellen. ► Schaltbügel vollständig in Richtung des Lenk‐

ers ziehen und wieder loslassen.

► Falls der Schaltbügel schwergängig ist oder

nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel ist defekt.

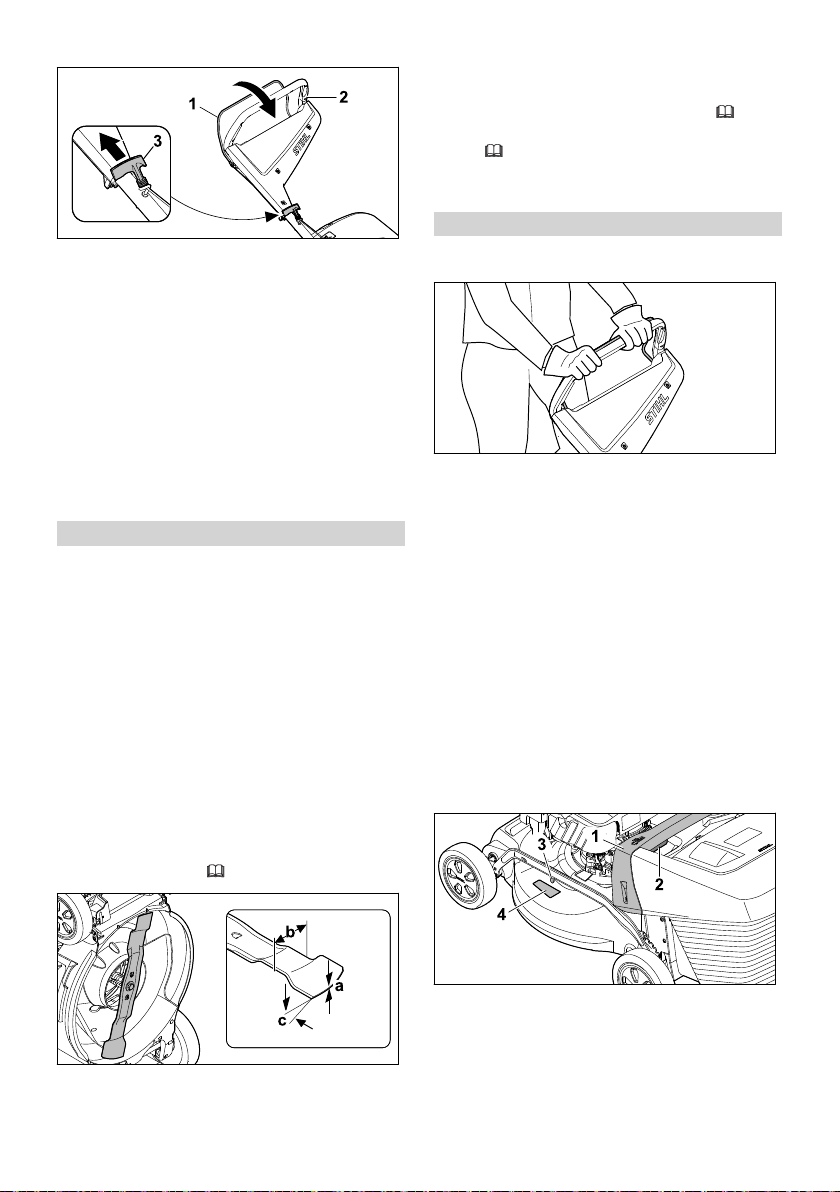

10.2 Messer prüfen

► Motor abstellen. ► Zündkerzenstecker abziehen. ►

Rasenmäher aufstellen, 15.1.

9 Motor starten und abstellen

9.1 Motor starten

► Rasenmäher auf eine ebene Fläche stellen.

► Folgendes messen:

Stärke a

–

Breite b

–

Schärfwinkel c

–

0478-111-9800-B 13

Page 14

deutsch 11 Mit dem Rasenmäher arbeiten

► Falls die Mindeststärke oder die Mindestbreite

unterschritten ist: Messer ersetzen, ► Falls der Schärfwinkel nicht eingehalten ist:

Messer schärfen, 19.2. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

19.2.

11 Mit dem Rasenmäher

arbeiten

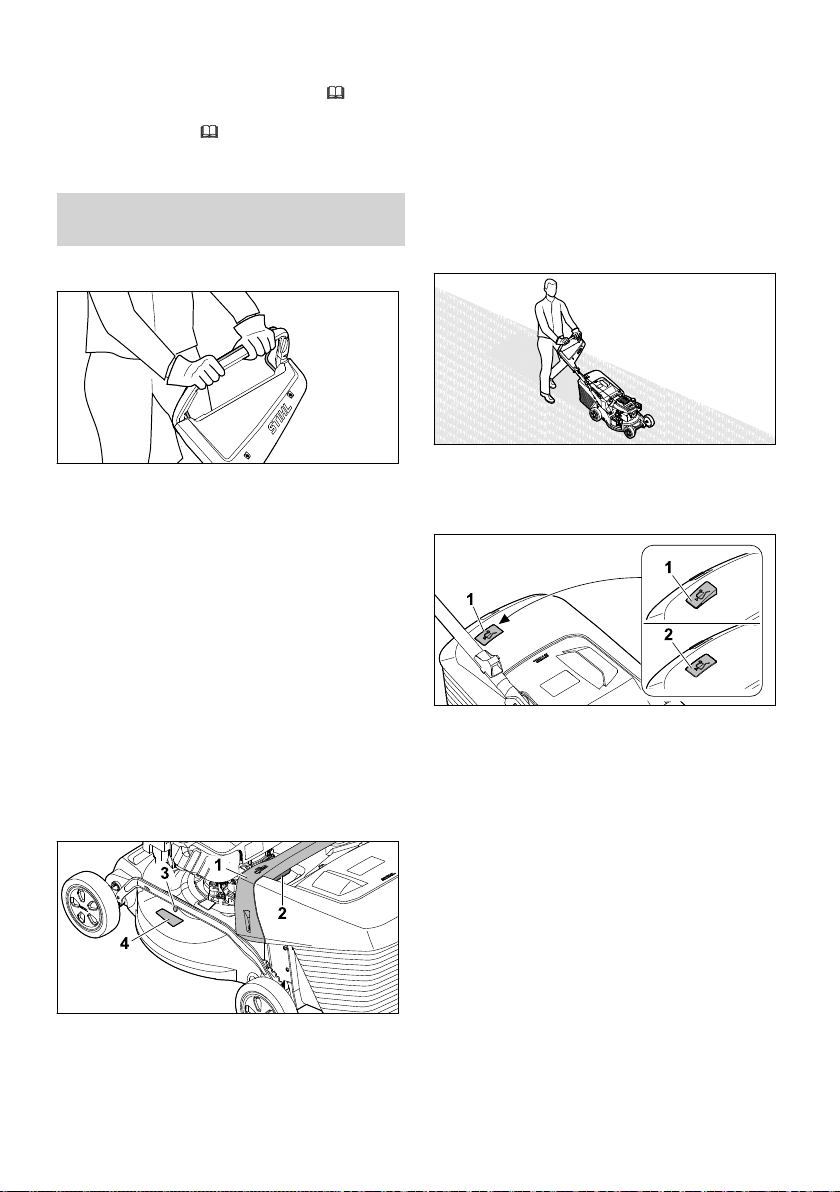

11.1 Rasenmäher halten und führen

► Lenker mit beiden Händen so festhalten, dass

die Daumen den Lenker umschließen.

11.2 Schnitthöhe einstellen

Es können 7 Schnitthöhen eingestellt werden:

20 mm = Position 1

–

30 mm = Position 2

–

40 mm = Position 3

–

55 mm = Position 4

–

70 mm = Position 5

–

85 mm = Position 6

–

100 mm = Position 7

–

Die Positionen sind auf dem Rasenmäher ange‐ geben.

Schnitthöhe einstellen ► Motor abstellen.

Das Messer darf sich nicht drehen. ► Rasenmäher auf eine ebene Fläche stellen.

► Rasenmäher am Griff (1) festhalten. ► Hebel (2) drücken und halten. ► Rasenmäher durch Anheben und Absenken in

die gewünschte Position stellen.

Die aktuelle Schnitthöhe kann an der Schnitt‐ höhenanzeige (3) mit Hilfe der Markierung (4) abgelesen werden.

► Hebel (2) loslassen.

Der Rasenmäher rastet ein.

11.3 Mähen und mulchen

Der Rasenmäher ist mit einem Multimesser aus‐ gestattet und kann zum Mähen oder Mulchen verwendet werden.

► Rasenmäher langsam und kontrolliert vorwärts

schieben.

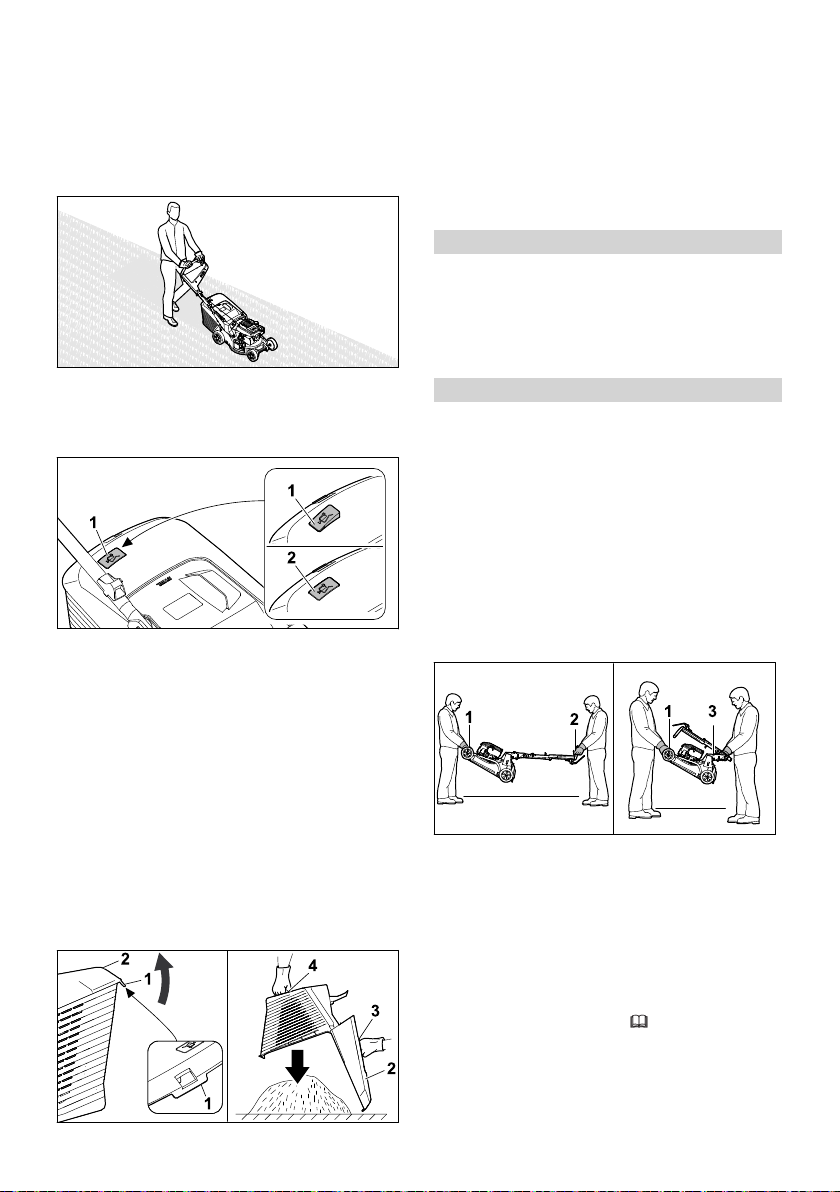

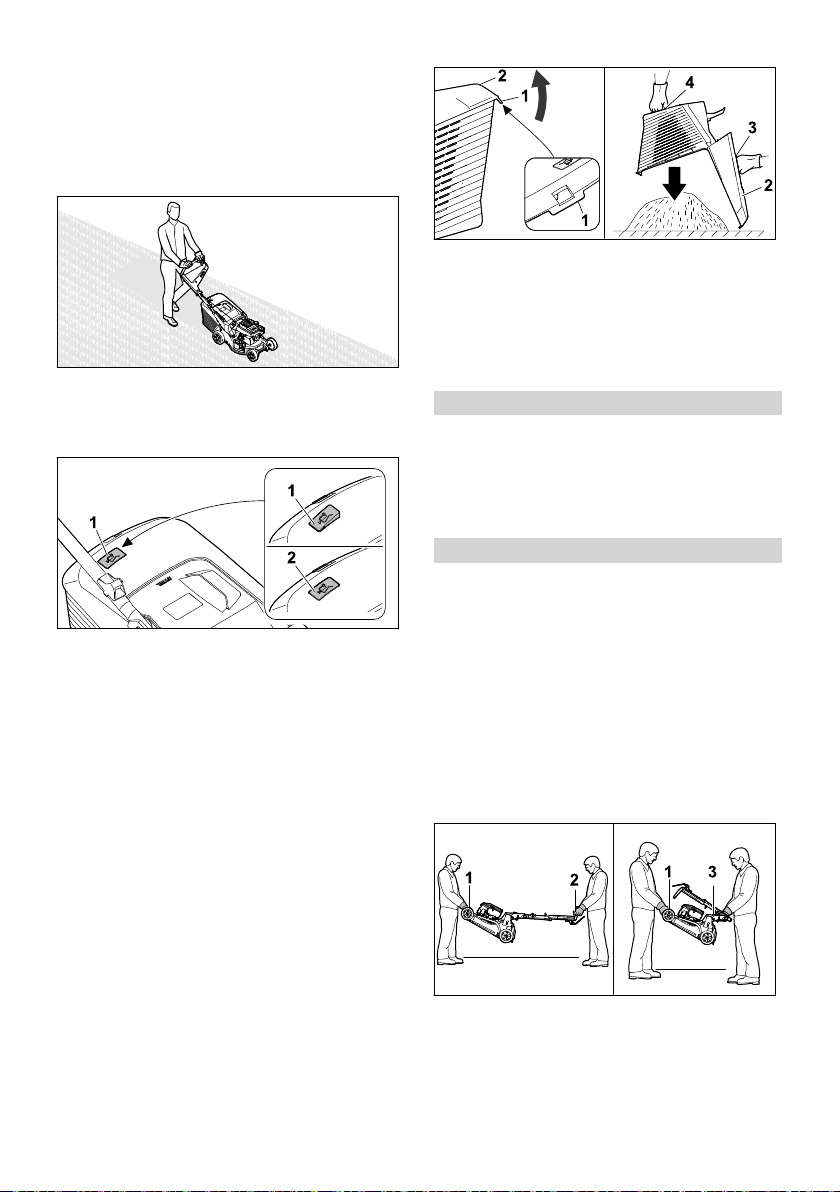

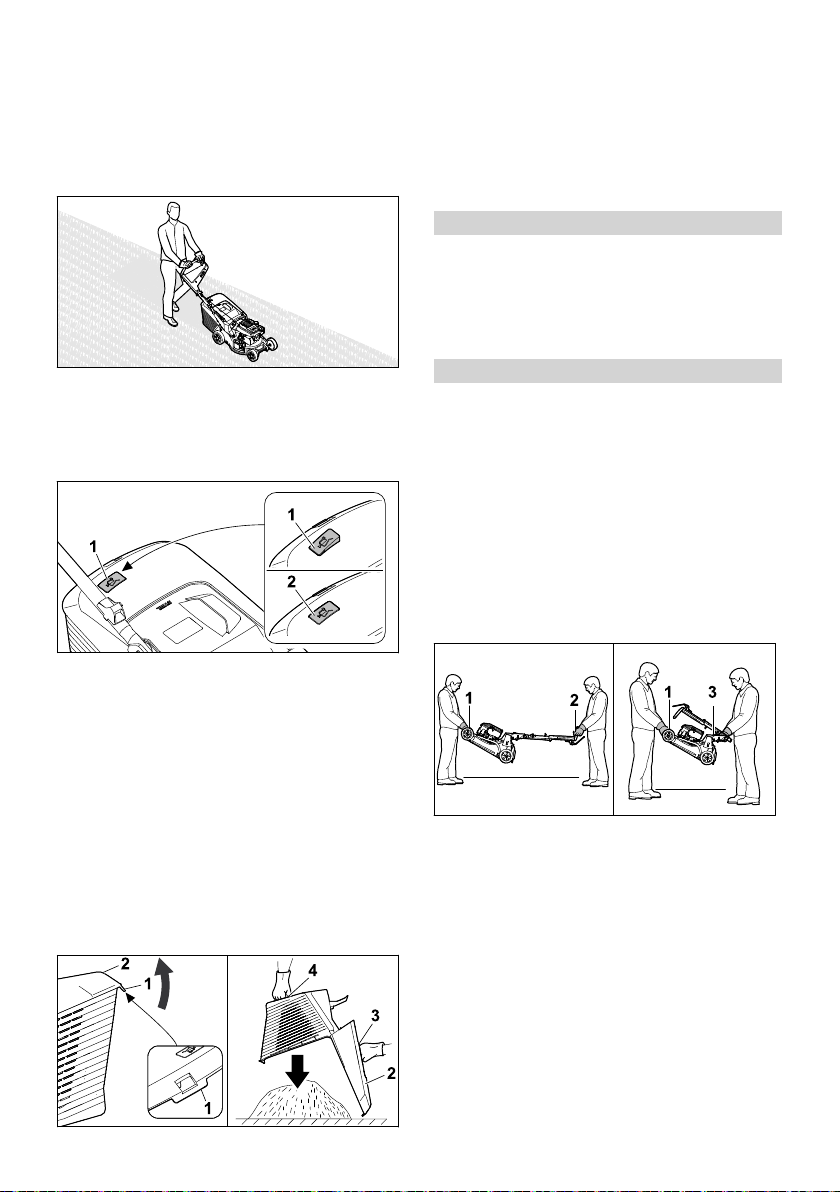

11.4 Grasfangkorb entleeren

Der vom Messer erzeugte Luftstrom hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Luftstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (2) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren.

Die uneingeschränkte Funktion der Füllstandsan‐ zeige ist nur bei optimalem Luftstrom gegeben. Äußere Einflüsse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmut‐ zung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige beeinträchti‐ gen. ► Falls die Füllstandsanzeige in den Ruhezu‐

stand zurückfällt: Grasfangkorb entleeren. ► Rasenmäher ausschalten. ► Grasfangkorb aushängen.

14 0478-111-9800-B

Page 15

12 Nach dem Arbeiten deutsch

von einer anderen Person mit beiden Hän‐ den am Lenker (2) festhalten.

► Rasenmäher zu zweit anheben und tragen. ► Falls der Rasenmäher mit zusammengeklapp‐

tem Lenker getragen wird:

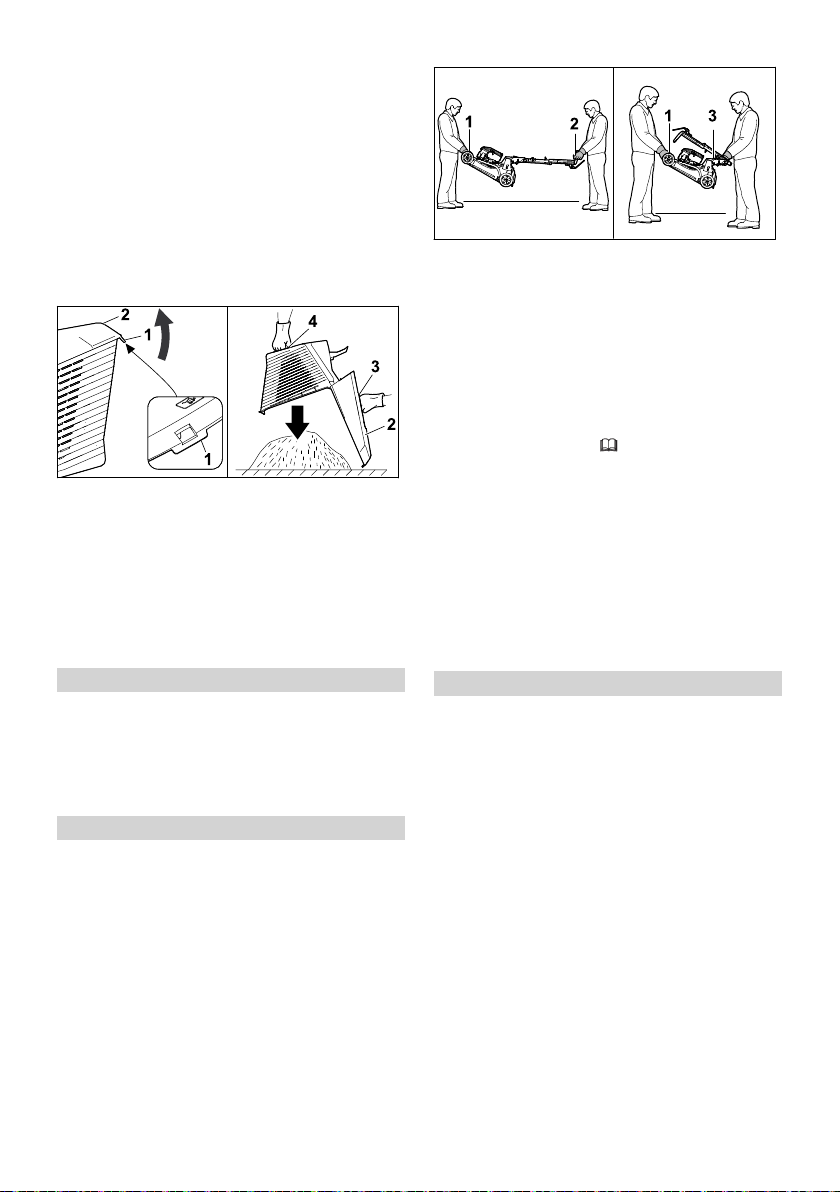

► Verschlusslasche (1) öffnen. ► Grasfangkorboberteil (2) am Griff (3) aufklap‐

pen und halten.

► Mit der zweiten Hand am unteren Haltegriff (4)

festhalten. ► Grasfangkorb entleeren. ► Grasfangkorb zuklappen. ► Grasfangkorb einhängen.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Motor abstellen. ► Falls der Rasenmäher nass ist: Rasenmäher

trocknen lassen. ► Rasenmäher reinigen.

13 Transportieren

13.1 Rasenmäher transportieren

► Motor abstellen.

Das Messer darf sich nicht drehen. ► Zündkerzenstecker abziehen.

Rasenmäher schieben ► Rasenmäher langsam und kontrolliert vorwärts

schieben. Rasenmäher tragen

► Schutzhandschuhe tragen. ► Grasfangkorb aushängen. ► Verlängerung aushängen.

►

Lenker zusammenklappen,

► Rasenmäher von einer Person mit beiden

Händen am Transportgriff (1) festhalten und von einer anderen Person mit beiden Hän‐ den am Griff (3) festhalten.

► Rasenmäher zu zweit anheben und tragen.

Rasenmäher in einem Fahrzeug transportieren ► Rasenmäher stehend so sichern, dass der

Rasenmäher nicht umkippt und sich nicht bewegen kann.

14 Aufbewahren

14.1 Rasenmäher aufbewahren

► Motor abstellen und abkühlen lassen. ► Zündkerzenstecker abziehen. ► Rasenmäher so aufbewahren, dass folgende

Bedingungen erfüllt sind:

Der Rasenmäher ist außerhalb der Reich‐

–

weite von Kindern. Der Rasenmäher ist sauber und trocken.

–

Der Rasenmäher kann nicht umkippen.

–

Der Rasenmäher kann nicht davonrollen.

–

Falls der Rasenmäher länger als 3 Monate aufbewahrt wird, zusätzlich beachten: ► Kraftstofftank leer fahren. ► Kraftstofftank von einem STIHL Fachhänd‐

ler reinigen lassen.

► Motoröl so wechseln, wie es in der

Gebrauchsanleitung des Motors angegeben ist.

► Zündkerze herausdrehen und 3 ml Motoröl

durch die Zündkerzenöffnung in den Motor füllen.

► Anwerfgriff mehrmals herausziehen und

zurückführen.

8.2.

WARNUNG

■ Wenn bei abgezogenem Zündkerzenstecker der Anwerfgriff herausgezogen wird, können Funken nach außen treten. Funken können austretende Benzindämpfe entzünden und Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden

► Falls der Rasenmäher mit ausgeklapptem

Lenker getragen wird: ► Rasenmäher von einer Person mit beiden

Händen am Transportgriff (1) festhalten und

0478-111-9800-B 15

und Sachschaden kann entstehen. ►

Zündkerzenstecker von der Zündkerzenöff‐ nung weg halten.

► Zündkerze eindrehen und fest anziehen.

Page 16

deutsch 15 Reinigen

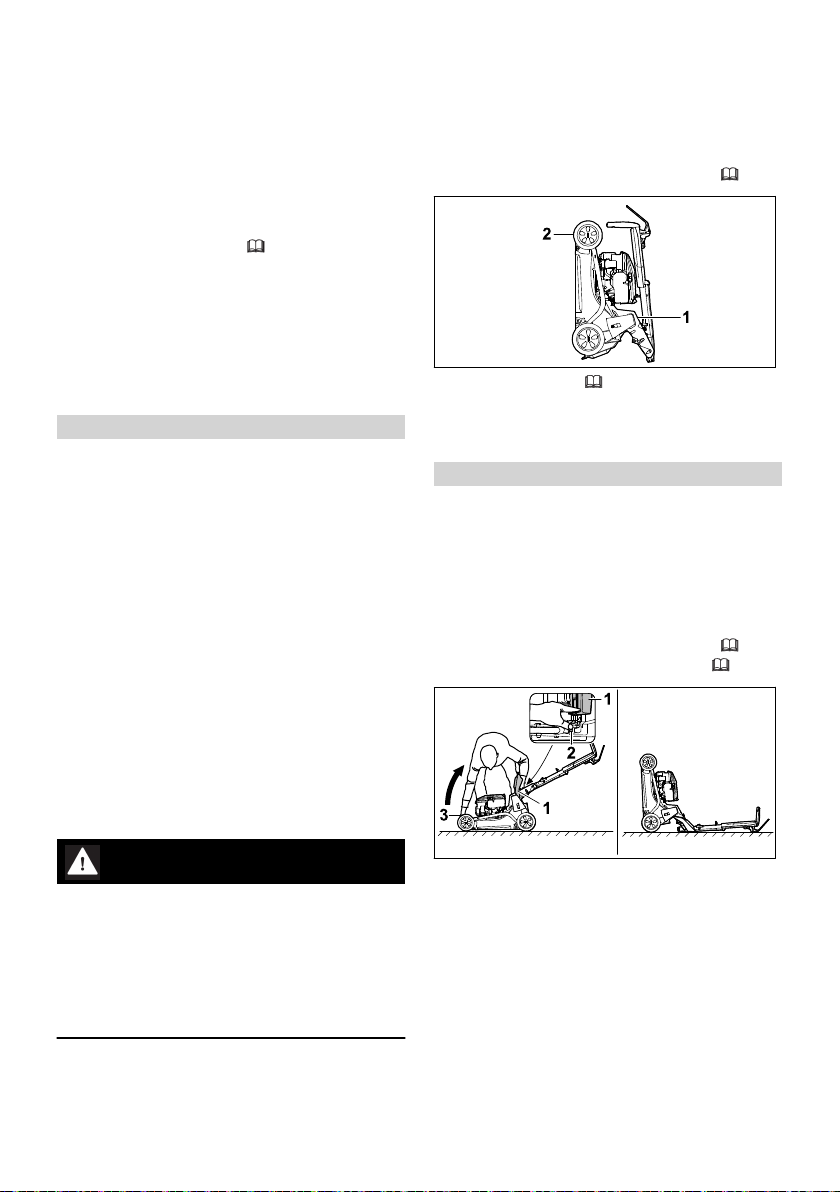

14.2 Lagerposition

Der Rasenmäher kann zur platzsparenden Lage‐ rung zusammengeklappt werden. ► Rasenmäher auf eine ebene Fläche stellen. ► Grasfangkorb aushängen. ►

Schnitthöhe in höchste Stellung bringen.

11.2

► Rasenmäher abkühlen lassen. ► Zündkerzenstecker abziehen. ► Rasenmäher mit einem feuchten Tuch reini‐

gen.

► Lüftungsschlitze mit einem Pinsel reinigen. ► Rasenmäher aufstellen. ► Bereich um das Messer und das Messer mit

einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen.

► Zündkerzenstecker aufstecken.

HINWEIS

■ Die Reinigung mit einem Hochdruckreiniger oder Strahlwasser kann das Gerät beschädi‐ gen. ►

Gerät nicht mit einem Hochdruckreiniger oder Strahlwasser reinigen.

►

Lenker zusammenklappen.

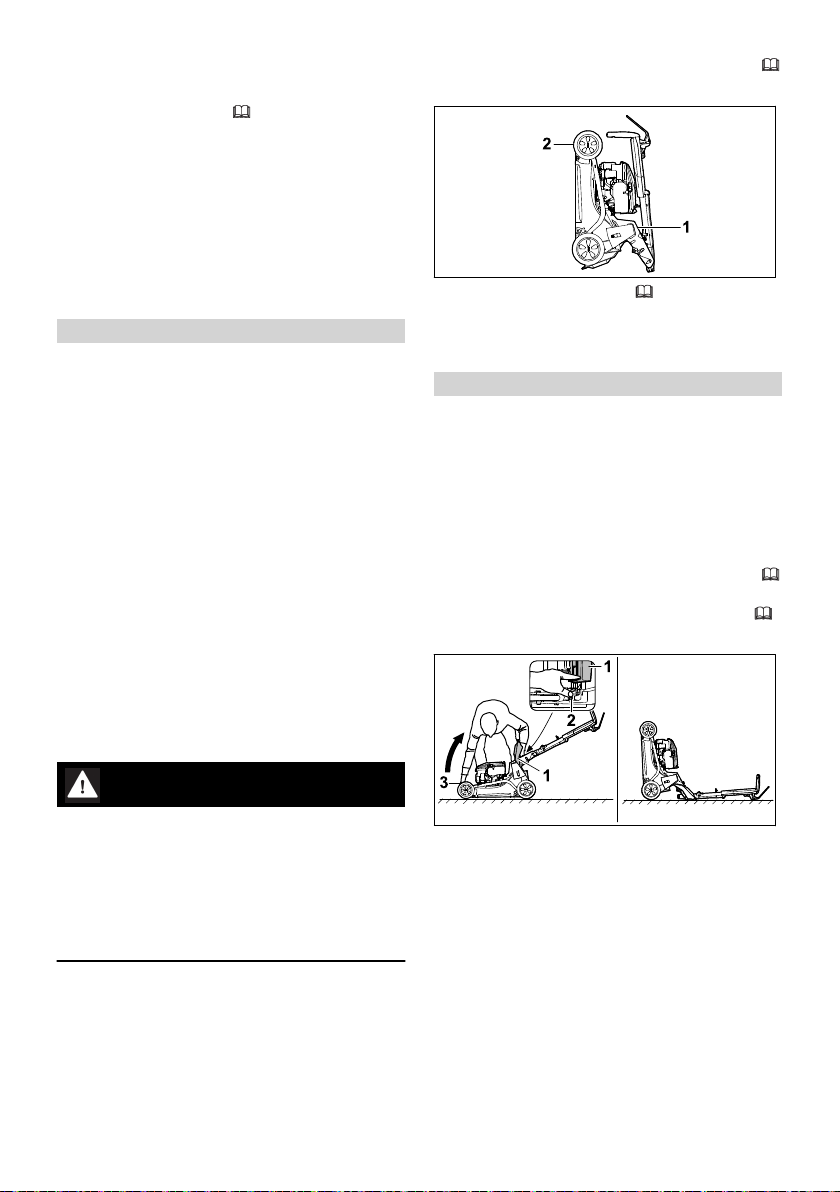

► Rasenmäher mit einer Hand am Griff (1) und

mit der anderen Hand am Transportgriff (2) festhalten und nach hinten aufstellen.

15 Reinigen

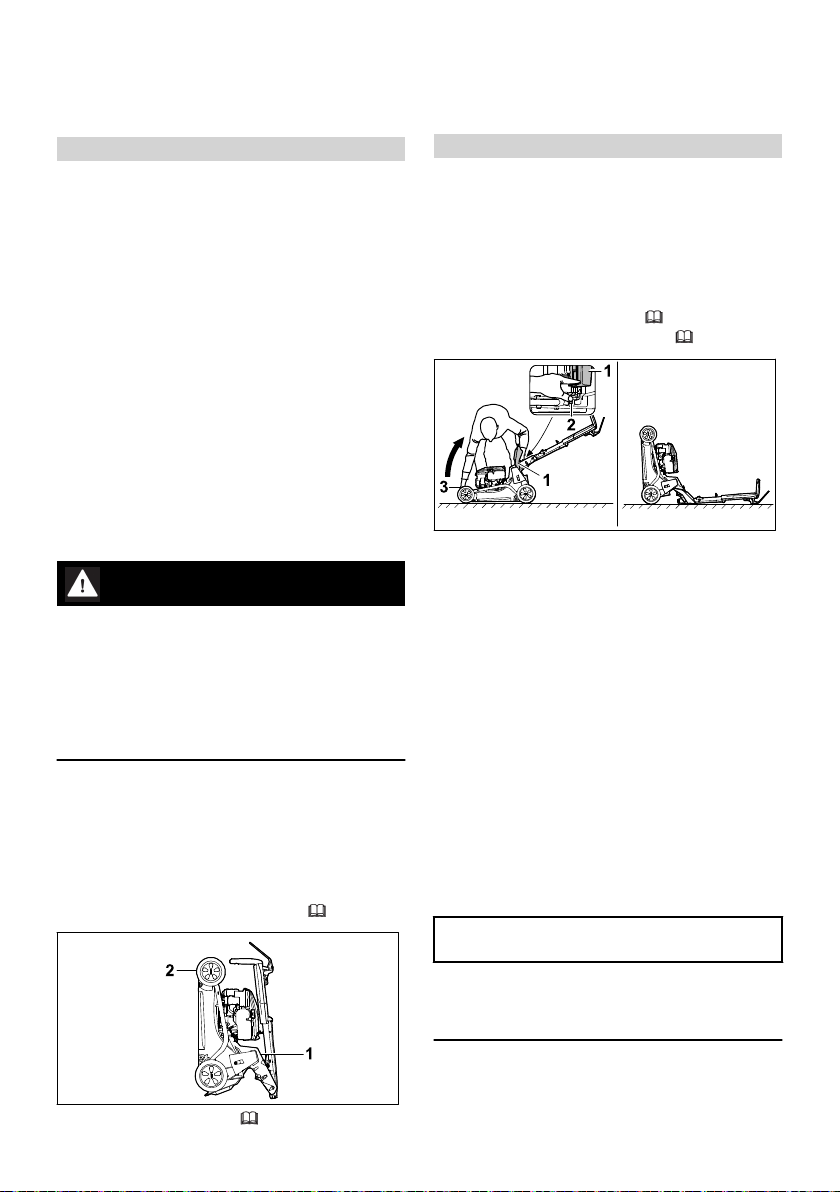

15.1 Rasenmäher aufstellen

► Kraftstofftank leer fahren.

Der Motor geht aus. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Anwerfgriff aus Seilzugführung aushängen. ► Grasfangkorb aushängen. ►

Schnitthöhe in höchste Stellung bringen,

11.2.

►

Lenker in tiefste Stellung bringen, 8.3.

8.2

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle:

Motor ► Motor so warten, wie es in der Gebrauchsan‐

leitung des Motors angegeben ist.

Rasenmäher ► Rasenmäher jährlich von einem STIHL Fach‐

händler prüfen lassen.

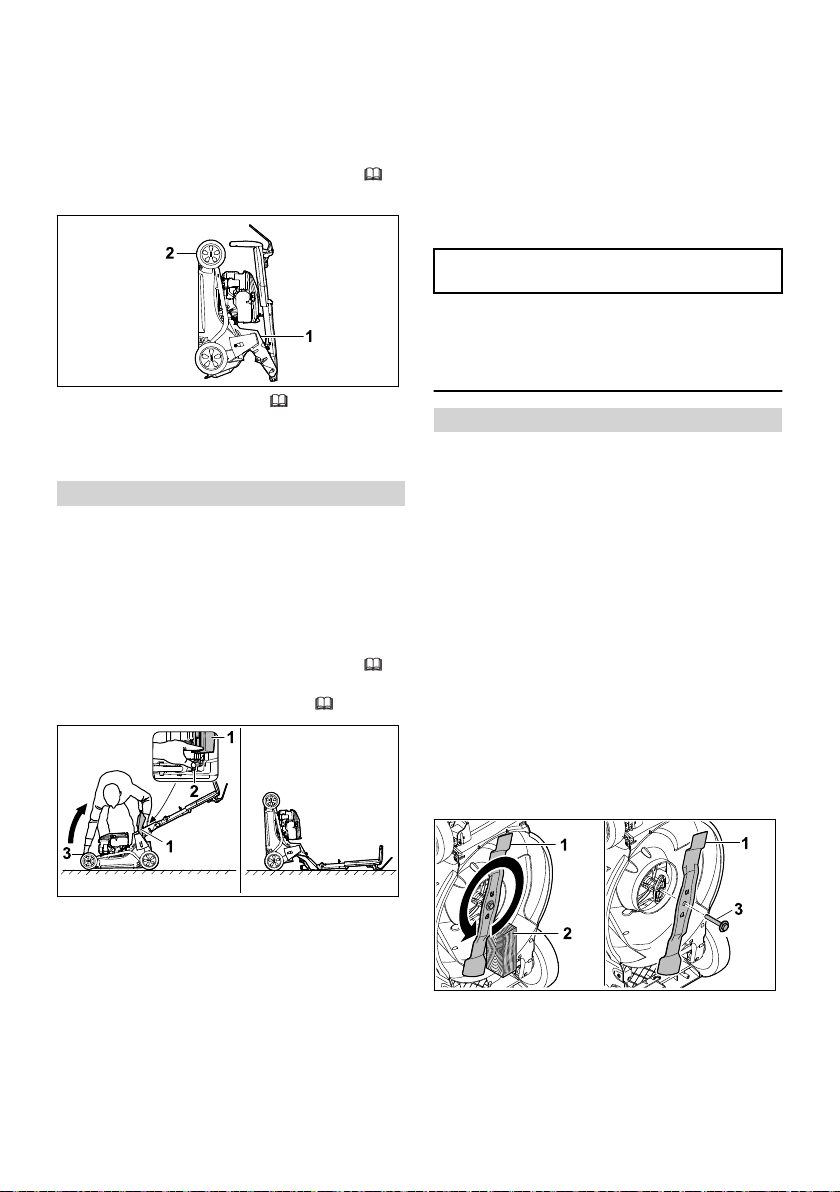

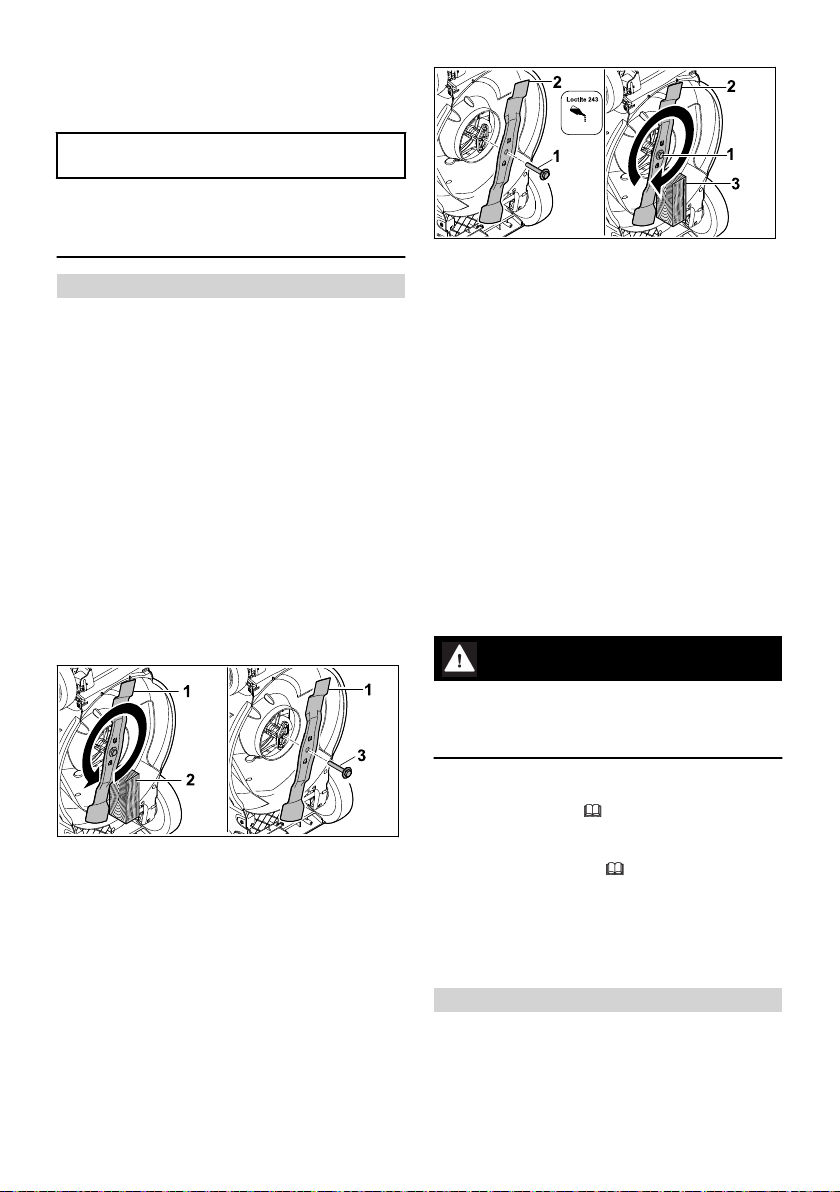

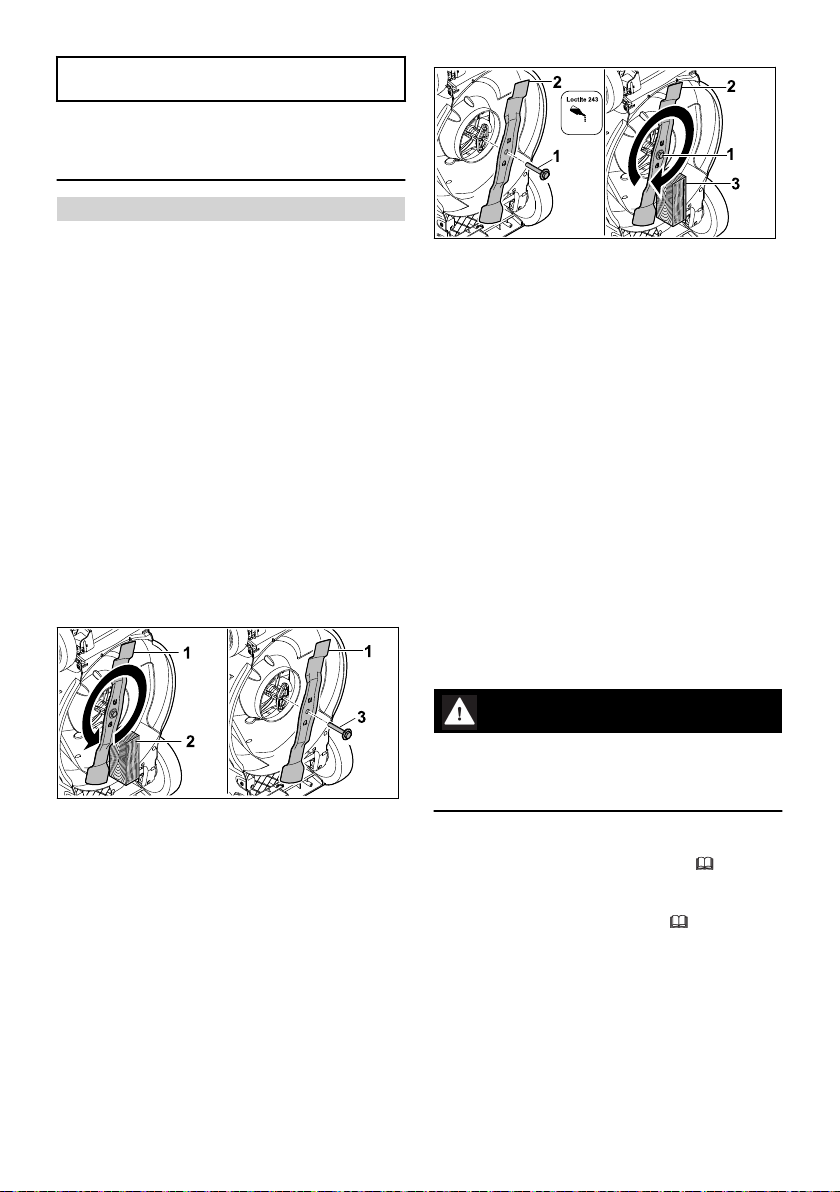

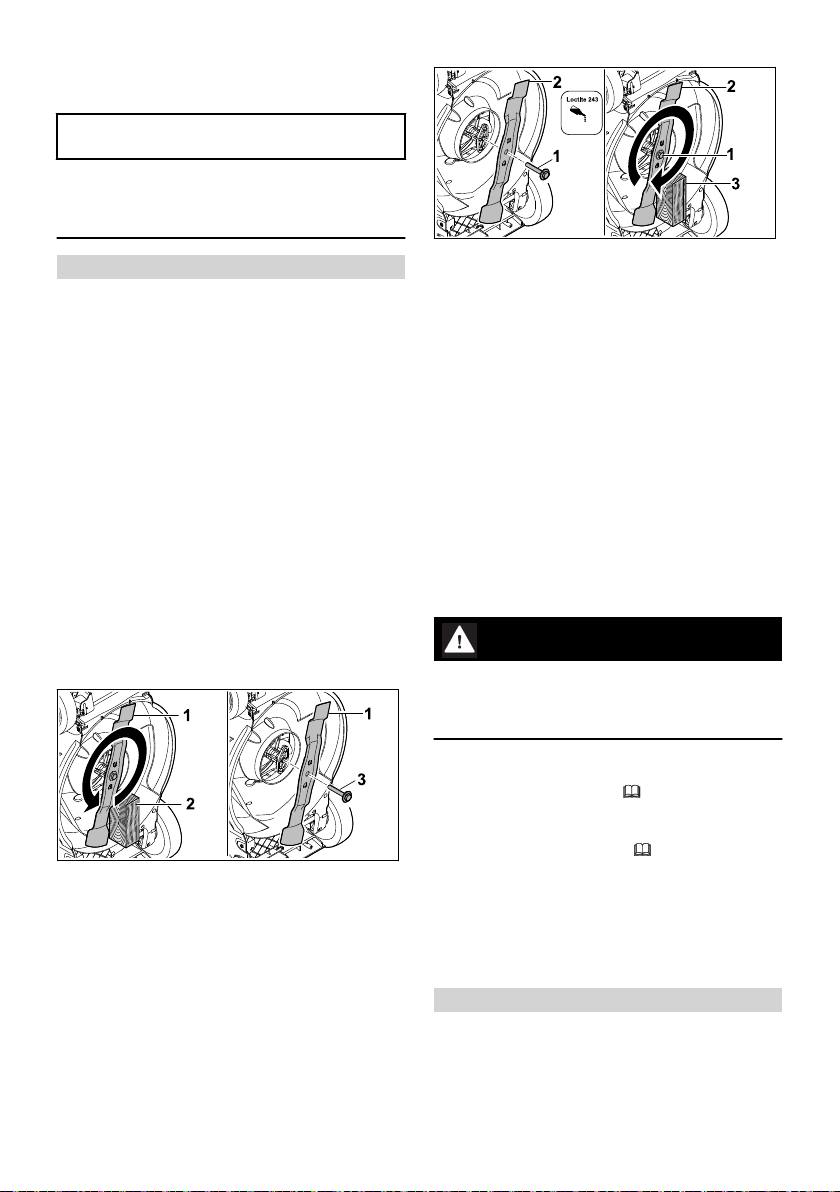

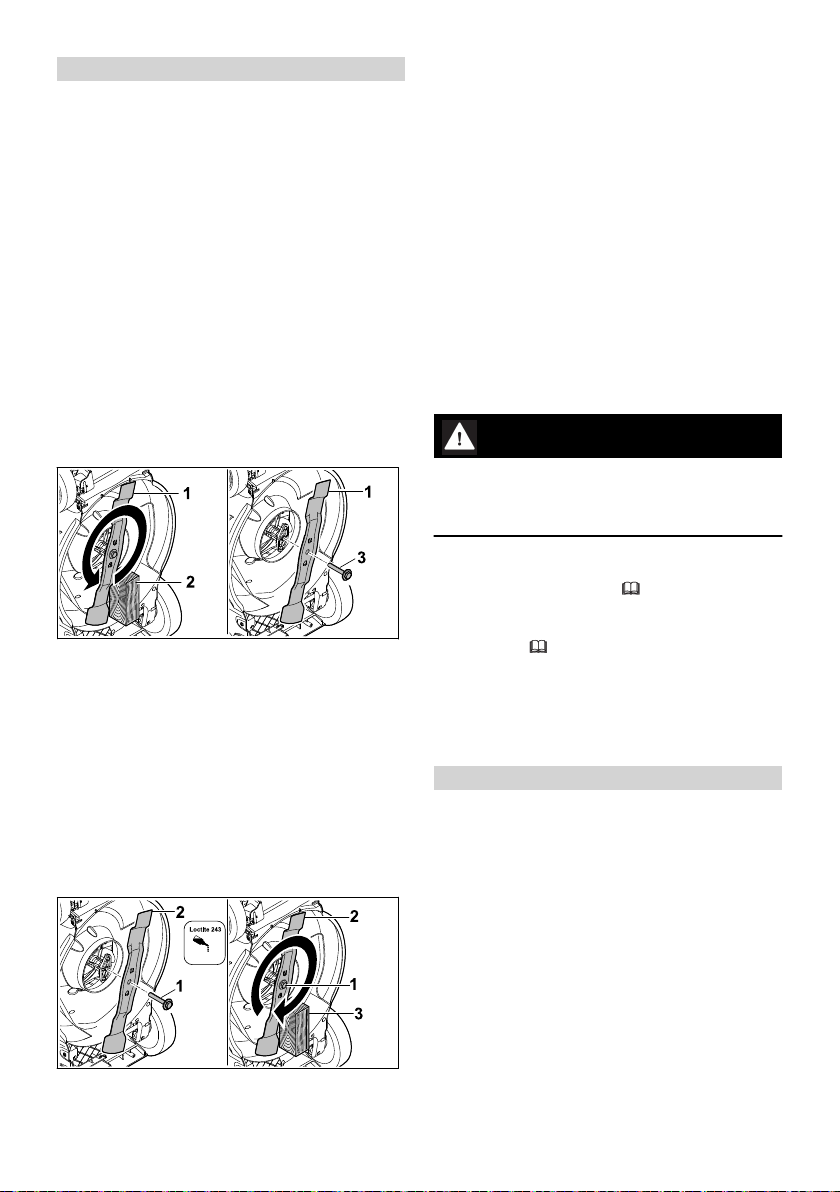

16.2 Messer abbauen und anbauen

16.2.1 Messer abbauen ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher aufstellen.

► Rechts neben das Gerät stellen. ► Auswurfklappe (1) öffnen und halten. ► Mit der linken Hand den Hebel (2) nach unten

drücken und halten. ► Mit der rechten Hand den Rasenmäher am

Transportgriff (3) festhalten und nach hinten

aufstellen. Der Rasenmäher steht stabil und kann gereinigt werden.

15.2 Rasenmäher reinigen

► Motor abstellen.

16 0478-111-9800-B

► Messer (1) mit einem Holzstück (2) blockieren. ► Schraube mit Scheibe (3) in Pfeilrichtung

herausdrehen und abnehmen. ► Messer (1) abnehmen. ► Schraube mit Scheibe (3) entsorgen.

Für den Anbau des Messers (1) eine neue

Schraube mit Scheibe verwenden.

Page 17

17 Reparieren deutsch

► Zündkerzenstecker aufstecken.

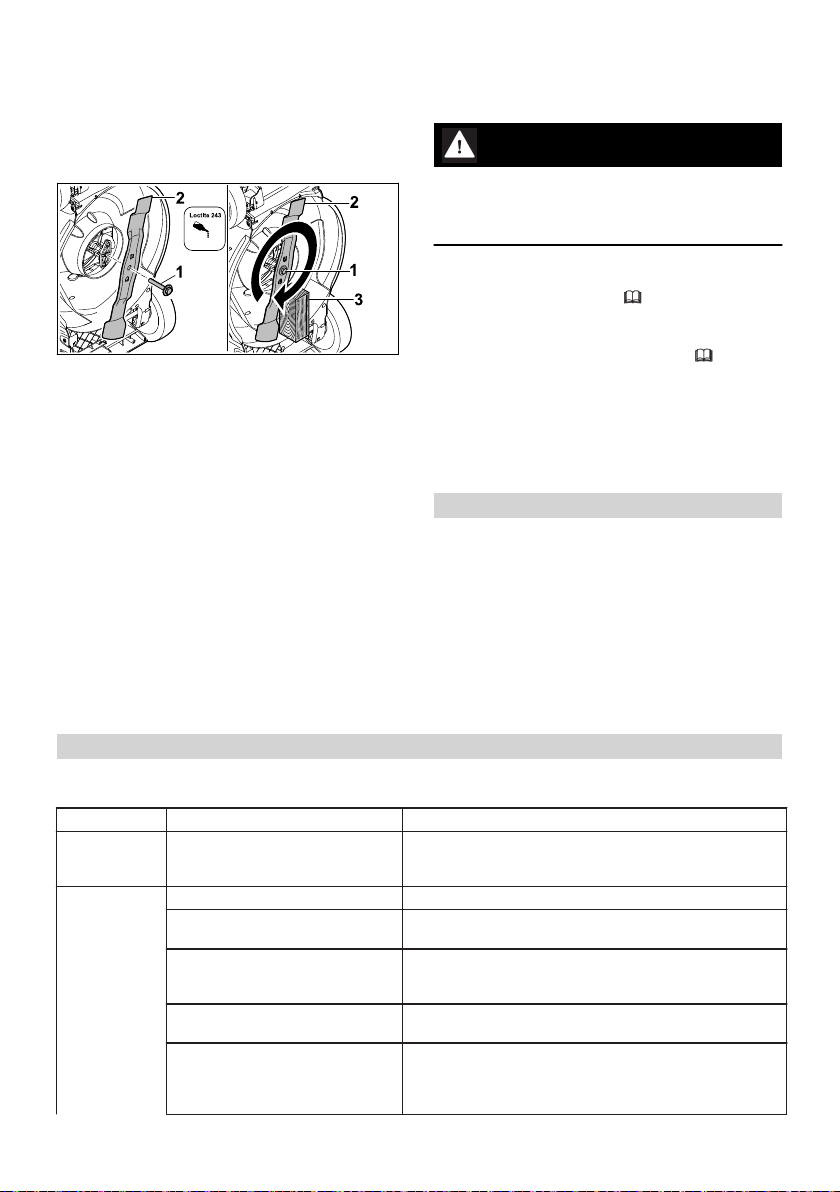

16.2.2 Messer anbauen ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher aufstellen.

► Schraubensicherung Loctite 243 auf das

Gewinde der Schraube mit Scheibe (1) auftra‐ gen.

► Messer (2) so ansetzen, dass die Erhebungen

auf der Anlagefläche in die Aussparungen

greifen. ► Schraube mit Scheibe (1) eindrehen. ► Messer (2) mit einem Holzstück (3) blockieren. ► Schraube mit Scheibe (1) mit 60 Nm anziehen ► Zündkerzenstecker aufstecken.

16.3 Messer schärfen und auswuch‐

ten

Es erfordert viel Übung, das Messer richtig zu schärfen und auszuwuchten.

STIHL empfiehlt, das Messer von einem STIHL Fachhändler schärfen und auswuchten zu las‐ sen.

Die aktuellen Adressen der Fachhändler sind bei der jeweiligen STIHL Landesvertretung unter www.stihl.com zu finden.

■ Die Schneidkanten des Messers sind scharf. Der Benutzer kann sich schneiden. ► Schutzhandschuhe aus widerstandsfähi‐

► Motor abstellen. ► Zündkerzenstecker abziehen. ►

Rasenmäher aufstellen, 15.1.

► Messer abbauen. ► Messer schärfen. Dabei den Schärfwinkel

beachten und das Messer kühlen, 19.2. Das Messer darf während des Schärfens nicht blau anlaufen.

► Messer anbauen. ► Zündkerzenstecker aufstecken. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

17 Reparieren

17.1 Rasenmäher reparieren

Der Benutzer kann den Rasenmäher und das Messer nicht selbst reparieren. ► Falls der Rasenmäher oder das Messer

beschädigt ist: Rasenmäher oder Messer nicht verwenden und einen STIHL Fachhändler auf‐ suchen.

► Falls Hinweisschilder unleserlich oder beschä‐

digt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen.

18 Störungen beheben

18.1 Störungen des Rasenmähers beheben

WARNUNG

gem Material tragen.

Störung Ursache Abhilfe Der Motor

lässt sich nicht starten.

Der Kraftstofftank ist leer. ► Rasenmäher betanken.

0478-111-9800-B 17

Der Schaltbügel für Mähbetrieb ist nicht gedrückt.

Die Kraftstoffleitung ist ver‐ stopft.

Es befindet sich schlechter, ver‐ schmutzter oder alter Kraftstoff im Tank.

Der Luftfilter ist verschmutzt. ► Luftfilter so reinigen oder ersetzen, wie es in der

Der Zündkerzenstecker ist von der Zündkerze abgezogen oder das Zündkabel schlecht am Ste‐ cker befestigt.

► Motor so starten, wie es in dieser Gebrauchsanlei‐

tung beschrieben ist.

► Einen STIHL Fachhändler aufsuchen.

► Frischen Markenkraftstoff Benzin bleifrei verwen‐

den.

Gebrauchsanleitung des Motors beschrieben ist.

► Zündkerzenstecker aufstecken. ► Verbindung zwischen Zündkabel und Stecker prü‐

fen.

Page 18

deutsch 19 Technische Daten

Störung Ursache Abhilfe Die Zündkerze ist verrußt,

Der Motor lässt sich schwer star‐ ten oder die Leistung des Motors lässt nach.

Der Motor wird sehr heiß.

Der Rasen‐ mäher vibriert stark.

Das Gras wird nicht sauber abgeschnit‐ ten.

beschädigt oder der Elektroden‐ abstand ist falsch.

Der Widerstand am Messer ist zu groß.

Das Rasenmähergehäuse ist verstopft.

Die Schnitthöhe ist zu tief ein‐ gestellt oder die Vorschubge‐ schwindigkeit ist zu groß.

Im Kraftstofftank und Vergaser ist Wasser oder der Vergaser ist verstopft.

Der Kraftstofftank ist ver‐ schmutzt.

Der Luftfilter ist verschmutzt. Luftfilter so reinigen oder ersetzen, wie es in der

Die Zündkerze ist verrußt. Zündkerze reinigen oder ersetzen. Der Ölstand vom Motoröl ist zu

gering.

Die Kühlrippen sind ver‐ schmutzt.

Das Messer ist beschädigt. Messer ersetzen.

Das Messer ist nicht richtig angebaut.

Das Messer ist stumpf oder ver‐ schlissen.

19 Technische Daten

19.1 Rasenmäher STIHL RM 248.3,

► Zündkerze reinigen oder ersetzen. ► Elektrodenabstand einstellen.

► Größere Schnitthöhe einstellen. ► Motor in niedrigerem Gras starten.

Rasenmäher reinigen.

Schnitthöhe anpassen oder langsamer mähen.

Kraftstofftank entleeren, Kraftstoffleitung und Verga‐ ser reinigen.

Einen STIHL Fachhändler aufsuchen.

Gebrauchsanleitung des Motors beschrieben ist.

Motoröl auffüllen oder wechseln, wie es in der Gebrauchsanleitung des Motors beschrieben ist.

Rasenmäher reinigen.

Messer anbauen.

Messer schärfen oder ersetzen.

RM 253.3 : 51 cm

–

19.2 Messer

RM 253.3

Motortyp: STIHL EVC 205

–

Hubraum: 127 cm³

–

Leistung (P): 1,8 kW (2,5 PS) bei 2800 /min

–

Drehzahl (n): 2800/min

–

Maximaler Inhalt des Kraftstofftanks: 0,8 l

–

Gewicht (m):

–

RM 248.3 : 30 kg

–

RM 253.3 : 31 kg

–

Maximaler Inhalt des Grasfangkorbs:

–

RM 248.3 : 52 l

–

RM 253.3 : 55 l

–

Schnittbreite:

–

RM 248.3 : 46 cm

–

Mindeststärke a: 1,6 mm

–

Mindestbreite b: 55 mm

–

Schärfwinkel c: 30°

–

18 0478-111-9800-B

Page 19

20 Ersatzteile und Zubehör

19.3 Schallwerte und Vibrations‐ werte

RM 248.3 Der K-Wert für den Schalldruckpegel beträgt

2 dB(A). Der K-Wert für den garantierten Schall‐ leistungspegel beträgt 2,2 dB(A). Der K-Wert für den Vibrationswert beträgt 2,2 m/s².

Schalldruckpegel LpA gemessen nach

–

EN ISO 5395-2: 82 dB(A) Garantierter Schallleistungspegel L

–

gemessen nach 2000/14/EG / S.I. 2001/1701: 96 dB(A) Vibrationswert ahv Lenker, gemessen nach

–

EN ISO 5395-2: 4,4 m/s²

RM 253.3 Der K-Wert für den Schalldruckpegel beträgt

2 dB(A). Der K-Wert für den garantierten Schall‐ leistungspegel beträgt 2,2 dB(A). Der K-Wert für den Vibrationswert beträgt 2,2 m/s².

Schalldruckpegel LpA gemessen nach

–

EN ISO 5395-2: 83 dB(A) Garantierter Schallleistungspegel L

–

gemessen nach 2000/14/EG / S.I. 2001/1701: 97 dB(A) Vibrationswert ahv Lenker, gemessen nach

–

EN ISO 5395-2: 4,4 m/s²

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG und S.I. 2005/1093 sind unter www.stihl.com/vib angegeben.

WAd

19.4 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

0478-111-9800-B 19

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20.2 Wichtige Ersatzteile

Messer:

–

RM 248.3 : WA41 702 0105

–

RM 253.3 : WA42 702 0100

–

Messerschraube mit Scheibe: 0000 951 3505

–

21 Entsorgen

21.1 Rasenmäher entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

► Nicht mit dem Hausmüll entsorgen.

22 EU-Konformitätserklärung

22.1 Rasenmäher STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Österreich erklärt in alleiniger Verantwortung, dass

Bauart: Rasenmäher

–

Fabrikmarke: STIHL

–

Typ: RM 248.3, RM 253.3

–

Schnittbreite:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Serienidentifizierung:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2 und EN ISO 14982.

Beteiligte benannte Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE

deutsch

Page 20

deutsch 23 UKCA-Konformitätserklärung Zur Ermittlung des gemessenen und des garan‐

tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang VIII verfahren.

Gemessener Schallleistungspegel:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Garantierter Schallleistungspegel:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt.

Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben.

Langkampfen, 11.12.2023 STIHL Tirol GmbH

i. V. Matthias Fleischer, Leiter Produktentwicklung

i. V. Sven Zimmermann, Hauptabteilungsleiter

Qualität

23 UKCA-Konformitätserklä‐

rung

23.1 Rasenmäher STIHL RM 248.3,

2016 und The Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012 entspricht und in Übereinstimmung mit den jeweils zum Produk‐ tionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2 und EN ISO

14982.

Beteiligte benannte Stelle: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach UKVerordnung Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11 verfahren.

Gemessener Schallleistungspegel:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Garantierter Schallleistungspegel:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt.

Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben.

Langkampfen, 11.12.2023 STIHL Tirol GmbH i. V.

RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Österreich erklärt in alleiniger Verantwortung, dass

Bauart: Rasenmäher

–

Fabrikmarke: STIHL

–

Typ: RM 248.3, RM 253.3

–

Schnittbreite:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Serienidentifizierung:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

den einschlägigen Bestimmungen der UK-Ver‐ ordnungen Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations

Matthias Fleischer, Leiter Produktentwicklung i. V.

Sven Zimmermann, Hauptabteilungsleiter Qualität

24 Anschriften

STIHL Hauptverwaltung

20 0478-111-9800-B

Page 21

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

STIHL Vertriebsgesellschaften DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon:+41 44 9493030

English

Thank you for choosing STIHL. We develop and manufacture our quality products to meet our customers’ requirements. The products are designed for reliability even under extreme con‐ ditions.

STIHL also stands for premium service quality. Our dealers guarantee competent advice and instruction as well as comprehensive service support.

STIHL expressly commit themselves to a sus‐ tainable and responsible handling of natural resources. This user manual is intended to help you use your STIHL product safely and in an environmentally friendly manner over a long service life.

We thank you for your confidence in us and hope you will enjoy working with your STIHL product.

Dr. Nikolas Stihl

Translation of Original Instruction Manual

0000010401_006_GB

Printed on chlorine-free paper

Paper is recyclable.

Contents

1 Introduction............................................... 21

2 Guide to Using this Manual.......................21

3 Overview...................................................22

4 Safety Precautions....................................23

5 Preparing the Lawn Mower for Operation.28

6 Assembling the Lawn Mower....................29

7 Refuelling the Lawn Mower.......................30

8 Adjusting the Lawn Mower for the User....30

9 Starting and Stopping the Engine............. 31

10 Checking the Lawn Mower........................32

11 Operating the Lawn Mower.......................32

12 After Finishing Work..................................33

13 Transporting..............................................33

14 Storing.......................................................34

15 Cleaning....................................................34

16 Maintenance............................................. 35

17 Repairing...................................................35

18 Troubleshooting........................................ 36

19 Specifications............................................36

20 Spare Parts and Accessories....................37

21 Disposal.................................................... 37

22 EC Declaration of Conformity................... 37

23 UKCA Declaration of Conformity.............. 38

24 Addresses.................................................39

1 Introduction

Dear Customer,

IMPORTANT! READ BEFORE USING AND KEEP IN A SAFE PLACE FOR REFERENCE.

2 Guide to Using this Manual

2.1 Applicable Documents

This instruction manual is a translation of the original manufacturer’s instructions in the sense of EC Directive 2006/42/EC.

Local safety regulations apply. ► In addition to this instruction manual, read,

understand and keep the following documents:

Instruction manual for the engine

–

STIHL EVC 205

2.2 Warning Notices in Text

DANGER

■ This notice refers to risks which result in seri‐

ous or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

WARNING

■ This notice refers to risks which can result in

serious or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

0478-111-9800-B. VA2.L24.

0478-111-9800-B 21

Page 22

English 3 Overview

NOTICE

■ This notice refers to risks which can result in damage to property. ► Damage to property can be avoided by tak‐

ing the precautions mentioned.

2.3 Symbols in Text

This symbol refers to a chapter in this instruction manual.

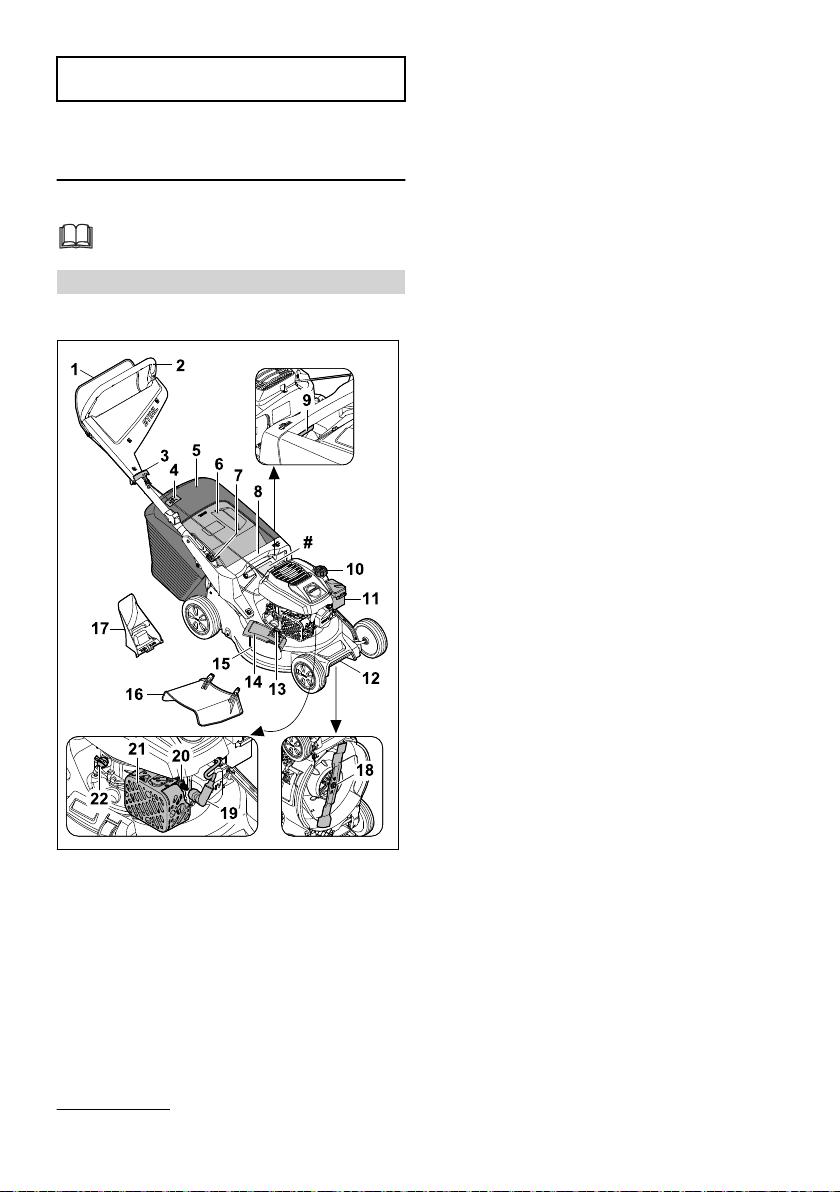

3 Overview

3.1 Lawn mower

1 Control bar

The control bar is used to start and stop the engine.

2 Handlebar

The handlebar is used to hold, control and transport the lawn mower.

3 Starter grip

The starter grip is used for starting the engine.

4 Level indicator

The level indicator indicates the filling level of the grass catcher box.

Grass catcher box The grass catcher box collects the grass cut‐ tings.

6 Discharge flap

The discharge flap closes the discharge chute.

7 Lever

The lever is used to adjust and fold down the handlebar.

8 Handle

The handle is used to hold the lawn mower when adjusting the cutting height and to transport the lawn mower.

9 Lever

The lever is used to set the cutting height.

10 Fuel tank cap

The fuel tank cap closes the opening for filling gasoline.

11 Filter cover

The filter cover covers the air filter.

12 Carrying handle

The carrying handle is used to hold, control and carry the lawn mower.

13 Safety latch

The safety latch keeps the side discharge flap closed.

14 Side discharge flap

The side discharge flap closes the side dis‐ charge opening.

15 Side discharge opening

The side discharge opening discharges the cut grass to the side.

16 Extension

The extension discharges the cut grass to the side onto the ground.

17 Mulching insert

The mulching insert closes the discharge chute.

18 Cutting blade

The blade mows and mulches the grass.

19 Spark plug boot

Connects the ignition lead to the spark plug.

20 Spark plug

Ignites the fuel-air mixture in the engine.

The grass catcher box is available as an option.

22 0478-111-9800-B

Page 23

4 Safety Precautions English

21 Muffler

The muffler reduces the sound emission of the lawn mower.

22 Motor oil cap

The motor oil cap closes the opening for pouring in motor oil.

# Rating plate with machine number

Do not touch a turning blade.

Detach the spark plug socket during transport, storage, maintenance or repair.

4.2 Intended Use

3.2 Symbols

The symbols can be on the lawn mower and have the following meaning:

This symbol identifies the fuel tank cap.

This symbol identifies the engine oil cap.

Guaranteed sound power level in accordance with Directive 2000/14/EC in dB(A) for the purpose of comparing the sound emissions of products.

Do not dispose of the product with domestic waste.

Set the cutting height.

Grass catcher box level indicator

The STIHL RM 248.3 or RM 253.3 lawn mower is used to mow and mulch grass.

WARNING

■ Failure to use the lawn mower as intended may result in serious or fatal injury to people and damage to property. ►

Use the lawn mower as described in this instruction manual and in the engine instruction manual.

4.3 Requirements for the User

WARNING

■ Uninstructed users cannot recognise or evalu‐ ate the dangers posed by the lawn mower. This may result in serious or fatal injury to the user or other people.

► Read, understand and keep the

instruction manual.

Start the engine.

4 Safety Precautions

4.1 Warning Symbols

The warning symbols on the lawn mower have the following meaning:

Follow the safety instructions and their measures.

Read, understand and keep the instruction manual.

Beware of objects being thrown up keep a safe distance and keep other people away.

0478-111-9800-B 23

► If passing on the lawn mower to another

person: provide them with the lawn mower and engine instruction manuals also.

►

Make sure that the user meets the following conditions:

The user is rested.

–

The user is physically, sensorily and

–

mentally capable of operating the lawn mower and working with it. If the user is physically, sensorily or mentally impaired, the machine must only be used under supervision or following instruction by a responsible person. The user can recognise and evaluate

–

the dangers posed by the lawn mower. The user is aware that they are respon‐

–

sible for accidents and damage. The user is of legal age or the user is

–

being trained under supervision in a profession in accordance with national regulations. The user has received instruction from a

–

STIHL specialist dealer or a competent

Page 24

English 4 Safety Precautions

person before using the lawn mower for the first time. The user is not impaired by alcohol,

–

medicines or drugs.

►

If anything is unclear: consult a STIHL spe‐ cialist dealer.

4.4 Clothing and Equipment

WARNING

■ Objects may be thrown up at high velocity while working. This may result in injury to the user. ►

Wear long trousers made from resistant material.

■ Noise is produced while working. Noise may damage the hearing. ► Wear hearing protection.

■ Dust may be stirred up while working. Breath‐ ing in dust may be harmful to health and cause allergic reactions. ►

If dust is stirred up: wear a dust mask.

■ Unsuitable clothing may get caught on wood, briars and in the lawn mower. This may result in serious injury to the user. ►

Wear close-fitting clothing.

► Remove scarves and jewellery.

■ The user may come into contact with the blade during cleaning, maintenance or transport. This may result in injury to the user. ►

Wear protective gloves made from resistant material.

► Wear sturdy, closed-toed footwear with

high-grip soles.

■ Wearing unsuitable footwear may cause the user to slip. This may result in injury to the user.

■

Material particles may be expelled when sharpening the blade. This may result in injury to the user. ►

Wear close-fitting safety glasses. Suitable safety glasses are tested in accordance with EN 166 or national regulations and available commercially with the correspond‐ ing marking.

►

Wear protective gloves made from resistant material.

4.5 Work Area and Surroundings

WARNING

■

Bystanding people, children and animals can‐ not recognise or evaluate the dangers posed by the lawn mower and objects expelled at high speed by the mower. This may result in

serious injury to bystanding people, children and animals and damage to property. ► Keep bystanding people, children and ani‐

mals out of the work area. ► Maintain a distance from objects. ► Do not leave the lawn mower unattended. ► Make sure that children cannot play with

the lawn mower.

■ Hot exhaust gases are emitted from the muf‐ fler when the engine is running. Hot exhaust gases may ignite easily inflammable materials and cause fires. ►

Keep the exhaust gas flow away from easily inflammable materials.

4.6 Safe Condition

4.6.1 Lawn Mower

The lawn mower is in safe condition when the following conditions are met:

The lawn mower is free from damage.

–

There is no petrol leaking from the lawn

–

mower. The fuel tank cap is closed.

–

There is no engine oil leaking from the lawn

–

mower. The engine oil cap is closed.

–

The lawn mower is clean.

–

The controls are working and have not been

–

modified. If mowing and the mown grass is to be collec‐

–

ted in the grass catcher box: the mulch insert is removed, the extension is detached and the grass catcher box is correctly attached. If mowing and the mown grass is to be ejected

–

to the rear: the grass catcher box is detached and the discharge flap is closed. If mowing and the mown grass is to be direc‐

–

ted to the ground from the side: the grass catcher box is detached, the mulch insert is correctly inserted and the extension is cor‐ rectly attached. If mulching: the extension and grass catcher

–

box are detached and the mulch insert is cor‐ rectly inserted. The blade is correctly attached.

–

Genuine STIHL accessories for this lawn

–

mower are correctly attached. Spring-loaded mechanisms are free from dam‐

–

age and working. The engine stops when the control bar is

–

released.

WARNING

■

If not in safe condition, components may no longer operate correctly, safety devices may

24 0478-111-9800-B

Page 25

4 Safety Precautions English

be disabled and fuel may leak. This may result in serious or fatal injury to people. ► Do not use a damaged lawn mower. ► If there is petrol leaking from the lawn

mower: do not use the lawn mower and consult a STIHL specialist dealer.

►

Close the fuel tank cap.

► If there is engine oil leaking from the lawn

mower: do not use the lawn mower and consult a STIHL specialist dealer.

►

Close the engine oil cap.

► If the lawn mower is dirty: clean the lawn

mower.

► Do not tamper with the lawn mower and its

safety systems.

► Tampering with the lawn mower which

increases the power output or the engine speed is forbidden.

►

If the controls are not working: do not use the lawn mower.

► Spring-loaded mechanisms may release

stored energy.

► If mowing and the mown grass is to be col‐

lected in the grass catcher box: remove the mulch insert, detach the extension and attach the grass catcher box as described in this instruction manual.

►

If mowing and the mown grass is to be directed to the ground from the side: detach the grass catcher box, insert the mulch insert and attach the extension as descri‐ bed in this instruction manual.

►

If mulching: detach the extension and grass catcher box and insert the mulch insert as described in this instruction manual.

►

Attach the blade as described in this instruction manual.

► Attach original STIHL accessories for this

lawn mower as described in this instruction manual or in the instruction manual for the accessories.

►

Do not insert objects into the apertures in

the lawn mower. ► Replace worn or damaged warning signs. ► If anything is unclear: consult a STIHL spe‐

cialist dealer.

4.6.2 Blade The blade is in safe condition when the following conditions are met:

The blade and attachments are undamaged.

–

The blade is not deformed.

–

The blade is correctly attached.

–

The blade is correctly sharpened.

–

The blade is burr-free.

–

The blade is correctly balanced.

–

The minimum thickness and minimum width of

–

the blade are not fallen below, 19.2.

–

The sharpening angle is observed, 19.2.

WARNING

■

In unsafe condition, blade parts may come loose and be expelled. This may result in seri‐ ous injury to people. ►

Use an undamaged blade and attachments. ► Attach the blade correctly. ► Sharpen the blade correctly. ► If the minimum thickness or minimum width

is fallen below: replace the blade. ► Have the blade balanced by a STIHL spe‐

cialist dealer. ► If anything is unclear: consult a STIHL spe‐

cialist dealer.

4.7 Fuel and Refuelling

WARNING

■ The fuel used for this lawn mower is petrol. Petrol is extremely inflammable. If petrol comes into contact with an open flame or hot objects, it may cause fires or explosions. This may result in serious or fatal injury to people and damage to property. ►

Protect petrol from heat and fire. ► Do not spill petrol. ► If petrol is spilled: wipe up the petrol with a

cloth and wait until all parts of the lawn

mower are dry before attempting to start the

engine. ►

Do not smoke. ► Do not refuel in the vicinity of flames. ► Before refilling the tank, stop the engine

and allow it to cool. ► If the tank needs to be emptied: do this out

of doors. ► Start the engine at least 3 m away from the

refuelling site. ► Never store the lawn mower with petrol in

the tank inside a building.

■ Breathing in petrol fumes may result in poison‐ ing. ► Do not breathe in petrol fumes. ► Refuel in a well-ventilated place.

■ The lawn mower warms up while working. The petrol expands and overpressure may occur in the fuel tank. Petrol may gush out when the fuel tank cap is opened. The gushing petrol may ignite. This may result in serious injury to the user. ►

Allow the lawn mower to cool down before opening the fuel tank cap.

0478-111-9800-B 25

Page 26

English 4 Safety Precautions

■ Clothing that comes into contact with petrol is highly inflammable. This may result in serious or fatal injury to people and damage to prop‐ erty. ►

If clothing comes into contact with petrol: change clothing.

■ Petrol poses a risk to the environment. ► Do not spill fuel. ► Dispose of petrol in accordance with regula‐

tions and in an environmentally acceptable way.

■

If petrol comes into contact with the skin or eyes, this may cause irritation. ► Avoid contact with petrol. ► In the event of contact with the skin: wash

the affected areas with plenty of soap and water.

►

In the event of contact with the eyes: rinse the eyes with plenty of water for at least 15 minutes and seek medical attention.

■

The lawn mower's ignition system generates sparks. Sparks may escape and cause fires and explosions in highly inflammable or explo‐ sive environments. This may result in serious or fatal injury to people and damage to prop‐ erty. ►

Use the spark plugs described in the engine

instruction manual. ► Screw in the spark plug and tighten. ► Press on the spark plug socket firmly.

■ The lawn mower may be damaged if it is refu‐ elled with petrol that is not suitable for the engine. ►

Use fresh, good-quality unleaded petrol.

► Observe the specifications in the engine

instruction manual.

4.8 Working

WARNING

■

The user may lose control of the lawn mower if they do not start the engine correctly. This may result in serious injury to the user. ►

Start the engine as described in this instruc‐ tion manual.

■ In certain situations, the user may no longer be able to concentrate on their work. This may result in the user stumbling, falling and becom‐ ing seriously injured. ►

Work calmly and carefully.

► Only mow when visibility is good. Do not

use the lawn mower if the light and visibility conditions are poor.

►

Operate the lawn mower alone. ► Watch out for obstacles. ► Do not tilt the lawn mower.

► Work standing on the ground and maintain

balance. ► If signs of fatigue occur: take a break. ► If mowing on a slope: mow across the

slope. ► Do not work on slopes with an inclination

greater than 25° (46.6%). ► Use the lawn mower with particular care

when working near slopes, terraces,

ditches, rubbish piles and embankments. ►

Plan your working times so that more

severe physical strains over a longer period

are avoided.

■

Exhaust fumes are produced when the engine is running. Breathing in exhaust fumes may result in poisoning. ►

Do not breathe in exhaust fumes. ► Use the lawn mower in a well-ventilated

place. ► If nausea, headaches, vision problems,

hearing problems or dizziness occur: stop

working and consult a doctor.

■

If the user is wearing hearing protection and the engine is running, their perception and assessment of noise may be limited. ►

Work calmly and carefully.

■ The lawn mower is equipped with a motorstop device. ► Releasing the control bar causes the

engine and blade to stop within 3 seconds.

■ The turning blade may cut the user. This may result in serious injury to the user.

► Detach the spark plug socket.

► Do not touch a turning blade. ► If the blade is blocked by an object:

stop the engine. Only then remove the object.

■

If the lawn mower changes or starts to behave differently when working, it may not be in safe condition. This may result in serious injury to people and damage to property. ►

Stop working and consult a STIHL special‐ ist dealer.

■ The lawn mower may cause vibrations when working. ► Wear protective gloves. ► Take breaks. ► If signs of a circulatory disturbance occur:

consult a doctor.

■ Inspect the mowing area and look out for obstacles. If the blade hits a foreign object when working, the foreign object or parts of it may be thrown up at high velocity. This may

26 0478-111-9800-B

Page 27

4 Safety Precautions English

result in injury to people and damage to prop‐ erty.

► Remove foreign objects such as

stones, sticks, wires, toys or other foreign objects from the working area. Mark hidden objects that can‐ not be removed.

■

When the control bar is released, the blade continues to turn for a short time. This may result in serious injury to people.

► Wait until the blade is no longer turn‐

ing.

► Do not detach the grass catcher box

until the blade stops turning.

■

Sparks may be produced if the turning blade hits a hard object. Sparks may cause fires in highly flammable environments. This may result in serious or fatal injury to people and damage to property. ►

Do not work in a highly flammable environ‐ ment.

■ If the lawn mower is stopped on a sloping sur‐ face, it may unintentionally roll away. This may result in injury to people and damage to prop‐ erty. ►

Only let go of the lawn mower if it is on a level surface and cannot roll away by itself.

■ If objects are attached to the handlebar, the additional weight may cause the lawn mower to tip over. This may result in injury to people and damage to property. ►

Do not attach objects to the handlebar.

DANGER

■

If working near live wires, the blade may come into contact with the live wires and damage them. This may result in serious or fatal injury to the user. ►

Do not work near live wires.

■ The user may be struck by lighting if working during a thunderstorm. This may result in seri‐ ous or fatal injury to the user. ►

Do not work during thunderstorms.

■ Working in the rain may cause the user to slip. This may result in serious or fatal injury to the user. ►

Do not work when it is raining.

4.9 Transporting

WARNING

■

The lawn mower may tip over or move during transport. This may result in injury to people and damage to property. ►

Stop the engine.

► Secure the lawn mower on a suitable load

■

The muffler and engine may be hot after the engine has been running. This may result in the user burning themselves when transport‐ ing the machine. ►

■ The lawn mower is heavy. Attempting to carry the lawn mower without assistance may result in injury to the user. ► ► The lawn mower must be carried by two

■ During transport, petrol may leak and cause contamination and damage. ► Push the lawn mower. ► Transport the machine without petrol in it.

4.10 Storing

■

Children cannot recognise or evaluate the dangers posed by the lawn mower. There is a risk of serious injury to children. ► ► Keep the lawn mower out of reach of chil‐

■ Moisture may cause corrosion of metal com‐ ponents. This may result in damage to the lawn mower. ►

■ If the lawn mower is kept on a sloping surface, it may unintentionally roll away. This may result in injury to people and damage to prop‐ erty. ►

4.11 Cleaning, Maintenance and

■

Having the engine running during cleaning, maintenance or repair may result in serious injury to people and damage to property. ►

► Wait until the blade is no longer turn‐

ing.

► Detach the spark plug socket.

floor with lashing straps, belts or a net so it cannot tip over and move.

Push the lawn mower.

Wear protective gloves.

people.

WARNING

Stop the engine.

dren.

Keep the lawn mower clean and dry.

The lawn mower should only be kept on level surfaces.

Repair

WARNING

Stop the engine.

0478-111-9800-B 27

Page 28

English 5 Preparing the Lawn Mower for Operation

► Wait until the blade is no longer turn‐

ing.

5 Preparing the Lawn Mower

for Operation

► Detach the spark plug socket.

■ The self-propulsion may be unintentionally engaged if the engine is running during clean‐ ing, maintenance or repair. This may result in serious injury to people and damage to prop‐ erty. ►

Stop the engine.

► Detach the spark plug socket.

■ The muffler and engine may be hot after the engine has been running. This may result in people burning themselves. ►

Wait until the muffler and engine have cooled down.

■ Abrasive cleaning agents or using a water jet or sharp objects for cleaning may result in damage to the lawn mower or blade. If the lawn mower or blade is not cleaned correctly, components may no longer operate correctly and safety devices may be disabled. This may result in serious injury to people. ►

Clean the lawn mower and blade as descri‐ bed in this instruction manual, 15.2.

■ If the lawn mower or blade is not maintained or repaired as described in this instruction manual, components may no longer operate correctly and safety devices may be disabled. This may result in serious or fatal injury to people. ►

Replace worn or damaged parts.

► Maintain or repair the lawn mower as

described in this instruction manual.

► Maintain the blade as described in this

instruction manual.

■ The user may cut themselves on sharp cutting edges during blade cleaning, maintenance or repair. This may result in injury to the user. ►

Wear protective gloves made from resistant material.

■ The blade may become hot during sharpening. This may result in the user burning them‐ selves. ►

Wait until the blade has cooled down.

► Wear protective gloves made from resistant

material.

5.1 Preparing the Lawn Mower for Operation

The following steps must be performed before commencing work: ► Remove packaging material and transport

locks.

► Make sure that the following components are

in safe condition:

–

Lawn mower, 4.6.1.

–

Blade, 4.6.2.

►

Clean the lawn mower, 15.

►

Check the blade, 10.2.

►

Add engine oil, 6.4.

►

Fold up the handlebar, 8.1.

►

Adjust the handlebar, 8.3.

►

Refuel the lawn mower, 7.

► If mowing and the grass is to be collected in

the grass catcher box: ►

Detach the extension, 6.3.2.

►

Remove the mulch insert, 6.2.1.

►

Attach the grass catcher box, 6.1.2.

► If mowing and the grass is to be directed to

the ground from the side: ►

Detach the grass catcher box,

►

Insert the mulch insert, 6.2.2.

►

Attach the extension, 6.3.1.

► If mulching:

►

Detach the extension,

►

Detach the grass catcher box, 6.1.3.

►

Insert the mulch insert, 6.2.2.

►

Set the cutting height,

►

Check the controls, 10.1.

► If the steps cannot be performed: do not use

the lawn mower and consult a STIHL special‐ ist dealer.

11.2.

6.1.3.

6.3.2.

28 0478-111-9800-B

Page 29

6 Assembling the Lawn Mower English

6 Assembling the Lawn

Mower

6.1 Assembling, Attaching and Detaching the Grass Catcher Box

6.1.1 Assembling the Grass Catcher Box

► Remove the grass catcher box upwards by the

handle.

► Close the discharge flap.

6.2 Removing and Inserting the Mulch Insert

6.2.1 Removing the Mulch Insert

► Stop the engine. ► Place the lawn mower on a level surface.

► Fit upper part of grass catcher box (1) onto

lower part of grass catcher box (2).

► Press pins (3) through openings (4) from the

inside.

► Press upper part of grass catcher box (1)

downwards. The upper part of the grass catcher box engages with a click.

6.1.2 Attaching the Grass Catcher Box ► Stop the engine. ► Place the lawn mower on a level surface. ► If the extension is attached: detach the exten‐

sion.

► If the mulch insert is inserted: remove the

mulch insert.

► Open discharge flap (1) and hold it open. ► Take hold of grass catcher box (2) by han‐

dle (3) and attach to mounts (5) from above using hooks (4).

► Set down discharge flap (1) on grass catcher

box (2).

6.1.3 Detaching the Grass Catcher Box ► Stop the engine. ► Place the lawn mower on a level surface. ► Open the discharge flap and hold it open.

► Open discharge flap (1) and hold it open. ► Lift detent catch (2). ► Remove mulch insert (3) from the discharge

chute.

► Close discharge flap (1).

6.2.2 Inserting the Mulch Insert

► Stop the engine. ► Place the lawn mower on a level surface.

► Open discharge flap (1) and hold it open. ► Insert mulch insert (2) into discharge chute (3). ► Press locating lug (4) of the mulching insert

into the recess of housing (5). The detent catch engages.

► Close discharge flap (1).

6.3 Attaching and Detaching the Extension

6.3.1 Attaching the Extension

► Stop the engine. ► Detach the spark plug socket. ► Place the lawn mower on a level surface.

0478-111-9800-B 29

Page 30

English 7 Refuelling the Lawn Mower

7 Refuelling the Lawn Mower

7.1 Refuelling the Lawn Mower

NOTICE

■ The lawn mower may be damaged if the cor‐

rect fuel is not used. ► See the engine instruction manual.

► Press lock (1) and hold. ► Open side discharge flap (2) and hold it open. ► Attach both hooks (3) to the axle (4) from

below.

► Set down side discharge flap (2) on exten‐

sion (5).

► Connect the spark plug socket.

6.3.2 Detaching the Extension ► Stop the engine. ► Detach the spark plug socket. ► Place the lawn mower on a level surface.

► Open side discharge flap (1) and hold it open. ► Unhook both hooks (2). ► Fold extension (3) upwards and remove. ► Close side discharge flap (1). ► Connect the spark plug socket.

6.4 Adding Engine Oil

The engine oil lubricates and cools the engine. The engine oil specification and capacity can be

found in the engine instruction manual.

► Stop the engine. ► Place the lawn mower on a level surface. ► Clean the area around the fuel tank cap with a

damp cloth.

► Turn fuel tank cap (1) anti-clockwise until it

can be removed. ► Remove the fuel tank cap. ► Add fuel using a suitable filling aid, stopping at

least 15 mm short of the fuel tank brim. ► Place the fuel tank cap on the fuel tank. ► Turn the fuel tank cap clockwise and tighten

firmly by hand.

The fuel tank is sealed.

8 Adjusting the Lawn Mower

for the User

8.1 Folding Up the Handlebar

► Stop the engine. ► Detach the spark plug socket. ► Place the lawn mower on a level surface.

NOTICE

■ The lawn mower does not contain any engine oil on delivery. Starting the engine with no or too little engine oil may damage the lawn mower. ►

Always check the engine oil level before starting and if necessary top up.

► Add the engine oil as described in the engine

instruction manual.

30 0478-111-9800-B

Page 31

9 Starting and Stopping the Engine English

► Hold handlebar (1). ► Press lever (2) downwards and hold. ► Fold up handlebar (1), ensuring that cable (3)

is not trapped.

► Release lever (2).

The handlebar audibly clicks into place.

► Press control bar (4) to handlebar (1) and

hold.

► Slowly pull starter handle (5) in the direction of

starter rope guide (6).

► Hook starter handle (5) into starter rope

guide (6).

► Release control bar (4). ► Connect the spark plug socket.

8.2 Folding the Handlebar

The handlebar can be folded for space-saving transport or storage. ► Stop the engine. ► Detach the spark plug socket. ► Place the lawn mower on a level surface. ► Detach the starter handle from the starter rope

guide and slowly guide back towards the engine.

► Hold handlebar (1). ► Press lever (2) downwards and hold. ► Fold down handlebar (1). ► Release lever (2). The handlebar audibly clicks into place. ► Connect the spark plug socket.

8.3 Adjusting the Handlebar

► Stop the engine. ► Detach the spark plug socket. ► Place the lawn mower on a level surface.

► Hold handlebar (1). ► Press lever (2) downwards and hold. ► Adjust handlebar (1) to the desired position

and make sure the handlebar fully engages

again. ► Release lever (2). ► Connect the spark plug socket.

9 Starting and Stopping the

Engine

9.1 Starting the Engine

► Place the lawn mower on a level surface.

0478-111-9800-B 31

Page 32

English 10 Checking the Lawn Mower

► If the minimum thickness or minimum width

falls short: Replace the cutting blade, ► If the sharpening angle is not correct: Sharpen

the cutting blade, 19.2. ► If you are unsure: Contact a STIHL authorized

dealer.

19.2.

11 Operating the Lawn Mower

► Press control bar (1) to handlebar (2) with the

left hand and hold.

► Slowly pull out starter handle (3) with the right

hand to the point of noticeable resistance.

► Keep quickly pulling out and returning starter

handle (3) until the engine is running.

► If the engine does not start: see the engine

instruction manual.

9.2 Stopping the Engine

► Place the lawn mower on a level surface. ► Release the control bar.

The engine stops.

► Leave the user position.

10 Checking the Lawn Mower

10.1 Checking the Controls

Control bar ► Stop the engine. ► Pull the control bar fully in the direction of the

handlebar and release it again.

► If the control bar is stiff or does not spring

back into the initial position: do not use the lawn mower and consult a STIHL specialist dealer. The control bar is defective.

10.2 Checking the cutting blade

► Shut off the engine. ► Pull off the spark plug boot. ►

Stand the lawn mower upright, 15.1.

11.1 Holding and Guiding the Lawn

Mower

► Hold the handlebar with both hands so the

thumbs enclose the handlebar.

11.2 Setting the Cutting Height

Seven cutting heights can be set:

20 mm = position 1

–

30 mm = position 2

–

40 mm = position 3

–

55 mm = position 4

–

70 mm = position 5

–

85 mm = position 6

–

100 mm = position 7

–

The positions are indicated on the lawn mower. Setting the cutting height

► Stop the engine.

The blade must not be turning. ► Place the lawn mower on a level surface.

► Hold the lawn mower at handle (1). ► Press and hold lever (2).

► Measure the following:

Thickness a

–

Width b

–

Sharpening angle c

–

32 0478-111-9800-B

► Move the lawn mower to the desired position

by raising and lowering the lever.

The current cutting height can be read off at

cutting height indicator (3) by means of mark‐

ing (4).

Page 33

12 After Finishing Work English

► Release lever (2).

The lawn mower engages.

11.3 Mowing and Mulching

The lawn mower is equipped with a multi-blade and can be used for mowing or mulching.

► Push the lawn mower forwards slowly and in a

controlled manner.

11.4 Emptying the Grass Catcher Box

► Open tab (1). ► Open and hold upper part of grass catcher

box (2) by handle (3). ► Hold lower handle (4) with the second hand. ► Empty the grass catcher box. ► Close the grass catcher box. ► Attach the grass catcher box.

12 After Finishing Work

12.1 After Finishing Work

► Stop the engine. ► If the lawn mower is wet: allow the lawn

mower to dry. ► Clean the lawn mower.

13 Transporting

13.1 Transporting the Lawn Mower

► Stop the engine.

The blade must not be turning. ► Detach the spark plug socket.

Pushing the lawn mower ► Push the lawn mower forwards slowly and in a

controlled manner. Carrying the lawn mower

► Wear protective gloves. ► Detach the grass catcher box. ► Detach the extension.

The flow of air generated by the blade raises level indicator (1). The flow of air stops when the grass catcher box is full. If the flow of air is too low, level indicator (2) returns to its resting state. This is a prompt to empty the grass catcher box.

The functionality of the level indicator is restric‐ ted if the flow of air is impaired. External influen‐ ces such as wet, dense or high grass, low cutting levels, dirt or the like can impair the flow of air and the functionality of the level indicator. ► If the level indicator drops to its resting state:

empty the grass catcher box. ► Switch the lawn mower off. ► Detach the grass catcher box.

0478-111-9800-B 33

► If the lawn mower is being carried with the

handlebar unfolded: ► One person holds the lawn mower by trans‐

port handle (1) using both hands and another person holds handlebar (2) using both hands.

► The lawn mower must be lifted and carried

by two people.

Page 34

English 14 Storing

►

► If the lawn mower is being carried with the

handlebar folded:

►

Fold the handlebar, 8.2.

► One person holds the lawn mower by trans‐

port handle (1) using both hands and another person holds handle (3) using both hands.

► The lawn mower must be lifted and carried

by two people.

Transporting the lawn mower in a vehicle ► Secure the lawn mower upright so it does not

tip over and cannot move.

14 Storing

Set the cutting height to the highest setting.

11.2

►

Fold down the handlebar.

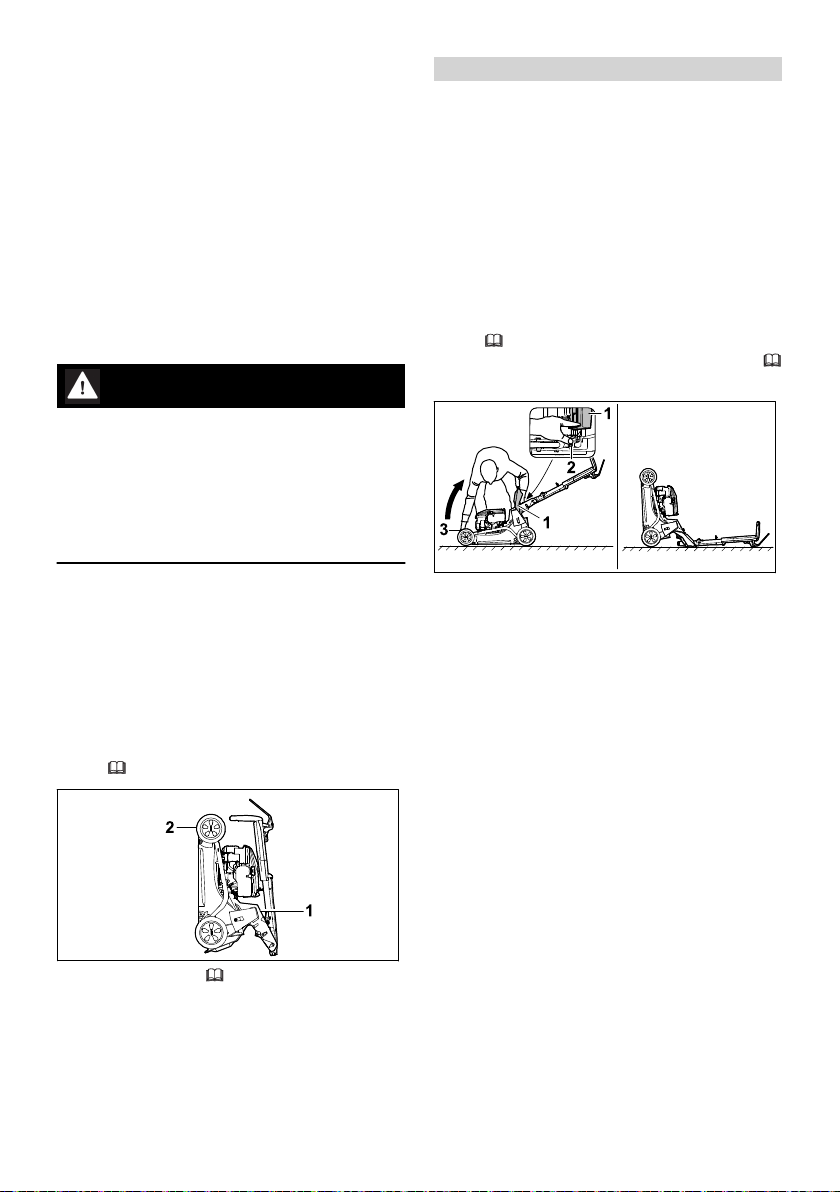

► Hold the lawn mower with one hand on han‐

dle (1) and the other hand on transport han‐ dle (2) and upend.

8.2

14.1 Storing the Lawn Mower

► Stop the engine and allow it to cool down. ► Detach the spark plug socket. ► Store the lawn mower in accordance with the

following conditions:

The lawn mower is out of reach of children.

–

The lawn mower is clean and dry.

–

The lawn mower cannot tip over.

–

The lawn mower cannot roll away.

–

If the lawn mower is to be stored for longer

than 3 months, also observe the following:

► Run the fuel tank empty.

► Have the fuel tank cleaned by a STIHL spe‐

cialist dealer.

► Change the engine oil as described in the

engine instruction manual.

► Unscrew the spark plug and fill 3 ml of

engine oil into the engine through the spark plug opening.

► Pull out and return the starter handle a num‐

ber of times.

15 Cleaning

15.1 Upending the Lawn Mower

► Run the fuel tank empty.

The engine stops. ► Detach the spark plug socket. ► Place the lawn mower on a level surface. ► Unhook the starter handle from the starter

rope guide. ► Detach the grass catcher box. ►

Set the cutting height to the highest setting,

11.2.

►

Move the handlebar to the lowest position,

8.3.

WARNING

■ Sparks may escape if the starter handle is pulled out while the spark plug socket is detached. Sparks can ignite escaping petrol fumes and cause fires and explosions. This may result in serious or fatal injury to people and damage to property. ►

Keep the spark plug socket away from the spark plug opening.

► Screw in the spark plug and tighten

firmly.

14.2 Storage Position

The lawn mower can be folded for space-saving storage. ► Place the lawn mower on a level surface. ► Detach the grass catcher box.

34 0478-111-9800-B

► Place to the right of the machine. ► Open discharge flap (1) and hold it open. ► Press lever (2) downwards with the left hand

and hold.

► Hold the lawn mower at transport handle (3)

with the right hand and upend.

The lawn mower is stable and can be cleaned.

15.2 Cleaning the Lawn Mower

► Stop the engine. ► Allow the lawn mower to cool down. ► Detach the spark plug socket. ► Clean the lawn mower with a damp cloth. ► Clean the ventilation slots with a paintbrush. ► Upend the lawn mower.

Page 35

16 Maintenance English ► Clean the area around the blade and the blade

with a stick, a soft brush or a damp cloth.

► Connect the spark plug socket.

NOTICE

■ Using a high-pressure cleaner or a water jet for cleaning can damage the machine. ► Do not clean the machine with a high-pres‐

sure cleaner or a water jet.

16 Maintenance

16.1 Maintenance Intervals

Maintenance intervals are dependent on the ambient conditions and the working conditions. STIHL recommends the following maintenance intervals:

Engine ► Maintain the engine as described in the engine

instruction manual.

Lawn mower ► Have the lawn mower inspected annually by a

STIHL specialist dealer.

16.2 Removing and Attaching the

Blade

16.2.1 Removing the Blade

► Stop the engine. ► Detach the spark plug socket. ► Upend the lawn mower.

► Block blade (1) using a piece of wood (2). ► Unscrew the screw with washer (3) in the

direction of the arrow and remove.

► Remove blade (1). ► Dispose of the screw with washer (3).

Use a new screw with washer to attach blade (1).

► Connect the spark plug socket.

16.2.2 Attaching the Blade

► Stop the engine. ► Detach the spark plug socket. ► Upend the lawn mower.

► Apply Loctite 243 threadlocker to the thread of

the screw with washer (1).

► Position blade (2) so that the raised areas on

the contact area engage in the notches. ► Screw in the screw with washer (1). ► Block blade (2) using a piece of wood (3). ► Tighten screw with washer (1) to 60 Nm. ► Connect the spark plug socket.

16.3 Sharpening and Balancing the

Blade

Sharpening and balancing the blade correctly requires a lot of practice.

STIHL recommends having the blade sharpened and balanced by a STIHL specialist dealer.

The current addresses of the specialist dealers can be found under the respective STIHL country representative at www.stihl.com .

WARNING

■ The cutting edges of the blade are sharp. This

may result in the user cutting themselves.

► Wear protective gloves made from resistant

material.

► Stop the engine. ► Detach the spark plug socket. ►

Upend the lawn mower, 15.1. ► Remove the blade. ► Sharpen the blade. Observe the sharpening

angle and cool the blade, 19.2.

Bluing of the blade during sharpening is not

permitted. ► Attach the blade. ► Connect the spark plug socket. ► If anything is unclear: consult a STIHL special‐

ist dealer.

17 Repairing

17.1 Repairing the Lawn Mower

The user should not repair the lawn mower or blade themselves.

0478-111-9800-B 35

Page 36

English 18 Troubleshooting ► If the lawn mower or blade is damaged: do not

use the lawn mower or blade and consult a STIHL specialist dealer.

► If warning signs are illegible or damaged: have

the warning signs replaced by a STIHL spe‐

cialist dealer.

18 Troubleshooting

18.1 Remedying Lawn Mower Faults

Fault Cause Remedy Engine cannot

be started. Fuel tank is empty. ► Refuel lawn mower.

Engine diffi‐ cult to start or engine power deteriorating.

Engine over‐ heating.

Lawn mower vibrates excessively.

Grass is not being cut cleanly.

19 Specifications

19.1 Lawn Mower STIHL RM 248.3,

Engine type: STIHL EVC 205

–

Displacement: 127 cc

–

Power (P): 1.8 kW (2.5 hp) at 2800 rpm

–

Speed (n): 2800rpm

–

Maximum fuel tank capacity: 0.8 l

–

Control bar for mowing is not pressed.

Fuel line is blocked. ► Consult a STIHL specialist dealer. Inferior, dirty or old fuel in tank. ► Use fresh, good-quality unleaded petrol. Air filter dirty. ► Clean or replace air filter as described in engine

Spark plug socket is detached from spark plug or ignition lead is not properly fastened to socket.

Spark plug is dirty, damaged or electrode gap is incorrect.

Resistance at blade is too great. ► Set a higher cutting height.

Lawn mower housing is blocked.

Cutting height is set too low or rate of feed is too high.

Water in fuel tank and carburet‐ tor or carburettor is blocked.

Fuel tank contaminated. Consult a STIHL specialist dealer. Air filter dirty. Clean or replace air filter as described in engine

Spark plug dirty. Clean or replace spark plug. Engine oil level is too low. Add or change engine oil as described in engine

Cooling ribs dirty. Clean lawn mower. Blade is damaged. Replace blade.

Blade is not correctly attached. Attach blade. Blade is blunt or worn. Sharpen or replace blade.

RM 253.3

► Start engine as described in this instruction

manual.

instruction manual.

► Connect spark plug socket. ► Check connection between ignition lead and plug.

► Clean or replace spark plug. ► Adjust electrode gap.

► Start engine in lower grass. Clean lawn mower.

Adapt cutting height or mow more slowly.

Empty fuel tank, clean fuel line and carburettor.

instruction manual.

Weight (m):

–

RM 248.3 : 30 kg

–

RM 253.3 : 31 kg

–

Maximum grass catcher box capacity:

–

RM 248.3 : 52 l

–

RM 253.3 : 55 l

–

Cutting width:

–

RM 248.3 : 46 cm

–

RM 253.3 : 51 cm

–

36 0478-111-9800-B

Page 37

20 Spare Parts and Accessories English

19.2 Cutting blade

20 Spare Parts and Accesso‐

ries

20.1 Spare parts and accessories

These symbols indicate original STIHL spare parts and original STIHL acces‐ sories.

STIHL recommends the use of original STIHL spare parts and accessories.

Minimum thickness a: 1.6 mm

–

Minimum width b: 55 mm

–

Sharpening angle c: 30°

–

19.3 Sound Values and Vibration Values

RM 248.3 The K value for the sound pressure level is

2 dB(A). The K value for the guaranteed sound power level is 2.2 dB(A). The K value for the vibration value is 2.2 m/s².

Sound pressure level LpA measured in accord‐

–

ance with EN ISO 5395-2: 82 dB(A) Guaranteed sound power level L

–

ured in accordance with 2000/14/ EC / S.I. 2001/1701: 96 dB(A) Vibration value ahv, handlebar, measured in

–

accordance with EN ISO 5395-2: 4.4 m/s²

RM 253.3 The K value for the sound pressure level is

2 dB(A). The K value for the guaranteed sound power level is 2.2 dB(A). The K value for the vibration value is 2.2 m/s².

Sound pressure level LpA measured in accord‐

–

ance with EN ISO 5395-2: 83 dB(A) Guaranteed sound power level L

–

ured in accordance with 2000/14/ EC / S.I. 2001/1701: 97 dB(A) Vibration value ahv, handlebar, measured in

–

accordance with EN ISO 5395-2: 4.4 m/s²

For information on compliance with Employers' Vibration Directive 2002/44/EC and S.I. 2005/1093, see www.stihl.com/vib.

WAd

meas‐

19.4 REACH

REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.

For information on compliance with the REACH regulation see www.stihl.com/reach.

0478-111-9800-B 37

Despite ongoing market observation, STIHL is unable to judge the reliability, safety and suitabil‐ ity of other manufacturers' spare parts and accessories; accordingly, STIHL cannot warrant for the use of those parts.

Original STIHL spare parts and original STIHL accessories are available from STIHL dealers.

20.2 Essential Spare Parts

Blade:

–

RM 248.3 : WA41 702 0105

–

RM 253.3 : WA42 702 0100

–

Blade fastening screw with

–

washer: 0000 951 3505

21 Disposal

21.1 Disposing of the Lawn Mower

Information on disposal is available from your local authority or from a STIHL dealer.

Improper disposal may be harmful to health and pollute the environment. ► Take STIHL products including packaging to a

suitable collection point for recycling in accord‐ ance with local regulations.

► Do not dispose of the product with domestic

waste.

22 EC Declaration of Con‐

formity

22.1 Lawn Mower STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen

Austria declares under our sole responsibility that

design: lawn mower

–

manufacturer's brand: STIHL

–

type: RM 248.3, RM 253.3

–

cutting width:

–

RM 248.3: 46 cm

–

Page 38

English 23 UKCA Declaration of Conformity

RM 253.3: 51 cm

–

serial number:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

complies with the relevant provisions of Direc‐ tives 2000/14/EC, 2006/42/EC, 2014/30/EU and 2011/65/EU and has been developed and manu‐ factured in accordance with the versions of the following standards valid on the date of manufac‐ ture: EN ISO 5395-1, EN ISO 5395-2 and EN ISO 14982.

Notified body involved: TÜV Rheinland LGA Products GmbH Tillystrasse 2 90431 Nuremberg, Germany The measured and guaranteed sound power lev‐ els were determined in accordance with Directive 2000/14/EC, Appendix VIII.

Measured sound power level:

–

RM 248.3: 94.2 dB(A)

–

RM 253.3: 95.2 dB(A)

–

Guaranteed sound power level:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

The technical documents are stored at STIHL Tirol GmbH.

The year of manufacture and machine number are indicated on the lawn mower.

Langkampfen, 11/12/2023 STIHL Tirol GmbH

p.p. Matthias Fleischer, Head of Product

Development

p.p. Sven Zimmermann, Head of Quality Department

23 UKCA Declaration of Con‐

formity

declares under our sole responsibility that

design: lawn mower

–

manufacturer's brand: STIHL

–

type: RM 248.3, RM 253.3

–

cutting width:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

serial number:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

complies with the relevant provisions of the UK regulations Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 and The Restriction of the Use of Certain Hazardous Substances in Electrical and Elec‐ tronic Equipment Regulations 2012 and has been developed and manufactured in accord‐ ance with the versions of the following standards valid on the date of manufacture: EN ISO 5395-1, EN ISO 5395-2 and EN ISO

14982.

Notified body involved: TUV Rheinland UK Ltd 1011 Stratford Road Solihull, B90 4BN The measured and guaranteed sound power lev‐ els were determined in accordance with the UK regulation Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

Measured sound power level:

–

RM 248.3: 94.2 dB(A)

–

RM 253.3: 95.2 dB(A)

–

Guaranteed sound power level:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

The technical documents are stored at STIHL Tirol GmbH.

The year of manufacture and machine number are indicated on the lawn mower.

Langkampfen, 11/12/2023 STIHL Tirol GmbH p.p.

23.1 Lawn Mower STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen

Austria

38 0478-111-9800-B

Page 39

24 Addresses español

Matthias Fleischer, Head of Product Development

p.p.

Sven Zimmermann, Head of Quality Department

24 Addresses

www.stihl.com

Índice

1 Prólogo......................................................39

2 Informaciones relativas a estas instruccio‐

nes para la reparación.............................. 39

3 Sinopsis.................................................... 40

4 Indicaciones relativas a la seguridad........41

5 Preparar el cortacésped para el trabajo....47

6 Ensamblar el cortacésped........................ 47

7 Repostar el cortacésped...........................49

8 Ajustar el cortacésped para el usuario......49

9 Arrancar y parar el motor..........................50

10 Comprobar el cortacésped........................50

11 Trabajar con el cortacésped..................... 51

12 Después del trabajo..................................52

13 Transporte.................................................52

14 Almacenamiento....................................... 52

15 Limpiar...................................................... 53

16 Mantenimiento.......................................... 54

17 Reparación................................................55

18 Subsanar las perturbaciones.................... 55

19 Datos técnicos.......................................... 56

20 Piezas de repuesto y accesorios.............. 56

21 Gestión de residuos..................................57

22 Declaración de conformidad UE............... 57

23 Declaración de conformidad UKCA.......... 57

24 Direcciones............................................... 58

1 Prólogo

Distinguidos clientes, Nos alegramos de que se hayan decidido

por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar produc‐ tos altamente fiables incluso en condiciones de esfuerzo extremas.

STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializa‐ dos garantizan un asesoramiento e instrucciones competentes así como un amplio asesoramiento técnico.

STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asis‐ tirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.

Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

2 Informaciones relativas a

estas instrucciones para la reparación

2.1 Documentación aplicable

Este manual de instrucciones es una traducción de las instrucciones de uso originales del fabri‐ cante conforme a lo dispuesto en la Directiva 2006/42/EC.

Son aplicables las normas de seguridad locales. ► Además de este manual de instrucciones se

deben leer, comprender y guardar los siguien‐ tes documentos:

Manual de instrucciones del motor

–

STIHL EVC 205

2.2 Marca de las indicaciones de advertencia en el texto

PELIGRO

■ La indicación hace referencia a peligros que

pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

ADVERTENCIA

■ La indicación hace referencia a peligros que

pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

Traducción del manual de instrucciones original

0000010401_006_E

Impreso en papel blanqueado sin cloro.

El papel es reciclable.

0478-111-9800-B. VA2.L24.

0478-111-9800-B 39

Page 40

español 3 Sinopsis

INDICACIÓN

■ La indicación hace referencia a peligros que pueden provocar daños materiales. ► Con las medidas mencionadas se pueden

evitar daños materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de instrucciones.

3 Sinopsis

3.1 Cortacésped

1 Estribo de mando

El estribo de mando sirve para arrancar y parar el motor.

2 Manillar

El manillar sirve para sujetar, conducir y transportar el cortacésped.

3 Empuñadura de arranque

La empuñadura de arranque sirve para arran‐ car el motor.

4 Indicador de nivel

La indicación del nivel muestra el llenado del colector de hierba.

Colector de hierba El colector de hierba recoge la hierba cor‐ tada.

6 Compuerta de expulsión

La compuerta de expulsión cierra el canal de expulsión.

7 Palanca

La palanca sirve para ajustar y plegar el manillar.

8 Asidero

El asidero sirve para sujetar el cortacésped al ajustar la altura de corte y para transportarlo.

9 Palanca

La palanca sirve para ajustar la altura de corte.

10 Tapa del depósito de combustible

El cierre del depósito de combustible cierra la abertura de llenado de gasolina.

11 Tapa del filtro

La tapa del filtro cubre el filtro de aire.

12 Asidero de transporte

El asidero de transporte sirve para transpor‐ tar el cortacésped.

13 Enclavamiento

El enclavamiento mantiene cerrada la com‐ puerta lateral de expulsión.

14 Compuerta lateral de expulsión

La compuerta lateral de expulsión cierra la abertura lateral de expulsión.

15 Abertura lateral de expulsión

La abertura lateral de expulsión dirige a un lado el césped cortado.

16 Prolongador

El prolongador conduce la hierba cortada al suelo por un lateral.

17 Accesorio de mulching

El accesorio de mulching cierra el canal de expulsión.

18 Cuchilla

La cuchilla siega y realiza el mulching.

19 Enchufe de bujía

El enchufe de bujía conecta el cable de encendido a la bujía.

Colector de hierba, incluido opcionalmente en el volumen de suministro.

40 0478-111-9800-B

Page 41

4 Indicaciones relativas a la seguridad español

20 Bujía

La bujía enciende la mezcla de combustible y aire en el motor.

21 Silenciador

El silenciador reduce la emisión de ruidos del cortacésped.

22 Cierre del aceite de motor

El cierre del aceite de motor cierra la abertura para llenar aceite de motor.

# Rótulo de potencia con número de máquina

3.2 Símbolos

Los símbolos pueden encontrarse en el corta‐ césped y significan lo siguiente:

Este símbolo caracteriza el tapón del depósito de combustible.

Este símbolo caracteriza el tapón de aceite de motor.

Potencia sonora garantizada según la directiva 2000/14/EC en dB(A) para que las emisiones sonoras de los pro‐ ductos sean comparables.

No desechar el producto con la basura normal.

Ajustar la altura de corte.

4.2 Uso previsto

El cortacésped STIHL RM 248.3 o RM 253.3 sirve para cortar y realizar el mulching de hierba.

■ Si el cortacésped no se utiliza de la forma pre‐

4.3 Obligaciones del usuario

Cuidado con los objetos lanzados al aire; guardar distancia e impedir que otras personas se acerquen.

No tocar una cuchilla en rotación.

Retirar la pipa de bujía durante el transporte, el almacenamiento, el man‐ tenimiento o la reparación.

ADVERTENCIA

vista, pueden producirse lesiones graves o mortales y también daños materiales. ►

Utilizar el cortacésped de la manera des‐ crita en este manual de instrucciones y en el manual de instrucciones del motor.

ADVERTENCIA

■

Indicador de nivel de llenado del reco‐ gedor de hierba.

Arrancar el motor.

4 Indicaciones relativas a la

seguridad

4.1 Símbolos de advertencia

Los símbolos de advertencia en el cortacésped significan lo siguiente:

Tener en cuenta las indicaciones de seguridad y las medidas que hay que tomar.

Leer, comprender y conservar el manual de instrucciones.

0478-111-9800-B 41

Los usuarios que no hayan sido instruidos no pueden reconocer ni evaluar los peligros que se desprenden del cortacésped. El usuario u otras personas pueden sufrir lesiones graves o mortales.

► Leer, comprender y conservar el

manual de instrucciones.

► Si el cortacésped se entrega a otra per‐

sona, entregarle también el manual de ins‐ trucciones del cortacésped y del motor.

►

Es necesario asegurarse de que el usuario cumpla los siguientes requisitos:

El usuario está descansado.

–

El usuario está capacitado en sentido

–

corporal, sensorial y mental para mane‐ jar el cortacésped y trabajar con él. Si la capacitación física, sensorial o mental del usuario está limitada, este podrá tra‐ bajar únicamente bajo supervisión o tras haber sido instruido por una per‐ sona responsable. El usuario puede reconocer y estimar

–

los peligros del cortacésped.

Page 42

español 4 Indicaciones relativas a la seguridad

El usuario es consciente de su respon‐

–

sabilidad por los accidentes y daños que se produzcan. El usuario es mayor de edad o está

–

recibiendo una formación profesional bajo supervisión conforme a las disposi‐ ciones nacionales. El usuario ha sido instruido por un distri‐

–

buidor especializado STIHL o por una persona competente, antes de trabajar por primera vez con el cortacésped. El usuario no está afectado por el con‐

–

sumo de alcohol, medicamentos o dro‐ gas.

► En caso de dudas: consultar a un distribui‐

dor especializado STIHL.

4.4 Ropa y equipamiento de tra‐

bajo

ADVERTENCIA

■ Durante el trabajo pueden salir despedidos objetos a alta velocidad. El usuario puede resultar lesionado. ►

Llevar un pantalón largo de material resis‐ tente.

■ Durante el trabajo se genera ruido. El ruido puede dañar el oído. ► Utilizar una protección auditiva.

■ Durante el trabajo puede levantarse polvo. El polvo aspirado puede perjudicar la salud y provocar reacciones alérgicas. ►

Si se levanta polvo: llevar una máscara antipolvo.

■ La ropa inapropiada puede quedar atrapada en madera, matorrales y en el cortacésped. Los usuarios que no lleven ropa apropiada puede ser gravemente lesionados. ►

Llevar ropa ajustada al cuerpo.

► Quitarse bufandas y joyas.

■ Durante la limpieza, el mantenimiento o el transporte, el usuario puede entrar en con‐ tacto con la cuchilla. El usuario puede resultar lesionado. ►

Llevar guantes protectores de material resistente.

► Llevar calzado resistente y cerrado con

suela antideslizante.

■ El usuario que no lleva calzado apropiado puede resbalar. El usuario puede resultar lesionado.

■

Al afilar las cuchillas pueden salir despedidas partículas de material. El usuario puede resul‐ tar lesionado.

►

Llevar gafas de protección ajustadas a la cabeza. Las gafas de protección apropia‐ das se han comprobado según la norma EN 166 o según disposiciones nacionales, y están a la venta en los comercios con su correspondiente identificación.

►

Llevar guantes protectores de material resistente.

4.5 Zona de trabajo y entorno

ADVERTENCIA

■ Las personas ajenas al trabajo, al igual que niños y animales, no pueden reconocer ni evaluar los peligros relacionados con el corta‐ césped y los objetos lanzados al aire. Las per‐ sonas ajenas al trabajo, niños y animales pue‐ den sufrir lesiones graves, y se pueden produ‐ cir daños materiales. ►

Las personas ajenas al trabajo, niños y ani‐ males se deben alejar de la zona de tra‐ bajo.

►

Mantener una distancia suficiente a los

objetos. ► No dejar el cortacésped sin vigilancia. ► Asegurarse de que los niños no puedan

jugar con el cortacésped.

■ Gases de escape calientes emanan del silen‐ ciador cuando el motor está funcionando. Los gases de escape calientes pueden encender materiales fácilmente inflamables y causar incendios. ►

Mantener el chorro de gases de escape alejado de materiales fácilmente inflama‐ bles.

4.6 Estado seguro

4.6.1 Cortacésped

El cortacésped se encuentra en un estado seguro cuando se cumplen las siguientes condi‐ ciones:

El cortacésped no está dañado.

–

El cortacésped no tiene una fuga de gasolina.

–

El tapón del depósito de combustible está

–

cerrado. El cortacésped no tiene una fuga de aceite de

–

motor. El tapón de aceite de motor está cerrado.

–

El cortacésped está limpio.

–

Los mandos funcionan y no han sido modifica‐

–

dos. Si se corta el césped y la hierba cortada ha de

–

ser recogida en el recogedor: debe haberse sacado el accesorio de mulching, desengan‐

42 0478-111-9800-B

Page 43

4 Indicaciones relativas a la seguridad español

chado la extensión y enganchado correcta‐ mente el recogedor de hierba. Si se corta el césped y la hierba cortada ha de

–

ser expulsada hacia atrás: el recogedor de hierba está desenganchado y el deflector está cerrado. Si se desea cortar el césped y la hierba cor‐

–

tada ha de ser guiada lateralmente al suelo: debe haberse desenganchado el recogedor de hierba, colocado correctamente el acceso‐ rio de mulching y enganchado correctamente la extensión. Si se desea realizar el mulching: debe

–

haberse desenganchado la extensión y el recogedor de hierba y colocado correctamente el accesorio de mulching. La cuchilla está montada correctamente.

–

En este cortacésped se han montado correc‐

–

tamente accesorios originales STIHL. Los mecanismos cargados por resorte no

–

están dañados y funcionan. El motor se apaga cuando se suelta el estribo

–

de mando.

ADVERTENCIA

■ En un estado que no sea seguro, es posible que ciertos componentes ya no funcionen correctamente, se desactiven dispositivos de seguridad y haya una fuga de combustible. Pueden producirse lesiones graves o morta‐ les. ►

Trabajar con un cortacésped que no pre‐ sente daños.

► Si el cortacésped tiene una fuga de gaso‐

lina: no trabajar con el cortacésped y con‐ sultar a un distribuidor especiali‐ zado STIHL.

►

Cerrar el tapón del depósito de combusti‐ ble.

► Si el cortacésped tiene una fuga de aceite

de motor: no trabajar con el cortacésped y consultar a un distribuidor especializado STIHL.

►

Cerrar el tapón de aceite de motor.

► Si el cortacésped está sucio: limpiar el cor‐

tacésped.

► No manipular el cortacésped ni sus siste‐

mas de seguridad.

► No realizar manipulación alguna en el cor‐

tacésped que modifique la potencia o el régimen del motor.

►

Si los mandos no funcionan: no trabajar con el cortacésped.

► Los mecanismos cargados por resorte pue‐

den emitir energía almacenada.

► Si se corta el césped y la hierba cortada ha

de ser recogida en el recogedor: sacar el accesorio de mulching, desenganchar la extensión y enganchar el recogedor de hierba como se describe en este manual de instrucciones.

►

Si se desea cortar el césped y la hierba cortada ha de ser guiada lateralmente al suelo: desenganchar el recogedor de hierba, colocar el accesorio de mulching y enganchar la extensión como se describe en este manual de instrucciones.

►

Si se desea realizar el mulching: desengan‐ char la extensión y el recogedor de hierba y colocar el accesorio de mulching como se describe en este manual de instrucciones.

►

Montar la cuchilla de la manera descrita en este manual de instrucciones.

► Montar los accesorios originales STIHL

para este cortacésped de la manera des‐ crita en este manual de instrucciones o en el manual de instrucciones del accesorio correspondiente.

►

No meter ningún objeto en las aberturas del cortacésped.

► Sustituir los rótulos desgastados o daña‐

dos.

► En caso de dudas: consultar a un distribui‐

dor especializado STIHL.

4.6.2 Cuchilla La cuchilla se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:

La cuchilla y las piezas de montaje no presen‐

–

tan daños. La cuchilla no está deformada.

–

La cuchilla está montada correctamente.

–

La cuchilla está afilada correctamente.

–

La cuchilla no tiene rebabas.

–

La cuchilla está bien equilibrada.

–

El grosor y el ancho de la cuchilla no son infe‐

–

riores al mínimo;

–

Se ha respetado el ángulo de afilado;

19.2.

ADVERTENCIA

■

Si la cuchilla no se encuentra en un estado seguro, es posible que partes de ella se suel‐ ten y salgan despedidas. Pueden producirse lesiones graves. ►

Trabajar solo con una cuchilla en buen estado y piezas de montaje que no estén dañadas.

►

Montar las cuchillas correctamente. ► Afilar las cuchillas correctamente. ► Si el grosor o el ancho de las cuchillas es

inferior al mínimo: sustituir las cuchillas.

0478-111-9800-B 43

Page 44

español 4 Indicaciones relativas a la seguridad

► Encargar a un distribuidor especializado

STIHL que equilibre las cuchillas.

► En caso de dudas: consultar a un distribui‐

dor especializado STIHL.

4.7 Combustible y repostaje

ADVERTENCIA

■ El combustible utilizado para este cortacésped es gasolina. La gasolina es altamente inflama‐ ble. La gasolina que entre en contacto con lla‐ mas abiertas u objetos calientes puede provo‐ car incendios o explosiones. Pueden produ‐ cirse lesiones graves o mortales y también daños materiales. ►

Proteger la gasolina del calor y del fuego. ► No derramar gasolina. ► Si se derramó gasolina: limpiarla con un

paño, e intentar arrancar el motor solo

cuando todos los componentes del corta‐

césped estén secos. ►

No fumar. ► No repostar en las cercanías de fuego. ► Antes de repostar, apagar el motor y dejar

que se enfríe. ► Si hay que vaciar el depósito: hacerlo al

aire libre. ► Arrancar el motor a una distancia de al

menos 3 m del lugar de repostaje. ► No guardar el cortacésped nunca con gaso‐

lina en el depósito dentro de un edificio.

■ Los vapores de gasolina pueden envenenar a las personas que los inhalen. ► No inhalar los vapores de gasolina. ► Repostar en un lugar bien ventilado.

■ El cortacésped se calienta durante el trabajo. La gasolina se expande y en el depósito de combustible puede generarse sobrepresión. Cuando se abre el tapón del depósito de com‐ bustible puede salir un chorro de gasolina. La gasolina que sale a chorros puede inflamarse. El usuario puede resultar gravemente lesio‐ nado. ► Dejar que primero se enfríe el cortacésped,

y abrir después el tapón del depósito de combustible.

■

La ropa que entra en contacto con gasolina es más fácilmente inflamable. Pueden producirse lesiones graves o mortales y también daños materiales. ►

Si la ropa entra en contacto con gasolina: cambiarse de ropa.

■ La gasolina puede poner en peligro el medio ambiente. ► No derramar combustible.

► Desechar la gasolina de una forma regla‐

mentaria y respetuosa con el medio ambiente.

■

Si la gasolina entra en contacto con la piel o los ojos, estos se pueden irritar. ► Evitar cualquier contacto con gasolina. ► Si se ha producido un contacto con la piel:

lavar la piel afectada con agua abundante y jabón.

►

Si se ha producido un contacto con los ojos: lavar los ojos durante al menos 15 minutos con agua abundante y visitar a un médico.

■

El sistema de encendido del cortacésped pro‐ duce chispas. Las chispas pueden extenderse al exterior y provocar incendios y explosiones en entornos fácilmente inflamables o explosi‐ vos. Pueden producirse lesiones graves o mortales y también daños materiales. ►

Utilizar las bujías de encendido descritas en el manual de instrucciones del motor.

► Enroscar y apretar firmemente la bujía de

encendido.

► Conectar la pipa de bujía aplicando pre‐

sión.

■ El cortacésped puede resultar dañado si se reposta con combustible inadecuado para el motor. ►

Utilizar gasolina sin plomo nueva de marca.

► Tener en cuenta las especificaciones del

manual de instrucciones del motor.

4.8 Trabajo

ADVERTENCIA

■

El usuario que no arranca el motor correcta‐ mente puede perder el control sobre el corta‐ césped. El usuario puede resultar gravemente lesionado. ►

Arrancar el motor de la manera descrita en este manual de instrucciones.

■ En determinadas situaciones el usuario ya no puede trabajar de forma concentrada. El usua‐ rio puede tropezar, caer y resultar gravemente lesionado. ►

Trabajar de forma tranquila y reflexiva.

► Cortar el césped solo cuando haya buena

visibilidad. No se debe trabajar con el corta‐ césped si las condiciones lumínicas y de visibilidad son malas.

►

Manejar el cortacésped a solas. ► Prestar atención a los obstáculos. ► No volcar el cortacésped. ► Trabajar de pie sobre el suelo y mantener

el equilibrio.

44 0478-111-9800-B

Page 45

4 Indicaciones relativas a la seguridad español

► Si aparecen signos de cansancio: hacer

una pausa.

► Si se corta el césped en una pendiente:

hacerlo en sentido perpendicular a la pen‐ diente.

►

No trabajar en pendientes que superen una inclinación de 25° (46,6 %).

► Utilizar el cortacésped con sumo cuidado

cuando se trabaje en las cercanías de pen‐ dientes, bordes del terreno, zanjas, verte‐ deros y diques.

►

Programar el tiempo de trabajo de modo que se eviten cargas elevadas en un periodo de tiempo grande.

■

Cuando funciona el motor se generan gases de escape. Los gases de escape pueden envenenar a las personas que los inhalen. ►

No inhalar los gases de escape.

► Trabajar con el cortacésped en un lugar

bien ventilado.

► Si se sienten nauseas, dolores de cabeza,

trastornos visuales o auditivos o mareos: finalizar el trabajo y visitar a un médico.

■

El usuario que lleve una protección auditiva con el motor en marcha solo podrá percibir y evaluar los ruidos de una forma limitada. ►

Trabajar de forma tranquila y reflexiva.

■ El cortacésped está equipado con un disposi‐ tivo de parada del motor. ► El motor y la cuchilla se detienen en un

plazo de 3 segundos cuando se suelta el estribo de mando.

■

La cuchilla que gira puede cortar al usuario. El usuario puede resultar gravemente lesionado.

► Retirar la pipa de bujía.

► No tocar una cuchilla en rotación. ► Si la cuchilla está bloqueada por un

objeto: Apagar el motor. Solo des‐ pués se debe retirar el objeto.

■

Si el cortacésped cambia durante el trabajo o se comporta de una forma poco habitual, es posible que no se encuentre en un estado seguro. Pueden producirse lesiones graves y daños materiales. ►

Finalizar el trabajo y consultar a un distri‐ buidor especializado STIHL.

■ Durante el trabajo pueden producirse vibracio‐ nes ocasionadas por el cortacésped. ► Utilizar guantes de protección. ► Hacer pausas para descansar del trabajo. ► Si se presentan señales de un trastorno cir‐

culatorio: acudir a un médico.

■ Inspeccionar la superficie a cortar y fijarse en los obstáculos. Si durante el trabajo la cuchilla choca contra un objeto extraño, dicho objeto o partes de él podrían ser lanzadas al aire a alta velocidad. Pueden producirse lesiones y daños materiales.

► Retirar de la zona de trabajo objetos

extraños como piedras, palos, alam‐ bres, juguetes u otros obstáculos. Marcar los objetos ocultos que no se puedan retirar.

■

Si se suelta el estribo de mando, la cuchilla seguirá girando brevemente. Pueden produ‐ cirse lesiones graves.

► Esperar hasta que la cuchilla deje de

girar.

► Desenganchar el recogedor de

hierba solo cuando la cuchilla haya dejado de girar.

■

Si la cuchilla en rotación choca contra un objeto duro, pueden producirse chispas. En entornos fácilmente inflamables las chispas pueden provocar incendios. Pueden produ‐ cirse lesiones graves o mortales y también daños materiales. ►

No trabajar en un entorno fácilmente infla‐ mable.

■ Si el cortacésped se estaciona en superficies escarpadas, podría salir rodando involuntaria‐ mente. Pueden producirse lesiones y daños materiales. ►

El cortacésped solo se debe soltar cuando se encuentra en una superficie plana, para que no pueda salir rodando.

■

Si se fijan objetos al manillar, el cortacésped podría volcar debido al peso adicional de dichos objetos. Pueden producirse lesiones y daños materiales. ►

No fijar ningún objeto al manillar.

PELIGRO

■

Si se trabaja en las cercanías de cables bajo tensión, la cuchilla podría entrar en contacto con estos y dañarlos. El usuario podría sufrir lesiones graves o mortales. ►

No trabajar en las cercanías de cables eléctricos.

■ Si se trabaja durante una tormenta, el usuario puede recibir el impacto de un rayo. El usuario podría sufrir lesiones graves o mortales. ►

Si hay tormenta: no trabajar.

■ Si trabaja con lluvia, el usuario podría resba‐ lar. El usuario podría sufrir lesiones graves o mortales. ►

Si llueve: no trabajar.

0478-111-9800-B 45

Page 46

español 4 Indicaciones relativas a la seguridad

4.9 Transporte

ADVERTENCIA

■

Durante el transporte el cortacésped puede caerse o moverse. Pueden producirse lesio‐ nes y daños materiales. ►

Apagar el motor.

► Esperar hasta que la cuchilla deje de

girar.

► Retirar la pipa de bujía.

► Asegurar el cortacésped con cinchas tenso‐

ras, correas, o con una red sobre una superficie apropiada, de tal manera que no pueda caerse ni moverse.

■

El silenciador y el motor pueden estar calien‐ tes después de que el motor haya funcionado. El usuario podría quemarse durante el trans‐ porte. ►

Empujar el cortacésped.

■ El cortacésped es pesado. El usuario podría lesionarse si transporta el cortacésped a solas. ►

Utilizar guantes de protección.

► Transportar el cortacésped entre dos per‐

sonas.

■ Durante el transporte, la gasolina puede salirse y provocar suciedad y daños. ► Empujar el cortacésped. ► Transportar la máquina sin gasolina.

4.10 Almacenamiento

ADVERTENCIA

■

Los niños no pueden reconocer ni estimar los peligros relacionados con el cortacésped. Los niños pueden sufrir lesiones graves. ►

Apagar el motor.

► Guardar el cortacésped fuera del alcance

de los niños.

■ Los componentes metálicos pueden sufrir corrosión debido a la humedad. El cortacés‐ ped puede ser dañado. ►

Guardar el cortacésped en un lugar limpio y seco.

■ Si el cortacésped se guarda en superficies escarpadas, podría salir rodando involuntaria‐ mente. Pueden producirse lesiones y daños materiales. ►

Guardar el cortacésped solo en superficies llanas.

4.11 Limpieza, mantenimiento y reparación

ADVERTENCIA

■

Si el motor está funcionando durante la lim‐ pieza, el mantenimiento o la reparación, pue‐ den producirse lesiones graves y daños mate‐ riales. ►

Apagar el motor.

► Esperar hasta que la cuchilla deje de

girar.

► Retirar la pipa de bujía.

■ Si el motor está funcionando durante la lim‐

pieza, el mantenimiento o la reparación, la tracción a las ruedas podría conectarse invo‐ luntariamente. Pueden producirse lesiones graves y daños materiales. ►

Apagar el motor.

► Retirar la pipa de bujía.

■ El silenciador y el motor pueden estar calien‐

tes después de que el motor haya funcionado. Pueden producirse quemaduras. ►

Esperar hasta que se haya enfriado el silenciador y el motor.

■ Los limpiadores corrosivos, la limpieza con

chorro de agua u objetos puntiagudos pueden dañar el cortacésped o la cuchilla. Si el corta‐ césped o la cuchilla no se limpian bien, es posible que ciertos componentes ya no funcio‐ nen correctamente y se desactiven dispositi‐ vos de seguridad. Pueden producirse lesiones graves. ► Limpiar el cortacésped y la cuchilla de la

manera descrita en este manual de instruc‐ ciones; 15.2.

■

Si el cortacésped o la cuchilla no se revisan o reparan de la manera descrita en este manual de instrucciones, es posible que ciertos com‐ ponentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Pueden producirse lesiones graves o mortales. ►

Cambiar las piezas desgastadas o daña‐ das.

► Revisar o reparar el cortacésped de la

manera descrita en este manual de instruc‐ ciones.

►

Revisar la cuchilla de la manera descrita en este manual de instrucciones.

46 0478-111-9800-B

Page 47

5 Preparar el cortacésped para el trabajo español

■ Durante la limpieza, el mantenimiento o la reparación de la cuchilla, el usuario podría cortarse con los filos. El usuario puede resul‐ tar lesionado. ►

Llevar guantes protectores de material resistente.

■ La cuchilla puede calentarse mucho cuando se afila. El usuario podría quemarse. ► Esperar hasta que la cuchilla se haya

enfriado.

► Llevar guantes protectores de material

resistente.

6 Ensamblar el cortacésped

6.1 Ensamblar, enganchar y desenganchar el recogedor de hierba

6.1.1 Ensamblar el recogedor de hierba

5 Preparar el cortacésped

para el trabajo

5.1 Preparar el cortacésped para el trabajo

Antes de comenzar cualquier trabajo deben rea‐ lizarse los siguientes pasos: ► Retirar el material de embalaje y los seguros

de transporte.

► Asegurarse de que los siguientes componen‐

tes se encuentren en un estado seguro:

–

Cortacésped; 4.6.1.

–

Cuchilla; 4.6.2.

►

Limpiar el cortacésped; 15.

►

Comprobar la cuchilla; 10.2.

►

Cargar aceite de motor; 6.4.

►

Desplegar el manillar; 8.1.

►

Ajustar el manillar; 8.3.

►

Repostar el cortacésped; 7

► Si se corta el césped y la hierba ha de ser

recogida en el recogedor: ►

Desenganchar la extensión; 6.3.2.

►

Sacar el accesorio de mulching; 6.2.1.

►

Enganchar el recogedor de hierba; 6.1.2.

► Si se desea cortar el césped y la hierba ha de

ser guiada lateralmente al suelo: ►

Desenganchar el recogedor de hierba;

6.1.3.

►

Colocar el accesorio de mulching;

►

Enganchar la extensión; 6.3.1.

► Si se desea realizar el mulching:

►

Desenganchar la extensión;

►

Desenganchar el recogedor de hierba;

6.1.3.

►

Colocar el accesorio de mulching; 6.2.2.

►

Ajustar la altura de corte;

►

Comprobar los mandos; 10.1.

► Si fuera imposible realizar los pasos: no utili‐

zar el cortacésped y consultar a un distribuidor especializado STIHL.

11.2.

6.2.2.

6.3.2.

► Colocar la parte superior del recogedor de

hierba (1) sobre su parte inferior (2).

► Meter los pernos (3) desde dentro por los orifi‐

cios (4).

► Presionar la parte superior del recogedor de

hierba (1) hacia abajo. La parte superior del recogedor de hierba encajará audiblemente.

6.1.2 Enganchar el recogedor de hierba ► Apagar el motor. ► Colocar el cortacésped sobre una superficie

llana.

► Si la extensión está enganchada: desengan‐

char la extensión.

► Si el accesorio de mulching está colocado:

sacar el accesorio de mulching.

► Abrir el deflector (1) y mantenerlo en esa posi‐

ción.

► Agarrar el recogedor de hierba (2) por la

empuñadura (3) y engancharlo desde arriba con los ganchos (4) en los alojamientos (5).

► Depositar el deflector (1) sobre el recogedor

de hierba (2).

6.1.3 Desenganchar el recogedor de hierba ► Apagar el motor. ► Colocar el cortacésped sobre una superficie

llana.

0478-111-9800-B 47

Page 48

español 6 Ensamblar el cortacésped ► Abrir el deflector y mantenerlo en esta posi‐

ción.

► Retirar el recogedor de hierba hacia arriba

agarrándolo por la empuñadura.

► Cerrar el deflector.

6.2 Sacar y colocar el accesorio de mulching

6.2.1 Sacar el accesorio de mulching

► Apagar el motor. ► Colocar el cortacésped sobre una superficie

llana.

► Abrir el deflector (1) y mantenerlo en esa posi‐

ción.

► Tirar de la lengüeta de retención (2) hacia

arriba.

► Sacar el accesorio de mulching (3) del canal

de expulsión.

► Cerrar el deflector (1).

6.2.2 Colocar el accesorio de mulching

► Apagar el motor. ► Colocar el cortacésped sobre una superficie

llana.

6.3 Enganchar y desenganchar la extensión

6.3.1 Enganchar la extensión

► Apagar el motor. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana.

► Presionar el dispositivo de bloqueo (1) y man‐

tenerlo presionado.

► Abrir el deflector lateral (2) y mantenerlo

sujeto.

► Enganchar ambos ganchos (3) desde abajo

en el eje (4).

► Depositar el deflector lateral (2) sobre la

extensión (5).

► Conectar la pipa de bujía.

6.3.2 Desenganchar la extensión

► Apagar el motor. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana.

► Abrir el deflector lateral (1) y mantenerlo

► Abrir el deflector (1) y mantenerlo en esa posi‐

ción.

► Colocar el accesorio de mulching (2) en el

canal de expulsión (3).

► Presionar la pestaña (4) del accesorio de mul‐

ching para introducirla en la escotadura de la carcasa (5). La lengüeta de retención encajará.

► Cerrar el deflector (1).

48 0478-111-9800-B

sujeto. ► Desenganchar ambos ganchos (2). ► Doblar la extensión (3) hacia arriba y retirarla. ► Cerrar el deflector lateral (1). ► Conectar la pipa de bujía.

6.4 Cargar aceite de motor

El aceite de motor lubrica y refrigera el motor. La especificación del aceite de motor y la canti‐

dad de llenado se indican en el manual de ins‐ trucciones del motor.

Page 49

7 Repostar el cortacésped español

INDICACIÓN

■ El aceite de motor no está cargado cuando se suministra la máquina. El cortacésped se puede dañar si se arranca el motor sin aceite de motor o con poco aceite. ►

Antes de cada arranque se debe compro‐ bar el nivel de aceite de motor y rellenar aceite en caso necesario.

► Cargar el aceite de motor de la manera des‐

crita en el manual de instrucciones del motor.

7 Repostar el cortacésped

7.1 Repostar el cortacésped

INDICACIÓN

■ El cortacésped puede resultar dañado si se reposta el combustible incorrecto. ► Consultar el manual de instrucciones del

motor.

► Apagar el motor. ► Colocar el cortacésped sobre una superficie

llana.

► Limpiar la zona alrededor del tapón del depó‐

sito de combustible con un paño húmedo.

8 Ajustar el cortacésped para

el usuario

8.1 Desplegar el manillar

► Apagar el motor. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana.

► Agarrar el manillar (1). ► Presionar la palanca (2) hacia abajo y mante‐

nerla en esta posición.

► Desplegar el manillar (1) y prestar atención a

no pillar el cable de accionamiento (3).

► Soltar la palanca (2).

El manillar encajará audiblemente.

► Girar el tapón del depósito de combustible (1)

en sentido antihorario hasta que pueda reti‐ rarse.

► Retirar el tapón del depósito de combustible. ► Cargar combustible con un dispositivo de lle‐

nado apropiado, de manera que queden libres al menos 15 mm hasta el borde del depósito de combustible.

► Colocar el tapón sobre el depósito de combus‐

tible.

► Girar el tapón del depósito de combustible en

sentido horario y apretarlo firmemente con la mano. El depósito de combustible está cerrado.

0478-111-9800-B 49

► Presionar el estribo de mando (4) hacia el

manillar (1) y mantenerlo presionado.

► Tirar de la empuñadura de arranque (5) lenta‐

mente en dirección a la guía del cable de accionamiento (6).

► Enganchar la empuñadura de arranque (5) en

la guía del cable de accionamiento (6). ► Soltar el estribo de mando (4). ► Conectar la pipa de bujía.

Page 50

español 9 Arrancar y parar el motor

8.2 Plegar el manillar

El manillar puede plegarse para ahorrar espacio a la hora de transportarlo o guardarlo. ► Apagar el motor. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana.

► Desenganchar la empuñadura de arranque de

la guía del cable de accionamiento y dejar que regrese lentamente en dirección al motor.

► Agarrar el manillar (1). ► Presionar la palanca (2) hacia abajo y mante‐

nerla en esta posición. ► Plegar el manillar (1). ► Soltar la palanca (2). El manillar encajará audiblemente. ► Conectar la pipa de bujía.

8.3 Ajustar el manillar

► Apagar el motor. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana.

► Agarrar el manillar (1). ► Presionar la palanca (2) hacia abajo y mante‐

nerla en esta posición.

► Colocar el manillar (1) en la posición deseada

y asegurarse de que vuelva a encajar comple‐

tamente. ► Soltar la palanca (2). ► Conectar la pipa de bujía.

9 Arrancar y parar el motor

9.1 Arrancar el motor

► Colocar el cortacésped sobre una superficie

llana.

► Presionar el estribo de mando (1) con la mano

izquierda hacia el manillar (2) y mantenerlo

presionado. ► Tirar de la empuñadura de arranque (3) lenta‐

mente con la mano derecha hasta notar resis‐

tencia. ► Tirar de la empuñadura de arranque (3) rápi‐

damente (y dejar que regrese a su posición

inicial) hasta que arranque el motor. ► Si el motor no arranca: consultar el manual de

instrucciones del motor.

9.2 Apagar el motor

► Colocar el cortacésped sobre una superficie

llana. ► Soltar el estribo de mando.

El motor se apaga. ► Abandonar la posición del usuario.

10 Comprobar el cortacésped

10.1 Comprobar los mandos

Estribo de mando ► Apagar el motor. ► Tirar del estribo de mando completamente en

dirección al manillar y soltarlo de nuevo. ► Si el estribo de mando se mueve con dificultad

o no regresa a su posición inicial: no utilizar el

cortacésped y consultar a un distribuidor

especializado STIHL.

El estribo de mando está defectuoso.

10.2 Comprobar la cuchilla

► Parar el motor. ► Retirar el enchufe de la bujía.

50 0478-111-9800-B

Page 51

11 Trabajar con el cortacésped ►

Volcar el cortacésped, 15.1.

► Medir lo siguiente:

Grosor a

–

Ancho b

–

Ángulo de afilado c

–

► Si no se alcanza el grosor mínimo o el ancho

mínimo: sustituir la cuchilla,

► Si no se ha observado el ángulo de afilado:

afilar la cuchilla, 19.2.

► En caso de dudas: acudir a un distribuidor

especializado STIHL.

19.2.

11 Trabajar con el cortacés‐

ped

11.1 Sujetar y conducir el cortacés‐ ped

español

► Sujetar el cortacésped por la empuñadura (1). ► Presionar la palanca (2) y mantenerla en esta

posición.

► Colocar el cortacésped en la posición

deseada subiéndolo o bajándolo. La altura de corte actual se puede ver en el indicador de la altura de corte (3) con ayuda de la marca (4).

► Soltar la palanca (2).

El cortacésped encajará en esa posición.

11.3 Corte y mulching

El cortacésped está equipado con una cuchilla multifuncional y puede utilizarse para cortar o realizar el mulching.

► Empujar el cortacésped hacia delante lenta‐

mente y de manera controlada.

► Sujetar el manillar con ambas manos de tal

manera que los pulgares rodeen el manillar.

11.4 Vaciar el recogedor de hierba

11.2 Ajustar la altura de corte

Es posible ajustar 7 alturas de corte diferentes:

20 mm = Posición 1

–

30 mm = Posición 2

–

40 mm = Posición 3

–

55 mm = Posición 4

–

70 mm = Posición 5

–

85 mm = Posición 6

–

100 mm = Posición 7

–

Las posiciones se indican en el cortacésped. Ajustar la altura de corte

► Apagar el motor.

La cuchilla no debe girar.

► Colocar el cortacésped sobre una superficie

llana.

0478-111-9800-B 51

El flujo de aire generado por la cuchilla eleva el indicador de nivel de llenado (1). Si el recogedor de hierba está lleno, el flujo de aire se detiene. Si el flujo de aire es insuficiente, el indicador de nivel de llenado (2) baja otra vez al modo de reposo. Esta es una indicación para vaciar el recogedor de hierba.

Page 52

español 12 Después del trabajo

El indicador de nivel de llenado solo funciona a la perfección con un flujo de aire óptimo. Las influencias externas, como la hierba mojada, tupida o alta, niveles de corte bajos, suciedad, u otros factores similares, pueden alterar el flujo de aire y el funcionamiento del indicador de nivel de llenado. ► Si el indicador de nivel de llenado baja otra

vez al modo de reposo: vaciar el recogedor de

hierba. ► Apagar el cortacésped. ► Desenganchar el recogedor de hierba.

► Abrir la lengüeta de cierre (1). ► Abrir la parte superior del recogedor de

hierba (2) con la empuñadura (3) y mantenerla

abierta. ► Sujetar el recogedor con la segunda mano por

el asa inferior (4). ► Vaciar el recogedor de hierba. ► Cerrar el recogedor de hierba. ► Enganchar el recogedor de hierba.

12 Después del trabajo

12.1 Después del trabajo

► Apagar el motor. ► Si el cortacésped está mojado: dejar que el

cortacésped se seque. ► Limpiar el cortacésped.

13 Transporte

13.1 Transportar el cortacésped

► Apagar el motor.

La cuchilla no debe girar. ► Retirar la pipa de bujía.

Empujar el cortacésped ► Empujar el cortacésped hacia delante lenta‐

mente y de manera controlada. Transportar el cortacésped a mano

► Utilizar guantes de protección. ► Desenganchar el recogedor de hierba. ► Desenganchar la extensión.

► Si se transporta el cortacésped con el manillar

desplegado: ► Una persona debe sujetar el cortacésped

con ambas manos por el asa de trans‐ porte (1), mientras que otra persona agarra el manillar con ambas manos (2).

► Levantar y transportar el cortacésped entre

dos personas.

► Si se transporta el cortacésped con el manillar

plegado: ►

Plegar el manillar;

► Una persona debe sujetar el cortacésped

con ambas manos por el asa de trans‐ porte (1), mientras otra persona agarra la empuñadura (3) con ambas manos.

► Levantar y transportar el cortacésped entre

dos personas.

Transportar el cortacésped en un vehículo ► Asegurar el cortacésped de pie sobre sus cua‐

tro ruedas de manera que no pueda volcar ni moverse.

8.2.

14 Almacenamiento

14.1 Guardar el cortacésped

► Apagar el motor y dejar que se enfríe. ► Retirar la pipa de bujía. ► Guardar el cortacésped de tal manera que se

cumplan las siguientes condiciones:

El cortacésped se encuentra fuera del

–

alcance de los niños. El cortacésped está limpio y seco.

–

El cortacésped no puede volcar.

–

El cortacésped no puede salir rodando.

–

52 0478-111-9800-B

Page 53

15 Limpiar español

Si el cortacésped se va a guardar durante

más de 3 meses, observar también lo

► Dejar funcionar el motor hasta que el depó‐

sito de combustible se quede sin gasolina.

► Encargar la limpieza del depósito de com‐

bustible a un distribuidor especializado STIHL.

► Cambiar el aceite de motor como se indica

en el manual de instrucciones del motor.

► Desenroscar la bujía y llenar el motor con 3

ml de aceite de motor a través del orificio de la bujía.

► Tirar varias veces de la empuñadura de

arranque y dejar que regrese a su posición inicial.

ADVERTENCIA

■ Si se tira de la empuñadura de arranque con

la pipa de bujía retirada pueden salir chispas.

Las chispas pueden inflamar los vapores de

gasolina y provocar incendios y explosiones.

Pueden producirse lesiones graves o mortales

y también daños materiales.

►

Mantener la pipa de bujía alejada del orifi‐ cio de la bujía.

► Enroscar y apretar firmemente la bujía

de encendido.

14.2 Posición de almacenamiento

El cortacésped se puede plegar para almace‐ narlo ahorrando espacio. ► Colocar el cortacésped sobre una superficie

llana. ► Desenganchar el recogedor de hierba. ► Colocar la altura de corte en la posición más

alta. 11.2

15 Limpiar

15.1 Volcar el cortacésped hacia atrás

► Dejar funcionar el motor hasta que el depósito

de combustible se quede sin gasolina.

El motor se apaga. ► Retirar la pipa de bujía. ► Colocar el cortacésped sobre una superficie

llana. ► Desenganchar la empuñadura de arranque de

la guía del cable de accionamiento. ► Desenganchar el recogedor de hierba. ► Colocar la altura de corte en la posición más

alta; 11.2. ►

Colocar el manillar en la posición más baja;

8.3.

► Colocarse a la derecha de la máquina. ► Abrir el deflector (1) y mantenerlo en esa posi‐

ción. ► Presionar la palanca (2) hacia abajo con la

mano izquierda y mantenerla sujeta. ► Agarrar el cortacésped por el asa de trans‐

porte (3) con la mano derecha y volcarlo hacia

atrás. El cortacésped se encuentra en una posición estable y se puede limpiar.

15.2 Limpiar el cortacésped

► Apagar el motor. ► Dejar que el cortacésped se enfríe. ► Retirar la pipa de bujía. ► Limpiar el cortacésped con un paño húmedo. ► Limpiar las ranuras de ventilación con un pin‐

cel. ► Volcar el cortacésped hacia atrás. ► Limpiar la zona alrededor de la cuchilla y la

►

Plegar el manillar.

► Sujetar el cortacésped con una mano por la

empuñadura (1) y con la otra por el asa de transporte (2) y volcarlo hacia atrás.

8.2

cuchilla misma con un palo de madera, un

cepillo blando o un paño húmedo. ► Conectar la pipa de bujía.

0478-111-9800-B 53

Page 54

español 16 Mantenimiento

INDICACIÓN

■ La limpieza con una hidrolimpiadora o con chorros de agua puede dañar la máquina. ► No limpiar la máquina con una hidrolimpia‐

dora o con chorros de agua.

16 Mantenimiento

16.1 Intervalos de mantenimiento

Los intervalos de mantenimiento dependen de las condiciones ambientales y laborales. STIHL recomienda los siguientes intervalos de manteni‐ miento:

Motor ► Someter el motor al mantenimiento indicado

en el manual de instrucciones del motor.

Cortacésped ► Encargar anualmente a un distribuidor espe‐

cializado STIHL que compruebe el cortacés‐ ped.

16.2 Desmontar y montar la cuchilla

16.2.1 Desmontar la cuchilla

► Apagar el motor. ► Retirar la pipa de bujía. ► Volcar el cortacésped hacia atrás.

► Aplicar el freno para tornillos Loctite 243 a la

rosca del tornillo con arandela (1).

► Colocar la cuchilla (2) de tal manera que las

protuberancias de la superficie de contacto

encajen en las entalladuras. ► Enroscar el tornillo con arandela (1). ► Bloquear la cuchilla (2) con un taco de

madera (3). ► Apretar el tornillo con arandela (1) a un par

de 60 Nm. ► Conectar la pipa de bujía.

16.3 Afilar y equilibrar la cuchilla

Se requiere mucha práctica para afilar y equili‐ brar una cuchilla correctamente.

STIHL recomienda encargar el afilado y equili‐ brado de la cuchilla a un distribuidor especiali‐ zado STIHL.

Las direcciones actuales de los distribuidores especializados pueden encontrarse a través del representante nacional de STIHL en www.stihl.com.

ADVERTENCIA

■ Los filos de corte de la cuchilla están afilados.

El usuario se puede cortar.

► Llevar guantes protectores de material

► Bloquear la cuchilla (1) con un taco de

madera (2).

► Desenroscar el tornillo con arandela (3) en la

dirección de la flecha y retirarlo. ► Retirar la cuchilla (1). ► Desechar el tornillo con arandela (3).

Utilizar un tornillo con arandela nuevo para

montar la cuchilla (1). ► Conectar la pipa de bujía.

16.2.2 Montar la cuchilla ► Apagar el motor. ► Retirar la pipa de bujía. ► Volcar el cortacésped hacia atrás.

54 0478-111-9800-B

resistente.

► Apagar el motor. ► Retirar la pipa de bujía. ►

Volcar el cortacésped hacia atrás; 15.1. ► Desmontar la cuchilla. ► Afilar la cuchilla, teniendo en cuenta el ángulo

de afilado, y enfriar la cuchilla; 19.2.

Al afilar la cuchilla su color no debe cambiar a

azul. ► Montar la cuchilla. ► Conectar la pipa de bujía. ► En caso de dudas: consultar a un distribuidor

especializado STIHL.

Page 55

17 Reparación español

17 Reparación

17.1 Reparar el cortacésped

El usuario mismo no puede reparar el cortacés‐ ped y la cuchilla. ► Si el cortacésped o la cuchilla tuvieran algún

daño: no utilizar el cortacésped o la cuchilla y

consultar a un distribuidor especializado

STIHL. ► Su hubiera rótulos ilegibles o dañados: encar‐

gar a un distribuidor especializado STIHL que

sustituya los rótulos.

18 Subsanar las perturbaciones

18.1 Subsanar las anomalías del cortacésped

Anomalía Causa Solución El motor no

se puede arrancar.

El depósito de combustible está

El motor se arranca con dificultad o el motor pierde potencia.

El motor se sobrecalienta.

El estribo de mando para corte de césped no se ha presionado.

vacío. La tubería de combustible está

obstruida. En el depósito se encuentra

combustible de mala calidad, sucio o caducado.

El filtro de aire está sucio. ► Limpiar o sustituir el filtro de aire como se desc‐

La pipa de bujía se ha retirado de la bujía de encendido, o el cable de encendido está mal fijado a la pipa.

La bujía de encendido está car‐ bonizada o dañada, o la distan‐ cia entre los electrodos es incorrecta.

La resistencia en la cuchilla es excesiva.

La carcasa del cortacésped está obstruida.

La altura de corte está ajustada demasiado baja o la velocidad de avance es demasiado alta.

En el depósito de combustible y en el carburador hay agua, o el carburador está obstruido.

El depósito de combustible está sucio.

El filtro de aire está sucio. Limpiar o sustituir el filtro de aire como se describe

La bujía de encendido está car‐ bonizada.

El nivel de aceite de motor es demasiado bajo.

Las aletas de refrigeración están sucias.

► Arrancar el motor de la manera descrita en este

manual de instrucciones.

► Repostar el cortacésped.

► Consultar a un distribuidor especializado STIHL.

► Utilizar gasolina sin plomo nueva de marca.

ribe en el manual de instrucciones del motor.

► Conectar la pipa de bujía. ► Comprobar la conexión entre el cable de encen‐

dido y la pipa de bujía.

► Limpiar o sustituir la bujía de encendido. ► Ajustar la distancia entre los electrodos.

► Ajustar una altura de corte mayor. ► Arrancar el motor en hierba más baja.

Limpiar el cortacésped.

Adaptar la altura de corte o cortar el césped más lentamente.

Vaciar el depósito de combustible; limpiar la tubería de combustible y el carburador.

Consultar a un distribuidor especializado STIHL.

en el manual de instrucciones del motor. Limpiar o sustituir la bujía de encendido.

Rellenar o cambiar el aceite de motor como se desc‐ ribe en el manual de instrucciones del motor.

Limpiar el cortacésped.

0478-111-9800-B 55

Page 56

español 19 Datos técnicos

Anomalía Causa Solución El cortacé‐

sped vibra fuertemente.

La hierba no se está cor‐ tando bien.

19 Datos técnicos

19.1 Cortacésped STIHL RM 248.3,

Tipo de motor: STIHL EVC 205

–

Cilindrada: 127 cm³

–

Potencia (P): 1,8 kW (2,5 CV) en 2800 rpm

–

Régimen (n): 2800rpm

–

Capacidad máxima del depósito de combusti‐

–

ble: 0,8 l Peso (m):

–

RM 248.3 : 30 kg

–

RM 253.3 : 31 kg

–

Capacidad máxima del recogedor de hierba:

–

RM 248.3 : 52 l

–

RM 253.3 : 55 l

–

Ancho de corte:

–

RM 248.3 : 46 cm

–

RM 253.3 : 51 cm

–

19.2 Cuchilla

La cuchilla está dañada. Sustituir la cuchilla.

La cuchilla no está montada correctamente.

La cuchilla está desafilada o desgastada.

RM 253.3

Montar la cuchilla.

Afilar o sustituir la cuchilla.

–

RM 253.3 El valor K para el nivel sonoro es 2 dB(A). El

valor K para la potencia sonora garantizada es 2,2 dB(A). El valor K para el valor de vibración es 2,2 m/s².

–

Información sobre el cumplimiento de la directiva 2002/44/EC y S.I. 2005/1093 sobre vibraciones se encuentra en www.stihl.com/vib.

19.4 REACH

REACH designa una ordenanza CE para el registro, evaluación y homologación de produc‐ tos químicos.

Para informaciones para cumplimentar la orde‐ nanza REACH, véase www.stihl.com/reach .

Valor de vibración ahv manillar, medido según

EN ISO 5395-2: 4,4 m/s²

Nivel sonoro LpA medido según

EN ISO 5395-2: 83 dB(A)

Potencia sonora garantizada L

según 2000/14/EC / S.I. 2001/1701: 97 dB(A)

Valor de vibración ahv manillar, medido según

EN ISO 5395-2: 4,4 m/s²

WAd

medida

20 Piezas de repuesto y acce‐

sorios

20.1 Piezas de repuesto y acceso‐

Grosor mínimo a: 1,6 mm

–

Ancho mínimo b: 55 mm

–

Ángulo de afilado c: 30°

–

19.3 Valores de sonido y vibración

RM 248.3 El valor K para el nivel sonoro es 2 dB(A). El

valor K para la potencia sonora garantizada es 2,2 dB(A). El valor K para el valor de vibración es 2,2 m/s².

Nivel sonoro LpA medido según

–

EN ISO 5395-2: 82 dB(A) Potencia sonora garantizada L

–

según 2000/14/EC / S.I. 2001/1701: 96 dB(A)

56 0478-111-9800-B

WAd

medida

STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.

Las piezas de repuesto y los accesorios de fabri‐ cantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguri‐ dad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.

rios

Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.

Page 57

21 Gestión de residuos español

Las piezas de repuesto y los accesorios origina‐ les STIHL se pueden adquirir en un distribuidor especializado STIHL.

20.2 Repuestos importantes

Cuchilla:

–

RM 248.3 : WA41 702 0105

–

RM 253.3 : WA42 702 0100

–

Tornillo de cuchilla con aran‐

–

dela: 0000 951 3505

21 Gestión de residuos

21.1 Desechar el cortacésped

Se puede obtener información sobre la elimina‐ ción de residuos en la administración local o en un distribuidor especializado STIHL.

Una eliminación inadecuada puede dañar la salud y contaminar el medio ambiente. ► Llevar los productos STIHL, incluido el emba‐

laje, a un centro de recogida adecuado para su reciclaje, de acuerdo con la normativa local.

► No se deben desechar con la basura normal.

22 Declaración de conformi‐

dad UE

22.1 Cortacésped STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Austria declara, como único responsable, que

Artículo: Cortacésped

–

Marca: STIHL

–

Tipo: RM 248.3, RM 253.3

–

Ancho de corte:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Identificación de serie:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

cumple con las disposiciones aplicables de las directivas 2000/14/EC, 2006/42/EC, 2014/30/EU y 2011/65/EU y se ha diseñado y fabricado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha de producción: EN ISO 5395-1, EN ISO 5395-2 y EN ISO 14982.

Entidad que participó en la evaluación: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Para la determinación de la potencia sonora medida y garantizada se procedió según la directiva 2000/14/EC, anexo VIII.

Potencia sonora medida:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Potencia sonora garantizada:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

La documentación técnica se conserva en la empresa STIHL Tirol GmbH.

El año de fabricación y el número de serie se indican en el cortacésped.

Langkampfen, 11.12.2023 STIHL Tirol GmbH

p. p. Matthias Fleischer, Director de Desarrollo de

productos

p. p. Sven Zimmermann, Director general de Calidad

23 Declaración de conformi‐

dad UKCA

23.1 Cortacésped STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Austria declara, como único responsable, que

Artículo: Cortacésped

–

Marca: STIHL

–

Tipo: RM 248.3, RM 253.3

–

Ancho de corte:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Identificación de serie:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

0478-111-9800-B 57

Page 58

hrvatski 24 Direcciones

cumple con las disposiciones aplicables de los reglamentos británicos Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 y The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, y se ha diseñado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha de producción: EN ISO 5395-1, EN ISO 5395-2 y EN ISO 14982.

Entidad que participó en la evaluación: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Para la determinación de la potencia sonora medida y garantizada se procedió según el reglamento británico Noise Emission in the Envi‐ ronment by Equipment for use Outdoors Regula‐ tions 2001, Schedule 11.

Potencia sonora medida:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Potencia sonora garantizada:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

La documentación técnica se conserva en la empresa STIHL Tirol GmbH.

El año de fabricación y el número de serie se indican en el cortacésped.

Langkampfen, 11.12.2023 STIHL Tirol GmbH p. p.

Matthias Fleischer, Director de Desarrollo de productos

p. p.

www.stihl.com

Popis sadržaja

Predgovor................................................. 58

2 Informacije uz ovu uputu za uporabu........59

3 Pregled......................................................59

4 Upute o sigurnosti u radu..........................60

5 Priprema kosilice za rad............................65

6 Sastavljanje kosilice..................................66

7 Ulijevanje goriva u kosilicu........................67

8 Namještanje kosilice za korisnika............. 67

9 Pokretati/startati i zaustaviti motor............68

10 Provjera kosilice........................................69

11 Rad kosilicom............................................69

12 Nakon rada............................................... 70

13 Transport...................................................70

14 Pohranjivanje/skladištenje........................ 71

15 Čistiti......................................................... 71

16 Održavati...................................................72

17 Popravljati................................................. 72

18 Odkloniti smetnje/kvarove.........................73

19 Tehnički podaci.........................................73

20 Pričuvni dijelovi i pribor............................. 74

21 Zbrinjavanje.............................................. 74

22 EU-izjava o sukladnosti.............................74

23 UKCA izjava o sukladnosti........................75

24 Adrese.......................................................76

1 Predgovor

Dragi kupci, raduje nas da ste se odlučili za tvrtku STIHL.

Svoje proizvode razvijamo i izrađujemo u vrhun‐ skoj kvaliteti sukladno potrebama naših kupaca. Tako i pri ekstremnim zahtjevima nastaju proiz‐ vodi velike pouzdanosti.

STIHL pruža vrhunsku kakvoću i pri servisiranju. Naš stručni trgovac jamči kompetentno savjeto‐ vanje i upućivanje, kao i sveobuhvatnu tehničku skrb.

Tvrtka STIHL izričito je posvećena održivom i odgovornom opođenju prema prirodi. Ove upute za uporabu pomažu vam da svoj proizvod tvrtke STIHL rabite na siguran i ekološki način s dugim rokom trajanja.

Zahvaljujemo vam na povjerenju i želimo vam mnogo radosti s vašim proizvodom tvrtke STIHL.

Prijevod originalne upute za uporabu

0000010401_006_HR

Tiskano na papiru koji je izbijeljen bez sadržaja klora.

Papir se može reciklirati.

0478-111-9800-B. VA2.L24.

Sven Zimmermann, Director general de Calidad

24 Direcciones

58 0478-111-9800-B

Page 59

2 Informacije uz ovu uputu za uporabu hrvatski

Dr. Nikolas Stihl

VAŽNO! PRIJE KORIŠTENJA PROČITATI I POHRANITI NA SIGURNO MJESTO.

2 Informacije uz ovu uputu

za uporabu

2.1 Važeći dokumenti

Ove Upute za uporabu prijevod su originalnih uputa za uporabu proizvođača u skladu s EC Direktivom 2006/42/EC.

Primjenjuju se lokalni sigurnosni propisi. ► Uz ove Upute za uporabu s razumijevanjem

pročitajte i pohranite sljedeće dokumente:

Upute za uporabu motora STIHL EVC 205

–

2.2 Označavanje upozornih uputa u tekstu

OPASNOST

■ Uputa upućuje na opasnosti, koje mogu uzro‐

kovati teške ozljede ili smrt. ► Navedene mjere mogu spriječiti teške

ozljede ili smrt.

UPOZORENJE

■ Uputa upućuje na opasnosti, koje mogu uzro‐

kovati teške ozljede ili smrt. ► Navedene mjere mogu spriječiti teške

ozljede ili smrt.

UPUTA

■ Uputa upućuje na opasnosti, koje mogu uzro‐

kovati štete na stvarima. ► Navedene mjere mogu spriječiti štete na

stvarima.

2.3 Simboli u tekstu

Ovaj simbol upućuje na poglavlje u ovoj uputi za uporabu.

3 Pregled

3.1 Kosilica za travu

1 Sklopni stremen

Sklopni stremen služi za pokretanje i isključi‐ vanje motora.

2 Upravljač

Upravljač služi za držanje, vođenje i transport kosilice za travu.

3 Ručka za pokretanje

Ručka za pokretanje služi za pokretanje motora.

4 Prikaz stanja punjenja

Prikaz stanja punjenja prikazuje napunjenost košare za prihvat trave.

Košara za prihvat trave Košara za prihvat trave prikuplja pokošenu travu.

6 Poklopac za izbacivanje

Poklopac za izbacivanje zatvara kanal za izbacivanje.

Košara za prihvat trave opcionalno je uključena u isporuci.

0478-111-9800-B 59

Page 60

hrvatski 4 Upute o sigurnosti u radu

7 Poluga

Poluga služi za podešavanje i preklapanje upravljača.

8 Ručka

Ručka služi za držanje kosilice za travu pri podešavanju visine reza i transport kosilice za travu.

9 Poluga

Poluga služi za podešavanje visine reza.

10 Zapor rezervoara goriva

Zapor rezervoara goriva zatvara otvor za uli‐ jevanje benzina.

11 Poklopac filtra

Poklopac filtra pokriva filtar zraka.

12 Transportna drška

Transportna ručka služi za transport kosilice za travu.

13 Blokada

Blokada drži bočnu zaklopku za izbacivanje zatvorenom.

14 Bočna zaklopka za izbacivanje

Bočna zaklopka za izbacivanje zatvara bočni otvor za izbacivanje.

15 Bočni otvor za izbacivanje

Bočni otvor za izbacivanje vodi pokošenu travu u stranu.

16 Produžetak

Produžetak vodi pokošenu travu bočno na pod.

17 Umetak za malčiranje

Umetak za malčiranje zatvara kanal za izbaci‐ vanje.

18 Nož

Nož kosi i malčira travu.

19 Utikač svjećice

Utikač svjećice spaja zavojnicu za paljenje sa svjećicom.

20 Svjećica

Svjećica pali mješavinu goriva i zraka u motoru.

21 Prigušivač buke

Prigušivač buke smanjuje emisiju buke kosi‐ lice za travu.

22 Zapor za motorno ulje

Zapor za motorno ulje zatvara otvor za ulije‐ vanje motornog ulja.

# Pločica s oznakom snage s brojem stroja

3.2 Simboli

Simboli se mogu nalaziti na kosilici i imaju slje‐ deće značenje:

Ovaj simbol označava čep spremnika goriva.

Ovaj simbol označava čep spremnika motornog ulja.

Zajamčena razina zvučne snage prema Direktivi 2000/14/EC u dB(A) radi usporedivosti emisija zvuka proiz‐ voda.

Nemojte odlagati proizvod u kućni otpad.

Namjestite visinu reza.

Pokazivač razine napunjenosti, košara za travu.

Pokretanje motora.

4 Upute o sigurnosti u radu

4.1 Simboli upozorenja

Simboli upozorenja na kosilici imaju sljedeće značenje:

Pridržavajte se sigurnosnih napomena i mjera navedenih u njima.

S razumijevanjem pročitajte i pohranite upute za uporabu.

Oprez zbog predmeta koje stroj zavit‐ lava - držite razmak i udaljite treće osobe.

Ne dodirujte nož dok se okreće.

Izvucite utikač svjećice tijekom tran‐ sporta, skladištenja, radova na održa‐ vanju ili popravaka.

60 0478-111-9800-B

Page 61

4 Upute o sigurnosti u radu hrvatski

4.2 Namjenska uporaba

Kosilica STIHL RM 248.3 ili RM 253.3 služi za košnju i malčiranje trave.

UPOZORENJE

■

Nenamjenska uporaba kosilice može dovesti do teških ozljeda ili smrti korisnika i materi‐ jalne štete. ►

Kosilicu upotrebljavajte u skladu s ovim Uputama za uporabu ili Uputama za uporabu motora.

4.3 Zahtjevi prema korisniku

UPOZORENJE

■ Neupućeni korisnici ne mogu prepoznati ni

procijeniti opasnosti uporabe kosilice. Može doći do teških ozljeda ili smrti korisnika ili dru‐ gih osoba.

► S razumijevanjem pročitajte i pohra‐

nite Upute za uporabu.

► Ako se kosilica prosljeđuje drugoj osobi: pri‐

ložite Upute za uporabu kosilice i motora.

► Osigurajte da korisnik ispunjava sljedeće

zahtjeve:

Korisnik je odmoran.

–

Korisnik je tjelesno, osjetilno i duševno

–

sposoban rukovati kosilicom i obavljati radove s tim strojevima. Ako je korisnik tjelesno, osjetilno ili duševno ograni‐ čeno sposoban za to, on smije raditi sa strojevima samo pod nadzorom ili prema uputama odgovorne osobe. Korisnik može prepoznati i procijeniti

–

opasnosti kosilice. Korisnik je svjestan da je odgovoran za

–

nezgode i štete. Korisnik je punoljetan ili se pod nadzo‐

–

rom obučava za neko zanimanje u skladu s državnim propisima. Ovlašteni trgovac tvrtke STIHL ili

–

stručna osoba uputili su korisnika prije prvog rada kosilicom. Korisnik nije pod utjecajem alkohola,

–

lijekova ni droga.

► U slučaju nejasnoća: obratite se ovlašte‐

nom trgovcu tvrtke STIHL.

4.4 Odjeća i oprema

UPOZORENJE

■

Tijekom rada može doći do kovitlanja pred‐ meta uvis velikom brzinom. Korisnik se može ozlijediti. ►

Nosite dugačke hlače od otpornog materi‐ jala.

■ Tijekom rada nastaje buka. Buka može oštetiti sluh. ► Nosite štitnik za uši.

■ Tijekom rada može doći do kovitlanja prašine. Udahnuta prašina može narušiti zdravlje i pro‐ uzročiti alergijske reakcije. ►

U slučaju kovitlanja prašine: nosite masku za zaštitu od prašine.

■ Neprikladna odjeća može se zaplesti u drvo, grmlje i kosilicu. Korisnici se mogu teško ozli‐ jediti ako ne nose prikladnu odjeću. ►

Nosite usko prianjajuću odjeću.

► Skinite šalove i nakit.

■ Tijekom čišćenja, radova na održavanju i tran‐ sporta korisnik može doći u dodir s nožem. Korisnik se može ozlijediti. ►

Nosite zaštitne rukavice od otpornog mate‐ rijala.

► Nosite čvrstu, zatvorenu obuću s dobro pri‐

anjajućim đonom.

■ Korisnik se može okliznuti ako nosi nepri‐ kladnu obuću. Korisnik se može ozlijediti.

■ Tijekom oštrenja noževa može doći do zavitla‐ vanja čestica materijala. Korisnik se može ozli‐ jediti. ►

Nosite usko prianjajuće zaštitne naočale. Prikladne zaštitne naočale ispitane su u skladu s normom EN 166 ili nacionalnim propisima te su dostupne u prodaji s odgo‐ varajućom oznakom.

►

Nosite zaštitne rukavice od otpornog mate‐ rijala.

4.5 Radno područje i okolina

UPOZORENJE

■

Osobe koje ne sudjeluju u postupku, djeca i životinje ne mogu prepoznati niti procijeniti opasnosti kosilice i zavitlanih predmeta. Može doći do teških ozljeda osoba koje ne sudjeluju u postupku, djece i životinja te do materijalne štete. ►

Udaljite osobe koje ne sudjeluju u postupku, djecu i životinje iz radnog podru‐ čja.

►

Održavajte razmak od predmeta.

► Ne ostavljajte kosilicu bez nadzora.

0478-111-9800-B 61

Page 62

hrvatski 4 Upute o sigurnosti u radu

► Osigurajte da se djeca ne mogu igrati kosili‐

com.

■ Dok motor radi, iz ispušnog lonca izlaze vrući ispušni plinovi. Vrući ispušni plinovi mogu zapaliti lako zapaljive materijale i uzrokovati požar. ►

Mlaz ispušnih plinova držite dalje od lako zapaljivih materijala.

4.6 Sigurnosno ispravno stanje

4.6.1 Kosilica

Kosilica je u sigurnosno ispravnom stanju ako su ispunjeni sljedeći uvjeti:

Kosilica nije oštećena.

–

Iz kosilice ne izlazi benzin.

–

Čep spremnika za gorivo je zatvoren.

–

Iz kosilice ne izlazi motorno ulje.

–

Čep spremnika za motorno ulje je zatvoren.

–

Kosilica je čista.

–

Upravljački elementi funkcioniraju i nema pro‐

–

mjena na njima. Ako je u tijeku košnja i pokošenu travu treba

–

prikupljati u košaru za travu: Umetak za malči‐ ranje je izvađen, produženje je otkvačeno, a košara za travu je ispravno postavljena. Ako je u tijeku košnja i pokošenu travu treba

–

izbacivati straga: košara za travu je postav‐ ljena, a zaklopka za izbacivanje zatvorena. Ako je u tijeku košnja i pokošena trava se vodi

–

na desnu stranu na tlo: Košara za travu je otkvačena, umetak za malčiranje je ispravno umetnut i produženje je ispravno postavljeno. Ako se malčira: Produženje i košara za travu

–

su otkvačeni, a nastavak umetak za malčiranje ispravno je postavljen. Nož je pravilno montiran.

–

U ovu je kosilicu ispravno montiran originalan

–

pribor tvrtke STIHL. Elastično opterećeni mehanizmi nisu oštećeni

–

i funkcioniraju. Kada se pusti drška za pokretanje, motor se

–

isključuje.

UPOZORENJE

■

Ako uređaj nije u sigurnosno ispravnom sta‐ nju, komponente više ne mogu pravilno funk‐ cionirati, može doći do deaktiviranja sigurnos‐ nih naprava i do istjecanja goriva. Može doći do teških ozljeda ili smrti osoba. ►

Radite kosilicom samo ako nije oštećena.

► Ako iz kosilice izlazi benzin: ne upotreblja‐

vajte kosilicu i obratite se ovlaštenom trgo‐ vcu tvrtke STIHL.

►

Zatvorite čep spremnika za gorivo.

► Ako iz kosilice izlazi motorno ulje: ne upo‐

trebljavajte kosilicu i obratite se ovlaštenom trgovcu tvrtke STIHL.

►

Zatvorite čep spremnika za motorno ulje. ► Ako je kosilica zaprljana: očistite kosilicu. ► Nemojte dirati kosilicu i njezine sigurnosne

sustave. ► Zabranjena je svaka manipulacija na kosilici

kojom se mijenja snaga ili broj okretaja

motora. ►

Ako upravljački elementi ne funkcioniraju:

ne upotrebljavajte kosilicu. ► Elastično opterećeni mehanizmi mogu otpu‐

stiti spremljenu energiju. ► Ako je u tijeku košnja i pokošenu travu

treba prikupljati u košaru za travu: izvadite

umetak za malčiranje, otkačite produženje i

postavite košaru za travu kako je opisano u

ovim uputama za uporabu. ►

Ako je u tijeku košnja i pokošena trava se

vodi na desnu stranu na tlo: skinite košaru

za travu, umetnite umetak za malčiranje i

postavite produženje kako je opisano u

ovim uputama za uporabu. ►

Ako se malčira: skinite produženje i košaru

za travu te postavite umetak za malčiranje

kako je opisano u ovim uputama za

uporabu. ►

Montirajte nož u skladu s ovim uputama za

uporabu. ► Montirajte originalan pribor tvrtke STIHL za

ovu kosilicu u skladu s ovim uputama za

uporabu ili uputama za uporabu pribora. ►

Ne umećite predmete u otvore kosilice. ► Zamijenite istrošene ili oštećene pločice s

napomenama. ► U slučaju nejasnoća: obratite se ovlašte‐

nom trgovcu tvrtke STIHL.

4.6.2 Nož Nož je u sigurnosno ispravnom stanju ako su ispunjeni sljedeći uvjeti:

Nož i dogradni dijelovi nisu oštećeni.

–

Nož nije izobličen.

–

Nož je pravilno montiran.

–

Nož je pravilno naoštren.

–

Na nožu nema srha.

–

Nož je pravilno uravnotežen.

–

Debljina i širina noža nisu manji od minimalne

–

debljine i širine,

–

Kut oštrenja u skladu je s propisanim, 19.2.

19.2.

UPOZORENJE

■

Ako nož nije u sigurnosno ispravnom stanju, može doći do odvajanja i zavitlavanja njegovih dijelova. Ljudi se mogu teško ozlijediti.

62 0478-111-9800-B

Page 63

4 Upute o sigurnosti u radu hrvatski

► Radite samo neoštećenim nožem i neošte‐

ćenim dogradnim dijelovima. ► Pravilno montirajte nož. ► Pravilno naoštrite nož. ► Ako je debljina ili širina noža manja od mini‐

malne debljine/širine: zamijenite nož. ► Ovlašteni trgovac tvrtke STIHL treba urav‐

notežiti nož. ► U slučaju nejasnoća: obratite se ovlašte‐

nom trgovcu tvrtke STIHL.

4.7 Gorivo i ulijevanje goriva

UPOZORENJE

■ Gorivo koje se upotrebljava za ovu kosilicu je benzin. Benzin je visoko zapaljiv. Ako benzin dođe u kontakt s otvorenim plamenom ili vru‐ ćim predmetima, može uzrokovati požar ili eksploziju. Može doći do teških ozljeda ili smrti ljudi i materijalne štete. ►

Zaštitite benzin od vrućine i vatre. ► Nemojte prolijevati benzin. ► Ako se benzin prolije: obrišite benzin krpom

i ponovno pokušajte pokrenuti motor kada

su svi dijelovi kosilice suhi. ►

Nemojte pušiti. ► Nemojte ulijevati gorivo u blizini vatre. ► Prije punjenja goriva ugasite motor i osta‐

vite ga da se ohladi. ► Ako je potrebno isprazniti spremnik: učinite

to na otvorenom. ► Motor pokrenite najmanje 3 m od mjesta uli‐

jevanja goriva. ► Nikada nemojte skladištiti kosilicu unutar

zgrade s benzinom u spremniku.

■ Udahnute benzinske pare mogu uzrokovati trovanje. ► Nemojte udisati benzinske pare. ► Ulijevajte gorivo na dobro prozračenom

mjestu.

■ Kosilica se zagrijava tijekom rada. Benzin se širi i u spremniku za gorivo može nastati pre‐ veliki pritisak. Ako se otvori čep spremnika za gorivo, benzin može štrcnuti iz spremnika. Benzin koji štrcne iz spremnika može se zapa‐ liti. Korisnik se može teško ozlijediti. ►

Najprije ostavite kosilicu da se ohladi, a zatim otvorite čep spremnika za gorivo.

■ Odjeća koja dođe u kontakt s benzinom lako je zapaljiva. Može doći do teških ozljeda ili smrti ljudi i materijalne štete. ►

Ako odjeća dođe u kontakt s benzinom: zamijenite odjeću.

■ Benzin može onečistiti okoliš. ► Nemojte prolijevati gorivo.

► Benzin zbrinite ekološki i u skladu s propi‐

sima.

■ Ako benzin dođe u kontakt s kožom ili očima, može doći do nadraživanja kože ili očiju. ► Izbjegavajte kontakt s benzinom. ► Ako je došlo do kontakta s kožom: zahva‐

ćene dijelove kože operite velikom količi‐ nom vode i sapunom.

►

Ako je došlo do kontakta s očima: oči ispi‐ rite velikom količinom vode najmanje 15 minuta i obratite se liječniku.

■

Sustav paljenja kosilice stvara iskre. Iskre izaći van i prouzročiti požare i eksplozije u vrlo zapaljivoj i eksplozivnoj okolini. Može doći do teških ozljeda ili smrti ljudi i materijalne štete. ►

Upotrebljavajte svjećice koje su opisane u

ovim Uputama za uporabu motora. ► Uvrnite svjećice i zategnite ih. ► Čvrsto nataknite utikač svjećice.

■ Ako se u kosilicu ulije benzin koji nije prikladan za motor, kosilica se može oštetiti. ► Upotrijebite svježe, bezolovno gorivo pri‐

znate marke.

► Uzmite u obzir napomene u Uputama za

uporabu motora.

4.8 Radovi

UPOZORENJE

■

Ako korisnik nije ispravno pokrenuo motor, korisnik može izgubiti kontrolu nad kosilicom. Može doći do teške ozljede korisnika. ►

Motor pokrenite u skladu s ovim Uputama za uporabu.

■ Korisnik u određenim situacijama više ne može raditi koncentrirano. Može se spotaknuti, pasti i teško ozlijediti. ►

Radite mirno i promišljeno.

► Kosite samo kada je vidljivost dobra. Ako

su osvjetljenje i vidljivost loši, nemojte upo‐ trebljavati kosilicu.

►

Samostalno rukujte kosilicom. ► Obratite pažnju na prepreke. ► Nemojte naginjati kosilicu. ► Radite stojeći na tlu i održavajte ravnotežu. ► Ako osjetite znakove umora: napravite

radnu pauzu. ► Ako kosite na kosini: Kosite poprijeko u

odnosu na kosinu. ► Nemojte raditi na kosinama s nagibom

većim od 25° (46,6 %). ► Kosilicu upotrebljavajte s posebnim opre‐

zom kada radite u blizini padina, rubova

terena, jama, nakupina smeća i nasipa.

0478-111-9800-B 63

Page 64

hrvatski 4 Upute o sigurnosti u radu

► Radno vrijeme isplanirajte tako da se

izbjegnu veća opterećenja tijekom duljeg vremenskog razdoblja.

■

Dok motor radi, stvaraju se ispušni plinovi. Udahnuti ispušni plinovi mogu uzrokovati tro‐ vanje. ►

Nemojte udisati ispušne plinove.

► Upotrebljavajte kosilicu na dobro prozrače‐

nom mjestu.

► U slučaju mučnine, glavobolje, smetnji vida,

smetnji sluha ili vrtoglavice: završite s radom i potražite liječnika.

■

Ako korisnik nosi štitnik za uši i motor radi, korisnik može ograničeno čuti i procijeniti zvu‐ kove. ►

Radite mirno i promišljeno.

■ Kosilica je opremljena napravom za zaustav‐ ljanje motora. ► Kada se otpusti drška za pokretanje, motor

i nož zaustavljaju se unutar 3 sekunde.

■ Rotirajući nož može posjeći korisnika. Može doći do teške ozljede korisnika.

► Izvucite utikač svjećice.

► Ne dodirujte nož dok se okreće. ► Ako neki predmet blokira nož: Isklju‐

čite motor. Tek nakon toga uklonite predmet.

■

Ako tijekom rada dođe do promjena na kosilici ili se ona neuobičajeno ponaša, možda nije u sigurnosno ispravnom stanju. Može doći do teških ozljeda osoba i materijalne štete. ►

Završite s radom i obratite se ovlaštenom trgovcu tvrtke STIHL.

■ Tijekom rada kosilica može vibrirati. ► Nosite zaštitne rukavice. ► Pravite radne pauze. ► Ako se pojave znakovi cirkulacijskih smet‐

nji: obratite se liječniku.

■ Pregledajte površinu košnje i pazite na pre‐ preke. Ako tijekom rada nož udari u strani predmet, taj predmet ili njegovi dijelovi mogu se zavitlati uvis velikom brzinom. Može doći do ozljeda ljudi i materijalne štete.

► Uklonite strane predmete poput

kamenja, štapova, žica, igračaka ili drugih stranih tijela iz radnog podru‐ čja. Označite sakrivene predmete koje nije moguće ukloniti.

■

Nakon otpuštanja drške za pokretanje nož se okreće još kratko vrijeme. Može doći do teških ozljeda osoba.

64 0478-111-9800-B

■

Ako rotirajući nož udari u tvrd predmet, može doći do iskrenja. Iskre mogu prouzročiti požare u vrlo zapaljivoj okolini. Može doći do teških ozljeda ili smrti osoba i materijalne štete. ►

■ Ako se kosilica postavlja na kosu površinu, ona se može nenamjerno s nje otkotrljati. Može doći do ozljeda ljudi i materijalne štete. ►

■

Ako se na upravljač pričvršćuju predmeti, kosi‐ lica se radi dodatne težine može prevrnuti. Može doći do ozljeda ljudi i materijalne štete. ►

■ Ako se radi u okolini naponskih vodova, nož može doći u kontakt s njima i oštetiti ih. Može doći do teških ozljeda ili smrti korisnika. ►

■ Ako se radi tijekom nevremena, munja može udariti u korisnika. Može doći do teških ozljeda ili smrti korisnika. ►

■ Ako se radi po kiši, korisnik se može okliznuti. Može doći do teških ozljeda ili smrti korisnika. ► Ako pada kiša: nemojte raditi.

4.9 Transport

■

Tijekom transporta kosilica se može prevrnuti ili pomaknuti. Može doći do ozljeda ljudi i materijalne štete. ►

► Osigurajte kosilicu zateznim remenima,

■

Nakon što je motor pokrenut, ispušni lonac i motor mogu biti vrući. Korisnik se može opeći tijekom transporta. ►

► Pričekajte da se nož prestane okre‐

tati.

► Košaru za travu skinite tek kada se

nož prestane okretati.

Nemojte raditi u vrlo zapaljivoj okolini.

Kosilicu pustite tek onda kada se nalazi na ravnoj površini i kada se ne može sama otkotrljati.

Nemojte pričvršćivati predmete na uprav‐ ljač.

OPASNOST

Nemojte raditi u okolini naponskih vodova.

U slučaju nevremena: nemojte raditi.

UPOZORENJE

Isključite motor.

► Pričekajte da se nož prestane okre‐

tati.

► Izvucite utikač svjećice.

remenom ili mrežom na prikladnoj utovarnoj površini tako da se ne može prevrnuti niti pomicati.

Gurnite kosilicu.

Page 65

5 Priprema kosilice za rad hrvatski

■ Kosilica je teška. Ako korisnik sam nosi kosi‐ licu, može se ozlijediti. ► Nosite zaštitne rukavice. ► Kosilicu trebaju nositi dvije osobe.

■ Tijekom transporta može istjecati benzin što može uzrokovati zaprljanja i oštećenja. ► Gurnite kosilicu. ► Transportirajte uređaj bez benzina.

4.10 Skladištenje

UPOZORENJE

■ Djeca ne mogu prepoznati niti procijeniti opas‐ nosti kosilice. Mogu se teško ozlijediti. ► Isključite motor. ► Skladištite kosilicu izvan dometa djece.

■ Metalne komponente mogu zahrđati zbog vlage. Kosilica se može oštetiti. ► Skladištite kosilicu u čistom i suhom stanju.

■ Ako se kosilica skladišti na kosu površinu, ona se može nenamjerno s nje otkotrljati. Može doći do ozljeda ljudi i materijalne štete. ►

Skladištite kosilicu samo na ravnoj površini.

4.11 Čišćenje, održavanje i poprav‐

ljanje

UPOZORENJE

■

Ako tijekom čišćenja, održavanja ili popravaka motor radi, može doći do teških ozljeda ljudi i materijalne štete. ►

Isključite motor.

► Pričekajte da se nož prestane okre‐

tati.

► Izvucite utikač svjećice.

■ Ako tijekom čišćenja, održavanja ili popravaka motor radi, vozni se pogon može slučajno uključiti. Može doći do teških ozljeda osoba i materijalne štete. ►

Isključite motor.

► Izvucite utikač svjećice.

■ Nakon što je motor pokrenut, ispušni lonac i motor mogu biti vrući. Osobe se mogu opeći. ► Pričekajte dok se ispušni lonac i motor ne

ohlade.

■ Abrazivna sredstva za čišćenje, čišćenje vode‐ nim mlazom ili šiljasti predmeti mogu dovesti do oštećenja kosilice ili noža. Ako se kosilica ili nož ne čiste pravilno, komponente više ne

0478-111-9800-B 65

mogu pravilno funkcionirati i može doći do deaktiviranja sigurnosnih naprava. Može doći do teških ozljeda osoba. ►

Čistite kosilicu i nož u skladu s ovim Upu‐ tama za uporabu, 15.2.

■ Ako se kosilica i nož ne održavaju ili ne popravljaju prema ovim Uputama za uporabu, komponente više ne mogu pravilno funkcioni‐ rati i može doći do deaktiviranja sigurnosnih naprava. Može doći do teških ozljeda ili smrti osoba. ►

Zamijenite istrošene ili oštećene dijelove.

► Radove održavanja na kosilici izvodite ili

kosilicu popravljajte u skladu s ovim Upu‐ tama za uporabu.

►

Izvodite radove održavanja na nožu u skladu s ovim Uputama za uporabu.

■ Tijekom čišćenja, radova na održavanju i popravaka noža korisnik se može posjeći oštrim rubovima oštrice. Korisnik se može ozli‐ jediti. ►

Nosite zaštitne rukavice od otpornog mate‐ rijala.

■ Nož može postati vruć tijekom oštrenja. Koris‐ nik se može opeći. ► Pričekajte da se nož ohladi. ► Nosite zaštitne rukavice od otpornog mate‐

rijala.

5 Priprema kosilice za rad

5.1 Priprema kosilice za rad

Prije početka radova uvijek se moraju provesti sljedeći koraci: ► Uklonite ambalažni materijal i transportne

brave.

► Osigurajte da su sljedeće komponente u sigur‐

nosno ispravnom stanju:

–

kosilica, 4.6.1.

–

nož, 4.6.2.

►

Očistite kosilicu, 15.

►

Provjerite nož, 10.2.

►

Ulijte motorno ulje, 6.4.

►

Rasklopite upravljač, 8.1.

►

Namještanje upravljača, 8.3.

►

Ulijevanje goriva u kosilicu, 7.

► Ako je u tijeku košnja i travu treba prikupljati u

košaru za travu: ►

Skidanje produženja, 6.3.2.

►

Vađenje umetka za malčiranje, 6.2.1.

►

Vješanje košare za travu, 6.1.2.

Page 66

hrvatski 6 Sastavljanje kosilice ► Ako je u tijeku košnja i trava se vodi na desnu

stranu na tlo: ►

Skidanje košare za travu, 6.1.3.

►

Umetanje umetka za malčiranje, 6.2.2.

►

Vješanje produženja, 6.3.1.

► Ako se malčira:

►

Skidanje produženja,

►

Skidanje košare za travu, 6.1.3.

►

Umetanje umetka za malčiranje, 6.2.2.

►

Namještanje visine reza,

►

Provjerite upravljačke elemente, 10.1.

► Ako nije moguće provesti navedene korake:

ne upotrebljavajte kosilicu i obratite se ovlašte‐ nom trgovcu tvrtke STIHL.

6.3.2.

11.2.

6 Sastavljanje kosilice

6.1 Montaža, vješanje i skidanje košare za travu

6.1.1 Sastavljanje košare za travu

► Postavite gornji dio košare za travu (1) na

donji dio košare za travu (2)

► Pritisnite svornjake (3) iznutra kroz predviđene

otvore (4).

► Pritisnite gornji dio košare za travu (1) prema

dolje. Gornji dio košare za travu čujno će se uklopiti.

6.1.2 Vješanje košare za travu

► Isključite motor. ► Postavite kosilicu na ravnu površinu. ► Ako je produženje postavljeno: skinite produ‐

ženje.

► Ako je postavljen umetak za malčiranje: izva‐

dite umetak za malčiranje.

► Uhvatite košaru za travu (2) za ručicu (3) i s

gornje strane kuke (4) objesite na prihvate (5).

► Zaklopku za izbacivanje (1) postavite na

košaru za travu (2).

6.1.3 Skidanje košare za travu ► Isključite motor. ► Postavite kosilicu na ravnu površinu. ► Otvorite zaklopku za izbacivanje i držite je. ► Skinite košaru za travu povlačeći ručicu prema

gore.

► Zatvorite zaklopku za izbacivanje.

6.2 Skidanje i stavljanje umetka za malčiranje

6.2.1 Vađenje umetka za malčiranje

► Isključite motor. ► Postavite kosilicu na ravnu površinu.

► Otvorite i držite zaklopku za izbacivanje (1). ► Povucite jezičac za aretiranje (2) prema gore. ► Izvadite umetak za malčiranje (3) iz kanala za

izbacivanje.

► Zatvorite zaklopku za izbacivanje (1).

6.2.2 Umetanje umetka za malčiranje

► Isključite motor. ► Postavite kosilicu na ravnu površinu.

► Otvorite i držite zaklopku za izbacivanje (1). ► Umetak za malčiranje (2) umetnite u kanal za

izbacivanje (3).

► Pritisnite uklopnik (4) umetka za malčiranje u

utor na kućištu (5). Jezičac za aretiranje se uklapa.

► Zatvorite zaklopku za izbacivanje (1).

► Otvorite i držite zaklopku za izbacivanje (1).

66 0478-111-9800-B

Page 67

7 Ulijevanje goriva u kosilicu hrvatski

6.3 Vješanje i skidanje produženja

6.3.1 Vješanje produženja ► Isključite motor. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu.

UPUTA

■ U stanju pri isporuci motorno ulje nije uliveno.

Ako se motor pokrene bez motornog ulja ili s vrlo malom količinom motornog ulja, kosilica se može oštetiti. ►

Prije svakog postupka pokretanja provjeriti razinu motornog ulja i po potrebi dolijte motorno ulje.

► Motorno ulje ulijte u skladu s ovim Uputama za

uporabu motora.

7 Ulijevanje goriva u kosilicu

7.1 Ulijevanje goriva u kosilicu

► Pritisnite blokadu (1) i držite je pritisnutom. ► Otvorite zaklopku za bočno izbacivanje (2) i

držite ju. ► Zakačite obje kuke (3) na osovinu (4) odozdo. ► Odložite zaklopku za bočno izbacivanje (2) na

produženje (5). ► Nataknite utikač svjećice.

6.3.2 Otkvačivanje produženja ► Isključite motor. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu.

UPUTA

■ Ako se u kosilicu ulije gorivo koje nije pri‐ kladno za motor, kosilica se može oštetiti. ► pridržavajte se Uputa za uporabu motora.

► Isključite motor. ► Postavite kosilicu na ravnu površinu. ► Područje oko čepa spremnika goriva očistite

vlažnom krpom.

► Čep spremnika goriva (1) okrećite u smjeru

suprotnom od kazaljke na satu dok se čep

► Otvorite zaklopku za bočno izbacivanje (1) i

držite ju. ► Otkačite obje kuke (2). ► Preklopite produženje (3) prema gore i skinite

ga. ► Zatvorite zaklopku za bočno izbacivanje (1). ► Nataknite utikač svjećice.

6.4 Punjenje motornog ulja

Motorno ulje podmazuje i hladi motor. Specifikacije o motornom ulju i količini punjenja

možete naći u Uputama za uporabu motora.

spremnika goriva ne bude mogao skinuti. ► Skinite čep spremnika za gorivo. ► Gorivo ulijte uz pomoć prikladnog pomagala

za punjenje do najviše 15 mm od ruba spre‐

mnika goriva. ► Čep spremnika goriva postavite na spremnik

goriva. ► Čep spremnika goriva okrećite u smjeru

kazaljke na satu i čvrsto ga zategnite rukom.

Spremnik goriva je zatvoren.

8 Namještanje kosilice za

korisnika

8.1 Rasklapanje upravljača

► Isključite motor. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu.

0478-111-9800-B 67

Page 68

hrvatski 9 Pokretati/startati i zaustaviti motor

► Čvrsto držite upravljač (1). ► Pritisnite polugu (2) prema dolje i držite je. ► Rasklopite upravljač (1) i pritom pazite da se

uže (3) ne ukliješti.

► Otpustite polugu (2).

Upravljač će se čujno uklopiti.

► Pritisnite dršku za pokretanje (4) prema uprav‐

ljaču (1) i držite je pritisnutom.

► Ručicu za pokretanje (5) povucite lagano u

smjeru vodilice užeta (6).

► Ručicu za pokretanje (5) objesite u vodilicu

užeta (6). ► Pustite dršku za pokretanje (4). ► Nataknite utikač svjećice.

8.2 Sklapanje upravljača

Upravljač se može sklopiti radi uštede prostora tijekom transporta ili skladištenja. ► Isključite motor. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu. ► Ručicu za pokretanje skinite s vodilice užeta i

lagano je vraćajte u smjeru motora.

► Čvrsto držite upravljač (1). ► Pritisnite polugu (2) prema dolje i držite je. ► Sklopite upravljač (1). ► Otpustite polugu (2). Upravljač će se čujno uklopiti. ► Nataknite utikač svjećice.

8.3 Namještanje upravljača

► Isključite motor. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu.

► Čvrsto držite upravljač (1). ► Pritisnite polugu (2) prema dolje i držite je. ► Postavite upravljač (1) u željeni položaj i

pazite na to da se upravljač ponovno potpuno

uklopi. ► Otpustite polugu (2). ► Nataknite utikač svjećice.

9 Pokretati/startati i zaustaviti

motor

9.1 Pokretanje motora

► Postavite kosilicu na ravnu površinu.

68 0478-111-9800-B

Page 69

10 Provjera kosilice hrvatski

Kut oštrenja c

–

► Ako je debljina ili širina noža manja od mini‐

malne debljine/širine: zamijenite nož, ► Ako se nije pridržavalo kuta oštrenja, naoštire

nož, ► Ako postoje nejasnoće: potražite pomoć struč‐

19.2.

nog trgovca društva STIHL.

19.2.

11 Rad kosilicom

► Lijevom rukom pritisnite dršku za pokreta‐

nje (1) prema upravljaču (2) i držite je.

► Polako desnom rukom izvucite ručicu za

pokretanje (3) do pojave otpora.

► Brzo izvlačite i vraćajte ručicu za pokreta‐

nje (3) dok motor radi.

► Ako se motor ne pokreće: pridržavajte se

Uputa za uporabu motora.

9.2 Isključivanje motora

► Postavite kosilicu na ravnu površinu. ► Pustite dršku za pokretanje.

Motor se isključuje.

► Napustite korisnički položaj.

10 Provjera kosilice

10.1 Provjera upravljačkih eleme‐ nata

Drška za pokretanje ► Isključite motor. ► Potpuno povucite dršku za pokretanje u

smjeru upravljača pa je otpustite.

► Ako se drška za pokretanje teško pomiče ili se

ne vrati u početni položaj: ne upotrebljavajte kosilicu i obratite se ovlaštenom trgovcu tvrtke STIHL. Drška za pokretanje nije ispravna.

10.2 Provjera noževa

► Zaustavite motor. ► Izvucite utikač svjećice. ►

Uspravite kosilicu, 15.1.

11.1 Držanje i vođenje kosilice

► Čvrsto držite upravljač objema rukama tako da

ga palčevi obuhvaćaju.

11.2 Namještanje visine reza

Moguće je namjestiti 7 visina reza:

20 mm = položaj 1

–

30 mm = položaj 2

–

40 mm = položaj 3

–

55 mm = položaj 4

–

70 mm = položaj 5

–

85 mm = položaj 6

–

100 mm = položaj 7

–

Položaji su navedeni na kosilici. Namještanje visine reza

► Isključite motor.

Nož se ne smije okretati.

► Postavite kosilicu na ravnu površinu.

► Čvrsto držite kosilicu za ručicu (1). ► Pritisnite i držite polugu (2). ► Podizanjem i spuštanjem postavite kosilicu u

željeni položaj.

► Izmjerite sljedeće:

Debljina a

–

Širina b

–

0478-111-9800-B 69

Trenutačno odabrana visina reza može se oči‐ tati na pokazivaču visine reza (3) s pomoću oznake (4).

Page 70

hrvatski 12 Nakon rada

► Otpustite polugu (2).

Kosilica se uklapa.

11.3 Kosidba i malčiranje

Kosilica je opremljena višenamjenskim nožem i može se koristiti za košnju ili malčiranje.

► Preklopite zaporni jezičac (1). ► Otklopite gornji dio košare za travu (2) na

ručici (3) i držite ga. ► Drugom rukom čvrsto držite donju dršku (4). ► Ispraznite košaru za travu. ► Sklopite košaru za travu.

► Polako i kontrolirano gurajte kosilicu prema

naprijed.

11.4 Pražnjenje košare za travu

► Objesite košaru za travu.

12 Nakon rada

12.1 Nakon rada

► Isključite motor. ► Ako je kosilica mokra: pričekajte da se kosilica

osuši. ► Očistite kosilicu.

13 Transport

13.1 Transport kosilice

► Isključite motor.

Nož se ne smije okretati.

Zračna struja koju proizvodi nož podiže pokazi‐ vač razine napunjenosti (1). Kad je košara za travu puna, zračna se struja prekida. Ako je zračna struja preniska, pokazivač razine napu‐ njenosti (2) vraća se u stanje mirovanja. To je znak da treba isprazniti košaru za travu.

Neograničena funkcija pokazivača razine napu‐ njenosti postoji samo pri optimalnoj zračnoj struji. Vanjski utjecaji, kao što su mokra, gusta ili visoka trava, niske razine reza, onečišćenje ili slično, mogu utjecati na zračnu struju i rad poka‐ zivača razine napunjenosti. ► Ako se pokazivač razine napunjenosti vrati u

stanje mirovanja: Ispraznite košaru za travu. ► Isključite kosilicu. ► Skinite košaru za travu.

► Izvucite utikač svjećice. Guranje kosilice

► Polako i kontrolirano gurajte kosilicu prema

naprijed.

Nošenje kosilice ► Nosite zaštitne rukavice. ► Skinite košaru za travu. ► Skinite produženje.

70 0478-111-9800-B

Page 71

14 Pohranjivanje/skladištenje hrvatski

► Ako se kosilica nosi s otklopljenim upravlja‐

čem:

► Jedna osoba treba objema rukama pridrža‐

vati kosilicu za transportnu dršku (1), a druga osoba objema rukama za uprav‐ ljač (2).

► Kosilicu trebaju podići i nositi dvije osobe. ► Ako se kosilica nosi sa sklopljenim upravlja‐

čem:

►

Sklapanje upravljača,

► Jedna osoba treba objema rukama pridrža‐

vati kosilicu za transportnu dršku (1), a druga osoba objema rukama za ručicu (3).

► Kosilicu trebaju podići i nositi dvije osobe. Transport kosilice u vozilu

► Osigurajte kosilicu u stajaćem položaju tako

da se ne može prevrnuti niti pomicati.

8.2.

14 Pohranjivanje/skladištenje

14.1 Skladištenje kosilice

► Isključite motor i pustite da se ohladi. ► Izvucite utikač svjećice. ► Skladištite kosilicu uz ispunjenje sljedećih

uvjeta:

Kosilica je izvan dometa djece.

–

Kosilica je čista i suha.

–

Kosilica se ne može prevrnuti.

–

Kosilica se ne može otkotrljati.

–

Ako je kosilica uskladištena dulje od 3 mje‐

seca, također imajte na umu:

► Ispraznite spremnik goriva.

► Čišćenje spremnika goriva prepustite ovla‐

štenom trgovcu tvrtke STIHL.

► Zamijenite motorno ulje u skladu s Uputama

za uporabu motora.

► Odvijte svjećicu i ulijte 3 ml motornog ulja u

motor kroz otvor za svjećicu.

► Ručicu za pokretanje izvucite i vraćajte više

puta.

14.2 Položaj za skladištenje

Kosilica se može sklopiti za uštedu prostora pri skladištenju. ► Postavite kosilicu na ravnu površinu. ► Skinite košaru za travu. ►

Visinu reza dovedite u najviši položaj. 11.2

►

Sklopite upravljač.

► Čvrsto držite kosilicu jednom rukom za

dršku (1), a drugom čvrsto držite transportnu dršku (2) i nagnite unatrag.

8.2

15 Čistiti

15.1 Uspravljanje kosilice

► Ispraznite spremnik goriva.

Motor se isključuje. ► Izvucite utikač svjećice. ► Postavite kosilicu na ravnu površinu. ► Ručicu za pokretanje skinite s vodilice užeta. ► Skinite košaru za travu. ►

Visinu reza dovedite u najviši položaj, 11.2. ►

Postavite upravljač u najniži položaj, 8.3.

UPOZORENJE

■ Ako se ručica za pokretanje izvuče pri izvuče‐ nom utikaču svjećice, iskre mogu izaći van. Iskre mogu zapaliti pare benzina koje izlaze i izazvati požare i eksplozije. Može doći do teških ozljeda ili smrti osoba i materijalne štete. ►

Utikač svjećice držite podalje od otvora za svjećicu.

► Uvrnite svjećicu i zategnite je.

0478-111-9800-B 71

► Postavite s desne strane pored uređaja. ► Otvorite i držite zaklopku za izbacivanje (1). ► Lijevom rukom pritisnite polugu (2) prema

dolje i držite.

► Desnom rukom čvrsto držite kosilicu za tran‐

sportnu ručku (3) i nagnite je unatrag.

Kosilica je stabilna i može se očistiti.

15.2 Čišćenje kosilice

► Isključite motor. ► Pričekajte da se kosilica ohladi. ► Izvucite utikač svjećice. ► Očistite kosilicu vlažnom krpom. ► Očistite ventilacijske otvore četkicom.

Page 72

hrvatski 16 Održavati ► Uspravite kosilicu.

► Očistite područje oko noža i nož drvenim šta‐

pom, mekanom četkom ili vlažnom krpom.

► Nataknite utikač svjećice.

UPUTA

■ Čišćenje visokotlačnim čistačem ili mlazom vode može oštetiti uređaj. ► Nemojte čistiti uređaj visokotlačnim čista‐

čem ili mlazom vode.

16 Održavati

16.1 Intervali održavanja

Intervali održavanja ovise o uvjetima okoline i radnim uvjetima. Tvrtka STIHL preporučuje slje‐ deće intervale održavanja:

Motor ► Motor održavajte u skladu s ovim Uputama za

uporabu motora.

Kosilica ► Ovlašteni trgovac tvrtke STIHL treba provjera‐

vati kosilicu svake godine.

16.2 Montaža i demontaža noža

16.2.1 Demontaža noža

► Isključite motor. ► Izvucite utikač svjećice. ► Uspravite kosilicu.

► Blokirajte nož (1) komadom drva (2). ► Odvijte vijak s podloškom (3) u smjeru strelice

i uklonite ga.

► Skinite nož (1). ► Odbacite vijak s podloškom (3).

Koristite novi vijak s podloškom za pričvršćiva‐ nje noža (1).

► Nataknite utikač svjećice.

16.2.2 Montaža noža

► Isključite motor. ► Izvucite utikač svjećice. ► Uspravite kosilicu.

72 0478-111-9800-B

► Nanesite sredstvo za osiguranje vijaka Loctite

243 na navoj vijka s podloškom (1).

► Postavite nož (2) tako da izbočenja na kon‐

taktnoj površini zahvaćaju u utore. ► Uvrnite vijak s podloškom (1). ► Blokirajte nož (2) komadom drva (3). ► Vijak s podloškom (1) zategnite s momentom

pritezanja od 60 Nm ► Nataknite utikač svjećice.

16.3 Oštrenje i uravnotežavanje

noža

Za pravilno oštrenje i uravnotežavanje noža potrebno je puno vježbe.

STIHL preporučuje da ovlašteni trgovac tvrtke STIHL naoštri i uravnoteži nož.

Aktualne adrese ovlaštenih trgovaca možete pro‐ naći u odgovarajućem nacionalnom predstavni‐ štvu tvrtke STIHL www.stihl.com .

UPOZORENJE

■ Rubovi oštrice noža su oštri. Korisnik se može

posjeći.

► Nosite zaštitne rukavice od otpornog mate‐

rijala.

► Isključite motor. ► Izvucite utikač svjećice. ►

Uspravite kosilicu, 15.1. ► Demontirajte nož. ► Naoštrite nož. Pritom obratite pažnju na kut

oštrenja i hladite nož, 19.2.

Nož ne smije poplaviti tijekom oštrenja. ► Montirajte nož. ► Nataknite utikač svjećice. ► U slučaju nejasnoća: obratite se ovlaštenom

trgovcu tvrtke STIHL.

17 Popravljati

17.1 Popravljanje kosilice

Korisnik ne može sam popraviti kosilicu ni nož. ► Ako su kosilica ili nož oštećeni: ne upotreblja‐

vajte kosilicu ili nož i obratite se ovlaštenom

trgovcu tvrtke STIHL.

Page 73

18 Odkloniti smetnje/kvarove hrvatski ► Ako su pločice s napomenama nečitljive ili

oštećene: ovlašteni trgovac tvrtke STIHL treba zamijeniti pločice s napomenama.

18 Odkloniti smetnje/kvarove

18.1 Uklanjanje smetnji kosilice

Smetnja Uzrok Rješenje Motor se ne

može pokre‐ nuti.

Spremnik goriva je prazan. ► Ulijte gorivo u kosilicu.

Motor se teško pokreće ili snaga motora slabi.

Motor se pret‐ jerano zagri‐ java.

Kosilica jako vibrira.

Trava nije dobro odre‐ zana.

19 Tehnički podaci

19.1 Kosilica STIHL RM 248.3,

Tip motora: STIHL EVC 205

–

Drška za pokretanje košnje nije pritisnuta.

Vod opskrbe gorivom je začepl‐ jen.

U spremniku se nalazi loše, onečišćeno ili staro gorivo.

Zračni filter je prljav. ► Očistite ili zamijenite zračni filter u skladu s Upu‐

Utikač svjećice izvučen je iz svjećice ili je kabel za paljenje loše pričvršćen na utikač.

Svjećica je začađena, oštećena ili je razmak elektroda pogre‐ šan.

Otpor na nožu je prevelik. ► Namjestite veću visinu reza.

Kućište kosilice je začepljeno. Očistite kosilicu.

Visina reza namještena je pre‐ nisko ili je prevelika brzina kre‐ tanja.

U spremniku goriva i rasplinjaču je voda ili je rasplinjač začepl‐ jen.

Spremnik goriva je prljav. Obratite se ovlaštenom trgovcu tvrtke STIHL. Zračni filter je prljav. Očistite ili zamijenite zračni filter u skladu s Uputama

Svjećica je začađena. Očistite ili zamijenite svjećicu. Razina motornog ulja je pre‐

niska.

Rashladna rebra su prljava. Očistite kosilicu. Nož je oštećen. Zamijenite nož.

Nož nije pravilno montiran. Montirajte nož. Nož je tup ili istrošen. Naoštrite ili zamijenite nož.

RM 253.3

► Motor pokrenite u skladu s ovim Uputama za upo‐

rabu.

► Obratite se ovlaštenom trgovcu tvrtke STIHL.

► Upotrijebite svjež benzin priznate marke.

tama za uporabu motora.

► Nataknite utikač svjećice. ► Provjerite spoj između kabela paljenja i utikača.

► Očistite ili zamijenite svjećicu. ► Namjestite razmak elektroda.

► Pokrenite motor u nižoj travi.

Prilagodite visinu reza ili sporije kosite.

Ispraznite spremnik za gorivo, očistite vod goriva i rasplinjač.

za uporabu motora.

Motorno ulje dolijte ili zamijenite u skladu s ovim Uputama za uporabu motora.

Obujam: 127 cm³

–

snaga (P): 1,8 kW (2,5 KS) pri 2800 /min

–

Broj okretaja (n): 2800/min

–

Maksimalni volumen spremnika goriva: 0,8 l

–

Težina (m):

–

0478-111-9800-B 73

Page 74

hrvatski 20 Pričuvni dijelovi i pribor

RM 248.3 : 30 kg

–

RM 253.3 : 31 kg

–

Maksimalni volumen košare za travu:

–

RM 248.3 : 52 l

–

RM 253.3 : 55 l

–

širina reza:

–

RM 248.3 : 46 cm

–

RM 253.3 : 51 cm

–

19.2 Nož

19.4 REACH

REACH označava EG-odredbu/propis za registri‐ ranje, procjenjivanje i dozvolu/dopuštenje pri‐ mjene kemikalija.

Informacije za ispunjenje REACH odredbe su pod www.stihl.com/reach navedene.

20 Pričuvni dijelovi i pribor

20.1 Zamjenski dijelovi i pribor

Ovi simboli označavaju originalne zamjenske dijelove društva STIHL i ori‐ ginalni pribor društva STIHL.

STIHL preporučuje uporabu originalnih zamjen‐ skih dijelova društva STIHL i originalnog pribora društva STIHL.

Društvo STIHL unatoč stalnom promatranju trži‐ šta ne može procijeniti zamjenske dijelove i pri‐

Minimalna debljina a: 1,6 mm

–

Minimalna širina b: 55 mm

–

Kut oštrenja c: 30°

–

19.3 Vrijednosti emisija zvuka i vibracija

RM 248.3 K-vrijednost za razinu zvučnog tlaka iznosi

2 dB(A). K-vrijednost za zajamčenu razinu zvučne snage iznosi 2,2 dB(A). K-vrijednost za vibracije iznosi 2,2 m/s².

Razina zvučnog tlaka LpA izmjerena prema

–

normi EN ISO 5395-2: 82 dB(A) Zajamčena razina zvučne snage L

–

rena prema 2000/14/EC / S.I. 2001/1701: 96 dB(A) Vrijednost vibracija ahv, upravljač, izmjerena

–

prema normi EN ISO 5395-2: 4,4 m/s²

RM 253.3 K-vrijednost za razinu zvučnog tlaka iznosi

2 dB(A). K-vrijednost za zajamčenu razinu zvučne snage iznosi 2,2 dB(A). K-vrijednost za vibracije iznosi 2,2 m/s².

Razina zvučnog tlaka LpA izmjerena prema

–

normi EN ISO 5395-2: 83 dB(A) Zajamčena razina zvučne snage L

–

rena prema 2000/14/EC / S.I. 2001/1701: 97 dB(A) Vrijednost vibracija ahv, upravljač, izmjerena

–

prema normi EN ISO 5395-2: 4,4 m/s²

Informacije o usklađenosti s Direktivom o vibraci‐ jama za poslodavce 2002/44/EC i S.I. 2005/1093 potražite na web-stranici www.stihl.com/vib .

WAd

izmje‐

bor drugih proizvođača u pogledu pouzdanosti, sigurnosti i prikladnosti i STIHL se ne može zau‐ zeti za njihovu primjenu.

Originalni zamjenski dijelovi društva STIHL i ori‐ ginalan pribor društva STIHL dostupni su kod stručnog trgovca društva STIHL.

20.2 Važni rezervni dijelovi

Nož:

–

RM 248.3 : WA41 702 0105

–

RM 253.3 : WA42 702 0100

–

Vijak noža s podloškom: 0000 951 3505

–

21 Zbrinjavanje

21.1 Zbrinjavanje kosilice na otpad

Informacije o zbrinjavanju na otpad možete dobiti od lokalne uprave ili od ovlaštenog trgovca tvrtke STIHL.

Nepravilno zbrinjavanje na otpad može štetiti zdravlju i zagađivati okoliš. ► Dopremite STIHL proizvode, uključujući amba‐

lažu, na odgovarajuće sabirno mjesto za reci‐ kliranje u skladu s lokalnim propisima.

► Nemojte ih zbrinjavati u kućni otpad.

22 EU-izjava o sukladnosti

22.1 Kosilica STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Austrija

74 0478-111-9800-B

Page 75

23 UKCA izjava o sukladnosti hrvatski

izjavljuje uz samostalnu odgovornost da

izvedba: Kosilica

–

tvornička marka: STIHL

–

vrsta: RM 248.3, RM 253.3

–

širina reza:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

serijska oznaka:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

odgovara relevantnim odredbama Direktiva 2000/14/EC, 2006/42/EC, 2014/30/EU i 2011/65/EU te da je razvijena i proizvedena u skladu s verzijama sljedećih normi koje su na snazi na dan proizvodnje: EN ISO 5395-1, EN ISO 5395-2 i EN ISO 14982.

Prijavljeno tijelo: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Izmjerena i zajamčena razina zvučne snage utvr‐ đena je u skladu s Direktivom 2000/14/EC, prilog VIII.

Izmjerena razina zvučne snage:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Jamčena razina zvučne snage:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Tehnička dokumentacija pohranjena je u tvrtki STIHL Tirol GmbH.

Godina proizvodnje i broj stroja navedeni su na kosilici.

Langkampfen, 11.12.2023 STIHL Tirol GmbH

zastupa Matthias Fleischer, Voditelj razvoja proizvoda

zastupa Sven Zimmermann, Glavni voditelj odjela za

osiguranje kvalitete

23 UKCA izjava o sukladnosti

23.1 Kosilica STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Austrija izjavljuje uz samostalnu odgovornost da

izvedba: Kosilica

–

tvornička marka: STIHL

–

vrsta: RM 248.3, RM 253.3

–

širina reza:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

serijska oznaka:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

odgovara relevantnim propisima UK-a Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electro‐ magnetic Compatibility Regulations 2016 i The Restriction of the Use of Certain Hazardous Sub‐ stances in Electrical and Electronic Equipment Regulations 2012 te je razvijena i proizvedena u skladu s verzijama sljedećih normi koje su na snazi na dan proizvodnje: EN ISO 5395-1, EN ISO 5395-2 i EN ISO 14982.

Prijavljeno tijelo: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Izmjerena i zajamčena razina zvučne snage utvr‐ đena je u skladu s propisom UK-a Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

Izmjerena razina zvučne snage:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Jamčena razina zvučne snage:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Tehnička dokumentacija pohranjena je u tvrtki STIHL Tirol GmbH.

Godina proizvodnje i broj stroja navedeni su na kosilici.

Langkampfen, 11.12.2023 STIHL Tirol GmbH

0478-111-9800-B 75

Page 76

svenska 24 Adrese

zastupa

Matthias Fleischer, Voditelj razvoja proizvoda zastupa

Sven Zimmermann, Glavni voditelj odjela za osiguranje kvalitete

24 Adrese

STIHL – Glavna uprava ANDREAS STIHL AG & Co. KG

Postfach 1771 D-71307 Waiblingen

STIHL – Uvoznici BOSNA I HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Telefaks: +387 36 350536

HRVATSKA UNIKOMERC – UVOZ d.o.o..

Sjedište:. Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Telefaks: +385 1 6221569

Innehållsförteckning

Förord....................................................... 76

2 Information bruksanvisningen...................76

3 Översikt.....................................................77

4 Säkerhetsanvisningar............................... 78

5 Göra gräsklippare klar att användas.........83

6 Sätta ihop gräsklippare............................. 84

7 Tanka gräsklippare................................... 85

8 Ställa in gräsklippare för användaren....... 85

9 Starta och stäng av motorn.......................86

10 Kontrollera gräsklippare............................87

11 Arbeta med gräsklipparen.........................87

12 Efter arbetet.............................................. 88

13 Transport...................................................88

14 Förvaring...................................................89

15 Rengöring................................................. 89

16 Underhåll...................................................90

17 Reparera...................................................90

18 Felavhjälpning...........................................91

19 Tekniska data............................................91

20 Reservdelar och tillbehör.......................... 92

21 Kassering..................................................92

22 EU-försäkran om överensstämmelse........92

23 UKCA-konformitetsdeklaration..................93

24 Adresser....................................................94

1 Förord

Hej! Tack för att du valt en produkt från STIHL. Vi

utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvis‐

ningen

2.1 Gällande dokument

Denna bruksanvisning är en översättning av ori‐ ginalbruksanvisningen från tillverkaren i enlighet med EG-direktivet 2006/42/EC.

De lokala säkerhetsföreskrifterna gäller.

Översättning av originalbruksanvisningen

0000010401_006_S

Tryckt på klorfritt blekt papper.

Papperet är återvinningsbart.

0478-111-9800-B. VA2.L24.

76 0478-111-9800-B

Page 77

3 Översikt svenska ► Läs, förstå och förvara följande dokument, för‐

utom bruksanvisningen:

Bruksanvisning motor STIHL EVC 205

–

3 Översikt

3.1 Gräsklippare

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador

eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

VARNING

■ Varnar för faror som kan leda till allvarliga ska‐

dor eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialska‐

dor. ► Med åtgärderna kan man förhindra materia‐

lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

1 Växelbygel

Växelbygeln används för att starta och stoppa motorn.

2 Styre

Styret används för att hålla, styra och trans‐ portera gräsklipparen.

3 Starthandtag

Starthandtaget används för att starta motorn.

4 Nivåindikering

Nivåindikeringen visar hur fylld gräsuppsam‐ laren är.

Gräsuppsamlare Gräsuppsamlaren samlar upp det klippta grä‐ set.

6 Utkastlucka

Utkastluckan stänger utkastkanalen.

7 Spak

Spaken används för att justera och fälla ner styrhandtaget.

Tillvalet gräsuppsamlare följer inte med vid leverans.

0478-111-9800-B 77

Page 78

svenska 4 Säkerhetsanvisningar

8 Handtag

Handtaget används för att hålla i gräsklippa‐ ren vid justering av klipphöjden och för trans‐ port av gräsklipparen.

9 Spak

Spaken används för att justera klipphöjden.

10 Bränsletanklock

Bränsletanklocket stänger öppningen för påfyllning av bensin.

11 Filterlock

Filterlocket täcker luftfiltret.

12 Transporthandtag

Transporthandtaget används för att transpor‐ tera gräsklipparen.

13 Lås

Låset håller sidoutkastluckan stängd.

14 Sidoutkastlucka

Sidoutkastluckan stänger sidoutkastöpp‐ ningen.

15 Sidoutkastöppning

Sidoutkastöppningen för det klippta gräset åt sidan.

16 Förlängning

Förlängningen styr det klippta gräset åt sidan och ned mot marken.

17 Bioklipptillsats

Bioklipptillsatsen stänger utkastkanalen.

18 Kniv

Kniven klipper och mal sönder gräset för kompostering.

19 Tändkabelsko

Tändkabelskon förbinder tändkabeln med tändstiftet.

20 Tändstift

Tändstiftet antänder bränsle-/luftblandningen i motorn.

21 Ljuddämpare

Ljuddämparen minskar bullret från gräsklippa‐ ren.

22 Motoroljelock

Motoroljelocket stänger öppningen för påfyll‐ ning av motorolja.

# Typskylt med maskinens serienummer

3.2 Symboler

Symbolerna kan finnas på gräsklipparen och betyder följande:

Denna symbol betecknar bränsletan‐ klocket.

4 Säkerhetsanvisningar

4.1 Varningssymboler

Varningssymbolerna på gräsklipparen betyder följande:

4.2 Användning enligt föreskrif‐

Gräsklipparen STIHL RM 248.3 eller RM 253.3 används för klippning och bioklippning av gräs.

Denna symbol betecknar motorolje‐ locket.

Garanterad ljudnivå enligt riktlinjen 2000/14/EC i dB(A) för att kunna jäm‐ föra produkternas buller.

Kasta inte produkten tillsammans med hushållsavfall.

Ställ in klipphöjden.

Mängdindikator gräsuppsamlare.

Starta motorn.

Beakta säkerhetsanvisningarna och deras åtgärder.

Läs, förstå och förvara bruksanvis‐ ningen.

Se upp för objekt som slungas ut – håll avstånd och obehöriga borta.

Ta inte på den roterande kniven.

Dra bort tändstiftskontakten under transport, förvaring, underhåll eller reparation.

terna

78 0478-111-9800-B

Page 79

4 Säkerhetsanvisningar svenska

VARNING

■ Om gräsklipparen inte används enligt föreskrif‐

terna kan detta orsaka allvarliga personskador eller dödsfall och sakskador. ►

Använd gräsklipparen enligt beskrivningen i denna bruksanvisning och i motorns bruks‐ anvisning.

4.3 Krav på användaren

VARNING

■ Användare utan introduktion kan inte känna

igen och bedöma riskerna med gräsklipparen. Detta kan orsaka allvarliga personskador eller dödsfall.

► Läs, förstå och förvara bruksanvis‐

ningen.

► Om gräsklipparen lämnas ut till en annan

person: skicka med gräsklipparens och motorns bruksanvisning.

►

Se till att användaren uppfyller följande krav:

Användaren är utvilad.

–

Användaren har inte nedsatt fysisk, sen‐

–

sorisk eller mental förmåga att använda gräsklipparen. Om användaren har ned‐ satt fysisk, sensorisk eller mental för‐ måga får användaren endast använda den under uppsikt eller efter instruktio‐ ner av en ansvarig person. Användaren kan känna igen och

–

bedöma riskerna med gräsklipparen. Användaren är medveten om att veder‐

–

börande är ansvarig för olyckor och ska‐ dor. Användaren är myndig eller utbildas i ett

–

yrke under uppsikt enligt nationella reg‐ ler. Användaren har fått instruktioner av en

–

STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen för första gången. Användaren är inte påverkad av alko‐

–

hol, medicin eller droger.

► Om något är oklart: kontakta en STIHL ser‐

vande fackhandel.

4.4 Klädsel och utrustning

► Använd långbyxor av kraftigt material.

■ Det uppstår buller under arbetet. Buller kan skada hörseln. ► Använd hörselskydd.

■ Under arbetet kan damm virvla upp. Damm som andas in kan skada hälsan och orsaka allergiska reaktioner. ►

Om damm virvlas upp: använd en damm‐ skyddsmask.

■ Olämplig klädsel kan fastna i trä, grenar och gräsklipparen. Användare utan lämplig klädsel kan skadas svårt. ►

Använd åtsittande klädsel.

► Ta av schalar och smycken.

■ Under rengöring, underhåll och transport kan användaren komma i kontakt med kniven. Användaren kan skadas. ►

Använd skyddshandskar av kraftigt mate‐ rial.

► Använd stadiga, stängda skor med räfflad

sula.

■ Om användaren har olämpliga skor finns en halkrisk. Användaren kan skadas.

■ När kniven slipas kan partiklar slungas iväg. Användaren kan skadas. ► Använd åtsittande skyddsglasögon. Lämp‐

liga skyddsglasögon har kontrollerats enligt normen EN 166 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln.

►

Använd skyddshandskar av kraftigt mate‐ rial.

4.5 Arbetsområde och omgivning

VARNING

■

Obehöriga personer, barn och djur kan inte känna igen och bedöma riskerna med grä‐ sklipparen och föremål som slungas iväg. Detta kan orsaka allvarliga personskador och sakskador. ►

Håll obehöriga personer, barn och djur

borta från arbetsområdet. ► Håll ett avstånd till föremål. ► Lämna inte gräsklipparen utan tillsyn. ► Se till att barn förhindras att leka med grä‐

sklipparen.

■ När motorn går kommer det ut avgaser ur ljud‐ dämparen. Varma avgaser kan antända lättan‐ tändliga material och utlösa en brand. ►

Håll bort avgasstrålen från eldfarliga mate‐ rial.

VARNING

■

Under arbetet kan föremål kastas upp med hög hastighet. Användaren kan skadas.

0478-111-9800-B 79

Page 80

svenska 4 Säkerhetsanvisningar

►

4.6 Säker användning

4.6.1 Gräsklippare Gräsklipparen är i säkert bruksskick när följande villkor uppfylls:

Gräsklipparen är oskadad.

–

Det kommer inte ut bensin ur gräsklipparen.

–

Bränsletankens lock är stängt.

–

Det kommer inte ut motorolja ur gräsklipparen.

–

Motoroljelocket är stängt.

–

Gräsklipparen är ren.

–

Manöverreglagen fungerar och är oföränd‐

–

rade. Om klippning sker och det klippta gräset ska

–

samlas upp i gräsuppsamlaren: Bioklipptillsat‐ sen är borttagen, förlängningen är borttagen och gräsuppsamlaren är rätt fäst. Om klippning sker och det klippta gräset ska

–

kastas ut bakåt: gräsuppsamlaren har lossats och utkastluckan är stängd. Om klippning sker och det klippta gräset ska

–

ledas i sidled mot marken: Gräsuppsamlaren har lossats, bioklipptillsatsen är rätt isatt och förlängningen är rätt fäst. Om bioklippning sker: förlängningen och grä‐

–

suppsamlaren har lossats och bioklipptillsat‐ sen är rätt isatt. Kniven har monterats rätt.

–

STIHL originaltillbehör har monterats rätt på

–

denna gräsklippare. Fjäderbelastade mekanismer är oskadade och

–

fungerar. Motorn stannar när inkopplingsbygeln släpps.

–

VARNING

■

Om maskinen inte är i säkert bruksskick fun‐ gerar komponenterna inte längre på rätt sätt, säkerhetsanordningarna är ur funktion och bränsle rinner ut. Detta kan orsaka allvarliga personskador eller dödsfall. ►

Arbeta med en oskadad gräsklippare.

► Om det kommer ut bensin ur gräsklipparen:

använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

►

Stäng bränsletankens lock.

► Om det kommer ut motorolja ur gräsklippa‐

ren: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

►

Stäng motoroljelocket.

► Om gräsklipparen är smutsig: rengör grä‐

sklipparen.

► Manipulera inte gräsklipparen och dess

säkerhetssystem.

► Manipulering av gräsklipparen, som föränd‐

rar effekten eller motorns varvtal, är absolut förbjuden.

Om manöverreglagen inte fungerar: använd inte gräsklipparen.

► Fjäderbelastade mekanismer kan avge

lagrad energi.

► Om klippning sker och det klippta gräset

ska samlas upp i gräsuppsamlaren: ta bort bioklipptillsatsen, lossa förlängningen och fäst gräsuppsamlaren enligt beskrivningen i denna bruksanvisning.

►

Om klippning sker och det klippta gräset ska ledas i sidled mot marken: lossa grä‐ suppsamlaren, sätt i bioklipptillsatsen och förlängningen enligt beskrivningen i denna bruksanvisning.

►

Om bioklippning sker: lossa förlängningen och gräsuppsamlaren, och sätt i bioklipptill‐ satsen enligt beskrivningen i denna bruks‐ anvisning.

►

Montera kniven enligt beskrivningen i denna bruksanvisning.

► Montera STIHL originaltillbehör på denna

gräsklippare enligt beskrivningen i denna bruksanvisning eller i tillbehörets bruksan‐ visning.

►

Stick inte in föremål i gräsklipparens öpp‐ ningar.

► Byt ut utslitna eller skadade informations‐

skyltar.

► Om något är oklart: kontakta en STIHL ser‐

vande fackhandel.

4.6.2 Kniv

Kniven är i säkert bruksskick när följande villkor uppfylls:

Kniven och komponenterna är oskadade.

–

Kniven är inte deformerad.

–

Kniven har monterats rätt.

–

Kniven har slipats rätt.

–

Kniven är gradfri.

–

Kniven har balanserats rätt.

–

Knivens minsta bredd har inte underskridits,

–

19.2.

–

Slipvinkeln är rätt, 19.2.

VARNING

■

Om kniven inte är i säkert bruksskick kan delar lossna och slungas iväg. Detta kan orsaka all‐ varliga personskador. ►

Arbeta med en oskadad kniv och oskadade

komponenter. ► Montera kniven rätt. ► Slipa kniven rätt. ► Om den minsta tjockleken eller den minsta

bredden har underskridits: byt ut kniven. ► Låt en STIHL servande fackhandel balan‐

sera kniven.

80 0478-111-9800-B

Page 81

4 Säkerhetsanvisningar svenska

► Om något är oklart: kontakta en STIHL ser‐

vande fackhandel.

4.7 Bränsle och tankning

VARNING

■

Bensin är bränslet som används för denna gräsklippare. Bensin är lättantändligt. Om ben‐ sin kommer i kontakt med öppen eld eller varma föremål kan bensin utlösa en brand eller explosion. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ►

Skydda bensin mot värme och eld. ► Spill inte ut bensin. ► Om bensin har spillts ut: torka bort bensin

med en trasa och försök först starta motorn

när alla gräsklipparens delar är torra. ►

Rökning förbjuden. ► Tanka inte i närheten av öppen eld. ► Stäng av motorn och låt den svalna före

tankning. ► Om tanken måste tömmas: gör detta utom‐

hus. ► Starta motorn minst 3 m från tankningsplat‐

sen. ► Förvara aldrig gräsklipparen inomhus med

bensin i tanken.

■ Bensinånga som andas in kan orsaka förgift‐ ning. ► Andas inte in bensinånga. ► Tanka på en väl ventilerad plats.

■ Under arbetets gång blir gräsklipparen varm. Bensin utvidgas och kan orsaka ett övertryck i bränsletanken. Bensin kan spruta ut när bränsletanklocket öppnas. Bensin som sprutar ut kan antändas. Användaren kan skadas all‐ varligt. ►

Låt först gräsklipparen svalna och öppna sedan bränsletanklocket.

■ Kläder som kommer i kontakt med bensin kan vara lättantändliga. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ►

Om kläder kommer i kontakt med bensin: byt kläder.

■ Bensin kan skada miljön. ► Spill inte ut bränsle. ► Sluthantera bensin enligt föreskrift och mil‐

jövänligt.

■ Bensin som kommer i kontakt med hud eller ögon kan orsaka irritation. ► Undvik kontakt med bensin. ► Om den kommer i kontakt med huden:

tvätta hudområdet omedelbart med rikliga mängder vatten och tvål.

►

Om den kommer i kontakt med ögonen: spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare.

■

Gräsklipparens tändsystem alstrar gnistor. Gnistor kan komma ut och orsaka brand och explosion i en miljö med lättantändliga eller explosiva material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ►

Använd tändstift enligt beskrivningen i

motorns bruksanvisning. ► Skruva fast och dra åt tändstiftet. ► Fäst tändstiftskontakten hårt.

■ Om gräsklipparen tankas med bensin som är olämplig för motorn kan gräsklipparen skadas. ► Använd färsk, blyfri bensin av känt märke. ► Beakta uppgifterna i motorns bruksanvis‐

ning.

4.8 Arbeta

VARNING

■ Om användaren inte startar motorn rätt kan användaren förlora kontrollen över gräsklippa‐ ren. Användaren kan skadas allvarligt. ►

Starta motorn enligt beskrivningen i denna bruksanvisning.

■ Användaren kan inte längre arbeta koncentre‐ rat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt. ►

Arbeta lugnt och med eftertanke.

► Klipp endast vid god sikt. Använd inte med

gräsklipparen om ljuset och synförhållan‐ dena är dåliga.

►

Bara en person får använda gräsklipparen. ► Se upp för hinder. ► Vält inte gräsklipparen. ► Se alltid till att du står stadigt på marken

och håller balansen när du arbetar. ► Om du känner att du blir trött: ta en paus. ► Om du klipper i en sluttning: klipp på tvären

mot sluttningen. ► Klipp inte i sluttningar med en stigning på

över 25° (46,6 %). ► Var särskilt uppmärksam när gräsklipparen

används i närheten av sluttningar, stup,

diken, deponier och vallar. ►

Planera arbetstiden så att du undviker hög

belastning under en längre tidsperiod.

■ Maskinen alstrar giftiga avgaser när motorn går. Avgaser som andas in kan orsaka förgift‐ ning. ►

Andas inte in avgaserna.

► Använd gräsklipparen på en väl ventilerad

plats.

0478-111-9800-B 81

Page 82

svenska 4 Säkerhetsanvisningar

► Vid illamående, huvudvärk, synstörningar,

hörselfel eller svindel: avsluta arbetet och uppsök en läkare.

■

Om användaren använder hörselskydd och motorn går kan användaren ev. höra och upp‐ skatta ljud sämre. ►

Arbeta lugnt och med eftertanke.

■ Gräsklipparen är utrustad med en motorstop‐ panordning. ► Motorn och kniven stannar inom 3 sekunder

när inkopplingsbygeln släpps.

■ Användaren kan skära sig på den roterande kniven. Användaren kan skadas allvarligt.

► Dra bort tändstiftskontakten.

► Ta inte på den roterande kniven. ► Om kniven blockeras av ett föremål:

stäng av motorn. Först därefter får föremålet tas bort.

■

Om gräsklipparen förändras eller beter sig ovanligt under arbetet kan gräsklipparen vara i osäkert bruksskick. Detta kan orsaka allvarliga personskador och sakskador. ►

Avsluta arbetet och kontakta en STIHL ser‐ vande fackhandel.

■ Under arbetet kan vibration uppstå från grä‐ sklipparen. ► Använd skyddshandskar. ► Lägg in arbetspauser. ► Om du känner av cirkulationsrubbningar:

kontakta en läkare.

■ Kontrollera ytan som ska klippas och se upp för hinder. Om kniven träffar ett främmande föremål under arbetet kan det eller delar av det slungas iväg med hög hastighet. Detta kan orsaka personskador och sakskador.

► Ta bort främmande föremål, t.ex.

stenar, pinnar, ståltråd, leksaker eller annat från arbetsområdet. Markera dolda föremål som inte kan tas bort.

■

När du släpper inkopplingsbygeln fortsätter kniven rotera en kort tid. Detta kan orsaka all‐ varliga personskador.

► Vänta tills kniven har slutat rotera. ► Ta först bort gräsuppsamlaren när

kniven har slutat rotera.

■ Om den roterande kniven träffar ett hårt före‐ mål kan det uppstå gnistor. Gnistor kan orsaka brand i en miljö med lättantändliga material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador. ►

Arbeta inte i en miljö med lättantändliga material.

■ Om gräsklipparen ställs på en sluttande yta kan den rulla iväg oavsiktligt. Detta kan orsaka personskador och sakskador. ►

Släpp gräsklipparen endast när den står på en plan yta och inte kan rulla iväg av sig själv.

■

Om föremål fästes på styrhandtaget kan grä‐ sklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador. ►

Fäst inga föremål på styrhandtaget.

FARA

■ Om arbetet sker i närheten av spänningsfö‐ rande kablar kan kniven komma i kontakt med de spänningsförande kablarna och skada dem. Detta kan orsaka allvarliga personskador eller dödsfall. ►

Arbeta inte i närheten av spänningsförande kablar.

■ Om arbete sker under ett åskväder kan använ‐ daren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall. ►

Vid åskväder: arbeta inte.

■ Om användaren arbetar i regn finns en halk‐ risk. Detta kan orsaka allvarliga personskador eller dödsfall. ►

Om det regnar: arbeta inte.

4.9 Transport

VARNING

■

Under transporten kan gräsklipparen välta eller flytta på sig. Detta kan orsaka personska‐ dor och sakskador. ►

Stäng av motorn.

► Vänta tills kniven har slutat rotera.

► Dra bort tändstiftskontakten.

► Säkra gräsklipparen med spännband, rem‐

mar eller ett nät på en lämplig lastyta så att den inte kan välta eller flytta på sig.

■

Efter att motorn har gått kan ljuddämparen och motorn vara varm. Användaren kan bränna sig vid transporten. ►

Skjut gräsklipparen.

■ Gräsklipparen är tung. Om användaren bär gräsklipparen själv kan vederbörande skadas. ► Använd skyddshandskar. ► Bär gräsklipparen med två man.

■ Under transporten kan det läcka ut bensin och detta kan leda till föroreningar och skador.

82 0478-111-9800-B

Page 83

5 Göra gräsklippare klar att användas svenska

► Skjut gräsklipparen. ► Transportera maskinen utan bensin.

4.10 Förvaring

VARNING

■

Barn kan inte känna igen och bedöma riskerna med en gräsklippare. Barn kan skadas allvar‐ ligt. ►

Stäng av motorn.

► Förvara gräsklipparen utom räckhåll för

barn.

■ Komponenter av metall kan korrodera pga fukt. Gräsklipparen kan skadas. ► Förvara gräsklipparen på en ren och torr

plats.

■ Om gräsklipparen förvaras på en sluttande yta kan den rulla iväg av misstag. Detta kan orsaka personskador och sakskador. ►

Förvara gräsklipparen endast på plana ytor.

4.11 Rengöring, underhåll och repa‐

ration

VARNING

■ Om motorn går under rengöring, underhåll eller reparation kan detta orsaka allvarliga per‐ sonskador och sakskador. ►

Stäng av motorn.

► Vänta tills kniven har slutat rotera.

hetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador. ► Rengör gräsklipparen och kniven enligt

beskrivningen i denna bruksanvisning,

15.2.

■

Om gräsklipparen eller kniven inte repareras eller underhålls enligt beskrivningen i denna bruksanvisning fungerar komponenterna kan‐ ske inte längre och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga per‐ sonskador eller dödsfall. ►

Byt ut slitna eller skadade delar.

► Utför underhåll eller reparation på gräsklip‐

paren enligt beskrivningen i denna bruksan‐ visning.

►

Utför underhåll på kniven enligt beskriv‐ ningen i denna bruksanvisning.

■ Under rengöring, underhåll eller reparation av kniven kan användaren skära sig på de vassa eggarna. Användaren kan skadas. ►

Använd skyddshandskar av kraftigt mate‐ rial.

■ Kniven kan bli varm under slipningen. Använ‐ daren kan bränna sig. ► Vänta tills kniven har svalnat. ► Använd skyddshandskar av kraftigt mate‐

rial.

5 Göra gräsklippare klar att

användas

5.1 Göra gräsklippare klar att

► Dra bort tändstiftskontakten.

■ Om motorn går under rengöring, underhåll eller reparation kan drivningen startas av misstag. Detta kan orsaka allvarliga persons‐ kador och sakskador. ►

Stäng av motorn.

► Dra bort tändstiftskontakten.

■ Efter att motorn har gått kan ljuddämparen och motorn vara varm. Detta kan orsaka brännska‐ dor. ►

Vänta tills ljuddämparen och motorn har svalnat.

■ Ett kraftigt rengöringsmedel, rengöring med en vattenstråle eller vassa föremål kan skada gräsklipparen eller kniven. Om gräsklipparen eller kniven inte rengörs på rätt sätt fungerar komponenterna kanske inte längre och säker‐

Innan allt arbete påbörjas måste följande steg utföras: ► Ta bort förpackningsmaterialet och transport‐

► Se till att följande komponenter är i säkert

► ► ► ► ► ► ► Om klippning sker och det klippta gräset ska

användas

säkringarna.

bruksskick:

–

Gräsklippare, 4.6.1.

–

Kniv, 4.6.2. Rengöra gräsklippare, 15. Kontrollera kniv, 10.2. Fylla på motorolja, 6.4. Fälla upp styrhandtag, 8.1. Ställa in styrhandtag, 8.3. Tanka gräsklippare, 7.

samlas upp i gräsuppsamlaren: ►

Lossa förlängning, 6.3.2. ►

Ta ut bioklipptillsats, 6.2.1. ►

Fästa gräsuppsamlare, 6.1.2.

0478-111-9800-B 83

Page 84

svenska 6 Sätta ihop gräsklippare ► Om klippning sker och det klippta gräset ska

ledas i sidled mot marken: ►

Lossa gräsuppsamlare, 6.1.3.

►

Sätta i bioklipptillsats, 6.2.2.

►

Fästa förlängning, 6.3.1.

► Om bioklippning sker:

►

Lossa förlängning,

►

Lossa gräsuppsamlare, 6.1.3.

►

Sätta i bioklipptillsats, 6.2.2.

►

Ställa in klipphöjd,

►

Kontrollera manöverreglage, 10.1.

► Om stegen inte kan utföras: använd inte grä‐

sklipparen och kontakta en STIHL servande fackhandel.

6.3.2.

11.2.

6 Sätta ihop gräsklippare

6.1 Sätta ihop, fästa och lossa grä‐

► Ta tag i gräsuppsamlaren (2) i greppet (3) och

fäst den uppifrån med krokarna (4) i fäs‐ tena (5).

► Lägg utkastluckan (1) på gräsuppsamla‐

ren (2).

6.1.3 Lossa gräsuppsamlare ► Stäng av motorn. ► Ställ gräsklipparen på en plan yta. ► Öppna utkastluckan och håll den så. ► Ta bort gräsuppsamlaren uppåt i greppet. ► Stäng utkastluckan.

6.2 Ta ut och sätta i bioklipptillsats

6.2.1 Ta ut bioklipptillsats ► Stäng av motorn. ► Ställ gräsklipparen på en plan yta.

suppsamlare

6.1.1 Sätta ihop gräsuppsamlaren

► Öppna utkastluckan (1) och håll den så. ► Dra upp spärren (2). ► Ta ut bioklipptillsatsen (3) ur utkastkanalen.

► Sätt dit gräsuppsamlarens överdel (1) på grä‐

suppsamlarens underdel (2).

► Tryck in bultarna (3) inifrån genom öppning‐

arna (4).

► Tryck gräsuppsamlarens överdel (1) nedåt.

Gräsuppsamlarens överdel snäpper in hörbart.

6.1.2 Fästa gräsuppsamlare ► Stäng av motorn. ► Ställ gräsklipparen på en plan yta. ► Om förlängningen är fäst: lossa förlängningen. ► Om bioklipptillsatsen är isatt: ta ut bioklipptill‐

satsen.

► Stäng utkastluckan (1).

6.2.2 Sätta i bioklipptillsats ► Stäng av motorn. ► Ställ gräsklipparen på en plan yta.

► Öppna utkastluckan (1) och håll den så. ► Sätt in bioklipptillsatsen (2) i utkastkanalen (3). ► Tryck in bioklipptillsatsens låsklack (4) i urta‐

get på huset (5). Spärren snäpper in.

► Stäng utkastluckan (1).

6.3 Fästa och lossa förlängning

► Öppna utkastluckan (1) och håll den så.

84 0478-111-9800-B

6.3.1 Fästa förlängning ► Stäng av motorn. ► Dra bort tändstiftskontakten.

Page 85

7 Tanka gräsklippare svenska ► Ställ gräsklipparen på en plan yta.

7 Tanka gräsklippare

7.1 Tanka gräsklippare

OBS!

■ Om gräsklipparen inte tankas med rätt bränsle kan gräsklipparen skadas. ► Beakta motorns bruksanvisning.

► Stäng av motorn.

► Tryck på låsningen (1) och håll den så. ► Öppna utkastluckan på sidan (2) och håll den

så.

► Fäst de båda krokarna (3) på axeln (4) under‐

ifrån.

► Placera utkastluckan på sidan (2) på förläng‐

ningen (5).

► Fäst tändstiftskontakten.

6.3.2 Lossa förlängning ► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ gräsklipparen på en plan yta.

► Öppna utkastluckan på sidan (1) och håll den

så. ► Lossa båda krokarna (2). ► Fäll upp förlängningen (3) och ta bort den. ► Stäng sidoutkastluckan (1). ► Fäst tändstiftskontakten.

6.4 Fylla på motorolja

Motoroljan smörjer och kyler motorn. Motoroljans specifikation och påfyllningsmäng‐

den finns i motorns bruksanvisning.

► Ställ gräsklipparen på en plan yta. ► Rengör området kring bränsletankens lock

med en fuktig trasa.

► Vrid bränsletankens lock (1) moturs, tills

bränsletankens lock kan tas bort. ► Ta bort bränsletankens lock. ► Fyll på bränsle med en lämplig tratt så att det

är kvar minst 15 mm till kanten på bränsletan‐

ken. ► Placera bränsletankens lock på bränsletan‐

ken. ► Vrid bränsletankens lock medurs och dra åt

den för hand.

Bränsletanken är stängd.

8 Ställa in gräsklippare för

användaren

8.1 Fälla upp styrhandtag

► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ gräsklipparen på en plan yta.

OBS!

■ Ingen motorolja är ifylld vid leveransen. Start‐ ning av motorn utan eller med för lite motorolja kan skada gräsklipparen. ►

Kontrollera motorns oljenivå innan varje startning och fyll på motorolja vid behov.

► Fyll på motorolja enligt beskrivningen i

motorns bruksanvisning.

0478-111-9800-B 85

Page 86

svenska 9 Starta och stäng av motorn

► Håll fast styrhandtaget (1). ► Tryck ned spaken (2) och håll den så. ► Fäll upp styrhandtaget (1) och se till att

wiren (3) inte kläms fast.

► Släpp spaken (2).

Styrhandtaget snäpper in hörbart.

► Tryck inkopplingsbygeln (4) mot styrhandta‐

get (1) och håll den så.

► Dra startgreppet (5) långsamt i riktning mot lin‐

styrningen (6).

► Fäst startgreppet (5) i linstyrningen (6). ► Släpp inkopplingsbygeln (4). ► Fäst tändstiftskontakten.

8.2 Fälla ned styrhandtag

Styrhandtaget kan fällas ned för platssparande transport och förvaring. ► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ gräsklipparen på en plan yta. ► Lossa startgreppet ur linstyrningen och släpp

tillbaka den långsamt mot motorn.

► Håll fast styrhandtaget (1). ► Tryck ned spaken (2) och håll den så. ► Fäll ned styrhandtaget (1). ► Släpp spaken (2). Styrhandtaget snäpper in hörbart. ► Fäst tändstiftskontakten.

8.3 Ställa in styrhandtag

► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ gräsklipparen på en plan yta.

► Håll fast styrhandtaget (1). ► Tryck ned spaken (2) och håll den så. ► Ställ styrhandtaget (1) i önskad position och

se till att styrhandtaget snäpper in helt igen. ► Släpp spaken (2). ► Fäst tändstiftskontakten.

9 Starta och stäng av motorn

9.1 Starta motor

► Ställ gräsklipparen på en plan yta.

86 0478-111-9800-B

Page 87

10 Kontrollera gräsklippare svenska

► Om den minsta tjockleken eller den minsta

bredden har underskridits: Byt kniv, ► Om slipvinkeln inte är uppfylld: Slipa knivarna,

19.2.

► Om något är oklart: Kontakta en STIHL-åter‐

försäljare.

19.2.

11 Arbeta med gräsklipparen

► Tryck inkopplingsbygeln (1) mot styrhandta‐

get (2) med vänster hand och håll den så.

► Dra ut startgreppet (3) långsamt med höger

hand tills du känner ett motstånd.

► Dra ut startgreppet (3) snabbt och låt det gå

tillbaka tills motorn går.

► Om motorn inte startar: beakta motorns bruks‐

anvisning.

9.2 Stänga av motor

► Ställ gräsklipparen på en plan yta. ► Släpp inkopplingsbygeln.

Motorn stannar.

► Lämna arbetspositionen.

10 Kontrollera gräsklippare

10.1 Kontrollera manöverreglage

Inkopplingsbygel ► Stäng av motorn. ► Dra inkopplingsbygeln helt mot styrhandtaget

och släpp den igen.

► Om inkopplingsbygeln är trög eller inte fjädrar

tillbaka till utgångsläget: använd inte gräsklip‐ paren och kontakta en STIHL servande fack‐ handel. Inkopplingsbygeln är defekt.

10.2 Kontrollera kniven

► Stäng av motorn. ► Dra av tändkabelskon. ►

Ställ upp gräsklipparen, 15.1.

11.1 Hålla fast och styra gräsklip‐

pare

► Håll fast styrhandtaget med båda händerna så

att tummarna når runt styrhandtaget.

11.2 Ställa in klipphöjd

7 klipphöjder kan ställas in:

20 mm = position 1

–

30 mm = position 2

–

40 mm = position 3

–

55 mm = position 4

–

70 mm = position 5

–

85 mm = position 6

–

100 mm = position 7

–

Positionerna finns angivna på gräsklipparen. Ställa in klipphöjd

► Stäng av motorn.

Kniven får inte rotera. ► Ställ gräsklipparen på en plan yta.

► Håll fast gräsklipparen i greppet (1). ► Tryck på spaken (2) och håll den så.

► Mät följande:

Tjocklek a

–

Bredd b

–

Slipvinkel c

–

0478-111-9800-B 87

► Ställ gräsklipparen i önskat läge genom att

lyfta eller sänka.

Den aktuella klipphöjden kan avläsas på klipp‐

höjdsindikeringen (3) med hjälp av marker‐

ingen (4).

Page 88

svenska 12 Efter arbetet

► Släpp spaken (2).

Gräsklipparen snäpper in.

11.3 Klippning och bioklippning

Gräsklipparen är utrustad med en multikniv och kan användas för klippning eller bioklippning.

► Skjut gräsklipparen långsamt och kontrollerat

framåt.

11.4 Tömma gräsuppsamlare

Luftströmmen från kniven lyfter mängdindika‐ torn (1). När gräsuppsamlaren är full stoppas luftströmmen. Om luftströmmen är för liten faller mängdindikatorn (2) tillbaka till viloläget. Detta är en anvisning om att gräsuppsamlaren bör töm‐ mas.

Mängdindikatorn fungerar bäst vid optimal luft‐ ström. Yttre påverkan som vått, tätt eller högt gräs, låga klipplägen, smuts eller liknande kan påverka luftströmmen och mängdindikatorns funktion negativt. ► Om mängdindikatorn faller tillbaka till viloläget:

Töm gräsuppsamlaren. ► Stäng av gräsklipparen. ► Lossa gräsuppsamlaren.

► Öppna låsspärren (1). ► Fäll upp gräsuppsamlarens överdel (2) i grep‐

pet (3) och håll den så.

► Håll fast i det nedre handtaget (4) med den

andra handen. ► Töm gräsuppsamlaren. ► Stäng gräsuppsamlaren. ► Fäst gräsuppsamlaren.

12 Efter arbetet

12.1 Efter arbetet

► Stäng av motorn. ► Om gräsklipparen är våt: låt gräsklipparen

torka. ► Rengör gräsklipparen.

13 Transport

13.1 Transportera gräsklippare

► Stäng av motorn.

Kniven får inte rotera. ► Dra bort tändstiftskontakten.

Skjuta gräsklippare ► Skjut gräsklipparen långsamt och kontrollerat

framåt. Bära gräsklippare

► Använd skyddshandskar. ► Lossa gräsuppsamlaren. ► Lossa förlängningen.

► Om gräsklipparen bärs med uppfällt styrhand‐

tag:

► En person ska hålla fast gräsklipparen i

transporthandtaget (1) fram med båda hän‐ derna och en person ska hålla fast i styr‐ handtaget (2) med båda händerna.

► Lyft och bär gräsklipparen med två man. ► Om gräsklipparen bärs med nedfällt styrhand‐

tag:

►

Fälla ned styrhandtag,

► En person ska hålla fast gräsklipparen i

transporthandtaget (1) fram med båda hän‐ derna och en person ska hålla fast i grep‐ pet (3) med båda händerna.

► Lyft och bär gräsklipparen med två man.

8.2.

88 0478-111-9800-B

Page 89

14 Förvaring svenska

Transportera gräsklipparen i ett fordon ► Säkra gräsklipparen upprättstående så att den

inte välter eller kan flytta på sig.

14 Förvaring

14.1 Förvara gräsklippare

► Stäng av motorn och låt den svalna. ► Dra bort tändstiftskontakten. ► Förvara gräsklipparen så att följande villkor

uppfylls:

Gräsklipparen är utom räckhåll för barn.

–

Gräsklipparen är ren och torr.

–

Gräsklipparen kan inte välta.

–

Gräsklipparen kan inte rulla iväg.

–

Om gräsklipparen ska förvaras längre än 3 månader ska även följande beaktas: ► Kör bränsletanken tom. ► Låt en STIHL servande fackhandel rengöra

bränsletanken.

► Byt motorolja enligt anvisningarna i motorns

bruksanvisning.

► Skruva ur tändstiftet och fyll på 3 ml moto‐

rolja i motorn genom tändstiftsöppningen.

► Dra ut startgreppet flera gånger och låt det

gå tillbaka.

VARNING

■ Om startgreppet dras ut när tändstiftskontak‐ ten är lossad kan det komma ut gnistor. Gnis‐ tor kan antända utströmmande bensinångor och orsaka bränder och explosioner. Detta kan orsaka allvarliga personskador eller döds‐ fall och sakskador. ►

Håll bort tändstiftskontakten från tändstifts‐ hålet.

► Skruva fast och dra åt tändstiftet.

14.2 Förvaringsläge

Gräsklipparen kan fällas ned för platssparande förvaring. ► Ställ gräsklipparen på en plan yta. ► Lossa gräsuppsamlaren. ►

Ställ klipphöjden i det övre läget. 11.2

► Håll fast gräsklipparen med en hand på grep‐

pet (1) och med den andra handen på trans‐ porthandtaget (2), och ställ upp den bakåt.

15 Rengöring

15.1 Ställa upp gräsklippare

► Kör bränsletanken tom.

Motorn stannar. ► Dra bort tändstiftskontakten. ► Ställ gräsklipparen på en plan yta. ► Lossa startgreppet ur linstyrningen. ► Lossa gräsuppsamlaren. ►

Ställa klipphöjd i övre läge, 11.2. ►

Ställa styrhandtag i nedre läge, 8.3.

► Ställ till höger om maskinen. ► Öppna utkastluckan (1) och håll den så. ► Tryck ned spaken (2) med vänster hand och

håll den så. ► Håll fast gräsklipparen i transporthandtaget (3)

med höger hand och ställ upp den bakåt. Gräsklipparen står stabilt och kan rengöras.

15.2 Rengöra gräsklippare

► Stäng av motorn. ► Låt gräsklipparen svalna. ► Dra bort tändstiftskontakten. ► Rengör gräsklipparen med en fuktig trasa. ► Rengör ventilationsöppningarna med en pen‐

sel. ► Ställ upp gräsklipparen. ► Rengör området runt kniven och kniven med

en träpinne, en mjuk borste eller en fuktig

trasa. ► Fäst tändstiftskontakten.

OBS!

■ Rengöring med en högtryckstvätt eller vatten‐

stråle kan skada maskinen.

► Rengör inte maskinen med en högtrycks‐

tvätt eller vattenstråle.

►

Fäll ned styrhandtaget.

0478-111-9800-B 89

8.2

Page 90

svenska 16 Underhåll

16 Underhåll

16.1 Underhållsintervaller

Underhållsintervallerna är beroende av omgiv‐ ningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsinter‐ valler:

Motor ► Genomför underhåll av motorn enligt uppgif‐

terna i motorns bruksanvisning.

Gräsklippare ► Låt en STIHL servande fackhandel kontrollera

gräsklipparen varje år.

16.2 Demontera och montera kniv

16.2.1 Demontera kniven ► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ upp gräsklipparen.

► Blockera kniven (1) med en träbit (2). ► Skruva loss skruven med bricka (3) i pilens

riktning och ta bort den. ► Ta bort kniven (1). ► Kassera skruven med bricka (3).

Använd en ny skruv med bricka för montering

av kniven (1). ► Fäst tändstiftskontakten.

16.2.2 Montera kniven ► Stäng av motorn. ► Dra bort tändstiftskontakten. ► Ställ upp gräsklipparen.

► Applicera Loctite 243 gänglåsning på gängan

på skruven med bricka (1).

► Placera kniven (2) så att upphöjningarna på

anliggningsytan greppar i urtagen. ► Skruva i skruven med brickan (1). ► Blockera kniven (2) med en träbit (3). ► Dra åt skruven med bricka (1) med 60 Nm. ► Fäst tändstiftskontakten.

16.3 Slipa och balansera kniv

Det krävs mycket övning för att slipa och balan‐ sera kniven på rätt sätt.

STIHL rekommenderar att kniven slipas och balanseras av en STIHL servande fackhandel.

Aktuella adresser till återförsäljare finns att få hos alla nationella STIHL-representanter på www.stihl.com.

VARNING

■ Knivens eggar är vassa. Användaren kan

skära sig.

► Använd skyddshandskar av motståndskraf‐

tigt material.

► Stäng av motorn. ► Dra bort tändstiftskontakten. ►

Ställa upp gräsklippare, 15.1. ► Demontera kniven. ► Slipa kniven. Beakta samtidigt slipvinkeln och

kyl kniven, 19.2.

Kniven får inte bli blå under slipningen. ► Montera kniven. ► Fäst tändstiftskontakten. ► Vid eventuella oklarheter: Kontakta en STIHL-

servande fackhandlare.

17 Reparera

17.1 Reparera gräsklippare

Användaren kan inte själv repararera gräsklippa‐ ren eller kniven. ► Om gräsklipparen eller kniven är skadad:

använd inte gräsklipparen eller kniven och

kontakta en STIHL servande fackhandel. ► Om informationsskyltarna är oläsliga eller ska‐

dade: låt en STIHL servande fackhandel byta

ut informationsskyltarna.

90 0478-111-9800-B

Page 91

18 Felavhjälpning svenska

18 Felavhjälpning

18.1 Åtgärda störningar på gräsklipparen

Störning Orsak Åtgärd Motorn går

inte att starta. Bränsletanken är tom. ► Tanka gräsklipparen.

Svårstartad motor eller motorns effekt för svag.

Motorn blir mycket varm.

Gräsklipparen vibrerar kraf‐ tigt.

Gräset klipps inte av rent.

19 Tekniska data

19.1 Gräsklippare STIHL RM 248.3,

Motortyp: STIHL EVC 205

–

Cylindervolym: 127 cm³

–

Effekt (P): 1,8 kW (2,5 hk) vid 2800 /min

–

Varvtal (n): 2800/min

–

Bränsletankens maximala volym: 0,8 l

–

Vikt (m):

–

RM 248.3 : 30 kg

–

Inkopplingsbygeln för klippning är inte aktiverad.

Bränsleledningen är igensatt. ► Kontakta en STIHL servande fackhandel. Det finns dåligt, smutsigt eller

gammalt bränsle i tanken. Luftfiltret är smutsigt. ► Rengör eller byt ut luftfiltret enligt beskrivningen i

Tändstiftskontakten har dragits bort från tändstiftet eller tändka‐ beln sitter dåligt på kontakten.

Tändstiftet är sotigt, skadat eller elektrodavståndet är fel.

Motståndet på kniven är för stort.

Gräsklipparkåpan är igensatt. Rengör gräsklipparen.

Klipphöjden är för lågt inställd eller gånghastigheten är för hög.

Vatten i bränsletanken och för‐ gasaren eller förgasaren är igensatt.

Bränsletanken är smutsig. Kontakta en STIHL servande fackhandel. Luftfiltret är smutsigt. Rengör eller byt ut luftfiltret enligt beskrivningen i

Tändstiftet är sotigt. Rengör eller byt ut tändstiftet. Motoroljenivån är för låg. Fyll på eller byt motorolja enligt beskrivningen i

Kylflänsarna är smutsiga. Rengör gräsklipparen. Kniven är skadad. Byt ut kniven.

Kniven har inte monterats rätt. Montera kniven. Kniven är slö eller utsliten. Slipa eller byt ut kniven.

RM 253.3

► Starta motorn enligt beskrivningen i denna bruk‐

sanvisning.

► Använd alltid färskt bränsle (blyfri bensin) av känt

märke.

motorns bruksanvisning.

► Fäst tändstiftskontakten. ► Kontrollera anslutningen mellan tändkabeln och

kontakten.

► Rengör eller byt ut tändstiftet. ► Ställ in elektrodavståndet.

► Ställ in en högre klipphöjd. ► Starta motorn i lägre gräs.

Anpassa klipphöjden eller klipp långsammare.

Töm bränsletanken, rengör bränsleledningen och förgasaren.

motorns bruksanvisning.

RM 253.3 : 31 kg

–

Gräsuppsamlarens maximala volym:

–

RM 248.3 : 52 l

–

RM 253.3 : 55 l

–

Klippbredd:

–

RM 248.3 : 46 cm

–

RM 253.3 : 51 cm

–

0478-111-9800-B 91

Page 92

svenska

19.2 Kniv

Minsta styrka a: 1,6 mm

–

Minsta bredd b: 55 mm

–

Slipvinkel c: 30°

–

19.3 Buller och vibrationsvärden

RM 248.3 K-värdet för ljudtrycksnivån är 2 dB(A). K-värdet

för den garanterade ljudnivån är 2,2 dB(A). Kvärdet för vibrationsvärdet är 2,2 m/s².

Uppmätt ljudtrycksnivå LpA enligt

–

EN ISO 5395-2: 82 dB(A) Uppmätt, garanterad ljudnivå L

–

2000/14/EC / S.I. 2001/1701: 96 dB(A) Vibrationsvärde ahv styrhandtag, uppmätt

–

enligt EN ISO 5395-2: 4,4 m/s²

RM 253.3 K-värdet för ljudtrycksnivån är 2 dB(A). K-värdet

för den garanterade ljudnivån är 2,2 dB(A). Kvärdet för vibrationsvärdet är 2,2 m/s².

Uppmätt ljudtrycksnivå LpA enligt

–

EN ISO 5395-2: 83 dB(A) Uppmätt, garanterad ljudnivå L

–

2000/14/EC / S.I. 2001/1701: 97 dB(A) Vibrationsvärde ahv styrhandtag, uppmätt

–

enligt EN ISO 5395-2: 4,4 m/s²

Information om uppfyllandet av arbetsgivarriktlin‐ jen Vibration 2002/44/EC och S.I. 2005/1093 anges på www.stihl.com/vib.

WAd

enligt

19.4 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach .

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi‐ naltillbehör.

92 0478-111-9800-B

STIHL rekommenderar att du använder original‐ delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlit‐ lighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

20.2 Viktiga reservdelar

Kniv:

–

RM 248.3 : WA41 702 0105

–

RM 253.3 : WA42 702 0100

–

Knivskruv med bricka: 0000 951 3505

–

21 Kassering

21.1 Sluthantera gräsklippare

Information om sluthantering finns att få hos lokala myndigheter eller hos en STIHL servande fackhandel.

En felaktig sluthantering kan skada hälsan och belasta miljön. ► Lämna in STIHL produkter inkl. förpackningen

till en lämplig återvinningsstation enligt de

lokala föreskrifterna. ► Kasta inte produkten i hushållsavfallet.

22 EU-försäkran om överens‐

stämmelse

22.1 Gräsklippare STIHL RM 248.3,

RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Österrike förklarar på eget ansvar att

Typ: gräsklippare

–

Fabrikat: STIHL

–

Typ: RM 248.3, RM 253.3

–

Klippbredd:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Modellnummer:

–

RM 248.3: WB21

–

RM 253.3: WB22

–

motsvarar de gällande bestämmelserna i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande standarder, vars version var giltig

20 Reservdelar och tillbehör

Page 93

23 UKCA-konformitetsdeklaration svenska

RM 248.3: WB21

vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2 och EN ISO 14982.

Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII.

Uppmätt ljudnivå:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Garanterad ljudnivå:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Tekniska underlag förvaras hos STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på grä‐ sklipparen.

Langkampfen, 11.12.2023 STIHL Tirol GmbH

stf. Matthias Fleischer, Produktutvecklingschef

stf. Sven Zimmermann, Avdelningschef inom kvalitet

23 UKCA-konformitetsdeklara‐

tion

–

RM 253.3: WB22

–

motsvarar de gällande bestämmelserna i UK-för‐ ordningarna Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och The Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012 samt är utveck‐ lad och tillverkad enligt följande standarder, vars version var giltig vid respektive produktionsda‐ tum: EN ISO 5395-1, EN ISO 5395-2 och EN ISO 14982.

Deltagandes namn och adress: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt UK-förordningen Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, Sche‐ dule 11.

Uppmätt ljudnivå:

–

RM 248.3: 94,2 dB(A)

–

RM 253.3: 95,2 dB(A)

–

Garanterad ljudnivå:

–

RM 248.3: 96 dB(A)

–

RM 253.3: 97 dB(A)

–

Tekniska underlag förvaras hos STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på grä‐ sklipparen.

Langkampfen, 11.12.2023 STIHL Tirol GmbH stf.

23.1 Gräsklippare STIHL RM 248.3, RM 253.3

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Österrike förklarar på eget ansvar att

Typ: gräsklippare

–

Fabrikat: STIHL

–

Typ: RM 248.3, RM 253.3

–

Klippbredd:

–

RM 248.3: 46 cm

–

RM 253.3: 51 cm

–

Modellnummer:

–

Matthias Fleischer, Produktutvecklingschef stf.

Sven Zimmermann, Avdelningschef inom kvalitet

0478-111-9800-B 93

Page 94

suomi 24 Adresser

24 Adresser

www.stihl.com

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Sisällysluettelo

Alkusanat.................................................. 94

2 Tietoja tästä käyttöohjeesta...................... 94

3 Yleiskuva...................................................95

4 Turvallisuusohjeet.....................................96

5 Ruohonleikkurin valmistelu käyttöä varten

................................................................ 101

6 Ruohonleikkurin kokoaminen..................101

7 Ruohonleikkurin tankkaaminen...............103

8 Ruohonleikkurin säätäminen käyttäjälle..103 9 Moottorin käynnistäminen ja sammuttami‐

nen.......................................................... 104

10 Ruohonleikkurin tarkastaminen...............104

11 Ruohonleikkurilla työskenteleminen........105

12 Työskentelyn jälkeen.............................. 106

13 Kuljettaminen.......................................... 106

14 Säilytys....................................................106

15 Puhdistaminen........................................ 107

16 Huoltaminen............................................107

17 Korjaaminen............................................108

18 Häiriöiden poistaminen........................... 108

19 Tekniset tiedot.........................................109

20 Varaosat ja varusteet..............................110

21 Hävittäminen...........................................110

22 EU-vaatimustenmukaisuusvakuutus.......110

23 UKCA-vaatimustenmukaisuusvakuutus..111

24 Yhteystiedot............................................ 111

1 Alkusanat

Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta.

STIHL kehittää ja valmistaa huippuluokan tuot‐ teita pitäen suunnittelun lähtökohtana asiakkai‐ densa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotetta‐ vasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakas‐ palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyt‐ töohjeen tarkoituksena on auttaa sinua käyttä‐ mään STIHL-tuotetta turvallisesti ja ympäristöys‐ tävällisesti pitkän käyttöiän ajan.

Tohtori Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukaisen valmistajan alkuperäiskäyttö oppaan käännös.

Voimassa ovat paikalliset turvallisuusmääräyk‐ set. ► Tämän käyttöohjeen lisäksi lue seuraavat

asiakirjat, niin että ymmärrät ne, ja säilytä ne:

Moottorin käyttöohjeet STIHL EVC 205

–

2.2 Tekstin sisältämien varoitusten merkitseminen

VAARA

■ Tämä teksti muistuttaa vaaroista, jotka johta‐

vat vakavaan loukkaantumiseen tai jopa kuo‐ lemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

VAROITUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

HUOMAUTUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa esinevahinkoihin. ► Tekstissä mainittujen toimenpiteiden avulla

on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyt‐ töohjeen lukuun.

Alkuperäisen käyttöohjeen käännös

0000010401_006_FIN

Painettu kloorittomalle paperille.

Paperi voidaan kierrättää.

0478-111-9800-B. VA2.L24.

94 0478-111-9800-B

Page 95

3 Yleiskuva suomi

3 Yleiskuva

3.1 Ruohonleikkuri

1 Kytkinsanka

Kytkinsankaa käytetään moottorin käynnistä‐ miseen, käyttämiseen ja sammuttamiseen.

2 Ohjaustanko

Ohjaustankoa käytetään ruohonleikkurin pitä‐ miseen, ohjaamiseen ja kuljettamiseen.

3 Käynnistyskahva

Käynnistyskahva on tarkoitettu moottorin käynnistämiseen.

4 Tason ilmaisin

Tason ilmaisin osoittaa ruohonkeruusäiliön täyttymisen.

Ruohonkeruusäiliö Leikattu ruoho kerätään ruohonkeruusäiliöön.

6 Poistoluukku

Poistoluukku sulkee poistokanavan.

7 Vipu

Vivulla säädetään ja taitetaan ohjaustankoa.

8 Kahva

Kahvaa käytetään ruohonleikkurin pitämiseen leikkuukorkeutta säädettäessä ja ruohonleik‐ kurin kuljettamiseen.

9 Vipu

Vivulla säädetään leikkuukorkeus.

10 Polttoainesäiliön korkki

Polttoainesäiliön korkki sulkee bensiinin täyt‐ töaukon.

11 Suodattimen kansi

Suodattimen kannen kansi peittää ilmansuo‐ dattimen.

12 Kuljetuskahva

Kuljetuskahvan avulla pidetään kiinni ruohon‐ leikkurista sekä ajetaan sillä ja kuljetetaan sitä.

13 Lukitus

Lukitus pitää sivupoistoluukun suljettuna.

14 Sivupoistoluukku

Sivupoistoluukku sulkee sivupoistoaukon.

15 Sivupoistoaukko

Sivupoistoaukko ohjaa leikatun ruohon sivuun.

16 Jatkokappale

Jatkokappale ohjaa leikatun ruohon sivulta maahan.

17 Multain

Silppurikiila sulkee poistokanavan.

18 Terä

Terä leikkaa ja multaa ruohon.

19 Sytytystulpan liitin

Sytytystulpan liitin yhdistää sytytyskaapelin sytytystulppaan.

20 Sytytystulppa

Sytytystulppa sytyttää polttoaineen ja ilman seoksen moottorissa.

21 Äänenvaimennin

Äänenvaimennin pienentää ruohonleikkurin melupäästöjä.

22 Moottoriöljytulppa

Moottoriöljytulppa sulkee moottoriöljyn täyttö‐ aukon.

# Koneen numerolla varustettu tyyppikilpi

3.2 Symbolit

Ruohonleikkurissa voi olla symboleita, jotka tar‐ koittavat seuraavaa:

Ruohonkeruusäiliö on saatavana lisävarusteena.

0478-111-9800-B 95

Page 96

suomi 4 Turvallisuusohjeet

Tämä symboli osoittaa polttoainesäi‐ liön tulpan.

Tämä symboli osoittaa moottoriöljytul‐ pan.

Taattu äänentehotaso direktiivin 2000/14/EC mukaan, dB(A), tuotteiden melupäästöjen vertailemiseksi.

Älä hävitä tuotetta talousjätteen mukana.

Leikkuukorkeuden säätö.

Ruohonkeruusäiliön täyttömäärän ilmaisin.

Käynnistä moottori.

4 Turvallisuusohjeet

4.1 Varoitussymbolit

Ruohonleikkurin varoitussymbolit tarkoittavat seuraavaa:

Noudata turvallisuusohjeita.

Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje.

Varo sinkoutuvia esineitä - Pysy turval‐ lisella etäisyydellä ja pidä sivulliset kau‐ kana.

Älä kosketa pyörivää terää.

Vedä sytytystulpan pistoke kuljetuksen, säilytyksen, huollon ja korjausten ajaksi.

VAROITUS

■ Jos ruohonleikkuria käytetään määräysten

vastaisesti, henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. ►

Käytä ruohonleikkuria tämän käyttöohjeen ja moottorin käyttöohjeen mukaisesti.

4.3 Käyttäjää koskevat vaatimukset

VAROITUS

■ Ellei käyttäjä ole perehtynyt ruohonleikkurin

käyttöön, hän ei osaa tunnistaa eivätkä arvi‐ oida sen turvallisuusriskejä. Käyttäjälle tai muille henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja.

► Perehdy käyttöohjeeseen, niin että

ymmärrät sen, ja säilytä käyttöohje.

► Jos luovutat ruohonleikkurin toisen henkilön

käyttöön: anna sen mukana myös ruohon‐ leikkurin ja moottorin käyttöohje.

►

Varmista, että käyttäjä täyttää seuraavat vaatimukset:

Käyttäjä on valpas.

–

Käyttäjä on fyysisesti, aistimellisesti ja

–

henkisesti kykenevä käyttämään ruo‐ honleikkuria ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aisteiltaan tai henkisesti täysin kykenevä, hän saa työskennellä pystyleikkurilla vain vas‐ tuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan. Käyttäjä osaa tunnistaa ja arvioida ruo‐

–

honleikkurin turvallisuusriskit. Käyttäjä on tietoinen, että hän on vas‐

–

tuussa tapaturmista ja vahingoista. Käyttäjä on täysi-ikäinen tai kansallisten

–

määräysten mukaisessa valvotussa ammattikoulutuksessa. STILHin ammattiliike tai asiantunteva

–

ammattilainen on perehdyttänyt käyttä‐ jän, ennen kuin tämä työskentelee ruo‐ honleikkurilla ensimmäistä kertaa. Käyttäjä ei ole alkoholin, lääkkeiden tai

–

huumeiden vaikutuksen alainen.

► Jos jokin on epäselvää: Ota yhteyttä STIH‐

Lin ammattiliikkeeseen.

4.2 Määräystenmukainen käyttö

Ruohonleikkuri STIHL RM 248.3 tai RM 253.3 käytetään ruohon leikkaamiseen ja silppuami‐ seen.

96 0478-111-9800-B

Page 97

4 Turvallisuusohjeet suomi

4.4 Vaatetus ja varusteet

VAROITUS

■

Työskentelyn aikana esineitä voi sinkoutua ympäriinsä korkealla nopeudella. Käyttäjälle voi aiheutua vammoja. ►

Käytä kestävästä materiaalista valmistettuja pitkiä housuja.

■ Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa. ► Käytä kuulosuojaimia.

■ Työskentelyn aikana ilmaan voi nousta pölyä. Pölyn hengittäminen voi altistaa terveysris‐ keille ja aiheuttaa allergisia reaktioita. ►

Mikäli ilmaan nousee pölyä: Käytä hengitys‐ suojainta.

■ Sopimattomat vaatteet saattavat tarttua kiinni puihin, risuihin ja ruohonleikkuriin. Ilman sopi‐ vaa vaatetusta käyttäjälle voi aiheutua vakavia vammoja. ►

Käytä ihonmyötäisiä vaatteita.

► Riisu huivit ja korut.

■ Puhdistamisen, huollon ja kuljetuksen aikana käyttäjä voi joutua kosketuksiin terän kanssa. Käyttäjälle voi aiheutua vammoja. ►

Käytä kestävästä materiaalista valmistettuja työkäsineitä.

► Käytä tukevia peittäviä jalkineita, joiden

pohjissa on hyvät pito.

■ Jos käyttäjä käyttää sopimattomia jalkineita, hän voi liukastua. Käyttäjälle voi aiheutua vammoja.

■

Terien teroittamisen aikana ympäristöön voi sinkoutua materiaalihiukkasia. Käyttäjälle voi aiheutua vammoja. ►

Käytä tiiviisti istuvia suojalaseja. Sopivat suojalasit on tarkastettu normin EN 166 tai kansallisten määräysten mukaisesti, ja niitä on kaupoissa saatavana asianmukaisella merkinnällä varustettuina.

►

Käytä kestävästä materiaalista valmistettuja työkäsineitä.

4.5 Työskentelyalue ja ympäristö

VAROITUS

■

Sivulliset henkilöt, kuten lapset, ja eläimet eivät välttämättä osaa tunnistaa ja arvioida ruohonleikkurin ja sen sinkoamien esineiden aiheuttamia riskejä. Sivullisille henkilöille, kuten lapsille, ja eläimille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. ►

Pidä sivulliset henkilöt, kuten lapset, ja eläi‐ met, etäällä työskentelyalueelta.

► Pysy etäällä esineistä. ► Älä jätä ruohonleikkuria ilman valvontaa. ► Varmista, etteivät lapset voi leikkiä ruohon‐

leikkurilla.

■ Moottorin käydessä äänenvaimentimesta vir‐ taa kuumia pakokaasuja. Kuumat pakokaasut voivat sytyttää herkästi syttyviä materiaaleja ja aiheuttaa tulipalon. ►

Pidä pakokaasuvirta kaukana syttyvistä materiaaleista.

4.6 Turvallinen toimintakunto

4.6.1 Ruohonleikkurit

Ruohonleikkuri on turvallinen, kun seuraavista seikoista on huolehdittu:

Ruohonleikkuri ei ole vahingoittunut.

–

Ruohonleikkurista ei valu bensiiniä.

–

Polttoainesäiliön tulppa on kiinni.

–

Ruohonleikkurista ei valu öljyä.

–

Öljyn täyttötulppa on kiinni.

–

Ruohonleikkuri on puhdas.

–

Hallintalaitteet toimivat, eikä niihin ole tehty

–

muutoksia. Jos laitteella leikataan ruohoa ja leikattu ruoho

–

on tarkoitus kerätä ruohonkeruusäiliöön: Silp‐ purikiila on poistettu, jatke on irrotettu ja ruo‐ honkeruusäiliö on ripustettu oikein. Jos laitteella leikataan ruohoa ja leikattu ruoho

–

halutaan poistaa takakautta: ruohonkeruusäiliö on irrotettu ja poistoluukku on suljettu. Jos ruohoa leikataan ja leikattu ruoho on

–

ohjattava sivulle maahan: Ruohonkeruusäiliö on irrotettu, silppurikiila on asetettu oikein ja jatke on kiinnitetty oikein. Silppuuta varten: Jatke ja ruohonkeruusäiliö

–

on irrotettu ja silppurikiila on asetettu oikein. Terä on oikein asennettu.

–

Ruohonleikkuriin on asennettu oikein siihen

–

tarkoitettuja STIHLin alkuperäisiä lisävarus‐ teita. Jousitetut mekanismit ovat ehjiä ja toimivat.

–

Moottori sammuu, kun leikkuun kytkentäsanka

–

vapautetaan.

VAROITUS

■

Elleivät rakenneosat ole turvallisia, ne eivät ehkä toimi asianmukaisesti, turvalaitteet eivät ole käytössä ja bensiiniä valuu ruohonleikku‐ rista. Henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja. ►

Työskentele vain vahingoittumattoman ruo‐ honleikkurin kanssa.

► Mikäli ruohonleikkurista valuu bensiiniä: Älä

käytä ruohonleikkuria ja ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

0478-111-9800-B 97

Page 98

suomi 4 Turvallisuusohjeet

► Sulje polttoainesäiliön tulppa. ► Mikäli ruohonleikkurista valuu öljyä: Älä

käytä ruohonleikkuria ja ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

►

Sulje moottoriöljyn täyttötulppa.

► Jos ruohonleikkuri on likainen: Puhdista

ruohonleikkuri.

► Älä tee muutoksia ruohonleikkuriin tai sen

turvajärjestelmiin.

► Älä ruohonleikkuriin muutoksia, jotka muut‐

tavat moottorin tehoa tai kierroslukua.

► Jos hallintalaitteet eivät toimi: Älä työsken‐

tele ruohonleikkurin kanssa.

► Jousitettuihin mekanismeihin voi varastoi‐

tua energiaa.

► Jos laitteella leikataan ruohoa ja leikattu

ruoho on tarkoitus kerätä ruohonkeruusäili‐ öön: Irrota silppurikiila, irrota jatke ja kiinnitä ruohonkeruusäiliö tässä käyttöohjeessa kuvatulla tavalla.

►

Jos ruohoa leikataan ja leikattu ruoho on ohjattava sivulle maahan: Irrota ruohonke‐ ruusäiliö, asenna silppurikiila ja asenna jatke tässä käyttöohjeessa kuvatulla tavalla.

►

Silppuuta varten: Irrota jatke ja ruohonke‐ ruusäiliö ja asenna silppurikiila tässä käyt‐ töohjeessa kuvatulla tavalla.

►

Asenna terä tämän käyttöohjeen mukai‐ sesti.

► Asenna alkuperäiset STIHL lisävarusteet

tämän käyttöohjeen tai lisävarusteen käyt‐ töohjeen mukaisesti.

►

Älä työnnä esineitä ruohonleikkurin aukkoi‐

hin. ► Vaihda kuluneet tai vialliset ohjekilvet. ► Jos jokin on epäselvää, ota yhteyttä STIHL

ammattiliikkeeseen.

4.6.2 Terä Terä on turvallinen, kun

Terä ja lisäosat eivät ole vahingoittuneet.

–

Terä ei ole vääntynyt.

–

Terä on oikein asennettu.

–

Terä on oikein teroitettu.

–

Terässä ei ole jäystettä.

–

Terä on oikein tasapainotettu.

–

Terän vähimmäispaksuus ja -leveys eivät ole

–

alittuneet,

–

Terän kulma on oikea,

19.2.

VAROITUS

■

Jos terä ei ole turvallinen, siitä voi irrota osia, jotka voivat sinkoutua ympäristöön. Henkilöille voi aiheutua vakavia vammoja. ►

Työskentele vain, kun terä ja lisäosat ovat

vahingoittumattomat.

► Asenna terä oikein. ► Teroita terä oikein. ► Jos terän vähimmäispaksuus tai -leveys on

alittunut, vaihda terä.

► Tasapainotuta terä STIHLin ammattiliik‐

keessä.

► Jos jokin on epäselvää: Ota yhteyttä STIH‐

Lin ammattiliikkeeseen.

4.7 Polttoaine ja tankkaaminen

VAROITUS

■ Tässä ruohonleikkurissa käytetty polttoaine on bensiini. Bensiini on erittäin herkästi syttyvää. Bensiini voi aiheuttaa tulipalon tai räjähdyksen tullessaan kosketukseen avotulen tai kuumien pintojen kanssa. Henkilöille voi aiheutua vaka‐ via tai hengenvaarallisia vammoja taikka saat‐ taa syntyä esinevahinkoja. ►

Suojaa bensiini kuumuudelta ja tulelta. ► Älä päästä bensiiniä läikkymään. ► Mikäli bensiiniä läikkyy: Pyyhi bensiini lii‐

nalla ja yritä käynnistää moottori vasta sit‐

ten, kun ruohonleikkurin kaikki osat ovat

kuivia. ►

Älä tupakoi. ► Älä tankkaa avotulen läheisyydessä. ► Pysäytä moottori ja anna sen jäähtyä ennen

tankkausta. ► Jos polttoainesäiliö on tyhjennettävä: tee se

ulkona. ► Käynnistä moottori vähintään 3 metrin

päässä tankkauspaikasta. ► Älä säilytä ruohonleikkuria sisätiloissa, jos

säiliössä on vielä bensiiniä.

■ Bensiinihöyryt voivat aiheuttaa myrkytyksen. ► Älä hengitä bensiinihöyryjä. ► Tankkaa hyvin tuuletetussa paikassa.

■ Ruohonleikkuri kuumenee käytön aikana. Ben‐ siini laajenee ja polttoainesäiliöön voi syntyä ylipaine. Bensiiniä voi roiskua, kun polttoaine‐ säiliön tulppa avataan. Roiskuva bensiini voi syttyä. Käyttäjä voi vammautua vakavasti. ►

Anna ruohonleikkurin ensin jäähtyä ja avaa vasta sitten polttoainesäiliön tulppa.

■ Bensiinin kanssa kosketuksiin tulleet vaatteet syttyvät herkemmin. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. ►

Mikäli vaatteet tulevat kosketuksiin bensii‐ nin kanssa: Vaihda vaatteet.

■ Bensiini voi vahingoittaa ympäristöä. ► Älä päästä bensiiniä läikkymään. ► Hävitä bensiini määräysten mukaan ja

ympäristöystävällisesti.

98 0478-111-9800-B

Page 99

4 Turvallisuusohjeet suomi

■ Jos bensiiniä pääsee iholle tai silmiin, ne voi‐ vat ärsyyntyä. ► Vältä altistumista bensiinille. ► Jos iholle on päässyt bensiiniä: pese altistu‐

neet ihoalueet runsaalla vedellä ja saippu‐ alla.

►

Jos silmiin on päässyt bensiiniä: huuhtele silmiä vähintään 15 minuutin ajan runsaalla vedellä ja hakeudu lääkäriin.

■

Ruohonleikkurin sytytysjärjestelmä tuottaa kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. ►

Käytä moottorin käyttöohjeessa mainittuja

sytytystulppia. ► Kierrä sytytystulppa paikalleen ja kiristä. ► Paina sytytystulpan pistoke kiinni.

■ Ruohonleikkuri voi vahingoittua, mikäli ruohon‐ leikkuriin tankataan väärää polttoainetta. ► Käytä tuoretta lyijytöntä matalaoktaanista

bensiiniä.

► Noudata moottorin käyttöoppaan ohjeita.

4.8 Työskentely

VAROITUS

■

Jos käyttäjä ei käynnistä moottoria oikein, käyttäjä voi menettää ruohonleikkurin hallin‐ nan. Käyttäjä voi vammautua vakavasti. ►

Käynnistä moottori tämän käyttöohjeen mukaisesti.

■ Tietyissä tilanteissa käyttäjä ei pysty työsken‐ telemään keskittyneesti. Käyttäjä voi kompas‐ tua, kaatua tai loukkaantua vakavasti. ►

Työskentele rauhallisesti.

► Leikkaa vain silloin, kun sinulla on hyvä

näkyvyys. Jos valoa ei ole riittävästi tai näkyvyys on muuten huono, älä työskentele ruohonleikkurin kanssa.

►

Käytä ruohonleikkuria yksin. ► Varo esteitä. ► Älä kallista ruohonleikkuria. ► Työskentele maassa seisoen ja tasapainosi

säilyttäen. ► Jos ilmenee väsymisen merkkejä, on pidet‐

tävä tauko. ► Jos leikkaat ruohoa rinteessä, leikkaa rin‐

nettä poikittaissuuntaan. ► Älä aja tai leikkaa rinteissä, joiden kalte‐

vuus on yli 25° (46,6 %). ► Käytä laitetta erityisen varovasti, kun olet

rinteiden, maaston särmien, ojien tai lammi‐

koiden läheisyydessä.

►

Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

■

Laite tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistyttyä. Pakokaasut voivat aiheuttaa myrkytyksen. ►

Älä hengitä pakokaasuja.

► Työskentele vain hyvin tuuletetussa pai‐

kassa ruohonleikkurin kanssa.

► Mikäli tunnet pahoinvointia, päänsärkyä,

näköhäiriöitä, kuulohäiriöitä tai huimausta: Lopeta työskentely ja hakeudu lääkäriin.

■

Jos käyttäjä käyttää kuulonsuojaimia ja moot‐ tori käy, käyttäjä ei kuule kaikkia ääniä. ► Työskentele rauhallisesti.

■ Ruohonleikkuri on varustettu moottorin pysäyt‐ timellä. ► Moottori ja terä pysähtyvät 3 sekunnin

sisällä, kun kytkentäsanka irrotetaan.

■ Pyörivä terä voi viiltää käyttäjää. Käyttäjä voi vammautua vakavasti.

► Vedä sytytystulpan pistoke irti.

► Älä kosketa pyörivää terää. ► Jos terä pysähtyy esteeseen,

Pysäytä moottori. Poista esine vasta tämän jälkeen.

■

Jos ruohonleikkurin käytös muuttuu työskente‐ lyn aikana tai leikkuri toimii epätavallisella tavalla, se ei ehkä ole käyttöturvallinen. Silloin voi syntyä vakavia vammoja tai esinevahin‐ koja. ►

Lopeta työskentely ja ota yhteyttä STIHLin ammattiliikkeeseen.

■ Työskentelyn aikana ruohonleikkuri voi aiheut‐ taa tärinää. ► Käytä suojakäsineitä. ► Pidä taukoja. ► Jos huomaat verenkiertohäiriöiden merk‐

kejä, hakeudu lääkäriin.

■ Tarkasta leikkuualueet ja huomioi esteet. Jos terään osuu työskentelyn aikana vierasesine, esine tai sen osia voi sinkoutua ympäriinsä korkealla nopeudella. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

► Poista vieraat esineet, kuten kivet,

oksat, vaijerit, lelut ja muut vierasesi‐ neet työalueelta. Merkitse piilevät esteet, joita ei voi poistaa.

■

Kun kytkentäsanka vapautetaan, terä pyörii vielä vähän aikaa sen jälkeen. Henkilöille voi aiheutua vakavia vammoja.

0478-111-9800-B 99

Page 100

suomi 4 Turvallisuusohjeet

■

► Odota, kunnes terä pysähtyy. ► Irrota ruohonleikkuukori vasta kun

terä on pysähtynyt.

■ Jos pyörivä terä osuu kovaan esineeseen, voi syntyä kipinöitä. Kipinät voivat aiheuttaa sytty‐ vässä ympäristössä tulipalon. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vam‐ moja tai saattaa syntyä esinevahinkoja. ►

Älä työskentele herkästi syttyvässä ympä‐ ristössä.

■ Jos ruohonleikkuri pysäköidään kaltevalle pin‐ nalle, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja. ►

Päästä ruohonleikkurista irti ainoastaan sil‐ loin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

■

Työntöaisaan ripustetut esineet voivat aiheut‐ taa ruohonleikkurin kaatumisen. Silloin saattaa syntyä henkilö- tai esinevahinkoja. ►

Älä ripusta mitään työntöaisaan.

VAARA

■ Jos työympäristössä on jännitteisiä johtoja, terä voi osua johtoihin ja vahingoittaa niitä. Käyttäjälle voi aiheutua vakavia tai hengen‐ vaarallisia vammoja. ►

Älä työskentele ympäristössä, jossa on jän‐ nitteisiä johtoja.

■ Ukonilmalla työskennellessä käyttäjään voi osua salama. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja. ►

Älä työskentele ukonilmalla.

■ Käyttäjä voi liukastua sateessa. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vam‐ moja. ►

Älä työskentele sateella.

4.9 Kuljettaminen

VAROITUS

■

Kuljetuksen aikana ruohonleikkuri voi kaatua tai muuten liikkua paikaltaan. Silloin saattaa syntyä henkilö- tai esinevahinkoja. ►

Pysäytä moottori.

► Odota, kunnes terä pysähtyy.

► Vedä sytytystulpan pistoke irti.

► Varmista ruohonleikkuri kiristysvöillä, hih‐

noilla tai verkolla sopivalle alustalle siten, ettei se pääse kaatumaan eikä muuten liik‐ kumaan.

100 0478-111-9800-B

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Käyttäjälle voi aiheutua palovam‐ moja. ►

Työnnä ruohonleikkuria.

■ Ruohonleikkuri on raskas. Jos käyttäjä kantaa ruohonleikkuria yksin, hän voi loukkaantua. ► Käytä suojakäsineitä. ► Kanna ruohonleikkuria toisen henkilön

kanssa.

■ Bensiiniä voi vuotaa kuljetuksen aikana aiheuttaen likaantumista ja vahinkoja. ► Työnnä ruohonleikkuria. ► Kuljeta laite ilman bensiiniä.

4.10 Säilyttäminen

VAROITUS

■ Lapset eivät osaa tunnistaa eivätkä arvioida ruohonleikkurin turvallisuusriskejä. Lapsille voi aiheutua vakavia vammoja. ►

Moottorin pysäyttäminen.

► Säilytä ruohonleikkuria lasten ulottumatto‐

missa.

■ Metalliosat voivat ruostua kosteuden vaikutuk‐ sesta. Ruohonleikkuri voi vaurioitua. ► Säilytä ruohonleikkuri puhtaana ja kuivana.

■ Jos ruohonleikkuria säilytetään kaltevalla pin‐ nalla, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja. ►

Säilytä ruohonleikkuria tasaisella alustalla.

4.11 Puhdistus, huolto ja korjaami‐

nen

VAROITUS

■

Mikäli moottori käy puhdistuksen, huollon ja korjauksen aikana, seurauksena voi olla vaka‐ via vammoja ja aineellisia vahinkoja. ►

Pysäytä moottori.

► Odota, kunnes terä pysähtyy.

► Vedä sytytystulpan pistoke irti.

■ Mikäli moottori käynnistyy puhdistuksen, huol‐ lon ja korjauksen aikana, veto voi kytkeytyä tahattomasti. Silloin voi syntyä vakavia vam‐ moja tai esinevahinkoja. ►

Pysäytä moottori.

► Vedä sytytystulpan pistoke irti.
