RE 150, 170

2 - 25

2 - 25 26 - 48

26 - 48

26 - 48 49 - 72

49 - 72

49 - 72 72 - 95

72 - 95

72 - 95 95 - 121

95 - 121

95 - 121 122 - 145

122 - 145

Gebrauchsanleitung Návod k použití Használati utasítás Instrukcja użytkowania Ръководство за употреба Instrucţiuni de utilizare

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Hochdruckreiniger einsatzbereit machen..11

6 Hochdruckreiniger zusammenbauen........ 11

7 An eine Wasserquelle anschließen...........13

8 Hochdruckreiniger elektrisch anschließen 15 9 Hochdruckreiniger einschalten und aus‐

schalten.....................................................15

10 Mit dem Hochdruckreiniger arbeiten......... 15

11 Nach dem Arbeiten................................... 18

12 Transportieren...........................................19

13 Aufbewahren.............................................20

14 Reinigen....................................................20

15 Warten...................................................... 21

16 Reparieren................................................ 21

17 Störungen beheben.................................. 21

18 Technische Daten..................................... 23

19 Ersatzteile und Zubehör............................24

20 Entsorgen..................................................24

21 EU-Konformitätserklärung.........................25

22 Anschriften................................................ 25

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung und Verpackung des

–

verwendeten Zubehörs Gebrauchsanleitung und Verpackung des

–

verwendeten Reinigungsmittels

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

Original-Gebrauchsanleitung

0000008904_005_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

0458-603-9821-B. VA1.C22.

2 0458-603-9821-B

0000-GXX-9863-A0

1 2 3

78 6

0000-GXX-9164-A0

3 Übersicht deutsch

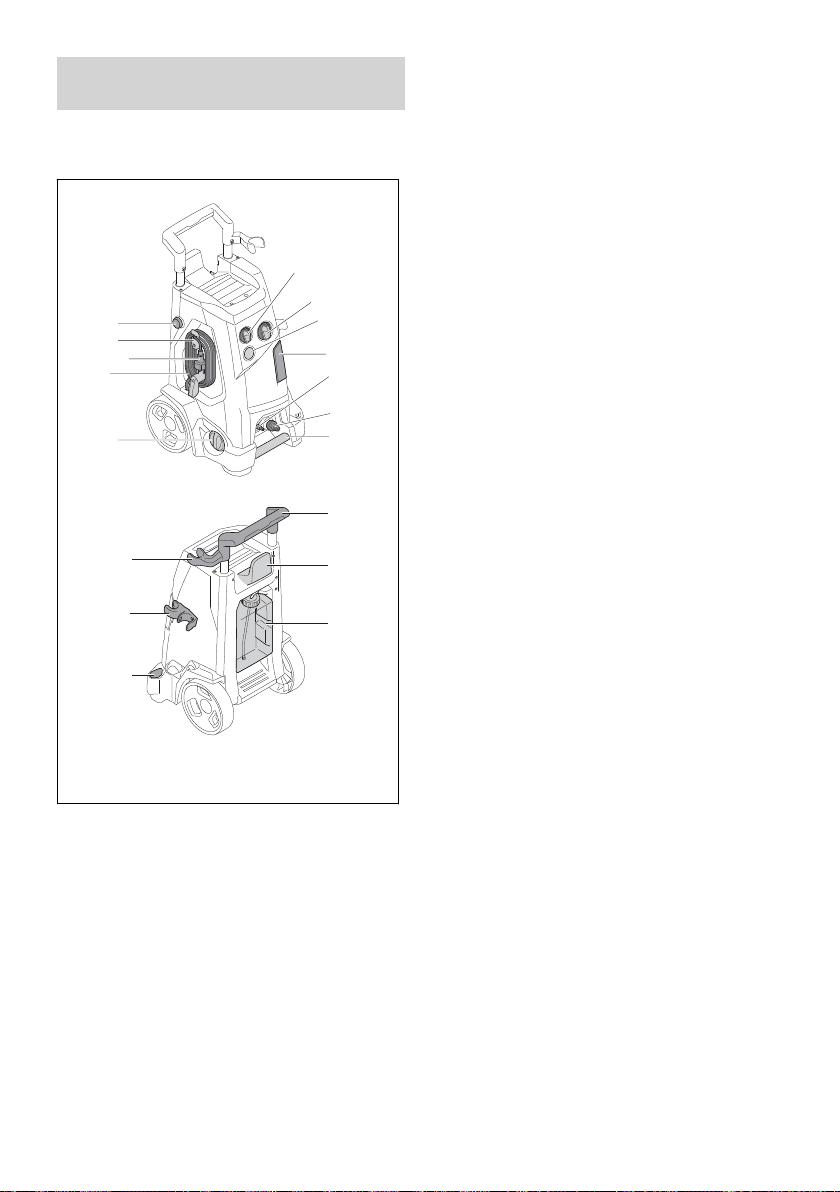

3 Übersicht

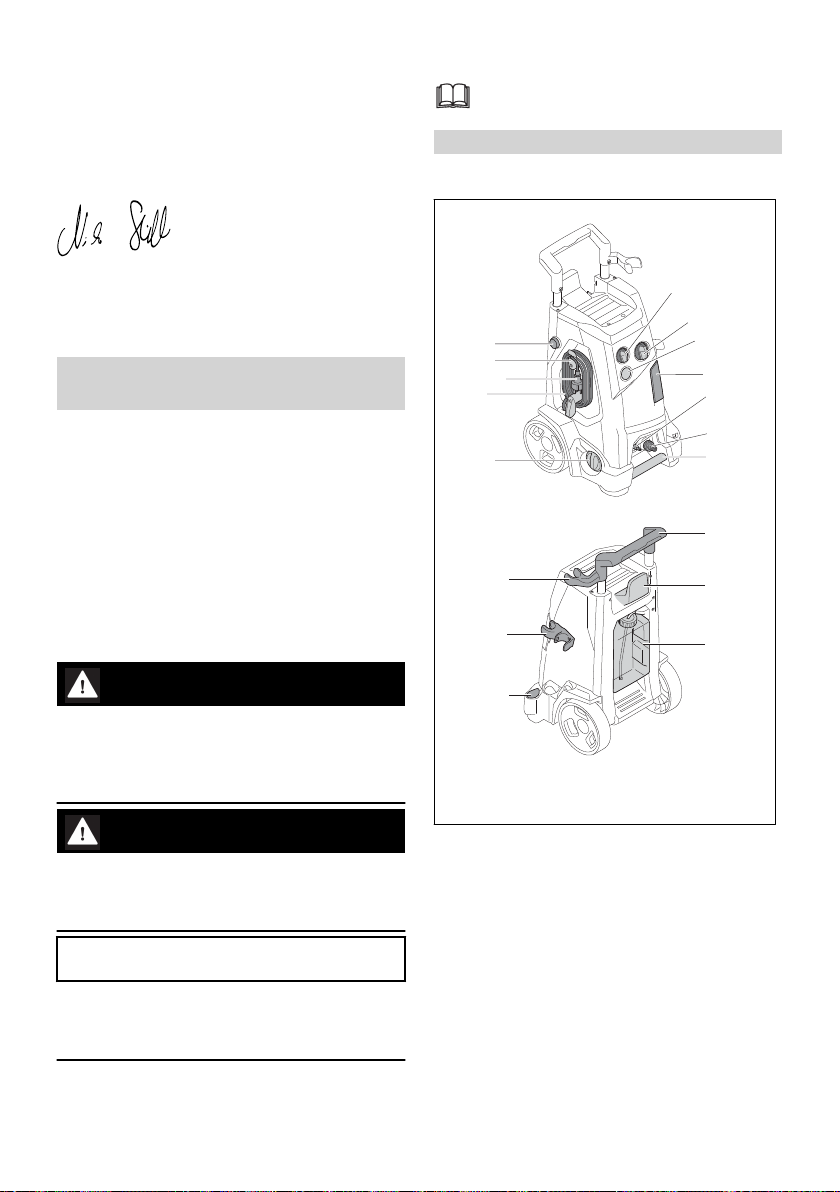

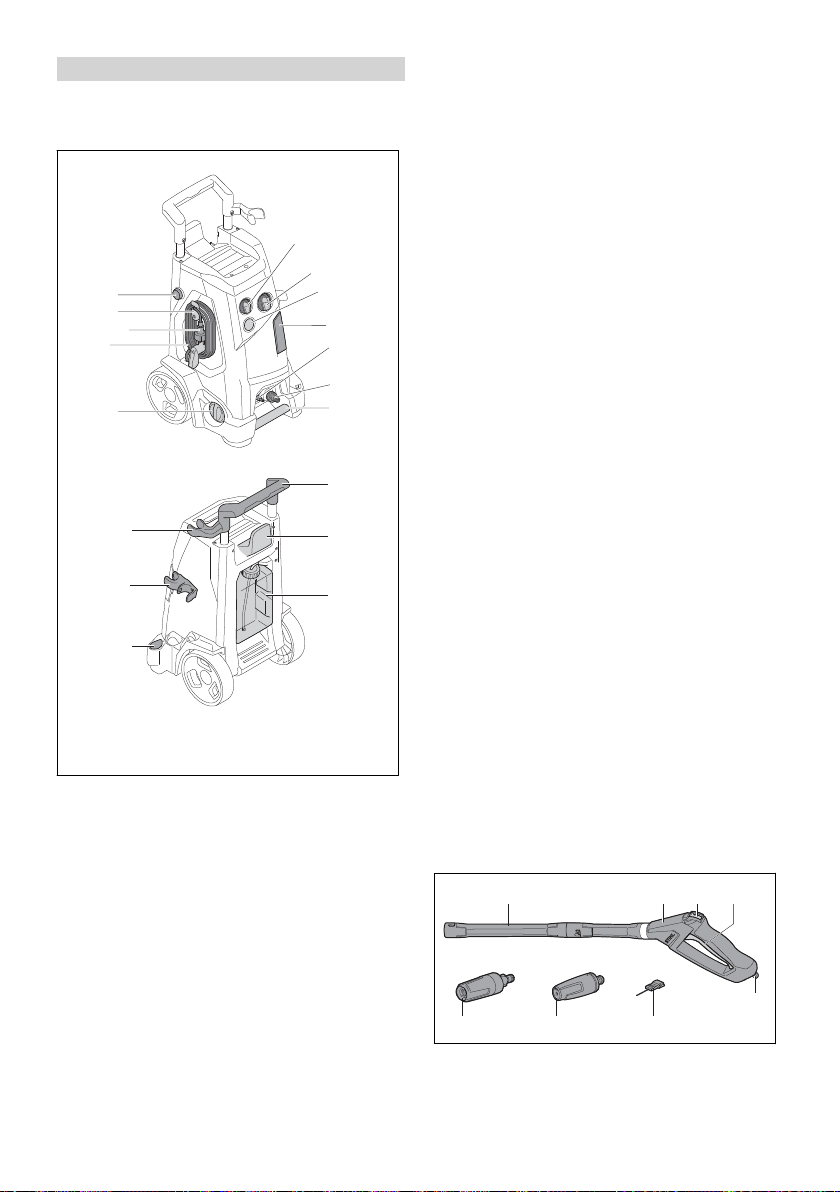

3.1 Hochdruckreiniger

1 Drehregler

Der Drehregler dient zum Einstellen von Arbeitsdruck und Wassermenge.

2 Anschlussleitung

Die Anschlussleitung verbindet den Hoch‐ druckreiniger mit dem Netzstecker.

3 Netzstecker

Der Netzstecker verbindet die Anschlusslei‐ tung mit einer Steckdose.

4 Halter mit Clip

Der Halter dient zum Abnehmen und Aufbe‐ wahren der Anschlussleitung und ist drehbar. Der Clip hält den Netzstecker an der aufgewi‐ ckelten Anschlussleitung.

5 Sperrknopf

Der Sperrknopf blockiert die Verstellung des Griffs.

0458-603-9821-B 3

6 Dosiergriff

Der Dosiergriff dient zur Einstellung der gewünschten Dosierung von Reinigungsmit‐ tel.

7 Drehschalter

Der Drehschalter dient zum Einschalten und Ausschalten des Hochdruckreinigers.

8 Manometer

Das Manometer zeigt den Druck der Hoch‐ druckpumpe an.

9 Klappe

Die Klappe deckt die mitgelieferten Düsen und die Reinigungsnadel ab.

10 Stutzen

Der Stutzen dient zum Anschluss des Hoch‐ druckschlauchs.

11 Stutzen

Der Stutzen dient zum Anschluss des Was‐ serschlauchs.

12 Transportgriff

Der Transportgriff dient zum Tragen des Hochdruckreinigers.

13 Halter

Die Halter dienen zum Aufbewahren der Spritzpistole.

14 Griff

Der Griff dient zum Tragen und Bewegen des Hochdruckreinigers.

15 Halter

Der Halter dient zum Aufbewahren des Hoch‐ druckschlauchs.

16 Reinigungsmittelbehälter

Der Reinigungsmittelbehälter dient zum Rei‐ nigen mit Reinigungsmittel.

# Leistungsschild mit Maschinennummer

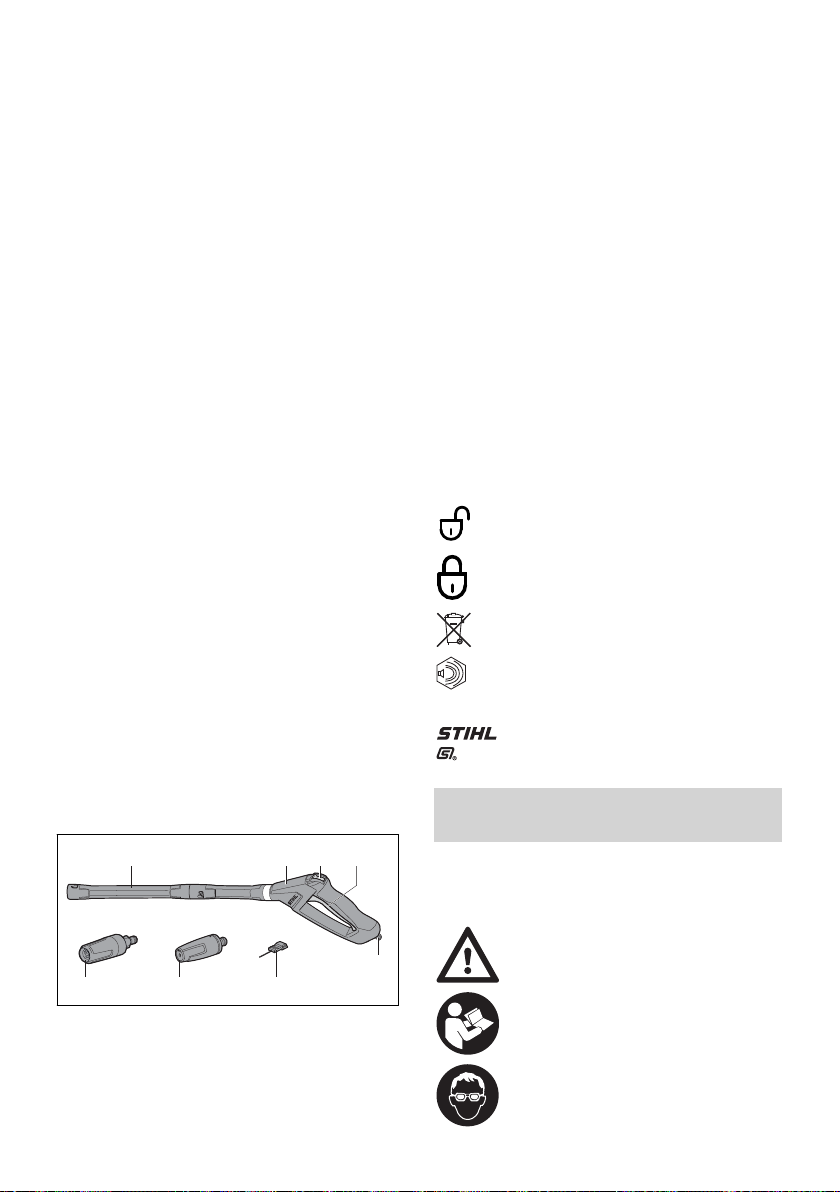

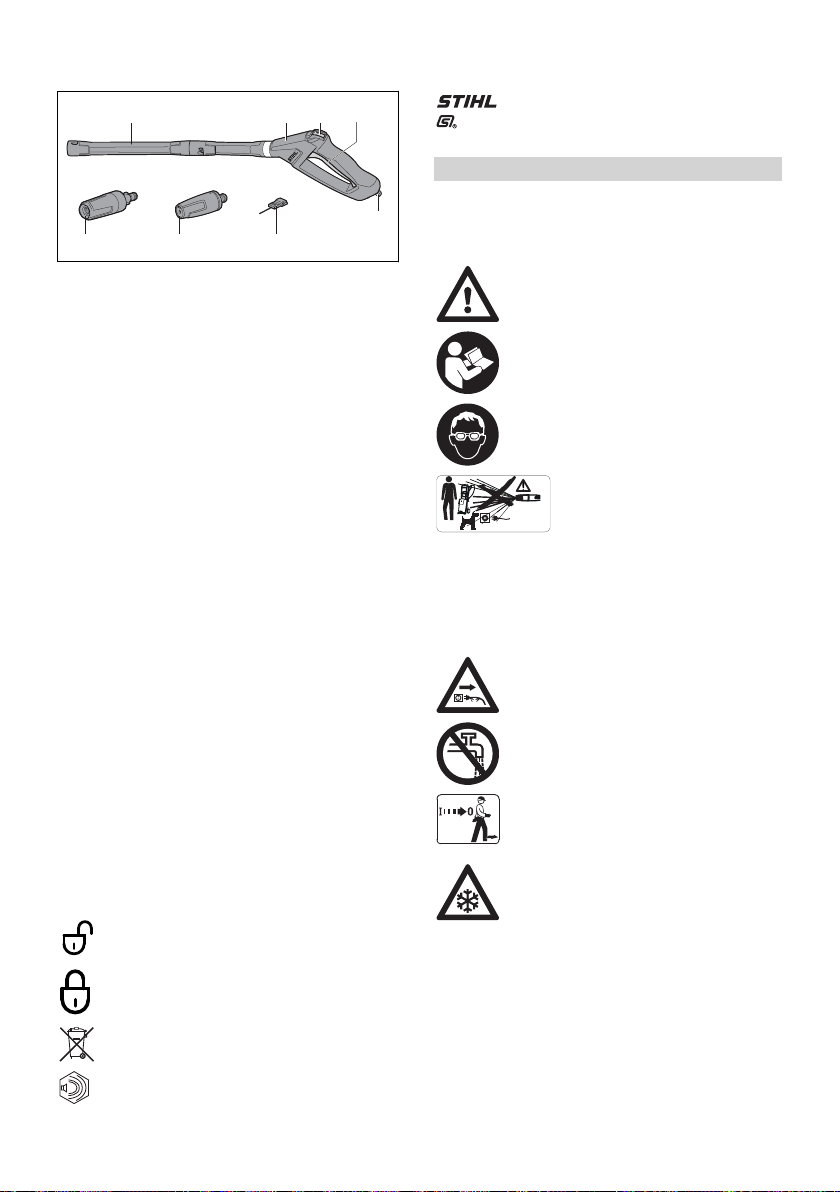

3.2 Spritzeinrichtung

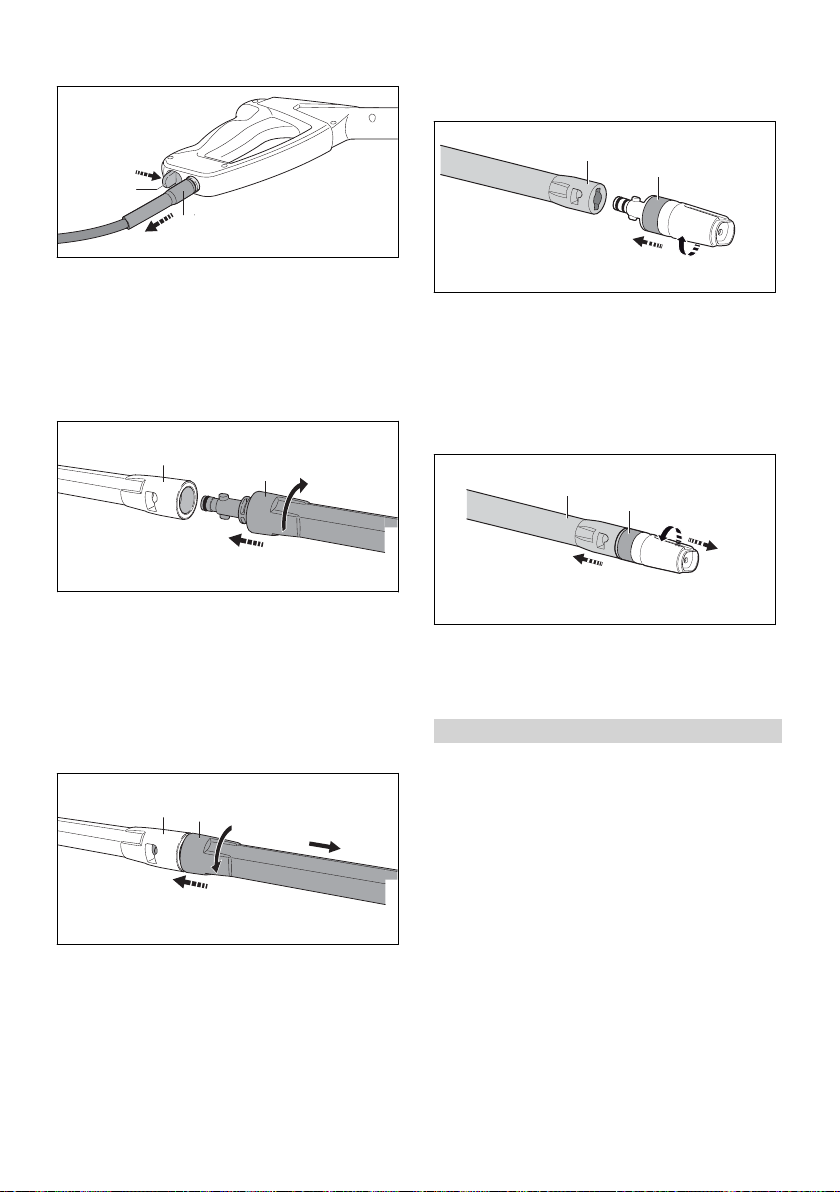

1 Strahlrohr

Das Strahlrohr verbindet die Spritzpistole mit der Düse.

deutsch 4 Sicherheitshinweise

2 Spritzpistole

Die Spritzpistole dient zum Halten und Füh‐ ren der Spritzeinrichtung.

3 Rasthebel

Der Rasthebel entsperrt den Hebel.

4 Hebel

Der Hebel öffnet und schließt das Ventil in der Spritzpistole. Der Hebel startet und stoppt den Wasserstrahl.

5 Sperrhebel

Der Sperrhebel hält den Stutzen in der Spritz‐ pistole.

6 Reinigungsnadel

Die Reinigungsnadel dient zum Reinigen der Düsen.

7 Flachstrahldüse

Die Flachstrahldüse erzeugt einen flachen Wasserstrahl.

8 Rotordüse

Die Rotordüse erzeugt einen harten, rotieren‐ den Wasserstrahl.

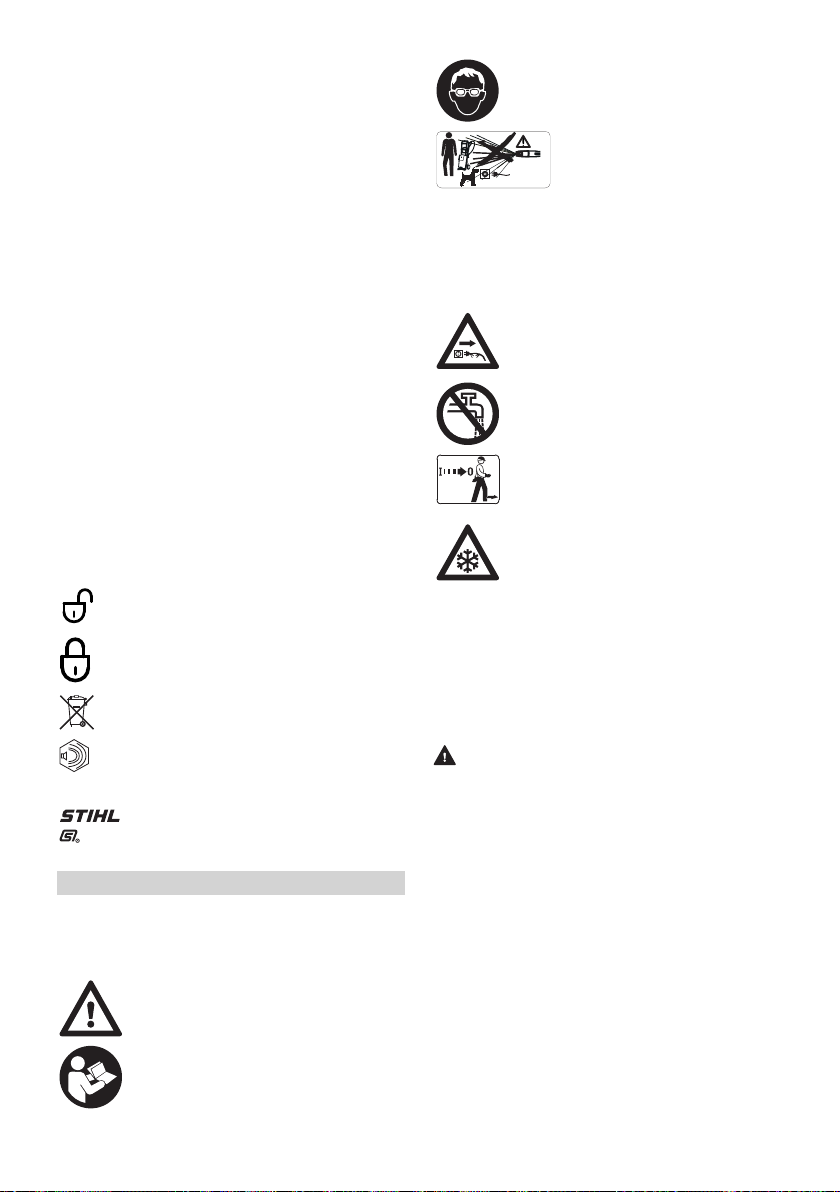

3.3 Symbole

Die Symbole können auf dem Hochdruckreiniger und der Spritzeinrichtung sein und bedeuten Fol‐ gendes:

Der Rasthebel entsperrt in dieser Position den Hebel.

Der Rasthebel sperrt in dieser Position den Hebel.

Produkt nicht mit dem Hausmüll entsorgen.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

4 Sicherheitshinweise

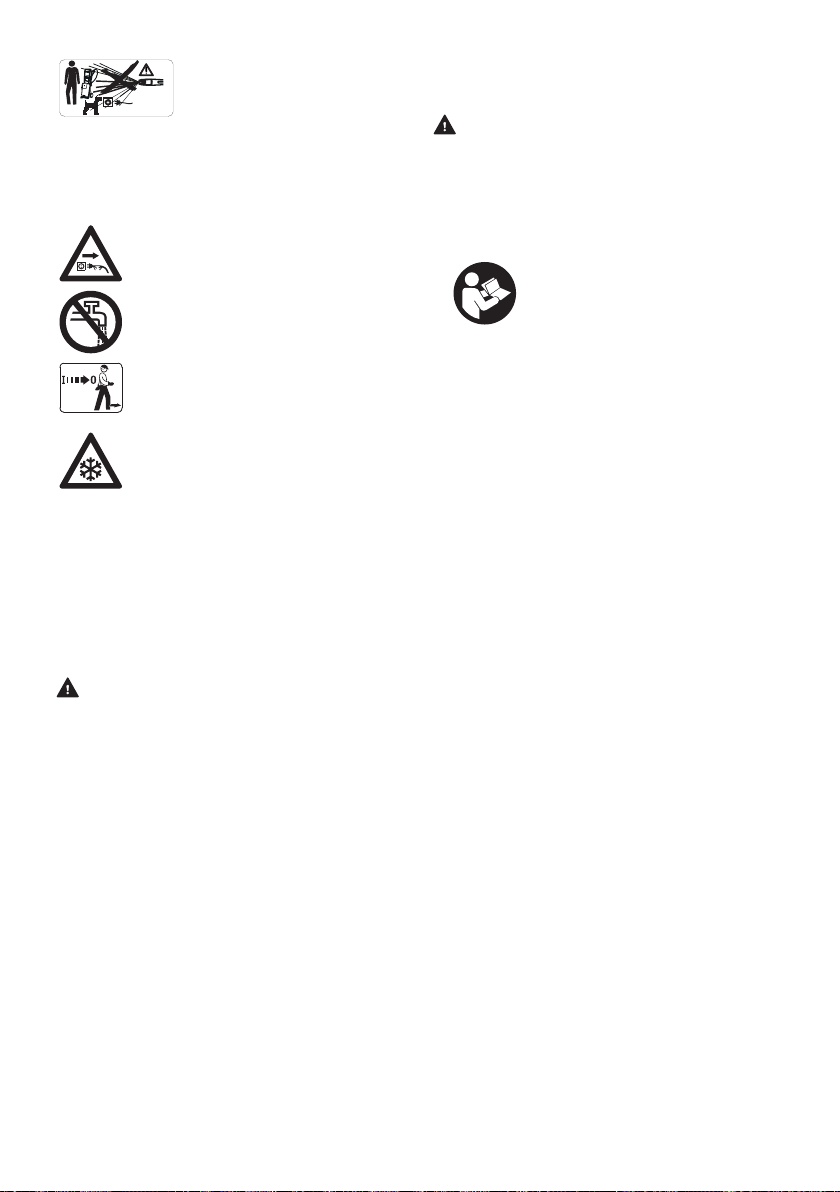

4.1 Warnsymbole

Die Warnsymbole auf dem Hochdruckreiniger bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

4.2 Bestimmungsgemäße Verwen‐

Der Hochdruckreiniger STIHL RE 150 oder RE 170 dient zum Reinigen von zum Beispiel Fahrzeugen, Anhängern, Terrassen, Wegen und Fassaden.

Der Hochdruckreiniger darf bei Regen nicht ver‐ wendet werden.

■

Der Hochdruckreiniger STIHL RE 150 oder RE 170 dient nicht für folgende Anwendungen:

–

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

Wasserstrahl nicht auf Perso‐

–

nen und Tiere richten. Wasserstrahl nicht auf elektri‐

–

sche Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen rich‐ ten. Wasserstrahl nicht auf Elekt‐

–

rogeräte und den Hochdruck‐ reiniger richten.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: Netzstecker aus der Steckdose ziehen.

Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen.

Hochdruckreiniger während Arbeitsun‐ terbrechungen, des Transports, der Aufbewahrung, Wartung oder Repara‐ tur ausschalten.

Hochdruckreiniger nicht bei Tempera‐ turen unter 0 °C verwenden, transpor‐ tieren und aufbewahren.

dung

WARNUNG

Falls der Hochdruckreiniger nicht bestim‐ mungsgemäß verwendet wird, können Perso‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Hochdruckreiniger so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

Reinigen von Asbestzement und ähnlichen Oberflächen Reinigen von Oberflächen, die mit bleihaltiger Farbe gestrichen oder lackiert sind

4 0458-603-9821-B

4 Sicherheitshinweise deutsch

Reinigen von Oberflächen, die mit Lebensmit‐

–

teln in Kontakt kommen Reinigen des Hochdruckreinigers selbst

–

4.3 Anforderungen an den Benut‐ zer

WARNUNG

■ Benutzer ohne eine Unterweisung können die

Gefahren des Hochdruckreinigers nicht erken‐ nen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls der Hochdruckreiniger an eine andere

Person weitergegeben wird: Gebrauchsan‐ leitung mitgeben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Diese Maschine darf nicht

–

von Personen (einschließ‐ lich Kinder) mit verringer‐ ten physischen, sensori‐ schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

Der Benutzer kann die Gefahren des

–

Hochdruckreinigers erkennen und ein‐ schätzen.

Der Benutzer ist volljährig

–

oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebil‐ det.

Der Benutzer hat eine

–

Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das

erste Mal den Hochdruck‐ reiniger verwendet.

Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

►

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen.

■ Während der Arbeit können sich Aerosole bil‐ den. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reakti‐ onen auslösen. ►

Eine Risikobeurteilung in Abhängigkeit von der zu reinigenden Oberfläche und deren Umfeld durchführen.

►

Falls die Risikobeurteilung ergibt, dass sich Aerosole bilden: Eine Atemschutzmaske der Schutzklasse FFP2 oder einer ver‐ gleichbaren Schutzklasse tragen.

■

Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ►

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Hochdruckreinigers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

►Unbeteiligte Personen, Kin‐

der und Tiere aus dem Arbeitsbereich fernhalten.

►Hochdruckreiniger nicht

unbeaufsichtigt lassen.

0458-603-9821-B 5

deutsch 4 Sicherheitshinweise

►Sicherstellen, dass Kinder

nicht mit dem Hochdruckrei‐ niger spielen können.

■

Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und der Hoch‐ druckreiniger kann beschädigt werden. ►

Nicht im Regen arbeiten.

► Hochdruckreiniger so aufstellen, dass er

nicht durch herabtropfendes Wasser nass wird.

►

Hochdruckreiniger außerhalb des feuchten Arbeitsbereichs aufstellen.

■ Elektrische Bauteile des Hochdruckreinigers können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6 Sicherheitsgerechter Zustand

Der Hochdruckreiniger ist im sicherheitsgerech‐ ten Zustand, falls folgende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist unbeschädigt.

–

Der Hochdruckschlauch, die Kupplungen und

–

die Spritzeinrichtung sind unbeschädigt. Der Hochdruckschlauch, die Kupplungen und

–

die Spritzeinrichtung sind richtig angebaut. Die Anschlussleitung, die Verlängerungslei‐

–

tung und deren Netzstecker sind unbeschä‐ digt. Der Hochdruckreiniger ist sauber und trocken.

–

Die Spritzeinrichtung ist sauber.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Original STIHL Zubehör für diesen Hochdruck‐

–

reiniger ist angebaut. Das Zubehör ist richtig angebaut.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einem unbeschädigten Hochdruckreini‐ ger arbeiten.

► Mit einem unbeschädigten Hochdruck‐

schlauch, unbeschädigten Kupplungen und

einer unbeschädigten Spritzeinrichtung arbeiten.

► Hochdruckschlauch, Kupplungen und

Spritzeinrichtung so anbauen, wie es in die‐ ser Gebrauchsanleitung beschrieben ist.

►

Mit einer unbeschädigten Anschlussleitung, Verlängerungsleitung und einem unbeschä‐ digten Netzstecker arbeiten.

►

Falls der Hochdruckreiniger verschmutzt oder nass ist: Hochdruckreiniger reinigen und trocknen lassen.

►

Falls die Spritzeinrichtung verschmutzt ist:

Spritzeinrichtung reinigen. ► Hochdruckreiniger nicht verändern. ► Falls die Bedienungselemente nicht funktio‐

nieren: Nicht mit dem Hochdruckreiniger

arbeiten. ►

Original STIHL Zubehör für diesen Hoch‐

druckreiniger anbauen. ► Zubehör so anbauen, wie es in dieser

Gebrauchsanleitung oder in der

Gebrauchsanleitung des Zubehörs

beschrieben ist. ►

Gegenstände nicht in die Öffnungen des

Hochdruckreinigers stecken. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.7 Arbeiten

WARNUNG

■

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit dem Hoch‐

druckreiniger arbeiten. ►

Hochdruckreiniger alleine bedienen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe

gearbeitet werden muss: Eine Hubarbeits‐

bühne oder ein sicheres Gerüst verwenden. ►

Falls Ermüdungserscheinungen auftreten:

Eine Arbeitspause einlegen.

■ Falls sich der Hochdruckreiniger während der Arbeit verändert oder sich ungewohnt verhält, kann der Hochdruckreiniger in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen.

6 0458-603-9821-B

4 Sicherheitshinweise deutsch

► Arbeit beenden, Netzstecker aus der Steck‐

dose ziehen und einen STIHL Fachhändler aufsuchen.

►

Hochdruckreiniger stehend betreiben.

► Hochdruckreiniger nicht abdecken um für

einen ausreichenden Austausch der Kühl‐ luft zu sorgen.

■

Wenn der Hebel der Spritzpistole losgelassen wird, schaltet sich die Hochdruckpumpe auto‐ matisch aus und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist im Stand-By Betrieb und bleibt weiterhin einge‐ schaltet. Falls der Hebel der Spritzpistole gedrückt wird, schaltet sich die Hochdruck‐ pumpe automatisch wieder ein und Wasser strömt aus der Düse. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Wenn nicht gearbeitet wird: Hebel der

Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

■ Wasser kann bei Temperaturen unter 0 °C auf der zu reinigenden Oberfläche und in Bautei‐ len des Hochdruckreinigers gefrieren. Der Benutzer kann ausrutschen, fallen und schwer verletzt werden. Sachschaden kann entste‐ hen. ►

Hochdruckreiniger nicht bei Temperaturen unter 0 °C verwenden.

■ Falls am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung gezo‐ gen wird, kann sich der Hochdruckreiniger bewegen und umfallen. Sachschaden kann entstehen. ►

Nicht am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung zie‐ hen.

■

Falls der Hochdruckreiniger auf einer schrä‐ gen, unebenen oder unbefestigten Fläche steht, kann er sich bewegen und umfallen. Sachschaden kann entstehen. ►

Hochdruckreiniger auf eine waagerechte, ebene und befestigte Fläche stellen.

■ Falls in der Höhe gearbeitet wird, kann der Hochdruckreiniger oder die Spritzeinrichtung herunterfallen. Personen können schwer ver‐ letzt werden und Sachschaden kann entste‐ hen. ►

Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.

► Hochdruckreiniger nicht auf eine Hubar‐

beitsbühne oder ein Gerüst stellen.

0458-603-9821-B 7

► Falls die Reichweite des Hochdruck‐

schlauchs nicht ausreicht: Hochdruck‐ schlauch mit einer Hochdruckschlauchver‐ längerung verlängern.

►

Spritzeinrichtung gegen Herunterfallen sichern.

■ Der Wasserstrahl kann Asbestfasern aus Oberflächen lösen. Asbestfasern können sich nach dem Trocknen in der Luft verteilen und eingeatmet werden. Eingeatmete Asbestfa‐ sern können die Gesundheit schädigen. ►

Asbesthaltige Oberflächen nicht reinigen.

■ Der Wasserstrahl kann Öl von Fahrzeugen oder Maschinen lösen. Das ölhaltige Wasser kann in die Erde, in Gewässer oder in die Kanalisation gelangen. Die Umwelt wird gefährdet. ►

Fahrzeugen oder Maschinen nur an Orten mit Ölabscheider im Wasserabfluss reini‐ gen.

■

Der Wasserstrahl kann zusammen mit bleihal‐ tiger Farbe bleihaltige Aerosole und bleihalti‐ ges Wasser bilden. Bleihaltige Aerosole und bleihaltiges Wasser können in die Erde, in Gewässer oder in die Kanalisation gelangen. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reaktionen auslö‐ sen. Die Umwelt wird gefährdet. ► Oberflächen, die mit bleihaltiger Farbe

gestrichen oder lackiert sind, nicht reinigen.

■ Der Wasserstrahl kann empfindliche Oberflä‐ chen beschädigen. Sachschaden kann entste‐ hen. ►

Empfindliche Oberflächen nicht mit der Rotordüse reinigen.

► Empfindliche Oberflächen aus Gummi,

Stoff, Holz und ähnlichen Materialien mit verringertem Arbeitsdruck und größerem Abstand reinigen.

■

Falls die Rotordüse während der Arbeit in ver‐ schmutztes Wasser getaucht und betrieben wird, kann die Rotordüse beschädigt werden. ►

Rotordüse nicht in verschmutzem Wasser betreiben.

► Falls ein Behälter gereinigt wird: Behälter

leeren und Wasser während des Reinigens abfließen lassen.

■

Angesaugte leicht brennbare und explosive Flüssigkeiten können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Leicht brennbare oder explosive Flüssigkei‐ ten nicht ansaugen oder ausbringen.

■ Angesaugte reizende, ätzende und giftige Flüssigkeiten können die Gesundheit gefähr‐

deutsch 4 Sicherheitshinweise

den und Bauteile des Hochdruckreinigers beschädigen. Personen können schwer ver‐ letzt oder getötet werden und Sachschaden kann entstehen. ►

Reizende, ätzende oder giftige Flüssigkei‐ ten nicht ansaugen oder ausbringen.

■ Der starke Wasserstrahl kann Personen und Tiere schwer verletzen und Sachschaden kann entstehen.

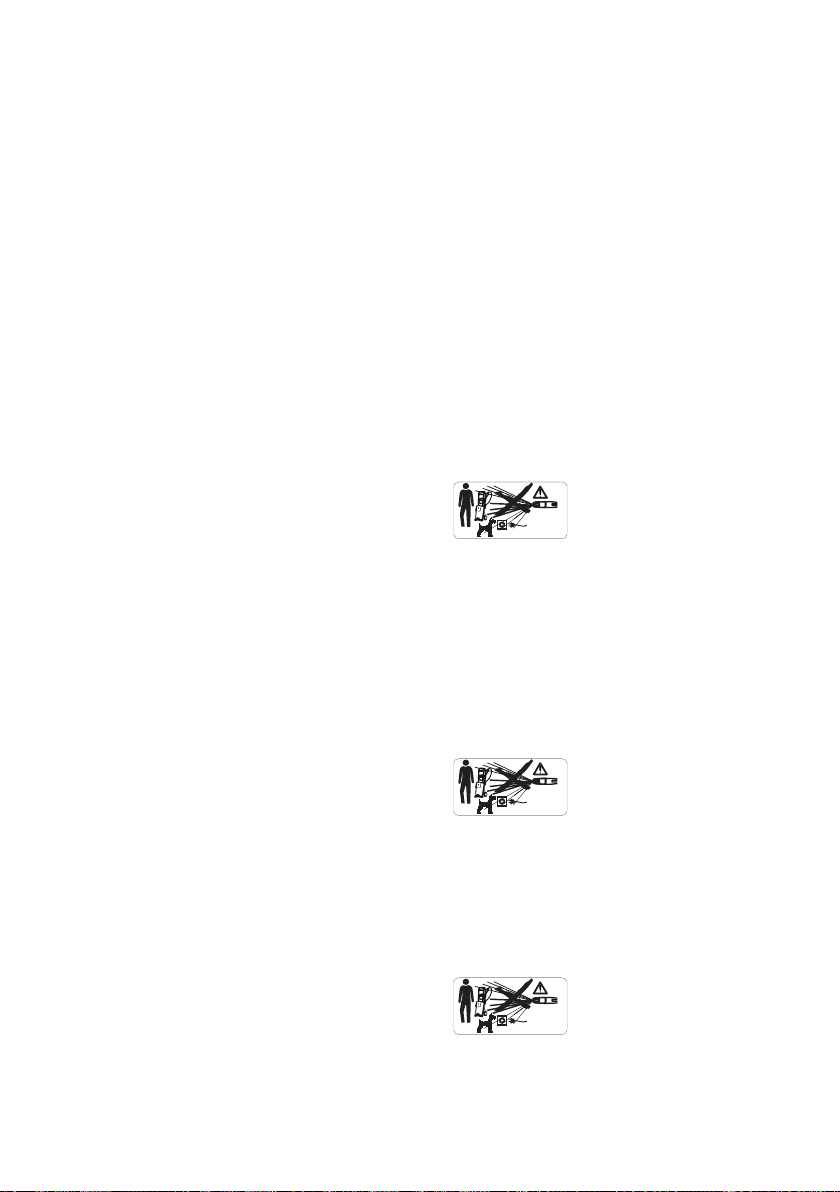

► Wasserstrahl nicht auf Per‐

sonen und Tiere richten.

► Wasserstrahl nicht auf schlecht einsehbare

Stellen richten.

► Kleidung nicht reinigen, während sie getra‐

gen wird.

► Schuhe nicht reinigen, während sie getra‐

gen werden.

■ Falls elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kom‐ men. Personen können schwer verletzt oder getötet werden und Sachschaden kann entste‐ hen.

► Wasserstrahl nicht auf elekt‐

rische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen richten.

►

Wasserstrahl nicht auf die Anschlussleitung oder die Verlängerungsleitung richten.

■ Falls Elektrogeräte oder der Hochdruckreini‐ ger mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und Sachschaden kann entstehen.

► Wasserstrahl nicht auf Elekt‐

rogeräte und den Hochdruck‐ reiniger richten.

► Elektrogeräte und den Hochdruckreiniger

von der zu reinigenden Oberfläche fernhal‐ ten.

■

Ein falsch verlegter Hochdruckschlauch kann beschädigt werden. Durch die Beschädigung kann Wasser mit hohem Druck unkontrolliert in die Umgebung entweichen. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen. ►

Wasserstrahl nicht auf den Hochdruck‐ schlauch richten.

► Hochdruckschlauch so verlegen, dass er

nicht gespannt oder verwickelt ist.

► Hochdruckschlauch so verlegen, dass er

nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

►

Hochdruckschlauch vor Hitze, Öl und Che‐ mikalien schützen.

■ Ein falsch verlegter Wasserschlauch kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und der Wasserschlauch kann beschädigt werden. ►

Wasserstrahl nicht auf den Wasserschlauch richten.

► Wasserschlauch so verlegen und kenn‐

zeichnen, dass Personen nicht stolpern können.

►

Wasserschlauch so verlegen, dass er nicht gespannt oder verwickelt ist.

► Wasserschlauch so verlegen, dass er nicht

beschädigt, geknickt oder gequetscht wird oder scheuert.

►

Wasserschlauch vor Hitze, Öl und Chemi‐ kalien schützen.

■ Der starke Wasserstrahl verursacht Reaktions‐ kräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. ►

Spritzpistole mit beiden Händen festhalten.

► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

4.8 Reinigungsmittel

WARNUNG

■

Falls Reinigungsmittel mit der Haut oder den Augen in Kontakt kommen, können die Haut oder die Augen gereizt werden. ►

Gebrauchsanleitung des Reinigungsmittels

beachten. ► Kontakt mit Reinigungsmitteln vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser

und Seife abwaschen. ►

Falls Kontakt mit den Augen aufgetreten ist:

Augen mindestens 15 Minuten mit reichlich

Wasser spülen und einen Arzt aufsuchen.

■

Falsche oder ungeeignete Reinigungsmittel können den Hochdruckreiniger oder die Ober‐ fläche des zu reinigenden Objektes beschädi‐ gen und die Umwelt schädigen. ►

STIHL empfiehlt, original STIHL Reini‐

gungsmittel zu verwenden. ► Gebrauchsanleitung des Reinigungsmittels

beachten.

8 0458-603-9821-B

4 Sicherheitshinweise deutsch

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.9 Wasser anschließen

WARNUNG

■

Wenn der Hebel der Spritzpistole losgelassen wird entsteht im Wasserschlauch ein Rück‐ stoß. Durch einen Rückstoß kann verschmutz‐ tes Wasser zurück in das Trinkwassernetz gedrückt werden. Das Trinkwasser kann ver‐ unreinigt werden.

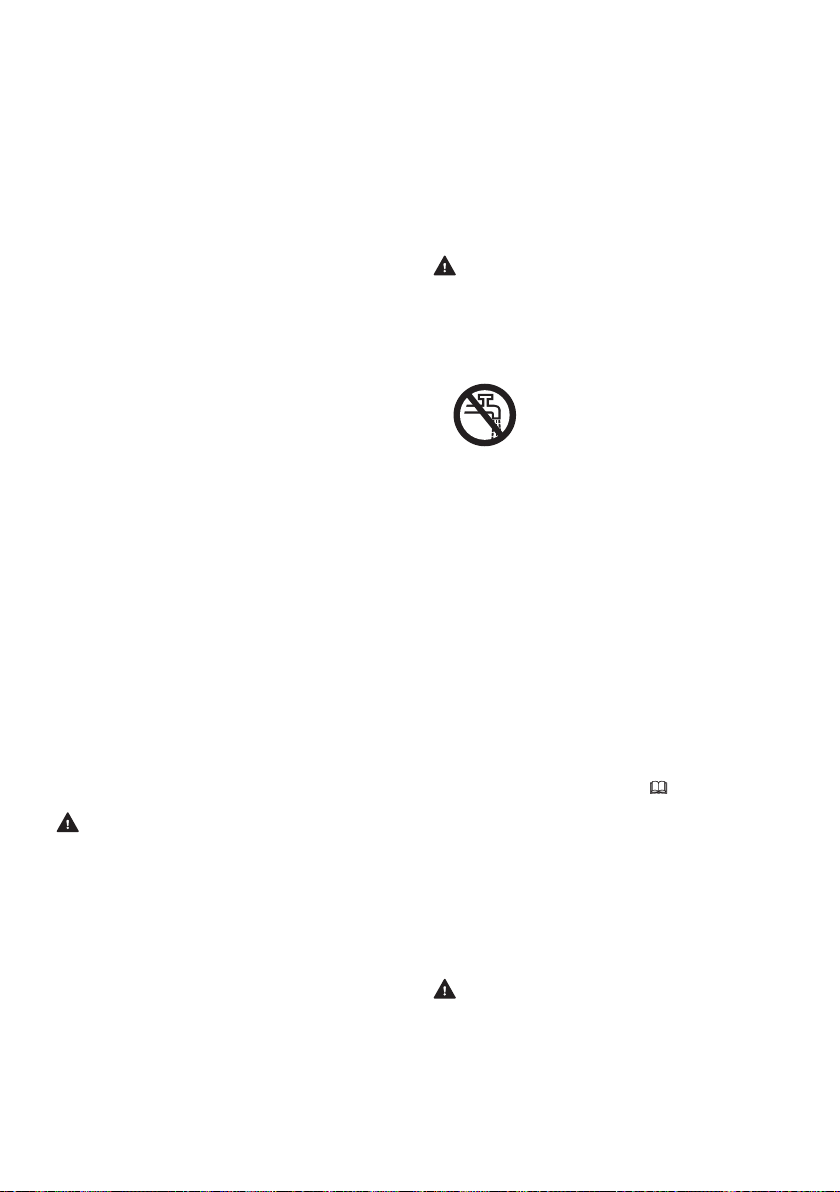

► Hochdruckreiniger nicht direkt an

das Trinkwassernetz anschließen.

► Vorschriften des Wasserversorgungsunter‐

nehmens beachten. Sofern gefordert, bei Anschluss an Trinkwassernetz vorschrifts‐ gemäße Systemtrennung (z.B. Rückfluss‐ verhinderer) verwenden.

■

Verschmutztes oder sandhaltiges Wasser kann Bauteile des Hochdruckreinigers beschä‐ digen. ►

Sauberes Wasser verwenden.

► Falls verschmutztes oder sandhaltiges

Wasser verwendet wird: Hochdruckreiniger zusammen mit einem Wasserfilter betrei‐ ben.

■

Falls der Hochdruckreiniger mit zu wenig Was‐ ser versorgt wird, können Bauteile des Hoch‐ druckreinigers beschädigt werden. ►

Wasserhahn vollständig aufdrehen.

► Sicherstellen, dass der Hochdruckreiniger

mit ausreichend Wasser versorgt wird,

18.

4.10 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung oder die Verlängerungs‐

–

leitung ist beschädigt. Der Netzstecker der Anschlussleitung oder der

–

Verlängerungsleitung ist beschädigt. Die Steckdose ist nicht richtig installiert.

–

GEFAHR

■

Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzste‐ cker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: ► Beschädigte Stelle nicht berühren.

► Anschlussleitung, Verlängerungsleitung und

►

■ Eine beschädigte oder ungeeignete Verlänge‐ rungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer ver‐ letzt oder getötet werden. ►

►

■

Während des Arbeitens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Hochdruckrei‐ niger führen. Der Hochdruckreiniger kann beschädigt werden. ►

■

Falls mehrere Elektrogeräte an einer Mehr‐ fach-Steckdose angeschlossen sind, können während der Arbeit elektrische Bauteile über‐ lastet werden. Die elektrischen Bauteile kön‐ nen sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

► Netzstecker aus der Steckdose zie‐

hen.

deren Netzstecker mit trockenen Händen anfassen. Netzstecker der Anschlussleitung oder Ver‐ längerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutz‐ kontakt stecken. Der Netzanschluss muss von einem qualifi‐ zierten Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen. Es wird empfohlen, dass die Stromversorgung zu dieser Maschine ent‐ weder über einen Fehlerstromschutzschal‐ ter angeschlossen werden sollte, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms über‐ schreitet, oder über einen Erdungsprüfer verfügt.

Eine Verlängerungsleitung mit dem richti‐ gen Leitungsquerschnitt verwenden,

18.3. Eine spritzwassergeschützte und für den Außeneinsatz zulässige Verlängerungslei‐ tung verwenden. Eine Verlängerungsleitung verwenden, die die gleichen Eigenschaften besitzt, wie die Anschlussleitung des Hochdruckreinigers,

18.3. Es wird empfohlen, hierzu eine Kabeltrom‐ mel zu verwenden, die die Steckdose min‐ destens 60 mm über dem Boden hält.

WARNUNG

Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Hochdruckreinigers übereinstimmen.

0458-603-9821-B 9

deutsch 4 Sicherheitshinweise

► Hochdruckreiniger einzeln an eine Steck‐

dose anschließen.

► Hochdruckreiniger nicht an Mehrfach-

Steckdosen anschließen.

■ Eine falsch verlegte Anschlussleitung und Ver‐ längerungsleitung kann beschädigt werden und Personen können darüber stolpern. Per‐ sonen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden. ►

Anschlussleitung und Verlängerungsleitung so verlegen, dass der Wasserstrahl sie nicht berühren kann.

►

Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Perso‐ nen nicht stolpern können.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.

►

Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.

► Anschlussleitung und Verlängerungsleitung

auf einem trockenen Untergrund verlegen.

■ Während der Arbeit erwärmt sich die Verlän‐ gerungsleitung. Wenn die Wärme nicht abflie‐ ßen kann, kann die Wärme einen Brand auslö‐ sen. ►

Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

4.11 Transportieren

WARNUNG

■

Während des Transports kann der Hochdruck‐ reiniger umkippen oder sich bewegen. Perso‐ nen können verletzt werden und Sachschaden kann entstehen. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

Der Hochdruckreiniger kann beschädigt wer‐ den. ► Hochdruckschlauch und Spritzeinrichtung

entleeren.

► Falls der Hochdruckreiniger nicht

frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.12 Aufbewahren

WARNUNG

■ Kinder können die Gefahren des Hochdruck‐ reinigers nicht erkennen und nicht einschät‐ zen. Kinder können schwer verletzt werden. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

► Hochdruckreiniger außerhalb der Reich‐

weite von Kindern aufbewahren.

■ Die elektrischen Kontakte an dem Hochdruck‐ reiniger und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Hoch‐ druckreiniger kann beschädigt werden. ►

Hochdruckreiniger sauber und trocken auf‐ bewahren.

■ Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt wer‐ den. ►

Hochdruckschlauch und Spritzeinrichtung entleeren.

► Falls der Hochdruckreiniger nicht

frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.13 Reinigen, Warten und Reparie‐

ren

WARNUNG

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

► Reinigungsmittelbehälter leeren und in den

Hochdruckreiniger einsetzen.

► Hochdruckreiniger mit Spanngurten, Rie‐

men oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

■

Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren.

10 0458-603-9821-B

■

Falls während der Reinigung, Wartung oder Reparatur der Netzstecker in eine Steckdose eingesteckt ist, kann der Hochdruckreiniger unbeabsichtigt eingeschaltet werden. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

0000-GXX-9166-A0

0000-GXX-9864-A0

0000-GXX-9865-A0

5 Hochdruckreiniger einsatzbereit machen deutsch

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Hochdruckreiniger beschädi‐ gen. Falls der Hochdruckreiniger nicht richtig gereinigt wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Hochdruckreiniger so reinigen, wie es in

dieser Gebrauchsanleitung beschrieben ist.

■ Falls der Hochdruckreiniger nicht richtig gewartet oder repariert wird, können Bauteile nicht mehr richtig funktionieren und Sicher‐ heitseinrichtungen außer Kraft gesetzt wer‐ den. Personen können schwer verletzt oder getötet werden. ►

Hochdruckreiniger nicht selbst warten oder reparieren.

► Falls die Anschlussleitung defekt oder

beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.

►

Falls der Hochdruckreiniger gewartet oder repariert werden muss: Einen STIHL Fach‐ händler aufsuchen.

5 Hochdruckreiniger einsatz‐

bereit machen

► Falls die Schritte nicht durchgeführt werden

können: Hochdruckreiniger nicht verwenden und einen STIHL Fachhändler aufsuchen.

6 Hochdruckreiniger zusam‐

menbauen

6.1 Hochdruckreiniger zusammen‐ bauen

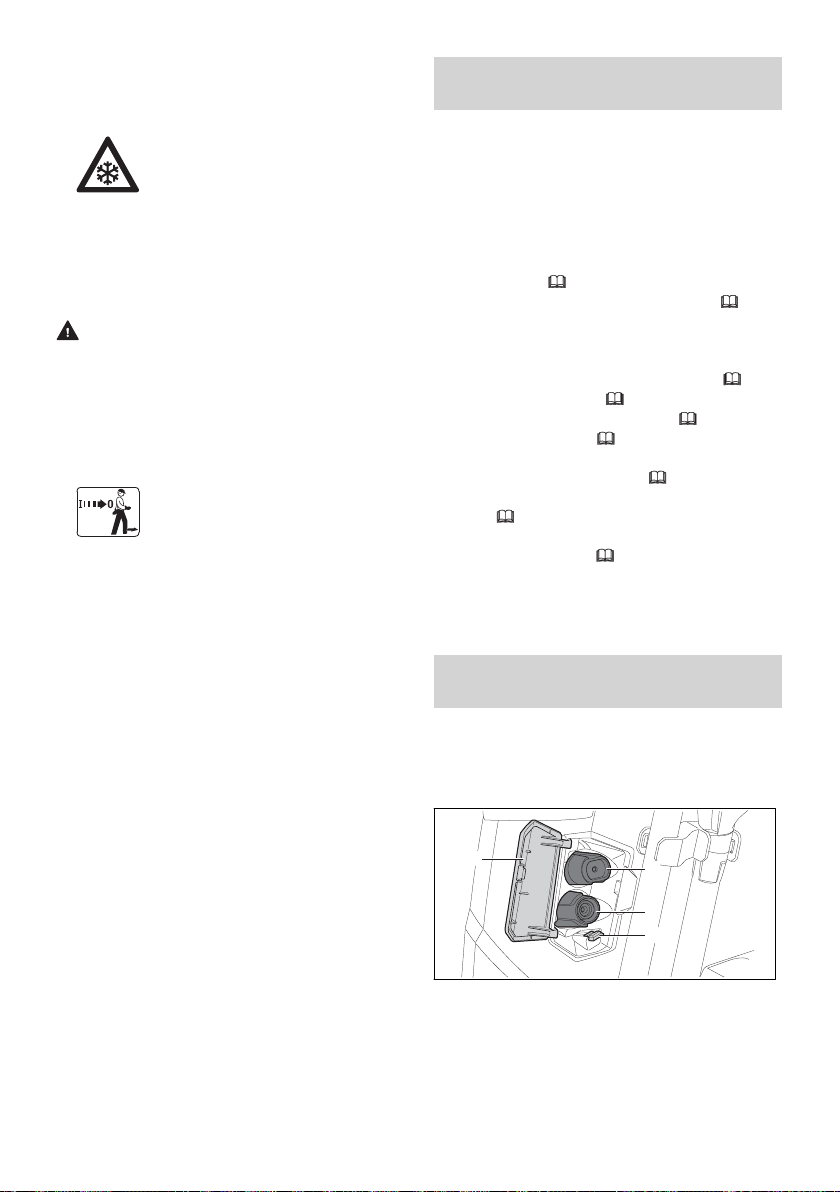

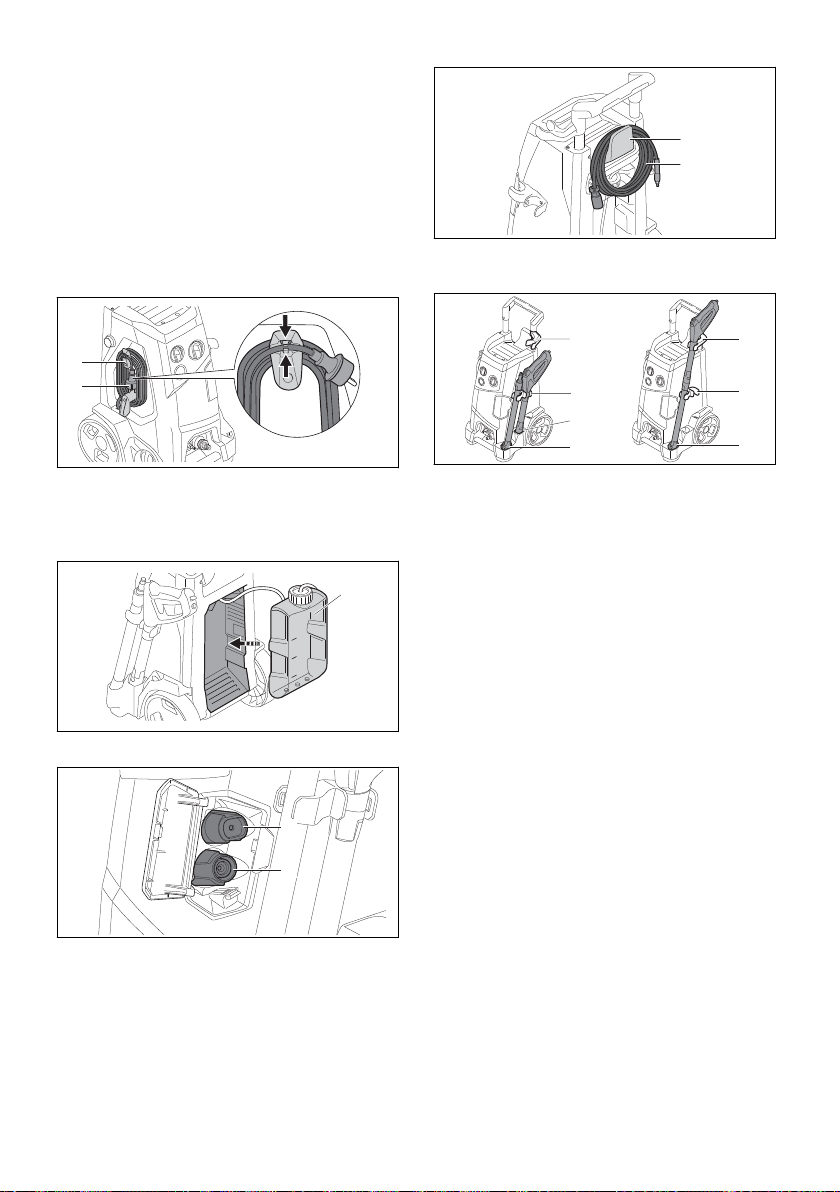

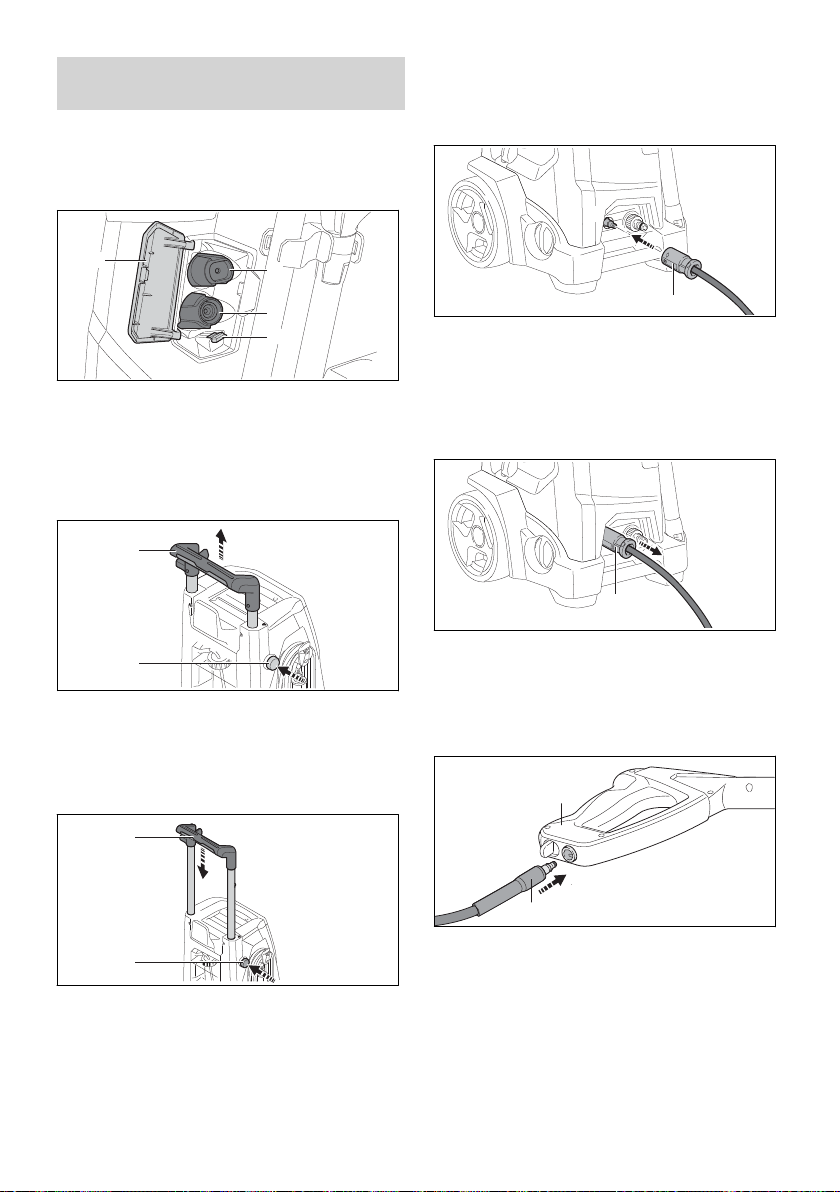

Düsen und Reinigungsnadel einsetzen

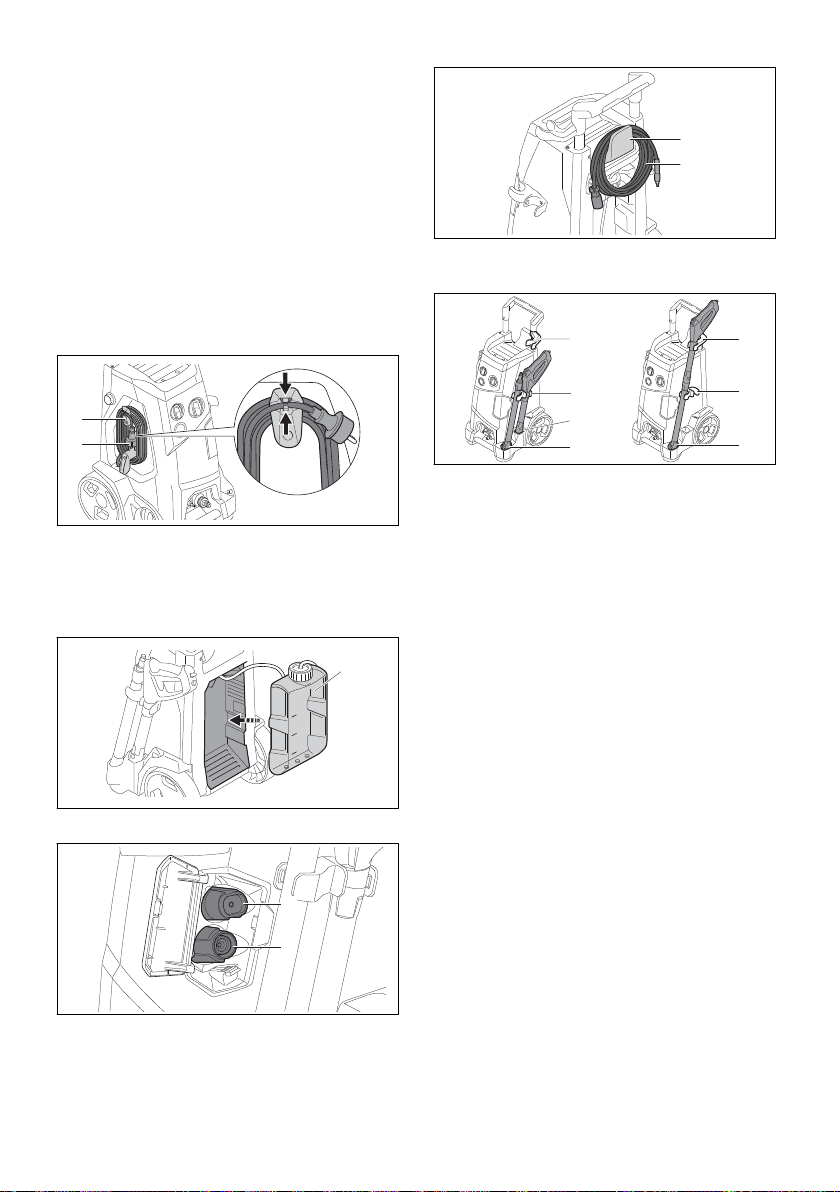

► Klappe (1) öffnen. ► Flachstrahldüse (2) und Rotordüse (3) einset‐

zen.

► Reinigungsnadel (4) einsetzen.

6.2 Griff herausziehen und ein‐ schieben

6.2.1 Griff herausziehen

5.1 Hochdruckreiniger einsatzbe‐ reit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich der Hochdruckreini‐

ger, der Hochdruckschlauch, die Schlauch‐ kupplung und die Anschlussleitung im sicher‐ heitsgerechten Zustand befinden, 4.6.

►

Hochdruckreiniger reinigen,

► Hochdruckreiniger auf einem standfesten und

ebenen Untergrund rutsch- und kippsicher auf‐ stellen.

►

Hochdruckschlauch anbauen,

►

Spritzpistole anbauen, 6.4.

►

Strahlrohr anbauen, 6.5.

►

Düse anbauen, 6.6.

► Falls ein Reinigungsmittel verwendet wird: Mit

Reinigungsmittel arbeiten, 10.5.

► Hochdruckreiniger an eine Wasserquelle

anschließen, 7.

►

Hochdruckreiniger elektrisch anschließen,

8.1.

14.

6.3.

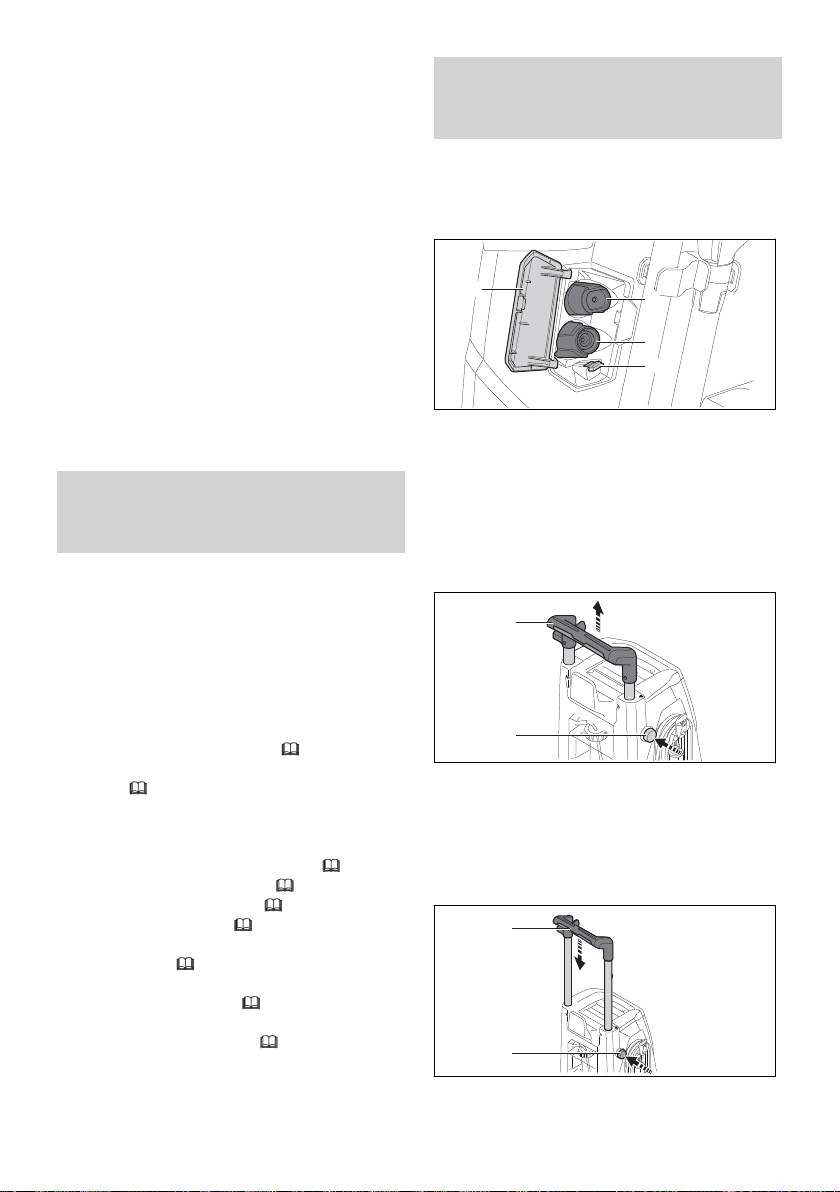

► Sperrknopf (1) drücken und Griff (2) heraus‐

ziehen.

► Sperrknopf (1) loslassen und Griff (2) so lange

herausziehen, bis er hörbar einrastet.

6.2.2 Griff einschieben

0458-603-9821-B 11

0000-GXX-9877-A0

0000-GXX-9878-A0

0000-GXX-5095-A0

0000-GXX-5096-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

deutsch 6 Hochdruckreiniger zusammenbauen

► Sperrknopf (1) drücken und Griff (2) einschie‐

6.4.2 Spritzpistole abbauen

ben.

► Sperrknopf (1) loslassen und Griff (2) so lange

einschieben, bis er hörbar einrastet.

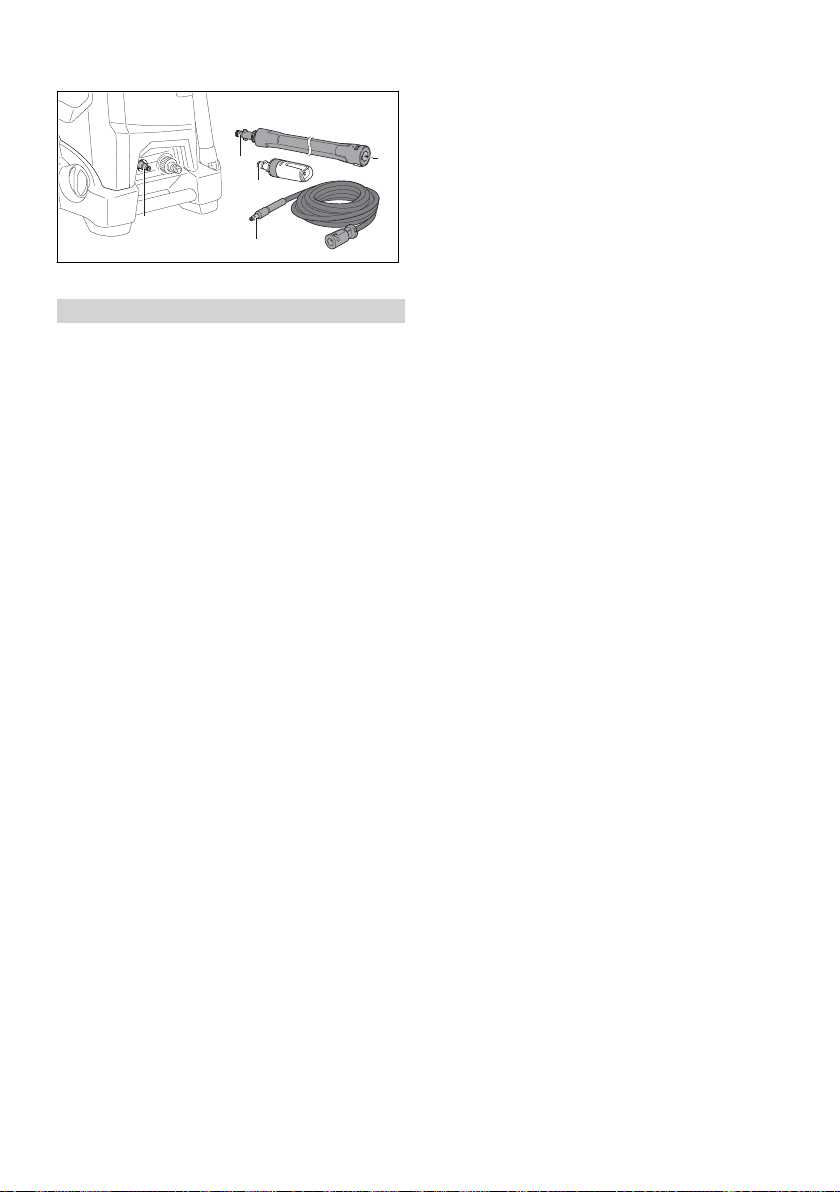

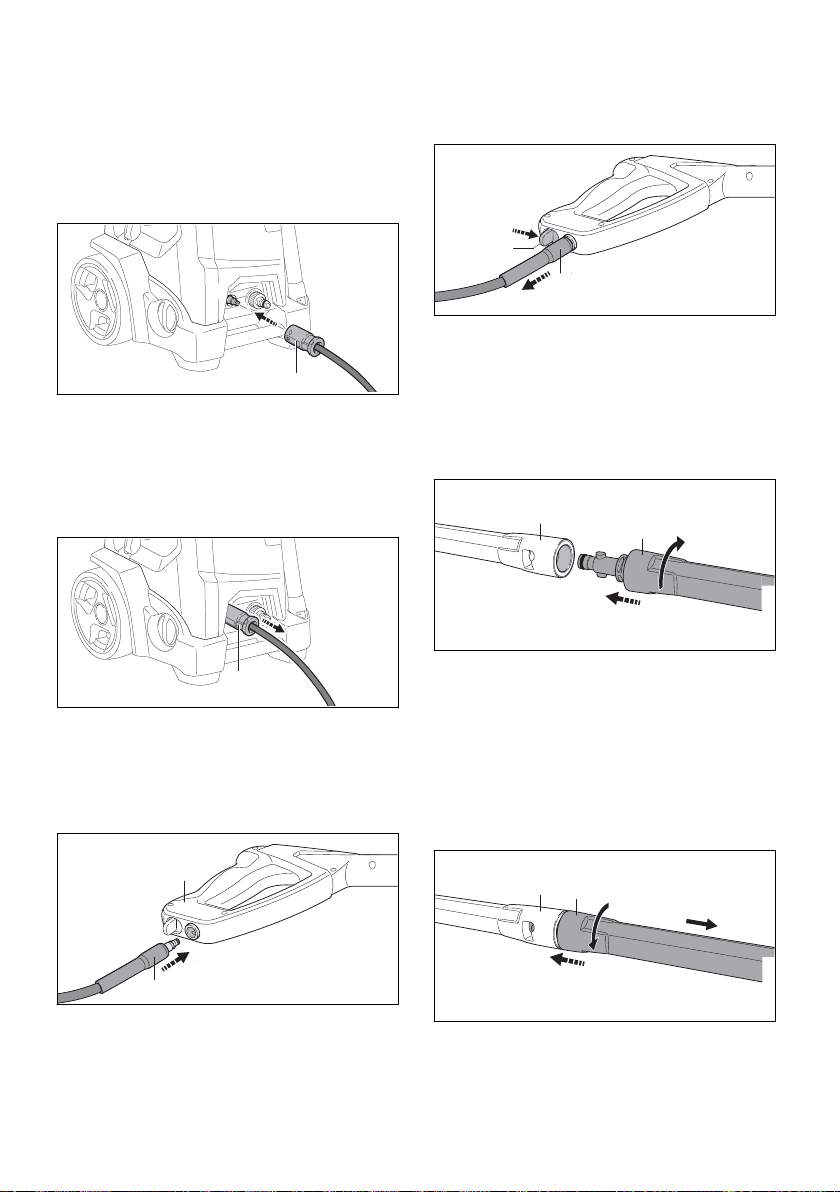

6.3 Hochdruckschlauch anbauen und abbauen

6.3.1 Hochdruckschlauch anbauen

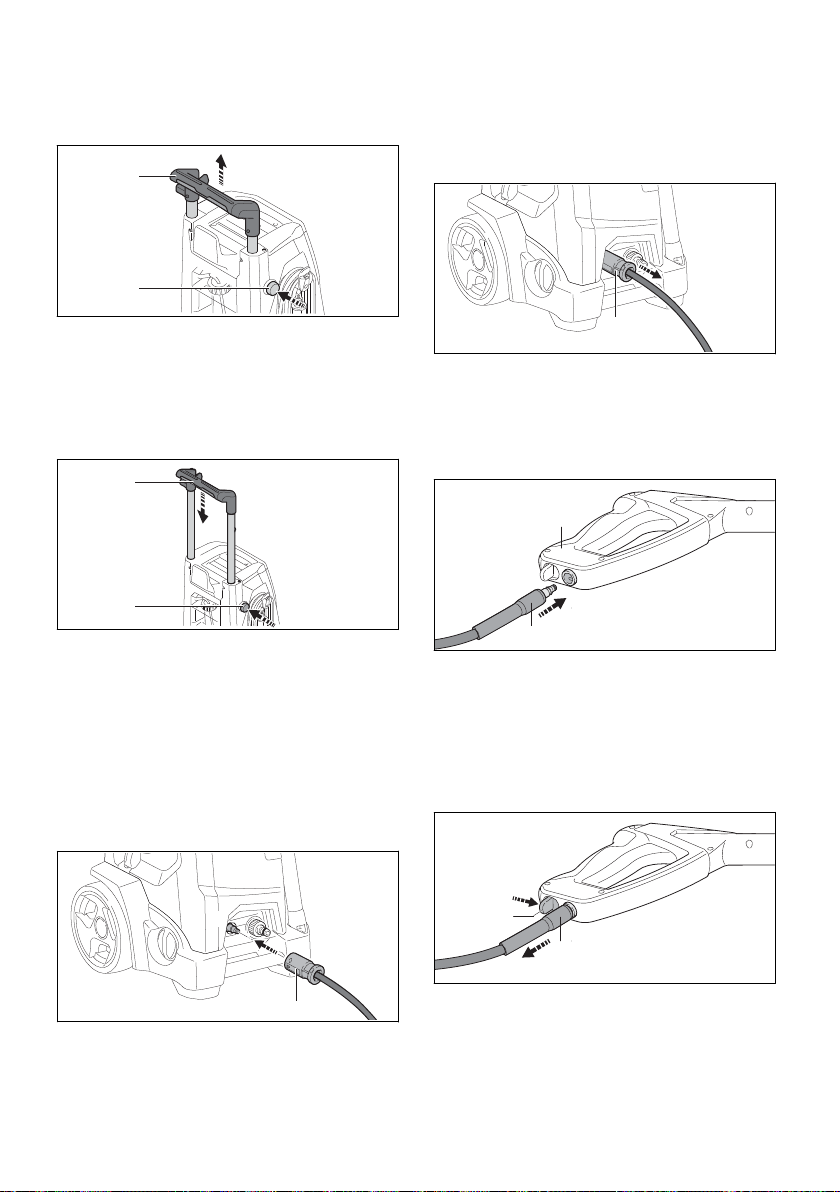

► Sperrhebel (1) drücken und gedrückt halten. ► Stutzen (2) herausziehen.

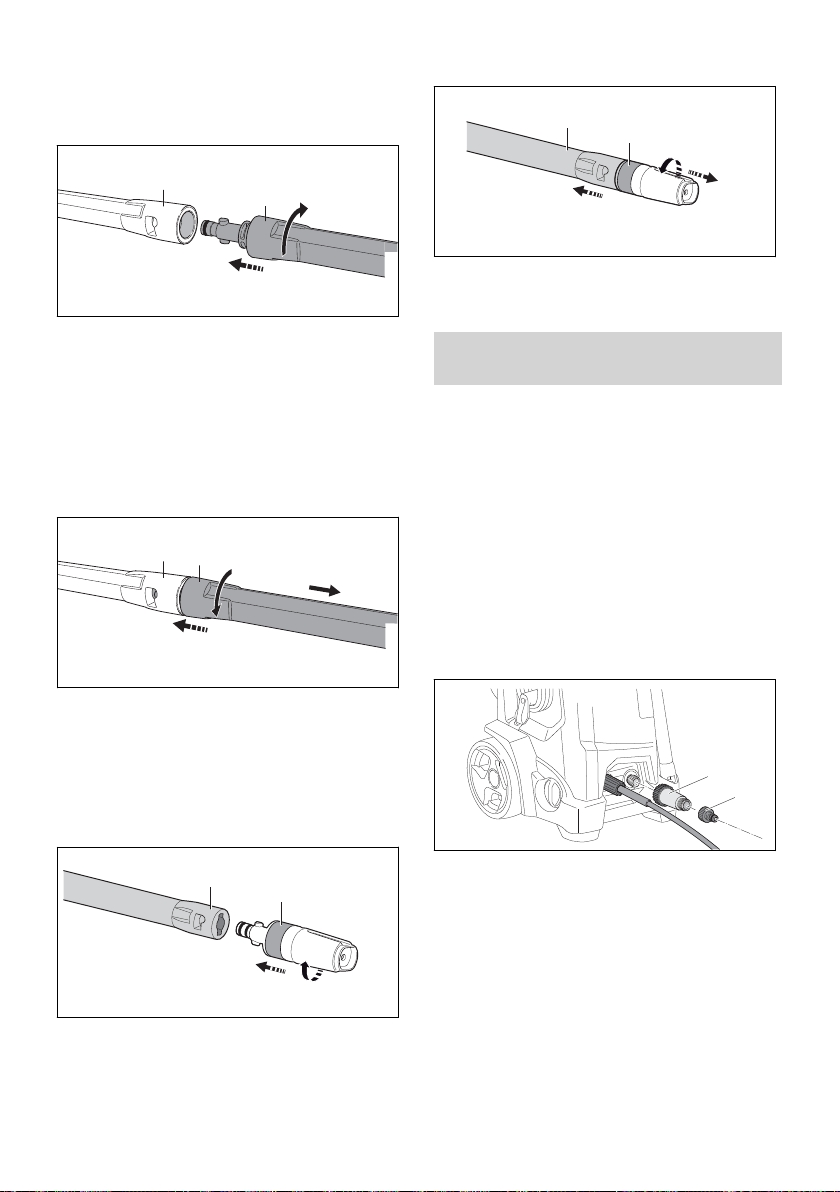

6.5 Strahlrohr anbauen und abbauen

6.5.1 Strahlrohr anbauen

► Kupplung (1) auf den Stutzen (2) schieben.

Die Kupplung (1) rastet hörbar ein.

► Falls sich die Kupplung (1) schwer auf den

Stutzen schieben lässt: Dichtung am Stut‐ zen (2) mit einem Armaturenfett fetten.

6.3.2 Hochdruckschlauch abbauen

► Strahlrohr (1) in die Spritzpistole (2) schieben. ► Strahlrohr (1) so lange drehen, bis es einras‐

tet.

► Falls sich das Strahlrohr (1) schwer in die

Spritzpistole (2) schieben lässt: Dichtung am Strahlrohr (1) mit einem Armaturenfett fetten.

6.5.2 Strahlrohr abbauen

► Kupplung (1) abziehen.

6.4 Spritzpistole anbauen und abbauen

6.4.1 Spritzpistole anbauen

► Strahlrohr (1) und Spritzpistole (2) zusammen‐

drücken und bis zum Anschlag drehen.

► Strahlrohr (1) und Spritzpistole (2) auseinan‐

derziehen.

► Stutzen (1) in die Spritzpistole (2) schieben.

Der Stutzen (1) rastet hörbar ein.

► Falls sich der Stutzen schwer in die Spritzpis‐

tole (2) schieben lässt: Dichtung am Stut‐ zen (1) mit einem Armaturenfett fetten.

12 0458-603-9821-B

0000-GXX-9849-A0

0000-GXX-9850-A0

0000-GXX-9869-A0

0000-GXX-9870-A0

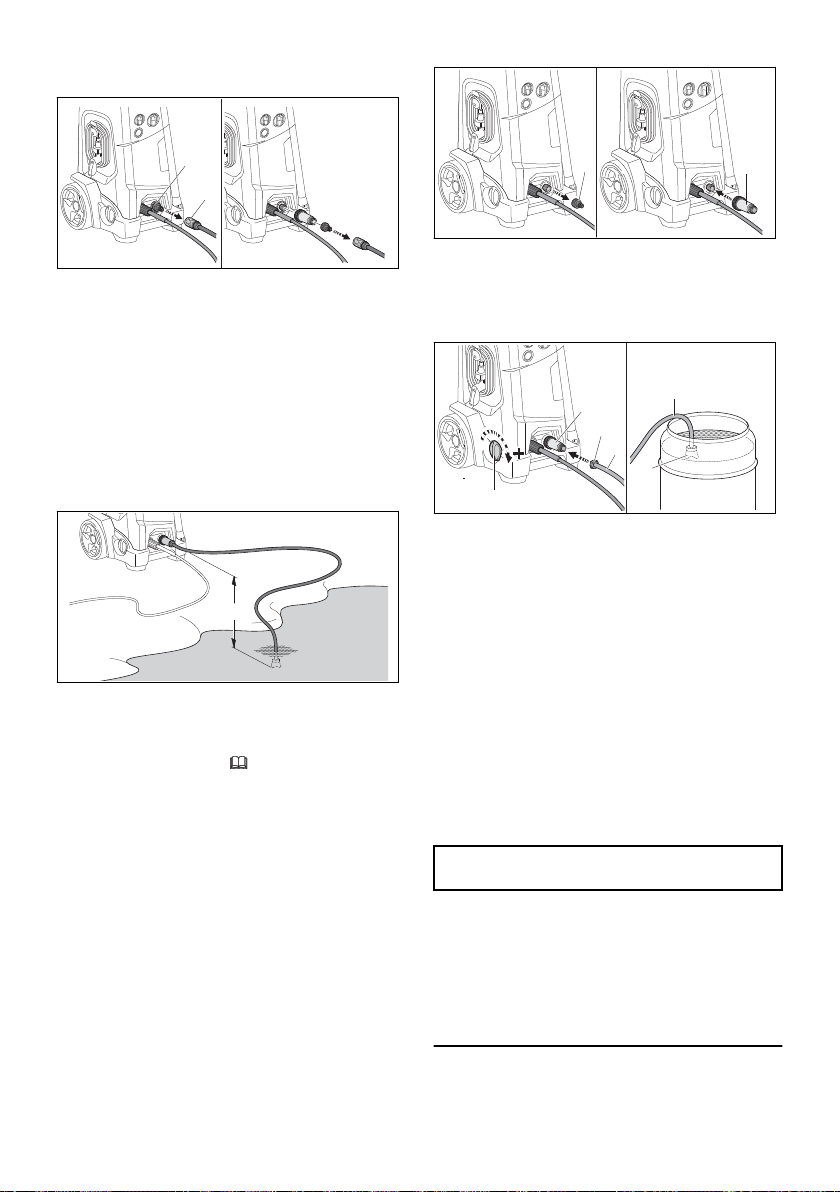

7 An eine Wasserquelle anschließen deutsch

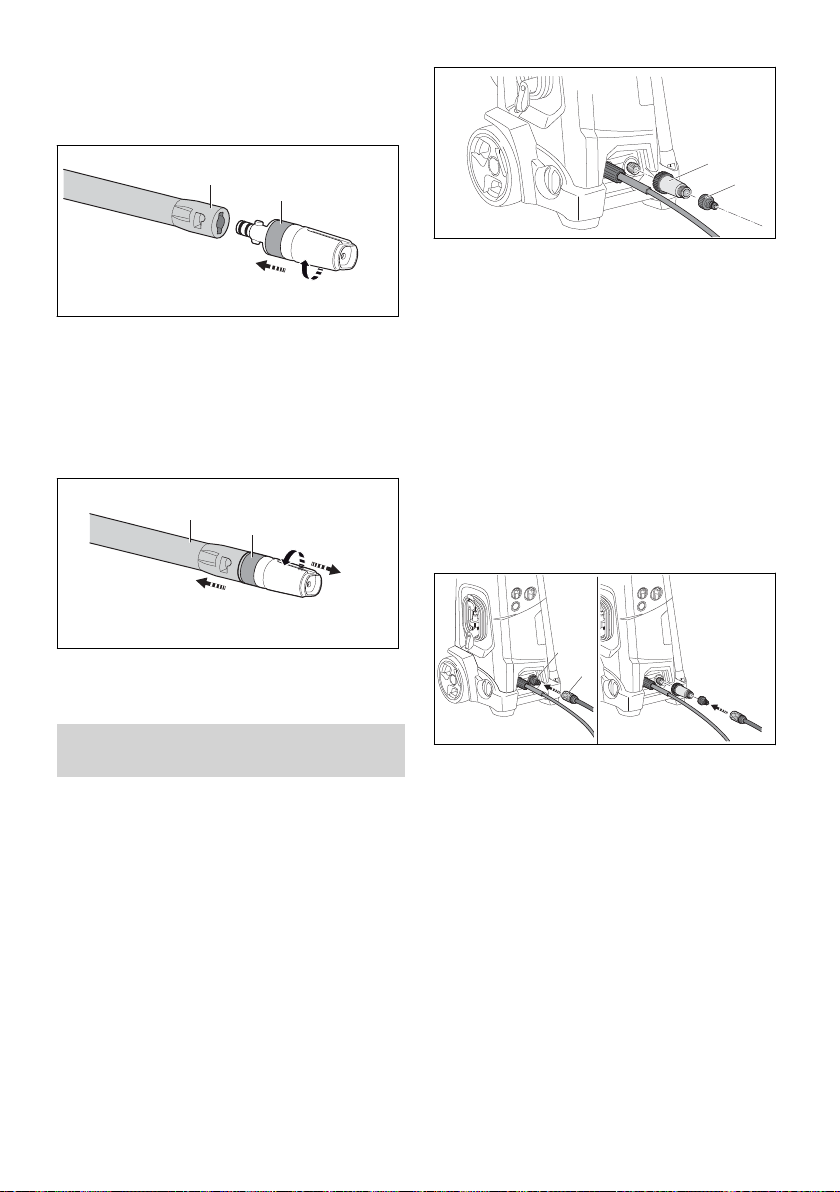

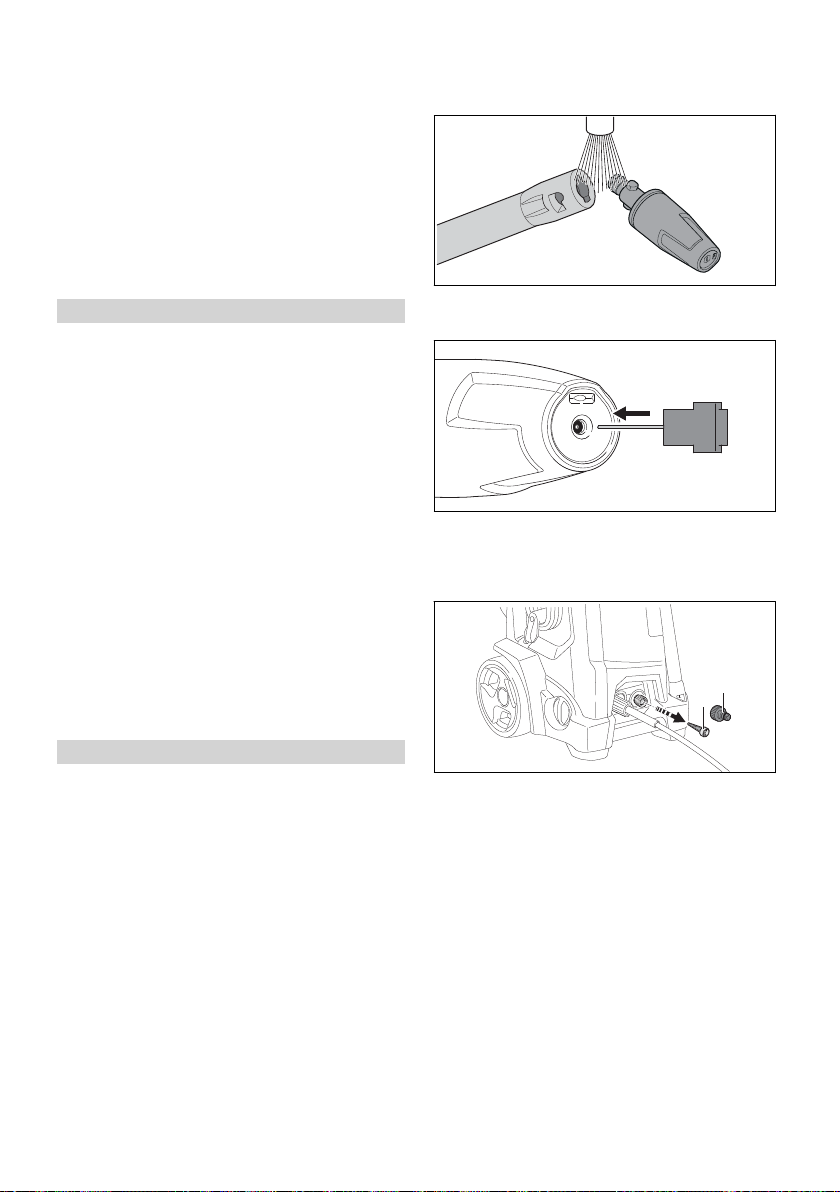

6.6 Düse anbauen und abbauen

6.6.1 Düse anbauen

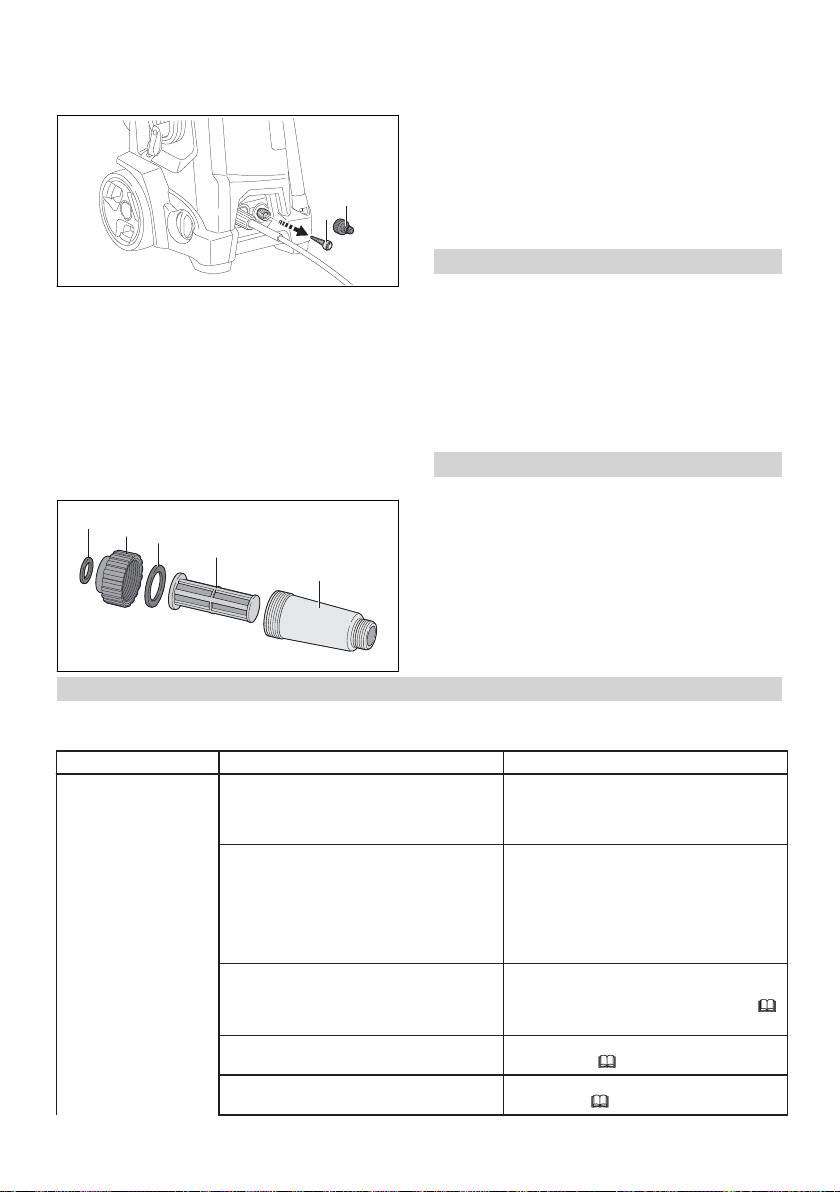

► Stutzen (1) abschrauben. ► Wasserfilter (2) auf den Wasseranschluss dre‐

► Düse (1) in das Strahlrohr (2) schieben. ► Düse (1) so lange drehen, bis sie einrastet. ► Falls sich die Düse (1) schwer in das Strahl‐

rohr (2) schieben lässt: Dichtung an der Düse (1) mit einem Armaturenfett fetten.

6.6.2 Düse abbauen

► Düse (1) und Strahlrohr (2) zusammendrücken

und bis zum Anschlag drehen.

► Düse (1) und Strahlrohr (2) auseinanderzie‐

hen.

hen und von Hand fest anziehen.

► Stutzen (1) auf Wasserfilter (2) drehen und

von Hand fest anziehen.

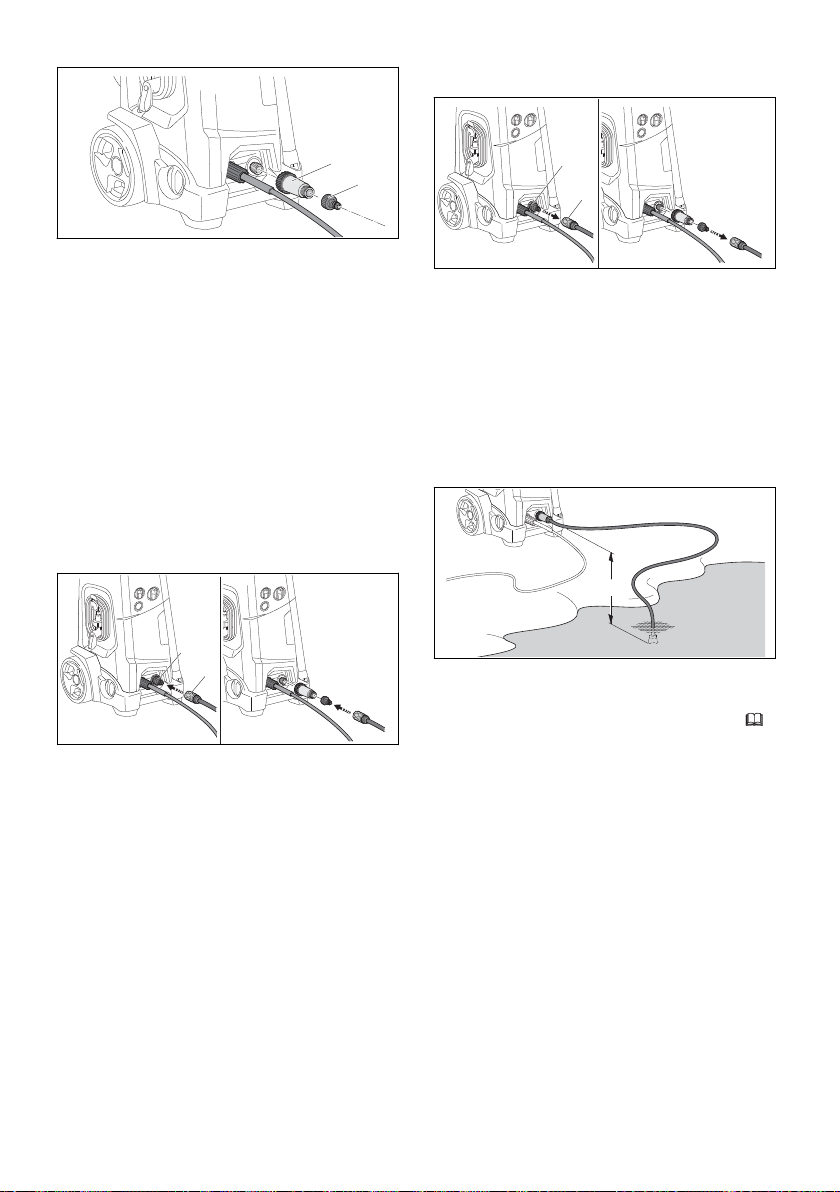

Wasserschlauch anschließen Der Wasserschlauch muss folgende Bedingun‐ gen erfüllen:

Der Wasserschlauch hat einen Durchmesser

–

von 1/2“. Der Wasserschlauch ist zwischen 10 m und

–

25 m lang.

► Wasserschlauch an einen Wasserhahn

anschließen.

► Wasserhahn vollständig öffnen und Wasser‐

schlauch mit Wasser spülen. Sand und Schmutz werden aus dem Wasser‐ schlauch gespült. Der Wasserschlauch wird entlüftet.

► Wasserhahn schließen.

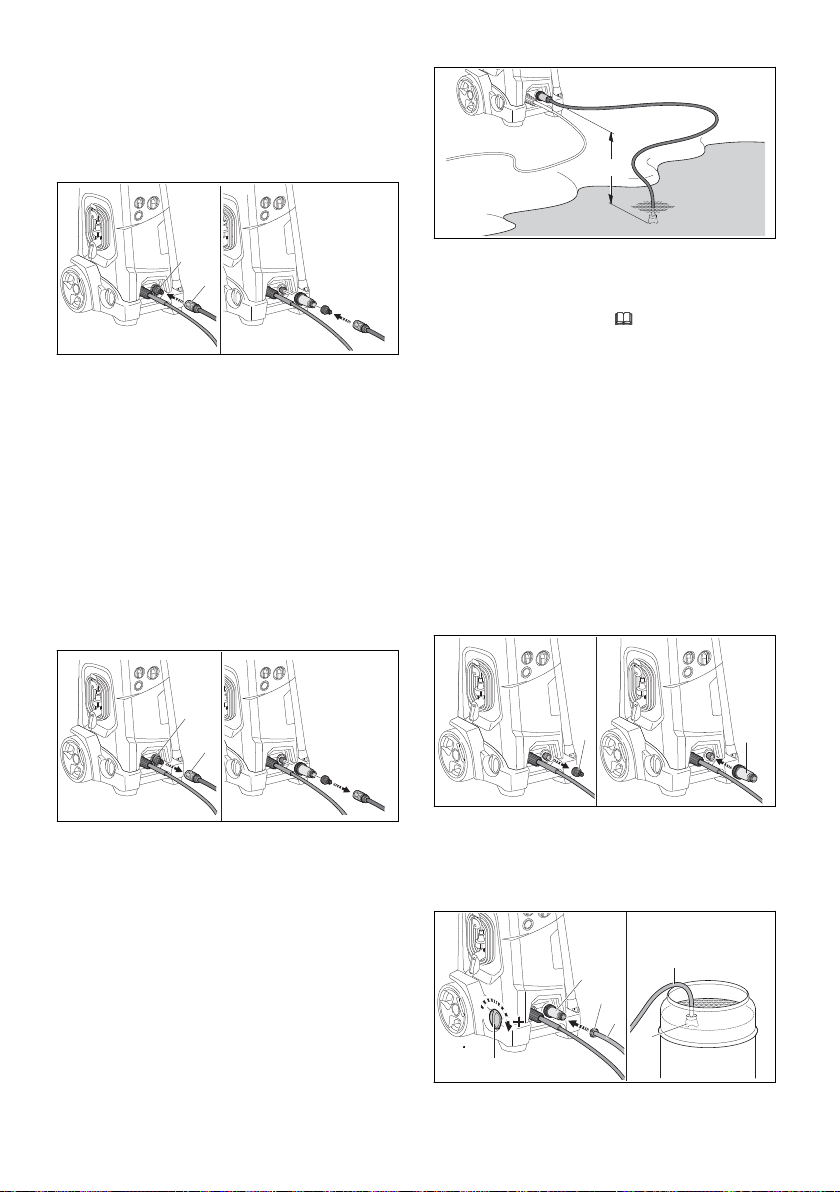

7 An eine Wasserquelle

anschließen

7.1 Hochdruckreiniger an das Was‐ sernetz anschließen

Wasserfilter anschließen Falls der Hochdruckreiniger mit sandhaltigem

Wasser oder mit Wasser aus Zisternen betrieben wird, muss an dem Hochdruckreiniger ein Was‐ serfilter angeschlossen sein. Der Wasserfilter fil‐ tert Sand und Schmutz aus dem Wasser und schützt dadurch die Bauteile des Hochdruckreini‐ gers vor Beschädigung.

Der Wasserfilter kann dem Hochdruckreiniger marktabhängig beiliegen.

0458-603-9821-B 13

► Kupplung (1) auf den Stutzen (2) schieben.

Die Kupplung (1) rastet hörbar ein. ► Wasserhahn vollständig öffnen. ► Falls das Strahlrohr an der Spritzpistole ange‐

baut ist: Strahlrohr abbauen. ► Hebel der Spritzpistole so lange drücken, bis

ein gleichmäßiger Wasserstrahl aus der

Spritzpistole austritt. ► Hebel der Spritzpistole loslassen. ► Hebel der Spritzpistole verriegeln. ► Strahlrohr anbauen. ► Düse anbauen.

0000-GXX-9871-A0

0000-GXX-9880-A0

0000-GXX-9872-A0

0000-GXX-9873-A0

deutsch 7 An eine Wasserquelle anschließen

Wasserschlauch abziehen

► Stutzen (1) abschrauben.

► Wasserhahn schließen. ► Zum Entriegeln der Kupplung: Ring (1) ziehen

oder drehen und halten.

► Wasserfilter (2) auf den Wasseranschluss dre‐

hen und von Hand fest anziehen. Wasserschlauch anschließen

► Kupplung vom Stutzen (2) ziehen.

7.2 Hochdruckreiniger an eine andere Wasserquelle anschlie‐ ßen

Der Hochdruckreiniger kann Wasser aus Regentonnen, Zisternen und aus fließenden oder stehenden Gewässern ansaugen.

► Wasserschlauch (1) so mit Wasser füllen,

dass sich keine Luft mehr im Wasserschlauch befindet.

► Kupplung (2) auf den Anschlussstutzen des

Wasserfilters (3) drehen und von Hand fest anziehen.

► Saugglocke (4) so in die Wasserquelle hän‐

gen, dass die Saugglocke (4) nicht den Boden berührt.

Damit das Wasser angesaugt werden kann, darf der Höhenunterschied zwischen dem Hoch‐ druckreiniger und der Wasserquelle die maxi‐ male Saughöhe (a) nicht überschreiten,

18.

Das passende STIHL Saugset muss verwendet werden. Dem Saugset liegt ein Wasserschlauch mit spezieller Kupplung bei.

Das passende STIHL Saugset kann dem Hoch‐ druckreiniger marktabhängig beiliegen.

Wasserfilter anschließen Falls der Hochdruckreiniger mit sandhaltigem

Wasser aus Regentonnen, Zisternen, aus fließ‐ enden oder stehenden Gewässern betrieben wird, muss an dem Hochdruckreiniger ein Was‐ serfilter angeschlossen sein.

Der Wasserfilter kann dem Hochdruckreiniger marktabhängig beiliegen.

14 0458-603-9821-B

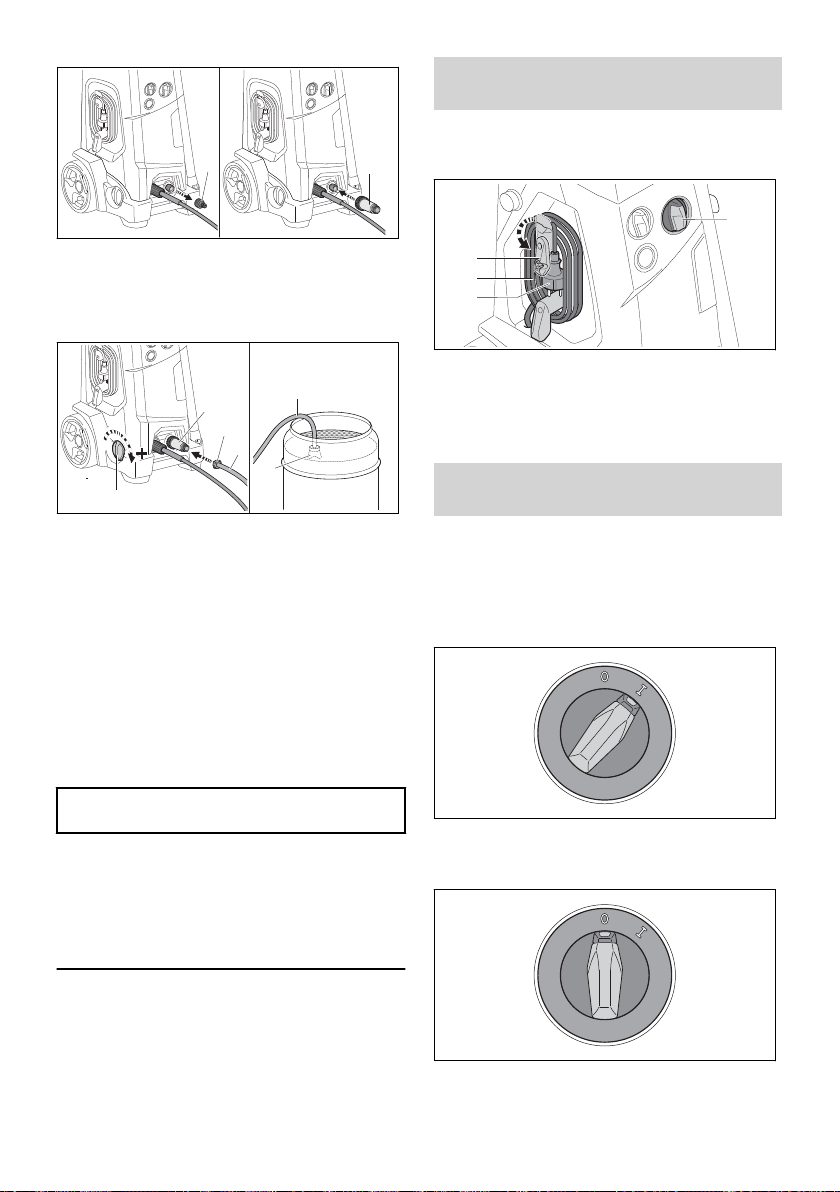

► Drehregler (5) bis zum Anschlag in Richtung +

drehen.

► Falls die Spritzpistole am Hochdruckschlauch

angebaut ist: Spritzpistole abbauen. ► Hochdruckschlauch nach unten halten. ► Hochdruckreiniger so lange einschalten, bis

ein gleichmäßiger Wasserstrahl aus dem

Hochdruckschlauch austritt.

HINWEIS

■ Wenn der Hochdruckreiniger kein Wasser

ansaugt, kann die Pumpe trocken laufen und

der Hochdruckreiniger kann beschädigt wer‐

den.

►

Falls nach zwei Minuten kein Wasser aus dem Hochdruckschlauch austritt: Hoch‐ druckreiniger ausschalten und Wasserzu‐ lauf prüfen.

►

Hochdruckreiniger ausschalten. ► Spritzpistole an den Hochdruckschlauch

anbauen.

3 4

0000-GXX-9866-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

0000-GXX-4359-A0

0000-GXX-9836-A0

8 Hochdruckreiniger elektrisch anschließen deutsch ► Hebel der Spritzpistole drücken und gedrückt

halten.

► Hochdruckreiniger einschalten.

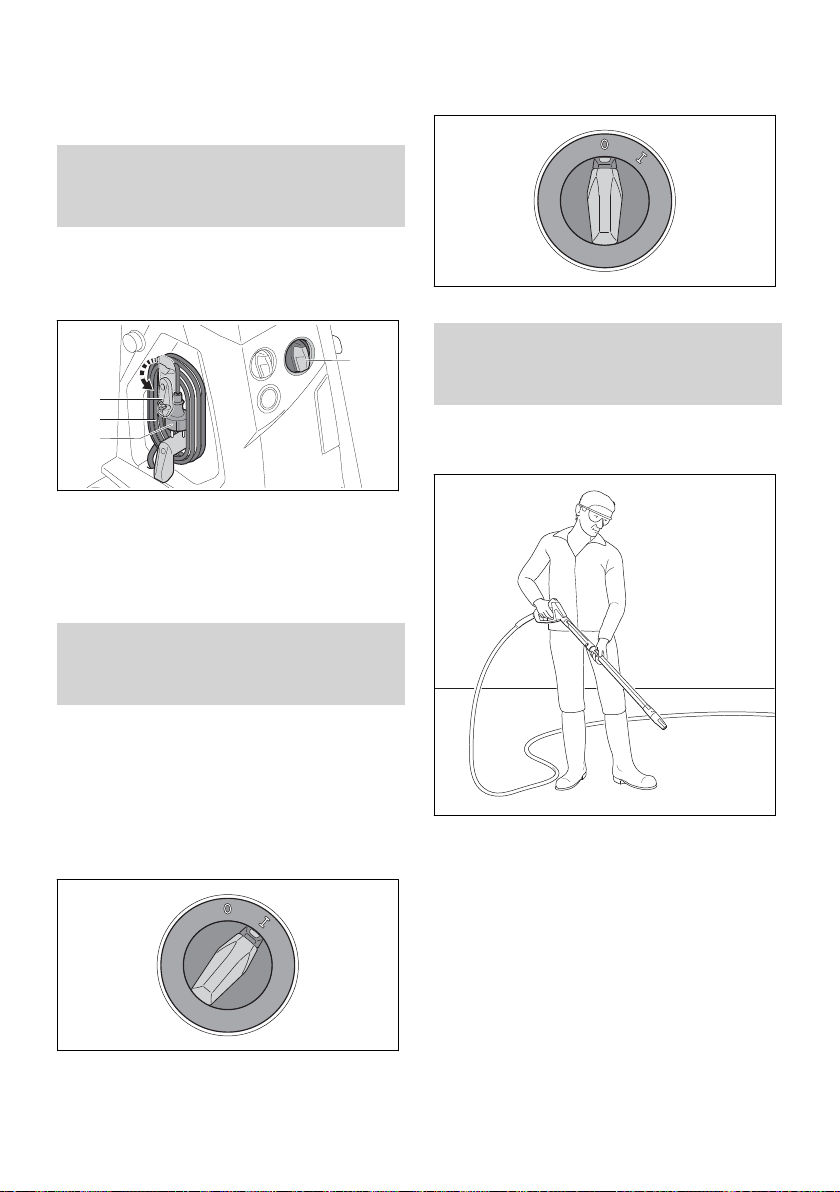

9.2 Hochdruckreiniger ausschalten

8 Hochdruckreiniger elekt‐

risch anschließen

8.1 Hochdruckreiniger elektrisch anschließen

► Drehschalter in die Position 0 stellen.

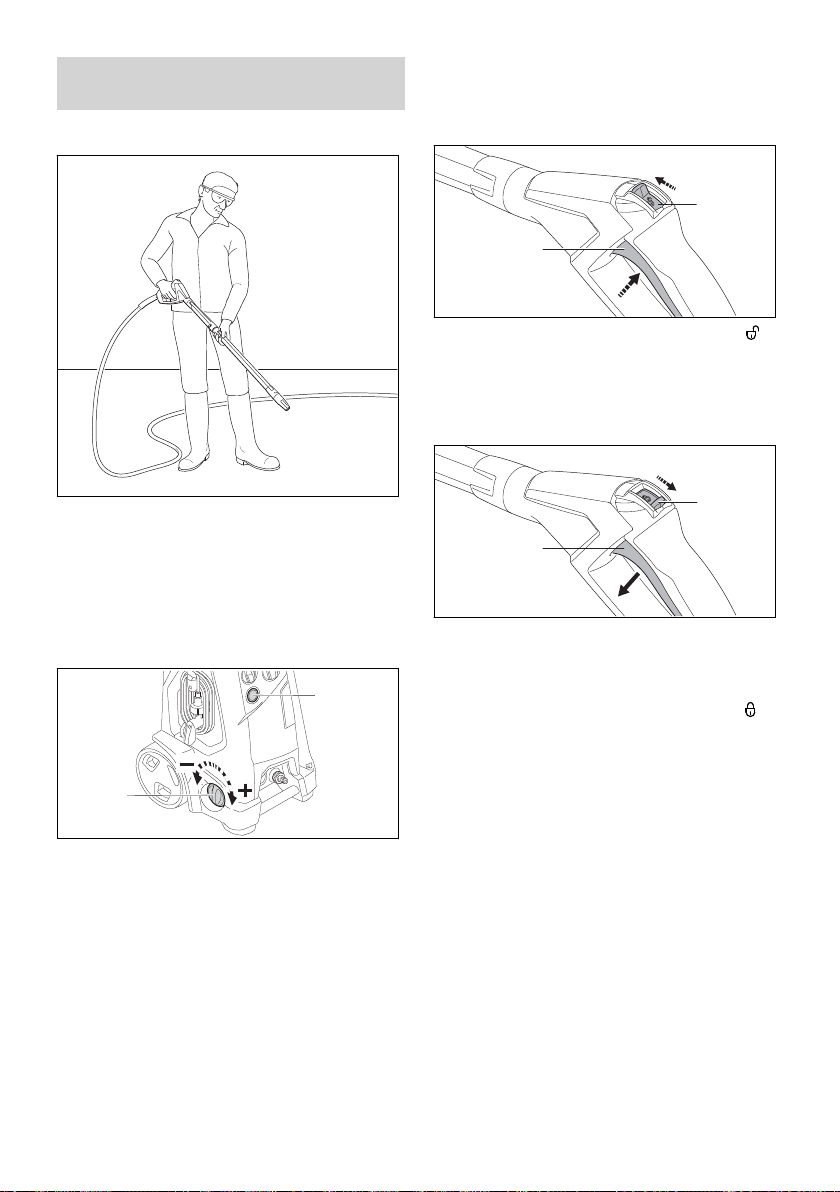

10 Mit dem Hochdruckreiniger

arbeiten

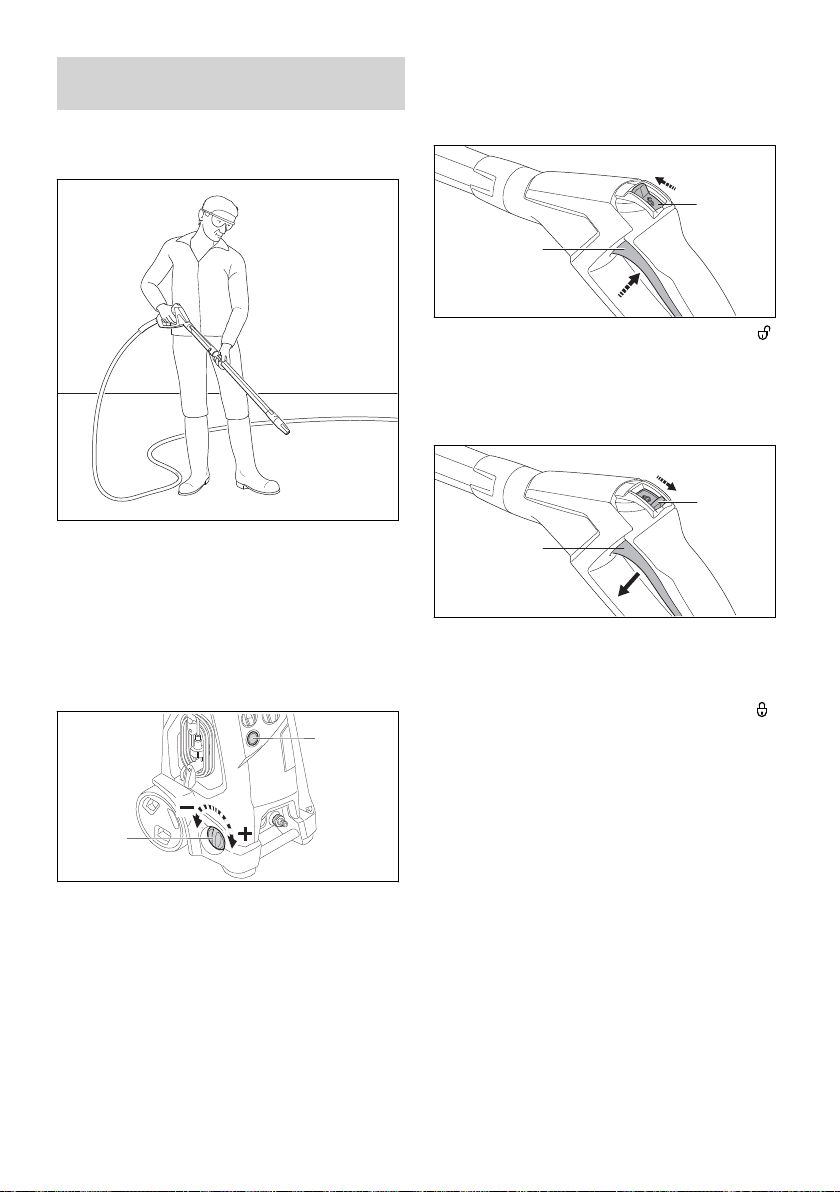

10.1 Spritzpistole halten und führen

► Drehschalter (1) in die Position 0 stellen. ► Halter (2) nach unten schwenken. ► Anschlussleitung (3) abnehmen. ► Stecker (4) der Anschlussleitung in eine richtig

installierte Steckdose stecken.

9 Hochdruckreiniger ein‐

schalten und ausschalten

9.1 Hochdruckreiniger einschalten

Wenn der Hochdruckreiniger eingeschaltet wird, können bei ungünstigen Netzverhältnissen Spannungsschwankungen auftreten. Die Span‐ nungsschwankungen können andere ange‐ schlossene Verbraucher beeinträchtigen.

► Spritzpistole mit einer Hand am Griff so fest‐

halten, dass der Daumen den Griff umschließt.

► Strahlrohr mit der anderen Hand so festhalten,

dass der Daumen das Strahlrohr umschließt.

► Düse auf den Boden richten.

10.2 Arbeitsdruck und Wasser‐ menge einstellen

► Drehschalter in die Position I stellen.

0458-603-9821-B 15

Arbeitsdruck und Wassermenge erhöhen ► Drehregler (1) in Richtung + drehen.

0000-GXX-4360-A0

0000-GXX-4612-A0

0000-GXX-9848-A0

0000-GXX-5094-A0

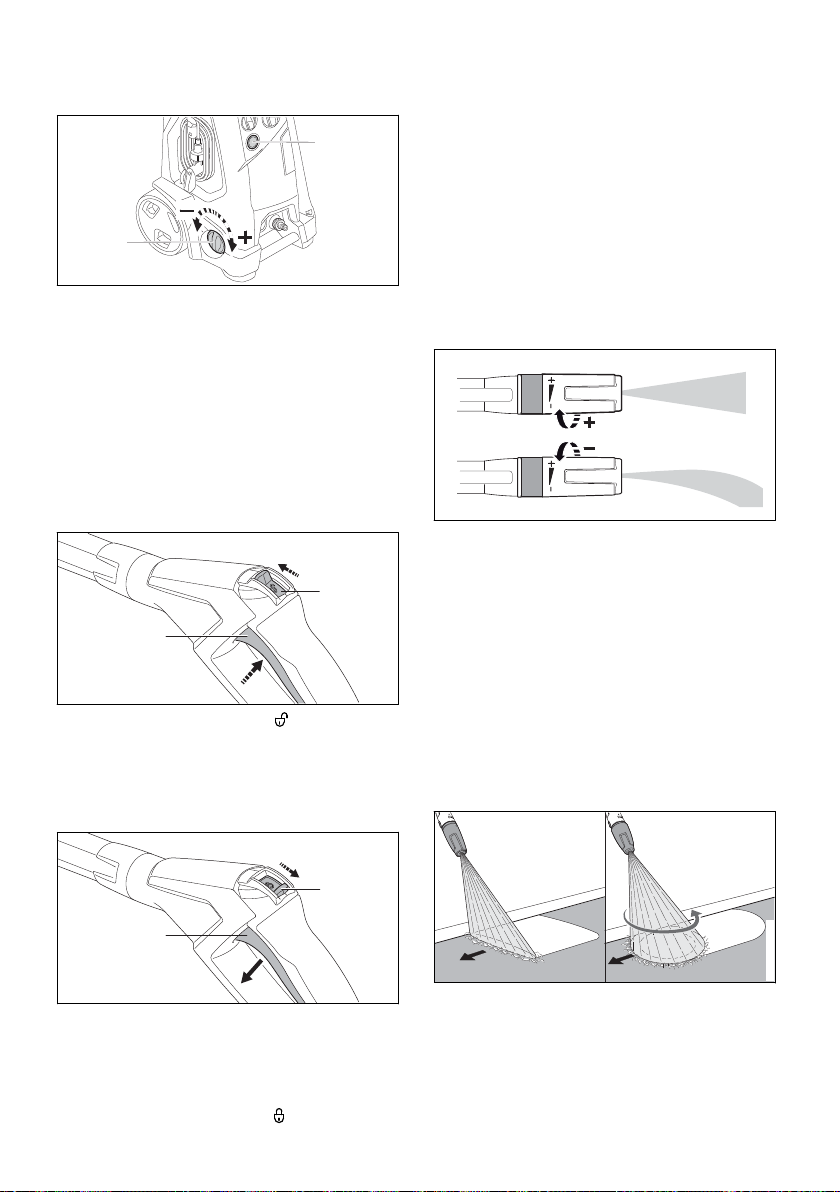

deutsch 10 Mit dem Hochdruckreiniger arbeiten

Arbeitsdruck und Wassermenge verringern ► Drehregler (1) in Richtung – drehen.

Das Manometer (2) zeigt den Druck in der Hoch‐ druckpumpe an.

10.3 Hebel der Spritzpistole drücken

Mit großem Abstand kann gearbeitet werden, falls folgende Oberflächen gereinigt werden sol‐ len:

lackierte Oberflächen

–

Oberflächen aus Holz

–

Oberflächen aus Gummi

–

und verriegeln

Hebel der Spritzpistole drücken

Die Flachstrahldüse kann eingestellt werden. Wenn die Flachstrahldüse in Richtung + gedreht

►

Rasthebel (1) in die Position

schieben.

► Hebel (2) drücken und gedrückt halten.

Die Hochdruckpumpe schaltet sich automa‐ tisch ein und Wasser strömt aus der Düse.

Hebel der Spritzpistole verriegeln

wird, steigt der Arbeitsdruck. Wenn die Flachstrahldüse in Richtung – gedreht

wird, sinkt der Arbeitsdruck. ► Wasserstrahl vor der Reinigung auf eine

unauffällige Stelle auf der Oberfläche richten und prüfen, dass die Oberfläche nicht beschä‐ digt wird.

► Abstand der Düse zur zu reinigenden Oberflä‐

che so wählen, dass die zu reinigende Ober‐ fläche nicht beschädigt wird.

► Flachstrahldüse so einstellen, dass die zu rei‐

nigende Oberfläche nicht beschädigt wird.

► Hebel (2) loslassen.

Die Hochdruckpumpe schaltet sich automa‐ tisch aus, und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist weiterhin eingeschaltet.

►

Rasthebel (1) in die Position

10.4 Reinigen

Mit folgenden Düsen kann abhängig von der Anwendung gearbeitet werden:

Flachstrahldüse: Die Flachstrahldüse eignet

–

sich zum Reinigen großer Flächen. Rotordüse: Die Rotordüse eignet sich zum

–

Entfernen von hartnäckigem Schmutz.

Mit geringem Abstand kann gearbeitet werden, wenn hartnäckige Verschmutzungen entfernt werden sollen.

schieben.

► Spritzeinrichtung gleichmäßig entlang der zu

reinigenden Oberfläche bewegen.

► Langsam und kontrolliert vorwärts gehen.

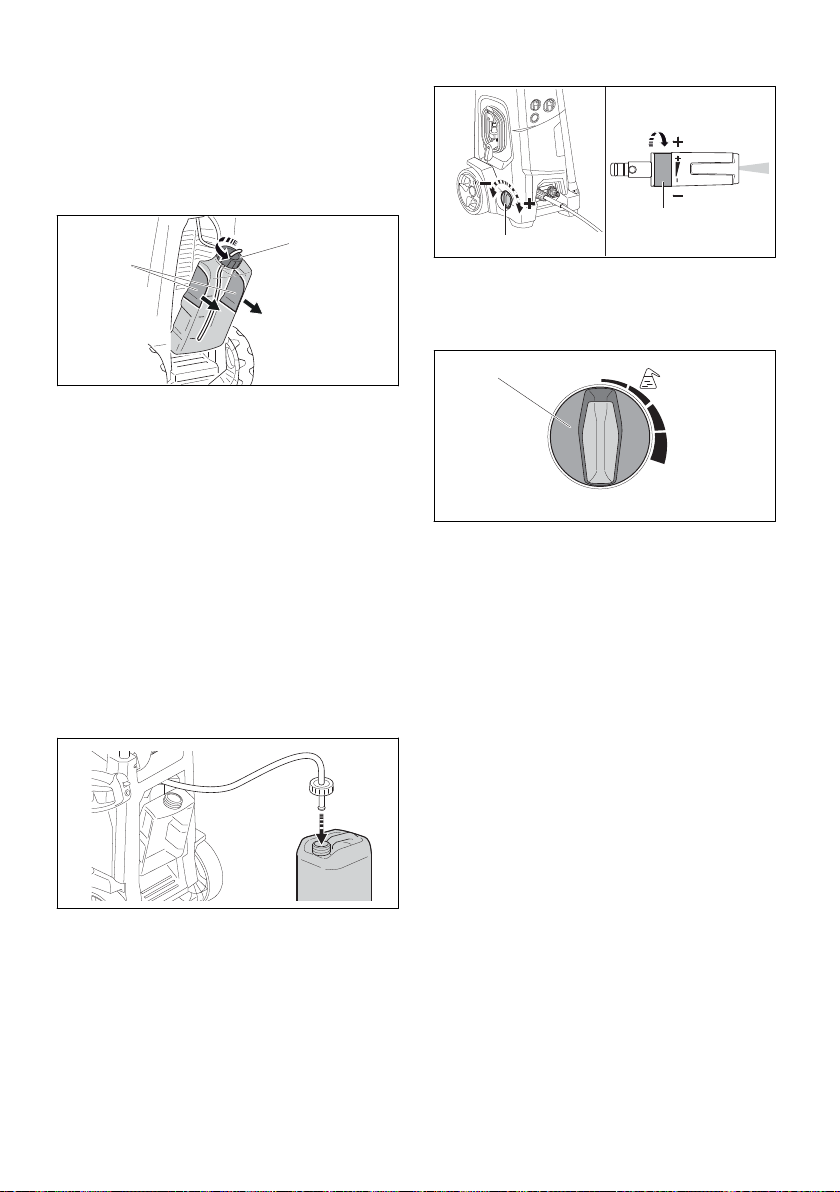

10.5 Mit Reinigungsmittel arbeiten

10.5.1 Reinigungsmittel ansaugen

Reinigungsmittel können die Reinigungswirkung des Wassers verstärken.

STIHL empfiehlt, STIHL Reinigungsmittel zu ver‐ wenden.

16 0458-603-9821-B

0000-GXX-9837-A1

0000-GXX-9838-A0

0000-GXX-9876-A0

0000-GXX-9170-A0

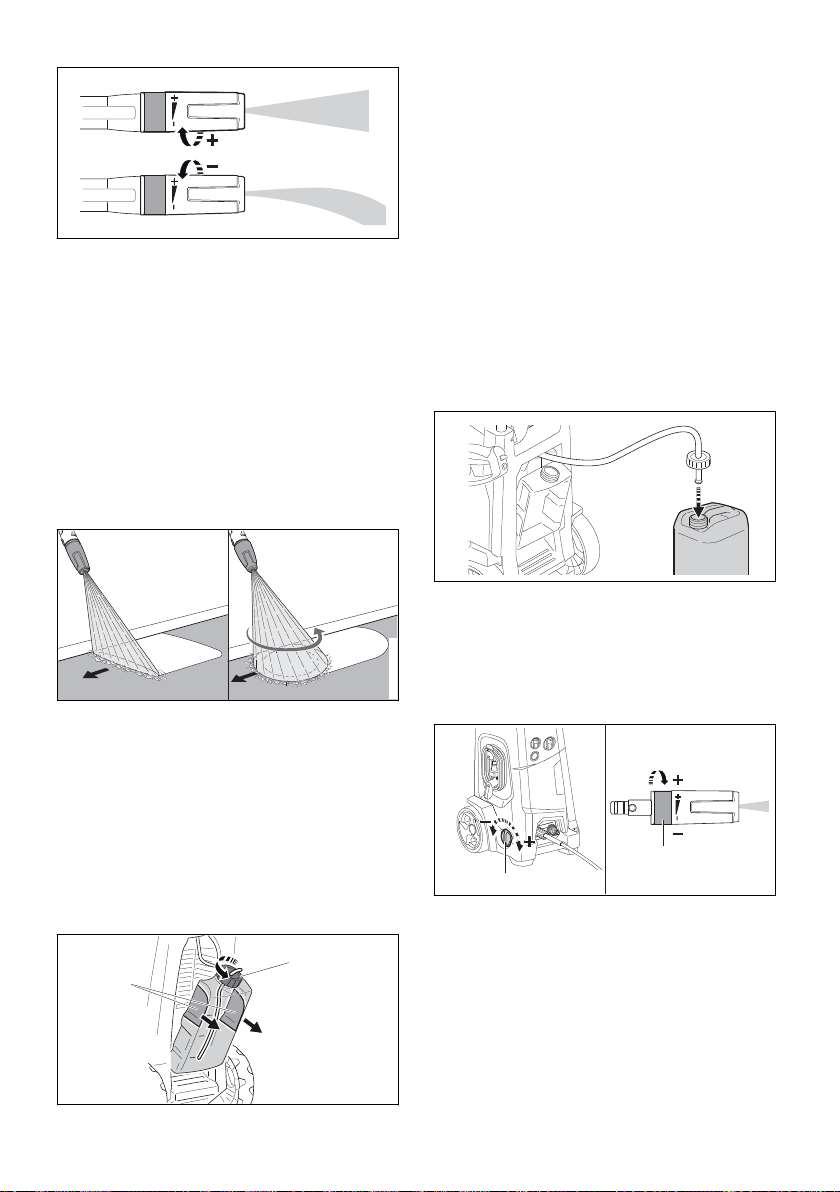

10 Mit dem Hochdruckreiniger arbeiten deutsch

► Drehregler (1) bis zum Anschlag in Richtung +

drehen.

► Flachstrahldüse (2) bis zum Anschlag in Rich‐

tung - drehen.

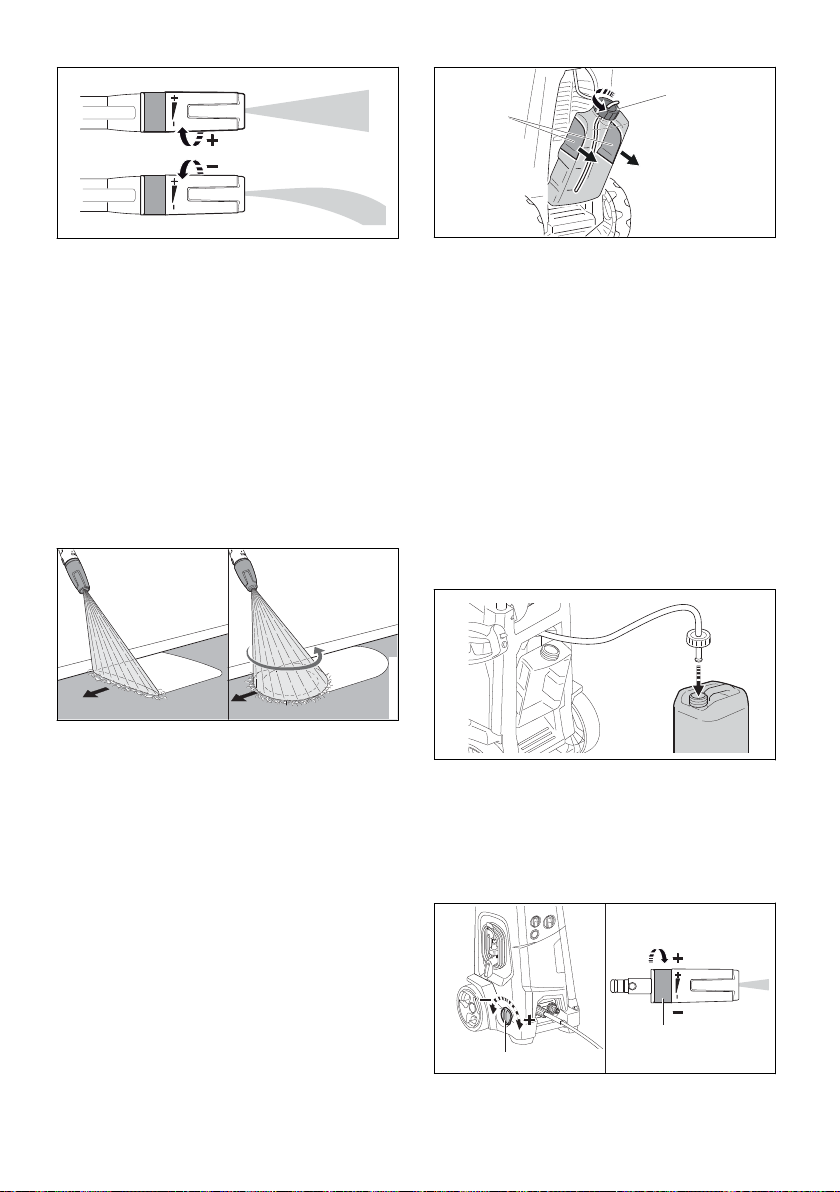

► Reinigungsmittelbehälter an den Griffmulden

(1) greifen und herausnehmen. ► Deckel (2) abschrauben. ► Reinigungsmittel so dosieren und verwenden,

wie es in der Gebrauchsanleitung des Reini‐

gungsmittels beschrieben ist. ► Deckel auf den Reinigungsmittelbehälter dre‐

hen und von Hand fest anziehen. ► Reinigungsmittelbehälter an den Griffmulden

greifen und in den Hochdruckreiniger einset‐

zen.

10.5.2 Reinigungsmittel aus separaten Reini‐

gungsmittelbehälter ansaugen

► Gewünschte Dosierung einstellen

► Dosiergriff (3) nach rechts drehen (bis zu

5 %). Die Zumischung von Reinigungsmittel wird erhöht.

► Dosiergriff (3) nach links drehen (bis zu

0 %). Die Zumischung von Reinigungsmittel wird reduziert.

► Falls die Reinigungsmittelkonzentration Der Deckel des Reinigungsmittelbehälters hat ein Standardgewinde und passt auf die gängigen Reinigungsmittelbehälter. Ein separater Reini‐ gungsmittelbehälter kann verwendet werden.

genau eingestellt werden muss: Reini‐ gungsmittelkonzentration messen und berechnen.

► Stark verschmutzte Oberflächen vor dem Rei‐

nigen mit Wasser einweichen.

► Hebel der Spritzpistole drücken und Reini‐

gungsmittel auf die zu reinigende Oberfläche

sprühen.

► Reinigungsmittel von unten nach oben auftra‐

gen und nicht antrocknen lassen.

► Dosiergriff bis zum Anschlag nach links dre‐

hen.

Reinigungsmittel wird nicht mehr angesaugt.

► Reinigungsmittelbehälter herausnehmen. ► Deckel des Reinigungsmittelbehälters

abschrauben.

► Deckel mit Ansaugschlauch auf separaten

Reinigungsmittelbehälter drehen.

10.5.3 Mit Reinigungsmittel arbeiten

► Oberfläche reinigen.

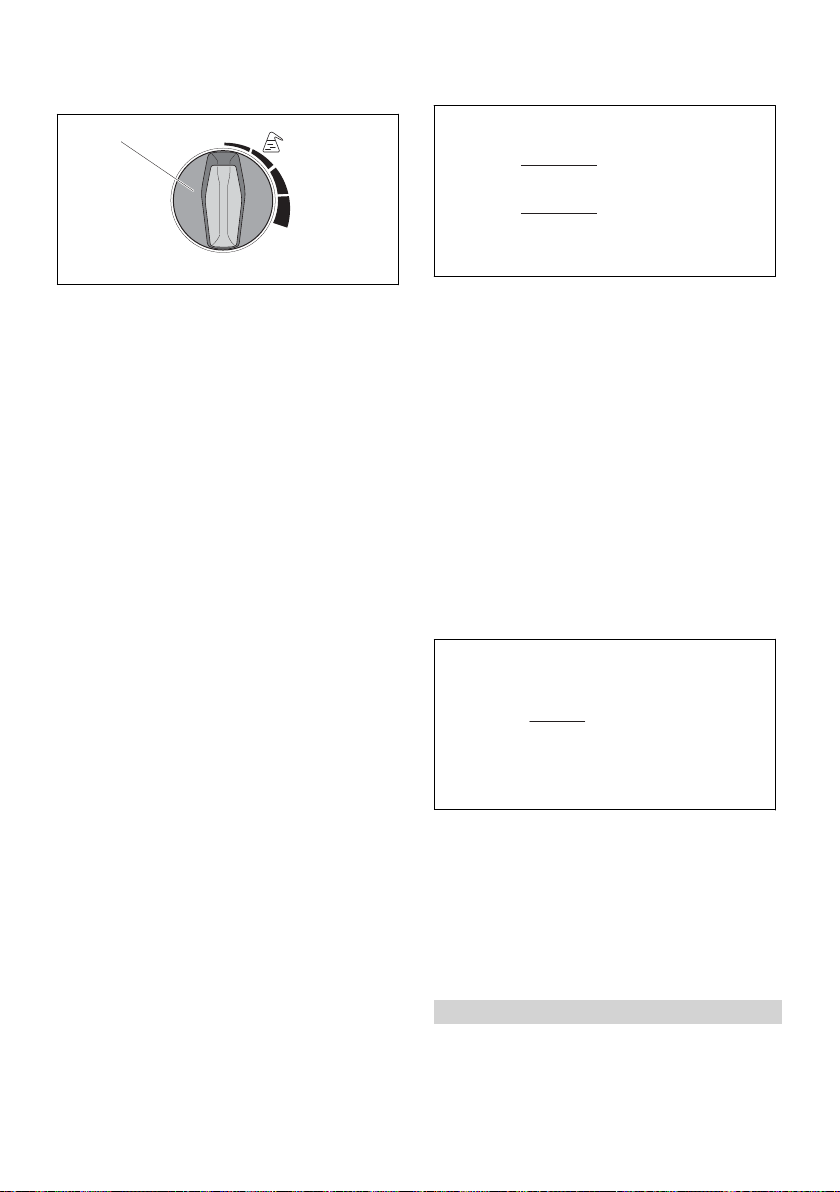

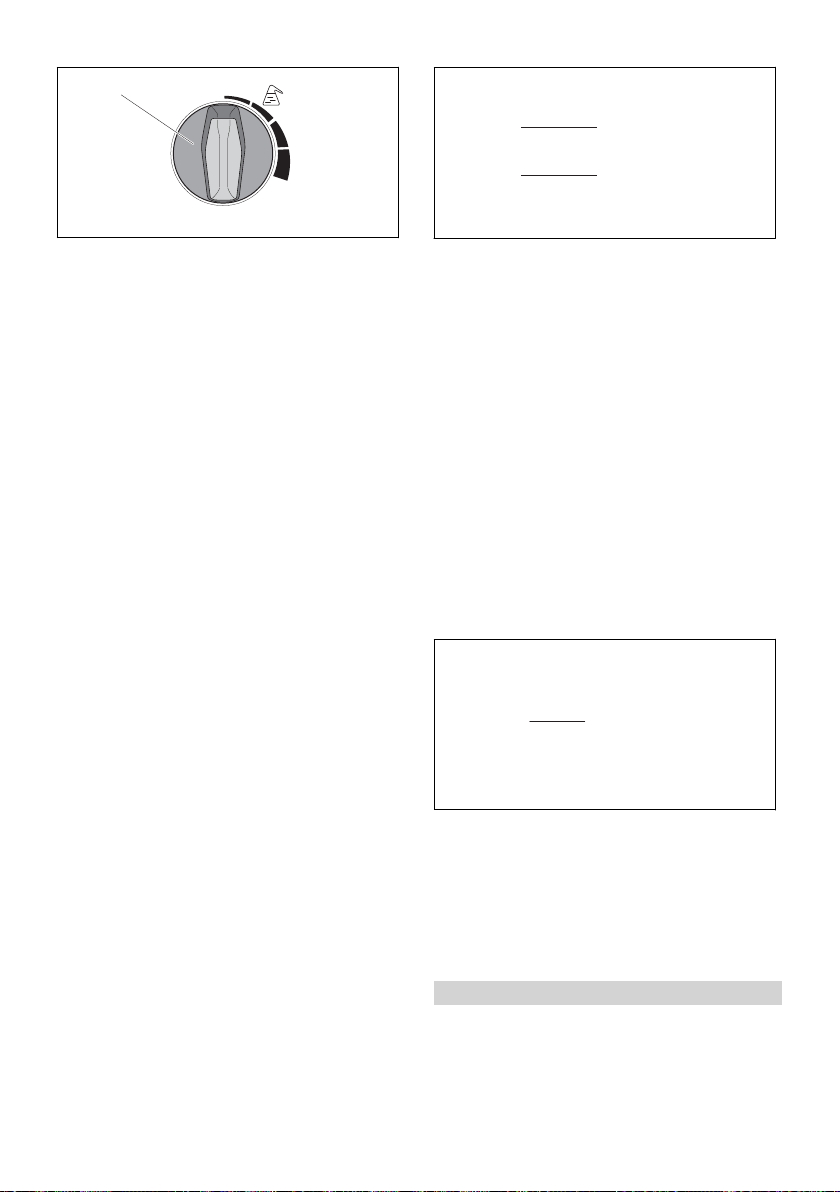

10.5.4 Reinigungsmittelkonzentration messen und berechnen

Bei einigen Reinigungsmitteln muss die Konzent‐ ration genau eingestellt werden. In diesem Fall muss der Wasserdurchsatz und der Verbrauch an Reinigungsmittel gemessen werden.

Vorverdünnung des Reinigungsmittels in % berechnen

Falls die Vorverdünnung nicht als %-Wert auf der Verpackung des verwendeten Reinigungsmittels angegeben ist, kann sie folgendermaßen ermit‐ telt werden: Verhältnis-Wert

1:1 = 50 %

–

1:2 = 33,3 %

–

0458-603-9821-B 17

x 100 = V

x 100 = 33,3%

( A + B )

( 1 + 2 )

0000-GXX-9861-A0

x V = K

0000-GXX-9862-A0

0000-GXX-9867-A0

0000-GXX-9853-A0

deutsch 11 Nach dem Arbeiten

1:3 = 25 %

–

1:5 = 16,6 %

–

1:10 = 9 %

–

Beispiel: Berechnung Verhältnis-Wert 1:2.

A = 1

–

B = 2

–

griff verringern und Messung und Berechnung wiederholen.

11 Nach dem Arbeiten

11.1 Nach dem Arbeiten

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Falls der Hochdruckreiniger an das Wasser‐

netz angeschlossen ist: Wasserhahn schlie‐ ßen.

► Hebel der Spritzpistole drücken.

Der Wasserdruck wird abgebaut. ► Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger von der Wasserquelle tren‐

nen. ► Wasserschlauch abbauen.

Reinigungsmittelkonzentration messen und berechnen ► Drehregler zum Einstellen von Arbeitsdruck

und Wassermenge bis zum Anschlag in Rich‐ tung + drehen.

► Dosiergriff für Reinigungsmittel bis zum

Anschlag nach rechts drehen.

► Hochdruckschlauch abbauen und das restli‐

che Wasser aus dem Hochdruckschlauch lau‐

fen lassen. ► Düse und Strahlrohr abbauen und reinigen. ► Spritzpistole abbauen und das restliche Was‐

ser aus der Spritzpistole laufen lassen. ► Hochdruckreiniger reinigen.

► Reinigungsmittelbehälter bis zur 0,5 Liter-Mar‐

kierung mit Reinigungsmittel befüllen.

► Flachstrahldüse bis zum Anschlag in Rich‐

tung - drehen. ► Hochdruckreiniger einschalten. ► Spritzpistole in einen leeren Auffangbehälter

halten. ► Spritzpistole betätigen und 2 Liter in den Auf‐

fangbehälter einfüllen. ► Verbrauch an Reinigungsmittel „QR“ aus dem

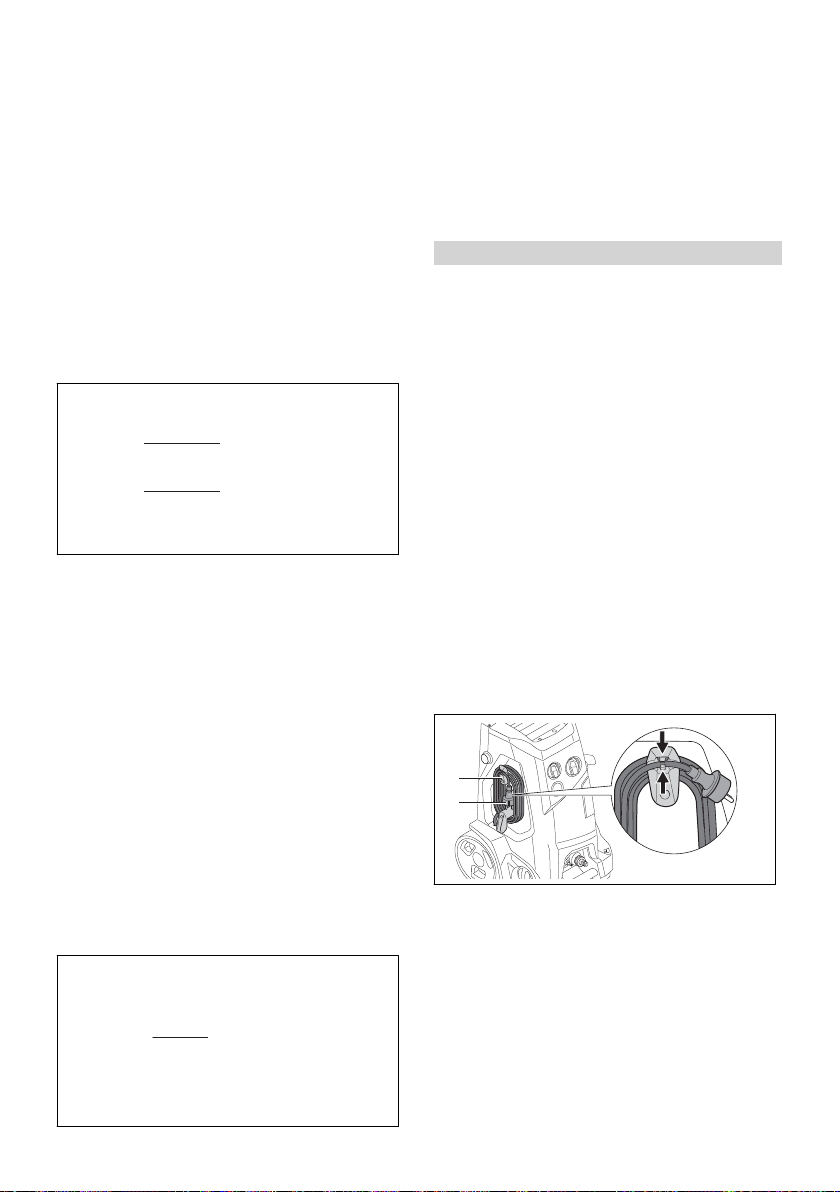

Reinigungsmittelbehälter ermitteln. Berechnung der tatsächlichen Reinigungsmittel‐

konzentration:

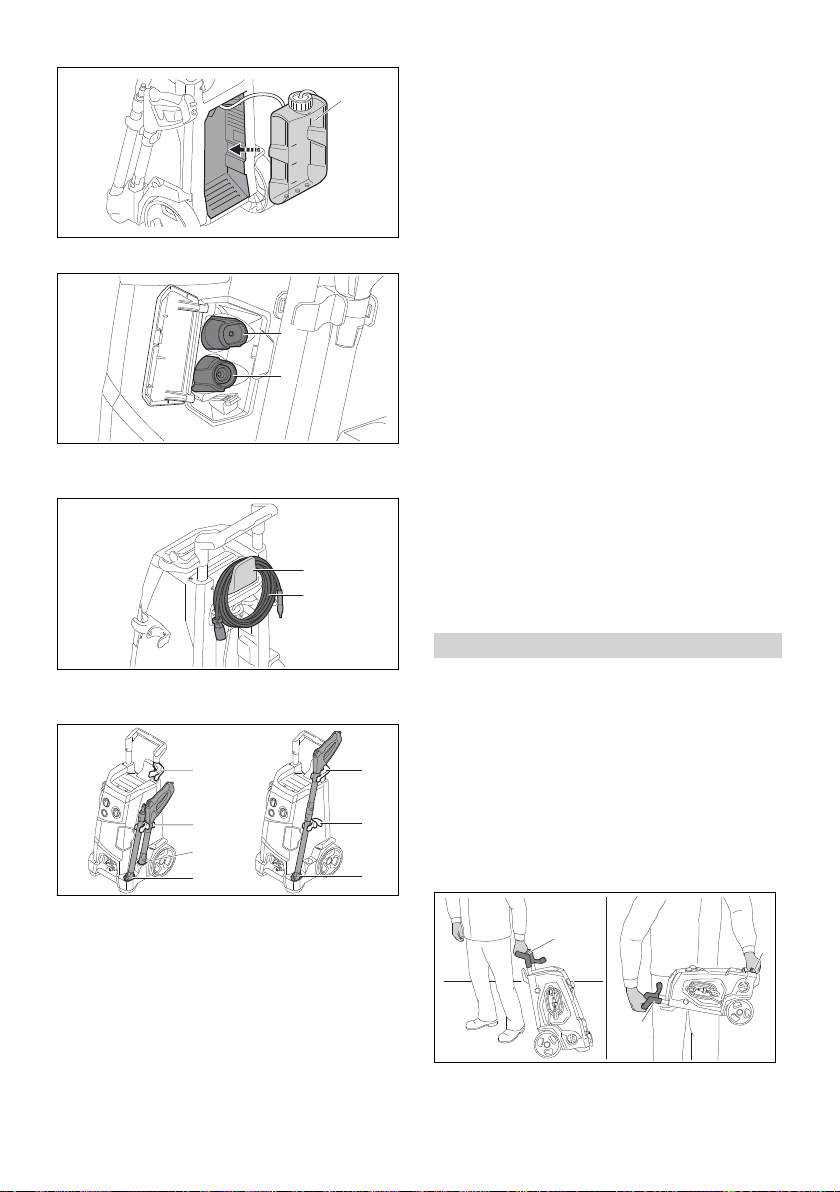

► Halter (1) nach oben schwenken. ► Anschlussleitung (2) auf die Halter (1) wickeln. ► Anschlussleitung (2) mit dem Clip am Hal‐

ter (1) befestigen.

QR = Menge des verbrauchten Reinigungsmit‐

–

► Reinigungsmittelbehälter (3) einsetzen.

tels (in Liter).

Q = 2 Liter.

–

V = Vorverdünnung des Reinigungsmittels

–

(in %).

K = Konzentration des Reinigungsmittels.

–

► Falls die berechnete Konzentration von der

18 0458-603-9821-B

gewünschten abweicht: Dosierung am Dosier‐

0000-GXX-9840-A0

0000-GXX-9874-A0

0000-GXX-9868-A0

0000-GXX-9875-A0

12 Transportieren deutsch

► Wasserschlauch in den Behälter mit Frost‐

schutzmittel tauchen.

► Hebel der Spritzpistole drücken und gedrückt

halten. ► Hochdruckreiniger einschalten. ► Hebel der Spritzpistole so lange gedrückt hal‐

ten, bis ein gleichmäßiger Strahl mit Frost‐

schutzmittel aus der Spritzpistole austritt und

Spritzpistole in den Behälter richten.

► Flachstrahldüse (4) oder Rotordüse (5) einset‐

zen

► Hebel der Spritzpistole mehrmals drücken und

wieder loslassen. ► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen. ► Spritzpistole, Hochdruckschlauch und Wasser‐

schlauch abbauen und Frostschutzmittel in

den Behälter laufen lassen. ► Frostschutzmittel vorschriftsmäßig und

umweltfreundlich aufbewahren oder entsor‐

gen.

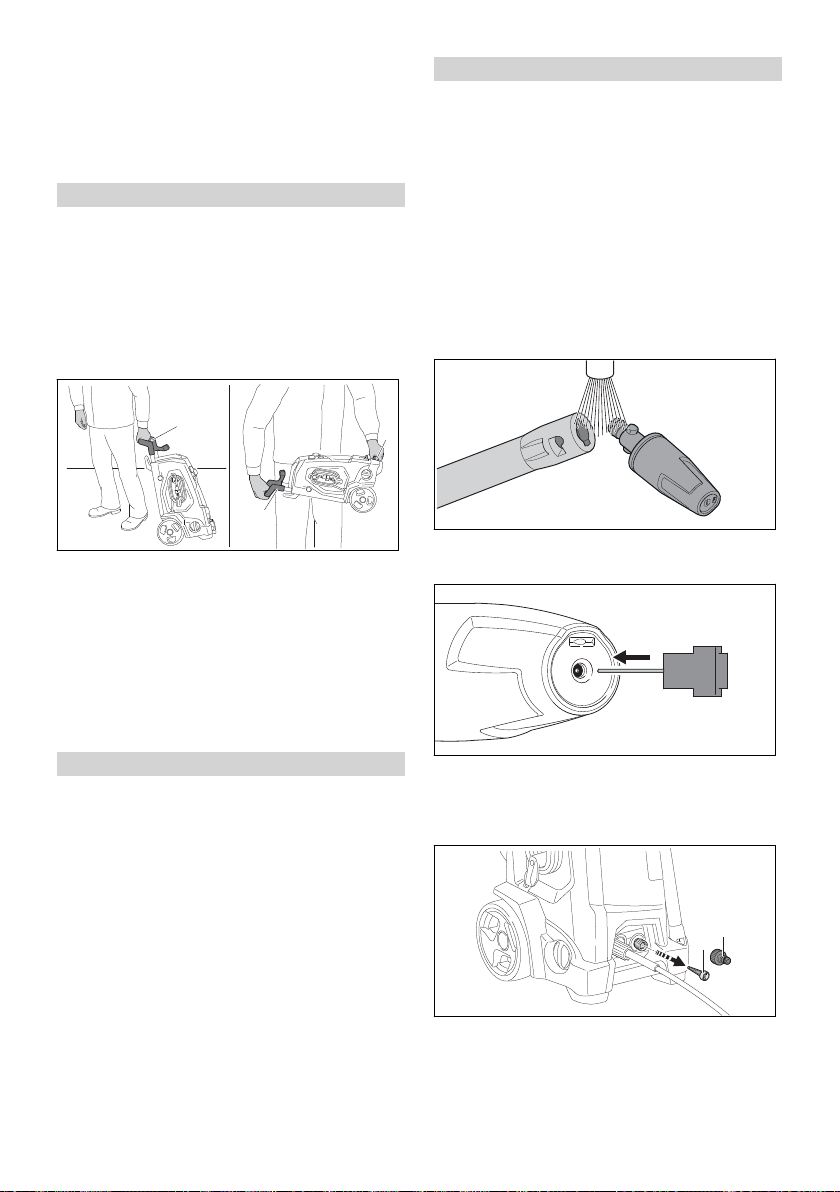

12 Transportieren

► Hochdruckschlauch (6) aufwickeln und am

Halter (7) aufhängen.

12.1 Hochdruckreiniger transportie‐

ren

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen. ► Behälter für Reinigungsmittel leeren oder so

sichern, dass er nicht umkippen, herunterfal‐

len und sich nicht bewegen kann. Hochdruckreiniger ziehen oder tragen

► Spritzeinrichtung in den Haltern (8) am Hoch‐

druckreiniger aufbewahren.

11.2 Hochdruckreiniger mit einem Frostschutzmittel schützen

Falls der Hochdruckreiniger nicht frostsicher transportiert oder aufbewahrt werden kann, muss der Hochdruckreiniger mit einem Frostschutzmit‐ tel auf Glykolbasis geschützt werden. Das Frost‐ schutzmittel verhindert, dass Wasser im Hoch‐ druckreiniger gefriert und der Hochdruckreiniger beschädigt wird. ► Strahlrohr abbauen. ► Einen möglichst kurzen Wasserschlauch an

den Hochdruckreiniger anschließen. Je kürzer der Wasserschlauch ist, desto weni‐ ger Frostschutzmittel ist notwendig.

► Frostschutzmittel so mischen, wie es in der

Gebrauchsanleitung des Frostschutzmittels beschrieben ist.

► Frostschutzmittel in einen sauberen Behälter

füllen.

0458-603-9821-B 19

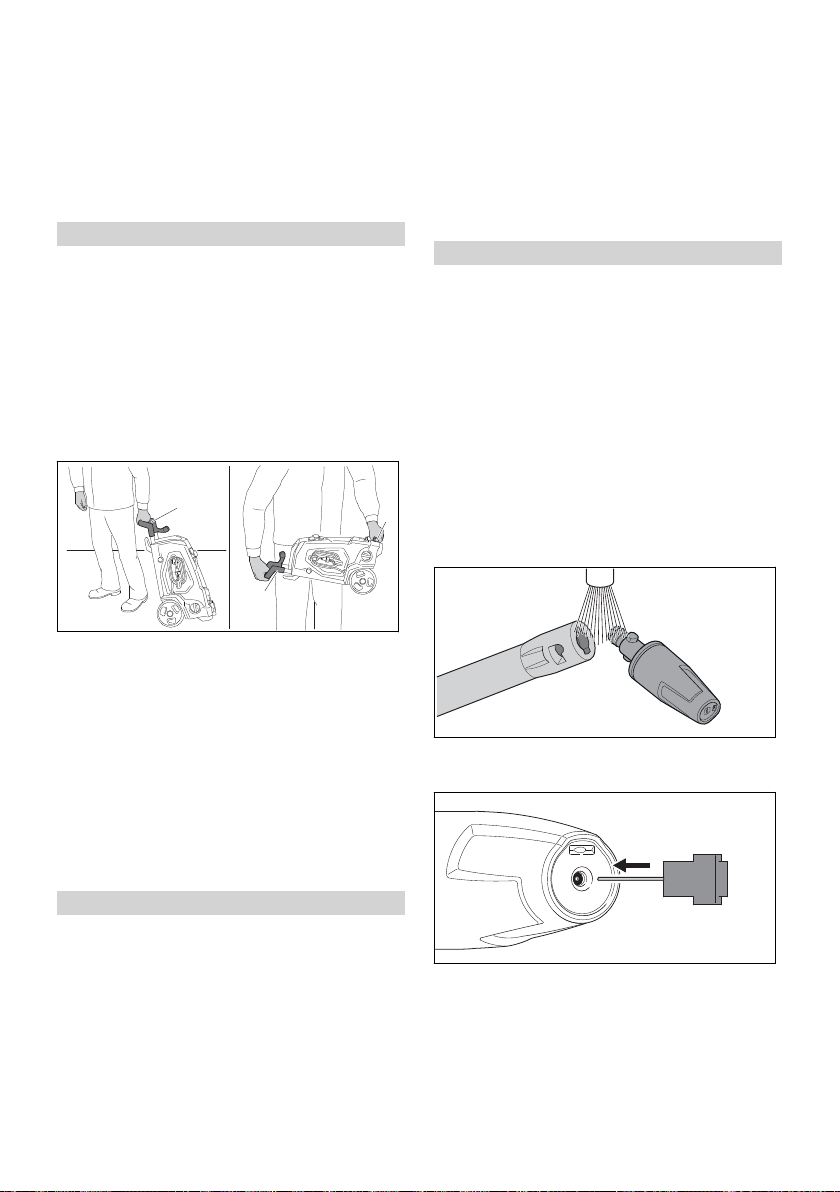

► Hochdruckreiniger am Griff (1) ziehen. ► Hochdruckreiniger am Griff (1) und am Trans‐

portgriff (2) tragen.

Hochdruckreiniger in einem Fahrzeug transpor‐ tieren ► Hochdruckreiniger so sichern, dass der Hoch‐

druckreiniger nicht umkippen und sich nicht bewegen kann.

► Falls der Hochdruckreiniger nicht frostsicher

transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

0000098883_A1

0000-GXX-4370-A0

0000-GXX-9881-A0

0000-GXX-4373-A0

deutsch 13 Aufbewahren

13 Aufbewahren

13.1 Hochdruckreiniger aufbewah‐ ren

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Hochdruckreiniger so aufbewahren, dass fol‐

gende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist außerhalb der

–

Reichweite von Kindern. Der Hochdruckreiniger ist sauber und tro‐

–

cken. Der Hochdruckreiniger ist in einem

–

geschlossenen Raum. Der Hochdruckreiniger ist in einem Tempe‐

–

raturbereich über 0 °C. Falls der Hochdruckreiniger nicht frostsicher

–

aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

► Falls die Düse verstopft ist: Düse mit der Rei‐

nigungsnadel reinigen.

14.3 Wasserzulaufsieb reinigen

14 Reinigen

14.1 Hochdruckreiniger und Zube‐ hör reinigen

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Hochdruckreiniger, Hochdruckschlauch,

Spritzpistole und Zubehör mit einem feuchten Tuch reinigen.

► Stutzen und Kupplungen am Hochdruckreini‐

ger, Hochdruckschlauch und an der Spritzpis‐ tole mit einem feuchten Tuch reinigen.

► Lüftungsschlitze mit einem Pinsel reinigen.

14.2 Düse und Strahlrohr reinigen

► Stutzen (1) des Wasseranschlusses abschrau‐

ben.

► Wasserzulaufsieb (2) aus dem Wasseran‐

schluss ziehen.

► Wasserzulaufsieb (2) unter fließendem Was‐

ser abspülen.

► Wasserzulaufsieb (2) in den Wasseranschluss

einsetzen.

► Stutzen (1) aufdrehen und von Hand fest

anziehen.

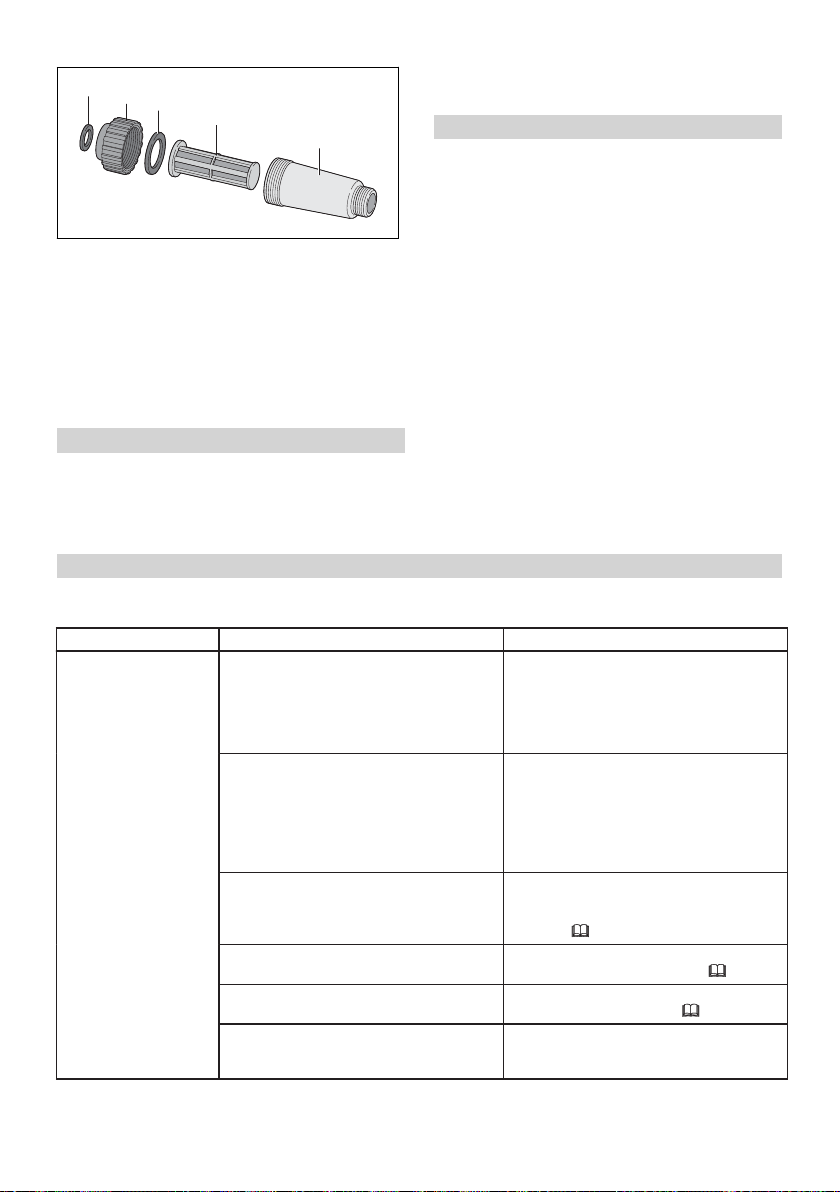

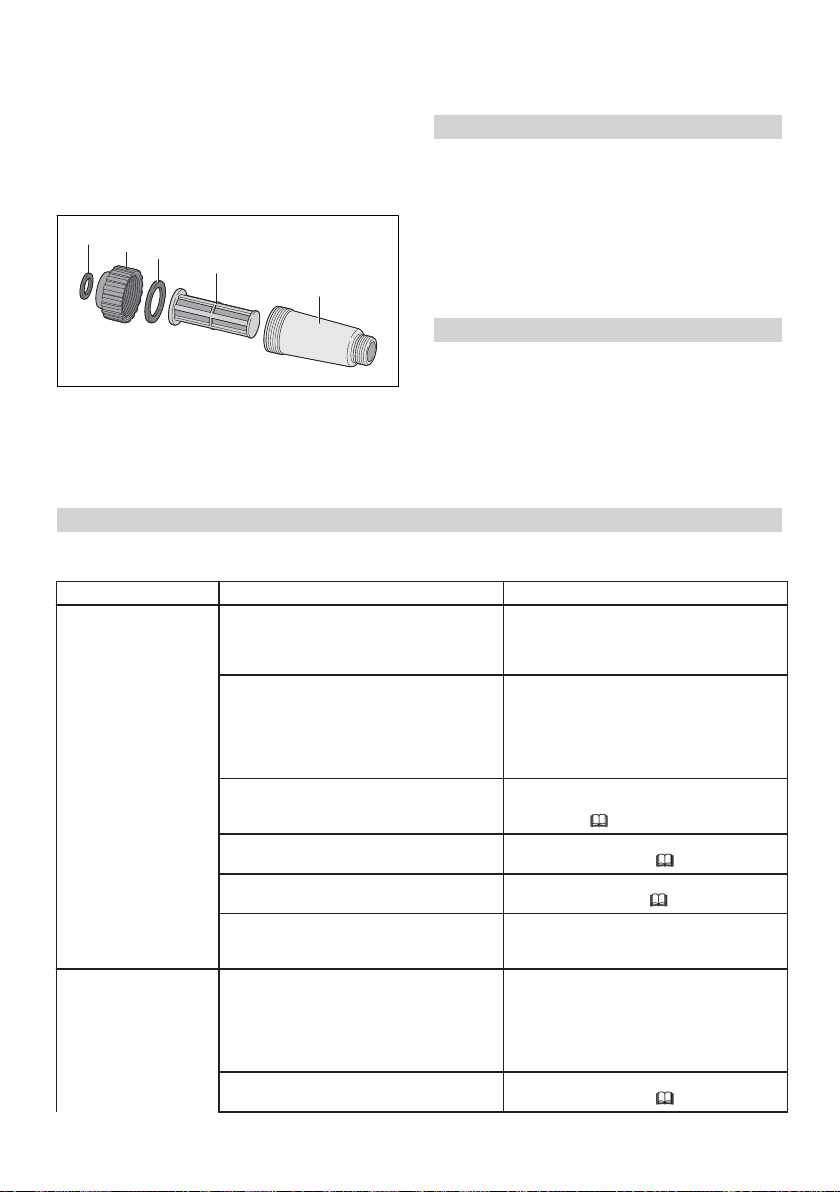

14.4 Wasserfilter reinigen

Der Wasserfilter muss zum Reinigen auseinan‐ dergebaut werden.

► Düse und Strahlrohr unter fließendem Wasser

abspülen und mit einem Tuch trocknen.

► Dichtung (1) aus dem Verschluss (2) nehmen. ► Verschluss (2) vom Filtergehäuse (5)

abschrauben.

20 0458-603-9821-B

► Dichtung (3) aus dem Verschluss (2) nehmen. ► Filter (4) aus dem Filtergehäuse (5) nehmen. ► Dichtungen (1 und 3), Verschluss (2) und Fil‐

ter (4) unter fließendem Wasser abspülen.

15 Warten deutsch

► Dichtungen (1 und 3) mit einem Armaturenfett

fetten.

► Wasserfilter wieder zusammenbauen.

Monatlich ► Wasserzulaufsieb reinigen.

16 Reparieren

15 Warten

15.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle:

16.1 Hochdruckreiniger reparieren

Der Benutzer kann den Hochdruckreiniger und das Zubehör nicht selbst reparieren. ► Falls der Hochdruckreiniger oder das Zubehör

beschädigt sind: Hochdruckreiniger oder das Zubehör nicht verwenden und einen STIHL Fachhändler aufsuchen.

17 Störungen beheben

17.1 Störungen des Hochdruckreinigers beheben

Störung Ursache Abhilfe Der Hochdruckreini‐

ger läuft nicht an, obwohl der Hebel der Spritzpistole gedrückt wird.

Der Hochdruckreini‐ ger läuft beim Ein‐ schalten nicht an. Der Elektromotor brummt.

Der Hochdruckreini‐ ger schaltet im Betrieb ab.

Der Stecker der Anschlussleitung oder der Verlängerungsleitung ist nicht ein‐ gesteckt.

Der Leitungsschutzschalter (Siche‐ rung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.

Die Steckdose ist zu gering abgesi‐ chert.

Die Verlängerungsleitung hat einen fal‐ schen Querschnitt.

Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der

Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐

Die Netzspannung ist zu niedrig. ► Hebel der Spritzpistole drücken und

Die Verlängerungsleitung hat einen fal‐ schen Querschnitt.

Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der

Der Stecker der Anschlussleitung oder der Verlängerungsleitung wurde aus der Steckdose gezogen.

► Stecker der Anschlussleitung oder

der Verlängerungsleitung einste‐ cken.

► Ursache für das Auslösen suchen

und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FI-Schutzschal‐ ter einlegen.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

► Stecker der Anschlussleitung in eine

richtig abgesicherte Steckdose ste‐ cken, 18.1.

► Eine Verlängerungsleitung mit

einem ausreichenden Querschnitt verwenden, 18.3

richtigen Länge verwenden, 18.3

len lassen.

► Düse reinigen.

gedrückt halten und den Hochdruck‐ reiniger einschalten.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

► Eine Verlängerungsleitung mit

einem ausreichenden Querschnitt verwenden, 18.3

richtigen Länge verwenden, 18.3

► Stecker der Anschlussleitung oder

der Verlängerungsleitung einste‐ cken.

0458-603-9821-B 21

deutsch 17 Störungen beheben

Störung Ursache Abhilfe Der Leitungsschutzschalter (Siche‐

Die Hochdruckpumpe schaltet sich wieder‐ holt ein und aus, ohne dass der Hebel der Spritzpistole gedrückt wird.

Der Arbeitsdruck schwankt oder fällt ab.

Der Wasserstrahl hat eine veränderte Form.

Zusätzliches Reini‐ gungsmittel wird nicht angesaugt.

Venturidüse verschlissen. Gerät vom STIHL Fachhändler

Anschlüsse an Hoch‐ druckreiniger, Hoch‐ druckschlauch, Spritzpistole oder Strahlrohr lassen sich schwer miteinander verbinden.

rung) oder der FI-Schutzschalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.

Die Steckdose ist zu gering abgesi‐ chert.

Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐

Die Hochdruckpumpe, der Hochdruck‐ schlauch oder die Spritzeinrichtung sind undicht.

Es besteht Wassermangel. ► Wasserhahn ganz öffnen.

Die Düse ist verstopft. ► Düse reinigen. Das Wasserzulaufsieb oder der Was‐

serfilter sind verstopft. Die Hochdruckpumpe, der Hochdruck‐

schlauch oder die Spritzeinrichtung sind undicht oder defekt.

Die Düse ist verstopft. ► Düse reinigen.

Die Düse ist verschlissen. ► Düse ersetzen. Der Reinigungsmittelbehälter ist leer. ► Den Reinigungsmittelbehälter mit

Flachstrahldüse ist nicht bis zum Anschlag in Richtung - gedreht.

Die Dichtungen der Anschlüsse sind nicht gefettet.

► Ursache für das Auslösen suchen

und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FI-Schutzschal‐ ter einlegen.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

► Stecker der Anschlussleitung in eine

richtig abgesicherte Steckdose ste‐ cken, 18.1.

len lassen.

► Düse reinigen. ► Hochdruckreiniger von einem STIHL

Fachhändler prüfen lassen.

► Sicherstellen, dass eine ausrei‐

chende Wassermenge zur Verfü‐ gung steht.

► Wasserzulaufsieb und Wasserfilter

reinigen.

► Hochdruckreiniger von einem STIHL

Fachhändler prüfen lassen.

Reinigungsmittel füllen.

► Flachstrahldüse bis zum Anschlag in

Richtung - drehen.

instandsetzen lassen. ►

Dichtungen fetten. 17.2

22 0458-603-9821-B

0000-GXX-9879-A0

18 Technische Daten

elektrische Schutzart: IPX5

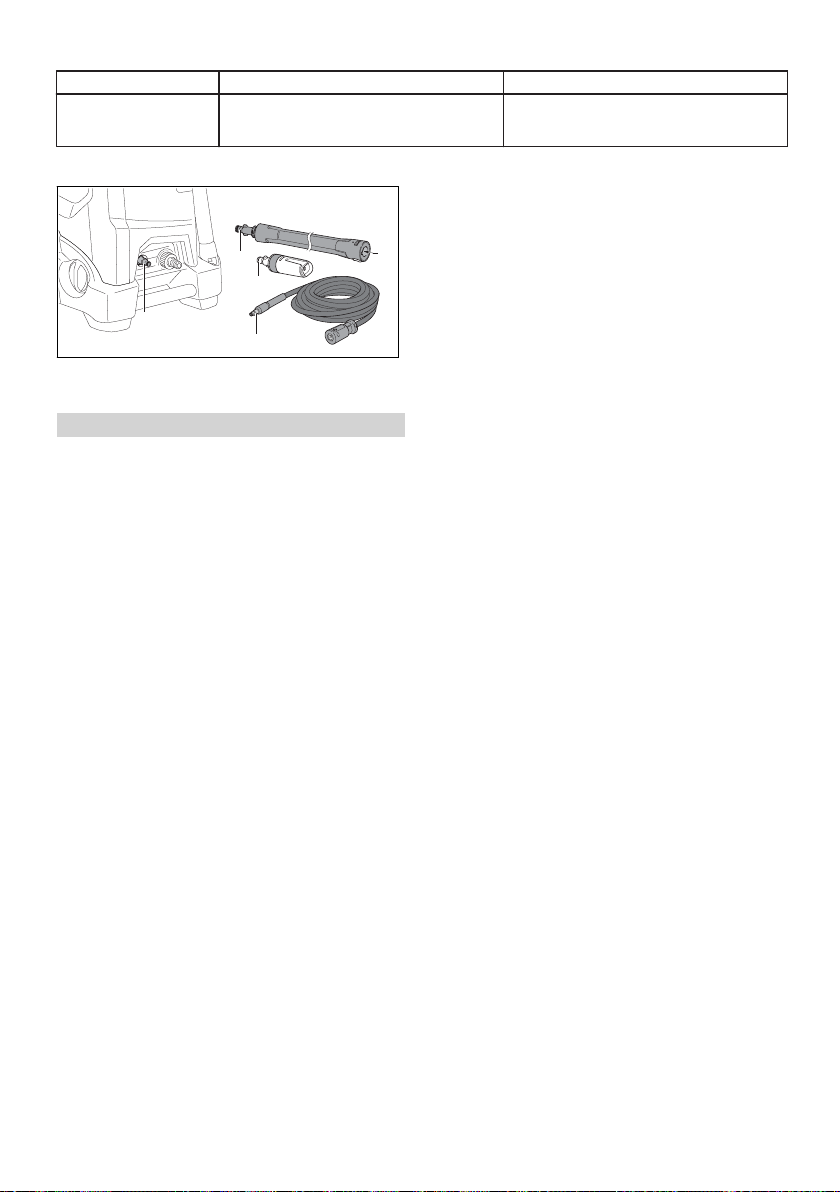

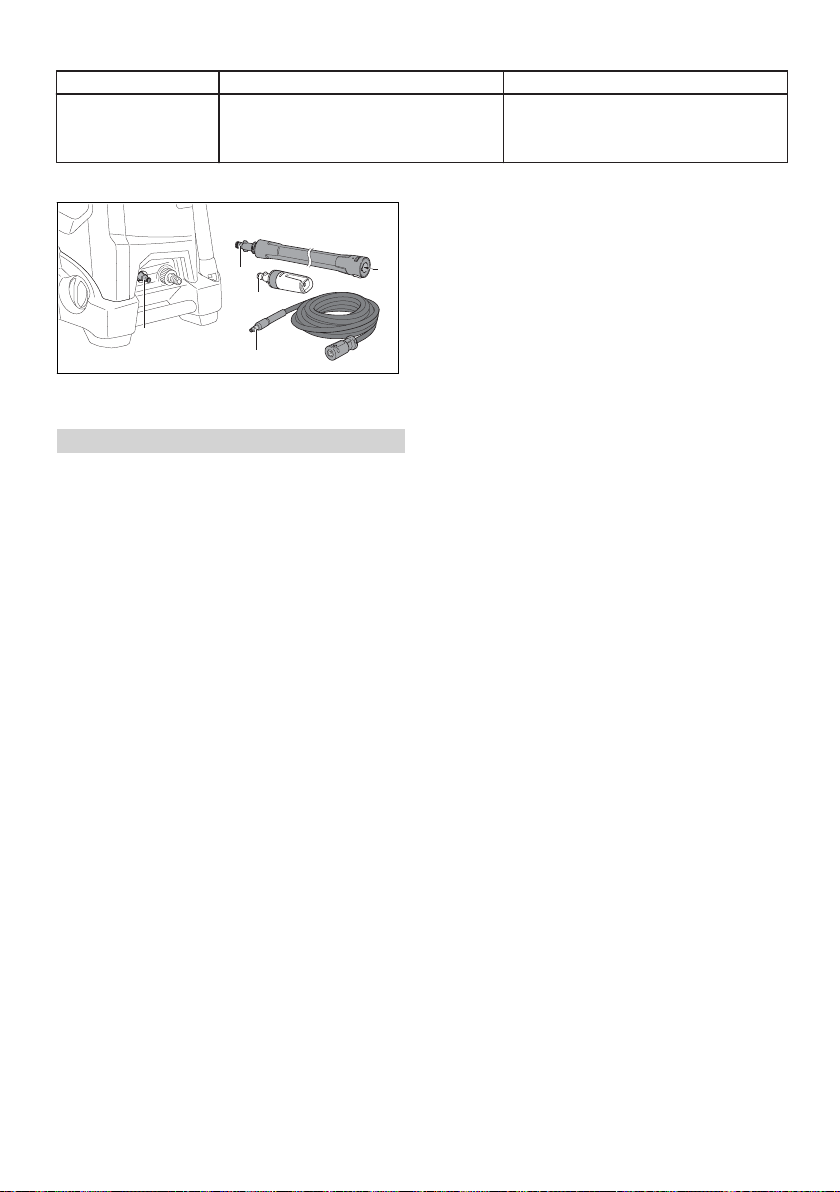

17.2 Dichtungen fetten

► Dichtungen (1) mit einem Armaturenfett fetten.

18 Technische Daten

18.1 Hochdruckreiniger STIHL RE 150

Ausführung 230 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“):

–

13 A Leistungsaufnahme (EU) 2019/1781 §2(2) (j):

–

2,9 kW Maximal zulässige Netzimpedanz: 0,32 Ohm

–

elektrische Schutzklasse: I

–

elektrische Schutzart: IPX5

–

Arbeitsdruck (p): 14 MPa (140 bar)

–

Maximal zulässiger Druck (p max.): 18 MPa

–

(180 bar) Maximaler Wasserzulaufdruck (p in max.):

–

1 MPa (10 bar) Maximaler Wasserdurchsatz (Q max):

–

10,2 l/min (612 l/h) Minimaler Wasserdurchsatz (Q min): 9,0 l/min

–

(540 l/h) Maximale Rückstoßkraft: 21 N

–

Maximale Saughöhe: 0,5 m

–

Maximale Wassertemperatur im Druckbetrieb

–

(t in max): 60 °C Maximale Wassertemperatur im Saugbetrieb:

–

20 °C Maße

Länge: 383 mm

–

Breite: 380 mm

–

Maximale Höhe: 981 mm

–

Minimale Höhe: 792 mm

–

Länge des Hochdruckschlauchs: 9 m

–

Gewicht (m) mit angebautem Zubehör: 30 kg

–

Ausführung 220-240 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“):

–

10 A Leistungsaufnahme (EU) 2019/1781 §2(2) (j):

–

2,2 kW Maximal zulässige Netzimpedanz: 0,45 Ohm

–

elektrische Schutzklasse: I

–

0458-603-9821-B 23

–

Arbeitsdruck (p): 12 MPa (120 bar)

–

Maximal zulässiger Druck (p max.): 18 MPa

–

(180 bar) Maximaler Wasserzulaufdruck (p in max.):

–

1 MPa (10 bar) Maximaler Wasserdurchsatz (Q max):

–

8,7 l/min (522 l/h) Minimaler Wasserdurchsatz (Q min): 7,8 l/min

–

(468 l/h) Maximale Rückstoßkraft: 16 N

–

Maximale Saughöhe: 0,5 m

–

Maximale Wassertemperatur im Druckbetrieb

–

(t in max): 60 °C Maximale Wassertemperatur im Saugbetrieb:

–

20 °C Maße

Länge: 383 mm

–

Breite: 380 mm

–

Maximale Höhe: 981 mm

–

Minimale Höhe: 792 mm

–

Länge des Hochdruckschlauchs: 9 m

–

Gewicht (m) mit angebautem Zubehör: 30 kg

–

Ausführung 220 V / 60 Hz

Absicherung (Charakteristik „C“ oder „K“):

–

15 A Leistungsaufnahme (EU) 2019/1781 §2(2) (j):

–

2,8 kW Maximal zulässige Netzimpedanz: 0,32 Ohm

–

elektrische Schutzklasse: I

–

elektrische Schutzart: IPX5

–

Arbeitsdruck (p): 13 MPa (130 bar)

–

Maximal zulässiger Druck (p max.): 18 MPa

–

(180 bar) Maximaler Wasserzulaufdruck (p in max.):

–

1 MPa (10 bar) Maximaler Wasserdurchsatz (Q max): 10 l/min

–

(600 l/h) Minimaler Wasserdurchsatz (Q min): 9,3 l/min

–

(560 l/h) Maximale Rückstoßkraft: 20 N

–

Maximale Saughöhe: 0,5 m

–

Maximale Wassertemperatur im Druckbetrieb

–

(t in max): 60 °C Maximale Wassertemperatur im Saugbetrieb:

–

20 °C Maße

Länge: 383 mm

–

Breite: 380 mm

–

Maximale Höhe: 981 mm

–

Minimale Höhe: 792 mm

–

Länge des Hochdruckschlauchs: 9 m

–

Gewicht (m) mit angebautem Zubehör: 30 kg

–

Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

deutsch

deutsch 19 Ersatzteile und Zubehör

18.2 Hochdruckreiniger STIHL RE 170

Ausführung 230 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“):

–

16 A Leistungsaufnahme EU) 2019/1781 §2(2) (j):

–

3,3 kW Maximal zulässige Netzimpedanz: 0,32 Ohm

–

elektrische Schutzklasse: I

–

elektrische Schutzart: IPX5

–

Arbeitsdruck (p): 15 MPa (150 bar)

–

Maximal zulässiger Druck (p max.): 18 MPa

–

(180 bar) Maximaler Wasserzulaufdruck (p in max.):

–

1 MPa (10 bar) Maximaler Wasserdurchsatz (Q max):

–

10,8 l/min (648 l/h) Minimaler Wasserdurchsatz (Q min): 9,5 l/min

–

(570 l/h) Maximale Rückstoßkraft: 24 N

–

Maximale Saughöhe: 0,5 m

–

Maximale Wassertemperatur im Druckbetrieb

–

(t in max): 60 °C Maximale Wassertemperatur im Saugbetrieb:

–

20 °C Maße

Länge: 383 mm

–

Breite: 380 mm

–

Maximale Höhe: 981 mm

–

Minimale Höhe: 792 mm

–

Länge des Hochdruckschlauchs: 9 m

–

Gewicht (m) mit angebautem Zubehör: 30 kg

–

Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

18.3 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

Leitungslänge bis 20 m: AWG 15 / 1,5 mm²

–

Leitungslänge 20 m bis 50 m: AWG 13 /

–

2,5 mm²

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

Leitungslänge bis 10 m: AWG 14 / 2,0 mm²

–

Leitungslänge 10 m bis 30 m: AWG 12 /

–

3,5 mm²

18.4 Schallwerte und Vibrations‐ werte RE 150, 170

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

Schalldruckpegel LpA gemessen nach

–

EN 60335‑2‑79:

71 dB(A)

–

Schallleistungspegel LwA gemessen nach

–

EN 60335‑2‑79:

85 dB(A)

–

Vibrationswert ah gemessen nach

–

EN 60335‑2‑79, Spritzpistole: 2,4 m/s².

18.5 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20 Entsorgen

20.1 Hochdruckreiniger entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

24 0458-603-9821-B

21 EU-Konformitätserklärung česky ► Nicht mit dem Hausmüll entsorgen.

21 EU-Konformitätserklärung

21.1 Hochdruckreiniger STIHL RE 150, 170

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Hochdruckreiniger

–

Fabrikmarke: STIHL

–

Typ: RE 150, RE 170

–

Serienidentifizierung: RE01

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU, 2009/125/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 3744 verfahren.

gemessener Schallleistungspegel: 85 dB(A)

–

garantierter Schallleistungspegel: 87 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Hochdruckreini‐ ger angegeben.

Waiblingen, 03.02.2021 ANDREAS STIHL AG & Co. KG HRA 260269, Amtsgericht Stuttgart

i. V. Dr. Jürgen Hoffmann, Abteilungsleiter Produktzu‐

lassung, -regulierung

22 Anschriften

D-71307 Waiblingen

22.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

22.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

22.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771

0458-603-9821-B 25

česky 1 Úvod

Obsah

1 Úvod..........................................................26

2 Informace k tomuto návodu k použití........ 26

3 Přehled......................................................27

4 Bezpečnostní pokyny................................28

5 Připrava vysokotlakého čističe k práci...... 34

6 Smontování vysokotlakého čističe............ 35

7 Připojení na vodní zdroj............................ 36

8 Elektrické připojení vysokotlakého čističe.38 9 Zapínání a vypínaní vysokotlakého čističe

.................................................................. 38

10 Práce s vysokotlakým čističem................. 39

11 Po skončení práce.................................... 41

12 Přeprava................................................... 43

13 Skladování................................................ 43

14 Čištění.......................................................43

15 Údržba...................................................... 44

16 Oprava...................................................... 44

17 Odstranění poruch.................................... 44

18 Technická data..........................................46

19 Náhradní díly a příslušenství.................... 47

20 Likvidace................................................... 47

21 Prohlášení o konformitě EU...................... 48

22 Adresy.......................................................48

1 Úvod

Vážená zákaznice, vážený zákazníku, těší nás, že jste se rozhodli pro firmu STIHL.

Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vzni‐ kají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.

STIHL je zárukou špičkové kvality také v servis‐ ních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.

STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpeč‐ ném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.

Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.

2 Informace k tomuto návodu

k použití

2.1 Platné dokumenty

Platí lokální bezpečnostní předpisy. ► Navíc k tomuto návodu k použití si přečíst,

porozumět jim a uložit pro další potřebu níže uvedené dokumenty:

návod k použití a obal používaného příslu‐

–

šenství návod k použití a obal používaného čisticího

–

prostředku

2.2 Označení varovných odkazů v textu

NEBEZPEČÍ

■ Odkaz upozorňuje na nebezpečí, která vedou

k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým

úrazům či úmrtí.

VAROVÁNÍ

■ Odkaz upozorňuje na nebezpečí, která mohou

vést k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým

úrazům či úmrtí.

UPOZORNĚNÍ

■ Odkaz upozorňuje na nebezpečí, která mohou

vést k věcným škodám. ► Uvedená opatření mohou zabránit věcným

škodám.

2.3 Symboly v textu

Tento symbol odkazuje na kapitolu v tomto návodu k použití.

Překlad originálního návodu k použití

0000008904_005_CZ

Vytištěno na bezchlórově běleném papíru.

Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.

0458-603-9821-B. VA1.C22.

Dr. Nikolas Stihl

DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘE‐ ČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.

26 0458-603-9821-B

0000-GXX-9863-A0

1 2 3

78 6

0000-GXX-9164-A0

3 Přehled česky

3 Přehled

3.1 Vysokotlaký čistič

1 Otočný ovladač

Otočný ovladač slouží k nastavení pracov‐ ního tlaku a množství vody.

2 Připojovací kabel

Připojovací kabel spojuje vysokotlaký čistič s elektrickou vidlicí.

3 Elektrická vidlice

Elektrická vidlice spojuje připojovací kabel se zásuvkou.

4 Držák s klipem

Držák slouží k odebrání a uchovávání připojo‐ vacího kabelu a je otočný. Klip přidržuje elek‐ trickou vidlici na navinutém připojovacím kabelu.

5 Pojistné tlačítko

Pojistné tlačítko blokuje přestavování délky rukojeti.

0458-603-9821-B 27

6 Dávkovač

Dávkovač slouží k nastavení požadovaného dávkování čisticího prostředku.

7 Otočný spínač

Otočný spínač slouží k zapnutí a vypnutí vysokotlakého čističe.

8 Manometr

Manometr udává tlak ve vysokotlakém čerpa‐ dle.

9 Klapka

Klapka zakrývá spoludodávané trysky a čisticí jehlu.

10 Nátrubek

Nátrubek slouží k připojení vysokotlaké hadice.

11 Nátrubek

Nátrubek slouží k připojení vodní hadice.

12 Přepravní držadlo

Přepravní držadlo slouží k přenášení vysoko‐ tlakého čističe.

13 Držák

Držák slouží k uchovávání stříkací pistole.

14 Rukojeť

Rukojeť slouží k přenášení vysokotlakého čističe a k pohybování s ním.

15 Držák

Držák slouží k uchovávání vysokotlaké hadice.

16 Nádržka na čisticí prostředek

Nádržka na čisticí prostředek slouží k čištění s čisticím prostředkem.

# Výkonový štítek s výrobním číslem

3.2 Stříkací zařízení

1 Stříkací trubka

Stříkací trubka spojuje stříkací pistoli s try‐ skou.

2 Stříkací pistole

Stříkací pistole slouží k držení a vedení stří‐ kacího zařízení.

česky 4 Bezpečnostní pokyny

Nemiřte proudem vody na

3 Zarážková páčka

Zarážková páčka odjišťuje páčku.

4 Páčka

Páčka otevírá a zavírá ventil stříkací pistole. Páčka spouští a zastavuje vodní proud.

5 Aretační páčka

Aretační páčka udržuje nátrubek ve stříkací pistoli.

6 Čisticí jehla

Čisticí jehla slouží k čištění trysek.

7 Plochá tryska

Plochá tryska vytváří plochý vodní proud.

8 Rotační tryska

Rotační tryska vytváří tvrdý, rotující vodní proud.

3.3 Symboly

Tyto symboly se mohou nacházet na vysokotla‐ kém čističi a stříkacím zařízení a mají následující význam:

Zarážková páčka v této poloze deblokuje páčku.

Zarážková páčka v této poloze blokuje páčku.

Výrobek nelikvidujte s domácím odpadem.

4.2 Řádné používání

Vysokotlaký čistič STIHL RE 150 nebo RE 170 slouží k čištění například vozidel, přívěsů, teras, cest a fasád.

Vysokotlaký čistič se nesmí používat za deště.

–

osoby a zvířata. Nemiřte proudem vody na

–

elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud. Nemiřte proudem vody na

–

elektrické přístroje a vysoko‐ tlaký čistič.

Pokud je připojovací nebo prodlužo‐ vací kabel poškozen: vytáhněte síťo‐ vou zástrčku ze zásuvky.

Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.

Během přerušení práce, přepravy, skladování, údržby nebo opravy vyso‐ kotlaký čistič vypněte.

Nepoužívejte, nepřepravujte a neskla‐ dujte vysokotlaký čistič při teplotách pod 0 °C.

VAROVÁNÍ

Zaručená hladina akustického výkonu podle směrnice 2000/14/ES v dB(A) za účelem porovnatelnosti akustických emisí výrobků.

Tyto symboly označují originální náhradní díly STIHL a originální příslu‐ šenství STIHL.

4 Bezpečnostní pokyny

4.1 Varovné symboly

Varovné symboly na vysokotlakém čističi mají následující význam:

Dodržujte bezpečnostní pokyny a jejich opatření.

Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.

Noste ochranné brýle.

■

V případě používání vysokotlakého čističe v rozporu s účelem použití může dojít k těžkým úrazům nebo úmrtí osob a ke vzniku věcných škod. ►

Vysokotlaký čistič je třeba používat tak, jak

je to popsáno v tomto návodu k použití. Vysokotlaký čistič STIHL RE 150 nebo RE 170 neslouží pro níže uvedená použití:

čištění azbestocementu a podobných povrchů

–

čištění povrchů, které jsou natřené olovnatou

–

barvou nebo lakované čištění povrchů, které se dostávají do kontaktu

–

s potravinami čištění samotného vysokotlakého čističe

–

4.3 Požadavky na uživatele

VAROVÁNÍ

■

Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící vysokotlakým čističem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zra‐ nění.

28 0458-603-9821-B

4 Bezpečnostní pokyny česky

► Je třeba si přečíst návod k použití,

porozumět mu a uschovat jej.

► Pokud bude vysokotlaký čistič předáván

další osobě: zároveň s ním předejte i návod k použití.

►

Zajistěte, aby uživatel splňoval níže uve‐ dené požadavky:

Uživatel je odpočatý.

–

Tento stroj nesmí používat

–

osoby (včetně dětí) se sní‐ ženými psychickými, senzorickými nebo mentál‐ ními schopnostmi nebo s nedostatkem zkušeností a znalostí.

Uživatel je schopen rozpoznat a posou‐

–

dit nebezpečí hrozící vysokotlakým čisti‐ čem.

Uživatel je plnoletý nebo je

–

v souladu s národními předpisy pod dohledem zaškolován pro výkon povolání.

► Nosit těsně přiléhající bundu, košili s dlou‐

hým rukávem a dlouhé kalhoty.

■ Při práci může dojít k tvorbě aerosolů. Vde‐

chované aerosoly mohou škodit zdraví a vyvo‐ lat alergické reakce. ►

Provést odhad rizik v závislosti na k čištění

určenému povrchu a jeho okolí.

► Pokud z odhadu rizik vyjde najevo, že se

budou vytvářet aerosoly: nosit ochrannou

dýchací masku ochranné kategorie FFP2

nebo jiné srovnatelné ochranné kategorie.

■

Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel může být zraněn. ► Nosit pevnou, uzavřenou obuv s hrubou

podrážkou.

4.5 Pracovní pásmo a okolí

VAROVÁNÍ

■ Nezúčastněné osoby, děti a zvířata nemohou

rozpoznat ani odhadnout nebezpečí hrozící vysokotlakým čističem a do výšky vymrště‐ nými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.

►Nepouštějte nezúčastněné

osoby, děti a zvířata do pra‐

covního pásma.

jsou s patřičným označením k dostání na trhu.

►Vysokotlaký čistič nenechá‐

Před prvním použitím

–

vysokotlakého čističe obdržel uživatel instruktáž od specializovaného pro‐ dejce STIHL nebo jiného specialisty.

Uživatel není pod vlivem alkoholu, léků

–

nebo drog.

►

V případě nejasností: vyhledejte specializo‐ vaného prodejce STIHL.

4.4 Oblečení a vybavení

VAROVÁNÍ

■

Během práce mohou být předměty velkou rychlostí vymrštěny nahoru. Uživatel může být zraněn.

► Nosit těsně přiléhající ochranné

brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a

vejte bez dohledu.

►Zajistěte, aby si děti s vyso‐

kotlakým čističem nemohly

hrát.

■

Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým pro‐ udem. Uživatel se může těžce zranit nebo být usmrcen a vysokotlaký čistič se může poško‐ dit. ►

Nepracujte v dešti.

► Vysokotlaký čistič postavte tak, aby na něj

nekapala voda a on se nenamočil.

► Vysokotlaký čistič postavte mimo vlhké pra‐

covní místo.

■ Elektrické součástky vysokotlakého čističe

mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod.

0458-603-9821-B 29

česky 4 Bezpečnostní pokyny

► Nikdy nepracujte ve snadno hořlavém nebo

explozivním okolí.

4.6 Stav odpovídající bezpečnosti

Vysokotlaký čistič je ve stavu odpovídajícím bez‐ pečnosti, když jsou splněny níže uvedené pod‐ mínky:

Vysokotlaký čistič je nepoškozený.

–

Vysokotlaká hadice, spojky a postřikovací

–

zařízení jsou nepoškozené. Vysokotlaká hadice, spojky a stříkací zařízení

–

jsou správně namontovány. Připojovací kabel, prodlužovací kabel a jejich

–

síťové zátrčky jsou nepoškozené. Vysokotlaký čistič je čistý a suchý.

–

Stříkací zařízení je čisté.

–

Ovládací prvky fungují a nejsou změněny.

–

Je namontováno pouze originální příslušen‐

–

ství STIHL určené pro tento vysokotlaký čistič. Příslušenství je namontováno správně.

–

VAROVÁNÍ

■ Ve stavu neodpovídajícím bezpečnosti nemo‐ hou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Pracujte s nepoškozeným vysokotlakým čističem.

► Pracujte s nepoškozenou vysokotlakou

hadicí, nepoškozenými spojkami a nepo‐ škozeným postřikovacím zařízením.

►

Vysokotlakou hadici, spojky a stříkací zaří‐ zení namontovat tak, jak je to popsáno v tomto návodu k použití.

►

Pracujte s připojovacím kabelem, prodlužo‐ vacím kabelem a se síťovou zástrčkou jen tehdy, pokud nejsou poškozené.

►

Pokud je vysokotlaký čistič znečištěný nebo mokrý: vyčistěte vysokotlaký čistič a nechte jej uschnout.

►

Pokud je stříkací zařízení znečištěné: vyči‐

stěte stříkací zařízení. ► Nepozměňujte vysokotlaký čistič. ► Pokud nefungují ovládací prvky: nepracujte

s vysokotlakým čističem. ► Montujte pouze originální příslušen‐

ství STIHL určené pro tento vysokotlaký

čistič. ►

Příslušenství montujte tak, jak je to

popsáno v tomto návodu k použití nebo v

návodu k použití daného příslušenství. ►

Nestrkejte do otvorů vysokotlakého čističe

žádné předměty. ► Opotřebované nebo poškozené informační

štítky vyměňte.

► V případě nejasností: vyhledejte specializo‐

vaného prodejce STIHL.

4.7 Pracovní postup

VAROVÁNÍ

■

Uživatel již v určitých situacích nemůže sou‐ středěně pracovat. Uživatel může zakopnout, upadnout a těžce se zranit. ►

Pracujte klidně a s rozvahou.

► Pokud jsou světelné poměry a viditelnost

špatné: nepracujte s vysokotlakým čističem. ► Obsluhujte vysokotlaký čistič sami. ► Dávejte pozor na překážky. ► Při práci stůjte na zemi a udržujte rovno‐

váhu. Pokud je nutné pracovat ve výškách:

používejte vysokozdvižnou pracovní plošinu

nebo bezpečné lešení. ►

Pokud se dostaví známky únavy: udělejte si

pracovní přestávku.

■ Pokud se vysokotlaký čistič během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Ukončete práci, vytáhněte síťovou zástrčku ze zásuvky a vyhledejte specializovaného prodejce STIHL.

►

Používejte vysokotlaký čistič vestoje.

► Nezakrývejte vysokotlaký čistič, jinak

nebude zajištěna dostatečná výměna chla‐ dicího vzduchu.

■

Při puštění spouště stříkací pistole se vysoko‐ tlaké čerpadlo automaticky vypne a z trysky přestane proudit voda. Vysokotlaký čistič je v pohotovostním režimu a zůstává nadále zapnutý. Při stisknutí spouště stříkací pistole se vysokotlaké čerpadlo automaticky opět zapne a z trysky začne proudit voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ► Pokud se nepracuje: zamkněte spoušť stří‐

kací pistole.

► Vypněte vysokotlaký čistič.

► Vytáhněte síťovou zástrčku vysokotlakého

čističe ze zásuvky.

■ Při teplotách pod 0 °C může na čištěných površích a v konstrukčních dílech vysokotla‐ kého čističe zamrznout voda. Uživatel může uklouznout, upadnout a těžce se zranit. Mohou vzniknout věcné škody. ►

Při teplotách pod 0 °C vysokotlaký čistič nepoužívejte.

30 0458-603-9821-B

4 Bezpečnostní pokyny česky

■ Pokud se tahá za vysokotlakou hadici, vodo‐ vodní hadici nebo připojovací kabel, může se vysokotlaký čistič pohnout a převrátit. Mohou vzniknout věcné škody. ►

Netahejte za vysokotlakou hadici, vodo‐ vodní hadici ani připojovací kabel.

■ Pokud vysokotlaký čistič stojí na šikmé, nerovné nebo nezpevněné ploše, může se pohnout a převrátit. Mohou vzniknout věcné škody. ►

Stavte vysokotlaký čistič na vodorovnou plochou zpevněnou plochu.

■ Pokud se pracuje ve výšce, může vysokotlaký čistič nebo stříkací zařízení spadnout dolů. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Používejte vysokozdvižnou pracovní plo‐ šinu nebo bezpečné lešení.

► Vysokotlaký čistič na vysokozdvižnou pra‐

covní plošinu ani lešení nestavte.

► Pokud není dosah vysokotlaké hadice

dostatečný: prodlužte vysokotlakou hadici prodlužovací vysokotlakou hadicí.

►

Zajistěte stříkací zařízení proti pádu dolů.

■ Proud vody může z povrchů uvolnit azbestová vlákna. Azbestová vlákna se po uschnutí mohou dostat do vzduchu a mohou pak být vdechnuta. Vdechovaná azbestová vlákna mohou poškodit zdraví. ►

Nečistěte azbestové povrchy.

■ Proud vody může z vozidel nebo strojů uvolnit olej. Olejnatá voda se může dostat do země, vody nebo kanalizace. Je tak ohroženo životní prostředí. ►

Čistěte vozidla nebo stroje jen na místech, kde je v odtoku vody nainstalován odlučo‐ vač oleje.

■

Proud vody může spolu s olovnatou barvou vytvářet olovnaté aerosoly a vodu. Olovnaté aerosoly a olovnatá voda se mohou dostat do země, vody nebo kanalizace. Vdechované aerosoly mohou poškodit zdraví a vyvolat aler‐ gické reakce. Je tak ohroženo životní pro‐ středí. ►

Nečistěte povrchy, které jsou natřeny nebo nalakovány olovnatou barvou.

■ Proud vody může poškodit choulostivé povrchy. Mohou vzniknout věcné škody. ► Nečistěte choulostivé povrchy rotační try‐

skou.

► Choulostivé povrchy z gumy, látky, ze

dřeva nebo z podobných materiálů čistěte se sníženým pracovním tlakem a s větším odstupem.

■

Pokud se rotační tryska během práce ponoří do znečištěné vody nebo se v ní používá, může se poškodit. ►

Nepoužívejte rotační trysku ve znečištěné vodě.

► Při čištění nádob: vyprázdněte nádobu a

během čištění nechte odtékat vodu.

■ Nasáté snadno hořlavé nebo explozivní kapa‐ liny mohou vyvolat požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Nenasávejte snadno hořlavé nebo explo‐ zivní kapaliny a nepostřikujte je.

■ Nasáté dráždivé, žíravé a jedovaté kapaliny mohou ohrozit zdraví a poškodit konstrukční díly vysokotlakého čističe. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Nenasávejte dráždivé, žíravé a jedovaté kapaliny a nepostřikujte je.

■ Silný proud vody může způsobit závažná poranění osob a zvířat nebo věcné škody.

► Nemiřte proudem vody na

osoby a zvířata.

► Nemiřte proudem vody do míst, kam není

dobře vidět. ► Nečistěte oblečené oblečení. ► Nečistěte nazuté boty.

■ Pokud se elektrická zařízení, elektrické pří‐ pojky, zásuvky a vedení vedoucí elektrický proud dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.

► Nemiřte proudem vody na

elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.

►

Nemiřte proudem vody na připojovací nebo na prodlužovací kabel.

■ Pokud se elektrická zařízení nebo vysokotlaký čistič dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Uživatel může utrpět těžká nebo smrtelná zranění a mohou vzniknout věcné škody.

► Nemiřte proudem vody na

elektrické přístroje a vysoko‐ tlaký čistič.

► Zajistěte, aby elektrická zařízení a vysoko‐

tlaký čistič byly daleko od čištěného povrchu.

0458-603-9821-B 31

česky 4 Bezpečnostní pokyny

■ Nesprávně uložená vysokotlaká hadice se může poškodit. V důsledku poškození může do okolí nekontrolovaně pod vysokým tlakem unikat voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Nemiřte proudem vody na vysokotlakou hadici.

► Uložte vysokotlakou hadici tak, aby nebyla

napnutá nebo zamotaná.

► Uložte vysokotlakou hadici tak, aby nebyla

poškozená, zalomená nebo stlačená a nikde se neodírala.

►

Chraňte vysokotlakou hadici před horkem, olejem a chemikáliemi.

■ Nesprávně uložená vodovodní hadice se může poškodit a osoby o ni mohou zakopnout. Osoby se mohou poranit a vodovodní hadice se může poškodit. ►

Nemiřte proudem vody na vodovodní hadici.

► Uložte a označte vodovodní hadici tak, aby

o ni osoby nemohly zakopnout.

► Uložte vodovodní hadici tak, aby nebyla

napnutá nebo zamotaná.

► Uložte vodovodní hadici tak, aby nebyla

poškozená, zalomená nebo stlačená a nikde se neodírala.

►

Chraňte vodovodní hadici před horkem, ole‐ jem a chemikáliemi.

■ Silný proud vody způsobuje reakční síly. V důsledku vzniklých reakčních sil může uži‐ vatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžká zranění a mohou vzniknout věcné škody. ►

Držte stříkací pistoli pevně oběma rukama.

► Pracujte tak, jak je to popsáno v tomto

návodu k použití.

4.8 Čisticí prostředky

VAROVÁNÍ

■

Pokud by se čisticí prostředky dostaly do styku s pokožkou nebo očima, může dojít k podráž‐ dění pokožky či očí. ►

Dbejte na návod k použití čisticího pro‐

středku. ► Vyhněte se kontaktu s čisticími prostředky. ► Pokud došlo ke kontaktu s pokožkou:

dotčená místa pokožky umyjte velkým

množstvím vody a mýdlem. ►

Pokud došlo ke kontaktu s očima: vypla‐

chujte oči nejméně po dobu 15 minut vel‐

kým množstvím vody a vyhledejte lékaře.

■

Nesprávné nebo nevhodné čisticí prostředky mohou poškodit vysokotlaký čistič nebo

povrch čištěného předmětu nebo uškodit život‐ nímu prostředí. ► STIHL doporučuje používat originální čisticí

prostředky STIHL.

► Dbejte na návod k použití čisticího pro‐

středku.

► V případě nejasností: vyhledejte specializo‐

vaného prodejce STIHL.

4.9 Připojení vody

VAROVÁNÍ

■ Při puštění spouště stříkací pistole vznikne ve vodovodní hadici zpětný ráz. V důsledku zpět‐ ného rázu může dojít ke vtlačení znečištěné vody zpět do sítě pitné vody. Může dojít ke znečištění pitné vody.

► Nepřipojujte vysokotlaký čistič přímo

k síti pitné vody.

► Dodržujte předpisy vodáren. Pokud je to

vyžadováno, použijte pro připojení k síti pitné vody systémové oddělovací zařízení odpovídající předpisům (např. zábranu proti zpětnému průtoku).

■

Znečištěná voda nebo voda obsahující písek mohou poškodit konstrukční díly vysokotla‐ kého čističe. ►

Používejte čistou vodu.

► Pokud se používá znečištěná voda nebo

voda obsahující písek: používejte spolu s vysokotlakým čističem vodní filtr.

■

Pokud je do vysokotlakého čističe přiváděno příliš málo vody, mohou se jeho konstrukční díly poškodit. ►

Zcela otevřete vodní kohoutek.

► Zajistěte, aby bylo do vysokotlakého čističe

přiváděno dostatek vody, 18.

4.10 Elektrické připojení

Kontakt s konstrukčními díly vedoucími elektrický proud může vzniknout z těchto příčin:

Je poškozen připojovací kabel nebo prodlužo‐

–

vací kabel. Elektrická vidlice připojovacího kabelu nebo

–

prodlužovacího kabelu je poškozená. Zásuvka není správně nainstalovaná.

–

NEBEZPEČÍ

■

Kontakt s konstrukčními díly vedoucími elek‐ trický proud může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění.

32 0458-603-9821-B

4 Bezpečnostní pokyny česky

► Zajistěte, aby připojovací kabel, prodlužo‐

vací kabel a jejich elektrické vidlice nebyly poškozeny.

Pokud je připojovací kabel nebo pro‐ dlužovací kabel poškozen: ► Poškozeného místa se nedotýkejte. ► Vytáhněte elektrickou vidlici ze

zásuvky.

►

Připojovacího kabelu, prodlužovacího kabelu a jejich elektrických vidlic se dotý‐ kejte pouze suchýma rukama.

►

Zasuňte síťovou zástrčku připojovacího nebo prodlužovacího kabelu do správně nainstalované a jištěné zásuvky s ochran‐ ným kontaktem.

►

Síťové připojení musí provést kvalifikovaný elektrikář v souladu s požadavky normy IEC 60364-1. Doporučujeme připojit elektrické napájení k tomuto stroji buď přes proudový chránič, který při překročení 30mA svodo‐ vého proudu unikajícího do země po dobu 30 ms přeruší přívod energie, nebo přes zemnicí jistič.

■ Poškozený nebo nevhodný prodlužovací kabel může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Používejte prodlužovací kabel se správným kabelovým průřezem, 18.3.

► Používejte prodlužovací kabel chráněný

proti stříkající vodě, který je schválený pro použití venku.

►

Používejte prodlužovací kabel, který má stejné vlastnosti jako připojovací kabel vysokotlakého čističe, 18.3.

►

Doporučujeme k tomu používat kabelový buben, který zajistí, aby zásuvka byla mini‐ málně 60 mm nad úrovní země.

► Nepřipojujte vysokotlaký čistič do vícená‐

sobných zásuvek.

■ Nesprávně vedený připojovací nebo prodlužo‐ vací kabel může být poškozen a osoby o něj mohou zakopnout. Osoby se mohou zranit a připojovací nebo prodlužovací kabel se může poškodit. ►

Uložte připojovací i prodlužovací kabel tak, aby nemohly přijít do kontaktu s proudem vody.

►

Uložte a označte připojovací i prodlužovací kabel tak, aby o ně osoby nemohly zakop‐ nout.

►

Připojovací kabel a prodlužovací kabel veďte tak, aby nebyly napnuté nebo smo‐ tané.

►

Připojovací kabel a prodlužovací kabel veďte tak, aby nemohly být poškozeny, zlo‐ meny, skřípnuty a neodíraly se.

►

Připojovací kabel a prodlužovací kabel chraňte před horkem, olejem a chemiká‐ liemi.

►

Připojovací kabel a prodlužovací kabel veďte po suchém podkladu.

■ Během práce se prodlužovací kabel zahřívá. Pokud teplo nemůže odcházet, může způsobit požár. ►

Pokud se používá kabelový buben: kabe‐ lový buben kompletně odviňte.

4.11 Přeprava

VAROVÁNÍ

■

Během přepravy se může vysokotlaký čistič převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod. ►

Zaaretujte páčku stříkací pistole.

► Vysokotlaký čistič vypněte.

VAROVÁNÍ

■

Během práce může nesprávné síťové napětí nebo nesprávná síťová frekvence vést k pře‐ pětí ve vysokotlakém čističi. Vysokotlaký čistič se může poškodit. ►

Zajistěte, aby síťové napětí a síťová frek‐ vence elektrické sítě souhlasily s údaji na výkonnostním štítku vysokotlakého čističe.

■

Pokud je na vícenásobnou zásuvku připojeno více elektrických spotřebičů, může během práce dojít k přetížení elektrických konstrukč‐ ních dílů. Elektrické konstrukční díly se mohou zahřát a způsobit požár. Může tak dojít k těž‐ kým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Připojujte do zásuvky jen samotný vysoko‐ tlaký čistič.

► Vidlici vysokotlakého čističe vytáhněte ze

zásuvky.

► Vyprázdněte nádržku na čisticí prostředek a

vsaďte ji do vysokotlakého čističe.

► Vysokotlaký čistič zajistěte upínacím popru‐

hem, řemenem nebo síťkou tak, aby se nemohl převrátit ani pohnout.

■

Voda může při teplotách pod 0 °C v součást‐ kách vysokotlakého čističe zamrznout. Vyso‐ kotlaký čistič se může poškodit. ►

Vyprázdněte vysokotlakou hadici a stříkací zařízení.

► Pokud nelze vysokotlaký čistič pře‐

pravovat se zajištěním proti mrazu: vysokotlaký čistič chraňte mrazu‐

0458-603-9821-B 33

česky 5 Připrava vysokotlakého čističe k práci

vzdorným prostředkem na bázi glykolu.

4.12 Skladování

VAROVÁNÍ

■

Děti nemohou rozpoznat ani odhadnout nebezpečí vysokotlakého čističe. Děti mohou utrpět těžké úrazy. ►

Zajistěte páku stříkací pistole.

► Vypněte vysokotlaký čistič.

► Vysokotlaký čistič vytáhněte ze zásuvky. ► Vysokotlaký čistič skladujte mimo dosah

dětí.

■ Elektrické kontakty na vysokotlakém čističi a kovové konstrukční díly mohou vlivem vlhka korodovat. Vysokotlaký čistič se může poško‐ dit. ►

Vysokotlaký čistič skladujte v čistém a suchém stavu.

■ Voda může při teplotách pod 0 °C v součást‐ kách vysokotlakého čističe zamrznout. Vyso‐ kotlaký čistič se může poškodit. ►

Vyprázdněte vysokotlakou hadici a stříkací zařízení.

► Pokud nelze vysokotlaký čistič

skladovat se zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostřed‐ kem na základě glykolu.

4.13 Čištění, údržba a opravy

VAROVÁNÍ

■

Pokud je během čištění, údržby či opravy zasunutá síťová zástrčka do zásuvky, může se vysokotlaký čistič nechtěně zapnout. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Zamkněte spoušť stříkací pistole.

► Vypněte vysokotlaký čistič.

■ Pokud vysokotlaký čistič není správně udržo‐ ván nebo opravován, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Nikdy na vysokotlakém čističi neprovádějte opravy ani údržbářské úkony sami.

► Pokud je připojovací kabel defektní nebo

poškozený: nechte připojovací kabel vymě‐ nit specializovaným prodejcem STIHL.

►

Pokud musí být provedena údržba či oprava vysokotlakého čističe: vyhledejte specializovaného prodejce STIHL.

5 Připrava vysokotlakého

čističe k práci

5.1 Příprava vysokotlakého čističe

k použití

Před každým započetím práce se musí provést níže uvedené kroky: ► Zajistěte, aby se vysokotlaký čistič, vysoko‐

tlaká hadice, hadicová spojka a připojovací kabel nacházely ve stavu bezpečném pro pou‐

4.6.

žití,

►

Vyčistěte vysokotlaký čistič,

► Vysokotlaký čistič pokládejte výhradně na sta‐

bilní a rovný podklad tak, aby se nemohl pře‐ vrátit či uklouznout.

►

Namontujte vysokotlakou hadici,

►

Namontujte stříkací pistoli, 6.4.

►

Namontujte stříkací trubku, 6.5.

►

Namontujte hubici, 6.6.

► Pokud se používá čisticí prostředek: pracujte s

čistícími prostředky, 10.5.

►

Připojte vysokotlaký čistič na vodní zdroj, 7.

►

Elektrické připojení vysokotlakého čističe,

8.1.

► Pokud tyto kroky nemohou být provedeny:

vysokotlaký čistič nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.

14.

6.3.

► Vytáhněte síťovou zástrčku vysokotlakého

čističe ze zásuvky.

■ Ostré čisticí pomůcky, čištění proudem vody nebo špičatými předměty mohou vysokotlaký čistič poškodit. Pokud se vysokotlaký čistič nečistí správně, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění. ►

Čistěte vysokotlaký čistič tak, jak je to popsáno v tomto návodu k použití.

34 0458-603-9821-B

0000-GXX-9166-A0

0000-GXX-9864-A0

0000-GXX-9865-A0

0000-GXX-9877-A0

0000-GXX-9878-A0

0000-GXX-5095-A0

6 Smontování vysokotlakého čističe česky

6 Smontování vysokotlakého

čističe

6.1 Smontování vysokotlakého

6.3 Montáž a demontáž vysoko‐ tlaké hadice

6.3.1 Montáž vysokotlaké hadice

čističe

Vsazení trysek a čisticí jehly

► Spojku (1) nasuňte na nátrubek (2).

Spojka (1) se slyšitelně zaaretuje.

► Pokud se spojka (1) na nátrubek nasouvá

► Otevřete klapku (1). ► Vsaďte plochou trysku (2) a rotační trysku (3). ► Vsaďte čisticí jehlu (4).

ztěžka: namažte těsnění na nátrubku (2) mazi‐ vem na armatury.

6.3.2 Demontáž vysokotlaké hadice

6.2 Vytažení a zasunutí rukojeti

6.2.1 Vytažení rukojeti

► Stáhněte spojku (1).

6.4 Montáž a demontáž stříkací

► Stiskněte pojistné tlačítko (1) a rukojeť (2)

vytáhněte.

► Pojistné tlačítko (1) pusťte a rukojeť (2) vyta‐

6.4.1 Montáž stříkací pistole

hujte tak dlouho, až slyšitelně zacvakne.

6.2.2 Zasunutí rukojeti

► Nátrubek (1) nasuňte do stříkací pistole (2).

► Pokud se nátrubek na stříkací pistoli (2)

► Stiskněte pojistné tlačítko (1) a rukojeť (2)

zasuňte.

► Pojistné tlačítko (1) pusťte a rukojeť (2) zasu‐

nujte tak dlouho, až se slyšitelně zaaretuje.

0458-603-9821-B 35

pistole

Nátrubek (1) se slyšitelně zajistí.

nasouvá ztěžka: namažte těsnění na nátrubku (1) mazivem na armatury.

0000-GXX-5096-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

0000-GXX-9849-A0

0000-GXX-9850-A0

česky 7 Připojení na vodní zdroj

6.4.2 Demontáž stříkací pistole

6.6 Montáž a demontáž trysky

6.6.1 Montáž trysky

► Stiskněte aretační páčku (1) a držte ji stisknu‐

tou.

► Vytáhněte nátrubek (2).

6.5 Montáž a demontáž stříkací trubky

6.5.1 Montáž stříkací trubky

► Trysku (1) nasuňte do stříkací trubky (2). ► Tryskou (1) otáčejte tak dlouho, až se zaare‐

tuje.

► Pokud se tryska (1) dá do stříkací trubky (2)

zasunout jen těžce: namažte těsnění na trysce (1) mazivem na armatury.

6.6.2 Demontáž trysky

► Stříkací trubku (1) vsunout do stříkací

pistole (2).

► Stříkací trubkou (1) tak dlouho otáčet, až se

zaaretuje.

► Pokud se dá stříkací trubka (1) jen těžce zasu‐

nout do stříkací pistole (2): těsnění na stříkací trubce (1) namazat tukem na armatury.

6.5.2 Demontáž stříkací trubky

► Trysku (1) a stříkací trubku (2) stiskněte

dohromady a až na doraz je otočte.

► Trysku (1) a stříkací trubku (2) roztáhněte od

sebe.

7 Připojení na vodní zdroj

7.1 Připojení vysokotlakého čističe k vodovodní síti

Připojení vodního filtru Pokud je vysokotlaký čistič provozován s vodou

znečištěnou pískem nebo s vodou z cisteren, je nutno na vysokotlaký čistič připojit vodní filtr. Vodní filtr filtruje z vody písek a nečistoty, a tím chrání konstrukční díly vysokotlakého čističe

► Stříkací trubku (1) a stříkací pistoli (2) stlačit

dohromady a až na doraz jimi otočit.

► Stříkací trubku (1) a stříkací pistoli (2) vzájem‐

ným odtažením rozpojit.

před poškozením. V závislosti na trhu může být vodní filtr součástí

dodávky vysokotlakého čističe.

36 0458-603-9821-B

0000-GXX-9869-A0

0000-GXX-9870-A0

0000-GXX-9871-A0

0000-GXX-9880-A0

7 Připojení na vodní zdroj česky

Stažení vodní hadice

► Odšroubujte nátrubek (1). ► Vodní filtr (2) našroubujte na přípojku vody a

rukou pevně utáhněte.

► Nátrubek (1) našroubujte na vodní filtr (2) a

rukou pevně utáhněte.

Připojení vodní hadice Vodní hadice musí splňovat následující pod‐ mínky:

Vodní hadice má průměr 1/2“.

–

Vodní hadice má délku mezi 10 m a 25 m.

–

► Vodní hadici připojte na vodní kohout. ► Vodní kohout zcela otevřete a vodní hadici

► Vodní kohout zavřete. ► Pro deblokaci spojky: zatáhněte za krou‐

žek (1) nebo kroužkem otočte a podržte ho.

► Spojku stáhněte z nátrubku (2).

7.2 Připojení vysokotlakého čističe na jiný vodní zdroj

Vysokotlaký čistič může nasávat vodu z dešťo‐ vých sudů, cisteren a z tekoucích nebo stojatých vod.

propláchněte vodou. Z vodní hadice se vymyje písek a nečistoty. Vodní hadice se odvzdušní.

► Vodní kohout zavřete.

Aby bylo možné nasávat vodu, nesmí výškový rozdíl mezi vysokotlakým čističem a vodním zdrojem překročit maximální sací výšku (a),

18.

► Spojku (1) nasuňte na nátrubek (2).

Spojka (1) se slyšitelně zaaretuje. ► Vodní kohout zcela otevřete. ► Pokud je stříkací trubka namontována na stří‐

kací pistoli: stříkací trubku demontujte. ► Páčku stříkací pistole tiskněte tak dlouho, až

ze stříkací pistole bude vystupovat rovno‐

měrný vodní proud. ► Páčku stříkací pistole pusťte. ► Zaaretujte páčku stříkací pistole. ► Namontujte stříkací trubku. ► Namontujte trysku.

Je nutno použít vhodnou sací soupravu STIHL. K sací soupravě je přiložena vodní hadice se spe‐ ciální spojkou.

V závislosti na trhu může být vhodná sací sou‐ prava STIHL součástí dodávky vysokotlakého čističe.

Připojení vodního filtru Pokud je vysokotlaký čistič provozován s vodou

znečištěnou pískem z dešťových sudů, cisteren, z tekoucích nebo stojatých vod, je nutno mezi vodní hadici a vysokotlaký čistič připojit vodní filtr.

V závislosti na trhu může být vodní filtr součástí dodávky vysokotlakého čističe.

0458-603-9821-B 37

0000-GXX-9872-A0

0000-GXX-9873-A0

3 4

0000-GXX-9866-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

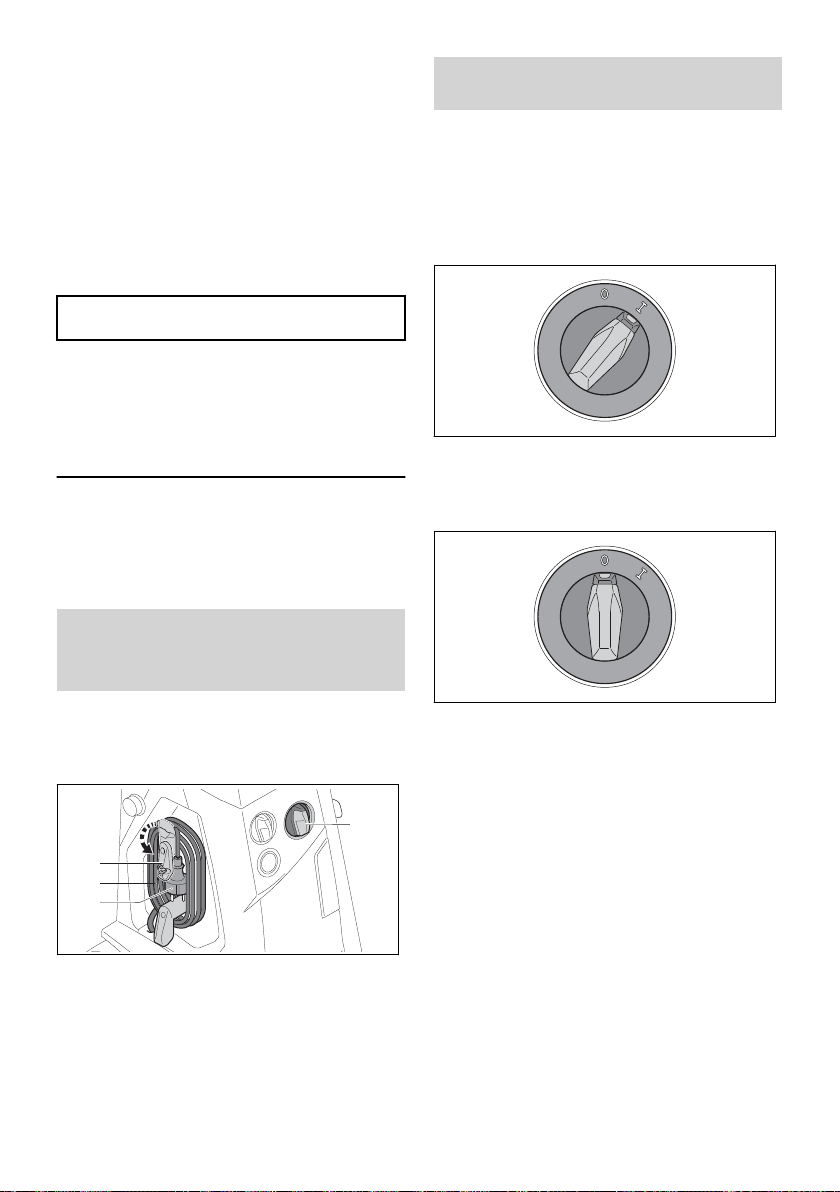

česky 8 Elektrické připojení vysokotlakého čističe

8 Elektrické připojení vysoko‐

tlakého čističe

8.1 Elektrické připojení vysokotla‐ kého čističe

► Odšroubujte nátrubek (1). ► Vodní filtr (2) našroubujte na přípojku vody a

rukou pevně utáhněte.

Připojení vodní hadice

► Otočný spínač (1) otočte do polohy 0. ► Držák (2) sklopte dolů. ► Připojovací kabel (3) sejměte. ► Vidlici připojovacího kabelu (4) zastrčte do

správně nainstalované zásuvky.

9 Zapínání a vypínaní vyso‐

kotlakého čističe

► Vodní hadici (1) naplňte vodou tak, aby se v ní

již nenacházel žádný vzduch.

► Spojku (2) našroubujte na připojovací nátru‐

bek vodního filtru (3) a rukou pevně utáhněte.

► Sací zvon (4) zavěste do vodního zdroje tak,

aby se sací zvon (4) nedotýkal dna.

► Otočným ovladačem (5) otočte až na doraz ve

směru +.

► Pokud je na vysokotlaké hadici namontována

stříkací pistole: stříkací pistoli demontujte. ► Vysokotlakou hadici držte nasměrovanou dolů. ► Vysokotlaký čistič nechejte zapnutý tak

dlouho, až z vysokotlaké hadice začne vytékat

rovnoměrný proud vody.

9.1 Zapněte vysokotlaký čistič

Při zapnutí vysokotlakého čističe může při nepří‐ znivých poměrech v elektrické síti docházet ke kolísání napětí. Kolísání napětí může mít nega‐ tivní vliv na jiné připojené spotřebiče.

UPOZORNĚNÍ

■ Pokud vysokotlaký čistič nenasává žádnou

vodu, může běžet čerpadlo nasucho a vysoko‐

tlaký čistič může být poškozen.

►

Pokud z vysokotlakého čističe po dvou minutách nevystříkne žádná voda: vysoko‐ tlaký čistič vypněte a zkontrolujte přívod vody.

►

Vysokotlaký čistič vypněte. ► Stříkací pistoli namontujte na vysokotlakou

hadici. ► Páčku stříkací pistole stiskněte a stisknutou ji

držte. ► Vysokotlaký čistič zapněte.

38 0458-603-9821-B

► Otočte otočný spínač do polohy I.

9.2 Vypnutí vysokotlakého čističe

► Otočit otočný spínač do polohy 0.

0000-GXX-4359-A0

0000-GXX-9836-A0

0000-GXX-4360-A0

0000-GXX-4612-A0

10 Práce s vysokotlakým čističem česky

10 Práce s vysokotlakým čisti‐

čem

10.1 Jak držet a vést stříkací pistoli

► Stříkací pistoli držet pevně jednou rukou za

rukojeť tak, aby palec obepínal rukojeť. ► Stříkací trubku druhou rukou pevně držet tak,

aby palec obepínal stříkací trubku. ► Trysku nasměrovat k zemi.

10.2 Seřízení pracovního tlaku a

množství vody

10.3 Páčku stříkací pistole stiskněte a zaaretujte.

Stisknutí páčky stříkací pistole

►

Zarážkovou páčku (1) posuňte do polohy

► Páčku (2) stiskněte a stisknutou ji držte.

Vysokotlaké čerpadlo se automaticky zapne a voda proudí z trysky.

Zaaretování páčky stříkací pistole

► Pusťte páčku (2).

Vysokotlaké čerpadlo se automaticky vypne a voda již z trysky neproudí. Vysokotlaký čistič je i nadále zapnutý.

►

Zarážkovou páčku (1) posuňte do polohy

10.4 Čištění

S níže uvedenými tryskami lze pracovat nezávi‐ sle na použití:

Plochá tryska: plochá tryska je vhodná pro

–

čištění velkých ploch.

Rotační tryska: rotační tryska je vhodná pro Zvýšení pracovního tlaku a množství vody ► Otočným ovladačem (1) otočte ve směru +.

Snížení pracovního tlaku a množství vody ► Otočným ovladačem (1) otočte ve směru -.

Manometr (2) udává tlak ve vysokotlakém čerpa‐ dle.

–

odstraňování odolných nečistot.

S malým odstupem lze pracovat, když mají být odstraněny odolné nečistoty. S velkým odstupem lze pracovat, když mají být čištěny níže uvedené plochy:

lakované povrchy

–

povrchy ze dřeva

–

povrchy z pryže

–

0458-603-9821-B 39

0000-GXX-9848-A0

0000-GXX-5094-A0

0000-GXX-9837-A1

0000-GXX-9838-A0

0000-GXX-9876-A0

česky 10 Práce s vysokotlakým čističem

► Nádržku na čisticí prostředky uchopte ve

vybráních (1) a vyjměte ji.

► Odšroubujte víko (2). ► Čisticí prostředek dávkujte tak, jak je popsáno

v návodu k použití čisticího prostředku.

► Víko našroubujte na nádržku čisticího pro‐

středku a rukou je pevně utáhněte.

► Nádržku čisticího prostředku uchopte ve

vybráních a vsaďte ji do vysokotlakého čističe.

Plochou trysku lze seřizovat. Otočí-li se plochou tryskou ve směru +, pracovní

tlak stoupne. Otočí-li se plochou tryskou ve směru -, pracovní

tlak klesne. ► Vodní proud nasměrujte před čištěním na

nenápadné místo plochy k čištění a přezkou‐

10.5.2 Nasávání čistícího prostředku ze separátní nádoby s čisticím prostřed‐ kem

Víčko nádržky čisticího prostředku má stan‐ dardní závit a je přišroubovatelné na všechny běžné nádoby s čisticími prostředky. Je možné použít separátní nádobu s čisticím prostředkem.

šejte, nebude-li poškozené.

► Vzdálenost trysky k ploše určené k čištění

zvolte tak, aby plocha k čištění nebyla poško‐ zena.

► Plochou trysku seřiďte tak, aby plocha určená

k čištění nebyla poškozena.

► Nádržku na čisticí prostředek vyjměte. ► Víčko nádržky čisticího prostředku odšrou‐

bujte.

► Víčko se sací hadičkou našroubujte na sepa‐

rátní nádobu s čisticím prostředkem.

► Stříkacím zařízením pohybujte rovnoměrně

10.5.3 Práce s čisticími prostředky

podél plochy určené k čištění.

► Pomalu a kontrolovaně kráčejte vpřed.

10.5 Práce s čisticími prostředky

10.5.1 Nasávání čisticích prostředků Čisticí prostředky mohou zintenzivnit čisticí úči‐

nek vody. STIHL doporučuje používat čisticí prostředky

značky STIHL.

► Otočným regulátorem (1) otočte až na doraz

ve směru +.

► Plochou tryskou (2) otočte až na doraz ve

směru -.

40 0458-603-9821-B

0000-GXX-9170-A0

x 100 = V

x 100 = 33,3%

( A + B )

( 1 + 2 )

0000-GXX-9861-A0

x V = K

0000-GXX-9862-A0

11 Po skončení práce česky

► Nastavte požadované dávkování.

► Dávkovačem (3) otočte doprava (až na

5 %). Přiměšování čisticího prostředku se zvýší.

► Dávkovačem (3) otočte doleva (až na 0 %).

Přiměšování čisticího prostředku se zredu‐ kuje.

► Pokud musí být koncentrace čisticího pro‐

středku přesně nastavena: koncentraci čisti‐ cího prostředku změřte a vypočítejte.

► Silně znečištěné povrchy před čištěním

namočte vodou.

► Stiskněte páčku stříkací pistole a nastříkejte

čisticí prostředek na čištěný povrch.

► Čisticí prostředek aplikujte odspodu nahoru a

nenechejte ho zaschnout.

► Dávkovačem otočte až na doraz doleva.

Čisticí prostředek již nebude nasáván.

► Povrch vyčistěte.

10.5.4 Přesné měření a výpočet koncentrace

Měření a výpočet koncentrace čisticího pro‐ středku ► Otočný ovladač k nastavení pracovního tlaku

a množství vody otočte až na doraz ve směru +.

► Dávkovačem pro čisticí prostředek otočte až

na doraz doprava.

► Nádržku čisticího prostředku naplňte čisticím

prostředkem až po značku 0,5 litru. ► Plochou trysku otočte až na doraz ve směru -. ► Vysokotlaký čistič zapněte. ► Stříkací pistoli podržte zasunutou do vhodné

prázdné sběrné nádoby. ► Stříkací pistoli zaktivujte a do sběrné nádoby

napusťte 2 litry. ► Spotřebu čisticího prostředku „QR“ zjistěte z

nádržky čisticího prostředku. Výpočet skutečné koncentrace čisticího pro‐

středku

čisticího prostředku

U některých z čisticích prostředků je nutné kon‐ centraci velmi přesně nastavit. V takovémto pří‐ padě je nutné změřit průtok vody a spotřebu čisticího prostředku.

Výpočet předzředění čisticího prostředku v % Není-li předzředění uvedeno v procentuální hod‐

notě (%) na balení používaného čisticího pro‐ středku, lze je zjistit následovně: Poměrová hodnota

1 : 1 = 50 %

–

1 : 2 = 33,3 %

–

1 : 3 = 25 %

–

1 : 5 = 16,6 %

–

1 : 10 = 9 %

–

Příklad: výpočet poměrové hodnoty 1 : 2.

A = 1

–

B = 2

–

0458-603-9821-B 41

QR = množství spotřebovaného čisticího pro‐

–

středku (v litrech).

Q = 2 litry.

–

V = předzředění čisticího prostředku (v %).

–

K = koncentrace čisticího prostředku.

–

► Pokud se vypočtená koncentrace odchyluje od

požadované koncentrace: nastavení na dáv‐

kovači snižte a měření zopakujte.

11 Po skončení práce

11.1 Po skončení práce

► Vysokotlaký čistič vypněte a zástrčku vytáh‐

něte ze zásuvky. ► Pokud je vysokotlaký čistič připojen k vodo‐

vodní síti: zavřete vodní kohout.

0000-GXX-9867-A0

0000-GXX-9853-A0

0000-GXX-9840-A0

0000-GXX-9874-A0

0000-GXX-9868-A0

česky 11 Po skončení práce ► Stiskněte páčku stříkací pistole.

Dojde k odbourání vodního tlaku. ► Zaaretujte páčku stříkací pistole. ► Odpojte vysokotlaký čistič od vodního zdroje. ► Demontujte vodní hadici. ► Demontujte vysokotlakou hadici a zbývající

vodu nechejte z vysokotlaké hadice vytéct. ► Demontujte a vyčistěte trysku a stříkací

trubku. ► Demontujte stříkací pistoli a nechejte z ní

vytéct zbývající vodu. ► Vyčistěte vysokotlaký čistič.

► Vysokotlakou hadici (6) naviňte a zavěste do

držáku (7).

► Držáky (1) odklopte nahoru. ► Naviňte připojovací kabel (2) na držáky (1). ► Připevněte připojovací kabel (2) klipem na

držák (1).

► Stříkací zařízení přechovávejte v držácích (8)

na vysokotlakém čističi.

11.2 Vysokotlaký čistič chránit mra‐ zuvzdorným prostředkem.

Pokud nemůže být přepravován nebo skladován způsobem zajištěným proti mrazu, musí být vysokotlaký čistič chráněn mrazuvzdorným pro‐ středkem na bázi glykolu. Mrazuvzdorný prostře‐ dek zabraňuje zmrznutí vody ve vysokotlakém čističi a poškození vysokotlakého čističe. ► Demontovat stříkací trubku. ► Na vysokotlaký čistič namontovat co možná

► Vsaďte nádržku na čisticí prostředek (3).

nejkratší vodní hadici. Čím kratší je vodní hadice, tím menšího množ‐ ství mrazuvzdorného prostředku je zapotřebí.

► Mrazuvzdorný prostředek namíchat tak, jak je

to popsáno v návodu k použití mrazuvzdor‐ ného prostředku.

► Mrazuvzdorný prostředek nalít do čisté nád‐

oby.

► Vodní hadici ponořit do nádoby s mrazuvzdor‐

ným prostředkem.

► Páčku stříkací pistole stisknout a stisknutou ji

► Nasaďte plochou trysku (4) nebo rotační try‐

sku (5).

držet. ► Vysokotlaký čistič zapnout. ► Páčku stříkací pistole tak dlouho držet stisknu‐

tou, až ze stříkací pistole vytéká stejnoměrný

proud mrazuvzdorného prostředku a stříkací

42 0458-603-9821-B

pistoli nasměrovat do nádoby. ► Páčku stříkací pistole několikrát za sebou stis‐

knout a zase pustit. ► Vysokotlaký čistič vypnout a síťovou vidlici

vytáhnout ze zásuvky.

0000-GXX-9875-A0

0000098883_A1

0000-GXX-4370-A0

0000-GXX-9881-A0

12 Přeprava česky ► Stříkací pistoli, vysokotlakou hadici a vodní

hadici demontovat a mrazuvzdorný prostředek nechat téct do nádoby.

► Mrazuvzdorný prostředek předpisově a s ohle‐

dem na životní prostředí skladovat nebo zlikvi‐ dovat.

12 Přeprava

12.1 Přeprava vysokotlakého čističe

► Vypněte vysokotlaký čistič a vytáhněte síťovou

zástrčku ze zásuvky.

► Vyprázdněte nebo zajistěte nádržku na čisticí

prostředek tak, aby se nemohla převrátit, spadnout ani pohnout.

Tažení nebo nošení vysokotlakého čističe

► Táhněte vysokotlaký čistič za rukojeť (1). ► Noste vysokotlaký čistič za rukojeť (1) a pře‐

pravní držadlo (2).

Přeprava vysokotlakého čističe ve vozidle ► Zajistěte vysokotlaký čistič tak, aby se nemohl

převrátit ani pohnout.

► Pokud nelze vysokotlaký čistič přepravovat

tak, aby byl zabezpečený proti mrazu: chraňte vysokotlaký čistič nemrznoucí směsí.

14 Čištění

14.1 Čištění vysokotlakého čističe a

příslušenství

► Vypněte vysokotlaký čistič a vytáhněte síťovou

zástrčku ze zásuvky. ► Vyčistěte vysokotlaký čistič, vysokotlakou

hadici, stříkací pistoli a příslušenství vlhkou

utěrkou. ► Vyčistěte nátrubky a spojky vysokotlakého

čističe, vysokotlaké hadice a stříkací pistole

vlhkou utěrkou. ► Vyčistěte větrací štěrbiny štětcem.

14.2 Čištění trysky a stříkací trubky

► Opláchněte trysku a stříkací trubku pod

tekoucí vodou a osušte je utěrkou.

13 Skladování

13.1 Skaldování vysokotlakého čističe

► Vysokotlaký čistič vypnout a síťovou vidlici

vytáhnout ze zásuvky.

► Vysokotlaký čistič skladovat tak, aby byly spl‐

něny níže uvedené podmínky:

Vysokotlaký čistič je mimo dosah dětí.

–

Vysokotlaký čistič je čistý a suchý.

–

Vysokotlaký čistič je v uzavřeném prostoru.

–

Vysokotlaký čistič se nachází v tepelném

–

pásmu nad 0 °C. Pokud nemůže být vysokotlaký čistič skla‐

–

dován v proti mrazu zajištěném stavu: vyso‐ kotlaký čistič chránit mrazuvzdorným pro‐ středkem.

0458-603-9821-B 43

► Pokud je tryska ucpaná: vyčistěte trysku čisticí

jehlou.

14.3 Čištění sítka přívodní vody

► Odšroubujte nátrubek (1) vodní přípojky. ► Sítko pro přívodní vodu (2) vyjměte z vodní

přípojky.

► Sítko přívodní vody (2) vypláchněte pod

tekoucí vodou.

0000-GXX-4373-A0

česky 15 Údržba

► Sítko přívodní vody (2) vsaďte do vodní pří‐

pojky.

► Nátrubek (1) našroubujte a rukou pevně utáh‐

něte.

14.4 Čištění vodního filtru

Vodní filtr musí být k čištění rozmontován.

► Těsnění (1 a 3) namazat tukem na armatury. ► Vodní filtr opět smontovat.

15 Údržba

15.1 Časové intervaly pro údržbu

Časové intervaly pro údržbu jsou závislé na okol‐ ních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:

Měsíčně ► Čištění sítka přívodní vody.

16 Oprava

16.1 Oprava vysokotlakého čističe

► Těsnění (1) vyjmout z uzávěru (2). ► Uzávěr (2) odšroubovat ze skříně filtru (5). ► Těsnění (3) vyjmout z uzávěru (2). ► Filtr (4) vyjmout ze skříně filtru (5). ► Těsnění (1 a 3), uzávěr (2) a filtr (4) vyplá‐

chnout pod tekoucí vodou.

Uživatel nemůže vysokotlaký čistič a příslušen‐ ství opravovat sám. ► Pokud jsou vysokotlaký čistič nebo příslušen‐

ství poškozeny: vysokotlaký čistič nebo příslu‐ šenství nepoužívat a vyhledat odborného pro‐ dejce výrobků STIHL.

17 Odstranění poruch

17.1 Odstranění poruch vysokotlakého čističe

Porucha Příčina Odstranění závady Vysokotlaký čistič se

nerozběhne i když je páčka stříkací pistole stisknutá.

Vysokotlaký čistič se při zapnutí neroze‐ běhne. Elektromotor bručí.

Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu není zastrčená.

Jistič vedení (jištění) nebo ochranný spínač FI zareagoval. Elektrický obvod je elektricky přetížený nebo defektní.

Zásuvka je málo zajištěna. ► Zasuňte zástrčku připojovacího

Prodlužovací kabel má špatný průřez. ► Použijte prodlužovací kabel s dosta‐

Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel se

Elektromotor je příliš horký. ► Vysokotlaký čistič nechejte 5 minut

Síťové napětí je příliš nízké. ► Stiskněte páčku stříkací pistole, stis‐

Prodlužovací kabel má špatný průřez. ► Použijte prodlužovací kabel s dosta‐

► Elektrickou vidlici připojovacího

kabelu nebo prodlužovacího kabelu zasuňte.

► Zjistěte a odstraňte příčinu vypnutí.

Jistič vedení (jištění) nebo ochranný spínač FI vmáčkněte.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

kabelu do správně zajištěné zásuvky, 18.1.

tečným průřezem, 18.3

správnou délkou, 18.3

ochladit.

► Trysku vyčistěte.

knutou ji držte a zapněte vysokot‐ laký čistič.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

tečným průřezem, 18.3

44 0458-603-9821-B

17 Odstranění poruch česky

Porucha Příčina Odstranění závady Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel se

Vysokotlaký čistič se za provozu vypíná.

Vysokotlaké čerpadlo se opakovaně zapíná a vypíná, aniž by páčka stříkací pistole byla stisknutá.

Pracovní tlak kolísá nebo klesá.

Proud vody má změ‐ něnou formu.

Není nasáván přídavný čisticí prostředek.

Venturiho trubice je opotřebovaná. Stroj nechejte opravit u odborného

Přípojky na vysokot‐ laký čistič, vysokotla‐ kou hadici, stříkací pistoli nebo stříkací trubku je těžké vzá‐ jemně spojit.

Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu byla vyta‐ žena ze zásuvky.

Jistič vedení (jištění) nebo ochranný spínač FI zareagoval. Elektrický obvod je elektricky přetížený nebo defektní.

Zásuvka je málo zajištěna. ► Zasuňte zástrčku připojovacího

Elektromotor je příliš horký. ► Vysokotlaký čistič nechejte 5 minut

Vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení jsou netěsné.

Je zde nedostatek vody. ► Zcela otevřete vodovodní kohoutek.

Tryska je ucpaná. ► Trysku vyčistěte. Filtrační sítko přívodní vody nebo

vodní filtr jsou zanesené. Vysokotlaké čerpadlo, vysokotlaká

hadice nebo stříkací zařízení jsou netěsné nebo defektní.

Tryska je ucpaná. ► Trysku vyčistěte.

Tryska je opotřebovaná. ► Trysku vyměňte. Nádržka čisticího prostředku je

prázdná.

Plochá tryska není až na doraz oto‐ čená ve směru -.

Těsnění přípojek nejsou namazaná tukem.

správnou délkou, 18.3

► Elektrickou vidlici připojovacího

kabelu nebo prodlužovacího kabelu zasuňte.

► Zjistěte a odstraňte příčinu vypnutí.

Jistič vedení (jištění) nebo ochranný spínač FI vmáčkněte.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

kabelu do správně zajištěné zásuvky, 18.1.

ochladit.

► Trysku vyčistěte. ► Vysokotlaký čistič nechejte zkontro‐

lovat odborným prodejcem výrobků STIHL.

► Zajistěte, aby bylo k dispozici dosta‐

tečné množství vody.

► Sítko pro přívodní vodu a vodní filtr

vyčistěte.

► Vysokotlaký čistič nechejte zkontro‐

lovat odborným prodejcem výrobků STIHL.

► Nádržku čisticího prostředku naplňte

čisticím prostředkem.

► Plochou trysku otočte až na doraz

ve směru -.

prodejce výrobků STIHL. ►

Těsnění namažte tukem. 17.2

0458-603-9821-B 45

0000-GXX-9879-A0

česky 18 Technická data

maximálně přípustný tlak (p max.): 18 MPa

17.2 Namazání těsnění

► Těsnění (1) namažte mazivem na armatury.

18 Technická data

18.1 Vysokotlaký čistič STIHL RE 150

Provedení 230 V / 50 Hz

elektrický jistič (typu C nebo K): 13 A

–

příkon: (EU) 2019/1781 §2(2) (j): 2,9 kW

–

maximálně přípustná impedance sítě:

–

0,32 ohmů elektrický stupeň krytí: I

–

elektrický druh krytí: IPX5

–

pracovní tlak (p): 14 MPa (140 barů)

–

maximálně přípustný tlak (p max.): 18 MPa

–

(180 barů) maximální tlak přívodu vody (p in max.):

–

1 MPa (10 barů) maximální průtok vody (Q max): 10,2 l/min

–

(612 l/h) Minimální průtok vody (Q min.): 9,0 l/min

–

(540 l/h) Maximální reaktivní síla: 21 N

–

maximální sací výška: 0,5 m

–

maximální teplota vody v tlakovém režimu

–

(t in max): 60 °C maximální teplota vody v režimu sání: 20 °C

–

rozměry

délka: 383 mm

–

šířka: 380 mm

–

Maximální výška: 981 mm

–

Minimální výška: 792 mm

–

délka vysokotlaké hadice: 9 m

–

Hmotnost (m) s namontovaným příslušen‐

–

stvím: 30 kg

Provedení 220-240 V / 50 Hz

elektrický jistič (typu C nebo K): 10 A

–

příkon: (EU) 2019/1781 §2(2) (j): 2,2 kW

–

maximálně přípustná impedance sítě:

–

0,45 ohmů elektrický stupeň krytí: I

–

elektrický druh krytí: IPX5

–

pracovní tlak (p): 12 MPa (120 barů)

–

(180 barů) maximální tlak přívodu vody (p in max.):

–

1 MPa (10 barů) maximální průtok vody (Q max): 8,7 l/min

–

(522 l/h) Minimální průtok vody (Q min.): 7,8 l/min

–

(468 l/h) Maximální reaktivní síla: 16 N

–

maximální sací výška: 0,5 m

–

maximální teplota vody v tlakovém režimu

–

(t in max): 60 °C maximální teplota vody v režimu sání: 20 °C

–

rozměry

délka: 383 mm

–

šířka: 380 mm

–

Maximální výška: 981 mm

–

Minimální výška: 792 mm

–

délka vysokotlaké hadice: 9 m

–

Hmotnost (m) s namontovaným příslušen‐

–

stvím: 30 kg

Provedení 220 V / 60 Hz

elektrický jistič (typu C nebo K): 15 A

–

příkon: (EU) 2019/1781 §2(2) (j): 2,8 kW

–

maximálně přípustná impedance sítě:

–

0,32 ohmů elektrický stupeň krytí: I

–

elektrický druh krytí: IPX5

–

pracovní tlak (p): 13 MPa (130 barů)

–

maximálně přípustný tlak (p max.): 18 MPa

–

(180 barů) maximální tlak přívodu vody (p in max.):

–

1 MPa (10 barů) maximální průtok vody (Q max): 10 l/min

–

(600 l/h) Minimální průtok vody (Q min.): 9,3 l/min

–

(560 l/h) Maximální reaktivní síla: 20 N

–

maximální sací výška: 0,5 m

–

maximální teplota vody v tlakovém režimu

–

(t in max): 60 °C maximální teplota vody v režimu sání: 20 °C

–

rozměry

délka: 383 mm

–

šířka: 380 mm

–

Maximální výška: 981 mm

–

Minimální výška: 792 mm

–

délka vysokotlaké hadice: 9 m

–

Hmotnost (m) s namontovaným příslušen‐

–

stvím: 30 kg

Údaje závislé na tlaku byly naměřeny při přívod‐ ním tlaku 0,3 MPa (3 bary).

46 0458-603-9821-B

19 Náhradní díly a příslušenství česky

18.2 Vysokotlaký čistič STIHL RE 170

Provedení 230 V / 50 Hz

elektrický jistič (typu C nebo K): 16 A

–

příkon: (EU) 2019/1781 §2(2) (j): 3,3 kW

–

maximálně přípustná impedance sítě:

–

0,32 ohmů elektrický stupeň krytí: I

–

elektrický druh krytí: IPX5

–

pracovní tlak (p): 15 MPa (150 barů)

–

maximálně přípustný tlak (p max.): 18 MPa

–

(180 barů) maximální tlak přívodu vody (p in max.):

–

1 MPa (10 barů) maximální průtok vody (Q max): 10,8 l/min

–

(648 l/h) Minimální průtok vody (Q min.): 9,5 l/min

–

(570 l/h) Maximální reaktivní síla: 24 N

–

maximální sací výška: 0,5 m

–

maximální teplota vody v tlakovém režimu

–

(t in max): 60 °C maximální teplota vody v režimu sání: 20 °C

–

rozměry

délka: 383 mm

–

šířka: 380 mm

–

Maximální výška: 981 mm

–

Minimální výška: 792 mm

–

délka vysokotlaké hadice: 9 m

–

Hmotnost (m) s namontovaným příslušen‐

–

stvím: 30 kg

Údaje závislé na tlaku byly naměřeny při přívod‐ ním tlaku 0,3 MPa (3 bary).

18.3 Prodlužovací kabely

Pokud se používá prodlužovací kabel, musí mít ochranný vodič a žíly prodlužovacího kabelu musí mít v závislosti na napětí a na délce prodlu‐ žovacího kabelu nejméně níže uvedené průřezy:

Pokud je jmenovité napětí na výkonovém štítku 220 V až 240 V:

délka kabelu do 20 m: AWG 15 / 1,5 mm²

–

délka kabelu 20 m až 50 m: AWG 13 /

–

2,5 mm²

Pokud je jmenovité napětí na výkonovém štítku 100 V až 127 V:

délka kabelu do 10 m: AWG 14 / 2,0 mm²

–

délka kabelu 10 m až 30 m: AWG 12 /

–

3,5 mm²

18.4 Akustické a vibrační hodnoty RE 150, 170

Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hod‐ noty je 2 m/s².

Hladina akustického tlaku LpA měřená podle

–

EN 60335‑2‑79:

71 dB(A)

–

Hladina akustického výkonu LwA měřená podle

–

EN 60335‑2‑79:

85 dB(A)

–

Vibrační hodnota ah měřená podle

–

EN 60335-2-79, stříkací pistole: ≤ 2,4 m/s².

18.5 REACH

REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.

Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach .

19 Náhradní díly a příslušen‐

ství

19.1 Náhradní díly a příslušenství

Tyto symboly označují originální náhradní díly STIHL a originální příslu‐ šenství STIHL.

STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.

Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu fir‐ mou STIHL posouzeny ohledně jejich spolehli‐ vosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.

Originální náhradní díly STIHL a originální příslu‐ šenství STIHL jsou k dostání u odborného pro‐ dejce výrobků STIHL.

20 Likvidace

20.1 Likvidace vysokotlakého čističe

Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.

Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí. ► Výrobky STIHL včetně obalů odevzdejte na

vhodném sběrném místě k opětovnému zhod‐ nocení v souladu s místními předpisy.

► Nelikvidujte s domácím odpadem.

0458-603-9821-B 47

magyar 21 Prohlášení o konformitě EU

21 Prohlášení o konfor‐

mitě EU

21.1 Vysokotlaké čističe STIHL RE 150, 170

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Německo na vlastní zodpovědnost prohlašuje, že výrobek

konstrukce: vysokotlaký čistič

–

výrobní značka: STIHL

–

typ: RE 150, RE 170

–

sériová identifikace: RE01

–

odpovídá relevantním ustanovením směrnic 2011/65/EU, 2006/42/ES, 2014/30/EU a 2009/125/EC a byl vyvinut a vyroben v souladu s následujícími normami ve verzích platných k datu výroby: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Ke zjištění naměřené a zaručené hladiny akustic‐ kého výkonu se postupovalo podle směrnice 2000/14/ES, příloha V, za aplikace normy ISO 3744.

naměřená hladina akustického výkonu:

–

85 dB(A) zaručená hladina akustického výkonu:

–

87 dB(A)

Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND‐ REAS STIHL AG & Co. KG.

Rok výroby, země výroby a výrobní číslo jsou uvedeny na vysokotlakém čističi.

Waiblingen, 3.2.2021 ANDREAS STIHL AG & Co. KG HRA 260269, obvodní soud Stuttgart

V zast. Dr. Jürgen Hoffmann, Vedoucí oddělení schvalo‐

vání výrobků, regulace

22 Adresy

D-71307 Waiblingen

22.2 Distribuční společnosti STIHL

NĚMECKO STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

RAKOUSKO STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVÝCARSKO STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČESKÁ REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

22.3 Dovozci firmy STIHL

BOSNA-HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

CHORVATSKO UNIKOMERC – UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Vel‐ ika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TURECKO SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

22.1 Hlavní sídlo firmy STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771

48 0458-603-9821-B

1 Előszó magyar

Tartalomjegyzék

1 Előszó....................................................... 49

2 Erre a használati útmutatóra vonatkozó

információk................................................49

3 Áttekintés.................................................. 50

4 Biztonsági tudnivalók................................ 51

5 A magasnyomású tisztítóberendezés fel‐

készítése használatra............................... 58

6 A magasnyomású tisztítóberendezés öss‐

zeszerelése...............................................58

7 Vízforráshoz való csatlakoztatás.............. 60

8 A magasnyomású tisztítóberendezés elekt‐

romos csatlakoztatása.............................. 62

9 A magasnyomású tisztítóberendezés

bekapcsolása és kikapcsolása..................62

10 A magasnyomású tisztítóberendezéssel

való munkavégzés.................................... 62

11 Munka után............................................... 65

12 Szállítás.................................................... 66

13 Tárolás...................................................... 67

14 Tisztítás.....................................................67

15 Karbantartás............................................. 68

16 Javítás.......................................................68

17 Hibaelhárítás.............................................68

18 Műszaki adatok......................................... 70

19 Pótalkatrészek és tartozékok.................... 71

20 Ártalmatlanítás.......................................... 72

21 EK Megfelelőségi nyilatkozat.................... 72

1 Előszó

Tisztelt Vásárlónk! Örömünkre szolgál, hogy STIHL-termék mellett

döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségle‐ teinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igény‐ bevétel próbáját is kiállják.

A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanács‐ adást és betanítást, valamint átfogó műszaki segítséget nyújtanak.

A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon hasz‐ nálhassa STIHL-termékét, annak hosszú élettar‐ tamán keresztül.

Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.

Dr. Nikolas Stihl

FONTOS! HASZNÁLAT ELŐTT OLVASSA EL, ÉS ŐRIZZE MEG.

2 Erre a használati útmuta‐

tóra vonatkozó információk

2.1 Érvényes dokumentumok

A helyi biztonsági előírások érvényesek. ► Ezen a használati útmutatón kívül olvassa el,

értse meg és őrizze meg a következő doku‐ mentumokat:

A használt tartozék használati útmutatója és

–

csomagolása A használt tisztítószer használati útmutatója

–

és csomagolása

2.2 A figyelmeztetések jelölése a szövegben

VESZÉLY

■ Olyan veszélyekre utal, amelyek súlyos sérü‐

léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos

sérülések vagy halál kerülhető el.

FIGYELMEZTETÉS

■ Olyan veszélyekre utal, amelyek súlyos sérü‐

léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos

sérülések vagy halál kerülhető el.

TUDNIVALÓ

■ Olyan veszélyekre utal, amelyek anyagi káro‐

kat okozhatnak. ► A megnevezett intézkedésekkel anyagi

károk kerülhetők el.

2.3 Szimbólumok a szövegben

Ez a szimbólum e használati útmutató egyik fejezetére utal.

Az eredeti használati útmutató fordítása

0000008682_005_H

Klórmentesen fehérített papírra nyomtatott.

A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható.

0458-603-9821-B. VA1.C22.

0458-603-9821-B 49

0000-GXX-9863-A0

1 2 3

78 6

0000-GXX-9164-A0

magyar 3 Áttekintés

3 Áttekintés

3.1 Magasnyomású tisztítóberen‐ dezés

1 Forgó szabályozó

A forgó szabályozó az üzemi nyomás és a vízmennyiség beállítására szolgál.

2 Csatlakozóvezeték

A csatlakozóvezeték köti össze a magasnyo‐ mású tisztítóberendezést a hálózati csatlako‐ zóval.

3 Hálózati csatlakozódugó

A hálózati csatlakozódugó köti össze a csat‐ lakozóvezetéket a konnektorral.

4 Tartó, kapoccsal

A tartó a csatlakozóvezeték levételére és tárolására szolgál és elforgatható. A kapocs tartja a hálózati csatlakozót a feltekert csatla‐ kozóvezetéken.

50 0458-603-9821-B

5 Reteszelőgomb

A reteszelőgomb blokkolja a fogantyú elállítá‐ sát.

6 Adagoló forgatógomb

Az adagoló forgatógomb a tisztítószer kívánt adagolásának beállítására szolgál.

7 Forgókapcsoló

A forgókapcsoló a magasnyomású tisztítóbe‐ rendezés be-/és kikapcsolására szolgál.

8 Nyomásmérő

A nyomásmérő kijelzi a magasnyomású sziv‐ attyú nyomását.

9 Fedél

A fedél fedi le a mellékelt fúvókákat és a tisz‐ títótűt.

10 Csőcsonk

A csőcsonk a magasnyomású tömlő csatla‐ koztatására szolgál.

11 Csőcsonk

A csőcsonk a víztömlő csatlakoztatására szolgál.

12 Szállítófogantyú

A szállítófogantyú a magasnyomású tisztító‐ berendezés hordozására szolgál.

13 Tartó

A tartók a szórópisztoly tárolására szolgálnak.

14 Fogantyú

A fogantyú a magasnyomású tisztítóberende‐ zés hordozására és mozgatására szolgál.

15 Tartó

A tartó a magasnyomású tömlő tárolására szolgál.

16 Tisztítószertartály

A tisztítószertartály a tisztítószerrel való tisztí‐ tásra szolgál.

# Teljesítménytábla a gépszámmal

3.2 Szóróberendezés

1 Szórócső

A szórócső köti össze a szórópisztolyt a fúvó‐ kával.

4 Biztonsági tudnivalók magyar

2 Szórópisztoly

A szórópisztoly a szóróberendezés tartására és vezetésére szolgál.

3 Kikapcsolókar

A kikapcsoló kar kioldja a kart.

4 Kar

A kar kinyitja és bezárja a szórópisztolyban lévő szelepet. A kar nyitja meg és zárja el a vízsugarat.

5 Záremeltyű

A záremeltyű tartja a csőcsonkot a szórópisz‐ tolyban.

6 Tisztítótű

A tisztítótű a fúvókák tisztítására szolgál.

7 Lapos sugarú fúvóka

A lapos sugarú fúvóka lapos vízsugarat gene‐ rál.

8 Forgó fúvóka

A forgó fúvóka kemény, forgó vízsugarat generál.

3.3 Szimbólumok

A szimbólumok a magasnyomású tisztítóberen‐ dezésen és a szóróberendezésen lehetnek fel‐ tüntetve és a következőket jelenthetik:

A kikapcsoló kar ebben a pozícióban oldja ki a kart.

A kikapcsoló kar ebben a pozícióban zárja le a kart.

A terméket ne dobja a háztartási sze‐ métbe.

Garantált zajteljesítményszint dB(A)ban a 2000/14/EK irányelv szerint, a termékek zajkibocsátásának összeha‐ sonlíthatóságához.

Ezek a szimbólumok jelölik az eredeti STIHL pótalkatrészeket és az eredeti STIHL tartozékokat.

4 Biztonsági tudnivalók

4.1 Figyelmeztető szimbólumok

A magasnyomású tisztítóberendezésen lévő figyelmeztető szimbólumok jelentése:

Tartsa be a biztonsági előírásokat és azok intézkedéseit.

Olvassa el, értse meg, és tartsa meg a használati utasítást.

4.2 Rendeltetésszerű használat

A STIHL RE 150 vagy RE 170 magasnyomású tisztítóberendezés pl. járművek, utánfutók, tera‐ szok, utak és homlokzatok tisztítására szolgál.

A magasnyomású tisztítóberendezést esőben tilos használni.

■

A STIHL RE 150 vagy RE 170 magasnyomású tisztítóberendezést a következő feladatokra nem szabad használni:

–

Viseljen védőszemüveget.

Ne irányítsa a vízsugarat sze‐

–

mélyekre és állatokra. Ne irányítsa a vízsugarat

–

elektromos berendezésekre, elektromos csatlakozásokra, konnektorokra és elektromos vezetékekre. Ne irányítsa a vízsugarat

–

elektromos berendezésekre és a magasnyomású tisztító‐ berendezésre.

Amennyiben a csatlakozóvezeték vagy a hosszabbítóvezeték megsérült: A hálózati csatlakozót húzza ki a konnek‐ torból.

A magasnyomású tisztítóberendezést ne csatlakoztassa közvetlenül az ivó‐ vízhálózatra.

A munka megszakításakor, szállítás‐ kor, tároláskor, karbantartáskor vagy javításkor kapcsolja ki a magasnyo‐ mású tisztítóberendezést.

Ne használja, ne szállítsa és ne tárolja a magasnyomású tisztítóberendezést 0 °C alatti hőmérsékleten.

FIGYELMEZTETÉS

Amennyiben a magasnyomású tisztítóberen‐ dezést nem rendeltetés szerint használják, súlyos vagy halálos személyi sérülések, és anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést a jelen használati utasításban leírt módon használja.

Azbesztcement vagy hasonló felületek tisztítá‐ sára Ólomtartalmú festékkel festett vagy lakkozott felületek tisztítására Élelmiszerrel érintkezésbe kerülő felületek tisztítására Magának a magasnyomású tisztítóberende‐ zésnek a tisztítására

0458-603-9821-B 51

magyar 4 Biztonsági tudnivalók

4.3 A felhasználóval szemben támasztott követelmények

FIGYELMEZTETÉS

■

A felhasználók oktatás nélkül nem tudják a magasnyomású tisztítóberendezés veszélyeit felismerni vagy felbecsülni. A felhasználó vagy más személyek súlyos személyi sérüléseket szenvedhetnek el vagy meg is halhatnak.

► Olvassa el, értse meg, és tartsa meg

a használati utasítást.

► Ha a nagynyomású tisztítót másnak adják

át: Használati utasítás: Adja át neki a keze‐ lési utasítást.

►

Bizonyosodjon meg arról, hogy a felhasz‐ náló megfelel a következő követelmények‐ nek:

A felhasználó kipihent.

–

Ezt a gépet nem használ‐

–

hatják olyan személyek (beleértve a gyermekeket is), akiknek csökkent fizi‐ kai, érzékszervi vagy men‐ tális képességeik vannak, vagy nincs tapasztalatuk és tudásuk.

A felhasználó képes felismerni és felbe‐

–

csülni a magasnyomású tisztítóberen‐ dezést veszélyeit.

A felhasználó nagykorú

–

vagy a felhasználó a nem‐ zeti jogszabályok szerint felügyelet mellett képzést fog kapni a szakmára.

A felhasználó részesült

–

STIHL márkaszerviz általi oktatásban, mielőtt először használná a magasnyo‐ mású tisztítóberendezést.

A felhasználó nem áll alkohol, orvossá‐

–

gok vagy drogok hatása alatt.

►

Amennyiben bizonytalanságok merülnének fel: Forduljon STIHL márkaszervizhez.

4.4 Ruházat és felszerelés

FIGYELMEZTETÉS

■

A munkavégzés során a tárgyak nagy sebes‐ séggel repülhetnek fel. A felhasználó sérülést szenvedhet el.

► Viseljen szorosan illeszkedő védő‐

szemüveget. A megfelelő védősze‐ müvegek megfelelnek az EN 166 szabványnak vagy a nemzeti előírá‐ soknak és a megfelelő jelöléssel kaphatók a boltban.

►

Viseljen hosszú ujjú, szorosan illeszkedő felső részt és hosszú nadrágot.

■ A munka közben aeroszolok keletkezhetnek. A belélegzett aeroszolok károsíthatják az egészséget és allergiás reakciókat válthatnak ki. ►

Végezzen el kockázatelemzést a megtisztí‐ tandó felületre és annak környezetére vonatkozólag.

►

Ha a kockázatelemzés azt az eredmény adja, hogy aeroszolok képződnek: Viseljen FFP2 védelmi osztályú légzésvédő maszkot vagy egy hasonló védőmaszkot.

■

Ha a felhasználó nem megfelelő lábbelit visel, elcsúszhat. A felhasználó sérülést szenvedhet el. ►

Viseljen kemény, recézett talpú, zárt lábbe‐ lit.

4.5 Munkaterület és környezet

FIGYELMEZTETÉS

■

A beavatatlan személyek, a gyermekek és állatok nem tudják a magasnyomású tisztító‐ berendezés és a felrepített tárgyak veszélyeit felismerni és felbecsülni. A beavatatlan sze‐ mélyek, a gyermekek és állatok súlyos sérülé‐ seket szenvedhetnek és anyagi károk kelet‐ kezhetnek.

►A beavatatlan személyeket,

gyermekeket és állatokat tartsa távol a munkaterület‐ től.

►Ne hagyja őrizetlenül a

magasnyomású tisztítóbe‐ rendezést.

►Gondoskodjon róla, hogy a

gyermekek ne tudjanak a

52 0458-603-9821-B

4 Biztonsági tudnivalók magyar

magasnyomású tisztítóbe‐ rendezéssel játszani.

■

Amennyiben esőben vagy nedves környezet‐ ben dolgozik, fennáll az áramütés veszélye. A kezelő súlyosan megsérülhet, vagy halálos sérülést szenvedhet, továbbá a magasnyo‐ mású tisztítóberendezés is megsérülhet. ►

Ne dolgozzon esőben.

► Úgy állítsa fel a magasnyomású tisztítóbe‐

rendezést, hogy ne legyen nedves a lecse‐ pegő víz által.

►

A magasnyomású tisztítóberendezést a nedves munkaterületen kívül állítsa fel.

■ A magasnyomású tisztítóberendezés elektro‐ mos alkatrészei szikrákat gerjeszthetnek. A szikrák gyúlékony vagy robbanékony környe‐ zetben tűzvészeket és robbanásokat okozhat‐ nak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Ne dolgozzon gyúlékony vagy robbanékony környezetben.

4.6 Biztonságos állapot

A magasnyomású tisztítóberendezés akkor van biztonságos állapotban, amikor a következő fel‐ tételek teljesülnek:

A magasnyomású tisztítóberendezés sértet‐

–

len. A magasnyomású tömlő, a kuplung, és a szó‐

–

róberendezés sértetlenek. A magasnyomású tömlő, a kuplung, és a szó‐

–

róberendezés megfelelően vannak besze‐ relve. A csatlakozóvezeték, a hosszabbítóvezeték és

–

azok hálózati csatlakozói sértetlenek. A magasnyomású tisztítóberendezés tiszta és

–

száraz. A szóróberendezés tiszta.

–

A kezelőelemek működnek és nincsenek

–

módosítva. Ehhez a nyomásmosóhoz eredeti STIHL tarto‐

–

zékokat mellékeltek. A tartozék megfelelően van beszerelve.

–

FIGYELMEZTETÉS

■

Nem biztonságos állapotban az alkatrészek nem működnek megfelelően, és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések keletkezhet‐ nek. ►

Ne dolgozzon sérült magasnyomású tisztí‐ tóberendezéssel.

► Csak sértetlen magasnyomású tömlővel,

sértetlen tengelykapcsolóval és sértetlen szóróberendezéssel dolgozzon.

►

A magasnyomású tömlőt, a kuplungot és a szóróberendezést a használati útmutatóban leírt módon szerelje fel.

►

Sérülésmentes csatlakozóvezetékkel, hosz‐ szabbítóvezetékkel és sérülésmentes háló‐ zati csatlakozóval dolgozzon.

►

Ha a magasnyomású tisztítóberendezés bepiszkolódott vagy nedves: Tisztítsa meg és hagyja megszáradni a magasnyomású tisztítóberendezést.

►

Ha a szóróberendezés bepiszkolódott: Tisz‐ títsa meg a szóróberendezést.

► Ne módosítsa a magasnyomású tisztítóbe‐

rendezést.

► Amennyiben a kezelőelemek nem működ‐

nek: Ne dolgozzon a magasnyomású tisztí‐ tóberendezéssel.

►

Ehhez a nagynyomású mosóhoz eredeti STIHL kiegészítőket kell felszerelni.

► A tartozékot a jelen használati utasításban

vagy a tartozék használati utasításában leírt módon szerelje fel.

►

Ne dugjon tárgyakat a magasnyomású tisz‐ títóberendezés nyílásaiba.

► Az elhasználódott vagy megrongálódott

táblákat ki kell cserélni.

► Amennyiben bizonytalanságok merülnének

fel: Forduljon STIHL márkaszervizhez.

4.7 Munkálatok

FIGYELMEZTETÉS

■

A felhasználó bizonyos helyzetekben nem tud koncentrált odafigyeléssel tovább dolgozni. A kezelő megbotolhat, eleshet és súlyosan meg‐ sérülhet. ►

Nyugodtan és megfontoltan dolgozzon.

► Amennyiben a fény- és látásviszonyok

gyengék: Ne dolgozzon a magasnyomású tisztítóberendezéssel.

►

Egyedül kezelje a magasnyomású tisztító‐

berendezést. ► Ügyeljen az akadályokra. ► A talajon állva dolgozzon és tartsa meg

egyensúlyát. Ha a magasban kell dolgoz‐

nia: Használjon emelő munkaállványt vagy

egy biztonságos állványt. ►

Ha fáradság jelei jelentkeznének: Iktasson

be egy szünetet.

■ Amennyiben a magasnyomású tisztítóberen‐ dezés munkavégzés közben változik vagy szokatlanul viselkedik, előfordulhat, hogy a magasnyomású tisztítóberendezés nincs biz‐

0458-603-9821-B 53

magyar 4 Biztonsági tudnivalók

tonságos állapotban. Súlyos személyi sérülé‐ sek és anyagi károk keletkezhetnek. ► Hagyja abba a munkát, húzza ki a hálózati

csatlakozót a konnektorból, és keressen fel egy STIHL márkaszervizt.

►

A magasnyomású tisztítóberendezést álló helyzetben üzemeltesse.

► Ne takarja le a magasnyomású tisztítóbe‐

rendezést, hogy megfelelőképpen tudjon áramolni a hűtőlevegő.

■

Ha a szórópisztoly karját elengedi, a magas‐ nyomású szivattyú automatikusan kikapcsol és nem áramlik ki több víz a fúvókából. A magasnyomású tisztítóberendezés Stand-By üzemmódban is bekapcsolva marad. Ha a szórópisztoly karját lenyomja, a magasnyo‐ mású szivattyú automatikusan bekapcsol és víz áramlik ki a fúvókából. Súlyos személyi sérülések és anyagi károk keletkezhetnek. ► Ha nem dolgozik: Zárja le a szórópisztoly

karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

■ A megtisztítandó felületen és a magasnyo‐ mású tisztítóberendezés alkatrészeiben víz 0 °C alatti hőmérsékleten megfagyhat. A fel‐ használó megcsúszhat, eleshet vagy súlyos sérüléseket szenvedhet. Anyagi károk kelet‐ kezhetnek. ►

Ne használja a magasnyomású tisztítóbe‐ rendezést 0 °C alatti hőmérsékleteken.

■ Amennyiben a magasnyomású tömlőt, a víz‐ tömlőt vagy a csatlakozóvezetéket meghúz‐ zák, a magasnyomású tisztítóberendezés megmozdulhat és felborulhat. Anyagi károk keletkezhetnek. ►

Ne húzza meg a magasnyomású tömlőt, a víztömlőt vagy a csatlakozóvezetéket.

■ Amennyiben a magasnyomású tisztítóberen‐ dezés egy ferde, egyenletlen vagy nem rögzí‐ tett felületen áll, megmozdulhat és felborulhat. Anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést egy vízszintes, egyenletes és rögzített felületre állítsa.

■

Amennyiben magasban dolgozik, a magas‐ nyomású tisztítóberendezés vagy a szóróbe‐ rendezés leeshetnek. Súlyos személyi sérülé‐ sek és anyagi károk keletkezhetnek. ►

Használjon emelő munkaállványt vagy biz‐ tonságos állványzatot.

► Ne helyezze a magasnyomású tisztítóbe‐

rendezést az emelő munkaállványra vagy az állványzatra.

►

Amennyiben a magasnyomású tisztítóbe‐ rendezés nem ér el a megfelelő távolságig: Hosszabbítsa meg a magasnyomású tömlőt egy magasnyomású tömlőhosszabbítóval.

►

Gondoskodjon arról, hogy a szóróberende‐ zés ne essen le.

■ A vízsugár azbesztszálakat moshat ki a felüle‐ tekből. A megszáradt azbesztszálak szétter‐ jedhetnek a levegőben és belélegezhetik őket. A belélegzett azbesztszálak károsíthatják az egészséget. ►

Ne tisztítsa meg az azbeszttartalmú felüle‐ teket.

■ A vízsugár oldhatja a járművek vagy a gépek olaját. Az olajtartalmú víz bejuthat a földbe, a vizekbe vagy a csatornahálózatba. Ez veszé‐ lyezteti a környezetet. ►

A járműveket vagy a gépeket csak olajelvá‐ lasztóval rendelkező vízlefolyóval ellátott helyeken tisztítsa.

■

A vízsugár ólomtartlamú színekkel ólomtar‐ talmú aeroszolokat és ólomtartalmú vizet hoz‐ hat létre. Az ólomtartalmú aeroszolok és az ólomtartalmú víz bejuthatnak a földbe, a viz‐ ekbe vagy a csatornahálózatba. A belélegzett aeroszolok károsíthatják az egészséget és allergiás reakciókat válthatnak ki. Ez veszé‐ lyezteti a környezetet. ► Ne tisztítsa meg az ólomtartalmú színnel

festett vagy lakkozott felületeket.

■ A vízsugár megrongálhatja az érzékeny felüle‐ teket. Anyagi károk keletkezhetnek. ► Az érzékeny felületeket ne a forgó fúvóká‐

val tisztítsa.

► A gumiból, anyagokból, fából, és hasonló

anyagokból készült felületeket csökkentett nyomással vagy nagyobb távolságból tisz‐ títsa.

■

Amennyiben a forgó fúvókát a munka közben piszkos vízbe mártja vagy abban működteti, a forgó fúvóka megrongálódhat. ►

Ne használja a forgófúvókát szennyezett vízben.

► Ha a tartályt tisztítja: Ürítse ki a tartályt és

folyassa le a vizet a tisztítás közben.

■ A felszívott gyúlékony és robbanékony folya‐ dékok tűzvészeket és robbanásokat okozhat‐ nak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Gyúlékony vagy robbanékony folyadékokat ne szívjon fel és ne szórjon ki.

54 0458-603-9821-B

4 Biztonsági tudnivalók magyar

■ Az irritáló, maró, és mérgező folyadékok káro‐ síthatják az egészséget és megrongálhatják a magasnyomású tisztítóberendezés alkatré‐ szeit. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Ne szívjon fel és ne szórjon ki irritáló, maró, és mérgező folyadékokat.

■ Az erős vízsugár súlyos sérülést okozhat sze‐ mélyeknek és állatoknak és anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

személyekre és állatokra.

► Ne irányítsa a vízsugarat kevésbé hozzá‐

férhető helyekre. ► Viselés közben ne tisztítsa meg a ruhát. ► Viselés közben ne tisztítsa meg a cipőt.

■ Amennyiben elektromos berendezések, elekt‐ romos csatlakozások, konnektorok és elektro‐ mos vezetékek vízzel érintkeznek, áramütés veszélye áll fenn. Súlyos, akár halálos szemé‐ lyi sérülések következhetnek be, és anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

elektromos berendezésekre, elektromos csatlakozásokra, konnektorokra és elektromos vezetékekre.

►

Ne irányítsa a vízsugarat a csatlakozóveze‐ tékre vagy a hosszabbító vezetékre.

■ Amennyiben elektromos berendezések vagy a magasnyomású tisztítóberendezés vízzel érintkeznek, áramütés veszélye áll fenn. A fel‐ használó súlyos vagy halálos kimenetelű sérü‐ léseket szenvedhet el, továbbá anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

elektromos berendezésekre és a magasnyomású tisztító‐ berendezésre.

►

Tartsa távol az elektromos berendezéseket és a magasnyomású tisztítóberendezést a megtisztítandó felülettől.

■

Egy nem megfelelően lefektetett magasnyo‐ mású tömlő megrongálódhat. A sérülés hatá‐ sára a víz nagy nyomással ellenőrizetlenül távozik a környezetbe. Súlyos személyi sérü‐ lések és anyagi károk keletkezhetnek. ►

Ne irányítsa a vízsugarat a magasnyomású tömlőre.

► A nagynyomású tömlőt úgy helyezze el,

hogy az ne feszüljön és ne akadjon el.

► A nagynyomású tömlőt úgy helyezze el,

hogy az ne sérüljön, ne törjön meg, ne akadjon be, és azt ne dörzsölje semmi.

►

Védje a nagynyomású tömlőt forróság, olaj és vegyszerek ellen.

■ Egy rosszul elhelyezett víztömlő megsérülhet, és botlásveszélyt okozhat. Személyi sérülések keletkezhetnek, és a víztömlő megrongálód‐ hat. ►

Ne irányítsa a vízsugarat a víztömlőre.

► A víztömlőt úgy vezesse és jelölje, hogy ne

lehessen megbotlani benne.

► A vízömlőt úgy helyezze el, hogy az ne

feszüljön és ne akadjon el.

► A víztömlőt úgy helyezze el, hogy az ne

sérüljön, ne törjön meg, ne akadjon be, és azt ne dörzsölje semmi.

►

Védje a víztömlőt forróság, olaj és vegysze‐ rek ellen.

■ Az erős vízsugár reaktív erők fellépését okozza. A fellépő reaktív erők következtében a felhasználó elveszítheti uralmát a szóróberen‐ dezés felett. A felhasználó súlyos sérüléseket szenvedhet el, továbbá anyagi károk keletkez‐ hetnek. ►

Fogja két kézzel a szórópisztolyt.

► A használati utasításban leírt módon dol‐

gozzon.

4.8 Tisztítószerek

FIGYELMEZTETÉS

■

Amennyiben a tisztítószerek bőrrel vagy szemmel érintkeznek, bőr- és szemirritáció következhet be. ►

Tartsa be a tisztítószerek használati utasí‐

tását. ► Kerülje a tisztítószerekkel való érintkezést. ► Amennyiben érintkezésbe került a bőrrel:

Mossa le az érintett bőrfelületet bő vízzel és

szappannal. ►

Amennyiben érintkezésbe került a szem‐

mel: Öblítse a szemet minimum 15 percen

át bő vízzel és forduljon orvoshoz.

■

A helytelen vagy nem megfelelő tisztítószerek károsíthatják a mosógépet vagy a tisztítandó tárgy felületét, és károsíthatják a környezetet. ►

Az STIHL eredeti STIHL tisztítószerek

használatát javasolja. ► Tartsa be a tisztítószerek használati utasí‐

tását. ► Amennyiben bizonytalanságok merülnének

fel: Forduljon STIHL márkaszervizhez.

0458-603-9821-B 55

magyar 4 Biztonsági tudnivalók

►

4.9 A víz csatlakoztatása

FIGYELMEZTETÉS

■

Amikor elengedi a szórópisztoly karját, visz‐ szaütés jön létre a víztömlőben. Egy visszaü‐ tés által a szennyezett víz visszajuthat az ivó‐ vízhálózatba. Így az ivóvíz beszennyeződhet.

► A magasnyomású tisztítóberende‐

zést ne csatlakoztassa közvetlenül az ivóvízhálózatra.

► Tartsa be a vízszolgáltató előírásait. Ha

szükséges, az ivóvíz-rendszerhez történő csatlakozáskor használja a rendszer meg‐ felelő elválasztását (pl. Visszafolyásgátlót).

■

A piszkos és homokos víz megrongálhatja a magasnyomású tisztítóberendezés alkatré‐ szeit. ►

Használjon tiszta vizet.

► Ha piszkos vagy homokos vizet használ: A

magasnyomású tisztítóberendezést vízszű‐ rővel működtesse.

■

Amennyiben a magasnyomású berendezést túl kevés vízzel látja el, a magasnyomású berendezés alkatrészei megsérülhetnek. ►

Teljesen nyissa ki a vízcsapot.

► Bizonyosodjon meg arról, hogy a magas‐

nyomású tisztítóberendezés elég vízzel van ellátva, 18.

4.10 Elektromos csatlakoztatás

Az áramvezető alkatrészekkel történő érintkezés a következő okokból jöhet létre:

A csatlakozóvezeték vagy a hosszabbítóveze‐

–

ték megsérült. A csatlakozóvezeték vagy a hosszabbítóveze‐

–

ték hálózati csatlakozódugasza megsérült. A dugaszoló aljzat nincs megfelelően besze‐

–

relve.

VESZÉLY

■

Az áramvezető alkatrészekkel való érintkezés áramütéshez vezethet. A felhasználó súlyos vagy halálos sérülést szenvedhet. ►

Biztosítsa, hogy a csatlakozóvezeték, a hosszabbítóvezeték és a hálózati csatlako‐ zódugasz sértetlen legyen.

Amennyiben a csatlakozóvezeték vagy a hosszabbítóvezeték megsérült: ► Ne érintse meg a sérülés helyét. ► Húzza ki a hálózati csatlakozódugót

a konnektorból.

►

A csatlakozóvezetéket, a hosszabbítóveze‐ téket és azok hálózati csatlakozóit csak száraz kézzel fogja meg.

A csatlakozóvezeték hálózati csatlakozódu‐

góját vagy a hosszabbítóvezetéket egy

védővezetővel ellátott, megfelelően besze‐

relt és biztosított konnektorba dugja. ►

A hálózati csatlakozást képzett villanysze‐

relőnek kell elvégeznie, és meg kell felelnie

az IEC 60364-1 követelményeinek. Java‐

soljuk, hogy a gép tápellátását vagy mara‐

dékáramú megszakítón keresztül kell csat‐

lakoztatni, amely megszakítja az áramellá‐

tást, amint a földre szivárgó áram megha‐

ladja a 30 mA-t 30 ms-ig, vagy rendelkeznie

kell egy földszivárgás-tesztelővel.

■ A sérült vagy alkalmatlan hosszabbítóvezeték áramütést okozhat. Súlyos vagy halálos sze‐ mélyi sérülések következhetnek be. ►

Megfelelő átmérőjű hosszabbítóvezetéket használjon, 18.3.

► Egy freccsenő víz ellen védett és kültéri

használatra engedélyezett hosszabbítóve‐ zetéket használjon.

►

Olyan hosszabbítóvezetéket haszáljon, amelynek a tulajdonságai megegyzenek a magasnyomású tisztítóberendezés csatla‐ kozóvezetékével,

►

Erre a célra kábeltekercset ajánlott hasz‐ nálni, az aljzatot legalább 60 mm-rel a padló felett kell tartani.

18.3.

FIGYELMEZTETÉS

■

Munka közben nem megfelelő hálózati feszült‐ ség vagy frekvencia túlfeszültséget okozhat a magasnyomású tisztítóberendezésben. A magasnyomású tisztítóberendezés megsérül‐ het. ►

Győződjön meg arról, hogy az elektromos hálózat hálózati feszültsége és hálózati frekvenciája megegyezik a magasnyomású tisztítóberendezés teljesítménytábláján lévő adatokkal.

■

Amennyiben a többszörös konnektorhoz több elektromos berendezés csatlakozik, a munka során az elektromos alkatrészek túlterhelőd‐ hetnek. Az elektromos alkatrészek túlmele‐ gedhetnek és tüzet okozhatnak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést külön csatlakoztassa egy konnektorhoz.

► Ne csatlakoztassa a magasnyomású tisztí‐

tóberendezést többszörös konnektorhoz.

■ A tévesen elhelyezett csatlakozóvezeték és hosszabbítóvezeték megsérülhet, és botlásve‐ szélyt okoz. Személyi sérülések keletkezhet‐

56 0458-603-9821-B

4 Biztonsági tudnivalók magyar

nek, és a csatlakozóvezeték vagy a hosszab‐ bítóvezeték megrongálódhat. ► Úgy fektesse le a csatlakozóvezetéket és a

hosszabbítóvezetéket, hogy a vízsugár ne érintse azokat.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket úgy vezesse el és úgy jelölje meg, hogy ne lehessen megbotlani bennük.

►

Úgy fektesse le a csatlakozóvezetéket és a hosszabbítóvezetéket, hogy azok ne feszül‐ jenek és ne gabalyodjanak össze.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket úgy helyezze el, hogy azok ne sérüljenek, ne törjenek meg, ne akadjanak be, és ne dörzsölődjenek.

►

Védje a csatlakozóvezetéket és a hosszab‐ bítóvezetéket forróság, olaj és vegyszerek ellen.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket száraz felületre fektesse.

■ Munka közben a hosszabbítóvezeték felme‐ legszik. Amennyiben a hő nem tud távozni, úgy tüzet okozhat. ►

Ha kábeldobot használ: Teljesen teker‐ cselje le a kábeldobot.

4.11 Szállítás

FIGYELMEZTETÉS

■

A szállítás alatt a magasnyomású tisztítóbe‐ rendezés felborulhat vagy mozoghat. Szemé‐ lyi sérülések és anyagi károk keletkezhetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

4.12 Tárolás

FIGYELMEZTETÉS

■

A gyermekek nem tudják a magasnyomású tisztítóberendezés veszélyeit felismerni és fel‐ becsülni. A gyermekek súlyos sérüléseket szenvedhetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

► A magasnyomású tisztítóberendezés gyer‐

mekektől távol tartandó.

■ A magasnyomású tisztítóberendezés elektro‐ mos érintkezői és fém alkatrészei nedvesség hatására berozsdásodhatnak. A magasnyo‐ mású tisztítóberendezés megsérülhet. ►

A magasnyomású tisztítóberendezést tisz‐ tán és szárazon tárolja.

■ A magasnyomású tisztítóberendezés alkatré‐ szeiben a víz 0 °C alatti hőmérsékleten meg‐ fagyhat. A magasnyomású tisztítóberendezés megsérülhet. ►

Ürítse ki a magasnyomású tömlőt és a szó‐ róberendezést.

► Amennyiben a magasnyomú tisztí‐

tóberendezést nem tudja fagybiz‐ tosan tárolni: Védje a magasnyo‐ mású tisztítóberendezést glikol alapú fagyálló szerrel.

4.13 Tisztítás, karbantartás és javí‐

tás

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

► Ürítse ki a tisztítószertartályt és tegye be a

nagynyomású tisztítóba.

► Biztosítsa a magasnyomású tisztítóberen‐

dezést feszítőhevederrel, szíjjal vagy egy hálóval úgy, hogy ne tudjon felborulni vagy mozogni.

■

A magasnyomású tisztítóberendezés alkatré‐ szeiben a víz 0 °C alatti hőmérsékleten meg‐ fagyhat. A magasnyomású tisztítóberendezés megsérülhet. ►

Ürítse ki a magasnyomású tömlőt és a szó‐ róberendezést.

► Amennyiben a magasnyomú tisztí‐

tóberendezést nem tudja fagytól védve szállítani: Védje a magas‐ nyomású tisztítóberendezést glikol alapú fagyálló szerrel.

0458-603-9821-B 57

FIGYELMEZTETÉS

■

Amennyiben tisztítás, karbantartás vagy javí‐ tás során a hálózati csatlakozó be van dugva egy konnektorba úgy a magasnyomású tisztí‐ tóberendezés véletlenül beindulhat. Súlyos személyi sérülések és anyagi károk keletkez‐ hetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

■ Éles tisztítószerek, vízsugárral vagy hegyes tárgyakkal történő tisztítás károsíthatja a nagy‐ nyomású tisztítót. Amennyiben a magasnyo‐ mású tisztítóberendezést nem megfelelőkép‐ pen tisztítják, az alkatrészek nem működnek megfelelően és a biztonsági berendezések

0000-GXX-9166-A0

0000-GXX-9864-A0

0000-GXX-9865-A0

magyar 5 A magasnyomású tisztítóberendezés felkészítése használatra

hatástalanná válnak. Súlyos személyi sérülé‐ sek következhetnek be. ► A magasnyomású tisztítóberendezést a

használati útmutatóban leírt módon tisztítsa meg.

■

Amennyiben a magasnyomású tisztítóberen‐ dezést nem megfelelően tartják karban vagy javítják, az alkatrészek nem működnek megfe‐ lelően és a biztonsági berendezések hatásta‐ lanná válnak. Súlyos vagy halálos személyi sérülések keletkezhetnek. ►

A magasnyomású tisztítóberendezést ne tartsa karban vagy javítsa saját maga.

► Amennyiben a csatlakozóvezeték hibás

vagy megsérült: Adja le a csatlakozó veze‐ téket STIHL márkaszervizben csere céljá‐ ból.

►

Amennyiben a magasnyomású tisztítóbe‐ rendezés karbantartása vagy javítása szük‐ séges: Forduljon egy STIHL márkaszerviz‐ hez.

5 A magasnyomású tisztító‐

berendezés felkészítése használatra

5.1 A magasnyomású tisztítóbe‐

6 A magasnyomású tisztító‐

berendezés összeszere‐ lése

6.1 A magasnyomású tisztítóbe‐

rendezés összeszerelése

Fúvókák és tisztítótű behelyezése

► Nyissa ki a fedelet (1). ► Helyezze be a lapos sugarú fúvókát (2) és a

forgó fúvókát (3).

► Helyezze be a tisztítótűt (4).

6.2 A fogantyú kihúzása és beto‐

lása

6.2.1 A fogantyú kihúzása

rendezés felkészítése haszná‐ latra

Minden munkakezdés előtt a következő lépése‐ ket kell megtenni: ► Bizonyosodjon meg arról, hogy a magasnyo‐

mású tisztítóberendezés, a magasnyomású tömlőcsatlakozó és a csatlakozóvezeték biz‐ tonságos állapotban vannak, 4.6.

► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést,

► Állítsa a magasnyomású tisztítóberendezést

egy csúszás- és billenésbiztos, rögzített, sima talapzatra.

►

Szerelje fel a nagynyomású tömlőt

►

Szerelje fel a szórópisztolyt, 6.4.

►

Szerelje fel a szórócsövet, 6.5.

►

A fúvóka felszerelése, 6.6.

► Amennyiben tisztítószert használ: Dolgozzon

tisztítószerrel, 10.5.

► A magasnyomású tisztítóberendezés csatla‐

koztatása vízforráshoz, 7.

► Csatlakoztassa a hálózathoz a magasnyo‐

mású tisztítóberendezést, 8.1.

► Amennyiben nem tudja az összes lépést kivi‐

telezni: Ne használja a magasnyomású tisztí‐ tóberendezés – forduljon egy STIHL márka‐ szervizhez.

58 0458-603-9821-B

14.

6.3.

► Nyomja le a reteszelőgombot (1) és húzza ki a

fogantyút (2).

► Engedje el a reteszelőgombot (1) és addig

húzza ki a fogantyút (2), amíg az hallhatóan bekattan.

6.2.2 A fogantyú betolása

► Nyomja le a reteszelőgombot (1) és tolja be a

fogantyút (2).

0000-GXX-9877-A0

0000-GXX-9878-A0

0000-GXX-5095-A0

0000-GXX-5096-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

6 A magasnyomású tisztítóberendezés összeszerelése magyar

► Engedje el a reteszelőgombot (1) és tolja be a

fogantyút (2) annyira, hogy az hallhatóan bekattanjon.

6.3 A magasnyomású tömlő fel- és leszerelése

6.3.1 A nagynyomású tömlő felszerelése

► Tolja rá a csatlakozót (1) a csőcsonkra (2).

A csatlakozó (1) hallhatóan bekattan.

► Amennyiben a kuplungot (1) nehezen tudja

rátolni a csőcsonkra: Zsírozza be a csőcson‐ kon (2) lévő tömítést szerelvényzsírral.

6.3.2 A nagynyomású tömlő leszerelése

csőcsonkon (1) lévő tömítést szerelvényzsír‐ ral.

6.4.2 A szórópisztoly leszerelése

► Nyomja le a záremeltyűt (1) és tartsa

lenyomva.

► Húzza ki a csőcsonkot (2).

6.5 A szórócső felszerelése és leszerelése

6.5.1 A szórócső felszerelése

► Tolja be a szórócsövet (1) a szórópisztolyba

(2).

► Forgassa a szórócsövet (1) addig, amíg az

► Húzza le a kuplungot (1).

6.4 A szórópisztoly felszerelése és leszerelése

6.4.1 A szórópisztoly felszerelése

bekattan.

► Amennyiben a szórócsövet (1) nehezen tudja

betolni a szórópisztolyba (2): Zsírozza be a szórócsövön (1) lévő tömítést szerelvényzsír‐ ral.

6.5.2 A szórócső leszerelése

► Tolja be a csőcsonkot (1) a szórópisz‐

tolyba (2). A csőcsonk (1) hallhatóan bekattan.

► Amennyiben a csőcsonkot nehezen tudja

betolni a szórópisztolyba (2): Zsírozza be a

► Nyomja össze a szórócsövet (1) és a szóró‐

pisztolyt (2) és forgassa ütközésig.

► Húzza szét a szórócsövet (1) és a szórópisz‐

tolyt (2).

0458-603-9821-B 59

0000-GXX-9849-A0

0000-GXX-9850-A0

0000-GXX-9869-A0

0000-GXX-9870-A0

magyar 7 Vízforráshoz való csatlakoztatás

6.6 A fúvóka felszerelése és lesze‐ relése

6.6.1 A fúvóka felszerelése

► Csavarja le a csőcsonkot (1). ► Csavarja rá a vízszűrőt (2) a vízcsatlakozóra

és szorosan húzza meg kézzel.

► Csavarja rá a csőcsonkot (1) a vízszűrőre (2) ► Tolja a fúvókát (1) a szórócsőbe (2). ► Forgassa a fúvókát (1) addig, hogy bekattan‐

jon.

► Amennyiben a fúvókát (1) nehezen lehet

betolni a szórócsőbe (2): Zsírozza be a fúvó‐ kán (1) lévő tömítést szerelvényzsírral.

6.6.2 A szórófej leszerelése

és szorosan húzza meg kézzel.

A víztömlő csatlakoztatása

A víztömlőnek a következő követelményeknek

kell megfelelnie:

A víztömlő 1/2“ átmérővel rendelkezik.

–

A víztömlő 10 m és 25 m közötti hosszúságú.

–

► Csatlakoztassa a víztömlőt a vízcsaphoz.

► Teljesen nyissa ki a vízcsapot és öblítse ki a

víztömlőt vízzel. A homok és a piszok kimosódik a víztömlőből. A víztömlő légtelenedik.

► Zárja el a vízcsapot.

► Nyomja össze a fúvókát (1) és a szórócsö‐

vet (2), majd forgassa ütközésig.

► Húzza szét a fúvókát (1) és a szórócsövet (2).

7 Vízforráshoz való csatla‐

koztatás

7.1 A magasnyomású tisztítóbe‐

rendezés csatlakoztatása a víz‐ hálózathoz

A vízszűrő csatlakoztatása Ha a magasnyomású tisztítóberendezést homo‐

kos vízzel vagy ciszternából származó vízzel működteti, a magasnyomású tisztítóberende‐ zésre vízszűrőt kell csatlakoztatni. A vízszűrő kiszűri a homokot és a piszkot a vízből és az által megóvja a magasnyomású tisztítóberende‐ zés alkatrészeit a sérüléstől.

A magasnyomású tisztítóberendezés csomagja piactól függően tartalmazhatja a vízszűrőt is.

60 0458-603-9821-B

► Tolja rá a csatlakozót (1) a csőcsonkra (2).

A csatlakozó (1) hallhatóan bekattan. ► Teljesen nyissa ki a vízcsapot. ► Amennyiben szórócsövet szereltek fel a szóró‐

pisztolyra: Szerelje le a szórócsövet. ► Addig nyomja a szórópisztoly karját, hogy

egyenletes vízsugár lépjen ki a szórópisztoly‐

ból. ► Engedje el a szórópisztoly karját. ► Zárja le a szórópisztoly karját. ► Szerelje fel a szórócsövet. ► Szerelje fel a fúvókát.

0000-GXX-9871-A0

0000-GXX-9880-A0

0000-GXX-9872-A0

0000-GXX-9873-A0

7 Vízforráshoz való csatlakoztatás magyar

A víztömlő lehúzása

► Csavarja le a csőcsonkot (1).

► Zárja el a vízcsapot. ► A csatlakozó kioldásához: Húzza meg vagy

forgassa el a gyűrűt (1) és tartsa ott.

► Csavarja rá a vízszűrőt (2) a vízcsatlakozóra

és szorosan húzza meg kézzel. A víztömlő csatlakoztatása

► Húzza le a csőcsonkról (2) a csatlakozót.

7.2 A magasnyomású tisztítóbe‐ rendezés csatlakoztatása egy másik vízforráshoz

A magasnyomású tisztítóberendezés esővízgyűj‐ tőkből, ciszternákból és folyó vagy álló vízből is képes vizet felszívni.

► A víztömlőt (1) annyira töltse meg vízzel, hogy

ne maradjon levegő a víztömlőben.

► Csavarja rá a csatlakozót (2) a vízszűrő (3)

csatlakozócsonkjára és szorosan húzza meg kézzel.

► Úgy eressze bele a szívóharangot (4) a vízfor‐

rásba, hogy a szívóharang (4) ne érintse a talajt.

► Ütközésig forgassa a forgó szabályozót (5) a

Ahhoz, hogy a vizet fel tudja szívni, a magasnyo‐ mású tisztítóberendezés és a vízforrás közötti szintbeli eltérés nem haladhatja meg a maximális szívási magasságot (a),

18.

Használja a megfelelő STIHL szívókészletet. A szívókészlethez tartozik egy speciális csatlako‐ zóval ellátott víztömlő.

A megfelelő STIHL szívókészlet piactól függően együtt kapható a magasnyomású tisztítóberen‐ dezéssel.

A vízszűrő csatlakoztatása Ha a magasnyomású tisztítóberendezést víz‐

gyűjtőkből, ciszternából származó homokos víz‐ zel, folyó vagy álló vízből származó vízzel működteti, a magasnyomású tisztítóberende‐ zésre vízszűrőt kell csatlakoztatni.

A magasnyomású tisztítóberendezés csomagja piactól függően tartalmazhatja a vízszűrőt is.

0458-603-9821-B 61

+ irányba.

► Amennyiben rá van szerelve a szórópisztoly a

magasnyomású tömlőre: Szerelje le a szóró‐

pisztolyt. ► Tartsa lefelé a magasnyomású tömlőt. ► Addig tartsa bekapcsolva a magasnyomású

tisztítóberendezést, hogy egyenletes sugár

lépjen ki a magasnyomású tömlőből.

TUDNIVALÓ

■ Ha a magasnyomású tisztítóberendezés nem

szív fel vizet, akkor a szivattyú szárazon

működhet és a magasnyomású tisztítóberen‐

dezés károsodhat.

►

Amennyiben két perc elteltével nem lép ki víz a magasnyomású tömlőből: Kapcsolja ki a magasnyomású tisztítóberendezést és ellenőrizze a vízellátást.

►

Kapcsolja ki a magasnyomású tisztítóberen‐

dezést. ► Szerelje fel a szórópisztolyt a magasnyomású

tömlőre.

3 4

0000-GXX-9866-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

0000-GXX-4359-A0

magyar 8 A magasnyomású tisztítóberendezés elektromos csatlakoztatása ► Nyomja le a szórópisztoly karját és tartsa

lenyomva.

► Kapcsolja be a magasnyomású tisztítóberen‐

dezést.

9.2 A magasnyomású tisztítóbe‐

rendezés kikapcsolása

8 A magasnyomású tisztító‐

berendezés elektromos csatlakoztatása

8.1 A magasnyomású tisztítóbe‐ rendezés elektromos csatla‐ koztatása

► Állítsa a forgókapcsolót a 0 állásba.

10 A magasnyomású tisztító‐

berendezéssel való mun‐ kavégzés

10.1 A szórópisztoly tartása és vezetése

► Állítsa a forgókapcsolót (1) a 0 állásba. ► Fordítsa lefelé a tartót (2). ► Vegye le a csatlakozóvezetéket (3). ► A csatlakozóvezeték dugaszos csatlakozó‐

ját (4) dugja egy megfelelően felszerelt duga‐ szoló aljzatba.

9 A magasnyomású tisztító‐

berendezés bekapcsolása és kikapcsolása

9.1 A magasnyomású tisztítóbe‐ rendezés bekapcsolása

Amikor a magasnyomású tisztítóberendezést bekapcsolják, kialakuló kedvezőtlen hálózati fel‐ tételek mellett feszültségingadozás jöhet lértre. A feszültségingadozások negatív hatással lehetnek egyéb csatlakoztatott fogyasztókra.

► Állítsa a forgókapcsolót az I állásba.

62 0458-603-9821-B

► A szórópisztolyt úgy tartsa egy kézzel a fogan‐

tyúnál fogva, hogy a hüvelykujja körbefogja a fogantyút.

► A szórócsövet úgy tartsa a másik kézzel, hogy

a hüvelykujja körbefogja a szórócsövet.

► Irányítsa a fúvókát a talajra.

0000-GXX-9836-A0

0000-GXX-4360-A0

0000-GXX-4612-A0

0000-GXX-9848-A0

0000-GXX-5094-A0

10 A magasnyomású tisztítóberendezéssel való munkavégzés magyar

10.2 Üzemi nyomás és vízmennyi‐ ség beállítása

10.4 Tisztítás

Az alkalmazástól függően a következő fúvókák‐ kal tud dolgozni:

Lapos sugarú fúvóka: A lapos sugarú fúvóka

–

nagy felületek tisztítására alkalmas. Forgó fúvóka: A forgó fúvóka makacs szeny‐

–

nyeződés eltávolítására alkalmas.

Kisebb távolsággal tud dolgozni, ha makacs szennyeződéseket kell eltávolítania. Nagyobb távolsággal tud dolgozni, amennyiben a következő felületeket szeretné megtisztítani:

Lakkozott felületek Üzemi nyomás és vízmennyiség növelése ► Fordítsa a forgó szabályozót (1) a + irányba.

–

Fából készült felületek

–

Gumiból készült felületek

–

Üzemi nyomás és vízmennyiség csökkentése ► Fordítsa a forgó szabályozót (1) a – irányba.

A nyomásmérő (2) kijelzi a magasnyomású sziv‐ attyúban lévő nyomást.

10.3 A szórópisztoly karjának lenyo‐

mása és lezárása

A szórópisztoly karjának lenyomása

A lapos sugarú fúvókát be lehet állítani. Amennyiben a lapos sugarú fúvókát + irányba

forgatja, megnő az üzemi nyomás. Amennyiben a lapos sugarú fúvókát – irányba

forgatja, csökken az üzemi nyomás. ► Irányítsa a vízsugarat a tisztítás előtt a felület

egy nem feltűnő helyére és ellenőrizze, hogy

az nem sérül-e meg. ►

Tolja a kikapcsoló kart (1) a

állásba.

► Nyomja le a kart (2) és tartsa lenyomva.

A magasnyomású szivattyú automatikusan kikapcsolódik és víz áramlik ki a fúvókából.

Zárja le a szórópisztoly karját

► Úgy válassza ki a fúvóka a tisztítandó felülettől

való távolságát, hogy a tisztítandó felület ne

sérüljön meg.

► Úgy állítsa be a lapos sugarú fúvókát, hogy a

tisztítandó felület ne sérüljön.

► A szóróberendezést a tisztítandó felülettel

► Engedje el a kart (2).

A magasnyomású szivattyú automatikusan kikapcsolódik és nem áramlik ki több víz a fúvókából. A magasnyomású tisztítóberende‐

mentén egyenletesen mozgassa.

► Menjen lassan és céltudatosan előre.

zés továbbra is be van kapcsolva.

►

Tolja a kikapcsoló kart (1) a

0458-603-9821-B 63

állásba.

0000-GXX-9837-A1

0000-GXX-9838-A0

0000-GXX-9876-A0

0000-GXX-9170-A0

magyar 10 A magasnyomású tisztítóberendezéssel való munkavégzés

10.5 Munkavégzés tisztítószerrel

10.5.3 Munkavégzés tisztítószerrel

10.5.1 Tisztítószer felszívása A tisztítószerek felerősíthetik a víz tisztító hatá‐

sát. A STIHL azt javasolja, használjon STIHL tisztító‐

szert.

► Ütközésig forgassa a forgó szabályozót (1) a

+ irányba.

► Ütközésig forgassa a lapos sugarú fúvókát (2)

- irányba.

► Fogja meg a tisztítószertartályt a fogantyúmé‐

lyedéseknél (1) és vegye ki. ► Csavarja le a fedelet (2). ► A tisztítószert a tisztítószer használati utasítá‐

sában leírt módon adagolja és használja. ► Csavarja rá a fedelet a tisztítószertartályra és

húzza meg kézzel szorosra. ► Fogja meg a tisztítószertartályt a fogantyúmé‐

lyedéseknél és tegye be a magasnyomású

tisztítóberendezésbe.

10.5.2 Tisztítószer felszívása különálló tisztí‐

tószertartályból

A tisztítószertartály fedele szabványmenetes és ezért minden szokványos tisztítószertartályra rácsavarható. Különálló tisztítószertartály hasz‐ nálható.

► A kívánt adagolás beállítása

► Fordítsa jobbra az adagoló forgatógom‐

bot (3) (5 %-ig). A tisztítószer-hozzáadást ezzel növeli.

► Fordítsa balra az adagoló forgatógombot (3)

(0 %-ig). A tisztítószer-hozzáadást ezzel csökkenti.

► Amennyiben a tisztítószer-koncentrációt

pontosan kell beállítani: Mérje meg és szá‐ mítsa ki a tisztítószer-koncentrációt.

► A nagyon piszkos felületeket tisztításuk előtt

vízbe be kell áztatni.

► Nyomja meg a szórópisztoly karját és fújjon

tisztítószert a tisztítandó felületre.

► A tisztítószert alulról felfelé kell felvinni és nem

szabad rászáradni hagyni.

► Az adagoló forgatógombot fordítsa ütközésig

balra. A gép nem szív fel több tisztítószert.

► Tisztítsa meg a felületet.

► Tisztítószertartály kivétele. ► Csavarja le a tisztítószertartály fedelét. ► A szívótömlős fedelet csavarja fel a különálló

tisztítószertartályra.

10.5.4 Tisztítószer-koncentráció mérése és kiszámítása

Bizonyos tisztítószerek esetében a koncentrációt pontosan be kell állítani. Ebben az esetben a vízáteresztő képességet és a fogyasztást a tisztí‐ tószeren le kell mérni.

64 0458-603-9821-B

x 100 = V

x 100 = 33,3%

( A + B )

( 1 + 2 )

0000-GXX-9861-A0

x V = K

0000-GXX-9862-A0

0000-GXX-9867-A0

11 Munka után magyar

QR = a felhasznált tisztítószer mennyisége

A tisztítószer előzetes hígításának kiszámítása % értékben

Amennyiben az előzetes hígítás nincs feltüntetve az alkalmazandó tisztítószer csomagolásán %os értékként, akkor azt az alábbiak szerint lehet meghatározni: Arányérték

1:1 = 50 %

–

1:2 = 33,3 %

–

1:3 = 25 %

–

1:5 = 16,6 %

–

1:10 = 9 %

–

Példa: Az 1:2 arányérték kiszámítása.

A = 1

–

B = 2

–

(literben) Q = 2 liter.

–

V = a tisztítószer előzetes hígítása (%-ban).

–

K = a tisztítószer koncentrációja.

–

► Amennyiben a kiszámított koncentráció eltér a

kívánttól: Csökkentse az adagolást az adagoló forgatógombon, majd ismételje meg a mérést és a kiszámítást.

11 Munka után

11.1 Munkavégzés után

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Amennyiben a magasnyomású tisztítóberen‐

dezés csatlakoztatva van a vízhálózathoz: Zárja el a vízcsapot.

► Nyomja le a szórópisztoly karját.

A víznyomás lecsökken. ► Zárja le a szórópisztoly karját. ► Válassza le a magasnyomású tisztítóberende‐

zést a vízforrásról. ► Szerelje le a víztömlőt. ► Szerelje le a magasnyomású tömlőt és

folyassa ki a maradék vizet a magasnyomású

Tisztítószer-koncentráció mérése és kiszámítása ► Az üzemi nyomás és a vízmennyiség beállítá‐

sához fordítsa a forgó szabályozót ütközésig + irányba.

► A tisztítószer adagoló forgatógombját fordítsa

ütközésig jobbra.

► A tisztítószertartályt töltse fel tisztítószerrel a

tömlőből. ► Szerelje le és tisztítsa meg a fúvókát és a szó‐

rócsövet. ► Szerelje le a szórópisztolyt és folyassa ki a

maradék vizet a szórópisztolyból. ► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést.

0,5 literes jelölésig.

► Ütközésig forgassa a lapos sugarú fúvókát -

irányba.

► Kapcsolja be a magasnyomású tisztítóberen‐

dezést. ► Tartsa a szórópisztolyt egy üres tartályba. ► Működtesse a szórópisztolyt és töltsön 2 litert

a tartályba. ► Határozza meg a „QR” tisztítószer fogyását a

tisztítószertartályból. A tényleges tisztítószer-koncentráció kiszámí‐

tása:

► Fordítsa felfelé a tartót (1). ► Tekerje fel a csatlakozóvezetéket (2) a tar‐

tókra (1).

► Rögzítse a csatlakozóvezetéket (2) a kapocs‐

csal a tartóra (1).

0458-603-9821-B 65

0000-GXX-9853-A0

0000-GXX-9840-A0

0000-GXX-9874-A0

0000-GXX-9868-A0

0000-GXX-9875-A0

magyar 12 Szállítás

rendezésben megfagyjon és hogy ezáltal a magasnyomású tisztítóberendezés megsérüljön. ► Szerelje le a szórócsövet. ► Csatlakoztasson egy lehetőleg rövid víztömlőt

a magasnyomású tisztítóberendezéshez. Minél rövidebb a víztömlő, annál kevesebb fagyálló szer szükséges.

► A fagyálló szert a fagyálló szer használati

útmutatóban leírt módon keverje.

► Tegye be a tisztítószertartályt (3).

► A fagyálló szert egy tiszta tartályba öntse bele. ► A víztömlőt merítse a fagyállószeres tartályba. ► Nyomja le a szórópisztoly karját és tartsa

lenyomva.

► Kapcsolja be a magasnyomású tisztítóberen‐

dezést.

► A szórópisztoly karját addig tartsa lenyomva,

amíg a fagyálló szer egyenletes sugárban lövel ki a szórópisztolyból és irányítsa a szóró‐ pisztolyt a tartályba.

► Nyomja le többször a szórópisztoly karját majd

► Helyezze be a lapos sugarú fúvókát (4) vagy a

forgó fúvókát (5).

engedje el.

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Szerelje le a szórópisztolyt, magasnyomású

tömlőt és a víztömlőt és folyasson fagyálló szert a tartályba.

► A fagyálló szert előírásszerűen és környezet‐

barát módon távolítsa el.

12 Szállítás

► Tekerje fel a magasnyomású tömlőt (6) és

akassza fel a tartóra (7).

► A szóróberendezést a magasnyomású tisztító‐

berendezésen lévő tartókban (8) tárolja.

11.2 A magasnyomású tisztítóbe‐

rendezést fagyálló szerrel való védelme

Amennyiben a magasnyomású tisztítóberende‐ zést nem tudják fagybiztosan szállítani, a magas‐ nyomású tisztítóberendezést glikol alapú fagyálló szerrel kell védeni. A fagyálló szer megakadá‐ lyozza, hogy a víz a magasnyomású tisztítóbe‐

66 0458-603-9821-B

12.1 A magasnyomású tisztítóbe‐ rendezés szállítása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Ürítse ki a tisztítószer tartályát, vagy biztosítsa

úgy, hogy ne tudjon felborulni, leesni vagy mozogni.

A nagynyomású tisztító meghúzása vagy hordo‐ zása

► A magasnyomású tisztítóberendezést a fogan‐

tyúnál (1) fogva húzza.

0000098883_A1

0000-GXX-4370-A0

0000-GXX-9881-A0

13 Tárolás magyar

► A magasnyomású tisztítóberendezést a fogan‐

tyúnál (1) és a szállítófogantyúnál (2) fogva hordozza.

A magasnyomású tisztítóberendezés járműben történő szállítás ► Rögzítse a nagynyomású mosót úgy, hogy az

ne borulhasson fel vagy mozdulhasson el.

► Amennyiben a magasnyomú tisztítóberende‐

zést nem tudja fagytól védve szállítani: Védje a magasnyomású tisztítóberendezést fagyálló szerrel.

13 Tárolás

14.2 A fúvóka és a szórócső tisztí‐ tása

► Öblítse le a fúvókát és a szórócsövet folyó víz

alatt és törölje meg egy ronggyal.

13.1 A magasnyomású tisztítóbe‐ rendezés tárolása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► A magasnyomású tisztítóberendezést úgy

tárolja, hogy a következő feltételek teljesülje‐ nek:

A magasnyomású tisztítóberendezés táro‐

–

lása gyermekektől távol történik. A magasnyomású tisztítóberendezés tiszta

–

és száraz. A magasnyomású tisztítóberendezés zárt

–

helyiségben van. A magasnyomású tisztítóberendezés 0 °C-

–

nál magasabb hőmérsékleten van. Amennyiben a magasnyomú tisztítóberen‐

–

dezést nem tudja fagybiztosan tárolni: Védje a magasnyomású tisztítóberendezést fagyálló szerrel.

► Amennyiben a fúvóka eltömődött: Tisztítsa

meg a fúvókát a tisztítótűvel.

14.3 A vízbevezető szita tisztítása

14 Tisztítás

14.1 A magasnyomású tisztítóbe‐ rendezést és a tartozékok tisz‐ títása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést, a magasnyomású tömlőt, a szórópisz‐ tolyt és a tartozékokat egy nedves ronggyal.

► A magasnyomású tisztítóberendezés cső‐

csonkjait és tengelykapcsolóit, valamint a szó‐ rópisztolyon lévő magasnyomású tömlőt egy nedves ronggyal tisztítsa.

► Tisztítsa meg a szellőzőnyílásokat ecsettel.

0458-603-9821-B 67

► Csavarja le a vízcsatlakozó csőcsonkját (1). ► Húzza ki a vízbevezető szitát (2) a vízcsatla‐

kozóból.

► Öblítse le a vízbevezető szitát (2) folyó víz

alatt.

► Tegye be a vízbevezető szitát (2) a vízcsatla‐

kozóba.

► Csavarja fel a csőcsonkot (1) és szorosan

húzza meg kézzel.

14.4 A vízszűrő tisztítása

A tisztításhoz a vízszűrőt szét kell szerelni.

0000-GXX-4373-A0

magyar 15 Karbantartás

Havonta ► A vízbevezető szita tisztítása

16 Javítás

16.1 A magasnyomású tisztítóbe‐ rendezés javítása

A felhasználó nem tudja a magasnyomású tisztí‐

► Vegye ki az tömítést (1) a zárból (2). ► Csavarozza le a zárat (2) a szűrőházról (5). ► Vegye ki az tömítést (3) a zárból (2). ► Vegye ki a szűrőt (4) a szűrőházból (5). ► Ömlítse le a tömítéseket (1 és 3), a zárat (2)

és a szűrőt (4) folyó víz alatt.

► Zsírozza be a tömítéseket (1 és 3) szerelvény‐

zsírral.

► Szerelje össze ismét a vízszűrőt.

tóberendezést és a tartozékokat saját maga megjavítani. ► Amennyiben a magasnyomású tisztítóberen‐

dezés vagy a tartozékok megsérültek: Ne használja a magasnyomású tisztítóberende‐ zést vagy a tartozékokat, és forduljon egy STIHL márkaszervizhez.

15 Karbantartás

15.1 Karbantartási időközök

A karbantartási időközök a környezeti feltételek és a munkafeltételek függvényei. A STIHL cég az alábbi karbantartási intervallumokat ajánlja:

17 Hibaelhárítás

17.1 A magasnyomású tisztítóberendezés üzemzavarainak elhárítása

Üzemzavar Oka Megoldás A magasnyomású

tisztítóberendezés nem indul be annak ellenére, hogy a szó‐ rópisztoly karja le van nyomva.

A csatlakozóvezeték vagy a hosszab‐ bítóvezeték dugaszos csatlakozója nincs bedugva.

Kioldott a túláramvédelmi megszakító (biztosíték) vagy FI érintésvédelmi relé. Az áramkör elektromos szem‐ pontból túl van terhelve vagy meghibá‐ sodott.

A dugaszoló aljzat biztosítéka túl gyenge.

A hosszabbítóvezeték nem megfelelő keresztmetszetű.

A hosszabbítóvezeték túl hosszú. ► Megfelelő hosszúságú hosszabbító‐

Az elektromotor túl meleg. ► A magasnyomású tisztítóberende‐

► Dugja be a csatlakozóvezeték vagy

a hosszabbítóvezeték dugaszos csatlakozóját.

► Keresse meg a kioldás okát és

hárítsa el azt. Helyezzen be túlá‐ ramvédelmi megszakítót (biztosíték) vagy FI érintésvédelmi relét.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

► A csatlakozóvezeték dugaszos csat‐

lakozóját dugja egy megfelelő bizto‐ sítékkal rendelkező dugaszoló alj‐ zatba, 18.1.

► Megfelelő keresztmetszetű hosszab‐

bítóvezetéket használjon, 18.3

vezetéket használjon, 18.3

zést hagyja lehűlni 5 percig.

► Tisztítsa meg a fúvókát.

68 0458-603-9821-B

17 Hibaelhárítás magyar

Üzemzavar Oka Megoldás A magasnyomású

tisztítóberendezés nem indul be a bekapcsoláskor. Az elektromotor búgó hangot hallat.

A magasnyomású tisztítóberendezés üzem közben kikapc‐ solódik.

A magasnyomású szivattyú ismét be- és kikapcsol anélkül, hogy megnyomná a szórópisztoly karját.

Az üzemi nyomás ingadozik vagy lec‐ sökken.

A vízsugárnak meg‐ változott a formája.

A kiegészítő tisztí‐ tószert nem szívja fel.

Elkopott a Venturi-fúvóka. A berendezést STIHL márkaszervizzel

A magasnyomású tisztítóberendezés, a magasnyomású tömlő, a szórópisztoly

A hálózati feszültség túl alacsony. ► Nyomja le a szórópisztoly karját,

A hosszabbítóvezeték nem megfelelő keresztmetszetű.

A hosszabbítóvezeték túl hosszú. ► Megfelelő hosszúságú hosszabbító‐

A csatlakozóvezeték vagy a hosszab‐ bítóvezeték dugaszos csatlakozóját kihúzták a dugaszoló aljzatból.

Kioldott a túláramvédelmi megszakító (biztosíték) vagy FI érintésvédelmi relé. Az áramkör elektromos szem‐ pontból túl van terhelve vagy meghibá‐ sodott.

A dugaszoló aljzat biztosítéka túl gyenge.

Az elektromotor túl meleg. ► A magasnyomású tisztítóberende‐

A magasnyomású szivattyú, a magas‐ nyomású tömlő vagy a szóróberende‐ zés tömítetlen.

Vízhiány áll fenn. ► Nyissa meg a vízcsapot teljesen.

A fúvóka eltömődött. ► Tisztítsa meg a fúvókát. A vízbevezető szita vagy a vízszűrő el

vannak tömődve. A magasnyomású szivattyú, a magas‐

nyomású tömlő vagy a szóróberende‐ zés tömítetlen vagy hibás.

A fúvóka eltömődött. ► Tisztítsa meg a fúvókát.

A fúvóka elkopott. ► Cserélje ki a fúvókát. A tisztítószertartály üres. ► Töltse fel a tisztítószertartályt tisztí‐

A lapos sugarú fúvóka nincs ütközésig elfordítva - irányba.

A csatlakozások tömítései nincsenek bezsírozva.

tartsa lenyomva és kapcsolja be a magasnyomású tisztítóberendezést.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

► Megfelelő keresztmetszetű hosszab‐

bítóvezetéket használjon, 18.3

vezetéket használjon, 18.3

► Dugja be a csatlakozóvezeték vagy

a hosszabbítóvezeték dugaszos csatlakozóját.

► Keresse meg a kioldás okát és

hárítsa el azt. Helyezzen be túlá‐ ramvédelmi megszakítót (biztosíték) vagy FI érintésvédelmi relét.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

► A csatlakozóvezeték dugaszos csat‐

lakozóját dugja egy megfelelő bizto‐ sítékkal rendelkező dugaszoló alj‐ zatba, 18.1.

zést hagyja lehűlni 5 percig.

► Tisztítsa meg a fúvókát. ► Vizsgáltassa meg a magasnyomású

tisztítóberendezést egy STIHL márk‐ aszervizben.

► Bizonyosodjon meg arról, hogy

megfelelő mennyiségű víz áll rendel‐ kezésre.

► Tisztítsa meg a vízbevezető szitát

és a vízszűrőt.

► Vizsgáltassa meg a magasnyomású

tisztítóberendezést egy STIHL márk‐ aszervizben.

tószerrel.

► Ütközésig forgassa a lapos sugarú

fúvókát - irányba.

helyeztesse üzembe. ►

Zsírozza be a tömítéseket. 17.2

0458-603-9821-B 69

0000-GXX-9879-A0

magyar 18 Műszaki adatok

Üzemzavar Oka Megoldás vagy a szórócső

nehezen illeszthetőek össze.

Teljesítményfelvétel: (EU) 2019/1781 §2(2) (j):

17.2 A tömítések megzsírozása

► Zsírozza be a tömítéseket (1) szerelvényzsír‐

ral.

18 Műszaki adatok

18.1 Magasnyomású tisztítóberen‐ dezés STIHL RE 150

Kivitel: 230 V / 50 Hz

Biztosíték („C“ vagy „K“ jelleggörbe): 13 A

–

Teljesítményfelvétel: (EU) 2019/1781 §2(2) (j):

–

2,9 kW A hálózati megengedett legnagyobb impedan‐

–

cia: 0,32 Ohm Elektromos védelmi osztály: I

–

elektromos védelmi fokozat: IPX5

–

Üzemi nyomás (p): 14 MPa (140 bar)

–

Engedélyezett max. nyomás (p max.): 18 MPa

–

(180 bar) Max. vízbevezetési nyomás (p in max.):

–

1 MPa (10 bar) Max. vízáteresztő képesség (Q max):

–

10,2 l/min (612 l/h) Min. vízáteresztő képesség (Q min): 9,0 l/min

–

(540 l/h) Max. visszalökő erő: 21 N

–

Max. szívási magasság: 0,5 m

–

Max. vízhőmérséklet nyomás alatti üzemmód‐

–

ban (t in max): 60 °C Max. vízhőmérséklet szívó üzemmódban:

–

20 °C Méretek

Hosszúság: 383 mm

–

Szélesség: 380 mm

–

Maximalis magasság: 981 mm

–

Minimális magasság: 792 mm

–

A magasnyomású tömlő hossza: 9 m

–

Súly (m) felszerelt tartozékokkal: 30 kg

–

Kivitel: 220-240 V / 50 Hz

Biztosíték („C“ vagy „K“ jelleggörbe): 10 A

–

70 0458-603-9821-B

–

2,2 kW A hálózati megengedett legnagyobb impedan‐

–

cia: 0,45 Ohm Elektromos védelmi osztály: I

–

elektromos védelmi fokozat: IPX5

–

Üzemi nyomás (p): 12 MPa (120 bar)

–

Engedélyezett max. nyomás (p max.): 18 MPa

–

(180 bar) Max. vízbevezetési nyomás (p in max.):

–

1 MPa (10 bar) Max. vízáteresztő képesség (Q max): 8,7 l/min

–

(522 l/h) Min. vízáteresztő képesség (Q min): 7,8 l/min

–

(468 l/h) Maximális visszalökő erő: 16 N

–

Max. szívási magasság: 0,5 m

–

Max. vízhőmérséklet nyomás alatti üzemmód‐

–

ban (t in max): 60 °C Max. vízhőmérséklet szívó üzemmódban:

–

20 °C Méretek

Hosszúság: 383 mm

–

Szélesség: 380 mm

–

Maximalis magasság: 981 mm

–

Minimális magasság: 792 mm

–

A magasnyomású tömlő hossza: 9 m

–

Súly (m) felszerelt tartozékokkal: 30 kg

–

Kivitel: 220 V / 60 Hz

Biztosíték („C“ vagy „K“ jelleggörbe): 15 A

–

Teljesítményfelvétel: (EU) 2019/1781 §2(2) (j):

–

2,8 kW A hálózati megengedett legnagyobb impedan‐

–

cia: 0,32 Ohm Elektromos védelmi osztály: I

–

elektromos védelmi fokozat: IPX5

–

Üzemi nyomás (p): 13 MPa (130 bar)

–

Engedélyezett max. nyomás (p max.): 18 MPa

–

(180 bar) Max. vízbevezetési nyomás (p in max.):

–

1 MPa (10 bar) Max. vízáteresztő képesség (Q max): 10 l/min

–

(600 l/h) Min. vízáteresztő képesség (Q min): 9,3 l/min

–

(560 l/h) Maximális visszalökő erő: 20 N

–

Max. szívási magasság: 0,5 m

–

Max. vízhőmérséklet nyomás alatti üzemmód‐

–

ban (t in max): 60 °C

19 Pótalkatrészek és tartozékok magyar

Max. vízhőmérséklet szívó üzemmódban:

–

20 °C Méretek

Hosszúság: 383 mm

–

Szélesség: 380 mm

–

Maximalis magasság: 981 mm

–

Minimális magasság: 792 mm

–

A magasnyomású tömlő hossza: 9 m

–

Súly (m) felszerelt tartozékokkal: 30 kg

–

A nyomásfüggő adatokat 0,3 MPa (3 bar) beme‐ neti nyomáson mértük.

18.2 Magasnyomású tisztítóberen‐ dezés STIHL RE 170

Kivitel: 230 V / 50 Hz

Biztosíték („C“ vagy „K“ jelleggörbe): 16 A

–

Teljesítményfelvétel: EU) 2019/1781 §2(2) (j):

–

3,3 kW A hálózati megengedett legnagyobb impedan‐

–

cia: 0,32 Ohm Elektromos védelmi osztály: I

–

elektromos védelmi fokozat: IPX5

–

Üzemi nyomás (p): 15 MPa (150 bar)

–

Engedélyezett max. nyomás (p max.): 18 MPa

–

(180 bar) Max. vízbevezetési nyomás (p in max.):

–

1 MPa (10 bar) Max. vízáteresztő képesség (Q max):

–

10,8 l/min (648 l/h) Min. vízáteresztő képesség (Q min): 9,5 l/min

–

(570 l/h) Maximalis visszalökő erő: 24 N

–

Max. szívási magasság: 0,5 m

–

Max. vízhőmérséklet nyomás alatti üzemmód‐

–

ban (t in max): 60 °C Max. vízhőmérséklet szívó üzemmódban:

–

20 °C Méretek

Hosszúság: 383 mm

–

Szélesség: 380 mm

–

Maximalis magasság: 981 mm

–

Minimális magasság: 792 mm

–

A magasnyomású tömlő hossza: 9 m

–

Súly (m) felszerelt tartozékokkal: 30 kg

–

A nyomásfüggő adatokat 0,3 MPa (3 bar) beme‐ neti nyomáson mértük.

18.3 Hosszabbítóvezetékek

Amennyiben hosszabbítóvezetéket használ, annak rendelkeznie kell egy védővezetékkel, és annak ereinek a feszültségtől és a hosszabbító‐ vezeték hosszától függően legalább a következő átmérővel kell rendelkezniük:

Amennyiben a teljesítménytáblán a névleges feszültség 220 V és 240 V közötti:

Vezetékhossz 20 m-ig: AWG 15 / 1,5 mm²

–

Vezetékhossz 20 m-től 50 m-ig: AWG 13 /

–

2,5 mm²

Amennyiben a teljesítménytáblán a névleges feszültség 100 V és 127 V közötti:

Vezetékhossz 10 m-ig: AWG 14 / 2,0 mm²

–

Vezetékhossz 10 m-től 30 m-ig: AWG 12 /

–

3,5 mm²

18.4 Zaj- és rezgésértékek RE 150, 170

A zajszint K-értéke 2 dB(A). A zajteljesítmény‐ szint K-értéke 2 dB(A). A rezgésértékek K-értéke 2 m/s².

Zajszint LpA az EN 60335-2-79 szerint mérve:

–

71 dB(A)

–

Zajteljesítményszint LwA EN 60335-2-79 sze‐

–

rint mérve:

85 dB(A)

–

Rezgésérték ah az EN 60335‑2‑79 szerint

–

mérve, szórópisztoly: ≤ 2,4 m/s².

18.5 REACH

A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regiszt‐ rálásához, értékeléséhez és engedélyezéséhez.

A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.

19 Pótalkatrészek és tartozé‐

kok

19.1 Pótalkatrészek és tartozékok

Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar‐ tozékokat jelölnek.

A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.

A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkal‐ masság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.

Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kapha‐ tók.

0458-603-9821-B 71

polski

20 Ártalmatlanítás

HRA 260269, helyi bíróság Stuttgart

20 Ártalmatlanítás

20.1 A magasnyomású tisztítóbe‐ rendezés ártalmatlanítása

A hulladékkezeléssel kapcsolatos információk a helyi hatóságoknál vagy STIHL márkaszervizben beszerezhetők.

A szakszerűtlen ártalmatlanítás károsíthatja az egészséget és megterhelheti a környezetet. ► A STIHL termékeket a csomagolással együtt

vigye el újrahasznosítás céljából egy megfe‐ lelő gyűjtőhelyre a helyi előírásoknak megfe‐ lelően.

► Tilos a háztartási szemétbe kidobni.

21 EK Megfelelőségi nyilatko‐

zat

21.1 STIHL RE 150, 170 magasnyo‐ mású tisztítóberendezés

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Németország teljes felelőssége tudatában nyilatkozik, hogy a

Kivitel: Magasnyomású tisztítóberendezés

–

Gyártó márkaneve: STIHL

–

Típus: RE 150, RE 170

–

Sorozatszám: RE01

–

megfelel a 2011/65/EU, 2006/42/EK és 2014/30/EU, 2009/125/EC irányelvek vonatkozó előírásainak, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

A mért és a garantált zajteljesítményszint meg‐ határozása a 2000/14/EK irányelv V. függeléke szerint, az ISO 3744 szabványnak megfelelően történt.

mért zajteljesítményszint: 85 dB(A)

–

garantált zajteljesítményszint: 87 dB(A)

–

A műszaki dokumentációt az AND‐ REAS STIHL AG & Co. KG Produktzulassung részlege őrzi.

A gép gyártási éve, a gyártó ország és a gép száma a magasnyomású tisztítóberendezésen vannak feltüntetve.

Waiblingen, 2021. 02. 03. ANDREAS STIHL AG & Co. KG

72 0458-603-9821-B

nevében Dr. Jürgen Hoffmann, Osztályvezető Produktzu‐

lassung Termékszabályozás

Spis treści

1 Przedmowa............................................... 72

2 Informacje o instrukcji użytkowania.......... 73

3 Przegląd....................................................73

4 Wskazówki dotyczące bezpieczeństwa

pracy......................................................... 74

5 Przygotowanie myjki wysokociśnieniowej do

pracy......................................................... 81

6 Zmontowanie myjki wysokociśnieniowej...81

7 Podłączenie do źródła wody..................... 83

8 Podłączenie myjki wysokociśnieniowej do

zasilania elektrycznego.............................85

9 Włączanie i wyłączanie myjki wysokociśni‐

eniowej......................................................85

10 Używanie myjki wysokociśnieniowej.........86

11 Po zakończeniu pracy...............................88

12 Transport...................................................90

13 Przechowywanie....................................... 90

14 Czyszczenie..............................................90

15 Konserwacja............................................. 91

16 Naprawa....................................................91

17 Rozwiązywanie problemów.......................91

18 Dane techniczne....................................... 93

19 Części zamienne i akcesoria.................... 94

20 Utylizacja...................................................95

21 Deklaracja zgodności UE..........................95

1 Przedmowa

Szanowni Państwo, dziękujemy za zakup produktu marki STIHL.

STIHL projektuje i produkuje urządzenia o naj‐ wyższej jakości, które w pełni spełniają oczeki‐ wania klientów. Produkowane przez nas urzą‐ dzenia wyróżniają się najwyższą niezawodnością nawet w najcięższych warunkach pracy.

Marka STIHL to również najwyższej klasy obsługa klienta. Nasi sprzedawcy oferują fachowe doradztwo, pomoc w doborze odpo‐ wiednich produktów oraz kompleksowe wsparcie techniczne.

Firma STIHL przywiązuje szczególną wagę do zrównoważonego rozwoju i ochrony środowiska.

Przekład oryginalnej instrukcji użytkowania

0000008682_005_PL

Wydrukowano na papierze bielonym bez stosowania chloru.

Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji.

0458-603-9821-B. VA1.C22.

0000-GXX-9863-A0

2 Informacje o instrukcji użytkowania polski

Celem niniejszej instrukcji obsługi jest zapewnie‐ nie bezpiecznej i przyjaznej dla środowiska eks‐ ploatacji produktu STIHL przez długi okres użyt‐ kowania.

Dziękujemy Państwu za zaufanie. Życzymy satysfakcji z użytkowania produktu marki STIHL.

Dr Nikolas Stihl

WAŻNE! PRZECZYTAĆ PRZED UŻYCIEM I ZACHOWAĆ.

2.3 Symbole w tekście

Ten symbol odsyła do rozdziału niniejszej instrukcji obsługi.

3 Przegląd

3.1 Myjka wysokociśnieniowa

2 Informacje o instrukcji użyt‐

kowania

2.1 Obowiązujące dokumenty

Zastosowanie mają lokalne przepisy dotyczące bezpieczeństwa. ► Oprócz niniejszej instrukcji użytkowania prze‐

czytać, zrozumieć i zachować następujące dokumenty:

Instrukcja użytkowania i opakowanie używa‐

–

nych akcesoriów Instrukcja użytkowania i opakowanie używa‐

–

nego środka czyszczącego

2.2 Ostrzeżenia w treści instrukcji

NIEBEZPIECZEŃSTWO

■ Ten piktogram oznacza bezpośrednie zagro‐ żenie poważnym lub wręcz śmiertelnym wypadkiem. ►

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

OSTRZEŻENIE

■ Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem. ► Oznaczone nim środki mogą zapobiec

poważnemu lub śmiertelnemu wypadkowi.

WSKAZÓWKA

■ Ten piktogram oznacza potencjalne zagroże‐ nie szkodami w mieniu. ► Oznaczone nim środki mogą zapobiec

0458-603-9821-B 73

szkodom w mieniu.

1 Pokrętło

Pokrętło służy do regulacji ciśnienia robo‐ czego i ilości wody.

2 Przewód zasilający

Przewód zasilający łączy myjkę wysokociś‐ nieniową z wtyczką zasilania.

3 Wtyczka

Wtyczka sieciowa łączy przewód zasilający z gniazdem.

4 Uchwyt z klipsem

Obrotowy uchwyt służy do zdejmowania i przechowywania przewodu zasilającego. Klips mocuje wtyczkę do przewodu zasilają‐ cego.

1 2 3

78 6

0000-GXX-9164-A0

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

5 Przycisk blokady

Przycisk blokady blokuje rączkę.

6 Uchwyt dozowania

Uchwyt dozowania służy do ustawienia dozo‐ wania środka czyszczącego.

7 Pokrętło

Pokrętło służy do włączania i wyłączania myjki wysokociśnieniowej.

8 Manometr

Manometr wskazuje ciśnienie pompy wysoko‐ ciśnieniowej.

9 Klapka

Klapka zasłania dysze i igłę czyszczącą.

10 Króciec

Króciec służy do podłączenia węża wysoko‐ ciśnieniowego.

11 Króciec

Króciec służy do podłączenia węża dopływu wody.

12 Uchwyt transportowy

Uchwyt służy do przenoszenia myjki wysoko‐ ciśnieniowej.

13 Uchwyt

Uchwyty służą do przechowywania pistoletu.

14 Uchwyt

Uchwyt służy do przenoszenia myjki wysoko‐ ciśnieniowej.

15 Uchwyt

Mocowanie służy do przechowywania węża wysokociśnieniowego.

16 Zbiornik środka czyszczącego

Zbiornik środka czyszczącego służy do mycia z użyciem środków czyszczących.

# Tabliczka znamionowa z numerem seryjnym

3.2 Urządzenie natryskowe

3 Dźwignia blokująca

Dźwignia blokująca odblokowuje dźwignię.

4 Dźwignia

Dźwignia otwiera i zamyka zawór w pistolecie natryskowym. Dźwignia włącza i wyłącza strumień wody.

5 Dźwignia blokady

Dźwignia blokady trzyma króciec w pistolecie natryskowym.

6 Iglica do czyszczenia dysz

Iglica służy do czyszczenia dysz.

7 Dysza płaska

Dysza płaska wytwarza płaski strumień wody.

8 Dysza rotacyjna

Dysza rotacyjna wytwarza twardy, obracający się strumień wody.

3.3 Symbole

Na myjce wysokociśnieniowej i urządzeniu natryskowym mogą znajdować się symbole o następującym znaczeniu:

W tej pozycji dźwignia ryglująca odbloko‐ wuje dźwignię.

W tej pozycji dźwignia ryglująca blokuje dźwignię.

Nie wyrzucać produktu do zwykłego pojemnika na śmieci.

Gwarantowany poziom mocy akustycz‐ nej według dyrektywy 2000/14/WE w dB(A), aby móc porównać emisję hałasu produktów.

Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL.

4 Wskazówki dotyczące bez‐

pieczeństwa pracy

4.1 Symbole ostrzegawcze

Symbole ostrzegawcze na myjce wysokociśnie‐ niowej mają następujące znaczenie:

Przestrzegać zasad bezpieczeństwa i środków ostrożności.

Przeczytać niniejszą instrukcję

1 Lanca natryskowa

Lanca natryskowa łączy pistolet z dyszą.

2 Pistolet natryskowy

Pistolet natryskowy służy do trzymania i pro‐ wadzania urządzenia natryskowego.

74 0458-603-9821-B

obsługi, przestrzegać jej i zachować ją na przyszłość.

Nosić okulary ochronne.

4 Wskazówki dotyczące bezpieczeństwa pracy polski

Nie kierować strumienia wody

–

w stronę osób i zwierząt. Nie kierować strumienia wody

–

w stronę instalacji elektrycz‐ nych, złączy elektrycznych, gniazd i przewodów pod napięciem. Nie kierować strumienia wody

–

na urządzenia elektryczne i myjkę wysokociśnieniową.

W razie uszkodzenia przewodu zasila‐ jącego lub przedłużacza wyciągnąć wtyczkę z gniazdka.

Nie podłączać myjki wysokociśnienio‐ wej bezpośrednio do sieci wody pitnej.

Podczas przerw w pracy, transportu, przechowywania, konserwacji lub napraw wyłączać myjkę wysokociśnie‐ niową.

Nie używać, nie transportować i nie przechowywać myjki wysokociśnienio‐ wej w temperaturach poniżej 0°C.

4.3 Wymagania dotyczące użyt‐ kownika

OSTRZEŻENIE

■

Użytkownicy, którzy nie przejdą przeszkolenia, nie są w stanie rozpoznać ani oszacować zagrożeń stwarzanych przez myjkę wysoko‐ ciśnieniową. Może dojść do poważnych obra‐ żeń lub śmierci użytkownika i osób postron‐ nych.

► Przeczytać niniejszą instrukcję

obsługi, przestrzegać jej i zachować na przyszłość.

► W razie przekazania myjki wysokociśnienio‐

wej innej osobie: Przekazać również instrukcję użytkowania.

►

Użytkownik musi spełniać następujące wymagania:

Użytkownik jest wypoczęty.

–

Ta maszyna nie może być

–

użytkowana przez osoby

4.2 Użytkowanie zgodne z prze‐ znaczeniem

Myjka wysokociśnieniowa STIHL RE 150 lub RE 170 służy do mycia pojazdów, przyczep, tarasów, chodników i elewacji.

Myjki wysokociśnieniowej nie wolno używać w deszczu.

OSTRZEŻENIE

■

Użytkowanie myjki wysokociśnieniowej nie‐ zgodnie z przeznaczeniem może prowadzić do poważnych obrażeń lub śmierci osób oraz strat materialnych. ►

Myjkę wysokociśnieniową stosować w spo‐ sób opisany w niniejszej instrukcji użytko‐

wania. Myjka wysokociśnieniowa STIHL RE 150 lub RE 170 nie nadaje się do następujących zasto‐ sowań:

Mycie płyt azbestowo-cementowych i podob‐

–

nych powierzchni Mycie powierzchni malowanych lub lakierowa‐

–

nych farbą zawierającą ołów Mycie powierzchni mających kontakt ze środ‐

–

kami spożywczymi Mycie samej myjki wysokociśnieniowej

–

(w tym dzieci) o ograniczo‐ nej sprawności fizycznej, sensorycznej lub umysło‐ wej lub nieposiadające odpowiedniego doświad‐ czenia i wiedzy.

Użytkownik jest w stanie rozpoznać i

–

ocenić zagrożenia powodowane przez myjkę wysokociśnieniową.

Użytkownik jest pełnoletni

–

lub odbywa naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.

Użytkownik został prze‐

–

szkolony przez autoryzo‐ wanego dealera STIHL lub specjalistę przed pierw‐ szym użyciem myjki wyso‐ kociśnieniowej.

Użytkownik nie znajduje się pod wpły‐

–

wem alkoholu, leków lub narkotyków.

►

W razie wątpliwości skontaktować się z autoryzowanym dealerem STIHL.

0458-603-9821-B 75

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

4.4 Odzież i wyposażenie

OSTRZEŻENIE

■

Podczas pracy urządzenie może wyrzucać z dużą prędkością różne przedmioty. Niebezpie‐ czeństwo zranienia.

► Nosić okulary ochronne ściśle przy‐

legające do twarzy. Odpowiednie okulary ochronne są sprawdzone zgodnie z normą EN 166 lub z prze‐ pisami krajowymi i są dostępne w handlu z odpowiednim oznaczeniem.

►

Należy nosić mocno przylegającą odzież z

długimi rękawami i nogawkami.

■ Podczas pracy mogą powstawać aerozole.

Wdychanie aerozoli grozi utratą zdrowia i może powodować reakcje alergiczne. ►

Przeprowadzić ocenę ryzyka w zależności

od czyszczonej powierzchni i jej otoczenia.

► Jeżeli ocena ryzyka wykaże powstawanie

aerozoli: Nosić maskę ochronną o klasie

ochrony FFP2 lub równoważnej.

■

Nieodpowiednie obuwie grozi poślizgnięciem się. Niebezpieczeństwo zranienia. ► Nosić wysokie, zamknięte obuwie z pod‐

eszwami o dobrej przyczepności.

4.5 Stanowisko pracy i otoczenie

OSTRZEŻENIE

■

Osoby postronne, dzieci i zwierzęta nie są w stanie rozpoznać, ani tym bardziej prawidłowo ocenić zagrożeń powodowanych przez myjkę wysokociśnieniową i wyrzucane przedmioty. Możliwe są poważne obrażenia tych osób, dzieci i zwierząt oraz znaczne straty mate‐ rialne.

►Osoby postronne, dzieci i

zwierzęta należy trzymać z

dala od obszaru pracy.

►Nie pozostawiać myjki wyso‐

kociśnieniowej bez nadzoru.

►Nie pozwolić dzieciom na

zabawę myjką wysokociśnie‐

niową.

■

W przypadku pracy w deszczu lub w wilgot‐ nym otoczeniu może dojść do porażenia prą‐ dem elektrycznym. Może to spowodować cięż‐ kie obrażenia lub śmierć użytkownika oraz uszkodzenie myjki wysokociśnieniowej. ►

Nie pracować w deszczu.

► Myjkę wysokociśnieniową ustawiać w taki

sposób, aby nie została zmoczona przez kapiącą wodę.

►

Myjkę wysokociśnieniową ustawiać poza obszarem wilgotnym.

■ Elementy elektryczne myjki wysokociśnienio‐ wej mogą wytwarzać iskry. Iskry grożą zapró‐ szeniem ognia lub wybuchem w pobliżu sub‐ stancji skrajnie łatwopalnych lub wybucho‐ wych. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ►

Nie wolno pracować z urządzeniem w miejscach skrajnie zagrożonych pożarem lub wybuchem.

4.6 Bezpieczny stan

Myjka wysokociśnieniowa znajduje się w bez‐ piecznym stanie, jeśli są spełnione następujące warunki:

Myjka wysokociśnieniowa nie jest uszko‐

–

dzona. Wąż wysokociśnieniowy, złączki i urządzenie

–

natryskowe nie są uszkodzone. Wąż wysokociśnieniowy, złączki i urządzenie

–

natryskowe nie są uszkodzone. Kabel zasilający i przedłużacz oraz ich wtyczki

–

nie są uszkodzone. Myjka wysokociśnieniowa jest czysta i sucha.

–

Urządzenie natryskowe jest czyste.

–

Elementy obsługowe działają i nie zostały

–

zmienione. Myjka wysokociśnieniowa jest wyposażona

–

w oryginalne akcesoria marki STIHL. Akcesoria są zamontowane prawidłowo.

–

OSTRZEŻENIE

■

Jeśli urządzenie nie znajduje się w bezpiecz‐ nym stanie, jego elementy mogą działać nie‐ prawidłowo, a zabezpieczenia być nieaktywne. Może dojść do poważnych obrażeń lub śmierci. ►

Nie używać uszkodzonej myjki wysokociś‐ nieniowej.

► Nie używać myjki z uszkodzonym wężem

wysokociśnieniowym, uszkodzonym urzą‐ dzeniem natryskowym lub uszkodzonymi złączkami.

►

Wąż ciśnieniowy, złączki i urządzenie natryskowe zamontować zgodnie z opisem w niniejszej instrukcji użytkowania.

►

Nie używać odkurzacza z uszkodzonym kablem zasilającym, przedłużaczem lub uszkodzoną wtyczką zasilającą.

►

Jeśli myjka wysokociśnieniowa jest zabru‐ dzona lub mokra: wyczyścić myjkę i pocze‐ kać do jej wyschnięcia.

76 0458-603-9821-B

4 Wskazówki dotyczące bezpieczeństwa pracy polski

► Jeśli urządzenie natryskowe jest zabru‐

dzone: wyczyścić urządzenie natryskowe.

► Nie dokonywać żadnych modyfikacji

w myjce wysokociśnieniowej.

► Jeśli elementy obsługowe nie działają: nie

używać myjki wysokociśnieniowej.

► Montować oryginalne akcesoria

STIHL przeznaczone do tej myjki wysoko‐ ciśnieniowej.

►

Akcesoria montować wyłącznie w sposób opisany w niniejszej instrukcji obsługi lub w instrukcji obsługi akcesoriów.

►

Nie wkładać niczego do otworów w myjce wysokociśnieniowej.

► Wymienić zużyte lub uszkodzone etykiety

ostrzegawcze.

► W razie wątpliwości skontaktować się z

autoryzowanym dealerem STIHL.

4.7 Praca

OSTRZEŻENIE

■ W określonych sytuacjach użytkownik może nie zachować koncentracji podczas pracy. Użytkownik może potknąć się, upaść i poważ‐ nie zranić. ►

Pracę wykonywać spokojnie i w sposób przemyślany.

► Jeśli oświetlenie jest słabe, a widoczność

niewystarczająca: nie używać myjki wyso‐ kociśnieniowej.

►

Myjkę wysokociśnieniową obsługiwać

w pojedynkę. ► Uważać na przeszkody. ► Pracować stojąc na ziemi i zachowując

równowagę. W przypadku konieczności

pracy na wysokości użyć podestu robo‐

czego lub bezpiecznego rusztowania. ►

W przypadku zmęczenia zrobić przerwę w

pracy.

■ Jeśli myjka wysokociśnieniowa zacznie dzia‐ łać podczas pracy w sposób zmieniony lub nietypowy, może znajdować się w niebez‐ piecznym stanie. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Zakończyć pracę, wyjąć wtyczkę z gniazdka elektrycznego i skontaktować się z autoryzowanym dealerem STIHL.

►

Myjki wysokociśnieniowej używać na sto‐ jąco.

► Nie zasłaniać myjki wysokociśnieniowej,

aby zapewnić odpowiednią wymianę powie‐ trza chłodzącego.

■

Po puszczeniu dźwigni pistoletu natryskowego pompa wysokociśnieniowa wyłącza się auto‐ matycznie i z dyszy przestaje płynąć woda.

Myjka wysokociśnieniowa znajduje się w trybie czuwania i pozostaje włączona. Po naciśnięciu dźwigni pistoletu natryskowego pompa wyso‐ kociśnieniowa włącza się automatycznie i z dyszy zaczyna płynąć woda. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Po zakończeniu pracy: zablokować dźwig‐ nię pistoletu natryskowego.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

■ W temperaturach poniżej 0°C woda może zamarzać na czyszczonej powierzchni i w ele‐ mentach myjki wysokociśnieniowej. Użytkow‐ nik może się poślizgnąć, przewrócić i poważ‐ nie zranić. Grozi to szkodami w mieniu. ►

Myjki wysokociśnieniowej nie używać w temperaturach poniżej 0°C.

■ Pociągnięcie za wąż wysokociśnieniowy, wąż wody lub przewód zasilający może spowodo‐ wać poruszenie i przewrócenie myjki wysoko‐ ciśnieniowej. Grozi to szkodami w mieniu. ►

Nie ciągnąć za wąż wysokociśnieniowy, wąż wody ani przewód zasilający.

■ Jeśli myjka wysokociśnieniowa stoi na pochy‐ łej, nierównej lub nieutwardzonej powierzchni, może się poruszyć i przewrócić. Grozi to szko‐ dami w mieniu. ►

Myjkę wysokociśnieniową ustawiać na poziomej, równej i utwardzonej powierz‐ chni.

■

W razie pracy na wysokości myjka wysokociś‐ nieniowa lub osprzęt natryskowy mogą spaść. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Używać podestu roboczego lub bezpiecz‐ nego rusztowania.

► Myjki wysokociśnieniowej nie ustawiać na

podnośniku roboczym ani na rusztowaniu.

► Jeśli zasięg węża wysokociśnieniowego

będzie niewystarczający: przedłużyć wąż wysokociśnieniowy za pomocą przedłuża‐ cza węża wysokociśnieniowego.

►

Osprzęt natryskowy zabezpieczyć przed upadkiem.

■ Strumień wody może oderwać włókna azbes‐ towe z powierzchni. Włókna azbestowe mogą rozprzestrzenić się po wyschnięciu w powie‐ trzu i dostać się do dróg oddechowych. Włókna azbestowe mogą spowodować utratę zdrowia. ►

Nie czyścić powierzchni z materiałów zawierających azbest.

0458-603-9821-B 77

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

■ Strumień wody może rozpuścić olej na pojaz‐ dach lub maszynach. Woda zawierająca olej może dostać się do ziemi, wód lub kanalizacji. Stanowi to zagrożenie dla środowiska. ►

Pojazdy i maszyny czyścić wyłącznie w miejscach wyposażonych w oddzielacz oleju w odpływie wody.

■

Strumień wody w połączeniu z farbami zawie‐ rającymi ołów może powodować powstanie aerozoli i wody z zawartością ołowiu. Aerozole i woda z zawartością ołowiu może dostać się do ziemi, wód lub kanalizacji. Wdychanie aerozoli jest niebezpieczne dla zdrowia i może powodować reakcje alergiczne. Stanowi to zagrożenie dla środowiska. ► Nie czyścić powierzchni pomalowanych

farbą lub lakierem z zawartością ołowiu.

■ Strumień wody może uszkodzić wrażliwe powierzchnie. Grozi to szkodami w mieniu. ► Wrażliwych powierzchni nie czyścić dyszą

rotacyjną.

► Wrażliwe powierzchnie z gumy, tkaniny,

drewna i podobnych materiałów czyścić z niższym ciśnieniem roboczym i z większej odległości.

■

Jeśli dysza rotacyjna podczas pracy zostanie zanurzona lub będzie używana w brudnej wodzie, może to spowodować jej uszkodzenie. ►

Nie używać dyszy rotacyjnej w brudnej wodzie.

► Czyszczenie zbiornika: opróżnić zbiornik

i zapewnić odpływ wody podczas czyszcze‐ nia.

■

Zassane łatwopalne i wybuchowe płyny mogą spowodować pożar lub wybuch. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Nie zasysać i nie stosować łatwopalnych lub wybuchowych cieczy.

■ Zasysane drażniące, żrące i toksyczne płyny mogą zagrażać zdrowiu i spowodować uszko‐ dzenie elementów myjki wysokociśnieniowej. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Nie zasysać i nie stosować drażniących, żrących lub toksycznych płynów.

■ Silny strumień wody może spowodować cięż‐ kie obrażenia osób lub zwierząt oraz szkody materialne.

► Nie kierować strumienia

wody w stronę osób i zwie‐ rząt.

► Strumienia wody nie kierować na słabo

widoczne miejsca.

► Nie czyścić ubrania na ciele. ► Nie czyścić butów założonych na nogach.

■ Jeśli urządzenia i złącza elektryczne, gniazdka i przewody elektryczne będą miały kontakt z wodą, może dojść do porażenia prądem elektrycznym. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych.

► Nie kierować strumienia

wody w stronę instalacji elek‐ trycznych, złączy elektrycz‐ nych, gniazd i przewodów pod napięciem.

►

Nie kierować strumienia wody na przewód zasilający lub przedłużacz.

■ Jeśli elektronarzędzia lub myjka wysokociśnie‐ niowa będą miały kontakt z wodą, może dojść do porażenia prądem elektrycznym. Grozi to ciężkimi obrażeniami użytkownika nawet ze skutkiem śmiertelnym oraz szkodami material‐ nymi.

► Nie kierować strumienia

wody na urządzenia elek‐ tryczne i myjkę wysokociś‐ nieniową.

►

Elektronarzędzia i myjkę wysokociśnie‐ niową trzymać z dala od czyszczonej powierzchni.

■

Nieprawidłowo ułożony wąż wysokociśnie‐ niowy może ulec uszkodzeniu. Na skutek usz‐ kodzenia woda może wypływać w sposób nie‐ kontrolowany. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Nie kierować strumienia wody na wąż wysokociśnieniowy.

► Wąż wysokociśnieniowy ułożyć w taki spo‐

sób, aby nie był naprężony ani splątany.

► Wąż wysokociśnieniowy ułożyć w taki spo‐

sób, aby nie był uszkodzony, zgięty ani ściśnięty oraz aby o nic nie ocierał.

►

Wąż wysokociśnieniowy chronić przed wysoką temperaturą, olejem i chemikaliami.

■ Nieprawidłowo ułożony wąż dopływu wody może ulec uszkodzeniu i powodować ryzyko potknięcia. Może dojść do obrażeń lub uszko‐ dzenia węża dopływu wody. ►

Nie kierować strumienia wody na wąż dopływu wody.

► Wąż dopływu wody ułożyć i oznakować

w taki sposób, aby nie groził potknięciem.

► Wąż dopływu wody ułożyć w taki sposób,

aby nie był naprężony ani splątany.

► Wąż dopływu wody ułożyć w taki sposób,

aby nie był uszkodzony, zgięty ani ściśnięty oraz aby o nic nie ocierał.

►

Wąż dopływu wody chronić przed wysoką temperaturą, olejem i chemikaliami.

78 0458-603-9821-B

4 Wskazówki dotyczące bezpieczeństwa pracy polski

■ Silny strumień wody powoduje siły reakcji. Powstałe siły reakcji mogą spowodować utratę kontroli nad urządzeniem natryskowym przez użytkownika. Grozi to ciężkimi obrażeniami użytkownika oraz szkodami materialnymi. ►

Pistolet trzymać mocno oburącz.

► Pracować wyłącznie w sposób opisany

w niniejszej instrukcji użytkowania.

4.8 Środek czyszczący

OSTRZEŻENIE

■ Kontakt środka czyszczącego ze skórą lub z oczami grozi ich podrażnieniem. ► Przestrzegać instrukcji użycia środka czy‐

szczącego. ► Unikać kontaktu z środkami czyszczącymi. ► W razie kontaktu ze skórą należy umyć

dane miejsce dużą ilością wody z mydłem. ► W razie kontaktu z oczami należy płukać

oczy dużą ilością wody przez co najmniej

15 minut i zasięgnąć porady lekarza.

■

Niewłaściwe lub nieodpowiednie środki czy‐ szczące mogą uszkodzić myjkę wysokociśnie‐ niową lub czyszczoną powierzchnię oraz zanieczyścić środowisko. ►

STIHL zaleca stosowanie oryginalnego

środka czyszczącego firmy STIHL. ► Przestrzegać instrukcji użycia środka czy‐

szczącego. ► W razie wątpliwości skontaktować się z

autoryzowanym dealerem STIHL.

4.9 Podłączenie wody

OSTRZEŻENIE

■

Puszczenie dźwigni pistoletu natryskowego powoduje odbicie w wężu dopływu wody. Odbicie może spowodować przepływ zabru‐ dzonej wody do instalacji wodnej. Może to spowodować zabrudzenie wody przeznaczo‐ nej do spożycia.

► Nie podłączać myjki wysokociśnie‐

niowej bezpośrednio do sieci wody pitnej.

► Stosować się do przepisów zakładu wodo‐

ciągowego. Jeżeli to wymagane, zastoso‐

wać odpowiednią separację systemów (np.

zawór zwrotny) podczas podłączania do

sieci wody pitnej.

■

Woda zabrudzona lub zawierająca piasek może uszkodzić elementy myjki wysokociśnie‐ niowej. ►

Używać czystej wody.

► W przypadku używania wody zabrudzonej

lub zawierającej piasek: myjkę wysokociś‐ nieniową stosować razem z filtrem wody.

■

Jeśli myjka wysokociśnieniowa jest zasilana zbyt małą ilością wody, może dojść do uszko‐ dzenia elementów myjki wysokociśnieniowej. ►

Otworzyć całkowicie zawór wody.

► Zapewnić, aby myjka wysokociśnieniowa

była zasilana wystarczającą ilością wody,

18.

4.10 Podłączenie elektryczne

Kontakt z elementami przewodzącymi może powstać z następujących przyczyn:

Kabel zasilający lub przedłużacz są uszko‐

–

dzone. Wtyczka kabla zasilającego lub przedłużacza

–

jest uszkodzona. Gniazdko jest zainstalowane nieprawidłowo.

–

NIEBEZPIECZEŃSTWO

■ Kontakt z elementami przewodzącymi może spowodować porażenie prądem elektrycznym. Może to spowodować poważne obrażenia lub śmierć użytkownika. ►

Kabel zasilający i przedłużacz oraz ich wtyczki nie mogą być uszkodzone.

W przypadku uszkodzenia kabla zasi‐ lającego lub przedłużacza: ► Nie dotykać uszkodzonego miejsca. ► Wyciągnąć wtyczkę z gniazdka.

►

Kabel zasilający, przedłużacz oraz ich wtyczki dotykać suchymi rękami.

► Wtyczkę kabla zasilającego lub przedłuża‐

cza podłączyć do zainstalowanego i zabez‐ pieczonego prawidłowo gniazdka ze sty‐ kiem ochronnym.

►

Połączenie sieciowe musi być wykonane przez wykwalifikowanego elektryka i speł‐ niać wymagania normy IEC 60364-1. Zaleca się, aby zasilanie elektryczne do tej maszyny podłączone było przez wyłącznik ochronny prądu uszkodzeniowego, który odcina dopływ energii w sytuacji, w której wartość napięcia odprowadzanego do ziemi przekroczy 30 mA przez 30 ms, lub posia‐ dało miernik uziemienia.

■ Uszkodzony lub nieodpowiedni przedłużacz może być przyczyną porażenia prądem elek‐ trycznym. Może dojść do poważnych obrażeń lub śmierci. ►

Używać przedłużacza o odpowiednim prze‐ kroju, 18.3.

► Używać wodoszczelnego przedłużacza

dopuszczonego do użytku na zewnątrz.

0458-603-9821-B 79

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

► Używać przedłużacza o takich samych

właściwościach, co przewód zasilający myjki wysokociśnieniowej, 18.3.

►

Zaleca się używanie bębna kablowego, tak aby gniazdo znajdowało się co najmniej 60 mm nad podłożem.

OSTRZEŻENIE

■ Nieprawidłowe napięcie sieciowe lub niepra‐ widłowa częstotliwość sieci mogą spowodo‐ wać podczas pracy przepięcie w myjce wyso‐ kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Upewnić się, że napięcie i częstotliwość sieci elektrycznej są zgodne z danymi zna‐ mionowymi podanym na tabliczce znamio‐ nowej myjki wysokociśnieniowej.

■

W przypadku podłączenia kilku urządzeń elek‐ trycznych do jednego gniazdka, może dojść do przeciążenia elementów elektrycznych podczas pracy. Elementy elektryczne mogą się nagrzać i spowodować pożar. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Myjkę wysokociśnieniową podłączać do osobnego gniazdka elektrycznego.

► Nie podłączać myjki wysokociśnieniowej do

gniazdek zespolonych.

■ Ułożony nieprawidłowo kabel zasilający i przedłużacz może zostać uszkodzony oraz grozi potknięciem. Może dojść do obrażeń ludzi oraz uszkodzenia kabla zasilającego lub przedłużacza. ►

Przewód zasilający lub przedłużacz ułożyć w taki sposób, aby nie były narażone na kontakt ze strumieniem wody.

►

Kabel zasilający i przedłużacz ułożyć i oznakować w taki sposób, aby nie groziły potknięciem.

►

Kabel zasilający i przedłużacz ułożyć w taki sposób, aby nie były naprężone lub poplą‐ tane.

►

Kabel zasilający i przedłużacz ułożyć w taki sposób, aby nie zostały uszkodzone, zagięte lub przygniecione oraz aby o nic nie ocierały.

►

Kabel zasilający i przedłużacz chronić przed wysokimi temperaturami, olejem i chemikaliami.

►

Kabel zasilający i przedłużacz układać na suchym podłożu.

■ Podczas pracy przedłużacz nagrzewa się. Jeśli ciepło nie może zostać odprowadzone, może dojść do pożaru. ►

W przypadku korzystania z bębna kablo‐ wego należy rozwinąć cały kabel.

80 0458-603-9821-B

4.11 Transport

OSTRZEŻENIE

■

Myjka wysokociśnieniowa może się przewró‐ cić lub przesunąć podczas transportu. Niebez‐ pieczeństwo odniesienia obrażeń oraz strat w mieniu. ►

Zablokować dźwignię pistoletu.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

► Opróżnić zbiornik środka czyszczącego i

włożyć go do myjki wysokociśnieniowej.

► Myjkę wysokociśnieniową zabezpieczyć

pasami mocującymi lub siatką w taki spo‐ sób, aby nie mogła się przewrócić ani prze‐ sunąć.

■

W temperaturach poniżej 0°C może dojść do zamarzania wody w elementach myjki wyso‐ kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Opróżnić wąż wysokociśnieniowy i urządze‐ nie natryskowe.

► Jeśli nie ma możliwości transportu

myjki wysokociśnieniowej w miejscu zabezpieczonym przed mrozem: Myjkę wysokociśnie‐ niową zabezpieczyć płynem zapo‐ biegającym zamarzaniu na bazie glikolu.

4.12 Przechowywanie

OSTRZEŻENIE

■

Dzieci nie są w stanie rozpoznać ani ocenić zagrożeń powodowanych przez myjkę wyso‐ kociśnieniową. Skutkiem mogą być poważne obrażenia. ►

Zablokować dźwignię pistoletu.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

► Myjkę wysokociśnieniową przechowywać

w miejscu niedostępnym dla dzieci.

■ Styki elektryczne w myjce wysokociśnieniowej i elementy z metalu mogą zardzewieć od wil‐ goci. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Myjkę wysokociśnieniową przechowywać w suchym i czystym miejscu.

■ W temperaturach poniżej 0°C może dojść do zamarzania wody w elementach myjki wyso‐

0000-GXX-9166-A0

5 Przygotowanie myjki wysokociśnieniowej do pracy polski

kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu. ► Opróżnić wąż wysokociśnieniowy i urządze‐

nie natryskowe.

► Jeśli nie ma możliwości schowania

myjki wysokociśnieniowej w miejscu zabezpieczonym przed mrozem: Myjkę wysokociśnie‐ niową zabezpieczyć płynem zapo‐ biegającym zamarzaniu na bazie glikolu.

4.13 Czyszczenie, konserwacja i naprawy

OSTRZEŻENIE

■ Jeżeli podczas naprawy, przeglądu lub

naprawy wtyczka jest podłączona do gniazdka, może nastąpić nieoczekiwane włą‐ czenie myjki wysokociśnieniowej. Może dojść do poważnych obrażeń lub szkód material‐ nych. ►

Zablokować dźwignię pistoletu.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

■ Czyszczenie agresywnymi środkami, strumie‐

niem wody lub ostrymi przedmiotami może spowodować uszkodzenie myjki wysokociśnie‐ niowej. Nieprawidłowe czyszczenie myjki wysokociśnieniowej może spowodować nie‐ prawidłowe działanie podzespołów i wyłącze‐ nie działania urządzeń zabezpieczających. Skutkiem mogą być poważne obrażenia. ► Myjkę wysokociśnieniową czyścić w sposób

opisany w niniejszej instrukcji użytkowania.

■ Nieprawidłowa konserwacja lub naprawa myjki

wysokociśnieniowej może spowodować nie‐ prawidłowe działanie podzespołów i wyłącze‐ nie działania urządzeń zabezpieczających. Może dojść do poważnych obrażeń lub śmierci. ►

Nie dokonywać samodzielnych przeglądów i napraw myjki wysokociśnieniowej.

► W przypadku uszkodzenia kabla zasilają‐

cego należy wymienić go w punkcie autory‐ zowanego dealera STIHL.

►

W razie konieczności przeglądu lub naprawy myjki wysokociśnieniowej: skon‐ taktować się z dealerem marki STIHL.

5 Przygotowanie myjki wyso‐

kociśnieniowej do pracy

5.1 Przygotowanie myjki wysoko‐ ciśnieniowej do pracy

Zawsze przed rozpoczęciem pracy należy wyko‐ nać następujące czynności: ► Sprawdzić, czy myjka wysokociśnieniowa, wąż

wysokociśnieniowy, złączka węża i przewód zasilający znajdują się w nienagannym stanie technicznym,

►

Wyczyścić myjkę wysokociśnieniową,

► Myjkę wysokociśnieniową ustawić na stabilnej

i równej powierzchni, aby nie dopuścić do jej ześlizgnięcia i przewrócenia.

►

Zamontować wąż wysokociśnieniowy,

►

Zamontować pistolet, 6.4.

►

Zamontować lancę natryskową, 6.5.

►

Zamontować dyszę, 6.6.

► W przypadku używania środka czyszczącego:

użyć środka czyszczącego, 10.5.

► Podłączyć myjkę wysokociśnieniową do źródła

wody, 7.

► Podłączyć myjkę wysokociśnieniową do zasi‐

lania elektrycznego, 8.1.

► Jeśli nie można wykonać opisanych czyn‐

ności: nie używać myjki wysokociśnieniowej i skontaktować się z autoryzowanym deale‐ rem STIHL.

4.6.

14.

6.3.

6 Zmontowanie myjki wyso‐

kociśnieniowej

6.1 Zmontowanie myjki wysokociś‐ nieniowej

Włożenie dyszy i igły czyszczącej

► Otworzyć klapkę (1). ► Włożyć dyszę płaską (2) i dyszę rotacyjną (3). ► Włożyć igłę czyszczącą (4).

0458-603-9821-B 81

0000-GXX-9864-A0

0000-GXX-9865-A0

0000-GXX-9877-A0

0000-GXX-9878-A0

0000-GXX-5095-A0

0000-GXX-5096-A0

polski 6 Zmontowanie myjki wysokociśnieniowej

6.2 Wyciągnięcie i wsunięcie uch‐ wytu

6.2.1 Wyciągnięcie rączki

► W razie trudności z nasunięciem złączki (1) na

króciec: Posmarować uszczelkę króćca (2) smarem do armatury.

6.3.2 Demontowanie węża wysokociśnienio‐ wego

► Nacisnąć przycisk blokujący (1) i wyciągnąć

rączkę (2).

► Puścić przycisk blokujący (1) i wyciągać

rączkę (2), aż będzie słychać jej zablokowa‐ nie.

6.2.2 Schowanie rączki

► Zdjąć złączkę (1).

6.4 Montaż i demontaż pistoletu

natryskowego

6.4.1 Montaż pistoletu

► Nacisnąć przycisk blokujący (1) i schować

rączkę (2).

► Puścić przycisk blokujący (1) i chować

rączkę (2), aż będzie słychać jej zablokowa‐ nie.

6.3 Montaż i demontaż węża wyso‐ kociśnieniowego

► Wsunąć króciec (1) w pistolet (2).

Będzie słychać dźwięk zatrzaśnięcia króćca (1).

► W razie trudności z wsunięciem króćca w pis‐

tolet (2): Posmarować uszczelkę króćca (1) smarem do armatury.

6.4.2 Demontaż pistoletu

6.3.1 Zamontowanie węża wysokociśnienio‐

wego

► Wcisnąć i przytrzymać dźwignię blokady (1). ► Wyciągnąć element króciec (2).

► Nasunąć złączkę (1) na króciec (2).

Będzie słychać dźwięk zatrzaśnięcia złączki (1).

82 0458-603-9821-B

0000-GXX-4350-A0

0000-GXX-4351-A0

0000-GXX-9849-A0

0000-GXX-9850-A0

0000-GXX-9869-A0

7 Podłączenie do źródła wody polski

6.5 Montaż i demontaż lancy

6.6.2 Zdemontowanie dyszy

natryskowej

6.5.1 Montaż lancy natryskowej

► Ścisnąć dyszę (1) i lancę (2) i przekręcić do

oporu.

► Wyjąć dyszę (1) z lancy (2).

► Lancę natryskową (1) wsunąć w pistolet

natryskowy (2).

► Lancę natryskową (1) obracać do momentu

zablokowania.

► W razie trudności z wsunięciem lancy natrys‐

kowej (1) w pistolet natryskowy (2): Uszczelkę na lancy natryskowej (1) posmarować smarem do armatury.

6.5.2 Demontaż lancy natryskowej

7 Podłączenie do źródła

wody

7.1 Podłączenie myjki wysokociś‐ nieniowej do sieci wodociągo‐ wej

Podłączenie filtra wody Jeżeli myjka wysokociśnieniowa jest używana do

zapiaszczonej wody lub wody z cysterny, należy podłączyć do myjki filtr wody. Filtr wody usuwa piasek i zanieczyszczenia z wody i w ten sposób chroni elementy myjki wysokociśnieniowej przed uszkodzeniem.

Filtr wody może być dołączony do myjki wysoko‐ ciśnieniowej tylko na określonych rynkach.

► Ścisnąć lancę natryskową (1) i pistolet natrys‐

kowy (2) i przekręcić do oporu.

► Rozłożyć lancę natryskową (1) i pistolet

natryskowy (2).

6.6 Montaż i demontaż dyszy

6.6.1 Zamontowanie dyszy

► Odkręcić króciec (1). ► Filtr wody (2) przykręcić do złączki wody i

dokręcić dobrze ręką.

► Króciec (1) przykręcić na filtr wody (2) i dokrę‐

cić mocno ręką.

Podłączenie węża dopływu wody Wąż dopływu wody musi spełniać następujące wymagania:

Średnica węża wody musi wynosić 1/2“.

► Wsunąć dyszę (1) w lancę (2). ► Przekręcić dyszę (1) aż do zatrzaśnięcia. ► W razie trudności z wsunięciem dyszy (1) do

lancy (2): Posmarować uszczelkę dyszy (1) smarem do armatury.

0458-603-9821-B 83

–

Długość węża wody musi wynosić od 10 m do

–

25 m.

► Wąż dopływu wody podłączyć do zaworu

wody.

0000-GXX-9870-A0

0000-GXX-9871-A0

0000-GXX-9880-A0

0000-GXX-9872-A0

0000-GXX-9873-A0

polski 7 Podłączenie do źródła wody ► Otworzyć całkowicie zawór i przepłukać wąż

wodą. Spowoduje to usunięcie z węża piasku i zabrudzeń. Wąż dopływu wody zostanie odpo‐ wietrzony.

► Zamknąć zawór wody.

Aby myjka mogła zasysać wodę, różnica wyso‐ kości między myjką wysokociśnieniową a źród‐ łem wody nie może przekraczać maksymalnej wysokości zasysania (a),

18.

Należy użyć odpowiedniego zestawu ssącego

► Nasunąć złączkę (1) na króciec (2).

Będzie słychać dźwięk zatrzaśnięcia

złączki (1). ► Otworzyć całkowicie zawór wody. ► Jeśli na pistolecie jest zamontowana lanca

natryskowa: Zdemontować lancę natryskową. ► Dźwignię pistoletu naciskać tak długo, aż z

pistoletu zacznie wypływać jednolity strumień

wody. ► Puścić dźwignię pistoletu. ► Zablokować dźwignię pistoletu. ► Zamontować lancę natryskową. ► Zamontować dyszę.

Odłączenie węża dopływu wody

STIHL. Do zestawu ssącego jest dołączony wąż dopływu wody ze specjalną złączką.

Odpowiedni zestaw ssący STIHL może być dołą‐ czony do myjki wysokociśnieniowej tylko na określonych rynkach.

Podłączenie filtra wody Jeżeli myjka wysokociśnieniowa jest używana do

zapiaszczonej wody z beczek z deszczówką, cystern, wód płynących lub stojących, należy podłączyć do myjki filtr wody.

Filtr wody może być dołączony do myjki wysoko‐ ciśnieniowej tylko na określonych rynkach.

► Zamknąć zawór wody. ► Odblokowanie złączki: Pociągnąć lub przekrę‐

cić pierścień (1) i przytrzymać. ► Zdjąć złączkę z króćca (2).

► Odkręcić króciec (1). ► Filtr wody (2) przykręcić do złączki wody i

dokręcić dobrze ręką.

Podłączenie węża dopływu wody

7.2 Podłączenie myjki wysokociś‐

nieniowej do innego źródła wody

Myjka wysokociśnieniowa może pobierać wodę z beczek z deszczówką, cystern oraz wód płyną‐ cych i stojących.

84 0458-603-9821-B

► Wąż dopływu wody (1) napełnić wodą, usuwa‐

jąc z niego całkowicie powietrze.

3 4

0000-GXX-9866-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

8 Podłączenie myjki wysokociśnieniowej do zasilania elektrycznego polski

► Przykręcić złączkę (2) do króćca przyłączenio‐

wego filtra wody (3) i dokręcić ją ręcznie. ► Końcówkę ssącą (4) zawiesić w źródle wody w

taki sposób, aby nie dotykała dna. ► Przekręcić regulator (5) do oporu w kie‐

runku +. ► Jeśli na wężu wysokociśnieniowym jest

zamontowany pistolet: Zdemontować pistolet. ► Wąż wysokociśnieniowy skierować w dół. ► Włączyć myjkę wysokociśnieniową na tak

długo, aż z węża wysokociśnieniowego zacz‐

nie płynąć równomierny strumień wody.

WSKAZÓWKA

■ Jeśli myjka wysokociśnieniowa nie zasysa

wody, może dojść do suchobiegu pompy i usz‐

kodzenia myjki.

►

Jeśli po dwóch minutach z węża wysokociś‐ nieniowego nie zacznie wypływać woda: Wyłączyć myjkę wysokociśnieniową i sprawdzić dopływ wody.

►

Wyłączyć myjkę wysokociśnieniową. ► Zamontować pistolet na wężu wysokociśnie‐

niowym. ► Nacisnąć i przytrzymać dźwignię pistoletu

natryskowego. ► Włączyć myjkę wysokociśnieniową.

8 Podłączenie myjki wysoko‐

ciśnieniowej do zasilania elektrycznego

8.1 Podłączenie myjki wysokociś‐

nieniowej do zasilania elek‐ trycznego

9 Włączanie i wyłączanie

myjki wysokociśnieniowej

9.1 Włączanie myjki wysokociśnie‐ niowej

Przy włączaniu myjki wysokociśnieniowej w nie‐ korzystnych warunkach w sieci mogą wystąpić wahania napięcia. Wahania napięcia mogą wpły‐ wać na inne podłączone urządzenia.

► Pokrętło ustawić w pozycji I.

9.2 Wyłączenie myjki wysokociś‐ nieniowej

► Pokrętło ustawić w pozycji 0.

► Pokrętło (1) przełączyć do pozycji 0. ► Obrócić uchwyty (2) w dół. ► Zdjąć przewód zasilający (3). ► Podłączyć wtyczkę (4) przewodu zasilającego

do gniazdka elektrycznego.

0458-603-9821-B 85

0000-GXX-4359-A0

0000-GXX-9836-A0

0000-GXX-4360-A0

0000-GXX-4612-A0

polski 10 Używanie myjki wysokociśnieniowej

10 Używanie myjki wysokociś‐

nieniowej

10.1 Trzymanie i prowadzenie pisto‐

10.3 Naciśnięcie dźwigni pistoletu i zablokowanie

Naciśnięcie dźwigni pistoletu

letu natryskowego

►

Przesunąć dźwignię blokady (1) do pozycji

► Nacisnąć i przytrzymać dźwignię (2).

Pompa wysokociśnieniowa włączy się auto‐ matycznie i woda zacznie płynąć z dyszy.

Zablokować dźwignię pistoletu

► Pistolet natryskowy trzymać jedną ręką za

uchwyt w taki sposób, aby kciuk obejmował uchwyt.

► Lancę natryskową trzymać drugą ręką w taki

sposób, aby kciuk obejmował lancę.

► Dyszę skierować do ziemi.

10.2 Ustawienie ciśnienia roboczego i ilości wody

► Zwolnić dźwignię (2).

Pompa wysokociśnieniowa wyłączy się auto‐ matycznie i woda przestanie płynąć z dyszy. Myjka wysokociśnieniowa jest nadal włączona.

►

Przesunąć dźwignię blokady (1) do pozycji

10.4 Czyszczenie

W zależności od zastosowania mogą być uży‐ wane następujące dysze:

Dysza o płaska: Dysza płaska służy do mycia

–

dużych powierzchni. Dysza rotacyjna: Dysza rotacyjna służy do

–

usuwania uporczywych zabrudzeń.

Zwiększenie ciśnienia roboczego i ilości wody ► Przekręcić regulator (1) w kierunku +.

Zmniejszenie ciśnienia roboczego i ilości wody ► Przekręcić regulator (1) w kierunku –.

Manometr (2) wskazuje ciśnienie w pompie wysokociśnieniowej.

Przy usuwaniu uporczywych zabrudzeń można pracować z niewielkiej odległości. Dużą odległość należy zachować podczas czy‐ szczenia następujących powierzchni:

powierzchnie lakierowane

–

powierzchnie drewniane

–

powierzchnie gumowe

–

86 0458-603-9821-B

0000-GXX-9848-A0

0000-GXX-5094-A0

0000-GXX-9837-A1

0000-GXX-9838-A0

0000-GXX-9876-A0

10 Używanie myjki wysokociśnieniowej polski

Dysza płaska umożliwia regulację. Przekręcenie dyszy płaskiej w kierunku + powo‐

duje zwiększenie ciśnienia roboczego. Przekręcenie dyszy płaskiej w kierunku – powo‐

duje zmniejszenie ciśnienia roboczego. ► Przed rozpoczęciem czyszczenia należy skie‐

rować strumień wody na niewidoczne miejsce i sprawdzić, czy nie spowoduje uszkodzenia powierzchni.

► Dyszę trzymać w takiej odległości od czy‐

szczonej powierzchni, aby nie uszkodzić powierzchni.

► Dyszę płaską wyregulować w taki sposób, aby

nie uszkodzić czyszczonej powierzchni.

► Urządzenie natryskowe prowadzić równomier‐

nie wzdłuż czyszczonej powierzchni.

► Pracować powoli i miarowo.

10.5 Używanie środka czyszczą‐ cego

10.5.1 Zasysanie środka czyszczącego

Środki czyszczące mogą zwiększać skuteczność mycia wodą.

STIHL zaleca stosowanie środka czyszczącego firmy STIHL.

► Zbiornik środka czyszczącego chwycić za uch‐

wyty (1) i wyjąć. ► Odkręcić korek (2). ► Środki czyszczące dozować i stosować zgod‐

nie z instrukcją użytkowania środka. ► Przykręcić korek na zbiorniku środka czy‐

szczącego i dokręcić go mocno ręką. ► Chwycić zbiornik środka czyszczącego za

uchwyty i włożyć go do myjki wysokociśnienio‐

wej.

10.5.2 Zasysanie środka czyszczącego z

oddzielnego kanistra

Korek zbiornika środka czyszczącego ma stan‐ dardowy gwint pasujący do standardowych kanistrów ze środkami czyszczącymi. Można użyć osobnego kanistra środka czyszczącego.

► Wyjąć zbiornik środka czyszczącego. ► Odkręcić korek zbiornika środka czyszczą‐

cego. ► Nakręcić korek z wężem ssącym na osobny

kanister środka czyszczącego.

10.5.3 Używanie środka czyszczącego

► Przekręcić regulator (1) do oporu w kie‐

runku +.

0458-603-9821-B 87

0000-GXX-9170-A0

x 100 = V

x 100 = 33,3%

( A + B )

( 1 + 2 )

0000-GXX-9861-A0

x V = K

0000-GXX-9862-A0

polski 11 Po zakończeniu pracy

A = 1

► Przekręcić dyszę płaską (2) do oporu w kie‐

runku -.

– –

B = 2

► Ustawienie dozowania

► Przekręcić uchwyt dozowania (3) w prawo

(do 5 %). Zwiększenie ilości środka czyszczącego.

► Przekręcić uchwyt dozowania (3) w lewo

(do 0 %). Zmniejszenie ilości środka czyszczącego.

► W razie konieczności dokładnego ustawie‐

nia stężenia środka czyszczącego: Zmie‐ rzyć i obliczyć stężenie środka czyszczą‐ cego.

► Silnie zanieczyszczone powierzchnie przed

przystąpieniem do czyszczenia rozmoczyć wodą.

► Nacisnąć dźwignię pistoletu i spryskać czy‐

szczoną powierzchnię środkiem czyszczącym.

► Środek czyszczący należy nakładać od dołu

do góry i nie można zostawiać go do

Pomiar i obliczenie stężenia środka czyszczą‐ cego ► Pokrętło do regulacji ciśnienia roboczego i

ilości wody przekręcić do oporu w kierunku +. ► Uchwyt dozowania środka czyszczącego prze‐

kręcić do oporu w prawo. ► Wlać środek czyszczący do zbiornika do ozna‐

czenia 0,5 l. ► Przekręcić dyszę płaską do oporu w kierunku

-. ► Włączyć myjkę wysokociśnieniową. ► Skierować pistolet do pustego pojemnika. ► Uruchomić pistolet i wlać 2 litry do pojemnika. ► Zmierzyć zużycie środka czyszczą‐

cego „QR“ ze zbiornika.

Obliczenie rzeczywistego stężenia środka czy‐ szczącego:

wyschnięcia.

► Uchwyt dozowania przekręcić do oporu w

lewo. Środek czyszczący nie będzie już zasysany.

► Wyczyścić powierzchnię.

10.5.4 Pomiar i obliczenie stężenia środka czyszczącego

Niektóre środki czyszczące muszą być używane w określonym stężeniu. W takim przypadku należy zmierzyć natężenie przepływu wody i zużycie środka czyszczącego.

Obliczenie wstępnego rozcieńczenia środka czy‐ szczącego w %

Jeżeli rozcieńczenie wstępne nie jest podane jako wartość procentowa na opakowaniu, można je określić w następujący sposób: Proporcja:

1:1 = 50 %

–

1:2 = 33,3 %

–

1:3 = 25 %

–

1:5 = 16,6 %

– –

Przykład: Obliczenie proporcji 1:2.

88 0458-603-9821-B

1:10 = 9 %

QR = ilość zużytego środka czyszczącego (w

–

litrach). Q = 2 litry.

–

V = wstępne rozcieńczenie środka czyszczą‐

–

cego (%). K = stężenie środka czyszczącego.

–

► Jeśli obliczone stężenie wymaga skorygowa‐

nia: Zmniejszyć dozowanie na uchwycie, a następnie powtórzyć pomiar i obliczenie.

11 Po zakończeniu pracy

11.1 Po pracy

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

0000-GXX-9867-A0

0000-GXX-9853-A0

0000-GXX-9840-A0

0000-GXX-9874-A0

0000-GXX-9868-A0

11 Po zakończeniu pracy polski ► Jeśli myjka wysokociśnieniowa jest podłą‐

czona do sieci wodociągowej: Zamknąć zawór wody.

► Nacisnąć dźwignię pistoletu.

Wytworzy się ciśnienie wody. ► Zablokować dźwignię pistoletu. ► Odłączyć myjkę wysokociśnieniową od źródła

wody. ► Zdemontować wąż wody. ► Zdjąć wąż wysokociśnieniowy i spuścić z

niego pozostałą wodę. ► Zdemontować i wyczyścić dyszę oraz lancę.

► Zwinąć wąż wysokociśnieniowy (6) i zawiesić

go na uchwycie (7)

► Zdemontować pistolet i spuścić z niego pozos‐

tałą wodę. ► Wyczyścić myjkę wysokociśnieniową.

► Urządzenie natryskowe przechowywać w uch‐

wytach (8) na myjce.

► Obrócić uchwyty (1) do góry. ► Nawinąć przewód zasilający (2) na uch‐

wyty (1). ► Przymocować przewód zasilający (2) klipsem

do uchwytu (1).

11.2 Zabezpieczenie myjki wysoko‐ ciśnieniowej środkiem zapobie‐ gającym zamarzaniu

Jeśli myjka wysokociśnieniowa nie może być transportowana lub przechowywana w sposób zabezpieczający przed zamarzaniem, musi być zabezpieczona środkiem zapobiegającym zama‐ rzaniu na bazie glikolu. Środek zapobiegający zamarzaniu zapobiega zamarzaniu wody w myjce wysokociśnieniowej i uszkodzeniu myjki. ► Zdemontować lancę natryskową. ► Do myjki wysokociśnieniowej podłączyć w

miarę możliwości krótki wąż dopływu wody. Im krótszy wąż dopływu wody, tym mniej

► Włożyć zbiornik na środek czyszczący (3).

potrzeba środka zapobiegającego zamarza‐ niu.

► Środek zapobiegający zamarzaniu zmieszać

w sposób opisany w instrukcji użycia środka. ► Wlać środek do czystego zbiornika. ► Wąż dopływu wody włożyć do zbiornika ze

środkiem. ► Wcisnąć i przytrzymać dźwignię pistoletu

natryskowego. ► Włączyć myjkę wysokociśnieniową. ► Dźwignię pistoletu natryskowego naciskać do

► Włożyć dyszę płaską (4) lub dyszę rota‐

cyjną (5)

0458-603-9821-B 89

momentu, aż z pistoletu zacznie wypływać

równomierny strumień środka i skierować pis‐

tolet do zbiornika. ► Naciskać kilka razy i puszczać dźwignię pisto‐

letu natryskowego.

0000-GXX-9875-A0

0000098883_A1

0000-GXX-4370-A0

polski 12 Transport ► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Zdemontować pistolet natryskowy, wąż wyso‐

kociśnieniowy i wąż dopływu wody, spuścić środek zapobiegający zamarzaniu do zbior‐ nika.

► Środek przechować i oddać do utylizacji zgod‐

nie z obowiązującymi przepisami.

Myjkę wysokociśnieniową przechowywać

–

w zamkniętym pomieszczeniu. Myjkę wysokociśnieniową przechowywać w

–

temperaturze powyżej 0 °C. Jeśli myjki wysokociśnieniowej nie można

–

przechowywać w warunkach niegrożących zamarznięciem: Myjkę wysokociśnieniową zabezpieczyć środkiem zapobiegającym zamarzaniu.

12 Transport

12.1 Transport myjki wysokociśnie‐ niowej

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Opróżnić zbiornik na płyn czyszczący lub

zabezpieczyć go przed przewróceniem lub przesunięciem.

Ciągnięcie lub przenoszenie myjki wysokociśnie‐ niowej

14 Czyszczenie

14.1 Czyszczenie myjki wysokociś‐ nieniowej i akcesoriów

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Myjkę wysokociśnieniową, wąż wysokociśnie‐

niowy, pistolet natryskowy i akcesoria czyścić wilgotną szmatką.

► Króciec i złączki na myjce wysokociśnieniowej,

wężu wysokociśnieniowym i pistolecie natrys‐ kowym czyścić wilgotną szmatką.

► Wyczyścić pędzlem otwory wentylacyjne.

14.2 Czyszczenie dyszy i lancy natryskowej

► Ciągnąć myjkę za rączkę (1). ► Przenosić myjkę wysokociśnieniową za

rączkę (1) i za uchwyt transportowy (2).

Transport myjki wysokociśnieniowej w pojeździe ► Myjkę wysokociśnieniową zabezpieczyć w taki

sposób, aby nie mogła się przewrócić ani przesunąć.

► Jeśli myjki wysokociśnieniowej nie można

transportować w warunkach niegrożących zamarznięciem: myjkę wysokociśnieniową zabezpieczyć płynem zapobiegającym zama‐ rzaniu.

► Dyszę i lancę natryskową wypłukać pod bie‐

żącą wodą i wytrzeć szmatką.

13 Przechowywanie

13.1 Przechowywanie myjki wysoko‐ ciśnieniowej

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Myjkę wysokociśnieniową przechowywać w

następujący sposób:

Myjkę wysokociśnieniową przechowywać w

–

miejscu niedostępnym dla dzieci. Myjka wysokociśnieniowa musi być czysta i

–

sucha.

90 0458-603-9821-B

► Jeśli dysza jest zatkana: wyczyścić dyszę przy

pomocy igły czyszczącej.

0000-GXX-9881-A0

0000-GXX-4373-A0

15 Konserwacja polski

14.3 Czyszczenie sitka dopływu wody

► Wyjąć uszczelkę (1) z zamknięcia (2). ► Zamknięcie (2) odkręcić od obudowy filtra (5). ► Wyjąć uszczelkę (3) z zamknięcia (2). ► Wyjąć filtr (4) z obudowy filtra (5). ► Uszczelki (1 i 3), zamknięcie (2) i filtr (4)

wypłukać pod bieżącą wodą.

► Uszczelki (1 i 3) posmarować smarem do

armatury.

► Zmontować z powrotem filtr wody.

15 Konserwacja

► Odkręcić króciec (1) złączki wody. ► Wyciągnąć sitko dopływu wody (2) ze złączki

wody. ► Wypłukać sitko (2) pod bieżącą wodą. ► Włożyć sitko (2) do złączki wody. ► Nakręcić króciec (1) i dokręcić do ręką.

14.4 Czyszczenie filtra wody

Filtr wody musi zostać rozmontowany do wyczy‐ szczenia.

15.1 Częstotliwość konserwacji

Częstotliwość konserwacji zależy od warunków otoczenia oraz warunków roboczych. Firma STIHL zaleca następującą częstotliwość konserwacji:

Co miesiąc ► Wyczyścić sitko dopływu wody.

16 Naprawa

16.1 Naprawa myjki wysokociśnie‐ niowej

Użytkownik nie może samodzielnie naprawiać myjki wysokociśnieniowej ani akcesoriów. ► Jeśli myjka wysokociśnieniowa lub akcesoria

są uszkodzone: Nie używać myjki wysokociś‐ nieniowej ani akcesoriów i skontaktować się z autoryzowanym dealerem STIHL.

17 Rozwiązywanie problemów

17.1 Usuwanie usterek myjki wysokociśnieniowej

Usterka Przyczyna Pomoc Myjka wysokociśnien‐

iowa nie uruchamia się mimo naciśnięcia dźwigni pistoletu.

0458-603-9821-B 91

Nie jest włożona wtyczka przewodu zasilającego lub przedłużacza.

Zadziałał wyłącznik nadprądowy (bez‐ piecznik) lub wyłącznik różnicowo-prą‐ dowy. Obwód elektryczny jest przecią‐ żony elektrycznie lub uszkodzony.

Gniazdko nie jest wystarczająco zabezpieczone.

Przedłużacz ma nieprawidłowy prze‐ krój.

Przedłużacz jest zbyt długi. ► Użyć przedłużacza o prawidłowej

► Włożyć wtyczkę przewodu zasilają‐

cego lub przedłużacza.

► Znaleźć i usunąć przyczynę zadzia‐

łania. Włożyć wyłącznik nadprądowy (bezpiecznik) lub wyłącznik różni‐ cowo-prądowy.

► Wyłączyć inne urządzenia podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Podłączyć wtyczkę przewodu zasila‐

jącego do zabezpieczonego odpo‐ wiednio gniazdka elektrycznego,

18.1.

► Użyć przedłużacza o prawidłowym

przekroju, 18.3

długości, 18.3

polski 17 Rozwiązywanie problemów

Usterka Przyczyna Pomoc Silnik elektryczny jest zbyt ciepły. ► Poczekać 5 minut do schłodzenia

Myjka wysokociśnien‐ iowa nie uruchamia się po włączeniu. Sil‐ nik elektryczny buczy.

Myjka wysokociśnien‐ iowa wyłącza się podczas pracy.

Pompa wysokociśni‐ eniowa włącza się i wyłącza wielokrotnie bez naciskania dźwigni pistoletu.

Ciśnienie robocze zmienia się lub spada.

Strumień wody ma zmieniony kształt.

Dodatkowy środek czyszczący nie jest zasysany.

Zużyta dysza Venturiego. Naprawić urządzenie w serwisie autor‐

Problemy z połącze‐ niem ze sobą złączek

Napięcie sieciowe jest za niskie. ► Nacisnąć i przytrzymać dźwignię

Przedłużacz ma nieprawidłowy prze‐ krój.

Przedłużacz jest zbyt długi. ► Użyć przedłużacza o prawidłowej

Wtyczka przewodu zasilającego lub przedłużacza została wyciągnięta z gniazdka.

Zadziałał wyłącznik nadprądowy (bez‐ piecznik) lub wyłącznik różnicowo-prą‐ dowy. Obwód elektryczny jest przecią‐ żony elektrycznie lub uszkodzony.

Gniazdko nie jest wystarczająco zabezpieczone.

Silnik elektryczny jest zbyt ciepły. ► Poczekać 5 minut do schłodzenia

Pompa wysokociśnieniowa, wąż wyso‐ kociśnieniowy lub urządzenie natrys‐ kowe są nieszczelne.

Zbyt mało wody. ► Otworzyć całkowicie zawór wody.

Dysza jest zatkana. ► Wyczyścić dyszę. Sitko na wlocie wody lub filtr wody są

zatkane. Pompa wysokociśnieniowa, wąż wyso‐

kociśnieniowy lub urządzenie natrys‐ kowe są nieszczelne lub uszkodzone.

Dysza jest zatkana. ► Wyczyścić dyszę.

Dysza jest zużyta. ► Wymienić dyszę. Zbiornik środka czyszczącego jest

pusty.

Dysza płaska nie jest przekręcona do oporu w kierunku –.

Uszczelki złączek nie są nasmaro‐ wane.

się myjki wysokociśnieniowej.

► Wyczyścić dyszę.

pistoletu i włączyć myjkę wysokociś‐ nieniową.

► Wyłączyć inne urządzenia podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Użyć przedłużacza o prawidłowym

przekroju, 18.3

długości, 18.3

► Włożyć wtyczkę przewodu zasilają‐

cego lub przedłużacza.

► Znaleźć i usunąć przyczynę zadzia‐

łania. Włożyć wyłącznik nadprądowy (bezpiecznik) lub wyłącznik różni‐ cowo-prądowy.

► Wyłączyć inne urządzenia podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Podłączyć wtyczkę przewodu zasila‐

jącego do zabezpieczonego odpo‐ wiednio gniazdka elektrycznego,

18.1.

się myjki wysokociśnieniowej.

► Wyczyścić dyszę. ► Sprawdzić myjkę wysokociśnieni‐

ową w serwisie autoryzowanego dealera STIHL.

► Zapewnić wystarczającą ilość wody.

► Wyczyścić sitko na wlocie wody lub

filtr wody.

► Sprawdzić myjkę wysokociśnieni‐

ową w serwisie autoryzowanego dealera STIHL.

► Napełnić zbiornik środkiem czyszc‐

zącym.

► Przekręcić dyszę płaską do oporu w

kierunku –.

yzowanego dealera STIHL. ►

Nasmarować uszczelki. 17.2

92 0458-603-9821-B

0000-GXX-9879-A0

18 Dane techniczne polski

Usterka Przyczyna Pomoc w myjce wysokociśni‐

eniowej, węża wyso‐ kociśnieniowego, pis‐ toletu lub lancy.

17.2 Smarowanie uszczelek

► Posmarować uszczelki (1) smarem do arma‐

tury.

18 Dane techniczne

18.1 Myjka wysokociśnieniowa STIHL RE 150

Wersja 230 V / 50 Hz

Bezpiecznik (charakterystyka „C“ lub „K“):

–

13 A Pobór mocy (UE) 2019/1781 §2(2) (j): 2,9 kW

–

Maksymalna dozwolona impedancja sieci:

–

0,32 Ω Klasa ochronności: I

–

Stopień ochrony: IPX5

–

Ciśnienie robocze (p): 14 MPa (140 barów)

–

Maksymalne dopuszczalne ciśnienie (p max.):

–

18 MPa (180 barów) Maksymalne ciśnienie dopływu wody

–

(p in max.): 1 MPa (10 barów) Maksymalny przepływ wody (Q max):

–

10,2 l/min (612 l/h) Minimalny przepływ wody (Q min.): 9,0 l/min

–

(540 l/h) Maksymalna siła zwrotna: 21 N

–

Maksymalna wysokość zasysania: 0,5 m

–

Maks. temperatura wody podczas tłoczenia

–

(t in max): 60°C Maks. temperatura wody podczas ssania:

–

20°C Wymiary

Długość: 383 mm

–

Szerokość: 380 mm

–

Maksymalna wysokość 981 mm

–

Minimalna wysokość: 792 mm

–

Długość węża wysokociśnieniowego: 9 m

–

Masa (m) z zamontowanym osprzętem: 30 kg

–

0458-603-9821-B 93

Wersja 220-240 V / 50 Hz

Bezpiecznik (charakterystyka „C“ lub „K“):

–

10 A Pobór mocy (UE) 2019/1781 §2(2) (j): 2,2 kW

–

Maksymalna dozwolona impedancja sieci:

–

0,45 Ω Klasa ochronności: I

–

Stopień ochrony: IPX5

–

Ciśnienie robocze (p): 12 MPa (120 barów)

–

Maksymalne dopuszczalne ciśnienie (p max.):

–

18 MPa (180 barów) Maksymalne ciśnienie dopływu wody

–

(p in max.): 1 MPa (10 barów) Maksymalny przepływ wody (Q max): 8,7 l/min

–

(522 l/h) Minimalny przepływ wody (Q min.): 7,8 l/min

–

(468 l/h) Maksymalna siła zwrotna: 16 N

–

Maksymalna wysokość zasysania: 0,5 m

–

Maks. temperatura wody podczas tłoczenia

–

(t in max): 60°C Maks. temperatura wody podczas ssania:

–

20°C Wymiary

Długość: 383 mm

–

Szerokość: 380 mm

–

Maksymalna wysokość 981 mm

–

Minimalna wysokość: 792 mm

–

Długość węża wysokociśnieniowego: 9 m

–

Masa (m) z zamontowanym osprzętem: 30 kg

–

Wersja 220 V / 60 Hz

Bezpiecznik (charakterystyka „C“ lub „K“):

–

15 A Pobór mocy (UE) 2019/1781 §2(2) (j): 2,8 kW

–

Maksymalna dozwolona impedancja sieci:

–

0,32 Ω Klasa ochronności: I

–

Stopień ochrony: IPX5

–

Ciśnienie robocze (p): 13 MPa (130 barów)

–

Maksymalne dopuszczalne ciśnienie (p max.):

–

18 MPa (180 barów) Maksymalne ciśnienie dopływu wody

–

(p in max.): 1 MPa (10 barów) Maksymalny przepływ wody (Q max): 10 l/min

–

(600 l/h) Minimalny przepływ wody (Q min.): 9,3 l/min

–

(560 l/h) Maksymalna siła zwrotna: 20 N

–

Maksymalna wysokość zasysania: 0,5 m

–

polski 19 Części zamienne i akcesoria

Maks. temperatura wody podczas tłoczenia

–

(t in max): 60°C Maks. temperatura wody podczas ssania:

–

20°C Wymiary

Długość: 383 mm

–

Szerokość: 380 mm

–

Maksymalna wysokość 981 mm

–

Minimalna wysokość: 792 mm

–

Długość węża wysokociśnieniowego: 9 m

–

Masa (m) z zamontowanym osprzętem: 30 kg

–

Dane dotyczące ciśnienia zmierzono przy ciśnie‐ niu dopływu wynoszącym 0,3 MPa (3 bar).

18.2 Myjka wysokociśnieniowa STIHL RE 170

Wersja 230 V / 50 Hz

Bezpiecznik (charakterystyka „C“ lub „K“):

–

16 A Pobór mocy (UE) 2019/1781 §2(2) (j): 3,3 kW

–

Maksymalna dozwolona impedancja sieci:

–

0,32 Ω Klasa ochronności: I

–

Stopień ochrony: IPX5

–

Ciśnienie robocze (p): 15 MPa (150 barów)

–

Maksymalne dopuszczalne ciśnienie (p max.):

–

18 MPa (180 barów) Maksymalne ciśnienie dopływu wody

–

(p in max.): 1 MPa (10 barów) Maksymalny przepływ wody (Q max):

–

10,8 l/min (648 l/h) Minimalny przepływ wody (Q min.): 9,5 l/min

–

(570 l/h) Maksymalna siła zwrotna: 24 N

–

Maksymalna wysokość zasysania: 0,5 m

–

Maks. temperatura wody podczas tłoczenia

–

(t in max): 60°C Maks. temperatura wody podczas ssania:

–

20°C Wymiary

Długość: 383 mm

–

Szerokość: 380 mm

–

Maksymalna wysokość 981 mm

–

Minimalna wysokość: 792 mm

–

Długość węża wysokociśnieniowego: 9 m

–

Masa (m) z zamontowanym osprzętem: 30 kg

–

Dane dotyczące ciśnienia zmierzono przy ciśnie‐ niu dopływu wynoszącym 0,3 MPa (3 bar).

18.3 Przedłużacze

W przypadku używania przedłużacza musi on mieć przewód ochronny. W zależności od napię‐ cia i długości przedłużacza jego żyły muszą mieć następujący przekrój:

Jeśli napięcie znamionowe na tabliczce znamio‐ nowej wynosi 220 V do 240 V:

Długość kabla do 20 m: AWG 15 / 1,5 mm²

–

Długość kabla 20 m do 50 m: AWG 13 /

–

2,5 mm²

Jeśli napięcie znamionowe na tabliczce znamio‐ nowej wynosi 100 V do 127 V:

Długość kabla do 10 m: AWG 14 / 2,0 mm²

–

Długość kabla 10 m do 30 m: AWG 12 /

–

3,5 mm²

18.4 Wartości poziomu hałasu i drgań RE 150, 170

Wartość korekcji poziomu ciśnienia akustycz‐ nego wynosi 2 dB(A). Wartość korekcji poziomu mocy akustycznej wynosi 2 dB(A). Wartość korekcji drgań wynosi 2 m/s².

Poziom ciśnienia akustycznego LpA mierzo‐

–

nego wg EN 60335‑2‑79:

71 dB(A)

–

Poziom mocy akustycznej LwA mierzonej wg

–

EN 60335‑2‑79:

85 dB(A)

–

Poziom drgań ah mierzonych wg

–

EN 60335‑2‑79, pistolet: 2,4 m/s².

18.5 REACH

Rozporządzenie REACH jest unijnym rozporzą‐ dzeniem w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów.

Informacje dotyczące zgodności z rozporządze‐ niem REACH znajdują się pod adresem: www.stihl.com/reach .

19 Części zamienne i akceso‐

ria

19.1 Części zamienne i akcesoria

Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL.

Firma STIHL zaleca używanie oryginalnych części zamiennych i akcesoriów STIHL.

Mimo nieustannej obserwacji rynku firma STIHL nie jest w stanie ocenić niezawodności, bezpie‐ czeństwa i przydatności części zamiennych i akcesoriów innych producentów i dlatego nie może ręczyć za ich używanie.

Oryginalne części zamienne i akcesoria STIHL można nabyć u dealerów STIHL.

94 0458-603-9821-B

20 Utylizacja български

20 Utylizacja

20.1 Utylizacja myjki wysokociśnie‐

ANDREAS STIHL AG & Co. KG HRA 260269, Sąd Rejonowy w Stuttgarcie

niowej

Informacje na temat utylizacji są dostępne w lokalnym urzędzie lub u autoryzowanego dea‐ lera STIHL.

Nieprawidłowa utylizacja może powodować szkody na zdrowiu i obciążyć środowisko. ► Produkty STIHL i ich opakowania zgodnie

z lokalnymi przepisami oddać do właściwego miejsca zbiórki w celu recyklingu.

► Nie wyrzucać do zwykłego pojemnika na

odpady komunalne.

21 Deklaracja zgodności UE

21.1 Myjka wysokociśnieniowa STIHL RE 150, 170

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Niemcy oświadcza na własną odpowiedzialność, że

rodzaj konstrukcji: myjka wysokociśnieniowa

–

Producent: STIHL

–

Typ: RE 150, RE 170

–

nr identyfikacji serii: RE01

–

spełnia odnośne postanowienia dyrek‐ tyw 2011/65/UE, 2006/42/WE, 2014/30/UE oraz 2009/125/WE i została skonstruowana i wypro‐ dukowana zgodnie z następującymi normami w wersji obowiązującej w dniu produkcji: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Przy ustalaniu odpowiadających wynikom pomia‐ rów oraz gwarantowanego poziomu mocy akus‐ tycznej zastosowano procedurę przewidzianą przez dyrektywę 2000/14/WE, załącznik V, z uwzględnieniem wymagań określonych w nor‐ mie ISO 3744.

zmierzony poziom mocy akustycznej:

–

85 dB(A) gwarantowany poziom mocy akustycznej:

–

87 dB(A)

Dokumentacja techniczna jest przechowywana w Dziale certyfikacji produktów firmy AND‐ REAS STIHL AG & Co. KG.

Rok produkcji, kraj produkcji oraz numer seryjny są podane na myjce wysokociśnieniowej.

Waiblingen, 03.02.2021

z up. Dr. Jürgen Hoffmann, kierownik Działu Dopusz‐

czania Produktów i Regulacji Prawnych

Съдържание

1 Предговор................................................ 95

2 Информация относно настоящото

Ръководството за употреба....................96

3 Преглед на съдържанието......................97

4 Указания за безопасност........................ 98

5 Подготовка на апарата за почистване

под високо налягане за работа............106

6 Сглобяване на апарата за почистване

под високо налягане............................. 106

7 Свързване с източника на вода........... 108

8 Свързване на апарата за почистване под

високо налягане към електрическата

мрежа..................................................... 110

Включване и изключване на апарата за

почистване под високо налягане......... 110

10 Работа с апарата за почистване под

високо налягане.................................... 111

11 След работа...........................................114

12 Транспортиране.................................... 115

13 Съхранение........................................... 115

14 Почистване............................................ 116

15 Поддръжка /обслужване....................... 117

16 Ремонт....................................................117

17 Отстраняване на неизправности......... 117

18 Технически данни..................................119

19 Резервни части и принадлежности......121

20 Отстраняване /изхвърляне...................121

21 Декларация на ЕС (EU) за съответствие

................................................................ 121

1 Предговор

Уважаеми клиенти, Радваме се, че сте избрали изделие на

фирма STIHL. Ние разработваме и произвеж‐ даме продукти с най-високо качество в съот‐ ветствие с изискванията на нашите клиенти. Така се създават продукти, които се отлича‐ ват с висока надеждност дори при изключи‐ телно високо натоварване.

Превод на оригинала на Ръководството за употреба

0000008682_005_BG

Напечатано на хартия, избелена без употребата на хлор.

Печатарските бои съдържат растителни масла: хартията е годна за вторична употреба.

0458-603-9821-B. VA1.C22.

0458-603-9821-B 95

български 2 Информация относно настоящото Ръководството за употреба

STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализи‐ раните ни търговски обекти са готови да ви дадат компетентна консултация и съвети, както и да поемат комплексно техническо обс‐ лужване на закупените от Вас апарати.

STIHL е категоричен привърженик на устойчи‐ вото и отговорно отношение към природата. Настоящото ръководство за употреба следва да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.

Благодарим Ви за доверието и Ви пожела‐ ваме удоволствие от употребата на изде‐ лието от фирма STIHL.

Dr. Nikolas Stihl

ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.

2 Информация относно

настоящото Ръковод‐ ството за употреба

2.1 Действащи документи

Валидни са местните предписания за безо‐ пасност. ► Допълнително към настоящото ръковод‐

ство за употреба да се прочетат, разберат и съхраняват следните документи:

Ръководство за употреба и опаковка на

–

използваните принадлежности Ръководство за употреба и опаковка на

–

използвания почистващ препарат

2.2 Обозначение на предупреди‐ телни указания, които се сре‐ щат в текста

ПРЕДУПРЕЖДЕНИЕ

■ Това указание предупреждава за опасно‐ стите, които могат да доведат до тежки наранявания или до смърт. ►

Посочените мерки ще помогнат за пред‐ отвратяването на тежки наранявания или смърт.

УКАЗАНИЕ

■ Това указание предупреждава за опасно‐ сти, които могат да доведат до материални щети. ►

Посочените мерки ще помогнат за пред‐ отвратяването на материални щети.

2.3 Символи в текста

Този символ насочва към глава от настоящото ръководството за употреба.

ОПАСНОСТ

■ Това указание предупреждава за опасно‐ стите, които могат да доведат до тежки наранявания или до смърт. ►

Посочените мерки ще помогнат за пред‐ отвратяването на тежки наранявания или смърт.

96 0458-603-9821-B

0000-GXX-9863-A0

3 Преглед на съдържанието български

3 Преглед на съдържа‐

нието

3.1 Апарат за почистване с

високо налягане

1 Въртящ се регулатор

Въртящият се регулатор служи за регули‐ ране на работното налягане и количе‐ ството вода.

2 Захранващ кабел

Захранващият кабел свързва апарата за почистване с високо налягане с щепсела за свързване с електрическата мрежа.

3 Щепсел за свързване с електрическата

мрежа Щепселът свързва захранващия кабел с контакта.

4 Държач със скоба

Държачът служи за сваляне и съхраняване на захранващия кабел и може да се върти.

0458-603-9821-B 97

Скобата държи щепсела за свързване с електрическата мрежа към навития захранващ кабел.

5 Блокиращо копче

Блокиращото копче блокира регулирането на ръкохватката.

6 Ръчка за дозиране

Ръчката за дозиране служи за настройка на желаната дозировка на средството за почистване.

7 Въртящ се комутатор

Въртящият се комутатор служи за включ‐ ване и изключване на апарата за почи‐ стване с високо налягане.

8 Манометър

Манометърът показва налягането на висо‐ конапорната помпа.

9 Клапа

Клапата покрива доставените дюзи и почи‐ стващата игла.

10 Щуцер

Щуцерът служи за свързване на високона‐ порния маркуч.

11 Щуцер

Щуцерът служи за свързване на маркуча за вода.

12 Транспортна дръжка

Транспортната дръжка служи за носене на апарата за почистване с високо налягане.

13 Държач

Държачите служат за съхранение на пистолета за разпръскване.

14 Ръкохватка

Ръкохватката служи за носене и преме‐ стване на апарата за почистване с високо налягане.

15 Държач

Държачът служи за съхранение на високо‐ напорния маркуч.

16 Съд за средство за почистване

Съдът за средство за почистване служи за почистване със средство за почистване.

# Табелка за мощността с машинен номер

1 2 3

78 6

0000-GXX-9164-A0

български 4 Указания за безопасност

3.2 Пръскащо устройство

dB(A), за да се направят сравними звуковите емисии на изделията.

С тези символи се обозначават ори‐ гинални резервни части и ориги‐ нални принадлежности на STIHL.

4 Указания за безопасност

4.1 Предупредителни символи

Предупредителните символи върху водо‐ струйката означават следното:

1 Струйна тръба за пръскане

Струйната тръба за пръскане свързва пистолета за разпръскване с дюзата.

2 Пистолет за разпръскване

Пистолетът за разпръскване служи за задържане и водене на пръскащото устройство.

3 Фиксиращ лост

Фиксаторният лост деблокира лоста.

4 Лост

Лостът отваря и затваря вентила в писто‐ лета за разпръскване. Пистолетът пуска и спира водната струя.

5 Блокиращ лост

Блокиращият лост държи щуцера в писто‐ лета за разпръскване.

6 Почистваща игла

Почистващата игла служи за почистване на дюзите.

7 Дюза с плоска струя

Дюзата с плоска струя произвежда плоска водна струя.

8 Ротационна дюза

Ротационната дюза произвежда устойчива, въртяща се струя вода.

3.3 Символи

Символите могат да се намират върху апа‐ рата за почистване с високо налягане и прис‐ пособлението за разпръскване и означават следното:

В тази позиция фиксиращият лост деблокира лоста.

В тази позиция фиксиращият лост бло‐ кира лоста.

Изделието да не се изхвърля заедно с битовите отпадъци.

Гарантирано максимално ниво на звуковата мощност в съответствие с Директива 2000/14/EО в децибели /

4.2 Употреба по предназначение

Апаратът за почистване с високо налягане STIHL RE 150 или RE 170 служи за почи‐ стване например на превозни средства, ремаркета, тераси, пътища и фасади.

Апаратът за почистване с високо налягане не трябва да се използва, когато вали дъжд.

Да се спазват указанията за безо‐ пасност и мерките, свързани с тях.

Да се прочете, разбере и съхранява настоящото Ръководство за упо‐ треба.

Да се носят предпазни очила.

Водната струя да не се

–

насочва към хора и животни. Водната струя да не се

–

насочва към електрически инсталации, електрически връзки, контакти и токопро‐ водящи проводници. Водната струя да не се

–

насочва към електрически уреди и водоструйката.

В случай, че захранващият или удължителният кабел е повреден: извадете щепсела от контакта.

Водоструйката да не се свързва директно към водопроводната мрежа за питейна вода.

Водоструйката да се изключва при спиране на работа, транспортиране, съхранение, извършване на под‐ дръжка или ремонт.

Водоструйката да не се използва, транспортира или съхранява при температури под 0 °C.

98 0458-603-9821-B

4 Указания за безопасност български

ПРЕДУПРЕЖДЕНИЕ

■ При използване на апарата за почистване с високо налягане не по предназначение, може да се стигне до тежки наранявания или смърт на хора и материални щети на предмети. ►

Апаратът за почистване с високо наля‐ гане да се използва така, както е опи‐

сано в това ръководство за употреба. Апаратът за почистване с високо налягане STIHL RE 150 или RE 170 не е предназначен за следните приложения:

Почистване на азбестов цимент и подобни

–

повърхности Почистване на повърхности, които са боя‐

–

дисани или лакирани с боя, съдържаща олово Почистване на повърхности, които влизат в

–

контакт с хранителни продукти Почистване на самия апарат за почистване

–

с високо налягане

4.3 Изисквания към ползвателя

ПРЕДУПРЕЖДЕНИЕ

■ Ползвателите, които не са инструктирани

предварително, не са в състояние да раз‐ познаят или преценят опасностите, свър‐ зани с водоструйката. Ползвателят или други хора могат да получат тежки или смъртоносни наранявания.

► Прочетете, разберете и съхраня‐

вайте настоящото ръководство за употреба.

► Когато водоструйката се дава на друг

ползвател: да му се предаде също и

ръководството за употреба.

►

Уверете се, че ползвателят удовлетво‐

рява следните изисквания:

Ползвателят е отпочинал.

–

Тази машина не трябва

–

да с използва от хора (включително деца) с намалени физически, сетивни или умствени способности или липса на опит и знания.

Ползвателят е в състояние да раз‐

–

познае и прецени опасностите от водоструйката.

Ползвателят е пълно‐

–

летно лице или се обу‐ чава професионално в съответствие с нацио‐ налните разпоредби под надзора на друго лице.

Ползвателят трябва да е

–

получил инструкции от сътрудник в специализи‐ ран търговски обект на фирма STIHL или от друго компетентно лице, преди да пристъпи към работа с водоструйката за първи път.

Ползвателят не бива да работи с

–

водоструйката когато се намира под въздействие на алкохол, медика‐ менти или наркотици.

► При съмнения се обърнете към специа‐

лизиран търговски обект на STIHL.

4.4 Облекло и екипировка

ПРЕДУПРЕЖДЕНИЕ

■

По време на работа могат да се изхвърча‐ ват нагоре предмети с висока скорост. Ползвателят може да получи нараняване.

► Носете плътно прилягащи

защитни очила. Подходящи защитни очила са тези, които са минали проверка по стандарт EN 166 или по националните нор‐ мативи и със съответна марки‐ ровка се предлагат в търговската мрежа.

►

Трябва да се носи плътно прилягаща риза с дълги ръкави и дълъг панталон.

■ По време на работа могат да се образуват аерозоли. Вдишаните аерозоли могат да увредят здравето и да предизвикат алер‐ гични реакции. ►

Необходимо да се извърши оценка на риска в зависимост от почистваната повърхност и обкръжението й.

►

Ако оценката на риска покаже, че се образуват аерозоли: носете респира‐

0458-603-9821-B 99

български 4 Указания за безопасност

торна маска с клас на защита FFP2 или сравним клас.

■ Ако ползвателят носи неподходящи обувки, той може да се подхлъзне. Ползвателят може да получи нараняване. ►

Да се носят здрави затворени обувки с предпазващи от хлъзгане подметки с грайфери.

4.5 Работен участък и неговата

околност

ПРЕДУПРЕЖДЕНИЕ

■ Външни хора, деца и животни не могат да разпознават и оценяват опасности, свър‐ зани с работа на апарата за почистване с високо налягане и опасностите от евен‐ туално изхвърчащи предмети. Външни хора, деца и животни могат да получат тежки наранявания и да бъдат причинени материални щети.

►Външни лица, деца и

животни да не се допускат в работната зона.

►Не оставяйте апарата за

почистване с високо наля‐ гане без наблюдение.

►Уверете се, че деца не

могат да играят с апарата за почистване с високо налягане.

■

Ако се работи по време на дъжд или във влажна среда, може да се получи електри‐ чески удар. Той може да причини тежко нараняване на ползвателя или дори смър‐ тен изход, както и повреждане на апарата за почистване с високо налягане. ►

Не работете в дъждовно време.

► Монтирайте апарата за почистване с

високо налягане така, че да не се мокри от капещата вода.

►

Монтирайте апарата за почистване с високо налягане ивън мокър работен участък.

■

Електрическите компоненти на апарата за почистване с високо налягане могат да произвеждат искри. В лесно възпламенима или експлозивна среда искрите могат да предизвикат пожар или експлозия. Може да

се стигне до тежки наранявания и смърт на хора и до материални щети. ► Да не се работи в лесно възпламенима

или експлозивна среда.

4.6 Състояние, съответстващо на изискванията за безопас‐ ност

Водоструйката се намира в състояние, съо‐ тветстващо на изискванията за безопасност, ако са изпълнени следните условия:

Водоструйката не е повредена.

–

Високонапорният маркуч, муфите и пръска‐

–

щото устройство не са повредени. Високонапроният маркуч, муфите и пръска‐

–

щото устройство са монтирани правилно. Захранващият кабел, удължителният кабел

–

и щепселите им не са повредени. Водоструйката е чиста и суха.

–

Пръскащото устройство е чисто.

–

Елементите на управлението функционират

–

нормално и не са променени. Монтирани са оригинални аксесоари на

–

STIHL за тази водоструйка. Аксесоарите са монтирани правилно.

–

ПРЕДУПРЕЖДЕНИЕ

■ При състояние, неотговарящо на изисква‐

нията за техническа безопасност, е въз‐ можно конструктивни части вече да не функционират правилно, а предпазните устройства - да не действат. Може да се стигне до сериозни наранявания на хора или смърт. ►

Работете с изправна водоструйка.

► Работете с изправен високонапорен мар‐

куч, изправни муфи и изправно пръскащо устройство.

►

Монтирайте високонапорния маркуч, муфите и пръскащото устройство така, както е описано в това ръководство за употреба.

►

Работете с изправен захранващ кабел, изправен удължителен кабел и изправен щепсел.

►

Ако водоструйката е замърсена или мокра: почистете водоструйката и я оста‐ вете да изсъхне.

►

Ако пръскащото устройство е замърсено:

почистете го. ► Не модифицирайте водоструйката. ► Ако елементите за управление не функ‐

ционират: не работете с водоструйката. ► Монтирайте оригинални аксесоари на

STIHL за тази водоструйка.

100 0458-603-9821-B

Stihl RE 150, RE 170 Instruction Manual [bg, cs, de, hu, pl, ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

2.1 Geltende Dokumente

1 Vorwort

2.3 Symbole im Text

3 Übersicht deutsch

3.1 Hochdruckreiniger

3.2 Spritzeinrichtung

deutsch 4 Sicherheitshinweise

3.3 Symbole

4.1 Warnsymbole

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Arbeiten

4.8 Reinigungsmittel

4.9 Wasser anschließen

4.10 Elektrisch anschließen

4.11 Transportieren

4.12 Aufbewahren

5 Hochdruckreiniger einsatzbereit machen deutsch

6.3 Hochdruckschlauch anbauen und abbauen

6.5 Strahlrohr anbauen und abbauen

6.4 Spritzpistole anbauen und abbauen

7 An eine Wasserquelle anschließen deutsch

6.6 Düse anbauen und abbauen

8 Hochdruckreiniger elektrisch anschließen deutsch ► Hebel der Spritzpistole drücken und gedrückt

9.2 Hochdruckreiniger ausschalten

8.1 Hochdruckreiniger elektrisch anschließen

10.1 Spritzpistole halten und führen

9.1 Hochdruckreiniger einschalten

10.4 Reinigen

10.5 Mit Reinigungsmittel arbeiten

deutsch 11 Nach dem Arbeiten

11.1 Nach dem Arbeiten

12 Transportieren deutsch

11.2 Hochdruckreiniger mit einem Frostschutzmittel schützen

deutsch 13 Aufbewahren

14.3 Wasserzulaufsieb reinigen

14 Reinigen

14.2 Düse und Strahlrohr reinigen

14.4 Wasserfilter reinigen

15 Warten deutsch

16 Reparieren

15.1 Wartungsintervalle

16.1 Hochdruckreiniger reparieren

17 Störungen beheben

17.1 Störungen des Hochdruckreinigers beheben

18 Technische Daten

17.2 Dichtungen fetten

18.1 Hochdruckreiniger STIHL RE 150

deutsch 19 Ersatzteile und Zubehör

18.2 Hochdruckreiniger STIHL RE 170

18.3 Verlängerungsleitungen

18.5 REACH

19.1 Ersatzteile und Zubehör

20 Entsorgen

20.1 Hochdruckreiniger entsorgen

21 EU-Konformitätserklärung česky ► Nicht mit dem Hausmüll entsorgen.

21.1 Hochdruckreiniger STIHL RE 150, 170

22 Anschriften

22.2 STIHL Vertriebsgesellschaften

22.3 STIHL Importeure

22.1 STIHL Hauptverwaltung

česky 1 Úvod

2.1 Platné dokumenty

2.2 Označení varovných odkazů v textu

2.3 Symboly v textu

3 Přehled česky

3.1 Vysokotlaký čistič

3.2 Stříkací zařízení

česky 4 Bezpečnostní pokyny

3.3 Symboly

4.2 Řádné používání

4.1 Varovné symboly

4.3 Požadavky na uživatele

4.5 Pracovní pásmo a okolí

4.4 Oblečení a vybavení
