MH 600.1

2 - 27 Инструкция по эксплуатации 27 - 50 Lietošanas instrukcija 50 - 75 Інструкція з експлуатації 75 - 100 οδηγίες χρήσης 100 - 123 Udhëzimi për përdorim 123 - 144 Kasutusjuhend 144 - 167 Eksploatavimo instrukcija 167 - 193 Ръководство за употреба 193 - 216 Instrucţiuni de utilizare

Page 2

pyccкий

Содержание

1 Предисловие..............................................2

2 Информация к данному руководству по

эксплуатации............................................. 2

3 Обзор..........................................................3

4 Указания по технике безопасности..........4

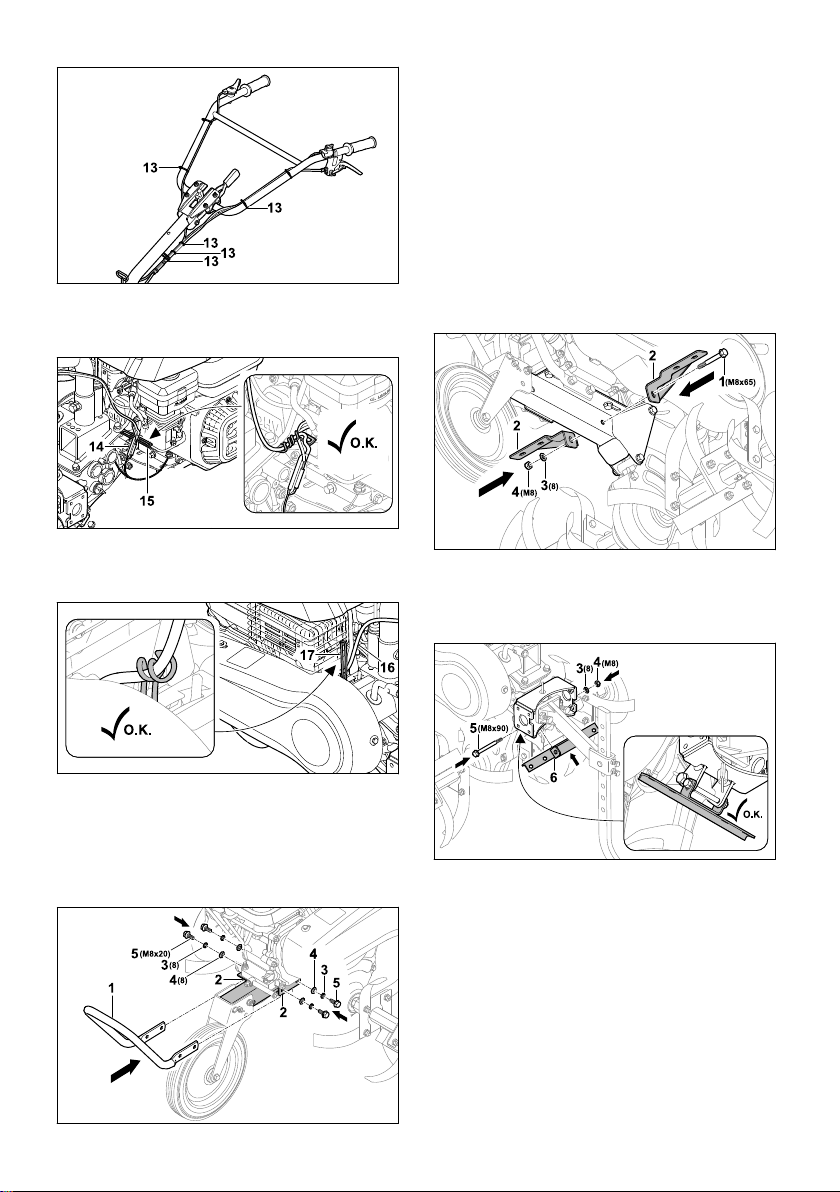

5 Подготовка культиватора к работе........10

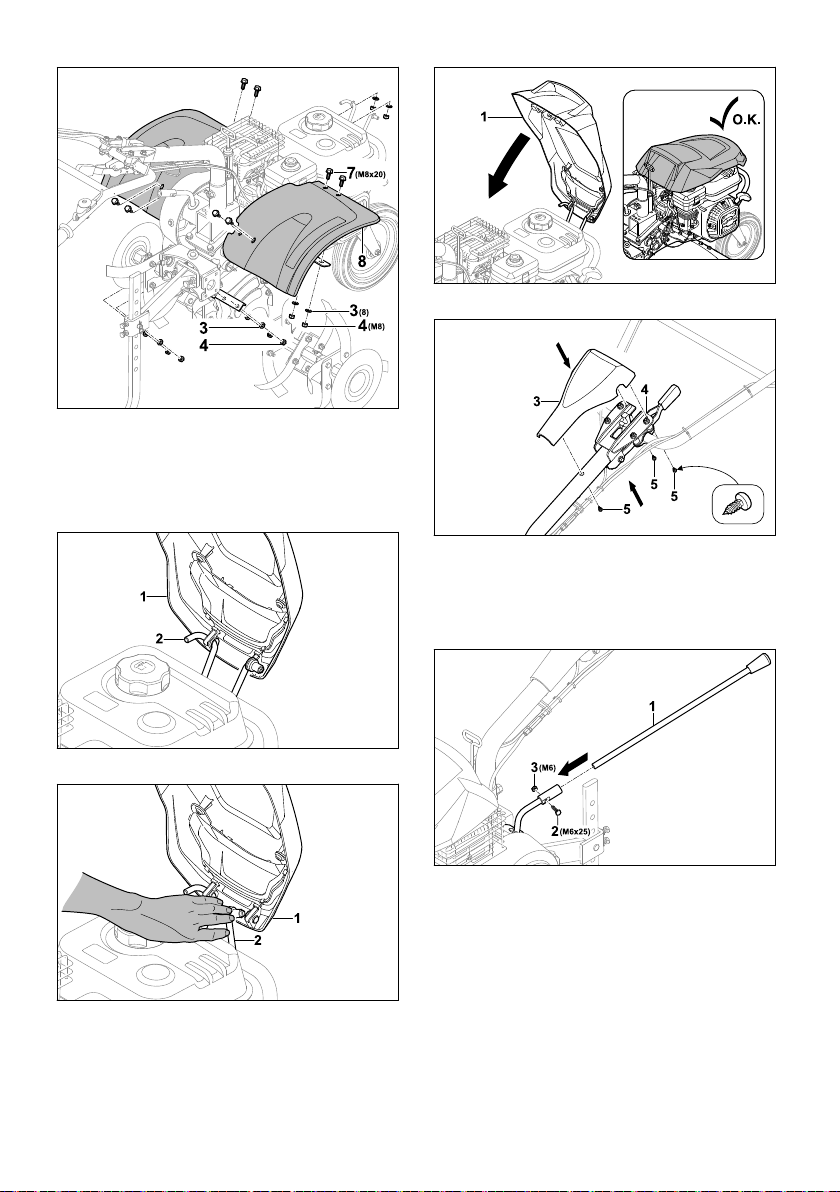

6 Сборка культиватора.............................. 10

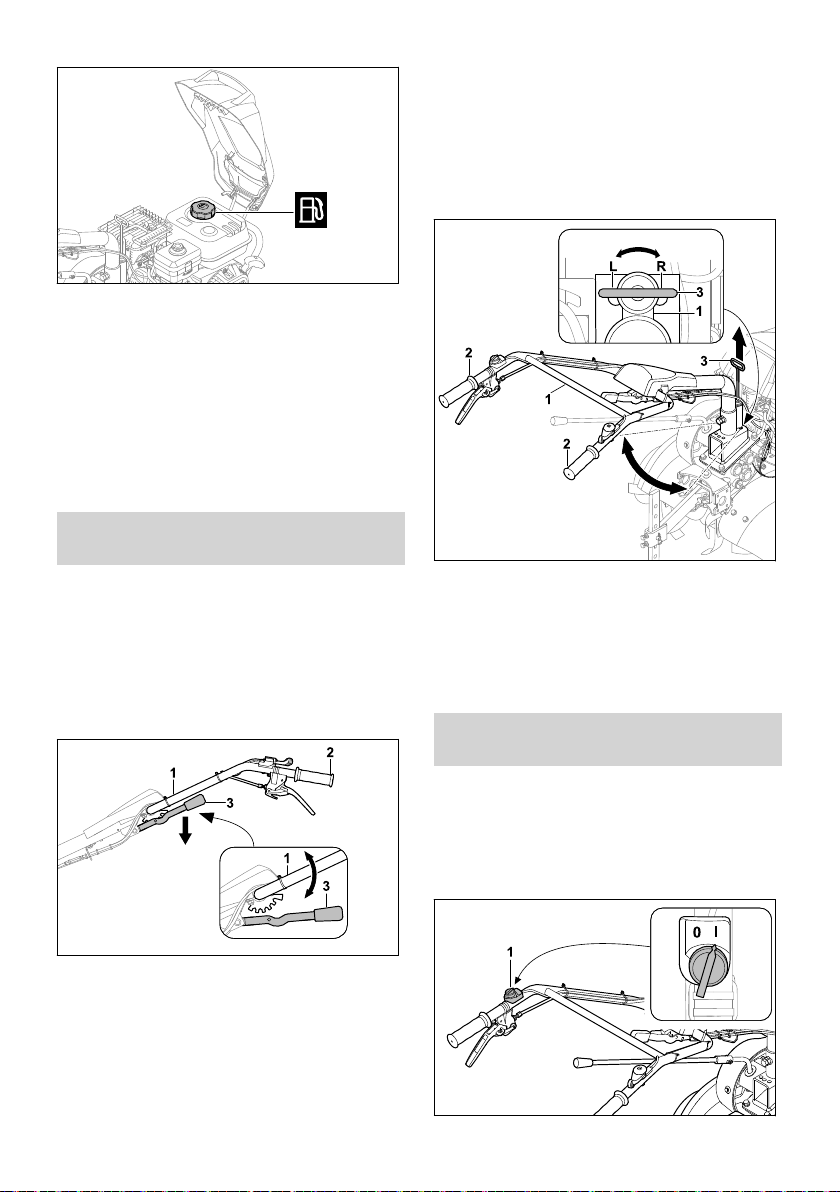

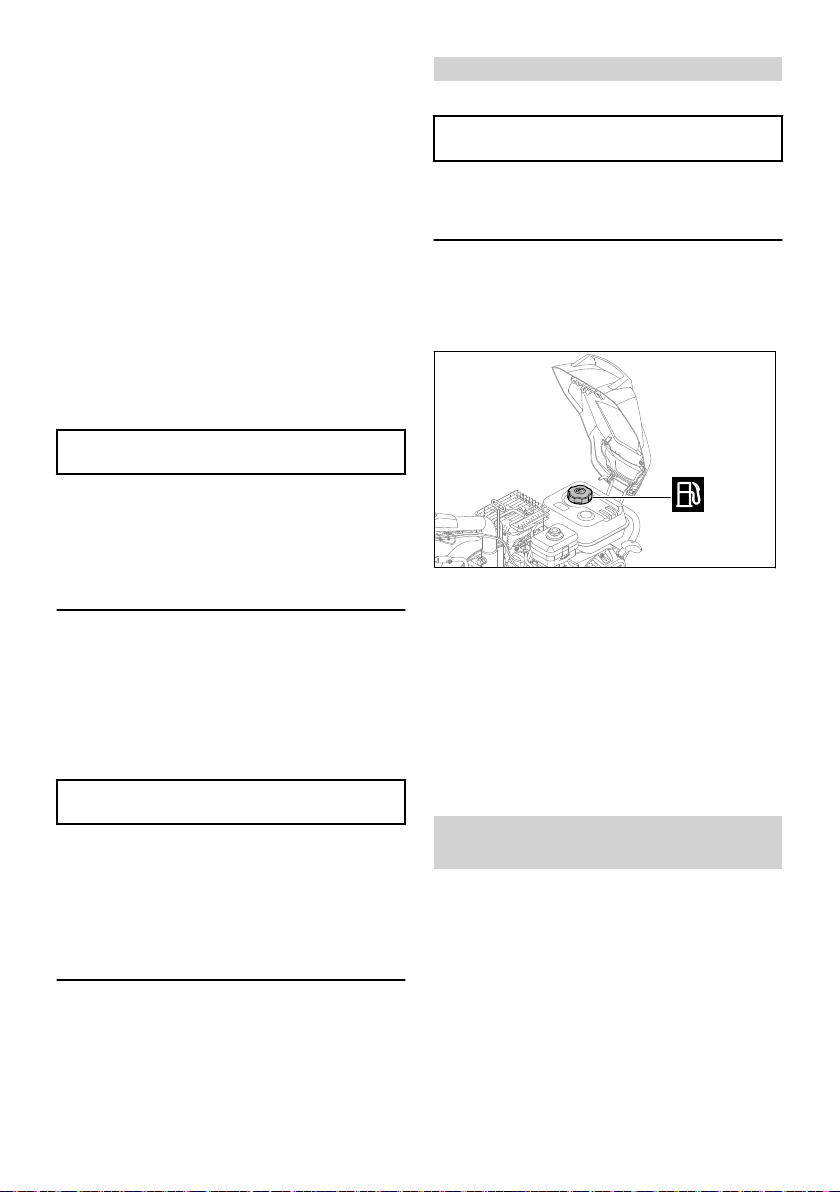

7 Заправка культиватора...........................14

8 Пользовательская настройка

культиватора............................................15

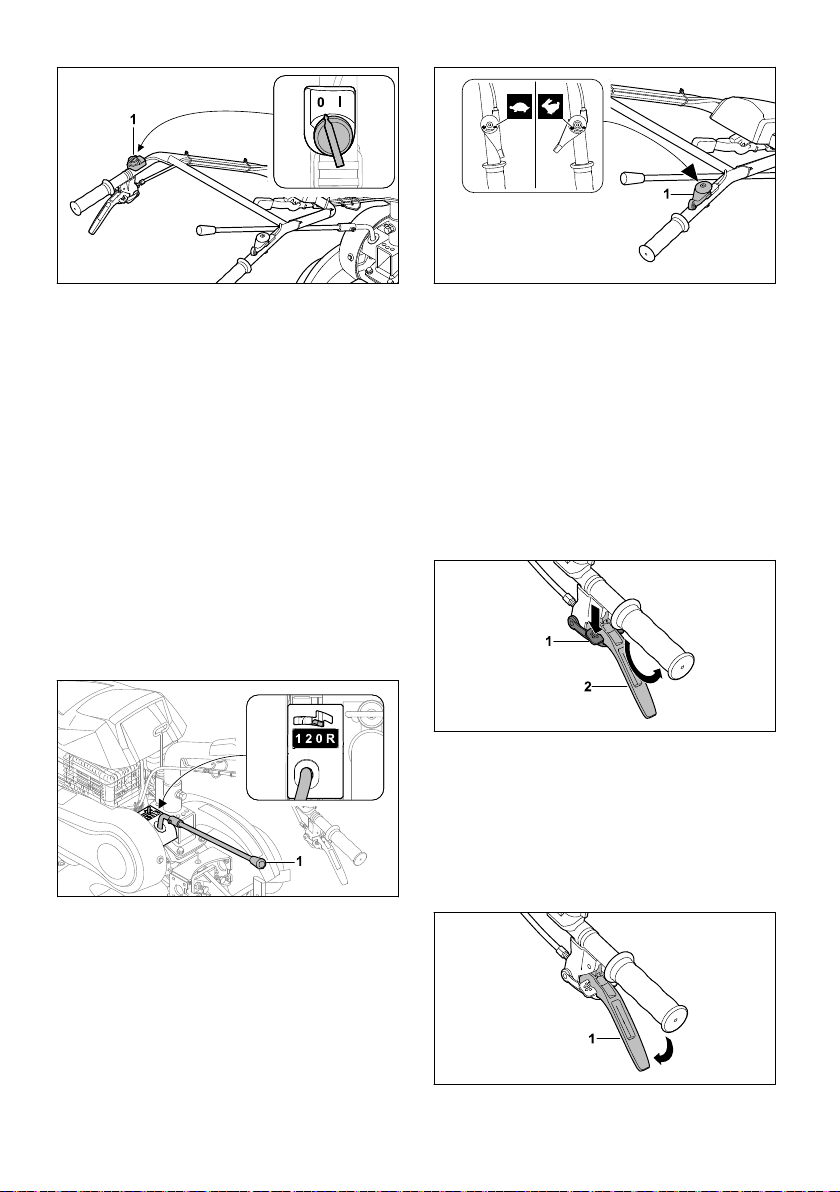

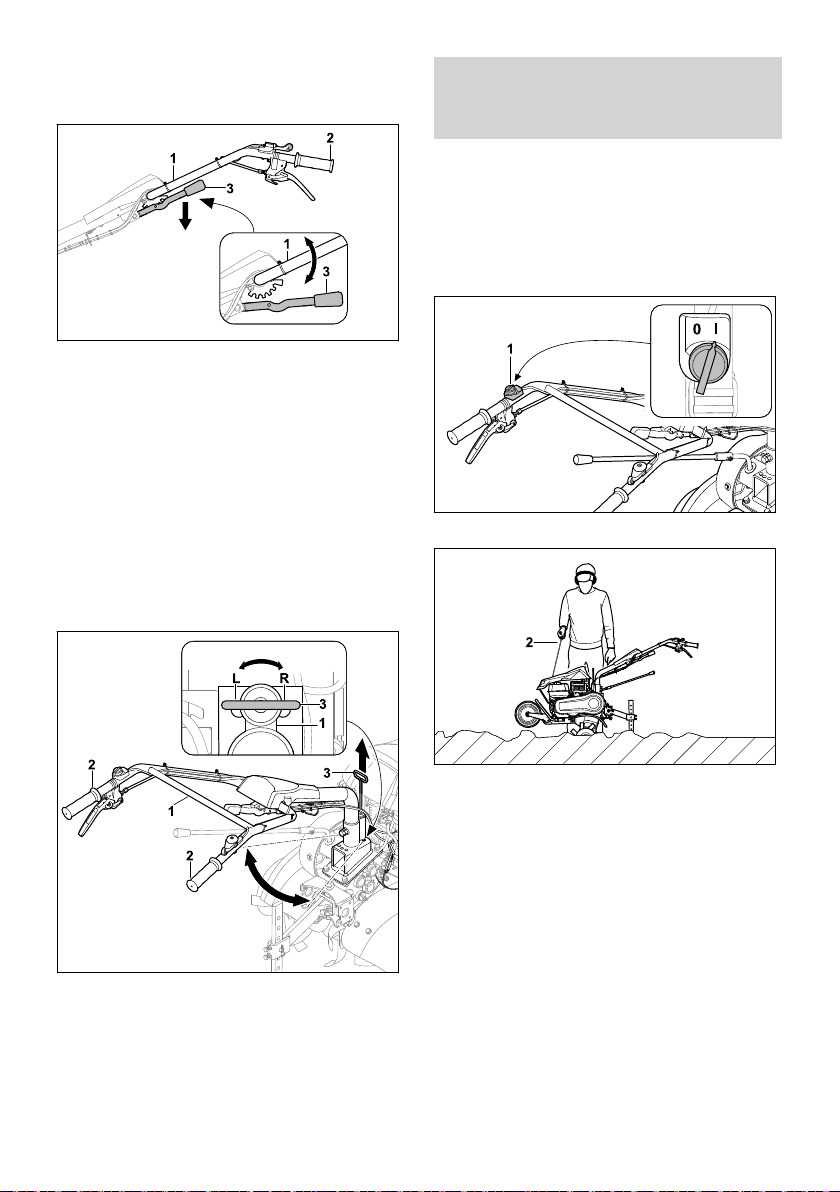

9 Пуск и остановка культиватора..............15

10 Проверка культиватора.......................... 17

11 Работа с культиватором......................... 18

12 После работы.......................................... 19

13 Транспортировка.....................................19

14 Хранение..................................................20

15 Очистка.................................................... 20

16 Техническое обслуживание....................20

17 Ремонт......................................................22

18 Устранение неисправностей.................. 22

19 Технические данные .............................. 24

20 Запасные части и принадлежности ...... 24

21 Утилизация.............................................. 25

22 Сертификат соответствия ЕС................ 25

23 Адреса......................................................25

24 Инструкции по технике безопасности для

культиватора............................................26

1 Предисловие

Уважаемый клиент, мы рады, что вы выбрали изделие STIHL. Мы

разрабатываем и производим продукцию высочайшего качества, соответствующую потребностям наших клиентов. Наша продук‐ ция обеспечивает высокую надежность даже при экстремальных нагрузках.

STIHL – это и высочайшее качество обслужи‐ вания. Наши представители всегда готовы провести для вас компетентную консультацию и инструктаж, а также обеспечить всесторон‐ нюю техническую поддержку.

Компания STIHL безоговорочно проводит политику бережного и ответственного отно‐ шения к природе. Данное руководство по эксплуатации предназначено для содействия вам в безопасной и экологически благоприят‐ ной эксплуатации изделия STIHL в течение всего длительного срока службы.

Мы благодарим вас за доверие и желаем при‐ ятных впечатлений от вашего нового изделия STIHL.

д-р Николас Штиль

ВАЖНО! ПЕРЕД ПРИМЕНЕНИЕМ ОЗНАКО‐ МИТЬСЯ И СОХРАНИТЬ.

2 Информация к данному

руководству по эксплуа‐ тации

2.1 Применяемые документы

Данная инструкция по эксплуатации является переводом оригинальной инструкции по эксплуатации изготовителя по определению Директивы ЕС 2006/42/EC.

Применяются местные правила техники без‐ опасности. ► В дополнение к данной инструкции по

эксплуатации обязательно следует прочи‐ тать, понять и сохранить следующие доку‐ менты:

инструкция по эксплуатации двигателя

–

STIHL EHC 600

2.2 Маркировка предупредитель‐ ных надписей в тексте

ОПАСНОСТЬ

■ Указывает на возможные опасности, кото‐

рые ведут к тяжелым травмам или смерти. ► Описанные меры помогут предотвратить

тяжелые травмы или смерть.

ПРЕДУПРЕЖДЕНИЕ

■ Указывает на возможные опасности, кото‐

рые могут привести к тяжелым травмам или смерти. ►

Описанные меры помогут предотвратить тяжелые травмы или смерть.

УКАЗАНИЕ

■ Указывает на возможные опасности, кото‐

рые могут привести к возникновению мате‐ риального ущерба. ►

Описанные меры помогут избежать воз‐ никновения материального ущерба.

Перевод оригинального руководства по эксплуатации

0000009309_011_RUS

Напечатано на отбеленной бумаге не содержащей хлора.

Бумага подлежит вторичной переработке.

0478-404-9707-B. VA1.G24.

2 0478-404-9707-B

Page 3

3 Обзор pyccкий

2.3 Символы в тексте

Данный символ указывает на главу в данной инструкции по эксплуатации.

3 Обзор

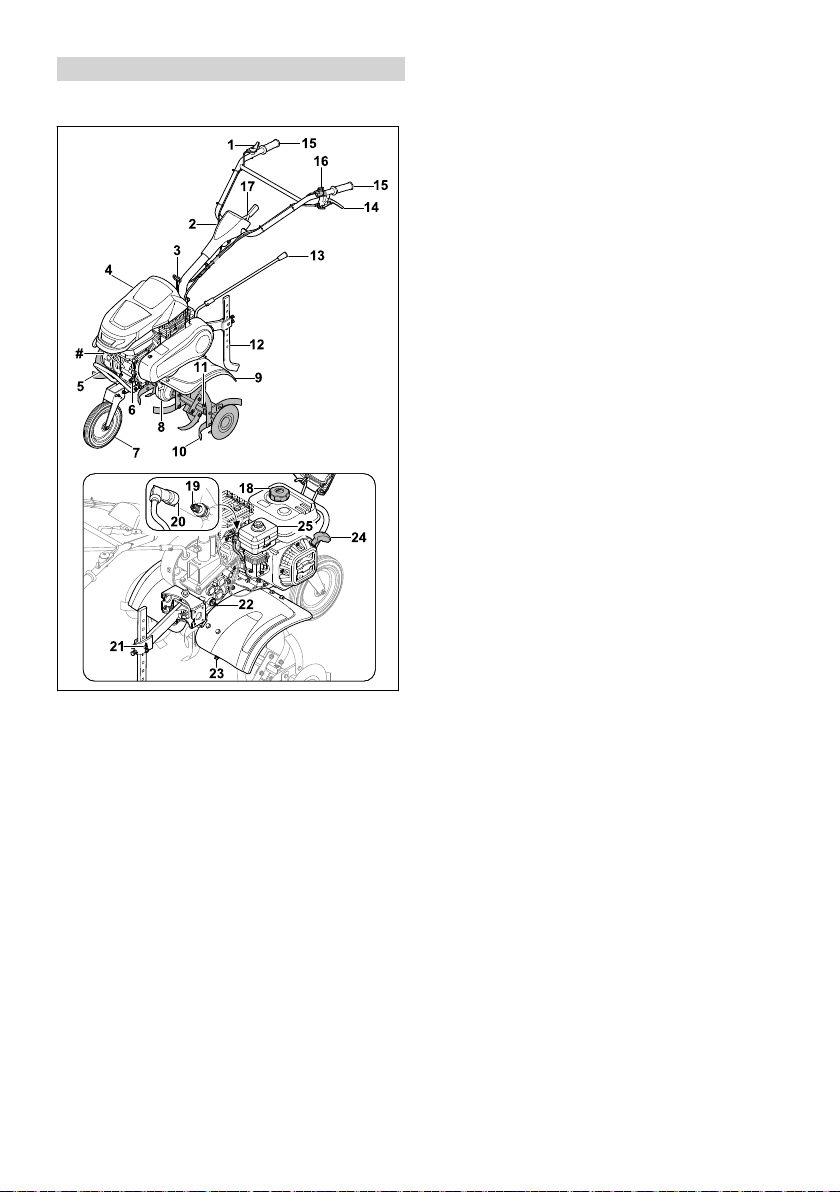

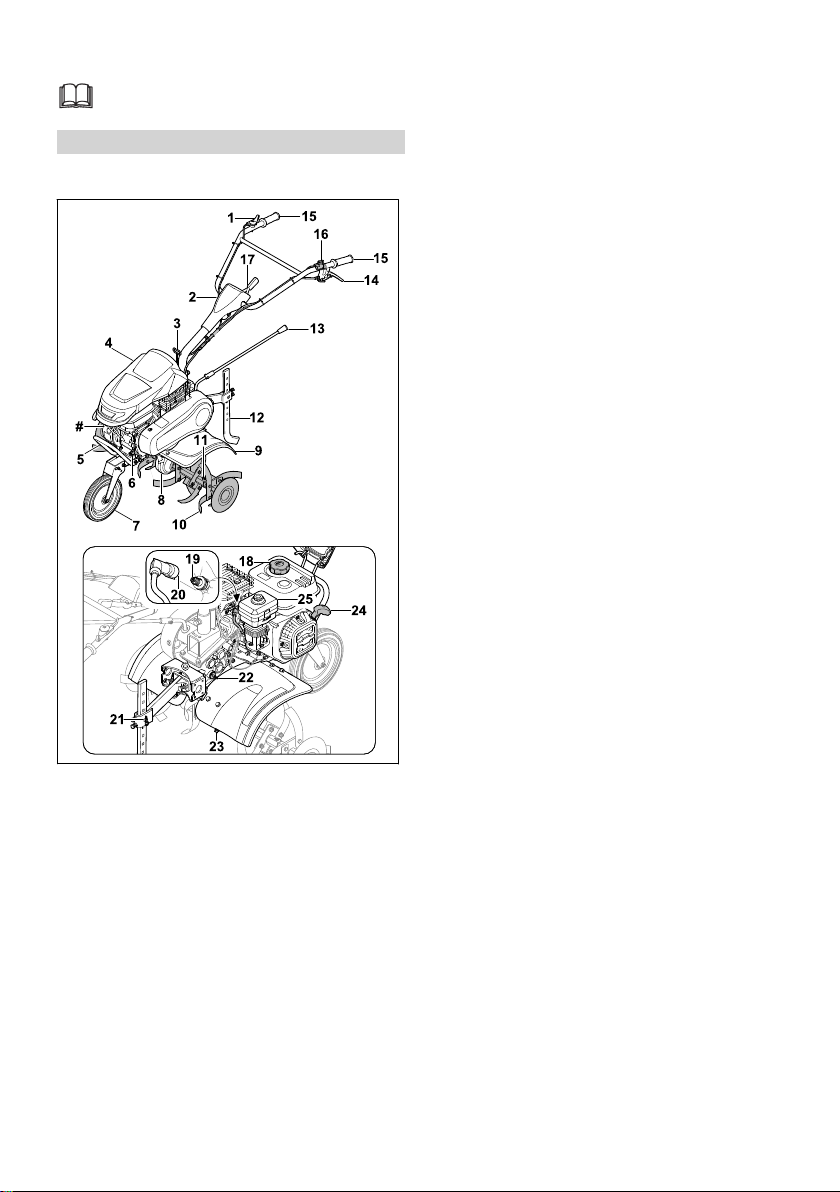

3.1 Культиватор

1 Регулятор подачи топлива

Регулятор подачи топлива используется для ускорения двигателя.

2 Ведущая ручка

Ведущая ручка служит для удерживания, продвижения и транспортировки культива‐ тора.

3 Рычаг сцепления боковой регулировки

Рычаг сцепления боковой регулировки используется для боковой регулировки ведущей ручки.

4 Крышка

Крышка защищает двигатель

5 Ручка для транспортировки

Ручка для транспортировки предназначена для переноса культиватора.

6 Крышка моторного масла

Крышка моторного масла закрывает отвер‐ стие для заливки моторного масла.

7 Ходовая часть

Ходовая часть предназначена для транс‐ портировки культиватора.

8 Корпус редуктора

Корпус редуктора закрывает коробку пере‐ дач.

9 Защита

Защита защищает пользователя от отбра‐ сываемых предметов и от контакта с рыхлительными звездочками.

10 Рыхлительная звездочка

Рыхлительная звездочка обрабатывает землю.

11 Откидной шплинт

Откидной шплинт защищает рыхлитель‐ ную звездочку.

12 Ограничитель пропашки

Ограничитель пропашки используется для регулирования рабочей скорости и рабо‐ чей глубины.

13 Рычаг переключения передач

Рычаг переключения передач исполь‐ зуется для установки передач.

14 Рычаг сцепления привода движения

Рычаг сцепления привода движения под‐ ключает и разъединяет выходной вал.

15 Ручка

Ручки используются для управления, удер‐ жания и направления культиватора.

16 Главный выключатель

Главный выключатель используется для запуска и остановки двигателя.

17 Рычаг

Рычаг используется для установки высоты ведущей ручки.

18 Крышка топливного бака

Крышка топливного бака закрывает отвер‐ стие для заливки бензина.

19 Свеча зажигания

Свеча зажигания зажигает топливо в дви‐ гателе.

20 Штекер провода свечи зажигания

Штекер провода свечи зажигания соеди‐ няет кабель зажигания со свечой зажига‐ ния.

0478-404-9707-B 3

Page 4

pyccкий 4 Указания по технике безопасности

21 Крепление ограничителя пропашки

Крепление ограничителя пропашки состоит из болтов и шплинта и фиксирует ограничитель пропашки.

22 Крышка трансмиссионного масла

Крышка трансмиссионного масла закры‐ вает отверстие для заливки трансмиссион‐ ного масла.

23 Резьбовая пробка

Резьбовая пробка закрывает отверстие для слива трансмиссионного масла.

24 Ручка запуска

Ручка запуска используется для запуска двигателя.

25 Инерционно-масляный воздушный фильтр

Инерционно-масляный воздушный фильтр фильтрует воздух, всасываемый двигате‐ лем.

# Фирменная табличка с паспортными дан‐

ными и номером машины

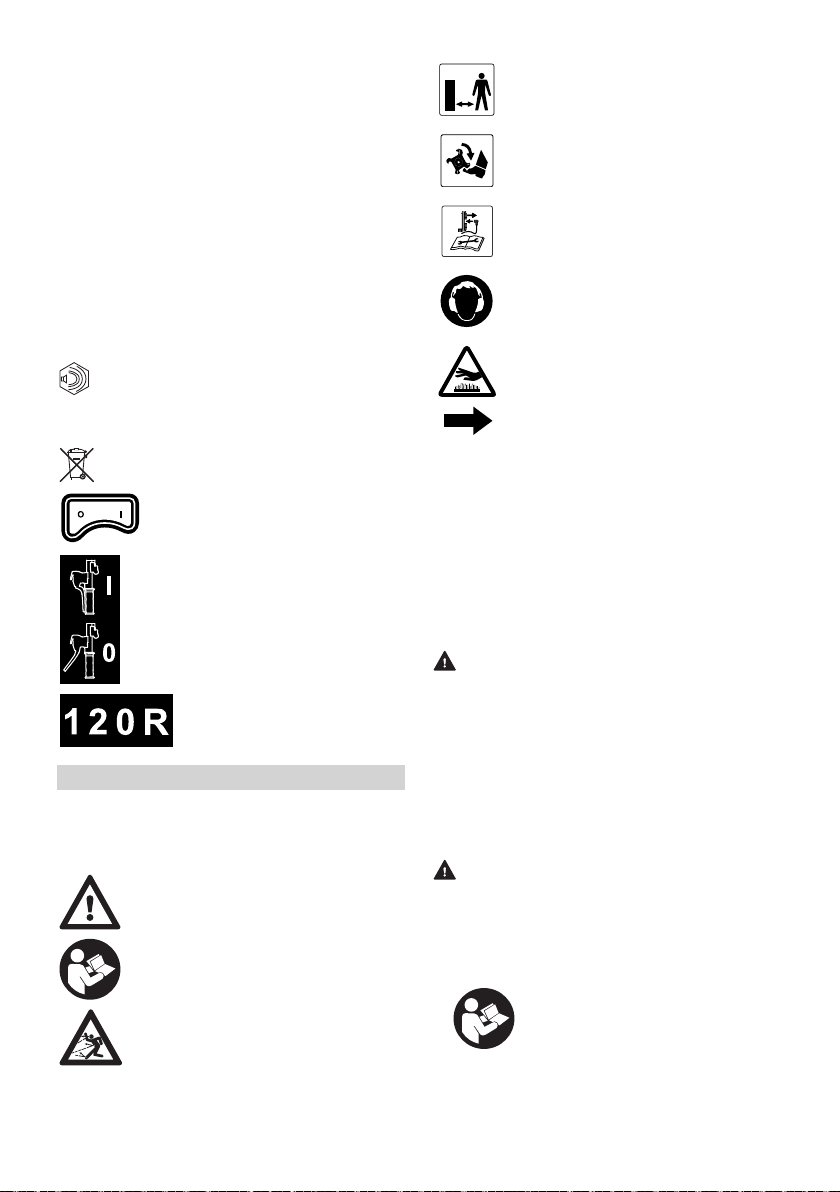

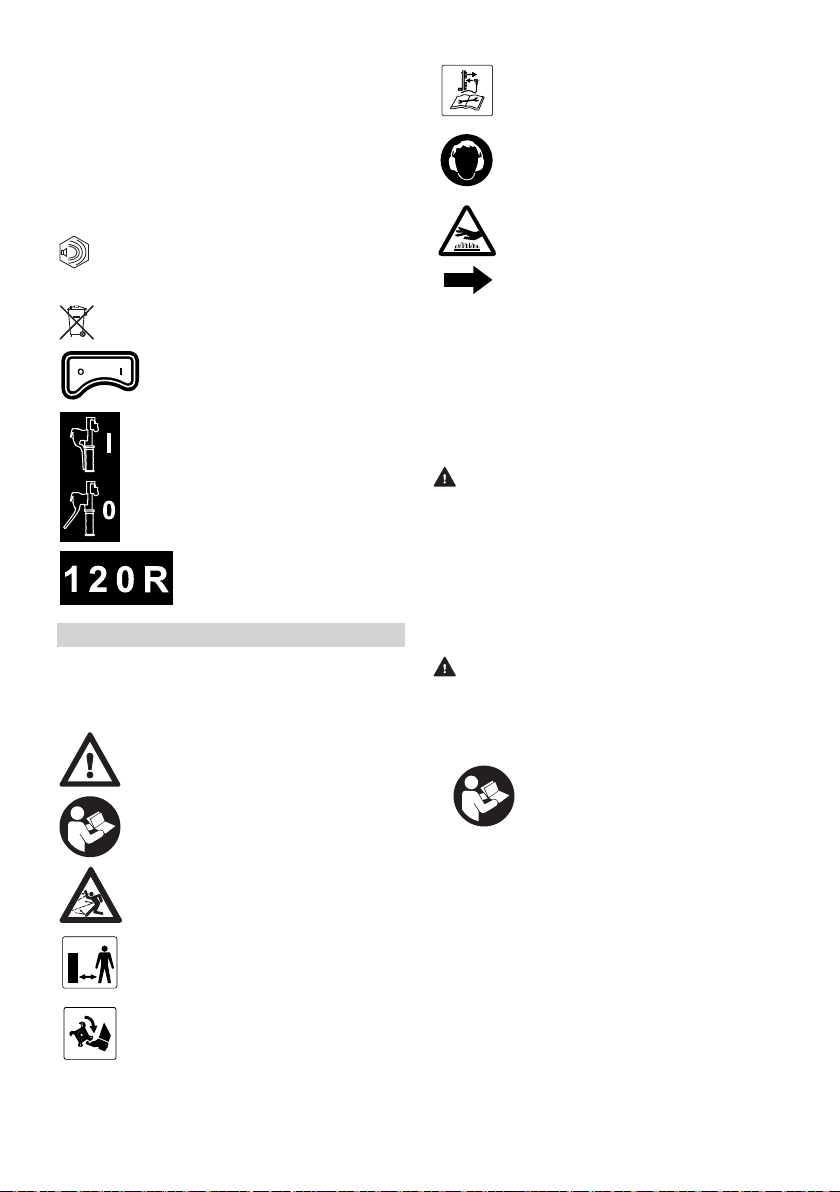

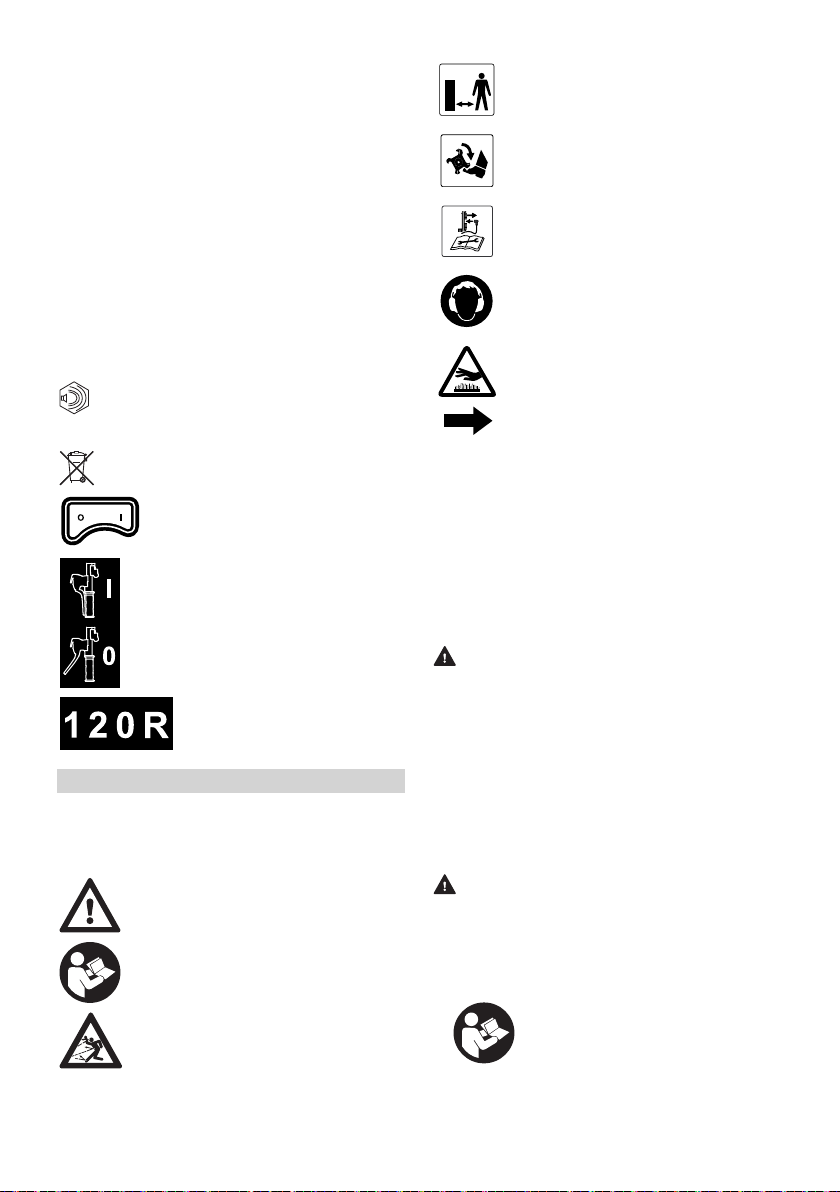

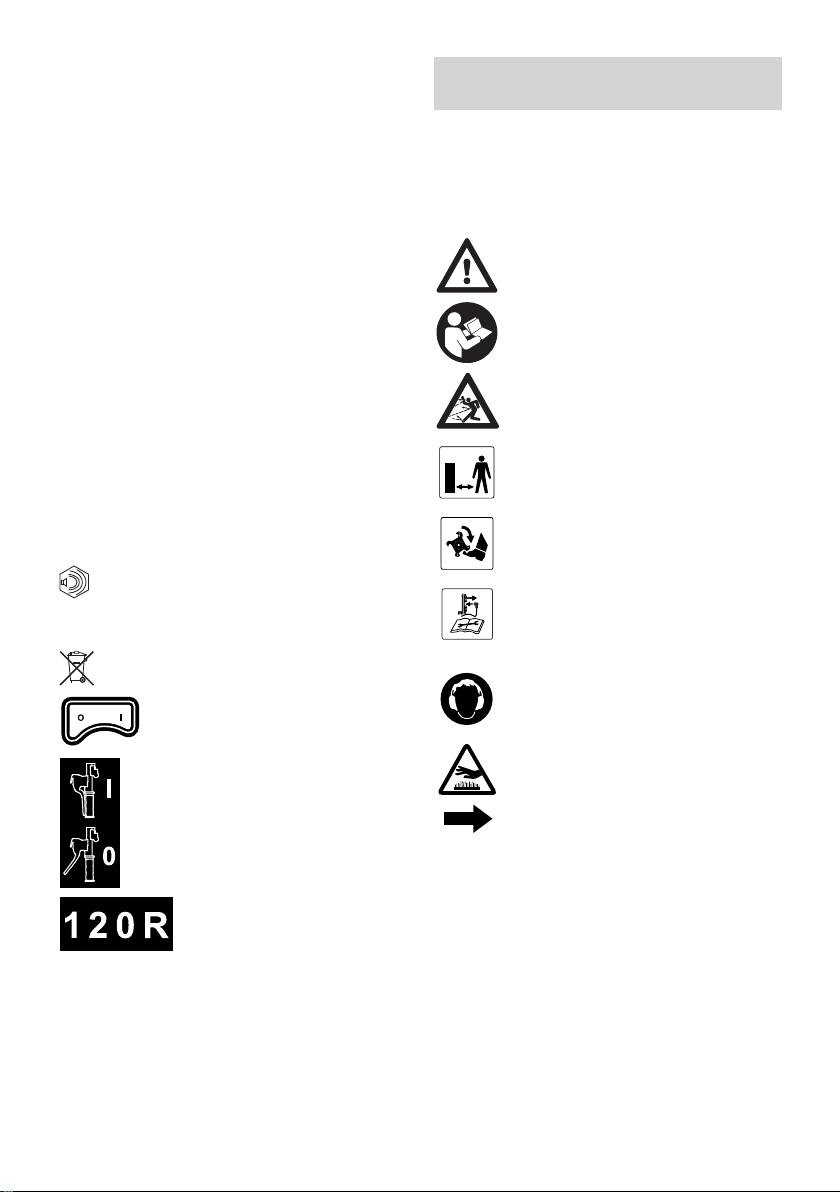

3.2 Символы

На культиваторе могут быть нанесены сим‐ волы, они означают следующее:

Гарантированный уровень шума в соответствии с Директивой 2000/14/EC в дБ(А) для сопоставле‐ ния акустической эмиссии продук‐ тов.

Не утилизировать продукт вместе с бытовыми отходами.

Отмечает положение выклю‐ чателя.

Если рычаг сцепления при‐ вода движения нажат: привод движения включен. Если рычаг сцепления при‐ вода движения не нажат: при‐ вод движения выключен.

Отмечает выбранную пере‐ дачу.

4 Указания по технике без‐

опасности

4.1 Предупредительные сим‐ волы

На культиваторе могут быть нанесены пред‐ упредительные символы, они означают сле‐ дующее:

Соблюдать предписания по технике безопасности и выполнять соответ‐ ствующие действия.

Обязательно следует прочитать, понять и сохранить инструкцию по эксплуатации.

Соблюдать указания по технике без‐ опасности в отношении отбрасывае‐ мых предметов и выполнять соответ‐ ствующие действия.

Сохранять безопасное расстояние.

Не касаться вращающихся рыхли‐ тельных звездочек.

Вынимать штекер провода свечи зажигания на время простоев в работе, транспортировки, хранения, технического обслуживания или ремонта.

Необходимо использовать защитные наушники.

Запрещается прикасаться к горячим поверхностям.

4.2 Использование по назначе‐ нию

Культиватор STIHL MH 600 используется для рыхления и обработки почвы, внесения почвенных добавок и создания борозд.

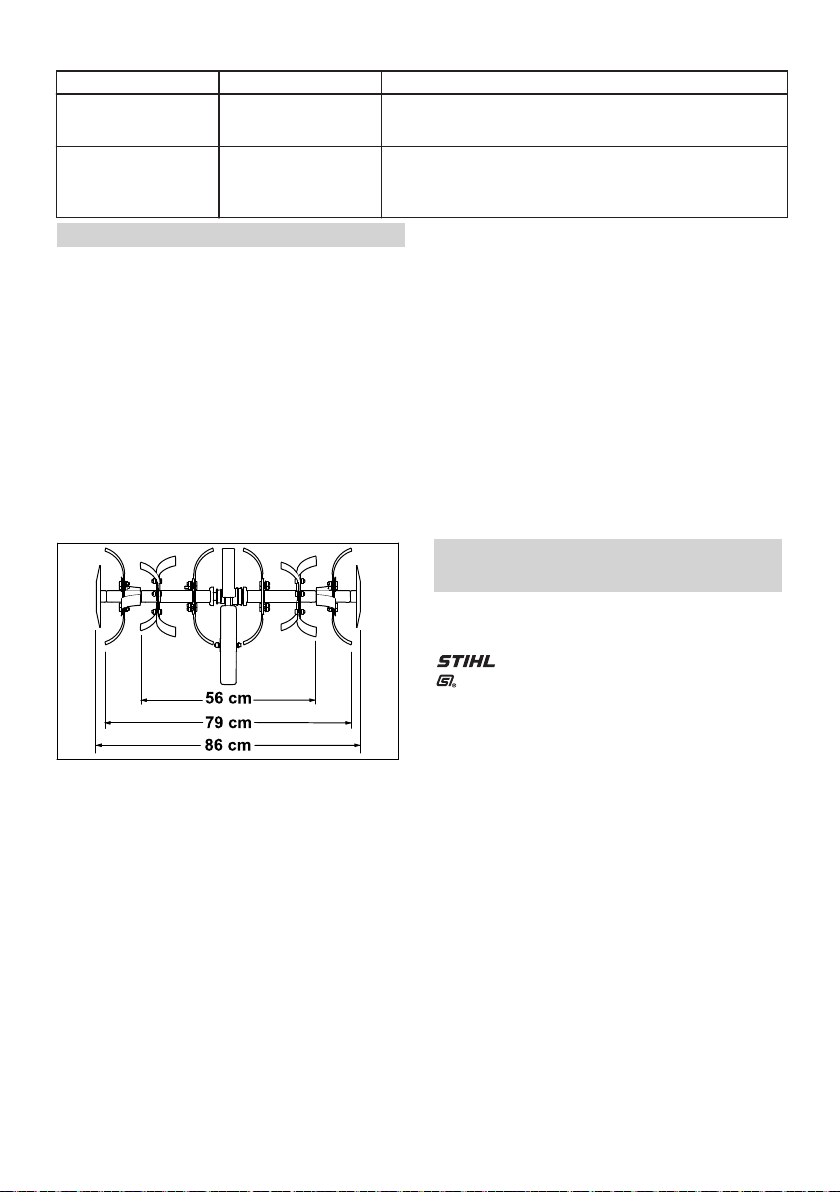

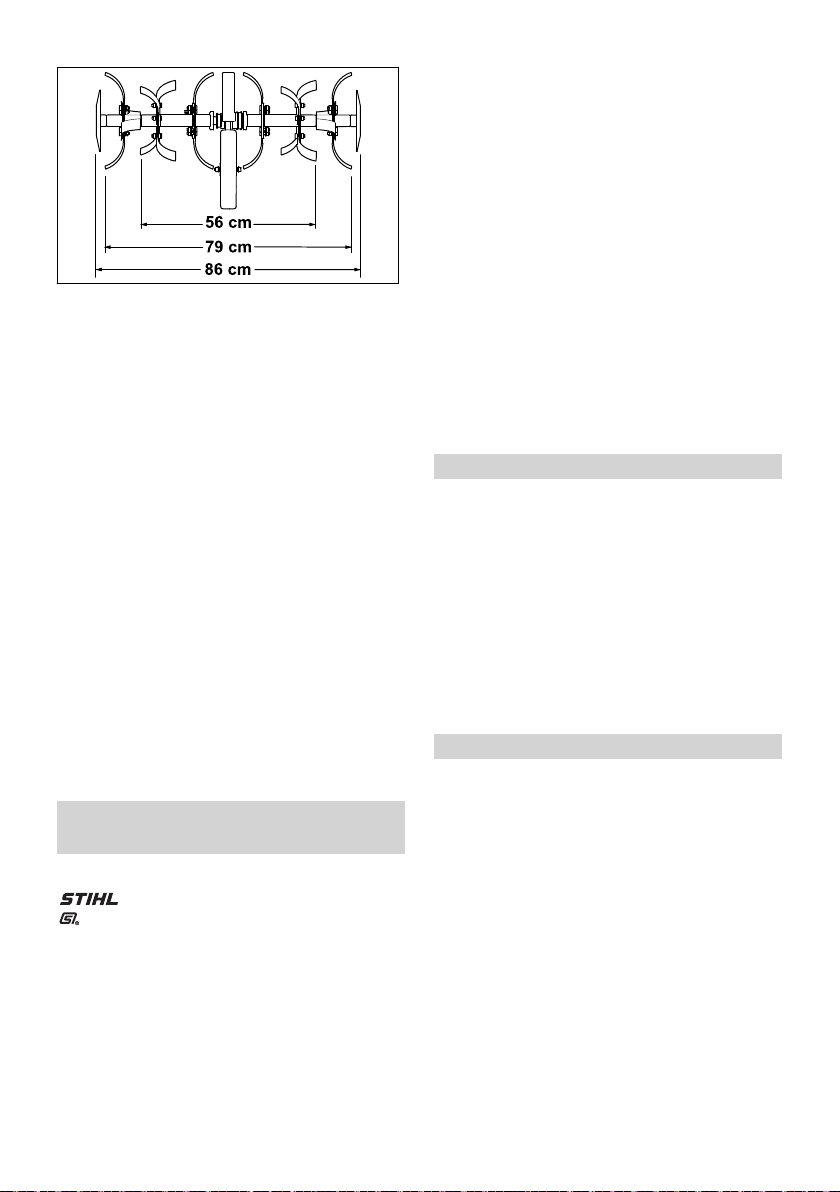

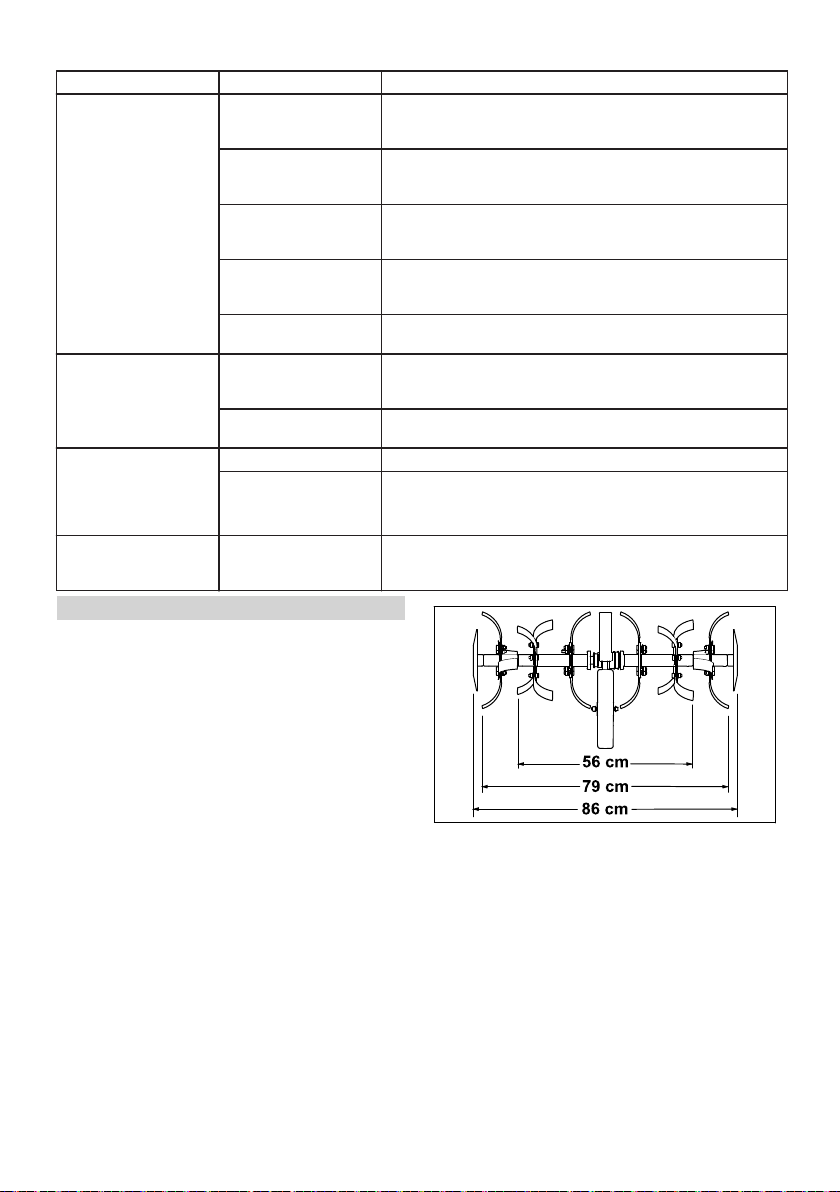

Рабочая ширина захвата обрабатываемой рыхлительными звездочками области не дол‐ жна превышать 79 см.

4 0478-404-9707-B

Page 5

4 Указания по технике безопасности pyccкий

ПРЕДУПРЕЖДЕНИЕ

■ Использование культиватора не по назна‐ чению может привести к серьезным трав‐ мам, смерти или материальному ущербу. ►

Использовать культиватор в соответ‐ ствии с указаниями в инструкции по эксплуатации и в инструкции по эксплуа‐ тации двигателя.

4.3 Требования к пользователю

ПРЕДУПРЕЖДЕНИЕ

■ Пользователи, не прошедшие инструктаж, могут не осознавать или неправильно оце‐ нивать опасности, связанные с культивато‐ ром. Это связано с опасностью получения пользователем или другими лицами серьез‐ ных травм вплоть до летального исхода.

► Обязательно следует прочитать,

понять и сохранить инструкцию по эксплуатации.

► При необходимости передать культива‐

тор другому лицу также передать инструкцию по эксплуатации культива‐ тора и двигателя.

►

Убедиться, что пользователь выполняет следующие условия:

Пользователь спокоен и бодр.

–

Пользователь физически, психически

–

и умственно в состоянии управлять культиватором и работать с ним. Если пользователь обладает физиче‐ скими, психическими или умствен‐ ными недостатками, он может рабо‐ тать с устройством только под надзо‐ ром ответственного лица или следуя его указаниям. Пользователь может осознавать и

–

оценивать опасности, связанные с культиватором. Пользователь осознает, что несет

–

ответственность за несчастные слу‐ чаи и материальный ущерб. Пользователь достиг совершенноле‐

–

тия или обучен соответствующей профессии согласно национальным правилам. Пользователь прошел инструктаж

–

специализированного центра STIHL или специалиста перед первым использованием культиватора. Пользователь не находится под воз‐

–

действием алкоголя, лекарств или наркотиков.

► При возникновении вопросов обратиться

в сервисный центр STIHL.

4.4 Рабочая одежда и оснаще‐ ние

ПРЕДУПРЕЖДЕНИЕ

■

Во время работы длинные волосы могут быть затянуты культиватором. Пользова‐ тель может получить серьезные травмы. ►

Связать длинные волосы в пучок и закрепить их так, чтобы они не были затянуты культиватором.

■

Во время работы предметы могут быть отброшены с высокой скоростью. Пользова‐ тель может получить травмы. ►

Надевать плотно прилегающие защит‐ ные очки. Подходящие защитные очки проверяются в соответствии со стандартом EN 166 или в соответствии с национальными правилами и доступны в розничной сети с соответствующей мар‐ кировкой.

►

Во время работы надевать длинные брюки из износостойкого материала.

■ Во время работы возникает шум. Шум

может привести к ухудшению слуха.

► Использовать защитные науш‐

ники.

■ Во время работы возможно образование

пылевых вихрей. Вдыхаемая пыль может негативно повлиять на здоровье и стать причиной аллергических реакций. ►

При образовании пылевых вихрей наде‐ вать защитную маску от пыли.

■ Несоответствующая одежда может заце‐

питься за древесину, мелкий кустарник или попасть в культиватор. Пользователь в несоответствующей одежде может полу‐ чить серьезные травмы. ►

Надевать облегающую одежду.

► Необходимо снять шарфы и украшения.

■ Во время работы пользователь может кос‐

нуться рыхлительных звездочек. Пользова‐ тель может получить серьезные травмы. ►

Носить защитные ботинки со стальным носком.

► Во время работы надевать длинные

брюки из износостойкого материала.

■ Во время очистки или технического обслу‐

живания пользователь может коснуться рыхлительных звездочек. Пользователь может получить травмы.

0478-404-9707-B 5

Page 6

pyccкий 4 Указания по технике безопасности

► Во время работы надевать рабочие пер‐

чатки из износостойкого материала.

■ Если на пользователе надета несоответ‐ ствующая обувь, он может поскользнуться. Пользователь может получить травмы. ►

Обувь должна быть прочной, закрытой и иметь нескользкую подошву.

4.5 Рабочая зона пользователя и

окружающие условия

ПРЕДУПРЕЖДЕНИЕ

■ Другие люди, дети и животные могут не осознавать и не оценивать опасности, свя‐ занные с культиватором и отбрасываемыми им предметами. Это связано с опасностью получения другими людьми, детьми и животными серьезных травм, а также с опасностью материального ущерба.

► В рабочей зоне запрещено присут‐

ствие посторонних лиц, детей и животных.

► Соблюдать дистанцию до предметов. ► Не оставлять культиватор без прис‐

мотра.

► Убедиться, что дети не могут играть с

культиватором.

■ При работающем двигателе из шумоглуши‐ теля исходят горячие выхлопные газы. Горячие выхлопные газы могут воспламе‐ нить легковоспламеняющиеся материалы и вызвать пожар. ►

Не направлять струю выхлопных газов на легковоспламеняющиеся материалы.

4.6 Безопасное состояние

4.6.1 Культиватор

Культиватор находится в безопасном состоя‐ нии, если выполнены следующие условия:

Культиватор не имеет повреждений.

–

Рыхлительные звездочки или опорные

–

колеса установлены попарно. Из культиватора не вытекает бензин.

–

Крышка топливного бака закрыта.

–

Из культиватора не вытекает моторное

–

масло. Крышка моторного масла закрыта.

–

Инерционно-масляный воздушный фильтр

–

закрыт. Из корпуса редуктора не вытекает транс‐

–

миссионное масло. Крышка трансмиссионного масла закрыта.

–

Резьбовая пробка закрыта.

–

Культиватор чистый.

–

6 0478-404-9707-B

Элементы управления работают исправно

–

и без изменений. Рыхлительные звездочки или опорные

–

колеса установлены правильно. На этом культиваторе установлены ориги‐

–

нальные дополнительные принадлежности STIHL. Принадлежности установлены правильно.

–

ПРЕДУПРЕЖДЕНИЕ

■ В технически небезопасном состоянии ком‐ поненты работают неправильно, защитные устройства могут выйти из строя, а топливо вытечь. В результате чего возможно полу‐ чение серьезных травм вплоть до леталь‐ ного исхода. ►

Работать с неповрежденным культивато‐ ром.

► Если из культиватора вытекает бензин:

не работать с культиватором и связаться со специализированным центром STIHL.

►

Закрыть крышку топливного бака.

► Если из культиватора вытекает моторное

масло: не работать с культиватором и связаться со специализированным центром STIHL.

►

Закрыть крышку моторного масла.

► Если из культиватора вытекает транс‐

миссионное масло: не работать с культи‐ ватором и связаться со специализиро‐ ванным центром STIHL.

►

Закрыть крышку трансмиссионного масла.

► Резьбовая пробка затянута недоста‐

точно.

► Если культиватор загрязнен: очистить

культиватор.

► Не вносить изменений в конструкцию

культиватора. Исключение: установка рыхлительных звездочек или опорных колес.

►

Если элементы управления не работают: не работать с культиватором.

► Устанавливать на этом культиваторе

оригинальные дополнительные принадлежности STIHL.

►

Производить установку рыхлительных звездочек или опорных колес в соответ‐ ствии с указаниями в данной инструкции по эксплуатации.

►

Производить установку принадлежнос‐ тей, как указано в инструкции по эксплуа‐ тации или в инструкции по эксплуатации принадлежностей.

►

Не вставлять предметы в отверстия культиватора.

Page 7

4 Указания по технике безопасности pyccкий

► Заменять изношенные или поврежден‐

ные таблички с предупредительными надписями.

►

При возникновении вопросов обратиться в сервисный центр STIHL.

4.6.2 Рыхлительные звездочки Рыхлительные звездочки находятся в без‐ опасном состоянии, если выполнены следую‐ щие условия:

Рыхлительные звездочки не имеют повре‐

–

ждений. Рыхлительные звездочки не деформиро‐

–

ваны. Рыхлительные звездочки правильно уста‐

–

новлены.

ПРЕДУПРЕЖДЕНИЕ

■ Если культиватор не находится в техниче‐ ски безопасном состоянии, пользователь может потерять контроль над устройством. В результате чего возможно получение серьезных травм. ►

Не работать с поврежденными рыхли‐ тельными звездочками.

► При возникновении вопросов обратиться

в сервисный центр STIHL.

4.7 Топливо и заправка

ПРЕДУПРЕЖДЕНИЕ

■

В качестве топлива для этого культиватора используется бензин. Бензин очень легко воспламеняется. В случае контакта бен‐ зина с открытым огнем или горячими пред‐ метами бензин может стать причиной пожара или взрыва. Это может привести к серьезным травмам или летальному исходу и материальному ущербу. ► Защищать бензин от огня и воздействия

высоких температур. ► Не проливать бензин. ► Если бензин пролился: вытереть бензин

тряпкой и запускать двигатель только

при полном высыхании всех частей куль‐

тиватора. ►

Не курить. ► Не заправлять вблизи открытого огня. ► Перед заправкой выключить двигатель и

подождать, пока он остынет. ► Если бак необходимо опорожнить:

выполнять процедуру на открытом воз‐

духе. ►

Запускать двигатель на расстоянии не

менее 3 м от места заправки.

► Не хранить в помещении культиватор с

бензином в бензобаке.

■ Вдыхаемые пары бензина могут привести к отравлению людей. ► Не вдыхать пары бензина. ► Заправлять в хорошо проветриваемом

месте.

■ Во время работы культиватор нагревается. Бензин расширяется, и в топливном баке может накапливаться избыточное давле‐ ние. При открытой крышке топливного бака возможно выплескивание бензина. Выли‐ вающийся бензин может воспламениться. Пользователь может получить серьезные травмы. ► Сначала дать культиватору остыть, а

затем открыть крышку топливного бака.

■ Одежда после контакта с бензином может легко воспламениться. Это может привести к серьезным травмам или летальному исходу и материальному ущербу. ►

Если бензин попал на одежду: сменить одежду.

■ Бензин может нанести вред окружающей среде. ► Не проливать бензин. ► Утилизировать бензин согласно предпи‐

саниям без ущерба для окружающей среды.

■

В случае попадания бензина на кожу или в глаза возможно появление раздражений кожи или глаз. ►

Избегать контакта с бензином.

► В случае попадания на кожу: промыть

соответствующие участки кожи оби‐ льным количеством воды с мылом.

►

В случае попадания в глаза: промывать глаза обильным количеством воды не менее 15 минут, после чего обратиться к врачу.

■

Переливающийся бензин может воспламе‐ ниться. Это может привести к серьезным травмам или летальному исходу и мате‐ риальному ущербу. ►

Очистить поверхности, загрязненные бензином.

► Не включать зажигание до того момента,

пока пары бензина не улетучатся.

■ Система зажигания культиватора создает искры. Искры могут попасть наружу и стать причиной возгорания или взрыва в легково‐ спламеняющейся или взрывоопасной среде. Это может привести к серьезным травмам или летальному исходу и мате‐ риальному ущербу.

0478-404-9707-B 7

Page 8

pyccкий 4 Указания по технике безопасности

► Использовать свечи зажигания только в

соответствии с описанием, приведенным в инструкции по эксплуатации двигателя.

►

Вкрутить свечу зажигания и затянуть ее до упора.

► С силой прижать штекер провода свечи

зажигания.

■ Если культиватор заправлен бензином, который не подходит для двигателя, воз‐ можны повреждения культиватора. ►

Использовать свежий неэтилированный бензин марочных сортов.

► Соблюдать указания, приведенные в

инструкции по эксплуатации двигателя.

► При возникновении тошноты, головной

боли, нарушения зрения, ухудшения слуха или головокружения прекратить работу и обратиться к врачу.

■

Если пользователь носит защитные науш‐ ники при работающем двигателе, он может воспринимать и оценивать шумы в ограни‐ ченной степени. ►

Работать спокойно и вдумчиво.

■ Вращающиеся рыхлительные звездочки могут поранить пользователя. Пользова‐ тель может получить серьезные травмы.

► Не касаться вращающихся рыхли‐

тельных звездочек.

4.8 Работа с устройством

■ Если рыхлительная звездочка заблокиро‐

ПРЕДУПРЕЖДЕНИЕ

■ При неправильном запуске двигателя пользователь может потерять контроль над культиватором. Пользователь может полу‐ чить серьезные травмы. ►

Запускать двигатель в соответствии с указаниями в данной инструкции по эксплуатации.

■

В определенных ситуациях пользователь может потерять концентрацию. Пользова‐ тель может потерять контроль над культи‐ ватором, споткнуться, упасть и получить тяжелые травмы. ►

Работать спокойно и вдумчиво.

► При плохих условиях освещения и види‐

мости не работать с культиватором.

► Управлять культиватором должен только

один пользователь.

► Вести рыхлительные звездочки как

можно ближе к земле. ► Следить за препятствиями. ► Не переворачивать культиватор. ► При работе на каменистых или твердых

поверхностях не работать на полном

газу. ►

Работать, стоя на земле, и следить за

сохранением своего равновесия. ► При появлении признаков усталости вов‐

ремя сделать перерыв. ► При работе на склоне работать поперек к

склону. ► Не работать на склонах с уклоном более

15° (26,8 %).

■ При работе двигателя выделяются выхлоп‐ ные газы. Вдыхаемые выхлопные газы могут привести к отравлению людей. ►

Не вдыхать выхлопные газы.

► Работать с культиватором в хорошо про‐

ветриваемом месте.

вана каким-либо предметом и частота вра‐ щения увеличивается, возможны поврежде‐ ния культиватора. ►

Выключить двигатель. Только после этого убрать мешающий предмет.

■ Если во время работы культиватор изме‐ няет поведение или ведет себя необычно, возможно, он находится в технически небе‐ зопасном состоянии. Это связано с опасно‐ стью получения серьезных травм или мате‐ риального ущерба. ►

Прекратить работу и связаться со спе‐ циализированным центром STIHL.

■ Во время работы культиватора может воз‐ никнуть вибрация. ► Необходимо работать в перчатках. ► Во время работы делать перерывы. ► При появлении признаков нарушения

кровообращения обратиться к врачу.

■ После того как пользователь отпускает рычаг сцепления, рыхлительные звездочки продолжают вращаться в течение некото‐ рого времени. В результате чего возможно получение серьезных травм. ►

Дождаться прекращения вращения рыхлительных звездочек.

ОПАСНОСТЬ

■

Если работы проводятся вблизи токоведу‐ щих кабелей, рыхлительные звездочки могут соприкоснуться с токоведущими кабелями и повредить их. Пользователь может получить серьезные травмы вплоть до летального исхода. ►

Не работать рядом с токоведущими кабелями.

8 0478-404-9707-B

Page 9

4 Указания по технике безопасности pyccкий

4.9 Транспортировка

ПРЕДУПРЕЖДЕНИЕ

■

Во время работы корпус редуктора может нагреваться. Пользователь может обжечься. ►

Запрещается прикасаться к горячему корпусу редуктора.

■ При транспортировке культиватор может опрокинуться или сдвинуться. Это связано с опасностью получения травм или мате‐ риального ущерба. ►

Выключить двигатель.

► Вынуть штекер провода свечи

зажигания.

► Закрепить культиватор стяжными рем‐

нями или сеткой, чтобы он не опроки‐ нулся и не мог двигаться.

■

После запуска двигателя шумоглушитель и двигатель могут нагреться. Пользователь может обжечься. ►

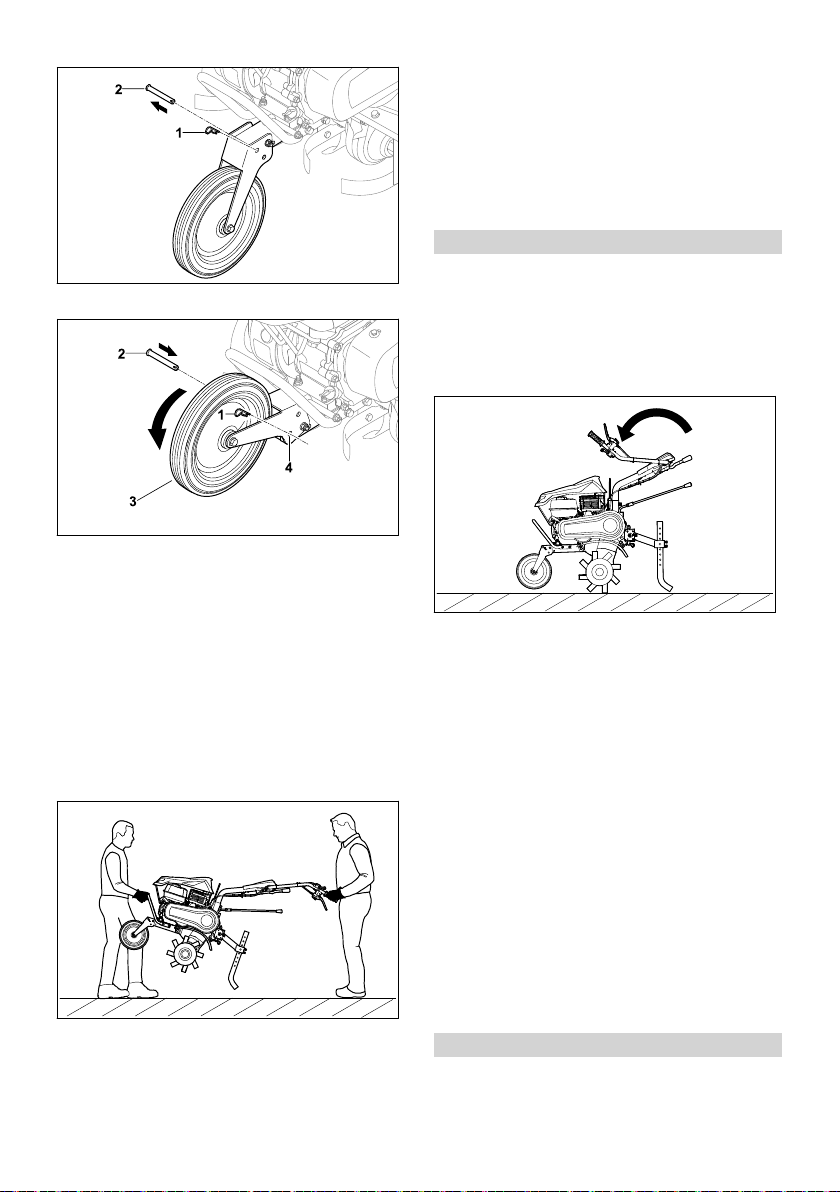

Наклонить и переместить культиватор по направлению к пользователю.

■ Культиватор тяжелый. Пользователь может получить травму при переносе культива‐ тора в одиночку. ►

Необходимо работать в перчатках.

► Переносить культиватор вдвоем.

4.10 Хранение

ПРЕДУПРЕЖДЕНИЕ

■

Дети могут не осознавать и неправильно оценивать опасности, связанные с культи‐ ватором. В результате чего они могут полу‐ чить серьезные травмы. ►

Выключить двигатель.

► Культиватор должен храниться в недо‐

ступном для детей месте.

■ Электрические контакты культиватора и металлические компоненты могут подвер‐ гаться коррозии под воздействием влаги. Культиватор может получить повреждения. ►

Культиватор следует хранить в чистом и сухом месте.

4.11 Очистка, техническое обслу‐

живание и ремонт

ния серьезных травм или материального ущерба. ► Выключить двигатель.

► Вынуть штекер провода свечи

зажигания.

■ В процессе работы двигателя шумоглуши‐ тель и двигатель могут нагреться. Люди могут получить ожоги. ►

Подождать, пока шумоглушитель и дви‐ гатель остынут.

■ Во время работы кожух передачи может нагреваться. Пользователь может получить ожог. ►

Запрещается прикасаться к горячему кожуху передачи.

■ Сильные чистящие средства, очистка струей высокого давления или острые предметы могут повредить культиватор или рыхлительные звездочки. В результате неправильной очистки культиватора или рыхлительных звездочек компоненты могут не функционировать должным образом, а защитные устройства могут выйти из строя. Это может привести к серьезным травмам. ► Производить очистку культиватора и

рыхлительных звездочек только в соот‐ ветствии с описанием, приведенным в данной инструкции по эксплуатации.

■

В результате технического обслуживания или ремонта культиватора или рыхлитель‐ ных звездочек, произведенных без соблю‐ дения указаний в инструкции по эксплуата‐ ции, компоненты могут не функционировать должным образом, а защитные устройства могут выйти из строя. В результате чего возможно получение серьезных травм вплоть до летального исхода. ► Производить техобслуживание и ремонт

культиватора и рыхлительных звездочек только в соответствии с описанием, при‐ веденным в данной инструкции по эксплуатации.

■

Во время очистки, технического обслужива‐ ния или ремонта рыхлительных звездочек пользователь может порезаться об острые режущие кромки. Пользователь может получить травмы. ►

Во время работы надевать рабочие пер‐ чатки из износостойкого материала.

ПРЕДУПРЕЖДЕНИЕ

■

Если во время очистки, технического обслу‐ живания двигатель работает, рыхлитель‐ ные звездочки могут случайно начать дви‐ гаться. Это связано с опасностью получе‐

0478-404-9707-B 9

Page 10

pyccкий 5 Подготовка культиватора к работе

5 Подготовка культиватора

к работе

5.1 Подготовка культиватора к работе

Перед началом работы необходимо выпол‐ нить следующие шаги: ► Убедиться, что следующие компоненты

находятся в безопасном состоянии:

–

культиватор, 4.6.1.

–

рыхлительные звездочки, 4.6.2.

►

Очистить культиватор, 15.1.

►

Установить рыхлительные звездочки,

6.1.1.

►

Установить ограничитель пропашки, 6.2.

►

Установить ходовую часть, 6.3.

►

Установить ведущую ручку, 6.4.

►

Установить ручку для транспортировки,

6.5

►

Установить защиту и крышки, 6.6.

► Установить рычаг переключения передач,

6.7.

►

Залить трансмиссионное масло, 6.8.

► Проверить уровень трансмиссионного

масла, 16.3.

►

Залить моторное масло, 6.9.

► Заполнить инерционно-масляный воздуш‐

ный фильтр, 6.10.

►

Заправить культиватор, 7.1.

► Произвести пользовательскую настройку

ведущей ручки, 8.

►

Проверить элементы управления, 10.1.

► Если шаги не могут быть выполнены: не

использовать культиватор и связаться со специализированным центром STIHL.

6 Сборка культиватора

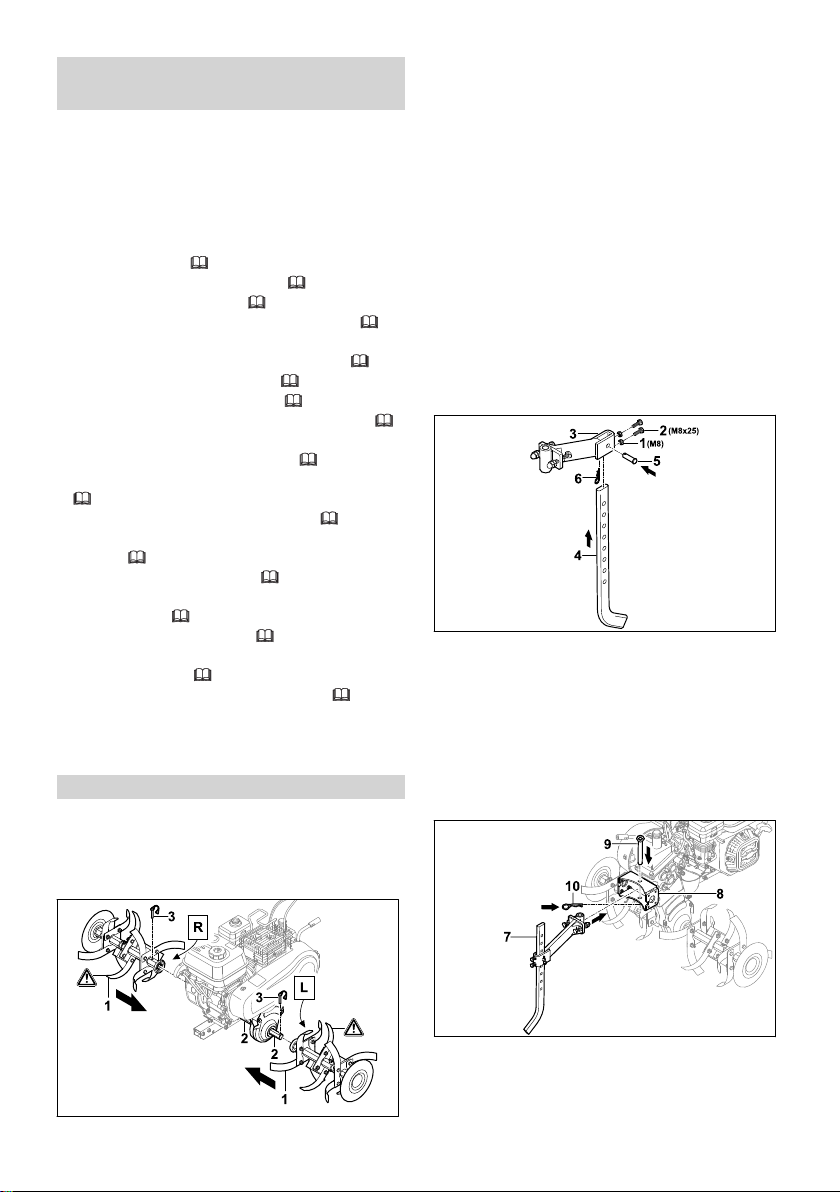

6.1 Установка и демонтаж рыхли‐ тельных звездочек

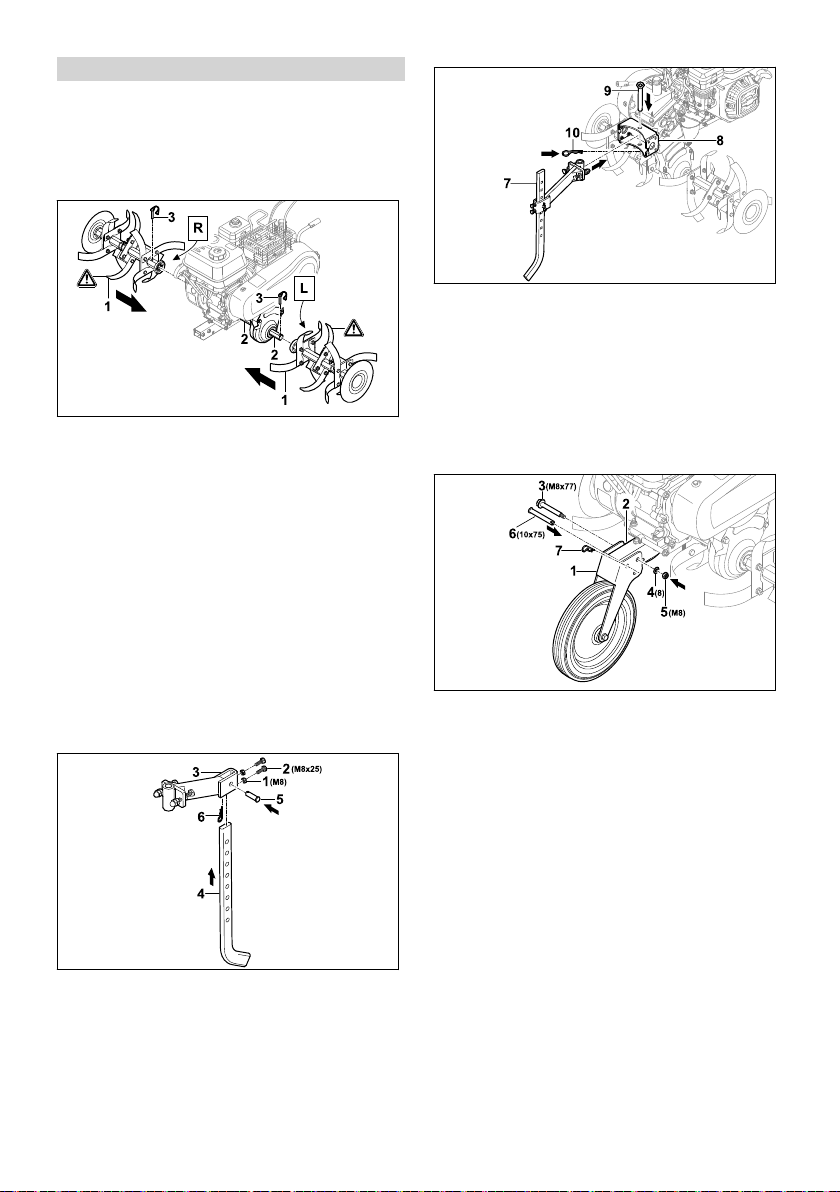

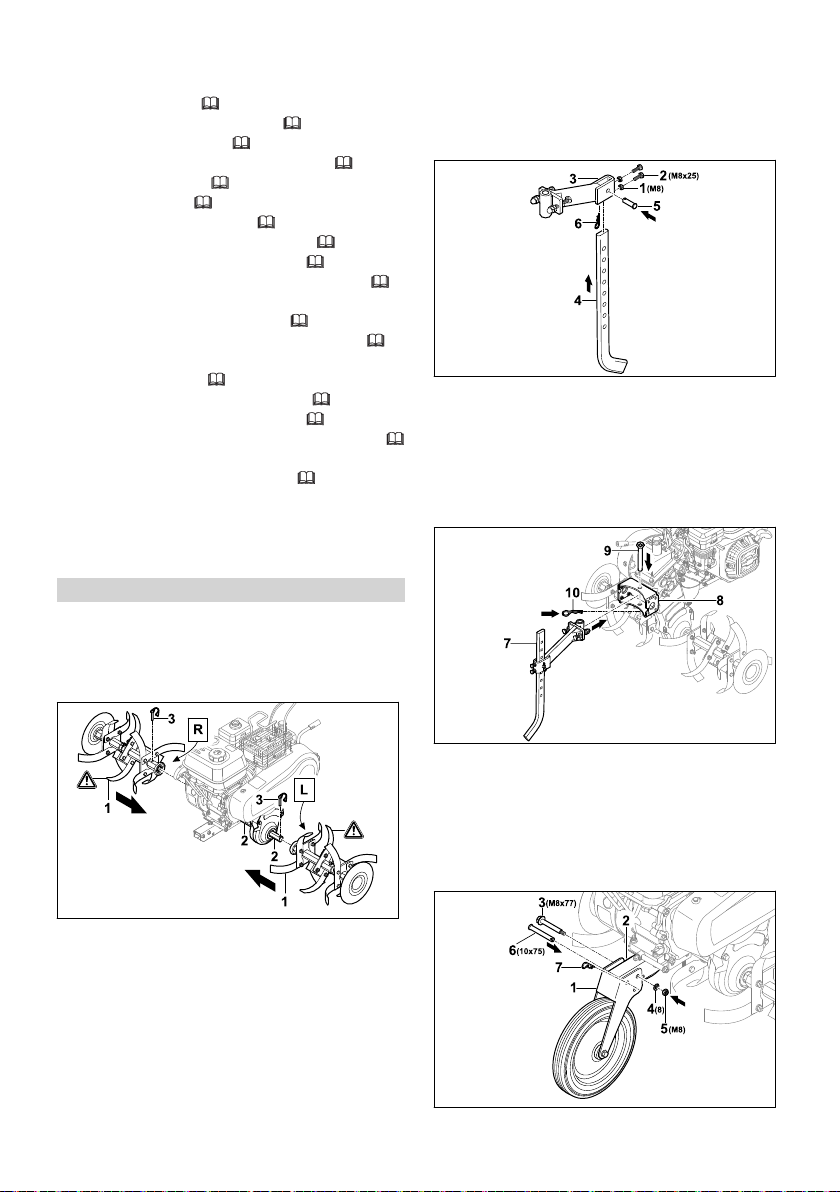

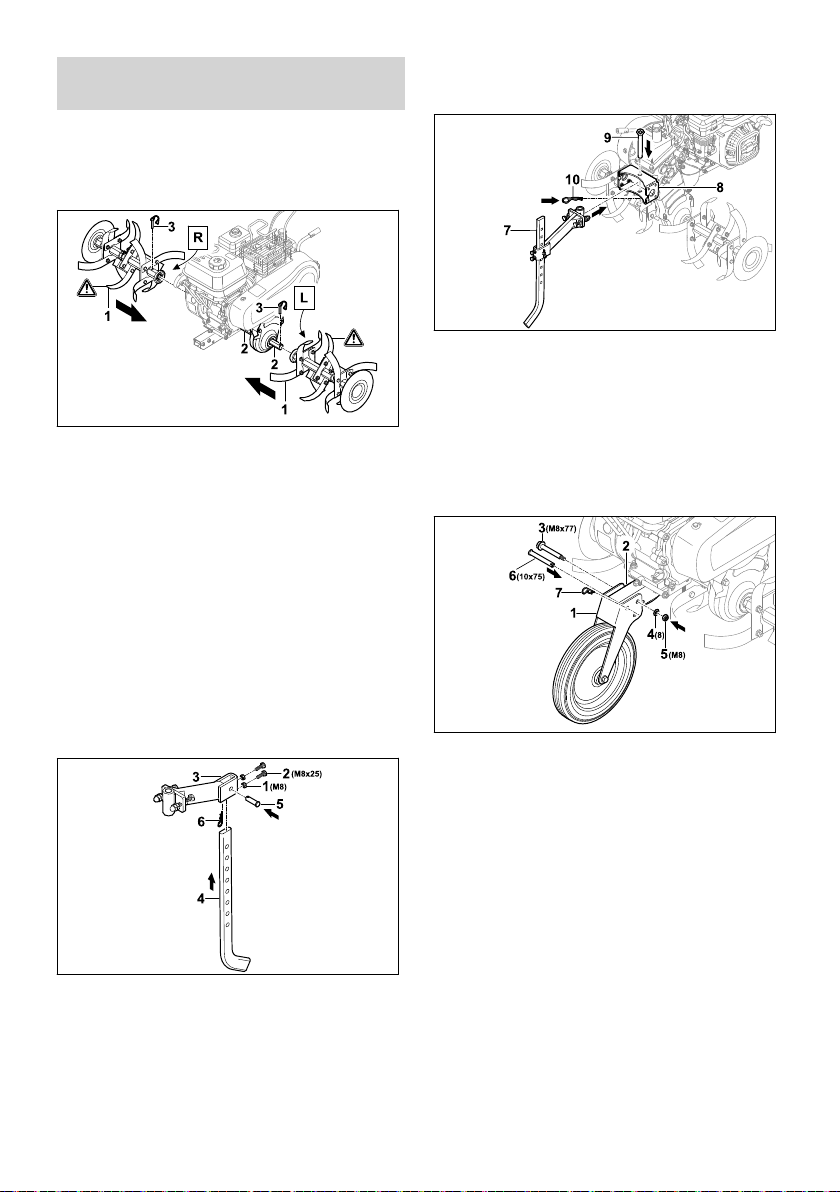

6.1.1 Установка рыхлительных звездочек

► Вставить рыхлительные звездочки (1) на

выходной вал (2) таким образом, чтобы совпали отверстия.

► Вставить откидные шплинты (3) в отверстия

на выходном валу (2) и закрыть удерживаю‐ щий хомут. Рыхлительные звездочки (1) закреплены.

6.1.2 Демонтаж рыхлительных звездочек ► Выключить двигатель. ► Вынуть откидные шплинты. ► Демонтировать рыхлительные звездочки. ► Вставить откидные шплинты в отверстия на

выходном валу. Откидные шплинты сохраняются.

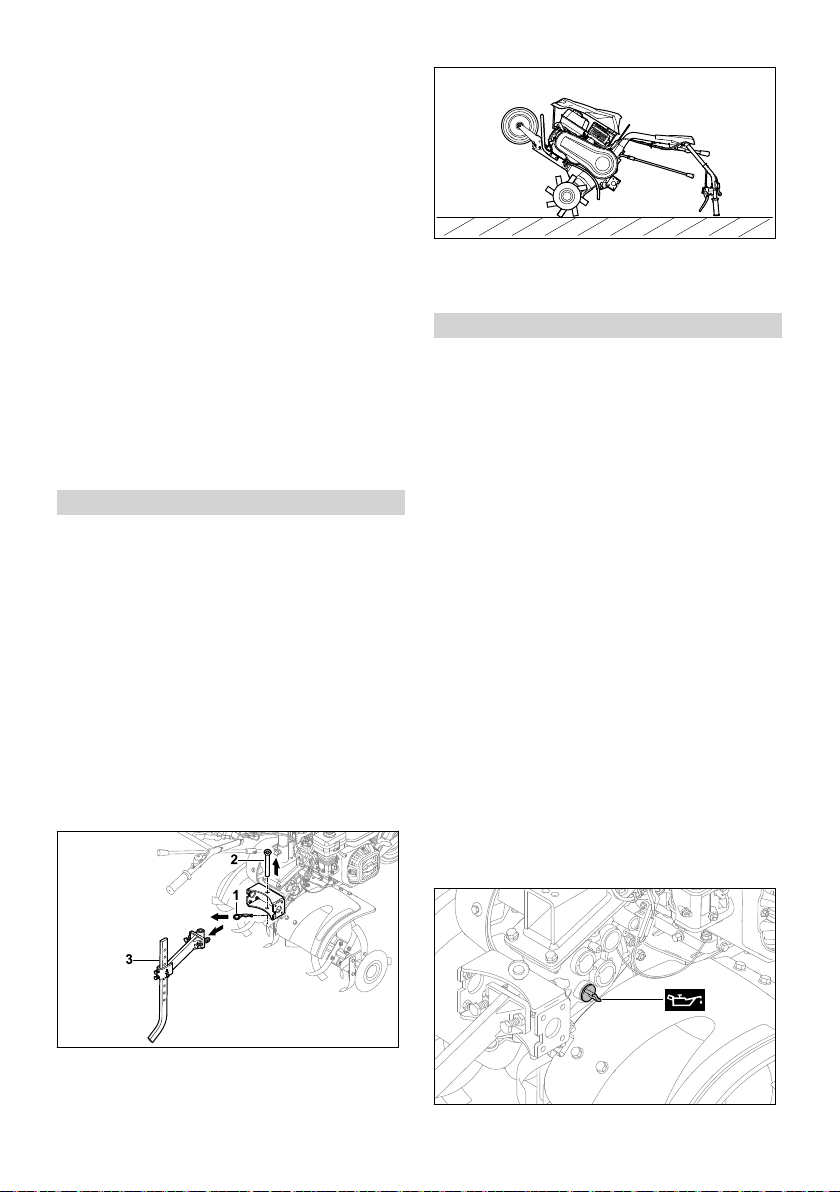

6.2 Установка ограничителя про‐ пашки

► Навинтить гайки (1) на винты (2) и ввернуть

их в отверстия на адаптере (3).

► Вставить ограничитель пропашки (4) в

адаптер (3) снизу так, чтобы отверстия на адаптере (3) совпали с самым нижним

отверстием на ограничителе пропашки (4). ► Вставить болт (5). ► Вдавить шплинт (6) в отверстие на

болте (5).

► Вставить адаптер с установленным ограни‐

чителем пропашки (7) в крепление (8) на

культиваторе. ► Вставить болт (9).

10 0478-404-9707-B

Page 11

6 Сборка культиватора pyccкий

► Вдавить шплинт (10) в отверстие на

болте (9). Ограничитель пропашки зафиксирован.

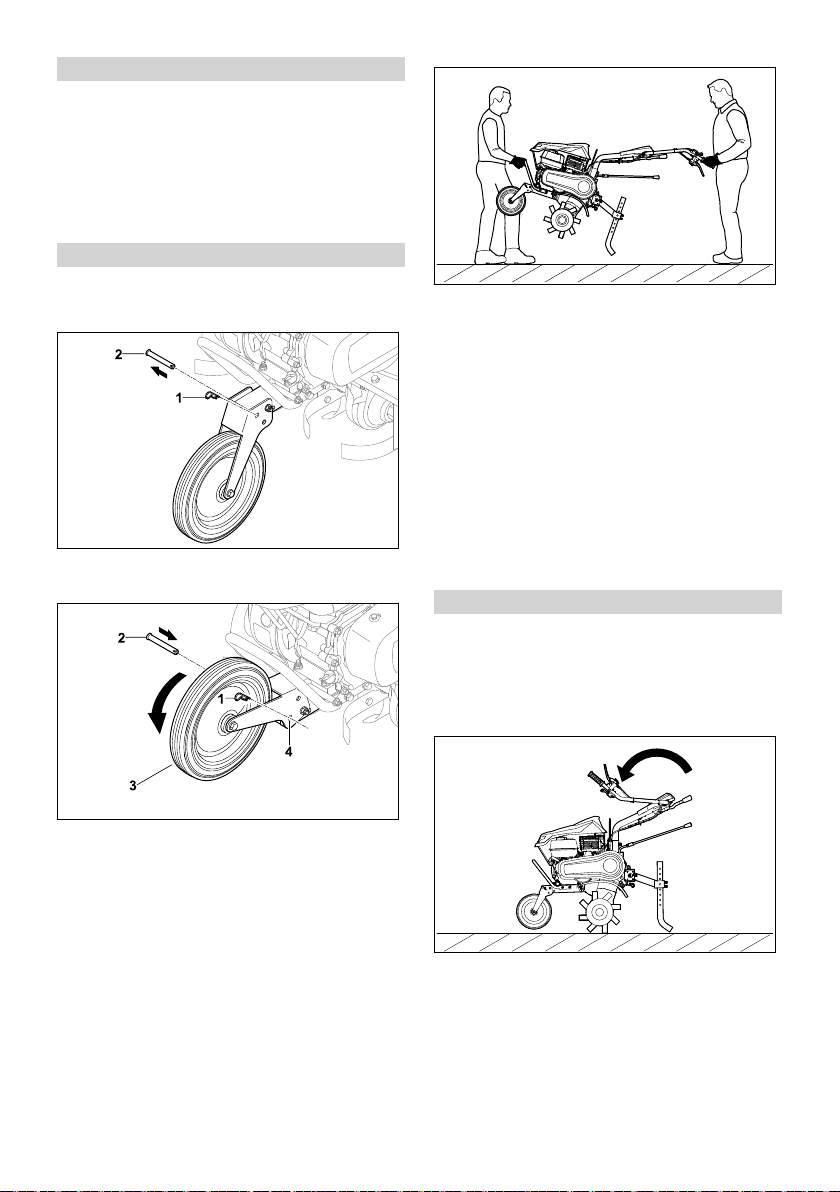

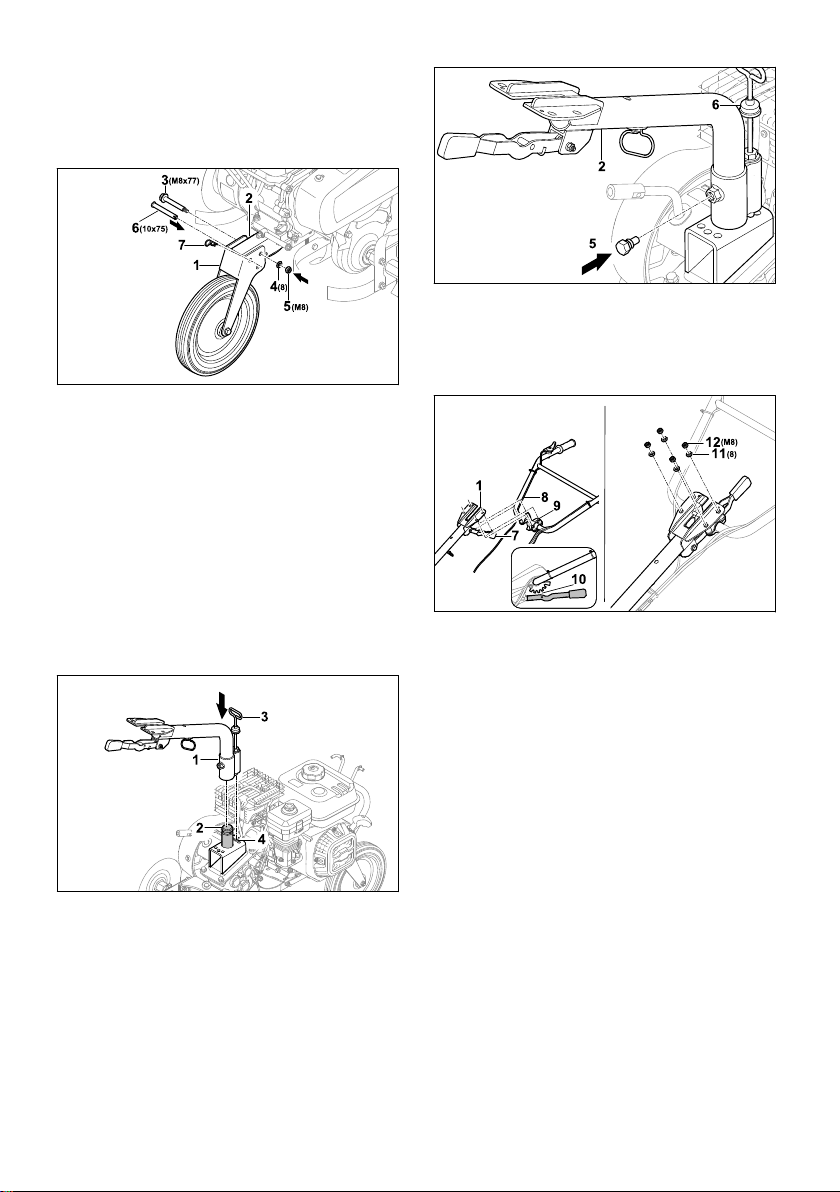

6.3 Установка ходовой части

► Вкрутить винт (5).

Нижняя часть ведущей ручки (1) зафикси‐

рована. ► Переместить пылезащиту (6) вниз, чтобы

закрыть фиксатор.

► Вставить ходовую часть (1) на раму (2)

таким образом, чтобы совпали отверстия. ► Вставить винт (3) в заднее отверстие. ► Установить шайбу (4) на винт (3). ► Накрутить гайку (5) и затянуть ее до упора. ► Вставить болт (6) в переднее отверстие. ► Вдавить шплинт (7) в отверстие на

болте (6).

Болт (6) закреплен, ходовая часть (1)

зафиксирована. Ходовую часть запрещено повторно демонти‐

ровать.

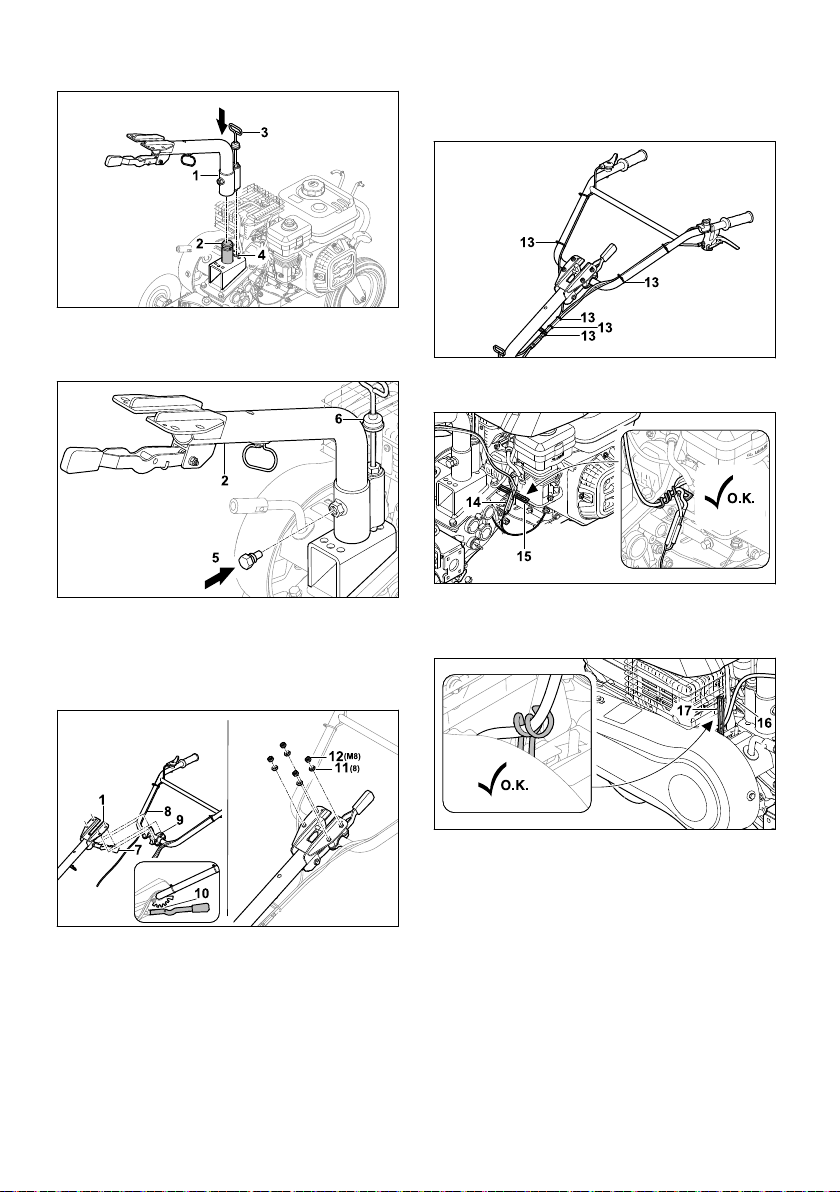

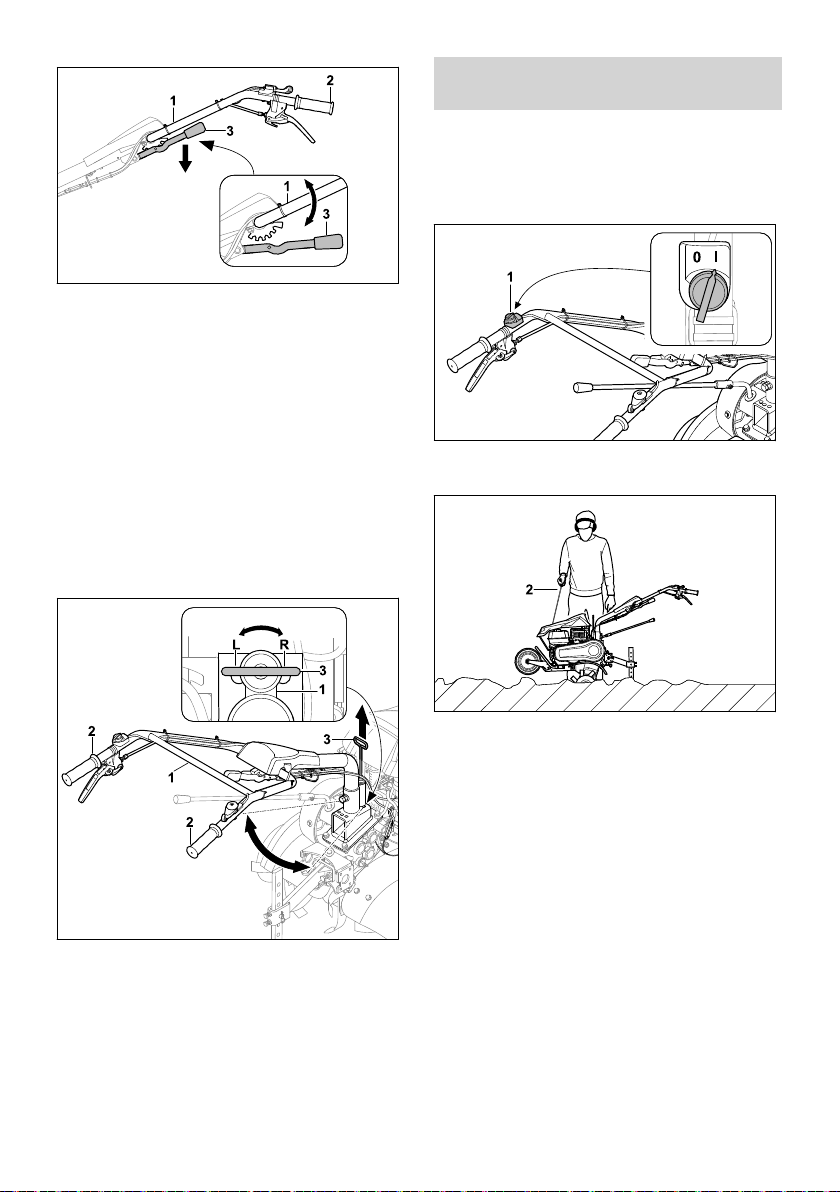

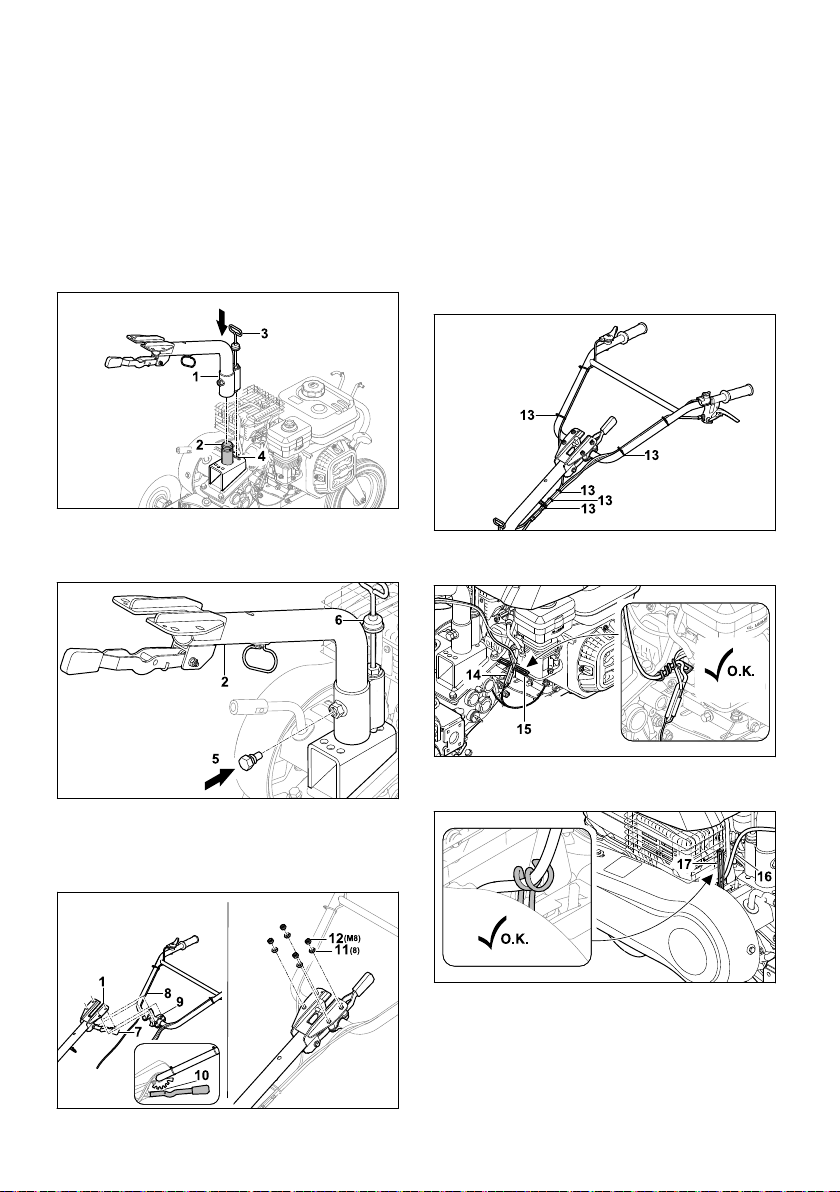

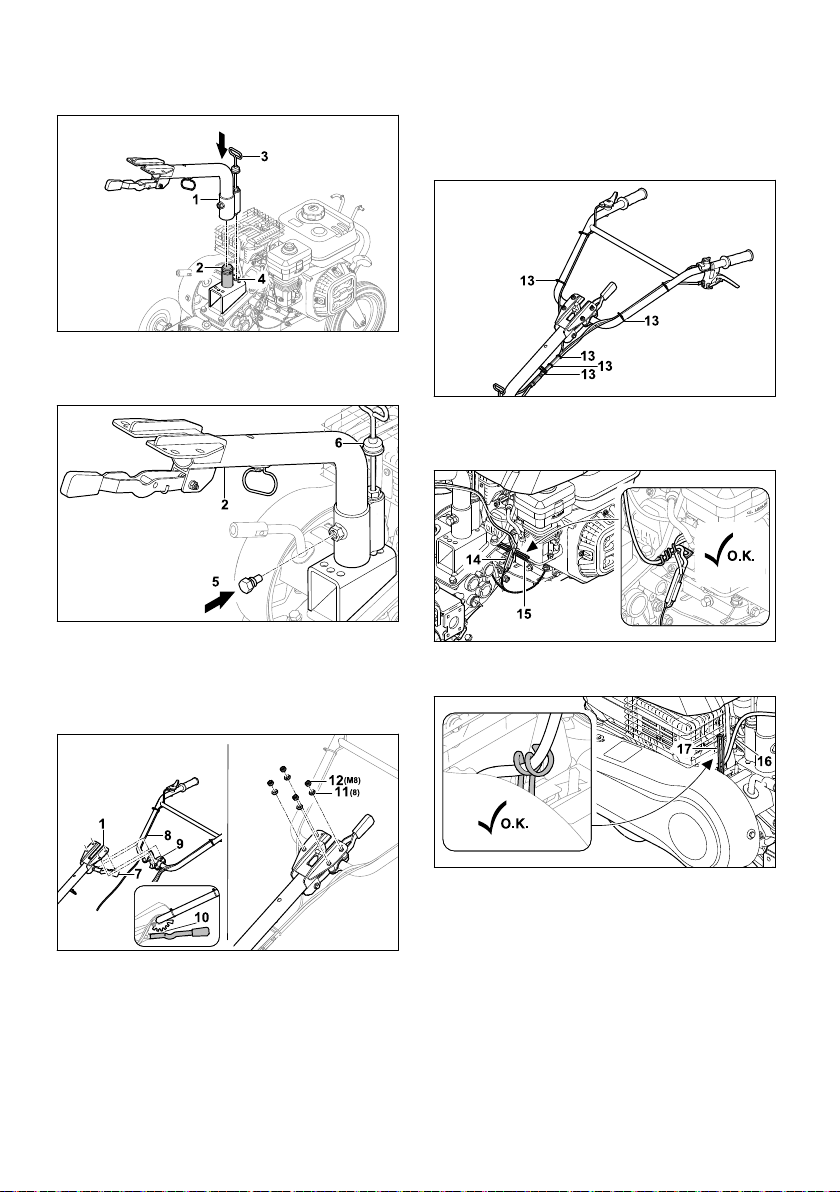

6.4 Установка ведущей ручки

► Вставить нижнюю часть ведущей ручки (1)

на крепление (2) и установить фиксатор (3)

в среднем положении (4).

► Прижать рычаг (7) вниз и удерживать его в

этом положении.

► Установить верхнюю часть ведущей

ручки (8) с помощью винтов (9) снизу на нижней части ведущей ручки (1).

► Отпустить рычаг (7) и защелкнуть верхнюю

часть ведущей ручки (8) на средней отметке фиксации (10).

► Установить верхнюю часть ведущей

ручки (8) с помощью шайб (11) и гаек (12).

► Затянуть гайки (12) моментом от 20 Нм до

25 Нм. Верхняя часть ведущей ручки (8) зафикси‐ рована.

Ведущую ручку запрещено повторно демонти‐ ровать.

0478-404-9707-B 11

Page 12

pyccкий 6 Сборка культиватора

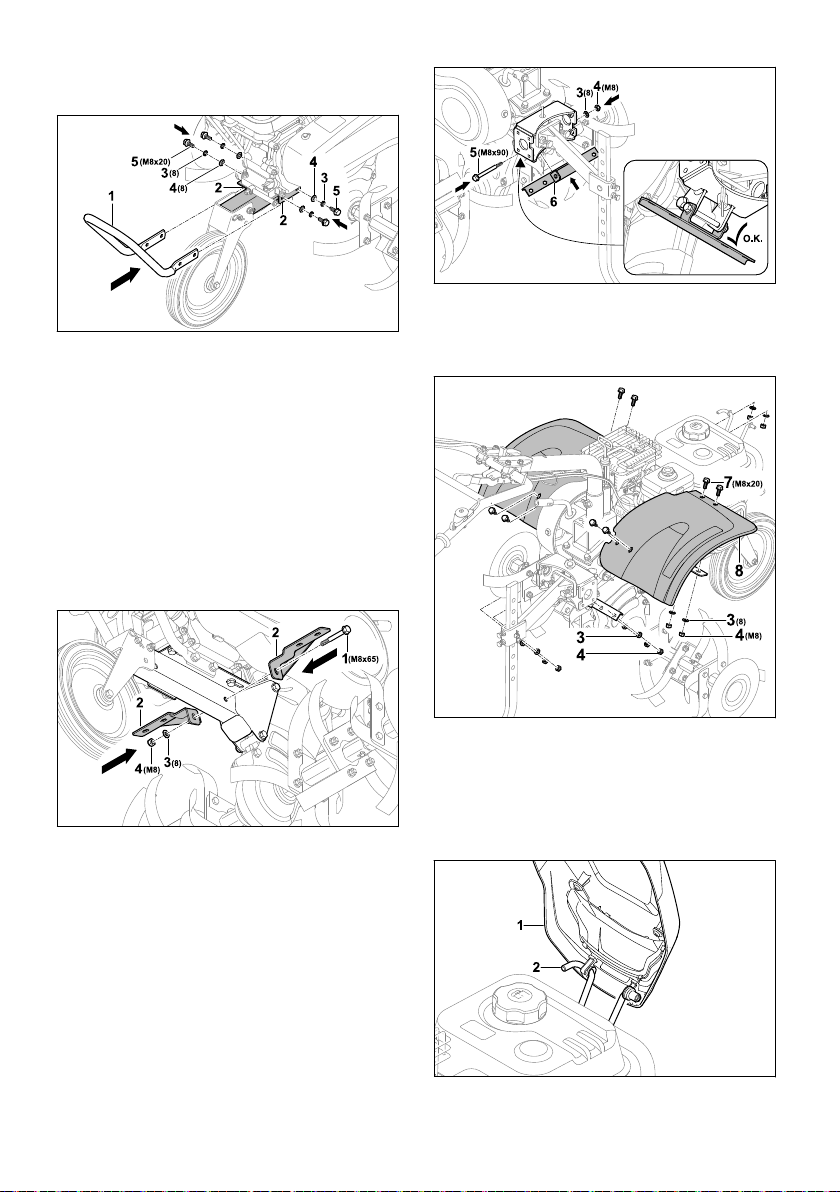

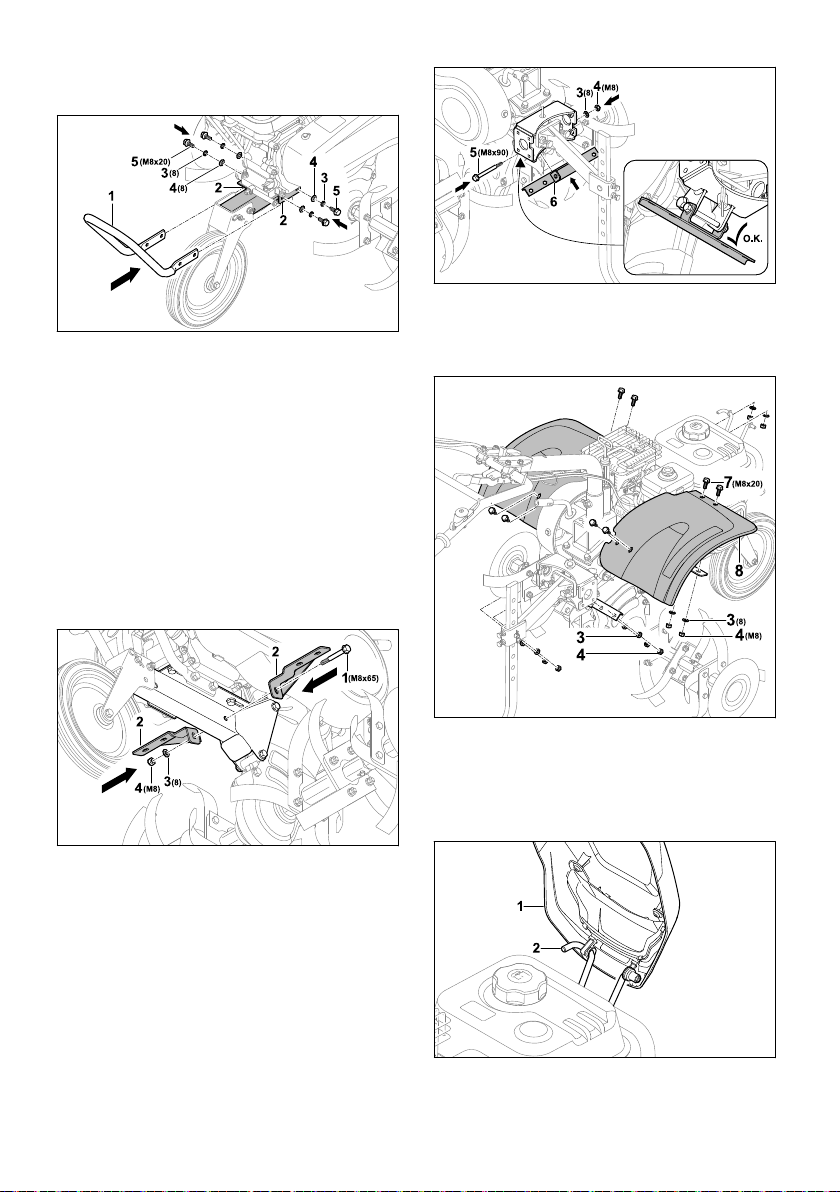

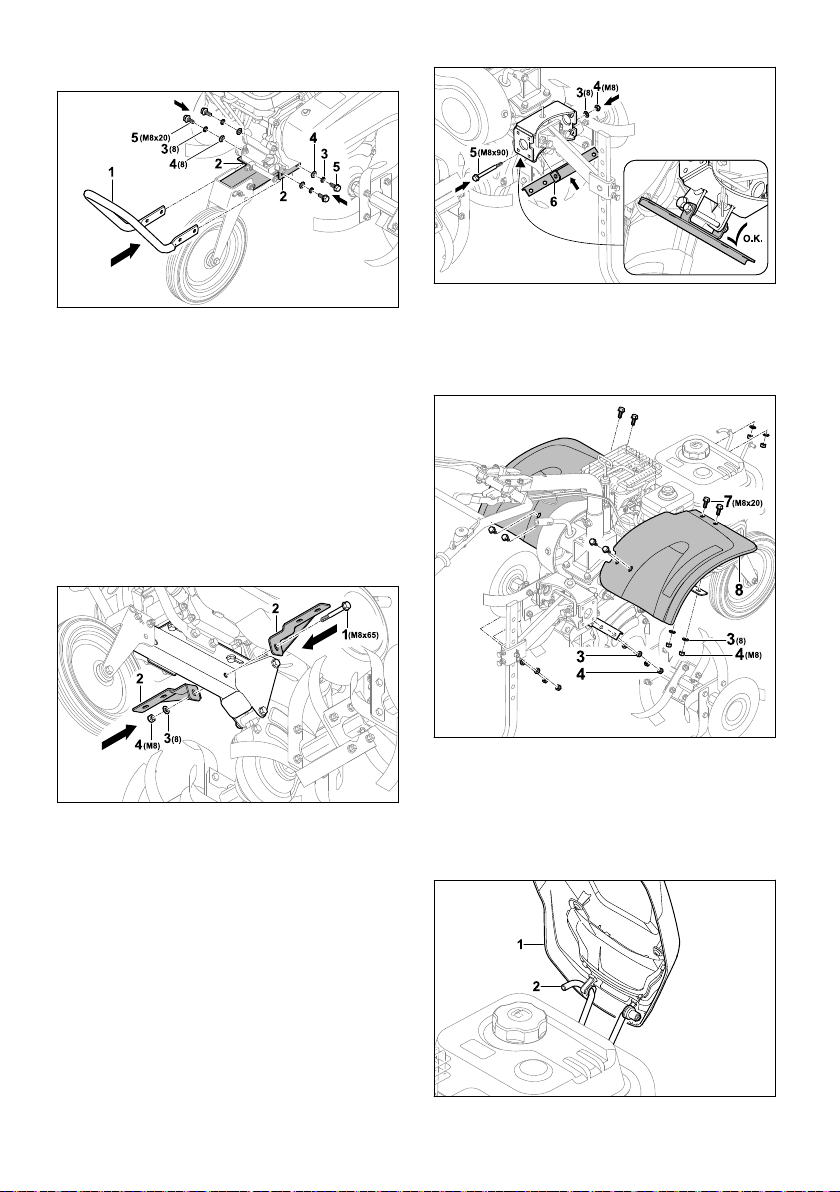

► Удерживать ручку для транспортировки (1)

на консоли (2) таким образом, чтобы сов‐ пали отверстия.

► Надеть пружинные кольца (3) и шайбы (4)

на винты (5).

► Установить винты (5) вместе с пружинными

кольцами (3) и шайбами (4).

► Затянуть винты (5) моментом 22–28 Нм.

Ручка для транспортировки (1) зафиксиро‐ вана.

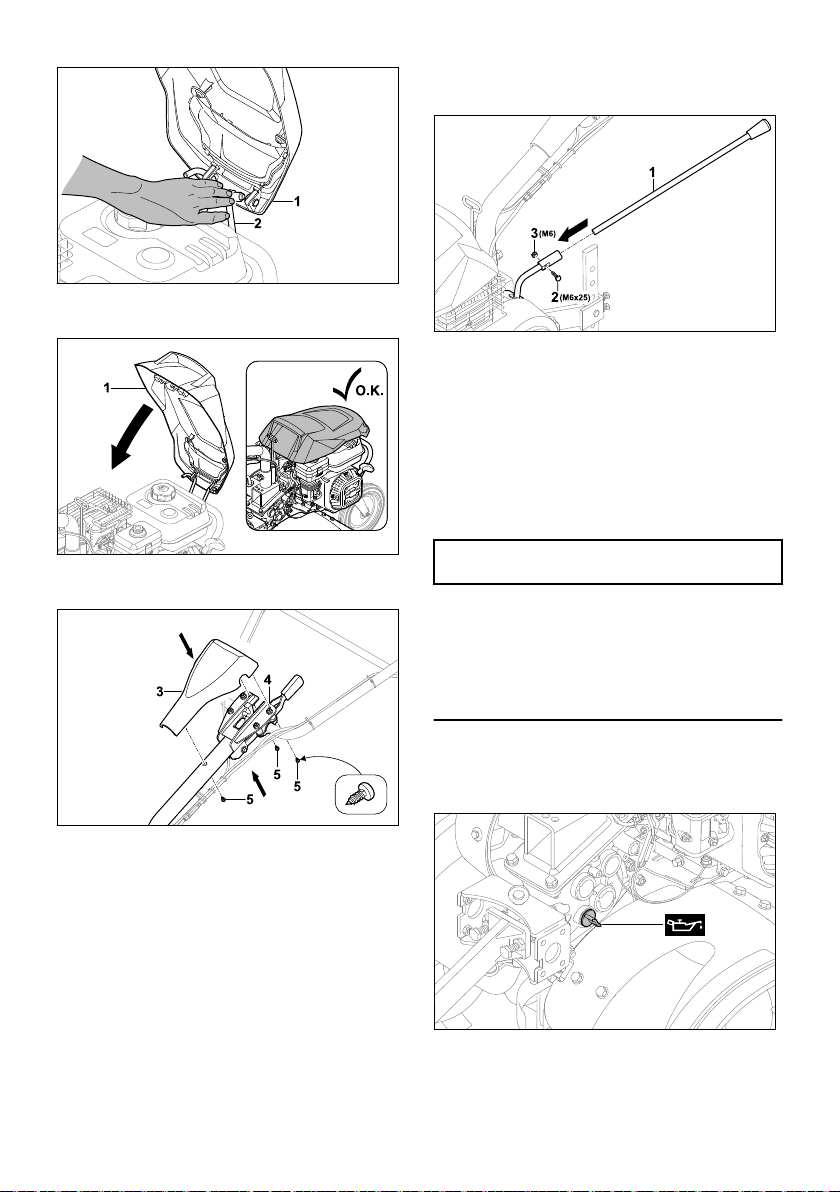

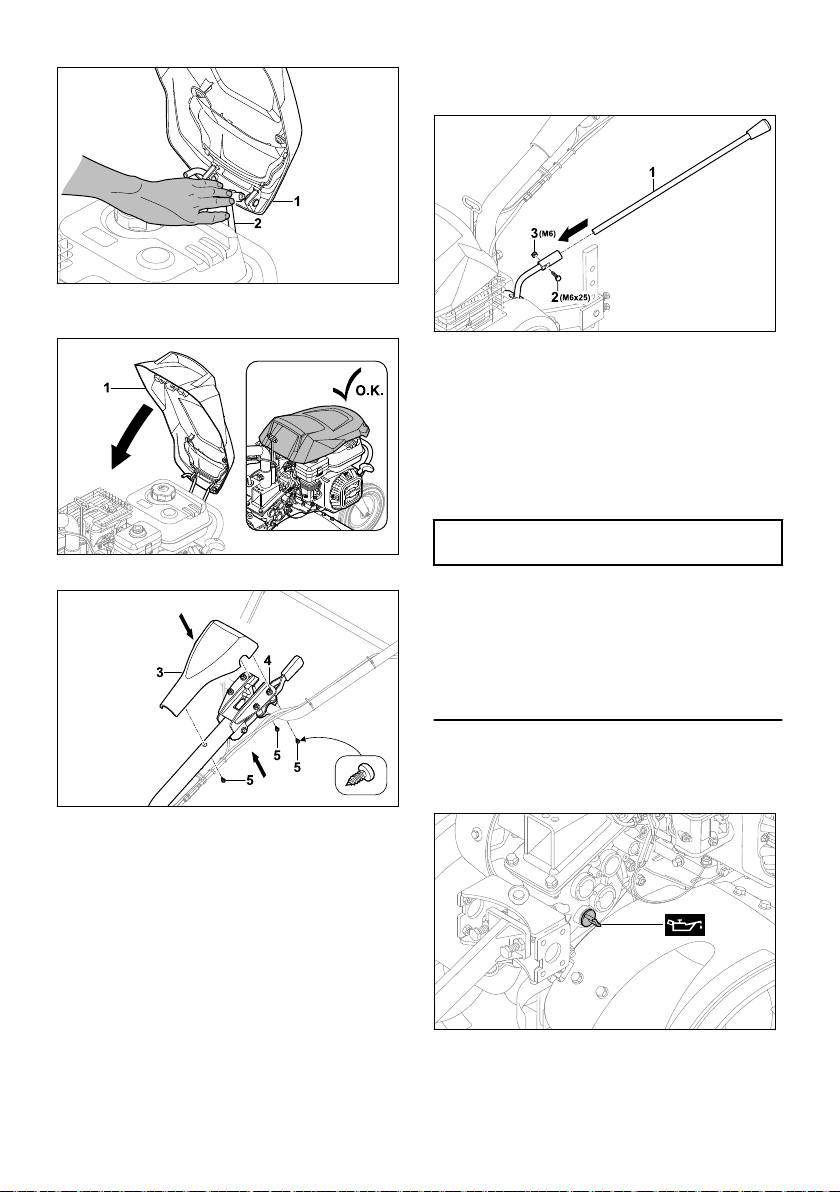

6.6 Установка защиты и крышек

► Закрепить на ведущей ручке тросы с

помощью кабельных стяжек (13) на равных

расстояниях.

► Закрепить тросы и кабели (14) на культива‐

торе, обмотав вокруг них держатель

кабеля (15).

6.6.1 Установка защиты

► Вставить винт (1) вместе с держателями (2)

так, чтобы совпали отверстия. ► Установить шайбу (3) на винт (1). ► Накрутить гайку (4) и затянуть ее до упора.

► Закрепить тросы и кабели (16) на культива‐

торе, обмотав вокруг них держатель кабеля (17).

6.5 Установка ручки для транс‐ портировки

12 0478-404-9707-B

► Вставить винт (5) вместе с держателем (6)

так, чтобы совпали отверстия. ► Установить шайбу (3) на винт (5). ► Накрутить гайку (4) и затянуть ее до упора.

Page 13

6 Сборка культиватора pyccкий

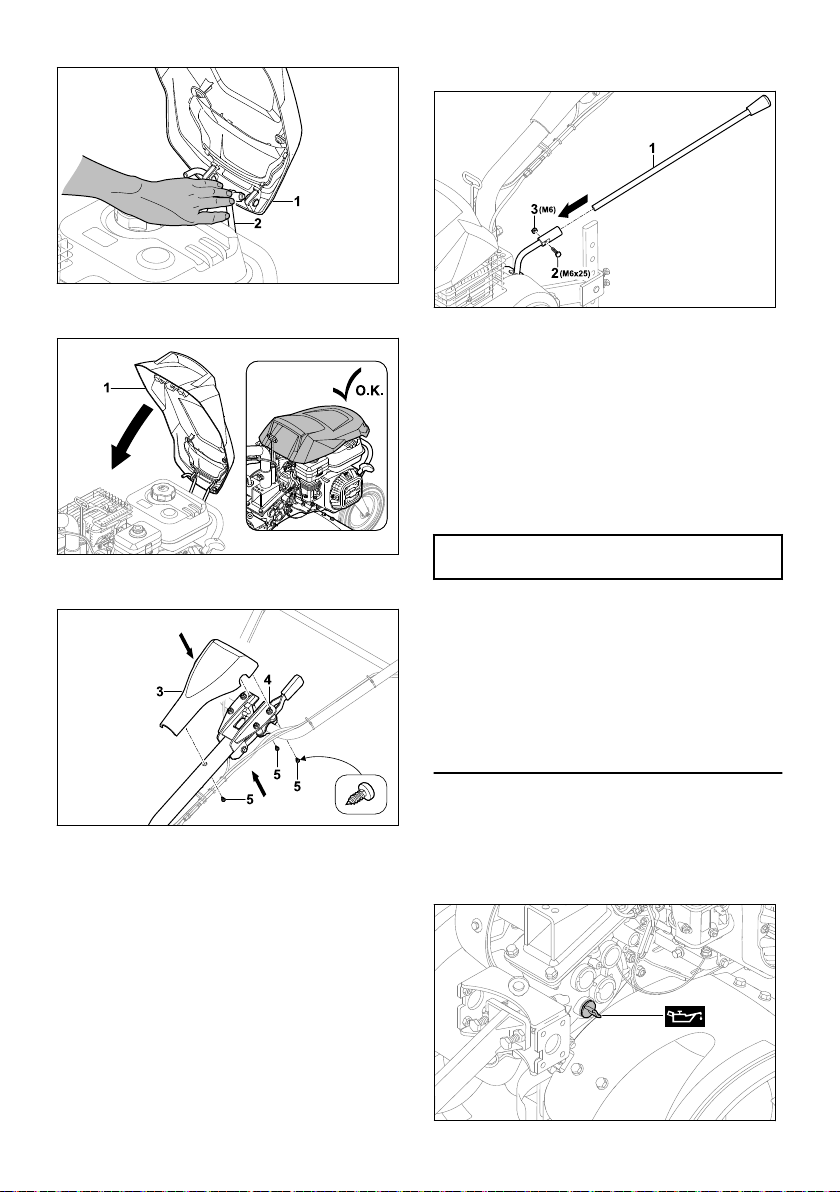

► Закрыть крышку (1) до щелчка.

► Установить винты (7) вместе с защитной

пластиной (8). ► Надеть шайбы (3) на винты (7). ► Накрутить гайки (4) и затянуть их до упора.

6.6.2 Установка крышек

► Поместить крышку (3) на ведущую ручку (4). ► Вкрутить винты (5).

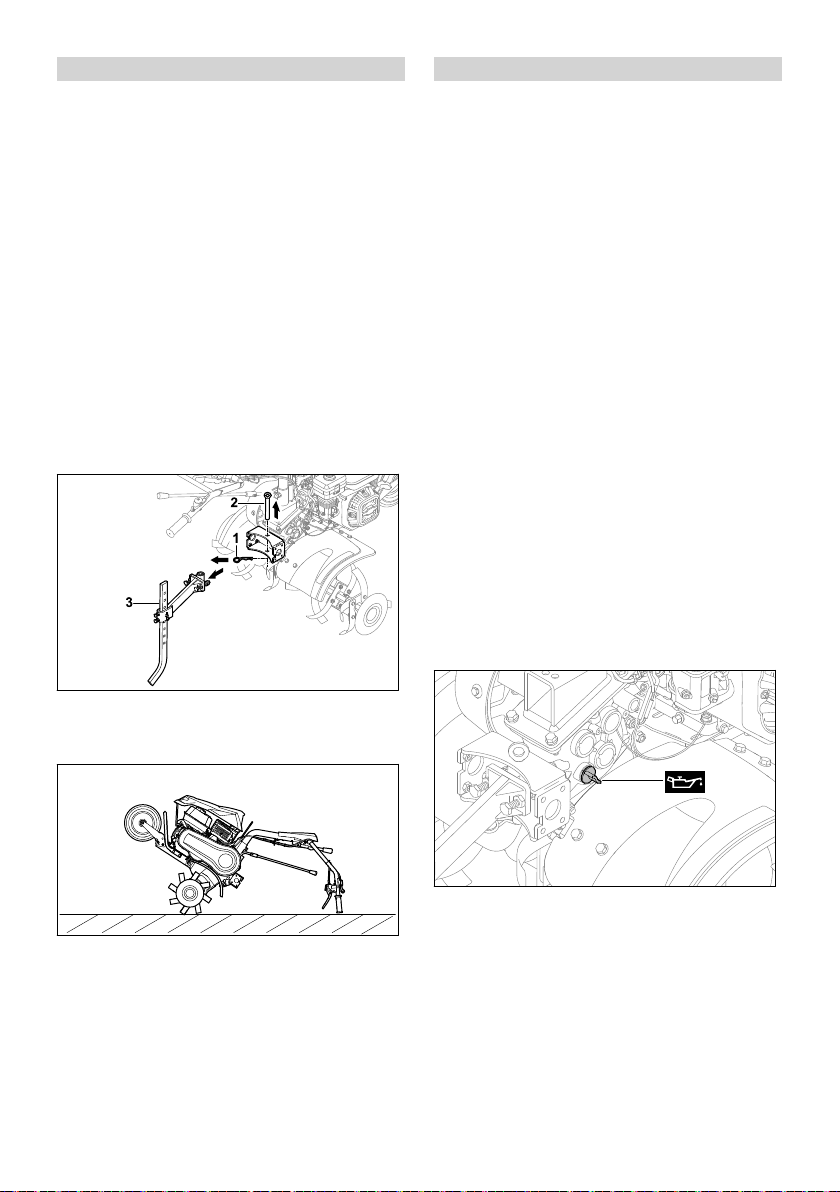

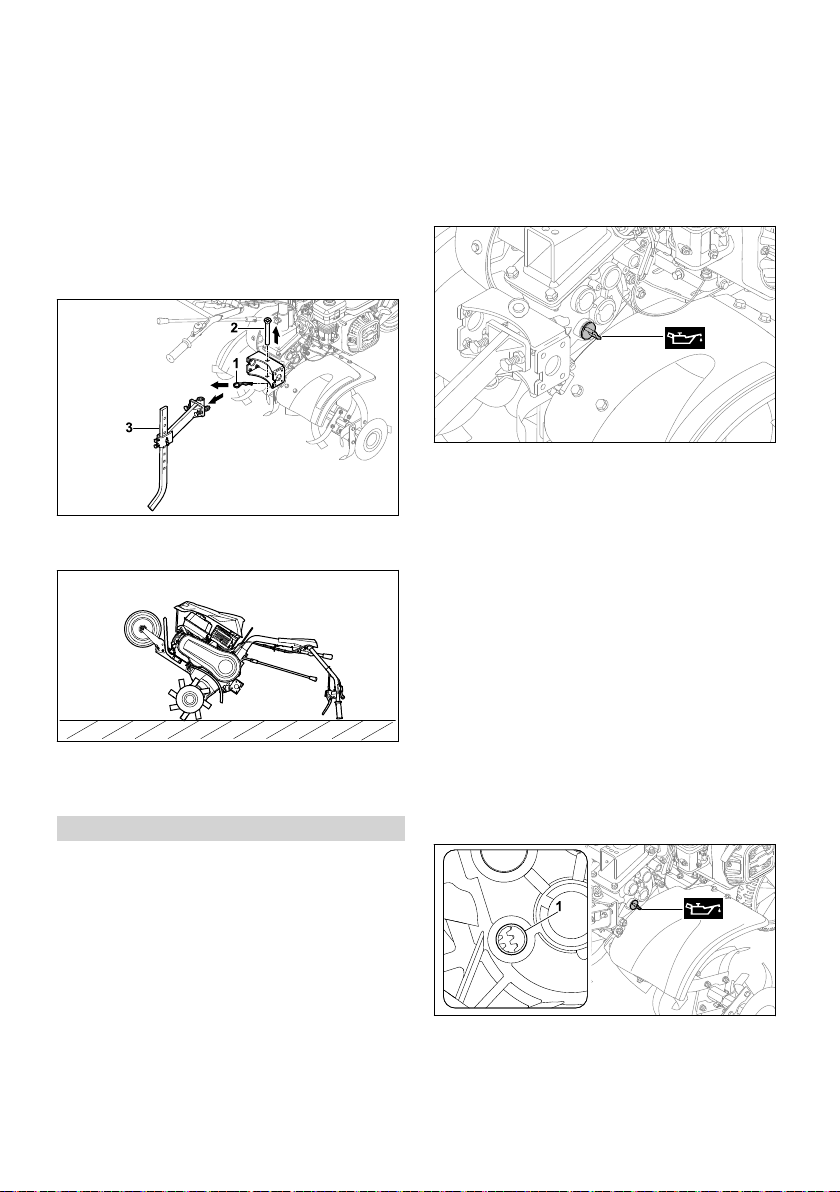

6.7 Установка рычага переключе‐ ния передач

► Установить крышку (1) на держатель (2).

► Вставить рычаг переключения передач (3) в

крепление таким образом, чтобы совпали

отверстия. ► Установить винт (2). ► Накрутить гайку (1) и затянуть ее до упора.

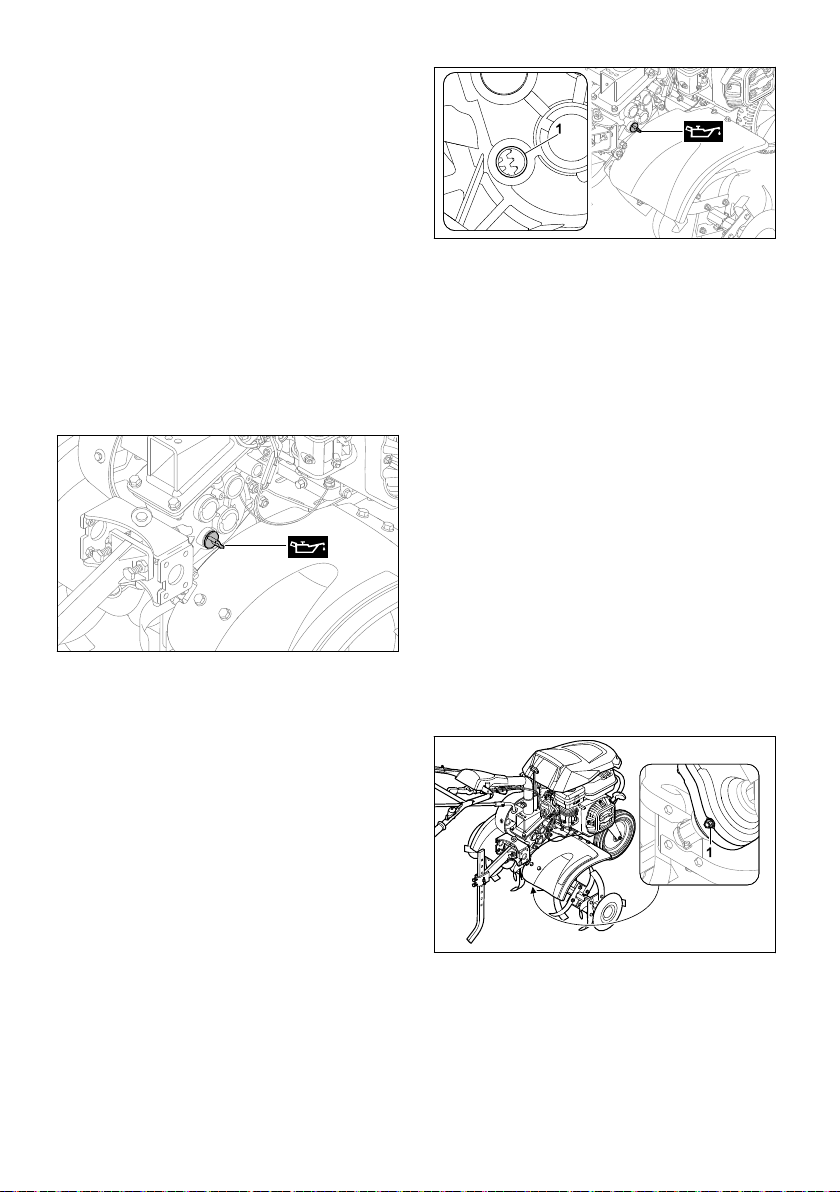

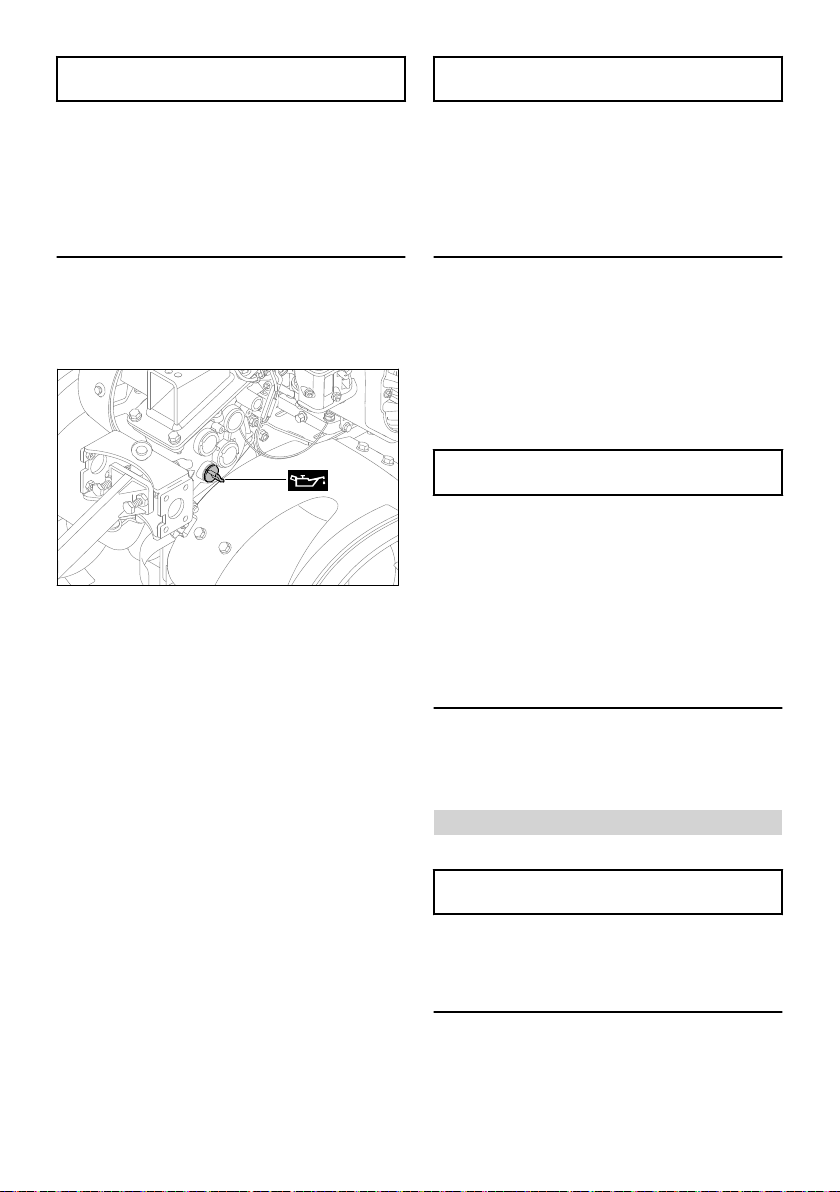

6.8 Заливка трансмиссионного

► Отжать держатель (2) внутрь так, чтобы

можно было установить крышку (1).

0478-404-9707-B 13

Трансмиссионное масло смазывает и охла‐ ждает коробку передач культиватора.

масла

Page 14

pyccкий 7 Заправка культиватора

УКАЗАНИЕ

■ В состоянии при поставке трансмиссионное масло не залито. Запуск двигателя без трансмиссионного масла или при слишком низком количестве трансмиссионного масла может повредить культиватор. ►

Перед запуском проверять уровень трансмиссионного масла и при необхо‐ димости долить масло.

► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

► Очистить область вокруг крышки трансмис‐

сионного масла мягкой тряпкой.

УКАЗАНИЕ

■ В состоянии при поставке моторное масло не залито. Запуск двигателя без моторного масла или при слишком низком количестве моторного масла может повредить культи‐ ватор. ►

Перед каждым запуском проверять уро‐ вень моторного масла, при необходимо‐ сти долить масло.

► Производить заливку моторного масла в

соответствии с указаниями в инструкции по эксплуатации двигателя.

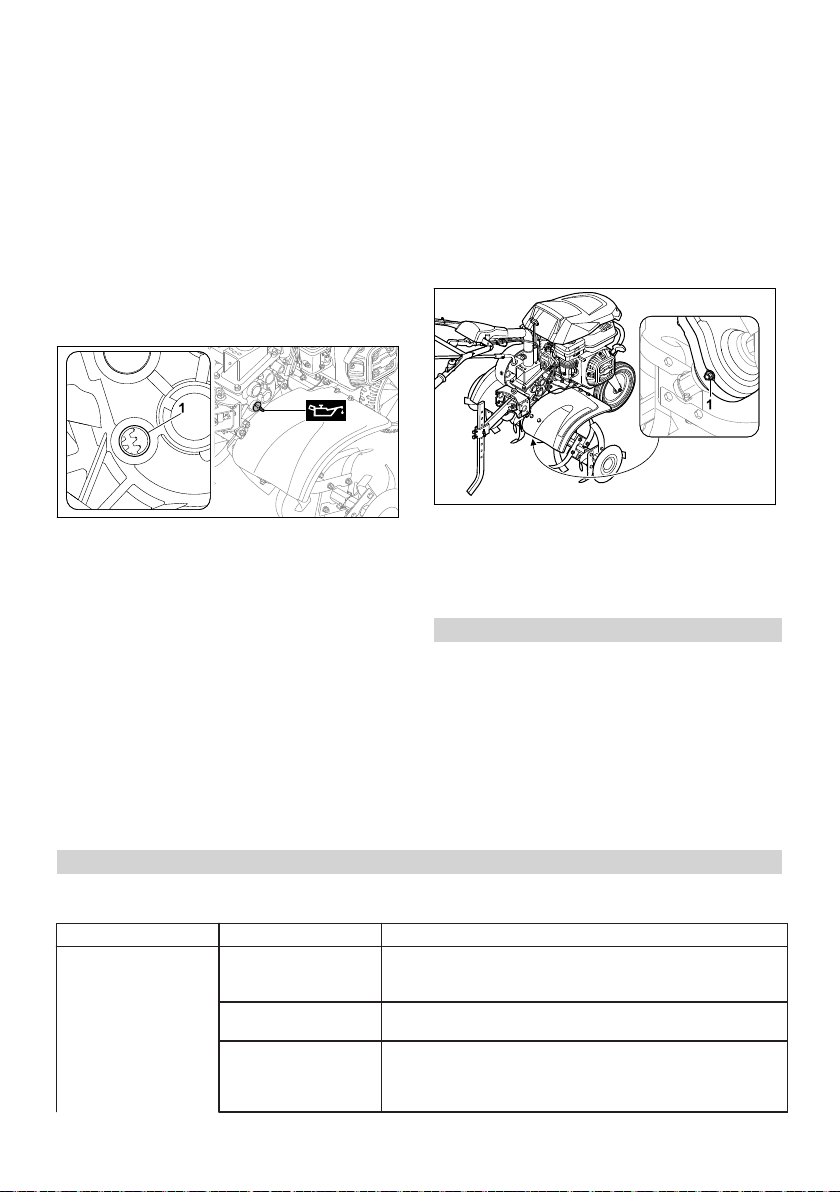

6.10 Заполнение инерционно-

масляного воздушного фильтра

Инерционно-масляный воздушный фильтр фильтрует воздух, всасываемый двигателем.

УКАЗАНИЕ

■ В состоянии при поставке моторное масло в инерционно-масляный воздушный фильтр не залито. Запуск двигателя без моторного масла в инерционно-масляном воздушном

► Поворачивать крышку трансмиссионного

масла против часовой стрелки до ее сня‐

тия. ► Снять крышку трансмиссионного масла. ► Залить 1,25 л трансмиссионного масла

SAE10W30, чтобы масло не проливалось. ► Установить крышку трансмиссионного

масла на наливной патрубок. ► Закрутить крышку трансмиссионного масла

по часовой стрелке и затянуть от руки.

Наливной патрубок закрыт.

6.9 Заливка моторного масла

Моторное масло смазывает и охлаждает дви‐ гатель.

Технические характеристики моторного масла и информацию о количестве заливаемого объема можно найти в инструкции по эксплуа‐ тации двигателя.

14 0478-404-9707-B

фильтре или при слишком низком количе‐ стве моторного масла может повредить культиватор. ►

Перед запуском проверять уровень моторного масла в инерционно-масля‐ ном воздушном фильтре, при необходи‐ мости долить масло.

7 Заправка культиватора

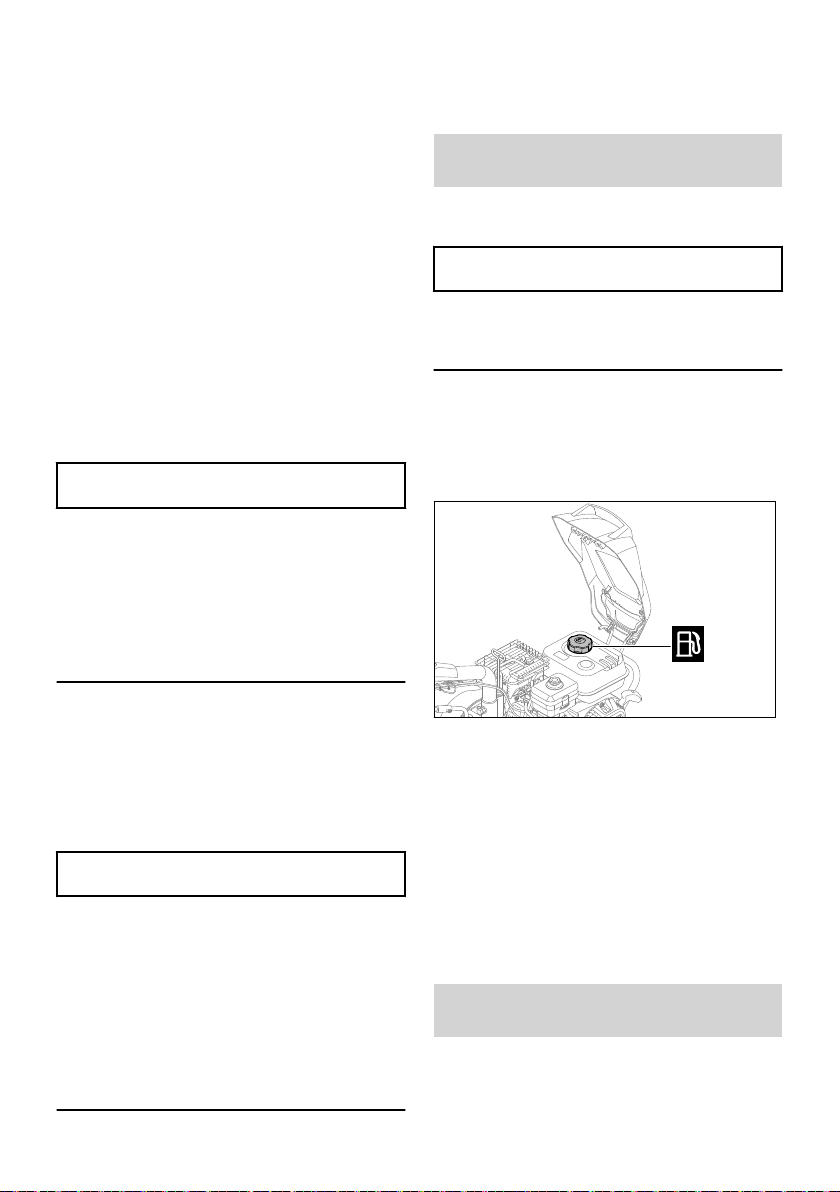

7.1 Заправка культиватора

УКАЗАНИЕ

■ Если культиватор заправлен неправильным топливом, возможны повреждения культи‐ ватора. ►

Соблюдать указания, приведенные в инструкции по эксплуатации двигателя.

► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

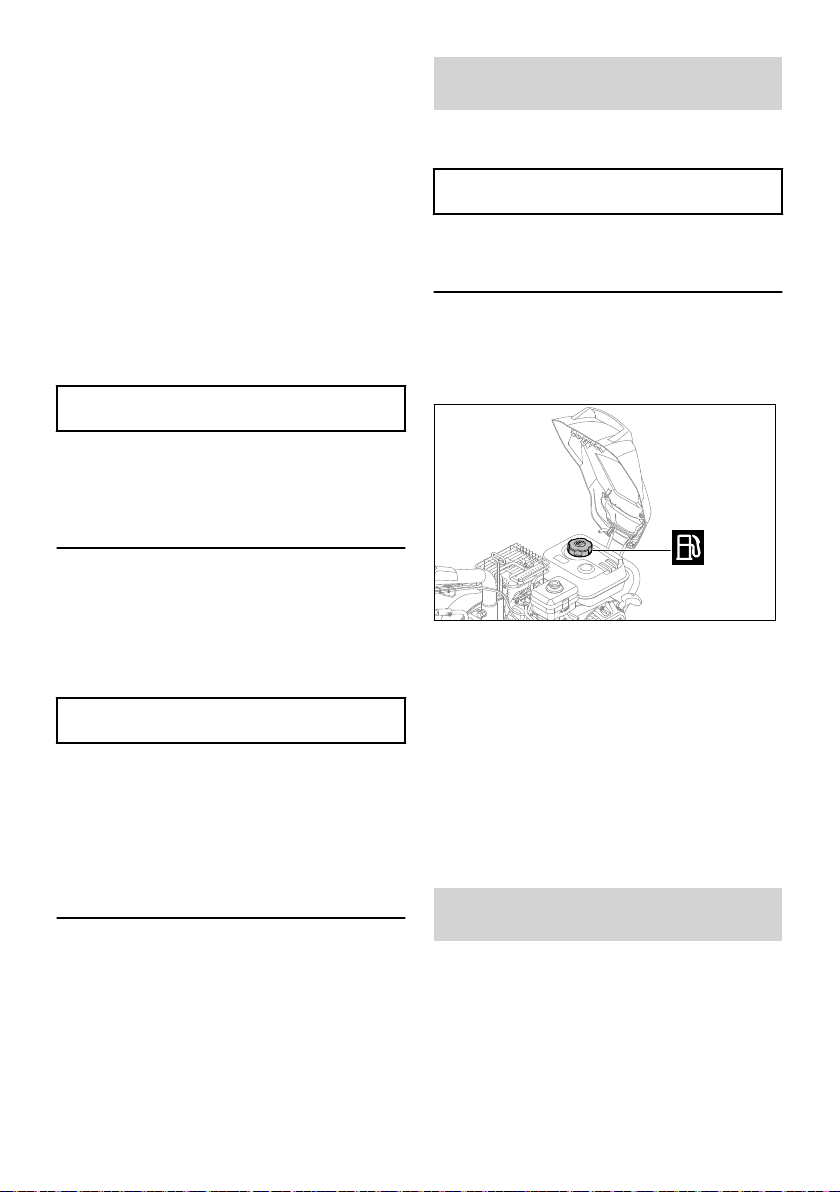

► Открыть крышку. ► Очистить область вокруг крышки топлив‐

ного бака мягкой тряпкой.

Page 15

8 Пользовательская настройка культиватора pyccкий

8.2 Регулировка ведущей ручки

сбоку

Сбоку можно отрегулировать положение ведущей ручки на одном из 3 уровней. ► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

► Поворачивать крышку топливного бака про‐

тив часовой стрелки до ее снятия. ► Снять крышку топливного бака. ► Залить топливо таким образом, чтобы оно

не пролилось и оставалось свободным не

менее 15 мм до края топливного бака. ► Установить крышку топливного бака на

топливный бак. ► Закрутить крышку топливного бака по часо‐

вой стрелке и затянуть от руки.

Топливный бак закрыт.

8 Пользовательская

настройка культиватора

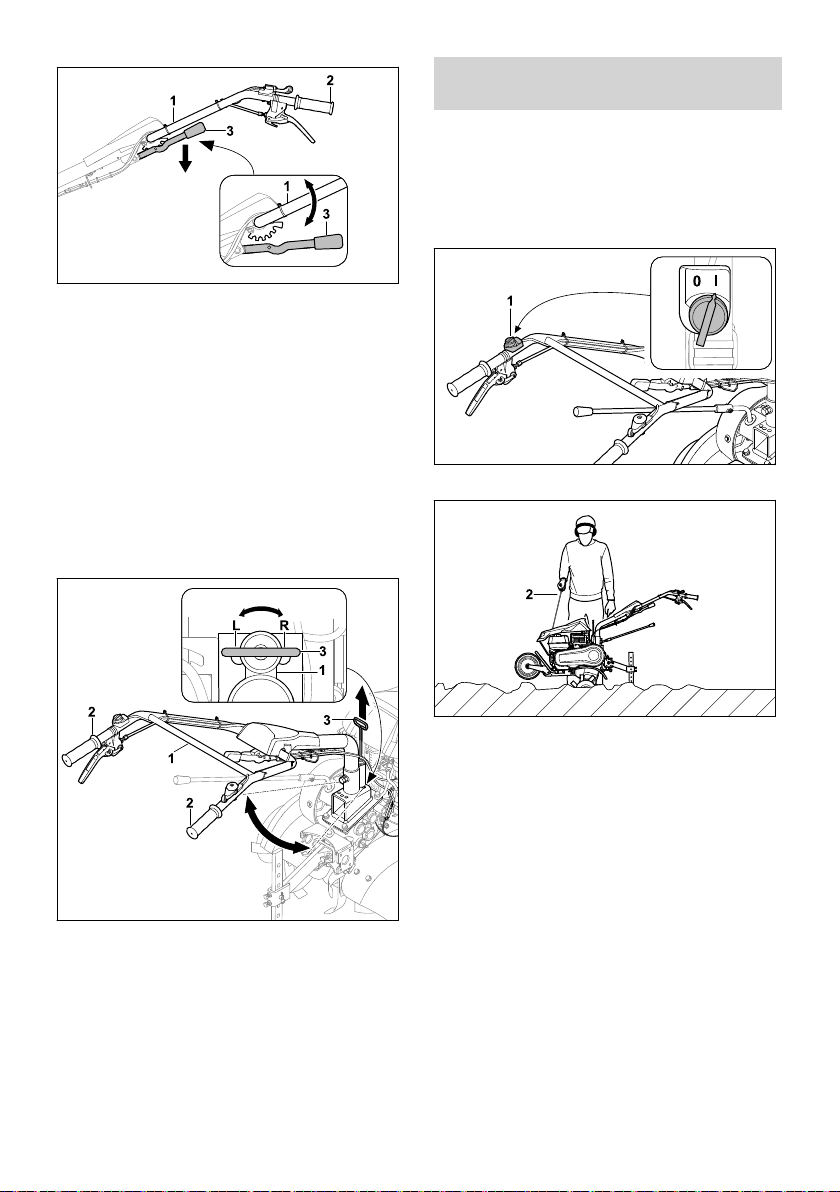

8.1 Установка высоты ведущей

ручки

Ведущую ручку можно отрегулировать по высоте на 5 различных уровней. ► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

► Удерживать ведущую ручку (1) рукой за обе

рукоятки (2). ► Другой рукой потянуть рычаг (3) наверх. ► Установить ведущую ручку (1) в требуемое

положение. ► Отпустить рычаг (3).

Ведущая ручка зафиксирована.

9 Пуск и остановка культи‐

ватора

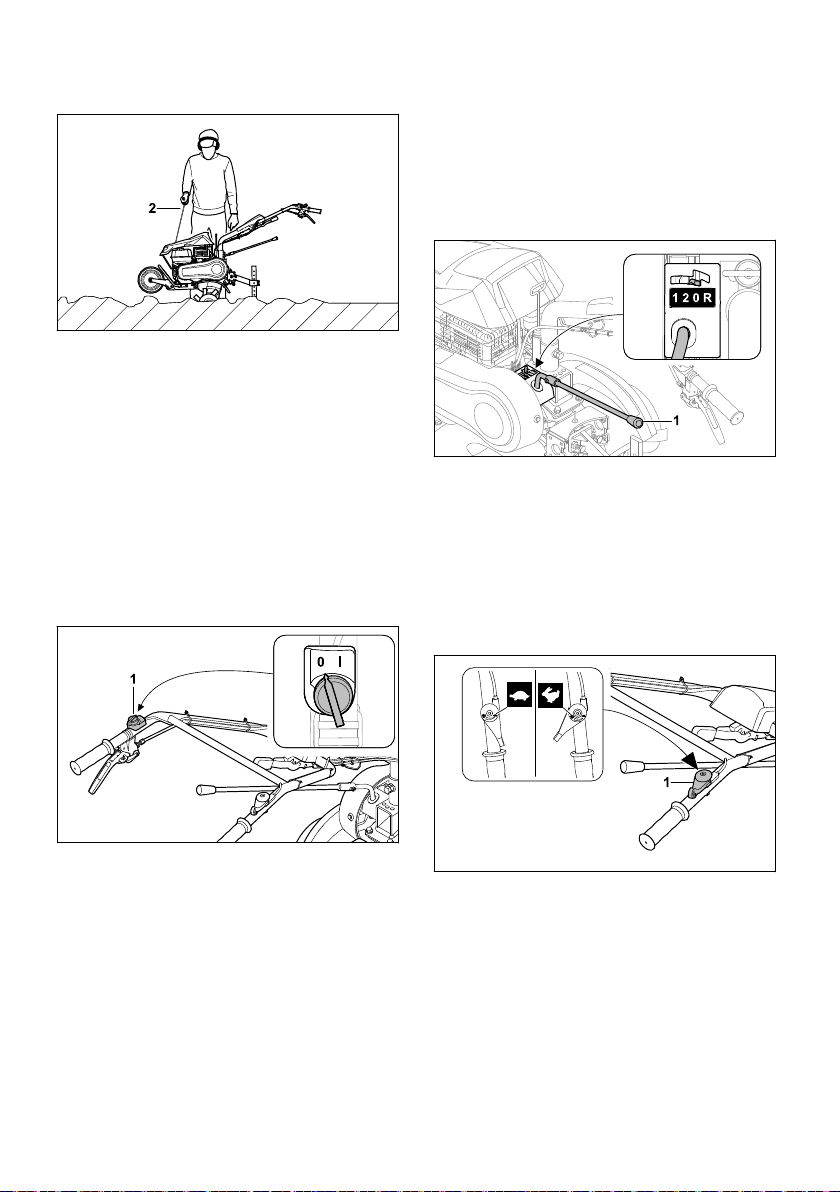

9.1 Пуск и остановка двигателя

9.1.1 Запуск двигателя ► Поставить культиватор на ровную поверх‐

ность. ► Включить холостой ход.

► Держать ведущую ручку (1) одной рукой за

рукоятку (2).

► Другой рукой прижать рычаг (3) вниз и

удерживать его в этом положении.

► Установить ведущую ручку (1) в требуемое

положение.

► Отпустить рычаг (3).

Ведущая ручка зафиксирована.

0478-404-9707-B 15

Page 16

pyccкий 9 Пуск и остановка культиватора

2 = быстрая передача переднего хода

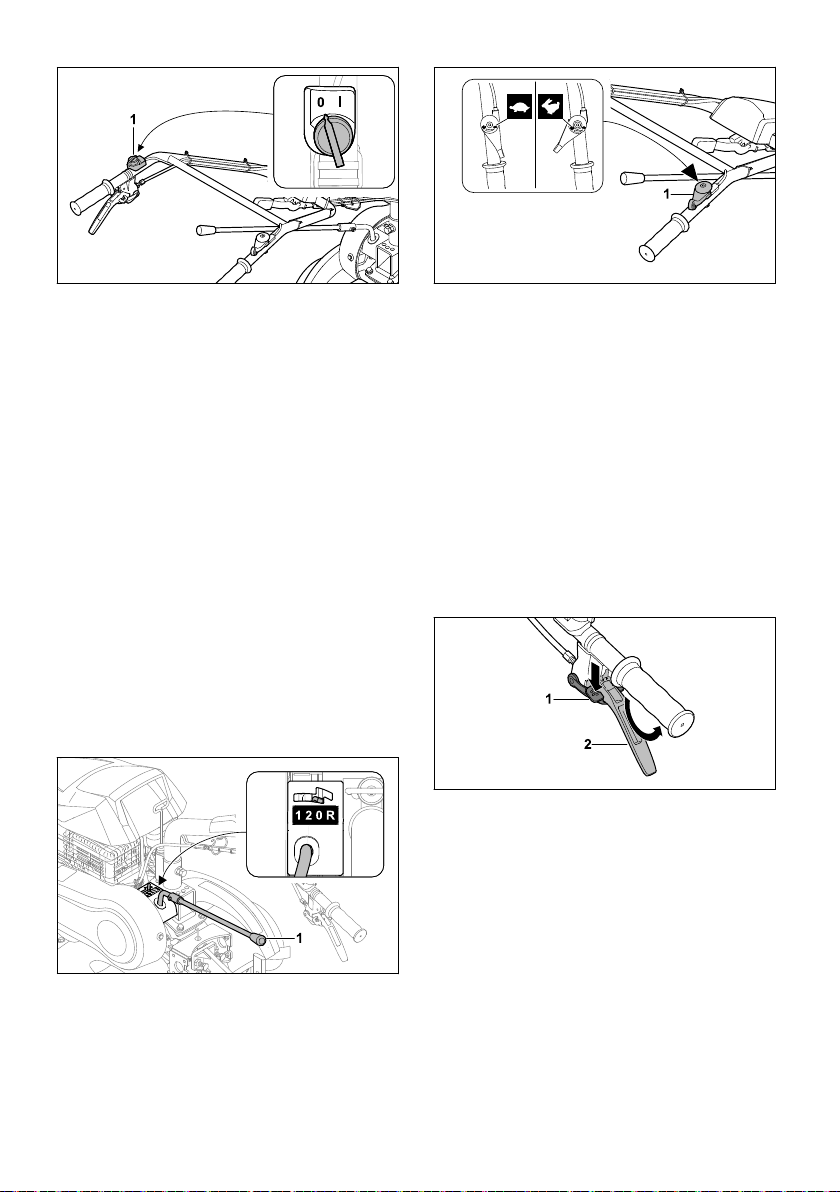

► Установить главный выключатель (1) в

положение I.

► Медленно вытянуть ручку запуска (2) до

появления ощутимого сопротивления.

► Быстро вытянуть ручку запуска (2) и потя‐

нуть ее назад, пока двигатель не зарабо‐ тает.

► Если двигатель не запускается: Соблюдать

указания в инструкции по эксплуатации двигателя.

9.1.2 Отключение двигателя ► Поставить культиватор на ровную поверх‐

ность.

► Выключить привод движения.

Привод выключен и выходной вал не вра‐ щается.

–

Быстрая передача переднего хода выби‐

–

рается при внесении почвенных добавок в рыхлую почву или при обработке рыхлой почвы.

R = передача заднего хода

–

Передача заднего хода служит для осво‐

–

бождения рыхлительных звездочек или позиционирования культиватора.

► Установить рычаг переключения пере‐

дач (1) в требуемое положение.

9.3 Регулировка частоты враще‐

ния

С помощью регулятора подачи топлива можно регулировать частоту вращения двига‐ теля. ► Запустить двигатель.

► Установить главный выключатель (1) в

положение 0. Двигатель останавливается.

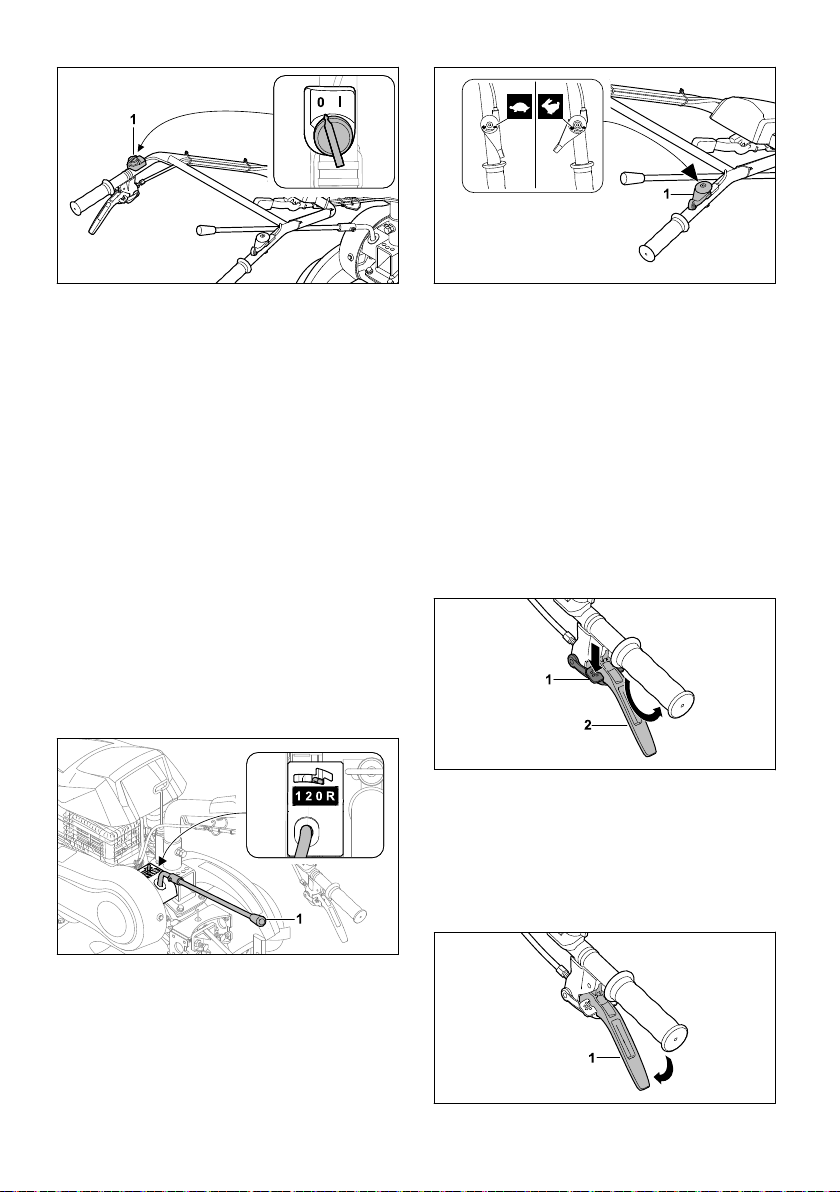

9.2 Установка передачи

Можно устанавливать 4 передачи.

0 = холостой ход

–

Холостой ход используется для запуска

–

двигателя или задержки культиватора во время работы двигателя.

1 = медленная передача переднего хода

–

Медленная передача переднего хода

–

выбирается при рыхлении твердой почвы или при создании борозд.

16 0478-404-9707-B

► Отрегулировать частоту вращения с

помощью регулятора подачи топлива (1).

9.4 Включение и выключение

привода движения

9.4.1 Включение привода движения С помощью рычага сцепления привода дви‐

жения при работающем двигателе произво‐ дится включение или отключение выходного вала.

Page 17

10 Проверка культиватора pyccкий

С помощью рычага сцепления привода дви‐ жения культиватор с установленными рыхли‐ тельными звездочками и выбранной переда‐ чей 1, 2 или R начинает движение. ► Запустить двигатель.

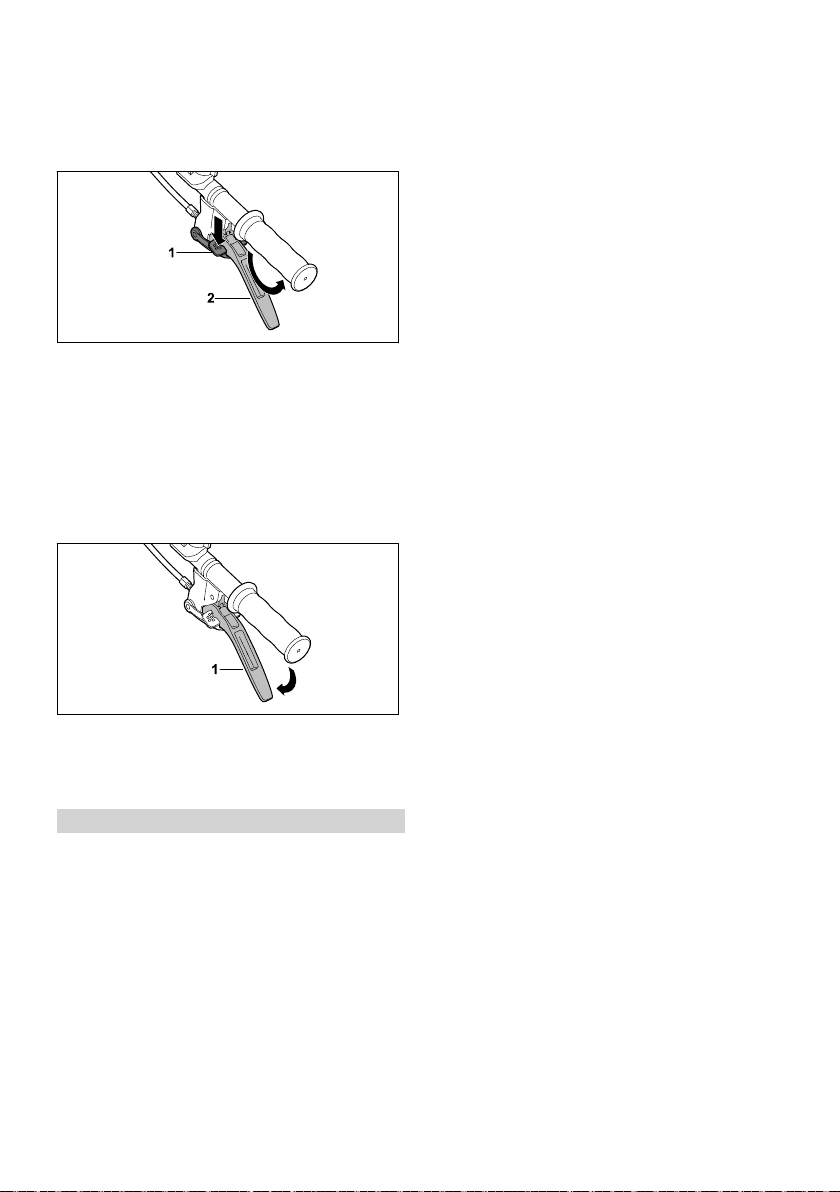

► Нажать на фиксатор (1) до упора и удержи‐

вать его.

► Плавно нажать рычаг сцепления привода

движения до упора (2) и удерживать его в этом положении.

► Отпустить фиксатор (1).

Привод включен и выходной вал вра‐ щается.

9.4.2 Выключение привода движения

► Отпустить рычаг сцепления привода движе‐

ния (1). Привод выключен и выходной вал не вра‐ щается.

10 Проверка культиватора

10.1 Проверка элементов упра‐ вления

Блокировка ► Выключить двигатель. ► Попробовать нажать на рычаг сцепления

привода движения, не нажимая на блоки‐ ровку.

► Если рычаг сцепления привода движения

можно нажать: не использовать культива‐ тор и связаться со специализированным центром STIHL. Блокировка неисправна.

► Прижать блокировку и удерживать ее нажа‐

той.

► Нажать рычаг сцепления привода движе‐

ния.

► Отпустить рычаг сцепления привода движе‐

ния и блокировку.

► Если рычаг сцепления привода движения

или блокировка перемещаются с трудом или не возвращаются в исходное положе‐ ние: не использовать культиватор и свя‐ заться со специализированным центром STIHL. Рычаг сцепления привода движения и/или блокировка неисправны.

Рычаг сцепления привода движения ► Запустить двигатель. ► Установить передачу 1, 2 или R. ► Включить привод движения.

Привод включен и выходной вал вра‐ щается.

► Если привод движения не включается:

► не использовать культиватор и связаться

со специализированным центром STIHL. Рычаг сцепления привода движения неисправен.

Главный выключатель ► Запустить двигатель. ► Установить главный выключатель в поло‐

жение 0. Двигатель останавливается.

► Если двигатель не останавливается:

► не использовать культиватор и связаться

со специализированным центром STIHL. Главный выключатель неисправен.

Регулятор подачи топлива ► Запустить двигатель. ► Переместить регулятор подачи топлива.

Частота вращения двигателя изменяется.

► Если частота вращения двигателя не

изменяется: ► не использовать культиватор и связаться

со специализированным центром STIHL. Регулятор подачи топлива неисправен.

Рычаг переключения передач ► Включить передачу 0, 1, 2 и R. ► Если не удается включить одну из передач:

► не использовать культиватор и связаться

со специализированным центром STIHL. Рычаг переключения передач неиспра‐ вен.

0478-404-9707-B 17

Page 18

pyccкий 11 Работа с культиватором

11 Работа с культиватором

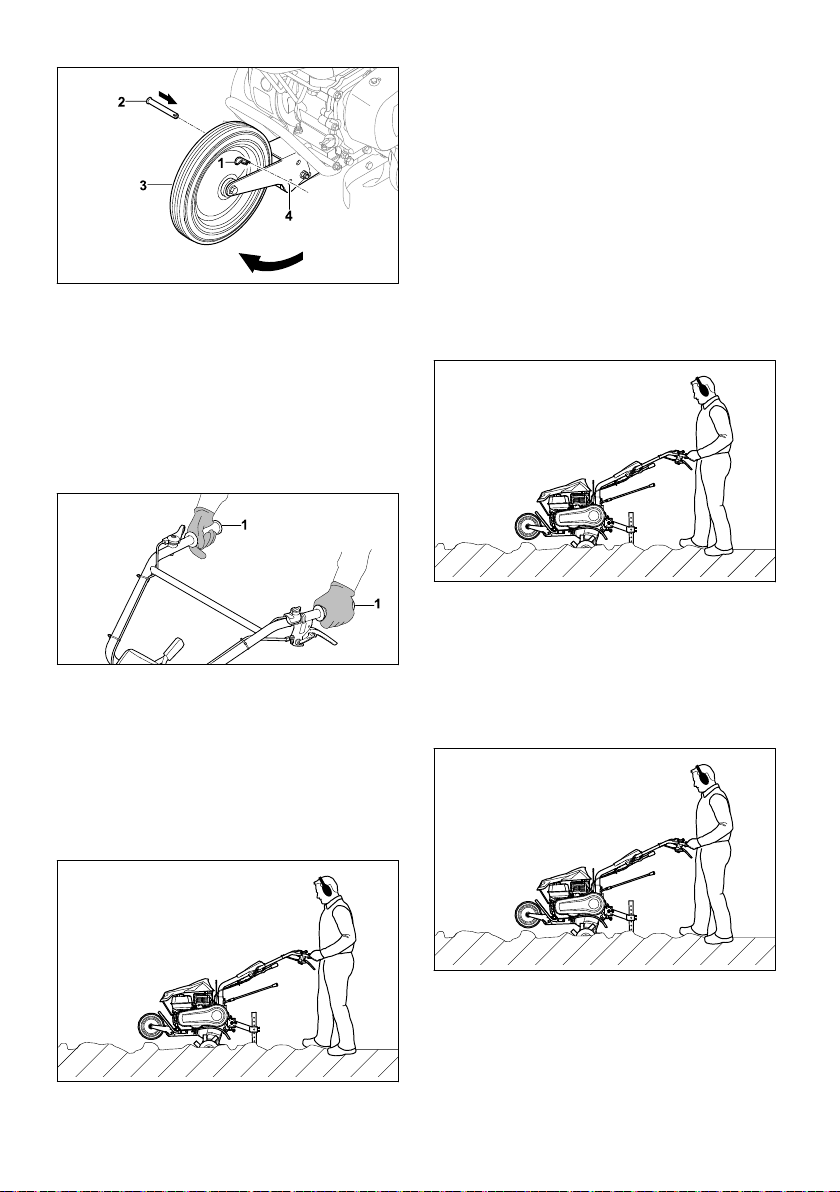

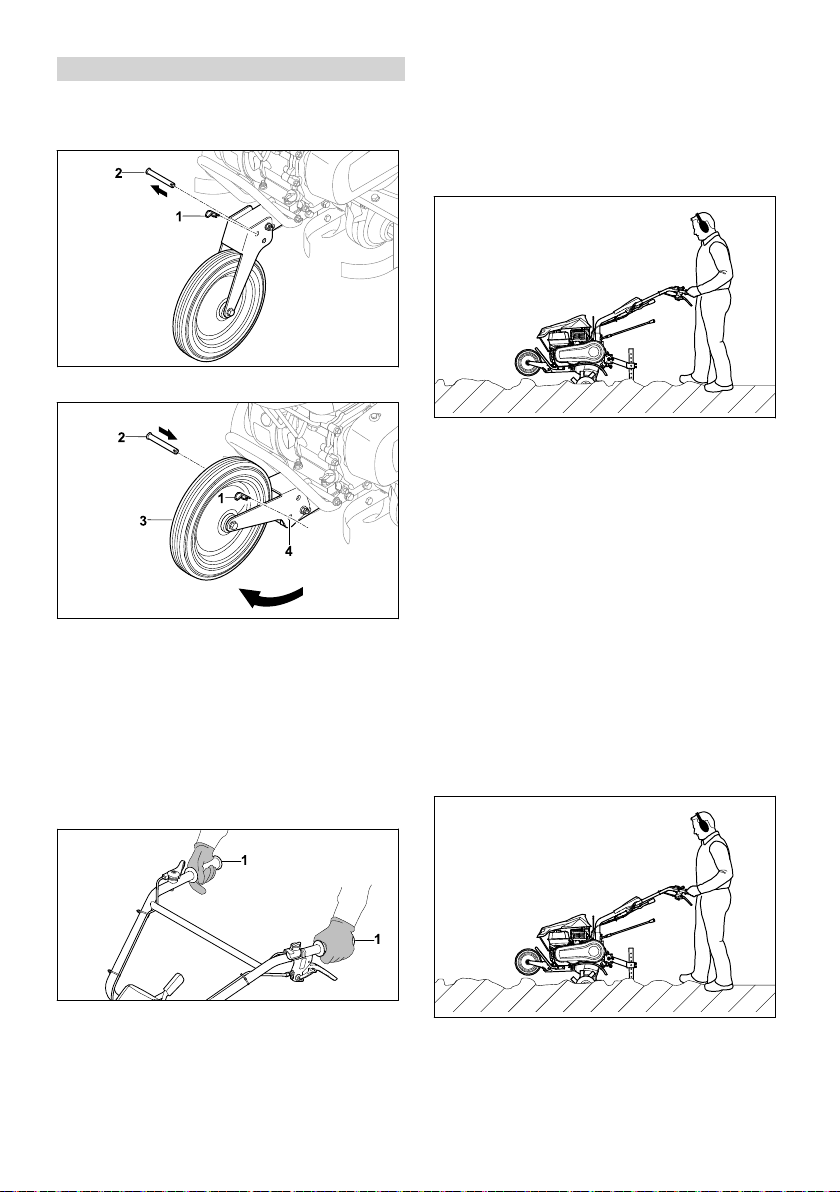

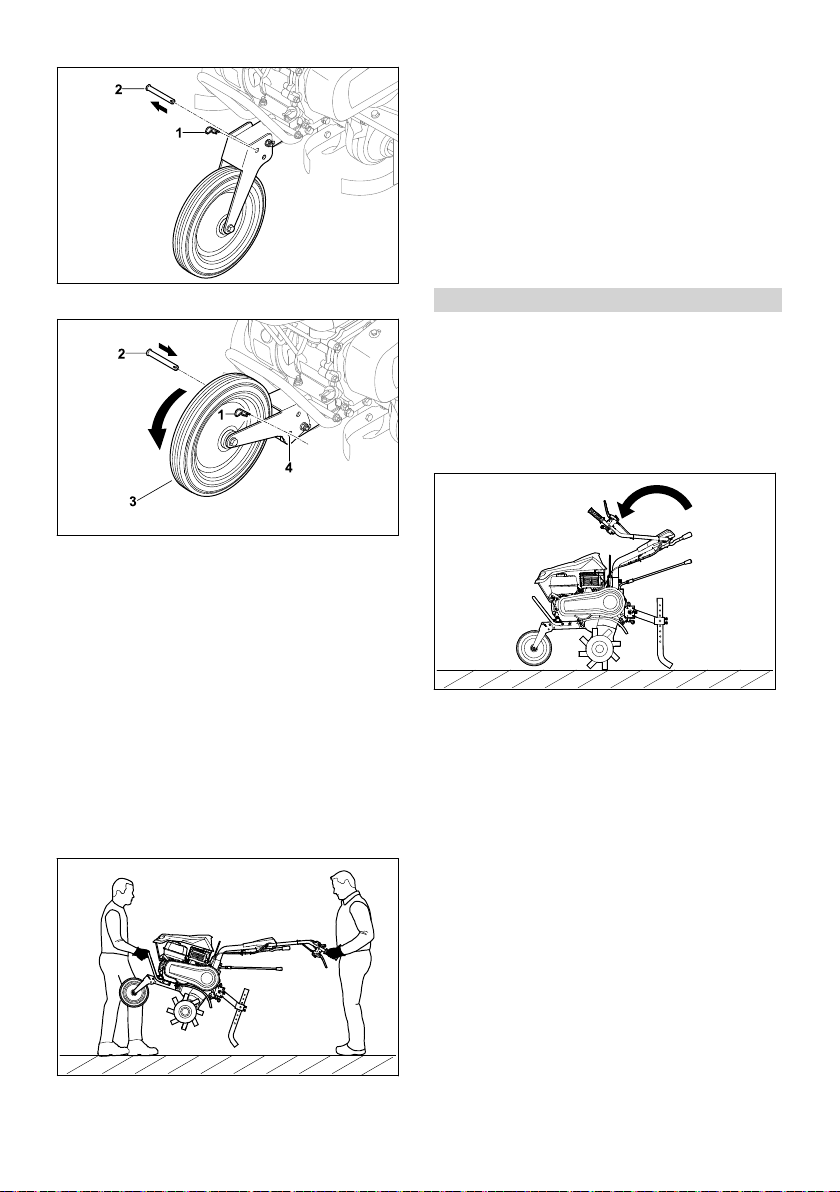

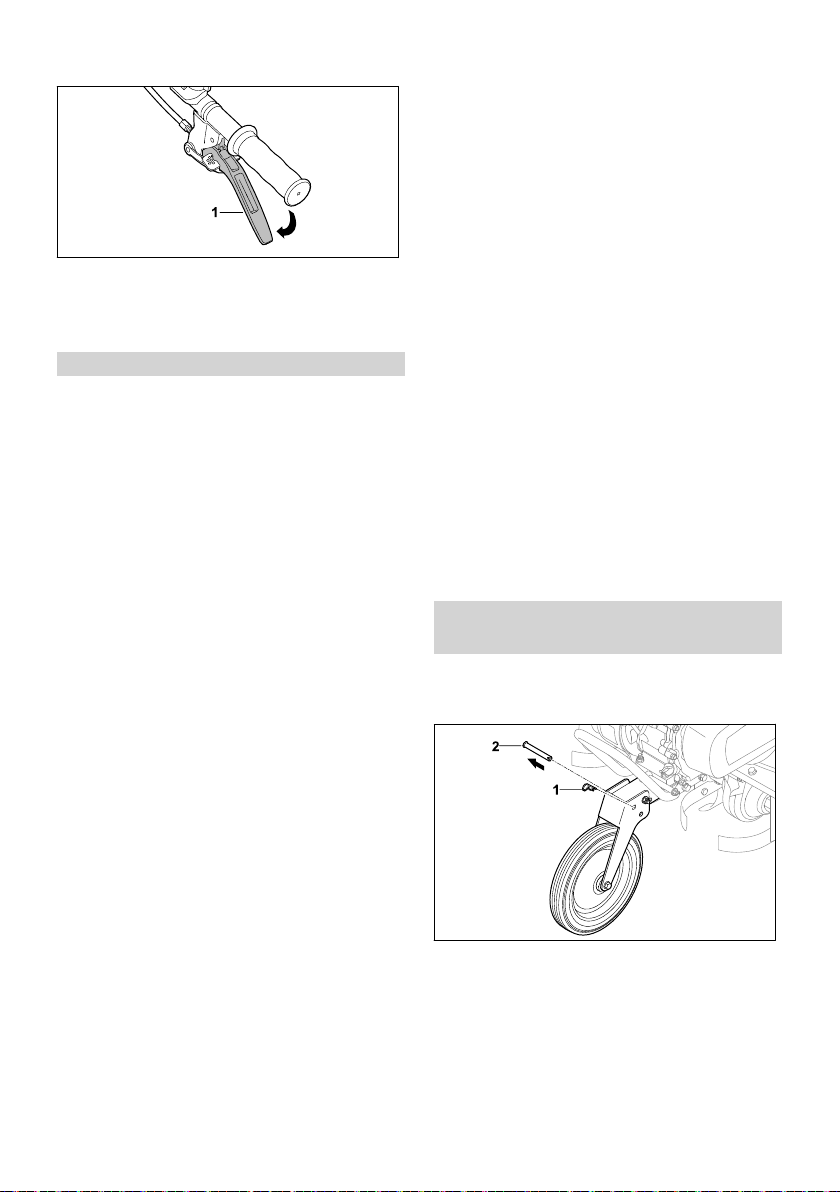

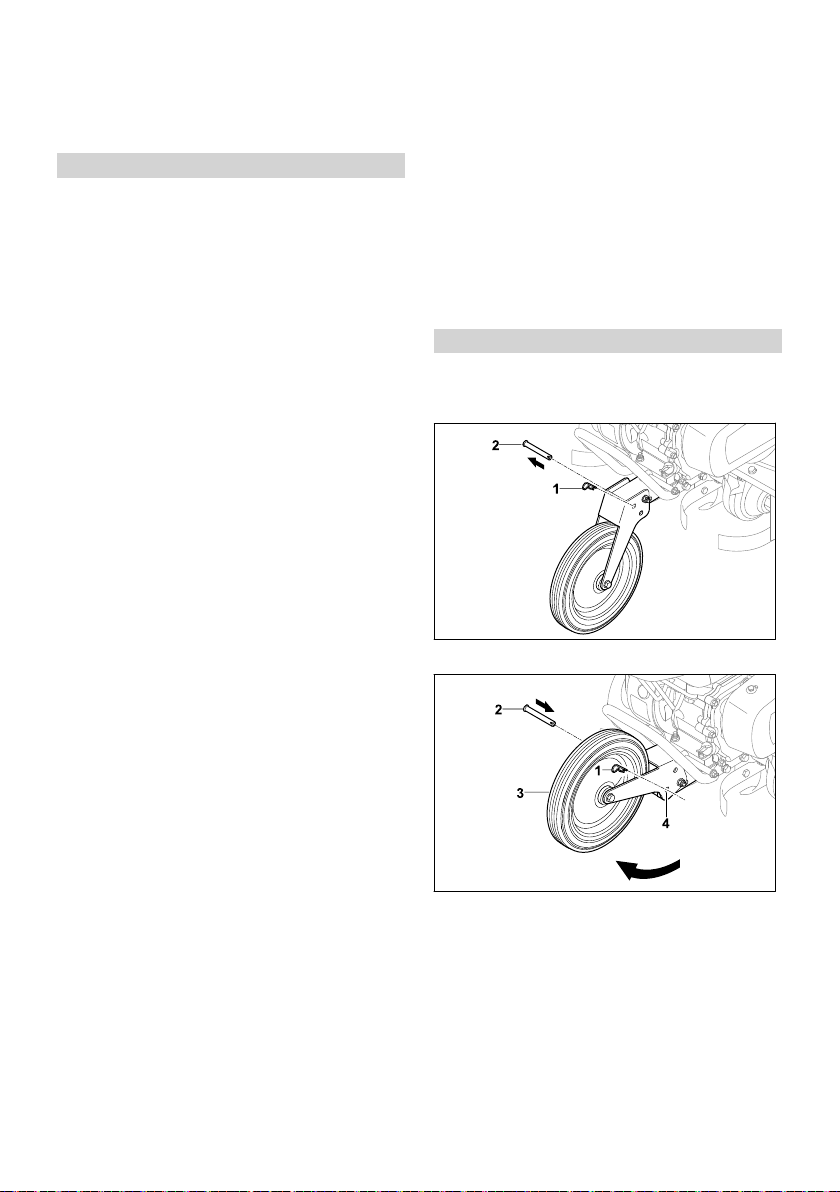

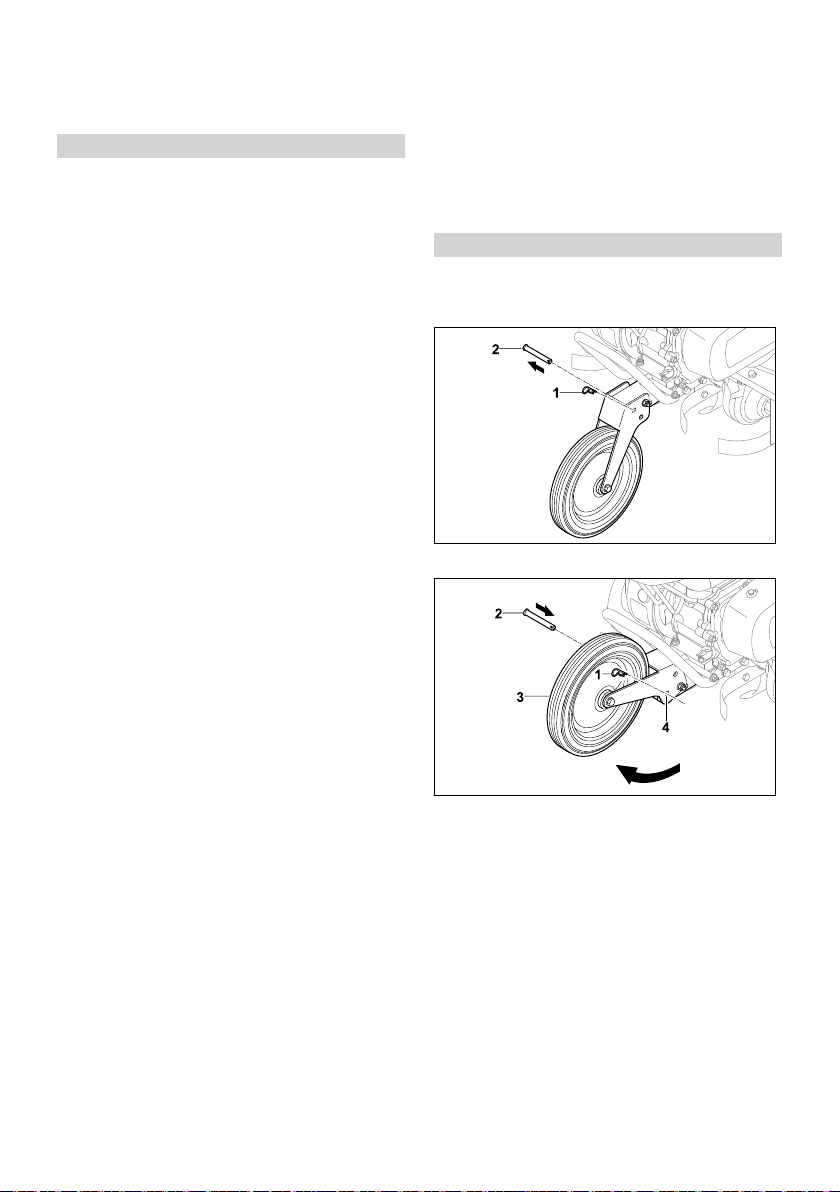

11.1 Установка ходовой части в рабочее положение

► Снять шплинт (1) и извлечь болт (2).

► Приподнять ходовую часть (3) вверх таким

образом, чтобы совпали отверстия (4). ► Вставить болт (2) в отверстия (4). ► Вдавить шплинт (1) в отверстие на

болте (2).

Болт (2) закреплен, ходовая часть (3) нахо‐

дится в рабочем положении.

11.2 Удерживание и перемещение

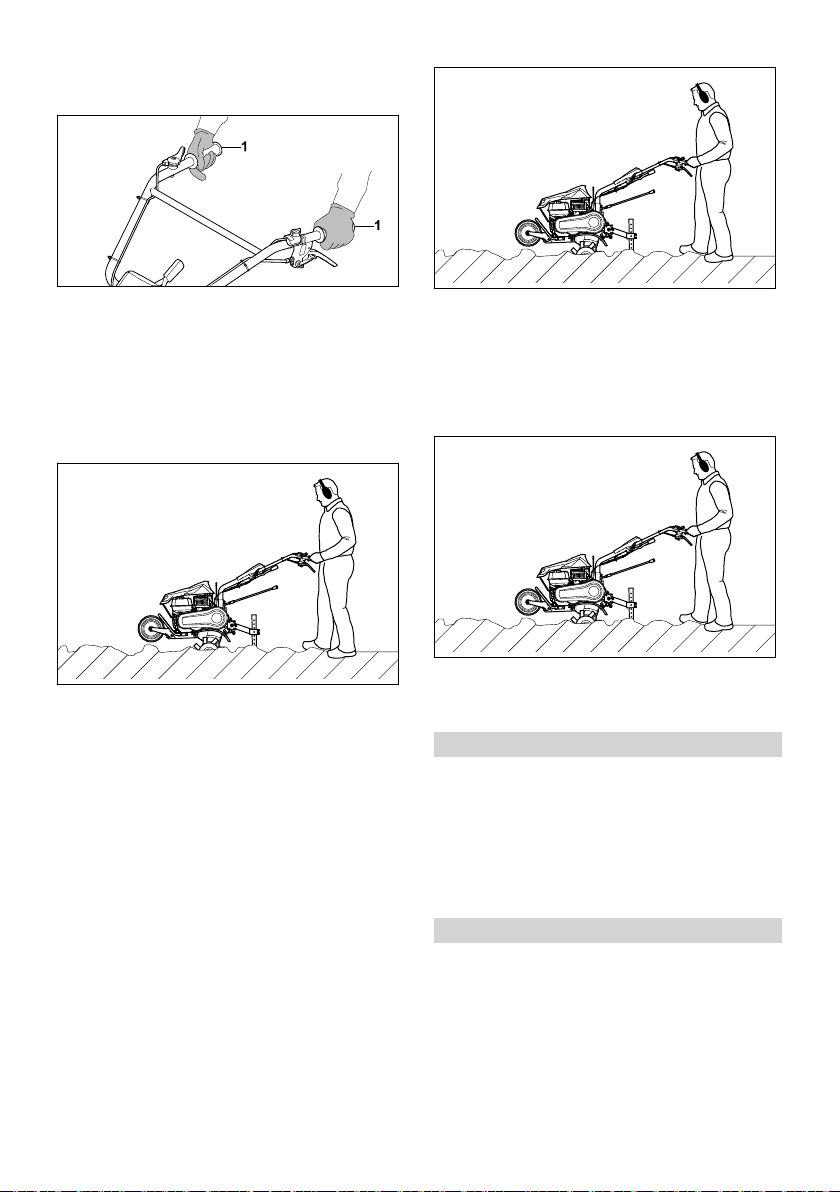

11.3 Рыхление твердой почвы или внесение почвенных добавок в рыхлую почву

► Привести ходовую часть в рабочее положе‐

ние.

► Запустить двигатель.

► Вести культиватор вперед и регулировать

рабочую скорость и рабочую глубину с помощью ограничителя пропашки.

► Медленно и внимательно продвигать куль‐

тиватор вперед.

► Если рыхлительные звездочки заблокиро‐

ваны: ► Включить передачу R. ► Медленно продвигать культиватор назад,

пока рыхлительные звездочки не освобо‐

дятся. ► Установить передачу. ► Медленно и внимательно продвигать

культиватор вперед.

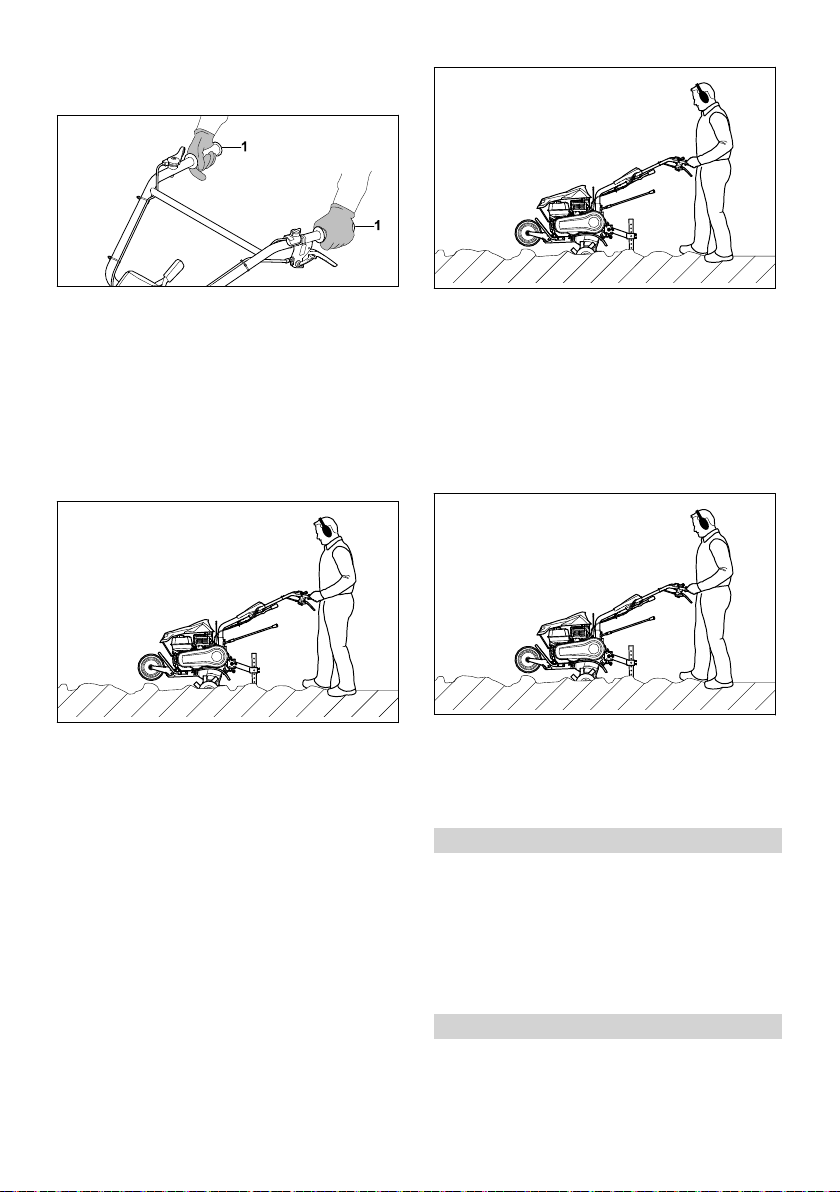

11.4 Обработка рыхлой почвы

► Привести ходовую часть в рабочее положе‐

ние.

► Запустить двигатель.

культиватора

► Держать культиватор обеими руками за

ручки (1), обхватив их большими пальцами.

18 0478-404-9707-B

► Вести культиватор вперед и регулировать

рабочую скорость и рабочую глубину с помощью ограничителя пропашки.

► Медленно и внимательно продвигать куль‐

тиватор вперед.

Page 19

12 После работы pyccкий

11.5 Создание борозд

► Привести ходовую часть в рабочее положе‐

ние.

► Запустить двигатель.

► Закрыть ходовую часть (3) вниз, чтобы сов‐

пали отверстия (4).

► Вставить болт (2) в отверстия (4). ► Вдавить шплинт (1) в отверстие на

► Вести культиватор вперед и регулировать

рабочую скорость и рабочую глубину с помощью ограничителя пропашки.

► Медленно и внимательно продвигать куль‐

тиватор вперед.

12 После работы

12.1 После работы

► Выключить двигатель. ► Дождаться охлаждения культиватора. ► Если культиватор влажный: дождаться про‐

сушки культиватора. ► Очистить культиватор. ► Очистить рыхлительные звездочки.

болте (2). Болт (2) закреплен, ходовая часть (3) нахо‐ дится в транспортировочном положении.

► Если культиватор транспортируется с ходо‐

вой частью: ► привести ходовую часть в транспортиро‐

вочное положение;

► удерживая культиватор за обе ручки,

приподнять его так, чтобы культиватор опирался на ходовую часть;

► медленно перемещать или тянуть культи‐

ватор.

13 Транспортировка

13.1 Транспортировка культива‐

тора

► Выключить двигатель.

► Если культиватор переносится вручную:

► один человек должен держать культива‐

тор обеими руками за ручку для транс‐ портировки спереди, а второй — обеими руками за ручки культиватора;

► поднимать и переносить культиватор

вдвоем;

► во время работы надевать рабочие пер‐

чатки из износостойкого материала.

► Снять шплинт (1) и извлечь болт (2).

0478-404-9707-B 19

► Если культиватор перевозится в транспорт‐

ном средстве: ► закрепить культиватора таким образом,

чтобы он не опрокинулся и не мог дви‐ гаться.

Page 20

pyccкий 14 Хранение

14 Хранение

14.1 Хранение культиватора

► Выключить двигатель. ► Дождаться охлаждения культиватора. ► Привести ходовую часть в транспортиро‐

вочное положение. ► Закрепить ограничитель пропашки в пятом

отверстии.

► Сложить верхнюю часть ведущей ручки. ► Хранить культиватор с соблюдением сле‐

дующих условий:

Культиватор стоит на ровной поверхно‐

–

сти, опираясь на ходовую часть, рыхли‐ тельные звездочки и ограничитель про‐ пашки. Культиватор не может опрокинуться или

–

переместиться. Культиватор хранится в недоступном для

–

детей месте. Культиватор находится в чистом и сухом

–

состоянии.

► Если культиватор хранится более 3 меся‐

цев, выполнить следующие действия:

► Демонтировать рыхлительные звездочки.

► Открыть крышку топливного бака.

► Опорожнить топливный бак.

► Закрыть топливный бак.

► Для очистки топливного бака обратиться

в специализированный центр STIHL.

► Запустить двигатель и дать ему порабо‐

тать на холостом ходу, пока двигатель не остановится.

15 Очистка

15.1 Очистка культиватора

► Выключить двигатель. ► Дождаться охлаждения культиватора. ► Очистить культиватор мягкой влажной

тряпкой или растворителем смолы STIHL. ► Очистить вентиляционные отверстия

кисточкой.

► Обработать выходной вал многофункцио‐

нальным аэрозолем STIHL.

15.2 Очистка рыхлительных звез‐ дочек

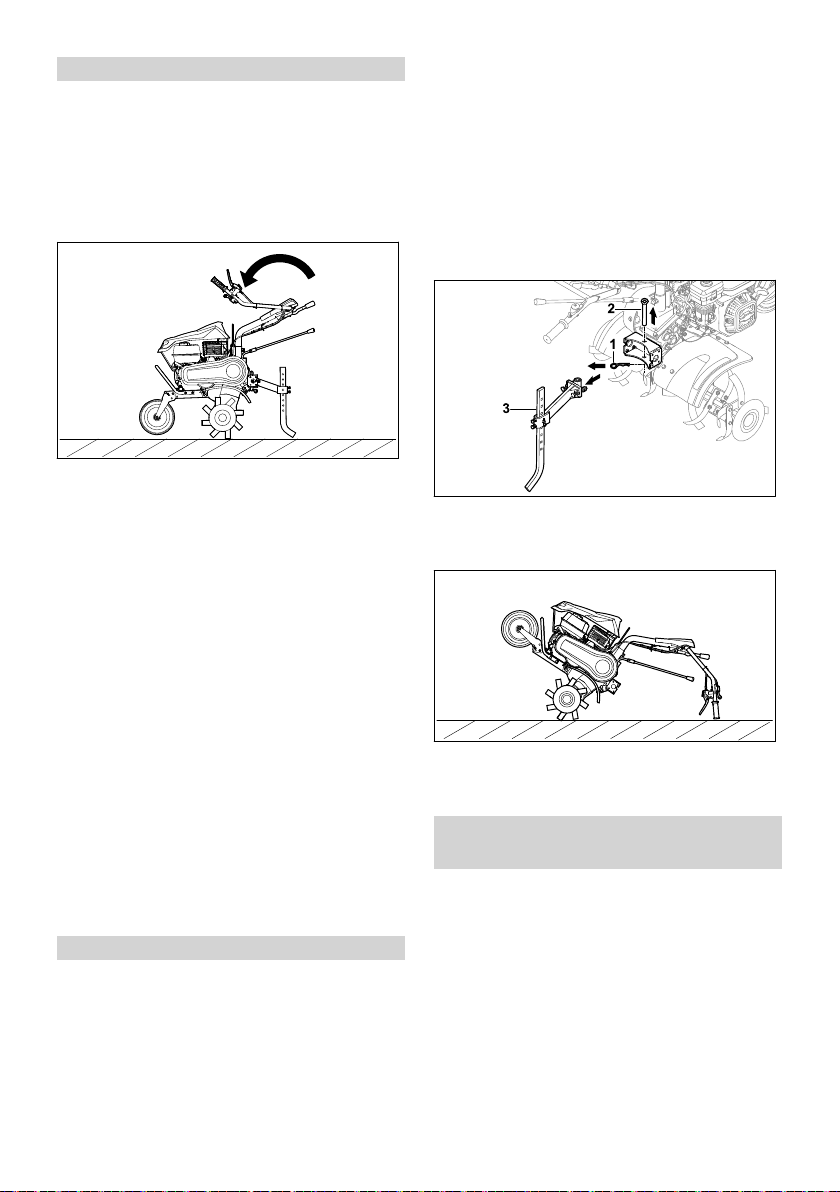

► Выключить двигатель. ► Дождаться охлаждения культиватора. ► Привести ходовую часть в рабочее положе‐

ние.

► Установить ведущую ручку на минималь‐

ный уровень.

► Снять шплинт (1) и извлечь болт (2). ► Снять ограничитель пропашки с помощью

адаптера (3).

► Откинуть культиватор назад с опорой на

ведущую ручку и оставить его в этом поло‐ жении на время очистки.

16 Техническое обслужива‐

ние

16.1 Интервалы техобслуживания

Периодичность обслуживания зависит от условий окружающей среды и условий труда. STIHL рекомендует следующие интервалы техобслуживания:

Двигатель и инерционно-масляный воздуш‐ ный фильтр ► Производить техническое обслуживание

двигателя и инерционно-масляного воздуш‐ ного фильтра в соответствии с указаниями в инструкции по эксплуатации двигателя.

20 0478-404-9707-B

Page 21

16 Техническое обслуживание pyccкий

Перед каждым применением: ► проверять уровень трансмиссионного

масла.

После первого месяца или первых 20 часов работы: ► заменить трансмиссионное масло.

После 6 месяцев или первых 100 часов работы: ► заменить трансмиссионное масло.

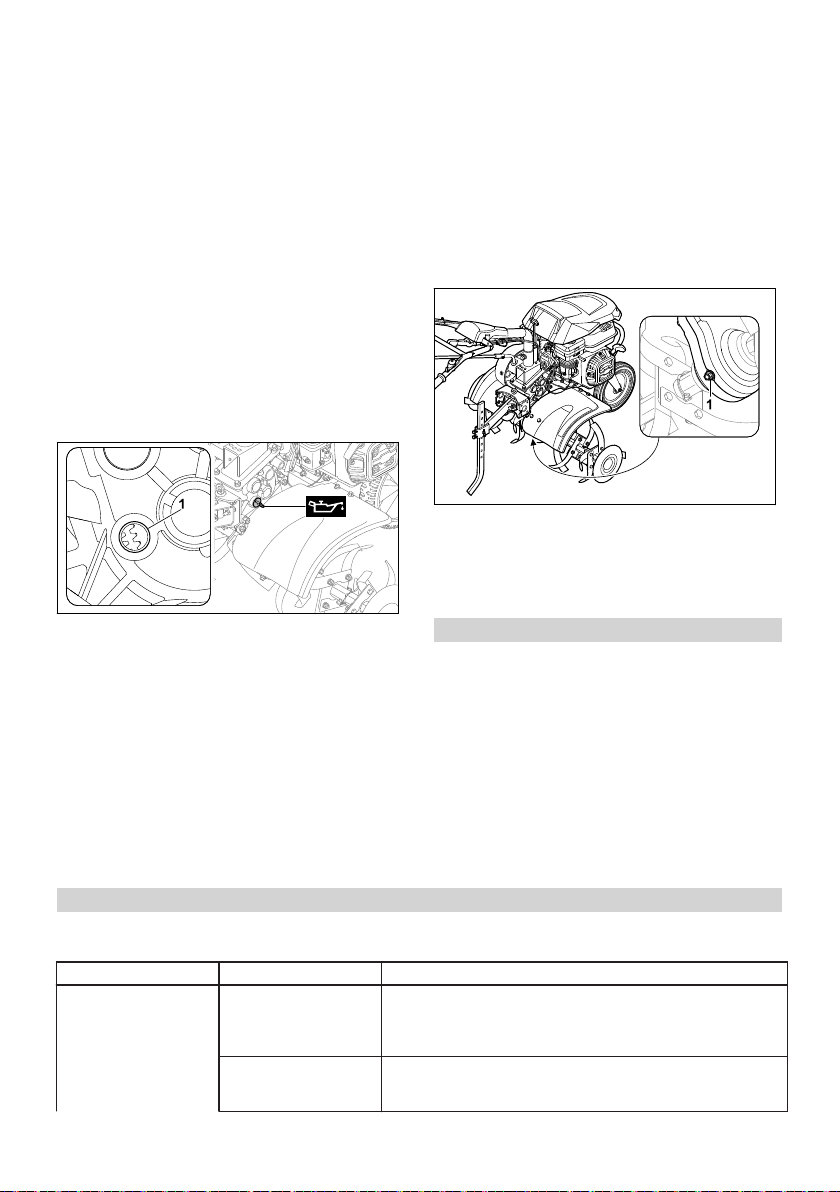

16.2 Смазка коробки передач

► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

► Привести ходовую часть в транспортиро‐

вочное положение.

► Закрепить рыхлительную звездочку в пятом

отверстии.

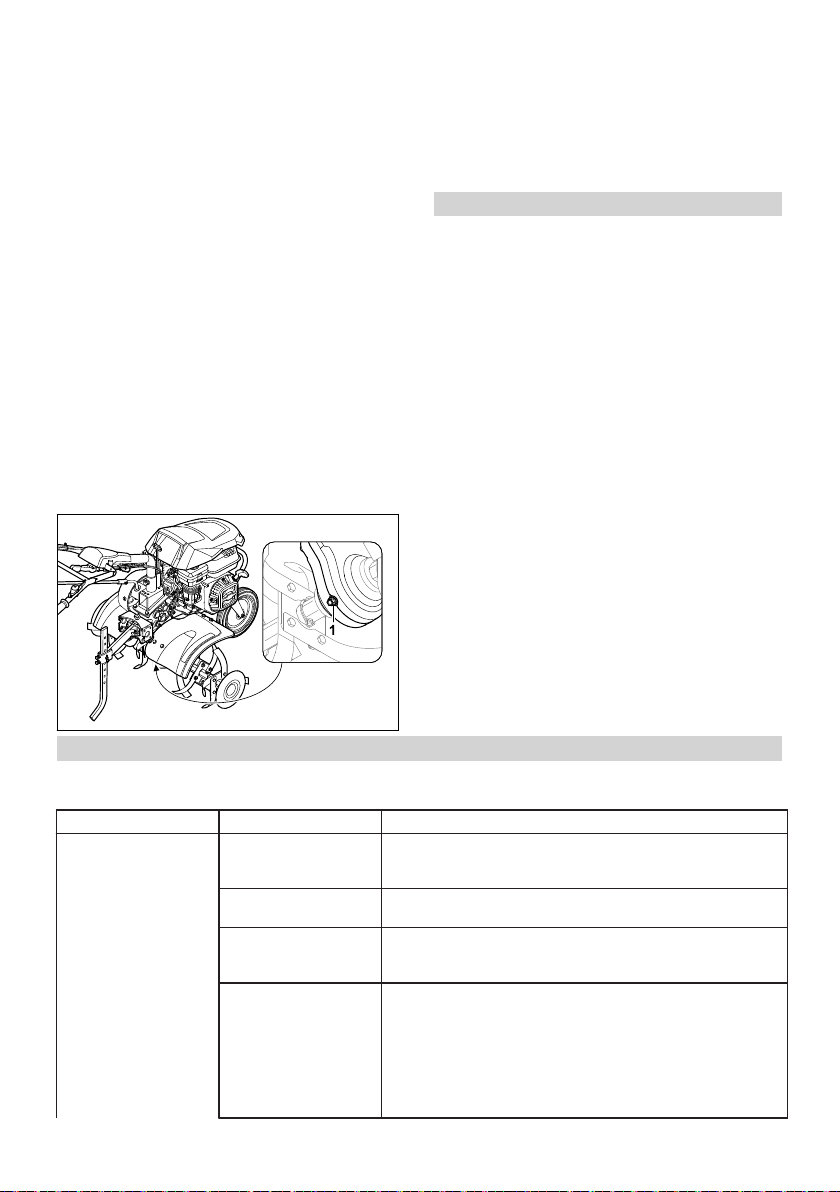

► Выкрутить крышку трансмиссионного масла

против часовой стрелки до ее снятия. ► Снять крышку трансмиссионного масла. ► Если трансмиссионного масла не видно в

наливном патрубке (1):

► смазать коробку передач. ► Если трансмиссионное масло видно в

наливном патрубке (1):

► в коробке передач достаточно трансмис‐

сионного масла.

► Установить крышку трансмиссионного

масла на наливной патрубок. ► Закрутить крышку трансмиссионного масла

по часовой стрелке и затянуть от руки.

Наливной патрубок закрыт.

16.4 Замена трансмиссионного

масла

► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность.

► Выкрутить крышку трансмиссионного масла

против часовой стрелки до ее снятия. ► Снять крышку трансмиссионного масла. ► Залить трансмиссионное масло. ► Установить крышку трансмиссионного

масла на наливной патрубок. ► Закрутить крышку трансмиссионного масла

по часовой стрелке и затянуть от руки.

Наливной патрубок закрыт.

► Привести ходовую часть в транспортиро‐

вочное положение.

► Закрепить рыхлительную звездочку в пятом

отверстии.

16.3 Проверка уровня трансмис‐

сионного масла

► Выключить двигатель. ► Поставить культиватор на ровную поверх‐

ность. ► Привести ходовую часть в транспортиро‐

вочное положение. ► Закрепить рыхлительную звездочку в пятом

отверстии.

► Выкрутить резьбовые пробки (1). ► Слить трансмиссионное масло в подходя‐

щую емкость.

► Ввинтить резьбовые пробки (1) и затянуть

до упора.

► Залить трансмиссионное масло.

0478-404-9707-B 21

Page 22

pyccкий 17 Ремонт

17 Ремонт

ватор или рыхлительные звездочки и обратиться в сервисный центр STIHL.

17.1 Ремонт культиватора и

рыхлительных звездочек

Пользователь не может осуществлять ремонт культиватора и рыхлительных звездочек своими силами. ► Если культиватор или рыхлительные звез‐

дочки повреждены: не использовать культи‐

18 Устранение неисправностей

18.1 Устранение неисправностей культиватора

Неисправность Причина Способ устранения Двигатель не запу‐

скается.

Двигатель запу‐ скается с трудом или мощность дви‐ гателя снижена.

В топливом баке недостаточно топлива.

Главный выключа‐ тель в положении 0.

Плохое, загрязнен‐ ное или старое топливо в баке

Штекер провода свечи зажигания отсоединен от свечи зажигания или про‐ вод высокого напря‐ жения плохо закре‐ плен в штекере.

Свеча зажигания закоптилась, имеет повреждения или расстояние между электродами непра‐ вильное.

Инерционно-масля‐ ный воздушный фильтр загрязнен.

Двигатель «захлеб‐ нулся».

Карбюратор обле‐ денел.

В топливном баке и карбюраторе вода, или карбюратор забит

Топливный бак загрязнен.

Инерционно-масля‐ ный воздушный фильтр загрязнен.

Свеча зажигания закоптилась.

► Заправить культиватор.

► Включить главный выключатель.

► Использовать свежее топливо марочных сортов

(неэтилированный бензин). ► Очистить карбюратор. ► Прочистить топливопровод.

► Вставить штекер провода свечи зажигания. ► Проверить соединение между проводом высокого

напряжения и штекером.

► Очистить свечу зажигания или заменить ее. ► Отрегулировать расстояние между электродами.

► Очистить или заменить инерционно-масляный

воздушный фильтр.

► Вывинтить свечу зажигания и просушить, переве‐

сти выключатель в положение 0 и несколько раз

дернуть пусковой трос при вывинченной свече

зажигания. ► Дать культиватору нагреться до температуры

+10 °C. ► Опорожнить топливный бак, очистить топливопро‐

вод и карбюратор.

► Очистить топливный бак.

► Очистить или заменить инерционно-масляный

воздушный фильтр.

► Очистить свечу зажигания или заменить ее.

22 0478-404-9707-B

Page 23

18 Устранение неисправностей pyccкий

Неисправность Причина Способ устранения

Двигатель сильно нагревается.

Двигатель работает неспокойно.

Густой дым из выхлопной трубы

Вибрация во время работы слишком сильная.

Производитель‐ ность работы сни‐ жена.

Сильный шум в коробке передач.

Выходной вал не вращается при

Использовано неправильное топливо.

Ребра охлаждения загрязнены.

Слишком низкий уровень масла в двигателе.

Поверхность двига‐ теля покрыта зем‐ лей.

Частота вращения двигателя высокая.

Инерционно-масля‐ ный воздушный фильтр загрязнен.

Использовано неправильное топливо.

В топливом баке недостаточно топлива.

Слишком высокий уровень масла в двигателе.

Инерционно-масля‐ ный воздушный фильтр загрязнен

Наклон устройства превышает 15°.

Крепление двига‐ теля ослаблено.

Рыхлительные звез‐ дочки неправильно установлены.

Рыхлительные звез‐ дочки изношены.

Неправильно отре‐ гулирован ограничи‐ тель пропашки.

Приводной ремень изношен.

Неправильный уро‐ вень масла в коробке передач.

Компоненты в коробке передач изношены.

Трос имеет дефект. ► Проверить или заменить трос. Приводной ремень

изношен.

► Проверить топливо.

► Очистить ребра охлаждения.

► Долить моторное масло.

► Убрать землю с двигателя.

► Уменьшить частоту вращения.

► Очистить или заменить инерционно-масляный

воздушный фильтр.

► Проверить топливо.

► Долить топливо.

► Слить моторное масло.

► Очистить или заменить инерционно-масляный

воздушный фильтр.

► Установить устройство в горизонтальное рабочее

положение. ► Затянуть винты крепления двигателя.

► Установить рыхлительные звездочки правильно.

► Заменить рыхлительных звездочки.

► Отрегулировать ограничитель пропашки.

► Обратиться в сервисный центр STIHL.

► Проверить уровень масла в коробке передач.

► Обратиться в сервисный центр STIHL.

0478-404-9707-B 23

Page 24

pyccкий 19 Технические данные

Неисправность Причина Способ устранения нажатом рычаге

сцепления

Масло вытекает из коробки передач или двигателя.

19 Технические данные

19.1 Культиватор STIHL MH 600

Рабочий объем: 212 см³

–

Мощность: 4,4 кВт (6,0 л/с) при 3600 об/мин

–

Частота вращения выходного вала на пер‐

–

вой передаче: 80 об/мин Частота вращения выходного вала на вто‐

–

рой передаче: 110 об/мин Частота вращения выходного вала на пере‐

–

даче заднего хода: 60 об/мин Вес: 66 кг.

–

Максимальный объем топливного бака:

–

3600 см³ (3,6 л) Диаметр рыхлительных звездочек: 31 см

–

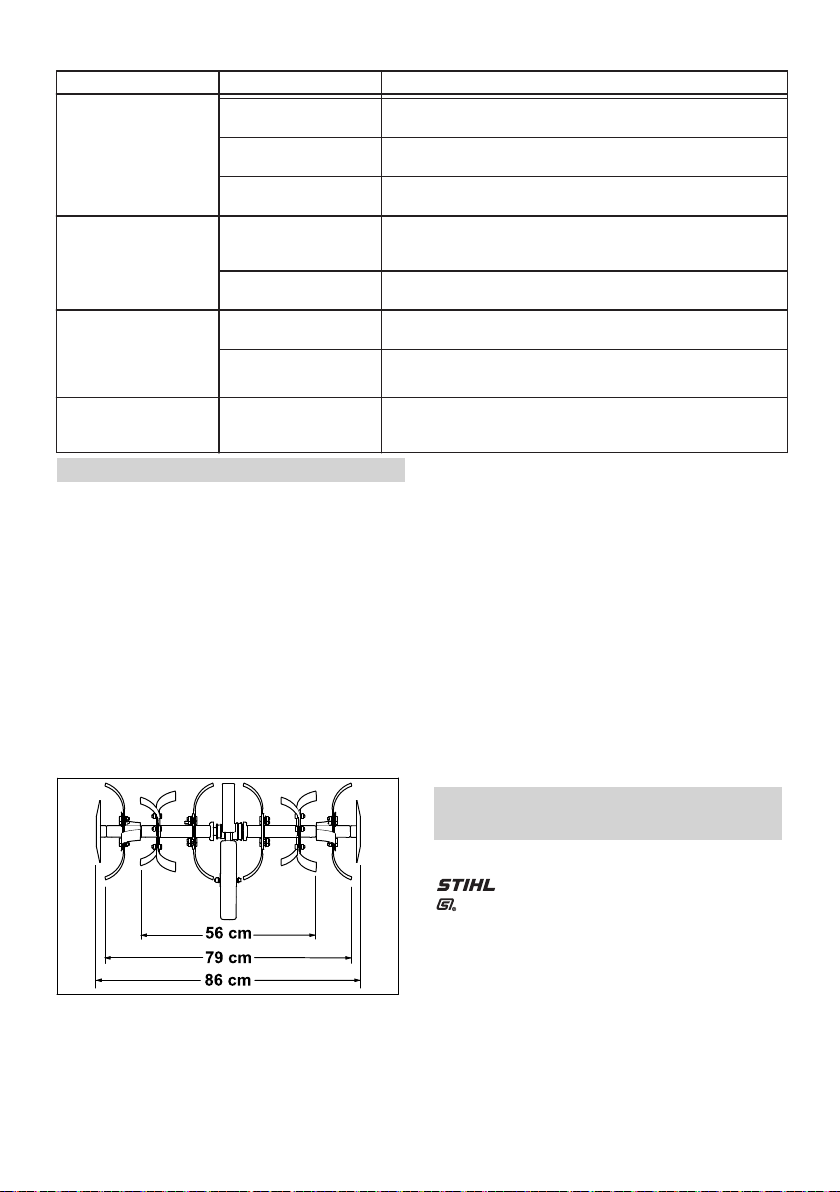

Максимальная ширина захвата: 79 см

–

Компоненты в коробке передач или двигателе изно‐ шены.

► Обратиться в сервисный центр STIHL.

19.3 REACH

REACH – это регламент ЕС для регистрации, оценки и допуска химических веществ.

Сведения для выполнения регламента REACH указаны на странице www.stihl.com/reach .

19.4 Установленный срок службы

Полный установленный срок службы – до 30 лет.

Установленный срок службы предполагает регулярность технического обслуживания и ухода в соответствии с требованиями инструкции по эксплуатации.

20 Запасные части и при‐

надлежности

20.1 Запасные части и принад‐ лежности

Этими символами обозначены ори‐ гинальные запчасти и принадлежности STIHL.

Компания STIHL рекомендует использовать оригинальные запчасти STIHL и оригиналь‐ ные принадлежности STIHL.

19.2 Значения звука и вибрации

Показатель K уровня звука составляет 2 дБ(А). Показатель K уровня шума соста‐ вляет 2,4 дБ(А). Показатель K уровня вибра‐ ции составляет 2,76 м/с².

Уровень звука LpA, измеренный согласно

–

2006/42/EC: 87 дБ(А) Уровень шума LwA, измеренный по

–

2000/14/EC: 99 дБ(А) Значение вибрации ahv, измеренное по

–

EN 12096, ведущая ручка: 6,90 м/с²

Информацию об исполнении директивы для работодателей в отношении вибрации 2002/44/EC см. на сайте www.stihl.com/vib .

Компания STIHL не может ручаться за надеж‐ ность, безопасность и пригодность запасных частей и принадлежностей других производи‐ телей, вследствие чего ответственность компании STIHL за их эксплуатацию исклю‐ чена.

Оригинальные запасные части STIHL и ориги‐ нальные принадлежности STIHL можно купить у дилера STIHL.

20.2 Важные запасные части

Откидной шплинт: 6250 716 4800

–

Клиновой ремень: 6250 711 5000

–

Рыхлительная звездочка в сборе снаружи

–

слева: 6250 710 0202 Рыхлительная звездочка в сборе снаружи

–

справа: 6250 710 0203

24 0478-404-9707-B

Page 25

21 Утилизация pyccкий

Набор для ремонта пропашных ножей:

–

6250 007 1800

20.3 Принадлежности

Металлические колеса: AMR 060.0

–

Окучник: AHK 800.0

–

Опорные колеса: ART 012.0

–

Транспортировочный адаптер рыхлитель‐

–

ной звездочки: AHT 600.0

21 Утилизация

21.1 Утилизация культиватора

Информацию по утилизации можно получить в местных органах государственного управле‐ ния или в специализированном центре STIHL.

Неправильная утилизация может нанести вред здоровью и привести к загрязнению окружающей среды. ► Продукты STIHL, включая упаковку, следует

сдавать в подходящий пункт сбора для ути‐ лизации в соответствии с местными пред‐ писаниями.

► Не утилизировать вместе с бытовыми отхо‐

дами.

22 Сертификат соответ‐

ствия ЕС

22.1 Культиватор STIHL MH 600.1

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангампфен)

Австрия заявляет под собственную ответственность,

что

Конструктивное исполнение: Культиватор

–

бензиновый Производитель: STIHL

–

Тип: MH 600.1

–

Серийный номер: 6250

–

соответствует положениям директив 2014/30/EU, 2006/42/EC, 2011/65/EU и был разработан и изготовлен в соответствии с версиями следующих стандартов, действую‐ щих на дату изготовления: EN 709, EN ISO 14982, EN ISO 3744, ISO 11094.

Название и адрес принимавшей участие инстанции: TÜV SÜD Product Service GmbH Ridlerstraße 65 D-80339 München (Мюнхен), Германия

Измеренные и гарантированные уровни шума были определены в соответствии с Директивой 2006/42/EC.

Измеренный уровень шума: 99,0 дБ(А)

–

Гарантированный уровень шума: 101 дБ(А)

–

Техническая документация хранится с разре‐ шением о допуске изделия к эксплуатации STIHL Tirol GmbH.

Год выпуска и номер машины указаны на культиваторе.

Лангампфен, 02.01.2020 STIHL Tirol GmbH

И. о. Маттиас Фляйшер (Matthias Fleischer), руково‐

дитель отдела научных исследований и раз‐ работок

И. о. Свен Циммерманн (Sven Zimmermann), руко‐

водитель отдела качества

22.2 Знаки соответствия нормам ЕС

Сведения о сертификатах EAC и декла‐ рациях соответствия, подтверждающих выполнение технических правил и тре‐ бований Таможенного союза, предста‐ влены на сайтах www.stihl.ru/eac или могут быть затребованы по телефону в соответствующем местном представительстве STIHL, 23.

23 Адреса

STIHL Головной офис ANDREAS STIHL AG & Co. KG

Badstrasse 115 71336 Waiblingen Germany

Дочерние компании STIHL РОССИЙСКАЯ ФЕДЕРАЦИЯ ООО "АНДРЕАС ШТИЛЬ МАРКЕТИНГ"

наб. Обводного канала, дом 60, литера А, помещ. 1-Н, офис 200 192007 Санкт-Петербург, Россия Горячая линия: +7 800 4444 180 Эл. почта: [email protected]

0478-404-9707-B 25

Page 26

pyccкий 24 Инструкции по технике безопасности для культиватора

УКРАИНА ТОВ «Андреас Штіль»

вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: +38 044 393-35-30 Факс: +380 044 393-35-70 Гаряча лінія: +38 0800 501 930 E-mail: [email protected]

Представительства STIHL КАЗАХСТАН Представительство

ANDREAS STIHL AG & Co. KG ул. Шагабутдинова, 125А, оф. 2 050026 Алматы, Казахстан Горячая линия: +7 727 225 55 17

Импортеры STIHL УКРАИНА ТОВ «Андреас Штіль»

вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

БЕЛАРУСЬ ООО «БАЭРТ»

ул. Игнатенко, д. 2, пом. 102 220035, г. Минск, Беларусь

КАЗАХСТАН и КЫРГЫЗСТАН ИП «ВОРОНИНА Д.И.»

пр. Райымбека 312 050005 Алматы, Казахстан

АРМЕНИЯ ООО «ЮНИТУЛЗ»

ул. Г. Парпеци 22 0002 Ереван, Армения

24 Инструкции по технике

безопасности для культи‐ ватора

24.1 Введение

В этой главе представлены общие инструкции по технике безопасности в соответствии со стандартом EN 709:1997 + A4:2009, сформу‐ лированные для бензиновых культиваторов.

ПРЕДУПРЕЖДЕНИЕ

■ Ознакомьтесь со всеми инструкциями по

технике безопасности, указаниями, иллю‐ страциями и техническими характеристи‐ ками, прилагаемыми к данному культива‐ тору. Несоблюдение приведенных ниже указаний может привести к поражению электрическим током, пожару и/или серьез‐ ным травмам. Сохраняйте все инструкции по технике безопасности и указания на будущее.

24.2 Общие указания

Внимательно прочитайте инструкцию по

эксплуатации. Ознакомьтесь с элемен‐ тами управления и особенностями пра‐ вильного применения устройства.

Не позволяйте пользоваться машиной

детям или другим лицам, которые не ознакомились с инструкцией по эксплуата‐ ции. Местные предписания могут опреде‐ лять минимальный возраст пользователя.

Не работайте с устройством, если побли‐

зости находятся люди, особенно дети, или животные.

Всегда помните, что пользователь несет

ответственность за несчастные случаи с другими лицами или за причинение вреда их собственности.

24.3 Подготовительные меропри‐ ятия

При работе следует всегда носить про‐

)

чную обувь и длинные брюки. Не работать с устройством босиком или в легких сан‐ далиях.

Тщательно осмотреть весь участок, на

котором будет работать устройство, и убрать все предметы, которые могут быть захвачены и отброшены машиной.

ПРЕДУПРЕЖДЕНИЕ: Бензин токсичен и

сильно горюч:

26 0478-404-9707-B

Page 27

latviešu

хранить топливо только в предназна‐

–

ченных для этого емкостях; заправку производить только на воз‐

–

духе и не курить во время процесса заправки; заливать бензин необходимо перед

–

запуском двигателя. Запрещается открывать запорное устройство топлив‐ ного бака или доливать бензин во время работы двигателя или при горя‐ чем двигателе; если бензин перелился через край,

–

нельзя запускать двигатель. Вместо этого устройство необходимо удалить с участка, где был пролит бензин. Не включать зажигание до того момента, пока пары бензина не улетучились; из соображений безопасности в случае

–

повреждений необходимо заменить бензобак и запорное устройство топливного бака.

Заменить поврежденные глушители.

Перед пользованием всегда необходимо

визуально проверять культиватор на наличие износа или повреждений инстру‐ ментов. Во избежание дисбаланса изно‐ шенные или поврежденные детали и кре‐ пежные болты можно заменять только в комплекте.

24.4 Эксплуатация

Не допускается работа двигателя в закры‐

)

тых помещениях, где это может привести к опасной концентрации паров окиси угле‐ рода.

Работать только при дневном свете или

при хорошем освещении. Всегда следить за устойчивым положе‐

нием устройства на склонах. Передвигаться с устройством только в

темпе шага. При работе с машиной на колесах дви‐

гаться поперек склона и ни в коем случае вверх или вниз по склону.

Проявлять особую осторожность при

Нельзя менять основное положение дви‐

гателя и переворачивать его. Запускать двигатель осторожно в соответ‐

ствии с указаниями производителя, при этом ноги пользователя должны нахо‐ диться на достаточном расстоянии от ножей.

Ни в коем случае не класть руки или ноги

на вращающиеся детали или под них. Никогда не поднимать и не переносить

машину с работающим двигателем. Двигатель необходимо выключить:

если машина остается без присмотра;

–

перед заправкой.

–

При выбеге двигателя во время остановки

необходимо закрыть дроссельный клапан. Если у машины имеется запорный кран для бензина, то его следует закрывать после работы.

24.5 Техническое обслуживание и хранение

Всегда следить за тем, чтобы все гайки,

болты и винты были затянуты до упора для обеспечения надежной работы устройства.

Не оставлять устройство с бензином в

бензобаке в помещении, где бензиновые пары могут вступить в контакт с огнем/ искрами или могут воспламениться.

Перед тем как ставить устройство в

закрытое помещение следует дать воз‐ можность двигателю остыть.

С целью исключения возгорания двига‐

тель и выхлопная труба должны быть чистыми от остатков растений или вытек‐ шей смазки.

Из соображений безопасности заменять

изношенные или поврежденные детали. Если необходимо опорожнить топливный

бак, производить эту процедуру на откры‐ том воздухе.

изменении направления движения на склоне.

Не работать на слишком крутых склонах.

Проявлять особую осторожность при

повороте машины или притягивании ее к себе.

Saturs

Priekšvārds............................................... 28

2 Informācija par šo lietošanas instrukciju... 28

3 Pārskats....................................................29

4 Drošības norādījumi.................................. 30

5 Augsnes frēzes sagatavošana darbam.....34

6 Augsnes frēzes salikšana......................... 35

0478-404-9707-B 27

Oriģinālās lietošanas instrukcijas tulkojums

0000009308_010_LV

Iespiesta uz hloru nesaturoša, balināta papīra.

Papīru var pārstrādāt.

0478-404-9707-B. VA1.G24.

Page 28

latviešu 1 Priekšvārds

7 Degvielas iepildīšana augsnes frēzē.........39

8 Augsnes frēzes iestatīšana lietotājam.......39

9 Augsnes frēzes iedarbināšana un

apturēšana................................................ 40

10 Augsnes frēzes pārbaude.........................42

11 Darbs ar augsnes frēzi..............................42

12 Pēc darba..................................................43

13 Transportēšana.........................................43

14 Uzglabāšana.............................................44

15 Tīrīšana..................................................... 44

16 Apkope......................................................45

17 Remonts....................................................46

18 Traucējumu novēršana............................. 46

19 Tehniskie dati............................................48

20 Rezerves daļas un piederumi................... 48

21 Utilizēšana................................................ 49

22 ES atbilstības deklarācija..........................49

23 Adreses.....................................................49

24 Drošības tehniskie norādījumi saistībā ar

augsnes frēzēm........................................ 49

1 Priekšvārds

Cienītais klient, cienījamā kliente! Mēs priecājamies, ka esat izvēlējies STIHL. Mēs

attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstākļos.

STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultāci‐ jas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.

STIHL vienmēr ilgtspējīgu un atbildīgu rūpējas par dabu. Šī lietošanas instrukcija sniedz jums atbalstu, lai jūs ilgstoši, droši un videi draudzīgi varētu lietot savu STIHL Produkt ražojumu.

Mēs pateicamies par jūsu uzticību un vēlam jums izdošanos ar jūsu STIHL izstrādājumu.

2 Informācija par šo lietoša‐

nas instrukciju

2.1 Piemērojamie dokumenti

Šī lietošanas pamācība ir ražotāja oriģinālā lieto‐ šanas pamācība tulkojums saskaņā ar EK Direk‐ tīvu 2006/42/EC.

Piemērojami ir vietējie drošības noteikumi. ► Papildus šai lietošanas pamācībai izlasiet,

izprotiet un saglabājiet tālāk norādītos doku‐ mentus.

Lietošanas pamācība: motors STIHL

–

EHC 600

2.2 Brīdinājuma norāžu apzīmē‐ šana tekstā

BĪSTAMI

■ Norāde sniedz informāciju par apdraudēju‐

mam, kas rada smagas traumas vai izraisa nāvi. ►

Minētās darbības var novērst smagas trau‐ mas vai nāvi.

BRĪDINĀJUMS

■ Norāde sniedz informāciju par apdraudēju‐

mam, kas var izraisīt smagas traumas vai nāvi. ► Minētās darbības var novērst smagas trau‐

mas vai nāvi.

NORĀDĪJUMS

■ Norāde sniedz informāciju par apdraudēju‐

mam, kas var izraisīt mantiskos bojājumus. ► Minētās darbības var novērst mantiskos

bojājumus.

2.3 Simboli tekstā

Šis simbols sniedz norādi uz nodaļu šajā lietošanas instrukcijā.

Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.

28 0478-404-9707-B

Page 29

3 Pārskats latviešu

3 Pārskats

3.1 Augsnes frēze

1 Akseleratora svira

Ar akseleratora sviru paātrina motora darbību.

2 Vadības rokturis

Vadības rokturi izmanto augsnes frēzes turē‐ šanai, vadīšanai un transportēšanai.

3 Sajūga svira – regulēšana uz sāniem

Sajūga svira – regulēšana uz sāniem ļauj pāriestatīt vadības rokturi uz sāniem.

4 Pārsegs

Pārsegs sargā motoru.

5 Transportēšanas rokturis

Transportēšanas rokturi izmanto augsnes frē‐ zes pārnēsāšanai.

6 Motoreļļas tvertnes vāciņš

Motoreļļas tvertnes vāciņš noslēdz motoreļļas iepildīšanas atveri.

7 Šasija

Šasija kalpo augsnes frēzes transportēšanai.

8 Pārnesumkārbas korpuss

Pārnesumkārbas korpuss nosedz pārnesum‐ kārbu.

9 Aizsargs

Aizsargs pasargā lietotāju no augšup uzmes‐ tiem priekšmetiem un no saskares ar smalci‐ nāšanas zvaigznēm.

10 Smalcināšanas zvaigzne

Smalcināšanas zvaigzne apstrādā augsni.

11 Šķelttapa

Šķelttapa nostiprina smalcināšanas zvaigzni.

12 Dzelksnis

Dzelksnis ir paredzēts darba ātruma un darba dziļuma regulēšanai.

13 Pārnesumu pārslēgšanas svira

Pārnesumu pārslēgšanas sviru izmanto pār‐ nesumu iestatīšanai.

14 Sajūga svira – piedziņa

Ar sajūga sviru – piedziņu var pieslēgt vai atslēgt piedziņas vārpstu.

15 Rokturis

Rokturus izmanto augsnes frēzes lietošanai, turēšanai un vadīšanai.

16 Galvenais slēdzis

Ar galveno slēdzi ieslēdz un izslēdz motoru.

17 Svira

Sviru izmanto vadības roktura augstuma regulēšanai.

18 Degvielas tvertnes vāciņš

Degvielas tvertnes vāciņš noslēdz benzīna iepildīšanas atveri.

19 Aizdedzes svece

Aizdedzes svece aizdedzina degvielu motorā.

20 Aizdedzes atslēgas kontaktspraudnis

Aizdedzes atslēgas kontaktspraudnis savieno aizdedzes līniju ar aizdedzes sveci.

21 Dzelkšņa stiprinājums

Dzelkšņa stiprinājumu veido dažāda veida tapas, un tas nostiprina dzelksni.

22 Pārnesumkārbas eļļas tvertnes vāciņš.

Pārnesumkārbas eļļas tvertnes vāciņš noslēdz pārnesumkārbas eļļas iepildīšanas atveri.

23 Regulēšanas skrūve

Regulēšanas skrūve noslēdz pārnesumkār‐ bas eļļas notecināšanas atveri.

24 Startera rokturis

Ar startera rokturi iedarbina motoru.

0478-404-9707-B 29

Page 30

latviešu 4 Drošības norādījumi

25 Eļļas kartera gaisa filtrs

Eļļas kartera gaisa filtrs filtrē no motora iesūkto gaisu.

# Datu plāksnīte ar ierīces numuru

Transportēšanas, glabāšanas, apkopes vai remonta laikā izņemiet aizdedzes atslēgas kontaktspraudni.

Lietojiet dzirdes aizsardzības līdzekļus.

3.2 Simboli

Simboliem uz augsnes frēzes ir tālāk norādītā nozīme.

Garantētais trokšņu jaudas līmenis saskaņā ar Direktīvu 2000/14/EC (dB(A)), lai varētu salīdzināt produktu trokšņu emisiju.

Neizmetiet produktu sadzīves atkritumos.

Nepieskarieties karstām virsmām.

4.2 Paredzētais lietojums

Norāda galvenā slēdža pozī‐ ciju.

Ja sajūga svira – piedziņa ir nospiesta: piedziņa ir ieslēgta. Ja sajūga svira – piedziņa nav nospiesta: piedziņa ir izslēgta.

Norāda ieslēgto pārnesumu.

4 Drošības norādījumi

4.1 Brīdinājuma simboli

Brīdinājuma simboliem uz augsnes frēzes ir tālāk norādītā nozīme.

Ievērojiet drošības norādījumus un ar tiem saistītos pasākumus.

Izlasiet, izprotiet un saglabājiet lietoša‐ nas pamācību.

Ievērojiet drošības norādījumus par gaisā izmestiem priekšmetiem un atbil‐ stošos drošības pasākumus.

Ievērojiet drošu attālumu.

Nepieskarieties smalcināšanas zvaigz‐ nēm, kad tās griežas.

Augsnes frēze STIHL MH 600 ir paredzēta augs‐ nes irdināšanai un apstrādei, augsnes piedevu iestrādāšanai un vagu veidošanai.

Smalcināšanas zvaigžņu veidotais darba pla‐ tums nedrīkst pārsniegt 79 cm.

BRĪDINĀJUMS

■ Ja augsnes frēzi neizmanto paredzētajam

mērķim, var rasties smagi vai nāvējoši savai‐ nojumi un materiālie zaudējumi. ►

Izmantojiet augsnes frēzi tā, kā aprakstīts šajā lietošanas pamācībā un motora lieto‐ šanas pamācībā.

4.3 Prasības lietotājam

BRĪDINĀJUMS

■

Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt augsnes frēzes radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi.

► Izlasiet, izprotiet un saglabājiet lieto‐

šanas pamācību.

► Ja augsnes frēze tiek nodota citai personai:

nododiet līdzi augsnes frēzes un motora lie‐ tošanas pamācību.

►

Gādājiet, lai lietotājs ievērotu tālāk norādī‐ tās prasības.

Lietotājs ir atpūties.

–

Lietotājam ir pietiekamas fiziskās, maņu

–

un garīgās spējas lietot augsnes frēzi un strādāt ar to. Ja lietotāja fiziskās, uztve‐ res vai garīgās spējas ir ierobežotas, lie‐ totājs drīkst strādāt tikai atbildīgās per‐ sonas uzraudzībā vai saskaņā ar tās norādījumiem. Lietotājs var atpazīt un novērtēt augs‐

–

nes frēzes radīto apdraudējumu.

30 0478-404-9707-B

Page 31

4 Drošības norādījumi latviešu

Lietotājs apzinās, ka atbild par negadīju‐

–

miem un bojājumiem. Lietotājs ir pilngadīgs vai atbilstoši

–

valsts noteikumiem tiek profesionāli apmācīts instruktora uzraudzībā. STIHL specializētais izplatītājs vai spe‐

–

ciālists ir apmācījis lietotāju pirms augs‐ nes frēzes pirmās izmantošanas reizes. Lietotāja rīcību neietekmē alkohols,

–

medikamenti vai narkotiskas vielas.

► Ja rodas neskaidrības: sazinieties ar STIHL

specializēto izplatītāju.

4.4 Apģērbs un aprīkojums

BRĪDINĀJUMS

■ Darba laikā gari mati var tikt ievilkti augsnes frēzē. Lietotājs var gūt smagus savainojumus. ► Savāciet garus matus un tādējādi nodroši‐

niet, ka tie nevar tikt ievilkti augsnes frēzē.

■ Darba laikā priekšmeti var tikt izmesti augšup ar lielu ātrumu. Lietotājs var gūt savainojumus. ► Nēsājiet cieši pieguļošas aizsargbrilles.

Tirdzniecībā ir pieejamas piemērotas aiz‐ sargbrilles, kas atbilst standartam EN 166 vai valsts noteikumiem un ir atbilstoši mar‐ ķētas.

►

Valkājiet garas bikses, kas izgatavotas no izturīga materiāla.

■ Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.

► Lietojiet dzirdes aizsardzības līdzek‐

ļus.

■ Darba laikā var tikt sacelti putekļi. Ieelpotās putekļu daļiņas var būt kaitīgas veselībai un izraisīt alerģiskas reakcijas. ►

Ja tiek sacelti putekļi: Nēsājiet putekļu aiz‐ sargmasku.

■ Nepiemērots apģērbs var aizķerties aiz kokiem, zariem un augsnes frēzē. Lietotāji, kuriem nav piemērota apģērba, var gūt sma‐ gus savainojumus. ►

Nēsājiet cieši pieguļošu apģērbu.

► Noņemiet šalles un rotaslietas.

■ Darba laikā lietotājs var saskarties ar smalci‐ nāšanas zvaigznēm. Lietotājs var gūt smagus savainojumus. ►

Valkājiet aizsargzābakus ar tērauda purn‐ galiem.

► Valkājiet garas bikses, kas izgatavotas no

izturīga materiāla.

■ Tīrīšanas vai apkopes laikā lietotājs var saskarties ar smalcināšanas zvaigznēm. Lieto‐ tājs var gūt savainojumus.

►

Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.

■ Ja lietotājam ir nepiemēroti apavi, pastāv paslīdēšanas risks. Lietotājs var gūt savainoju‐ mus. ►

Nēsājiet stingrus, slēgtus apavus ar neslī‐ došām zolēm.

4.5 Darba zona un apkārtējā vide

BRĪDINĀJUMS

■ Nepiederošas personas, bērni un dzīvnieki var neatpazīt un nespēt pienācīgi novērtēt augs‐ nes frēzes un augšup izmesto priekšmetu radīto apdraudējumu. Nepiederošas personas, bērni un dzīvnieki var smagi savainoties vai zaudēt dzīvību, kā arī var rasties materiāli zau‐ dējumi.

► Neļaujiet nepiederošām personām,

bērniem un dzīvniekiem uzturēties darba zonā.

► Ievērojiet attālumu līdz priekšmetiem. ► Neatstājiet augsnes frēzi bez uzraudzības. ► Gādājiet, lai bērni nevarētu rotaļāties ar

augsnes frēzi.

■ Motora darbības laikā no trokšņa slāpētāja izplūst karstas izplūdes gāzes. Karstas izplū‐ des gāzes var aizdedzināt viegli uzliesmojošus priekšmetus un izraisīt ugunsgrēku. ►

Raugiet, lai izplūdes gāzu plūsma būtu vir‐ zīta tālu no viegli degošiem materiāliem.

4.6 Drošs stāvoklis

4.6.1 Augsnes frēze

Augsnes frēze ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk norādītie nosacījumi.

Augsnes frēze nav bojāta.

–

Smalcināšanas zvaigznes vai riteņi ir uzstādīti

–

pa pāriem. No augsnes frēzes nekur netek benzīns.

–

Degvielas tvertnes vāciņš ir noslēgts.

–

No augsnes frēzes nekur netek motoreļļa.

–

Motoreļļas tvertnes vāciņš ir noslēgts.

–

Eļļas kartera gaisa filtrs ir noslēgts.

–

No pārnesumkārbas korpusa netek pārnesum‐

–

kārbas eļļa. Pārnesumkārbas eļļas tvertnes vāciņš ir

–

noslēgts. Regulēšanas skrūve ir noslēgta.

–

Augsnes frēze ir tīra.

–

Vadības elementi darbojas, un tie nav pārvei‐

–

doti. Smalcināšanas zvaigznes vai riteņi ir uzstādīti

–

pareizi.

0478-404-9707-B 31

Page 32

latviešu 4 Drošības norādījumi

Ir uzstādīti oriģinālie, šai augsnes frēzei pare‐

–

dzētie STIHL piederumi. Piederumi ir pareizi uzstādīti.

–

BRĪDINĀJUMS

■

Ja stāvoklis nav ekspluatācijai drošs, detaļas var nedarboties pareizi, drošības aprīkojums var nedarboties un var izplūst degviela. Perso‐ nas var smagi savainoties vai zaudēt dzīvību. ►

Strādājiet tikai ar nebojātu augsnes frēzi.

► Gadījumā, ja no augsnes frēzes izplūst ben‐

zīns, veiciet tālāk norādītās darbības. Nestrādājiet ar augsnes frēzi un sazinieties ar STIHL specializēto izplatītāju.

►

Aizveriet degvielas tvertnes vāciņu.

► Gadījumā, ja no augsnes frēzes izplūst

motoreļļa, veiciet tālāk norādītās darbības. Nestrādājiet ar augsnes frēzi un sazinieties ar STIHL specializēto izplatītāju.

►

Aizveriet motoreļļas tvertnes vāciņu.

► Gadījumā, ja no augsnes frēzes izplūst pār‐

nesumkārbas eļļa, veiciet tālāk norādītās darbības. Nestrādājiet ar augsnes frēzi un sazinieties ar STIHL specializēto izplatītāju.

►

Aizveriet pārnesumkārbas eļļas tvertnes

vāciņu. ► Regulēšanas skrūve ir stingri pievilkta. ► Ja augsnes frēze ir netīra: notīriet augsnes

frēzi. ► Nepārveidojiet augsnes frēzi. Izņēmums:

smalcināšanas zvaigžņu vai riteņu uzstādī‐

šana. ►

Ja vadības elementi nedarbojas: nestrādā‐

jiet ar augsnes frēzi. ► Uzstādiet oriģinālos, šai augsnes frēzei

paredzētos STIHL piederumus. ► Uzstādiet smalcināšanas zvaigznes un rite‐

ņus tā, kā aprakstīts šajā lietošanas pamā‐

cībā. ►

Uzstādiet piederumus tā, kā aprakstīts šajā

vai piederuma lietošanas pamācībā. ► Neievietojiet augsnes frēzes atverēs priekš‐

metus. ► Nomainiet nolietotas vai bojātas norādījumu

plāksnītes. ► Ja rodas neskaidrības: sazinieties ar STIHL

specializēto izplatītāju.

4.6.2 Smalcināšanas zvaigznes Smalcināšanas zvaigznes ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk norādītie nosacījumi.

Smalcināšanas zvaigznes ir nebojātas.

–

Smalcināšanas zvaigznes nav deformētas.

–

Smalcināšanas zvaigznes ir pareizi uzstādītas.

–

BRĪDINĀJUMS

■ Ja augsnes frēze nav ekspluatācijai drošā stā‐ voklī, lietotājs var zaudēt kontroli pār to. Per‐ sonas var smagi savainoties. ►

Strādājiet tikai ar nebojātām smalcināšanas zvaigznēm.

► Ja rodas neskaidrības: sazinieties ar STIHL

specializēto izplatītāju.

4.7 Degviela un degvielas uzpildī‐

šana

BRĪDINĀJUMS

■ Augsnes frēzei paredzētā degviela ir benzīns. Benzīns ir īpaši viegli uzliesmojošs. Ja benzīns nonāk saskarē ar atklātu liesmu vai karstiem priekšmetiem, tas var izraisīt ugunsgrēkus vai eksplozijas. Var rasties smagi vai nāvējoši savainojumi un materiālie zaudējumi. ►

Sargiet benzīnu no karstuma un uguns. ► Neizlaistiet benzīnu. ► Ja benzīns ir izliets: saslaukiet benzīnu ar

drānu un motoru mēģiniet iedarbināt tikai

pēc tam, kad visas augsnes frēzes daļas ir

sausas. ►

Nesmēķējiet. ► Neuzpildiet benzīnu atklātas liesmas

tuvumā. ► Pirms degvielas uzpildīšanas izslēdziet

motoru un ļaujiet tam atdzist. ► Ja degvielas tvertne ir jāiztukšo: dariet to

ārpus telpām. ► Iedarbiniet motoru vismaz 3 m attālumā no

degvielas uzpildes vietas. ► Nekad neuzglabājiet augsnes frēzi telpās,

ja tās degvielas tvertnē ir benzīns.

■ Ieelpojot benzīna tvaikus, cilvēki var saindē‐ ties. ► Neieelpojiet benzīna tvaikus. ► Degvielas uzpildi veiciet tikai vietā ar labu

ventilāciju.

■ Darba laikā augsnes frēze sakarst. Benzīns izplešas, un degvielas tvertnē var veidoties pārspiediens. Atverot degvielas tvertnes vāciņu, benzīns var izšļakstīties. Izšļakstītais benzīns var uzliesmot. Lietotājs var gūt sma‐ gus savainojumus. ►

Ļaujiet augsnes frēzei vispirms atdzist, un tikai pēc tam atveriet degvielas tvertnes vāciņu.

■

Apģērbs, kas nonācis saskarē ar benzīnu, var viegli aizdegties. Var rasties smagi vai nāvē‐ joši savainojumi un materiālie zaudējumi. ►

Ja apģērbs nonāk saskarē ar benzīnu: nomainiet apģērbu.

32 0478-404-9707-B

Page 33

4 Drošības norādījumi latviešu

■ Benzīns var apdraudēt apkārtējo vidi. ► Neizlaistiet benzīnu. ► Likvidējiet benzīnu atbilstoši noteikumiem

un videi nekaitīgā veidā.

■ Ja benzīns nonāk saskarē ar ādu vai iekļūst acīs, var rasties ādas vai acu kairinājums. ► Izvairieties no saskares ar benzīnu. ► Ja šķidrums saskāries ar ādu: nomazgājiet

attiecīgās vietas ar lielu ūdens daudzumu un ziepēm.

►

Ja šķidrums iekļuvis acīs: vismaz 15 minū‐ tes skalojiet acis ar lielu daudzumu ūdens un vērsieties pie ārsta.

■

Pārplūdis benzīns var pašaizdegties. Var rasties smagi vai nāvējoši savainojumi un materiālie zaudējumi. ►

Notīriet virsmas, kas notraipītas ar benzīnu.

► Līdz benzīna tvaiku izgarošanas brīdim

jānovērš aizdedzes darbināšanas mēģinā‐ jumi.

■

Augsnes frēzes aizdedzes iekārta veido dzirk‐ steles. Dzirksteles vai izkļūt ārpusē un viegli uzliesmojošā vai sprādzienbīstamā vidē izraisīt aizdegšanos un sprādzienus. Var rasties smagi vai nāvējoši savainojumi un materiālie zaudējumi. ►

Izmantojiet aizdedzes sveces, kas aprakstī‐ tas motora lietošanas pamācībā.

► Ieskrūvējiet aizdedzes sveci un cieši pievel‐

ciet.

► Stingri uzspraudiet aizdedzes atslēgas kon‐

taktspraudni.

■ Ja augsnes frēze tiek uzpildīta ar benzīnu, kas motoram ir nepiemērots, augsnes frēze var tikt sabojāta. ►

Izmantojiet svaigu zīmola benzīnu, kas nesatur svinu.

► Ievērojiet norādījumus motora lietošanas

pamācībā.

4.8 Darbs

BRĪDINĀJUMS

■

Ja lietotājs neiedarbina motoru pareizi, iespē‐ jams zaudēt kontroli pār augsnes frēzi. Lieto‐ tājs var gūt smagus savainojumus. ►

Iedarbiniet motoru tā, kā aprakstīts šajā lie‐ tošanas pamācībā.

■ Noteiktās situācijās lietotājs vairs nevar kon‐ centrēties darbam. Lietotājs var zaudēt kon‐ troli pār augsnes frēzi, paklupt, nokrist un gūt smagus savainojumus. ►

Strādājiet mierīgi un pārdomāti.

► Ja apgaismojums un redzamība ir slikta:

nestrādājiet ar augsnes frēzi.

► Ar augsnes frēzi drīkst strādāt tikai viena

persona.

► Vadiet smalcināšanas zvaigznes tuvu

zemes virsmai. ► Uzmanieties no šķēršļiem. ► Nesagāziet augsnes frēzi. ► Ja darbs notiek uz akmeņainām vai cietām

augsnēm: nestrādājiet ar pilnu jaudu. ► Darba laikā stāviet uz zemes un saglabājiet

līdzsvaru. ► Ja esat noguris: pārtrauciet darbu. ► Ja strādājat nogāzē: strādājiet šķērsām

nogāzei. ► Nestrādājiet nogāzēs, kuru slīpums pārs‐

niedz 15° (26,8%).

■ Kad motors darbojas, veidojas izplūdes gāzes. Ieelpojot izplūdes gāzes, cilvēki var saindēties. ► Neieelpojiet izplūdes gāzes. ► Ar augsnes frēzi strādājiet tikai vietā ar labu

ventilāciju.

► Ja jūtat nelabumu, galvassāpes, redzes

traucējumus, dzirdes traucējumus vai rei‐ boni: beidziet strādāt un sazinieties ar ārstu.

■

Ja lietotājam ir dzirdes aizsardzības ierīces un motors darbojas, lietotājs trokšņus var sadzir‐ dēt un izvērtēt tikai ierobežotā apjomā. ►

Strādājiet mierīgi un pārdomāti.

■ Rotējošās smalcināšanas zvaigznes var sagriezt lietotāju. Lietotājs var gūt smagus savainojumus.

► Nepieskarieties smalcināšanas

zvaigznēm, kad tās griežas.

■ Ja kāds priekšmets ir bloķējis smalcināšanas zvaigznes un vienlaikus tiek palielināta jauda, ir iespējams sabojāt augsnes frēzi. ►

Izslēdziet motoru. Tikai pēc tam izņemiet priekšmetu.

■ Ja darba laikā novērojat izmaiņas augsnes frē‐ zes darbībā vai neparastas darbības, iespē‐ jams, augsnes frēze nav ekspluatācijai drošā stāvoklī. Ir iespējami smagi savainojumi un materiāli zaudējumi. ►

Pārtrauciet darbu un sazinieties ar STIHL specializēto izplatītāju.

■ Darba laikā augsnes frēze var radīt vibrāciju. ► Valkājiet cimdus. ► Ievērojiet pārtraukumus. ► Ja novērojat asinsrites traucējumu simpto‐

mus: vērsieties pie ārsta.

■ Kad atlaižat sajūga sviru, smalcināšanas zvaigznes īsu brīdi turpina griezties. Personas var smagi savainoties.

0478-404-9707-B 33

Page 34

latviešu

► Nogaidiet, līdz smalcināšanas zvaigznes

pārstāj griezties.

BĪSTAMI

■

Ja strādājat vietā, kurā ir strāvu vadoši vadi, smalcināšanas zvaigznes var ar tiem saskar‐ ties un sabojāt vadus. Lietotājam var rasties smagi vai nāvējoši savainojumi. ►

Nestrādājiet vietās, kur ir strāvu vadoši vadi.

4.9 Transportēšana

5 Augsnes frēzes sagatavošana darbam

4.11 Tīrīšana, apkope un remonts

BRĪDINĀJUMS

■

Ja tīrīšanas, apkopes vai remonta darbu laikā motors darbojas, smalcināšanas zvaigznes nejauši var sākt darboties. Personas var gūt smagus savainojumus, un var tikt nodarīti materiālie zaudējumi. ►

Apturiet motoru.

► Izņemiet aizdedzes atslēgas kontakt‐

spraudni.

BRĪDINĀJUMS

■ Darba laikā pārnesumkārbas korpuss var sakarst. Lietotājs var apdedzināties. ► Nepieskarieties karstam pārnesumkārbas

korpusam.

■ Transportēšanas laikā augsnes frēze var apgāzties vai pārvietoties. Cilvēkiem var rasties savainojumi un materiāli zaudējumi. ►

Izslēdziet motoru.

► Izņemiet aizdedzes atslēgas kontakt‐

spraudni.

► Nostipriniet augsnes frēzi ar savilcējsiks‐

nām, siksnām vai tīklu, lai tā nevarētu apgāzties un izkustēties.

■

Pēc tam, kad motors ir darbojies, trokšņa slā‐ pētājs un motors var būt karsts. Lietotājs var apdedzināties. ►

Sagāziet augsnes frēzi lietotāja virzienā un bīdiet.

■ Augsnes frēze ir smaga. Ja augsnes frēzi nes lietotājs viens pats, viņš var savainoties. ► Valkājiet cimdus. ► Nesiet augsnes frēzi divatā.

4.10 Glabāšana

BRĪDINĀJUMS

■

Bērni nespēj pazīt un novērtēt augsnes frēzes radīto apdraudējumu. Bērni var smagi savai‐ noties. ►

Izslēdziet motoru.

► Glabājiet augsnes frēzi bērniem nepie‐

ejamā vietā.

■ Mitruma iedarbībā uz augsnes frēzes elektri‐ skajiem kontaktiem un metāla detaļām var vei‐ doties korozija. Tā var sabojāt augsnes frēzi. ►

Glabājiet augsnes frēzi sausā un tīrā vietā.

■ Pēc tam, kad motors ir darbojies, trokšņa slā‐ pētājs un motors var būt karsts. Personas var apdedzināties. ►

Nogaidiet, līdz trokšņa slāpētājs un motors ir atdzisis.

■ Darba laikā pārnesumkārbas korpuss var sakarst. Lietotājs var apdedzināties. ► Nepieskarieties karstam pārnesumkārbas

korpusam.

■ Tīrot ar kodīgiem tīrīšanas līdzekļiem, ūdens strūklu vai smailiem priekšmetiem, var tikt sabojāta augsnes frēze vai smalcināšanas zvaigznes. Ja augsnes frēze vai smalcināša‐ nas zvaigznes netiek tīrītas pareizi, detaļas vairs nevar darboties pareizi un drošības aprī‐ kojums var nedarboties vispār. Personas var gūt smagus savainojumus. ► Tīriet augsnes frēzi un smalcināšanas

zvaigznes tā, kā aprakstīts šajā lietošanas pamācībā.

■

Ja augsnes frēze vai smalcināšanas zvaig‐ znes netiek apkoptas vai remontētas kā norā‐ dīts šajā lietošanas pamācībā, tad detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagus vai nāvējošus savainojumus. ►

Veiciet augsnes frēzes un smalcināšanas zvaigznes tīrīšanu, apkopi un remontu tā, kā aprakstīts šajā lietošanas pamācībā.

■

Tīrot smalcināšanas zvaigznes, lietotājs var sagriezties ar asajām griezējmalām. Lietotājs var gūt savainojumus. ►

Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.

5 Augsnes frēzes sagatavo‐

šana darbam

5.1 Augsnes frēzes sagatavošana

darbam

Pirms darba sākšanas jāveic tālāk norādītās dar‐ bības.

34 0478-404-9707-B

Page 35

6 Augsnes frēzes salikšana latviešu

► Pārliecinieties, ka tālāk norādītās detaļas ir

ekspluatācijai drošā stāvoklī.

–

Augsnes frēze, 4.6.1.

–

Smalcināšanas zvaigznes, 4.6.2.

►

Notīriet augsnes frēzi, 15.1.

►

Uzstādiet smalcināšanas zvaigznes, 6.1.1.

►

Uzstādiet dzelksni, 6.2.

►

Uzstādiet šasiju, 6.3.

►

Uzstādiet vadības rokturi, 6.4.

►

Uzstādiet transportēšanas rokturi, 6.5

►

Uzstādiet aizsargu un pārsegus, 6.6.

►

Uzstādiet pārnesumu pārslēgšanas sviru,

6.7.

►

Iepildiet pārnesumkārbas eļļu, 6.8.

►

Pārbaudiet pārnesumkārbas eļļas līmeni,

16.3.

►

Iepildiet motoreļļu, 6.9.

►

Uzpildiet eļļas kartera gaisa filtru, 6.10.

►

Iepildiet degvielu augsnes frēzē, 7.1.

►

Iestatiet vadības rokturi atbilstoši lietotājam,

►

Pārbaudiet vadības elementus, 10.1.

► Ja norādītās darbības nav iespējams izpildīt,

veiciet tālāk norādītās darbības. Neizmantojiet augsnes frēzi un sazinieties ar STIHL speciali‐ zēto izplatītāju.

► Spiediet šķelttapas cauri urbumiem piedziņas

vārpstā. Šķelttapas ir uzglabātas.

6.2 Dzelkšņa uzstādīšana

► Atskrūvējiet uzgriežņus (1) un skrūves (2) un

ieskrūvējiet urbumos adapterī (3).

► Iespraudiet dzelksni (4) no apakšpuses adap‐

terī (3) tā, lai urbumi adapterī (3) savietojas ar dzelkšņa (4) zemāko urbumu.

► Ievietojiet tapu (5). ► Iespiediet tapu (6) cauri urbumiem tapā (5).

6 Augsnes frēzes salikšana

6.1 Smalcināšanas zvaigžņu uzstā‐ dīšana un noņemšana

6.1.1 Smalcināšanas zvaigžņu uzstādīšana

► Adapteri ar pievienotu dzelksni (7) ievietojiet

stiprinājumā (8) augsnes frēzē. ► Ievietojiet tapu (9). ► Iespiediet tapu (10) cauri urbumam tapā (9).

Dzelksnis ir nostiprināts.

6.3 Šasijas uzstādīšana

► Uzbīdiet smalcināšanas zvaigznes (1) uz pie‐

dziņas vārpstas (2) tā, lai urbumi savietojas.

► Iespiediet šķelttapas (3) cauri urbumiem pie‐

dziņas vārpstā (2) un aizlokiet drošinājuma sti‐ prinājumu. Smalcināšanas zvaigznes (1) ir nostiprinātas.

6.1.2 Smalcināšanas zvaigžņu noņemšana ► Izslēdziet motoru. ► Izņemiet šķelttapas. ► Noņemiet smalcināšanas zvaigznes.

0478-404-9707-B 35

Page 36

latviešu 6 Augsnes frēzes salikšana

► Uzbīdiet šasiju (1) uz rāmja (2) tā, lai urbumi

savietojas. ► Ievietojiet skrūvi (3) aizmugurējā urbumā. ► Uzlieciet paplāksni (4) uz skrūves (3). ► Ieskrūvējiet uzgriezni (5) un stingri pievelciet. ► Ievietojiet tapu (6) priekšējā urbumā. ► Iespiediet tapu (7) cauri urbumiem tapā (6).

Tapa (6) ir nofiksēta, un šasija (1) ir nofiksēta. Šasiju vairs nav nepieciešams noņemt.

6.4 Vadības roktura uzstādīšana

► Uzbīdiet vadības roktura apakšējo daļu (1) uz

stiprinājuma (2) un novietojiet fiksēšanas

izcilni (3) vidējā pozīcijā (4).

► Vadības roktura augšējo daļu (8) ar skrū‐

vēm (9) no apakšpuses iespraudiet cauri vadī‐ bas roktura apakšējai daļai (1).

► Atlaidiet sviru (7) un nofiksējiet vadības roktura

augšējo daļu (8) vidējā fiksēšanas pakāpē (10).

► Uzstādiet vadības roktura augšējo daļu (8) ar

paplāksnēm (11) un uzgriežņiem (12).

► Pievelciet uzgriežņus (12) ar 20–25 Nm grie‐

zes momentu. Vadības roktura augšējā daļa (8) ir nofiksēta.

Vadības rokturi vairs nav nepieciešams noņemt.

► Ar kabeļu savilcējiem (13) vienādos attālumos

piestipriniet troses pie vadības roktura.

► Nostipriniet troses un kabeļus (14) pie augs‐

nes frēzes, atlokot kabeļu stiprinājumu (15).

► Ieskrūvējiet skrūvi (5).

Vadības roktura apakšējā daļa (1) ir nofiksēta. ► Bīdiet aizsardzību no putekļiem (6) uz leju tā,

lai fiksēšanas izcilnis būtu nosegts.

► Nostipriniet troses un kabeļus (16) pie augs‐

nes frēzes, atlokot kabeļu stiprinājumu (17).

► Nospiediet sviru (7) uz leju un turiet.

36 0478-404-9707-B

Page 37

6 Augsnes frēzes salikšana latviešu

6.5 Transportēšanas roktura uzstā‐

dīšana

► Ievietojiet skrūvi (5) ar stiprinājumu (6) tā, lai

urbumi savietotos.

► Turiet transportēšanas rokturi (1) pie konso‐

les (2) tā, lai urbumi savietojas. ► Uzlieciet uz skrūvēm (5) atsperpaplāksnes (3)

un paplāksnes (4). ► Izmantojiet skrūves (5) kopā ar atsperpaplāks‐

nēm (3) un paplāksnēm (4). ► Pievelciet skrūves (5) ar 22–28 Nm lielu pie‐

vilkšanas momentu.

Transportēšanas rokturis (1) ir nostiprināts.

► Uzlieciet paplāksni (3) uz skrūves (5). ► Ieskrūvējiet uzgriezni (4) un stingri pievelciet.

6.6 Aizsargu un pārsegu uzstādī‐

šana

6.6.1 Aizsarga uzstādīšana

► Ievietojiet skrūves (7) kopā ar aizsargme‐

tālu (8). ► Uzlieciet paplāksnes (3) uz skrūvēm (7). ► Ieskrūvējiet uzgriežņus (4) un stingri pievel‐

ciet.

► Ievietojiet skrūvi (1) ar stiprinājumiem (2) tā, lai

urbumi savietotos. ► Uzlieciet paplāksni (3) uz skrūves (1). ► Ieskrūvējiet uzgriezni (4) un stingri pievelciet.

0478-404-9707-B 37

6.6.2 Pārsega uzstādīšana

► Ieāķējiet pārsegu (1) stiprinājumā (2).

Page 38

latviešu 6 Augsnes frēzes salikšana

6.7 Pārnesumu pārslēgšanas svi‐ ras uzstādīšana

► Spiediet stiprinājumu (2) uz iekšpusi tā, lai

varētu uzspraust pārsegu (1).

► Uzbīdiet pārnesumu pārslēgšanas sviru (3) uz

stiprinājuma tā, lai urbumi savietojas. ► Ievietojiet skrūvi (2). ► Ieskrūvējiet uzgriezni (1) un stingri pievelciet.

6.8 Pārnesumkārbas eļļas iepildī‐

šana

Pārnesumkārbas eļļa eļļo un dzesē augsnes frē‐ zes pārnesumkārbu.

NORĀDĪJUMS

► Nolokiet pārsegu (1) uz leju, lai tas nofiksētos.

► Uzspraudiet pārsegu (3) uz vadības rok‐

tura (4).

► Ieskrūvējiet skrūves (5).

■ Piegādes stāvoklī pārnesumkārbas eļļa nav

iepildīta. Ja, iedarbinot motoru, pārnesumkār‐

bas eļļas nav vai tās ir pārāk maz, ir iespējams

sabojāt augsnes frēzi.

►

Pirms katras iedarbināšanas reizes pārbau‐ diet pārnesumkārbas eļļas uzpildes līmeni un nepieciešamības gadījumā papildiniet pārnesumkārbas eļļu.

► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Ar mitru drānu notīriet vietu ap pārnesumkār‐

bas tvertnes vāciņu.

► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pretēji pulksteņrādītāju kustības virzienam tik

ilgi, līdz pārnesumkārbas eļļas tvertnes vāciņu

var noņemt.

38 0478-404-9707-B

Page 39

7 Degvielas iepildīšana augsnes frēzē latviešu

► Noņemiet pārnesumkārbas eļļas tvertnes

vāciņu.

► Iepildiet 1,25 l pārnesumkārbas eļļas

SAE10W30 tā, lai pārnesumkārbas eļļa neiz‐ šļakstītos.

► Uzlieciet pārnesumkārbas eļļas tvertnes

vāciņu uz iepildes īscaurules.

► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pulksteņrādītāju kustības virzienā un ar roku cieši pievelciet. Iepildes īscaurule ir noslēgta.

6.9 Motoreļļas iepildīšana

Motoreļļa eļļo un dzesē motoru. Motoreļļas specifikācija un iepildes daudzums ir

norādīts motora lietošanas pamācībā.

NORĀDĪJUMS

■ Piegādes stāvoklī motoreļļa nav iepildīta. Ja, iedarbinot motoru, motoreļļas nav vai tās ir pārāk maz, ir iespējams sabojāt augsnes frēzi. ►

Pirms katras iedarbināšanas reizes pārbau‐ diet motoreļļas uzpildes līmeni un nepiecie‐ šamības gadījumā papildiniet motoreļļu.

► Iepildiet motoreļļu tā, kā aprakstīts motora lie‐

tošanas pamācībā.

6.10 Eļļas kartera gaisa filtra uzpildī‐

šana

Eļļas kartera gaisa filtrs filtrē no motora iesūkto gaisu.

NORĀDĪJUMS

■ Piegādes stāvoklī eļļas kartera gaisa filtrā motoreļļa nav iepildīta. Ja, iedarbinot motoru, eļļas kartera gaisa filtrā nav eļļas vai ir pārāk maz motoreļļas, ir iespējams sabojāt augsnes frēzi. ►

Pirms iedarbināšanas pārbaudiet motoreļ‐ ļas uzpildes līmeni eļļas kartera gaisa filtrā un nepieciešamības gadījumā papildiniet motoreļļu.

Motoreļļas specifikācija un iepildes daudzums ir norādīts motora lietošanas pamācībā.

7 Degvielas iepildīšana augs‐

nes frēzē

7.1 Degvielas iepildīšana augsnes frēzē

NORĀDĪJUMS

■ Ja augsnes frēze tiek uzpildīta ar nepareizu

degvielu, ir iespējams sabojāt augsnes frēzi. ► Ievērojiet norādījumus motora lietošanas

pamācībā.

► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Atveriet pārsegu. ► Ar mitru drānu notīriet vietu ap degvielas tvert‐

nes vāciņu.

► Grieziet degvielas tvertnes vāciņu pretēji pulk‐

steņrādītāju kustības virzienam tik ilgi, līdz

degvielas tvertnes vāciņu var noņemt. ► Noņemiet degvielas tvertnes vāciņu. ► Iepildiet degvielu tā, lai degviela neizlaistītos

un vismaz 15 mm līdz degvielas tvertnes malai

paliktu brīvi. ► Uzlieciet degvielas tvertnes vāciņu uz degvie‐

las tvertnes. ► Grieziet degvielas tvertnes vāciņu pulksteņrā‐

dītāju kustības virzienā un ar roku cieši pievel‐

ciet.

Degvielas tvertne ir noslēgta.

8 Augsnes frēzes iestatīšana

lietotājam

8.1 Vadības roktura augstuma ies‐

tatīšana

Vadības rokturi augstumā var iestatīt 5 dažādās pakāpēs. ► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas.

0478-404-9707-B 39

Page 40

latviešu 9 Augsnes frēzes iedarbināšana un apturēšana

9 Augsnes frēzes iedarbinā‐

šana un apturēšana

9.1 Motora iedarbināšana un

izslēgšana

9.1.1 Motora iedarbināšana ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Iestatiet tukšgaitu.

► Ar vienu roku cieši turiet vadības rokturi (1) aiz

roktura (2).

► Ar otru roku spiediet sviru (3) uz leju un turiet

to.

► Novietojiet vadības rokturi (1) vēlamajā pozī‐

cijā.

► Atlaidiet sviru (3).

Vadības rokturis ir nofiksējies.

8.2 Vadības roktura iestatīšana sānos

Vadības rokturi sānos var iestatīt 3 pozīcijās. ► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas.

► Pārslēdziet galveno slēdzi (1) pozīcijā I.

► Lēnām izvelciet startera rokturi (2), līdz sajūtat

pretestību.

► Ātri velciet startera rokturi (2) uz āru un vadiet

to atpakaļ tik daudz reižu, līdz motors sāk dar‐ boties.

► Ja motors nesāk darboties, veiciet tālāk norā‐

dītās darbības. Skatiet motora lietošanas pamācību.

9.1.2 Motora izslēgšana ► Novietojiet augsnes frēzi uz līdzenas virsmas.

► Ar vienu roku cieši satveriet vadības rokturi (1)

aiz viena no abiem rokturiem (2). ► Ar otru roku pavelciet sviru (3) uz augšu. ► Novietojiet vadības rokturi (1) vēlamajā pozī‐

cijā. ► Atlaidiet sviru (3).

Vadības rokturis ir nofiksējies.

40 0478-404-9707-B

► Izslēdziet piedziņu.

Piedziņa ir atslēgta, un piedziņas vārpsta vairs negriežas.

Page 41

9 Augsnes frēzes iedarbināšana un apturēšana latviešu

► Pārslēdziet galveno slēdzi (1) pozīcijā 0.

Motors izslēdzas.

9.2 Pārnesuma iestatīšana

Ir iespējams iestatīt 4 pārnesumus.

0 = tukšgaita

–

Tukšgaita paredzēta motora iedarbināšanai

–

vai tad, ja augsnes frēze stāv kādā vietā ar ieslēgtu motoru.

1 = lēna turpgaita

–

Lēnā turpgaita tiek izvēlēta, lai irdinātu cie‐

–

tas augsnes vai veidotu vagas.

2 = ātra turpgaita

–

Ātrā turpgaita tiek izvēlēta, lai iestrādātu

–

augsnes piedevas irdenā augsnē, vai irde‐ nas augsnes apstrādei.

R = atpakaļgaitas pārnesums

–

Atpakaļgaitas pārnesums tiek izmantots

–

smalcināšanas zvaigžņu atbrīvošanai vai augsnes frēzes novietošanai.

► Novietojiet pārnesumu sviru (1) vēlamajā pozī‐

cijā.

9.3 Apgriezienu skaita iestatīšana

Ar akseleratora sviru var regulēt motora apgrie‐ zienu skaitu. ► Iedarbiniet motoru.

► Ar akseleratora sviru (1) iestatiet apgriezienu

skaitu.

9.4 Piedziņas ieslēgšana un izslēg‐ šana

9.4.1 Piedziņas ieslēgšana

Kad motors darbojas, ar sajūga sviru – piedziņu var pieslēgt vai atslēgt piedziņas vārpstu.

Ja ir uzstādītas smalcināšanas zvaigznes un ir pārslēgts pārnesums 1, 2 vai R, ar sajūga sviru – piedziņu augsnes frēze uzsāk kustību. ► Iedarbiniet motoru.

► Spiediet fiksatoru (1) līdz atdurei un turiet

nospiestu.

► Vienmērīgi spiediet sajūga sviru – piedziņu (2)

līdz atdurei un turiet nospiestu.

► Atlaidiet fiksatoru (1).

Piedziņa ir ieslēgta, un piedziņas vārpsta grie‐ žas.

9.4.2 Piedziņas izslēgšana

0478-404-9707-B 41

Page 42

latviešu 10 Augsnes frēzes pārbaude

► Atlaidiet sajūga sviru – piedziņu (1).

Piedziņa ir atslēgta, un piedziņas vārpsta negriežas.

10 Augsnes frēzes pārbaude

10.1 Vadības elementu pārbaude

Fiksators ► Izslēdziet motoru. ► Mēģiniet spiest sajūga sviru – piedziņu, neno‐

spiežot fiksatoru.

► Ja ir iespējams nospiest sajūga sviru – pie‐

dziņu, veiciet tālāk norādītās darbības. Neiz‐ mantojiet augsnes frēzi un sazinieties ar STIHL specializēto izplatītāju.

Fiksators ir bojāts. ► Nospiediet un turiet fiksatoru. ► Nospiediet sajūga sviru – piedziņu. ► Atlaidiet sajūga sviru – piedziņu un fiksatoru. ► Ja sajūga svira – piedziņa vai fiksators darbo‐

jas smagi vai neatgriežas sākotnējā pozīcijā,

veiciet tālāk norādītās darbības. Neizmantojiet

augsnes frēzi un sazinieties ar STIHL speciali‐

zēto izplatītāju.

Sajūga svira – piedziņa vai fiksators ir bojāts.

Sajūga svira – piedziņa ► Iedarbiniet motoru. ► Pārslēdziet pārnesumā 1, 2 vai R. ► Ieslēdziet piedziņu.

Piedziņa ir ieslēgta, un piedziņas vārpsta grie‐

žas. ► Ja piedziņa neieslēdzas, veiciet tālāk norādī‐

tās darbības.

► Neizmantojiet augsnes frēzi un sazinieties

ar STIHL specializēto izplatītāju. Sajūga svira – piedziņa ir bojāta.

Galvenais slēdzis ► Iedarbiniet motoru. ► Pārslēdziet galveno slēdzi pozīcijā 0.

Motors izslēdzas. ► Ja motors neizslēdzas, veiciet tālāk norādītās

darbības.

► Neizmantojiet augsnes frēzi un sazinieties

ar STIHL specializēto izplatītāju. Galvenais slēdzis ir bojāts.

Akseleratora svira ► Iedarbiniet motoru. ► Pārbīdiet akseleratora sviru.

Motora apgriezienu skaits mainās. ► Ja motora apgriezienu skaits nemainās, vei‐

ciet tālāk norādītās darbības.

► Neizmantojiet augsnes frēzi un sazinieties

ar STIHL specializēto izplatītāju.

Akseleratora svira ir bojāta.

Pārnesumu pārslēgšanas svira ► Pārslēdziet pārnesumu 0, 1, 2 un R. ► Ja kādu no pārnesumiem nav iespējams pār‐

slēgt, veiciet tālāk norādītās darbības. ► Neizmantojiet augsnes frēzi un sazinieties

ar STIHL specializēto izplatītāju. Pārnesumu pārslēgšanas svira ir bojāta.

11 Darbs ar augsnes frēzi

11.1 Šasijas pārvietošana darba ies‐ tatījumā

► Izvelciet tapu (1) un izņemiet tapu (2).

► Paceliet šasiju (3) uz augšu tā, lai urbumi (4)

savietojas. ► Ievietojiet tapu (2) urbumos (4). ► Iespiediet tapu (1) cauri urbumiem tapā (2).

Tapa (2) ir nofiksēta, un šasija (3) atrodas

darba iestatījumā.

42 0478-404-9707-B

Page 43

12 Pēc darba latviešu

11.2 Augsnes frēzes turēšana un vadīšana

► Ar abām rokām turiet augsnes frēzi aiz roktu‐

riem (1), aptverot tos ar īkšķiem.

11.3 Cietas augsnes irdināšana vai augsnes piedevu iestrāde irdenā augsnē

► Pārvietojiet šasiju darba iestatījumā. ► Iedarbiniet motoru.

► Virziet augsnes frēzi uz priekšu un ar dzelksni

regulējiet darba ātrumu un darba dziļumu. ► Virzieties uz priekšu lēni un kontrolēti. ► Ja smalcināšanas zvaigznes bloķējas, veiciet

tālāk norādītās darbības.

► Pārslēdziet pārnesumu R.

► Lēni vadiet augsnes frēzi atpakaļ, līdz smal‐

cināšanas zvaigznes atbrīvojas. ► Pārslēdziet pārnesumā. ► Virzieties uz priekšu lēni un kontrolēti.

11.4 Irdenas augsnes apstrāde

► Pārvietojiet šasiju darba iestatījumā. ► Iedarbiniet motoru.

► Virziet augsnes frēzi uz priekšu un ar dzelksni

regulējiet darba ātrumu un darba dziļumu.

► Virzieties uz priekšu lēni un kontrolēti.

11.5 Vagu veidošana

► Pārvietojiet šasiju darba iestatījumā. ► Iedarbiniet motoru.

► Virziet augsnes frēzi uz priekšu un ar dzelksni

regulējiet darba ātrumu un darba dziļumu.

► Virzieties uz priekšu lēni un kontrolēti.

12 Pēc darba

12.1 Pēc darba

► Izslēdziet motoru. ► Ļaujiet augsnes frēzei atdzist. ► Ja augsnes frēze ir mitra: ļaujiet augsnes frē‐

zei nožūt. ► Notīriet augsnes frēzi. ► Notīriet smalcināšanas zvaigznes.

13 Transportēšana

13.1 Augsnes frēzes transportēšana

► Izslēdziet motoru.

0478-404-9707-B 43

Page 44

latviešu 14 Uzglabāšana

nas roktura, bet otrai personai ar abām

rokām jāsatver rokturi. ► Celiet un nesiet augsnes frēzi divatā. ► Valkājiet izturīga materiāla darba cimdus.

► Ja augsnes frēze tiek transportēta transportlī‐

dzeklī, veiciet tālāk norādītās darbības. ► Nostipriniet augsnes frēzi, lai augsnes frēze

nevarētu apgāzties un izkustēties.

14 Uzglabāšana

14.1 Augsnes frēzes uzglabāšana

► Izvelciet tapu (1) un izņemiet tapu (2).

► Nolokiet šasiju (3) uz leju, līdz urbumi (4)

savietojas. ► Ievietojiet tapu (2) urbumos (4). ► Iespiediet tapu (1) cauri urbumiem tapā (2).

Tapa (2) ir nofiksēta, un šasija (3) atrodas

transportēšanas stāvoklī. ► Ja augsnes frēze tiek transportēta ar šasiju,

veiciet tālāk norādītās darbības.

► Pārvietojiet šasiju transportēšanas stāvoklī.

► Satveriet augsnes frēzi aiz abiem rokturiem

un paceliet tā, lai augsnes frēze stāvētu uz šasijas.

► Lēni velciet vai stumiet augsnes frēzi.

► Ja augsnes frēzi ir nepieciešams nest, veiciet

tālāk norādītās darbības.

► Vienai personai ar abām rokām jāsatver

augsnes frēze priekšpusē aiz transportēša‐

44 0478-404-9707-B

► Apturiet motoru. ► Ļaujiet augsnes frēzei atdzist. ► Pārvietojiet šasiju transportēšanas stāvoklī. ► Nostipriniet smalcināšanas zvaigznes regulē‐

tāju piektajā urbumā.

► Nolokiet vadības roktura augšējo daļu. ► Uzglabājot augsnes frēzi, izpildiet tālāk norādī‐

tos nosacījumus.

Augsnes frēze ir novietota uz līdzenas virs‐

–

mas uz šasijas, smalcināšanas zvaigznēm un smalcināšanas zvaigznes regulētāja. Augsnes frēze nevar apgāzties un izkustē‐

–

ties. Augsnes frēze ir novietota bērniem nepie‐

–

ejamā vietā. Augsnes frēze ir tīra un sausa.

–

► Ja augsnes frēze tiek uzglabāta ilgāk par

3 mēnešiem, veiciet tālāk norādītās darbības. ► Noņemiet smalcināšanas zvaigznes. ► Atveriet degvielas tvertnes vāciņu. ► Iztukšojiet degvielas tvertni. ► Aizveriet degvielas tvertni. ► Lūdziet STIHL specializētajam izplatītājam

iztīrīt degvielas tvertni.

► Iedarbiniet motoru un darbiniet to tukšgaitā

tik ilgi, līdz motors beidz darboties.

15 Tīrīšana

15.1 Augsnes frēzes tīrīšana

► Izslēdziet motoru. ► Ļaujiet augsnes frēzei atdzist.

Page 45

16 Apkope latviešu

► Tīriet augsnes frēzi ar mitru drānu vai STIHL

sveķu šķīdinātāju. ► Ar otu iztīriet ventilācijas atveres. ► Apsmidziniet piedziņas vārpstu ar STIHL Mul‐

tispray līdzekli.

15.2 Smalcināšanas zvaigžņu tīrī‐

šana

► Izslēdziet motoru. ► Ļaujiet augsnes frēzei atdzist. ► Pārvietojiet šasiju darba iestatījumā. ► Iestatiet vadības rokturi zemākajā pakāpē.

► Izvelciet tapu (1) un izņemiet tapu (2). ► Noņemiet dzelksni ar adapteri (3).

Ik pēc 6 mēnešiem vai pēc 100 darba stundām ► Nomainiet pārnesumkārbas eļļu.

16.2 Pārnesumkārbas eļļošana

► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Pārvietojiet šasiju transportēšanas stāvoklī. ► Nostipriniet dzelksni piektajā urbumā.

► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pretēji pulksteņrādītāju kustības virzienam tik ilgi, līdz pārnesumkārbas eļļas tvertnes vāciņu var noņemt.

► Noņemiet pārnesumkārbas eļļas tvertnes

vāciņu. ► Iepildiet pārnesumkārbas eļļu. ► Uzlieciet pārnesumkārbas eļļas tvertnes

vāciņu uz iepildes īscaurules. ► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pulksteņrādītāju kustības virzienā un ar roku

cieši pievelciet.

Iepildes īscaurule ir noslēgta.

16.3 Pārnesumkārbas eļļas līmeņa

► Turot aiz vadības roktura, novietojiet augsnes

frēzi guļus uz aizmuguri; šajā pozīcijā ierīci atstājiet ne ilgāk kā uz tīrīšanas laiku.

16 Apkope

► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Pārvietojiet šasiju transportēšanas stāvoklī. ► Nostipriniet dzelksni piektajā urbumā.

pārbaude

16.1 Apkopes intervāli

Apkopes intervālu garums ir atkarīgs no apkārtē‐ jiem apstākļiem un darba apstākļiem. STIHL iesaka tālāk norādītos apkopes intervālus.

Motors un eļļas kartera gaisa filtrs ► Motora un eļļas kartera gaisa filtra apkopi vei‐

ciet tā, kā aprakstīts motora lietošanas pamā‐ cībā.

Pirms katras lietošanas reizes ► Pārbaudiet pārnesumkārbas eļļas līmeni.

Pēc pirmā mēneša vai pēc 20 darba stundām ► Nomainiet pārnesumkārbas eļļu.

► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pretēji pulksteņrādītāju kustības virzienam tik

ilgi, līdz pārnesumkārbas eļļas tvertnes vāciņu

var noņemt.

0478-404-9707-B 45

Page 46

latviešu 17 Remonts

► Noņemiet pārnesumkārbas eļļas tvertnes

vāciņu.

► Ja pie iepildes īscaurules (1) nav redzama

pārnesumkārbas eļļa, veiciet tālāk norādītās darbības. ► Ieeļļojiet pārnesumkārbu.

► Ja pie iepildes īscaurules (1) ir redzama pār‐

nesumkārbas eļļa, veiciet tālāk norādītās dar‐ bības. ► Pārnesumkārbā ir pietiekams pārnesumkār‐

bas eļļas daudzums.

► Uzlieciet pārnesumkārbas eļļas tvertnes

vāciņu uz iepildes īscaurules.

► Grieziet pārnesumkārbas eļļas tvertnes vāciņu

pulksteņrādītāju kustības virzienā un ar roku cieši pievelciet. Iepildes īscaurule ir noslēgta.

16.4 Pārnesumkārbas eļļas maiņa

► Izslēdziet motoru. ► Novietojiet augsnes frēzi uz līdzenas virsmas. ► Pārvietojiet šasiju transportēšanas stāvoklī. ► Nostipriniet dzelksni piektajā urbumā.

► Izskrūvējiet regulēšanas skrūvi (1). ► Noteciniet pārnesumkārbas eļļu piemērotā

tvertnē. ► Ieskrūvējiet regulēšanas skrūvi (1) un cieši

pievelciet. ► Iepildiet pārnesumkārbas eļļu.

17 Remonts

17.1 Augsnes frēzes un smalcināša‐

nas zvaigžņu remonts

Lietotājs nevar saviem spēkiem saremontēt augsnes frēzi un smalcināšanas zvaigznes. ► Gadījumā, ja augsnes frēze vai smalcināšanas

zvaigznes ir bojātas: neizmantojiet augsnes

frēzi vai smalcināšanas zvaigznes un sazinie‐

ties ar STIHL specializēto izplatītāju.

18 Traucējumu novēršana

18.1 Augsnes frēzes traucējumu novēršana

Traucējums Cēlonis Risinājums Motoru nav

iespējams iedarbināt.

46 0478-404-9707-B

Degvielas tvertnē nav pietiekami daudz degvielas.

Galvenais slēdzis ir pozīcijā 0.

Tvertnē ir nekvalitatīva, netīra vai veca degviela

Aizdedzes atslēgas kontaktspraudnis ir atvienots no aizdedzes sveces, vai arī aizdedzes kabelis nav labi nostiprināts pie spraudņa.

► Iepildiet degvielu augsnes frēzē.

► Pārslēdziet galveno slēdzi.

► Lietojiet svaigu zīmola degvielu – bezsvina benzīnu. ► Iztīriet karburatoru. ► Iztīriet degvielas padeves cauruļvadu.

► Pievienojiet aizdedzes atslēgas kontaktspraudni. ► Pārbaudiet savienojumu starp aizdedzes kabeli un

kontaktspraudni.

Page 47

18 Traucējumu novēršana latviešu

Traucējums Cēlonis Risinājums

Motoru ir grūti iedarbināt, vai arī motora jauda samazinās.

Motors ļoti sakarst.

Motors darbojas nevienmērīgi.

Motors ļoti dūmo.

Darbības laikā rodas pārāk spēcīga vibrācija.

Samazināta darba jauda.

Nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem.

Eļļas kartera gaisa filtrs ir netīrs.

Motors ir pārpludināts.

Karburators ir apledojis.

Degvielas tvertnē un karburatorā ir iekļuvis ūdens, vai arī karburators ir aizsērējis

Degvielas tvertnē ir netīrumi.

Eļļas kartera gaisa filtrs ir netīrs.

Aizdedzes svece ir apkvēpusi.

Tiek izmantota nepareiza degviela.

Netīras dzesējošās ribas.

Eļļas līmenis motorā ir nepietiekams.

Motora virsma ir pārklāta ar zemi.

Motora apgriezienu skaits ir augsts.

Eļļas kartera gaisa filtrs ir netīrs.

Tiek izmantota nepareiza degviela.

Degvielas tvertnē nav pietiekami daudz degvielas.

Eļļas līmenis motorā ir pārāk augsts.

Eļļas kartera gaisa filtrs ir netīrs

Ierīces slīpums pārsniedz 15°.

Vaļīgs motora stiprinājums.

Smalcināšanas zvaigznes ir nepareizi uzstādītas.

Smalcināšanas zvaigznes ir nodilušas.

► Iztīriet vai nomainiet aizdedzes sveci. ► Noregulējiet attālumu starp elektrodiem.

► Iztīriet vai nomainiet eļļas kartera gaisa filtru.

► Izskrūvējiet un nosusiniet aizdedzes sveci,

pārslēdziet galveno slēdzi pozīcijā 0 un vairākas reizes pavelciet startera trosi ar izskrūvētu aizdedzes sveci.

► Ļaujiet augsnes frēzei sasilt līdz temperatūrai +10 °C.

► Iztukšojiet degvielas tvertni, iztīriet degvielas

cauruļvadu un karburatoru.

► Iztīriet degvielas tvertni.

► Iztīriet vai nomainiet eļļas kartera gaisa filtru.

► Iztīriet vai nomainiet aizdedzes sveci.

► Pārbaudiet degvielu.

► Notīriet dzesējošās ribas.

► Papildiniet motoreļļu.

► Notīriet no motora zemi.

► Samaziniet apgriezienu skaitu.

► Iztīriet vai nomainiet eļļas kartera gaisa filtru.

► Pārbaudiet degvielu.

► Uzpildiet degvielu.

► Noteciniet motoreļļu.

► Iztīriet vai nomainiet eļļas kartera gaisa filtru.

► Novietojiet ierīci horizontālā darba pozīcijā.

► Pievelciet motora stiprinājuma skrūves.

► Uzstādiet smalcināšanas zvaigznes pareizi.

► Nomainiet smalcināšanas zvaigznes.

0478-404-9707-B 47

Page 48

latviešu 19 Tehniskie dati

Traucējums Cēlonis Risinājums

Pārnesumkārba darbojas ar lielu troksni.

Sajūga svira ir nospiesta, bet piedziņas vārpsta negriežas

No pārnesumkārbas vai motora iztek eļļa.

19 Tehniskie dati

19.1 Augsnes frēze STIHL MH 600

Cilindra tilpums: 212 cm³

–

Jauda: 4,4 kW (6,0 ZS) ar 3600 apgr./min

–

Piedziņas vārpstas apgriezienu skaits pirmajā

–

pārnesumā: 80 /min Piedziņas vārpstas apgriezienu skaits otrajā

–

pārnesumā: 110 /min Piedziņas vārpstas apgriezienu skaits atpaka‐

–

ļgaitas pārnesumā: 60 /min Svars: 66 kg

–

Degvielas tvertnes maksimālais tilpums:

–

3600 cm³ (3,6 l) Smalcināšanas zvaigžņu diametrs: 31 cm

–

Maksimālais darba platums: 79 cm

–

Dzelksnis ir nepareizi iestatīts.

Piedziņas siksna ir nodilusi.

Pārnesumkārbā ir nepareizs eļļas līmenis.

Pārnesumkārbā ir nodilušas detaļas.

Piedziņas trose ir bojāta.

Piedziņas siksna ir nodilusi.

Pārnesumkārbā vai motorā ir nodilušas detaļas.

► Iestatiet dzelksni.

► Sazinieties ar STIHL specializēto izplatītāju.

► Pārbaudiet eļļas līmeni pārnesumkārbā.

► Sazinieties ar STIHL specializēto izplatītāju.

► Pārbaudiet vai nomainiet trosi piedziņas trosi.

► Sazinieties ar STIHL specializēto izplatītāju.

Atbilstoši Direktīvai 2006/42/EC izmērītais

–

trokšņu spiediena līmenis LpA: 87 dB(A)

Atbilstoši Direktīvai 2000/14/EC izmērītais

–

trokšņu jaudas līmenis LwA: 99 dB(A)

Atbilstoši standartam EN 12096 izmērītā vibrā‐

–

ciju vērtība ahv pie vadības roktura: 6,90 m/s²

Informāciju par Direktīvas 2002/44/EC ievēro‐ šanu attiecībā uz vibrāciju skatiet vietnē www.stihl.com/vib .

19.3 REACH

Ar REACH apzīmē EK rīkojumu par ķimikāliju reģistrāciju, novērtējumu un sertifikāciju.

Informāciju par REACH rīkojuma izpildi skatiet vietnē www.stihl.com/reach.

20 Rezerves daļas un piede‐

rumi

20.1 Rezerves daļas un piederumi

Šie simboli apzīmē oriģinālās STIHL rezerves daļas un oriģinālos STIHL piederumus.

STIHL iesaka izmantot oriģinālās STIHL rezer‐ ves daļas un oriģinālos STIHL piederumus.

Neskatoties uz nepārtrauktu sekošanu aktivitā‐

19.2 Trokšņa un vibrāciju vērtības

Trokšņu spiediena līmeņa K vērtība ir 2 dB(A). Trokšņu jaudas līmeņa K vērtība ir 2,4 dB(A). Vibrāciju līmeņa K vērtība ir 2,76 m/s².

48 0478-404-9707-B

tēm tirgū, STIHL nespēj novērtēt citu ražotāju rezerves daļas un piederumus, vai tie ir uzticami, droši un piemēroti lietošanai, un STIHL nespēj galvot par to lietošanu.

Page 49

21 Utilizēšana latviešu

Oriģinālās STIHL rezerves daļas un oriģinālie STIHL piederumi ir pieejamas pie STIHL tirgo‐ tāja.

20.2 Svarīgas rezerves daļas

Šķelttapa: 6250 716 4800

–

Ķīļsiksna: 6250 711 5000

–

Smalcināšanas zvaigznes komplekts kreisajā

–

pusē: 6250 710 0202 Smalcināšanas zvaigznes komplekts labajā

–

pusē: 6250 710 0203 Smalcināšanas naža remonta komplekts:

–

6250 007 1800

20.3 Piederumi

Dzelzs riteņi: AMR 060.0

–

Kapļa korpuss: AHK 800.0

–

Riteņi: ART 012.0

–

Smalcināšanas zvaigznes transportēšanas

–

adapteris: AHT 600.0

21 Utilizēšana

21.1 Augsnes frēzes utilizācija

Informācija par utilizāciju ir pieejama vietējā pār‐ valdes iestādē vai pie STIHL specializētā izplatī‐ tāja.

Noteikumiem neatbilstoša utilizācija var radīt kai‐ tējumu veselībai un piesārņojumu apkārtējā vidē. ► Nosūtiet STIHL produktus kopā ar to iepako‐

jumu uz piemērotu savākšanas punktu otrrei‐ zējai pārstrādei, ievērojot vietējos noteikumus.

► Neutilizējiet to sadzīves atkritumos.

22 ES atbilstības deklarācija

22.1 Augsnes frēze STIHL MH 600.1

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Austrija ar pilnu atbildību deklarē, ka

konstrukcija: augsnes frēze ar benzīna motoru

–

ražotāja zīmols: STIHL

–

tips: MH 600.1

–

sērijas numurs: 6250

–

atbilst 2014/30/EU, 2006/42/EC, 2011/65/EU direktīvu attiecīgajām prasībām, ir izstrādāta un izgatavota atbilstoši tālāk norādīto standartu redakcijām, kas bija spēkā ražošanas datumā: EN 709, EN ISO 14982, EN ISO 3744, ISO 11094.

Pilnvarotās iestādes nosaukums un adrese: TÜV SÜD Product Service GmbH Ridlerstraße 65 D-80339 München Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts atbilstoši Direktīvas 2006/42/EC nosacījumiem.

Izmērītais trokšņu jaudas līmenis: 99,0 dB(A)

–

Garantētais trokšņu jaudas līmenis: 101 dB(A)

–

Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH Produktu atļauju nodaļā.

Ražošanas gads un ierīces numurs ir norādīts uz augsnes frēzes.

Langkampfene, 02.01.2020. STIHL Tirol GmbH

Pilnvarotais Matthias Fleischer, Pētījumu un attīstības noda‐

ļas vadītājs

Pilnvarotais Sven Zimmermann, Kvalitātes nodaļas vadītājs

23 Adreses

www.stihl.com

24 Drošības tehniskie norādī‐

jumi saistībā ar augsnes frēzēm

24.1 Ievads

Šajā nodaļā ir sniegti standartā EN 709:1997 + A4:2009 formulētie vispārīgie drošības norādījumi, kas attiecas uz augsnes frē‐ zēm, kurs tiek darbinātas ar benzīnu.

BRĪDINĀJUMS

■ Izlasiet visus drošības norādījumus, norādes, attēlus un tehniskos datus, kas sniegti šai augsnes frēzei. Neievērojot tālāk minētās norādes, pastāv ugunsgrēka, elektriskās strā‐ vas trieciena un/vai smagu savainojumu gūša‐ nas risks. Saglabājiet visus drošības norādīju‐ mus un norādes tālākām uzziņām.

0478-404-9707-B 49

Page 50

українська

24.2 Vispārīgas norādes

Rūpīgi izlasiet lietošanas pamācību. Iepazīs‐

tieties ar ierīces sastāvdaļām un tās pareizu lietošanu.

Nekad neatļaujiet lietot ierīci bērniem vai

citām personām, kas nepārzina lietošanas pamācību. Vietējos noteikumos var būt noteikts minimālais ierīces lietotāja vecums.

Nekādā gadījumā nestrādājiet, ja tuvumā

atrodas cilvēki, it īpaši bērni, kā arī mājdzīv‐ nieki.

Atcerieties, ka ierīces vadītājs vai lietotājs ir

atbildīgs par negadījumiem, kas var tikt nodarīti citām personām, vai to īpašumam radītiem zaudējumiem.

24.3 Sagatavošanās darbi

Darba laikā vienmēr valkājiet stingrus apa‐

vus un garas bikses. Nelietojiet ierīci, ja kājas ir basas vai valkājat vieglas sandales.

Pilnībā pārbaudiet teritoriju, kur ierīce tiks

izmantota, un atbrīvojiet to no priekšmetiem, ko ierīce varētu uzmest gaisā.

BRĪDINĀJUMS – benzīns ir ļoti ātri uzliesmo‐

jošs!

Glabājiet degvielu tikai tam paredzētās

–

tvertnēs. Uzpildiet degvielu tikai ārpus telpām un

–

uzpildes laikā nesmēķējiet. Benzīns jāuzpilda pirms motora iedarbinā‐

–

šanas. Kamēr darbojas motors vai kamēr motors ir karsts, nekādā gadījumā neatve‐ riet degvielas tvertnes vāciņu un nepiele‐ jiet benzīnu. Ja benzīns ir izlijis, nemēģiniet iedarbināt

–

motoru. Tā vietā pārvietojiet ierīci prom no vietas, kas piesārņota ar benzīnu. Līdz benzīna tvaiku izgarošanai nedrīkst mēģi‐ nāt neko aizdedzināt. Drošības apsvērumu dēļ benzīna tvertne

–

un tvertnes vāciņš (regulāri) ir jāmaina.

Nomainiet bojātus izpūtējus.

Pirms lietošanas vienmēr vizuāli pārbaudiet,

vai darbarīki nav nodiluši vai bojāti. Lai novērstu nelīdzsvarotību, nodilušas vai bojā‐ tas daļas un stiprinājuma skrūves drīkst nomainīt tikai pa pāriem.

24.4 Lietošana

Neatstājiet motoru darbojamies slēgtās tel‐

)

pās, kurās var uzkrāties bīstamais oglekļa monoksīds (tvana gāze).

Strādājiet tikai dienas gaismā vai pietiekamā

apgaismojumā. Pļaujot nogāzēs, vienmēr stāviet stabili.

Virziet ierīci tikai iešanas ātrumā.

Ierīcēm ar riteņiem: nogāzēs strādājiet tikai

šķērsām, bet nekādā gadījumā ne virzienā uz leju vai uz augšu.

Īpaši piesargieties, ja nogāzē maināt brauk‐

šanas virzienu. Nestrādājiet pārāk stāvās nogāzēs.

Apgriežot ierīci vai velkot to sev klāt, ievēro‐

jiet īpašu piesardzību. Nemainiet vai nepārgrieziet dzinēja pama‐

tiestatījumu. Motoru iedarbiniet piesardzīgi un atbilstoši

ražotāja norādījumiem un raugiet, lai no kājām līdz darba instrumentiem būtu pietie‐ kams attālums.

Nekad nelieciet rokas vai kājas pie rotējoša‐

jām daļām vai zem tām. Nekad neceliet vai nepārnēsājiet ierīci,

kamēr tās motors darbojas. Noteikti izslēdziet motoru:

ja dodaties prom no ierīces;

–

pirms degvielas uzpildīšanas.

–

Laikā, kad motors beidz darboties, aizveriet

droseles vārstu. Ja ierīcei ir benzīna padeves noslēgkrāns, pēc darba aizveriet to.

24.5 Apkope un uzglabāšana

Vienmēr raugiet, lai visi uzgriežņi, tapas un

)

skrūves ir stingri pieskrūvētas, lai jebkurā laikā ierīce būtu drošā ekspluatācijas stā‐ voklī.

Ierīci, kurai degvielas tvertnē vēl ir benzīns,

nekad neglabājiet iekštelpās, kur benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm vai varētu aizdegties.

Pirms ierīces novietošanas slēgtās telpās

ļaujiet motoram atdzist. Lai novērstu aizdegšanās briesmas, raugiet,

lai motorā un izpūtējā nebūtu augu atlikumu vai izplūstošas smērvielas.

Drošības apsvērumu dēļ nomainiet nodilušās

vai bojātās daļas. Ja tvertne jāiztukšo, dariet to ārpus telpām.

Зміст

Переклад оригінальної інструкції з експлуатації

0000009308_010_UA

Надруковано на вибіленому папері без вмісту хлору.

Папір підлягає переробці.

0478-404-9707-B. VA1.G24.

50 0478-404-9707-B

Page 51

1 Вступ українська

1 Вступ........................................................ 51

2 Інформація до інструкції з експлуатації.51

3 Огляд........................................................52

4 Вказівки щодо безпеки............................53

5 Підготовка культиватора до роботи.......58

6 Складання культиватора........................ 59

7 Заправка культиватора...........................63

8 Налаштування культиватора для

користувача............................................. 63

9 Запуск і зупинка культиватора............... 64

10 Перевірка культиватора..........................66

11 Робота з культиватором......................... 66

12 Після закінчення роботи......................... 67

13 Транспортування.....................................67

14 Зберігання................................................68

15 Чистка.......................................................69

16 Технічне обслуговування........................69

17 Ремонт......................................................70

18 Усунення неполадок................................70

19 Технічні дані.............................................72

20 Комплектуючі та приладдя..................... 73

21 Утилізація.................................................73

22 Сертифікат відповідності нормам ЄС....73

23 Адреси......................................................74

24 Вказівки з техніки безпеки щодо

культиватора............................................74

1 Вступ

Любі клієнти та клієнтки! Ми раді, що Ви обрали компанію STIHL. Ми

розробляємо то виробляємо нашу продукцію з найвищою якістю та у відповідності з потре‐ бами наших клієнтів. Так виникають товари, що мають високу надійність також при екстре‐ мальному навантаженні.

Компанія STIHL також гарантує найвищу якість сервісного обслуговування. Наші спе‐ ціалізовані дилери забезпечують компетентну консультацію та інструктаж, а також повне технічне обслуговування.

Компанія STIHL вважає своїм обов'язком дбайливо та відповідально використовувати природні ресурси. Це керівництво з викори‐ стання допоможе вам надійно та без забруд‐ нення навколившнього середовища викори‐ стовувати ваш продукт STIHL впродовж його тривалого строку життя.

Ми вдячні Вам за Вашу довіру та бажаємо Вам задоволення від придбаного Вами продукту STIHL.

Dr. Nikolas Stihl

ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРО‐ ЧИТАТИ ТА ЗБЕРЕГТИ.

2 Інформація до інструкції з

експлуатації

2.1 Діючі документи

Цей посібник з експлуатації є перекладом ори‐ гінального посібника з експлуатації виробника за визначенням Директиви ЄС 2006/42/EC.

Діють місцеві положення щодо техніки без‐ пеки. ► Додатково до цього посібника з експлуатації

уважно ознайомтеся та зберігайте такі доку‐ менти:

Посібник з експлуатації двигуна

–

STIHL EHC 600

2.2 Позначення попереджуваль‐ них індикацій у тексті

НЕБЕЗПЕКА

■ Індикація вказує на небезпеку, яка може

призвести до отримання тяжких травм або смерті. ►

Перелічені заходи можуть усунути мож‐ ливість отримання тяжких травм або смерті.

ПОПЕРЕДЖЕННЯ

■ Індикація вказує на небезпеку, яка може

призвести до отримання тяжких травм або смерті. ►

Перелічені заходи можуть усунути мож‐ ливість отримання тяжких травм або смерті.

ВКАЗІВКА

■ Індикація вказує на небезпеку, яка може

призвести до матеріальних збитків. ► Перелічені заходи можуть усунути мож‐

ливість матеріальних збитків.

2.3 Символи у тексті

Цей символ вказують на розділ у даній інструкції з експлуатації.

0478-404-9707-B 51

Page 52

українська 3 Огляд

3 Огляд

3.1 Культиватор

1 Дросельний важіль

Дросельний важіль призначений для при‐ скорення двигуна.

2 Ручка керування

Ручка керування призначена для утри‐ мання, ведення та транспортування куль‐ тиватора.

3 Важіль зчеплення - регулювання по боках

Важіль зчеплення - регулювання по боках для ручки керування.

4 Захисний ковпачок

Захисний ковпачок захищає двигун

5 Ручка для транспортування

Ця ручка призначена для перенесення культиватора.

6 Кришка бака з моторним мастилом

Кришка бака з моторним мастилом закри‐ ває отвір для заливання моторного мастила.

7 Ходова частина

Ходова частина призначена для транспор‐ тування культиватора.

8 Корпус коробки передач

Корпус закриває коробку передач.

9 Захисний козирок

Захисний козирок захищає користувача від предметів, що викидаються, та від контакту з насадками для розпушування.

10 Насадка для розпушування

Насадка для розпушування обробляє ґрунт.

11 Складаний шплінт

Складаний шплінт захищає насадки для розпушування.

12 Подрібнююча шпора

Подрібнююча шпора призначена для регу‐ лювання робочої швидкості та глибини.

13 Важіль перемикання передач

Важіль перемикання передач призначений для встановлення передач.

14 Важіль зчеплення рушійного привода

Важіль зчеплення рушійного привода з’єднує та роз’єднує вихідний вал.

15 Ручка

Ручки призначені для керування, утри‐ мання та ведення культиватора.

16 Основний вимикач

Основний вимикач призначений для запуску та зупинки двигуна.

17 Важіль

Важіль призначений для налаштування висоти ручки керування.

18 Кришка паливного бака

Кришка паливного бака закриває отвір для заливання пального.

19 Свічка запалювання

Свічка запалювання запалює пальне в дви‐ гуні.

20 Штекер свічки запалювання

Штекер свічки запалювання з’єднує запальний провід і свічку запалювання.

21 Кріплення подрібнюючої шпори

Кріплення подрібнюючої шпори скла‐ дається з болта та шплінта й захищає її.

22 Кришка бака з трансмісійним мастилом

Кришка бака з трансмісійним мастилом закриває отвір для заливання трансмісій‐ ного мастила.

52 0478-404-9707-B

Page 53

4 Вказівки щодо безпеки українська

23 Гвинт

Гвинт закриває отвір для зливання транс‐ місійного мастила.

24 Ручка запуску

Ручка запуску призначена для запуску дви‐ гуна.

25 Масляний фільтр

Масляний фільтр очищає повітря, що втя‐ гує двигун.

# Заводська табличка з номером машини

3.2 Символи

Символи, які можуть бути на культиваторі, мають такі значення:

Гарантований рівень звукової потуж‐ ності відповідно до Директиви 2000/14/EC у дБ(А) для створення аналогічного рівня емісії шуму при‐ ладів.

Не утилізуйте прилад із побутовим сміт‐ тям.

Позначає положення основ‐ ного вимикача.

Якщо важіль зчеплення рушійного привода натисну‐ тий: рушійний привод увім‐ кнений. Якщо важіль зчеплення рушійного привода ненатис‐ нутий: рушійний привод вим‐ кнений.

Позначає ввімкнену пере‐ дачу.

4 Вказівки щодо безпеки

4.1 Попереджувальні символи

Попереджувальні символи на культиваторі мають такі значення:

Дотримуйтеся правил техніки без‐ пеки та вживайте відповідних запо‐ біжних заходів.

Уважно ознайомтеся з посібником з експлуатації та зберігайте його.

Дотримуйтеся правил техніки без‐ пеки щодо предметів, що розліта‐ ються під час роботи, і вживайте від‐ повідних запобіжних заходів.

4.2 Використання за призначен‐

Культиватор STIHL MH 600 використовується для розпушування та обробки ґрунту, вве‐ дення ґрунтових добавок та створення борозни.

Робоча ширина, утворена насадками для роз‐ пушування, не має перевищувати 79 см.

■

4.3 Вимоги до користувача

■

Дотримуйтеся безпечної відстані.

Заборонено торкатися насадок для розпушування, що обертаються.

Виймайте штекер свічки запалю‐ вання під час транспортування, збе‐ рігання, технічного обслуговування чи ремонту.

Користуйтеся засобами захисту орга‐ нів слуху.

Не торкайтеся гарячих поверхонь.

ням

ПОПЕРЕДЖЕННЯ

Використання культиватора не за призна‐ ченням може призвести до серйозного травмування чи загибелі людей і майнової шкоди. ►

Культиватор треба використовувати, як описано в цьому посібнику з експлуатації та посібнику з експлуатації двигуна.

ПОПЕРЕДЖЕННЯ

Непідготовлені користувачі не можуть іден‐ тифікувати та правильно оцінювати небез‐ пеки, пов’язані з культиватором. Це може призвести до серйозного травмування чи загибелі користувача й інших осіб.

► Уважно ознайомтеся з посібником

з експлуатації та зберігайте його.

► Якщо культиватор потрібно передати

іншій особі: надайте також посібник з екс‐ плуатації культиватора та двигуна.

0478-404-9707-B 53

Page 54

українська 4 Вказівки щодо безпеки

► Переконайтеся, що користувач виконує

наступні вимоги:

Користувач не втомлений.

–

Користувач має необхідні фізичні,

–

сенсорні й розумові здібності для керування та роботи з культиватором. Якщо фізичні, сенсорні та розумові здібності користувача обмежені, він може працювати з приладом лише під наглядом або за вказівкою відпові‐ дальної особи. Користувач може ідентифікувати й

–

оцінити небезпеки, пов’язані з культи‐ ватором. Користувач усвідомлює, що він несе

–

відповідальність за нещасні випадки та майнову шкоду. Користувач досяг повноліття чи здо‐

–

був професійну освіту під наглядом відповідно до національних норма‐ тивних вимог. Перед першим використанням куль‐

–

тиватора користувач отримав вказівки від дилера STIHL або фахівця. Користувач не перебуває під впливом

–

алкоголю, ліків або наркотичних реч‐ овин.

► У разі виникнення сумнівів або запитань:

зверніться до дилера STIHL.

4.4 Одяг і спорядження

ПОПЕРЕДЖЕННЯ

■

Під час роботи довге волосся може бути затягнуто культиватором. Це може призве‐ сти до серйозного травмування користу‐ вача. ►

Зв’яжіть довге волосся та закріпіть його так, щоб уникнути затягування культива‐ тором.

■

Під час роботи можливе розлітання предме‐ тів із великою швидкістю. Це може призве‐ сти до травмування користувача. ►

Треба носити захисні окуляри, що щільно прилягають. Відповідні захисні окуляри проходять випробування відповідно до стандарту EN 166 або національних нор‐ мативних вимог і надходять у продаж, маючи відповідне маркування.

►

Треба носити довгі штани з цупкої тка‐ нини.

■ Під час роботи виникає шум. Шум може нашкодити слуху.

■ Під час роботи може здійматися пил. Вди‐ хання пилу може зашкодити здоров’ю та викликати алергічні реакції. ►

■ Невідповідний одяг може зачепитися за дерева, кущі чи культиватор. Користувачі, не вдягнені належним чином, можуть отри‐ мати серйозні травми. ►

► Шарфи та прикраси необхідно зняти.

■ Під час роботи користувач може випадково торкнутися насадок для розпушування. Це може призвести до серйозного травмування користувача. ►

► Треба носити довгі штани з цупкої тка‐

■ Під час очищення чи технічного обслугову‐ вання користувач може випадково торкну‐ тися насадок для розпушування. Це може призвести до травмування користувача. ►

■ Якщо користувач носить неналежне взуття, він може посковзнутися. Це може призвести до травмування користувача. ►

4.5 Робоча зона та середовище

■

Сторонні особи, діти та тварини можуть не ідентифікувати та не оцінити небезпеки від культиватора й предметів, що розлітаються під час роботи. Це може призвести до їхнього серйозного травмування та майно‐ вої шкоди.

► Дотримуйтесь дистанції до предметів. ► Не залишайте культиватор без нагляду. ► Не дозволяйте дітям бавитися з культи‐

■ Якщо двигун працює, з глушника виходять гарячі вихлопні гази. Гарячі вихлопні гази

► Користуйтеся засобами захисту

органів слуху.

Якщо здіймається пил: треба носити пилозахисну маску.

Треба носити одяг, що щільно прилягає до тіла.

Одягайте захисні черевики зі сталевою носовою частиною.

нини.

Необхідно використовувати робочі рука‐ вички зі зносостійкого матеріалу.

Носіть міцне закрите взуття з неслизь‐ кими підошвами.

ПОПЕРЕДЖЕННЯ

► Не допускайте наближення сто‐

ронніх осіб, дітей і тварин до робо‐ чої зони.

ватором.

54 0478-404-9707-B

Page 55

4 Вказівки щодо безпеки українська

можуть запалити легкозаймисті матеріали та стати причиною пожежі. ► Тримайте струмінь вихлопних газів

подалі від легкозаймистих матеріалів.

4.6 Безпечний стан

4.6.1 Культиватор Культиватор перебуває в технічно безпеч‐ ному стані, якщо виконано такі умови:

Культиватор не пошкоджено.

–

Насадки для розпушування чи робочі

–

колеса встановлені попарно. Жодної каплі бензину не витікає з культива‐

–

тора. Кришка паливного бака закрита.

–

Жодної каплі моторного мастила не витікає

–

з культиватора. Кришка бака з моторним мастилом закрита.

–

Закрито масляний фільтр.

–

Жодної каплі трансмісійного мастила не

–

витікає з коробки передач. Кришка бака з трансмісійним мастилом

–

закрита. Гвинт закрито.

–

Культиватор чистий.

–

Елементи керування працюють належним

–

чином, і вони не були змінені. Насадки для розпушування чи робочі

–

колеса правильно встановлені. У цьому культиваторі встановлено оригі‐

–

нальне додаткове приладдя STIHL. Додаткове приладдя правильно встано‐

–

влено.

ПОПЕРЕДЖЕННЯ

■

Якщо прилад не перебуває в технічно без‐ печному стані, деталі можуть більше не функціонувати належним чином, захисні пристрої можуть вийти з ладу - витікання пального. Це може призвести до серйоз‐ ного травмування чи загибелі. ►

Використовуйте для роботи тільки непо‐ шкоджений культиватор.

► Якщо бензин витікає з культиватора: не

працюйте з культиватором і зверніться до офіційного дилера STIHL.

►

Закрийте кришку паливного бака.

► Якщо моторне мастило витікає з культи‐

ватора: не працюйте з культиватором і зверніться до офіційного дилера STIHL.

►

Закрийте кришку бака з моторним масти‐ лом.

► Якщо трансмісійне мастило витікає з

культиватора: не працюйте з культивато‐

ром і зверніться до офіційного дилера STIHL.

► Закрийте кришку бака з трансмісійним

мастилом. ► Надійно затягніть гвинт. ► Якщо культиватор забруднений:

очистьте культиватор. ► Не змінюйте конструкцію культиватора.

Виняток: встановлення насадок для роз‐

пушування чи робочих коліс. ►

Якщо елементи керування не функціону‐

ють: не працюйте з культиватором. ► Встановіть у цьому культиваторі оригі‐

нальне додаткове приладдя STIHL. ► Встановлення насадок для розпуш‐

ування та робочих коліс необхідно вико‐

нувати відповідно до інструкцій, наведе‐

них у цьому посібнику з експлуатації. ►

Встановлення додаткового приладдя

необхідно виконувати відповідно до того,

як описано в посібнику з експлуатації

такого приладдя. ►

Не вставляйте жодні предмети в отвори

культиватора. ► Якщо вказівна табличка зношена чи пош‐

коджена, замініть її. ► У разі виникнення сумнівів або запитань:

зверніться до дилера STIHL.

4.6.2 Насадки для розпушування Насадки для розпушування є в технічно без‐ печному стані, якщо виконано такі умови:

Насадки для розпушування не пошкоджено.

–

Насадки для розпушування не деформо‐

–

вано. Насадки для розпушування правильно

–

змонтовано.

ПОПЕРЕДЖЕННЯ

■

У разі технічно небезпечного стану користу‐ вач може втрати контроль над культивато‐ ром. Це може призвести до серйозного травмування. ►

Працюйте лише з непошкодженими

насадками для розпушування. ► У разі виникнення сумнівів або запитань:

зверніться до дилера STIHL.

4.7 Пальне та заправка

ПОПЕРЕДЖЕННЯ

■

Пальне, що використовується для цього культиватора, - бензин. Це легкозаймиста речовина. У разі контакту бензину з відкри‐ тим вогнем або гарячими предметами може виникнути пожежа чи навіть вибух. Це може

0478-404-9707-B 55

Page 56

українська 4 Вказівки щодо безпеки

призвести до тяжкого травмування чи навіть загибелі людей, а також до майнової шкоди. ►

Захищайте бензин від високих темпера‐

тур і вогню. ► Не розливайте бензин. ► Якщо бензин було розлито: зберіть бен‐

зин ганчіркою та спробуйте запустити

двигун тільки тоді, коли всі деталі культи‐

ватора висохнуть. ►

Не паліть. ► Не заливайте бензин біля вогню. ► Перед заправкою зупиніть двигун та

дайте йому охолонути. ► Якщо бак треба спорожнити: зробіть це

на відкритому повітрі. ► Запускайте двигун на відстані не менше

3 м від місця заправки пальним. ► Забороняється зберігати заправлений

бензином культиватор всередині буді‐

вель.

■

Пари бензину можуть отруїти людей. ► Не вдихайте пари бензину. ► Заправляйте пальне в місці, що добре

провітрюється.

■ Під час роботи культиватор нагрівається. Бензин розширюється, і в паливному баку може виникнути надмірний тиск. Якщо від‐ крита кришка паливного бака, бензин може витікати. Бензин, що витік, може спалах‐ нути. Це може призвести до серйозного травмування користувача. ►

Спочатку дайте культиватору охолонути й тільки тоді відкривайте кришку палив‐ ного бака.

■

Бензин, що потрапив на одяг, є ще більш легкозаймистим. Це може призвести до тяжкого травмування чи навіть загибелі людей, а також до майнової шкоди. ►

Якщо бензин потрапив на одяг: змініть одяг.

■ Бензин може поставити під загрозу довкілля. ► Не розливайте бензин. ► Бензин необхідно утилізувати екологічно

безпечним способом згідно з установле‐ ними правилами.

■

Потрапляння бензину на шкіру чи в очі може викликати подразнення. ► Уникайте контакту з бензином. ► У випадку контакту зі шкірою: промийте

шкіру великою кількістю води з милом.

► У випадку контакту з очима: промивайте

очі великою кількістю води протягом щонайменше 15 хвилин і зверніться до лікаря.

56 0478-404-9707-B

■

Пролитий бензин може спалахнути. Це може призвести до тяжкого травмування чи навіть загибелі людей, а також до майнової шкоди. ►

Очищайте забруднені бензином поверхні.

► Не вмикайте запалювання доти, доки

пари бензину повністю не вивітряться.

■ Система запалювання культиватора виро‐ бляє іскри. Іскри можуть потрапити назовні та в легкозаймистому чи вибухонебезпеч‐ ному середовищі спричинити пожежу та вибух. Це може призвести до тяжкого трав‐ мування чи навіть загибелі людей, а також до майнової шкоди. ►

Використовуйте свічки запалювання, які описані в посібнику з експлуатації дви‐ гуна.

►

Вкрутіть свічку запалювання та затягніть її.

► Щільно затисніть штекер свічки запалю‐

вання.

■ Якщо двигун культиватора заправляється невідповідним бензином, культиватор може бути пошкоджено. ►

Використовуйте свіжий фірмовий неети‐ лований бензин.

► Дотримуйтеся вимог, наведених у посіб‐

нику з експлуатації двигуна.

4.8 Робота

ПОПЕРЕДЖЕННЯ

■

Якщо користувач неправильно запускає двигун, це може стати причиною втрати контролю над культиватором. Це може при‐ звести до серйозного травмування користу‐ вача. ►

Запуск двигуна необхідно виконувати від‐ повідно до цього посібника з експлуата‐ ції.

■

У певних ситуаціях користувач може під час роботи втратити концентрацію. Користувач може втрати контроль над культиватором, зачепитися за нього та впасти - отримати серйозні травми. ►

Працюйте спокійно й зосереджено.

► При поганих умовах освітлення та види‐

мості: не працюйте з культиватором.

► Керувати культиватором має одна

людина.

► Насадки для розпушування треба

направляти ближче до землі. ► Зважайте на перешкоди. ► Не допускайте перевертання культива‐

тора.

Page 57

4 Вказівки щодо безпеки українська

► У разі роботи на кам’янистому чи твер‐

дому ґрунті: не працюйте з повною потужністю.

►

Працюйте, стоячи на ґрунті та зберігаючи рівновагу.

► У разі появи ознак втоми: зробіть пере‐

рву в роботі.

► У разі роботи на схилі: необхідно працю‐

вати впоперек схилу.

► Робота на схилах із кутом нахилу більше

15° (26,8 %) заборонена.

■ Під час роботи двигуна виникають вихлопні гази. Вихлопні гази можуть отруїти людей. ► Не вдихайте вихлопні гази. ► Працюйте з культиватором на місці, що

добре провітрюється.

► У разі виникнення нудоти, головного

болю, запаморочення, порушень зору чи слуху: зупиніть роботу та зверніться до лікаря.

■

Якщо користувач має засоби захисту орга‐ нів слуху та двигун працює, у нього може бути обмежені сприйняття й оцінка звуків. ►

Працюйте спокійно й зосереджено.

■ Насадки для розпушування, що оберта‐ ються, можуть порізати користувача. Це може призвести до серйозного травмування користувача.

► Заборонено торкатися насадок

для розпушування, що оберта‐ ються.

■ Якщо насадки для розпушування заблоко‐ вані будь-яким предметом і дросельна заслінка відкрита, це може привести до пошкодження культиватора. ►

Зупиніть двигун. Тільки після цього можна прибрати предмет.

■ Зміни чи аномалії в роботі культиватора можуть вказувати на те, що його стан є тех‐ нічно небезпечним. Це може призвести до серйозного травмування та майнової шкоди. ►

Закінчіть роботу та зверніться до дилера STIHL.

■ Під час роботи можуть виникати вібрації, спричинені культиватором. ► Носіть захисні рукавички. ► Робіть перерви в роботі. ► У разі ознак порушення кровообігу: звер‐

ніться до лікаря.

■ Якщо важіль зчеплення відпустити, обер‐ тання насадок для розпушування ще дея‐ кий час продовжуватиметься. Це може при‐ звести до серйозного травмування.

►

Зачекайте доти, доки насадки для роз‐ пушування зупиняться.

НЕБЕЗПЕКА

■

Якщо в місці проведення робіт є дроти, що перебувають під напругою, їх може бути пошкоджено внаслідок контакту з насад‐ ками для розпушування. Це може призвести до серйозного травмування чи загибелі користувача. ►

Не працюйте поблизу дротів, що перебу‐ вають під напругою.

4.9 Транспортування

ПОПЕРЕДЖЕННЯ

■ Під час роботи корпус коробки передач може нагрітися. Користувач може отримати опіки. ►

Не торкайтеся гарячого корпусу коробки передач.

■ Під час транспортування культиватор може перекинутися чи почати рухатися. Це може призвести до травмування та майнової шкоди. ►

Зупиніть двигун.

► Витягніть штекер свічки запалю‐

вання.

► Закріпіть культиватор ременями чи сіт‐

кою, щоб він не перекинувся й не міг рухатися.

■

Після запуску двигуна глушник і двигун можуть нагрітися. Користувач може отри‐ мати опіки. ►

Перекиньте та штовхніть культиватор у напрямку користувача.

■ Культиватор важкий. Перенесення культи‐ ватора користувачем самостійно може при‐ звести до травмування. ►

Носіть захисні рукавички.

► Переносити культиватор слід удвох.

4.10 Зберігання

ПОПЕРЕДЖЕННЯ

■

Діти можуть не усвідомлювати та не оцінити небезпечність культиватора. Вони можуть отримати серйозні травми. ►

Зупиніть двигун.

► Зберігайте культиватор у недоступному

для дітей місці.

■ Під дією вологи електричні контакти культи‐ ватора та металеві компоненти можуть

0478-404-9707-B 57

Page 58

українська 5 Підготовка культиватора до роботи

зазнавати корозії. Культиватор може пошко‐ дитися. ► Зберігайте культиватор у сухому та

чистому стані.

4.11 Очищення, технічне обслуго‐

■

Під час очищення насадок для розпуш‐ ування користувач може порізатися гострими ріжучими краями. Це може при‐ звести до травмування користувача. ►

Необхідно використовувати робочі рука‐ вички зі зносостійкого матеріалу.

вування та ремонт

5 Підготовка культиватора

ПОПЕРЕДЖЕННЯ

■ Якщо двигун працює під час очищення, тех‐ нічного обслуговування чи ремонту, може статися випадкове ввімкнення насадок для розпушування. Це може призвести до тяж‐ кого травмування та майнової шкоди. ►

Зупиніть двигун.

► Від’єднайте штекер свічки запалю‐

вання.

■ Після запуску двигуна глушник і двигун можуть нагрітися. Це може призвести до опіків. ►

Зачекайте доти, доки глушник і двигун охолонуть.

■ Під час роботи корпус коробки передач може нагрітися. Користувач може отримати опіки. ►

Не торкайтеся гарячого корпусу коробки передач.

■ Використання їдких мийних засобів, стру‐ меня води чи гострих предметів для очи‐ щення може призвести до пошкодження культиватора чи насадок для розпуш‐ ування. Якщо культиватор або насадки для розпушування не чистити відповідним чином, компоненти більше не зможуть пра‐ цювати належним чином, а запобіжні при‐ строї можуть вийти з ладу. Це може призве‐ сти до тяжкого травмування. ► Очищення культиватора та насадок для

розпушування необхідно виконувати від‐ повідно до інструкцій, наведених у цьому посібнику з експлуатації.

■

Якщо технічне обслуговування чи ремонт культиватора або насадок для розпуш‐ ування не виконати так, як описано в цьому посібнику з експлуатації, компоненти більше не зможуть працювати належним чином, а запобіжні пристрої можуть вийти з ладу. Це може призвести до тяжкого травмування чи навіть загибелі. ► Технічне обслуговування чи ремонт куль‐

тиватора та насадок для розпушування необхідно виконувати відповідно до інструкцій, наведених у цьому посібнику з експлуатації.

до роботи

5.1 Підготовка культиватора до роботи

Перед кожним використанням необхідно вико‐ нати такі кроки: ► Перевірте наявність технічно безпечного

стану таких компонентів:

–

Культиватор, 4.6.1.

–

Насадки для розпушування, 4.6.2.

►

Очищення культиватора, 15.1.

► Встановлення насадок для розпушування,

6.1.1.

►

Встановлення подрібнюючої шпори, 6.2.

►

Встановлення ходової частини, 6.3.

►

Встановлення ручки керування, 6.4.

► Встановлення ручки для транспортування,

6.5

►

Встановлення запобіжників і кришок, 6.6.

► Встановлення важеля перемикання пере‐

дач, 6.7.

►

Заливання трансмісійного мастила, 6.8.

► Перевірка рівня мастила коробки передач,

16.3.

►

Заливання моторного мастила, 6.9.

►

Заповнення масляного фільтра, 6.10.

►

Заправка культиватора, 7.1.

► Налаштування ручки керування для кори‐

стувача, 8.

►

Перевірка елементів керування, 10.1.

► Якщо ці кроки неможливо виконати: не

використовуйте культиватор і зверніться до дилера STIHL.

58 0478-404-9707-B

Page 59

6 Складання культиватора українська

6 Складання культиватора

6.1 Зняття та встановлення наса‐ док для розпушування

6.1.1 Встановлення насадок для розпуш‐

► Проштовхніть насадки для розпуш‐

► Складані шплінти (3) вдавіть в отвори вихід‐

6.1.2 Зняття насадок для розпушування

► Зупиніть двигун. ► Зніміть складані шплінти. ► Зніміть насадки для розпушування. ► Протисніть складані шплінти через отвори у

6.2 Встановлення подрібнюючої

ування

ування (1) на вихідний вал (2) так, щоб отвори були на одній лінії.

ного валу (2), склавши запобіжну ручку. Насадку для розпушування (1) закріплено.

вихідному валу. Складані шплінти потрібно зберігати.

шпори

► Вставте адаптер із встановлено подрібнюю‐

чою шпорою (7) у тримач (8) на культива‐

торі. ► Вставте болт (9). ► Вдавіть шплінт (10) через отвір болта (9).

Подрібнюючу шпору закріплено.

6.3 Встановлення ходової

частини

► Проштовхніть ходову частину (1) на

раму (2) так, щоб отвори були на одній лінії. ► Вставте гвинт (3) в отвір на задній стороні. ► Встановіть шайбу (4) на гвинт (3). ► Накрутіть гайку (5) та затягніть її. ► Вставте болт (6) в отвір на передній сто‐

роні. ► Вдавіть шплінт (7) через отвір болта (6).

Болт (6) закріплено, а ходову частину (1)

зафіксовано. Ходову частину більше не потрібно знімати.

► Накрутіть гайки (1) на гвинти (2) і вкрутіть в

отвори адаптера (3).

► Вставте подрібнюючу шпору (4) знизу в

адаптер (3) так, щоб отвори на адаптері (3) були на одній лінії з найнижчим отвором на

подрібнюючої шпорі (4). ► Вставте болт (5). ► Вдавіть шплінт (6) через отвір болта (5).

0478-404-9707-B 59

Page 60

українська 6 Складання культиватора

6.4 Встановлення ручки керу‐

вання

► Вставте нижню частину ручки керування (1)

у тримач (2) і вирівняйте фіксатор (3) на

середнє положення (4).

► Затягніть гайки (12) з моментом від 20 Н·м

до 25 Н·м. Верхню частину ручки керування (8) зафік‐ совано.

Ручку керування більше не потрібно знімати.

► Зафіксуйте тросики через однакові про‐

міжки на ручці керування за допомогою кабельних стяжок (13).

► Вкрутіть гвинт (5).

Нижню частину ручки керування (1) зафік‐

совано. ► Проштовхніть пилозахисний екран (6)

донизу так, щоб фіксатор закрило.

► Натисніть донизу й утримуйте важіль (7). ► Вставте верхню частину ручки керу‐

вання (8) із гвинтами (9) знизу через нижню

частину ручки керування (1). ► Відпустіть важіль (7) і зафіксуйте верхню

частину ручки керування (8) на рівні

середнього стопора (10). ► Встановіть верхню частину ручки керу‐

вання (8) із шайбами (11) і гайками (12).

60 0478-404-9707-B

► Закріпіть тросики та кабелі (14) на культива‐

торі, зігнувши кабельну стяжку (15).

► Закріпіть тросики та кабелі (16) на культива‐

торі, зігнувши кабельну стяжку (17).

Page 61

6 Складання культиватора українська

6.5 Встановлення ручки для

транспортування

► Гвинт (5) із тримачем (6) вставте так, щоб

отвори були на одній лінії.

► Тримайте ручку для транспортування (1) на

консолі (2) так, щоб отвори були на одній

лінії. ► Встановіть пружинні кільця (3) та шайби (4)

на гвинти (5). ► Вкрутіть гвинти (5) разом із пружинними

кільцями (3) та шайбами (4). ► Затягніть гвинти (5) з моментом від 22 Н·м

до 28 Н·м.

Ручку для транспортування (1) зафіксовано.

► Встановіть шайбу (3) на гвинт (5). ► Накрутіть гайку (4) та затягніть її.

6.6 Встановлення запобіжників і

кришок

6.6.1 Встановлення захисту

► Вставте гвинти (7) разом із захисним підда‐

шком (8). ► Встановіть шайби (3) на гвинти (7). ► Накрутіть гайки (4) та затягніть їх.

6.6.2 Встановлення кришок

► Гвинт (1) із фіксаторами (2) вставте так,

щоб отвори були на одній лінії. ► Встановіть шайбу (3) на гвинт (1). ► Накрутіть гайку (4) та затягніть її.

► Зачепіть кришку (1) за тримач (2).

0478-404-9707-B 61

Page 62

українська 6 Складання культиватора

6.7 Встановлення важеля пере‐ микання передач

► Натисніть тримач (2) усередину так, щоб

кришку (1) можна було насадити.

► Проштовхніть важіль перемикання пере‐

дач (3) на тримач так, щоб отвори були на

одній лінії. ► Встановіть гвинт (2). ► Накрутіть гайку (1) та затягніть її.

6.8 Заливання трансмісійного

мастила

Трансмісійне мастило змащує й охолоджує коробку передач культиватора.

► Опустіть кришку (1) так, щоб вона замкну‐

лася.

► Вставте кришку (3) на ручку керування (4). ► Вкрутіть гвинти (5).

62 0478-404-9707-B

ВКАЗІВКА

■ Прилад постачається без трансмісійного

мастила. Запуск двигуна з невеликою кількі‐

стю трансмісійного мастила (чи без нього)

може пошкодити культиватор.

►

Перед запуском необхідно перевіряти рівень заповнення трансмісійного мастила.

► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні. ► Очистіть область навколо кришки бака з

трансмісійним мастилом вологою ганчіркою.

► Крутіть кришку бака з трансмісійним масти‐

лом проти годинникової стрілки, щоб можна

було зняти її. ► Зніміть кришку бака з трансмісійним масти‐

лом.

Page 63

7 Заправка культиватора українська

► Залийте 1,25 л трансмісійного мастила

специфікації SAE10W30, не проливаючи його.

► Встановіть кришку бака з трансмісійним

мастилом на трубку для заливання.

► Поверніть кришку бака з трансмісійним

мастилом за годинниковою стрілкою та затягніть її вручну. Таким чином трубку для заливання буде закрито.

6.9 Заливання моторного мастила

Моторне мастило змащує й охолоджує дви‐ гун.

Специфікація моторного мастила та заливний об’єм наведені в посібнику з експлуатації дви‐ гуна.

ВКАЗІВКА

■ Прилад постачається без моторного

мастила. Запуск двигуна з невеликою кількі‐ стю моторного мастила (чи без нього) може пошкодити культиватор. ►

Перед кожним запуском необхідно пере‐ віряти рівень заповнення моторного мастила.

► Заливання моторного мастила необхідно

виконувати відповідно до інструкцій, наве‐ дених у цьому посібнику з експлуатації.

6.10 Заповнення масляного фільтра

Масляний фільтр очищає повітря, що втягує двигун.

ВКАЗІВКА

■ Прилад постачається без моторного

мастила в масляному фільтрі. Запуск дви‐ гуна з невеликою кількістю моторного мастила (чи без нього) в масляному фільтрі може пошкодити культиватор. ►

Перед кожним запуском необхідно пере‐ віряти рівень заповнення моторного мастила в масляному фільтрі.

Специфікація моторного мастила та заливний об’єм наведені в посібнику з експлуатації дви‐ гуна.

7 Заправка культиватора

7.1 Заправка культиватора

ВКАЗІВКА

■ Заливання невідповідного пального може пошкодити культиватор. ► Дотримуйтесь вимог, наведених у посіб‐

нику з експлуатації двигуна.

► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні. ► Відкрийте кришку. ► Очистіть область навколо кришки палив‐

ного бака вологою ганчіркою.

► Поверніть кришку паливного бака проти

годинникової стрілки доти, доки кришка паливного бака не буде знята.

► Зніміть кришку паливного бака. ► Заливайте пальне так, щоб воно не розли‐

лося, та щоб залишалося щонайменше 15 мм вільного місця до краю паливного бака.

► Встановіть кришку на паливний бак. ► Поверніть кришку паливного бака за годин‐

никовою стрілкою та затягніть її вручну. Таким чином паливний бак буде закрито.

8 Налаштування культива‐

тора для користувача

8.1 Налаштування висоти ручки

керування

Ручку керування можна відрегулювати по висоті (5 рівнів). ► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні.

0478-404-9707-B 63

Page 64

українська 9 Запуск і зупинка культиватора

9 Запуск і зупинка культи‐

ватора

9.1 Запуск і зупинка двигуна

9.1.1 Запуск двигуна

► Встановіть культиватор на рівній поверхні. ► Встановіть холостий хід.

► Тримайте ручку керування (1) однією рукою

за ручку (2).

► Іншою рукою натисніть важіль (3) донизу й

утримуйте його.

► Встановіть ручку керування (1) у потрібне

положення.

► Відпустіть важіль (3).

Ручку керування зафіксовано.

8.2 Налаштування ручки керу‐ вання по боках

По боках ручку керування можна налаштувати на 3 різні положення. ► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні.

► Встановіть основний вимикач (1) у

положення I.

► Повільно потягніть ручку запуску (2) до

помітного опору.

► Швидко витягуйте ручку запуску (2) і відпу‐

скайте її доти, доки двигун не запрацює.

► Якщо двигун не запускається: дотримуй‐

теся вказівок посібника з експлуатації дви‐ гуна.

9.1.2 Зупинення двигуна ► Встановіть культиватор на рівній поверхні. ► Вимкніть рушійний привод.

Привод від’єднано та вихідний вал більше

► Тримайте ручку керування (1) однією рукою

за одну з двох ручок (2). ► Іншою рукою потягніть важіль (3) догори. ► Встановіть ручку керування (1) у потрібне

положення. ► Відпустіть важіль (3).

Ручку керування зафіксовано.

64 0478-404-9707-B

не обертається.

Page 65

9 Запуск і зупинка культиватора українська

► Встановіть основний вимикач (1) у поло‐

ження 0.

Двигун зупиняється.

9.2 Увімкнення передачі

Є 4 передачі.

0 = холостий хід

–

Холостий хід використовується для

–

запуску двигуна чи зупинення культива‐ тора з увімкненим двигуном.

1 = повільна передня передача

–

Повільний рух вперед вибирається для

–

розпушування твердого ґрунту чи для створення борозни.

2 = пришвидшена передня передача

–

Пришвидшений рух вперед вибирається

–

для введення ґрунтових добавок у роз‐ пушений ґрунт або для обробки розпуш‐ еного ґрунту.

R = задній хід

–

Задній хід призначений для визволення

–

насадок для розпушування чи для поз‐ иціювання культиватора.

► Встановіть кількості обертів двигуна за

допомогою дросельного важеля (1).

9.4 Увімкнення та вимкнення рушійного привода

9.4.1 Увімкнення рушійного привода

Важіль зчеплення рушійного привода під час роботи двигуна з’єднує та роз’єднує вихідний вал.

За допомогою важеля зчеплення рушійного привода культиватор починає рухатися зі встановленими насадками для розпушування, якщо перемикаються передачі 1, 2 чи R. ► Запустіть двигун.

► До упору натисніть й утримуйте блоку‐

вання (1).

► Швидко натисніть важіль зчеплення рушій‐

ного привода (2) до упору й утримуйте його.

► Відпустіть блокування (1).

Привод з’єднано, вихідний вал обертається.

9.4.2 Вимкнення рушійного привода

► Встановіть важіль перемикання передач (1)

у потрібне положення.

9.3 Налаштування частоти обер‐ тання

За допомогою дросельного важеля можна регулювати кількість обертів двигуна. ► Запустіть двигун.

0478-404-9707-B 65

Page 66

українська 10 Перевірка культиватора

► Відпустіть важіль зчеплення рушійного при‐

вода (1). Привод від’єднано та вихідний вал не обер‐ тається.

10 Перевірка культиватора

10.1 Перевірка елементів керу‐ вання

Блокування ► Зупиніть двигун. ► Спробуйте натиснути важіль зчеплення

рушійного привода, не натискаючи на бло‐ кування.

► Якщо важіль зчеплення рушійного привода

вдається натиснути: не використовуйте культиватор і зверніться до дилера STIHL.

Блокування вийшло з ладу. ► Натисніть й утримуйте блокування. ► Натисніть на важіль зчеплення рушійного

привода. ► Відпустіть важіль зчеплення рушійного при‐

вода та блокування. ► Якщо важіль зчеплення рушійного привода

чи блокування важко рухається, не повер‐

тається в початкове положення: не викори‐

стовуйте культиватор і зверніться до

дилера STIHL.

Важіль зчеплення рушійного привода чи

блокування вийшло з ладу.

Важіль зчеплення рушійного привода ► Запустіть двигун. ► Увімкніть передачу 1, 2 чи R. ► Увімкніть рушійний привод.

Привод з’єднано, вихідний вал обертається. ► Якщо рушійний привод і надалі не вми‐

кається:

► Не використовуйте культиватор і звер‐

ніться до дилера STIHL. Важіль зчеплення рушійного привода несправний.

Основний вимикач ► Запустіть двигун. ► Встановіть основний вимикач у положення

Двигун зупиняється. ► Якщо двигун не зупинився:

► Не використовуйте культиватор і звер‐

ніться до дилера STIHL. Основний вимикач вийшов із ладу.

Дросельний важіль ► Запустіть двигун. ► Перемістіть дросельний важіль.

Кількість обертів двигуна змінюється.

► Якщо кількість обертів двигуна не змі‐

нюється: ► Не використовуйте культиватор і звер‐

ніться до дилера STIHL. Дросельний важіль вийшов із ладу.

Важіль перемикання передач ► Увімкніть передачу 0, 1, 2 чи R. ► Якщо жодна передача не вмикається:

► Не використовуйте культиватор і звер‐

ніться до дилера STIHL. Важіль перемикання передач вийшов із ладу.

11 Робота з культиватором

11.1 Встановлення ходової частини в робоче положення

► Витягніть шплінт (1) і вийміть гвинт (2).

► Підніміть ходову частину (3) так, щоб

отвори (4) були на одній лінії. ► Вставте болт (2) в отвір (4). ► Вдавіть шплінт (1) через отвір болта (2).

Болт (2) закріплено, а ходова частина (3)

встановлена в робоче положення.

66 0478-404-9707-B

Page 67

12 Після закінчення роботи українська

11.2 Утримання та ведення куль‐ тиватора

► Тримайте ручки керування (1) культиватора

обома руками так, щоб великі пальці охо‐ плювали їх.

11.3 Розпушування твердого ґрунту чи введення ґрунтових добавок у розпушений ґрунт

► Встановіть ходову частину в робоче поло‐

ження.

► Запустіть двигун.

► Направляйте культиватор вперед і регу‐

люйте робочі швидкість і глибину за допо‐ могою подрібнюючої шпори.

► Повільно та контрольовано рухайтесь впе‐

ред.

► Якщо насадки для розпушування заблоко‐

вані: ► Увімкніть передачу R. ► Повільно рухайте культиватор назад,

доки насадки для розпушування не

звільняться. ► Увімкніть передачу. ► Повільно та контрольовано рухайтесь

вперед.

11.4 Обробка розпушеного ґрунту

► Встановіть ходову частину в робоче поло‐

ження.

► Запустіть двигун.

► Направляйте культиватор вперед і регу‐

люйте робочі швидкість і глибину за допо‐ могою подрібнюючої шпори.

► Повільно та контрольовано рухайтесь впе‐

ред.

11.5 Створення борозни

► Встановіть ходову частину в робоче поло‐

ження.

► Запустіть двигун.

► Направляйте культиватор вперед і регу‐

люйте робочі швидкість і глибину за допо‐ могою подрібнюючої шпори.

► Повільно та контрольовано рухайтесь впе‐

ред.

12 Після закінчення роботи

12.1 Після закінчення роботи

► Зупиніть двигун. ► Дайте культиватору охолонути. ► Якщо культиватор вологий: дайте культива‐

тору висохнути. ► Очистьте культиватор. ► Очистьте насадки для розпушування.

13 Транспортування

13.1 Транспортування культива‐

тора

► Зупиніть двигун.

0478-404-9707-B 67

Page 68

українська 14 Зберігання

► Одна людина має тримати культиватор

обома руками за ручку для транспорту‐ вання спереду, а друга - тримати його за

обидві ручки керування. ► Підніміть і перенесіть культиватор удвох. ► Слід носити робочі рукавички зі зносо‐

стійкого матеріалу.

► Якщо культиватор потрібно перевозити в

автомобілі: ► Закріпіть культиватор, так щоб він не міг

перекинутися та рухатися.

► Витягніть шплінт (1) і вийміть гвинт (2).

14 Зберігання

14.1 Зберігання культиватора

► Вимкніть двигун. ► Дайте культиватору охолонути. ► Ходову частину слід установити в поло‐

ження для транспортування.

► Зафіксуйте подрібнювальну шпору на

п’ятому отворі.

► Відкиньте ходову частину (3) вниз, щоб

отвори (4) були на одній лінії. ► Вставте болт (2) в отвір (4). ► Вдавіть шплінт (1) через отвір болта (2).

Болт (2) закріплено, а ходова частина (3)

встановлена в положення для транспорту‐

вання. ► Якщо культиватор транспортується з ходо‐

вою частиною:

► Ходову частину треба встановити в поло‐

ження для транспортування.

► Візьміться за обидві ручки керування

культиватора й підніміть так, щоб культи‐ ватор став на ходову частину.

► Повільно штовхайте чи тягніть культива‐

тор.

► Якщо культиватор переноситься:

► Складіть верхню частину ручки керування. ► Зберігати культиватор необхідно з дотри‐

манням таких умов:

Культиватор має стояти на плоскій

–

поверхні на ходовій частині, насадках для розпушування та подрібнювальній шпорі. Культиватор не має перекидатися та

–

рухатися. Культиватор зберігається в недоступному

–

для дітей місці. Культиватор у сухому та чистому стані.

–

► Якщо культиватор зберігається понад

3 місяці: ► Зніміть насадки для розпушування. ► Відкрийте кришку паливного бака. ► Спорожніть паливний бак. ► Закрийте паливний бак. ► Зверніться до офіційного дилера STIHL

для очищення паливного бака.

► Запустіть двигун і нехай він попрацює на

холостому ходу, доки не зупиниться.

68 0478-404-9707-B

Page 69

15 Чистка українська

15 Чистка

15.1 Очищення культиватора

► Зупиніть двигун. ► Дайте культиватору охолонути. ► Для очищення культиватора використо‐

вуйте вологу ганчірку чи розчинник смоли

STIHL. ► Для очищення вентиляційних отворів вико‐

ристовуйте пензель. ► Розпиліть засіб STIHL Multispray на вихід‐

ний вал.

15.2 Очищення насадок для роз‐

пушування

► Зупиніть двигун. ► Дайте культиватору охолонути. ► Встановіть ходову частину в робоче поло‐

ження. ► Установіть ручку керування на найнижчий

рівень.

16 Технічне обслуговування

16.1 Періодичність техобслугову‐ вання

Періодичність техобслуговування залежить від умов навколишнього середовища та робо‐ чих умов. Компанія STIHL рекомендує дотри‐ муватися наступної періодичності техобслуго‐ вування:

Двигун і масляний фільтр ► Двигун і масляний фільтр треба обслугову‐

вати так, як зазначено в посібнику з екс‐ плуатації двигуна.

Перед кожним використанням: ► Перевіряйте рівень мастила коробки пере‐

дач.

Через перший місяць або після 20 годин роботи: ► Замінюйте трансмісійне мастило.

Кожні 6 місяців або після 100 годин роботи: ► Замінюйте трансмісійне мастило.

16.2 Змащення коробки передач

► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні. ► Ходову частину треба встановити в поло‐

ження для транспортування.

► Зафіксуйте подрібнюючу шпору на п’ятому

отворі.

► Витягніть шплінт (1) і вийміть гвинт (2). ► Зніміть подрібнюючу шпору разом із адап‐

тером (3).

► Викрутіть кришку бака з трансмісійним

мастилом проти годинникової стрілки, щоб

► Відкиньте культиватор назад за ручку керу‐

вання і залишайте його в такому положенні щонайбільше до кінця процесу очищення.

0478-404-9707-B 69

можна було зняти її.

► Зніміть кришку бака з трансмісійним масти‐

лом. ► Залийте трансмісійне мастило. ► Встановіть кришку бака з трансмісійним

мастилом на трубку для заливання.

Page 70

українська 17 Ремонт

► Поверніть кришку бака з трансмісійним

мастилом за годинниковою стрілкою та затягніть її вручну. Таким чином трубку для заливання буде закрито.

16.3 Перевірка рівня мастила коробки передач

► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні. ► Ходову частину треба встановити в поло‐

ження для транспортування.

► Зафіксуйте подрібнюючу шпору на п’ятому

отворі.

► Викрутіть кришку бака з трансмісійним

мастилом проти годинникової стрілки, щоб можна було зняти її.

► Зніміть кришку бака з трансмісійним масти‐

лом.

► Якщо в трубці для заливання (1) не видно

трансмісійного мастила: ► Залийте мастило в коробку передач.

► Якщо в трубці для заливання (1) видно

трансмісійне мастило: ► У коробці передач міститься достатньо

трансмісійного мастила.

► Встановіть кришку бака з трансмісійним

мастилом на трубку для заливання.

► Поверніть кришку бака з трансмісійним

мастилом за годинниковою стрілкою та затягніть її вручну.

Таким чином трубку для заливання буде закрито.

16.4 Заміна трансмісійного

► Зупиніть двигун. ► Встановіть культиватор на рівній поверхні. ► Ходову частину треба встановити в поло‐

ження для транспортування.

► Зафіксуйте подрібнюючу шпору на п’ятому

отворі.

► Викрутіть гвинт (1). ► Злийте трансмісійне мастило у відповідну

ємність. ► Вкрутіть і затягніть гвинт (1). ► Залийте трансмісійне мастило.

17 Ремонт

17.1 Ремонт культиватора та

Користувач не повинен самостійно ремонту‐ вати культиватор і насадки для розпушування. ► У разі пошкоджень культиватора чи насадок

для розпушування: не використовуйте їх і

зверніться до офіційного дилера STIHL.

18 Усунення неполадок

18.1 Усунення несправностей культиватора

мастила

насадки для розпушування

Несправність Причина Усунення Двигун не запу‐

скається.

70 0478-404-9707-B

Недостатньо паль‐ ного в паливному баку.

Основний вимикач у положенні 0.

Неякісне, забруд‐ нене чи старе пальне в баку.

► Заправте культиватор.

► Приведіть у дію основний вимикач.

► Використовуйте свіже фірмове пальне (неетилова‐

ний бензин). ► Очистьте карбюратор. ► Очистьте паливопровід.

Page 71

18 Усунення неполадок українська

Несправність Причина Усунення

Ускладнений запуск двигуна чи потуж‐ ність двигуна зни‐ жується.

Двигун дуже нагрі‐ вається.

Двигун неспокійно працює.

Інтенсивне виді‐ лення диму

Прилад сильно вібрує під час роботи.

Витягнуто штекер свічки запалювання чи кабель запалю‐ вання погано прикрі‐ плено до штекера.

Обгорів ізолятор свічки запалювання чи пошкоджена сама свічка; непра‐ вильна відстань між електродами.

Забився масляний фільтр.

Двигун «захли‐ нувся».

Карбюратор замерз. ► Дайте культиватору нагрітися до +10 °C. У паливному баку та

карбюраторі є вода, або карбюратор засмітився.

Забився бак. ► Очистьте паливний бак. Забився масляний

фільтр. Обгорів ізолятор

свічки запалювання. Використовується

неправильний вид пального.

Ребра охолодження забруднені.

Дуже низький рівень мастила у двигуні.

Поверхню двигуна вкрито ґрунтом.

Зависока кількість обертів двигуна.

Забився масляний фільтр.

Використовується неправильний вид пального.

Недостатньо паль‐ ного в паливному баку.

Дуже високий рівень мастила у двигуні.

Забився масляний фільтр.

Нахил приладу вище за 15°.

Послабилося крі‐ плення двигуна.

► Встановити штекер свічки запалювання. ► Перевірте з’єднання між кабелем запалювання та

штекером.

► Очистьте чи замініть свічку запалювання. ► Відрегулюйте відстань між електродами.

► Очистьте чи замініть масляний фільтр.

► Викрутіть і просушіть свічку запалювання; встано‐

віть основний вимикач у положення 0 і кілька разів

потягніть пусковий трос, коли свічку запалювання

викручено.

► Спорожніть паливний бак, очистьте паливопровід і

карбюратор.

► Очистьте чи замініть масляний фільтр.

► Очистьте чи замініть свічку запалювання.

► Перевірте рівень пального.

► Очистьте ребра охолодження.

► Долийте моторне мастило.

► Очистіть двигун від ґрунту.

► Зменште кількість обертів.

► Очистьте чи замініть масляний фільтр.

► Перевірте рівень пального.

► Долийте пальне.

► Злийте моторне мастило.

► Очистьте чи замініть масляний фільтр.

► Встановіть прилад у горизонтальну робочу пози‐

цію. ► Затягніть гвинти на кріпленні двигуна.

0478-404-9707-B 71

Page 72

українська 19 Технічні дані

Несправність Причина Усунення Знижена потужність.

Значний шум коробки передач.

Вихідний вал не обертається, коли задіяно важіль зче‐ плення.

Витікання мастила з коробки передач або двигуна.

Насадки для роз‐ пушування встано‐ влено неправильно.

Насадки для роз‐ пушування зноси‐ лися.

Подрібнюючу шпору встановлено непра‐ вильно.

Зносився приводний пас.

Невірний рівень мастила в коробці передач.

Зношені частини в коробці передач.

Тросик пошкоджено. ► Перевірте тросик або замініть його. Зносився приводний

пас.

Зношені частини в коробці передач чи двигуні.

► Встановіть насадки для розпушування належним

чином.

► Замініть насадки для розпушування.

► Відрегулюйте подрібнюючу шпору.

► Зверніться до дилера STIHL.

► Перевірте рівень мастила в коробці передач.

► Зверніться до дилера STIHL.

19 Технічні дані

19.1 Культиватор STIHL MH 600

Робочий об’єм: 212 см³

–

Потужність: 4,4 кВт (6,0 к. с.) при 3600 об/хв

–

Кількість обертів вихідного валу на першій

–

передачі: 80 об/хв Кількість обертів вихідного валу на другій

–

передачі: 110 об/хв Кількість обертів вихідного валу на передачі

–

R (задній хід): 60 об/хв Вага: 66 кг

–

Максимальна місткість паливного бака:

–

3600 см³ (3,6 л) Діаметр насадок для розпушування: 31 см

–

Максимальна робоча ширина: 79 см

–

19.2 Значення шуму та вібрації

Значення K (відхилення) для рівня гучності становить 2 дБ(А). Значення K (відхилення) для рівня звукової потужності становить 2,4 дБ(А). Значення K (відхилення) для зна‐ чень вібрації становить 2,76 м/с².

Рівень гучності LpA, виміряний згідно з

–

2006/42/EC: 87 дБ(A) Рівень звукової потужності LwA, виміряний

–

згідно з 2000/14/EC: 99 дБ(А) Значення вібрації ahv, виміряне згідно з

–

EN 12096, ручка керування: 6,90 м/с²

72 0478-404-9707-B

Page 73

20 Комплектуючі та приладдя

українська

Інформацію про виконання Директиви для роботодавців щодо вібрації 2002/44/EC можна переглянути за посиланням www.stihl.com/vib .

19.3 REACH

REACH означає розпорядження ЄС для реєстрації, оцінки та допуску хімікалій.

Інформація щодо виконання розпорядження REACH подана за посилан‐ ням www.stihl.com/reach.

20 Комплектуючі та при‐

ладдя

20.1 Запасні частини та приладдя

Дані символи позначають оригі‐ нальні комплектуючі STIHL та оригі‐ нальне приладдя STIHL.

Компанія STIHL рекомендує використовувати оригінальні запчастини STIHL та оригінальне приладдя STIHL.

Незважаючи на постійне спостереження ринку, компанія STIHL не може оцінити надій‐ ність, безпеку та придатність запасних частин та приладдя інших виробників та не несе від‐ повідальності за їх використання.

Оригінальні запчастини STIHL та оригінальне приладдя STIHL можна придбати у спеціалізо‐ ваних дилерів STIHL.

20.2 Основні запчастини

Складаний шплінт: 6250 716 4800

–

Клинчастий ремінь: 6250 711 5000

–

Ліва насадка для розпушування (комплект):

–

6250 710 0202 Права насадка для розпушування (ком‐

–

плект): 6250 710 0203 Ремонтний комплект (фрези):

–

6250 007 1800

20.3 Додаткове приладдя

Металеві колеса: AMR 060.0

–

Насадка для підгортання: AHK 800.0

–

Робочі колеса: ART 012.0

–

Адаптер для транспортування насадки для

–

розпушування: AHT 600.0

21 Утилізація

21.1 Утилізація культиватора

Інформацію щодо утилізації можна отримати в місцевій адміністрації чи в офіційного дилера STIHL.

Неправильна утилізація може зашкодити здо‐ ров’ю та забруднити навколишнє середовище. ► Відправляйте продукцію STIHL, включно з

упаковкою, у відповідний пункт збору для переробки відповідно до місцевих норм.

► Не утилізуйте з побутовим сміттям.

22 Сертифікат відповідності

нормам ЄС

22.1 Культиватор із бензиновим двигуном STIHL MH 600.1

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангкампфен)

Австрія заявляє під власну відповідальність, що

обладнання

Тип конструкції: культиватор із бензиновим

–

двигуном Марка: STIHL

–

Тип: MH 600.1

–

Серійний ідентифікатор: 6250

–

відповідає застосовним положенням Директив 2014/30/EU, 2006/42/EC, 2011/65/EU і було розроблено та виготовлено відповідно до чин‐ них на дату виробництва версій таких стандартів: EN 709, EN ISO 14982, EN ISO 3744, ISO 11094.

Назва й адреса партнерської організації: TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München (Мюнхен, Німеччина) Виміряний і гарантований рівні звукової потужності було визначено відповідно до Директиви 2006/42/EC.

Виміряний рівень звукової потужності:

–

99,0 дБ(A) Гарантований рівень звукової потужності:

–

101 дБ(А)

Технічна документація зберігається в разі дозволу на експлуатацію приладу STIHL Tirol GmbH.

Рік випуску та номер машини вказано на куль‐ тиваторі.

Лангкампфен, 02.01.2020 STIHL Tirol GmbH

в. о.

0478-404-9707-B 73

Page 74

українська 23 Адреси

Матіас Фляйшер, керівник науково-дослід‐ ницького відділу

в. о. Свен Ціммерманн, керівник відділу якості

23 Адреси

STIHL головний офіс ANDREAS STIHL AG & Co. KG

Badstrasse 115 71336 Waiblingen Німеччина

Дочірні компанії STIHL УКРАЇНА ТОВ «Андреас Штіль»

Імпортери STIHL УКРАЇНА ТОВ «Андреас Штіль»

вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

Знак відповідності

Технічні Директиви та вимоги України виконуються.

24 Вказівки з техніки безпеки

щодо культиватора

24.1 Вступ

У цьому розділі наведено загальні правила техніки безпеки, викладені в стандарті EN 709:1997 + A4:2009, для бензинових культива‐ торів.

ПОПЕРЕДЖЕННЯ

■ Ознайомтеся з усіма правилами техніки

безпеки, інструкціями, ілюстраціями й тех‐ нічними даними, наведеними в супровідній документації до цього культиватора. Недо‐ тримання наведених нижче інструкцій може призвести до ураження електричним стру‐ мом, пожежі та/або серйозних травм. Збе‐ режіть усі правила техніки безпеки й інструкції на майбутнє.

24.2 Загальні інструкції

Уважно прочитайте посібник з експлуата‐

ції. Ознайомтеся з елементами керування та правилами правильної експлуатації приладу.

Не дозволяйте користуватися машиною

дітям й іншим особам, які не ознайоми‐ лися з посібником з експлуатації. Міні‐ мальний вік користувача може встановлю‐ ватися місцевим законодавством.

Ніколи не використовуйте прилад, якщо

поблизу перебувають інші люди (особливо діти) або тварини.

Пам’ятайте, що відповідальність за без‐

пеку інших осіб і їхнього майна несе кори‐ стувач.

24.3 Підготовчі заходи

На час роботи одягайте міцне взуття й

)

довгі штани. Заборонено експлуатувати прилад босоніж або в легких сандалях.

Уважно огляньте ділянку, на якій буде

працювати прилад, і приберіть із неї всі сторонні предмети, які можуть бути захо‐ плені чи викинуті машиною.

УВАГА! Бензин - це легкозаймиста реч‐

овина:

74 0478-404-9707-B

Page 75

Зберігайте пальне тільки у спеціально

–

для цього передбачених ємностях. Заливайте пальне лише на відкритому

–

повітрі; при цьому не можна палити. Бензин слід заливати перед запуском

–

двигуна. Ніколи не відкривайте кришку паливного бака чи не заливайте бензин під час роботи двигуна, або коли двигун гарячий. Якщо бензин перелився через край, не

–

намагайтеся запустити двигун. Замість цього слід забрати прилад із забрудне‐ ного бензином місця. Не вмикайте запа‐ лювання доти, доки пари бензину повні‐ стю не вивітрились. З міркувань техніки безпеки, бензобак і

–

його кришка потребує регулярної заміни.

Замінюйте пошкоджені глушники.

Перед використанням обов’язково

візуально перевірте інструменти на наяв‐ ність ознак зношування та пошкодження. Щоб уникнути дисбалансу, зношені чи пошкоджені деталі та болти кріплення можна замінювати лише комплектом.

24.4 Експлуатація

Не залишайте двигун працювати в закри‐

тих приміщеннях - може накопичуватись небезпечний окис вуглецю.

Працюйте лише при денному світлі чи при

доброму штучному освітленні. Під час роботи на схилах обов’язково при‐

ймайте стійке положення: Спокійно крокуйте, керуючи приладом.

У випадку машини з колесами: Працюйте

поперек схилу, а не вгору чи вниз. Будьте особливо обережні, коли змінюєте

напрямок руху на схилі. Заборонено працювати на дуже крутих

схилах. Будьте особливо обережні, повертаючи

машину чи підтягаючи її до себе. Ніколи не змінюйте базових параметрів

налаштувань двигуна і не перевищуйте номінальної швидкості обертання.

Запускайте двигун обережно, дотримую‐

чись вказівок виробника, і стежте за тим, щоб інструменти перебували на достатній відстані від ніг.

Заборонено наближати кінцівки до частин,

що обертаються.

ελληνικά

Не піднімайте та не переносьте машину з

)

увімкненим двигуном. Двигун необхідно вимкнути:

Коли залишаєте машину без нагляду.

–

Перед заливанням пального.

–

Коли двигун працює по інерції, дросель‐

ний клапан повинен бути закритий. Якщо машина має запірний клапан бензину, закрийте його після роботи.

24.5 Обслуговування та збері‐ гання

Обов’язково стежте за тим, щоб прилад

був завжди готовий до безпечної роботи, надійно закручуйте всі гайки та гвинти.

Заборонено зберігати прилад із пальним у

бензобаку всередині приміщення, де випари бензину можуть зайнятися від випадкового контакту з іскрами чи відкри‐ тим полум’ям.

Дочекайтесь охолодження двигуна перед

тим, як поставити прилад у закрите примі‐ щення.

Щоб запобігти загоранню приладу, не

допускайте потрапляння залишків рослин і мастильного матеріалу до двигуна та вихлопної труби.

З міркувань безпеки зношені та пошкод‐

жені компоненти необхідно заміняти. У випадку якщо потрібно злити бензин з

приладу, потрібно це робити на відкри‐ тому повітрі.

Πίνακας περιεχομένων

Πρόλογος.................................................. 76

2 Πληροφορίες σχετικά με αυτό το εγχειρίδιο

οδηγιών.....................................................76

3 Περιεχόμενα.............................................. 77

4 Προφυλάξεις ασφαλείας............................78

5 Προετοιμασία σκαπτικής φρέζας για χρήση

.................................................................. 83

6 Συναρμολόγηση σκαπτικής φρέζας...........84

7 Ανεφοδιασμός σκαπτικής φρέζας με

καύσιμο..................................................... 88

8 Ρύθμιση της σκαπτικής φρέζας για τον

χρήστη.......................................................88

9 Ενεργοποίηση και την απενεργοποίηση

σκαπτικής φρέζας......................................89

10 Έλεγχος σκαπτικής φρέζας....................... 91

11 Εργασία με τη σκαπτική φρέζα..................91

Μετάφραση του αρχικού εγχειριδίου οδηγιών

0000009308_010_GR

Τυπώθηκε σε χαρτί λευκασμένο χωρίς χλώριο.

Το χαρτί είναι ανακυκλώσιμο.

0478-404-9707-B. VA1.G24.

0478-404-9707-B 75

Page 76

ελληνικά 1 Πρόλογος

12 Μετά την εργασία...................................... 93

13 Μεταφορά..................................................93

14 Φύλαξη......................................................93

15 Καθάρισμα................................................ 94

16 Συντήρηση................................................ 94

17 Επισκευή...................................................95

18 Αντιμετώπιση βλαβών...............................95

19 Τεχνικά χαρακτηριστικά.............................97

20 Ανταλλακτικά και παρελκόμενα................. 98

21 Απόρριψη..................................................98

22 Δήλωση συμμόρφωσης ΕΕ.......................98

23 Διευθύνσεις............................................... 99

24 Τεχνικές υποδείξεις ασφαλείας για

σκαπτικές φρέζες.......................................99

1 Πρόλογος

Αγαπητέ πελάτη, Ευχαριστούμε που επιλέξατε την STIHL για την

αγορά σας. Στόχος μας είναι να σχεδιάζουμε και να κατασκευάζουμε προϊόντα κορυφαίας ποιότη‐ τας, που ανταποκρίνονται στις ανάγκες των πελατών μας. Έτσι δημιουργούμε προϊόντα με υψηλή αξιοπιστία, ακόμα και κάτω από ακραίες συνθήκες χρήσης.

Παράλληλα, η STIHL παρέχει σέρβις κορυφαίας ποιότητας. Οι πιστοποιημένοι αντιπρόσωποί μας μπορούν να σας προσφέρουν έγκυρες συμβου‐ λές, εκπαίδευση και πλήρη τεχνική υποστήριξη.

Η STIHL δηλώνει ρητά την προσήλωσή της στη βιώσιμη και υπεύθυνη χρήση των φυσικών πόρων. Οι παρούσες οδηγίες χρήσης θα σας βοηθήσουν να χρησιμοποιήσετε το προϊόν STIHL σας για πολλά χρόνια με ασφάλεια και με σεβασμό στο περιβάλλον.

Σας ευχαριστούμε για την εμπιστοσύνη και ευχό‐ μαστε η χρήση των προϊόντων STIHL να είναι για εσάς μια ευχάριστη εμπειρία.

του κατασκευαστή, σύμφωνα με τον Κανονισμό της ΕΕ 2006/42/EC.

Ισχύουν οι τοπικοί κανόνες ασφαλείας. ► Εκτός από τις παρούσες οδηγίες χρήσης δια‐

βάστε, κατανοήστε και φυλάξτε τα εξής έγγραφα:

Οδηγίες χρήσης κινητήρα STIHL EHC 600

–

2.2 Χρήση προειδοποιητικών συμ‐

βόλων στο κείμενο

ΚΙΝΔΥΝΟΣ

■ Το σύμβολο αυτό χρησιμοποιείται για την επι‐

σήμανση κινδύνων που οδηγούν σε σοβαρό τραυματισμό ή θάνατο. ►

Τα μέτρα που περιγράφονται μπορούν να

αποτρέψουν σοβαρούς τραυματισμούς και

θανατηφόρα ατυχήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Το σύμβολο αυτό χρησιμοποιείται για την επι‐

σήμανση κινδύνων που μπορεί να οδηγήσουν σε σοβαρό τραυματισμό ή θάνατο. ►

Τα μέτρα που περιγράφονται μπορούν να

αποτρέψουν σοβαρούς τραυματισμούς και

θανατηφόρα ατυχήματα.

ΣΗΜΕΙΩΣΗ

■ Το σύμβολο αυτό χρησιμοποιείται για την επι‐

σήμανση κινδύνων που μπορούν να προκαλέ‐ σουν υλικές ζημιές. ►

Τα μέτρα που περιγράφονται μπορούν να

αποτρέψουν υλικές ζημιές.

2.3 Παραπομπή σε κείμενο

Το σύμβολο αυτό παραπέμπει σε ένα κεφάλαιο αυτού του εγχειριδίου οδηγιών.

Δρ Nikolas Stihl

ΣΗΜΑΝΤΙΚΟ! ΔΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΚΑΙ ΦΥΛΑΞΤΕ ΤΟ.

2 Πληροφορίες σχετικά με

αυτό το εγχειρίδιο οδηγιών

2.1 Ισχύοντα έγγραφα

Οι παρούσες οδηγίες χρήσης αποτελούν μετά‐ φραση των πρωτότυπων οδηγιών λειτουργίας

76 0478-404-9707-B

Page 77

3 Περιεχόμενα ελληνικά

3 Περιεχόμενα

3.1 Σκαπτική φρέζα

1 Μοχλός γκαζιού

Ο μοχλός γκαζιού προορίζεται για την επιτά‐ χυνση του κινητήρα.

2 Τιμόνι

Το τιμόνι χρησιμεύει στο κράτημα, την οδή‐ γηση και τη μεταφορά της σκαπτικής φρέζας.

3 Μοχλός συμπλέκτη - πλευρικής μετατόπισης

Ο μοχλός συμπλέκτη - πλευρικής μετατόπισης προορίζεται για τη ρύθμιση του τιμονιού.

4 Κάλυμμα

Το κάλυμμα προστατεύει τον κινητήρα

5 Λαβή μεταφοράς

Η λαβή μεταφοράς προορίζεται για τη μετα‐ φορά της σκαπτικής φρέζας.

6 Τάπα λιπαντικού κινητήρα

Η τάπα λιπαντικού κινητήρα κλείνει το άνοιγμα για την πλήρωση του λιπαντικού κινητήρα.

7 Πλαίσιο

Το πλαίσιο προορίζεται για τη μεταφορά της σκαπτικής φρέζας.

8 Περίβλημα κιβωτίου μετάδοσης

Το περίβλημα κιβωτίου μετάδοσης καλύπτει το κιβώτιο μετάδοσης.

9 Προστασία

Η προστασία προστατεύει τον χειριστή από εκσφενδονιζόμενα αντικείμενα και από επαφή με τα πρόσθετα μαχαίρια.

10 Πρόσθετο μαχαίρι

Το πρόσθετο μαχαίρι επεξεργάζεται το έδα‐ φος.

11 Περόνη

Η περόνη ασφαλίζει το πρόσθετο μαχαίρι.

12 Υνί

Το υνί προορίζεται για τη ρύθμιση της ταχύτη‐ τας και του βάθους εργασίας.

13 Μοχλός ταχυτήτων

Ο μοχλός ταχυτήτων προορίζεται για τη ρύθ‐ μιση των σχέσεων ταχύτητας.

14 Μοχλός συμπλέκτη - μετάδοσης κίνησης

Με τον μοχλό συμπλέκτη - μετάδοσης κίνησης πραγματοποιείται η σύμπλεξη και η αποσύμ‐ πλεξη του άξονα εξόδου.

15 Χειρολαβή

Η χειρολαβή προορίζεται για τον χειρισμό, το κράτημα και την οδήγηση της σκαπτικής φρέ‐ ζας.

16 Κεντρικός διακόπτης

Ο κεντρικός διακόπτης προορίζεται για την εκκίνηση και το σβήσιμο του κινητήρα.

17 Μοχλός

Ο μοχλός χρησιμεύει στη ρύθμιση του ύψους του τιμονιού.

18 Τάπα ρεζερβουάρ καυσίμου

Η τάπα ρεζερβουάρ καυσίμου κλείνει το άνοιγμα για την πλήρωση της βενζίνης.

19 Μπουζί

Το μπουζί αναφλέγει το καύσιμο στον κινη‐ τήρα.

20 Κάλυμμα μπουζί

Το κάλυμμα μπουζί συνδέει το καλώδιο ανά‐ φλεξης με το μπουζί.

21 Στερέωση υνιού

Η στερέωση υνιού αποτελείται από έναν πείρο και μία περόνη και ασφαλίζει το υνί.

22 Τάπα λιπαντικού κιβωτίου μετάδοσης

Η τάπα λιπαντικού κιβωτίου μετάδοσης κλείνει το άνοιγμα για την πλήρωση του λιπαντικού κιβωτίου μετάδοσης.

0478-404-9707-B 77

Page 78

ελληνικά 4 Προφυλάξεις ασφαλείας

23 Βίδα ασφάλισης

Η βίδα ασφάλισης κλείνει το άνοιγμα για την εκκένωση του λιπαντικού κιβωτίου μετάδοσης.

24 Λαβή εκκίνησης

Η λαβή εκκίνησης προορίζεται για την εκκί‐ νηση του κινητήρα.

25 Φίλτρο αέρα τύπου λουτρού ελαίου

Το φίλτρο αέρα τύπου λουτρού ελαίου φιλτρά‐ ρει τον αέρα που αναρροφάται από τον κινη‐ τήρα.

# Πινακίδα ισχύος με αριθμό μηχανήματος

Τηρείτε απόσταση ασφαλείας.

Μην αγγίζετε τα πρόσθετα μαχαίρια.

Αφαιρέστε το κάλυμμα μπουζί κατά τη μεταφορά, τη φύλαξη, τη συντήρηση ή την επισκευή.

Φοράτε μέσα προστασίας ακοής.

3.2 Σύμβολα

Τα σύμβολα μπορεί να είναι τοποθετημένα στη σκαπτική φρέζα κι έχουν την εξής σημασία:

Εγγυημένη στάθμη θορύβου σύμφωνα με την οδηγία 2000/14/ΕΚ σε dB(A) για τη σύγκριση εκπομπών θορύβων σε προϊόντα.

Το προϊόν δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Υποδηλώνει τη θέση του κεντρι‐ κού διακόπτη.

Αν ο μοχλός συμπλέκτη - μετά‐ δοσης κίνησης είναι πατημένος: Η μετάδοση κίνησης είναι ενερ‐ γοποιημένη. Αν ο μοχλός συμπλέκτη - μετά‐ δοσης κίνησης δεν είναι πατη‐ μένος: Η μετάδοση κίνησης είναι απενεργοποιημένη.

Υποδεικνύει την επιλεγμένη σχέση ταχύτητας.

4 Προφυλάξεις ασφαλείας

4.1 Προειδοποιητικά σύμβολα

Τα προειδοποιητικά σύμβολα στην σκαπτική φρέζα έχουν την εξής σημασία:

Προσέξτε όλες τις υποδείξεις ασφα‐ λείας και τα μέτρα που πρέπει να ληφθούν.

Διαβάστε, κατανοήστε και φυλάξτε τις οδηγίες χρήσης.

Προσέξτε τις υποδείξεις ασφαλείας για τα εκσφενδονιζόμενα αντικείμενα και τα μέτρα που πρέπει να ληφθούν.

4.2 Προβλεπόμενη χρήση

Η σκαπτική φρέζα STIHL MH 600 προορίζεται για το σκάλισμα και την επεξεργασία εδαφών, την προσθήκη εδαφοβελτιωτικών και τη δημιουργία αυλακιών.

Το πλάτος εργασίας που δημιουργείται από τα πρόσθετα μαχαίρια δεν πρέπει να υπερβαίνει τα 79 cm.

■

4.3 Απαιτήσεις από τον χρήστη

■

Μην αγγίζετε τις θερμές επιφάνειες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η σκαπτική φρέζα δεν χρησιμοποιηθεί με τον προβλεπόμενο τρόπο, ενδέχεται να προ‐ κληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές. ►

Χρησιμοποιείτε τη σκαπτική φρέζα με τον

τρόπο που περιγράφεται στις παρούσες

οδηγίες χρήσης και στις οδηγίες χρήσης του

κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι χρήστες που δεν έχουν ενημερωθεί για τη χρήση δεν μπορούν να αντιληφθούν ή να εκτι‐ μήσουν τους κινδύνους που απορρέουν από τη σκαπτική φρέζα. Ο χρήστης και άλλα άτομα μπορεί να τραυματιστούν σοβαρά ή θανάσιμα.

► Διαβάστε, κατανοήστε και φυλάξτε τις

οδηγίες χρήσης.

► Εάν η σκαπτική φρέζα παραδοθεί σε άλλο

άτομο: Παραδώστε μαζί τις οδηγίες χρήσης

της σκαπτικής φρέζας και του κινητήρα.

78 0478-404-9707-B

Page 79

4 Προφυλάξεις ασφαλείας ελληνικά

► Βεβαιωθείτε ότι ο χρήστης πληροί τις εξής

προϋποθέσεις:

Ο χρήστης είναι ξεκούραστος.

–

Ο χρήστης έχει τις σωματικές, πνευματι‐

–

κές και αισθητηριακές ικανότητες να χρησιμοποιήσει τη σκαπτική φρέζα και να εργαστεί με αυτό. Εάν ο χρήστης έχει περιορισμένες σωματικές, πνευματικές ή αισθητηριακές ικανότητες, τότε επιτρέπε‐ ται να εργαστεί μόνο υπό την επίβλεψη ενός αρμόδιου ατόμου. Ο χρήστης μπορεί να αντιληφθεί και να

–

αξιολογήσει τους κινδύνους που απορ‐ ρέουν από τη σκαπτική φρέζα. Ο χρήστης συνειδητοποιεί ότι είναι

–

υπεύθυνος για ατυχήματα και ζημιές. Ο χρήστης είναι ενήλικας ή ο χρήστης

–

εκπαιδεύεται επαγγελματικά υπό επί‐ βλεψη, σύμφωνα με τους εθνικούς κανο‐ νισμούς. Ο χρήστης έχει λάβει ενημέρωση από

–

έναν εμπορικό αντιπρόσωπο της STIHL ή άλλο εξειδικευμένο άτομο, προτού εργαστεί για πρώτη φορά με τη σκα‐ πτική φρέζα. Ο χρήστης δεν βρίσκεται υπό την επή‐

–

ρεια οινοπνεύματος, φαρμάκων ή ναρ‐ κωτικών ουσιών.

► Εάν υπάρχουν ασάφειες: Επικοινωνήστε με

έναν εμπορικό αντιπρόσωπο της STIHL.

4.4 Ενδυμασία και εξοπλισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Κατά τη διάρκεια της εργασίας, τα μακριά μαλ‐ λιά ενδέχεται να μπλεχτούν στη σκαπτική φρέζα. Ο χρήστης μπορεί να τραυματιστεί σοβαρά. ►

Αν έχετε μακριά μαλλιά, δέστε τα με τέτοιον τρόπο, ώστε να μην μπορούν να μπλεχτούν στη σκαπτική φρέζα.

■

Κατά τη διάρκεια της εργασίας ενδέχεται να εκσφενδονιστούν αντικείμενα προς τα επάνω με μεγάλη ταχύτητα. Ο χρήστης μπορεί να τραυματιστεί. ►

Φοράτε προστατευτικά γυαλιά που εφαρμό‐ ζουν καλά. Στο εμπόριο διατίθενται κατάλ‐ ληλα προστατευτικά γυαλιά που συμμορ‐ φώνονται με το πρότυπο EN 166 ή τους εθνικούς κανονισμούς και φέρουν την αντί‐ στοιχη σήμανση.

►

Φοράτε μακρύ παντελόνι από ανθεκτικό υλικό.

■ Κατά την εργασία παράγεται θόρυβος. Ο θόρυβος μπορεί να βλάψει την ακοή.

■ Κατά τη διάρκεια της εργασίας μπορεί να ανα‐ δευτεί σκόνη. Η εισπνοή σκόνης μπορεί να βλάψει την υγεία και να προκαλέσει αλλεργικές αντιδράσεις. ►

■ Ο ακατάλληλος ρουχισμός μπορεί να παγιδευ‐ τεί σε ξύλα, κλαδιά ή στη σκαπτική φρέζα. Οι χρήστες χωρίς κατάλληλο ρουχισμό μπορεί να τραυματιστούν σοβαρά. ► ► Βγάλτε τα μαντήλια και τα κοσμήματα.

■ Κατά τη διάρκεια της εργασίας, ο χρήστης μπορεί να έρθει σε επαφή με τα πρόσθετα μαχαίρια. Ο χρήστης μπορεί να τραυματιστεί σοβαρά. ►

► Φοράτε μακρύ παντελόνι από ανθεκτικό

■ Κατά τη διάρκεια του καθαρισμού ή της συντή‐ ρησης, ο χρήστης μπορεί να έρθει σε επαφή με τα πρόσθετα μαχαίρια. Ο χρήστης μπορεί να τραυματιστεί. ►

■ Εάν ο χρήστης φορά ακατάλληλα υποδήματα, μπορεί να γλιστρήσει. Ο χρήστης μπορεί να τραυματιστεί. ►

4.5 Περιοχή εργασίας και περιβάλ‐

■

Τα άτομα που δεν συμμετέχουν στις εργασίες, τα παιδιά και τα ζώα δεν μπορούν να αντιλη‐ φθούν και να εκτιμήσουν τους κινδύνους που απορρέουν από τη σκαπτική φρέζα και τα εκσφενδονιζόμενα αντικείμενα. Τα άτομα που δεν συμμετέχουν στις εργασίες, τα παιδιά και τα ζώα μπορεί να τραυματιστούν σοβαρά και να προκληθούν υλικές ζημιές.

► ► Μην αφήνετε χωρίς επιτήρηση τη σκαπτική

► Φοράτε μέσα προστασίας ακοής.

Εάν αναδευτεί σκόνη: Φορέστε μάσκα προ‐ στασίας της αναπνοής.

Φοράτε στενά ρούχα.

Φοράτε προστατευτικές μπότες με ατσάλινο μπροστινό μέρος.

υλικό.

Φοράτε γάντια εργασίας από ανθεκτικό υλικό.

Φοράτε κλειστά, σταθερά υποδήματα με αντιολισθητικές σόλες.

λον

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

► Κρατήστε μακριά από την επικίνδυνη

περιοχή τα άτομα που δεν συμμετέ‐ χουν στις εργασίες, τα παιδιά και τα ζώα.

Κρατάτε απόσταση από αντικείμενα.

φρέζα.

0478-404-9707-B 79

Page 80

ελληνικά 4 Προφυλάξεις ασφαλείας

► Βεβαιωθείτε, ότι τα παιδιά δεν μπορούν να

παίξουν με τη σκαπτική φρέζα.

■ Όταν ο κινητήρας είναι σε λειτουργία, από τον σιγαστήρα εξάτμισης εξέρχονται θερμά καυ‐ σαέρια. Τα θερμά καυσαέρια μπορούν να προ‐ καλέσουν ανάφλεξη εύφλεκτων υλικών και να προκαλέσουν πυρκαγιές. ►

Διατηρείτε το ρεύμα καυσαερίων μακριά από εύφλεκτα υλικά.

4.6 Ασφαλής κατάσταση

4.6.1 Σκαπτική φρέζα

Η σκαπτική φρέζα βρίσκεται σε ασφαλή κατά‐ σταση όταν πληρούνται οι εξής προϋποθέσεις:

Η σκαπτική φρέζα δεν έχει ζημιές.

–

Τα πρόσθετα μαχαίρια ή οι τροχοί κύλισης

–

έχουν τοποθετηθεί σε ζεύγη. Δεν εξέρχεται βενζίνη από τη σκαπτική φρέζα.

–

Η τάπα του ρεζερβουάρ καυσίμου είναι κλει‐

–

στή. Δεν εξέρχεται λιπαντικό κινητήρα από τη σκα‐

–

πτική φρέζα. Η τάπα του λιπαντικού κινητήρα είναι κλειστή.

–

Το φίλτρο αέρα τύπου λουτρού ελαίου είναι

–

κλειστό. Δεν εξέρχεται λιπαντικό κιβωτίου μετάδοσης

–

από το περίβλημα κιβωτίου μετάδοσης. Η τάπα του λιπαντικού κιβωτίου μετάδοσης

–

είναι κλειστή. Η βίδα ασφάλισης είναι βιδωμένη.

–

Η σκαπτική φρέζα είναι καθαρή.

–

Τα χειριστήρια λειτουργούν και δεν έχουν τρο‐

–

ποποιηθεί. Τα πρόσθετα μαχαίρια ή οι τροχοί κύλισης

–

έχουν τοποθετηθεί σωστά. Έχει τοποθετηθεί γνήσιος πρόσθετος

–

εξοπλισμός STIHL για αυτήν τη σκαπτική φρέζα. Ο πρόσθετος εξοπλισμός είναι σωστά τοποθε‐

–

τημένος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Τα εξαρτήματα δεν μπορούν να λειτουργήσουν πλέον σωστά όταν δεν βρίσκονται σε ασφαλή κατάσταση, ενώ ενδέχεται να τεθούν εκτός λει‐ τουργίας και οι διατάξεις ασφαλείας και να εξέλθει καύσιμο. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί. ►

Εργάζεστε μόνο με τη σκαπτική φρέζα όταν αυτή δεν έχει υποστεί ζημιά.

► Αν εξέρχεται βενζίνη από τη σκαπτική

φρέζα: Μην εργάζεστε με τη σκαπτική φρέζα και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.

►

Κλείστε την τάπα του ρεζερβουάρ καυσίμου.

► Αν εξέρχεται λιπαντικό κινητήρα από τη

σκαπτική φρέζα: Μην εργάζεστε με τη σκα‐ πτική φρέζα και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.

►

Κλείστε την τάπα του λιπαντικού κινητήρα.

► Αν εξέρχεται λιπαντικό κιβωτίου μετάδοσης

από τη σκαπτική φρέζα: Μην εργάζεστε με τη σκαπτική φρέζα και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.

►

Κλείστε την τάπα του λιπαντικού κιβωτίου

μετάδοσης. ► Η βίδα ασφάλισης δεν έχει σφίξει επαρκώς. ► Εάν η σκαπτική φρέζα είναι λερωμένη:

Καθαρίστε τη σκαπτική φρέζα. ► Μην τροποποιείτε τη σκαπτική φρέζα. Εξαί‐

ρεση: Τοποθέτηση πρόσθετων μαχαιριών ή

τροχών κύλισης. ►

Εάν τα χειριστήρια δεν λειτουργούν: Μην

εργάζεστε με τη σκαπτική φρέζα. ► Τοποθετείτε γνήσιο πρόσθετο εξοπλισμό

STIHL για αυτήν τη σκαπτική φρέζα. ► Τοποθετείτε τα πρόσθετα μαχαίρια και τους

τροχούς κύλισης με τον τρόπο που περι‐

γράφεται στις παρούσες οδηγίες χρήσης. ►

Τοποθετείτε τον πρόσθετο εξοπλισμό με τον

τρόπο που περιγράφεται στις παρούσες

οδηγίες χρήσης ή στις οδηγίες χρήσης του

πρόσθετου εξοπλισμού. ►

Μην τοποθετείτε αντικείμενα στα ανοίγματα

της σκαπτικής φρέζας. ► Αντικαταστήστε τις φθαρμένες ή ελαττωματι‐

κές πινακίδες υποδείξεων. ► Εάν υπάρχουν ασάφειες: Επικοινωνήστε με

έναν εμπορικό αντιπρόσωπο της STIHL.

4.6.2 Πρόσθετα μαχαίρια Τα πρόσθετα μαχαίρια βρίσκονται σε ασφαλή κατάσταση όταν πληρούνται οι εξής προϋποθέ‐ σεις:

Τα πρόσθετα μαχαίρια δεν έχουν υποστεί

–

ζημιές. Τα πρόσθετα μαχαίρια δεν είναι στραβωμένα.

–

Τα πρόσθετα μαχαίρια είναι σωστά τοποθετη‐

–

μένα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Όταν η σκαπτική φρέζα δεν βρίσκεται σε ασφαλή κατάσταση, ο χρήστης μπορεί να χάσει τον έλεγχό της. Μπορεί να προκληθούν σοβαροί τραυματισμοί. ►

Εργάζεστε με τα πρόσθετα μαχαίρια μόνο

όταν αυτά δεν έχουν υποστεί ζημιά. ► Εάν υπάρχουν ασάφειες: Επικοινωνήστε με

έναν εμπορικό αντιπρόσωπο της STIHL.

80 0478-404-9707-B

Page 81

4 Προφυλάξεις ασφαλείας ελληνικά

4.7 Καύσιμο και ανεφοδιασμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Το καύσιμο που χρησιμοποιείται για αυτήν τη σκαπτική φρέζα είναι η βενζίνη. Η βενζίνη είναι εξαιρετικά εύφλεκτη. Σε περίπτωση που η βεν‐ ζίνη έρθει σε επαφή με ανοικτή φλόγα ή θερμά αντικείμενα, μπορεί να προκαλέσει πυρκαγιές ή εκρήξεις. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές. ►

Προστατέψτε τη βενζίνη από τη θερμότητα

και τη φωτιά. ► Μην χύνετε τη βενζίνη. ► Σε περίπτωση που χυθεί βενζίνη: Σκουπίστε

τη βενζίνη με ένα πανί και εκκινήστε τον

κινητήρα μόνο όταν όλα τα εξαρτήματα της

σκαπτικής φρέζας είναι στεγνά. ►

Μην καπνίζετε. ► Μην ανεφοδιάζετε καύσιμο κοντά σε φωτιά. ► Πριν από τον ανεφοδιασμό καυσίμου σβή‐

στε τον κινητήρα και αφήστε τον να κρυώ‐

σει. ►

Σε περίπτωση που το ρεζερβουάρ πρέπει

να εκκενωθεί: εκκενώστε το σε ανοικτό

χώρο. ►

Εκκινείτε τον κινητήρα σε απόσταση

τουλάχιστον 3 m από τον χώρο του ανεφο‐

διασμού. ►

Μη φυλάσσετε ποτέ τη σκαπτική φρέζα

μέσα σε κτίριο, εάν το ρεζερβουάρ περιέχει

βενζίνη.

■

Η εισπνοή αναθυμιάσεων βενζίνης μπορεί να προκαλέσει δηλητηρίαση. ► Μην εισπνέετε αναθυμιάσεις βενζίνης. ► Πραγματοποιείτε τον ανεφοδιασμό σε καλά

αεριζόμενο χώρο.

■ Κατά τη διάρκεια εργασίας, η σκαπτική φρέζα θερμαίνεται. Η βενζίνη διαστέλλεται και στο ρεζερβουάρ καυσίμου μπορεί να προκύψει υπερπίεση. Όταν ανοιχτεί η τάπα του ρεζερ‐ βουάρ καυσίμου, μπορεί να εκτοξευτεί βενζίνη. Μπορεί να προκληθεί ανάφλεξη της βενζίνης που έχει διαρρεύσει. Ο χρήστης μπορεί να τραυματιστεί σοβαρά. ► Αφήστε πρώτα τη σκαπτική φρέζα να κρυώ‐

σει και μετά ανοίξτε την τάπα του ρεζερ‐ βουάρ καυσίμου.

■

Τα ρούχα που έρχονται σε επαφή με βενζίνη γίνονται πιο εύφλεκτα. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές. ►

Σε περίπτωση που τα ρούχα έρθουν σε επαφή με βενζίνη: Αλλάξτε ρούχα.

■ Η βενζίνη μπορεί να θέσει σε κίνδυνο το περι‐ βάλλον.

► Μην χύνετε τη βενζίνη. ► Απορρίψτε τη βενζίνη όπως προβλέπεται

και με φιλικό προς το περιβάλλον τρόπο.

■ Σε περίπτωση που η βενζίνη έρθει σε επαφή με το δέρμα ή τα μάτια, μπορεί να προκληθούν ερεθισμοί. ►

Αποφύγετε την επαφή με τη βενζίνη.

► Εάν τα υγρά έχουν έρθει σε επαφή με το

δέρμα: Ξεπλύνετε τα σημεία του δέρματος με άφθονο νερό και σαπούνι.

►

Εάν τα υγρά έχουν έρθει σε επαφή με τα μάτια: Ξεπλύνετε τα μάτια με άφθονο νερό για τουλάχιστον 15 λεπτά και μεταβείτε σε έναν γιατρό.

■

Μπορεί να προκληθεί ανάφλεξη της βενζίνης που έχει χυθεί. Μπορεί να προκληθούν σοβα‐ ροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές. ►

Καθαρίστε τις επιφάνειες που έχουν λερω‐ θεί από βενζίνη.

► Αποφύγετε τις προσπάθειες ανάφλεξης

μέχρι να εξατμιστούν οι αναθυμιάσεις του καυσίμου.

■

Η διάταξη ανάφλεξης της σκαπτικής φρέζας δημιουργεί σπινθήρες. Οι σπινθήρες μπορεί να διαφύγουν και να προκαλέσουν πυρκαγιές και εκρήξεις σε περιβάλλον όπου υπάρχει κίνδυ‐ νος ανάφλεξης ή έκρηξης. Μπορεί να προκλη‐ θούν σοβαροί ή θανάσιμοι τραυματισμοί και υλικές ζημιές. ►

Χρησιμοποιήστε τα μπουζί που περιγράφο‐

νται στις οδηγίες χρήσης του κινητήρα. ► Βιδώστε και σφίξτε καλά το μπουζί. ► Πιέστε καλά το κάλυμμα μπουζί.

■ Αν η σκαπτική φρέζα ανεφοδιαστεί με βενζίνη που δεν είναι κατάλληλη για τον κινητήρα, η σκαπτική φρέζα μπορεί να υποστεί ζημιά. ►

Χρησιμοποιείτε πάντοτε φρέσκο, αμόλυβδο επώνυμο καύσιμο.

► Τηρείτε τις υποδείξεις στις οδηγίες χρήσης

του κινητήρα.

4.8 Εργασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Αν ο χρήστης δεν εκκινήσει σωστά τον κινη‐ τήρα, μπορεί να χάσει τον έλεγχό της σκαπτι‐ κής φρέζας. Ο χρήστης μπορεί να τραυματιστεί σοβαρά. ►

Εκκινήστε τον κινητήρα με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρή‐ σης.

■

Σε ορισμένες περιπτώσεις, ο χρήστης δεν μπο‐ ρεί να εργαστεί συγκεντρωμένος. Ο χρήστης μπορεί να χάσει τον έλεγχό της σκαπτικής φρέ‐ ζας, να σκοντάψει, να πέσει και να τραυματι‐ στεί σοβαρά.

0478-404-9707-B 81

Page 82

ελληνικά 4 Προφυλάξεις ασφαλείας

► Εργάζεστε ήρεμα και προσεκτικά. ► Εάν οι συνθήκες φωτισμού και ορατότητας

είναι κακές: Μην εργάζεστε με τη σκαπτική φρέζα.

►

Χειρίζεστε μόνοι σας τη σκαπτική φρέζα.

► Οδηγήστε τα πρόσθετα μαχαίρια κοντά στο

έδαφος. ► Προσέχετε για εμπόδια. ► Μην ανατρέπετε τη σκαπτική φρέζα. ► Σε περίπτωση εργασίας σε πετρώδη ή

σκληρά εδάφη: Μην εργάζεστε με πλήρες

γκάζι. ►

Εργάζεστε σε όρθια στάση στο έδαφος και

διατηρήστε την ισορροπία σας. ► Εάν εμφανιστούν σημάδια κόπωσης: Κάντε

ένα διάλειμμα. ► Σε περίπτωση εργασίας σε πλαγιά: Εργάζε‐

στε κάθετα προς την πλαγιά. ► Μην εργάζεστε σε πλαγιές με κλίση πάνω

από 15° (26,8%).

■ Όταν ο κινητήρας είναι σε λειτουργία, παράγο‐ νται καυσαέρια. Η εισπνοή καυσαερίων μπορεί να προκαλέσει δηλητηρίαση. ►

Μην εισπνέετε καυσαέρια.

► Εργάζεστε με τη σκαπτική φρέζα σε καλά

αεριζόμενο χώρο.

► Αν παρουσιάσετε αδιαθεσία, πονοκέφαλο,

προβλήματα όρασης, προβλήματα ακοής ή ναυτία: Τερματίστε την εργασία και απευ‐ θυνθείτε σε γιατρό.

■

Όταν ο χρήστης φορά προστασία ακοής και ο κινητήρας είναι σε λειτουργία, ο χρήστης ενδέ‐ χεται να αντιλαμβάνεται και να αξιολογεί τους θορύβους σε περιορισμένο βαθμό. ►

Εργάζεστε ήρεμα και προσεκτικά.

■ Ο χρήστης μπορεί να κοπεί από τα περιστρε‐ φόμενα πρόσθετα μαχαίρια. Ο χρήστης μπορεί να τραυματιστεί σοβαρά.

► Μην αγγίζετε τα πρόσθετα μαχαίρια.

■ Σε περίπτωση που τα πρόσθετα μαχαίρια έχουν μπλοκαριστεί από κάποιο αντικείμενο και πατήσετε το γκάζι, η σκαπτική φρέζα μπο‐ ρεί να υποστεί ζημιά. ►

Σβήστε τον κινητήρα. Μετά απομακρύνετε το αντικείμενο.

■ Εάν η σκαπτική φρέζα παρουσιάζει ασυνήθι‐ στη συμπεριφορά κατά τη διάρκεια εργασίας, ενδέχεται να βρίσκεται σε μη ασφαλή κατά‐ σταση. Μπορεί να προκληθούν σοβαροί τραυ‐ ματισμοί και υλικές ζημιές. ►

Τερματίστε την εργασία και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.

■ Κατά τη διάρκεια εργασίας μπορεί να παρατη‐ ρηθούν κραδασμοί από τη σκαπτική φρέζα. ► Φοράτε γάντια. ► Κάντε διαλείμματα. ► Εάν παρουσιαστούν διαταραχές του κυκλο‐

φορικού συστήματος: Απευθυνθείτε σε για‐ τρό.

■

Εάν απελευθερωθεί ο μοχλός συμπλέκτη, τα πρόσθετα μαχαίρια συνεχίζουν να περιστρέφο‐ νται για λίγη ώρα. Μπορεί να προκληθούν σοβαροί τραυματισμοί. ►

Περιμένετε μέχρι να σταματήσουν να περι‐ στρέφονται τα πρόσθετα μαχαίρια.

ΚΙΝΔΥΝΟΣ

■ Εάν υπάρχουν ηλεκτροφόρα καλώδια στην περιοχή εργασίας, τα πρόσθετα μαχαίρια μπο‐ ρεί να έρθουν σε επαφή με αυτά και να προκα‐ λέσει ζημιές. Ο χρήστης μπορεί να τραυματι‐ στεί σοβαρά ή θανάσιμα. ►

Μην εργάζεστε σε περιβάλλον με ηλεκτρο‐ φόρα καλώδια.

4.9 Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Κατά την εργασία, το περίβλημα κιβωτίου μετά‐ δοσης μπορεί να είναι θερμό. Ο χρήστης μπο‐ ρεί να υποστεί εγκαύματα. ►

Μην αγγίζετε το θερμό περίβλημα κιβωτίου μετάδοσης.

■ Κατά τη μεταφορά, η σκαπτική φρέζα μπορεί να ανατραπεί ή να μετακινηθεί. Μπορεί να προκληθούν τραυματισμοί και υλικές ζημιές. ►

Σβήστε τον κινητήρα.

► Αφαιρέστε το κάλυμμα του μπουζί.

► Ασφαλίστε τη σκαπτική φρέζα με ιμάντες

πρόσδεσης, λουριά ή δίχτυ, έτσι ώστε να μην μπορεί να ανατραπεί και να μετακινηθεί.

■

Αφού ο κινητήρας τεθεί σε λειτουργία, ο σιγα‐ στήρας εξάτμισης και ο κινητήρας μπορεί να είναι θερμοί. Ο χρήστης μπορεί να υποστεί εγκαύματα. ►

Γείρετε και ωθήστε τη σκαπτική φρέζα στην κατεύθυνση του χρήστη.

■ Η σκαπτική φρέζα είναι βαριά. Εάν ο χρήστης επιχειρήσει να μεταφέρει μόνος του τη σκα‐ πτική φρέζα, ενδέχεται να τραυματιστεί. ►

Φοράτε γάντια.

► Η σκαπτική φρέζα πρέπει να μεταφέρεται με

τη βοήθεια δεύτερου ατόμου.

82 0478-404-9707-B

Page 83

5 Προετοιμασία σκαπτικής φρέζας για χρήση ελληνικά

4.10 Φύλαξη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■

Τα παιδιά δεν μπορούν να αντιληφθούν και να αξιολογήσουν τους κινδύνους που ενέχει η σκαπτική φρέζα. Τα παιδιά μπορεί να τραυμα‐ τιστούν σοβαρά. ►

Σβήστε τον κινητήρα.

► Φυλάσσετε τη σκαπτική φρέζα μακριά από

παιδιά.

■ Οι ηλεκτρικές επαφές της σκαπτικής φρέζας και τα μεταλλικά μέρη μπορεί να οξειδωθούν από την υγρασία. Η σκαπτική φρέζα μπορεί να υποστεί ζημιές. ►

Φυλάσσετε τη σκαπτική φρέζα σε καθαρό και στεγνό μέρος.

4.11 Καθαρισμός, συντήρηση και

επισκευή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Αν κατά τη διάρκεια του καθαρισμού, της συν‐ τήρησης ή της επισκευής τεθεί σε λειτουργία ο κινητήρας, τα πρόσθετα μαχαίρια μπορεί να τεθούν ακούσια σε κίνηση. Μπορεί να προκλη‐ θούν σοβαροί τραυματισμοί και υλικές ζημιές. ►

Σβήστε τον κινητήρα.

► Αφαιρέστε το κάλυμμα του μπουζί.

■ Αφού ο κινητήρας τεθεί σε λειτουργία, ο σιγα‐ στήρας εξάτμισης και ο κινητήρας μπορεί να είναι θερμοί. Μπορεί να προκληθούν εγκαύ‐ ματα. ►

Περιμένετε, μέχρι να κρυώσουν ο σιγαστή‐ ρας εξάτμισης και ο κινητήρας.

Μην αγγίζετε το θερμό περίβλημα κιβωτίου μετάδοσης.

■ Τα ισχυρά καθαριστικά και ο καθαρισμός με δέσμη νερού ή με αιχμηρά αντικείμενα μπορεί να προκαλέσουν ζημιές στη σκαπτική φρέζα ή στα πρόσθετα μαχαίρια. Εάν η σκαπτική φρέζα ή τα πρόσθετα μαχαίρια δεν καθαριστούν σωστά, μπορεί ορισμένα εξαρτήματα να μην λειτουργούν πλέον σωστά και να τεθούν εκτός λειτουργίας και οι διατάξεις ασφαλείας. Μπορεί να προκληθούν σοβαροί τραυματισμοί. ► Καθαρίστε τη σκαπτική φρέζα και τα πρό‐

σθετα μαχαίρια με τον τρόπο που περιγρά‐ φεται στις παρούσες οδηγίες χρήσης.

■

Εάν η σκαπτική φρέζα ή τα πρόσθετα μαχαίρια δεν συντηρηθούν ή επισκευαστούν με τον

0478-404-9707-B 83

τρόπο που περιγράφεται στις παρούσες οδη‐ γίες χρήσης, μπορεί ορισμένα εξαρτήματα να μην λειτουργούν πλέον σωστά και να τεθούν εκτός λειτουργίας και οι διατάξεις ασφαλείας. Μπορεί να προκληθούν σοβαροί ή θανάσιμοι τραυματισμοί. ►

Συντηρείτε ή επισκευάζετε τη σκαπτική φρέζα και τα πρόσθετα μαχαίρια με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.

■

Κατά τη διάρκεια του καθαρισμού των πρόσθε‐ των μαχαιριών, ο χρήστης μπορεί να κοπεί από τις αιχμηρές ακμές κοπής. Ο χρήστης μπορεί να τραυματιστεί. ►

Φοράτε γάντια εργασίας από ανθεκτικό υλικό.

5 Προετοιμασία σκαπτικής

φρέζας για χρήση

5.1 Προετοιμασία σκαπτικής φρέ‐ ζας για χρήση

Πριν από κάθε έναρξη εργασίας θα πρέπει να εκτελεστούν τα παρακάτω βήματα: ► Βεβαιωθείτε ότι τα παρακάτω εξαρτήματα βρί‐

σκονται σε ασφαλή κατάσταση:

–

Σκαπτική φρέζα, 4.6.1.

–

Πρόσθετα μαχαίρια, 4.6.2.

►

Καθαρισμός σκαπτικής φρέζας, 15.1.

►

Τοποθέτηση πρόσθετων μαχαιριών, 6.1.1.

►

Τοποθέτηση υνιού, 6.2.

►

Τοποθέτηση πλαισίου, 6.3.

►

Τοποθέτηση τιμονιού, 6.4.

►

Τοποθέτηση λαβής μεταφοράς, 6.5

► Τοποθέτηση προστατευτικού και καλυμμάτων,

6.6.

►

Τοποθέτηση μοχλού ταχυτήτων, 6.7.

►

Πλήρωση λιπαντικού κιβωτίου μετάδοσης,

6.8.

► Έλεγχος στάθμης λιπαντικού κιβωτίου μετάδο‐

σης, 16.3.

►

Πλήρωση λιπαντικού κινητήρα, 6.9.

► Πλήρωση φίλτρου αέρα τύπου λουτρού

ελαίου, 6.10.

► Ανεφοδιασμός σκαπτικής φρέζας με καύσιμο,

7.1.

►

Ρύθμιση τιμονιού για τον χρήστη, 8.

►

Έλεγχος στοιχείων χειρισμού, 10.1.

► Εάν δεν είναι δυνατή η εκτέλεση των βημάτων:

Μην χρησιμοποιείτε τη σκαπτική φρέζα και επι‐ κοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL.

Page 84

ελληνικά 6 Συναρμολόγηση σκαπτικής φρέζας

6 Συναρμολόγηση σκαπτικής

φρέζας

6.1 Τοποθέτηση και αφαίρεση πρό‐ σθετων μαχαιριών

6.1.1 Τοποθέτηση πρόσθετων μαχαιριών

► Ωθήστε τα πρόσθετα μαχαίρια (1) στον άξονα

εξόδου (2) με τέτοιον τρόπο, ώστε να συμπί‐ πτουν οι οπές.

► Πιέστε τις περόνες (3) μέσα από τις οπές στον

άξονα εξόδου (2) και κλείστε το άγκιστρο ασφάλισης. Τα πρόσθετα μαχαίρια (1) ασφαλίζονται.

6.1.2 Αφαίρεση πρόσθετων μαχαιριών

► Σβήστε τον κινητήρα. ► Τραβήξτε τις περόνες. ► Αφαιρέστε τα πρόσθετα μαχαίρια. ► Πιέστε τις περόνες μέσα από τις οπές στον

άξονα εξόδου. Οι περόνες φυλάσσονται.

6.2 Τοποθέτηση υνιού

► Βιδώστε τα παξιμάδια (1) στις βίδες (2) και

βιδώστε τα στις οπές στον προσαρμογέα (3).

► Τοποθετήστε το υνί (4) από κάτω στον προ‐

σαρμογέα (3) έτσι, ώστε οι οπές στον προσαρ‐ μογέα (3) να συμπίπτουν με τη χαμηλότερη οπή στο υνί (4).

► Τοποθετήστε τον πείρο (5).

► Πιέστε την περόνη (6) μέσα από την οπή στον

πείρο (5).

► Τοποθετήστε τον προσαρμογέα με τοποθετη‐

μένο το υνί (7) στη υποδοχή (8) της σκαπτικής

φρέζας. ► Τοποθετήστε τον πείρο (9). ► Πιέστε την περόνη (10) μέσα από την οπή

στον πείρο (9).

Το υνί έχει στερεωθεί.

6.3 Τοποθέτηση πλαισίου

► Ωθήστε τον μηχανισμό κίνησης (1) στο πλαί‐

σιο (2) με τέτοιον τρόπο, ώστε να συμπίπτουν

οι οπές. ► Τοποθετήστε τη βίδα (3) στην πίσω οπή. ► Τοποθετήστε τη ροδέλα (4) επάνω στη

βίδα (3). ► Ξεβιδώστε το παξιμάδι (5) και σφίξτε το καλά. ► Τοποθετήστε τον πείρο (6) στην μπροστινή

οπή. ► Πιέστε την περόνη (7) μέσα από την οπή στον

πείρο (6).

Ο πείρος (6) στερεώνεται και το πλαίσιο (1)

είναι σε θέση εργασίας. Το πλαίσιο δεν χρειάζεται να αφαιρεθεί ξανά.

84 0478-404-9707-B

Page 85

6 Συναρμολόγηση σκαπτικής φρέζας ελληνικά

6.4 Τοποθέτηση τιμονιού

► Τοποθετήστε το κάτω τμήμα τιμονιού (1) στην

υποδοχή (2) και ρυθμίστε το ρύγχος ασφάλι‐ σης (3) στη μεσαία θέση (4).

► Σφίξτε τα παξιμάδια (12) με 20-25 Nm.

Το επάνω τμήμα τιμονιού (8) έχει στερεωθεί. Το τιμόνι δεν χρειάζεται να αφαιρεθεί ξανά.

► Στερεώστε τις ντίζες με νέους σφιγκτήρες

καλωδίου (13) σε ίσα διαστήματα στο τιμόνι.

► Βιδώστε τη βίδα (5).

Το κάτω τμήμα τιμονιού (1) έχει στερεωθεί.

► Ωθήστε το προστατευτικό κατά της σκόνης (6)

προς τα κάτω τόσο, μέχρι να καλυφθεί το ρύγ‐ χος ασφάλισης.

► Πιέστε τον μοχλό (7) προς τα κάτω και κρατή‐

στε τον σε αυτή τη θέση.

► Περάστε το επάνω τμήμα τιμονιού (8) μαζί με

τις βίδες (9) από κάτω μέσα από το κάτω τμήμα τιμονιού (1).

► Ελευθερώστε τον μοχλό (7) και ασφαλίστε το

επάνω τμήμα τιμονιού (8) στη μεσαία θέση ασφάλισης (10).

► Τοποθετήστε το επάνω τμήμα τιμονιού (8) με

τις ροδέλες (11) και τα παξιμάδια (12).

0478-404-9707-B 85

► Στερεώστε τις ντίζες και τα καλώδια (14) κάμ‐

πτοντας το στήριγμα καλωδίων (15) στη σκα‐

πτική φρέζα.

► Στερεώστε τις ντίζες και τα καλώδια (16) κάμ‐

πτοντας το στήριγμα καλωδίων (17) στη σκα‐

πτική φρέζα.

Page 86

ελληνικά 6 Συναρμολόγηση σκαπτικής φρέζας

6.5 Τοποθέτηση λαβής μεταφοράς

► Τοποθετήστε τη βίδα (5) με το στήριγμα (6) με

► Κρατήστε τη λαβή μεταφοράς (1) στην κον‐

σόλα (2) με τέτοιον τρόπο, ώστε να συμπί‐ πτουν οι οπές.

► Περάστε τους δακτυλίους (3) και τις ροδέ‐

λες (4) στις βίδες (5).

► Τοποθετήστε τις βίδες (5) μαζί με τους δακτυ‐

λίους (3) και τις ροδέλες (4).

► Σφίξτε τις βίδες (5) με 22-28 Nm.

Η λαβή μεταφοράς (1) είναι στερεωμένη.

τέτοιον τρόπο, ώστε να συμπίπτουν οι οπές. ► Τοποθετήστε τη ροδέλα (3) επάνω στη

βίδα (5). ► Ξεβιδώστε το παξιμάδι (4) και σφίξτε το καλά.

6.6 Τοποθέτηση προστατευτικού και καλυμμάτων

6.6.1 Τοποθέτηση προστασίας

► Τοποθετήστε τις βίδες (7) μαζί με την προστα‐

τευτική ποδιά (8).

► Τοποθετήστε τις ροδέλες (3) επάνω στις

► Τοποθετήστε τη βίδα (1) με τα στηρίγματα (2)

με τέτοιον τρόπο, ώστε να συμπίπτουν οι οπές.

► Τοποθετήστε τη ροδέλα (3) επάνω στη

βίδα (1).

► Ξεβιδώστε το παξιμάδι (4) και σφίξτε το καλά.

86 0478-404-9707-B

βίδες (7).

► Ξεβιδώστε τα παξιμάδια (4) και σφίξτε τα καλά.

6.6.2 Τοποθέτηση καλυμμάτων

► Αγκιστρώστε το κάλυμμα (1) στη βάση (2).

Page 87

6 Συναρμολόγηση σκαπτικής φρέζας ελληνικά

6.7 Τοποθέτηση μοχλού ταχυτήτων

► Πιέστε τη βάση (2) προς τα μέσα τόσο, μέχρι

να μπορεί να τοποθετηθεί το κάλυμμα (1).

► Ωθήστε τον μοχλό ταχυτήτων (3) στην υπο‐

δοχή με τέτοιον τρόπο, ώστε να συμπίπτουν οι

οπές. ► Τοποθετήστε τη βίδα (2). ► Ξεβιδώστε το παξιμάδι (1) και σφίξτε το καλά.

6.8 Πλήρωση λιπαντικού κιβωτίου

μετάδοσης

Το λιπαντικό κιβωτίου μετάδοσης λιπαίνει και ψύχει το κιβώτιο μετάδοσης της σκαπτικής φρέ‐ ζας.

► Γυρίστε το κάλυμμα (1) προς τα κάτω μέχρι να

ασφαλίσει.

► Τοποθετήστε το κάλυμμα (3) στο τιμόνι (4). ► Βιδώστε τις βίδες (5).

ΣΗΜΕΙΩΣΗ

■ Κατά την παράδοση, το μηχάνημα δεν είναι

πληρωμένο με λιπαντικό κιβωτίου μετάδοσης.

Αν ο κινητήρας εκκινηθεί χωρίς λιπαντικό κινη‐

τήρα ή με πολύ λίγο λιπαντικό κιβωτίου μετά‐

δοσης, η σκαπτική φρέζα μπορεί να υποστεί

ζημιά.

►

Ελέγχετε τη στάθμη του λιπαντικού κιβωτίου μετάδοσης πριν από κάθε θέση σε λειτουρ‐ γία και, αν χρειάζεται, συμπληρώστε λιπα‐ ντικό κιβωτίου μετάδοσης.

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Καθαρίστε την περιοχή γύρω από την τάπα

του λιπαντικού κιβωτίου μετάδοσης με ένα

υγρό πανί.

0478-404-9707-B 87

Page 88

ελληνικά 7 Ανεφοδιασμός σκαπτικής φρέζας με καύσιμο

► Στρέψτε αριστερόστροφα την τάπα του λιπα‐

ντικού κιβωτίου μετάδοσης τόσο, μέχρι να μπορείτε να την αφαιρέσετε.

► Αφαιρέστε την τάπα του λιπαντικού κιβωτίου

μετάδοσης.

► Πληρώστε 1,25 l λιπαντικό κιβωτίου μετάδοσης

SAE10W30 με τέτοιον τρόπο, ώστε να μην χυθεί.

► Τοποθετήστε την τάπα του λιπαντικού κιβω‐

τίου μετάδοσης στο στόμιο πλήρωσης.

► Βιδώστε δεξιόστροφα την τάπα του λιπαντικού

κιβωτίου μετάδοσης και σφίξτε την με το χέρι. Το στόμιο πλήρωσης κλείνει.

6.9 Πλήρωση λιπαντικού κινητήρα

Το λιπαντικό κινητήρα λιπαίνει και ψύχει τον κινη‐ τήρα.

Οι προδιαγραφές του λιπαντικού κινητήρα και η ποσότητα πλήρωσης αναφέρονται στις οδηγίες χρήσης του κινητήρα.

ΣΗΜΕΙΩΣΗ

■ Κατά την παράδοση, το μηχάνημα δεν είναι πληρωμένο με λιπαντικό κινητήρα. Αν ο κινη‐ τήρας εκκινηθεί χωρίς λιπαντικό κινητήρα ή με πολύ λίγο λιπαντικό κινητήρα, η σκαπτική φρέζα μπορεί να υποστεί ζημιά. ►

Ελέγχετε τη στάθμη του λιπαντικού κινητήρα πριν από κάθε θέση σε λειτουργία και, αν χρειάζεται, συμπληρώστε λιπαντικό κινη‐ τήρα.

► Πληρώνετε λιπαντικό κινητήρα με τον τρόπο

που περιγράφεται στις οδηγίες χρήσης του κινητήρα.

6.10 Πλήρωση φίλτρου αέρα τύπου

λουτρού ελαίου

Το φίλτρο αέρα τύπου λουτρού ελαίου φιλτράρει τον αέρα που αναρροφάται από τον κινητήρα.

ΣΗΜΕΙΩΣΗ

■ Κατά την παράδοση, το φίλτρο αέρα τύπου λουτρού ελαίου δεν είναι πληρωμένο με λιπα‐ ντικό κινητήρα. Αν ο κινητήρας εκκινηθεί χωρίς λιπαντικό κινητήρα ή με πολύ λίγο λιπαντικό κινητήρα στο φίλτρο αέρα τύπου λουτρού ελαίου, η σκαπτική φρέζα μπορεί να υποστεί ζημιά. ►

Ελέγξτε τη στάθμη του λιπαντικού κινητήρα στο φίλτρο αέρα τύπου λουτρού ελαίου πριν από τη θέση σε λειτουργία και, αν χρειάζε‐ ται, συμπληρώστε λιπαντικό κινητήρα.

7 Ανεφοδιασμός σκαπτικής

φρέζας με καύσιμο

7.1 Ανεφοδιασμός σκαπτικής φρέ‐ ζας με καύσιμο

ΣΗΜΕΙΩΣΗ

■ Αν η σκαπτική φρέζα δεν ανεφοδιαστεί το

κατάλληλο καύσιμο, μπορεί να υποστεί ζημιά. ► Τηρείτε τις υποδείξεις στις οδηγίες χρήσης

του κινητήρα.

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Ανοίξτε το κάλυμμα. ► Καθαρίστε την περιοχή γύρω από την τάπα

του ρεζερβουάρ καυσίμου με ένα υγρό πανί.

► Γυρίστε αριστερόστροφα την τάπα του ρεζερ‐

βουάρ καυσίμου τόσο, μέχρι να μπορείτε να

την αφαιρέσετε. ► Αφαιρέστε την τάπα του ρεζερβουάρ καυσί‐

μου. ► Πληρώστε τόσο καύσιμο ώστε να μην χυθεί και

αφήστε περιθώριο τουλάχιστον 15 mm από το

χείλος του ρεζερβουάρ καυσίμου. ► Τοποθετήστε την τάπα του ρεζερβουάρ καυσί‐

μου στο ρεζερβουάρ καυσίμου. ► Βιδώστε δεξιόστροφα την τάπα του ρεζερ‐

βουάρ καυσίμου και σφίξτε την με το χέρι.

Το ρεζερβουάρ καυσίμου είναι κλειστό.

8 Ρύθμιση της σκαπτικής

φρέζας για τον χρήστη

8.1 Ρύθμιση ύψους τιμονιού

Το τιμόνι μπορεί να ρυθμιστεί καθ' ύψος σε 5 δια‐ φορετικές σκάλες.

88 0478-404-9707-B

Page 89

9 Ενεργοποίηση και την απενεργοποίηση σκαπτικής φρέζας ελληνικά

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια.

9 Ενεργοποίηση και την απε‐

νεργοποίηση σκαπτικής φρέζας

9.1 Ενεργοποίηση και την απενερ‐

γοποίηση κινητήρα

9.1.1 Εκκίνηση του κινητήρα ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Αφήστε την να λειτουργεί στο ρελαντί.

► Κρατήστε το τιμόνι (1) με το ένα χέρι στη χειρο‐

λαβή (2).

► Με το άλλο χέρι πιέστε τον μοχλό (3) προς τα

κάτω και κρατήστε τον. ► Φέρτε το τιμόνι (1) στην επιθυμητή θέση. ► Αφήστε τον μοχλό (3).

Το τιμόνι ασφαλίζει.

8.2 Ρύθμιση τιμονιού πλευρικά

Το τιμόνι μπορεί να ρυθμιστεί στο πλάι, σε 3 δια‐ φορετικές θέσεις. ► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια.

► Φέρτε τον κεντρικό διακόπτη (1) στη θέση I.

► Τραβήξτε αργά προς τα έξω το τη λαβή εκκίνη‐

σης (2) μέχρι να νιώσετε αντίσταση.

► Τραβήξτε προς τα έξω και αφήστε γρήγορα τη

λαβή εκκίνησης (2) μέχρι να εκκινηθεί ο κινητή‐ ρας.

► Αν ο κινητήρας δεν τίθεται σε λειτουργία: Ανα‐

τρέξτε στις οδηγίες χρήσης του κινητήρα.

9.1.2 Θέση κινητήρα εκτός λειτουργίας ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια.

► Κρατήστε το τιμόνι (1) με το ένα χέρι σε μία

από τις δύο χειρολαβές (2). ► Τραβήξτε με το άλλο χέρι προς τα επάνω τον

μοχλό (3). ► Φέρτε το τιμόνι (1) στην επιθυμητή θέση. ► Αφήστε τον μοχλό (3).

Το τιμόνι ασφαλίζει.

0478-404-9707-B 89

► Απενεργοποιήστε τη μετάδοση κίνησης.

Το σύστημα μετάδοσης έχει αποσυμπλεχθεί και ο άξονας εξόδου δεν περιστρέφεται πλέον.

Page 90

ελληνικά 9 Ενεργοποίηση και την απενεργοποίηση σκαπτικής φρέζας

► Φέρτε τον κεντρικό διακόπτη (1) στη θέση 0.

Ο κινητήρας απενεργοποιείται.

9.2 Ρύθμιση σχέσης ταχύτητας

Μπορούν να ρυθμιστούν 4 σχέσεις ταχύτητας.

0 = Ρελαντί

–

Το ρελαντί προορίζεται για την εκκίνηση του

–

κινητήρα ή για να παραμένει ενεργή η σκα‐ πτική φρέζα με τον κινητήρα σε λειτουργία.

1= Σχέση κίνησης προς τα εμπρός με αργή

–

ταχύτητα

Η αργή κίνηση προς τα εμπρός επιλέγεται

–

για το σκάλισμα στερεού εδάφους ή για τη δημιουργία αυλακιών.

2= Σχέση κίνησης προς τα εμπρός με γρήγορη

–

ταχύτητα

Η γρήγορη κίνηση προς τα εμπρός επιλέγε‐

–

ται για την προσθήκη εδαφοβελτιωτικών σε χαλαρό έδαφος ή για την επεξεργασία χαλα‐ ρού εδάφους.

R = Όπισθεν

–

Η όπισθεν χρησιμοποιείται για την απελευ‐

–

θέρωση των πρόσθετων μαχαιριών ή για την τοποθέτηση της σκαπτικής φρέζας.

► Ρυθμίστε τις στροφές μέσω του μοχλού γκα‐

ζιού (1).

9.4 Ενεργοποίηση και απενεργο‐ ποίηση μετάδοσης κίνησης

9.4.1 Ενεργοποίηση μετάδοσης κίνησης

Με τον μοχλό συμπλέκτη - μετάδοσης κίνησης πραγματοποιείται η σύμπλεξη και η αποσύμ‐ πλεξη του άξονα εξόδου, όταν λειτουργεί ο κινη‐ τήρας.

Με τον μοχλό συμπλέκτη - μετάδοσης κίνησης, η σκαπτική φρέζα αρχίζει να κινείται η σκαπτική φρέζα με τοποθετημένα τα πρόσθετα μαχαίρια και επιλεγμένη την ταχύτητα 1, 2 ή R. ► Εκκινήστε τον κινητήρα.

► Πατήστε την ασφάλιση (1) μέχρι τέρμα και κρα‐

τήστε την πατημένη.

► Πιέστε τον μοχλό συμπλέκτη - μετάδοσης κίνη‐

σης (2) σταδιακά και μέχρι τέρμα και κρατήστε τον σε αυτή τη θέση.

► Αφήστε την ασφάλιση (1).

Το σύστημα μετάδοσης έχει συμπλεχθεί και ο άξονας εξόδου περιστρέφεται.

► Φέρτε τον μοχλό ταχυτήτων (1) στην επιθυ‐

μητή θέση.

9.3 Ρύθμιση στροφών

Με το μοχλό γκαζιού μπορούν να ρυθμιστούν οι στροφές του κινητήρα. ► Εκκινήστε τον κινητήρα.

90 0478-404-9707-B

Page 91

10 Έλεγχος σκαπτικής φρέζας ελληνικά

9.4.2 Απενεργοποίηση μετάδοσης κίνησης

► Απελευθερώστε τον μοχλό συμπλέκτη - μετά‐

δοσης κίνησης (1). Το σύστημα μετάδοσης έχει αποσυμπλεχθεί και ο άξονας εξόδου δεν περιστρέφεται.

10 Έλεγχος σκαπτικής φρέζας

10.1 Έλεγχος στοιχείων χειρισμού

Ασφάλιση ► Σβήστε τον κινητήρα. ► Προσπαθήστε να πιέσετε τον μοχλό συμπλέ‐

κτη - μετάδοσης κίνησης, χωρίς να πιέσετε την ασφάλιση.

► Αν μπορεί να πατηθεί ο μοχλός συμπλέκτη -

μετάδοσης κίνησης: Μην χρησιμοποιείτε τη σκαπτική φρέζα και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL. Η ασφάλιση είναι ελαττωματική.

► Πιέστε την ασφάλιση και κρατήστε την πιε‐

σμένη.

► Πιέστε τον μοχλό συμπλέκτη - μετάδοσης κίνη‐

σης.

► Αφήστε τον μοχλό συμπλέκτη - μετάδοσης

κίνησης και την ασφάλιση.

► Αν ο μοχλός συμπλέκτη - μετάδοσης κίνησης ή

η ασφάλιση λειτουργούν με δυσκολία ή δεν επιστρέφουν στην αρχική θέση: Μην χρησιμο‐ ποιείτε τη σκαπτική φρέζα και επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της STIHL. Ο μοχλός συμπλέκτη - μετάδοσης κίνησης και η ασφάλιση είναι ελαττωματικά.

Μοχλός συμπλέκτη - μετάδοσης κίνησης ► Εκκινήστε τον κινητήρα. ► Ρυθμίστε τη σχέση ταχύτητας 1, 2 ή R. ► Ενεργοποιήστε τη μετάδοση κίνησης.

Το σύστημα μετάδοσης έχει συμπλεχθεί και ο άξονας εξόδου περιστρέφεται.

► Εάν η μετάδοση κίνησης δεν ενεργοποιείται:

► Μην χρησιμοποιείτε τη σκαπτική φρέζα και

επικοινωνήστε με έναν εμπορικό αντιπρό‐ σωπο της STIHL. Ο μοχλός συμπλέκτη - μετάδοσης κίνησης είναι ελαττωματικός.

Κεντρικός διακόπτης ► Εκκινήστε τον κινητήρα. ► Φέρτε τον κεντρικό διακόπτη στη θέση 0.

Ο κινητήρας απενεργοποιείται.

► Αν ο κινητήρας δεν σβήνει:

► Μην χρησιμοποιείτε τη σκαπτική φρέζα και

επικοινωνήστε με έναν εμπορικό αντιπρό‐ σωπο της STIHL. Ο κεντρικός διακόπτης είναι ελαττωματικός.

Μοχλός γκαζιού ► Εκκινήστε τον κινητήρα. ► Μετακινήστε τον μοχλό γκαζιού.

Οι στροφές κινητήρα μεταβάλλονται.

► Εάν οι στροφές κινητήρα δεν μεταβάλλονται:

► Μην χρησιμοποιείτε τη σκαπτική φρέζα και

επικοινωνήστε με έναν εμπορικό αντιπρό‐ σωπο της STIHL. Ο μοχλός γκαζιού είναι ελαττωματικός.

Μοχλός ταχυτήτων ► Επιλέξτε τις ταχύτητες 0, 1, 2 και R. ► Όταν δεν είναι δυνατή η επιλογή μιας ταχύτη‐

τας: ► Μην χρησιμοποιείτε τη σκαπτική φρέζα και

επικοινωνήστε με έναν εμπορικό αντιπρό‐ σωπο της STIHL. Ο μοχλός ταχυτήτων είναι ελαττωματικός.

11 Εργασία με τη σκαπτική

φρέζα

11.1 Τοποθέτηση πλαισίου σε θέση εργασίας

► Τραβήξτε την περόνη (1) και αφαιρέστε τον

πείρο (2).

0478-404-9707-B 91

Page 92

ελληνικά 11 Εργασία με τη σκαπτική φρέζα

► Οδηγήστε τη σκαπτική φρέζα προς τα εμπρός

και με το υνί ρυθμίστε την ταχύτητα και το

βάθος εργασίας. ► Ωθήστε το μηχάνημα αργά προς τα εμπρός. ► Αν τα πρόσθετα μαχαίρια μπλοκάρουν:

► Επιλέξτε την ταχύτητα R.

► Οδηγήστε τη σκαπτική φρέζα αργά προς τα

πίσω, μέχρι να ελευθερωθούν τα πρόσθετα

μαχαίρια. ► Ρυθμίστε τη σχέση ταχύτητας. ► Ωθήστε το μηχάνημα αργά προς τα εμπρός.

► Αναδιπλώστε το πλαίσιο (3) τόσο, ώστε να

συμπίπτουν οι οπές (4). ► Τοποθετήστε τον πείρο (2) στις οπές (4). ► Πιέστε την περόνη (1) μέσα από την οπή στον

πείρο (2).

Ο πείρος (2) ασφαλίζεται και το πλαίσιο (3)

είναι σε θέση εργασίας.

11.4 Επεξεργασία χαλαρών εδαφών

► Φέρτε το πλαίσιο σε θέση εργασίας. ► Εκκινήστε τον κινητήρα.

11.2 Κράτημα και οδήγηση σκαπτι‐

κής φρέζας

► Οδηγήστε τη σκαπτική φρέζα προς τα εμπρός

και με το υνί ρυθμίστε την ταχύτητα και το βάθος εργασίας.

► Ωθήστε το μηχάνημα αργά προς τα εμπρός.

► Κρατήστε τη σκαπτική φρέζα και με τα δύο

χέρια από τις χειρολαβές (1) έτσι, ώστε οι αντί‐

χειρες να περικλείουν τις χειρολαβές.

11.5 Δημιουργία αυλακιών

► Φέρτε το πλαίσιο σε θέση εργασίας. ► Εκκινήστε τον κινητήρα.

11.3 Σκάλισμα στερεού εδάφους ή

προσθήκη εδαφοβελτιωτικών σε χαλαρό έδαφος

► Φέρτε το πλαίσιο σε θέση εργασίας. ► Εκκινήστε τον κινητήρα.

► Οδηγήστε τη σκαπτική φρέζα προς τα εμπρός

και με το υνί ρυθμίστε την ταχύτητα και το βάθος εργασίας.

► Ωθήστε το μηχάνημα αργά προς τα εμπρός.

92 0478-404-9707-B

Page 93

12 Μετά την εργασία ελληνικά

12 Μετά την εργασία

12.1 Μετά την εργασία

► Σβήστε τον κινητήρα. ► Αφήστε τη σκαπτική φρέζα να κρυώσει. ► Εάν η σκαπτική φρέζα είναι υγρή: Αφήστε τη

σκαπτική φρέζα να στεγνώσει. ► Καθαρίστε τη σκαπτική φρέζα. ► Καθαρίστε τα πρόσθετα μαχαίρια.

13 Μεταφορά

13.1 Μεταφορά σκαπτικής φρέζας

► Σβήστε τον κινητήρα.

► Τραβήξτε την περόνη (1) και αφαιρέστε τον

πείρο (2).

► Εάν η σκαπτική φρέζα μεταφερθεί ανασηκω‐

μένη: ► Ένα άτομο θα πρέπει να κρατά τη σκαπτική

φρέζα και με τα δύο χέρια από τη λαβή μετα‐ φοράς μπροστά και ένα άλλο άτομο θα πρέ‐ πει να κρατά τις χειρολαβές και με τα δύο χέρια.

► Ανασηκώστε και μεταφέρετε τη σκαπτική

φρέζα με τη βοήθεια δεύτερου ατόμου.

► Φοράτε γάντια εργασίας από ανθεκτικό

υλικό.

► Εάν η σκαπτική φρέζα μεταφερθεί με όχημα:

► Ασφαλίστε τη σκαπτική φρέζα με τέτοιον

τρόπο, ώστε να μην μπορεί να ανατραπεί και να μετακινηθεί.

14 Φύλαξη

14.1 Φύλαξη σκαπτικής φρέζας

► Σβήστε τον κινητήρα. ► Αφήστε τη σκαπτική φρέζα να κρυώσει. ► Φέρτε το πλαίσιο στη θέση μεταφοράς. ► Στερεώστε το υνί στην πέμπτη οπή.

► Διπλώστε το πλαίσιο (3) προς τα κάτω τόσο,

ώστε να συμπίπτουν οι οπές (4). ► Τοποθετήστε τον πείρο (2) στις οπές (4). ► Πιέστε την περόνη (1) μέσα από την οπή στον

πείρο (2).

Ο πείρος (2) ασφαλίζεται και το πλαίσιο (3)

είναι σε θέση μεταφοράς. ► Εάν η σκαπτική φρέζα με το πλαίσιο μεταφερ‐

θεί με όχημα:

► Φέρτε το πλαίσιο στη θέση μεταφοράς.

► Κρατήστε τη σκαπτική φρέζα και από τις δύο

χειρολαβές και ανασηκώστε την τόσο, ώστε να σταθεί στο πλαίσιο.

► Ωθείτε ή έλκετε τη σκαπτική φρέζα αργά.

0478-404-9707-B 93

► Αναδιπλώστε το επάνω τμήμα τιμονιού.

Page 94

ελληνικά 15 Καθάρισμα

► Φυλάξτε τη σκαπτική φρέζα με τέτοιον τρόπο,

ώστε να πληρούνται οι εξής προϋποθέσεις:

Η σκαπτική φρέζα να στέκεται σε επίπεδη

–

επιφάνεια πάνω στο πλαίσιο, τα πρόσθετα μαχαίρια και το υνί. Η σκαπτική φρέζα δεν μπορεί να ανατραπεί

–

ή να μετακινηθεί. Η σκαπτική φρέζα να βρίσκεται μακριά από

–

παιδιά. Η σκαπτική φρέζα να είναι καθαρή και στε‐

–

γνή.

► Εάν η σκαπτική φρέζα αποθηκευτεί για πάνω

από 3 μήνες:

► Αφαιρέστε τα πρόσθετα μαχαίρια.

► Ανοίξτε την τάπα του ρεζερβουάρ καυσίμου.

► Αδειάστε το ρεζερβουάρ καυσίμου.

► Σφραγίστε το ρεζερβουάρ καυσίμου.

► Ζητήστε από έναν εμπορικό αντιπρόσωπο

της STIHL να καθαρίσει το ρεζερβουάρ καυ‐ σίμου.

► Εκκινήστε τον κινητήρα και αφήστε τον να

λειτουργήσει στο ρελαντί, μέχρι να σβήσει.

15 Καθάρισμα

15.1 Καθαρισμός σκαπτικής φρέζας

► Σβήστε τον κινητήρα. ► Αφήστε τη σκαπτική φρέζα να κρυώσει. ► Καθαρίστε τη σκαπτική φρέζα με μία μαλακή

βούρτσα ή διαλυτικό ρητινών STIHL. ► Καθαρίστε τις εγκοπές αερισμού με ένα πινέλο. ► Ψεκάστε τον άξονα εξόδου με STIHL

Multispray.

15.2 Καθαρισμός πρόσθετων μαχαι‐

ριών

► Σβήστε τον κινητήρα. ► Αφήστε τη σκαπτική φρέζα να κρυώσει. ► Φέρτε το πλαίσιο σε θέση εργασίας. ► Φέρτε το τιμόνι στη χαμηλότερη θέση.

► Ακουμπήστε τη σκαπτική φρέζα στο τιμόνι

προς τα πίσω και αφήστε την σε αυτή τη θέση για τη διάρκεια του καθαρισμού.

16 Συντήρηση

16.1 Χρονικά διαστήματα συντήρη‐ σης

Τα χρονικά διαστήματα συντήρησης εξαρτώνται από τις συνθήκες περιβάλλοντος και τις συνθή‐ κες εργασίας. Η STIHL προτείνει τα εξής χρονικά διαστήματα συντήρησης:

Κινητήρας και φίλτρο αέρα τύπου λουτρού ελαίου ► Συντηρείτε τον κινητήρα και το φίλτρο αέρα

τύπου λουτρού ελαίου με τον τρόπο που περι‐ γράφεται στις οδηγίες χρήσης του κινητήρα.

Πριν από κάθε χρήση: ► Ελέγξτε τη στάθμη του λιπαντικού κιβωτίου

μετάδοσης.

Μετά τον πρώτο μήνα ή μετά από 20 ώρες λει‐ τουργίας: ► Αλλάξτε το λιπαντικό κιβωτίου μετάδοσης.

Κάθε 6 μήνες ή μετά από 100 ώρες λειτουργίας: ► Αλλάξτε το λιπαντικό κιβωτίου μετάδοσης.

16.2 Λίπανση κιβωτίου μετάδοσης

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Φέρτε το πλαίσιο στη θέση μεταφοράς. ► Στερεώστε το υνί στην πέμπτη οπή.

► Τραβήξτε την περόνη (1) και αφαιρέστε τον

πείρο (2).

► Αφαιρέστε το υνί με τον προσαρμογέα (3).

94 0478-404-9707-B

Page 95

17 Επισκευή ελληνικά

► Ξεβιδώστε αριστερόστροφα την τάπα του

λιπαντικού κιβωτίου μετάδοσης τόσο, μέχρι να μπορείτε να την αφαιρέσετε.

► Αφαιρέστε την τάπα του λιπαντικού κιβωτίου

μετάδοσης. ► Πληρώστε λιπαντικό κιβωτίου μετάδοσης. ► Τοποθετήστε την τάπα του λιπαντικού κιβω‐

τίου μετάδοσης στο στόμιο πλήρωσης. ► Βιδώστε δεξιόστροφα την τάπα του λιπαντικού

κιβωτίου μετάδοσης και σφίξτε την με το χέρι.

Το στόμιο πλήρωσης κλείνει.

► Βιδώστε δεξιόστροφα την τάπα του λιπαντικού

κιβωτίου μετάδοσης και σφίξτε την με το χέρι. Το στόμιο πλήρωσης κλείνει.

16.4 Αλλαγή λαδιού κιβωτίου μετά‐ δοσης

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Φέρτε το πλαίσιο στη θέση μεταφοράς. ► Στερεώστε το υνί στην πέμπτη οπή.

16.3 Έλεγχος στάθμης λιπαντικού κιβωτίου μετάδοσης

► Σβήστε τον κινητήρα. ► Τοποθετήστε τη σκαπτική φρέζα σε μια επί‐

πεδη επιφάνεια. ► Φέρτε το πλαίσιο στη θέση μεταφοράς. ► Στερεώστε το υνί στην πέμπτη οπή.

► Ξεβιδώστε τη βίδα ασφάλισης (1). ► Αδειάστε το λιπαντικό κιβωτίου μετάδοσης σε

κατάλληλο δοχείο. ► Βιδώστε και σφίξτε τη βίδα ασφάλισης (1). ► Πληρώστε λιπαντικό κιβωτίου μετάδοσης.

► Ξεβιδώστε αριστερόστροφα την τάπα του

λιπαντικού κιβωτίου μετάδοσης τόσο, μέχρι να μπορείτε να την αφαιρέσετε.

► Αφαιρέστε την τάπα του λιπαντικού κιβωτίου

μετάδοσης.

► Αν δεν φαίνεται λιπαντικό κιβωτίου μετάδοσης

στο στόμιο πλήρωσης (1): ► Λιπάνετε το κιβώτιο μετάδοσης.

► Αν φαίνεται λιπαντικό κιβωτίου μετάδοσης στο

στόμιο πλήρωσης (1): ► Στο κιβώτιο μετάδοσης υπάρχει επαρκές

λιπαντικό κιβωτίου μετάδοσης.

► Τοποθετήστε την τάπα του λιπαντικού κιβω‐

τίου μετάδοσης στο στόμιο πλήρωσης.

17 Επισκευή

17.1 Επισκευή σκαπτικής φρέζας και

πρόσθετων μαχαιριών

Ο χρήστης δεν μπορεί να επισκευάσει μόνος του τη σκαπτική φρέζα και τα πρόσθετα μαχαίρια. ► Εάν η σκαπτική φρέζα ή τα πρόσθετα μαχαίρια

παρουσιάζουν ζημιά: Μην χρησιμοποιείτε τη

σκαπτική φρέζα ή τα πρόσθετα μαχαίρια και

επικοινωνήστε με έναν εμπορικό αντιπρόσωπο

STIHL.

18 Αντιμετώπιση βλαβών

18.1 Αποκατάσταση βλαβών της σκαπτικής φρέζας

Βλάβη Αιτία Αντιμετώπιση Ο κινητήρας δεν

μπορεί να τεθεί σε λειτουργία.

0478-404-9707-B 95

Δεν υπάρχει επαρκές καύσιμο στο ρεζερβουάρ καυσίμου.

Ο κεντρικός διακόπτης είναι στη θέση 0.

► Ανεφοδιάστε τη σκαπτική φρέζα.

► Πιέστε τον κεντρικό διακόπτη.

Page 96

ελληνικά 18 Αντιμετώπιση βλαβών

Βλάβη Αιτία Αντιμετώπιση

Ο κινητήρας τίθεται σε λειτουργία δύσκολα ή η απόδοσή του είναι μειωμένη.

Ο κινητήρας θερμαίνεται υπερβολικά.

Ο κινητήρας δεν λειτουργεί ομαλά.

Κακή ποιότητα καυσίμου, λερωμένο ή παλαιό καύσιμο στο ρεζερβουάρ

Έχει αφαιρεθεί το κάλυμμα από το μπουζί ή η σύνδεση του καλωδίου στο μπουζί είναι κακή.

Το μπουζί είναι λερωμένο ή έχει υποστεί ζημιά ή το διάκενο ηλεκτροδίου είναι εσφαλμένο.

Το φίλτρο αέρα τύπου λουτρού ελαίου είναι λερωμένο.

Ο κινητήρας έχει μπουκώσει.

Το καρμπυρατέρ έχει παγώσει.

Στο ρεζερβουάρ καυσίμου και στο καρμπυρατέρ υπάρχει νερό ή το καρμπυρατέρ είναι βουλωμένο.

Το ρεζερβουάρ καυσίμου είναι λερωμένο.

Το φίλτρο αέρα τύπου λουτρού ελαίου είναι λερωμένο.

Το μπουζί είναι λερωμένο.

Έχει χρησιμοποιηθεί λάθος καύσιμο.

Τα πτερύγια ψύξης είναι λερωμένα.

Η στάθμη λιπαντικού στον κινητήρα είναι πολύ χαμηλή.

Η επιφάνεια του κινητήρα έχει καλυφθεί με χώμα.

Οι στροφές του κινητήρα είναι υψηλές.

Το φίλτρο αέρα τύπου λουτρού ελαίου είναι λερωμένο.

Έχει χρησιμοποιηθεί λάθος καύσιμο.

► Χρησιμοποιείτε πάντοτε ως καύσιμο φρέσκια,

αμόλυβδη επώνυμη βενζίνη. ► Καθαρίστε το καρμπυρατέρ. ► Καθαρίστε τον σωλήνα καυσίμου.

► Τοποθετήστε το κάλυμμα του μπουζί. ► Τοποθετήστε το κάλυμμα μπουζί και ελέγξτε το

μπουζί.

► Καθαρίστε ή αντικαταστήστε το μπουζί. ► Ρυθμίστε το διάκενο του ηλεκτροδίου.

► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα τύπου

λουτρού ελαίου.

► Ξεβιδώστε το μπουζί και στεγνώστε το, θέστε τον

κεντρικό διακόπτη στο 0 και τραβήξτε μερικές φορές

το σχοινί της μίζας αφού έχετε βγάλει το μπουζί. ► Αφήστε τη σκαπτική φρέζα να ζεσταθεί στους +10 °C.

► Αδειάστε το ρεζερβουάρ καυσίμου, καθαρίστε τις

σωληνώσεις καυσίμου και το καρμπυρατέρ.

► Καθαρίστε το ρεζερβουάρ καυσίμου.

► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα τύπου

λουτρού ελαίου.

► Καθαρίστε ή αντικαταστήστε το μπουζί.

► Ελέγξτε το καύσιμο.

► Καθαρίστε τα πτερύγια ψύξης.

► Συμπληρώστε λιπαντικό κινητήρα.

► Αφαιρέστε το χώμα από τον κινητήρα.

► Μειώστε τις στροφές κινητήρα.

► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα τύπου

λουτρού ελαίου.

► Ελέγξτε το καύσιμο.

96 0478-404-9707-B

Page 97

19 Τεχνικά χαρακτηριστικά ελληνικά

Βλάβη Αιτία Αντιμετώπιση

Δεν υπάρχει επαρκές καύσιμο στο ρεζερβουάρ καυσίμου.

Έντονοι καπνοί

Οι κραδασμοί κατά τη διάρκεια λειτουργίας είναι πολύ έντονοι.

Η απόδοση εργασίας είναι μειωμένη.

Ο θόρυβος από το κιβώτιο μετάδοσης είναι έντονος.

Ο άξονας εξόδου δεν περιστρέφεται όταν ο μοχλός συμπλέκτη έχει πατηθεί

Από το κιβώτιο μετάδοσης ή τον κινητήρα εξέρχεται λιπαντικό.

Η στάθμη λιπαντικού στον κινητήρα είναι πολύ υψηλή.

Το φίλτρο αέρα τύπου λουτρού ελαίου είναι λερωμένο

Η κλίση του εργαλείου είναι μεγαλύτερη από 15°.

Έχει χαλαρώσει η έδραση του κινητήρα.

Τα πρόσθετα μαχαίρια δεν έχουν τοποθετηθεί σωστά.

Τα πρόσθετα μαχαίρια έχουν φθαρεί.

Η ρύθμιση του υνιού είναι λανθασμένη.

Ο ιμάντας μετάδοσης είναι φθαρμένος.

Η στάθμη λιπαντικού στο κιβώτιο μετάδοσης είναι λανθασμένη.

Στο κιβώτιο μετάδοσης υπάρχουν φθαρμένα εξαρτήματα.

Η ντίζα είναι ελαττωματική.

Ο ιμάντας μετάδοσης είναι φθαρμένος.

Στο κιβώτιο μετάδοσης ή στον κινητήρα υπάρχουν φθαρμένα εξαρτήματα.

19 Τεχνικά χαρακτηριστικά

19.1 Σκαπτική φρέζα STIHL MH 600

Κυβισμός: 212 cm³

–

Ισχύς: 4,4 kW (6,0 ίπποι) στις 3600 σ.α.λ.

–

Στροφές άξονα εξόδου στην πρώτη ταχύτητα:

–

80 /λεπτό Στροφές άξονα εξόδου στη δεύτερη ταχύτητα:

–

110 /λεπτό

► Συμπληρώστε καύσιμο.

► Αδειάστε το λιπαντικό κινητήρα.

► Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα τύπου

λουτρού ελαίου.

► Φέρτε το εργαλείο σε οριζόντια θέση εργασίας.

► Σφίξτε όλες τις βίδες στερέωσης του κινητήρα.

► Τοποθετήστε σωστά τα πρόσθετα μαχαίρια.

► Αντικαταστήστε τα πρόσθετα μαχαίρια.

► Ρυθμίστε το υνί.

► Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της

STIHL. ► Ελέγξτε τη στάθμη λιπαντικού στο κιβώτιο μετάδοσης.

► Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της

STIHL.

► Ελέγξτε ή αντικαταστήστε την ντίζα.

► Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της

STIHL.

► Επικοινωνήστε με έναν εμπορικό αντιπρόσωπο της

STIHL.

Στροφές άξονα εξόδου στην όπισθεν: 60 /

–

λεπτό Βάρος: 66 kg

–

Μέγιστη χωρητικότητα ρεζερβουάρ καυσίμου:

–

3600 cm³ (3,6 l) Διάμετρος των πρόσθετων μαχαιριών: 31 cm

–

Μέγιστο πλάτος εργασίας: 79 cm

–

0478-404-9707-B 97

Page 98

ελληνικά 20 Ανταλλακτικά και παρελκόμενα

Τα γνήσια ανταλλακτικά και παρελκόμενα STIHL είναι διαθέσιμα στον πιστοποιημένο αντιπρό‐ σωπο της STIHL.

20.2 Σημαντικά ανταλλακτικά

Περόνη: 6250 716 4800

–

Ιμάντας: 6250 711 5000

–

Πρόσθετο μαχαίρι αριστερά κομπλέ:

–

6250 710 0202 Πρόσθετο μαχαίρι δεξιά κομπλέ:

–

6250 710 0203 Σετ επισκευής σκαπτικού μαχαιριού:

–

19.2 Τιμές εκπομπών ήχου και κρα‐ δασμών

Η τιμή K για τη στάθμη ηχοπίεσης ανέρχεται σε 2 dB(A). Η τιμή K για τη στάθμη θορύβου ανέρχε‐ ται σε 2,4 dB(A). Η τιμή K για τους κραδασμούς ανέρχεται σε 2,76 m/s².

Στάθμη ηχοπίεσης LpA μετρημένη κατά

–

2006/42/EC: 87 dB(A) Στάθμη θορύβου LwA μετρημένη κατά

–

2000/14/EC: 99 dB(A) Τιμή κραδασμών ahv μετρημένη κατά

–

EN 12096, τιμόνι: 6,90 m/s²

Πληροφορίες για τη συμμόρφωση με την οδηγία εργοδοτών περί κραδασμών 2002/44/ΕΚ μπο‐ ρείτε να βρείτε στο www.stihl.com/vib .

19.3 REACH

REACH είναι το διακριτικό όνομα ενός κανονι‐ σμού των ΕΚ για την καταχώριση, την αξιολό‐ γηση και την αδειοδότηση χημικών προϊόντων.

Για πληροφορίες σχετικά με την τήρηση του συστήματος REACH, συμβουλευθείτε την ιστοσε‐ λίδα www.stihl.com/reach .

20 Ανταλλακτικά και παρελκό‐

μενα

20.1 Ανταλλακτικά και παρελκόμενα

Τα σύμβολα αυτά χαρακτηρίζουν τα γνήσια ανταλλακτικά και τα γνήσια παρελκόμενα της STIHL.

Η STIHL συνιστά να χρησιμοποιείτε γνήσια ανταλλακτικά και παρελκόμενα της STIHL.

Παρά τη συνεχή παρακολούθηση της αγοράς, η STIHL δεν είναι σε θέση να κρίνει την αξιοπιστία, την ασφάλεια και την καταλληλότητα ανταλλακτι‐ κών και παρελκομένων από άλλους κατασκευα‐ στές και συνεπώς δεν μπορεί να εγγυηθεί για τη χρήση τους.

6250 007 1800

20.3 Πρόσθετος εξοπλισμός

Σιδηροτροχοί: AMR 060.0

–

Συσσωρευτήρας: AHK 800.0

–

Τροχοί κύλισης: ART 012.0

–

Προσαρμογέας μεταφοράς πρόσθετου

–

μαχαιριού: AHT 600.0

21 Απόρριψη

21.1 Απορρίψτε τη σκαπτική φρέζα.

Πληροφορίες σχετικά με την απόρριψη διατίθε‐ νται από τους τοπικούς φορείς διαχείρισης από τον εμπορικό αντιπρόσωπο STIHL.

Η ακατάλληλη απόρριψη μπορεί να είναι επιβλα‐ βής για την υγεία και να μολύνει το περιβάλλον. ► Παραδώστε τα προϊόντα STIHL συμπεριλαμ‐

βανομένης της συσκευασίας τους σε κατάλ‐ ληλο σημείο συλλογής για ανακύκλωση, σύμ‐ φωνα με τους τοπικούς κανονισμούς.

► Μην απορρίπτετε στα οικιακά απορρίμματα.

22 Δήλωση συμμόρφωσης ΕΕ

22.1 Σκαπτική φρέζα STIHL MH 600.1

Η STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

Αυστρία πιστοποιεί με αποκλειστική ευθύνη ότι

Κατασκευαστικός τύπος: Σκαπτική φρέζα, βεν‐

–

ζινοκίνητη Εταιρεία κατασκευής: STIHL

–

Τύπος: MH 600.1

–

Αριθμός αναγνώρισης σειράς: 6250

–

συμμορφώνεται με τις σχετικές διατάξεις των οδηγιών 2014/30/EU, 2006/42/EC, 2011/65/EU και έχει εξελιχθεί και κατασκευαστεί σύμφωνα με τα παρακάτω πρότυπα που βρίσκονταν σε ισχύ

98 0478-404-9707-B

Page 99

23 Διευθύνσεις ελληνικά

κατά την ημερομηνία παραγωγής: EN 709, EN ISO 14982, EN ISO 3744, ISO 11094.

Όνομα και διεύθυνση της κοινοποιημένης αρχής: TÜV SÜD Product Service GmbH Ridlerstraße 65 D-80339 München Για τον υπολογισμό της μετρημένης και εγγυημέ‐ νης στάθμης θορύβου εφαρμόστηκε η οδηγία 2006/42/EC.

Μετρημένη στάθμη θορύβου: 99,0 dB(A)

–

Εγγυημένη στάθμη θορύβου: 101 dB(A)

–

Τα Τεχνικά Έγγραφα για την έγκριση προϊόντος φυλάσσονται από τη STIHL Tirol GmbH.

Το έτος κατασκευής και ο αριθμός μηχανήματος αναγράφονται επάνω στη σκαπτική φρέζα.

Langkampfen, 02.01.2020 STIHL Tirol GmbH

Κατ' εντολή Matthias Fleischer, Διευθυντής Τμήματος Έρευ‐

νας και Εξέλιξης

Κατ' εντολή Sven Zimmermann, Διευθυντής Τμήματος Ποιό‐

τητας

23 Διευθύνσεις

www.stihl.com

24 Τεχνικές υποδείξεις ασφα‐

λείας για σκαπτικές φρέζες

24.1 Εισαγωγή

Αυτό το κεφάλαιο περιέχει τις γενικές υποδείξεις ασφαλείας που διατυπώνονται στο πρότυπο EN 709:1997 + A4:2009, για βενζινοκίνητες σκαπτι‐ κές φρέζες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Διαβάστε όλες τις υποδείξεις ασφαλείας, τις

οδηγίες, τις απεικονίσεις και τα τεχνικά χαρα‐ κτηριστικά που συνοδεύουν αυτήν τη σκαπτική φρέζα. Οι παραλείψεις και η πλημμελής τήρηση των παρακάτω υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, ανάφλεξη ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλο‐ ντική χρήση.

24.2 Γενικές υποδείξεις

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας.

Εξοικειωθείτε με τα στοιχεία ελέγχου και ρύθ‐ μισης του εργαλείου καθώς και με τη σωστή χρήση του.

Μην επιτρέπετε ποτέ τη χρήση του μηχανή‐

ματος σε παιδιά ή σε άλλα άτομα που δεν γνωρίζουν τις οδηγίες λειτουργίας του. Ενδέ‐ χεται οι τοπικοί κανονισμοί να ορίζουν το ελάχιστο όριο ηλικίας για τους χειριστές του μηχανήματος.

Μην εργάζεστε ποτέ όταν βρίσκονται κοντά

σας άλλα άτομα, και ιδιαίτερα παιδιά ή κατοι‐ κίδια ζώα.

Έχετε πάντοτε υπ' όψιν σας ότι ο χειριστής

ευθύνεται για τυχόν ατυχήματα ή πρόκληση ζημιών σε ξένη ιδιοκτησία.

24.3 Μέτρα προετοιμασίας

Κατά την εργασία φοράτε κλειστά υποδήματα

)

και μακριά παντελόνια. Μην χρησιμοποιείτε το εργαλείο εάν δεν φοράτε υποδήματα ή εάν φοράτε πέδιλα.

Ελέγξτε σχολαστικά την περιοχή στην οποία

θα χρησιμοποιήσετε το εργαλείο και απομα‐ κρύνετε όλα τα αντικείμενα που μπορεί να εκσφενδονιστούν από το μηχάνημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Η βενζίνη είναι εξαιρε‐

τικά εύφλεκτη:

0478-404-9707-B 99

Page 100

Shqip

Φυλάσσετε το καύσιμο πάντοτε μέσα σε

–

δοχεία που προβλέπονται για το σκοπό αυτό. Πληρώνετε το ρεζερβουάρ μόνο όταν βρί‐

–

σκεστε σε εξωτερικό χώρο και μην καπνί‐ ζετε κατά τη διαδικασία πλήρωσης. Η πλήρωση του καυσίμου θα πρέπει να

–

γίνεται πριν τη θέση του μηχανήματος σε λειτουργία. Όσο ο κινητήρας βρίσκεται σε λειτουργία ή είναι θερμός, μην ανοίγετε ποτέ την τάπα του ρεζερβουάρ και μην συμπληρώνετε βενζίνη. Αν χυθεί βενζίνη, μην προσπαθήσετε να

–

θέσετε σε λειτουργία τον κινητήρα. Απομα‐ κρύνετε το εργαλείο από το σημείο διαρ‐ ροής του καυσίμου. Αποφύγετε κάθε προ‐ σπάθεια ανάφλεξης μέχρι να εξατμιστούν οι αναθυμιάσεις του καυσίμου. Για λόγους ασφαλείας θα πρέπει να αντι‐

–

καθίστανται το ρεζερβουάρ βενζίνης και η τάπα του ρεζερβουάρ (τακτικά) εάν έχουν υποστεί ζημιά.

Αντικαθιστάτε τους σιγαστήρες εξάτμισης

που έχουν υποστεί ζημιά. Πριν τη χρήση του μηχανήματος θα πρέπει

να κάνετε έναν οπτικό έλεγχο για φθορές ή ζημιές στα εργαλεία. Για την αποφυγή αποζυ‐ γοστάθμισης, τα φθαρμένα ή ελαττωματικά μέρη και οι πείροι στερέωσης επιτρέπεται να αντικαθίστανται μόνο σε σετ.

24.4 Χειρισμός

Μην θέτετε σε λειτουργία τον κινητήρα μέσα

)

σε κλειστούς χώρους, όπου μπορεί να παρα‐ τηρηθεί επικίνδυνη συγκέντρωση μονοξειδίου του άνθρακα.

Εργάζεστε πάντοτε σε συνθήκες καλού φωτι‐

σμού (τεχνητού ή φυσικού). Φροντίστε ώστε να στέκεστε σταθερά στο

έδαφος όταν εργάζεστε σε πλαγιές: Οδηγείτε πάντα το εργαλείο με ταχύτητα

βάδην. Για μηχανήματα με τροχούς: Σε ανωφέρειες ή

κατωφέρειες να κινείστε πάντοτε κάθετα προς την κλίση και ποτέ παράλληλα με αυτή.

Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε

πορεία σε πλαγιές και εδάφη με κλίση. Μην εργάζεστε σε πλαγιές με απότομη κλίση.

Να είστε ιδιαίτερα προσεκτικοί όταν στρέφετε

το μηχάνημα ή όταν το τραβάτε προς το μέρος σας.

Μην αλλάζετε τις βασικές ρυθμίσεις του κινη‐

τήρα και μην τον λειτουργείτε με υπερβολικές στροφές.

Θέστε τον κινητήρα προσεκτικά σε λειτουρ‐

γία, σύμφωνα με τις υποδείξεις του κατα‐ σκευαστή και φροντίζετε πάντοτε για επαρκή απόσταση των ποδιών σας από το(α) εργα‐ λείο(α).

Μην πλησιάζετε ποτέ τα χέρια και τα πόδια

σας κοντά ή κάτω από τα περιστρεφόμενα μέρη.

Μην ανασηκώνετε και μη μεταφέρετε ποτέ το

μηχάνημα όσο ο κινητήρας βρίσκεται σε λει‐ τουργία.

Ο κινητήρας πρέπει να τεθεί εκτός λειτουρ‐

γίας:

Κάθε φορά που απομακρύνεστε από το

–

μηχάνημα. Πριν από κάθε ανεφοδιασμό με καύσιμο.

–

Αν ο κινητήρας εξακολουθεί να λειτουργεί,

πρέπει να κλείσετε την πεταλούδα. Αν το μηχάνημα διαθέτει βάνα φραγής καυσίμου, αυτή πρέπει να κλείνει μετά την εργασία.

24.5 Συντήρηση και αποθήκευση

Φροντίζετε πάντοτε, ώστε όλα τα παξιμάδια,

οι πείροι και οι βίδες να έχουν σφιχτεί καλά. ώστε το εργαλείο να είναι σε άριστη λειτουρ‐ γική κατάσταση.

Μην αποθηκεύετε το εργαλείο με βενζίνη στο

ρεζερβουάρ σε εσωτερικό χώρο ενός κτιρίου, εάν υπάρχει πιθανότητα οι αναθυμιάσεις του καυσίμου να έρθουν σε επαφή με ανοικτή φλόγα ή σπινθήρα ή να προκληθεί ανάφλεξη.

Αφήστε τον κινητήρα να κρυώσει πριν απο‐

θηκεύσετε το εργαλείο σε κλειστό χώρο. Για να αποφύγετε τον κίνδυνο πυρκαγιάς

κρατάτε την εξάτμιση και τον κινητήρα καθαρό από φυτικά υπολείμματα ή εξερχό‐ μενο λιπαντικό.

Αντικαταστήστε, για λόγους ασφαλείας, όλα

τα μέρη που έχουν φθαρεί ή υποστεί ζημιά. Τυχόν άδειασμα του ρεζερβουάρ πρέπει να

γίνεται σε υπαίθριο χώρο.

Përmbajtja

Parathënie...............................................101

2 Informata për këtë udhëzimin për përdorim

................................................................ 101

3 Pasqyrim.................................................102

Përkthimi i Origjinalit-Udhëzimi për përdorim

0000009308_010_AL

E shtypur në letër pa përbërje klori

Letra mund të riciklohet.

0478-404-9707-B. VA1.G24.

100 0478-404-9707-B
