Stihl HL-KM Instruction Manual [tr]

HL-KM
Kullanma talimati2 - 17
türkçe
Içindekiler
1 Kombi sistem.............................................. 2
2 Bu kullanma talimatıyla ilgili........................ 2
3 Emniyet bilgileri ve çalışma tekniği............. 2
4 Uygulama....................................................5
5 Kullanımına izin verilen kombi motorlar...... 8
6 Kombi aleti takma....................................... 9
7 Aletin komple tamamlanması......................9
8 Bıçak elemanını ayarlama........................ 10
9 Kayışın takılması.......................................11
10 Motoru çalıştırma / durdurma....................12
11 Transmisyon yağlanması.......................... 13
12 Aletin muhafazası..................................... 14
13 Muhafaza ve bakım bilgileri...................... 14
14 Kesicilerin bilenmesi................................. 14
15 Aşınmayı azamiye düşürmek hasarları önle‐
mek........................................................... 14
16 Önemli parçalar.........................................15
17 Teknik bilgiler............................................ 15
18 Tamir bilgileri.............................................16
19 Çöpe atma................................................ 16
20 AB Uygunluk Deklarasyonu...................... 16
21 Adresler.....................................................17
Sayın müşterimiz, STIHL firmasının kaliteli ürününü tercih ettiğiniz
kapsamlı kalite güvence sistemlerinden geçilerek üretilmiştir. Aletinizden memnun kalmanız ve onunla problemsiz çalışabilmeniz için elimizden geleni yapmaya çalışıyoruz.
Aletiniz ile ilgili sorularınız olduğunda, lütfen bayi‐ nize veya direkt olarak yetkili temsilciliğe başvu‐ runuz.
Saygılarımla
Dr. Nikolas Stihl

1 Kombi sistem

STIHL Kombi sisteminde farklı kombi motorlar ve aletler bir motorlu aleti oluşturur. Kombi motor ve kombi aletten oluşan tam fonksiyonlu ünite bu kullanma talimatında motorlu alet olarak tanımla‐ nır.
Buna göre kombi motor ve kombi alet için hazır‐ lanmış olan kullanma talimatları motorlu alet için geçerli toplam kullanma talimatını oluşturur.
İlk işletmeye almadan önce daima her iki kul‐ lanma talimatını dikkatlice okuyun ve ileride kul‐ lanmak üzere güvenli bir yerde saklayınız
2 Bu kullanma talimatıyla
ilgili

2.1 Resim sembolleri

Aletin üstündeki bütün resim sembolleri bu kul‐ lanma talimatında açıklanmıştır.

2.2 Metin bölümlerinin belirtilmesi

İKAZ
Şahıslara veya mala gelebilecek ağır zarar ve yaralanma tehlikesini belirten ikazlar.
ÖNERİ
Alete veya parçalarına gelebilecek zararları gös‐ teren ikaz.

2.3 Yeni teknik gelişme

STIHL sürekli olarak bütün makina ve aletlerin gelişmesi ile uğraşmaktadır; bu yüzden verilen siparişlerin kapsamı, şekli, teknik özellikleri ve donanımı ile ilgili değişiklikler sadece bize bağlı‐ dır.
Bu kullanma talimatnamesinden alınan bilgiler‐ den ve resimlerden hiç bir hak talep edilemez.
3 Emniyet bilgileri ve çalışma
tekniği
Çit makası ile çalışırken özel güvenlik uyarılarına riayet etmek gereklidir, zira çok yüksek bıçak hızı ile çalışılır, bıçaklar çok keskindir ve aletin erişim mesafesi çok büyüktür.
İlk işletime almadan önce daima her iki kullanım kılavuzunu (kombi motor ve kombi alet) dikkatlice okuyun ve ileride kullanmak üzere güvenli bir yerde saklayın. Kullanma kılavuzla‐ rına uyulmaması hayati tehlike oluştu‐ rabilir.
Motorlu cihazı sadece bu modeli ve kullanmasını bilen kişilere verin; her zaman kombi motor ve kombi alet için hazırlanmış kullanım kılavuzlarını da birlikte verin.
Çit makasını sadece yeşil çitleri, çalıları, funda‐ lıkları veya buna benzer bitkileri kesmek için kul‐ lanın.
Orjinal kullanma talimatı
0000007487_011_TR
Klorsuz beyazlatılmış kâğıda basılmıştır
Baskı boyası bitkisel yağlar içerir, kâğıt tekrar kullanılabilir.
© ANDREAS STIHL AG & Co. KG 2022
0458-475-4021-D. VA0.M21.
2 0458-475-4021-D
3 Emniyet bilgileri ve çalışma tekniği türkçe
Motorlu cihazı başka bir amaç için kullanmayın – Kaza tehlikesi!
Sadece STIHL firmasının o motorlu alet için öngördüğü kesicileri ve yedek parçaları veya tek‐ nik bakımdan eş değerde olan parçaları kullanın. Bu konuyla ilgili sorularınız olduğunda bayiye başvurun.
Sadece yüksek kaliteli aletler veya aksesuarlar kullanın. Aksi takdirde kaza veya motorlu alette hasar meydana gelebilir.
STIHL size STIHL orijinal aletleri, kesici bıçak ve aksesuarları kullanmanızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde ürüne ve kullanıcı‐ nın taleplerine göre uyarlanmışlardır.
Alet üzerinde herhangi bir değişiklik yapmayın, aksi takdirde güvenlik tehlikeye girebilir. Onay‐ lanmamış ataşmanların kullanımından dolayı olu‐ şan kişisel yaralanmalarda ve maddi hasarlarda STIHL hiçbir sorumluluk kabul etmez.
Aleti temizlemek için yüksek basınç temizleyici‐ leri kullanmayın. Güçlü su basıncı aletin bazı parçalarına hasar verebilir.

3.1 Giysi ve donanım

Talimatlara uygun giysi ve donanım kullanın.
Giysiniz amaca uygun olmalı ve hare‐ ket serbestliğini engellememelidir. Vücudunuza tam veya dar oturan elbise giyin – iş paltosu değil, kombi tulumu giyiniz.
Ağaçlara, çalılara veya cihazın hareketli parçala‐ rına takılabilecek giysi giymeyin. Ayrıca atkı, kra‐ vat veya takı takmayın. Uzun saçlarınızı bağlayın ve omuz üzerinde kalacak şekilde toplayın.
Tabanları profilli, kaymayan ve çelik burunlu sağlam bot giyiniz.
İKAZ
Göz yaralanması riskini azaltmak için EN 166 standardına uygun sıkı otu‐ ran koruyucu gözlük takın. Koruyucu gözlüğün doğru oturmasına dikkat edin.
"Kişisel" ses yalıtımı, örn. kulaklık takın. Üstten düşebilecek nesnelere karşı koruyucu
kask giyin.
Dayanıklı malzemeden imal edilmiş (örn. deriden) sağlam iş eldivenleri giyin.
STIHL kapsamlı bir kişisel koruyucu donanım yelpazesi sunar.

3.2 Motorlu cihazın taşınması

Motoru daima durdurun. Aleti kısa bir mesafe için taşısanız dahi – daima
bıçak koruyucusunu takın. Ayarlanabilir bıçak kirişli cihazlarda: Bıçak kirişini
sabitleyin. Taşıma pozisyonu tanımlı cihazlarda: Bıçak kiri‐
şini taşıma pozisyonuna getirin ve sabitleyin. Motorlu cihazı dengeli şekilde şafttan tutarak,
kesme bıçağı arkaya bakacak şekilde taşıyın. Kızgın makine parçalarına ve dişli kutusu gövde‐
sine dokunmayın – Yanma tehlikesi! Araçta: Motorlu cihazı devrilmeye, hasara ve
yakıt sızıntısına karşı emniyete alın.

3.3 Çalıştırmadan önce

Motorlu cihazın işletim güvenliği durumunu kon‐ trol edin – kombi motorun ve kombi aletin kulla‐ nım kılavuzundaki ilgili bölümleri dikkate alın:
Kesiciler: Kesicilerin doğru monte edilmiş, iyi
oturmuş ve kusursuz durumda (temiz, kolayca işler ve deforme olmamış), bilenmiş ve STIHL reçine çözücüsüyle (yağlama malzemesi) iyice yağlanmış olmaları gerekir Ayarlanabilir bıçak kirişli cihazlarda: Ayarlama
tertibatı, motoru çalıştırmak için öngörülen konumda sabitlenmiş olmalıdır Taşıma pozisyonu tanımlı aletlerde (bıçak ele‐
manı şafta doğru katlanmış): Aleti kesinlikle taşıma pozisyonunda çalıştırmayın Kumanda ve emniyet tertibatlarında değişiklik
yapmayın Saplar temiz ve kuru olmalı, yağ ve kirden
arındırılmalıdır – motorlu aletin doğru yönlendi‐ rilmesi için önemlidir Taşıma kayışı ve sapları vücut boyuna göre
ayarlayın. "Taşıma kayışını takma" bölümünü dikkate alın
Motorlu cihazı sadece emniyetli işletim duru‐ munda kullanın – Kaza tehlikesi!
Taşıma kayışı kullanıldığında acil durumlar için: aletin hızlı bir şekilde çıkarılması konusunda alış‐ tırma yapın. Pratik yaparken, hasarı önlemek için cihazı yere atmayın.
0458-475-4021-D 3
0000-GXX-1677-A0
0000-GXX-1678-A0
5m (17ft)
15m (50ft)
türkçe 3 Emniyet bilgileri ve çalışma tekniği
3.4 Cihazın tutulması ve yönlendi‐
rilmesi
Motorlu cihazı her zaman iki elinizle tutamaklar‐ dan sıkıca tutun.
Yere emin basın ve motorlu aleti, kesiciler daima vücuttan uzak duracak şekilde kullanın.
Modele bağlı olarak alet makine ağırlığını taşı‐ maya müsait olan kayış ile taşınabilir.
3.4.1 Yuvarlak kollu aletler
5 m çapındaki çalışma alanında hiç kimse bulun‐ mamalıdır – çalışan bıçak ve aşağı düşen kesim artıkları nedeniyle – Yaralanma tehlikesi! Bu mesafeye ayrıca eşyalar (araçlar, pencereler) için de uyun, Maddi hasar tehlikesi!
Sağ eliniz kumanda sapında, sol el şafttaki sapta olsun – solak olanlar için de geçerlidir. Sapları baş parmaklarınızla sıkıca kavrayın.
3.4.2 Hortum saplı aletler
Sağ eliniz kumanda sapında, sol el hortum sapta olsun – solak olanlar için de geçerlidir. Sapları baş parmaklarınızla sıkıca kavrayın.
Bıçak ucu ile elektrik hatları arasında en az 15 m mesafe bırakın. Yüksek gerilimde uzak mesafe‐ den de elektrik çarpması meydana gelebilir. Akım ileten hatların yakınındaki çalışmalarda, akım kesilmelidir.
Kesicilerin gaz tetiğini bıraktıktan sonra dönme‐ meleri için motorun rölantide kusursuz çalışma‐ sını denetleyin. Rölanti ayarını düzenli olarak kontrol edin veya düzeltin. Kesici bıçaklar motor rölantideyken hareket ederse ayarın bayi tarafın‐ dan onarılmasını sağlayın. Rölanti ayarını düzenli olarak kontrol edin veya düzeltin.
Kesicileri gözetim altında tutun – çitin görünme‐ yen bölümünü kesmeyin.
Yüksek çitleri keserken çok dikkatli olun, arka‐ nızda birisi olabilir, önceden kontrol edin.
Dişli kutusu işletim esnasında ısınır. Dişli kutusu gövdesine dokunmayın – Yanma tehlikesi!

3.5 Çalışma sırasında

Tehlike anında veya acil durumlarda derhal motoru durdurun – Kombi şalteri / Stop şalterini / Stop butonunu 0 veya STOP pozisyonuna geti‐ rin.
Bu motorlu cihazın izolasyonu yapıl‐ mamıştır. Elektrik nakil hatlarından uzak bir mesafede çalışın, Elektrik çarpması nedeniyle ölüm tehlikesi!
Kaygan, ıslak, karlı, eğimli, düz olmayan vb. zeminlerde dikkat edin, Kayma tehlikesi!
Aşağı düşen dalları, çalıları ve kesim artıklarını çalışma alanından uzaklaştırın.
Engellere dikkat edin: Ağaç kütükleri, kökler – Tökezleme tehlikesi!
Daima sağlam ve güvenli bir duruş sağlayın.
3.5.1 Yüksek yerlerde çalışmalarda: daima kaldırma platformları kullanın
4 0458-475-4021-D

4 Uygulama

asla merdiven üzerinde veya ağaç üzerinde
durarak çalışmayın asla sabit olmayan zeminlerin üstünde çalış‐
mayın asla tek elle çalışmayın
Kulaklıkla çalışıyorsanız çok dikkatli ve tedbirli olun – tehlikeyi belirten sesler (bağırmalar, sinyal sesleri vs.) tam olarak duyulmayabilir.
Yorgunluğunuzu ve bitkinliğinizi gidermek için zamanında çalışma molaları verin – Kaza tehli‐ kesi!
Sakin ve öngörülü çalışın – sadece ortam yeterli derecede aydınlık ve görüş mesafesi iyi oldu‐ ğunda çalışın. Dikkatli çalışın, başkalarını tehli‐ keye atmayın.
Kesicilerin hasar görmemesi için çitleri ve çalışma alanınızı kontrol edin:
çalışma alanındaki taş, metal parçacıklar ve
sert cisimleri temizleyin Örneğin zemine yakın çalışmalarda kesicilerin
arasına kum veya taş girmemelidir. telli çitlerde kesicileri tele temas ettirmeyin
Cereyan geçen kablolarla teması önleyiniz – elektrik kablolarını kesmeyiniz – Cereyan çap‐ ması tehlikesi!
Motor çalışırken kesicilere dokunma‐ yın. Kesicileri bir cisim bloke ediyorsa hemen motoru durdurun – ondan sonra cismi çıkartın – yaralanma tehli‐ kesi!
Kesiciler bloke edildiğinde aynı zamanda gaza basmak motora yüklenmeyi arttırır ve çalışma devrini azaltır. Bunun sonucunda kavramanın sürekli kaydırması nedeniyle aşırı ısınma mey‐ dana gelir ve motorun önemli parçaları (örneğin kavrama, plastik gövde) zarar görebilir – ayrıca rölanti devrinde dönen bıçak nedeniyle Yara‐ lanma tehlikesi vardır.
Motorlu cihaz amacına uygun olmayan kullanıma (örn. çarpma veya düşmeden dolayı sarsıntı) maruz kaldıysa çalışmaya devam etmeden önce güvenli işletim durumunu mutlaka kontrol edin; ayrıca "Çalıştırmadan önce" bölümüne bakın. Özellikle emniyet donanımının fonksiyonunu kon‐ trol edin. Güvenli bir şekilde çalışmayan motorlu aletleri kesinlikle kullanmaya devam etmeyin. Şüphe duymanız halinde yetkili bayiye başvurun.
Çok tozlu veya kirli fundalıklarda gerekiyorsa kesme bıçaklarına STIHL reçine çözücüsü püs‐ kürtün. Böylece kesicilerin sürtünmesi, bitkilerin keskin öz suyunun etkisi ve kir parçacıklarının yapışması azalır.
0458-475-4021-D 5
Kesici tertibatı düzenli olarak, kısa aralıklarda ve herhangi bir değişiklik fark ettiğinizde hemen kontrol edin:
Motoru durdurun
Kesicilerin durmasını bekleyin.
Durumu ve sıkı oturması açısından kontrol
edin, çatlaklara dikkat edin Keskinlik durumunu dikkate alın

3.6 Çalışma sonrasında

Çalışmayı bitirdikten sonra veya cihazı terk etmeden önce: motoru durdurun.
Motoru tozdan ve kirden arındırın – yağ çözü‐ cüsü maddeler kullanmayın.
Kesme bıçaklarına STIHL reçine çözücüsü püs‐ kürtün, spreyin eşit şekilde dağılması için motoru kısaca yeniden çalıştırın.

3.7 Bakım ve tamir

Motorlu aletin bakımını düzenli olarak yapınız. Sadece kombi alet ve kombi motorun kullanma talimatında belirtilen bakım ve tamir işlerini yapı‐ nız. Diğer bütün işleri bayiye yaptırınız.
STIHL bakım ve tamir işlerinin sadece STIHL bayisi tarafından yapılmasını tavsiye eder. STIHL bayilere düzenli olarak kendilerini geliş‐ tirme kursları ve teknik yenilikler hakkında bilgiler sunulur.
Sadece yüksek kaliteli yedek parçalar kullanınız. Aksi taktirde alette kaza veya hasar meydana gelebilir. Bu konuyla ilgili soruları bayiye yönelti‐ niz.
STIHL, sadece STIHL orjinal yedek parçaları kul‐ lanmanızı tavsiye eder. Bunlar, özellikleriyle mükemmel şekilde alete ve kullanıcının taleple‐ rine uygun imal edilmiştir.
Tamir, bakım ve temizlik için daima motoru dur‐ durunuz motoru durdurun – Kaza tehlikesi!
4 Uygulama

4.1 Kesim sezonu

Yeşil çitleri keserken ülkeye mahsus veya yöre‐ nin belediyesine uygun şekilde kesim yapın.
Çit makasını normal günlük çalışma saatlerinin dışında kullanmayın.

4.2 Kesim sırası

Esaslı bir kesim gerekiyorsa o zaman arka arkaya birkaç işlemde kesin.
Kalın dalları önceden dal makası ile kesin.
türkçe
388BA029 KN
388BA030 KN
türkçe 4 Uygulama
İlk önce fundalığın iki yan tarafını ondan sonra üst tarafı kesin.
4.5.2 Dikey kesim (bıçak elemanı eğik
pozisyonda)

4.3 Bertaraf etme

Kesim atıklarını evsel atıklar içine atmayın – Kesim atıkları kompost yapılabilir!

4.4 Hazırlık

► ayarlanabilir dişli kutusu bulunduğunda: Bıçak
elemanı açısını ayarlayın ► Bıçak koruyucusunu çıkarın ► Motorun çalıştırılması ► taşıma kayışı kullanıldığında: Taşıma kayışını
takın ve aleti kayışa takın

4.5 Çalışma tekniği

4.5.1 Yatay kesim (bıçak elemanı eğik
pozisyonda)
Doğrudan çit önünde durmadan yapılan kesim, örneğin çit arasında bulunan çiçek fidelerini kesme.
Çit makasını yay çizerek ilerleterek aşağı ve yukarı hareket ettirin, bıçağın her iki tarafını kul‐ lanın.
Ayakta zemine yakın kesim yapma, örneğin kısa boylu otları.
Çit makasını yay çizerek ilerletin, bıçağın her iki tarafını kullanın, bıçak elemanını yere koymayın.
6 0458-475-4021-D
389BA050 KN
388BA031 KN
4 Uygulama türkçe
4.5.3 Dikey kesim (bıçak elemanı gerdirilmiş
pozisyonda)
4.5.4 Kafa kesimi (bıçak elemanı eğik pozis‐ yonda)
Yardımcı malzeme olmaksızın da büyük erişim mesafesi.
Çit makasını yay çizerek ilerleterek aşağı ve yukarı hareket ettirin, bıçağın her iki tarafını kul‐ lanın.
Çit makasını dikey pozisyonda tutun ve sallayın, bu şekilde daha büyük erişim mesafesi elde edi‐ lir.
0458-475-4021-D 7
388BA032 KN
388BA033 KN

türkçe 5 Kullanımına izin verilen kombi motorlar

İKAZ
Başınız yüksekliğinde yaptığınız çalışmalar yoru‐ cudur, ayrıca iş emniyetinden dolayı bu tür çalış‐ maların kısa süreli olması gerekir. Ayarlanabilir bıçak elemanını mümkün olduğunca eğdirin, böylece alet büyük erişim mesafesine rağmen yorulmadan kullanılabilecek pozisyona getirilir.
4.5.5 Yatay kesim (bıçak elemanı gerdirilmiş pozisyonda)
Kesme bıçağını 0° ila 10° açıyla dayayın – fakat yatay pozisyonda hareket ettirin.
Kestiğiniz dalların yere düşmesi için çit makasını orak şeklinde çitin kenarına doğru hareket ettirin.
Tavsiye: Sadece göğüs hizasına kadar olan çit‐ leri kesin.
5 Kullanımına izin verilen
kombi motorlar

5.1 Kombi motorlar

Sadece STIHL tarafından teslimatı yapılan veya kullanımına izin verilen kombi motorları kullanın.
Bu kombi aletin işletilmesine sadece aşağıdaki kombi motorlar ile izin verilir:
KM 56 R, KM 85 R1), KM 94 R, KM 111 R, KM 131, KM 131 R, KMA 130 R, KMA 135 R
İKAZ
İki elle ile kullanılan kombi motorlara HL-KM 0° takılması yasaktır.
5.2 Bölünebilir şaftlı motorlu tırpan‐ lar
Kombi alet STIHL bölünebilir şaftlı motorlu tır‐ panlara (T modeli) da monte edilebilir (Temel motorlu aletler).
Bu nedenle bu kombi alet ayrıca aşağıda açıkla‐ nan alet ile de kullanılabilir:
8 0458-475-4021-D
1
002BA326 KN
2
3
002BA327 KN
4
413BA014 KN
002BA248 KN
11
10
10
5
0000-GXX-1681-A0

6 Kombi aleti takma türkçe

STIHL FR 131 T
İKAZ
Çemberin (adım sınırlayıcı) kullanımı için aletin kullanma talimatını dikkate alın.
6 Kombi aleti takma
► Kapağı şaftın ucundan çıkarın v(e saklayın)
► Şafttaki muyluyu (1) oluk (2) içinde dayanın‐
caya kadar kavrama manşonu içine yerleştirin
Kapağı çıkarırken şafttaki tapa da dışarı çıktı‐ ğında: ► Tapayı tekrar dayanağa kadar şaftın içine
takın

7.2 Dişli kutusunun montajı

Halka takılı olduğunda kırmızı çizgi (7 = Ok işa‐ reti ucu), kavrama manşonu ile aynı hizada olmalıdır. ► Civatayı (4)
sıkın

6.1 Kombi aleti sökme

► Şaftı, takma işleminin tersi yönünde çıkarın
7 Aletin komple tamamlan‐
ması

7.1 Kapağı çıkarın

Kombi alette veya temel motorlu alette şaft sonunda bir kapak olduğunda:
0458-475-4021-D 9
► Sıkıştırma civatalarını (10) açın
11
12
0000-GXX-1682-A0
0000-GXX-1683-A0
145°

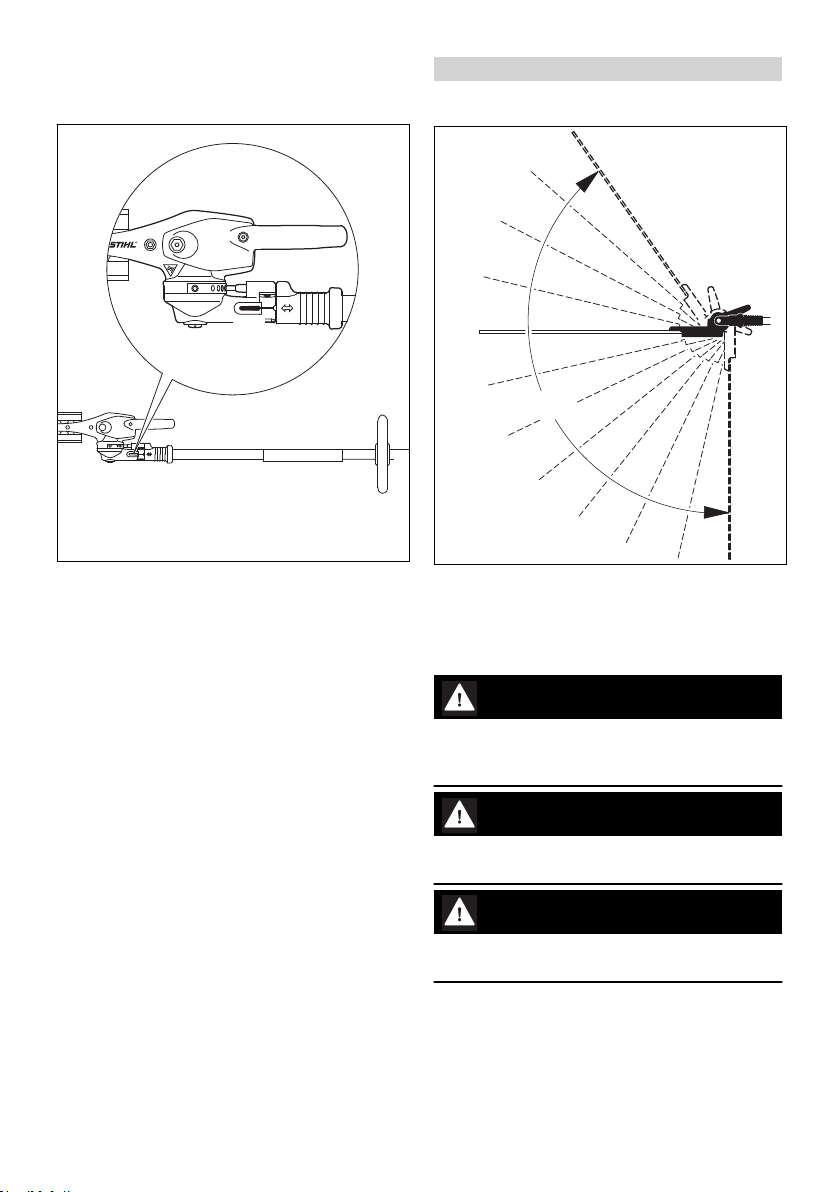

türkçe 8 Bıçak elemanını ayarlama

► Dişli kutusunu (11) dayanıncaya kadar şaft (5)
üzerine geçirin, dişli kutusunu (11) biraz ileri ve geri hareket ettirin
8 Bıçak elemanını ayarlama

8.1 Ayar tertibatı 145°

Şaft sonu sıkıştırma yarığı (12) içinde görülemez olduğunda: ► Dişli kutusunu (11) dayanıncaya kadar ileri itin ► Sıkıştırma civatalarını dayanıncaya kadar
takın
► Dişli kutusunu (11) motor ünitesine göre ayar‐
layın
► Sıkıştırma civatalarını sıkın
Bıçak elemanının şafta olan açısı 0° (tamamen gerdirilmiş şekilde) azami 55° (yukarı doğru 4 kademede) ve 7 kademede azami 90° (aşağıya doğru dik açı ile) ayarlanabilir. 12 adet münferit ayarlanabilir çalışma aralığı mümkündür.
İKAZ
Ayarlama işlemi ancak kesici bıçaklar durdu‐ ğunda yapılacaktır – Motor rölanti devrinde – Yaralanma tehlikesi!
İKAZ
Aleti işletirken transmisyon ısınır. Dişli kutusu gövdesine dokunmayınız – Yanma tehlikesi
İKAZ
Ayarlama işleminde kesinlikle bıçağa dokunma‐ yın – Yaralanma tehlikesi!
10 0458-475-4021-D
0000-GXX-1684-A0
3
2
1
0000-GXX-1685-A0
0000-GXX-1686-A0
1
2
3
1
002BA374 KN
2

9 Kayışın takılması türkçe

► İtme bileziğini (1) geri çekin ve kol (2) ile maf‐
salı bir veya birden fazla delik ileri ayarlayın
► İtme bileziğini (1) tekrar bırakın ve saplamanın
sabitleme çıtası (3) içine geçmesini sağlayın

8.2 Taşıma pozisyonu

Aletin yerden tasarrıf edilir şekilde taşınması için bıçak elemanları şafta paralel şekilde yanaştırılır ve bu pozisyonda sabitlenebilir.
İKAZ
Bıçak elemanını taşıma pozisyonuna ayarlama veya taşıma pozisyonundan çalışma pozisyo‐ nuna ayarlama sadece motor durduğunda yapı‐ lacaktır – motoru durdurmak için stop butonuna basın – Bıçak koruması kaldırıldı – Yaralanma tehlikesi!
► Motoru durdurma ► Bıçak korumasını takma ► İtme bileziğini (1) geri çekin ve kol (2) ile maf‐
salı yukarı doğru şaft yönüne, bıçak elemanı şafta paralel olacak şekilde döndürün
► İtme bileziğini (1) tekrar bırakın ve saplama‐
nın, gövde içinde öngörülen sabitleme pozis‐ yonu (3) içine geçmesini sağlayın
9 Kayışın takılması
Taşıma kayışı, halkası ve karabina kancasının türü ve modeli aletin satıldığı pazarlara bağlıdır.

9.1 Tek omuzlu kayış

İKAZ
Aleti işletirken transmisyon ısınır. Dişli kutusu gövdesine dokunmayınız – Yanma tehlikesi
► Tek omuzlu kayışı (1) takma
0458-475-4021-D 11
► Kayışın uzunluğunu, karabin kancası (2) yak‐
laşık sağ kalçanızın hizasında olacak şekilde ayarlayın
1
002BA307 KN
2
3
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
002BA038 KN

türkçe 10 Motoru çalıştırma / durdurma

9.2 Çift omuzlu kayış

9.4 Aleti kayıştan çıkartın

► Karabina köprüsündeki sıkma parçasına (1)
bastırın ve tespit halkasını (2) kancadan çekip çıkartın

9.5 Hızlı çıkarma

İKAZ
Tehlikenin yaklaştığı anda alet hızlı şekilde çıka‐ rılacaktır. Aleti hızlı şekilde çıkarmayı birkaç kez deneyiniz. Bunu denerken hasarı önlemek için aleti yere atmayınız.
► Çift omuz kayışını (1) takınız. ► Kayışın uzunluğunu, karabin kancası (2) yak‐
laşık sağ kalçanızın hizasında olacak şekilde ayarlayın
► Kilit plakasını (3) kapatın

9.3 Aleti tespit halkasına takın

Aleti hızlı şekilde karabina kancasından çıkar‐ mak için deneme yapın. Bunun için "Aleti kayış‐ tan çıkarma" bölümünde açıklanan işlemi yapın.
Tek omuz kayışı kullanıldığında: Taşıma kayışı‐ nın omuzdan kaymasını deneyin.
İkili omuz kayışı kullanıldığında: İkili omuz kayı‐ şımda kilit plakasının hızlı şekilde açılmasını ve taşıma kayışının omuzdan kaymasını deneyin.
10 Motoru çalıştırma / dur‐
durma
► Karabina kancasını (1) şaft üzerindeki taşıma
halkası (2) içine takın – bu esnada taşıma hal‐ kasını tutun

10.1 Motorun çalıştırılması

Motoru çalıştırmada daima, kombi motor veya temel motor aleti ile ilgili kullanma uyarılarını dik‐ kate alın!
12 0458-475-4021-D
002BA072 KN
1
0000-GXX-1687-A0
1
0000-GXX-1688-A0

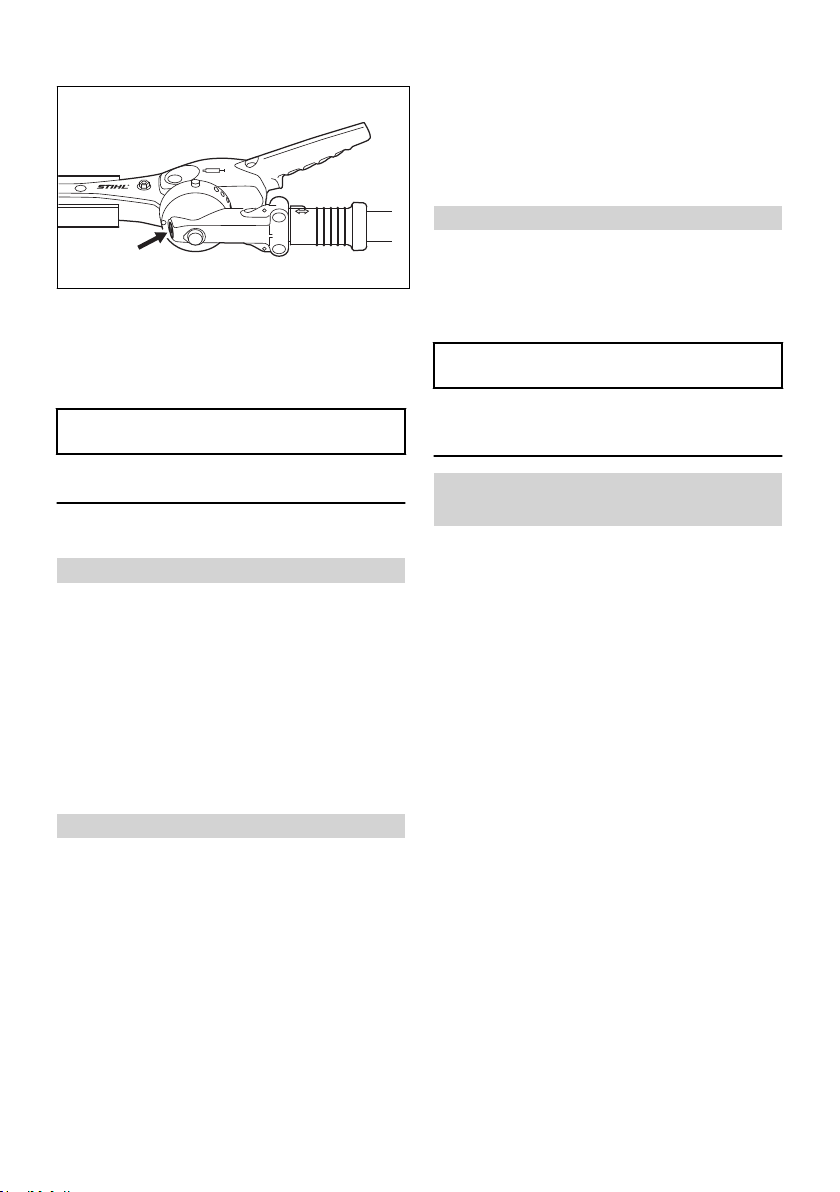

11 Transmisyon yağlanması türkçe

11.1 Bıçak dişli kutusu

Bıçak dişli kutusunu yağlamak için STIHL çit makası gresini (özel aksesuar) kullanın.
11.1.1 Model HL 0°
► Aleti güvenli çalıştırma pozisyonuna getirin:
motor ve bıçak dişli kutusunun desteği güvenli şekilde zemine basıyor
► ayarlanabilir bıçak elemanı bulunan aletlerde:
bıçak elemanını gerdirilmiş pozisyona (0°) getirin
► Bıçak korumasını çıkarın Kesici bıçak zemine veya başka bir cisme temas
etmemelidir – İş kazası tehlikesi! ► gerek duyulduğunda dişli kutusunu yüksek bir
yere (örneğin tuğla veya benzer bir malzeme üzerine) koyun
► Emniyetli bir şekilde durunuz. Durma şekilleri:
Ayakta, eğilmiş veya diz çökmüş durumda
► Aleti sol elinizle sıkıca zemine bastırın, bu
esnada kumanda sapındaki elemanlara dokunmayın, kombi motor veya temel motorlu aletin kullanım kılavuzuna bakınız
ÖNERİ
Ayağınızı şaftın üzerine koymayın veya üzerine diz çökmeyin.
İKAZ
Motoru çalıştırma işleminde motor çalıştıktan hemen sonra kesici alet de dönmeye başlar – bu nedenle motor çalıştıktan hemen sonra gaz koluna kısaca basın – motor rölanti devrine geçe‐ cektir.
Çalıştırma işleminin diğer süreçleri kombi motor veya temel motor aletin kullanma talimatında açıklanmıştır.
11.1.2 Model HL 145° ayarlanabilir
► Gres dolumunu düzenli olarak her 25 işletme
saatinde kontrol edin, bunun kapak civata‐ sını (1) çıkarın, kapağın iç kısmında gres yağı görülmüyorsa gres yağı tüpünü takın
► dişli kutusu gövdesine azami 10 gr. (2/5 oz.)
gres yağı sıkın
ÖNERİ
Transmisyon gövdesini sonuna kadar yağla dol‐ durmayın.
► Gres tüpünü sökün ► Kapağı tekrar yerine takıp sıkıştırın.

11.2 Açılı transmisyon

Açılı dişli kutusunu yağlamak için STIHL çit makası gresini (özel aksesuar) kullanın.

10.2 Motoru durdurma

► kombi motor veya temel motor aletinin kul‐
lanma talimatına bakınız
11 Transmisyon yağlanması
0458-475-4021-D 13
0000-GXX-1689-A0
2

türkçe 12 Aletin muhafazası

11.2.1 Model HL 145° ayarlanabilir Transmisyon yağlaması
► çalışmaya başlamadan önce kontrol edin ► Gerektiğinde seviyeyi tamamlayın
Emniyet etiketi ► Okunamaz durumdaki emniyet etiketini değiş‐
tirin

14 Kesicilerin bilenmesi

Kesim gücü azaldığında, kesiciler iyi kesmiyorsa, dallar sık sık sıkışıyorsa: Kesicileri tekrar bileyin.
► Gres dolumunu düzenli olarak her 25 işletme
saatinde kontrol edin, bunun kapak civata‐ sını (2) çıkarın, kapağın iç kısmında gres yağı görülmüyorsa gres yağı tüpünü takın
► dişli kutusu gövdesine azami 5 gr. (1/5 oz.)
gres yağı sıkın
ÖNERİ
Transmisyon gövdesini sonuna kadar yağla dol‐ durmayın.
► Gres tüpünü sökün ► Kapağı tekrar yerine takıp sıkıştırın.
12 Aletin muhafazası
Yakl. 30 günden fazla işletime ara verildiğinde ► Kesme bıçağını temizleyin, durumunu kontrol
edin ve STIHL reçine çözücüsü sıkın ► Bıçak korumasının takılması ► Kombi alet kombi motordan ayrı yerde depo‐
landığında: Kavramanın kirlenmeye karşı
korunmasını sağlamak için şaft üzerine
koruma kapağını takın ► Cihazı kuru ve güvenli bir yerde saklayın. Yet‐
kisiz kullanımı (örn. çocuklar tarafından) önle‐
yin

13 Muhafaza ve bakım bilgileri

Aşağıda açıklanan bilgiler normal çalışma şartla‐ rını temel alır. Zor şartlar altında (aşırı tozlu yer‐ lerde vs.) ve uzun süren çalışma günlerinde veri‐ len süreler buna uygun olarak kısaltılmalıdır.
Erişilebilen civata ve somunları ► kontrol edin ve gerektiğinde sıkın, kesici bıça‐
ğın somun ve civataları hariç
Kesici ► Çalışmaya başlamadan önce yapılacak göz‐
den geçirme ► gerektiğinde bileyin ► Hasarlı olması halinde değiştirin
Tekrar bileme işlemini uzman satıcı tarafından özel bileme aleti ile yaptırın. STIHL size STIHL bayisini tavsiye eder.
ÖNERİ
Körelmiş veya hasarlı kesicilerle çalışmayın – alete fazla yüklenmiş olursunuz ve kesimin verimi düşük olur.
15 Aşınmayı azamiye düşür‐
mek hasarları önlemek
Bu kullanma talimatında ve kombi motorun kul‐ lanma talimatında açıklanan bilgilere riayet edil‐ mesi aşırı aşınma ve aletin hasar görmesini önler.
Aletin kullanımı, bakımı ve depolanması bu kul‐ lanma talimatında açıklandığı şekilde itina ile yapılacaktır.
Emniyet, kullanma ve bakım şartları yerine geti‐ rilmediği için meydana gelen her türlü hasardan kullanıcı bizzat sorumludur. Bu özellikle şu durumlar için geçerlidir:
Üründe STIHL’in izin vermediği değişiklikler
yapılırsa O alete uygun olmayan veya düşük kaliteli
tamir aletleri veya ilaveler kullanılırsa Alet uygun görülmeyen bir iş için kullanılırsa
Alet spor amaçlı veya müsabakalarda kullanı‐
lırsa Aletin hasarlı parçalarla kullanılmaya devam
edilmesi sonucunda ortaya çıkan müteakip hasarlarda

15.1 Bakım çalışmaları

"Tamir ve bakım bilgileri" bölümündeki bütün işlerin düzenli şekilde uygulanması gerekir. Tamir işleri kullanıcı tarafından yapılamıyorsa bir uzman satıcı tarafından yapılması gerekir.
STIHL bakım ve tamir işlerinin sadece STIHL bayisi tarafından yapılmasını tavsiye eder.
14 0458-475-4021-D
1
2
3
5
4
6
7
2
8
3
0000-GXX-1867-A0
9
3

16 Önemli parçalar türkçe

STIHL bayilere düzenli olarak kendilerini geliş‐ tirme kursları ve teknik yenilikler hakkında bilgiler sunulur.
Eğer bu çalışmalar ihmal edilirse veya usulüne aykırı şekilde yapılırsa, bundan doğabilecek hasarlardan kullanıcı sorumludur. Bu hasarlar şunlardır:
Yanlış muhafazadan doğan paslanma veya
başka türlü hasarlar
Düşük kalite yedek parça takılmasından dolayı
aletteki hasarlar

15.2 Sarf parçaları

Aletin bazı parçaları (örneğin kesici bıçak) öngö‐ rüldüğü şekilde kullanıldıkları halde normal bir aşınmaya maruz kalır, kullanım süresi ve türüne göre zamanında değiştirilmelidir.
16 Önemli parçalar
Dişlerin aralığı: 34 mm Diş yüksekliği: 22 mm Bileme açısı: Kesici yüzeyine
doğru 45°

17.2 Ağırlık

HL‑KM 0° 500 mm: 1,7 kg HL‑KM 145° 500 mm: 2,4 kg HL‑KM 145° 600 mm: 2,6 kg

17.3 Ses ve titreşim değerleri

Kombi alet HL-KM donanımlı motorlu aletlerde ses ve titreşim değerlerini tespit etmek için, rölanti ve nominal azami devirdeki işletim durum‐ ları 1:4 oranında dikkate alınır.
2002/44/AT sayılı İşverenler Titreşim Yönetme‐ liği'ni yerine getirmek amacıyla daha fazla bilgi için bkz. www.stihl.com/vib sayfası
17.3.1 ISO 22868 uyarınca ses basıncı sevi‐
HL-KM
yesi L
peq
500 mm
145° 500 mm,
600 mm KM 56 R: 95 dB(A) 92 dB(A) KM 85 R: 95 dB(A) 94 dB(A) KM 94 R: 95 dB(A) 93 dB(A) KM 111 R: 93 dB(A) 93 dB(A) KM 131: - 94 dB(A) KM 131 R: 94 dB(A) 94 dB(A) KMA 130 R: 83 dB(A) 83 dB(A) KMA 135 R: 81,8 dB(
A) FR 131 T: 94 dB(A) 94 dB(A)
17.3.2 EN 50636-2-91 uyarınca ses basıncı
seviyesi L
peq
HL-KM
600 mm
KMA 135 R: 85,3 dB(A)
1 Kesici 2 Bıçak/Kesici motoru/tahrik ünitesi 3 Şaft 4 Açılı transmisyon 5 İtme bileziği 6 Sabitleme çıtası 7 Dönersürgü 8 Bıçak/Kesici koruyucusu 9 Kapak

17 Teknik bilgiler

17.3.3 ISO 22868 uyarınca ses gücü seviyesi
L
w
HL-KM
500 mm
145° 500 mm,
600 mm KM 56 R: 108 dB(A) 106 dB(A) KM 85 R: 109 dB(A) 109 dB(A) KM 94 R: 106 dB(A) 106 dB(A) KM 111 R: 108 dB(A) 108 dB(A) KM 131: - 109 dB(A) KM 131 R: 109 dB(A) 109 dB(A) KMA 130 R: 94 dB(A) 93 dB(A) KMA 135 R: 92 dB(A) FR 131 T: 109 dB(A) 109 dB(A)

17.1 Kesici bıçak

Kesme türü: Çift taraflı kesici Kesim uzunluğu: 500 mm, 600 mm
0458-475-4021-D 15
000BA073 KN

türkçe 18 Tamir bilgileri

17.3.4 EN 50636-2-91 uyarınca ses gücü seviyesi L
w
HL-KM
600 mm
KMA 135 R: 92,5 dB(A)
17.3.5 ISO 22867 uyarınca titreşim değeri a
hv, eq
HL-KM 0° 500 mm KM 56 R:
KM 85 R: KM 94 R: KM 111 R: KM 131 R: KMA 130 R: KMA 135 R: FR 131 T
HL-KM 145° 500 mm, 600 mm KM 56 R:
KM 85 R: KM 94 R: KM 111 R: KM 131: KM 131 R: KMA 130 R: KMA 135 R: FR 131 T:
Sol tutamak Sağ tuta‐
7,9 m/s 6,2 m/s 6,6 m/s 6,2 m/s 6,1 m/s 3,5 m/s 3,7 m/s 8,5 m/s
7,9 m/s
2
6,8 m/s
2
6,9 m/s
2
4,2 m/s
2
4,3 m/s
2
3,0 m/s
2
3,7 m/s
2
5,3 m/s
mak
2
Sol tutamak Sağ tuta‐
mak
2
5,9 m/s 3,7 m/s 5,5 m/s 3,8 m/s 2,9 m/s 3,4 m/s 2,5 m/s 3,4 m/s 4,2 m/s
7,9 m/s
2
4,6 m/s
2
4,6 m/s
2
3,7 m/s
2
3,2 m/s
2
5,2 m/s
2
2,3 m/s
2
2,3 m/s
2
2,9 m/s
2 2 2 2 2 2 2 2
2 2 2 2 2 2 2 2 2
Tamir işlerinde sadece STIHL firmasının o motorlu alet için öngördüğü yedek parçaları veya teknik açıdan eşdeğer parçaları kullanın. Sadece yüksek kaliteli yedek parçalar kullanın. Aksi tak‐ tirde alette kaza veya hasar meydana gelebilir.
STIHL size STIHL orjinal yedek parçaları kullan‐ manızı tavsiye eder.
STIHL Orijinal yedek parçalası olup olmadığını yedek parça numarasından ve yazısından
{ ve STIHL yedek parça armasından K (küçük parçalarda sadece bu arma da bulu‐
nabilir) anlayabilirsiniz.

19 Çöpe atma

İmha etme ile ilgili bilgiler yerel yönetimden veya bir STIHL yetkili bayisinden edinilebilir.
Usulüne uygun olmayan şekilde imha edilmesi, sağlığa zarar verebilir ve çevreyi kirletebilir.
Ses basıncı seviyesi ve ses güç seviyesi için 2006/42/AT sayılı yönetmelik uyarınca düzeltme‑faktörü = 2,0 dB(A); 2006/42/AT sayılı yönetmelik uyarınca titreşim değeri için
düzeltme‑faktörü =2,0 m/s2.

17.4 REACH

REACH, kimyasal maddelerin sicile kaydı, değer‐ lendirilmesi ve lisansı ile ilgili EG yönetmeliğidir.
REACH yönetmeliğini (AT) No. 1907/2006'yı yerine getirmek ile ilgili bilgiler için bkz.
www.stihl.com/reach
18 Tamir bilgileri
Bu aleti kullananlara sadece kullanma talima‐ tında belirtilen muhafaza ve bakım işlerini yap‐ maya izin verilir. Bunun dışındaki tamirler sadece uzman satıcılar tarafından yapılmalıdır.
STIHL bakım ve tamir işlerinin sadece STIHL uzman satıcıları tarafından yapılmasını tavsiye eder. STIHL uzman satıcılarına düzenli olarak kendilerini geliştirme kursları ve teknik yenilikler hakkında bilgiler sunulur.
► STIHL ürünlerini, ambalajı ile birlikte, yerel
yönetmeliklere uygun olarak geri dönüşüm için uygun bir toplama noktasına teslim edin.
► Evsel atıklar ile birlikte imha etmeyin.

20 AB Uygunluk Deklarasyonu

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen
Almanya Sorumluluk kendisine ait olmak üzere aşağıdaki
ürünün Yapı tipi: Kombi alet çit makası
Marka: STIHL Tip: HL-KM Seri tanımı: 4243
2006/42/AT ve 2000/14/AT yönetmeliklerinin geçerli düzenlemelerine uygun olduğu ve üretim tarihinde aşağıdaki standartların geçerli sürüm‐ leri ile uyumluğu olduğunu beyan eder:
EN ISO 12100, EN ISO 10517 (belirtilen KM alet‐ leri ile birlikte)
16 0458-475-4021-D

21 Adresler türkçe

EN ISO 12100, EN 60745-1, EN 60745-2-15 (KMA 130 R ile bağlantılı olarak)
EN ISO 12100, EN 62841-1, EN 62841-4-2 (KMA 135 R ile bağlantılı olarak)
EN ISO 12100 (belirtilen FR aletleri ile birlikte) Ölçülen ve garanti edilen ses gücü seviyesini
belirlemek için 2000/14/AT direktifi, ek V uya‐ rınca ISO 11094 standardı uygulanarak hareket edilmiştir.
Ölçülen ses gücü seviyesi KM 56 R ile: 102 dB(A)
KM 85 R ile: 103 dB(A) KM 94 R ile: 101 dB(A) KM 111 R ile: 101 dB(A) KM 131 ile: 102 dB(A) KM 131 R ile: 102 dB(A) KMA 130 R ile: 93 dB(A) KMA 135 R ile: 92,5 dB(A) FR 131 T ile: 102 dB(A)
Garanti edilen ses gücü seviyesi KM 56 R ile: 104 dB(A)
KM 85 R ile: 105 dB(A) KM 94 R ile: 103 dB(A) KM 111 R ile: 103 dB(A) KM 131 ile: 104 dB(A) KM 131 R ile: 104 dB(A) KMA 130 R ile: 95 dB(A) KMA 135 R ile: 95 dB(A) FR 131 T ile: 104 dB(A)
Teknik belgelerin saklanması: ANDREAS STIHL AG & Co. KG
Produktzulassung Üretim yılı alet üzerinde belirtilmiştir. Waiblingen, 15.07.2021 ANDREAS STIHL AG & Co. KG vek.
Dr. Jürgen Hoffmann Ürün Onay ve Düzenleme Başkanı
21 Adresler

21.1 STIHL İdari Merkezi

ANDREAS STIHL AG & Co. KG
Postfach 1771 71307 Waiblingen

21.2 STIHL Satış Şirketleri

ALMANYA STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13 64807 Dieburg
Telefon: +49 6071 3055358
AVUSTURYA STIHL Ges.m.b.H.
Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370
İSVİÇRE STIHL Vertriebs AG
Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030
ÇEK CUMHURİYETİ Andreas STIHL, spol. s r.o.
Chrlická 753 664 42 Modřice

21.3 STIHL İthalatçıları

BOSNA HERSEK UNIKOMERC d. o. o.
Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536
HIRVATİSTAN UNIKOMERC - UVOZ d.o.o. Sjedište:
Amruševa 10, 10000 Zagreb Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010 Fax: +385 1 6221569
TÜRKİYE SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33
0458-475-4021-D 17
türkçe 21 Adresler
18 0458-475-4021-D
21 Adresler türkçe
0458-475-4021-D 19
www.stihl.com
*04584754021D*
0458-475-4021-D
*04584754021D*
0458-475-4021-D
Loading...
