Stihl HLA 56 Instruction Manual [en, es, fi, de, sv]

Page 1

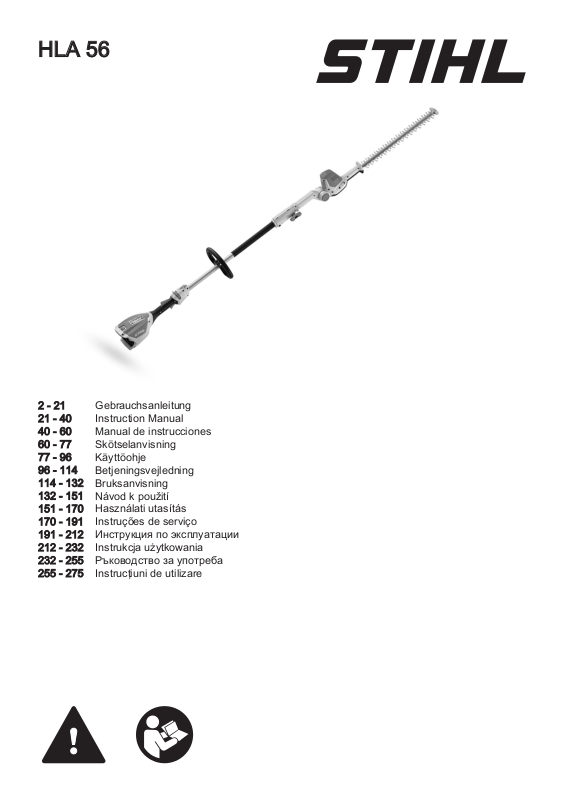

HLA 56

2 - 21 Gebrauchsanleitung 21 - 40 Instruction Manual 40 - 60 Manual de instrucciones 60 - 77 Skötselanvisning 77 - 96 Käyttöohje 96 - 114 Betjeningsvejledning 114 - 132 Bruksanvisning 132 - 151 Návod k použití 151 - 170 Használati utasítás 170 - 191 Instruções de serviço 191 - 212 Инструкция по эксплуатации 212 - 232 Instrukcja użytkowania 232 - 255 Ръководство за употреба 255 - 275 Instrucţiuni de utilizare

Page 2

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Heckenschneider einsatzbereit machen.....9

6 Akku laden und LEDs................................. 9

7 Heckenschneider zusammenbauen..........10

8 Akku einsetzen und herausnehmen..........10

9 Heckenschneider einschalten und ausschal‐

ten............................................................. 11

10 Heckenschneider und Akku prüfen...........11

11 Mit dem Heckenschneider arbeiten.......... 12

12 Nach dem Arbeiten................................... 13

13 Transportieren...........................................13

14 Aufbewahren.............................................14

15 Reinigen....................................................14

16 Warten...................................................... 15

17 Reparieren................................................ 15

18 Störungen beheben.................................. 15

19 Technische Daten.....................................16

20 Ersatzteile und Zubehör............................17

21 Entsorgen..................................................17

22 EU-Konformitätserklärung.........................17

23 Anschriften................................................18

24 Allgemeine Sicherheitshinweise für Elektro‐

werkzeuge.................................................18

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Sicherheitshinweise Akku STIHL AK

–

Gebrauchsanleitung Ladegeräte

–

STIHL AL 101, 301, 500 Sicherheitsinformation für STIHL Akkus und

–

Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

Original-Gebrauchsanleitung

0000010222_001_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-816-9801-A. VA0.E22.

2 0458-816-9801-A

Page 3

0000-GXX-6515-A0

3 Übersicht deutsch

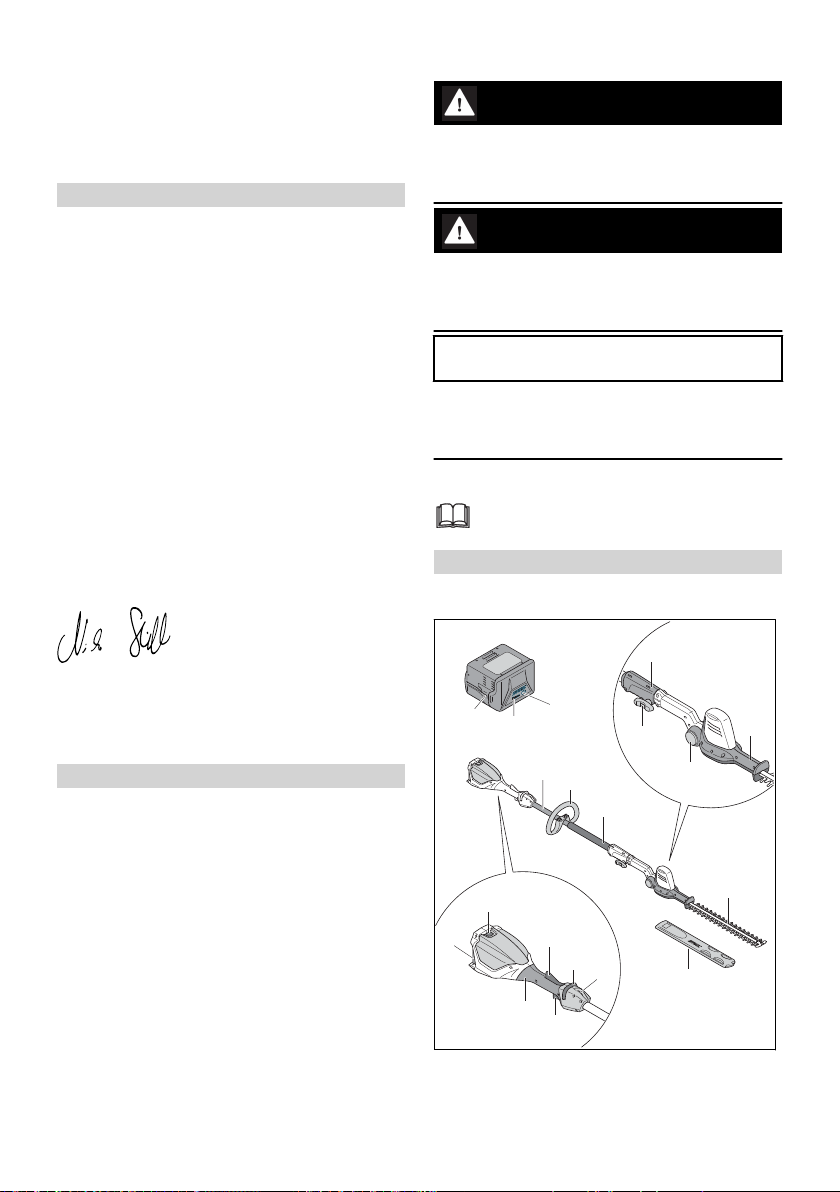

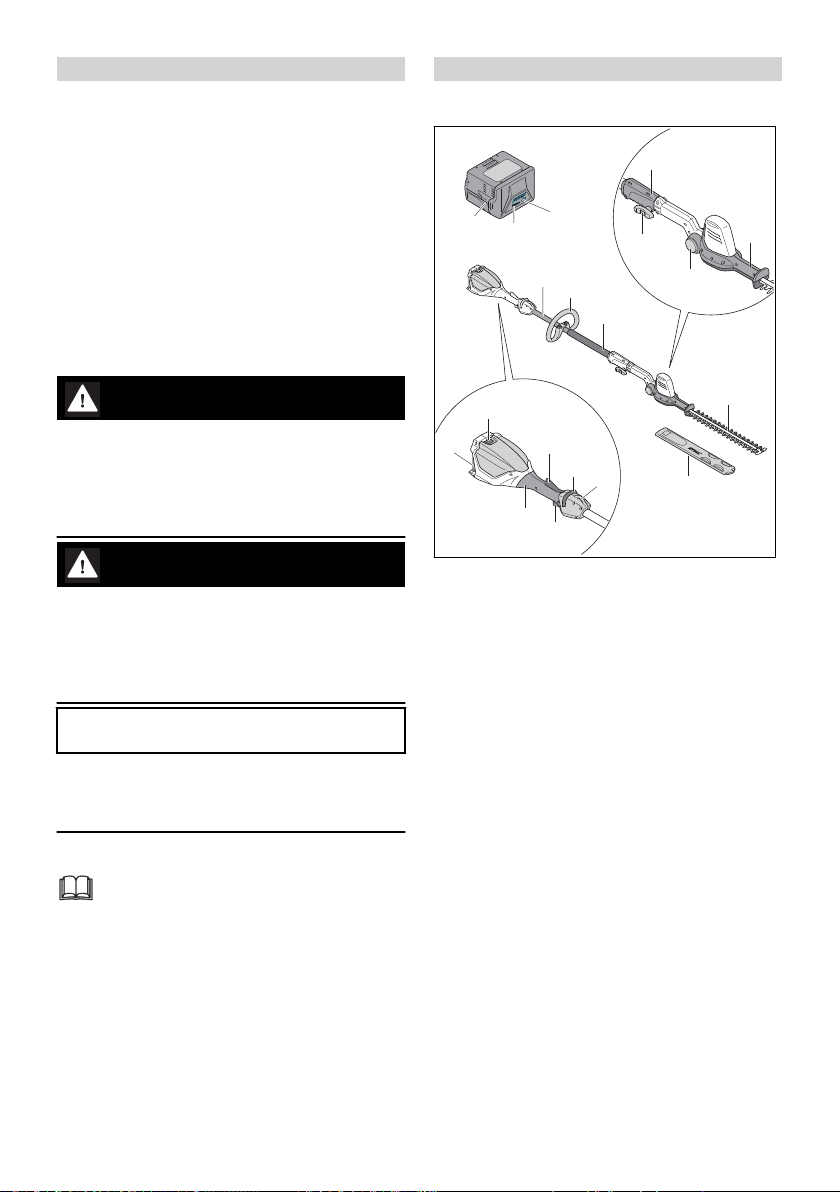

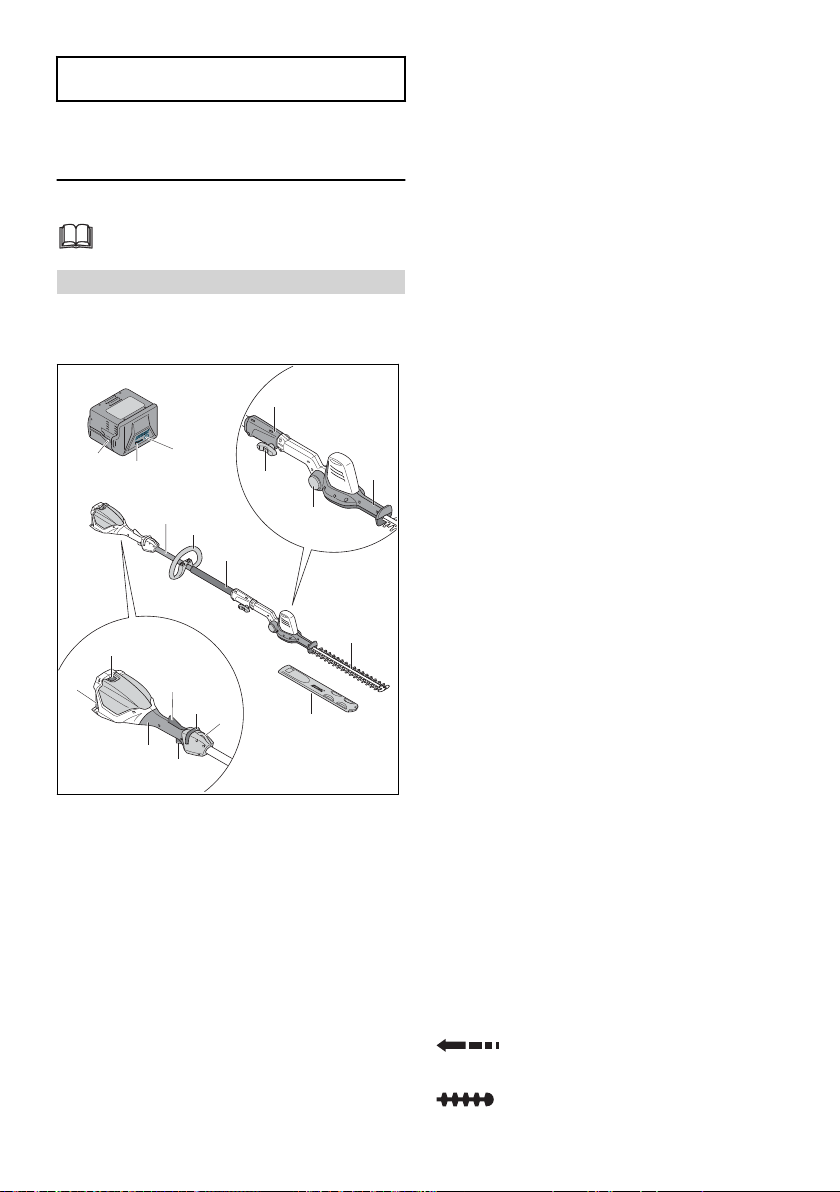

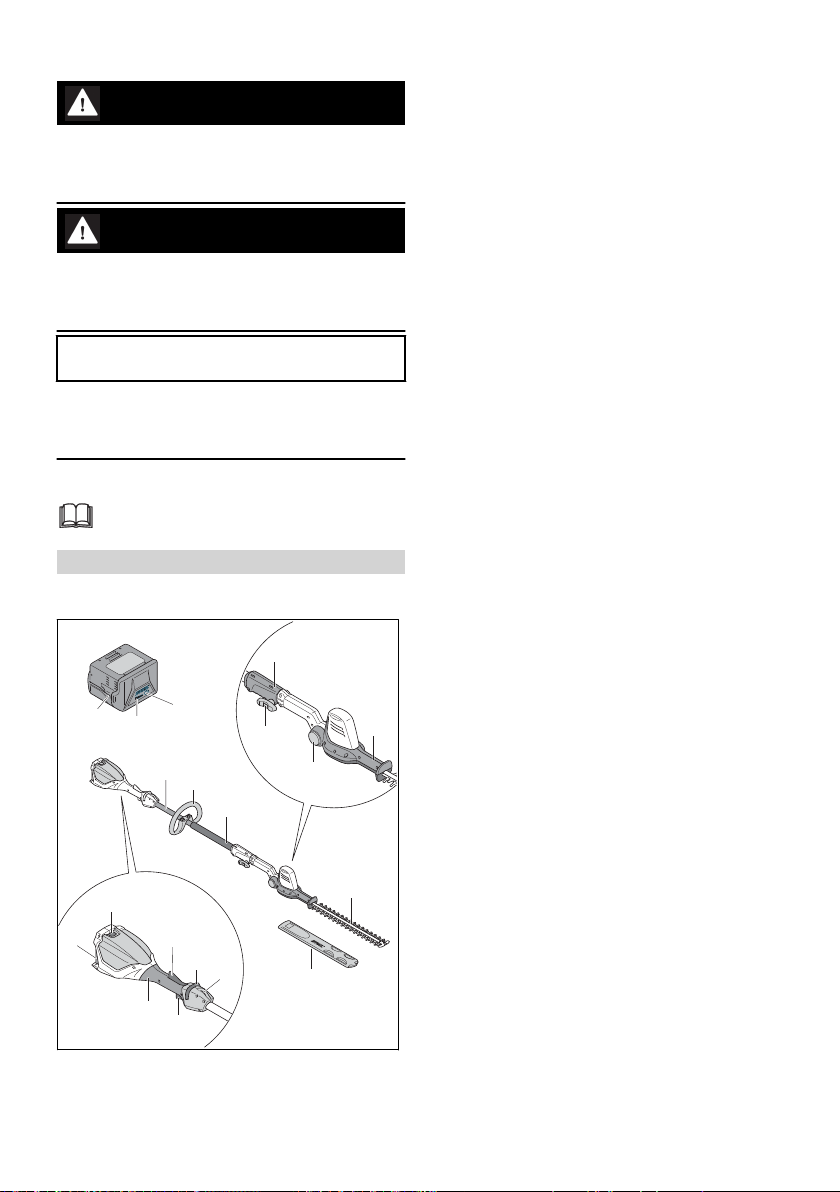

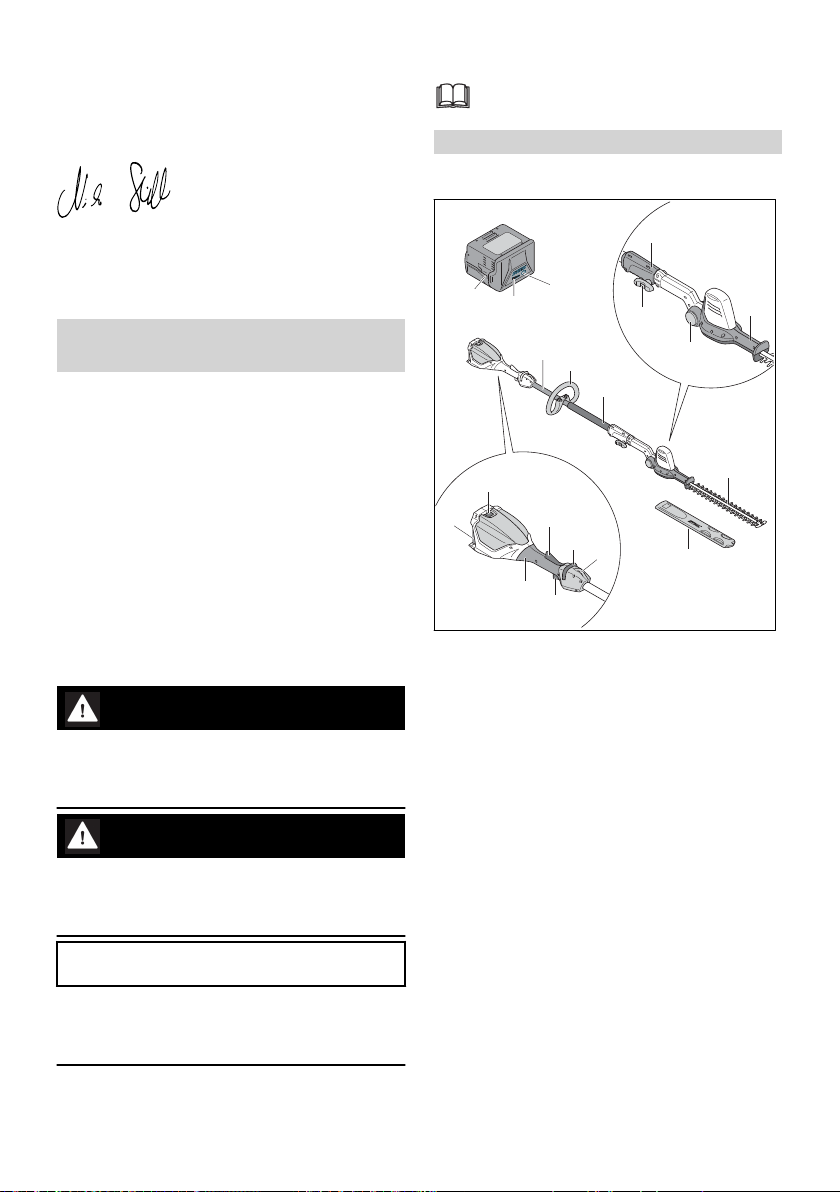

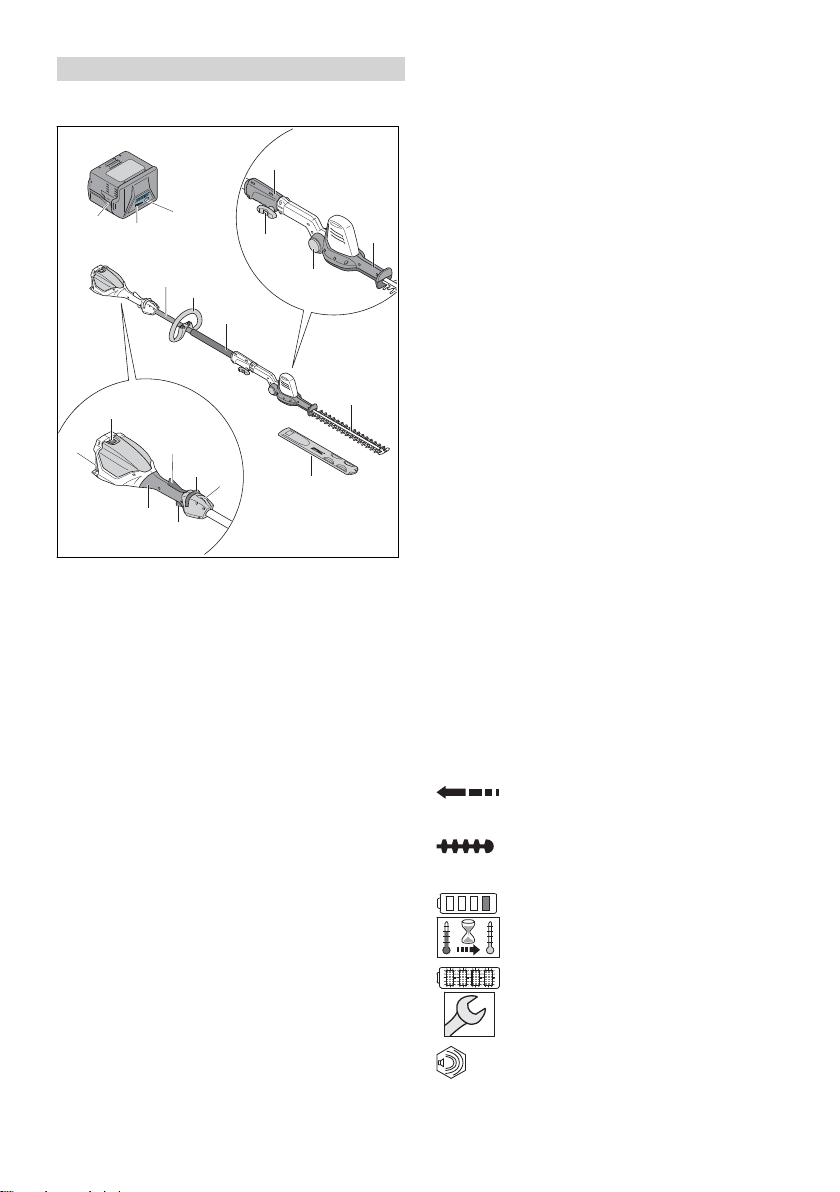

3 Übersicht

3.1 Heckenschneider und Akku

1 Schaft

Der Schaft verbindet alle Bauteile.

2 Rundumgriff

Der Rundumgriff dient zum Halten und Füh‐ ren des Heckenschneiders.

3 Griffschlauch

Der Griffschlauch dient zum Halten und Füh‐ ren des Heckenschneiders.

4 Kupplungsmuffe

Die Kupplungsmuffe verbindet den Schaft mit den Schneidmessern.

5 Knebelschraube

Die Knebelschraube klemmt die Schneidmes‐ ser an den Schaft

6 Sperrknopf

Der Sperrknopf blockiert das Schwenken der Schneidmesser.

7 Schwenkgriff

8 Schneidmesser

9 Messerschutz

Der Schwenkgriff dient zum Einstellen des Winkels des Schneidmesser.

Die Schneidmesser schneiden das Schnitt‐ gut.

Der Messerschutz schützt vor Kontakt mit den Schneidmessern.

0458-816-9801-A 3

10 Tragöse

Die Tragöse dient zum Einhängen des Trag‐ systems.

11 Entsperrschieber

Der Entsperrschieber entsperrt den Schalthe‐ bel.

12 Schalthebel

Der Schalthebel schaltet den Heckenschnei‐ der ein und aus.

13 Ergo-Hebel

Der Ergo-Hebel hält den Entsperrschieber in Position, wenn der Schalthebel losgelassen wird.

14 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Hal‐ ten und Führen des Heckenschneiders.

15 Sperrhebel

Der Sperrhebel hält den Akku im AkkuSchacht.

16 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

17 Akku

Der Akku versorgt den Heckenschneider mit Energie.

18 LEDs

Die LEDs zeigen den Ladezustand des Akkus und Störungen an.

19 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

# Leistungsschild mit Maschinennummer

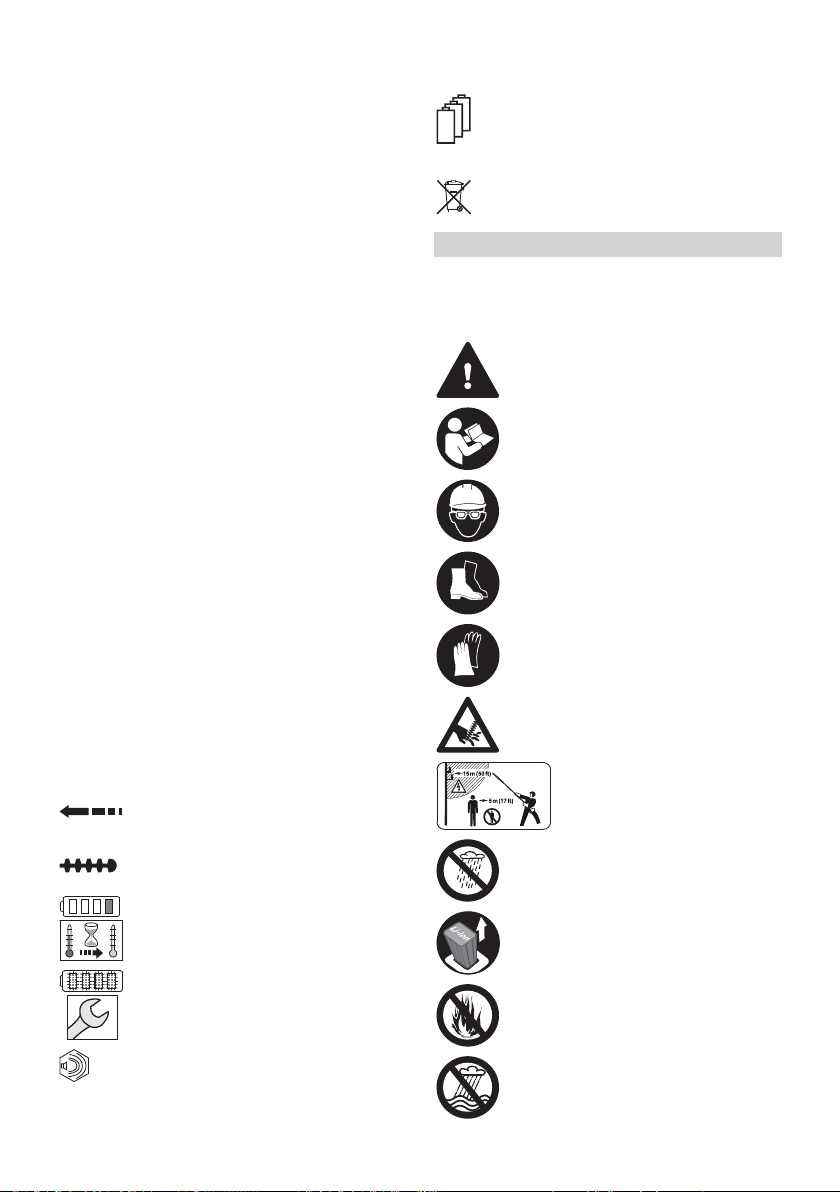

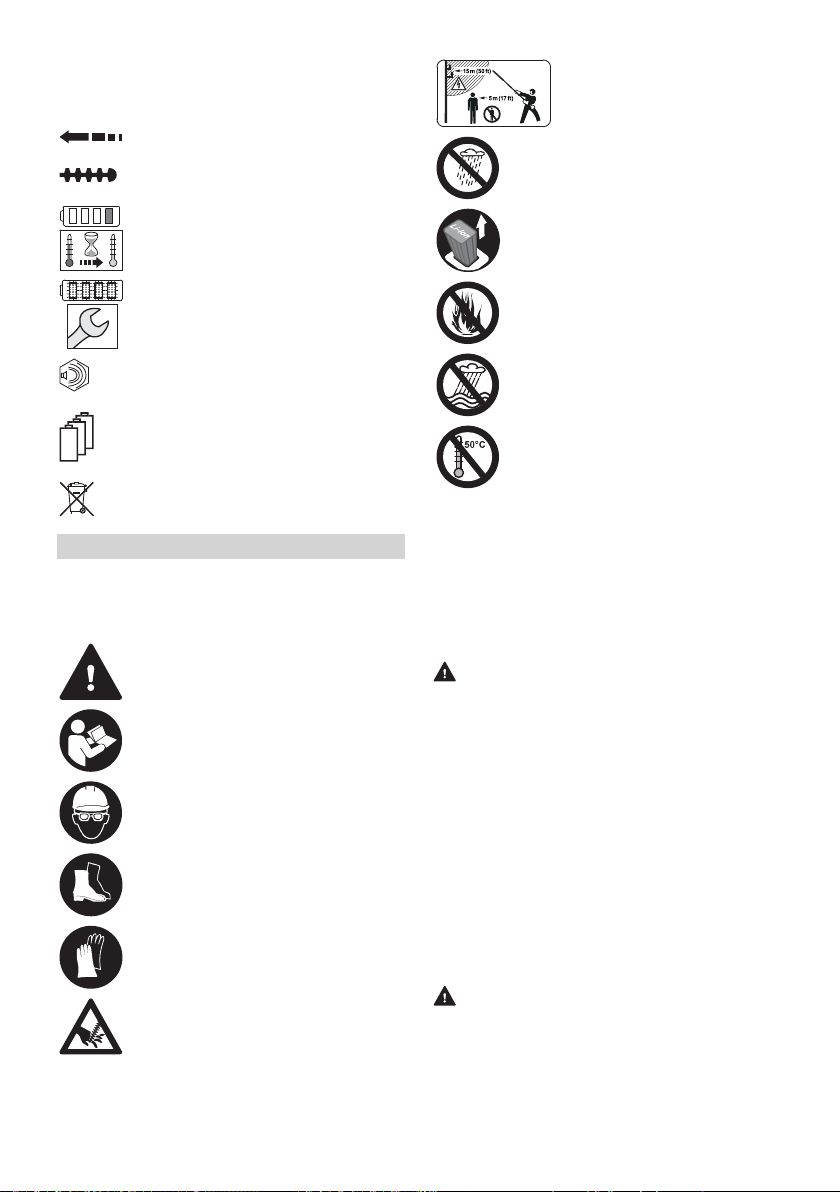

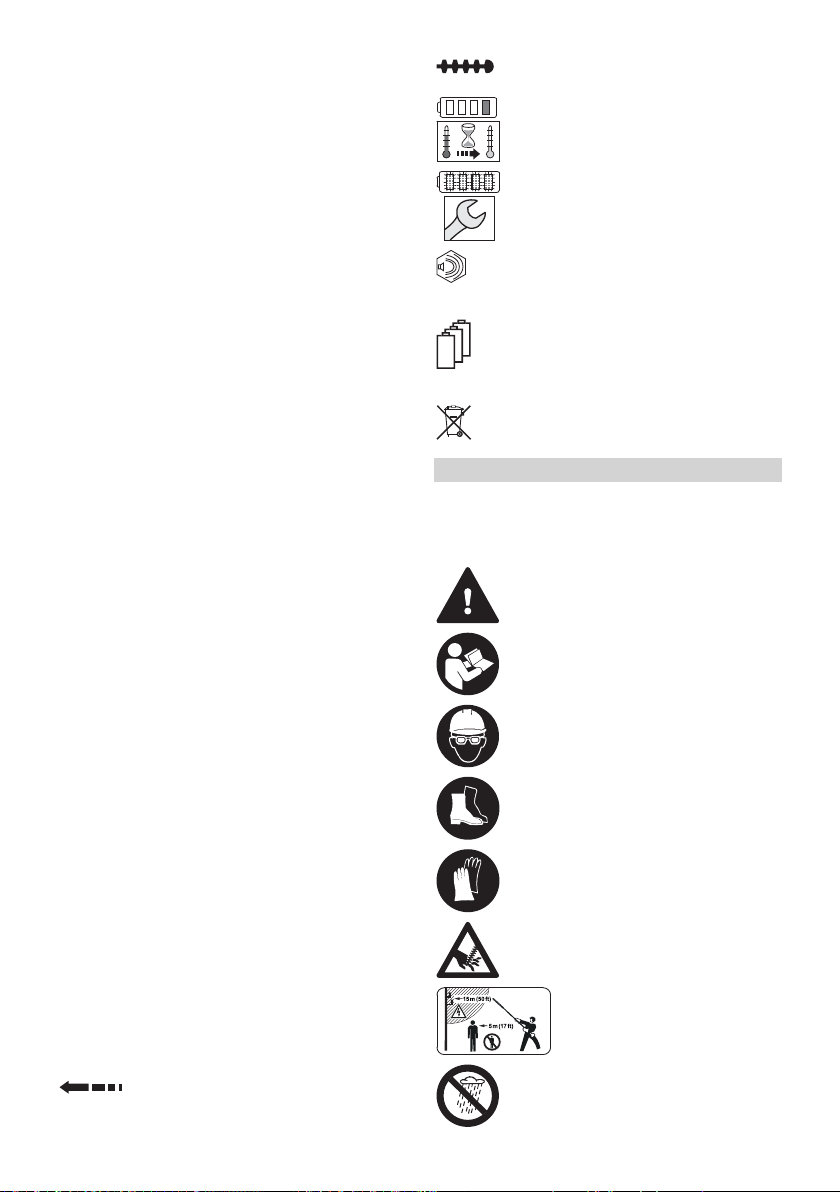

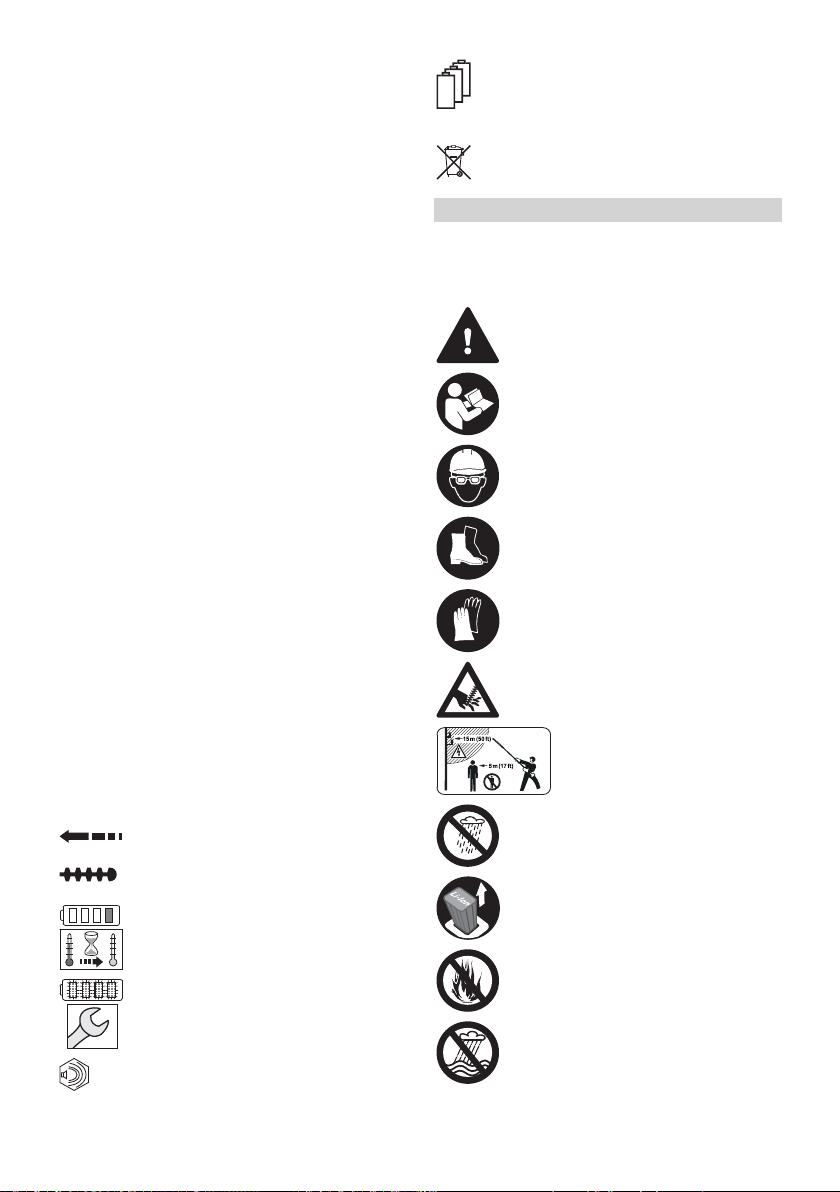

3.2 Symbole

Die Symbole können auf dem Heckenschneider und dem Akku sein und bedeuten Folgendes:

Dieses Symbol gibt an, in welche Rich‐ tung der Entsperrschieber geschoben werden muss.

Dieses Symbol gibt an, dass das Schneidmesser angebaut werden muss.

1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.

4 LEDs blinken rot. Im Akku besteht eine Störung.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Page 4

deutsch 4 Sicherheitshinweise

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifi‐ kation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Ener‐ gieinhalt ist geringer.

Produkt nicht mit dem Hausmüll entsorgen.

4.2 Bestimmungsgemäße Verwen‐

Zulässigen Temperaturbereich des Akkus einhalten.

dung

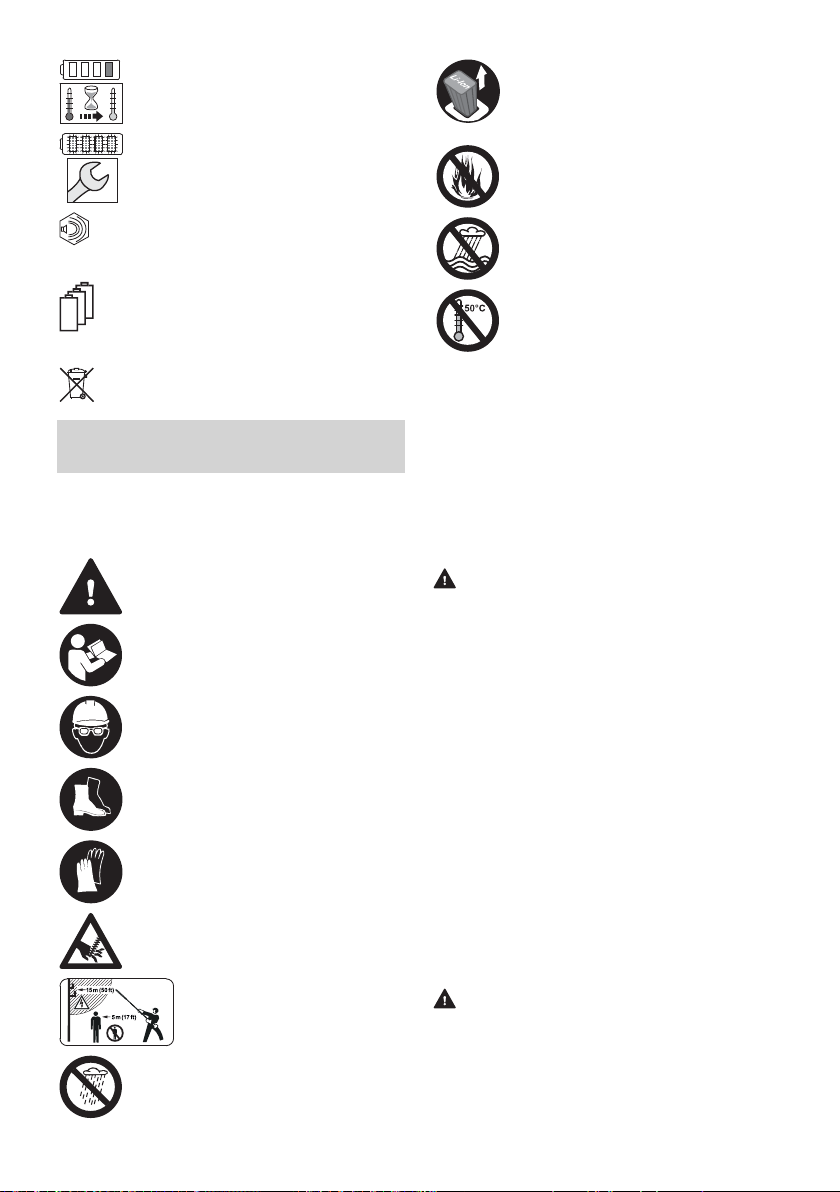

4 Sicherheitshinweise

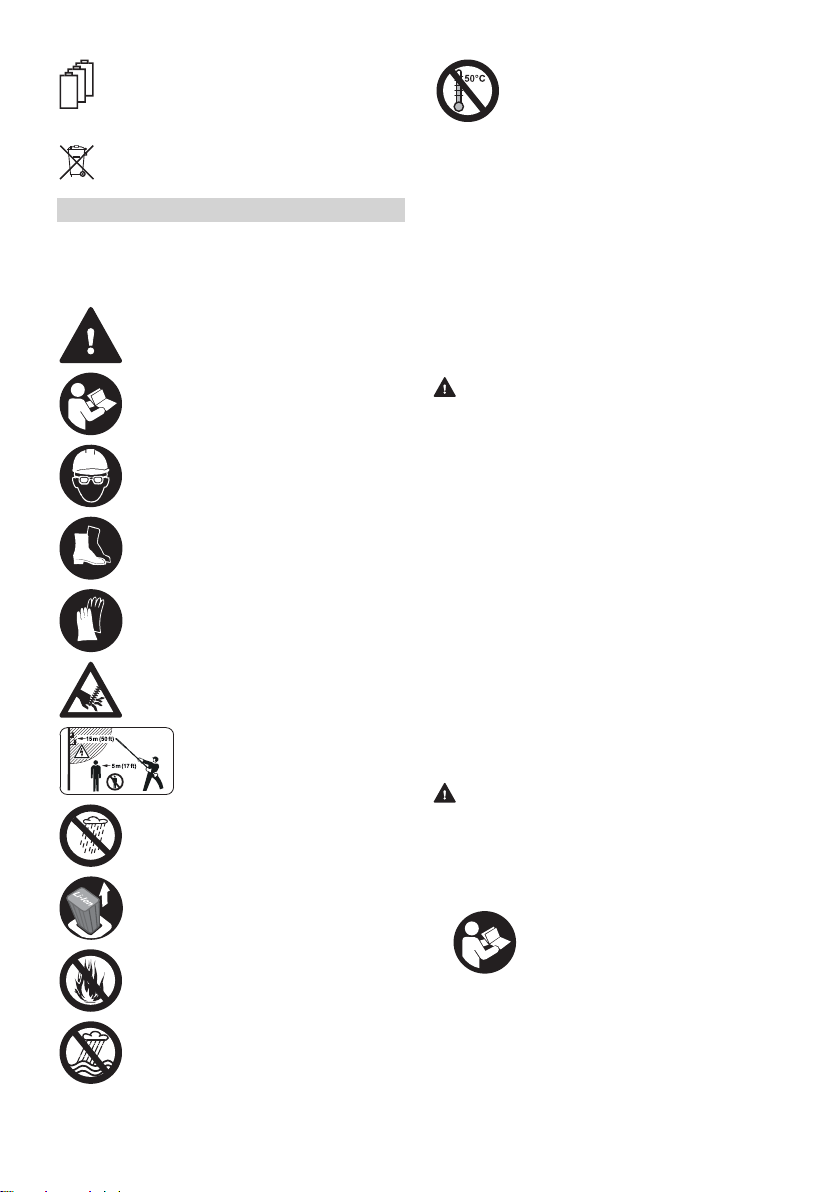

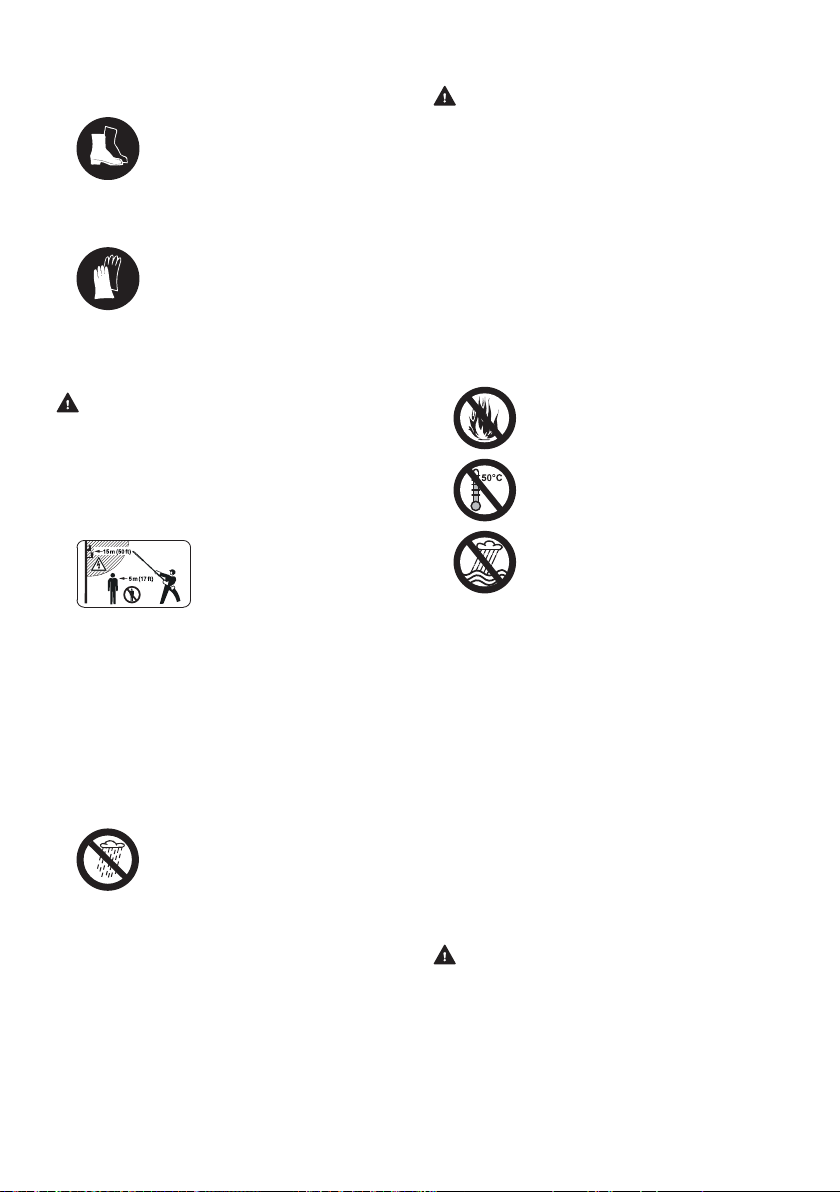

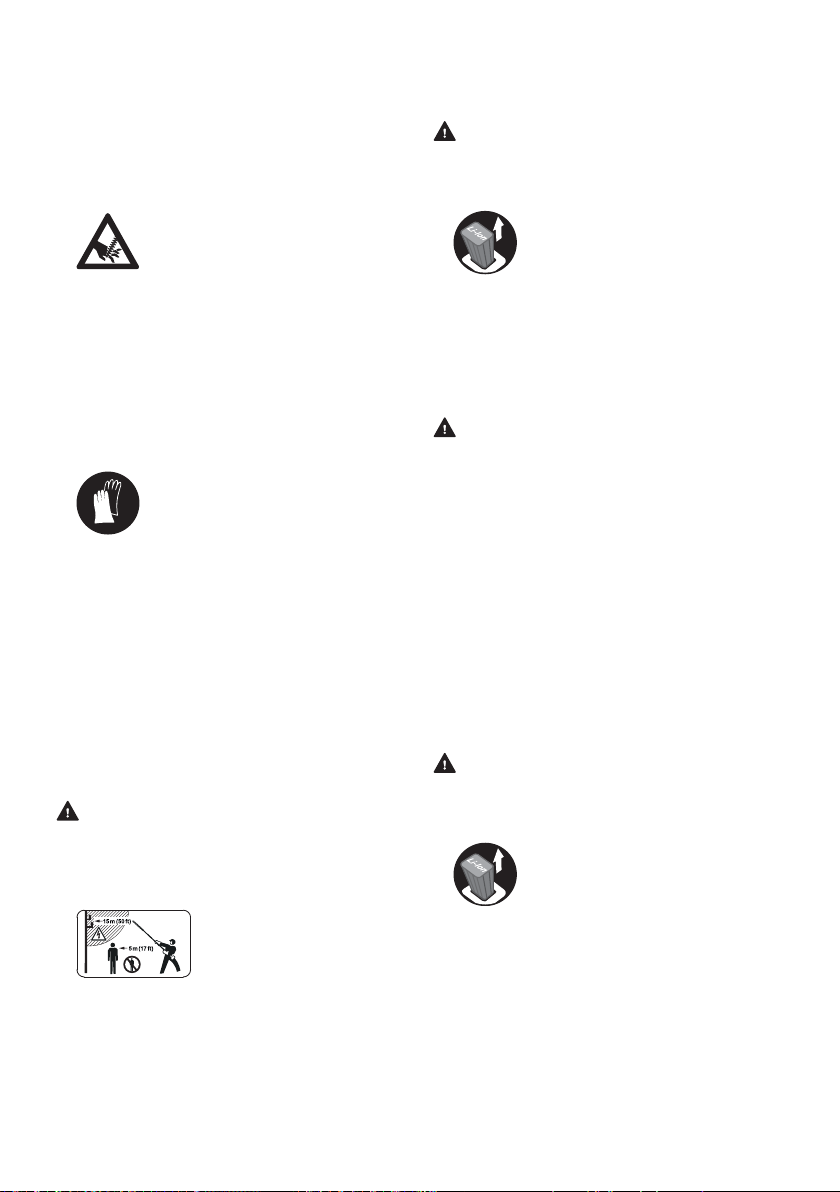

4.1 Warnsymbole

Die Warnsymbole auf dem Heckenschneider oder dem Akku bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille und Schutzhelm tragen.

Schutzstiefel tragen.

Arbeitshandschuhe tragen.

Sich bewegende Schneidmesser nicht berühren.

Sicherheitsabstand einhalten.

Der Heckenschneider STIHL HLA 56 dient zum Schneiden von Bodendeckern, hohen Hecken, hohen Sträuchern, hohen Büschen und hohem Gestrüpp.

Der Heckenschneider darf bei Regen nicht ver‐ wendet werden.

Der Heckenschneider wird von einem Akku STIHL AK mit Energie versorgt.

WARNUNG

■ Akkus, die nicht von STIHL für den Hecken‐

schneider freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen. ►

Heckenschneider mit einem Akku STIHL AK verwenden.

■ Falls der Heckenschneider oder der Akku

nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Heckenschneider so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

► Akku so verwenden, wie es in der

Gebrauchsanleitung Akku STIHL AK beschrieben ist.

4.3 Anforderungen an den Benut‐ zer

Heckenschneider vor Regen und Feuchtigkeit schützen.

Akku während Arbeitsunterbrechun‐ gen, des Transports, der Aufbewah‐ rung, Wartung oder Reparatur heraus‐ nehmen.

Akku vor Hitze und Feuer schützen.

Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.

4 0458-816-9801-A

WARNUNG

■

Benutzer ohne eine Unterweisung können die Gefahren des Heckenschneiders und des Akkus nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls der Heckenschneider oder der Akku

an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Page 5

4 Sicherheitshinweise deutsch

Der Benutzer ist körperlich, sensorisch

–

und geistig fähig, der Heckenschneider und den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten. Der Benutzer kann die Gefahren des

–

Heckenschneiders und des Akkus erkennen und einschätzen. Der Benutzer ist volljährig oder der

–

Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet. Der Benutzer hat eine Unterweisung

–

von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Hecken‐ schneider arbeitet. Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■

Während der Arbeit können lange Haare in den Heckenschneider hineingezogen werden. Der Benutzer kann schwer verletzt werden. ►

Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schul‐ tern befinden.

■

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen.

■ Herabfallende Gegenstände können zu Verlet‐ zungen des Kopfs führen.

► Einen Schutzhelm tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen.

0458-816-9801-A 5

►

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und im Heckenschneider verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ►

Eng anliegende Bekleidung tragen.

► Schals und Schmuck ablegen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

► Festes, geschlossenes Schuhwerk

mit griffiger Sohle tragen.

■ Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit den Schneidmes‐ sern kommen. Der Benutzer kann verletzt wer‐ den.

► Arbeitshandschuhe aus widerstands‐

fähigem Material tragen.

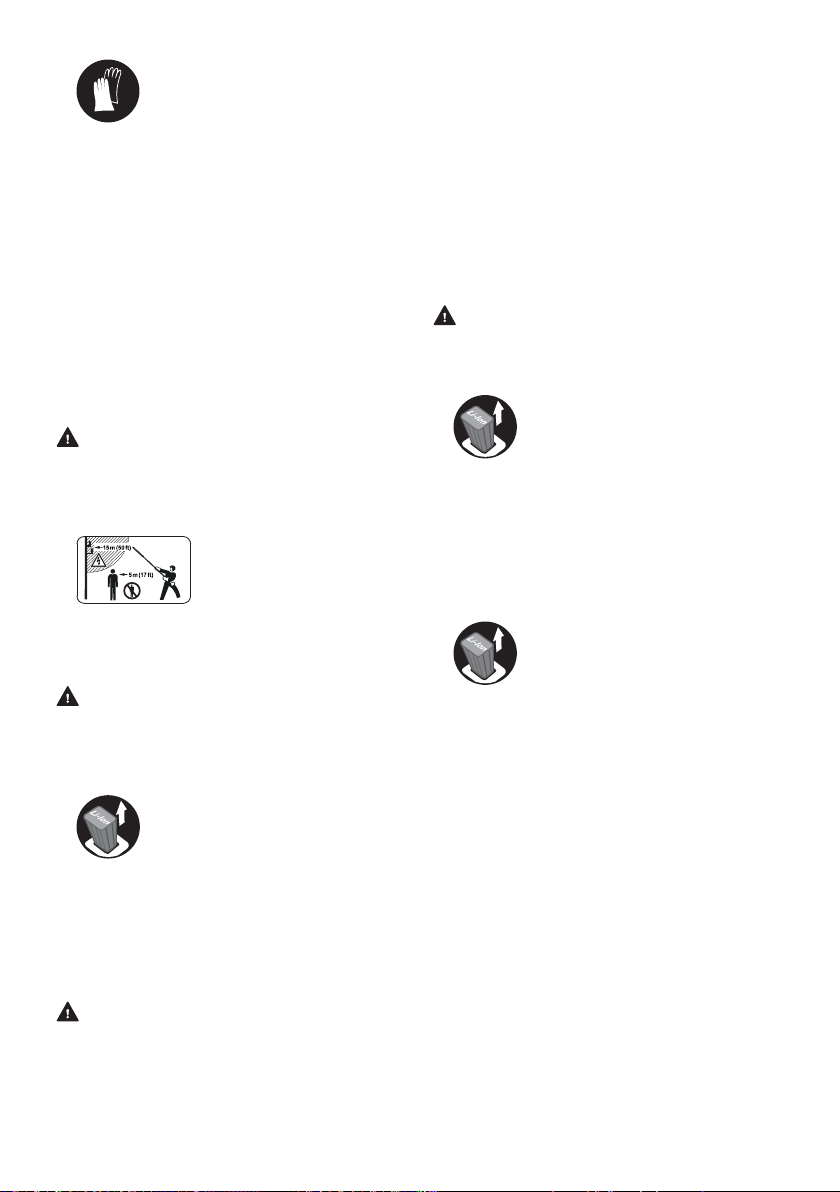

4.5 Arbeitsbereich und Umgebung

4.5.1 Heckenschneider

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Heckenschneiders und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

► Unbeteiligte Personen, Kin‐

der und Tiere im Umkreis von 5 m um den Arbeitsbe‐ reich fernhalten.

►

Einen Abstand von 5 m zu Gegenständen einhalten.

► Heckenschneider nicht unbeaufsichtigt las‐

sen.

► Sicherstellen, dass Kinder nicht mit dem

Heckenschneider spielen können.

■ Der Heckenschneider ist nicht wasserge‐ schützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und der Heckenschnei‐ der kann beschädigt werden.

► Nicht im Regen und nicht in feuchter

Umgebung arbeiten.

■ Elektrische Bauteile des Heckenschneiders können Funken erzeugen. Funken können in

Page 6

deutsch 4 Sicherheitshinweise

leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

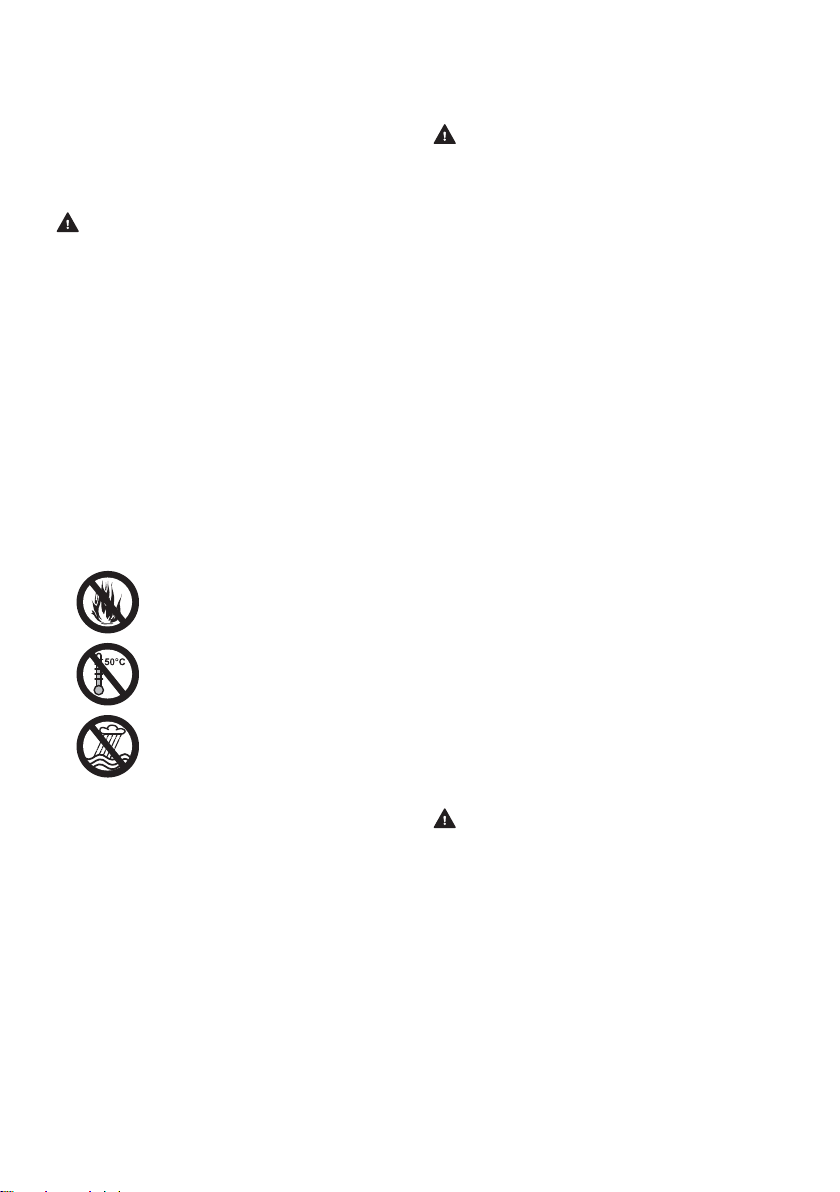

4.5.2 Akku

WARNUNG

■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt wer‐ den. ►

Unbeteiligte Personen, Kinder und Tiere

fernhalten. ► Akku nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem

Akku spielen können.

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten, explodieren oder irreparabel beschädigt werden. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen.

► Akku vor Hitze und Feuer schützen. ► Akku nicht ins Feuer werfen.

► Akku im Temperaturbereich zwi‐

schen ‑ 10 °C und + 50 °C einsetzen und aufbewahren.

► Akku vor Regen und Feuchtigkeit

schützen und nicht in Flüssigkeiten tauchen.

► Akku von metallischen Kleinteilen fernhal‐

ten. ► Akku nicht hohem Druck aussetzen. ► Akku nicht Mikrowellen aussetzen. ► Akku vor Chemikalien und vor Salzen

schützen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Heckenschneider Der Heckenschneider ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Heckenschneider ist unbeschädigt.

–

Der Heckenschneider ist sauber.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Die Schneidmesser sind richtig angebaut.

–

Original STIHL Zubehör für diesen Hecken‐

–

schneider ist angebaut. Das Zubehör ist richtig angebaut.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einem unbeschädigtem Heckenschnei‐ der arbeiten.

► Falls der Heckenschneider verschmutzt ist:

Heckenschneider reinigen. ► Heckenschneider nicht verändern. ► Falls die Bedienungselemente nicht funktio‐

nieren: Nicht mit dem Heckenschneider

arbeiten. ►

Original STIHL Zubehör für diesen Hecken‐

schneider anbauen. ► Zubehör so anbauen, wie es in dieser

Gebrauchsanleitung oder in der

Gebrauchsanleitung des Zubehörs

beschrieben ist. ►

Gegenstände nicht in die Öffnungen des

Heckenschneiders stecken. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.2 Schneidmesser Die Schneidmesser sind im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Schneidmesser sind unbeschädigt.

–

Die Schneidmesser sind nicht verformt.

–

Die Schneidmesser sind leichtgängig.

–

Die Schneidmesser sind richtig geschärft.

–

Die Schneidmesser sind gratfrei.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können sich Teile der Schneidmesser lösen und weggeschleudert werden. Personen kön‐ nen schwer verletzt werden. ►

Mit einem unbeschädigten Schneidmesser

arbeiten. ► Schneidmesser richtig schärfen und entgra‐

ten. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.3 Akku Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Akku ist unbeschädigt.

–

6 0458-816-9801-A

Page 7

4 Sicherheitshinweise deutsch

Der Akku ist sauber und trocken.

–

Der Akku funktioniert und ist unverändert.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden. ►

Mit einem unbeschädigten und funktionier‐ enden Akku arbeiten.

► Einen beschädigten oder defekten Akku

nicht laden.

► Falls der Akku verschmutzt oder nass ist:

Akku reinigen und trocknen lassen. ► Akku nicht verändern. ► Gegenstände nicht in die Öffnungen des

Akkus stecken. ► Elektrische Kontakte des Akkus nicht mit

metallischen Gegenständen verbinden und

kurzschließen. ►

Akku nicht öffnen. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

■ Aus einem beschädigten Akku kann Flüssig‐ keit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, kön‐ nen die Haut oder die Augen gereizt werden. ►

Kontakt mit der Flüssigkeit vermeiden.

► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

►

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■

Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.

►

Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeits‐ bühne oder ein sicheres Gerüst verwenden.

►

Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Falls der Benutzer über Schulterhöhe arbeitet, kann er früher ermüden. Der Benutzer kann schwer verletzt werden. ►

Nur kurze Zeit über Schulterhöhe arbeiten.

► Arbeitspausen machen.

■ Falls das sich bewegende Schneidmesser auf einen harten Gegenstand trifft, kann es schnell abgebremst werden. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kon‐ trolle über den Heckenschneider verlieren und schwer verletzt werden. ►

Heckenschneider mit beiden Händen fest‐ halten.

► Vor dem Arbeiten Hecke nach harten

Gegenständen durchsuchen und die Gegenstände entfernen.

■

Die sich bewegenden Schneidmesser können den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

► Sich bewegende Schneidmesser

nicht berühren.

► Falls die Schneidmesser durch einen

Gegenstand blockiert sind: Hecken‐ schneider ausschalten und Akku herausnehmen. Erst dann den Gegenstand beseitigen.

■

Falls sich der Heckenschneider während der Arbeit verändert oder sich ungewohnt verhält, kann der Heckenschneider in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen. ►

Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

■ Während der Arbeit können Vibrationen durch den Heckenschneider entstehen.

► Handschuhe tragen.

4.7 Arbeiten

WARNUNG

■

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten.

► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit dem Hecken‐ schneider arbeiten.

►

Heckenschneider alleine bedienen.

0458-816-9801-A 7

► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐

rung auftreten: Einen Arzt aufsuchen.

■ Wenn der Schalthebel losgelassen wird, bewegen sich die Schneidmesser noch ca. 1 Sekunde weiter. Die sich bewegenden Schneidmesser können Personen schneiden. Personen können schwer verletzt werden. ►

Warten, bis sich die Schneidmesser nicht mehr bewegen.

Page 8

deutsch 4 Sicherheitshinweise

■ In einer Gefahrensituation kann der Benutzer in Panik geraten und das Tragsystem nicht ablegen. Der Benutzer kann schwer verletzt werden. ►

Ablegen des Tragsystems üben.

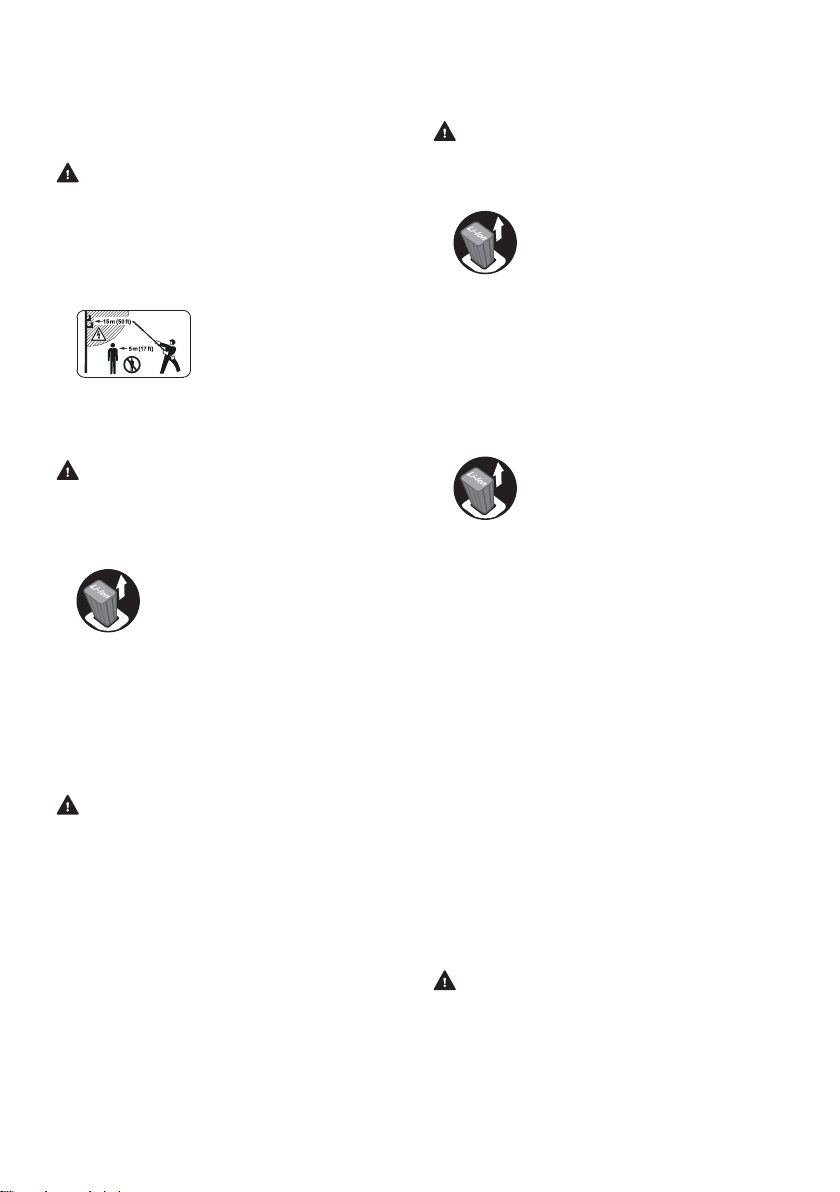

GEFAHR

■

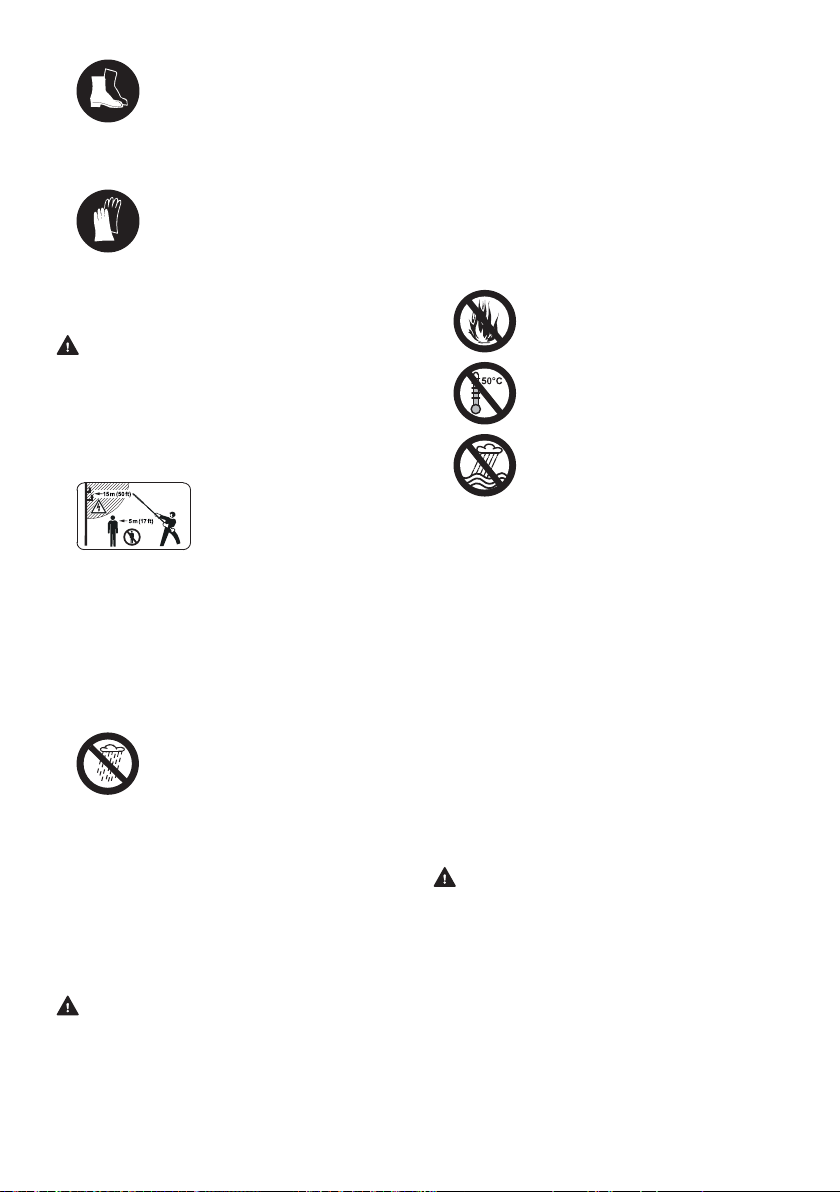

Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, können die Schneidmesser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer ver‐ letzt oder getötet werden.

► Einen Abstand von 15 m zu

spannungsführenden Leitun‐ gen einhalten.

4.8 Transportieren

4.8.1 Heckenschneider

WARNUNG

■ Während des Transports kann der Hecken‐ schneider umkippen oder sich bewegen. Per‐ sonen können verletzt werden und Sachscha‐ den kann entstehen.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser voll‐ ständig abdeckt.

►

Heckenschneider mit Spanngurten, Riemen oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

4.8.2 Akku

WARNUNG

■

Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachscha‐ den kann entstehen. ►

Einen beschädigten Akku nicht transportie‐ ren.

■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ►

Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.

► Verpackung so sichern, dass sie sich nicht

bewegen kann.

4.9 Aufbewahren

4.9.1 Heckenschneider

WARNUNG

■

Kinder können die Gefahren des Hecken‐ schneiders nicht erkennen und nicht einschät‐ zen. Kinder können schwer verletzt werden.

► Akku herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser voll‐ ständig abdeckt.

►

Heckenschneider außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte am Heckenschnei‐ der und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Heckenschnei‐ der kann beschädigt werden.

► Akku herausnehmen.

► Heckenschneider sauber und trocken auf‐

bewahren.

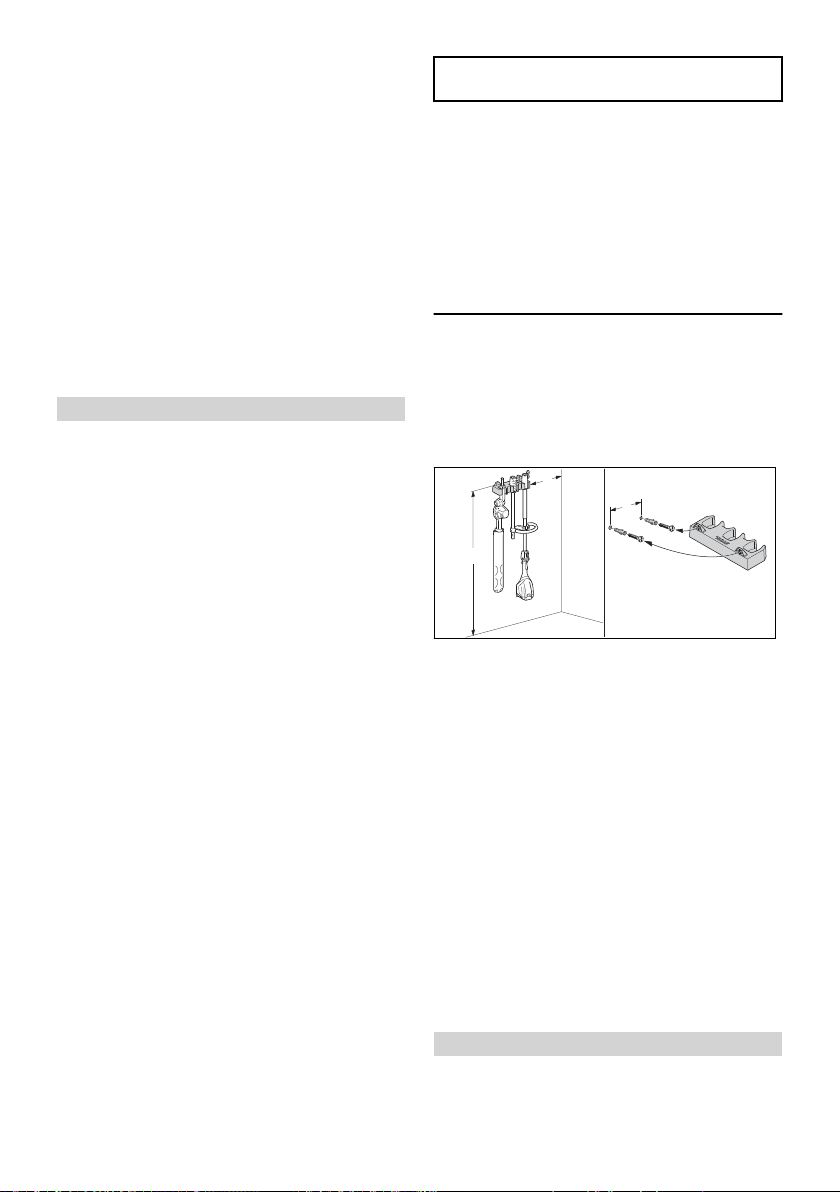

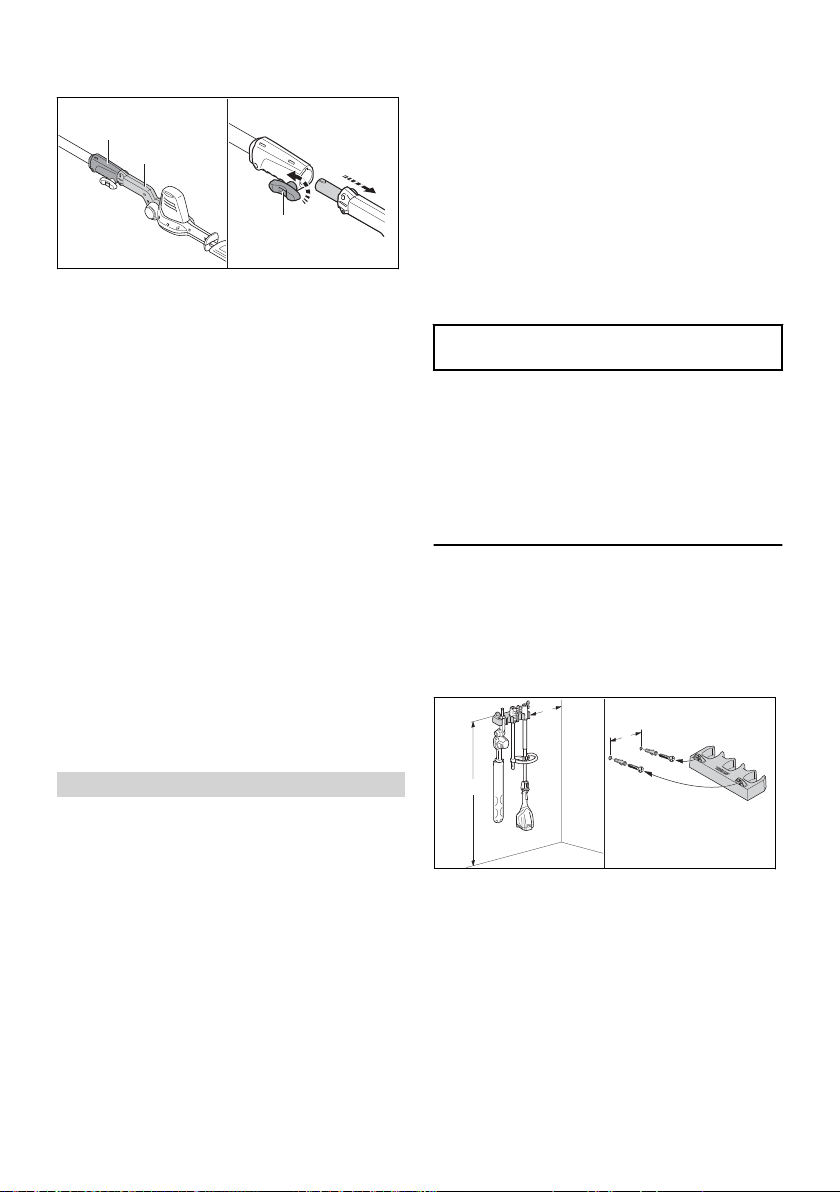

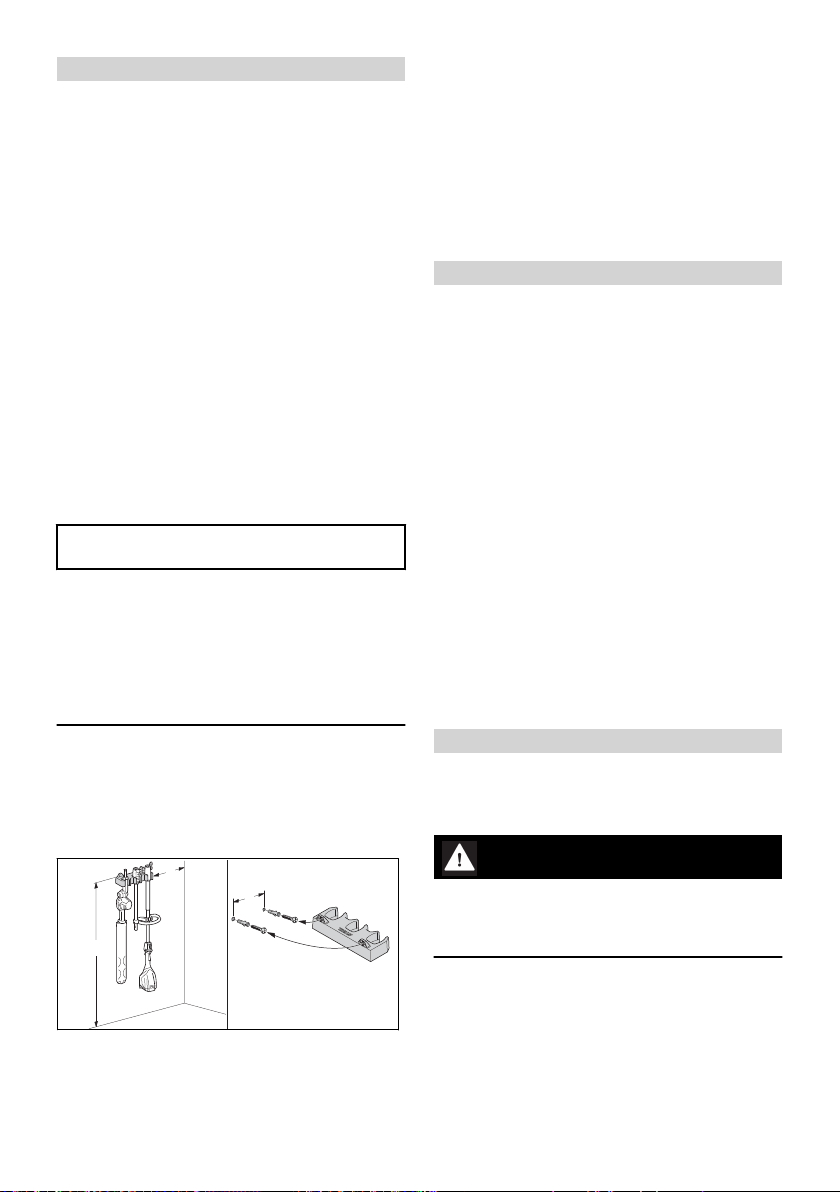

■ Falls elektrische Leitungen und Rohre in der Wand verlaufen, können diese beschädigt werden, wenn die Wandhalterung an der Wand montiert wird. Kontakt mit elektrischen Leitungen kann zu einem Stromschlag führen. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Sicherstellen, dass an der vorgesehenen Stelle keine elektrische Leitungen und Rohre in der Wand verlaufen.

■

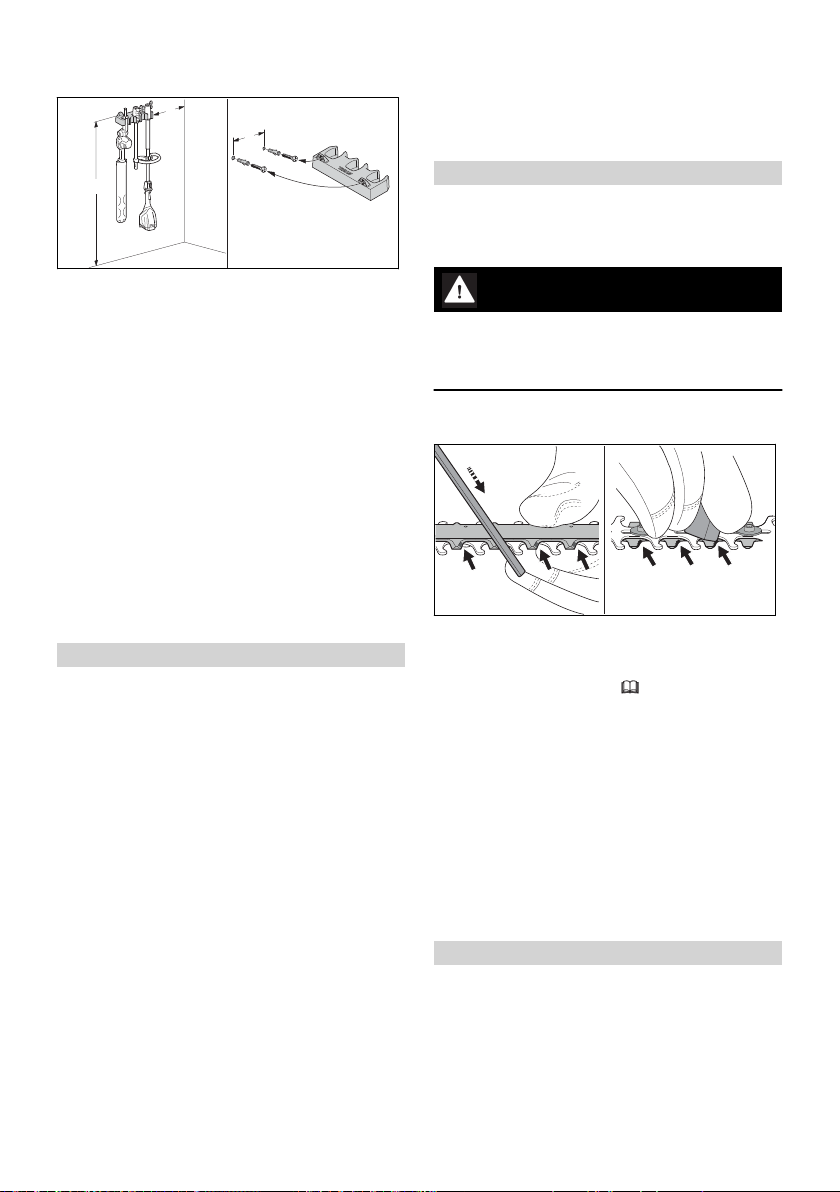

Falls die Wandhalterung nicht wie in dieser Gebrauchsanleitung beschrieben an der Wand montiert ist, kann die Wandhalterung oder der Heckenschneider herunterfallen. Personen können verletzt werden und Sachschaden kann entstehen. ►

Wandhalterung so an eine Wand montie‐ ren, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.9.2 Akku

WARNUNG

■

Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder kön‐ nen schwer verletzt werden. ►

Akku außerhalb der Reichweite von Kin‐ dern aufbewahren.

8 0458-816-9801-A

Page 9

5 Heckenschneider einsatzbereit machen deutsch

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku irreparabel beschädigt werden. ►

Akku sauber und trocken aufbewahren.

► Akku in einem geschlossenen Raum aufbe‐

wahren.

► Akku getrennt vom Heckenschneider aufbe‐

wahren.

► Falls der Akku im Ladegerät aufbewahrt

wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufbewah‐ ren.

►

Akku im Temperaturbereich zwischen 10 °C und + 50 °C aufbewahren.

4.10 Reinigen, Warten und Reparie‐

ren

WARNUNG

■ Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann der Heckenschneider unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

► Akku herausnehmen.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Heckenschneider, die Schneidmesser oder den Akku beschädigen. Falls der Heckenschneider, die Schneidmes‐ ser oder der Akku nicht richtig gereinigt wer‐ den, können Bauteile nicht mehr richtig funkti‐ onieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Heckenschneider, Schneidmesser und

Akku so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■

Falls der Heckenschneider, die Schneidmes‐ ser oder der Akku nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ►

Heckenschneider und Akku nicht selbst warten oder reparieren.

► Falls der Heckenschneider oder der Akku

gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

►

Schneidmesser so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.

0458-816-9801-A 9

■ Während der Reinigung, Wartung oder Repa‐ ratur der Schneidmesser kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden.

► Arbeitshandschuhe aus widerstands‐

fähigem Material tragen.

5 Heckenschneider einsatz‐

bereit machen

5.1 Heckenschneider einsatzbereit

machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:

–

Heckenschneider, 4.6.1.

–

Schneidmesser, 4.6.2.

–

Akku, 4.6.3.

►

Akku prüfen,

► Akku vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 500 beschrieben ist.

►

Heckenschneider reinigen,

►

Schneidmesser anbauen, 7.1.

►

Rundumgriff anbauen, 7.2.

►

Bedienungselemente prüfen, 10.1.

► Falls die Schritte nicht durchgeführt werden

können: Heckenschneider nicht verwenden und einen STIHL Fachhändler aufsuchen.

10.2.

15.1.

6 Akku laden und LEDs

6.1 Akku laden

Die Ladezeit hängt von verschiedenen Einflüs‐ sen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/ charging-times angegeben. ► Akku so laden, wie es in der Gebrauchsanlei‐

tung Ladegerät STIHL AL 101, 301, 500 beschrieben ist.

Page 10

0000-GXX-0629-A0

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-7603-A0

1 2

0000-GXX-6516-A1

0000-GXX-6521-A0

deutsch 7 Heckenschneider zusammenbauen

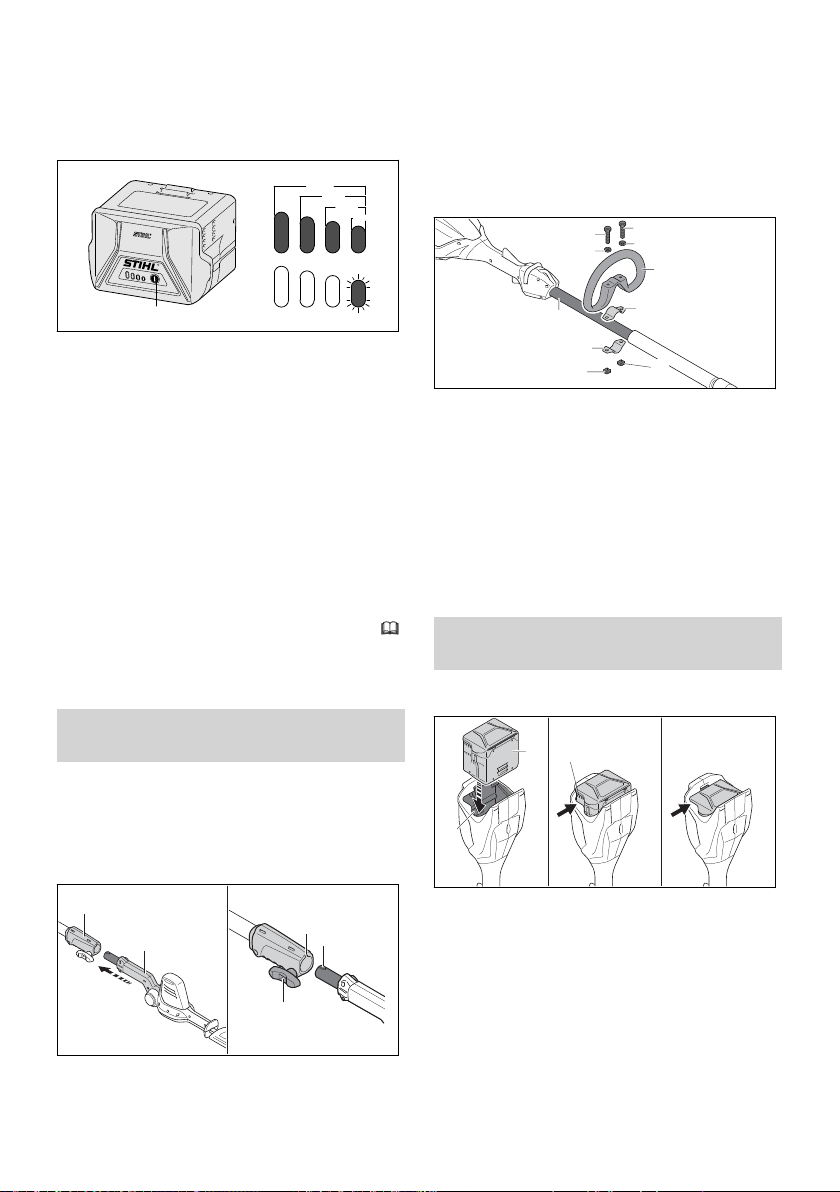

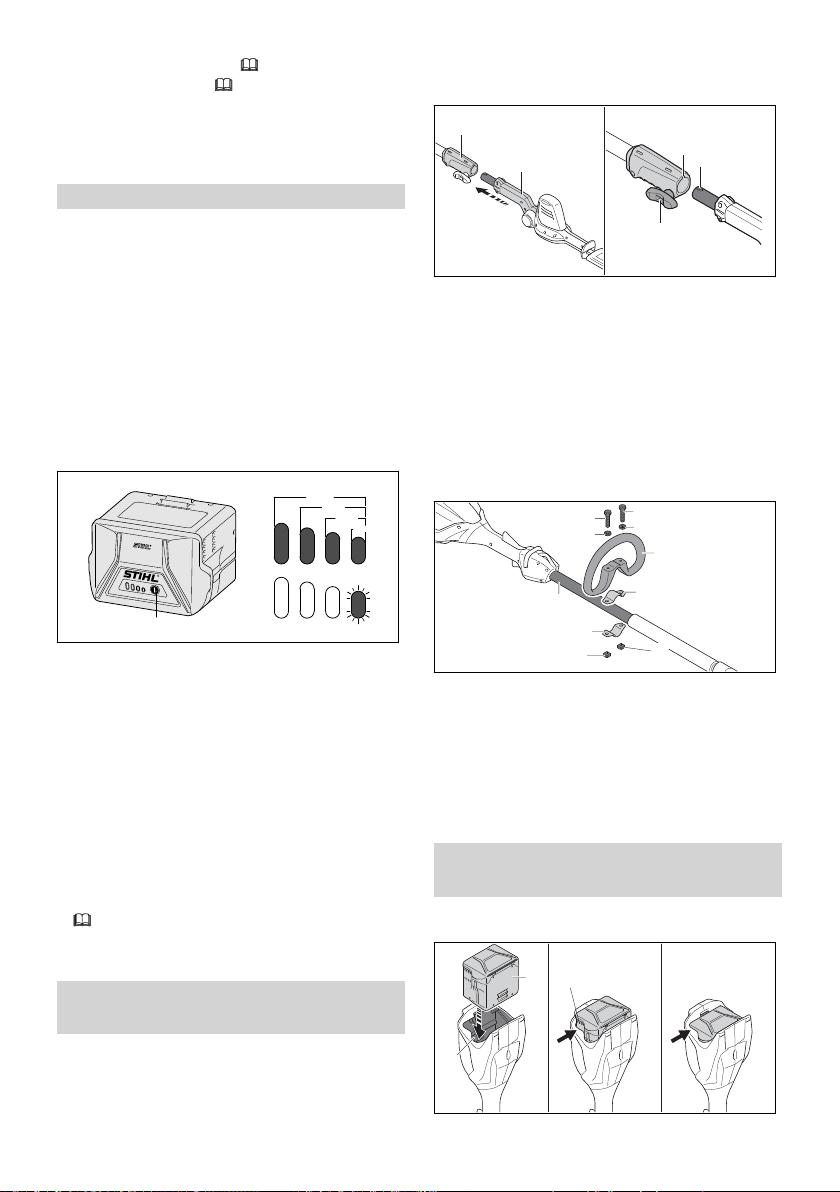

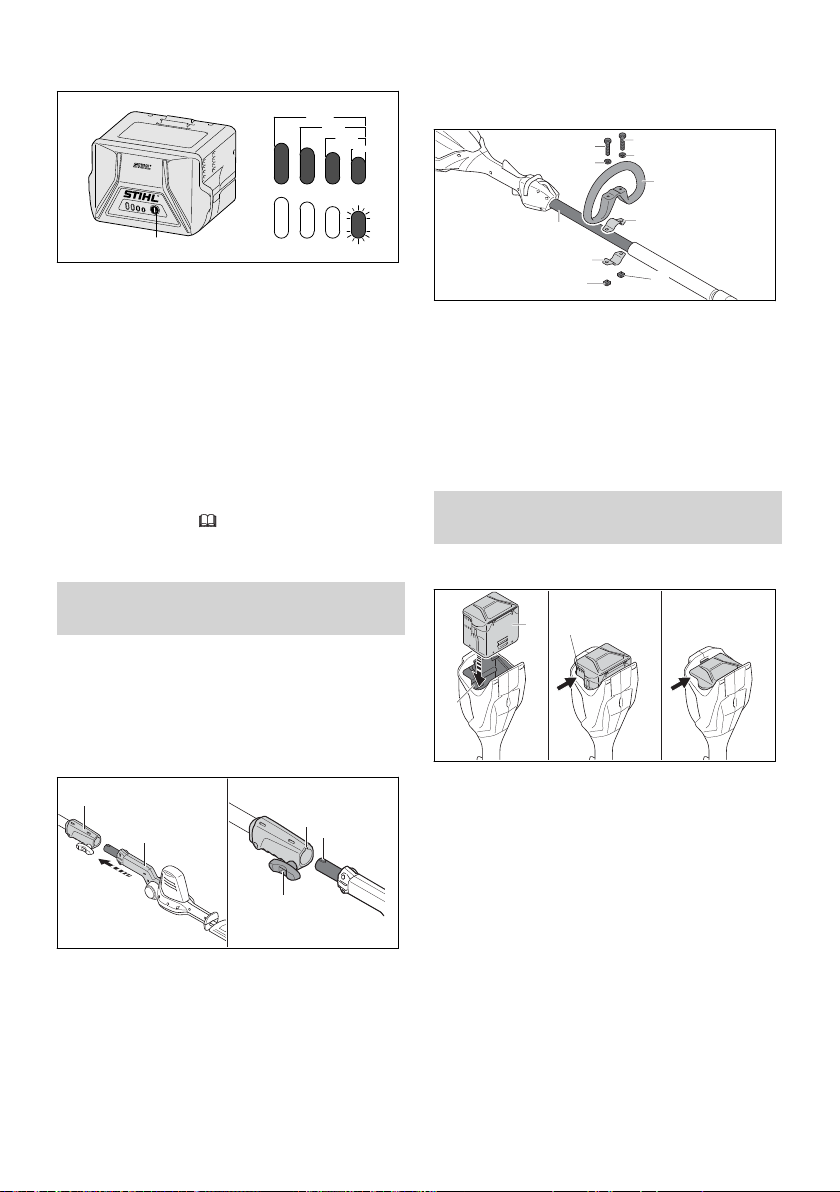

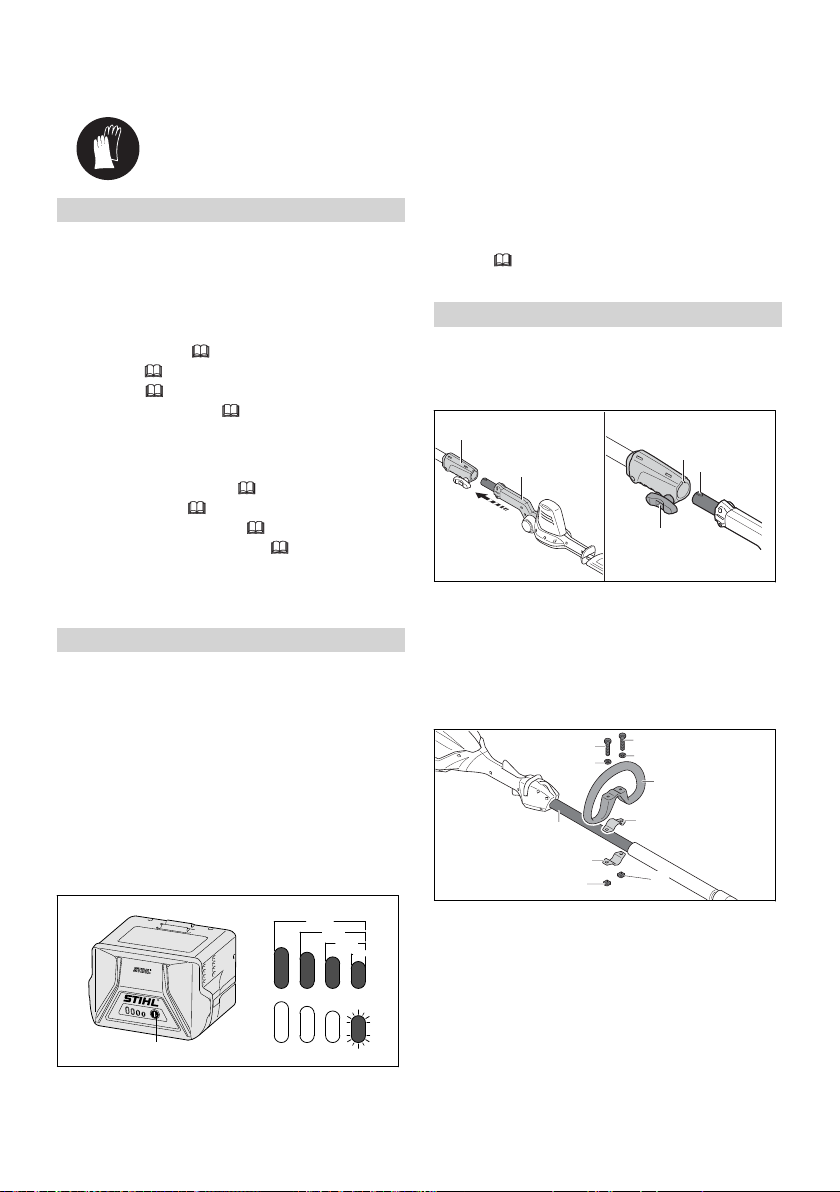

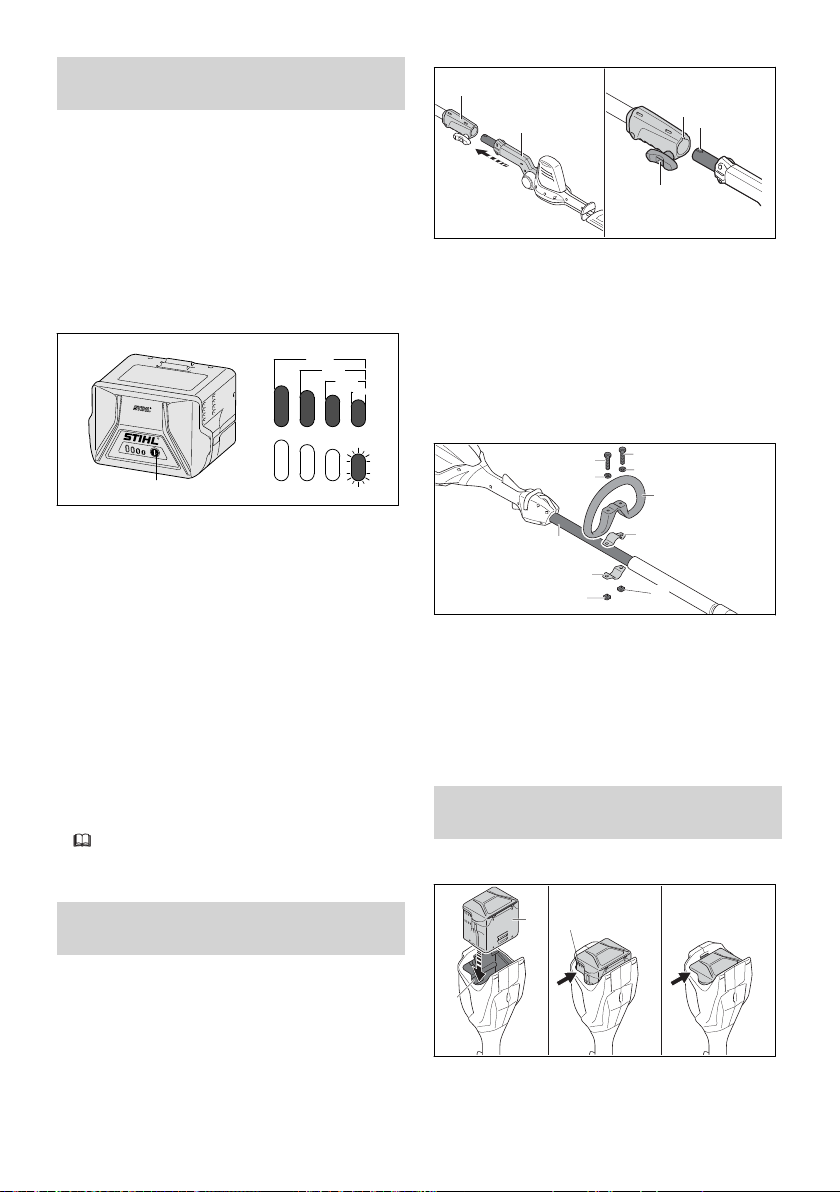

6.2 Ladezustand anzeigen

7.2 Rundumgriff anbauen

► Heckenschneider ausschalten und Akku

herausnehmen.

► Drucktaste (1) drücken.

Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.

► Falls die rechte LED grün blinkt: Akku laden.

6.3 LEDs am Akku

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.

Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt. ► Falls die LEDs rot leuchten oder blinken: Stö‐

rungen beheben, 18. Im Heckenschneider oder im Akku besteht eine Störung.

► Schelle (4) in den Rundumgriff (3) legen. ► Rundumgriff (3) zusammen mit der Schelle (4)

auf den Schaft (5) setzen.

► Scheiben (2) auf die Schrauben (1) setzen. ► Schelle (6) gegen den Schaft (5) drücken. ► Schrauben (1) durch die Bohrungen im Run‐

dumgriff (3) und in den Schellen (4 und 6) füh‐ ren.

► Muttern (7) aufdrehen und fest anziehen.

8 Akku einsetzen und

herausnehmen

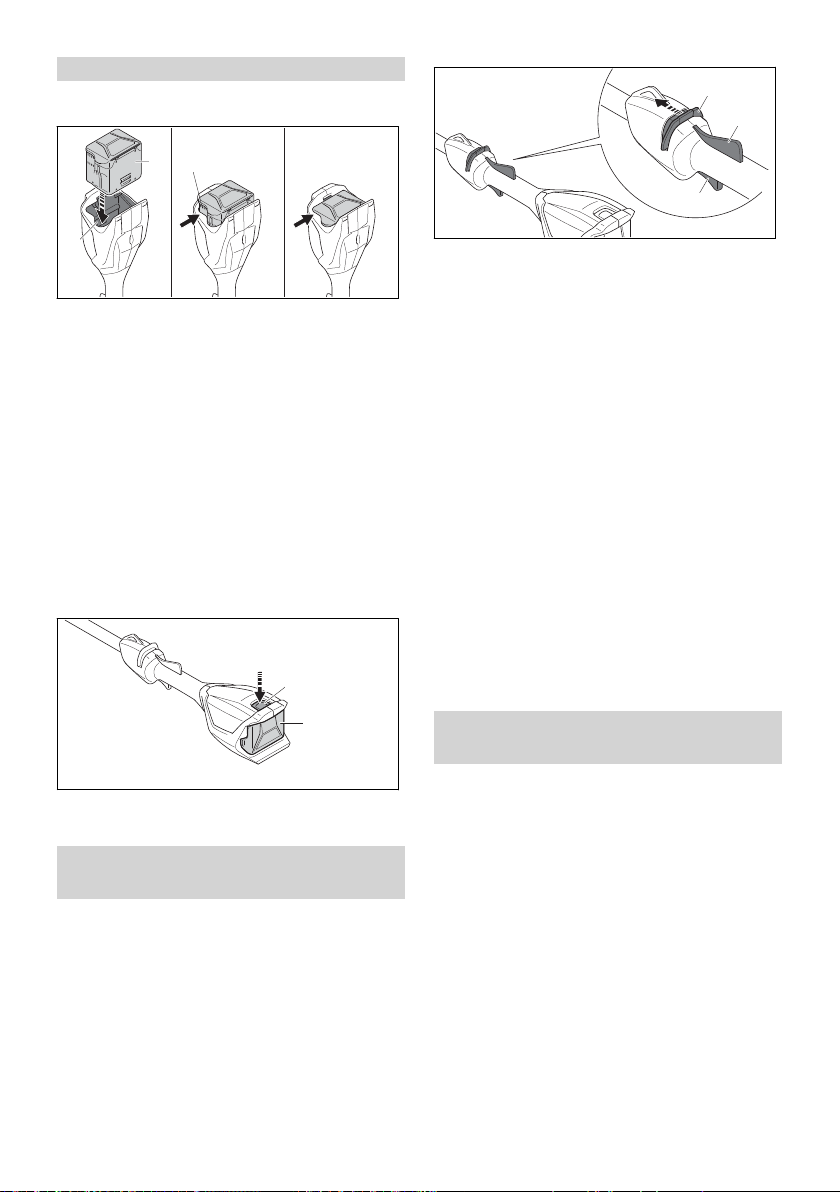

8.1 Akku einsetzen

7 Heckenschneider zusam‐

menbauen

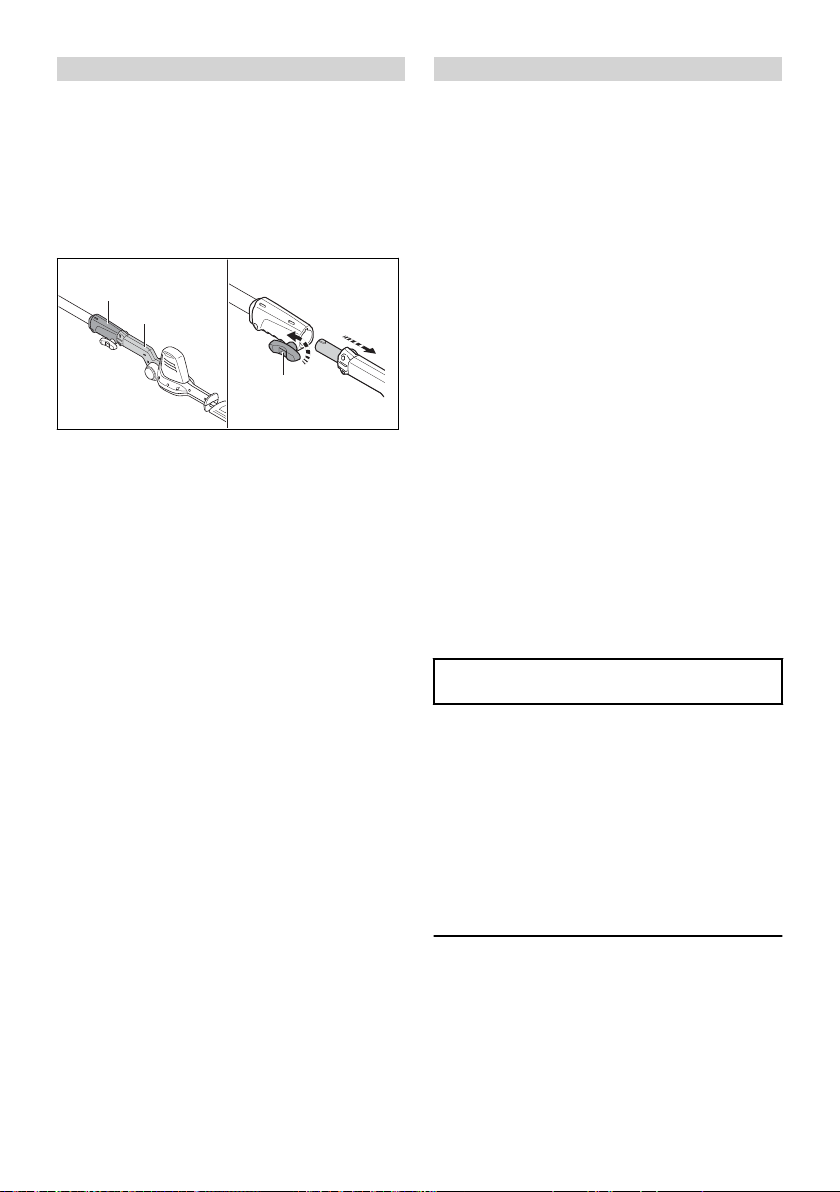

7.1 Schneidmesser anbauen

► Heckenschneider ausschalten und Akku

herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐ dig abdeckt.

► Kupplungsmuffe (1) und Schneidmesser (2) so

ausrichten, dass die Nut (3) und der Zap‐ fen (4) nach oben zeigen.

► Schneidmesser (2) in die Kupplungsmuffe (1)

schieben.

► Knebelschraube (5) im Uhrzeigersinn drehen

und fest anziehen.

10 0458-816-9801-A

► Akku (1) so lange in den Akku-Schacht (2)

drücken, bis ein Klick zu hören ist. Die Lüftungsschlitze (3) sind noch sichtbar und der Akku (1) ist im Akku-Schacht (2) gesi‐ chert. Zwischen dem Heckenschneider und dem Akku (1) besteht kein elektrischer Kon‐ takt.

► Akku (1) bis zum Anschlag in den Akku-

Schacht (2) drücken. Der Akku (1) rastet mit einem zweiten Klick ein und die Lüftungsschlitze (3) sind nicht mehr sichtbar.

8.2 Akku herausnehmen

► Heckenschneider auf eine ebene Fläche

legen.

► Eine Hand so vor den Akku-Schacht halten,

dass der Akku (2) nicht herunterfallen kann.

Page 11

0000100107_001

0000-GXX-6519-A1

9 Heckenschneider einschalten und ausschalten deutsch

9.2 Heckenschneider ausschalten

► Schalthebel und Ergo-Hebel loslassen. ► Warten, bis sich die Schneidmesser nach ca.

1 Sekunde nicht mehr bewegen.

► Falls die Schneidmesser sich nach ca.

1 Sekunde weiterhin bewegen: Akku heraus‐ nehmen und einen STIHL Fachhändler aufsu‐ chen. Der Heckenschneider ist defekt.

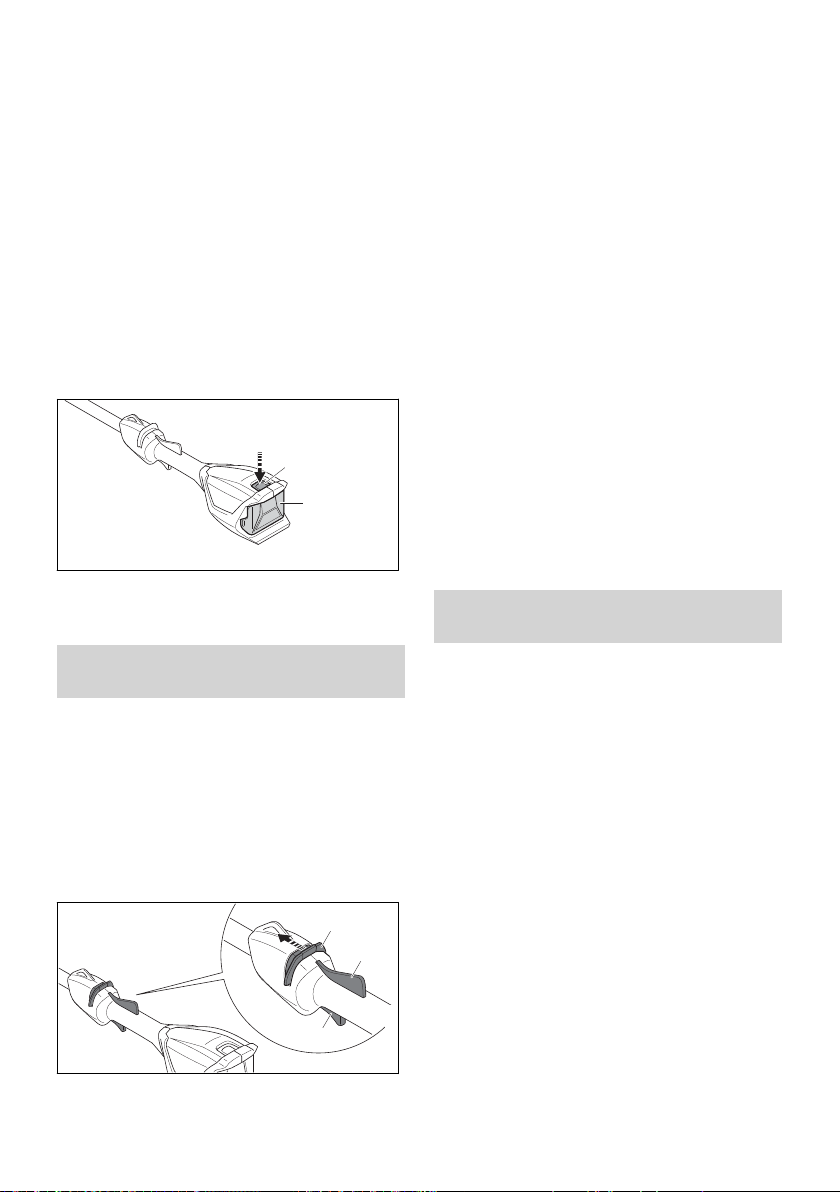

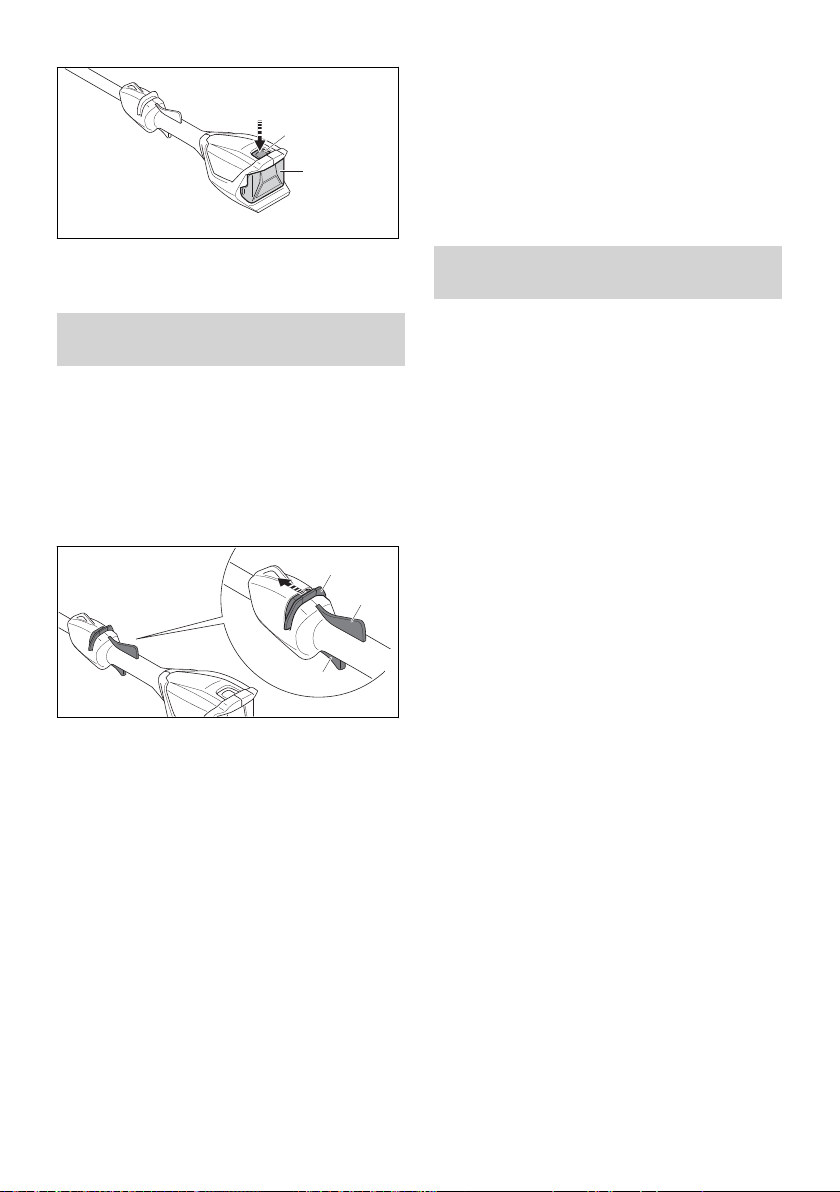

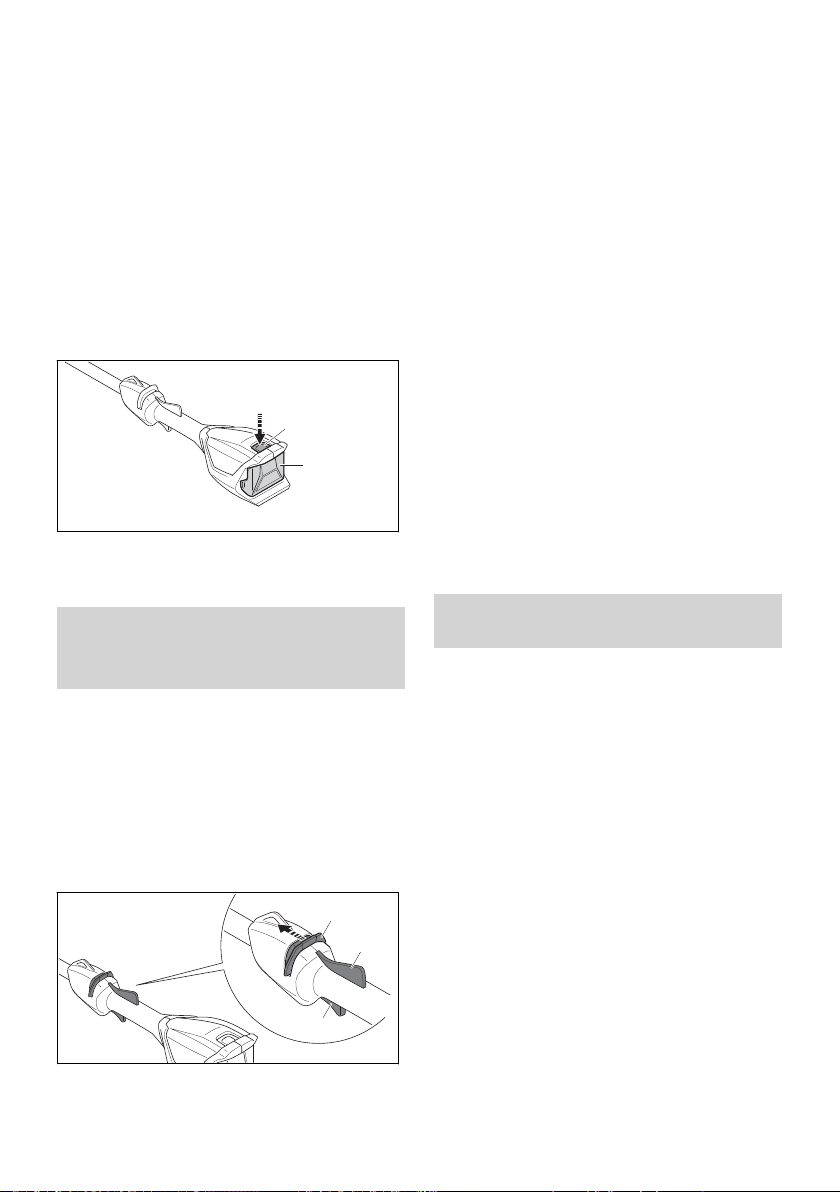

► Sperrhebel (1) drücken.

Der Akku (2) ist entriegelt und kann herausge‐ nommen werden.

9 Heckenschneider einschal‐

ten und ausschalten

9.1 Heckenschneider einschalten

► Heckenschneider mit einer Hand am Bedie‐

nungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Heckenschneider mit der anderen Hand am

Rundumgriff oder am Griffschlauch so festhal‐ ten, dass der Daumen den Rundumgriff oder den Griffschlauch umschließt.

► Entsperrschieber (1) mit dem Daumen in Rich‐

tung Schneidmesser schieben und halten.

► Schalthebel (2) mit dem Zeigefinger drücken

und gedrückt halten. Der Heckenschneider beschleunigt und die Schneidmesser bewegen sich. Der Entsperrschieber (1) kann losgelassen werden.

Wenn der Ergo-Hebel (3) gedrückt ist, bleibt der Schalthebel (2) entsperrt. Dadurch kann der Schalthebel losgelassen und wieder gedrückt werden, ohne dass der Entsperrschieber erneut in Richtung Schneidmesser geschoben werden muss.

Wenn der Schalthebel (2) und der Ergo-Hebel (3) losgelassen werden, ist der Schalthebel (2) gesperrt. Der Entsperrschieber (1) muss erneut in Richtung Schneidmesser geschoben und gehalten werden, um den Schalthebel (2) zu ent‐ sperren.

0458-816-9801-A 11

10 Heckenschneider und Akku

prüfen

10.1 Bedienungselemente prüfen

Entsperrschieber, Ergo-Hebel und Schalthebel ► Akku herausnehmen. ► Versuchen, den Schalthebel zu drücken, ohne

den Entsperrschieber zu betätigen.

► Falls sich der Schalthebel drücken lässt:

Heckenschneider nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entsperrschieber ist defekt.

► Entsperrschieber mit dem Daumen in Rich‐

tung Schneidmesser schieben und halten.

► Ergo-Hebel drücken und gedrückt halten. ► Schalthebel drücken.

Der Entsperrschieber kann losgelassen wer‐ den.

► Schalthebel und Ergo-Hebel loslassen. ► Falls der Entsperrschieber, der Schalthebel

oder der Ergo-Hebel schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Heckenschneider nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entsperrschieber, der Schalthebel oder der Ergo-Hebel ist defekt.

Heckenschneider einschalten ► Akku einsetzen. ► Entsperrschieber in Richtung Schneidmesser

schieben und halten.

► Schalthebel drücken und gedrückt halten.

Die Schneidmesser bewegen sich.

► Falls 3 LEDs rot blinken: Akku herausnehmen

und einen STIHL Fachhändler aufsuchen. Im Heckenschneider besteht eine Störung.

► Schalthebel loslassen.

Die Schneidmesser bewegen sich nach ca. 1 Sekunde nicht mehr.

► Falls sich die Schneidmesser nach ca. 1

Sekunde weiterhin bewegen: Akku herausneh‐ men und einen STIHL Fachhändler aufsu‐ chen. Der Heckenschneider ist defekt.

Page 12

0000-GXX-4570-A0

0000-GXX-7606-A0

90°

45°

0000-GXX-7605-A0

0000-GXX-4573-A0

deutsch 11 Mit dem Heckenschneider arbeiten

10.2 Akku prüfen

► Drucktaste am Akku drücken.

Die LEDs leuchten oder blinken.

► Falls die LEDs nicht leuchten oder blinken:

Akku nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Im Akku besteht eine Störung.

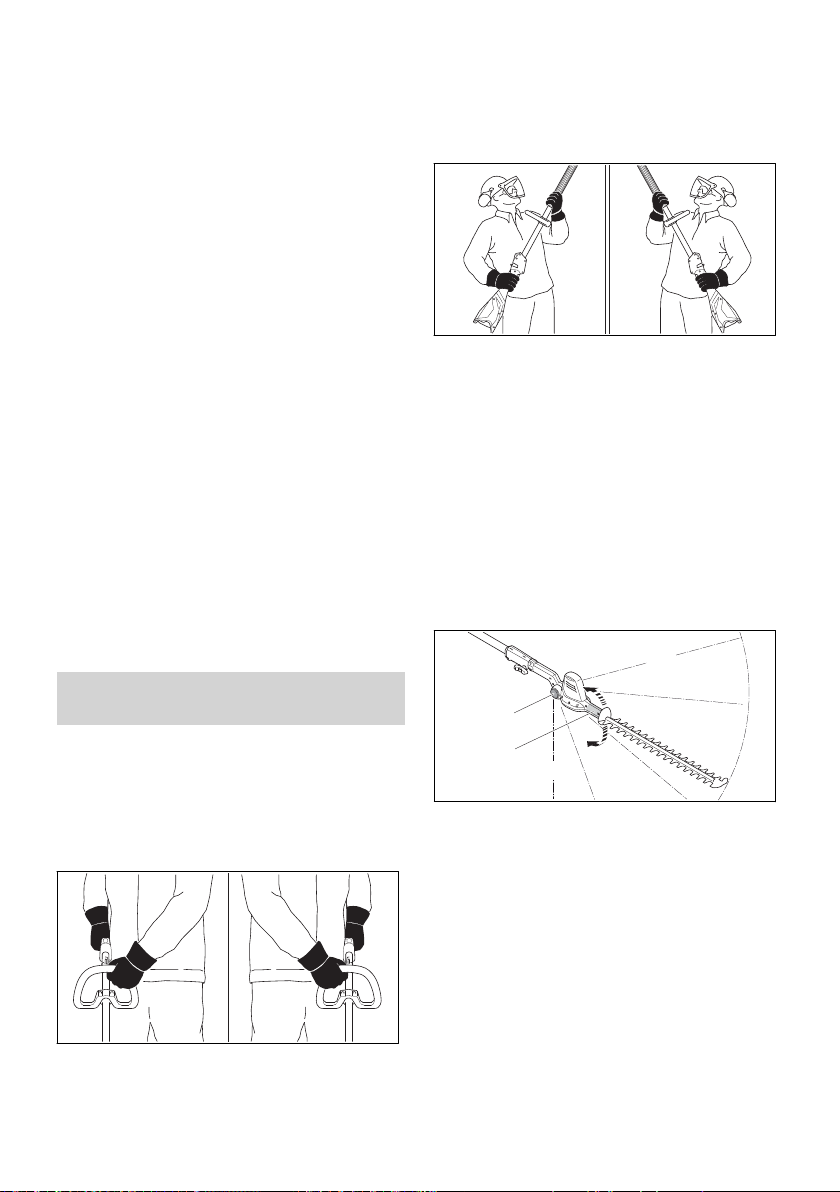

11 Mit dem Heckenschneider

arbeiten

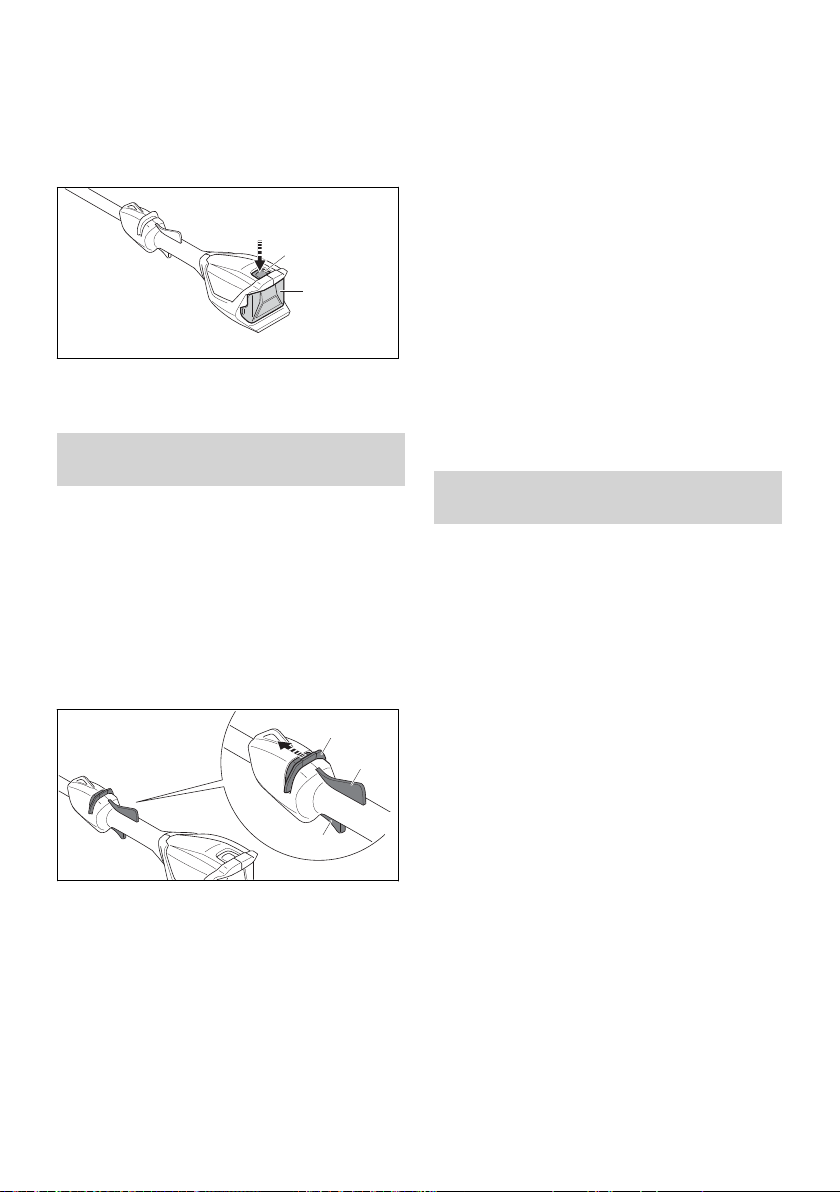

11.2 Winkel der Schneidmesser ein‐

stellen

Der Winkel der Schneidmesser kann abhängig von der Anwendung und der Körpergröße des Benutzers in 2 verschiedene Positionen nach oben und 4 verschiedene Positionen nach unten eingestellt werden. ► Heckenschneider ausschalten und Akku

herausnehmen.

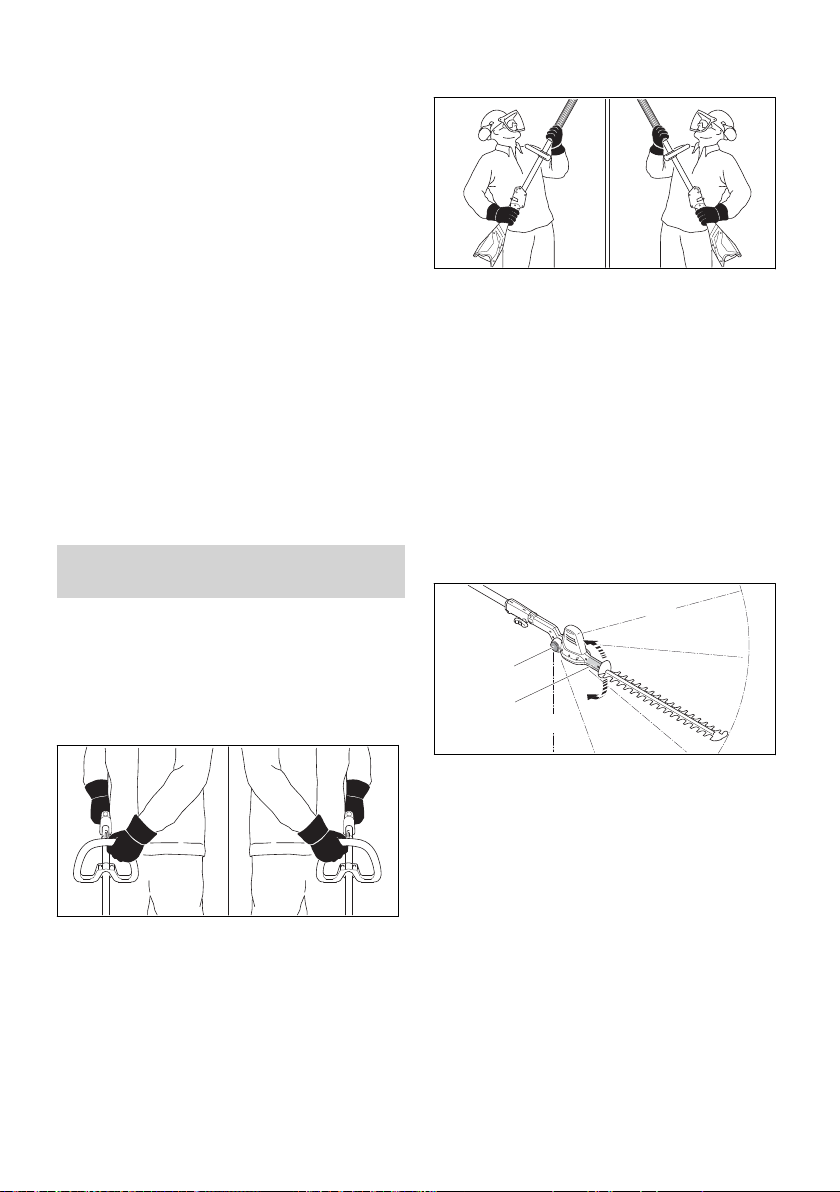

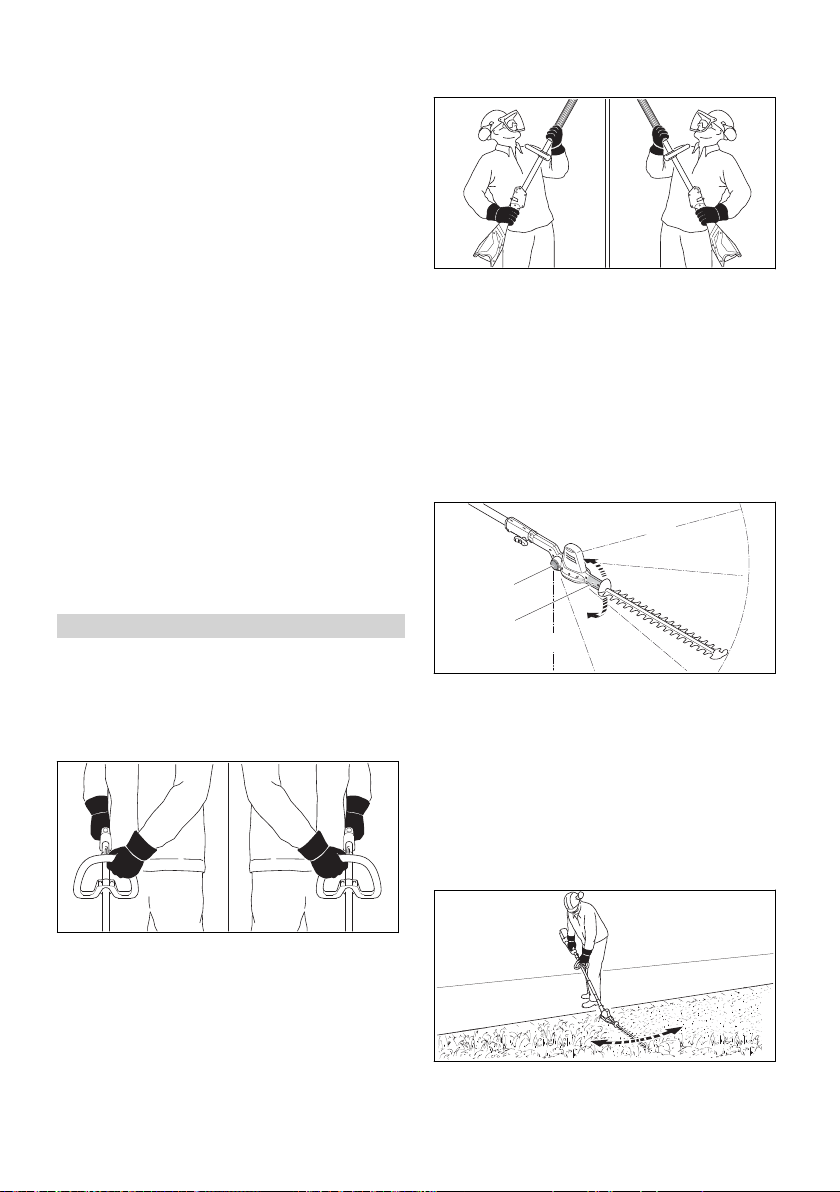

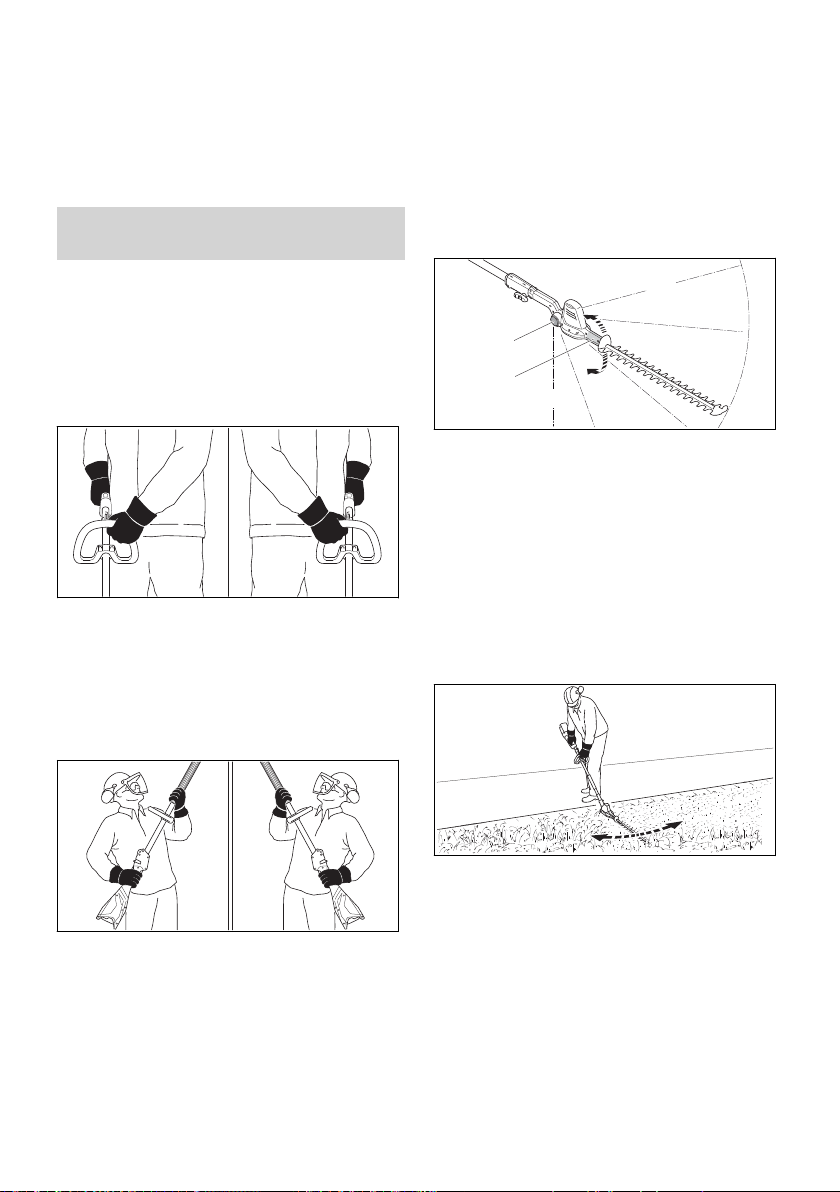

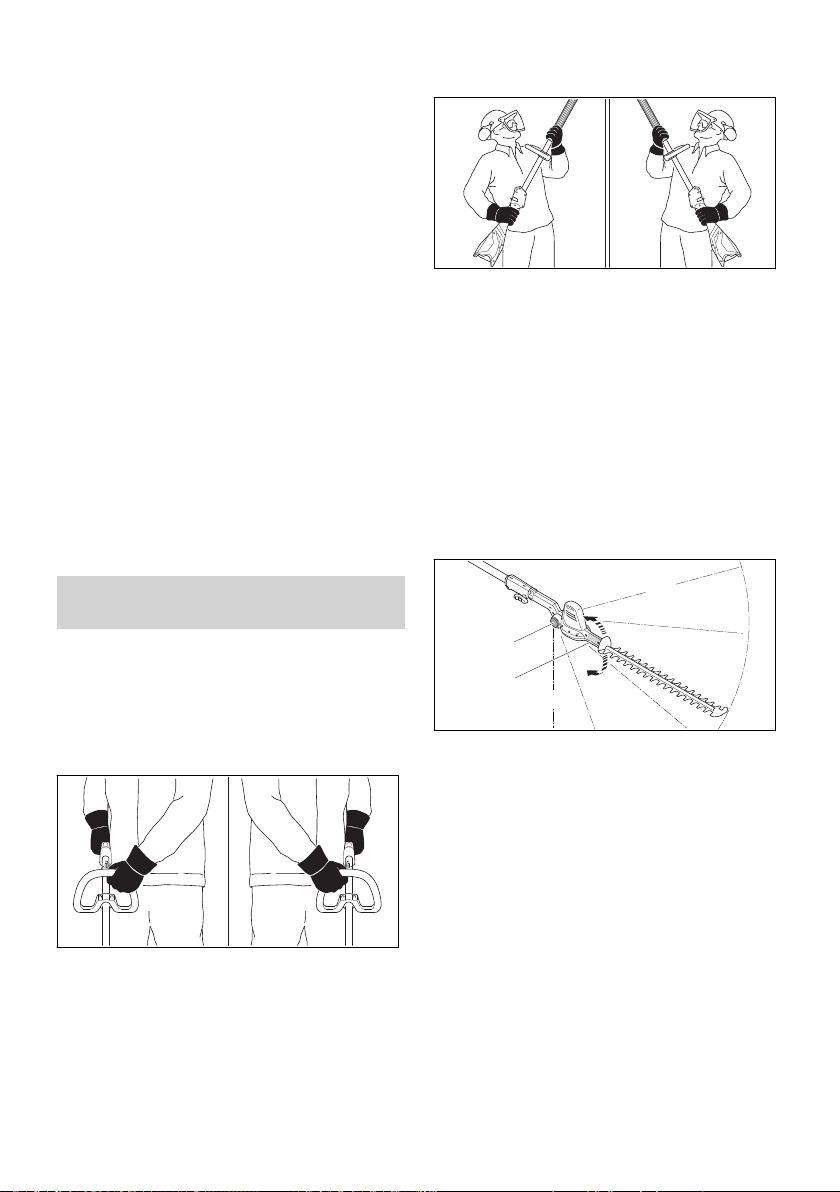

11.1 Heckenschneider halten und führen

Abhängig von der Anwendung kann der Hecken‐ schneider unterschiedlich gehalten und geführt werden.

Rundumgriff

► Schwenkgriff (2) von Hand greifen und festhal‐

ten.

► Sperrknopf (1) auf beiden Seiten drücken und

gedrückt halten. ► Den gewünschten Winkel einstellen. ► Sperrknopf (1) auf beiden Seiten loslassen. ► Schwenkgriff (2) bewegen, bis die Schneid‐

messer einrasten.

► Heckenschneider mit einer Hand am Bedie‐

nungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Heckenschneider mit der anderen Hand am

Rundumgriff so festhalten, dass der Daumen den Rundumgriff umschließt.

Griffschlauch

Der Winkel der Schneidmesser ist eingestellt.

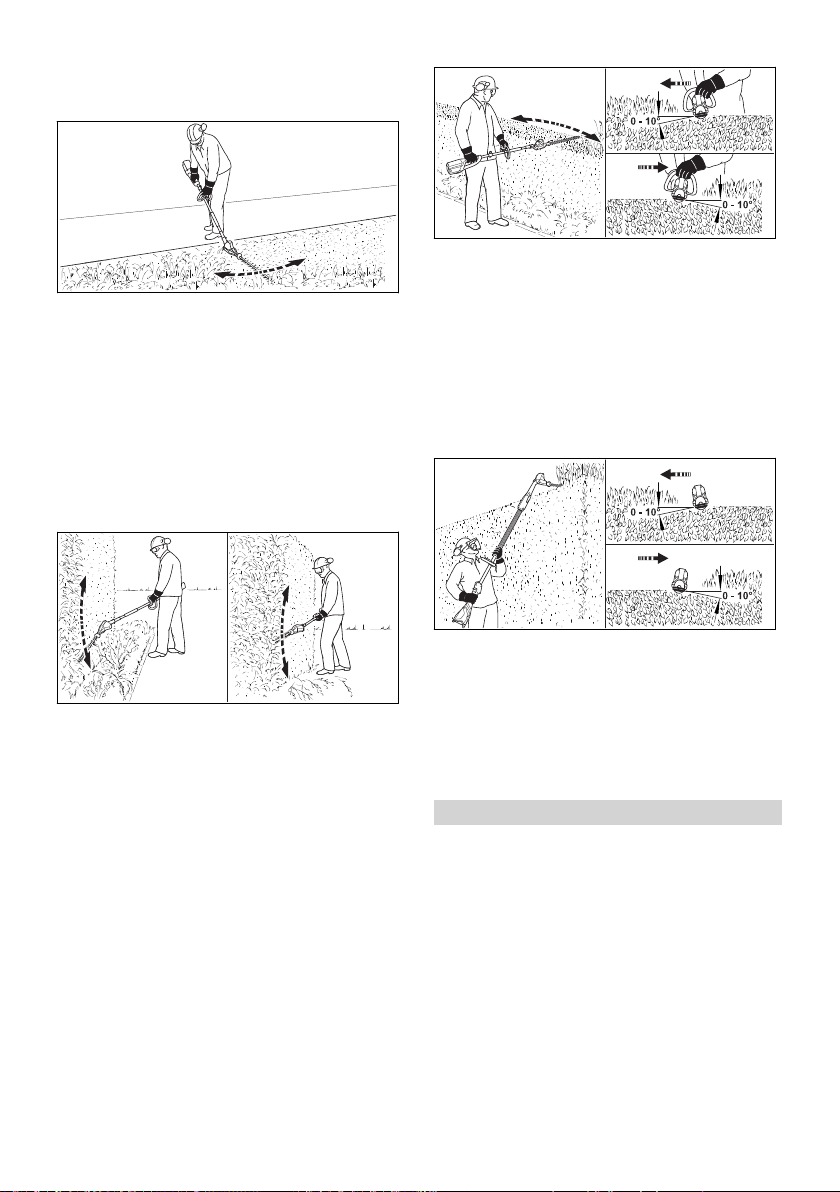

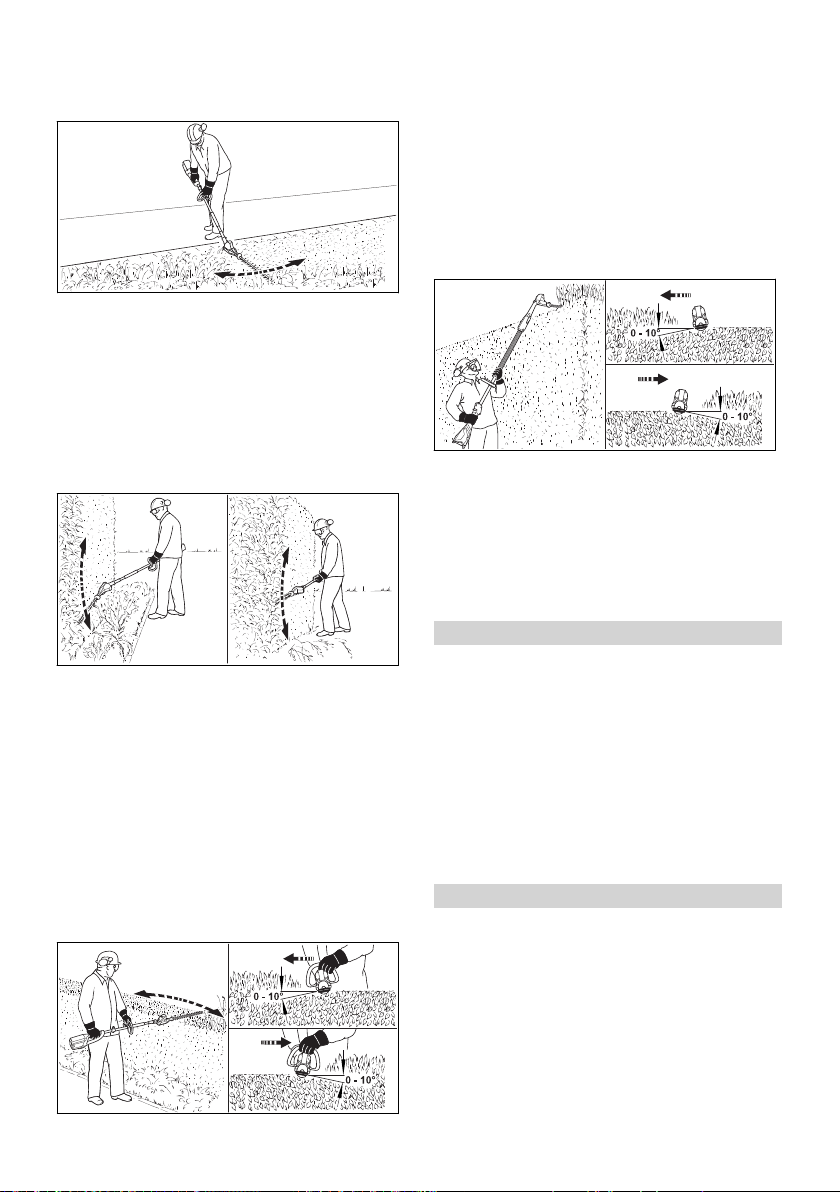

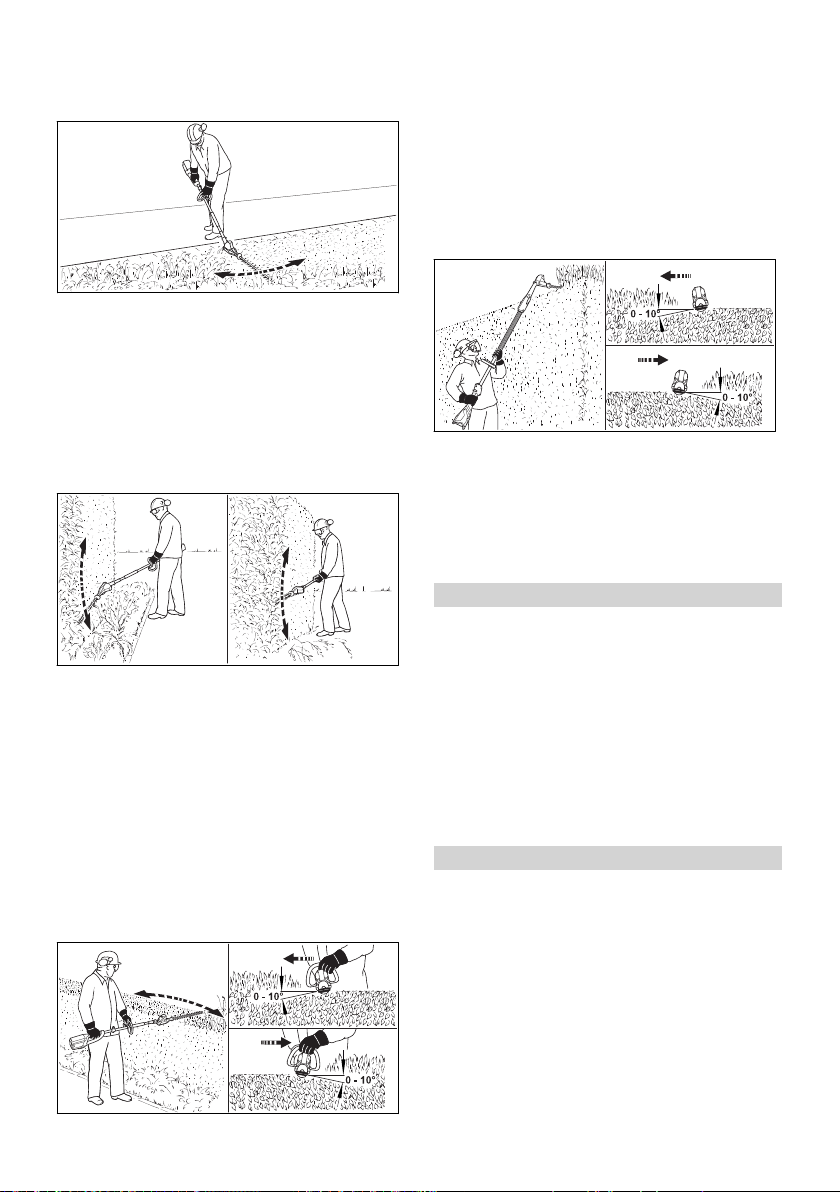

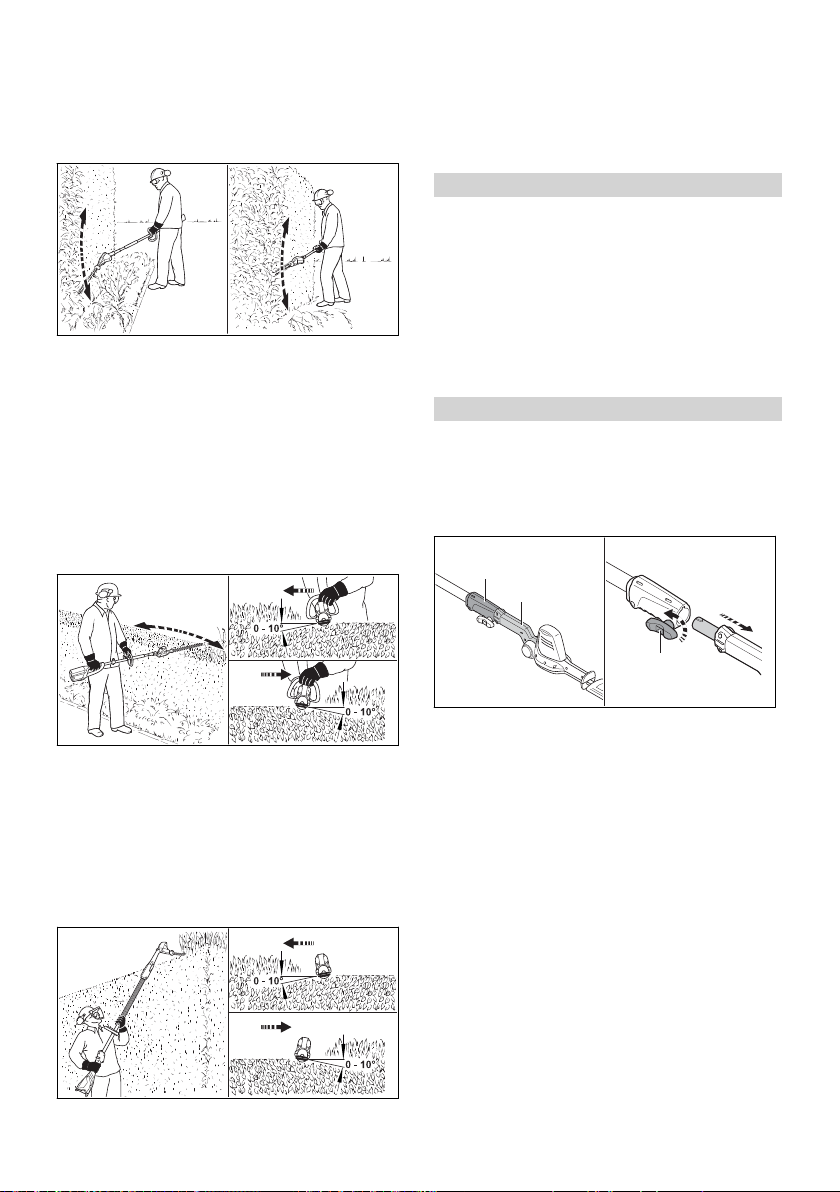

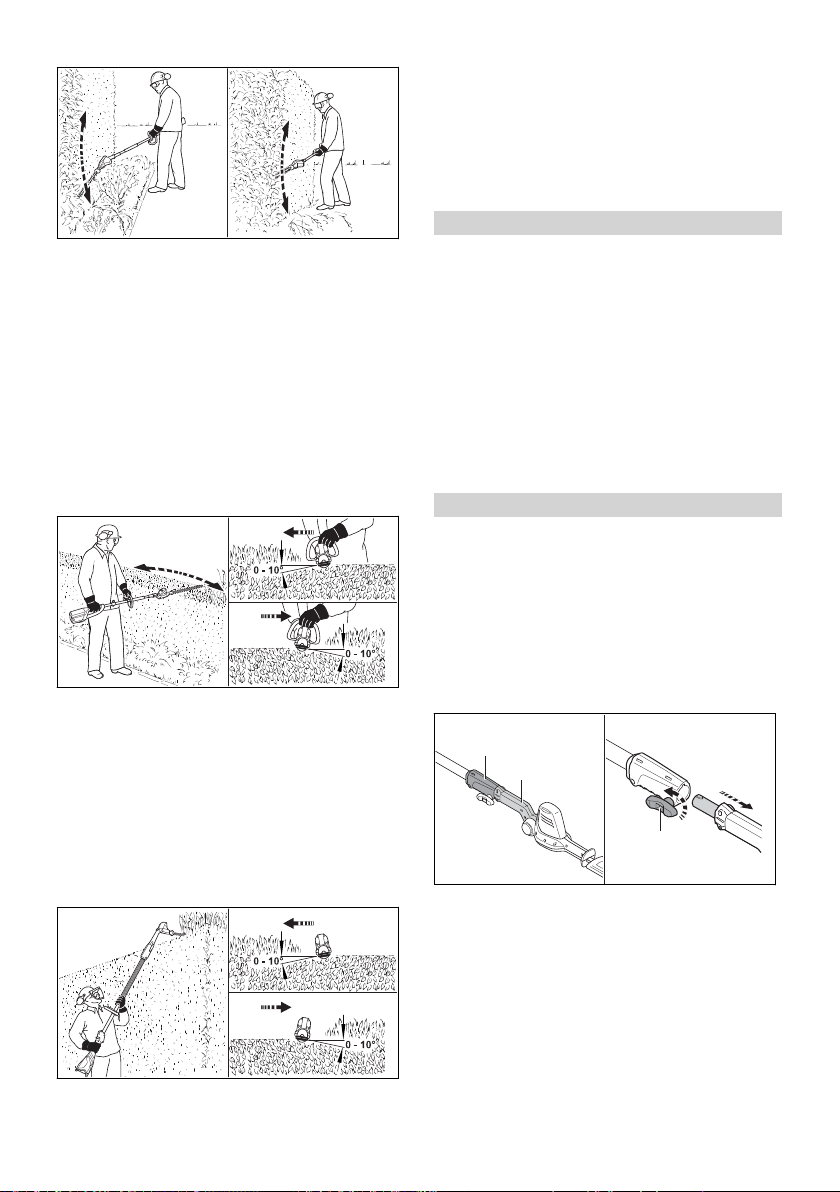

11.3 Schneiden

Bodennah schneiden

► Schneidmesser abwinkeln. ► Heckenschneider gleichmäßig hin und her

bewegen.

► Heckenschneider mit einer Hand am Bedie‐

nungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Heckenschneider mit der anderen Hand am

Griffschlauch so festhalten, dass der Daumen den Griffschlauch umschließt.

► Langsam und kontrolliert vorwärts gehen. ► Falls die Schnittleistung nachlässt: Schneid‐

messer schärfen. Senkrecht schneiden

► Dicke Äste und Zweige mit einer Astschere

oder einer Motorsäge entfernen.

12 0458-816-9801-A

Page 13

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-7607-A0

0000-GXX-7608-A0

12 Nach dem Arbeiten deutsch

► Schneidmesser auf der Oberseite der Hecke

in einem Winkel zwischen 0° und 10° anset‐

zen. ► Heckenschneider waagrecht und bogenförmig

hin und her führen und die Hecke schneiden. ► Falls die Schnittleistung nachlässt: Schneid‐

messer schärfen.

12 Nach dem Arbeiten

► Falls mit Abstand zur Hecke geschnitten wer‐

den muss: Schneidmesser abwinkeln.

► Heckenschneider an einer Seite der Hecke

bogenförmig hin und her bewegen und die

Hecke schneiden. ► Langsam und kontrolliert vorwärts gehen. ► Die andere Seite der Hecke auf die gleiche Art

und Weise schneiden. ► Falls die Schnittleistung nachlässt: Schneid‐

messer schärfen. Waagrecht schneiden

► Dicke Äste und Zweige mit einer Astschere

oder einer Motorsäge entfernen.

► Schneidmesser auf der Oberseite der Hecke

in einem Winkel zwischen 0° und 10° anset‐

zen. ► Heckenschneider waagrecht und bogenförmig

hin und her führen und die Hecke schneiden. ► Falls die Schnittleistung nachlässt: Schneid‐

messer schärfen. Von oben schneiden

► Dicke Äste und Zweige mit einer Astschere

oder einer Motorsäge entfernen.

► Schneidmesser vollständig abwinkeln.

12.1 Nach dem Arbeiten

► Heckenschneider ausschalten und Akku

herausnehmen.

► Falls der Heckenschneider nass ist: Hecken‐

schneider trocknen lassen. ► Falls der Akku nass ist: Akku trocknen lassen. ► Heckenschneider reinigen. ► Schneidmesser reinigen. ► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐

dig abdeckt. ► Akku reinigen.

13 Transportieren

13.1 Heckenschneider transportie‐

ren

► Heckenschneider ausschalten und Akku

herausnehmen. ► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐

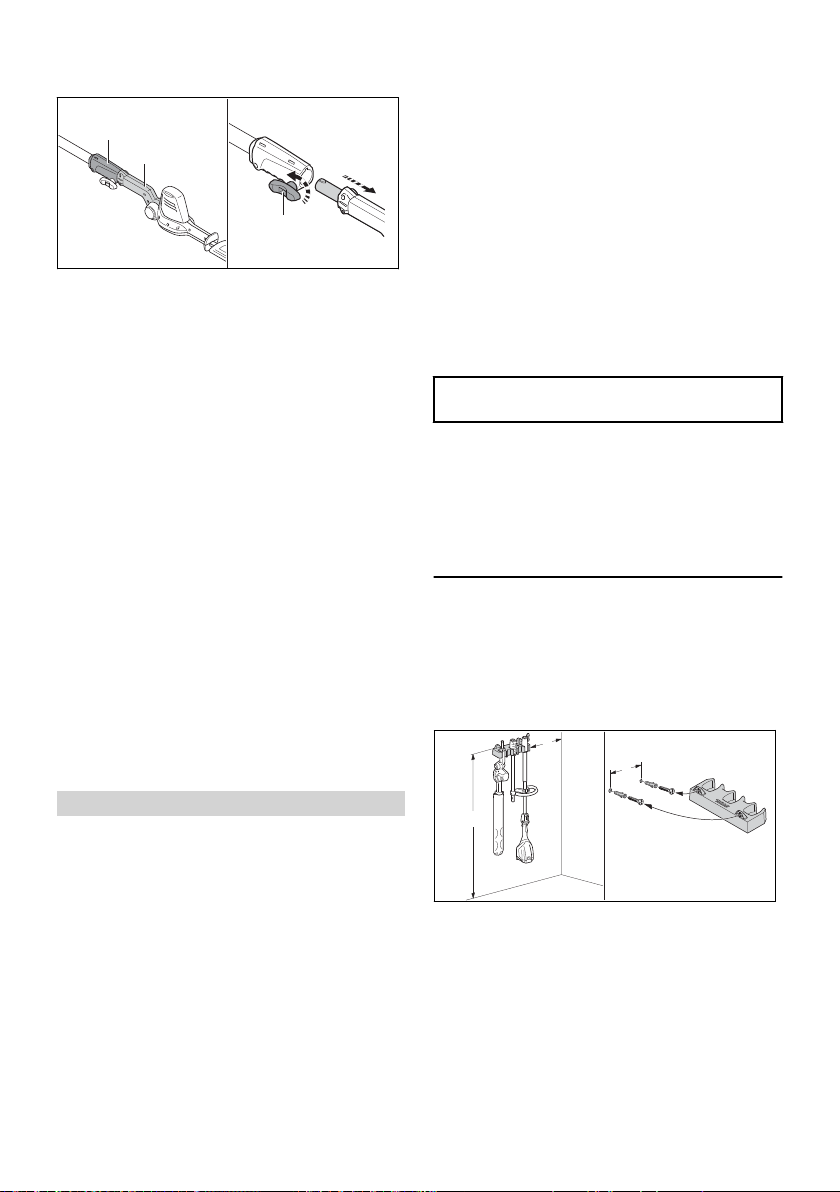

dig abdeckt. Heckenschneider tragen

► Knebelschraube (3) gegen den Uhrzeigersinn

drehen. ► Schneidmesser (2) aus der Kupplungs‐

muffe (1) ziehen. ► Schneidmesser mit einer Hand so tragen,

dass die Schneidmesser nach hinten zeigen. Heckenschneider in einem Fahrzeug transportie‐

ren ► Heckenschneider so sichern, dass der

Heckenschneider nicht umkippen und sich

nicht bewegen kann.

0458-816-9801-A 13

Page 14

0000-GXX-7609-A0

deutsch 14 Aufbewahren

13.2 Akku transportieren

► Heckenschneider ausschalten und Akku

herausnehmen.

► Sicherstellen, dass der Akku im sicherheitsge‐

rechten Zustand ist.

► Akku so verpacken, dass er sich in der Verpa‐

ckung nicht bewegen kann.

► Verpackung so sichern, dass sie sich nicht

bewegen kann.

Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kri‐ terien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

14 Aufbewahren

14.1 Heckenschneider aufbewahren

► Heckenschneider ausschalten und Akku

herausnehmen.

► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐ dig abdeckt.

► Heckenschneider so aufbewahren, dass fol‐

gende Bedingungen erfüllt sind:

Der Heckenschneider ist außerhalb der

–

Reichweite von Kindern. Der Heckenschneider ist sauber und tro‐

–

cken.

14.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezu‐ stand zwischen 40 % und 60 % (2 grün leucht‐ ende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedin‐

gungen erfüllt sind:

Der Akku ist außerhalb der Reichweite von

–

Kindern. Der Akku ist sauber und trocken.

–

Der Akku ist in einem geschlossenen Raum.

–

Der Akku ist getrennt vom Heckenschnei‐

–

der. Falls der Akku im Ladegerät aufbewahrt

–

wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufbewah‐ ren. Der Akku ist im Temperaturbereich zwi‐

–

schen ‑ 10 °C und + 50 °C.

HINWEIS

■ Falls der Akku nicht so aufbewahrt wird, wie

es in dieser Gebrauchsanleitung beschrieben

ist, kann sich der Akku tiefentladen und

dadurch irreparabel beschädigt werden.

►

Einen entladenen Akku vor dem Aufbewah‐ ren laden. STIHL empfiehlt den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzube‐ wahren.

►

Akku getrennt vom Heckenschneider aufbe‐ wahren.

14.3 Heckenschneider in Wandhal‐

terung aufbewahren

Der Heckenschneider kann an der Wandhalte‐ rung aufbewahrt werden.

Wandhalterung montieren

► Wandhalterung so an eine Wand montieren,

dass folgende Bedingungen erfüllt sind:

Geeignetes Befestigungsmaterial wird ver‐

–

wendet. Die Wandhalterung ist waagrecht.

–

Folgende Maße sind eingehalten:

a = mindestens 20 cm

–

b = mindestens 130 cm

–

c = 22,8 cm

–

Heckenschneider in Wandhalterung einsetzen ► Heckenschneider ausschalten und Akku

herausnehmen. ► Messerschutz so über die Schneidmesser

schieben, dass er die Schneidmesser vollstän‐

dig abdeckt. ► Heckenschneider auseinanderbauen. ► Schaft mit der Kupplungsmuffe einhängen. ► Scheidmesser mit dem Schwenkgriff einhän‐

gen.

15 Reinigen

15.1 Heckenschneider reinigen

► Heckenschneider ausschalten und Akku

herausnehmen.

14 0458-816-9801-A

Page 15

0000-GXX-8186-A0

16 Warten deutsch ► Heckenschneider mit einem feuchten Tuch

oder STIHL Harzlöser reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Fremdkörper aus dem Akku-Schacht entfer‐

nen und den Akku-Schacht mit einem feuch‐

ten Tuch reinigen. ► Elektrische Kontakte im Akku-Schacht mit

einem Pinsel oder einer weichen Bürste reini‐

gen.

15.2 Schneidmesser reinigen

► Heckenschneider ausschalten und Akku

herausnehmen. ► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen. ► Akku einsetzen. ► Heckenschneider 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL

Harzlöser verteilt sich gleichmäßig.

15.3 Akku reinigen

► Akku mit einem feuchten Tuch reinigen.

16 Warten

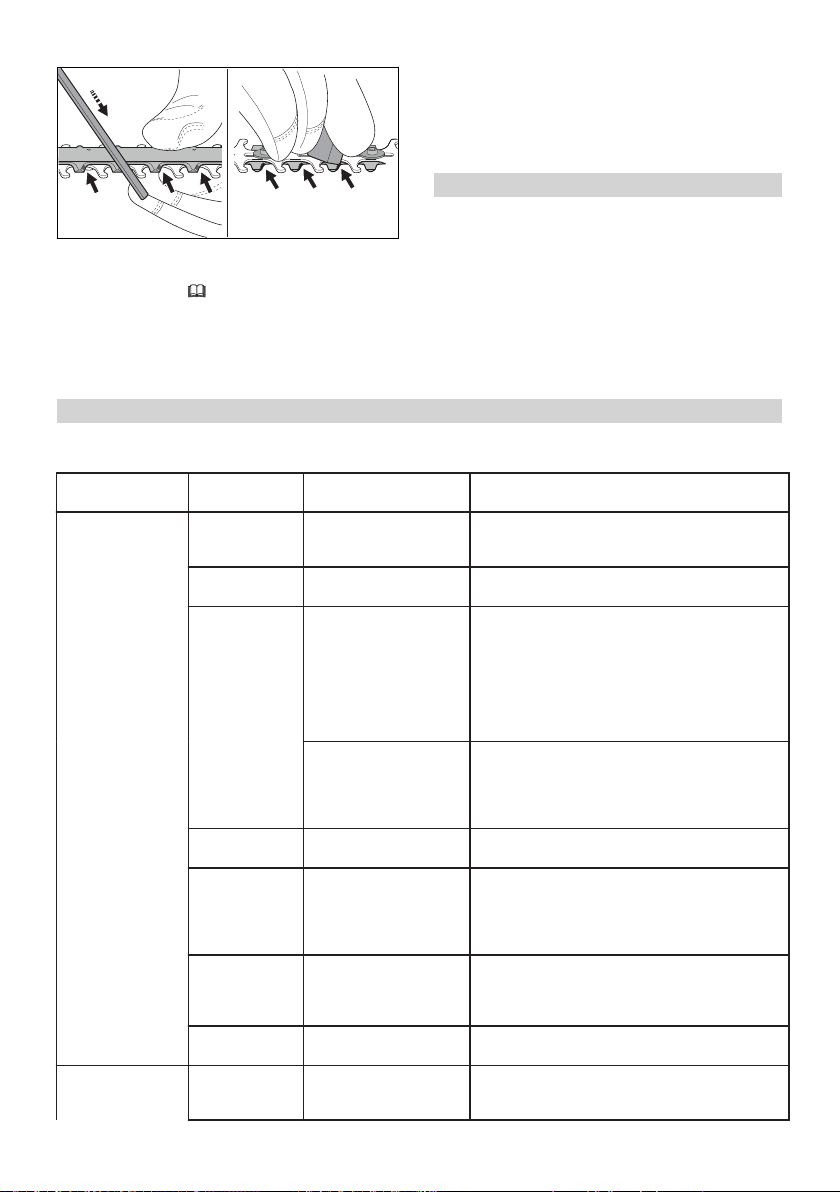

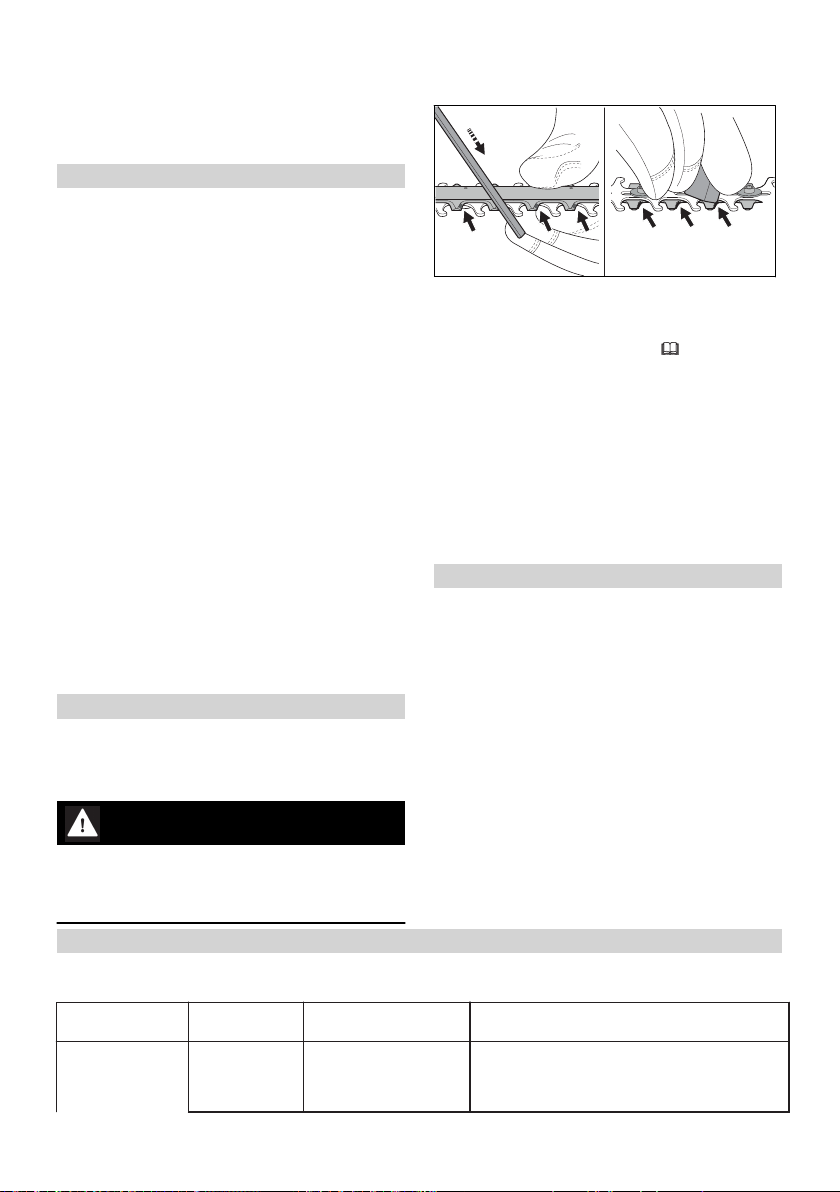

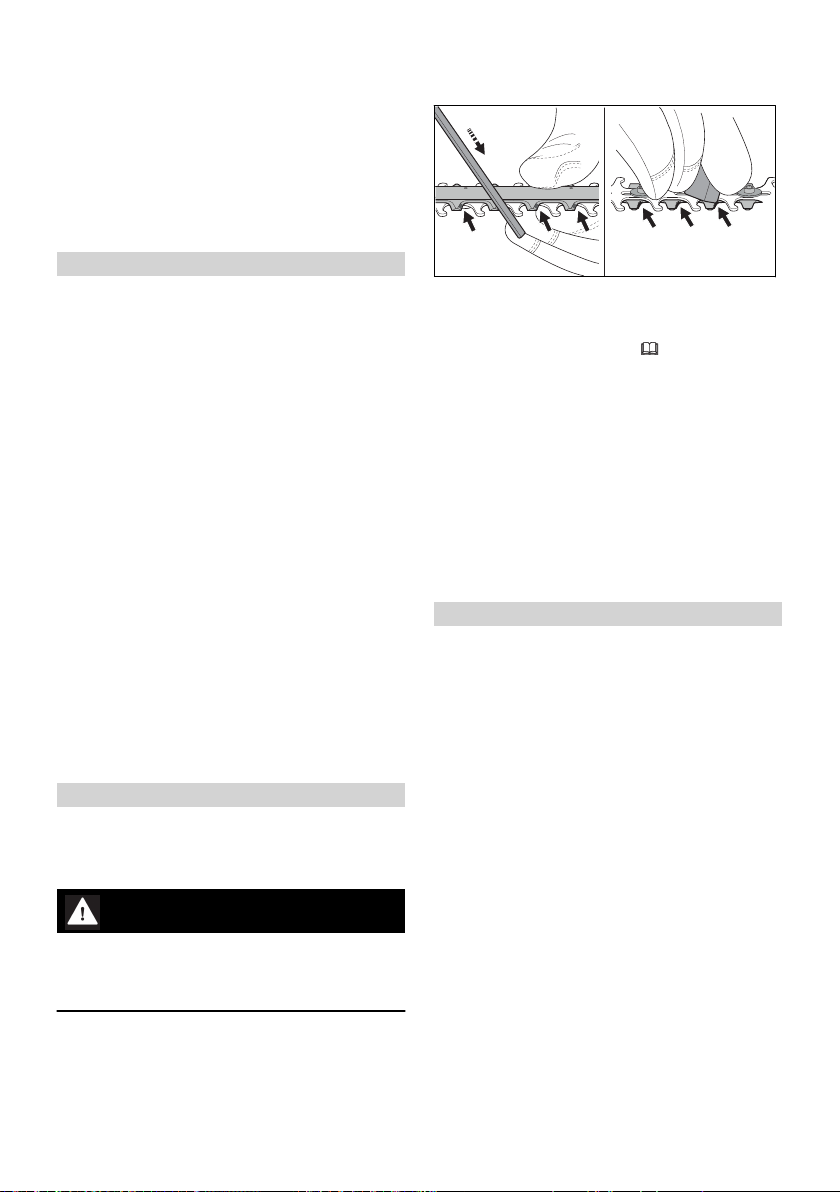

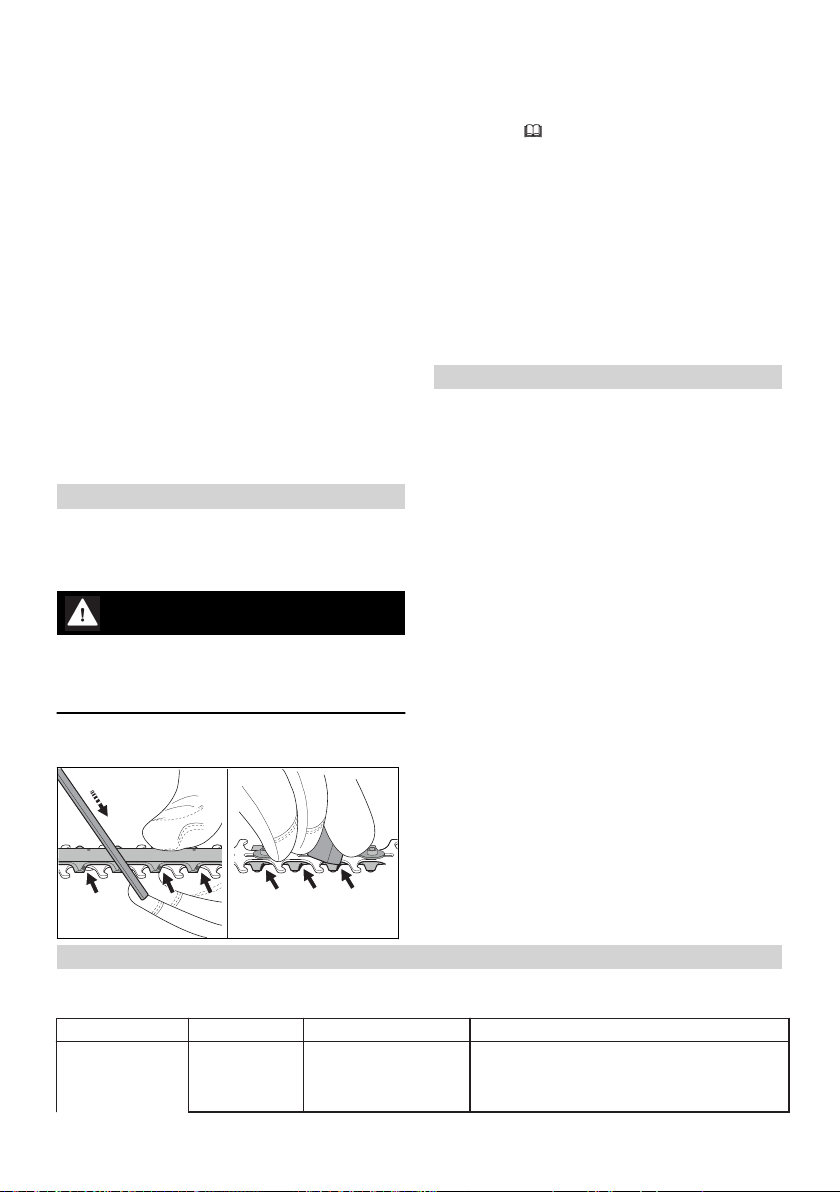

16.1 Schneidmesser schärfen

STIHL empfiehlt, die Schneidmesser von einem STIHL Fachhändler schärfen zu lassen.

WARNUNG

■ Die Schneidezähne der Schneidmesser sind

scharf. Der Benutzer kann sich schneiden.

► Arbeitshandschuhe aus widerstandsfähi‐

gem Material tragen.

► Heckenschneider ausschalten und Akku

herausnehmen.

► Jede Schneide des oberen Schneidmessers

mit einer STIHL Flachfeile mit einer Vorwärts‐ bewegung schärfen. Dabei den Schärfwinkel

einhalten, 19.2. ► Heckenschneider umdrehen. ► Jede Schneide von unten entgraten. ► Während des Feilens entstandenen Staub mit

einem feuchten Tuch entfernen. ► Schneidmesser beidseitig mit STIHL Harzlöser

einsprühen. ► Heckenschneider 5 Sekunden einschalten.

Die Schneidmesser bewegen sich. Der STIHL

Harzlöser verteilt sich gleichmäßig. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

17 Reparieren

17.1 Heckenschneider und Akku

reparieren

Der Benutzer kann den Heckenschneider, Schneidmesser und den Akku nicht selbst repa‐ rieren. ► Falls der Heckenschneider oder die Schneid‐

messer beschädigt sind: Heckenschneider

nicht verwenden und einen STIHL Fachhänd‐

ler aufsuchen. ► Falls der Akku defekt oder beschädigt ist:

Akku ersetzen.

18 Störungen beheben

18.1 Störungen des Heckenschneiders oder des Akkus beheben

Störung LEDs am Akku Ursache Abhilfe Der Hecken‐

schneider läuft beim Einschalten nicht an.

0458-816-9801-A 15

1 LED blinkt grün.

Der Ladezustand des Akkus ist zu gering.

► Akku so laden, wie es in der Gebrauchs‐

anleitung Ladegeräte STIHL AL 101, 301, 500 beschrieben ist.

Page 16

deutsch 19 Technische Daten

Störung LEDs am Akku Ursache Abhilfe

1 LED leuchtet rot.

3 LEDs blinken rot.

Der Hecken‐ schneider schal‐ tet im Betrieb ab.

Die Betriebszeit des Hecken‐ schneiders ist zu kurz.

3 LEDs leuch‐ ten rot.

4 LEDs blinken rot.

- Die elektrische Ver‐

- Der Heckenschneider

3 LEDs leuch‐ ten rot.

- Es besteht eine elekt‐

- Der Akku ist nicht voll‐

- Die Lebensdauer des

19 Technische Daten

19.1 Heckenschneider STIHL HLA 56

Zulässige Akkus:

–

STIHL AK

–

Gewicht ohne Akku: 3,8 kg

–

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

19.2 Schneidmesser

Zahnabstand: 30 mm

–

Der Akku ist zu warm oder zu kalt.

Im Heckenschneider besteht eine Störung.

Die Schneidmesser sind schwergängig.

Der Heckenschneider ist zu warm.

Im Akku besteht eine Störung.

bindung zwischen dem Heckenschneider und dem Akku ist unterbrochen.

oder der Akku sind feucht.

Der Heckenschneider ist zu warm.

rische Störung.

ständig geladen.

Akkus ist überschrit‐ ten.

– –

19.3 Akku STIHL AK

– – – – – –

► Akku herausnehmen. ► Akku abkühlen oder erwärmen lassen.

► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen. ► Heckenschneider einschalten. ► Falls weiterhin 3 LEDs rot blinken:

Heckenschneider nicht verwenden und

einen STIHL Fachhändler aufsuchen. ► Schneidmesser beidseitig mit STIHL

Harzlöser einsprühen. ► Falls weiterhin 3 LEDs rot blinken:

Heckenschneider nicht verwenden und

einen STIHL Fachhändler aufsuchen. ► Akku herausnehmen.

► Heckenschneider abkühlen lassen. ► Akku herausnehmen und erneut einset‐

zen. ► Heckenschneider einschalten. ► Falls weiterhin 4 LEDs rot blinken: Akku

nicht verwenden und einen STIHL Fach‐

händler aufsuchen. ► Akku herausnehmen.

► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen.

► Heckenschneider oder Akku trocknen

lassen.

► Akku herausnehmen. ► Heckenschneider abkühlen lassen.

► Akku herausnehmen und erneut einset‐

zen. ► Heckenschneider einschalten.

► Akku vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL

AL 101, 301, 500 beschrieben ist.

► Akku ersetzen.

Schnittlänge: 450 mm Schärfwinkel: 35°

Akku-Technologie: Lithium-Ionen Spannung: 36 V Kapazität in Ah: siehe Leistungsschild Energieinhalt in Wh: siehe Leistungsschild Gewicht in kg: siehe Leistungsschild Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: - 10 °C bis + 50 °C

16 0458-816-9801-A

Page 17

20 Ersatzteile und Zubehör deutsch

19.4 Schallwerte und Vibrations‐ werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

STIHL empfiehlt, einen Gehörschutz zu tragen.

Schalldruckpegel LpA gemessen nach EN

–

62841-4-2: 77 dB(A) Schallleistungspegel LwA gemessen nach EN

–

62841-4-2: 88 dB(A) Vibrationswert ahv gemessen nach EN

–

62841-4-2

Bedienungsgriff: 1,5 m/s²

–

Rundumgriff: 1,5 m/s²

–

Griffschlauch: 1,5 m/s²

–

Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten heran‐ gezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrati‐ onsbelastung verwendet werden. Die tatsächli‐ che Vibrationsbelastung muss eingeschätzt wer‐ den. Dabei können auch die Zeiten berücksich‐ tigt werden, in denen das Elektrogerät abge‐ schaltet ist, und solche, in denen es zwar einge‐ schaltet ist, aber ohne Belastung läuft.

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

19.5 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit,

Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

21 Entsorgen

21.1 Heckenschneider und Akku entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

► Nicht mit dem Hausmüll entsorgen.

22 EU-Konformitätserklärung

22.1 Heckenschneider STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Heckenschneider

–

Fabrikmarke: STIHL

–

Typ: HLA 56

–

Serienidentifizierung: HA01

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 62841-1 und EN 62841-4-2.

Angewandtes Konformitätsbewertungsverfahren gemäß Richtlinie 2000/14/EG Anhang V.

Gemessener Schallleistungspegel: 88 dB(A)

–

Garantierter Schallleistungspegel: 90 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

0458-816-9801-A 17

Page 18

deutsch 23 Anschriften

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Heckenschnei‐ der angegeben.

Waiblingen, 15.07.2021 ANDREAS STIHL AG & Co. KG

i. V. Dr. Jürgen Hoffmann, Abteilungsleiter Produktzu‐

lassung, -regulierung

23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

23.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

24 Allgemeine Sicherheitshin‐

weise für Elektrowerk‐ zeuge

24.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/ IEC 62841 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken. Die unter "Elektrische Sicherheit" angegebenen

Sicherheitshinweise zur Vermeidung eines elekt‐ rischen Schlags sind für STIHL Akku-Produkte nicht anwendbar.

WARNUNG

■ Lesen Sie alle Sicherheitshinweise, Anweisun‐

gen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektri‐ schen Schlag, Brand und/oder schwere Verlet‐ zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz‐ betriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

24.2 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbereich sauber und

)

gut beleuchtet. Unordnung oder unbeleuch‐

18 0458-816-9801-A

Page 19

24 Allgemeine Sicherheitshinweise für Elektrowerkzeuge deutsch

tete Arbeitsbereiche können zu Unfällen füh‐ ren.

Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeu‐ gen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk‐ zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie‐ ren.

24.3 Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver‐ wenden Sie keine Adapterstecker gemein‐ sam mit schutzgeerdeten Elektrowerkzeu‐ gen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was‐ ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie die Anschlussleitung

nicht. Verwenden Sie die Anschlussleitung niemals zum Tragen, Ziehen oder um den Stecker des Elektrowerkzeugs herauszuzie‐ hen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwi‐ ckelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlän‐ gerungsleitungen, die auch für den Außen‐ bereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlänge‐ rungsleitung verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, ver‐ wenden Sie einen Fehlerstromschutzschal‐ ter. Der Einsatz eines Fehlerstromschutz‐

schalters vermindert das Risiko eines elektri‐ schen Schlages.

24.4 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut‐ zen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro‐ gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub‐ maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verrin‐ gert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbe‐

triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tra‐ gen. Wenn Sie beim Tragen des Elektro‐ werkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektro‐ werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Ver‐ letzungen führen.

Vermeiden Sie eine abnormale Körperhal‐

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollie‐ ren.

Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe‐ genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen‐ den Teilen erfasst werden.

Wenn Staubabsaug- und -auffangeinrichtun‐

gen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

0458-816-9801-A 19

Page 20

deutsch 24 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicher‐ heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Acht‐ loses Handeln kann binnen Sekundenbruch‐ teilen zu schweren Verletzungen führen.

24.5 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem pas‐ senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe‐ reich.

Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh‐ men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor‐ sichtsmaßnahme verhindert den unbeabsich‐ tigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk‐ zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeuge und Einsatz‐

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk‐ zeuge mit scharfen Schneidkanten verklem‐ men sich weniger und sind leichter zu füh‐ ren.

Verwenden Sie Elektrowerkzeug, Einsatz‐

werkzeug, Einsatzwerkzeuge usw. entspre‐ chend diesen Anweisungen. Berücksichtigen

Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge‐ sehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griffflächen trocken,

sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elekt‐ rowerkzeugs in unvorhergesehenen Situatio‐ nen.

24.6 Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten

auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandge‐ fahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Ver‐ letzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallge‐ genständen, die eine Überbrückung der Kon‐ takte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren‐ nungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Benutzen Sie keinen beschädigten oder ver‐

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungs‐ gefahr führen.

Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerk‐ zeug niemals außerhalb des in der Betriebs‐ anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des

20 0458-816-9801-A

Page 21

zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhö‐ hen.

24.7 Service

Lassen Sie Ihr Elektrowerkzeug nur von qua‐

lifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge‐ stellt, dass die Sicherheit des Elektrowerk‐ zeugs erhalten bleibt.

Warten Sie niemals beschädigte Akkus.

Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

24.8 Sicherheitshinweise für Heckenscheren

Allgemeine Sicherheitshinweise für Heckensche‐ ren

Halten Sie alle Körperteile vom Messer fern.

Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneiden‐ des Material festzuhalten. Die Messer bewe‐ gen sich nach dem Ausschalten des Schal‐ ters weiter. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

Tragen Sie die Heckenschere am Griff bei

stillstehendem Messer und achten Sie darauf, nicht den Schalter zu betätigen. Das richtige Tragen der Heckenschere verringert die Gefahr des unbeabsichtigten Betriebs und eine dadurch verursachte Verletzung durch das Messer.

Bei Transport oder Aufbewahrung der

Heckenschere stets die Abdeckung über die Messer ziehen. Sachgemäßer Umgang mit der Heckenschere verringert die Verlet‐ zungsgefahr durch das Messer.

Stellen Sie sicher, dass alle Schalter ausge‐

schaltet sind und der Akku entfernt oder abgeschaltet ist, bevor Sie eingeklemmtes Schnittgut entfernen oder die Maschine war‐ ten. Ein unerwarteter Betrieb der Hecken‐ schere beim Entfernen von eingeklemmtem Material kann zu ernsthaften Verletzungen führen.

Halten Sie die Heckenschere nur an den iso‐

lierten Griffflächen, da das Schneidmesser verborgene Stromleitungen treffen kann. Der Kontakt der Messer mit einer spannungsführ‐ enden Leitung kann auch metallene Geräte‐

English

teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie jegliche Netzleitungen aus dem

Schnittbereich fern. Leitungen können in Hecken und Büschen verborgen sein und versehentlich durch das Messer angeschnit‐ ten werden.

Verwenden Sie die Heckenschere nicht bei

schlechtem Wetter, besonders nicht bei Gewittergefahr. Dies verringert die Gefahr, von einem Blitz getroffen zu werden.

24.9 Zusätzliche Sicherheitshin‐ weise für Heckenscheren mit verlängerter Reichweite

Verringern Sie die Gefahr eines Stromtodes,

indem Sie die Heckenschere mit verlängerter Reichweite niemals in der Nähe von elektri‐ schen Leitungen benutzen. Die Berührung von oder die Benutzung in der Nähe von Stromleitungen kann zu schweren Verletzun‐ gen oder tödlichem Stromschlag führen.

Bedienen Sie die Heckenschere mit verlän‐

gerter Reichweite immer mit beiden Händen. Halten Sie die Heckenschere mit verlänger‐ ter Reichweite mit beiden Händen um den Verlust der Kontrolle zu vermeiden.

Tragen Sie bei Überkopfarbeiten mit der

Heckenschere mit verlängerter Reichweite Kopfschutz. Herabfallende Bruchstücke kön‐ nen zu schweren Verletzungen führen.

Contents

Introduction............................................... 22

2 Guide to Using this Manual.......................22

3 Overview...................................................22

4 Safety Precautions....................................23

5 Preparing Hedge Trimmer for Operation.. 28

6 Charging the Battery, LEDs...................... 29

7 Assembling the Hedge Trimmer............... 29

8 Removing and Fitting the Battery..............29

9 Switching the Hedge Trimmer On/Off.......30

10 Testing the Hedge Trimmer and Battery...30

11 Operating the Hedge Trimmer.................. 31

12 After Finishing Work..................................32

13 Transporting..............................................32

14 Storing.......................................................33

15 Cleaning....................................................34

16 Maintenance............................................. 34

17 Repairing...................................................34

18 Troubleshooting........................................ 34

Translation of Original Instruction Manual

0000010218_001_GB

Printed on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-816-9801-A. VA0.E22.

0458-816-9801-A 21

Page 22

0000-GXX-6515-A0

English 1 Introduction

19 Specifications............................................35

20 Spare Parts and Accessories....................36

21 Disposal.................................................... 36

22 EC Declaration of Conformity................... 36

23 UKCA Declaration of Conformity.............. 37

24 General Power Tool Safety Warnings.......37

1 Introduction

Dear Customer, Thank you for choosing STIHL. We develop and

manufacture our quality products to meet our customers’ requirements. The products are designed for reliability even under extreme con‐ ditions.

STIHL also stands for premium service quality. Our dealers guarantee competent advice and instruction as well as comprehensive service support.

STIHL expressly commit themselves to a sus‐ tainable and responsible handling of natural resources. This user manual is intended to help you use your STIHL product safely and in an environmentally friendly manner over a long service life.

We thank you for your confidence in us and hope you will enjoy working with your STIHL product.

2.2 Warning Notices in Text

DANGER

■ This notice refers to risks which result in seri‐

ous or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

WARNING

■ This notice refers to risks which can result in

serious or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

NOTICE

■ This notice refers to risks which can result in

damage to property. ► Damage to property can be avoided by tak‐

ing the precautions mentioned.

2.3 Symbols in Text

This symbol refers to a chapter in this instruction manual.

3 Overview

3.1 Hedge Trimmer and Battery

Dr. Nikolas Stihl

IMPORTANT! READ BEFORE USING AND KEEP IN A SAFE PLACE FOR REFERENCE.

2 Guide to Using this Manual

2.1 Applicable Documents

Local safety regulations apply. ► In addition to this instruction manual, read,

22 0458-816-9801-A

understand and keep the following documents:

STIHL AK battery safety information

–

STIHL AL 101, 301, 500 charger instruction

–

manual Safety information for STIHL batteries and

–

products with built-in battery: www.stihl.com/safety-data-sheets

1 Shaft

Connects all components.

Page 23

4 Safety Precautions English

2 Loop Handle

For holding and controlling the trimmer.

3 Handle Hose

For holding and controlling the trimmer.

4 Coupling Sleeve

Connects shaft to cutter bar.

5 Wing Screw

Secures cutter bar to shaft.

6 Lock Button

Locks cutter bar in position.

7 Swivel Handle

Serves to adjust angle of cutter bar.

8 Cutting Blades

Perform the cutting action.

9 Blade Scabbard

Helps protect user from contact with the cut‐ ting blades.

10 Carrying Ring

For attaching carrying system.

11 Release Slide

Unlocks the trigger.

12 Trigger

Switches the trimmer on and off.

13 Ergo Lever

Holds release slide in position when trigger is released.

14 Control Handle

For operating, holding and controlling the hedge trimmer.

15 Locking Lever

Secures the battery in the battery compart‐ ment.

16 Battery Compartment

Accommodates the battery.

17 Battery

Supplies power to the hedge trimmer.

18 LEDs

Indicate battery’s state of charge and mal‐ functions.

19 Button

Activates the LEDs on the battery.

# Rating Label with Serial Number

3.2 Symbols

The symbols which may be on the long-reach hedge trimmer and battery have the following meanings:

This symbol indicates the direction the release slide has to be pushed in.

4 Safety Precautions

4.1 Warning Symbols

Meanings of warning signs and labels on the long-reach hedge trimmer or battery:

This symbol indicates that the cutter blade must be attached.

1 LED emits red light. The battery is too warm or too cold.

4 LEDs flash red. There is a fault in the battery.

Guaranteed sound power level in accordance with Directive 2000/14/EC in dB(A) for the purpose of comparing the sound emissions of products.

The information next to the symbol indi‐ cates the energy content of the battery according to the cell manufacturer’s specifi‐ cation. The energy content available in operation is lower.

Do not dispose of the product with domes‐ tic waste.

Observe safety notices and take the necessary precautions.

Read, understand and keep the User Manual.

Wear safety glasses and a hard hat.

Wear safety boots.

Wear work gloves.

Do not touch moving cutting blades.

Maintain a safe distance.

Protect the hedge trimmer from rain and moisture.

0458-816-9801-A 23

Page 24

English 4 Safety Precautions

►

Remove the battery during breaks in work, transport, storage, maintenance or repair.

Protect battery from heat and fire.

Protect the battery from rain and mois‐ ture and do not immerse it in liquids.

Observe the permitted battery temper‐ ature range.

4.2 Intended Use

The STIHL HLA 56 hedge trimmer is designed for cutting low growing shrubs, high hedges, high shrubs, high bushes and high scrub.

The hedge trimmer must not be used in the rain. A STIHL AK battery supplies the hedge trimmer

with power.

WARNING

■ Batteries not explicitly approved for the hedge trimmer by STIHL may cause a fire or explo‐ sion. This can result in serious or fatal injuries and damage to property. ►

Use the hedge trimmer with a STIHL AK battery.

■ Using the hedge trimmer or the battery for pur‐ poses for which they were not designed may result in serious or fatal injuries and damage to property. ►

Use the hedge trimmer as described in this instruction manual.

► Use the battery as described in the STIHL

AK instruction manual.

4.3 The Operator

WARNING

■

Users without adequate training or instruction cannot recognize or assess the risks involved in using the hedge trimmer and battery. The user or other persons may sustain serious or fatal injuries.

► Read, understand and save the

instruction manual.

► If the hedge trimmer or battery is passed on

to another person: Always give them the instruction manual.

24 0458-816-9801-A

Make sure the user meets the following requirements:

The user must be rested.

–

The user must be in good physical con‐

–

dition and mental health to operate and work with the hedge trimmer and bat‐ tery. If the user’s physical, sensory or mental ability is restricted, he or she may work only under the supervision of or as instructed by a responsible per‐ son. The user is able to recognize and

–

assess the risks involved in using the hedge trimmer and battery. The user must be of legal age or is

–

being trained in a trade under supervi‐ sion in accordance with national rules and regulations. The user has received instruction from a

–

STIHL servicing dealer or other experi‐ enced user before working with the hedge trimmer for the first time. The user must not be under the influ‐

–

ence of alcohol, medication or drugs.

► If you have any queries: Contact a STIHL

servicing dealer for assistance.

4.4 Clothing and equipment

WARNING

■

Long hair may be pulled into the long-reach hedge trimmer during operation. This may result in serious injury to the user. ►

Tie up and confine long hair above your shoulders.

■ Objects can be thrown at high speed during operation. This may result in injury to the user.

► Wear close-fitting safety glasses.

Suitable safety glasses are tested in accordance with EN 166 or national regulations and available commer‐ cially with the corresponding mark‐ ing.

►

Wear a long-sleeved, close-fitting top and long trousers.

■ Falling objects can cause head injuries.

► wear a hard hat.

■ Dust can be whipped up during operation. Whipped up dust can damage the respiratory passages and cause allergic reactions. ►

If dust is generated: Wear a dust respirator mask.

■ Unsuitable clothing may snag on wood, thick‐ ets or the long-reach hedge trimmer. Users

Page 25

4 Safety Precautions English

not wearing suitable clothing are at risk of seri‐ ous injury. ► Wear close-fitting clothing. ► Remove scarves and jewelry.

■ Wearing unsuitable footwear may cause the user to slip. This may result in injury to the user.

► Wear sturdy, closed-toed footwear

with high-grip soles.

■ The user may come into contact with the cut‐ ting blades during cleaning or servicing. This may result in injury to the user.

► Wear work gloves made from resist‐

ant material.

4.5 Work Area and Surroundings

4.5.1 Hedge trimmer

4.5.2 Battery

WARNING

■

Bystanders, children and animals cannot rec‐ ognize or assess the dangers of the battery. Bystanders, children and animals may be seri‐ ously injured. ►

Keep bystanders, children and animals

away from the work area. ► Do not leave the battery unattended. ► Make sure that children cannot play with

the battery.

■ The battery is not protected against all ambi‐ ent conditions. If the battery is exposed to cer‐ tain ambient conditions, the battery may catch fire, explode or be irreparably damaged. This may result in serious injury to people and damage to property.

► Protect battery from heat and fire. ► Do not throw the battery into a fire.

WARNING

■ Bystanders, children and animals cannot rec‐ ognize or assess the dangers of the hedge trimmer or flying debris. Bystanders, children and animals may be seriously injured and damage to property may occur.

► Do not allow bystanders,

children or animals within 5 meters of the work area.

► Maintain a clearance of 5 meters from

objects.

► Do not leave the hedge trimmer unatten‐

ded.

► Make sure that children cannot play with

the hedge trimmer.

■ The hedge trimmer is not waterproof. Working in the rain or a damp location may result in an electric shock. This can result in injuries to the user and may damage the hedge trimmer.

► Do not work in the rain or a damp

location.

■ Electrical components of the hedge trimmer can produce sparks. Sparks may cause a fire or an explosion in an easily combustible or explosive environment. This can result in seri‐ ous or fatal injuries and damage to property. ►

Do not work in an easily combustible or explosive environment.

► Use and store the battery at temper‐

atures between ‑ 10 °C and + 50 °C.

► Protect the battery from rain and

moisture and do not immerse it in liq‐ uids.

► Keep battery away from small metal parts. ► Do not expose the battery to high pressure. ► Do not expose the battery to microwaves. ► Protect the battery from chemicals and

salts.

4.6 Safe Condition

4.6.1 Long-reach hedge trimmer The long-reach hedge trimmer is in a safe condi‐ tion if the following points are observed:

The long-reach hedge trimmer is not dam‐

–

aged. The long-reach hedge trimmer is clean.

–

The controls function properly and have not

–

been modified. The cutting blades are correctly fitted.

–

Only original STIHL accessories designed for

–

this long-reach hedge trimmer are fitted. The accessories are correctly attached.

–

WARNING

■

If not in safe condition, components may no longer operate correctly and safety devices may be disabled. This may result in serous or fatal injury to people.

0458-816-9801-A 25

Page 26

English 4 Safety Precautions

► Work only with an undamaged long-reach

hedge trimmer.

► If the long-reach hedge trimmer is dirty:

Clean the long-reach hedge trimmer.

► Do not modify the long-reach hedge trim‐

mer.

► If the controls do not function properly: Do

not work with the long-reach hedge trim‐ mer.

►

Only fit original STIHL accessories designed for this long-reach hedge trimmer.

► Attach accessories as described in this

User Manual or in the User Manual for the accessories.

►

Never insert objects into the openings of

the long-reach hedge trimmer. ► Replace worn or damaged labels. ► If you have any doubts, be sure to consult a

STIHL dealer.

4.6.2 Cutting Blades The cutting blades are in a safe condition if the following points are observed:

Cutting blades are undamaged.

–

Cutting blades are not deformed.

–

Cutting blades move freely.

–

Cutting blades are properly sharpened.

–

Cutting blades have no burrs.

–

WARNING

■

If they are in an unsafe condition, parts of the cutting blades may come off and be thrown at high speed. This can result in serious injuries. ►

Work only with undamaged cutting blades. ► Make sure the cutting blades are properly

sharpened and deburred. ► If you have any queries: Contact your

STIHL servicing dealer.

4.6.3 Battery The battery is in safe condition when the follow‐ ing conditions are met:

The battery is not damaged.

–

The battery is clean and dry.

–

The battery is working and has not been modi‐

–

fied.

WARNING

■

The battery cannot function safely if it is not in safe condition. There is a risk of serious injury to persons. ►

Use an undamaged and functioning battery. ► Do not charge a damaged or defective bat‐

tery. ► If the battery is dirty or wet: clean the bat‐

tery and allow it to dry.

► Do not modify the battery. ► Do not insert objects into the apertures in

the battery.

► Never connect the battery terminals to met‐

allic objects and cause a short circuit. ► Do not open the battery. ► Replace worn or damaged warning signs.

■ Fluid may leak from a damaged battery. If the fluid contacts the skin or eyes, this may cause irritation. ►

Avoid contact with the fluid.

► In the event of contact with the skin: wash

the affected areas with plenty of soap and water.

►

In the event of contact with the eyes: rinse the eyes with plenty of water for at least 15 minutes and seek medical attention.

■

A damaged or defective battery may emit an unusual odour, smoke or catch fire. This may result in serious or fatal injury to people and damage to property. ►

If the battery emits an unusual odour or smoke: do not use the battery and keep it away from flammable materials.

►

If the battery catches fire: try to extinguish the battery using a fire extinguisher or water.

4.7 Working

WARNING

■

In certain situations, the user may no longer be able to concentrate on their work. This may result in the user stumbling, falling and suffer‐ ing serious injury. ►

Keep calm and plan your work.

► If light and visibility are poor: Do not work

with the long-reach hedge trimmer.

► Operate the long-reach hedge trimmer

alone. ► Watch out for obstacles. ► Work standing on the ground and keep your

balance. If you have to work at a height:

Use a mobile elevating work platform or

secure scaffolding. ►

If you start feeling fatigue: Take a break.

■ Working above shoulder height can cause fati‐ gue sooner. This may result in serious injury to the user. ►

Work above shoulder height for short peri‐ ods only.

► Take breaks.

■ If the moving cutting blade makes contact with a hard object it can be brought to a sudden stop. The reactive forces that occur can cause

26 0458-816-9801-A

Page 27

4 Safety Precautions English

the user to lose control of the long-reach hedge trimmer and be seriously injured. ► Hold the long-reach hedge trimmer firmly

with both hands.

► Before starting work, check hedge for hard

objects and remove any such objects.

■ The moving cutting blades can cut the user. This may result in serious injury to the user.

► Do not touch moving cutting blades. ► If the cutting blades are blocked by

an object: Switch off the long-reach hedge trimmer and remove the bat‐ tery. before clearing the jam.

■

If the behavior of the long-reach hedge trim‐ mer changes during operation or feels unusual, it may no longer be in a safe condi‐ tion. This may result in serious injury to people and damage to property. ►

Stop working, remove the battery and con‐ sult a STIHL dealer.

■ Vibrations may occur while using the longreach hedge trimmer.

► Wear gloves.

► Take breaks. ► If signs of a circulatory disturbance occur:

Consult a doctor.

■ Note that the cutting blades continue to run for about 1 second after you release the trigger. The moving cutting blades may cut the user. They may cause serious injury to persons. ►

Wait until the cutting blades come to a com‐ plete standstill.

■ In an emergency, the user may start to panic and forget to take off the carrying system. This may result in serious injury to the user. ►

Practice taking off the carrying system.

DANGER

■

Working near live electric cables may result in accidental contact with and damage to the cut‐ ting blades. This may result in serious or fatal injury to the user.

► Maintain a clearance of

15 meters from live cables.

4.8 Transporting

4.8.1 Hedge Trimmer

WARNING

■

The hedge trimmer may turn over or shift dur‐ ing transport. This may result in personal inju‐ ries and damage to property.

► Remove the battery.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Secure the hedge trimmer with lashing

straps or a net to prevent it turning over and moving.

4.8.2 Battery

WARNING

■ The battery is not protected against all ambi‐ ent conditions. The battery may be damaged if it is exposed to certain ambient conditions, and damage to property may occur. ►

Never transport a damaged battery.

■ The battery may turn over or shift during trans‐ port. This may result in injury to people and damage to property. ►

Pack the battery in packaging in such a way that it cannot move.

► Secure the packaging so that it cannot

move.

4.9 Storing

4.9.1 Cordless Extended Hedge Trimmer

WARNING

■

Children are not aware of and cannot assess the dangers of the cordless extended hedge trimmer Children may be seriously injured.

► Remove the battery.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Store the long-reach hedge trimmer out of

the reach of children.

■ Dampness can corrode the electrical contacts on the long-reach hedge trimmer and metal components. The long-reach hedge trimmer may be damaged.

0458-816-9801-A 27

Page 28

English 5 Preparing Hedge Trimmer for Operation

► Remove the battery.

► Store the cordless extended hedge trimmer

in a clean and dry condition.

■ If electric cables or pipes are embedded in the wall, they may be damaged when the wall bracket is mounted on the wall. Contact with wiring can result in electric shock. This may result in serious injury to people and damage to property. ►

Make sure there is no wiring or pipes in the wall at the proposed mounting site.

■ If the wall bracket is not mounted to the wall as described in this user manual, it or the cordless extended hedge trimmer may come off the wall and fall to the ground. Persons may be injured or property may be damaged. ►

Mount the wall bracket to the wall as descri‐ bed in this user manual.

4.9.2 Battery

WARNING

■ Children are not aware of and cannot assess the dangers of the battery Children may be seriously injured. ►

Store the battery out of the reach of chil‐ dren.

■ The battery is not protected against all ambi‐ ent conditions. If the battery is exposed to cer‐ tain ambient conditions, the battery may be irreparably damaged. ►

Store the battery in a clean and dry condi‐

tion. ► Store the battery in an enclosed space. ► Store the battery separately from the hedge

trimmer. ► If the battery is stored in the charger, dis‐

connect the mains plug and store the bat‐

tery at a state of charge between 40% and

60% (2 lit green LEDs). ►

Store the battery at a temperature range

between - 10 °C and + 50 °C.

4.10 Cleaning, Maintenance and Repair

WARNING

■

The long-reach hedge trimmer may start unin‐ tentionally if the battery is left in place during cleaning, maintenance or repair operations. This may result in serious injury to people and damage to property.

■ Aggressive cleaning agents, a water jet or pointed objects can damage the long-reach hedge trimmer, cutting blades and the battery. If the long-reach hedge trimmer, cutting blades or battery are not cleaned correctly, compo‐ nents may no longer function properly or safety devices may be rendered inoperative. They may cause serious injury to persons. ► Clean the long-reach hedge trimmer, cut‐

ting blades and battery as described in this User Manual.

■

If the long-reach hedge trimmer, cutting blades or battery are not serviced or repaired cor‐ rectly, components may no longer function properly or safety devices may be rendered inoperative. This may result in serous or fatal injury to people. ►

Do not attempt to service or repair the longreach hedge trimmer or battery.

► If the long-reach hedge trimmer or the bat‐

tery require servicing or repairs: Contact your STIHL dealer for assistance.

►

Maintain the cutting blades as described in this User Manual.

■ The user may be cut while cleaning or servic‐ ing the sharp cutting blades. This may result in injury to the user.

► Wear work gloves made from resist‐

ant material.

5 Preparing Hedge Trimmer

for Operation

5.1 Preparing the Cordless Exten‐

ded Hedge Trimmer for Opera‐ tion

The following steps must be performed before commencing work: ► Ensure that the following components are in a

safe condition:

–

Long-reach hedge trimmer, 4.6.1.

–

Cutting blades, 4.6.2.

–

Battery, 4.6.3.

►

Check the battery,

► Charge the battery fully as described in the

User Manual for the STIHL AL 101, 301, 500 chargers.

►

Clean the long-reach hedge trimmer,

►

Mount the cutting blades, 7.1.

10.2.

15.1.

28 0458-816-9801-A

Page 29

0000-GXX-0629-A0

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-7603-A0

1 2

0000-GXX-6516-A1

0000-GXX-6521-A0

6 Charging the Battery, LEDs English ►

Mount the loop handle, 7.2.

►

Check the controls, 10.1.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► If you cannot carry out these steps: Do not use

the cordless extended hedge trimmer and con‐ tact your STIHL authorized dealer for assis‐ tance.

6 Charging the Battery, LEDs

6.1 Charging the Battery

The charging time depends on various influenc‐ ing factors such as the temperature of the battery and the ambient temperature. The actual charg‐ ing time may differ from the specified charging time. Please refer to www.stihl.com/chargingtimes for charging times. ► Charge the battery as described in the instruc‐

tion manual for the STIHL AL 101, 301, 500 charger.

6.2 State of Charge

► Line up the coupling sleeve (1) and cutter bar

(2) so that the groove (3) and lug (4) face upwards.

► Push the cutter bar (2) into the coupling sleeve

(1).

► Turn the wing screw (5) clockwise and tighten

it until firm.

7.2 Mounting the Loop Handle

► Switch off the long-reach hedge trimmer and

remove the battery.

► Press the button (1).

The LEDs (5) glow green for about 5 seconds and indicate the state of charge.

► If the LED on the right flashes green: Charge

the battery.

6.3 LEDs on Battery

The LEDs can show the state of charge or mal‐ functions. The LEDs can glow or flash green or red.

The state of charge is indicated when the LEDs glow or flash green. ► If the LEDs glow or flash red: Troubleshooting,

18.

► Fit the clamp (4) in the loop handle (3). ► Place the loop handle (3) with clamp (4) on the

shaft (5).

► Fit the washers (2) on the screws (1). ► Press the clamp (6) against the shaft (5). ► Insert the screws (1) through holes in the loop

handle (3) and clamps (4 and 6).

► Screw on and firmly tighten the nuts (7).

8 Removing and Fitting the

Battery

8.1 Fitting the Battery

There is a malfunction in hedge trimmer or battery.

7 Assembling the Hedge

Trimmer

7.1 Mount the Cutter Bar

► Switch off the long-reach hedge trimmer and

remove the battery.

0458-816-9801-A 29

Page 30

0000100107_001

0000-GXX-6519-A1

English 9 Switching the Hedge Trimmer On/Off

► Insert the battery (1) in the battery compart‐

ment (2) and press it home until you hear a click. The cooling slots (3) are still visible and the battery (1) is held securely in the battery com‐ partment (2). There is no electrical contact between the hedge trimmer and battery (1).

► Push the battery (1) into the battery compart‐

ment (2) as far as stop. The battery (1) engages with a second click and the cooling slots (3) are no longer visible.

8.2 Removing the Battery

► Lay the long-reach hedge trimmer on a level

surface.

► Keep one hand in front of the battery compart‐

ment so that the battery (2) cannot fall out.

► Depress the locking lever (1).

The battery (2) is released and can be removed.

9 Switching the Hedge Trim‐

mer On/Off

9.1 Switching on the long-reach hedge trimmer

► Hold the long-reach hedge trimmer with one

hand on the control handle - wrap your thumb around the handle.

► Hold the long-reach hedge trimmer firmly with

your other hand on the loop handle or handle hose - wrap your thumb around the loop han‐ dle or handle hose.

► Push the release slide (1) in the direction of

the cutting blades with your thumb and hold it there.

► Press the trigger (2) with your index finger and

keep depressed. The long-reach hedge trimmer accelerates and the cutting blades run. The release slide can be released (1).

If the ergo lever (3) is pressed, the trigger switch (2) remains unlocked. This means the trigger can be released and depressed again without having to push the release slide in the direction of the cutting blades.

If the trigger (2) and the Ergo lever (3) are released, the trigger (2) is locked. The release slide (1) must be pushed towards the cutting blades again and held to unlock the trigger (2).

9.2 Switching Off

► Release the trigger and Ergo lever ► Wait until the cutting blades come to a com‐

plete standstill after about 1 second.

► If the cutting blades continue to run after about

1 second: Remove the battery and contact your STIHL dealer for assistance. There is a malfunction in the hedge trimmer.

10 Testing the Hedge Trimmer

and Battery

10.1 Checking the controls

Release slide, Ergo lever and trigger ► Remove the battery. ► Try squeezing the trigger switch without acti‐

vating the release slide.

► If the trigger can be pulled: Do not use the

long-reach hedge trimmer and contact your STIHL dealer for assistance. The release slide is faulty.

► Push the release slide in the direction of the

cutting blades with your thumb and hold it

there. ► Press and hold Ergo lever. ► Press the trigger.

The release slide can be released. ► Release the trigger and the Ergo lever. ► If the release slide, trigger or the Ergo lever is

stiff or does not spring back to the idle posi‐

tion: Do not use the long-reach hedge trimmer

and contact your STIHL dealer for assistance.

The release slide, trigger or the Ergo lever is

defective.

30 0458-816-9801-A

Page 31

0000-GXX-4570-A0

0000-GXX-7606-A0

90°

45°

0000-GXX-7605-A0

11 Operating the Hedge Trimmer English

Switching on the long-reach hedge trimmer ► Insert battery. ► Push the release slide in the direction of the

cutting blades and hold it there.

► Press and hold the trigger.

The cutting blades run.

► If 3 LEDs flash red: Remove the battery and

consult a STIHL dealer. There is a malfunction in the long-reach hedge trimmer.

► Release the trigger.

The cutting blades stop running after about 1 second.

► If the cutting blades continue to run after about

1 second: Remove the battery and contact your STIHL dealer for assistance. There is a malfunction in the long-reach hedge trimmer.

10.2 Testing the Battery

► Press button on battery.

The LEDs glow or flash.

► If the LEDs do not glow or flash: Do not use

the battery and contact your STIHL servicing dealer. There is a malfunction in the battery.

11 Operating the Hedge Trim‐

mer

11.1 Holding and Controlling the Hedge Trimmer

The hedge trimmer can be held and controlled in two ways to suit the cutting job.

Loop Handle

Handle Hose

► Hold the hedge trimmer firmly with one hand

on the control handle - wrap your thumb around the handle.

► Hold the hedge trimmer firmly with your other

hand on the handle hose - wrap your thumb around the handle hose.

11.2 Adjusting Angle of Cutter Bar

The angle of the cutter bar can be adjusted to 2 different positions upwards and 4 different posi‐ tions downwards to suit the application and the height and reach of the user. ► Switch off the hedge trimmer and remove the

battery.

► Hold the swivel handle (2) firmly. ► Depress the lock button (1) at both sides and

hold it there. ► Move the cutter bar to the required angle. ► Release the lock button (1) at both sides. ► Move the swivel handle (2) up and down until

the cutter bar engages.

That completes the adjustment.

► Hold the hedge trimmer firmly with one hand

on the control handle - wrap your thumb around the handle.

► Hold the trimmer with the other hand on the

loop handle - wrap your thumb around the loop handle.

0458-816-9801-A 31

Page 32

0000-GXX-4573-A0

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-7607-A0

English 12 After Finishing Work

11.3 Cutting

Cutting at ground level

► Hold the cutting blades at an angle of 0° to 10°

to the top of the hedge. ► Swing the hedge trimmer horizontally and in

an arc while making the cut. ► If cutting performance deteriorates: Sharpen

the cutting blades. Cutting overhead

► Use lopping shears or a chainsaw to cut out

thick branches first.

► Set the cutter bar to a suitable angle. ► Swing the hedge trimmer back and forth in an

arc. ► Walk slowly and steadily forwards. ► If cutting performance deteriorates: Sharpen

the cutting blades. Cutting side of hedge

► Use lopping shears or a chainsaw to cut out

thick branches first.

► Set the cutter bar to a suitable angle. ► Hold the cutting blades at an angle of 0° to 10°

to the top of the hedge.

► Swing the hedge trimmer horizontally and in

an arc while making the cut.

► If cutting performance deteriorates: Sharpen

the cutting blades.

12 After Finishing Work

12.1 When Work is Finished

► Switch off the long-reach hedge trimmer and

► If you have to cut at a certain distance from

the hedge (flowerbed): Set the cutter bar to a

suitable angle. ► Swing the hedge trimmer from the bottom

upwards in an arc while making the cut. ► Walk slowly and steadily forwards. ► Cut the other side of the hedge in the same

way. ► If cutting performance deteriorates: Sharpen

the cutting blades. Cutting top of hedge

► Use lopping shears or a chainsaw to cut out

thick branches first.

remove the battery.

► If the long-reach hedge trimmer is wet: Allow

the hedge trimmer to dry. ► If the battery is wet: Leave the battery to dry. ► Clean the long-reach hedge trimmer. ► Clean cutting blades. ► Fit the blade scabbard so that it completely

covers the cutting blades. ► Clean the battery.

13 Transporting

13.1 Transporting the Long-Reach

Hedge Trimmer

► Switch off the long-reach hedge trimmer and

remove the battery. ► Fit the blade scabbard so that it completely

covers the cutting blades.

32 0458-816-9801-A

Page 33

0000-GXX-7608-A0

0000-GXX-7609-A0

14 Storing English

Carrying the long-reach hedge trimmer

► Rotate the wing screw (3) counterclockwise. ► Pull the cutting blades (2) out of the coupling

sleeve (1).

► Carry the cutter bar in one hand with the cut‐

ting blades pointing backward.

Transporting the long-reach hedge trimmer in a vehicle ► Secure the long-reach hedge trimmer so that it

cannot tip over or move.

13.2 Transporting the Battery

► Switch off the hedge trimmer and remove the

battery. ► Check that the battery is in a safe condition. ► Pack the battery in packaging in such a way

that it cannot move inside the packaging. ► Secure the packaging so that it cannot move.

The battery is subject to the Carriage of Danger‐ ous Goods regulations. The battery is classified as UN 3480 (lithium ion batteries) and has been tested pursuant to UN Manual Tests and Criteria Part III, Subsection 38.3.

The transport regulations can be found at www.stihl.com/safety-data-sheets.

► The battery should be stored in such a way

that the following conditions are fulfilled:

The battery is out of the reach of children.

–

The battery is clean and dry.

–

The battery is in an enclosed space.

–

Battery is stored separately from the hedge

–

trimmer. If the battery is stored in the charger, dis‐

–

connect the mains plug and store the rechargeable battery at a battery charge status between 40 % and 60 % (2 lit green LEDs). The battery is in a temperature range

–

between - 10 °C and + 50 °C.

NOTICE

■ If the battery is not stored as described in this user manual, the battery may become deeply discharged and irreparably damaged. ►

Charge a discharged battery before storing it. STIHL recommends keeping the battery in a charging state between 40% and 60% (2 lit green LEDs).

►

Store the battery separately from the hedge trimmer.

14.3 Storing Hedge Trimmer on a

Wall Bracket

The hedge trimmer can be stored on the wall bracket.

Mounting the wall bracket

14 Storing

14.1 Storing the Hedge Trimmer

► Switch off the hedge trimmer and remove the

battery.

► Fit the blade scabbard so that it completely

covers the cutting blades.

► Observe the following points when storing the

hedge trimmer:

Hedge trimmer is out of the reach of chil‐

–

dren. Hedge trimmer is clean and dry.

–

14.2 Storing the Battery

STIHL recommends keeping the battery in a charging state between 40% and 60 % (2 green LEDs lit).

0458-816-9801-A 33

► Check the following points when mounting the

wall bracket on a wall:

Suitable fixing materials.

–

Wall bracket is horizontal.

–

The following dimensions are observed:

a = at least 20 cm

–

b = at least 130 cm

–

c = 22.8 cm

–

Fitting hedge trimmer on the wall bracket ► Switch off the hedge trimmer and remove the

battery.

Page 34

0000-GXX-8186-A0

English 15 Cleaning ► Fit the blade scabbard so that it completely

covers the cutting blades. ► Disassemble the hedge trimmer. ► Hang up the shaft with the coupling sleeve. ► Hang up the cutter bar with the swivel handle.

► Switch off the hedge trimmer and remove the

battery.

15 Cleaning

15.1 Cleaning the long-reach hedge

trimmer

► Switch off the long-reach hedge trimmer and

remove the battery. ► Clean the long-reach hedge trimmer with a

damp cloth or STIHL resin solvent. ► Clean vents with a paintbrush. ► Remove foreign objects from the battery com‐

partment and clean the battery compartment

with a damp cloth. ► Clean the electrical contacts in the battery

compartment with a paintbrush or soft brush.

15.2 Cleaning the Cutting Blades

► Switch off the hedge trimmer and remove the

battery. ► Spray both sides of blades with STIHL resin

solvent. ► Fit the battery. ► Switch on the hedge trimmer for 5 seconds.

The cutting blades run. STIHL resin solvent is

distributed evenly.

15.3 Cleaning the Battery

► Clean the battery with a damp cloth.

16 Maintenance

16.1 Sharpening the Cutting Blades

STIHL recommends you have the cutting blades resharpened by a STIHL servicing dealer.

► Use a STIHL flat crosscut file to sharpen each

cutting edge on the upper blade. The file only sharpens on the forward stroke. Maintain the

prescribed sharpening angle, 19.2. ► Turn the hedge trimmer over. ► Deburr each cutting edge from below. ► Use a damp cloth to remove the filing dust. ► Spray both sides of blades with STIHL resin

solvent. ► Switch on the hedge trimmer for 5 seconds.

The cutting blades run. STIHL resin solvent is

distributed evenly. ► If you have any queries: Contact your STIHL

servicing dealer for assistance.

17 Repairing

17.1 Repairing the Hedge Trimmer

and Battery

The hedge trimmer, cutting blades and battery cannot be repaired by the user. ► If the hedge trimmer or cutting blades are

damaged: Do not use your hedge trimmer and

contact your STIHL servicing dealer. ► If the battery has a malfunction or is damaged:

Replace the battery.

WARNING

■ The teeth of the cutting blades are very sharp. There is a risk of cut injuries. ► Wear work gloves made of durable mate‐

rial.

18 Troubleshooting

18.1 Troubleshooting the Cordless Extended Hedge Trimmer or Battery

Fault LEDs on the

Hedge trimmer does not start when switched on.

34 0458-816-9801-A

battery 1 LED flashing

green.

Cause Remedy

State of charge of the battery is too low.

► Charge battery as described in the User

Manual for chargers STIHL AL 101, 301,

500.

Page 35

19 Specifications English

Fault LEDs on the

Hedge trimmer cuts out during operation.

Hedge trimmer runtime is too short.

battery 1 LED emits

red light.

3 LEDs fla‐ shing red.

3 LEDs light up red.

4 LEDs fla‐ shing red.

- No electrical contact

- Hedge trimmer or bat‐

3 LEDs light up red.

- There is an electrical

- The battery is not fully

- The battery life has

Cause Remedy

The battery is too warm or too cold.

There is a malfunction in the hedge trimmer.

The cutting blades do not run freely.

Hedge trimmer is too hot.

There is a fault in the battery.

between hedge trim‐ mer and battery.

tery is damp. Hedge trimmer is too

hot.

fault.

charged.

been exceeded.

19 Specifications

19.1 STIHL HLA 56 Hedge Trimmer

Approved battery:

–

STIHL AK

–

Weight without battery: 3.8 kg

–

For battery life see www.stihl.com/battery-life.

19.2 Cutting Blades

Tooth spacing: 30 mm

–

Cutting length: 450 mm

–

Sharpening angle: 35°

–

19.3 STIHL AK Battery

Battery technology: Lithium-ion

–

Voltage: 36 V

–

► Remove the battery. ► Allow the battery to cool down or warm

up.

► Remove the battery. ► Clean electrical contacts in the battery

compartment. ► Insert battery. ► Switch on the hedge trimmer. ► If 3 LEDs continue to flash red: Do not

use the hedge trimmer and contact your

STIHL dealer for assistance. ► Spray both sides of cutting blades with

STIHL resin solvent. ► If 3 LEDs continue to flash red: Do not

use the hedge trimmer and contact your

STIHL dealer for assistance. ► Remove the battery.

► Allow hedge trimmer to cool down. ► Remove battery and reinsert it.

► Switch on the hedge trimmer. ► If 4 LEDs continue to flash red: Do not

use the battery; contact a STIHL authori‐

zed dealer. ► Remove the battery.

► Clean electrical contacts in the battery

compartment. ► Insert battery.

► Allow hedge trimmer or battery to dry.

► Remove the battery. ► Allow hedge trimmer to cool down.

► Remove battery and reinsert it. ► Switch on the hedge trimmer.

► Fully charge battery as described in the

User Manual for the STIHL AL 101, 301,

500 chargers. ► Replace battery.

Capacity in Ah: see rating label

–

Energy content in Wh: see rating label

–

Weight in kg: see rating label

–

Permissible temperature range for operation

–

and storage: -10°C to +50°C

19.4 Sound Values and Vibration Values

The K-value for the sound pressure level is 2 dB(A). The K-value for the sound power level is 2 dB(A). The K-value for vibration levels is 2 m/s².

STIHL recommends wearing ear defenders.

Sound pressure level LpA measured as per EN

–

62841-4-2: 77 dB(A)

0458-816-9801-A 35

Page 36

English 20 Spare Parts and Accessories

Sound power level LwA measured as per EN

–

62841-4-2: 88 dB(A) Vibration value ahv measured according to EN

–

62841-4-2

Control handle: 1.5 m/s²

–

Loop handle: 1.5 m/s²

–

Handle hose: 1.5 m/s²

–

The vibration levels indicated were measured according to a standardized test method and can be used as a basis for comparing electric power tools. The vibration levels actually occurring may vary from the values indicated, depending on the type of application. The vibration levels indicated can be used for an initial estimate of the vibration stress. The actual vibration stress has to be esti‐ mated. The times can be taken into account in the estimate when the electric power tool is switched off and also when it is switched on but running without any load.

For information on compliance with Employers' Vibration Directive 2002/44/EC see www.stihl.com/vib.

19.5 REACH

REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.

For information on compliance with the REACH regulation see www.stihl.com/reach.

20 Spare Parts and Accesso‐

ries

20.1 Spare parts and accessories

These symbols indicate original STIHL spare parts and original STIHL acces‐ sories.

STIHL recommends the use of original STIHL spare parts and accessories.

Despite ongoing market observation, STIHL is unable to judge the reliability, safety and suitabil‐ ity of other manufacturers' spare parts and accessories; accordingly, STIHL cannot warrant for the use of those parts.

Original STIHL spare parts and original STIHL accessories are available from STIHL dealers.

21 Disposal

21.1 Disposing of the Hedge Trim‐ mer and Battery

Contact the local authorities or your STIHL dealer for information on disposal.

Improper disposal can be harmful to health and pollute the environment. ► Take STIHL products including packaging to a

suitable collection point for recycling in accord‐ ance with local regulations.

► Do not dispose with domestic waste.

22 EC Declaration of Con‐

formity

22.1 STIHL HLA 56 Cordless Exten‐ ded Hedge Trimmer

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declare under our sole responsibility that

Category: Cordless long-reach hedge trimmer

–

Manufacturer's brand: STIHL

–

Model: HLA 56

–

Serial identification: HA01

–

conforms to the relevant provisions of Directives 2011/65/EU, 2006/42/EC, 2014/30/EU and 2000/14/EC and has been developed and manu‐ factured in compliance with the following stand‐ ards in the versions valid on the date of produc‐ tion: EN 55014-1, EN 55014-2, EN 62841-1 and EN 62841-4-2.

Applied conformity assessment procedure in accordance with Directive 2000/14/EC, Annex V.

Measured sound power level: 88 dB(A)

–

Guaranteed sound power level: 90 dB(A)

–

The technical documents are stored at ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

The year of manufacture, country of manufacture and serial number are shown on the long-reach hedge trimmer.

Waiblingen, 2021-07-15 ANDREAS STIHL AG & Co. KG

36 0458-816-9801-A

Page 37

23 UKCA Declaration of Conformity English

pp Dr. Jürgen Hoffmann, Director Product Certifica‐

tion & Regulatory Affairs

23 UKCA Declaration of Con‐

formity

23.1 STIHL HLA 56 Hedge Trimmer

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declare under our sole responsibility that

Category: Cordless long-reach hedge trimmer

–

Manufacturer's brand: STIHL

–

Model: HLA 56

–

Serial identification: HA01

–

conforms to the relevant provisions of UK regula‐ tions The Restriction of the Use of Certain Haz‐ ardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machi‐ nery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 and Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001 and has been manu‐ factured in compliance with the following stand‐ ards in the versions valid on the date of produc‐ tion: EN 55014-1, EN 55014-2, EN 62841-1, and EN 62841-4-2.

Applied conformity assessment procedure in accordance with UK regulations Noise Emission in the Environment by Equipment for use Out‐ doors Regulations 2001, Schedule 8.

Measured sound power level: 88 dB(A)

–

Guaranteed sound power level: 90 dB(A)

–

The technical documents are stored at ANDREAS STIHL AG & Co. KG.

The year of manufacture, country of manufacture and serial number are shown on the long-reach hedge trimmer.

Waiblingen, 2021-07-15 ANDREAS STIHL AG & Co. KG

pp Dr. Jürgen Hoffmann, Director Product Certifica‐

tion & Regulatory Affairs

24 General Power Tool Safety

Warnings

24.1 Introduction

This chapter reproduces the pre-formulated, gen‐ eral safety precautions specified in the IEC 62841 standard for hand-held motor-oper‐ ated electric tools.

STIHL is obliged to publish these texts. The safety precautions and warnings on avoiding

an electric shock given under “Electrical Safety” do not apply to STIHL cordless products.

WARNING

■ Read all safety warnings, instructions, illustra‐

tions and specifications provided with this power tool. Failure to follow all instructions lis‐ ted below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference.

The term "electric power tool" in the safety warn‐ ings refers to mains-operated (corded) power tools or battery-operated (cordless) power tools.

24.2 Work area safety

Keep work area clean and well lit. Cluttered

)

or dark areas invite accidents. Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

24.3 Electrical safety

Power tool plugs must match the outlet.

)

Never modify the plug in any way. Do not use any adapter plugs with earthed (groun‐ ded) power tools.Unmodified plugs and matching outlets will reduce risk of electric shock.

0458-816-9801-A 37

Page 38

English 24 General Power Tool Safety Warnings

Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entan‐ gled cords increase the risk of electric shock.

When operating a power tool outdoors, use

an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

24.4 Personal safety

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con‐ trol of the power tool in unexpected situa‐ tions.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts. or long hair can be caught in moving parts.

If devices are provided for the connection of

dust extraction and collection facillities, ensure these are connected and properly used. Use of dust collection can reduce dustrelated hazards.

Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe injury within a frac‐ tion of a second.

24.5 Power tool use and care

Do not force the power tool. Use the correct

power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot be controlled with the switch is dan‐ gerous and must be repaired.

Disconnect the plug from the power source

and/or remove the battery pack, if detacha‐ ble, from the power tool before making any adjustments, changing accessories, or stor‐ ing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dan‐ gerous in the hands of untrained users.

Maintain power tools and accessories.

Check for misalignment or binding of moving parts, breakage of parts and any other condi‐ tion that may affect the power tool’s opera‐ tion. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situa‐ tion.

Loose clothes, jewellery

38 0458-816-9801-A

Page 39

24 General Power Tool Safety Warnings English

Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

24.6 Battery tool use and care

Recharge only with the charger specified by

the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

Use power tools only with specifically desig‐

nated battery packs. Use of any other battery packs may create a risk of injury and fire.

When battery pack is not in use, keep it

away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connec‐ tion from one terminal to another. Shorting the battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

Do not use a battery pack or tool that is dam‐

aged or modified. Damaged or modified bat‐ teries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature above 130 °C may cause explo‐ sion.

Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range specified in the instruc‐ tions. Charging improperly or at tempera‐ tures outside the specified range may dam‐ age the battery and increase the risk of fire.

24.7 Service

Have your power tool serviced by a qualified

)

repair person using only identical replace‐ ment parts. This will ensure that the safety of the power tool is maintained.

Never service damaged battery packs. Serv‐

ice of battery packs should only be per‐ formed by the manufacturer or authorized service providers.

24.8 Hedge trimmer safety warnings

Safety instructions for hedge trimmers

Keep all parts of the body away from the

blade. Do not remove cut material or hold material to be cut when blades are moving. Blades continue to move after the switch is turned off. A moment of inattention while operating the hedge trimmer may result in serious personal injury.

Carry the hedge trimmer by the handle with

the blade stopped and taking care not to operate any power switch. Proper carrying of the hedge trimmer will decrease the risk of inadvertent starting and resultant personal injury from the blades.

When transporting or storing the hedge trim‐

mer, always fit the blade cover. Proper han‐ dling of the hedge trimmer will decrease the risk of personal injury from the blades.

When clearing jammed material or servicing

the unit, make sure all power switches are off and the power cord is disconnected. Unex‐ pected actuation of the hedge trimmer while clearing jammed material or servicing may result in serious personal injury.

Hold the hedge trimmer by insulated gripping

surfaces only, because the blade may con‐ tact hidden wiring or its own cord. Blades contacting a "live" wire may make exposed metal parts of the hedge trimmer "live" and could give the operator an electric shock.

Keep all power cords and cables away from

cutting area. Power cords or cables may be hidden in hedges or bushes and can be acci‐ dentally cut by the blade.

Do not use the hedge trimmer in bad

weather conditions, especially when there is a risk of lightning. This decreases the risk of being struck by lightning.

24.9 Additional safety instructions for extended-reach hedge trim‐ mers

Extended-reach hedge trimmer safety warnings

To reduce the risk of electrocution, never use

)

the extended-reach hedge trimmer near any electrical power lines. Contact with or use near power lines may cause serious injury or electric shock resulting in death.

Always use two hands when operating the

extended-reach hedge trimmer. Hold the

0458-816-9801-A 39

Page 40

español

extended-reach hedge trimmer with both hands to avoid loss of control.

Always use head protection when operating

the extended-reach hedge trimmer over‐ head. Falling debris can result in serious per‐ sonal injuries.

Índice

1 Prólogo......................................................40

2 Informaciones relativas a estas instruccio‐

nes para la reparación.............................. 40

3 Sinopsis.................................................... 41

4 Indicaciones relativas a la seguridad........42

5 Preparar el cortasetos de altura para el tra‐

bajo........................................................... 47

6 Cargar el acumulador y LEDs...................47

7 Ensamblar el cortasetos de altura............ 48

8 Colocar y sacar el acumulador................. 48

9 Conectar y desconectar el cortasetos de

altura......................................................... 49

10 Comprobar el cortasetos de altura y el acu‐

mulador..................................................... 49

11 Trabajar con el cortasetos de altura......... 50

12 Después del trabajo..................................51

13 Transporte.................................................52

14 Almacenamiento....................................... 52

15 Limpiar...................................................... 53

16 Mantenimiento.......................................... 53

17 Reparación................................................53

18 Subsanar las perturbaciones.................... 54

19 Datos técnicos.......................................... 55

20 Piezas de repuesto y accesorios.............. 55

21 Gestión de residuos..................................55

22 Declaración de conformidad UE............... 56

23 Declaración de conformidad UKCA.......... 56

24 Indicaciones de seguridad generales para

herramientas eléctricas.............................57

1 Prólogo

Distinguidos clientes, Nos alegramos de que se hayan decidido

por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar produc‐ tos altamente fiables incluso en condiciones de esfuerzo extremas.

STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializa‐ dos garantizan un asesoramiento e instrucciones

competentes así como un amplio asesoramiento técnico.

STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asis‐ tirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.

Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

2 Informaciones relativas a

estas instrucciones para la reparación

2.1 Documentación aplicable

Son aplicables las normas de seguridad locales. ► Además de este manual de instrucciones se

deben leer, comprender y guardar los siguien‐ tes documentos:

Indicaciones de seguridad para batería

–

STIHL AK Manual de instrucciones para cargadores

–

STIHL AL 101, 301, 500 Información de seguridad para baterías

–

STIHL y productos con baterías incorpora‐ das: www.stihl.com/safety-data-sheets

2.2 Marca de las indicaciones de advertencia en el texto

PELIGRO

■ La indicación hace referencia a peligros que

pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

ADVERTENCIA

■ La indicación hace referencia a peligros que

pueden provocar lesiones graves o la muerte. ► Con las medidas mencionadas se pueden

evitar lesiones graves o mortales.

Traducción del manual de instrucciones original

0000010218_001_E

Impreso en papel blanqueado sin cloro.

Los colores de la impresión contienen aceites vegetales, por lo que el papel es reciclable.

0458-816-9801-A. VA0.E22.

40 0458-816-9801-A

Page 41

0000-GXX-6515-A0

3 Sinopsis español

INDICACIÓN

■ La indicación hace referencia a peligros que pueden provocar daños materiales. ► Con las medidas mencionadas se pueden

evitar daños materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de instrucciones.

3 Sinopsis

3.1 Cortasetos de altura y acumu‐

lador

1 Vástago

El vástago une todos los componentes.

2 Asidero tubular cerrado

3 Tubo flexible de agarre

4 Manguito de acoplamiento

5 Tornillo de muletilla

El asidero tubular cerrado sirve para sujetar y guiar el cortasetos.

El tubo flexible de agarre sirve para sujetar y guiar el cortasetos.

El manguito de acoplamiento une el vástago a las cuchillas.

El tornillo de muletilla sujeta las cuchillas al vástago

0458-816-9801-A 41

6 Botón de bloqueo

Este botón bloquea el giro de las cuchillas.

7 Asidero giratorio

El asidero giratorio sirve para ajustar el ángulo de las cuchillas.

8 Cuchillas

Las cuchillas cortan el material deseado.

9 Protector de las cuchillas

El protector de las cuchillas protege del con‐ tacto con la cadena.

10 Argolla de porte

La argolla de porte sirve para enganchar el sistema de porte.

11 Corredera de desbloqueo

Esta corredera desbloquea la palanca de mando.

12 Palanca de mando

Esta palanca conecta y desconecta el corta‐ setos.

13 Palanca Ergo

La palanca Ergo mantiene la corredera en su posición cuando se suelta la palanca de mando.

14 Empuñadura de mando

Esta empuñadura sirve para manejar, sujetar y guiar el cortasetos.

15 Palanca de bloqueo

La palanca de bloqueo mantiene el acumula‐ dor en su cavidad.

16 Cavidad para el acumulador

La cavidad para el acumulador aloja el acu‐ mulador.

17 Acumulador

El acumulador suministra la energía al corta‐ setos.

18 LEDs

Los LEDs indican el estado de carga del acu‐ mulador y las perturbaciones.

19 Tecla de presión

La tecla de presión activa los LEDs en el acu‐ mulador.

# Rótulo de potencia con número de máquina

3.2 Símbolos

Los símbolos pueden estar en el cortasetos de altura y el acumulador y significan lo siguiente:

Este símbolo indica en qué sentido se ha de empujar y sujetar la corredera de desbloqueo.

Este símbolo indica que se tienen que montar las cuchillas.

Page 42

español 4 Indicaciones relativas a la seguridad

1 LED se ilumina en rojo. El acumula‐ dor está demasiado caliente o dema‐ siado frío.

4 LED parpadean en rojo. Hay una avería en el acumulador.

Sacar el acumulador durante las inte‐ rrupciones de los trabajos, el trans‐ porte, cuando se guarde y se realicen trabajos de mantenimiento o repara‐ ción.

Proteger el acumulador del calor y el fuego.

Nivel de potencia sonora garantizado según la directriz 2000/14/CE en dB(A) para hacer equiparables las emisiones sonoras de productos.

El dato junto al símbolo indica el contenido de energía del acumulador según la espe‐ cificación del fabricante de las células. El contenido de energía disponible en la apli‐ cación es más bajo.

No echar este producto a la basura doméstica.

4 Indicaciones relativas a la

seguridad

4.1 Símbolos de advertencia

Los símbolos de advertencia en el cortasetos de altura o en el acumulador significan lo siguiente:

Tener en cuenta las indicaciones de seguridad y sus medidas.

Leer estas instrucciones de uso, entenderlas y guardarlas.

Ponerse gafas protectoras y casco pro‐ tector.

Ponerse botas protectoras.

Ponerse guantes de trabajo.

No tocar las cuchillas cuando estén en movimiento.

Mantener la distancia de segu‐ ridad.

Proteger el cortasetos contra la lluvia y la humedad.

Proteger el acumulador de la lluvia y la humedad y no sumergirlo en líquidos.

Respetar el margen de temperatura admisible del acumulador.

4.2 Aplicación para trabajos apro‐ piados

El cortasetos de altura STIHL HLA 56 sirve para cortar plantas derraperas, setos altos, matorrales altos, arbustos altos y maleza alta.

El cortasetos no se puede utilizar bajo la lluvia. El cortasetos de altura recibe la energía de un

acumulador STIHL AK.

ADVERTENCIA

■

Los acumuladores no autorizados por STIHL para el cortasetos de altura pueden originar incendios y explosiones. Las personas pue‐ den sufrir lesiones graves o mortales y se pueden producir daños materiales. ►

Utilizar el cortasetos con un acumulador STIHL AK.

■ En el caso de que el cortasetos de altura o el

acumulador no se empleen de forma apro‐ piada, las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales. ►

Emplear el cortasetos de altura tal y como se especifica en este manual de instruccio‐ nes.

►

Emplear el acumulador tal y como se espe‐ cifica en el manual de instrucciones del acumulador STIHL AK.

4.3 Requerimientos al usuario

ADVERTENCIA

■

Los usuarios no instruidos no pueden identifi‐ car o calcular los peligros del cortasetos y el acumulador. El usuario u otras personas pue‐ den sufrir lesiones graves o mortales.

42 0458-816-9801-A

Page 43

4 Indicaciones relativas a la seguridad español

► Leer este manual de instrucciones,

entenderlo y guardarlo.

► Ponerse un casco protector.

► En caso de prestar el cortasetos o el acu‐

mulador a otra persona: entregarle el manual de instrucciones.

►

Asegurarse de que el usuario satisface los siguientes requisitos:

El usuario está descansado.

–

El usuario tiene capacidad física, sen‐

–

sorial y psíquica para manejar el corta‐ setos y el acumulador y trabajar con ellos. En el caso de que el usuario pre‐ sente limitaciones físicas, sensoriales o psíquicas, deberá trabajar solo bajo tutela y siguiendo las instrucciones de una persona responsable. El usuario puede identificar o calcular

–

los peligros del cortasetos y el acumula‐ dor. El usuario es mayor de edad o, según

–

las correspondientes regulaciones nacionales, es instruido bajo tutela en una profesión. El usuario ha sido instruido por un distri‐

–

buidor especializado de STIHL o una persona experta antes de trabajar con el cortasetos por primera vez. El usuario no está bajo los efectos del

–

alcohol, medicamentos o drogas.

► En caso de dudas: acuda a un distribuidor

especializado STIHL.

4.4 Ropa y equipamiento

ADVERTENCIA

■

Durante el trabajo, el cortasetos de altura puede absorber el pelo largo. El operario puede sufrir lesiones graves. ►

Recogerse el pelo largo y asegurarlo, de manera que quede por encima de los hom‐ bros.

■

Durante el trabajo pueden salir disparados hacia arriba objetos a alta velocidad. El usua‐ rio puede resultar lesionado.

► Ponerse gafas protectoras muy

pegadas. Las gafas protectoras apropiadas están verificadas según la norma EN 166 o según las norma‐ tivas nacionales y se pueden adqui‐ rir en un comercio con la correspon‐ diente marcación.

►

Vestir una prenda superior ceñida de manga larga y pantalones largos.

■ Los objetos que caen pueden producir lesio‐ nes en la cabeza.

■ Durante el trabajo puede levantarse polvo. El polvo aspirado puede perjudicar la salud y provocar reacciones alérgicas. ►

En caso de levantarse polvo, ponerse una mascarilla protectora contra el polvo.

■ La ropa no apropiada se puede enganchar en la leña, la maleza y en el cortasetos de altura. Los usuarios que no lleven ropa adecuada pueden resultar gravemente heridos. ►

Usar ropa ceñida.

► Quitarse bufandas y joyas.

■ Si el usuario lleva calzado no apropiado, se puede resbalar. El usuario puede resultar lesionado.

► Llevar calzado resistente y cerrado

con suela antideslizante.

■ Durante la limpieza o el mantenimiento, el usuario puede entrar en contacto con las cuchillas. El usuario puede resultar lesionado.

► Utilizar guantes de trabajo de mate‐

rial resistente.

4.5 Sector de trabajo y entorno

4.5.1 Cortasetos de altura

ADVERTENCIA

■

Las personas ajenas, los niños y los animales no pueden identificar ni calcular los peligros del cortasetos de altura y los objetos lanzados hacia arriba. Las personas ajenas, los niños y los animales pueden sufrir lesiones graves y se pueden originar daños materiales.

► Mantener alejados de la

zona de trabajo a personas ajenas, niños y animales en un círculo de 5 m.

►

Mantener una distancia de 5 m respecto de objetos.

► No dejar el cortasetos de altura sin vigilan‐

cia.

► Asegurarse de que los niños no puedan

jugar con el cortasetos de altura.

■ El cortasetos no está protegido contra el agua. En el caso de estar trabajando bajo la lluvia o en un ambiente húmedo, se puede producir una descarga eléctrica. El usuario puede sufrir lesiones y el cortasetos se puede dañar.

0458-816-9801-A 43

Page 44

español 4 Indicaciones relativas a la seguridad

► No trabajar bajo la lluvia ni en un

entorno húmedo.

■ Los componentes eléctricos del cortasetos de altura pueden producir chispas. Las chispas pueden provocar incendios y explosiones en un entorno fácilmente inflamable o explosivo. Las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materia‐ les. ►

No trabajar en un entorno fácilmente infla‐ mable ni en un entorno explosivo.

4.5.2 Acumulador

ADVERTENCIA

■ Las personas ajenas a la máquina, los niños y los animales no pueden identificar ni calcular los peligros del acumulador. Las personas aje‐ nas, los niños y los animales pueden sufrir graves lesiones. ►

Mantener alejados a personas ajenas, a los

niños y los animales. ► No dejar el acumulador sin vigilancia. ► Asegurarse de que los niños no puedan

jugar con el acumulador.

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, este puede prender fuego, explo‐ tar o dañarse de forma irreparable. Las perso‐ nas pueden sufrir lesiones y se pueden produ‐ cir daños materiales.

► Proteger el acumulador del calor y el

fuego.

► No tirar los acumuladores al fuego.

► Utilizar y guardar el acumulador en

un margen de temperatura de entre ‑ 10 °C y + 50 °C.

► Proteger el acumulador de la lluvia y

la humedad y no sumergirlo en líqui‐ dos.

► Mantener el acumulador apartado de

pequeños objetos metálicos. ► No someter el acumulador a alta presión. ► No someter el acumulador a microondas. ► Proteger el acumulador contra productos

químicos y sales.

4.6 Estado seguro

4.6.1 Cortasetos de altura El cortasetos de altura se encuentra en un estado seguro, cuando se cumplen las siguien‐ tes condiciones:

El cortasetos de altura está intacto.

–

El cortasetos de altura está limpio.

–

Los elementos de mando funcionan y no han

–

sido modificados. Las cuchillas de corte están montadas correc‐

–

tamente. Se han montado accesorios originales STIHL

–

para este cortasetos de altura. Los accesorios están montados correcta‐

–

mente.

ADVERTENCIA

■ En un estado que no sea seguro, es posible que ciertos componentes ya no funcionen correctamente y se desactiven dispositivos de seguridad. Las personas pueden sufrir lesio‐ nes graves o mortales. ►

Trabajar con un cortasetos de altura que no esté defectuoso.

► Si el cortasetos de altura está sucio: lim‐

piarlo. ► No modificar el cortasetos de altura. ► Si los elementos de mando no funcionan:

no trabajar con el cortasetos de altura. ► Montar accesorios originales STIHL para

este cortasetos de altura. ► Montar los accesorios tal y como se des‐

cribe en este manual de instrucciones o en

el manual de instrucciones del accesorio

correspondiente. ►

No introducir objetos en las aberturas del

cortasetos de altura. ► Sustituir los rótulos de indicación que estén

desgastados o dañados. ► En caso de dudas, acudir a un distribuidor

especializado STIHL.

4.6.2 Cuchilla El cortasetos se encuentra en un estado seguro, cuando se cumplen estas condiciones:

Las cuchillas no están dañadas.

–

Las cuchillas no están deformadas.

–

Las cuchillas se mueven con facilidad.

–

Las cuchillas están correctamente afiladas.

–

Las cuchillas están libres de rebabas.

–

ADVERTENCIA

■

En un estado inseguro se pueden soltar pie‐ zas de las cuchillas y pueden salir despedi‐

44 0458-816-9801-A

Page 45

4 Indicaciones relativas a la seguridad español

das. Las personas pueden sufrir lesiones gra‐ ves. ► Trabajar con cuchillas que no estén defec‐

tuosas.

► Afilar y desbarbar correctamente las cuchi‐

llas.

► En caso de dudas: diríjase a un distribuidor

especializado STIHL.

4.6.3 Batería La batería se encuentra en un estado seguro cuando se cumplen las siguientes condiciones:

La batería no está dañada.

–

La batería está limpia y seca.

–

La batería funciona y no está modificada.

–

ADVERTENCIA

■ En un estado que no sea seguro, la batería ya no podrá funcionar con seguridad. Personas pueden ser lesionadas gravemente. ►

Trabajar solo con una batería que no esté dañada y funcione.

► No cargar una batería dañada o defec‐

tuosa.

► Si la batería está sucia o mojada: limpiar la

batería y dejar que se seque. ► No modificar la batería. ► No meter ningún objeto en las aberturas de

la batería. ► No poner los contactos de la batería en

contacto con objetos metálicos (no cortocir‐

cuitarlos). ►

No abrir la batería. ► Sustituir los rótulos desgastados o daña‐

dos.

■ De una batería dañada puede salir líquido. Si el líquido entra en contacto con la piel o los ojos, estos se podrán irritar. ►

Evitar cualquier contacto con el líquido.

► Si se ha producido un contacto con la piel:

lavar la piel afectada con agua abundante y jabón.

►

Si se ha producido un contacto con los ojos: lavar los ojos durante al menos 15 minutos con agua abundante y visitar a un médico.

■

Una batería defectuosa o dañada puede oler raro, humear o arder. Personas pueden ser gravemente lesionadas o matadas y se pue‐ den producir daños materiales. ►

Si la batería huele raro o humea: no utilizar la batería y mantenerla alejada de objetos inflamables.

►

Si la batería arde: intentar apagar el fuego con un extintor o con agua.

4.7 Trabajos

ADVERTENCIA

■

En determinadas situaciones el usuario ya no puede trabajar de forma concentrada. El usua‐ rio puede tropezar, caer y resultar gravemente lesionado. ►

Trabajar de forma tranquila y reflexiva.

► Si las condiciones de luz y de visibilidad

son deficientes: no trabajar con el cortase‐ tos de altura.

►

Manejar solo un operario el cortasetos de

altura. ► Prestar atención a los obstáculos. ► Trabajar de pie sobre el suelo y mantener

el equilibrio. Si se tiene que trabajar en

alturas, utilizar una plataforma elevadora de

trabajo o un andamio seguro. ►

Si aparecen signos de cansancio: hacer

una pausa.

■ Si el usuario trabaja a una altura superior a la de los hombros, se puede cansar antes. El usuario puede sufrir lesiones graves. ►

Trabajar solo por poco tiempo a una altura superior a la de los hombros.

► Hacer pausas para descansar del trabajo.

■ Si las cuchillas en movimiento topan con un objeto duro, se pueden frenar rápidamente. Debido a las fuerzas de reacción que se gene‐ ran, el usuario puede perder el control del cor‐ tasetos de altura y sufrir lesiones graves. ►

Sujetar el cortasetos de altura con ambas manos.

► Antes de iniciar el trabajo, inspeccionar el

seto en cuanto objetos duros y quitarlos si existen.

■

Las cuchillas en movimiento pueden cortar al usuario. El usuario puede sufrir lesiones gra‐ ves.

► No tocar las cuchillas cuando estén

en movimiento.

► Si las cuchillas están bloqueadas

por algún objeto: desconectar el cor‐ tasetos de altura y extraer el acumu‐ lador. No quitar hasta entonces el objeto.

■

Si el cortasetos de altura cambia durante el trabajo o se comporta de forma no habitual, puede que el cortasetos no esté en un estado seguro. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Finalizar el trabajo, quitar el acumulador y acudir a un distribuidor especiali‐ zado STIHL.

■

El cortasetos de altura puede producir vibra‐ ciones durante el trabajo.

0458-816-9801-A 45

Page 46

español 4 Indicaciones relativas a la seguridad

►

► Utilizar guantes protectores.

► Hacer pausas para descansar del trabajo. ► Si se presentan señales de un trastorno cir‐

culatorio: acudir a un médico.

■ Tras soltar la palanca de mando, las cuchillas siguen moviéndose todavía durante aprox. 1 segundo. Las cuchillas en movi‐ miento pueden cortar a personas. Las perso‐ nas pueden sufrir lesiones graves. ►

Esperar hasta que las cuchillas dejen de moverse.

■ En una situación de peligro, el usuario puede asustarse y no quitar el sistema de porte. El usuario puede sufrir lesiones graves. ►

Practicar la manera de quitarse el sistema de porte.

No transportar un acumulador dañado.

■ Durante el transporte, el acumulador puede volcarse o moverse. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Empaquetar el acumulador en el embalaje, de manera que no pueda moverse.

► Asegurar el embalaje, de manera que no

pueda moverse.

4.9 Almacenamiento

4.9.1 Cortasetos de altura

ADVERTENCIA

■ Los niños no pueden identificar ni calcular los peligros del cortasetos de altura. Los niños pueden resultar lesionados gravemente.

► Sacar el acumulador.

PELIGRO

■ Si se trabaja en el entorno de cables conduc‐ tores de corriente, las cuchillas pueden entrar en contacto con dichos cables y dañarlos. El usuario puede sufrir lesiones graves o morir.

► Observar una distancia de

15 m respecto de los cables conductores de corriente.

4.8 Transporte

4.8.1 Cortasetos de altura

► Montar el protector sobre las cuchillas de

manera que las cubra por completo.

► Guardar el cortasetos de altura fuera del

alcance de los niños.

■ Los contactos eléctricos del cortasetos y los componentes metálicos se pueden corroer por la humedad. El cortasetos de altura se puede dañar.

► Sacar el acumulador.

ADVERTENCIA

■

Durante el transporte, el cortasetos de altura puede volcar o moverse. Las personas pue‐ den sufrir lesiones y se pueden producir daños materiales.

► Sacar el acumulador.

► Montar el protector sobre las cuchillas, de

manera que las cubra por completo.

► Asegurar el cortasetos de altura con

correas, correas tensoras o con una red, de manera que no pueda volcar ni moverse.

4.8.2 Acumulador

ADVERTENCIA

■

El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, puede dañarse y se pueden pro‐ ducir daños materiales.

46 0458-816-9801-A

► Guardar el cortasetos limpio y seco.

■ Si hay cables eléctricos o tubos tendidos en la pared, se pueden dañar si el soporte se monta en la pared. El contacto con cables eléctricos puede producir una descarga eléctrica. Las personas pueden sufrir lesiones graves y se pueden producir daños materiales. ►

Asegurarse de que no pasen cables eléctri‐ cos ni tubos por el lugar previsto de la pared.

■

En el caso de que el soporte no esté montado en la pared tal como se especifica en este manual de instrucciones, puede caer el soporte o el cortasetos. Las personas pueden sufrir lesiones y se pueden producir daños materiales. ►

Montar el soporte en una pared tal y como se especifica en este manual de instruccio‐ nes.

Page 47

5 Preparar el cortasetos de altura para el trabajo español

4.9.2 Acumulador

ADVERTENCIA

■

Los niños no pueden identificar ni calcular los peligros del acumulador. Los niños pueden resultar lesionados gravemente. ►

Guardar el acumulador fuera del alcance de los niños.

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, puede dañarse de forma irrepa‐ rable. ►

Guardar el acumulador limpio y seco.

► Guardar el acumulador en un espacio

cerrado.

► Guardar el acumulador separado del corta‐

setos de altura.

► Si el acumulador se guarda en el cargador:

retirar el enchufe y guardar el acumulador con un estado de carga de entre el 40 % y el 60 % (2 LEDs lucen en verde).

►

Utilizar el acumulador en un rango de tem‐ peratura de entre -10 °C y +50 °C.

4.10 Limpieza, mantenimiento y

reparación

ADVERTENCIA

■

Si durante la limpieza, el mantenimiento o la reparación está colocado el acumulador, se puede conectar el cortasetos de altura de forma accidental. Las personas pueden sufrir lesiones y se pueden producir daños materia‐ les.

► Sacar el acumulador.

■ Los detergentes agresivos, la limpieza con un chorro de agua o los objetos puntiagudos pue‐ den dañar el cortasetos de altura, las cuchillas o el acumulador. En el caso de que no se lim‐ pien correctamente el cortasetos de altura, las cuchillas o el acumulador, los componentes pueden dejar de funcionar correctamente y desactivarse los dispositivos de seguridad. Las personas pueden sufrir lesiones graves. ► Limpiar el cortasetos de altura, las cuchillas

y el acumulador tal y como se especifica en este manual de instrucciones.

■

En el caso de que el cortasetos de altura, las cuchillas o el acumulador no se mantengan o reparen correctamente, pueden dejar de fun‐ cionar correctamente los componentes y desactivarse los dispositivos de seguridad.

0458-816-9801-A 47

Las personas pueden sufrir lesiones graves o mortales. ► No realizar el mantenimiento y la repara‐

ción del cortasetos de altura y el acumula‐ dor uno mismo.

►

En el caso de que haya que realizar el mantenimiento o reparación del cortasetos de altura o el acumulador: acudir a un dis‐ tribuidor especializado STIHL.

►

Emplear el cortasetos tal y como se especi‐ fica en este manual de instrucciones.

■ Durante la limpieza, mantenimiento o repara‐ ción de las cuchillas, el usuario se puede cor‐ tar con los filos de las mismas. El usuario puede resultar lesionado.

► Utilizar guantes de trabajo de mate‐

rial resistente.

5 Preparar el cortasetos de

altura para el trabajo

5.1 Preparar el cortasetos de altura

para el trabajo

Antes de comenzar cualquier trabajo deben rea‐ lizarse los siguientes pasos: ► Asegurarse de que los siguientes componen‐

tes se encuentren en un estado seguro:

–

Cortasetos de altura, 4.6.1.

–

Cuchillas, 4.6.2.

–

Acumulador, 4.6.3.

►

Comprobar el acumulador,

► Cargar el acumulador completamente tal

como se describe en el manual de instruccio‐ nes para cargadores STIHL AL 101, 301, 500.

►

Limpiar el cortasetos de altura,

►

Montar las cuchillas, 7.1.

►

Montar el manillar cerrado, 7.2.

►

Comprobar los elementos de mando, 10.1.

► Si no se pueden realizar estos pasos: no utili‐

zar el cortasetos de altura y acudir a un distri‐ buidor especializado STIHL.

10.2.

15.1.

6 Cargar el acumulador y

LEDs

6.1 Cargar la batería

El tiempo de carga depende de diversos factores que ejercen su influencia, como p. ej., la tempe‐ ratura de la batería o la temperatura ambiente. El tiempo de carga real puede diferir del tiempo de carga indicado. El tiempo de carga se indica en www.stihl.com/charging-times .

Page 48

0000-GXX-0629-A0

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-7603-A0

1 2

0000-GXX-6516-A1

0000-GXX-6521-A0

español 7 Ensamblar el cortasetos de altura ► Cargar la batería como se describe en el

manual de instrucciones para el cargador STIHL AL 101, 301, 500.

6.2 Indicar el estado de carga

► Montar las cuchillas (2) en el manguito de

acoplamiento (1).

► Girar el tornillo de muletilla (5) en sentido

horario y apretarlo firmemente.

7.2 Montar el manillar cerrado

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Pulsar la tecla (1).

Los LEDs lucen en verde durante unos 5 segundos e indican el estado de carga.

► Si el LED derecho parpadea en verde: cargar

el acumulador.

6.3 LEDs en el acumulador

Los LEDs pueden indicar el estado de carga del acumulador o averías. Los LEDs pueden lucir permanentemente o bien parpadear en verde o en rojo.

Si los LEDs lucen permanentemente o parpa‐ dean en verde, se indica el estado de carga. ► Si los LEDs lucen permanentemente o parpa‐

dean en rojo: subsanar las perturbaciones,

18. En el cortasetos de altura o en el acumulador existe una avería.

► Poner la abrazadera (4) en el manillar

cerrado (3).

► Colocar el manillar cerrado (3) junto con la

abrazadera (4) en el vástago (5).

► Montar las arandelas (2) en los tornillos (1). ► Presionar la abrazadera (6) contra el vás‐

tago (5).

► Pasar los tornillos (1) por los orificios en el

manillar cerrado (3) y las abrazaderas (4 y 6).

► Enroscar las tuercas (7) y apretarlas firme‐

mente.

8 Colocar y sacar el acumu‐

lador

8.1 Colocar la batería

7 Ensamblar el cortasetos de

altura

7.1 Montar las cuchillas

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Montar el protector sobre las cuchillas, de

manera que las cubra por completo.

► Montar la batería (1) en su cavidad (2) hasta

oírse un clic. Las ranuras de ventilación (3) todavía están visibles y la batería (1) está fijada en su cavi‐ dad (2). No hay contacto eléctrico entre el cor‐ tasetos y la batería (1).

► Alinear el manguito de acoplamiento (1) y las

cuchillas (2), de manera que la ranura (3) y el pivote (4) estén orientados hacia arriba.

48 0458-816-9801-A

► Presionar la batería (1) en su cavidad (2)

hasta el tope. La batería (1) encaja haciendo un segundo clic y las ranuras de ventilación (3) dejan de verse.

Page 49

0000100107_001

0000-GXX-6519-A1

9 Conectar y desconectar el cortasetos de altura español

8.2 Sacar el acumulador

► Depositar el cortasetos de altura sobre una

superficie plana.

► Mantener una mano delante de la cavidad del

acumulador, de manera que el acumulador (2) no pueda caerse.

manera se puede soltar y volver a oprimir la palanca de mando sin tener que desplazar de nuevo la corredera de desbloqueo hacia las cuchillas.

Si se suelta la palanca de mando (2) y la palanca Ergo (3), la palanca de mando (2) está bloqueada. La corredera de desbloqueo (1) se tiene que volver a desplazar hacia las cuchillas y retenerla para desbloquear la palanca de mando (2).

9.2 Desconectar el cortasetos de

altura

► Soltar la palanca de mando y la palanca Ergo. ► Esperar a que las cuchillas dejen de moverse

► Presionar la palanca de bloqueo (1).

El acumulador (2) está desenclavado y se puede sacar.

9 Conectar y desconectar el

cortasetos de altura

9.1 Conectar el cortasetos de altura

► Sujetar el cortasetos por la empuñadura de

mando con una mano, de manera que el dedo pulgar abrace dicha empuñadura.

► Sujetar el cortasetos de altura con la otra

mano por el manillar cerrado o por el tubo fle‐ xible de agarre, de manera que el dedo pulgar abrace dicho manillar o el tubo flexible de aga‐ rre.

► Empujar la corredera de desbloqueo (1) con el

pulgar en el sentido de las cuchillas y suje‐ tarla.

► Empujar la palanca de mando (2) con el dedo

índice en el sentido de las cuchillas y suje‐ tarla. El cortasetos de altura acelera y las cuchillas se mueven. La corredera de desbloqueo (1) se puede sol‐ tar.

Con la palanca Ergo (3) oprimida, la palanca de mando (2) permanece desbloqueada. De esta

0458-816-9801-A 49

tras aprox. 1 segundo.

► Si las cuchillas se siguen moviendo tras

aprox. 1 segundo: sacar el acumulador y acu‐ dir a un distribuidor especializado STIHL. El cortasetos de altura está averiado.

10 Comprobar el cortasetos

de altura y el acumulador

10.1 Comprobar los elementos de mando

Corredera de desbloqueo, palanca Ergo y palanca de mando ► Sacar el acumulador. ► Intentar presionar la palanca de mando sin

accionar la corredera de desbloqueo.

► Si se puede presionar la palanca de mando:

no utilizar el cortasetos de altura y acudir a un distribuidor especializado STIHL. La corredera de desbloqueo está averiada.

► Empujar la corredera de desbloqueo con el

pulgar en el sentido de las cuchillas y suje‐ tarla.

► Presionar la palanca Ergo y mantenerla pre‐

sionada.

► Presionar la palanca de mando.

La corredera de desbloqueo se puede soltar. ► Soltar la palanca de mando y la palanca Ergo. ► Si la corredera de desbloqueo, la palanca de

mando o la palanca Ergo se mueven con difi‐

cultad o no vuelven a la posición de salida por

sí mismas: no utilizar el cortasetos y acudir a

un distribuidor especializado STIHL.

La corredera de desbloqueo, la palanca de

mando y la palanca Ergo están averiadas. Conectar el cortasetos de altura

► Colocar el acumulador.

Page 50

0000-GXX-4570-A0

0000-GXX-7606-A0

90°

45°

0000-GXX-7605-A0

español 11 Trabajar con el cortasetos de altura ► Empujar la corredera de desbloqueo en el

sentido de las cuchillas y sujetarla.

► Presionar la palanca de mando y mantenerla

presionada. Las cuchillas se mueven.

► Si parpadean 3 LED en rojo, sacar el acumu‐

lador y acudir a un distribuidor especializado STIHL. Hay una perturbación en el cortasetos de altura.

► Soltar la palanca de mando.

Las cuchillas dejan de moverse tras aprox. 1 segundo.

► Si las cuchillas se siguen moviendo tras

aprox. 1 segundo: sacar el acumulador y acu‐ dir a un distribuidor especializado STIHL. El cortasetos de altura está averiado.

10.2 Comprobar el acumulador

► Pulsar la tecla en el acumulador

Los LEDs lucen o parpadean.

► Si los LEDs no lucen o parpadean: no utilizar

el acumulador y acudir a un distribuidor espe‐ cializado STIHL. Hay una perturbación en el acumulador.

11 Trabajar con el cortasetos

Tubo flexible de agarre

► Sujetar el cortasetos por la empuñadura de

mando con una mano, de manera que el dedo

pulgar abrace dicha empuñadura. ► Sujetar el cortasetos por el tubo flexible de

agarre con la otra mano, de manera que el

dedo pulgar abrace dicho tubo.

11.2 Ajustar el ángulo de las cuchi‐

llas

El ángulo de las cuchillas se puede ajustar, en función de la aplicación y de la estatura del ope‐ rario, a 2 posiciones diferentes hacia arriba y a 4 posiciones diferentes hacia abajo. ► Desconectar el cortasetos de altura y sacar el

acumulador.

de altura

11.1 Sujeción y manejo del cortase‐ tos

En función de la aplicación, se puede sujetar y guiar el cortasetos de forma diferente.

Asidero tubular cerrado

► Agarrar el asidero giratorio (2) con la mano y

sujetarlo.

► Presionar el botón de bloqueo (1) en ambos

lados y mantenerlo presionado. ► Ajustar el ángulo deseado. ► Soltar el botón de bloqueo (1) en ambos

lados. ► Mover el asidero giratorio (2) hasta que

► Sujetar el cortasetos por la empuñadura de

mando con una mano, de manera que el dedo pulgar abrace dicha empuñadura.

► Sujetar el cortasetos por el asidero tubular

cerrado con la otra mano, de manera que el dedo pulgar abrace dicho asidero.

encastren las cuchillas.

El ángulo de las cuchillas queda ajustado.

50 0458-816-9801-A

Page 51

0000-GXX-4573-A0

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-7607-A0

12 Después del trabajo español

11.3 Cortar

Cortar cerca del suelo

► Aplicar las cuchillas al lado superior del seto,

en un ángulo de entre 0° y 10°.

► Acodar las cuchillas al ángulo correspon‐

diente.

► Mover regularmente el cortasetos de altura en

vaivén.

► Caminar hacia delante de forma lenta y con‐

trolada.

► Si disminuye el rendimiento de corte: afilar las

cuchillas.

Cortar en vertical ► Quitar las ramas gruesas con unas tijeras de

podar o una motosierra.

► Cortar el seto guiando el cortasetos en sentido

horizontal y en forma de arco moviéndolo en

vaivén. ► Si disminuye el rendimiento de corte: afilar las

cuchillas. Cortar desde arriba

► Quitar las ramas gruesas con unas tijeras de

podar o una motosierra.

► Acodar por completo las cuchillas. ► Aplicar las cuchillas al lado superior del seto,

en un ángulo de entre 0° y 10°. ► Cortar el seto guiando el cortasetos en sentido

► En el caso que haya que cortar el seto a dis‐

tancia: acodar correspondientemente las cuchillas.

► Cortar el seto moviendo el cortasetos en

horizontal y en forma de arco moviéndolo en

vaivén. ► Si disminuye el rendimiento de corte: afilar las

cuchillas.

forma de arco y en vaivén en un lado del seto.

► Caminar hacia delante de forma lenta y con‐

trolada.

► Cortar el otro lado del seto de la misma

manera.

► Si disminuye el rendimiento de corte: afilar las

cuchillas.

Cortar en horizontal ► Quitar las ramas gruesas con unas tijeras de

podar o una motosierra.

12 Después del trabajo

12.1 Después del trabajo

► Desconectar el cortasetos de altura y sacar el

acumulador. ► Si el cortasetos de altura está mojado: dejarlo

secar. ► Si el acumulador está mojado: dejar que se

seque. ► Limpiar el cortasetos de altura. ► Limpiar las cuchillas. ► Montar el protector sobre las cuchillas de

manera que las cubra por completo. ► Limpiar el acumulador.

0458-816-9801-A 51

Page 52

0000-GXX-7608-A0

español 13 Transporte

13 Transporte

13.1 Transportar el cortasetos de altura

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Montar el protector sobre las cuchillas, de

manera que las cubra por completo.

Llevar el cortasetos de altura

► Girar el tornillo de muletilla (3) en sentido anti‐

horario.

► Extraer las cuchillas (2) del manguito de aco‐

plamiento (1).

► Llevar las cuchillas con una mano, de manera

que estén orientadas hacia atrás.

Transportar el cortasetos de altura en un vehí‐ culo ► Asegurar el cortasetos de altura, de manera

que este no pueda volcar ni moverse.

13.2 Transportar el acumulador

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Asegurarse de que el acumulador se encuen‐

tre en un estado que permita trabajar con seguridad.

► Empaquetar el acumulador en el embalaje, de

manera que no pueda moverse dentro del embalaje.

► Asegurar el embalaje, de manera que no

pueda moverse.

El acumulador está sujeto a los requisitos del transporte de mercancías peligrosas. El acumu‐ lador está clasificado como UN 3480 (baterías de iones de litio) y se ha comprobado según el manual de comprobaciones y criterios UN, parte III, capítulo 38.3.

Las disposiciones de transporte se indican en www.stihl.com/safety-data-sheets.

14 Almacenamiento

14.1 Guardar el cortasetos de altura

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Montar el protector sobre las cuchillas, de

manera que las cubra por completo.

► Guardar el cortasetos de altura, de manera

que se cumplan las siguientes condiciones:

El cortasetos de altura está fuera del

–

alcance de los niños. El cortasetos de altura está limpio y seco.

–

14.2 Guardar el acumulador

STIHL recomienda guardar el acumulador en un estado de carga de entre el 40 % y el 60 % (2 LED luciendo en verde). ► Guardar el acumulador, de manera que se

cumplan las siguientes condiciones:

El acumulador está fuera del alcance de los

–

niños. El acumulador está limpio y seco.

–

El acumulador está en un espacio cerrado.

–

El acumulador está separado del cortasetos

–

de altura. Si el acumulador se guarda en el cargador:

–

retirar el enchufe y guardar el acumulador con un estado de carga de entre el 40 % y el 60 % (2 LEDs lucen en verde). El acumulador está en un rango de tempe‐

–

ratura de entre ‑10 °C y 50 °C.

INDICACIÓN

■ Si el acumulador no se ha guardado de tal manera como se describe en este manual de instrucciones, el acumulador se puede descar‐ gar profundamente y, por ello, dañarse de forma irreparable. ►

Cargar un acumulador que esté descar‐ gado antes de guardarlo. STIHL reco‐ mienda guardar el acumulador con un estado de carga entre el 40 % y el 60 % (2 LEDs lucen en verde).

►

Guardar el acumulador separado del corta‐ setos de altura.

14.3 Guardar el cortasetos de altura

en un soporte de pared

El cortasetos de altura se puede guardar en un soporte de pared.

52 0458-816-9801-A

Page 53

0000-GXX-7609-A0

0000-GXX-8186-A0

15 Limpiar español

Montar el soporte de pared

Las cuchillas se mueven. El disolvente de resina STIHL se distribuye uniformemente.

15.3 Limpiar el acumulador

► Limpiar el acumulador con un paño húmedo.

16 Mantenimiento

16.1 Afilar las cuchillas

STIHL recomienda encargar el afilado de las cuchillas a un distribuidor especializado STIHL.

► Montar el soporte en una pared, de manera

que se cumplan las siguientes condiciones:

Emplear un material de fijación apropiado.

–

El soporte está horizontal.

–

Se han de observar las siguientes medidas:

a = como mínimo 20 cm

–

b = como mínimo 130 cm

–

c = 22,8 cm

–

Colocar el cortasetos de altura en el soporte ► Desconectar el cortasetos de altura y sacar el

acumulador.

► Montar el protector sobre las cuchillas, de

manera que las cubra por completo. ► Desensamblar el cortasetos de altura. ► Enganchar el vástago con el manguito de aco‐

plamiento. ► Enganchar las cuchillas con el asidero girato‐

rio.

15 Limpiar

15.1 Limpiar el cortasetos de altura

► Desconectar el cortasetos de altura y sacar el

acumulador. ► Limpiar el cortasetos de altura con un paño

húmedo o disolvente de resina STIHL. ► Limpiar las ranuras de ventilación con un pin‐

cel. ► Quitar los cuerpos extraños de la cavidad para

el acumulador y limpiar dicha cavidad con un

paño húmedo. ► Limpiar los contactos eléctricos en la cavidad

para el acumulador con un pincel o con un

cepillo blando.

15.2 Limpiar las cuchillas

► Desconectar el cortasetos de altura y sacar el

acumulador. ► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL. ► Colocar el acumulador. ► Conectar el cortasetos de altura durante 5

segundos.

ADVERTENCIA

■ Los dientes de corte de las cuchillas están afi‐ lados. El usuario puede cortarse. ► Ponerse guantes de trabajo de material

resistente.

► Desconectar el cortasetos de altura y sacar el

acumulador.

► Limar cada filo de corte de las cuchillas supe‐

riores realizando un movimiento hacia delante con una lima plana STIHL. Al hacerlo, respe‐ tar el ángulo de afilado, 19.2.

► Darle la vuelta al cortasetos de altura. ► Desbarbar cada corte desde abajo. ► Eliminar el polvo generado durante la opera‐

ción de limado con un paño húmedo.

► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL.

► Conectar el cortasetos de altura durante 5

segundos. Las cuchillas se mueven. El disolvente de resina STIHL se distribuye uniformemente.

► En caso de dudas: acuda a un distribuidor

especializado STIHL.

17 Reparación

17.1 Reparar el cortasetos de altura

y el acumulador

El usuario no puede reparar por sí mismo el cor‐ tasetos de altura, las cuchillas y el acumulador. ► Si el cortasetos de altura o las cuchillas están

averiados: no utilizar el cortasetos de altura y acudir a un distribuidor especializado STIHL.

0458-816-9801-A 53

Page 54

español 18 Subsanar las perturbaciones ► Si el acumulador está averiado o dañado: sus‐

tituirlo.

18 Subsanar las perturbaciones

18.1 Subsanar las averías del cortasetos de altura o el acumulador

Avería LEDs en el

El cortasetos de altura no se pone en marcha al conectarlo.

El cortasetos se desconecta durante el funcio‐ namiento.

El tiempo de ser‐ vicio del cortase‐ tos es dema‐ siado corto.

acumulador 1 LED parpa‐

dea en verde.

1 LED luce en rojo.

3 LEDs parpa‐ dean en rojo.

3 LEDs lucen en rojo.

4 LEDs parpa‐ dean en rojo.

- La conexión eléctrica

- El cortasetos o el acu‐

3 LEDs lucen en rojo.

- Existe una avería

- El acumulador no está

- Se ha sobrepasado la

Causa Remedio

El estado de carga del acumulador es dema‐ siado bajo.

El acumulador está demasiado caliente o demasiado frío.

Hay una avería en el cortasetos de altura.

Las cuchillas se mue‐ ven con dificultad.

El cortasetos de altura está demasiado cali‐ ente.

Hay una avería en el acumulador.

entre el cortasetos de altura y el acumulador está interrumpida.

mulador están húme‐ dos.

El cortasetos de altura está demasiado cali‐ ente.

eléctrica.

completamente car‐ gado.

vida útil del acumula‐ dor.

► Cargar el acumulador tal como se desc‐

ribe en el manual de instrucciones de los cargadores STIHL AL 101, 301, 500.

► Sacar el acumulador. ► Dejar enfriar o calentar el acumulador.

► Sacar el acumulador. ► Limpiar los contactos eléctricos en la

cavidad para el acumulador. ► Colocar el acumulador. ► Conectar el cortasetos de altura. ► Si siguen parpadeando 3 LEDs en rojo:

no utilizar el cortasetos y acudir a un dis‐

tribuidor especializado STIHL. ► Rociar las cuchillas por ambos lados con

disolvente de resina STIHL. ► Si siguen parpadeando 3 LEDs en rojo:

no utilizar el cortasetos y acudir a un dis‐

tribuidor especializado STIHL. ► Sacar el acumulador.

► Dejar enfriarse el cortasetos.

► Sacar el acumulador y volver a colocarlo. ► Conectar el cortasetos de altura. ► Si 4 LEDs siguen parpadeando en rojo:

no utilizar el acumulador y acudir a un

distribuidor especializado STIHL. ► Sacar el acumulador.

► Limpiar los contactos eléctricos en la

cavidad para el acumulador. ► Colocar el acumulador.

► Dejar secarse el cortasetos o el acumula‐

dor.

► Sacar el acumulador. ► Dejar enfriarse el cortasetos.

► Sacar el acumulador y volver a colocarlo. ► Conectar el cortasetos de altura.

► Cargar el acumulador completamente tal

como se describe en el manual de instru‐

cciones de los cargado‐

res STIHL AL 101, 301, 500. ► Sustituir el acumulador.

54 0458-816-9801-A

Page 55

19 Datos técnicos español

19 Datos técnicos

19.1 Cortasetos de altura STIHL HLA 56

Acumuladores permitidos:

–

STIHL AK

–

Peso sin acumulador: 3,8 kg

–

El tiempo de funcionamiento se indica en www.stihl.com/battery-life.

19.2 Cuchillas

Distancia entre dientes: 30 mm

–

Longitud de corte: 450 mm

–

Ángulo de afilado: 35°

–

19.3 Acumulador STIHL AK

Tecnología del acumulador: iones de litio

–

Tensión: 36 V

–

Capacidad en Ah: véase el rótulo de potencia

–

Contenido de energía en Wh: véase el rótulo

–

de potencia Peso en kg: véase el rótulo de potencia

–

Margen de temperatura admisible para usarlo

–

y guardarlo: - 10 °C hasta + 50 °C

19.4 Valores de sonido y vibracio‐ nes

El valor K para el nivel de intensidad acústica es de 2 dB(A). El valor K para el nivel de potencia acústica es de 2 dB(A). El valor K para el valor de vibraciones es de 2 m/s².

STIHL recomienda utilizar protectores de los oídos.

Nivel de presión sonora LpA medido según EN

–

62841-4-2: 77 dB(A) Nivel de potencia acústica LwA medido según

–

EN 62841-4-2: 88 dB(A) Valor de vibraciones ahv medido según EN

–

62841-4-2

Empuñadura de mando: 1,5 m/s²

–

Manillar cerrado: 1,5 m/s²

–

Tubo flexible de agarre: 1,5 m/s²

–

Los valores de vibraciones indicados han sido medidos conforme a un método de ensayo nor‐ malizado y pueden consultarse para realizar un proceso de comprobación entre equipos eléctri‐ cos. Los valores de vibraciones realmente efecti‐ vos pueden diferir de los valores indicados en función del tipo de la aplicación. Los valores de vibraciones indicados pueden utilizarse para efectuar una primera evaluación de la carga vibratoria. La carga vibratoria real debe eva‐ luarse. Para ello también pueden tomarse en

consideración los tiempos en los que el equipo eléctrico está apagado, y aquellos en los que, si bien está encendido, funciona sin carga.

Para información relativa al cumplimiento de la pauta de la patronal sobre vibraciones 2002/44/CE, véase www.stihl.com/vib.

19.5 REACH

REACH designa una ordenanza CE para el registro, evaluación y homologación de produc‐ tos químicos.

Para informaciones para cumplimentar la orde‐ nanza REACH, véase www.stihl.com/reach .

20 Piezas de repuesto y acce‐

sorios

20.1 Piezas de repuesto y acceso‐ rios

Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.

STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.

Las piezas de repuesto y los accesorios de fabri‐ cantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguri‐ dad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.

Las piezas de repuesto y los accesorios origina‐ les STIHL se pueden adquirir en un distribuidor especializado STIHL.

21 Gestión de residuos

21.1 Gestionar como residuo el cor‐ tasetos de altura y el acumula‐ dor

La administración municipal o los distribuidores especializados STIHL ofrecen información sobre la gestión de residuos.

Una gestión indebida puede dañar la salud y el medio ambiente. ► Llevar los productos STIHL incluido el emba‐

laje a un punto de recogida adecuado para el reciclado con arreglo a las prescripciones locales.

► No echarlos a la basura doméstica.

0458-816-9801-A 55

Page 56

español 22 Declaración de conformidad UE

22 Declaración de conformi‐

dad UE

22.1 Cortasetos de altura STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Alemania declara, como único responsable, que

Tipo de construcción: cortasetos de altura de

–

acumulador Marca: STIHL

–

Modelo: HLA 56

–

Identificación de serie: HA01

–

corresponde a las prescripciones habituales de las directrices 2011/65/UE, 2006/42/CE, 2014/30/UE y 2000/14/CE y que se ha desarro‐ llado y fabricado en cada caso conforme a las versiones válidas en la fecha de producción de las normas siguientes: EN 55014‑1, EN 55014‑2, EN 62841-1 y EN 62841-4-2.

Procedimiento de evaluación de la conformidad aplicado según la directriz 2000/14/CE, anexo V.

Nivel de potencia acústica medido: 88 dB(A)

–

Nivel de potencia acústica garantizado: 90

–

dB(A)

La documentación técnica se conserva en la homologación de productos de ANDREAS STIHL AG & Co. KG.

El año de construcción, el país de fabricación y el número de máquina figuran en el cortasetos de altura.

Waiblingen, 15/07/2021 ANDREAS STIHL AG & Co. KG

Atentamente Dr. Jürgen Hoffmann, Jefe de departamento

homologación y regulación de producto

23 Declaración de conformi‐

dad UKCA

23.1 Cortasetos de altura STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Alemania declara, como único responsable, que

Tipo de construcción: cortasetos de altura de

–

acumulador Marca: STIHL

–

Modelo: HLA 56

–

Identificación de serie: HA01

–

cumple las disposiciones pertinentes de las regulaciones del Reino Unido The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 y Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 y que se ha desarrollado y fabricado en cada caso conforme a las versiones de las normas siguien‐ tes vigentes en la fecha de producción: EN 55014-1, EN 55014-2, EN 62841-1 y EN 62841-4‑2.

Procedimiento de evaluación de la conformidad aplicado según las regulaciones del Reino Unido Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, Sche‐ dule 8.

Nivel de potencia acústica medido: 88 dB(A)

–

Nivel de potencia acústica garantizado: 90

–

dB(A)

La documentación técnica se conserva en ANDREAS STIHL AG & Co. KG.

El año de construcción, el país de fabricación y el número de máquina figuran en el cortasetos de altura.

Waiblingen, 15/07/2021 ANDREAS STIHL AG & Co. KG

56 0458-816-9801-A

Page 57

24 Indicaciones de seguridad generales para herramientas eléctricas español

pueden encender los materiales en polvo o los vapores.

Mantenga alejados a los niños y otras perso‐

Atentamente . Dr. Jürgen Hoffmann, Jefe de departamento

homologación y regulación de producto

24 Indicaciones de seguridad

generales para herramien‐ tas eléctricas

24.1 Introducción

Este capítulo reproduce las indicaciones genera‐ les de seguridad preformuladas en la norma EN/ IEC 62841 para herramientas eléctricas de uso manual accionadas a motor.

STIHL tiene que imprimir estos textos. Las indicaciones de seguridad para evitar una

descarga eléctrica expuestas en "Indicaciones de seguridad eléctricas" no son aplicables a pro‐ ductos de acumulador STIHL.

ADVERTENCIA

■ Lea íntegramente las indicaciones de seguri‐ dad, las instrucciones, las ilustraciones y datos técnicos que se proveen con esta herra‐ mienta eléctrica. La inobservancia de las siguientes instrucciones pueden provocar una descarga eléctrica, un incendio y/o lesiones graves. Guarde todas las indicaciones de seguridad y las instrucciones para futuras con‐ sultas.

El término de "herramienta eléctrica" empleado en las indicaciones de seguridad se refiere a herramientas eléctricas de conexión a la red (con cable de red) o a herramientas eléctricas accionadas por acumulador (sin cable de red).

24.2 Seguridad en el lugar de tra‐

bajo

Mantenga su zona de trabajo limpia y bien

)

iluminada. El desorden o la falta de ilumina‐ ción en las zonas de trabajo pueden provo‐ car accidentes.

No utilice la herramienta eléctrica en un

entorno que albergue riesgo de explosión, en el que se encuentren líquidos, gases o materiales en polvo combustibles. Las herra‐ mientas eléctricas producen chispas que

nas mientras está utilizando la herramienta eléctrica. En caso de distracción, puede per‐ der el control sobre la herramienta eléctrica.

24.3 Seguridad eléctrica

El enchufe de la herramienta eléctrica debe

ser compatible con la caja de enchufe. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores de enchufe en combinación con herramientas eléctricas dotadas de una toma de tierra. Los enchufes sin modificar y las cajas de enchufe apropia‐ das reducen el riesgo de una descarga eléc‐ trica.

Evite que su cuerpo toque superficies conec‐

tadas a tierra, como tubos, radiadores, coci‐ nas y neveras. El riesgo de recibir una des‐ carga eléctrica es mayor si su cuerpo tiene contacto a tierra.

No exponga las herramientas eléctricas a la

lluvia o la humedad. El riesgo de recibir una descarga eléctrica aumenta si penetra agua en la herramienta eléctrica.

No emplear el cable de conexión para fines

ajenos al mismo. No emplee nunca el cable de conexión para transportar, tirar o extraer el enchufe de la herramienta eléctrica. Man‐ tenga el cable de conexión alejado del calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados aumentan el riesgo de que se produzca una descarga eléctrica.

Al trabajar con una herramienta eléctrica a la

intemperie, utilice solamente cables alarga‐ dores que sean apropiados para usarlos en el exterior. La utilización de un cable alarga‐ dor apropiado para usarlo en el exterior reduce el riesgo de que se produzca una descarga eléctrica.

Si fuese inevitable utilizar la herramienta

eléctrica en un entorno húmedo, deberá emplear un interruptor diferencial. La utiliza‐ ción de un interruptor diferencial reduce el riesgo de que se produzca una descarga eléctrica.

24.4 Seguridad de personas

Esté atento, preste atención a lo que hace y

)

emplee la herramienta eléctrica con pruden‐ cia. No utilice ninguna herramienta eléctrica

0458-816-9801-A 57

Page 58

español 24 Indicaciones de seguridad generales para herramientas eléctricas

si estuviese cansado o si se encuentra bajo el efecto de drogas, alcohol o medicamen‐ tos. Una simple distracción momentánea durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

Utilice un equipo de protección personal y

póngase siempre unas gafas protectoras. El riesgo de lesionarse se reduce considerable‐ mente si, dependiendo del tipo y la aplica‐ ción de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores para los oídos.

Evite una puesta en marcha accidental. Ase‐

gurarse de que la herramienta eléctrica esté apagada antes de conectarla a la toma de corriente y/o a la batería, y antes de reco‐ gerla o transportarla. Si al transportar la herramienta eléctrica lleva el dedo puesto en el interruptor, o si la enchufa en la toma de corriente mientras está encendida, ello puede provocar accidentes.

Retire las herramientas de ajuste o la llave

inglesa antes de encender la herramienta eléctrica. Una herramienta o llave colocada en una pieza en rotación de la herramienta eléctrica puede ocasionar lesiones.

Evite adoptar posturas arriesgadas. Adopte

una postura segura y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse situaciones inesperadas.

Póngase una ropa de trabajo apropiada. No

utilice ropa holgada ni artículos de joyería. Mantenga el pelo y la ropa alejados de pie‐ zas que estén en movimiento. La ropa hol‐ gada, los artículos de joyería y el pelo largo se pueden enganchar en las piezas en movi‐ miento.

Cuando sea posible montar equipos de aspi‐

ración o recogida de polvo, se deben conec‐ tar y utilizar correctamente. El empleo de estos equipos de aspiración puede reducir los riesgos derivados del polvo.

No se deje llevar por una falsa sensación de

seguridad ni pase por alto las normas de seguridad para herramientas eléctricas, aun cuando esté familiarizado con ellas por haberlas utilizado con mucha frecuencia. Actuar sin poner atención puede provocar graves lesiones en fracciones de segundos.

24.5 Uso y manejo de la herra‐ mienta eléctrica

No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica destinada a tal fin para realizar su trabajo. Con la herra‐ mienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

No utilice herramientas eléctricas cuyo inte‐

rruptor esté defectuoso. Las herramientas eléctricas que ya no se puedan encender o apagar son peligrosas y deben repararse.

Quite el enchufe de la red y/o saque la bate‐

ría antes de modificar los ajustes de la herra‐ mienta eléctrica, cambiar las piezas del ins‐ trumento de inserción o guardar la herra‐ mienta eléctrica. Esta medida preventiva reduce el riesgo de que la herramienta eléc‐ trica arranque accidentalmente.

Guarde fuera del alcance de los niños las

herramientas eléctricas que no utilice. No permita la utilización de la herramienta eléc‐ trica a aquellas personas que no estén fami‐ liarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléc‐ tricas son peligrosas si las utilizan personas inexpertas.

Cuide la herramienta eléctrica y el instru‐

mento de inserción con esmero. Controle si las piezas móviles funcionan correctamente y sin atascarse, y si existen piezas rotas o tan deterioradas que pudieran afectar al fun‐ cionamiento de la herramienta eléctrica. Encargue la reparación de piezas defectuo‐ sas antes de volver a usar la herramienta eléctrica. Muchos de los accidentes tiene su origen en el mantenimiento deficiente de las herramientas eléctricas.

Mantenga las herramientas de corte afiladas

y limpias. Las herramientas con cantos de corte afilados que están cuidadas correcta‐ mente se atascan menos y se manejan mejor.

Utilice la herramienta eléctrica, el instru‐

mento de inserción, los instrumentos de inserción, etc. con arreglo a estas instruccio‐ nes. Al hacerlo, tenga en cuenta las condi‐ ciones de trabajo y la actividad a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede originar situaciones peli‐ grosas.

58 0458-816-9801-A

Page 59

24 Indicaciones de seguridad generales para herramientas eléctricas español

Mantenga las empuñaduras y las superficies

de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas no permiten un manejo seguro ni el control de la herramienta eléc‐ trica en situaciones imprevistas.

24.6 Uso y trato de la herramienta de acumulador

Cargue los acumuladores únicamente con

los cargadores recomendados por el fabri‐ cante. Existe riesgo de incendio del carga‐ dor, si se intenta cargar acumuladores de un tipo diferente al previsto para dicho carga‐ dor.

Emplee únicamente los acumuladores pre‐

vistos en cada caso para las herramientas eléctricas. El uso de otro tipo de acumulado‐ res puede provocar lesiones y el riesgo de incendio.

Si no utiliza el acumulador, guárdelo sepa‐

rado de clips, monedas, llaves, clavos, torni‐ llos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador pueden causar quemaduras o un incendio.

La utilización inadecuada del acumulador

puede provocar fugas de líquido del mismo. Evite el contacto con dicho líquido. En caso de un contacto casual, enjuagar el área afec‐ tada con agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido que sale del acumulador puede irritar la piel o producir quemaduras en la misma.

No utilice ningún acumulador que esté

dañado o modificado. Los acumuladores que estén dañados o modificados se pueden comportar imprevisiblemente y encenderse, explotar o provocar otros peligros.

No exponga un acumulador al fuego o tem‐

peraturas demasiado elevadas. El fuego o temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión.

Observe todas las instrucciones para realizar

la carga y no cargue nunca el acumulador o la herramienta de acumulador fuera del mar‐ gen de temperatura indicado en el manual de instrucciones. La carga errónea o realizar la carga fuera del margen de temperatura admitido puede destruir el acumulador y aumentar el peligro de incendio.

24.7 Servicio Técnico

Encargue la reparación de su herramienta

eléctrica a un profesional cualificado, empleando exclusivamente piezas de repuesto originales. Solamente de este modo se mantendrá la seguridad de la herra‐ mienta eléctrica.

No realizar nunca el mantenimiento de un

acumulador que esté dañado. Cualquier mantenimiento de acumuladores solo es asunto del fabricante o de puntos de post‐ venta provistos de los correspondientes poderes.

24.8 Indicaciones de seguridad para cortasetos

Indicaciones de seguridad generales para corta‐ setos

Mantenga todas las partes del cuerpo apar‐

tadas de la cuchilla. No intente quitar el material cortado o sujetar el material a cortar si las cuchillas están en funcionamiento. Las cuchillas se siguen moviendo tras apagar el interruptor. Una simple distracción momentá‐ nea durante el uso del cortasetos puede pro‐ vocar lesiones graves.

Lleve el cortasetos por la empuñadura con

las cuchillas paradas y tenga cuidado de no accionar el interruptor. Llevar el cortasetos correctamente reduce el peligro de que se ponga en funcionamiento de forma acciden‐ tal y la consiguiente lesión que pueda causar la cuchilla.

Al transportar o guardar el cortasetos, poner

siempre la cubierta de las cuchillas. El manejo adecuado del cortasetos reduce el peligro de lesiones originadas por las cuchi‐ llas.

Asegúrese de que todos los interruptores

estén desconectados y de que el acumula‐ dor se haya retirado o esté desconectado antes de quitar el material cortado que ha quedado atrapado o realizar el manteni‐ miento de la máquina. El funcionamiento accidental del cortasetos al quitar el material que ha quedado atrapado puede provocar lesiones graves.

Sujete el cortasetos solo por las superficies

de agarre aisladas, ya que la cuchilla puede topar con con cables conductores de corriente ocultos. El contacto de las cuchillas con un cable conductor de corriente puede

0458-816-9801-A 59

Page 60

svenska

someter a tensión piezas metálicas de la máquina y provocar una descarga eléctrica.

Mantenga todos los cables alejados de la

zona de corte. Los cables pueden estar ocul‐ tos en setos y arbustos y las cuchillas los pueden cortar accidentalmente.

No utilice el cortasetos cuando haga mal

tiempo, especialmente si existe peligro de tormentas. De esta forma, el peligro de ser alcanzado por un rayo es menor.

24.9 Indicaciones de seguridad adi‐ cionales para cortasetos con alcance ampliado

Reduzca el peligro de morir electrocutado no

usando nunca el cortasetos con alcance ampliado cerca de cables eléctricos. El con‐ tacto con o el uso cerca de cables eléctricos puede producir lesiones graves o una des‐ carga eléctrica mortal.

Maneje el cortasetos con alcance ampliado

siempre con las dos manos. Agarre el corta‐ setos con alcance ampliado siempre con las dos manos para evitar la pérdida del control.

Utilice protección para la cabeza cuando tra‐

baje por encima de la cabeza con el cortase‐ tos con alcance ampliado. Los fragmentos que caen pueden producir lesiones graves.

Innehållsförteckning

Förord....................................................... 60

2 Information bruksanvisningen...................60

3 Översikt.....................................................61

4 Säkerhetsanvisningar............................... 62

5 Förbered häcksaxen................................. 67

6 Ladda batteriet och lampor....................... 67

7 Montera häcksaxen...................................67

8 Sätt in och ta ut batteriet...........................68

9 Sätt på och stäng av häcksaxen...............68

10 Kontrollera häcksaxen och batteriet..........68

11 Arbeta med häcksaxen............................. 69

12 Efter arbetet.............................................. 70

13 Transport...................................................70

14 Förvaring...................................................71

15 Rengöring................................................. 71

16 Underhåll...................................................71

17 Reparera...................................................72

18 Felavhjälpning...........................................72

19 Tekniska data............................................73

20 Reservdelar och tillbehör.......................... 73

21 Kassering..................................................73

22 EU-försäkran om överensstämmelse........74

23 UKCA-konformitetsdeklaration..................74

24 Allmänna säkerhetsanvisningar för elverk‐

tyg............................................................. 74

1 Förord

Hej! Tack för att du valt en produkt från STIHL. Vi

utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvis‐

ningen

2.1 Gällande dokument

De lokala säkerhetsföreskrifterna gäller. ► Läs, förstå och förvara följande dokument, för‐

utom bruksanvisningen:

Säkerhetsanvisningar batteri STIHL AK

–

Bruksanvisning batteriladdare

–

STIHL AL 101, 301, 500 Säkerhetsinformation för STIHL batterier

–

och produkter med inbyggda batterier: www.stihl.com/safety-data-sheets

Översättning av originalbruksanvisningen

0000010218_001_S

Tryckt på klorfritt blekt papper.

Tryckfärger innehåller vegetabiliska oljor, återvinningsbart papper.

0458-816-9801-A. VA0.E22.

60 0458-816-9801-A

Page 61

0000-GXX-6515-A0

3 Översikt svenska

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador

eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

VARNING

■ Varnar för faror som kan leda till allvarliga ska‐

dor eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐

liga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialska‐

dor. ► Med åtgärderna kan man förhindra materia‐

lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Översikt

3.1 Häcksax och batteri

1 Skaft

Skaftet förbinder alla komponenter.

0458-816-9801-A 61

2 Runt handtag

Det runda handtaget används för att hålla och styra häcksaxen.

3 Greppslang

Greppslangen används för att hålla och styra häcksaxen.

4 Kopplingsmuff

Kopplingsmuffen ansluter skaftet till knivarna.

5 Vred

Vredet klämmer fast knivarna på skaftet.

6 Spärrknapp

Spärrknappen gör att knivarna inte kan vri‐ das.

7 Handtag

Handtaget används för att ställa in knivvin‐ keln.

8 Knivar

Knivarna skär av växterna.

9 Knivskydd

Knivskyddet skyddar mot kontakt med kni‐ varna.

10 Lyftögla

Lyftöglan används för att hänga upp bärsyste‐ met.

11 Spärr

Spärren låser upp strömbrytaren.

12 Strömbrytare

Strömbrytaren används för att sätta på och stänga av häcksaxen.

13 Ergo-spaken

Ergo-spaken håller spärren i rätt läge när strömbrytaren släpps.

14 Manöverhandtag

Handtaget används för att manövrera, hålla och styra häcksaxen.

15 Spärrarm

Spärrarmen håller fast batteriet i batterifacket.

16 Batterifack

Batteriet sitter i batterifacket.

17 Batteri

Batteriet försörjer häcksaxen med energi.

18 LED-lampor

Lamporna indikerar batteriets laddning och fel.

19 Tryckknapp

Tryckknappen aktiverar lamporna på batte‐ riet.

# Typskylt med serienummer

Page 62

svenska 4 Säkerhetsanvisningar

3.2 Symboler

Symbolerna kan finnas på häckklipparen och batteriet och har följande innebörd:

Den här symbolen anger åt vilket håll spärreglaget måste skjutas.

Denna symbol visar att kniven måste monteras.

1 LED-lampa lyser rött. Batteriet är för varmt eller för kallt.

Håll ett säkerhetsavstånd.

Skydda häckklipparen mot regn och fukt.

Ta ur batteriet under arbetspauser, transport, förvaring, underhåll och reparation.

4 LED-lampor blinkar rött. Fel på batte‐ riet.

Garanterad ljudeffektnivå enligt direktiv 2000/14/EG i dB(A) för att jämföra buller från produkter.

Informationen bredvid symbolen anger bat‐ teriets energiinnehåll enligt batteritillverka‐ rens specifikation. Energiinnehållet som finns under användningen är lägre.

Släng inte produkten i hushållsavfallet.

4 Säkerhetsanvisningar

4.1 Varningssymboler

Varningssymbolerna på häckklipparen eller bat‐ teriet har följande innebörd:

Följ säkerhetsanvisningarna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

Använd skyddsglasögon och skydds‐ hjälm.

Använd skyddsstövlar.

Använd arbetshandskar.

Skydda batteriet mot värme och eld.

Skydda batteriet mot regn och fukt och doppa det inte i vätska.

Observera batteriets tillåtna tempera‐ turområde.

4.2 Avsedd användning

Häcksaxen STIHL HLA 56 används för att klippa marktäckande buskage, höga häckar, höga bus‐ kar och högt sly.

Häcksaxen får inte användas när det regnar. Häcksaxen drivs med ett batteri STIHL AK.

VARNING

■

Batterier som STIHL inte har godkänt för häck‐ saxen kan orsaka brand och explosion. Det kan leda till allvarliga personskador eller döds‐ fall och materiella skador. ►

Använd häcksaxen med ett batteri STIHL AK.

■ Om häcksaxen eller batteriet inte används på avsett sätt kan det leda till allvarliga persons‐ kador, dödsfall eller materialskador. ►

Använd häcksaxen enligt anvisningarna i bruksanvisningen.

► Använd batteriet enligt anvisningarna i

bruksanvisningen till batteriet STIHL AK.

4.3 Krav på användaren

Vidrör inte de rörliga knivarna.

62 0458-816-9801-A

VARNING

■

Användare som inte fått instruktioner om maskinen inser inte eller kan inte förutse ris‐ kerna med häcksaxen och batteriet. Använda‐ ren eller andra personer kan skadas allvarligt eller dödas.

Page 63

4 Säkerhetsanvisningar svenska

►

► Läs bruksanvisningen, se till att du

har förstått den och spara den.

► Om häcksaxen eller batteriet lämnas vidare

till en annan person ska bruksanvisningen medfölja.

►

Kontrollera att användaren uppfyller föl‐ jande krav:

Användaren är utvilad.

–

Användaren är skick, både fysiskt,

–

motoriskt och mentalt, att arbeta med och använda häcksaxen eller batteriet. Om användaren är begränsad fysiskt, motoriskt och mentalt får denne bara arbeta under uppsikt av en ansvarig person. Användaren inser och kan förutse ris‐

–

kerna med häcksaxen och batteriet. Användaren är myndig eller har utbil‐

–

dats i ett arbete i enlighet med natio‐ nella bestämmelser under tillsyn. Användaren har instruerats av en

–

STIHL-återförsäljare eller en sakkunnig person innan denne använder häck‐ saxen för första gången. Användaren är inte påverkad av alko‐

–

hol, läkemedel eller droger.

► Om något är oklart: Kontakta en STIHL-

återförsäljare.

4.4 Klädsel och utrustning

VARNING

■

Under arbetet kan långt hår dras in i häckklip‐ paren. Det kan leda till att användaren skadas allvarligt. ►

Sätt upp långt hår och se till att det inte når nedanför axlarna.

■ Föremål kan slungas iväg med hög hastighet under arbetet. Användaren kan skadas.

► Använd tätt sittande skyddsglasö‐

gon. Skyddsglasögonen ska vara kontrollerade enligt EN 166 eller nationella bestämmelser och vara korrekt märkta när de säljs.

►

Använd åtsittande kläder med långa ärmar och byxben.

■ Föremål som faller ner kan orsaka huvudska‐ dor.

► Använd skyddshjälm.

Om damm virvlar upp ska en skyddsmask användas.

■ Olämpliga kläder kan fastna i trä, buskage och i häckklipparen. Användaren kan skadas all‐ varligt om olämpliga kläder används. ►

Använd tätt sittande kläder.

► Ta av sjalar och smycken.

■ Användaren kan halka om olämpliga skor används. Användaren kan skadas.

► Använd stabila, heltäckande skor

med halksäker sula.

■ Under rengöring eller underhåll kan använda‐ ren komma i kontakt med knivarna. Använda‐ ren kan skadas.

► Använd arbetshandskar av slitstarkt

material.

4.5 Arbetsområde och omgivning

4.5.1 Häcksax

VARNING

■ Utomstående personer, barn och djur känner inte till farorna med häcksaxen. Utomstående personer, barn och djur kan skadas allvarligt och materialskador kan uppstå.

► Utomstående personer, barn

och djur måste hållas utanför en omkrets på 5 m från arbetsområdet.

►

Håll ett avstånd på 5 m till föremål. ► Lämna inte häcksaxen utan uppsikt. ► Se till att barn inte kan leka med häck‐

saxen.

■ Häcksaxen är inte vattentät. Om man arbetar när det regnar eller i fuktig miljö kan det leda till en elektrisk stöt. Användaren kan skadas och häcksaxen kan gå sönder.

► Arbeta inte i regn eller i fuktiga mil‐

jöer.

■ Elektriska komponenter på häcksaxen kan orsaka gnistor. Gnistorna kan orsaka brand eller explosion i brandfarlig eller explosiv miljö. Det kan leda till allvarliga personskador eller dödsfall och materiella skador. ►

Använd inte maskinen i brandfarlig eller explosiv miljö.

■ Damm kan virvla upp under arbetet. Damm som andas in kan skada hälsan och utlösa allergiska reaktioner.

0458-816-9801-A 63

Page 64

svenska 4 Säkerhetsanvisningar

4.5.2 Batteri

VARNING

■

Utomstående personer, barn och djur förstår inte och kan inte bedöma farorna med batte‐ riet. Utomstående personer, barn och djur kan skadas allvarligt. ►

Utomstående personer, barn och djur

måste hållas på avstånd. ► Lämna inte batteriet utan uppsikt. ► Se till att barn inte kan leka med batteriet.

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan börja brinna, explo‐ dera eller skadas irreversibelt om det utsätts för viss påverkan från omgivningen. Detta kan orsaka allvarliga personskador och materia‐ lskador.

► Skydda batteriet mot värme och eld. ► Kasta inte batteriet i eld.

► Använd och förvara batteriet mellan

‑ 10 °C och + 50 °C.

► Skydda batteriet mot regn och fukt

och doppa inte ner det i vätska.

► Håll batteriet borta från små metalldelar. ► Utsätt inte batteriet för högt tryck. ► Utsätt inte batteriet för mikrovågor. ► Skydda batteriet mot kemikalier och salter.

4.6 Säker användning

4.6.1 Häckklippare

Häckklipparen är säker att använda om följande villkor är uppfyllda:

Häckklipparen är oskadad.

–

Häckklipparen är ren.

–

Manöverdonen fungerar och är oförändrade.

–

Knivarna är korrekt monterade.

–

Originaltillbehör från STIHL används för häck‐

–

klipparen. Tillbehöret är korrekt monterat.

–

VARNING

■

Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordning‐ arna korrekt. Personer kan skadas allvarligt eller förolyckas. ►

Använd inte häckklipparen om den är tra‐ sig.

► Om häckklipparen är smutsig: Rengör

häckklipparen.

► Modifiera inte häckklipparen.

► Om manöverdonen inte fungerar: Använd

inte häckklipparen.

► Använd originaltillbehör från STIHL för

häckklipparen.

► Montera tillbehören enligt anvisningarna i

den här bruksanvisningen eller enligt tillbe‐ hörets bruksanvisning.

►

Stick inte in föremål i häckklipparens öpp‐ ningar.

► Byt ut slitna eller skadade informationsskyl‐

tar.

► Om något är oklart: Kontakta en STIHL-

återförsäljare.

4.6.2 Knivar Knivarna är säkra att använda när följande upp‐ fylls:

Knivarna är oskadade.

–

Knivarna är inte deformerade.

–

Knivarna går lätt.

–

Knivarna är korrekt slipade.

–

Knivarna har inte skägg.

–

VARNING

■ I ett osäkert tillstånd kan delar av knivarna lossna och slungas iväg. Personer kan skadas allvarligt. ►

Använd inte häcksaxen om knivarna är tra‐

siga. ► Slipa och avgrada knivarna korrekt. ► Om något är oklart: Kontakta en STIHL-

återförsäljare.

4.6.3 Batteri Batteriet är i säkert bruksskick när följande villkor uppfylls:

Batteriet är oskadat.

–

Batteriet är rent och torrt.

–

Batteriet fungerar och är inte deformerat.

–

VARNING

■

Om batteriet inte är i säkert bruksskick funge‐ rar batteriet inte längre säkert. Detta kan orsaka allvarliga personskador. ►

Arbeta med ett oskadat och fungerande

batteri. ► Ladda inte ett skadat eller defekt batteri. ► Om batteriet är smutsigt eller vått: gör rent

batteriet och låt det torka. ► Modifiera inte batteriet. ► Stick inte in några föremål i batteriets öpp‐

ningar. ► Se till att batteriets elkontakter inte kopplas

ihop och kortsluts med föremål av metall. ► Öppna inte batteriet.

64 0458-816-9801-A

Page 65

4 Säkerhetsanvisningar svenska

► Byt ut utslitna eller skadade informations‐

skyltar.

■ Vätska kan rinna ut ur ett skadat batteri. Batte‐ rivätska som kommer i kontakt med hud eller ögon kan orsaka irritation. ►

Undvik kontakt med vätskan.

► Om vätskan kommer i kontakt med huden:

tvätta hudområdet omedelbart med rikliga mängder vatten och tvål.

►

Om vätskan kommer i kontakt med ögonen: spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare.

■

Ett skadat eller defekt batteri kan lukta speci‐ ellt, ryka eller börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sak‐ skador. ►

Om batteriet luktar speciellt eller börja ryka: använd inte batteriet och håll det bort från brännbara material.

►

Om batteriet börjar brinna: försök att släcka batteriet med en brandsläckare eller vatten.

4.7 Arbeta

VARNING

■ I vissa situationer kan det vara svårt att kon‐ centrera sig. Det kan leda till att man snubblar, ramlar och skadas allvarligt. ►

Arbeta lugnt och med eftertanke.

► Om ljusförhållandena och sikten är dåliga:

Arbeta inte med häckklipparen. ► Använd häckklipparen ensam. ► Var uppmärksam på hinder. ► Stå på marken och ha god balans när du

arbetar. Om du måste arbeta uppe i luften:

Använd en lyftplattform eller en säker ställ‐

ning. ►

Om du börjar bli trött: Ta en paus i arbetet.

■ Om man arbetar över axelhöjd kan man bli trött snabbare. Det kan leda till att användaren skadas allvarligt. ►

Arbeta bara över axelhöjd under kort tid.

► Ta paus i arbetet.

■ Om kniven träffar ett hårt föremål när den rör sig, kan den bromsas snabbt. Reaktionskraf‐ terna kan leda till att användaren förlorar kon‐ trollen över häckklipparen och skadas svårt. ►

Håll i häckklipparen med båda händerna.

► Undersök om det finns hårda föremål i

häcken och ta bort dem innan arbetet påbörjas.

■

De rörliga knivarna kan orsaka skärskador. Det kan leda till att användaren skadas allvar‐ ligt.

■

Om häckklipparen förändras under arbetet eller beter sig konstigt kan det vara fel på den. Detta kan orsaka allvarliga personskador och sakskador. ►

■ Häckklipparen kan vibrera under arbetet.

► Ta paus i arbetet. ► Om du får problem med blodcirkulationen:

■ När strömbrytaren släpps fortsätter knivarna att röra sig ca 1 sekund. De rörliga knivarna kan orsaka skärskador. Personer kan skadas allvarligt. ►

■ I en farlig situation kan man få panik och kan eventuellt inte ta av sig ryggsäcken. Det kan leda till att användaren skadas allvarligt. ►

■

Om man arbetar i närheten av strömförande ledningar kan knivarna komma i kontakt med dem och skada dem. Användaren kan skadas allvarligt eller dödas.

4.8 Transport

4.8.1 Häcksax

■

Häcksaxen kan välta eller röra sig under trans‐ porten. Det kan leda till personskador eller materialskador.

► Trä på knivskyddet så att knivarna täcks

► Säkra häcksaxen med spännremmar, bäl‐

► Vidrör inte de rörliga knivarna. ► Om knivarna är blockerade av ett

föremål: Stäng av häckklipparen och ta ut batteriet. Ta sedan bort föremå‐ let.

Avsluta arbetet, ta ur batteriet och kontakta en STIHL-återförsäljare.

► Använd handskar.

Uppsök en läkare.

Vänta tills knivarna stannat helt.

Öva på att ta av dig ryggsäcken.

FARA

► Håll ett avstånd på 15 m till

spänningsförande ledningar.

VARNING

► Ta ut batteriet.

helt.

ten eller ett nät så att den inte kan falla eller komma i rörelse.

0458-816-9801-A 65

Page 66

svenska 4 Säkerhetsanvisningar

4.8.2 Batteri

4.9.2 Batteri

VARNING

■

Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas och sak‐ skador kan uppstå om batteriet utsätts för spe‐ cifik miljöpåverkan. ►

Transportera inte batteriet om det är ska‐ dat.

■ Batteriet kan välta eller röra sig under trans‐ porten. Detta kan orsaka personskador och sakskador. ►

Se till att batteriet inte kan röra sig i för‐ packningen.

► Se till att förpackningen inte kan röra sig.

4.9 Förvaring

4.9.1 Häckklippare

VARNING

■ Barn kan inte förstå och bedöma farorna med häckklipparen. Barn kan skadas allvarligt.

► Ta ut batteriet.

► Trä på knivskyddet så att knivarna täcks

helt.

► Förvara häckklipparen utom räckhåll för

barn.

■ De elektriska kontakterna på häckklipparen och metalldelarna kan korrodera på grund av fukt. Häckklipparen kan skadas.

► Ta ut batteriet.

► Förvara häckklipparen på en ren och torr

plats.

■ Om det finns elektriska ledningar och rör i väg‐ gen kan dessa skadas om vägghållaren mon‐ teras på väggen. Kontakt med elektriska led‐ ningar kan leda till en elektrisk stöt. Detta kan orsaka allvarliga personskador och materia‐ lskador. ►

Kontrollera att det inte finns några elekt‐ riska ledningar och rör i väggen på det avsedda stället.

■

Om vägghållaren inte installeras på väggen enligt instruktionerna i denna bruksanvisning kan vägghållaren eller häckklipparen falla ner. Detta kan orsaka personskador och sakska‐ dor. ►

Montera vägghållaren på väggen så som det beskrivs i denna bruksanvisning.

VARNING

■

Barn kan inte förstå och bedöma farorna med batteriet. Barn kan skadas allvarligt. ► Förvara batteriet utom räckhåll för barn.

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas irreparabelt om det utsätts för viss påverkan från omgiv‐ ningen. ►

Förvara batteriet på en ren och torr plats. ► Förvara batteriet i ett stängt utrymme. ► Förvara inte batteriet i häcksaxen. ► Om batteriet förvaras i laddaren: Dra ut

elkontakten och förvara batteriet med en

laddningsnivå mellan 40 % och 60 % (2

LED-lampor som lyser grönt). ►

Förvara batteriet i ett temperaturområde på

- 10 °C och + 50 °C.

4.10 Rengöring, underhåll och repa‐ ration

VARNING

■ Om batteriet sitter i under rengöring, underhåll

eller reparation kan häckklipparen plötsligt starta. Detta kan orsaka allvarliga personska‐ dor och materialskador.

► Ta ur batteriet.

■ Aggressiva rengöringsmedel, rengöring med

en vattenstråle eller vassa föremål kan skada häckklipparen, knivarna eller batteriet. Om häckklipparen, knivarna eller batteriet inte ren‐ görs ordentligt slutar eventuellt komponen‐ terna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt. ►

Rengör häckklipparen, knivarna och batte‐ riet enligt anvisningarna i den här bruksan‐ visningen.

■

Om häckklipparen, knivarna eller batteriet inte underhålls och repareras korrekt, slutar even‐ tuellt komponenterna och säkerhetsanordning‐ arna att fungera. Personer kan skadas allvar‐ ligt eller förolyckas. ►

Underhåll och reparera inte häckklipparen och batteriet själv.

► Om häckklipparen eller batteriet måste

underhållas eller repareras: Kontakta en STIHL-återförsäljare.

►

Underhåll knivarna enligt anvisningarna i den här bruksanvisningen.

66 0458-816-9801-A

Page 67

0000-GXX-0629-A0

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-7603-A0

1 2

0000-GXX-6516-A1

5 Förbered häcksaxen svenska

■ Vid rengöring, underhåll eller reparation av knivarna kan man skära sig på de vassa tän‐ derna. Användaren kan skadas.

► Använd arbetshandskar av slitstarkt

material.

► Om höger lampa blinkar grönt: Ladda batte‐

riet.

6.3 Lampor på batteriet

Lamporna indikerar batteriets laddning och fel. Lamporna kan lysa eller blinka rött eller grönt.

5 Förbered häcksaxen

5.1 Förbereda häckklipparen

Före varje användning måste följande steg utfö‐ ras: ► Kontrollera att följande komponenter befinner

sig i säkert skick:

–

Häckklippare, 4.6.1.

–

Knivar, 4.6.2.

–

Batteri, 4.6.3.

►

Kontrollera batteriet,

10.2.

Om lamporna lyser eller blinkar grönt indikeras batterinivån. ► Om lamporna lyser eller blinkar rött: Åtgärda

felen, 18. Det finns ett fel på häcksaxen eller batteriet.

7 Montera häcksaxen

7.1 Montera knivar

► Stäng av häckklipparen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt.

► Ladda batteriet helt enligt beskrivningen i

bruksanvisningen för laddarna STIHL AL 101, 301, 500.

►

Rengör häckklipparen,

►

Montera knivar, 7.1.

►

Montera loophandtaget, 7.2.

►

Kontrollera manöverdonen, 10.1.

15.1.

► Om stegen inte kan genomföras: Använd inte

häckklipparen och uppsök en STIHL-återför‐ säljare.

6 Ladda batteriet och lampor

6.1 Ladda batteriet

Laddningstiden påverkas av olika faktorer, t.ex. batteriets temperatur eller omgivningstemperatu‐

► Rikta in kopplingsmuffen (1) och knivarna (2)

så att spåret (3) och pluggen (4) pekar uppåt. ► Skjut in knivarna (2) i kopplingsmuffen (1). ► Vrid vredet (5) medurs och dra åt.

7.2 Montera loophandtaget

► Stäng av häckklipparen och ta ut batteriet.

ren. Den faktiska laddningstiden kan avvika från den angivna laddningstiden. Laddningstiden anges på www.stihl.com/charging-times . ► Ladda batteriet enligt beskrivningen i batteri‐

laddarens bruksanvisning STIHL AL 101, 301, 500.

6.2 Visa laddningsnivån

► Placera klämman (4) i loophandtaget (3). ► Sätt loophandtaget (3) tillsammans med kläm‐

man (4) på skaftet (5). ► Sätt brickorna (2) på skruvarna (1). ► Tryck klämman (6) mot skaftet (5). ► För skruvarna (1) genom hålen i loophandta‐

► Tryck på knappen (1).

Lamporna lyser grönt i ca 5 sekunder och visar laddningsnivån.

0458-816-9801-A 67

get (3) och i klämmorna (4 och 6). ► Lossa muttrarna (7) och dra åt.

Page 68

0000-GXX-6521-A0

0000100107_001

0000-GXX-6519-A1

svenska 8 Sätt in och ta ut batteriet

8 Sätt in och ta ut batteriet

8.1 Sätt i batteriet

► Skjut spärren (1) mot kniven med tummen och

håll kvar. ► Tryck på strömbrytaren (2) med pekfingret och

► Tryck in batteriet (1) i batterifacket (2) tills du

hör ett klick. Ventilationsöppningarna (3) syns fortfarande och batteriet (1) sitter fast i batterifacket (2). Det finns ingen elektrisk kontakt mellan häck‐ saxen och batteriet (1).

► Tryck in batteriet (1) så långt det går i batteri‐

facket (2). Batteriet (1) hakar fast med ett ytterligare klick och ventilationsöppningarna (3) syns inte längre.

8.2 Ta ut batteriet

► Lägg häckklipparen på en plan yta. ► Håll en hand framför batterifacket så att batte‐

riet (2) inte kan ramla ut.

håll den intryckt.

Häckklipparen accelererar och knivarna rör

sig.

Spärreglaget (1) kan släppas. När Ergo-spaken (3) trycks in förblir strömbryta‐

ren (2) upplåst. Det gör att man kan släppa och trycka in strömbrytaren igen utan att spärreglaget måste skjutas mot kniven på nytt.

Strömbrytaren spärras (2) när man släpper strömbrytaren (2) och Ergo-spaken (3). Spärreg‐ laget (1) måste skjutas mot kniven på nytt och hållas där för att låsa upp strömbrytaren (2).

9.2 Stäng av häcksaxen

► Släpp strömbrytaren och ergo-spaken. ► Vänta i ca 1 sekund tills knivarna stannat helt. ► Om knivarna fortsätter att röra sig efter ca

1 sekund: Ta ut batteriet och kontakta en

STIHL-återförsäljare.

Häcksaxen är defekt.

10 Kontrollera häcksaxen och

batteriet

► Tryck på spärrarmen (1).

Batteriet (2) är nu lossat och kan tas ur.

9 Sätt på och stäng av häck‐

saxen

9.1 Sätta på häckklipparen

► Håll häckklipparen med en hand i handtaget

så att tummen ligger runt handtaget.

► Håll häckklipparen med den andra handen i

loophandtaget eller handtagsslangen så att tummen ligger runt loophandtaget eller hand‐ tagsslangen.

68 0458-816-9801-A

10.1 Kontrollera manöverdonen

Spärreglage, ergo-spak och strömbrytare ► Ta ut batteriet. ► Försök att trycka på strömbrytaren utan att

aktivera spärreglaget. ► Om det går att trycka in strömbrytaren:

Använd inte häckklipparen och kontakta en

STIHL-återförsäljare.

Spärreglaget är defekt. ► Skjut spärren mot kniven med tummen och

håll kvar. ► Tryck på ergo-spaken och håll kvar. ► Tryck på strömbrytaren.

Spärreglaget kan släppas. ► Släpp strömbrytaren och ergo-spaken.

Page 69

0000-GXX-4570-A0

0000-GXX-7606-A0

90°

45°

0000-GXX-7605-A0

0000-GXX-4573-A0

11 Arbeta med häcksaxen svenska ► Om spärren, strömbrytaren eller ergo-spaken

går trögt eller inte går tillbaka till sin ursprung‐

Greppslang

liga position: Använd inte häckklipparen och kontakta en STIHL-återförsäljare. Spärren, strömbrytaren eller ergo-spaken är defekt.

Sätt på häckklipparen ► Sätt i batteriet. ► Skjut spärren mot kniven och håll kvar. ► Tryck på strömbrytaren och håll kvar.

Knivarna rör sig.

► Om 3 LED-lampor blinkar rött: Ta ur batteriet

och kontakta en STIHL-återförsäljare. Det finns ett fel på häckklipparen.

► Släpp strömbrytaren.

Knivarna slutar röra sig efter ca 1 sekund.

► Om knivarna fortsätter att röra sig efter ca

1 sekund: Ta ut batteriet och kontakta en STIHL-återförsäljare. Häckklipparen är defekt.

10.2 Kontrollera batteriet

► Tryck på tryckknappen på batteriet.

► Håll häcksaxen med en hand i handtaget så

att tummen ligger runt handtaget. ► Håll häcksaxen med den andra handen i

greppslangen så att tummen ligger runt

greppslangen.

11.2 Ställ in knivvinkeln

Knivarnas vinkel kan ställas in efter typen av användning och användarens längd. Det finns två olika lägen uppåt och fyra olika lägen nedåt. ► Stäng av häcksaxen och ta ut batteriet.

Om lamporna lyser eller blinkar.

► Om lamporna inte lyser eller blinkar: Använd

inte batteriet och uppsök en STIHL-återförsäl‐ jare. Fel på batteriet.

11 Arbeta med häcksaxen

11.1 Håll i och styr häcksaxen

Beroende på användningen kan häcksaxen hål‐ las och styras på olika sätt.

Runt handtag

► Håll häcksaxen med en hand i handtaget så

att tummen ligger runt handtaget.

► Håll häcksaxen med den andra handen i det

runda handtaget så att tummen ligger runt handtaget.

0458-816-9801-A 69

► Fatta tag i handtaget (2) och håll fast det. ► Tryck på spärrknappen (1) på båda sidorna

och håll kvar. ► Ställ in önskad vinkel. ► Släpp spärrknappen (1) på båda sidorna. ► Rör på handtaget (2) tills knivarna hakar i.

Knivvinkeln är inställd.

11.3 Klippning

Klippa nära marken

► Vinkla kniven. ► För häcksaxen fram och tillbaka jämnt. ► Gå framåt långsamt och kontrollerat.

Page 70

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-7607-A0

0000-GXX-7608-A0

svenska 12 Efter arbetet

► Om klippeffekten avtar: Slipa knivarna. Klippa lodrätt

► Såga av tjocka kvistar och grenar med en

grensåg eller motorsåg.

► Om häcken måste klippas på avstånd: Vinkla

kniven.

► För häcksaxen på ena sidan av häcken i en

båge fram och tillbaka och klipp häcken. ► Gå framåt långsamt och kontrollerat. ► Klipp den andra sidan av häcken på samma

sätt. ► Om klippeffekten avtar: Slipa knivarna.

Klippa vågrätt ► Såga av tjocka kvistar och grenar med en

grensåg eller motorsåg.

► Placera knivarna på häckens ovansida i 0° till

10° vinkel.

► För häcksaxen vågrätt och i en båge framåt

och bakåt och klipp häcken.

► Om klippeffekten avtar: Slipa knivarna.

12 Efter arbetet

12.1 Efter arbetet

► Stäng av häckklipparen och ta ut batteriet. ► Om häckklipparen är blöt: Låt häckklipparen

torka. ► Om batteriet är fuktigt: Låt batteriet torka. ► Rengör häckklipparen. ► Rengör knivarna. ► Trä på knivskyddet så att knivarna täcks helt. ► Rengör batteriet.

13 Transport

13.1 Transportera häckklipparen

► Stäng av häckklipparen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt.

Bära häckklipparen

► Vrid vredet (3) moturs. ► Dra ut knivarna (2) ur kopplingsmuffen (1).

► Placera knivarna på häckens ovansida i 0° till

10° vinkel.

► För häcksaxen vågrätt och i en båge framåt

och bakåt och klipp häcken.

► Om klippeffekten avtar: Slipa knivarna. Klippa uppifrån

► Såga av tjocka kvistar och grenar med en

grensåg eller motorsåg.

► Bär knivarna med en hand. Se till att knivarna

pekar bakåt. Transportera häckklipparen i ett fordon

► Fäst häckklipparen så att häckklipparen inte

kan välta eller röra sig.

13.2 Transportera batteriet

► Stäng av häcksaxen och ta ut batteriet. ► Kontrollera att batteriet är i ett säkert skick. ► Se till att batteriet inte kan röra sig i förpack‐

ningen. ► Se till att förpackningen inte kan röra sig.

Batteriet måste transporteras som farligt gods. Batteriet är klassat som UN 3480 (litiumjonbatte‐

► Vinkla kniven helt.

70 0458-816-9801-A

rier) och har kontrollerats enligt FN:s handbok för testning och kriterier del III, avsnitt 38.3.

Transportföreskrifterna finns angivna på www.stihl.com/safety-data-sheets.

Page 71

0000-GXX-7609-A0

14 Förvaring svenska

14 Förvaring

14.1 Förvara häcksaxen

► Stäng av häcksaxen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt. ► Förvara häcksaxen så här:

Häcksaxen är utom räckhåll för barn.

–

Häcksaxen är ren och torr.

–

14.2 Förvara batteriet

STIHL rekommenderar att batteriet förvaras lad‐ dat mellan 40 % och 60 % (2 LED-lampor lyser grönt). ► Förvara batteriet enligt följande:

Batteriet är utom räckhåll för barn.

–

Batteriet är rent och torrt.

–

Batteriet befinner sig i ett slutet utrymme.

–

Batteriet sitter inte i häcksaxen.

–

Om batteriet förvaras i laddaren: Dra ut

–

elkontakten och förvara batteriet med en laddningsnivå mellan 40 % och 60 % (2 LED-lampor som lyser grönt). Batteriet förvaras i en temperatur som ligger

–

mellan ‑10 °C och 50 °C.

OBS!

■ Om batteriet inte förvaras enligt beskrivningen i denna bruksanvisning kan batteriet djupur‐ laddas och därmed skadas irreparabelt. ►

Ladda urladdat batteri före förvaring. STIHL rekommenderar att batteriet förvaras laddat mellan 40 % och 60 % (2 LED-lampor lyser grönt).

►

Förvara inte batteriet i häcksaxen.

14.3 Förvara häcksaxen i vägghålla‐

ren

Häcksaxen kan förvaras i vägghållaren. Montera vägghållaren

a = minst 20 cm

–

b = minst 130 cm

–

c = 22,8 cm

–

Sätta in häcksaxen i vägghållaren ► Stäng av häcksaxen och ta ut batteriet. ► Trä på knivskyddet så att knivarna täcks helt. ► Ta isär häcksaxen. ► Häng upp skaftet med kopplingsmuffen. ► Häng upp knivarna med handtaget.

15 Rengöring

15.1 Rengöra häckklipparen

► Stäng av häckklipparen och ta ut batteriet. ► Rengör häckklipparen med en fuktig trasa eller

STIHL-hartslösningsmedel.

► Rengör ventilationsöppningarna med en pen‐

sel.

► Ta bort smuts ur batterifacket och rengör bat‐

terifacket med en fuktig trasa.

► Rengör de elektriska kontakterna i batteri‐

facket med en pensel eller en mjuk borste.

15.2 Rengör knivarna

► Stäng av häcksaxen och ta ut batteriet. ► Spreja STIHL-hartslösningsmedel på båda

sidorna av knivarna. ► Sätt in batteriet. ► Sätt på häcksaxen i 5 sekunder.

Knivarna rör sig. STIHL-hartslösningsmedlet

fördelas jämnt.

15.3 Rengör batteriet

► Rengör batteriet med en fuktig trasa.

16 Underhåll

16.1 Slipa knivarna

STIHL rekommenderar att knivarna lämnas in för slipning hos en STIHL-återförsäljare.

VARNING

■ Tänderna på knivarna är vassa. Användaren

kan skära sig.

► Använd arbetshandskar av slitstarkt mate‐

rial.

► Stäng av häcksaxen och ta ut batteriet.

► Montera vägghållaren på väggen enligt föl‐

jande:

Lämpligt fastsättningsmaterial används.

–

Vägghållaren är vågrät.

–

Bibehåll följande avstånd:

0458-816-9801-A 71

Page 72

0000-GXX-8186-A0

svenska 17 Reparera

► Sätt på häcksaxen i 5 sekunder.

Knivarna rör sig. STIHL-hartslösningsmedlet

fördelas jämnt. ► Om något är oklart: Kontakta en STIHL-åter‐

försäljare.

17 Reparera

17.1 Reparera häcksaxen och batte‐

► Slipa alla eggar på den övre kniven med en

flatfil från STIHL genom att dra den framåt.

Håll slipvinkeln, 19.2. ► Vänd häcksaxen. ► Avgrada alla eggar underifrån. ► Torka upp slipdammet med en fuktig trasa. ► Spreja STIHL-hartslösningsmedel på båda

sidorna av knivarna.

Användaren kan inte reparera häcksaxen, kni‐ varna och batteriet själv. ► Om häcksaxen eller knivarna är defekta eller

► Om batteriet är defekt eller trasigt: Byt batte‐

riet

skadade: Använd inte häcksaxen och kontakta en STIHL-återförsäljare.

riet.

18 Felavhjälpning

18.1 Åtgärda fel på häckklipparen eller batteriet

Fel LED-lampor på

Häcksaxen startar inte.

Häcksaxen stängs av under drift.

batteriet 1 LED-lampa

blinkar grönt.

1 LED-lampa lyser rött.

3 LED-lampor blinkar rött.

3 LED-lampor lyser rött.

4 LED-lampor blinkar rött.

- Elanslutningen mellan

- Fukt i häckklipparen

3 LED-lampor lyser rött.

Orsak Åtgärd

Batteriet är inte till‐ räckligt laddat.

Batteriet är för varmt eller för kallt.

Det finns ett fel på häcksaxen.

Knivarna går trögt. ► Spreja STIHL-hartslösningsmedel på

Häcksaxen är för varm.

Fel på batteriet. ► Ta ur batteriet och sätt i det igen.

häckklipparen och batteriet har brutits.

eller batteriet. Häcksaxen är för

varm.

► Ladda batteriet enligt anvisningarna i

bruksanvisningen till laddarna STIHL AL 101, 301, 500.

► Ta ut batteriet. ► Låt batteriet svalna eller bli varmt.

► Ta ut batteriet. ► Rengör de elektriska kontakterna i batte‐

rifacket. ► Sätt i batteriet. ► Sätt på häcksaxen. ► Om de 3 LED-lamporna fortfarande

blinkar rött: Använd inte häcksaxen och

kontakta en STIHL-återförsäljare.

båda sidor av knivarna. ► Om de 3 LED-lamporna fortfarande

blinkar rött: Använd inte häcksaxen och

kontakta en STIHL-återförsäljare. ► Ta ut batteriet.

► Låt häckklipparen svalna.

► Sätt på häcksaxen. ► Om de 4 LED-lamporna fortfarande

blinkar rött: Använd inte batteriet och

kontakta en STIHL-återförsäljare. ► Ta ut batteriet.

► Rengör de elektriska kontakterna i batte‐

rifacket. ► Sätt i batteriet.

► Låt häcksaxen eller batteriet torka.

► Ta ut batteriet. ► Låt häckklipparen svalna.

72 0458-816-9801-A

Page 73

19 Tekniska data svenska

Fel LED-lampor på

- Elfel. ► Ta ur batteriet och sätt i det igen.

Häckklipparens drifttid är för kort.

batteriet

- Batteriet är inte helt

- Batteriets livslängd är

19 Tekniska data

19.1 Häcksax STIHL HLA 56

Godkända batterier:

–

STIHL AK

–

Vikt utan batteri: 3,8 kg

–

Körtiden är angiven under www.stihl.com/ battery-life.

19.2 Knivar

Tandavstånd: 30 mm

–

Skärlängd: 450 mm

–

Slipvinkel: 35°

–

19.3 Batteri STIHL AK

Batteriteknik: litiumjon

–

Spänning: 36 V

–

Kapacitet i Ah: se typskylten

–

Energiinnehåll i Wh: se typskylten

–

Vikt i kg: se typskylten

–

Tillåtet temperaturområde för användning och

–

förvaring: - 10 °C till + 50 °C

19.4 Buller- och vibrationsvärden

K-faktorn för ljudtrycksnivån är 2 dB(A). K-fak‐ torn för ljudeffektnivån är 2 dB(A). K-faktorn för vibrationsvärdena är 2 m/s².

STIHL rekommenderar att man använder hörsel‐ skydd.

Ljudtrycksnivå LpA uppmätt enligt EN

–

62841-4-2: 77 dB(A) Ljudeffektnivå LwA uppmätt enligt EN

–

62841-4-2: 88 dB(A) Vibrationsvärde ahv uppmätt enligt EN

–

62841-4-2

Manöverhandtag: 1,5 m/s²

–

Loophandtag: 1,5 m/s²

–

Handtagsslang: 1,5 m/s²

–

De angivna vibrationsvärdena har mätts med en standardiserad kontrollmetod och kan användas som referens för elektrisk utrustning. De faktiska vibrationsvärdena kan avvika från de angivna värdena beroende på typen av användning. De angivna vibrationsvärdena kan användas för att

Orsak Åtgärd

► Sätt på häcksaxen.

laddat.

slut.

► Ladda batteriet helt enligt beskrivningen i

bruksanvisningen för lad‐

darna STIHL AL 101, 301, 500. ► Byt batteriet.

preliminärt uppskatta vibrationsbelastningen. Den verkliga vibrationsbelastningen måste upp‐ skattas. Här kan man även ta hänsyn till stunder då den elektriska utrustningen är avstängd och när den är på men går utan belastning.

Information om uppfyllandet av arbetsgivardirekt‐ ivet avseende vibration 2002/44/EG finns på www.stihl.com/vib.

19.5 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach .

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

STIHL rekommenderar att du använder original‐ delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlit‐ lighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

21 Kassering

21.1 Kassera häckklippare och bat‐ teri

Information om avfallshantering finns att få hos kommunförvaltningen eller en STIHL-återförsäl‐ jare.

Icke fackmannamässig kassering kan skada häl‐ san och miljön.

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi‐ naltillbehör.

0458-816-9801-A 73

Page 74

svenska 22 EU-försäkran om överensstämmelse ► Avfallshantera STIHLs produkter, inklusive för‐

packningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.

► Släng inte produkten i hushållsavfallet.

22 EU-försäkran om överens‐

stämmelse

22.1 Häckklippare STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Tyskland intygar på eget ansvar att

Konstruktionstyp: batteridriven häckklippare

–

Fabrikat: STIHL

–

Typ: HLA 56

–

Serieidentifiering: HA01

–

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/EG, 2014/30/EU samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014‑1, EN 55014‑2, EN 62841-1 och EN 62841-4-2.

Tillämpad metod för bedömning av överensstäm‐ melse enligt direktiv 2000/14/EG bilaga V.

Uppmätt ljudeffektnivå: 88 dB(A)

–

Garanterad ljudeffektnivå: 90 dB(A)

–

Den tekniska dokumentationen förvaras hos avdelningen för produktgodkännande hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienum‐ mer anges på häckklipparen.

Waiblingen, 2021-07-15 ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Tyskland intygar på eget ansvar att

Konstruktionstyp: batteridriven häckklippare

–

Fabrikat: STIHL

–

Typ: HLA 56

–

Serieidentifiering: HA01

–

uppfyller bestämmelserna i UK-förordningarna The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equip‐ ment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001 och har utvecklats och tillverkats i överensstämmelse med de ver‐ sioner av följande standarder som gällde vid pro‐ duktionsdatumet: EN 55014-1, EN 55014-2, EN 62841-1 och EN 62841-4-2.

Tillämpad metod för bedömning av överensstäm‐ melse enligt UK-förordning Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.

Uppmätt ljudeffektnivå: 88 dB(A)

–

Garanterad ljudeffektnivå: 90 dB(A)

–

Den tekniska dokumentationen förvaras hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienum‐ mer anges på häckklipparen.

Waiblingen, 2021-07-15 ANDREAS STIHL AG & Co. KG

enligt fullmakt

enligt fullmakt Dr. Jürgen Hoffmann, avdelningschef för pro‐

duktgodkännande, produktreglering

23 UKCA-konformitetsdeklara‐

tion

23.1 Häckklippare STIHL HLA 56

74 0458-816-9801-A

Dr. Jürgen Hoffmann, avdelningschef för pro‐ duktgodkännande, produktreglering

24 Allmänna säkerhetsanvis‐

ningar för elverktyg

24.1 Inledning

I det här kapitlet återges de allmänna säkerhets‐ bestämmelserna i standarden EN/IEC 62841 för elektriska handverktyg.

STIHL är skyldiga att återge dessa texter.

Page 75

24 Allmänna säkerhetsanvisningar för elverktyg svenska

Säkerhetsbestämmelserna i ”Elektrisk säkerhet” för att förhindra elektrisk stöt gäller inte för STIHLs batteridrivna produkter.

VARNING

■ Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska data som medföljer detta elverktyg. Om de efterföljande anvisning‐ arna inte följs kan det leda till elektrisk stöt, brand och/eller allvarliga skador. Spara alla säkerhetsbestämmelser och anvisningar.

nade anslutningskablar ökar risken för en elektrisk stöt.

Använd bara förlängningskablar som är

avsedda för utomhusbruk när elektriska verk‐ tyg används utomhus. När förlängningskab‐ lar som är avsedda för utomhusbruk används minskar risken för en elektrisk stöt.

Använd en jordfelsbrytare om det elektriska

verktyget måste användas i fuktig miljö. En jordfelsbrytare minskar risken för en elektrisk stöt.

Begreppet ”elektriskt verktyg” som används i säkerhetsbestämmelserna avser elektriska verk‐ tyg som drivs med nätström (med strömkabel) eller batteridrivna elektriska verktyg (utan ström‐ kabel).

24.2 Säkerhet på arbetsplatsen

Håll arbetsplatsen ren och väl upplyst. Oord‐

ning eller dåligt belysta arbetsområden kan leda till olyckor.

Arbeta inte med det elektriska verktyget i

explosionsfarlig miljö där det finns brännbara vätskor, gaser eller damm. Elektriska verktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra borta från det elektriska

verktyget när det används. Om din uppmärk‐ samhet avleds kan du förlora kontrollen över det elektriska verktyget.

24.3 Elektrisk säkerhet

Kontakten på det elektriska verktyget måste

)

passa i eluttaget. Kontakten får inte modifie‐ ras på något sätt. Använd inga adaptrar med skyddsjordade elektriska verktyg. Intakta kontakter och passande eluttag minskar ris‐ ken för en elektriskt stöt.

Undvik kroppskontakt med jordade ytor som

rör, element, spisar och kylskåp. Risken för elektrisk stöt är högre om din kropp är jor‐ dad.

Skydda elektriska verktyg mot regn och väta.

Om det kommer in vatten i elektriska verktyg ökar risken för en elektrisk stöt.

Använd inte anslutningskabeln för fel ända‐

mål. Använd aldrig anslutningskabeln för att bära, dra eller för att dra ut kontakten på det elektriska verktyget. Låt inte anslutningska‐ beln komma i kontakt med värme, olja, vassa kanter eller rörliga delar. Skadade eller tvin‐

24.4 Personsäkerhet

Var uppmärksam, titta på det du gör och var

förståndig när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller är påverkad av droger, alko‐ hol eller läkemedel. Bara ett ögonblicks ouppmärksamhet vid användning av det elektriska verktygen kan leda till allvarliga skador.

Använd alltid personlig skyddsutrustning och

skyddsglasögon. Skyddsutrustning som and‐ ningsmask, halkfria säkerhetsskor, skydds‐ hjälm eller hörselskydd minskar risken för skador, beroende på typen av verktyg och hur det används.

Se till att verktyget inte kan kopplas in av

misstag. Kontrollera att verktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, lyfter upp det eller bär det. Om du håller fingret på strömbrytaren när verktyget bärs eller ansluter det till strömmen när det är på kan det leda till olyckor.

Ta bort inställningsverktyg eller skruvmejslar

innan verktyget sätts på. Ett verktyg eller en nyckel/mejsel som sitter i en roterande del av det elektriska verktyget kan orsaka skador.

Undvik en onormal kroppshållning. Se till att

stå stadigt och balanserat. Verktyget kan då kontrolleras bättre i oväntade situationer.

Använd lämpliga kläder. Bär inte vida kläder

eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om dammsugare och uppsamlare kan mon‐

teras ska de anslutas och användas korrekt. Om en dammsugare används kan det minska riskerna i samband med damm.

Invagga dig inte i en falsk känsla av säkerhet

och bryt inte mot säkerhetsbestämmelserna för elektriska verktyg, även om du är van att arbeta med verktyget. Vårdslöst handlande

0458-816-9801-A 75

Page 76

svenska 24 Allmänna säkerhetsanvisningar för elverktyg

kan leda till allvarliga skador på några få sekunder.

24.5 Användning och hantering av

elektriska verktyg

Överbelasta inte det elektriska verktyget.

Använd rätt elektriskt verktyg för arbetet. Med rätt elektriskt verktyg arbetar du bättre och säkrare i rätt effektområde.

Använd inte ett elektriskt verktyg vars

strömbrytare är defekt. Ett elektriskt verktyg som inte kan sättas på och stängas av är far‐ ligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut

batteriet innan du gör enhetsinställningar, byter verktygsdelar eller lägger bort det elektriska verktyget. Dessa försiktighetsåt‐ gärder förhindrar det elektriska verktyget från att starta oavsiktligt.

Förvara elektriska verktyg som inte används

utom räckhåll för barn. Låt inte personer som inte känner till verktyget och som inte har läst de här anvisningarna använda verktyget. Elektriska verktyg är farliga om de används av oerfarna.

Ta hand om elektriska verktyg och tillbehör

noggrant. Kontrollera att rörliga delar funge‐ rar felfritt och inte har fastnat eller går trögt och om det finns avbrutna eller skadade delar som påverkar funktionen. Lämna in det elektriska verktyget för reparation av ska‐ dade delar innan det används. Många olyckor beror på dåligt underhållna verktyg.

Håll skärverktyg vassa och rena. Välskötta

skärverktyg med vassa eggar går lättare och är lättare att styra.

Använd elektriska verktyg, arbetsverktyg

osv. enligt de här anvisningarna. Observera arbetsförhållandena och arbetet som ska utföras. Om elektriska verktyg används för andra syften än de avsedda kan det leda till farliga situationer.

Håll handtag och greppytor torra, rena och

fria från olja och fett. Hala handtag och grep‐ pytor leder till osäker hantering och dålig kontroll av verktyget i oförutsedda situatio‐ ner.

24.6 Användning och hantering av

batteridrivna verktyg

Ladda bara batterierna med laddare som

)

rekommenderas av tillverkaren. En laddare

som är avsedd för en viss typ av batteri kan orsaka brand om den används till andra bat‐ terier.

Använd bara rätt typ av batterier i elektriska

verktyg. Andra batterier kan orsaka skador och brand.

Ha inte oanvända batterier i närheten av

gem, mynt, nycklar, spik, skruv eller andra små metalldelar som kan överbrygga kontak‐ terna. En kortslutning mellan batterikontak‐ terna kan orsaka brännskador eller brand.

Vid felaktig användning kan batterivätska

läcka ut. Undvik kontakt med den. Skölj med vatten om du kommer i kontakt med batteri‐ vätska. Uppsök läkare om du får batteri‐ vätska i ögonen. Batterivätska som läcker ut kan orsaka hudirritation och brännskador.

Använd inte skadade eller ändrade batterier.

Skadade eller ändrade batterier kan bete sig oväntat och orsaka brand, explosion eller skador.

Utsätt inte batterier för eld eller höga tempe‐

raturer. Eld eller temperaturer över 130 °C (265 °F) kan leda till explosion.

Följ alla anvisningar om laddning och ladda

inte batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. Felaktig laddning eller laddning utanför det tillåtna temperaturområ‐ det kan förstöra batteriet och öka brandris‐ ken.

24.7 Service

Låt bara kvalificerad personal reparera verk‐

)

tyget med originaldelar. Därmed är verktyget säkert att använda.

Underhåll inte skadade batterier. Allt under‐

håll av batterier får bara utföras av tillverka‐ ren eller auktoriserade serviceverkstäder.

24.8 Säkerhetsbestämmelser för häcksaxar

Allmänna säkerhetsbestämmelser för häcksaxar

Håll kroppsdelar borta från kniven. Försök

)

inte att ta bort klippt material eller hålla i material som ska skäras när knivarna går. Knivarna fortsätter att röra sig efter att strömbrytaren stängts av. Bara ett ögon‐ blicks ouppmärksamhet när häcksaxen används kan leda till allvarliga skador.

Bär häcksaxen i handtaget när knivarna står

stilla och se till att inte trycka på strömbryta‐

76 0458-816-9801-A

Page 77

renOm häcksaxen bärs korrekt reduceras risken för oavsiktlig drift, som kan leda till skada från kniven.

Sätt alltid på skyddet över knivarna när häck‐

saxen transporteras eller förvaras. Korrekt hantering av häcksaxen minskar risken för personskador orsakade av kniven.

Se till att alla brytare är avstängda och att

batteriet har tagits bort eller stängts av, innan du tar bort klippt material eller underhåller maskinen. Om häcksaxen startar oväntat medan man tar bort inklämt material kan det leda till allvarliga personskador.

Håll endast häcksaxen i de isolerade hand‐

tagsytorna, eftersom knivarna kan träffa dolda strömkablar. Om kniven kommer i kon‐ takt med en strömförande ledning kan metalldelar på maskinen bli strömförande och leda till elektrisk stöt.

Håll alla nätledningar borta från skärområdet.

Ledningar kan döljas i häckar och buskar och av misstag skäras av av kniven.

Använd inte häcksaxen i dåligt väder, särskilt

vid risk för åskväder. Det minskar risken för att man blir träffad av en blixt.

24.9 Ytterligare säkerhetsbestäm‐ melser för häcksaxar med för‐ längs räckvidd

Minska risken för dödsfall på grund av elstöt

)

genom att aldrig använda häcksaxen med utökad räckvidd i närheten av elektriska led‐ ningar. Om du vidrör eller använder den nära kraftledningar kan det leda till allvarliga per‐ sonskador eller dödliga elstötar.

Använd alltid häcksaxen med utökad räck‐

vidd med båda händerna. Håll häcksaxen med utökad räckvidd med båda händerna för att undvika att tappa kontrollen.

Använd huvudskydd när du arbetar över

huvudet med häcksaxen med utökad räck‐ vidd. Föremål som faller ner kan orsaka svåra skador.

suomi

5 Pensasaitaleikkurin valmistelu käyttöä var‐

ten............................................................. 84

6 Akun lataaminen ja LED-valot...................85

7 Pensasaitaleikkurin kokoaminen...............85

8 Akun asentaminen ja irrottaminen............ 85

9 Pensasaitaleikkurin käynnistäminen ja

pysäyttäminen...........................................86

10 Pensasaitaleikkurin ja akun tarkastus.......86

11 Pensasaitaleikkurilla työskentely.............. 87

12 Työskentelyn jälkeen................................ 88

13 Kuljettaminen............................................ 88

14 Säilytys......................................................89

15 Puhdistaminen.......................................... 90

16 Huoltaminen..............................................90

17 Korjaaminen..............................................90

18 Häiriöiden poistaminen............................. 91

19 Tekniset tiedot...........................................91

20 Varaosat ja varusteet................................92

21 Hävittäminen.............................................92

22 EU-vaatimustenmukaisuusvakuutus.........92

23 UKCA-vaatimustenmukaisuusvakuutus....93

24 Yleisiä turvallisuusohjeita sähkötyökaluille

.................................................................. 93

1 Alkusanat

Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta.

STIHL kehittää ja valmistaa huippuluokan tuot‐ teita pitäen suunnittelun lähtökohtana asiakkai‐ densa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotetta‐ vasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakas‐ palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyt‐ töohjeen tarkoituksena on auttaa sinua käyttä‐ mään STIHL-tuotetta turvallisesti ja ympäristöys‐ tävällisesti pitkän käyttöiän ajan.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Alkuperäisen käyttöohjeen käännös

0000010218_001_FIN

Painettu kloorittomalle paperille.

Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista.

0458-816-9801-A. VA0.E22.

Sisällysluettelo

Alkusanat.................................................. 77

2 Tietoja tästä käyttöohjeesta...................... 78

3 Yleiskuva...................................................78

4 Turvallisuusohjeet.....................................79

0458-816-9801-A 77

Tohtori Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

Page 78

0000-GXX-6515-A0

suomi 2 Tietoja tästä käyttöohjeesta

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

Voimassa ovat paikalliset turvallisuusmääräyk‐ set. ► Tämän käyttöohjeen lisäksi lue seuraavat

asiakirjat, niin että ymmärrät ne, ja säilytä ne:

STIHL AK -akun turvallisuusohjeet

–

Latauslaitteiden STIHL AL 101, 301 ja 500

–

käyttöohjeet STIHLin akkujen ja akun sisältävien tuottei‐

–

den turvallisuusohjeet: www.stihl.com/ safety-data-sheets

3 Yleiskuva

3.1 Pensasaitaleikkuri ja akku

2.2 Tekstin sisältämien varoitusten

merkitseminen

VAARA

■ Tämä teksti muistuttaa vaaroista, jotka johta‐

vat vakavaan loukkaantumiseen tai jopa kuo‐ lemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

VAROITUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. ►

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema.

HUOMAUTUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat

johtaa esinevahinkoihin. ► Tekstissä mainittujen toimenpiteiden avulla

on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyt‐ töohjeen lukuun.

78 0458-816-9801-A

1 Varsi

Runko yhdistää kaikki laitteen osat toisiinsa.

2 Rengaskahva

Rengaskahva on tarkoitettu pensasaitaleikku‐ riin tarttumiseen ja sen ohjaamiseen.

3 Kahvakumi

Kahvakumi on tarkoitettu pensasaitaleikkuriin tarttumiseen ja pensasaitaleikkurin ohjaami‐ seen.

4 Pikaliitin

Kytkinholkki yhdistää varren leikkuuteriin.

5 Sormiruuvi

Sormiruuvi lukitsee leikkuuterät varteen

6 Lukitusnappi

Lukitusnappi estää leikkuuterien kääntymi‐ sen.

7 Kääntökahva

Kääntökahva on tarkoitettu leikkuuterän kul‐ man säätämiseen.

8 Leikkuuterä

Leikkuuterät leikkaavat leikattavaksi tarkoitet‐ tua ainesta.

9 Teräsuojus

Teräsuoja suojaa käyttäjää leikkuuterien kos‐ kettamiselta.

Page 79

4 Turvallisuusohjeet suomi

10 Kantosilmukka

Kantosilmukka on tarkoitettu kantovaljaiden kiinnittämiseen.

11 Lukituksen vapauttamiseen tarkoitettu liuku‐

kytkin Avausluisti vapauttaa kytkentävivun lukituk‐ sen.

12 Kytkentävipu

Kytkentävivun ja kytkentäsangan yhteistoi‐ minta käynnistää ja pysäyttää pensasaitaleik‐ kurin.

13 Ergo-vipu

Ergo-vipu pitää avausluistin asennossa, kun kytkentävipu vapautetaan.

14 Takakahva

Takakahva on tarkoitettu pensasaitaleikkurin käyttöön, siihen tarttumiseen ja sen ohjaami‐ seen.

15 Lukitusvipu

Lukitusvivulla akun voi lukita akkulokeroon.

16 Akkulokero

Akkulokero toimii akun säilytystilana.

17 Akku

Akku toimii pensasaitaleikkurin energialäh‐ teenä.

18 LED-merkkivalot

LED-merkkivalot ilmaisevat akun varaustilan ja akussa ilmenevät häiriöt.

19 Painike

Tällä painike aktivoi akun LED-merkkivalot.

# Koneen numerolla varustettu arvokilpi

4 Turvallisuusohjeet

4.1 Varoitusmerkit

Pensasaitaleikkurissa tai akussa olevat varoitus‐ merkit merkitsevät seuraavaa:

kenään erilaisten tuotteiden melupääs‐ töjä.

Symbolin vieressä oleva arvo ilmoittaa akun energiasisällön kennovalmistajan ilmoittamien tietojen perusteella. Käyttöti‐ lanteessa käytettävissä oleva energiasi‐ sältö on tätä pienempi.

Älä hävitä tuotetta talousjätteen mukana.

Noudata turvallisuusohjeita ja toimi nii‐ den sisältämien ohjeiden mukaisesti.

Lue käyttöohje ja varmista, että olet ymmärtänyt sen sisällön. Säilytä käyt‐ töohje myöhempää käyttöä varten.

Käytä suojalaseja ja suojakypärää.

Käytä turvasaappaita.

Käytä työhansikkaita.

Älä koske liikkuviin leikkuuteriin.

3.2 Symbolit

Merkit voivat olla pensasaitaleikkurissa ja akussa ja niiden merkitykset ovat seuraavat:

Tämä symboli näyttää, mihin suuntaan lukituksen vapautusliukukytkintä on siirrettävä.

Tämä symboli osoittaa, että leikkuuterä on asennettava.

1 LED-valo palaa punaisena. Akku on liian kuuma tai liian kylmä.

4 LED-valoa vilkkuu punaisina. Akussa on häiriö.

Säilytä turvallinen etäisyys.

Suojaa pensasaitaleikkuri sateelta ja kosteudelta.

Poista akku työtaukojen sekä laitteen kuljettamisen, säilytyksen, huollon ja korjauksen ajaksi.

Suojaa akku kuumuudelta ja avotulelta.

Taattu äänenpainetaso dB(A) direktii‐ vin 2000/14/EY mukaan. Direktiivissä määriteltyä mittausmenetelmää nou‐ dattamalla on mahdollista vertailla kes‐

0458-816-9801-A 79

Suojaa akku sateelta ja kosteudelta, äläkä upota akkua nesteisiin.

Page 80

suomi 4 Turvallisuusohjeet

Huolehdi, etteivät akulle sallitun lämpö‐ tila-alueen rajat ylity.

4.2 Käyttötarkoitus

Pensasaitaleikkuri STIHL HLA 56 on tarkoitettu pintakasvillisuuden, korkeiden pensasaitojen, korkeiden pensaikkojen, korkeiden pensaiden ja korkeiden vesakoiden leikkaamiseen.

Pensasaitaleikkuria ei saa käyttää sateessa. Pensasaitaleikkurin energianlähteenä on STIHL

AK-akku.

VAROITUS

■ Muiden kuin STIHLin pensasaitaleikkuria var‐

ten hyväksymien akkujen käyttö voi aiheuttaa tulipalon tai räjähdyksen. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantu‐ minen ja esinevahinkoja. ►

Pensasaitaleikkuria käytetään STIHL AK akulla.

■ Jos pensasaitaleikkuria tai akkua käytetään

laitteille määritellystä käyttötarkoituksesta poikkeavasti, seurauksena voi olla sekä vakava tai jopa hengenvaarallinen loukkaantu‐ minen että esinevahinkoja. ►

Käytä pensasaitaleikkuria tämän käyttöoh‐ jeen mukaisesti.

► Käytä akkua käyttöohjeen Akku STIHL AK

kuvauksen mukaisesti.

4.3 Käyttäjälle asetettavat vaati‐

mukset

VAROITUS

■

Käyttäjä ei kykene tunnistamaan eikä arvioi‐ maan pensasaitaleikkuriin ja akkuun liittyviä vaaroja, ellei hän ei ole saanut asianmukaista perehdytystä laitteen käyttöön. Käyttäjä itse tai sivulliset saattavat loukkaantua vakavasti tai jopa hengenvaarallisesti.

► Lue käyttöohje ja varmista, että olet

ymmärtänyt oppaan sisällön. Säilytä käyttöohje myöhempää käyttöä var‐ ten.

►

Jos luovutat pensasaitaleikkurin tai akun toiselle henkilölle: anna käyttöohjeet mukaan.

►

Varmista, että käyttäjä täyttää seuraavat vaatimukset:

Käyttäjä on levännyt.

–

Käyttäjä pystyy fyysisten, aistinvaraisten

–

ja henkisten kykyjensä puolesta käyttä‐ mään pensasaitaleikkuria ja akkua ja

80 0458-816-9801-A

siten työskentelemään laitteella. Jos käyttäjän fyysiset, aistinvaraiset tai hen‐ kiset kyvyt rajoittavat laitteen käyttöä, käyttäjä saa käyttää laitetta ainoastaan vastuuhenkilön valvonnassa ja opastuk‐ sella. Käyttäjä voi tunnistaa ja arvioida pensa‐

–

saitaleikkuriin ja akkuun liittyviä vaaroja. Käyttäjä on täysi-ikäinen tai käyttäjä on

–

saanut kansallisten määräysten mukai‐ sen valvotun ammattiopastuksen. Käyttäjä on saanut STIHL-jälleenmyy‐

–

jältä tai joltakin muulta asiantuntevalta henkilöltä perehdytyksen pensasaita‐ leikkurin käyttöön, ennen kuin hän työs‐ kentelee laitteella ensimmäistä kertaa. Käyttäjä ei ole alkoholin, lääkkeiden tai

–

huumausaineiden vaikutuksen alainen.

► Jos jokin asia on jäänyt sinulle epäselväksi:

ota yhteyttä STIHL-erikoisliikkeeseen.

4.4 Vaatetus ja varustus

VAROITUS

■ Työskentelyn aikana pitkät hiukset saattavat joutua pensasaitaleikkuriin. Käyttäjä voi louk‐ kaantua vakavasti. ►

Sido pitkät hiukset yhteen ja varmista, että ne ovat olkapäiden yläpuolella.

■ Erilaiset sirut ja kappaleet saattavat sinkoutua työskentelyn aikana ilmaan suurella nopeu‐ della. Käyttäjä voi loukkaantua.

► Käytä tiiviisti istuvia suojalaseja.

Sopivat suojalasit on testattu stan‐ dardin EN 166 tai kansallisten mää‐ räysten mukaisesti ja ne ovat saata‐ vana kaupassa vastaavilla merkin‐ nöillä.

►

Käytä pitkähihaista, tiiviisti kehoa vasten istuvaa yläosaa ja pitkälahkeisia housuja.

■ Putoavat esineet voivat aiheuttaa päävam‐ moja.

► Käytä suojakypärää.

■ Työskentelyn aikana ilmaan saattaa nousta pölyä. Sisään hengitetty pöly voi olla haitallista terveydelle ja aiheuttaa allergisia reaktioita. ►

Jos muodostuu pölyä: käytä pölysuojainta.

■ Työskentelyyn sopimaton vaatetus saattaa takertua kiinni puustoon, risuihin ja pensasai‐ taleikkuriin. Käyttäjä voi loukkaantua vaka‐ vasti, mikäli hän ei ole pukeutunut sopivaan työvaatetukseen. ►

Käytä tiukasti kehoa vasten istuvaa vaate‐ tusta.

Page 81

4 Turvallisuusohjeet suomi

► Riisu huivit ja korut yltäsi.

■ Käyttäjä voi liukastua, mikäli hän ei käytä sopi‐ via työjalkineita. Käyttäjä voi loukkaantua.

► Käytä tukevia, umpinaisia ja karkea‐

pohjaisia jalkineita.

■ Puhdistus- tai huoltotöiden aikana käyttäjä voi joutua kosketuksiin leikkuuterien kanssa. Käyt‐ täjä voi loukkaantua.

► Käytä kestävästä materiaalista val‐

mistettuja työkäsineitä.

4.5 Työskentelyalue ja ympäristö

4.5.1 Pensasaitaleikkuri

VAROITUS

■ Sivulliset, lapset ja eläimet eivät pysty tunnis‐ tamaan eivätkä arvioimaan pensasaitaleikku‐ rista ja ilmaan nousevista kappaleista aiheutu‐ via vaaroja. Sivulliset, lapset ja eläimet saatta‐ vat loukkaantua vakavasti, minkä lisäksi seu‐ rauksena voi olla esinevahinkoja.

► Pidä sivulliset, lapset ja eläi‐

met vähintään 5 metrin päässä työskentelyalueesta.

► Pidä vähintään 5 metrin etäisyys ympäris‐

tössä oleviin esineisiin. ► Älä jätä pensasaitaleikkuria valvomatta. ► Varmista, että lapset eivät voi leikkiä pensa‐

saitaleikkurilla.

■ Pensasaitaleikkuri on liian kuuma. Seurauk‐ sena voi olla sähköiskuja, mikäli laitteella työs‐ kennellään sateessa tai kosteassa ympäris‐ tössä. Tästä voi olla seurauksena sekä käyttä‐ jän loukkaantuminen että pensasaitaleikkurin vaurioituminen.

► Älä työskentele sateessa äläkä kos‐

teassa ympäristössä.

■ Pensasaitaleikkurin sähköosat voivat synnyt‐ tää kipinöitä. Kipinät voivat aiheuttaa helposti syttyvässä tai räjähdysalttiissa ympäristössä tulipalon ja räjähdyksen. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantu‐ minen ja esinevahinkoja. ►

Älä työskentele helposti syttyvässä tai räjähdysalttiissa ympäristössä.

4.5.2 Akku

VAROITUS

■

Sivulliset, lapset ja eläimet eivät kykene tun‐ nistamaan eivätkä arvioimaan akusta aiheutu‐ via vaaroja. Sivulliset, lapset ja eläimet saatta‐ vat loukkaantua vakavasti. ►

Pidä sivulliset henkilöt, lapset ja eläimet loi‐

tolla. ► Älä jätä akkua valvomatta. ► Varmista, etteivät lapset voi leikkiä akulla.

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Jos akku altistuu tietyille ympäristövaiku‐ tuksille, se voi syttyä tuleen, räjähtää tai vauri‐ oitua peruuttamattomasti. Seurauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja.

► Suojaa akku kuumuudelta ja avotu‐

lelta.

► Älä heitä akkua tuleen.

► Käytä ja säilytä akkua lämpötilojen

‑ 10 °C ja + 50 °C välisellä alueella.

► Suojaa akku sateelta ja kosteudelta,

äläkä upota akkua nesteisiin.

► Pidä akku etäällä metallisista pienesineistä. ► Älä altista akkua suurelle paineelle. ► Älä altista akkua mikroaalloille. ► Suojaa akku kemikaaleilta ja suoloilta.

4.6 Turvallinen toimintakunto

4.6.1 Pensasaitaleikkuri

Pensasaitaleikkuri on turvallisessa toimintakun‐ nossa, jos seuraavat edellytykset täyttyvät:

Pensasaitaleikkuri on ehjä.

–

Pensasaitaleikkuri on puhdas.

–

Hallintalaitteet toimivat moitteettomasti, eikä

–

hallintalaitteisiin ole tehty muutoksia. Leikkuuterät on asennettu oikein.

–

Pensasaitaleikkuriin on asennettu siihen tar‐

–

koitettuja alkuperäisiä STIHL-varusteita. Varusteet on asennettu oikein.

–

VAROITUS

■

Jos laite ei ole turvallisessa toimintakunnossa, osat saattavat toimia virheellisesti. Myös turva‐ laitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai hengenvaaralli‐ seen loukkaantumiseen. ►

Käytä ainoastaan ehjää pensasaitaleikku‐ ria.

0458-816-9801-A 81

Page 82

suomi 4 Turvallisuusohjeet

► Jos pensasaitaleikkuri on likainen: puhdista

pensasaitaleikkuri. ► Älä tee pensasaitaleikkuriin muutoksia. ► Jos hallintalaitteet eivät toimi: älä käytä

pensasaitaleikkuria. ► Asenna tähän pensasaitaleikkuriin alkupe‐

räisiä STIHL-varusteita. ► Asenna varusteet käyttöohjeen tai lisäva‐

rusteen käyttöohjeen mukaisesti. ► Älä työnnä esineitä pensasaitaleikkurissa

oleviin aukkoihin. ► Uusi kuluneet tai vaurioituneet ohjekyltit. ► Jos jokin asia on jäänyt sinulle epäselväksi:

ota yhteyttä STIHL-erikoisliikkeeseen.

4.6.2 Leikkuuterä Leikkuuterät ovat turvallisessa toimintakunnossa, jos seuraavat edellytykset täyttyvät:

Leikkuuterät ovat ehjiä.

–

Leikkuuterät eivät ole vääntyneet.

–

Leikkuuterät liikkuvat kevyesti.

–

Leikkuuterät on teroitettu oikein.

–

Leikkuuterissä ei ole jäystettä.

–

VAROITUS

■ Jos leikkuuterät eivät ole turvallisessa toimin‐ takunnossa, leikkuuteristä saattaa irrota pala‐ sia, jotka voivat puolestaan sinkoutua ympäris‐ töön. Tästä voi olla seurauksena vakava louk‐ kaantuminen. ►

Käytä leikkuuterää vain, jos terä on ehjä.

► Suorita leikkuuterien puhdistus ja jäysteen‐

poisto oikein.

► Jos jokin asia on jäänyt sinulle epäselväksi:

Ota yhteyttä STIHL-jälleenmyyjään.

4.6.3 Akku

Akku on käyttökuntoinen, kun seuraavat edelly‐ tykset täyttyvät:

Akku ei ole vahingoittunut

–

Akku on puhdas ja kuiva.

–

Akku toimii, eikä siihen ole tehty muutoksia.

–

VAROITUS

■

Ellei akku ole käyttökuntoinen, se ei ehkä toimi turvallisesti. Henkilöille voi aiheutua vakavia vammoja. ►

Käytä ainoastaan ehjää ja toimivaa akkua. ► Älä lataa vahingoittunutta tai viallista akkua. ► Jos akku on likainen tai märkä, puhdista se

ja anna sen kuivua ► Älä tee muutoksia akkuun. ► Älä työnnä mitään esineitä akun aukkoihin. ► Älä päästä akun sähköliittimiä kosketuksiin

metalliesineiden kanssa, sillä seurauksena

voi olla oikosulku.

►

Älä avaa akkua.

► Kuluneet tai vialliset ohjekilvet on vaihdet‐

tava.

■ Viallisesta akusta voi vuotaa nestettä. Jos nestettä pääsee iholle tai silmiin, ne voivat ärsyyntyä. ►

Vältä altistumista nesteelle.

► Jos iholle on päässyt nestettä, pese altistu‐

neet ihoalueet runsaalla vedellä ja saippu‐ alla.

►

Jos silmiin on päässyt nestettä, huuhtele silmiä vähintään 15 minuutin ajan runsaalla vedellä ja hakeudu lääkäriin.

■

Vahingoittunut tai viallinen akku voi haista epätavalliselta, savuta tai palaa. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vam‐ moja taikka saattaa syntyä esinevahinkoja. ►

Jos akku haisee epätavalliselta tai savuaa: Älä käytä akkua ja pidä se etäällä palavista aineista.

►

Jos akku palaa: Sammuta akku sammutti‐ mella tai vedellä.

4.7 Työskentely

VAROITUS

■ Eräissä tilanteissa käyttäjä ei enää pysty työs‐ kentelemään keskittyneesti. Käyttäjä voi kom‐ pastua, kaatua ja loukkaantua vakavasti. ►

Työskentele rauhallisesti ja harkitusti.

► Jos valaistus ja näkyvyys on heikko: älä

työskentele pensasaitaleikkurilla. ► Käytä pensasaitaleikkuria yksin. ► Kiinnitä huomiota esteisiin. ► Työskentele maanpinnalla seisten ja huo‐

lehdi tasapainosi säilymisestä. Jos sinun on

työskenneltävä korkealla: käytä nostolavaa

tai tukevaa telinettä. ►

Jos tunnet olosi väsyneeksi: pidä tauko.

■ Käyttäjä saattaa väsyä tavallista nopeammin, mikäli hän käyttää laitetta olkapään korkeuden yläpuolella. Käyttäjä voi loukkaantua vaka‐ vasti. ►

Työskentele vain lyhyen aikaa olkapään korkeuden yläpuolella.

► Pidä taukoja työskentelyn aikana.

■ Leikkuuterän liike saattaa pysähtyä äkillisesti, jos terä osuu kovaan kohteeseen. Tässä tilan‐ teessa esiintyvien vastavoimien vaikutuksesta käyttäjä saattaa menettää pensasaitaleikkurin hallinnan ja loukkaantua vakavasti. ►

Pidä pensasaitaleikkurista kiinni molemmin käsin.

► Tarkasta ennen työskentelyn aloittamista,

onko pensaan sisällä kovia kohteita. Poista

82 0458-816-9801-A

Page 83

4 Turvallisuusohjeet suomi

tällaiset kohteet ennen työskentelyn aloitta‐ mista.

■ Liikkuvat leikkuuterät voivat aiheuttaa käyttä‐ jälle viiltohaavoja. Käyttäjä voi loukkaantua vakavasti.

► Älä koske liikkuviin leikkuuteriin. ► Jos leikkuuterät ovat juuttuneet pai‐

kalleen osuttuaan johonkin kohtee‐ seen: sammuta pensasaitaleikkurin virta ja poista akku. Poista kappale vasta tämän jälkeen.

■

Jos pensasaitaleikkurissa tapahtuu muutoksia tai pensasaitaleikkurin käyttäytyminen muuttuu työskentelyn aikana, pensasaitaleikkuri ei ole enää turvallisessa toimintakunnossa. Seurauk‐ sena voi olla vakava loukkaantuminen ja aine‐ ellisia vahinkoja. ►

Lopeta työt, poista akku ja ota yhteyttä STIHL-erikoisliikkeeseen.

■ Pensasaitaleikkuri saattaa täristä työskentelyn aikana.

► Käytä käsineitä.

► Pidä taukoja työskentelyn aikana. ► Jos havaitset merkkejä verenkiertohäiri‐

öistä: hakeudu lääkäriin.

■ Leikkuuterät liikkuvat vielä noin 1 sekunnin ajan sen jälkeen, kun ote on irrotettu kytkentä‐ vivusta. Liikkuvat leikkuuterät voivat aiheuttaa viiltohaavoja. Tästä voi olla seurauksena vakava loukkaantuminen. ►

Odota, kunnes leikkuuterien liike on lakan‐ nut.

■ Käyttäjä saattaa joutua vaaratilanteessa panii‐ kin valtaan ja jättää tällöin riisumatta kantojär‐ jestelmän yltään. Käyttäjä voi loukkaantua vakavasti. ►

Harjoittele kantojärjestelmän riisumista.

VAARA

■

Leikkuuterät voivat joutua kosketuksiin jännit‐ teisten kaapeleiden kanssa ja vaurioittaa näitä, mikäli laitteella työskennellään ympäris‐ tössä, jossa sijaitsee jännitteisiä kaapeleita. Käyttäjä voi loukkaantua vakavasti tai jopa hengenvaarallisesti.

► Säilytä vähintään 15 metrin

etäisyys jännitteisiin kaape‐ leihin.

4.8 Kuljettaminen

4.8.1 Pensasaitaleikkuri

VAROITUS

■

Pensasaitaleikkuri voi kaatua tai liikkua paikal‐ taan kuljetuksen aikana. Tästä voi olla seu‐ rauksena loukkaantuminen sekä esinevahin‐ koja.

► Poista akku.

► Työnnä teräsuojus leikkuuterän päälle

siten, että suojus peittää leikkuuterän koko‐ naan.

►

Varmista pensasaitaleikkuri kiinnityshih‐ noilla, vöillä tai verkolla siten, että se ei pääse kaatumaan ja liikkumaan.

4.8.2 Akku

VAROITUS

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Eräille ympäristötekijöille altistunut akku saattaa vahingoittua. Tästä voi olla seurauk‐ sena esinevahinkoja. ►

Älä kuljeta vaurioitunutta akkua.

■ Akku voi kaatua tai liikkua paikaltaan kuljetuk‐ sen aikana. Seurauksena voi olla loukkaantu‐ minen ja esinevahinkoja. ►

Pakkaa akku pakkaukseen niin, ettei se voi liikkua paikaltaan.

► Kiinnitä pakkaus siten, ettei se voi liikkua

paikaltaan.

4.9 Säilytys

4.9.1 Pensasaitaleikkuri

VAROITUS

■

Lapset eivät kykene tunnistamaan eivätkä arvioimaan pensasaitaleikkurista aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti.

► Poista akku.

► Työnnä teräsuojus leikkuuterän päälle

siten, että suojus peittää leikkuuterän koko‐ naan.

►

Säilytä pensasaitaleikkuri poissa lasten ulottuvilta.

■ Kosteus voi syövyttää pensasaitaleikkurin säh‐ kökoskettimia ja metalliosia. Pensasaitaleik‐ kuri voi vaurioitua.

0458-816-9801-A 83

Page 84

suomi 5 Pensasaitaleikkurin valmistelu käyttöä varten

► Poista akku.

► Säilytä pensasaitaleikkuri puhtaana ja kui‐

vana.

■ Jos seinään on asennettu sähköjohtoja ja put‐ kia, ne voivat vaurioitua, kun seinäkiinnike asennetaan seinään. Kosketus sähköjohtoihin saattaa aiheuttaa sähköiskun. Seurauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja. ►

Varmista, että asennuspaikan kohdalla sei‐ nässä ei ole sähköjohtoja tai putkia.

■ Jos seinäkiinnikettä ei ole kiinnitetty seinään tässä käyttöohjeessa kuvatulla tavalla, seinä‐ kiinnike tai pensasaitaleikkuri voi pudota. Seu‐ rauksena voi olla loukkaantuminen ja esineva‐ hinkoja. ►

Asenna seinäkiinnike seinään tämän käyt‐ töohjeen kuvauksen mukaisesti.

4.9.2 Akku

VAROITUS

■ Lapset eivät kykene tunnistamaan eivätkä arvioimaan akusta aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti. ►

Säilytä akku poissa lasten ulottuvilta.

■ Akkua ei ole suojattu kaikilta ympäristöteki‐ jöiltä. Eräiden ympäristötekijöiden vaikutuksille altistunut akku saattaa vahingoittua korjaus‐ kelvottomaksi. ►

Säilytä akku puhtaana ja kuivana. ► Säilytä akku suljetussa tilassa. ► Säilytä akku erillään pensasaitaleikkurista. ► Jos akkua säilytetään laturissa: Irrota verk‐

kopistoke pistorasiasta ja säilytä akkua

varaustasolla välillä 40–60 % (2 vihreää

LED-valoa palaa). ►

Säilytä akku lämpötila-alueella –10 °C ...

+50 °C.

4.10 Puhdistus, huolto ja korjaus

VAROITUS

■

Jos akku on paikallaan laitteessa puhdistuk‐ sen, huollon tai korjauksen aikana, pensasai‐ taleikkuri saattaa käynnistyä vahingossa. Seu‐ rauksena voi olla vakava loukkaantuminen ja aineellisia vahinkoja.

► Poista akku.

■ Pensasaitaleikkuri, leikkuuterät tai akku voivat vahingoittua, jos puhdistuksessa käytetään voimakkaita puhdistusaineita, vesisuihkua tai teräviä esineitä. Jos pensasaitaleikkuria, leik‐ kuuteriä tai akkua ei puhdisteta tämän käyt‐ töohjeen kuvauksen mukaisesti, laitteiden osat eivät ehkä toimi oikein. Myös turvalaitteet saattavat tällöin lakata toimimasta. Seurauk‐ sena voi olla vakava loukkaantuminen. ► Puhdista pensasaitaleikkuri, leikkuuterät ja

akku tämän käyttöohjeen kuvauksen mukai‐ sesti.

■

Jos pensasaitaleikkuria, leikkuuteriä tai akkua ei huolleta tai korjata asianmukaisesti, laittei‐ den osat eivät ehkä toimi oikein. Myös turva‐ laitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai hengenvaaralli‐ seen loukkaantumiseen. ►

Älä yritä itse huoltaa tai korjata pensasaita‐ leikkuria ja akkua.

► Jos pensasaitaleikkuri tai akku vaativat

huoltoa tai korjaamista: ota yhteyttä STIHLerikoisliikkeeseen.

►

Puhdista leikkuuterät tämän käyttöohjeen kuvauksen mukaisesti.

■ Terävät leikkuuhampaat voivat aiheuttaa käyt‐ täjälle viiltohaavoja puhdistus-, huolto- tai kor‐ jaustöiden aikana. Käyttäjä voi loukkaantua.

► Käytä kestävästä materiaalista val‐

mistettuja työkäsineitä.

5 Pensasaitaleikkurin valmis‐

telu käyttöä varten

5.1 Pensasaitaleikkurin valmistelu

käyttöä varten

Seuraavat toimenpiteet on suoritettava aina ennen työskentelyn aloittamista: ► Varmista, että seuraavat laitteet ovat turvalli‐

sessa kunnossa:

–

Pensasaitaleikkuri, 4.6.1.

–

Leikkuuterä, 4.6.2.

–

Akku, 4.6.3.

►

Tarkasta akku,

► Lataa akku täyteen latureiden STIHL AL 101,

301, 500 käyttöohjeessa kuvatulla tavalla.

►

Pensasaitaleikkurin puhdistaminen, 15.1.

►

Leikkuuterän asentaminen, 7.1.

►

Asenna rengaskahva, 7.2.

►

Tarkista hallintalaitteet, 10.1.

► Jos kuvattuja vaiheita ei voida suorittaa: Älä

käytä pensasaitaleikkuria ja ota yhteyttä STIHL-erikoisliikkeeseen.

10.2.

84 0458-816-9801-A

Page 85

0000-GXX-0629-A0

20-40%

40-60%

60-80%

80-100%

0-20%

0000-GXX-7603-A0

1 2

0000-GXX-6516-A1

0000-GXX-6521-A0

6 Akun lataaminen ja LED-valot suomi

6 Akun lataaminen ja LED-

valot

6.1 Akun lataaminen

Latausaikaan vaikuttavat monet tekijät, esimer‐ kiksi akun tai ympäristön lämpötila. Todellinen latausaika saattaa poiketa ilmoitetusta latausa‐ jasta. Latausaika on kerrottu osoitteessa www.stihl.com/charging-times . ► Lataa akku latauslaitteiden STIHL AL 101, 301

ja 500 käyttöohjeen mukaisesti.

6.2 Lataustilan tarkastaminen

► Paina painiketta (1).

Lataustilan ilmaisevat vihreät LED-valot, jotka palavat noin 5 sekunnin ajan.

► Jos oikeanpuoleinen vihreä LED-valo vilkkuu:

Lataa akku.

6.3 Akun LED-valot

LED-valot pystyvät ilmaisemaan sekä akun vara‐ ustilan että akussa ilmenevät häiriöt. LED-valo‐ jen väri voi olla vihreä tai punainen, ja valot voi‐ vat joko palaa yhtäjaksoisesti tai vilkkua.

LED-valot ilmaisevat varaustilan, jos yhtäjaksoi‐ sesti palavien tai vilkkuvien valojen väri on vih‐ reä. ► Jos yhtäjaksoisesti palavien tai vilkkuvien

LED-valojen väri on punainen: Poista häiriöt,

18. Pensasaitaleikkurissa tai akussa esiintyy häi‐ riö.

► Kohdista kytkentäholkki (1) ja leikkuuterä (2)

siten, että ura (3) ja tappi (4) osoittavat ylös‐

päin. ► Työnnä leikkuuterä (2) kytkentäholkkiin (1). ► Kierrä sormiruuvia (5) myötäpäivään ja kiristä

tiukkaan.

7.2 Rengaskahvan asennus

► Katkaise virta pensasaitaleikkurista ja poista

akku.

► Aseta kiristin (4) rengaskahvaan (3). ► Aseta rengaskahva (3) yhdessä kiristimen (4)

kanssa varteen (5). ► Aseta aluslevyt (2) ruuveihin (1). ► Paina kiristin (6) vartta (5) vasten. ► Vie ruuvit (1) rengaskahvan (3) reikien läpi ja

työnnä ne kiristimiin (4 ja 6). ► Kierrä mutterit (7) kiinni ja kiristä ne kunnolla.

8 Akun asentaminen ja irrot‐

taminen

8.1 Akun sijoittaminen laitteeseen

7 Pensasaitaleikkurin kokoa‐

minen

7.1 Leikkuuterän asentaminen

► Katkaise virta pensasaitaleikkurista ja poista

akku.

► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan.

0458-816-9801-A 85

Page 86

0000100107_001

0000-GXX-6519-A1

suomi 9 Pensasaitaleikkurin käynnistäminen ja pysäyttäminen

► Paina akku (1) siihen saakka akkuloke‐

roon (2), kunnes kuulet napsahduksen. Tuuletusaukot (3) ovat vielä näkyvissä ja akku (1) on asettunut paikalleen akkuloke‐ roon (2). Pensasaitaleikkurin ja akun (1) välillä ei ole sähköyhteyttä.

► Paina akku (1) vasteeseen saakka akkuloke‐

roon (2). Akku (1) kytkeytyy toisella napsahduksella ja tuuletusaukot (3) eivät ole enää näkyvissä.

8.2 Akun poistaminen

► Aseta pensasaitaleikkuri tasaiselle pohjalle. ► Pidä toista kättä akkulokeron edessä siten,

ettei akku (2) voi pudota.

► Paina kytkentävipua (2) etusormella ja pidä

sitä painettuna.

Pensasaitaleikkurin nopeus nousee ja leikkuu‐

terät liikkuvat.

Lukituksen vapauttamiseen tarkoitettu liuku‐

kytkin (1) voidaan vapauttaa. Kun Ergo-vipua (3) painetaan, kytkentävipu (2)

jää vapaaksi. Sen seurauksena kytkentävipu voi‐ daan vapauttaa ja painaa uudelleen ilman että lukituksen vapautusliukukytkintä täytyy työntää takaisin kohti leikkuuterää.

Kun kytkentävipu (2) ja Ergo-vipu (3) vapaute‐ taan, kytkentävipu (2) lukittuu. Kytkentävipu (1) täytyy työntää takaisin kohti leikkuuterää ja pitää painettuna kytkentävivun (2) lukituksen vapautta‐ miseksi.

9.2 Katkaise virta pensasaitaleikku‐

rista

► Irrota ote kytkentä- ja Ergo-vivusta. ► Odota noin 1 sekunti, jotta leikkuuterät ehtivät

pysähtyä. ► Jos leikkuuterät jatkavat liikkumista edelleen

► Paina lukitusvipua (1).

Akun (2) lukitus on avattu ja akku voidaan poistaa.

9 Pensasaitaleikkurin käyn‐

nistäminen ja pysäyttämi‐ nen

9.1 Pensasaitaleikkurin käynnistä‐ minen

► Tartu toisella kädellä pensasaitaleikkurin taka‐

kahvaan siten, että peukalo on takakahvan ympärillä.

► Tartu toisella kädellä pensasaitaleikkurin ren‐

gaskahvasta tai kahvakumista siten, että peu‐ kalo on rengaskahvan tai kahvakumin ympä‐ rillä.

► Työnnä lukituksen vapauttamiseen tarkoitettua

liukukytkintä (1) peukalolla leikkuuterien suun‐ taan ja pidä liukukytkintä paikallaan.

86 0458-816-9801-A

noin 1 sekunnin kuluttua: Poista akku ja ota yhteyttä STIHL-erikoisliikkeeseen. Pensasaitaleikkuri on viallinen.

10 Pensasaitaleikkurin ja akun

tarkastus

10.1 Hallintalaitteiden tarkastus

Lukituksen vapautusliukukytkin, Ergo-vipu ja kyt‐ kentävipu ► Poista akku. ► Yritä painaa kytkentävipua aktivoimatta

samalla lukituksen vapautuksen liukukytkintä.

► Jos kytkentävivun painaminen ei ole mahdol‐

lista: älä käytä pensasaitaleikkuria ja ota yhteyttä STIHL-erikoisliikkeeseen. Lukituksen vapautuksen liukukytkin on vialli‐ nen.

► Työnnä lukituksen vapauttamiseen tarkoitettua

liukukytkintä peukalolla leikkuuterien suuntaan

ja pidä liukukytkintä paikallaan. ► Paina Ergo-vipua ja pidä painettuna. ► Paina kytkentävipua.

Lukituksen vapautusliukukytkimen voi vapaut‐

taa. ► Vapauta kytkentä- ja Ergo-vipu.

Page 87

0000-GXX-4570-A0

0000-GXX-7606-A0

90°

45°

0000-GXX-7605-A0

11 Pensasaitaleikkurilla työskentely suomi ► Jos lukituksen vapauttamiseen tarkoitettu liu‐

kukytkin, kytkentävipu tai Ergo-vipu liikkuvat jäykästi tai eivät palaudu takaisin lähtöasen‐ toon: älä käytä pensasaitaleikkuria ja ota yhteyttä STIHL-erikoisliikkeeseen. Lukituksen vapauttamiseen tarkoitettu liuku‐ kytkin, kytkentävipu tai Ergo-vipu on viallinen.

Pensasaitaleikkurin käynnistäminen ► Aseta akku paikalleen. ► Työnnä lukituksen vapauttamiseen tarkoitettua

liukukytkintä leikkuuterän suuntaan ja pidä pai‐ kallaan.

► Paina kytkentävipua ja pidä painettuna.

Leikkuuterät liikkuvat.

► Jos 3 LED-valoa vilkkuu punaisena: poista

akku ja ota yhteyttä STIHL-erikoisliikkeeseen. Pensasaitaleikkurissa on häiriö.

► Vapauta kytkentävipu.

Leikkuuterät pysähtyvät suunnilleen 1 sekun‐ nin kuluttua.

► Jos leikkuuterät liikkuvat edelleen noin

1 sekunnin kuluttua: poista akku ja ota yhteyttä STIHL-erikoisliikkeeseen. Pensasaitaleikkuri on viallinen.

10.2 Akun tarkastus

► Paina akussa olevaa painiketta.

LED-valot palavat tai vilkkuvat.

► Jos LED-valot eivät pala tai vilku: Älä käytä

akkua ja ota yhteyttä STIHL:in jälleenmyyjään. Akussa on häiriö.

► Tartu toisella kädellä pensasaitaleikkurin ren‐

gaskahvaan siten, että peukalo on rengaskah‐

van ympärillä. Kahvakumi

► Tartu toisella kädellä pensasaitaleikkurin käyt‐

tökahvaan siten, että peukalo on käyttökahvan

ympärillä. ► Tartu toisella kädellä pensasaitaleikkurin kah‐

vakumiin siten, että peukalo on kahvakumin

ympärillä.

11.2 Leikkuuterän kulman säätämi‐

nen

Leikkuuterän kulma voidaan säätää käytöstä ja käyttäjän koosta riippuen 2 eri asentoon ylös ja 4 eri asentoon alas. ► Katkaise virta pensasaitaleikkurista ja poista

akku.

11 Pensasaitaleikkurilla työs‐

kentely

11.1 Pensasaitaleikkuriin tarttumi‐ nen ja sen ohjaaminen

Käytön mukaan pensasaitaleikkuria voidaan pitää ja ohjata eri tavoin.

Rengaskahva

► Tartu toisella kädellä pensasaitaleikkurin käyt‐

tökahvaan siten, että peukalo on käyttökahvan ympärillä.

0458-816-9801-A 87

► Tartu kääntökahvaan (2) käsin ja pidä kiinni. ► Paina lukitusnappia (1) molemmilta puolilta

pidä painettuna. ► Aseta se haluamaasi kulmaan. ► Vapauta lukitusnappi (1) molemmilta puolilta. ► Siirrä kääntökahvaa (2), kunnes leikkuuterät

napsahtavat kiinni.

Leikkuuterän kulma on asetettu.

Page 88

0000-GXX-4573-A0

0000-GXX-4574-A0

0000-GXX-4575-A0

0000-GXX-7607-A0

suomi 12 Työskentelyn jälkeen

11.3 Leikkaaminen

Leikkaaminen maanpinnassa

► Aseta leikkuuterä pensasaidan yläsivulle 0° –

10° asteen kulmassa. ► Liikuta pensasaitaleikkuria vaakasuorassa ja

kaarevan liikkeen avulla edestakaisin ja leik‐

kaa pensasaita. ► Jos leikkausteho heikentyy: Teroita leikkuu‐

terä. Leikkaa ylhäältäpäin

► Katkaise paksut oksat oksasaksilla tai mootto‐

risahalla.

► Leikkuuterien kallistaminen. ► Liikuta pensasaitaleikkuria tasaisin liikkein

edestakaisin. ► Liiku hitaasti ja varovasti eteenpäin. ► Jos leikkausteho heikentyy: Teroita leikkuu‐

terä. Leikkaa pystysuoraan

► Katkaise paksut oksat oksasaksilla tai mootto‐

risahalla.

► Kallista leikkuuterä kokonaan. ► Aseta leikkuuterä pensasaidan yläsivulle 0° –

10° asteen kulmassa.

► Liikuta pensasaitaleikkuria vaakasuorassa ja

kaarevan liikkeen avulla edestakaisin ja leik‐ kaa pensasaita.

► Jos leikkausteho heikentyy: Teroita leikkuu‐

terä.

12 Työskentelyn jälkeen

► Jos pensasaita on leikattava etäisyydeltä:

Käännä leikkuuterä kulmaan. ► Ohjaa pensasaitaleikkuria pensasaidan sivulla

kaarevan liikkeen avulla edestakaisin ja leik‐

kaa pensasaita. ► Liiku hitaasti ja varovasti eteenpäin. ► Leikkaa pensasaidan toinen puoli samaan

tapaan. ► Jos leikkausteho heikentyy: Teroita leikkuu‐

terä. Vaakasuoraan leikkaaminen

► Katkaise paksut oksat oksasaksilla tai mootto‐

risahalla.

88 0458-816-9801-A

12.1 Työskentelyn jälkeen

► Katkaise virta pensasaitaleikkurista ja poista

akku.

► Jos pensasaitaleikkuri on märkä: anna pensa‐

saitaleikkurin kuivua. ► Jos akku on märkä: anna akun kuivua. ► Puhdista pensasaitaleikkuri. ► Puhdista leikkuuterä. ► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan. ► Puhdista akku.

13 Kuljettaminen

13.1 Pensasaitaleikkurin kuljettami‐

nen

► Katkaise virta pensasaitaleikkurista ja poista

akku. ► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan.

Page 89

0000-GXX-7608-A0

0000-GXX-7609-A0

14 Säilytys suomi

Pensasaitaleikkuri kantaminen

► Kierrä sormiruuvia (3) vastapäivään. ► Vedä leikkuuterä (2) ulos kytkentäholkista (1). ► Tartu toisella kädellä kiinni leikkuuterästä ja

kanna pensasleikkuria siten, että leikkuuterä on suunnattu taaksepäin.

Pensasaitaleikkurin kuljettaminen vaunussa ► Kiinnitä pensasaitaleikkuri siten, ettei pensa‐

saitaleikkuri voi kaatua eikä liikkua paikaltaan.

13.2 Akun kuljettaminen

► Katkaise virta pensasaitaleikkurista ja poista

akku. ► Varmista, että akku on turvallisessa kunnossa. ► Pakkaa akku niin, ettei se voi liikkua paikal‐

taan. ► Kiinnitä pakkaus siten, ettei se voi liikkua pai‐

kaltaan. Akun kuljettamisen yhteydessä on noudatettava

vaarallisten tavaroiden kuljettamista koskevia määräyksiä. Akku kuuluu luokkaan UN 3480 (litiumioniakut), ja se on testattu YK:n käsikirjan "Kokeet ja kriteerit" osan III alakohdan 38.3 mukaisesti.

Kuljetusmääräykset on ilmoitettu osoitteessa www.stihl.com/safety-data-sheets.

14.2 Akun säilyttäminen

STIHL suosittelee pitämään akun varaustason säilytyksen aikana välillä 40 % ... 60 % (2 vih‐ reää LED-valoa palaa). ► Säilytä akku siten, että seuraavat edellytykset

täyttyvät:

Akku on poissa lasten ulottuvilta.

–

Akku on puhdas ja kuiva.

–

Akku on suljetussa tilassa.

–

Akku on erillään pensasaitaleikkurista.

–

Jos akkua säilytetään laturissa: Irrota verk‐

–

kopistoke pistorasiasta ja säilytä akkua varaustasolla välillä 40–60 % (2 vihreää LED-valoa palaa). Akku on lämpötila-alueella ‑ 10 °C ...

–

+ 50 °C.

HUOMAUTUS

■ Jos akkua ei säilytetä tässä käyttöohjeessa kuvatulla tavalla, akku voi syväpurkautua ja vaurioitua siten korjauskelvottomaksi. ►

Lataa tyhjentynyt akku ennen varastointia. STIHL suosittelee pitämään akun varausta‐ son säilytyksen aikana välillä 40–60 % (2 vihreää LED-valoa palaa).

►

Säilytä akku erillään pensasaitaleikkurista.

14.3 Pensasaitaleikkurin säilyttämi‐

nen seinäkiinnikkeessä

Pensasaitaleikkuria voidaan säilyttää seinäkiin‐ nikkeessä.

Seinäkiinnikkeen asentaminen

14 Säilytys

14.1 Pensasaitaleikkurin säilyttämi‐ nen

► Katkaise virta pensasaitaleikkurista ja poista

akku.

► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan.

► Säilytä pensasaitaleikkuri siten, että seuraavat

edellytykset täyttyvät:

Pensasaitaleikkuri on poissa lasten ulottu‐

–

vilta. Pensasaitaleikkuri on puhdas ja kuiva.

–

0458-816-9801-A 89

► Asenna seinäkiinnike seinään siten, että seu‐

raavat edellytykset täyttyvät:

Käytetään asianmukaisia kiinnitysmateriaa‐

–

leja. Seinäkiinnike on vaakasuorassa.

–

Seuraavat mitat toteutuvat:

a = vähintään 20 cm

–

b = vähintään 130 cm

–

c = 22,8 cm

–

Page 90

0000-GXX-8186-A0

suomi 15 Puhdistaminen

Pensasaitaleikkurin asettaminen seinäkiinnikkee‐ seen ► Katkaise virta pensasaitaleikkurista ja poista

akku.

► Työnnä teräsuojus leikkuuterän päälle siten,

että suojus peittää leikkuuterän kokonaan. ► Pura pensasaitaleikkuri. ► Kiinnitä varsi pikaliittimellä. ► Kiinnitä leikkuuterä kääntökahvalla.

► Katkaise virta pensasaitaleikkurista ja poista

akku.

15 Puhdistaminen

15.1 Pensasaitaleikkurin puhdista‐

minen

► Katkaise virta pensasaitaleikkurista ja poista

akku. ► Puhdista pensasaitaleikkuri kostealla liinalla

tai STIHL-pihkanpoistoaineella. ► Puhdista tuuletusraot pensselillä. ► Poista roskat akkulokerosta ja puhdista akku‐

lokero kostealla liinalla. ► Puhdista akkulokeron sisällä olevat sähkökos‐

kettimet siveltimellä tai pehmeällä harjalla.

15.2 Leikkuuterän puhdistaminen

► Katkaise virta pensasaitaleikkurista ja poista

akku. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Aseta akku paikalleen. ► Käynnistä pensasaitaleikkuri 5 sekunnin

ajaksi.

Leikkuuterät liikkuvat. STIHL-pihkanpoistoaine

jakautuu tasaisesti.

15.3 Akun puhdistus

► Puhdista akku kostealla liinalla.

16 Huoltaminen

16.1 Leikkuuterän teroittaminen

STIHL suosittelee antamaan leikkuuterien teroit‐ tamisen STIHL-erikoisliikkeen tehtäväksi.

► Teroita yläterän jokainen reuna liikuttamalla

viilaa reunaan nähden eteenpäin. Käytä tarkoi‐ tukseen STIHLin lattaviilaa. Noudata tällöin

ilmoitettua teroituskulmaa, 19.2. ► Käännä pensasaitaleikkuri ympäri. ► Poista jäyste jokaisen reunan alapuolelta. ► Poista viilaamisen aikana muodostunut pöly

kostealla liinalla. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Käynnistä pensasaitaleikkuri 5 sekunnin

ajaksi.

Leikkuuterät liikkuvat. STIHL-pihkanpoistoaine

jakautuu tasaisesti. ► Jos jokin asia on jäänyt sinulle epäselväksi:

ota yhteyttä STIHL-erikoisliikkeeseen.

17 Korjaaminen

17.1 Pensasaitaleikkurin ja akun

korjaaminen

Käyttäjä ei voi itse korjata pensasaitaleikkuria, leikkuuteriä eikä akkua. ► Jos pensasaitaleikkuri tai leikkuuterät ovat

vaurioituneet: Älä käytä pensasaitaleikkuria,

vaan ota yhteyttä STIHLin jälleenmyyjään. ► Jos akku on viallinen tai vaurioitunut: Vaihda

akku.

VAROITUS

■ Leikkuuterän leikkuuhampaat ovat teräviä. Käyttäjä altistuu tällöin viiltohaavoille. ► Käytä kestävästä materiaalista valmistettuja

työkäsineitä.

90 0458-816-9801-A

Page 91

18 Häiriöiden poistaminen suomi

18 Häiriöiden poistaminen

18.1 Pensasaitaleikkurin tai akun häiriöiden poistaminen

Häiriö Akun LED-

Pensasaitaleik‐ kuri ei käynnisty virran kytkemisen yhteydessä.

Pensasaitaleik‐ kuri pysähtyy käytön aikana itsestään.

Pensasaitaleik‐ kurin toimintaaika on liian lyhyt.

valot 1 LED-valo

vilkkuu vih‐ reänä.

1 LED-valo palaa punai‐ sena.

3 LED-valoa vilkkuu punai‐ sena.

3 punaista LED-valoa palaa.

4 LED-valoa vilkkuu punai‐ sina.

- Pensasaitaleikkurin ja

- Pensasaitaleikkuri tai

3 punaista LED-valoa palaa.

- Laitteessa on sähköi‐

- Akkua ei ole ladattu

- Akun käyttöikä on

19 Tekniset tiedot

19.1 Pensasaitaleikkuri

STIHL HLA 56

Sallitut akut:

–

Syy Korjaustoimenpide

Akun varaus on liian pieni.

Akku on liian kuuma tai liian kylmä.

Pensasaitaleikkurissa on häiriö.

Leikkuuterät ovat ras‐ kasliikkeisiä.

Pensasaitaleikkuri on liian kuuma.

Akussa on häiriö. ► Ota akku pois laitteesta ja asenna se

akun välinen sähköi‐ nen yhteys on poikki.

akku on kostea. Pensasaitaleikkuri on

liian kuuma.

nen häiriö.

täyteen.

kulunut umpeen.

► Lataa akku täyteen kuten latureiden

STIHL AL 101, 301, 500 käyttöohjeessa on kuvattu.

► Poista akku. ► Anna akun jäähtyä tai lämmetä.

► Poista akku. ► Puhdista akkulokeron sisällä olevat säh‐

köiset koskettimet. ► Aseta akku paikalleen. ► Käynnistä pensasaitaleikkuri. ► Jos 3 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä pensasleikkuria ja ota

yhteyttä STIHL-erikoisliikkeeseen. ► Suihkuta leikkuuterän molemmille puolille

STIHLin pihkanpoistoainetta. ► Jos 3 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä pensasleikkuria ja ota

yhteyttä STIHL-erikoisliikkeeseen. ► Poista akku.

► Anna pensasaitaleikkurin jäähtyä.

uudelleen. ► Käynnistä pensasaitaleikkuri. ► Jos 4 punaista LED-valoa vilkkuu edel‐

leen: Älä käytä akkua ja ota yhteyttä

STIHL-erikoisliikkeeseen. ► Poista akku.

► Puhdista akkulokeron sisällä olevat säh‐

köiset koskettimet. ► Aseta akku paikalleen.

► Anna pensasaitaleikkurin tai akun kuivua.

► Poista akku. ► Anna pensasaitaleikkurin jäähtyä.

► Ota akku pois laitteesta ja asenna se

uudelleen. ► Käynnistä pensasaitaleikkuri.

► Lataa akku täyteen latureiden STIHL

AL 101, 301, 500 käyttöohjeessa kuva‐

tulla tavalla.

► Vaihda akku.

STIHL AK

–

Paino ilman akkua: 3,8 kg

–

Käyttöaika annetaan osoitteessa www.stihl.com/ battery-life.

0458-816-9801-A 91

Page 92

suomi 20 Varaosat ja varusteet

19.2 Leikkuuterä

Hammasväli: 30 mm

–

Leikkuupituus: 450 mm

–

Teroituskulma: 35°

–

19.3 Akku STIHL AK

Akkutekniikka: litium-ioni

–

Jännite: 36 V

–

Kapasiteetti (Ah): ks. arvokilpi

–

Energiasisältö (Wh): ks. arvokilpi

–

Paino (kg): ks. arvokilpi

–

Sallittu lämpötila-alue käytön ja säilytyksen

–

aikana: - 10 °C ... + 50 °C

19.4 Melu- ja tärinäarvot

Äänenpainetason laskennassa käytettävä kor‐ jauskerroin on 2 dB(A). Äänitehotason lasken‐ nassa käytettävä korjauskerroin on 2 dB(A). Täri‐ näarvojen laskennassa käytettävä korjauskerroin on 2 m/s².

STIHL suosittelee kuulonsuojainten käyttöä.

Äänenpainetaso LpA, mitattu standardin

–

EN 62841-4-2 mukaan: 77 dB(A) Äänitehotaso LwA mitattu standardin

–

EN 62841‑4‑2 mukaan: 88 dB(A) Tärinäarvo ahv mitattu standardin

–

EN 62841‑4‑2 mukaan

Takakahva: 1,5 m/s²

–

Rengaskahva: 1,5 m/s²

–

Kahvakumi: 1,5 m/s²

–

Ilmoitetut tärinäarvot on mitattu standardoitujen testausmenetelmien mukaisesti, ja niitä voidaan käyttää sähkölaitteiden vertailuun. Todelliset täri‐ näarvot saattavat poiketa ilmoitetuista arvoista käyttötavoissa esiintyvien erojen vuoksi. Ilmoitet‐ tuja tärinäarvoja voidaan käyttää lähtökohtana arvioitaessa alustavasti altistumista tärinärasituk‐ selle. Todellinen tärinärasitus on arvioitava erik‐ seen. Tällöin voidaan ottaa huomioon myös ajat, jolloin sähkölaite on pois käytöstä, samoin kuin ne ajat, jolloin laite on toiminnassa altistamatta kuitenkaan käyttäjää tärinärasitukselle.

Tietoja työnantajia koskevan tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä on osoit‐ teessa www.stihl.com/vib.

19.5 REACH-asetus

REACH-asetuksella tarkoitetaan EY:n kemikaa‐ lien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.

Lisätietoja REACH-asetuksen vaatimusten täyt‐ tämisestä on saatavissa osoitteesta www.stihl.com/reach .

20 Varaosat ja varusteet

20.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkupe‐ räiset STIHL-varusteet tunnistaa näistä merkeistä.

STIHL suosittelee käyttämään ainoastaan alku‐ peräisiä STIHL-varaosia ja alkuperäisiä STIHLvarusteita.

STIHL ei voi arvioida muiden valmistajien varao‐ sia ja lisävarusteita luotettavuuden, turvallisuu‐ den ja sopivuuden suhteen jatkuvasta markkinoi‐ den tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä.

Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoisliik‐ keestä.

21 Hävittäminen

21.1 Pensasaitaleikkurin ja akun hävittäminen

Tietoja hävittämisestä saat paikallishallinnosta tai STIHL-erikoisliikkeestä.

Epäasianmukainen hävittäminen voi olla vahin‐ gollista terveydelle ja saastuttaa ympäristöä. ► Toimita STIHL-tuotteet, myös pakkaukset,

asianmukaiseen keräyspisteeseen kierrätystä varten paikallisten säännösten mukaisesti.

► Älä hävitä talousjätteen mukana.

22 EU-vaatimustenmukai‐

suusvakuutus

22.1 Pensasaitaleikkuri STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Saksa vakuuttaa yksinomaisena vastuullisena, että

Tyyppi: akkukäyttöinen pensasaitaleikkuri

–

Merkki: STIHL

–

Malli: HLA 56

–

Sarjatunniste: HA01

–

vastaa soveltuvilta osin direktiivien 2011/65/EU, 2006/42/EY, 2014/30/EU ja 2000/14/EY sään‐ nöksiä ja että tuote on kehitetty ja valmistettu seuraavien standardien tuotteen valmistuspäi‐ vänä voimassa olevien versioiden mukaisesti:

92 0458-816-9801-A

Page 93

23 UKCA-vaatimustenmukaisuusvakuutus

suomi

EN 55014-1, EN 55014-2, EN 62841-1 ja EN 62841-4-2.

Direktiivin 2000/14/EY liitteen V mukaisesti sovellettu vaatimustenmukaisuuden arviointime‐ nettely.

Mitattu äänitehotaso: 88 dB(A)

–

Taattu äänitehotaso: 90 dB(A)

–

Teknisten asiakirjojen säilytyksestä vastaa AND‐ REAS STIHL AG & Co. KG:n tuotteiden lupame‐ nettelyistä vastaava tuotehyväksynnän osasto.

Valmistusvuosi, valmistusmaa ja koneen numero on merkitty pensasaitaleikkuriin.

Waiblingen, 15.7.2021 ANDREAS STIHL AG & Co. KG

puolesta Dr. Jürgen Hoffmann, Osastopäällikkö, tuotehy‐

väksynnät, -sääntely

23 UKCA-vaatimustenmukai‐

suusvakuutus

23.1 Pensasaitaleikkuri STIHL HLA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Saksa vakuuttaa yksinomaisena vastuullisena, että

Tyyppi: akkukäyttöinen pensasaitaleikkuri

–

Merkki: STIHL

–

Malli: HLA 56

–

Sarjatunniste: HA01

–

vastaa soveltuvilta osin Iso-Britannian asetuksia The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equip‐ ment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 ja Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001, ja tuote on kehitetty ja valmistettu seuraavien standardien tuotteen valmistuspäivänä voimassa olevien versioiden

mukaisesti: EN 55014-1, EN 55014-2, EN 62841-1 ja EN 62841-4‑2.

Iso-Britannian asetuksen Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8 mukaisesti sovel‐ lettu vaatimustenmukaisuuden arviointimenet‐ tely.

Mitattu äänitehotaso: 88 dB(A)

–

Taattu äänitehotaso: 90 dB(A)

–

Teknisiä asiakirjojat säilytetään AND‐ REAS STIHL AG & Co. KG:ssa.

Valmistusvuosi, valmistusmaa ja koneen numero on merkitty pensasaitaleikkuriin.

Waiblingen, 15.7.2021 ANDREAS STIHL AG & Co. KG

puolesta Dr. Jürgen Hoffmann, Osastopäällikkö, tuotehy‐

väksynnät, -sääntely

24 Yleisiä turvallisuusohjeita

sähkötyökaluille

24.1 Johdanto

Tässä luvussa on esitetty kädessä pidettäviä moottorikäyttöisiä sähkötyökaluja koskevassa standardissa EN/IEC 62841 valmiiksi muotoillut yleiset turvallisuusohjeet.

STIHL on velvollinen lisäämään nämä tekstit oppaisiinsa.

Sähköiskujen välttämiseksi annetut turvallisuus‐ ohjeet kohdassa "Sähköturvallisuus" eivät koske STIHLin akkukäyttöisiä laitteita.

VAROITUS

■ Lue kaikki tämän sähkötyökalun mukana toi‐ mitetut turvallisuusohjeet, ohjeet, kuvat ja tek‐ niset tiedot. Jos seuraavia turvallisuus- ja toi‐ mintaohjeita ei noudateta tinkimättömästi, seu‐ rauksena voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä turvallisuusja toimintaohjeet vastaista käyttöä varten.

Turvallisuusohjeissa käytettävällä käsitteellä ”Sähkötyökalu” tarkoitetaan verkkokäyttöisiä (verkkokaapelin avulla käytettäviä) sähkötyöka‐ luja tai akkukäyttöisiä (ilman verkkokaapelia käy‐ tettäviä) sähkötyökaluja.

0458-816-9801-A 93

Page 94

suomi 24 Yleisiä turvallisuusohjeita sähkötyökaluille

24.2 Työkohteen turvallisuus

Huolehdi siitä, että työskentelyalue on siisti

ja hyvin valaistu. Sotkuinen tai valaisematon työskentelyalue voi johtaa onnettomuuteen.

Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, joka sisältää palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut aiheuttavat kipinöitä, jotka voivat johtaa pölyn tai höyry‐ jen syttymiseen.

Estä lasten ja muiden henkilöiden pääsy

työskentelyalueelle sähkötyökalun käytön aikana. Keskittymistä häiritsevät tekijät voivat johtaa sähkötyökalun hallinnan menettämi‐ seen.

24.3 Sähköturvallisuus

Sähkötyökalun pistokkeen on sovittava käy‐

tettävään pistorasiaan. Pistokkeeseen ei saa tehdä minkäänlaisia muutoksia. Älä käytä suojamaadoitettujen sähkötyökalujen yhtey‐ dessä adapteripistokkeita. Sähköiskujen riski pysyy pienenä, mikäli laitteeseen kuuluvaan pistokkeeseen ei ole tehty muutoksia ja pis‐ toke on yhdistetty sopivaan pistorasiaan.

Vältä maadoitettujen pintojen, kuten putkien,

lämpöpatterien, liesien ja jääkaappien kos‐ kettamista. Sähköiskujen riski kasvaa, mikäli kehosi on maadoitettu.

Estä sähkötyökalujen altistuminen sateelle ja

kosteudelle. Veden tunkeutuminen sähkötyö‐ kalun sisään kasvattaa sähköiskujen riskiä.

Älä väärinkäytä liitäntäkaapelia. Älä koskaan

käytä sähkötyökalun liitäntäkaapelia kanta‐ miseen, vetämiseen äläkä irrota pistoketta kaapelista vetämällä. Huolehdi siitä, että lii‐ täntäkaapeli on riittävän etäällä lämmönläh‐ teistä, öljyistä, terävistä esineistä tai liikku‐ vista osista. Sähköiskujen riski kasvaa, jos liitäntäkaapelit ovat vaurioituneita tai sotkeu‐ tuneita.

Käytä ainoastaan ulkokäyttöön sopivia jatko‐

johtoja, mikäli käytät sähkötyökalua ulkona. Ulkokäyttöön sopivien jatkokaapelien käyttö pienentää sähköiskujen riskiä.

Käytä vikavirtasuojakytkintä, mikäli joudut

käyttämään sähkötyökalua kosteassa ympä‐ ristössä. Vikavirtasuojakytkimen käyttö pie‐ nentää sähköiskujen riskiä.

24.4 Henkilöiden turvallisuus

Ole tarkkaavainen ja keskity suorittamaasi

)

työtehtävään. Toimi aina harkiten työsken‐ nellessäsi sähkötyökalun avulla. Älä käytä

sähkötyökaluja, mikäli olet väsynyt tai huu‐ mausaineiden, alkoholin tai lääkkeiden vai‐ kutuksen alainen. Pienikin varomattomuus sähkötyökalun käytön yhteydessä voi johtaa vakavaan loukkaantumiseen.

Käytä henkilökohtaisia suojavarusteita ja

aina suojalaseja. Henkilönsuojainten, kuten pölysuojaimen, luistamattomien turvajalkinei‐ den, suojakypärän tai kuulosuojaimen, käyttö pienentää turvallisuusriskiä monien sähkö‐ työkalujen kohdalla sekä monissa eri käyttö‐ tilanteissa.

Ehkäise työkalun käynnistyminen tahatto‐

masti. Varmista, että sähkötyökalu on kyt‐ ketty pois päältä, ennen kuin yhdistät työka‐ lun virtalähteeseen ja/tai yhdistät akun työka‐ luun, tartut työkaluun tai kannat työkalua. Jos pidät sormeasi sähkötyökalun kytkimellä lait‐ teen kantamisen aikana tai jos laite on kyt‐ ketty päälle yhdistäessäsi laitteen virtaläh‐ teeseen, voi tapahtua onnettomuus.

Poista säätötyökalut tai ruuviavaimet, ennen

kuin käynnistät sähkötyökalun. Sähkötyöka‐ lun pyörivään osaan jääneet työkalut tai avai‐ met voivat johtaa loukkaantumiseen.

Vältä työskentelyä epätavallisessa asen‐

nossa. Ota tukeva asento ja varmista tasa‐ painosi säilyminen kaikissa tilanteissa. Näin sinun on helpompi hallita sähkötyökalua odottamattomissa tilanteissa.

Käytä sopivaa vaatetusta. Älä käytä väljää

vaatetusta äläkä pidä ylläsi koruja. Pidä hiuk‐ set ja vaatteet etäällä liikkuvista osista. Väljä vaatetus, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

Jos työkaluun on mahdollista asentaa pöly‐

nimu- ja pölynkeruulaitteita, nämä on asen‐ nettava työkaluun. Varmista, että käytät lait‐ teita oikein. Pölynimulaitteiden käyttö voi pie‐ nentää pölystä aiheutuvia vaaratekijöitä.

Muista noudattaa kaikkia sähkötyökaluja

koskevia turvallisuussääntöjä tinkimättömästi myös siinä tapauksessa, että hallitset työka‐ lun käytön jo lukuisten käyttökertojen aikana hankkimasi kokemuksen perusteella. Perus‐ teeton turvallisuuden tunne voi olla vaaral‐ lista. Varomaton toiminta voi johtaa sekunnin murto-osassa vakavaan loukkaantumiseen.

24.5 Sähkötyökalun käyttö ja käsit‐

tely

Älä ylikuormita sähkötyökalua. Käytä työs‐

)

kentelyyn työtehtävääsi tarkoitettua sähkö‐

94 0458-816-9801-A

Page 95

24 Yleisiä turvallisuusohjeita sähkötyökaluille suomi

työkalua. Työtehtävään sopivan sähkötyöka‐ lun avulla pystyt työskentelemään tehok‐ kaasti ja turvallisesti myös laitteelle määritel‐ lyllä tehoalueella.

Älä käytä sähkötyökalua, jonka kytkin on

viallinen. Sähkötyökalu on vaarallinen, mikäli sitä ei voi enää kytkeä päälle tai pois päältä virtakytkimen avulla. Tällainen työkalu on korjattava.

Irrota pistoke pistorasiasta ja/tai poista irro‐

tettava akku laitteesta, ennen kuin aloitat lait‐ teen säätämisen tai varusteosien vaihtami‐ sen ja ennen kuin lasket työkalun säilytys‐ paikkaan. Nämä varotoimet ehkäisevät säh‐ kötyökalun käynnistymisen vahingossa.

Säilytä sähkötyökalut lasten ulottumatto‐

missa silloin, kun työkaluja ei käytetä. Älä anna kenenkään henkilön käyttää sähkötyö‐ kalua, jos he eivät ole perehtyneet laitteen käyttöön tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat kokemattomien henkilöi‐ den käsissä vaarallisia.

Hoida sähkötyökaluja ja vaihdettavia varus‐

teita huolellisesti. Tarkasta, toimivatko liikku‐ vat osat moitteettomasti ja takertelematta. Tarkasta niin ikään, onko sähkötyökalussa osia, jotka ovat rikkoutuneet tai vaurioituneet siinä määrin, että tämä haittaa työkalun toi‐ mintaa. Korjauta vaurioituneet osat ennen sähkötyökalun käyttöä. Monien onnetto‐ muuksien syynä on sähkötyökalujen puut‐ teellinen huoltaminen.

Huolehdi leikkuuterien terävyydestä ja puh‐

taudesta. Huolellisesti hoidetut, teräväreunai‐ set leikkuuterät liikkuvat huonosti hoidettuja ja tylsiä teriä paremmin leikattavassa aine‐ ksessa. Myös terän kulkua on tällöin hel‐ pompi ohjata.

Käytä sähkötyökalua, lisätyökalua, vaihdetta‐

via työkaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon myös työskentelyolo‐ suhteiden ja suoritettavan työtehtävän aset‐ tamat vaatimukset. Sähkötyökalujen käyttö muuhun kuin niille määriteltyyn tarkoitukseen voi johtaa vaaratilanteisiin.

Huolehdi, että kahvat ja tartuntapinnat ovat

kuivia, puhtaita, öljyttömiä ja rasvattomia. Sähkötyökalua ei voi käyttää ja hallita turval‐ lisesti odottamattomissa tilanteissa, mikäli kahvat ja tartuntapinnat ovat liukkaita.

24.6 Akkukäyttöisen työkalun käyttö

ja käsittely

Käytä akkujen lataamiseen vain valmistajan

suosittelemia latureita. Jos määrätyn akku‐ tyypin lataamiseen tarkoitettua laturia käyttö muunlaisten akkujen lataamiseen, seurauk‐ sena voi olla tulipalo.

Käytä sähkötyökaluissa vain niihin erityisesti

tarkoitettuja akkuja. Muiden akkujen käyttö voi johtaa loukkaantumiseen tai tulipaloon.

Säilytä käyttämättömänä olevat akut etäällä

paperiliittimistä, kolikoista, avaimista, nau‐ loista, ruuveista tai muista pienistä metalliesi‐ neistä, jotka voivat aiheuttaa oikosulun akun kosketinten välille. Akun kosketinten väli‐ sestä oikosulusta voi olla seurauksena palo‐ vammoja tai tulipalo.

Akkunestettä saattaa vuotaa akusta, mikäli

akkua käytetään virheellisesti. Vältä joutu‐ mista kosketuksiin nesteen kanssa. Mikäli näin päässyt käymään, huuhtele altistunut kohta vedellä. Jos nestettä on joutunut sil‐ miin, hakeudu lisäksi lääkäriin. Vuotanut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.

Älä käytä akkua, joka on vaurioitunut tai

jossa on tapahtunut muutoksia. Akku saattaa toimia odottamattomasti ja johtaa tulipaloon, räjähdykseen tai loukkaantumiseen, mikäli akku on vaurioitunut tai jos akussa on tapah‐ tunut muutoksia.

Pidä akku erossa avotulesta. Älä myöskään

altista akkua liian korkeille lämpötiloille. Avo‐ tuli tai 130 °C:n (265 °F) lämpötilat voivat aiheuttaa räjähdyksen.

Noudata kaikkia lataamista koskevia ohjeita.

Älä koskaan lataa akkua tai akkukäyttöistä työkalua käyttöohjeessa ilmoitetun lämpötilaalueen ulkopuolella. Jos akku ladataan vää‐ rin tai sallitun lämpötila-alueen ulkopuolella, akku voi rikkoutua ja kasvattaa palovaaraa.

24.7 Huolto

Jätä sähkötyökalun korjaaminen vain tehtä‐

)

vään pätevän erikoishenkilöstön tehtäväksi. Huolehdi myös siitä, että korjaamiseen käy‐ tetään ainoastaan alkuperäisvaraosia. Tämä varmistaa sähkötyökalun turvallisuuden säi‐ lymisen ennallaan.

Älä koskaan yritä huoltaa vaurioituneita

akkuja. Akkujen huoltamiseen saavat ryhtyä ainoastaan valmistaja tai tehtävään valtuute‐ tut asiakaspalvelupisteet.

0458-816-9801-A 95

Page 96

dansk

24.8 Pensasaitaleikkuria koskevia turvallisuusohjeita

Yleisiä pensasaitaleikkuria koskevia turvallisuus‐ ohjeita

Pidä kaikki kehonosat etäällä terästä. Älä

yritä terän liikkuessa irrottaa leikattavaa aine‐ sta tai pitää leikattavaa ainesta paikallaan. Terät liikkuvat edelleen kytkimen sammutta‐ misen jälkeen. Pienikin varomattomuus pen‐ sasaitaleikkurin käytön yhteydessä voi johtaa vakavaan loukkaantumiseen.

Kanna pensasaitaleikkuria kahvasta käsin

terän ollessa paikallaan ja varo painamasta kytkintä. Pensasaitaleikkurin oikea kantami‐ nen vähentää tahattoman toiminnan riskiä ja terän aiheuttamia vammoja.

Asenna suojus aina terän päälle pensasaita‐

leikkurin kuljetuksen tai säilytyksen ajaksi. Pensasaitaleikkurin asianmukainen käsittely ehkäisee teristä aiheutuvan loukkaantumis‐ vaaran.

Varmista, että kaikki kytkimet on kytketty

pois päältä ja akku irrotettu tai kytketty pois päältä, ennen kuin poistat juuttuneet leikkeet tai huollat konetta. Pensasaitaleikkurin odot‐ tamaton käyttö juuttuneen materiaalin poista‐ misen yhteydessä voi johtaa vakavaan louk‐ kaantumiseen.

Pidä kiinni vain pensasaitaleikkurin eriste‐

tyistä kahvoista, jos on olemassa vaara, että leikkuuterä osuu piilossa olevaan jännittei‐ seen johtoon. Terän koskettamisen seurauk‐ sena jännitteisen kaapelin jännite saattaa johtua myös laitteen metalliosiin ja aiheuttaa sähköiskun.

Pidä kaikki virtakaapelit etäällä leikkausa‐

lueesta. Kaapelit voivat jäädä piiloon pensai‐ siin ja penkkeihin missä terä voi katkaista ne vahingossa.

Älä käytä pensasaitaleikkuria huonolla

säällä, erityisesti ukkosvaaran aikana. Tämä vähentää salaman iskujen vaaraa.

24.9 Ylimääräisiä pidennetyn kanta‐ man pensasaitaleikkuria koske‐ via turvallisuusohjeita

Vähennä sähköiskun aiheuttamaa hengen‐

)

vaaraa käyttämättä koskaan pidennettyä pensasaitaleikkuria sähköjohtojen lähellä. Koskettamalla tai käyttäessäsi laitetta sähkö‐ johtojen lähellä voi johtaa vakaviin vammoi‐ hin tai hengenvaaran.

Käytä pidennetyn kantaman pensasaitaleik‐

kuria aina molemmin käsin. Pidä pidennetyn kantaman pensasaitaleikkuria molemmin käsin, jotta et menetä sen hallintaa.

Kun työskentelet pidennetyn kantaman pen‐

sasaitaleikkurilla pään yläpuolella, käytä pää‐ suojaa. Putoavat sirpaleet voivat aiheuttaa vakavia vammoja.

Indholdsfortegnelse

1 Forord....................................................... 96

2 Oplysninger om denne brugsvejledning....97

3 Oversigt.....................................................97

4 Sikkerhedshenvisninger............................98

5 Sådan gøres hækkeklipperen klar til drift103

6 Opladning af batteriet og LED'er.............104

7 Samling af hækkeklipperen.....................104

8 Isætning og udtagning af batteriet.......... 104

9 Sådan tændes og slukkes hækkeklipperen

................................................................ 105

10 Kontrol af hækkeklipperen og batteriet... 105

11 Arbejde med hækkeklipperen................. 106

12 Efter arbejdet.......................................... 107

13 Transport.................................................107

14 Opbevaring............................................. 108

15 Rengøring............................................... 108

16 Vedligeholdelse.......................................109

17 Reparation.............................................. 109

18 Afhjælpning af fejl................................... 109

19 Tekniske data..........................................110

20 Reservedele og tilbehør..........................110

21 Bortskaffelse........................................... 111

22 EU-overensstemmelseserklæring...........111

23 UKCA-overensstemmelseserklæring......111

24 Generelle advarselshenvisninger for el-

værktøjer.................................................112

1 Forord

Kære kunde Vi er glade for, at du har valgt STIHL. Vi udvikler

og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores fagpersonale garanterer kom‐ petent rådgivning og instruktion samt omfattende teknisk hjælp.

STIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med

Oversættelse af den originale brugsvejledning på tysk

0000010218_001_DK

Trykt på klorfrit bleget papir.

Trykfarverne indeholder vegetabilske olier, papiret kan genbruges.

0458-816-9801-A. VA0.E22.

96 0458-816-9801-A

Page 97

0000-GXX-6515-A0

2 Oplysninger om denne brugsvejledning dansk

at anvende dit STIHL-produkt med en lang leve‐ tid på en sikker og miljøvenlig måde.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning.

3 Oversigt

3.1 Hækkeklipper og batteri

Nikolas Stihl

VIGTIGT! SKAL LÆSES FØR BRUG OG OPBE‐ VARES.

2 Oplysninger om denne

brugsvejledning

2.1 Gældende dokumenter

De lokale sikkerhedsforskrifter gælder. ► Sørg for at læse, forstå og gemme følgende

dokumenter sammen med betjeningsvejled‐ ningen:

Sikkerhedshenvisninger til batteriet

–

STIHL AK Se betjeningsvejledningen til ladeappara‐

–

terne STIHL AL 101, 301, 500 Sikkerhedsoplysningerne vedrørende

–

STIHL batterier og produkter med indbygget batteri: www.stihl.com/safety-data-sheets

2.2 Markering af advarselshenvis‐ ninger i teksten

FARE

■ Henvisningen gør opmærksom på farer, som

medfører alvorlige kvæstelser eller død. ► De nævnte foranstaltninger kan medføre

alvorlige kvæstelser eller død.

ADVARSEL

■ Henvisningen henviser til farer, som kan med‐

føre alvorlige kvæstelser eller død. ► De nævnte foranstaltninger kan medføre

alvorlige kvæstelser eller død.

BEMÆRK

■ Henvisningen henviser til farer, som kan med‐

føre materielle skader. ► De nævnte foranstaltninger kan forhindre

materielle skader.

0458-816-9801-A 97

1 Skaft

Skaftet forbinder alle komponenter.

2 Specialhåndtag

Specialhåndtaget anvendes til at holde og styre hækkeklipperen.

3 Gribestykke

Gribestykket anvendes til at holde og styre hækkeklipperen.

4 Koblingsmuffe

Koblingsmuffen forbinder skaftet med skære‐ knivene.

5 Tersskrue

Tersskruen klemmer skæreknivene på skaf‐ tet.

6 Spærreknap

Spærreknappen blokerer drejning af skære‐ knivene.

7 Drejegreb

Drejegrebet er beregnet til at indstille skære‐ knivens vinkel.

8 Skærekniv

Skæreknivene skærer skærematerialet.

Page 98

dansk 4 Sikkerhedshenvisninger

9 Knivbeskyttelse

Knivbeskyttelsen beskytter mod kontakt med skæreknivene.

10 Bæreøsken

Bæreøskenen bruges til at hægte bæresyste‐ met på.

11 Oplåsningsskyder

Oplåsningsskyderen frigiver kontaktarmen.

12 Kontaktarm

Kontaktarmen tænder og slukker for hække‐ klipperen.

13 Ergo-arm

Ergo-armen holder oplåsningsskyderen i position, når kontaktarmen slippes.

14 Betjeningshåndtag

Betjeningshåndtaget anvendes til at betjene, holde og føre hækkeklipperen.

15 Spærrehåndtag

Spærrehåndtaget holder batteriet i batteri‐ skakten.

16 Batteriskakt

Batteriskakten holder batteriet.

17 Batteri

Batteriet forsyner hækkeklipperen med energi.

18 LED-lys

LED-lysene viser batteriets ladetilstand og fejl.

19 Trykknap

Trykknappen aktiverer LED-lysene på batte‐ riet.

# Effektskilt med maskinnummer

Angivelsen ved siden af symbolet henviser til batteriets energiindhold iht. celleprodu‐ centens specifikation. Det energiindhold, som er til rådighed for anvendelsen, er lavere.

Produktet må ikke bortskaffes som hus‐ holdningsaffald.

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på hækkeklipperen eller batteriet betyder følgende:

Følg sikkerhedsanvisningerne og de til‐ hørende foranstaltninger.

Sørg for, at denne brugsvejledning læses, forstås og opbevares.

Bær beskyttelsesbriller og beskyttel‐ seshjelm.

Brug beskyttende støvler.

Bær arbejdshandsker.

Berør ikke skæreknivene, når de bevæger sig.

Overhold sikkerhedsafstanden.

3.2 Symboler

Symbolerne, der kan være at finde på hække‐ klipperen og batteriet, har følgende betydning:

Dette symbol angiver, i hvilken retning oplåsningsskyderen skal skubbes.

Dette symbol angiver, at skærekniven skal monteres.

1 LED lyser rødt. Batteriet er for varmt eller for koldt.

4 LED'er blinker rødt. Der er en fejl i batteriet.

Garanteret lydeffektniveau iht. direkti‐ vet 2000/14/EF i dB(A) til at sammen‐ ligne lydemissioner fra produkter.

Beskyt hækkeklipperen mod regn og fugtighed.

Tag batteriet ud under pauser i arbej‐ det, transport, opbevaring, vedligehol‐ delse eller reparation.

Beskyt batteriet mod varme og ild.

Beskyt batteriet mod regn og fugt, og sænk det ikke ned i væsker.

98 0458-816-9801-A

Page 99

4 Sikkerhedshenvisninger dansk

Overhold det tilladte temperaturområde for batteriet.

4.2 Formålsbestemt anvendelse

Hækkeklipperen STIHL HLA 56 er beregnet til klipning af bunddækning, høje hækker, høje buske, højt krat og høje buskadser.

Hækkeklipperen må ikke anvendes i regnvejr. Hækkeklipperen forsynes med energi fra et

STIHL AK-batteri.

ADVARSEL

■ Batterier, som ikke er godkendt af STIHL til

hækkeklipperen, kan forårsage brande og eks‐ plosioner. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader. ►

Anvend hækkeklipperen med et STIHL AKbatteri.

■ Hvis hækkeklipperen eller batteriet ikke

anvendes i overensstemmelse med formålet, kan personer blive kvæstet eller dræbt, og der kan opstå materielle skader. ►

Hækkeklipperen skal anvendes som beskrevet i denne brugsvejledning.

► Anvend batteriet, som det er beskrevet i

brugsvejledningen til batteriet STIHL AK.

4.3 Krav til brugeren

ADVARSEL

■

Brugere, der ikke er blevet instrueret, kan ikke genkende eller vurdere de farer, som hække‐ klipperen og batteriet giver anledning til. Bru‐ geren eller andre personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

► Sørg for, at denne brugsvejledning

læses, forstås og opbevares.

► Hvis hækkeklipperen eller batteriet overdra‐

ges til en anden person: Lad brugsvejled‐ ningen følge med.

►

Sørg for, at brugeren opfylder følgende krav:

Brugeren er udhvilet.

–

Brugeren er fysisk, sensorisk og mentalt

–

i stand til at betjene hækkeklipperen og batteriet og arbejde med dem. Hvis bru‐ geren har fysiske, sensoriske eller men‐ tale begrænsninger, må brugeren kun arbejde med hækkeklipperen og batte‐

riet under opsyn eller efter anvisning fra en ansvarlig person. Brugeren kan genkende og vurdere de

–

farer, som hækkeklipperen og batteriet giver anledning til. Brugeren er myndig, eller brugeren

–

uddannes under opsyn til et erhverv efter nationale forskrifter. Brugeren har fået en instruktion fra en

–

STIHL-forhandler eller en fagkyndig per‐ son, inden vedkommende anvender hækkeklipperen første gang. Brugeren er ikke påvirket af alkohol,

–

medicin eller stoffer.

► Hvis du er i tvivl: Kontakt en STIHL-for‐

handler.

4.4 Beklædning og udstyr

ADVARSEL

■ Mens arbejdet foregår, kan langt hår blive trukket ind i hækkeklipperen. Brugeren kan pådrage sig alvorlige kvæstelser. ►

Langt hår skal sættes op, så det befinder sig over skulderhøjde.

■ Under arbejdet kan genstande slynges op med høj hastighed. Brugeren kan pådrage sig kvæstelser.

► Bær tætsiddende sikkerhedsbriller.

Egnede sikkerhedsbriller er kontrol‐ leret iht. standard EN 166 eller natio‐ nale forskrifter og kan købes i hand‐ len med den pågældende identifika‐ tion.

►

Bær en tætsiddende overdel med lange ærmer samt lange bukser.

■ Nedfaldende genstande kan medføre hoved‐ læsioner.

► Bær en beskyttelseshjelm.

■ Der kan hvirvles støv op under arbejdet. Ind‐ åndet støv kan skade helbredet og udløse allergiske reaktioner. ►

Hvis der hvirvles støv op: Bær en støvbe‐ skyttelsesmaske.

■ Uegnet tøj kan sætte sig fast i træ, kviste og i hækkeklipperen. Brugere, som ikke bærer egnet tøj, kan pådrage sig alvorlige kvæstel‐ ser. ►

Bær tætsiddende tøj.

► Tag tørklæder og smykker af.

■ Ved brug af sko, der er uegnede til arbejdet, kan brugeren glide. Brugeren kan pådrage sig kvæstelser.

0458-816-9801-A 99

Page 100

dansk 4 Sikkerhedshenvisninger

►

► Bær fast og lukket skotøj med skrid‐

sikker sål.

■ Under rensning eller vedligeholdelse kan bru‐ geren komme i kontakt med skæreknivene. Brugeren kan pådrage sig kvæstelser.

► Bær arbejdshandsker af modstands‐

dygtigt materiale.

4.5 Arbejdsområde og omgivelser

4.5.1 Hækkeklipper

Hold uvedkommende personer, børn og dyr

væk. ► Efterlad ikke batteriet uden opsyn. ► Sørg for, at børn ikke kan lege med batte‐

riet.

■ Batteriet er ikke beskyttet mod alle påvirknin‐ ger fra omgivelserne. Hvis batteriet udsættes for bestemte omgivelsespåvirkninger, kan der gå ild i det, eller det kan eksplodere eller blive beskadiget, så det ikke kan repareres. Perso‐ ner kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Beskyt batteriet mod varme og ild. ► Kast ikke batteriet i åben ild.

ADVARSEL

■ Uvedkommende personer, børn og dyr kan ikke genkende og vurdere de farer, der udgår fra hækkeklipperen og de udslyngede gen‐ stande. Uvedkommende personer, børn og dyr kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Uvedkommende personer,

børn og dyr skal holdes væk fra arbejdsområdet i en omkreds på 5 m.

►

Overhold en afstand på 5 m til genstande. ► Efterlad ikke hækkeklipperen uden opsyn. ► Sørg for, at børn ikke kan lege med hække‐

klipperen.

■ Hækkeklipperen er ikke vandbeskyttet. Hvis der arbejdes i regn eller fugtige omgivelser, kan der opstå elektrisk stød. Brugeren kan pådrage sig kvæstelser, og hækkeklipperen kan blive beskadiget.

► Arbejd ikke i regnvejr eller i fugtige

omgivelser.

■ Hækkeklipperens elektriske komponenter kan generere gnister. Gnister kan udløse brande eller eksplosioner i let antændelige eller eks‐ plosive omgivelser. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader. ►

Arbejd ikke i omgivelser, der er let antæn‐ delige eller eksplosive.

4.5.2 Batteri

ADVARSEL

■

Uvedkommende personer, børn og dyr kan ikke genkende og vurdere de farer, der er for‐ bundet med batteriet. Uvedkommende perso‐ ner, børn eller dyr kan pådrage sig alvorlige kvæstelser.

► Anvend og opbevar batteriet i tem‐

peraturområdet mellem ‑ 10 °C og + 50 °C.

► Beskyt batteriet mod regn og fugt, og

sænk det ikke ned i væsker.

► Hold små, metalliske genstande væk fra

batteriet. ► Batteriet må ikke udsættes for højt tryk. ► Batteriet må ikke udsættes for mikrobølger. ► Beskyt batteriet mod kemikalier og salte.

4.6 Sikker tilstand

4.6.1 Hækkeklipper Hækkeklipperen er i sikker tilstand, når følgende betingelser er opfyldt:

Hækkeklipperen er ubeskadiget.

–

Hækkeklipperen er ren.

–

Betjeningselementerne fungerer og er ikke

–

blevet ændrede. Skæreknivene er monteret korrekt.

–

Der er monteret originalt STIHL-tilbehør på

–

denne hækkeklipper. Tilbehøret er monteret korrekt.

–

ADVARSEL

■

I tilfælde af en ikke-sikkerhedskonform tilstand kan komponenterne ikke længere fungere kor‐ rekt, og sikkerhedsanordningerne sættes ud af kraft. Personer kan pådrage sig alvorlige kvæ‐ stelser eller udsættes for livsfare. ►

Arbejd ikke med hækkeklipperen, hvis den

er beskadiget. ► Hvis hækkeklipperen er tilsmudset: Rengør

hækkeklipperen. ► Hækkeklipperen må ikke ændres. ► Hvis betjeningselementerne ikke fungerer:

Arbejd ikke med hækkeklipperen.

100 0458-816-9801-A
