Gebrauchsanleitung
Notice d’emploi
Istruzioni d’uso
deutsch
Inhaltsverzeichnis
1 Zu dieser Gebrauchsanleitung....................2
2 Sicherheitshinweise und Arbeitstechnik......3
3 Anwendungsbeispiele................................. 9
4 Schneidgarnitur.........................................10
5 Führungsschiene und Diamant-Trenn‐
schleifkette montieren............................... 11
6 Diamant-Trennschleifkette spannen......... 12
7 Spannung der Diamant-Trennschleifkette
prüfen........................................................13
8 Kraftstoff....................................................13
9 Kraftstoff einfüllen..................................... 14
10 Motor starten / abstellen........................... 15
11 Betriebshinweise.......................................18
12 Luftfiltersystem..........................................19
13 Luftfilter ausbauen.................................... 19
14 Luftfilter reinigen....................................... 19
15 Vergaser einstellen................................... 20
16 Zündkerze................................................. 21
17 Gerät aufbewahren................................... 22
18 Führungsschiene in Ordnung halten.........22
19 Kettenrad prüfen und wechseln................ 22
20 Diamant-Trennschleifkette pflegen und
schärfen.................................................... 23
21 Wartungs- und Pflegehinweise................. 24
22 Verschleiß minimieren und Schäden ver‐
meiden...................................................... 25
23 Wichtige Bauteile...................................... 26
24 Technische Daten..................................... 27
25 Reparaturhinweise.................................... 28
26 Entsorgung................................................28
27 EU-Konformitätserklärung.........................28
28 Anschriften................................................ 28
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein Qualitätser‐
zeugnis der Firma STIHL entschieden haben.
Dieses Produkt wurde mit modernen Fertigungs‐
verfahren und umfangreichen Qualitätssiche‐
rungsmaßnahmen hergestellt. Wir sind bemüht
alles zu tun, damit Sie mit diesem Gerät zufrie‐
den sind und problemlos damit arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät haben, wen‐
den Sie sich bitte an Ihren Händler oder direkt an
unsere Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
1 Zu dieser Gebrauchsanlei‐
tung
1.1 Bildsymbole
Bildsymbole, die auf dem Gerät angebracht sind,
sind in dieser Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung können fol‐
gende Bildsymbole am Gerät angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus
Benzin und Motoröl
Kettenlaufrichtung
Diamant-Trennschleifkette spannen
Dekompressionsventil betätigen
Wasseranschluss, Absperrhahn
1.2 Kennzeichnung von Textab‐
schnitten
WARNUNG
Warnung vor Unfall- und Verletzungsgefahr für
Personen sowie vor schwerwiegenden Sach‐
schäden.
HINWEIS
Warnung vor Beschädigung des Gerätes oder
einzelner Bauteile.
Original Gebrauchsanleitung
0000006303_019_D
Gedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG 2021
0458-761-7521-B. VA0.G21.
1.3 Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung
sämtlicher Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik und Aus‐
stattung müssen wir uns deshalb vorbehalten.
2 0458-761-7521-B
2 Sicherheitshinweise und Arbeitstechnik deutsch
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb keine
Ansprüche abgeleitet werden.
2 Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen
sind beim Arbeiten mit dem Gestein‐
schneider erforderlich, weil mit sehr
hoher Kettengeschwindigkeit gearbei‐
tet wird.
Die gesamte Gebrauchsanleitung vor
der ersten Inbetriebnahme aufmerk‐
sam lesen und für späteren Gebrauch
sicher aufbewahren. Nichtbeachten
der Gebrauchsanleitung kann lebens‐
gefährlich sein.
Länderbezogene Sicherheitsvorschriften, z. B.
von Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere beach‐
ten.
Wer zum ersten Mal mit dem Motorgerät arbeitet:
Vom Verkäufer oder von einem anderen Fach‐
kundigen erklären lassen, wie man damit sicher
umgeht – oder an einem Fachlehrgang teilneh‐
men.
Minderjährige dürfen nicht mit dem Motorgerät
arbeiten – ausgenommen Jugendliche über
16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorgerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet wird.
Motorgerät vor unbefugtem Zugriff sichern.
Der Benutzer ist verantwortlich für Unfälle oder
Gefahren, die gegenüber anderen Personen
oder deren Eigentum auftreten.
Motorgerät nur an Personen weitergeben oder
ausleihen, die mit diesem Modell und seiner
Handhabung vertraut sind – stets die Gebrauchs‐
anleitung mitgeben.
Der Einsatz Schall emittierender Motorgeräte
kann durch nationale wie auch örtliche, lokale
Vorschriften zeitlich begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss ausge‐
ruht, gesund und in guter Verfassung sein.
Wer sich aus gesundheitlichen Gründen nicht
anstrengen darf, sollte seinen Arzt fragen, ob die
Arbeit mit einem Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die Zündan‐
lage dieses Gerätes erzeugt ein sehr geringes
elektromagnetisches Feld. Ein Einfluss auf ein‐
zelne Herzschrittmacher-Typen kann nicht völlig
ausgeschlossen werden. Zur Vermeidung von
gesundheitlichen Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller des Herz‐
schrittmachers zu befragen.
Nach der Einnahme von Alkohol, Medikamenten,
die das Reaktionsvermögen beeinträchtigen oder
Drogen darf nicht mit dem Motorgerät gearbeitet
werden.
Bei ungünstigem Wetter (Regen, Schnee, Eis,
Wind) die Arbeit verschieben – erhöhte Unfallge‐
fahr!
Das Motorgerät ist nur zum Trennschleifen vor‐
gesehen.
Für andere Zwecke darf das Motorgerät nicht
benutzt werden – Unfallgefahr!
Es ist nicht geeignet zum Trennen von Holz oder
hölzernen Gegenständen.
Asbeststaub ist äußerst gesundheitsschädlich –
niemals Asbest trennen!
Nur solche Werkzeuge, Führungsschienen, Dia‐
mant-Trennschleifketten oder Zubehöre
anbauen, die von STIHL für dieses Motorgerät
zugelassen sind oder technisch gleichartige
Teile. Bei Fragen dazu an einen Fachhändler
wenden. Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden am Motorge‐
rät bestehen.
STIHL empfiehlt STIHL Original Führungsschie‐
nen, Diamant-Trennschleifketten, Kettenräder
und Zubehör zu verwenden. Diese sind in ihren
Eigenschaften optimal auf das Produkt und die
Anforderungen des Benutzers abgestimmt.
Keine Änderungen am Gerät vornehmen – die
Sicherheit kann dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei der Ver‐
wendung nicht zugelassener Anbaugeräte auf‐
treten, schließt STIHL jede Haftung aus.
Zur Reinigung des Gerätes keine Hochdruckrei‐
niger verwenden. Der harte Wasserstrahl kann
Teile des Gerätes beschädigen.
2.1 Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und Ausrüstung
tragen.
Die Kleidung muss zweckmäßig sein
und darf nicht behindern. Eng anlie‐
gende Kleidung –Kombianzug, kein
Arbeitsmantel.
0458-761-7521-B 3
deutsch 2 Sicherheitshinweise und Arbeitstechnik
Keine Kleidung tragen, die sich in sich bewegen‐
den Teilen des Gerätes verfangen kann – keinen
Schal, keine Krawatte, keinen Schmuck. Lange
Haare so zusammenbinden und so sichern, dass
sie sich oberhalb der Schultern befinden.

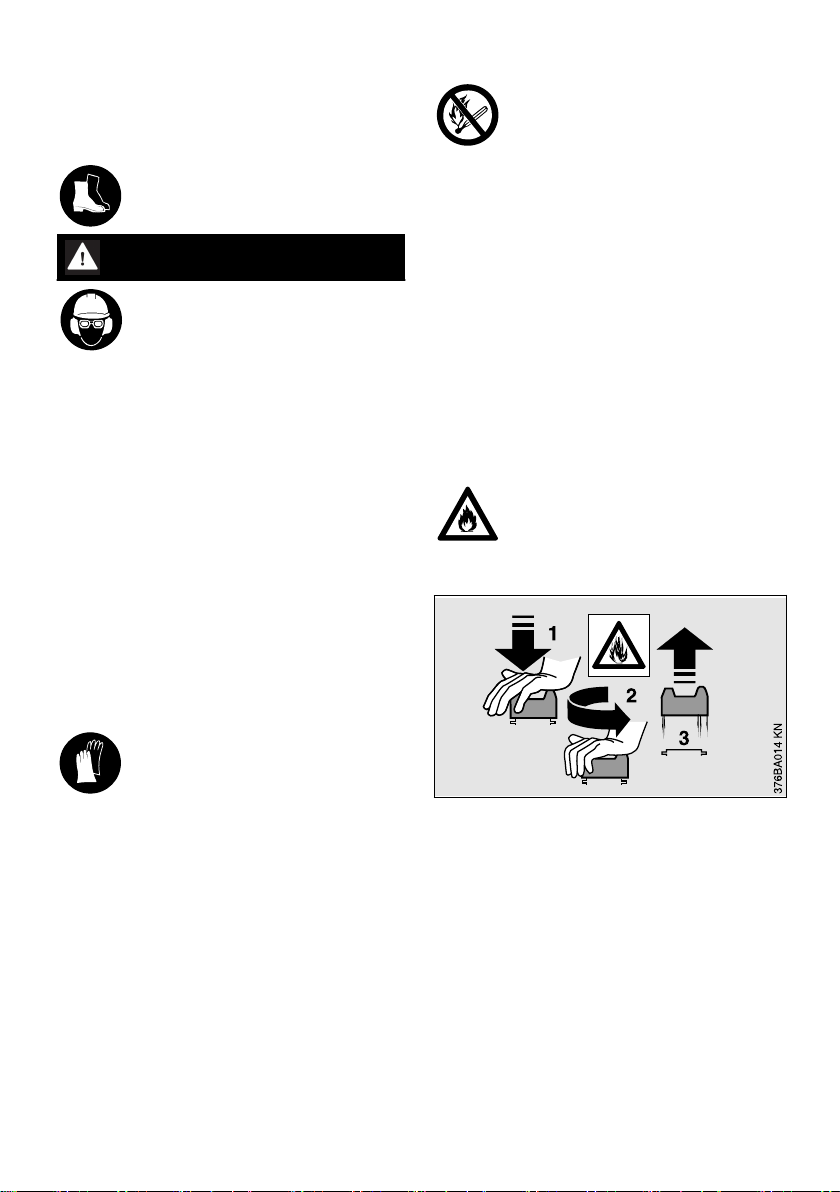

Schutzstiefel mit griffiger, rutschfester
Sohle und Stahlkappe tragen.
WARNUNG
Um die Gefahr von Augenverletzun‐
gen zu reduzieren enganliegende
Schutzbrille nach Norm EN 166 tra‐
gen. Auf richtigen Sitz der Schutz‐
brille achten.
Gesichtschutz tragen und auf richtigen Sitz ach‐
ten. Gesichtsschutz ist kein ausreichender
Augenschutz.
"Persönlichen" Schallschutz tragen – z. B.
Gehörschutzkapseln.
Schutzhelm tragen bei Gefahr von herabfallen‐
den Gegenständen.
Während der Arbeit können Stäube (z. B. kristal‐
lines Material aus dem zu trennenden Gegen‐
stand), Dämpfe und Rauch entstehen – Gesund‐
heitsgefahr!
Bei Staubentwicklung immer Staubschutzmaske
tragen.
Bei zu erwartenden Dämpfen oder Rauch (z. B.
beim Trennen von Verbundwerkstoffen) Atem‐
schutz tragen.
Robuste Arbeitshandschuhe aus
widerstandsfähigem Material tragen
(z. B. Leder).
2.3 Tanken
Benzin ist extrem leicht entzündlich –
von offenem Feuer Abstand halten –
keinen Kraftstoff verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch heiß ist –
Kraftstoff kann überlaufen – Brandgefahr!
Tankverschluss vorsichtig öffnen, damit besteh‐
ender Überdruck sich langsam abbauen kann
und kein Kraftstoff herausspritzt.
Tanken nur an gut belüfteten Orten. Wurde Kraft‐
stoff verschüttet, Motorgerät sofort säubern – kei‐
nen Kraftstoff an die Kleidung kommen lassen,
sonst sofort wechseln.
Auf der Motoreinheit kann sich Staub ansam‐
meln, besonders im Bereich des Vergasers. Wird
der Staub mit Benzin getränkt, entsteht Brandge‐
fahr. Regelmäßig den Staub von der Motorein‐
heit entfernen.
Auf Undichtigkeiten achten! Wenn
Kraftstoff ausläuft, Motor nicht starten
– Lebensgefahr durch Verbrennun‐
gen!
2.3.1 Bajonett-Tankverschluss
STIHL bietet ein umfangreiches Programm an
persönlicher Schutzausstattung an.
2.2 Motorgerät transportieren
Immer Motor abstellen und Kettenschutz anbrin‐
gen.
Gerät nur am Griffrohr tragen – Führungsschiene
nach hinten – heißen Schalldämpfer vom Körper
weg.
Heiße Maschinenteile, insbesondere die Schall‐
dämpferoberfläche, nicht berühren – Verbren‐
nungsgefahr!
In Fahrzeugen: Motorgerät gegen Umkippen,
Beschädigung und Auslaufen von Kraftstoff
sichern.
4 0458-761-7521-B
Niemals den Bajonett-Tankverschluss mit einem
Werkzeug öffnen oder schließen. Der Verschluss
kann dabei beschädigt werden und Kraftstoff
ausfließen.
Bajonett-Tankverschluss nach dem Betanken
sorgfältig schließen.
2.4 Diamant-Trennschleifkette
Diamant-Trennschleifkette, Führungsschiene
und Kettenrad müssen zueinander und zum
Gesteinschneider passen.
Nur zugelassene Diamant-Trennschleifketten
verwenden. Bei Verwendung nicht zugelassener
Ketten kann ein aggressives Schneidverhalten
nicht ausgeschlossen werden. Dies kann zu
2411BA046 KN
2 Sicherheitshinweise und Arbeitstechnik deutsch
unkontrollierten, äußerst gefährlichen Reaktions‐
kräften (Hochschlagen) des Gerätes führen –
Gefahr tödlicher Verletzungen!
Diamant-Trennschleifkette nur für die angegebe‐
nen Materialien einsetzen, Kennzeichnung der
Diamant-Trennschleifkette beachten.
Immer mit Wasser trennen.
Gebrauchte Diamant-Trennschleifketten vor dem
Anbau prüfen auf Risse, Ausbrüche, Segmentbe‐
schädigung oder -verlust, Zeichen von Überhit‐
zung (Farbveränderung).
Niemals Diamant-Trennschleifketten mit Rissen
oder ausgebrochenen Segmenten verwenden.
Fachhändler aufsuchen.
2.5 Vor dem Starten
Gesteinschneider auf betriebssicheren Zustand
überprüfen – entsprechende Kapitel in der
Gebrauchsanleitung beachten:
Kraftstoffsystem auf Dichtheit prüfen, beson‐
–
ders die sichtbaren Teile wie z. B. Tankver‐
schluss, Schlauchverbindungen, Kraftstoff‐
handpumpe (nur bei Motorgeräten mit Kraft‐
stoffhandpumpe). Bei Undichtigkeiten oder
Beschädigung Motor nicht starten – Brandge‐
fahr! Gerät vor Inbetriebnahme durch Fach‐
händler instand setzen lassen
funktionstüchtigen, vorderen Handschutz
–
Kettenrad prüfen
–
Umlenkstern leichtgängig
–
richtig montierte Führungsschiene
–
Diamant-Trennschleifkette für das zu trenn‐
–
ende Material geeignet, einwandfreier Zustand
und richtig montiert (Laufrichtung)
richtig gespannte Diamant-Trennschleifkette
–
Gashebel und Gashebelsperre leichtgängig –
–
Gashebel muss von selbst in die Leerlaufstel‐
lung zurückfedern
Kombihebel auf STOP bzw. 0 stellbar
–
Festsitz des Zündleitungssteckers prüfen – bei
–
lose sitzendem Stecker können Funken ent‐
stehen, die austretendes Kraftstoff-Luftge‐
misch entzünden können – Brandgefahr!
keine Änderung an den Bedienungs- und
–
Sicherheitseinrichtungen vornehmen
Handgriffe müssen sauber und trocken, frei
–
von Öl und Schmutz sein – wichtig zur siche‐
ren Führung des Gesteinschneiders
Der Gesteinschneider darf nur in betriebssiche‐
rem Zustand betrieben werden – Unfallgefahr!
2.6 Motor starten
Mindestens 3 m vom Ort des Tankens entfernt
und nicht in geschlossenen Räumen.
Nur auf ebenem Untergrund, auf festen und
sicheren Stand achten, Motorgerät sicher fest‐
halten – die Diamant-Trennschleifkette darf keine
Gegenstände, nicht den Boden berühren und
sich nicht im Schnitt befinden, weil sie sich beim
Starten sofort mitdreht.
Das Motorgerät wird nur von einer Person
bedient – keine weiteren Personen im Arbeitsbe‐
reich dulden –auch nicht beim Starten.
Motor nicht aus der Hand anwerfen –Starten wie
in der Gebrauchsanleitung beschrieben.
Vor dem Starten Absperrhahn vollständig öffnen
und der Diamant-Trennschleifkette Wasser
zuführen – Diamant-Trennschleifkette nicht tro‐
cken laufen lassen.
2.7 Gerät halten und führen
Motorgerät immer mit beiden Händen festhalten:
Rechte Hand am hinteren Handgriff – auch bei
Linkshändern. Zur sicheren Führung Griffrohr
und Handgriff mit den Daumen fest umfassen.
Zu bearbeitender Gegenstand muss fest liegen,
immer das Gerät zum Werkstück führen – nie
umgekehrt.
2.8 Während der Arbeit
Immer für festen und sicheren Stand sorgen.
Bei drohender Gefahr bzw. im Notfall sofort
Motor abstellen – Kombihebel auf STOP bzw. 0
stellen.
Das Gerät wird nur von einer Person bedient –
keine weiteren Personen im Arbeitsbereich dul‐
den.
Äußerste Vorsicht bei Durchbrüchen, Aussparun‐
gen usw., es könnte sich jemand dahinter befin‐
den – vorher nachschauen.
0458-761-7521-B 5
deutsch 2 Sicherheitshinweise und Arbeitstechnik
Motorgerät niemals unbeaufsichtigt laufen las‐
sen.
Wenn der Motor läuft: Die Diamant-Trennschleif‐
kette läuft noch kurze Zeit weiter, wenn der Gas‐
hebel losgelassen wird – durch Nachlaufeffekt
Verletzungsgefahr!
Vorsicht bei Glätte, Nässe, Schnee, an Abhän‐
gen, auf unebenem Gelände usw. – Rutschge‐
fahr!
Nicht auf einer Leiter arbeiten – nicht an unstabi‐
len Standorten – nicht über Schulterhöhe – nicht
mit einer Hand – Unfallgefahr!
Arbeitsbereich freiräumen – auf Hindernisse,
Löcher und Gruben achten.
Nicht alleine arbeiten – stets Rufweite einhalten
zu anderen Personen, die im Notfall Hilfe leisten
können.
Bei angelegtem Gehörschutz ist erhöhte Acht‐
samkeit und Umsicht erforderlich – das Wahr‐
nehmen von warnenden Geräuschen (Schreie,
Signaltöne u.a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um Müdig‐
keit und Erschöpfung vorzubeugen – Unfallge‐
fahr!
Leicht entflammbare Materialien vom heißen
Abgasstrom und vom heißen Schalldämpfer fern‐
halten – Brandgefahr! Schalldämpfer mit Kataly‐
sator können besonders heiß werden.
Das Motorgerät erzeugt giftige
Abgase, sobald der Motor läuft. Diese
Gase können geruchlos und unsicht‐
bar sein und unverbrannte Kohlen‐
wasserstoffe und Benzol enthalten.
Niemals in geschlossenen oder
schlecht belüfteten Räumen mit dem
Motorgerät arbeiten – auch nicht mit
Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder unter
beengten Verhältnissen stets für ausreichenden
Luftaustausch sorgen. Lebensgefahr durch Ver‐
giftung!
Bei Übelkeit, Kopfschmerzen, Sehstörungen
(z. B. kleiner werdendes Blickfeld), Hörstörun‐
gen, Schwindel, nachlassender Konzentrations‐
fähigkeit, Arbeit sofort einstellen – diese Symp‐
tome können unter anderem durch zu hohe
Abgaskonzentrationen verursacht werden –
Unfallgefahr!
Nicht rauchen bei der Benutzung und in der
näheren Umgebung des Motorgerätes – Brand‐
gefahr! Aus dem Kraftstoffsystem können ent‐
zündliche Benzindämpfe entweichen.
Diamant-Trennschleifkette regelmäßig, in kurzen
Abständen prüfen auf Risse, Ausbrüche, Seg‐
mentbeschädigung oder -verlust, Zeichen von
Überhitzung (Farbveränderung).
Niemals Diamant-Trennschleifketten mit Rissen
oder ausgebrochenen Segmenten verwenden.
Fachhändler aufsuchen.
Bei spürbaren Veränderungen im Schnittverhal‐
ten (z. B. höhere Vibrationen, reduzierte Schnitt‐
leistung) Arbeit unterbrechen und Ursachen für
die Veränderungen beseitigen.
Motor abstellen und abwarten, bis die Dia‐
–
mant-Trennschleifkette still steht
Zustand und richtige Spannung der Diamant-
–
Trennschleifkette prüfen
Schärfzustand beachten
–
Bei laufendem Motor die Diamant-Trennschleif‐
kette nicht berühren. Wird die Diamant-Trenn‐
schleifkette durch einen Gegenstand blockiert,
sofort Motor abstellen – dann erst den Gegen‐
stand beseitigen – Verletzungsgefahr!
Zum Wechseln der Diamant-Trennschleifkette
Motor abstellen – Verletzungsgefahr!
Falls das Motorgerät nicht bestimmungsgemäßer
Beanspruchung (z. B. Gewalteinwirkung durch
Schlag oder Sturz) ausgesetzt wurde, unbedingt
vor weiterem Betrieb auf betriebssicheren
Zustand prüfen – siehe auch “Vor dem Starten“.
Insbesondere die Dichtheit des Kraftstoffsystems
und die Funktionstüchtigkeit der Sicherheitsein‐
richtungen prüfen. Nichtbetriebssicheres Motor‐
gerät auf keinen Fall weiter benutzen. Im Zwei‐
felsfall Fachhändler aufsuchen.
Auf einwandfreien Motorleerlauf achten, damit
die Diamant-Trennschleifkette nach dem Loslas‐
sen des Gashebels nicht mehr mitläuft. Regel‐
mäßig Leerlaufeinstellung kontrollieren bzw. kor‐
rigieren. Wenn die Diamant-Trennschleifkette im
Leerlauf trotzdem mitläuft, vom Fachhändler
instandsetzen lassen.
2.9 Reaktionskräfte
Die am häufigsten auftretenden Reaktionskräfte
sind Hineinziehen und Rückstoß.
6 0458-761-7521-B
2411BA001 KN
A
2411BA002 KN
B
002BA146 KN
2411BA003 KN
2 Sicherheitshinweise und Arbeitstechnik deutsch
2.9.1 Hineinziehen (A)
Schnitt während des Schneidens und nach
dem Schneiden offen bleibt
Führungsschiene im Schnitt nicht verdrehen
–
2.10 Arbeiten – Trennschleifen
Der Diamant-Trennschleifkette genügend Was‐
ser zuführen – Diamant-Trennschleifkette nicht
trocken laufen lassen.
Immer nass trennen – unabhängig von dem zu
trennenden Material.
Diamant-Trennschleifkette gerade im Schnitt‐
Wenn beim Trennschleifen mit der Unterseite der
Führungsschiene – Vorhandschnitt – die Dia‐
mant-Trennschleifkette klemmt oder auf einen
festen Gegenstand trifft, kann der Gesteinschnei‐
der ruckartig zum Werkstück gezogen werden.
2.9.2 Rückstoß (B)
Wenn beim Trennschleifen mit der Oberseite der
Führungsschiene – Rückhandschnitt – die Dia‐
mant-Trennschleifkette klemmt oder auf einen
festen Gegenstand trifft, kann der Gesteinschnei‐
der in Richtung Benutzer zurück gestoßen wer‐
den
spalt führen, nicht verkanten oder einer Seiten‐
belastung aussetzen.
Nicht seitlich schleifen oder schruppen.
Nicht mit Startgasstellung arbeiten. Die Motor‐
drehzahl ist bei dieser Gashebelstellung nicht
regulierbar.
Arbeitsort überprüfen. Gefährdung durch
Beschädigen von Rohrleitungen und elektrischen
Leitungen verhindern.
In der Nähe von entzündbaren Stoffen und
brennbaren Gasen darf das Gerät nicht einge‐
setzt werden.
Nicht in Rohre, Blechtonnen oder andere Behäl‐
ter schneiden, wenn nicht sicher ist, dass sie
keine flüchtigen oder brennbaren Substanzen
enthalten.
Motor nicht unbeaufsichtigt laufen lassen. Vor
dem Verlassen des Gerätes (z. B. bei Arbeits‐
pausen) Motor abstellen.
Ruhig und überlegt arbeiten – nur bei guten
Licht- und Sichtverhältnissen. Andere nicht
gefährden – umsichtig arbeiten.
Führungsschiene nicht einklemmen
–
immer mit einer Bewegung des zu trennenden
–
Gegenstandes oder anderen Ursachen rech‐
nen, die den Schnitt schließen und die Dia‐
mant-Trennschleifkette einklemmen können
den zu bearbeitenden Gegenstand sicher
–
befestigen und so unterstützen, dass der
0458-761-7521-B 7
Kein Körperteil im verlängerten Schwenkbereich
der Diamant-Trennschleifkette.
Gesteinschneider nur mit laufender DiamantTrennschleifkette aus dem zu trennenden
Gegenstand ziehen.
deutsch 2 Sicherheitshinweise und Arbeitstechnik
Gesteinschneider nur zum Trennschleifen ver‐
wenden – nicht zum Abhebeln oder Wegschau‐
feln von Gegenständen.
Erst Trennrichtung bestimmen, dann den
Gesteinschneider ansetzen. Trennrichtung dann
nicht mehr verändern. Nie mit dem Gerät in der
Trennfuge stoßen oder schlagen – Gerät nicht in
die Trennfuge fallen lassen – Bruchgefahr!
Bei nachlassender Schnittleistung Schärfzustand
der Diamant-Trennschleifkette prüfen, ggf. nach‐
schärfen. Dazu kurzzeitig in abrasivem Material
wie z. B. Sandstein, Gasbeton oder Asphalt
schneiden.
Bei Arbeiten in der Höhe:
immer Hubarbeitsbühne benutzen
–
niemals auf einer Leiter stehend arbeiten
–
niemals an unstabilen Standorten
–
niemals über Schulterhöhe arbeiten
–
niemals mit einer Hand arbeiten
–
Gesteinschneider mit Vollgas in den Schnitt brin‐
gen.
Am Ende des Schnittes wird der Gesteinschnei‐
der nicht mehr über die Schneidgarnitur im
Schnitt abgestützt. Der Benutzer muss die
Gewichtskraft des Gerätes aufnehmen – Gefahr
des Kontrollverlustes!
Wasser und Schlamm von Strom führenden
Elektrokabeln fern halten – Stromschlaggefahr!
2.11 Vibrationen
Längere Benutzungsdauer des Gerätes kann zu
vibrationsbedingten Durchblutungsstörungen der
Hände führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung
kann nicht festgelegt werden, weil diese von
mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert durch:
Schutz der Hände (warme Handschuhe)
–
Pausen
–
Die Benutzungsdauer wird verkürzt durch:
besondere persönliche Veranlagung zu
–
schlechter Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
niedrige Außentemperaturen
–
Größe der Greifkräfte (festes Zugreifen behin‐
–
dert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung
des Gerätes und bei wiederholtem Auftreten ent‐
sprechender Anzeichen (z. B. Fingerkribbeln)
wird eine medizinische Untersuchung empfohlen.
8 0458-761-7521-B
2.12 Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur Wartungsar‐
beiten und Reparaturen ausführen, die in der
Gebrauchsanleitung beschrieben sind. Alle
anderen Arbeiten von einem Fachhändler aus‐
führen lassen.
STIHL empfiehlt Wartungsarbeiten und Repara‐
turen nur beim STIHL Fachhändler durchführen
zu lassen. STIHL Fachhändlern werden regelmä‐
ßig Schulungen angeboten und technische Infor‐
mationen zur Verfügung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansons‐
ten kann die Gefahr von Unfällen oder Schäden
am Gerät bestehen. Bei Fragen dazu an einen
Fachhändler wenden.
STIHL empfiehlt STIHL Original Ersatzteile zu
verwenden. Diese sind in ihren Eigenschaften
optimal auf das Gerät und die Anforderungen
des Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung immer
Motor abstellen –Verletzungsgefahr! – Aus‐
nahme: Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem Zündleitungsstecker
oder bei ausgeschraubter Zündkerze mit der
Anwerfvorrichtung nur dann in Bewegung set‐
zen, wenn der Kombischieber auf STOP bzw. 0
steht – Brandgefahr durch Zündfunken außer‐
halb des Zylinders.
Motorgerät nicht in der Nähe von offenem Feuer
warten und aufbewahren – durch Kraftstoff
Brandgefahr!
Tankverschluss regelmäßig auf Dichtheit prüfen.
Nur einwandfreie, von STIHL freigegebene
Zündkerze – siehe "Technische Daten" – ver‐
wenden.
Zündkabel prüfen (einwandfreie Isolation, fester
Anschluss).
Schalldämpfer auf einwandfreien Zustand prü‐
fen.
Nicht mit defektem oder ohne Schalldämpfer
arbeiten – Brandgefahr! – Gehörschäden!
Heißen Schalldämpfer nicht berühren – Verbren‐
nungsgefahr!
Der Zustand der Antivibrationselemente beein‐
flusst das Vibrationsverhalten – Antivibrationsele‐
mente regelmäßig kontrollieren.
2.12.1 Motor abstellen
zum Prüfen der Kettenspannung
–
zum Nachspannen der Kette
–
3.
2411BA004 KN
1.
2.
A
2411BA005 KN
2411BA006 KN
3 Anwendungsbeispiele deutsch
zum Kettenwechsel
–
zum Beseitigen von Störungen
–
3 Anwendungsbeispiele
Diamant-Trennschleifkette nur mit
Wasser verwenden. Gesteinschnei‐
der an Wasserleitungsnetz (mind.
1,5 bar) anschließen.
Das zugeführte Wasser dient zur Kühlung der
Diamant-Trennschleifkette und Spülung der
Schneidgarnitur, sowie zur Staubbindung.
Nach der Arbeit den Gesteinschneider einige
Sekunden mit Wasser und Betriebsdrehzahl
betreiben, um die Schneidgarnitur zu spülen.
Zu geringer Wasserdruck bzw. Wassermenge
führt zu deutlich erhöhtem Verschleiß und irrepa‐
rablen Schäden an der Schneidgarnitur – Bruch‐
gefahr!
3.1 Zu trennende Gegenstände
dürfen nicht hohl liegen
–
gegen Wegrollen bzw. Wegrutschen sichern
–
gegen Schwingungen sichern
–
3.2 Abgetrennte Teile
Bei Durchbrüchen, Aussparungen usw. ist die
Reihenfolge der Trennschnitte wichtig. Den letz‐
ten Trennschnitt immer so ausführen, dass die
Diamant-Trennschleifkette nicht eingeklemmt
wird, und dass das ab- oder herausgetrennte Teil
die Bedienungsperson nicht gefährdet.
Ggf. Keile verwenden und ggf. kleine Stege ste‐
hen lassen, die das abzutrennende Teil in seiner
Position halten. Diese Stege später brechen.
Vor dem endgültigen Abtrennen des Teiles
bestimmen:
wie schwer ist das Teil
–
wie kann es sich nach dem Abtrennen bewe‐
–
gen
steht es unter Spannung
–
Beim Herausbrechen des Teils helfende Perso‐
nen nicht gefährden.
3.3 Einstechen
Gesteinschneider mit Vollgas in den Schnitt brin‐
gen.
1.Führungsschiene mit der Unterseite der Spitze
ansetzen2.langsam in die Einstichposition
schwenken3.vorsichtig einstechen
Beim Einstechen in vorhandene, schmälere
Fugen mit äußerster Vorsicht vorgehen.
3.4 In mehreren Arbeitsgängen trennen
► Trennlinie (A) anzeichnen
► Entlang der Trennlinie arbeiten. Bei Korrekt‐
uren die Diamant-Trennschleifkette nicht ver‐
kanten, sondern stets neu ansetzen
0458-761-7521-B 9
2411BA007 KN
2411BA008 KN
2411BA009 KN
1
2
3
a
t = a : 2
deutsch 4 Schneidgarnitur

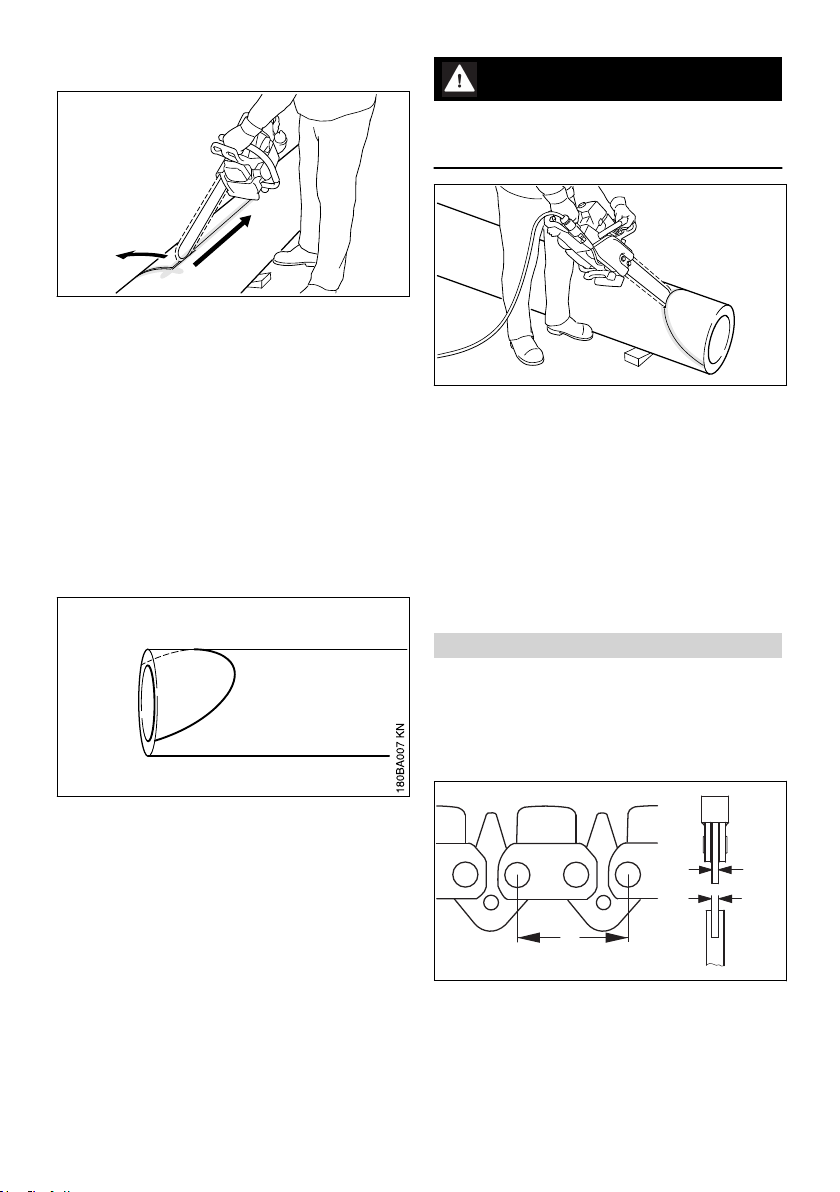

3.5 Rund- und Hohlkörper trennen
► Rohre, Rundkörper usw. gegen Wegrollen
sichern
► Trennlinie anzeichnen – beim Festlegen der
Trennlinie Armierungen besonders in Richtung
des Trennschnittes meiden
► vorsichtig einstechen
► Vorschub bei voller Schnitttiefe entlang der
Trennlinie – für kleine Richtungskorrekturen
die Diamant-Trennschleifkette nicht verkanten,
sondern neu ansetzen – ggf. Keile verwenden
und ggf. kleine Stege stehen lassen, die das
abzutrennende Teil in seiner Position halten.
Diese Stege später brechen
3.6 Formschnitt am Rohr
WARNUNG
Handgehaltenes Trennschleifen entlang dieser
Trennlinien erfordert besondere Vorsicht und
Genauigkeit.
► Rohr, Rundkörper usw. im Bereich der Enden
der Trennlinie einschneiden, damit das Mate‐
rial nicht ausbricht
► vorsichtig im Scheitelpunkt einstechen und
beidseitig nach außen führen – Vorschub bei
voller Schnitttiefe entlang der Trennlinie – für
kleine Richtungskorrekturen die DiamantTrennschleifkette nicht verkanten, sondern
neu ansetzen – ggf. Keile verwenden und ggf.
kleine Stege stehen lassen, die das abzutren‐
nende Teil in seiner Position halten. Diese
Stege später brechen
4 Schneidgarnitur
Diamant-Trennschleifkette, Führungsschiene
und Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene Schneidgarnitur
ist optimal auf den Gesteinschneider abge‐
stimmt.
► Rohre, Rundkörper usw. gegen Wegrollen
sichern
► Trennlinie anzeichnen – beim Festlegen der
Trennlinie Armierungen besonders in Richtung
des Trennschnittes meiden
Teilung (t) der Diamant-Trennschleifkette (1),
–
10 0458-761-7521-B
des Kettenrades und des Umlenksterns der
Rollomatic Führungsschiene müssen überein‐
stimmen
Treibglieddicke (2) der Diamant-Trennschleif‐
–
kette (1) muss auf die Nutbreite der Führungs‐
schiene (3) abgestimmt sein
1
1
2411BA011 KN
2
4
2411BA012 KN
3
2411BA013 KN
4
1
1
2411BA014 KN
5 Führungsschiene und Diamant-Trennschleifkette montieren deutsch
Bei Paarung von Komponenten, die nicht zuei‐
nander passen, kann die Schneidgarnitur bereits
nach kurzer Betriebszeit irreparabel beschädigt
werden.
4.1 Diamant-Trennschleifkette
Die richtige Anwendung der STIHL DiamantTrennschleifkette gewährleistet den wirtschaftli‐
chen Nutzen und vermeidet schnellen Ver‐
schleiß.
Die STIHL Diamant-Trennschleifkette eignet sich
zum Trennen folgender Werkstoffe:
Beton
–
Armierter Beton
–
Allgemeine Bausteine
–
Mauerwerk
–
Steinzeugrohre
–
duktile Gussrohre
–
Abrasives Gestein* wie z. B. Asphalt und Mau‐
–
ersteine (Sandstein)
Hartgestein*, Granit*
–
*) Einschränkungen in Leistung und Standzeit
möglich
Keine andere Materialien trennen – Unfallgefahr!
► Schraube (3) nach links drehen, bis der
Spannschieber (4) links an der Gehäuseaus‐
sparung anliegt
5.2 Diamant-Trennschleifkette auf‐
legen
4.2 Kettenschutz
Im Lieferumfang ist ein zur Schneidgarnitur pas‐
sender Kettenschutz enthalten.
► Diamant-Trennschleifkette an der Schienen‐
spitze beginnend auflegen
5 Führungsschiene und Dia‐
mant-Trennschleifkette
montieren
5.1 Kettenraddeckel abbauen
► Führungsschiene über die Schrauben (1)
legen – Treibglieder so ausrichten, dass die
Lage mit dem Symbol (Pfeil) übereinstimmt
► Muttern (1) von den Stehbolzen schrauben –
Muttern sind verliersicher im Kettenraddeckel
befestigt
► Kettenraddeckel (2) abnehmen
0458-761-7521-B 11
4
1
1
2411BA049 KN
1
2411BA0015 KN
deutsch 6 Diamant-Trennschleifkette spannen
WARNUNG
Wird die richtige Ausrichtung der Treibglieder
nicht beachtet, werden Diamant-Trennschleif‐
kette und Kettenrad irreparabel beschädigt.
HINWEIS
Diamant-Trennschleifkette 36 GGM kann in
beliebiger Ausrichtung montiert werden.
► rechte Fixierbohrung (2) über den Zapfen des
Spannschiebers legen – gleichzeitig die Dia‐
mant-Trennschleifkette über das Kettenrad (3)
legen
► Schraube (4) nach rechts drehen, bis die Dia‐
mant-Trennschleifkette unten nur noch ein
wenig durchhängt und sich die Nasen der
Treibglieder an die Schienennut legen
► Kettenraddeckel wieder aufsetzen – und die
Muttern von Hand nur leicht anziehen
► weiter mit "Diamant-Trennschleifkette span‐
nen"
5.3 Führungsschiene umsetzen
Nur wenn die Diamant-Trennschleifkette nicht
richtig gespannt werden kann, die Führungs‐
schiene umsetzen.
► Kettenraddeckel abbauen
► Führungsschiene mit Diamant-Trennschleif‐
kette abnehmen
► Diamant-Trennschleifkette an der Schienen‐
spitze beginnend auflegen
WARNUNG
Wird die richtige Ausrichtung der Treibglieder
nicht beachtet , werden Diamant-Trennschleif‐
kette und Kettenrad irreparabel beschädigt.
HINWEIS
Diamant-Trennschleifkette 36 GGM kann in
beliebiger Ausrichtung montiert werden.
► linke Fixierbohrung (5) über den Zapfen des
Spannschiebers legen – gleichzeitig die Dia‐
mant-Trennschleifkette über das Kettenrad (3)
legen
► Schraube (4) nach rechts drehen, bis die Dia‐
mant-Trennschleifkette unten nur noch ein
wenig durchhängt und sich die Nasen der
Treibglieder an die Schienennut legen
► Kettenraddeckel wieder aufsetzen – und die
Muttern von Hand nur leicht anziehen
► weiter mit "Diamant-Trennschleifkette span‐
nen"
6 Diamant-Trennschleifkette
spannen
Zum Nachspannen während des Betriebs:
► Motor abstellen
► Schutzhandschuhe anziehen
► Muttern lösen
► Führungsschiene an der Spitze anheben
► mit dem Schraubendreher die Schraube (1)
► Führungsschiene über die Schrauben (1)
legen – Treibglieder so ausrichten, dass die
Lage mit dem Symbol (Pfeil) übereinstimmt
nach rechts drehen, bis der
Abstand (a) = ca. 5 mm beträgt
Läßt sich der Abstand (a) = ca. 5 mm aufgrund
einer gelängten Diamant-Trennschleifkette nicht
einstellen, Führungsschiene umsetzen – siehe
"Führungsschiene und Diamant-Trennschleif‐
kette" montieren.
► Führungsschiene weiterhin anheben und die
Muttern fest anziehen
12 0458-761-7521-B
2411BA0045 KN
a
2411BA016 KN
7 Spannung der Diamant-Trennschleifkette prüfen deutsch
WARNUNG
Direkten Hautkontakt mit Kraftstoff und Einatmen
von Kraftstoffdämpfen vermeiden.
8.1 STIHL MotoMix
STIHL empfiehlt die Verwendung von STIHL
MotoMix. Dieser fertig gemischte Kraftstoff ist
benzolfrei, bleifrei, zeichnet sich durch eine hohe
► Spannung der Diamant-Trennschleifkette prü‐
fen – Diamant-Trennschleifkette läßt sich von
Hand über die Führungsschiene ziehen
Eine neue Diamant-Trennschleifkette muss öfter
nachgespannt werden, als eine, die schon länger
in Betrieb ist.
► Kettenspannung öfter kontrollieren – siehe
"Betriebshinweise"
7 Spannung der Diamant-
Trennschleifkette prüfen
► Motor abstellen
► Diamant-Trennschleifkette darf maximal
a = 15 mm durchhängen
► wenn nötig, Diamant-Trennschleifkette nach‐
spannen – siehe "Diamant-Trennschleifkette
spannen"
Zu großer Durchhang der Diamant-Trennschleif‐
kette führt zu deutlich erhöhtem Verschleiß der
Schneidgarnitur.
Eine neue Diamant-Trennschleifkette muss öfter
nachgespannt werden, als eine, die schon länger
in Betrieb ist.
► Kettenspannung öfter kontrollieren – siehe
"Betriebshinweise"
8 Kraftstoff
Der Motor muss mit einem Kraftstoffgemisch aus
Benzin und Motoröl betrieben werden.
Oktanzahl aus und bietet immer das richtige
Mischungsverhältnis.
STIHL MotoMix ist für höchste Motorlebensdauer
mit STIHL Zweitaktmotoröl HP Ultra gemischt.
MotoMix ist nicht in allen Märkten verfügbar.
8.2 Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von der Vor‐
schrift abweichendes Mischungsverhältnis kön‐
nen zu ernsten Schäden am Triebwerk führen.
Benzin oder Motoröl minderer Qualität können
Motor, Dichtringe, Leitungen und Kraftstofftank
beschädigen.
8.2.1 Benzin
Nur Markenbenzin mit einer Oktanzahl von min‐
destens 90 ROZ verwenden – bleifrei oder ver‐
bleit.
Benzin mit einem Alkoholanteil über 10% kann
bei Motoren mit manuell verstellbaren Vergasern
Laufstörungen verursachen und soll daher zum
Betrieb dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem Benzin
mit bis zu 25% Alkoholanteil (E25) volle Leis‐
tung.
8.2.2 Motoröl
Falls Kraftstoff selbst gemischt wird, darf nur ein
STIHL Zweitakt-Motoröl oder ein anderes Hoch‐
leistungs-Motoröl der Klassen JASO FB, JASO
FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder
ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP
Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzwerte über
die Maschinenlebensdauer gewährleisten zu
können.
0458-761-7521-B 13
2411BA054 KN
2.
1.
2411BA055 KN
2.
1.
deutsch 9 Kraftstoff einfüllen
8.2.3 Mischungsverhältnis
bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl
+ 50 Teile Benzin
8.2.4 Beispiele
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
► in einen für Kraftstoff zugelassenen Kanister
zuerst Motoröl, dann Benzin einfüllen und
gründlich mischen
WARNUNG
Niemals den Bajonett-Tankverschluss mit einem
Werkzeug öffnen. Der Verschluss kann dabei
beschädigt werden und Kraftstoff ausfließen.
9.2 Verschluss öffnen
8.3 Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen Behältern an
einem sicheren, trockenen und kühlen Ort
lagern, vor Licht und Sonne schützen.
Kraftstoffgemisch altert – nur den Bedarf für
einige Wochen mischen. Kraftstoffgemisch nicht
länger als 30 Tage lagern. Unter Einwirkung von
Licht, Sonne, niedrigen oder hohen Temperatu‐
ren kann das Kraftstoffgemisch schneller
unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu 2 Jahren
problemlos gelagert werden.
► Kanister mit dem Kraftstoffgemisch vor dem
Auftanken kräftig schütteln
► Verschluss mit der Hand bis zum Anschlag
niederdrücken, gegen den Uhrzeigersinn dre‐
hen (ca. 1/8 Umdrehung) und abnehmen
9.3 Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff verschütten
und den Tank nicht randvoll füllen. STIHL emp‐
fiehlt das STIHL Einfüllsystem für Kraftstoff (Son‐
derzubehör).
9.4 Verschluss schließen
WARNUNG
Im Kanister kann sich Druck aufbauen – vorsich‐
tig öffnen.
► Kraftstofftank und Kanister von Zeit zu Zeit
gründlich reinigen
Restkraftstoff und die zur Reinigung benutzte
Flüssigkeit vorschriften- und umweltgerecht ent‐
sorgen!
9 Kraftstoff einfüllen
► Verschluss ansetzen und drehen, bis er in die
Bajonettaufnahme gleitet
► Verschluss mit der Hand bis zur Anlage nach
unten drücken und im Uhrzeigersinn
(ca. 1/8 Umdrehung) drehen bis er einrastet
9.1 Gerät vorbereiten
► Tankverschluss und Umgebung vor dem Auf‐
tanken reinigen, damit kein Schmutz in den
Tank fällt
► Gerät so positionieren, dass der Tankver‐
schluss nach oben weist
14 0458-761-7521-B
2411BA056 KN
2411BA019 KN
STOP
0
001BA140 KN
10 Motor starten / abstellen deutsch
9.5 Verriegelung prüfen
10 Motor starten / abstellen
10.1 Die vier Stellungen des Kombi‐
hebels
► Verschluss greifen – Verschluss ist richtig ver‐
riegelt, wenn er sich nicht abnehmen lässt und
die Markierungen (Pfeile) am Verschluss und
Kraftstofftank fluchten
Wenn sich der Verschluss abnehmen lässt oder
die Markierungen nicht fluchten, Verschluss
erneut schließen – siehe Abschnitt "Verschluss
schließen" und Abschnitt "Verriegelung prüfen".
9.6 Kraftstoff-Saugkopf jährlich wechseln
STOP bzw. 0 – Motor aus – Zündung ist ausge‐
schaltet
Betriebsstellung F – Motor läuft oder kann
anspringen
Warmstart n – in dieser Stellung wird der
warme Motor gestartet
Kaltstart l – in dieser Stellung wird der kalte
Motor gestartet
10.2 Kombihebel einstellen
► Kraftstofftank entleeren
► Kraftstoff-Saugkopf mit einem Haken aus dem
Tank herausziehen und vom Schlauch abzie‐
hen
► neuen Saugkopf in den Schlauch stecken
► Saugkopf in den Tank zurücklegen
Zum Verstellen des Kombihebels von Betriebs‐
stellung F auf Kaltstart l Gashebelsperre und
gleichzeitig Gashebel drücken.
Zum Einstellen auf Warmstart n den Kombihe‐
bel erst auf Kaltstart l stellen, dann den Kombi‐
hebel in die Stellung Warmstart n drücken.
Der Wechsel in den Warmstart n ist nur aus der
Stellung Kaltstart l möglich.
Durch Betätigen des Gashebels springt der Kom‐
bihebel aus dem Warmstart n in die Betriebs‐
stellung F.
Zum Ausschalten des Motors den Kombihebel
auf STOP bzw. 0 stellen.
0458-761-7521-B 15
2411BA025 KN
2411BA020 KN
deutsch 10 Motor starten / abstellen
10.2.1
–
–
–
10.2.2
–
–
–
Stellung Startklappe geschlossen l
bei kaltem Motor
wenn der Motor nach dem Start beim Gasge‐
ben ausgeht
wenn der Tank leergefahren wurde (Motor
ging aus)
Stellung Startgas n
bei warmem Motor (sobald der Motor ca. eine
Minute gelaufen ist)
nach der ersten Zündung
nach dem Lüften des Verbrennungsraumes,
wenn der Motor abgesoffen war
10.4.1 Auf dem Boden
10.3 Gesteinschneider an Wasser‐
leitungsnetz anschließen
► Gesteinschneider sicher auf den Boden stellen
– sicheren Stand einnehmen – die Diamant-
► Gesteinschneider an Wasserleitungsnetz
(mind. 1,5 bar bei 6 l/min) anschließen
► vor dem Starten den Absperrhahn (Pfeil) voll‐
ständig öffnen
10.4 Gesteinschneider halten
Es gibt zwei Möglichkeiten den Gesteinschneider
beim Starten zu halten.
Trennschleifkette darf keine Gegenstände und
auch nicht den Boden berühren
► Gesteinschneider mit der linken Hand am
Griffrohr fest an den Boden drücken – Dau‐
men unter dem Griffrohr
► mit dem rechten Fuß in den hinteren Handgriff
treten
16 0458-761-7521-B
0001BA021 KN
2411BA022 KN
2411BA023 KN
10 Motor starten / abstellen deutsch
10.4.2 Zwischen Knie oder Oberschenkel
► mit der rechten Hand den Anwerfgriff langsam
bis zum Anschlag herausziehen – und dann
schnell und kräftig durchziehen – dabei das
Griffrohr nach unten drücken – Seil nicht bis
zum Seilende herausziehen – Bruchgefahr!
Anwerfgriff nicht zurückschnellen lassen –
senkrecht zurückführen, damit sich das
Anwerfseil richtig aufwickelt
10.6 Gesteinschneider starten
Vor dem Starten Absperrhahn vollständig öffnen
und der Diamant-Trennschleifkette Wasser
zuführen –Diamant-Trennschleifkette nicht tro‐
cken laufen lassen.
10.6.1 Dekompressionsventil
► hinteren Handgriff zwischen Knie oder Ober‐
schenkel klemmen
► mit der linken Hand das Griffrohr festhalten –
Daumen unter dem Griffrohr
10.5 Anwerfen
► Knopf drücken, das Dekompressionsventil
wird geöffnet
Bei der ersten Zündung wird das Dekompressi‐
onsventil automatisch geschlossen. Deshalb
Knopf vor jedem weiteren Startvorgang drücken.
0458-761-7521-B 17
2
1
2411BA024 KN
STOP
1
2411BA026 KN
STOP
2
1
2411BA027 KN
STOP
deutsch 11 Betriebshinweise
WARNUNG
Im Schwenkbereich des Gesteinschneiders darf
sich keine weitere Person aufhalten.
► Knopf des Dekompressionsventils drücken
► Gesteinschneider halten und weiter anwerfen
10.8 Sobald der Motor läuft
► Gashebel (2) kurz antippen, der Kombihe‐
bel (1) springt in Betriebsstellung F und der
Motor geht in den Leerlauf
Der Gesteinschneider ist einsatzbereit.
10.9 Bei sehr niedriger Temperatur
► Motor kurze Zeit mit wenig Gas warmlaufen
lassen
10.10 Motor abstellen
► Kombihebel auf STOP bzw. 0 stellen
10.11 Wenn der Motor nicht anspringt
► Gashebelsperre (2) und Gashebel (3) gleich‐
zeitig drücken und festhalten – Kombihebel
einstellen
Stellung Startklappe geschlossen l
bei kaltem Motor (auch wenn der Motor nach
–
dem Start beim Gasgeben ausgegangen ist)
Stellung Startgas n
bei warmem Motor (sobald der Motor ca. eine
–
Minute gelaufen ist)
► Gesteinschneider halten und anwerfen
10.7 Nach der ersten Zündung
Nach der ersten Zündung wurde der Kombihebel
nicht rechtzeitig auf Warmstart n gestellt, der
Motor ist abgesoffen.
► Zündkerze ausbauen – siehe "Zündkerze"
► Zündkerze trocknen
► Kombihebel auf STOP bzw. 0 stellen
► Anwerfvorrichtung mehrmals durchziehen –
zum Lüften des Verbrennungsraumes
► Zündkerze einbauen – siehe "Zündkerze"
►
Kombihebel auf Warmstart n stellen – auch
bei kaltem Motor
► Motor erneut anwerfen
10.11.1 Nasser Filter
► ggf. nassen Filter trocknen – keine extreme
Wärme zuführen
► bei stark verschmutztem Filter eine Filter‐
grundreinigung durchführen – siehe "Luftfilter
reinigen"
11 Betriebshinweise
►
Kombihebel (1) auf Stellung Startgas n stel‐
len
18 0458-761-7521-B
11.1 Während der ersten Betriebs‐
zeit
Das fabrikneue Gerät bis zur dritten Tankfüllung
nicht unbelastet im hohen Drehzahlbereich
betreiben, damit während der Einlaufphase keine
2411BA030 KN
2411BA031 KN
12 Luftfiltersystem deutsch
zusätzlichen Belastungen auftreten. Während
der Einlaufphase müssen sich die bewegten
Teile aufeinander einspielen – im Triebwerk
besteht ein höherer Reibungswiderstand. Der
Motor erreicht seine maximale Leistung nach
einer Laufzeit von 5 bis 15 Tankfüllungen.
11.2 Während der Arbeit
HINWEIS
Immer mit Wasser arbeiten.
HINWEIS
Vergaser nicht magerer einstellen, um eine ver‐
meintlich höhere Leistung zu erzielen – der
Motor könnte sonst Schaden nehmen – siehe
"Vergaser einstellen".
11.2.1 Kettenspannung öfter kontrollieren
Die Diamant-Trennschleifkette dehnt sich und
hängt durch. Die Treibglieder an der Schienen‐
unterseite dürfen maximal 15 mm aus der Nut
heraustreten – die Diamant-Trennschleifkette
kann sonst abspringen – Diamant-Trennschleif‐
kette nachspannen – siehe "Diamant-Trenn‐
schleifkette spannen".
Zu großer Durchhang der Diamant-Trennschleif‐
kette führt zu deutlich erhöhtem Verschleiß der
Diamant-Trennschleifkette und des Kettenrads –
Diamant-Trennschleifkette nachspannen – siehe
"Diamant-Trennschleifkette spannen".
Eine neue Diamant-Trennschleifkette muss öfter
nachgespannt werden, als eine, die schon län‐
gere Zeit in Betrieb ist.
11.2.2 Nach längerem Volllastbetrieb
Motor noch kurze Zeit im Leerlauf laufen lassen,
bis die größere Wärme durch den Kühlluftstrom
abgeführt ist, damit die Bauteile am Triebwerk
(Zündanlage, Vergaser) nicht durch einen Wär‐
mestau extrem belastet werden.
11.3 Nach der Arbeit
11.3.1 Bei kurzzeitigem Stillsetzen
Motor abkühlen lassen. Gerät mit gefülltem Kraft‐
stofftank an einem trockenen Ort, nicht in der
Nähe von Zündquellen, bis zum nächsten Ein‐
satz aufbewahren.
Führungsschiene und Diamant-Trennschleifkette
reinigen, trocknen und mit STIHL Multispray ein‐
sprühen – insbesondere das Lager des Umlenks‐
terns – Korrosionsschutz. Motoreinheit nicht
besprühen!
11.3.2 Bei längerer Stilllegung
siehe "Gerät aufbewahren"
12 Luftfiltersystem
STIHL Filter erreichen im trockenen Zustand
eine hohe Standzeit.
► STIHL Filter immer trocken benutzen
Verschmutzte Luftfilter vermindern die Motorleis‐
tung, erhöhen den Kraftstoffverbrauch und
erschweren das Anwerfen.
13 Luftfilter ausbauen
► Verschlussschraube über dem hinteren Hand‐
griff in Pfeilrichtung drehen und Filterdeckel
abnehmen – Verschlussschraube ist verliersi‐
cher im Filterdeckel befestigt
► Luftfilter abziehen
Zusatzfilter nicht abziehen und nicht reinigen.
14 Luftfilter reinigen
Wenn die Motorleistung spürbar nachlässt:
► ggf. nassen Luftfilter trocknen – keine extreme
Wärme zuführen
► bei stark verschmutztem Luftfilter eine Filter‐
grundreinigung durchführen
0458-761-7521-B 19
3443BA001 KN
3443BA002 KN
3443BA003 KN
deutsch 15 Vergaser einstellen
Filtergrundreinigung
► Luftfilter in STIHL Spezialreiniger (Sonderzu‐
behör) oder sauberer, nicht entflammbarer
Reinigungsflüssigkeit (z. B. warmes Seifen‐
wasser) auswaschen – Luftfilter von innen
nach außen unter einem Wasserstrahl aus‐
spülen – keine Hochdruckreiniger verwenden
► Luftfilter trocknen – keine extreme Wärme
zuführen, nicht mit Druckluft trocknen
► Luftfilter nicht beölen
► Luftfilter wieder einbauen
Ein beschädigter Luftfilter muss ersetzt werden.
15.3 Leerlauf einstellen
Vor dem Starten Absperrhahn vollständig öffnen
und der Diamant-Trennschleifkette Wasser
zuführen –Diamant-Trennschleifkette nicht tro‐
cken laufen lassen.
► Standardeinstellung vornehmen
► Motor starten und warmlaufen lassen
15 Vergaser einstellen
15.1 Basisinformationen
Der Vergaser ist ab Werk mit der Standardein‐
stellung versehen.
Diese Vergasereinstellung ist so abgestimmt,
dass dem Motor in allen Betriebszuständen ein
optimales Kraftstoff-Luft-Gemisch zugeführt wird.
Bei diesem Vergaser können Korrekturen an den
Stellschrauben nur in engen Grenzen vorgenom‐
men werden.
Das Zündmodul begrenzt die Höchstdrehzahl.
Deshalb kann die Höchstdrehzahl durch weiteres
Drehen der Hauptstellschraube (H) im Uhrzeiger‐
sinn (Abmagern) nicht erhöht werden.
15.2 Standardeinstellung
► Motor abstellen
► Luftfilter prüfen – falls erforderlich reinigen
oder ersetzen
15.3.1 Motor bleibt im Leerlauf stehen oder
Diamant-Trennschleifkette läuft im
Leerlauf mit
► Leerlaufanschlagschraube (LA) im Uhrzeiger‐
sinn drehen bis zum Anschlag oder bis die
Diamant-Trennschleifkette mitzulaufen beginnt
– dann 1 1/2 Umdrehungen zurückdrehen
WARNUNG
Bleibt die Diamant-Trennschleifkette nach erfolg‐
ter Einstellung im Leerlauf nicht stehen, Gestein‐
schneider vom Fachhändler instandsetzen las‐
sen.
15.3.2 Drehzahl im Leerlauf unregelmäßig;
schlechte Beschleunigung (trotz Leer‐
laufstellschraube = 1/4)
► Hauptstellschraube (H) gegen den Uhrzeiger‐
sinn bis zum Anschlag drehen – max. 3/4 Dre‐
hung
► Leerlaufstellschraube (L) im Uhrzeigersinn bis
zum Anschlag drehen – dann 1/4 Drehung
zurückdrehen
20 0458-761-7521-B
Die Leerlaufeinstellung ist zu mager.
► Leerlaufstellschraube (L) gegen den Uhrzei‐
gersinn drehen, bis der Motor regelmäßig läuft
und gut beschleunigt
2411BA030 KN
2
2411BA032 KN
1
000BA039 KN
A
1
000BA045 KN
16 Zündkerze deutsch
Nach jeder Korrektur an der Leerlaufstell‐
schraube (L) ist meistens auch eine Verände‐
rung der Leerlaufanschlagschraube (LA) nötig.
15.4 Korrektur der Vergasereinstel‐
lung bei Einsätzen in großer
Höhe
Läuft der Motor nicht zufriedenstellend, kann
eine geringfügige Korrektur notwendig sein:
► Standardeinstellung vornehmen
► Motor warmlaufen lassen
► Hauptstellschraube (H) geringfügig im Uhrzei‐
gersinn (magerer) drehen – max. bis zum
Anschlag
► Luftführung (1) nach oben abnehmen
► Zündkerzenstecker (2) abziehen
► Zündkerze herausschrauben
16.2 Zündkerze prüfen
HINWEIS
Nach der Rückkehr aus großer Höhe die Verga‐
sereinstellung wieder auf Standardeinstellung
zurücksetzen.
Bei zu magerer Einstellung besteht Gefahr von
Triebwerkschäden durch Schmierstoffmangel
und Überhitzung!
16 Zündkerze
► bei ungenügender Motorleistung, schlechtem
Starten oder Leerlaufstörungen zuerst die
Zündkerze prüfen
► nach ca. 100 Betriebsstunden die Zündkerze
ersetzen – bei stark abgebrannten Elektroden
auch schon früher – nur von STIHL freigege‐
bene, entstörte Zündkerzen verwenden –
siehe "Technische Daten"
16.1 Zündkerze ausbauen
► Gerät von groben Schmutz befreien
► verschmutzte Zündkerze reinigen
► Elektrodenabstand (A) prüfen und falls not‐
wendig nachstellen, Wert für Abstand – siehe
"Technische Daten"
► Ursachen für die Verschmutzung der Zünd‐
kerze beseitigen
Mögliche Ursachen sind:
zu viel Motoröl im Kraftstoff
–
verschmutzter Luftfilter
–
ungünstige Betriebsbedingungen
–
► Verschlussschraube über dem hinteren Hand‐
griff in Pfeilrichtung drehen und Filterdeckel
abnehmen – Verschlussschraube ist verliersi‐
cher im Filterdeckel befestigt
0458-761-7521-B 21
1
2411BA033 KN
2
2
3
1
2411BA028 KN
deutsch 17 Gerät aufbewahren
WARNUNG
Bei nicht festgezogener oder fehlender
Anschlussmutter (1) können Funken entstehen.
Falls in leicht brennbarer oder explosiver Umge‐
bung gearbeitet wird, können Brände oder
Explosionen entstehen. Personen können
schwer verletzt werden oder Sachschaden kann
enstehen.
► entstörte Zündkerzen mit fester Anschlussmut‐
ter verwenden
16.3 Zündkerze einbauen
► Zündkerze einschrauben und anziehen
► Zündkerzenstecker (1) fest aufdrücken
► Luftführung (2) von oben einsetzen
► Filterdeckel montieren
17 Gerät aufbewahren
Bei Betriebspausen ab ca. 3 Monaten
► Kraftstofftank an gut belüftetem Ort entleeren
und reinigen
► Kraftstoff vorschriften- und umweltgerecht ent‐
sorgen
► Vergaser leerfahren, andernfalls können die
Membranen im Vergaser verkleben
► Diamant-Trennschleifkette und Führungs‐
schiene abnehmen, reinigen, trocknen und mit
STIHL Multispray einsprühen – insbesondere
das Lager des Umlenksterns – Korrosions‐
schutz
► Gerät gründlich säubern, besonders Zylinder‐
rippen und Luftfilter
► Gerät an einem trockenen und sicheren Ort
aufbewahren. Vor unbefugter Benutzung (z. B.
durch Kinder) schützen
18 Führungsschiene in Ord‐
nung halten
► Führungsschiene wenden – nach jedem Ket‐
tenwechsel – um eine einseitige Abnutzung zu
vermeiden, besonders an der Umlenkung und
an der Unterseite
► Wassereintrittsbohrung (1), Wasseraustrittska‐
nal (2) und Schienennut (3) regelmäßig reini‐
gen
► Nuttiefe messen – mit dem Messstab an der
Feillehre (Sonderzubehör) – in dem Bereich, in
dem der Laufbahnverschleiß am größten ist
Ist die Nut nicht mindestens 6 mm tief:
► Führungsschiene ersetzen
Die Treibglieder schleifen sonst auf dem Nut‐
grund – Verbindungsglieder liegen nicht auf der
Schienenlaufbahn auf.
Wenn die Führungsschiene im Schnitt verläuft:
► Führungsschiene auf einseitige Abnutzung
(Stegversatz) prüfen
► Führungsschiene wenden, ggf. die Laufbahn
der Führungsschiene mit Führungsschienen‐
richter abziehen
19 Kettenrad prüfen und
wechseln
► Kettenraddeckel, Diamant-Trennschleifkette
und Führungsschiene abnehmen
22 0458-761-7521-B
2411BA040 KN
1
3
2
2411BA041 KN
6
1
5
3
2
4
2411BA042 KN
20 Diamant-Trennschleifkette pflegen und schärfen deutsch
19.1 Ringkettenrad ersetzen
19.2 Kupplungstrommel ersetzen
wird die Diamant-Trennschleifkette ersetzt
–
auch das Ringkettenrad ersetzen
wenn die Einlaufspuren (Pfeile) tiefer als
–
0,5 mm sind – sonst wird die Lebensdauer der
Diamant-Trennschleifkette beeinträchtigt – zur
Prüfung Prüflehre (Sonderzubehör) verwen‐
den
Das Kettenrad wird geschont, wenn zwei Dia‐
mant-Trennschleifketten im Wechsel betrieben
werden.
19.1.1 Ringkettenrad ausbauen
Wird nur das Ringkettenrad ausgebaut, muss die
Kupplungstrommel nicht ausgebaut werden.
► Kappe (1) abziehen
► Ringkettenrad (4) abziehen
► Sicherungsscheibe (2) mit dem Schraubendre‐
her abdrücken
► Scheibe (3) abnehmen
► Kupplungstrommel (5) mit Nadelkranz (6) von
der Kurbelwelle abziehen
19.3 Kupplungstrommel einbauen
► Kurbelwellenstumpf und Nadelkäfig reinigen
und mit STIHL Schmierfett (Sonderzubehör)
einfetten
► Nadelkranz auf Kurbelwellenstumpf schieben
► Kupplungstrommel aufstecken
► Ringkettenrad aufstecken
► Scheibe und Sicherungsscheibe wieder auf
die Kurbelwelle setzen
► Kappe montieren
20 Diamant-Trennschleifkette
pflegen und schärfen
20.1 Diamant-Trennschleifkette pfle‐
gen
► Kappe (1) abziehen
► Ringkettenrad (2) abziehen
► Mitnahmeprofil an der Kupplungstrommel (3)
untersuchen – bei starken Verschleißspuren
auch die Kupplungstrommel (3) ersetzen
19.1.2 Ringkettenrad einbauen
► Ringkettenrad (2) aufstecken
► Kappe (1) montieren
0458-761-7521-B 23
Nach der Arbeit:
► Diamant-Trennschleifkette und Führungs‐
schiene abnehmen
► Diamant-Trennschleifkette und Führungs‐
schiene mit Wasser spülen
► Diamant-Trennschleifkette und Führungs‐
schiene trocknen
► Diamant-Trennschleifkette und Führungs‐
schiene mit STIHL Multispray einsprühen –
insbesondere das Lager des Umlenksterns –
Korrosionsschutz
20.2 Diamant-Trennschleifkette
regelmäßig prüfen
► Diamant-Trennschleifkette auf Risse und
beschädigte Niete kontrollieren
► beschädigte oder abgenützte Kettenteile
erneuern – Fachhändler aufsuchen
deutsch 21 Wartungs- und Pflegehinweise
Nicht mit stumpfer oder beschädigter DiamantTrennschleifkette arbeiten – dies führt zu starker
körperlicher Beanspruchung, hoher Schwin‐
gungsbelastung, unbefriedigendem Ergebnis
und hohem Verschleiß.
Bei nachlassender Schnittleistung Schärfzustand
der Diamant-Trennschleifkette prüfen, ggf. nach‐
schärfen. Dazu kurzzeitig in abrasivem Material
wie z. B. Sandstein, Gasbeton oder Asphalt
schneiden.
21 Wartungs- und Pflegehinweise
Die folgenden Arbeiten beziehen sich auf normale Einsatzbe‐
dingungen. Bei erschwerten Bedingungen (starker Stauban‐
fall etc.) und längeren täglichen Arbeitszeiten sind die ange‐
gebenen Intervalle entsprechend zu verkürzen.
wöchentlich
vor Arbeitsbeginn
nach jeder Tankfüllung
nach Arbeitsende bzw. täglich
Komplette Maschine Sichtprüfung (Zustand, Dicht‐
X X
heit)
reinigen X
Gashebel, Gashebelsperre,
Funktionsprüfung X X
Kombihebel
Kraftstoffhandpumpe (falls vor‐
handen)
prüfen X
instandsetzen durch Fach‐
1)
händler
X
Saugkopf im Kraftstofftank prüfen X
ersetzen X X X
Kraftstofftank reinigen X
Wasserzufuhr, Kettenschmie‐
prüfen X
rung
Diamant-Trennschleifkette prüfen, auch auf Schärfzu‐
X X
stand achten
Kettenspannung prüfen, ggf.
X X
nachspannen; zusätzlich
während der Arbeit alle
15 Minuten prüfen, ggf. nach‐
spannen
schärfen X
reinigen und mit STIHL Multi‐
X
spray einsprühen
Führungsschiene prüfen (Abnutzung, Beschädi‐
X
gung, Gängigkeit Umlenk‐
stern)
reinigen und mit STIHL Multi‐
X
spray einsprühen
wenden X
entgraten X
ersetzen X X
1)
STIHL empfiehlt den STIHL Fachhändler
2)
Zylinderfußschrauben bei Erstinbetriebnahme nach einer Laufzeit von 10 bis 20 Stunden fest anzie‐
hen
3)
wenn Diamant-Trennschleifkette montiert oder gewechselt wird
24 0458-761-7521-B
jährlich
monatlich
bei Störung
bei Beschädigung
bei Bedarf
22 Verschleiß minimieren und Schäden vermeiden deutsch
Die folgenden Arbeiten beziehen sich auf normale Einsatzbe‐
dingungen. Bei erschwerten Bedingungen (starker Stauban‐
fall etc.) und längeren täglichen Arbeitszeiten sind die ange‐
gebenen Intervalle entsprechend zu verkürzen.
wöchentlich
jährlich
monatlich
bei Störung
bei Bedarf
vor Arbeitsbeginn
bei Beschädigung
nach jeder Tankfüllung
nach Arbeitsende bzw. täglich
Kettenrad prüfen, ggf. ersetzen
3)
X X
X
Luftfilter reinigen X X
ersetzen X
Antivibrationselemente prüfen X X
1)
ersetzen durch Fachhändler
X
Kühlluft-Ansaugschlitze reinigen X
Zylinderrippen reinigen X X
Vergaser Leerlauf kontrollieren – Kette
X X
darf nicht mitlaufen
Leerlauf einstellen X
Zündkerze Elektrodenabstand nachstel‐
X
len
ersetzen nach 100 Betriebs‐
stunden
Zugängliche Schrauben und
Muttern (außer Einstellschrau‐
2)
ben)
nachziehen X
Sicherheitsaufkleber ersetzen X
die Verwendung von Werkzeugen oder Zube‐
22 Verschleiß minimieren und
Schäden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanlei‐
tung vermeidet übermäßigen Verschleiß und
Schäden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes
müssen so sorgfältig erfolgen, wie in dieser
Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der
Sicherheits-, Bedienungs- und Wartungshin‐
weise verursacht werden, hat der Benutzer
selbst zu verantworten. Dies gilt insbesondere
für:
nicht von STIHL freigegebene Änderungen am
–
Produkt
–
hör, die nicht für das Gerät zulässig, geeignet
oder die qualitativ minderwertig sind
nicht bestimmungsgemäße Verwendung des
–
Gerätes
Einsatz des Gerätes bei Sport- oder Wettbe‐
–
werbs-Veranstaltungen
Folgeschäden infolge der Weiterbenutzung
–
des Gerätes mit defekten Bauteilen
22.1 Wartungsarbeiten
Alle im Kapitel "Wartungs- und Pflegehinweise"
aufgeführten Arbeiten müssen regelmäßig durch‐
geführt werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt werden
können, ist damit ein Fachhändler zu beauftra‐
gen.
1)
STIHL empfiehlt den STIHL Fachhändler
2)
Zylinderfußschrauben bei Erstinbetriebnahme nach einer Laufzeit von 10 bis 20 Stunden fest anzie‐
hen
3)
wenn Diamant-Trennschleifkette montiert oder gewechselt wird
0458-761-7521-B 25
1
4
14
16
17
19
7
2411BA043 KN
2
3
5
8
9
10
11
12
13
15
18
20
#
deutsch 23 Wichtige Bauteile
STIHL empfiehlt Wartungsarbeiten und Repara‐
23 Wichtige Bauteile
turen nur beim STIHL Fachhändler durchführen
zu lassen. STIHL Fachhändlern werden regelmä‐
ßig Schulungen angeboten und technische Infor‐
mationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt oder unsachge‐
mäß ausgeführt, können Schäden entstehen, die
der Benutzer selbst zu verantworten hat. Dazu
gehören u. a.:
Schäden am Triebwerk infolge nicht rechtzei‐
–
tig oder unzureichend durchgeführter Wartung
(z. B. Luft- und Kraftstofffilter), falscher Verga‐
ser-Einstellung oder unzureichender Reini‐
gung der Kühlluftführung (Ansaugschlitze,
Zylinderrippen)
Korrosions- und andere Folgeschäden infolge
–
unsachgemäßer Lagerung
Schäden am Gerät infolge Verwendung quali‐
–
tativ minderwertiger Ersatzteile
22.2 Verschleißteile
Manche Teile des Motorgerätes unterliegen auch
bei bestimmungsgemäßem Gebrauch einem nor‐
malen Verschleiß und müssen je nach Art und
Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
Diamant-Trennschleifkette, Führungsschiene
–
Antriebsteile (Fliehkraft-Kupplung, Kupplungs‐
–
trommel, Kettenrad)
Filter (für Luft, Kraftstoff)
–
Anwerfvorrichtung
–
Zündkerze
–
Dämpfungselemente des Antivibrationssys‐
–
tems
26 0458-761-7521-B
1 Verschlussschraube
2 Zündkerzenstecker
3 Vergasereinstellschrauben
4 Wasseranschluss, Absperrhahn
5 Kettenraddeckel
6 Kettenrad
7 Kettenspannvorrichtung
8 Führungsschiene
9 Diamant-Trennschleifkette
10 Schalldämpfer
11 vorderer Handschutz
12 vorderer Handgriff (Griffrohr)
13 Dekompressionsventil
14 Anwerfgriff
15 Kraftstofftankverschluss
16 Kombihebel
17 Gashebel
18 Gashebelsperre
19 hinterer Handgriff
20 hinterer Handschutz
# Maschinennummer
24 Technische Daten deutsch
24 Technische Daten
24.1 Triebwerk
STIHL Einzylinder-Zweitaktmotor
Hubraum:
Zylinderbohrung: 52 mm
Kolbenhub: 36 mm
Leistung nach ISO 7293: 4,3 kW (5,8 PS) bei
Leerlaufdrehzahl: 2500 1/min
Abregeldrehzahl: 13500 1/min
24.2 Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört): Bosch WSR 6 F,
Elektrodenabstand: 0,5 mm
24.3 Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit
integrierter Kraftstoffpumpe
Kraftstofftankinhalt:
24.4 Gewicht
unbetankt, ohne Schneidgarnitur: 7,6 kg
24.5 Schneidgarnitur GS 461
Die tatsächliche Schnittlänge kann geringer als
die angegebene Schnittlänge sein.
24.5.1 Führungsschiene Rollomatic G
Schnittlängen (Teilung
3/8")
Nutbreite: 1,6 mm
24.5.2 Diamant-Trennschleifketten 3/8"
36 GBM, Typ 3210, 3213
36 GBE, Typ 3211, 3214
Teilung: 3/8" (9,32 mm)
Treibglieddicke: 1,6 mm
24.5.3 Kettenräder
8-zähnig für 3/8" (Ringkettenrad)
24.5.4 Führungsschiene Rollomatic G
Schnittlängen (Teilung
3/8")
Nutbreite: 1,6 mm
24.5.5 Diamant-Trennschleifketten 3/8"
36 GGM, Typ 3212
Teilung: 3/8" (9,32 mm)
Treibglieddicke: 1,6 mm
24.5.6 Kettenräder
10-zähnig für 3/8" (Ringkettenrad)
3
76,5 cm
9800 1/min
NGK BPMR 7 A
780 cm3 (0,78 l)
30, 40 cm
45 cm
24.6 Schall- und Vibrationswerte
Zur Ermittlung der Schall‑ und Vibrationswerte
werden Leerlauf und Volllast im Verhältnis 1:6
berücksichtigt.
Weiterführende Angaben zur Erfüllung der
Arbeitgeberrichtlinie Vibration 2002/44/EG siehe
www.stihl.com/vib.
24.6.1 Schalldruckpegel L
105 dB(A)
24.6.2 Schallleistungspegel L
ISO 11201
115 dB(A)
24.6.3 Vibrationswert a
Handgriff
GS 461
Für den Schalldruckpegel und den Schallleis‐
tungspegel beträgt der K‑Wert nach
RL 2006/42/EG = 2,0 dB(A); für den Vibrations‐
wert beträgt der K‑Wert nach RL 2006/42/EG =
2,0 m/s2.
links
4,5 m/s
nach ISO 11201
peq
nach
weq
nach ISO 19432
hv,eq
Hand‐
griff
rechts
2
4,0 m/s
2
24.7 REACH
REACH bezeichnet eine EG Verordnung zur
Registrierung, Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH Verord‐
nung (EG) Nr. 1907/2006 siehe www.stihl.com/
reach
24.8 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemes‐
sene CO2-Wert ist unter www.stihl.com/co2 in
den produktspezifischen Technischen Daten
angegeben.
Der gemessene CO2-Wert wurde an einem
repräsentativen Motor nach einem genormten
Prüfverfahren unter Laborbedingungen ermittelt
und stellt keine ausdrückliche oder implizite
Garantie der Leistung eines bestimmten Motors
dar.
Durch die in dieser Gebrauchsanleitung
beschriebene bestimmungsgemäße Verwendung
und Wartung, werden die geltenden Anforderun‐
gen an die Abgas-Emissionen erfüllt. Bei Verän‐
derungen am Motor erlischt die Betriebserlaub‐
nis.
0458-761-7521-B 27
Loading...
