STIHL FS 510 C, 560 C

Skötselanvisning Käyttöohje Betjeningsvejledning Bruksanvisning

S Skötselanvisning

1 - 49

f Käyttöohje

50 - 99

d Betjeningsvejledning

100 - 149

N Bruksanvisning

150 - 198

Innehållsförteckning

svenska

Om denna bruksanvisning 2 Säkerhetsanvisningar och

arbetsteknik 2 Tillåtna kombinationer av

skärverktyg, skydd, klingskydd och bärsele 12

Montering av tvåhandsstyre 13 Inställning av gasvajern 17 Montering av skyddsanordningar 17

OriginalbruksanvisningTryckt på klorfritt blekt papper.

Montering av skärverktyg 21 Bränsle 26 Påfyllning av bränsle 27 Påtagning av bärsele med dubbla

axelremmar 28 Balansera maskinen 29 Starta/stanna motorn 29 Transportering av maskinen 32 Anvisningar för driften 34 Luftfilter 34 M-Tronic 35 Vinterbruk 35 Tändstift 37

Tryckfärger innehåller vegetabiliska oljor, återvinningsbart

papper.

Motorgång 38 Förvaring av maskinen 38 Fila skärverktyg av metall 38 Underhåll trimmerhuvud 39 Kontroller och underhållsarbeten

som genomförs av användaren 40 Kontroll och underhåll av

fackhandlare 41 Skötsel och underhåll 42 Minimera slitage och undvik skador 44

Viktiga komponenter 45 Tekniska data 46 Reparationsanvisningar 48 Avfallshantering 48 EU-försäkran om

överensstämmelse 49

Hej! Tack för att du valt en kvalitetsprodukt

från STIHL. Den här produkten har tillverkats med

moderna metoder och under omfattande kvalitetskontroller. Vi vill göra allt vi kan för att du ska vara nöjd med den här produkten och kunna använda den utan problem.

Om du har frågor om produkten ber vi dig kontakta din återförsäljare eller vår försäljningsavdelning.

Hälsningar

Dr Nikolas Stihl

0458-772-9121-A. VA7.H19.

0000005278_017_S

FS 510 C, FS 560 C

Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och bearbetning med elektroniska system.

svenska

Om denna bruksanvisning

Symboler

Symboler som finns på maskinen förklaras i denna bruksanvisning.

Beroende på maskinens typ och utrustning kan följande symboler visas på maskinen.

Bränsletank; bränsle blandning av bensin och motorolja

Manövrering av dekompressionsventil

Bränslehandpump

Manövrera bränslepumpen

Fettub

Insugsluft: sommardrift

Insugsluft: vinterdrift

Handtagsvärme

Markering av textavsnitt

VARNING

Varning för olycksrisk och skaderisk för personer samt varning för allvarliga materiella skador.

OBS!

Varning för skador på maskinen eller enstaka komponenter.

Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtliga maskiner; vi måste därför förbehålla oss rätten till ändringar av leveransomfattningen när det gäller form, teknik och utrustning.

Det innebär att inga anspråk kan ställas utifrån information och bilder i den här skötselanvisningen.

Säkerhetsanvisningar och arbetsteknik

Vid arbete med maskinen krävs särskilda försiktig hetsåtgärder eftersom skärverktygets varvtal är mycket högt.

Läs hela bruksanvis ningen före första användningstillfället och förvara den säkert för senare bruk. Att inte följa bruksanvisningen kan innebära livsfara.

Följ gällande säkerhetsföreskrifter, t.ex. från Arbetsmiljöverket.

Om du använder maskinen för första gången, ska du låta försäljaren eller en annan sakkunnig person förklara hur maskinen ska hanteras på ett säkert sätt eller gå en kurs.

Minderåriga får inte arbeta med maskinen – undantag är de som fyllt 16 år och utbildas under uppsikt.

Håll barn, djur och åskådare borta. När maskinen inte används ska den

förvaras så att ingen kan skadas. Se till att ingen obehörig kan använda maskinen.

Användaren är ansvarig för olycksfall eller faror som kan drabba andra personer eller deras egendom.

Maskinen får endast lämnas vidare eller lånas ut till personer som känner till modellen och dess användning – lämna alltid med bruksanvisningen.

FS 510 C, FS 560 C

svenska

002BA479 KN

Användning av bullrande maskiner är förbjuden enligt lag under delar av dygnet i vissa länder och regioner.

Den som arbetar med maskinen måste vara utvilad, frisk och i god kondition.

Den som inte får anstränga sig av hälsoskäl ska rådfråga sin läkare före arbete med maskinen.

Endast användare av pacemaker: Tändsystemet i denna maskin alstrar ett ytterst svagt elektromagnetiskt fält. Det kan inte uteslutas helt att fältet påverkar enstaka typer av pacemakers. För att undvika hälsorisker rekommenderar STIHL att du kontaktar din läkare och tillverkaren av pacemakern.

Arbeta aldrig med maskinen efter intag av alkohol, läkemedel eller droger som påverkar reaktionsförmågan.

Använd endast maskinen för att klippa gräs eller kapa buskar, sly, små träd eller dylikt, beroende på skärverktygen som används.

Maskinen får inte användas för andra ändamål – olycksrisk!

Använd endast sådana skärverktyg eller tillbehör som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. Vid frågor, kontakta en auktoriserad återförsäljare. Använd bara verktyg eller tillbehör av hög kvalitet. Annars finns risk för olyckor och skador på maskinen.

Vi rekommenderar att du använder originalverktyg och tillbehör från STIHL. Deras egenskaper är optimalt anpassade till produkten och användarens behov.

Gör inga ändringar på maskinen – dessa kan äventyra säkerheten. STIHL ansvarar inte för några person- eller materialskador som uppkommer vid otillåten användning av tillsatsverktyg.

Använd inte högtryckstvätt för rengöring av maskinen. Den hårda vattenstrålen kan skada maskinens delar.

Maskinens skydd kan inte skydda användaren från alla föremål (stenar, glas, metalltråd o.s.v.) som slungas iväg av skärverktyget. Dessa föremål kan studsa mot något och sedan träffa användaren.

Kläder och utrustning

Bär alltid föreskriven klädsel och utrustning.

Kläderna ska vara ända målsenliga och får inte hindra arbetet. Bär tätt åtsittande kläder, helst overall, inte arbetsrock.

Bär inte klädsel som kan fastna i grenar, buskar eller maskinens rörliga delar. Bär inte heller halsduk, slips eller smycken. Bind upp och skydda långt hår (med sjal, mössa, hjälm etc.).

Använd skyddsstövlar med bra grepp och stålhätta.

Endast vid användning av trimmerhuvuden är det tillåtet att alternativt bära stadiga skor med bra grepp.

VARNING

För att minska risken för ögonskador, bär tätt åtsit tande skyddsglasögon enligt standarden SSEN 166. Se till att skydds glasögonen sitter ordentligt.

Bär ansiktsskydd och se till att det sitter ordentligt. Ansiktskydd är inte ett tillräckligt ögonskydd.

Använd ”personligt” bullerskydd – t.ex. hörselkåpor.

Bär skyddshjälm vid gallringsarbeten i högt sly och vid risk för nedfallande föremål.

Använd robusta arbets

handskar av slitstarkt material (t.ex. läder).

STIHL erbjuder ett omfattande utbud av personlig skyddsutrustning.

Transport av maskinen

Stäng alltid av motorn.

FS 510 C, FS 560 C

svenska

Bär maskinen i bärselen eller välbalanserad i riggröret. Skydda skärverktyg av metall mot beröring och använd transportskydd.

Rör inte vid varma maskindelar eller kugg växeln – risk för brännskador!

I fordon: Säkra maskinen så att den inte välter eller skadas och så att inget bränsle kan läcka ut.

Tankning

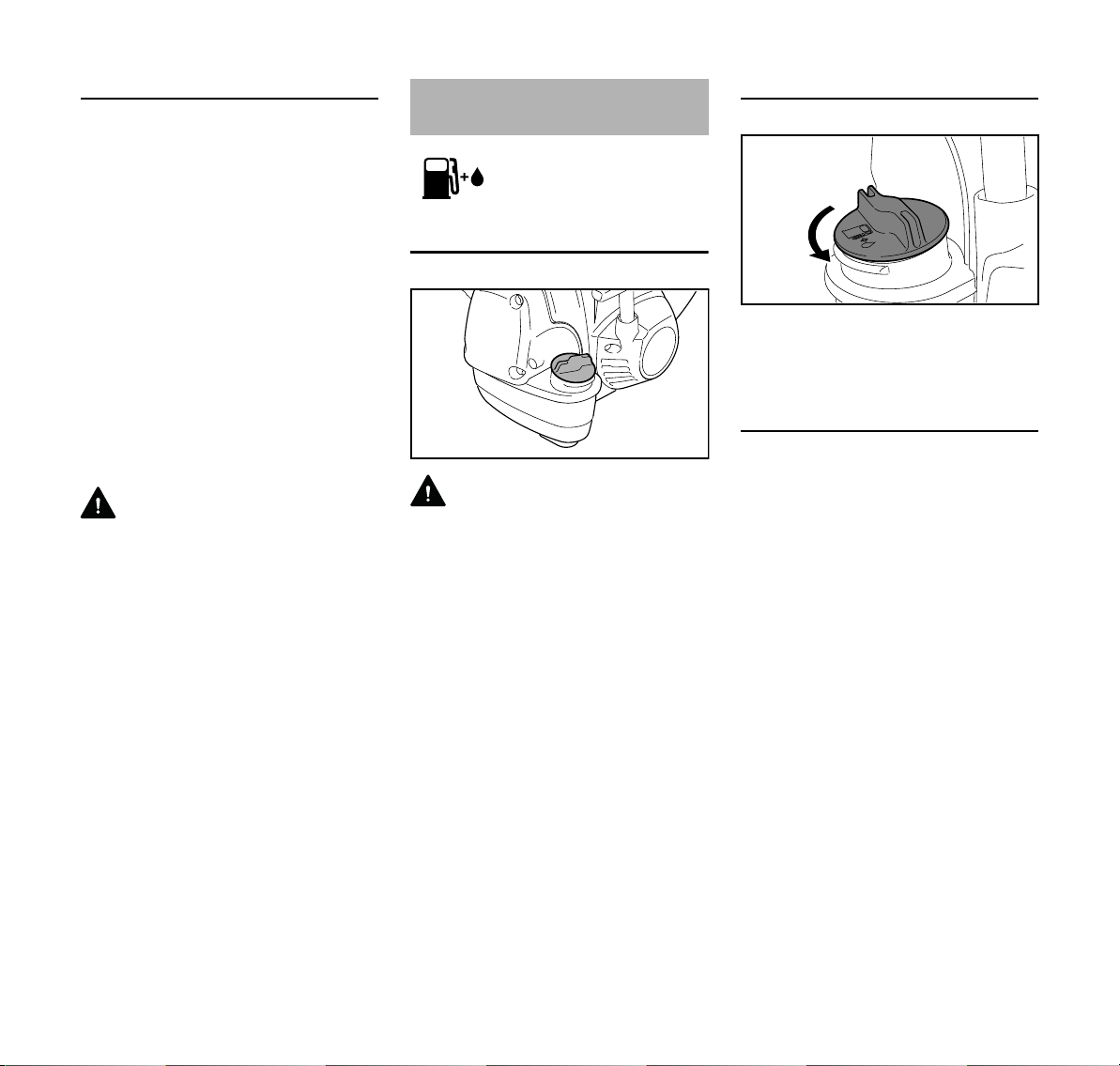

Bensin är ytterst lättan tändligt. Håll ett säkert avstånd till öppen eld – spill inte ut bränsle – rök

inte. Stäng av motorn före tankning. Tanka inte om motorn fortfarande är

varm, eftersom bränsle kan spillas – brandfara!

Öppna tanklocket försiktigt så att övertrycket i tanken kan sjunka långsamt och inget bränsle sprutar ut.

Tanka endast på välventilerade ställen. Om bränsle spillts ut ska maskinen genast rengöras – se till att inte få bränsle på kläderna. Om det skulle hända – byt genast.

Dra åt tanklocket så hårt

som möjligt efter

tankning.

På så sätt minskas risken för att tanklocket lossnar på grund av motorns vibrationer och att bränsle läcker ut.

Var uppmärksam på läckor – starta inte motorn om bränsle läcker ut –livsfara på grund av brännskador!

Före start

Kontrollera att maskinen är driftsäker – observera motsvarande kapitel i bruksanvisningen:

– Kontrollera att bränslesystemet är

tätt, särskilt de synliga delarna som t.ex. tanklock, slanganslutningar, bränslehandpump (endast på maskiner med bränslehandpump). Starta inte motorn om läckage eller skador finns – brandfara! Låt en auktoriserad återförsäljare reparera maskinen innan den används.

– Kombinationen av skärverktyg,

skydd, handtag och bärsele måste vara godkänd och alla delar korrekt monterade.

– Stoppknappen ska vara lätt att

trycka in.

– Choken, gasspaksspärren och

gasspaken måste vara lättrörliga – gasspaken måste automatiskt gå tillbaka till tomgångsläget. Från läget } måste choken kunna fjädra tillbaka till driftsläget F när gasspaksspärren och gasspaken trycks ner samtidigt.

– Kontrollera att tändkabelskon sitter

fast. Om den sitter löst kan det bildas gnistor som kan antända bränsleluftblandning som läcker ut – brandfara!

– Skärverktyg eller tillsatsverktyg ska

vara korrekt och stabilt monterade och i felfritt skick.

– Kontrollera om skyddsanordningar

(te.x. skydd för skärverktyg, stödkopp) är skadade eller slitna. Byt ut skadade delar. Kör inte maskinen med skadade skydd eller sliten stödkopp (om text och pilar inte längre går att identifiera).

– Utför inga ändringar på manöver-

och säkerhetsanordningarna.

– För att maskinen ska kunna

manövreras säkert är det viktigt att handtagen är rena, torra och fria från olja och smuts.

– Ställ in bärsele och handtag efter

kroppstorlek. Observera därtill kapitlen ”Sätta på bärsele” och ”Balansera maskinen”.

Maskinen får endast användas i driftssäkert skick – olycksrisk!

I nödsituation vid användning av bärsele: Öva på att snabbt ta av maskinen. Kasta inte maskinen på marken när du övar för att undvika skador.

Starta motorn

Starta minst 3 m från platsen där tankning skett och inte i ett slutet utrymme.

Starta endast på plan mark, se till att stå stadigt och säkert. Håll maskinen i ett stadigt grepp – skärverktyget får inte röra vid andra föremål eller vid marken, eftersom det kan rotera med vid starten.

FS 510 C, FS 560 C

svenska

002BA480 KN

15m (50ft)

Maskinen får endast användas av en person – ingen annan får vistas inom en radie på 15 meter, inte heller vid start – föremål kan slungas i väg – skaderisk!

Rör inte vid skärverktyget

– skaderisk!

Dra inte igång motorn

medan du håller maski

nen i händerna – följ

beskrivningen i bruksan

visningen när du startar.

Skärverktyget fortsätter

att rotera en liten stund

efter att gasspaken

släppts – efterrotation! Håll lättantändligt material (t.ex. träspån,

bark, torrt gräs och bränsle) borta från det varma avgasflödet och ljuddämparens varma yta – brandfara!

Hantering och styrning av maskinen

Håll alltid fast maskinen med båda händerna på handtagen.

Stå alltid stadigt och säkert.

Håll höger hand på manöverhandtaget och vänster hand på handtagsröret.

Under arbetets gång

Stå alltid stadigt och säkert. Stäng genast av motorn vid fara eller i

nödfall genom att trycka in stoppknappen.

Olycksrisk kan uppstå inom en stor radie runt arbetsområdet på grund av att föremål kan slungas i väg, därför får inga andra personer befinna sig inom en radie på 15 m. Håll även detta avstånd till föremål (fordon, fönsterrutor) – risk för materialskador! Även med en radie på över 15 m kan risken för skador ej uteslutas.

Se till att motorns tomgång är rätt inställd, så att skärverktyget inte roterar efter att gasspaken har släppts. Om skärverktyget ändå roterar vid tomgång ska maskinen repareras av en auktoriserad återförsäljare. Vi rekommenderar auktoriserade STIHLåterförsäljare.

Var försiktig vid halka, väta, snö, i sluttningar, på ojämnt underlag etc. – halkrisk!

Se upp för hinder som stubbar, rötter osv. – snubbelrisk!

Arbeta endast stående på marken. Stå aldrig på instabila platser, på stegar eller arbetsplattformar.

Det krävs ökad försiktighet och uppmärksamhet när hörselskydden är på, eftersom det då är svårare att upptäcka fara som signaleras genom ljud (skrik, ljudsignaler o.s.v.).

Ta arbetspauser i god tid för att undvika trötthet och utmattning – olycksrisk!

Arbeta lugnt och genomtänkt – endast vid goda ljus- och siktförhållanden. Utsätt inte andra för fara – se dig omkring under arbetet.

Maskinen avger giftiga avgaser när motorn går. Dessa avgaser kan vara luktlösa och osynliga och innehålla oförbrända kol väten och bensen. Arbeta därför aldrig i slutna eller dåligt ventilerade utrym

men med maskinen – inte ens med katalysatormaskiner.

Vid arbete i diken, sänkor eller där det är trångt måste luftcirkulationen vara god – livsfara på grund av förgiftning!

Vid illamående, huvudvärk, synproblem (t.ex. minskat synfält), hörselrubbningar, svindel eller bristande koncentrationsförmåga ska man omedelbart avbryta arbetet. Dessa symptom kan bland annat orsakas av höga avgaskoncentrationer – olycksrisk!

Kör maskinen med så lite buller och avgaser som möjligt – låt inte motorn gå i onödan och gasa endast vid arbete.

Rök ej när du arbetar med maskinen eller i området närmast runt maskinen – brandfara! Ur bränslesystemet kan det strömma ut lättantändliga bensinångor.

FS 510 C, FS 560 C

svenska

Under arbetet bildas damm, ånga och rök, vilket kan vara hälsofarligt. Bär andningsskydd vid kraftig damm- eller rökutveckling.

Om maskinen har belastats på felaktigt sätt (t.ex. utsatts för våld genom slag eller fall) måste ovillkorligen driftsäkerheten kontrolleras innan den används igen – se även ”Före start”.

Kontrollera särskilt att bränslesystemet är tätt och att säkerhetsanordningarna fungerar. Använd aldrig en maskin som inte är driftssäker. Kontakta en återförsäljare i tveksamma fall.

Arbeta aldrig utan det stänkskydd som är avsett för maskinen och skärverktyget – föremål kan slungas i väg – skaderisk!

Kontrollera terrängen:

Hårda föremål (stenar,

metallbitar och liknande)

kan slungas i väg – även

längre än 15 m – skade

risk! Föremål kan också

skada skärverktyget och

orsaka sakskador på t.ex.

parkerade fordon och

fönsterrutor. Arbeta särskilt försiktigt i oöverskådlig,

tätbevuxen terräng. Vid klippning i högt sly, under buskar

och häckar: Arbeta med skärverktyget minst 15 cm över marken – se till att inga djur skadas.

Stanna motorn innan maskinen lämnas.

Kontrollera skärverktyget regelbundet och ofta. Om du märker någon förändring:

– Stäng av motorn, håll maskinen

stadigt och låt skärverktyget stanna.

– Kontrollera skick och korrekt

montering, titta efter sprickor.

– Observera filningsnivån. – Byt genast skadade eller trubbiga

skärverktyg, även vid små hårfina sprickor.

Rengör skärverktygets infästning regelbundet från gräs och rester av snår – ta bort tilltäppningar vid skärverktyget eller skyddet.

Stäng alltid av motorn vid byte av skärverktyg – skaderisk!

Kuggväxeln blir varm vid drift. Rör inte vid kugg växeln – risk för brännskador!

Fortsätt inte använda och reparera inte skadade eller spruckna skärverktyg t.ex. genom svetsning eller riktning – formförändring (obalans).

Smådelar eller avbrutna delar kan lossna och träffa användaren eller andra personer med hög hastighet – risk för allvarliga skador!

Användning av trimmerhuvuden

Använd endast skydd med kniv som monterats enligt anvisningarna, så att skärtråden hålls på godkänd längd.

Vid justering av skärtråden på manuellt inställbara trimmerhuvuden ska motorn alltid först stängas av – skaderisk!

Felaktig användning med för lång skärtråd minskar motorns arbetsvarvtal. Kopplingen slirar då hela tiden, vilket leder till överhettning och skador på viktiga komponenter (t.ex. koppling, plastdelar i kåpan) – på grund av att skärverktyget roterar med på tomgång finns – skaderisk!

Användning av skärverktyg av metall

Vi rekommenderar att man använder STIHL originalskärverktyg av metall. Deras egenskaper är optimalt anpassade till maskinen och användarens behov.

Skärverktyg av metall roterar mycket fort. De stora krafter som uppstår kan påverka maskinen, själva verktyget samt materialet som skärs.

Skärverktyg av metall ska slipas regelbundet och enligt anvisningarna.

Oregelbundet slipade skärverktyg av metall blir obalanserade vilket kan belasta maskinen extremt – risk för att den går sönder!

Slöa eller felaktigt slipade verktyg kan öka belastningen på ett skärverktyg av metall så att delar spricker eller bryts av – skaderisk!

Skärverktyg av metall ska alltid kontrolleras med avseende på t.ex. sprickor och deformeringar efter kontakt med hårda föremål (t.ex. sten, klipphällar, metallföremål). Grader och annan synlig materialanhopning måste

FS 510 C, FS 560 C

svenska

avlägsnas eftersom materialet vid fortsatt drift kan lossna och slungas iväg när som helst – skaderisk!

När ett roterande skärverktyg av metall träffar en sten eller ett annat hårt föremål kan gnistbildning uppstå som, i vissa förhållanden, kan sätta lättantändliga material i brand. Använd inte skärverktyget av metall nära lättantändliga material eller torra växter och sly när det finns risk för brand. Även torra växter och sly är lättantändliga, särskilt under varma och torra väderförhållanden. Fråga alltid länsstyrelsen, kommunen eller dylikt om brandfara råder.

För att minska de ovan nämnda riskerna för skador som kan uppstå på skärverktyget av metall under drift, får det verktyg som används inte ha en för stor diameter. Skärverktyget får inte heller vara för tungt. Tillverkningsmaterialet måste vara av hög kvalitet och ha en passande form och tjocklek.

Ett skärverktyg av metall som inte tillverkats av STIHL får inte vara tyngre, tjockare eller annorlunda utformat. Diametern får inte vara större än diametern på de största skärverktygen av metall som godkänts av STIHL för denna maskin – skaderisk!

Vibrationer

Långa arbetspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i händerna (”vita fingrar”).

En allmänt giltig längd för arbetspass kan inte fastställas eftersom den påverkas av många olika faktorer.

Användningstiden kan förlängas genom: – skydd för händerna (varma

handskar) – raster Användningsperioden förkortas genom: – individuella anlag som t.ex. dålig

blodcirkulation (känns igen genom:

fingrar som ofta blir kalla,

stickningar)

– låga utomhustemperaturer – greppets styrka (ett kraftigt grepp

kan hämma blodcirkulationen) Vid ofta förekommande långa

arbetspass med maskinen och vid ofta förekommande tecken på nedsatt blodcirkulation (t.ex. stickningar i fingrarna) rekommenderas en medicinsk undersökning.

Skötsel och reparation

Utför regelbundet underhåll på maskinen. Genomför endast sådana underhållsarbeten och reparationer som beskrivs i skötselanvisningen. Allt annat arbete ska utföras av en återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd bara förstklassiga reservdelar. Annars finns det risk för olyckor eller skador på maskinen. Konsultera återförsäljaren vid frågor om detta.

Vi rekommenderar att du använder STIHL originalreservdelar. Dessa är optimalt anpassade till maskinen och användarens krav.

Stäng alltid av motorn och dra av tändkabelskon före reparation, skötsel och underhåll - risk för skador på grund av att motorn oavsiktligt går igång! Undantag: Förgasar- och tomgångsinställning.

Starta inte motorn med startanordningen när tändkabelskon är avdragen eller tändstiftet är urskruvat brandfara om gnistor kommer utanför cylindern!

Underhåll och förvaring av maskinen får inte ske i närheten av öppen eld bränslet medför brandfara!

Kontrollera regelbundet att tanklocket är tätt.

Använd endast felfria och av STIHL godkända tändstift - se ”Tekniska data”.

Kontrollera tändkabeln (felfri isolering, stabil anslutning).

Kontrollera att ljuddämparen är i felfritt skick.

Använd inte maskinen med skadad ljuddämpare eller om ljuddämparen är borttagen - brandfara! - Risk för hörselskador!

Rör inte vid den varma ljuddämparen brännskaderisk!

Vibrationsdämparnas skick påverkar vibrationsnivån - kontrollera vibrationsdämparna regelbundet.

FS 510 C, FS 560 C

svenska

002BA397 KN

000BA015 KN

Symboler på skyddsanordningar

Skärverktygets rotationsriktning anges med en pil på skärverktygets skydd.

Vissa av följande symboler finns på skyddets utsida och visar tillåtna kombinationer av skärverktyg och skydd.

Skyddet får användas till sammans med trimmerhuvuden.

Skyddet får användas till sammans med gräsklingor.

Skyddet får användas till sammans med slyklingor.

Skyddet får användas till sammans med hackknivar.

Skyddet får inte använ das tillsammans med slyklingor.

Skyddet får inte använ das tillsammans med hackknivar.

Skyddet får inte använ das tillsammans med sågklingor.

Bärsele

Bärsele ingår i leveransen eller kan fås

som specialtillbehör.

Trimmerhuvud med skärtråd

För ett mjukt ”snitt” – för ren skärning även av ojämna kanter runt träd, staketstolpar, etc. – mindre skador på trädens bark.

I leveransomfattningen för trimmerhuvudet ingår ett instruktionsblad. Följ anvisningarna i instruktionsbladet för isättning av skärtråd i trimmerhuvudet.

N Använda bärsele

Skyddet får inte använ das tillsammans med trimmerhuvuden.

N Häng maskinen i bärselen när

motorn går

VARNING

Skärtråden får aldrig bytas mot

metalltråd eller metallinor – skaderisk! Samtliga skärverktyg måste användas tillsammans med bärsele med dubbla

Skyddet får inte använ

axelremmar och snabbspänne!

das tillsammans med gräsklingor.

STIHL DuroCut

Observera slitagemarkeringarna!

FS 510 C, FS 560 C

Om en slitagemarkering formad som ett

681BA209 KN

002BA396 KN

002BA135 KN

utroppstecken syns på skyddet på DuroCut får DuroCut inte längre användas utan det finns risk för att trimmerhuvudet skadas.

Byt ut det slitna skyddet mot ett nytt. En monteringsanvisning följer med

trimmerhuvudet vid leverans. Följ anvisningarna för isättning av skärtråd i trimmerhuvudet.

VARNING

Använd inga metalltrådar eller rep istället för skärtråden – skaderisk!

Trimmerhuvud med plastknivar – STIHL PolyCut

För klippning av öppna ängskanter (utan stolpar, staket, träd eller liknande hinder).

Var uppmärksam på slitagemarkeringarna!

Om en utav markeringarna nedåt på trimmerhuvudet PolyCut brutits av (pil): Använd inte trimmerhuvudet, byt ut det. Skaderisk på grund av att verktygsdelar kan slungas iväg!

Följ noga underhållsanvisningarna för trimmerhuvudet PolyCut!

Trimmerhuvudet PolyCut kan förses med skärtråd i stället för plastknivar.

Instruktionsblad följer med trimmerhuvudet vid leverans. Följ anvisningarna i instruktionsbladen för isättning av plastknivar eller skärtråd i trimmerhuvudet.

VARNING

Använd inga metalltrådar eller rep istället för skärtråden – skaderisk!

svenska

Risk för backslag vid metallskärverktyg

VARNING

Vid användning av metallskärverktyg finns risk för backslag när verk tyget träffar på ett fast hinder (trädstam, gren, stubbe, sten eller lik

nande). Maskinen slungas då tillbaka mot verktygets rotationsriktning.

Ökad risk för backslag när verktyget i det

svarta området stöter på ett hinder.

FS 510 C, FS 560 C

svenska

000BA020 KN

002BA355 KN

002BA509 KN

002BA210 KN

Gräsklinga

Endast för gräs och ogräs – hantera maskinen som en trimmer.

VARNING

Missbruk kan skada gräsklingan, och ivägslungade delar innebär skaderisk!

Slipa gräsklingan enligt instruktionerna vid märkbart slitage.

Slyklinga

För klippning av tovigt gräs och gallring av snår, sly och unga bestånd med max. 2 cm stamdiameter – klipp inget kraftigare trä – olycksrisk!

Vid klippning av gräs och vid gallring av yngre trädbestånd förs skärverktyget nära marken som en lie.

Vid klippning av snår och sly ska man låta slyklingan ”dyka” ned i växtligheten ovanifrån – materialet hackas. Håll inte skärverktyget över midjehöjd.

Var ytterst försiktig vid denna arbetsteknik. Ju högre skärverktyget hålls över marken, desto större risk att delar slungas åt sidan – skaderisk!

Varning! Felaktig användning kan skada slyklingan, och ivägslungade delar innebär skaderisk!

Observera ovillkorligen följande för att minska olycksrisken:

– Undvik kontakt med stenar,

metallföremål och liknande.

– Klipp inga träd eller buskar med en

stamdiameter på över 2 cm – använd sågklinga vid större diametrar.

– Kontrollera regelbundet att

slyklingan inte är skadad – använd inte en skadad slyklinga.

– Fila slyklingan regelbundet samt om

klingan blir märkbart slö enligt föreskrifterna och låt vid behov balansera den (STIHL rekommenderar auktoriserade STIHL-återförsäljare).

Hackkniv

För gallring och sönderdelning av segt,

tovigt gräs, ogräs och buskar.

Vid gallring och sönderdelning av ogräs

och sly ska man låta slyklingan "dyka"

ned i växtligheten ovanifrån – materialet

hackas. Håll inte skärverktyget över

midjehöjd.

Var ytterst försiktig vid denna

arbetsteknik. Ju högre skärverktyget

hålls över marken, desto större risk att

delar slungas åt sidan – skaderisk!

Observera! Missbruk kan skada

hackkniven – ivägslungade delar

innebär en skaderisk!

FS 510 C, FS 560 C

svenska

002BA449 KN

Observera alltid följande för att minska olycksrisken:

– Undvik kontakt med stenar,

metallföremål och liknande

– Klipp inga träd eller buskar med

stamdiameter över 2 cm – använd sågklinga vid större diametrar

– Kontrollera regelbundet att

hackkniven inte är skadad – använd aldrig en skadad hackkniv

– Fila hackkniven regelbundet (om

klingan blir märkbart slö) enligt föreskrifterna och låt vid behov balansera den (STIHL rekommenderar auktoriserade STIHL-återförsäljare)

Sågklinga

För sågning av buskar och träd med upp till 7 cm stamdiameter.

Den bästa skäreffekten uppnås med fullgas och jämnt matningstryck.

Använd endast sågklingor med klingskydd som passar för skärverktygets diameter.

Risk för kast

I det svarta området är risken för kast mycket stor: Sätt aldrig an maskinen eller såga i detta område.

Även i det grå området finns det risk för kast: Detta område får endast användas av personer som har stor erfarenhet och utbildning inom speciell arbetsteknik.

I det vita området är lättare arbeten med små kast möjliga. Sätt alltid an för att såga i detta område.

VARNING

Undvik att sågklingan kommer i kontakt med stenar och mark – risk för sprickbildning. Slipa i god tid och enligt föreskrifterna – slöa tänder kan leda till sprickbildningar och därmed till att sågklingan bryts av – olycksrisk!

Håll ett avstånd på minst två trädlängder till din kollega vid fällning.

FS 510 C, FS 560 C

svenska

0000-GXX-0377-A0

Tillåtna kombinationer av skärverktyg, skydd, klingskydd och bärsele

Skärverktyg Skydd, anslag Bärrem

FS 510 C, FS 560 C

svenska

3BA003 KN

3BA004 KN

Tillåtna kombinationer

Välj rätt kombination i tabellen beroende på skärverktyg.

VARNING

Av säkerhetsskäl får endast de skärverktyg och skydd resp. anslag kombineras med varandra som står på en och samma tabellrad. Andra kombinationer är otillåtna – risk för olyckor!

Skärverktyg

Klipphuvuden 1 STIHL AutoCut 40-4

2 STIHL AutoCut 56-2 3 STIHL TrimCut 51-2 4 STIHL DuroCut 40-4 5 STIHL PolyCut 41-3

Metallskärverktyg 6 Gräsklippningsblad 255-8

(Ø 255 mm)

7 Gräsklippningsblad 250-40 Special

(Ø 250 mm)

8 Snårkniv 305-2 Special

(Ø 305 mm)

9 Snårkniv 350-3

(Ø 350 mm)

10 Hackelsekniv 320-2

(Ø 320 mm)

11 Cirkelsågblad 225 spetskugg

(Ø 225 mm)

12 Cirkelsågblad 225 mejselkugg

(Ø 225 mm)

13 Cirkelsågblad 225 hårdmetall

(Ø 225 mm)

VARNING

Gräsklippningsblad, snårkniv, hackelsekniv och cirkelsågblad i andra material än metall är inte tillåtna.

Skydd, anslag

14 Skydd för klipphuvuden 15 Skydd för metallskärverktyg,

position 6 till 9 16 Skydd för hackelsekniv 17 Anslag för cirkelsågblad

Bärrem

18 Dubbel axelrem ska användas

Montering av tvåhandsstyre

Montering av tvåhandsstyre med vridbart handtagsstöd

Se till att inte vrida manöverhandtaget (1) runt sin axel mellan att maskinen packas upp och att handtagsröret monteras. Se även kapitlet "Justera gasvajern".

Maskinen kan fås med olika typer av handtagsrör:

2 Handtagsrör för maskiner som

övervägande används för klippning, slyklippning och hackning men som även kan användas vid sågning.

FS 510 C, FS 560 C

svenska

2BA001 KN

3BA005 KN

4900BA002 KN

3BA007 KN

3BA008 KN

3BA0009 KN

3 Handtagsrör för maskiner som

huvudsakligen används för sågning men som även kan användas för klippning och slyklippning.

Klämstyckena (4) är monterade på handtagsrören (2, 3) vid leverans.

N Klämstyckenas position på

handtagsröret får inte ändras förrän handtagsstödet har monterats.

Båda typer av handtagsrör monteras på samma sätt på maskinen. Därför får handtagsrör (2) representera båda typerna i den här beskrivningen.

Montering av handtagsrör

För att kunna sätta ihop de vridbara handtagsstöden måste klämstyckena vara försedda med en fjäder och vara fastsatta på handtagsstöden på maskinen.

N Ta ut fjädern(5) ur detaljsatsen som

medföljer vid leverans N Tryck in fjädern (5) i det nedre

klämstycket (6)

N Sätt klämstyckena (4) med

handtagsröret (2) lätt på

handtagsstödet (7) N Se till att inte vrida handtagsröret i

klämstyckena

N Fäll upp låsskruvens (8) bygel tills

den står upp lodrätt

N Vrid låsskruven moturs och dra

endast åt lätt

N Sätt i låsskruven (8) i gänginsatsen

i handtagsstödet (7) – även mot fjäderns (5) tryck

N Justera klämstyckena så att stagen

(9) på det nedre klämstycket (6) stämmer överens med spåren (10) i handtagsstödet (7)

FS 510 C, FS 560 C

Montering av manöverhandtaget

3BA010 KN

4900BA003 KN

4900BA004 KN

002BA451 KN

4900BA005 KN

4900BA007 KN

4900BA008 KN

4900BA009 KN

4900BA010 KN

svenska

N Vrid låsskruven medurs tills det

nedre klämstycket (6) ligger an mot handtagsstödet (7)

N Vrid handtagsröret (2) 180° framåt N Dra endast åt låsskruven lätt

N Fäll ned låsskruvens bygel så att

den ligger jämnt med ytan

N Skruva ut skruven (11) och ta ut

muttern (12) ur manöverhandtaget

(1)

N Håll manöverhandtaget framför

handtagsrörets högra ände på ett

sådant sätt att gasvajern (13) löper

på insidan av handtagsröret (2)

N Sätt muttern (12) och sedan

skruven (10) i manöverhandtaget (1), vrid och dra åt

Justera handtagsröret

Öppna låsskruven

N Fäll upp låsskruvens bygel tills den

står lodrätt

FS 510 C, FS 560 C

N Skjut på manöverhandtaget (1) i

detta läge på handtagsrörets (2)

ände tills hålen (15) stämmer

överens med varandra – gasspaken

(14) ska peka nedåt

N Vrid låsskruven moturs tills

handtagsstödet går att justera

svenska

4900BA011 KN

4900BA012 KN

4900BA013 KN

4900BA014 KN

4900BA015 KN

Justera handtagsröret

N Sätt handtagsröret i önskad position

N Justera handtagsröret (2) så att

avståndet (A) är ungefär 17 cm (7 in.)

Fäst inte handtagsröret i den böjda delen av röret.

Lås låsskruven

N Vrid låsskruven så långt medurs att

skruven är svår att röra

N Dra åt låsskruven hårt

N Fäll ned låsskruvens bygel så att

den ligger jämnt med ytan

Kontrollera gasvajern

N Efter att manöverhandtaget har

monterats ska gasvajern

kontrolleras. Se kapitlet "Justera

gasvajern"

Vridning av handtagsröret

till transportläge

N Lossa låsskruven (8) och skruva ut

den så mycket att handtagsröret (2) kan vridas medurs

N Vrid handtagsröret 90° och böj det

sedan nedåt N Dra fast låsskruven (8) i arbetsläge N Vrid resp. sväng handtagsröret

moturs och i omvänd ordningsföljd

jämfört med beskrivningen ovan

FS 510 C, FS 560 C

svenska

002BA655 KN

002BA461 KN

002BA462 KN

002BA463 KN

002BA464 KN

Inställning av gasvajern

När maskinen har monterats eller efter en längre tids användning måste eventuellt gasdraget justeras.

Ställ bara in gasdraget när maskinen är komplett monterad.

N Ställ gasspaken i fullgasläget N Skruva in skruven i gasspaken till

det första anslaget i pilens riktning. Skruva sedan ytterligare ett halvt varv.

Montering av skyddsanordningar

Använd rätt skydd

VARNING

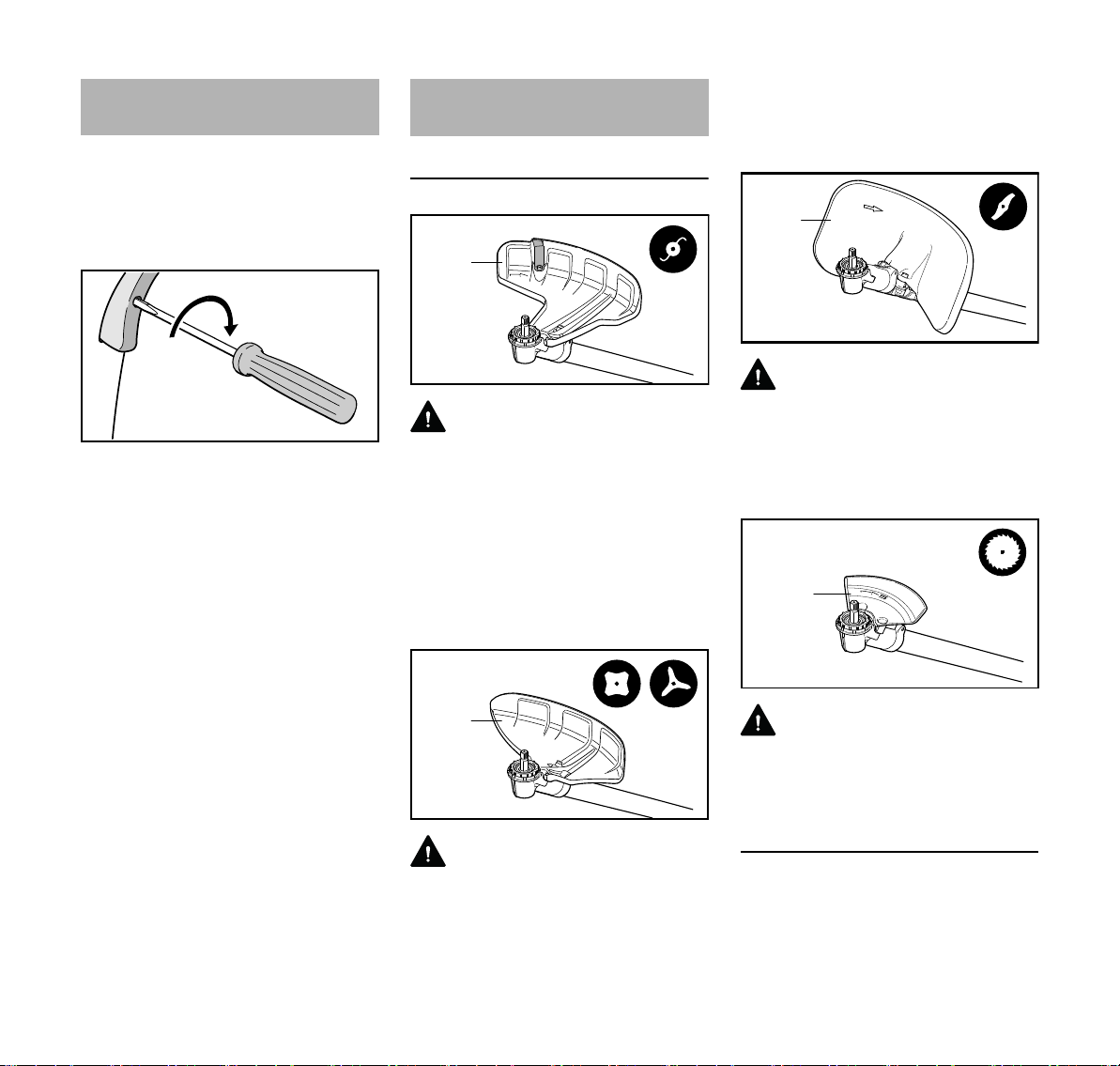

Skyddet (1) får endast användas med trimmerhuvuden. Därför måste skyddet (1) monteras före montering av ett trimmerhuvud.

Rekommendation: Använd trimmerhuvuden tillsammans med ett grässkydd på kuggväxeln, se "Montering av skyddet" / "Montering av grässkydd".

Rekommendation: Använd gräsklingor tillsammans med ett grässkydd på kuggväxeln, se "Montering av skyddet" / "Montering av grässkydd".

VARNING

Skyddet (3) får endast användas med hackkniv. Därför måste skyddet (3) monteras före montering av en hackkniv, se avsnittet "Montering av skyddet.

FS 510 C, FS 560 C

VARNING

Skyddet (2) får endast användas med gräsklingor och slyklingor. Skyddet (2) monteras före montering av en gräsklinga eller slyklinga.

VARNING

Klingskyddet (4) får endast användas med sågklingor. Klingskyddet (4) monteras först och sedan sågklingan.

Montering av skydd

Skydden (1, 2 och 4) fästs på samma sätt på kuggväxeln.

svenska

002BA465 KN

002BA495 KN

002BA496 KN

002BA497 KN

N Avlägsna alla föroreningar från

skarvarna på kuggväxeln och klingskyddet – se till att inga föroreningar tränger in i kuggväxelns gängade hål, se avsnittet "Plugg"

N Sätt skyddet på kuggväxeln (5) N Sätt i skruvarna (6) och dra åt

nödvändig för uppgraderingen. Ingen av satserna innehåller någon hackkniv, utan en sådan måste införskaffas separat.

"Påbyggnadssats hackkniv" innehåller klämstycken som ska läggas an vid kuggväxeln och fästas vid riggröret. Satsen innehåller det egentliga hackskyddet som återigen ska fästas vid klämstyckena.

– Montering av klämstyckena

Montera hackskyddet På grund av hög belastning av

hackskyddet (3) och nationella direktiv för hackdrift med maskiner ska man vara mycket omsorgsfull och noga följa alla gällande föreskrifter när hackskyddet monteras på maskinen.

När man monterar skyddet behövs en särskild insats för skruvmejseln som endast finns att köpa i specialaffärer. Insatsen har ett speciellt grepp för att vrida skruven och tillåter bara åtdragning av skruvarna. När skruvarna väl har dragits åt kan de inte lossas ens med specialverktyget!

Därav följande rekommendation: Låt en auktoriserad STIHL-återförsäljare montera hackskyddet.

För att uppgradera en maskin med hackskydd behövs specialtillbehöret "Monteringssats hackskydd". Beroende på maskinens ursprungliga utrustning kan en "Påbyggnadssats hackkniv" vara

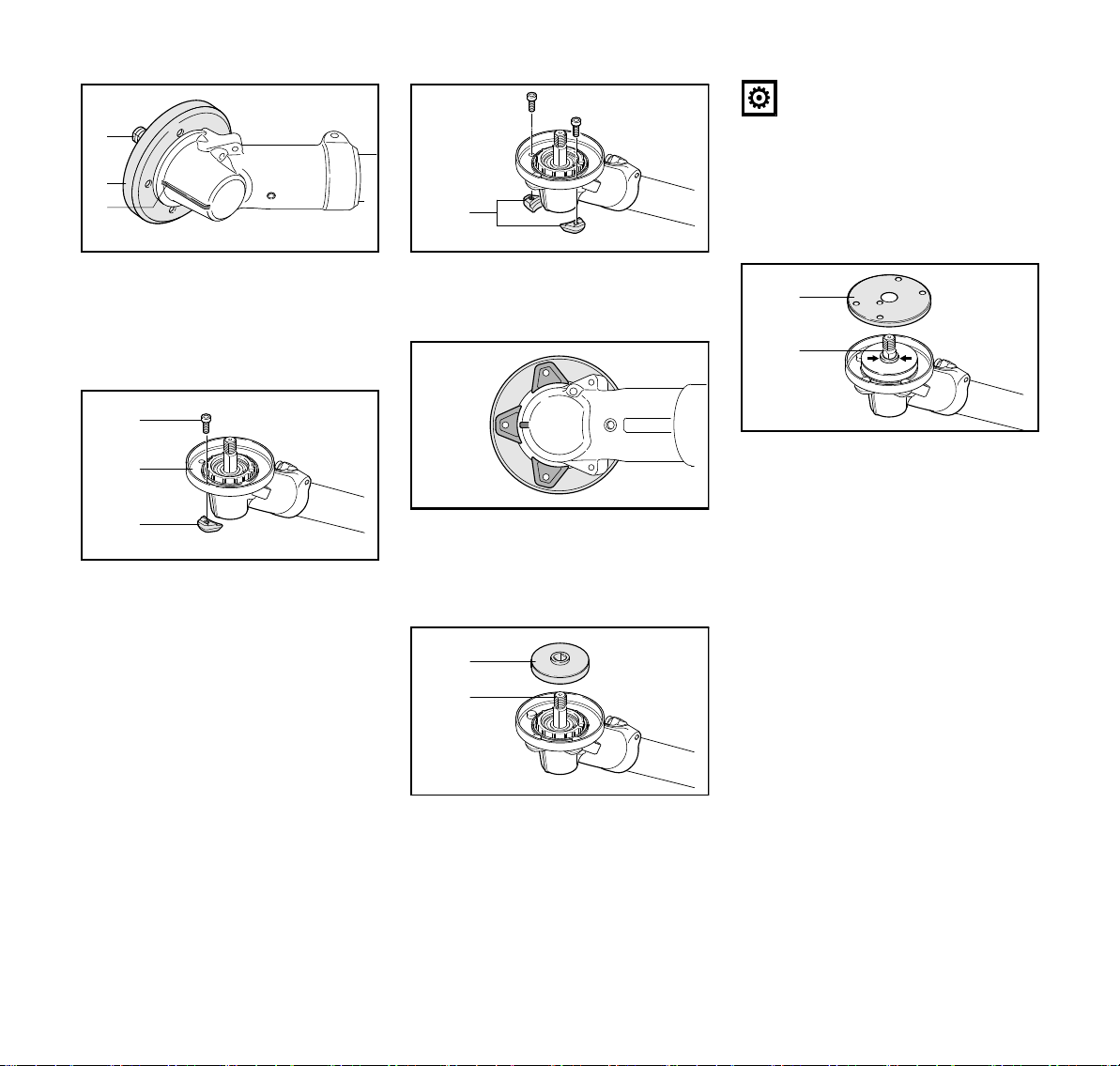

– Nedre klämstycket (1): Känns igen

på två klackar (2) i längdriktningen, åtta gängade hål samt en skåra (3) på sidan

– Övre klämstycket (4): Känns igen på

hålen som markerats med siffrorna 1 till 4 samt en klack (5) på sidan

N Lägg an det undre klämstycket (1)

på riggröret underifrån vid

kuggväxeln N Lägg an det övre klämstycket (4) på

riggröret på ett sådant sätt att

klacken (5) går in i skåran (3) N Håll fast båda klämstyckena i denna

position N Sätt i en skruv i det övre klämstycket

(4) i hålet som markerats med

siffran 1 och vrid i den i det nedre

klämstycket (1) med bara några få

varv N Sätt på samma sätt i skruvar i hålen

märkta 2, 3 och 4 och vrid åt med

bara några få varv

FS 510 C, FS 560 C

svenska

002BA498 KN

002BA499 KN

002BA500 KN

002BA466 KN

002BA501 KN

N Skjut i klämstyckena till stopp i

kuggväxelns riktning och se till att klacken (5) går in i kuggväxelns klämspalt (pil)

N Håll fast båda klämstyckena i denna

position!

N Dra i skruvarna i hål 1 och 2 tills de

bottnar

N Dra åt skruvarna i hål 1 och 2 med

ett vridmoment på 8 Nm

N Dra åt skruvarna i hål 3 och 4 efter

varandra med ett vridmoment på 8 Nm vardera

– Montera hackskyddet

N Sätt hackskyddet på det nedre

klämstycket så att sidan som är välvd inåt pekar i kuggväxelns (6) riktning

N Sätt i skruvarna (7) och dra åt

– Plugg

Fyra pluggar (9) medföljer vid leverans av hackskyddet.

Montering av grässkydd

Vid arbete med trimmerhuvuden och gräsklingor ska ett grässkydd monteras vid kuggväxeln. Detta minskar starkt risken att exempelvis gräs och växter lindas runt kuggväxeln och skärverktyget.

Maskiner som levereras med ett trimmerhuvud eller en gräsklinga levereras även med ett grässkydd. En "Sats grässkydd" finns tillgänglig som specialtillbehör för uppgradering av maskiner.

N Montera grässkyddet före

montering av ett skydd – om det

redan finns ett skydd på kuggväxeln

ska man ta loss det

FS 510 C, FS 560 C

För att slippa föroreningar i kuggväxelns (6) och klämstyckenas (8) oanvända hål för skyddet kan pluggar (9) användas. Dessa finns tillgängliga som specialtillbehör.

svenska

002BA502 KN

2 3

002BA503 KN

002BA504 KN

002BA512 KN

002BA505 KN

002BA506 KN

OBS!

Använd endast tryckskivan med 60 mm diameter. Tryckskivan med 65 mm passar inte och får därför inte användas; se kapitlen "Montering av skärverktyg" / "Montering av trimmerhuvud" / "Montering av gräsklingor".

N Håll kuggväxeln så att axeln (1)

pekar uppåt

N Sätt grässkyddet (2) på kuggväxeln

på ett sådant sätt att det mittersta hålet ligger mitt över listen (3)

N Håll en av de tre hållarna (4) mot

kuggväxeln och grässkyddet på ett sådant sätt att hållarens hål stämmer överens med det mittersta hålet

N Vrid i skruven (5) i hållaren och dra

endast åt lätt så att grässkyddet (2) fortfarande går att vrida på kuggväxeln

N Montera även de två andra

sidohållarna (4) på kuggväxeln och dra endast åt skruvarna lätt

N Lägg skyddsbrickan (6) på

tryckbrickan – hela den

kringlöpande flänsen (pil) på

axeln (1) ska synas

N Justera grässkyddet så att den

främre hållaren ligger an mot mitten av listen på kuggväxeln

N Dra åt alla skruvar

N Skjut på tryckskivan (5) med 60 mm

diameter på axeln (1)

FS 510 C, FS 560 C

svenska

002BA406 KN

681BA188 KN

681BA189 KN

681BA190 KN

681BA191 KN

Montering av skärverktyg

Lägg ned maskinen.

N Stäng av motorn. N Lägg ned maskinen så att fästet för

skärverktyget är vänt uppåt.

Fästelement för skärverktyget

Beroende på vilket skärverktyg som levereras med den nya maskinen kan även fästelementen för skärverktyget skilja sig åt.

Om maskinen vid ett senare tillfälle ska utrustas med andra skärverktyg så finns dessa samt passande skydd och fästelement tillgängliga som specialtillbehör.

VARNING

Fästelementen för skärverktyget ska användas och monteras såsom beskrivs i avsnittet ”Montering av skärverktyg”.

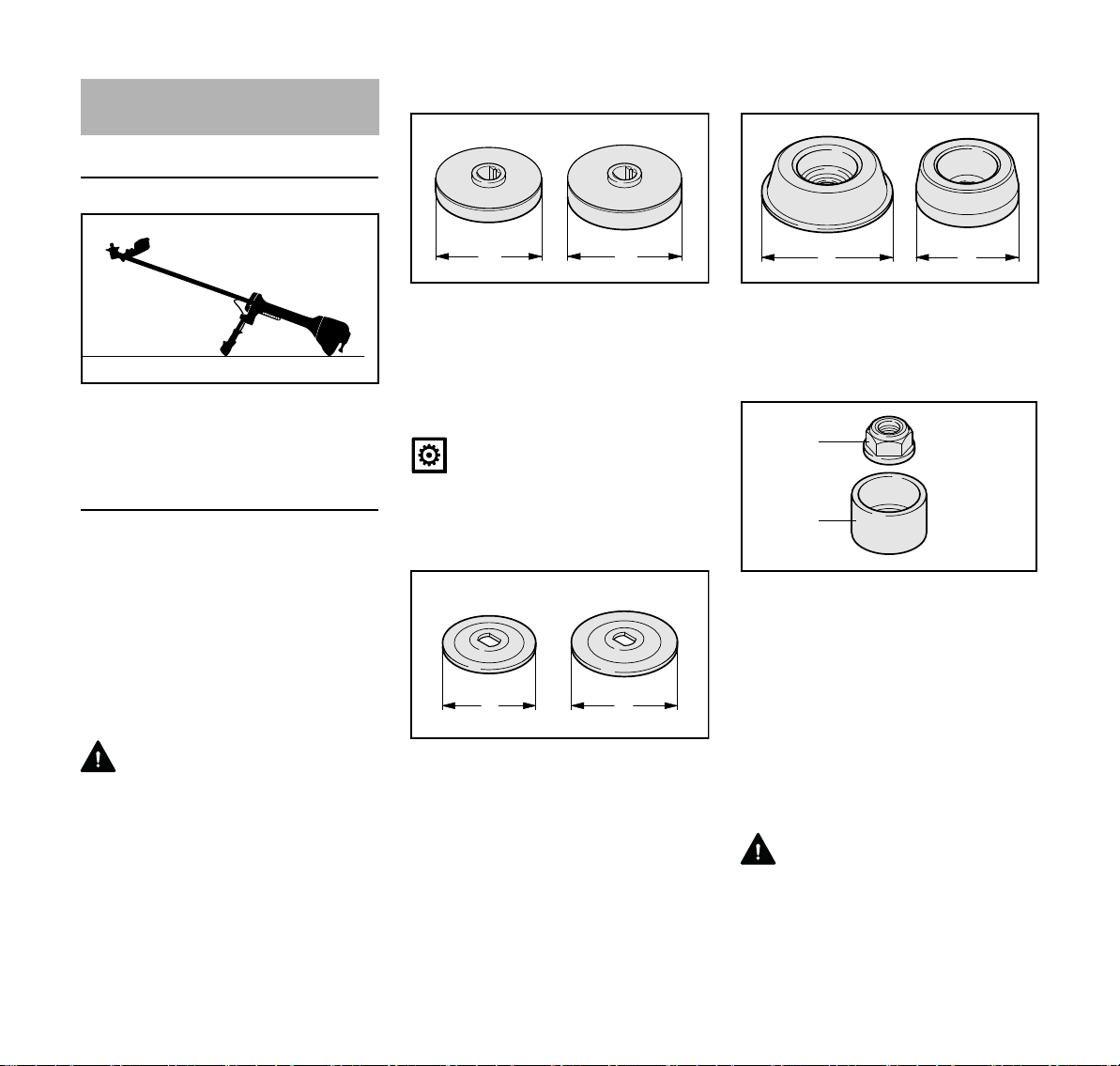

Tryckskiva

– Modell med A = 60 mm (2,4 in.)

diameter för infästning av trimmerhuvuden och gräsklingor.

– Modell med A = 65 mm (2,6 in.)

diameter för infästning av slyklingor, hackknivar och sågklingor.

OBS!

Tryckskivan behövs för att fästa alla skärverktyg vid kuggväxeln.

Tryckbrickor

– Modell med A = 60 mm (2,4 in.)

diameter för infästning av gräsklingor och sågklingor.

– Modell med A = 70 mm (2,8 in.)

diameter för infästning av slyklingor och hackknivar.

Stödkopp, skyddsring och mutter

– Stödkopp (1) med ca A = 80 mm

(3,2 in.) diameter för gräsklinga – Stödkopp (2) med ca A = 63 mm

(2,5 in.) diameter för sågklingor

– Skyddsring (3) för slyklingor och

hackknivar. Dessa delar har alltid samma funktion: – Att skydda muttern (4) och gängan

på axeln från slitage – Att förhindra att skärverktygen av

metall vidrör marken – Stödkoppen gör det möjligt att glida

med skärverktyget alldeles ovanför

marken

VARNING

Vid slitage ska man vara noga med att byta stödkoppen och skyddsringen i god tid.

FS 510 C, FS 560 C

svenska

681BA192 KN

002BA467 KN

002BA507 KN

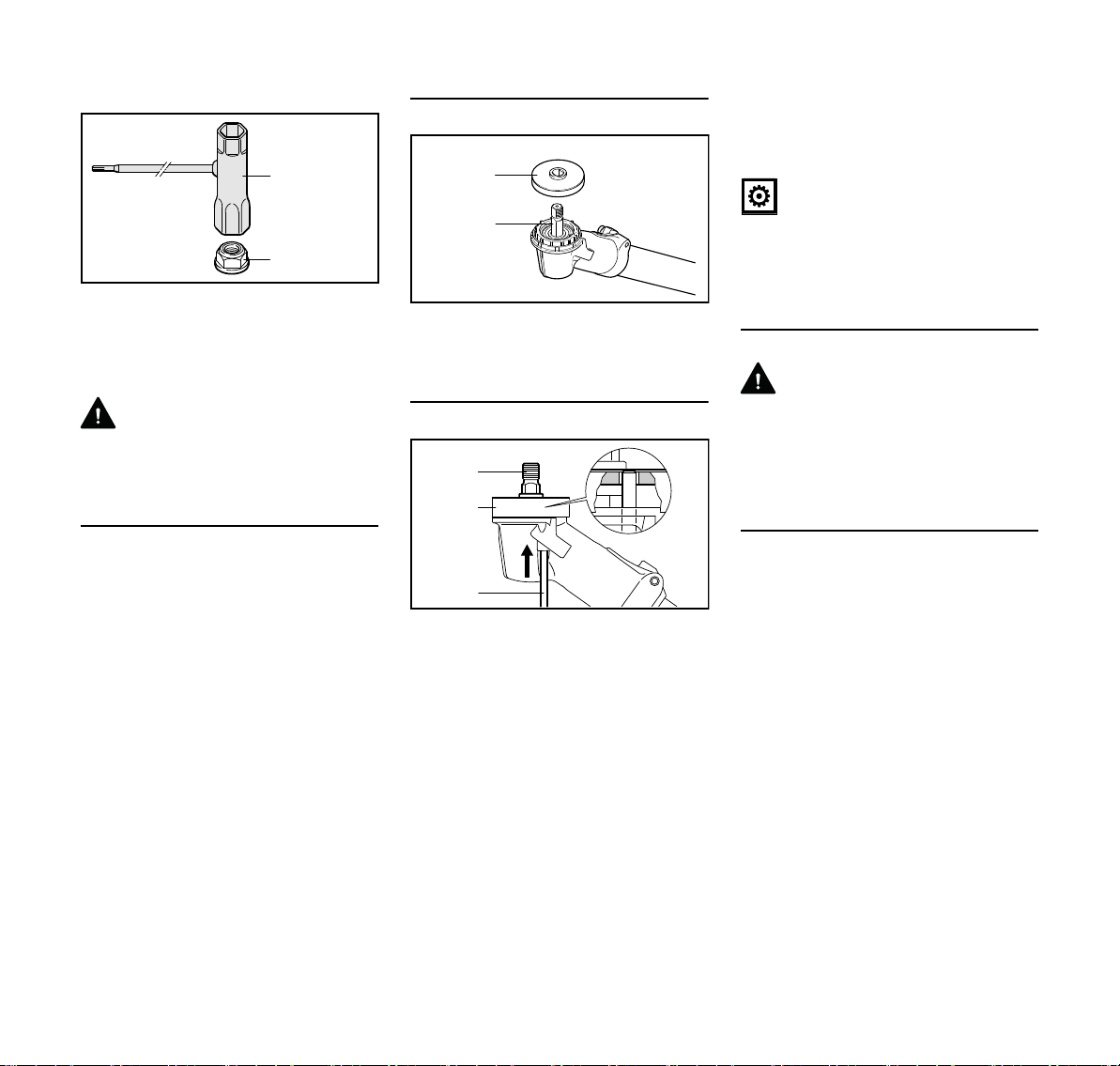

Mutter och kombinyckel

Skärverktyg av metall fästs och säkras med muttern (4) på kuggväxeln.

N Muttern (4) vrids, lossas och dras åt

med kombinyckeln (5).

VARNING

Byt muttern om den blivit lätt att skruva.

Rengör kuggväxeln och skärverktygets fästelement.

Kontrollera om kuggväxeln, området runtom, grässkyddets innerområde och enstaka fästelement till skärverktyget är smutsiga regelbundet samt vid ett byte av skärverktyg och rengör grundligt vid behov, därtill:

N Dra av alla fästelement för

skärverktyget från kuggväxeln.

Montera tryckskivan

N Skjut på tryckskivan (1) på

axeln (2).

Blockera axeln.

För montering och demontering av skärverktyg måste axeln (2) blockeras.

Axeln (2) kan endast blockeras med en korrekt monterad tryckskiva (1) eftersom dornen (3) måste gripa in i tryckskivan.

N Skjut in dornen (3) i kuggväxelns hål

mot det lätta motståndet – tryck lätt

N på axeln, vrid muttern eller

skärverktyget tills dornen hakar i och axeln blockeras.

Dornen hålls fast på sin position i kuggväxeln med gummielement.

N För montering och demontering av

skärverktyg – se ”Montering av

skärverktyg” N Dra ut dornen ur kuggväxeln.

OBS!

Dra alltid ur dornen för blockering av axeln igen, eftersom skador i drivlinan annars kan uppstå när motorn går.

Montera skärverktyget

VARNING

Använd ett skydd som passar med skärverktyget – se ”Montering av skyddsanordningar”.

Montera på trimmerhuvudet med gängad anslutning.

Förvara monteringsanvisningen för trimmerhuvudet väl.

Alla godkända trimmerhuvuden fästs vid kuggväxeln på samma sätt.

N Kontrollera om det monterade

skyddet är tillåtet för

trimmerhuvuden – om så inte är

fallet ska man även genomföra de

två arbetsmomenten nedan. N I förekommande fall – demontera

grässkyddet med tryckskivan. N Ta av skyddet som inte är tillåtet för

trimmerhuvuden.

FS 510 C, FS 560 C

svenska

002BA468 KN

681BA186 KN

002BA469 KN

N Montera skyddet för

trimmerhuvuden.

N Montera grässkyddet tillsammans

med en tryckskiva med en diameter på 60 mm (2,4 in.) .

N Vrid trimmerhuvudet moturs till

stopp på axeln (1).

N Blockera axeln. N Dra åt trimmerhuvudet.

OBS!

Ta bort verktyget som blockerar axeln.

Montera loss trimmerhuvud

N Blockera axeln. N Vrid trimmerhuvudet medurs.

Montering och demontering av skärverktyg av metall

För att montera och demontera skärverktyg av metall:

VARNING

Bär skyddshandskar – skaderisk finns på grund av vassa eggar.

Montering av gräsklinga

N Kontrollera om det monterade

skyddet är tillåtet för gräsklingor – om så inte är fallet ska man även genomföra de två arbetsmomenten nedan.

N I förekommande fall – demontera

grässkyddet med tryckskivan.

N Demonera det skydd som ej

godkänts för gräsklingor.

N Montera skyddet för gräsklingor och

slyklingor.

N Montera grässkyddet tillsammans

med en tryckskiva med en diameter på 60 mm (2,4 in.) .

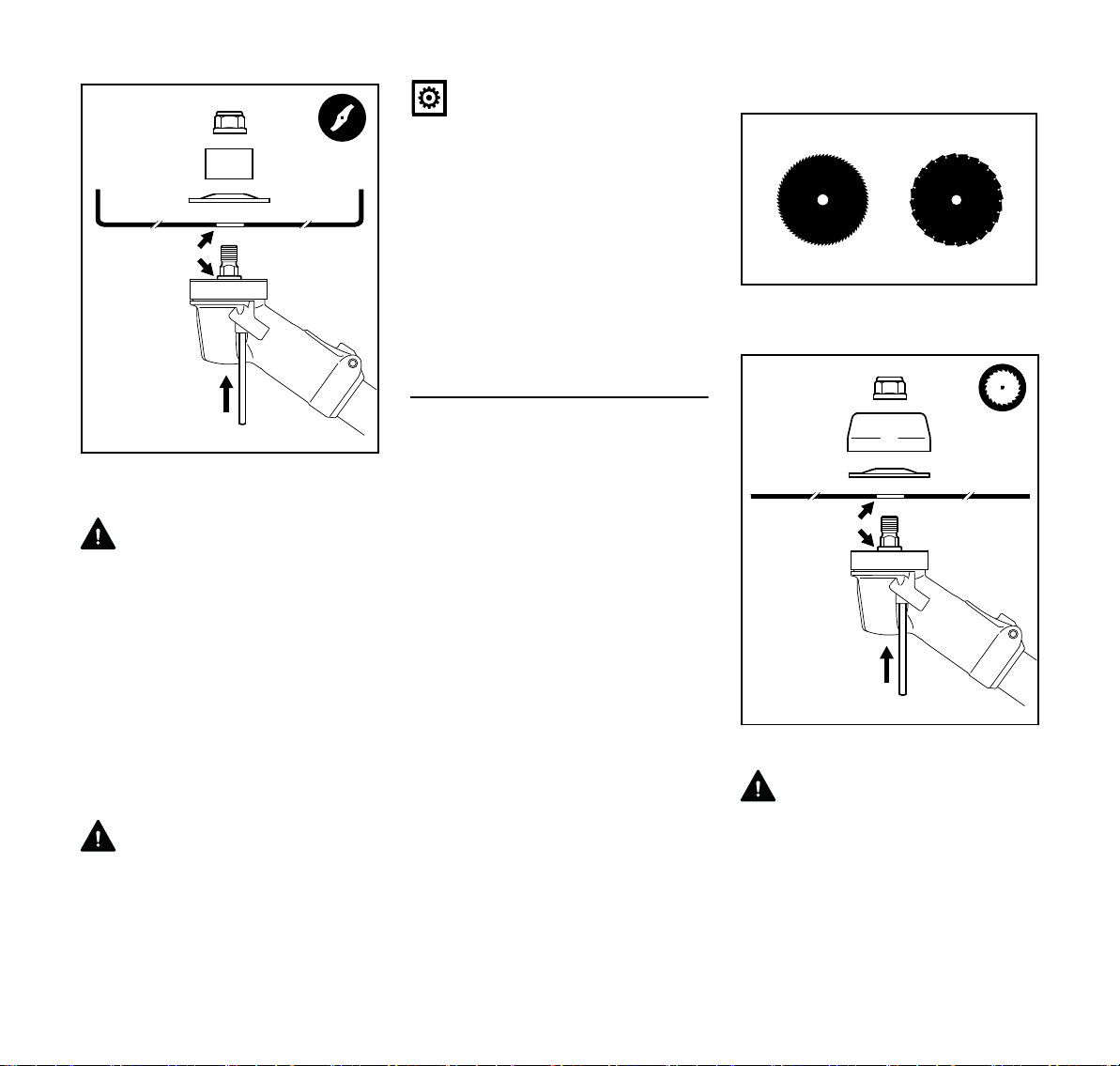

Lägg på skärverktyget korrekt

Eggarna på gräsklingorna 255-8 (1) och 250-40 Special (2) måste vara riktade medurs.

N Lägg på skärverktyget (3).

VARNING

Flänsen (a) måste sticka in i hålet (b) på skärverktyget!

Fäst skärverktyget N Lägg på tryckskivan (4) med en

diameter på 60 mm (2,4 in.) – med

välvningen uppåt. N Lägg på stödkoppen (5) med en

diameter på 80 mm (3,2 in.) .

N Blockera axeln. N Vrid muttern (6) moturs och dra åt.

VARNING

Byt muttern om den blivit lätt att skruva.

OBS!

Ta bort verktyget som blockerar axeln.

FS 510 C, FS 560 C

svenska

681BA187 KN

002BA494 KN

Demontera skärverktyget

N Blockera axeln. N Lossa muttern (6) genom att vrida

den medurs.

N Dra av skärverktyget och dess

fästelement från kuggväxeln.

Montering av slyklinga

N Kontrollera om det monterade

skyddet är tillåtet för slyklingor – om så inte är fallet ska man även genomföra de två arbetsmomenten nedan.

N I förekommande fall – demontera

grässkyddet med tryckskivan.

N Demontera skyddet som ej

godkänts för slyklingor.

N Montera skyddet för gräsklingor och

slyklingor.

N Använd en tryckskiva med en

diameter på 65 mm (2,6 in.) .

Lägg på skärverktyget korrekt

N Lägg på skärverktyget (3).

VARNING

Flänsen (a) måste sticka in i hålet (b) på skärverktyget!

Fäst skärverktyget N Lägg på tryckskivan (4) med en

diameter på 70 mm (2,8 in.) – med välvningen uppåt.

N Lägg på skyddsringen (5) för

slyklingan – med öppningen uppåt.

N Blockera axeln. N Vrid muttern (6) moturs och dra åt.

Demontera skärverktyget

N Blockera axeln. N Lossa muttern genom att vrida den

medurs. N Dra av skärverktyget och dess

fästelement från kuggväxeln.

Montering av hackkniv 320-2

N Kontrollera om det monterade

skyddet är tillåtet för hackknivar –

om så inte är fallet ska man även

genomföra de två arbetsmomenten

nedan. N I förekommande fall – demontera

grässkyddet med tryckskivan. N Demontera skyddet som ej

godkänts för hackknivar.

N Montera skyddet för hackknivar. N Använd en tryckskiva med en

diameter på 65 mm (2,6 in.) . N Hål som inte används ska förseglas

med pluggar.

Slyklingorna 305-2 (1 ) oc h 350-3 (2) kan peka åt olika håll – vänd regelbundet dessa skärverktyg för att undvika att de bara slits på en sida.

VARNING

Byt muttern om den blivit lätt att skruva.

OBS!

Ta bort verktyget som blockerar axeln.

FS 510 C, FS 560 C

N Lägg på hackkniven (1) – eggarna

002BA470 KN

681BA165 KN

002BA471 KN

måste peka uppåt.

VARNING

Flänsen (a) måste sticka in i hålet (b) på skärverktyget!

Fäst skärverktyget N Lägg på tryckskivan (2) med en

diameter på 70 mm (2,8 in.) – med välvningen uppåt.

N Lägg på skyddsringen (3) för

hackkniven med öppningen uppåt.

N Blockera axeln. N Vrid muttern (4) moturs och dra åt.

Byt muttern om den blivit lätt att skruva.

VARNING

OBS! Ta bort verktyget som blockerar axeln. Demontera skärverktyget

N Blockera axeln. N Lossa muttern genom att vrida den

medurs.

N Dra av skärverktyget och dess

fästelement från kuggväxeln.

N Om ett annat skärverktyg ska

användas – ta loss hackskyddet.

Montera sågklinga 225

N Kontrollera om klingskyddet för

sågklingor redan är monterat – om så inte är fallet ska man även genomföra de två arbetsmomenten nedan.

N Om ett grässkydd har monterats, ta

loss det.

N Om ett skydd har monterats, ta loss

det.

N Montera klingskyddet för

sågklingor.

N Använd en tryckskiva med en

diameter på 65 mm (2,6 in.) .

N Hål som inte används ska förseglas

med pluggar.

svenska

Lägg på skärverktyget korrekt

På sågklingor måste eggarna peka medurs.

N Lägg på skärverktyget (1).

VARNING

Flänsen (a) måste sticka in i hålet (b) på skärverktyget!

FS 510 C, FS 560 C

svenska

Fäst skärverktyget N Lägg på tryckskivan (2) med en

diameter på 60 mm (2,4 in.) – med välvningen uppåt.

N Lägg på stödkoppen (3) med en

diameter på 63 mm (2,5 in.) .

N Blockera axeln. N Vrid muttern (4) moturs och dra åt.

VARNING

Byt muttern om den blivit lätt att skruva.

OBS! Ta bort verktyget som blockerar axeln. Demontera skärverktyget

N Blockera axeln. N Lossa muttern genom att vrida den

medurs.

N Dra av skärverktyget och dess

fästelement från kuggväxeln.

Bränsle

Motorn måste drivas med en bränsleblandning av bensin och motorolja.

VARNING

Undvik direkt hudkontakt med bränsle och andas inte in bränsleångor.

STIHL MotoMix

Vi rekommenderar att du använder STIHL MotoMix. Den här färdiga bränsleblandningen är bensolfri, blyfri, har hög oktanhalt och har alltid rätt blandningsförhållande.

STIHL MotoMix är blandad med STIHL tvåtaktsmotorolja HP Ultra som ger lång motorlivslängd.

MotoMix finns inte på alla marknader.

Blanda bränsle

Bensin med en alkoholhalt över 10 % kan orsaka ojämn gång i motorer med justerbar förgasare och får därför inte användas i sådana motorer.

Motorer med M-Tronic har full effekt med bensin med upp till 25 % alkoholhalt (E25).

Motorolja Om bränsle blandas själv får endast en

STIHL tvåtaktsmotorolja eller en annan motorolja med hög kapacitet i klass JASO FB; JASO FC; JASO FD; ISO-LEGB, ISO-L-EGC eller ISO-L-EGD användas.

STIHL föreskriver tvåtaktsmotoroljan STIHL HP Ultra eller en likvärdig motorolja med hög kapacitet, för att kunna garantera utsläppsgränsvärdet under maskinens livstid.

Blandningsförhållande STIHL tvåtaktsmotorolja 1:50; 1:50 =

1 del olja + 50 delar bensin

Exempel

OBS!

Olämpliga drivmedel eller blandningsförhållanden som avviker från den föreskrivna kan skada motorn allvarligt. Bensin eller motorolja av låg kvalitet kan skada motorn, packningar, ledningar och bränsletanken.

Bensin Använd endast märkesbensin som

minst har en oktanhalt på 90 RON, blyfri eller med bly.

Bensinmängd STIHL tvåtaktsolja 1:50 liter liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Blanda i en behållare som är

godkänd för bränsle; tillsätt först motorolja och sedan bensin och blanda noga

FS 510 C, FS 560 C

svenska

4900BA016 KN

2709BA003 KN

Förvara bränsleblandningen

Förvara bara i behållare som är godkända för bränsle på en säker, torr och sval plats, skydda mot ljus och solljus.

Bränsleblandningar åldras, blanda bara så att det räcker i några veckor. Lagra inte bränsleblandningen längre än 30 dagar. Bränsleblandningen kan bli obrukbar snabbare om den utsätts för ljus, solljus, låga eller höga temperaturer.

STIHL MotoMix kan lagras upp till 2 år utan problem.

N Skaka behållaren med

bränsleblandningen kraftigt innan du fyller på bränsle

VARNING Det kan bildas tryck i behållaren, öppna

den försiktigt. N Rengör bränsletanken och

behållaren noga då och då

Hantera bränslerester och rengöringsmedel enligt gällande miljöskyddsbestämmelser!

Påfyllning av bränsle

Förbereda maskinen

VARNING

Vid tankning i ojämn terräng ska tanklocket alltid placeras så att det är riktat uppåt.

N I jämn terräng ska maskinen

placeras så att locket är vänt uppåt.

N Rengör tanklocket och ytan runt det

före tankning så att inga föroreningar kommer in i bränsletanken

Öppna tanklocket

N Vrid locket moturs tills det kan tas

bort från tanköppningen.

N Ta bort locket.

Bränslepåfyllning

Se till att inte spilla bränsle vid tankningen och fyll inte tanken ända upp.

Vi rekommenderar att man använder STIHL påfyllningssystem för bränsle (specialtillbehör).

N Bränslepåfyllning

FS 510 C, FS 560 C

svenska

2709BA004 KN

002BA411 KN

002BA631 KN

002BA632 KN

Stäng tanklocket.

N Sätt på locket. N Vrid locket medurs till stopp och dra

sedan åt så hårt som möjligt för hand.

Påtagning av bärsele med dubbla axelremmar

Hur den dubbla axelremmen används beskrivs mer ingående i instruktionen som följer med den dubbla axelremmen.

Den dubbla axelremmens typ och modell beror på marknaden.

Ta på bärremmen

Fäst maskinen i bärremmen

N Fäst karbinhaken (1) i hållisten (2)

på skaftet.

Lossa maskinen från bärremmen

N Tryck på spärren på

karbinhaken (1) och dra ut hållisten (2) från kroken.

N Ta på den dubbla axelremmen (1). N Ställ in remmens längd så att

karbinhaken (2) är ungefär en hands bredd under höger höft.

N Fäst karbinhaken i maskinens

hållist (3), se ”Fäst maskinen i bärremmen”.

N Ta reda på rätt fästpunkt för det

monterade skärverktyget, se ”Balansera maskinen”.

FS 510 C, FS 560 C

svenska

6BA009 KN

6BA010 KN

002BA474 KN

Balansera maskinen

Maskinen balanseras olika beroende på vilket skärverktyg som är monterat.

N Balansera den hängande maskinen

i bärselen – ändra fästpunkten vid behov.

Pendellägen

Trimmerhuvuden, gräs- och slyklingor samt hackknivar ska ligga lätt mot marken.

Sågklingor ska "sväva" ca 20 cm över marken.

Snabbavtagning

VARNING

I händelse av en nalkande fara måste maskinen snabbt kastas av. Öva att snabbt ta av bärselen. För att undvika skador ska man inte kasta maskinen på marken när man övar.

Starta/stanna motorn

Manöverelement

1 Gasspaksspärr 2 Gasspak 3 Stoppknapp med lägen för Drift och

Stopp. Tryck på stoppknappen (…) för att slå av tändningen.

Stoppknappens och tändningens funktion

Den ej manövrerade stoppknappen är i läget Drift: Tändningen är på, motorn är startklar och kan startas. Om stoppknappen trycks in slås tändningen av. När motorn stannat slås tändningen på automatiskt igen.

FS 510 C, FS 560 C

svenska

002BA481 KN

4900BA017 KN

4900BA018 KN

6BA011 KN

6BA012 KN

Symboler på startklaffsspaken

Driftsläge F, i det här läget startas den varma motorn eller motorn går.

Start }, i det här läget startas den kalla motorn.

Starta motorn

N Tryck på bränslehandpumpens bälg

(4) minst 5 gånger, även om bälgen är fylld med bränsle.

Startklaffsspaken är i läget F.

N Om motorn är kall: Tryck in

startklaffsspaken (5) på kanten (pilar) och vrid den till startläget }.

Start

N Lägg ner maskinen säkert på

marken: Skyddsplattan på motorn och skyddet för skärverktyget bildar stödet. Skärverktyget får varken röra vid marken eller några föremål.

N Stå stadigt! Alternativ: stående, böjd

eller på knä.

N Tryck maskinen fast mot marken,

rör varken gasspaken eller gasspaksspärren.

OBS!

Placera inte foten på skaftet och placera inte heller knäet på det.

N Fatta tag i starthandtaget med

höger hand.

OBS! Dra inte ut linan helt – risk att den går av! N Låt inte starthandtaget gå tillbaka av

sig självt mot utdragningsriktningen utan för det tillbaka så att linan lindas upp korrekt.

N Gör startförsök tills motorn startar. N Om motorn ändå inte startar: Ställ

startklaffsspaken på startläget } och starta maskinen igen.

Använd maskinen

När maskinen används för första gången måste anvisningarna "Använd maskinen för första gången" i avsnittet "Ytterligare startanvisningar" följas.

FS 510 C, FS 560 C

svenska

6BA014 KN

002BA485 KN

6BA024 KN

N Om motorn har startats i

startläget }: Tryck snabbt på gasspaksspärren och gasspaken samtidigt. Startklaffsspaken hoppar till driftsläget F och motorn övergår till tomgång.

Maskinen är klar att användas.

VARNING

Skärverktyget får inte rotera i driftläget F på tomgång!

Om skärverktyget roterar när motorn går på tomgång: Observera anvisningarna i kapitlet "Ställ in gasdraget" eller lämna in maskinen för reparation. STIHL rekommenderar STIHL-återförsäljarna.

N Fäst maskinen i bärremmen N Använd maskinen

Stäng av motorn

N Tryck på stoppknappen , motorn

stannar, släpp stoppknappen, stoppknappen fjädrar tillbaka.

Ytterligare startanvisningar

Använd maskinen för första gången

N Tryck på gasspaken, tryck inte på

gasspaksspärren.

Om motorvarvtalet ökar eller om skärverktyget roterar:

N fortsätt med avsnittet "Stäng av

motorn".

N fortsätt med kapitlet "Ställ in

gasdraget.

Om varvtalet inte ökar kan maskinen användas.

Vid mycket låga temperaturer N Vid behov ställs motorn om på

vinterdrift, se "Vinterdrift"

N Om motor är mycket kall

(rimfrostbildning) varmkörs motorn till arbetstemperatur i startläget }.

Obs! Skärverktyget roterar! Vid mycket höga temperaturer Om motorn inte startar efter 10 försök i

läget start }: N Starta motorn på nytt i driftläget F Motorn startar inte N Kontrollera att alla manöverelement

har ställts in korrekt N Kontrollera om det finns bränsle i

tanken. Fyll på vid behov N Kontrollera om tändrörshatten sitter

fast ordentligt N Starta igen Motorn är sur N Ställ startklaffspaken på F och

fortsätt startförsöken tills motorn går

igång. Tanken är helt tom N Fyll på bränsle och tryck på

bränslehandpumpens bälg minst 5

gånger, även om bälgen är fylld

med bränsle N Starta motorn igen

FS 510 C, FS 560 C

svenska

681BA301 KN

681BA275 KN

0000-GXX-0423-A0

681BA281 KN

681BA302 KN

681BA275 KN

Transportering av maskinen

Använd transportskydd

Typen av transportskydd beror på typen av metallskärverktyg som ingår i maskinens leveransomfattning. Transportskydd finns också som specialtillbehör.

Gräsklippningsblad 250 och 255

Cirkelsågblad 225

N Lägg an transportskyddet

underifrån på skärverktyget

N Lossa spännbygeln i

transportskyddet

N Lossa spännbygeln i

transportskyddet

N Vrid spännbygeln utåt

N Fäst spännbygeln på

transportskyddet

N Vrid spännbygeln inåt

FS 510 C, FS 560 C

N Vrid spännbygeln utåt

681BA276 KN

681BA277 KN

681BA293 KN

681BA294 KN

681BA295 KN

N Lägg an transportskyddet

underifrån mot skärverktyget. Kontrollera att anslaget ligger i mitten av spåret

Universaltransportskydd för skärverktyg av metall

Universaltransportskyddet kan användas för hackelseknivar, gräsklippningsblad och snårknivar.

svenska

N Lägg an transportskyddet

underifrån i skärverktyget såsom

visas på bilden N Häng upp spännbyglarna i

transportskyddets hake

N Vrid spännbygeln inåt N Fäst spännbygeln på

transportskyddet

FS 510 C, FS 560 C

N Lossa spännbygeln i

transportskyddet och sväng den utåt

svenska

4900BA019 KN

4900BA020 KN

Anvisningar för driften Luftfilter

Under första driftperioden

Före tredje tankningen ska den fabriksnya maskinen inte köras obelastad i höga varvtal eftersom den kan överbelastas under inkörningsperioden. Under inkörningsperioden ska de rörliga delarna nötas mot varandra – friktionsmotståndet i motorn är större. Motorn får sin maximala effekt efter att ha körts ungefär 5 till 15 tankpåfyllningar.

Under arbetets gång

Efter längre drift med full belastning ska man låta motorn gå på tomgång en kort stund tills den mesta värmen förts bort med kylluften för att delarna i motorn (tändsystem, förgasare) inte ska belastas extremt på grund av upplagrad värme.

Efter arbetet

Vid kortvariga stillestånd: Låt motorn svalna. Förvara maskinen med tom tank på ett torrt ställe, inte i närheten av öppen eld, till nästa användningstillfälle. Vid längre driftuppehåll – se "Förvaring av maskinen".

Allmän information

Underhållsintervallerna för filtren är mycket långa.

Så länge motoreffekten inte sjunker märkbart behöver man inte ta av filterkåpan och byta luftfiltret.

Förorenade luftfilter minskar motorns effekt, ökar bränsleförbrukningen och gör motorn svårstartad.

Luftfilterbyte

Endast om motoreffekten sjunker märkbart

N Vrid choken till }

N Lossa fästskruvarna (1)

N Dra av filterkåpan (2) N Ta bort grov smuts från filterkåpans

insida och runt filtret (3) Filtret (3) filtrerar med en veckad

pappersväv. N Ta av och kontrollera filtret (3) – byt

om papper eller filterhus är

förorenade eller skadade N Packa upp ett nytt filter

OBS!

Filtret får inte böjas eller vikas före användning, eftersom det kan skadas – använd aldrig ett skadat filter!

N Sätt in filtret i filterhuset N Montera filterkåpan

Använd endast luftfilter av hög kvalitet så att motorn skyddas från slipdamm.

Vi rekommenderar att du endast använder STIHL originalluftfilter. Dessa håller hög kvalitet, vilket medför störningsfri drift och hög motorlivslängd. Filtren behöver ytterst sällan bytas.

Användning av filter vid vinterbruk

Underhåll och skötsel av den särskilda filtersatsen för vinterbruk beskrivs i

kapitlet "Vinterbruk".

FS 510 C, FS 560 C

M-Tronic Vinterbruk

9926BA016 KN

9926BA017 KN

svenska

Allmän information

M-Tronic reglerar elektroniskt bränslemängd och tändtidpunkt för alla driftlägen.

M--Tronic möjliggör snabb, enkel start. Motorn startas oberoende av klimatförhållanden och motortemperatur i läget Start }. Läget Start } kan vara inställt efter start tills motorn går med regelbunden gång.

Med M-Tronic har man alltid optimal motoreffekt, mycket god acceleration och automatisk anpassning till förändrade omständigheter.

Det är därför inte nödvändigt att ändra förgasarinställningen – förgasaren saknar justerskruvar.

Om man under extremt förändrade användningsförhållanden inte uppnår god motorgång och önskad motoreffekt ska man kontakta en auktoriserad återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer.

Vid temperaturer under +10 °C

Förvärmning av förgasaren Genom ändring av ett spjäll sugs inte

bara kall luft in från området runt cylindern, utan även varm luft. På så sätt förhindrar man isbildning på förgasaren.

En pil på kåpan (1) visar spjällets inställning (2) för sommar- respektive vinterdrift. Symbolförklaring:

– Symbolen "sol" = sommardrift – Symbolen "snöflinga" = vinterdrift

N Skruva ut skruven (3) på spjället

och ta bort den

N Dra ut spjället (2) ur kåpan N Vrid spjället (2) från sommarläget till

vinterläget och sätt tillbaka det igen N Vrid i skruven (3) genom spjället in i

kåpan

Vid temperaturer mellan +10 °C och +20 °C

I det här temperaturområdet kan maskinen normalt användas med spjället (2) i sommarläget. Ändra vid behov spjällets position.

FS 510 C, FS 560 C

svenska

9926BA018 KN

4900BA021 KN

Vid temperaturer över +20 °C

N Det är nödvändigt att ställa om

spjället (2) till sommarläget

OBS!

Arbeta inte i vinterdrift vid temperaturer över +20 °C, eftersom det finns risk för motorstörningar på grund av överhettning!

Vid temperaturer under -10 °C

Vid extrema vinterförhållanden av typen

– temperaturer under -10 °C – pulversnö respektive yrsnö

så rekommenderar vi att man använder "sats täckplatta" som finns att beställa som specialtillbehör.

Vid svår förorening eller hopklistrad filterväv:

N tvätta ut filtret i ren, ej antändlig

vätska (t. ex. varmt såpvatten) och

torka. Ett skadat filter måste bytas ut.

"Sats täckplatta" innehåller följande delar för ombyggnad av maskinen:

4 Täckplatta för partiell täckning av

slitsarna i starthuset 5 Filterinsats av plastväv för luftfiltret – Instruktionsblad med beskrivning av

hur maskinen byggs om Efter att "sats täckplatta" har monterats: N Ställ spjället (2) på vinterdrift

Vid temperaturer över -10 °C

N Bygg om maskinen igen och ersätt

"sats täckplatta" med delarna för

sommardrift Beroende på omgivningstemperaturen: N Ställ spjället (2) på sommar-

respektive vinterdrift

Rengör luftfiltret

N Lossa fästskruvarna i filterkåpan N Ta av filterkåpan N Ta bort grov smuts från filterkåpans

insida och runt filtret (5) N Knacka ut filtret (5) eller blås ut det

inifrån med tryckluft.

FS 510 C, FS 560 C

svenska

4900BA022 KN

4900BA023 KN

000BA039 KN

000BA045 KN

4900BA024 KN

Tändstift

N Kontrollera först tändstiftet vid dålig

motoreffekt, svårstartad motor eller oregelbunden tomgång

N Byt tändstiftet efter ca 100

driftstimmar – tidigare om elektroderna är kraftigt avbrända – använd endast avstörda tändstift som är godkända av STIHL – se ”Tekniska data”

Demontering av tändstift

N Vrid skruven (1) i hättan (2) ända

tills att skruvhuvudet sticker ut ur hättan (2) och det går att lyfta ut hättan framåt.

N Dra av tändkabelskon (3) N Skruva ut tändstiftet

Kontrollera tändstiftet

N Rengör tändstiftet om det är

smutsigt N Kontrollera elektrodavståndet (A)

och justera om det behövs,

avståndet anges i "Tekniska data" N Åtgärda orsakerna till att tändstiftet

blir smutsigt Möjliga orsaker:

– för mycket motorolja i bränslet – smutsigt luftfilter – ogynnsamma driftförhållanden

VARNING

Gnistor kan bildas om anslutningsmuttern (1) saknas eller är lös. Det kan leda till brand eller explosion i brandfarlig eller explosiv miljö. Det kan leda till allvarliga personskador eller materialskador.

N Använd skärmade tändstift med fast

anslutningsmutter

Montering av tändstift

N Skriva i tändstiftet N Tryck fast tändkabelskon hårt på

tändstiftet

N Lyft upp hättan (2) framtill och skjut

den bakåt för att haka av den

N Lägg ifrån dig hättan

FS 510 C, FS 560 C

N Placera hättan (1) bakifrån och lägg

snett på kåpan, samtidigt som klacken (2) trycks in i kåpans öppning (3).

N Sväng hättan framtill på kåpan, sätt

i skruven (4) och dra åt

svenska

681BA168 KN

1 1

Motorgång Förvaring av maskinen Fila skärverktyg av metall

Om maskinen går ojämnt efter underhåll samt korrekt inställning av gasvajern kan orsaken finnas i ljuddämparen.

Låt en auktoriserad återförsäljare kontrollera om det finns föroreningar i ljuddämparen (sotbeläggning)!

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer.

Vid driftsuppehåll på ca 3 månader ska N bränsletanken tömmas och

rengöras på en välventilerad plats. N Hantera bränsle miljövänligt och

enligt gällande föreskrifter. N Kör förgasaren tom, annars kan

membranen klibba fast i förgasaren! N Ta av skärverktyget, rengör och

kontrollera det. Behandla

skärverktyg av metall med

skyddsolja.

N Rengör maskinen väl. N Förvara maskinen på en säker och

torr plats – skydda från obehörig

användning (t.ex. barn).

N Vid lätt slitage ska skärverktyget

slipas med en slipfil (specialtillbehör) - vid kraftigt slitage och repning ska man använda slipmaskin eller låta en auktoriserad återförsäljare slipa verktyget STIHL rekommenderar auktoriserade STIHL-återförsäljare

N Fila ofta och ta bort lite: För enkel

slipning räcker det oftast med två, tre filtag

N Slipa tänderna (1) jämnt - ändra inte

stambladets kontur (2)

Ytterligare anvisningar om filning finns på skärverktygets förpackning.

Balansering

N Efter ungefär 5 slipningar ska man

kontrollera skärverktyget i fråga om obalans med STIHL balanseringsapparat (specialtillbehör) eller låta en auktoriserad återförsäljare göra detta - STIHL rekommenderar auktoriserade STIHL-återförsäljare

FS 510 C, FS 560 C

svenska

002BA406 KN

Underhåll trimmerhuvud

Lägg ned maskinen.

N Stäng av motorn. N Lägg ned maskinen så att fästet för

skärverktyget är vänt uppåt.

Byt klipptråden

Innan klipptråden byts ut måste man kontrollera om klipphuvudet är slitet.

VARNING

Om det finns kraftiga slitagespår ska hela klipphuvudet bytas ut.

Klipptråden kallas nedan för "tråden". I leveransomfattningen till klipphuvudet

finns en anvisning med bilder där bytet av trådar visas. Spara därför anvisningen till klipphuvudet.

N Demontera klipphuvudet vid behov

Justera klipptråden

STIHL AutoCut N Håll maskinen med motorn igång

över en gräsyta, klipphuvudet ska

rotera N Luta klipphuvudet mot marken,

tråden matas fram och klipps till rätt

längd av kniven på skyddet. Varje gång maskinens stöts lätt mot

marken matar klipphuvudet fram tråden. Observera därför klipphuvudets klippkvalitet under arbetets gång. Om klipphuvudet stöts alltför ofta mot marken klipps ej använda delar av klipptråden av vid kniven.

Tråden matas bara fram om båda trådändar är minst 2,5cm(1in.) långa.

STIHL TrimCut

VARNING

För att justera tråden för hand måste motorn stängas av, annars finns det risk för personskador!

N Dra upp spolhuset, vrid moturs ca

1/6 varv, ända till spärrläget och låt

fjädra tillbaka N Dra trådändarna utåt Upprepa vid behov tills båda

trådändarna har nått fram till kniven vid skyddet.

En roterande rörelse från spärr till spärr ger ca 4 cm 1 1/2 in.) Tråden är fri.

Byt klipptråden

STIHL PolyCut I klipphuvudet PolyCut kan också en

kapad tråd fästas istället för skärknivarna.

STIHL DuroCut, STIHL PolyCut

VARNING

Stäng av motorn när klipphuvudet ska bestyckas för hand, risk för personskador!

N Bestycka klipphuvudet med kapade

trådar enligt den medföljande anvisningen

Byte av kniv

STIHL PolyCut Innan kniven byts ut måste man

kontrollera hur slitet trimmerhuvudet är.

VARNING

Om det finns tydliga tecken på slitage måste trimmerhuvudet bytas helt.

Skärkniven kallas i det följande endast ”kniven”.

En instruktion med bilder som visar hur kniven byts följer med trimmerhuvudet vid leverans. Förvara därför anvisningen för trimmerhuvudet väl.

VARNING

Vid manuell isättning av trimmerhuvudet ska motorn alltid stängas av – annars finns skaderisk!

FS 510 C, FS 560 C

svenska

6BA021 KN

6BA022 KN

N Ta loss trimmerhuvudet. N Byt kniven som visas på den

illustrerade anvisningen.

N Montera trimmerhuvudet igen.

Kontroller och underhållsarbeten som genomförs av användaren

Klämpunkt för handtagsskaftet

N Kontrollera regelbundet

handtagsskaftets (1) rörlighet i

fästena (2). Handtagsskaftet är trögt

N Rengör handtagsskaftets hela

klämområde med trasan.

N Justera handtagsskaftet och fäst

med vredet. Handtagsskaftet är löst N Lossa handtagsskaftet från fästen

enligt beskrivningen i avsnittet

"Handtagsskaftet är trögt". N Rengör klämområdet på

handtagsskaftet och på fästena. N Justera handtagsskaftet och fäst

med vredet.

N Lossa vredet (3) lite så att

handtagsskaftet kan röras.

N Skjut handtagsskaftet (1) i sidled ur

klämområdet.

N Fukta en trasa med ren

rengöringsvätska som inte är brandfarlig. Använd inte medel som innehåller olja eller fett.

FS 510 C, FS 560 C

svenska

2709BA022 KN

4900BA027 KN

4900BA028 KN

4900BA029 KN

Kontroll och underhåll av fackhandlare

Underhållsarbeten

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer.

Bränslelodet i tanken

N Kontrollera bränslelodet i

bränsletanken varje år och byt ut det vid behov

Bränslelodet ska placeras i tanken i området som visas på bilden.

Gnistskydd i ljuddämparen

Gnistskyddet finns enbart på maskiner som marknadsförs i vissa länder.

N Om motoreffekten sjunker ska du

kontrollera gnistskyddet i ljuddämparen

Vibrationsdämpare

Mellan motorenheten och riggröret har fyra vibrationsdämpare (pilar) monterats. Om det känns som om vibrationerna ökar konstant ska man kontrollera dessa.

Vibrationsdämparsystemets två spalter (pilar) är låsta i ett fast mått vid leverans och är lika breda. Om de två spalterna skulle skilja sig kraftigt i fråga om mått, och/eller om en spalt är sluten, ska man omedelbart låta en auktoriserad återförsäljare genomföra underhåll.

Slitage på vibrationsdämparens kåpa

På sidan av vibrationsdämparens kåpa finns ett slitageskydd som enkelt kan bytas. Under arbetet kan skyddet på grund av maskinens rörelser slitas mot bärselens sidoplatta. Byt vid behov.

FS 510 C, FS 560 C

svenska

Skötsel och underhåll

Uppgifterna gäller normala användningsförhållanden. Vid försvårade förhållanden (mycket damm etc.) och längre dagliga arbetstider ska de angivna intervallen förkortas.

före arbetet

efter arbetet resp. dagligen

efter varje tankning

en gång i veckan

en gång i månaden

en gång om året

vid fel

vid skador

Visuell kontroll (säkert skick, täthet) XX

Komplett maskin

Manöverhandtag Funktionskontroll XX

Luftfilter, pappersfilter

Luftfilter, plastfilter

Bränsletank Rengör X

Bränslehandpump (om sådan finns)

Sughuvud i bränsletanken

Tomgång

Tändstift

Insugningsöppningar för kylluft

Cylinderflänsar Rengör

Rengör X

Byt ut trasiga delar X

Visuell kontroll XX

Byt

Visuell kontroll XX

Rengör X

Byt ut XX

Kontrollera X

Låt återförsäljare

Kontrollera

Byt

Kontrollera tomgången, skärverktyget får inte rotera

Om skärverktyget roterar på tomgång måste motorsågen repareras av en återförsäljare

Efterjustera elektrodavståndet X

Byt var 100:e driftstimme

Visuell kontroll X

Rengör X

reparera X

XXX

vid behov

FS 510 C, FS 560 C

svenska

Uppgifterna gäller normala användningsförhållanden. Vid försvårade förhållanden (mycket damm etc.) och längre dagliga arbetstider ska de angivna intervallen förkortas.

före arbetet

efter arbetet resp. dagligen

efter varje tankning

en gång i veckan

en gång i månaden

en gång om året

vid fel

vid skador

vid behov

Gnistskydd3) i ljuddämparen

Tillgängliga skruvar och muttrar (utom inställningsskruvar)

Vibrationsdämpardelar

Kontrollera

Rengör resp. byt ut

Dra åt X

Visuell kontroll

Byt

Visuell kontroll XX

Skärverktyg

Byt ut X

Kontrollera att de sitter fast XX

Skärverktyg av metall Slipa XX

Utloppskanal

Rensa efter 139 drifttimmar, därefter efter 150 drifttimmar

Säkerhetsetikett Byt ut X

bara om motoreffekten minskar märkbart

av återförsäljare, STIHL rekommenderar STIHL-återförsäljare

finns endast beroende på land

dra åt skruvarna för ljuddämparen 10 till 20 timmar efter första idrifttagningen

se kapitlet ”Kontroll och underhåll av återförsäljaren”, avsnittet ”Vibrationsdämpardelar”

FS 510 C, FS 560 C

svenska

Minimera slitage och undvik skador

Om du följer anvisningarna i denna skötselanvisning undviker du onödigt slitage och skador på maskinen.

Användning, skötsel och förvaring av maskinen måste ske med samma noggrannhet som föreskrivs i denna skötselanvisning.

Alla skador som orsakas av att anvisningarna för säkerhet, användning och skötsel inte har följts får användaren själv stå för. Detta gäller i synnerhet:

– Ändringar på produkten som inte

godkänts av STIHL.

– Användning av verktyg eller

tillbehör som inte är godkända eller lämpliga för maskinen eller är av sämre kvalitet.

– Användning av maskinen för

ändamål som den inte är avsedd för.

– Användning av maskinen vid

idrotts- eller tävlingsevenemang.

– Följdskador orsakade av fortsatt

användning av en maskin med defekta komponenter.

Underhållsarbeten

Alla åtgärder som beskrivs i kapitlet ”Skötsel och underhåll” måste utföras regelbundet. Om användaren inte kan utföra dessa arbeten själv ska en fackhandlare anlitas för dem.

STIHL rekommenderar att man endast låter auktoriserade STIHL-återförsäljare genomföra underhåll och reparationer.

Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt få tillgång till teknisk information.

Om dessa arbeten försummas kan skador uppstå på maskinen som användaren själv får ansvara för. Hit hör bl. a.:

– Motorskador till följd av försummat

eller otillräckligt underhåll (t. ex. luftoch bränslefilter), felaktig förgasarinställning eller otillräcklig rengöring av kylluftsspringor (intag, cylinderflänsar).

– Korrosions- och andra följdskador

orsakade av olämplig förvaring.

– Skador på maskinen till följd av att

reservdelar av sämre kvalitet har använts.

Slitdelar

Olika delar av maskinen utsätts för normalt slitage även om de används på rätt sätt och måste bytas i tid beroende på hur och hur länge de använts. Hit hör bl. a.:

– Skärverktyg (alla sorter) – Fästelement för skärverktyg

(stödkopp, mutter med mera)

– Skärverktygsskydd – Koppling – Filter (för luft, bränsle) – Startanordning – Gasvajer – Tändstift

– Vibrationsdämpare – Vibrationsdämparens slitageskydd

på kåpan

FS 510 C, FS 560 C

Viktiga komponenter

4900BA030 KN

svenska

1 Tanklock 2 Starthandtag 3 Spjäll (vinterdrift) 4 Tändkabelskon 5 Ljuddämpare 6 Skyddsplatta 7 Gasspak 8 Stoppknapp 9 Gasspaksspärr 10 Handtagsrör 11 Handtagsstöd 12 Låsskruv 13 Hållist 14 Slitageskydd 15 Chokereglage 16 Bränslehandpump 17 Filterkåpa 18 Bränsletank # Maskinnummer

FS 510 C, FS 560 C

svenska

002BA475 KN

002BA476 KN

002BA477 KN

002BA478 KN

Tekniska data

Drivaggregat

Encylindrig tvåtaktsmotor

1 Trimmerhuvud 2 Skydd (enbart för trimmerhuvuden) 3 Kniv

4 Trimmerverktyg av metall 5 Skydd (enbart för trimmerverktyg av

metall)

6 Hackkniv 7 Hackskydd (endast för bruk med

hackkniv)

8 Sågklinga 9 Klingskydd (endast för sågklingor)

FS 510 C

Slagvolym: 51,6 cm Cylinderhål: 44,7 mm Kolvslag: 32,9 mm Effekt enligt ISO 8893: 2,4 kW (3,3 hk)

vid

9 500 varv/min Tomgångsvarvtal: 2 500 varv/min Avregleringsvarvtal

(märkvärde): 12 300 varv/min Max. varvtal för dri

vaxel (skärverktyg) 9 210 varv/min

FS 560 C

Slagvolym: 57,1 cm Cylinderhål: 47,0 mm Kolvslag: 32,9 mm Effekt enligt ISO 8893: 2,8 kW (3,8 hk)

Tomgångsvarvtal: 2 500 varv/min Avregleringsvarvtal

(märkvärde): 12 300 varv/min Max. varvtal för dri

vaxel (skärverktyg) 9 210 varv/min

vid

9 500 varv/min

FS 510 C, FS 560 C

svenska

Tändningssystem

Elektroniskt styrd magnettändare

FS 510 C Tändstift (avstört): NGK BPMR7A Elektrodavstånd: 0,5 mm

FS 560 C Tändstift (avstört): NGK BPMR7A Elektrodavstånd: 0,5 mm

Bränslesystem

Positionsokänslig membranförgasare med integrerad bränslepump

Bränsletankens volym:

FS 510 C: 990 cm

(0,99 l)

FS 560 C: 990 cm3 (0,99 l)

Vikt

utan bränsle, utan skärverktyg och skydd

FS 510 C-EM: 10,2 kg FS 560 C-EM: 10,2 kg FS 560 C-EM Z: 10,2 kg

Total längd

utan skärverktyg FS 510 C-EM: 1 760 mm FS 560 C-EM: 1 760 mm

Funktioner

C Komfortegenskaper E ErgoStart M M-Tronic Z Gnistskyddsgaller

Buller- och vibrationsvärden

För att fastställa buller- och vibrationsvärden används lägena tomgång och max. varvtal lika mycket för FS-maskiner.

Mer information om uppfyllelsen av arbetsgivardirektivet vibration 2002/44/EG, se www.stihl.com/vib.

Bullernivå L

enligt ISO 22868

peq

med klipphuvud FS 510 C-EM: 101 dB(A) FS 560 C-EM: 101 dB(A) med klippverktyg av metall FS 510 C-EM: 103 dB(A) FS 560 C-EM: 104 dB(A)

Bullernivå Lw enligt ISO 22868

med klipphuvud FS 510 C-EM: 116 dB(A) FS 560 C-EM: 117 dB(A) med klippverktyg av metall FS 510 C-EM: 117 dB(A) FS 560 C-EM: 117 dB(A)

Vibrationsvärde a

med klipphuvud FS 510 C-EM: 3,7 m/s FS 560 C-EM: 3,7 m/s23,7 m/s

med klippverk

tyg av metall FS 510 C-EM: 3,0 m/s23,0 m/s FS 560 C-EM: 3,3 m/s23,3 m/s

enligt ISO 22867

hv,eq

Handtag vänster

Handtag höger

3,7 m/s

Handtag höger

2 2

För ljudtrycksnivå och ljudeffektnivån K är-Värde enligt direktiv 2006/42 / EG = 2,0 dB (A); för vibrationen är värdet K-Värde enligt 2006/42/EG = 2,0 m/s

REACH

REACH är en EU-förordning för registrering, bedömning och godkännande av kemikalier.

Se www.stihl.com/reach för information om att uppfylla REACH förordningen (EG) Nr. 1907/2006

Avgaser utsläppsvärde

Det uppmätta värdet för CO

i EU-

typgodkännandeprocessen finns på www.stihl.com/co2 i produktspecifika tekniska data.

Det uppmätta CO

värdet bestämdes på

en representativ motor under ett standardiserat testförfarande under laboratorieförhållanden och utgör inte en uttrycklig eller underförstådd garanti för prestanda för en viss motor.

FS 510 C, FS 560 C

svenska

000BA073 KN

Den avsedda användningen och underhållet som beskrivs i denna bruksanvisning uppfyller gällande krav för avgasutsläpp. Ändringar i motorn kommer att ogiltiggöra drifttillståndet.

Reparationsanvisningar Avfallshantering

Användare av den här maskinen får endast utföra skötsel och underhållsarbete som beskrivs i den här skötselanvisningen. Mer avancerade reparationer får endast utföras av återförsäljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare har möjlighet att regelbundet delta i utbildningar samt att få tillgång till teknisk information.

Använd vid reparation endast reservdelar som är godkända av STIHL för denna maskin, eller tekniskt likvärdiga delar. Använd endast reservdelar av hög kvalitet. Annars finns det risk för olyckor eller skador på maskinen.

Vi rekommenderar att du använder STIHL originalreservdelar.

STIHL originalreservdelar känns igen på STIHL reservdelsnummer på logotypen { och eventuellt på STIHLmärket K (på mindre detaljer finns ibland bara detta märke).

Vid avfallshantering ska de lokala föreskrifterna för avfallshantering följas.

STIHL-produkter ska inte kastas i hushållssoporna. STIHL-produkt, batteri, tillbehör och förpackning ska återvinnas på ett miljövänligt sätt.

Du kan få aktuell information om avfallshantering hos din STIHLåterförsäljare.

FS 510 C, FS 560 C

svenska

EU-försäkran om överensstämmelse

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Tyskland Intygar under eget ansvar att

Konstruktionstypen: Grästrimmer Fabrikat: STIHL Typ: FS 510 C-EM

FS 560 C-EM Serieidentifiering: 4148 Slagvolym FS 510 C-EM 51,6 cm FS 560 C-EM 57,1 cm

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/EG, 2014/30/EU samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet:

EN ISO 11806-1, EN 55012, EN 61000-6-1

För beräkning av uppmätt och garanterad ljudeffektnivå enligt direktiv 2000/14/EG, bilaga V, har standarden ISO 10884 tillämpats.

Uppmätt ljudeffektsnivå

3 3

ANDREAS STIHL AG & Co. KG Produktzulassung

Tillverkningsår samt serienummer står på maskinen.

Waiblingen, 2018-11-27 ANDREAS STIHL AG & Co. KG enligt fullmakt

Thomas Elsner Chef för produkthantering och tjänster

FS 510 C-EM: 117 dB(A) FS 560 C-EM: 117 dB(A)

Garanterad ljudeffektsnivå

FS 510 C-EM: 119 dB(A) FS 560 C-EM: 119 dB(A)

Förvaring av teknisk dokumentation:

FS 510 C, FS 560 C

Sisällysluettelo

suomi

Käyttöohje 51 Turvallisuusohjeet ja työtekniikka 51 Sallitut leikkuuterien, suojusten,

sektorisuojusten ja kantovaljaiden yhdistelmät 61

Kädensijojen yhdysputken asentaminen 62

Kaasuvaijerin säätäminen 66 Suojuksen asentaminen 66 Leikkuuterän asentaminen 70 Polttoaine 75 Polttoaineen lisääminen 76 Kaksoisvaljaiden asentaminen 77 Laitteen tasapainotus 78 Moottorin käynnistäminen ja

sammuttaminen 78 Laitteen kuljettaminen 81 Yleisiä käyttöohjeita 83 Ilmansuodatin 83 M-Tronic 84 Talvikäyttö 85 Sytytystulppa 86 Moottorin käynti 88 Laitteen säilytys 88 Metalliterien teroittaminen 88 Siimapään huolto 89 Käyttäjän suoritettavaksi tarkoitetut

tarkastukset ja huollot 90 Tarkastus ja huolto

ammattikorjaajalla 91 Huolto- ja hoito-ohjeita 92

Kulutuksen minimointi ja vaurioiden välttäminen 94

Tärkeät osat 95 Tekniset tiedot 96 Korjausohjeita 98 Hävittäminen 98 EU-

vaatimustenmukaisuusvakuutus 99

Arvoisa asiakas, kiitos, että valitsit yrityksemme STIHLin

laatutuotteen. Tämä tuotteen valmistuksessa on

käytetty uudenaikaisia valmistusmenetelmiä ja laadunvarmistustoimenpiteitä. Teemme kaikkemme sen puolesta, että olet tyytyväinen ostamaasi laitteeseen ja että sen käyttö on sinulle vaivatonta.

Jos sinulla on kysyttävää laitteesta, ota yhteys jälleenmyyjääsi tai suoraan maahantuojaan.

Ystävälisin terveisin!

Nikolas Stihl

0000005278_017_FIN

Originaali käyttöohje Painettu kloorittomalle paperille.

Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista.

0458-772-9121-A. VA7.H19.

Tämä käyttöohje on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, erityisesti jäljennys-, käännös- ja elektroniset käsittelyoikeudet.

FS 510 C, FS 560 C

suomi

Käyttöohje

Kuvakkeet

Laitteeseen kiinnitetyt kuvakkeet on selostettu tässä.

Laitteessa on mallista ja varustelusta riippuen seuraavia kuvakkeita.

Polttoainesäiliö; bensii nin ja moottoriöljyn seos

Puolipuristusventtiilin käyttö

Primer-pumppu

Primer-pumpun käyttö

Rasvatuubi

Imuilman ohjaus: kesäkäyttö

Imuilman ohjaus: talvikäyttö

Kädensijojen lämmitys

Tekstiin liittyvät merkinnät

Turvallisuusohjeet ja työtekniikka

VAROITUS

Ihmisten onnettomuus- ja loukkaantumisvaaraa sekä esinevahinkoja koskeva varoitus.

HUOMAUTUS

Laitteen tai sen yksittäisten osien vaurioitumisen vaara.

Tekninen tuotekehittely

STIHL kehittää jatkuvasti koneitaan ja laitteitaan, minkä vuoksi se pidättää oikeuden toimitusten laajuuden muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.

Käyttöohjeessa annettujen tietojen ja kuvien perusteella ei näin ollen voida esittää vaateita.

Noudata maakohtaisia turvallisuusohjeita ja -määräyksiä, kuten ammattijärjestöjen, vakuutusyhtiöiden ja työturvallisuusviranomaisten antamia ohjeita.

Kun käytät laitetta ensimmäistä kertaa, pyydä myyjää tai muuta alan ammattilaista opastamaan laitteen turvallisessa käytössä tai osallistu laitteen käyttöön perehdyttävälle kurssille.

Alaikäiset eivät saa käyttää moottorilaitetta. Poikkeuksena ovat 16 vuotta täyttäneet nuoret, jotka työskentelevät koulutuksensa puitteissa valvonnan alaisina.

Pidä lapset, kotieläimet ja katselijat loitolla.

Kun et käytä moottorilaitetta, sijoita se niin, että se ei ole vaaraksi kenellekään. Varmista, että sivulliset eivät pääse käsiksi moottorilaitteeseen.

Tätä moottorilaitetta käy tettäessä tarvitaan erityisiä varotoimia, sillä terä pyörii suurella nopeudella.

Lue käyttöohje ennen ensimmäistä käyttöker taa. Säilytä ohje myöhempää käyttöä var ten. Käyttöohjeen noudattamatta jättämi nen voi olla hengenvaarallista.

FS 510 C, FS 560 C

suomi

Käyttäjä on vastuussa toisille ihmisille aiheutuvista tapaturmista ja heidän omaisuudelleen aiheutuvista vahingoista.

Moottorilaitteen saa luovuttaa tai lainata vain henkilöille, jotka ovat perehtyneet tähän malliin ja sen käyttöön. Anna käyttöohje mukaan.

Äänekkäiden moottorilaitteiden käyttöaikaa on voitu rajoittaa kansallisten määräysten lisäksi myös alueellisilla ja paikallisilla määräyksillä.

Moottorilaitteen käyttäjän tulee olla levännyt, terve ja hyväkuntoinen.

Kysy lääkäriltä, voitko käyttää moottorilaitetta, jos sinun on terveydellisistä syistä käsketty välttää rasitusta.

Vain henkilöt, joilla on sydämentahdistin: Tämän laitteen sytytyslaitteisto synnyttää erittäin heikon sähkömagneettisen kentän. Emme voi täysin sulkea pois mahdollisuutta, että sillä on vaikutusta joidenkin sydämentahdistimien toimintaan. Terveysriskien välttämiseksi STIHL suosittelee, että kysyt lääkärisi ja sydämentahdistimen valmistajan kantaa asiaan.

Älä käytä laitetta alkoholin, reaktiokykyä heikentävien lääkkeiden äläkä huumaavien aineiden vaikutuksen alaisena.

Moottorilaitetta saa käyttää vain ruohon, pensaiden, vesakkojen ja pienten puiden leikkaamiseen. Valitse leikkuulaite käyttökohteen mukaan.

Älä käytä moottorilaitetta muihin tarkoituksiin – tapaturman vaara!

Asenna moottorilaitteeseen ainoastaan STIHLin nimenomaan tähän laitteeseen hyväksymiä tai teknisesti samantasoisia leikkuulaitteita tai lisävarusteita. Lisätietoja saat huollosta. Käytä ainoastaan laadukkaita työkaluja ja lisävarusteita. Huonolaatuisten varusteiden käyttö voi johtaa tapaturmiin tai vahingoittaa laitetta.

STIHL suosittelee, että käytät alkuperäisiä STIHL-leikkuulaitteita ja lisävarusteita. Ne on suunniteltu juuri tätä laitetta ja tämän laitteen käyttäjän tarpeita varten.

Älä tee laitteeseen muutoksia – tapaturman vaara. STIHL ei vastaa henkilö- ja esinevahingoista, jotka johtuvat muiden kuin sallittujen lisälaitteiden käytöstä.

Älä puhdista laitetta painepesurilla. Voimakas vesisuihku vahingoittaa laitteen osia.

Moottorilaitteen suojus ei suojaa käyttäjää kaikilta terän sinkoamilta esineiltä (kivet, lasinpalaset, metallilangat). Ne voivat kimmota maasta ja osua käyttäjään.

Vaatetus ja varusteet

Käytä asianmukaista vaatetusta ja varustusta.

Vaatteiden tulee olla työ hön soveltuvia eivätkä ne saa haitata työskentelyä. Käytä vartalonmyötäisiä vaatteita, esimerkiksi haalaria. Älä käytä työtakkia.

Älä käytä vaatteita, jotka voivat takertua puihin, risukkoon tai laitteen liikkuviin osiin. Älä käytä kaulahuivia, solmiota äläkä koruja. Sido pitkät hiukset. Käytä lisäksi huivia, lakkia tai kypärää.

Käytä turvajalkineita, joissa on karkeasti kuvioitu, luistamaton pohja ja teräsvahvistei nen kärki.

Jos käytät vain siimapäätä, jalkineiksi käyvät myös tukevat kengät, joissa on karkeasti kuvioitu, luistamaton pohja.

VAROITUS

Käytä silmävammojen välttämiseksi tiiviitä stan dardin EN 166 mukaisia suojalaseja. Varmista, että suojalasit istuvat hyvin.

Pelkkä kasvosuojus ei suojaa tarpeeksi silmiä.

Käytä kuulosuojaimia, esim. korvatulppia.

Käytä suojakypärää, kun teet harvennushakkuuta, työskentelet korkeassa risukossa sekä silloin, kun on putoavien esineiden vaara.

Käytä kestävästä materi aalista valmistettuja,

STIHL-henkilösuojaimia on laaja valikoima.

esim. nahkaisia työkäsineitä.

FS 510 C, FS 560 C

suomi

002BA479 KN

Moottorilaitteen kuljettaminen

Sammuta moottori aina. Kanna laitetta varresta tasapainotettuna

tai kantohihnassa kantaen. Varmista, että metalliterät eivät pääse koskemaan mihinkään. Käytä kuljetussuojusta.

Älä koske koneen kuu

miin osiin. Älä koske kulmavaihteeseen – palo vammojen vaara!

Ajoneuvoissa: Varmista, että moottorilaite ei pääse kaatumaan eikä polttoainetta valumaan.

Tankkaaminen

Bensiini on herkästi sytty vää Älä tankkaa avotulen lähellä. Älä läikytä poltto ainetta. Älä tupakoi.

Sammuta moottori ennen tankkaamista. Älä tankkaa, jos moottori on vielä käytön

jäljiltä kuuma. Polttoainetta voi läikkyä yli – palovaara!

Avaa polttoainesäiliön tulppa varovasti. Näin säiliössä oleva paine pääsee purkautumaan hitaasti eikä polttoainetta vuoda ulos.

Tankkaa ainoastaan paikassa, jossa on hyvä ilmanvaihto. Jos polttoainetta pääsee läikkymään, puhdista laite heti. Vältä läikyttämästä polttoainetta vaatteillesi. Jos niin kuitenkin käy, vaihda vaatteet heti.

Kiristä kierrekorkki tank kauksen jälkeen niin tiukalle kuin mahdollista.

Silloin moottorin tärinän aiheuttama korkin löystymisen vaara pienenee eikä polttoainetta pääse valumaan ulos.

Tarkista, että tulppa on tiiviisti kiinni. Älä

käynnistä moottoria, jos polttoainetta pääsee valumaan –palovammojen aiheuttama hengenvaara!

Ennen käynnistämistä

Tarkista, että moottorilaite on käyttökunnossa. Noudata käyttöohjeita:

– Tarkista polttoainejärjestelmän

tiiviys. Tarkista erityisesti näkyvät osat, kuten polttoainesäiliön tulppa, letkuliitokset, primer-pumppu (jos sellainen kuuluu varustukseen). Älä käynnistä moottoria, jos järjestelmä ei ole tiivis tai se on vahingoittunut – palovaara! Korjauta laite huollossa, ennen kuin alat käyttää sitä.

– Leikkuulaitteen, suojuksen,

kädensijan ja valjaiden on sovittava yhteen. Kaikkien osien tulee olla asennettu oikein

– Katkaisimen tulee liikkua kevyesti – Rikastinläpän vivun, liipaisimen

varmistimen ja kaasuliipaisimen on oltava kevytkäyttöisiä – kaasuliipaisimen on palattava itsestään joutokäyntiasentoon. Rikastinläpän vivun on palattava asennosta } käyttöasentoon F painettaessa samanaikaisesti liipaisimen varmistinta ja

kaasuliipaisinta.

– Tarkista, että sytytystulpan liitin on

kunnolla kiinni. Jos liitin on löysällä, voi syntyä kipinöitä, jotka saattavat sytyttää ulos tulevan polttoaineilmaseoksen palamaan – palovaara!

– Tarkista, että leikkuulaite tai lisälaite

on oikein asennettu, kunnolla kiinni ja ehjä

– Tarkista, että turvalaitteet (esim.

terän suojus tai puristuslautanen) eivät ole vaurioituneita eivätkä kuluneita. Vaihda vioittuneet osat. Laitetta ei saa käyttää, jos suojus on vaurioitunut tai puristuslautanen on kulunut (jos tekstiä ja nuolia ei enää näy)

– Älä tee muutoksia hallintalaitteisiin

äläkä suojuksiin

– Kädensijojen on oltava puhtaat ja

kuivat. Niissä ei saa olla öljyä eikä likaa, jotta laitteen käsittely on turvallista

– Säädä kantovaljaat ja kädensija(t)

sopiviksi. Noudata lukujen Kantovaljaiden pukeminen ja Laitteen tasapainotus ohjeita.

Käytä moottorilaitetta vain, kun se on käyttöturvallisessa kunnossa – tapaturman vaara!

FS 510 C, FS 560 C

suomi

002BA480 KN

15m (50ft)

Kantovaljaita käyttäessäsi harjoittele hätätapausta varten riisumaan laite nopeasti: Älä heitä harjoitellessasi laitetta maahan, jotta se ei vahingoitu.

Moottorin käynnistäminen

Vähintään 3 metrin päässä tankkauspaikasta. Älä käynnistä moottoria sisätilassa.

Käynnistä moottorilaite vain tasaisella alustalla. Ota tukeva asento. Ota laitteesta kunnolla kiinni. Leikkuuterä ei saa koskettaa muihin esineisiin eikä maahan, sillä terä voi pyöriä käynnistyksen aikana.

Moottorilaitetta saa käyttää vain yksi henkilö. Pidä muut vähintään 15 metrin etäisyydellä, myös käynnistettäessä. Sinkoavien esineiden aiheuttama tapaturman vaara!

Vältä koskemasta leik

kuulaitteeseen – tapaturman vaara!

Älä käynnistä moottoria mutu-tuntumalla, vaan käyttöohjeessa kuvatulla tavalla. Leikkuulaite pyörii vielä jonkin aikaa sen jäl keen, kun olet vapauttanut kaasuliipaisi men – varo jälkikäyntiä!

Huolehdi, että äänenvaimentimen ja pakokaasujen lähellä ei ole tulenarkaa materiaalia (esim. purua, kaarnaa, kuivaa ruohoa, polttoainetta) – palovaara!

Laitteen käsittely

Pidä moottorilaitteen kahvoista kiinni molemmin käsin.

Seiso aina tukevasti.

Oikea käsi hallintakahvassa, vasen käsi kahvaputken kädensijassa.

Työskentelyn aikana

Seiso aina tukevasti. Sammuta moottori vaaran uhatessa tai

hätätilanteessa pysäytyskytkintä painamalla.

Sinkoutuvat esineet voivat aiheuttaa

tapaturmavaaran laajalla alueella käyttöpaikan ympäristössä. Siksi 15 metrin säteellä ei saa olla muita. Pidä sama etäisyys myös esim. autoihin ja ikkunoihin – esinevahinkojen vaara! Tapaturmat ovat mahdollisia myös 15 metrin säteen ulkopuolella.

Huolehdi, että moottorin joutokäynti on oikein. Terä ei saa pyöriä kaasuliipaisimen vapauttamisen jälkeen. Jos leikkuuterä kuitenkin pyörii joutokäynnillä, vie laite huoltoon. STIHL suosittelee STIHL-huoltoa.

Ole varovainen työskennellessäsi liukkaalla, märällä tai lumisella alustalla tai epätasaisessa maastossa – liukastumisvaara!

Varo kantoja ja juuria – kompastumisvaara!

Työskentele seisaaltaan. Älä seiso korokkeella, vaan työskentele maassa. Älä seiso huojuvalla telineellä, tikkailla äläkä nostimella.

Ole erityisen varovainen kuulosuojaimia käyttäessäsi, koska silloin on vaikea kuulla vaarasta ilmoittavia ääniä (huudot, äänimerkit).

Pidä riittävästi taukoja, jotta et tee väsymyksestä aiheutuvia virheitä – tapaturman vaara!

Työskentele rauhallisesti ja harkitusti. Työskentele vain valoisaan aikaan ja näkyvyyden ollessa hyvä. Ole varovainen. Älä vaaranna muita.

Moottorissa syntyy myr

kyllisiä pakokaasuja heti, kun moottori käy. Nämä kaasut voivat olla hajutto mia ja näkymättömiä ja sisältää palamatonta hiili vetyä ja bentseeniä. Älä käytä moottorilaitetta sul jetussa tai huonosti tuulettuvassa tilassa. Tämä koskee myös kata lysaattorilla varustettuja laitteita.

FS 510 C, FS 560 C

suomi

Huolehdi ojassa, notkossa tai muussa ahtaassa paikassa työskennellessäsi, että ilma pääsee riittävästi vaihtumaan – myrkytyksen aiheuttama hengenvaara!

Keskeytä työ heti, jos alat voida pahoin, saat päänsärkyä, näköhäiriöitä (esim. näkökenttä supistuu), kuulohäiriöitä tai jos sinua alkaa huimata tai jos keskittymiskyky heikkenee. Oireet voivat johtua esimerkiksi liian suuresta pakokaasujen määrästä – tapaturman vaara!

Työskentele siten, että käytöstä aiheutuu mahdollisimman vähän melua ja pakokaasuja. Älä anna moottorin käydä turhaan. Kaasuta vain työskennellessäsi.

Älä tupakoi moottorilaitetta käyttäessäsi äläkä sen välittömässä läheisyydessä – palovaara! Polttoainejärjestelmästä voi haihtua helposti syttyviä bensiinihöyryjä.

Työskentelyn aikana syntyvät pölyt, höyryt ja savu voivat olla terveydelle haitallisia. Käytä hengityssuojainta, jos työ aiheuttaa runsasta pölyä tai savua.

Tarkista moottorilaitteen kunto ennen sen käytön jatkamista, jos se on pudonnut tai jos siihen on kohdistunut esim. isku. Ks. myös kohta Ennen käynnistämistä.

Tarkista, että polttoainejärjestelmä ei vuoda. Tarkista erityisesti turvalaitteiden toiminta. Älä käytä laitetta, jos sen käyttöturvallisuutta ei voi taata. Jos et ole varma, kysy jälleenmyyjältä.

Älä työskentele ilman laitteen suo juksia. Sinkoutuvien esi neiden aiheuttama tapaturman vaara!

Tutki maasto: Kivet, metallinkappaleet ja muut kiinteät esineet voivat sinkoutua ympäristöön, kauemmaksikin kuin 15 metrin päähän – tapa turman vaara! Sinkoutuvat esineet voi vat vahingoittaa teriä tai muita esineitä (esim. pysäköityjä ajoneuvoja tai ikkunalaseja) (esineva hinkojen vaara).

Ole erityisen varovainen työskennellessäsi tiheäkasvuisessa paikassa, jossa on huono näkyvyys.

Kun leikkaat risukossa tai pensaiden ja pensasaitojen alta: Pidä vähintään 15 cm työskentelykorkeus, ettet vaaranna pieneläimiä.

Sammuta moottori, ennen kuin poistut laitteen luota.

Tarkista leikkuutyökalu säännöllisesti. Tarkista se usein ja heti, jos sen toiminta tuntuu muuttuneen:

– Sammuta moottori, pidä laitteesta

tukevasti kiinni ja anna leikkuulaitteen pysähtyä kokonaan

– Tarkista terän kunto ja kiinnitys.

Tarkista, ettei terässä ole halkeamia

– Tarkista terän terävyys – Vaihda viallinen terä heti. Vaihda se

silloinkin, kun viat ovat vähäisiä hiushalkeamia

Puhdista terän kiinnityskohdasta

säännöllisesti ruohot ja risut. Poista tukokset terälaitteesta ja suojuksista.

Sammuta moottori, kun vaihdat leikkuuterän – tapaturman vaara!

Kulmavaihde kuumenee käytön aikana. Älä koske kulmavaihteeseen – palo vammojen vaara!

Älä käytä äläkä korjaa vaurioitunutta tai halkeillutta terää esim. hitsaamalla tai

suoristamalla. Sen muoto voi muuttua. Sen seurauksena leikkuulaite pyörii epätasaisesti.

Terästä saattaa irrota palasia, jotka voivat osua suurella nopeudella käyttäjään tai muihin – vakavan tapaturman vaara!

Siimapäiden käyttö

Käytä vain sellaista suojusta, jossa on katkaisuterä asennettuna, jotta siima ei ylitä sallittua pituutta.

Kun käytät käsin säädettävää siimapäätä, sammuta moottori ennen siiman lisäämistä – tapaturman vaara!

Liian pitkän leikkuusiiman käyttö hidastaa moottorin käyntinopeutta. Kytkin ylikuumenee siihen jatkuvasti vaikuttavan kitkan vuoksi. Tärkeät rakenneosat (esim. kytkimen ja kotelon muoviosat) vaurioituvat. Seurauksena on joutokäynnillä pyörivän terän aiheuttama tapaturman vaara!

Metalliterien käyttö

STIHL suosittelee, että käytät alkuperäisiä STIHL-metalliteriä ja lisävarusteita. Ne on suunniteltu juuri tätä laitetta ja tämän laitteen käyttäjän tarpeita varten.

FS 510 C, FS 560 C

suomi

Metalliterät pyörivät erittäin nopeasti. Tällöin syntyy laitteeseen, terään ja leikattavaan kohteeseen vaikuttavia voimia.

Terota metalliterät säännöllisesti ohjeen mukaan.

Epätasaisesti teroitettu metalliterä aiheuttaa epäkeskon. Se saattaa kuormittaa laitetta huomattavasti – rikkoutumisvaara!

Tylsät tai väärin teroitetut leikkuusärmät rasittavat metalliterää. Halkeamien ja murtumien aiheuttama tapaturman vaara!

Tarkasta metalliterä aina, kun se on osunut kovaan esineeseen; kiveen, sepeliin tai metalliin. Tarkasta terän repeämät ja muodonmuutokset. Poista purseet ja muut näkyvät materiaalikertymät viilalla. Ne voivat laitetta käytettäessä irrota ja sinkoutua terälaitteesta – tapaturman vaara!

Kiveen tai muuhun kovaan esineeseen osuessaan pyörivä metalliterä voi aiheuttaa kipinöitä. Kipinät voivat sytyttää herkästi syttyvän materiaalin. Myös kuivat kasvit ja pensaat syttyvät herkästi varsinkin kuumalla ja kuivalla säällä. Älä käytä metalliterää helposti syttyvän materiaalin lähellä palovaaran aikana. Tarkista, onko metsäpalovaroitus voimassa.

Metalliterän halkaisija ei saa olla liian suuri em. vaaratilanteiden minimoimiseksi. Terä ei saa myöskään olla liian painava. Terän tulee olla valmistettu laadukkaasta materiaalista. Terän tulee olla oikean muotoinen ja paksuinen.

Muut kuin STIHLin valmistamat metalliterät eivät saa olla painavampia, paksumpia, erimuotoisia eikä halkaisijaltaan suurempia kuin tälle moottorilaitteelle hyväksytty suurin STIHL-metalliterä – tapaturman vaara!

Tärinä

Laitteen pitempiaikainen käyttö voi aiheuttaa tärinästä johtuvia käsien verenkiertohäiriöitä (valkosormisuus).

Yleistä kaikille sopivaa käyttöaikaa ei voi ilmoittaa, sillä käyttöaika riippuu monista tekijöistä.

Voit käyttää laitetta kauemmin, kun

– suojaat kädet (lämpimillä käsineillä) – pidät välillä taukoja

Käyttöaikaa lyhentää: – käyttäjän verenkierto-ongelmat

(oireet: usein kylmiltä tuntuvat tai kutisevat sormet)

– alhainen ulkoilman lämpötila – tiukka puristusote (tiukka ote estää

verenkiertoa).

Mikäli laitteen säännöllisen ja pitkäaikaisen käytön yhteydessä ilmenee oireita (esim. sormien kutina), suosittelemme lääkärintarkastusta.

Huolto- ja korjaustyöt

Huolla moottorilaitettasi säännöllisesti. Tee ainoastaan tässä käyttöohjeessa kuvattuja huolto- ja korjaustöitä Muut työt on teetettävä alan ammattilaisella.

STIHL suosittelee, että kaikki huolto- ja korjaustyöt teetetään ainoastaan valtuutetulla STIHL-jälleenmyyjällä. STIHL-kauppiaat saavat säännöllisesti koulutusta ja teknisiä tiedotteita.

Käytä ainoastaan korkealaatuisia varaosia. Huonompilaatuisten varusteiden käyttö voi aiheuttaa tapaturmia tai vahingoittaa laitetta. Lisätietoa saat jälleenmyyjältä.

STIHL suosittelee alkuperäisten STIHLvaraosien käyttöä. Ne on suunniteltu kyseiseen laitteeseen ja käyttäjän tarpeisiin sopiviksi.

Ennen korjaus-, huolto- ja puhdistustöiden aloittamista on sammutettava moottori ja irrotettava sytytystulpan pistoke – moottorin tahattoman käynnistymisen aiheuttama loukkaantumisvaara! – Poikkeus: kaasuttimen ja joutokäynnin säätö.

Älä käynnistä moottoria sytytystulpan pistokkeen tai sytytystulpan ollessa irrotettuna – sylinterin ulkopuolisten kipinöiden aiheuttama palovaara!

Älä huolla tai säilytä moottorilaitetta avotulen lähellä – polttoaineen aiheuttama palovaara!

Tarkista säännöllisesti, että polttoainesäiliön korkki ei vuoda.

Käytä ainoastaan moitteettomassa kunnossa olevia STIHLin hyväksymiä sytytystulppia – ks. Tekniset tiedot.

Tarkista sytytysjohto (eristys ehjä, liitäntä kunnossa).

Tarkista, että äänenvaimennin on kunnossa.

FS 510 C, FS 560 C

suomi

002BA397 KN

000BA015 KN

Älä työskentele viallisella äänenvaimentimella tai ilman äänenvaimenninta – palovaara! – kuulovammojen vaara!

Älä koske kuumaan äänenvaimentimeen – palovammojen vaara!

Tärinänvaimentimien kunto vaikuttaa tärinän määrään – tarkasta tärinänvaimentimet säännöllisesti.

Suojusten merkinnät

Leikkuuterien suojuksiin merkitty nuoli kertoo leikkuuterien pyörimissuunnan.

Osa seuraavista symboleista on suojuksen ulkopuolella ja ne kertovat sallitun leikkuuterä-suojusyhdistelmän.

Suojusta voi käyttää yhdessä siimaleikkurei den kanssa.

Suojusta voi käyttää yhdessä ruohoterien kanssa.

Kantohihna

Suojusta ei saa käyttää yhdessä siimaleikkurei den kanssa.

Suojusta ei saa käyttää yhdessä ruohoterien kanssa.

Suojusta ei saa käyttää yhdessä raivausterien kanssa.

Suojusta ei saa käyttää yhdessä silppuriterien kanssa.

Suojusta ei saa käyttää yhdessä raivausterien kanssa.

N Käytä kantohihnaa. N Kiinnitä moottorilaite moottorin

käydessä kantohihnaan.

Kaikkia leikkuuteriä on aina käytettävä pikalukolla varustettujen kantovaljaiden kanssa!

Leikkuusiimalla varustettu siimaleikkuri

Suojusta voi käyttää yhdessä raivausterien kanssa.

Suojusta voi käyttää yhdessä silppuriterien kanssa.

FS 510 C, FS 560 C

Kantohihna toimitetaan laitteen mukana tai lisävarusteena.

Pehmeään leikkaamiseen – sopii myös puita, aidanseipäitä jne. ympäröivien epätasaisten reunojen leikkaamiseen – säästää puunkuorta.

suomi

681BA209 KN

002BA396 KN

002BA135 KN

Siimaleikkurin toimituskokoonpanoon sisältyy ohjelehti. Lisää siimaleikkuriin siimaa vain ohjelehden ohjeiden mukaisesti.

VAROITUS

Älä käytä siiman sijasta metallilankaa tai vaijeria – tapaturman vaara!

STIHL DuroCut

Tarkkaile kulumismerkintöjä!

Kun DuroCutin suojukseen merkitty huutomerkki tulee näkyviin, lopeta DuroCutin käyttö, sillä muuten siimapää voi vahingoittua.

Vaihda kulunut suojus uuteen. Siimapään toimituskokoonpanoon

sisältyvät ohjelehdet. Lisää siimapäähän vain ohjelehtien mukaista siimaa.

Leikkuulaite, jossa muoviterät – STIHL PolyCut

Esteettömien (ei tolppia, aitoja, puita) nurmikon reunojen leikkaamiseen.

Tarkkaile kulumismerkintöjä!

Jos PolyCut-leikkuulaitteessa on jokin alaspäin olevista merkinnöistä rikkoutunut (nuoli): Lopeta leikkuulaitteen käyttö ja vaihda se! Tapaturmavaara sinkoutuvien osien vuoksi!

Noudata ehdottomasti PolyCutleikkuulaitteen huolto-ohjeita!

Muoviterien sijasta PolyCutleikkuulaitteessa voi käyttää myös siimaa.

Siimaleikkurin toimituskokoonpanoon sisältyvät ohjelehdet. Lisää siimaleikkuriin muoviteriä tai siimaa vain ohjelehtien ohjeiden mukaisesti.

Metalliterien sinkoutumisvaara

VAROITUS

Metalliteriä käytettäessä on olemassa vaara, että metalliterät sinkoutuvat takaisin, kun laite osuu kiinteään esteeseen (puunrunkoon, oksaan, kantoon, kiveen tms.). Tällöin laite sinkoaa takaisin – laitteen pyöri

missuuntaa vastaan.

Sinkoutumisvaara on suurempi, jos laite osuu esteeseen mustalla alueella.

VAROITUS

Älä käytä siiman sijasta metallilankaa tai vaijeria – tapaturman vaara!

VAROITUS

Älä käytä siiman sijasta metallilankaa tai vaijeria. Tapaturmavaara!

FS 510 C, FS 560 C

suomi

000BA020 KN

002BA355 KN

002BA509 KN

002BA210 KN

Ruohoterä

Vain ruoholle ja rikkaruohoille – käytä laitetta kuten ruohotrimmeriä.

VAROITUS

Epäasianmukainen käyttö voi vahingoittaa ruohoterää – ympärisinkoavien osien aiheuttama loukkaantumisvaara!

Teroita ruohoterä ohjeiden mukaan, kun huomaat sen tylsyneen.

Kolmiterä

Tiheän ruohon leikkaamiseen, risukon harventamiseen ja vesakkojen karsimiseen (rungon paksuus enintään 2 cm) – älä katko paksumpia puita – tapaturman vaara!

Ruohoa leikatessa tai nuorta puustoa karsittaessa laitetta käytetään viikatteen tavoin.

Kun karsit risukkoa ja vesakkoa, ”upota” kolmiterä ylhäältä käsin kasviin – leikattava kohde silppuuntuu – älä pidä leikkuuterää lantion korkeutta ylempänä.

Ole erityisen varovainen käyttäessäsi tätä työskentelytekniikkaa. Mitä kauempana terä on maanpinnasta, sitä suurempi on vaara, että samalla sinkoutuu roskia yms. sivulle – tapaturman vaara!

Huom! Epäasianmukainen käyttö voi vahingoittaa kolmiterää – sinkoavien osien aiheuttama tapaturman vaara!

Pienennä tapaturmariskiä: – Vältä koskemasta kiviin,

metallikappaleisiin tms.

– Älä leikkaa puuta tai pensaikkoa,

jonka läpimitta on yli 2 cm – käytä suuremmille läpimitoille raivausterää

– Tarkista säännöllisesti, että

kolmiterä ei ole vaurioitunut – vaurioitunutta kolmiterää ei saa käyttää

– Teroita kolmiterä säännöllisesti ja

kun se on tylsynyt merkittävästi, ja tasapainota se tarvittaessa alan liikkeessä (STIHL suosittelee STIHL-jälleenmyyjää)

Silppuriterä

Sitkeän, tiheän ruohon, risukon ja varvikon harventamiseen ja pilkkomiseen.

Kun karsit ja pilkot risukkoa ja varvikkoa, "upota" silppuriterä ylhäältä käsin kasviin – leikattava kohde silppuuntuu – älä pidä leikkuuterää lantion korkeutta ylempänä.

FS 510 C, FS 560 C

suomi

002BA449 KN

Ole erityisen varovainen käyttäessäsi tätä työskentelytekniikkaa. Mitä kauempana terä on maanpinnasta, sitä suurempi vaara, että samalla sinkoutuu roskia yms. sivulle – tapaturman vaara!

Huom! Epäasianmukainen käyttö voi vahingoittaa silppuriterää – sinkoavien osien aiheuttama tapaturman vaara!

Pienennä tapaturmariskiä: – Vältä koskemasta kiviin,

metallikappaleisiin tms.

– Älä leikkaa puuta tai pensaikkoa,

jonka läpimitta on yli 2 cm – käytä suuremmille läpimitoille raivausterää

– Tarkista säännöllisesti, että

silppuriterä ei ole vaurioitunut – vaurioitunutta silppuriterää ei saa käyttää

– Teroita silppuriterä säännöllisesti ja

kun se on tylsynyt asianmukaisella tavalla ja tasapainota se tarvittaessa alan liikkeessä (STIHL suosittelee STIHL-jälleenmyyjää)

Raivausterät

Pensaiden ja puiden leikkaamiseen rungon halkaisijan ollessa enintään 7cm.

Paras leikkuuteho saavutetaan täyskaasulla ja tasaisella työntöpaineella.

Raivausteriä saa käyttää ainoastaan yhdessä niihin sopivan sektorisuojuksen kanssa.

VAROITUS

Varo kosketusta kiviin ja maahan – halkeamien vaara. Teroita ajoissa ja määräysten mukaisella tavalla – tylsät hampaat voivat aiheuttaa halkeamia, jotka voivat murtaa terän – tapaturman vaara!

Kaataessasi puita pidä vähintään kahden puunmitan etäisyys seuraavaan työskentelypaikkaan.

Takapotkuvaara

Takapotkuvaara on mustalla alueella voimakkaasti kohonnut: Älä koskaan aloita leikkuuta tai leikkaa tällä alueella.

Myös harmaalla alueella on takapotkuvaara: Tällä alueella saavat työskennellä ainoastaan kokeneet ja tehtävään koulutetut henkilöt käyttäessään erikoistekniikoita.

Valkoisella alueella työskentelystä ei aiheudu takapotkuvaaraa, ja työskentely on kevyttä. Aloita leikkuu aina tältä alueelta.

FS 510 C, FS 560 C

Sallitut leikkuuterien, suojusten, sektorisuojusten ja kantovaljaiden yhdistelmät

0000-GXX-0377-A0

Leikkuuterä Suojus, sektorisuojus Kantohihna

suomi

FS 510 C, FS 560 C

suomi

3BA003 KN

3BA004 KN

Sallitut yhdistelmät

Valitse taulukosta käytettävään leikkuuterään sopiva yhdistelmä!

VAROITUS

Turvallisuussyistä vain samalla taulukkorivillä olevat leikkuuterät ja suojukset tai sektorisuojukset saa yhdistää toisiinsa. Muut yhdistelmät eivät ole sallittuja – onnettomuusvaara!

Leikkuuterät

Siimapäät 1 STIHL AutoCut 40-4

2 STIHL AutoCut 56-2 3 STIHL TrimCut 51-2 4 STIHL DuroCut 40-4 5 STIHL PolyCut 41-3

Metalliterät 6 Ruohoterä 255-8

(Ø 255 mm)

7 Ruohoterä 250-40, erikoismalli

(Ø 250 mm)

8 Kolmiterä 305-2, erikoismalli

(Ø 305 mm)

9 Kolmiterä 350-3

(Ø 350 mm)

10 Silppuriterä 320-2

(Ø 320 mm)

11 Raivausterä 225 piikkihammas

(Ø 225 mm)

12 Raivausterä 225 talttahammas

(Ø 225 mm)

13 Raivausterä 225 kovametalli

(Ø 225 mm)

VAROITUS

Ruohoterät, kolmiterät, silppuriterät ja raivausterät eivät saa olla valmistettuja muusta materiaalista kuin metallista.

Suojukset, sektorisuojus

14 Siimapäiden suojus 15 Metalliterien suojus, kohdat 6 - 9 16 Silppuriterien suojus 17 Raivausterien sektorisuojus

Kantohihna

18 Kantovaljaita on käytettävä

Kädensijojen yhdysputken asentaminen

Kääntyvällä kahvatuella varustetun kädensijojen yhdysputken asentaminen

Älä kierrä hallintakahvaa (1) laitteen pakkauksesta poistamisen ja etukädensijaan asentamisen välillä pituusakselin ympäri; ks. myös kohta Kaasuvaijerin säätäminen.

Laitetta on saatavana erilaisilla etukädensijoilla varustettuna:

2 Etukädensija laitteisiin, joita

käytetään pääasiassa ruohon ja tiheikköjen leikkaamiseen ja silppuamiseen, mutta joilla voidaan myös sahata.

FS 510 C, FS 560 C

suomi

2BA001 KN

3BA005 KN

4900BA002 KN

3BA007 KN

3BA008 KN

3BA0009 KN

3 Etukädensija laitteisiin, joita

käytetään pääasiassa sahaamiseen, mutta joilla voidaan myös leikata ruohoa ja tiheikköä.

Etukädensijoissa (2, 3) on valmiina kiinnikkeet (4).

N Älä muuta etukädensijan

kiinnikkeiden paikkaa ennen kahvatuen asentamista

Molemman tyypin etukädensijat asennetaan laitteeseen samalla tavalla. Sen vuoksi ohessa kuvataan vain etukädensijan (2) asennus.

Etukädensijan asentaminen

Kääntyvää kahvatukea koottaessa kiinnikkeissä on oltava jousi ja kahvatuki on kiinnitettävä laitteeseen.

N Ota jousi (5) laitteen mukana

toimitetusta osasarjasta

N Paina jousi (5) alempaan

kiinnikkeeseen (6)

N Aseta kiinnikkeet (4) ja

etukädensija (2) kevyesti kahvatukeen (7)

N Älä kierrä etukädensijaa

kiinnikkeisiin

N Nosta sakararuuvin (8) sanka

pystysuoraan

N Kierrä sakararuuvia vastapäivään ja

kiristä vain kevyesti

N Aseta sakararuuvi (8) kahvatuen (7)

kierreholkkiin – myös jousen (5) painetta vastaan

N Kohdista kiinnikkeet siten, että

kahvatuen (7) urat (10) tulevat alemman kiinnikkeen (6) sovitettuihin uumiin (9)

FS 510 C, FS 560 C

suomi

3BA010 KN

4900BA003 KN

4900BA004 KN

002BA451 KN

4900BA005 KN

4900BA007 KN

4900BA008 KN

4900BA009 KN

4900BA010 KN

Hallintakahvan asentaminen

N Kierrä sakararuuvia myötäpäivään

niin pitkälle, että alempi kiinnike (6) on kahvatukea (7) vasten

N Käännä etukädensijaa (2) 180°

eteen

N Kiristä sakararuuvia vain kevyesti

N Käännä sakararuuvin sanka alas

niin, että se on tasaisesti pintaa vasten

N Kierrä ruuvi (11) auki ja irrota

mutteri (12) hallintakahvasta (1)

N Pidä hallintakahvaa oikean

etukädensijan pään edessä niin, että kaasuvaijeri (13) kulkee etukädensijan (2) sisäpuolta pitkin

N Työnnä hallintakahvaa (1) tässä

asennossa etukädensijan (2) päähän, kunnes reiät (15) ovat kohdakkain - kaasuliipaisin (14) osoittaa alaspäin

N Aseta mutteri (12) ja ruuvi (11)

hallintakahvaan, ja kierrä ja kiristä ne

Etukädensijan säätäminen

Avaa sakararuuvi

N Nosta sakararuuvin sanka

pystysuoraan

N Käännä sakararuuvia vastapäivään,

kunnes kahvatukea voi säätää

FS 510 C, FS 560 C

suomi

4900BA011 KN

4900BA012 KN

4900BA013 KN

4900BA014 KN

4900BA015 KN

Suorista kahvaputki

N Säädä etukädensija haluamaasi

asentoon

N Kohdista etukädensija (2) siten, että

etäisyys (A) on noin 17 cm (7 in.)

Älä kiinnitä etukädensijaa putken kaarevaan osaan.

Sulje sakararuuvi

N Kierrä sakararuuvia myötäpäivään

niin kauan, että se ei enää juuri liiku

N Kiristä sakararuuvi

N Käännä sakararuuvin sanka alas

niin, että se on tasaisesti pintaa vasten

Kaasuvaijerin tarkistaminen

N Tarkista kaasuvaijeri sen jälkeen,

kun olet asentanut hallintakahvan etukädensijaan, ks. myös kohta Kaasuvaijerin säätäminen

Kädensijan kääntäminen

kuljetusasentoon

N Löysää sakararuuvia (8) ja kierrä

sitä auki, kunnes voit kääntää etukädensijaa (2) myötäpäivään

N Käännä kädensijaa 90° ja taita se

sen jälkeen alas N Kiristä sakararuuvi (8) työskentelyasentoon N Käännä ja taita kädensijaa

vastapäivään päinvastaisessa

järjestyksessä kuin edellä on

selostettu

FS 510 C, FS 560 C

suomi

002BA655 KN

002BA461 KN

002BA462 KN

002BA463 KN

002BA464 KN

Kaasuvaijerin säätäminen

Kaasuvaijerin säätöä voi olla tarpeen korjata laitteen asennuksen tai pitkäaikaisen käytön jälkeen.

Säädä kaasuvaijeri vain, jos laitteen asennus on suoritettu loppuun saakka.

N Siirrä kaasuvipu täyden kaasun

asentoon

N Kierrä kaasuvivun ruuvia nuolen

suuntaan ensimmäiseen vastuspisteeseen saakka. Kierrä ruuvia tämän jälkeen vielä puoli kierrosta sisäänpäin

Suojuksen asentaminen

Oikean suojuksen käyttäminen

VAROITUS

Suojusta (1) saa käyttää vain siimaleikkureissa, ja siksi suojus (1) on asennettava ennen siimaleikkurin asentamista.

Suositus: Käytä siimaleikkureita yhdessä kulmavaihteeseen asennetun kelasuojusn kanssa, ks. Suojuksen asentaminen / Kelasuojuksen asentaminen

Suositus: Käytä ruohoteriä yhdessä kulmavaihteeseen asennetun kelasuojusn kanssa, ks. Suojuksen asentaminen / Kelasuojuksen asentaminen

VAROITUS

Suojus (3) on tarkoitettu vain silppuriterille, siksi ennen silppuriterän asennusta on asennettava suojus (3), ks. Suojuksen asentaminen.

VAROITUS

Suojuksena toimivaa rajoitinta (4) saa käyttää vain raivausterissä, ja siksi rajoitin (4) on asennettava ennen raivausterän asentamista.

VAROITUS

Suojuksen asentaminen

Suojusta (2) saa käyttää vain ruohoterissä ja kolmiterissä, ja siksi suojus (2) on asennettava ennen ruohoterän tai kolmiterän asentamista.

Suojukset (1, 2 ja 4) kiinnitetään vaihteistoon samalla tavoin.

FS 510 C, FS 560 C

suomi

002BA465 KN

002BA495 KN

002BA496 KN

002BA497 KN

jälkiasennussarja. Kumpaankaan sarjaan ei kuulu silppuriterää, joka on hankittava erikseen.

Silppuriterän jälkiasennussarjaan kuuluu kiinnikkeet, jotka kiinnitetään kulmavaihteeseen asennettuna runkoputkeen. Sarjaan kuuluu lisäksi varsinainen silppurisuoja, joka puolestaan kiinnitetään kiinnikkeisiin.

N Poista lika kulmavaihteen ja

suojuksen saumakohdista – huolehdi, että laitteen kierrereikiin ei pääse likaa, ks. kappale Tulppa

N Aseta suojus kulmavaihteeseen (5) N Kierrä ruuvit (6) paikalleen ja kiristä

Asenna silppurisuoja Silppurisuojukseen (3) kohdistuvan

suuren kuormituksen vuoksia ja maakohtaisten laitteen silppurikäyttöä koskevien määräysten vuoksi silppurisuojus on asennettava laitteeseen ohjeiden mukaisesti huolellisesti.

Suojuksen asentamiseen tarvitaan ruuvinvääntimeen erityinen istukka, jota saa vain jälleenmyyjiltä. Istukassa on erityinen hammastus ruuvien vääntämiseen ja se mahdollistaa vain ruuvien kiristämisen. Kun ruuvit on kerran kiristetty, niitä ei saa avattua edes erikoistyökalulla!

Siksi suosittelemme asennuttamaan silppurisuojan STIHL-jälleenmyyjällä.

Kun haluat jälkikäteen asentaa laitteeseesi silppurisuojan, voit hankkia silppurisuojan asennussarjan lisävarusteena. Laitteen ensivarustelusta riippuen laitteeseen saatetaan tarvita silppuriterän

– Kiinnikkeiden asentaminen

– alakiinnike (1): tunnistaa kahdesta

pitkittäissuuntaisesta kielekkeestä (2), kahdeksasta kierteisestä reiästä ja sivulovesta (3)

– yläkiinnike (4): tunnistaa numeroilla

1–4 merkityistä rei'istä ja sivukielekkeestä (5)

N Aseta alakiinnike (1) kulmavaihteen

kohdalle alhaalta käsin

runkoputkeen N Aseta yläkiinnike (4) niin

runkoputkeen, että kieleke (5)

tarttuu loveen (3) N Pidä molemmat kiinnikkeet tässä

asennossa N Pane yläkiinnikkeeseen (4)

numerolla 1 merkittyyn reikään

ruuvi ja kierrä muutama kierros

alakiinnikkeeseen (1) N Pane samalla tavalla ruuvi

numeroilla 2, 3 ja 4 merkittyihin

reikiin ja kierrä muutama kierros

FS 510 C, FS 560 C

suomi

002BA498 KN

002BA499 KN

002BA500 KN

002BA466 KN

002BA501 KN

N Työnnä kiinnikkeet pohjaan asti

kulmavaihteen suuntaan, paina samalla kieleke (5) kulmavaihteen asennusrakoon (nuolet)

N Pidä molemmat kiinnikkeet tässä

asennossa!

N Kierrä ruuvit reikiin 1 ja 2 pohjaan

asti

N Kiristä reikien 1 ja 2 ruuvit

kiristysmomentilla 8 Nm

N Kiristä reikien 3 ja 4 ruuvit

kiristysmomentilla 8 Nm vuoronperään

– Asenna silppurisuoja

N Aseta silppurisuoja sisäänpäin

kupera puoli kulmavaihteen (6) suuntaan osoittaen ala kiinnikkeen päälle

N Kierrä ruuvit (7) paikalleen ja kiristä

– Tulppa

Silppurisuojan toimitukseen sisältyy neljä tulppaa (9).

Asenna kulmasuojus

Käytettäessä siimaleikkureita ja ruohoteriä kulmavaihteeseen kiinnitetään kelasuojus, joka vähentää esim. ruohon, kasvikuitujen jne. kiertymistä kulmavaihteen ja leikkuutyökalun ympärille.

Laitteiden, joiden ensivarustukseen kuuluu siimaleikkuri tai ruohoterä, mukana toimitetaan kelasuojus. Kelasuojussarjaa on saatavana lisävarusteena laitteiden jälkiasennusta varten.

N Asenna kelasuojus ennen

suojuksen asentamista – irrota

tarvittaessa kulmavaihteessa jo

oleva suojus

Jotta suojuksen käyttämättä olevat kierrereiät kulmavaihteessa (6) ja kiinnikkeissä (8) eivät likaantuisi, lisävarusteena on saatavana niihin tulpat (9).

FS 510 C, FS 560 C

N Pidä kulmavaihdetta niin, että akseli

002BA502 KN

2 3

002BA503 KN

002BA504 KN

002BA512 KN

002BA505 KN

002BA506 KN

(1) näyttää ylöspäin

N Aseta kelasuojus (2)

kulmavaihteeseen niin, että keskireikä on keskellä reunan 83) päällä

N Pidä yhtä kolmesta pidikkeestä (4)

kulmavaihteessa ja kelasuojuksessa niin, että pidikkeen reikä on kohdakkain keskireiän kanssa

N Kierrä ruuvi (5) pidikkeeseen ja

kiristä vain kevyesti, niin että kelasuojus (2) kääntyy vielä kulmavaihteessa

suomi

HUOMAUTUS

Käytä vain puristuslautasia, joiden halkaisija on 60 mm. 65 mm:n puristuslautanen ei ole mitoitukseltaan sopiva eikä sitä siksi saa käyttää, ks. kappale Leikkuutyökalun asentaminen / Siimaleikkurin asentaminen / Ruohoterien asentaminen

N Asenna myös molemmat

sivupidikkeet (4) kulmavaihteeseen ja kiristä ruuvit vain kevyesti

N Aseta suojalevy (6) puristuslaatan

päälle – koko akselia (1) kiertävän

laipan (nuoli) on oltava näkyvissä

N Kohdista kelasuojus niin, että

etupidike on keskellä kulmavaihteen reunaa

N Kiristä kaikki ruuvit

N Työnnä 60 mm:n halkaisijan

puristuslautanen (5) akseliin (1)

FS 510 C, FS 560 C

suomi

002BA406 KN

681BA188 KN

681BA189 KN

681BA190 KN

681BA191 KN

Leikkuuterän asentaminen

Aseta moottorilaite maahan

N Sammuta moottori N Aseta moottorilaite terälaitteen

kiinnityskohta ylöspäin

Leikkuulaitteen kiinnitysosat

Laitteen mukana toimitetut kiinnitysosat voivat vaihdella uuden laitteen mukana tulevan leikkuuterän mukaan.

Laitteen jälkikäteiseen varustamiseen muilla leikkuutyökaluilla on saatavana lisävarusteena työkaluja ja niihin sopivia suojuksia ja kiinnitysosia, ks. kappale Lisävarusteet.

VAROITUS

Leikkuutyökalun kiinnitysosia on käytettävä. Ne tulee asentaa kappaleen Leikkuutyökalun asentaminen ohjeiden mukaisesti.

Puristuslautanen

– Malli, jossa A = 60 mm (2,4 in.),

siimapäiden ja ruohoterien kiinnittämiseen

– Malli, jossa A = 65 mm (2,6 in.),

vesakkoterien, silppuriterien ja raivausterien kiinnittämiseen

HUOMAUTUS

Puristuslautasta tarvitaan kaikkien leikkuutyökalujen asentamiseen kulmavaihteeseen.

Puristuslaatat

– Malli, jossa A = 60 mm (2,4 in.),

siimapäiden ja ruohoterien kiinnittämiseen

– Malli, jossa A = 70 mm (2,8 in.),

vesakkoterien, silppuriterien ja raivausterien kiinnittämiseen

Suojahylsy, suojarengas ja mutteri

– Suojahylsy (1), n. A = 80 mm

(3,2 in.), ruohoteriä varten – Suojahylsy (2), n. A = 63 mm

(2,5 in.), raivausteriä varten

– Vesakkoterän ja silppuriterän

suojarengas (3) Näillä osilla on aina sama tehtävä: – suojata kulumiselta akselin mutteria

(4) ja kierrettä – estää metalliterän kosketusta

maahan – Suojahylsyt mahdollistavat

leikkuulaitteen liukumisen tiiviisti

maanpinnan yläpuolella

VAROITUS

Vaihda kulunut suojahylsy ja suojarengas hyvissä ajoin

FS 510 C, FS 560 C

suomi

681BA192 KN

002BA467 KN

002BA507 KN

Mutteri ja yhdistelmäavain

Metalliterät kiinnitetään ja varmistetaan kulmavaihteeseen mutterilla (4).

N Käännä, löysää ja kiristä mutteria

(4) yhdistelmäavaimella (5)

VAROITUS

Vaihda kulunut mutteri.

Kulmavaihteen ja terän kiinnitysosien puhdistaminen

Puhdista kulmavaihde, sen ympäristö, kelasuojuksen sisäosa ja terän kiinnitysosat säännöllisesti. Terää vaihtaessasi tarkasta sen likaisuus. Puhdista tarvittaessa. Sitä varten:

N Irroita kulmavaihteesta kaikki terän

kiinnitysosat

FS 510 C, FS 560 C

Puristuslautasen asentaminen

N Työnnä puristuslautanen (1)

akseliin (2)

Lukitse akseli

Leikkuulaitteen asentamisen ja irroittamisen ajaksi akseli (2) on lukittava.

Akseli (2) voidaan lukita vain, kun puristuslautanen (1) on asennettu oikein, koska pistotuurnan (3) täytyy olla puristuslautasessa.

N Työnnä pistotuurna (3)

kulmavaihteen reikään niin että tunnet kevyen vastuksen. Paina kevyesti

N Käännä akselia, mutteria tai terää,

kunnes pistotuurna lukittuu ja akseli on lukkiutunut paikalleen

Pistotuurna pysyy kulmavaihteessa paikallaan kumiosan avulla.

N Leikkuulaitteen asentaminen ja

irroittaminen, ks. kohta

Leikkuulaitteen asentaminen N Vedä pistotuurna pois

kulmavaihteesta

HUOMAUTUS

Ota akselin lukitukseen käytetty pistotuurna ehdottomasti pois. Voimansiirto voi muuten vahingoittua, kun moottori käy.

Leikkuulaitteen asentaminen

VAROITUS

Käytä leikkuulaitteelle sopivaa suojusta, ks. kohta Suojalaitteiden asentaminen.

Kierteellä varustetun siimapään asentaminen

Säilytä siimapään ohjelehti. Kaikki sallitut siimapäät kiinnitetään

kulmavaihteeseen samalla tavoin. N Tarkista, onko asennettu suojus

hyväksytty siimapään kanssa

käytettäväksi. Jos ei ole, suorita

myös seuraavat kaksi työvaihetta N Irroita mahdollinen kelasuojus ja

puristuslautanen N Irroita suojus, jota ei ole hyväksytty

käytettäväksi siimapään kanssa

suomi

002BA468 KN

681BA186 KN

002BA469 KN

N Asenna siimapään suojus N Asenna kelasuojus ja

puristuslautanen, läpimitta 60 mm (2.4 in.) Durchmesser anbauen

N Kierrä siimapää akseliin (1)

vastapäivään loppuun saakka

N Lukitse akseli N Kiristä siimapää

Metalliterän kiinnittäminen ja irroittaminen

Metalliterän kiinnittäminen ja irroittaminen:

VAROITUS

Käytä työkäsineitä. Leikkuureunat ovat teräviä

Ruohoterän kiinnittäminen

N Tarkista, onko asennettu suojus

hyväksytty käytettäväksi ruohoterien kanssa. Jos ei ole, suorita myös seuraavat kaksi työvaihetta

N Irroita mahdollinen kelasuojus ja

puristuslautanen

N Irroita suojus, jota ei ole hyväksytty

käytettäväksi ruohoterien kanssa

N Asenna ruohoterälle ja

vesakkoterälle tarkoitettu suojus

N Asenna kelasuojus ja

puristuslautanen, läpimitta 60 mm (2.4 in.), Durchmesser anbauen

Aseta leikkuulaite oikein päin

Ruohoterien 255-8 (1) ja 250-40 Spezial (2) leikkuusärmien on osoitettava pyörimissuuntaan myötäpäivään.

HUOMAUTUS

Irroita akselin lukitsemiseen käyttämäsi työkalu.

Siimapään irroittaminen

N Lukitse akseli N Käännä siimapäätä myötäpäivään

N Leikkuulaitteen (3) asentaminen

VAROITUS

Laipan (a) tulee olla leikkuulaitteen reiässä (b)!

FS 510 C, FS 560 C

suomi

681BA187 KN

002BA494 KN

Leikkuulaitteen kiinnittäminen N Asenna puristuslevy (4), läpimitta

60 mm (2.4 in.), kupera puoli ylöspäin

N Asenna suojahylsy (5), 80 mm

(3,2 in.) Durchmesser auflegen

N Lukitse akseli N Kierrä mutteria (6) vastapäivään.

Kiristä mutteri

VAROITUS

Vaihda kulunut mutteri.

HUOMAUTUS

Irroita akselin lukitsemiseen käyttämäsi työkalu.

Leikkuulaitteen irroittaminen

N Lukitse akseli N Avaa mutteri (6) myötäpäivään N Irroita leikkuuterä ja sen

kiinnitysosat kulmavaihteesta

Vesakkoterän asentaminen

N Tarkista, onko asennettu suojus

hyväksytty käytettäväksi vesakkoterän kanssa. Jos ei ole, suorita myös seuraavat kaksi työvaihetta

N Irroita mahdollinen kelasuojus ja

puristuslautanen

N Irroita suojus, jota ei ole hyväksytty

käytettäväksi vesakkoterän kanssa

N Asenna ruohoterälle ja

vesakkoterälle tarkoitettu suojus

N Käytä puristuslautasta, jonka

läpimitta on 65 mm (2,6 in.) Durchmesser verwenden

Aseta leikkuulaite oikein päin

Vesakkoterät 305-2 (1) ja 350-3 (2) voivat osoittaa mihin suuntaan tahansa. Käännä niitä säännöllisesti yksipuolisen kulumisen estämiseksi.

N Leikkuulaitteen (3) asentaminen

VAROITUS

Laipan (a) tulee olla leikkuuterän reiässä (b)!

Leikkuulaitteen kiinnittäminen N Asenna puristuslevy (4), läpimitta

70 mm (2,8 in.), kupera puoli

ylöspäin N Asenna vesakkoterän

suojarengas (5), reikä ylöspäin

N Lukitse akseli N Kierrä mutteria (6) vastapäivään.

Kiristä mutteri

VAROITUS

Vaihda kulunut mutteri.

HUOMAUTUS

Irroita akselin lukitsemiseen käyttämäsi työkalu.

Leikkuulaitteen irroittaminen

N Lukitse akseli N Löysää mutteria myötäpäivään N Irroita leikkuuterä ja sen

kiinnitysosat kulmavaihteesta

Silppuriterän 320-2 kiinnittäminen

N Tarkista, onko asennettu suojus

hyväksytty käytettäväksi

silppuriterän kanssa. Jos ei ole,

suorita myös seuraavat kaksi

työvaihetta N Irroita mahdollinen kelasuojus ja

puristuslautanen

FS 510 C, FS 560 C

suomi

002BA470 KN

681BA165 KN

002BA471 KN

N Irroita suojus, jota ei ole hyväksytty

käytettäväksi silppuriterien kanssa

N Asenna silppuriterän suojus N Käytä puristuslautasta, jonka

läpimitta on 65 mm (2,6 in.) Durchmesser verwenden

N Sulje tyhjiksi jäävät reiät tulpilla

N Aseta silppuriterä (1) paikalleen.

Leikkuureunojen on osoitettava ylöspäin

VAROITUS

Laipan (a) tulee olla leikkuulaitteen reiässä (b)!

Leikkuulaitteen kiinnittäminen

N Asenna puristuslevy (2), läpimitta

N Aseta silppuriterän suojarengas (3)

70 mm (2,8 in.), kupera puoli ylöspäin

paikalleen, aukko ylöspäin

N Lukitse akseli N Kierrä mutteria (4) vastapäivään.

Kiristä mutteri

VAROITUS

Vaihda kulunut mutteri.

HUOMAUTUS

Irroita akselin lukitsemiseen käyttämäsi työkalu.

Leikkuulaitteen irroittaminen

N Lukitse akseli N Löysää mutteria myötäpäivään N Irroita leikkuuterä ja sen

kiinnitysosat kulmavaihteesta

N Irroita silppuriterän suojus, jos

haluat käyttää toista leikkuulaitetta

Raivausterien 225 asentaminen

N Tarkista, onko raivausterien

sektorisuoja jo asennettuna. Jos ei ole, suorita myös seuraavat kaksi työvaihetta

N Jos sektorisuoja on jo asennettuna:

Irroita kelasuojus

N Irroita suojus, jos kuuluu

varustukseen

N Raivausterän sektorisuojan

asentaminen

N Käytä puristuslautasta, jonka

läpimitta on 65 mm (2,6 in.), Durchmesser verwenden

N Sulje tyhjiksi jäävät reiät tulpilla

Aseta leikkuulaite oikein päin

Raivausterän sakaroiden on osoitettava myötäpäivään.

N Leikkuulaitteen (1) asentaminen

VAROITUS

Laipan (a) tulee olla leikkuuterän reiässä (b)!

FS 510 C, FS 560 C

suomi

Leikkuulaitteen kiinnittäminen N Asenna puristuslevy (2), läpimitta

60 mm (2.4 in.), kupera puoli ylöspäin

N Asenna suojahylsy (3), läpimitta

63 mm (2,5 in.) Durchmesser auflegen

N Lukitse akseli N Kierrä mutteria (4) vastapäivään.

Kiristä mutteri

VAROITUS

Vaihda kulunut mutteri.

HUOMAUTUS

Irroita akselin lukitsemiseen käyttämäsi työkalu.

Leikkuulaitteen irroittaminen

N Lukitse akseli N Löysää mutteria myötäpäivään N Irroita leikkuuterä ja sen

kiinnitysosat kulmavaihteesta

Polttoaine

Moottorissa on käytettävä polttonesteenä bensiinin ja moottoriöljyn sekoitusta.

VAROITUS

Vältä suoraa ihokosketusta polttonesteen kanssa samoin kuin polttonestehöyryjen hengittämistä.

STIHL MotoMix

STIHL suosittelee STIHL MotoMix polttonesteen käyttöä. Tämä valmis polttonestesekoitus ei sisällä bentseeniä eikä lyijyä. Polttonesteen oktaaniluku on korkea ja sitä käytettäessä sekoitussuhde on aina sopiva.

STIHL MotoMix -polttoneste sisältää STIHL-kaksitahtimoottoreihin tarkoitettua moottoriöljyä HP Ultra. Näin tätä polttonestettä käytettäessä moottori kestää mahdollisimman pitkään.

MotoMix-polttonestettä ei ole saatavissa kaikilla markkinoilla.

Bensiini Käytä vain tunnettujen valmistajien

bensiinejä, joiden oktaaniluku on vähintään 90 RON. Bensiini voi olla lyijytöntä tai lyijypitoista.

Manuaalisesti säädettävällä kaasuttimella varustetuissa moottoreissa voi esiintyä käyntihäiriöitä, jos bensiinin alkoholipitoisuus on yli 10 %. Näissä moottoreissa ei tule tämän vuoksi käyttää tällaista polttoainetta.

M-Tronic-moottorien teho pysyy moitteettomana, mikäli käytettävän bensiinin alkoholipitoisuus on enintään 25 % (E25).

Moottoriöljy Jos polttoainetta sekoitetaan itse, käytä

vain yhtä STIHL-kaksitahtimoottoriöljyä tai muuta korkealuokkaista luokan JASO FB, JASO FC, JASO FD, ISO-LEGB, ISO-L-EGC tai ISO-L-EGD mukaista moottoriöljyä.

STIHL määrittelee STIHL HP Ultrakaksitahtimoottoriöljyn tai vastaavan korkean suorituskyvyn moottoriöljyn päästöjen raja-arvojen varmistamiseksi moottorin käyttöiän ajan.

FS 510 C, FS 560 C

Polttoaineen sekoittaminen

HUOMAUTUS

Moottoriin sopimattomat käyttöaineet tai ohjeista poikkeava sekoitussuhde voivat johtaa vakaviin moottorivaurioihin. Heikkolaatuinen bensiini tai moottoriöljy voi vahingoittaa moottoria, tiivisterenkaita, putkia ja letkuja sekä polttonestetankkia.

Sekoitussuhde STIHL-kaksitahtimoottoriöljy: 1:50;

1:50 = 1 osa öljyä + 50 osaa bensiiniä

Esimerkkejä

Bensiinin määrä

litraa litraa (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200)

STIHL-kaksitahtiöljy 1:50

suomi

4900BA016 KN

Bensiinin määrä

STIHL-kaksitahtiöljy

1:50 litraa litraa (ml) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Lisää polttoaineita varten

hyväksyttyyn kanisteriin ensin moottoriöljyä ja sitten bensiiniä. Sekoita kanisterin sisältö tämän jälkeen huolellisesti

Polttoainesekoituksen säilyttäminen

Varastoi polttoneste tähän tarkoitukseen hyväksytyissä astioissa turvallisessa, kuivassa ja viileässä paikassa, joka on suojassa valolta ja auringonpaisteelta.

Polttonesteseos vanhenee – tee polttonestesekoitus vain muutaman viikon tarpeeseen. Älä varastoi polttoainesekoitusta yli 30 päivän ajan. Jos polttonestesekoitus altistuu valolle, auringonpaisteelle tai äärimmäiselle kylmyydelle tai kuumuudelle, sekoitus voi muuttua käyttökelvottomaksi myös tätä nopeammin.

STIHL MotoMix -sekoitusta voi sitä vastoin säilyttää ongelmitta enimmillään 2 vuoden ajan.

N Ravista polttonestesekoituksella

täytettyä kanisteria ennen tankkaamista voimakkaasti

Hävitä jäännöspolttoneste ja puhdistusneste määräysten mukaisesti ja ympäristöystävällisesti!

Polttoaineen lisääminen

Laitteen asento

VAROITUS

Tankatessasi epätasaisella alustalla kohdista polttoainesäiliön korkki aina rinteen suuntaisesti ylöspäin.

N Aseta laite tasaisella alustalla

sellaiseen asentoon, että tulppa tulee ylöspäin.

N Puhdista korkki ja täyttöaukon

ympäristö hyvin, jotta polttoainesäiliöön ei pääse likaa

VAROITUS

Kanisteriin voi muodostua painetta. Avaa kanisteri tämän vuoksi varovasti.

N Puhdista polttonestetankki ja

kanisteri ajoittain huolellisesti

FS 510 C, FS 560 C

suomi

2709BA003 KN

2709BA004 KN

002BA411 KN

002BA631 KN

002BA632 KN

Avaa säiliön korkki

N Kierrä korkkia vastapäivään,

kunnes sen voi ottaa pois täyttöaukon suulta.

N Ota säiliön tulppa pois

Lisää polttoainetta

Tankatessasi älä läikytä polttoainetta äläkä täytä säiliötä ääriään myöten.

STIHL suosittelee STIHL polttoaineen täyttöjärjestelmän (lisävaruste) käyttöä.

N Lisää polttoainetta

Kaksoisvaljaiden asentaminen

Kantovaljaiden kiinnittäminen on kuvattu yksityiskohtaisesti kantovaljaiden mukana toimitettavalla lisälehdellä.

Kantovaljaiden tyyppi ja malli vaihtelee eri markkina-alueilla.

Kantohihnan kiinnittäminen

N Ripusta jousihaka laitteen

reikälistaan (3) – ks. "Laitteen ripustaminen kantohihnaan"

N Määritä tämän jälkeen laitteeseen

asennetulle leikkuuterälle sopiva ripustuspiste – ks. "Laitteen tasapainottaminen"

Laitteen ripustaminen kantohihnaan

N Ripusta jousihaka (1) varressa

olevaan reikälistaan (2)

Laitteen irrottaminen kantohihnasta

Säiliön korkin sulkeminen

N Aseta korkki paikalleen N Kierrä korkkia vasteeseen saakka

myötäpäivään ja kiristä se käsin mahdollisimman tiukkaan

FS 510 C, FS 560 C

N Pue kantovaljaat (1) yllesi N Säädä hihnojen pituus siten, että

jousihaka (2) on suunnilleen kämmenen leveyden verran oikeanpuoleisen lantion alapuolella

N Paina jousihaan (1) kielekettä ja

vedä reikälista (2) pois haasta

suomi

6BA009 KN

6BA010 KN

002BA474 KN

Laitteen tasapainotus

Poistaminen nopeasti

Moottorin käynnistäminen ja sammuttaminen

Laite tasapainotetaan siihen asennetun leikkuulaitteen mukaan.

N Anna kantohihnassa roikkuvan

moottorilaitteen heilua vapaasti – muuta kiinnityskohtaa tarvittaessa

Heilunta-asennot

Siimaleikkureiden, ruohoterien, kolmiterien ja silppuriterien on oltava kevyesti maan yläpuolella.

Raivausterien on "leijuttava" n. 20 cm maanpinnan yläpuolella.

VAROITUS

Vaaran uhatessa laite on pudotettava käsistä nopeasti. Opettele riisumaan laite nopeasti. Harjoitellessasi tätä älä heitä laitetta maahan, jotta laite ei vahingoitu.

Hallintalaitteet

1 Kaasuvivun lukitsin 2 Kaasuvipu 3 Pysäytyspainike – asennot Toiminta

ja Seis. Sytytysvirta kytketään pois päältä painamalla pysäytyspainiketta (…).

Pysäytyspainikkeen ja sytytysvirran toiminta

Käyttäjä ei paina pysäytyspainiketta ja painike on asennossa Toiminta: Sytytysvirta on kytkeytynyt – moottori on käynnistysvalmiudessa ja siten käynnistettävissä. Sytytysvirta kytkeytyy pois päältä painettaessa pysäytyspainiketta. Moottorin pysähdyttyä sytytysvirta kytkeytyy automaattisesti uudelleen päälle.

FS 510 C, FS 560 C

Merkinnät rikastinläpän vivussa

002BA481 KN

4900BA017 KN

4900BA018 KN

6BA011 KN

6BA012 KN

suomi

Toiminta-asento F – Tätä asentoa käytetään lämpimän moottorin käynnistämiseen. Vipu on tässä asennossa myös moottorin ollessa käynnissä.

Käynnistys } – Tätä asentoa käytetään kylmän moottorin käynnistämiseen.

Moottorin käynnistys

N Paina polttonesteen käsipumpun

paljetta (4) vähintään 5 kertaa – myös silloin, kun palje on täytetty polttonesteellä

Rikastinläpän vipu on toimintaasennossa F.

N Jos moottori on kylmä: Paina

rikastinläpän vipu (5) reunasta (ks. nuolet) sisään ja käännä vipu tämän jälkeen käynnistysasentoon }

Käynnistys

N aseta laite turvallisesti maahan:

Moottorin suojalevy ja leikkuuterän suojus ovat tällöin maata vasten. Leikkuuterä ei saa koskettaa maata eikä minkäänlaisia esineitä

N ota tukeva asento asettumalla joko

seisoma-asentoon, kumaraan tai polvillesi.

N Paina laitetta vasemmalla kädellä

voimakkaasti maahan koskettamatta tällöin kuitenkaan kaasuvipua ja kaasuvivun lukitsinta

N Tartu käynnistyskahvaan oikealla

kädellä

HUOMAUTUS

Älä vedä narua päähän saakka ulos – Naru saattaa katketa!

N Älä anna käynnistyskahvan

rullautua itsestään sisään, vaan ohjaa naru kulkemaan sisään vastakkaisessa suunnassa ulosvetosuuntaan nähden – näin käynnistysnaru rullautuu oikein

N Vedä narusta, kunnes moottori

käynnistyy

N Jos moottori ei silti käynnisty:

Käännä rikastinläpän vipu käynnistysasentoon } ja käynnistä laite uudelleen

Laitteen käyttö

Noudata kappaleessa "Muita käynnistysohjeita" esitettyjä ohjeita "Ensimmäinen käynnistyskerta", ennen kuin käynnistät laitteen ensimmäistä kertaa.

FS 510 C, FS 560 C

HUOMAUTUS

Älä aseta jalkaa äläkä polvistu rungon päälle!

suomi

6BA014 KN

002BA485 KN

6BA024 KN

N Jos moottori on käynnistetty

käynnistysasennossa }: Paina kaasuvivun lukitsinta ja kaasuvipua samanaikaisesti lyhyesti, jolloin rikastinläpän vipu liikkuu toiminta-asentoon F ja moottori siirtyy joutokäynnille

Laite on käyttövalmis.

VAROITUS

Leikkuuterä ei saa pyöriä, jos vipu on toiminta-asennossa F ja moottori on samanaikaisesti joutokäynnillä!

Jos leikkuuterä pyörii moottorin ollessa joutokäynnillä, noudata luvussa "Kaasuvaijerin säätäminen" esitettyjä ohjeita tai anna alan erikoisliikkeen kunnostaa laite. STIHL suosittelee teettämään työn STIHL-jälleenmyyjällä.

N Laitteen ripustaminen kantohihnaan N Laitteen käyttö

Moottorin sammuttaminen

N Paina pysäytyspainiketta – moottori

pysähtyy – vapauta pysäytyspainike – pysäytyspainike palaa alkuperäiseen asentoonsa

Muita käynnistysohjeita

Ensimmäinen käynnistyskerta

N Paina kaasuvipua – älä koske tällöin

kaasuvivun lukitsimeen

Jos moottorin käyntinopeus tässä yhteydessä kasvaa tai leikkuuterä pyörii moottorin mukana, toimi seuraavasti:

N siirry kappaleeseen "Moottorin

sammuttaminen"

N siirry lukuun "Kaasuvaijerin

säätäminen"

Jos käyntinopeus ei kasva, laite on valmis käytettäväksi.

Erittäin matalissa lämpötiloissa N aseta moottori tarvittaessa

talvikäytön asentoon, ks. "Talvikäyttö"

N jos moottorikäyttöinen laite on hyvin

kylmä (laitteeseen on muodostunut huurretta), anna moottorin käydä käynnistämisen jälkeen lämpimäksi käynnistysasennossa }, kunnes moottori on saavuttanut käyttölämpötilan. – Huomio: leikkuuterä pyörii moottorin

mukana! Erittäin korkeissa lämpötiloissa Jos moottori ei ole käynnistynyt vielä

senkään jälkeen, kun käynnistystä on yritetty 10 kertaa käynnistysasennossa

}: N Käynnistä moottori uudelleen

toiminta-asennossa F Moottori ei käynnisty N Tarkasta, ovatko kaikki

hallintalaitteet oikeassa asennossa N Tarkasta, onko tankissa

polttonestettä, lisää tarvittaessa N Tarkasta, onko sytytystulpan liitin

tiukasti paikallaan N Toista käynnistys Moottori on tukehtunut N Aseta rikastinvipu asentoon F –

jatka käynnistystä, kunnes moottori

on käynnissä

FS 510 C, FS 560 C

suomi

681BA301 KN

681BA275 KN

0000-GXX-0423-A0

681BA281 KN

Tankki on ajettu täysin tyhjäksi N Paina polttonesteen käsipumpun

paljetta tankkauksen jälkeen vähintään 5 kertaa – myös siinä tapauksessa, että palje on täynnä polttonestettä

N Käynnistä moottori uudelleen

Laitteen kuljettaminen

Kuljetussuojuksen käyttö

Kuljetussuojuksen malli riippuu moottorikäyttöisen laitteen toimitukseen kuuluvan metalliterän mallista. Kuljetussuojuksia on saatavilla myös erikoisvarusteina.

Ruohoterät 250 ja 255

N Aseta kuljetussuojus alapuolelta

leikkuuterää vasten

FS 510 C, FS 560 C

N Irrota kuljetussuojuksen

kiinnityssanka

N Käännä kiinnityssanka ulos

N Ripusta kiinnityssanka

kuljetussuojukseen N Käännä kiinnityssanka sisään

suomi

681BA302 KN

681BA275 KN

681BA276 KN

681BA277 KN

681BA293 KN

681BA294 KN

Raivausterät 225

N Irrota kuljetussuojuksen

kiinnityssanka

Yleiskäyttöinen kuljetussuojus metalliteriä varten

Yleiskäyttöistä kuljetussuojusta voi käyttää silppuriterien, ruohoterien ja kolmiterien yhteydessä.

N Käännä kiinnityssanka ulos N Aseta kuljetussuojus alapuolelta

leikkuuterään ja varmista samalla, että sektorisuojus on syvennyksen keskellä

N Irrota kiinnityssanka

kuljetussuojuksesta ja käännä se

ulos

N Käännä kiinnityssanka sisään N Ripusta kiinnityssanka

kuljetussuojukseen

FS 510 C, FS 560 C

681BA295 KN

Yleisiä käyttöohjeita Ilmansuodatin

4900BA019 KN

suomi

N Aseta kuljetussuojus alhaalta

leikkuulaitetta vasten kuvan osoittamalla tavalla

N Ripusta kiinnityssanka

kuljetussuojuksen koukkuun

Ensimmäisen käyttökerran aikana

Käytä uutta laitetta aina ensin polttoainesäiliön kolmanteen täyttökertaan asti vähällä kuormituksella suurilla käyntinopeuksilla, jotta totutuskäytön aikana ei ilmene ylimääräistä kuormitusta. Totutusvaiheen aikana on liikkuvien osien limityttävä toisiinsa – moottorissa on suurempi kitkavastus. Moottori saavuttaa maksimitehonsa, kun sitä on käytetty 5–15 polttoaineen täyttökerran ajan.

Työnteon aikana

Anna moottorin käydä pidemmän täyskaasujakson jälkeen vielä hetki joutokäynnillä, kunnes jäähdytysilmavirta on kuljettanut suuremman lämmön pois, jotta moottorin (sytytysjärjestelmä, kaasutin) osiin ei kohdistu äärimmäistä lämpökuormitusta.

Perustietoa

Suodattimen vaihtovälit ovat erittäin pitkät.

Älä irrota suodattimen kantta äläkä vaihda ilmansuodatinta, ennen kuin teho selkeästi heikkenee.

Likaantuneet ilmansuodattimet heikentävät moottorin tehoa, lisäävät polttoaineenkulutusta ja vaikeuttavat käynnistystä.

Ilmansuodattimen vaihtaminen

Vain jos moottorin teho on tuntuvasti heikentynyt:

N Käännä rikastinläpän vipu

asentoon}

FS 510 C, FS 560 C

Työnteon jälkeen

Lyhytaikaiset seisokit: Anna moottorin jäähtyä. Säilytä laitetta polttoainesäiliö tyhjänä kuivassa paikassa seuraavaan käyttökertaan saakka kaukana syttymislähteistä. Pidemmät seisokit – ks. Laitteen säilytys.

N Löysää kiinnitysruuvia (1)

suomi

4900BA020 KN

N Vedä suodattimen kansi (2) pois N Puhdista suodattimen kansi ja

kannen ympärys (3) karkeasta liasta

Suodatin (3) suodattaa poimutetun paperin läpi.

N Irrota ja tarkista suodatin (3) –

vaihda suodatin, jos se on likaantunut tai paperi tai suodattimen kehys on vaurioitunut

N Ota uusi suodatin pakkauksesta

HUOMAUTUS

Vaurioitumisen välttämiseksi älä taivuta äläkä taita suodatinta ennen sen asentamista – älä käytä vaurioitunutta suodatinta!

N Aseta suodatin suodatinkoteloon N Aseta suodattimen kansi paikalleen

Käytä ainoastaan korkealuokkaisia ilmansuodattimia, jotka suojaavat moottoria pölyrakeilta.

STIHL suosittelee alkuperäisten STIHLilmansuodattimien käyttöä. Tämän korkea laatu takaa häiriöttömän käytön, moottorin pitkän käyttöiän ja erittäin pitkät suodattimen vaihtovälit.

Suodatinpanos talvikäyttöön

Erityisesti talvikäyttöön tarkoitetun suodatinpanoksen huolto on kuvattu kohdassa Talvikäyttö.

M-Tronic

Perustiedot

M-Tronic säätelee elektronisesti kaikkien käyttötilojen polttoaineen määrää ja sytytyksen ajoitusta.

M-Tronic tarkoittaa helppoa ja nopeaa käynnistämistä. Moottori käynnistyy riippumatta ilmasto-olosuhteista ja käyttökoneiston lämpötilasta käynnistysasenossa }. Käynnistysasento } voi olla säädettynä käynnistyksen jälkeen niin kauan, että moottori käy tasaisesti.

M-Tronicin ansiosta moottorin teho on aina optimaalinen, kiihtyvyys erittäin hyvä ja mukautuminen muuttuviin olosuhteisiin tapahtuu automaattisesti.

Sen vuoksi kaasuttimen säätöjä ei tarvitse muuttaa – kaasuttimessa ei ole säätöruuveja.

Jos moottori ei saavuta haluttua tehoa eikä sen käynti ole enää tasaista erittäin muuttuvissa käyttöolosuhteissa, vie laiten huoltoon alan liikkeeseen.

STIHL suosittelee, että annat kaikki huolto- ja korjaustyöt STIHLjälleenmyyjän suoritettaviksi.

FS 510 C, FS 560 C

suomi

9926BA016 KN

9926BA017 KN

9926BA018 KN

Talvikäyttö

Lämpötila alle +10 °C

Kaasuttimen esilämmitys Kun luistia siirretään, kylmän ilman

lisäksi sylinterin ympäristöstä imetään myös lämmintä ilmaa. Tämä estää kaasuttimen jäätymisen.

Kotelossa (1) oleva nuoli osoittaa luistin (2) kesä- ja talvikäytön säädön. Merkkien selitykset:

– aurinko = kesäkäyttö – lumikide = talvikäyttö

N Avaa luistin ruuvi (3) ja irrota N Vedä luisti (2) kotelosta N Käännä luisti (2) kesäasennosta

talviasentoon ja aseta takaisin paikalleen

N Kierrä ruuvi (3) luistin läpi koteloon

Lämpötila-alue +10 °C - +20 °C

Laitetta voi käyttää tässä lämpötilassa luisti (2) normaalisti kesäkäytöllä. Muuta luistin asentoa tarvittaessa.

Lämpötila yli +20 ℃

N Pidä luisti (2) ehdottomasti

kesäasennossa

HUOMAUTUS

Älä työskentele talvikäyttöasennolla lämpötilan ollessa yli +20 °C. Ylikuumeneminen voi aiheuttaa käyntihäiriöitä!

Lämpötila alle -10 °C

Erittäin talvisissa olosuhteissa

– lämpötilan ollessa alle -10 °C – kevyellä pakkaslumella

suosittelemme käyttämään peitelevysarjaa, saatavana lisävarusteena.

FS 510 C, FS 560 C

suomi

4900BA021 KN

4900BA022 KN

Peitelevysarja sisältää seuraavat moottorilaitteeseen asennettavat osat:

4 Peitelevy käynnistimen kotelon

aukkojen peittämiseen osittain

5 Muovikudoksinen suodatinpanos

ilmansuodattimeen

– Ohjelehti, jossa laitteen

muutostoimet on kuvattu Peitelevysarjan asentamisen jälkeen: N Aseta luisti (2) talvikäyttöasentoon

Lämpötila yli –10 ℃

N Poista moottorilaitteesta

peitelevysarja ja asenna tilalle

kesäkäyttöön tarvittavat osat Ympäristön lämpötilan mukaan: N Säädä luisti (2) kesä- tai

talvikäytölle

N Kopauta suodatinta (5) tai puhalla

paineilmaa sisältä ulospäin

Jos lika on itsepintaista tai suodatinkangas liimautunut kiinni:

N Pese suodatin puhtaalla,

palamattomalla puhdistusnesteellä (esim. lämpimällä saippuavedellä). Kuivaa suodatin

Vaurioitunut suodatin on vaihdettava.

Sytytystulppa

N Jos moottorin teho on heikentynyt,

käynnistys vaikeutunut tai joutokäynnillä ilmenee häiriöitä, tarkista ensin sytytystulppa

N vaihda sytytystulppa n. 100

käyttötunnin jälkeen tai jos sen kärjet ovat voimakkaasti palaneet, jo aikaisemmin. Käytä ainoastaan STIHLin hyväksymiä, häiriösuojattuja sytytystulppia, ks. kohta ”Tekniset tiedot”

Sytytystulpan irrottaminen

N Käännä suojuksen (2) ruuvia (1) niin

kauan, että ruuvinkanta tulee ulos suojuksesta (2) ja suojuksen voi nostaa pois edestäpäin.

Ilmasuodattimen puhdistaminen

N Löysää suodattimen kannen

kiinnitysruuvit

N Irrota suodattimen kansi N Puhdista suodattimen kansi ja

kannen ympärys (5) karkeasta

liasta

FS 510 C, FS 560 C

Mahdollisia syitä ovat:

4900BA023 KN

000BA039 KN

000BA045 KN

4900BA024 KN

– polttoaineen joukossa liikaa

moottoriöljyä

– likaantunut ilmansuodatin – hankalat käyttöolosuhteet

suomi

N Nosta suojusta (2) edestä ja lukitse

paikalleen työntämällä sitä

taaksepäin

N Pane suojus sivuun N Irrota sytytystulpan pistoke (3) N Kierrä sytytystulppa irti

Sytytystulpan tarkastus

N Likaantuneen sytytystulpan

puhdistus N Tarkasta kärkiväli (A) ja säädä sitä

tarvittaessa. Kärkivälin ohjearvo –

ks. "Tekniset tiedot" N Poista sytytystulpan likaantumiseen

johtaneet syyt

N Aseta suojus (1) takaa päin hieman

vinosti koteloon, ja paina samalla nokkaa (2) kotelon koloon (3).

N Käännä suojus kotelon etupuolelle,

kierrä ja kiristä ruuvi (4)

VAROITUS

Puuttuva tai puutteellisesti kiristetty liitinmutteri (1) voi aiheuttaa kipinöintiä. Tämä voi aiheuttaa tulipalon tai räjähdyksen työskenneltäessä helposti syttyvässä tai räjähdysalttiissa ympäristössä. Seurauksena voi olla vakava loukkaantuminen tai esinevahinkoja.

N Käytä häiriönpoistajalla ja kiinteästi

asennetulla liitinmutterilla varustettuja sytytystulppia

Sytytystulpan asentaminen

N Kierrä sytytystulppa paikalleen N Paina sytytystulpan pistoke lujasti

sytytystulppaan

FS 510 C, FS 560 C

suomi

681BA168 KN

1 1

Moottorin käynti Laitteen säilytys Metalliterien teroittaminen

Jos moottori käy huonosti ilmansuodattimen huollon ja kaasuvaijerin oikeaksi säätämisen jälkeenkin, syy voi olla äänenvaimentimessa.

Anna jälleenmyyjän tarkastaa, onko äänenvaimentimessa likaa (karstaa)!

STIHL suosittelee, että kaikki huolto- ja korjaustyöt teetetään ainoastaan valtuutetulla STIHL-huollolla.

Jos laitetta ei käytetä n. 3 kuukauteen N Tyhjennä ja puhdista

polttoainesäiliö hyvin tuulettuvassa tilassa

N Hävitä polttoaine jätehuolto- ja

ympäristömääräysten mukaisesti

N Aja kaasutin tyhjäksi, jotta kalvot

eivät liimaudu kiinni kaasuttimeen!

N Irroita, puhdista ja tarkista

leikkuuterä. Käsittele metalliterät suojaöljyllä.

N Puhdista laite hyvin N Säilytä laite kuivassa ja

turvallisessa paikassa. Varmista, että sivulliset (esim. lapset) eivät pääse siihen käsiksi

N Teroita hieman tylsyneet

leikkuuterät viilalla (erikoislisävaruste) – teroita voimakkaasti kuluneet tai loveilleet terät hiomakoneella tai teroituta jälleenmyyjällä – STIHL suosittelee STIHL-jälleenmyyjää.

N Teroita usein ja vain vähän

kerrallaan: teroitukseen riittää yleensä kahdesta kolmeen viilanvetoa

N Teroita terän sivut (1) tasaisesti –

laikan (2) reunaan ei saa tulla muutoksia

Lisätietoa teroituksesta on leikkuuterän pakkauksessa.

Tasapainotus

N Teroita n. 5 kertaa, tarkista sen

jälkeen terät STIHLin tasapainotuslaitteella (lisävaruste) ja tasapainota tai teetä tämä jälleenmyyjällä – STIHL suosittelee STIHL-jälleenmyyjää

FS 510 C, FS 560 C

suomi

002BA406 KN

Siimapään huolto

Aseta moottorilaite maahan

N Sammuta moottori N Aseta moottorilaite terälaitteen

kiinnityskohta ylöspäin

Leikkuusiiman uusiminen

Ennen leikkuusiiman uusimista siimapää on ehdottomasti tarkastettava kulumien varalta.

VAROITUS

Jos kulumista on huomattavasti, koko siimapää on uusittava.

Leikkuusiimaa kutsutaan seuraavassa lyhyesti "siimaksi".

Siimapään toimituksen sisältöön kuuluu kuvilla varustettu ohjeistus, jossa on esitetty siimojen uusiminen. Säilytä siimapäiden ohjeet sen vuoksi huolellisesti.

N Irrota siimapää tarvittaessa

Siiman säädön korjaus

STIHL AutoCut N Pidä laitetta ruohikon päällä

maahan koskematta moottorin käydessä – siimapään on pyörittävä

N Kosketa siimapäällä kevyesti maata

– siimapää säätää siiman pituutta sekä katkaisee siiman sopivan mittaiseksi suojuksen terän avulla

Siimapää korjaa siiman säätöä joka kerta, kun laite koskettaa maata. Tarkkaile sen vuoksi töiden aikana siimapään leikkuutehoa. Jos siimapää koskettaa liian usein maata, terä leikkaa siimasta käyttämättömiä osia.

Siimapää korjaa säätöä vain, jos kummankin siiman pään pituus on vielä vähintään 2,5 cm (1 in.).

STIHL TrimCut

VAROITUS

Kun suoritat siiman jälkisäädön käsin, moottori on ehdottomasti sammutettava – muutoin loukkaantumisvaara!

N Nosta kelakoteloa ylös –

vastapäivään – n. 1/6 kierrosta – lukitusasentoon asti – ja anna sen

palautua sen jälkeen N Vedä siiman päät ulos Toista toimenpide tarvittaessa, kunnes

molemmat siimanpäät ovat saavuttaneet suojuksen terän.

Yksi kierros lukituksesta lukitukseen antaa n. 4cm(11/2in.) Vapaa siima.

Siiman vaihtaminen

STIHL PolyCut PolyCut-siimapäähän voidaan ripustaa

leikkuuterän sijasta myös katkaistu siima.

STIHL DuroCut, STIHL PolyCut

VAROITUS

Sammuta ehdottomasti moottori, ennen kuin asennat siimapäähän leikkuuvälineitä – muussa tapauksessa: loukkaantumisvaara!

N Varustele siimapää mukana

toimitetun ohjeen mukaan katkaistulla siimalla

Terän vaihtaminen

STIHL PolyCut Tarkista ennen leikkuuterän

vaihtamista, onko siimaleikkuri kulunut.

VAROITUS

Jos siinä on voimakkaita kulumisjälkiä, koko leikkuupää on vaihdettava.

Leikkuuteriä kutsutaan jäljempänä lyhyesti teriksi.

Siimaleikkurin mukana toimitetaan kuvallinen käyttöohje, josta näkyy kuinka terät vaihdetaan. Säilytä siimapään ohje siksi tallessa.

VAROITUS

Sammuta moottori ehdottomasti ennen kuin lisäät siimaa siimaleikkuriin käsin – tapaturman vaara!

FS 510 C, FS 560 C

suomi

6BA021 KN

6BA022 KN

N Irrota siimapää N Vaihda terä kuten kuvissa on

näytetty

N Asenna leikkuupää takaisin

paikalleen

Käyttäjän suoritettavaksi tarkoitetut tarkastukset ja huollot

Kahvaputken kiinnityskohta

N Tarkasta säännöllisesti, liikkuuko

kahvaputki (1) kiinnitysholkin

puoliskoissa (2) Kahvaputki liikkuu jäykästi

N Puhdista kastellulla liinalla

huolellisesti koko kahvaputken kiinnitysalue

N Kohdista kahvaputki ja kiinnitä se

jälleen sormiruuvin avulla

Kahvaputkea ei voi kiinnittää tiukasti paikalleen

N Irrota kahvaputki kappaleen

"Kahvaputki liikkuu jäykästi" mukaisesti kiinnitysholkin puoliskoista

N Poista rasva kahvaputkesta ja

kiinnitysholkin puoliskoista

N Kohdista kahvaputki ja kiinnitä se

jälleen sormiruuvin avulla

N Avaa sormiruuvia (3) vain sen

verran, että kahvaputkea voi

liikuttaa N Työnnä kahvaputki (1) sivuttain pois

kiinnitysalueelta N Kasta puhdistusliina puhtaaseen ja

palamattomaan

puhdistusnesteeseen – älä käytä

öljyä ja rasvaa sisältäviä aineita

FS 510 C, FS 560 C

suomi

2709BA022 KN

4900BA027 KN

4900BA028 KN

4900BA029 KN

Tarkastus ja huolto ammattikorjaajalla

Huoltotyöt

STIHL suosittelee, että kaikki huolto- ja korjaustyöt teetetään ainoastaan valtuutetulla STIHL-huollolla.

Polttoainesäiliön polttoaineen imupää

N Tarkasta polttoainesäiliön imupää

vuosittain ja vaihdata tarvittaessa

Imupään on oltava säiliössä kuvassa esitetyllä alueella.

Äänenvaimentimen kipinäsuojus

Kipinäsuojus on maakohtainen varuste.

N Jos moottorin teho on heikentynyt,

tarkista äänenvaimentimessa oleva

kipinäsuojus

Tärinänvaimentimet

Moottoriyksikön ja runkoputken väliin on asennettu neljä tärinänvaimenninta (nuolet) vaimentamaan tärinää. Jos tärinä lisääntyy tuntuvasti, tarkastuta laite.

Tärinänvaimennusjärjestelmän tärinäraot (nuolet) on säädetty tehtaalla tietyn kokoisiksi ja yhtä leveiksi. Jos rakojen mitat eroavat toisistaan huomattavasti ja/tai tärinärakoa ei ole, korjauta tärinänvaimennusjärjestelmä alan liikkeessä.

Tärinänvaimennuskotelon kulumissuojus

Tärinänvaimennusjärjestelmän kotelon sivulla on helposti vaihdettava kulumissuoja. Työskentelyn aikana suojus voi kulua laitteen liikkuessa kantovaljaiden sivulevyjä vasten. Tarvittaessa vaihda suojus.

FS 510 C, FS 560 C

suomi

Huolto- ja hoito-ohjeita

Tiedot koskevat normaaleja käyttöolosuhteita. Vaikeissa olosuhteissa (paljon pölyä jne.) ja pidempien työpäivien yhteydessä lyhennä vastaavasti annettuja aikavälejä.

ennen töiden aloittamista

töiden lopettamisen jälkeen

tai päivittäin

jokaisen tankkauskerran

jälkeen

viikoittain

kuukausittain

vuosittain

häiriön yhteydessä

vaurion yhteydessä

silmämääräinen tarkastus (käyttöturval

Koko kone

Takakahva toiminnan tarkastus XX

Ilmansuodatin, paperisuodatin

Ilmansuodatin, kuitusuodatin muovista

Polttonestetankki puhdistus X

Polttonesteen käsipumppu (jos käytettävissä)

Polttonestetankin imupää

Joutokäynti

Sytytystulppa

Jäähdytysilman imuaukot

Sylinterin levyt puhdistus

lisuus, tiiviys)

puhdistus X

vaihda vaurioituneet osat X

silmämääräinen tarkastus XX

vaihto

silmämääräinen tarkastus XX

puhdistus X

vaihto XX

tarkastus X

kunnostus erikoisliikkeessä

tarkastus

vaihto

tarkastus, leikkuuterä ei saa pyöriä mukana

jos leikkuuterä pyörii mukana joutokäyn nillä, anna erikoisliikkeen moottorilaite

kärkivälin säätö X

vaihto 100 käyttötunnin välein

silmämääräinen tarkastus X

puhdistus X

kunnostaa

XXX

tarvittaessa

FS 510 C, FS 560 C

suomi

Tiedot koskevat normaaleja käyttöolosuhteita. Vaikeissa olosuhteissa (paljon pölyä jne.) ja pidempien työpäivien yhteydessä lyhennä vastaavasti annettuja aikavälejä.

ennen töiden aloittamista

töiden lopettamisen jälkeen

tai päivittäin

jokaisen tankkauskerran

jälkeen

viikoittain

kuukausittain

vuosittain

häiriön yhteydessä

vaurion yhteydessä

tarvittaessa

Kipinäsuoja3) äänenvaimentimessa

Käsiteltävissä olevat ruuvit ja mutterit (säätöruuveja lukuun ottamatta)

Tärinänvaimennuselementit

tarkastus

puhdistus tai vaihto

kiristys X

silmämääräinen tarkastus

vaihto

silmämääräinen tarkastus XX

Leikkuuterä

vaihto X

kiinnityksen tarkastus XX

Metalliterä teroitus XX

Pakokanava

karstan poisto 139 käyttötunnin kuluttua ja sen jälkeen 150 käyttötunnin välein

Turvatarra vaihto X

vain, jos moottorin teho on heikentynyt tuntuvasti

tarkastus erikoisliikkeessä, STIHL suosittelee työn teettämistä STIHL-jälleenmyyjällä

vain maakohtaisesti saatavilla

Kiristä äänenvaimentimen ruuvit ensimmäisten 10–20 käyttötunnin jälkeen laitteen ensimmäisestä käyttöönotosta

ks. luvun "Erikoisliikkeen suorittamat tarkastus- ja huoltotyöt” kappale "Tärinänvaimennuselementit"

FS 510 C, FS 560 C

suomi

Kulutuksen minimointi ja vaurioiden välttäminen

Tässä käyttöohjeessa annettujen ohjeiden noudattaminen vähentää laitteen liiallista kulumista ja vaurioitumista.

Laitetta tulee käyttää, huoltaa ja säilyttää näissä käyttöohjeissa kuvatulla tavalla.

Käyttäjä vastaa itse kaikista turvallisuus, käyttö- ja huolto-ohjeiden noudattamatta jättämisestä aiheutuvista vaurioista. Tämä koskee erityisesti vaurioita, jotka johtuvat

– muiden kuin STIHLin hyväksymien

muutosten teosta tuotteeseen

– leikkuulaitteiden tai lisätarvikkeiden

käytöstä, joita ei ole hyväksytty tähän laitteesen, jotka eivät laitteeseen sovi tai jotka ovat huonolaatuisia

– laitteen määräysten vastaisesta

käytöstä

– laitteen käytöstä urheilu- tai

kilpailutapahtumissa

– sekä seurannaisvaurioita, jotka ovat

syntyneet viallisia komponentteja käsittävän moottorilaitteen käyttämisestä

Huoltotyöt

Kaikki kohdassa Huolto- ja hoito-ohjeet kuvatut työt on tehtävä säännöllisesti. Jos käyttäjä ei itse voi huoltaa laitetta, hänen on annettava laite alan ammattilaisen huollettavaksi.

STIHL suosittelee, että annat kaikki huolto- ja korjaustyöt ainoastaan STIHLkorjaamon suoritettaviksi. STIHLkauppiaat saavat säännöllisesti koulutusta ja teknisiä tiedotteita.

Jos nämä työt jätetään tekemättä tai jos ne tehdään väärin, voi syntyä vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat mm.:

– laitteen vahingoittuminen

huoltotöiden väärän ajoittamisen tai

laiminlyöntien vuoksi (esim. ilman

tai polttoaineensuodatin), väärä

kaasuttimen säätö tai riittämätön

jäähdytysilmakanavan

puhdistaminen (imuaukko, sylinterin

rivat) – epäasianmukaisesta varastoinnista

johtuvat korroosio- ja

seurannaisvauriot – laitteelle aiheutuneet vahingot, jotka

johtuvat huonolaatuisten varaosien

käytöstä

Kulutusosat

Monet laitteen osat kuluvat myös normaalissa ohjeiden mukaisessa käytössä, joten ne on vaihdettava käyttötavasta ja -tiheydestä riippuen hyvissä ajoin. Näitä ovat mm.:

– leikkuuterät (kaikki tyypit) – leikkuuterien kiinnitysosat

(suojahylsyt, mutterit jne.)

– leikkuuterien suojukset – kytkin – suodatin (ilman-, polttoaineen-) – käynnistin

– kaasuvaijeri – sytytystulppa – Tärinänvaimentimen osat – tärinänvaimentimen kulumissuojan

osat kotelossa

FS 510 C, FS 560 C

Tärkeät osat

4900BA030 KN

suomi

1 Polttoainesäiliön tulppa 2 Käynnistyskahva 3 Luisti (talvikäyttö) 4 Sytytystulpan liitin 5 Äänenvaimennin 6 Peitelevy 7 Kaasuliipaisin 8 Pysäytyskytkin 9 Kaasuliipaisimen varmistin 10 Kahvaputki 11 Kahvatuki 12 T-ruuvi 13 Reikälevy 14 Kulumissuoja 15 Rikastinläpän vipu 16 Primer-pumppu 17 Suodattimen kansi 18 Polttoainesäiliö # Konenumero

FS 510 C, FS 560 C

suomi

002BA475 KN

002BA476 KN

002BA477 KN

002BA478 KN

Tekniset tiedot

Moottori

Yksisylinterinen kaksitahtimoottori

1 Siimaleikkuri 2 Suojus (vain leikkuupäille) 3 Leikkuuterä

4 Metalliterä 5 Suojus (vain

metallileikkuutyökaluille)

6 Silppuriterä 7 Silppurisuoja (vain silppuamiseen

silppuriterällä)

8 Raivausterät 9 Sektorisuoja (vain raivausterille)

FS 510 C

Iskutilavuus: 51,6 cm Sylinterin halkaisija: 44,7 mm Männän iskunpituus: 32,9 mm Teho standardin

ISO 8893 mukaan:

Joutokäyntinopeus: 2500 1/min Huippunopeus

(nimellisnopeus): 12300 1/min Käyttöakselin (leik

kuuterä) maks. pyörimisnopeus 9210 1/min

FS 560 C

Iskutilavuus: 57,1 cm Sylinterin halkaisija: 47,0 mm Männän iskunpituus: 32,9 mm Teho standardin

ISO 8893 mukaan:

Joutokäyntinopeus: 2500 1/min Huippunopeus

(nimellisnopeus): 12300 1/min Käyttöakselin (leik

kuuterä) maks. pyörimisnopeus 9210 1/min

2,4 kW (3,3 PS) nopeudella 9500 1/min

2,8 kW (3,8 PS) nopeudella 9500 1/min

FS 510 C, FS 560 C

suomi

Sytytysjärjestelmä

Elektronisesti ohjattu sytytyspuola

FS 510 C Sytytystulppa (sisäl

tää häiriönpoistajan): NGK BPMR7A Kärkiväli: 0,5 mm

FS 560 C Sytytystulppa (sisäl

NGK BPMR7A

tää häiriönpoistajan): Kärkiväli: 0,5 mm

Polttonestejärjestelmä

Asennosta riippumaton kalvokaasutin integroidulla polttonestepumpulla

Polttonestetankin tilavuus:

FS 510 C: 990 cm

(0,99 l)

FS 560 C: 990 cm3 (0,99 l)

Paino

tyhjä tankki, ilman leikkuuterää ja suojusta

FS 510 C-EM: 10,2 kg FS 560 C-EM: 10,2 kg FS 560 C-EM Z: 10,2 kg

Kokonaispituus

ilman leikkuuterää FS 510 C-EM: 1760 mm FS 560 C-EM: 1760 mm

Varustelu

C Mukavuusominaisuuksia koskeva

merkintä E ErgoStart M M-Tronic Z Kipinäsuojaristikko

Melu- ja tärinäarvot

FS-laitteiden melu- ja tärinäarvot on mitattu sekä laitteiden toimiessa joutokäynnillä että nimellisellä huippunopeudella. Näissä toimintatiloissa mitattuja arvoja on painotettu tasasuhteisesti.

Lisätietoja työnantajia koskevan tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä, ks. www.stihl.com/vib

Äänitaso L

standardin ISO 22868

peq

mukaan

siimapäällä varustettuna FS 510 C-EM: 101 dB(A) FS 560 C-EM: 101 dB(A) metalliterällä varustettuna FS 510 C-EM: 103 dB(A) FS 560 C-EM: 104 dB(A)

Äänen tehotaso L

standardin

ISO 22868 mukaan

siimapäällä varustettuna FS 510 C-EM: 116 dB(A) FS 560 C-EM: 117 dB(A) metalliterällä varustettuna FS 510 C-EM: 117 dB(A) FS 560 C-EM: 117 dB(A)

Tärinäarvo a

standardin ISO 22867

hv,eq

mukaan

Kädensija siimapäällä varustettuna

FS 510 C-EM: 3,7 m/s FS 560 C-EM: 3,7 m/s23,7 m/s

vasem

malla

Kädensija oikealla

3,7 m/s

Kädensija metalliterällä varustettuna

FS 510 C-EM: 3,0 m/s FS 560 C-EM: 3,3 m/s23,3 m/s

vasem

malla

Kädensija oikealla

3,0 m/s

Äänenpainetasolle ja äänentehotasolle K on-Arvo direktiivin 2006/42/EY = 2,0 dB (A) mukaan; tärinäarvolle K on-Arvoa direktiivin 2006/42/EY mukaan = 2,0

m/s

REACH

REACH on kemikaalien rekisteröintiä, arviointia ja lupamenettelyä koskeva EY-asetus.

REACH-asetuksen 1907/2006/EY vaatimusten täyttämisestä on tietoa osoitteessa www.stihl.com/reach

Pakokaasupäästöarvot

EU-tyyppihyväksyntämenettelyn aikana mitattu CO

-arvo on nähtävissä

osoitteessa www.stihl.com/co2 tuotekohtaisissa teknisissä tiedoissa.

Saatu CO

-arvo on mitattu tyypillisestä

moottorista normitettua testimenettelyä käyttäen laboratorio-olosuhteissa, eikä se ole selkeä tai ehdoton takuu tietyn moottorin tehosta.

FS 510 C, FS 560 C

suomi

000BA073 KN

Kun moottoria käytetään ja huolletaan tämän käyttöohjeen mukaan määräysten mukaisesti, pakokaasupäästöjä koskevat, voimassa olevat vaatimukset täyttyvät. Jos moottoriin tehdään muutoksia, käyttölupa mitätöityy.

Korjausohjeita Hävittäminen

Laitteen käyttäjä saa suorittaa vain tässä käyttöohjeessa kuvattuja huoltoja hoitotöitä. Suuret korjaukset on annettava alan ammattilaisen tehtäväksi.

STIHL suosittaa, että annat huolto- ja korjaustyöt vain STIHL-huollon tehtäväksi. STIHL-jälleenmyyjiä koulutetaan säännöllisesti. Heillä on käytettävissään näitä laitteita koskevat tekniset tiedotteet.

Asenna korjausten yhteydessä ainoastaan STIHLin tähän laitteeseen hyväksymiä tai muita samantasoisia varaosia. Käytä vain korkealaatuisia varaosia. Huonolaatuisten osien käyttö voi aiheuttaa tapaturmia tai vahingoittaa laitetta.

STIHL suosittaa alkuperäisten STIHLvaraosien käyttöä.

Tunnet STlHL-alkuperäisvaraosan STlHL-varaosanumerosta, tekstistä { ja tarvittaessa STlHLvaraosamerkistä K (pienikokoisessa osassa voi olla vain merkki).

Hävitä laite maakohtaisten ympäristömääräysten mukaisesti.

STIHL-laite ei kuulu sekajätteeseen. Kierrätä STIHL-laite, akku ja pakkaus ympäristömääräysten mukaisesti.

STIHL-jälleenmyyjältä saat hävittämistä koskevat ajantasaiset tiedot.

FS 510 C, FS 560 C

Stihl FS 510 C, FS 560 C Instruction Manual [da, fi, no, sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
