STIHL FS 510 C, 560 C

οδηγίες χρήσης

Πίνακας περιεχομένων

ελληνικά

Σχετικά με τις Οδηγίες Χρήσης 2 Οδηγίες ασφαλείας και τεχνική

εργασίας 2 Επιτρεπόμενοι συνδυασμοί

κοπτικών εξαρτημάτων, προφυλακτήρων, οδηγών και αορτήρων 14

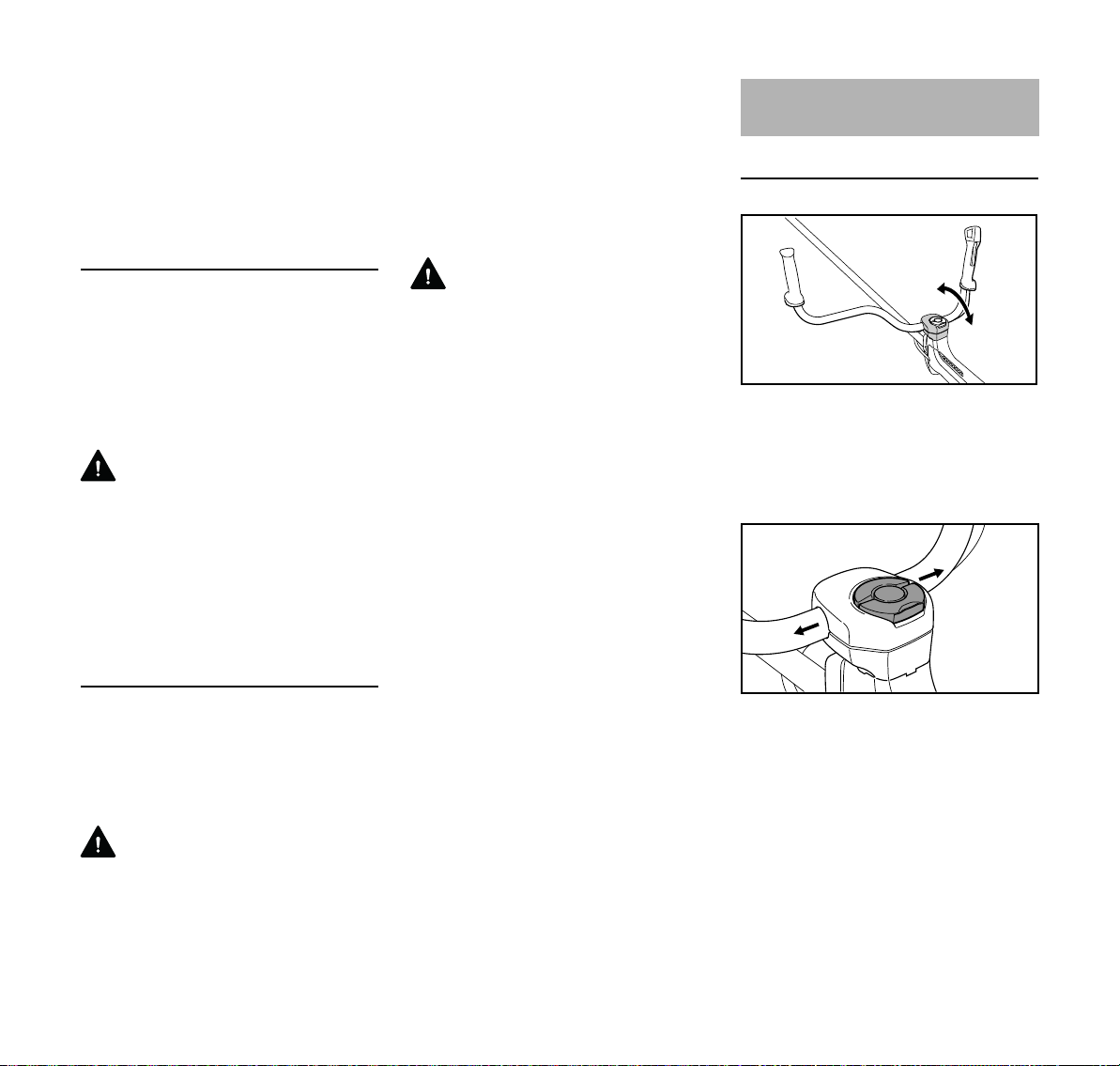

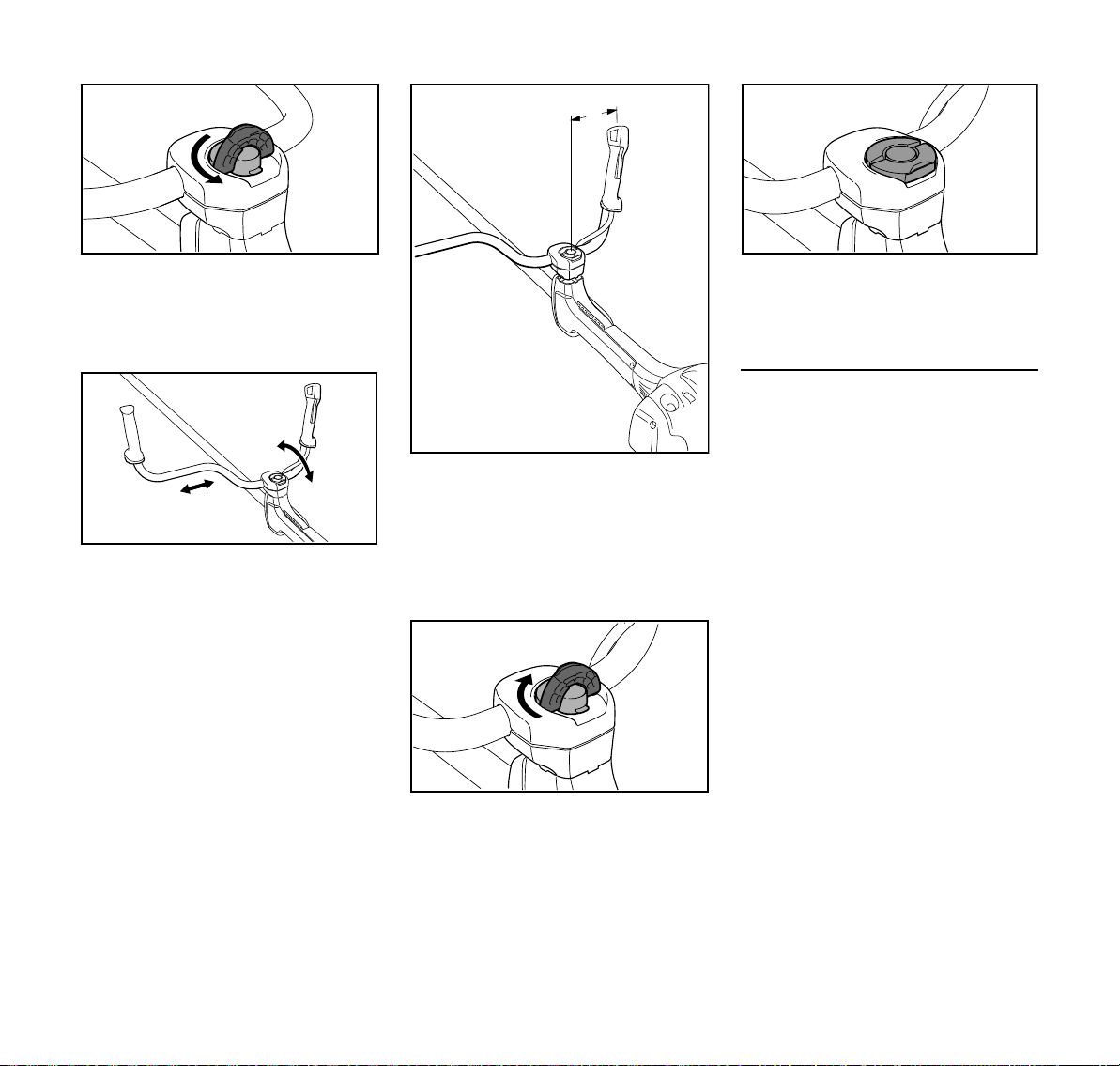

Τοποθέτηση λαβής ποδηλάτου 15 Ρύθμιση ντίζας γκαζιού 19

Αρχικές οδηγίες χρήσηςΤυπώθηκε σε χαρτί λευκασμένο χωρίς χλώριο.

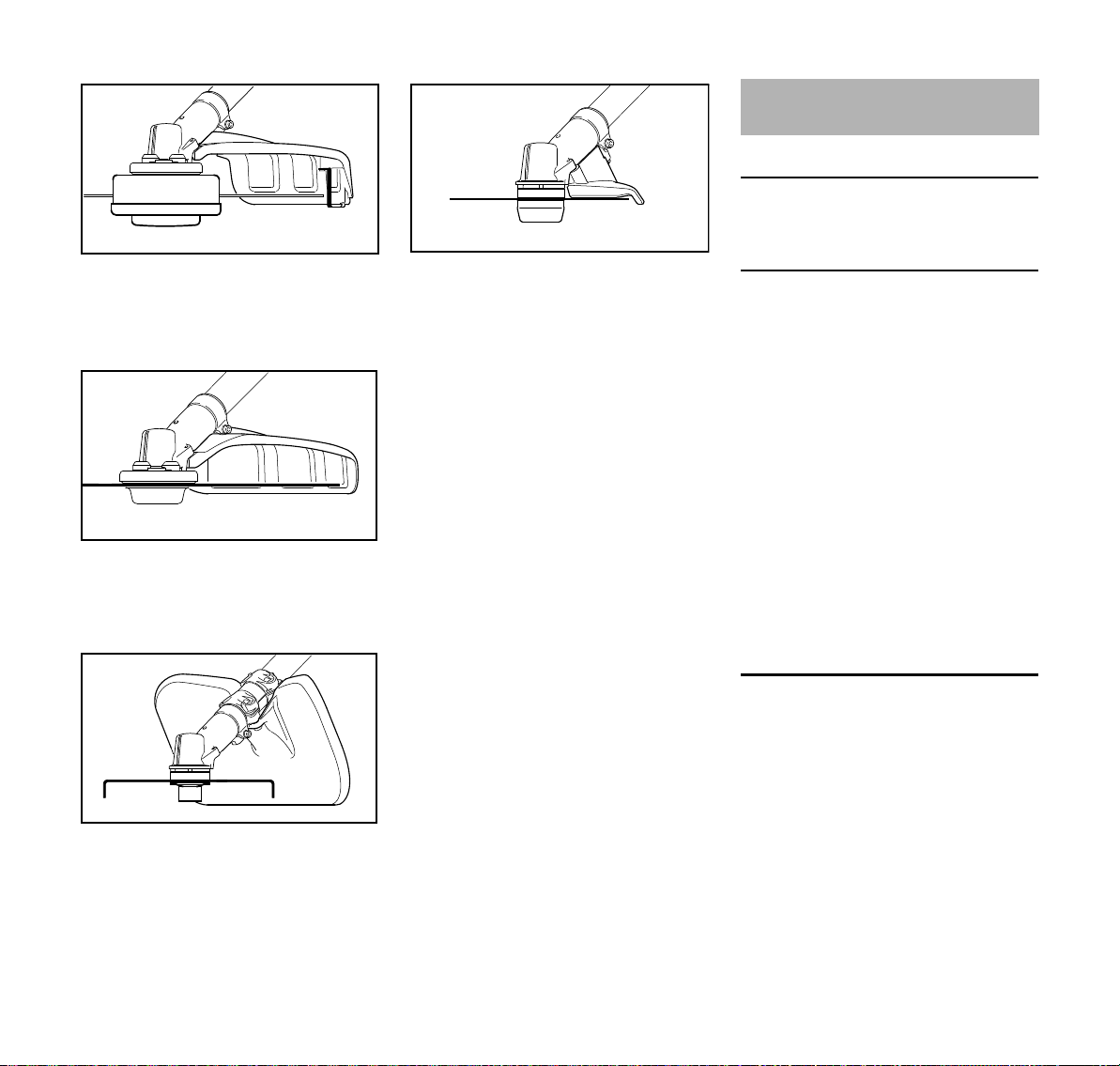

Τοποθέτηση προστατευτικών εξαρτημάτων 19

Τοποθέτηση κοπτικού εξαρτήματος 23 Καύσιμο 29 Ανεφοδιασμός με καύσιμο 31 Τοποθέτηση διπλού αορτήρα 32 Εξισορρόπηση του μηχανήματος 32 Εκκίνηση / σβήσιμο του κινητήρα 33 Μεταφορά του μηχανήματος 36 Οδηγίες χρήσης 38 Φίλτρο αέρα 38 M-Tronic 39 Χειμερινή λειτουργία 40

Τα τυπογραφικά μελάνια περιέχουν φυτικά έλαια, το χαρτί είναι

ανακυκλώσιμο.

Μπουζί 41 Συμπεριφορά κινητήρα 43 Φύλαξη του μηχανήματος 43 Τρόχισμα μεταλλικών εξαρτημάτων

κοπής 43 Συντήρηση κεφαλής κοπής 44 Έλεγχος και συντήρηση από τον

χρήστη 45 Έλεγχος και συντήρηση από

ειδικευμένο κατάστημα 46

Οδηγίες συντήρησης και καθαρισμού 48

Περιορισμός φθοράς και αποφυγή ζημιών 50

Κύρια μέρη του μηχανήματος 51 Τεχνικά χαρακτηριστικά 52 Οδηγίες επισκευής 54 Απόρριψη 54 Δήλωση συμμόρφωσης ΕΕ 55

Αγαπητέ πελάτη,

Σας ευχαριστούμε θερμά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της STIHL.

Το προϊόν αυτό έχει κατασκευαστεί με σύγχρονες μεθόδους παραγωγής και κάτω από εκτενή μέτρα διασφάλισης ποιότητας. Από την πλευρά μας έχουμε καταβάλει κάθε δυνατή προσπάθεια ώστε το μηχάνημα αυτό να ανταποκρίνεται στις προσδοκίες σας και να σας εξασφαλίζει εργασία χωρίς προβλήματα.

Αν έχετε οποιεσδήποτε απορίες σχετικά με το μηχάνημά σας, απευθυνθείτε στον αντιπρόσωπο από τον οποίο το αγοράσατε, ή απευθείας στον εισαγωγέα μας.

Δικός σας,

Δρ. Nikolas Stihl

0458-772-3321-A. VA4.A19.

0000005278_016_GR

FS 510 C, FS 560 C

Οι παρούσες οδηγίες χρήσης προστατεύονται από δικαιώματα πνευματικής ιδιοκτησίας. Επιφυλάσσονται όλα τα δικαιώματα, ειδικά το δικαίωμα αναπαραγωγής, μετάφρασης και επεξεργασίας με ηλεκτρονικά συστήματα.

ελληνικά

Σχετικά με τις Οδηγίες Χρήσης

Σύμβολα

Τα σύμβολα που υπάρχουν πάνω στο μηχάνημα επεξηγούνται σ΄ αυτές τις οδηγίες χρήσης.

Ανάλογα με το μηχάνημα και τον εξοπλισμό του, μπορεί πάνω στο μηχάνημα να υπάρχουν τα εξής σύμβολα.

Ρεζερβουάρ καυσίμου. Μείγμα καυσίμου από βενζίνη και λάδι κινητήρα

Ενεργοποίηση βαλβίδας αποσυμπίεσης

Χειροκίνητη αντλία καυσίμου

Ενεργοποίηση χειροκίνητης αντλίας καυσίμου

Σωληνάριο γράσου

Εισαγωγή αέρα: Θερινή λειτουργία

Εισαγωγή αέρα: Χειμερινή λειτουργία

Θέρμανση λαβών

Διάκριση παραγράφων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποίηση για κίνδυνο ατυχήματος, τραυματισμού και σοβαρών υλικών ζημιών.

ΣΗΜΕΙΩΣΗ

Προειδοποίηση για πιθανή ζημιά του μηχανήματος ή των εξαρτημάτων του.

Τεχνική ανάπτυξη

Στη STIHL εργαζόμαστε συνεχώς για την περαιτέρω βελτίωση των μηχανημάτων και συσκευών μας. Για τον λόγο αυτό, διατηρούμε το δικαίωμα αλλαγών στον σχεδιασμό, στα τεχνικά χαρακτηριστικά και στον εξοπλισμό των μηχανημάτων σας.

Τα στοιχεία και οι εικόνες που υπάρχουν στις οδηγίες χρήσης δεν δεσμεύουν τον κατασκευαστή.

Οδηγίες ασφαλείας και τεχνική εργασίας

Κατά τη χρήση αυτού του μηχανήματος πρέπει να λαμβάνονται ειδικά μέτρα ασφαλείας, επειδή τα χρησιμοποιούμενα κοπτικά εξαρτήματα κινούνται με πολύ υψηλές στροφές.

Πριν θέσετε το μηχάνημα σε λειτουργία για πρώτη φορά, διαβάστε όλο το εγχειρίδιο χειρισμού με προσοχή και φυλάξτε το για μελλοντική χρήση. Η μη τήρηση των οδηγιών χρήσης μπορεί να οδηγήσει σε θανατηφόρο ατύχημα.

Τηρείτε τους κανονισμούς ασφαλείας που εκδίδονται από τα επαγγελματικά και εργατικά σωματεία, τα ταμεία κοινωνικής πρόνοιας, τους φορείς για την προστασία των εργαζομένων κ.λπ.

Αν δεν έχετε ερ γαστεί ξα νά με μηχά νημα αυτού του είδους, ζητήστε από τον πωλητή ή κάποιον άλλο ειδικό να σας εξηγήσει τον ασφαλή χειρισμό του μηχανήματος. Εναλλακτικά, λάβετε μέρος σε ειδικά μαθήματα.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από ανηλίκους. Εξαιρούνται νεαροί άνω των 16 ετών, οι οποίοι εκπαιδεύονται υπό επίβλεψη.

Κρατάτε σε απόσταση περαστικούς, παιδιά και ζώα.

FS 510 C, FS 560 C

ελληνικά

Όταν δεν χρησιμοποιείτε το μηχάνημα, να το τοποθετείτε με τέτοιο τρόπο ώστε να μη δημιουργεί κινδύνους. Φροντίζετε ώστε το μηχάνημα να μην είναι προσιτό σε αναρμόδια άτομα.

Ο χρήστης φέρει ευθύνη για ατυχήματα ή ζημιές που προκαλούνται σε τρίτους ή στις περιουσίες τους.

Δίνετε ή δανείζετε το μηχάνημα μόνο σε άτομα που είναι εξοικειωμένα με το συγκεκριμένο μοντέλο και τον χειρισμό του, και δίνετε πάντα μαζί το εγχειρίδιο χρήσης.

Οι ώρες κατά τις οποίες επιτρέπεται η χρήση μηχανημάτων που εκπέμπουν θόρυβο μπορεί να περιορίζονται από εθνικούς και τοπικούς κανονισμούς.

Προκειμένου να εργαστείτε με το μηχάνημα, πρέπει να είστε καλά στην υγεία, ξεκούραστος και σε καλή ψυχολογική κατάσταση.

Αν για λόγους υγείας πρέπει να αποφεύγετε τη σωματική κούραση, ρωτήστε τον γιατρό σας αν μπορείτε να εργαστείτε με μηχάνημα αυτού του είδους.

Για άτομα με βηματοδότη καρδιάς: Το σύστημα ανάφλεξης αυτού του μηχανήματος δημιουργεί ένα ηλεκτρομαγνητικό πεδίο πολύ μικρής έντασης. Δεν μπορεί ωστόσο να αποκλειστεί απόλυτα η επίδραση σε ορισμένους τύπους βηματοδοτών. Για να αποφύγετε τους όποιους κινδύνους για την υγεία σας, η STIHL συνιστά να ζητήσετε συμβουλές από τον γιατρό σας και από τον κατασκευαστή του βηματοδότη.

Απαγορεύεται η χρήση του μηχανήματος μετά από λήψη αλκοόλ, ναρκωτικών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης.

Χρησιμοποιείτε το μηχάνημα – ανάλογα με το κοπτικό εξάρτημα – μόνο για να κόψετε χόρτα, ζιζάνια, άγρια βλάστηση, χαμόκλαδα, θάμνους, μικρά δέντρα και παρόμοια.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί για άλλους σκοπούς – Κίνδυνος ατυχήματος!

Το μηχάνημα επιτρέπεται να εφοδιάζεται μόνο με κοπτικά εξαρτήματα και παρελκόμενα που έχουν εγκριθεί από τη STIHL για χρήση σ’ αυτό ή τα οποία είναι ισοδύναμα από τεχνική άποψη. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα. Χρησιμοποιείτε μόνο εξαρτήματα και παρελκόμενα υψηλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

Η STIHL συνιστά να χρησιμοποιήσετε μόνο γνήσια κοπτικά εξαρτήματα και παρελκόμενα STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο προϊόν και στις απαιτήσεις του χρήστη.

Μην κάνετε επεμβάσεις στο μηχάνημα, καθώς μπορεί να τεθεί σε κίνδυνο η ασφάλειά σας. Η STIHL δεν αναλαμβάνει καμία ευθύνη για τραυματισμούς ή υλικές ζημιές που οφείλονται στη χρήση μη εγκεκριμένων προσαρμοζόμενων εργαλείων.

Μην καθαρίζετε το μηχάνημα με πλυστικό υψηλής πίεσης. Η δυνατή δέσμη νερού μπορεί να προκαλέσει ζημιά σε εξαρτήματα του μηχανήματος.

Ο προφυλακτήρας του μηχανήματος δεν μπορεί να προστατέψει τον χρήστη από όλα τα αντικείμενα (πέτρες, κομμάτια γυαλιού, σύρματα κ.λπ.) που εκσφενδονίζονται από το κοπτικό εξάρτημα. Τα αντικείμενα μπορούν να εξοστρακιστούν σε άλλα αντικείμενα και στη συνέχεια να χτυπήσουν τον χρήστη.

Ενδυμασία και εξοπλισμός

Να φοράτε κατάλληλη ενδυμασία και εξοπλισμό.

Τα ρούχα που φοράτε πρέπει να είναι κατάλληλα για την εργασία και δεν πρέπει να σας εμποδίζουν. Να φοράτε εφαρμοστά ρούχα. Φόρμα, όχι μπλούζα εργασίας.

Μη φοράτε ρούχα που μπορούν να μπλεχτούν σε κλαδιά, θάμνους, ή στα κινούμενα μέρη του μηχανήματος. Επίσης, μη φοράτε μαντίλι, γραβάτα ή κοσμήματα. Αν έχετε μακριά μαλλιά, δέστε τα και καλύψτε τα με κατάλληλο τρόπο (κάτω από σκούφο, κράνος κ.λπ.).

Να φοράτε προστατευτικά άρβυλα με ανάγλυφο, αντιολισθητικό πέλμα και ατσάλινο κάλυμμα δακτύλων.

Μόνο κατά τη χρήση κεφαλών κοπής επιτρέπεται εναλλακτικά να φοράτε γερά παπούτσια με ανάγλυφο, αντιολισθητικό πέλμα.

FS 510 C, FS 560 C

ελληνικά

002BA479 KN

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να φοράτε γυαλιά ασφαλείας στενής εφαρμογής σύμφωνα με το πρότυπο EN 166 για να μειώνεται ο κίνδυνος τραυματισμού των ματιών. Φροντίζετε ώστε τα γυαλιά ασφαλείας να εφαρμόζουν σωστά.

Να φοράτε ασπίδα προσώπου που να εφαρμόζει σωστά. Μια ασπίδα προσώπου μόνο δεν εξασφαλίζει επαρκή προστασία των ματιών.

Να φοράτε ατομικά μέσα για την προστασία της ακοής, όπως π.χ. ωτασπίδες.

Να φοράτε κράνος ασφαλείας όταν εκτελείτε εργασίες αραίωσης σε δάση και λόγγους και όταν υπάρχει κίνδυνος από την πτώση αντικειμένων.

Να φοράτε ατομικό εξοπλισμό για την προστασία της ακοής, όπως π.χ. ωτασπίδες.

Η STIHL διαθέτει μια πλούσια γκάμα από μέσα ατομικής προστασίας.

Μεταφορά του μηχανήματος

Πάντα με σβηστό κινητήρα.

Μεταφέρετε το μηχάνημα μόνο κρεμασμένο στον αορτήρα ή κρατώντας το σε ισορροπία από τον σωλήνα. Προστατεύετε τα μεταλλικά εξαρτήματα κοπής από την επαφή, χρησιμοποιώντας προστατευτική θήκη μεταφοράς.

Μην αγγίζετε τα ζεστά μέρη του μηχανήματος και την κεφαλή – Κίνδυνος εγκαύματος!

Κατά τη μεταφορά στο αυτοκίνητο, ασφαλίστε το μηχάνημα από ανατροπή, ζημιά και διαρροή καυσίμου.

Ανεφοδιασμός

Η βενζίνη είναι εξαιρετικά εύφλεκτη – Διατηρείτε απόσταση ασφαλείας από ακάλυπτη φλόγα, προσέχετε να μη χυθεί καύσιμο και μην καπνίζετε.

Σβήνετε τον κινητήρα πριν από τον ανεφοδιασμό.

Μην ανεφοδιάζετε το μηχάνημα όσο ο κινητήρας είναι ακόμη ζεστός. Το καύσιμο μπορεί να ξεχειλίσει – Κίνδυνος πυρκαγιάς!

Ανοίγετε την τάπα του ρεζερβουάρ με προσοχή, ώστε η τυχόν υπερπίεση μέσα στο ρεζερβουάρ να εκτονωθεί αργά και να μην πεταχτεί καύσιμο προς τα έξω.

Ανεφοδιάζετε το μηχάνημα μόνο σε καλά αεριζόμενο χώρο. Καύσιμο που χύνεται πάνω στο μηχάνημα πρέπει να απομακρυνθεί αμέσως. Αν χυθεί καύσιμο στα ρούχα σας, αλλάξτε τα αμέσως.

Μετά τον ανεφοδιασμό, σφίξτε την τάπα του ρεζερβουάρ με όση δύναμη μπορείτε.

Έτσι μειώνεται ο κίνδυνος, η τάπα να χαλαρώσει από τις δονήσεις του κινητήρα και να χυθεί καύσιμο.

Ελέγξτε το μηχάνημα για διαρροές. Αν τρέξει καύσιμο, μη βάλετε μπρος τον κινητήρα – Κίνδυνος θανατηφόρου ατυχήματος!

Πριν την εκκίνηση

Ελέγξτε την ασφαλή κατάσταση του μηχανήματος. Συμβουλευθείτε τα αντίστοιχα κεφάλαια των οδηγιών χρήσης:

– Ελέγξτε το σύστημα τροφοδοσίας

για διαρροές, ειδικά τα ορατά εξαρτήματα όπως η τάπα του ρεζερβουάρ, οι συνδέσεις των σωλήνων και η χειροκίνητη αντλία καυσίμου (μόνο για μηχανήματα με χειροκίνητη αντλία καυσίμου). Σε

FS 510 C, FS 560 C

ελληνικά

περίπτωση διαρροής ή ζημιάς, μην ξεκινήσετε τον κινητήρα – Κίνδυνος πυρκαγιάς! Πριν χρησιμοποιήσετε το μηχάνημα, παραδώστε το σε ένα ειδικευμένο κατάστημα για επισκευή.

– Ο συνδυασμός από κοπτικό

εξάρτημα, προφυλακτήρα, λαβή και αορτήρα πρέπει να είναι επιτρεπτός, και όλα τα εξαρτήματα πρέπει να έχουν τοποθετηθεί σωστά.

– Ο διακόπτης πρέπει να πατιέται

εύκολα.

– Ο μοχλός της πεταλούδας

εκκίνησης, η σκανδάλη γκαζιού και η ασφάλεια της σκανδάλης πρέπει να κινούνται με ευκολία. Η σκανδάλη γκαζιού πρέπει να επιστρέφει αυτόματα στη θέση ρελαντί. Όταν πιέζετε ταυτόχρονα την ασφάλεια και τη σκανδάλη, ο μοχλός της πεταλούδας εκκίνησης πρέπει επιστρέφει αυτόματα από τη θέση } στη θέση κανονικής λειτουργίας F.

– Βεβαιωθείτε ότι το κάλυμμα του

μπουζί είναι καλά στερεωμένο. Αν το κάλυμμα είναι χαλαρό, μπορεί να δημιουργηθούν σπινθήρες που μπορούν να ανάψουν μείγμα καυσίμου/αέρα που βγαίνει από το μηχάνημα – Κίνδυνος πυρκαγιάς!

– Κοπτικό εξάρτημα ή

προσαρμοζόμενο εργαλείο: Βεβαιωθείτε ότι έχει τοποθετηθεί σωστά, ότι εφαρμόζει καλά και ότι είναι σε άριστη κατάσταση.

– Πριν από την έναρξη της εργασίας,

ελέγχετε πάντα τα προστατευτικά εξαρτήματα (π.χ. προφυλακτήρα κοπτικού εξαρτήματος, ροδέλαποτήρι) για ζημιές και φθορά. Αλλάξτε τυχόν ελαττωματικά εξαρτήματα. Μη χρησιμοποιείτε το μηχάνημα αν ο προφυλακτήρας έχει ζημιά ή αν η ροδέλα-ποτήρι είναι φθαρμένη (όταν τα βέλη και οι επιγραφές δεν διαβάζονται πια).

– Μην κάνετε επεμβάσεις στα

χειριστήρια και στα συστήματα ασφαλείας.

– Προκειμένου να χειριστείτε το

μηχάνημα με ασφάλεια, οι χειρολαβές πρέπει να είναι καθαρές και στεγνές, χωρίς λάδια και ακαθαρσίες.

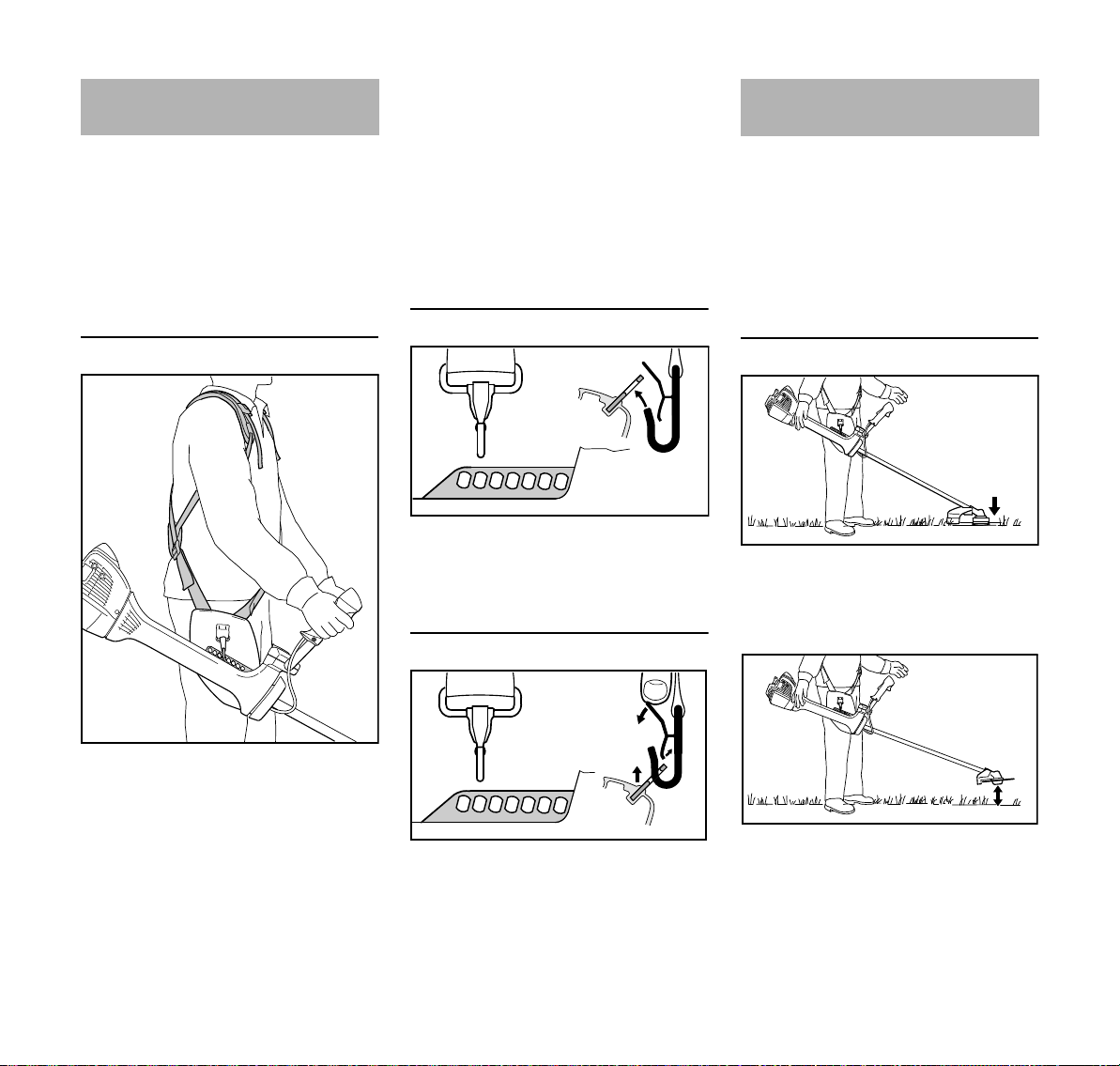

– Ρυθμίστε τον αορτήρα και τις

χειρολαβές ανάλογα με το ανάστημά σας. Βλέπε τα κεφάλαια «Τοποθέτηση αορτήρα» και «Εξισορρόπηση μηχανήματος».

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο εφόσον είναι σε ασφαλή κατάσταση λειτουργίας – Κίνδυνος ατυχήματος!

Για περίπτωση ανάγκης, κατά τη χρήση αορτήρα: Εξασκηθείτε στη γρήγορη αφαίρεση του μηχανήματος. Για να αποφευχθούν ζημιές, μην πετάτε το μηχάνημα κάτω όταν κάνετε τις ασκήσεις.

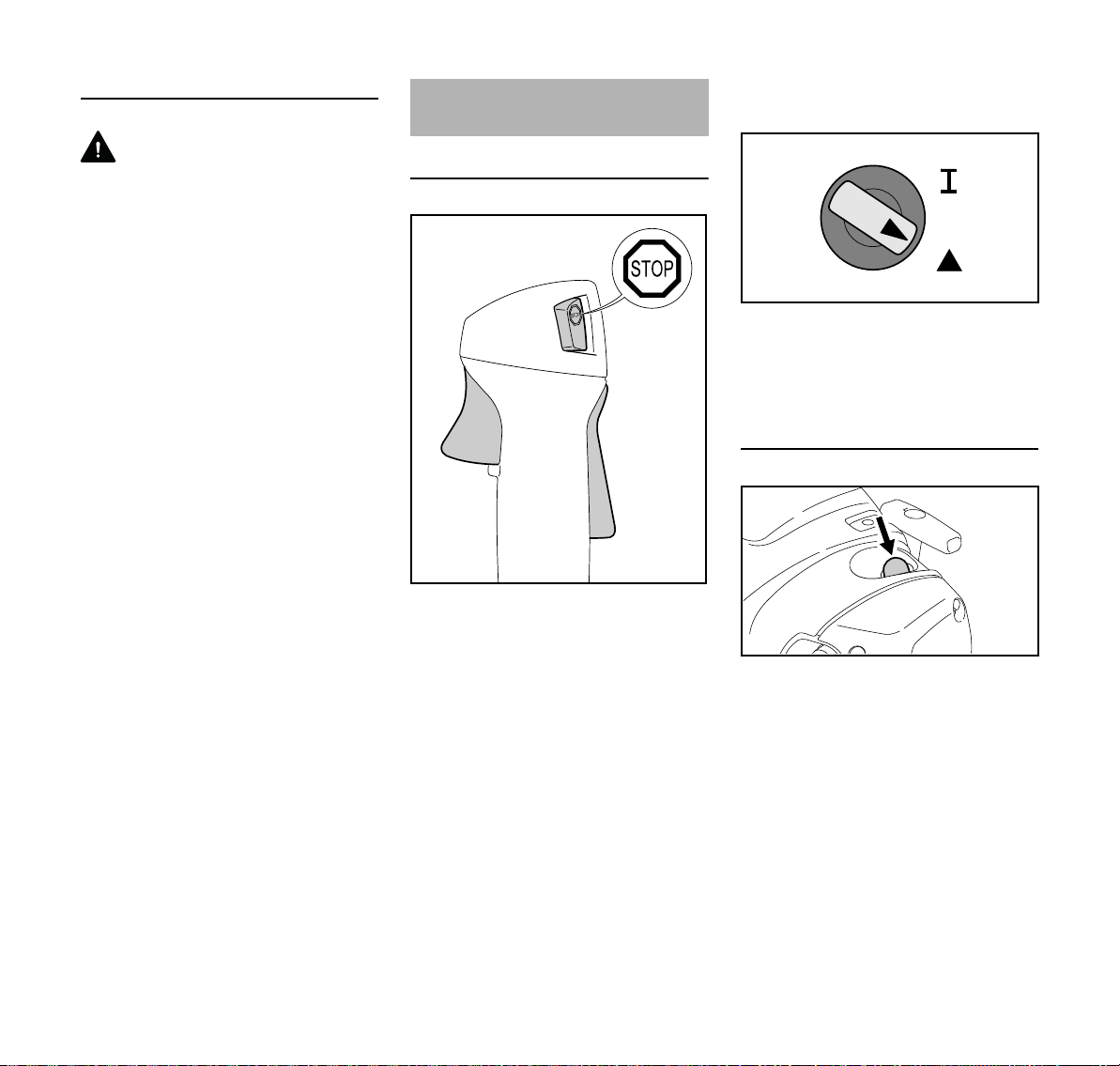

Εκκίνηση κινητήρα

Μόνο σε επίπεδο έδαφος. Πάρτε σταθερή και ασφαλή στάση και κρατήστε το μηχάνημα σταθερά στα χέρια. Βεβαιωθείτε ότι το κοπτικό εξάρτημα του μηχανήματος δεν έρχεται σε επαφή με άλλα αντικείμενα ή με το έδαφος, γιατί μπορεί να περιστραφεί κατά την εκκίνηση.

Ο χειρισμός του μηχανήματος γίνεται από ένα μόνο άτομο. Μην αφήνετε άλλα άτομα μέσα σε ακτίνα 15 m, ακόμη και κατά την εκκίνηση. Κίνδυνος τραυματισμού από αντικείμενα που εκσφενδονίζονται!

Αποφ εύ γετ ε τ ην ε πα φή μ ε το κοπτικό εξάρτημα – Κίνδυνος τραυματισμού!

Μη βάζετε μπρος το μηχάνημα ενώ το κρατάτε στον αέρα. Ξεκινήστε το μηχάνημα όπως περιγράφεται στις οδηγίες χρήσης. Όταν αφήνετε τη σκανδάλη γκαζιού, το κοπτικό εξάρτημα δεν σταματά αμέσως αλλά συνεχίζει να περιστρέφεται για μερικά δευτερόλεπτα, ως αποτέλεσμα της αδράνειας.

Κρατάτε εύφλεκτα υλικά (π.χ. πριονίδια, φλοιοί δέντρων, ξερά χόρτα, καύσιμα) μακριά από το ζεστό ρεύμα καυσαερίων και την καυτή επιφάνεια της εξάτμισης – Κίνδυνος πυρκαγιάς!

FS 510 C, FS 560 C

Ξεκινήστε τον κινητήρα σε απόσταση τουλάχιστον 3 m από το σημείο ανεφοδιασμού, και όχι μέσα σε κλειστό χώρο.

ελληνικά

002BA480 KN

15m (50ft)

Κράτημα και χειρισμός του μηχανήματος

Κρατάτε το μηχάνημα πάντοτε και με τα δύο χέρια στις λαβές.

Φροντίζετε πάντα για σταθερή και ασφαλή στάση του σώματός σας.

Το δεξί χέρι στη λαβή χειρισμού, το αριστερό χέρι στο χερούλι της σωληνωτής λαβής.

Κατά την εργασία

Φροντίζετε πάντα για σταθερή και ασφαλή στάση του σώματός σας.

Σε περίπτωση επικείμενου κινδύνου ή έκτακτης ανάγκης, πιέστε τον διακόπτη για να σβήσετε τον κινητήρα.

Σε μεγάλο κύκλο γύρω από το σημείο χρήσης μπορεί να δημιουργείται κίνδυνος από αντικείμενα που εκσφενδονίζονται. Για τον λόγο αυτό, δεν επιτρέπεται να βρίσκονται άλλα άτομα μέσα σε ακτίνα 15 m. Διατηρείτε την ίδια απόσταση και από αντικείμενα

(οχήματα, τζάμια) – Κίνδυνος υλικών ζημιών! Δεν μπορεί να αποκλειστεί κίνδυνος ακόμα και πέρα από την απόσταση των 15 m.

Βεβαιωθείτε ότι ο κινητήρας λειτουργεί σωστά στο ρελαντί. Το κοπτικό εξάρτημα δεν πρέπει να περιστρέφεται όταν αφήνετε τη σκανδάλη γκαζιού. Αν το κοπτικό εξάρτημα εξακολουθεί να περιστρέφεται στο ρελαντί, δώστε το μηχάνημα σε ένα ειδικευμένο κατάστημα για επισκευή. Η STIHL συνιστά να απευθυνθείτε στον πιστοποιημένο αντιπρόσωπο της STIHL.

Προσοχή όταν εργάζεστε σε ολισθηρό, βρεγμένο ή χιονισμένο έδαφος, σε πλαγιές, σε ανώμαλο έδαφος κ.λπ. – Κίνδυνος να γλιστρήσετε!

Προσέχετε για εμπόδια, όπως κούτσουρα και ρίζες – Κίνδυνος να σκοντάψετε!

Να εργάζεστε μόνο από το έδαφος και ποτέ ευρισκόμενος σε ασταθές σημείο, σε σκάλα ή σε εξέδρα εργασίας.

Όταν φοράτε εξαρτήματα για την προστασία της ακοής, χρειάζεται τε ταμέ νη προσ οχή κ αι πρέ πει να έχετε τ ο νου σας για πιθανούς κινδύνους, επειδή είναι εκ των πραγμάτων μειωμένη η ικανότητά σας να αντιλαμβάνεστε προειδοποιητικούς ήχους (φωνές, συναγερμούς κ.λπ.).

Παρεμβάλλετε τακτικά διαλείμματα, για να αποφύγετε κούραση και κόπωση – Κίνδυνος ατυχήματος!

Να εργάζεστε ήρεμα και με περίσκεψη, και μόνο με καλές συνθήκες ορατότητας και φωτισμού. Δουλεύετε προσεκτικά. Μη θέτετε τρίτους σε κίνδυνο.

Μόλις πάρει μπρος ο κινητήρας, το μηχάνημα αρχίζει να παράγει δηλητηριώδη καυσαέρια. Τα αέρια αυτά μπορεί να είναι άοσμα και αόρατα και να περιέχουν άκαυστους υδρογονάνθρακες και βενζόλιο. Ποτέ μη χρησιμοποιείτε το μηχάνημα σε κλειστό ή ανεπαρκώς αεριζόμενο χώρο, ακόμα κι αν είναι εφοδιασμένο με καταλύτη.

Αν εργάζεστε μέσα σε χαντάκια, λάκκους, φρεάτια ή άλλους στενούς χώρους, εξασφαλίζετε πάντοτε επαρκείς εναλλαγές αέρα – Κίνδυνος θανατηφόρου ατυχήματος από δηλητηρίαση!

Αν αισθανθείτε ζαλάδα, πονοκέφαλο, διαταραχές στην όραση (π.χ. μείωση του πεδίου ορατότητας) ή στην ακοή, προβλήματα συγκέντρωσης κ.λπ., αναβάλετε αμέσως την εργασία. Τα συμπτώματα αυτά μπορεί να προκαλούνται μεταξύ άλλων από υψηλές συγκεντρώσεις καυσαερίων – Κίνδυνος ατυχήματος!

Μην προκαλείτε υπερβολικό θόρυβο ή καυσαέρια. Μην αφήνετε τον κινητήρα να λειτουργεί άσκοπα και δίνετε γκάζι μόνο κατά την εργασία.

Μην καπνίζετε κατά τη χρήση του μηχανήματος ή όταν βρίσκεστε κοντά σ’ αυτό – Κίνδυνος πυρκαγιάς! Από το σύστημα τροφοδοσίας μπορεί να διαρρεύσουν εύφλεκτοι ατμοί βενζίνης.

Η σκόνη, τα νέφη και ο καπνός που δημιουργούνται κατά την εργασία μπορεί να είναι βλαβερά για την υγεία.

FS 510 C, FS 560 C

ελληνικά

Αν δημιουργούνται μεγάλες ποσότητες σκόνης ή καπνού, φορέστε κατάλληλα μέσα για την προστασία της αναπνοής.

Αν το μ ηχάν ημα εκτ εθε ί σε α ντι καν ονι κές καταπονήσεις (π.χ. χτύπημα ή πτώση), ελέγξτε οπωσδήποτε την κατάστασή του πριν συνεχίσετε τη χρήση – Βλέπε επίσης «Πριν την εκκίνηση».

Ελέγξτε ειδικά τη στεγανότητα του συστήματος τροφοδοσίας καυσίμου και τη λειτουργία των συστημάτων ασφαλείας. Σε καμία περίπτωση δεν επιτρέπεται να χρησιμοποιήσετε μηχάνημα που δεν είναι απόλυτα ασφαλές. Αν έχετε αμφιβολίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Μη δουλεύετε ποτέ χωρίς τον κατάλληλο προφυλακτήρα για το μηχάνημα και το κοπτικό εξάρτημα – Κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα!

Ελέγξτε το έδαφος για στερεά αντικείμενα (πέτρες, μεταλλικά αντικείμενα κ.λπ.) που μπορούν να εκσφενδονιστούν από το εργαλείο, ακόμα και σε απόσταση άνω των 15 m – Κίνδυνος τραυματισμού! – και να προκαλέσουν ζημιά στο κοπτικό εξάρτημα ή σε περιουσίες (π.χ. παρκαρισμένα αυτοκίνητα, τζάμια) – Κίνδυνος υλικών ζημιών.

Καταβάλλετε ιδιαίτερη προσοχή όταν εργάζεστε σε χώρους με πυκνή βλάστηση και περιορισμένη ορατότητα.

Σε εργασίες κοπής σε λόγγους, κάτω από συστάδες και φράχτες: Κρατάτε το κοπτικό εξάρτημα σε ύψος τουλάχιστον 15 cm από το έδαφος, για να μη θέσετε ζώα σε κίνδυνο.

Σβήνετε πάντα τον κινητήρα πριν απομακρυνθείτε από το μηχάνημα.

Ελέγχετε το κοπτικό εξάρτημα τακτικά, σε μικρά διαστήματα και όποτε αντιλαμβάνεστε αλλαγές στη λειτουργία του μηχανήματος:

– Σβήστε τον κινητήρα, κρατήστε το

μηχάνημα σταθερό, και περιμένετε μέχρι το κοπτικό εξάρτημα να σταματήσει.

– Ελέγξτε την κατάσταση του

μηχανήματος και τη στερέωση των εξαρτημάτων, προσέξτε για ραγίσματα.

– Βεβαιωθείτε ότι το κοπτικό εξάρτημα

είναι καλά τροχισμένο.

– Αν το κοπτικό εξάρτημα έχει ζημιά ή

είναι στομωμένο, αλλάξτε το αμέσως, έστω αν υπάρχουν μόνο μικροσκοπικά ραγίσματα.

Καθαρίζετε την υποδοχή του εξαρτήματος τακτικά από χορτάρι και κλαδάκια. Αφαιρείτε τα υλικά που φράζουν την περιοχή του κοπτικού εξαρτήματος ή του προφυλακτήρα.

Πριν την αλλαγή του κοπτικού εξαρτήματος, σβήστε τον κινητήρα – Κίνδυνος τραυματισμού!

Κατά τη λειτουργία, η κεφαλή ζεσταίνεται. Μην αγγίζετε την κεφαλή – Κίνδυνος εγκαύματος!

Κοπτικά εξαρτήματα που έχουν ζημιά ή ραγίσματα, δεν επιτρέπεται να ξαναχρησιμοποιηθούν ή να επισκευαστούν (π.χ. με συγκόλληση ή ευθυγράμμιση). Κάθε αλλαγή του σχήματός τους προκαλεί πρόβλημα ζυγοστάθμισης.

Σωματίδια ή θραύσματα μπορούν να αποκολλήσουν και να χτυπήσουν τον χειριστή ή τρίτους με μεγάλη ταχύτητα – Κίνδυνος σοβαρότατου τραυματισμού!

Χρήση κεφαλών κοπής

Χρησιμοποιείτε μόνο προφυλακτήρα με κατάλληλα τοποθετημένο μαχαίρι, ώστε η μεσινέζα να κόβεται στο επιτρεπτό μήκος.

Πριν από τη ρύθμιση του νήματος στις κεφαλές κοπής που ρυθμίζονται με το χέρι, σβήνετε οπωσδήποτε τον κινητήρα – Κίνδυνος τραυματισμού!

Η χρήση του μηχανήματος με υπερβολικά μακριά μεσινέζα μειώνει τον αριθμό στροφών του κινητήρα. Αυτό, λόγω της διαρκούς ολίσθησης του συμπλέκτη, οδηγεί σε υπερθέρμανση και βλάβη σημαντικών λειτουργικών μερών (π.χ. συμπλέκτη, πλαστικά καλύμματα) – Κίνδυνος τραυματισμού π.χ. λόγω περιστροφής του κοπτικού εξαρτήματος στο ρελαντί.

FS 510 C, FS 560 C

ελληνικά

Χρήση μεταλλικών εξαρτημάτων κοπής

Η STIHL συνιστά να χρησιμοποιείτε τα γνήσια μεταλλικά εξαρτήματα κοπής της STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο μηχάνημα και στις απαιτήσεις του χρήστη.

Τα μεταλλικά εξαρτήματα κοπής περιστρέφονται με πολύ μεγάλη ταχύτητα, δημιουργώντας δυνάμεις που επιδρούν στο μηχάνημα, στο ίδιο το κοπτικό εξάρτημα και στο υλικό που κόβεται.

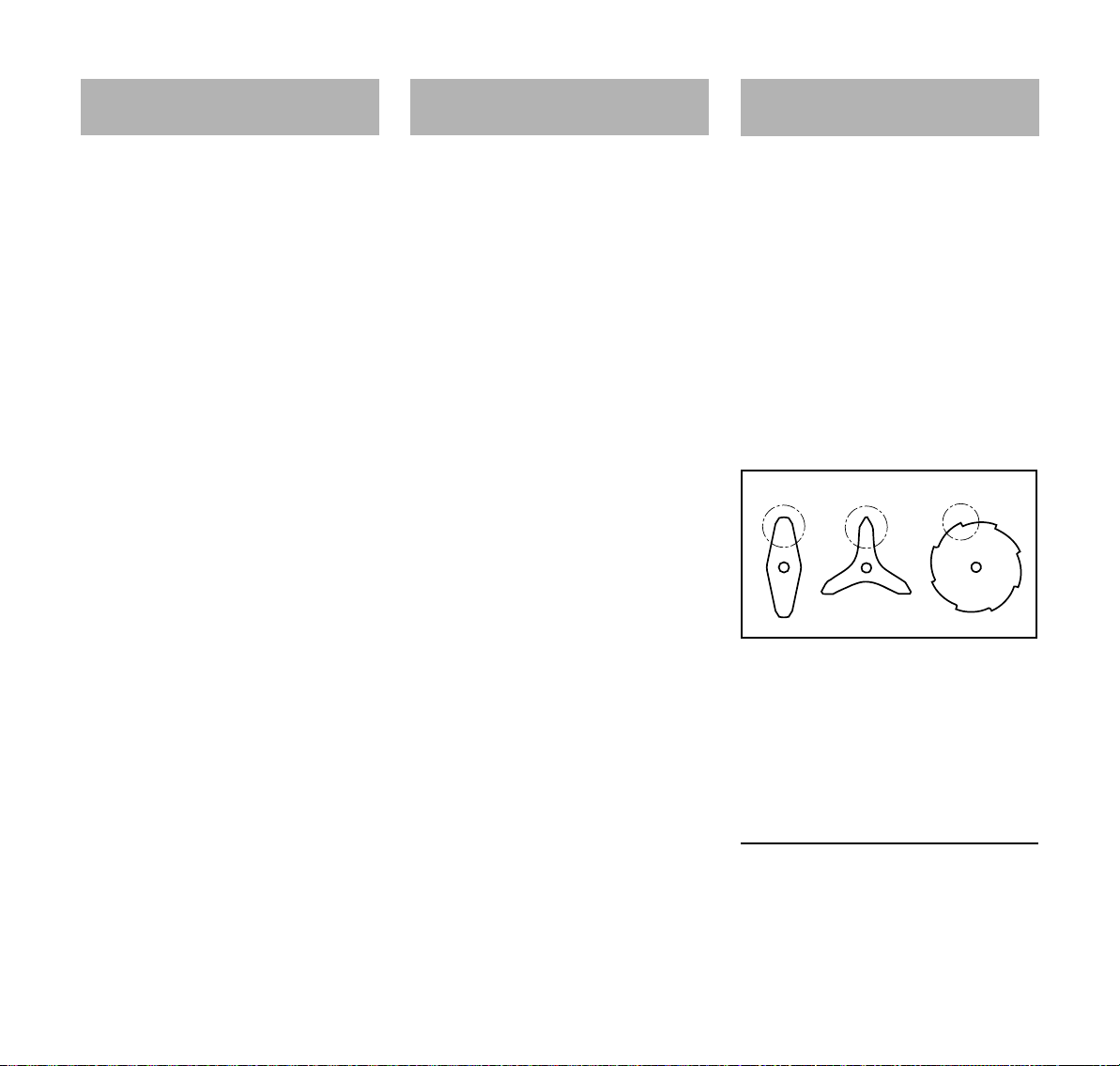

Τα μεταλλικά εξαρτήματα κοπής πρέπει να τροχίζονται τακτικά, σύμφωνα με τις σχετικές οδηγίες.

Ανομοιότητες στο τρόχισμα επηρεάζουν τη ζυγοστάθμιση του κοπτικού εξαρτήματος και μπορούν να προκαλέσουν ακραία φορτία στο μηχάνημα – Κίνδυνος θραύσης!

Οι στομωμένες ή κακοτροχισμένες κόψεις μπορούν να προκαλέσουν αυξημένη καταπόνηση του κοπτικού εξαρτήματος – Κίνδυνος τραυματισμού λόγω ραγίσματος ή θραύσης του εξαρτήματος!

Ελέγχετε το κοπτικό εξάρτημα κοπής για ραγίσματα, παραμόρφωση κ.λπ. μετά από κάθε επαφή με σκληρό αντικείμενο (π.χ. πέτρα, βράχο, μεταλλικό αντικείμενο). Αφαιρείτε γρέζια και άλλες ορατές προεξοχές στο μέταλλο, επειδή μπορεί να αποκολληθούν κατά τη χρήση του μηχανήματος και να εκσφενδονιστούν μακριά – Κίνδυνος τραυματισμού!

Εάν το περιστρεφόμενο μεταλλικό εξάρτημα κοπής έρθει σε επαφή με πέτρα ή άλλο σκληρό αντικείμενο μπορεί

να δημιουργηθούν σπίθες, που κάτω από ορισμένες συνθήκες μπορούν να προκαλέσουν την ανάφλεξη εύφλεκτων υλικών. Σ' αυτά συγκαταλέγονται και τα ξερά φυτά και χαμόκλαδα, ειδικά όταν επικρατούν ζεστές, ξηρές καιρικές συνθήκες. Αν υπάρχει κίνδυνος πυρκαγιάς, μη χρησιμοποιείτε μεταλλικά εξαρτήματα κοπής κοντά σε εύφλεκτα υλικά, ξερά φυτά ή χαμόκλαδα. Ρωτήστε οπωσδήποτε τις αρμόδιες δασικές αρχές αν υπάρχει κίνδυνος πυρκαγιάς.

Για να περιορίζονται οι αναφερόμενοι κίνδυνοι κατά τη χρήση μεταλλικού εξαρτήματος κοπής, το εξάρτημα δεν επιτρέπεται να έχει υπερβολικά μεγάλη διάμετρο ή βάρος. Πρέπει να είναι κατασκευασμένο από υλικά υψηλής ποιότητας και να έχει κατάλληλα γεωμετρικά χαρακτηριστικά (σχήμα, πάχος).

Αν πρόκειται να χρησιμοποιήσετε κοπτικό εξάρτημα από άλλον κατασκευαστή, βεβαιωθείτε ότι το βάρος, το πάχος, το σχήμα και η διάμετρός του δεν υπερβαίνουν τα αντίστοιχα χαρακτηριστικά του μεγαλύτερου μεταλλικού εξαρτήματος κοπής της STIHL που επιτρέπεται να χρησιμοποιείται στο μηχάνημα – Κίνδυνος τραυματισμού!

Δονήσεις

Κατά την παρατεταμένη χρήση του μηχανήματος, οι δονήσεις που παράγονται από τον κινητήρα ενδέχεται να προκαλέσουν προβλήματα στην αιμάτωση των χεριών.

Δεν μπορεί να δοθεί μια συγκεκριμένη διάρκεια χρήσης που να ισχύει για όλες τις περιπτώσεις, επειδή εξαρτάται από διάφορους παράγοντες.

Παράγοντες που παρατείνουν τη διάρκεια χρήσης είναι π.χ.:

– Κατάλληλη προστασία των χεριών

(ζεστά γάντια)

– Τακτικά διαλείμματα

Παράγοντες που μειώνουν τη διάρκεια χρήσης είναι π.χ.:

– η ειδική, προσωπική προδιάθεση

για κακή αιμάτωση (χαρακτηριστικό γνώρισμα: συχνά κρύα δάχτυλα, ρίγη)

– χαμηλή θερμοκρασία

περιβάλλοντος

– η δύναμη με την οποία πιάνετε το

μηχάνημα (το πολύ σφιχτό κράτημα παρεμποδίζει την αιμάτωση)

Εάν, σε περίπτωση τακτικής και παρατεταμένης χρήσης του μηχανήματος, παρουσιάζονται επανειλημμένα ενοχλήσεις από τη χρήση (π.χ. μυρμήγκιασμα στα δάχτυλα) συνιστούμε να κάνετε ιατρικές εξετάσεις.

Συντήρηση και επισκευές

Συντηρείτε τακτικά το μηχάνημα. Εκτελείτε μόνο τις εργασίες συντήρησης και επισκευής που περιγράφονται στις οδηγίες χρήσης. Για όλες τις άλλες εργασίες, απευθυνθείτε σε ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι

FS 510 C, FS 560 C

ελληνικά

αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπ άρξ ει κ ίνδυνο ς για α τυχ ήμα τα ή ζημιέ ς στο μηχάνημα. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Η STIHL συνιστά να χρησιμοποιήσετε γνήσια ανταλλακτικά STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο μηχάνημα και στις απαιτήσεις του χρήστη.

Πριν από οποιεσδήποτε εργασίες επισκευής, συντήρησης ή καθαρισμού, σταματήστε τον κινητήρα και τραβήξτε το κάλυμμα από το μπουζί – Κίνδυνος τραυματισμού από κατά λάθος εκκίνηση του κινητήρα! – Εξαίρεση: Ρύθμιση καρμπιρατέρ και ρελαντί.

Μην ξεκινάτε τον κινητήρα με τη μίζα, αν έχετε αποσυνδέσει το κάλυμμα του μπουζί ή αν έχετε ξεβιδώσει το μπουζί – Κίνδυνος πυρκαγιάς από σπινθήρες έξω από τον κύλινδρο!

Μην εκτελείτε εργασίες συντήρησης και μη φυλάσσετε το μηχάνημα κοντά σε ακάλυπτη φλόγα – Κίνδυνος πυρκαγιάς λόγω του καυσίμου!

Βεβαιώνεστε τακτικά ότι η τάπα του ρεζερβουάρ είναι στεγανή.

Χρησιμοποιείτε μόνο μπουζί που έχουν εγκριθεί από τη STIHL – Βλέπε «Τεχνικά χαρακτηριστικά».

Ελέγξτε το καλώδιο ανάφλεξης (άθικτη μόνωση, καλή εφαρμογή).

Ελέγξτε την κατάσταση της εξάτμισης.

Μη χρησιμοποιήσετε το μηχάνημα με ελαττωματική ή χωρίς εξάτμιση – Κίνδυνος πυρκαγιάς! – Βλάβη της ακοής!

Μην αγγίζετε τη ζεστή εξάτμιση – Κίνδυνος εγκαύματος!

Η κατάσταση των αντιδονητικών στοιχείων επηρεάζει το επίπεδο των ταλαντώσεων. Ελέγχετε τακτικά τα αντιδονητικά.

Σύμβολα στα προστατευτικά εξαρτήματα

Ένα βέλος πάνω στον προφυλακτήρα των κοπτικών εξαρτημάτων δείχνει την κατεύθυνση περιστροφής του εξαρτήματος.

Ορισμένα από τα παρακάτω σύμβολα υπάρχουν στην εξωτερική πλευρά του προφυλακτήρα και δείχνουν τον επιτρεπόμενο συνδυασμό κοπτικού εξαρτήματος / προφυλακτήρα.

Ο προφυλακτήρας επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με κεφαλή κοπής.

Ο προφυλακτήρας επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με χλοοκόπτη.

Ο προφυλακτήρας επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με μαχαίρι δενδρυλλίων.

Ο προφυλακτήρας επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με μαχαίρι χόρτου.

Ο προφυλακτήρας δεν επιτρέπεται να χρησιμοποιείται σε συνδυασμό με κεφαλή κοπής.

Ο προφυλακτήρας δεν επιτρέπεται να χρησιμοποιείται σε συνδυασμό με χλοοκόπτη.

Ο προφυλακτήρας δεν επιτρέπεται να χρησιμοποιείται σε συνδυασμό με μαχαίρι δενδρυλλίων.

Ο προφυλακτήρας δεν επιτρέπεται να χρησιμοποιείται σε συνδυασμό με μαχαίρι χόρτου.

Ο προφυλακτήρας δεν επιτρέπεται να χρησιμοποιείται σε συνδυασμό με πριονόδισκο.

Αορτήρας

Ανάλογα με το μοντέλο του μηχανήματος, ο αορτήρας περιλαμβάνεται στον εξοπλισμό του μηχανήματος ή διατίθεται χωριστά.

FS 510 C, FS 560 C

ελληνικά

002BA397 KN

000BA015 KN

681BA209 KN

Κεφαλή κοπής με μεσινέζα

N Χρησιμοποιείτε κατάλληλο

αορτήρα.

N Κρεμάτε το μηχάνημα στον αορτήρα

με τον κινητήρα σε λειτουργία.

Όλα τα κοπτικά εξαρτήματα πρέπει να χρησιμοποιούνται σε συνδυασμό με διπλό αορτήρα ώμου με ταχυσυνδετήρα!

Για «απαλή» κοπή. Κατάλληλη για καθαρή κοπή, ακόμη και σε δύσκολες σημεία γύρω από δέντρα, πασσάλους κ.λπ. Δεν προκαλεί παρά ελάχιστο τραυματισμό στον φλοιό των δέντρων.

Μαζί με την κεφαλή μεσινέζας παραδίδεται ένα φυλλάδιο οδηγιών. Ακολουθήστε τις οδηγίες του φυλλαδίου για τον εφοδιασμό της κεφαλής με μεσινέζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αντικαταστήσετε τη μεσινέζα με μεταλλικό σύρμα ή σχοινί – Κίνδυνος τραυματισμού!

Όταν στον προφυλακτήρα της κεφαλής DuroCut εμφανιστεί το σημάδι φθοράς με τη μορφή θαυμαστικού, μη χρησιμοποιήσετε άλλο την κεφαλή DuroCut, γιατί υπάρχει κίνδυνος να προκληθεί ζημιά στην κεφαλή κοπής.

Αλλάξτε τον φθαρμένο προφυλακτήρα με καινούργιο.

Μαζί με την κεφαλή μεσινέζας παραδίδονται φυλλάδια οδηγιών. Ακολουθήστε τις οδηγίες του φυλλαδίου για τον εφοδιασμό της κεφαλής με μεσινέζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αντικαταστήσετε τη μεσινέζα με μεταλλικό σύρμα ή σχοινί – Κίνδυνος τραυματισμού!

Κεφαλή κοπής με πλαστικά μαχαίρια – STIHL PolyCut

Για κοπή σε χώρους χωρίς εμπόδια (χωρίς πασσάλους, φράχτες, δέντρα και παρόμοια).

Προσέξτε τους δείκτες φθοράς!

STIHL DuroCut

Προσέξτε τους δείκτες φθοράς!

FS 510 C, FS 560 C

ελληνικά

002BA396 KN

002BA135 KN

000BA020 KN

Αν έχει σπάσει κάποιος δείκτης φθοράς σε κεφαλή κοπής PolyCut (βέλος): Μη χρησιμοποιείτε άλλο την κεφαλή κοπής, αλλά αλλάξτε την με καινούργια! Κίνδυνος τραυματισμού από εκσφενδονιζόμενα κομμάτια του κοπτικού εξαρτήματος!

Τηρείτε οπωσδήποτε τις οδηγίες συντήρησης για την κεφαλή κοπής PolyCut!

Αντί για πλαστικά μαχαίρια, η κεφαλή PolyCut μπορεί να εφοδιαστεί επίσης με μεσινέζα.

Μαζί με την κεφαλή μεσινέζας παραδίδονται φυλλάδια οδηγιών. Ακ ολο υθή στε τις οδη γ ίες τω ν φυ λλαδίω ν για τον εφοδιασμό της κεφαλής με πλαστικά μαχαίρια ή μεσινέζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αντικαταστήσετε τη μεσινέζα με μεταλλικό σύρμα ή σχοινί – Κίνδυνος τραυματισμού!

Κίνδυνος κλοτσήματος σε μεταλλικά εξαρτήματα κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη χρήση μεταλλικών εξαρτημάτων κοπής υπάρχει κίνδυνος κλοτσήματος όταν το εξάρτημα συναντήσει σταθερό εμπόδιο (κορμό δέντρου, κλαδί, κούτσουρο, πέτρα ή άλλο παρόμοιο αντικείμενο). Το μηχάνημα τινάζεται τότε προς τα πίσω, αντίθετα προς τη φορά περιστροφής του κοπτικού εξαρτήματος.

Υπάρχει μεγάλος κίνδυνος κλοτσήματος, αν το κοπτικό εξάρτημα συναντήσει εμπόδιο μέσα στη μαύρη ζώνη.

Χλοοκόπτης

Μόνο για χόρτα και ζιζάνια. Οδηγείτε το μηχάνημα όπως μια κόσα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση κακής χρήσης μπορεί να προκληθούν ζημιές στον χλοοκόπτη από εκσφενδονιζόμενα κομμάτια Κίνδυνος τραυματισμού!

Τροχίζετε τον χλοοκόπτη σύμφωνα με τις οδηγίες όταν γίνεται αισθητό ότι έχει στομώσει.

FS 510 C, FS 560 C

Μαχαίρι δενδρυλλίων

Για την κοπή μπερδεμένων χόρτων, για την αραίωση άγριας βλάστησης και χαμόκλαδων και για την κοπή νεαρών δέντρων με διάμετρο κορμού έως 2 cm. Μην κόβετε πιο χοντρό ξύλο – Κίνδυνος ατυχήματος!

ελληνικά

002BA355 KN

002BA509 KN

002BA210 KN

Όταν κόβετε χορτάρι ή νεαρά δέντρα, κινήστε το μηχάνημα κοντά στο έδαφος, όπως μια κόσα.

Για να αραιώσετε άγρια βλάστηση και χαμόκλαδα, «βυθίστε» το μαχαίρι δενδρυλλίων στα φυτά κατεβάζοντάς το από πάνω. Μην σηκώνετε το κοπτικό εξάρτημα πάνω από το ύψος των γοφών σας.

Κατά την εργασία αυτή απαιτείται εξαιρετικά μεγάλη προσοχή. Όσο μεγαλύτερη είναι η απόσταση του κοπτικού εξαρτήματος από το έδαφος, τόσο μεγαλώνει ο κίνδυνος να εκσφενδονίζονται αντικείμενα – Κίνδυνος τραυματισμού!

Προσοχή! Σε περίπτωση κακής χρήσης μπορεί να προκληθούν ζημιές στο μαχαίρι δενδρυλλίων από εκσφενδονιζόμενα κομμάτια Κίνδυνος τραυματισμού!

Για να περιορίσετε τον κίνδυνο τραυματισμού, προσέχετε οπωσδήποτε τα εξής:

– Αποφεύγετε την επαφή με πέτρες,

μέταλλα και παρόμοια αντικείμενα.

– Μην κόβετε κορμούς δένδρων ή

κλαδιά με διάμετρο μεγαλύτερη από 2 cm. Για υλικό με μεγαλύτερη διάμετρο, χρησιμοποιήστε έναν πριονόδισκο.

– Ελέγχετε το μαχαίρι δενδρυλλίων

τακτικά για ζημιές. Μη συνεχίσετε τη χρήση αν το μαχαίρι έχει υποστεί ζημιά.

– Τροχίζετε το μαχαίρι δενδρυλλίων

τακτικά και όποτε γίνεται αισθητό ότι έχει στομώσει, σύμφωνα με τις οδηγίες και – αν χρειάζεται – δώστε το για ζυγοστάθμιση (η STIHL σας συνιστά να απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL).

Μαχαίρι χόρτου

Για το αραίωμα και τον τεμαχισμό σκληρών, μπερδεμένων χόρτων, άγριας βλάστησης και χαμόκλαδων.

Για να αραιώσετε και να τεμαχίσετε άγρια βλάστηση και χαμόκλαδα, «βυθίστε» το μαχαίρι χόρτου στα φυτά κατεβάζοντάς

το από πάνω. Μην σηκώνετε το κοπτικό εξάρτημα πάνω από το ύψος των γοφών σας.

Προσοχή! Σε περίπτωση κακής χρήσης μπορεί να προκληθούν ζημιές στο μαχαίρι χόρτου από εκσφενδονιζόμενα κομμάτια Κίνδυνος τραυματισμού!

Για να περιορίσετε τον κίνδυνο τραυματισμού, προσέχετε οπωσδήποτε τα εξής:

– Αποφεύγετε την επαφή με πέτρες,

μέταλλα και παρόμοια αντικείμενα.

– Μην κόβετε κορμούς δένδρων ή

κλαδιά με διάμετρο μεγαλύτερη από 2 cm. Για υλικό με μεγαλύτερη διάμετρο, χρησιμοποιήστε έναν πριονόδισκο.

– Ελέγχετε το μαχαίρι χόρτου τακτικά

για ζημιές. Μη συνεχίζετε τη χρήση αν το μαχαίρι έχει υποστεί ζημιά.

– Τροχίζετε το μαχαίρι χόρτου τακτικά

και όποτε γίνεται αισθητό ότι έχει στομώσει, σύμφωνα με τις οδηγίες και – αν χρειάζεται – δώστε το για ζυγοστάθμιση (η STIHL σας συνιστά να απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL).

Πριονόδισκος

Για την κοπή θάμνων και δέντρων με διάμετρο κορμού μέχρι 7 cm.

FS 510 C, FS 560 C

ελληνικά

002BA449 KN

Το καλύτερο αποτέλεσμα κοπής επιτυγχάνεται με πλήρες γκάζι και σταθερή δύναμη προώθησης.

Χρησιμοποιείτε τον πριονόδισκο μόνο σε συνδυασμό με κατάλληλο οδηγό, ανάλογα με τη διάμετρο του κοπτικού εξαρτήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποφεύγετε οπωσδήποτε την επαφή του πριονόδισκου με πέτρες και χώμα – Κίνδυνος ραγίσματος. Τροχίζετε τακτικά τον πριονόδισκο, σύμφωνα με τις σχετικές οδηγίες. Τα στομωμένα δόντια μπορούν να προκαλέσουν ράγισμα ή θραύση του πριονόδισκου – Κίνδυνος ατυχήματος!

Κατά την κοπή δέντρων, τηρείτε απόσταση από τη διπλανή θέση εργασίας ίση προς το διπλάσιο ύψος του δέντρου .

Κίνδυνος κλοτσήματος!

Στην γκρίζα ζώνη επίσης υπάρχει κίνδυνος κλοτσήματος: Αυτή η ζώνη επιτρέπεται να χρησιμοποιείται μόνο από έμπειρα και ειδικευμένα άτομα για ειδικές τεχνικές εργασίες.

Η λευκή ζώνη επιτρέπει ελαφρ ιά εργ ασία με ελάχιστο κίνδυνο κλοτσήματος. Χρησιμοποιείτε αυτή τη ζώνη για να ακουμπήσετε το αντικείμενο προς κοπή.

Μέσα στη μαύρη ζώνη υπάρχει εξαιρετικά μεγάλος κίνδυνος κλοτσήματος. Μην ξεκινάτε την κοπή και μην κόβετε με αυτό το μέρος του εξαρτήματος!

FS 510 C, FS 560 C

ελληνικά

0000-GXX-0377-A0

Επιτρεπόμενοι συνδυασμοί κοπτικών εξαρτημάτων, προφυλακτήρων, οδηγών και αορτήρων

Κοπτικό εξάρτημα Προφυλακτήρας, οδηγός Αορτήρας

FS 510 C, FS 560 C

ελληνικά

3BA003 KN

3BA004 KN

Επιτρεπόμενοι συνδυασμοί

Επ ιλέ ξτε τ ον σ ωστ ό συ νδυ ασμό από τον πίνακα, ανάλογα με το είδος κοπτικού εξαρτήματος!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για λόγους ασφαλείας, τα κοπτικά εξαρτήματα επιτρέπεται να συνδυάζονται μόνο με τους προφυλακτήρες ή οδηγούς που αναφέρονται στην ίδια στήλη του πίνακα. Δεν επιτρέπονται άλλοι συνδυασμοί – Κίνδυνος ατυχήματος!

Κοπτικά εξαρτήματα

Κεφαλές κοπής χόρτου

1 STIHL AutoCut 40-4 2 STIHL AutoCut 56-2 3 STIHL TrimCut 51-2 4 STIHL DuroCut 40-4 5 STIHL PolyCut 41-3

Μεταλλικά εξαρτήματα κοπής

6 Χλοοκόπτης 255-8

(Ø 255 mm)

7 Χλοοκόπτης 250-40 Spezial

(Ø 250 mm)

8 Μαχαίρι δενδρυλλίων 305-2 Spezial

(Ø 305 mm)

9 Μαχαίρι δενδρυλλίων 350-3

(Ø 350 mm)

10 Μαχαίρι χόρτου 320-2

(Ø 320 mm)

11 Πριονόδισκος 225 με μυτερά δόντια

(Ø 225 mm)

12 Πριονόδισκος 225 με δόντια κοπίδια

(Ø 225 mm)

13 Πριονόδισκος 225 Σκληρό μέταλλο

(Ø 225 mm)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Δεν επιτρέπονται χορτοκοπτικά μαχαίρια, μαχαίρια δενδρυλλίων, μαχαίρια χόρτου και πριονόδισκοι από άλλα υλικά εκτός από μέταλλο.

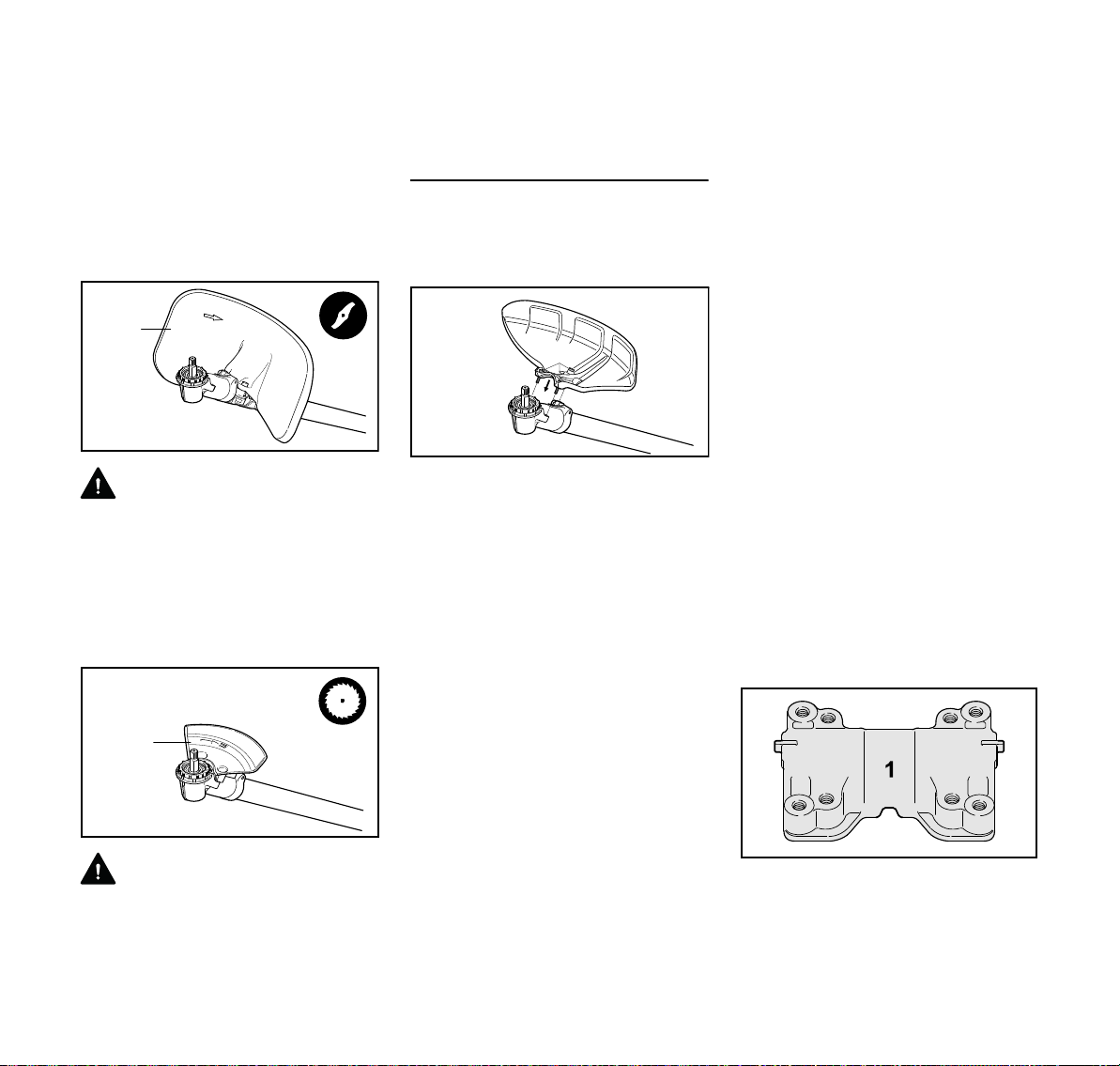

Προφυλακτήρες, οδηγός

14 Προφυλακτήρας για κεφαλές κοπής 15 Προφυλακτήρας για τα μεταλλικά

εξαρτήματα κοπής, για 6 έως 9 16 Προφυλακτήρας για μαχαίρι χόρτου 17 Οδηγός για πριονόδισκους

Αορτήρας

18 Πρέπει να χρησιμοποιείται διπλός

αορτήρας ώμου.

Τοποθέτηση λαβής ποδηλάτου

Τοποθέτηση λαβής ποδηλάτου με στρεφόμενο στήριγμα λαβής

Μετά την αποσυσκευασία και πριν την τοποθέτησή της στη σωληνωτή λαβή, μη στρέψ ετε τη λα βή χ ειρισμού (1) κατ ά το ν διαμήκη άξονα – Βλέπε επίσης το κεφάλαιο «Ρύθμιση ντίζας γκαζιού».

Το μηχάνημα διατίθεται με διάφορες σωληνωτές λαβές:

2 Σωληνωτή λαβή για μηχανήματα

που χρησιμοποιούνται κυρίως για κοπή χόρτου, κοπή δενδρυλλίων και τεμαχισμό φυτών, αλλά είναι επίσης κατάλληλα για κοπή ξύλου.

FS 510 C, FS 560 C

ελληνικά

2BA001 KN

3BA005 KN

4900BA002 KN

3BA007 KN

3BA008 KN

3BA0009 KN

3 Σωληνωτή λαβή για μηχανήματα

που χρησιμοποιούνται κυρίως για κοπή ξύλου, αλλά είναι επίσης κατάλληλα για κοπή χόρτου και δενδρυλλίων.

Κατά την παράδοση του μηχανήματος, οι σφιγκτήρες (4) είναι στερεωμένοι στις σωληνωτές λαβές (2, 3).

N Μην αλλάξετε τη θέση του

σφιγκτήρα στη σωληνωτή λαβή, μέχρι να τον στερεώσετε στο στήριγμα της λαβής.

Οι δύο τύποι της σωληνωτής λαβής προσαρμόζονται στο μηχάνημα με τον ίδιο τρόπο. Για τον λόγο αυτό απεικονίζεται εδώ μόνο η τοποθέτηση της σωληνωτής λαβής (2).

Τοποθέτηση σωληνωτής λαβής

Για τη συναρμολόγηση του στρεφόμενου στηρίγματος λαβής, πρέπει να εφοδιάσετε τον σφιγκτήρα με ένα ελατήριο και να στερεώσετε το στήριγμα στο μηχάνημα.

N Εντοπίστε το ελατήριο (5) στο σετ

εξαρτημάτων που παραδίδεται μαζί

με το μηχάνημα. N Πιέστε το ελατήριο (5) μέσα στο

κάτω μέρος του σφιγκτήρα (6).

N Τοποθετήστε τον σφιγκτήρα (4) με

τη σωληνωτή λαβή (2) ελαφρά

πάνω στο στήριγμα της λαβής (7). N Μη στρέψετε τη σωληνωτή λαβή

μέσα στον σφιγκτήρα.

N Σηκώστε το τόξο του κουμπιού

σύσφιξης (8) σε όρθια θέση.

N Στρέψτε το κουμπί σύσφιξης

αριστερόστροφα και σφίξτε το ελαφρά.

N Προσαρμόστε το κουμπί (8) μέσα

στο σπείρωμα του στηρίγματος (7), υπερνικώντας την πίεση του ελατηρίου (5).

N Γυρίστε τον σφιγκτήρα με τέτοιο

τρόπο, ώστε οι ράχες (9) στο κάτω μέρος του σφιγκτήρα (6) να συμπέσουν με τα αυλάκια (10) του στηρίγματος (7).

FS 510 C, FS 560 C

Τοποθέτηση λαβής χειρισμού

3BA010 KN

4900BA003 KN

4900BA004 KN

002BA451 KN

4900BA005 KN

4900BA007 KN

4900BA008 KN

4900BA009 KN

ελληνικά

N Στρέψτε το κουμπί δεξιόστροφα,

μέχρι το κάτω μέρος του σφιγκτήρα (6) να εφαρμόσει στο στήριγμα (7).

N Στρέψτε τη σωληνωτή λαβή (2)

προς τα εμπρός κατά 180°.

N Σφίξτε το κουμπί σύσφιξης μόνο

ελαφρά.

N Ξεβιδώστε τη βίδα (11) και

αφαιρέστε το παξιμάδι (12) από τη

λαβή χειρισμού (1).

N Κρατήστε τη λαβή χειρισμού

μπροστά από το ίσιο άκρο της

σωληνωτής λαβής με τέτοιο τρόπο,

ώστε η ντίζα γκαζιού (13) να

βρίσκεται στην εσωτερική πλευρά

της σωληνωτής λαβής (2).

N Περάστε τη λαβή χειρισμού (1) στο

άκρο της σωληνωτής λαβής (2), μέχρι να συμπέσουν οι οπές (15). Η σκανδάλη γκαζιού (14) είναι στραμμένη προς τα κάτω.

N Τοποθετήστε το παξιμάδι (12) και

περάστε τη βίδα (11) μέσα στη λαβή χειρισμού. Βιδώστε και σφίξτε.

Ρύθμιση σωληνωτής λαβής

Άνοιγμα κουμπιού σύσφιξης

N Κατεβάστε το τόξο του κουμπιού,

ώστε να ενσωματωθεί στην πάνω επιφάνεια.

FS 510 C, FS 560 C

N Σηκώστε το τόξο του κουμπιού σε

όρθια θέση.

ελληνικά

4900BA010 KN

4900BA011 KN

4900BA012 KN

4900BA013 KN

4900BA014 KN

N Στρέψτε το κουμπί αριστερόστροφα

μέχρι να χαλαρώσει το στήριγμα της λαβής.

Ευθυγραμμίστε τη σωληνωτή λαβή.

N Τοποθετήστε τη σωληνωτή λαβή

στην επιθυμητή θέση.

N Ρυθμίστε τη σωληνωτή λαβή (2) με

τέτοιο τρόπο, ώστε η απόσταση (A)

να είναι περίπου 17 cm.

Μη στερεώνετε τη σωληνωτή λαβή σε καμπή του σωλήνα.

Κλείσιμο κουμπιού σύσφιξης

N Στρέψτε το κουμπί δεξιόστροφα,

μέχρι να αρχίσει να σφηνώνει.

N Σφίξτε καλά το κουμπί.

N Κατεβάστε το τόξο του κουμπιού,

ώστε να ενσωματωθεί στην πάνω επιφάνεια.

Έλεγχος ντίζας γκαζιού

N Μετά την τοποθέτηση της λαβής

χειρισμού στη σωληνωτή λαβή, ελέγξτε τη ντίζα γκαζιού – Βλέπε κεφάλαιο «Ρύθμιση ντίζας γκαζιού».

FS 510 C, FS 560 C

ελληνικά

4900BA015 KN

002BA655 KN

002BA461 KN

002BA462 KN

Στρίψιμο λαβής

Θέση μεταφοράς

N Ξεσφίξτε το κουμπί (8) και

ξεβιδώστε το τόσο, ώστε να είναι δυνατόν να στρέψετε τη σωληνωτή λαβή (2) δεξιόστροφα.

N Στρέψτε τη λαβή κατά 90° και στη

συνέχεια κατεβάστε την.

N Σφίξτε το κουμπί (8).

Θέση εργασίας N Ανεβάστε τη λαβή και περιστρέψτε

την αριστερόστροφα, ακολουθώντας με αντίστροφη σειρά την παραπάνω περιγραφή.

Ρύθμιση ντίζας γκαζιού

Μετά τη συναρμολόγηση του μηχανήματος ή μετά από μεγάλο χρόνο λειτουργίας, μπορεί να χρειαστεί ρύθμιση της ντίζας γκαζιού.

Η ρύθμιση της ντίζας γκαζιού πρέπει να γίνει σε πλήρως συναρμολογημένο μηχάνημα.

N Πιέστε τη σκανδάλη μέχρι το τέρμα. N Βιδώστε τη βίδα της σκανδάλης

γκαζιού στην κατεύθυνση του

βέλους, μέχρι την πρώτη αντίσταση.

Στη συνέχεια, στρέψτε τη βίδα κατά

μία μισή στροφή προς την ίδια

κατεύθυνση.

Τοποθέτηση προστατευτικών εξαρτημάτων

Χρήση κατάλληλου προφυλακτήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο προφυλακτήρας (1) επιτρέπεται να χρησιμοποιείται μόνο για κεφαλές κοπής. Γι’ αυτό, προτού να προσαρμόσετε μια κεφαλή κοπής, τοποθετήστε τον προφυλακτήρα (1).

Σύσταση: Χρησιμοποιείτε τις κεφαλές κοπής μαζί με ένα αντιπεριελικτικό πώμα στην κεφαλή, βλέπε «Τοποθέτηση προφυλακτήρα» / «Τοποθέτηση αντιπεριελικτικού πώματος».

FS 510 C, FS 560 C

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο προφυλακτήρας (2) επιτρέπεται να χρησιμοποιείται μόνο για χλοοκόπτες και μαχαίρια δενδρυλλίων. Γι’ αυτό, προτού

ελληνικά

002BA463 KN

002BA464 KN

002BA465 KN

002BA495 KN

να προσαρμόσετε έναν χλοοκόπτη ή μαχαίρι δενδρυλλίων, τοποθετήστε τον προφυλακτήρα (2).

Σύσταση: Χρησιμοποιείτε τους χλοοκόπτες μαζί με ένα αντιπεριελικτικό κάλυμμα στην κεφαλή, βλέπε «Τοποθέτηση προφυλακτήρα» / «Τοποθέτηση αντιπεριελικτικού καλύμματος».

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο προφυλακτήρας (3) επιτρέπεται να χρησιμοποιείται μόνο για μαχαίρια χόρτου. Για τον λόγο αυτό, προτού να προσαρμόσετε ένα μαχαίρι χόρτου, τοποθετήστε τον προφυλακτήρα (3), βλέπε κεφάλαιο «Τοποθέτηση προφυλακτήρα».

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο οδηγός (4), που χρησιμεύει και ως προφυλακτήρας, επιτρέπεται να χρησιμοποιείται μόνο για

πριονόδισκους. Γι’ αυτό, προτού να προσαρμόσετε ένα πριονόδισκο, τοποθετήστε τον οδηγό (4).

Τοποθέτηση προφυλακτήρα

Οι προφυλακτήρες (1, 2 και 4) στερεώνονται στο μηχάνημα με τον ίδιο τρόπο.

N Καθαρίστε τα σημεία συναρμογής

της κεφαλής και του προφυλακτήρα.

Προσέξτε να μην μπουν ακαθαρσίες

μέσα στις οπές της κεφαλής, βλέπε

κεφάλαιο «Πώματα». N Τοποθετήστε τον προφυλακτήρα

πάνω στην κεφαλή (5). N Βιδώστε και σφίξτε τις βίδες (6).

Τοποθέτηση προφυλακτήρα για μαχαίρι χόρτου

Λόγω του μεγάλου φορτίου που ασκείται στον προφυλακτήρα (3) και στα πλαίσια των εθνικών κανονισμών που ισχύουν για την εργασία με το μηχάνημα, ο προφυλακτήρας πρέπει να προσαρμόζεται στο μηχάνημα με προσοχή, σύμφωνα με τις σχετικές οδηγίες.

Για την τοποθέτηση του προφυλακτήρα χρειάζεται ένα ειδικό εξάρτημα που προσαρμόζεται στο κατσαβίδι, το οποίο διατίθεται μόνο σε ειδικευμένα

καταστήματα. Το εξάρτημα αυτό είναι έτσι διαμορφωμένο, ώστε να επιτρέπει μό νο σφίξιμο της β ίδας. Με τά το σ φίξι μο, οι βίδες δεν μπορούν να λυθούν ούτε με το ειδικό εργαλείο!

Για τον λόγο αυτό συνιστούμε να ζητήσετε από έναν επίσημο αντιπρόσωπο της STIHL να τοποθετήσει τον προφυλακτήρα.

Για τον εφοδιασμό του μηχανήματος με προφυλακτήρα για μαχαίρι χόρτου, διατίθεται ένα «Σετ προφυλακτήρα για μαχαίρι χόρτου» ως πρόσθετος εξοπλισμός. Ανάλογα με τον αρχικό εξοπλισμό του μηχανήματος, μπορεί επιπλέον να απαιτείται ένα «Σετ εξαρτημάτων στερέωσης για μαχαίρι χόρτου». Τα δύο σετ δεν περιέχουν μαχαίρι χόρτου, το οποίο επομένως πρέπει να προμηθευτείτε χωριστά.

Το «Σετ εξαρτημάτων στερέωσης για μαχαίρι χόρτου» περιέχει δύο κολάρα σύσφιξης που πρέπει να τοποθετηθούν στον σωλήνα, κολλητά στην κεφαλή. Το σετ περιλαμβάνει επίσης τον ίδιο τον προφυλακτήρα, ο οποίος με τη σειρά του στερεώνεται στα κολάρα σύσφιξης.

– Τοποθέτηση κολάρων σύσφιξης

– Κάτω κολάρο (1): Αναγνωρίζεται

από τις δύο προεξοχές (2) κατά τον διαμήκη άξονα, οκτώ οπές και μία εγκοπή στο πλάι (3)

FS 510 C, FS 560 C

ελληνικά

002BA496 KN

002BA497 KN

002BA498 KN

002BA499 KN

002BA500 KN

– Πάνω κολάρο (4): Αναγνωρίζεται

από τις οπές με τους αριθμούς 1 έως 4 και μια προεξοχή στο πλάι (5)

N Περάστε μια βίδα μέσα στην οπή με

τον αριθμό 1 στο πάνω κολάρο (4)

και βιδώστε τη βίδα στο κάτω

κολάρο (1) με λίγες μόνο στροφές. N Με τον ίδιο τρόπο, περάστε από μία

βίδα στις οπές με τους αριθμούς 2, 3

και 4 και βιδώστε τες με λίγες μόνο

στροφές.

N Σπρώξτε τα κολάρα προς την

κατεύθυνση της κεφαλής μέχρι να

τερματίσουν, εφαρμόζοντας την

προεξοχή (5) μέσα στη σχισμή

(βέλη) της κεφαλής. N Κρατήστε και τα δύο κολάρα σ' αυτή

τη θέση!

– Τοποθέτηση προφυλακτήρα για μαχαίρι χόρτου

N Προσαρμόστε τον προφυλακτήρα

στο κάτω κολάρο, με την κυρτή πλευρά στραμμένη προς την κεφαλή (6).

N Βιδώστε και σφίξτε τις βίδες (7).

N Τοποθετήστε το κάτω κολάρο (1)

κάτω από τον σωλήνα, κοντά στην κεφαλή.

N Τοποθετήστε το πάνω κολάρο (4)

πά νω σ τον σω λ ήνα μ ε τέ τοι ο τρόπ ο, ώστε η προεξοχή (5) να εφαρμόζει στην εγκοπή (3).

N Κρατήστε τα δύο κολάρα σ' αυτή τη

θέση.

FS 510 C, FS 560 C

N Βιδώστε τις βίδες στις οπές 1 και 2

μέχρι το τέρμα. N Σφίξτε τις βίδες στις οπές 1 και 2 με

ροπή 8 Nm. N Βιδώστε διαδοχικά τις βίδες στις

οπές 3 και 4 και σφίξτε και τις δύο με

ροπή 8 Nm.

ελληνικά

002BA466 KN

002BA501 KN

002BA502 KN

2 3

002BA503 KN

002BA504 KN

002BA512 KN

002BA505 KN

– Πώματα

Για την προστασία των αχρησιμοποίητων οπών στην κεφαλή (6) και στα κολάρα σύσφιξης (8) από ρύπους, διατίθενται πώματα (9) ως πρόσθετος εξοπλισμός.

Τέσσερα πώματα (9) παραδίδονται μαζί με τον προφυλακτήρα για μαχαίρι χόρτου.

Τοποθέτηση αντιπεριελικτικού καλύμματος

Για την εργασία με κεφαλές μεσινέζας και χλοοκόπτες στερεώνεται ένα αντιπεριελικτό κάλυμμα στην κεφαλή, το οποίο φροντίζει ώστε να μην τυλίγονται πολλά στελέχη χόρτου, κοτσάνια κ.λπ. γύρω από την κεφαλή και το κοπτικό εξάρτημα.

Στα μηχανήματα με κεφαλή κοπής ή χλοοκόπτη, περιλαμβάνεται ένα αντιπεριελικτικό κάλυμμα στον αρχικό εξοπλισμό. Για μεταγενέστερη

προσθήκη, διατίθεται το «Σετ αντιπεριελικτικού καλύμματος» ως πρόσθετος εξοπλισμός.

N Τοποθετήστε τον αντιπεριελικτικό

κάλυμμα πριν τον προφυλακτήρα ή

αφαιρέστε τον προφυλακτήρα που

είναι ήδη τοποθετημένος στο

μηχάνημα.

N Κρατήστε το μηχάνημα με τον

άξονα (1) στραμμένο προς τα πάνω. N Τοποθετήστε το αντιπεριελικτικό

κάλυμμα (2) στην κεφαλή με τέτοιο

τρόπο, ώστε η μεσαία οπή να είναι

ευθυγραμμισμένη με τη ράχη (3).

N Κρατήστε ένα από τα τρία

στηρίγματα (4) στην κεφαλή και στο

αντιπεριελικτικό κάλυμμα με τέτοιο

τρόπο, ώστε η οπή του στηρίγματος

να συμπίπτει με τη μεσαία οπή. N Βιδώστε τη βίδα (5) στο στήριγμα

και σφίξτε τη μόνο ελαφρά, έτσι

ώστε το αντιπεριελικτικό

κάλυμμα (2) να μπορεί ακόμα να περιστραφεί σε σχέση με την κεφαλή.

N Τοποθετήστε τα άλλα δύο πλευρικά

στηρίγματα (4) επίσης στην κεφαλή και σφίξτε τις βίδες μόνο ελαφρά.

N Ευθυγραμμίστε το αντιπεριελικτικό

κάλυμμα με τέτοιοι τρόπο, ώστε το μπροστινό στήριγμα να συμπίπτει με τη ράχη της κεφαλής.

N Σφίξτε όλες τις βίδες.

N Περάστε έναν δίσκο πίεσης (5) με

διάμετρο 60 mm στον άξονα (1).

FS 510 C, FS 560 C

ελληνικά

002BA506 KN

002BA406 KN

681BA188 KN

ΣΗΜΕΙΩΣΗ

Χρησιμοποιείτε μόνο τον δίσκο πίεσης με διάμετρο 60 mm. Ο δίσκος πίεσης των 65 mm δεν ταιριάζει και επομένως δεν επιτρέπεται να χρησιμοποιηθεί, βλέπε κεφάλαιο «Τοποθέτηση κοπτικού εξαρτήματος» / «Τοποθέτηση κεφαλής κοπής» / «Τοποθέτηση χλοοκόπτη».

N Τοποθετήστε την προστατευτική

ροδέλα (6) πάνω στον δίσκο πίεσης. Η πατούρα (βέλος) του άξονα (1) πρέπει να είναι ορατή σε όλη την περίμετρό της.

Τοποθέτηση κοπτικού εξαρτήματος

Απόθεση μηχανήματος στο έδαφος

N Σβήστε τον κινητήρα. N Ακουμπήστε το μηχάνημα στο

έδαφος, με την υποδοχή του

κοπτικού εξαρτήματος προς τα

πάνω.

Εξαρτήματα στερέωσης κοπτικού εξαρτήματος

Τα εξαρτήματα στερέωσης που περιλαμβάνονται στη συσκευασία μπορεί να διαφέρουν ανάλογα με το κοπτικό εξάρτημα που παραδίδεται μαζί με το νέο μηχάνημα.

Για τον μεταγενέστερο εφοδιασμό του μηχανήματος με άλλα κοπτικά εξαρτήματα, τα παραπάνω εξαρτήματα στερέωσης και οι αντίστοιχοι προφυλακτήρες με εξαρτήματα στερέωσης διατίθενται και ως πρόσθετος εξοπλισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Συνδυάζετε και χρησιμοποιείτε τα εξαρτήματα στερέωσης για το εκάστοτε κοπτικό εξάρτημα πάντα όπως περιγράφεται στο κεφάλαιο «Τοποθέτηση κοπτικού εξαρτήματος».

Δίσκος πίεσης

– Τύπος με διάμετρο A=60mm για

κεφαλές μεσινέζας και χλοοκόπτες

– Τύπος με διάμετρο A=65mm για

μαχαίρια δενδρυλλίων, μαχαίρια χόρτου και πριονόδισκους

ΣΗΜΕΙΩΣΗ

Ο δίσκος πίεσης είναι απαραίτητος για τη στερέωση όλων των εξαρτημάτων κοπής στην κεφαλή του μηχανήματος.

FS 510 C, FS 560 C

ελληνικά

681BA189 KN

681BA190 KN

681BA191 KN

681BA192 KN

Ροδέλες πίεσης

– Τύπος με διάμετρο A=60mm για

χλοοκόπτες και πριονόδισκους

– Τύπος με διάμετρο A=70mm για

μαχαίρια δενδρυλλίων και μαχαίρια χόρτου

Ροδέλες-ποτήρι, προστατευτικός δακτύλιος και παξιμάδι

– Ροδέλα-ποτήρι (1) με διάμετρο

περίπου A=80mm για χλοοκόπτες

– Ροδέλα-ποτήρι (2) με διάμετρο

περίπου A=63mm για πριονόδισκους

– Προστατευτικός δακτύλιος (3) για

μαχαίρια δενδρυλλίων και μαχαίρια

χόρτου

Τα εξαρτήματα αυτά έχουν πάντα την ίδια λειτουργία:

– Προστατεύουν το παξιμάδι (4) και το

σπείρωμα του άξονα από φθορά

– Παρεμποδίζουν την επαφή των

μεταλλικών κοπτικών εξαρτημάτων

με το έδαφος

– Οι ροδέλες-ποτήρια επιτρέπουν

ομαλή κίνηση του κοπτικού

εξαρτήματος κοντά από το έδαφος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση φθοράς, οι ροδέλεςποτήρια και ο προστατευτικός δακτύλιος πρέπει να ανανεώνονται έγκαιρα.

Παξιμάδι και μπουζόκλειδο

Τα μεταλλικά κοπτικά εξαρτήματα στερεώνονται και ασφαλίζονται στην κεφαλή του μηχανήματος με το παξιμάδι (4).

N Μπορείτε να βιδώσετε, να λύσετε

και να σφίξετε το παξιμάδι (4) με το μπουζόκλειδο (5).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλάξτε το παξιμάδι αν έχει χαλαρώσει.

Καθάρισμα κεφαλής και εξαρτημάτων στερέωσης για το κοπτικό εξάρτημα

Ελέγχετε την κεφαλή, την περιοχή γύρω από αυτή, το εσωτερικό του αντιπεριελικτικού καλύμματος και τα διάφορα εξαρτήματα στερέωσης του κοπτικού εξαρτήματος τακτικά για ρύπανση (π.χ. κατά την αλλαγή του κοπτικού εξαρτήματος) και καθαρίστε τα σχολαστικά, εάν χρειάζεται. Για τον σκοπό αυτό:

N Αφαιρέστε όλα τα εξαρτήματα

στερέωσης του κοπτικού εξαρτήματος από την κεφαλή

FS 510 C, FS 560 C

ελληνικά

002BA467 KN

002BA507 KN

Τοποθέτηση δίσκου πίεσης

N Περάστε τον δίσκο πίεσης (1) στον

άξονα (2).

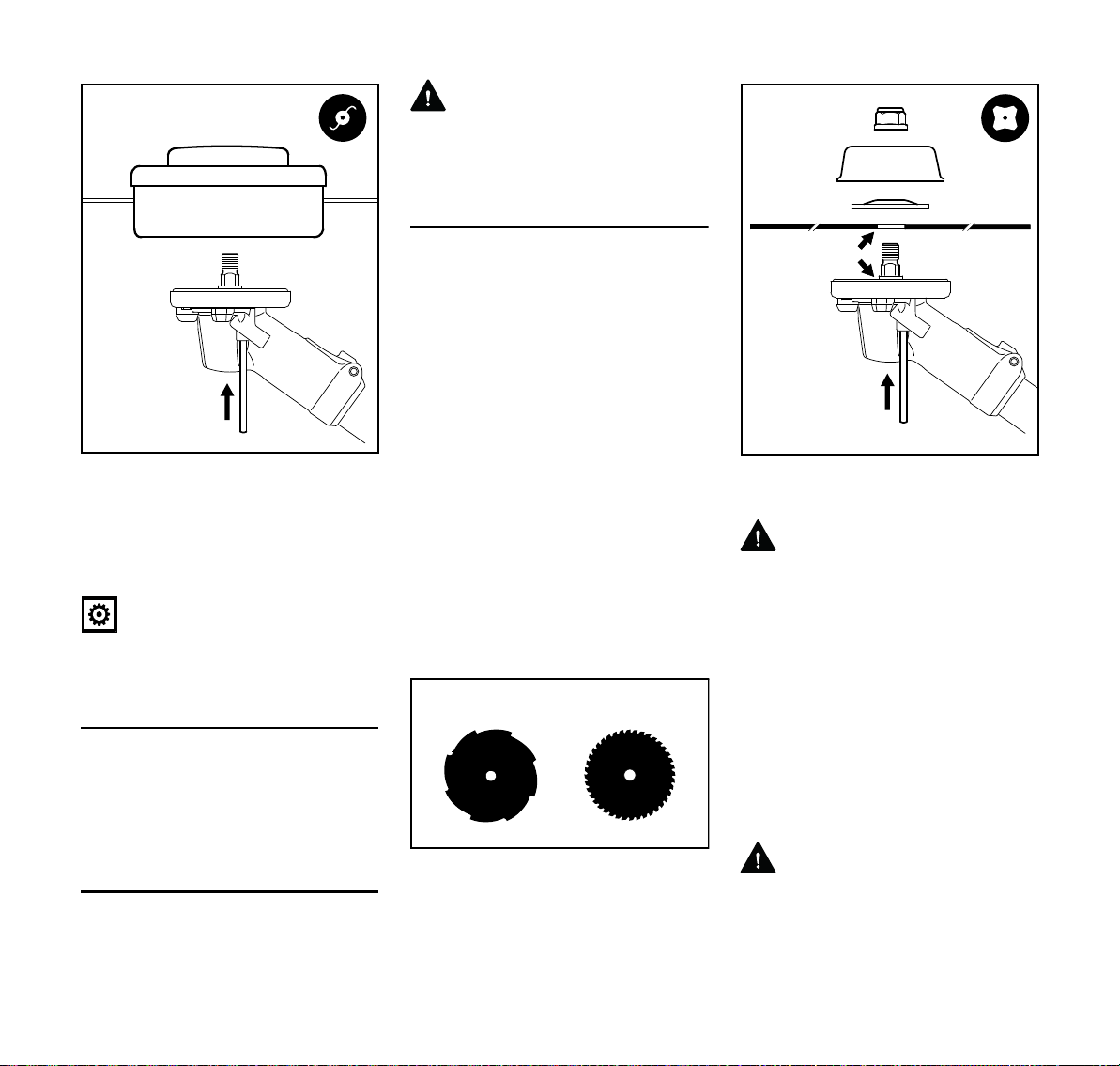

Ακινητοποίηση άξονα

Πριν την τοποθέτηση και αφαίρεση κοπτικών εξαρτημάτων, πρέπει να μπλοκάρετε τον άξονα (2).

Μπλοκάρισμα του άξονα (2) είναι δυνατό μόνο αν έχει τοποθετηθεί ο σωστός δίσκος πίεσης (1), επειδή το αξονάκι (1) πρέπει να εφαρμόσει στον δίσκο κοπής.

N Περάστε το αξονάκι (3) μέσα στην

οπή της κεφαλής, υπερνικώντας τη

μικρή αντίσταση, και πιέστε το

ελαφρά. N Στρέψτε τον άξονα, το παξιμάδι ή το

κοπτικό εξάρτημα, μέχρι το αξονάκι

να εφαρμόσει και να μπλοκάρει ο

άξονας.

Το αξο νάκι κρ ατιέτα ι στη θέ σ η του μ ε έν α στοιχείο από καουτσούκ.

N Τοποθετήστε ή αφαιρέστε το

κοπτικό εξάρτημα, βλέπε

«Τοποθέτηση κοπτικού

εξαρτήματος». N Τραβήξτε το αξονάκι έξω από την

κεφαλή.

ΣΗΜΕΙΩΣΗ

Μην ξεχάσετε να αφαιρέσετε το αξονάκι που χρησιμοποιήσατε για να μπλοκάρετε τον άξονα, διαφορετικά μπορεί να προκληθεί ζημιά στον κινητήρα κατά την εκκίνηση.

Τοποθέτηση κοπτικού εξαρτήματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε τον κατάλληλο προφυλακτήρα, ανάλογα με το κοπτικό εξάρτημα – βλέπε «Τοποθέτηση προστατευτικών εξαρτημάτων».

Όλες οι επιτρεπόμενες κεφαλές κοπής στερεώνονται στην κεφαλή με τον ίδιο τρόπο.

N Ελέγξτε αν ο προφυλακτήρας που

είναι στερεωμένος στην κεφαλή είναι κατάλληλος για κεφαλές κοπής. Εάν όχι, εκτελέστε και τα επόμενα δύο βήματα εργασίας.

N Αν υπάρχει: Αφαιρέστε το

αντιπεριελικτικό κάλυμμα με τον δίσκο πίεσης.

N Αφαιρέστε τον προφυλακτήρα που

δεν επιτρέπεται για κεφαλές μεσινέζας.

N Τοποθετήστε τον προφυλακτήρα

για κεφαλές κοπής μεσινέζας.

N Τοποθετήστε το αντιπεριελικτικό

κάλυμμα με έναν δίσκο πίεσης με διάμετρο 60 mm.

FS 510 C, FS 560 C

Τοποθέτηση κεφαλής κοπής με βιδωτό σύνδεσμο

Φυλάξτε καλά τις οδηγίες χρήσης που συνοδεύουν την κεφαλή κοπής.

ελληνικά

002BA468 KN

681BA186 KN

002BA469 KN

N Βιδώστε την κεφαλή

αριστερόστροφα στον άξονα (1) μέχρι να τερματίσει.

N Ακινητοποίηση άξονα N Σφίξτε την κεφαλή.

ΣΗΜΕΙΩΣΗ

Αφαιρέστε πάλι το εργαλείο με το οποίο μπλοκάρατε τον άξονα.

Αφαίρεση κεφαλής κοπής

N Ακινητοποίηση άξονα N Περιστρέψτε την κεφαλή

δεξιόστροφα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φορέστε προστατευτικά γάντια – Κίνδυνος τραυματισμού από επαφή με τις κοφτερές ακμές.

Τοποθέτηση χλοοκόπτη

N Ελέγξτε αν ο προφυλακτήρας που

είναι στερεωμένος στην κεφαλή είναι

κατάλληλος για χλοοκόπτες. Εάν

όχι, εκτελέστε και τα επόμενα δύο

βήματα εργασίας. N Αν υπάρχει: Αφαιρέστε το

αντιπεριελικτικό κάλυμμα με τον

δίσκο πίεσης. N Αφαιρέστε τον προφυλακτήρα που

δεν επιτρέπεται για χλοοκόπτες. N Τοποθετήστε τον προφυλακτήρα

για χλοοκόπτες και μαχαίρια

δενδρυλλίων. N Τοποθετήστε το αντιπεριελικτικό

κάλυμμα με έναν δίσκο πίεσης με

διάμετρο 60 mm.

Σωστή τοποθέτηση κοπτικού εξαρτήματος

N Τοποθετήστε το κοπτικό

εξάρτημα (3).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η οπή (b) του κοπτικού εξαρτήματος πρέπει να εφαρμόζει στην πατούρα (a)!

Στερέωση κοπτικού εξαρτήματος N Τοποθετήστε τον δίσκο πίεσης (4)

με διάμετρο 60 mm, με το κύρτωμα προς τα πάνω.

N Τοποθετήστε τη ροδέλα-ποτήρι (5)

με διάμετρο 80 mm.

N Ακινητοποίηση άξονα N Τοποθετήστε το παξιμάδι (6)

αριστερόστροφα και σφίξτε το.

Τοποθέτηση και αφαίρεση μεταλλικού εξαρτήματος κοπής

Για την τοποθέτηση και αφαίρεση μεταλλικών εξαρτημάτων κοπής:

Οι κόψεις των χλοοκοπτών 255-8(2) και 250-40 Spezial (2) πρέπει να είναι στραμμένες προς τα δεξιά (σύμφωνα με τους δείκτες του ρολογιού).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλάξτε το παξιμάδι αν έχει χαλαρώσει.

FS 510 C, FS 560 C

ελληνικά

681BA187 KN

002BA494 KN

ΣΗΜΕΙΩΣΗ

Αφαιρέστε πάλι το εργαλείο με το οποίο μπλοκάρατε τον άξονα.

Αφαίρεση κοπτικού εξαρτήματος

N Ακινητοποίηση άξονα N Ξεβιδώστε το παξιμάδι (6),

στρέφοντάς το δεξιόστροφα.

N Αφαιρέστε το κοπτικό εξάρτημα και

τα εξαρτήματα στερέωσής του από την κεφαλή.

Τοποθέτηση μαχαιριού δενδρυλλίων

N Ελέγξτε αν ο προφυλακτήρας που

είναι στερεωμένος στην κεφαλή είναι κατάλληλος για μαχαίρια δενδρυλλίων. Εάν όχι, εκτελέστε και τα επόμενα δύο βήματα εργασίας.

N Αν υπάρχει: Αφαιρέστε το

αντιπεριελικτικό κάλυμμα με τον δίσκο πίεσης.

N Αφαιρέστε τον προφυλακτήρα που

δεν επιτρέπεται για μαχαίρια δενδρυλλίων.

N Τοποθετήστε τον προφυλακτήρα

για χλοοκόπτες και μαχαίρια δενδρυλλίων.

N Χρησιμοποιήστε τη ροδέλα-ποτήρι

με διάμετρο 65 mm.

Σωστή τοποθέτηση κοπτικού εξαρτήματος

Τα μαχαίρια δενδρυλλίων 305-2(1) και 350-3 (2) μπορούν να τοποθετηθούν με τις κόψεις στραμμένες και προς τις δύο κατευθύνσεις. Αναποδογυρίζετε αυτά τα κοπτικά εξαρτήματα τακτικά, για να αποφύγετε τη μονόπλευρη φθορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η οπή (b) του κοπτικού εξαρτήματος πρέπει να εφαρμόζει στην πατούρα (a)!

Στερέωση κοπτικού εξαρτήματος N Τοποθετήστε τον δίσκο πίεσης (4)

με διάμετρο 70 mm, με το κύρτωμα προς τα πάνω.

N Τοποθετήστε το προστατευτικό

δαχτυλίδι (5) για μαχαίρια δενδρυλλίων με το άνοιγμα προς τα πάνω.

N Ακινητοποίηση άξονα N Τοποθετήστε το παξιμάδι (6)

αριστερόστροφα και σφίξτε το.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλάξτε το παξιμάδι αν έχει χαλαρώσει.

ΣΗΜΕΙΩΣΗ

Αφαιρέστε πάλι το εργαλείο με το οποίο μπλοκάρατε τον άξονα.

Αφαίρεση κοπτικού εξαρτήματος

N Ακινητοποίηση άξονα N Ξεβιδώστε το παξιμάδι, στρέφοντάς

το δεξιόστροφα.

N Αφαιρέστε το κοπτικό εξάρτημα και

τα εξαρτήματα στερέωσής του από την κεφαλή.

FS 510 C, FS 560 C

N Τοποθετήστε το κοπτικό

εξάρτημα (3).

ελληνικά

002BA470 KN

Τοποθέτηση μαχαιριού χόρτου 320-2

N Ελέγξτε αν ο προφυλακτήρας που

είναι στερεωμένος στην κεφαλή είναι κατάλληλος για μαχαίρια χόρτου. Εάν όχι, εκτελέστε και τα επόμενα δύο βήματα εργασίας.

N Αν υπάρχει: Αφαιρέστε το

αντιπεριελικτικό κάλυμμα με τον δίσκο πίεσης.

N Αφαιρέστε τον προφυλακτήρα που

δεν επιτρέπεται για μαχαίρια χόρτου.

N Τοποθετήστε τον προφυλακτήρα

για μαχαίρια χόρτου.

N Χρησιμοποιήστε τη ροδέλα-ποτήρι

με διάμετρο 65 mm.

N Κλείστε τα σπειρώματα που δεν

χρησιμοποιούνται με πώματα.

N Τοποθετήστε το μαχαίρι χόρτου (1)

με τις κόψεις στραμμένες προς τα

πάνω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η οπή (b) του κοπτικού εξαρτήματος πρέπει να εφαρμόζει στην πατούρα (a)!

Στερέωση κοπτικού εξαρτήματος N Τοποθετήστε τον δίσκο πίεσης (2)

με διάμετρο 70 mm, με το κύρτωμα

προς τα πάνω. N Τοποθετήστε το προστατευτικό

δαχτυλίδι (3) για μαχαίρια χόρτου με

το άνοιγμα προς τα πάνω.

N Ακινητοποίηση άξονα N Τοποθετήστε το παξιμάδι (4)

αριστερόστροφα και σφίξτε το.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλάξτε το παξιμάδι αν έχει χαλαρώσει.

ΣΗΜΕΙΩΣΗ

Αφαιρέστε πάλι το εργαλείο με το οποίο μπλοκάρατε τον άξονα.

Αφαίρεση κοπτικού εξαρτήματος

N Ακινητοποίηση άξονα N Ξεβιδώστε το παξιμάδι, στρέφοντάς

το δεξιόστροφα.

N Αφαιρέστε το κοπτικό εξάρτημα και

τα εξαρτήματα στερέωσής του από την κεφαλή.

N Αν θέλετε να αλλάξετε κοπτικό

εξάρτημα, αφαιρέστε τον προφυλακτήρα για μαχαίρια χόρτου.

Τοποθέτηση πριονόδισκου 225

N Ελέγξτε αν έχει ήδη τοποθετηθεί

οδηγός για πριονόδισκους. Εάν όχι, εκτελέστε και τα επόμενα δύο βήματα εργασίας.

N Αν υπάρχει: Αφαιρέστε το

αντιπεριελικτικό κάλυμμα.

N Αν υπάρχει: Αφαιρέστε τον

προφυλακτήρα.

N Τοποθετήστε τον οδηγό για

πριονόδισκους.

N Χρησιμοποιήστε τη ροδέλα-ποτήρι

με διάμετρο 65 mm.

N Κλείστε τα σπειρώματα που δεν

χρησιμοποιούνται με πώματα.

FS 510 C, FS 560 C

ελληνικά

681BA165 KN

002BA471 KN

Σωστή τοποθέτηση κοπτικού εξαρτήματος

Στους πριονόδισκους, οι κόψεις πρέπει να είναι στραμμένες δεξιόστροφα (όπως κινούνται οι δείκτες του ρολογιού).

Στερέωση κοπτικού εξαρτήματος N Τοποθετήστε τον δίσκο πίεσης (2)

με διάμετρο 60 mm, με το κύρτωμα

προς τα πάνω. N Τοποθετήστε τη ροδέλα-ποτήρι (3)

με διάμετρο 63 mm.

N Ακινητοποίηση άξονα N Τοποθετήστε το παξιμάδι (4)

αριστερόστροφα και σφίξτε το.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αλλάξτε το παξιμάδι αν έχει χαλαρώσει.

ΣΗΜΕΙΩΣΗ

Αφαιρέστε πάλι το εργαλείο με το οποίο μπλοκάρατε τον άξονα.

Αφαίρεση κοπτικού εξαρτήματος

N Ακινητοποίηση άξονα N Ξεβιδώστε το παξιμάδι, στρέφοντάς

το δεξιόστροφα. N Αφαιρέστε το κοπτικό εξάρτημα και

τα εξαρτήματα στερέωσής του από

την κεφαλή.

Καύσιμο

Ο κινητήρας λειτουργεί με μείγμα καυσίμου από βενζίνη και λάδι κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποφεύγετε την άμεση επαφή του καυσίμου με το δέρμα και την εισπνοή των ατμών καυσίμου.

STIHL MotoMix

Η STIHL συνιστά τη χρήση του καυσίμου STIHL MotoMix. Αυτό το έτοιμο μείγμα καυσίμου είναι απαλλαγμένο από βενζόλη και μόλυβδο, έχει υψηλό αριθμό οκτανίου και περιέχει βενζίνη και λάδι στις σωστές αναλογίες.

Για να εξασφαλίζεται μεγάλη διάρκεια ζωής του κινητήρα, το STIHL MotoMix παρασκευάζεται με λάδι δίχρονων κινητήρων STIHL HP Ultra.

Το καύσιμο MotoMix δεν διατίθεται σε όλες τις χώρες.

Ανάμειξη καυσίμου

N Τοποθετήστε το κοπτικό

Η οπή (b) του κοπτικού εξαρτήματος πρέπει να εφαρμόζει στην πατούρα (a)!

FS 510 C, FS 560 C

εξάρτημα (1).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΗΜΕΙΩΣΗ

Τα ακατάλληλα καύσιμα και η λανθασμένη αναλογία μείξης μπορούν να προκαλέσουν πολύ σοβαρές ζημιές στον κινητήρα. Βενζίνες και λάδια κακής ποιότητας μπορούν να προκαλέσουν ζημιά στον κινητήρα, στις τσιμούχες, στα σωληνάκια τροφοδοσίας και στο ρεζερβουάρ.

ελληνικά

Βενζίνη

Χρησιμοποιείτε μόνο επώνυμη βενζίνη, αμόλυβδη ή κανονική, με αριθμό οκτανίου (RON) τουλάχιστον 90.

Σε κινητήρες με καρμπιρατέρ που ρυθμίζεται με το χέρι, η βενζίνη με ποσοστό οινοπνεύματος άνω του 10% μπορεί να προκαλέσει ανωμαλίες στη λειτουργία και πρέπει επομένως να αποφεύγεται ως καύσιμα για αυτούς τους κινητήρες.

Οι κινητήρες με σύστημα M-Tronic αποδίδουν πλήρη ισχύ με βενζίνη που περιέχει ποσοστό οινοπνεύματος έως 25% (E25).

Λάδι κινητήρα

Αν θέλετε να παρασκευάσετε μόνος σας το μείγμα καυσίμου, χρησιμοποιήστε λάδι δίχρονων κινητήρων STIHL ή άλλο λάδι κινητήρων υψηλών επιδόσεων των κατηγοριών JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ή ISO-LEGD.

Η STIHL συνιστά να χρησιμοποιήσετε το λάδι δίχρονων κινητήρων STIHL HP Ultra ή ισοδύναμο λάδι κινητήρων υψηλών επιδόσεων, ώστε να εξασφαλίζεται συμμόρφωση με τα όρια εκπομπής ρύπων σε όλη τη διάρκεια ζωής του μηχανήματος.

Αναλογία

Για λάδι δίχρονων κινητήρων STIHL 1:50 μμμ: 1:50 μμμ = 1 μέρος λάδι + 50 μέρη βενζίνη

Παραδείγματα

Ποσότητα βενζίνης

Λίτρα Λίτρα (mL) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Σε ένα δοχείο κατάλληλο για

κα ύσιμο , ρίξτ ε πρώ τα το λά δι κα ι στη

συνέχεια τη βενζίνη, και ανακινήστε

καλά.

Φύλαξη του μείγματος καυσίμου

Φυλάσσετε το μείγμα καυσίμου σε κατάλληλα δοχεία, σε ασφαλές, στεγνό και δροσερό μέρος, προστατευμένο από το φως και τον ήλιο.

Το μείγμα καυσίμου αλλοιώνεται με την πάροδο του χρόνου. Γι’ αυτό, μην παρασκευάζετε μεγαλύτερη ποσότητα αυτό αυτή που χρειάζεστε για λίγες εβδομάδες. Μη φυλάξετε το μείγμα καυσίμου για διάστημα άνω των 30 ημερών. Υπό την επίδραση του φωτός, του ηλίου και χαμηλών ή υψηλών θερμοκρασιών, το μείγμα καυσίμου μπορεί να αχρηστευτεί πιο σύντομα.

Το STIHL MotoMix ωστόσο φυλάσσεται χωρίς πρόβλημα για διάστημα έως 2ετών.

N Πριν από τον ανεφοδιασμό του

μηχανήματος, ανακινήστε δυνατά το

δοχείο καυσίμου.

Λάδι δίχρονων κινητήρων STIHL 1:50 μμμ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μέσα στο δοχείο μπορεί να έχει δημιουργηθεί πίεση. Ανοίξτε το με προσοχή.

N Καθαρίζετε τακτικά και επιμελώς το

ρεζερβουάρ και το δοχείο καυσίμου.

Απορρίψτε το υπόλειμμα του καυσίμου και τα υγρά που χρησιμοποιείτε για το καθάρισμα σύμφωνα με τους κανονισμούς και τους κανόνες για την προστασία του περιβάλλοντος!

FS 510 C, FS 560 C

ελληνικά

4900BA016 KN

2709BA003 KN

2709BA004 KN

Ανεφοδιασμός με καύσιμο

Προετοιμασία του μηχανήματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τον ανεφοδιασμό σε ανώμαλο έδαφος, να τοποθετείτε το μηχάνημα πάντα με το στόμιο του ρεζερβουάρ στραμμένο προς την ανηφορική πλευρά της πλαγιάς.

N Σε επίπεδο έδαφος, τοποθετήστε το

μηχάνημα με το στόμιο του ρεζερβουάρ στραμμένο προς τα πάνω.

N Πριν τον ανεφοδιασμό, καθαρίστε

καλά την τάπα του ρεζερβουάρ και την περιοχή γύρω από αυτήν, ώστε να μην πέσουν ακαθαρσίες μέσα στο ρεζερβουάρ.

Άνοιγμα τάπας

N Περιστρέψτε την τάπα

αριστερόστροφα, μέχρι να

ελευθερωθεί από το στόμιο του

ρεζερβουάρ. N Αφαιρέστε την τάπα.

Συμπληρώστε καύσιμο.

Κατά τον ανεφοδιασμό, προσέξτε να μη χυθεί καύσιμο και μη γεμίσετε μέχρι το χείλος το ρεζερβουάρ.

Η STIHL συνιστά το σύστημα ανεφοδιασμού STIHL για καύσιμο (πρόσθετος εξοπλισμός).

N Συμπληρώστε καύσιμο.

Κλείσιμο τάπας

N Τοποθετήστε την τάπα στο στόμιο. N Περιστρέψτε την τάπα δεξιόστροφα

μέχρι να τερματίσει και σφίξτε την όσο σφιχτά μπορείτε με το χέρι.

FS 510 C, FS 560 C

ελληνικά

002BA411 KN

002BA631 KN

002BA632 KN

6BA009 KN

6BA010 KN

Τοποθέτηση διπλού αορτήρα

Η τοποθέτηση του διπλού αορτήρα περιγράφεται με ακρίβεια στο φύλλο οδηγιών που συνοδεύει τον διπλό αορτήρα ώμου.

Το είδος και η κατασκευή του διπλού αορτήρα ώμου διαφέρουν ανάλογα με τη χώρα.

Φορέστε τον αορτήρα.

N Γαντζώστε τον γάντζο στο διάτρητο

πλαίσιο (3) του μηχανήματος –

Βλέπε «Κρέμασμα μηχανήματος

στον αορτήρα». N Στη συνέχεια, προσδιορίστε το

κατάλληλο σημείο ανάρτησης για το

χρησιμοποιούμενο κοπτικό

εξάρτημα – Βλέπε «Εξισορρόπηση

μηχανήματος».

Κρεμάστε το μηχάνημα στον αορτήρα.

N Κρεμάστε τον γάντζο (1) στο

διάτρητο πλαίσιο (2) του σωλήνα.

Ξεκρέμασμα μηχανήματος από τον αορτήρα

Εξισορρόπηση του μηχανήματος

Ο τρόπος εξισορρόπησης του μηχανήματος εξαρτάται από το κοπτικό εξάρτημα που χρησιμοποιείτε.

N Κρεμάστε το μηχάνημα στον

αορτήρα και αφήστε το να αιωρείται πάνω από το έδαφος. Αν χρειάζεται, αλλάξτε το σημείο ανάρτησης.

Θέσεις ισορροπίας

Οι κεφαλές κοπής χόρτου, οι χλοοκόπτες, τα μαχαίρια δενδρυλλίων και τα μαχαίρια χόρτου πρέπει να ακουμπούν ελαφρά στο έδαφος.

N Φορέστε τον διπλό αορτήρα (1). N Ρυθμίστε το μήκος του αορτήρα

έτσι, ώστε ο γάντζος (2) να βρίσκεται περίπου μία παλάμη κάτω από τον δεξιό σας γοφό.

N Πιέστε τη γλώσσα του γάντζου

ασφαλείας (1) και τραβήξτε το

διάτρητο πλαίσιο (2) έξω από τον

γάντζο.

Οι πριονόδισκοι πρέπει να «αιωρούνται» περίπου 20 cm πάνω από το έδαφος.

FS 510 C, FS 560 C

ελληνικά

002BA474 KN

002BA481 KN

4900BA017 KN

Γρήγορο λύσιμο

Εκκίνηση / σβήσιμο

Σύμβολα στον μοχλό της πεταλούδας αέρα

του κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση επικείμενου κινδύνου, πρέπει να απορρίψετε άμεσα το μηχάνημα. Εξασκηθείτε στη γρήγορη αφαίρεση του μηχανήματος. Για να αποφευχθούν ζημιές, μην πετάτε το μηχάνημα κάτω όταν κάνετε τις ασκήσεις.

FS 510 C, FS 560 C

Χειριστήρια

1 Ασφάλεια σκανδάλης 2 Σκανδάλη γκαζιού 3 Διακόπτης, με τις θέσεις Λειτουργία

και Σταμάτημα. Για να σβήσετε την

ανάφλεξη, πιέστε τον

διακόπτη (…).

Λειτουργία διακόπτη και ανάφλεξης

Όσο ο διακόπτης δεν ενεργοποιείται, βρίσκεται στη θέση Λειτουργία: Το σύστημα ανάφλεξης είναι ενεργοποιημένο και ο κινητήρας είναι έτοιμος για εκκίνηση. Με το πάτημα του διακόπτη, σβήνει η ανάφλεξη. Μετά από σταμάτημα του κινητήρα, το σύστημα ανάφλεξης ενεργοποιείται πάλι αυτόματα.

Κανονική λειτουργία F: Αυ τή ε ίνα ι η θέ ση για την εκκίνηση του ζεστού κινητήρα.

Εκκίνηση }: Αυτή είναι η θέση για την εκκίνηση του κρύου κινητήρα.

Εκκίνηση κινητήρα

N Πιέστε τουλάχιστον 5 φορές τη

φούσκα (4) της χειροκίνητης αντλίας καυσίμου, ακόμη κι όταν η φούσκα είναι γεμάτη καύσιμο.

Ο μοχλός της πεταλούδας εκκίνησης είναι στη θέση κανονικής λειτουργίας F.

ελληνικά

4900BA018 KN

6BA011 KN

6BA012 KN

6BA014 KN

N Αν ο κινητήρας είναι κρύος: Πιέστε

την άκρη (βέλη) του μοχλού της πεταλούδας εκκίνησης (5) και στρέψτε τον μοχλό στη θέση εκκίνησης }.

Εκκίνηση

ΣΗΜΕΙΩΣΗ

Μην πατάτε τον σωλήνα με το πόδι σας και μη γονατίζετε πάνω του!

N Πιάστε τη λαβή εκκίνησης με το δεξί

σας χέρι.

Ξεκινήστε την εργασία.

Αν το μηχάνημα χρησιμοποιείται για πρώτη φορά, τηρήστε τις οδηγίες στην ενότητα «Πρώτη θέση σε λειτουργία» στο κεφάλαιο «Πρόσθετες οδηγίες για την εκκίνηση».

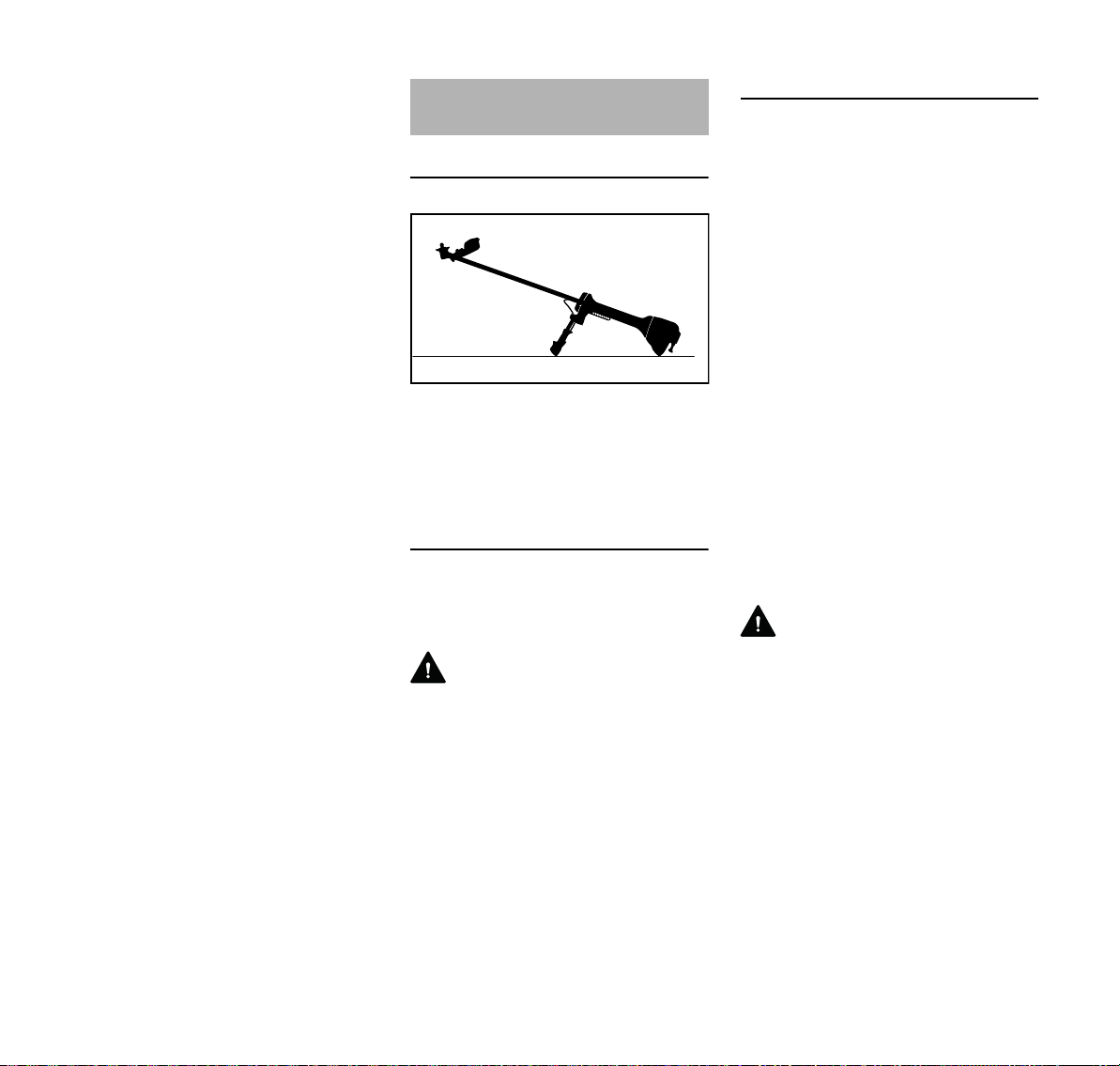

N Ακουμπήστε το μηχάνημα σταθερά

στο έδαφος: Στηρίξτε το μηχάνημα πάνω στην προστατευτική πλάκα του κινητήρα και στον προφυλακτήρα του κοπτικού εξαρτήματος. Το κοπτικό εξάρτημα δεν επιτρέπεται να έρχεται σε επαφή με το έδαφος ή οποιοδήποτε αντικείμενο.

N Πάρτε ασφαλή στάση. Δυνατότητες:

Σταθείτε όρθιος, σκύψτε ή γονατίστε δίπλα στο μηχάνημα.

N Πιέστε το μηχάνημα γερά στο

έδαφος με το αριστερό σας χέρι, χωρίς να αγγίξετε τη σκανδάλη γκαζιού ή την ασφάλεια της σκανδάλης.

ΣΗΜΕΙΩΣΗ

Μην τραβήξετε το κορδόνι μέχρι τέρμα – Κίνδυνος να σπάσει!

N Μην αφήσετε ελεύθερη τη λαβή στο

τέλος του τραβήγματος, αλλά

οδηγήστε την καθώς επιστρέφει,

ώστε το κορδόνι να μπορέσει να

τυλιχθεί σωστά στην τροχαλία. N Συνεχίστε τις προσπάθειες

εκκίνησης μέχρι ο κινητήρας να

πάρει μπρος. N Αν ο κινητήρας ακόμα δεν παίρνει

μπρος: Γυρίστε τον μοχλό της

πεταλούδας εκκίνησης στη θέση

εκκίνησης } και επαναλάβετε τη

διαδικασία εκκίνησης.

N Αν ξεκινήσατε τον κινητήρα στη

θέση εκκίνησης }: Πιέστε ταυτόχρονα την ασφάλεια της σκανδάλης και τη σκανδάλη γκ αζιού γ ια μια στ ιγμή . Ο μοχ λός τη ς πεταλούδας εκκίνησης γυρίζει αυτόματα στη θέση κανονικής λειτουργίας F και ο κινητήρας μπαίνει στο ρελαντί.

Το μηχάνημα είναι έτοιμο για χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν ο μοχλός είναι στη θέση λειτουργίας F και ο κινητήρας λειτουργεί στο ρελαντί, το κοπτικό εξάρτημα δεν επιτρέπεται να περιστρέφεται!

Αν το κοπτικό εξάρτημα περιστρέφεται στο ρελαντί, ακολουθήστε τις οδηγίες στο κεφάλαιο «Ρύθμιση ντίζας γκαζιού» ή δώστε το μηχάνημα στον αντιπρόσωπο για επισκευή. Η STIHL συνιστά να απευθυνθείτε στον πιστοποιημένο αντιπρόσωπο της STIHL.

FS 510 C, FS 560 C

ελληνικά

002BA485 KN

6BA024 KN

N Κρεμάστε το μηχάνημα στον

αορτήρα.

N Ξεκινήστε την εργασία.

Σβήστε τον κινητήρα.

N Όταν πιέζετε τον διακόπτη ο

κινητήρας σταματά. Αφήνοντας τον διακόπτη, αυτός θα επιστρέφει στην αρχική του θέση.

Πρόσθετες οδηγίες για την εκκίνηση

Πρώτη θέση σε λειτουργία

N Πατήστε τη σκανδάλη, χωρίς να

πιέσετε την ασφάλεια.

Αν ο κινητήρας ανεβάζει στροφές ή αν το κοπτικό εξάρτημα περιστρέφεται, τότε:

N Συνεχίστε με το κεφάλαιο «Σβήσιμο

κινητήρα». N Συνεχίστε με το κεφάλαιο «Ρύθμιση

ντίζας γκαζιού».

Αν ο αριθμός στροφών δεν μεταβάλλεται, τότε το μηχάνημα είναι έτοιμο προς χρήση.

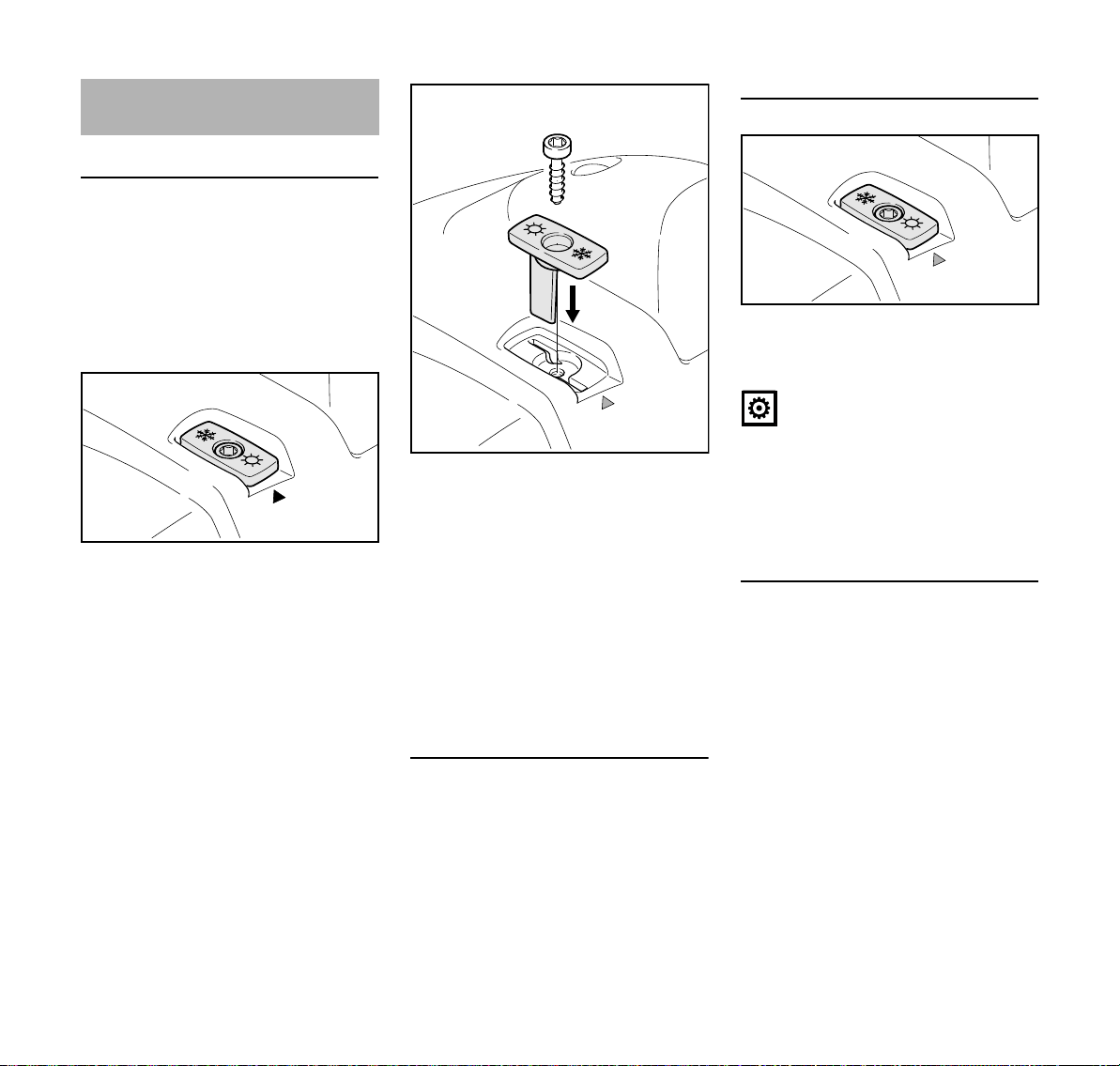

Σε πολύ χαμηλές θερμοκρασίες N Αν χρειάζεται, προσαρμόστε τον

κινητήρα για χειμερινή λειτουργία –

Βλέπε το κεφάλαιο «Χειμερινή

λειτουργία». N Αν το μηχάνημα είναι πολύ κρύο

(σχηματισμός πάχνης), αφήστε το

να ζεσ ταθεί μετ ά την εκ κίνησ η με το ν

κινητήρα στη θέση εκκίνησης }

μέχρι να φτάσει σε θερμοκρασία

λειτουργίας – Προσοχή: Το κοπτικό

μηχάνημα περιστρέφεται!

Σε πολύ υψηλές θερμοκρασίες

Αν ο κινητήρας δεν παίρνει μπρος μετά από 10 προσπάθειες με τον μοχλό στη θέση εκκίνησης }:

N Ξεκινήστε τον κινητήρα ξανά με τον

μοχλό στη θέση λειτουργίας F.

Ο κινητήρας δεν παίρνει μπρος N Βεβαιωθείτε ότι όλα τα χειριστήρια

είναι ρυθμισμένα στις σωστές

θέσεις. N Βεβαιωθείτε ότι υπάρχει καύσιμο

στο ρεζερβουάρ. Ανεφοδιάστε το

μηχάνημα, αν χρειάζεται. N Βεβαιωθείτε ότι το κάλυμμα του

μπουζί είναι καλά τοποθετημένο. N Επαναλάβετε τη διαδικασία

εκκίνησης.

Ο κινητήρας έχει μπουκώσει N Γυρίστε τον μοχλό της πεταλούδας

εκκίνησης στη θέση F και συνεχίστε τις προσπάθειες εκκίνησης μέχρι ο κινητήρας να πάρει μπρος.

Αν αδειάσατε εντελώς το ρεζερβουάρ N Μετά τον ανεφοδιασμό, πιέστε

τουλάχιστον πέντε φορές τη φούσκα της χειροκίνητης αντλίας καυσίμου, ακόμη κι όταν η φούσκα είναι γεμάτη καύσιμο.

N Ξεκινήστε πάλι τον κινητήρα.

FS 510 C, FS 560 C

ελληνικά

681BA301 KN

681BA275 KN

0000-GXX-0423-A0

681BA281 KN

681BA302 KN

681BA275 KN

Μεταφορά του μηχανήματος

Χρήση προφυλακτήρα μεταφοράς

Ο τύπος του προφυλακτήρα μεταφοράς εξαρτάται από το είδος του μεταλλικού κοπτικού εξαρτήματος που παραδίδεται μαζί με το μηχάνημα. Οι προφυλακτήρες μεταφοράς διατίθενται επίσης ως πρόσθετος εξοπλισμός.

Χλοοκόπτες 250 και 255

Πριονόδισκος 225

N Προσαρμόστε τον προφυλακτήρα

μεταφοράς στο κάτω μέρος του

κοπτικού εξαρτήματος.

N Ξεγαντζώστε το τόξο σύσφιξης από

τον προφυλακτήρα μεταφοράς.

N Ξεγαντζώστε το τόξο σύσφιξης από

τον προφυλακτήρα μεταφοράς.

N Γυρίστε το τόξο σύσφιξης προς τα

έξω.

N Γαντζώστε το τόξο σύσφιξης στον

προφυλακτήρα μεταφοράς. N Γυρίστε το τόξο σύσφιξης προς τα

μέσα.

FS 510 C, FS 560 C

N Γυρίστε το τόξο σύσφιξης προς τα

681BA276 KN

681BA277 KN

681BA293 KN

681BA294 KN

681BA295 KN

έξω.

N Προσαρμόστε τον προφυλακτήρα

μεταφοράς στο κάτω μέρος του κοπτικού εξαρτήματος, και βεβαιωθείτε ότι ο οδηγός εφαρμόζει κεντρικά στην εγκοπή.

Γενικός προφυλακτήρας μεταφοράς για μεταλλικά εξαρτήματα κοπής

O γενικός προφυλακτήρας μεταφοράς μπορεί να χρησιμοποιηθεί για μαχαίρια χόρτου, χλοοκόπτες και μαχαίρια δενδρυλλίων.

N Λύστε το τόξο σύσφιξης του

προφυλακτήρα μεταφοράς και

γυρίστε το προς τα έξω.

ελληνικά

N Προσαρμόστε τον προφυλακτήρα

μεταφοράς στο κάτω μέρος του κοπτικού εξαρτήματος, όπως φαίνεται στην εικόνα.

N Γαντζώστε το τόξο σύσφιξης στον

γάντζο του προφυλακτήρα μεταφοράς.

N Γυρίστε το τόξο σύσφιξης προς τα

μέσα.

N Γαντζώστε το τόξο σύσφιξης στον

προφυλακτήρα μεταφοράς.

FS 510 C, FS 560 C

ελληνικά

4900BA019 KN

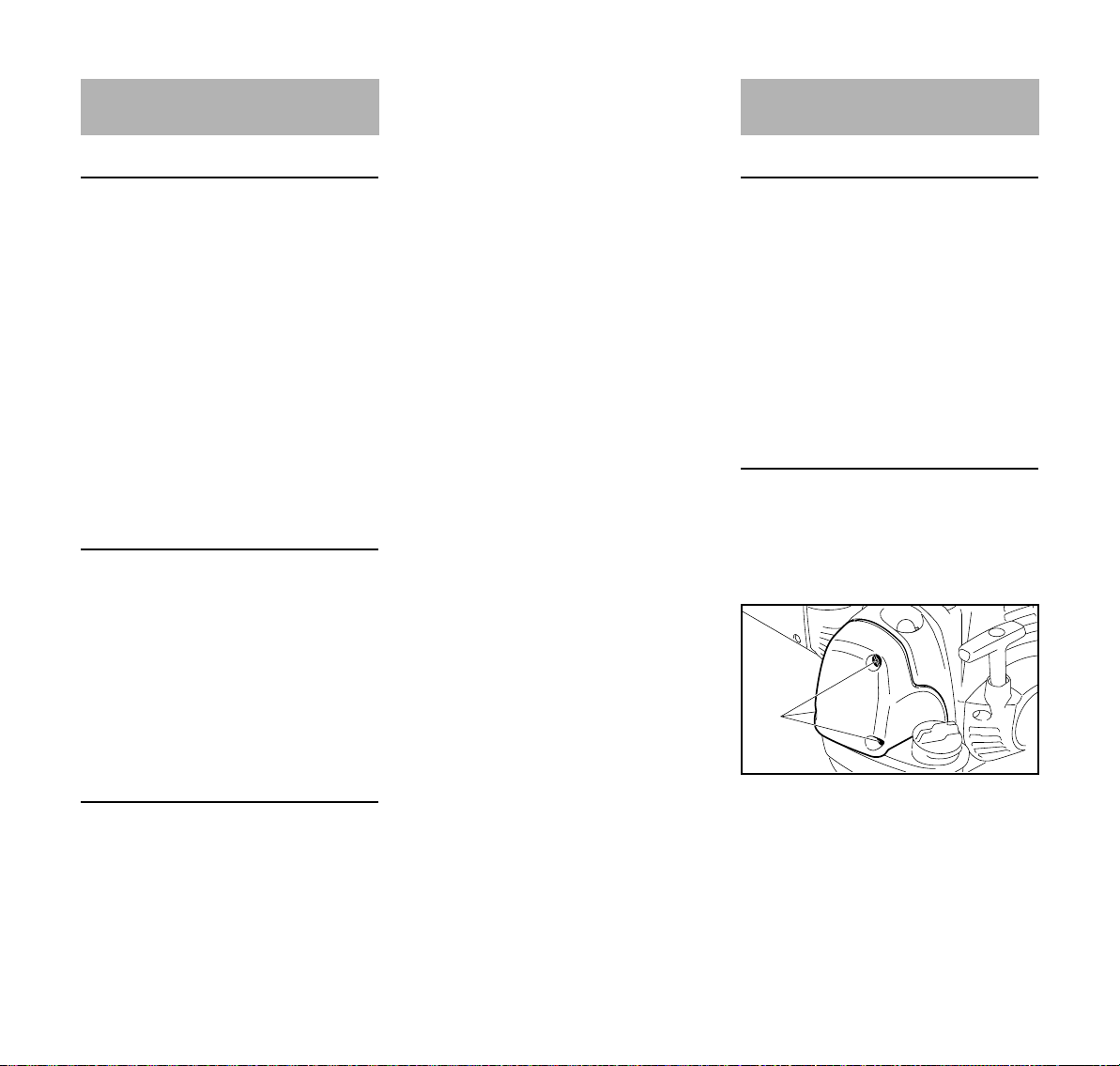

Οδηγίες χρήσης Φίλτρο αέρα

Κατά το πρώτο διάστημα χρήσης

Όσο το μηχάνημα είναι ακόμα καινούργιο (μέχρι το τρίτο γέμισμα του ρεζερβουάρ), μην το αφήνετε να λειτουργήσει χωρίς φορτίο με υψηλό αριθμό στροφών, ώστε να μην προκληθούν υπερβολικές καταπονήσεις. Σε ένα καινούργιο μηχάνημα, τα κινούμενα μέρη δεν έχουν ακόμη προσαρμοστεί μεταξύ τους. Για τον λόγο αυτό, δημιουργείται αυξημένη αντίσταση τριβής στον κινητήρα. Ο κινητήρας φτάνει στην πλήρη απόδοσή του μετά από χρόνο λειτουργίας που αντιστοιχεί σε 5 έως 15 γεμίσματα του ρεζερβουάρ.

Κατά την εργασία

Μετά από πολύωρη χρήση του μηχανήματος με πλήρες φορτίο, αφήστε τον κινητήρα να λειτουργήσει για λίγο στο ρελαντί, ώστε η αυξημένη θερμότητα να απομακρυνθεί με το ρεύμα του αέρα ψύξης και να αποφευχθεί η υπερβολική κα ταπ όνηση τ ων σ τοι χείων τ ου κινη τήρα (σύστημα ανάφλεξης, καρμπιρατέρ) από τη συσσωρευμένη θερμότητα.

σε στεγνό μέρος, μακριά από πηγές ανάφλεξης. Πριν από την αποθήκευση, βλέπε "Φύλαξη μηχανήματος".

Βασικές πληροφορίες

Το φίλτρο έχει πολύ μεγάλη διάρκεια ζωής.

Μην αφαιρέσετε το καπάκι του φίλτρου και μην αλλάξετε το φίλτρο αέρα, όσο δεν παρατηρείται αισθητή απώλεια απόδοσης.

Η ρύπανση των φίλτρων αέρα μειώνει την απόδοση του κινητήρα, αυξάνει την κατανάλωση καυσίμου και δυσκολεύει την εκκίνηση.

Αλλαγή φίλτρου αέρα

Μόνο όταν η απόδοση του κινητήρα έχει πέσει αισθητά.

N Γυρίστε τον μοχλό της πεταλούδας

εκκίνησης στη θέση }.

Μετά την εργασία

Πριν από σύντομα διαστήματα ακινησίας: Αφήστε τον κινητήρα να κρυώσει. Φυλάξτε το μηχάνημα μέχρι την επόμενη χρήση με άδειο ρεζερβουάρ

N Ξεσφίξτε τις βίδες στερέωσης (1).

FS 510 C, FS 560 C

ελληνικά

4900BA020 KN

N Αφαιρέστε το καπάκι του

φίλτρου (2).

N Καθαρίστε το εσωτερικό του

κα πακ ιού κα ι τη ν περιο χή γύρ ω απ ό το φίλτρο (3) από τις πολλές βρομιές.

Το φίλτρο (3) αποτελείται από πτυχωτό χαρτί.

N Αφαιρέστε το φίλτρο (3) και ελέγξτε

το. Αλλάξτε το αν είναι βρόμικο ή αν το χαρτί ή το πλαίσιο έχει υποστεί ζημιά.

N Αφαιρέστε το νέο φίλτρο από τη

συσκευασία.

ΣΗΜΕΙΩΣΗ

Μη λυγίσετε ή τσακίσετε το φίλτρο, γιατί μπορεί να υποστεί ζημιά. Μη χρησιμοποιήσετε φίλτρο που έχει υποστεί ζημιά!

N Τοποθετήστε το φίλτρο στη βάση

του.

N Τοποθετήστε το καπάκι του

φίλτρου.

Χρησιμοποιείτε μόνο φίλτρα αέρα καλής ποιότητας, ώστε ο κινητήρας να προστατεύεται αποτελεσματικά από την είσοδο σκόνης.

Η STIHL συνιστά να χρησιμοποιήσετε μόνο γνήσια φίλτρα αέρα STIHL. Το υψηλό ποιοτικό επίπεδο αυτών των εξαρτημάτων εξασφαλίζει άψογη λειτουργία του μηχανήματος, μεγάλη διάρκεια ζωής του κινητήρα και πολύ μεγάλα διαστήματα αλλαγής των φίλτρων.

Φίλτρο για χειμερινή χρήση

Η συντήρηση και περιποίηση αυτού του ειδικού φίλτρου για χειμερινή χρήση περιγράφεται στο κεφάλαιο «Χειμερινή λειτουργία».

M-Tronic

Βασικές πληροφορίες

Το σύστημα M-Tronic ρυθμίζει ηλεκτρονικά την παροχή καυσίμου και τον χρόνο ανάφλεξης σε όλες τις καταστάσεις λειτουργίας.

Το σύστημα M-Tronic εξασφαλίζει απλή και γρήγορη εκκίνηση. Η εκκίνηση του κινητήρα γίνεται με τον μοχλό επιλογής στη θέση Start }, ανεξάρτητα από τις κλιματικές συνθήκες και τη θερμοκρασία. Μετά την εκκίνηση μπορείτε να αφήσετε τον μοχλό στη θέση Start } μέχρι ο κινητήρας να λειτουργεί ομαλά.

Το σύστημα M-Tronic εξασφαλίζει πάντοτε την καλύτερη απόδοση του κινητήρα, πολύ καλή επιτάχυνση και αυτόματη προσαρμογή σε μεταβαλλόμενες συνθήκες λειτουργίας.

Δεν χρειάζονται αλλαγές στη ρύθμιση του καρμπιρατέρ, και συνεπώς το καρμπιρατέρ δεν έχει βίδες ρύθμισης.

Αν οι συνθήκες χρήσης αλλάξουν σε τέτοιο βαθμό που πλέον δεν επιτυγχάνεται ομαλή λειτουργία και συνηθισμένη απόδοση του κινητήρα, απευθυνθείτε σε έναν αντιπρόσωπο.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL.

FS 510 C, FS 560 C

ελληνικά

9926BA016 KN

9926BA017 KN

9926BA018 KN

Χειμερινή λειτουργία

Σε θερμοκρασίες κάτω των +10 °C:

Προθέρμανση καρμπιρατέρ

Μετακινώντας τον σύρτη στη θέση χειμερινής λειτουργίας, εκτός από κρύο αέρα, αναρροφιέται και ζεστός αέρας από την περιοχή του κυλίνδρου, με αποτέλεσμα το καρμπιρατέρ να μην παγώνει.

Το βέλος στο κέλυφος (1) δείχνει αν ο σύρτης (2) βρίσκεται σε θέση θερινής ή χειμερινής λειτουργίας. Σημασίες των συμβόλων:

– Σύμβολο «Ήλιος» = Θερινή

λειτουργία

– Σύμβολο «Χιονονιφάδα» =

Χειμερινή λειτουργία

N Ξεβ ιδώ στε τ η βί δα (3 ) κα ι αφα ιρέ στε

την από τον σύρτη. N Τραβήξτε τον σύρτη (2) έξω από το

κέλυφος. N Γυρίστε τον σύρτη (2) από θέση

θερινής λειτουργίας σε θέση

χειμερινής λειτουργίας και

τοποθετήστε τον πάλι. N Περάστε τη βίδα (3) μέσα από τον

σύρτη και βιδώστε τη.

Σε θερμοκρασίες μεταξύ +10 °C και +20 °C

Σ' αυτές τις θερμοκρασίες, το μηχάνημα μπορεί να χρησιμοποιείται κανονικά με τον σύρτη (2) στη θέση θερινής λειτουργίας. Αλλάξτε τη θέση του σύρτη, ανάλογα με τις συνθήκες.

Σε θερμοκρασίες άνω των +20 °C

N Τοποθετήστε τον σύρτη (2)

οπωσδήποτε σε θέση θερινής λειτουργίας.

ΣΗΜΕΙΩΣΗ

Σε θερμοκρασίες άνω των +20 °C, μη χρησιμοποιείτε το μηχάνημα με τον σύρτη σε θέση χειμερινής λειτουργίας, γιατί υπάρχει κίνδυνος για βλάβη στον κινητήρα λόγω υπερθέρμανσης!

Σε θερμοκρασίες κάτω των -10 °C:

Κάτω από ακραίες χειμερινές συνθήκες με τις ακόλουθες συνθήκες:

– Θερμοκρασίες κάτω των -10 °C

– ψιλό χιόνι ή δυνατός άνεμος με χιόνι

συνιστούμε να χρησιμοποιείτε το «Σετ προθέρμανσης αναρροφούμενου αέρα» που διατίθεται ως πρόσθετος εξοπλισμός.

FS 510 C, FS 560 C

ελληνικά

4900BA021 KN

4900BA022 KN

Το σετ προθέρμανσης αναρροφούμενου αέρα περιέχει τα εξής εξαρτήματα για τη μετασκευή του μηχανήματος:

4 Πλάκα κάλυψης για μερική κάλυψη

των σχισμών αέρα στο καπάκι της μίζας

5 Ένθετο τεμάχιο από ύφασμα με

πλαστικό για το φίλτρο αέρα

– Φύλλο οδηγιών, όπου περιγράφεται

η μετασκευή του μηχανήματος

Μετά την τοποθέτηση του σετ προθέρμανσης αναρροφούμενου αέρα:

N Γυρίστε τον σύρτη (2) στη θέση

χειμερινής λειτουργίας.

Σε θερμοκρασίες άνω των -10 °C

N Μετατρέψτε πάλι το μηχάνημα,

αντικαθιστώντας τα εξαρτήματα του κιτ προθέρμανσης αναρροφούμενου αέρα με τα εξαρτήματα για θερινή λειτουργία.

Ανάλογα με τη θερμοκρασία περιβάλλοντος:

N Γυρίστε τον σύρτη (2) σε θέση

θερινής ή χειμερινής λειτουργίας.

Καθάρισμα φίλτρου αέρα

N Λύστε τις βίδες στερέωσης από το

καπάκι του φίλτρου.

N Αφαιρέστε το καπάκι του φίλτρου. N Καθαρίστε το εσωτερικό του

κα πακ ιού και την πε ριο χή γύρω από

το φίλτρο (5) από τις πολλές

βρομιές. N Τινάξτε το φίλτρο (5) ή καθαρίστε το

με πεπιεσμένο αέρα, από μέσα

προς τα έξω.

Αν το φίλτρο δεν καθαρίζει με αυτό τον τρόπο ή αν το ύφασμα έχει κολλήσει:

N Πλύντε το φίλτρο σε καθαρό,

άφλεκτο υγρό καθαρισμού (π.χ.

ζεστό σαπουνόνερο) και στεγνώστε

το.

Αν το φίλτρο έχει ζημιά, πρέπει να αντικατασταθεί.

Μπουζί

N Σε περίπτωση που ο κινητήρας έχει

κακή απόδοση, ξεκινά με δυσκολία ή δεν λειτουργεί ομαλά στο ρελαντί, ελέγξτε πρώτα το μπουζί.

N Αλλάζετε το μπουζί μετά από κάθε

100 ώρες λειτουργίας, ή και νωρίτερα αν τα ηλεκτρόδια είναι πολύ καμένα. Χρησιμοποιείτε αντιπαρασιτικό μπουζί εγκεκριμένο από τη STIHL, βλέπε "Τεχνικά χαρακτηριστικά".

Αφαίρεση μπουζί

N Ξεβιδώστε τη βίδα (1) μέχρι η

κεφαλή της να προεξέχει από το καπάκι (2) και να μπορέσετε να σηκώσετε το καπάκι (2) από το μπροστινό μέρος.

FS 510 C, FS 560 C

ελληνικά

4900BA023 KN

000BA039 KN

000BA045 KN

4900BA024 KN

Πιθανές αιτίες:

– Υπερβολική ποσότητα λαδιού στο

καύσιμο

– Βρόμικο φίλτρο αέρα

– Δυσμενείς συνθήκες λειτουργίας

N Σηκώστε το καπάκι (2) από την

μπροστινή πλευρά και σπρώξτε προς τα πίσω για να το ελευθερώσετε.

N Αφαιρέστε το καπάκι. N Αφαιρέστε το κάλυμμα του

μπουζί (3).

N Ξεβιδώστε το μπουζί.

Ελέγξτε το μπουζί

N Καθαρίστε το μπουζί, αν είναι

λερωμένο.

N Ελέγξτε και ενδεχομένως διορθώστε

την απόσταση των ηλεκτροδίων (A). Για τη σωστή απόσταση, βλέπε το κεφάλαιο «Τεχνικά χαρακτηριστικά».

N Εξαλείψτε την αιτία για τη ρύπανση

του μπουζί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν το π α ξιμάδι ( 1) λείπ ει ή δεν είν αι κ α λά σφιγμένο, μπορεί να προκληθούν σπινθήρες. Σε εύφλεκτο ή εκρηκτικό περιβάλλον, οι σπινθήρες μπορούν να προκαλέσουν πυρκαγιές ή εκρήξεις. Αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς και σε υλικές ζημιές.

N Χρησιμοποιείτε αντιπαρασιτικά

μπουζί με ενσωματωμένο παξιμάδι

σύνδεσης.

Τοποθέτηση μπουζί

N Βιδώστε το μπουζί στη θέση του. N Πιέστε το κάλυμμα του μπουζί γερά

πάνω στο μπουζί.

N Τοποθετήστε το καπάκι (1)

ελαφρώς λοξά από το πίσω μέρος, πιέζοντας το δόντι (2) μέσα στο αντίστοιχο άνοιγμα (3) του κελύφους.

N Κατεβάστε το καπάκι προς τα

εμπρός, και στη συνέχεια βιδώστε και σφίξτε τη βίδα (4).

FS 510 C, FS 560 C

Συμπεριφορά κινητήρα Φύλαξη του μηχανήματος Τρόχισμα μεταλλικών

681BA168 KN

1 1

εξαρτημάτων κοπής

Αν ο κινητήρας μετά το καθάρισμα του φίλτρου αέρα δεν έχει ικανοποιητική συμπεριφορά, παρ’ ότι η ντίζα γκαζιού είναι σωστά ρυθμισμένη, το πρόβλημα μπορεί να οφείλεται και στον σιγαστήρα.

Ζητήστε από τον αντιπρόσωπο να ελέγξει τον βαθμό ρύπανσης (καρβούνιασμα) της εξάτμισης!

Πριν από διαστήματα ακινησίας άνω των 3μηνών

N Αδειάστε και καθαρίστε το

ρεζερβουάρ καυσίμου σε έναν καλά

αεριζόμενο χώρο. N Απορρίψτε το καύσιμο σύμφωνα με

τους νόμους και με σεβασμό για το

περιβάλλον. N Λειτουργήστε το μηχάνημα μέχρι να

αδειάσει το καρμπιρατέρ.

Διαφορετικά, μπορεί να κολλήσουν

τα διαφράγματα! N Αφαιρέστε, καθαρίστε και ελέγξτε το

κοπτικό εξάρτημα. Αλείψτε τα

μεταλλικά κοπτικά κοπής με

προστατευτικό λάδι. N Καθαρίστε σχολαστικά το

μηχάνημα. N Φυλάξτε το μηχάνημα σε ασφαλές,

στεγνό μέρος, προστατευμένο από

μη εξουσιοδοτημένη χρήση

(π.χ. από παιδιά).

N Όταν έχουν μικρή φθορά, τα

κοπτικά εξαρτήματα μπορούν να τροχιστούν με μια λίμα τροχίσματος (πρόσθετος εξοπλισμός). Αν υπάρχει έντονη φθορά και εγκοπές, τροχίστε τα με ένα τροχιστικό μηχάνημα ή ζητήστε από ένα ειδικευμένο κατάστημα να αναλάβει το τρόχισμα. Η STIHL συνιστά να απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL.

N Τροχίζετε συχνά, αφαιρώντας από

λίγο υλικό κάθε φορά. Για ένα απλό τρόχισμα αρκούν συνήθως δύο ή τρία περάσματα με τη λίμα.

ελληνικά

FS 510 C, FS 560 C

N Τροχίστε τα πτερύγια (1)

ομοιόμορφα. Μην αλλάξετε την εσωτερική διάμετρο (2) του χλοοκόπτη!

Για περισσότερες οδηγίες τροχίσματος, συμβουλευθείτε τη συσκευασία του κοπτικού εξαρτήματος.

Ζυγοστάθμιση

N Μετά από 5 περίπου τροχίσματα,

ελέγξτε τη ζυγοστάθμιση του κοπτικού εξαρτήματος με το μηχάνημα ζυγοστάθμισης της

ελληνικά

002BA406 KN

STIHL (πρόσθετος εξοπλισμός). Αν χρειάζεται ζυγοσταθμίστε το εξάρτημα ή ζητήστε από ένα ειδικευμένο κατάστημα να αναλάβει τη ζυγοστάθμιση. Η STIHL συνιστά να απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL.

Συντήρηση κεφαλής κοπής

Απόθεση μηχανήματος στο έδαφος

N Σβήστε τον κινητήρα. N Ακουμπήστε το μηχάνημα στο

έδαφος, με την υποδοχή του

κοπτικού εξαρτήματος προς τα

πάνω.

Αλλαγή μεσινέζας

Πριν αλλάξετε τη μεσινέζα, πρέπει οπωσδήπο τε να ελέγξε τε την κε φαλ ή για φθορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν υπάρχουν έντονα σημάδια φθοράς, αλλάξτε ολόκληρη την κεφαλή μεσινέζας.

Η μεσινέζα είναι επίσης γνωστή ως «νήμα κοπής».

Μαζί με την κεφαλή παραδίδονται εικονογραφημένες οδηγίες που δείχνουν την αλλαγή της μεσινέζας. Γι' αυτό, φυλάξτε καλά τις οδηγίες που συνοδεύουν την κεφαλή.

N Αν χρειάζεται, αφαιρέστε την

κεφαλή.

Ρύθμιση μεσινέζας

STIHL AutoCut N Κρατήστε το μηχάνημα πάνω από

τον χλοοτάπητα με τον κινητήρα σε λειτουργία. Η κεφαλή πρέπει να περιστρέφεται.

N Χτυπήστε την κεφαλή απαλά και

σύντομα στο έδαφος. Το νήμα τροφοδοτείται και κόβεται στο κατάλληλο μήκος από το μαχαίρι του προφυλακτήρα.

Με κάθε χτύπημα στο έδαφος, η κεφαλή τροφοδοτεί λίγο νήμα. Γι' αυτό, παρακολουθείτε την απόδοση της κεφαλής κατά τη διάρκεια της εργασίας. Αν χτυπάτε την κεφαλή πολύ συχνά στο έδαφος, το μαχαίρι κόβει κομμάτια νήματος που δεν έχουν χρησιμοποιηθεί.

Τροφοδοσία νήματος γίνεται μόνο εφόσον τα δύο άκρα έχουν μήκος τουλάχιστον 2,5 cm.

STIHL TrimCut

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πρ ιν ρυθ μίσ ετε το νήμα κ οπής μ ε το χέρι , σβήνετε οπωσδήποτε τον κινητήρα. Διαφορετικά, υπάρχει κίνδυνος τραυματισμού!

N Τραβήξτε τη θήκη του καρουλιού

προς τα πάνω, στρέφοντάς την αριστερόστροφα κατά περίπου 1/6 στ ροφή μ έχρι τ η θέσ η εμ πλο κής , κα ι αφήστε τη να επανέλθει στη θέση της.

N Τραβήξτε έξω τα άκρα του νήματος.

FS 510 C, FS 560 C

ελληνικά

6BA021 KN

6BA022 KN

Αν χρειάζεται, επαναλάβετε τη διαδικασία αυτή μέχρι τα δύο άκρα του νήματος να φτάσουν μέχρι το μαχαίρι στον προφυλακτήρα.

Με κάθε κίνηση περιστροφής ανάμεσα στα σημεία εμπλοκής τροφοδοτούνται περίπου 4cm νήματος.

Αλλάξτε τη μεσινέζα.

STIHL PolyCut

Στην κεφαλή κοπής PolyCut μπορείτε αντί για μαχαίρια να τοποθετήσετε και ένα κομμάτι μεσινέζας κατάλληλου μήκους.

STIHL DuroCut, STIHL PolyCut

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πρι ν εφοδιά σετε την κεφα λή κ οπής με τ ο χέρι, σβήστε οπωσδήποτε τον κινητήρα. Διαφορετικά, υπάρχει κίνδυνος τραυματισμού!

N Εφοδιάστε την κεφαλή κοπής με

μεσινέζα, σύμφωνα με τις οδηγίες που τη συνοδεύουν.

Για λόγους συντομίας, τα μαχαίρια κοπής στη συνέχεια καλούνται «μαχαίρια».

Μαζί με την κεφαλή κοπής παραδίδονται εικονογραφημένες οδηγίες που δείχνουν την αλλαγή των μαχαιριών. Γι' αυτό, φυλάξτε καλά τις οδηγίες που συνοδεύουν την κεφαλή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν εφοδιάσετε την κεφαλή κοπής με το χέρι, σβήστε οπωσδήποτε τον κινητήρα. Διαφορετικά, υπάρχει κίνδυνος τραυματισμού!

N Αφαίρεση κεφαλής κοπής N Αλλάξτε τα μαχαίρια όπως φαίνεται

στις εικονογραφημένες οδηγίες. N Τοποθετήστε την κεφαλή κοπής

πάλι στο μηχάνημα.

Έλεγχος και συντήρηση από τον χρήστη

Σύσφιξη σωληνωτής λαβής

N Ελέγχετε σε τακτά διαστήματα τη

στερέωση της σωληνωτής λαβής (1) στον σφιγκτήρα (2).

Η σωληνωτή λαβή κινείται μόνο με δυσκολία

Αλλαγή μαχαιριών

STIHL PolyCut

Πριν αλλάξετε τα μαχαίρια, πρέπει οπωσδήποτε να ελέγξετε την κεφαλή κοπής για φθορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν υπάρχουν έντονα σημάδια φθοράς, αλλάξτε ολόκληρη την κεφαλή κοπής.

N Ξεσφίξτε το κουμπί σύσφιξης (3)

τόσο, ώστε μόλις να κινείται η σωληνωτή λαβή.

N Απομακρύνετε τη σωληνωτή

λαβή (1) από τη ζώνη σύσφιξης, σπρώχνοντάς την προς το πλάι.

N Ποτίστε ένα πανί με καθαρό άφλεκτο

υγρό καθαρισμού που δεν περιέχει λάδι ή λιπαντικό.

FS 510 C, FS 560 C

ελληνικά

2709BA022 KN

4900BA027 KN

4900BA028 KN

N Καθαρίστε τη ζώνη σύσφιξης της

σωληνωτής λαβής σχολαστικά με το ποτισμένο πανί.

N Ευθυγραμμίστε τη σωληνωτή λαβή

και στερεώστε την πάλι με το κουμπί σύσφιξης.

Η σωληνωτή λαβή δεν μπορεί να ακινητοποιηθεί πλήρως

N Λύστε τη λαβή από τον σφιγκτήρα,

όπως περιγράφεται στην ενότητα «Η σωληνωτή λαβή κινείται μόνο με δυσκολία».

N Απολιπάνετε τις περιοχές σύσφιξης

της λαβής και του σφιγκτήρα.

N Ευθυγραμμίστε τη σωληνωτή λαβή

και στερεώστε την πάλι με το κουμπί σύσφιξης.

Έλεγχος και συντήρηση από ειδικευμένο κατάστημα

Εργασίες συντήρησης

Φίλτρο αναρρόφησης στο ρεζερβουάρ καυσίμου

N Ελέγχετε κάθε χρόνο το φίλτρο

αναρρόφησης μέσα στο

ρεζερβουάρ και ζητήστε να το

αλλάξουν, αν χρειάζεται.

Το φίλτρο αναρρόφησης πρέπει να βρίσκεται μέσα σε περιοχή του ρεζερβουάρ καυσίμου που φαίνεται στην εικόνα.

Σήτα συγκράτησης σπινθήρων στην εξάτμιση

Η σήτα συγκράτησης σπινθήρων δεν διατίθεται σε όλες τις χώρες.

N Όταν πέφτει η απόδοση του

κινητήρα, πρέπει να ελεγχθεί η σήτα συγκράτησης σπινθήρων στην εξάτμιση.

Αντιδονητικά

Ανάμεσα στη μονάδα του κινητήρα και τον σωλήνα υπάρχουν τέσσερα αντιδονητικά στοιχεία (βέλη) για την απόσβεση κραδασμών. Αν οι δονήσεις γίνονται πιο έντονες σε μόνιμη βάση, τα αντιδονητικά πρέπει να ελεγχθούν.

Οι δύο σχισμές ταλάντωσης (βέλη) του αντιδονητικού συστήματος έχουν ρυθμιστεί από το εργοστάσιο και έχουν το ίδιο πλάτος. Εάν οι δύο σχισμές ταλάντωσης έχουν μεγάλη διαφορά σε πλάτος ή/και η μία από αυτές είναι κλειστή, πρέπει οπωσδήποτε να απευθυνθείτε στον αντιπρόσωπο για επισκευή του αντιδονητικού συστήματος.

FS 510 C, FS 560 C

Προφυλακτήρας φθοράς στο περίβλημα

4900BA029 KN

του αντιδονητικού συστήματος

Στο πλάι του περιβλήματος του αντιδονητικού συστήματος υπάρχει ένας προφυλακτήρας έναντι φθοράς, ο οποίος αλλάζει εύκολα. Με τον χρόνο, ο προφυλακτήρας αυτός μπορεί να φθαρεί από την τριβή του μηχανήματος με την πλευρική πλάκα του αορτήρα, και πρέπει τότε να αντικατασταθεί.

ελληνικά

FS 510 C, FS 560 C

ελληνικά

Οδηγίες συντήρησης και καθαρισμού

Τα στοιχεία που αναφέρονται στον πίνακα ισχύουν για κανονικές συνθήκες λειτουργίας. Σε δύσκολες συνθήκες (π.χ. πολλή σκόνη κ.λπ.) και με παρατεταμένους χρόνους εργασίας, τα υποδεικνυόμενα χρονικά διαστήματα πρέπει να συντομεύονται ανάλογα.

Πριν την εργασία

Μετά την εργασία, ή

καθημερινά

Μετά από κάθε γέμισμα

ρεζερβουάρ

Κάθε εβδομάδα

Κάθε μήνα

Κάθε χρόνο

Σε περίπτωση βλάβης

Σε περίπτωση ζημιάς

Οπτικός έλεγχος (ασφάλεια,

Πλήρες μηχάνημα

Λαβή χειρισμού Έλεγχος λειτουργίας XX

Φίλτρο αέρα, χάρτινο φίλτρο

Φίλτρο αέρα, φίλτρο από συνθετικό ύφασμα

Ρεζερβουάρ καυσίμου Καθάρισμα X

Χειροκίνητη αντλία καυσίμου (αν υπάρχει)

Φίλτρο αναρρόφησης στο ρεζερβουάρ

Ρελαντί

Μπουζί

Ανοίγματα αναρρόφησης αέρα ψύξης

Πτερύγια κυλίνδρου Καθάρισμα

στεγανότητα)

Καθάρισμα X

Αλλάξτε τυχόν ελαττωματικά εξαρτήματα X

Οπτικός έλεγχος XX

Αλλαγή

Οπτικός έλεγχος XX

Καθάρισμα X

Αλλαγή XX

Έλεγχος X

Επισκευή από ειδικευμένο κατάστημα

Έλεγχος

Αλλαγή

Έλεγχος ρελαντί. Το κοπτικό εξάρτημα δεν επιτρέπεται να περιστρέφεται

Αν το κοπτικό εξάρτημα περιστρέφεται στο ρελαντί, δώστε το μηχάνημα για επισκευή σε ειδικευμένο κατάστασημα

Ρύθμιση απόστασης ακίδων X

Αλλαγή ανά 100 ώρες λειτουργίας

Οπτικός έλεγχος X

Καθάρισμα X

XXX

Σε περίπτωση ανάγκης

FS 510 C, FS 560 C

ελληνικά

Πριν την εργασία

Μετά την εργασία, ή

καθημερινά

Μετά από κάθε γέμισμα

ρεζερβουάρ

Κάθε εβδομάδα

Κάθε μήνα

Κάθε χρόνο

Σε περίπτωση βλάβης

Σε περίπτωση ζημιάς

Σε περίπτωση ανάγκης

Σήτα συγκράτησης σπινθήρων3) στην εξάτμιση

Προσιτές βίδες και παξιμάδια (εκτός από τις ρυθμιστικές βίδες)

Αντιδονητικά

Έλεγχος

Καθάρισμα ή αλλαγή

Σφίξιμο X

Οπτικός έλεγχος

Αλλαγή

Οπτικός έλεγχος XX

Κοπτικό εξάρτημα

Αλλαγή X

Έλεγχος στερέωσης XX

Μεταλλικό κοπτικό εξάρτημα Τρόχισμα XX

Αγωγός εξαγωγής

Καθάρισμα μετά από 139 ώρες λειτουργίας, στη συνέχεια ανά 150 ώρες

Προειδοποιητικά αυτοκόλλητα Αλλαγή X

Μόνο όταν η απόδοση του κινητήρα έχει πέσει αισθητά.

Από τον αντιπρόσωπο. Η STIHL συνιστά να απευθυνθείτε σε επίσημο αντιπρόσωπο της STIHL.

Δεν υπάρχει σε όλες τις χώρες

Σφίξτε τις βίδες της εξάτμισης μετά τις πρώτες 10 έως 20 ώρες λειτουργίας.

Βλέπε κεφάλαιο «Έλεγχος και συντήρηση από τον αντιπρόσωπο», ενότητα «Αντιδονητικά στοιχεία».

FS 510 C, FS 560 C

ελληνικά

Περιορισμός φθοράς και αποφυγή ζημιών

Τηρώντας αυτές τις οδηγίες χρήσης μπορείτε να αποφύγετε υπερβολική φθορά και ζημιές στο μηχάνημα.

Η χρήση, η συντήρηση και η αποθήκευση του μηχανήματος πρέπει να γίνονται με πιστή τήρηση των οδηγιών χρήσης.

Ο χρήστης φέρει την ευθύνη για κάθε ζημιά που οφείλεται σε μη τήρηση των οδηγιών ασφαλείας, χειρισμού ή συντήρησης. Αυτό ισχύει ειδικότερα για:

– Αλλαγές στο προϊόν που δεν έχουν

εγκριθεί από τη STIHL

– Χρήση εξαρτημάτων και

παρελκομένων που δεν έχουν εγκριθεί ή είναι ακατάλληλα για το μηχάνημα, ή είναι ποιοτικά υποδεέστερα του μηχανήματος

– Αντικανονική χρήση του

μηχανήματος

– Χρήση του μηχανήματος σε

αθλητικές εκδηλώσεις ή αγώνες

– Έμμεσες ζημιές που προκαλούνται

από συνεχιζόμενη χρήση του μηχανήματος με ελαττωματικά εξαρτήματα

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Αν οι εργασίες αυτές δεν εκτελούνται έγκαιρα ή πραγματοποιούνται με ακατάλληλο τρόπο, μπορεί να προκληθούν ζημιές, την ευθύνη για τις οποίες φέρει ο ίδιος ο χρήστης. Εδώ συγκαταλέγονται μεταξύ άλλων:

– Ζημιές στον κινητήρα που

οφείλονται σε εκπρόθεσμη ή

ανεπαρκή συντήρηση (π.χ. αλλαγή

φίλτρων αέρα και καυσίμου),

εσφαλμένη ρύθμιση του

καρμπιρατέρ ή ελλιπή καθαρισμό

των τμημάτων που εξασφαλίζουν

την πρόσβαση αέρα ψύξης (σχισμές

αναρρόφησης, πτερύγια κυλίνδρου)

– Διάβρωση (σκουριά) ή άλλες

έμμεσες ζημιές που οφείλονται σε

ακατάλληλη αποθήκευση

– Ζημιές στο μηχάνημα λόγω χρήσης

ποιοτικά υποδεέστερων

ανταλλακτικών

Εξαρτήματα που υπόκεινται σε φυσιολογική φθορά

Πολλά εξαρτήματα του μηχανήματος υπόκεινται σε φυσιολογική φθορά που παρουσιάζεται κατά την κανονική χρήση και πρέπει να αντικαθίστανται κατά διαστήματα, ανάλογα με το είδος και τη διάρκεια χρήσης. Σ’ αυτά συγκαταλέγονται μεταξύ άλλων:

– Κοπτικά εξαρτήματα (όλων των

ειδών)

– Εξαρτήματα στερέωσης κοπτικών

εξαρτημάτων (ροδέλες-ποτήρια, παξιμάδια, κ.λπ.)

– Προφυλακτήρες εξαρτημάτων

κοπής

– Συμπλέκτης

– Φίλτρα (αέρα ή καυσίμου)

– Σύστημα εκκίνησης

– Ντίζα γκαζιού

– Μπουζί

– Αντιδονητικά

– Προφυλακτήρας φθοράς

αντιδονητικών στοιχείων (στο περίβλημα)

Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στο κεφάλαιο «Οδηγίες συντήρησης και καθαρισμού» πρέπει να πραγματοποιούνται τακτικά. Σε περίπτωση που ο χρήστης δεν είναι σε θέση να εκτελεί μόνος του αυτές τις εργασίες συντήρησης, πρέπει να τις αναθέσει σε ειδικευμένο κατάστημα.

FS 510 C, FS 560 C

Κύρια μέρη του μηχανήματος

4900BA030 KN

ελληνικά

1 Τάπα ρεζερβουάρ 2 Λαβή εκκίνησης 3 Σύρτης (χειμερινή λειτουργία) 4 Κάλυμμα μπουζί 5 Εξάτμιση 6 Προστατευτική πλάκα 7 Σκανδάλη γκαζιού 8 Διακόπτης 9 Ασφάλεια σκανδάλης 10 Σωληνωτή λαβή 11 Στήριγμα λαβής 12 Κουμπί 13 Διάτρητο πλαίσιο 14 Προφυλακτήρας φθοράς 15 Μοχλός πεταλούδας αέρα 16 Χειροκίνητη αντλία καυσίμου 17 Καπάκι φίλτρου 18 Ρεζερβουάρ καυσίμου # Αριθμός μηχανήματος

FS 510 C, FS 560 C

ελληνικά

002BA475 KN

002BA476 KN

002BA477 KN

002BA478 KN

Τεχνικά χαρακτηριστικά

Κινητήρας

Μονοκύλινδρος δίχρονος κινητήρας

1 Κεφαλή κοπής 2 Προφυλακτήρας (μόνο για κεφαλές

κοπής)

3 Μαχαίρι

4 Μεταλλικά εξαρτήματα κοπής

χόρτου

5 Προφυλακτήρας (μόνο για

μεταλλικά εξαρτήματα κοπής)

8 Πριονόδισκος 9 Οδηγός (μόνο για πριονόδισκο)

FS 510 C

Κυβισμός: 51,6 cm Διάμετρος κυλίνδρου: 44,7 mm Διαδρομή εμβόλου: 32,9 mm Ισχύς κατά ISO 8893: 2,4 kW (3,3 HP)

στις 9500 σ.α.λ.

Αριθμός στροφών ρελαντί: 2500 σ.α.λ.

Αριθμός στροφών ρύθμισης (ονομαστική τιμή): 12300 σ.α.λ.

Μέγιστος αριθμός στροφών κινούμενου άξονα (για κίνηση κοπτικού εξαρτήματος) 9210 σ.α.λ.

FS 560 C

Κυβισμός: 57,1 cm Διάμετρος κυλίνδρου: 47,0 mm Διαδρομή εμβόλου: 32,9 mm Ισχύς κατά ISO 8893: 2,8 kW (3,8 HP)

στις 9500 σ.α.λ.

6 Μαχαίρι χόρτου 7 Προφυλακτήρας μαχαιριού (μόνο

για εργασίες κοπής με μαχαίρι χόρτου)

FS 510 C, FS 560 C

ελληνικά

Αριθμός στροφών ρελαντί: 2500 σ.α.λ.

Αριθμός στροφών ρύθμισης (ονομαστική τιμή): 12300 σ.α.λ.

Μέγιστος αριθμός στροφών κινούμενου άξονα (για κίνηση κοπτικού εξαρτήματος) 9210 σ.α.λ.

Σύστημα ανάφλεξης

Ηλεκτρονικά ελεγχόμενο μαγνητικό σύστημα ανάφλεξης

FS 510 C Μπουζί

(αντιπαρασιτικό): NGK BPMR7A Διάκενο ακίδων: 0,5 mm

FS 560 C Μπουζί

NGK BPMR7A

(αντιπαρασιτικό): Διάκενο ακίδων: 0,5 mm

Σύστημα τροφοδοσίας

Καρμπιρατέρ διαφράγματος με ενσωματωμένη αντλία καυσίμου, το οποίο λειτουργεί ανεξάρτητα από την κλίση του μηχανήματος

Χωρητικότητα ρεζερβουάρ καυσίμου:

FS 510 C: 990 cm FS 560 C: 990 cm

(0,99 l)

Βάρος

Χωρίς καύσιμο, κοπτικό εξάρτημα και προφυλακτήρα

FS 510 C-EM: 10,2 kg FS 560 C-EM: 10,2 kg FS 560 C-EM Z: 10,2 kg

Συνολικό μήκος

Χωρίς κοπτικό εξάρτημα FS 510 C-EM: 1760 mm FS 560 C-EM: 1760 mm

Χαρακτηριστικά εξοπλισμού

C Επεξήγηση κωδικών εξοπλισμού

υψηλής άνεσης E ErgoStart M M-Tronic Z Σήτα συγκράτησης σπινθήρων

Τιμές θορύβου και ταλαντώσεων

Για τον προσδιορισμό των τιμών θορύβου και δονήσεων στα μηχανήματα FS, ελήφθησαν υπόψη ισομερώς η λειτουργία στο ρελαντί και με ονομαστικό αριθμό στροφών.

Για περισσότερες πληροφορίες σχετικά με τη συμμόρφωση προς την Οδηγία 2002/44/ΕΚ για την έκθεση των εργαζομένων σε κραδασμούς, βλέπε την ιστοσελίδα www.stihl.com/vib/.

Στάθμη ηχοπίεσης L

κατά ISO 22868

peq

με κεφαλή κοπής χόρτου FS 510 C-EM: 101 dB(A) FS 560 C-EM: 101 dB(A) με μεταλλικό εξάρτημα

κοπής χόρτου FS 510 C-EM: 103 dB(A) FS 560 C-EM: 104 dB(A)

Στάθμη ηχητικής ισχύος L

κατά

ISO 22868

με κεφαλή κοπής χόρτου FS 510 C-EM: 116 dB(A) FS 560 C-EM: 117 dB(A) με μεταλλικό εξάρτημα

κοπής χόρτου FS 510 C-EM: 117 dB(A) FS 560 C-EM: 117 dB(A)

Δονήσεις a

κατά ISO 22867

hv,eq

Χειρομε κεφαλή κοπής χόρτου

FS 510 C-EM: 3,7 m/s

λαβή

αριστερά

Χειρολαβή δεξιά

3,7 m/s

FS 560 C-EM: 3,7 m/s23,7 m/s

με μεταλλικό εξάρτημα κοπής χόρτου

FS 510 C-EM: 3,0 m/s

Χειρο-

λαβή

αριστερά

Χειρολαβή δεξιά

3,0 m/s

FS 560 C-EM: 3,3 m/s23,3 m/s

Για τη στάθμη ηχητικής πίεσης και τη στάθμη ηχητικής ισχύος, η τιμή K-σύμφωνα με την Οδηγία 2006/42/EG = 2,0 dB(A). Για την τιμή δονήσεων, η τιμή K-σύμφωνα με την Οδηγία 2006/42/EG = 2,0 m/s

FS 510 C, FS 560 C

ελληνικά

000BA073 KN

REACH

REACH είναι το διακριτικό όνομα ενός κανονισμού των ΕΚ για την καταχώριση, την αξιολόγηση και την αδειοδότηση χημικών προϊόντων.

Για πληροφορίες σχετικά με την τήρηση του συστήματος REACH σύμφωνα με τον κανονισμό (ΕΚ) υπ' αρ. 1907/2006, βλέπε www.stihl.com/reach

Όρια εκπομπής ρύπων

Η τιμή για την εκπομπή CO

που

μετρήθηκε κατά τη διαδικασία έγκρισης τύπου ΕΚ αναφέρεται στα τεχνικά χαρακτηριστικά του προϊόντος στην ιστοσελίδα www.stihl.com/co2.

Η μετρούμενη τιμή CO

προσδιορίστηκε

σε αντιπροσωπευτικό κινητήρα σύμφωνα με τυποποιημένη διαδικασία δοκιμής υπό εργαστηριακές συνθήκες και δεν αποτελεί ρητή ή σιωπηρή εγγύηση για την απόδοση ενός ορισμένου κινητήρα.

Με κατάλληλη χρήση και συντήρηση, όπως περιγράφεται σ’ αυτές τις οδηγίες χρήσης, ικανοποιούνται οι ισχύουσες απαιτήσεις σχετικά με την εκπομπή ρύπων. Σε περίπτωση αλλαγών στον κινητήρα ακυρώνεται η άδεια χρήσης.

Οδηγίες επισκευής Απόρριψη

Ο χρήστης του μηχανήματος επιτρέπεται να εκτελεί μόνο τις εργασίες καθαρισμού και συντήρησης που περιγράφονται σ’ αυτές τις οδηγίες χειρισμού. Όλες οι υπόλοιπες επισκευές επιτρέπεται να πραγματοποιηθούν μόνο από ειδικευμένο κατάστημα.

Για τις επισκευές επιτρέπεται να χρησιμοποιούνται μόνο ανταλλακτικά που έχουν εγκριθεί από τη STIHL για χρήση σ’ αυτό το μηχάνημα, ή ανταλλακτικά του ίδιου τύπου από τεχνικής άποψης. Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

Η STIHL συνιστά να χρησιμοποιήσετε γνήσια ανταλλακτικά STIHL.

Τα γνήσια ανταλλακτικά STlHL αναγνωρίζονται από τον κωδικό STIHL, τον λογότυπο { και ενδεχομένως από το σήμα ανταλλακτικών STIHL K (σε μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σήμα).

Τηρείτε τους εθνικούς κανονισμούς σχετικά με τη διάθεση των απορριμμάτων.

Τα προϊόντα της STIHL δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Φροντίστε για τη σωστή διάθεση του προϊόντος STIHL, της μπαταρίας, των εξαρτημάτων και της συσκευασίας του, σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος.

Για πληροφορίες σχετικά με τη διάθεση των απορριμμάτων, μπορείτε να απευθυνθείτε στον αντιπρόσωπο της STIHL.

FS 510 C, FS 560 C

ελληνικά

Δήλωση συμμόρφωσης ΕΕ

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Γερμανία

δηλώνει με αποκλειστική της ευθύνη ότι

Είδος: Κοπτικό

μηχάνημα Κατασκευαστής: STIHL Τύπος: FS 510 C-EM

FS 560 C-EM Αριθμός σειράς: 4148 Κυβισμός FS 510 C-EM 51,6 cm FS 560 C-EM 57,1 cm

ανταποκρίνεται στις σχετικές διατάξεις των οδηγιών 2006/42/ΕΚ, 2014/30/ΕΕ και 2000/14/ΕΚ και έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα εξής πρότυπα, όπως ισχύουν κατά την εκάστοτε ημερομηνία παραγωγής:

EN ISO 11806-1, EN 55012, EN 61000-6-1

Ο προσδιορισμός της μετρημένης και εγγυημένης στάθμης ηχητικής ισχύος πραγματοποιήθηκε σύμφωνα με τη μέθοδο που αναφέρεται στην Οδηγία 2000/14/ΕΚ, παράρτημα V, εφαρμόζοντας το πρότυπο ISO 10884.

Μετρημένη στάθμη ηχητικής ισχύος

Εγγυημένη στάθμη ηχητικής ισχύος

FS 510 C-EM: 119 dB(A) FS 560 C-EM: 119 dB(A)

Διατήρηση τεχνικού φακέλου:

ANDREAS STIHL AG & Co. KG Produktzulassung

Το έτος κατασκευής και ο αριθμός του μηχανήματος αναγράφονται στο μηχάνημα.

Waiblingen, 28.10.2016

ANDREAS STIHL AG & Co. KG

κ.ε.

Thomas Elsner

Επικεφαλής τμήματος Produktmanagement und Services

FS 510 C-EM: 117 dB(A) FS 560 C-EM: 117 dB(A)

FS 510 C, FS 560 C

ελληνικά

FS 510 C, FS 560 C

0458-772-3321-A

griechisch

www.stihl.com

*04587723321A*

0458-772-3321-A

Stihl FS 510 C, FS 560 C Instruction Manual [el]

Specifications and Main Features

Frequently Asked Questions

User Manual
