STIHL FR 460 TC-M

Navodilo za uporabo

Vsebina

slovenščina

Dodatek k tem navodilom za uporabo 2

Varnostni napotki in tehnika dela 2 Dovoljene kombinacije rezalnega

orodja, zaščite in ročajev 11 Dovoljeni priključki 12 Sestavljanje naprave 12 Nastavitev vleka plina 14 Montaža zaščitnih naprav 15

Originalna navodila za uporaboNatisnjeno na beljenem papirju brez klora.

Montaža rezalnega orodja 16 Sistem goriva 18 Polnjenje goriva 20 nosilni okvir 21 Zagon / izklop motorja 22 Transport naprave 25 Navodila za uporabo 27 Zračni filter 28 M-Tronic 29 Delo pozimi 29 Vžigalna svečka 31 Lastnosti delovanja motorja 32 Mazanje gonila 32

Tiskarske barve vsebujejo rastlinska olja in papir je reciklažen.

Mazanje upogljive gredi 33 Shranjevanje naprave 34 Ostrenje kovinskega rezalnega

orodja 34 Vzdrževanje glave za košnjo 35 Napotki za vzdrževanje in nego 37 Zmanjševanje obrabe in

preprečevanje poškodb 39 Pomembni sestavni deli 40 Tehnični podatki 42

Navodila za popravilo 43 Odstranjevanje v odpad 43 Izjava EU o skladnosti 43

Spoštovani kupec, zahvaljujemo se Vam za nakup

visokokakovostnega izdelka proizvajalca STIHL.

Izdelek je bil izdelan z najsodobnejšimi proizvodnimi postopki in bil podvržen obsežni kontroli kakovosti. Naš trud je usmerjen predvsem v Vaše zadovoljstvo ob uporabi naših izdelkov.

V primeru vprašanj o naših izdelkih se obrnite na svojega pooblaščenega prodajalca ali neposredno na naš prodajni oddelek.

Vaš

Dr. Nikolas Stihl

{

0458-771-5721-C. VA0.H16.

0000007278_003_SLO

FR 460 TC-M

Ta navodila za uporabo so avtorsko zaščitena. Vse pravice do ponatisa in razmonoževanja, prevoda in obdelave z elektronskim sistemom si pridržuje avtor teh navodil.

slovenščina

Dodatek k tem navodilom za uporabo

Slikovni simboli

Slikovni simboli, ki so nameščeni na napravi, so razloženi v teh navodilih za uporabo.

Glede na napravo in opremo so lahko na napravi nameščeni slikovni simboli v nadaljevanju.

Rezervoar za gorivo; mešanica bencina in motornega olja

Aktiviranje ročne črpalke za gorivo

Sesalni dovod zraka: Delo poleti

Sesalni dovod zraka: Delo pozimi

Oznake besedilnih odstavkov

OPOZORILO

Opozorilo za nevarnost nesreče in poškodb oseb ter večje materialne škode.

OBVESTILO

Opozorilo za poškodbe naprave ali njenih sestavnih delov.

Tehnični razvoj

Podjetje STIHL neprestano razvija nove stroje in naprave. Na podlagi tega si pridržuje pravico do sprememb v obsegu dobave in opreme ter tehničnih sprememb.

Glede na zgoraj navedeno ne priznavamo nobenih pravic, ki izvirajo iz podatkov in upodobitev v teh navodilih za uporabo.

Varnostni napotki in tehnika dela

Pri delu z motorno napravo so potrebni posebni varnostni ukrepi, ker se dela z veliko hitrostjo rezalnega orodja.

Pred prvo uporabo natančno preberite celotna navodila za uporabo in jih varno shranite za poznejšo uporabo. Neupoštevanje navodil za uporabo je lahko življenjsko nevarno.

Upoštevajte varnostne predpise, ki veljajo v vaši državi, npr. poklicnih skupnosti, zdravstvenih zavarovalnic, organov za varstvo pri delu in drugih.

Kdor prvič dela z motorno napravo: naj mu prodajalec ali druga kompetentna oseba pokaže, kako se varno ravna z napravo – ali pa se naj udeleži strokovnega tečaja.

Mladoletnim osebam delo z motorno napravo ni dovoljeno – izjema so mladostniki nad 16 let, ki se pod nadzorstvom usposabljajo.

Otroci, živali in gledalci naj se ne zadržujejo v bližini naprave.

Ko motorne naprave ne uporabljate več, jo odložite tako, da nikogar ne ogroža. Motorno napravo zavarujte pred nedovoljenim dostopom.

Uporabnik je odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim osebam ali njihovi lastnini.

FR 460 TC-M

slovenščina

Motorno napravo posojajte ali dajte v uporabo le osebam, ki poznajo ta model in jim delo z njim ni tuje – in vedno dajte zraven tudi navodila za uporabo.

Uporaba motornih naprav, ki oddajajo hrup, je lahko na podlagi mednarodnih in lokalnih predpisov časovno omejena.

Kdor dela z motorno napravo, mora biti spočit, zdrav in v dobri telesni pripravljenosti.

Kdor se iz zdravstvenih razlogov ne sme naprezati, naj mu zdravnik svetuje, ali je delo z motorno napravo za njega primerno.

Samo uporabniki srčnih spodbujevalnikov: vžigalna naprava te naprave proizvaja majhno elektromagnetno polje. Vpliv tega na posamezne tipe srčnih spodbujevalnikov ni izključen. Da bi preprečili zdravstveno tveganje, STIHL priporoča predhodni posvet z zdravnikom in s proizvajalcem srčnega spodbujevalnika.

Po uživanju alkohola, zdravil ali drog, ki vplivajo na reakcijske sposobnosti, delo z motorno napravo ni dovoljeno.

Motorno napravo – odvisno od določenega rezalnega orodja – uporabljajte le za košnjo trave in za rezanje plevela, grmovja, grmičevja, goščave, majhnih dreves in podobnega.

Motorne naprave ni dovoljeno uporabljati za druge namene – nevarnost nesreče!

Dovoljena je montaža rezalnih orodij ali dodatnega pribora, ki ga dovoljuje STIHL za to napravo, ali pa tehnično enakovrednih izdelkov. V primeru dodatnih vprašanj se obrnite na

pooblaščenega prodajalca. Uporabljajte le kakovostna orodja in dodatni pribor. V nasprotnem primeru lahko pride do nesreč ali poškodb na motorni napravi.

STIHL priporoča uporabo originalnega orodja in dodatnega pribora. Lastnosti teh so optimalno prilagojene izdelku in potrebam uporabnika.

Ščitnik motorne naprave ne more uporabnika ščititi pred vsemi predmeti (kamni, steklom, žicami itd.), ki jih lahko rezalno orodje dvigne s tal. Ti predmeti se lahko kjerkoli odbijejo in šele potem zadenejo uporabnika.

Ne izvajajte nobenih sprememb na napravi – varnost je lahko tako ogrožena. Za poškodbe oseb in materialno škodo, ki bi nastala zaradi uporabe nedovoljenih priključkov, STIHL ne prevzema nobene odgovornosti.

Za čiščenje naprave ne uporabljajte visokotlačnih čistilnikov. Trd vodni curek lahko poškoduje dele naprave.

Oblačila in oprema

Nosite oblačila in opremo v skladu s predpisi.

Obleka mora biti namenska in ne sme ovirati gibanja. Primerna je tesno oprijeta obleka – kombinezon, nikakor ne delovna halja.

Ne nosite oblačil, ki bi se lahko zataknila v les, grmičevje ali vrteče se dele naprave. Tudi ne šala, kravate in nakita. Dolge lase spnite (z ruto, kapo, čelado itd.).

Nosite zaščitne škornje z grobim podplatom in jekleno konico.

Samo pri uporabi glav za košnjo je alternativno dovoljena obutev z grobim, nedrsečim podplatom.

OPOZORILO

Da bi zmanjšali nevarnost poškodb oči, je treba nositi tesno prilegajoča se zaščitna očala v skladu s standardom EN 166. Bodite pozorni na pravilno prileganje zaščitnih očal.

Nosite zaščito obraza in bodite pozorni na pravilno namestitev. Zaščita obraza ni zadostna zaščita za oči.

Nosite "osebno" protihrupno zaščito – npr. ušesne čepe.

Nosite zaščitno čelado pri redčenju gozdov, v visokem grmičevju in pri nevarnosti padajočih predmetov.

Nosite robustne delovne rokavice iz trpežnega materiala (npr. usnja).

STIHL vam za ta namen ponuja obsežen program osebne zaščitne opreme.

FR 460 TC-M

slovenščina

271BA001 KN

Transport motorne naprave

Pri daljšem transportu (več kot 50 m) ugasnite motor.

Motorno napravo prenašajte samo v delovnem položaju: motorna naprava je na hrbtu, leva roka je na okroglem ročaju in desna roka na upravljalnem ročaju – tudi pri levičarjih – rezalno orodje je spuščeno pri tleh.

Kovinsko rezalno orodje s transportno zaščito zavarujte pred dotikom in jo uporabljajte tudi pri transportu na kratke razdalje – glej tudi poglavje "Transportiranje naprave".

Ne dotikajte se vročih delov naprave in gonila – nevarnost opeklin!

Pri transportu z vozilom: motorno napravo zavarujte pred prevrnitvijo, poškodbami in iztekanjem goriva.

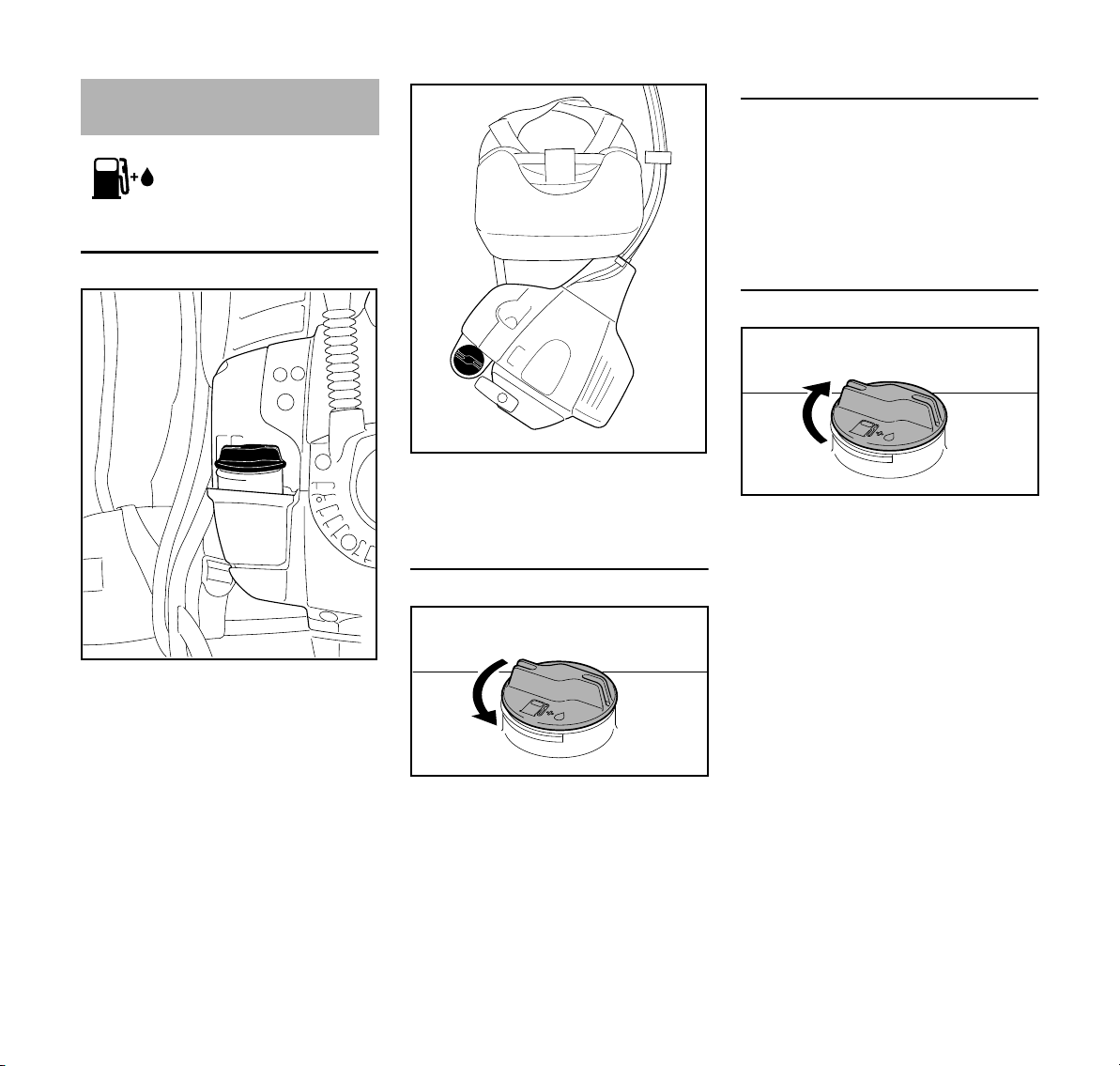

Polnjenje goriva

Pred polnjenjem goriva ugasnite motor. Nikdar ne polnite goriva, ko je motor še

vroč – gorivo se lahko polije – nevarnost požara!

– napravo skupaj z nosilnim okvirjem

varno položite na tla, odprtina rezervoarja gleda stran od hrbtnega oblazinjenja, glej "Polnjenje goriva".

Zapiralo rezervoarja za gorivo previdno odprite, da se obstoječi nadtlak počasi zmanjša in gorivo ne more brizgniti ven.

Gorivo polnite le na dobro prezračenih mestih. Če ste polili gorivo, motorno napravo takoj očistite – ne dovolite, da bi prišlo gorivo v stik z vašimi oblačili, sicer jih takoj zamenjajte.

Motorne naprave so lahko serijsko opremljene z različnimi zapirali rezervoarjev za gorivo.

Po polnjenju goriva močno privijte zapiralo rezervoarja za gorivo.

Tako zmanjšate tveganje, da bi se zapiralo rezervoarja za gorivo zaradi vibracij motorja odvilo in gorivo izteklo.

Pazite na netesnosti – ne zaganjajte motorja, če je gorivo izteklo –življenjsko nevarno zaradi opeklin!

Pred zagonom

Preverite, ali je motorna naprava varna za uporabo – upoštevajte ustrezno poglavje v navodilih za uporabo:

– preverite tesnjenje sistema za

gorivo, predvsem vidne dele, kot na primer zapiralo rezervoarja, cevne priključke, ročno črpalko za gorivo (samo pri motornih napravah z ročno črpalko za gorivo). Pri netesnjenju ali poškodbah motorja ne zaganjajte – nevarnost požara! Napravo naj pred zagonom servisira strokovni prodajalec

– kombinacija rezalnega orodja,

zaščite in ročaja mora biti dovoljena ter vsi deli brezhibno montirani

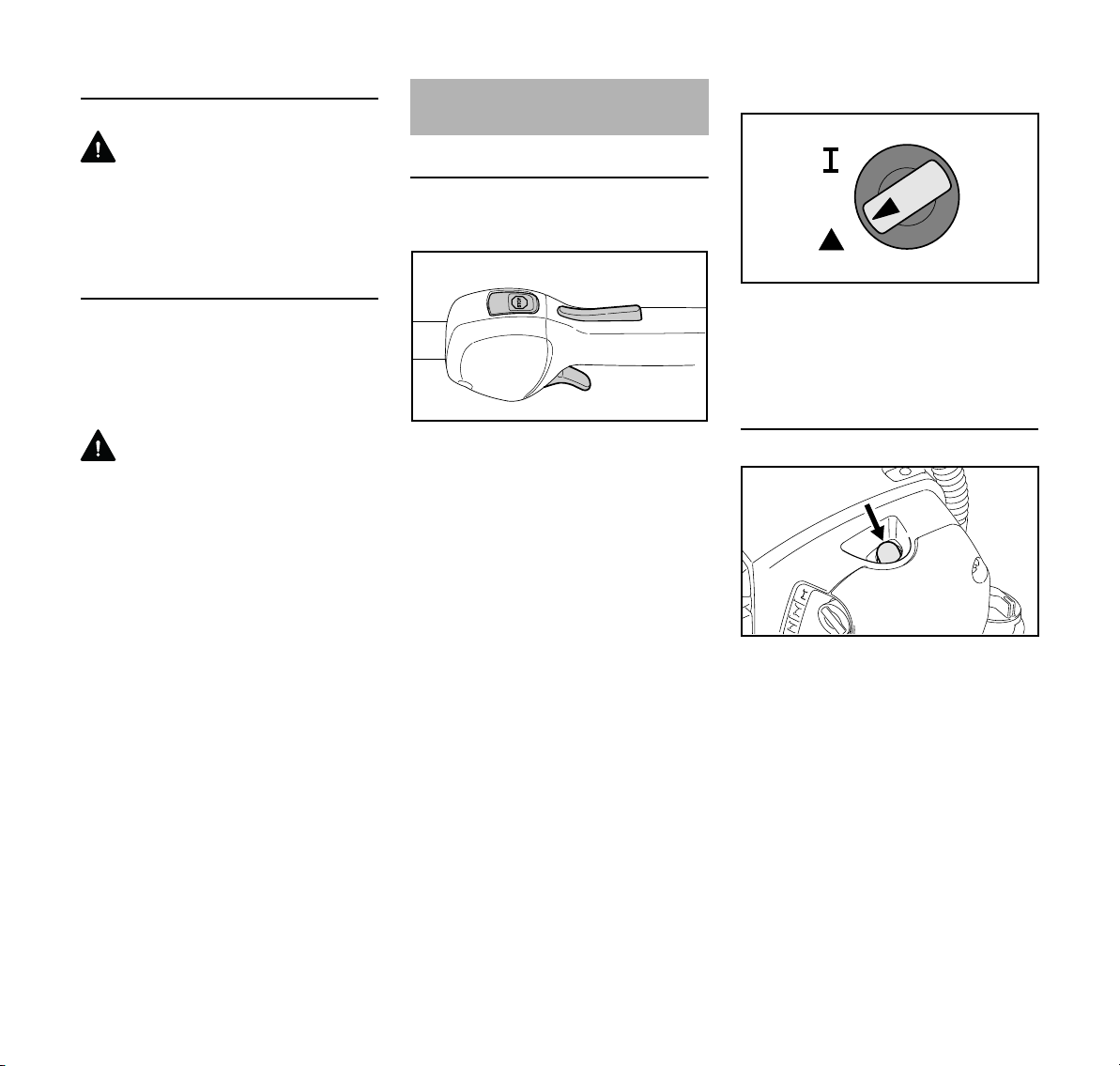

– stop stikalo / kombiniran zasun se

morata dati na rahlo pritiskati

– ročica lopute za zagon, zapora

ročice za plin in ročica za plin se morajo na rahlo prestavljati – ročica za plin se mora sama vzmeteno vrniti v položaj prostega teka. Če hkrati pritisnete zaporo ročice za plin in ročico za plin, se mora ta iz položaja } vzmeteno vrniti nazaj v položaj obratovanja F

– preverite pritrjenost vtiča vžigalnega

kabla – če ta ni trdno pritrjen, lahko nastanejo iskre, ki lahko vnamejo uhajajočo mešanico goriva in zraka – nevarnost požara!

Bencin je zelo vnetljiv – ne približujte se odprtemu ognju – ne razlivajte goriva – ne kadite.

FR 460 TC-M

slovenščina

271BA003 KN

271BA002 KN

– rezalno orodje ali priključek:

pravilna montaža, trdno prileganje in brezhibno stanje

– preglejte zaščitne naprave (npr.

ščitnik rezalnega orodja, vrtljivi krožnik) glede poškodb oz. obrabe. Poškodovane dele zamenjajte. Naprave ne smete uporabljati s poškodovanim ščitnikom ali obrabljenim vrtljivim krožnikom (če napis in puščice niso več razpoznavne)

– ne izvajajte nobenih sprememb na

napravah za upravljanje in varnostnih napravah

– ročaji morajo biti čisti in suhi ter brez

olja in smole – pomembno za varno vodenje motorne naprave

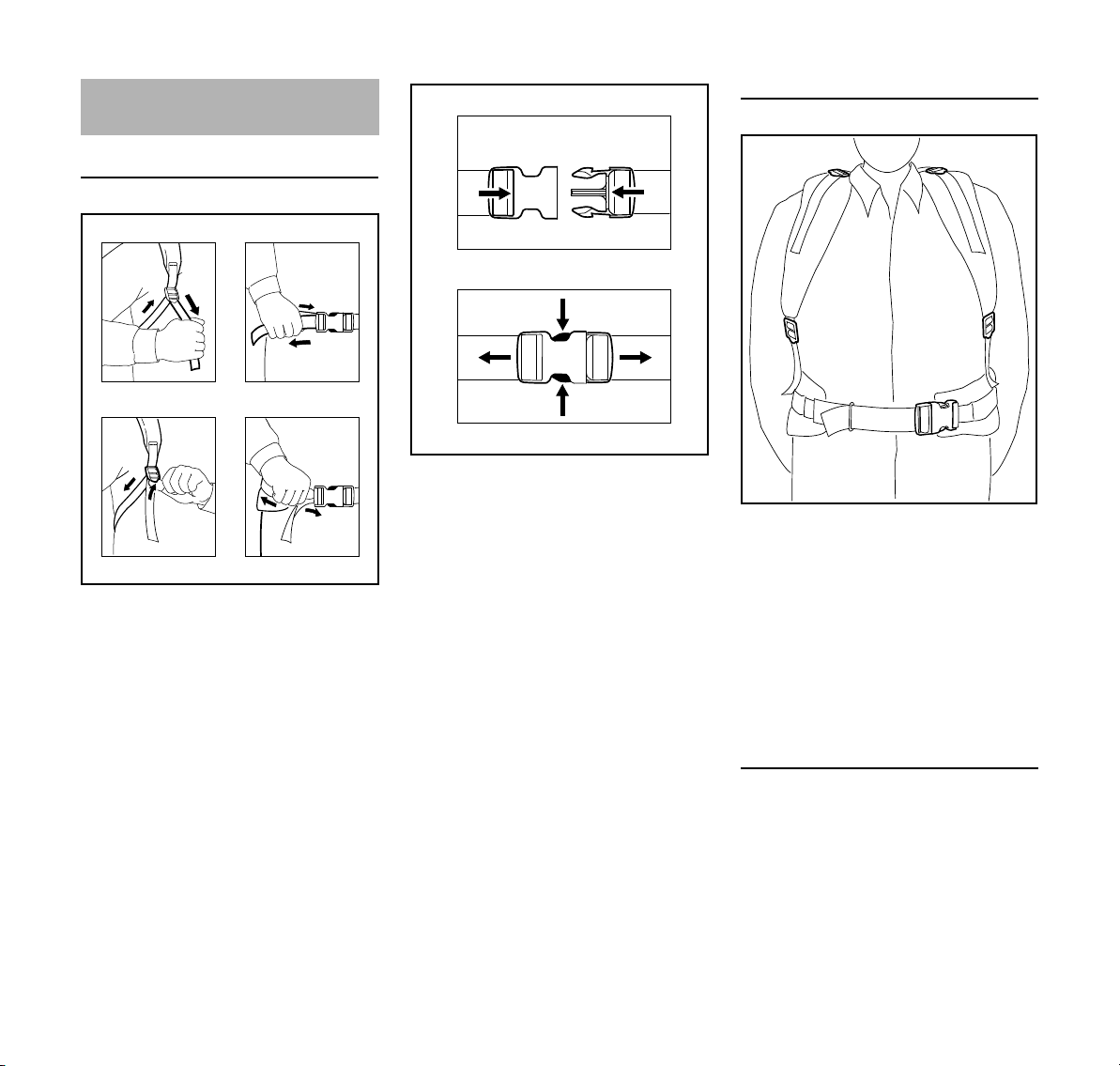

– nastavite nosilni pas in okrogli ročaj

glede na telesno višino, glej "Nameščanje nosilnega okvirja"

– preverite stanje sistema za nošenje

in nosilnih pasov – če so poškodovani ali obrabljeni, jih zamenjajte

Motorno napravo je dovoljeno uporabljati le, če je varna za uporabo – nevarnost nesreče!

Za primer v sili: vadite hitro odpenjanje zapirala na bočnem pasu, popustitev ramenskih pasov in odlaganje naprave s hrbta. Pri vaji ne vrzite naprave na tla, saj se ta lahko poškoduje.

zaženite motor

Motor zaženite najmanj 3 m od kraja natakanja goriva in ne v zaprtem prostoru.

Motorna enota mora biti na ravni podlagi, poskrbite za trdno in varno stojišče ter motorno enoto držite trdno in varno – delovno orodje, noži in zaščita se ne smejo dotikati nobenega predmeta in ne tal, ker se lahko pri zagonu začnejo premikati. Obvezno upoštevajte napotke "Zakon motorja/izklop motorja".

Napravo naj upravlja samo ena oseba – ne dovolite zadrževanja drugih oseb v območju 15 m – tudi ob zagonu ne – zaradi letečih predmetov – nevarnost poškodb!

Izogibajte se stiku z rezalnim orodjem – nevarnost poškodb!

Motorja ne zaganjajte v roki – zaganjajte ga, kot je opisano v navodilih za uporabo.

Ko izpustite ročico za plin, se rezalno orodje še kratek čas vrti – učinek naknadnega delovanja!

Lahko vnetljivih materialov (npr. ostružkov, drevesne skorje, suhe trave, goriva) ne približujte vročemu izpušnemu toku in vročemu dušilcu zvoka – nevarnost požara!

Drža in vodenje naprave

Vedno poskrbite za varno in stabilno stojišče.

Motorno enoto je treba nositi na hrbtu – motorno enoto namestite na hrbet šele, ko se rezalno orodje po zagonu več ne premika – nevarnost nesreče!

Ročaj vedno trdno držite z obema rokama – desna roka na upravljalnem ročaju, leva roka na okroglem ročaju – ročaj naj bo vedno na desni strani telesa – tudi pri levičarjih.

Med uporabo

Vedno poskrbite za varno in stabilno stojišče.

FR 460 TC-M

slovenščina

15m (50ft)

Pri grozeči nevarnosti oz. v sili takoj izklopite motor in potisnite stop stikalo / kombiniran zasun v smeri 0.

V krogu 15 m se ne smejo zadrževati druge osebe – zaradi stran letečih predmetov nevarnost poškodb! To razdaljo upoštevajte tudi pri predmetih (vozilih, okenskih steklih) – nevarnost materialne škode!

Pazite na brezhiben prosti tek motorja, da se rezalno orodje ne bo vrtelo, ko izpustite ročico za plin. Redno kontrolirajte nastavitev prostega teka oz. jo popravite. Če se rezalno orodje kljub temu vrti v prostem teku, naj vam napravo servisira pooblaščen serviser. STIHL priporoča pooblaščenega STIHLovega prodajalca.

Previdno pri poledici, spolzkem terenu, snegu, na pobočjih, na neravnem terenu itd. – nevarnost zdrsa!

Pazite na ovire: drevesne štore, korenine – nevarnost spotikanja!

Nikoli ne delajte na lestvi ali stoje na drevesu.

Nikoli ne delajte samo z eno roko. Pri uporabi zaščite sluha je potrebna

povečana previdnost in pozornost, ker je s tem okrnjena sposobnost dojemanja opozorilnih znakov (klicev, signalnih tonov ipd.).

Pravočasno naredite odmore, da bi preprečili utrujenost in izčrpanost – nevarnost nesreče!

Delajte mirno in premišljeno – le ob dobri svetlobi in vidljivosti. Delajte preudarno, ne ogrožajte drugih.

Motorna naprava proizvaja takoj, ko se motor zažene, strupene izpušne pline. Ti plini so lahko brez vonja in nevidni ter vsebujejo nezgorel ogljikovodik in benzen. Nikoli ne delajte z motorno napravo v zaprtih ali slabo prezračenih prostorih – tudi ne z napravami s katalizatorjem.

Pri delu v jarkih, globelih ali na zoženih mestih vedno poskrbite za ustrezno kroženje zraka. Življenjsko nevarno zaradi zastrupitve!

Pri slabosti, glavobolu, motnjah vida (npr. zmanjšano vidno polje), motnjah sluha, vrtoglavici, popuščanju koncentracije takoj prenehajte z delom – ti simptomi so lahko vzrok previsoke koncentracije izpušnih plinov – nevarnost nesreče!

Motorno napravo uporabljajte z malo hrupa in malo izpušnimi plini – motor naj ne deluje brez potrebe, plin dodajajte le pri delu.

Ne kadite pri uporabi in v bližini motorne naprave – nevarnost požara! Iz sistema za gorivo lahko uhajajo vnetljivi bencinski hlapi.

Prah, para in dim, ki nastajajo med delom, lahko ogrozijo vaše zdravje. Pri močnem prašenju in nastanku dima nosite zaščito dihal.

Če je bila naprava izpostavljena uporabi, ki ni v skladu s predpisi (npr. sila ali padec), pred nadaljnjo uporabo obvezno preverite varno in brezhibno delovanje – glej tudi "Pred zagonom".

Še posebej preverite tesnjenje sistema za gorivo in tehnično uporabnost varnostnih naprav. Motornih naprav, ki niso varne za nadaljnjo uporabo, ni dovoljeno še naprej uporabljati. V primeru dvomov nemudoma poiščite pomoč pri pooblaščenem prodajalcu.

Ne delajte pri nastavitvi zagonskega plina – število vrtljajev motorja v tem položaju ročice za plin ni nastavljivo.

Nikoli ne delajte brez ščitnika, ki je primeren za napravo in rezalno orodje – zaradi letečih predmetov – nevarnost poškodb!

Preglejte teren: Trdni predmeti – kamni, kovinski deli in podobno lahko odletijo od naprave – nevarnost poškodb! – in lahko poškodujejo rezalno orodje ter predmete (npr. parkirane avtomobile, okenska stekla) (materialna škoda).

V nepreglednem, močno zaraščenem terenu delajte še posebej previdno.

Pri košnji v visoki goščavi, pod grmovjem in živimi mejami: delovna višina z rezalnim orodjem je najmanj 15 cm – ne ogrožajte živali.

FR 460 TC-M

slovenščina

Preden zapustite napravo: izklopite motor.

Rezalno orodje preverjajte redno, v kratkih časovnih razmikih in pri občutnih spremembah:

– izklopite motor, trdno držite napravo

in počakajte, da se rezalno orodje ustavi

– preverite stanje in trdno pritrjenost

ter pazite na razpoke

– bodite pozorni na naostrenost – poškodovana rezalna orodja

nemudoma zamenjajte, celo pri majhnih razpokah

S priključka rezalnega orodja redno čistite travo in veje – odstranite zamašitve v območju rezalnega orodja ali ščitnika.

Pred menjavo rezalnega orodja ugasnite motor – nevarnost poškodb!

Motor med delom postane vroč. Ne dotikajte se vročega ohišja gonila – nevarnost opeklin!

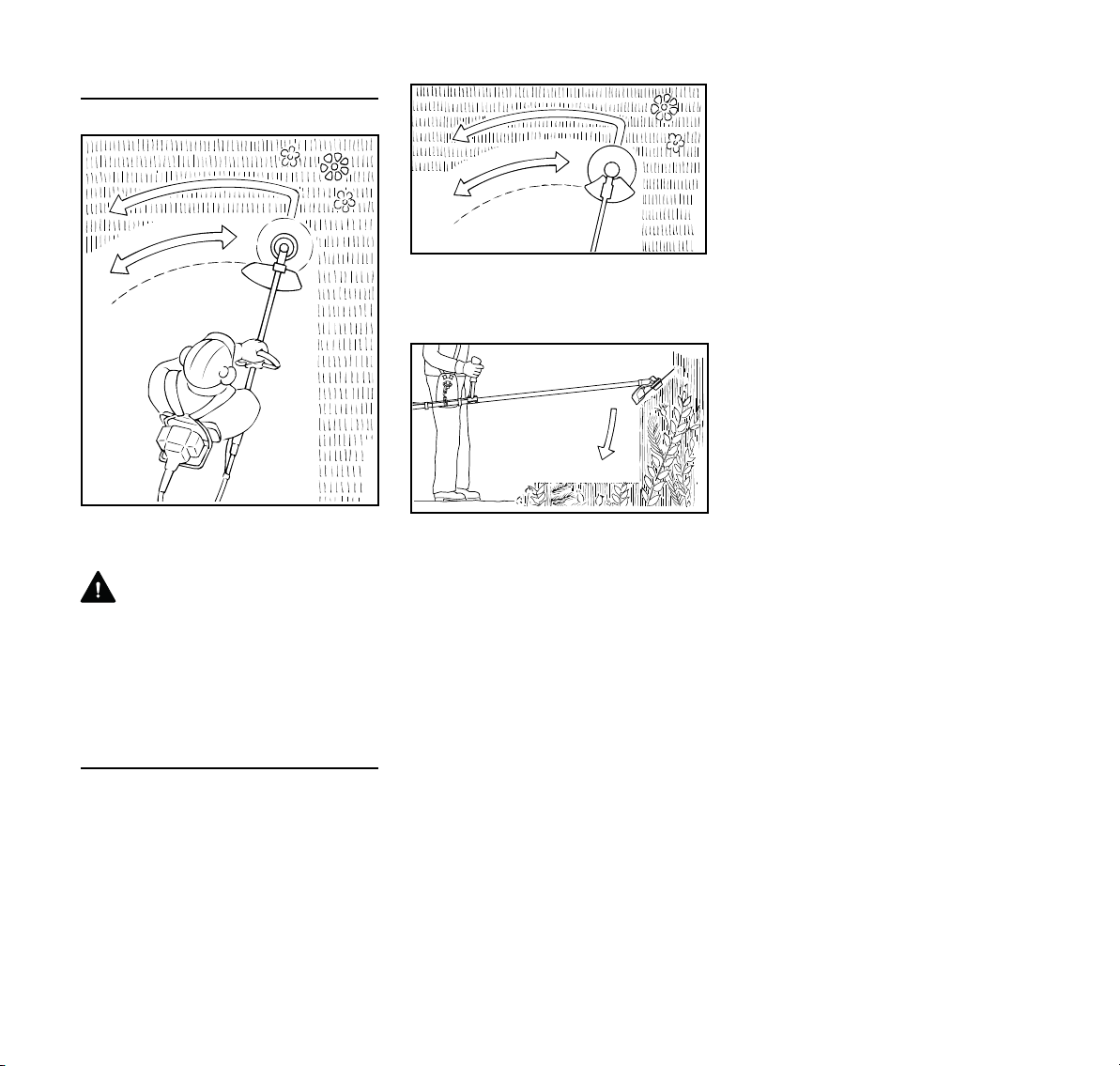

Uporaba glav za košnjo

Ščitnik rezalnega orodja dopolnite s priključki, ki so navedeni v navodilih za uporabo.

Uporabljajte le ščitnik, na katerem je nož montiran v skladu s predpisi, da se bodo kosilne nitke skrajšale na dovoljeno dolžino.

Za ponovno nastavljanje kosilne nitke pri ročno nastavljivih glavah za košnjo obvezno izklopite motor – nevarnost poškodb!

Nepravilna uporaba s predolgimi rezalnimi nitkami zmanjša število vrtljajev motorja med delovanjem. To zaradi stalnega spodrsavanja sklopke povzroči pregrevanje in poškodbe pomembnih funkcijskih delov (npr. sklopke, delov ohišja iz plastike) – npr. zaradi orodja, ki se vrti v prostem teku – nevarnost poškodb!

Uporaba kovinskih rezalnih orodij

STIHL priporoča uporabo originalnih STIHL-ovih kovinskih rezalnih orodij. Lastnosti le-teh so optimalno prilagojene napravi in potrebam uporabnika.

Kovinska rezalna orodja se vrtijo zelo hitro. Pri tem nastajajo sile, ki vplivajo na napravo, na orodje in material, ki ga režete.

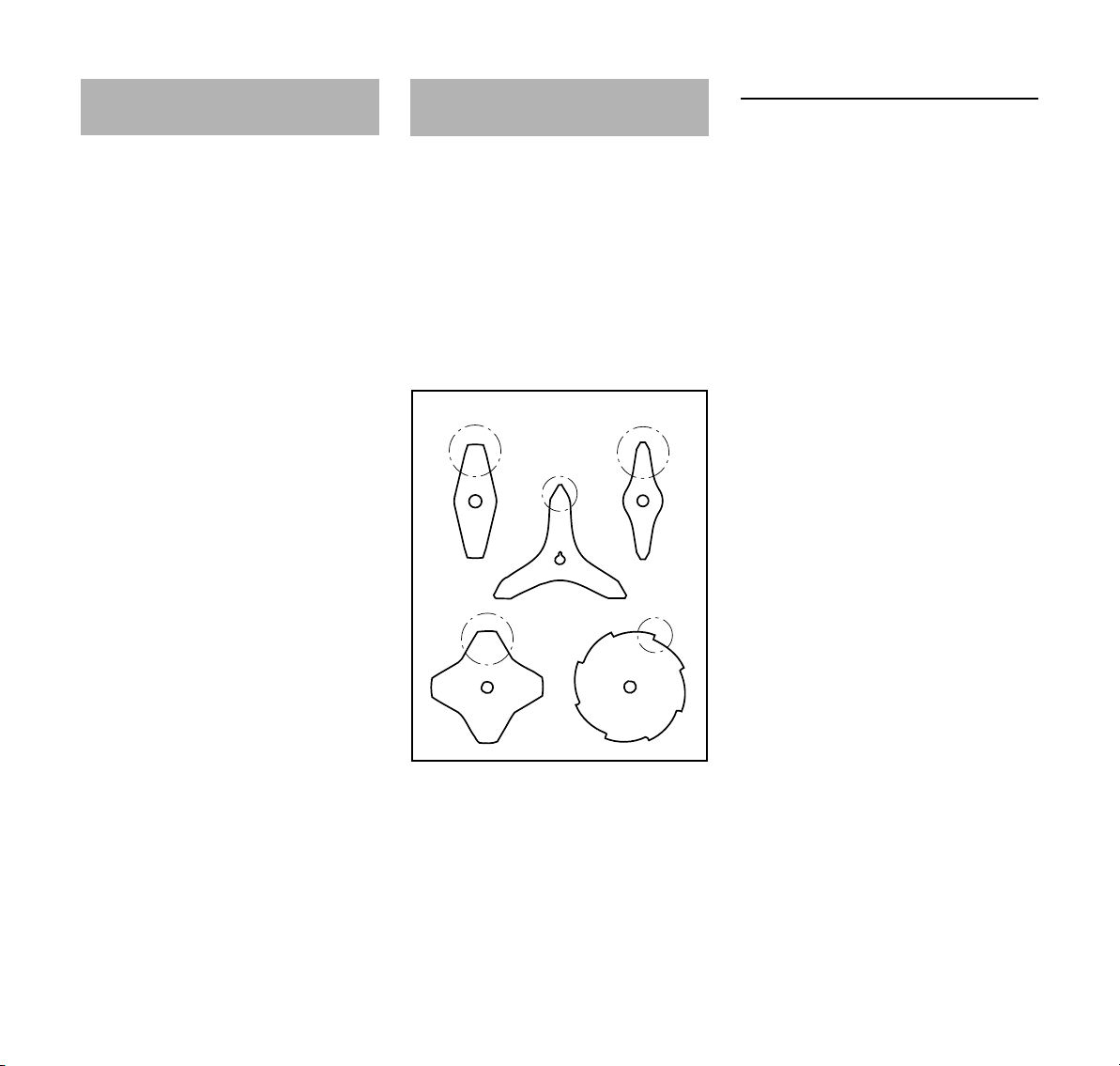

Kovinska rezalna orodja ostrite redno in po predpisih.

Neenakomerno naostrena kovinska rezalna orodja povzročijo neuravnoteženost, ki močno obremenjuje napravo – nevarnost zloma!

Topa ali nestrokovno naostrena rezila lahko dodatno obremenjujejo kovinska rezalna orodja – zaradi razpokanih in zlomljenih delov obstaja nevarnost poškodb!

Preglejte kovinska rezalna orodja (npr. glede razpok in deformacij) po vsakem dotiku s trdim predmetom (npr. kamnom, skalo, kovinskimi deli). Redno odstranjujte obloge in druga vidna

kopičenja materiala, saj se lahko pri nadaljnji uporabi kadarkoli ločijo od rezalnega orodja in odletijo stran – nevarnost poškodb!

Če vrteče se kovinsko rezalno orodje zadane ob kamen ali drugi trdi predmet, lahko nastanejo iskre, zaradi česar lahko v določenih pogojih pride do vžiga lahko vnetljivih materialov. Tudi suhe rastline in grmičevje so lahko vnetljivi, predvsem v vročih, suhih vremenskih razmerah. Če obstaja nevarnost požara, kovinskih rezalnih orodij ne uporabljajte v bližini lahko vnetljivih snovi, suhih rastlin ali grmičevja. Obvezno se pri pristojnem zavodu za gozdove pozanimajte, ali obstaja nevarnost požara.

Poškodovanih in razpokanih rezalnih orodij ne uporabljajte in jih ne popravljajte – na primer z varjenjem ali naravnavanjem – sprememba oblike (neuravnoteženost).

Sneti delci ali odlomljeni deli lahko z veliko hitrostjo zadenejo uporabnika ali tretje osebe – hude poškodbe!

Za zmanjšanje omenjenih nevarnosti, ki nastanejo pri uporabi kovinskega rezalnega orodja, premer uporabljenega kovinskega rezalnega orodja v nobenem primeru ne sme biti prevelik. Prav tako kovinsko orodje ne sme biti pretežko. Izdelano mora biti iz kakovostnega materiala in imeti mora ustrezno geometrijo (oblika, debelina).

Kovinsko orodje, ki ni STIHL-ov proizvod, ne sme biti težje, ne drugače oblikovano in v premeru ne večje od največjega dovoljenega kovinskega orodja za to motorno napravo, ki ga dovoljuje STIHL – nevarnost poškodb!

FR 460 TC-M

slovenščina

Vibracije

Daljša uporaba naprave lahko privede do vibracijsko pogojenih motenj prekrvavitve rok (“Raynaud sindrom“).

Splošno veljavnega časa uporabe ni možno določiti, saj je ta odvisen od številnih dejavnikov.

Čas uporabe se podaljša z:

– zaščito rok (tople rokavice) – odmori

Čas uporabe se skrajša pri: – nagnjenju k slabi prekrvavitvi (znaki:

pogosto hladni prsti in mravljinci)

– nižjih zunanjih temperaturah – uporabi velike prijemalne sile

(močan prijem ovira prekrvavitev)

Pri redni in daljši uporabi naprave in pri ponavljajočem pojavu določenih simptomov (na primer mravljinčenju) svetujemo zdravniški pregled.

Vzdrževanje in popravilo

Motorno napravo redno vzdržujte. Izvajajte le vzdrževalna dela in popravila, ki so opisana v navodilih za uporabo. Vsa preostala dela naj opravi pooblaščen prodajalec.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pooblaščenim STIHL-ovim prodajalcem ponujamo redna šolanja in tehnične informacije.

Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali okvar na napravi. V primeru dodatnih vprašanj se obrnite na pooblaščenega prodajalca.

STIHL priporoča uporabo originalnih nadomestnih delov. Lastnosti le teh so optimalno prilagojene napravi in potrebam uporabnika.

Pri popravilu, vzrdževanju in čiščenju vedno izklopite motor in snemite vtič vžigalne svečke – Nevarnost poškodb zaradi nenamernega zagona motorja! – Izjema: Natavitev uplinjača in prostega teka.

Motorja ne zaganjajte z zagonsko napravo pri snetem vtiču svečke ali odstranjeno svečko – nevarnost požara zaradi iskrenja izven cilindra!

Motorne naprave nikoli ne popravljajte ali shranjujte v bližini odprtega ognja – zaradi goriva nevarnost požara!

Redno preverjajte tesnjenje pokrova rezervoarja.

Uporabljajte le s strani proizvajalca STIHL predpisane brezhibne vžigalne svečke – glej poglavje “Tehnični podatki“.

Preverite stanje vžigalnega kabla (brezhibna izolacija, trden stik).

Preverite brezhibno stanje dušilca zvoka.

Naprave ne uporabljajte s pokvarjenim ali odstranjenim dušilcem zvoka – Nevarnost požara! – Poškodbe sluha!

Ne dotikajte se vročega dušilca zvoka – Nevarnost opeklin!

Stanje antivibracijskih elementov vpliva na vibracije – redno preverjajte AVelemente.

Oznake na zaščitnih napravah

Puščica na zaščiti rezalnega orodja označuje njegovo smer vrtenja.

Nekatere od naslednjih oznak se nahajajo na zunanji strani zaščite in opozarjajo na dovoljeno kombinacijo rezalnega orodja / zaščite.

Zaščita se lahko uporablja skupaj z glavami za košnjo.

Zaščita se lahko uporablja skupaj z listi za rezanje trave.

Zaščita se ne sme uporabljati skupaj z glavami za košnjo.

Zaščita se ne sme uporabljati skupaj z noži za grmičevje, noži za rezljanje in listi krožne žage.

Zaščita se ne sme uporabljati skupaj z noži za grmičevje, noži za rezljanje, rezalnimi listi za travo in listi krožne žage.

FR 460 TC-M

slovenščina

002BA331 KN

002BA049 KN

002BA135 KN

Zaščita se lahko uporablja skupaj z glavami za košnjo – ne uporabljajte nožev za grmičevje, nožev za rezljanje in listov krožne žage.

Zaščita se lahko uporablja skupaj z glavami za košnjo – ne uporabljajte kovinskega rezalnega orodja.

Glava za košnjo s plastično nitko

Glavi za košnjo je ob dobavi priložena priloga. Glavo za košnjo je treba s kosilno nitko opremiti samo v skladu z navedbami v prilogi.

OPOZORILO

Kosilne nitke ne nadomeščajte s kovinsko žico ali vrvmi – Nevarnost poškodb!

Glava za košnjo s plastičnimi noži – STIHL PolyCut

Za košnjo neobstojnih travniških obrob (brez stebrov, ograj, drevja in podobnih ovir).

Upoštevajte markacijo obrabljenosti!

Glavi za košnjo so ob dobavi priložene priloge. Glavo za košnjo je treba s plastičnimi noži ali kosilno nitko opremiti samo v skladu z navedbami v prilogah.

OPOZORILO

Namesto kosilne nitke ne uporabljajte kovinskih žic ali vrvi – Nevarnost poškodb!

Nevarnost povratnega udarca pri kovinskih rezalnih orodjih

OPOZORILO

Pri uporabi kovinskih rezalnih orodij obstaja nevarnost povratnega udarca, ko orodje zadene ob trdno oviro (drevesno deblo, vejo, drevesni štor, kamen ali podobno). Naprava pri tem udari nazaj – v nasprotni smeri vrtenja orodja.

Za mehak "rez" – za čisto rezanje tudi razbrazdanih robov okoli dreves in kolov itd. – manj poškodb drevesne skorje.

FR 460 TC-M

V primeru, da je na glavi PolyCut ena od teh markacij prebita navzdol (puščica): glave za košnjo ne smete več uporabljati in jo morate zamenjati z novo! Nevarnost poškodb zaradi stran letečih delov orodja!

Obvezno upoštevajte navodila za vzdrževanje glave za košnjo PolyCut!

Glavo za košnjo PolyCut je mogoče namesto s plastičnimi noži opremiti tudi s kosilno nitko.

Povečana nevarnost povratnega udarca obstaja, če orodje zadane ob oviro v črnem območju.

slovenščina

002BA222 KN

002BA355 KN

002BA509 KN

List za rezanje trave

Samo za travo in plevel – napravo vodite kot koso.

OPOZORILO

Zloraba lahko poškoduje list za rezanje trave – Nevarnost poškodb zaradi stran letečih delov!

Pri občutni otopitvi je potrebno list za rezanje trave naostriti po predpisih.

Nož za rezanje grmičevja

Za rezanje sprijete trave, redčenje grmičevja, goščave in mladih sestojev z največjim premerom debla 2 cm – ne režite debelejšega lesa – nevarnost nesreče!

Pri rezanju trave in redčenju mladih sestojev držite napravo kot koso tik nad tlemi.

Za redčenje grmičevja in goščave nož za rezanje grmičevja od zgoraj "potopite" v rastlino – grmičevje se razreže – pri tem rezalnega orodja ne držite nad višino bokov.

Pri tej delovni tehniki je potrebna skrajna previdnost. Kolikor večja je razdalja med tlemi in rezalnim orodjem, toliko večje je tveganje, da bodo delci odleteli stran – nevarnost poškodb!

Opozorilo! Zloraba lahko poškoduje nož za rezanje grmičevja – nevarnost poškodb zaradi letečih delov!

Za preprečevanje nesreč obvezno upoštevajte naslednje:

– izogibajte se stiku s kamni,

kovinskimi predmeti in podobnim

– ne režite lesa ali grmičevja s

premerom več kot 2 cm – za večje premere uporabite rezalno ploščo

– redno preverjajte morebitne

poškodbe noža za rezanje grmičevja – poškodovanih nožev za rezanje grmičevja ne uporabljajte več

– nož za rezanje grmičevja redno in

pri občutni otopitvi ostrite po predpisih in ga po potrebi centrirajte (STIHL priporoča pooblaščenega prodajalca STIHL)

FR 460 TC-M

Dovoljene kombinacije rezalnega orodja, zaščite in ročajev

Rezalno orodje Ščitnik Ročaj

slovenščina

8 9

Dovoljene kombinacije

Odvisno od rezalnega orodja izberite pravilno kombinacijo iz naslednje tabele!

OPOZORILO

Iz varnostnih razlogov je dovoljeno kombinirati le rezalna orodja, izvedbe ščitnikov in ročajev, ki so v tabeli

navedeni v isti vrstici. Vse ostale kombinacije so nedopustne – nevarnost nesreč!

Rezalna orodja

Glave za košnjo 1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2

3 STIHL AutoCut C 25-2 4 STIHL AutoCut C 26-2 5 STIHL AutoCut 30-2 6 STIHL AutoCut 36-2 7 STIHL TrimCut 31-2 8 STIHL DuroCut 20-2 9 STIHL PolyCut 20-3

0000-GXX-0274-A3

FR 460 TC-M

slovenščina

228BA032 KN

0812BA002 KN

0812BA003 KN

Kovinska rezalna orodja 10 List za rezanje trave 230-2

(Ø 230 mm)

11 List za rezanje trave 260-2

(Ø 260 mm)

12 List za rezanje trave 230-4

(Ø 230 mm)

13 List za rezanje trave 230-8

(Ø 230 mm)

14 Rezalni list za travo 250-40 Spezial

(Ø 250 mm)

15 Nož za rezanje grmičevja 250-3

(Ø 250 mm)

OPOZORILO

Uporaba rezalnih listov za travo in nožev za grmičevje iz nekovinskih materialov ni dovoljena.

Ščitniki

16 Ščitnik za glave za košnjo 17 Ščitnik z 18 Ščitnik in nož za glave za košnjo 19 Ščitnik brez ščitnika in noža za

kovinska rezalna orodja

Ročaj

20 Krožni ročaj (ni na voljo v vseh

državah) 21 Okrogli ročaj z 22 Streme (omejevalnik koraka)

Dovoljeni priključki

Na osnovno motorno napravo je dovoljeno montirati naslednje STIHLove priključke:

Priključek Uporaba BF okopalnik

Sestavljanje naprave

Montaža nosilnega okvirja

N odstranite transportno zaščito

(lepilni trak)

N vijak (1) M10x20 in podložko (2)

odstranite iz nosilnega okvirja

N pritrdite nosilni okvir (3) z vijakom

(1) in varovalno podložko (2) na motorno enoto (4) – vijak s šestkotno glavo SW 17, pritezni moment 20 Nm (177 lbf. in.)

FR 460 TC-M

slovenščina

0812BA068 KN

0812BA069 KN

0812BA005 KN

0812BA058 KN

0812BA059 KN

6 5

Montaža ročaja

N potisnite zatič (1) na ročaju do

naslona v utor (2) priključka

Pri pravilno vstavljenem zatiču mora biti rdeča linija (3 = konica puščice) poravnana s priključkom.

N močno zategnite zvezdast vijak (4)

Montaža okroglega ročaja s stremenom

N vtaknite štirirobe matice (1) z

izbočenim delom navzgor v streme (2) – izvrtine se morajo pokrivati

N vstavite vijaka (7) v izvrtini in ju

privijte do konca v streme

N shranite ostale dele N nadaljevanje v poglavju "Pritrditev

okroglega ročaja"

Namestitev krožnega ročaja brez stremena (ni na voljo v vseh državah)

FR 460 TC-M

N položite objemko (1) v okrogli

N položite objemko (3) v krožni

ročaj (4) in ju skupaj namestite na ročaj (5)

N namestite objemko (6) N namestite streme (2) – pazite na

položaj!

N izvrtine se morajo pokrivati

ročaj (2) in ju skupaj namestite na ročaj (3)

N namestite objemko (4) N izvrtine se morajo pokrivati N nataknite podložko (5) na vijak (6),

vtaknite vijak v izvrtino ter na vijak privijte štirirobo matico (7) – do naslona

slovenščina

0812BA060 KN

0812BA009 KN

002BA655 KN

N shranite ostale dele N nadaljevanje v poglavju "Pritrditev

okroglega ročaja"

Pritrditev okroglega ročaja

N nataknite krožni ročaj (1) v razmiku

(A) približno 20 cm (20,32 cm.) pred

upravljalni ročaj (2)

N Naravnava okroglega ročaja N pritegnite vijake – po potrebi matico

zategnite v nasprotno smer

N pritisnite vlek plina (1) v držalo

kabla (2) v razmaku (A) približno 20 cm (8 in.) pred motorno enoto

N pritisnite vlek plina (1) v držalo

kabla (3) v razmaku (B) približno 15 cm (6 in.) pred zaključkom gredi

Nadaljevanje v poglavju “Nastavitev vleka plina“.

Nastavitev vleka plina

Po montaži naprave ali po daljšem obratovanju je lahko potreben popravek nastavitve vleka plina.

Vlek plina nastavljajte samo pri kompletno montirani napravi.

N postavite ročico za plin v položaj

polnega plina

N Vrtite vijak v ročici za plin do prvega

občutnega upora v smeri puščice. Nato obrnite še za pol obrata

Preverjanje pritrditve vleka plina

Vlek plina mora biti položen paralelno po celotni dolžini upogljive gredi.

V nasprotnem primeru postopajte, kot je opisano v nadaljevanju.

FR 460 TC-M

slovenščina

002BA636 KN

002BA637 KN

002BA646 KN

002BA638 KN

Montaža zaščitnih naprav

Montaža ščitnika

1 Ščitnik za kosilna orodja 2 Ščitnik za glave za košnjo

Ščitnika (1) in (2) se montirata na gonilo na enak način.

N položite ščitnik na gonilo N privijte vijaka (3) in ju pritegnite

Montaža zaščite

N potisnite vodilni utor zaščite na

vodilo ščitnika, dokler se ne zaskoči

Demontaža zaščite

N natično konico potisnite v luknjo na

zaščiti in z natično konico zaščito hkrati potisnite nekoliko v levo

N zaščito v celoti povlecite s ščitnika

Montiranje noža

N nož potisnite v vodilni utor na zaščiti N privijte vijak in ga pritegnite

Montaža zaščite in noža

OPOZORILO

Nevarnost poškodb zaradi letečih predmetov in stika z rezalnim orodjem. Zaščito in nož je treba pri uporabi glav za košnjo montirati na ščitnik (1).

FR 460 TC-M

slovenščina

002BA134 KN

002BA383 KN

002BA266 KN

002BA267 KN

Montaža rezalnega orodja

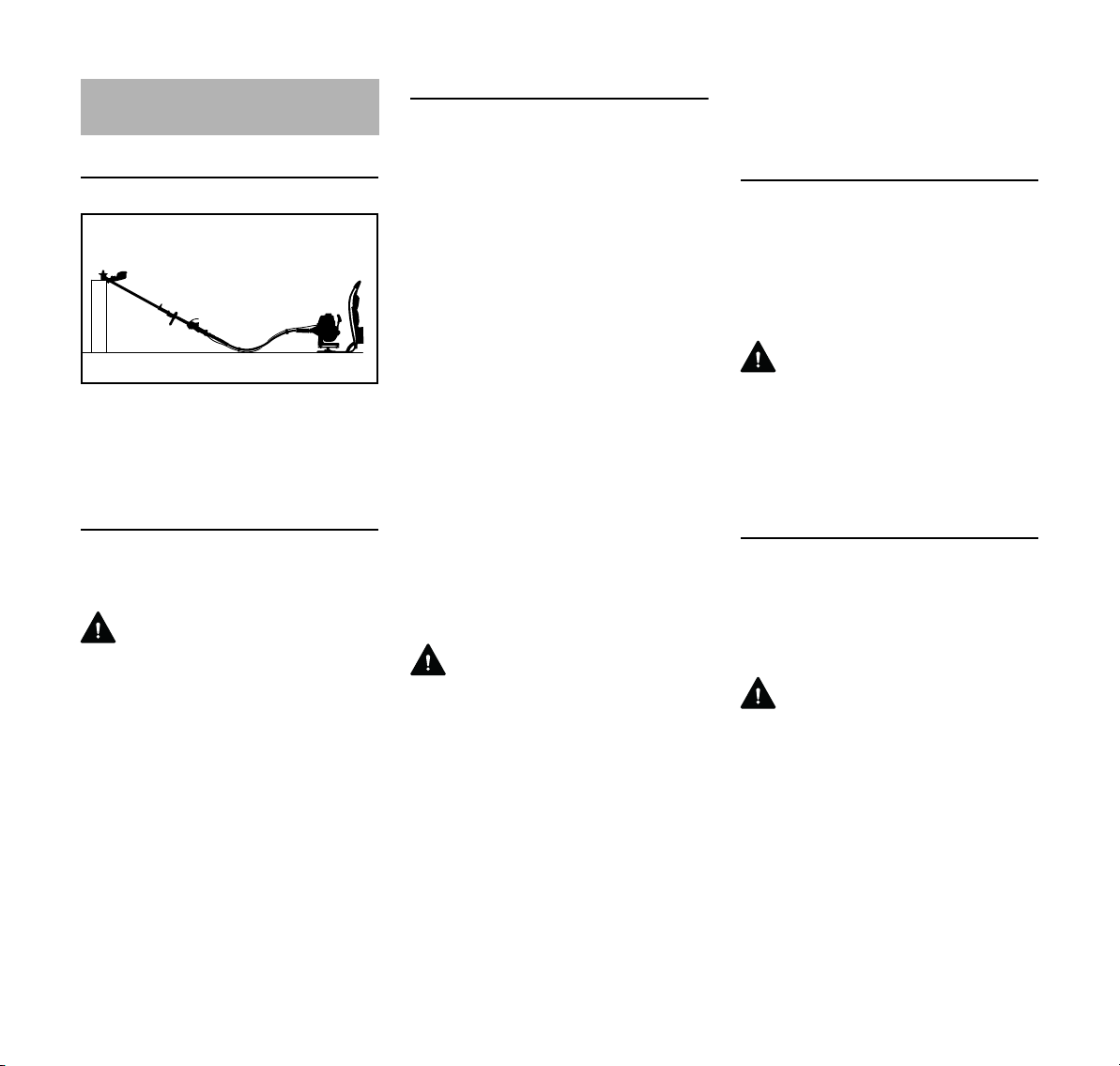

Odlaganje motorne naprave

N izklopite motor N odložite motorno napravo, da bo

nastavek za rezalno orodje obrnjen

navzgor

Montaža pritisne plošče

Napravi je ob dobavi priložena pritisna plošča.

Pritrdilni deli za rezalna orodja

Odvisno od rezalnega orodja, ki je priloženo ob prvi dobavi naprave, se lahko priloženi pritrdilni elementi za rezalno orodje razlikujejo.

Obseg dobave brez pritrdilnih elementov

Montirajo se lahko samo glave za košnjo, ki se pritrdijo direktno na gred (2).

Obseg dobave s pritrdilnimi elementi Montirajo se lahko glave za košnjo in

kovinska rezalna orodja.

Za pritrditev so glede na izvedbo rezalnega orodja dodatno potrebni matica (3), vrtljivi krožnik (4) in pritisna podložka (5).

Ti deli so na voljo v kompletu, ki je priložen ob dobavi, in so na voljo tudi kot nadomestni deli.

N potisnite pritisno ploščo (1) na

gred (2)

OBVESTILO

Za pritrditev rezalnega orodja potrebujete na gonilu pritisno ploščo.

FR 460 TC-M

slovenščina

002BA597 KN

002BA385 KN

681BA312 KN

5 6

blokirajte gred

Za montažo in demontažo rezalnega orodja je treba z natičnim ključem (6) blokirati gred (2). Natični ključ je priložen ob dobavi ali pa na voljo kot posebni pribor.

N potisnite natični ključ (6) v

izvrtino (7) do omejevala v gonilu –

na rahlo pritisnite N vrtite gred, matico ali rezalno orodje,

dokler se natični ključ ne zaskoči in

blokira gred

montirajte rezalno orodje

OPOZORILO

Uporabljajte ščitnik, ki pripada določenem rezalnemu orodju – glej "Montaža zaščitnih naprav".

Montaža glave za košnjo z navojnim priključkom

N vrtite glavo za košnjo v nasprotni

smeri urinega kazalca do naslona na gred (1)

N blokirajte gred N glavo za košnjo močno pritegnite

OBVESTILO

Za blokado gredi znova snemite orodje.

Demontaža glave za košnjo

N blokirajte gred N glavo za košnjo vrtite v smeri

urinega kazalca

OPOZORILO

Nadenite si zaščitne rokavice – nevarnost poškodb zaradi ostrih rezalnih robov.

Vedno montirajte samo eno kovinsko rezalno orodje!

Pravilna namestitev rezalnega orodja

Rezalna orodja (1, 2, 3 in 4) lahko kažejo v poljubno smer – takšna rezalna orodja redno obračajte, da preprečite enostransko obrabo.

Rezalni robovi listov za rezanje trave (5 in 6) morajo gledati v smer vrtenja urinega kazalca.

Prilogo h glavi za košnjo dobro shranite.

FR 460 TC-M

Montaža kovinskega rezalnega orodja

Dobro shranite priloženi list in embalažo kovinskega rezalnega orodja.

OPOZORILO

Upoštevajte puščico za smer vrtenja na notranji strani ščitnika.

slovenščina

N namestite rezalno orodje (6) na

pritisno ploščo (7)

OPOZORILO

Vez (puščica) mora štrleti v izvrtino rezalnega orodja.

Pritrditev rezalnega orodja N namestite pritisno podložko (8) –

izboklina je obrnjena navzgor

N namestite vrtljivi krožnik (9) N blokirajte gred (10) N vrtite matico (11) s kombiniranim

ključem (12) v nasprotni smeri

urinega kazalca na gred in jo

pritegnite

OBVESTILO

Orodje za blokado gredi ponovno snemite.

Demontaža kovinskega rezalnega orodja

OPOZORILO

Nadenite si zaščitne rokavice – nevarnost poškodb zaradi ostrih rezalnih robov.

N blokirajte gred N odvijte matico v smeri urinega

kazalca

N rezalno orodje in pritrdilne dele

rezalnega orodja snemite z gonila – pri tem pritisne plošče (7) ne snemajte

Sistem goriva

Motor je treba uporabljati z mešanico bencina in motornega olja.

OPOZORILO

Izogibajte se neposrednemu stiku s kožo in vdihavanju bencinskih hlapov.

STIHL MotoMix

STIHL priporoča uporabo mešanice STIHL MotoMix. To že pripravljeno gorivo ne vsebuje benzena in svinca, odlikuje ga visoko oktansko število, vedno pa nudi pravo mešalno razmerje.

STIHL MotoMix je za najdaljšo možno življenjsko dobo motorja mešan s STIHL-ovim motornim oljem za dvotaktne motorje HP Ultra.

MotoMix ni na voljo v vseh trgovinah.

Mešanje goriva

OBVESTILO

Neustrezna goriva ali mešalna razmerja, ki niso v skladu s predpisi, lahko povzročijo resne okvare na motorju. Tako lahko bencin ali motorno olje slabše kakovosti poškoduje motor, tesnilne obroče, napeljave in rezervoar za gorivo.

OPOZORILO

Obrabljeno matico zamenjajte.

Bencin Uporabljate samo bencin preverjenih

blagovnih znamk z oktanskim številom najmanj 90 – neosvinčen ali osvinčen.

FR 460 TC-M

slovenščina

Stroji s katalizatorjem izpušnih plinov se uporabljajo z neosvinčenim bencinom.

OBVESTILO

Pri uporabi stroja z več polnitvami osvinčenega bencina, se lahko delovanje katalizatorja občutno poslabša.

Bencin z vsebnostjo alkohola nad 10 % lahko pri motorjih z ročno nastavljivim uplinjačem povzroči motnje v delovanju in se zaradi tega odsvetuje pri tovrstnih motorjih.

Motorji s sistemom M-Tronic zagotavljajo polno moč z uporabo bencina z vsebnostjo alkohola do 25 % (E25).

Motorno olje Uporabljajte samo kakovostno

dvotaktno motorno olje – najbolje STIHL-ova dvotaktna motorna olja HP, HP Super ali HP Ultra. Le ta so optimalno prilagojena STIHL-ovim motorjem in zagotavljajo dolgo življenjsko dobo le-teh. Največjo moč in življenjsko dobo motorja zagotavlja HP Ultra.

Motorna olja niso na voljo v vseh trgovinah.

Pri motornih napravah s katalizatorjem izpušnih plinov se lahko kot dodatek mešanici goriva uporabi samo STIHLovo motorno olje za dvotaktne motorje v razmerju 1:50.

Primeri

Količina bencina

liter liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N v posodo, ki je primerna za gorivo,

najprej vlijte motorno olje, nato bencin ter vse skupaj dobro premešajte

Shranjevanje mešanice goriva

Gorivo shranjujte v posodah, ki so primerne za gorivo, na varnem, suhem in hladnem mestu, kjer je zaščiteno pred svetlobo in soncem.

Mešanica goriva se stara – mešajte samo za potrebe nekaj tednov vnaprej. Mešanice goriva ne shranjujte več kot 30 dni. Pod vplivom svetlobe, sonca, nizkih ali visokih temperatur lahko mešanica goriva postane hitreje neuporabna.

STIHL MotoMix pa je mogoče brez težav skladiščiti do 2 leti.

N posodo z mešanico goriva pred

polnjenjem močno pretresite

STIHL-ovo motorno olje za dvotaktne motorje 1:50

N rezervoar za gorivo in posodo od

časa do časa temeljito očistite

Ostanke goriva in tekočino za čiščenje odstranjujte v odpad v skladu s predpisi in na okolju prijazen način!

Mešalno razmerje Pri STIHL-ovem motornem olju za

dvotaktne motorje 1:50; 1:50 = 1 enota olja + 50 enot bencina

FR 460 TC-M

OPOZORILO

V posodi lahko nastane tlak – previdno pri odpiranju.

slovenščina

0812BA024 KN

0812BA072 KN

002BA447 KN

002BA448 KN

Polnjenje goriva

Pripravljanje naprave

N motor zavrtite, da bo pokrov

rezervoarja za gorivo gledal stran od hrbtne plošče

Odpiranje zapirala rezervoarja za gorivo

Polnjenje goriva

Pri polnjenju goriva ne polivajte in rezervoarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje goriva (posebni pribor).

N napolnite gorivo

Zapiranje zapirala rezervoarja

N namestite zapiralo N zapiralo do konca zavrtite v smeri

urinega kazalca in ga ročno zategnite kolikor le morete

N pred polnjenjem goriva temeljito

očistite zapiralo rezervoarja za

gorivo in njegovo okolico, da

umazanija ne bo padla v rezervoar N napravo postavite tako, da bo

zapiralo rezervoarja gledalo

navzgor

N vrtite zapiralo rezervoarja v

nasprotni smeri urinega kazalca, da ga lahko snamete z odprtine rezervoarja

N snemite zapiralo rezervoarja

FR 460 TC-M

slovenščina

271BA047 KN

271BA048 KN

0812BA025 KN

nosilni okvir

Nastavitev pasov

A potegnite za konce pasov, pasovi

se napnejo B dvignite prijemalni drsnik, pasovi se

sprostijo

C stisnite hitro zaponko in jo tako

zaprite

D odprite hitro zaponko s stiskom

zaskočke

Nameščanje nosilnega okvirja

N zaprite bočni pas (1) in ga nastavite

tako, da se pas optimalno prilega boku

N nastavite ustrezno dolžino nosilnih

pasov (2)

N fiksirajte položaj nosilnih pasov (3) s

pasovi (prilagoditev telesni višini)

Hrbtno oblazinjenje se mora trdno in varno prilegati hrbtu uporabnika.

FR 460 TC-M

Odlaganje nosilnega okvirja

N odprite hitro zaponko na bočnem

pasu

N nekoliko sprostite nosilne pasove

tako, da privzdignete prijemalni drsnik in odložite nosilni okvir

slovenščina

681BA308 KN

0812BA064 KN

0812BA027 KN

Hitro odlaganje naprave

OPOZORILO

V trenutku nevarnosti je potrebno napravo hitro odložiti skupaj z nosilnim okvirjem. Pred odlaganjem je potrebno bočni pas odpreti!

Torba za opremo

Za shranjevanje orodja, glave za košnjo, kosilne niti in podobnega.

Zadrga na torbi za opremo mora biti med uporabo vedno zaprta.

OPOZORILO

V torbi za opremo ne hranite gorljivih tekočin in predmeti ne smejo gledati iz torbe za opremo – Nevarnost nesreč.

Zagon / izklop motorja

Upravljalni ročaj

Upravljalni elementi

1 Zapora ročice za plin 2 Ročica za plin 3 Stop stikalo – s položajema za

obratovanje in stop. Za izklop vžiga je treba pritisniti stop stikalo (…) – glej "Delovanje stop stikala in vžiga"

Funkcija stop stikala in vžiga Neaktivirano stop stikalo je v položaju

obratovanje: vžig je vklopljen, motor je pripravljen za zagon in ga lahko zaženete. Če pritisnete stop stikalo, se vžig izklopi. Ko se motor ustavi, se vžig samodejno znova vklopi.

Simboli na ročici lopute za zagon

Položaj obratovanja F – v tem položaju se zaganja topel motor ali motor deluje

Start } – v tem položaju se zaganja hladen motor.

zaženite motor

N pritisnite meh (4) ročne črpalke za

gorivo najmanj 5-krat – tudi če je meh napolnjen z gorivom

Ročica lopute za zagon je v položaju obratovanja F.

FR 460 TC-M

N če je motor hladen: pritisnite ročico

1BA001 KN

0812BA028 KN

271BA051 KN

0812BA029 KN

lopute za zagon (5) na robu

(puščice) navznoter in jo zavrtite v

položaj za zagon }

Zaganjanje

slovenščina

OPOZORILO

Vlek plina mora biti nameščen vzporedno z upogljivo gredjo in se ne sme uvijati okoli gredi.

N če je na voljo: odstranite

transportno zaščito na rezalnem orodju

N napravo skupaj z nosilnim okvirjem

varno položite na tla N namestite upogljivo gred v iztegnjen

položaj – položite zaščito na

upravljalnem ročaju na tla

FR 460 TC-M

N položite zaščito rezalnega orodja na

tla

OPOZORILO

Rezalno orodje se ne sme dotikati tal in drugih predmetov – nevarnost poškodb!

N zavzemite varen položaj –

možnosti: stoje, sklonjeno ali kleče

N z levo roko močno držite napravo za

pokrov in z eno nogo stopite na nosilni okvir

N z desno roko primite za zagonsko

ročico

N zagonsko ročico počasi izvlecite do

prvega občutnega omejevala in jo nato hitro in močno potegnite iz ohišja

OBVESTILO

Vrvice ne izvlecite do konca iz ohišja – nevarnost pretrganja!

slovenščina

681BA307 KN

N zagonske ročice ne spustite prosto

nazaj v ohišje – spuščajte jo v smeri

izvlečenja, da se zagonska vrvica

lahko pravilno navije nazaj

N zaganjajte naprej N če se motor kljub temu ne zažene:

ročico lopute za zagon zavrtite v

položaj za zagon } in znova

zaženite napravo

Uporaba naprave Če se naprava uporablja prvič,

upoštevajte navodila v poglavju "Prvi zagon" v razdelku "Dodatna navodila za zagon".

N če je bil motor zagnan v položaju

Start }: na kratko pritisnite zaporo

ročice za plin in ročico za plin, ročica

lopute za zagon skoči v položaj

obratovanja F in motor preklopi v

prosti tek Naprava je sedaj pripravljena za

uporabo.

OPOZORILO

V položaju obratovanja F in istočasnem prostem teku motorja se rezalno orodje ne sme vrteti!

Če se rezalno orodje vrti v prostem teku motorja, upoštevajte navodila v poglavju "Nastavitev vleka plina" in naj vam

napravo servisira pooblaščen serviser. STIHL priporoča pooblaščenega STIHLovega prodajalca.

N nadenite si napravo N Uporaba naprave

Izklop motorja

N pritisnite stop stikalo – motor se

ustavi – izpustite stop stikalo – stop stikalo skoči nazaj

Dodatni napotki za zagon

Prvi zagon N pritisnite ročico za plin – pri tem ne

pritisnite zapore ročice za plin

Če se pri tem število vrtljajev motorja poveča oz. se rezalno orodje vrti, potem:

N nadaljujte v odstavku "Izklop

motorja"

N nadaljujte v poglavju "Nastavitev

vleka plina"

Če se pri tem število vrtljajev ne poveča, je naprava pripravljena za uporabo.

Pri zelo nizkih temperaturah N po potrebi preklopite motor na delo

pozimi, glej "Delo pozimi"

N pri močno ohlajeni motorni napravi

(sreženju) po zagonu ogrejte motor v položaju start } na delovno temperaturo – pozor: rezalno orodje se vrti!

Motor se ne zažene N preverite, če so vsi upravljalni

elementi pravilno nastavljeni

N preverite, če je v rezervoarju gorivo,

po potrebi ga dolijte

N preverite, če je vtikač vžigalne

svečke trdno nataknjen N ponovite postopek zagona Motor je zalilo N ročico lopute za zagon prestavite v

položaj F – zaganjajte še naprej,

dokler se motor ne zažene Rezervoar za gorivo je popolnoma

prazen N po dolivanju goriva pritisnite meh

ročne črpalke za gorivo najmanj 5-

krat – tudi če je meh napolnjen z

gorivom N ponovno zaženite motor

FR 460 TC-M

slovenščina

0812BA070 KN

470BA009 KN

0812BA071 KN

0812BA068 KN

0812BA069 KN

Transport naprave

Motorne naprave STIHL,ki imajo v oznaki serije črko T, imajo deljivi ročaj, s katerim se zmanjša prostor, potreben za transport.

Deljenje delov ročaja

N napravo skupaj z nosilnim okvirjem

varno položite na tla

N položite ročaj na tla

N popustite zvezdast vijak (1) – ne

odvijte ga do konca

N sprednji del ročaja (2) povlecite iz

objemke priključka (3)

OBVESTILO

Konca ročaja ne približujte umazaniji!

Pritrjevanje konca ročaja na nosilni okvir

N fiksirajte konec ročaja na

upravljalnem ročaju (1) s pasom (2) na torbi za opremo

Povezovanje delov ročaja

N napravo skupaj z nosilnim okvirjem

varno položite na tla

N konec ročaja položite na tla N odstranite pokrov s sprednjega dela

ročaja – in ga shranite

N konca ročaja preglejte glede sprijete

umazanije in to po potrebi odstranite

N potisnite zatič (1) na ročaju do

naslona v utor (2) priključka

Pri pravilno vstavljenem zatiču mora biti rdeča linija (3 = konica puščice) poravnana s priključkom.

N trdno zategnite zvezdast vijak (4)

Montaža transportne zaščite

Vrsta transportne zaščite je odvisna od vrste kovinskega rezalnega orodja v obsegu dobave motorne naprave. Transportne zaščite so na voljo tudi kot posebni pribor.

N potisnite pokrov (4) na konec

sprednjega ročaja

FR 460 TC-M

slovenščina

681BA268 KN

681BA269 KN

681BA270 KN

681BA272 KN

681BA268 KN

681BA269 KN

681BA271 KN

681BA272 KN

681BA301 KN

Listi za rezanje trave 230 mm

Noži za grmičevje 250 mm

Listi za rezanje trave do 260 mm

FR 460 TC-M

N odpnite vpenjalni prečnik na

681BA275 KN

681BA305 KN

681BA311 KN

transportni zaščiti

N vpenjalni prečnik obrnite navzven

N vpenjalni prečnik obrnite navznoter N vpenjalni prečnik vpnite v

transportno zaščito

slovenščina

Navodila za uporabo

V času prvega obratovanja

Povsem nove naprave do 3. polnjenja rezervoarja ne obremenjujte z visokimi vrtljaji, da v fazi utekanja ne pride do dodatnih obremenitev. Med fazo utekanja se morajo gibljivi deli medsebojno prilagoditi – v pogonski napravi nastaja povečano trenje. Motor doseže največjo moč po 5 do 15 polnjenj rezervoarja.

Med delom

Po daljšem obratovanju s polno močjo pustite motor delovati še nekaj časa v prostem teku, dokler se večji del toplote ne odvede s hladnim zrakom. Tako ne bodo deli pogonske naprave (vžigalna naprava, uplinjač) preobremenjeni zaradi toplotnega zastoja.

N transportno zaščito od spodaj

namestite na rezalno orodje

FR 460 TC-M

Po končanem delu

Pri krajši prekinitvi dela: pustite, da se motor ohladi. Napravo s praznim rezervoarjem goriva postavite do naslednje uporabe v suh prostor in ne v bližino vnetljivih snovi. Pri daljši prekinitvi dela – glej "Shranjevanje naprave"

slovenščina

0812BA031 KN

0812BA032 KN

Zračni filter

Osnovne informacije

Življenjska doba filtrov je zelo dolga. Ne odstranjujte pokrova filtra in ne

menjajte filtra, dokler ni občutnega zmanjšanja moči.

Umazani zračni filtri zmanjšujejo zmogljivost motorja, povečajo porabo goriva in otežujejo vžig.

Menjava zračnega filtra

Samo, ko moč motorja občutno pade N obrnite ročico lopute za zagon v

položaj }

N odvijte pritrdilna vijaka (1)

Filtrski vložek za obratovanje pozimi

Vzdrževanje in nega tega posebnega filtrskega vložka za obratovanje pozimi sta opisana v poglavju "Delo pozimi".

N odstranite pokrov filtra (2) N z notranjosti pokrova filtra in okolice

filtra (3) odstranite grobo umazanijo

Filter (3) filtrira s pomočjo nagubanega papirnatega materiala.

N odstranite filter (3) in ga preglejte –

če je poškodovan papir ali okvir filtra, ga zamenjajte

N razpakirajte nov filter

OBVESTILO

Filtra do montaže ne prepogibajte ali zvijajte, sicer se lahko poškoduje – poškodovanega filtra ne uporabljajte!

N vstavite filter v ohišje filtra N montirajte pokrov filtra

Uporabljajte samo visokokakovostne zračne filtre, da bo motor zaščiten pred abrazivnimi prašnimi delci.

STIHL priporoča uporabo STIHL-ovih originalnih zračnih filtrov. Visok standard kakovosti teh delov zagotavlja nemoteno obratovanje, dolgo življenjsko dobo motorja in izjemno dolgo življenjsko dobo filtrov.

FR 460 TC-M

M-Tronic Delo pozimi

9926BA016 KN

9926BA017 KN

slovenščina

Osnovne informacije

Sistem M-Tronic elektronsko regulira količino goriva in trenutek vžiga za vsa obratovalna stanja.

Sistem M-Tronic je sinonim za enostaven in hiter zagon. Motor se zažene v položaju start } pri vseh klimatskih pogojih in temperaturi pogonske naprave. Položaj start } lahko po zagonu ostane nastavljen tako dolgo, dokler motor ne obratuje enakomerno.

Sistem M-Tronic skrbi vedno za optimalno moč motorja, odlično pospeševanje in avtomatsko prilagajanje spremenjenim pogojem obratovanja.

Zaradi tega spremembe nastavitve uplinjača niso več potrebne – uplinjač nima nastavitvenih vijakov.

V primeru, da se zaradi močno spremenjenih pogojev dela ne dosega več optimalna moč in delovanje motorja, se obrnite na pooblaščenega prodajalca.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL.

Pri temperaturah pod +10 ℃

Predgretje uplinjača S preklopom zasuna priteka poleg

hladnega zraka tudi topel zrak iz okolice cilindra, ki preprečuje zaledenitev uplinjača.

Puščica na pokrovu (1) prikazuje nastavitev zasuna (2) za delo poleti ali pozimi. Pomen simbolov:

– Simbol "sonce" = delo poleti – Simbol "snežinka" = delo pozimi

N odvijte vijak (3) na zasunu in ga

odstranite

N izvlečite zasun (2) iz pokrova N obrnite zasun (2) iz položaja za delo

poleti v položaj za delo pozimi in ga

ponovno potisnite notri N privijte vijak (3) skozi zasun v

pokrov

Pri temperaturah med +10 °C in +20 °C

Naprava se lahko v tem temperaturnem območju običajno uporablja v položaju zasuna (2) za delo poleti. Po potrebi prestavite položaj zasuna.

FR 460 TC-M

slovenščina

9926BA018 KN

0812BA034 KN

Pri temperaturah nad +20 °C

N postavite zasun (2) obvezno nazaj v

položaj za delo poleti

OBVESTILO

Pri temperaturah nad +20 °C ne delajte z nastavitvijo za delo pozimi, saj obstaja nevarnost pregrevanja motorja!

Pri temperaturah pod -10 ℃

Pri ekstremno zimskih pogojih kot so

– temperature pod -10 °C – pršič in sneženje

se priporoča uporaba “Garniture pokrova“, ki je dobavljiva kot posebni pribor.

“Garnituri pokrova“ vsebujeta naslednje sestavne dele za predelavo motorne naprave:

4 pokrov za delno pokrivanje reže v

ohišju zaganjača

5 filtrni vložek iz tkanine in plastike za

zračni filter

– priloga, ki opisuje predelavo

naprave Po vgradnji garniture pokrova: N postavite zasun (2) v položaj za

delo pozimi

Pri temperaturah nad -10 ℃

N ponovno predelajte napravo in

zamenjajte dele garniture pokrova

za dele za delo poleti Glede na temperaturo okolice: N postavite zasun (2) v položaj za

delo pozimi ali poleti

N očistite notranjost pokrova filtra in

okolico filtra (5) grobe umazanije

N strkajte filter (5) ali ga od znotraj

navzven spihajte s komprimiranim zrakom

Pri trdovratni umazaniji ali zlepljenem filtru:

N operite filter v čisti, negorljivi čistilni

tekočini (npr. topli milnici) in ga osušite

Poškodovan filter je potrebo zamenjati.

Čiščenje zračnega filtra

N odvijte pritrdilne vijake v pokrovu

filtra N odstranite pokrov filtra

FR 460 TC-M

Vžigalna svečka

9926BA020 KN

9926BA021 KN

000BA039 KN

000BA045 KN

N pri nezadostni moči motorja, slabem

zagonu ali motnjah prostega teka najprej preverite vžigalno svečko

N po približno 100 obratovalnih urah

zamenjajte vžigalno svečko – pri močno izgorjenih elektrodah jo zamenjajte že prej – uporabljajte samo vžigalne svečke, ki jih dovoljuje STIHL – glej “Tehnični podatki“

Demontaža vžigalne svečke

N privzdignite spredaj kapo (2), jo

potisnite nazaj in odstranite

N odložite kapo N snemite vtič vžigalne svečke (3) N odvijte vžigalno svečko

Preverjanje vžigalne svečke

slovenščina

OPOZORILO

Če priključna matica (1) ni privita ali ni nameščena, lahko nastanejo iskre. Pri delu v lahko gorljivem ali eksplozivnem območju, lahko nastanejo požari ali eksplozije. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda.

N uporabljajte samo dovoljene

vžigalne svečke s fiksno priključno matico

Montaža vžigalne svečke

N Vrtite vijak (1) tako dolgo v kapi (2),

dokler glava vijaka ne gleda iz kape (2) in se kapa lahko spredaj privzdigne.

FR 460 TC-M

N umazano vžigalno svečko očistite N preverite razmak elektrod (A) in ga

po potrebi nastavite, vrednosti za

razmake – glej “Tehnični podatki“ N odstranite vzroke za onesnaženost

vžigalne svečke Možni vzroki so:

– preveč motornega olja v gorivu – onesnažen zračni filter – neugodni obratovalni pogoji

N privijte vžigalno svečko N pritisnite vtič vžigalne svečke trdno

na vžigalno svečko

slovenščina

9926BA022 KN

233BA010 KN

N nastavite kapo (1) od zadaj in rahlo

postrani na pokrov in pri tem pritisnite nos (2) v odprtino (3) pokrova.

N namestite kapo spredaj na pokrov,

privijte vijak (4) in ga pritegnite

Lastnosti delovanja motorja Mazanje gonila

Če so kljub očiščenem zračnem filtru in pravilno nastavljenem vleku plina lastnosti delovanja motorja nezadovoljive, je lahko vzrok tudi dušilec zvoka.

Naj Vam pooblaščen prodajalec pregleda onesnaženost (zoglenitev) dušilca zvoka!

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL.

N preverjajte količino maziva približno

vsakih 25 delovnih ur

N odvijte zaporni vijak (1) – če na

notranji strani vijaka ni masti, privijte tubo (2) s STIHL-ovo mastjo za gonila (posebni pribor)

N v ohišje gonila iztisnite do 5 g masti

OBVESTILO

Ohišja gonila ne napolnite do konca z mastjo.

N odvijte tubo z mastjo (2) N ponovno privijte zaporni vijak (1) in

ga zategnite

FR 460 TC-M

Mazanje upogljive gredi

0812BA035 KN

0812BA036 KN

0812BA037 KN

0812BA038 KN

0812BA039 KN

0812BA040 KN

slovenščina

N redno in približno vsakih 25

obratovalnih ur preverite količino maziva

N popustite vijak (1) na motorju N izvlecite upogljivo gred

N izvlecite stržen gredi (2) iz zaščitne

cevi (3) in držite vgradni položaj

N stržen gredi namažite s STIHL-ovo

večnamensko mastjo (glej posebni pribor) – ne nanesite preveč masti

OBVESTILO

Pomodrelo gred je treba zamenjati.

N vtaknite stržen gredi (2) v zaščitno

cev (3), pri tem stržen gredi, ki mora

biti za 180° obrnjen v primerjavi s

predhodnim vgradnim položajem,

potisnite do naslona

N vtaknite upogljivo gred do naslona v

priključek (4) na motorju in pri tem

vrtite gred sem ter tja

N naravnajte upogljivo gred, oznaka

"Top" gleda navzgor Pri pravilno vstavljenem zatiču mora biti

linija (5 = konica puščice) poravnana z robom pokrova.

N pritegnite vijak (1) na motorju

FR 460 TC-M

slovenščina

002BA665 KN

Shranjevanje naprave Ostrenje kovinskega

rezalnega orodja

Pri prekinitvah dela, daljših od približno 3 mesecev

N izpraznite in očistite rezervoar za

gorivo na dobro prezračenem mestu

N gorivo odstranite v odpad v skladu s

predpisi in na okolju prijazen način

N izpraznite uplinjač, sicer se lahko

membrane v uplinjaču zlepijo!

N snemite rezalno orodje, ga očistite

in preglejte. kovinska rezalna orodja zaščitite z zaščitnim oljem

N napravo temeljito očistite N shranite napravo na suhem in

varnem mestu – zavarujte jo pred nedovoljeno uporabo (npr. pred otroki)

N malo obrabljena rezalna orodja

ostrite s pilo (posebni pribor) – pri

močni obrabljenosti in razpokah

ostrite z napravo za ostrenje ali pa

se obrnite na STIHL-ovega

pooblaščenega prodajalca – STIHL

priporoča pooblaščenega

prodajalca STIHL N ostrite pogosto, odvzemajte malo:

za običajno ostrenje so navadno

dovolj dva ali trije potegi s pilo

Uravnoteženje

N ostrite lahko približno 5-krat, nato

preizkusite uravnoteženost s STIHL-ovo napravo za uravnoteženje (posebni pribor) ali pa se obrnite na STIHL-ovega pooblaščenega prodajalca – STIHL priporoča pooblaščenega prodajalca STIHL

N krilo noža (1) ostrite enakomerno –

ne spreminjajte obrisa osnovnega

lista (2) Dodatna navodila za ostrenje boste našli

na embalaži rezalnega orodja. Zato shranite embalažo.

FR 460 TC-M

slovenščina

002BA134 KN

Vzdrževanje glave za košnjo

Odlaganje motorne naprave

N izklopite motor N odložite motorno napravo, da bo

nastavek za rezalno orodje obrnjen navzgor

Zamenjava kosilne nitke

Pred zamenjavo kosilne nitke obvezno preverite obrabljenost glave za košnjo.

OPOZORILO

Če so vidne močne sledi obrabe, morate zamenjati celotno glavo za košnjo.

Kosilna nitka je v nadaljevanju imenovana "nitka".

Obseg dobave glave za košnjo vključuje tudi slikovna navodila, ki prikazujejo zamenjavo nitke. Zato dobro shranite navodila za glavo za košnjo.

N po potrebi demontirajte glavo za

košnjo

Nastavljanje kosilne nitke

STIHL SuperCut Nitke se nastavijo samodejno, ko je

kosilna nitka dolga še najm. 6cm (2 1/2 in.) – nož na ščitniku predolge nitke skrajša na optimalno dolžino.

STIHL AutoCut N napravo s prižganim motorjem

držite nad travno površino – glava

za košnjo se mora vrteti N z glavo za košnjo se dotaknite tal –

nitka se nastavi in skrajša na

pravilno dolžino s pomočjo noža na

ščitniku Z vsakim dotikom tal glava za košnjo

znova nastavi nitko. Zato bodite pri delu pozorni na zmogljivost rezanja glave za košnjo. Če se z glavo za košnjo prevečkrat dotaknete tal, nož odreže neuporabljene dele kosilne nitke.

Nastavitev se izvede samo, če sta oba konca nitke dolga vsaj še 2,5cm(1in.).

STIHL TrimCut

OPOZORILO

Za ponovno ročno nastavitev nitke obvezno izklopite motor – sicer obstaja nevarnost poškodb!

N dvignite ohišje vrvnega koluta –

vrtite v nasprotni smeri urinega

kazalca – približno 1/6 obrata – do

zaskočke – in pustite, da skoči nazaj N izvlecite konca nitke Postopek po potrebi ponovite, dokler

oba konca nitke ne bosta dosegala noža na ščitniku.

Vrtenje od zaskočke do zaskočke sprosti približno 4cm(11/2in.) Nitka je prosta.

Zamenjava kosilne nitke

STIHL PolyCut V glavi za košnjo PolyCut lahko namesto

rezalnih nožev uporabite tudi prirezano nitko.

STIHL DuroCut, STIHL PolyCut

OPOZORILO

Pred ročnim nastavljanjem glave za košnjo obvezno izklopite motor – sicer obstaja nevarnost poškodb!

N v skladu z navodili namestite

odrezane nitke v glavo za košnjo

Zamenjava nožev

STIHL PolyCut Pred zamenjavo rezalnih nožev

obvezno preverite obrabljenost glave za košnjo.

OPOZORILO

V primeru močnih sledi obrabe morate zamenjati celotno glavo za košnjo.

Rezalni noži so v nadaljevanju imenovani "noži".

Obseg dobave glave za košnjo vključuje tudi slikovna navodila, ki prikazujejo zamenjavo nožev. Zato dobro shranite navodila za glavo za košnjo.

FR 460 TC-M

slovenščina

OPOZORILO

Pred ročnim nastavljanjem glave za košnjo obvezno izklopite motor – sicer obstaja nevarnost poškodb!

N demontirajte glavo za košnjo N zamenjajte nože, kot je prikazano v

slikovnih navodilih

N znova montirajte glavo za košnjo

FR 460 TC-M

slovenščina

Napotki za vzdrževanje in nego

Podatki se nanašajo na normalne razmere pri uporabi. Pri oteženih pogojih dela (močno prašenje itd.) in daljših delovnih časih je treba navedene časovne razmike ustrezno skrajšati.

pred začetkom dela

po končanem delu oz.

dnevno

po vsakem polnjenju

rezervoarja

tedensko

mesečno

letno

pri motnjah

pri poškodbah

po potrebi

vizualni pregled (stanje, tesnjenje) XX

Celoten stroj

Upravljalni ročaj preizkus delovanja XX

Zračni filter, papirnati filter

Zračni filter, plastični filter iz tkanine

Ročna črpalka za gorivo (če obstaja)

Sesalna glava v rezervoarju za gorivo

Rezervoar za gorivo čiščenje XX

Prosti tek

Vžigalna svečka

Sesalna odprtina za hladen zrak

Izpušna odprtina

čiščenje X

zamenjava poškodovanih delov XX

vizualni pregled XX

zamenjava

vizualni pregled XX

čiščenje XX

zamenjava XX

preverjanje X

servis pri pooblaščenem prodajalcu

preverjanje X

zamenjava XXX

preverite, rezalno orodje se ne sme vrteti

če se rezalno orodje vrti v prostem teku, naj motorno napravo servisira pooblaščen serviser

nastavitev razmaka elektrod X

zamenjava vsakih 100 delovnih ur

vizualni pregled X

čiščenje X

odstranjevanje saj po 139 obratovalnih urah, nato vsakih 150 obratovalnih ur, s strani pooblaščenega prodajalca

FR 460 TC-M

slovenščina

Podatki se nanašajo na normalne razmere pri uporabi. Pri oteženih pogojih dela (močno prašenje itd.) in daljših delovnih časih je treba navedene časovne razmike ustrezno skrajšati.

pred začetkom dela

po končanem delu oz.

dnevno

po vsakem polnjenju

rezervoarja

tedensko

mesečno

letno

pri motnjah

pri poškodbah

po potrebi

Dostopni vijaki in matice (razen nastavitveni vijaki)

Antivibracijski elementi

Rezalno orodje

Kovinsko rezalno orodje ostrenje XX

Upogljiva gred

Mazanje gonila

Opozorilna nalepka zamenjava X

samo, ko moč motorja občutno pade

STIHL priporoča pooblaščenega prodajalca STIHL

pritegnitev X

preverjanje XXX

zamenjava s strani pooblaščenega prodajalca

vizualni pregled XX

zamenjava X

preverjanje pritrjenosti XX

preverjanje X

dodajte olje X

preverjanje X

dodajanje X

FR 460 TC-M

slovenščina

Zmanjševanje obrabe in preprečevanje poškodb

Upoštevanje navedb v teh navodilih za uporabo preprečuje prekomerno obrabo in poškodbe na napravi.

Uporaba, vzdrževanje in shranjevanje naprave mora biti izvedeno skrbno, kot je to opisani v teh navodilih za uporabo.

Za vso nastalo škodo, ki bi nastala zaradi neupoštevanja varnostnih napotkov, navodil za uporabo in napotkov za vzdrževanje, odgovarja uporabnik sam. To velja še posebej za:

– s strani proizvajalca STIHL

nedovoljenih sprememb na izdelku

– uporabo orodja in dodatnega

pribora, ki ga ne dovoljuje STIHL in je neustrezen ter kakovostno manj vreden

– uporabo naprave, ki ni v skladu s

predpisi

– uporabo naprave za športne in

tekmovalne prireditve

– poškodbe, ki so posledica nadaljnje

uporabe že poškodovanih delov naprave

Vzdrževalna dela

Vsa vzdrževalna dela, ki so opisana v poglavju “Napotki za vzdrževanje in nego“ je potrebno izvajati redno. V kolikor ta vzdrževalna dela ne more izvesti uporabnik sam, je potrebno pooblastiti pooblaščenega STIHL– ovega prodajalca.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

V primeru, da se ta dela ne izvedejo pravočasno ali pa se ne izvedejo strokovno lahko nastane škoda, za katero je odgovoren uporabnik sam. Sem spadajo poškodbe kot so:

– poškodbe na motorju kot posledica

nepravočasnega in nepravilnega

servisiranja (npr. menjava zračnih

filtrov in filtrov za gorivo), nepravilna

nastavitev uplinjača ali nezadostno

čiščenje cevi za dovod hladnega

zraka (sesalne reže hladilnega

zraka, rebra cilindra) – korozija in druge poškodbe, ki so

posledica nepravilnega

shranjevanja naprave – poškodbe na napravi kot posledica

uporabe nekakovostnih in

manjvrednih nadomestnih delov

Obrabni deli

Nekateri deli naprave se normalno obrabljajo kljub pravilni uporabi in jih je potrebno pravočasno zamenjati glede na vrsto in trajanje uporabe. Sem spadajo:

– rezalna orodja (vseh vrst) – pritrdilni deli rezalnega orodja

(vrtljivi krožnik, matica, itd.)

– zaščite rezalnega orodja – sklopka – filter (za zrak in gorivo)

– zagonska naprava – vžigalna svečka – antivibracijski elementi

FR 460 TC-M

681BA310 KN

slovenščina

Pomembni sestavni deli

1 Okrogli ročaj 2 Streme (omejevalnik koraka) 3 Objemka priključka 4 Zvezdast vijak 5 Stop stikalo 6 Zapora ročice za plin 7 Ročica za plin 8 Vlek plina 9 Upogljiva gred 10 Držalo kabla 11 Vrtljivi gumb lopute za zagon 12 Ročna črpalka za gorivo 13 Zasun (delo pozimi) 14 Pokrov zračnega filtra 15 Rezervoar za gorivo 16 Vijak 17 Antivibracijski elementi

FR 460 TC-M

slovenščina

0812BA062 KN

0812BA066 KN

002BA394 KN

19 Nosilni okvir 20 Bočni pas 21 Hrbtno oblazinjenje 22 Nosilni pas 23 Torba za opremo

24 Zapiralo rezervoarja za gorivo 25 Zagonska ročica 26 Vtič vžigalne svečke 27 Dušilec zvoka # Serijska številka stroja

1 Glava za košnjo 2 Ščitnik (samo za glave za košnjo) 3 Nož 4 Ščitnik (za vsa kosilna orodja) 5 Zaščita 6 Kovinsko rezalno orodje

FR 460 TC-M

slovenščina

Tehnični podatki

Pogon

Enovaljni dvotaktni motor STIHL

Gibna prostornina: 45,6 cm Povrtanje valja: 44 mm Hod bata: 30 mm Moč v skladu z ISO

8893:

2,2 kW (3,0 KM) pri 9500 1/min

Število vrtljajev prostega teka: 2700 1/min

Najvišje število vrtljajev (nazivna vrednost): 12300 1/min

Maks. število vrtljajev pogonske gredi (rezalno orodje) 9210 1/min

Vžigalna naprava

Elektronsko krmiljena magnetna vžigalna naprava

Vžigalna svečka (blokirana):

NGK CMR 6 H, Bosch USR 4 AC

Razmik elektrod: 0,5 mm

Sistem za gorivo

Teža

brez goriva, brez rezalnega orodja in ščitnika 10,8 kg

Skupna dolžina

brez rezalnega orodja: 2800 mm

Značilnosti opreme

T deljiv ročaj C komfortna oprema E ErgoStart M M-Tronic

Vrednosti hrupa in vibracij

Dodatne informacije glede izpolnjevanja direktive o obveznostih delodajalcev glede vibracij 2002/44/ES so na voljo na spletnem naslovu www.stihl.com/vib

Raven zvočnega tlaka L

v skladu s

peq

standardom ISO 22868

z glavo za košnjo 101 dB(A) s kovinskim orodjem za

košnjo 99 dB(A)

Vrednost vibracij a

v skladu s

hv,eq

standardom ISO 22867

Ročaj

Ročaj levo

z glavo za košnjo 3,6 m/s

desno

3,5 m/s

s kovinskim orodjem za košnjo 2,0 m/s

2,0 m/s

Za dovoljen trajni nivo hrupa in nivo hrupa ob obremenitvi znaša K-faktor v skladu s smernico 2006/42/ES = 2,5 dB(A); za pospešek tresljajev znaša K-faktor v skladu s smernico 2006/42/ES = 2,0 m/s

REACH

REACH je oznaka za odredbo ES za registracijo, oceno in dovoljenje kemikalij.

Informacije za izpolnitev zahtev odredbe REACH (ES) št. 1907/2006 si oglejte na www.stihl.com/reach

Od položaja neodvisen membranski uplinjač z vgrajeno črpalko za gorivo

Volumen rezervoarja za gorivo: 750 cm

(0,75 l)

Raven zvočne moči L

v skladu s

standardom ISO 22868

z glavo za košnjo 115 dB(A) s kovinskim orodjem za

košnjo 113 dB(A)

FR 460 TC-M

slovenščina

000BA073 KN

Navodila za popravilo Odstranjevanje v odpad

Uporabniki te naprave lahko izvajajo samo vzdrževalna dela in servise, ki so navedena v navodilih za uporabo. Ostala popravila lahko izvajajo samo pooblaščeni prodajalci.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

Pri popravilih je dovoljena samo uporaba nadomestnih delov, ki jih dovoljuje STIHL za to napravo ali pa tehnično enakovrednih izdelkov. Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali okvar na napravi.

STIHL priporoča uporabo originalnih nadomestnih delov.

STIHL-ove originalne nadomestne dele boste prepoznali po STIHL-ovi številki nadomestnega dela, po napisu { in po STIHL-ovi oznaki nadomestnega dela K (na manjših delih je lahko samo oznaka).

Pri odstranjevanju upoštevajte državne predpise o ravnanju z odpadki.

Izdelkov STIHL ne odvrzite med gospodinjske odpadke. Izdelek STIHL, akumulator, dodatni pribor in embalažo reciklirajte na okolju prijazen način.

Najnovejše informacije o ravnanju z odpadki so vam na voljo pri pooblaščenem prodajalcu STIHL.

Izjava EU o skladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 71336 Waiblingen

Nemčija potrjuje, da izdelek

Izvedba: Motorna kosa Znamka izdelovalca: STIHL Tip: FR 460 TC-EM Identifikacija serije: 4147 Gibna prostornina 45,6 cm

ustreza zadevnim določbam direktiv 2006/42/ES, 2004/108/ES (do

19.04.2016), 2014/30/EU (od

20.04.2016) in 2000/14/ES ter je bil razvit in izdelan v skladu z na datum proizvodnje veljavnimi različicami standardov:

EN ISO 11806-2, EN 55012, EN 61000-6-1

Za ugotavljanje izmerjene in zajamčene ravni zvočne moči je bilo postopano v skladu z Direktivo 2000/14/ES, priloga V, z uporabo standarda ISO 10884.

Izmerjena raven zvočne moči

FR 460 TC-M

FR 460 TC-EM: 115 dB(A) Zajamčena raven zvočne moči

FR 460 TC-EM: 117 dB(A) Tehnična dokumentacija shranjena pri: ANDREAS STIHL AG & Co. KG

Produktzulassung Letnica izdelave in serijska števila stroja

sta navedeni na napravi.

slovenščina

Waiblingen, 11. 03. 2016 ANDREAS STIHL AG & Co. KG ki ga zastopa

Thomas Elsner Vodja upravljanja izdelkov in storitev

FR 460 TC-M

0458-771-5721-C

slowenisch

www.stihl.com

*04587715721C*

0458-771-5721-C

Stihl FR 460 TC-M Instruction Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
