STIHL FR 131 T

Uputstvo za upotrebu

Sadržaj

Srpski

Uz ovo uputstvo za upotrebu 2 Sigurnosne napomene i radna

tehnika 2 Dozvoljene kombinacije reznog

alata, oklopa i držača 11 Dozvoljeni KombiAlati 12 Kompletiranje uređaja 13 Podešavanje sajle gasa 15 Montaža KombiAlata 16

Originalno uputstvo za upotrebuOdštampano na papiru beljenom bez hlora.

Montaža oklopa 16 Ugradnja reznih alata 17 Gorivo 20 Sipanje goriva 21 Ram za nošenje 21 Startovanje / gašenje motora 23 Prevoženje uređaja 25 Radne napomene 27 Zamena filtera za vazduh 27 Podešavanje karburatora 27 Svećica 28 Način rada motora 29 Podmazivanje prenosnog

Štamparske boje sadrže biljna ulja, papir se može reciklirati.

mehanizma 29 Podmazivanje fleksibilnog vratila 29 Čuvanje uređaja 30 Oštrenje metalnih reznih alata 30 Održavanje glave za košenje 31 Provera i održavanje kod

specijalizovanog prodavca 32 Napomene za održavanje i negu 33 Svesti habanje na minimum i izbeći

oštećenja 35

Važni sastavni delovi 36 Tehnički podaci 37 Napomene za popravke 38 Uklanjanje 39 EU izjava o usaglašenosti 39

Poštovani korisniče, hvala Vam što ste se odlučili za

kvalitetni proizvod firme STIHL. Ovaj proizvod je izrađen savremenim

tehnološkim postupkom, uz primenu opsežnih mera za obezbeđivanje kvaliteta. Mi se trudimo da učinimo sve da bi ste bili zadovoljni ovim uređajem i da bi ste se njime služili bez problema.

Ukoliko imate pitanja u vezi Vašeg uređaja, molimo Vas da se obratite Vašem prodavcu ili direktno našem distributeru.

Vaš

Dr. Nikolas Stihl

{

0458-434-5621-A. VA0.G17.

0000007324_004_SRB

FR 131 T

Ovo uputstvo za upotrebu je zaštićeno zakonom o autorskim pravima. Sva prava su zadržana, a posebno pravo na umnožavanje, prevođenje i na širenje elektronskim sistemima.

Srpski

Uz ovo uputstvo za upotrebu

Piktogrami

Piktogrami, koji se nalaze na uređaju, objašnjeni su u ovom uputstvu za upotrebu.

Sledeći piktogrami se mogu naći na uređaju, u zavisnosti od uređaja i opremljenosti.

Rezervoar za gorivo; mešavina benzina i motornog ulja

Aktiviranje ventila za dekompresiju

Ručna pumpa za gorivo

Aktiviranje ručne pumpe za gorivo

Tuba sa mašću

Usisni otvor za vazduh: Letnja eksploatacija

Usisni otvor za vazduh: Zimska eksploatacija

Grejanje držača

Oznake pojedinih delova teksta

UPOZORENJE

Upozorenje na opasnost od nezgoda i povreda za osobe kao i na teške materijalne štete.

UPUTSTVO

Upozorenje na oštećenje uređaja ili pojedinačnih delova.

Tehničko usavršavanje

STIHL neprestano radi na usavršavanju svih mašina i uređaja; stoga zadržavamo pravo na izmene obima isporuke u formi, tehnici i opremljenosti.

Iz podataka i slika ovog uputstva za upotrebu se stoga ne mogu izvesti nikakvi zahtevi.

Sigurnosne napomene i radna tehnika

Posebne mere sigurnosti su neophodne pri radu s ovim motornim uređajem, jer se radi pri veoma visokom broju obrtaja reznog alata.

Pre prvog puštanja u rad, pažljivo pročitajte celo uputstvo za upotrebu i čuvajte ga na sigurnom za kasniju upotrebu. Nepridržavanje uputstava za upotrebu može biti opasno po život.

Obavezno se pridržavajte sigurnosnih propisa za dotičnu zemlju, na primer, od strukovnih udruženja, socijalnih kasa, ustanova za zaštitu na radu i drugih.

Ko prvi put radi s ovim motornim uređajem: Neka mu prodavac ili neko drugo stručno lice objasni kako se sigurno rukuje – ili neka učestvuje na nekom stručnom kursu.

Maloletne osobe ne smeju da rade s motornim uređajem – izuzev mladih preko 16 godina, koji se obučavaju pod nadzorom.

Udaljite decu, životinje i posmatrače. Ako se motorni uređaj ne koristi, odložite

ga tako da niko ne bude ugrožen. Osigurajte motorni uređaj od neovlašćenog pristupa.

Korisnik je odgovoran za nezgode ili opasnosti koje nastaju po druge osobe ili njihovu svojinu.

FR 131 T

Srpski

Motorni uređaj možete dati ili pozajmiti samo osobama koje su upućene u ovaj model i njegovu upotrebu – uvek im dajte i uputstvo za upotrebu.

Upotreba motornih uređaja koji stvaraju buku može biti vremenski ograničena kako državnim, tako i lokalnim propisima.

Ko radi s motornim uređajem, mora biti odmoran, zdrav i u dobrom duševnom stanju.

Ko ne sme da se napreže iz zdravstvenih razloga, treba da se posavetuje sa lekarom da li je moguć rad s motornim uređajem.

Samo za osobe sa pejsmejkerima: Mehanizam za paljenje ovog uređaja proizvodi vrlo slabo elektromagnetno polje. Uticaj na pojedine tipove pejsmejkera ne može se sasvim isključiti. Radi izbegavanja zdravstvenih rizika, STIHL preporučuje da se raspitate kod nadležnog lekara i proizvođača pejsmejkera.

Posle konzumiranja alkohola, uzimanja lekova koji ugrožavaju sposobnost reakcije ili droga, ne sme se raditi s motornim uređajem.

Motorni uređaj – zavisno od pridružnih reznih alata – koristite samo za košenje trave, kao i za sečenje divljeg rastinja, žbunja, šiblja, grmlja, malog drveća i tome sličnog.

Motorni uređaj se ne sme koristiti u druge svrhe – opasnost od nezgoda!

Ugrađujte samo rezne alate i pribor, koji su dopušteni za ovaj motorni uređaj od strane firme STIHL, ili delove sa istim tehničkim karakteristikama. Kod pitanja o tome obratite se specijalizovanom

prodavcu. Koristite samo alate i pribor visokog kvaliteta. U suprotnom postoji opasnost od nezgoda ili oštećenja na motornom uređaju.

STIHL preporučuje upotrebu originalnih alata i pribora STIHL. Njihove osobine su optimalno prilagođene uređaju i zahtevima korisnika.

Oklop motornog uređaja ne može da zaštiti korisnika od svih predmeta (kamenje, staklo, žica itd.), koje rezni alat može da zakovitla. Ovi predmeti se mogu negde odbiti i zatim pogoditi korisnika.

Nemojte vršiti nikakve promene na uređaju – time može biti ugrožena bezbednost. Za lične i materijalne štete koje nastaju pri upotrebi dogradnih uređaja koji nisu dozvoljeni, STIHL isključuje svaku odgovornost.

Nemojte koristiti čistače visokim pritiskom za čišćenje uređaja. Vodeni mlaz pod pritiskom može da ošteti delove uređaja.

Odeća i oprema

Nosite propisnu odeću i opremu.

Odeća mora biti svrsishodna i ne sme ometati pri radu. Nosite pripijenu odeću – kombinezon, ne radni mantil.

Nemojte nositi odeću koja može da se zakači o drveće, grmlje ili pokretne delove uređaja. Takođe nemojte nositi šal, kravatu i nakit. Dugu kosu uvežite i osigurajte (maramom, kapom, kacigom itd.).

Nosite zaštitne čizme sa čeličnom kapom i hrapavim đonom otpornim na klizanje.

Samo kod upotrebe glava za košenje, alternativno su dozvoljene čvrste cipele sa hrapavim đonom, otpornim na klizanje.

UPOZORENJE

Da biste smanjili opasnost od povreda očiju, nosite pripijene zaštitne naočare prema normi EN 166. Pazite na ispravan položaj zaštitnih naočara.

Nosite zaštitu za lice, pazite na ispravan položaj. Zaštita za lice nije dovoljna zaštita za oči.

Nosite zaštitnu kacigu kod radova na raščišćavanju šuma, u visokom grmlju i u slučaju opasnosti od predmeta koji padaju.

Nosite "ličnu" zaštitu od buke – na primer, antifone.

Nosite robusne radne rukavice od otpornog materijala (na primer od kože).

STIHL nudi obiman program lične zaštitne opreme.

FR 131 T

Srpski

271BA001 KN

Transportovanje motornog uređaja

Kod većih udaljenosti (više od oko 50 m) ugasite motor.

Motorni uređaj nosite samo u radnom položaju: Motorni uređaj na leđima, leva ruka na okruglom držaču i desna ruka na komandnoj ručici – takođe i levoruki – rezni alat spušten na nivou tla.

Metalni rezni alat obezbedite od dodira transportnim štitnikom takođe i kod transportovanja na malim udaljenostima – pogledajte takođe i "Transportovanje uređaja".

Ne dodirujte vruće delove mašine i prenosnog mehanizma – opasnost od opekotina!

U vozilima: Osigurajte motorni uređaj od prevrtanja, oštećenja i isticanja goriva.

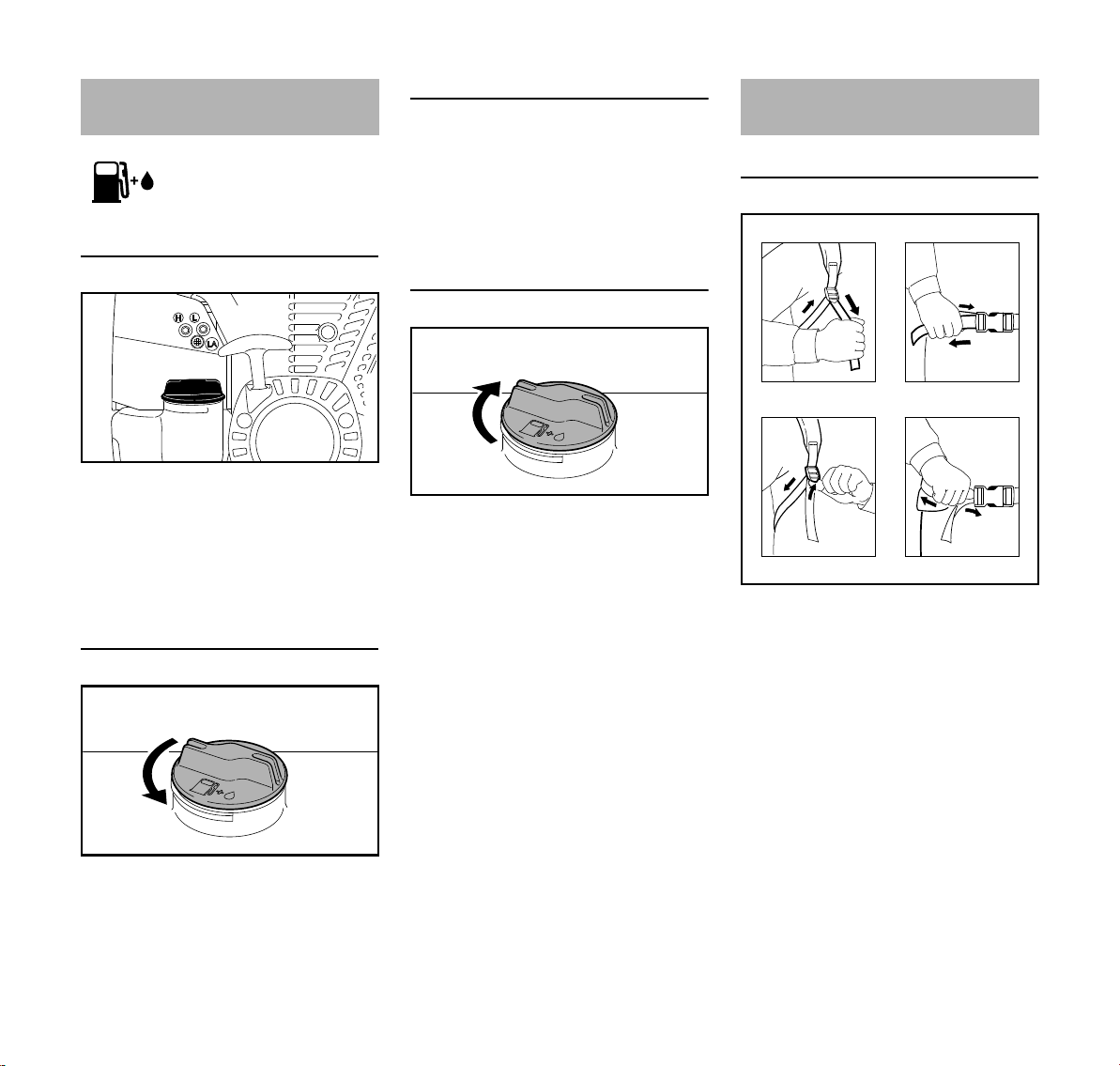

Sipanje goriva

Benzin je ekstremno lako zapaljiv – držite odstojanje od otvorene vatre – ne prosipajte gorivo – ne pušite.

Pre sipanja goriva ugasite motor.

Nemojte sipati gorivo dok je motor još vruć – gorivo se može preliti – opasnost od požara!

Oprezno otvorite čep rezervoara da bi se postojeći natpritisak polako izjednačio i da ne bi došlo do prskanja goriva.

Gorivo sipajte samo na dobro provetrenim mestima. Ako je prosuto gorivo, odmah očistite motorni uređaj – ne dopustite da gorivo dospe na odeću, u suprotnom, odmah je zamenite.

Posle sipanja goriva, zategnite čep rezervoara što je moguće čvršće.

Time se smanjuje rizik da se čep rezervoara odvije zbog vibracija motora i da isteče gorivo.

Pazite na zaptivenost – ako ističe gorivo, nemojte startovati motor – opasnost po život od opekotina!

Pre startovanja

Proverite da li je motorni uređaj siguran za rad – obratite pažnju na odgovarajuća poglavlja u uputstvu za upotrebu:

– proverite zaptivenost sistema za

gorivo, posebno vidljivih delova, na primer, čepa rezervoara, crevnih priključaka, ručne pumpe za gorivo (samo kod motornih uređaja sa ručnom pumpom za gorivo). U

slučaju curenja goriva ili oštećenja, ne startujte motor – opasnost od požara! Pre ponovnog puštanja u pogon, uređaj dajte na popravku specijalizovanom prodavcu

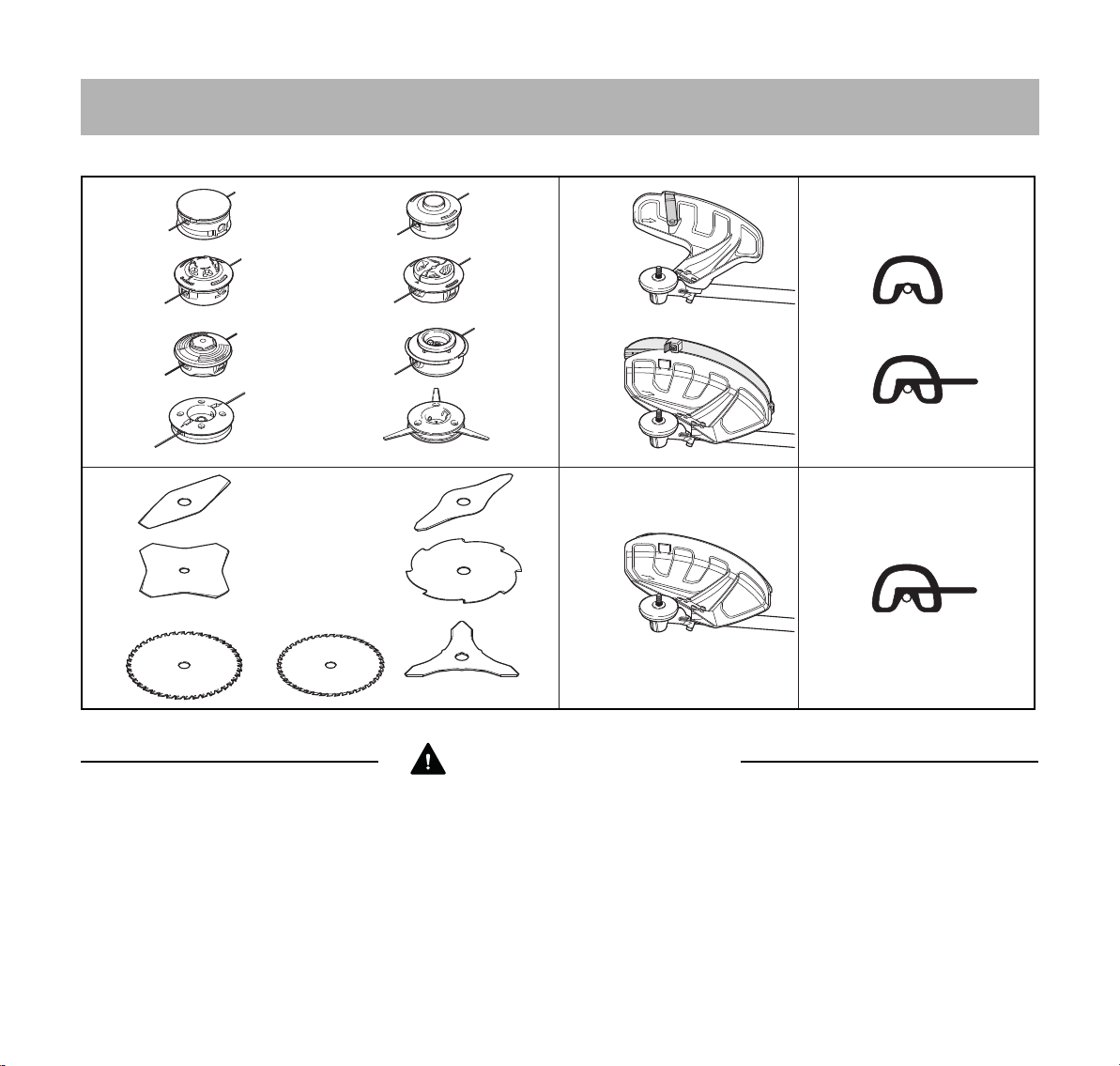

– kombinacija reznog alata, oklopa i

držača mora biti dozvoljena, a svi delovi besprekorno montirani

– taster za zaustavljanje može da se

pritisne lako

– poluga startnog otvora leptira,

blokada ručice gasa i ručica gasa moraju moraju biti lako pokretni – ručica gasa mora da se vrati sama u položaj praznog hoda dejstvom opruge. Iz pozicija g i < poluge startnog otvora leptira, ona se istovremenim pritiskom blokade ručice gasa i ručice gasa mora vraćati u položaj za rad F dejstvom opruge

– proverite čvrsto naleganje utikača

voda za paljenje – kod labavo naležućeg utikača mogu nastati varnice, koje mogu zapaliti mešavinu goriva i vazduha koja izlazi – opasnost od požara!

– rezni alat ili dogradni alat: ispravna

montaža, čvrsto naleganje i besprekorno stanje

– proverite zaštitne mehanizme

(na primer, oklop za rezni alat, zamajac), moguća oštećenja odn. habanje. Oštećene delove zamenite. Nemojte koristiti uređaj sa oštećenim oklopom ili sa istrošenim zamajcem (kada natpis i strelice nisu više prepoznatljivi)

FR 131 T

Srpski

271BA003 KN

271BA002 KN

15m (50ft)

– nemojte vršiti nikakve promene na

komandnim i sigurnosnim mehanizmima

– rukohvati moraju biti čisti i suvi, bez

tragova ulja i prljavštine – radi sigurnog vođenja motornog uređaja

– kaiševe za nošenje i okrugli držač

podesite prema telesnoj građi, pogledajte "Postavljanje rama za nošenje"

– proverite stanje sistema za nošenje

i kaiševa za nošenje – zamenite u slučaju oštećenja ili pohabanosti

Motorni uređaj puštajte u pogon samo ako je bezbedan za rad – opasnost od nezgoda!

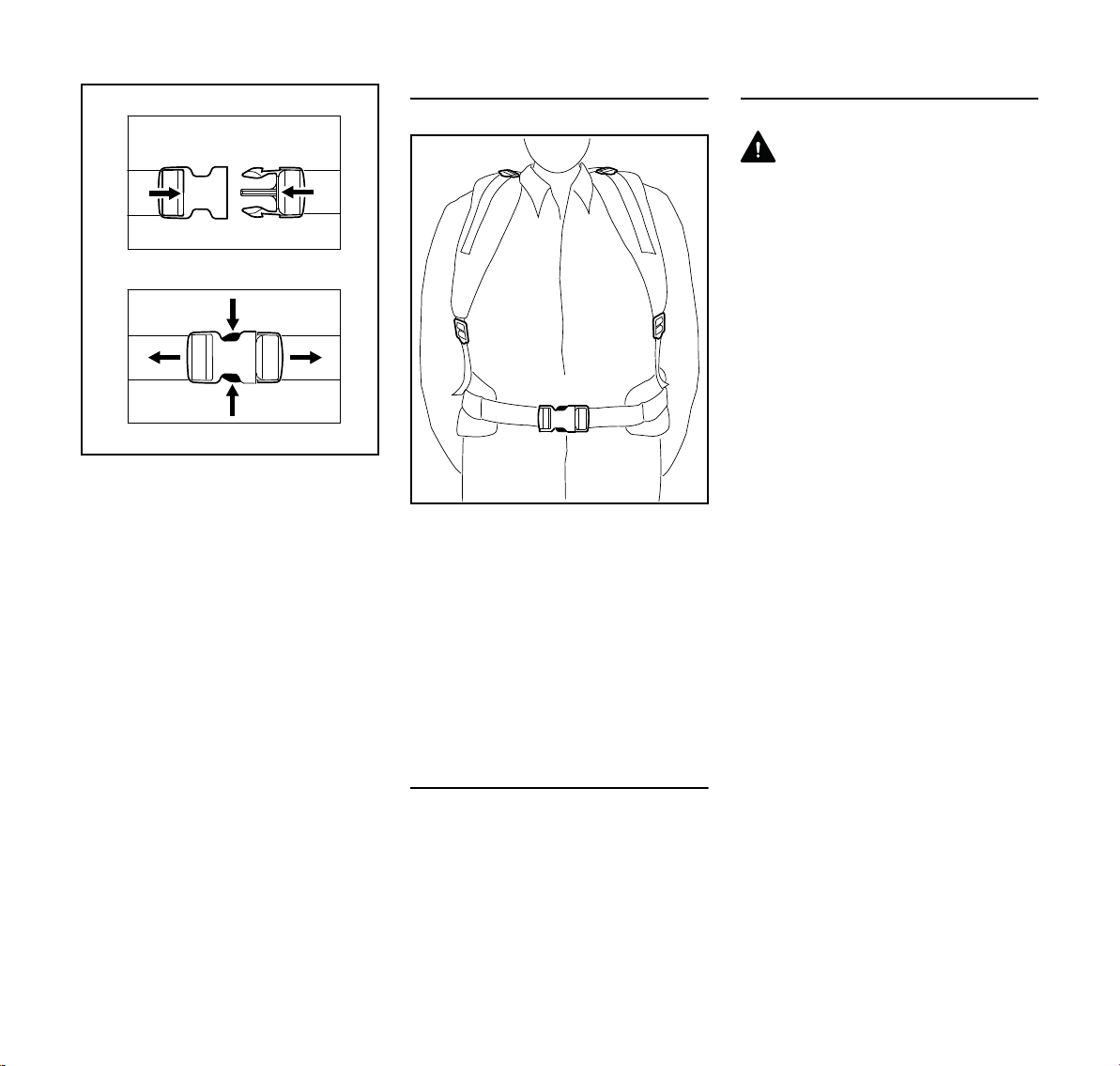

Za hitne slučajeve: Vežbajte brzo otvaranje bravice na kaišu za pojas, otpuštanje kaiševa za ramena i skidanje uređaja sa leđa. Prilikom vežbanja nemojte bacati uređaj na tlo, da bi se izbegla oštećenja.

dodirivati nikakve predmete niti tlo, jer se pri startovanju i oni mogu pokrenuti. Bezuslovno se pridržavajte napomena u "Startovanje / gašenje motora".

Motorni uređaj opslužuje samo jedna osoba – nemojte dozvoliti prisustvo drugih osoba u radijusu od 15 m – takođe ni kod startovanja – zbog zakovitlanih predmeta – opasnost od povreda!

Izbegavajte kontakt sa reznim alatom – opasnost od povreda!

Nemojte startovati motor "iz ruke" – startovanje prema opisu u uputstvu za upotrebu.

Kada se pusti ručica gasa, rezni alat se još kratko vreme dalje kreće – efekat naknadnog hoda!

Proverite prazan hod motora: U praznom hodu – kod puštene ručice gasa – rezni alat mora da miruje.

Lako zapaljive materijale (na primer, drvenu strugotinu, koru, suvu travu, gorivo) držite dalje od vrele struje izduvnih gasova i od vrele površine prigušivača buke – opasnost od požara!

Držanje i vođenje uređaja

Uvek se pobrinite za čvrst i siguran položaj.

Motornu jedinicu nosite na leđima – motornu jedinicu stavljajte na leđa tek kada rezni alat prestane da se kreće nakon startovanja – opasnost od nezgoda!

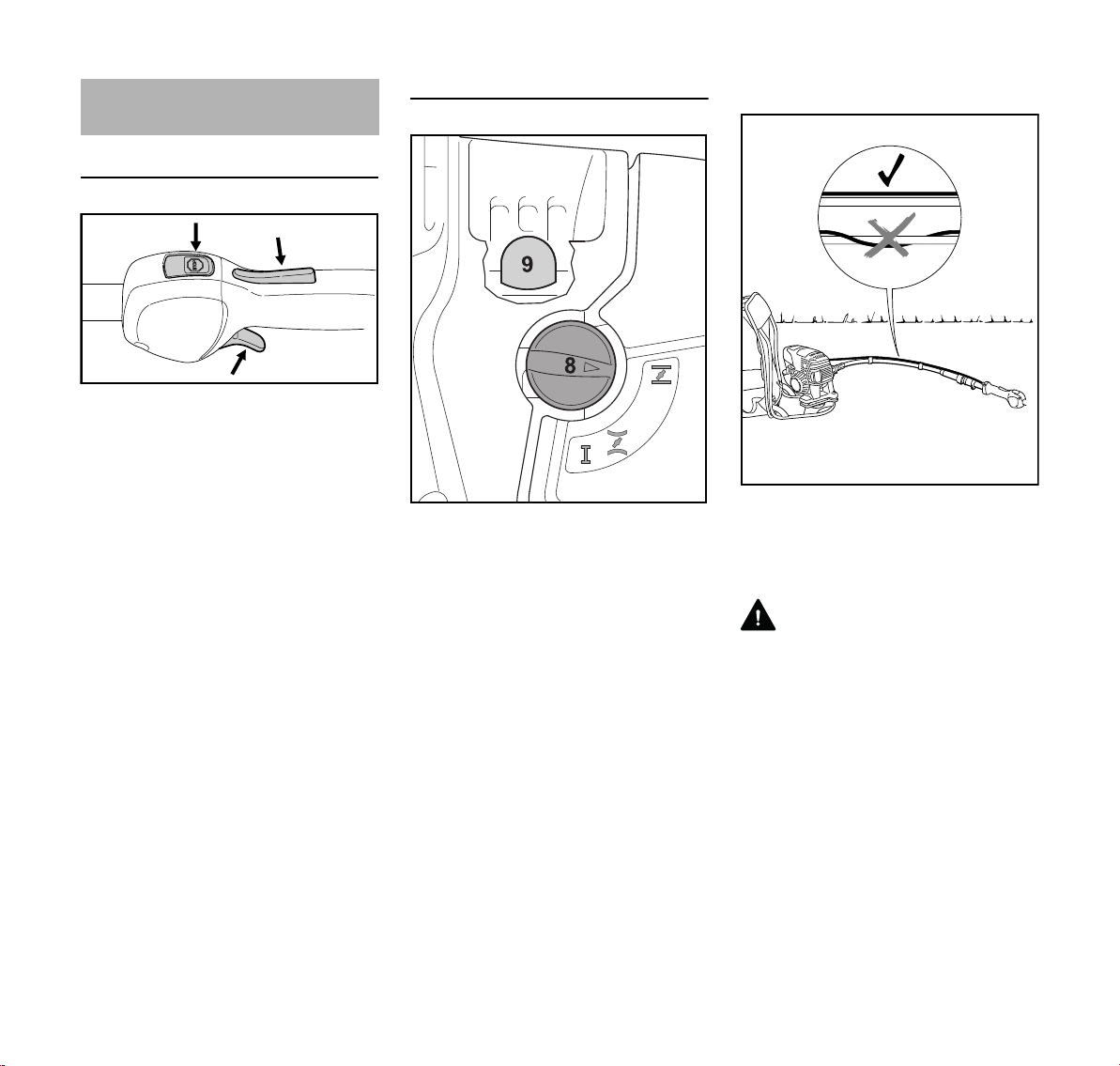

Telo uređaja uvek držite obema rukama za držače – desna ruka na komandnoj ručici, leva ruka na okruglom držaču – telo uređaja držite uvek sa desne strane tela – takođe i levoruki.

Za vreme rada

U slučaju opasnosti odn. u hitnom slučaju, odmah ugasite motor – pritisnite taster za zaustavljanje.

Startovanje motora

Udaljeni najmanje 3 m od mesta sipanja goriva i nikad u zatvorenim prostorima.

Motorna jedinica samo na ravnoj podlozi, pazite na čvrst i stabilan položaj, motornu jedinicu držite sigurno – radni ili rezni alat i oklop ne smeju

FR 131 T

U krugu od 15 m ne sme se zadržavati nijedna druga osoba – zbog zakovitlanih predmeta opasnost od povreda! Ovo

Srpski

odstojanje držite i u odnosu na predmete (vozila, prozorska stakla) – opasnost od materijalnih šteta!

Pazite na besprekoran prazan hod motora, tako da se rezni alat ne okreće posle puštanja ručice gasa. Redovno kontrolišite odn. korigujte podešenost praznog hoda. Ako se rezni alat i pored toga okreće u praznom hodu, servisirajte uređaj kod specijalizovanog prodavca. STIHL preporučuje specijalizovane prodavce firme STIHL.

Oprez na glatkim i mokrim terenima, na snegu, na padinama, na neravnom terenu, itd. – opasnost od klizanja!

Pazite na prepreke: panjevi, korenje – opasnost od saplitanja!

Uvek se pobrinite za čvrst i siguran položaj.

Nikada nemojte raditi na merdevinama ili dok stojite na drvetu

Nikada nemojte raditi jednom rukom. Kod postavljene zaštite sluha,

neophodna je povišena pažnja i oprez – percepcija šumova koji najavljuju opasnost (vrisci, signalni tonovi i sl.) je ograničena.

Pravovremeno pravite radne pauze kako biste sprečili umor i iscrpljenost – opasnost od nezgoda!

Radite mirno i promišljeno – samo pri dobrim svetlosnim uslovima i dobroj vidljivosti. Radite obzirno, nemojte ugrožavati druge osobe.

Motorni uređaj stvara otrovne izduvne gasove čim motor proradi. Ovi gasovi mogu biti bez mirisa i nevidljivi i mogu da sadrže nesagorele ugljovodonike i benzol. Nikada nemojte koristiti motorni uređaj u zatvorenim ili loše provetrenim prostorima – takođe ni uređaje sa katalizatorom.

Kod radova u rovovima, upustima ili pod suženim uslovima, uvek se pobrinite za dovoljnu cirkulaciju vazduha. Opasnost po život od trovanja!

Kod osećaja mučnine, glavobolje, smetnji vida (na primer, suženje vidnog polja), slušnih smetnji, vrtoglavice, opadajuće sposobnosti koncentracije, odmah prekinite rad – ovi simptomi, između ostalog, mogu biti prouzrokovani previsokom koncentracijom izduvnih gasova – opasnost od nezgoda!

Motorni uređaj koristite tako da radi sa što manje buke i izduvnih gasova – ne ostavljajte motor da radi bez potrebe, dajte gas samo pri radu.

Nemojte pušiti pri radu i u bližoj okolini motornog uređaja – opasnost od požara! Iz sistema za gorivo mogu curiti zapaljive benzinske pare.

Prašina, isparenja i dim, koji nastaju za vreme rada, mogu biti opasni po zdravlje. Kod jake pojave prašine ili dima, nosite zaštitu za dišne organe.

Ukoliko je motorni uređaj bio izložen nenamenskom naprezanju (na primer, delovanju sile udarca ili pada), pre

daljeg rada obavezno proverite da li je bezbedan za rad – vidite takođe i "Pre startovanja".

Posebno proverite zaptivenost sistema za gorivo i funkcionalnost sigurnosnih mehanizama. Motorne uređaje, koji nisu bezbedni za rad, ni u kom slučaju nemojte koristiti dalje. U slučaju nedoumice obratite se specijalizovanom prodavcu.

Ne radite pri startnom položaju gasa – u tom slučaju nije moguće regulisanje broja obrtaja motora.

Nikada ne radite bez oklopa podesnog za uređaj i za rezni alat – zbog zakovitlanih predmeta – opasnost od povreda!

Proverite teren: Tvrdi predmeti – kamenje, metalni delovi i sl. mogu biti odbačeni na stranu – opasnost od povreda! – i mogu oštetiti rezni alat i druge predmete (na primer, parkirana vozila, prozorska stakla) (materijalna šteta).

Radite posebno pažljivo na nepreglednom, gusto obraslom terenu.

Kod košenja u visokom šiblju, ispod grmlja i živih ograda: Visina rada sa reznim alatom najmanje 15 cm – nemojte ugrožavati životinje.

Pre nego što odložite uređaj: Ugasite motor.

FR 131 T

Srpski

Rezni alat kontrolišite redovno, u kratkim intervalima, a kod osetnih promena odmah:

– ugasite motor, uređaj držite čvrsto,

sačekajte da prestane okretanje reznog alata

– proverite stanje i čvrsto naleganje,

pazite na naprsline

– obratite pažnju na naoštrenost – odmah zamenite oštećene rezne

alate, čak i kod neznatnih naprslina veličine dlake

Prihvat reznog alata redovno čistite od trave i šiblja – odstranite zapušenja u oblasti reznog alata ili oklopa.

Kod zamene reznog alata, ugasite motor – opasnost od povreda!

Prenosni mehanizam je vreo u toku rada. Ne dodirujte prenosni mehanizam – opasnost od opekotina!

Upotreba glava za košenje

Dopunite oklop reznog alata dogradnim delovima navedenim u uputstvu za upotrebu.

Koristite samo oklop sa propisno montiranim nožem, tako da nit za košenje bude ograničena na dozvoljenu dužinu.

Za naknadno izvlačenje niti za košenje kod ručno podesivih glava za košenje, obavezno ugasite motor – opasnost od povreda!

Nedozvoljena upotreba predugih niti za košenje smanjuje radni broj obrtaja motora. Zbog trajnog proklizavanja spojnice, to dovodi do pregrejavanja i do oštećenja važnih funkcionalnih delova (na primer, spojnice, delova kućišta od plastike) – na primer, zbog reznog alata koji se okreće i u praznom hodu – opasnost od povreda!

Upotreba metalnih reznih alata

STIHL preporučuje korišćenje originalnih metalnih reznih alata STIHL. Njihove osobine su optimalno prilagođene uređaju i zahtevima korisnika.

Metalni rezni alati se okreću velikom brzinom. Pritom nastaju sile koje deluju na uređaj, na sami rezni alat i na odrezani materijal.

Metalne rezne alate morate redovno oštriti, kao što je propisano.

Neravnomerno naoštreni metalni rezni alati izazivaju neuravnoteženost koja ekstremno opterećuje uređaj – opasnost od lomljenja!

Tupa ili nestručno naoštrena sečiva mogu dovesti do povišenog opterećenja metalnog reznog alata – usled otkinutih ili slomljenih delova opasnost od povreda!

U slučaju dodira sa čvrstim predmetima (na primer, kamenje, obluci, komadi metala), proverite metalni rezni alat (na primer, naprsline, deformisanost). Proširenja i ostali vidljivi nakupljeni materijal moraju biti odstranjeni jer se u toku rada u svakom trenutku mogu otkačiti i biti odbačeni na stranu – opasnost od povreda!

Ukoliko metalni rezni alat u pokretu dodirne kamen ili drugi tvrdi predmet, moguća je pojava iskrenja koje pod izvesnim okolnostima može da zapali lako zapaljive materijale. Suvo bilje i grmlje je takođe lako zapaljivo, posebno kod vrućih i suvih vremenskih uslova. Ukoliko postoji opasnost od požara, nemojte koristiti metalne rezne alate u blizini lako zapaljivih materijala, suvog bilja ili grmlja. Obavezno se raspitajte kod šumarske službe da li postoji opasnost od požara.

Oštećene ili naprsle rezne alate nemojte koristiti niti popravljati – npr. zavarivanjem ili ispravljanjem – promena oblika (neuravnoteženost).

Čestice ili odlomljeni komadi mogu se odvojiti i velikom brzinom pogoditi opslužioca ili druge osobe – najteže povrede!

Da biste smanjili opasnosti koje nastaju kod upotrebe metalnih reznih alata, u nijednom slučaju nemojte koristiti metalni rezni alat prevelikog prečnika. Metalni rezni alat ne sme da bude pretežak. On mora biti izrađen od materijala zadovoljavajućeg kvaliteta i mora imati odgovarajuću formu i debljinu.

Metalni rezni alati drugih proizvođača ne smeju biti teži, deblji, drugačijeg oblika i većeg prečnika nego što je najveći, za ovaj uređaj dozvoljeni metalni rezni alat firme STIHL – opasnost od povreda!

FR 131 T

Srpski

Vibracije

Duža upotreba uređaja može dovesti do smetnji u cirkulaciji krvi u rukama, prouzrokovanih vibracijama ("bolest belih prstiju").

Ne može se utvrditi opštevažeće vreme korišćenja, jer ono zavisi od više faktora koji na to utiču.

Vreme upotrebe se može produžiti na sledeći način:

– zaštitom za ruke (tople rukavice) – pauzama

Vreme upotrebe se skraćuje kroz: – posebnu ličnu sklonost ka lošoj

cirkulaciji (simptomi: često hladni prsti, trnci)

– niske spoljne temperature – snage pritiskanja držača (čvrsto

držanje sprečava cirkulaciju krvi)

Kod redovne, duže upotrebe uređaja i kod ponovljene pojave karakterističnih simptoma (na pr. trnjenje u prstima), preporučuje se medicinsko ispitivanje.

Održavanje i popravke

Redovno održavajte motorni uređaj. Obavljajte samo radove na održavanju i popravke koje su opisane u uputstvu za upotrebu. Sve ostale radove prepustite specijalizovanom prodavcu.

STIHL preporučuje da radove na održavanju i popravkama prepustite samo specijalizovanom prodavcu STIHL. Specijalizovanim prodavcima STIHL se redovno nude kursevi i pružaju im se tehničke informacije.

Koristite samo rezervne delove visokog kvaliteta. U suprotnom može nastati opasnost od nezgoda ili oštećenja na uređaju. Za pitanja o tome obratite se specijalizovanom prodavcu.

STIHL preporučuje korišćenje originalnih delova STIHL. Njihove osobine su optimalno prilagođene uređaju i zahtevima korisnika.

Radi popravke, održavanja i čišćenja, uvek ugasite motor i izvucite utikač svećice – opasnost od povreda zbog nenamernog pokretanja motora! – Izuzetak: Podešavanje karburatora i praznog hoda.

Nemojte pokretati motor mehanizmom za startovanje kod skinutog utikača svećice ili odvijene svećice – opasnost od požara zbog varnica izvan cilindra!

Nemojte održavati niti čuvati motorni uređaj u blizini otvorene vatre. – zbog goriva opasnost od požara!

Redovno proveravajte zaptivenost čepa rezervoara.

Koristite samo besprekornu svećicu, koju je dopustio STIHL – vidite u poglavlju "Tehnički podaci".

Proverite kabl paljenja (besprekorna izolacija, čvrst priključak).

Proverite besprekorno stanje prigušivača buke.

Nemojte raditi sa neispravnim prigušivačem buke ili bez njega – opasnost od požara! – oštećenje sluha!

Ne dodirujte vreli prigušivač buke – opasnost od opekotina!

Stanje antivibracionih elemenata utiče na prigušivanje vibracija – redovno kontrolišite antivibracione elemente.

Simboli na zaštitnim mehanizmima

Strelica na oklopu za rezne alate označava smer okretanja reznih alata.

Neki od sledećih simbola na spoljnoj strani oklopa pokazuju dozvoljenu kombinaciju reznog alata i oklopa.

Oklop sme da se koristi u kombinaciji sa glavama za košenje.

Oklop ne sme da se koristi u kombinaciji sa glavama za košenje.

Oklop sme da se koristi u kombinaciji sa cirkularnim noževima za travu.

Oklop ne sme da se koristi u kombinaciji sa cirkularnim noževima za travu.

Oklop sme da se koristi u kombinaciji sa noževima za gustiš.

Oklop ne sme da se koristi u kombinaciji sa noževima za gustiš.

FR 131 T

Srpski

002BA331 KN

002BA049 KN

002BA135 KN

Oklop ne sme da se koristi u kombinaciji sa noževima za seckanje.

Oklop ne sme da se koristi u kombinaciji sa cirkularnim noževima za testerisanje.

Glava za košenje sa nitima za košenje

Za meki "rez" – za precizno sečenje i kod neravnih ivica oko drveća, stubova ograde itd. – za manja oštećenja kore drveća.

U isporučenom kompletu nalazi se priloženi list uz glavu za košenje. U glavu za košenje smeju se ugrađivati samo niti za košenje prema podacima navedenim u priloženom listu.

UPOZORENJE

Nemojte koristiti metalne žice ili sajle umesto niti za košenje – opasnost od povreda!

Glava za košenje sa plastičnim noževima – STIHL PolyCut

Za košenje slobodnih ivica travnjaka (bez stubova, ograda, drveća i sličnih prepreka).

Obratite pažnju na markere istrošenosti!

U slučaju da jedan od markera na glavi za košenje PolyCut pukne na dole (strelica): glavu za košenje nemojte koristiti dalje, već je zamenite novom! Opasnost od povreda zbog odbačenih delova alata!

Obavezno obratite pažnju na uputstva za održavanje glave za košenje PolyCut!

Umesto plastičnih noževa, u glavu za košenje PolyCut mogu se ugraditi takođe i niti za košenje.

U isporučenom kompletu nalaze se priloženi listovi uz glavu za košenje. U glavu za košenje smeju se ugrađivati samo plastični noževi ili niti za košenje prema podacima navedenim u priloženim listovima.

UPOZORENJE

Umesto niti za košenje ne smeju se koristiti metalne žice ili sajle – opasnost od povreda!

Opasnost od povratnog udarca pri radu sa metalnim reznim alatima

UPOZORENJE

Pri radu sa metalnim reznim alatima postoji opasnost od povratnog udarca kada alat naiđe na čvrstu prepreku (stablo, grana, panj, kamen i slično). Uređaj pritom biva odbačen na stranu – u suprotnom pravcu od okretanja alata.

Povećana opasnost od povratnog udarca postoji kada alat u crnoj oblasti naiđe na prepreku.

FR 131 T

Srpski

002BA222 KN

002BA355 KN

002BA509 KN

Cirkularni nož za travu

Samo za travu i korov – uređaj vodite kao kosu.

UPOZORENJE

Zloupotreba može da ošteti cirkularni nož za travu – zbog odbačenih delova opasnost od povreda!

Kod primetne zatupljenosti propisno naoštrite cirkularni nož za travu.

Noževi za gustiš

Za rezanje umršene trave, za raščišćavanje korova i grmlja, kao i mladog rastinja čiji prečnik stabla nije veći od 2 cm – nemojte rezati deblja stabla – opasnost od nezgoda!

Ako sečete travu ili raščićavate mlado rastinje, uređaj treba voditi kao kosu, blizu tla.

Kod raščišćavanja korova i grmlja, noževe za gustiš treba "uroniti" u biljku sa gornje strane – rezni materijal biva usitnjen – pritom, nemojte držati rezni alat iznad visine kukova.

Kod ove radne tehnike je neophodan najveći oprez pri radu. Koliko je veće rastojanje reznog alata od tla, toliko je veći rizik da komadići reznog materijala budu odbačeni u stranu – opasnost od povreda!

Pažnja! Zloupotreba može oštetiti noževe za gustiš – od zakovitlanih delova opasnost od povreda!

Radi smanjena opasnosti od nezgoda, obavezno obratite pažnju na sledeće:

– izbegavajte kontakt sa kamenjem,

metalnim telima ili sličnim

– nemojte seći drvo ili rastinje

prečnika većeg od 2 cm – kod većih prečnika koristite cirkularni nož za testerisanje

– redovno kontrolišite oštećenost

noža za gustiš – nemojte koristiti oštećene noževe za gustiš

– kod primetne zatupljenosti naoštrite

nož za gustiš propisno i, ako je potrebno, dajte na balansiranje (STIHL preporučuje specijalizovanog prodavca STIHL)

FR 131 T

Dozvoljene kombinacije reznog alata, oklopa i držača

5 6

0000-GXX-1294-A0

13 14 15

Rezni alat Oklop Držač

Srpski

Dozvoljene kombinacije

U zavisnosti od reznog alata, izaberite ispravnu kombinaciju iz tabele!

FR 131 T

UPOZORENJE

Iz sigurnosnih razloga smeju da se kombinuju samo rezni alati i izvedbe oklopa i držača koji se nalaze u istom redu tabele. Druge kombinacije nisu dozvoljene – opasnost od nezgoda!

Rezni alati

Glave za košenje 1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2 3 STIHL AutoCut C 25-2 4 STIHL AutoCut C 26-2 5 STIHL AutoCut 36-2

Srpski

6 STIHL TrimCut 31-2 7 STIHL DuroCut 20-2 8 STIHL PolyCut 20-3

Metalni rezni alati 9 Cirkularni nož za travu 230-2

(Ø 230 mm)

10 Cirkularni nož za travu 260-2

(Ø 260 mm)

11 Cirkularni nož za travu 230-4

(Ø 230 mm)

12 Cirkularni nož za travu 230-8

(Ø 230 mm)

13 Cirkularni nož za travu

250-40 Specijal (Ø 250 mm)

14 Cirkularni nož za travu 250-44

(Ø 250 mm)

15 Noževi za gustiš 250-3

(Ø 250 mm)

UPOZORENJE

Cirkularni noževi za travu i noževi za gustiš od nemetalnih materijala nisu dozvoljeni.

Držač

20 Okrugli držač (samo za zemlje van

EU) 21 Okrugli držač sa 22 Uzengijom (ograničivač koraka)

Dozvoljeni KombiAlati

KombiAlati su dogradni uređaji iz KombiSistema STIHL.

Koristite samo KombiAlate koje je isporučila ili za dogradnju izričito dopustila firma STIHL.

Korišćenje ove motorne kose STIHL sa odvojivim telom (T-model) dozvoljena je samo sa sledećim KombiAlatima:

KombiAlat Namena FS-KM

FS-KM

FSB-KM

HL-KM 145° Rezač za živu

HL-KM 0°

FH-KM 145° Rezač za šiblje,

BG-KM Duvalica HT-KM Potkresivač grana

1) 4)

Kosilica sa glavom za košenje

Kosilica sa cirkularnim nožem za travu

Kosilica sa glavom za košenje

ogradu, podesiv

Rezač za živu ogradu

podesiv

Oklopi

16 Oklop za glave za košenje 17 Oklop sa 18 Keceljom i nožem za glave za

košenje

19 Oklop bez Kecelje i noža za metalne

rezne alate

uzengija (ograničivač koraka) na okruglom držaču, koja je sastavni deo isporuke, mora da se koristi – pogledajte takođe i "Montaža okruglog držača"

izvedba sa zakrivljenim telom

ergonomski ograničeno podesno

izvedba sa pravim telom

FR 131 T

Srpski

0000-GXX-1297-A0

0000-GXX-1298-A0

0000-GXX-1306-A0

0000-GXX-1307-A0

0000-GXX-1308-A0

KombiAlat Namena BF-KM Freza FCB-KM FCS-KM

uzengija (ograničivač koraka) na okruglom držaču, koja je sastavni deo isporuke, mora da se koristi – pogledajte takođe i "Montaža okruglog držača"

izvedba sa zakrivljenim telom ergonomski ograničeno podesno izvedba sa pravim telom

Rezač ivica Rezač ivica

Kompletiranje uređaja

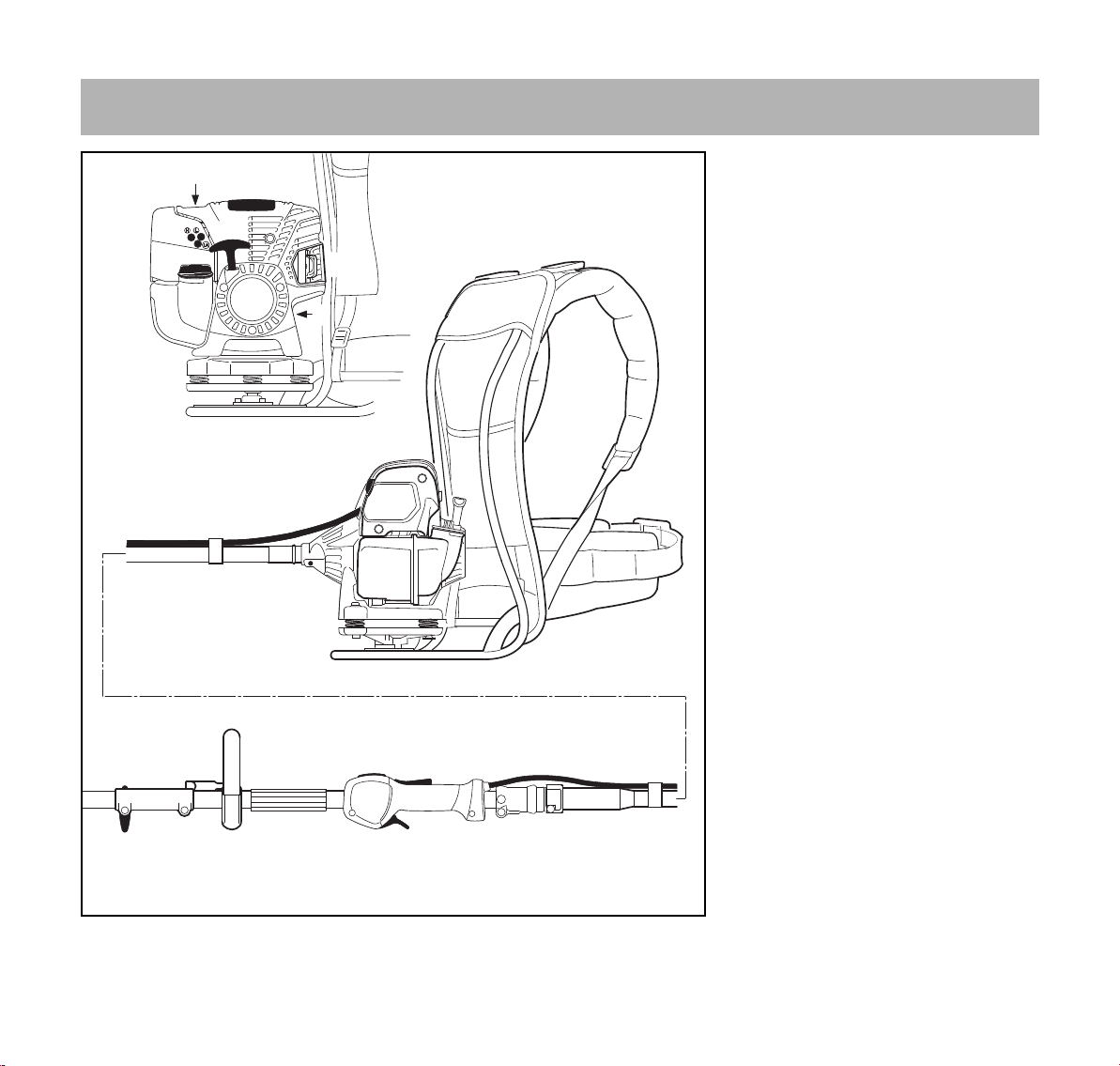

Montaža rama za nošenje

N zavrtanj (1) zajedno sa

podloškom (2) odvijte i skinite sa

motorne jedinice

N motornu jedinicu i ram za nošenje

poravnajte međusobno kao na slici N zavijte i zategnite zavrtanj (1)

zajedno sa podloškom (2)

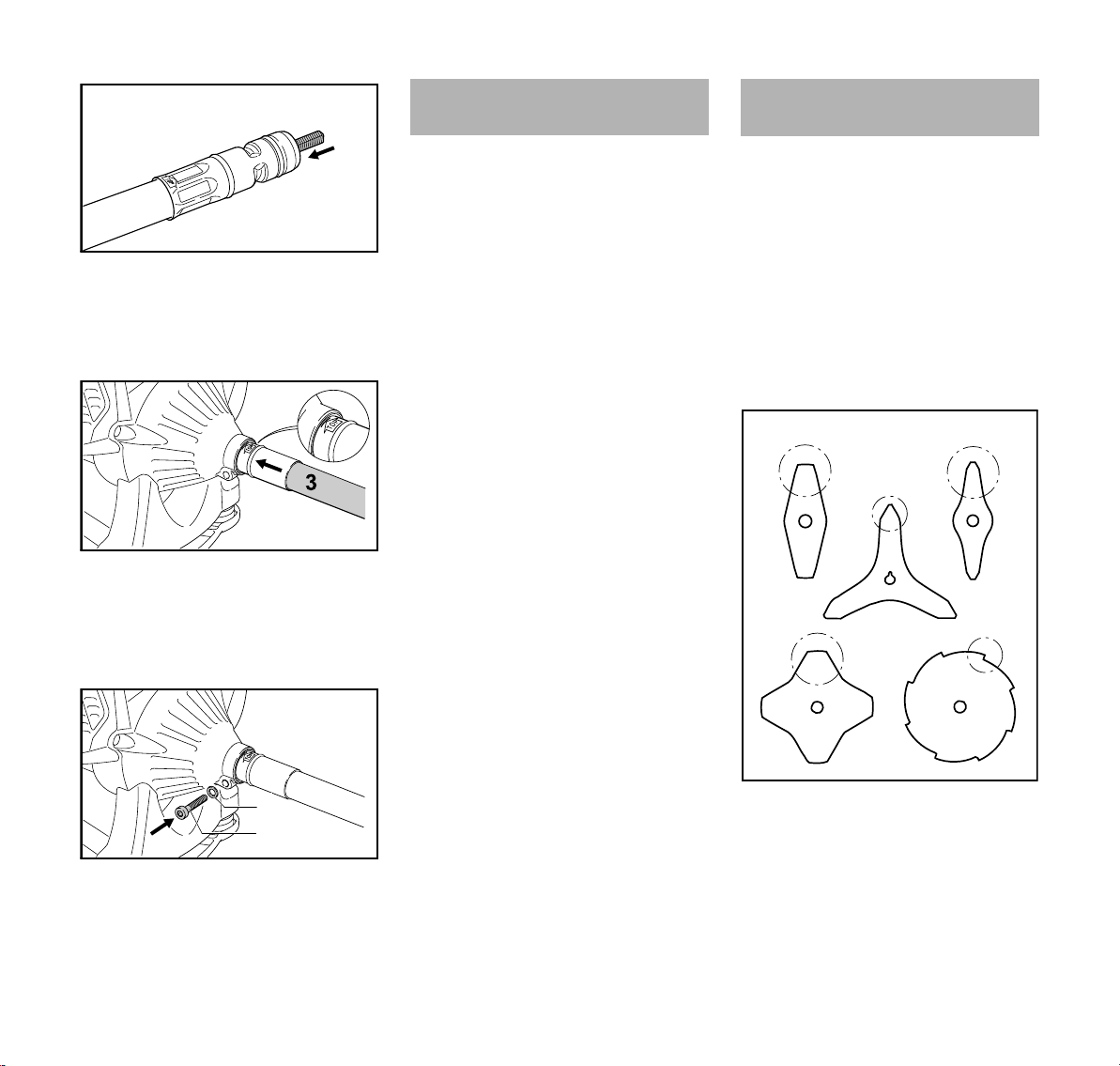

Montaža fleksibilnog vratila

N zavrtanj (1) odvijte i skinite zajedno

sa podloškom (2)

N zaštitnu kapu izvucite sa vratila N fleksibilno vratilo (3) gurnite do

graničnika u prihvat (4) na motoru i pritom okrećite vratilo levo-desno da se zabravi

N fleksibilno vratilo (3) usmerite tako

da oznaka "Top" stoji gore

FR 131 T

N zavijte i zategnite zavrtanj (1)

zajedno sa podloškom (2)

Srpski

389BA001 KN

265BA025 KN

266BA030 KN

Montaža okruglog držača sa uzengijom

U zavisnosti od izabranog reznog alata i od tržišta – pogledajte pod "Dozvoljene kombinacije reznog alata, oklopa i držača" – na okruglom držaču mora biti ugrađena uzengija koja ima funkciju ograničivača koraka.

Uzengija se nalazi u isporučenom kompletu, ili je možete nabaviti kao poseban pribor.

N četvorougaone navrtke (1) gurnite u

uzengiju (2) – otvori se moraju poklapati

N obujmicu (3) postavite u okrugli

držač (4) i zajedno ih namestite na

telo (5) uređaja

N namestite obujmicu (6) N namestite uzengiju (2) – pazite na

položaj

N otvore dovedite do poklapanja N zavrtnje (7) gurnite u otvore i zavijte

ih u uzengiju do naleganja N dalje sa poglavljem "Pričvršćivanje

okruglog držača" Nemojte skidati ugrađenu uzengiju.

Montaža okruglog držača bez uzengije

N obujmicu (3) postavite u okrugli

držač (4) i zajedno ih namestite na telo (5) uređaja

N namestite obujmicu (6) N otvore dovedite do poklapanja N podloške (8) stavite na zavrtnje (7) i

zatim ih stavite u otvore

N četvorougaone navrtke (1) zavijte

na zavrtnje (7) – do naleganja

N dalje sa poglavljem "Pričvršćivanje

okruglog držača"

FR 131 T

Srpski

0000-GXX-1301-A0

0000-GXX-1302-A0

002BA655 KN

Pričvršćivanje okruglog držača

N okrugli držač (4) pričvrstite na

rastojanju (A), na otprilike 20 cm (8 in.) ispred komandne ručice (9)

N Usmeravanje okruglog držača N zategnite zavrtnje – ako je

neophodno, navrtke pridržite alatom

Pričvršćivanje sajle gasa

N sajlu gasa (1) utisnite u oba držača

kablova (2) na rastojanju (A) od

otprilike 20 cm (8 in.) ispred krajeva

vratila

Podešavanje sajle gasa

Posle montaže uređaja ili posle njegove duže upotrebe, možda je neophodna korekcija podešenosti sajle gasa.

Podešavajte sajlu gasa samo kod kompletno montiranog uređaja.

N ručicu za gas namestite u položaj

punog gasa

N zavrtanj na ručici za gas zategnite

do prvog otpora u smeru strelice. Zatim ga zategnite dalje za još jedan obrtaj

FR 131 T

UPOZORENJE

Sajla gasa mora biti postavljena paralelno sa fleksibilnim vratilom po celoj dužini. Sajlu gasa ne namotavajte na fleksibilno vratilo.

N dalje sa poglavljem "Podešavanje

sajle gasa"

Srpski

002BA326 KN

002BA327 KN

002BA636 KN

002BA637 KN

002BA646 KN

Montaža KombiAlata

Motorne kose STIHL sa slovom T u oznaci serije imaju odvojivo telo za montažu KombiAlata STIHL.

Montaža KombiAlata

N jezičak (1) na telu ugurajte do

graničnika u žleb (2) spojnog naglavka

Kod ispravnog spajanja, crvena linija (3 = vrh strelice) mora biti poravnata sa spojnim naglavkom.

N čvrsto zategnite pritezni zavrtanj (4)

Montaža oklopa

1 Oklop za alate za košenje 2 Oklop za glave za košenje

Montaža oklopa (1) i (2) na prenosni mehanizam je identična.

N namestite oklop na prenosni

mehanizam N zavijte i zategnite zavrtnje (3)

Montaža kecelje i noža

UPOZORENJE

Opasnost od povreda usled odbačenih predmeta i kontakta sa reznim alatom. Kod upotrebe glava za košenje, kecelja i nož uvek moraju biti montirani na oklop (1).

Montaža kecelje

N žleb za vođenje kecelje navucite na

lajsnu oklopa tako da uskoči

Demontaža kecelje

Demontaža KombiAlata

N telo uređaja demontirajte po

obrnutom redosledu

N pritisnite kecelju utičnom iglom kroz

otvor i istovremeno pomerite kecelju utičnom iglom samo malo na levo

N u potpunosti izvucite kecelju sa

oklopa

FR 131 T

Srpski

002BA638 KN

002BA134 KN

002BA266 KN

Montaža noža

N gurnite nož u žleb za vođenje na

kecelji

N zavijte i zategnite zavrtanj

Ugradnja reznih alata

Odlaganje motornog uređaja

N motor ugasite N motorni uređaj postavite tako da

prihvat reznog alata bude okrenut

prema gore

Delovi za pričvršćivanje reznih alata

U zavisnosti od reznog alata koji je isporučen sa osnovnim kompletom uz novi uređaj, moguće su razlike u isporučenim delovima za pričvršćivanje reznog alata.

Isporučeni komplet sa delovima za pričvršćivanje

Moguća je ugradnja glava za košenje i metalnih reznih alata.

0000-GXX0500-A0

U zavisnosti od izvedbe reznog alata, za ovo su dodatno neophodni navrtka (3) i zamajac (2). Pritisni tanjir (1) mora da bude montiran kod svih reznih alata.

Ovi delovi se nalaze u kompletu sa delovima isporučenim uz uređaj, a dostupni su i kao poseban pribor.

Isporučeni komplet bez delova za pričvršćivanje

FR 131 T

Moguća je ugradnja samo onih glava za košenje, koje se direktno mogu pričvrstiti na vratilo (2).

Srpski

002BA330 KN

0000-GXX-1323-A0

0000-GXX-1324-A0

Blokiranje vratila

Kod montaže i demontaže reznih alata, neophodno je blokirati vratilo (2) utičnom iglom (6) ili ugaonim odvijačem (6). Delovi su u isporučenom kompletu, a dostupni su i kao poseban pribor.

N utičnu iglu (6) ili ugaoni odvijač (6)

gurnite u otvor (7) prenosnog mehanizma do graničnika – lakim pritiskom

N navrtku ili rezni alat okrenite na

vratilu tako da utična igla uskoči i blokira vratilo

Demontaža delova za pričvršćivanje

N utičnom iglom (1) blokirajte

vratilo (5) N okretanjem kombinovanog

ključa (2) na desno (levi navoj)

olabavite i odvijte navrtku (3) N zamajac (4) izvucite sa vratila (5);

nemojte skidati pritisni tanjir (6)

Montaža reznog alata

UPOZORENJE

Opasnost od povreda usled odbačenih predmeta i kontakta sa reznim alatom. Koristite oklop koji odgovara reznom alatu – pogledajte pod "Montaža oklopa".

Montaža glave za košenje sa navojnim priključkom

Dobro čuvajte priloženi list za glavu za košenje.

N namestite pritisni tanjir (1) N glavu za košenje (3) zavijte na

vratilo (4) okretanjem na levo do naleganja

N utičnom iglom (2) blokirajte

vratilo (4)

N zategnite glavu za košenje (3)

UPUTSTVO

Ponovo izvucite alat za blokiranje vratila.

FR 131 T

Srpski

681BA312 KN

5 6

0000-GXX-0502-A0

Demontaža glave za košenje

N utičnom iglom (2) blokirajte

vratilo (4)

N glavu za košenje (3) okrenite na

desno i skinite

Montaža metalnih reznih alata

Dobro čuvajte priložni list i pakovanje metalnog reznog alata.

UPOZORENJE

Navucite zaštitne rukavice – opasnost od povreda zbog oštrih sečiva.

Montirajte samo jedan metalni rezni alat! Ispravno nameštanje reznog alata

Rezni alati (1, 2, 3, 4) mogu biti usmereni u oba pravca – redovno okrećite ove alate, da bi se izbeglo jednostrano habanje.

FR 131 T

Sečiva reznih alata (5 ,6) moraju biti okrenuta na desno.

Pazite na strelicu za pravac okretanja na unutrašnjoj strani oklopa.

N namestite pritisni tanjir (9) N namestite rezni alat (8) na pritisni

tanjir (9) Prsten (strelica) mora da se uklopi u

otvor reznog alata. Pričvršćivanje reznog alata

N namestite zamajac (10) N blokirajte vratilo (12) N navrtku (12) zavijte na levo

kombinovanim ključem (13) na

vratilo i zategnite

UPOZORENJE

Opasnost od povreda usled labavog reznog alata. Navrtku, koja ima previše lak hod, zamenite.

UPUTSTVO

Ponovo izvucite alat za blokiranje vratila.

Demontaža metalnog reznog alata

UPOZORENJE

Navucite zaštitne rukavice – opasnost od povreda zbog oštrih sečiva

N utičnom iglom (12) blokirajte vratilo N otpustite navrtku (13) okretanjem

na desno

N rezni alat i njegove delove za

pričvršćivanje izvucite iz prenosnog mehanizma – pritom nemojte skidati pritisni tanjir (9)

Srpski

Gorivo

Za pogon motora mora da se koristi mešavina benzina i motornog ulja.

UPOZORENJE

Izbegavajte direktan kontakt goriva sa kožom i udisanje benzinskih isparenja.

STIHL MotoMix

STIHL preporučuje upotrebu STIHL MotoMix-a. Ova gotova mešavina goriva ne sadrži benzol ni olovo, odlikuje se visokim oktanskim brojem i uvek nudi pravi odnos mešavine.

Radi postizanja najdužeg radnog veka motora, STIHL MotoMix je mešavina koja sadrži motorno ulje za dvotaktne motore STIHL - HP Ultra.

MotoMix nije dostupan na svim tržištima.

Mešanje goriva

UPUTSTVO

Neodgovarajuće radne materije ili odnos mešavine koji odstupa od propisa mogu dovesti do ozbiljnih oštećenja na pogonskom mehanizmu. Benzin ili motorno ulje lošijeg kvaliteta mogu oštetiti motor, zaptivne prstenove (karike), vodove i rezervoar goriva.

Benzin Koristite samo kvalitetan benzin s

oktanskim brojem od najmanje 90 ROZ – bezolovni ili sa olovom.

Mašine sa katalizatorom izduvnih gasova moraju raditi sa bezolovnim benzinom.

UPUTSTVO

Posle trošenja više rezervoara napunjenih benzinom sa olovom, dejstvo katalizatora može da se znatno smanji.

Benzin s udelom alkohola preko 10% može izazvati smetnje u radu motora sa ručno podesivim karburatorima i stoga se ne treba koristiti za rad takvih motora.

Motori sa sistemom M-Tronic postižu punu snagu sa benzinom s udelom alkohola do 25% (E25).

Motorno ulje Koristite samo STIHL-ova motorna ulja

za dvotaktne motore ili druga kvalitetna motorna ulja. STIHL-ova motorna ulja za dvotaktne motore su optimalno prilagođena STIHL-ovim motorima. Za najveći mogući učinak, odn. radni vek motora, kao i za redukciju taloga od sagorevanja, preporučujemo STIHL HP Ultra.

Odnos mešavine Kod STIHL-ovog motornog ulja za

dvotaktne motore 1:50; 1:50 = 1 deo ulja + 50 delova benzina

Primeri

Količina benzina

Litara Litara (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200)

Dvotaktno ulje STIHL 1:50

Količina benzina

Litara Litara (ml) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N u kanister dozvoljen za gorivo prvo

sipajte motorno ulje, a zatim benzin i temeljno promešajte

Čuvanje mešavine goriva

Samo u kanistrima dozvoljenim za gorivo, na suvom i sigurnom mestu, zaštićeno od svetla i sunca.

Mešavina goriva stari – mešajte samo količinu potrebnu za nekoliko nedelja. Mešavinu goriva ne skladištite duže od 30 dana. Pod dejstvom svetla, sunca, niskih ili visokih temperatura, mešavina goriva brže postaje neupotrebljiva.

Međutim, STIHL MotoMix može biti skladišten bez problema i do 2 godine.

N pre sipanja u rezervoar, snažno

protresite kanistar sa mešavinom goriva

UPOZORENJE

U kanisteru može nastati pritisak – otvarajte oprezno.

N s vremena na vreme, temeljno

očistite rezervoar i kanister za gorivo

Preostalo gorivo i tečnost koja je upotrebljena za čišćenje zbrinute prema propisima tako, da ne ugrožavaju životnu sredinu!

Dvotaktno ulje STIHL 1:50

FR 131 T

Srpski

0000-GXX-0476-A0

002BA447 KN

002BA448 KN

271BA047 KN

Sipanje goriva

Priprema uređaja

N pre sipanja goriva očistite čep

rezervoara i okolinu, tako da prljavština ne pada u rezervoar

N uređaj namestite tako da čep

rezervoara bude okrenut prema gore

Otvaranje čepa rezervoara

Sipanje goriva

Nemojte prosipati gorivo i ne punite rezervoar do vrha.

STIHL preporučuje Sistem za sipanje goriva STIHL (poseban pribor).

N sipajte gorivo

Zatvaranje čepa rezervoara

N postavite čep N zavijte čep na desno do graničnika i

zategnite ga rukom što je moguće

čvršće

Ram za nošenje

Podešavanje kaiševa

A krajeve kaiša povucite; kaiševi se

zatežu

B podignite ručicu stezaljke, kaiševi

su otpušteni

N okrećite čep na levo sve dok ne

bude moguće njegovo skidanje sa otvora rezervoara

N skinite čep rezervoara

FR 131 T

Srpski

271BA048 KN

271BA049 KN

C zabravitre bravicu za brzo

zaključavanje

D bravicu za brzo zaključavanje

otvorite pritiskanjem kuka

Postavljanje rama za nošenje

N kaiš za pojas (1) zabravite i

podesite tako da optimalno naleže

na kukove N kaiševe za pojas (2) podesite na

ispravnu dužinu N položaj kaiševa za nošenje (3)

fiksirajte kaiševima (prilagođavanje

prema telesnoj građi) Leđni umetak mora da naleže na leđima

opslužioca čvrsto i sigurno.

Brzo zbacivanje

UPOZORENJE

U trenutku pojave opasnosti, uređaj zajedno sa ramom za nošenje mora biti brzo odbačen. Pre zbacivanja kaiš za pojas mora da bude otvoren!

Odlaganje rama za nošenje

N bravicu za brzo zaključavanje na

kaišu za pojas otvorite N kaiševe za nošenje malo popustite

podizanjem ručice stezaljke i

odložite ram za nošenje

FR 131 T

Srpski

0000-GXX-0477-A0

0000-GXX-1303-A0

Startovanje / gašenje motora

Komandni elementi

1 Blokada ručice gasa 2 Ručica gasa 3 Taster za zaustavljanje – sa

položajima za rad i stop. Da biste isključili paljenje, pritisnite taster za zaustavljanje (…) – pogledajte "Funkcija tastera za zaustavljanje i paljenje"

Funkcija tastera za zaustavljanje i paljenje

Pritiskanjem tastera za zaustavljanje, paljenje se isključuje i motor se gasi. Posle otpuštanja, taster za zaustavljanje se automatski vraća u položaj za rad sistemom opruge: Nakon gašenja motora, paljenje se automatski uključuje u položaju za rad – motor je spreman za start i može da se pokrene.

Startovanje motora

N mehur (9) ručne pumpe za gorivo

pritisnite najmanje 5 puta – takođe i

ako je mehur napunjen gorivom N polugu startnog otvora leptira (8)

pritisnite i u zavisnosti od

temperature motora okrenite na

odgovarajući položaj:

g kod hladnog motora e kod toplog motora – takođe i ako je

motor već radio, ali je još hladan

Poluga startnog otvora leptira mora da se zabravi.

Pokretanje

0000-GXX-0478-A0

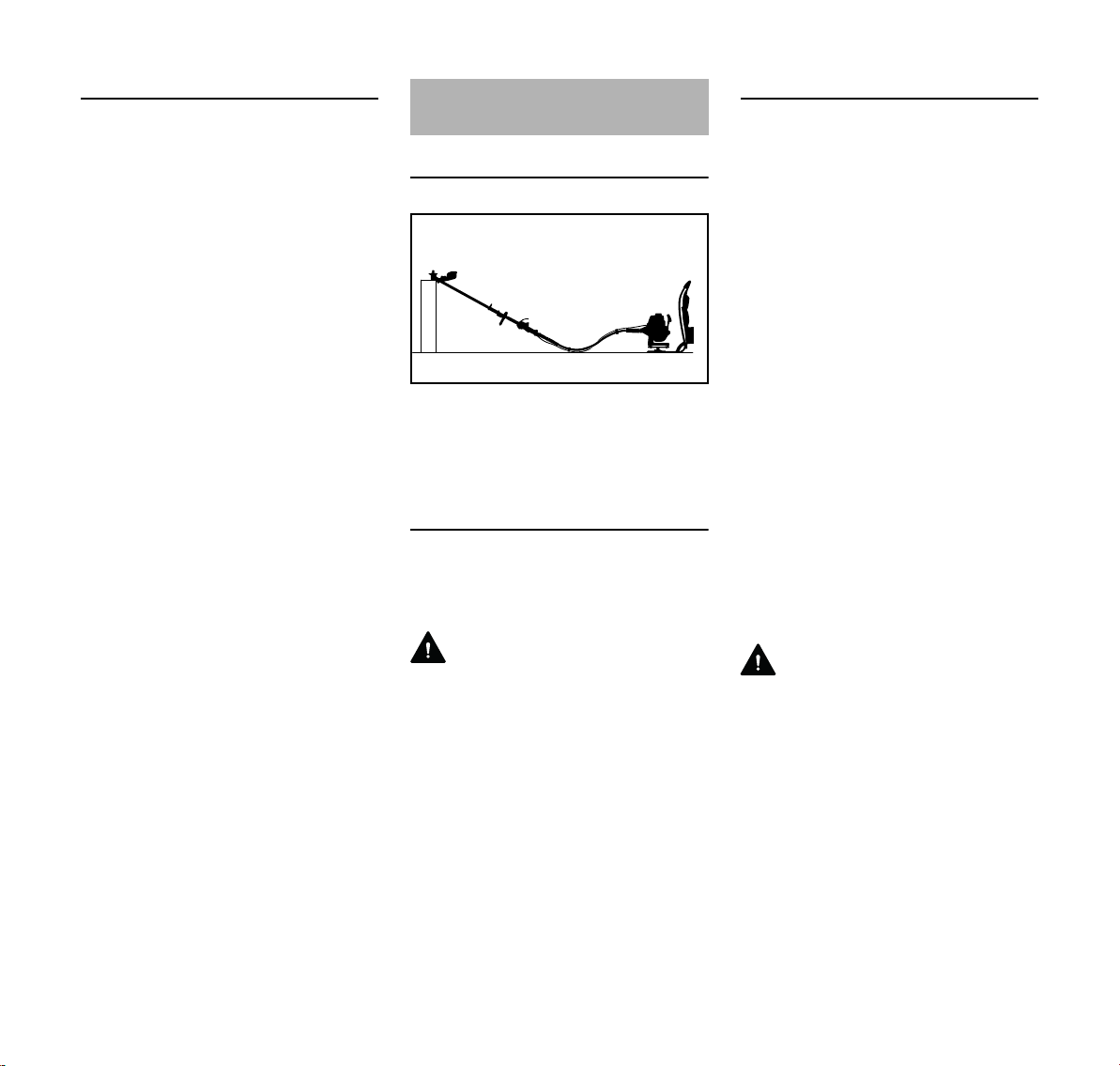

N uređaj sa ramom za nošenje

položite na tlo tako da bude stabilan

N fleksibilno vratilo dovedite u

ispruženu poziciju

UPOZORENJE

Sajla gasa mora da leži pored i paralelno sa fleksibilnim vratilom i ne sme da ga obavija.

N ako postoji: Transportni štitnik na

radnom ili reznom alatu odstranite

FR 131 T

Srpski

0000-GXX-1304-A0

0000-GXX-1314-A0

0000-GXX-1305-A0

Čim motor proradi

0000-GXX-1558-A0

N pritisnite blokadu ručice gasa i

dodajte gas – poluga startnog otvora leptira skače u položaj za rad F – posle hladnog starta, zagrejte motor sa nekoliko poteza gasa

N KombiAlate sa telom položite blizu

prenosnog mehanizma, na primer, na postolju, na račvi grane ili sl., tako da radni ili rezni alat i oklop ne mogu da se pokrenu prilikom startovanja

UPOZORENJE

Radni ili rezni alat i oklop ne smeju dodirivati tlo, niti bilo kakve predmete – opasnost od nezgoda!

N zauzmite siguran položaj –

mogućnosti: stojeći, pognuto ili

klečeći N uređaj držite čvrsto levom rukom na

haubi i jednim stopalom stanite na

prihvatni ram N ručicu startera uhvatite desnom

rukom N polako izvucite ručicu startera do

prvog osetnog otpora i zatim je

povucite brzo i snažno

UPUTSTVO

Ne izvlačite uže do kraja – opasnost od kidanja!

N ne puštajte brzo ručicu startera –

vratite je suprotno smeru izvlačenja,

tako da se uže startera ispravno

namota N pokrećite dalje, dok motor proradi

UPOZORENJE

Opasnost od povreda ako se KombiAlat kreće u praznom hodu. Karburator podesite tako da se KombiAlat ne kreće u praznom hodu – pogledajte pod "Podešavanje karburatora".

Uređaj je spreman za rad.

Gašenje motora

N pritisnite taster za zaustavljanje –

motor se zaustavlja – pustite taster za zaustavljanje – taster za zaustavljanje se vraća nazad sistemom opruge

Dalje instrukcije za startovanje

Motor se gasi u položaju za hladan start g ili pri ubrzavanju.

N polugu startnog otvora leptira

namestite na < – pokrećite dalje dok motor ne proradi

FR 131 T

Srpski

681BA268 KN

681BA269 KN

681BA270 KN

681BA272 KN

681BA268 KN

Motor ne pali u položaju za topli start < N polugu startnog otvora leptira

namestite na g – pokrećite dalje

dok motor ne proradi Motor ne pali N proverite da li su sva podešavanja

ispravna N proverite da li ima goriva u

rezervoaru i po potrebi sipajte

gorivo N proverite da li je utikač svećice

dobro namešten N ponovite postupak startovanja Motor je presisao N polugu startnog otvora leptira

namestite na F – pokrećite dalje dok

motor ne proradi Rezervoar je radom ispražnjen do kraja N posle sipanja goriva pritisnite mehur

ručne pumpe za gorivo najmanje

5 puta – takođe i ako je mehur

napunjen gorivom N u zavisnosti od temperature motora,

namestite polugu startnog otvora

leptira N iznova startujte motor

Prevoženje uređaja

Upotreba transportnog štitnika

Tip transportnog štitnika zavisi od tipa metalnog reznog alata u isporučenom kompletu motornog uređaja. Transportni štitnici su takođe dostupni kao poseban pribor.

Cirkularni noževi za travu 230 mm

Noževi za gustiš 250 mm

FR 131 T

Srpski

681BA269 KN

681BA271 KN

681BA272 KN

681BA301 KN

681BA275 KN

681BA305 KN

681BA311 KN

Cirkularni noževi za travu do 260 mm

N transportni štitnik namestite na rezni

alat sa donje strane

N otkačite pričvršćivač na

transportnom štitniku

N pričvršćivač zaokrenite prema

spolja

N pričvršćivač zaokrenite prema

unutra

N zakačite pričvršćivač na transportni

štitnik

FR 131 T

Srpski

0000-GXX-0482-A0

0000-GXX-0495-A0

Radne napomene Zamena filtera za vazduh

U prvo vreme rada

Fabrički nov uređaj, do trećeg punjenja rezervoara nemojte pogoniti sa visokim brojem obrtaja bez opterećenja, da bi se u fazi razrađivanja motora izbegla dodatna opterećenja. Za vreme faze razrađivanja se pokretni delovi moraju međusobno prilagoditi – u pogonskom mehanizmu nastaje visoki otpor trenja. Motor dostiže svoju maksimalnu snagu posle vremena rada od 5 do 15 punjenja rezervoara.

Za vreme rada

Posle dužeg rada pod punim opterećenjem, pustite motor da radi u praznom hodu još kratko vreme, dok veća toplota ne bude odvedena strujom hladnog vazduha, tako da konstrukcioni delovi na pogonskom mehanizmu (mehanizam za paljenje, karburator) ne budu ekstremno opterećeni akumuliranjem toplote.

Posle rada

Kod kratkotrajnog mirovanja: pustite motor da se ohladi. Do sledeće upotrebe čuvajte uređaj sa praznim rezervoarom za gorivo na suvom mestu, ne u blizini izvora plamena. Kod dužeg mirovanja – vidite poglavlje "Čuvanje uređaja"

Vremena trajanja filtera u proseku iznose više od jedne godine. Poklopac filtera ne treba demontirati i filter za vazduh ne treba menjati dok se ne javi osetan gubitak snage.

Kada snaga motora osetno opadne

N polugu startnog otvora leptira

okrenite na g

N popustite zavrtnje (1) N skinite poklopac filtera (2) N okolinu filtera očistite od grube

prljavštine

N izvadite filter (3) N zaprljani ili oštećeni filter (3)

zamenite

N oštećene delove zamenite

Nameštanje filtera

N novi filter (3) namestite u kućište

filtera i postavite poklopac filtera

N zavijte i zategnite zavrtnje (1)

Podešavanje karburatora

Karburator uređaja je fabrički podešen tako, da motor u svim radnim stanjima dobija optimalnu mešavinu goriva i vazduha.

Podešavanje praznog hoda

Motor se gasi u praznom hodu N ostavite motor oko 3 min da se

zagreje

N zavrtanj za minimalni otvor

leptira (LA) okrećite polako na desno, sve dok motor ne proradi ravnomerno – radni alat se ne sme

kretati Rezni alat se kreće u praznom hodu N zavrtanj za minimalni otvor

leptira (LA) polako okrećite na levo

sve dok se radni alat ne zaustavi, a

zatim 1/2 do 3/4 obrtaja dalje u

istom smeru

UPOZORENJE

Ako posle izvršenog podešavanja radni alat ne miruje u praznom hodu, motorni uređaj treba da servisira specijalizovani prodavac.

FR 131 T

Srpski

000BA039 KN

000BA045 KN

Svećica

N kod nedovoljne snage motora,

lošeg startovanja ili smetnji u praznom hodu, prvo proverite svećicu

N posle oko 100 radnih časova

zamenite svećicu – kod jako izgorelih elektroda i ranije – koristite samo svećice koje je dozvolio STIHL, sa prigušivanjem radio smetnji – pogledajte poglavlje "Tehnički podaci"

Demontaža svećice

N odvijte poklopac (1) N izvucite utikač svećice (2) N odvijte svećicu (3)

Provera svećice

N prljavu svećicu očistite N proverite odstojanje elektroda (A) i

po potrebi ga podesite, vrednost odstojanja – pogledajte pod "Tehnički podaci"

N odstranite uzroke zaprljanosti

svećice

Mogući uzroci su:

– previše motornog ulja u gorivu – zaprljani filter za vazduh – nepovoljni radni uslovi

0000-GXX 0537-A0

eksplozije. Osobe mogu biti teško povređene, a moguće su i materijalne štete.

N koristite svećice sa zaštitom od

radio smetnji i sa zategnutom

priključnom navrtkom

Montaža svećice

N zavijte svećicu (3) N svećicu (3) zategnite kombinovanim

ključem N utikač voda za paljenje (2) pritisnite

čvrsto na svećicu N namestite i zategnite poklopac (1)

UPOZORENJE

Ako priključna navrtka (1) nije zategnuta ili nedostaje, moguća je pojava iskrenja. Rad u lakozapaljivoj ili eksplozivnoj sredini može da izazove požare i

FR 131 T

Srpski

0000-GXX-0536-A0

0000-GXX-1309-A0

0812BA036 KN

Način rada motora Podmazivanje prenosnog

mehanizma

Ako je rad motora nezadovoljavajući i pored očišćenog filtera za vazduh i ispravne podešenosti karburatora, moguće je da se razlog nalazi u prigušivaču buke.

Neka specijalizovani prodavac proveri zaprljanost (ugljenisanost) prigušivača buke!

STIHL preporučuje da radove na održavanju i popravkama prepustite samo specijalizovanom prodavcu STIHL.

Provera transmisione masti na svakih 25 radnih sati i podmazivanje po potrebi:

N odvijte zavrtanj za zatvaranje (1) N ako se na unutrašnjoj strani zavrtnja

za zatvaranje (1) ne vidi transmisiona mast: zavijte tubu (2) sa transmisionom mašću STIHL (poseban pribor)

N istisnite maksimalno 5 g (1/5 oz.)

transmisione masti iz tube (2) u prenosni mehanizam

UPUTSTVO

Prenosni mehanizam ne punite do kraja.

N odvijte tubu (2) N zavijte i zategnite zavrtanj za

zatvaranje (1)

Podmazivanje fleksibilnog vratila

N količinu masnog filma za

podmazivanje kontrolišite redovno i

otprilike na svakih 25 radnih časova

N zavrtanj (1) odvijte i skinite zajedno

sa podloškom (2)

N fleksibilno vratilo (3) izvucite

N jezgro vratila (2) povucite iz

zaštitnog creva (3) N položaj ugradnje jezgra vratila

označite oznakom N jezgro vratila namažite

višenamenskom mašću STIHL

(poseban pribor) i pritom ne

nanosite previše masti

FR 131 T

UPUTSTVO

Vratilo koje je postalo plavo mora biti zamenjeno.

Srpski

0812BA037 KN

0000-GXX-1307-A0

0000-GXX-1308-A0

002BA665 KN

N jezgro vratila (2) gurnite u zaštitno

crevo (3); pritom uvucite do graničnika jezgro vratila, koje je u odnosu na prethodni položaj ugradnje okrenuto za 180°

N fleksibilno vratilo (3) gurnite do

graničnika u prihvat (4) na motoru i pritom okrećite vratilo levo-desno

N fleksibilno vratilo (3) usmerite tako

da oznaka "Top" stoji gore

Čuvanje uređaja Oštrenje metalnih reznih

alata

Kod radnih pauza dužih od oko 3meseca

N ispraznite i očistite rezervoar za

gorivo na dobro provetrenom mestu

N propisno zbrinite gorivo, tako da ne

ugrožava životnu okolinu

N karburator ispraznite radom da se

ne bi zalepile membrane u karburatoru!

N skinite, očistite i proverite rezni alat.

Metalne rezne alate zaštitite zaštitnim uljem.

N temeljito očistite uređaj N očistite filter za vazduh N uređaj čuvajte na suvom i sigurnom

mestu – zaštitite uređaj od neovlašćene upotrebe (na primer, deca)

N kod male pohabanosti rezne alate

možete naoštriti turpijom za

oštrenje (poseban pribor) – kod

veće pohabanosti i useklina

naoštrite brusilicom, ili neka to uradi

specijalizovani prodavac – STIHL

preporučuje specijalizovanog

prodavca STIHL N oštrite često, skidajte malo: za

jednostavno dooštravanje najčešće

je dovoljno izvesti dva do tri poteza

turpijom

N zavijte i zategnite zavrtanj (1)

zajedno sa podloškom (2)

N ravnomerno oštrite krilca noža (1) –

nemojte menjati konture osnove

reznog lista (2) Dalje instrukcije za oštrenje nalaze se

na pakovanju reznog alata. Zato čuvajte pakovanje reznog alata.

FR 131 T

Srpski

002BA134 KN

Balansiranje

N nakon otprilike 5 dooštravanja

potrebna je provera i balansiranje reznog alata aparatom za balansiranje STIHL (poseban pribor), ili neka to uradi specijalizovani prodavac – STIHL preporučuje specijalizovanog prodavca STIHL

Održavanje glave za košenje

Odlaganje motornog uređaja

N motor ugasite N motorni uređaj postavite tako da

prihvat reznog alata bude okrenut prema gore

Zamena niti za košenje novim

Pre zamene starih niti za košenje novim, obavezno proverite moguća oštećenja glave za košenje.

Podešavanje niti za košenje

STIHL SuperCut Nit se podešava automatski kada dužina

niti iznosi najmanje 6 cm (2 1/2 in.) – nož na oklopu skraćuje predugačke niti na optimalnu dužinu.

STIHL AutoCut N uređaj sa upaljenim motorom držite

iznad površine trave – glava za

košenje mora da se okreće N glavom za košenje dodirnite tlo – nit

se izvlači i zatim se skraćuje na

optimalnu dužinu pomoću noža na

oklopu Nit se izvlači iz glave za košenje posle

svakog dodirivanja tla. Zato, u toku rada, obratite pažnju na rezni učinak glave za košenje. Prečestim dodirivanjem glave za košenje tla, neupotrebljeni delovi niti za košenje bivaju odsečeni nožem.

Nit se izvlači samo kada krajevi niti imaju dužinu od najmanje 2,5cm(1in.).

STIHL TrimCut

FR 131 T

UPOZORENJE

Ako su vidljivi znaci velike pohabanosti, morate zameniti kompletnu glavu za košenje.

Nit za košenje se u daljem tekstu pominje samo kao "nit".

U isporučenom kompletu glave za košenje nalazi se ilustrovano uputstvo u kome je pokazana zamena niti. Zato, priloženi list uz glavu za košenje čuvajte na sigurnom mestu.

N Ako je potrebno, demontirajte glavu

za košenje

UPOZORENJE

Za naknadno izvlačenje niti rukom, obavezno ugasite motor – u suprotnom, opasnost od povreda!

N kućište kalema povucite prema gore

– okrenite ga na levo oko

1/6 obrtaja, dok se ne uklopi – i opet

ga pustite da se vrati sistemom

opruge N krajeve niti izvucite prema spolja Ako je potrebno, postupak ponavljajte

sve dok oba kraja niti ne budu dosezala do noža na oklopu.

Srpski

0000-GXX-1310-A0

Otprilike 4cm(11/2in.) niti biva izvučeno posle okretanja od jednog do drugog uklopljavanja. .

Zamena niti za košenje

STIHL PolyCut U glavu za košenje PolyCut se umesto

reznog noža takođe može ugraditi i odsečena nit.

STIHL DuroCut, STIHL PolyCut

UPOZORENJE

Kod ručnog opremanja glave za košenje obavezno ugasite motor – u suprotnom, opasnost od povreda!

N u glavu za košenje ugradite

odsečenu nit prema isporučenom uputstvu

Zamena noževa

STIHL PolyCut Pre zamene reznih noževa obavezno

proverite moguća oštećenja glave za košenje.

UPOZORENJE

Kod dogradnje glave za košenje obavezno ugasite motor – u suprotnom, opasnost od povreda!

N demontirajte glavu za košenje N noževe zamenite kao što je

pokazano u ilustrovanom uputstvu

N ponovo ugradite glavu za košenje

Provera i održavanje kod specijalizovanog prodavca

Radovi na održavanju

STIHL preporučuje da radove na održavanju i popravke prepustite samo specijalizovanom prodavcu firme STIHL.

Antivibracioni elementi

UPOZORENJE

Ako su vidljivi znaci velike pohabanosti, morate zameniti kompletnu glavu za košenje.

Rezni noževi se u daljem tekstu pominju samo kao "noževi".

U isporučenom kompletu glave za košenje nalazi se ilustrovano uputstvo u kome je pokazana zamena noževa. Zato, priloženi list uz glavu za košenje čuvajte na sigurnom mestu.

Između motorne jedinice i rama za nošenje ugrađene su opruge za prigušivanje vibracija. U slučaju vidljive pohabanosti ili osetnog povećanja vibracija, dajte na proveru.

FR 131 T

Srpski

Napomene za održavanje i negu

Podaci se odnose na normalne uslove primene. Kod otežanih uslova (puno prašine itd.) i dužih svakodnevnih radnih vremena, odgovarajuće skratite navedene intervale.

pre početka rada

posle obavljenog rada, odn.

svakodnevno

posle svakog punjenja

rezervoara

nedeljno

mesečno

godišnje

kod smetnji

kod oštećenja

po potrebi

vizuelna provera (stanje bezbedno za

Kompletna mašina

Komandna ručica provera funkcionalnosti XX

Filter za vazduh

Ručna pumpa za gorivo (ako postoji)

Usisna glava u rezervoaru za gorivo

Rezervoar za gorivo čišćenje XX

Karburator

Svećica

Usisni otvor vazdušnog hlađenja

Rebra cilindra

Zazor ventila

upotrebu, zaptivenost)

čišćenje X

zamena oštećenih delova XX

vizuelna provera XX

zamena

provera X

remont kod specijalizovanog prodavca

provera kod specijalizovanog

prodavca

zamena kod specijalizovanog

prodavca

kontrola praznog hoda, radni alat se ne sme kretati

podešavanje praznog hoda X

podešavanje odstojanja elektroda X

zamena na svakih 100 radnih časova

vizuelna provera X

čišćenje X

čišćenje kod specijalizovanog

prodavca

kod nedostatka snage ili veoma teškog paljenja, provera zazora ventila i po potrebi podešavanje kod specijalizovanog prodavca

XXX

FR 131 T

Srpski

Podaci se odnose na normalne uslove primene. Kod otežanih uslova (puno prašine itd.) i dužih svakodnevnih radnih vremena, odgovarajuće skratite navedene intervale.

pre početka rada

posle obavljenog rada, odn.

svakodnevno

posle svakog punjenja

rezervoara

nedeljno

mesečno

godišnje

kod smetnji

kod oštećenja

po potrebi

Prostor za sagorevanje čišćenje na svakih 150 radnih časova

Dostupni zavrtnji i navrtke (osim zavrtnja za podešavanje)

Antivibracioni elementi

Rezni alat

Metalni rezni alat oštrenje XX

Fleksibilno vratilo

Podmazivanje prenosnog mehanizma

Sigurnosne nalepnice zamena X

STIHL preporučuje specijalizovane prodavce firme STIHL

samo ako snaga motora osetno popusti

kod specijalizovanog prodavca

dotezanje X

provera XXX

zamena kod specijalizovanog

prodavca

vizuelna provera XX

zamena X

provera čvrstog naleganja XX

provera X

dopuna masnog filma X

provera X

dopuna X

FR 131 T

Srpski

Svesti habanje na minimum i izbeći oštećenja

Pridržavanje odrednica ovog uputstva za upotrebu sprečava prekomerno habanje i oštećenja na utređaju.

Upotreba, održavanje i skladištenje uređaja moraju se sprovoditi tako brižno, kao što je opisano u ovom uputstvu za upotrebu.

Za sva oštećenja koja su prouzrokovana nepridržavanjem sigurnosnih napomena, kao i napomena za opsluživanje i održavanje, odgovoran je sam korisnik. Ovo posebno važi za:

– promene na proizvodu koje nije

odobrio STIHL

– upotrebu alata ili pribora, koji nisu

dopušteni za uređaj, nisu pogodni ili su lošeg kvaliteta

– nenamensku upotrebu uređaja – upotrebu uređaja kod sportskih ili

takmičarskih priredbi

– posledične štete zbog daljeg

korišćenja uređaja sa neispravnim sastavnim delovima

Radovi na održavanju

Svi radovi navedeni u poglavlju "Napomene za održavanje i negu" moraju se redovno sprovoditi. Ukoliko sam korisnik ne može sprovesti ove radove na održavanju, treba ih naložiti specijalizovanom prodavcu.

STIHL preporučuje da radove na održavanju i popravkama prepustite samo specijalizovanom prodavcu

STIHL. Specijalizovanim prodavcima STIHL se redovno nude kursevi i pružaju im se tehničke informacije.

Ako se ovi radovi propuste ili nestručno izvedu, mogu nastati oštećenja za koje je odgovoran sam korisnik. Tu spadaju između ostalog:

– oštećenja na pogonskom

mehanizmu, kao posledica nepravovremenog ili nedovoljno sprovedenog održavanja (na pr. filteri za vazduh i gorivo), pogrešnog podešavanja karburatora ili nedovoljnog čišćenja sistema za hlađenje (usisni prorezi, rebra cilindra)

– oštećenja od korozije i druge

posledične štete zbog neprikladnog skladištenja

– oštećenja na uređaju kao posledica

upotrebe rezervnih delova lošeg kvaliteta

Potrošni delovi

Neki delovi motornog uređaja podležu normalnom habanju i pored namenske upotrebe i moraju se prema načinu i trajanju korišćenja pravovremeno zameniti. Između ostalog, tu spadaju:

– rezni alati (svi tipovi) – delovi za pričvršćivanje reznih alata

(zamajci, navrtke itd.)

– oklopi reznih alata – spojnica – filteri (za vazduh, gorivo) – mehanizam za pokretanje

– svećica – antivibracioni elementi

FR 131 T

Srpski

Važni sastavni delovi

1 Čep rezervoara 2 Zavrtanj za podešavanje

karburatora 3 Ručica startera 4 Ručna pumpa za gorivo 5 Poklopac 6 Prigušivač buke 7 Zavrtanj 8 Antivibracioni element 9 Rezervoar za gorivo 10 Poklopac filtera za vazduh 11 Poluga startnog otvora leptira 12 Ram za nošenje 13 Kaiš za pojas 14 Leđni umetak 15 Kaiševi za nošenje 16 Pritezni zavrtanj 17 Spojni naglavak 18 Okrugli držač 19 Taster za zaustavljanje 20 Blokada ručice gasa 21 Ručica gasa 22 Sajla gasa 23 Fleksibilno vratilo 24 Držač kablova 25 Telo (osnovni motor) 26 Telo (KombiAlat) 27 Uzengija (ograničivač koraka) # Broj mašine

0000-GXX-1296-A0

FR 131 T

Srpski

002BA645 KN

1 Telo 2 Glava za košenje 3 Oklop (samo za glave za košenje) 4 Nož 5 Oklop (za sve alate za košenje) 6 Kecelja 7 Metalni alat za košenje

Tehnički podaci

Pogonski mehanizam

Jednocilindarski-četvorotaktni motor STIHL sa podmazivanjem mešavinom

Radna zapremina: 36,3 cm Unutrašnji prečnik

cilindra: 43 mm Radni hod klipa: 25 mm Snaga prema

ISO 8893: Broj obrtaja u

praznom hodu: 2800 1/min Broj obrtaja

ograničenja (nazivna vrednost): 9500 1/min

Maks. broj obrtaja izlaznog vratila (prihvat reznog alata): 7150 1/min

Zazor ventila Usisni ventil: 0,10 mm Ispusni ventil: 0,10 mm

Sistem za paljenje

Elektronski upravljani magnetni upaljač

Svećica (sa odstranjenim radio smetnjama): NGK CMR 6 H

Odstojanje elektroda: 0,5 mm

1,4 kW (1,9 KS) pri 8500 1/min

Sistem za gorivo

Membranski karburator neosetljiv na položaj, sa integrisanom pumpom za gorivo

Zapremina rezervoara za gorivo: 710 cm3 (0,71 l)

Težina

bez goriva, sa KombiAlatom FS-KM, bez reznog alata i oklopa

9,6 kg

Ukupna dužina

bez KombiAlata: 1800 mm

Karakteristike opremljenosti

T Odvojivo telo

Vrednosti zvuka i vibracija

Za više podataka o ispunjavanju smernice za poslodavce Vibracije 2002/44/EG, vidite na www.stihl.com/vib

KombiAlat FS-KM

Prilikom utvrđivanja vrednosti zvuka i vibracija, u istom odnosu se u obzir uzimaju radna stanja prazan hod i najviši nominalni broj obrtaja.

FR 131 T

Srpski

Nivo pritiska zvuka L

peq

prema

ISO 22868

sa glavom za košenje 97 dB(A) sa metalnim alatom za

košenje 97 dB(A)

Nivo snage zvuka L

weq

prema

ISO 22868

sa glavom za košenje 110 dB(A) sa metalnim alatom za

košenje 109 dB(A)

Vibraciona vrednost a

hv,eq

prema

ISO 22867 sa najvišim brojem obrtaja

Rukohvat levo

sa glavom za košenje: 4,7 m/s

sa metalnim alatom za košenje 3,9 m/s22,9 m/s

Rukohvat desno

4,3 m/s

Ostali KombiAlati

U vezi sa izvedbom pogledajte poglavlje "Dozvoljeni KombiAlati"

Prilikom utvrđivanja vrednosti zvuka i vibracija, radna stanja prazan hod i najviši nominalni broj obrtaja se u obzir uzimaju u sledećem odnosu:

kod FCS-KM, FCB-KM, FSB-KM, FH-KM i HT-KM 1 prema 1

kod HL-KM 1 prema 4 kod BF-KM i BG-KM 1 prema 6

Nivo snage zvuka L

prema ISO 3744,

ISO 10517, ISO 22868,

109 dB(A)...110 dB(A)

Nivo snage zvuka L

weq

prema

ISO 3744, ISO 10517, ISO 22868,

106 dB(A)...110 dB(A)

Vibraciona vrednost a

hv,eq

prema ISO 11789, ISO 20643, ISO 22867, ISO 8662

Rukohvat levo 1,3 m/s

...8,5 m/s

Rukohvat desno 1,3 m/s

...5,3 m/s

Za nivo pritiska zvuka i nivo snage zvuka, K-faktor prema Direktivi 2006/42/EG iznosi 2,5 dB(A); za vibracionu vrednost, K-faktor prema Direktivi 2006/42/EG iznosi 2,0 m/s

REACH

REACH je oznaka za propis EU u vezi registracije, procene i dozvole za upotrebu hemikalija.

Za više informacija u vezi ispunjivanja propisa REACH (EU) br. 1907/2006 pogledajte na www.stihl.com/reach

Napomene za popravke

Korisnici ovog uređaja smeju obavljati samo radove na održavanju i nezi uređaja opisane u ovom uputstvu za upotrebu. Dalje popravke smeju obavljati samo specijalizovani prodavci.

Kod izvođenja popravki koristite samo rezervne delove koji su dopušteni za ovaj uređaj od strane firme STIHL ili delove sa istim tehničkim karakteristikama. Koristite samo rezervne delove visokog kvaliteta. U suprotnom može nastati opasnost od nezgoda ili oštećenja na uređaju.

STIHL preporučuje korišćenje originalnih delova STIHL.

Originalni rezervni delovi STIHL se prepoznaju prema broju rezervnog dela, prema natpisu { i u datim slučajevima prema oznaci za rezervne delove K (na manjim delovima može da stoji i samo ta oznaka).

Nivo pritiska zvuka L

peq

prema

ISO 10517, ISO 11201, ISO 22868

92 dB(A)...101 dB(A)

FR 131 T

Srpski

000BA073 KN

Uklanjanje

Prilikom rashodovanja dotrajalih uređaja, pridržavajte se propisa specifičnih za dotičnu zemlju.

Uređaje STIHL ne treba bacati u kućno đubre. Uređaj STIHL, aku-bateriju, pribor i pakovanje prosledite na ekološki povoljnu reciklažu.

Najnovije informacije u vezi rashodovanja možete dobiti kod specijalizovanog prodavca STIHL.

EU izjava o usaglašenosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Nemačka izjavljuje pod punom odgovornošću, da

Vrsta konstrukcije: Motorna kosa za

nošenje na

leđima Fabrička marka: STIHL Tip: FR 131 T Identifikacija serije: 4180 Radna zapremina: 36,3 cm

odgovara merodavnim odredbama u smernicama 2006/42/EG, 2014/30/EU i 2000/14/EG, i da je proizvod razvijen i proizveden u saglasnosti sa sledećim normama koje su važeće prema datumu proizvodnje:

EN ISO 11806-2, EN 55012, EN 61000-6-1 (u kombinaciji sa navedenim KombiAlatima BF-KM, BG-KM, FCB-KM, FCS-KM, FH-KM, FS-KM, FSB-KM, HL-KM i HT-KM)

Opisani osnovni motorni uređaj sme se puštati u pogon samo u kombinaciji sa KombiAlatima koje je STIHL dozvolio za ovaj osnovni motorni uređaj.

Prilikom utvrđivanja izmerenog i garantovanog nivoa snage zvuka postupano je prema smernici 2000/14/EG, dodatak V, uz primenu standarda ISO 10884 (FS).

Izmereni nivo snage zvuka:

Garantovani nivo snage zvuka:

112 dB(A) Čuvanje tehničke dokumentacije: ANDREAS STIHL AG & Co. KG

Produktzulassung Godina proizvodnje i broj mašine

navedeni su na uređaju. Waiblingen, 28.10.2016 ANDREAS STIHL AG & Co. KG po ovlašćenju

Thomas Elsner Rukovodilac Razvoj proizvoda i usluga

FR 131 T

110 dB(A)

Srpski

FR 131 T

0458-434-5621-A

serbisch

www.stihl.com

*04584345621A*

0458-434-5621-A

Stihl FR 131 T Instruction Manual [sr]

Specifications and Main Features

Frequently Asked Questions

User Manual
