KombiSystem Zu dieser
Gebrauchsanleitung
Beim STIHL KombiSystem werden
unterschiedliche KombiMotoren und
KombiWerkzeuge zu einem Motorgerät
zusammengeführt. Die funktionsfähige
Einheit von KombiMotor und
KombiWerkzeug wird in dieser
Gebrauchsanleitung Motorgerät
genannt.
Dementsprechend bilden die
Gebrauchsanleitungen für KombiMotor
und KombiWerkzeug die gesamte
Gebrauchsanleitung für das Motorgerät.
Immer beide Gebrauchsanleitungen vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren Gebrauch sicher
aufbewahren.
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit dem
Gestrüppschneider nötig,
weil mit sehr hoher Messergeschwindigkeit
gearbeitet wird, die
Schneidmesser sehr
scharf sind und das Gerät
eine große Reichweite
hat.
Immer beide Gebrauchsanleitungen (KombiMotor
und KombiWerkzeug) vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren
Gebrauch sicher aufbewahren. Nichtbeachten
der Gebrauchsanleitungen kann
lebensgefährlich sein.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitungen von KombiMotor
und KombiWerkzeug mitgeben.

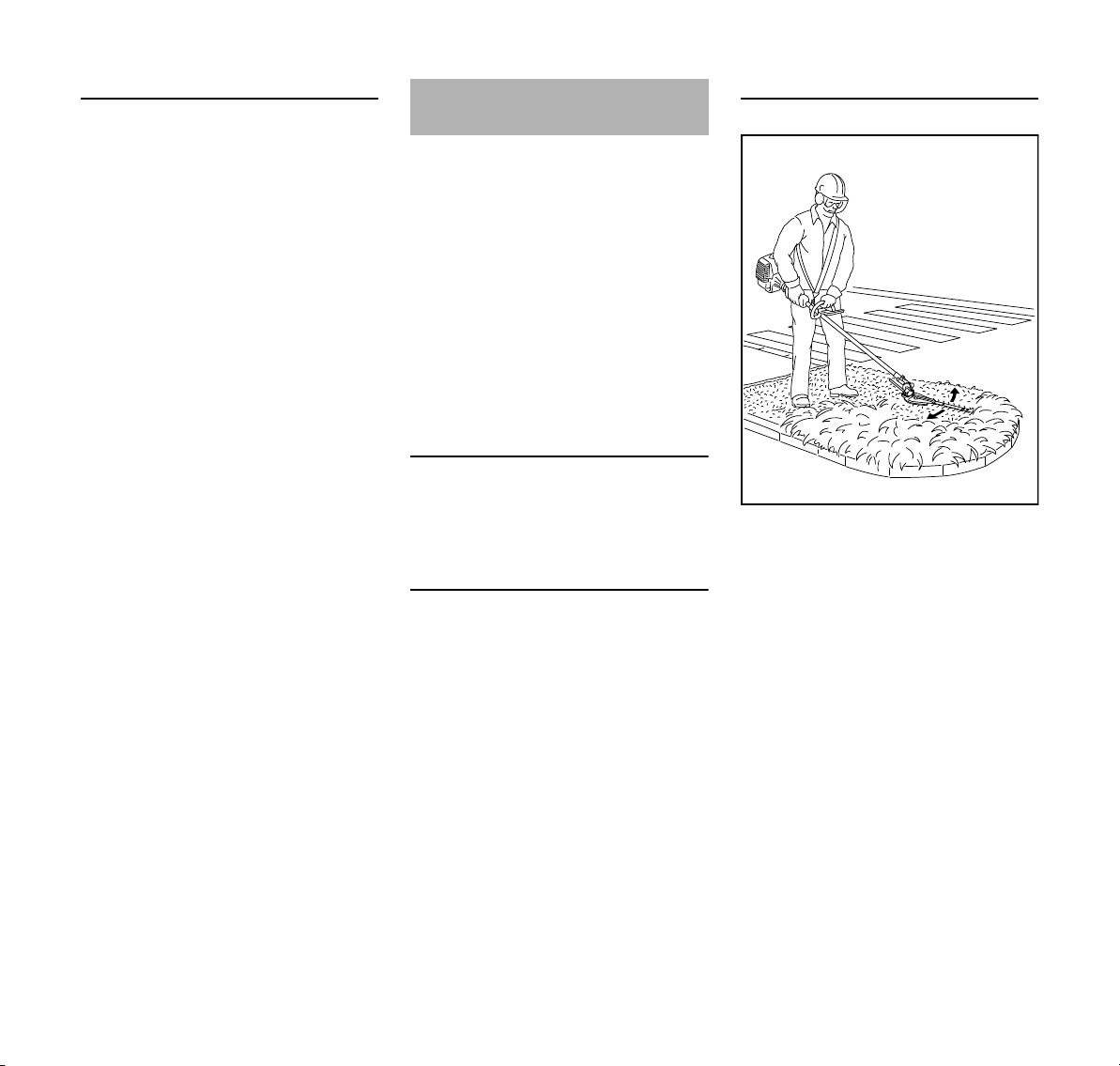

Gestrüppschneider nur zum Schneiden
von Gras, Gestrüpp, Sträuchern,
Stauden, Dickicht, Bodendeckern,
Buschwerk und dergleichen verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
2
FH-KM
deutsch
Nur solche Schneidmesser oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck tragen. Lange Haare
so zusammenbinden und so sichern,
dass sie sich oberhalb der Schultern
befinden.
Schutzstiefel mit griffiger, rutschfester Sohle
und Stahlkappe tragen.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Schutzhelm tragen bei
Durchforstungsarbeiten, in hohem
Gestrüpp und bei Gefahr von herab
fallenden Gegenständen.
Robuste Arbeitshandschuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer Motor abstellen.
Immer Messerschutz anbringen – auch
beim Transport über kurze
Entfernungen.

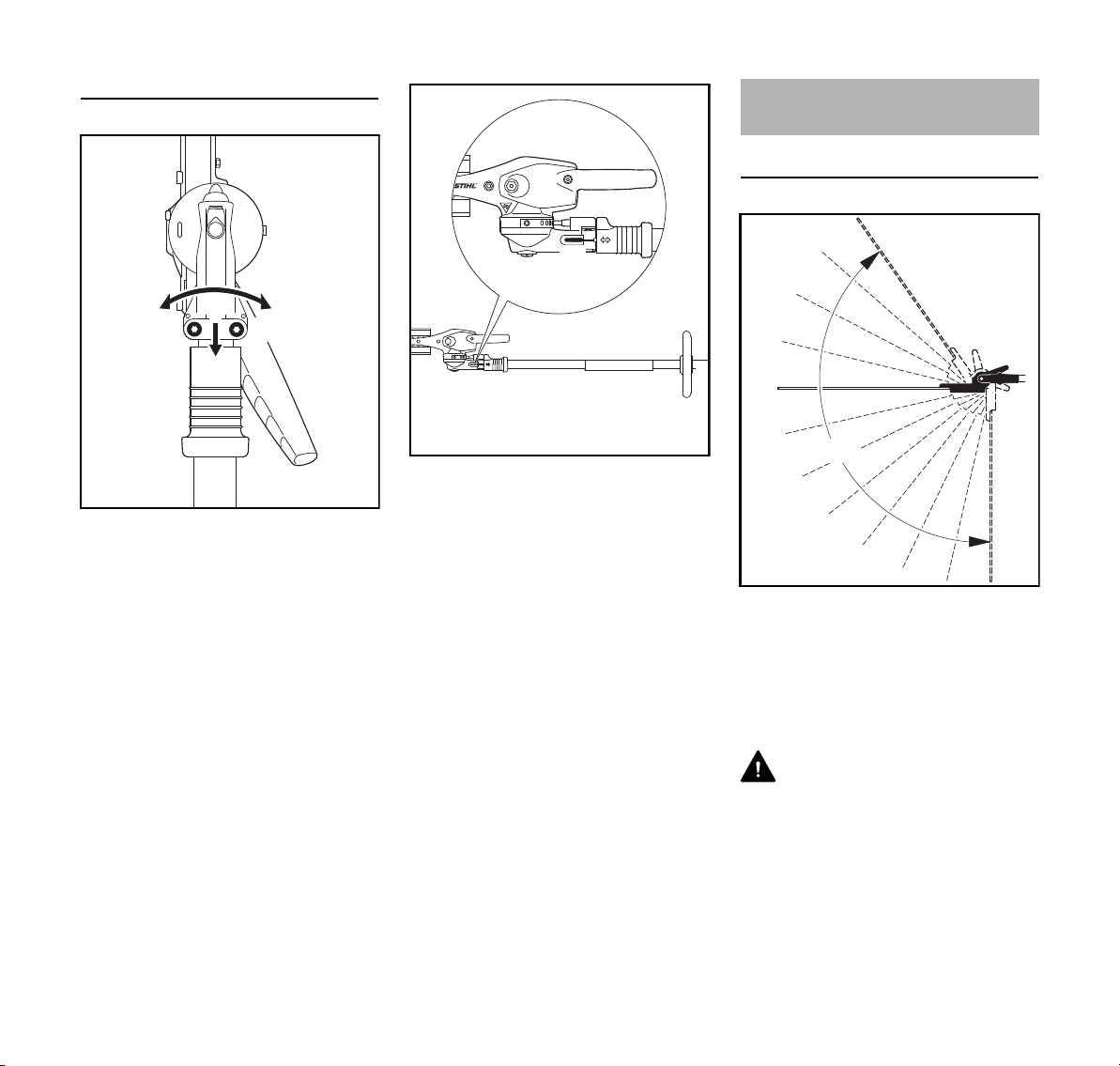

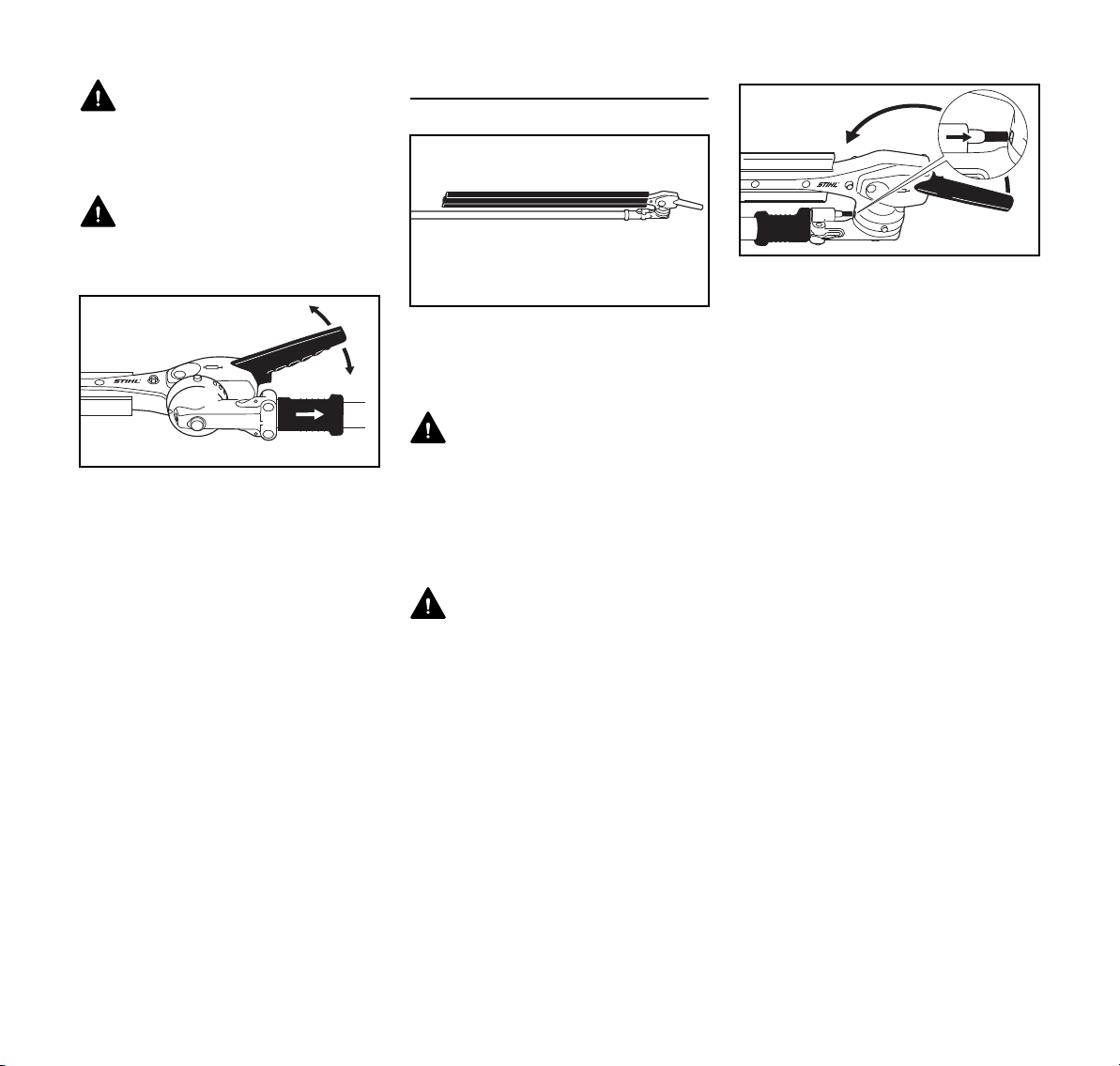

Messerbalken in Transportposition
bringen und einrasten lassen.
Motorgerät ausbalanciert am Schaft
tragen – Schneidmesser nach hinten.
Heiße Maschinenteile und das
Getriebegehäuse nicht berühren –
Verbrennungsgefahr!
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in den Gebrauchsanleitungen von
KombiMotor und KombiWerkzeug
beachten:
– Schneidmesser: korrekte Montage,
fester Sitz und einwandfreier
Zustand (sauber, leichtgängig und
nicht verformt), geschärft und mit
STIHL Harzlöser (Schmiermittel)
gut eingesprüht
– Gerät nie in Transportposition
starten (Messerbalken an den
Schaft geklappt)
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
FH-KM
3
deutsch
0000-GXX-1677-A0
5m (17ft)
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Traggurt und Handgriffe
entsprechend der Körpergröße
einstellen. Kapitel "Traggurt
anlegen" beachten
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben Gerät nicht
auf den Boden werfen, um
Beschädigungen zu vermeiden.
Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Sicheren Stand einnehmen und
Motorgerät so führen, dass die
Schneidmesser immer vom Körper
abgewandt sind.
Je nach Ausführung kann das Gerät an
einem Traggurt getragen werden, der
das Gewicht der Maschine trägt.
Geräte mit Rundumgriff
Rechte Hand am Bedienungsgriff, linke
Hand am Handgriff am Schaft – auch bei
Linkshändern. Handgriffe mit den
Daumen fest umfassen.
Geräte mit Griffschlauch
Rechte Hand am Bedienungsgriff, linke
Hand am Griffschlauch am Schaft –
auch bei Linkshändern. Handgriffe mit
den Daumen fest umfassen.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Kombischieber /
Stoppschalter / Stopptaster auf 0 bzw.
STOP stellen.
Dieses Motorgerät ist
nicht isoliert. Abstand zu
Strom führenden Leitungen halten –
Lebensgefahr durch
Stromschlag!
Im Umkreis von 5 m
darf sich keine weitere Person
aufhalten – durch
die laufenden
Schneidmesser und
herab fallendes
Schnittgut –
Verletzungsgefahr!
Diesen Abstand auch zu Sachen
(Fahrzeugen, Fensterscheiben)
einhalten – Gefahr der
Sachbeschädigung!
Auf einwandfreien Motorleerlauf achten,
damit sich die Schneidmesser nach dem
Loslassen des Gashebels nicht mehr
bewegen. Regelmäßig
Leerlaufeinstellung kontrollieren bzw.
0000-GXX-1678-A0
korrigieren. Wenn sich die
Schneidmesser im Leerlauf trotzdem
bewegen, vom Fachhändler
instandsetzen lassen – siehe
Gebrauchsanleitung des KombiMotors.
Schneidmesser beobachten – keine
Bereiche von Gestrüpp oder Buschwerk
schneiden, die nicht eingesehen werden
können.
Äußerste Vorsicht beim Schneiden von
hohem Gestrüpp oder Buschwerk, es
könnte sich jemand dahinter befinden –
vorher nachschauen.
4
FH-KM
