STIHL FH-KM
Notice d’emploi
Table des matières
français
CombiSystème 2
Indications concernant la présente
Notice d'emploi 2
Prescriptions de sécurité et
techniques de travail 2
Utilisation 7
Moteurs CombiSystème autorisés 7
Montage de l'outil CombiSystème 8
Assemblage 8
Notice d'emploi d'origineImprimé sur papier blanchi sans chlore
Réglage de la barre de coupe 9
Utilisation du harnais 10
Mise en route / arrêt du moteur 12
Graissage du réducteur 12
Rangement 13
Instructions pour la maintenance et
l'entretien 13
Affûtage 14
Conseils à suivre pour réduire
l'usure et éviter les avaries 14
Principales pièces 16
Caractéristiques techniques 17
Instructions pour les réparations 18
L'encre d'imprimerie contient des huiles végétales, le papier
est recyclable.
Mise au rebut 18
Déclaration de conformité UE 18
Chère cliente, cher client,
nous vous félicitons d'avoir choisi un
produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les
procédés les plus modernes et les
méthodes de surveillance de qualité les
plus évoluées. Nous mettons tout en
œuvre pour que cette machine vous
assure les meilleurs services, de telle
sorte que vous puissiez en être
parfaitement satisfait.
Pour toute question concernant cette
machine, veuillez vous adresser à votre
revendeur ou directement à
l'importateur de votre pays.
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-476-0221-B. VA4.E20.
0000007459_006_F
FH-KM
La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de traduction et de traitement avec des systèmes électroniques quelconques.
1
français
CombiSystème Indications concernant la
présente Notice d'emploi
Le CombiSystème STIHL offre la
possibilité de combiner différents
moteurs CombiSystème et outils
CombiSystème pour composer un
dispositif à moteur complet. Dans la
présente Notice d'emploi, l'ensemble –
en ordre de marche – d'un moteur
CombiSystème et d'un outil
CombiSystème est dénommé dispositif
à moteur ou machine.
Par conséquent, les Notices d'emploi du
moteur CombiSystème et de l'outil
CombiSystème constituent, ensemble,
la Notice d'emploi intégrale du dispositif
à moteur ou de la machine.
Il faut donc toujours lire attentivement
les deux Notices d'emploi avant la
première mise en service et les
conserver précieusement pour pouvoir
les relire lors d'une utilisation ultérieure.
Pictogrammes
Tous les pictogrammes appliqués sur le
dispositif sont expliqués dans la
présente Notice d'emploi.
Repérage des différents types de textes
AVERTISSEMENT
Avertissement contre un risque
d'accident et de blessure ainsi que de
graves dégâts matériels.
AVIS
Avertissement contre un risque de
détérioration du dispositif ou de certains
composants.
Développement technique
La philosophie de STIHL consiste à
poursuivre le développement continu de
toutes ses machines et de tous ses
dispositifs ; c'est pourquoi nous devons
nous réserver tout droit de modification
de nos produits, en ce qui concerne la
forme, la technique et les équipements.
On ne pourra donc en aucun cas se
prévaloir des indications et illustrations
de la présente Notice d'emploi à l'appui
de revendications quelconques.
Prescriptions de sécurité et
techniques de travail
En travaillant avec la faucheuse, il faut respecter
des prescriptions de
sécurité particulières,
parce que les couteaux
très acérés fonctionnent
à haute vitesse et que la
barre de coupe atteint
une grande portée.
Avant la première mise
en service, lire attentivement et intégralement les
deux Notices d'emploi
(celle du moteur CombiSystème et celle de
l'outil CombiSystème).
Les conserver précieusement pour pouvoir les
relire lors d'une utilisation ultérieure. Le fait de
ne pas respecter les instructions des Notices
d'emploi peut entraîner
un danger de mort.
Ne prêter ou louer la machine qu'à des
personnes familiarisées avec ce modèle
et sa manipulation – et toujours y joindre
les Notices d'emploi du moteur
CombiSystème et de l'outil
CombiSystème.

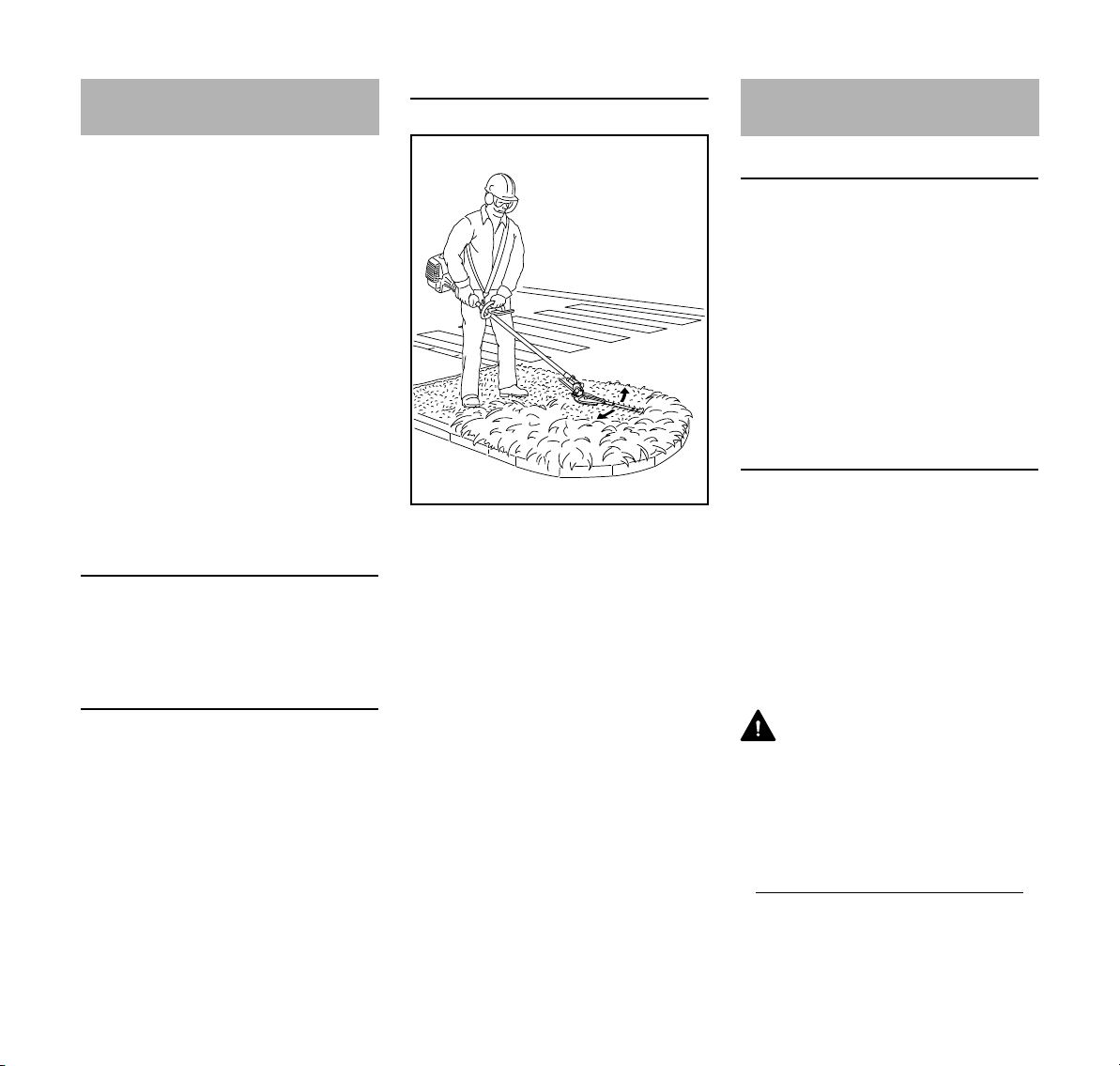

Utiliser la faucheuse uniquement pour
couper de l'herbe, des broussailles, des
buissons, des rejets, des plantes de
couverture ou d'autres plantes de ce
genre.
Ne pas utiliser la machine pour d'autres
travaux – risque d'accident !
2
FH-KM
français
Monter exclusivement des couteaux ou
accessoires autorisés par STIHL pour
cette machine ou des pièces similaires
du point de vue technique. Pour toute
question à ce sujet, s'adresser à un
revendeur spécialisé.
Utiliser exclusivement des outils ou
accessoires de haute qualité. Sinon, des
accidents pourraient survenir ou la
machine risquerait d'être endommagée.
STIHL recommande d'utiliser des outils
et accessoires d'origine STIHL. Les
propriétés de ceux-ci sont adaptées de
manière optimale au produit et aux
exigences de l’utilisateur.
N'apporter aucune modification à cette
machine – cela risquerait d'en
compromettre la sécurité. STIHL décline
toute responsabilité pour des blessures
ou des dégâts matériels occasionnés en
cas d'utilisation d'équipements
rapportés non autorisés.
Pour le nettoyage de cette machine, ne
pas utiliser un nettoyeur haute pression.
Le puissant jet d'eau risquerait
d'endommager certaines pièces de la
machine.
Vêtements et équipements
Porter des vêtements et équipements de
protection réglementaires.
Les vêtements doivent
être appropriés et ne
doivent pas être gênants.
Porter des vêtements
bien ajustés – une combinaison, mais pas une
blouse de travail.
Ne pas porter des vêtements qui
risqueraient de se prendre dans le bois,
les broussailles ou les pièces en
mouvement de la machine. Ne porter ni
écharpe ou cravate, ni bijoux. Les
personnes aux cheveux longs doivent
les nouer et les assurer de telle sorte
qu'ils soient maintenus au-dessus des
épaules.
Porter des chaussures de
sécurité avec semelle
antidérapante et coquille
d'acier.
AVERTISSEMENT
Pour réduire le risque de
blessure oculaire, porter
des lunettes de protection couvrant étroitement
les yeux et conformes à
la norme EN 166. Veiller
à ce que les lunettes de
protection soient bien
ajustées.
Porter un dispositif antibruit
« personnel » – par ex. des capsules
protège-oreilles.
Pour les travaux de dépressage, la
coupe de broussailles assez hautes et
chaque fois qu'un risque de chute
d'objets se présente, porter un casque.
Portez des gants de travail robustes en matériau
résistant (par ex. cuir).
STIHL propose une gamme complète
d'équipements pour la protection
individuelle.
Transport de la machine
Toujours arrêter le moteur.
Toujours monter le protège-couteaux –
même pour le transport sur de courtes
distances.
Amener la barre de coupe dans la
position de transport et la faire
encliqueter.
Toujours porter la machine par le tube,
de telle sorte qu'elle soit bien équilibrée
– avec la barre de coupe orientée vers
l'arrière.
Ne pas toucher aux pièces très chaudes
de la machine ou au réducteur – risque
de brûlure !
Pour le transport dans un véhicule :
assurer la machine de telle sorte qu'elle
ne risque pas de se renverser, d'être
endommagée ou de perdre du
carburant.
FH-KM
3
français
5m (17ft)
Avant la mise en route du moteur
S'assurer que la machine se trouve en
parfait état pour un fonctionnement en
toute sécurité – conformément aux
indications des chapitres
correspondants des Notices d'emploi du
moteur CombiSystème et de l'outil
CombiSystème :
– Les couteaux doivent être dans un
état impeccable (propres,
fonctionnement facile, aucune
déformation), montés correctement,
fermement serrés, bien affûtés et
soigneusement enduits de produit
STIHL dissolvant la résine (produit
lubrifiant).
– Ne jamais mettre la machine en
marche avec la barre de coupe en
position de transport (barre de
coupe rabattue contre le tube).
– N’apporter aucune modification aux
dispositifs de commande et de
sécurité.
– Les poignées doivent être propres
et sèches, sans huile ni autres
salissures – un point très important
pour que l'on puisse manier la
machine en toute sécurité.
– Ajuster le harnais et les poignées
suivant la taille de l'utilisateur.
Suivre les indications du chapitre
« Utilisation du harnais ».
Il est interdit d'utiliser la machine si elle
ne se trouve pas en parfait état de
fonctionnement – risque d'accident !
Pour parer à toute éventualité, à
l'utilisation d'un harnais : s'entraîner
pour savoir se dégager rapidement de la
machine. Lors de cet exercice, ne pas
jeter la machine sur le sol, pour ne pas
risquer de l'endommager.
Maintien et guidage de la machine
Toujours tenir fermement la machine par
les poignées, à deux mains.
Se tenir dans une position bien stable et
mener la machine de telle sorte que les
couteaux soient toujours orientés dans
le sens opposé au corps de l'utilisateur.
Suivant la version, la machine peut être
accrochée à un harnais qui porte le
poids de l'ensemble.
Machines à poignée circulaire
Prendre la poignée de commande dans
la main droite et la poignée du tube dans
la main gauche – ceci est également
valable pour les gauchers. Entourer
fermement les poignées avec les
pouces.
Machines à tube muni d'une gaine
faisant office de poignée
Prendre la poignée de commande dans
la main droite et la gaine du tube dans la
main gauche – ceci est également
valable pour les gauchers. Entourer
fermement les poignées avec les
pouces.
Pendant le travail
En cas d'urgence ou de danger
imminent, arrêter immédiatement le
moteur – placer le curseur combiné /
commutateur d'arrêt / bouton d'arrêt sur
la position 0 ou STOP.
0000-GXX-1677-A0
Cette machine n'est pas
isolée. Ne pas s'approcher de lignes électriques
sous tension – danger de
mort par électrocution !
À part l'utilisateur,
personne ne doit se
trouver dans un
rayon de 5 m de la
machine en marche
– les couteaux en
mouvement et les
branches qui
tombent risquent de
causer des
blessures !
0000-GXX-1678-A0
4
FH-KM
français
Respecter aussi cette distance par
rapport à des véhicules, des vitres etc. –
risque de dégâts matériels !
Veiller à ce que le ralenti soit
correctement réglé – de telle sorte
qu'après le relâchement de la gâchette
d'accélérateur les couteaux ne soient
plus entraînés. Contrôler régulièrement
et rectifier si nécessaire le réglage du
ralenti. Si les couteaux sont entraînés au
ralenti, malgré un réglage correct, faire
réparer la machine par le revendeur
spécialisé – voir la Notice d'emploi du
moteur CombiSystème.
Observer la barre de coupe – ne jamais
couper des broussailles ou des buissons
sans voir exactement ce qui pourrait se
trouver à l'intérieur.
Faire extrêmement attention en coupant
des broussailles ou des buissons de
grande hauteur – avant de commencer,
s'assurer que personne ne se trouve de
l'autre côté.
À l'utilisation, le réducteur
devient très chaud. Ne
pas toucher au carter de
réducteur – risque de
brûlure !
Faire particulièrement attention sur un
sol glissant – mouillé ou couvert de
neige – de même qu'en travaillant à flanc
de coteau ou sur un sol inégal etc. –
risque de dérapage !
Enlever les broussailles et les branches
tombées sur l'aire de travail, pour
qu'elles ne gênent pas le passage.
Faire attention aux obstacles : souches
d'arbres, racines – pour ne pas risquer
de trébucher !
Toujours se tenir dans une position
stable et sûre.
Pour travailler en hauteur :
– Toujours utiliser une nacelle
élévatrice.
– Ne jamais travailler en se tenant sur
une échelle ou dans un arbre.
– Ne jamais travailler à des endroits
présentant un manque de stabilité.
– Ne jamais travailler d'une seule
main.
En travaillant avec des protège-oreilles,
il faut faire tout particulièrement
attention – parce que des bruits
signalant un danger (cris, signaux
sonores etc.) sont moins bien
perceptibles.
Faire des pauses à temps pour ne pas
risquer d'atteindre un état de fatigue ou
d'épuisement qui pourrait entraîner un
accident !
Travailler calmement, de manière bien
réfléchie – seulement dans de bonnes
conditions de visibilité et d'éclairage.
Prendre les précautions utiles pour
exclure le risque de blesser d'autres
personnes.
Examiner les broussailles et la zone de
travail – pour ne pas risquer
d'endommager les couteaux :
– Enlever les pierres, morceaux de
métal ou autres objets solides.
– Veiller à ce que du sable ou des
pierres ne passent pas entre les
couteaux – par ex. lorsqu'on
travaille à proximité du sol.
– Dans le cas de broussailles ou de
buissons renfermant une clôture en
fil de fer, ne pas toucher aux fils de
fer avec les couteaux.
Éviter tout contact avec des câbles
électriques sous tension – ne pas
couper des câbles électriques – risque
d'électrocution !
Tant que le moteur est en
marche, ne pas toucher
aux couteaux. Si les couteaux sont bloqués par
un objet quelconque,
arrêter immédiatement le
moteur – et enlever seulement ensuite l'objet
coincé – risque de
blessure !
Si l'on accélère avec les couteaux
bloqués, la charge augmente et par
conséquent le régime du moteur baisse.
L'embrayage patine alors
continuellement, ce qui entraîne une
surchauffe et une détérioration
d'éléments fonctionnels importants
(par ex. embrayage, pièces en matière
synthétique du carter) – des dommages
subséquents, par ex. le fait que les
couteaux soient entraînés au ralenti,
présentent un risque de blessure !
FH-KM
5
français
Si la machine a été soumise à des
sollicitations sortant du cadre de
l'utilisation normale (par ex. si elle a été
soumise à des efforts violents, en cas de
choc ou de chute), avant de la remettre
en marche, il faut impérativement
s'assurer qu'elle se trouve en parfait état
de fonctionnement – voir également
« Avant la mise en route du moteur ». Il
faut notamment vérifier le bon
fonctionnement des dispositifs de
sécurité. Il ne faut en aucun cas
continuer d'utiliser la machine si la
sécurité de son fonctionnement n'est
pas garantie. En cas de doute, consulter
le revendeur spécialisé.
En cas de broussailles très
poussiéreuses ou sales, pulvériser sur
les couteaux du produit STIHL
dissolvant la résine – selon besoin. Ce
produit réduit considérablement la
friction des couteaux, l'effet corrodant de
la sève et l'agglutination de saletés sur
les couteaux.
Vérifier les couteaux à de courts
intervalles réguliers – et immédiatement
si leur comportement change :
– Arrêter le moteur.
– Attendre que les couteaux soient
arrêtés.
– Contrôler l'état et la bonne fixation –
s'assurer qu'aucun début de
fissuration n'est perceptible.
– Vérifier l'affûtage.
Après le travail
À la fin du travail et avant de quitter la
machine : arrêter le moteur.
Enlever la poussière et les saletés
déposées sur la machine – ne pas
employer de produits dissolvant la
graisse.
Pulvériser sur les couteaux le produit
STIHL dissolvant la résine – remettre
brièvement le moteur en marche pour
que le produit aérosol se répartisse
uniformément sur les couteaux.
Maintenance et réparations
La machine doit faire l'objet d'une
maintenance régulière. Exécuter
exclusivement les opérations de
maintenance et les réparations décrites
dans les Notices d'emploi de l'outil
CombiSystème et du moteur
CombiSystème. Faire exécuter toutes
les autres opérations par un revendeur
spécialisé.
STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.
Utiliser exclusivement des pièces de
rechange de haute qualité. Sinon, des
accidents pourraient survenir et la
machine risquerait d'être endommagée.
Pour toute question à ce sujet,
s'adresser à un revendeur spécialisé.
STIHL recommande d'utiliser des pièces
de rechange d'origine STIHL. Leurs
caractéristiques sont optimisées tout
spécialement pour cette machine, et
pour répondre aux exigences de
l'utilisateur.
Pour la réparation, la maintenance et le
nettoyage, toujours arrêter le moteur –
risque de blessure !
6
FH-KM
français
225BA007 KN
Utilisation
Ne pas utiliser la faucheuse pendant les
temps de repos – respecter les créneaux
horaires fixés par les prescriptions
locales concernant les émissions
sonores !
La faucheuse est une machine à utiliser
au niveau du sol. Avec son couteau
fonctionnant comme la barre de coupe
d'une faucheuse, la machine convient
pour faucher les broussailles, les rejets,
les roseaux, les plantes sauvages et les
herbes dures. La faucheuse convient
donc tout particulièrement pour le travail
le long des voies publiques, par ex. sur
les îlots de canalisation de la circulation
ou de sécurité pour piétons ou bien dans
les parcs et les jardins publics, puisque
les végétaux coupés ne sont pas
projetés au loin.
Élimination des déchets
Ne pas jeter les végétaux coupés à la
poubelle – les végétaux donnent un bon
compost !
Préparatifs
Technique de travail
Se tenir bien d'aplomb et procéder
comme en travaillant avec une
débroussailleuse : mener la barre de
coupe au niveau du sol, en décrivant un
arc de cercle.
Moteurs CombiSystème
autorisés
Moteurs CombiSystème
Utiliser exclusivement des moteurs
CombiSystème livrés par STIHL ou sur
lesquels le montage de cet outil a été
expressément autorisé par STIHL.
L'utilisation de cet outil CombiSystème
est autorisée exclusivement avec les
moteurs CombiSystème suivants :
KM 56 R, KM 85 R
KM 111 R, KM 131, KM 131 R,
KMA 130 R
Débroussailleuses à tube démontable
Cet outil CombiSystème peut être
également rapporté sur des
débroussailleuses STIHL à tube
démontable, modèles T (dispositifs à
moteur de base).
C'est pourquoi l'utilisation de cet outil
CombiSystème est également autorisée
sur la machine suivante :
STIHL FR 131 T.
1)
, KM 94 R,
N Régler l'angle de la barre de coupe ;
N enlever le protège-couteaux ;
N mettre le moteur en marche ;
N mettre le harnais ;
N accrocher la machine au harnais.
FH-KM
AVERTISSEMENT
Pour l'utilisation de la protection (pour
garder la distance de sécurité entre
l'outil de travail et les pieds et jambes de
l'utilisateur), suivre les instructions de la
Notice d'emploi de la machine.
1)
exclusivement pour pays non
membres de l'UE
7
français
1
002BA326 KN
2
3
002BA327 KN
4
413BA014 KN
002BA248 KN
11
10
10
5
0000-GXX-1681-A0
Montage de l'outil
CombiSystème
N Introduire le téton (1) du tube à fond
dans la rainure (2) du manchon
d'accouplement ;
Après l'emmanchement correct, la ligne
rouge (3 = pointe de la flèche) doit
affleurer avec le manchon
d'accouplement.
N serrer fermement la vis à garot (4).
Démontage de l'outil CombiSystème
N Pour enlever le demi-arbre (partie
inférieure du tube), procéder dans
l'ordre inverse.
Assemblage
Démontage du capuchon
Si un capuchon se trouve à l'extrémité
du tube de l'outil CombiSystème ou de la
machine de base :
N Extraire le capuchon de l'extrémité
du tube (et le conserver).
Si, en même temps que le capuchon, le
bouchon intérieur a été également
extrait du tube :
N Repousser le bouchon dans le tube,
jusqu'en butée.
Montage du réducteur
N Desserrer les vis de serrage (10).
N Glisser le réducteur (11) sur le
tube (5) – à l'introduction, faire
légèrement pivoter le réducteur (11)
dans les deux sens.
8
FH-KM
français
11
12
0000-GXX-1682-A0
0000-GXX-1683-A0
145°
0000-GXX-1684-A0
3
2
1
Une fois que l'extrémité du tube n'est
plus visible dans la fente de
serrage (12) :
N Pousser encore le réducteur (11)
jusqu'en butée.
N Visser les vis de serrage jusqu'à ce
qu'elles viennent en appui.
N Ajuster le réducteur (11) par rapport
à l'ensemble moteur.
N Serrer les vis de serrage.
Réglage de la barre de
coupe
Mécanisme de réglage d'angle sur une
plage de 145°
En partant de 0° (barre de coupe droite),
la barre de coupe peut être réglée dans
4 positions vers le haut (jusqu'à 55°) et
dans 7 positions vers le bas (jusqu'à
90°, c'est-à-dire à angle droit vers le
bas). On obtient ainsi 12 positions de
travail réglables individuellement.
AVERTISSEMENT
À l'utilisation, le réducteur devient très
chaud. Ne pas toucher au carter de
réducteur – risque de brûlure !
AVERTISSEMENT
Au cours du réglage, ne jamais toucher
à la barre de coupe – risque de
blessure !
N Tirer la douille coulissante (1) en
arrière et, à l'aide du levier (2),
décaler l'articulation d'un trou (ou de
plusieurs trous) du secteur
d'encliquetage.
N Relâcher la douille coulissante (1)
et faire encliqueter le boulon dans le
secteur d'encliquetage (3).
FH-KM
AVERTISSEMENT
Ne procéder au réglage de la barre de
coupe que lorsque les couteaux sont
immobiles – moteur au ralenti – risque
de blessure !
9
français
1
002BA374 KN
2
Position de transport
Pour réduire l'encombrement lors du
transport, la barre de coupe peut être
rabattue et immobilisée dans une
position parallèle au tube.
AVERTISSEMENT
Pour placer la barre de coupe en
position de transport ou la ramener de la
position de transport dans la position de
travail, il faut impérativement que le
moteur soit arrêté – à cet effet, appuyer
sur le bouton d'arrêt – et que le protègecouteaux soit glissé sur la barre de
coupe – risque de blessure !
2
1
N Arrêter le moteur.
0000-GXX-1685-A0
N Glisser le protège-couteaux sur la
barre de coupe.
N Tirer la douille coulissante (1) en
arrière et, à l'aide du levier (2), faire
basculer l'articulation vers le haut,
en direction du tube, jusqu'à ce que
la barre de coupe soit parallèle au
tube.
N Relâcher la douille coulissante (1)
et faire encliqueter le boulon dans la
position d'encliquetage (3) prévue
dans le carter.
3
Utilisation du harnais
Le type et la version du harnais, de
l'anneau de suspension et du
mousqueton diffèrent suivant les
marchés.
0000-GXX-1686-A0
Harnais simple
AVERTISSEMENT
À l'utilisation, le réducteur devient très
chaud. Ne pas toucher au carter de
réducteur – risque de brûlure !
10
N Mettre le harnais simple (1) ;
N régler la longueur de la sangle de
telle sorte que le mousqueton (2) se
trouve environ au niveau de la
hanche droite.
FH-KM
français
1
002BA307 KN
2
3
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
Harnais double
N Mettre le harnais double (1).
N Régler la longueur de la sangle de
telle sorte que le mousqueton (2) se
trouve environ au niveau de la
hanche droite.
N Fermer la serrure (3).
Accrochage de la machine au harnais
N Accrocher le mousqueton (1) à
l'anneau de suspension (2) fixé sur
le tube – en retenant l'anneau de
suspension.
Décrochage de la machine du harnais
N Appuyer sur la languette du
mousqueton (1) et sortir l'anneau de
suspension (2) du mousqueton.
Dégagement rapide
Lors de cet exercice, ne pas jeter la
machine sur le sol, pour ne pas risquer
de l'endommager.
Pour savoir se dégager rapidement de la
machine, s'entraîner à décrocher la
machine du mousqueton – en procédant
comme indiqué au chapitre
« Décrochage de la machine du
harnais ».
En cas d'utilisation d'un harnais simple :
s'entraîner pour savoir se dégager
rapidement de la sangle passée sur
l'épaule.
En cas d'utilisation d'un harnais double :
s'entraîner pour savoir ouvrir
rapidement la serrure et se dégager des
sangles passées sur les épaules.
FH-KM
AVERTISSEMENT
En cas de danger imminent, il faut se
dégager rapidement de la machine et la
jeter loin de soi. S'entraîner pour pouvoir
se dégager rapidement de la machine.
11
français
002BA038 KN
002BA072 KN
1
0000-GXX-1688-A0
Mise en route / arrêt du
moteur
Mise en route du moteur
Pour la mise en route, suivre
impérativement les instructions données
pour le moteur CombiSystème ou pour
la machine de base !
N Poser la machine dans une position
sûre : la patte d'appui du moteur et
le réducteur de commande des
couteaux reposent sur le sol.
N En cas de barre de coupe à angle
réglable : amener la barre de coupe
en ligne droite (0°) par rapport au
tube.
N Enlever le protège-couteaux.
Les couteaux ne doivent entrer en
contact ni avec le sol, ni avec un objet
quelconque – risque d'accident !
N Si nécessaire, faire reposer le
réducteur sur un support surélevé
(par ex. proéminence du sol, brique
ou autre).
N Se tenir dans une position bien
stable – différentes positions
possibles : debout, penché en avant
ou à genoux.
N Avec la main gauche, plaquer
fermement la machine sur le sol –
en ne touchant à aucun des
éléments de commande de la
poignée de commande – voir la
Notice d'emploi du moteur
CombiSystème ou de la machine de
base.
AVIS
Ne pas poser le pied ou le genou sur le
tube !
AVERTISSEMENT
Au lancement, l'outil de coupe peut être
entraîné dès que le moteur part – c'est
pourquoi, dès que le moteur a démarré,
il faut donner une brève impulsion sur la
gâchette d'accélérateur – de telle sorte
que le moteur passe au ralenti.
Le reste de la procédure de mise en
route du moteur est décrit en détail dans
la Notice d'emploi du moteur
CombiSystème ou dans celle de la
machine de base.
Arrêt du moteur
N Voir la Notice d'emploi du moteur
CombiSystème ou de la machine de
base.
Graissage du réducteur
Réducteur de commande des couteaux
Pour le réducteur de commande des
couteaux, utiliser la graisse à réducteur
STIHL pour taille-haies (accessoire
optionnel).
N Contrôler régulièrement la charge
de graisse, environ toutes les
25 heures de fonctionnement – pour
cela, dévisser le bouchon fileté (1) –
si aucune graisse n'est visible sur la
face intérieure du bouchon, visser le
tube de graisse.
N Injecter jusqu'à 10 g (2/5 oz) de
graisse dans le carter du réducteur.
AVIS
Ne pas remplir complètement le carter
de réducteur avec de la graisse.
N Dévisser le tube de graisse.
N Revisser et serrer le bouchon fileté.
12
FH-KM
français
0000-GXX-1689-A0
2
Engrenage d'angle
Pour l'engrenage d'angle, utiliser la
graisse à réducteur STIHL pour
débroussailleuses (accessoire
optionnel).
N Contrôler régulièrement la charge
de graisse, environ toutes les
25 heures de fonctionnement – pour
cela, dévisser le bouchon fileté (2) –
si aucune graisse n'est visible sur la
face intérieure du bouchon, visser le
tube de graisse.
N Injecter jusqu'à 5 g (1/5 oz) de
graisse dans le carter du réducteur.
AVIS
Ne pas remplir complètement le carter
de réducteur avec de la graisse.
N Dévisser le tube de graisse.
N Revisser et serrer le bouchon fileté.
Rangement Instructions pour la
maintenance et l'entretien
Pour un arrêt de travail de 3 mois ou
plus :
N Nettoyer les couteaux, contrôler
leur état et pulvériser sur les
couteaux le produit STIHL
dissolvant la résine.
N Monter le protège-couteaux.
N Si l'outil CombiSystème est
conservé séparément, sans être
accouplé au moteur
CombiSystème : emboîter le
capuchon de protection sur le tube
pour éviter l'encrassement.
N Conserver la machine à un endroit
sec et sûr. La ranger de telle sorte
qu'elle ne puisse pas être utilisée
sans autorisation (par ex. par des
enfants).
Les indications ci-après sont valables
pour des conditions d'utilisation
normales. Pour des conditions plus
difficiles (ambiance très poussiéreuse
etc.) et des journées de travail plus
longues, il faut réduire, en
conséquence, les intervalles indiqués.
Vis et écrous accessibles
N Contrôle et resserrage si
nécessaire, sauf les vis et écrous
des couteaux
Couteaux
N Contrôle visuel avant de
commencer le travail
N Affûtage si nécessaire
N Remplacement en cas de
détérioration
Graissage du réducteur
N Contrôle avant de commencer le
travail
N Appoint si nécessaire
Étiquettes de sécurité
N Remplacement des étiquettes de
sécurité devenues illisibles
FH-KM
13
français
Affûtage Conseils à suivre pour
réduire l'usure et éviter les
Si le rendement de coupe baisse, que la
coupe n'est plus impeccable ou que des
branches restent souvent coincées :
réaffûter les couteaux.
Le réaffûtage des couteaux devrait être
effectué par un revendeur spécialisé, à
l'aide d'une affûteuse. STIHL
recommande de s'adresser au
revendeur spécialisé STIHL.
AVIS
Ne pas travailler avec des couteaux
émoussés ou endommagés – cela
entraînerait une trop forte sollicitation de
la machine et le résultat de la coupe ne
serait pas satisfaisant.
avaries
Le fait de respecter les prescriptions de
la présente Notice d'emploi et les
prescriptions de la Notice d'emploi du
moteur CombiSystème permet d'éviter
une usure excessive et
l'endommagement du dispositif à
moteur.
Le dispositif à moteur doit être utilisé,
entretenu et rangé comme décrit dans
ces Notices d'emploi.
L'utilisateur assume l'entière
responsabilité de tous les dommages
occasionnés par suite du non-respect
des prescriptions de sécurité et des
instructions données pour l'utilisation et
la maintenance. Cela s'applique tout
particulièrement aux points suivants :
– modifications apportées au produit
sans l'autorisation de STIHL ;
– utilisation d'outils ou d'accessoires
qui ne sont pas autorisés pour ce
dispositif, ne conviennent pas ou
sont de mauvaise qualité ;
– utilisation pour des travaux autres
que ceux prévus pour ce dispositif :
– utilisation du dispositif dans des
concours ou dans des épreuves
sportives ;
– avaries découlant du fait que le
dispositif a été utilisé avec des
pièces défectueuses.
Opérations de maintenance
Toutes les opérations énumérées au
chapitre « Instructions pour la
maintenance et l'entretien » doivent être
exécutées périodiquement. Dans le cas
où l'utilisateur ne pourrait pas effectuer
lui-même ces opérations de
maintenance et d'entretien, il doit les
faire exécuter par un revendeur
spécialisé.
STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.
Si ces opérations ne sont pas effectuées
comme prescrit, cela peut entraîner des
avaries dont l'utilisateur devra assumer
l'entière responsabilité. Il pourrait
s'ensuivre, entre autres, les dommages
précisés ci-après :
– corrosion et autres avaries
subséquentes imputables au fait
que le dispositif n'a pas été rangé
corrrecement ;
– avaries et dommages subséquents
survenus sur le dispositif par suite
de l'utilisation de pièces de
rechange de mauvaise qualité.
Pièces d'usure
14
Même lorsqu'on utilise la machine pour
les travaux prévus dans sa conception,
certaines pièces (par ex. les couteaux)
subissent une usure normale et elles
FH-KM
doivent être remplacées en temps voulu,
en fonction du genre d'utilisation et de la
durée de fonctionnement.
français
FH-KM
15
français
Principales pièces
1 Réducteur de commande des
couteaux
7
1
6
5
2
3
4
2 Engrenage d'angle
3 Douille coulissante
4 Tube
5 Secteur d'encliquetage
6 Levier de réglage d'angle
7 Protège-couteaux
8 Capuchon
4
8
0000-GXX-1865-A0
16
FH-KM
français
Caractéristiques techniques
Couteaux
Tranchant : des deux côtés
Longueur de coupe : 250 mm
Écartement des dents : 34 mm
Hauteur des dents : 22 mm
Angle d'affûtage : 45° par rapport
au plan du
couteau
Poids
FH-KM : 2,1 kg
Niveaux sonores et taux de vibrations
Dans la détermination des niveaux
sonores et des taux de vibrations, sur
les machines avec outil CombiSystème
FH-KM, le ralenti et le régime maximal
nominal sont pris en compte à parts
égales.
Pour de plus amples renseignements
sur le respect de la directive « Vibrations
2002/44/CE » concernant les
employeurs, voir www.stihl.com/vib
Niveau de pression sonore L
ISO 22868
KM 56 R : 92 dB(A)
KM 85 R : 96 dB(A)
KM 94 R : 92 dB(A)
KM 111 R : 96 dB(A)
KM 131 : 97 dB(A)
suivant
peq
KM 131 R : 97 dB(A)
KMA 130 R: 79 dB(A)
FR 131 T : 97 dB(A)
Niveau de puissance acoustique Lw
suivant ISO 22868
KM 56 R : 105 dB(A)
KM 85 R : 110 dB(A)
KM 94 R : 107 dB(A)
KM 111 R : 108 dB(A)
KM 131 : 110 dB(A)
KM 131 R : 110 dB(A)
KMA 130 R: 94 dB(A)
FR 131 T : 110 dB(A)
Taux de vibrations a
hv,eq
suivant
ISO 22867
Poignée
gauche
KM 56 R : 5,6 m/s
KM 85 R : 3,5 m/s24,2 m/s
KM 94 R : 3,1 m/s23,9 m/s
KM 111 R : 4,4 m/s22,7 m/s
KM 131 : 2,3 m/s22,9 m/s
KM 131 R : 4,7 m/s23,3 m/s
KMA 130 R: 2,5 m/s22,2 m/s
FR 131 T : 1,8 m/s21,7 m/s
2
Poignée
droite
5,8 m/s
2
2
2
2
2
2
2
2
Pour le niveau de pression sonore et le
niveau de puissance acoustique, la
valeur K selon la directive
RL 2006/42/CE est de 2,0 dB(A) ; pour
le taux de vibrations, la valeur K selon la
directive RL 2006/42/CE est de
2
2,0 m/s
.
REACH
REACH (enRegistrement, Evaluation et
Autorisation des substances
CHimiques) est le nom d'un règlement
CE qui couvre le contrôle de la
fabrication, de l'importation, de la mise
sur le marché et de l'utilisation des
substances chimiques.
Plus plus d'informations sur le respect
du règlement REACH N° (CE)
1907/2006, voir www.stihl.com/reach
FH-KM
17
français
000BA073 KN
Instructions pour les
réparations
L'utilisateur de ce dispositif est autorisé
à effectuer uniquement les opérations
de maintenance et les réparations
décrites dans la présente Notice
d'emploi. Les réparations plus poussées
ne doivent être effectuées que par le
revendeur spécialisé.
STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.
Pour les réparations, monter
exclusivement des pièces de rechange
autorisées par STIHL pour ce dispositif
ou des pièces similaires du point de vue
technique. Utiliser exclusivement des
pièces de rechange de haute qualité.
Sinon, des accidents pourraient survenir
et le dispositif risquerait d'être
endommagé.
STIHL recommande d'utiliser des pièces
de rechange d'origine STIHL.
Les pièces de rechange d'origine STlHL
sont reconnaissables à leur référence
de pièce de rechange STIHL, au nom
{ et, le cas échéant, au
symbole d'identification des pièces de
rechange STlHL K (les petites pièces
ne portent parfois que ce symbole).
Mise au rebut
Pour l'élimination des déchets,
respecter les prescriptions nationales
spécifiques.
Les produits STIHL ne doivent pas être
jetés à la poubelle. Le produit STIHL, la
batterie, les accessoires et leur
emballage doivent être mis au
recyclage.
Consulter le revendeur spécialisé STIHL
pour obtenir les informations d'actualité
concernant l'élimination écocompatible
des déchets.
Déclaration de conformité UE
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Allemagne
déclare, sous sa seule responsabilité,
que le produit suivant :
Genre de
machine :
Marque de
fabrique :
Type : FH-KM
Identification de la
série : 4243
est conforme à toutes les prescriptions
applicables de la directive 2006/42/CE
et a été développé et fabriqué
conformément à la version des normes
suivantes respectivement valable à la
date de fabrication :
EN ISO 12100, EN ISO 11806-1 (en
combinaison avec les machines KM
spécifiées)
EN ISO 12100, EN 60745-1, EN 607452-15 (en combinaison avec les
machines KMA spécifiées)
EN ISO 12100, EN ISO 11806-1 (en
combinaison avec les machines FR
spécifiées)
Conservation des documents
techniques :
ANDREAS STIHL AG & Co. KG
Produktzulassung
(Service Homologation Produits)
L'année de fabrication est indiquée sur
la machine.
Outil CombiSystème Faucheuse
STIHL
18
FH-KM
Waiblingen, le 03/02/2020
ANDREAS STIHL AG & Co. KG
P. O.
Dr. Jürgen Hoffmann
Chef du service Données, Prescriptions
et Homologation Produits
français
FH-KM
19
français
20
FH-KM
0458-476-0221-B
französisch
F
www.stihl.com
*04584760221B*
0458-476-0221-B
Loading...
