STIHL BR 350, 430
Notice d’emploi
Table des matières
français
Indications concernant la présente
Notice d'emploi 2
Prescriptions de sécurité et
techniques de travail 2
Assemblage 8
Réglage du câble de commande
des gaz 12
Utilisation du harnais 12
Carburant 12
Notice d'emploi d'origineImprimé sur papier blanchi sans chlore
Ravitaillement en carburant 14
Avant la mise en route – pour
information 15
Mise en route / arrêt du moteur 16
Instructions de service 19
Remplacement du filtre à air 19
Réglage du carburateur 20
Bougie 21
Fonctionnement du moteur 22
Rangement 22
Instructions pour la maintenance et
l'entretien 23
Conseils à suivre pour réduire
l'usure et éviter les avaries 25
L'encre d'imprimerie contient des huiles végétales, le papier
est recyclable.
Principales pièces 26
Caractéristiques techniques 28
Instructions pour les réparations 29
Mise au rebut 29
Déclaration de conformité UE 30
Chère cliente, cher client,
nous vous félicitons d'avoir choisi un
produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les
procédés les plus modernes et les
méthodes de surveillance de qualité les
plus évoluées. Nous mettons tout en
œuvre pour que cette machine vous
assure les meilleurs services, de telle
sorte que vous puissiez en être
parfaitement satisfait.
Pour toute question concernant cette
machine, veuillez vous adresser à votre
revendeur ou directement à
l'importateur de votre pays.
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2018
0458-456-0221-D. VB0.J18.
0000004070_017_F
BR 350, BR 430
La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra
duction et de traitement avec des systèmes électroniques quelconques.
-
1
français
Indications concernant la
présente Notice d'emploi
Pictogrammes
Les pictogrammes appliqués sur la
machine sont expliqués dans la
présente Notice d'emploi.
Suivant la machine et son équipement
spécifique, les pictogrammes suivants
peuvent y être appliqués.
Réservoir à carburant ;
mélange d'essence et
d'huile moteur
Actionner la pompe
d'amorçage manuelle
Repérage des différents types de textes
AVERTISSEMENT
Avertissement contre un risque
d'accident et de blessure ainsi que de
graves dégâts matériels.
AVIS
Avertissement contre un risque de
détérioration de la machine ou de
certains composants.
Développement technique
La philosophie de STIHL consiste à
poursuivre le développement continu de
toutes ses machines et de tous ses
dispositifs ; c'est pourquoi nous devons
nous réserver tout droit de modification
de nos produits, en ce qui concerne la
forme, la technique et les équipements.
On ne pourra donc en aucun cas se
prévaloir des indications et illustrations
de la présente Notice d'emploi à l'appui
de revendications quelconques.
Prescriptions de sécurité et
techniques de travail
Pour travailler avec un
dispositif à moteur, il est
nécessaire de respecter
des prescriptions de
sécurité particulières.
Avant la première mise
en service, lire attentive
ment et intégralement la
présente Notice d'emploi.
La conserver précieuse
ment pour pouvoir la
relire lors d'une utilisa
tion ultérieure. Un
utilisateur qui ne respecte
pas les instructions de la
Notice d'emploi risque de
causer un accident
grave, voire mortel.
Respecter les prescriptions de sécurité
nationales spécifiques publiées par ex.
par les caisses professionnelles
d'assurances mutuelles, caisses de
sécurité sociale, services pour la
protection du travail et autres
organismes compétents.
Une personne qui travaille pour la
première fois avec cette machine doit
demander au vendeur ou à une
personne compétente de lui montrer
comment l'utiliser en toute sécurité – ou
participer à un stage de formation.
Les jeunes encore mineurs ne sont pas
autorisés à travailler avec cette machine
- une seule exception est permise pour
des apprentis de plus de 16 ans
travaillant sous surveillance.
-
-
-
2
BR 350, BR 430
français
Veiller à ce que des spectateurs
éventuels, en particulier des enfants, ou
des animaux restent à une distance
suffisante.
Lorsque la machine n'est pas utilisée, il
faut la ranger de telle sorte qu'elle ne
présente pas de risque pour d'autres
personnes. Assurer la machine de telle
sorte qu'elle ne puisse pas être utilisée
sans autorisation.
L'utilisateur est responsable des
blessures qui pourraient être infligées à
d'autres personnes, de même que des
dégâts matériels causés.
Ne prêter ou louer la machine qu'à des
personnes familiarisées avec ce modèle
et sa manipulation – toujours y joindre la
Notice d'emploi.
Le cas échéant, tenir compte des
prescriptions nationales et des
réglementations locales qui précisent
les créneaux horaires à respecter pour
le travail avec des machines bruyantes.
Il est interdit d'utiliser la machine si ses
composants ne sont pas tous dans un
état impeccable.
Pour le nettoyage de cette machine, ne
pas utiliser un nettoyeur haute pression.
Le puissant jet d'eau risquerait
d'endommager certaines pièces de la
machine.
Accessoires et pièces de rechange
Monter exclusivement des pièces ou
accessoires autorisés par STIHL pour
cette machine ou des pièces similaires
du point de vue technique. Pour toute
question à ce sujet, s'adresser à un
revendeur spécialisé. Utiliser
exclusivement des pièces ou
accessoires de haute qualité. En ne
respectant pas ces prescriptions, on
risquerait de causer un accident ou
d'endommager la machine.
STIHL recommande d'utiliser des pièces
et accessoires d'origine STIHL. Leurs
caractéristiques sont optimisées tout
spécialement pour ce produit, et pour
satisfaire aux exigences de l'utilisateur.
N'apporter aucune modification à cette
machine – cela risquerait d'en
compromettre la sécurité. STIHL décline
toute responsabilité pour des blessures
ou des dégâts matériels occasionnés en
cas d'utilisation d'équipements
rapportés non autorisés.
Aptitudes personnelles
L'utilisateur de la machine doit être
reposé, en bonne santé et en bonne
condition physique.
Une personne à laquelle il est interdit
d'effectuer des travaux fatigants – pour
des questions de santé – devrait
consulter un médecin et lui demander si
elle peut travailler avec un dispositif à
moteur.
Uniquement pour les personnes qui
portent un stimulateur cardiaque : le
système d'allumage de cette machine
engendre un champ électromagnétique
de très faible intensité. Une influence sur
certains types de stimulateurs
cardiaques ne peut pas être totalement
exclue. Afin d'écarter tout risque pour la
santé, STIHL recommande aux
personnes portant un stimulateur
cardiaque de consulter leur médecin
traitant et le fabricant du stimulateur
cardiaque.
Il est interdit de travailler avec la
machine après avoir consommé de
l'alcool ou de la drogue ou bien après
avoir pris des médicaments qui risquent
de limiter la capacité de réaction.
Utilisation conforme à la destination
prévue
Le souffleur convient pour balayer les
feuilles mortes, l'herbe, les papiers etc.
par ex. sur les parkings, dans les
jardins, dans les stades ou dans la cour
d'une propriété. Il convient aussi pour
chasser les feuilles mortes etc. des
sentiers de forêt.
Ne pas balayer des matières nocives.
L'utilisation de cette machine pour
d'autres travaux est interdite et
risquerait de provoquer des accidents
ou d'endommager la machine.
N'apporter aucune modification à ce
produit – cela aussi pourrait
l'endommager ou causer des accidents.

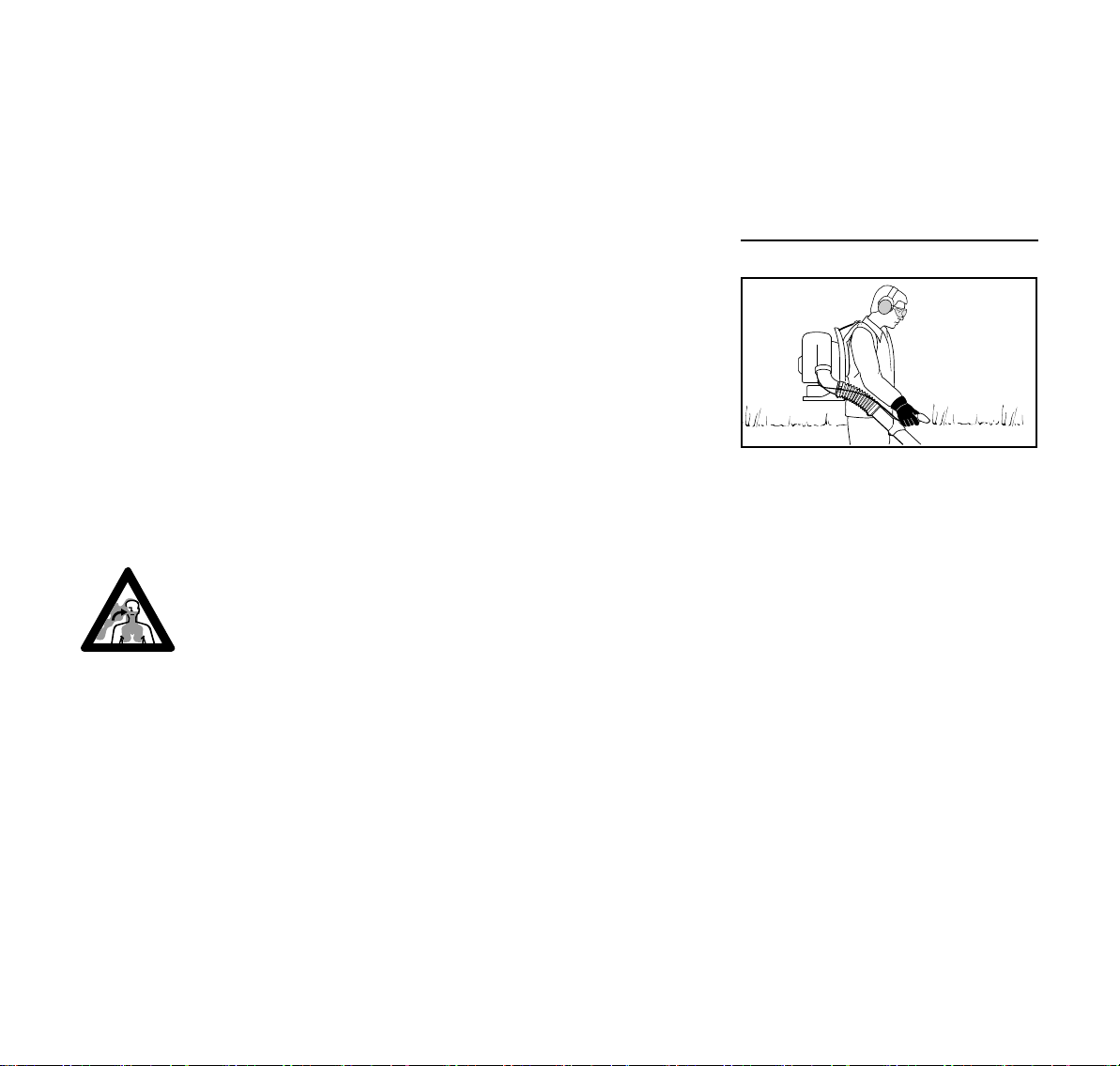

Vêtements et équipement
Porter des vêtements et équipements de
protection réglementaires.
Les vêtements doivent
être fonctionnels et
garantir une liberté de
mouvement totale. Por
ter des vêtements bien
ajustés, une combinai
son, mais pas une blouse
de travail.
-
-
BR 350, BR 430
3
français
Ne porter ni châle, cra
vate ou bijoux, ni
vêtements munis de cor
delettes, rubans, lacets
etc. non attachés qui ris
queraient de pénétrer
dans la prise d'air, sur le
côté et le dessous de la
machine. Les personnes
aux cheveux longs
doivent les nouer et les
assurer (foulard, cas
quette, casque etc.).
Porter des chaussures robustes avec
semelle crantée antidérapante.
AVERTISSEMENT
Afin de réduire le risque
de graves blessures des
yeux, porter des lunettes
de protection résistant
aux impacts et couvrant
étroitement les yeux,
conformément à la norme
EN 166. Veiller à ce que
les lunettes de protection
soient parfaitement
ajustées.
Porter un dispositif antibruit
« individuel » – par ex. des capsules
protège-oreilles.
STIHL propose une gamme complète
d'équipements pour la protection
individuelle.
Transport
Toujours arrêter le moteur.
-
-
Pour le transport dans un véhicule :
– Assurer la machine de telle sorte
-
-
qu'elle ne risque pas de se
renverser, d'être endommagée ou
de perdre du carburant.
Ravitaillement
L'essence est un carbu
rant extrêmement
inflammable – rester à
une distance suffisante
de toute flamme ou
source d'inflammation –
ne pas renverser du car
burant – ne pas fumer.
Arrêter le moteur avant de refaire le
plein.
Ne pas refaire le plein tant que le moteur
est très chaud – du carburant peut
déborder – risque d'incendie !
Avant de refaire le plein de carburant,
poser la machine par terre. Refaire le
plein uniquement lorsque la machine
repose sur le sol.
Ouvrir prudemment le bouchon du
réservoir à carburant, afin que la
surpression interne s'échappe
lentement et que du carburant ne soit
pas éjecté.
Faire le plein exclusivement à un endroit
bien aéré. Si l'on a renversé du
carburant, essuyer immédiatement la
machine. Ne pas se renverser du
carburant sur les vêtements – le cas
échéant, se changer immédiatement.
S'assurer qu'il n'y a pas
de fuites ! Si l'on constate
une fuite de carburant, ne
pas mettre le moteur en
marche – danger de mort
par suite de brûlures !
Bouchon de réservoir à visser
Après le ravitaillement, le
-
Cela réduit le risque de desserrage du
bouchon du réservoir sous l'effet des
-
vibrations du moteur, et de fuite de
carburant.
Avant la mise en route
S'assurer que la machine se trouve en
parfait état pour garantir un
fonctionnement en toute sécurité –
conformément aux indications des
chapitres correspondants de la Notice
d'emploi :
– Contrôler l'étanchéité du système
d'alimentation en carburant, en
examinant tout particulièrement les
pièces visibles telles que le
bouchon du réservoir, les raccords
de flexibles, la pompe d'amorçage
manuelle (seulement sur les
machines munies d'une pompe
d'amorçage manuelle). Ne pas
démarrer le moteur en cas de
manque d'étanchéité ou
bouchon de réservoir à
visser doit être serré le
plus fermement possible.
4
BR 350, BR 430
français
d'endommagement – risque
d'incendie ! Avant de remettre la
machine en service, la faire
contrôler par le revendeur
spécialisé.
– La gâchette d'accélérateur doit
pouvoir être actionnée facilement –
et elle doit revenir d'elle-même en
position de ralenti.
– Le levier de réglage doit pouvoir
être facilement amené dans la
position STOP ou 0.
– Le dispositif de soufflage doit être
monté conformément aux
prescriptions.
– Les poignées doivent être propres
et sèches, sans huile ni autres
salissures – un point très important
pour que l'on puisse manier la
machine en toute sécurité.
– Contrôler le serrage du contact de
câble d'allumage sur la bougie – un
contact desserré peut provoquer un
jaillissement d'étincelles risquant
d'enflammer le mélange carburé qui
aurait pu s'échapper – risque
d'incendie !
– N'apporter aucune modification aux
dispositifs de commande et de
sécurité.
– Contrôler l'état du carter de turbine.
– Contrôler l'état des sangles et du
harnais – remplacer les sangles
endommagées ou usées.
Une usure du carter de turbine
(fissuration, ébréchures) peut entraîner
un risque de blessures causées par la
projection de corps étrangers. En cas
d'endommagement du carter de turbine,
consulter le revendeur spécialisé –
STIHL recommande de s'adresser au
revendeur spécialisé STIHL.
Il est interdit d'utiliser la machine si elle
ne se trouve pas en parfait état de
fonctionnement – risque d'accident !
Pour parer à toute éventualité :
s'entraîner afin de savoir se dégager
rapidement de la machine – ouvrir la
boucle de la ceinture abdominale,
détendre les sangles et poser la
machine sur le sol.
Mise en route du moteur
Aller au moins à 3 mètres du lieu où l'on
a fait le plein et ne pas lancer le moteur
dans un local fermé.
La machine doit être maniée par une
seule personne – ne pas tolérer la
présence d'autres personnes dans la
zone de travail – pas même à la mise en
marche.
Ne pas lancer le moteur en tenant la
machine à bout de bras – pour la mise
en route du moteur, procéder comme
décrit dans la Notice d'emploi.
Il faut impérativement se tenir bien
d'aplomb sur une aire stable et plane, et
tenir fermement la machine.
Après la mise en route du moteur, des
objets (par ex. des cailloux) peuvent être
aspirés et projetés au loin par le flux d'air
de plus en plus puissant.
Au cours du travail
En cas d'urgence ou de danger
imminent, arrêter immédiatement le
moteur – placer le levier de réglage sur
la position STOP ou 0.
À part l'utilisateur, personne ne doit se
trouver dans un rayon de 15 m de la
machine en marche – risque de blessure
par des objets projetés !
Respecter également cette distance
par ex. par rapport à des véhicules
garés, vitres etc. – pour éviter de causer
des dégâts matériels !
Ne jamais souffler en
direction de personnes ou
d'animaux – la machine
peut soulever de petits
objets et les projeter à
grande vitesse – risque
d'accident !
Au balayage avec le souffleur (aussi
bien dans la nature que dans les
jardins), faire attention aux petits
animaux et ne pas les mettre en danger.
Ne jamais laisser la machine en marche
sans surveillance.
Faire particulièrement attention sur un
sol glissant, mouillé, couvert de neige ou
de verglas – de même qu'en travaillant à
flanc de coteau ou sur un terrain inégal
etc. –
risque de dérapage !
BR 350, BR 430
5
français
0009BA001 KN
Faire attention aux obstacles : souches
d'arbres, racines, fossés ou objets
quelconques qui pourraient se trouver
sur le sol – pour ne pas risquer de
trébucher !
Ne jamais travailler sur une échelle ou
sur un échafaudage instable.
En travaillant avec des protège-oreilles,
il faut faire tout particulièrement
attention – des bruits signalant un
danger (cris, signaux sonores etc.) sont
moins bien perceptibles.
Travailler calmement, de manière bien
réfléchie – seulement dans de bonnes
conditions de visibilité et d'éclairage.
Prendre les précautions utiles pour
exclure le risque de blesser d'autres
personnes.
Faire des pauses à temps pour ne pas
risquer d'atteindre un état de fatigue ou
d'épuisement qui pourrait entraîner un
accident !
Dès que le moteur est en
marche, il dégage des
gaz d'échappement
toxiques. Ces gaz
peuvent être inodores et
invisibles, et renfermer
des hydrocarbures imbrû
lés et du benzène. Ne
jamais travailler avec
cette machine dans des
locaux fermés ou mal
aérés – pas non plus si le
moteur est équipé d'un
catalyseur.
En travaillant dans des fossés, des
dépressions de terrain ou des espaces
restreints, toujours prendre soin
d'assurer une ventilation suffisante –
danger de mort par intoxication !
En cas de nausée, de maux de tête, de
troubles de la vue (par ex.
rétrécissement du champ de vision) ou
de l'ouïe, de vertige ou de manque de
concentration croissant, arrêter
immédiatement le travail – ces
symptômes peuvent, entre autres,
provenir d'une trop forte concentration
de gaz d'échappement dans l'air
ambiant – risque d'accident !
Ne pas fumer en travaillant ou à
proximité de la machine – risque
d'incendie ! Des vapeurs d'essence
inflammables peuvent s'échapper du
système d'alimentation en carburant.
En cas de dégagement de poussière,
toujours porter un masque
antipoussière.
Éviter les émissions de bruits et de gaz
d'échappement inutiles. Ne pas laisser
le moteur en marche lorsque la machine
n'est pas utilisée – accélérer seulement
pour travailler.
Après le travail, poser la machine sur
une surface plane, ininflammable. Ne
pas la poser à proximité de matières
aisément inflammables (par ex.
copeaux de bois, morceaux d'écorce,
herbe sèche, carburant) – risque
-
d'incendie !
Si la machine a été soumise à des
sollicitations sortant du cadre de
l'utilisation normale (par ex. si elle a été
soumise à des efforts violents, en cas de
choc ou de chute), avant de la remettre
en marche, il faut impérativement
s'assurer qu'elle se trouve en parfait état
de fonctionnement – voir également
« Avant la mise en route du moteur ».
Contrôler tout particulièrement
l'étanchéité du système de carburant et
la fiabilité des dispositifs de sécurité. Il
ne faut en aucun cas continuer d'utiliser
la machine si elle ne se trouve pas dans
l'état impeccable requis pour garantir
son fonctionnement en toute sécurité.
En cas de doute, consulter le revendeur
spécialisé.
Utilisation du souffleur
La machine se porte sur le dos. La main
droite tient la poignée de commande et
guide ainsi le tube de soufflage.
Toujours travailler en avançant
lentement – toujours surveiller la zone
de sortie d'air du tube de soufflage – ne
pas marcher à reculons – pour ne pas
risquer de trébucher !
Arrêter le moteur avant de se décharger
de la machine portée sur le dos.
6
BR 350, BR 430
français
Technique de travail
Afin de réduire la durée du soufflage,
utiliser un râteau ou un balai pour
détacher les détritus avant de les
balayer avec le souffleur.
Technique de travail recommandée
pour réduire le soulèvement de détritus
dans l'air et la pollution :
– le cas échéant, humecter la surface
à balayer pour éviter un
dégagement de poussière
excessif ;
– ne pas diriger les saletés sur des
personnes, des animaux
domestiques ou bien des fenêtres
ouvertes ou des voitures qui
viennent d'être lavées. Balayer les
saletés avec précaution, de telle
sorte qu'elles ne présentent pas de
risque pour autrui ;
– après avoir balayé avec le souffleur,
ramasser les saletés et les mettre à
la poubelle ; ne pas les souffler chez
les voisins.
Technique de travail recommandée
pour réduire le bruit :
– utiliser les dispositifs à moteur
seulement à des heures
raisonnables – éviter de travailler tôt
le matin, tard le soir ou à l'heure de
la sieste pour ne pas risquer de
déranger les voisins. Tenir compte
des réglementations locales qui
précisent les créneaux horaires à
respecter pour le travail avec des
dispositifs à moteur bruyants ;
– faire tourner les moteurs des
souffleurs au régime le plus bas
possible, juste suffisant pour
l'exécution du travail prévu ;
– avant de l'utiliser, vérifier le
souffleur, en particulier le
silencieux, la prise d'air et le filtre à
air.
Vibrations
Au bout d'une assez longue durée
d'utilisation du dispositif, les vibrations
peuvent provoquer une perturbation de
l'irrigation sanguine des mains
(« maladie des doigts blancs »).
Il n'est pas possible de fixer une durée
d'utilisation valable d'une manière
générale, car l'effet des vibrations
dépend de plusieurs facteurs.
Les précautions suivantes permettent
de prolonger la durée d'utilisation :
– garder les mains au chaud (porter
des gants chauds) ;
– faire des pauses.
Les facteurs suivants raccourcissent la
durée d'utilisation :
– tendance personnelle à souffrir
d'une mauvaise irrigation sanguine
(symptômes : doigts souvent froids,
fourmillements) ;
– utilisation du dispositif à de basses
températures ambiantes ;
– effort exercé sur les poignées (une
prise très ferme gêne l'irrigation
sanguine).
Si l'on utilise régulièrement le dispositif à
moteur pendant de longues périodes et
que les symptômes indiqués ci-avant
(par ex. fourmillements dans les doigts)
se manifestent à plusieurs reprises, il est
recommandé de se faire ausculter par
un médecin.
Maintenance et réparations
Le dispositif à moteur doit faire l'objet
d'une maintenance régulière. Effectuer
exclusivement les opérations de
maintenance et les réparations décrites
dans la Notice d'emploi. Faire exécuter
toutes les autres opérations par un
revendeur spécialisé.
STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.
Utiliser exclusivement des pièces de
rechange de haute qualité. Sinon, des
accidents pourraient survenir et le
BR 350, BR 430
7
français
0000-GXX-2038-A0
1
2
0009BA003 KN
3
4
dispositif risquerait d'être endommagé.
Pour toute question à ce sujet,
s'adresser à un revendeur spécialisé.
STIHL recommande d'utiliser des pièces
de rechange d'origine STIHL. Leurs
caractéristiques sont optimisées tout
spécialement pour ce dispositif, et pour
répondre aux exigences de l'utilisateur.
Pour la réparation, la maintenance et le
nettoyage, toujours arrêter le moteur –
risque de blessure ! – Exception :
réglage du carburateur et du ralenti.
Lorsque le câble d'allumage est
débranché de la bougie ou que la bougie
est dévissée, ne pas faire tourner le
moteur avec le lanceur – risque
d'incendie par suite d'un jaillissement
d'étincelles d'allumage à l'extérieur du
cylindre !
Ne pas procéder à la maintenance du
dispositif à moteur à proximité d'un feu
et ne pas non plus ranger le dispositif à
moteur à proximité d'un feu.
Contrôler régulièrement l'étanchéité du
bouchon du réservoir à carburant.
Utiliser exclusivement une bougie
autorisée par STIHL – voir
« Caractéristiques techniques » – et
dans un état impeccable.
Vérifier le câble d'allumage (isolement
dans un état impeccable, bon serrage
du raccord).
S'assurer que le silencieux est dans un
état impeccable.
Ne pas travailler avec la machine si le
silencieux est endommagé ou manque –
risque d'incendie ! – Lésions de l'ouïe !
Ne pas toucher au silencieux très chaud
– risque de brûlure !
L'état des éléments antivibratoires AV a
une influence sur les caractéristiques du
point de vue vibrations – c'est pourquoi il
faut régulièrement contrôler les
éléments AV.
Avant d'essayer d'éliminer tout
dérangement, arrêter le moteur.
Assemblage
Une clé multiple et un tournevis se
trouvent dans le sachet joint contenant
les accessoires.
Dispositif de soufflage du BR 350
Montage du tuyau souple sur le coude
N Écarter le joint à anneau glissant (2)
et le glisser sur le coude (1).
N Écarter le collier (3) et le poser
autour du tuyau souple (4).
N Fermer le collier (3) – accrocher la
languette dans la découpure.
8
BR 350, BR 430
français
3
0000-GXX-2039-A0
2
4
0000-GXX-2040-A0
0009BA005 KN
6
5
5
3
0009BA006 KN
7
0009BA007 KN
5
7
452BA101 KN
1
2
3
452BA102 KN
1
2
N Glisser le tuyau souple (4) par-
dessus le joint à anneau
glissant (2), jusqu'en butée.
N Ajuster le collier (3) – comme
montré sur l'illustration.
N Serrer la vis (flèche).
Montage des tubes de soufflage et de la
buse
N Raccorder les tubes de
soufflage (5) et la buse (6).
Montage de la poignée de commande
N Écarter la poignée de
commande (7) et la glisser pardessus l'embout du tuyau
souple (4).
N Accrocher le câble de commande
des gaz dans l'attache prévue sur le
collier (3).
Ajustage de la poignée de commande
N Prendre la machine sur le dos et
ajuster le harnais – voir « Utilisation
du harnais ».
N Introduire le tube de soufflage (5)
dans l'embout du tuyau souple (4),
jusqu'en butée.
N Faire coulisser la poignée de
commande (7) dans le sens
longitudinal et l'ajuster suivant la
longueur du bras.
N Serrer la vis de la poignée de
commande (7).
Dispositif de soufflage du BR 430
Montage de la poignée de commande
N Écarter les deux parties du collier.
N Glisser la poignée de
commande (1) sur le tube de
soufflage (2).
N Ajuster la poignée de
commande (1) sur la soudure du
tube – comme montré sur
l'illustration.
N Fixer la poignée de commande (1)
avec la vis (3) de telle sorte qu'elle
puisse encore coulisser sur le tube
de soufflage (2).
BR 350, BR 430
9
Loading...
