STIHL BR 350, 430
Інструкція з експлуатації
Зміст
українська
До даної інструкції з експлуатації 2
Вказівки з техніки безпеки та
техніки роботи 2
Комплектація пристрою 8
Регулювання тросу управління
дросельною заслінкою 11

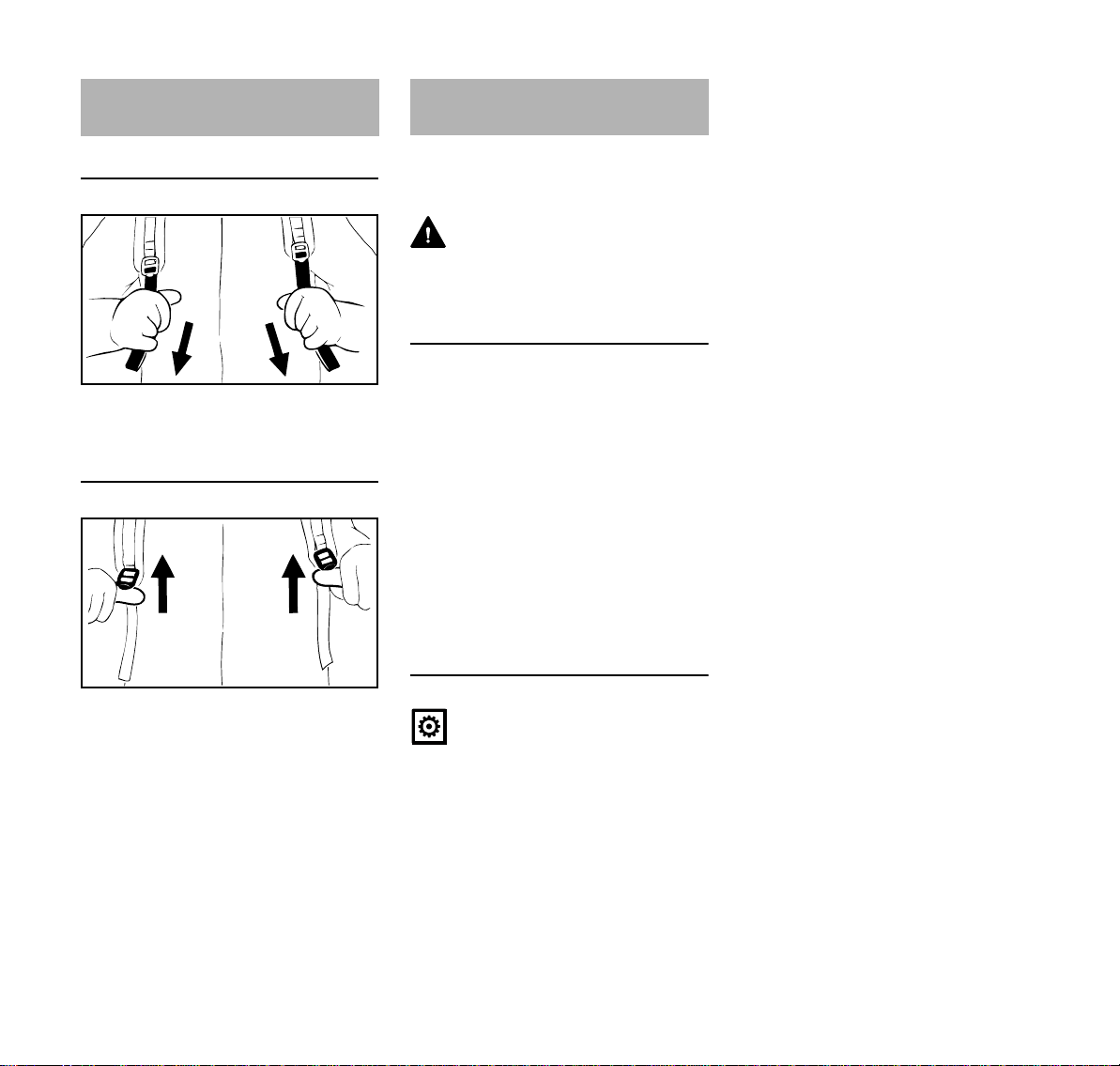

Встановити пояс для носіння 12
Паливо 12
Заправка палива 13
Оригінальна інструкція з
експлуатації
Для інформації перед запуском 14
Запуск / зупинка мотора 15
Вказівки стосовно роботи 18
Замінити повітряний фільтр 18
Регулювання карбюратора 19
Свічка запалювання 20
Робота мотора 21
Зберігання пристрою 21
Вказівки стосовно технічного
обслуговування та догляду 22
Мінімізація зношування та
уникнення пошкоджень 24
Важливі комплектуючі 25
Надруковано на вибіленому папері без вмісту хлору.
Друкарські фарби містять рослинні масла, папір підлягає
вторинній переробці.
Технічні дані 27
Вказівки з ремонту 28
Знищення відходів 29
Сертифікат відповідності
нормам ЄС 29
Адреси 30
Шановні покупці,
дякуємо за те, що Ви обрали якісний
виріб компанії STIHL.
Даний продукт виготовлено із
застосуванням сучасних виробничих
технологій та масштабних заходів з
контролю якості. Ми доклали усіх
зусиль для того, щоб Ви були
задоволені даним агрегатом та могли
працювати на ньому без будь-яких
проблем.
Якщо у Вас виникнуть питання
стосовно Вашого агрегату,
звертайтесь будь ласка до Вашого
дилера або безпосередньо до нашої
компанії, яка займається продажами.
Ваш
Доктор Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-456-2021-D. VA2.D20.
0000006813_013_UA
BR 350, BR 430
Дана інструкції з експлуатації захищена авторським правом. Всі права компанія залишає за собою, особливо право на
розмноження, переклад та переробку із використанням електронних систем.
1
українська
До даної інструкції з
експлуатації
Символи на картинках
Всі символи на картинках, які нанесені
на пристрій, пояснюються у даній
інструкції з експлуатації.
У залежності від пристрою та
устаткування на пристрої можуть
наноситись наступні малюнкисимволи.
Паливний бак; паливна
суміш із бензину та
моторного мастила
Привести в дію ручний
паливний насос
Позначення розділів тексту
ПОПЕРЕДЖЕННЯ
Попередження про небезпеку
нещасного випадку та травмування
людей а також тяжких матеріальних
збитків.
ВКАЗІВКА
Попередження про пошкодження
пристрою або окремих
комплектуючих.
Технічна розробка
Компанія STIHL постійно працює над
подальшими розробками всіх машин
та пристроїв; тому ми повинні
залишити за собою право на зміни
об'єму поставок у формі, техніці та
устаткуванні.
Стосовно даних та малюнків даної
інструкції з експлуатації таким чином
не можуть бути пред 'явлені які-не будь
претензії.
Вказівки з техніки безпеки
та техніки роботи
Під час роботи із
агрегатом необхідні
особливі заходи
безпеки.
Перед першим
введенням агрегату в
експлуатацію необхідно
уважно прочитати всю
інструкцію з
експлуатації та
зберігати її для
подальшого
використання.
Недотримання
інструкції з експлуатації
може бути небезпечним
для життя.
Необхідно дотримуватись
специфічних для кожної країни норм з
техніки безпеки, наприклад, норм
профспілок, соціальних кас, установ із
захисту прав робітників та інших.
Той, хто працює із агрегатом вперше:
повинен отримати від продавця або
іншого спеціаліста докладні
пояснення, яким чином потрібно
поводитись із агрегатом – або взяти
участь у навчальному курсі.
Неповнолітні не мають права
працювати з даним агрегатом –
виключення складаюсь підлітки
старші 16 років, які проходять
навчання під наглядом.
Діти, тварини та глядачі повинні
знаходитись на відстані.
2
BR 350, BR 430
українська
Якщо агрегат не використовується,
його необхідно поставити таким
чином, щоб він щоб він нікому не
створював небезпеки. Захищати
агрегат від доступу сторонніх осіб.
Користувач несе відповідальність за
всі нещасні випадки або небезпеку,
яка виника по відношенню до інших
людей або їх майна.
Агрегат можна передавати або
давати у користування лише людям,
які знайомі з даною моделлю та її
експлуатацією – завжди передавати
також інструкцію з користування.
Час використання агрегатів, які
створюють шум, може бути
обмежений національними, а також
місцевими нормами.
Агрегат вводити в експлуатацію лише
тоді, коли всі комплектуючі
непошкоджені.
Для очищення пристрою не
використовувати мийку високого
тиску. Сильний потік води може
пошкодити комплектуючі пристрою.
Приладдя та запасні частини
Встановлюйте лише такі
комплектуючі та приладдя, які
дозволені компанією STIHL для
використання для цього агрегату або
технічно ідентичні. У разі питань до
цього зверніться до спеціалізованого
дилера. Використовувати лише
комплектуючі та приладдя високої
якості. Інакше є небезпека нещасних
випадків та пошкоджень пристрою.
Компанія STIHL рекомендує
використовувати оригінальні
комплектуючі та приладдя STIHL.
Вони за своїми характеристиками
оптимально підходять для агрегату та
відповідають вимогам користувача.
Не робити змін на агрегаті – це може
бути небезпечним. За травми людям
та пошкодження речей, спричинені
використанням не дозволених
навісних пристроїв, компанія STIHL не
несе ніякої відповідальности.
Необхідний фізичний стан
Той, хто працює з агрегатом, повинен
бути відпочинувшим, здоровим та у
гарному фізичному стані.
Той, хто через проблеми зі здоров'ям
не повинен напружуватись, повинен
проконсультуватись у лікаря, чи він
може працювати з агрегатом.
Лише люди, які мають
кардіостимулятор: система
запалювання цього агрегату створює
дуже слабке електромагнітне поле.
Можливість впливу на окремі типи
кардіостимуляторів не можна
повністю виключити . Для уникнення
ризиків для здоров'я компанія STIHL
рекомендує проконсультуватись у
лікаря, у якого Ви знаходитесь під
наглядом, та у виробника
кардіостимулятора.
Після вживання алкоголю,
медикаментів, які уповільнюють
реакцію, чи наркотиків працювати з
агрегатом заборонено.
Використання згідно призначення
Повітродувний пристрій може
використовуватись для прибирання
листя, трави, паперу та подібного,
наприклад, у садових комплексах, на
спортивних стадіонах, місцях
парковки або під'їздах. Він також
може використовуватись для
розчистки мисливських троп.
Не прибирати агрегатом матеріали,
небезпечні для здоров'я.
Застосування агрегату з іншою метою
не дозволяється і може призвести до
нещасних випадків та пошкоджень
агрегату. Не робити ніяких змін у
продукті – це також може призвести
до нещасних випадків та пошкоджень
агрегату.
Одяг та спорядження
Необхідно носити відповідний одяг та
спорядження
Одяг повинен
відповідати цілям та не
заважати. Одяг який
щільно прилягає до
тіла, комбінезон, не
робочий халат.
Не носити одяг із вільно
звисаючими шнурками,
стрічками, зав'язками,
не носити краватки,
шарфи, прикраси, які
можуть потрапити у
отвір для усмоктування
повітря, що знаходиться
збоку та знизу на
машині. Довге волосся
підвязуйте або
збирайте так, щоб воно
було вище плечей і не
могло бути затягнуто у
машину.
BR 350, BR 430
3
українська
Носити міцне взуття із шорсткою
підошвою, яка не ковзається.
ПОПЕРЕДЖЕННЯ
Щоб зменшити
небезпеку отримання
травми очей слід
носити щільно
прилягаючі захисні
окуляри згідно норми
EN 166. Слідкувати за
правильним
положенням захисних
окулярів.
Носити засіб "індивідуального"
захисту від шуму – наприклад, біруши.
Компанія STIHL пропонує широку
програму засобів індивідуального
захисту.
Транспортування агрегату
Завжди зупиняти двигун.
При транспортуванні у транспортних
засобах:
– Агрегат потрібно зафіксувати від
перекидання, пошкоджень та
витікання палива
Заправка
Бензин дуже легко
спалахує – тримати
відстань від відкритого
вогню – не
розплескувати паливо –
не палити.
Перед заправкою зупинити двигун.
Не заправляти, поки двигун ще
гарячий – пальне може витекти –
небезпека пожежі!
Агрегат перед заправкою зняти зі
спини. Заправляти лише тоді, коли
агрегат стоїть на землі.
Кришку баку обережно відкрити, щоб
надлишковий тиск, який виникає,
повільно зменшився та пальне не
виплеснулось.
Заправляти лише у добре
провітрюваних місцях. Якщо паливо
розплескалось, агрегат потрібно
відразу очистити – не дозволяти, щоб
паливо потрапило на одяг, якщо це
сталося, то одяг відразу замінити.
Слідкувати, щоб не
було негерметичності!
Якщо паливо витікає, то
не запускати двигун –
небезпека для життя
через опіки!
Гвинтовая кришка баку
Після заправки гвинтову
кришку баку затягнути
якомога щільніше.
Так зменшується ризик, що кришка
баку послабиться через вібрацію
двигуна та пальне витече.
Перед запуском
Перевірити безпечний технічний стан
агрегату – дотримуватись
відповідного розділу інструкції з
експлуатації:
– Перевірити герметичність
паливної системи, особливо
доступні для огляду
комплектуючі, такі як кришка баку,
шлангові з'єднання, ручний
паливний насос (лише у агрегатів
з ручним паливним насосом).
Якщо є негерметичність або
пошкодження, зупинити двигун –
небезпека пожежі! Агрегат перед
введенням в експлуатацію
необхідно віддати у ремонт
спеціалізованому дилеру
– Важіль керування подачею
пального повинен мати легкий хід
та самостійно повертатись назад
у положення холостого ходу
– Установчий важіль повинен легко
встановлюватись у положення
STOP або 0
– Нагнітальна трубка повинна бути
змонтована згідно вказівок
– Рукоятки повинні бути чисті та
сухі, не вимащені мастилом та
брудом – це важливо для
надійного управління агрегатом
– Перевірити щільність посадки
контактного наконечника кабелю
запалювання – якщо він сидить не
щільно, то можуть виникнути
іскри, які можуть запалити суміш
пального та повітря – небезпека
пожежі!
4
BR 350, BR 430
українська
– Не змінюйте пристрої керування
та безпеки
– Перевірити стан корпусу
нагнітального пристрою
– Перевірити підвісні ремені та
несучу конструкцію – пошкоджені
або зношені підвісні ремені
замінити
Сліди зношування на корпусі
нагнітального механізму (тріщини,
вм’ятини) можуть створити небезпеку
отримання травм, спричинених
сторонніми предметами, які
відкидаються. Якщо є пошкодження
на корпусі нагнітального механізму,
необхідно звернутись до
спеціалізованого дилера –
компанія STIHL рекомендує
звертатись до спеціалізованих
дилерів STIHL
Агрегат може використовуватись
лише у безпечному для роботи стані –
небезпека нещасного випадку!
На випадок аварійної ситуації:
потренувати швидке відкривання
замку на ремені для стегон,
послаблення наплічних ременів та
знімання агрегату зі спини.
Запуск двигуна
На відстані мінімум 3 метра від місця
заправки а також не в закритих
приміщеннях.
Агрегат обслуговуєт лише одна
людина – інші люди не повинні
знаходитись у зоні роботи – також при
пуску.
Двигун не запускати з руки –
запускати так, як це описано у
інструкції з експлуатації.
Лише на прямій підставці, слідкувати
за стійким та безпечним положенням,
міцно тримати пристрій.
Після запуску двигуна потік повітря,
який підіймається, може спричинити
відкидання предметів (наприклад,
каміння).
Під час роботи
Якщо загрожує небезпека або у
аварійній ситуації відразу зупинити
двигун – установчий важіль
встановити у положення STOP або 0.
У радіусі 15 метрів не мають
знаходитись інші люди – через
відкинуті предмети існує небезпека
отримання травм!
Цю відстань витримувати також по
відношенню до речей (транспортних
засобів, шибок) – небезпека
матеріальних збитків!
Ніколи не продувати у
напрямку інших людей
або тварин – агрегат
може підкидати
невеличкі предмети на
великій швидкості –
небезпека отримання
травм!
Під час продувки (на полі та у садах)
звертати увагу на маленьких тварин,
щоб не піддавати їх небезпеці.
Ніколи не залишати працюючий
пристрій без нагляду.
Будьте обережні у ожеледь, при
вологій погоді, на снігу та льоду,
на схилах, на нерівній поверхні –
небезпека послизнутись!
Слідкувати за перешкодами: сміття,
стовбури дерев, коріння, ями –
небезпека спіткнутись!
Не працювати на драбині, стоячи на
не стійкому місці.
При користуванні засобів захисту від
шуму необхідна підвищена уважність
та обережність – оскільки обмежене
сприйняття попереджуючих звуків
(криків, звукових сигналів, таке інше).
Працювати спокійно та розважливо –
лише при гарному освітленні та
видимості. Працювати обережно, щоб
не спричиняти небезпеку іншим
людям.
Вчасно робити паузи у роботі для
того, щоб уникнути втоми та
виснаженості – небезпека нещасного
випадку!
BR 350, BR 430
5
українська
0009BA001 KN
Агрегат виробляє
отруйні вихлопні гази,
щойно двигун починає
працювати. Ці гази
можуть не мати запаху
та бути невидимими а
також містити
вуглеводні та бензол,
які не згоріли. Ніколи не
працюйте з агрегатом у
закритих або погано
провітрюваних
приміщеннях – також із
агрегатами з
каталізатором.
При роботі у ямах, на схилах або у
обмеженому просторі завжди слід
забезпечувати достатню циркуляцію
повітря – небезпека для життя через
отруєння!
Якщо виникає нудота, головні болі,
порушення зору (наприклад, поле
зору стає вужчим), при порушеннях
слуху, хитанні, якщо падає
спроможність до концентрації, роботу
відразу зупинити – дані симптоми
можуть окрім іншого бути викликані
занадто високою концентрацією
вихлопних газів – небезпека
нещасних випадків!
Не палити при використанні та
поблизу агрегату – небезпека
виникнення пожежі! Із паливної
системи можуть виходити займисті
пари бензину.
При утворенні пилу завжди носити
захисну маску від пилу.
Агрегат потрібно експлуатувати з
незначним рівнем шуму та з
невеликими емісіями вихлопних газів
– двигун не повинен працювати без
потреби, давати газ лише під час
роботи.
Після роботи поставити пристрій на
рівній, не горючій підставці. Не
ставити поблизу легко займистих
матеріалів (наприклад, стружки, кори
дерев, сухої трави, пального) –
небезпека пожежі!
Якщо агрегат підлягає не
передбаченому навантаженню
(наприклад, вплив удару або падіння),
необхідно обов'язково перш ніж
використовувати його надалі
перевірити бездоганність стану –
див. також розділ "Перед запуском".
Особливо слід перевірити
герметичність паливної системи та
бездоганність роботи пристроїв
безпеки. Якщо агрегат знаходиться
не у безпечному для роботи стані,
його ні в якому випадку не можна
використовувати надалі. У разі
сумніву необхідно звернутись до
спеціалізованого дилера.
Використання повітродувного
пристрою
Пристрій носять на спині. Права рука
веде нагнітальну трубку за рукоятку
керування.
Працювати лише роблячи повільні
кроки уперед – постійно спостерігати
за зоною вихідного отвору
нагнітальної трубки – не йти у
зворотному напрямку – небезпека
спотикання!
Перш ніж знімати пристрій з спини,
слід вимкнути двигун.
Техніка роботи
Для мінімізації часу продувки
використовуйте граблі та мітли, щоб
звільнити частинки бруду перед
продувкою.
Рекомендована техніка роботи для
мінімізації забруднення повітря:
– За необхідності поверхні, які
підлягають продувці, зволожити,
щоб уникнути утворення пилу.
– Ча сти нки бр уду не дути н а люде й,
особливо дітей, домашніх тварин,
у напрямку відкритих вікон або
щойно вимитих транспортних
засобів. Частинки бруду
обережно продути вбік
– Зібране повітродувом сміття
зібрати у відра, не здувати на
сусідні ділянки
6
BR 350, BR 430
українська
Рекомендована техніка роботи для
мінімізації шуму:
– Мотопристрій експлуатувати
лише у відповідні години – не
рано вранці, пізно увечері або під
час обідньої перерви, коли це
може заважати людям.
Притримуватись місцевих
зазначених годин
– Повітродувні пристрої
експлуатувати із, по можливості,
якомога нижчою кількістю обертів
двигуна, яка необхідна для
виконання робочого завдання
– Перед експлуатацією перевірити
оснащення, особливо глушник,
усмоктуючі отвори для повітря та
повітряний фільтр
Вібрації
Більш тривалий строк експлуатації
мотопристрою може призвести до
порушення кровопостачання рук
(хвороба "білих пальців").
Не можна встановити загальний
дійсний термін для експлуатації,
оскільки він може залежати від
багатьох факторів, які впливають на
це.
Термін використання подовжується за
рахунок:
– теплих рук,
– перерв у роботі.
Термін використання скорочується
через:
– певну особисту схильність до
поганого кровообігу (Примітка:
часто руки холодні, чешуться),
– низьку температуру
навколишнього середовища,
– зріст та міцність захвату (міцний
захват перешкоджає доступу
крові).
При регулярному, тривалому
використанні мотопристрою та
виникненні відповідних ознак, які
повторюються (наприклад, чесання
пальців), рекомендується пройти
медичний огляд.
Технічне обслуговування та ремонт
Мотопристрій повинен регулярно
проходити технічне обслуговування.
Виконувати лише ті роботи з
технічного обслуговування та
ремонту, які описані у інструкції з
експлуатації. Всі інші роботи повинні
проводитись спеціалізованим
дилером.
Компанія STIHL рекомендує для
проведення робіт з технічного
обслуговування та ремонту
звертатись до спеціалізованого
дилера STIHL. Спеціалізовані дилери
STIHL регулярно проходять навчання
та отримують технічну інформацію.
Використовувати лише комплектуючі
високої якості. Інакше існу є не без пека
нещасних випадків та пошкоджень
пристрою. Якщо стосовно вище
сказаного виникнуть питання,
необхідно звернутись до
спеціалізованого дилера.
Компанія STIHL рекомендує
використовувати оригінальні
комплектуючі STIHL. Вони за своїми
характеристиками оптимально
підходять для пристрою та
відповідають вимогам користувача.
Для проведення ремонту, технічного
обслуговування та чистки завжди
зупиняти мотор – небезпека
травмування! – виключення:
регулювання карбюратора та режиму
холостого ходу.
Мотор із знятим штекером свічки
запалювання або із відкрученою
свічкою запалення на запускати за
допомогою пристрою запуску –
небезпека пожежі через потрапляння
іскри запалювання за межі циліндру!
Мотопристрій не обслуговувати та не
зберігати поблизу відкритого вогню.
Запірний пристрій баку регулярно
перевіряти на герметичність.
Використовувати лише бездоганні,
ухвалені компанією STIHL свічки
запалювання – див. розділ "Технічні
дані".
Перевірити кабель запалювання
(бездоганна ізоляція, міцне
під'єднання).
Глушник перевірити на бездоганність
стану.
Не працювати із несправним
глушником або без нього – небезпека
виникнення пожежі! – пошкодженя
слуху!
Не торкатись гарячого глушника –
небезпека отримання опіків!
BR 350, BR 430
7
українська
0000-GXX-2038-A0
1
2
0009BA003 KN
3
4
3
0000-GXX-2039-A0
2
4
0000-GXX-2040-A0
0009BA005 KN
6
5
5
Стан антивібраційних елементів
впливає на роботу під впливом
вібрацій – регулярно перевіряти
антивібраційні елементи.
Зупинити мотор щоб ліквідувати
неполадки.
Комплектація пристрою
Комбінований ключ та викрутка
містяться у мішку для приладдя, який
додається.
Повітродувна установка агрегату
BR 350
Складчастий шланг монтувати на
коліно
N Торцеве ущільнення (2)
роз'єднати та одягти на коліно (1)
N Складчастий шланг (4) ввести до
упору над торцевим
ущільненням (2)
N Вирівняти хомутик шлангу (3) – як
на малюнку
N Затягнути гвинт (стрілка)
Монтувати нагнітальні трубки та
насадку
N Хомутик шлангу (3) роз'єднати та
покласти навколо складчастого
шлангу (4)
N Закрити хомутик шлангу (3) –
планку встановити у виїмку
8
N Нагнітальні трубки (5) та
насадку (6) поєднати між собою
BR 350, BR 430
українська
3
0009BA006 KN
7
0009BA007 KN
5
7
452BA101 KN
1
2
3
452BA102 KN
1
2
452BA096 KN
1
2
3
2
1
452BA108 KN
3
Монтувати рукоятку управління
N Рукоятку управління (7)
роз'єднати та провести над
штуцером складчастого
шлангу (4)
N Тросик газу встановити у
кріплення хомутика шлангу (3)
Регулювання рукоятки управління
N Агрегат одягти на спину та
відрегулювати підвісний ремінь –
див. розділ "Підвісний ремінь"
Повітродувна трубка агрегату BR 430
Монтувати рукоятку управління
N Обидві половинки скоби для
кріплення трубки від'єднати одну
від одної
N Рукоятку управління (1) одягти на
нагнітальну трубку (2)
Монтаж нагнітальних трубок
N У залежності від зросту:
нагнітальну трубку (1) змістити до
відповідної позначки на
нагнітальній трубці (2)
N Нагнітальну трубку (1) повернути
за напрямком стрілки та
зафіксувати у відповідному
пазі (3)
Мо нтаж скоб и для кр іплення т рубки та
складчастого шлангу
N Нагнітальну трубку (5) ввести у
штуцер складчастого шлангу (4)
до упору
N Рукоятку управління (7) змістити у
повздовжньому напрямку та
відрегулювати під довжину руки
N Затягнути гвинт на рукоятці
управління (7)
BR 350, BR 430
N Рукоятку управління (1) вирівняти
по шву трубки – як це зображено
на малюнку
N Рукоятку управління (1) за
допомогою гвинта (3) закріпити
таким чином, щоб нагнітальну
трубку (2) можна було змістити
N Хомутик шлангу (1) (із
утримуючим пазом для тросика
газу) із позначками
розташування, що вказують
вліво, встановити на коліно (3)
N Складчастий шланг (2) одягти на
коліно (3)
9
Loading...
