STIHL BG 56, 66, 86, SH 56, 86

Uputa za uporabu

Popis sadržaja

hrvatski

Uz ovu uputu za uporabu 2 Upute o sigurnosti u radu i tehnika

rada 2 Kompletiranje uređaja za puhanje 8 Kompletirati usisnu sječkalicu 9 Gorivo 11 Punjenje gorivom 12 Startanje / isklapanje-isključivanje

motora 13

Originalna uputa za uporabuTiskano na papiru koji je izbijeljen bez sadržaja klora.

Čišćenje pročistača zraka 15 Podešavanje rasplinjača 16 Svjećica 18 Vladanje motora u radu 19 Pohranjivanje/skladištenje uređaja 19 Upute za održavanje- i njegu 20 Minimiranje istrošenja ii

izbjegavanje kvarova/šteta 22 Važni ugradbeni dijelovi 23 Tehnički podaci 24 Upute za vršenje popravaka 25 Zbrinjavanje 26 EU-izjava o sukladnosti 26

Boje u tisku sadrže biljna ulja, papir se može reciklirati.

Adrese 27

Cijenjeni i dragi kupci, mnogo Vam hvala, što ste se odlučili za

kvalitetan proizvod tvrtke STIHL. Ovaj proizvod proizveden je u

modernom postupku izrade i sa sveobuhvatnim sigurnosnim mjerama, vezanim uz kakvoću. Mi se trudimo učiniti sve, kako bi Vi bili zadovoljni s ovim uređajem i kako bi s njime radili bez problema.

Ukoliko vezano uz Vaš uređaj imate pitanja, molimo Vas da se obratite na Vašeg trgovca ili direktno na našu organizaciju prodaje.

Vaš

Dr. Nikolas Stihl

{

0458-296-0421-D. VA3.G18.

0000006594_010_HR

Ova uputa za uporabu je zaštićena po zakonu o autorskom pravu. Sva prava ostaju pridržana, osobito pravo umnožavanja, prijevod i preradba s elektroničkim sistemima.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Uz ovu uputu za uporabu

Slikovni simboli

Svi slikovni simboli, koji su smješteni na uređaju, pojašnjeni su u ovom naputku za korišćenje.

Ovisno o uređaju i opremi, na uređaju se mogu nalaziti sljedeći slikovni simboli.

Rezervoar goriva; mješavina goriva od benzina i motornog ulja

Rukovanje ručnom pumpom za gorivo

Označavanje odlomaka teksta

UPOZORENJE

Upozorenje na opasnost od nesreće- i na opasnost od zadobivanja ozljeda za osobe, kao i na opasnost od teških kvarova/šteta na stvarima.

UPUTA

Upozorenje na mogućnost oštećenja uređaja ili njegovih pojedinačnih dijelova.

Daljnji tehnički razvoj

STIHL stalno radi na daljnjem razvoju svih strojeva i uređaja ; istoga si zadržavamo pravo vršenja izmjena opsega isporuke u obliku, tehnici i opremi.

Stoga se iz podataka i slika u ovom naputku za korišćenje ne mogu postavljati-izvoditi nikakvi zahtjevi.

Upute o sigurnosti u radu i tehnika rada

U radu s motornim uređajem potrebne su posebne mjere sigurnosti.

Prije prvog stavljanja u pogon pažljivo pročitajte cijele upute za uporabu i sačuvajte ih radi kasnijeg korištenja.. Neuvažavanje uputa za uporabu može biti opasno po život.

Potrebno je pridržavati se nacionalnih sigurnosnih propisa, npr. propisa strukovnih komora, zavoda za zdravstveno osiguranje, tijela nadležnih za zaštitu na radu i drugih.

Rukovatelje koji prvi put rade s ovim uređajem trebaju obučiti prodavatelj ili iskusna stručna osoba, odnosno trebaju pohađati stručni tečaj.

Maloljetne osobe ne smiju rukovati ovim uređajem s izuzetkom maloljetnika iznad 16 godina koji rukuju uređajem pod nadzorom za potrebe obuke.

Djeca, životinje i promatrači moraju biti na sigurnoj udaljenosti.

Kad se uređaj ne koristi treba ga isključiti na način koji jamči sigurnost. Uređaj osigurati od neovlaštenog pristupa.

Korisnik je odgovoran za nesreće ili opasnosti koje mogu nastati za druge osobe ili njihovu imovinu.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Uređaj se smije proslijediti ili posuđivati samo onim osobama koje su upoznate s odnosnim modelom i rukovanjem s njim, pri čemu je obavezno priložiti upute za uporabu.

Korištenje uređaja koji emitiraju buku može biti vremenski ograničeno nacionalnim i lokalnim propisima.

Uređaj stavljati u pogon samo ako su svi ugradbeni dijelovi neoštećeni.

Za čišćenje uređaja ne koristiti visokotlačne čistače. Snažan vodeni mlaz može oštetiti dijelove uređaja.

Pribor i zamjenski dijelovi

Montirati samo one dijelove ili pribor čiju je primjenu tvrtka STIHL odobrila za ovaj uređaj ili koji su tehnički istovrsni. U slučaju pitanja obratiti se specijaliziranom trgovcu. Upotrebljavati samo kvalitetne alate ili pribor. U suprotnom postoji opasnost od nesreća ili oštećenja uređaja.

STIHL preporučuje uporabu originalnih dijelova i pribora tvrtke STIHL. Oni su svojim karakteristikama optimalno prilagođeni proizvodu i zahtjevima korisnika.

Ne obavljati preinake na uređaju – time možete ugroziti vlastitu sigurnost. Tvrtka STIHL isključuje svaku odgovornost za tjelesne ozljede i materijalne štete uzrokovane uporabom neodobrenih dogradnih uređaja.

Tjelesna sposobnost

Osobe koje rukuju uređajem moraju biti odmorne, zdrave i u dobroj tjelesnoj kondiciji.

Osobe koje se zbog zdravstvenih razloga ne bi smjele naprezati trebale bi se posavjetovati s liječnikom o tome smiju li rukovati uređajem.

Napomena samo za osobe s ugrađenim srčanim elektrostimulatorom: modul za upaljivanje ovog uređaja proizvodi vrlo slabo elektromagnetsko polje. Utjecaj na pojedine tipove srčanih elektrostimulatora ne može se u potpunosti isključiti. Radi izbjegavanja opasnosti za zdravlje tvrtka STIHL preporučuje korisnicima savjetovanje s liječnikom ili proizvođačem srčanog elektrostimulatora.

Nakon konzumiranja alkohola, lijekova koji umanjuju sposobnost reagiranja ili droga, motornim uređajem ne smije se raditi.

Namjenska uporaba

Uređaj za puhanje omogućuje odstranjivanje lišća, trave, papira i sličnog, primjerice u parkovima, na sportskim stadionima, parkiralištima ili prilazima objektima. Također je prikladan za čišćenje puhanjem lovnih staza u šumi.

Usisna sječkalica koncipirana je i za usisavanje lišća i ostalih laganih, nezapaljivih i rasutih otpadaka.

Ne odpuhivati i ne usisavati materijale koji ugrožavaju zdravlje.

Primjena uređaja u druge svrhe nije dopuštena i može uzrokovati nesreće ili štete na uređaju. Ne obavljati preinake na proizvodu – to također može uzrokovati nesreće ili oštećenja na uređaju.

Odjeća i oprema

Nositi propisanu odjeću i opremu.

Odjeća mora biti namjenska i ne smije rukovatelja ometati u radu. Usko prianjajuća odjeća – kombinezon, ne kuta.

Ne nositi odjeću, šal, kravatu, niti nakit koji bi mogli dospjeti u otvor za usis zraka. Dugu kosu skupiti i osigurati (marama za glavu, kapa, kaciga i dr.).

Nositi čvrste cipele s prijanjajućim potplatom koji se ne skliže.

UPOZORENJE

Radi smanjenja opasnosti od ozljeda očiju nositi usko prianjajuće zaštitne naočale prema normi EN 166. Paziti na ispravan dosjed zaštitnih naočala.

Nositi "osobnu" zaštitu od buke, npr. štitnike sluha.

STIHL nudi sveobuhvatan program osobne zaštitne opreme.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Transportiranje uređaja

Uvijek isključiti motor. Kod transportiranja u vozilima: – uređaj osigurati o prevrtanja,

oštećivanja i istjecanja goriva

Punjenje gorivom

Benzin je izuzetno lako zapaljiv – održavati razmak od otvorene vatre – ne prolijevati gorivo – ne

pušiti. Prije punjenja gorivom isključiti motor. Ne puniti gorivom dok je motor još vruć

– gorivo se može preliti – opasnost od izbijanja požara!

Oprezno otvarati čep rezervoara kako bi se postojeći pretlak polako izjednačio i kako gorivo ne bi prskalo van.

Puniti gorivom samo na dobro prozračenim mjestima. U slučaju izlijevanja goriva uređaj odmah očistiti i izbjeći doticaj odjeće s gorivom – u suprotnom odmah presvući odjeću.

Paziti na propusna mje-

sta! Kada gorivo istječe,

ne startati motor – opa-

snost po život uslijed

zadobivenih opeklina!

Nakon punjenja goriva

vijčani čep spremnika pri-

tegnuti što je čvršće

moguće.

Na taj se način smanjuje opasnost od otvaranja čepa uslijed vibracija motora i istjecanja goriva.

Prije pokretanja

Potrebno je provjeriti funkcionalnu sigurnost uređaja – pridržavati se odgovarajućih poglavlja iz uputa za uporabu:

– provjeriti nepropusnost sustava za

gorivo, posebno na vidljivim dijelovima kao što su npr. čep spremnika za gorivo, crijevni spojevi, ručna pumpa za gorivo (samo kod motornih uređaja s ručnom pumpom za gorivo). U slučaju propusnosti ili oštećenja ne pokretati motor – opasnost od izbijanja požara! Prije puštanja u pogon uređaj povjeriti na popravak specijaliziranom servisu

– poluga za gas mora biti lako

pokretljiva i sama od sebe vraćati se natrag u položaj za rad u praznom hodu

– poluga/tipka za podešavanje mora

se dati lagano postaviti u položaj STOP odnosno 0

– zahvatne ručke moraju biti čiste i

suhe, bez naslaga ulja i nečistoće – važno radi sigurnog vođenja motornog uređaja

– uređaj za puhanje mora biti

montiran u skladu s propisima

– provjeriti čvrst dosjed utikača voda

upaljivanja – ako je dosjed utikača labav može doći do iskrenja koje može zapaliti izlazeću mješavinu goriva i zraka – opasnost od izbijanja požara!

– Provjeriti stanje ventilatorskog kola i

kućišta

Istrošenost na kućištu ventilatora (pukotine, lomovi) može uzrokovati opasnost od ozljeda uslijed izlazećih stranih tijela. U slučaju oštećenja na kućištu ventilatora obratiti se specijaliziranom mservisu – STIHL preporučuje ovlašteni servis tvrtke STIHL.

Ne obavljati preinake na uređajima za posluživanje i na sigurnosnim napravama.

Uređaj smije raditi samo u radno sigurnom i besprijekornom stanju – opasnost od nesreće!

Startanje motora

najmanje na 3 metra udaljenosti od mjesta punjenja gorivom i ne u zatvorenim prostorijama.

Uređaj poslužuje samo jedna osoba – ne dopustiti boravljenje drugih osoba u području rada – pri pokretanju također ne.

Motor ne pokretati "iz ruke" – pokretati ga kako je opisano u uputama za uporabu.

Samo na ravnoj podlozi, paziti na čvrst i siguran položaj, sigurno fiksirati uređaj.

Nakon što motor proradi, uslijed pojačanog strujanja zraka može doći do odbacivanja predmeta u vis (na primjer kamenja).

Za vrijeme rada

U slučaju prijeteće opasnosti ili u nuždi smjesta zaustaviti motor – polufu/tipku za podešavanje postaviti na STOP, odnosno 0.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Uređaj poslužuje samo jedna osoba – ne trpiti prisutstvo drugih osoba u području rada.

U krugu od 5 m ne smiju se zadržavati druge osobe – uslijed odbačenih predmeta postoji opasnost od ozljeda!

Jednak razmak održavati i prema stvarima (vozilima, prozorskim staklima) – opasnost od oštećivanja stvari!

Nikada ne puhati u smjeru osoba ili životinja – uređaj može male predmete zavrtložiti u vis velikom brzinom – opasnost od ozljeda!

Pri puhanju i usisnom sječkanju (na slobodnom terenu i u vrtovima) paziti na male životinje, kako ih ne bi ugrozili.

Uređaj nikada ne puštati da radi bez nadzora.

Oprez kod sklizavice, vlage, snijega, leda, na kosinama, na neravnom terenu i sl. – opasnost od pokliznuća!

Paziti na prepreke: korov, drveni panjevi, korijenje, jarci – opasnost od spoticanja!

Ne raditi na ljestvama, niti na nestabilnim mjestima.

Kad se koristi štitnik za sluh potrebna je povećana pozornost i oprez – jer je uočavanje upozoravajućih zvukova ograničeno (povici, signalni tonovi i dr.).

Raditi mirno i promišljeno – samo pri dobrom osvjetljenju i pri dobroj vidljivosti. Raditi obazrivo, ne ugrožavati ostale.

Pravovremeno raditi stanke u radu kako bi se spriječili zamor i iscrpljenost – opasnost od nesreće!

Prigušivači buke sa katalizatorom mogu postati osobito vrući.

Čim motor proradi, motorni uređaj proizvodi otrovne ispušne plinove. Ti plinovi mogu biti bez mirisa i nevidljivi i mogu sadržavati neizgorene ugljikovodike i benzol. Nikada s motornim uređajem ne raditi u zatvorenim ili loše prozračenim prostorijama – sa strojevima s katalizatorom, također ne.

Pri radu u jarcima, na kosinama ili u skučenim prostornim uvjetima uvijek osigurati dostatnu izmjenu zraka – opasnost po život uslijed trovanja!

U slučaju mučnine, glavobolje, smetnji vida (na primjer kod vidnog polja koje se smanjuje), smetnji sluha, vrtoglavice, smanjene sposobnosti koncentracije, smjesta obustaviti rad – ti simptomi mogu između ostalog biti izazvani prevelikom koncentracijom ispušnih plinova – opasnost od nesreće!

Ne pušiti pri korištenju i u blizini motornog uređaja – opasnost od izbijanja požara! Iz sustava za gorivo mogu se osloboditi zapaljive benzinske pare.

Kod razvoja prašine, uvijek nositi masku za zaštitu od prašine.

Motornim uređajem treba raditi tiho i uz nisku emisiju ispušnih plinova – ne ostavljati da motor nepotrebno radi, gas davati samo pri radu.

Nakon rada uređaj odložiti na ravnu, nezapaljivu podlogu. Ne odlagati u blizini lako zapaljivih materijala (na primjer drvenog iverja, kore drveta, suhe trave, goriva) – opasnost od izbijanja požara!

Ne gurati predmete kroz zaštitnu rešetku ili mlaznicu u unutrašnjost kućišta ventilatora. Ventilator ih može odbaciti velikom brzinom – opasnost od ozljeda!

U slučaju osjetnih promjena ponašanja u radu (primjerice velikih vibracija), prekinuti rad i otkloniti uzroke promjena.

Ako je uređaj bio izložen neprimjerenom opterećenju (npr. djelovanju sile uslijed udarca ili pada), prije nastavka rada obavezno je provjeriti radno sigurno i besprijekorno stanje – pogledati također poglavlje "Prije pokretanja". Posebno treba provjeriti nepropusnost sustava za gorivo i funkcionalnost sigurnosnih naprava. Uređaj koji nije u radno sigurnom stanju ne smije se ni u kom slučaju dalje koristiti. U slučaju dvojbe potražiti savjet specijaliziranog servisa.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

295BA052 KN

295BA053 KN

Korištenje uređaja za puhanje

Uređaj za puhanje je konstruiran za posluživanje jednom rukom. Poslužitelj ga može nositi s desnom ili s lijevom rukom na ručki za posluživanje.

Motorni uređaj uvijek držati čvrsto u ruci. Kod puhanja na slobodnom terenu i u

vrtovima paziti na mala živa bića. Raditi samo polagano koračajući

naprijed – uvijek promatrati područje izlaza cijevi za puhanje – ne kretati se natraške – opasnost od spoticanja!

UPOZORENJE

Uređaj smije raditi samo s kompletno montiranom cijevi za puhanje – opasnost od zadobivanja ozljeda!

Okrugla mlaznica osobito je prikladna za primjenu na neravnom terenu (primjerice livadama i travnjacimatratinama).

Plosnata/ravna mlaznica (sadržana u opsegu isporuke ili se može dobiti kao poseban pribor) proizvodi ravnu zračnu struju, koju je moguće ciljano i kontrolirano primijeniti; osobito pri čišćenju ravnih površina prekrivenih iverjem od piljenja, lišćem, pokošenom travom ili sličnim.

Upotrebljavati usisnu sječkalicu

Uvažavati upute za dogradnju iz odgovarajućeg poglavlja ove upute za uporabu.

Usisna sječkalica je konstruirana za posluživanje s dvije ruke. Poslužitelj ju mora nositi s desnom rukom na ručki za posluživanje i s lijevom rukom na ručki kućišta.

Remen za nošenje prihvatne vreće ovjesiti preko lijevog ramena – ne nositi prekriženo, kako bi se uređaj u slučaju nevolje, zajedno s prihvatnom vrećom mogao brzo odbaciti s tijela.

UPOZORENJE

Uređaj smije raditi/biti pogonjen samo s kompletno montiranom usisnom cijevi i s montiranom, zatvorenom prihvatnom vrećom – opasnost od zadobivanja ozljeda!

UPUTA

Pri usisavanju abrazivnih predmeta (kao što su iverje, kamenje itd.) kolo ventilatora/puhala i kućište ventilatora izloženi su osobito jakom istrošenju. To istrošenje se prepoznaje po jako smanjenom učinku/snazi usisavanja. U tom slučaju treba potražiti pomoć stručnog trgovca. STIHL preporučuje ovlašteni servis tvrtke STIHL.

Oprez pri usisavanju mokrog lišća – ventilator/puhalo i zakrivljena cijev se mogu začepiti.

Kod puhanja na slobodnom terenu i u vrtovima, paziti na mala živa bića.

Ne usisavati vruće ili zapaljive (goreće) materijale (primjerice vruć pepeo, žareće cigarete) – opasnost od zadobivanja ozljeda uslijed izbijanja vatre!

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Nikad ne usisavati zapa-

ljive tekućine

(primjerice gorivo) ili

materijale natopljene

zapaljivim tekućinama –

opasnost od smrtono-

snih ozljeda uslijed vatre

ili eksplozije!

Prije otvaranja zaštitne

rešetke, isklopiti/isključiti

motor. Kada usisna cijev

nije montirana, zaštitna

rešetka mora biti uvijek

zatvorena i osigurana –

uslijed kontakta sa rotira-

jućim dijelovima postoji

opasnost od zadobivanja

ozljeda! Osim toga, mogu

nastati štete na motoru.

Tehnika rada

Da bi se vrijeme puhanja smanjilo na minimum koristiti grablje i metlu, kako bi se prije puhanja otpustile čestice nečistoće.

Preporučena tehnika rada za minimiziranje od zračnog onečišćenja:

– U slučaju potrebe površinu koja se

čisti puhanjem treba navlažiti, kako bi se izbjeglo jako nastajanje prašine

– čestice nečistoće ne smiju se

otpuhivati na ljude, osobito ne na djecu, životinje, i u smjeru otvorene vatre ili na svježe oprana vozila. Oprezno otpuhivati čestice nečistoće.

– Skupljenu otpuhanu nečistoću

odstraniti u kontejner za smeće, ne puhati na susjedno zemljište.

Preporučena tehnika rada radi minimiziranja buke:

– Motornim uređajima raditi u

razumno vrijeme – ne rano u jutro, kasno u noći ili za vrijeme popodnevnog odmora, kada bi se moglo smetati ljudima. Pridržavati se lokalno propisanog vremena

– Uređajima za puhanje raditi s po

mogućnosti najnižim brojem okretaja motora potrebnim za odnosni zadatak.

– Provjeriti opremu prije rada, osobito

prigušivač buke, otvore za usis zraka i pročistač zraka.

Vibracije

Ukoliko se motorni uređaj koristi dulje vrijeme, to može rezultirati smetnjama u cirkulaciji ruku, uzrokovanim vibracijama ("bolest bijelih prstiju").

Jedno opće vrijeme korišćenja se ne može utvrditi, jer isto ovisi o više utjecajnih faktora.

Vrijeme korišćenja se produljuje sa:

– toplim rukama – stankama u radu

Vrijeme korišćenja se skraćuje uslijed: – osobite osobne sklonosti lošoj

cirkulaciji (obilježja: često hladni prsti, žmarci)

– niskih vanjskih temperatura – veličine/jačine zahvatnih sila (čvrsto

zahvaćanje spriječava protok krvicirkulaciju)

U slučaju redovitog korišćenja motornog uređaja koje dugo traje, kao i kod opetovanog nastanka odgovarajućih pokazatelja (primjerice žmarci u prstima), preporuča se izvršiti medicinsku provjeru.

Održavanje i popravci

Redovito održavati motorni uređaj. Vršiti samo radove održavanja i popravke, koji su opisani u naputku za korišćenje. Sve ostale radove povjeriti na izvedbu stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL. Stručnim trgovcima tvrtke STIHL se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu.

STIHL preporučuje uporabu originalnih pričuvnih dijelova tvrtke STIHL. Oni su po svojim karakteristikama optimalno prilagođeni uređaju i zahtjevima korisnika/poslužitelja.

Radi vršenja popravaka, radova održavanja i čišćenja uvijek isključiti/isklopiti motor – opasnost od zadobivanja ozljeda! – Izuzetak: podešavanje rasplinjača i rada u praznom hodu.

Kada je izvučen utikač voda upaljivanja ili je svjećica odvrnuta, ne stavljati motor u rad/pokretanje s uređajem za

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA016 KN

296BA017 KN

296BA031 KN

296BA018 KN

pokretanje – opasnost od izbijanja požara uslijed nastanka paljbenih iskri izvan cilindra!

Motorni uređaj ne održavati i ne pohranjivati/skladištiti u blizini otvorene vatre.

Zaporu/zatvaraču rezervoara redovito provjeravati nepropusnost.

Upotrebljavati samo besprijekornu svjećicu, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Provjeriti kabel/vod upaljivanja (besprijekornu izolaciju, čvrsti priključak).

Prigušivaču buke provjeriti besprijekorno stanje za rad.

Ne raditi s pokvarenim prigušivačem buke ili bez njega – opasnost od izbijanja požara! – Oštećenja sluha!

Ne dodirivati vruć prigušivač buke – opasnost od zadobivanja opeklina!

Stanje antivibracionih elemenata utječe na vladanje vibracija – redovito kontrolirati antivibracione elemente.

Radi odstranjivanja kvarova/smetnji, motor treba isključiti/isklopiti.

Kompletiranje uređaja za puhanje

Dograditi cijev za puhanje

N strjelice (1) dovesti do preklapanja N preturnu maticu izravnati tako, da

se simbol ‚ preklapa (bude u nizu) sa strjelicama

N cijev za puhanje (2) ugurati do

graničnika u šupljinu nastavka (3)

N preturnu maticu (4) naticati-gurati

do uređaja preko nastavka

N preturnu maticu (4) zakretati u

smjeru strjelice tako dugo, dok se simbol ƒ ne bude preklapao sa strjelicama – preturna matica se čujno uključuje

BG 56, BG 86, SH 56, SH 86

N mlaznicu/sapnicu (5) nataknuti u

položaj (a) (dugi) ili u položaj (b) (kratki) do rukavca (6) na cijev za puhanje (2) i zakračunati u smjeru strjelice.

BG 66

N strjelice (1) dovesti do preklapanja N preturnu maticu izravnati tako, da

se simbol ‚ preklapa (bude u nizu) sa strjelicama

N cijev za puhanje (2) ugurati do

graničnika u šupljinu nastavka (3)

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA019 KN

296BA032 KN

296BA020 KN

295BA058 KN

296BA021 KN

N preturnu maticu (4) naticati-gurati

do uređaja preko nastavka

N preturnu maticu (4) zakretati u

smjeru strjelice tako dugo, dok se simbol ƒ ne bude preklapao sa strjelicama – preturna matica se čujno uključuje

N mlaznicu (5) nataknuti u položaj (a)

do rukavca (6) na cijev za puhanje (2) i zakračunati u smjeru strjelice

Demontirati cijev za puhanje

N isklopiti/isključiti motor N vezicu s prikladnim alatom utisnuti

kroz otvor na preturnoj matici

N preturnu maticu zakretati u smjeru

strjelice do graničnika

N skinuti cijev za puhanje

Kompletirati usisnu sječkalicu

Montirati zakrivljenu cijev

N zakrivljenu cijev (1) uvesti u

prihvatnu vreću (2) do oznake (strjelica)

N pritegnuti uzicu (3) na prihvatnoj

vreći i istisnuti vezicu (4) potezom prema dolje

UPUTA

Smičak na prihvatnoj vreći mora biti zatvoren

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

N strjelice (5) dovesti do preklapanja N preturnu maticu izravnati tako, da

se simbol ‚ preklapa (bude u nizu) sa strjelicama

N zakrivljenu cijev ugurati do

graničnika u šupljinu nastavka (6)

hrvatski

296BA022 KN

295BA080 KN

269BA030 KN

296BA023 KN

296BA033 KN

296BA024 KN

N preturnu maticu (7) naticati-gurati

do uređaja preko nastavka

N preturnu maticu (7) zakretati u

smjeru strjelice tako dugo, dok se simbol ƒ ne bude preklapao sa strjelicama – preturna matica se čujno uključuje

Kompletirati usisnu cijev

N usisnu cijev i produžetak usisne

cijevi izravnati na strjelicama, stisnuti zajedno i uključiti/dovesti u funkciju

Montirati usisnu cijev

N odvijač utisnuti u vezicu (1) i

pritiskati – na taj način se odkračunava zaštitna rešetka (2) – odklopiti zaštitnu rešetku

N strjelice (3) dovesti do preklapanja N preturnu maticu (5) izravnati tako,

da se otvor preklapa sa strjelicama (3)

N usisnu cijev ugurati do graničnika u

nastavak (4) kućišta ventilatora

N preturnu maticu (5) nataknuti preko

nastavka kućišta ventilatora

N preturnu maticu (5) zakretati u

smjeru strjelice tako dugo, dok se ista čujno ne uključi/dok ne uđe u funkciju

N preturnu maticu zakretati dalje u

smjeru strjelice i čvrsto pritegnuti

Demontirati zakrivljenu cijev

N isklopiti/isključiti motor

N vezicu s prikladnim alatom utisnuti

kroz otvor na preturnoj matici

N preturnu maticu zakretati u smjeru

strjelice do graničnika

N skinuti zakrivljenu cijev

N isklopiti/isključiti motor

Demontirati usisnu cijev

N isklopiti/isključiti motor

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA025 KN

N preturnu maticu zakrenuti do

graničnika u smjeru strjelice

N vezicu s prikladnim alatom utisnuti

kroz otvor na preturnoj matici

N preturnu maticu zakretati dalje u

smjeru strjelice do obnovljenog graničnika

N skinuti usisnu cijev N zatvoriti zaštitnu rešetku u dovesti ju

u funkciju

Gorivo

Motor mora mora raditi s mješavinom goriva od benzina i motornog ulja.

UPOZORENJE

Izbjegavati direktan doticaj kože s gorivom, kao i udisanje para od goriva.

STIHL MotoMix

STIHL preporučuje uporabu STIHL MotoMix-a. Ta već gotova mješavina goriva ne sadrži benzol, olovo i odlikuje se visokim oktanskim brojem te nudi uvijek ispravan omjer mješavine.

STIHL MotoMix je miješan za najdulji radni vijek motora s uljem za dvotaktne motore HP Ultra tvrtke STIHL.

MotoMix se ne može dobiti na svim tržištima.

Miješanje goriva

Benzin s udjelom alkohola od preko 10% može kod motora s ručno podesivim rasplinjačima uzrokovati smjetnje u radu i stoga se ne treba upotrebljavati za rad tih motora.

Motori s M-Tronic-om postižu punu snagu s benzinom u kojem je udio alkohola do 25 % (E25).

Motorno ulje Ako se miješa samo gorivo, može se

upotrebljavati isključivo motorno ulje za dvotaktne motore tvrtke STIHL ili neko drugo visokoučinkovito motorno ulje klasa JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ili ISO-L-EGD.

STIHL propisuje motorno ulje za dvotaktne motore STIHL HP Ultra ili jednakovrijedno visokoučinkovito motorno ulje da bi bile zajamčene granične vrijednosti emisije tijekom cijeloga radnog vijeka stroja.

Omjer mješavine kod ulja za dvotaktne motore

tvrtke STIHL 1:50; 1:50 = 1 dio ulja + 50 dijelova benzina

UPUTA

Neprikladni pogonski materijali ili omjer mješavine koji odstupa od pravila, mogu uzrokovati ozbiljne štete na mehanizmu. Benzin ili motorno ulje slabije kvalitete mogu oštetiti motor, brtvene prstenove, vodove i rezervoar goriva.

Benzin Upotrebljavati samo tvornički obilježen

benzin s oktanskim brojem od najmanje 90 ROZ-a – bezolovni ili olovni.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

Primjeri

Količina benzina

Ulje za dvotaktne motore

tvrtke STIHL 1:50 litra litra (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

hrvatski

295BA064 KN

295BA065 KN

N u spremnik, čija je primjena

dopuštena za skladištenje, goriva prvo napuniti motorno ulje, zatim benzin i temeljito miješati

Skladištenje mješavine goriva

Čuvati samo u spremnicima predviđenim za čuvanje goriva, na suhom i hladnom mjestu, zaštićeno od svjetla i sunca.

Mješavina goriva stari – miješati samo količinu potrebnu za nekoliko tjedana. Mješavinu goriva ne skladištiti dulje od 30 dana. Pod djelovanjem svjetla, sunca, niskih ili visokih temperatura, mješavina goriva može postati brže neuporabiva.

STIHL MotoMix može se međutim bez problema skladištiti do 2 godine.

N Spremnik s mješavinom goriva prije

punjenja treba snažno protresti

UPOZORENJE

U spremniku može nastati tlak – oprezno otvarati.

N Rezervoar goriva i spremnik treba s

vremena na vrijeme temeljito očistiti

Ostatak goriva i tekućinu koja se koristila za čišćenje, treba zbrinuti u skladu s propisima i na ekološki način!

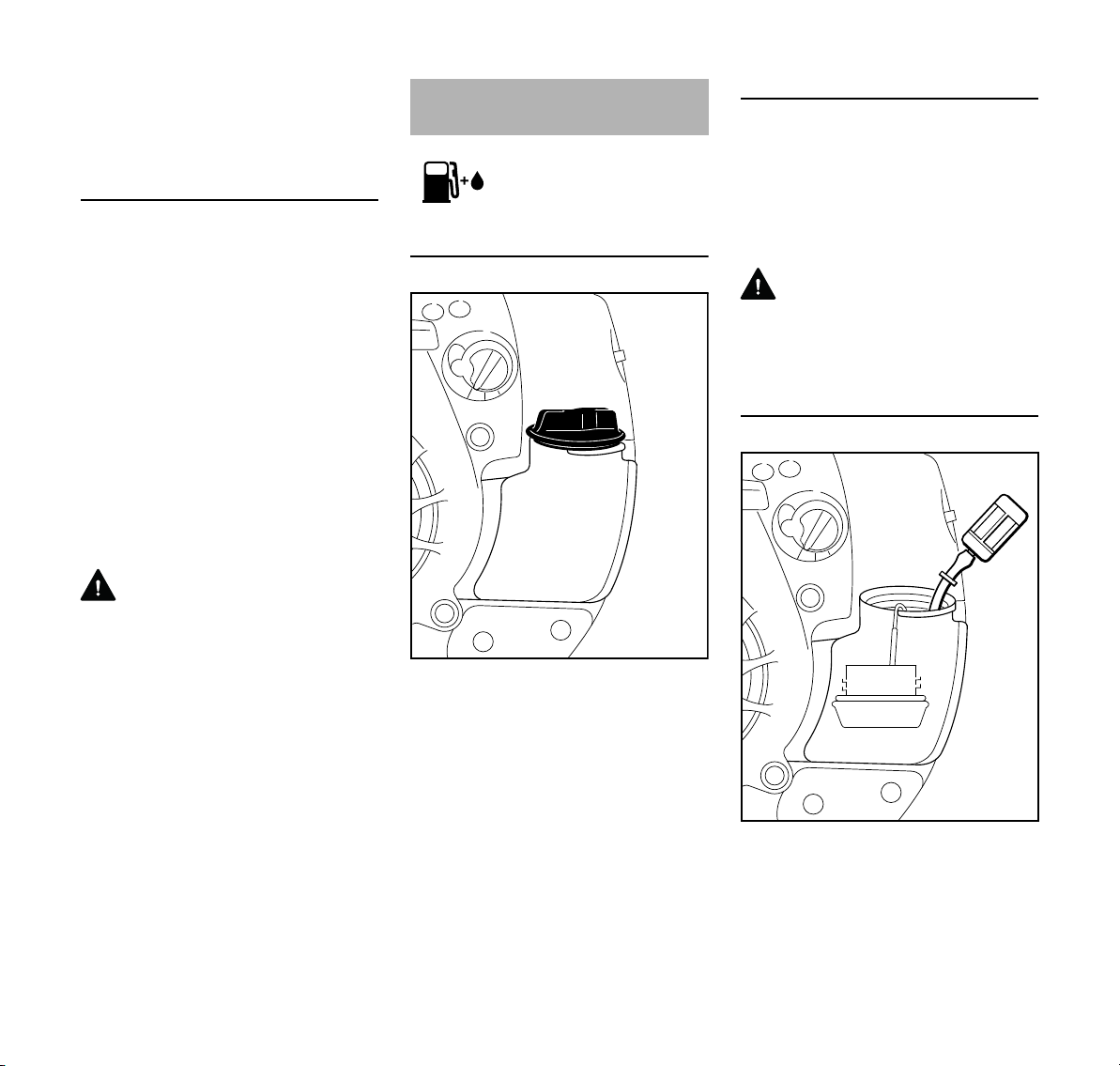

Punjenje gorivom

Priprema uređaja

N Prije punjenja gorivom očistiti

zapor/zatarač rezervoara i okolinu, kako u rezervoar ne bi dospijela nečistoća.

N Uređaj pozicionirati tako, da

zapor/zatvrač rezervoara pokazuje prema gore.

STIHL preporučuje STIHL-ov sistem punjenja za gorivo (poseban pribor).

Punjenje gorivom

Kod punjenja ne prolijevati gorivo i rezervoar ne puniti do ruba.

N Otvoriti zapor/zatvarač rezervoara. N Punjenje gorivom N Zatvoriti zapor/zatvarač rezervoara.

UPOZORENJE

Pošto smo izvršili punjenje gorivom, zapor/zatvarač rezervoara ručno pritegnuti što je jače moguće.

Zamjena usisne glave za gorivo

Usisnu glavu za gorivo zamijenjivati jednom godišnje, u tu svrhu:

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA009 KN

295BA069 KN

296BA007 KN

295BA067 KN

295BA068 KN

N isprazniti rezervoar goriva N usisnu glavu za gorivo s kukom

izvući van iz rezervoara i izvući sa crijeva

N usisnu glavu gurnuti/nataknuti u

crijevo

N usisnu glavu položiti natrag u

rezervoar

Startanje / isklapanjeisključivanje motora

Startanje motora

N Uvažavati propise o sigurnosti u

radu.

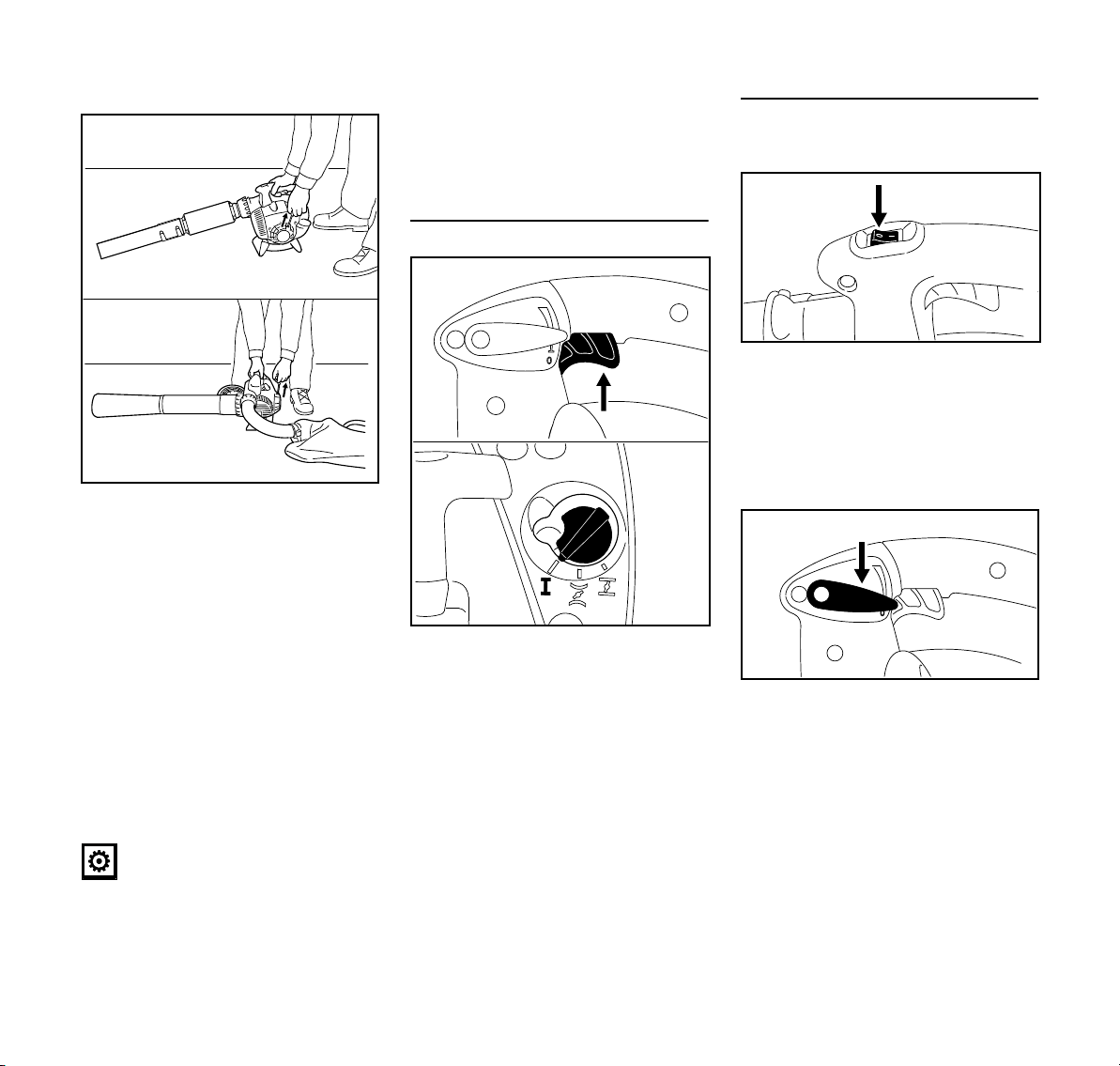

S polugom za podešavanje (2) se poluga za gas (3) za vrijeme rada može aretirati u željeni položaj.

Podesiti zakretno dugme Kada je motor hladan

N Mijeh ručne pumpe za gorivo (1)

pritiskati najmanje 5 puta – i onda kad je mijeh napunjen gorivom

Podesiti postavnu polugu/polugu za podešavanje, namještanje

samo BG 66 C, BG 86, SH 86

N zakretno dugme startnog zaklopca

postaviti na g.

Kada je motor zagrijan

N radi startanja polugu za

podešavanje postaviti u položaj za rad/pogon F

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

N zakretno dugme startnog zaklopca

postaviti na <.

To podešavanje vrijedi također i onda, kada je motor već radio, ali je još hladan.

hrvatski

296BA006 KN

296BA008 KN

295BA072 KN

295BA073 KN

Pokretanje

N uređaj postaviti sigurno na tlo N zauzeti siguran položaj: uređaj s

desnom rukom na kućištu, čvrsto pritisnuti na tlo

N lijevom rukom zahvatiti ručicu za

pokretanje Izvedba s ErgoStart-om N ravnomjerno provlačiti ručicu za

pokretanje Izvedba bez ErgoStart-a N ručku za pokretanje polagano

izvlačiti van do prvog osjetnog

graničnika, a zatim brzo i snažno

provući

N ručicu za pokretanje ne puštati da

brzo odskoči natrag – voditi natrag suprotno smjeru izvlačenja, kako bi se potezno uže moglo ispravno namotati

Kada motor radi

N kratko pokretati polugu za gas (3) –

zakretno dugme startnog zaklopca prelazi u položaj za rad/pogon F – motor prelazi u rad u praznom hodu

Isključiti motor

BG 56, BG 66, SH 56

N tipku-taster za stop-položaj

pokrenuti u položaj 0 – motor se zaustavlja – nakon pokretanja tipkataster za stop-položaj odfederira natrag

BG 66 C, BG 86, SH 86

N postavnu polugu/za podešavanje,

namještanje dovesti u položaj 0 – motor se zaustavlja – nakon pokretanja postavna poluga odfederira natrag

UPUTA

uže ne izvlačiti van do kraja – opasnost od puknuća!

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA009 KN

295BA074 KN

295BA075 KN

Daljnje upute za startanje

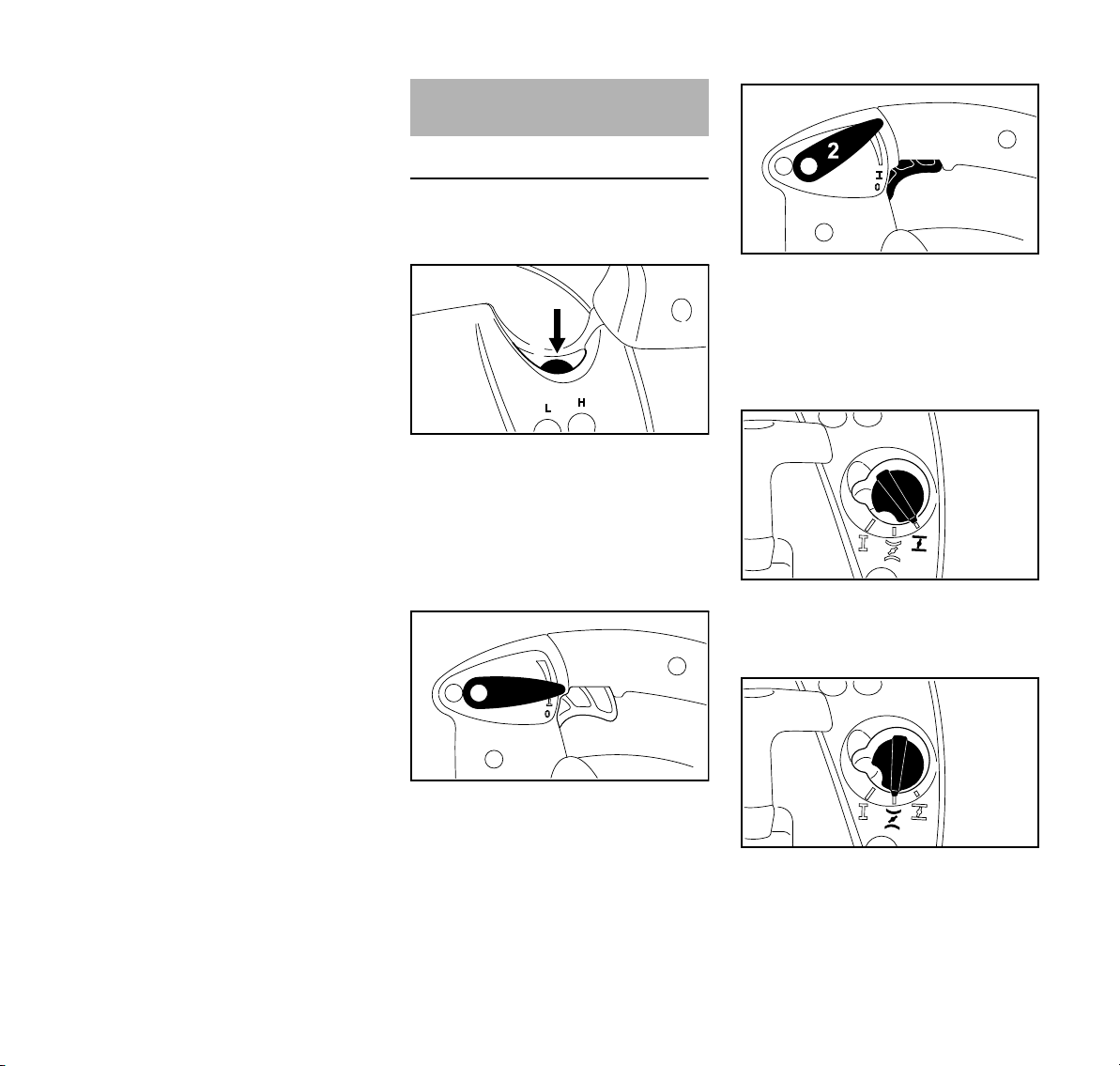

Ukoliko bi motor u položaju g ili pri ubrzanju stao/zaustavio se

N zakretno dugme startnog zaklopca

zakrenuti na < – pokretati dalje,

dok motor ne proradi

Kada motor neće proraditi N provjeriti, da li su sva mjesta za

podešavanje (položaj startnog

zaklopca, poluga za podešavanje u

položaju za rad/pogon F) korektno

namještena N ponoviti postupak pokretanja

Rezervoar je bio ispražnjen bez ostatka i potom je ponovno napunjen gorivom

Čišćenje pročistača zraka

Nečisti pročistači zraka smanjuju snagu motora, povećavaju potrošnju goriva i otežavaju pokretanje.

Različiti pročistači zraka

Već prema vrsti izvedbe uređaji su opremljeni s različitim pročistačima zraka. Uređaji se razlikuju po kućištu pročistača zraka i po samom pročistaču zraka.

Izvedbe s ravnim filterskim materijalom

N izvući uložak (3) i pročistač

zraka (4) izvaditi iz kućišta pročistača (5)

N zamijenjivati pročistač zraka!

Ispomoći radi izlupati ili ispuhati komprimiranim zrakom – ne ispirati!

Zamijeniti oštećene dijelove!

Umetnuti pročistač N pročistač zraka (4) umetnuti u

kućište pročistača (5) i nataknuti uložak (3)

N postaviti poklopac pročistača (2) i

vijak poklopca pročistača zakrenuti na desno u vodoravni položaj

N vijak za poklopac pročistača (1)

zakrenuti na lijevo u okomiti položaj

N Mijeh ručne pumpe za gorivo (1)

pritiskati najmanje 5 puta – i onda

kad je mijeh napunjen gorivom N startati iznova

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

N skinuti poklopac pročistača (2) N okolinu pročistača zraka osloboditi

od grube nečistoće

hrvatski

296BA026 KN

296BA027 KN

296BA010 KN

Izvedba s naboranim filterskim materijalom

N vijak poklopca pročistača (1)

odvrnuti zakretatanjem suprotno

smjeru kretanja kazaljki na satu i

odvrnuti

N skinuti poklopac pročistača (2) N okolinu pročistača zraka osloboditi

od grube nečistoće

nezapaljivoj tekućini za čišćenje (primjerice toploj, sapunastoj vodi) – pročistač isprati s vodenim mlazom iznutra prema van – ne upotrebljavati visokotlačne čistače

N posušiti sve dijelove pročistača – ne

podvrgavati ih ekstremnoj toplini

Umetnuti pročistač zraka

N pročistač zraka umetnuti u kućište N postaviti poklopac pročistača i vijak

poklopca pročistača zakretati u smjeru kretanja kazaljki na satu

Podešavanje rasplinjača

Osnovne obavijesti

Rasplinjač je tvornički podešen na standardne postavke.

Te su postavke rasplinjača takve da motor u svim radnim stanjima dobiva optimalnu mješavinu goriva i zraka.

Pripremiti uređaj

N Isključiti motor N provjeriti filtar za zrak – po potrebi

očistiti ili zamijeniti

N provjeriti rešetku za zaštitu od

iskrenja (postoji ovisno o zemlji isporuke) u prigušivaču buke – po potrebi očistiti ili zamijeniti

Standardno podešavanje

N pročistač zraka (3) izvaditi iz

kućišta (4)

Očistiti pročistač zraka N izlupati pročistač zraka ili ispuhati

ga komprimiranim zrakom iznutra

prema van U slučaju tvrdokorne nečistoće ili

zalijepljenog tkanja pročistača N pročistač zraka isprati sa

specijalnim čistačem tvrtke STIHL

(poseban pribor) ili u čistoj,

N glavni vijak za podešavanje (H)

zakretati suprotno smjeru kretanja kazaljki na satu do graničnika – za maksimalno 3/4 okreta

N vijak za podešavanje rada u

praznom hodu (L) okretati u smjeru kretanja kazaljki na satu do

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA011 KN

graničnika – zatim okrenuti za

3/4 okreta suprotno smjeru kretanja

kazaljki na satu

Podesiti rad u praznom hodu

N obaviti standardno podešavanje N pokrenuti motor i pustiti ga da se

zagrije u radu

Motor zastaje u radu u praznom hodu N granični vijak za podešavanje rada

u praznom hodu (LA) okretati u

smjeru kretanja kazaljki na satu sve

dok motor ne počne ravnomjerno

raditi

Neravnomjeran broj okretaja u radu u praznom hodu; loše ubrzanje (unatoč standardnoj podešenosti na vijku za podešavanje rada u praznom hodu)

Rad u praznom hodu podešen je na previše siromašnu mješavinu.

N vijak za podešavanje rada u

praznom hodu (L) pažljivo zakretati

suprotno smjeru kretanja kazaljki na

satu sve dok motor ravnomjerno ne

proradi i ne počne dobro ubrzavati –

maksimalno do graničnika

Neravnomjeran broj okretaja u radu u praznom hodu, opadajući brojevi okretaja pri zakretanju

Rad u praznom hodu je podešen na previše masnu mješavinu.

N vijak za podešavanje rada u

praznom hodu (L) okretati u smjeru kretanja kazaljki na satu (u koracima od 1/8 okreta / 45°) sve dok motor ne počne ravnomjerno raditi i još i dobro ubrzavati.

Nakon svake korekcije na vijku za podešavanje rada u praznom hodu (L) većinom je potrebno obaviti izmjenu na graničnom vijku za podešavanje rada u praznom hodu (LA).

Korekcija podešenosti rasplinjača kod primjena na velikoj visini

Ako motor ne radi na zadovoljavajući način, može biti potrebno obaviti neznatnu korekciju:

N obaviti standardno podešavanje N pustiti motor da se zagrije u radu N glavni vijak za podešavanje (H)

neznatno okretati u smjeru kretanja kazaljki na satu (siromašnija mješavina) – maksimalno do graničnika

UPUTA

Po povratku s veće visine podešenost rasplinjača ponovno vratiti na standardnu podešenost.

Ako je rad podešen na presiromašnu mješavinu postoji opasnost od oštećenja pogonskog mehanizma uslijed manjka sredstva za podmazivanje i pregrijavanja.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

296BA015 KN

000BA039 KN

000BA045 KN

002BA178 KN

Svjećica

N Kada snaga motora nije dovoljna,

startanje je loše ili nastaju smetnje u

radu u praznom hodu, prvo treba

provjeriti svjećicu. N Nakon cca 100 radnih/pogonskih

sati zamijeniti svjećicu – u slučaju

jako nagorenih elektroda, već i

ranije – upotrebljavati samo svjećice

bez smetnji, čiju primjenu je tvrtka

STIHL dozvolila – pogledati

poglavlje "Tehnički podaci".

Rastaviti svjećicu.

N Izvući utikač svjećice (1). N Odvrnuti svjećicu.

Provjeriti svjećicu

N Očistiti nečistu svjećicu. N Provjeriti razmak elektroda (A) i po

potrebi naknadno podesiti, vrijednost za razmak – pogledati poglavlje "Tehnički podaci"

N Odstraniti moguće uzroke

onečišćenja svjećice.

Mogući uzroci su:

– previše motornog ulja u gorivu – nečist pročistač zraka – nepovoljni uvjeti rada/pogona

N koristiti oklopljene svjećice s

fiksnom priključnom maticom

Ugraditi svjećicu.

N Zavijčati svjećicu (3) i utikač

svjećice (2) čvrsto pritisnuti na svjećicu (3).

UPOZORENJE

Ako priključna matica (1) nije čvrsto zategnuta ili ako nedostaje može doći do iskrenja. Prilikom rada u lako zapaljivom ili eksplozivnom okruženju može doći do požara ili eksplozija. Može doći do teških tjelesnih ozljeda ili materijalnih šteta.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

Vladanje motora u radu Pohranjivanje/skladištenje

uređaja

Ukoliko unatoč očišćenom pročistaču zraka i korektnoj podešenosti rasplinjača vladanje motora u radu nije zadovoljavajuće, uzrok tome može biti također i u prigušivaču buke.

Kod stručnog trgovca provjeriti, da li je prigušivač buke nečist (zakoksan)!

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL.

U slučaju stanki u radu, počevši od cca 3 mjeseca nadalje

N rezervoar goriva isprazniti i očistiti

na dobro prozračenom mjestu

N gorivo zbrinuti u skladu s propisima

i na ekološki način

N isprazniti rasplinjač do kraja, u

protivnom se membrane u rasplinjaču mogu zalijepiti

N temeljito očistiti uređaj, osobito

rebra cilindra i pročistač zraka

N uređaj pohraniti/skladištiti na suhom

i sigurnom mjestu zaštititi od neovlaštenog korišćenja (primjerice od djece)

hrvatski

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Upute za održavanje- i njegu

Podaci se odnose na normalne uvjete korištenja. Pri otežanim uvjetima (jaki nanos prašine i sl.) i duljeg dnevnog radnog vremena, navedene radne intervale treba odgovarajuće skratiti.

prije početka rada

na kraju rada, odnosno

dnevno

nakon svakog punjenja spre-

mnika za gorivo

jedanput tjedno

jedanput mjesečno

jedanput godišnje

u slučaju smetnji

u slučaju oštećenja

u slučaju potrebe

vizualna provjera (stanje, istrošenost,

Kompletan stroj

Ručka za posluživanje Provjera funkcije xx

Pročistač zraka

Ručna pumpa za gorivo (ako postoji)

Filtar u spremniku za gorivo

Spremnik za gorivo očistiti xx

Rasplinjač

Svjećica

Zaštita od iskrenja

Usisni otvori za rashladni zrak očistiti x

Dostupni vijci i matice (osim vijaka za podešavanje)

AAntivibracijski elementi

Sigurnosne naljepnice zamijeniti x

STIHL preporučuje ovlaštenog trgovca tvrtke STIHL

u prigušivaču buke provjeriti x

nepropusnost)

očistiti x

očistiti xx

obnoviti xx

provjeriti X

popravak u specijaliziranom servisu

provjeriti x

zamijeniti filtar xxx

kontrolirati rad u praznom hodu xx

naknadno regulirati rad u praznom hodu

podesiti razmak elektroda x

zamijeniti nakon 100 radnih sati

obnoviti u specijaliziranom servisu

dotegnuti x

provjeriti xxx

obnoviti u specijaliziranom servisu

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

postoji ovisno o određenoj zemlji

hrvatski

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Minimiranje istrošenja ii izbjegavanje kvarova/šteta

Pridržavanjem navoda iz ovog naputka za korišćenje spriječavate i izbjegavate prekomjerno istrošenje i kvarove na uređaju.

Korišćenje, održavanje i skladištenje uređaja moraju se vršiti tako pažljivo, kao što je opisano u ovom naputku za korišćenje.

Korisnik/poslužitelj je odgovoran za sve kvarove/štete, koje su uzrokovane neuvažavanjem uputa o sigurnosti u radu, uputa za posluživanje i održavanje. To osobito vrijedi za:

– vršenje izmjena na proizvodu, koje

tvrtka STIHL nije dozvolila – uporabu alata ili pribora, čija

primjena nije dozvoljena, prikladna

ili je glede kakvoće manje vrijedna – uporabu uređaja koja nije u skladu s

odredbama – primjenu uređaja na sportskim- ili

natjecateljskim priredbama – kvarove/štete, nastale kao

posljedica daljnjeg korišćenja

uređaja s pokvarenim ugradbenim

dijelovima

Radovi održavanja

Svi radovi, navedeni u poglavlju "Upute za održavanje- i njegu", moraju se redovito izvršavati. Ukoliko te radove održavanja korisnik/poslužitelj ne može izvršiti sam, nalog za izvedbu treba povjeriti stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu. STIHL-ovim stručnim trgovcima se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Ukoliko se propusti izvedba tih radova ili ih se izvrši nestručno, mogu nastati kvarovi/štete, za koje korisnik/poslužitelj sam odgovara. To se odnosi između ostalog na:

– kvarove na mehanizmu, nastale kao

posljedica nepravovremeno ili nedovoljno izvršenog održavanja (na primjer pročistač zraka i pročistač goriva), pogrešnu podešenost rasplinjača i nedostatno čišćenje vodila za rashladni zrak (usisni prorezi, rebra cilindra)

– koroziju i ostale posljedične

štete/kvarovi, nastale zbog nestručnog skladištenja

– kvarove na uređaju, nastale kao

posljedica uporabe kvalitativno manjkavih pričuvnih dijelova

Dijelovi, podložni istrošenju

Neki dijelovi motornog uređaja podliježu i pri korišćenju u skladu s odredbama normalnom istrošenju i moraju se već prema vrsti i trajanju korišćenja pravovremeno zamijeniti. Tome pripadaju između ostalog.:

– pročistač (za zrak, ulje, gorivo) – kolo ventilatora/puhala, zvijezda-

sječkalica

– prihvatna vreća

– Uređaj za pokretanje: – svjećica

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

Važni ugradbeni dijelovi

296BA003 KN

hrvatski

1 Poluga za podešavanje (BG 66 C,

BG 86, SH 86) 2 Utikač svjećice 3 Prigušivač buke 4 ručica za pokretanje 5 Vijci za podešavanje rasplinjača 6 Ručna pumpa za gorivo 7 Okretni gumb za čok 8 Poklopac filtra 9 Vijak za poklopac pročistača 10 Čep spremnika goriva 11 Spremnik za gorivo 12 Zahvatna ručka 13 Ručka za posluživanje 14 Tipka za stop-položaj (BG 56,

BG 66, SH 56) 15 Poluga za gas 16 Zaštitna rešetka 17 Preturna matica 18 Cijev za puhanje (BG 56, BG 86,

SH 56, SH 86) 19 Okrugla mlaznica 20 Plosnata/ravna mlaznica 21 Usisna cijev 22 Zakrivljena cijev 23 Prihvatna vreća 24 Prigušivač buke cijevi za puhanje

(BG 66) # Serijski broj

* ovisno o izvedbi poseban pribor

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Tehnički podaci

Mehanizam

jednocilindrični dvotaktni motor Volumen: 27,2 cm Provrt cilindra: 34 mm Hod klipa: 30 mm Broj okretaja u radu u

praznom hodu: 2500 1/min Snaga prema

ISO 7293: BG 56: 0,7 kW (1,0 KS) BG 66: 0,6 kW (0,8 KS) BG 86: 0,8 kW (1,1 KS) SH 56: 0,7 kW (1,0 KS) SH 86: 0,8 kW (1,1 KS)

Uređaj za upaljivanje

elektronički upravljiv magnetski upaljivač

Svjećica (bez smetnji): NGK CMR 6 H

Razmak elektroda: 0,5 mm

Sistem goriva

membranski rasplinjač, neovisan o položaju, s pumpom za gorivo u sastavu

Zapremina rezervoara goriva:

BG 56: 540 cm BG 66: 540 cm BG 66 C: 440 cm

(0,54 l)

(0,44 l)

BG 86: 440 cm SH 56: 540 cm SH 86: 440 cm

(0,44 l)

(0,54 l)

(0,44 l)

Snaga puhanja

Sila puhanja (Okrugla mlaznica)

BG 56: 13 N BG 66: 10 N BG 86: 15 N SH 56: 15 N SH 86: 15 N

Brzina zraka (Rad s puhanjem)

Rad s puhanjem (Okrugla mlaznica) BG 56: 60 m/s BG 66: 51 m/s BG 86: 63 m/s SH 56: 60 m/s SH 86: 63 m/s

Rad s puhanjem (Plosnata/ravna mlaznica)

BG 86: 74 m/s SH 86: 74 m/s

protok zraka

Plosnata Okrugla mlaznica

BG 56: 700 m

mla-

znica/sapnica

/h - - -

BG 66: 630 m3/h - - -

BG 86: 755 m SH 56: 700 m

/h 620 m3/h

/h 560 m3/h

SH 86: 755 m3/h 620 m3/h

Maksimalna brzina zraka (Rad s puhanjem, Okrugla mlaznica)

BG 56: 71 m/s BG 66: 62 m/s BG 86: 76 m/s SH 56: 71 m/s SH 86: 76 m/s

Maksimalan protok zraka (bez uređaja za puhanje)

BG 56: 730 m BG 66: 730 m BG 86: 810 m SH 56: 730 m SH 86: 810 m

Težina

bez goriva, pogon s puhanjem BG 56: 4,1 – 4,2 kg

BG 66: 4,4 kg BG 66 C: 4,7 kg BG 86: 4,4 – 4,5 kg

*)ovisno o opremi

bez goriva, pogon s usisavanjem SH 56: 5,2 kg SH 86: 5,6 kg

Vrijednosti buke i vibracija

Za dodatne podatke o sukladnosti s direktivom "Vibracije" za poduzetnike 2002/44/EZ pogledati www.stihl.com/vib.

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Razina zvučnog tlaka L

peq

prema

DIN EN 15503

Rad s puhanjem

Rad s

usisavanjem BG 56: 90 dB(A) 94 dB(A) BG 66: 86 dB(A) - - BG 86: 90 dB(A) 93 dB(A) SH 56: 90 dB(A) 94 dB(A) SH 86: 90 dB(A) 93 dB(A)

Razina zvučne snage L

prema

DIN EN 15503

Rad s puhanjem

Rad s

usisavanjem BG 56: 104 dB(A) 105 dB(A) BG 66: 98 dB(A) - - BG 86: 104 dB(A) 106 dB(A) SH 56: 104 dB(A) 105 dB(A) SH 86: 104 dB(A) 106 dB(A)

Vibracijska vrijednost a

hv, eq

prema

DIN EN 15503 Rad s puhanjem

zahvatna

ručka, desno BG 56: 7,5 m/s BG 66: 7,8 m/s BG 66 C: 2,1 m/s BG 86: 2,5 m/s SH 56: 7,5 m/s SH 86: 2,5 m/s

2 2 2 2 2 2

Rad s usisavanjem

zahvatna

ručka, lijevo BG 56: 8,5 m/s BG 86: 2,5 m/s SH 56: 8,5 m/s SH 86: 2,5 m/s

2 2 2 2

zahvatna ručka, desno

7,5 m/s

1,9 m/s

7,5 m/s

1,9 m/s

Za razinu zvučnog tlaka i razinu zvučne snage K-faktor iznosi prema Direktivi 2006/42/EZ = 2,0 dB(A); za vrijednost vibracija K-faktor iznosi prema Direktivi 2006/42/EZ = 2,0 m/s

REACH

REACH označava EG-odredbu/propis za registriranje, procjenjivanje i dozvolu primjene/dopuštenje kemikalija.

Obavijesti za ispunjenje REACH (EG)odredbe/propisa br. 1907/2006 pogledati www.stihl.com/reach

Vrijednost emisije ispušnog plina

Vrijednost CO2 izmjerena u postupku EU odobrenja tipa navedena je pod www.stihl.com/co2 u Tehničkim podacima specifičnima za proizvod.

Izmjerena vrijednost CO

utvrđena je na

reprezentativnom motoru prema normiranom ispitivačkom postupku u laboratorijskim uvjetima i ne predstavlja izričito ili implicitno jamstvo za snagu određenog motora.

Namjenska uporaba i održavanje opisani u ovoj uputi za uporabu ispunjavaju važeće zahtjeve za emisije ispušnog plina. U slučaju preinaka na motoru prestaje važiti dozvola za rad.

Upute za vršenje popravaka

Korisnici/poslužitelji ovog uređaja smiju vršiti samo one radove održavanja i njege, koji su opisani u ovom naputku za korišćenje.. Daljnje popravke smiju vršiti samo stručni trgovci.

Pri vršenju popravaka ugrađivati samo pričuvne dijelove, čiju primjenu je tvrtka STIHL dozvolila za ovaj motorni uređaj ili tehnički istovrsne dijelove. Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju.

STIHL preporučuje uporabu STIHL-ovih originalnih pričuvnih dijelova.

STIHL-ove originalne pričuvne dijelove prepoznaje se po STIHL-ovom kataloškom broju pričuvnog dijela, po oznaci { i povremeno po STIHL-ovom znaku za pričuvni dio K (na malim dijelovima može stajati samo sam znak).

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

000BA073 KN

Zbrinjavanje

Pri zbrinjavanju uvažavati propise o zbrinjavanju, specifične za dotičnu zemlju.

Proizvodi tvrtke STIHL ne pripadaju u kućni otpad. Uređaj STIHL, akumulator, pribor i ambalažu odložite na mjesto za ekološku oporabu.

Aktualne obavijesti glede zbrinjavanja mogu se dobiti kod ovlaštenog distributera tvrtke STIHL.

EU-izjava o sukladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Njemačka izjavljuje pod punom vlastitom

odgovornošću, da

vrsta gradnje: uređaj za puha-

nje-usisna

sječkalica tvornička oznaka: STIHL tip: BG 56

BG 56 C

BG 56 C-E

BG 66

BG 66 C

BG 66 C-E

BG 86

BG 86 C

BG 86 C-E

SH 56

SH 56 C

SH 56 C-E

SH 86

SH 86 C

SH 86 C-E serijska identifikacija: 4241 Volumen: 27,2 cm

odgovara dotičnim odredbama smjernica 2006/42/EG, 2014/30/EU i 2000/14/EG, te da je razvijana i izrađena uvijek u skladu s uz datum proizvodnje važećim verzijama sljedećih normi:

EN ISO 12100, EN 15503, EN 55012, EN 61000-6-1

Uz određivanje izmjerene i zajamčene razine zvučne snage postupano je prema smjernici 2000/14/EG, dodatak V, primjenom norme ISO 11094.

Izmjerena razina zvučne snage

sve BG 56: 102 dB(A) sve BG 66: 99 dB(A) sve BG 86: 102 dB(A) sve SH 56: 103 dB(A) sve SH 86: 103 dB(A)

Zajamčena razina zvučne snage

sve BG 56: 104 dB(A) sve BG 66: 101 dB(A) sve BG 86: 104 dB(A) sve SH 56: 105 dB(A) sve SH 86: 105 dB(A)

Tehnička dokumentacija pohranjena je kod:

ANDREAS STIHL AG & Co. KG Produktzulassung

Godina gradnje i broj stroja navedeni su na uređaju.

Waiblingen, 28.10.2016 ANDREAS STIHL AG & Co. KG u.z.

Thomas Elsner Voditelj upravljanja proizvodima i

uslugama

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

Adrese

STIHL – Uprava

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL – Prodaja

NJEMAČKA STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

AUSTRIJA STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVICARSKA STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČEHOSLOVAČKA REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

STIHL – Uvoznici

BOSNA I HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Telefaks: +387 36 350536

HRVATSKA UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Telefaks: +385 1 6221569

TURSKA SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Telefaks: +90 216 394 00 44

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

hrvatski

BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C

0458-296-0421-D

kroatisch

www.stihl.com

*04582960421D*

0458-296-0421-D

Stihl BG 56, BG 66, BG 86, SH 56, SH 86 Instruction Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
