Vážená zákaznice, vážený zákazníku,
děkujeme Vám, že jste se rozhodli pro jakostní
výrobek firmy STIHL.
Tento produkt byl vyroben za použití moderních
výrobních technologií a obsáhlých opatření pro
zajištění jakosti. Snažíme se udělat vše pro to,
abyste s tímto výrobkem byli spokojeni a mohli s
ním bez problémů pracovat.
Pokud budete mít dotazy týkající se Vašeho
stroje, obraťte se laskavě buď na Vašeho
obchodníka či přímo na naši distribuční společ‐
nost.
Váš
Dr. Nikolas Stihl
1 Vysvětlivky k tomuto
návodu k použití
1.1 Obrázkové symboly
Veškeré na stroji zobrazené symboly jsou vysvě‐
tleny v tomto návodu k použití.
V závislosti na stroji a jeho vybavení mohou být
na stroji zobrazeny níže uvedené obrazové sym‐
boly.
Palivová nádržka; palivová směs z
benzínu a motorového oleje
Aktivace ručního čerpadla paliva
1.2 Označení jednotlivých texto‐
vých pasáží
VAROVÁNÍ
Varování jak před nebezpečím úrazu či poranění
osob, tak i před závažnými věcnými škodami.
UPOZORNĚNÍ
Varování před poškozením stroje jako celku či
jeho jednotlivých konstrukčních částí.
1.3 Další technický vývoj
STIHL se neustále zabývá dalším vývojem
veškerých strojů a přístrojů; z tohoto důvodu si
musíme vyhradit právo změn objemu dodávek ve
tvaru, technice a vybavení.
Z údajů a vyobrazení uvedených v tomto návodu
k použití nemohou být proto odvozovány žádné
nároky.
2 Bezpečnostní pokyny a
pracovní technika
Při práci s motorovým strojem jsou
nezbytná dodatková bezpečnostní
opatření.
Ještě před prvním uvedením stroje do
provozu si bezpodmínečně přečtěte
celý návod k použití a bezpečně ho
uložte pro pozdější použití. Nedbání
údajů v návodu k použití může být
životu nebezpečné.
Dodržujte specifické bezpečnostní předpisy
země, např. příslušných oborových sdružení,
úřadů pro bezpečnost práce apod.
Pokyn pro každého, kdo bude s motorovým stro‐
jem pracovat poprvé: buď si nechejte od proda‐
vače nebo jiné osoby znalé práce se strojem
ukázat, jak se s ním bezpečně zachází, nebo se
zúčastněte odborného školení.
Nezletilí nesmějí s tímto strojem pracovat – s
výjimkou mladistvých nad 16 let, kteří se pod
dohledem zaučují.
Návod k použití - Originální vydání
0000008473_005_CZ
Vytištěno na bezchlórově běleném papíru.
Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.
© ANDREAS STIHL AG & Co. KG 2021
0458-296-1021-F. VA0.F21.
2 0458-296-1021-F
2 Bezpečnostní pokyny a pracovní technika česky
Děti, zvířata a diváky nepouštějte do blízkosti
stroje.
Pokud nebude stroj používán, musí být uložen
tak, aby nikdo nemohl být ohrožen. Stroj zajistěte
před použitím nepovolanými osobami.
Uživatel nese vůči jiným osobám zodpovědnost
za úrazy a za nebezpečí ohrožující jejich zdraví
či majetek.
Stroj předávejte či zapůjčujte pouze těm oso‐
bám, které jsou s tímto modelem stroje a jeho
obsluhou obeznámeny – a vždy jim zároveň
předejte i návod k použití.
Práce se stroji produkujícími hluk může být
národními či lokálními předpisy časově ome‐
zena.
Stroj uvádějte do provozu jen tehdy, když jsou
všechny konstrukční díly v pořádku, bez poško‐
zení.
K čištění stroje nikdy nepoužívejte vysokotlaké
čističe. Prudký proud vody může poškodit jedno‐
tlivé díly stroje.
2.1 Příslušenství a náhradní díly
Používejte pouze takové díly či příslušenství,
které jsou firmou STIHL pro tento stroj povoleny,
či technicky adekvátní díly. V případě dotazů k
tomuto tématu kontaktujte odborného prodejce.
Používejte pouze vysokojakostní díly či příslu‐
šenství. Jinak hrozí eventuální nebezpečí úrazů
nebo poškození stroje.
STIHL doporučuje používat originální díly a pří‐
slušenství značky STIHL. Jsou svými vlastnostmi
optimálně přizpůsobeny jak výrobku samotnému,
tak i požadavkům uživatele.
Na stroji neprovádějte žádné změny – mohlo by
to vést k ohrožení bezpečnosti. Za osobní a
věcné škody, které by vznikly z důvodů použití
nedovolených adaptérů, vylučuje STIHL jakouko‐
liv zodpovědnost.
2.2 Tělesná způsobilost
Kdo pracuje se strojem, musí být odpočatý,
zdravý a v dobré kondici.
Osoby, které se ze zdravotních důvodů nesmějí
namáhat, by se měly předem informovat u
lékaře, zda smějí s tímto strojem pracovat.
Pouze pro nositele kardiostimulátoru („budíčku“):
Zapalování tohoto stroje vytváří velmi nízké elek‐
tromagnetické pole. Vliv na jednotlivé typy kar‐
diostimulátoru nemůže být zcela vyloučen. Pro
vyloučení zdravotních rizik doporučuje STIHL
konzultovat toto téma s ošetřujícím lékařem a
výrobcem kardiostimulátoru.
Po požití alkoholu, léků snižujících reakceschop‐
nost nebo drog se nesmí s tímto strojem praco‐
vat.
2.3 Řádné používání
Foukač umožňuje odstraňování spadaného listí,
trávy, papíru a podobných materiálů např. v
zahradách, ve sportovních stadionech, na parko‐
vištích nebo ve vjezdech. Je rovněž vhodný pro
profukování loveckých pěšinek v lese.
Sací štěpkovač je navíc koncipován pro vysávání
listí a jiných lehkých, volně ležících a nehořla‐
vých odpadů.
Nikdy neodfukujte ani nevysávejte žádné zdraví
škodlivé materiály.
Použití stroje k jiným účelům není dovoleno a
může vést k úrazům nebo k jeho poškození. Na
výrobku neprovádějte žádné změny – i to by
mohlo vést k úrazům a poškození stroje.
2.4 Oblečení a výstroj
Noste předpisové oblečení a výstroj.
Oblečení musí být účelné a nesmí
překážet v pohybu. Těsně přiléhající
oděv – pracovní overal, v žádném pří‐
padě pracovní plášť.
Nikdy nenoste oděvy ani šál, kravatu,
šperky či ozdoby, které by se mohly
dostat do sacího otvoru. Dlouhé vlasy
svažte a zajistěte tak, aby se nachá‐
zely nad rameny.
Noste pevnou obuv s hrubou, neklouzavou pod‐
rážkou.
VAROVÁNÍ
Ke snížení nebezpečí očních úrazů
noste těsně přiléhající ochranné brýle
podle normy EN 166. Dbejte na
správné a přiléhavé nasazení brýlí.
Noste osobní ochranu sluchu – např. ochranné
kapsle do uší.
STIHL nabízí rozsáhlý program osobního
ochranného vybavení.
2.5 Přeprava stroje
Vždy zásadně vypněte motor.
Při přepravě ve vozidlech:
0458-296-1021-F 3
česky 2 Bezpečnostní pokyny a pracovní technika
Stroj zajistěte proti převržení, poškození, jakož
–
i vytečení paliva.
2.6 Tankování paliva

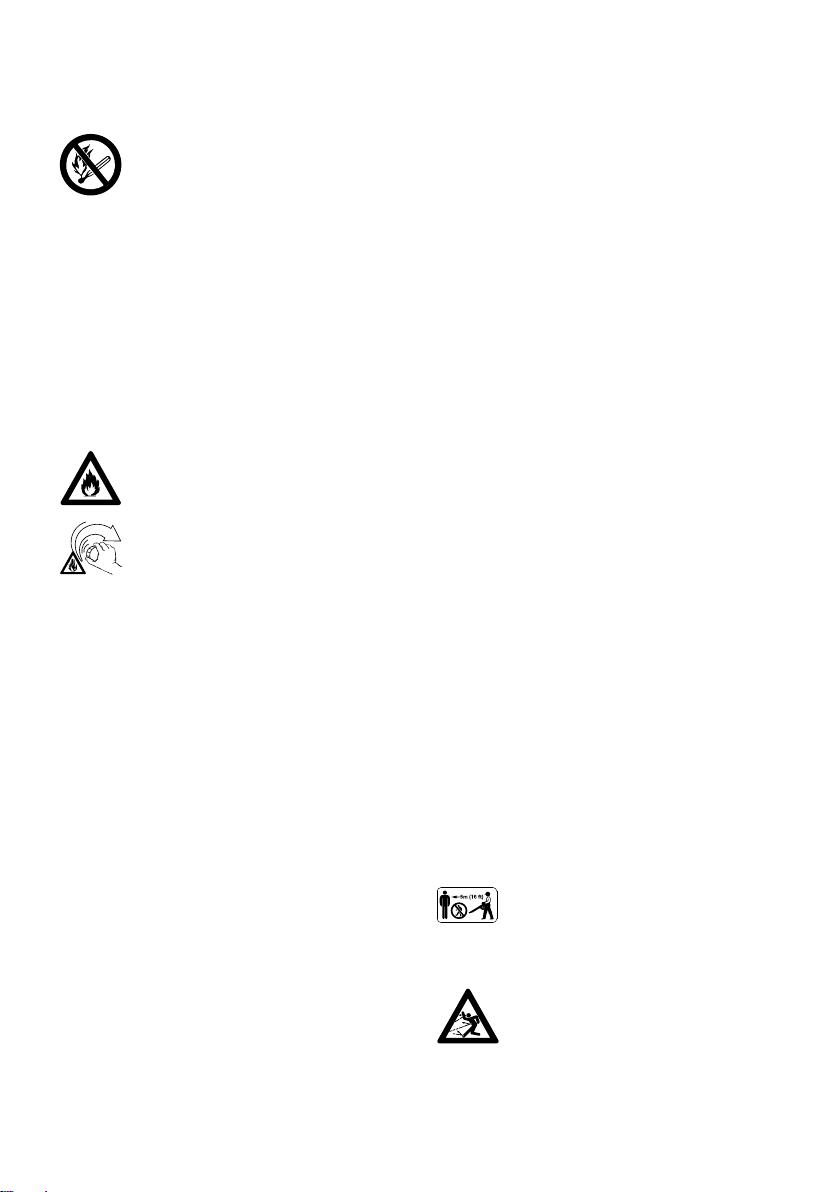

Benzín je extrémně snadno vznětlivý
– zachovávejte odstup od otevřeného
ohně – palivo nerozlijte – nekuřte.
Před tankováním motor vypněte.
Nikdy netankujte, dokud je motor stále ještě
horký – palivo by mohlo přetéct – hrozí nebez‐
pečí požáru!
Uzávěr nádržky opatrně otvírejte tak, aby se
mohl stávající přetlak pomalu odbourat a aby
nedošlo k žádnému vystříknutí paliva.
Palivo tankujte jen na dobře provětrávaných
místech. Pokud došlo k rozlití paliva, stroj okam‐
žitě očistěte – palivo se nesmí dostat na oděv –
jinak je nutné se okamžitě převléct.
Dbejte na netěsnosti! Pokud palivo
vytéká, motor nestartujte – hrozí
životu nebezpečné úrazy popálením!
Po natankování uzávěr palivové nád‐
ržky se závitem zašroubujte a co nej‐
pevněji jej utáhněte.
Tím se sníží riziko povolení uzávěru nádržky vli‐
vem vibrací motoru, a následkem toho riziko
vystříknutí paliva.
2.7 Před nastartováním
Proveďte kontrolu provozní bezpečnosti stroje –
dbejte na odpovídající kapitoly v návodu k pou‐
žití:
Zkontrolujte těsnost palivového systému, zvlá‐
–
ště viditelných dílů, jako jsou například uzávěr
palivové nádržky, hadicové spoje, ruční pali‐
vové čerpadlo (jen u strojů s ručním palivovým
čerpadlem). Při netěsnostech nebo poškození
motor nestartujte – hrozí nebezpečí požáru!
Stroj nechejte před uvedením do provozu
opravit odborným prodejcem.
Plynová páčka se musí lehce pohybovat a
–
samovolně se odpružit do polohy volnoběhu.
Regulační páčka/tlačítko se musí dát lehko
–
přestavit do polohy STOP, resp. 0.
Rukojeti musejí být čisté a suché, beze stop
–
oleje či nečistot – je to důležité pro bezpečné
vedení stroje.
Foukací zařízení musí být předpisově namon‐
–
továno.
Zkontrolujte pevné usazení nástrčky zapalova‐
–
cího vedení – v případě uvolněného nasazení
nástrčky může dojít k úletu jisker, které mohou
zapálit vytékající směs paliva a vzduchu –
hrozí nebezpečí požáru!
Zkontrolujte stav kola ventilátoru a tělesa
–
ventilátoru.
Při opotřebení tělesa ventilátoru (prasklinky,
úlomky) hrozí nebezpečí úrazu v důsledku vystu‐
pujících cizích příměsí. V případě výskytu poško‐
zení na tělese ventilátoru vyhledejte odborného
prodejce – STIHL doporučuje odborného pro‐
dejce výrobků STIHL.
Na ovládacích a bezpečnostních zařízeních
neprovádějte žádné změny.
Stroj smí být provozován pouze v provozně bez‐
pečném stavu – hrozí nebezpečí úrazu!
2.8 Startování motoru
Motor startujte nejméně 3 metry od místa natan‐
kování stroje – nikdy nestartujte v uzavřených
prostorách.
Stroj obsluhuje pouze jedna osoba – v pracov‐
ním prostoru nenechejte pobývat žádné další
osoby – toto platí i pro fázi startování.
Motor nikdy nestartujte „z ruky“ – startujte pouze
tak, jak je to popsáno v návodu k použití.
Startujte jen na rovném podkladě, dbejte na
pevný a bezpečný postoj, stroj pevně a bez‐
pečně držte.
Po naskočení motoru mohou být sílícím proudem
vzduchu různé předměty (např. kameny)
vymrštěny do vzduchu.
2.9 Při práci
V případě hrozícího nebezpečí, resp. v nouzo‐
vém případě – přesuňte regulační páčku/tlačítko
na STOP, resp. 0.
Stroj obsluhuje pouze jedna osoba – v pracov‐
ním prostoru nenechejte pobývat žádné další
osoby.
V okruhu 5 m se nesmí zdržovat
žádná další osoba – odmrštěnými
předměty hrozí nebezpečí úrazu!
Tento odstup zachovávejte i od věcí (vozidel,
oken) – hrozí hmotné škody!

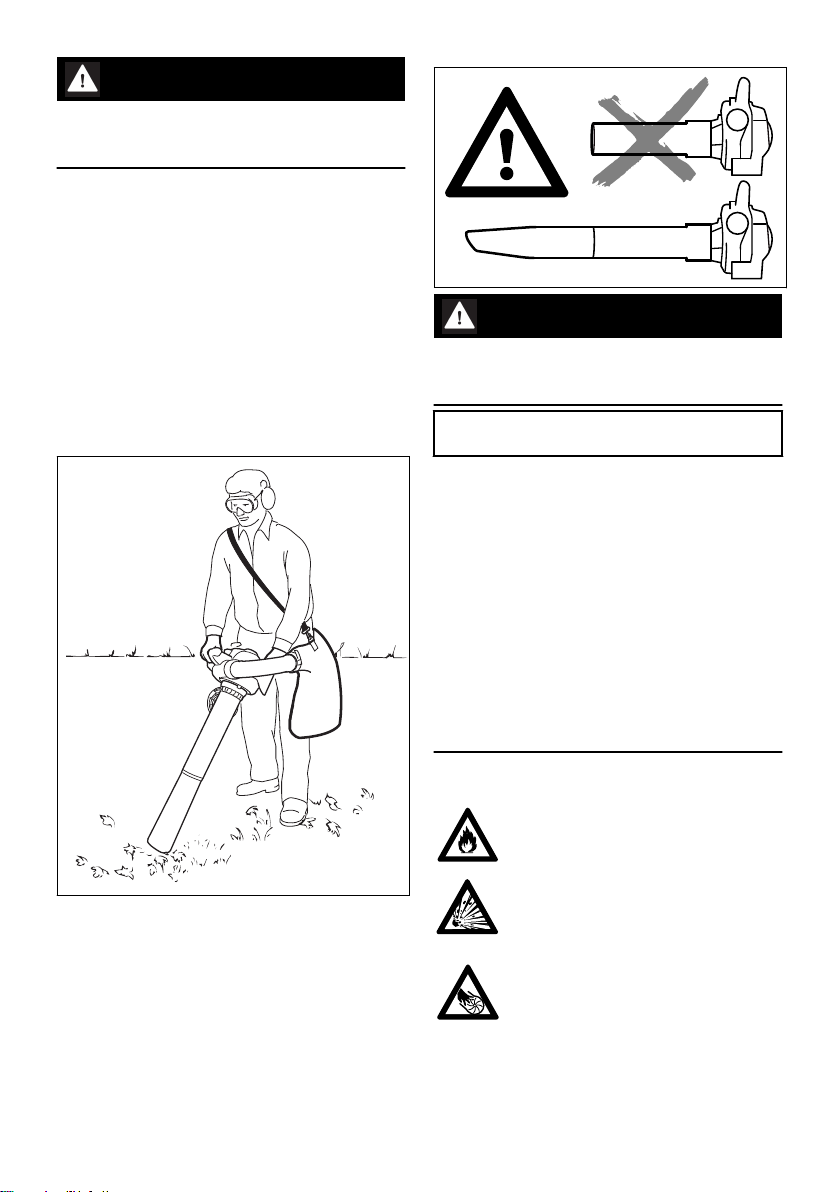

Nikdy nefoukejte směrem k jiným
osobám nebo zvířatům – stroj může
velkou rychlostí vymrštit vzhůru malé
předměty – hrozí nebezpečí úrazu!
Ve foukacím a sacím režimu s rozmělňováním
nasávaného materiálu (na volném prostoru a v
4 0458-296-1021-F
295BA052 KN
2 Bezpečnostní pokyny a pracovní technika česky
zahradách) dbejte na to, aby nebyla ohrožena
drobná zvířata.
Stroj nikdy nenechávejte běžet bez dohledu.
Pozor při náledí, v mokru, na sněhu, na svazích
nebo na nerovném terénu – hrozí nebezpečí
uklouznutí!
Dbejte na překážky: odpad, pařezy, kořeny, pří‐
kopy – hrozí nebezpečí zakopnutí!
Nikdy nepracujte na žebříku a na nestabilních
stanovištích.
Při práci s ochranou sluchu je třeba zvýšená
pozornost a opatrnost – protože schopnost vní‐
mání zvuků ohlašujících nebezpečí (křik, zvu‐
kové signály apod.) je omezena.
Pracujte klidně a s rozvahou – pouze za dobrých
světelných podmínek a při dobré viditelnosti.
Pracujte pozorně a předvídavě, neohrožujte jiné
osoby.
Práci včas přerušujte přestávkami, aby se zabrá‐
nilo stavu únavy a vyčerpání – hrozí nebezpečí
úrazu!
Tlumič výfuku s katalyzátorem mohou být
extrémně horké.
Jakmile se motor rozběhne, produ‐
kuje stroj jedovaté spaliny. Tyto spa‐
liny mohou být neviditelné, nemusejí
být cítit a mohou obsahovat nespá‐
lené uhlovodíky a benzol. Nikdy se
strojem nepracujte v uzavřených či
špatně větraných prostorách – ani se
stroji s katalyzátory.
Při práci v hlubokých příkopech, v prohlubních
nebo v prostorově omezených poměrech neu‐
stále dbejte na dostatečnou cirkulaci vzduchu –
hrozí životu nebezpečná otrava!
V případě nevolnosti, bolení hlavy, při poruchách
zraku (např. při zmenšujícím se zorném poli),
poruchách sluchu, závratích, snižující se schop‐
nosti koncentrace práci okamžitě zastavte – tyto
symptomy mohou být mimo jiné způsobeny příliš
vysokou koncentrací spalin – hrozí nebezpečí
úrazu!
Při práci se strojem ani v jeho přímé blízkosti
nekuřte – hrozí nebezpečí požáru! Z palivového
systému mohou unikat vznětlivé benzínové
výpary.
V případě vzniku prachu je nutno používat
ochrannou masku proti prachu.
Stroj provozujte s co nejmenším množstvím spa‐
lin a tiše – nikdy nenechávejte motor bezdů‐
vodně běžet, plyn přidávejte jen při práci.
Po práci odkládejte stroj na rovný, nehořlavý
podklad. Nikdy ho neodkládejte v blízkosti lehce
vznětlivých materiálů (např. v blízkosti dřevěných
pilin, stromové kůry, suché trávy, paliva) – hrozí
nebezpečí požáru!
Nikdy nevsunujte žádné předměty ochrannou
mřížkou nebo hubicí do vnitřku tělesa ventilátoru.
Ventilátorem mohou být tyto předměty velkou
rychlostí vymrštěny ven – hrozí nebezpečí úrazu!
Při znatelných změnách v chování stroje za
chodu (např. při zvýšených vibracích) práci pře‐
rušte a příčinu změn odstraňte.
Pokud byl stroj vystaven námaze neodpovídající
jeho určení (např. působení hrubého násilí při
úderu či pádu), je bezpodmínečně nutné před
dalším provozem důkladně zkontrolovat stav
jeho provozní bezpečnosti – viz také „Před
nastartováním“. Zkontrolujte zejména těsnost
palivového systému a funkčnost bezpečnostních
zařízení. Stroj, který není provozně bezpečný,
nesmí být v žádném případě používán dále. V
nejasných případech vyhledejte odborného pro‐
dejce.

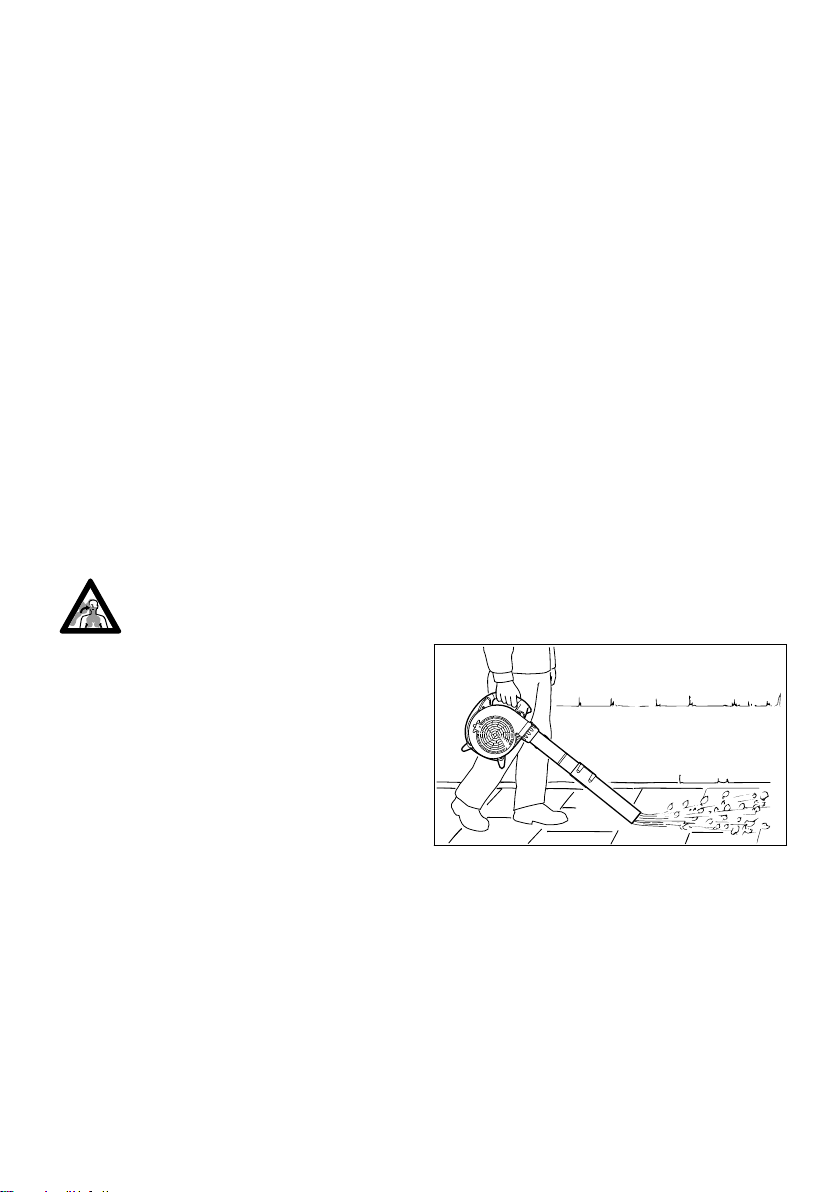

2.10 Použití foukače
Foukač je koncipován pro jednoruční obsluhu.
Pracovník ho musí nosit pravou rukou za ovlá‐
dací rukojeť.
Stroj vždy pevně držte v ruce.
Při čištění foukačem na volných plochách a v
zahradách dbejte na drobné živočichy.
Při práci postupujte jen pomalu vpřed – neustále
pozorujte výstupní otvor foukací trubky – nikdy
nechoďte dozadu – hrozí nebezpečí zakopnutí!
0458-296-1021-F 5
295BA053 KN
česky 2 Bezpečnostní pokyny a pracovní technika
VAROVÁNÍ
Stroj provozujte zásadně jen s kompletně
namontovanou foukací trubkou – hrozí nebez‐
pečí úrazu!
Kulatá hubice je obzvláště vhodná pro použití v
nerovném terénu (např. na lukách či na velkých
travnatých plochách).
Plochá hubice (buď je součástí dodávky stroje,
nebo je k dostání jako zvláštní příslušenství) pro‐
dukuje plochý proud vzduchu, který se dá zací‐
leně a kontrolovaně použít; zejména při čištění
rovných ploch pokrytých pilinami, spadaným
listím, pokosenou trávou apod.
2.11 Použití sacího zařízení
Dbejte na montážní pokyny v patřičné kapitole
tohoto návodu k použití.
Sací štěpkovač je koncipován pro dvouruční
obsluhu. Musí být pracovníkem nošen pravou
rukou za ovládací rukojeť a levou rukou za ruko‐
jeť tělesa stroje.
Závěsný popruh záchytného vaku zavěste na
jedno z ramen. Nacvičte si odložení stroje spo‐
lečně se záchytným vakem, aby stroj mohl být v
nouzovém případě rychle odstraněn z těla –
hrozí nebezpečí úrazu!
VAROVÁNÍ
Stroj provozujte zásadně jen s kompletně
namontovanou sací trubkou a s namontovaným
záchytným vakem – hrozí nebezpečí úrazu!
UPOZORNĚNÍ
Při vysávání abrazivních předmětů (jako drť,
kameny atd.) jsou kolo ventilátoru a těleso venti‐
látoru vystavovány obzvláště silnému opotře‐
bení. Toto opotřebení se projevuje silně klesají‐
cím sacím výkonem. V tomto případě vyhledejte
odborného prodejce. STIHL doporučuje odbor‐
ného prodejce výrobků STIHL.
Při vysávání mokrého listí může dojít k ucpání
ventilátoru nebo kolena.
Pro odstranění ucpání ve stroji:
Vypněte stroj.
–
Demontujte koleno a sací trubku – viz „Kom‐
–
pletace sacího štěpkovače“.
Vyčistěte koleno a skříň ventilátoru.
–
Při vysávání na volných plochách a v zahradách
dávejte pozor na drobné živočichy.
Nikdy nevysávejte žádné žhavé či
hořící materiály (např. žhavý popel,
doutnající cigarety) – hrozí nebezpečí
úrazu popálením!
Nikdy nevysávejte hořlavé kapaliny
(např. pohonné hmoty) nebo mate‐
riály napuštěné hořlavými kapalinami
– hrozí nebezpečí smrtelných úrazů
způsobených ohněm či explozí!
Před otevřením ochranné mřížky
motor vypněte. Není-li namontovaná
sací trubka, musí být ochranná
mřížka vždy zavřená a zajištěná proti
otevření – hrozí nebezpečí úrazu způ‐
sobeného kontaktem s rotujícími díly
stroje! Kromě toho může dojít k
poškození motoru.
6 0458-296-1021-F
2 Bezpečnostní pokyny a pracovní technika česky
2.12 Pracovní technika
Za účelem minimalizace foukací doby používat k
uvolnění částeček nečistot ještě před foukáním
hrábě a smeták.
V případě potřeby volně ofukovaný povrch
–
navlhčete, aby se zabránilo silnému prášení.
Částečky nečistot nikdy neodfukovat na
–
osoby, zejména ne na děti, na domácí zvířata,
směrem k otevřeným oknům nebo na čerstvě
umyté automobily. Částečky nečistot odfuko‐
vat velice opatrně.
Dohromady sfoukanou špínu odstraňovat v
–
nádobách na odpad, nikdy ji neodfukovat na
sousední pozemky.
Stroje porovozovat pouze v přiměřených a
–
rozumných denních dobách – nikdy ne brzy
ráno, pozdě v noci nebo během klidové
polední doby, kdy by tím mohlo být rušeno
ostatní obyvatelstvo. Dodržovat lokální stano‐
vené pracovní hodiny.
Foukače provozovat s co možná nejnižšími,
–
pro splnění daného úkolu potřebnými motoro‐
vými otáčkami.
Vybavení zkontrolovat ještě před započetím
–
práce, zejména tlumič výfuku, sací otvory
vzduchu a vzduchový filtr.
2.13 Vibrace
Při déletrvajícím použití stroje mohou vibrace
způsobit poruchy prokrvení rukou (chorobně bílé
prsty).
Pro délku použití stroje však nelze stanovit všeo‐
becně platný časový limit, neboť závisí na vícero
ovlivňujících faktorech.
Délka použití se prodlužuje:
když má pracovník teplé ruce
–
když je provoz přerušován přestávkami.
–
Délka použití se zkracuje:
když má pracovník speciální osobní sklony ke
–
špatnému prokrvení (symptom: často studené
prsty, svědění v prstech),
když vládnou nízké venkovní teploty,
–
když uživatel svírá stroj přílišnou silou (pevné
–
sevření zabraňuje dobrému prokrvení).
Při pravidelném, dlouhodobém používání stroje a
při opakovaném výskytu příslušných symptomů
(např. svědění v prstech) se doporučuje lékařská
prohlídka.
2.14 Pokyny pro údržbu a opravy
Pravidelně provádět úkony pro údržbu stroje.
Provádět pouze takové údržbářské a opravářské
úkony, které jsou popsány v návodu k použití.
0458-296-1021-F 7
Veškeré ostatní práce nechat provést u odbor‐
ného prodejce.
STIHL doporučuje nechat provádět údržbářské a
opravářské úkony pouze u autorizovaného,
odborného prodejce výrobků STIHL. Autorizova‐
ným odborným prodejcům výrobků STIHL jsou
pravidelně nabízena odborná školení a k jejich
dispozici jsou dodávány Technické informace.
Používat pouze vysokojakostní náhradní díly.
Jinak hrozí eventuální nebezpečí úrazů nebo
poškození stroje. V případě dotazů k tomuto
tématu se informujte u odborného prodejce.
STIHL doporučuje používat originální náhradní
součástky STIHL. Jsou svými vlastnostmi opti‐
málně přizpůsobeny jak výrobku samotnému, tak
i požadavkům uživatele.
K provedení oprav, údržbářských úkonů a čištění
vždy zásadně vypnout motor – hrozí nebezpečí
úrazu! – Vyjímka: jemné doseřízení karburátoru
a volnoběžných otáček.
Motor nikdy nenahazovat startovacím zařízením
při stažené nástrčce zapalovací svíčky nebo při
vyšroubované zapalovací svíčce – hrozí nebez‐
pečí požáru z válce vystřelujícími zapalovacími
jiskrami!
Nikdy neprovádět údržbářské úkony v blízkosti
otevřeného ohně, ani stroj v blízkosti otevřeného
ohně neskladovat.
Pravidelně kontrolovat těsnost uzávěru palivové
nádržky.
Používat zásadně jen nezávadnou, firmou STIHL
dovolenou zapalovací svíčku – viz "Technická
data".
Zkontrolovat kabel zapalování (nepoškozená izo‐
lace, pevné připojení).
Zkontrolovat nezávadný stav tlumiče výfuku.
Nikdy nepracovat s vadným nebo s demontova‐
ným tlumičem výfuku – hrozí nebezpečí požáru!
– Hrozí poškození sluchu!
Nikdy se nedotýkat horkého tlumiče výfuku –
hrozí nebezpečí popálení!
Stav antivibračních prvků ovlivňuje vibrační cho‐
vání stroje – antivibrační prvky proto pravidelně
kontrolovat.
Před odstraňováním poruch motor zásadně vždy
vypnout.
1
3
296BA016 KN
296BA017 KN
a
b
5
6
2
296BA031 KN
1
296BA018 KN
3
296BA019 KN
a
6
5
2
296BA032 KN
česky 3 Kompletace foukače
3 Kompletace foukače

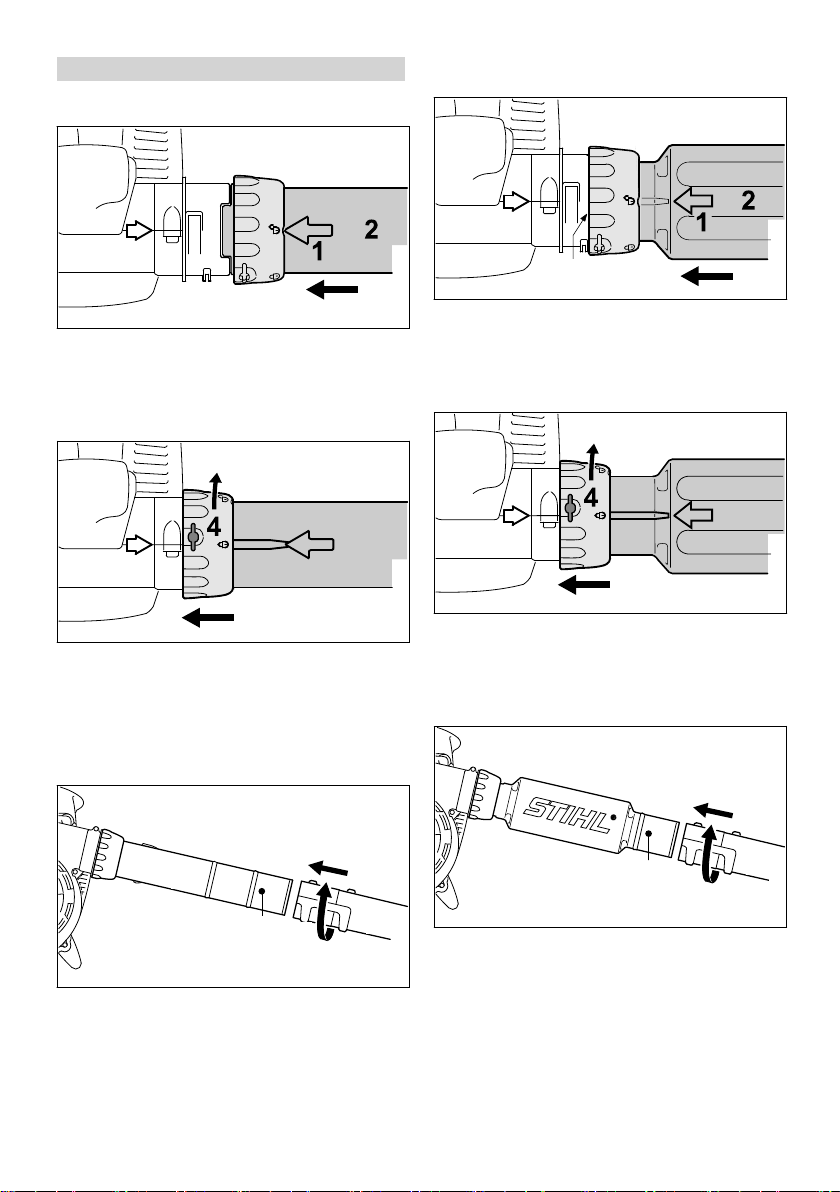

3.1 Montáž foukací trubky
► Šipky (1) uvést do takové polohy, aby se kryly.
► Přesuvnou matici vyrovnat tak, aby sym‐
bol ‚ lícoval s šipkami.
► Foukací trubku (2) zasunout až na doraz do
vybrání na nátrubku (3).
► Přesuvnou matici (4) přesunout až na doraz
přes nátrubek.
► Přesuvnou maticí (4) otočit ve směru šipky
tak, až symbol ƒ lícuje s šipkami – přesuvná
matice se slyšitelně zaaretuje.
BG 56, BG 86, SH 56, SH 86
BG 66
► Šipky (1) uvést do takové polohy, aby se kryly.
► Přesuvnou matici vyrovnat tak, aby sym‐
bol ‚ lícoval s šipkami.
► Foukací trubku (2) zasunout až na doraz do
vybrání na nátrubku (3).
► Přesuvnou matici (4) přesunout až na doraz
přes nátrubek.
► Přesuvnou maticí (4) otočit ve směru šipky
tak, až symbol ƒ lícuje s šipkami – přesuvná
matice se slyšitelně zaaretuje.
► Trysku (5) v poloze (a) nasunout až k čepu (6)
na foukací trubku (2) a ve směru šipky ji
zaaretovat.
► Trysku (5) nasunout do polohy (a) (dlouhou)
nebo do polohy (b) (krátkou) až k čepu (6) na
foukací trubku (2) a ve směru šipky ji zaareto‐
vat.
8 0458-296-1021-F
Loading...
