STIHL BF-KM
Használati utasítás
Tartalomjegyzék
magyar
Kombinált rendszer 2
Ehhez a használati utasításhoz 2
Biztonsági előírások és
munkatechnika 2
Alkalmazás 6
Megengedett kombimotorok 8
A berendezés kiegészítése 8
A kombinált szerszám felszerelése 9
Eredeti használati utasításKlórmentesen fehérített papírra nyomtatott.
Hordheveder felhelyezése 10
Motor beindítása / leállítása 11
A berendezés tárolása 11
Karbantartási és ápolási tanácsok 12
Az elkopás csökkentése és a
károsodások elkerülése 12
Fontos alkotórészek 13
Műszaki adatok 14
Javítási tanácsok 15
Eltávolítása 15
EK Megfelelőségi nyilatkozat 16
A nyomdafesték növényi olajokat tartalmaz, a papír újból
felhasználható.
Tisztelt vevő!
Köszönjük, hogy a STIHL cég minőségi
áruját vásárolta.
Ez a termék modern gyártási
technikával és széleskörű, jó minőséget
biztosító módszerekkel készült. Cégünk
mindent megtesz azért, hogy Ön ezzel a
berendezéssel elégedett legyen és
azzal minden probléma nélkül
dolgozhasson.
Ha a berendezéssel kapcsolatban
kérdései lennének, kérjük forduljon a
kereskedőjéhez, vagy közvetlenül
cégünk képviseletéhez.
Tisztelettel,
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2017
0458-478-1121-A. VA0.D17.
0000000666_013_H
BF-KM
Ez a használati utasítás szerzői jogvédelem alatt áll. Minden jog fenntartva, különös tekintettel a sokszorosításra, a fordításra
és az elektronikus rendszerekben történő feldolgozásra.
1
magyar
.
.
.
.
002BA530 KN
+
+
Kombinált rendszer
A STIHL kombinált rendszereiben
különböző kombimotorokat és kombinált
szerszámokat állítanak össze egyetlen
motoros berendezéssé. A kombimotor
és a kombinált szerszám működőképes
egységét ebben a használati
utasításban motoros berendezésnek
nevezzük.
Ennek megfelelően a kombimotor és a
kombinált szerszám használati
utasításai együttesen alkotják a motoros
berendezésre vonatkozó teljes
használati utasítást.
Az első üzembe helyezés előtt
figyelmesen olvassa el mindkét
használati utasítást, és gondosan őrizze
meg azokat a későbbi használathoz.
Ehhez a használati
utasításhoz
Képjelzések
A berendezésen található összes
képjelzés jelentése ebben a használati
utasításban részletesen ismertetett.
Szövegrészek megjelölése
FIGYELMEZTETÉS
Vigyázat, baleset- és személyi
sérülésveszély, valamint jelentős anyagi
károk történhetnek.
TUDNIVALÓ
Vigyázat, a berendezés vagy annak
egyes alkotórészei megsérülhetnek.
Műszaki továbbfejlesztés
A STIHL-cég valamennyi gépének és
munkaeszközének állandó
továbbfejlesztésén fáradozik; ezért a
gép alakjára, technikájára és
felszerelésére vonatkozóan a
változtatás jogát fenntartjuk.
Ezért az ebben a használati utasításban
közöltek alapján, és az ábrák szerint
támasztott követeléseinek eleget tenni
nem tudunk.
Biztonsági előírások és
munkatechnika
A talajmaróval végzett
munka során különleges
óvintézkedéseket kell
betartani, mert a
kapatagok hegyesek és
élesek, továbbá mert
azok nagy
fordulatszámon
működnek.
Az első üzembe
helyezést megelőzően
minden esetben
figyelmesen át kell
olvasni mindkét
használati utasítást (a
Kombimotorét és a
Kombiszerszámét) és
megbízható helyen kell
őrizni azokat a későbbi
használathoz. A
használati utasítások be
nem tartása életveszélyt
okozhat.
A motoros berendezést csakis olyan
személyeknek adja oda vagy
kölcsönözze, akik ezt a kivitelt és annak
kezelését jól ismerik – minden esetben
adja át a Kombimotor és a
Kombiszerszám használati utasítását is.
A talajmarót csak megművelt, kemény
vagy laza talaj átdolgozására, barázda
készítésére és talajjavító szerek
bedolgozására szabad használni.
Más célra nem használható a motoros
berendezés – Balesetveszély!
Csakis olyan kapatagokat vagy
tartozékokat alkalmazzon, amelyek
használatát a STIHL ehhez a motoros
2
BF-KM
magyar
berendezéshez engedélyezte, vagy
amelyek műszaki szempontból
egyenértékűek. Az ezzel kapcsolatos
kérdéseikkel forduljanak a
márkakereskedőhöz.
Csak nagyon jó minőségű
szerszámokat vagy tartozékokat
használjon. Különben balesetek
adódhatnak, vagy a motoros
berendezésben károk keletkezhetnek.
A STIHL eredeti STIHL szerszámok,
kapatagok és tartozékok használatát
ajánlja. Azok tulajdonságaik
szempontjából optimálisan megfelelnek
a terméknek és a felhasználó
követelményeinek.
A motoros berendezés védőeleme nem
védi a berendezés kezelőjét minden, a
kés által felvert idegen tárggyal (kő,
üveg, drót stb.) szemben. Ezek a
tárgyak könnyen visszapattanhatnak, a
berendezés kezelőjének sérülést
okozva.
A berendezésen ne végezzen
semmiféle változtatást – az a
biztonságot veszélyeztetheti. Azokért a
személyi sérülésekért és anyagi
károkért, amelyek a nem engedélyezett
adapterek használata miatt következnek
be, a STIHL semminemű felelősséget
nem vállal.
A berendezés tisztításához ne
használjon magasnyomású
tisztítókészüléket. Az erős vízsugár
megrongálhatja a berendezés
alkatrészeit.
Ruházat és felszerelés
A ruházat legyen a
célnak megfelelő, és ne
akadályozza a
mozgásban. Testhez
simuló ruházat –
egybeszabott overall,
nem munkaköpeny.
Ne viseljen olyan ruházatot, amely
beakadhat fába, bozótba vagy a gép
mozgó alkatrészeibe. Sál, nyakkendő és
ékszer viselete is tilos. A hosszú hajat
kösse össze és rögzítse (fejkendővel,
sapkával, sisakkal stb.).
Viseljen érdes,
csúszásgátló talpú és
fém orrbetétes
védőcsizmát.
FIGYELMEZTETÉS
A szemsérülések
veszélyének elkerülése
érdekében az EN 166
szabvány szerinti,
szorosan az archoz
simuló védőszemüveget
kell viselni. Ügyeljen a
védőszemüveg
szabályos illeszkedésére.
Viseljen "személyi" hallásvédőt – pl.
füldugót.
Viseljen arcvédőt és ügyeljen annak
szabályos illeszkedésére. Az arcvédő
nem elegendő a szem védelmére.
Ellenálló anyagú (pl. bőr)
erős munkakesztyűt kell
viselni.
A STIHL a személyi védőfelszerelések
széles skáláját kínálja.
A motoros berendezés szállítása
Mindig állítsa le a motort.
A motoros berendezést a szárnál, illetve
a hevederen lógva vigye.
A forró gépalkatrészeket tilos
megérinteni – Égésveszély!
Járműveken: Ügyeljen arra, hogy a
berendezés ne dőljön el, ne sérülhessen
meg és az üzemanyag ne folyhasson ki
belőle.
Beindítás előtt
Ellenőrizni kell a motoros berendezést
az üzembiztos állapot szempontjából –
figyelembe kell venni a Kombimotor és a
Kombiszerszám használati
utasításainak megfelelő fejezeteit:
– Kapatagok; szabályos felszerelés,
szoros illeszkedés és kifogástalan
állapot (tiszta, könnyű járású és
nincs deformálódva)
– Vizsgálja meg a
védőberendezéseket a sérülések,
illetve a kopás szempontjából. A
berendezést nem szabad sérült
védővel működtetni - a
megrongálódott alkatrészeket ki kell
cserélni.
– A kezelő és biztonsági
berendezéseket nem szabad
módosítani – a munkát csak
felszerelt védővel szabad végezni.
Viseljen az előírásnak megfelelő
ruházatot és felszerelést.
BF-KM
3
magyar
002BA055 KN
002BA080 KN
5m (16ft)
– A fogantyúk legyenek tiszták és
szárazak, olaj- és
szennyeződésmentesek – ez fontos
a motoros berendezés biztonságos
vezetéséhez
– A hevedert és a kézi fogantyúkat a
testméretnek megfelelően állítsa
be. A "Heveder felhelyezése"
fejezetben leírtakat vegye
figyelembe.
A motoros berendezést kizárólag
üzembiztos állapotban szabad
működtetni – Balesetveszély!
A hevederek használatakor adódó
vészhelyzet esetére: Gyakorolja be a
berendezés gyors levételét. A gyakorlás
közben a berendezést ne ejtse a földre,
így elkerülhető a gép rongálódása.

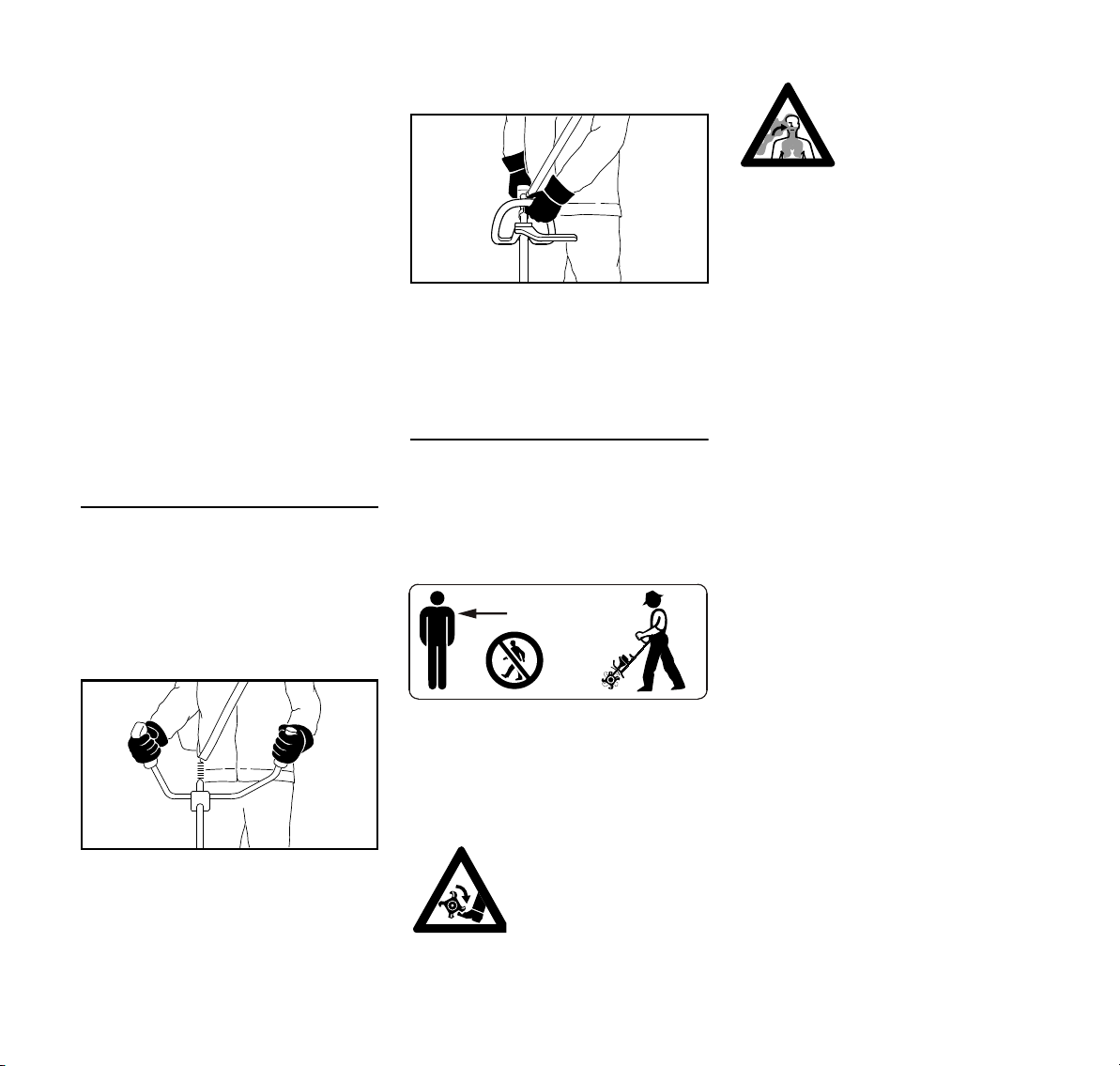

A berendezés tartása és vezetése
Mindig ügyeljen arra, hogy stabilan és
biztonságosan álljon.
A motoros berendezést két kézzel, a
fogantyúknál fogva erősen tartsa.
Kétkaros kiviteleknél
Jobb keze a kezelő fogantyún, bal keze
pedig a fogantyúcső fogantyúján legyen.
Körfogantyús kiviteleknél
A körfogantyús és a kengyeles
körfogantyús (előtolási korlátozóval)
kiviteleknél a bal keze a körfogantyún,
jobb keze pedig a kezelő fogantyún
legyen – akkor is, ha balkezes.
Munkavégzés közben
Ha veszély fenyeget, ill. vészhelyzetben
azonnal állítsa le a motort – a
Kombitolókát / a stop-kapcsolót / a stopgombot állítsa 0 ill. STOP állásba.
A gép 5 m körzetében senki más nem
tartózkodhat – az elpattanó tárgyak miatt
– Sérülésveszély! Ezt a távolságot más
tárgyakhoz (járművek, ablaküveg)
képest is be kell tartani – Anyagi kár
veszélye!
Ne érjen a kapatagokhoz
– Sérülésveszély!
Amikor a motor jár, a
motoros berendezés
mérgező
kipufogógázokat bocsát
ki. Ezek a gázok esetleg
szagtalanok és
láthatatlanok, és el nem
égett szénhidrogénvegyületeket, ill. benzolt
tartalmazhatnak. A
motoros berendezéssel
tilos zárt, vagy rosszul
szellőzött helyiségekben
dolgozni – ez a
katalizátoros gépekre is
vonatkozik.
Ügyeljen a motor kifogástalan üresjárati
fordulatára; így a kapatagok a
gázemeltyű elengedése után már nem
forognak. Rendszeresen ellenőrizni,
illetve korrigálni kell az üresjárat
beállítását. Szakszervizben javíttassa
meg a kapatagokat, ha azok
üresjáratban mégis mozognának – lásd
a Kombimotor használati utasítását.
Sose dolgozzon a berendezéshez és a
Kombiszerszámhoz tartozó védő nélkül
– az elpattanó tárgyak miatt
Sérülésveszély!
Vigyázat jeges talajon, nedvesség, hó
esetén, lejtőn, egyenetlen felületen, stb.
– Csúszásveszély!
Ügyeljen az akadályokra: fatörzsekre,
gyökerekre – Botlásveszély!
Ellenőrizze a terepet: A kemény tárgyak
– kövek, fémdarabok, stb.
elpattanhatnak – Sérülésveszély! - és
megsérthetik a kapatagokat.
4
BF-KM
magyar
Semmi esetre sem
szabad a földfelszín felett
vagy közvetlenül az alatt
lefektetett kábelek vagy
vezetékek közelében
dolgozni –
Áramütésveszély!
Amennyiben a
Kombiszerszám hozzáér
ezekhez a vezetékekhez
vagy tönkreteszi azokat,
úgy életveszélyes vagy
halálos sérülés
következhet be.
Mindig ügyeljen arra, hogy stabilan és
biztonságosan álljon.
A motoros berendezést csak
lépéstempóban szabad vezetni.
Kerítések, falak, kövek, gyökérterület,
fák vagy sűrűn benőtt terület közvetlen
közelében a munkát különösen
óvatosan kell végezni. A kapatagok
beakadhatnak – Balesetveszély!
A motoros berendezés a
kezelőszemélyre történő ráadáskor
különleges óvatosságot kell tanúsítani –
a forgó munkaszerszám miatt –
Sérülésveszély!!
Ha hallásvédőt visel, akkor még
nagyobb figyelem és körültekintés
szükséges – mivel a veszélyt jelző zajok
(többek között kiáltások, jelzőhangok és
hasonlók) kevésbé észlelhetőek.
Idejében tartson munkaszünetet a
fáradtság és a kimerültség elkerülése
érdekében – Balesetveszély!
Nyugodtan és megfontoltan – csak jó
fény- és látási viszonyok mellett
dolgozzon. Körültekintően dolgozzon,
ne veszélyeztessen másokat.
Ha a motoros berendezés igénybe
vétele a szokványostól eltérő (pl.
erőszakos hatások, ütés vagy esés
miatt), akkor a további használat előtt
feltétlenül ellenőrizze, hogy a
berendezés üzembiztos állapotban vane – lásd még a "Teendők a beindítás
előtt" c. részt is. Feltétlenül ellenőrizze a
biztonsági berendezések
működőképességét. Azokat a motoros
berendezéseket, amelyek működése
már nem üzembiztos, semmi esetre sem
szabad tovább használni. Kétség
esetén forduljon a márkakereskedőhöz.
Amikor a motor jár, a kapatagokat tilos
megérinteni. Ha a kapatagok egy idegen
tárgy miatt leblokkoltak, a motort
azonnal állítsa le – és csak azután
távolítsa el az idegen tárgyat –
Sérülésveszély!
A kapatagok blokkolásával egyidejű
gázadagolás növeli a motor terhelését
és csökkenti a motor üzemi
fordulatszámát. Ez a kuplung állandó
csúszása miatt túlmelegedést és fontos
működési egységek (pl. a kuplung, a
gépház műanyagból készült
alkotórészei) károsodását okozza, pl.
üresjáratban a kapatagok mozgása
miatt – Sérülésveszély!
A kapatagokat rendszeresen, rövid
időközönként és az érzékelhető
elváltozás esetén azonnal ellenőrizze:
– Állítsa le a motort és tartsa erősen a
berendezést.
– Ellenőrizze a vágószerszám
állapotát és szoros illeszkedését,
ügyelve a beszakadásokra is.
– Azonnal cserélje ki a sérült
kaptagokat, még a csekély
hajszálrepedés esetén is.
A kapatagok és a védő körüli részt a
munkavégzés közben is rendszeresen
meg kell tisztítani.
– Állítsa le a motort
– Viseljen védőkesztyűt.
– Távolíts el a füvet, a gyomot és a
rátapadt földet (összecsomósodott)
földet, stb.
A kapatagok cseréjéhez állítsa le a
motort – Sérülésveszély!
A sérült vagy behasadozott kapatagokat
már ne használja tovább és azokat ne
javítsa meg – például forrasztással vagy
kiigazítással – alakváltozás
(kiegyensúlyozatlanság).
A fellazult részecskék vagy töredékek
könnyen leválhatnak és nagy
sebességgel a kezelőszemélyhez vagy
másokhoz csapódhatnak – Igen súlyos
sérülés veszélye!
Munkavégzés után
Miután befejezte a munkát, illetve
mielőtt magára hagyná a berendezést: A
motort állítsa le.
A munkavégzés befejeztével a
Kombiszerszámot rendszeresen meg
kell tisztítani a porttól, a piszoktól, a
földtől és a növényrészektől – kesztyűt
kell használni - Sérülésveszély!
A tisztításhoz nem szabad zsíroldó szert
használni.
A fém anyagú Kombiszerszámok
felületét alapos tisztítást követően be
kell nedvesíteni korrózióvédő szerrel.
BF-KM
5
magyar
381BA003 KN
469BA017 KN
Karbantartás és javítások
Rendszeresen tartsa karban a motoros
berendezést. Csak a kombinált
szerszám és a kombimotor használati
utasításaiban ismertett karbantartási,
illetve javítási munkákat szabad
elvégezni. Minden más munkát
szakszervizzel végeztessen.
A STIHL javasolja, hogy a karbantartást
és a javítást kizárólag STIHL
szakszervizben végeztesse. A STIHL
szakszervizek dolgozói rendszeres
továbbképzésen vesznek részt, és
ismerik a műszaki információkat.
Kizárólag nagyon jó minőségű
alkatrészeket használjon. Különben
balesetek történhetnek, vagy
károsodhat a berendezés. Esetleges
kérdéseivel forduljon
szakkereskedéshez.
A STIHL az eredeti STIHL alkatrészek
használatát ajánlja. Ezek az alkatrészek
a berendezéshez kiválóan alkalmasak,
és a felhasználó igényeihez vannak
szabva.
Javítási, karbantartási és tisztítási
munkálatok esetén mindig állítsa le a
motort – Sérülésveszély!
Alkalmazás
Általános adatok
A talajmegmunkálásra szolgáló
Kombiszerszámok a következő kiviteli
változatban kaphatók: talajmaró BF-KM.
Előkészületek
N A motor indítása
N A heveder felvétele
Munkatechnika
A talajmaróval előre fele (1), hátrafele
(2), felváltva (3) jobbról balra és fordítva
vagy kőrkörösen lehet dolgozni.
A felhasználási terület és a használati
feltételek határozzák meg, hogy hogyan
kell mozgatni a berendezést a
legcélszerűbben.
A talajmaró váltakozó előre és hátrafelé
irányuló mozgatása különösen kemény
talajok megmunkálására alkalmas.
A kapatagokat mindig csak egy állásban
szabad használni. A kapatagokon
található nyilak a szükséges
forgásirányt mutatják.
A talajmaró különösen kemény, kérges
vagy tömörített talajok megmunkálására
és fellazítására alkalmas.
6
BF-KM
magyar
Példák a berendezés alkalmazására
N A földkéreg feltörése
Megművelt talajok (pl. előző évi zöldség
vagy virágkertek) feltöréséhez
előkészítő munkát kell végezni. El kell
távolítani a gyomot vagy más növényi
részeket, a kemény tárgyakhoz, például
a kövekhez, palackokhoz, fadarabokat
stb. hasonlóan.
Két kézzel szorosan fogja a berendezést
és a talajt mindig csak kis területen, a
kívánt mélységig munkálja meg.
A befejező munkáknál a berendezést
úgy vezesse, hogy ne maradjanak
vissza lábnyomok. Ezt követően a teljes
megmunkált talajrészt simítsa el
gereblyével.
A növényekkel beültetett földterületet
csak a felszínen, a növények körül
lazítsa fel. Túl mély megmunkálás
esetén a növények talajközeli gyökerei
megsérülhetnek.
A berendezés vagy fák esetleges
sérülésének elkerülése érdekében a
berendezést úgy vezesse, hogy az fák
gyökereibe ne akadjon bele.
N Talajjavító szerek bedolgozása
A berendezés lehetővé teszi humusz,
komposzt, lomb vagy más szerves
anyag, illetve trágya bedolgozását a
talajba.
Ennek előkészítéséhez kivétel nélkül el
kell távolítani a gyökérmaradványokat, a
nagyobb növényi részeket és a kemény
tárgyakat (köveket, stb.). Szórja a
talajjavító szereket egyenletesen
elosztva a talajra.
A talajmegmunkálás közben kőrkörösen
és váltakozva vezesse a berendezést
előre és hátra.
A munkák befejezéséhez gereblyével
simítsa el a felületet.
N Barázdák készítése
Lassan húzza hátrafelé a berendezést.
Mélyebb barázdák készítéséhez a
műveletet szükség szerint többször meg
kell ismételni.
– Húzza le a kapatagokat a
tengelyről.
– Távolítsa el a gyökér-, növény- és
földmaradványokat.
N Talajok fellazítása ültetvényeken
BF-KM
A kapatagok tisztítása
A munka során növényi részek, pl.
gyökerek nagyon szorosan
feltekeredhetnek a kapatagokra vagy
azok közé. A kapatagok tisztításához:
– Húzzon fel kesztyűt.
– Húzza ki a rugós kötőelemet a
tengelyből.
7
magyar
413BA014 KN
002BA248 KN
Megengedett kombimotorok A berendezés kiegészítése
Kombimotorok
Csak olyan kombimotorokat szabad
használni, amelyeket a STIHL szállított
vagy kifejezetten engedélyezett a
felszereléshez.
Ezt a kombinált szerszámot csak a
következő kombimotorokkal szabad
használni:
STIHL KM 55 R, KM 56 R, KM 85 R,
KM 90, KM 90 R, KM 94 R, KM 100,
KM 100 R, KM 110, KM 110 R, KM 130,
KM 130 R
FIGYELMEZTETÉS
A körfogantyús berendezésekre fel kell
szerelni a kengyelt (az előtolási
korlátozót).
Osztható száras motoros kaszák
N Húzza le a védőkupakokat a szár
végeiről és őrizze meg azokat a
későbbi használathoz – lásd az "A
berendezés tárolása" c. fejezetet.
A védő felszerelése
N Tolja a védőt (1) a száron (2) addig
amíg a távolság (a) el nem éri a
100 mm-t.
N Igazítsa ki a védőt (1) oly módon,
hogy ez függőlegesen álljon és a
rögzítőcsap (nyíl) a száron
függőlegesen felfelé mutasson.
N Enyhén húzza meg a szorítócsavart
(3)
TUDNIVALÓ
A védőnek nem szabad elfordulnia a
száron.
A kombinált szerszám felszerelhető a
STIHL gyártmányú osztható száras ("T"
modell) motoros kaszákra is (alap
motoros berendezések).
Ezért ennek a kombiszerszámnak a
használata kiegészítőleg engedélyezett
még a következő berendezésen:
STIHL FR 130 T
FIGYELMEZTETÉS
A kengyel (előtolási korlátozó)
használatához figyelembe kell venni a
berendezés használati utasítását.
8
TUDNIVALÓ
A kupak lehúzásakor a dugó kihúzódhat
a szárból; ekkor azt ütközésig vissza kell
nyomni abba.
BF-KM
magyar
1
002BA326 KN
2
3
002BA327 KN
4
A hajtómű felszerelése
N Oldja a szorítócsavarokat (4).
N A hajtóművet (5) tolja rá a szárra (2)
- a hajtóművet kicsit mozgassa ideoda, amíg a ház nem esik egybe a
jelöléssel
A szár igazítása
N Helyezze a hajtóműházat a szárra
úgy, hogy a védőelem (1) és a
kapatagok (6) függőlegesen
álljanak és a rögzítőcsap (nyíl) a
száron (2) felfelé mutasson
N Húzza meg szorosan a
szorítócsavarokat
TUDNIVALÓ
A hajtóműnek nem szabad elfordulnia a
száron.
A kapatagok felszerelése
Ne veszítse el a hajtómű tengelyén lévő
két tárcsát.
N A kapatagokat a tengely
elrendezésének megfelelően kell
szortírozni – ekkor tekintettel kell
lenni a következőkre:
A bal és a jobb oldali kapatag eltérő. A
forgásirányt a hajtóművön és a
kapatagokon nyíllal jelölték; a nyilaknak
azonos irányba kell mutatniuk.
N Forgassa a belső (7), jobb oldali
kapatagot a tengelyen annyira,
hogy azt fel lehessen tolni –
eközben ügyeljen a forgásirányt
mutató nyilakra
A belső kapatag a külsőnél nagyobb
persellyel rendelkezik
N Forgassa a külső (8), jobb oldali
kapatagot a tengelyen annyira,
hogy azt fel lehessen tolni –
eközben ügyeljen a forgásirányt
mutató nyilakra
N Dugja a rugós dugaszt (9) a tengely
furatába, majd kattintsa be azt –a
rugós dugaszt helyezze fektetve a
kapatagra.
N A bal oldalon hasonló módon
szerelje fel a kapatagokat
A kombinált szerszám
felszerelése
N Ütközésig tolja a száron lévő
csapot (1) a kuplungkarom
hornyába (2).
Szabályosan betolt helyzetben a piros
vonalnak (3 = nyílhegy) egy vonalba kell
esnie a kuplungkarommal.
N A szorítócsavart (4) szorosan meg
kell húzni.
A kombinált szerszám leszerelése
N A szárat fordított sorrendben kell
leszerelni.
BF-KM
9
magyar
1
002BA374 KN
2
1
002BA375 KN
2
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
Hordheveder felhelyezése
A heveder, a tartószem és a
karabinerhorog fajtája és kivitele az
adott piactól függ.
Egyvállas heveder
N Helyezze fel az egyvállas
hevedert (1)
N A heveder hosszát úgy állítsa be,
hogy a karabinerhorog (2) kb.
tenyérnyire legyen a jobb csípő alatt
Kettős vállheveder
N Vegye fel a kettős vállhevedert (1).
N A heveder hosszát úgy állítsa be,
hogy a karabinerhorog (2) kb.
tenyérnyire legyen a jobb csípő alatt
A berendezés beakasztása a hevederbe
A berendezés kiakasztása a hevederen
N Nyomja meg a hevedert a
karabinerhorgon (1), a tartószemet
(2) pedig húzza ki a kampóból
Gyors ledobás
FIGYELMEZTETÉS
Fenyegető vészhelyzetben a
berendezést gyorsan le kell dobni.
Gyakorolja be a berendezés gyors
levételét. Gyakorlás közben a
berendezést ne ejtse a földre, nehogy a
gép megrongálódjon.
Ledobáshoz gyakorolja a berendezés
gyors kiakasztását a karabinerhorognál
- "A berendezés kiakasztása a
hevederen" szerint járjon el.
Egyvállas heveder használata esetén:
Gyakorolja a heveder levételét a vállról.
Kétvállas heveder használata esetén: A
kétvállas hevedernél gyakorolja a
zárólap nyitását és a heveder levételét a
vállról.
N Akassza be a karabinerhorgot (1) a
száron lévő tartószembe (2) –
10
közben fogja meg a tartószemet
BF-KM
magyar
504BA018 KN
Motor beindítása / leállítása
A motor indítása
A berendezést elvileg a Kombimotor,
illetve az alap motoros berendezés
kezelési tudnivalói alapján kell
beindítani!
N A berendezést helyezze biztosan a
földre: a motor támaszát állítsa a
talajra, helyezze a szárat a védő
területén belül egy magasan lévő
alátámasztásra - pl.
talajmelkedésre, fagerendára,
téglára!
A kapatagok ne érjenek a földhöz, és ne
érintsenek más tárgyat sem Balesetveszély!
N Legyen biztos helyzetben –
lehetőségek: állva, lehajolva vagy
térdelve
N Bal kezével szorosan nyomja a
berendezést a talajhoz – eközben
ne érintse meg a kezelőfogantyún
található kezelőelemeket – lásd a
Kombimotor, illetve az alap motoros
berendezés használati utasítását
TUDNIVALÓ
A szárra lépni vagy arra térdelni tilos!
FIGYELMEZTETÉS
A motor berántásakor előfordulhat, hogy
a közvetlenül a beindulást követően az
áttétel meghajtja a kapatagokat – ezért
mindjárt a beindulást követően röviden
érintse meg a gázemeltyűt – a motor
üresjáratba kapcsol.
A további indítási folyamatot a
Kombimotor, illetve az alap motoros
berendezés használati utasításában
ismertettük.
A motort leállítása
N Lásd a Kombimotor, illetve az alap
motoros berendezés használati
utasítását.
A berendezés tárolása
Több mint kb. 3 hónapos munkaszünet
esetén
N A kapatagokat vegye le, tisztogassa
meg és ellenőrizze.
N Amennyiben a kombinált
szerszámot és a kombimotort külön
tárolják: Húzza fel a védőkupakot a
szárra, biztosítva a kapcsoló
védelmét a szennyeződéssel
szemben.
N A berendezést száraz és
biztonságos helyen tárolja.
Ügyeljen arra, hogy illetéktelenek
(pl. gyermekek) ne férhessenek a
berendezéshez.
BF-KM
11
magyar
Karbantartási és ápolási
tanácsok
A következő adatok szokásos
használati körülményekre vonatkoznak.
Ha a munkakörülmények nehezebbek
(nagyobb a porképződés, stb.) és ha a
gép napi igénybe vétele hosszú, akkor a
megadott időközöket ennek
megfelelően rövidítse le.
Hozzáférhető csavarok és anyák
N Szükség esetén után kell húzni.
Munkaszerszámok és
védőberendezések
N Végezzen ellenőrzést
szemrevételezéssel; a
munkakezdés előtt és a tartály
minden egyes feltöltését követően
ellenőrizze a szoros illeszkedést.
N Sérülés esetén cserélje ki.
Biztonsági matrica
N Cserélje ki az olvashatatlan
biztonsági matricákat.
Az elkopás csökkentése és a
károsodások elkerülése
Elkerülhető a berendezés túlzott kopása
és károsodása, ha betartják a jelen
használati utasításban, illetve a
kombimotor használati utasításában
közölt előírásokat.
A berendezés használata,
karbantartása és tárolása ugyanolyan
gondosan történjen, mint ahogy azt
ezekben a használati utasításokban
leírtuk.
Az összes olyan károsodásért, amelyek
a biztonsági előírások, a használati
utasítások vagy a karbantartási
utasításban leírtak be nem tartása miatt
történtek, a berendezés kezelője saját
maga felelős. Ez mindenek előtt akkor
érvényes, ha:
– A STIHL cég a berendezésen
történt változtatásokat nem
engedélyezte.
– Olyan szerszámokat, vagy
adaptereket használt, amelyek a
berendezéshez nem
engedélyezettek, nem ahhoz
tartoznak, vagy rosszabb
minőségűek.
– A berendezést nem rendeltetés
szerint használták.
– A berendezést sport- vagy
versenyszerű rendezvényeken
használták.
– A berendezést meghibásodott
alkatrészekkel működtették, és a
rongálódás emiatt történt.
Karbantartási munkák
Valamennyi, a "Karbantartási- és
ápolási tudnivalók" fejezetben
ismertetett munkát rendszeresen
végezze el. Ha a berendezés kezelője
ezeket a karbantartási munkát saját
maga nem tudja elvégezni, akkor bízza
azokat szakszervizre.
A STIHL javasolja, hogy a karbantartást
és a javítást kizárólag STIHL
szakszervizben végeztesse. A STIHL
szakszervizek dolgozói rendszeres
továbbképzésen vesznek részt, és
ismerik a műszaki információkat.
Ha ezekre a munkálatokra nem kerül
sor, vagy ha ezeket a munkákat nem
szakszerűen végezték el, akkor
károsodások történhetnek, amelyekért a
berendezés kezelője felelős. Ide
soroljuk többek között:
– A helytelen tárolás miatt keletkező
rozsdásodást, és másfajta, annak
következtében létrejött
károsodásokat.
– A berendezés rongálódását, amely
rosszabb minőségű alkatrészek
használata miatt történt.
12
BF-KM
Fontos alkotórészek
3
4
5
6
7
1
2
504BA019 KN
magyar
1 Szár
2 Védőelem
3 külső, jobb oldali kapatag
4 belső, jobb oldali kapatag
5 belső, bal oldali kapatag
6 külső, bal oldali kapatag
7 Rugós kötőelem
BF-KM
13
magyar
Műszaki adatok
Hajtómű
Egyállású csigahajtómű
Fordítás i: 44:1
Munkaszerszám
Négy kapatag, együttfutó, két oldalt
vágó
Átmérő: 230 mm
Munkaszélesség: 220 mm
Súly
Kompletten védővel és szárral:
4,1 kg
Zaj- és rezgésértékek
A zaj- és rezgésértékek
meghatározásához a BF-KM
Kombiszerszámmal felszerelt motoros
berendezéseknél az üresjárati és a
névleges maximális fordulatszám
üzemállapotokat 1:6 arányban veszik
figyelembe.
További információk a 2002/44/EK
irányelv munkaadókra vonatkozó
rezgéssel kapcsolatos előírásainak
betartásáról a www.stihl.com/vib
webhelyen találhatók.
Zajszint L
az ISO 11201 szerint
peq
KM 55 R körfogantyúval: 95 dB(A)
KM 56 R körfogantyúval: 95 dB(A)
KM 85 R körfogantyúval: 95 dB(A)
KM 90 R körfogantyúval: 97 dB(A)
KM 94 R körfogantyúval: 95 dB(A)
KM 100 R körfogantyúval: 91 dB(A)
KM 130 kétkaros
fogantyúval: 97 dB(A)
KM 130 R körfogantyúval: 99 dB(A)
FR130T: 97dB(A)
Zaj teljesítményszint L
az ISO 3744
w
szerint
KM 55 R körfogantyúval: 105 dB(A)
Zaj teljesítményszint L
az ISO 3744
weq
szerint
KM 56 R körfogantyúval: 105 dB(A)
KM 85 R körfogantyúval: 106 dB(A)
KM 90 R körfogantyúval: 101 dB(A)
KM 100 R körfogantyúval: 101 dB(A)
KM 130 kétkaros
fogantyúval: 105 dB(A)
KM 130 R körfogantyúval: 105 dB(A)
FR 130 T: 105 dB(A)
Zaj teljesítményszint L
az ISO 11201
weq
szerint
KM 94 R körfogantyúval: 105 dB(A)
Rezgésérték a
az ISO 20643
hv,eq
szerint
Fogantyú,
balos
KM 55 R
körfogantyúval: 6,9 m/s
KM 56 R
körfogantyúval: 5,5 m/s27,4 m/s
KM 85 R
körfogantyúval: 2,2 m/s26,3 m/s
KM 90 R
körfogantyúval: 3,6 m/s
KM 100 R
körfogantyúval: 3,6 m/s
Fogantyú,
jobbos
2
8,0 m/s
2
5,1 m/s
2
6,5 m/s
2
2
2
2
2
KM 130
kétkaros
fogantyúval: 2,1 m/s
KM 130 R
körfogantyúval: 5,6 m/s
FR 130 T: 1,4 m/s21,8 m/s
Rezgésérték a
hv,eq
2
3,3 m/s
2
7,9 m/s
az ISO 22867
2
2
2
szerint
Fogantyú,
balos
KM 94 R
körfogantyúval: 3,9 m/s24,2 m/s
Fogantyú,
jobbos
2
A zajszint és zaj teljesítményszint
K-tényező a 2006/42/EK irányelv szerint
= 2,5 dB(A); a rezgési szint K-tényező a
2006/42/EK irányelv szerint = 2,0 m/s
2
REACH
A REACH megnevezés az Európai Unió
átal meghatározott előírás a kémiai
anyagok regisztrálásához,
értékeléséhez és engedélyezéséhez.
14
BF-KM
magyar
000BA073 KN
A REACH előírás (EG) Nr. 1907/2006
szerinti minősítéssel kapcsolatban lásd
www.stihl.com/reach
Javítási tanácsok Eltávolítása
Ennek a berendezésnek a kezelője
csakis azokat a karbantartási és javítási
munkálatokat végezheti el, melyek
ebben a használati utasításban leírtak.
Az ezen túlmenő javításokat csakis a
szakkereskedés végezheti.
A STIHL-cég azt ajánlja, hogy a
karbantartási munkálatokat és a
javításokat csakis a STIHLszakkereskedéssel végeztessük el. A
STIHL-szakkereskedések dolgozói
rendszeres továbbképzésen vesznek
részt, és ott a műszaki ismertetések is
rendelkezésre állnak.
A javítások esetén csakis olyan
alkatrészek beszerelése engedélyezett,
melyeket a STIHL-cég ehhez a
berendezéshez kifejezetten
engedélyezett, vagy melyek technikai
szempontból egyenértékűek. Kizárólag
nagyon jó minőségű alkatrészeket
alkalmazzunk. Máskülönben balesetek
történhetnek, vagy a berendezés
megsérülhet.
A STIHL-cég az eredeti STIHL
alkatrészek használatát ajánlja.
Az eredeti STlHL alkatrészek a STlHL
alkatrész-számról, a {
írásmódról, és általában a STlHL K
alkatrészjelről (kisebb alkatrészeken ez
a jel egymagában is állhat)
felismerhetőek.
A hulladékkezelés során tartsa be az
adott ország speciális hulladékkezelési
előírásait.
A STIHL termékeknek nem háztartási
hulladékban a helyük. A STIHL
terméket, az akkumulátort, a
tartozékokat és a csomagolást a
környezetvédelmi szempontok szerint
távolítsa el.
A hulladékkezeléssel kapcsolatos
aktuális információk a STIHL
szakkereskedésekben elérhetők.
BF-KM
15
magyar
EK Megfelelőségi nyilatkozat
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Németország
teljes felelőssége tudatában nyilatkozik,
hogy a
Kivitel: Kombiszerszám,
talajmaró
Gyártó: STIHL
Típus: BF-KM
Sorozatszám: 4601
megfelel a 2006/42/EK, 2014/30/EU és
2000/14/EK irányelvek vonatkozó
előírásainak, tervezése és kivitelezése
pedig összhangban áll az alábbi
szabványok gyártás időpontjában
érvényes verzióival:
EN ISO 12100 (az említett KM- és FRjelű berendezésekkel együtt)
A műszaki iratok helye:
ANDREAS STIHL AG & Co. KG
Produktzulassung
A gyártás éve a berendezésen van
feltüntetve.
Waiblingen, 2016. 10. 28.
ANDREAS STIHL AG & Co. KG
nevében
Thomas Elsner
Termék- és szolgáltatás menedzser
16
BF-KM
0458-478-1121-A
ungarisch
H
www.stihl.com
*04584781121A*
0458-478-1121-A
Loading...
