STIHL BF-KM
Manual de instruções de serviços
Índice
brasileiro
Sistema combinado 2
Informações para este manual do
usuário 2
Indicações de segurança e
técnicas de trabalho 2
Utilização 6
Motores combinados permitidos 8
Completar a máquina 8
Montar a ferramenta combinada 9
Manual de instruções originalImpresso em papel branqueado sem cloro.
Colocar o cinto 10
Ligar e desligar a máquina 11
Guardar a máquina 12
Indicações de manutenção e
conservação 12
Minimizar desgaste e evitar danos 12
Peças importantes 14
Dados técnicos 15
Indicações de conserto 15
Descarte 16
Declaração de conformidade da UE 16
As tintas de impressão contêm óleos vegetais, papel é
reciclável.
Prezado cliente,
queremos agradecer a sua preferência
por um produto de qualidade STIHL.
Este produto foi fabricado através de
modernos processos de produção e
extensas medidas de garantia da
qualidade. A STIHL não mede esforços,
para que seu cliente esteja satisfeito
com o bom desempenho de seu
produto.
Caso você tenha dúvidas sobre o seu
equipamento, dirija-se por favor a uma
Concessionária STIHL ou diretamente à
nossa fábrica.
Grato
Dr. Nikolas Stihl
STIHL Ferramentas Motorizadas Ltda.
Av. São Borja, 3000
93032-524 SÃO LEOPOLDO-RS
Serviço de Atendimento ao Consumidor
(SAC): 0800 707 5001
info@stihl.com.br
www.stihl.com.br
CNPJ: 87.235.172/0001-22
© ANDREAS STIHL AG & Co. KG, 2020
0458-478-1521-A. VA6.G20.
0000000671_013_BR
BF-KM
Este manual de instruções de serviços está protegido por direitos autorais. Todos os direitos são reservados, especialmente o
direito de reprodução, tradução e processamento em sistemas eletrônicos.
1
brasileiro
Sistema combinado Informações para este
manual do usuário
No sistema combinado STIHL são
reunidos diferentes motores e
ferramentas combinadas para montar
uma máquina. A unidade funcional
formada pelo motor combinado e pela
ferramenta combinada é denominada
unidade motora neste manual de
instruções.
Assim, o manual de instruções do motor
combinado e o manual da ferramenta
combinada formam o manual completo
para a máquina.
Sempre ler com atenção os dois
manuais de instruções antes do primeiro
uso e guardá-los em local seguro para
posterior consulta.
Símbolos
Todos os símbolos colocados sobre as
máquinas estão descritos neste manual.
Marcações de parágrafos
AVISO
Alerta sobre perigo de acidentes e
ferimentos de pessoas, bem como
graves danos materiais.
INDICAÇÃO
Alerta sobre danos na máquina ou
componentes individuais.
Aperfeiçoamento técnico
A STIHL trabalha constantemente no
aperfeiçoamento de todos os seus
produtos. Por isso, reservamo-nos o
direito de realizar modificações de
embalagem, produto e equipamento.
Desta forma, não podem ser feitas
exigências a partir de dados ou figuras
deste manual.
Indicações de segurança e
técnicas de trabalho
O trabalho com o cultivador de solo exige
medidas de segurança
especiais, pois as estrelas são pontudas e com
cantos afiados e o trabalho é realizado em alta
rotação.
Sempre ler com atenção
os dois manuais de instruções (motor
combinado e ferramenta
combinada) antes da primeira utilização e
guardá-los em local
seguro para posterior utilização. A não
observância do manual
de instruções pode colocar sua vida em risco.
Somente dar ou emprestar a máquina
para pessoas que foram treinadas para
o manejo deste equipamento e sempre
entregar junto o manual de instruções
do motor combinado e da ferramenta
combinada.
Utilizar o cultivador de solo somente
para trabalhos em solos cultivados,
firmes ou afofados e para fazer sulcos e
incorporar aditivos no solo.
A utilização da máquina para outras
finalidades não é liberada. Risco de
acidentes!
Montar somente estrelas ou acessórios
liberados pela STIHL para uso neste
equipamento ou peças tecnicamente
semelhantes. Em caso de dúvidas,
consultar um Ponto de Vendas STIHL.
2
BF-KM
brasileiro
Utilizar somente peças ou acessórios de
alta qualidade. Caso contrário, pode
haver risco de acidentes ou danos na
máquina.
A STIHL recomenda o uso de
ferramentas, estrelas e acessórios
originais STIHL. Estes foram
desenvolvidos especialmente para
serem usados neste produto, de acordo
com a necessidade do cliente.
A proteção do equipamento não protege
o operador contra todos os objetos que
podem ser arremessados (pedras,
vidros, arames, etc.) pelas facas. Esses
objetos podem se chocar contra muros
ou outros locais e, então, atingir o
operador.
Não efetuar alterações na máquina, pois
isto pode colocar a segurança em risco.
A STIHL não se responsabiliza por
danos pessoais e materiais oriundos da
utilização de implementos não liberados
pela STIHL.
Para limpeza da máquina, não usar
lavagem de alta pressão. O jato forte de
água pode danificar peças na máquina.
Vestimenta e equipamentos de
proteção individual
Usar vestimenta e equipamentos de
proteção individual, conforme as
normas de segurança.
As roupas devem ser
práticas e não incômodas. Usar roupas justas,
como, por exemplo,
macacão, e não usar
jaleco.
Não usar roupas que possam enroscar
na madeira, em arbustos ou em partes
móveis da máquina. Também não usar
xale, gravata ou acessórios. Prender
cabelos compridos e protegê-los, para
que fiquem acima dos ombros.
Usar botas de segurança
com sola antiderrapante
e biqueira de aço.
AVISO
Para reduzir o risco de
lesões nos olhos, usar
óculos de segurança firmes, de acordo com a
Norma EN 166. Assegurar que os óculos de
proteção estejam bem
firmes.
Usar protetor auricular "pessoal", como,
por exemplo, cápsulas, para proteger os
ouvidos.
Usar luvas de proteção
robustas feitas com
material resistente
(por ex., couro).
A STIHL oferece vários equipamentos
de proteção individual. Consulte um
Ponto de Vendas STIHL.
Transportar a ferramenta elétrica
Sempre desligar o motor.
Transportar a máquina equilibrada no
tubo do eixo ou pendurada no cinto.
Não encostar nas partes quentes da
máquina. Perigo de queimadura!
No transporte em veículos: proteger a
máquina contra quedas, danos e
vazamento de combustível.
Antes de ligar
Verificar se a máquina está em perfeitas
condições de funcionamento,
observando o respectivo capítulo no
manual de instruções do motor
combinado e da ferramenta combinada:
– Estrelas: montagem correta,
assento firme e se está em bom
estado (limpa, de fácil giro e sem
deformações).
– Verificar se os dispositivos de
proteção estão sem danos e sem
desgaste. Não operar a máquina se
estiver com a proteção danificada.
Substituir as peças danificadas.
– Não efetuar alterações nos
dispositivos de manuseio e
segurança da máquina, trabalhar
somente com a proteção montada.
– Os cabos devem estar limpos e
secos, livres de óleo e sujeiras, para
proporcionar um manuseio seguro
da máquina.
– O cinto de suporte e os cabos da
mão devem ser regulados de
acordo com a altura do operador.
Observar o capítulo "Colocar o cinto
de suporte"
A máquina deve ser colocada em
funcionamento somente sob condições
seguras. Perigo de acidentes!
BF-KM
3
brasileiro
002BA055 KN
002BA080 KN
5m (16ft)
Para casos de emergência com o uso
de cintos de suporte: treinar a retirada
rápida da máquina. Ao treinar, não jogar
a máquina no chão, para evitar danos
na mesma.
Segurar e conduzir a máquina
Procurar sempre uma posição firme e
segura.
Sempre segurar a máquina com as duas
mãos nos punhos.
Nos modelos com cabo de
empunhadura dupla
Mão direita no cabo de manejo e mão
esquerda no cabo do punho.
Nos modelos com cabo circular
Nos modelos com cabo circular e cabo
circular com haste (limitadora do passo):
mão esquerda no cabo circular e mão
direita no cabo de manejo, mesmo para
canhotos.
Durante o trabalho
Em caso de grande perigo ou
necessidade, desligar imediatamente o
motor, colocando o interruptor
combinado/ interruptor stop / botão stop
na posição 0 ou STOP.
Não permitir que outras pessoas
permaneçam ao seu redor em um raio
de 5 metros, por causa de objetos que
podem ser arremessados. Perigo de
ferimentos!Manter esta distância
também para objetos (veículos,
vidraças). Perigo de danos materiais!
Evitar contato com as
estrelas. Perigo de
ferimentos!
O equipamento produz
gases tóxicos, assim que
o motor é acionado.
Esses gases podem ser
inodoros e invisíveis e
conter hidrocarbonetos e
benzeno não queimados. Nunca trabalhar
com o equipamento em
locais fechados ou mal
ventilados, mesmo com
máquinas com
catalisador.
Observar se a marcha lenta está
funcionando adequadamente, para que
as estrelas não se movam mais após
soltar a alavanca do acelerador.
Verificar regularmente a regulagem da
marcha lenta e corrigí-la sempre que
necessário. Se mesmo assim as
estrelas se movimentarem na marcha
lenta, é necessário fazer manutenção
em um Ponto de Vendas, consulte o
manual de instruções do motor
combinado.
Nunca trabalhar sem o protetor
apropriado para a máquina e para a
ferramenta combinada, pois os objetos
podem ser lançados. Perigo de
ferimentos!
Cuidado ao trabalhar em locais lisos,
molhados, com neve, em encostas, em
terrenos irregulares etc. Risco de
escorregar!
Cuidado com obstáculos: tocos de
árvores, raízes. Perigo de tropeçar!
4
BF-KM
brasileiro
Verificar e retirar do local de trabalho:
objetos sólidos como pedras, peças
metálicas e semelhantes que podem ser
lançadas sobre o operador. Perigo de
ferimentos! – e podem danificar as
estrelas.
Não trabalhar em superfícies nas quais logo
abaixo haja fios ou cabos
condutores de eletricidade. Perigo de choque!
Se estes fios condutores
de eletricidade forem
tocados e danificados
com a ferramenta combinada, podem ocorrer
lesões fatais ocasionadas por choque elétrico.
Procurar sempre uma posição firme e
segura.
Operar a máquina apenas no ritmo do
passo.
Trabalhar com cuidado redobrado nas
áreas próximas a cercas, muros,
pedras, terrenos com raízes e árvores
ou em áreas com vegetação espessa.
As estrelas podem ficar enganchadas.
Risco de acidentes!
Deve-se ter cuidado especial ao
aproximar a máquina do operador, por
causa da ferramenta de trabalho
rotativa. Perigo de ferimentos!
Ao utilizar o protetor auditivo, é
necessário maior cuidado e atenção: a
percepção de ruídos de sinais de alerta
(gritos, sinais, etc.) é menor.
Fazer regularmente intervalos durante o
trabalho, para evitar cansaço e
desgaste excessivo. Perigo de
acidentes!
Trabalhar com calma e concentração,
somente com boas condições de
iluminação e visibilidade. Cuidar para
não colocar outras pessoas em perigo.
Caso a máquina não funcione
normalmente após um incidente (por
ex., impacto violento por pancada ou
queda), é necessário verificar se ela
está em condições operacionais
seguras antes de continuar o trabalho.
Veja também "Antes de ligar a
máquina". Verificar principalmente o
funcionamento dos dispositivos de
segurança. Não utilizar uma máquina
que já não esteja funcionando com
segurança. Em caso de dúvidas,
procurar uma assistência técnica.
Com o motor em funcionamento, não
tocar nas estrelas. Se as estrelas forem
bloqueadas por algum obstáculo,
desligar imediatamente o motor,
somente então retirar o objeto. Perigo
de ferimentos!
Bloquear as estrelas e ao mesmo tempo
acelerar, aumenta o esforço e reduz a
velocidade de trabalho do motor. Isto
conduz a um superaquecimento e a
danos em peças funcionais importantes
(por exemplo, embreagem, peças da
carcaça em plástico), devido ao
deslizamento constante da embreagem,
o que também pode fazer com que as
estrelas se movimentem na marcha
lenta. Perigo de acidentes!
Verificar regularmente, em intervalos
curtos, as estrelas e ao perceber
alterações no funcionamento,
imediatamente:
– Desligar o motor, segurar a
máquina com firmeza
– Verificar as condições e o assento
firme, observar se há início de
trincas
– Substituir imediatamente estrelas
danificadas, mesmo se as trincas
forem pequenas
Limpar regularmente a região das
estrelas e da proteção, mesmo durante
o trabalho.
– Desligar o motor
– Colocar luvas de proteção
– Retirar capim, ervas daninhas e
sujeiras que se acumulam neste
local
Para substituir as estrelas, desligar o
motor. Perigo de ferimentos!
Não continuar o uso de estrelas
danificadas ou trincadas e nem tentar
consertá-las, por exemplo com soldas
ou alterações na forma
(desbalanceamento).
Partículas ou partes quebradas podem
se soltar e atingir em alta velocidade o
operador ou pessoas que estão em
volta. Perigo de ferimentos graves!
Após o trabalho
Após o término do trabalho ou antes de
deixar a máquina: desligar o motor.
BF-KM
5
brasileiro
381BA003 KN
469BA017 KN
Limpar a ferramenta combinada
regularmente após o término do
trabalho, tirando poeira, sujeira, barro e
restos de capim. Utilizar luvas. Perigo
de ferimentos!
Não utilizar solventes para a limpeza.
Após limpeza minuciosa, lubrificar a
superfície da ferramenta combinada de
metal com um lubrificante anticorrosivo.
Manutenção e consertos
Efetuar regularmente manutenção na
máquina. Realizar somente
manutenção e consertos, que estão
descritos no manual de instruções de
serviços da ferramenta combinada e do
motor combinado. Todos os outros
trabalhos de manutenção devem ser
realizados numa assistência técnica.
A STIHL recomenda que todos os
trabalhos de manutenção e de conserto
sejam realizados somente numa
Assistência Técnica em uma
Concessionária STIHL, pois seus
funcionários recebem treinamentos
periódicos e todas as informações
técnicas das máquinas.
Utilizar somente peças de alta
qualidade, do contrário pode haver risco
de acidentes ou danos na máquina. Em
caso de dúvidas, consulte uma
assistência técnica.
A STIHL recomenda somente o uso de
peças originais STIHL, pois estas foram
desenvolvidas para serem usadas neste
produto de acordo com a necessidade
do cliente.
Para realizar consertos, manutenções e
limpeza, sempre desligar a máquina.
Perigo de acidentes!
Utilização
Gerais
A ferramenta combinada para trabalhos
em solos pode ser encontrada na
versão cultivador de solo BF-KM.
O cultivador de solo é indicado
especialmente para o preparo e
afofamento de solos rígidos e
compactados.
Preparação
N Ligar a máquina.
N Colocar o cinto.
Técnica de trabalho
Com o cultivador de solo pode-se
trabalhar para frente (1), para trás (2),
alternadamente (3) da direita para a
esquerda e ao contrário ou de forma
circular.
Para saber qual dos movimentos acima
trás maior vantagem, deve-se observar
a área de utilização e as condições de
trabalho.
Trabalhos alternados para frente e para
trás servem especialmente para a
preparação de solos rígidos.
As estrelas podem ser utilizadas em
apenas uma posição de cada vez. As
setas nas estrelas indicam o sentido de
rotação necessário.
6
BF-KM
brasileiro
Exemplos de utilização
N Lavrar crosta de terra
Para lavrar um solo já cultivado
anteriormente (por ex. verduras ou
flores) é necessária uma preparação.
Deve-se eliminar inços ou outras
plantas, bem como fragmentos rígidos
como pedras, vasilhames, pedaços de
madeira, etc.
Segurar a máquina firmemente com as
duas mãos e lavrar apenas uma
pequena área do solo, até alcançar a
profundidade desejada.
Durante a finalização do trabalho,
conduzir a máquina de forma que não
sejam deixadas pegadas. Depois
nivelar as áreas lavradas com um
ancinho.
Em solos plantados, afofar a terra
apenas superficialmente ao redor das
plantas. Em trabalhos muito profundos,
as raízes das plantas superficiais
podem ser danificadas.
Para evitar possíveis danos à máquina
ou às plantas, conduzir a máquina de
forma que não atinja nenhuma raiz.
N Preparar o solo com complementos
Com a máquina, é possível lavrar o solo
misturando humo, esterco, folhas secas
ou outros materiais orgânicos como
adubo.
Como preparação, eliminar restos de
raízes, pedaços grandes de plantas e
fragmentos duros (pedras, etc.).
Espalhar os complementos
uniformemente sobre o solo.
Durante a preparação do solo,
movimentar a máquina em círculos ou
alternadamente para frente e para trás.
Para finalizar os trabalhos, nivelar a
área lavrada com um ancinho.
N Fazer sulcos
Puxar a máquina lentamente para trás.
Para fazer sulcos mais profundos, devese repetir este processo, conforme
necessário.
– retirar as estrelas do eixo
– afastar restos de raízes, plantas e
terra
N Revolver o solo na plantação
BF-KM
Limpar as estrelas
Durante o trabalho é possível que restos
de plantas, como raízes, fiquem presas
ao redor ou entre as estrelas. Para
limpeza das estrelas:
– colocar luvas
– retirar o encaixe da mola do eixo
7
brasileiro
413BA014 KN
002BA248 KN
Motores combinados
permitidos
Motores combinados
Utilizar somente motores combinados
fornecidos pela STIHL ou liberados para
esse implemento.
Essa ferramenta combinada é permitida
somente com o seguinte motor
combinado:
STIHL KM 85 R
AVISO
Em equipamentos com cabo circular o
arco dobrável (limitador de passos)
deve estar montado.
Completar a máquina

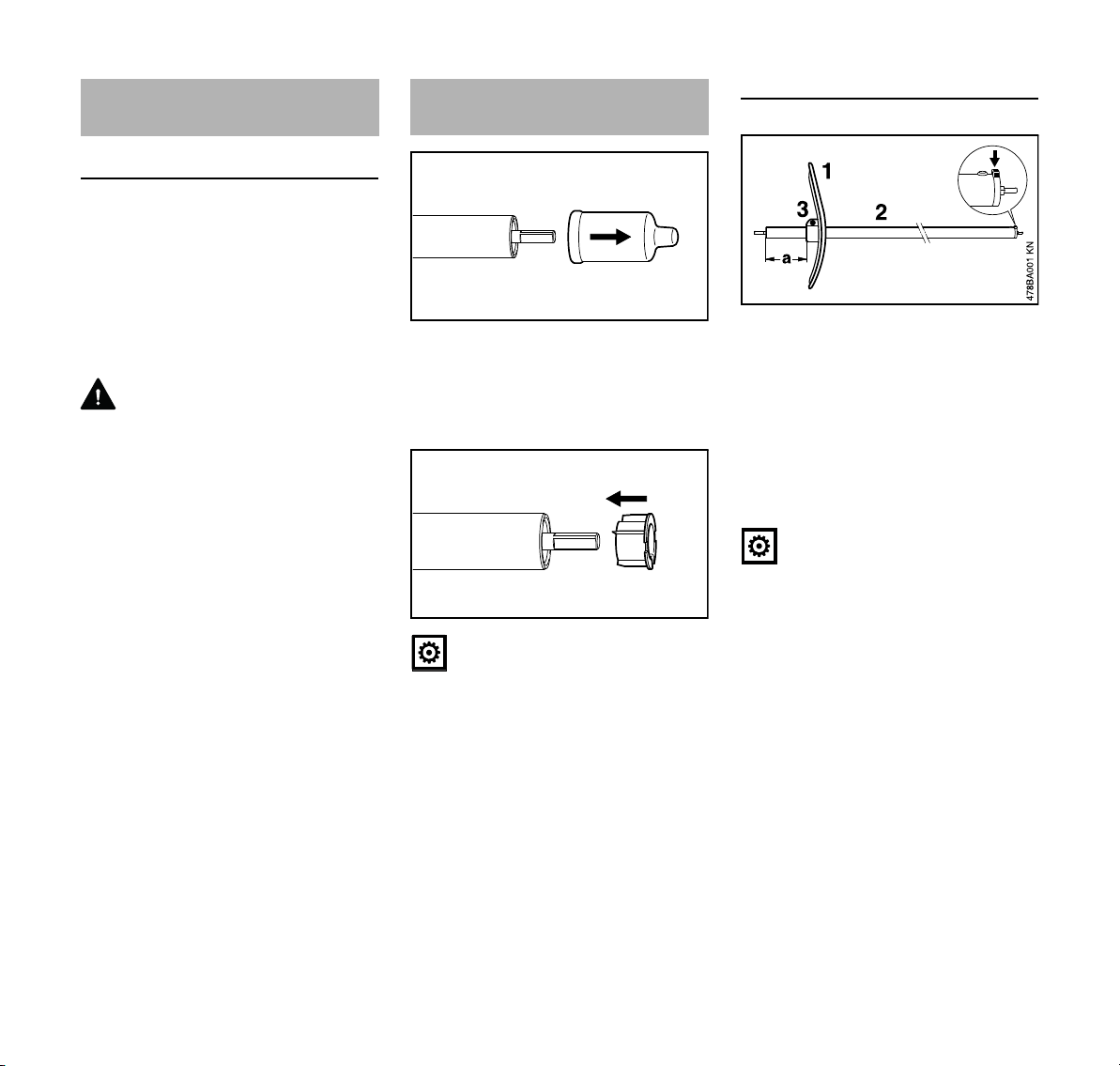

N Retirar as capas de proteção que
estão nas extremidades do tubo do
eixo e guardá-las para posterior
utilização. Veja "Guardar a
máquina".
Montar a proteção
N Empurrar a proteção (1) sobre o
tubo do eixo (2), até que a distância
seja (a) = 100 mm.
N Alinhar a proteção (1) sobre o tubo
do eixo, de forma que ela fique na
posição vertical e o ressalto de
fixação (seta) no eixo aponte
perpendicularmente para cima.
N Apertar o parafuso (3) levemente.
INDICAÇÃO
A proteção deve ficar bem firme sobre o
tubo do eixo.
INDICAÇÃO
Se durante a retirada da capa, o bujão
deslizar para fora do tubo do eixo, é
necessário empurrá-lo de volta até o
encosto.
8
BF-KM
brasileiro
1
002BA326 KN
2
3
002BA327 KN
4

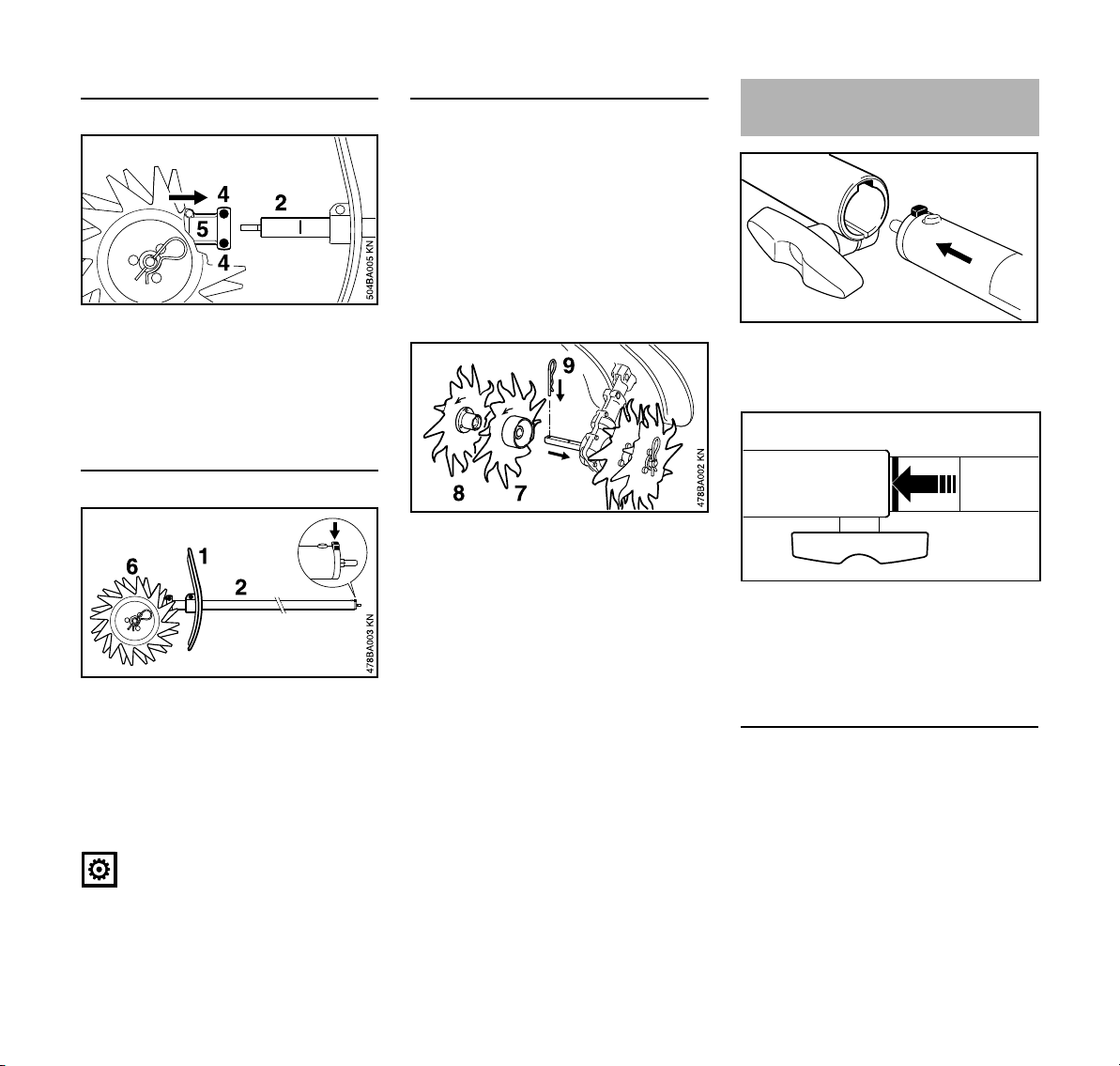

Montar a engrenagem
N Soltar os parafusos (4).
N Empurrar a engrenagem (5) sobre o
tubo do eixo (2), girando-a um
pouco de um lado para outro, até
que a carcaça chegue na marca.
Alinhar o tubo do eixo
N Alinhar a engrenagem sobre o tubo
do eixo, de form a que a prote ção (1 )
e as estrelas (6) fiquem na posição
vertical e o ressalto de fixação
(seta) no tubo do eixo (2) aponte na
vertical para cima.
N Apertar os parafusos firmemente.
INDICAÇÃO
A engrenagem deve ficar bem firme
sobre o tubo do eixo.
Montar as estrelas
Não perder as duas arruelas sobre o
eixo da engrenagem.
N Separar as estrelas conforme a
disposição sobre o eixo,
observando que:
Estrelas da esquerda e da direita são
diferentes. O sentido da rotação da
engrenagem e estrelas está identificado
com uma seta e deve estar de acordo.
N Girar a estrela da direita, interna (7)
sobre o eixo, até onde for possível
empurrá-la, observando a direção
da seta.
A estrela interna tem uma luva maior do
que a externa.
N Girar a estrela da direita,
externa (8), sobre o eixo, até onde
for possível empurrá-la,
observando a direção da seta.
N Colocar o encaixe da mola (9) no
furo do eixo e engatá-lo. Colocar o
encaixe da mola de forma plana na
estrela.
N Montar as estrelas no lado
esquerdo da mesma forma.
Montar a ferramenta
combinada
N Empurrar os pinos (1) da haste até
o encosto na ranhura (2) na luva da
embreagem.
Para estar bem encaixada, a linha
vermelha (3 = ponta da seta) deve estar
nivelada com a luva da embreagem.
N Apertar bem o parafuso fixador (4).
Desmontar a ferramenta combinada
N Retirar a haste na ordem inversa.
BF-KM
9
brasileiro
1
002BA374 KN
2
1
002BA375 KN
2
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2

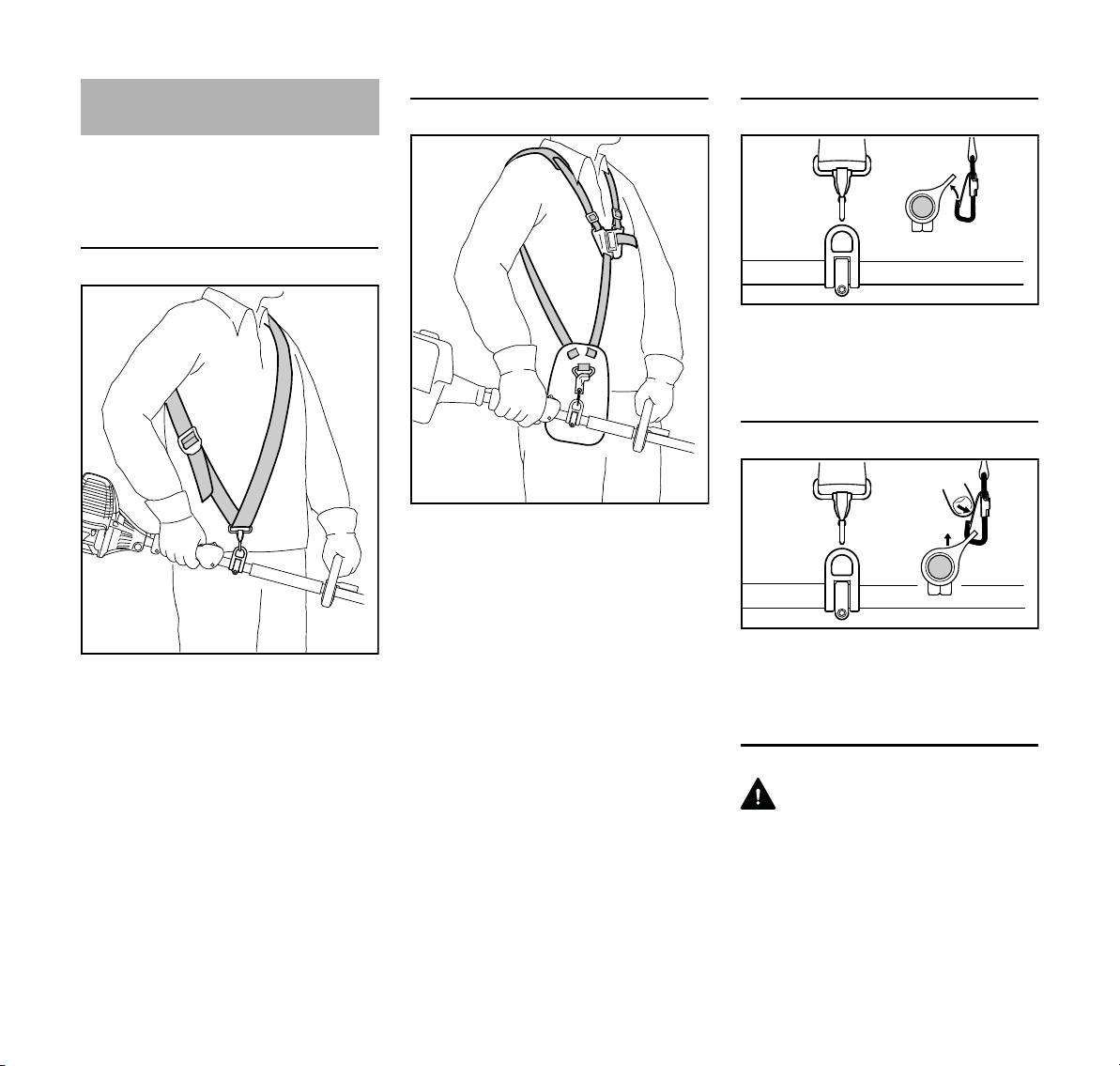

Colocar o cinto
O tipo e o modelo do cinto, olhal de
transporte e gancho dependem do que é
oferecido no mercado.
Cinto para ombro simples
N Colocar o cinto para ombro
simples (1).
N Ajustar o comprimento do cinto, de
forma que o gancho (2) esteja
aproximadamente um palmo abaixo
do quadril direito.
10
Cinto duplo para ombro
N Colocar o cinto duplo para
ombro (1).
N Ajustar o comprimento do cinto, de
forma que o gancho (2) fique
aproximadamente um palmo abaixo
do quadril direito.
Engatar a máquina no cinto
N Engatar o gancho (1) no olhal de
transporte (2) no tubo do eixo,
segurando o olhal de transporte.
Desengatar a máquina do cinto
N Pressionar a lingueta do gancho (1)
e puxar o olhal de transporte (2)
para fora do gancho.
Retirada rápida da máquina
AVISO
Em caso de um perigo iminente, a
máquina deve ser retirada rapidamente
das costas. Treinar a retirada rápida da
máquina. Durante o treino, não jogar a
máquina no chão, para evitar que seja
danificada.
BF-KM
brasileiro
504BA018 KN
Para treinar a retirada rápida da
máquina do gancho, proceder conforme
capítulo "Desengatar a máquina do
cinto".
Se um cinto simples para ombro estiver
sendo utilizado: treinar a retirada rápida
do cinto.
Se um cinto duplo para ombros estiver
sendo utilizado: treinar a abertura rápida
da placa para botão do fecho e a
retirada rápida do cinto.
Ligar e desligar a máquina
Ligar a máquina
Antes de ligar a máquina, ler com
atenção o manual de instruções de
serviços do motor combinado ou da
máquina base!
N Colocar a máquina em uma posição
segura no chão: o apoio do motor
deve ficar firme no chão, o tubo do
eixo deve ficar apoiado na região da
proteção sobre um ponto mais alto,
como numa ondulação do terreno,
num tronco ou num tijolo.
As estrelas não devem tocar no chão
nem em qualquer outro objeto. Risco de
acidentes!
N Posicionar-se de maneira, optando
por uma das possibilidades: em pé,
curvado ou ajoelhado
N Pressionar a máquina com a mão
esquerda firmemente contra o
chão, sem tocar nos elementos de
manejo do cabo de manejo. Veja o
manual de instruções do motor
combinado ou da máquina base.
INDICAÇÃO
Não colocar o pé ou ajoelhar-se sobre o
tubo do eixo.
AVISO
Quando o motor é ligado, existe a
possibilidade das estrelas entrarem em
movimento. Por isso, assim que o motor
estiver funcionando, dar um breve toque
no acelerador e o motor passa para a
marcha lenta.
O processo de acionamento completo
está descrito no manual de instruções
do motor combinado ou da máquina
base.
Desligar a máquina
N Veja o manual de instruções do
motor combinado ou da máquina
base.
BF-KM
11
brasileiro
Guardar a máquina Indicações de manutenção e
conservação
Em pausas de trabalho a partir de
30 dias:
N retirar as estrelas, limpar e verificar
N se a ferramenta combinada for
guardada separadamente do motor
combinado: colocar a capa de
proteção sobre o tubo do eixo, para
proteger a embreagem contra
sujeiras
N guardar a máquina em local seco e
seguro. Proteger do uso de
pessoas não autorizadas (por ex.
crianças)
As indicações a seguir referem-se às
condições normais de trabalho. Em
condições mais difíceis (pó em grande
quantidade, etc.) e mais horas de
trabalho diário, os intervalos indicados
devem ser reduzidos respectivamente.
Parafusos e porcas acessíveis
N Reapertar em caso de necessidade
Ferramentas de trabalho e dispositivos
de proteção
N Realizar teste visual e verificar o
assento antes de iniciar o trabalho e
depois de abastecer o tanque.
N Substituir se estiver danificada.
Etiqueta com indicações de segurança
N Substituir etiquetas ilegíveis.
Minimizar desgaste e evitar
danos
Seguir as determinações deste manual
de instruções de serviços e as
determinações do manual de instruções
de serviços do motor combinado, evita o
desgaste excessivo e danos na
máquina.
A utilização, manutenção e o
armazenamento da máquina devem ser
seguidos com todo cuidado, conforme
descrito nesse manual de instruções de
serviços.
Todos os danos causados pela não
observância de indicações de
segurança, manuseio e manutenção,
são de responsabilidade do usuário. Isto
vale principalmente para:
– Modificações no produto, não
liberadas pela STIHL.
– Utilização de ferramentas ou
acessórios, que não foram
liberados ou definidos para essa
máquina ou diminuem a sua
qualidade de funcionamento.
– Utilização indevida da máquina.
– Utilização da máquina em eventos
esportivos ou de competições.
– Danos em consequência de uso
contínuo da máquina com peças
defeituosas.
12
Trabalhos de manutenção
Todos os trabalhos relacionados no
capítulo "Indicações de manutenção e
conservação" devem ser efetuados
regularmente. Os trabalhos de
manutenção que não podem ser
BF-KM
executados pelo próprio usuário devem
ser encaminhados para uma assistência
técnica.
A STIHL recomenda que os serviços de
manutenção e consertos sejam
realizados somente numa Assistência
Técnica Autorizada STIHL, pois seus
funcionários recebem treinamentos
periódicos e todas as informações
técnicas das máquinas.
Se estes trabalhos não são feitos ou
realizados de forma imprópria, podem
surgir danos, que serão de
responsabilidade do usuário. Isto vale
para:
– Danos de corrosão e outros danos
decorrentes de armazenagem
imprópria.
– Danos na máquina decorrentes da
utilização de peças de reposição de
baixa qualidade.
brasileiro
BF-KM
13
brasileiro
3
4
5
6
7
1
2
504BA019 KN
Peças importantes
1 Tubo do eixo
2 Proteção
3 Estrela externa, direita
4 Estrela interna, direita
5 Estrela interna, esquerda
6 Estrela externa, esquerda
7 Encaixe da mola
14
BF-KM
brasileiro
Dados técnicos
Engrenagem
Engrenagem em caracol de um estágio
Transmissão i: 44:1
Ferramenta de trabalho
Quatro estrelas, no mesmo sentido,
cortantes de ambos os lados
Diâmetro: 230 mm
Largura de trabalho: 220 mm
Peso
Completa com proteção e tubo do eixo:
4,1 kg
Valores de ruído e vibração
Para definição dos valores de ruído e
vibração, nas máquinas com a
ferramenta combinada BF-KM são
consideradas a marcha lenta e a
rotação máxima nominal numa relação
de 1:6.
Maiores informações sobre
preenchimento da Instrução Normativa
sobre Vibrações 2002/44/EG veja
www.stihl.com/vib.
Nível de pressão sonora L
conforme
peq
ISO 11201
KM 55 R: 95 dB(A)
KM 85 R: 95 dB(A)
FR 130 T: 97 dB(A)
Nível de potência sonora L
conforme
w
ISO 3744
KM 55 R: 105 dB(A)
Nível de potência sonora L
conforme
weq
ISO 3744
KM 85 R: 106 dB(A)
FR 130 T: 105 dB(A)
Vibração a
conforme ISO 20643
hv,eq
cabo da
mão
esquerdo
KM 55 R: 6,9 m/s
KM 85 R: 2,2 m/s26,3 m/s
FR 130 T: 1,4 m/s21,8 m/s
cabo da
mão direito
2
8,0 m/s
2
2
2
Para o nível de pressão sonora e nível
de potência sonora, o fator K é
2,0 dB(A), conforme RL 2006/42/EG;
para a vibração, o fator K é 2,0 m/s
2
,
conforme RL 2006/42/EG.
Indicações de conserto
Usuários desta máquina podem efetuar
somente os trabalhos de manutenção e
de conservação descritos neste manual.
Demais consertos devem ser realizados
somente por uma Assistência Técnica
Autorizada STIHL.
A STIHL recomenda que os serviços de
manutenção e consertos sejam
efetuados somente em Assistências
Técnicas Autorizadas STIHL, pois seus
funcionários recebem treinamentos
periódicos e todas as informações
técnicas das máquinas.
Em consertos, utilizar somente peças de
reposição liberadas pela STIHL para
essa máquina. Utilizar somente peças
de alta qualidade, do contrário pode
haver risco de acidentes ou danos na
máquina.
A STIHL recomenda o uso de peças de
reposição originais STIHL.
As peças de reposição originais STlHL
podem ser reconhecidas pelo código da
peça de reposição STlHL, pela
gravação { e dependendo o
caso, pelo sinal K (em peças
pequenas este sinal também pode estar
sozinho).
BF-KM
15
brasileiro
000BA073 KN
Descarte
O descarte deve obedecer à legislação
específica de cada país.
Os produtos da STIHL não devem ser
descartados no lixo doméstico. Destinar
o produto, a bateria, os acessórios e a
embalagem STIHL para reciclagem
ambientalmente correta.
As baterias da STIHL também podem
ser devolvidas em uma Concessionária
STIHL.
Informações atualizadas sobre o
descarte estão disponíveis nos pontos
de venda STIHL.
Declaração de conformidade
da UE
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Alemanha
declara, sob sua inteira
responsabilidade, que a máquina
Tipo: Ferramenta com-
binada cultivador
de solo
Marca de fabricação: STIHL
Modelo: BF-KM
Identificação de
série: 4601
corresponde às prescrições de
aplicação das diretrizes 2006/42/CE,
2014/30/UE e 2000/14/CE e que o
produto foi desenvolvido e produzido em
conformidade com a data aplicável para
as versões das seguintes normas:
EN ISO 12100 (em relação aos
equipamentos KM- e FR-)
Arquivo da documentação técnica:
ANDREAS STIHL AG & Co. KG
Produktzulassung
O ano de construção está indicado no
equipamento.
Waiblingen, 03.02.2020
ANDREAS STIHL AG & Co. KG
p.p.
Dr. Jürgen Hoffmann
Diretor de Dados, Especificações sobre
Produtos e Certificação
16
BF-KM
0458-478-1521-A
brasilianisch
b
www.stihl.com
*04584781521A*
0458-478-1521-A
Loading...
