Gerätebeschreibung
I Wegeleuchte mit Edelstahlrohr
II Pollerleuchte ohne Edelstahlrohr
Zuleitung
Fußplatte
Edelstahlrohr
Edelstahlabdeckung
Netzanschluss
Montageanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLampe entgegengebracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.
D
Sicherheitshinweise
■ Vor allen Arbeiten am Gerät die Spannungszufuhr
unterbrechen!
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als
Erstes Strom abschalten und Spannungsfreiheit
mit einem Spannungsprüfer überprüfen.
■ Bei der Installation der SensorLeuchte handelt es
sich um eine Arbeit an der Netzspannung. Sie
Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLampe.
muss daher durch einen Fachmann nach den landesüblichen Installationsvorschriften und
Anschlussbedingungen durchgeführt werden.
(
D
- VDE 0100, A- ÖVE/ÖNORM E 8001-1,
- SEV 1000)
■ Nur Original Ersatzteile verwenden.
■ Reparaturen dürfen nur durch Fachwerkstätten
durchgeführt werden.
Sensoreinheit, um 120° drehbar zur Ausrichtung
des Erfassungsbereiches und G9-Adapters
Dämmerungseinstellung
Zeiteinstellung
Helligkeitsregulierung Watt-o-matic (Dimmung)
Lampenglas
Glassicherungsschraube
D
Halogen
normal/
not dimmable
Tipp!
dimmable
(all dimmers)
15 sec. – 30 min.
Watt-o-matic
✔✔
0–50%
✔
Soft
0 – 100 %
✔✘✔
✔
min. 5 min.
✔
min. 5 min.
✘
Watt-o-matic
10 % – 100 %
- 7 -
Dauerlichtfunktion
Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten
folgende Funktionen möglich:
Sensorbetrieb
1) Licht einschalten (wenn Leuchte AUS):
Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.
2) Licht ausschalten (wenn Leuchte AN):
Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.
Soft-Lichtstart
Die SensorLampe verfügt über eine Soft-LichtstartFunktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet,
sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100% hochgeregelt wird. Ebenso wird das
Licht beim Ausschalten langsam heruntergeregelt.
Dauerlichtbetrieb
1) Dauerlicht einschalten:
Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (rote LED leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (rote LED aus).
2) Dauerlicht ausschalten:
Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.
Wichtig:
Das mehrmalige Betätigen des Schalters sollte schnell
hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).
Nachdem die Sensoreinheit montiert und der Netzanschluss vorgenommen ist, kann die SensorLampe in
Betrieb genommen werden. Neben der Leuchtmittel-
Funktionen ,,
- 6 -
Reichweiteneinstellung / Justierung
Die maximale Reichweite des Sensors beträgt 12 m.
Je nach Bedarf kann der Erfassungsbereich optimiert
werden. Die beiliegenden Abdeckblenden dienen
dazu, beliebig viele Linsensegmente abzudecken,
bzw. die Reichweite individuell zu verkürzen. Somit
werden Fehlschaltungen durch z. B. Autos, Passanten

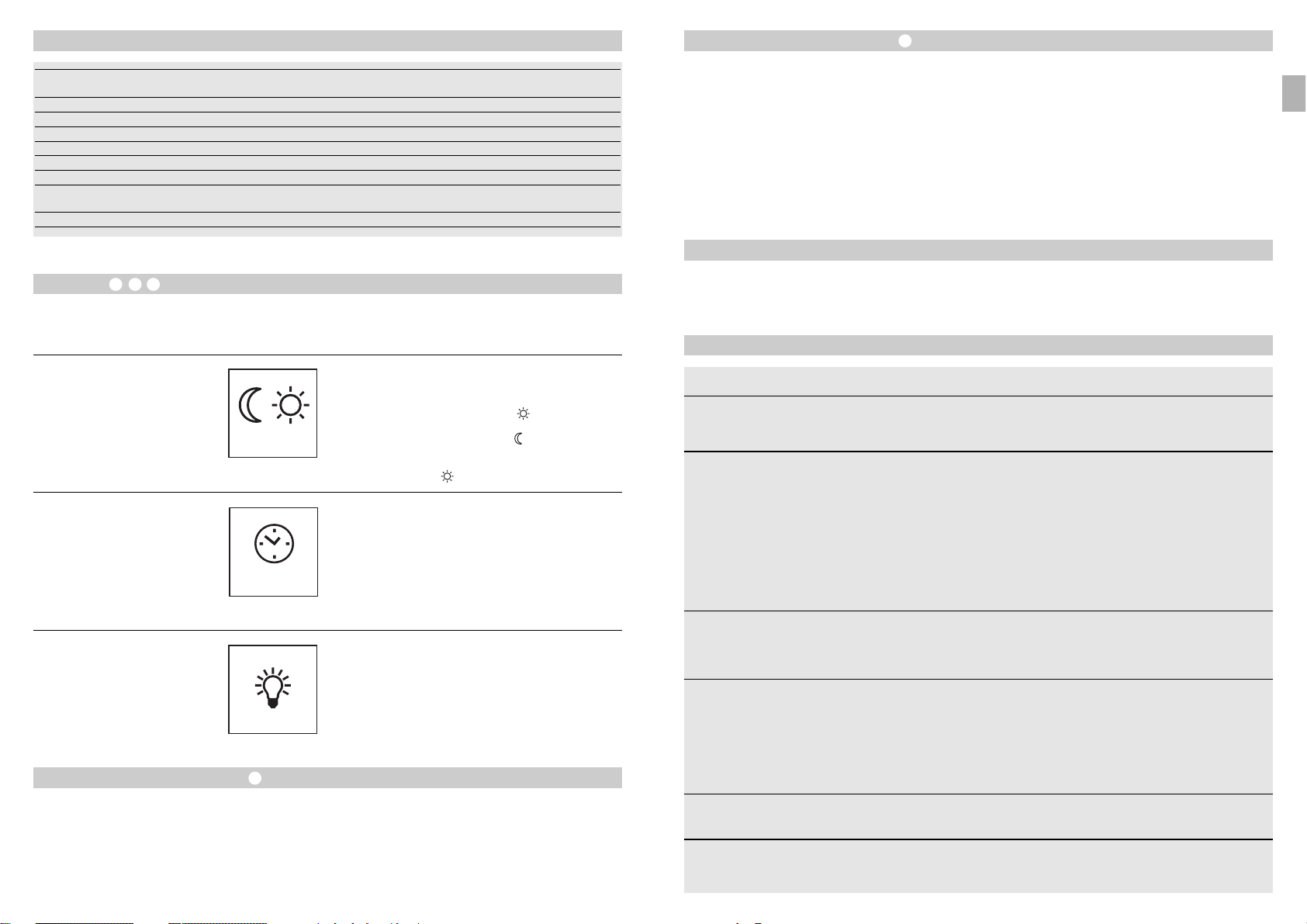

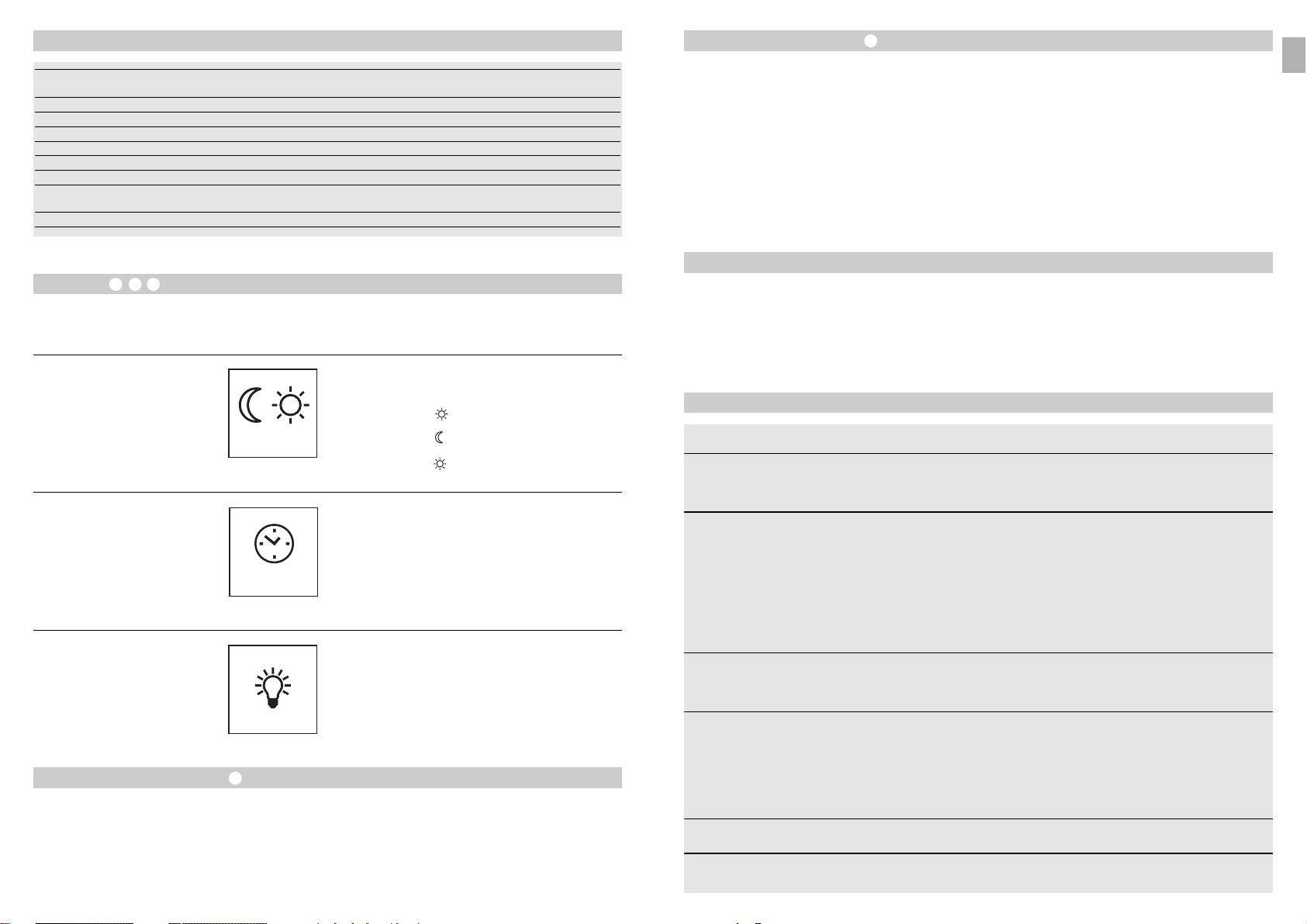

Technische Daten
Leistung: max. 100 Watt/E 27 oder max. 2 x 40 W/G9 bei Glaskugeln
max. 100 Watt/E 27 oder max. 3 x 40 W/G9 bei Glaszylindern
Spannung: 230 – 240 V, 50 Hz
Erfassungswinkel: 360° mit 30° Öffnungswinkel
Reichweite des Sensors: max. 12 m
Zeiteinstellung: 5 Sek. – 15 Min.
Dämmerungseinstellung: 2 – 2000 Lux
Helligkeitsregulierung: 0 – 50% (Watt-o-matic)
Dauerlicht: schaltbar (4 Std.) Voraussetzung:
angeschlossener Schalter in Netzzuleitung
Schutzart: IP 44
Temperaturbereich: - 20° C bis + 50° C
fassung befinden sich die Stellregler zur
Dämmerungs-, Zeit- und Helligkeitsregulierung.
Dämmerungseinstellung
(Ansprechschwelle)
(Werkseinstellung:
Tageslichtbetrieb 2000 Lux)
etc. ausgeschlossen oder Gefahrenstellen gezielt
überwacht. Die Abdeckblenden können entlang der
vorgenuteten Einteilungen in der Senkrechten und
Waagerechten getrennt oder mit einer Schere
geschnitten werden. Die Drehbarkeit der Sensoreinheit ermöglicht eine letzte Feinabstmmung.
Stufenlos einstellbare Ansprechschwelle des Sensors
von 2 – 2000 Lux.
Einstellregler auf gestellt = Tageslichtbetrieb
ca. 2000 Lux.
Einstellregler auf gestellt = Dämmerungsbetrieb
ca. 2 Lux. Zur Einstellung des Erfassungsbereiches bei
Tageslicht ist der Einstellregler auf (Tageslichtbetrieb) zu stellen.
2 - 2000 Lux
Ausschaltverzögerung
(Zeiteinstellung)
(Werkseinstellung: 5 Sek.)
Stufenlos einstellbare Leuchtdauer von
5 sek. bis 15 min.
Einstellreger auf – gestellt = kürzeste Zeit
Einstellreger auf + gestellt = längste Zeit (15 min.)
Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit – zu wählen.
5 sec.-15 min
Helligkeitsregulierung
(Watt-o-matic)
(Werkseinstellung:
Dimmung aus: 0%)
Die Leuchtleistung der Lampe kann bis zu max. 50 %
als Dauerbeleuchtung stufenlos eingestellt werden.
Das heißt: Erst bei Bewegung im Sensor-Erfassungsbereich wird das Licht von z.B. 20 Watt Dauerbeleuchtung auf maximale Lichtleistung (120 Watt/G9
oder 100 Watt/E27) eingeschaltet.
0 - 50%
D
Installation
–
Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung
zur Auslösung des Systems führen kann.
Anschluss der Netzzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem mindestens
2-adrigen Kabel:
L = Phase (meistens schwarz oder braun)
N = Neutralleiter (meistens blau)
Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder
spannungsfrei schalten. Phase (L) und Neutralleiter (N)
werden an den Steckklemmen angeschlossen. Wenn
vorhanden, kann der Schutzleiter (PE, grün/gelb) mit
Isolierband gesichert werden.
Wichtig: Die Zuleitung muss mindestens 20 cm
länger sein als das Standrohr.
Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist dies Voraussetzung (s. Kapitel Dauerlichtfunktion) .
Betriebsstörungen
SensorLampe ohne Spannung
SensorLampe schaltet nicht ein
Störung
■ Sicherung defekt, nicht einge schaltet, Leitung unterbrochen
■ Kurzschluss
■ neue Sicherung, Netzschalter
einschalten; Leitung mit
Spannungsprüfer überprüfen
■ Anschlüsse überprüfen
■ bei Tagesbetrieb, Dämmerungs
einstellung steht auf Nachtbetrieb
■ Glühlampe defekt
■ Netzschalter AUS
■ Sicherung defekt
■ Erfassungsbereich nicht gezielt
eingestellt
■ interne elektrische Sicherung
wurde aktiviert (LED-Dauerlicht)
■ neu einstellen (Regler )
■ Glühlampe austauschen
■ Einschalten
■ neue Sicherung, evtl. Anschluss
überprüfen
■ neu justieren
■ SensorLampe aus- und nach
ca. 5 Sek. wieder einschalten
Ursache Abhilfe
Das Prinzip
Der integrierte Infrarot-Sensor ist mit drei 120°-PyroSensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen,
Tieren etc.) erfassen.
Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt,es
erfolgt also auch keine Schaltung. Mit Hilfe der drei
Pyro-Sensoren wird ein Erfassungwinkel von 360° mit
einem Öffnungswinkel von 30° erreicht.
Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn die SensorLampe mit einer der Sensoröffnungen parallel zur Gehrichtung montiert wird und
keine Hindernisse (wie z. B. Bäume, Mauern etc.) die
Sicht des Sensors behindern.
Installation
–
The site of installation should be at least 50 cm away
from another light because heat radiated from it may
activate the system.
Connecting the mains supply lead (see illustration)
The mains leads consists of at least a 2-core
cable:
L = phase conductor (usually black or brown)
N = neutral conductor (usually blue)
If you are in any doubt, you must identify the cables
using a voltage tester; now disconnect the
power supply again. Connect the phase (L) and neutral
Principle
The integrated infrared sensor is equipped with three
120° pyro sensors which detect the invisible heat
emitted by moving objects (people, animals etc.).
The heat detected in this way is converted electronically into a signal that switches the light on automatically. Heat is not detected through obstacles, such as
walls or panes of glass. Heat radiation of this type
will, therefore, not trigger the sensor. The three pyro
- 9 -
System components
I Path light with stainless steel tubular pole
II Bollard light without stainless steel tubular pole
Supply lead
Base plate
Stainless steel tubular pole
Stainless steel cover
Mains power supply
Installation instructions
Dear Customer,
Congratulations on purchasing your new STEINEL
SensorLight and thank you for the confidence you
have shown in us. You have chosen a high-quality
product that has been manufactured, tested and
packed with the greatest care.
GB
Safety warnings
■ Disconnect the power supply before attempting
any work on the unit.
■ During installation, the electrical wiring being connected must be dead. Therefore, switch off the
power first and use a voltage tester to check that
the power supply is disconnected.
■ Installing the SensorLight involves work on the
mains voltage supply. This work must therefore be
Please familiarise yourself with these instructions
before attempting to install the sensor light because
prolonged reliable and trouble-free operation will only
be ensured if it is fitted properly.
We hope your new STEINEL SensorLight will bring
you lasting pleasure.
carried out by a specialist in accordance with the
applicable national wiring regulations and electrical
operating conditions. (
D
- VDE 0100,
A
- ÖVE/ÖNORM E 8001-1, - SEV 1000)
■ Only use genuine replacement parts.
■ Repairs may only be carried out by specialist
workshops.
Sensor unit, turns through 120° for adjusting
the detection zone and G9 adapter
Twilight setting
Time setting
Brightness control Watt-o-matic (dimming)
Glass shade
Glass shade locking screw
sensors provide an angle of coverage of 360° with an
angle of aperture of 30°.
Important: The most reliable way of detecting motion
is to install the SensorLight with one of the sensor
apertures aligned parallel with the
direction in which a person would walk and by ensuring that no obstacles (such as trees, walls etc.)
obstruct the line of sensor vision.
conductor (N) to the clamp-type terminals. Insulation
tape may be placed over any protective earth conductor (PE, green/yellow).
Important: The supply lead must be at least 20 cm
longer than the support pole.
Note: A mains switch for switching the unit ON and
OFF may of course be installed in the power supply
lead. This is required for the manual override function
(see Manual override function) .
- 8 -GB- 8 -
Konformitätserklärung
Dieses Produkt erfüllt die
- Niederspannungrichtlinie 2006/95/EG
- EMV-Richtlinie 2004/108/EG
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung auftreten. Weitergehende Folgeschäden an
fremden Gegenständen sind ausgeschlossen.
Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation eingesandt wird.
Reparaturservice:
Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste
Servicestation senden.
Achtung!
Edelstahl sollte regelmäßig (ca. alle 3 Monate) mit
einem handelsüblichen Edelstahlputzmittel gereinigt
werden. Andernfalls kann Korrosion auf der
Oberfläche (Flugrost) entstehen. Sehr gute
Ergebnisse werden mit SIDOL CERAN &
Stahlreiniger von Henkel erzielt, wenn dieser in Bürstrichtung des Edelstahls aufgebracht wird. Keine chlorhaltigen Putzmittel verwenden!
Betrieb / Pflege
Die SensorLampe eignet sich zum automatischen
Schalten von Licht. Witterungseinflüsse können die
Funktion der SensorLampe beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.
SensorLampe schaltet nicht aus
SensorLampe schaltet
unerwünscht ein
SensorLampe Reichweitenveränderung
LED leuchtet stetig, obwohl
kein Dauerlicht eingestellt
Störung
■ dauernde Bewegung im
Erfassungsbereich
■ Helligkeitsregulierung auf 50%
■ Bereich kontrollieren und evtl.
neu justieren
■ Helligkeitsregulierung auf 0%
stellen (Regler )
■ Wind bewegt Bäume und
Sträucher im Erfassungsbereich
■ Erfassung von Autos auf der
Straße
■ plötzliche Temperaturveränderung durch Witterung (Wind,
Regen, Schnee) oder Abluft aus
Ventilatoren, offenen Fenstern
■ Bereich umstellen
■ Bereich umstellen
■ Bereich verändern, Montageort
verlegen
■ andere Umgebungstemperaturen
■ Erfassungsbereich durch
Abdeckschalen genau einstellen
■ interne Sicherung aktiviert ■ SensorLampe aus- und nach
5 Sek. wieder einschalten
Ursache Abhilfe
Loading...
