Poolreiniger Poolrunner

Art. Nr.: 061014

Page 2

Poolrunner | 2015_V1

Seite 2 von 50

Warnhinweise

Lesen Sie sämtliche unten angeführten Sicherheitshinweise und Warnungen. Das Nichtbeachten der Sicherheitshinweise kann zu schweren Unfällen führen.

 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

 Lassen Sie das Gerät nie außerhalb des Wassers laufen, sonst würde nach kurzer Zeit das ganze Gerät zerstört werden!

 Das Gerät darf nur an eine geerdete 230 VSchutzkontakt-Steckdose angeschlossen werden.

 Während sich das Gerät im Wasser befindet, dürfen sich keine Personen im Becken aufhalten.

 Fassen Sie das Gerät nicht direkt am Kabel sondern am Haltebügel an, wenn Sie es aus dem Wasser ziehen.

 Bevor Sie das Gerät einschalten, lassen Sie die komplette Luft entweichen.

 Vergewissern Sie sich bitte vor dem Einschalten des Reinigers, dass das Schwimmkabel ganz locker bleibt um Verwicklungen zu vermeiden. Verwicklungen können im schlimmsten Fall zur Beschädigung des Reinigers führen und die Reinigungswirkung beeinflussen.

 Nach jeder Benutzung muss der Filterbehälter inkl. Filtersack umgehend gereinigt werden.

 Solange der Reiniger nicht benutzt wird, soll er in einem schattigen und gut gelüfteten Raum stehen. Direkte Sonnenbestrahlung ist zu vermeiden.

 Während des Betriebes muss der Steuerkasten des Reinigers an einer schattigen Stelle stehen. Der Steuerkasten darf nicht

abgedeckt werden, da es sonst zu einer Überhitzung kommen kann.

 Motoren und elektrische Teile dürfen nur von Fachleuten geöffnet und repariert werden.

 Der Reiniger darf nur zum Reinigen von Schwimmbecken verwendet werden. Jede andere Verwendung führt zum sofortigen Verfall des Garantieanspruchs.

 Kinder dürfen den Reiniger nicht benutzen.  Der Reiniger ist kein Spielzeug.  Entfernen Sie nicht die Schutzfolie, welche

auf das Bedienteil (Steuerkasten) geklebt wurde.

Warnhinweise

Der automatische Schwimmbadreiniger ist für Pools mit einer Folienstärke unter 0,4 mm nicht geeignet. Es kann unter gewissen Umständen die Möglichkeit bestehen, dass die Poolfolie beschädigt wird. Eine Verwendung des Schwimmbadreinigers unterhalb dieser angegebenen Folienstärke erfolgt auf eigenes Risiko.

Beschreibung

Unser automatischer Schwimmbadreiniger Speedcleaner „Poolrun- ner“ ist eine neuartige, leistungsstarke und automatische Anlage zur

Reinigung von Schwimmbädern. Er kann den Boden des Schwimmbades reinigen, ohne dass man das Bad vorher entleert. Gleichzeitig filtert er das Wasser und entfernt Schwebestoffe im Wasser und Ablagerungen. Der Poolrunner kann nur lose Schmutzteilchen vom Boden aufsaugen. Eine festhaftende Verschmutzung muss nach wie vor manuell entfernt werden.Da der Reiniger mit 24V Gleichstrom arbeitet, bietet er Ihnen während des Betriebs hohe Sicherheit. Bitte lesen Sie diese Anleitung genau durch, um ihn richtig zu bedienen.

Der automatische Schwimmbadreiniger kann für fast alle handelsüblichen Pools mit waagrechtem, ebenem Boden eingesetzt werden.

Sicherheitshinweise

Ihr Poolreiniger wurde nach der Herstellung sorgfältig getestet und hat das Werk in technisch einwandfreiem Zustand verlassen. Um diesen ordnungsgemäßen Zustand beizubehalten und eine sichere Funktion zu gewährleisten, sollte sich der Anwender stets an alle in dieser Anleitung empfohlenen Anweisungen halten. Wenn es Anzeichen dafür gibt, dass ein sicherer Betrieb des Poolreinigers nicht mehr gewährleistet werden kann, ist das Produkt unverzüglich vom Stromnetz zu tren-

Page 3

Poolrunner | 2015_V1

Seite 3 von 50

Nr.

Name

Beschreibung

Funktion

Pool Distance

Poolgröße einstellen

Run time

Arbeitszeit einstellen

Laufzeit einstellen

Stop

FWD/REW

Manueller Betrieb

Manuell Vorwärts oder rückwärts

Auto run

Automatischer Betrieb

Automatikbetrieb

6 Arbeitszeit

Anzeige der eingestellten Arbeitszeit

7 Poolgröße

Anzeige der eingestellten Poolgröße

nen und gegen unbeabsichtigtes Wiedereinschalten zu sichern.

Dies ist der Fall:  wenn das Gerät sichtbare Beschädigungen

aufweist

 wenn das Gerät nicht mehr funktionsfähig

erscheint

 nach längerer Lagerung unter ungünstigen

Bedingungen

Wenn die Netzanschlussleitung oder andere Teile dieses Gerätes beschädigt sind, müssen diese durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Transportschäden Ihr Poolreiniger wurde sorgfältig für den

Transport verpackt. Bitte versichern Sie sich bei Übernahme, dass sich die Verpackung in unbeschädigtem Zustand befindet und sich alle Teile in der Packung befinden. Wenn Sie das Paket über den Versand bestellt haben, versichern Sie sich, dass die Lieferung komplett ist. Transportschäden müssen sofort beim Transporteur (Transportunternehmen bzw. Paketdienst) gemeldet werden. Die Haftung für Transportschäden liegt beim Transporteur, der Lieferant ist dafür nicht verantwortlich.

Position des Netzgerätes Das Netzgerät des Gerätes soll geeignet po-

sitioniert werden, damit der Reiniger alle Ecken und Enden im Becken erreichen kann.Das Netzgerät muss aus Sicherheitsgründen mindestens 3,5 m vom Schwimmbeckenrand entfernt stehen.

Technische Daten

 Eingangsspannung: 230 VAC

 Frequenz: 50 Hz

 Ausgangsspannung: DC (Gleichstrom) 24 V

 Eingangsleistung: 150 W

 Ausgangsleistung: 120 W

 Arbeitszyklus: 1 Std. / 1,5 Std. / 2 Std. / 2,5 Std.

 Kabellänge: 12 m

 max. Reinigungsfläche im Schwimmbad: 100 ㎡

 Filterleistung: 15 m³/h

 Filterfeinheit: 150 μm

 Betriebstemperatur (Wasser): 10°C - 32°C

 Kriechgeschwindigkeit: 15 - 18 m/min

 Wasserbeständigkeitsklasse: Reiniger: IPX8; Stromsteuerkasten:

IPX4

 Umgebungstemperatur: 10°C - 40°C

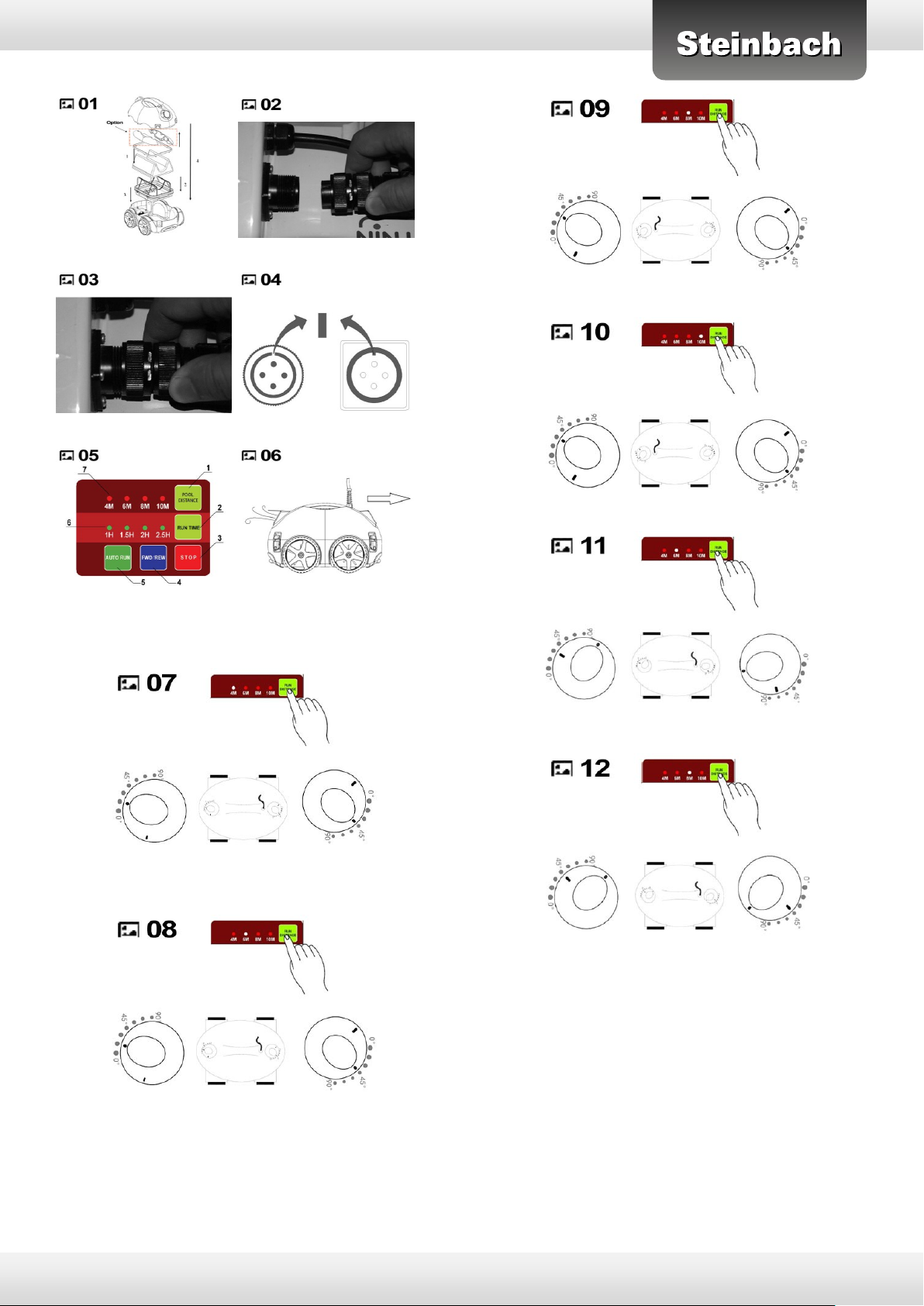

Aufbau Poolrunner, Abbildung 1

Verbindungskabel, Abbildung 2,3,4

Gewährleistung Gewährleistung in Bezug auf Betriebssicher-

heit und Zuverlässigkeit wird vom Hersteller nur unter folgenden Bedingungen übernommen:

 Der Bodensauger wird entsprechend den

Ausführungen derBedienungsanleitung betrieben.

 Bei Reparaturen werden nur Original-

Ersatzteile verwendet (Verschleißteile unterliegen keiner Gewährleistung).

Folgeschäden Für Schäden am Produkt, die durch Nichtbe-

achtung der Anweisungen in dieser Anleitung entstehen, können wir nicht aufkommen.

Beschreibung des Bedienpanels, Abbildung 5

Funktion Jetantrieb, Abbildung 6

Jeweils auf der Vorder und an der Rückseite des Reinigers finden Sie 2 verstellbare Steuerdüsen für den Antrieb im Wasser. Das angesaugte schmutzige Wasser wird zuerst über den Filtersack gereinigt und danach über die Steuerdüsen zum Antrieb für den Reiniger verwendet. Die Düsen sind verstellbar um je nach Poolart und Größe die beste Reinigungswirkung zu erreichen

Empfohlene Steuerdüsen Einstellung:

Page 4

Poolrunner | 2015_V1

Seite 4 von 50

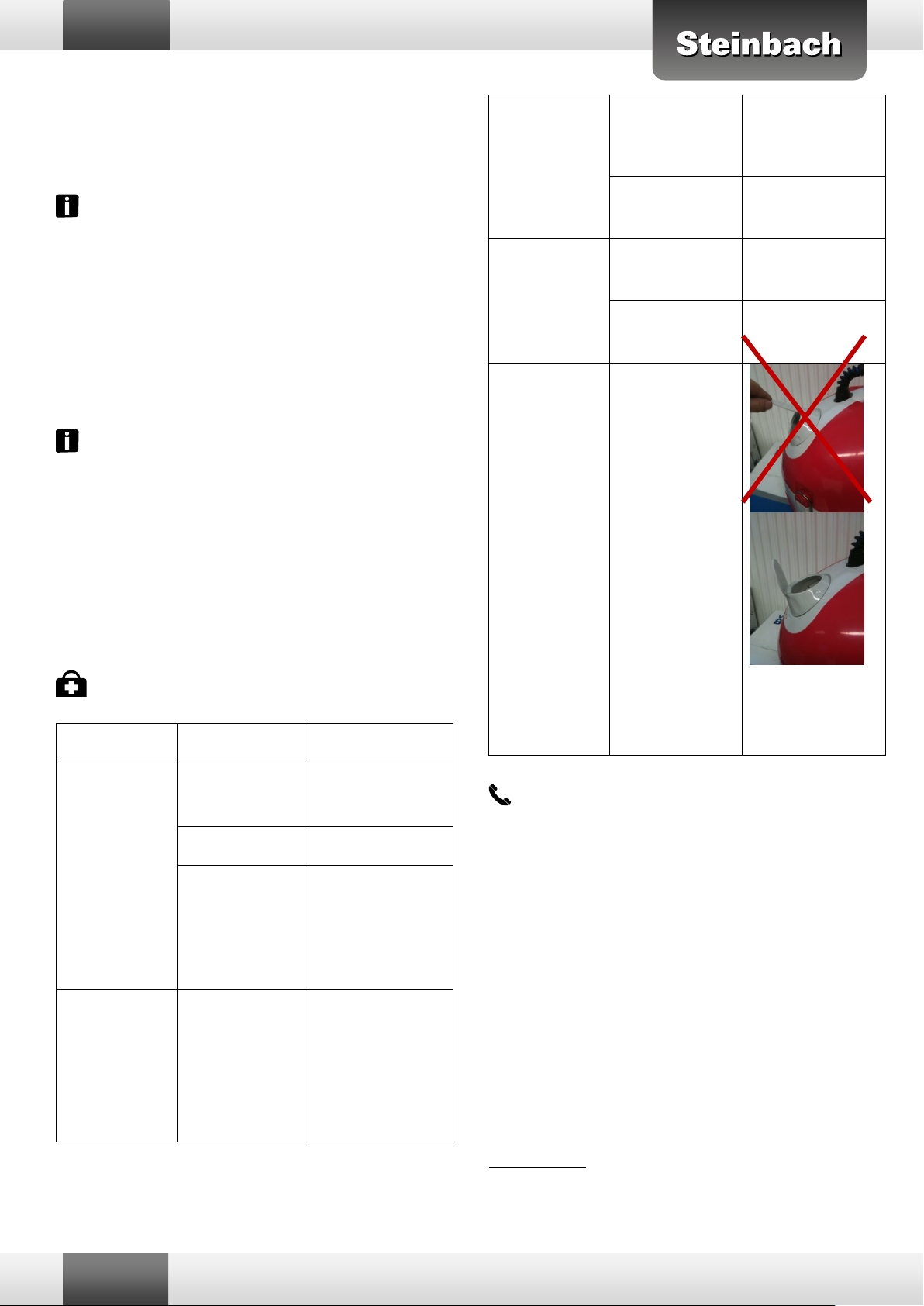

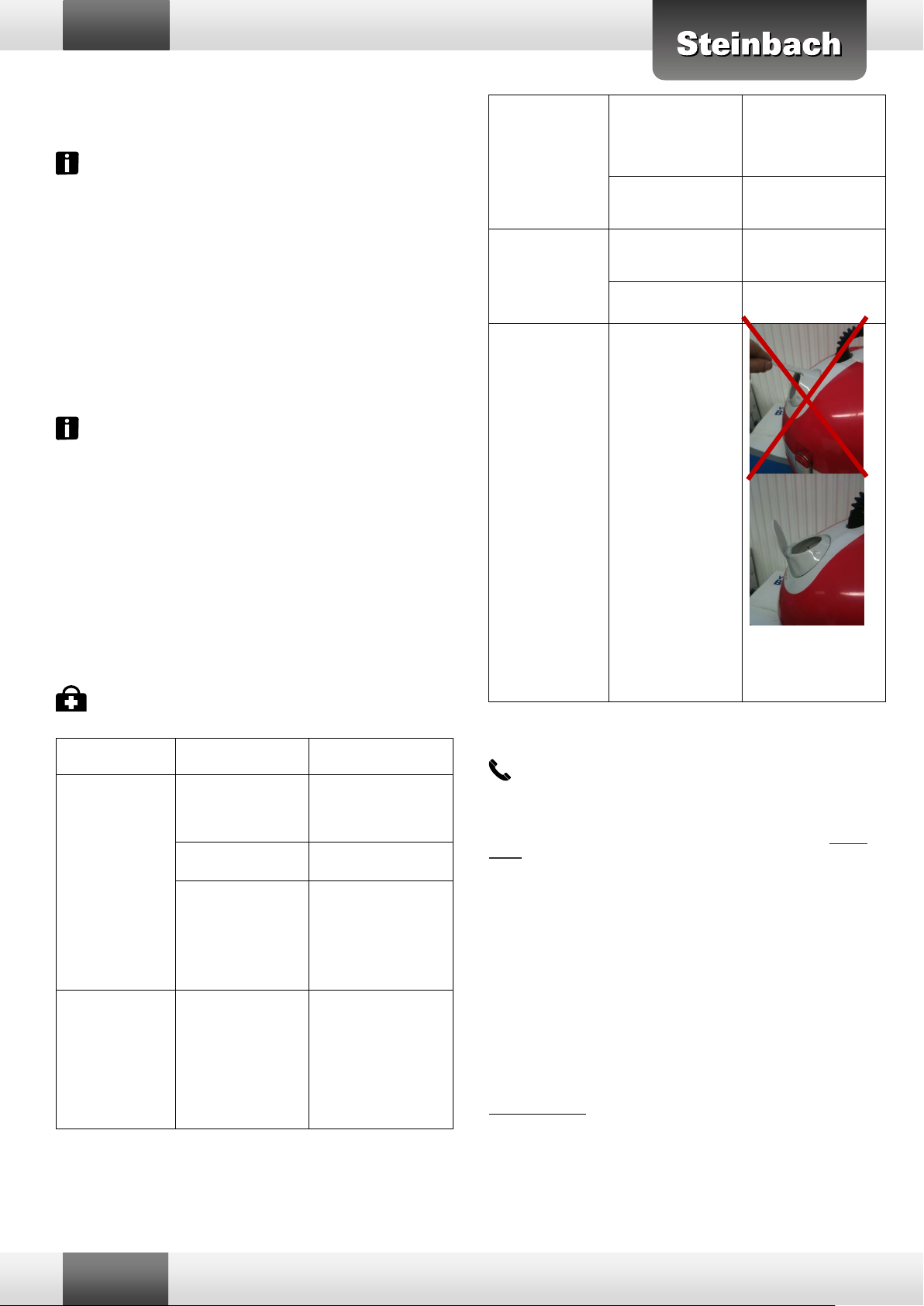

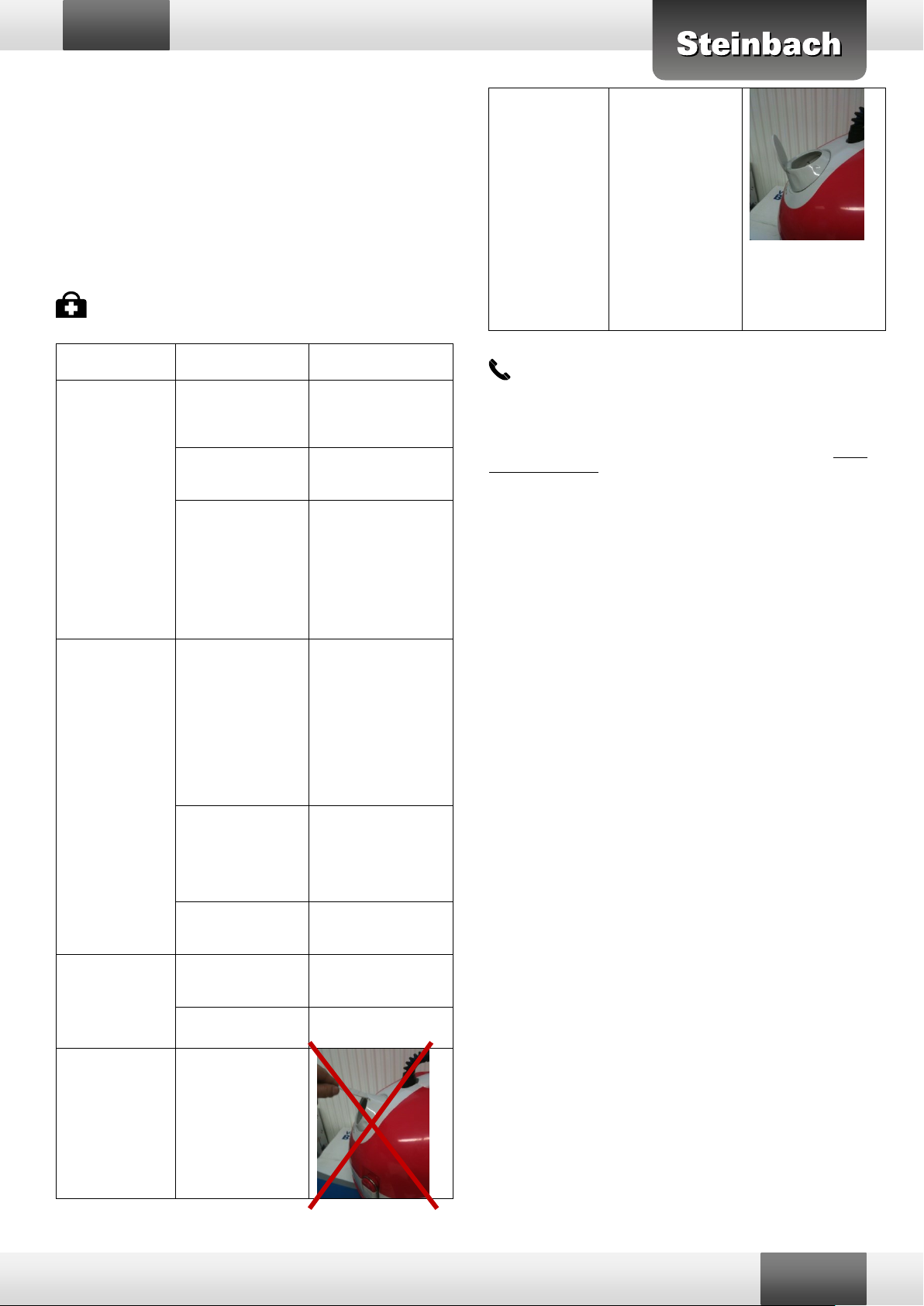

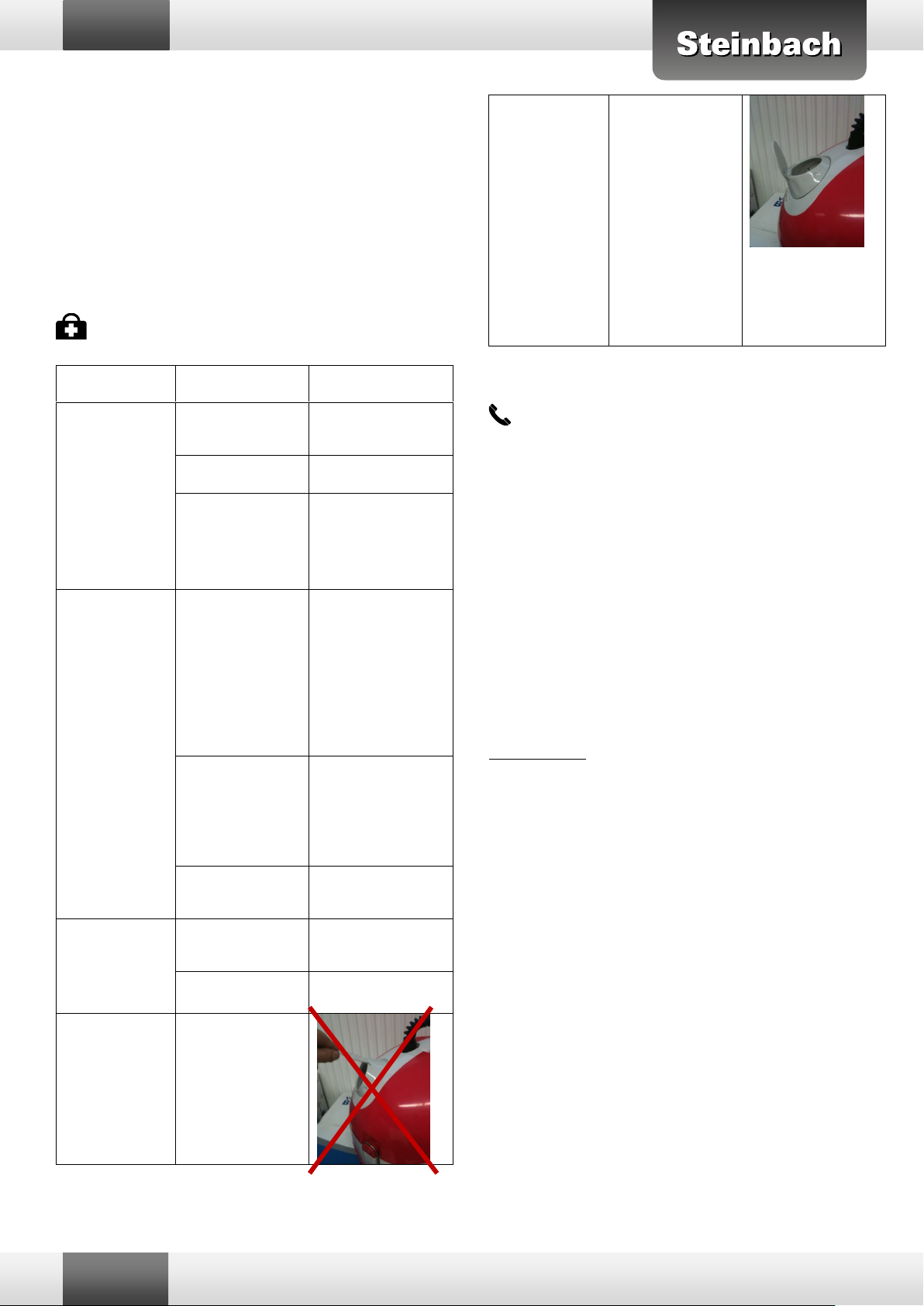

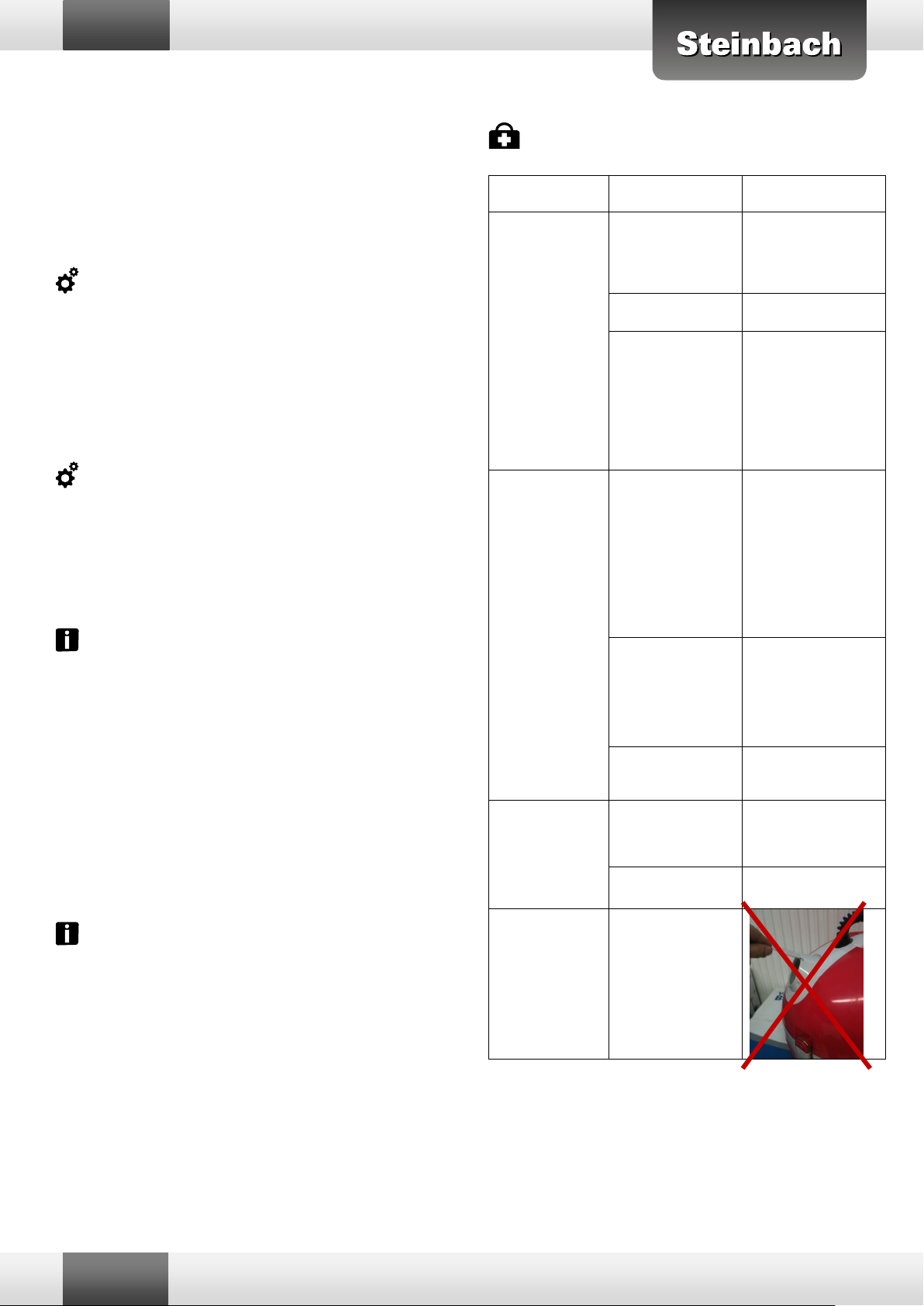

Störung

Ursache

Lösung

Das Stromkabel ist verdreht oder verwickelt.

Der Bodensauger dreht sich beim Reinigen im Wasser (Achtung, dies ist normal).

Gerät ausschalten,

Kabel abschließen und ausdrehen

Im Bad gibt es Hindernisse.

Die Hindernisse entfernen.

Das Kabel im Was-

ser ist zu lang.

Holen Sie das überflüssige Teil des Kabels aus dem Wasser. Das Kabel im Wasser muss aber lang genug sein, damit der Reiniger alle Ecken und Enden des Bades erreichen kann.

Der Reiniger kann nicht alle Stellen erreichen.

Das Verbindungskabel ist zu kurz.

Damit der Reiniger alle Ecken und Enden im Bad erreicht, geben Sie die maximal mögliche Länge des Verbindungskabels in das Pool, berücksichtigen Sie aber einen dementsprechenden Mindestabstand des Steuergerätes zum Pool.

Die Poolform macht eine Komplettreinigung nicht möglich.

Schieben Sie den Poolsauger händisch zu den Stellen wo nicht gereinigt wurde und starten Sie den Poolsauger manuell vorwärts rückwärts.

Der Wasserkreislauf des Bades ist eingeschaltet.

Schalten Sie die Filterpumpe aus.

Der Reiniger arbeitet nicht.

Zuviel Luft im Gehäuse.

Schalten Sie das Gerät aus und lassen die gesamte Luft entweichen.

Fremdkörper im Antrieb.

Kontakt mit Servicecenter aufnehmen.

Der Reiniger reinigt nicht optimal

Reiniger wirbelt Schmutz auf und reinigt nicht ausreichend.

 Hohe Geschwindigkeit/reduzierte Reinigung (bei geringer Verschmutzung) Abbildung 7,8,9,10

 Langsame Geschwindigkeit/hohe Reinigungswirkung (bei mittlerer bis starker Verschmutzung) Abbildung 11,12,13

Die genannten Einstellungen sind Empfehlungen. Die SteuerdüsenEinstellung ist vom Betreiber jedoch aufgrund der oben genannten Bedienungsregeln und der tatsächlichen Poolbeschaffenheit zu wählen.

Inbetriebnahme

Nachdem Sie alle Einstellungen vorgenommen haben, können Sie den Reiniger vorsichtig und langsam im Pool versenken. Beachten Sie dazu bitte die folgenden Bilder wie der Reiniger am besten im Pool eingebracht werden kann. Abbildung 14,15,16

Der Reiniger muss immer so in das Schwimmbad hingegeben werden bzw. herausgenommen werden, dass die Unterseite des Reinigers zur Poolwand zeigt, um mögliche Kratzer auf der Pooloberfläche zu vermeiden. Abbildung 17,18

WICHTIG! Abbildung 19,20

Pflege und Wartung

Reinigung des Filterbeutels Klappen Sie den Sicherungsring nach oben und öffen Sie den Reiniger. Abbildung 21,22

Drücken Sie die Schnalle am Unterteil des Reinigers, um die Filterkartusche zu entnehmen. Abbildung 23,24

Nehmen Sie den Filterbeutel heraus, entleeren und reinigen Sie ihn und setzen ihn dann wieder ein. Abbildung 25,26,27

Wichtig

Bitte drücken Sie die Schnalle um die Filterkartusche zu entnehmen oder wieder einzusetzen. Wenn dies nicht beachtet wird, kann dies zu Schäden am Unterteil des Reinigers führen.

 Drücken Sie die Schnalle nicht gleichzeitig. Abbildung 28  Heben Sie nicht beide Teile der Kartusche gleichzeitig an. Abbil-

dung 29

 Die Installation muss von einer Seite begonnen werden. Abbildung

 Drücken Sie die Schnalle. Abbildung 31  Drücken Sie die Schnalle auf der anderen Seite. Abbildung 32  Heben Sie die Filterkartusche von einer Seite heraus. Abbildung

 Installieren Sie die Filterkartusche. Abbildung 34  Nehmen Sie die Filterkartusche heraus. Abbildung 35

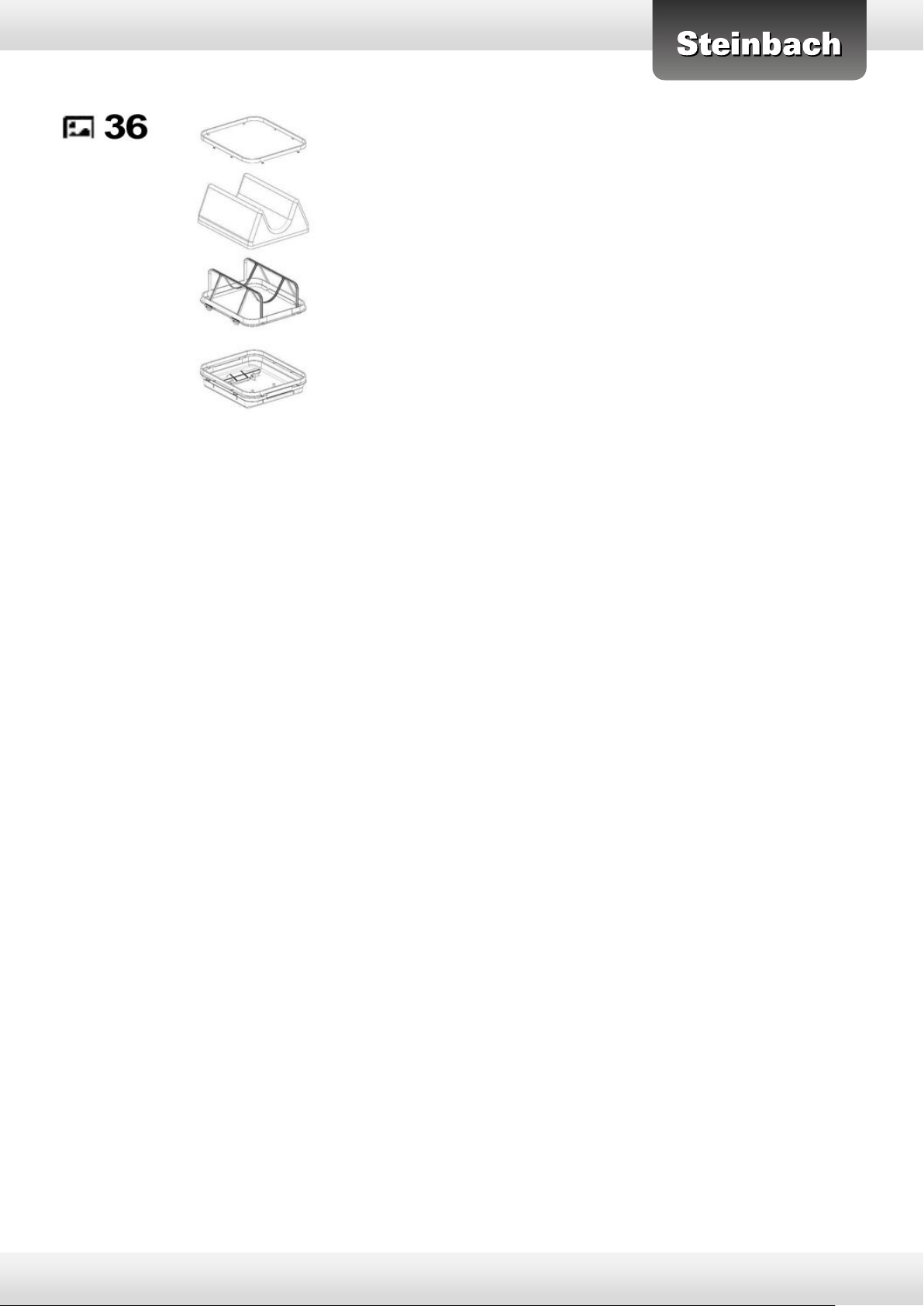

Entnehmen bzs. Zusammenbau des Filterbeutels. Abbildung 36

Tipps und Hinweise

 Jedes Mal, wenn der Reiniger aus dem Wasser geholt wird, muss

der Filtereinsatz gereinigt werden.

 Der PH-Wert des Wassers im Bad muss zwischen 7.0 - 7.4 liegen.  Die Wassertemperatur muss zwischen 10°C und 32°C liegen.  Nach dem Betätigen der „Power off“ Taste kann für 30 Sekunden

die „Power on“ Taste nicht gedrückt werden.

 Wir empfehlen, den Reiniger zwischen 5°C und 40°C an einem

schattigen und gut gelüfteten Platz aufzubewahren. Das Versorgungskabel soll zur Lagerung aufgewickelt werden. (Die Schwimmer am Kabel dürfen nicht verschoben werden, damit ein einwandfreies Schwimmen des Kabels im Wasser gewährleistet bleibt.) Direkte Sonnenbestrahlung ist stets zu vermeiden!

 Lesen Sie bitte vor dem Benutzen die Hinweise auf Störungsbe-

seitigung gründlich durch.

 Halten Sie den Reiniger immer am Haltegriff um diesen in und aus

dem Pool zu nehmen.

Problembehandlung

Page 5

Poolrunner | 2015_V1

Seite 5 von 50

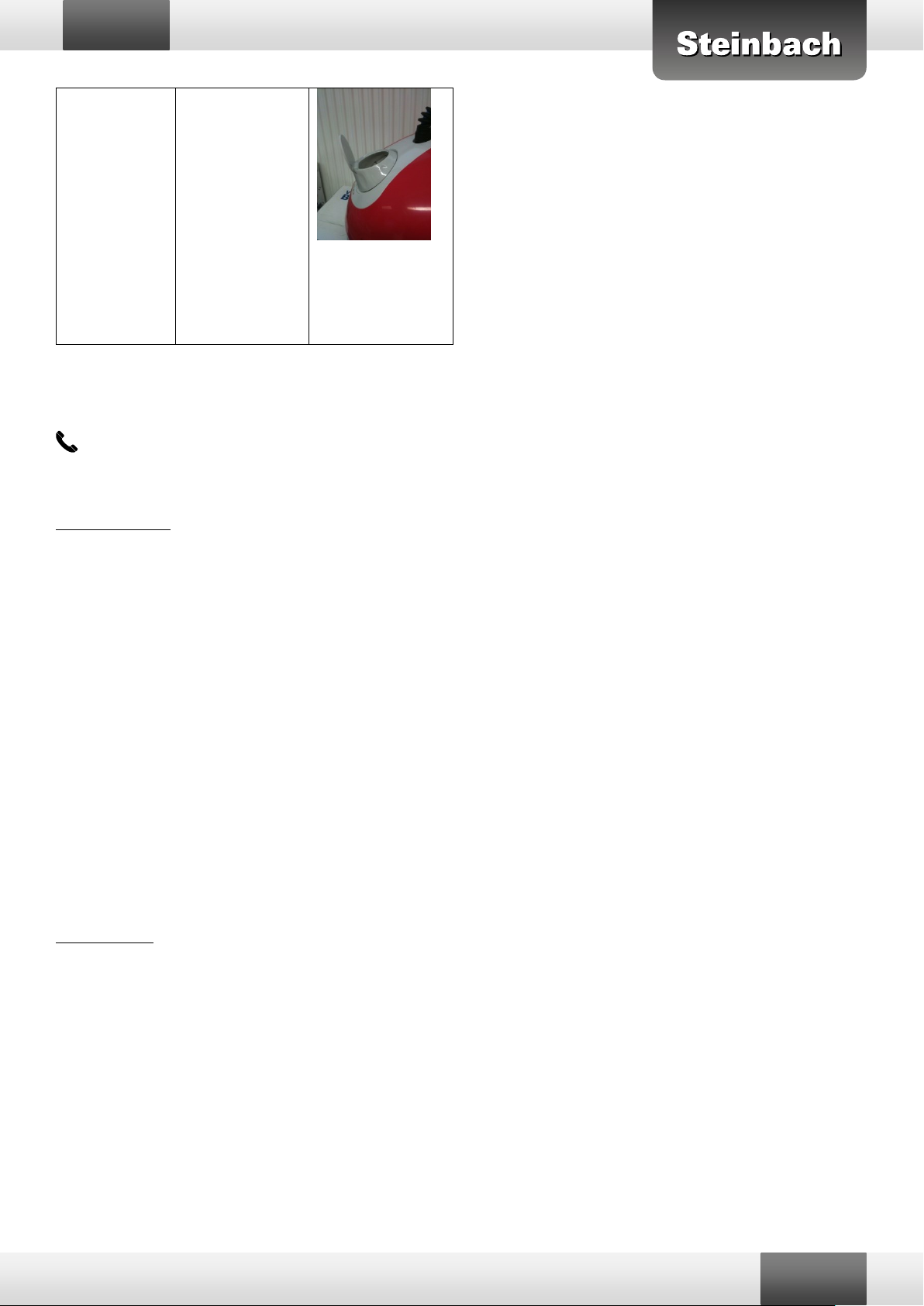

Drehen Sie die zwei Wasserdüsen um 180 °. Dadurch reduziert sich die Geschwindigkeit und die Reinigung wird verbessert.

Serviceabwicklung

Bitte senden Sie das Gerät nicht eigenmächtig zu uns, sondern wenden Sie sich zuerst an unser Servicecenter!

Sollte das Gerät abgeholt werden müssen, so ist es notwendig dies sicher zu verpacken und die Rechnung (Kopie), sowie eine Kopie der Garantiekarte ausgefüllt beizulegen.

Sobald das Gerät bei uns eingetroffen ist, wird es von unserer Reklamationsabteilung auf Mängel überprüft und repariert. Nach Abschluss dieser Arbeiten wird Ihr Gerät so schnell als möglich an Sie retourniert.

Wenn die Einsendung auf Garantie nicht gerechtfertigt ist , dann werden die entstandenen Kosten verrechnet.

Die Garantieabwicklung/Gewährleistung läuft über die Fa. Steinbach VertriebsgmbH.

Der Artikel wird von der Fa. Steinbach VertriebsgmbH repariert, da jedoch kein Rückgaberecht besteht wird er nicht zurückgenommen.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. für Österreich: (0820) 200 100 104 (0,145€ pro Minute aus allen Netzen)

Tel. für Deutschland: (0180) 5 405 100 104 (0,14€ pro Min. aus dem Festnetz, Mobilfunk max. 0,42€ / Min.)

e-mail: [email protected] www.steinbach.at

Page 6

Poolrunner | 2015_V1

Page 6 of 50

Warnings

Read all warnings and safety instructions listed below. Non-compliance with the safety instruction can result serious accidents.

 The cleaner is not a toy.  Do not uncover the protective film which is

sticked on the operating panel.

 This equipment is not intended for use by anyone (including children) with restricted physical, sensory or mental ability, or with limited experience and / or limited knowledge, unless they are supervised by someone responsible for their safety, or they receive instruction from them regarding the use of the equipment.

 In order to prevent severe damage to the cleaner, never power on the unit when it is outside of the swimming pool!

 The device must be connected to an

earthed 230 V protective contact socket.

 Do not operate the cleaner when people are in the pool.

 If you pull the cleaner out of the water, do

not grasp the unit directly to the cable but at the retaining bracket.

 Before switching on the unit and let espcape the complete air.

 Before power on, make sure the cable is ful-

ly released to avoid any winding, which could

affect the cleaner’s performance or cause

damage.

 The filter bags should be cleaned immediately every time you use the unit.

 The cleaner should be stored in a cool and ventilated place, away from direct sunlight, when not in use.

 The power supply unit should be placed in a shaded area. In order to avoid overheating and the potential damage of components, never cover the power supply unit.

Warnings

The automatic pool cleaner is not suitable for swimming pools with a foil thickness of less than 0.4 mm. It may be possible in certain circumstances that the liner gets damaged. A use of the pool cleaner below the specified foil thickness is at your own risk.

Introduction

Our automatic swimming pool floor cleaner Speedcleaner „Poolrun- ner“ is a new, powerful and automatic system for cleaning swimming

pools. Through its advanced computer controlled program, it can

clean the pool floor automatically without draining pool water. At the same time, it filters the pool water and gets rid of suspended particles and sediments. The Poolrunner can only absorb loose debris

particles from the floor. An adherent contamination must still be removed manually. For safe operation, the cleaner works on 24V di-

rect current. Please read these instructions carefully in order to use it

properly.

The automatic pool cleaner can be used for almost all standard pools with flat, level ground.

Safety

Your cleaner has been carefully tested after manufacture and left the factory in perfect technical condition. To maintain this orderly condition and to ensure safe operation, the user should always adhere to all recommended instruction in this manual. If there are indications that safe operation of the pool cleaner can not be guaranteed, the product is to be immediately unplugged from the electricity supply and prevented from unintended re-connection.

This is the case:

 if the device shows visible damage

 Only authorized after sales service personnel should open and repair the cleaner’s motor assembly and power supply unit.

 The cleaner may only be used to clean

swimming pools. Any other use wages to the immediate maturity of the warranty claim.

 Children may not use the cleaner.

 if the device no longer seems opera-

tional

 after prolonged storage under unfavora-

ble conditions

When the power cord or other parts of this appliance is damaged, it must be replaced by the manufacturer or its service agent or a

Page 7

Poolrunner | 2015_V1

Page 7 of 50

Nr.

Name

Specification

Function

Pool Distance

Pool distance

Set the pool size

Run time

Auto running time

Set the running time

Stop

FWD/REW

Manual forward/backward

To move the cleaner to a certain location

Auto run

Automatic working

Cleaner starts running in automatic program

6 Working time

Display of the selected working time

7 Pool width

Display of the set pool size

similarly qualified person in order to avoid a hazard.

Transport damage Your Poolrunner was packed carefully for the

transport. Please ensure when taking over

that the packaging is in an undamaged condition and all parts are in the package. If you have ordered the package by mail, make sure that the delivery is complete. Transport damage must immediately be reported to the carrier (transport company or parcel). The responsibility for damages during transit is the transporter, the supplier is not responsible.

Warranty

Warranty in relation to operation safety and reliability is only accepted from the manufacturer under the following conditions:

 Filtering capablity: 150 μm

 Working temperature (water): 10°C - 32°C

 Creeping speed: 15 - 18 m/min

 Water resistance class: Cleaner: IPX8, power control box: IPX4

 Ambient temperatur: 10°C - 40°C

Cleaner Structure, Figure 1

Connecting cable, Figure 2,3,4

Description of control panel, Figure 5

 The pool cleaner is operated according

to the specifications of the user.

 For repairs, only original spare parts

are used (wearing parts are not subject to warranty).

Consequential damages

For damage to the product, caused by failure to follow the manuel recommendations, we can not pay.

Position the power supply

The power supply of the device should be appropriately positioned to allow the cleaner to reach all corners of the basin. In order to

avoid any accident/damage, the power supply unit should be steadily placed and fixed at a minimum distance of 3.5m from the pool edge.

Specifications:

 Input voltage: 230 VAC

 Frequency: 50 Hz

 Output voltage: DC (direct current) 24 V

 Input power: 150 W

 Output power: 120 W

 Working cycle: 1 h. / 1,5 h. / 2 h. / 2,5 h.

 Cable lenght: 12 m

 Maximum cleaning area in the swimming pool: 100 ㎡

 Filtering capacity: 15 m³/h

Function of jet propulsion, Figure 6

Each on the front and on the back of the cleaner there are two adjustable control nozzles for the drive in the water. The sucked foul water is first cleaned through the filter bag and then used for the drive for the cleaner above the thrusters. The nozzles are adjustable, depending on the size and pool type, to achieve the best cleaning effect.

Recommended nozzle settings:

 High speed / less cleaning (with low pollution) Figure 7,8,9,10

 Slow speed / high cleaning efficiency (moderate to heavy contami-

nation) Figure 11,12,13

The above are recommending settings and operator can select a proper nozzle direction based on above principle actual pool situation.

Commissioning

Since you have made your settings, you can put the cleaner carefully and slowly into the pool. Please refer to the following pictures as the cleaner may be best placed in the pool. Figure 14,15,16

The cleaner must always be committed or removed to the pool that the underside of the cleaner facing the pool wall, to avoid possible scratches on the pool surface. Figure 17,18

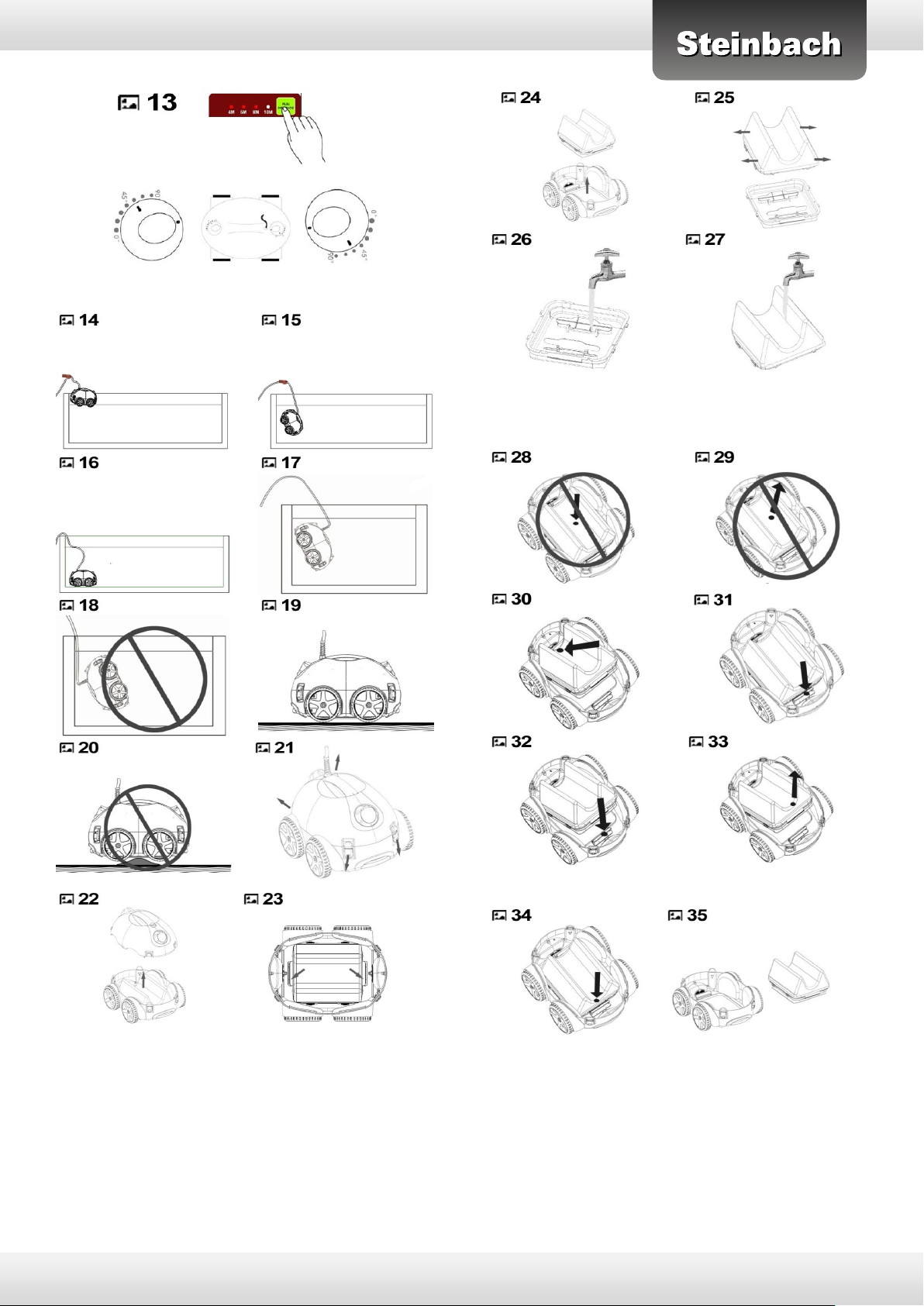

IMPORTANT! Figure 19,20

Care and Maintenance

Cleaning the filter bag Unfold the retaining ring and open the cleaner. Figure 21,22

Press the buckle on the base of the cleaner and take off the filter cartridge. Figure 23,24

Page 8

Poolrunner | 2015_V1

Page 8 of 50

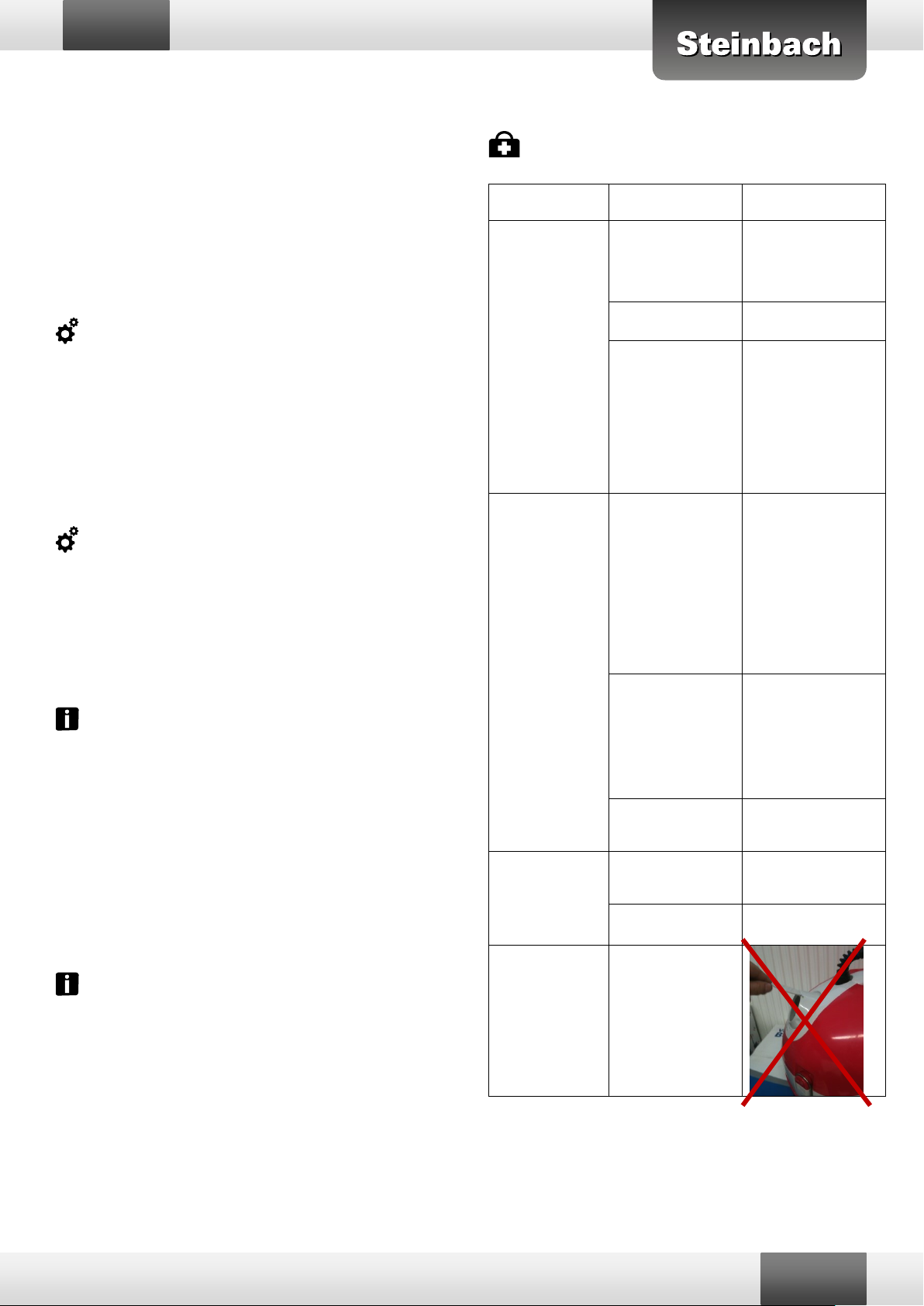

Symptom

Possible reason

Corrective action

Cable twists or coils up.

The pool cleaner turns while cleaning the water (note, this is normal).

Unplug power line,

complete the cable and unscrew.

Obstruction in pool.

Remove obstruction in pool.

The cable in the wa-

ter is too long.

Get the excess part of the cable from the water. The cable in the water has to be long enough to allow the cleaner to reach all corners of the bath.

The cleaner does not reach all pool area.

Connecting cable is not long enough.

Allow the cleaner to reach all corners of the bathroom, enter the maximum length of the connecting cable into the pool, but consider a corresponding minimum distance of the control unit to the pool.

The pool shape doesn’t make a complete cleaning possible.

Slide the pool cleaner by hand to the places where was not cleaned and restart manually backwards forwards

The water cycle of the bath is switched on.

Turn off the filter pump.

The cleaner does not work.

Too much air in the case.

Turn off the machine and let all the air escape.

A foreign object is in/at drive.

Contact the service center.

The cleaner does not clean optimal.

Cleaner kicking up dirt and does not clean enough.

Turn the two water jets to 180 °. This reduces the speed and the purification is improved.

Take off the filter bag, drain and clean it and put on the filter bag again. Figure 25,26,27

Important

Please press the buckle to remove or restore the filter cartridge. If this is not observed, it may cause damage to the lower part of the cleaner.

 Press the buckle simultaneously. Figure 28  Do not pick up the two parts of the cartridge at the same time. Fi-

gure 29

 The installation must be initiated from one side. Figure 30  Press the buckle. Figure 31  Press the buckle on the other side. Figure 32  Lift out the filter cartridge from one side. Figure 33  Install the filter cartridge. Figure 34  Remove the filter cartridge. Figure 35

Remove bzs. Assembly of the filter bag. Figure 36

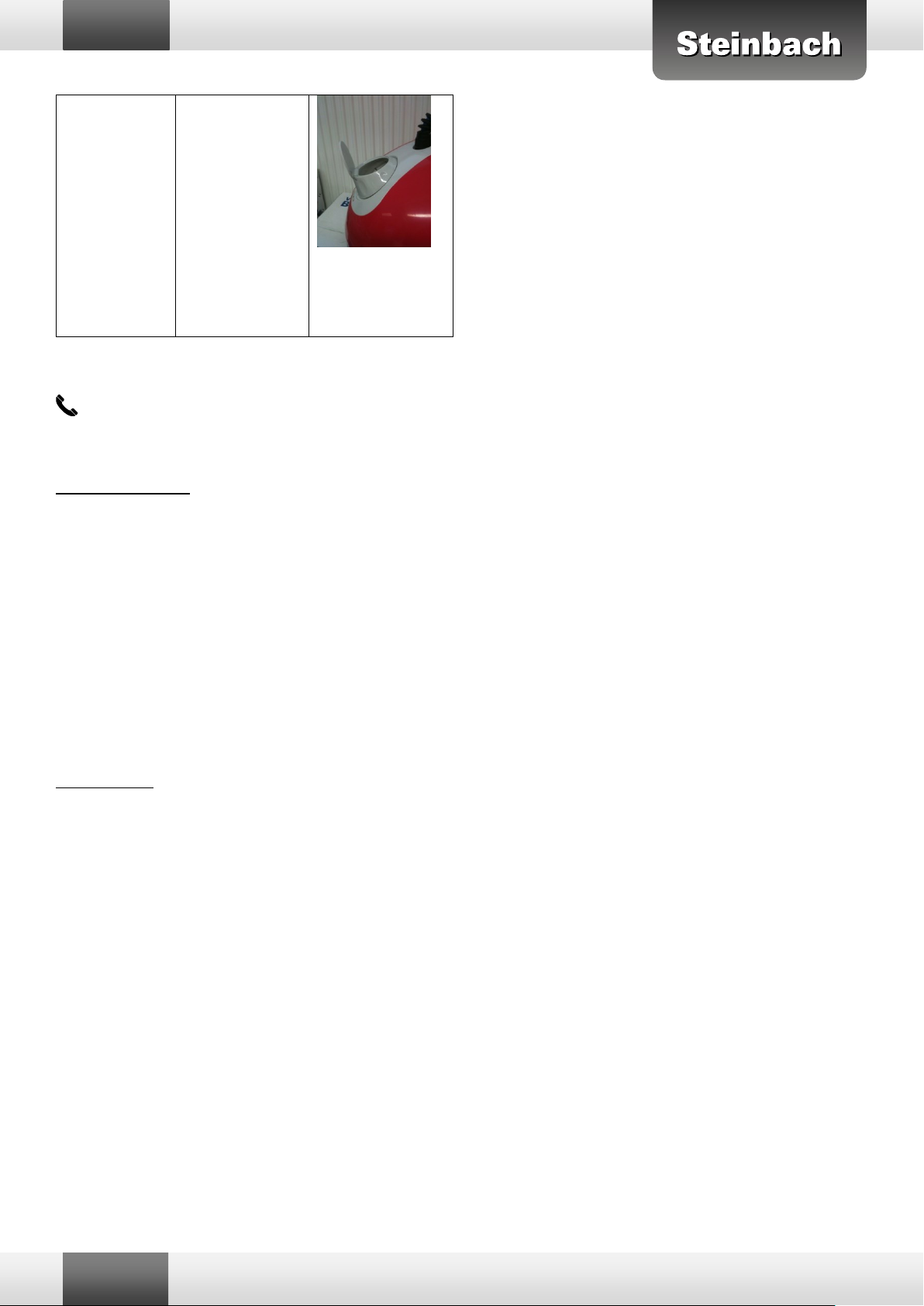

Tips and advices

 Each time the cleaner is removed from the water, the filter element

has to be cleaned.

 The pH-value of the pool water must be between 7.0 - 7.4.  The water temperature must be between 10 ° C and 32 ° C.  After pressing the "power off" button, the “power on” button can’t

be pressed for 30 seconds.

 We recommend to keep the cleaner between 5 ° C and 40 ° C in a

shaded, well-ventilated place. The supply cable must be wound up for storage. (The float on the cable must not be moved, so that a perfect swimming of the cable in the water is maintained) Avoid direct exposure to the sun all the time!

 Before using, please read the instruction for fault rectification thor-

oughly.

 Keep the cleaner always on the handgrip to remove it in and out of

the pool.

Trouble Shooting

Service processing

Please do not send the unit unauthorized to us, but you should first contact our service center!

If the product needs to be picked up, so it is necessary to pack it safely and enclose the invoice (copy) and a copy of the warranty card.

Once the unit has been returned to us, it will be checked for defects and repaired of our complaints department. After completing this work, your device will be returned to you as quickly as possible.

If the submission to guarantee isn’t justified, then the costs incurred will be charged.

The Warranty/Guarantee runs on the company Steinbach VertriebsgmbH. The item will be repaired by the company Steinbach VertriebsgmbH, because there exist no right of return, the pool cleaner will not be taken back.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

e-mail: [email protected] www.steinbach.at

Page 9

Poolrunner | 2015_V1

Page 9 de 50

Avertissements

Veuillez lire toutes les consignes de sécurité et tous les avertissements listés ci-dessous. Le non-respect des consignes de sécurité peut conduire à de graves accidents.

 Cet appareil n'est pas destiné à être utilisé par des personnes y compris les enfants) sans expérience et/ou connaissances en la matière, par des personnes aux déficiences physiques, sensorielles ou mentales, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu des instructions sur la façon d'utiliser le produit.

 Ne laissez jamais fonctionner l’appareil hors de l’eau, sous peine de détruire complète- ment l’appareil en peu de temps !

 L’appareil ne doit être branché qu’à une prise de courant de sécurité de 230 V, mise à la terre.

 Aucune personne ne doit se trouver dans la piscine pendant que l’appareil est dans l’eau.

 Ne prenez jamais l’appareil directement par le câble mais tenez-le au niveau de l’étrier de retenue lorsque vous le tirez hors de l’eau.

 Laissez la totalité de l’air s’évacuer avant d’allumer l‘appareil.

 Avant d’allumer le nettoyeur, veuillez vous assurer que le câble flottant reste bien lâche

afin d’éviter les enchevêtrements. Dans le

pire des cas, les enchevêtrements peuvent résulter en un endommagement du nettoyeur et réduire son action nettoyante.

 Après chaque utilisation, la cuve du filtre ainsi que le sac filtrant doivent être nettoyés immédiatement.

 Le nettoyeur doit être rangé dans une pièce ombragée et bien aérée, aussi longtemps

qu’il n’est pas utilisé. L’exposition directe au

rayonnement solaire est à éviter.  La boite de commande du nettoyeur doit se

trouver dans un endroit ombragé pendant le fonctionnement. La boite de commande ne doit pas être recouverte puisque cela pourrait conduire à une surchauffe.

 Seuls des techniciens spécialisés sont autorisés à ouvrir et à réparer les moteurs et composants électriques.

 Le nettoyeur doit seulement être utilisé pour nettoyer des piscines. Toute autre utilisation

résulte en l’expiration immédiate du droit de

garantie.  Le nettoyeur ne doit pas être utilisé par des

enfants.

 Le nettoyeur n’est pas un jouet.  N’enlevez pas le film de protection, qui a été

collé sur le dispositif de commande (boite de commande).

Avertissements

Le nettoyeur automatique de piscine n’est

pas adapté aux piscines présentant une épaisseur de film inférieure à 0,4 mm. Dans certaines circonstances, il existe la possibilité que le film de la piscine soit endommagé.

L’utilisation du nettoyeur de piscine sur un film d’épaisseur inférieure se fait à vos

propres risques.

Description

Notre nettoyeur automatique de piscine Speedcleaner « Poolrunner » est une installation automatique, puissante et d’un type nou- veau, destinée au nettoyage de piscines. Il peut nettoyer le fond de

la piscine sans qu’elle ait été vidée au préalable. En même temps, il filtre l’eau et supprime les matières en suspension dans l’eau ainsi

que les dépôts. Le Poolrunner ne peut aspirer que les particules de saleté mobiles sur le sol. La saleté tenace doit toujours être nettoyée manuellement. Étant donné que le nettoyeur utilise du courant continu 24 V, il offre une grande sécurité pendant son fonctionnement.

Veuillez lire soigneusement ce manuel afin d’utiliser ce nettoyeur

correctement.

Le nettoyeur automatique de piscine peut être utilisé pour presque toutes les piscines ayant un sol horizontal et plan, qui sont habituellement vendues dans le commerce.

Consignes de sécurité Votre nettoyeur de piscine a soigneusement été testé après sa production et a quitté

l’usine dans un parfait état technique. Afin de conserver cet état réglementaire et d’assurer

un fonctionnement sûr, l’utilisateur devrait toujours respecter les consignes contenues

dans ce manuel. S’il y a des signes indiquant

que le fonctionnement sûr du nettoyeur de piscine ne peut plus être assuré, alors il faut immédiatement débrancher le produit du réseau électrique et empêcher un redémarrage involontaire.

Cela est le cas :

 lorsque l’appareil présente des dom-

mages visibles

Page 10

Poolrunner | 2015_V1

Page 10 de 50

N°

Nom

Description

Fonction

Pool Distance

Régler la taille de la piscine

Run time

Régler la durée de fonctionnement

Stop

Arrêt

FWD/REW

Fonctionnement manuel

Avancer ou reculer manuellement

Auto run

Fonctionnement automatique

6 Durée de fonctionnement

Affichage de la durée de fonctionnement définie

7 Taille de la piscine

Affichage de la taille définie de la piscine

 lorsque l’appareil ne semble plus être en

état de fonctionner

 lorsque le produit a été rangé assez

longtemps dans des conditions défavorables

Lorsque le câble d’alimentation électrique ou d’autres composants de cet appareil sont en-

dommagés, ils doivent être remplacés par le fabricant ou par son service-clientèle ou par une personne aux qualifications similaires, afin d’éviter toute mise en danger.

Dommages dus au transport Votre nettoyeur de piscine a soigneusement

été emballé pour le transport. Veuillez vous assurer lors de la remise du produit que

l’emballage ne soit pas endommagé et que

tous les composants se trouvent dans le paquet. Si vous avez commandé le paquet par expédition, assurez-vous que la livraison soit complète. Les dommages dus au transport doivent immédiatement être indiqués au transporteur (entreprise de transport ou service d’envoi de colis). La responsabilité pour les dommages dus au transport incombe au transporteur, le fournisseur n’en est pas responsable.

Position du bloc d‘alimentation Le bloc d’alimentation de l’appareil doit être

positionné de telle façon que le nettoyeur puisse atteindre tous les coins et toutes les extrémités de la piscine. Pour des raisons de

sécurité, le bloc d’alimentation doit présenter une distance d’au moins 3,5 m par rapport au

bord de la piscine.

Données techniques

 Tension d’entrée : 230 V AC

 Fréquence : 50 Hz

 Tension de sortie : DC (courant continu) 24 V

 Puissance d’entrée : 150 W

 Puissance de sortie : 120 W

 Cycle opératoire : 1 h / 1,5 h / 2 h / 2,5 h

 Longueur de câble : 12 m

 Surface max. à nettoyer dans la piscine : 100 ㎡

 Capacité filtrante : 15 m³/h

 Finesse de filtre : 150 μm

 Température de service (eau) : 10°C - 32°C

 Vitesse de déplacement : 15 - 18 m/min

 Classe de résistance à l’eau : nettoyeur : IPX8 ; boite de com-

mande électrique : IPX4

 Température environnante : 10°C - 40°C

Garantie Le fabricant assume la garantie concernant la

sécurité de fonctionnement et la fiabilité uniquement si les conditions suivantes sont remplies :

 L’aspirateur pour le sol est utilisé confor-

mément aux explications du mode d‘emploi.

 Seules des pièces de rechange originales

sont utilisées pour les réparations (les pièces d’usure ne sont soumises à aucune garantie).

Dommages indirects Nous ne pouvons être tenus responsables

des dommages du produit résultant du nonrespect des consignes de ce manuel.

Constitution du Poolrunner, image 1

Câble de raccordement, images 2, 3, 4

Description du panneau de commande, image 5

Fonction de propulsion par jet d‘eau, image 6

2 tuyères de commande réglables sont situées respectivement à

l’avant et à l’arrière du nettoyeur, pour le propulser dans l’eau. L’eau sale aspirée est d’abord nettoyée par le sac filtrant puis utilisée pour

la propulsion du nettoyeur à travers les tuyères de commande. Les

Page 11

Poolrunner | 2015_V1

Page 11 de 50

Problème

Cause

Solution

Le câble

d’alimentation est

tordu ou enchevêtré.

L’aspirateur pour le

sol tourne pendant le

nettoyage dans l’eau

(attention, cela est normal).

Éteignez l’appareil,

débranchez le câble et démêlez-le.

Il y a des obstacles dans la piscine.

Enlevez les obstacles.

La portion de câble

dans l’eau est trop longue.

Sortez de l’eau la partie excédentaire du câble. La partie dans

l’eau doit cependant

être suffisamment longue pour que le nettoyeur puisse atteindre tous les coins et extrémités de la piscine.

Le nettoyeur ne peut pas atteindre tous les coins.

Le câble

d’alimentation est

trop court.

Pour que le nettoyeur puisse atteindre tous les coins et extrémités de la piscine, insérez la longueur maximale possible du câble

d’alimentation dans la

piscine. Il faut néanmoins respecter la distance minimale entre le dispositif de commande et la piscine.

La forme de la piscine rend un nettoyage complet impossible.

Déplacez manuelle-

ment l’aspirateur de

piscine vers les en-

droits qui n’ont pas été

nettoyés et faites avancer et reculer l‘aspirateur manuellement.

La circulation de

l’eau de la piscine

est allumée.

Éteignez la pompe filtrante.

Le nettoyeur ne fonctionne pas.

Trop d’air dans le

boitier.

Éteignez l’appareil et

laissez sortir l’intégralité de l‘air.

Corps étranger dans la propulsion.

Contactez le centre du service après-vente.

Le nettoyeur ne fonctionne pas de la meilleure façon.

Le nettoyeur soulève la saleté en tourbillons et ne nettoie pas suffisamment.

tuyères peuvent être réglées pour atteindre la meilleure action nettoyante en fonction du type de la taille de la piscine.

Réglage conseillé des tuyères de commande :

 Grande vitesse / action nettoyante réduite (pour un encrassement faible), images 7, 8, 9, 10

 Vitesse lente / action nettoyante importante (pour un encrassement moyen à important), images 11, 12, 13

Les réglages mentionnés sont des recommandations. Le réglage

des tuyères de commande doit cependant être choisi par l’utilisateur en fonction des règles d’utilisation susmentionnées et de la nature

effective de la piscine.

Mise en service

Après avoir effectué tous les réglages, vous pouvez plonger lentement et prudemment le nettoyeur dans la piscine. Pour cela, veuillez considérer les images suivantes pour savoir quelle est la meilleure façon de déposer le nettoyeur dans la piscine. Images 14, 15, 16.

Le nettoyeur doit toujours être plongé ou sorti de la piscine de façon à ce que le dessous du nettoyeur soit dirigé vers la paroi de la pis-

cine afin d’éviter de possibles rayures sur la surface de la piscine.

Images 17, 18.

IMPORTANT ! Images 19, 20.

 Saisissez toujours le nettoyeur par la poignée pour le plonger dans

la piscine et le sortir de celle-ci.

Résolution de problèmes

Entretien et maintenance

Nettoyage du sac filtrant Rabattez la bague de retenue vers le haut et ouvrez le nettoyeur. Images 21, 22.

Appuyez sur la boucle de la partie inférieure du nettoyeur afin de retirer la cartouche filtrante. Images 23, 24.

Enlevez ensuite le sac filtrant, videz et nettoyez-le puis remettez-le en place. Images 25, 26, 27.

Important

Veuillez appuyer sur la boucle afin de sortir la cartouche filtrante ou de la remettre en place. Si vous ne le faites pas, cela peut résulter en des dommages sur la partie inférieure du nettoyeur.

 N’appuyez pas sur la boucle en même temps. Image 28  Ne soulevez pas les deux parties de la cartouche en même temps.

Image 29

 Il faut commencer l’installation par l’un des côtés.Image 30  Appuyez sur la boucle. Image 31  Assuyez sur la boucle de l’autre côté. Image 32  Soulevez la cartouche filtrante par l’un des côtés. Image 33  Installez la cartouche filtrante. Image 34  Sortez la cartouche filtrante. Image 35

Extraction ou assemblage du sac filtrant. Image 36

Conseils et remarques

 L’élément filtrant doit être nettoyé à chaque fois que le nettoyeur

est sorti de l’eau.

 La valeur pH de l’eau de la piscine doit se situer entre 7,0 et 7,4.  La température doit se situer entre 10°C et 32°C.  Après avoir appuyé sur la touche « Power off », il est impossible

d’appuyer sur la touche « Power on » pendant 30 secondes.

 Nous conseillons de ranger le nettoyeur dans un endroit ombragé

et bien aéré, entre 5°C et 40°C. Le câble d’alimentation doit être enroulé pour le rangement. (Les flotteurs du câble ne doivent pas être déplacés, afin que le câble puisse continuer à flotter sans problème.) Il faut toujours éviter l’exposition directe au rayonnement solaire !

 Avant utilisation, veuillez lire soigneusement les remarques desti-

nées à la suppression de problèmes.

Page 12

Poolrunner | 2015_V1

Page 12 de 50

Tournez les tuyères

d’eau de 180°. Cela

réduit la vitesse et le nettoyage en est amélioré.

Exécution du service après-vente

Merci de ne pas nous envoyer l’appareil de votre propre chef mais de vous adresser d’abord à notre centre du service après-vente !

Si l’appareil doit être retiré à domicile, alors il est nécessaire de l’emballer de façon sûre et d’y joindre la facture (copie) ainsi qu’une

copie de la carte de garantie.

Dès que l’appareil nous est parvenu, notre département des réclamations vérifie la présence de défauts et le répare. Votre appareil vous est renvoyé aussi vite que possible une fois que ces travaux sont achevés.

Si l’envoi en garantie n’est pas justifié, les frais occasionnés seront

facturés.

La société Steinbach Vertriebs GmbH est responsable pour le recours à la garantie / la garantie légale.

L’article est réparé par la société Steinbach Vertriebs GmbH. Ce- pendant, comme il n’existe pas de droit de retour, il n’est pas repris.

Steinbach Vertriebs GmbH, Aistingerstrasse 2, 4311 Schwertberg, Autriche

Courriel : [email protected] www.steinbach.at

Page 13

Poolrunner | 2015_V1

Pagina 13 di

Importante

Leggere tutte le avvertenze e le indicazioni di sicurezza sotto riportati. L’inosservanza delle indicazioni di sicurezza può causare gravi incidenti.

 Questo dispositivo non è destinato

all’utilizzo da parte di persone (compresi i bambini) con capacita fisiche, sensoriali o

mentali ridotte o senza l’esperienza e la

competenza necessarie, a meno che queste non siano supervisionate da una persona responsabile della loro sicurezza o non abbiano ricevuto dalla stessa le istruzioni sull’utilizzo del dispositivo.

 Non fare mai funzionare l’apparecchio fuori

dall’acqua; in caso contrario l’intero appa-

recchio subirà danni irreparabili in breve tempo.

 L’apparecchio deve venire allacciato solo a

una presa da 230 V con messa a terra.

 Mentre l’apparecchio si trova in acqua nes-

suna persona deve trattenersi in piscina.

 Estrarre l’apparecchio dall’acqua senza toc-

care direttamente il cavo, servirsi della staffa di sostegno.

 Prima di attivare l’apparecchio fare fuoriusci-

re tutta l’aria.

 Prima di attivare il pulitore assicurarsi che il

cavo galleggiante rimanga ben lasco per evitare aggrovigliamenti. In caso estremo gli aggrovigliamenti possono causare il danneggiamento del pulitore e influenzare l’efficacia della pulizia.

 Al caddy e all’annesso cavo deve essere ri-

servato un luogo fisso e sicuro.

 Il pulitore deve venire utilizzato solo per la

pulizia di piscine. Ogni altro utilizzo implica l’immediata decadenza del diritto di garanzia.

 I bambini non devono utilizzare il pulitore.  Il pulitore non è un giocattolo.  Non rimuovere la pellicola protettiva incolla-

ta anche sull'elemento di regolazione (scatola di controllo).

Avvertenze Il robot automatico per la pulizia della piscina

non è adatto a impianti con uno spessore del manto impermeabilizzante inferiore a 0,4 mm. In determinate circostanze può verificarsi che il manto si rovini. Un utilizzo del robot pulitore in piscine con spessori del manto inferiori a quelli indicati è a proprio rischio e pericolo.

Descrizione dell’apparecchio

Il nostro pulitore automatico per piscina Speedcleaner “Poolrunner” è un impianto di nuovo tipo, efficiente e automatico, per la pulizia di piscine. È in grado di pulire il fondo della piscina senza che essa venga svuotata. Contemporaneamente filtra l’acqua e rimuove so-

stanze in sospensione nell’acqua e sedimenti. Il Poolrunner può

aspirare solo particelle di sporco staccate dal fondo. La sporcizia aderente deve venire rimossa come sempre manualmente. Lavorando con 24 V a corrente continua, esso offre elevata sicurezza durante l'esercizio. Leggere per favore attentamente le presenti istruzioni per farlo funzionare correttamente.

Il pulitore automatico per piscina può venire impiegato in quasi tutte le piscine con fondo orizzontale piano esistenti in commercio. L’efficacia della pulizia nel programma automatico è pari a ca. 95 %. Se alcune superfici non vengono pulite, la loro pulizia può venire eseguita con la funzione manuale del pulitore.

 Dopo ogni utilizzo devono venire immedia-

tamente puliti il contenitore e il sacchetto del filtro.

 Fino a che il pulitore non viene utilizzato,

esso deve venire conservato in un ambiente ombreggiato e ben aerato. Evitare l’irradiazione solare diretta.

 Durante l’esercizio la scatola di controllo del

pulitore deve stare all’ombra. La scatola di

controllo non deve venire coperta perché questo può causare un surriscaldamento.

 I motori e le parti elettriche devono essere

aperti e riparati solo da personale specializzato.

Indicazioni di sicurezza

Posizione dell’alimentatore di rete L'alimentatore di rete dell'apparecchio deve

venire posizionato in modo adeguato perché il pulitore possa raggiungere tutti gli angoli e le estremità nella piscina. Per motivi di sicurezza l'alimentatore di rete deve stare almeno a 3,0 m di distanza dal bordo della piscina.

Requisiti della fonte di energia elettrica Prima di attivare il pulitore è necessario assi-

curarsi che la tensione e la frequenza locali siano quelle richieste dal pulitore. Inoltre la fonte di energia elettrica deve essere provvi-

Page 14

Poolrunner | 2015_V1

Pagina 14 di

Nr.

Nome

Descrizione

Funzione

Pool Distance

Impostazione della grandezza della piscina

Con questa funzione viene comunicata la grandezza della piscina al sistema elettronico

Run time

Tempo di lavoro 1 2,5 ore

Impostazione del tempo di esecuzione per la pulitura

Stop

FWD/REW

Esercizio manuale

Avanzamento o movimento all'indietro manuali

Auto run

Esercizio automatico

Con questo tasto il pulitore è avviato in esercizio automatico.

6 Tempo di lavoro

Visualizzazione del tempo di lavoro impostato

7 Grandezza della piscina

Visualizzazione impostata della grandezza della piscina

sta di un sistema di protezione contro le correnti di guasto. Tensione di ingresso: 230 V CA Frequenza: 50 Hz

Dati tecnici

 Tensione di ingresso: 230 V CA

 Frequenza: 50 Hz

 Tensione di uscita: 24 V CC (corrente continua)

 Potenza in ingresso: 150 W

 Potenza in uscita: 120 W

 Ciclo operativo: 1 ora / 1,5 ore / 2 ore / 2,5 ore

 Lunghezza del cavo: 12 m

 Superficie max di pulitura nella piscina: 100 ㎡

 Potenza del filtro: 15 m³/h

 Grado di filtraggio: 150 μm

 Temperatura di esercizio (acqua): 10°C - 32℃

 Velocità di scorrimento: 15 - 18 m/min

 Classe di resistenza all’acqua: pulitore IPX8; scatola elettrica di

controllo IPX4

 Temperatura ambiente: 10°C - 40°C

 Profondità della piscina: max 2,5 m

Funzione azionamento jet, figura 6

Rispettivamente sulla parte anteriore e su quella posteriore del pulitore si trovano 2 ugelli di comando regolabili per l'azionamento in acqua. L'acqua sporca aspirata viene pulita innanzitutto mediante il sacco filtrante e, successivamente, viene utilizzata mediante gli ugelli di comando per l'azionamento del pulitore. Gli ugelli sono regolabili per ottenere la miglior pulizia a seconda del tipo e delle dimensioni della piscina

Impostazione consigliata degli ugelli di comando:

 alta velocità/pulizia ridotta (in presenza di poca sporcizia) figure 7, 8, 9, 10

 bassa velocità/livello di pulizia elevato (in presenza di un grado di sporcizia medio/alto) figure 11, 12, 13

Le impostazioni riportate sono raccomandazioni. Tuttavia, sarà l'operatore a scegliere l'impostazione degli ugelli di comando a causa delle regole di utilizzo di cui sopra e della struttura effettiva della piscina.

Messa in funzione

Dopo aver eseguito tutte le impostazioni, è possibile immergere con prudenza e lentamente il robot pulitore in acqua. Osservare le seguenti figure per poter introdurre al meglio il robot nella piscina. Figure 14, 15, 16

Il pulitore deve essere sempre introdotto nella piscina, o da quest'ultima estratto, con il lato inferiore rivolto verso la parete della piscina al fine di evitare potenziali graffi sulla superficie dell'impianto. Figure 17, 18

IMPORTANTE! Figure 19, 20

Costruzione del pulitore per piscina, Figura 1

Montaggio, Figura 2,3,4

Descrizione del pannello di comando, Figura 5

Manutenzione e pulizia

Pulizia del sacco filtrante Ribaltare gli anelli di sicurezza verso l'alto per aprire successivamente il robot. Figure 21, 22

Premere la fibbia sulla parte inferiore del pulitore per estrarre la cartuccia filtrante. Figure 23, 24

Estrarre il sacco filtrante, svuotarlo, pulirlo e inserirlo nuovamente nel suo alloggiamento. Figure 25, 26, 27

Importante

Si prega di premere la fibbia per estrarre la cartuccia filtrante o per reinserirla. Se diversamente, possono verificarsi danni alla parte inferiore del pulitore.

 Non premere le fibbie contemporaneamente. Figura 28  Non sollevare entrambe le parti della cartuccia contemporanea-

mente. Figura 29

 Iniziare l'installazione da un lato. Figura 30  Premere la fibbia. Figura 31  Premere la fibbia sull'altro lato. Figura 32  Estrarre sollevando la cartuccia filtrante da un lato. Figura 33  Installare la cartuccia filtrante. Figura 34  Estrarre la cartuccia filtrante. Figura 35

Rimozione o montaggio del sacco filtrante. Figura 36

Suggerimenti e indicazioni

 Ogni volta che si estrae il pulitore dall'acqua, pulire l'inserto filtran-

te.

 Il valore pH dell'acqua nella piscina deve rientrare nell'intervallo

Page 15

Poolrunner | 2015_V1

Pagina 15 di

Guasto

Causa

Soluzione

Il cavo di alimen-

tazione è storto o

attorcigliato.

L'aspiratore ruota durante la pulizia in acqua (attenzione, è normale).

Spegnere l'apparec-

chio, staccare il cavo e sistemarlo

Ci sono ostacoli all'interno della piscina.

Rimuovere gli ostacoli presenti.

Il cavo in acqua è

troppo lungo.

Estrarre dall'acqua la parte superflua del cavo. Il cavo dovrà tuttavia essere di una lunghezza tale da consentire al pulitore di raggiungere tutti i lati e le estremità della piscina.

Il pulitore non è in

grado di raggiun-

gere tutti i punti.

Il cavo di alimentazione è troppo corto.

Per assicurare che il pulitore raggiunga tutti gli angoli e le estremità della piscina, sfruttare la lunghezza massima del cavo di alimentazione, osservare tuttavia una relativa distanza minima del dispositivo di comando dalla piscina.

La forma della piscina impedisce una pulizia completa.

Spingere manualmente il robot pulitore verso i punti non raggiunti e avviare sempre manualmente il pulitore in avanti e indietro.

La circolazione dell'acqua della piscina è attivata.

Spegnere la pompa filtrante.

Il pulitore non la-

vora.

Troppa aria nell'alloggiamento.

Spegnere l'apparecchio e far uscire completamente l'aria.

Corpi estranei nell'azionamento.

Contattare il servizio assistenza.

Il robot non pulisce in moto ottimale

Il pulitore alza la sporcizia ma non pulisce a sufficienza.

Ruotare i due ugelli di 180°. In questo modo si riduce la velocità migliorando la qualità della pulizia.

7.0 - 7.4.

 La temperatura dell'acqua deve essere compresa tra 10°C e 32°C.  Dopo aver premuto il pulsante "Power off", non si potrà premere il

pulsante "Power on" per 30 secondi.

 Consigliamo di riporre il pulitore a una temperatura compresa tra

5°C e 40°C in un luogo ombreggiato e ben ventilato. Avvolgere in questo caso il cavo di alimentazione. (I galleggianti presenti sul cavo non devono essere spostati per garantire un perfetto galleggiamento del cavo in acqua.) Evitare sempre un'esposizione solare diretta!

 Prima dell'utilizzo, leggere con attenzione le indicazioni relative al-

la rimozione di eventuali guasti.

 Servirsi sempre della maniglia per tenere il pulitore e per introdurlo

o estrarlo dalla piscina.

Trattamento dei problemi

Assistenza

Si prega di non inviare l'apparecchio arbitrariamente alla nostra azienda, bensì di rivolgersi in primo luogo al nostro servizio assistenza!

Qualora l'apparecchio debba essere ritirato, sarà necessario imballarlo accuratamente e allegare la fattura (in copia) nonché una copia del tagliando di garanzia compilati.

Appena l'apparecchio giunge presso i nostri locali viene esaminato e riparato da eventuali vizi dal nostro reparto reclami. Terminate queste operazioni, l'apparecchio viene rispedito al cliente nel minor tempo possibile.

Se l'invio non è giustificato dalla garanzia, i relativi costi saranno addebitati al cliente.

Il termine di garanzia/la garanzia è a carico della Fa. Steinbach VertriebsgmbH. L'articolo è riparato dalla Fa. Steinbach VertriebsgmbH. Se tuttavia non sussiste alcun diritto di restituzione, l'articolo non viene ripreso.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

e-mail: [email protected] www.steinbach.at

Page 16

Poolrunner | 2015_V1

Stran 16 od 50

Opozorila

Preberite naslednja varnostna navodila in

opozorila. Neupoštevanje varnostnih navodil, lahko povzroči težko nesrečo.

 Ta naprava ni namenjena temu, da bi jo

upravljale osebe (vključno z otroci) z omejenimi fizičnimi, senzornimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in/ali pomanjkanjem znanja, razen, če jih pri

tem nadzoruje oseba, ki je odgovorna za

njihovo varnost ali pa so od takšne osebe

prejele navodila o uporabi izdelka.  Ne dovolite, da naprava deluje, kadar ni v

vodi, ker s tem lahko v zelo kratkem času aparat uničite!

 Napravo lahko vključite samo v ozemljeno 230 V varovano vtičnico.

 Ko je naprava v vodi, se v bazenu ne sme

zadrževati nobena oseba.  Ko želite napravo dvigniti iz vode, je ne

povlecite za kabel, temveč za ročaj.  Preden napravo vključite, jo popolnoma

odzračite.  Da bi preprečili zapletanje kabla, poskrbite

za to, da plavajoči kabel ni napet. Zapleten kabel lahko v najslabšem primeru poškoduje čistilec in zmanjša učinkovitost čiščenja.

 Po vsakem čiščenju morate očistiti zbiralnik filtra in filtrirno vrečico.

 Kadar čistilca ne uporabljate, naj bo spravljen v senčnem in dobro prezračenem prostoru. Ne puščajte ga na direktnem soncu.

 Med obratovanjem naj bo krmilna enota

čistilca na senčnem mestu. Krmilne enote ne

smete pokriti, ker se lahko pregreje.  Motor in električne dele lahko popravlja

samo za to usposobljena oseba.

 Čistilec lahko uporabljate samo za čiščenje bazena. Vsak drug način uporabe ima za

posledico prekinitev garancije.

 Otroci čistilca ne smejo uporabljati.  Čistilec ni igrača.  Ne odstranite zaščitne folije, ki je nalepljena

na krmilni enoti.

Varnostni napotki

Avtomatski čistilec za bazene ni namenjen za čiščenje bazenov, ki imajo folijo tanjšo od 0,4

mm. Pod posebnimi pogoji se lahko zgodi, da

se folija poškoduje. Če čistilec kljub temu uporabljate za čiščenje bazenov s tanjšo

folijo, potem to delate na lastno odgovornost.

Opis

Naš avtomatski čistilec za bazene "Poolrunner“ je nov, močan aparat za čiščenje bazenov. Lahko očisti tla bazena, ne da bi bilo treba

bazen izprazniti. Istočasno filtrira vodo in odstranjuje lebdeče delce in usedline iz vode. Poolrunner lahko s tal posesa samo delce, ki

niso prilepljeni. Umazanijo, ki se trdno drži, je treba odstraniti ročno. Čistilec dela na 24 V enosmerni tok, zato zagotavlja veliko varnost.

Prosimo pozorno preberite ta navodila, da ga boste znali pravilno upravljati

Avtomatski čistilec za bazene lahko uporabite za čiščenje vseh razpoložljivih bazenov, ki imajo vodoravno dno.

Varnostni napotki

Vaš sesalec Poolreiniger so potem, ko so ga izdelali, testirli in je proizvodnjo zapustil v

tehnično brezhibnem stanju. Če želi

uporabnik ohraniti to stanje in zagotoviti

varno delovanje, se mora držati vseh napotkov iz teh navodil. Če bi se pojavili

znaki, ki bi kazali na to, da uporaba čistilca za bazene ni varna, potem ga morate takoj

izključiti iz omrežja in ga tako zavarovati, da ga nihče ne bo mogel nenamerno uporabljati.

To je v primeru:

 kadar so na izdelku vidne poškodbe  kadar izdelek sam po sebi ne zgleda,

tako, da bi ga lahko uporabili.

 po daljšem skladiščenju v neprimernih

pogojih

Če je napeljava za priključitev na električni tok in ostali deli naprave poškodovani, jih

mora zamenjati proizvajalec ali njegov servis ali neka druga ustrezno usposobljena oseba. Tako se boste ognili nevarnoti.

Transportna škoda Vaš Poolreiniger smo za transport skrbno

zapakirali. Prosimo, da se pri prevzemu

prepričate, da je paket nepoškodovan in, da so v paketu vsi deli. Če ste naročili paket po

Page 17

Poolrunner | 2015_V1

Stran 17 od 50

Št.

Ime

Opis

Funkcija

Pool Distance

Nastaviti velikost bazena

Run time

Nastaviti čas

delovanja

Nastaviti čas

delovanja

Stop

FWD/REW

Ročno delovanje

Ročno naprej ali

nazaj

Auto run

Avtomatsko delovanje

Delovanje avtomatike

6 Čas delovanja

Prikaz nastavitve časa delovanja

7 Velikost bazena

Prikaz nastavitve velikosti bazena

pošti, se prepričajte, da je pošiljka kompletna.

Transportno škodo morate takoj uveljavljati in prijaviti pri prevozniku (prevoznemu podjetju,

hitri pošti). Odgovornost za škodo pri

transportu nosi prevoznik, dobavitelj za to ne odgovarja.

Garancija Garancija, v smislu brezhibnega delovanja in

zanesljivosti, velja samo pod naslednjimi pogoji

 Sesalec ste uporabljali v skladu z

navodili za uporabo.

 Pri popravilih morate uporabiti samo

originalne dele (deli, ki se obrabijo, niso predmet garancije).

Posledična škoda Za škodo na izdelku, ki nastane zaradi

neupoštevanja napotkov v teh navodilih, ne

odgovarjamo.

Pozicija krmilne enote Krmilna enota te naprave mora biti ustrezno

nameščena. Tako bo čistilec lahko dosegel

vse robove in kote v bazenu. Iz varnostnih razlogov mora krmilna enota stati najmanj 3,5 m od roba bazena.

Tehnični podatki

 Vhodna napetost: 230 VAC

 Frekvenca: 50 Hz

 Izhodna napetost: DC (enosmerni tok) 24 V

 Vhodna moč: 150 W

 Izhodna moč: 120 W

 Ciklus delovanja: 1 ura. / 1,5 ure / 2 uri / 2,5 ur.

 Dolžina kabla: 12 m

 Največja čistilna površina v bazenu: 100 ㎡

 Zmogljivost filtriranja: 15 m³/h

 Finost filtriranja: 150 μm

 Obratovalna temperatura (voda): 10°C - 32°C

 Hitrost pomikanja: 15 - 18 m/min

 Stopnja vodoodpornosti: čistilec: IPX8; krmilna enota: IPX4

 Zunanja temperatura: 10°C - 40°C

Postavitev čistilca, slika 1

Povezovalni kabel, slika 2,3,4

Opis komande plošče, slika 5

Funkcija reaktivnega pogona, slika 6

Na vsaki strani čistilca, spredaj in zadaj, se nahajata po dve

nastavljivi krmilni šobi za pogon v vodi. Vsesana umazana voda se najprej očisti skozi filtrirno vrečko in se potem uporabi za pogon čistilca s pomočjo krmilnih šob. Šobe so nastavljive tako, da s tem dosežete najbolj učinkovito čiščenje glede na vrsto in velikost

bazena.

Priporočena nastavitev krmilnih šob:

 Velika hitrost/zmanjšano čiščenje (pri majhnem onesnaženju), slika 7,8,9,10.

 Majhna hitrost/velik učinek čiščenja (pri srednji do močni onesnaženosti), slika 11,12,13.

Navedene nastavitve so samo priporočila. Upravljavec mora sam izbrati pravo nastavitev krmilnih šob, kar je predvsem odvisno od

dejanskega stanja umazanije v bazenu.

Zagon

Potem, ko ste opravili vse nastavitve, lahko čistilec previdno in počasi potopite v bazen. Oglejte si prosimo naslednje slike, ki kažejo, kako najlaže vstaviti čistilec v bazen, slike 14, 15, 16.

Ko vstavljate čistilec v bazen ali ga jemljete iz bazena, mora biti spodnja stran čistilca vedno obrnjena proti steni bazena. S tem boste preprečili, da bi opraskali površino bazena, slika 17, 18.

VAŽNO! Slika 19,20

Nega in vzdrževanje

Čiščenje filtrirne vrečke. Dvignite zaščitni pokrov (obroč) in odprite čistilec, sliki 21, 22.

Pritisnite zaponko na spodnji strani čistilca, da lahko vzamete ven filtrirno kartušo, slika 23, 24. Vzemite ven filtrirno vrečko, izpraznite jo in jo očistite, potem jo

ponovno vstavite nazaj, slike 25, 26, 27.

Pomembno

Vedno morate pritisniti sponko, kadar želite filtrirno kartušo vzeti ven ali jo vrniti na svoje mesto. V nasprotnem lahko poškodujete spodnji del čistilca.

 Ne pritisnite sponke istočasno, slika 28.  Ne privzdignite obeh delov kartuše istočasno, slika 29.  Nameščanje se mora začeti z ene strani, slika 30.  Pritisnite sponko, slika 31.  Pritisnite sponko na drugi strani, slika 32.  Privzdignite filtrirno kartušo na eni strani, slika 33.

Page 18

Poolrunner | 2015_V1

Stran 18 od 50

Motnja

Vzrok

Rešitev

Električni kabel je

zasukan in

zapleten

Čistilec tal se pri čiščenju obrača

(pozor, to je normalno).

Napravo ugasniti,

kabel izključiti in

prevrteti.

V bazenu so ovire

Odstraniti ovire

Kabel v vodi je

predolg.

Predolg del kabla povlecite iz bazena. Ostanek kabla v vodi mora biti dovolj dolg,

da čistilec lahko doseže vse robove in

kote bazena.

Čistilec ne doseže

vseh mest

Povezovalni kabel je prekratek.

Če želite, da bo čistilec

dosegel vse robove in

kote, dodajte čim več

kabla v bazen. Pri tem ne pozabite na

najmanjšo dovoljeno

oddaljenost krmilne enote od bazena.

Oblika bazena ne

omogoča

kompletnega

čiščenja.

Ročno postavite čistilec na mesta, ki jih ni očistil in ročno vključujte čistilec

naprej in nazaj.

Vključeno je kroženje vode.

Izključite filtrirno črpalko.

Čistilec ne dela Preveč zraka v ohišju.

Izključite sesalec in ga odzračite.

Tujek v pogonu.

Pokličite servisni

center.

Čistilec ne čisti

zadovoljivo.

Čistilec meša

umazanijo in ne čisti zadovoljivo.

Zasukajte dve vodni

šobi za 180 °. S tem boste zmanjšali hitrost in čiščenje se bo izboljšalo.

 Vstavite filtrirno kartušo, slika 34.  Filtrirno kartušo vzemite ven, slika 35.

Filtrirno vrečko vzemite ven, oziroma jo ponovno vstavite, slika 36.

Namigi in napotki

 Vsakič, ko vzamete čistilec iz bazena, morate očistiti filtrirni vložek.  pH vrednost mora v bazenu biti nastavljena na 7.0 - 7.4.  Temperatura vode mora biti med 10°C in 32°C.  Ko enkrat pritisnete na tipko „Power off“, naslednjih 30 sekund ne

morete pritisniti na tipko „Power on“.

 Priporočamo vam, da shranite čistilec na senčnem in dobro

prezračenem mestu, kjer se bo gibala temperatura med 5°C in 40°C. Navijte kabel za električni tok (plovcev na kablu ne

premikajte, ker bo s tem zagotovljeno, da bo kabel v vodi plaval neovirano). Izogibajte se direktnemu sončnemu obsevanju!

 Preden začnete napravo uporabljati, temeljito preberite napotke,

kako odpravite napake.

 Ko boste čistilec dajali ali jemali iz bazena, ga primite vedno za

ročaj.

Odpravljanje napak

Servisiranje

Prosimo vas, ne pošiljajte na lastno pest naprave k nam, obrnite se najprej na naš servisni center.

Če bo treba napravo prevzeti, potem jo dobro in varno zapakirajte, priložite tudi kopijo računa in izpolnjen reklamacijski obrazec z

garancijo

Takoj, ko bomo napravo prejeli, jo bo naš oddelek za reklamacije pregledal in popravil. Ko bodo dela končana, bomo napravo čim prej vrnili na vaš naslov.

Če poslana zadeva glede garancije ni upravičena, potem se zaračunajo stroški, ki so pri tem nastali.

Urejanje garancije se odvija preko firme Steinbach VertriebsgmbH. Izdelek bomo popravili v firmi Steinbach VertriebsgmbH, vendar ga ne bomo zamenjali, temveč popravili.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

e-mail: [email protected] www.steinbach.at

Page 19

Poolrunner | 2015_V1

Pagina 19 di

Avertizări

Citiţi toate indicaţiile de siguranţă şi

avertismentele de mai jos. Nerespectarea in-

dicaţiilor de siguranţă poate cauza accidente

grave.

 Acest aparat nu este destinat uzului de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau spirituale limitate sau fără experienţă şi/sau fără cunoştinţe, cu excepţia cazului, în care aceştia sunt supravegheaţi de o persoană responsabilă de siguranţa acestora sau dacă, au fost instruiţi cu privire

la utilizarea aparatului.  Nu lăsaţi niciodată să funcţioneze aparatul

în afara apei, în caz contrar aparatul ar fi distrus în scurt timp!

 Aparatul are voie să fie conectat doar la o priză cu contact de protecţie de 230 V.

 În timp ce aparatul se află în apă, nu au voie să se afle persoane în piscină.

 Nu apucaţi aparatul direct de cablu ci de mâner, atunci când îl scoateţi din apă.

 Înainte de a porni aparatul, lăsaţi să se evacueze tot aerul.

 Asiguraţi-vă ca înaintea pornirii aspiratorului, cablul să rămână liber, pentru a împiedica înfăşurările. Înfăşurările pot cauza în cel mai rău caz deteriorarea aspiratorului şi pot influenţa efectul de curăţare.

 După fiecare utilizare recipientul filtrului re- spectiv sacul de filtru trebuie curăţat imediat.

 Atâta timp cât nu se foloseşte aspiratorul, acesta trebuie depozitat într-un loc întunecat

şi aerisit. Trebuie să se evite radiaţia solară directă.

 Nu îndepărtaţi folia de protecţie, care a fost lipită pe unitatea de comandă (cutie de co- mandă).

Avertizări

Aspiratorul automat de piscine nu se pretează la piscine cu o grosime de folie sub 0,4 mm. În anumite cazuri există posibilitatea de a se deteriora folia piscinei. Utilizarea aspiratorului de piscine în piscine cu o grosime de

folie mai mică decât cea menţionată, se efec- tuează pe proprie răspundere.

Descriere

Aspiratorul nostru automat de piscine Speedcleaner „Poolrunner“ este o instalaţie nouă, eficientă şi automată pentru curăţarea pis- cinelor. Poate curăţa fundul piscinei, fără a fi necesară golirea aces- teia în prealabil. În acelaşi timp filtrează apa şi îndepărtează parti- culele plutitoare din apă şi depunerile. Aparatul Poolrunner poate aspira doar particulele libere de murdărie de pe fund. O murdărie aderentă trebuie îndepărtată manual. Deoarece aspiratorul funcţionează cu curent continuu de 24 V, vă oferă în timpul funcţionării o siguranţă mărită. Vă rugăm, să citiţi cu atenţie aceste instrucţiuni, pentru a-l utiliza în mod corect.

Aspiratorul automat de piscine poate fi folosit pentru aproape toate piscinele obişnuite cu un fund orizontal şi drept.

Indicaţii de siguranţă

Aspiratorul dvs. de piscine a fost testat cu

atenţie după producţie şi a părăsit fabrica într-o stare tehnică ireproşabilă. Pentru a-l păstra într-o stare corespunzătoare şi a asig- ura o funcţionare sigură, utilizatorul trebuie să respecte întotdeauna indicaţiile recomandate în acest manual. Dacă există semne, că o funcţionare sigură a aspiratorului de piscine

nu se mai poate asigura, acesta trebuie de-

conectat imediat de la reţeaua de curent şi

asigurat contra pornirii accidentale. Aceasta este cazul când:

 aparatul prezintă deteriorări vizibile

 În timpul funcţionării cutia de comandă a aspiratorului trebuie să se afle la un loc în- tunecat. Cutia de comandă nu are voie să fie acoperită, deoarece se poate supraîncălzi.

 Motoarele şi componentele electrice au voie să fie deschise şi reparate doar de către per-

soane specializate.

 Aspiratorul are voie să fie folosit doar pentru curăţarea piscinei. Oricare altă utilizare at- rage după sine anularea imediată a garanţiei.

 Copii nu au voie să folosească aspiratorul.  Aspiratorul nu este o jucărie.

 aparatul pare să nu mai fie funcţional.  a avut loc o depozitare mai îndelungată

în condiţii necorespunzătoare

Dacă este deteriorat cablul de conectare al

aparatului sau alte componente, acestea trebuie înlocuite de către producător sau serviciul clienţi al acestuia sau de către o per-

soană calificată asemănător, pentru a preveni

pericole.

Page 20

Poolrunner | 2015_V1

Pagina 20 di

nr.

Nume

Descriere

Funcţie

Distanţă piscină

Setare dimensiune piscină

Interval de funcţionare

Setare interval de lucru

Setare interval de funcţionare

Stop

ÎNAINTE/ÎNAPOI

Regim manual de funcţionare

Manual înainte sau înapoi

Regim automat de funcţionare

6 Durată de lucru

Afişaj durată de lu- cru setată

7 Dimensiune piscină

Afişaj dimensiune piscină setată

Deteriorări cauzate de transport

Aspiratorul dvs. de piscine a fost ambalat cu

atenţie pentru transport. Vă rugăm, să vă asiguraţi la preluare, că ambalajul este într-o stare nedeteriorată şi toate componentele se află în acesta. Atunci când aţi comandat pachetul printr-o firmă de expediţii, asiguraţivă, că pachetul de livrare este complet. Dete- riorările cauzate de transport trebuie imediat anunţate la transportator (firmă de transport respectiv firmă de expediţii). Garanţia pentru deteriorările cauzate de transport este acor- dată de către transportator, furnizorul nu este

responsabil de acestea.

 Lungime cablu: 12 m

 Suprafaţă max. de curăţare în piscină: 100 ㎡

 Putere filtru: 15 m³/h

 Fineţe de filtrare: 150 μm

 Temperatură de funcţionare (apă): 10°C - 32°C

 Factor de fluaj: 15 - 18 m/min

 Clasă hidrolitică: Aspirator: IPX8; cutie de comandă: IPX4

 Temperatură înconjurătoare: 10°C - 40°C

Structură aspirator Poolrunner, figura 1

Cablu de legătură, figura 2,3,4

Garanţie Garanţia cu privire la siguranţa şi securitatea

de funcţionare se acordă de către producător doar în următoarele condiţii:

 aspiratorul este utilizat conform in-

strucţiunilor din manualul de utilizare.

 În caz de lucrări de reparaţii se folo-

sesc numai piese de schimb originale

(pentru piesele de uzură nu se acordă garanţie).

Deteriorări ulterioare Pentru deteriorări ale produsului, cauzate de

nerespectarea instrucţiunilor din acest manu- al, nu acordăm garanţie.

Poziţia unităţii principale Unitatea principală a aparatului trebuie

poziţionată în mod corespunzător, astfel încât aspiratorul să poată să ajungă în toate colţurile şi capetele piscinei. Unitatea princi- pală trebuie să se afle la minim 3,5 m dis- tanţă faţă de marginea piscinei, pentru motive de siguranţă.

Specificaţii tehnice

 Tensiune de intrare: 230 VAC

 Frecvenţă: 50 Hz

 Tensiune de ieşire: DC (curent continuu) 24 V

 Putere de intrare: 150 W

 Putere de ieşire: 120 W

 Ciclu de lucru: 1 oră / 1,5 ore / 2 ore / 2,5 ore

Descriere panou de comandă, figura 5

Funcţie acţionare jet, figura 6

Pe partea din faţă şi cea din spate a aspiratorului se află 2 duze de comandă, reglabile, pentru acţionarea în apă. Apa murdară aspirată este curăţată mai întâi prin sacul de filtru şi este utilizată apoi prin duzele de comandă pentru acţionarea aspiratorului. Duzele sunt re- glabile, pentru a atinge, în funcţie de dimensiunea piscinei, cel mai bun efect de curăţare.

Reglare recomandată pentru duzele de comandă:

 viteză mare/curăţare redusă (la o murdărire redusă) figura 7,8,9,10

 Viteză redusă/efect mărit de curăţare (la o murdărire medie până

puternică) figura 11,12,13

Reglările menţionate sunt recomandări. Reglarea duzelor de co- mandă se efectuează de către utilizator în baza instrucţiunilor de uti- lizare menţionate mai sus sau a structurii reale a piscinei.

Punere în funcţiune

După ce aţi efectuat toate setările, puteţi scufunda încet şi cu atenţie aspiratorul în piscină. Pentru aceasta respectaţi următoarele figuri cu

modul cel mai bun de a introduce aspiratorul în piscină. Figurile 14,15,16

Aspiratorul trebuie întotdeauna introdus respectiv scos din piscină, astfel încât partea inferioară a aspiratorului să indice către peretele piscinei, pentru a împiedica eventualele zgârieturi pe suprafaţa pis-

cinei. Figurile 17,18

IMPORTANT! Figurile 19,20

Page 21

Poolrunner | 2015_V1

Pagina 21 di

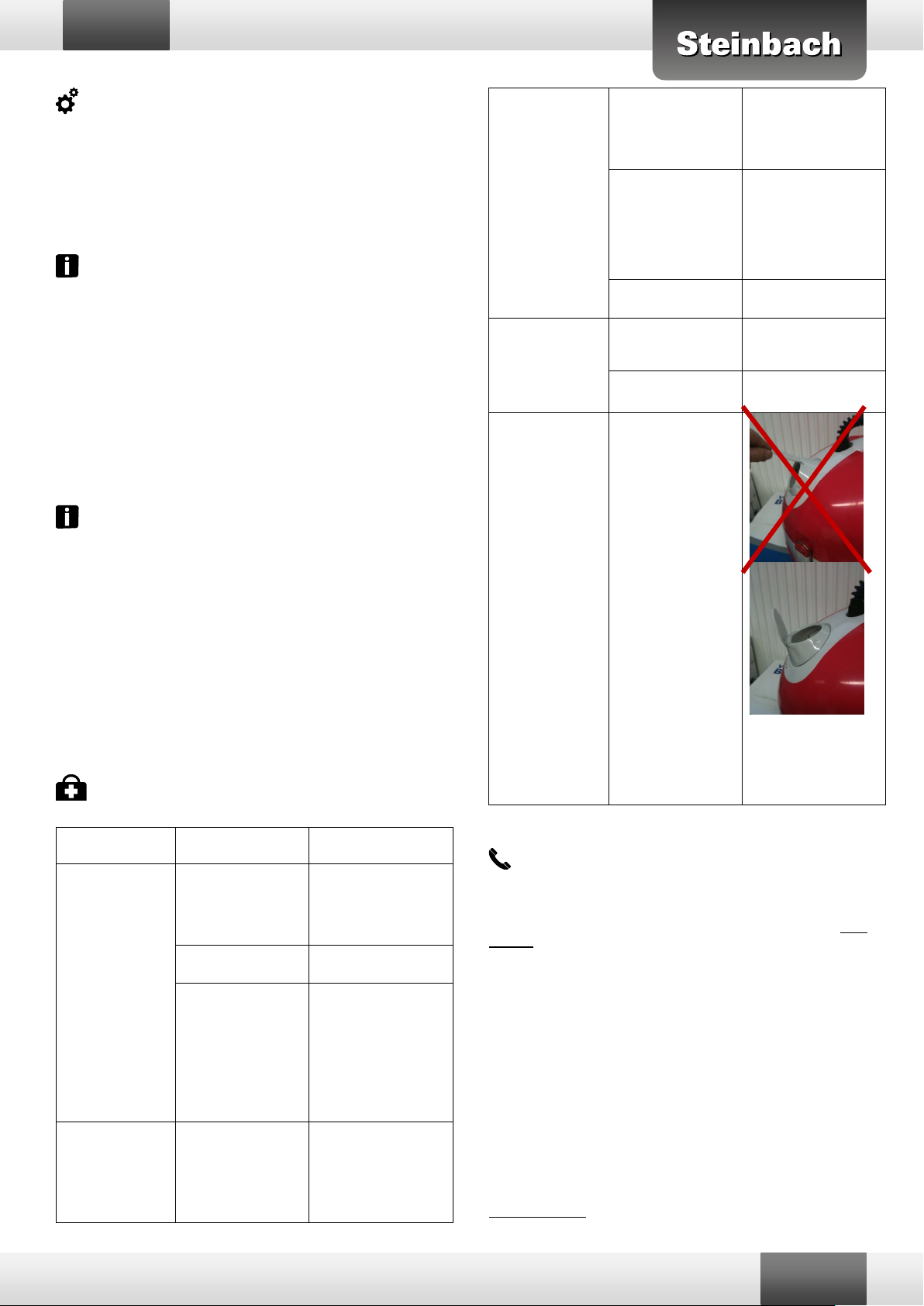

Defecţiune

Cauză

Remediere

Cablul de curent este sucit sau răsucit.

Aspiratorul se

învârte în apă la curăţare (atenţie,

aceasta este normal).

Opriţi aparatul, de-

conectaţi cablul şi scoateţi-l

Există piedici în piscină.

Îndepărtaţi piedicile.

Cablul din apă este

prea lung.

Scoateţi partea ex- cesivă de cablu din apă. Dar, cablul din apă trebuie să fie sufi-

cient de lung, pentru

ca aspiratorul să poată să ajungă în toate colţurile şi capetele

piscinei.

Aspiratorul nu poate atinge toate locurile.

Cablul de legătură

este prea scurt.

Ca aspiratorul să poată să ajungă în toate colţurile şi cape- tele piscinei, puneţi lungimea maximă posibilă a cablului de legătură în piscină,

însă respectaţi o dis- tanţă minimă corespunzătoare a aparatului de comandă faţă de piscină.

Forma piscinei nu

permite o curăţare completă.

Împingeţi aspiratorul

cu mâna în toate locurile, care nu au fost

curăţate, şi porniţi as- piratorul de piscină manual înainte şi

înapoi.

Circuitul de apă a

piscinei este pornit.

Opriţi pompa de filtrare.

Aspiratorul nu funcţionează.

Prea mult aer în car-

casă.

Opriţi aparatul şi lăsaţi să se evacueze tot

aerul.

Corpuri străine în acţionare.

Contactaţi centrul de

service.

Aspiratorul nu curăţă în mod optim.

Aspiratorul ridică murdăria şi nu curăţă suficient.

Rotiţi cele două duze de apă cu 180 °. Astfel se reduce viteza şi curăţarea se îmbunătăţeşte.

Întreţinere şi revizie

Curăţarea sacului de filtru Rabataţi inelul de siguranţă în sus şi deschideţi aspiratorul. Figurile

21,22

Apăsaţi încheietoarea de pe partea inferioară a aspiratorului, pentru a scoate cartuşul de filtru. Figurile 23,24

Scoateţi sacul de filtru, goliţi-l, curăţaţi-l şi introduceţi-l din nou. Figu-

rile 25,26,27

Important!

Vă rugăm, să apăsaţi încheietoarea pentru a scoate sau introduce din nou cartuşul de filtru. Dacă nu se respectă aceasta, se pot cauza deteriorări la partea inferioară a aspiratorului.

 Nu apăsaţi încheietoarea concomitent. Figura 28  Nu ridicaţi în acelaşi timp ambele părţi ale cartuşului. Figura 29  Instalarea trebuie începută dintr-o singură parte. Figura 30  Apăsaţi încheietoarea. Figura 31  Apăsaţi încheietoarea pe partea cealaltă. Figura 32  Ridicaţi de o singură parte cartuşul de filtru. Figura 33  Instalaţi cartuşul de filtru. Figura 34  Scoateţi cartuşul de filtru. Figura 35

Scoaterea respectiv montarea sacului de filtru. Figura 36

Indicii şi indicaţii

 De fiecare dată când se scoate aspiratorul din apă, elementul de

filtru trebuie curăţat.

 Valoarea ph a apei din piscină trebuie să fie între 7.0 - 7.4.  Temperatura apei trebuie să fie între 10°C şi 32°C.  După apăsarea tastei „Power off“ (oprit) nu se poate apăsa timp

de 30 de secunde tasta „Power on“ (pornit).

 Recomandăm să păstraţi aspiratorul la o temperatură de 5°C -

40°C la un loc întunecat şi bine aerisit. Pentru depozitare, cablul de curent trebuie înfăşurat. (Flotoarele de la cablu nu au voie să fie mutate, pentru a se putea asigura o plutire ireproşabilă a cablu- lui pe apă.) Trebuie să se evite întotdeauna radiaţia solară directă!

 Înainte de utilizare vă rugăm, să citiţi cu atenţie indicaţiile refer-

itoare la remedierea defecţiunilor.

 Ţineţi aspiratorul întotdeauna de mâner pentru a-l introduce în pis-

cină sau a-l scoate din aceasta.

Remedierea defecţiunilor

Desfăşurare service

Nu ne trimiteţi aparatul pe propria răspundere, ci adresaţi-vă mai întâi centrului nostru de service!

Dacă aparatul trebuie preluat, este necesar ca acesta să fie sigur ambalat, iar factura (copie), cât şi o copie a certificatului de garanţie

completat să fie anexat pachetului.

Odată ce am recepţionat aparatul, este verificat cu privire la defecţi- uni şi reparat de către departamentul nostru de reclamaţii. După terminarea lucrărilor, aparatul vi se returnează pe cât posibil de

repede.

Dacă returnarea pentru garanţie nu este justificată, vi se calculează cheltuielile cauzate.

Acordarea garanţiei are loc prin fabrica Steinbach VertriebsgmbH. Articolul este reparat de către fabrica Steinbach VertriebsgmbH, însă deoarece nu există dreptul de returnare, acesta nu este luat înapoi.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

Email: [email protected] www.steinbach.at

Page 22

Poolrunner | 2015_V1

Strana 22 z 50

Upozorneni

Ctete pozorne vsechna bezpecnostni upozorneni a ridte se jimi. Nedodrzovani bezpecnostnich pokynu muze vest k zavaznemu poraneni ci zpusobit smrt.

 Deti nesmi vysavac pouzivat.  Cistic neni hracka.  Neodstranujte ochrannou folii, ktera je nal-

epena na prednim panelu – ovladaci skrince (jednotce)..

Nenechavejte zarizeni bez dozoru, hrozi poniceni jednotky!

 Tento výrobek není určen k tomu, aby ho používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či vědomostmi s výjimkou případu, kdy tak činí pod dohledem osoby odpovědné za jejich bezpečnost nebo od této

osoby dostávají pokyny, jak mají výrobek používat.

 Zarizeni musi byt zapojeno do uzemnen elektricke zasuvky, 230V,

 Behem zapnuti pristroje a fungovani pristroje ve vode se nesmi zadna osoba koupat ani plavat v bazenu.

 Dotykejte se kabelu a drzaku na kabel az ve chvili, kdy bude vytahnut z vody a ze zasuvky.

 Pred pouzitim pristroje vypustte vsechen vzduch z pristroje

 Pred zahajenim pouzivani se ujistete, ze plovouci kabel je volny. Tim zabranite poskozeni a komplikacim. Volnost kabelu muze mit take vliv na ucinnost cisteni .

 Po kazdem pouziti je nutne pristroj, vcetne filtracnich sacku, vycistit.

 Pokud pristroj dlouhodobe nepouzivate, je nutne ho uskladnit v dobre vetnane a stinne mistnosti. Je nutne se vyhnout primemu slunecnimu zareni na vyrobek.

 Behem pouzivani musi byt ovladaci jednotka umistena ve stinu a mela by byt zakryta, jinak hrozi prehrati jednotky.

 Motor a eletricke soucastky musi byt opravovany vyhradne odbornikem nebo autoriizovanym servisem.

Upozorneni

Automaticky vysavac neni vhodny pro bazeny s tloustkou folie mensi nez 0,4mm..Muze se stat, ze pri pouziti v takovem bazenu bude folie poskozena.Pouziti vysavace v bazenu s mensi tloustkou folie je na Vase vlastni riziko.

Popis

Nase automaticke dnove vysavace „Poolruner“ jsou nove, silne a

plne automatizovane systemy pro cisteni bazenu. Dokazi vycistit dno bez predesleho vypousteni. Zvladnou ve stejnou chvili filtrovat a odstranovat nerozpustne latky ve vode a sedimenty. Poolrunner muze absorbovat jen spinu z podlahy, Vysavac poskytuje vysokou bezpecnost pri pouzivani. Pozorne si prectete navod k pouzivani. Poolrunner muze byt pouzivan temer v kazdem bazenu s rovnym dnem.

Bezepectnostni doporuceni Vas Poolrunner byl dukladne testovan a opustil vyrobni zavod v bezavadnem stavu. Pro udrzeni bezproblemoveho pristroje, musi uzivatel dodrzovat vsechny pokyny, doporucene v teto prirucce. Pokud bude zjistena zavada na vyrobku je nutne okamzite vyrobek odpojit od elektricke site a zajisten proti neumyslne aktivaci.

Priklady:

 Pokud je pristroj viditelne poksozen  V pripade, ze zarizeni neni jiz dale funk-

cni

 Po delsim skaldovani v nevhodnych po-

dminkach

Pokud je poskozen napajeci kabel a nebo jine casti tohoto spotrebice, je nutne pristroj nechat opravit u vyrobce nebo jeho servisniho zastupce nebo obdobne kvalifikovanou osobou. Zabranite tak pripadnemu ohrozeni na zdravi.

Poskozeni pri doprave

 Cistic musi byt pouzit pouze pro cisteni bazenu. Jakykoliv jiny pokus o cisteni jineho predmetu, znamena ztratu zaruky.

Vas bazenovy cistic byl pro prepravu specialne zabalen. Kdyz zasilku prebirate, ujistete se, ze neni nikde poskozeny obal a vsechny

Page 23

Poolrunner | 2015_V1

Strana 23 z 50

Cislo

Jmeno

Popis

Funkce

Pool Distance

Nastaveni velikosti bazenu

Run time

Nastaveni pracovnhiho casu jednotky

Nastaveni casu cisteni 3 Stop

Stop

Stop 4 FWD/REW

Manulani ovladani

Auto run

Automaticky system

Autopilot

6 Pracovni cas

Zobrazeni pracovniho casu

7 Velikost bazenu

Zobrazeni zvolene velikosti bazenu

dily jsou v baleni. Pokud jste si objednali vyrobek postou, ujistete se, ze je dodavka kompletni. Poskozeni musi byt okamzite hlaseno dopravci nebo poste. Riziko poskozeni nese dopravce, dodavatel za ni neni zodpovedny.

Zaruka Zaruku zarucujeme pouze pri splnenich tech-

to podminek:

 Vysavac bude pouzivan v souladu s

uzivatelskou priruckou.

 Pro opravu jsou pouzity poze originalni

nahradni dily (na opotrebeni dilu se nevztahuje zaruka).

Jina poskozeni Pokud nejsou striktne dodrzovany pokyny v

uzivatelske prirucce a pristroj jejim nedodrzovanim poskodi, neneseme za to zodpovednost a zaruka se na toto nevztahuje..

Umisteni napajeni Napajeni by melo byt vhodne umisteno, aby

dosahlo do vsech rohu bazenu. Zdroj musi byt nejmene 3,5m od bazenu.

Technicka data

 Vstupni napeti: 230 VAC

 Frekvence: 50 Hz

 Vystupni napeti: DC 24 V

 Prikon: 150 W

 Vystupni vykon: 120 W

 Pracovni cyklus: 1 hod. / 1,5 hod. / 2 hod. / 2,5 hod.

 Delka kabelu: 12 m

 Max. plocha cisteni:: 100 ㎡

 Kapacita filtru: 15 m³/h

 Filtrace: 150 μm

 Provozni teplota (vody): 10°C - 32°C

 Rychlost cisteni: 15 - 18 m/min

 Klasifikace: Cistic: IPX8; Pole regulacniho vykonu: IPX4

 Okolni teplota 10°C - 40°C

 Hloubka bazenu: max. 2,5 m

Sestaveni vysavace Poolrunner, Zobrazeni 1

Pripojovaci kabel, Zobrazeni 2,3,4

Popis ovladaciho panelu, Zobrazeni 5

Funkce jeta, Zobrazeni 6

Na kazde strane (predni a zadni) vysavace najdete dva nastavitelne proudy pro pohon ve vode. Spinava voda je nasavana pres sacek drive nez zacne vysavat na plny vykon. Trysky jsou nastavitelne a v zavislosti na velikosti bazenu dosahuji nejlepscih cisticich vysledku

Doporucenen nastaveni ovladaci hubice:

 Vysoka rychlost/omezene cisteni (jen pri nizkem znecisteni) Zobrazeni 7,8,9,10

 Pomala rychlost/stredni cisteni (pri strednim az velkem znecisteni) Zobrazeni 11,12,13

Uvedeni do provozu by mela delat odpovedna a odborna osoba s potrebnymi znalostmi nebo odbornik.

Provoz

Pote, co jste provedli nastaveni vysavace, muzete opratrne pristroj ponorit do bazenu. Zobrazeni 14,15,16

Poznamka: Cistic musi byt ponoren do bazenu ve spravne poloze, aby se zabranilo poskozeni sten bazenu a nebo poskrabani pristroje. Zobrazeni 17,18

DULEZITE!! Zobrazeni 19,20

Pece a udrzba

Cisteni filtracniho sacku. Odcvaknete spony na vysavaci a opatrne odklopte. Zobrazeni 21,22

Stisknete tlacitko spony k odstraneni filtracnich patron a nebo k jejich nahrazeni. Pokud toto doporuceni neododrzite, muze dojit k poskozeni dolni casti vysavace. Zobrazeni 23,24

Vyjmete filtracni sacek, vycistete a znovu vlozte zpet, upevnete. Zobrazeni 25,26,27

Dulezite

Stisknete tlacitko spony k odstraneni filtracnich patron a nebo k jejich nahrazeni. Pokud toto doporuceni neododrzite, muze dojit k poskozeni dolni casti vysavace..

 Netlacte na spony soucasne. Zobrazeni 28  Nezvedejte casti kazety ve stejnou dobu. Zobrazeni 29  Vyjmuti musi byt zahajenou z jedne strany. Zobrazeni 30  Stisknete sponu. Zobrazeni 31  Stisknete sponu na druhe strane. Zobrazeni 32  Vyjmete filtracni vlozku na jedne strane. Zobrazeni 33  Vyjmete druhou stranu filtracni vlozky. Zobrazeni 34  Vyjmete filtracni vlozku z pristroje. Zobrazeni 35

Rozeberte casti sacku k perfektnimu vycisteni. Zobrazeni 36

Tipy a doporuceni

 Po kazdem vyjmuti z vody se musi filtr vycistit. Zobrazeni 28-

35)

Page 24

Poolrunner | 2015_V1

Strana 24 z 50

Problem

Pricina

Reseni

Napajeci kabel je

smotany,

zkrouceny.

Pri cisteni se pristroj otaci (coz je normalni jev).

Pristroj vypnete a ods-

roubujte konec kabelu.

V bazenu jsou prekazky.

Odstrante je.

Kabel ve vode je

moc dlouhy.

Vyndejte nadbytecnou cast kabelu z vody, ale ujistete se, ze je dostatecne dlouhy, aby pristroj dosahl do vsech koutu.

Cisitic nemuze

dosahnout do vsech oblasti.

Napajeci kanel je moc kratky.

Tvar bazenu neumoznuje kompetni cisteni.

Schieben Sie den Poolsauger händisch zu den Stellen wo nicht gereinigt wurde und starten Sie den Poolsauger manuell vorwärts rückwärts.

Je zapnuty kolobeh vody filtracnim systemem.

Odpojte filtraci.

Cisitic nepracuje.

Mnoho vzduchu v pristroji.

Zarizeni vypnete a nechte vsechen vzduch vypustit ven.

Cizi telesa v mechanice.

Kontaktujte servisni stredisko.

Cistic necisti dostatecne.

Zanechava spinu a nedostatecne cisti.

Otocte vodni trysky na

180˚. Tim se snizuje

rychlost a cisteni je kvalitnejsi.

 Hodnota PH v bazenu by mela byt v rozmezi 7,0 – 7,4.  Teplota vody musi byt v rozmezi 10 – 32 ˚C.  Po stisknuti tlacitka „Power off“ by nemel byt pristroj znovu

uvaden do provozu po dobu 30 vterin.

 Doporucujeme dobre uskladneni vyrobku, mezi 5 az 40 ˚C.

 Napajeci kabel musi byt pri skladovani stoceny (ale ne

prekrouceny, zlomeny). (Plovak na kabelu by nemel byt presouvan, diky tomuto plovaku se udrzuje kabel plovouci ve vode) Je nutne se vyhnout primemu slunecnimu svetlu!

 Prectete si, prosim pozorne vsechny informace v uzivatelske prir-

ucce a tu uchovejte pro pozdejsi nahlednuti.

Pro vyjmuti a umisteni vysavace do bazenu pouzivejte vzdy rukojet

na pristroji.

Problembehandlung

Servis

Predtim nez zaslete vyrobek na opravu, kontaktujte nase servisni stredisko a domluvte se na dalsim postupu!

Jestlize pozadujete vyzvednuti vyrobku nasi spedicni firmou, je nutne vyrobek dobre zabalit a prilozit kopie zarucniho listu a faktury..

Jakmile obdrzime reklamovany vyrobek, je zkontrolovan reklamacnim oddelenim a opraven. Pote, co bude pristroj opraven ho k Vam co nejrychleji dorucime zpet.

Pokud se ukaze, ze zasilka pod zarukou neni opravnena , budou vsechny naklady uctovany.

Za zaruku a odpovednost za vady zbozi zodpovida firma Steinbach VertriebsgmbH. Produkt bude firmou Steinbach VetreibsgmbH vzdy opraven a opraveny navracen, avsak vraceni vyrobku nebude akceptovano.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

e-mail: [email protected] www.steinbach.at

Page 25

Poolrunner | 2015_V1

Stranica 25

od 50

Sigurnosne napomene

Pročitajte sve dolje navedene sigurnosne napomene i upozorenja. Nepoštivanje sigurnosnih napomena može rezultirati teškim ozljedama.

 Ovaj uređaj nije predviđen da ga koriste

osobe (uključujući i djecu) ograničenih fizičkih, senzoričkih ili duševnih

sposobnosti ili s nedostatkom iskustva i/ili nedostatkom znanja, osim ako ih

ne nadzire osoba koja je nadležna za njihovu sigurnost ili koja ih je podučila kako se uređaj mora koristiti.

 Uređaj nikad nemojte puštati da radi

izvan vode jer bi to za kratko vrijeme dovelo do uništenja uređaja!

 Uređaj smije biti priključen samo na jednu

uzemljenu utičnicu od 230 V sa zaštitnim kontaktom.

 Dok se uređaj nalazi u vodi, u bazenu se

ne smiju nalaziti osobe.

 Kod vađenja uređaja iz vode, nemojte ga

držati izravno za kabel, nego za dršku.

 Prije nego što uključite uređaj, pustite da

izađe sav zrak.

 Prije nego što uključite čistač, uvjerite se

da plutajući kabel nije zategnut kako bi

se izbjeglo da se kabel zapetlja.

Zapetljanja u najgorem slučaju mogu uzrokovati oštećenja na čistaču i utjecati na učinak čišćenja.

 Nakon svake uporabe spremnik filtra i

filtarsku vrećicu, mora se odmah očistiti.

 Dok se ne koristi, čistač treba stajati u

sjenovitoj i dobro provjetravanoj prostoriji. Potrebno je izbjegavati direktnu sunčevu svjetlost.

trenutni prestanak zahtjeva po garanciji.

 Djeca ne smiju koristiti čistač.  Čistač nije igračka.  Nemojte uklanjati zaštitnu foliju

zalijepljenu na element za posluživanje (upravljačka kutija).

Upozorenje

Automatski čistač bazena je namijenjen samo za čišćenje bazena, koji nemaju foliju tanju od 0,4 mm. Postoji mogućnost oštećenja bazena. Uporaba čistača za bazen kod

bazena, koji imaju debljinu folije tanju od 0,4 mm, je na vlastitu odgovornost.

Opis uređaja

Naš automatski čistač bazena Speedcleaner „Poolrunner“ je novi, snažni i automatski uređaj za čišćenje bazena. Može očistiti dno

bazena bez da je prethodno potrebno isprazniti bazen. Istovremeno, čistač filtrira vodu te uklanja plutajuće tvari u vodi i naslage. Poolrunner može usisati s dna samo one djeliće prljavštine koji ne prianjaju za dno. Prljavština koja čvrsto prianja mora se kao i dosad

ukloniti ručno. Budući da čistač radi na istosmjernu struju od 24V, omogućuje Vam visoku sigurnost tijekom rada. Za pravilno rukovanje uređajem pažljivo pročitajte ove upute.

Automatski čistač bazena može se koristiti za gotovo sve bazene s horizontalnim, ravnim dnom koji se mogu nabaviti u trgovini. Učinak čišćenja u automatskom programu je oko 95 %. Ako neke površine nisu očišćene, mogu se očistiti pomoću ručne funkcije usisavača

dna.

Sigurnosne napomene

Vaš čistač bazena je bio nakon proizvodnje pažljivo pregledan i testiran tako, da je napustio tvornicu bez greške. Da bi osigurali takvo stanje, trebate se držati slijedećih savjeta, koje ćete naći u tim uputama. Ako sumnjate, da uređaj nije više siguran za rad, trebate ga odmah isključiti i osigurati, da ga netko ne bi neovlašteno koristio.

To je u slučaju:

 Za vrijeme rada upravljačka jedinica

 Motore i električne dijelove smije otvarati i

 Čistač se smije koristiti samo za čišćenje

čistača mora stajati na sjenovitom mjestu. Upravljačka jedinica ne smije biti prekrivena, jer može doći do

pregrijavanja.

popravljati samo stručno osoblje.

bazena. Svaka druga uporaba uzrokuje

 Kada primijetite na uređaju vidno

oštećenje.

 Kada vama se čini, da uređaj nije više

upotrjebljiv.

 Nakon dužeg skladištenja u slabim

uslovima.

Ako je priključni kabel ili ostali dijelovi oštećeni, moraju biti zamijenjeni od strane proizvođača, njegove servisne službe ili od

Page 26

Poolrunner | 2015_V1

Stranica 26

od 50

Br.

Naziv

Opis

Funkcija

Pool Distance

Podešavanje veličine bazena

Podešavanje

veličine bazena

Run time

Vrijeme rada podešavanje

Vrijeme rada 3 Stop

Stop

FWD/REW

Ručni način rada

Ručno naprijed ili

natrag

Auto run

Automatski način

rada

Automatski način

rada

6 Vrijeme rada

Prikaz podešenog

vremena rada

7 Veličina bazena

Prikaz podešene veličine bazena.

osobe, koja je osposobljena za takve popravke. Time ćete spriječiti opasnosti.

Šteta kod transporta Vaš čistač bazena je bio pažljivo zapakiran

za transport. Kod preuzimanja obratite pažnju na to, da paket nije oštećen i da se u pošiljci nalaze svi dijelovi. Ako ste pošiljku sami naručili, uvjerite se, da je pošiljka kompletna. Štetu kod transporta morate odmah prijaviti

kod transportera ( transportna tvrtka, brza

pošta i sli.) Odgovornost za transportnu štetu snosi transporter a ne pošiljalac.

Garancija Garanciju u smislu sigurnosti djelovanja i

pouzdanosti garantira proizvođač, ako su ispunjeni slijedeći uvjeti:

 Da se uporaba čistača izvodi u smislu

uputa za rukovanje.

 Filtarska jedinica: 150 μm

 Radna temperatura (vode): 10°C - 32°C

 Brzina puzanja: 15 - 18 m/min

 Klasa otpornosti na vodu: čistač: IPX8; jedinica za upravljanje:

IPX4

 Temperatura okoline: 10°C - 40°C

Montaža čistača bazena, slika 1

Kabel za povezivanje, slika 2,3,4

Opis upravljačke ploče, slika 5

 ¸Da su kod popravka bili upotrijebljeni

originalni dijelovi. (dijelovi koji se troše, ne podleže garanciji)

Posljedične štete Za štete koje nastaju zbog nepridržavanja

napomena u tim uputama, ne možemo

garantirati.

Položaj jedinice za upravljanje Jedinica za upravljanje uređaja mora biti

postavljen na odgovarajući položaj, kako bi čistač mogao dosegnuti sve kutove i krajeve

bazena. Jedinica za upravljanje iz sigurnosnih razloga mora biti udaljena od ruba bazena najmanje 3,5 m.

Tehnički podaci

 Ulazni napon: 230 V AC

 Frekvencija: 50 Hz

 Izlazni napon: DC (istosmjerna struja) 24 V

 Ulazna snaga: 150 W

 Izlazna snaga: 120 W

 Radni ciklus: 1 sat / 1,5 sati / 2 sati / 2,5 sati

 Duljina kabla: 12 m

 Najveća površina čišćenja u bazenu: 100 ㎡

 Učinak filtara: 15 m³/h

Funkcija jet pogona, slika 6

Na prednjoj i stražnjoj strani čistača nalaze se po dvije podesive upravljačke mlaznice za pogon u vodi. Usisana prljava voda najprije se čisti putem filtarske vrećice, a zatim se preko upravljačkih mlaznica koristi za pogon čistača. Mlaznice su podesive kako bi se ovisno o vrsti i veličini bazena postigao najbolji učinak čišćenja.

Preporučeni položaja mlaznica:

 Visoka brzina/smanjeno čišćenje (ako je prljavost niska), slike 7,8,9,10

 Spora brzina/visoki učinak čišćenja (kod srednje do jake prljavosti), slike 11,12,13

Navedeni položaji su preporuke. Najbolje je, da korisnik sam regulira

jet mlaznice na osnovu gornjih preporuka i s obzirom na vrstu bazena.

Stavljanje čistača u pogon

Nakon što ste izvršili sva podešavanja, čistač možete oprezno i polako spustiti u bazen. U tu svrhu obratite pažnju na sljedeće slike koje prikazuju način na koji je čistač najbolje staviti u bazen, slike

14,15,16.

Čistač se uvijek mora spuštati u bazen odnosno vaditi iz njega tako, da je donja strana čistača okrenuta prema stijeni bazena, kako bi se izbjegle možebitne ogrebotine na površini bazena, slike 17,18.

VAŽNO! Slike 19,20

Njega i održavanje

Čišćenje filtarske vrećice

Page 27

Poolrunner | 2015_V1

Stranica 27

od 50

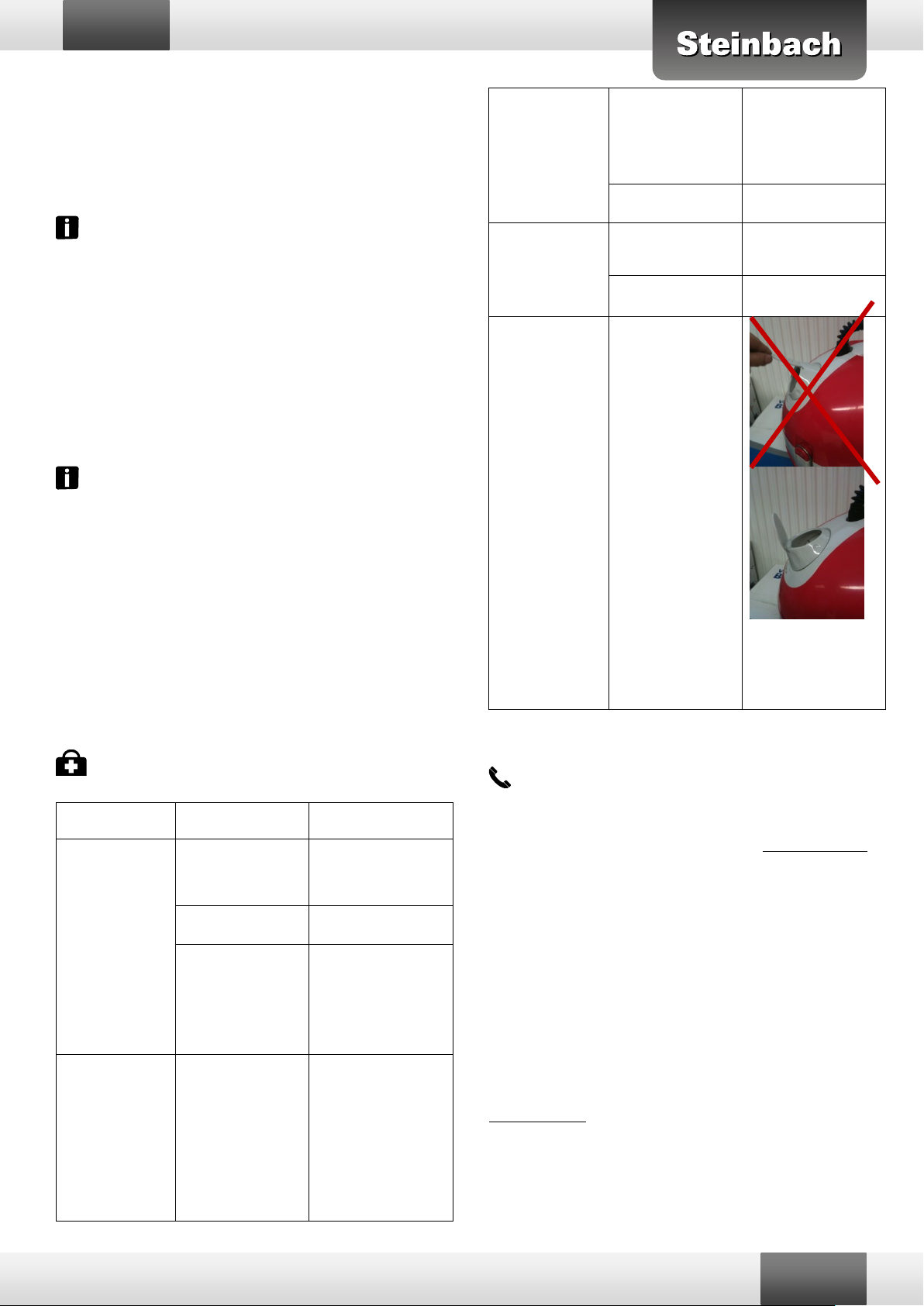

Smetnja

Uzrok

Rješenje

Strujni kabel je

zakrenut ili

zapetljan.

Usisivač dna se prilikom čišćenja okreće u vodi (pozor, to je uobičajeno).

Isključite uređaj,

iskopčajte kabel i

odmotajte ga.

U bazenu ima prepreka.

Uklonite prepreke

Kabel u vodi je

predug.

Izvadite iz vode suvišni dio kabla. Međutim,

kabel u vodi mora biti dovoljno dug, kako bi

čistač mogao doseći

sve kutove i krajeve bazena.

Čistač ne može

doseći sva mjesta.

Spojni kabel je prekratak.

Kako bi čistač mogao doseći sve kutove i

krajeve u bazenu, u bazen stavite

maksimalnu moguću

duljinu spojnog kabla,

međutim uzmite u obzir odgovarajuću

minimalnu udaljenost

upravljačkog uređaja

od bazena.

Potpuno čišćenje nije moguće zbog

oblika bazena.

Usisavač bazena ručno gurnite na

mjesta koja nisu

očišćena i ručno ga pokrećite naprijed i

natrag.

Uključen je kružni

tok vode u bazenu.

Isključite filtarsku

pumpu.

Čistač ne radi

Previše zraka u kućištu.

Isključite uređaj i pustite, da izađe sav

zrak.

Strano tijelo u pogonu

Kontaktirajte servisni centar

Čistač ne čisti

optimalno

Čistač podiže prljavštinu i ne čisti

dovoljno.

Dvije vodne mlaznice okrenite za 180 °. Na

taj se način smanjuje brzina i poboljšava čišćenje.

Sigurnosni prsten preklopite prema gore i otvorite čistač, slike 21,

22.

Pritisnite kopču na donjem dijelu čistača kako biste izvadili filtarsku kartušu, slika 23,24

Izvadite filtarsku vrećicu, ispraznite je i očistite, a zatim je ponovo

umetnite, slika 25,26,27

Važno

Pritisnite kopču kako biste izvadili filtarsku kartušu ili je opet umetnuli. Ako se ne poštuje ovaj naputak, može doći do oštećenja na donjem dijelu čistača.

Nemojte istovremeno pritiskati kopču, slika 28.



 Nemojte istovremeno podizati oba dijela kartuše, slika29.  Montaža mora početi s jedne strane, slika 30.  Pritisnite kopču, slika 31.  Pritisnite kopču na drugoj strani, slika 32.  Podignite filtarsku kartušu s jedne strane i izvadite je, slika 33.  Montirajte filtarsku kartušu, slika 34.  Izvadite filtarsku kartušu, slika 35.

Vađenje odnosno stavljanje filtarske vrećice, slika 36.

Savjeti i napuci

 Svaki put kad se čistač vadi iz vode, mora se očistiti filtarski

uložak.

 pH-vrijednost vode u bazenu mora biti 7,0 - 7,4.  Temperatura vode mora biti između 10°C i 32°C.  Nakon pritiska tipke „Power off“ tipka „Power on“ se ne može

pritisnuti u trajanju od 30 sekundi.

 Preporučujemo da čistač čuvate pri temperaturi od 5°C do

40°C, na sjenovitom i dobro provjetravanom mjestu. Opskrbni kabel je potrebno namotati radi skladištenja. (Plovci na kablu

se ne smiju pomicati, kako bi ostalo zajamčeno besprijekorno

plutanje kabla u vodi.) Uvijek je potrebno izbjegavati direktnu sunčevu svjetlost!

 Prije uporabe temeljito pročitajte naputke o uklanjanju smetnji.  Čistač uvijek držite za dršku kad biste ga stavljali ili izvadili iz

bazena.

Uklanjanje smetnji

Servis – postupak u slučaju reklamacije

Molimo Vas, da se najprije obratite na naš servisni centar, tek onda, ako je tako dogovoreno, možete uređaj poslati u naš servisni centar.

Ako se uređaj mora preuzeti, potrebno ga je sigurno zapakirati, priložiti račun (kopiju) te kopiju ispunjenog garantnog lista.

Čim zaprimimo uređaj, naš odjel za reklamacije će provjeriti nedostatke i popraviti ga. Po završetku ovih radova, uređaj Vam vraćamo što je prije moguće.

Ako stvar koja je bila poslana u vezi garancije nije opravdana, zaračunaju se troškovi, koji su zbog toga nastali.

Garancijsko jamstvo se odvija putem tvrtke Steinbach VertriebsgmbH.

Tvrtka Steinbach VertriebsgmbH popravlja proizvod, međutim, budući, da ne postoji pravo povrata, ne zamjenjuje ga sa novim.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

e-mail: [email protected] www.steinbach.at

Page 28

Poolrunner | 2015_V1

Oldal 28 a 50

Fontos tudnivalók

Olvassa el alaposan a mellékelt és felsorolt biztonsági előírásokat és figyelmeztetéseket. A biztonsági előírások nem megfelelő betartása balesethez vezethet.

 Ezt a készüléket rendeltetésénél fogva nem használhatják korlátozott fizikai, érzékszervi

vagy szellemi képességekkel rendelkező

személyek (gyerekeket is ideértve), vagy az ehhez szükséges tapasztalattal és/vagy

ismerettel nem rendelkező személyek, kivéve ha biztonságukért felelős személy felügyelete alatt állnak, vagy utasításokat kapnak tőle a

készülék használatára vonatkozóan.  A készüléket ne használja a medencén

kívül, a gép száraz járatása, rövid időn beül a

robot meghibásodásához vezet.  A készüléket csak biztonságosan földelt

230V-os dugaljba lehet csatlakoztatni.  Amíg a készülék a vízben található, senki-

nek nem szabad a medencében tartózkodnia.  Ne a kábelnél, hanem a markolatnál fogja

meg és emelje fel a készüléket, ha azt a vízből szeretné kiemelni.

 Mielőtt a készüléket bekapcsolja győződjön meg arról, hogy a készülékből eltávozott a levegő.

 Győződjön meg a robot bekapcsolása előtt arról, hogy az úszókábel laza maradt, ezáltal elkerülhető a kábel összetekeredése. Rossz esetben az összetekeredés a kábel és a készülék meghibásodásához vezethet.

 Minden használat után azonnal tisztítsa meg a szűrőtartályt és a szűrőzsákot.

 Amennyben nem használja a medencetis-

ztító robotot, azt száraz jól szellőző helyen

tárolja. Kerülje a közvetlen napsugárzást.  Használat alatt a robot vezérlődobozát

állítsa árnyékos helyre. Ne takarja le a vezérlődobozt, mert az túlhevülhet.

egyéb felhasználás a garancia elvesztéséhez vezet.

 A készülék nem kerülhet gyermek kezébe.  A medencetisztító robot nem játék.  Ne távolítsa el a védőfóliát, amely a

vezérlődoboz vezérlőrészére lett ragasztva.

Figyelmeztetés Az automata porszívót ne használja olyan

medencékben, amely nek fóliavastagsága nem éri el 0,4mm-t.Bizonyos körülmények között fennáll annaka lehetősége, hogy a medencefólia megsérül.A meghatározott fóliávastagság alatt a robot használata rizikóval jár.

Leírás

A „Speedcleaner Poolrunner“ medencetisztító robot, egy új, erős

automata készülék, mely úszómedencék tisztítására lett kifejlesztve. A medence alját tökéletesen tisztítja meg anélkül, hogy amedencét

le keljen űríteni.Egyszerre tisztítja meg a vizet és távolítja el a szen- nyező anyagokat és lerakódásokat a vízből. A „Poolrunner „ robot csak laza szennyeződéseket tud felszívni az aljzatról. Erősen ler- kódott szennyeződéseket előszőt fel kell lazítani. A robot 24V-os egyenárammal dolgozik, amely a üzemidő alatt nagy biztonságot

nyújt. Alaposan olvassa el ezta használati útmutatót, hogy helyesen helyezze üzembe.

Az automata medenceporszívót majdnem minden kereskedelemben kapható, vízszintes aljzatú medencéhez lehet használni.

Biztonsági utasítások

A készülék a gyártó által tesztelésre kerül és a gyárat technikailag kifogástalan állapotban hagyja el. Ahhoz, hogy ezt a kifogástalan állapotot és biztonságos, megbízható üzembentartást meg tudja tartani a felhasználó, ajánljuk, hogy a használati útmutatót alapo-

san olvassa el és tartsa szem előtt. Ha arra

utaló jeleket észlel, hogy a medencetisztító robotot nem tudja biztonságosan üzemeltetni, akkor azt azonnal áramtalanítsa és biztosítsa, hogy ne lehessen újra üzembe helyezni..

Ilyen esetek:

 ha készüléken látható sérülést tapasztal  ha készülék nem tűnik üzemképesnek

 A motort és az elektromos részeket részeket csak a gyártó által kijelölt szakember vagy szakszervíz bonthatja és javíthatja.

 A medencetisztító robotot kizárólag medence tisztításra lehet használni. Minden

 hosszas tárolás kedvezőtlen

körülmények között

Ha áramforráshoz csatlakozó részek vagy a készülék egyéb részein sérülést vél felfedezni, azt azonnal jelezze a gyártónak, vagy

Page 29

Poolrunner | 2015_V1

Oldal 29 a 50

Nr.

Név

Leírás

Funkció

Pool Distance/

Medence méret beállítása

Run time

Munkaidő

beállítása

A robot üzemidejének beállítása

Stop

FWD/REW

Kézi irányítás

Kézi irányítás előrehátra

Auto run

Automata üzemmód

Automata üzemmód beállítása

6 A munkaidőt viss-

zajelző LED

A munkaidő jelzi ki.

7 A medencemértet visszajelző LED

A medence méretét jelzi ki.

a gyártó által megefelelően képzett szakembernek, hogy a további ameghibásodásból adódó problémákat elkerülje.

Szállítási sérülések A medenceprszívó kifogástalan

csomagolásban kerül szállításra. Győződjön

meg arról, hogy az átvételkor a csomagolás sértetlen és a csomagban a robot összes eleme megtalálható.A terméket postai úton

szállítják ki Önnek, győződjön meg arról,

hogy a szállítmány hiánytalan. A szállítási sérüléseket azonnal jeleznie kell a

csomagküldő cégnek, a szállítmányozónak. A

szállításból adódó sérülésekért a szállító cég a felelős, nem a forgalmazó.

Garancia A garancia és biztonság tekintetébena gyártó

a mellékeltek alapján vállal felelősséget:

 Szűrőteljesítmény: 15 m³/h

 Szűrőfinomság: 150 μm

 Vízhőmérséklet: 10°C - 32°C

 Tisztítási sebesség 15 - 18 m/min

 Biztonsági osztály: Robot: IPX8; Vezérlődoboz: IPX4

 Külső hőmérséklet: 10°C - 40°C

A Poolrunner összeszerelése, Abra 1

Összekötő vezeték, Abra 2,3,4

Vezérlőpanel leírása, Abra 5

 A medencporszívót a felhasználó a

használati útmutató szerint használja.

 Szervíz esetén csak eredeti

alkatrészeket használnak (kopó alkatrészekre nem terjed ki a garancia).

Károsodások

A tájkoztatótól eltérő a szakszerűtlen

használattól a termék károsodást szenvedhet.

Az adapter pozíciója A robot adapterét úgy helyezze el, hogy a

medence minden pontját a robot elérje. A medencetisztító robot adapterét biztonsági okokból legalább 3,5m-re helyezze el a

medene peremétől.

Technikai adatok

 Áramforrás: 230 VAC

 Frekvencia: 50 Hz

 Kimenő feszültség: DC (Egyenáram) 24 V

 Bemenő teljesítmény: 150 W

 Kimenő teljesítmény: 120 W

 Üzemidő ciklusok: 1 Std. / 1,5 Std. / 2 Std. / 2,5 Std.

 Kábelhosszuság: 12 m

 max. tisztítási felület a medencében 100 ㎡

A „JET“ fúvóka működése, Abra 6

A medencetisztító robot elején és hátulján 2 db állítható

vezérlőfúvókát talál a vízben tötrénő megefelelő üzemeltetéshez. A elszívott szennyezett vízet először a szűrőzsák tisztítja meg és ezt követően fúvókákon keresztül a robot felhasználja a vizet a

mozgásához. A fúvókákata medence típusának és mérteének megfelelően állíthatja, hogy a legjobb tisztítási hatásfokot elérje.

A fúvókák ajánlott beállítása:

 Nagy sebesség, / csökkentett tisztításhoz (kevés szennyeződés esetén) Ábra 7,8,9,10

 Alacsony sebesséb, alapos tisztítás ( közepes-vagy erős szenny- eződés esetén) Ábra 11,12,13

A leírt beállítások ajánlások. A fúvókák beállítása függ az üzemeltetéstől a fent említett szabályoktól, és a medence tulajdonságaitól.

Üzembehelyezés

Miután a megfelelő beállításokat elvégezte, engedje a robotot óvatosan a vízbe. Kövesse a mellékelt képket, hogy a robotot megfelelően a medencébe tudja helyezni. Ábra 14,15,

A medencetisztító robotot mindíg úgy kell kivenni a vízből, hogy az alsó része a medence falának az irányában legyen, ezáltal elk-

erülhető a medence felületeének az összekarcolása megsérétse.

Ábra: 17,18

FONTOS! Ábra 19,20

Karbantartás és ápolás

A szűrőzsák tisztítása Pattintsa fel a biztonsági zárat és vegye le a robot fedelét. Ábra 21,22

Page 30

Poolrunner | 2015_V1

Oldal 30 a 50

Hiba

Megoldás

Az úszókábel összetekeredett vagy összegubancódott.

A robot a tisztítás közben megfordu l a vízben (Figyelem ez normális)

A készüléket kapcsolja

ki a bábelt vegyele és tekerje ki.

A medencében akadályok vannak

Távolítsa el az akadályokat.

A kábel túl hosszú.

A kűbel felelsleges

hosszát vegye ki a vízből. De ügyeljen arra, hogy a kábel elég hosszú legyen, hogy medencetisztítót robot a medence összes részébe el tudjon menni.

A robot nem megy el amedence minden pontjába.

A vezeték túl rövid

Ahhoz, hogy a robot jól tisztítsa a medencét, állítsa be az úszóvezetéket a medence méretének meg-

felelően,de ügyeljn ar- ra, hogy avezérlődo- boz megfelelő

távolságra legyen a medencétől.

A medence formája

nem teszi lehetővé a

tisztítást.

Tolja oda a robotot, ahol nem megfelelő a tisztítás kapcsolja át kézi vezérlésre és

irányítsa előre- hátra.

A keringető rendszer

be van kapcsolva.

Kapcsolja ki a vízforgatót.

A robot nem dolgozik.

Túl soka levegő a

robotban

Kapcsolja ki a készüléket és légtelenítse a robotot.

Idegen anyag került a robotba

Vegye fel a kapcsolatot a szervízzel.

A robot nem tisztít megfelelően.

A robot felszívja a koszt, de nem tisztít megfelelően

Állítsa át a fúvókákat 180 °. Ezáltal csökkentia sebességet, és hatékonyabb lesz a robot munkája.

Nyomja meg a műanyag fület, hohy a szűrőzsákot a robot aljából ki

tudja venni. Ábra 23,24

Vegye ki a szűrőzsákot, hogy a meg tudja tisztítani a szen- nyeződésektől, majd a tisztítás után helyezze vissza a robotba. Áb-

ra 25,26,27.

Fontos

A szűrőzsák kivétlekor és visszahelyezésekor mindíg nyomja le a műanyag fület. Ha erre nem ügyel a robot alsó része megsérülhet.

 A műanyag fületne nyomja le egyszerre.Ábra 28  Ne emelje ki egyszerre szűrőzsákot.Ábra 29  Az összeszerelést mindíg az egyik oldalon kezdje el.Ábra 30  Nyomja le a műanyag fület. Ábra 31  Nyoja le a fület az ellenkező oldalon. Ábra 32  A szűrőzsákot emelje meg az egyik oldalon és vegye ki.Ábra

33,34,35

Kivétel és összeszerelés. Ábra 36

Tippek és tanácsok

 Minden egyes használat utaán, a medensztisztító robot

szűrőzsákját ki kell tisztítani.

 A medence vizének pH értéke 7.0-7.4 között legyen.  A medencvíz hőmérsékletete 10°C és 32°C között.  A „Power off“ gomb lenyomását kvetően 30 másodpercen belül ne

nyomja meg a „Power on“ gombot.

 A robotot használaton kívűl 5°C - 40°C hőmésrékletű árnyékos és

jól szellőző helyen tárolja. A kábelt a tárolás alatt fel kell tekerni. A

robot üzemideje alatt a kábelt ne mozgassa, hogy tökéletesen tudjon mozogni a vízben kerülje el a közvetlen napsugárzást.

 Használat előtt alaposan olvassa el a terméktájékoztatót, hogy a

robototo zavartalanul tudja üzemeltetni.

 A robotot mindíg a markolatnál tegye be és vegye ki a vízből. 

Probléma megoldása

Szervízkapcsolat

Kérjük ne küldje ahibás terméket a cégközpontunkba, hanem lépjen kapcsolatba szervízközpontunnkal vagy szakkereskedőjével.

Amennyiben a készüléket javításra el kell szállítanunk, abban az esetben csomagolja be biztonságosan a terméket, őrizze meg a számla vagy blokk másolatot, csatolja a csomagoláshoz és töltse ki a garancialevelet.

Amint a készülék megérkezik javításra, a rklamácival foglalkozó

részlegünk ellenőrzi és megkezdi a termék javítását. A javítás és el- lenőrzés után a készüléket visszaküldjük a megadott címre.

Ha garanciára nem jogszerű, a felmerülő költségeket ki fogjuk

számlázni.

A garanciális eljárás/ garanciális javítás a Steinbach Vertriebs Gmbh-n keresztül történik. A készüléket a Steinbach Vertriebs GmbH. javítja, miután nincs visszavételi kötelelezettség ezért nem fogja a visszavenni.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

e-mail: [email protected] www.steinbach.at

Page 31

Poolrunner | 2015_V1

Strana 31 z 50

Výstražné upozornenia

Prečítajte si všetky nižšie uvedené bezpečnostné pokyny a výstrahy. Nedodržanie bezpečnostných pokynov môže viesť k vážnym nehodám.

 Tento prístroj nie je určený na použitie osobami (vrátane detí) s obmedzenými

fyzickými, senzorickými alebo duševnými schopnosťami alebo z dôvodu nedostatku

skúseností a/alebo nedostatku znalostí, iba ak by boli pod dozorom osoby zodpovednej

za ich bezpečnosť alebo by od nej dostali pokyny, ako sa má prístroj používať.

 Prístroj nikdy nenechávajte bežať mimo vody, v opačnom prípade by sa po krátkom čase celý prístroj zničil!

 Prístroj smiete pripájať len do uzemnenej 230 V zásuvky s ochranným kontaktom.

 Zatiaľ, čo sa prístroj nachádza vo vode, nesmú sa v bazéne zdržiavať žiadne osoby.

 Keď prístroj vyťahujete z vody, nikdy ho nechytajte priamo za kábel ale za držadlo.

 Skôr ako prístroj zapnete, nechajte uniknúť všetok vzduch.

 Pred zapnutím vysávača sa, prosím, uistite, či plávajúci kábel zostáva úplne voľný, aby sa zabránilo zamotaniu. Zamotania môžu v najhoršom prípade viesť k poškodeniu vysávača a ovplyvniť čistiaci účinok.

 Po každom použití bezodkladne vyčistite filtračnú nádobu vrát. filtračného vrecka.

 Pokiaľ sa vysávač nepoužíva, mal by byť odstavený v tienistej a dobre vetranej

miestnosti. Zabráňte priamemu slnečnému žiareniu.

 Neodstraňujte ochrannú fóliu, ktorá bola nalepená na ovládaciu jednotku (riadiaca skrinka).

Výstražné upozornenia

Automatický bazénový vysávač nie je vhodný

pre bazény s hrúbkou fólie pod 0,4 mm. Za

určitých okolností jestvuje možnosť, že sa bazénová fólia poškodí. Použitie bazénového vysávača za tejto uvedenej hrúbky fólie je na

vlastné riziko.

Popis

Náš automatický bazénový vysávač Speedcleaner „Poolrunner“ je moderné, výkonné a automatické zariadenie na čistenie bazénov. Môže vyčistiť dno bazénu bez toho, aby sa predtým bazén vyprázdnil. Súčasne filtruje vodu a odstraňuje disperzné látky vo vode a usadeniny. Poolrunner môže zo dna vysať len voľné čiastočky nečistôt. Zachytené znečistenie musí byť tak ako i predtým odstránené manuálne. Nakoľko vysávač pracuje s 24V jednosmerným prúdom, poskytuje Vám počas prevádzky vysokú bezpečnosť. Za účelom jeho správnej obsluhy, si, prosím, dôkladne prečítajte tento návod.

Automatický bazénový vysávač je možné použiť takmer pre všetky bežné bazény s vodorovným, rovným dnom.

Výstražné upozornenia

Váš bazénový vysávač bol po vyrobení

starostlivo otestovaný a závod opustil v

technicky bezchybnom stave. Za účelom zachovania tohto riadneho stavu a zaručenia bezpečného fungovania, by sa mal používateľ neustále držať všetkých pokynov odporúčaných v tomto návode. Ak sú náznaky, že nie je možné zaručiť bezpečnú prevádzku bazénového vysávača,

bezodkladne odpojte výrobok z elektrickej siete a zaistite proti neúmyselnému opätovnému zapnutiu.

 Počas prevádzky sa riadiaca skrinka vysávača musí nachádzať na tienistom mieste. Riadiaca skrinka nesmie byť prekrývaná, nakoľko môže v opačnom prípade dôjsť k prehriatiu.

 Motory a elektrické časti smú otvárať a opravovať len odborníci.

 Vysávač smie byť používaný len na čistenie bazénu. Každé iné použitie vedie k okamžitému zániku nároku plnenia zo záruky.

 Deti nesmú používať vysávač.  Vysávač nie je hračka.

Toto je prípad:

 keď prístroj vykazuje viditeľné

poškodenia

 keď sa prístroj javí, že už nie je schopný

fungovania

 po dlhšom uskladnení za nevhodných

podmienok

Ak je sieťový prívod alebo iné časti prístroja poškodené, musia byť tieto vymenené

výrobcom alebo pracovníkmi jeho oddelenia

služieb zákazníkom alebo podobnou

Page 32

Poolrunner | 2015_V1

Strana 32 z 50

Č.

Názov

Popis

Funkcia

Pool Distance

Nastavenie veľkosti

bazénu

Nastavenie veľkosti

bazéna

Run time

Nastavenie pracovnej doby

Nastavenie doby chodu

Stop

FWD/REW

Manuálna prevádzka

Manuálne dopredu alebo dozadu

Auto run

Automatická prevádzka

6 Pracovná doba

Indikátor nastavenej pracovnej doby

7 Veľkosť bazénu

Indikátor nastavenej veľkosti bazénu

kvalifikovanou osobou, aby sa zabránilo ohrozeniam.

Poškodenia počas transportu Váš bazénový vysávač bol pre transport

starostlivo zabalený. Pri prevzatí sa, prosím, uistite, či sa obal nachádza v nepoškodenom stave a či sa v balení nachádzajú všetky diely. Ak ste balík objednali prostredníctvom

zásielkovej služby, uistite sa, či je dodávka úplná. Poškodenia počas transportu musíte okamžite ohlásiť u prepravcu (prepravnej spoločnosti resp. zásielkovej služby). Za poškodenia počas transportu ručí prepravca, dodávateľ za to nie je zodpovedný.

Ručenie Ručenie vo vzťahu na prevádzkovú

bezpečnosť a spoľahlivosť výrobca preberá

za nasledovných podmienok:

 Filtračný výkon: 15 m³/h

 Filtračná jednotka: 150 μm

 Prevádzková teplota (voda): 10°C - 32°C

 Plazivá rýchlosť: 15 - 18 m/min

 Trieda odolnosti voči vode: vysávač: IPX8; elektrická rozvodná

skriňa: IPX4

 Teplota okolia: 10°C - 40°C

Zloženie Poolrunner, obrázok 1

Spojovací kábel, obrázok 2,3,4

Popis ovládacieho panelu, obrázok 5

 Dnový vysávač je prevádzkovaný

podľa zadaní v návode na obsluhu.

 Pri opravách sú použité originálne

náhradné diely (amortizované diely nepodliehajú ručeniu).

Nasledujúce škody

Za škody na výrobku, ktoré vzniknú nedodržiavaním tohto návodu, nemôžeme zodpovedať.

Umiestnenie sieťového zdroja Sieťový zdroj prístroja by mal byť umiestnený

vhodne, aby vysávač dosiahol do všetkých rohov a kútov v bazéne. Sieťový zdroj musí byť z bezpečnostných dôvodov vzdialený od

okraju bazéna minimálne 3,5 m.

Technické údaje

 Vstupné napätie: 230 VAC

 Kmitočet: 50 Hz

 Výstupné napätie: DC (jednosmerný prúd) 24 V

 Vstupný výkon: 150 W

 Výstupný výkon: 120 W

 Pracovný cyklus: 1 hod. / 1,5 hod. / 2 hod. / 2,5 hod.

 Dĺžka kábla: 12 m

 Max. plocha čistenia v bazéne: 100 ㎡

Funkcia tryskového pohonu, obrázok 6

Na prednej a na zadnej strane vysávača sa zakaždým nachádzajú 2

nastaviteľné riadiace trysky pre pohon vo vode. Nasávaná znečistená voda sa najskôr čistí cez filtračné vrecko a potom sa používa prostredníctvom riadiacich trysiek na poháňanie vysávača. Trysky sú nastaviteľné, aby bolo možné v závislosti od druhu bazénu a veľkosti dosiahnuť najlepší čistiaci účinok.

Odporúčané nastavenie riadiacich trysiek:

 Vysoká rýchlosť/znížené čistenie (pri menšom znečistení) obrázok 7,8,9,10

 Pomalá rýchlosť/vysoký čistiaci účinok (pri strednom až silnom znečistení) obrázok 11,12,13

Uvedené nastavenia sú odporúčania. Avšak nastavenie riadiacich trysiek volí prevádzkovateľ na základe vyššie uvedených ovládacích pravidiel a skutočných charakteristík bazénu.

Uvedenie do prevádzky

Po vykonaní všetkých nastavení môžete vysávač opatrne a pomaly ponoriť do bazénu. Všimnite si, prosím, v tejto súvislosti obrázky, ako je najlepšie možné umiestniť v bazéne. Obrázok 14,15,16

Vysávač musí byť dávaný resp. vyberaný z bazénu vždy tak, aby spodná strana vysávača smerovala k stene bazénu, aby sa zabránilo možným poškriabaniach na povrchu bazéna. Obrázok

17,18

DÔLEŽITÉ! Obrázok 19,20

Page 33

Poolrunner | 2015_V1

Strana 33 z 50

Porucha

Príčina

Riešenie

Elektrický kábel je

pretočený alebo

zamotaný.

Dnový vysávač sa pri čistení vo vode otáča (pozor, toto je

normálne).

Prístroj vypnite, kábel

uzavrite a odtočte

V bazéne sú prekážky.

Odstráňte prekážky.

Kábel vo vode je

príliš dlhý.

Vyberte prebytočný

kábel z vody. Kábel vo

vode musí byť ale dostatočne dlhý, aby mohol vysávač dosiahnuť všetky rohy

a kúty bazénu.

Vysávač nemôže dosiahnuť všetky

miesta.

Spojovací kábel je

príliš krátky.

Aby vysávač dosiahol všetky rohy a kúty v

bazéne, dajte

maximálne možnú dĺžku spojovacieho

kábla do bazénu,

zohľadnite ale náležitý

minimálny odstup

riadiacej jednotky od bazénu.

Tvar bazénu

znemožňuje

kompletné

vyčistenie.

Bazénový vysávač posuňte rukou na

miesta, kde nebolo

čistené a spustite bazénový vysávač ručne dopredu

dozadu.

Je zapnutá cirkulácia vody bazénu.

Vypnite filtračné čerpadlo.

Vysávač

nepracuje.

Príliš veľa vzduchu v

telese.

Prístroj vypnite a

nechajte uniknúť všetok vzduch.

Cudzie teleso v pohone.

Kontaktujte servisné centrum.

Vysávač nevysáva

optimálne

Vysávač víri špinu a

nevysáva

dostatočne.

Otočte dve vodné

trysky o 180 °. Tým sa

zredukuje rýchlosť

a zlepší čistenie.

Starostlivosť a údržba

Čistenie filtračného vrecka Oba poistné krúžky vyklopte nahor a otvorte vysávač. Obrázok

21,22

Zatlačte na sponu na spodnej časti vysávača, aby ste vybrali filtračnú kartušu. Obrázok 23,24

Vyberte filtračné vrecko a vyčistite ho a potom ho opäť vsaďte späť.

Obrázok 25,26,27

Dôležité

Za účelom vybratia alebo opätovného vloženia filtračnej kartuše, prosím, stlačte sponu. Ak toto nedodržíte, môže to viesť k poškodeniam na spodnej časti vysávača.

 Sponu nestláčajte súčasne. Obrázok 28  Nezdvíhajte obe časti kartuše súčasne. Obrázok 29  Inštaláciu musíte začať z jednej strany. Obrázok 30  Stlačte sponu. Obrázok 31  Stlačte sponu na druhej strane. Obrázok 32  Zdvihnite filtračnú kartušu z jednej strany. Obrázok 33  Nainštalujte filtračnú kartušu. Obrázok 34  Vyberte filtračnú kartušu. Obrázok 35

Odobratie resp. zmontovanie filtračného vrecka. Obrázok 36

Typy a pokyny

 Zakaždým, keď vysávač vyberiete z vody, musíte vyčistiť filtračnú

vložku.

 Hodnota pH vody v bazéne sa musí nachádzať medzi 7,0 – 7,4.  Teplota vody sa musí nachádzať medzi 10°C a 32°C.  Po stlačení tlačidla „Power off“ (vypnutie) nie je možné počas 30

sekúnd stlačiť tlačidlo „Power on“ (zapnutie)

 Vysávač odporúčame uschovávať pri teplote medzi 5°C a 40°C na

tienistom a dobre vetranom mieste. Napájací kábel by mal byť za účelom uskladnenia navinutý (Plaváky na kábli sa nesmú posúvať, aby bolo vždy zaručené bezchybné plávanie kábla vo vode.) Za každých okolností zabráňte priamemu dopadu slnečného žiarenia!

 Pred používaním si, prosím, dôkladne prečítajte pokyny pre

odstraňovanie porúch.

 Pre vloženie a vybratie vysávača z bazéna ho vždy držte za

držiak.

Riešenie problémov

Realizácia servisu

Prosím, prístroj nám neposielajte svojvoľne, ale najskôr sa obráťte

na naše servisné centrum!

Ak by musel byť prístroj vyzdvihnutý, tak je nutné ho bezpečne zabaliť a priložiť k nemu faktúru (kópiu), ako aj kópiu vyplneného záručného listu.

Len čo k nám prístroj dorazí, naše reklamačné oddelenie ho skontroluje z hľadiska nedostatkov a opraví. Po ukončení týchto prác Vám bude Váš prístroj čo najrýchlejšie vrátený.

Ak podanie nie je zaručené, že sa oprávnená, potom vynaložené náklady budú účtované.

Realizácia uplatnenia nárokov vyplývajúcich zo záruky/ručenia prebieha prostredníctvom firmy Steinbach VertriebsgmbH.

Výrobok firma Steinbach VertriebsgmbH opraví, nakoľko však nejestvuje právo na vrátenie tovaru, nepreberá ho späť.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Rakúsko

e-mail: [email protected] www.steinbach.at

Page 34

Poolrunner | 2015_V1

Стр 34 от 50

Предупредителни указания

Прочетете всички долуописани указания за безопасност и предупреждения. Неспазването на указанията за безопасност може да доведе до тежки злополуки.

 Това приспособление не е предвидено да бъде използвано от лица (включително деца) с ограничени физически, сензорни или умствени способности или с липса на опит и/или с липса на знания, освен ако не са наблюдавани от отговарящо за тяхната безопасност лице или не са получили от него инструкции, как трябва да се използва приспособлението.

 Никога не оставяйте уреда да работи извън водата, в противен случай той ще се повреди напълно за кратко време!

 Уредът може да се свързва към захранването единствено чрез 230V контакт със заземяване и защита.

 Докато уредът се намира във водата, в басейна не трябва да има хора

 Не хващайте уреда директно за кабела, а за ръкохватката, когато го изваждате от водата.

 Преди да включите уреда, изпуснете въздуха напълно.

 Преди да включите робота, се уверете, че плаващият кабел е съвсем хлабав, за да не се прегъва и заплита. В противен случай това може да се отрази на процеса на почистване или, в най-лошия случай, да повреди уреда.

 След всяко почистване филтърният резервоар заедно с торбичката, трябва да се почисти добре.

 Докато роботът не се използва, трябва да стои на сянка и в проветриво помещение. Трябва да се избягва директната слънчева светлина.

 По време на работа кутията на управлението трябва да стои на сянка. Кутията обаче не бива да се покрива, за да не прегрее.

 Моторът и електрическите части трябва да се отварят и поправят само от специалисти.

 Роботът трябва да се използва за почистване само на басейни. Всяяка друга употреба ще доведе до незабавно неудовлетрворяване на искания по гаранцията.

 Уредът не трябва да се използва от деца.

 Уредът не е играчка.  Не махайте предпазното фолио, което е

залепено върху кутията на управлението.

Предупредителни указания

Роботът за почистване на басейни не е предназначен за басейни с фолио потънко от 0,4 мм. При определени обстоятелства съществува риск да се повреди фолиото. Използването на робота при фолио с по-малка дебелна е на Ваш собствен риск.

Описание

Нашият робот Speedcleaner „Poolrunner“ е иновативно, мощно и авотматично съоръжение за почистване на басейни. Той може да почиства дъното на басейна, без да се налага да изпразвате басейна. Същевременно той филтрира водата и отстранява дисперсните примеси и отлагания във водата. Роботът може да засмуква само свободни плаващи частици. Ако замърсяванията са залепнали, е необходимо да се отстранят ръчно. Тъй като уредът работи с 24V постоянен ток, той Ви предлага висока безопасност по време на работа. Моля, прочетете добре това ръководство, за да го обслужвате правилно.

Роботът за почистване на басейни може да се използва за почти всякакви басейни с хоризонтално, равно дъно.

Указания за безопасност Вашият робот е внимателно тестван, след като е произведен, и е напуснал фабриката в технически безупречно състояние. За да запази това изрядно състояние и за да осигури безопасно функциониране, потребителят трябва да се придържа към всички указания в това ръководство. Ако има признаци за това, че безопасната му употреба вече не е гарантирана, изключете уреда от електричеството незабавно и го подсигурете против неволно повторно включване.

Page 35

Poolrunner | 2015_V1

Стр 35 от 50

№

Име

Описание

Функция

Pool Distance

Задаване големината на басейна

Run time

Задаване време на работа

Задаване продължителността на работа

Stop

Спиране

FWD/REW

Ръчноуправление

Ръчно управление напред или назад

Auto run

Автоматично управление

6 Време на работа

Индикатор за зададеното време за работа

7 Големина на

басейна

Индикатор за зададената големина на басейна

Това са случаите,в които:

 уредът има видими повреди.  уредът изглежда неизправен.  след по-дълго съхранение при

неблагоприятни условия.

Ако захранващият кабел или други части на уреда са повредени, трябва да се подменят от производителя, от сервизен център или от друго квалифицирано лице, за да се избегнат рискове.

Повреди при транспортирането Вашият робот за почистване на басейни се

опакова внимателно за транспорт. Моля, уверете се при приемането му, че опаковката не е повредена и всички части се намират вътре. Ако сте поръчали пакета с доставка, се уверете, че доставката е пълна. За повреди, настъпили при транспортирането, трябва веднага да уведомите извършващия транспортната услуга (транспортната фирма или куриера). Отговорността за транспортни щети се носи от иизвършващия транспортната услуга, доставчикът не е отговорен за това.

гледна точка на безопасността, то трябва да е на поне 3,5 м от ръба на басейна.

Технически данни

 Входящо напрежение: 230 VAC  Честота: 50 Hz  Изходящо напрежение: DC (постоянен ток) 24 V  Входяща мощност: 150 W  Изходяща мощност: 120 W  Работен цикъл: 1 ч. / 1,5 ч. / 2 ч. / 2,5 ч.  Дължина на кабела: 12 м  макс. площ на почистване в басейна: 100 м²  Мощност на филтъра: 15 м³/ч  Филтър: 150 μm  Температура на работа (на водата): 10°C - 32°C  Скорост на пълзене: 15 - 18 м/мин  Клас на водоустойчивост: Уред: IPX8; кутия за

управление на захранването: IPX4

 Температура на околната среда: 10°C - 40°C

Устройство на Poolrunner, фигура 1

Свързващ кабел, фигура 2,3,4

Гаранция Гаранцията във връзка с безопасността

при експлоатация и надеждността се поема от производителя при следните условия:

 Роботът се експлоатира в

съответствие с ръководството за употреба.

 При ремонти трябва да се използват

само оригинални части (изхабните части не се покриват от гаранцията).

Последстващи щети За повреди по уреда, настъпили в

следствие на неспазване на указанията в това упътване, не можем да бъдем отговорни.

Място на токозахранващото устройство Токозахранващото устройство трябва да е

разположено така, че роботът да стига до всички ръбове и краища на басейна. От

Описание на панела за управление, фигура 5

Функция Jet-задвижване, фигура 6

Отпред и откъм гърба на уреда се намират 2 регулируеми дюзи за движението във водата. Всмукваната мръсна вода първо се филтрира през филтърната торбичка, а после, през дюзите за управление, служи за движението на уреда. Дюзите са регулируеми да постигат най-добро почистване според вида и големината на басейна.

Препоръчителни настройки на дюзите за управление:

Page 36

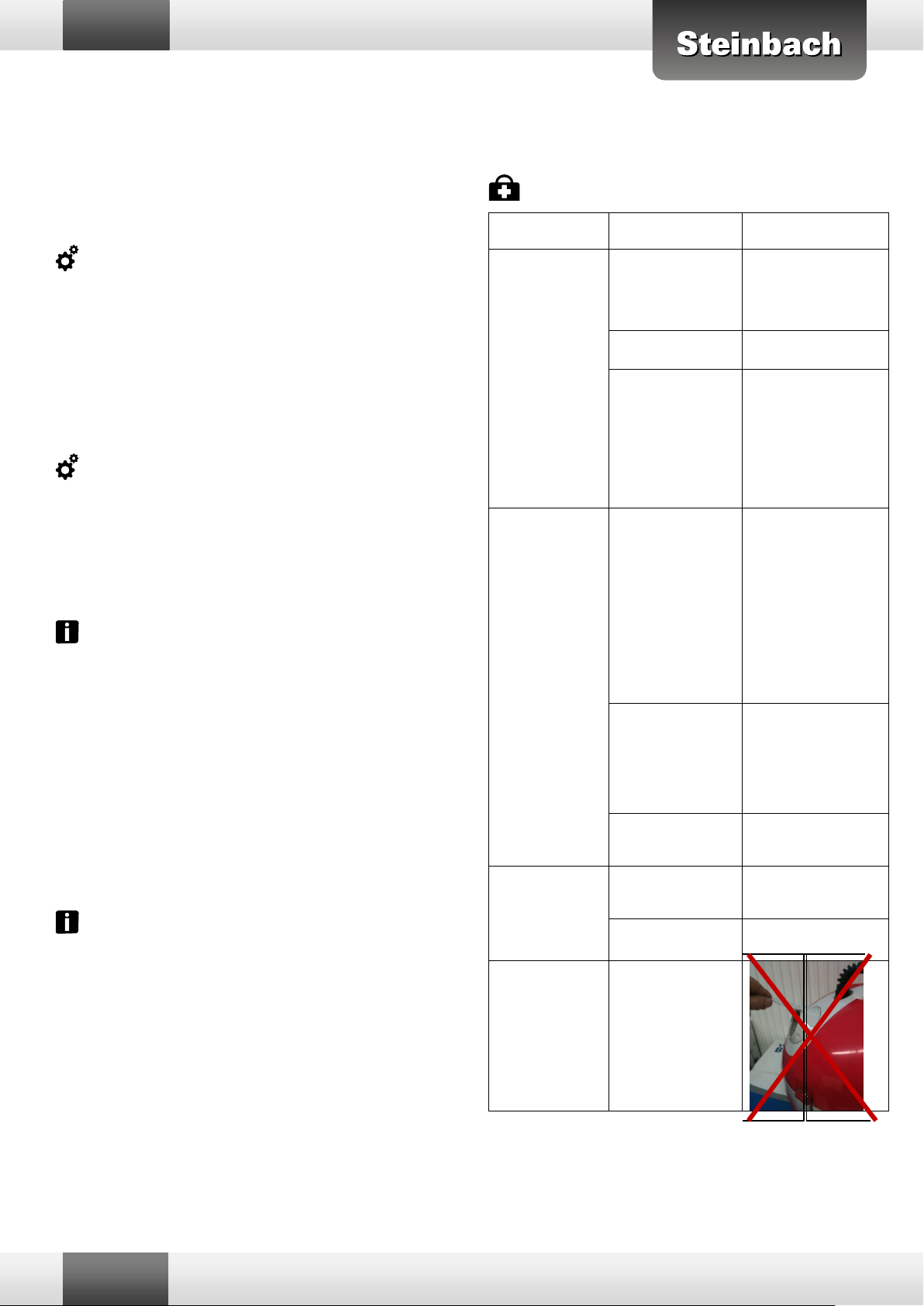

Poolrunner | 2015_V1

Стр 36 от 50

Проблем

Причина

Решение

Захранващият кабел се е оплел или усукал.

Подочистачката се върти при чистенето във водата (внимание, това е нормално).

Изключете уреда,

освободете кабела и го развийте.

В басейна има препятствия

Отстранете препятствията.

Кабелът във

водата е твърде дългъг.

Извадете излишната част от кабела от водата. Тази част, която остане във водата, трябва да е достатъчно дълга, за да стига уредът всички ъгли и ръбове на басейна.

Роботът не може да стигне навсякъде

Свързващият кабел е твърде къс.

За да достига роботът всички ъгли и краища на басейна, вкарайте максимално възможната дължина на кабела в басейна. Но внимавайте токозахранващото устройство да остане на съответното минимално безопасно разстояние от басейна.

Формата на басейна прави пълноценното почистване невъзможно.

Избутайте робота с ръка до местата, които не може да достигне и стартирайте ръчно предвижване напред и назад на робота.

Кръговратът на водата в басейна е включен.

Изключете филтърната помпа.

Уредът не работи

В корпуса има много въздух.

Изключете уреда и изпуснете събралия се въздух.

Чуждо тяло в двигателя

Свържете се със сервизен център

Уредът не почиства оптимално

Уредът завихря мръсотията и не чисти добре

 По-висока скорост/редуцирано почистване (при по-малко

замърсяване). Фигура 7,8,9,10

 По-ниска скорост/по-висока степен на почистване (при

средно до силно замърсчване). Фигура 11,12,13

Описаните настройки са препоръчителни. Потребителят може да избере да настрои дюзите въз основа на описаните правила, както и на действителното състояние на басейна.

Пускане на уреда

След като сте направили всички настройки, можете да потопите уреда внимателно и бавно в басейна. Моля, вижте на фигурите по-долу, как най-добре да поставите уреда в басейна. Фигура

14,15,16

Уредът трябва да се поставя, както и да се изважда от басейна, винаги с долната страна към стената на басейна, за да предотвратите надрасквания върху повърхността на басейна. Фигура 17,18

ВАЖНО! Фигура 19,20

Грижа и поддръжка

Почистване на фитърната торбичка Щракнете заключващия пръстен нагоре и отворете уреда. Фигура 21,22

Натиснете закопчалката на долната част на уреда, за да извадите картушния филтър. Фигура 23,24

Извадете филтърната торбичка, изпразнете я и я почистете, след това отново я сложете вътре. Фигура 25,26,27

Важно

Моля, натискайте закопчалката, за да извадите или поставите отново картушния филтър. Ако не го правите по този начин, може да повредите долната част на уреда.

 Прочетете указанията за отстраняване на проблемите преди

да използвате уреда.

 Дръжте уреда винаги за ръкохватката, за да го сложите в или

да го извадите от басейна.

При възникване на проблеми

 Не натискайте закопчалката едновременно Фигура 28  Не вдигайте двете страни на касетата едновременно. Фигура

 Поставянето трябва да започне от едната страна. Фигура 30  Натиснете закопчалката. Фигура 31  Натиснете закопчалката от другата страна. Фигура 32  Вдигнете картушния филтър от едната страна. Фигура 33  Монтирайте картушния филтър. Фигура 34  Извадете картушния филтър. Фигура 35

Изваждане, респективно сглобяване, на филтърната торбичка.

Съвети и указания

 Всеки път, когато уредът се изважда от водата, филтърът

трябва да се почиства.

 PH-стойността на водата в басейна трябва да е между 7.0 –

7.4.

 Темпертурата на водата трябва да е между 10°C и 32°C.

 След натискането на бутона „Power off” (изключване), бутонът

„Power on” не може да бъде натиснат 30 сек.

 Препоръчваме уредът да се съхранява между 5°C и 40°C на

сянка и на добре проветриво място. Захранващият кабел трябва да се навие за съхранение. (Поплавъците на кабела не трябва да се махат, за да се осигури безпроблемното плаване на кабела във водата). Директната слънчево облъчване трябва да се избягва!

Page 37

Poolrunner | 2015_V1

Стр 37 от 50

Завъртете двете водни дюзи на 180°. Така скоростта ще се намали, а почистването ще се подобри.

Сервизно обслужване

Моля, не изпращайте уреда към нас по свое усмотрение, а се обърнете първо към наш сервизен център!

Ако уредът трябва да бъде транспортиран, е необходимо да бъде добре опакован и да е приложена фактурата (копие), както и копие на попълнената гаранционна карта.

Веднага след като пристигне при нас, уредът ще бъде проверен за повреди и ремонтиран от нашия отдел по рекламациите. След приключване на работата по него, уредът ще бъде изпратен възможно най-скоро обратно към Вас.

Ако пратката не се покрива от гаранцията, тогава възникналите разходи ще бъдат включени в сметката.

Гаранционното обслужване/гаранцията се поема от Fa. Stein-

bach VertriebsgmbH.

Артикулът ще бъде ремонтиран от Fa. Steinbach VertriebsgmbH, но тъй като нямате право на връщане, не може да бъде приет обратно.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

имейл: [email protected] www.steinbach.at

Page 38

Poolrunner | 2015_V1

Sayfa 38 / 50

Uyarılar

Aşağıda verilen tüm güvenlik uyarılarını ve uyarıları okuyun. Güvenlik uyarılarının dikkate alınmaması ağır kazalara neden olabilir.

 Temizleyici bir oyuncak değildir.  Kumanda parçasına (kumanda kutusuna)

yapıştırılmış olan koruyucu folyoyu çıkarmayın.

 Güvenliklerinden sorumlu bir kişi refakat etmediği veya cihazın nasıl kullanılacağına

dair yönergeler vermediği sürece, bu cihaz (çocuklar dahil) fiziksel, sensörik ya da

zihinsel engelli kişiler veya yetersiz tecrübeye ve / veya yetersiz bilgiye sahip kişiler tarafından kullanılmak için öngörülmemiştir.

 Cihazı su dışında çalıştırmayın, kısa süre sonra tüm cihaz parçalanabilir!

 Cihaz sadece topraklanmış bir 230 V koruma kontağı prizine bağlanabilir.

 Cihaz su içerisinde bulunduğu sürece havuzda kimse bulunmamalıdır.

 Sudan çekerken cihazı doğrudan kablosundan değil tutma mandalından tutun.

 Cihazı çalıştırmadan önce tüm havayı boşaltın.

 Temizleyiciyi çalıştırmadan önce, karışmasını önlemek için su kablosunun tamamen gevşek kaldığından emin olun. Karışması en kötü durumda temizleyicinin hasarına yol açabilir ve temizleme etkisini

olumsuz etkileyebilir.  Her kullanımdan sonra filtre torbası dahil

olmak üzere filtre haznesi derhal temizlenmelidir.

 Temizleyici kullanılmadığı sürece gölgeli ve iyi havalandırılmış odada bulunmalıdır. Doğrudan güneş ışığı önlenmelidir.

 İşletim sırasında temizleyicinin kumanda kutusu gölgeli bir yerde durmalıdır. Kumanda kutusunun üzeri örtülmemeli, aksi durumda aşırı ısınma meydana gelebilir.

 Motorlar ve elektrikli parçalar sadece uzmanlar tarafından açılabilir ve onarılabilir.

 Temizleyici sadece yüzme havuzunun

temizlenmesi için kullanılabilir. Her türlü diğer kullanım garanti hakkının sona ermesine yol

açar.  Çocukların temizleyiciyi kullanması yasaktır.

Uyarılar Otomatik yüzme havuzu temizleyicisi folyo

kalınlığı 0,4 mm altında olan havuzlar için uygun değildir. Belirli durumlarda havuz

folyosu hasar görebilir. Yüzme havuzu

temizleyicisinin belirtilen folyo kalınlığı altında kullanılması kendi sorumluluğunuzdadır.

Tanım

Otomatik havuz temizleyimiz Speedcleaner “Poolrunner” yüzme havuzlarının temizlenmesi için yeni, güçlü ve otomatik bir sistemdir. Havuzun daha önce boşaltılmasına gerek kalmadan havuzun zeminini temizleyebilir. Aynı zamanda suyu filtreler ve sudaki yüzen parçacıkları ve kalıntıları temizler. Poolrunner sadece çözülü kir parçacıklarını zeminden emebilir. Sıkı tutunmuş kirler daha önce de olduğu gibi elle temizlenmelidir. Temizleyici 24V doğru akımla çalıştığından işletim sırasında yüksek güvenlik sunar. Doğru kullanmak için bu talimatı lütfen itinayla okuyun.

Otomatik havuz temizleyicisi yatay ve düz zeminli piyasada bulunan neredeyse her havuz için kullanılabilir.

Güvenlik uyarıları

Havuz temizleyiciniz üretimden sonra itinayla

test edilmiştir ve fabrikadan teknik açıdan kusursuz durumda çıkmıştır. Kurallara uygun

bu durumu korumak ve güvenli fonksiyonu

sağlamak için kullanıcı daima bu talimatta tavsiye edilen yönergelere uymalıdır. Havuz temizleyicinin güvenli işletiminin sağlanamayacağına dair işaretler varsa, ürün derhal elektrik şebekesinden ayrılmalıdır ve istenmedik tekrar çalıştırmaya karşı emniyete alınmalıdır.

Bu şu durumlarda söz konusudur:

 Cihazda görünür hasarlar varsa  Cihaz artık işler görünmüyorsa  Uygunsuz koşullardaki uzun depolamadan

sonra

Bu cihazın şebeke bağlantı kablosu veya başka parçaları hasar gördüğünde, oluşabilecek tehlikelerden kaçınmak için, üretici veya kendisinin müşteri hizmetleri veya bir benzer kalifiye kişi tarafından değiştirilmelidir.

Page 39

Poolrunner | 2015_V1

Sayfa 39 / 50

No.

Tanım

Fonksiyon

Pool Distance

Havuz

büyüklüğünün ayarlanması

Havuz

büyüklüğünün ayarlanması

Run time

Çalışma süresinin

ayarlanması

Hareket süresinin ayarlanması

Stop

Dur

FWD/REW

Manuel işletim

Manuel ileri veya geri

Auto run

Otomatik işletim

6 Çalışma süresi

Ayarlanmış çalışma

süresinin göstergesi

7 Havuz büyüklüğü

Ayarlanmış havuz büyüklüğünün

göstergesi

Nakliye hasarları Havuz temizleyiciniz itinayla nakliye için

paketlenmiştir. Teslim alırken ambalajın

 Su dayanıklılık sınıfı: Temizleyici: IPX8; akım kumanda kutusu: IPX4

 Ortam sıcaklığı 10°C - 40°C

hasarsız durumda olduğundan ve pakette tüm parçaların bulunduğundan emin olun. Paketi posta yoluyla sipariş ettiyseniz, teslimat sırasında her şeyin tam olduğundan emin olun. Nakliye hasarları derhal nakliyeciye (nakliye şirketine ya da kargo hizmetine) bildirilmelidir. Nakliye hasarlarının

Poolrunner yapısı, şekil 1

Bağlantı kablosu, şekil 2,3,4

Kumanda panelinin açıklaması, şekil 5

sorumluluğu nakliyecidedir, tedarikçi bundan sorumlu değildir.

Garanti

Üretici işletim güvenliğine ve güvenilirliğe dair garantiyi sadece aşağıdaki şartlarda

üstlenmektedir:

 Zemin temizleyicisi kullanım kılavuzundaki

açıklamalar doğrultusunda çalıştırılır.

 Onarımlarda sadece orijinal yedek parçalar

kullanılmaktadır (aşınma parçaları garanti kapsamında değildir).

Sonraki hasarlar Üründe bu talimattaki yönergelerin dikkate

alınmamasından dolayı oluşan hasarlar için sorumluluk alamayız.

Güç kaynağının pozisyonu Temizleyici havuzdaki tüm köşelere ve uçlara

ulaşabilmesi için cihazın güç kaynağı uygun bir yere yerleştirilmelidir. Güç kaynağı güvenlik nedenlerinden dolayı havuz kenarından en az 3,5 m uzak durmalıdır.

Teknik bilgiler

 Giriş gerilimi: 230 VAC

 Frekans: 50 Hz

 Çıkış gerilimi: DC (doğru akım) 24 V

 Giriş gücü: 150 W

 Çıkış gücü: 120 W

 Çalışma çevrimi: 1 saat / 1,5 saat / 2 saat / 2,5 saat

 Kablo uzunluğu: 12 m

 maks. yüzme havuzundaki temizleme yüzeyi: 100 ㎡

 Filtre gücü: 15 m³/saat

 Filtre İnceliği: 150 μm

 Çalışma sıcaklığı (su): 10°C - 32°C

 Sürünme hızı: 15 - 18 m/dak.

Jet motoru fonksiyonu, şekil 6

Temizleme robotunun hem ön hem de arka tarafında su içerisindeki

tahrik için 2 ayarlanabilir kumanda memesi bulabilirsiniz. Emilen kirli

su öncelikle filtre torbasıyla temizlenir ve ardından temizleyicinin tahriki için kumanda memeleri üzerinden kullanılır. Havuz türüne ve büyüklüğüne göre en iyi temizleme etkisini elde etmek için memeler

ayarlanabilir

Önerilen kumanda memesi ayarı:

 Yüksek hız/düşük temizleme (az kir olduğunda) şekil 7,8,9,10

 Yavaş hız/yüksek temizleme etkisi (orta veya aşırı kir olduğunda)

şekil 11,12,13

Belirtilen ayarlar öneridir. Kumanda memesi ayarı ancak işletici tarafından yukarıda belirtilen kullanım kuralları ve asıl havuz özelliği doğrultusunda seçilmelidir.

İşletime alma

Tüm ayarları yaptıktan sonra temizleyiciyi dikkatlice ve yavaşça

havuza indirebilirsiniz. Bunun için temizleyicinin en iyi şekilde nasıl havuza yerleştirileceği ile ilgili şu resimleri dikkate alın. Şekil

14,15,16

Havuz yüzeyinde çizikleri önlemek için temizleyici havuzdan

temizleyicinin alt tarafı havuz duvarına bakacak şekilde havuza yerleştirilmeli veya çıkarılmalıdır. Şekil 17,18

ÖNEMLİ! Şekil 19,20

Bakım

Filtre torbasının temizlenmesi Emniyet halkasını yukarı doğru açın ve temizleyiciyi açın. Şekil

21,22

Filtre kartuşunu çıkarmak için temizleyicinin alt tarafındaki mandala basın. Şekil 23,24

Filtre torbasını çıkarın, boşaltın ve temizleyin ve ardından tekrar yerleştirin. Şekil 25,26,27

Page 40

Poolrunner | 2015_V1

Sayfa 40 / 50

Arıza

Nedeni

Çözüm

Akım kablosu dönmüş veya karışmış.

Zemin temizleyici

temizleme sırasında

su içerisinde döner (dikkat, bu normaldir).

Cihazı kapatın,

kabloyu ayırın ve döndürerek açın

Havuz içerisinde engeller mevcut.

Engelleri giderin.

Kablo su içerisinde

çok uzun.

Fazlalık kabloyu sudan çıkarın. Ancak

temizleyicinin

havuzdaki her köşeye ve uca ulaşabilmesi

için su içerisindeki kablo yeterli uzunlukta olmalıdır.

Temizleme robotu her yere

ulaşamıyor.

Bağlantı kablosu çok kısa.

Temizleme robotunun havuzdaki tüm

köşelere ve uçlara ulaşabilmesi için bağlantı kablosunun

mümkün olan maksimum

uzunluğunu havuza bırakın, ancak kumanda cihazının

havuza olan uygun bir minimum mesafesini

dikkate alın.

Havuz şekli komple temizliğe izin

vermiyor.

Havuz temizleyicisini elle temizlenmeyen yerlere itin ve havuz temizleyicisini manuel

şekilde ileri ve geri

hareket ettirin.

Havuzun su

devridaimi açık.

Filtre pompasını kapatın.

Temizleme robotu çalışmıyor.

Gövdede çok fazla hava var.

Cihazı kapatın ve tüm havanın tahliye olmasını sağlayın.

Tahrikte yabancı cisimler.

Servis merkeziyle iletişime geçin.

Temizleme robotu iyi temizlemiyor

Temizleme robotu

toz kaldırıyor ancak

yeteri kadar temizlemiyor.

İki su mememsini 180

° çevirin. Bu sayede

hız azalır ve temizleme etkisi iyileştirilir.

Önemli

Filtre kartuşunu çıkarmak ve tekar yerleştirmek için temizleyicinin alt tarafındaki mandala basın. Dikkat edilmemesi durumunda temizleyicinin alt tarafında hasar meydana gelebilir.

 Mandala aynı zamanda basmayın. Şekil 28  Kartuşun her iki parçasını aynı anda kaldırmayın. Şekil 29  Kuruluma bir taraftan başlanmalıdır. Şekil 30  Mandala basın. Şekil 31  Diğer taraftaki mandala basın. Şekil 32  Filtre kartuşunu diğer taraftan kaldırın. Şekil 33  Filtre kartuşunu kurun. Şekil 34  Filtre kartuşunu çıkarın. Şekil 35

Filtre torbasının çıkarılması veya birleştirilmesi Şekil 36

Öneriler ve uyarılar

 Temizleyici her sudan çıkarıldığında filtre elemanı temizlenmelidir.  Havuzdaki suyun PH değeri 7.0 - 7.4 arasında olmalıdır.  Su sıcaklığı 10°C ve 32°C arası olmalıdır.  ”Power off” tuşuna basıldıktan sonra 30 saniye boyunca “Power

on” tuşuna basılamaz.

 Temizleyicinin 5°C ve 40°C arasında gölgeli ve iyi havalandırılan

bir yerde saklanmasını öneriyoruz. Besleme kablosu depolama için sarılmalıdır. (kablonun su içerisinde sorunsuzca yüzebilmesi için kablodaki şamandıralar kaydırılmamalı.) Doğrudan güneş ışığı

her zaman önlenmelidir!

 Kullanmadan önce arıza gidermeye yönelik uyarıları itinayla

okuyun.

 Havuza bırakmak ve havuzdan çıkarmak için temizleme robotunu

her zaman tutamağından tutun.

Problem çözümü

Servis

Cihazı doğrudan bize göndermeyin, önceliklie servis merkezimize başvrun!

Cihaz alınmazsa cihazın güvenli şekilde paketlenmesi ve faturanın (kopyası) ve ayrıca doldurulmuş garanti kartı kopyasının beraberinde

gönderilmesi gerekir.

Cihaz bize ulaştığı anda şikayet bölümümüz tarafından kusur

bakımından kontrol edilir ve onarılır. Bu çalışmaların tamamlanmasından sonra olabildiğince hızlı şekilde tekrar size

gönderilir.

Gönderim garanti kapsamında olmazsa meydana gelen ücretler faturalandırılır.

Garanti/garanti hizmeti Steinbach VertriebsgmbH firması kapsamındadır

Ürün Steinbach VertriebsgmbH firması tarafından onarılır, ancak iade hakkı olmadığından iade alınmaz.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Avusturya

e-mail: [email protected] www.steinbach.at

Page 41

Poolrunner | 2015_V1

Strona 41 z 50

Ostrzeżenia

Należy przeczytać wszystkie poniższe wskazówki bezpieczeństwa i ostrzeżenia.

Nieprzestrzeganie wskazówek

bezpieczeństwa może być przyczyną

niebezpiecznych wypadków.

 To urządzenie nie jest przeznaczone do użytku przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nie posiadających doświadczenia i/lub wiedzy potrzebnej do jego obsługi, chyba że są nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymają od niej wskazówki na temat posługiwania się urządzeniem.

 Nie włączaj nigdy urządzenia poza basenem, już po krótkim czasie może to spowodować uszkodzenie całego urządzenia!

 Urządzenie można włączać tylko do uziemionego kontaktu z napięciem 230 V.

 Podczas pracy urządzenia w wodzie, w basenie nie mogą się znajdować się żadne

osoby.

 Kiedy wyjmujesz urządzenie z wody, nie chwytaj go bezpośrednio za kabel, lecz

zawsze za uchwyt.

 Przed łączeniem urządzenia wypuść z niego całkowicie powietrze.

 Aby uniknąć wplątania, upewnij się przed włączeniem odkurzacza, iż kabel nie jest naciągnięty. Zaplątanie kabla może spowodować w najgorszym przypadku uszkodzenie odkurzacza i pogorszyć jego działanie.

 Po każdym użyciu należy natychmiast wyczyścić pojemnik filtra wraz z workiem.

 Kiedy urządzenie nie jest używane, należy przechowywać je w ocienionym i dobrze wietrzonym pomieszczeniu. Należy unikać bezpośredniego promieniowania słonecznego.

 Podczas pracy urządzenia sterownik musi znajdować się w ocienionym miejscu. Sterownika nie wolno przykrywać, gdyż może dojść do przegrzania.

 Silnik i części elektryczne mogą otwierać i naprawiać wyłącznie fachowcy.

 Odkurzacz przeznaczony jest wyłącznie do czyszczenia basenów. Każdy inny sposób zastosowania powoduje natychmiastową utratę gwarancji.

 Dzieciom nie wolno używać odkurzacza.  Odkurzacz nie jest zabawką.  Nie odklejaj folii, którą zabezpieczony jest

sterownik.

Ostrzeżenia Automatyczny odkurzacz basenowy nie jest

przeznaczony do basenów z folią o grubości

poniżej 0,4 mm. W pewnych warunkach mogłoby dojść do uszkodzenia folii.

Stosowanie odkurzacza w basenach z cieńszą folią tylko na własne ryzyko.

Opis

Nasz automatyczny odkurzacz basenowy Speedcleaner

„Poolrunner“ jest nowoczesnym, wydajnym i automatycznym urządzeniem do sprzątania basenów. Można nim czyścić dno basenu bez uprzedniego wypuszczania wody. Jednocześnie filtruje on wodę i usuwa z wody zabrudzenia oraz osady. Poolrunner może usunąć z dna tylko zabrudzenia, które nie przywierają. Zabrudzenia, które mocno przywierają do dna należy usunąć ręcznie.Odkurzacz pracuje na prąd stały 24 V, dzięki temu zapewnia wysoki stopień bezpieczeństwa. Proszę dokładnie przeczytać poniższą instrukcję, aby móc go właściwie użytkować.

Automatyczny odkurzacz basenowy można stosować w niemal wszystkich dostępnych w handlu basenach o poziomym, płaskim

dnie.

Wskazówki bezpieczeństwa

Odkurzacz basenowy został po

wyprodukowaniu starannie sprawdzony i opuścił fabrykę w technicznie nienagannym stanie. W celu zachowanie takiego stanu oraz

aby zapewnić bezpieczne działanie urządzenia należy przestrzegać wskazówek zalecanych w niniejszej instrukcji. Jeżeli są powody, by przypuszczać, że nie da się zapewnić bezpiecznej pracy urządzenia, wówczas należy je natychmiast wyłączyć prądu i zabezpieczyć przed ponownym przypadkowym podłączeniem.

Ma to miejsce, gdy:

 urządzenie ma widoczne uszkodzenia  urządzenie nie jest sprawne  po dłuższym przechowywaniu w

niekorzystnych warunkach

W przypadku uszkodzenia kabla lub innych

części urządzenia powinny one w celu uniknięcia zagrożeń zostać wymienione przez

Page 42

Poolrunner | 2015_V1

Strona 42 z 50

Nr:

Nazwa

Opis

Funkcja

Pool Distance

Ustawianie wielkości

basenu

Ustawianie wielkości basenu

Czas pracy

Ustawianie czasu pracy

Ustawianie czasu biegu

Stop

FWD/REW

Obsługa ręczna

Ręczne sterowanie w przód lub w tył

Auto run

Tryb automatyczny

6 Czas pracy

Wskaźnik

ustawionego czasu pracy

7 Wielkość basenu

Wskaźnik

ustawionej

wielkości basenu

producenta lub serwis, albo osobę o

podobnych kwalifikacjach.

Uszkodzenia w transporcie

Odkurzacz basenowy został starannie

zapakowany i przygotowany do transportu.

Przy przyjęciu towaru prosimy upewnić się, że opakowanie nie jest w stanie uszkodzone, a w środku znajdują się wszystkie części. Jeśli wysyłka została zamówiona w formie paczki, należy sprawdzić czy jest ona

kompletna. Uszkodzenia w transporcie

muszą zostać zgłoszone natychmiast u przewoźnika (w firmie przewozowej lub kurierskiej). Odpowiedzialność za

uszkodzenia podczas transportu ponosi przewoźnik, a nie dostawca.

Gwarancja

 Długość kabla: 12 m

 maks. powierzchnia czyszczenia w basenie: 100 ㎡

 Wydajność filtra: 15 m³/h

 Dokładność filtrowania: 150 μm

 Temperatura pracy (woda): 10°C - 32°C

 Prędkość pełzania: 15 - 18 m/min

 Odporność na korozję: Odkurzacz: IPX8; sterownik prądowy: IPX4

 Temperatura otoczenia: 10°C - 40°C

Budowa odkurzacza, rysunek 1

Kabel przyłączeniowy, rysunek 2, 3, 4

Opis panelu sterowniczego, rysunek 5

Gwarancji na bezpieczeństwo użytkowania i niezawodność producent udziela tylko po spełnieniu następujących warunków:

 Odkurzacz użytkowany jest zgodnie z

zaleceniami niniejszej instrukcji obsługi.

 W przypadku napraw stosowane są

wyłącznie oryginalne części zamienne.

Szkody pośrednie

Nie odpowiadamy za szkody produktu powstałe na skutek nieprzestrzegania wskazówek niniejszej instrukcji.

Ustawienie urządzenia Zasilacz urządzenia należy ustawić w taki

sposób, by odkurzać mógł sięgnąć do wszystkich kątów basenu.Zasilacz musi z przyczyn bezpieczeństwa znajdować się w odległości przynajmniej 3,5 m od basenu.

Dane techniczne

 Napięcie wejściowe 230 VAC

 Częstotliwość: 50 Hz

 Napięcie wyjściowe: DC (prąd stały) 24 V

 Moc wejściowa: 150 W

 Moc wyjściowa: 120 W

 Cykl pracy: 1 godz. / 1,5 godz. / 2 godz. / 2,5 godz.

Funkcja napęd przy użyciu dysz, rysunek 6

Na przedniej i na tylnej części odkurzacza znajdują się po 2 regulowane dysze sterujące do napędu w wodzie. Brudna, zassana woda czyszczona jest najpierw w worku filtra, następnie wyrzucana przez dysze i w ten sposób wykorzystywana do napędu odkurzacza. Dysze można ustawiać w taki sposób, by w zależności od rodzaju i wielkości basenu osiągnąć jak najlepsze rezultaty czyszczenia.

Zalecane ustawienie dysz:

 Duża prędkość/zmniejszona wydajność czyszczenia (przy niewielkim zabrudzeniu), rysunek 7, 8, 9, 10

 Mała prędkość/duża wydajność czyszczenia (przy zabrudzeniu średnim aż do dużego), rysunek 11, 12, 13

Opisane tu ustawienia należy rozumieć jako zalecenie. Ustawienie dysz sterujących należy dobrać samodzielnie na podstawie opisanych tu zasad, uwzględniając specyfikę basenu.

Uruchomienie

Kiedy dysze są odpowiednio ustawione odkurzacz można powoli i ostrożnie zanurzyć w wodzie. Poniższe ilustracje przedstawiają, w jaki sposób najlepiej zanurzyć odkurzacz. Rysunek 14,15,16

Odkurzacz należy zanurzać, względnie wyjmować z wody zawsze w taki sposób, by jego spód znajdował się od strony ściany basenu, dzięki temu można zapobiec powstaniu zadrapań folii basenowej.

Rysunek 17,18

Page 43

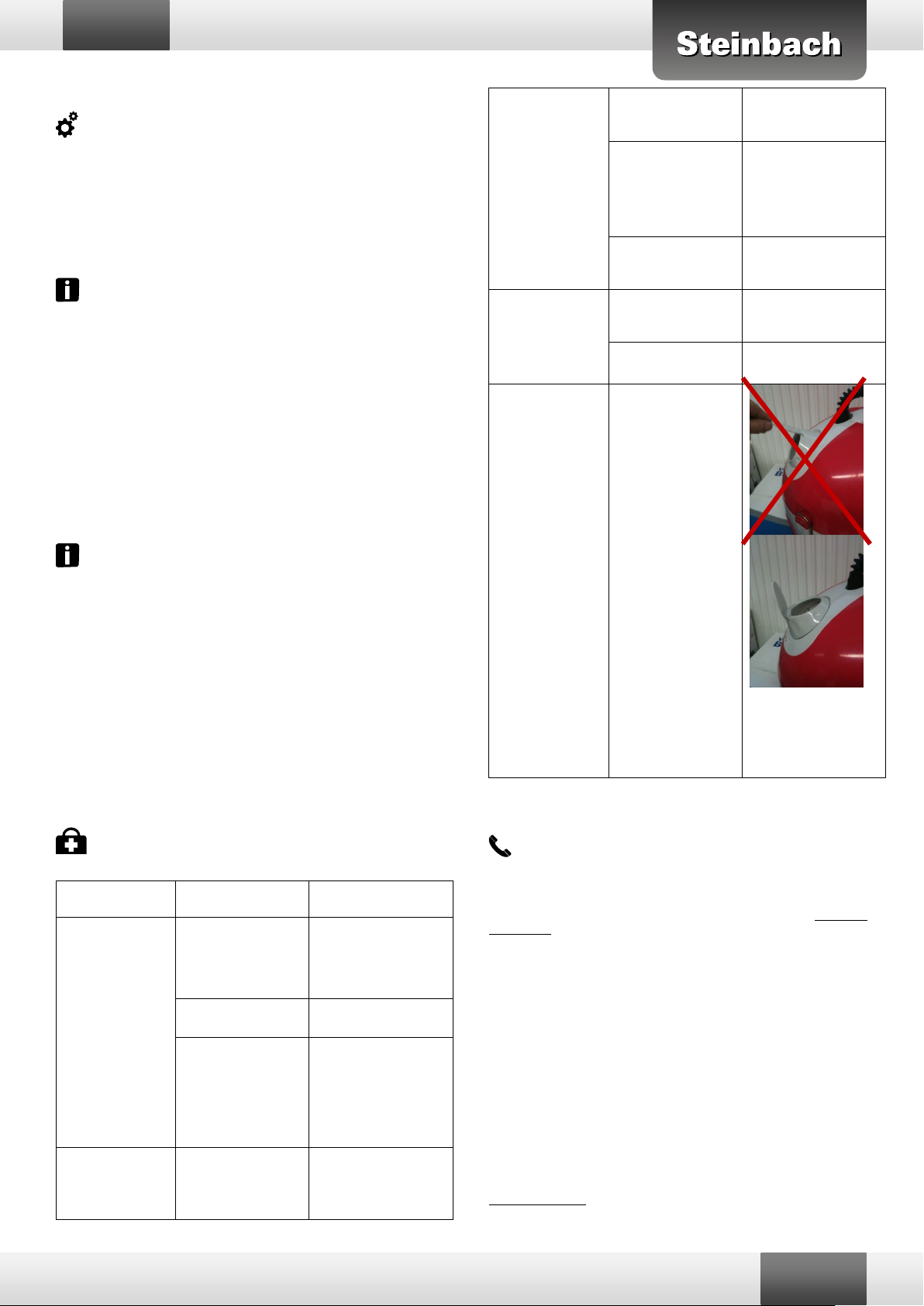

Poolrunner | 2015_V1

Strona 43 z 50

Usterka

Przyczyna

Rozwiązanie

Kabel elektryczny jest przekręcony

lub splątany.

Odkurzacz kręci się

podczas czyszczenia w wodzie (uwaga, jest to normalne).

Wyłączyć urządzenie,

odłączyć i wyprostować kabel.

W basenie są

przeszkody.

Usunąć przeszkody.

Kabel w wodzie jest

za długi.

Wyjmij zbędną część

kabla z wody. Kabel

musi jednak być wystarczająco długi, by odkurzacz mógł dotrzeć do wszystkich kątów basenu.

Odkurzacz nie

może dotrzeć do

wszystkich miejsc.

Kabek elektryczny jest za krótki.

Aby odkurzacz mógł dotrzeć do wszystkich kątów baseny, włóż maksymalną długość kabla do wody, weź

jednak pod uwagę minimalną odległość

sterownika od basenu.

Kształt basenu uniemożliwia całkowite

czyszczenie.

Przesuń odkurzacz ręcznie w miejsca, gdzie dno nie zostało

wyczyszczone i wystartuj odkurzacz ręcznie w przód i w tył.

Cyrkulacja wody w basenie jest

włączona.

Wyłącz pompę.

Odkurzacz nie pracuje.

Za dużo powietrza w

obudowie.

Wyłącz urządzenie i wypuść z niego całe

powietrze.

Obce ciała w napędzie.

Skontaktuj się z

serwisem.

Odkurzacz nie sprząta dobrze.

Odkurzacz wzburza zabrudzenia, ale nie zbiera ich

wystarczająco.

Obróć obie dysze

wodne o 180 °.

Zredukuje to prędkość i polepszy jakość

czyszczenia.

WAŻNE! Rysunek 19,20

Pielęgnacja i serwisowanie

Czyszczenie worka filtra

Przechyl pierścień zabezpieczający ku górze i otwórz odkurzacz.

Rysunek 21,22

Naciśnij zapięcie w dolnej części odkurzacza by wyjąć wkład filtra.

Rysunek 23,24

Wyjmij worek, opróżnij go i wyczyść, a następnie ponownie załóż.

Rysunek 25,26,27

Ważne

Naciśnij zapięcie w dolnej części odkurzacza by wyjąć lub ponownie włożyć wkład filtra. Nieprzestrzeganie tego zalecenia może prowadzić do uszkodzenia spodniej części urządzenia.

 Nie naciskaj zapięć jednocześnie. Rysunek 28  Nie podnoś obu części wkładu filtrującego jednocześnie. Rysunek

 Wkładanie należy rozpocząć po jednej stronie. Rysunek 30  Naciśnij zapięcie. Rysunek 31  Naciśnij zapięcie po jednej stronie. Rysunek 32  Wyjmij wkład filtrujący podnosząc go z jednej strony. Rysunek 33  Załóż wkład filtrujący. Rysunek 34  Wyjmij wkład. Rysunek 35

Wyjmowanie względnie wkładanie worka. Rysunek 36

Rady i wskazówki

 Po każdym wyjęciu odkurzacza z wody należy wyczyścić wkład

filtrujący.

 Wartość Ph wody w basenie powinna wynosić pomiędzy 7.0 i 7.4.  Temperatura wody powinna wynosić 10°C do 32°C.  Po uruchomieniu przycisku „Power off“ nie będzie można przez 30

sekund wcisnąć „Power on“.

 Zalecamy przechowywanie odkurzacza w temperaturze od 5°C do

40°C w miejscu zacienionym i dobrze wietrzonym. Kabel

elektryczny powinien być podczas przechowywania zwinięty. (Nie należy przesuwać pływaków umieszczonych na kablu - zapewni to w dalszym ciągu właściwą pozycję kabla w wodzie.) Należy unikać bezpośredniego promieniowania słonecznego!

 Przed rozpoczęciem użytkowania należy dokładnie przeczytać

wskazówki dotyczące usuwania usterek.

 Przy wkładaniu odkurzacza do basenu i wyjmowaniu go trzymaj

odkurzacz zawsze za uchwyt.

Rozwiązywanie problemów

Serwis

Nie wysyłaj do nas urządzenia na własną rękę, zwróć się najpierw

do naszego centrum serwisowego.

Przed wysłaniem urządzenia do naprawy należy je właściwie zapakować oraz załączyć rachunek (kopię) i wypełnioną kopię karty

gwarancyjnej.

Jak tylko urządzenie zostanie do nas dostarczone, zostanie sprawdzone pod kątem usterek oraz naprawione. Po zakończeniu prac urządzenie zostanie zwrócone tak szybko, jak to możliwe.

Jeżeli nie ma praw gwarancyjnych, wówczas zostaną doliczone

odpowiednie koszty.

Gwarancji udziela firma Steinbach VertriebsgmbH.

Artykuł zostanie naprawiony przez firmę Steinbach VertriebsgmbH, nie można go jednak zwrócić, gdyż nie ma prawa zwrotu towaru.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

e-mail: [email protected] www.steinbach.at

Page 44

Poolrunner | 2015_V1

Página 44 de

Advertencias

Lea todas las indicaciones de seguridad y advertencias indicadas abajo. El incumplimiento de las indicaciones de seguridad puede conllevar accidentes graves.

 El limpiador solo se debe utilizar para limpiar piscinas. Cualquier otro uso conlleva la pérdida inmediata del derecho a garantía.

 El limpiador no debe ser utilizado por menores.

 El limpiador no es un juguete.

 Este dispositivo no está concebido para que

lo utilicen personas (incluyendo niños) con capacidades físicas, sensoriales o mentales restringidas o con falta de experiencia y/o de conocimiento, a menos que estén supervisadas por una persona responsable de su seguridad o hayan recibido instrucciones sobre cómo usar el dispositivo.

 ¡No deje que el equipo funcione nunca fuera del agua, pues si no se destruiría con brevedad!

 El equipo solo puede ser conectado a un enchufe dotado de puesta a tierra de 230 V.

 Mientras el equipo está en el agua no debe haber ninguna persona en la piscina.

 Cuando saque el equipo del agua no lo agarre por el cable, sino por el asa.

 Antes de encender el equipo purgue todo el aire.

 Asegúrese antes de encender el equipo de que el cable de flotación permanece suelto, para evitar que se enrede. Los enredos pueden, en el peor de los casos, dañar el limpiador e influir negativamente en el resultado de la limpieza.

 Después de cada uso hay que limpiar sin demora el depósito del filtro, incl. el saco filtrante.

 Mientras no se utilice el limpiador debe ser almacenado en un recinto sombreado y bien ventilado. Debe evitar la acción directa de la luz solar.

 Mientras está en servicio la caja de control del limpiador debe estar en un lugar sombreado. La caja de control no debe ser cubierta, pues sino podría sobrecalentarse.

 Los motores y las piezas eléctricas solo pueden ser abiertas y reparadas por especialistas.

 No extraiga la lámina de protección que ha sido adherida sobre el panel de mando (caja de control).

Advertencias El limpiador automático para piscinas no es

apto para piscinas con un grosor de lámina inferior a 0,4 mm. Bajo determinadas circunstancias podría dañarse la lámina. El uso de este limpiador para piscina con láminas de un grosor inferior al indicado se realiza por su cuenta y riesgo.

Descripción

Nuestro limpiador automático para piscinas Speedcleaner «Poolrunner» es un equipo potente y automático para la limpieza de las piscinas. Puede limpiar el fondo de la piscina sin tener que extraer primero el agua. Simultáneamente filtra el agua y elimina las sustancias en suspensión en el agua y los sedimentos. El Poolrunner solo puede aspirar las partículas de suciedad del suelo que estén sueltas. La suciedad resistente tiene que seguir siendo eliminada a mano. Como el equipo funciona con corriente continua de 24 V, le ofrece un alto grado de seguridad durante el servicio. Por favor, lea atentamente ese manual para manejarlo correctamente.

El limpiador automático para piscinas se puede emplear en casi todas las piscinas habituales con suelo horizontal liso.

Indicaciones de seguridad

Su limpiador para piscinas ha sido testado con esmero y ha abandonado la factoría en perfecto estado. Para mantener ese perfecto estado y garantizar el correcto funcionamiento, el usuario debe observar las instrucciones recomendadas en este manual. Si hay muestras de que no se puede garantizar el correcto funcionamiento del limpiador para piscinas, el producto debe ser desenchufado inmediatamente y protegido contra reconexión accidental.

Eso es así:

 cuando el equipo presenta daños visibles  cuando el equipo ya no funciona bien

Page 45

Poolrunner | 2015_V1

Página 45 de

Nº

Nombre

Descripción

Función

Pool Distance

Configurar el tamaño de la piscina

Run time

Programar el tiempo de trabajo

Programar el tiempo de servicio

Stop

FWD/REW

Operación manual

Avance o retroceso manuales

Auto run

Operación automática

6 Tiempo de trabajo

Visualización del tiempo de trabajo configurado

7 Tamaño de la piscina

Visualización del tamaño de piscina configurado

 tras un largo almacenamiento en

condiciones adversas

Si el cable de alimentación u otras partes de este equipo están dañadas, deberán ser sustituidas por el fabricante o su servicio al cliente o por una persona con una cualificación semejante para evitar riesgos.

Daños ocasionados por el transporte Su limpiador para piscinas ha sido embalado

con esmero para ser transportado. Por favor, asegúrese en el momento de aceptar el paquete de que este esté intacto e íntegro. Si usted ha realizado el pedido por catálogo, asegúrese de que la entrega esté completa. Los daños causados por el transporte deben notificarse inmediatamente al transportista (transportista o servicio de paquetería). La responsabilidad por daños causados por el transporte es del transportista, el proveedor no tiene ninguna responsabilidad al respecto.

 Tensión de entrada: 230 VCA

 Frecuencia: 50 Hz

 Tensión de salida: CC (corriente continua) 24 V

 Potencia de entrada: 150 W

 Potencia de salida: 120 W

 Ciclo de trabajo: 1 h. / 1,5 h. / 2 h. / 2,5 h.

 Longitud del cable: 12 m

 máx. Superficie a limpiar en la piscina. 100 ㎡

 Potencia de filtración: 15 m³/h

 Unidad de filtración: 150 μm

 Temperatura operativa (agua): 10°C - 32°C

 Velocidad de desplazamiento lento: 15 - 18 m/min

 Clase de resistencia del agua: Limpiador: IPX8; Caja de corriente

de control: IPX4

 Temperatura ambiente: 10°C - 40°C

Estructura del Poolrunner, Figura 1

Cable de unión, Figura 2,3,4

Garantía El fabricante solo asume garantía en lo

relativo a la seguridad operativa y la fiabilidad bajo las siguientes condiciones:

 el aspirador para pavimento se opera en

función de las indicaciones del manual de instrucciones;

 en reparaciones solo se emplean

repuestos originales (las piezas de desgaste no tienen garantía).

Daños derivados No asumimos ninguna responsabilidad sobre

daños en el producto ocasionados por el incumplimiento de las instrucciones de este manual.

Posición de la fuente de alimentación La fuente de alimentación del equipo debe

estar situada en un lugar adecuado para que el limpiador pueda alcanzar todas las esquinas y todos los extremos de la piscina. Por motivos de seguridad la fuente de alimentación tiene que estar a un mínimo de 3,5 m del borde de la piscina.

Datos técnicos

Descripción del panel de mando, Figura 5

Función Jetantrieb, Figura 6

Respectivamente en la parte delantera y trasera del limpiador hay 2 boquillas de control ajustables para el accionamiento en el agua. El agua sucia succionada es limpiada es primer lugar por el saco de filtración y después se utiliza como accionamiento del limpiador pasando por las boquillas. Las boquillas son regulables para conseguir el mejor resultado de limpieza en función del tamaño y del tipo de piscina.

Boquillas de control recomendadas Configuración:

 Velocidad rápida/limpieza reducida (en caso de poca suciedad) Figura 7,8,9,10

 Velocidad lenta/mucha limpieza(en caso de bastante a mucha suciedad) Figura 11,12,13

Los ajustes mencionados son recomendaciones. La configuración de las boquillas de control debe ser seleccionado por el usuario en base a las reglas de manejo arriba mencionadas y las características reales de la piscina.

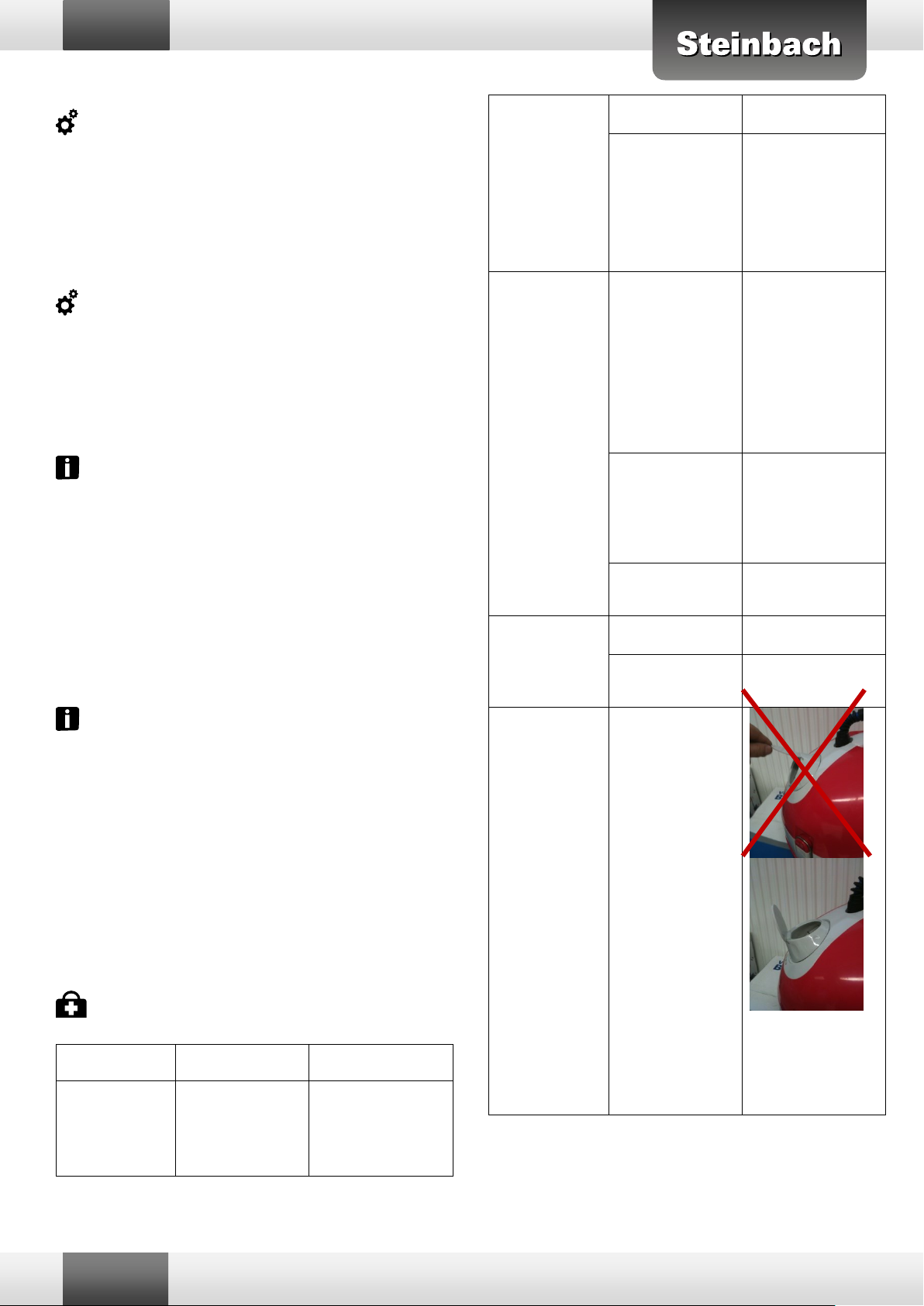

Page 46

Poolrunner | 2015_V1

Página 46 de

Fallo

Causa

Solución

El cable de corriente está girado o enredado.

El aspirador del pavimento se gira durante la limpieza en el agua (Atención, es algo normal).

Desconectar el equipo,

desenchufar el cable y desenredarlo.

En la piscina hay obstáculos.

Eliminar los obstáculos.

El cable situado en

el agua es muy largo.

Extraiga la parte excesiva del agua. Sin embargo, el cable en el agua tiene que ser lo suficientemente largo para poder alcanzar todas las esquinas y todos los extremos de la piscina.

El limpiador no puede alcanzar todos los lugares.

El cable de unión es muy corto.

Para que el limpiador alcance todas las esquinas y todos los extremos de la piscina introduzca la longitud máxima posible del cable de unión en la piscina, teniendo en cuenta la distancia mínima de seguridad respectiva con la unidad de control.

La forma de la piscina no permite la limpieza total.

Empuje a mano el limpiador para piscinas en los lugares que no se han limpiado y desplácelo hacia delante y hacia atrás a mano.

El circuito de agua de la piscina está conectado.

Desconecte la bomba de filtración.

El limpiador no funciona.

Demasiado aire en la carcasa.

Desconecte el equipo y purgue todo el aire.

Cuerpos ajenos en el accionamiento.

Póngase en contacto con el centro de atención al cliente.

El resultado de limpieza no es óptimo.

El limpiador levanta suciedad y no limpia lo suficiente.

Gire las dos boquillas de agua unos 180 °. Así se reduce la velocidad y eso conlleva una mejora de la limpieza.

Puesta en servicio

Después de haber realizado todos los ajustes, puede sumergir lentamente y con cuidado el limpiador en la piscina. Tenga en cuenta las siguientes imágenes de cómo introducir el limpiador correctamente en la piscina. Figura 14,15,16

El limpiador tiene que ser introducido en o extraído de la piscina de forma que la parte inferior del limpiador mire a la pared de la piscina, para evitar rascaduras en la superficie de la piscina. Figura 17,18

¡IMPORTANTE! Figura 19,20

Cuidado y mantenimiento

Limpieza de la bolsa de filtración Pliegue hacia arriba el anillo de seguridad y abra el limpiador. Figura 21,22

Presione la hebilla de la parte inferior del limpiador para extraer el cartucho de filtración Figura 23,24

Extraiga la bolsa, vacíela y límpiela y vuelva a colocarla. Figura 25,26,27

Importante

Presione la hebilla para extraer o volver a colocar el cartucho de filtración. Si no se tiene en cuenta puede ocasionar daños en la parte inferior del limpiador.

 No pulse ambas hebillas simultáneamente. Figura 28  No eleve simultáneamente las dos partes del cartucho. Figura 29  La instalación tiene que comenzar en un lateral. Figura 30  Presione la hebilla. Figura 31  Presione la hebilla del otro lado. Figura 32  Eleve el cartucho de filtración desde un lateral. Figura 33  Instale el cartucho de filtración. Figura 34  Extraiga el cartucho de filtración. Figura 35

Extracción o bien ensamblaje de la bolsa de filtración Figura 36

Consejos y advertencias

 Cada vez que se extrae el limpiador del agua hay que limpiar la

unidad de filtración.

 El pH del agua de la piscina tiene que estar entre 7.0 - 7.4.  La temperatura del agua tiene que estar entre 10°C y 32°C.  Después de activar la tecla «Power off» hay que esperar como

mínimo 30 segundos antes de activar la tecla «Power on».

 Le recomendamos almacenar el limpiador en un lugar sombreado

y bien ventilado, a una temperatura entre 5°C y 40°C. El cable de alimentación debe ser enrollado para ser almacenado. (Los flotadores del cable no se deben desplazar, para garantizar que el cable pueden flotar en el agua sin problema.) ¡Debe evitar siempre la acción directa de la luz solar!

 Antes de usar el equipo lea atentamente las instrucciones sobre

cómo eliminar los fallos.

 Agarre el limpiador siempre por el asa, tanto para introducirlo en

como para sacarlo de la piscina.

Tratamiento de problemas

Page 47

Poolrunner | 2015_V1

Página 47 de

Atención técnica

¡Por favor, no nos envíe por cuenta propia el equipo, sino que debe ponerse en contacto primero con nuestro servicio de atención al cliente!

Si hay que recoger el equipo, debe ser embalado con seguridad y adjuntar la factura (copia), y una copia de la tarjeta de garantía.

Tan pronto recibamos el equipo será revisado por nuestro departamento de reclamaciones buscando el defecto y será reparado. Tras concluir esos trabajos se le reenviará el equipo lo más rápidamente posible.

Si el motivo del envío no es cubierto por la garantía se le facturarán los gastos.

La garantía/el saneamiento es efectuado por la empresa Steinbach VertriebsgmbH.

El artículo es reparado por la empr. Steinbach VertriebsgmbH, pero como no existe el derecho de devolución no puede ser devuelto ni su valor reembolsado.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

e-mail: [email protected] www.steinbach.at

Page 48

Poolrunner | 2015_V1

Page 49

Poolrunner | 2015_V1

Page 50

Poolrunner | 2015_V1
