POOLREINIGER POOLRUNNER

Art. Nr.: 00-61010

Page 2

Poolrunner | 2013_V1

Seite 2 von 36

Warnhinweise

Lesen Sie sämtliche unten angeführten Sicherheitshinweise und Warnungen. Das Nichtbeachten der Sicherheitshinweise kann zu schweren Unfällen führen.

 Lassen Sie das Gerät nie außerhalb des Wassers laufen, sonst würde nach kurzer Zeit das ganze Gerät zerstört werden!

 Das Gerät darf nur an eine geerdete 230 V-SchutzkontaktSteckdose angeschlossen werden.

 Während sich das Gerät im Wasser befindet, dürfen sich keine Personen im Becken aufhalten.

 Fassen Sie das Gerät nicht direkt am Kabel sondern am Haltebügel an, wenn Sie es aus dem Wasser ziehen.

 Bevor Sie das Gerät einschalten, lassen Sie die komplette Luft entweichen.

 Vergewissern Sie sich bitte vor dem Einschalten des Reinigers, dass das Schwimmkabel ganz locker bleibt um Verwicklungen zu vermeiden. Verwicklungen können im schlimmsten Fall zur Beschädigung des Reinigers führen und die Reinigungswirkung beeinflussen.

 Nach jeder Benutzung muss der Filterbehälter inkl. Filtersack umgehend gereinigt werden.

 Solange der Reiniger nicht benutzt wird, soll er in einem schattigen und gut gelüfteten Raum stehen. Direkte Sonnenbestrahlung ist zu vermeiden.

 Während des Betriebes muss der Steuerkasten des Reinigers an einer schattigen Stelle stehen. Der Steuerkasten darf nicht abgedeckt werden, da es sonst zu einer Überhitzung kommen kann.

 Motoren und elektrische Teile dürfen nur von Fachleuten geöffnet und repariert werden.

 Der Reiniger darf nur zum Reinigen von Schwimmbecken verwendet werden. Jede andere Verwendung führt zum sofortigen Verfall des Garantieanspruchs.

 Kinder dürfen den Reiniger nicht benutzen.  Der Reiniger ist kein Spielzeug.  Entfernen Sie nicht die Schutzfolie, welche auf das Bedienteil

(Steuerkasten) geklebt wurde.

Warnhinweise

Der automatische Schwimmbadreiniger ist für Pools mit einer Folienstärke unter 0,4 mm nicht geeignet. Es kann unter gewissen Umständen die Möglichkeit bestehen, dass die Poolfolie beschädigt wird. Eine Verwendung des Schwimmbadreinigers unterhalb dieser angegebenen Folienstärke erfolgt auf eigenes Risiko.

Beschreibung

Unser automatischer Schwimmbadreiniger Speedcleaner „Poolrun- ner“ ist eine neuartige, leistungsstarke und automatische Anlage zur

Reinigung von Schwimmbädern. Er kann den Boden des Schwimmbades reinigen, ohne dass man das Bad vorher entleert. Gleichzeitig filtert er das Wasser und entfernt Schwebestoffe im Wasser und Ablagerungen. Der Poolrunner kann nur lose Schmutzteilchen vom Boden aufsaugen. Eine festhaftende Verschmutzung muss nach wie vor manuell entfernt werden.Da der Reiniger mit 24V Gleichstrom arbeitet, bietet er Ihnen während des Betriebs hohe Sicherheit. Bitte lesen Sie diese Anleitung genau durch, um ihn richtig zu bedienen.

Der automatische Schwimmbadreiniger kann für fast alle handelsüblichen Pools mit waagrechtem, ebenem Boden eingesetzt werden.

Sicherheitshinweise Ihr Poolreiniger wurde nach der Herstellung sorgfältig getestet und hat das Werk in technisch einwandfreiem Zustand verlassen. Um

diesen ordnungsgemäßen Zustand beizubehalten und eine sichere Funktion zu gewährleisten, sollte sich der Anwender stets an alle in dieser Anleitung empfohlenen Anweisungen halten. Wenn es Anzeichen dafür gibt, dass ein sicherer Betrieb des Poolreinigers nicht mehr gewährleistet werden kann, ist das Produkt unverzüglich vom Stromnetz zu trennen und gegen unbeabsichtigtes Wiedereinschalten zu sichern.

Dies ist der Fall:

 wenn das Gerät sichtbare Beschädigungen aufweist  wenn das Gerät nicht mehr funktionsfähig erscheint  nach längerer Lagerung unter ungünstigen Bedingungen

Wenn die Netzanschlussleitung oder andere Teile dieses Gerätes beschädigt sind, müssen diese durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Transportschäden Ihr Poolreiniger wurde sorgfältig für den Transport verpackt. Bitte

versichern Sie sich bei Übernahme, dass sich die Verpackung in unbeschädigtem Zustand befindet und sich alle Teile in der Packung befinden. Wenn Sie das Paket über den Versand bestellt haben, versichern Sie sich, dass die Lieferung komplett ist. Transportschäden müssen sofort beim Transporteur (Transportunternehmen bzw. Paketdienst) gemeldet werden. Die Haftung für Transportschäden liegt beim Transporteur, der Lieferant ist dafür nicht verantwortlich.

Gewährleistung Gewährleistung in Bezug auf Betriebssicherheit und Zuverlässigkeit

wird vom Hersteller nur unter folgenden Bedingungen übernommen:

 Der Bodensauger wird entsprechend den Ausführungen

derBedienungsanleitung betrieben.

 Bei Reparaturen werden nur Original-Ersatzteile verwen-

det (Verschleißteile unterliegen keiner Gewährleistung).

Folgeschäden Für Schäden am Produkt, die durch Nichtbeachtung der Anweisun-

gen in dieser Anleitung entstehen, können wir nicht aufkommen.

Position des Netzgerätes Das Netzgerät des Gerätes soll geeignet positioniert werden, damit

der Reiniger alle Ecken und Enden im Becken erreichen kann.Das Netzgerät muss aus Sicherheitsgründen mindestens 3,5 m vom Schwimmbeckenrand entfernt stehen.

Technische Daten

 Eingangsspannung: 230 VAC  Frequenz: 50 Hz  Ausgangsspannung: DC (Gleichstrom) 24 V  Eingangsleistung: 150 W  Ausgangsleistung: 120 W  Arbeitszyklus: 1 Std. / 1,5 Std. / 2 Std. / 2,5 Std.  Kabellänge: 13 m  max. Reinigungsfläche im Schwimmbad: 100 ㎡  Filterleistung: 15 m³/h  Filterfeinheit: 150 μm  Betriebstemperatur (Wasser): 10°C - 32°C  Kriechgeschwindigkeit: 15 - 18 m/min

Page 3

Poolrunner | 2013_V1

Seite 3 von 36

Nr.

Name

Beschreibung

Funktion

Pool Distance

Poolgröße einstellen

Poolgröße einstellen 2 Run time

Arbeitszeit einstellen

Laufzeit einstellen

Stop

FWD/REW

Manueller Betrieb

Manuell Vorwärts oder rückwärts

Auto run

Automatischer Betrieb

Automatikbetrieb

6 Arbeitszeit

Anzeige der eingestellten Arbeitszeit

7 Poolgröße

Anzeige der eingestellten Poolgröße

Störung

Ursache

Lösung

Das Stromkabel ist verdreht oder verwickelt.

Der Bodensauger dreht sich beim Reinigen im Wasser (Achtung, dies ist normal).

Gerät ausschalten,

Kabel abschließen und ausdrehen

Im Bad gibt es Hindernisse.

Die Hindernisse entfernen.

Das Kabel im Was-

ser ist zu lang.

Holen Sie das überflüssige Teil des Kabels aus dem Wasser. Das Kabel im Wasser muss aber lang genug sein, damit der Reiniger alle Ecken und Enden des Bades erreichen kann.

Der Reiniger kann nicht alle Stellen erreichen.

Das Verbindungskabel ist zu kurz.

Damit der Reiniger alle Ecken und Enden im Bad erreicht, geben Sie die maximal mögliche Länge des Verbindungskabels in das Pool, berücksichtigen Sie aber einen dementsprechenden Mindestabstand des Steuergerätes zum Pool.

 Wasserbeständigkeitsklasse: Reiniger: IP68; Stromsteuerkasten: IPX4

 Umgebungstemperatur: 10°C - 40°C

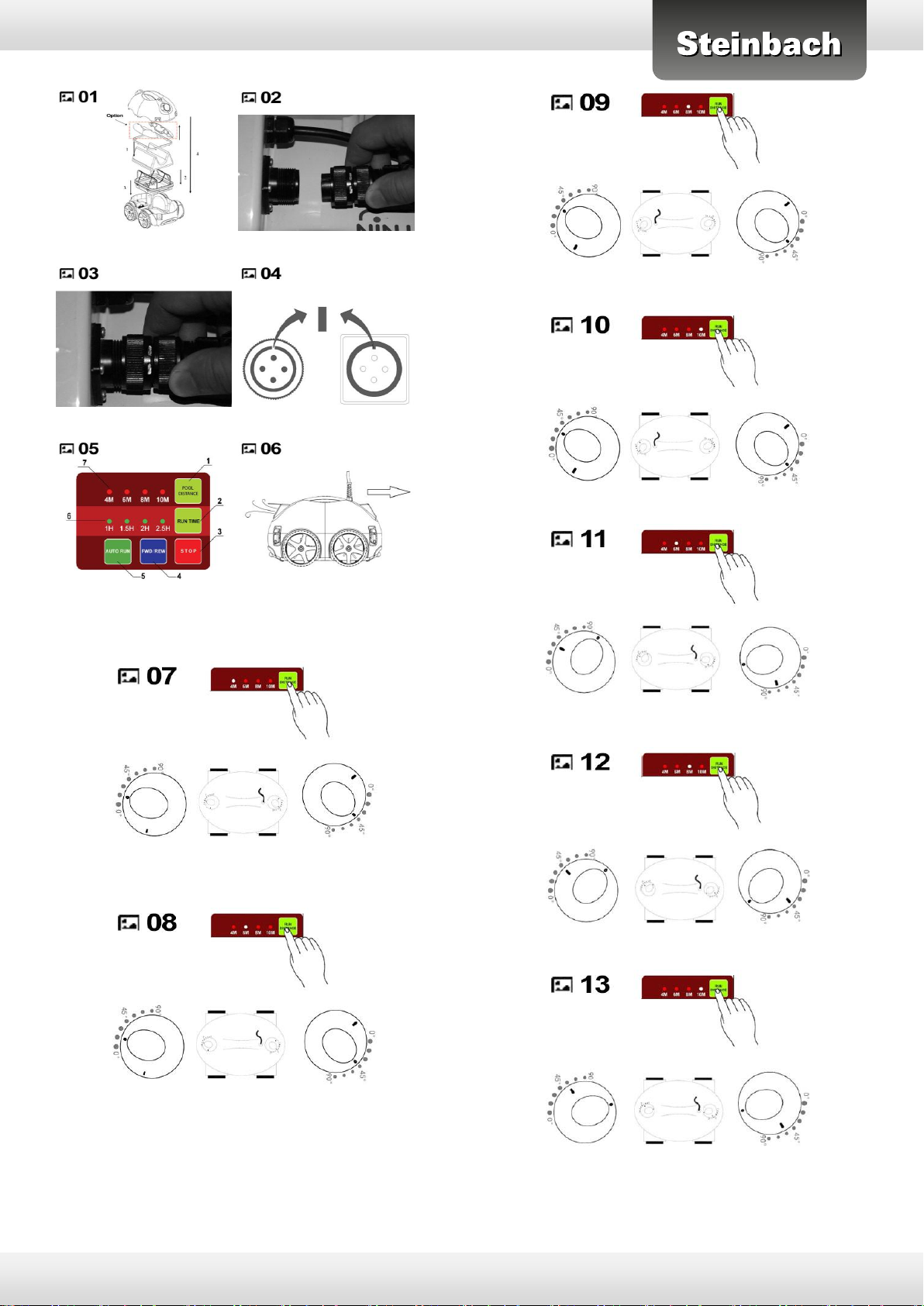

Aufbau Poolrunner, Abbildung 1

Verbindungskabel, Abbildung 2,3,4

Beschreibung des Bedienpanels, Abbildung 5

Funktion Jetantrieb, Abbildung 6

Jeweils auf der Vorder und an der Rückseite des Reinigers finden Sie 2 verstellbare Steuerdüsen für den Antrieb im Wasser. Das angesaugte schmutzige Wasser wird zuerst über den Filtersack gereinigt und danach über die Steuerdüsen zum Antrieb für den Reiniger verwendet. Die Düsen sind verstellbar um je nach Poolart und Größe die beste Reinigungswirkung zu erreichen

Empfohlene Steuerdüsen Einstellung:  Hohe Geschwindigkeit/reduzierte Reinigung (bei geringer Ver-

schmutzung) Abbildung 7,8,9,10  Langsame Geschwindigkeit/hohe Reinigungswirkung (bei mittlerer

bis starker Verschmutzung) Abbildung 11,12,13 Die genannten Einstellungen sind Empfehlungen. Die Steuerdüsen-

Einstellung ist vom Betreiber jedoch aufgrund der oben genannten Bedienungsregeln und der tatsächlichen Poolbeschaffenheit zu wählen.

Wichtig

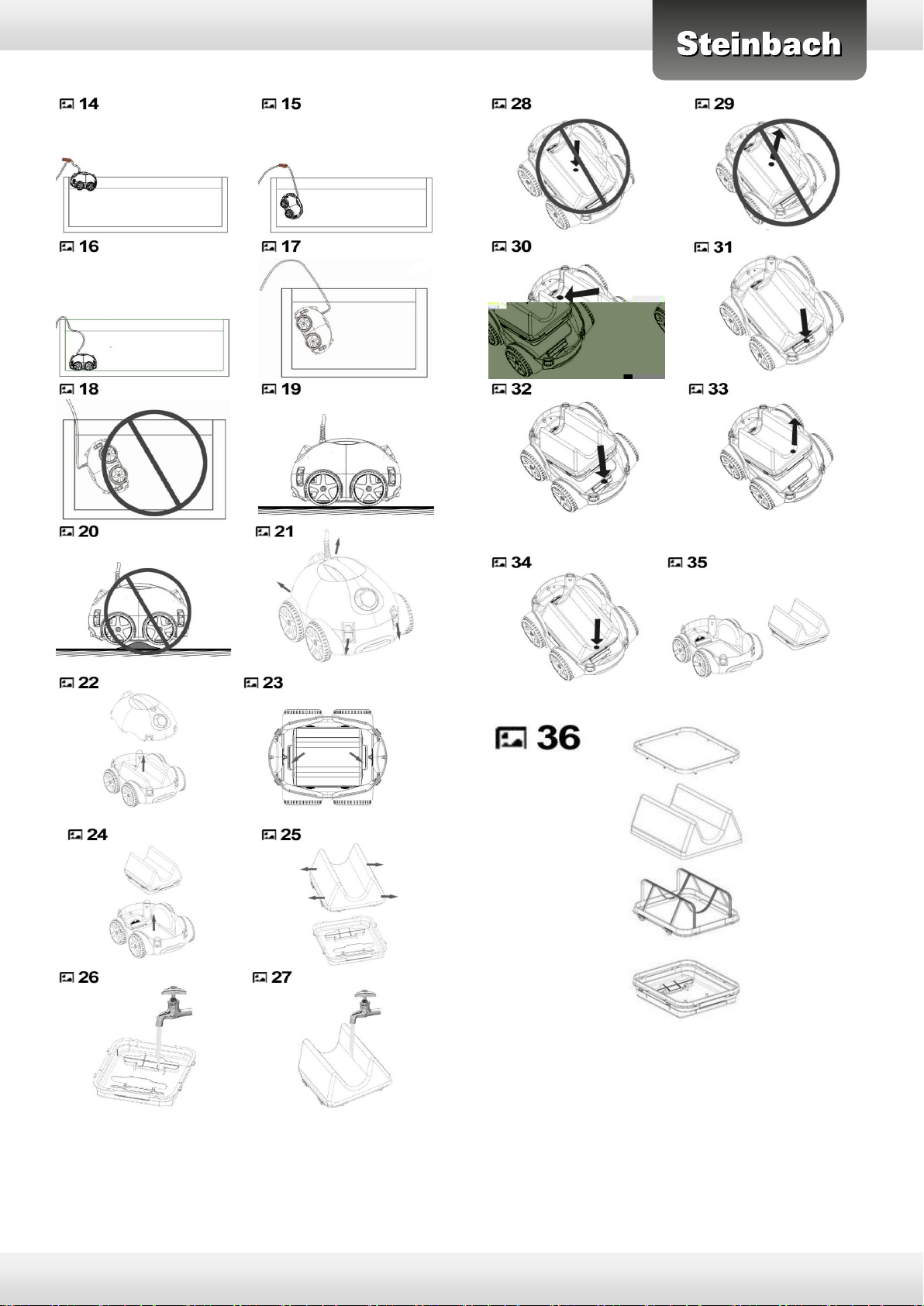

Bitte drücken Sie die Schnalle um die Filterkartusche zu entnehmen oder wieder einzusetzen. Wenn dies nicht beachtet wird, kann dies zu Schäden am Unterteil des Reinigers führen.

 Drücken Sie die Schnalle nicht gleichzeitig. Abbildung 28  Heben Sie nicht beide Teile der Kartusche gleichzeitig an. Abbil-

dung 29

 Die Installation muss von einer Seite begonnen werden. Abbildung

 Drücken Sie die Schnalle. Abbildung 31  Drücken Sie die Schnalle auf der anderen Seite. Abbildung 32  Heben Sie die Filterkartusche von einer Seite heraus. Abbildung

 Installieren Sie die Filterkartusche. Abbildung 34  Nehmen Sie die Filterkartusche heraus. Abbildung 35

Entnehmen bzs. Zusammenbau des Filterbeutels. Abbildung 36

Tipps und Hinweise

 Jedes Mal, wenn der Reiniger aus dem Wasser geholt wird, muss

der Filtereinsatz gereinigt werden.

 Der PH-Wert des Wassers im Bad muss zwischen 7.0 - 7.4 liegen.  Die Wassertemperatur muss zwischen 10°C und 32°C liegen.  Nach dem Betätigen der „Power off“ Taste kann für 30 Sekunden

die „Power on“ Taste nicht gedrückt werden.

 Wir empfehlen, den Reiniger zwischen 5°C und 40°C an einem

schattigen und gut gelüfteten Platz aufzubewahren. Das Versorgungskabel soll zur Lagerung aufgewickelt werden. (Die Schwimmer am Kabel dürfen nicht verschoben werden, damit ein einwandfreies Schwimmen des Kabels im Wasser gewährleistet bleibt.) Direkte Sonnenbestrahlung ist stets zu vermeiden!

 Lesen Sie bitte vor dem Benutzen die Hinweise auf Störungsbe-

seitigung gründlich durch.

 Halten Sie den Reiniger immer am Haltegriff um diesen in und aus

dem Pool zu nehmen.

Problembehandlung

Inbetriebnahme

Nachdem Sie alle Einstellungen vorgenommen haben, können Sie den Reiniger vorsichtig und langsam im Pool versenken. Beachten Sie dazu bitte die folgenden Bilder wie der Reiniger am besten im Pool eingebracht werden kann. Abbildung 14,15,16

Der Reiniger muss immer so in das Schwimmbad hingegeben werden bzw. herausgenommen werden, dass die Unterseite des Reinigers zur Poolwand zeigt, um mögliche Kratzer auf der Pooloberfläche zu vermeiden. Abbildung 17,18

WICHTIG! Abbildung 19,20

Pflege und Wartung

Reinigung des Filterbeutels Klappen Sie den Sicherungsring nach oben und öffen Sie den Reiniger. Abbildung 21,22

Drücken Sie die Schnalle am Unterteil des Reinigers, um die Filterkartusche zu entnehmen. Abbildung 23,24

Nehmen Sie den Filterbeutel heraus, entleeren und reinigen Sie ihn und setzen ihn dann wieder ein. Abbildung 25,26,27

Page 4

Poolrunner | 2013_V1

Seite 4 von 36

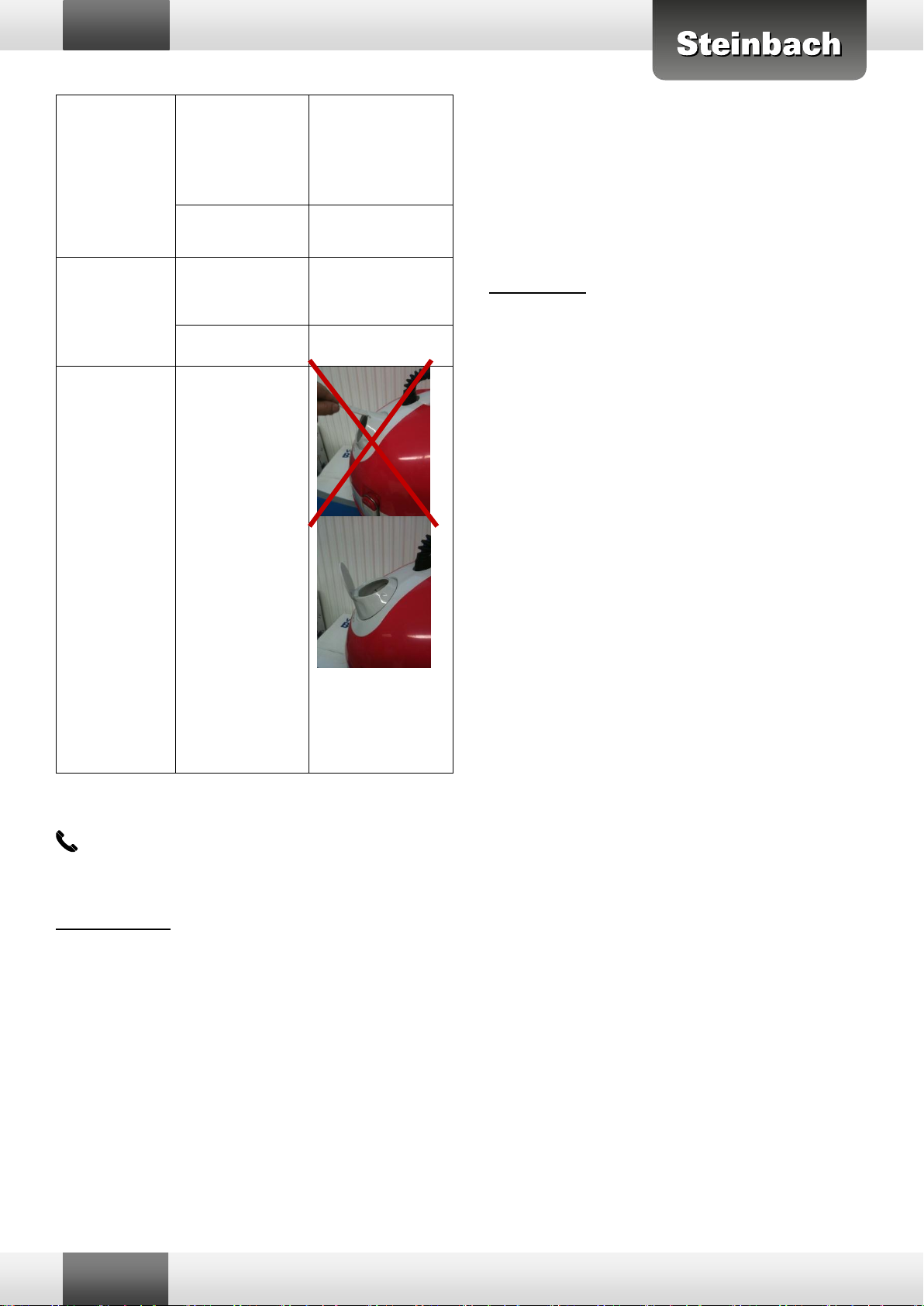

Die Poolform macht eine Komplettreinigung nicht möglich.

Schieben Sie den Poolsauger händisch zu den Stellen wo nicht gereinigt wurde und starten Sie den Poolsauger manuell vorwärts rückwärts.

Der Wasserkreislauf des Bades ist eingeschaltet.

Schalten Sie die Filterpumpe aus.

Der Reiniger arbeitet nicht.

Zuviel Luft im Gehäuse.

Schalten Sie das Gerät aus und lassen die gesamte Luft entweichen.

Fremdkörper im Antrieb.

Kontakt mit Servicecenter aufnehmen.

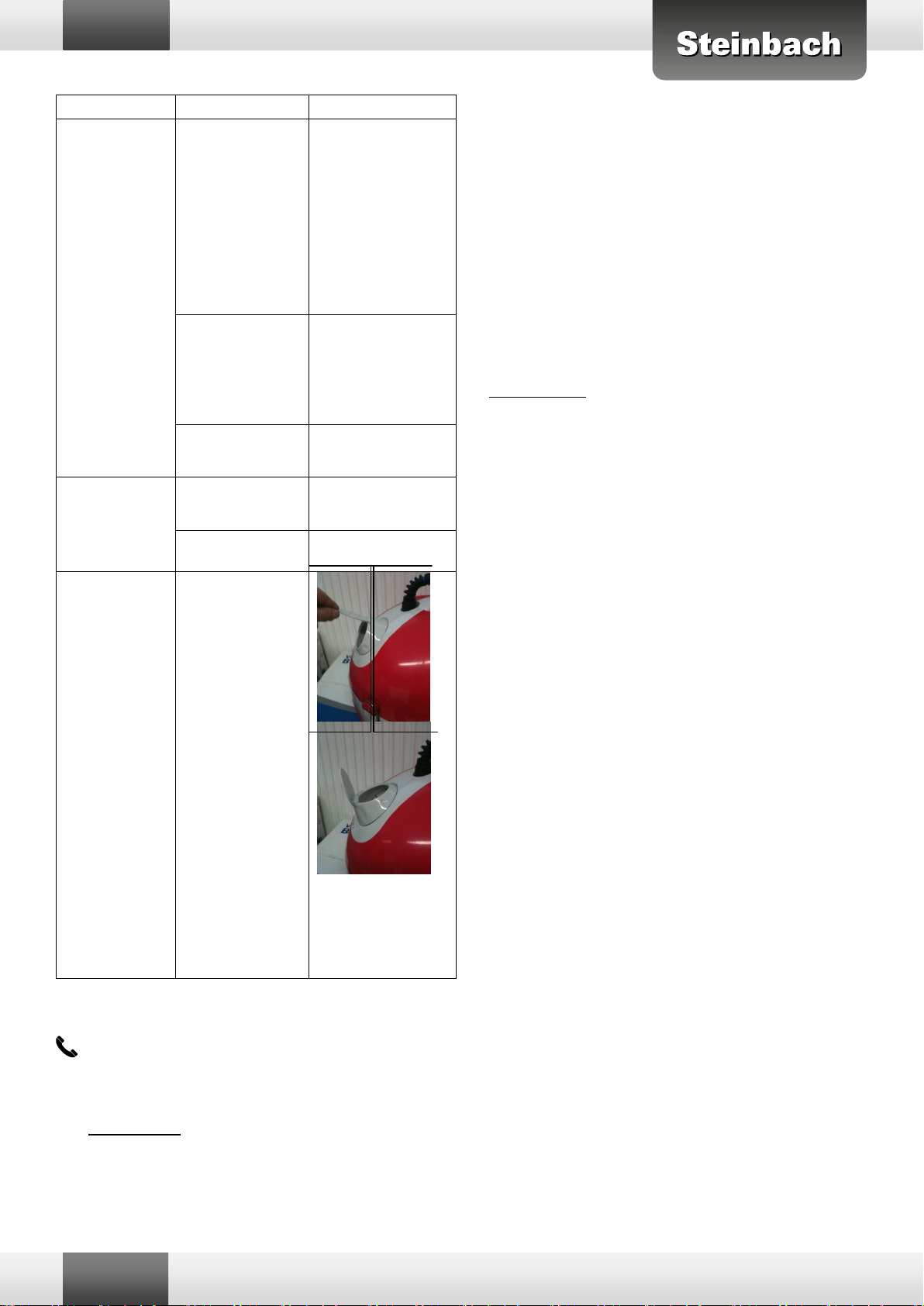

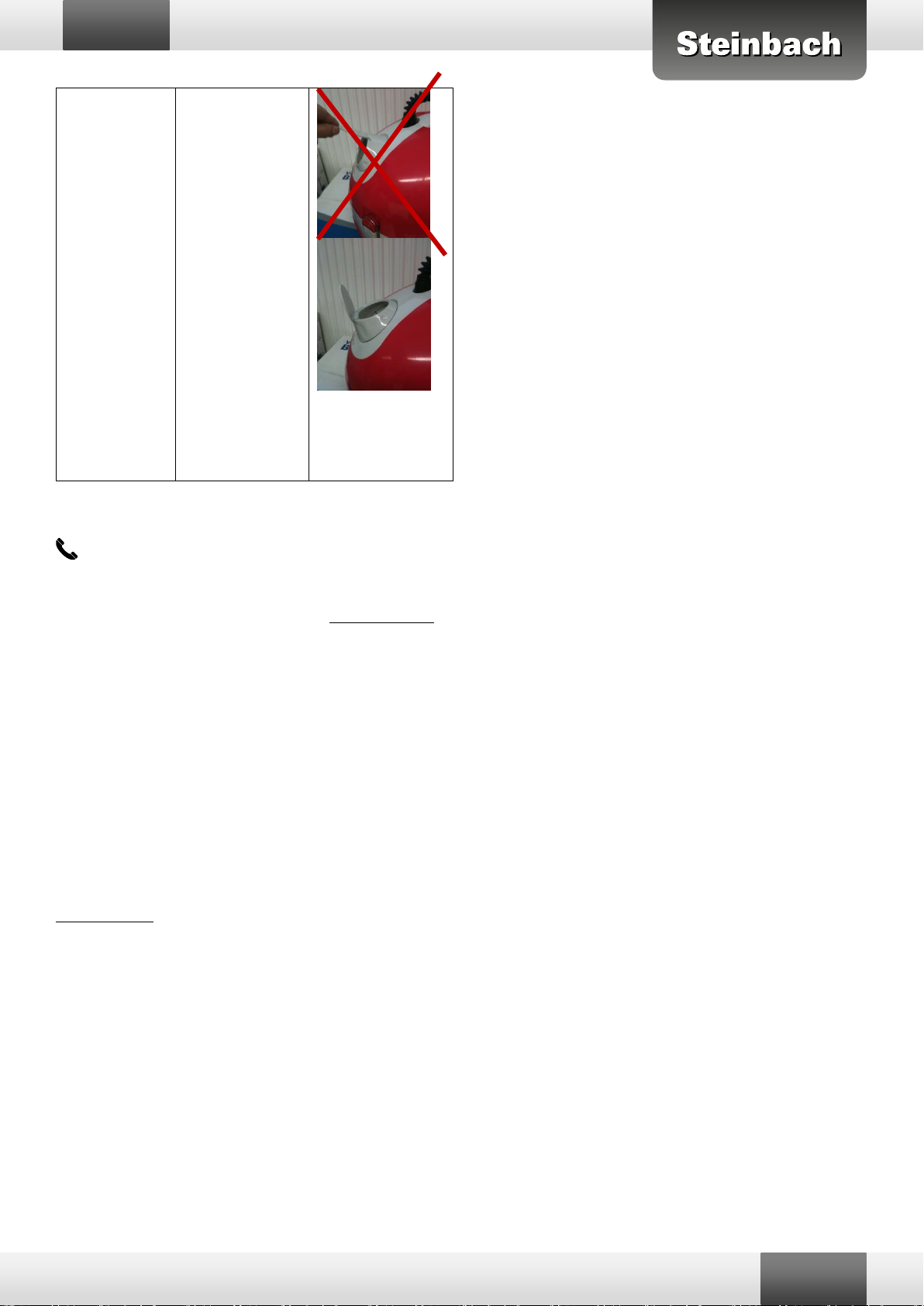

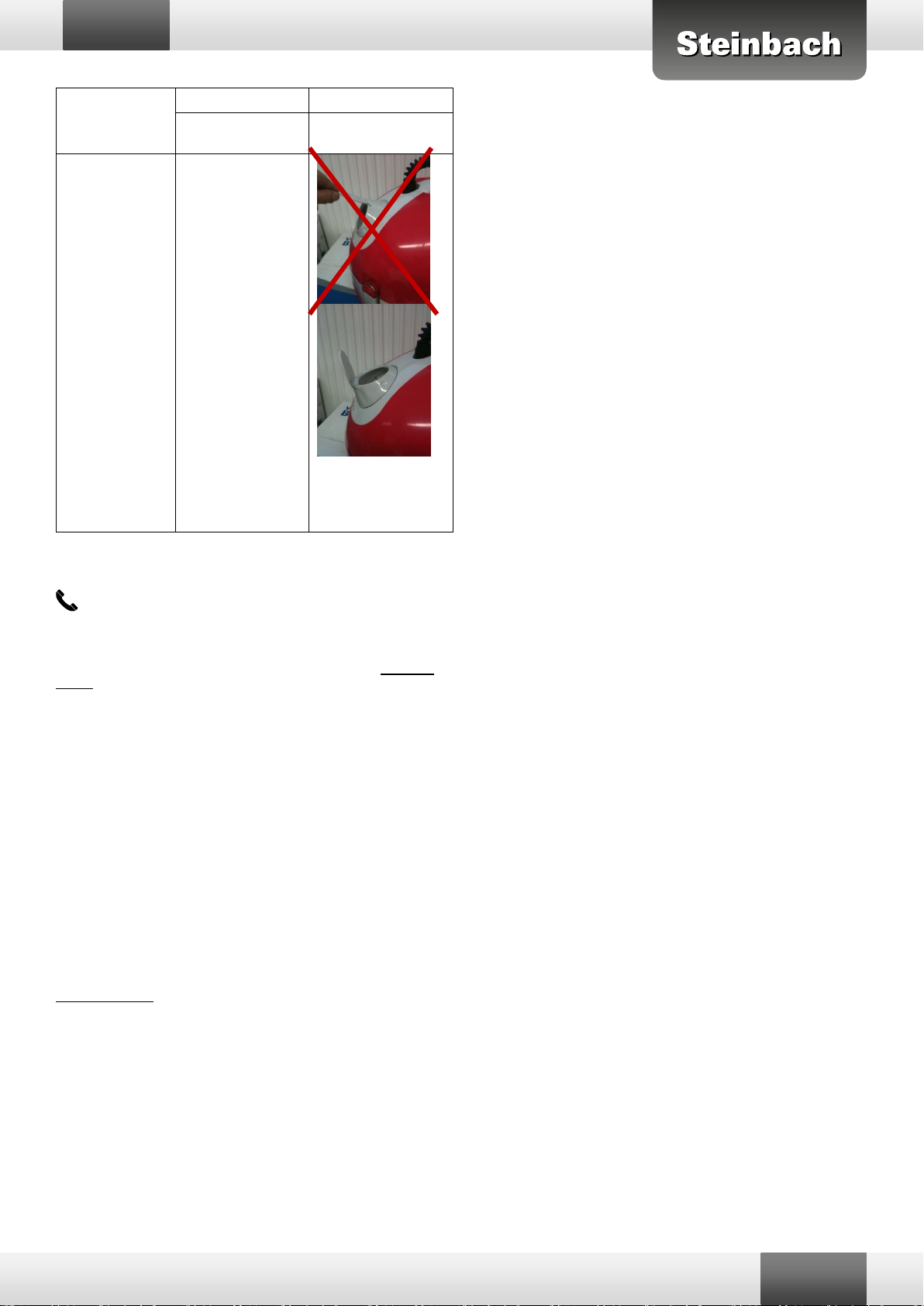

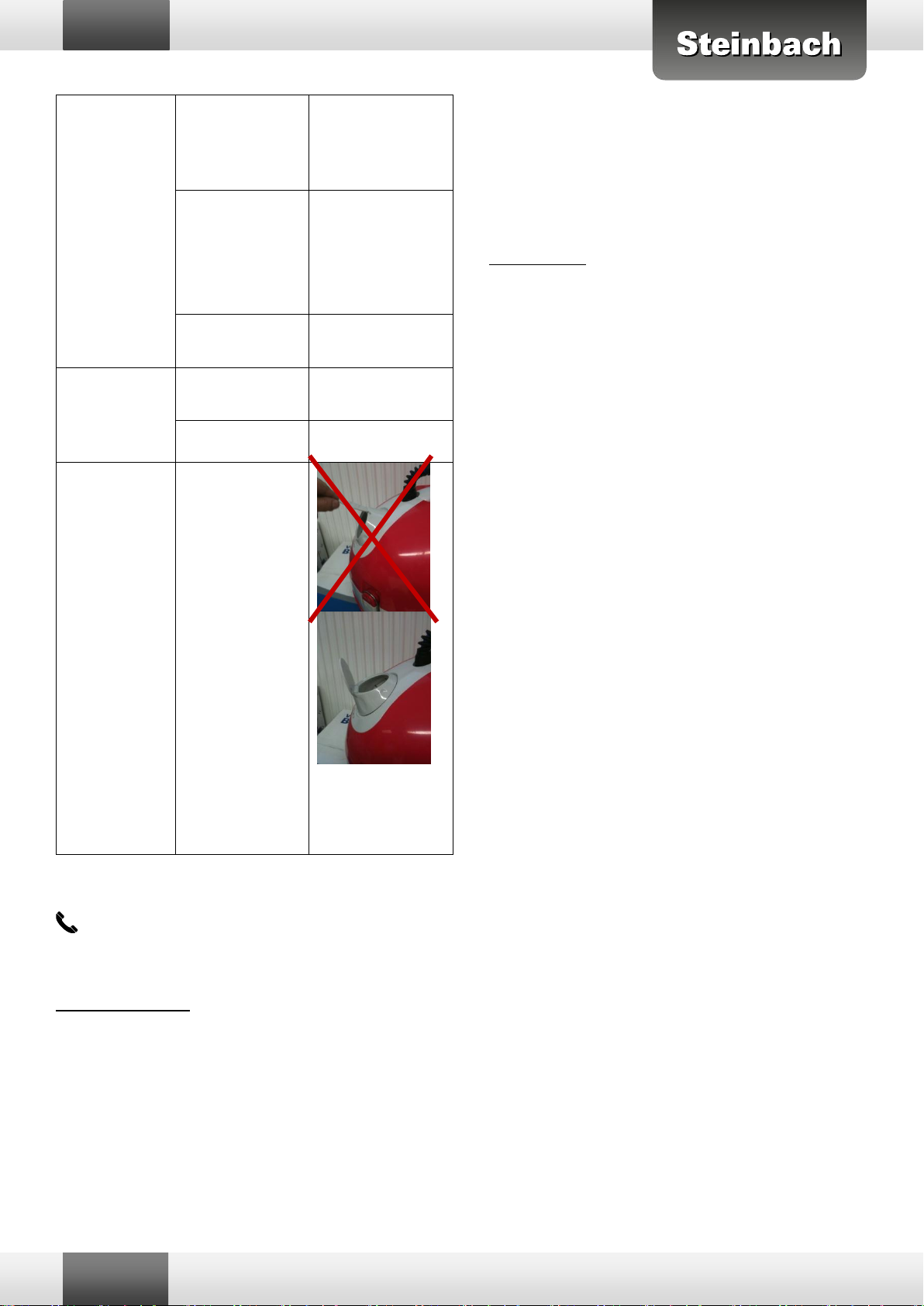

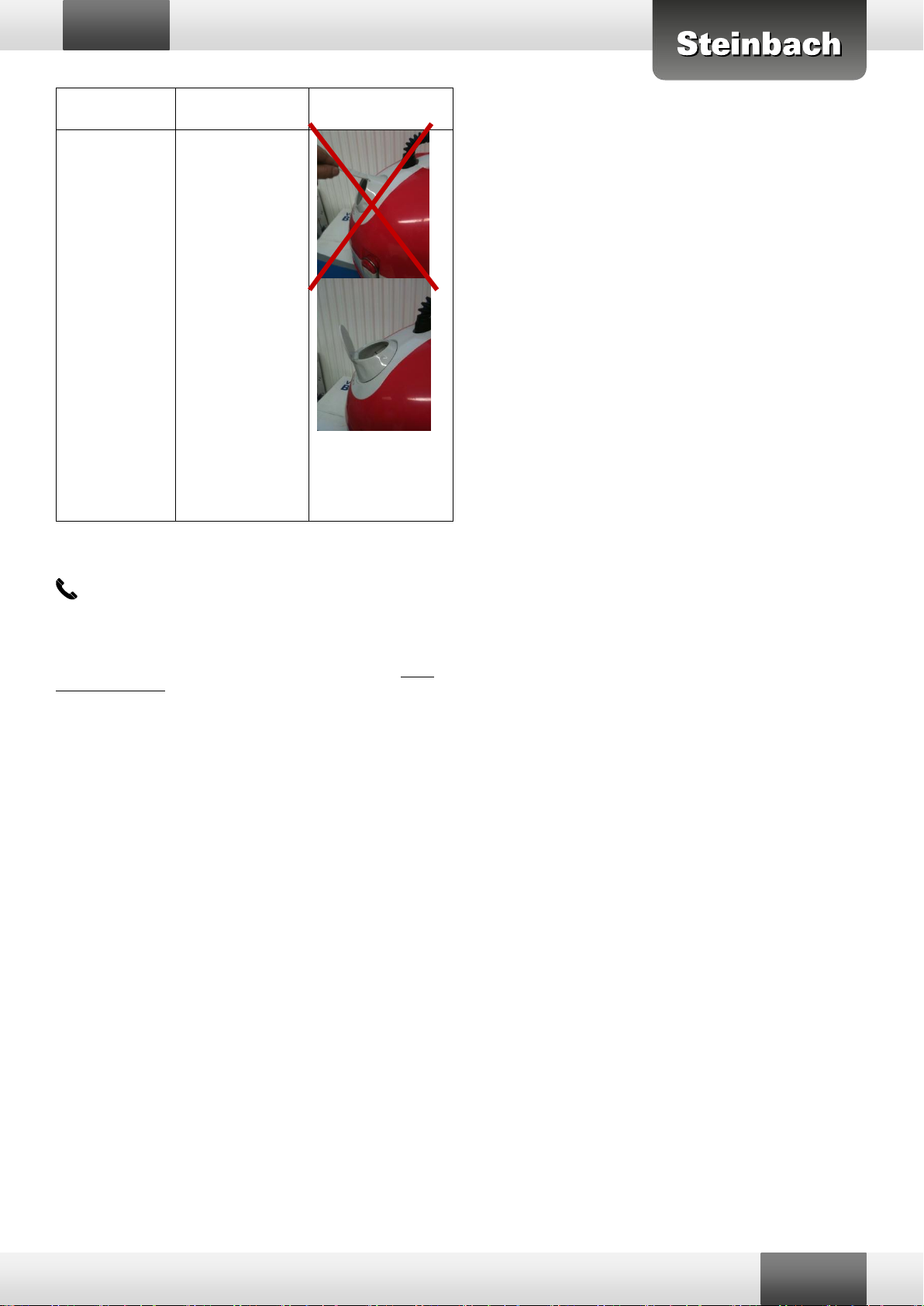

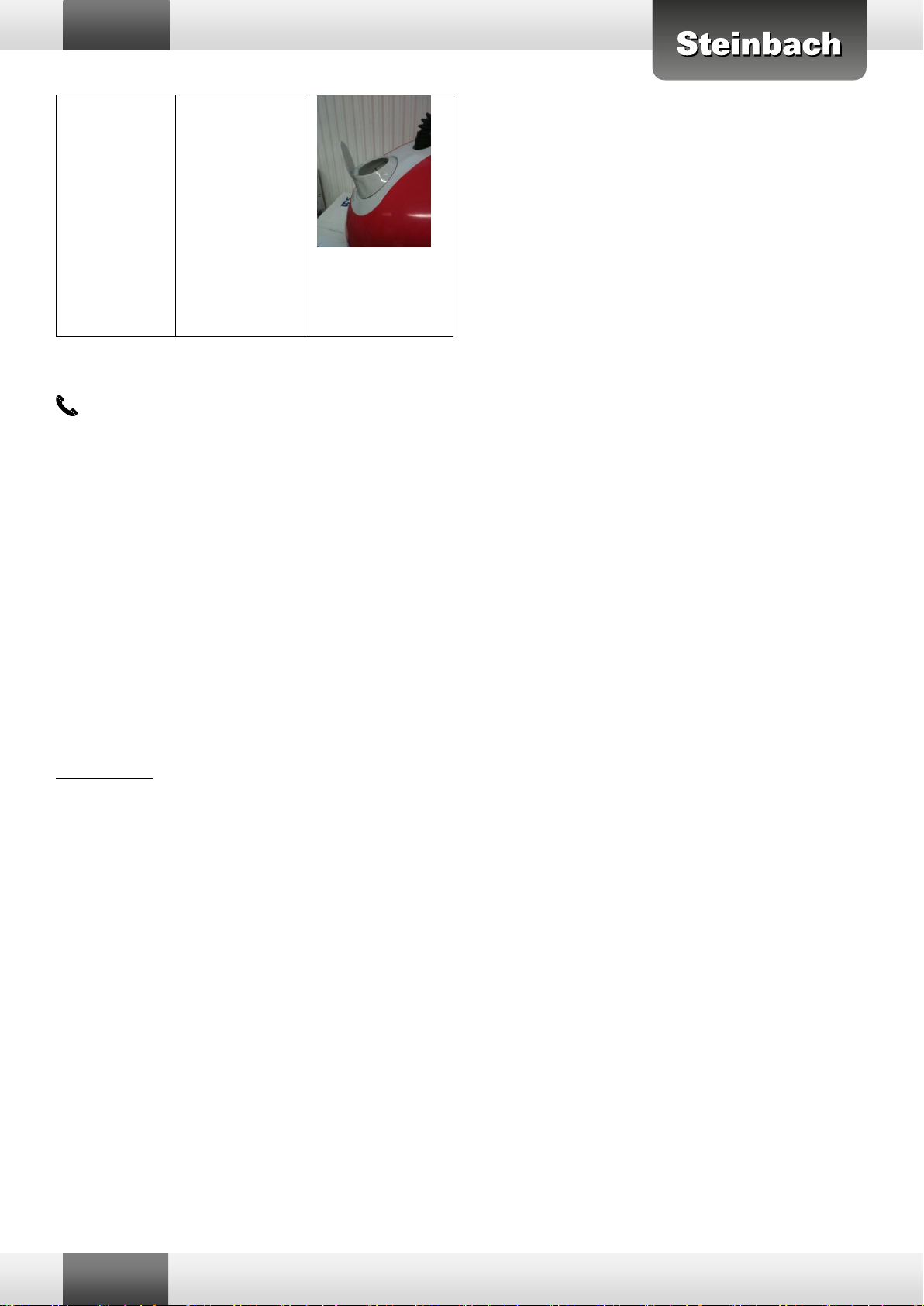

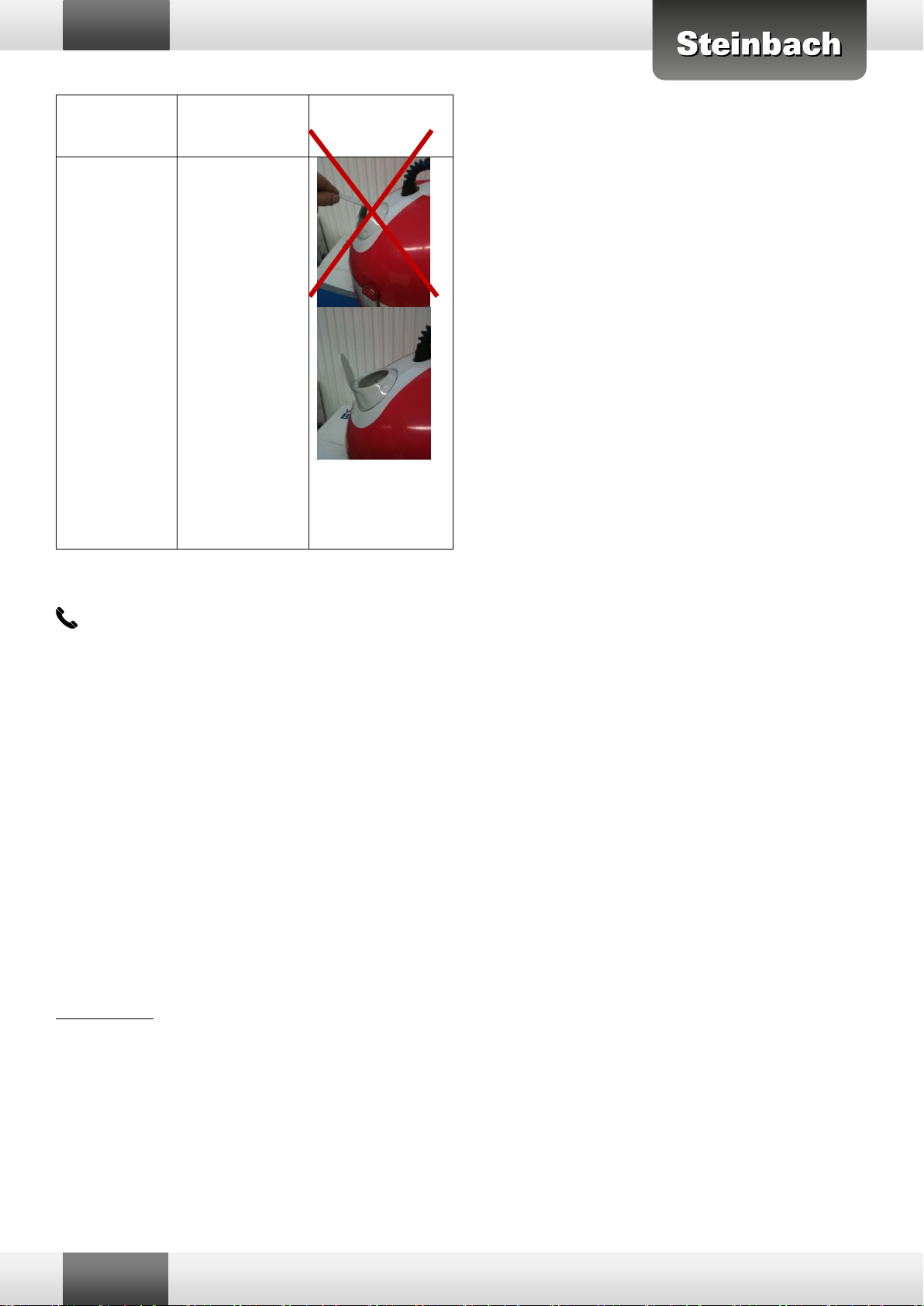

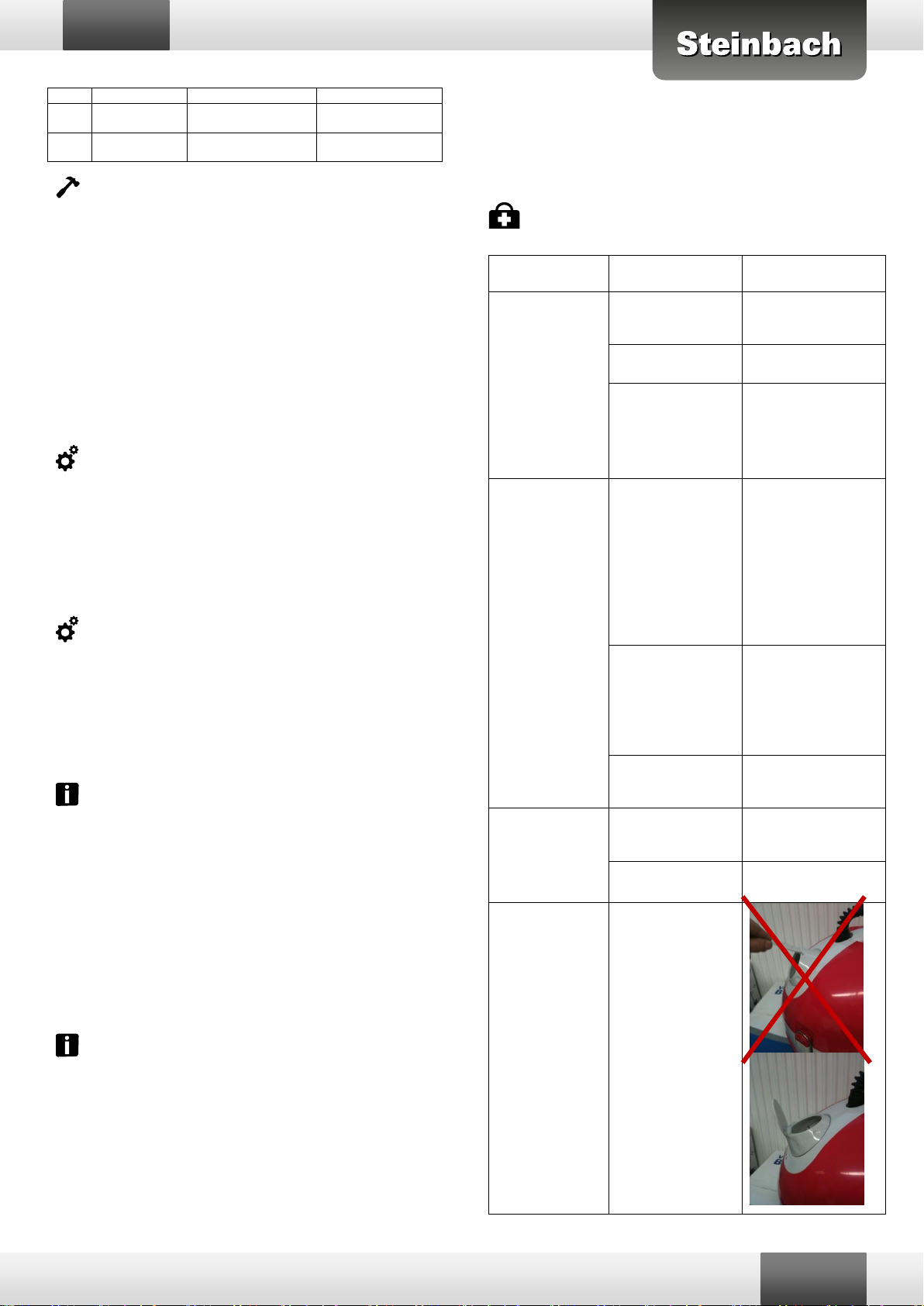

Der Reiniger reinigt nicht optimal

Reiniger wirbelt Schmutz auf und reinigt nicht ausreichend.

Drehen Sie die zwei Wasserdüsen um 180 °. Dadurch reduziert sich die Geschwindigkeit und die Reinigung wird verbessert.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. für Österreich: (0820) 200 100 104 (0,145€ pro Minute aus allen Netzen)

Tel. für Deutschland: (0180) 5 405 100 104 (0,14€ pro Min. aus dem Festnetz, Mobilfunk max. 0,42€ / Min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Serviceabwicklung

Bitte senden Sie das Gerät nicht eigenmächtig zu uns, sondern wenden Sie sich zuerst an unser Servicecenter!

Sollte das Gerät abgeholt werden müssen, so ist es notwendig dies sicher zu verpacken und die Rechnung (Kopie), sowie eine Kopie der Garantiekarte ausgefüllt beizulegen.

Sobald das Gerät bei uns eingetroffen ist, wird es von unserer Reklamationsabteilung auf Mängel überprüft und repariert. Nach Abschluss dieser Arbeiten wird Ihr Gerät so schnell als möglich an Sie retourniert.

Wenn die Einsendung auf Garantie nicht gerechtfertigt ist , dann werden die entstandenen Kosten verrechnet.

Die Garantieabwicklung/Gewährleistung läuft über die Fa. Steinbach VertriebsgmbH.

Der Artikel wird von der Fa. Steinbach VertriebsgmbH repariert, da jedoch kein Rückgaberecht besteht wird er nicht zurückgenommen.

Page 5

Poolrunner | 2013_V1

Page 5 of 36

Warnings

Read all warnings and safety instructions listed below. Noncompliance with the safety instruction can result serious accidents.

 In order to prevent severe damage to the cleaner, never power on the unit when it is outside of the swimming pool!

 The device must be connected to an earthed 230 V protective con-

tact socket.

 Do not operate the cleaner when people are in the pool.  If you pull the cleaner out of the water, do not grasp the unit direct-

ly to the cable but at the retaining bracket.

 Before switching on the unit and let espcape the complete air.  Before power on, make sure the cable is fully released to avoid

any winding, which could affect the cleaner’s performance or cause damage.

 The filter bags should be cleaned immediately every time you use the unit.

 The cleaner should be stored in a cool and ventilated place, away from direct sunlight, when not in use.

 The power supply unit should be placed in a shaded area. In order to avoid overheating and the potential damage of components, never cover the power supply unit.

 Only authorized after sales service personnel should open and repair the cleaner’s motor assembly and power supply unit.

 The cleaner may only be used to clean swimming pools. Any other

use wages to the immediate maturity of the warranty claim.

 Children may not use the cleaner.  The cleaner is not a toy.  Do not uncover the protective film which is sticked on the operat-

ing panel.

 if the device no longer seems operational  after prolonged storage under unfavorable conditions

When the power cord or other parts of this appliance is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard.

Transport damage Your Poolrunner was packed carefully for the transport. Please en-

sure when taking over that the packaging is in an undamaged condition and all parts are in the package. If you have ordered the package by mail, make sure that the delivery is complete. Transport damage must immediately be reported to the carrier (transport company or parcel). The responsibility for damages during transit is the transporter, the supplier is not responsible.

Warranty

Warranty in relation to operation safety and reliability is only accepted from the manufacturer under the following conditions:

 The pool cleaner is operated according to the specifica-

tions of the user.

 For repairs, only original spare parts are used (wearing

parts are not subject to warranty).

Consequential damages

For damage to the product, caused by failure to follow the manuel recommendations, we can not pay.

Position the power supply

The power supply of the device should be appropriately positioned to allow the cleaner to reach all corners of the basin. In order to avoid

any accident/damage, the power supply unit should be steadily placed and fixed at a minimum distance of 3.5m from the pool edge.

Warnings

The automatic pool cleaner is not suitable for swimming pools with a foil thickness of less than 0.4 mm. It may be possible in certain circumstances that the liner gets damaged. A use of the pool cleaner below the specified foil thickness is at your own risk.

Introduction

Our automatic swimming pool floor cleaner Speedcleaner „Poolrun-

ner“ is a new, powerful and automatic system for cleaning swimming

pools. Through its advanced computer controlled program, it can

clean the pool floor automatically without draining pool water. At the same time, it filters the pool water and gets rid of suspended particles and sediments. The Poolrunner can only absorb loose debris

particles from the floor. An adherent contamination must still be removed manually. For safe operation, the cleaner works on 24V di-

rect current. Please read these instructions carefully in order to use it

properly. The automatic pool cleaner can be used for almost all standard

pools with flat, level ground.

Safety Your cleaner has been carefully tested after manufacture and left the

factory in perfect technical condition. To maintain this orderly condition and to ensure safe operation, the user should always adhere to all recommended instruction in this manual. If there are indications that safe operation of the pool cleaner can not be guaranteed, the product is to be immediately unplugged from the electricity supply and prevented from unintended re-connection.

This is the case:

 if the device shows visible damage

Specifications:

 Input voltage: 230 VAC  Frequency: 50 Hz  Output voltage: DC (direct current) 24 V  Input power: 150 W  Output power: 120 W  Working cycle: 1 h. / 1,5 h. / 2 h. / 2,5 h.  Cable lenght: 13 m  Maximum cleaning area in the swimming pool: 100 ㎡

 Filtering capacity: 15 m³/h  Filtering capablity: 150 μm  Working temperature (water): 10°C - 32°C  Creeping speed: 15 - 18 m/min  Water resistance class: Cleaner: IP68, power control box: IPX4  Ambient temperatur: 10°C - 40°C

Cleaner Structure, Figure 1

Connecting cable, Figure 2,3,4

Page 6

Poolrunner | 2013_V1

Page 6 of 36

Nr.

Name

Specification

Function

Pool Distance

Pool distance

Set the pool size

Run time

Auto running time

Set the running time

Stop

FWD/REW

Manual forward/backward

To move the cleaner to a certain location

Auto run

Automatic working

Cleaner starts running in automatic program

6 Working time

Display of the selected working time

7 Pool width

Display of the set pool size

Symptom

Possible reason

Corrective action

Cable twists or coils up.

The pool cleaner turns while cleaning the water (note, this is normal).

Unplug power line,

complete the cable and unscrew.

Obstruction in pool.

Remove obstruction in pool.

The cable in the wa-

ter is too long.

Get the excess part of the cable from the water. The cable in the water has to be long enough to allow the cleaner to reach all corners of the bath.

The cleaner does not reach all pool area.

Connecting cable is not long enough.

Allow the cleaner to reach all corners of the bathroom, enter the maximum length of the connecting cable into the pool, but consider a corresponding minimum distance of the control unit to the pool.

The pool shape doesn’t make a complete cleaning possible.

Slide the pool cleaner by hand to the places where was not cleaned and restart manually backwards forwards

The water cycle of the bath is switched on.

Turn off the filter pump.

The cleaner does not work.

Too much air in the case.

Turn off the machine and let all the air escape.

A foreign object is in/at drive.

Contact the service center.

Description of control panel, Figure 5

Function of jet propulsion, Figure 6

Each on the front and on the back of the cleaner there are two adjustable control nozzles for the drive in the water. The sucked foul water is first cleaned through the filter bag and then used for the drive for the cleaner above the thrusters. The nozzles are adjustable, depending on the size and pool type, to achieve the best cleaning effect.

Recommended nozzle settings:

 High speed / less cleaning (with low pollution) Figure 7,8,9,10  Slow speed / high cleaning efficiency (moderate to heavy contami-

nation) Figure 11,12,13

The above are recommending settings and operator can select a proper nozzle direction based on above principle actual pool situation.

 Lift out the filter cartridge from one side. Figure 33  Install the filter cartridge. Figure 34  Remove the filter cartridge. Figure 35

Remove bzs. Assembly of the filter bag. Figure 36

Tips and advices

 Each time the cleaner is removed from the water, the filter element

has to be cleaned.

 The pH-value of the pool water must be between 7.0 - 7.4.  The water temperature must be between 10 ° C and 32 ° C.  After pressing the "power off" button, the “power on” button can’t

be pressed for 30 seconds.

 We recommend to keep the cleaner between 5 ° C and 40 ° C in a

shaded, well-ventilated place. The supply cable must be wound up for storage. (The float on the cable must not be moved, so that a perfect swimming of the cable in the water is maintained) Avoid direct exposure to the sun all the time!

 Before using, please read the instruction for fault rectification thor-

oughly.

 Keep the cleaner always on the handgrip to remove it in and out of

the pool.

Trouble Shooting

Commissioning

Since you have made your settings, you can put the cleaner carefully and slowly into the pool. Please refer to the following pictures as the cleaner may be best placed in the pool. Figure 14,15,16

The cleaner must always be committed or removed to the pool that the underside of the cleaner facing the pool wall, to avoid possible scratches on the pool surface. Figure 17,18

IMPORTANT! Figure 19,20

Care and Maintenance

Cleaning the filter bag Unfold the retaining ring and open the cleaner. Figure 21,22

Press the buckle on the base of the cleaner and take off the filter cartridge. Figure 23,24

Take off the filter bag, drain and clean it and put on the filter bag again. Figure 25,26,27

Important

Please press the buckle to remove or restore the filter cartridge. If this is not observed, it may cause damage to the lower part of the cleaner.

 Press the buckle simultaneously. Figure 28  Do not pick up the two parts of the cartridge at the same time. Fi-

gure 29

 The installation must be initiated from one side. Figure 30  Press the buckle. Figure 31  Press the buckle on the other side. Figure 32

Page 7

Poolrunner | 2013_V1

Page 7 of 36

The cleaner does not clean optimal.

Cleaner kicking up dirt and does not clean enough.

Turn the two water jets to 180 °. This reduces the speed and the purification is improved.

Service processing

Please do not send the unit unauthorized to us, but you should first contact our service center!

If the product needs to be picked up, so it is necessary to pack it safely and enclose the invoice (copy) and a copy of the warranty card.

Once the unit has been returned to us, it will be checked for defects and repaired of our complaints department. After completing this work, your device will be returned to you as quickly as possible.

If the submission to guarantee isn’t justified, then the costs incurred will be charged.

The Warranty/Guarantee runs on the company Steinbach VertriebsgmbH. The item will be repaired by the company Steinbach VertriebsgmbH, because there exist no right of return, the pool cleaner will not be taken back.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 8

Poolrunner | 2013_V1

Page 8 de 36

Avertissements Veuillez lire toutes les consignes de sécurité et tous les avertisse-

ments listés ci-dessous. Le non-respect des consignes de sécurité peut conduire à de graves accidents.

 Ne laissez jamais fonctionner l’appareil hors de l’eau, sous peine de détruire complètement l’appareil en peu de temps !

 L’appareil ne doit être branché qu’à une prise de courant de sécu- rité de 230 V, mise à la terre.

 Aucune personne ne doit se trouver dans la piscine pendant que l’appareil est dans l’eau.

 Ne prenez jamais l’appareil directement par le câble mais tenez-le au niveau de l’étrier de retenue lorsque vous le tirez hors de l’eau.

 Laissez la totalité de l’air s’évacuer avant d’allumer l‘appareil.  Avant d’allumer le nettoyeur, veuillez vous assurer que le câble

flottant reste bien lâche afin d’éviter les enchevêtrements. Dans le

pire des cas, les enchevêtrements peuvent résulter en un endommagement du nettoyeur et réduire son action nettoyante.

 Après chaque utilisation, la cuve du filtre ainsi que le sac filtrant doivent être nettoyés immédiatement.

 Le nettoyeur doit être rangé dans une pièce ombragée et bien aé-

rée, aussi longtemps qu’il n’est pas utilisé. L’exposition directe au

rayonnement solaire est à éviter.  La boite de commande du nettoyeur doit se trouver dans un en-

droit ombragé pendant le fonctionnement. La boite de commande ne doit pas être recouverte puisque cela pourrait conduire à une surchauffe.

 Seuls des techniciens spécialisés sont autorisés à ouvrir et à réparer les moteurs et composants électriques.

 Le nettoyeur doit seulement être utilisé pour nettoyer des piscines.

Toute autre utilisation résulte en l’expiration immédiate du droit de

garantie.

 Le nettoyeur ne doit pas être utilisé par des enfants.  Le nettoyeur n’est pas un jouet.  N’enlevez pas le film de protection, qui a été collé sur le dispositif

de commande (boite de commande).

Avertissements Le nettoyeur automatique de piscine n’est pas adapté aux piscines

présentant une épaisseur de film inférieure à 0,4 mm. Dans certaines circonstances, il existe la possibilité que le film de la piscine

soit endommagé. L’utilisation du nettoyeur de piscine sur un film d’épaisseur inférieure se fait à vos propres risques.

Description

Notre nettoyeur automatique de piscine Speedcleaner « Poolrunner » est une installation automatique, puissante et d’un type nou- veau, destinée au nettoyage de piscines. Il peut nettoyer le fond de la piscine sans qu’elle ait été vidée au préalable. En même temps, il

filtre l’eau et supprime les matières en suspension dans l’eau ainsi

que les dépôts. Le Poolrunner ne peut aspirer que les particules de saleté mobiles sur le sol. La saleté tenace doit toujours être nettoyée manuellement. Étant donné que le nettoyeur utilise du courant continu 24 V, il offre une grande sécurité pendant son fonctionnement.

Veuillez lire soigneusement ce manuel afin d’utiliser ce nettoyeur

correctement. Le nettoyeur automatique de piscine peut être utilisé pour presque

toutes les piscines ayant un sol horizontal et plan, qui sont habituellement vendues dans le commerce.

Consignes de sécurité

Votre nettoyeur de piscine a soigneusement été testé après sa pro-

duction et a quitté l’usine dans un parfait état technique. Afin de conserver cet état réglementaire et d’assurer un fonctionnement sûr, l’utilisateur devrait toujours respecter les consignes contenues dans ce manuel. S’il y a des signes indiquant que le fonctionnement sûr

du nettoyeur de piscine ne peut plus être assuré, alors il faut immédiatement débrancher le produit du réseau électrique et empêcher un redémarrage involontaire.

Cela est le cas :

 lorsque l’appareil présente des dommages visibles  lorsque l’appareil ne semble plus être en état de fonctionner  lorsque le produit a été rangé assez longtemps dans des

conditions défavorables

Lorsque le câble d’alimentation électrique ou d’autres composants

de cet appareil sont endommagés, ils doivent être remplacés par le fabricant ou par son service-clientèle ou par une personne aux qualifications similaires, afin d’éviter toute mise en danger.

Dommages dus au transport Votre nettoyeur de piscine a soigneusement été emballé pour le

transport. Veuillez vous assurer lors de la remise du produit que

l’emballage ne soit pas endommagé et que tous les composants se

trouvent dans le paquet. Si vous avez commandé le paquet par expédition, assurez-vous que la livraison soit complète. Les dommages dus au transport doivent immédiatement être indiqués au transporteur (entreprise de transport ou service d’envoi de colis). La responsabilité pour les dommages dus au transport incombe au transporteur, le fournisseur n’en est pas responsable.

Garantie Le fabricant assume la garantie concernant la sécurité de fonction-

nement et la fiabilité uniquement si les conditions suivantes sont remplies :

 L’aspirateur pour le sol est utilisé conformément aux expli-

cations du mode d‘emploi.

 Seules des pièces de rechange originales sont utilisées

pour les réparations (les pièces d’usure ne sont soumises à aucune garantie).

Dommages indirects Nous ne pouvons être tenus responsables des dommages du pro-

duit résultant du non-respect des consignes de ce manuel.

Position du bloc d‘alimentation Le bloc d’alimentation de l’appareil doit être positionné de telle façon

que le nettoyeur puisse atteindre tous les coins et toutes les extrémi-

tés de la piscine. Pour des raisons de sécurité, le bloc d’alimentation doit présenter une distance d’au moins 3,5 m par rapport au bord de

la piscine.

Données techniques

 Tension d’entrée : 230 V AC  Fréquence : 50 Hz  Tension de sortie : DC (courant continu) 24 V  Puissance d’entrée : 150 W  Puissance de sortie : 120 W  Cycle opératoire : 1 h / 1,5 h / 2 h / 2,5 h  Longueur de câble : 13 m  Surface max. à nettoyer dans la piscine : 100 ㎡  Capacité filtrante : 15 m³/h

Page 9

Poolrunner | 2013_V1

Page 9 de 36

N°

Nom

Description

Fonction

Pool Distance

Régler la taille de la piscine

Run time

Régler la durée de fonctionnement

Stop

Arrêt

FWD/REW

Fonctionnement manuel

Avancer ou reculer manuellement

Auto run

Fonctionnement automatique

6 Durée de fonctionnement

Affichage de la durée de fonctionnement définie

7 Taille de la piscine

Affichage de la taille définie de la piscine

Problème

Cause

Solution

Le câble

d’alimentation est

tordu ou enchevêtré.

L’aspirateur pour le

sol tourne pendant le

nettoyage dans l’eau

(attention, cela est normal).

Éteignez l’appareil,

débranchez le câble et démêlez-le.

Il y a des obstacles dans la piscine.

Enlevez les obstacles.

La portion de câble

dans l’eau est trop longue.

Sortez de l’eau la partie excédentaire du câble. La partie dans

l’eau doit cependant

être suffisamment longue pour que le nettoyeur puisse atteindre tous les coins et extrémités de la piscine.

Le nettoyeur ne peut pas atteindre tous les coins.

Le câble

d’alimentation est

trop court.

Pour que le nettoyeur puisse atteindre tous les coins et extrémités de la piscine, insérez la longueur maximale possible du câble

 Finesse de filtre : 150 μm  Température de service (eau) : 10°C - 32°C  Vitesse de déplacement : 15 - 18 m/min  Classe de résistance à l’eau : nettoyeur : IP68 ; boite de com-

mande électrique : IPX4  Température environnante : 10°C - 40°C

Constitution du Poolrunner, image 1

Câble de raccordement, images 2, 3, 4

Description du panneau de commande, image 5

Fonction de propulsion par jet d‘eau, image 6

2 tuyères de commande réglables sont situées respectivement à

l’avant et à l’arrière du nettoyeur, pour le propulser dans l’eau. L’eau sale aspirée est d’abord nettoyée par le sac filtrant puis utilisée pour

la propulsion du nettoyeur à travers les tuyères de commande. Les tuyères peuvent être réglées pour atteindre la meilleure action nettoyante en fonction du type de la taille de la piscine.

Réglage conseillé des tuyères de commande :  Grande vitesse / action nettoyante réduite (pour un encrassement

faible), images 7, 8, 9, 10  Vitesse lente / action nettoyante importante (pour un encrasse-

ment moyen à important), images 11, 12, 13 Les réglages mentionnés sont des recommandations. Le réglage

des tuyères de commande doit cependant être choisi par l’utilisateur en fonction des règles d’utilisation susmentionnées et de la nature

effective de la piscine.

Rabattez la bague de retenue vers le haut et ouvrez le nettoyeur. Images 21, 22.

Appuyez sur la boucle de la partie inférieure du nettoyeur afin de retirer la cartouche filtrante. Images 23, 24.

Enlevez ensuite le sac filtrant, videz et nettoyez-le puis remettez-le en place. Images 25, 26, 27.

Important

Veuillez appuyer sur la boucle afin de sortir la cartouche filtrante ou de la remettre en place. Si vous ne le faites pas, cela peut résulter en des dommages sur la partie inférieure du nettoyeur.

 N’appuyez pas sur la boucle en même temps. Image 28  Ne soulevez pas les deux parties de la cartouche en même temps.

Image 29

 Il faut commencer l’installation par l’un des côtés.Image 30  Appuyez sur la boucle. Image 31  Assuyez sur la boucle de l’autre côté. Image 32  Soulevez la cartouche filtrante par l’un des côtés. Image 33  Installez la cartouche filtrante. Image 34  Sortez la cartouche filtrante. Image 35

Extraction ou assemblage du sac filtrant. Image 36

Conseils et remarques

 L’élément filtrant doit être nettoyé à chaque fois que le nettoyeur

est sorti de l’eau.

 La valeur pH de l’eau de la piscine doit se situer entre 7,0 et 7,4.  La température doit se situer entre 10°C et 32°C.  Après avoir appuyé sur la touche « Power off », il est impossible

d’appuyer sur la touche « Power on » pendant 30 secondes.

 Nous conseillons de ranger le nettoyeur dans un endroit ombragé

et bien aéré, entre 5°C et 40°C. Le câble d’alimentation doit être enroulé pour le rangement. (Les flotteurs du câble ne doivent pas être déplacés, afin que le câble puisse continuer à flotter sans problème.) Il faut toujours éviter l’exposition directe au rayonnement solaire !

 Avant utilisation, veuillez lire soigneusement les remarques desti-

nées à la suppression de problèmes.

 Saisissez toujours le nettoyeur par la poignée pour le plonger dans

la piscine et le sortir de celle-ci.

Résolution de problèmes

Mise en service

Après avoir effectué tous les réglages, vous pouvez plonger lentement et prudemment le nettoyeur dans la piscine. Pour cela, veuillez considérer les images suivantes pour savoir quelle est la meilleure façon de déposer le nettoyeur dans la piscine. Images 14, 15, 16.

Le nettoyeur doit toujours être plongé ou sorti de la piscine de façon à ce que le dessous du nettoyeur soit dirigé vers la paroi de la pis-

cine afin d’éviter de possibles rayures sur la surface de la piscine.

Images 17, 18. IMPORTANT ! Images 19, 20.

Entretien et maintenance

Nettoyage du sac filtrant

Page 10

Poolrunner | 2013_V1

Page 10 de 36

d’alimentation dans la

piscine. Il faut néanmoins respecter la distance minimale entre le dispositif de commande et la piscine.

La forme de la piscine rend un nettoyage complet impossible.

Déplacez manuelle-

ment l’aspirateur de

piscine vers les en-

droits qui n’ont pas été

nettoyés et faites avancer et reculer l‘aspirateur manuellement.

La circulation de

l’eau de la piscine

est allumée.

Éteignez la pompe filtrante.

Le nettoyeur ne fonctionne pas.

Trop d’air dans le

boitier.

Éteignez l’appareil et

laissez sortir l’intégralité de l‘air.

Corps étranger dans la propulsion.

Contactez le centre du service après-vente.

Le nettoyeur ne fonctionne pas de la meilleure façon.

Le nettoyeur soulève la saleté en tourbillons et ne nettoie pas suffisamment.

Tournez les tuyères

d’eau de 180°. Cela

réduit la vitesse et le nettoyage en est amélioré.

La société Steinbach Vertriebs GmbH est responsable pour le recours à la garantie / la garantie légale.

L’article est réparé par la société Steinbach Vertriebs GmbH. Ce- pendant, comme il n’existe pas de droit de retour, il n’est pas repris.

Steinbach Vertriebs GmbH, Aistingerstrasse 2, 4311 Schwertberg, Autriche

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 Courriel : [email protected]

www.steinbach.at

Exécution du service après-vente

Merci de ne pas nous envoyer l’appareil de votre propre chef mais de vous adresser d’abord à notre centre du service après-vente !

Si l’appareil doit être retiré à domicile, alors il est nécessaire de l’emballer de façon sûre et d’y joindre la facture (copie) ainsi qu’une

copie de la carte de garantie. Dès que l’appareil nous est parvenu, notre département des récla-

mations vérifie la présence de défauts et le répare. Votre appareil vous est renvoyé aussi vite que possible une fois que ces travaux sont achevés.

Si l’envoi en garantie n’est pas justifié, les frais occasionnés seront

facturés.

Page 11

Poolrunner | 2013_V1

Pagina 11 di

Nr.

Nome

Descrizione

Funzione

Pool Distance

Impostazione della grandezza della piscina

Con questa funzione viene comunicata la grandezza della piscina al sistema elettronico

Run time

Tempo di lavoro 1 2,5 ore

Impostazione del tempo di esecuzione per la pulitura

Stop

FWD/REW

Esercizio manuale

Avanzamento o movimento all'indietro manuali

Auto run

Esercizio automatico

Con questo tasto il pulitore è avviato in esercizio automati-

Importante Leggere tutte le avvertenze e le indicazioni di sicurezza sotto riporta-

ti. L’inosservanza delle indicazioni di sicurezza può causare gravi incidenti.

 Non fare mai funzionare l’apparecchio fuori dall’acqua; in caso

contrario l’intero apparecchio subirà danni irreparabili in breve

tempo.

 L’apparecchio deve venire allacciato solo a una presa da 230 V

con messa a terra.

 Mentre l’apparecchio si trova in acqua nessuna persona deve trat-

tenersi in piscina.

 Estrarre l’apparecchio dall’acqua senza toccare direttamente il ca-

vo, servirsi della staffa di sostegno.

 Prima di attivare l’apparecchio fare fuoriuscire tutta l’aria.  Prima di attivare il pulitore assicurarsi che il cavo galleggiante ri-

manga ben lasco per evitare aggrovigliamenti. In caso estremo gli aggrovigliamenti possono causare il danneggiamento del pulitore e influenzare l’efficacia della pulizia.

 Dopo ogni utilizzo devono venire immediatamente puliti il conteni-

tore e il sacchetto del filtro.

 Fino a che il pulitore non viene utilizzato, esso deve venire con-

servato in un ambiente ombreggiato e ben aerato. Evitare l’irradiazione solare diretta.

 Durante l’esercizio la scatola di controllo del pulitore deve stare

all’ombra. La scatola di controllo non deve venire coperta perché

questo può causare un surriscaldamento.

 I motori e le parti elettriche devono essere aperti e riparati solo da

personale specializzato.

 Al caddy e all’annesso cavo deve essere riservato un luogo fisso e

sicuro.

 Il pulitore deve venire utilizzato solo per la pulizia di piscine. Ogni

altro utilizzo implica l’immediata decadenza del diritto di garanzia.

 I bambini non devono utilizzare il pulitore.  Il pulitore non è un giocattolo.  Non rimuovere la pellicola protettiva incollata anche sull'elemento

di regolazione (scatola di controllo).

Avvertenze Il robot automatico per la pulizia della piscina non è adatto a impianti

con uno spessore del manto impermeabilizzante inferiore a 0,4 mm. In determinate circostanze può verificarsi che il manto si rovini. Un utilizzo del robot pulitore in piscine con spessori del manto inferiori a quelli indicati è a proprio rischio e pericolo.

Descrizione dell’apparecchio

Indicazioni di sicurezza

Posizione dell’alimentatore di rete L'alimentatore di rete dell'apparecchio deve venire posizionato in

modo adeguato perché il pulitore possa raggiungere tutti gli angoli e le estremità nella piscina. Per motivi di sicurezza l'alimentatore di rete deve stare almeno a 3,0 m di distanza dal bordo della piscina.

Requisiti della fonte di energia elettrica Prima di attivare il pulitore è necessario assicurarsi che la tensione e

la frequenza locali siano quelle richieste dal pulitore. Inoltre la fonte di energia elettrica deve essere provvista di un sistema di protezione contro le correnti di guasto. Tensione di ingresso: 230 V CA Frequenza: 50 Hz

Dati tecnici

 Tensione di ingresso: 230 V CA  Frequenza: 50 Hz  Tensione di uscita: 24 V CC (corrente continua)  Potenza in ingresso: 150 W  Potenza in uscita: 120 W  Ciclo operativo: 1 ora / 1,5 ore / 2 ore / 2,5 ore  Lunghezza del cavo: 15 m  Superficie max di pulitura nella piscina: 100 ㎡  Potenza del filtro: 15 m³/h  Grado di filtraggio: 150 μm  Temperatura di esercizio (acqua): 10°C - 32℃  Velocità di scorrimento: 15 - 18 m/min  Classe di resistenza all’acqua: pulitore IP68; scatola elettrica di

controllo IPX4

 Temperatura ambiente: 10°C - 40°C  Profondità della piscina: max 2,5 m

Costruzione del pulitore per piscina, Figura 1

Montaggio, Figura 2,3,4

Il nostro pulitore automatico per piscina Speedcleaner “Poolrunner” è un impianto di nuovo tipo, efficiente e automatico, per la pulizia di piscine. È in grado di pulire il fondo della piscina senza che essa venga svuotata. Contemporaneamente filtra l’acqua e rimuove sostanze in sospensione nell’acqua e sedimenti. Il Poolrunner può aspirare solo particelle di sporco staccate dal fondo. La sporcizia aderente deve venire rimossa come sempre manualmente. Lavorando con 24 V a corrente continua, esso offre elevata sicurezza durante l'esercizio. Leggere per favore attentamente le presenti istruzioni per farlo funzionare correttamente.

Il pulitore automatico per piscina può venire impiegato in quasi tutte le piscine con fondo orizzontale piano esistenti in commercio. L’efficacia della pulizia nel programma automatico è pari a ca. 95 %. Se alcune superfici non vengono pulite, la loro pulizia può venire eseguita con la funzione manuale del pulitore.

Descrizione del pannello di comando, Figura 5

Page 12

Poolrunner | 2013_V1

Pagina 12 di

co.

6 Tempo di lavoro

Visualizzazione del tempo di lavoro impostato

7 Grandezza della piscina

Visualizzazione impostata della grandezza della piscina

Guasto

Causa

Soluzione

Il cavo di alimen-

tazione è storto o

attorcigliato.

L'aspiratore ruota durante la pulizia in acqua (attenzione, è normale).

Spegnere l'apparec-

chio, staccare il cavo e sistemarlo

Ci sono ostacoli all'interno della piscina.

Rimuovere gli ostacoli presenti.

Il cavo in acqua è

troppo lungo.

Estrarre dall'acqua la parte superflua del cavo. Il cavo dovrà tuttavia essere di una lunghezza tale da consentire al pulitore di raggiungere tutti i lati e le estremità della piscina.

Il pulitore non è in

grado di raggiun-

gere tutti i punti.

Il cavo di alimentazione è troppo corto.

Per assicurare che il pulitore raggiunga tutti gli angoli e le estremità della piscina, sfruttare la lunghezza massima del cavo di alimentazione, osservare tuttavia una relativa distanza minima del dispositivo di comando dalla piscina.

La forma della piscina impedisce una pulizia completa.

Spingere manualmente il robot pulitore verso i punti non raggiunti e avviare sempre manualmente il pulitore in avanti e indietro.

La circolazione dell'acqua della piscina è attivata.

Spegnere la pompa filtrante.

Il pulitore non la-

vora.

Troppa aria nell'alloggiamento.

Spegnere l'apparecchio e far uscire completamente l'aria.

Funzione azionamento jet, figura 6

Rispettivamente sulla parte anteriore e su quella posteriore del pulitore si trovano 2 ugelli di comando regolabili per l'azionamento in acqua. L'acqua sporca aspirata viene pulita innanzitutto mediante il sacco filtrante e, successivamente, viene utilizzata mediante gli ugelli di comando per l'azionamento del pulitore. Gli ugelli sono regolabili per ottenere la miglior pulizia a seconda del tipo e delle dimensioni della piscina

Impostazione consigliata degli ugelli di comando:  alta velocità/pulizia ridotta (in presenza di poca sporcizia) figure 7,

8, 9, 10  bassa velocità/livello di pulizia elevato (in presenza di un grado di

sporcizia medio/alto) figure 11, 12, 13 Le impostazioni riportate sono raccomandazioni. Tuttavia, sarà l'ope-

ratore a scegliere l'impostazione degli ugelli di comando a causa delle regole di utilizzo di cui sopra e della struttura effettiva della piscina.

Rimozione o montaggio del sacco filtrante. Figura 36

Suggerimenti e indicazioni

 Ogni volta che si estrae il pulitore dall'acqua, pulire l'inserto filtran-

te.

 Il valore pH dell'acqua nella piscina deve rientrare nell'intervallo

7.0 - 7.4.

 La temperatura dell'acqua deve essere compresa tra 10°C e 32°C.  Dopo aver premuto il pulsante "Power off", non si potrà premere il

pulsante "Power on" per 30 secondi.

 Consigliamo di riporre il pulitore a una temperatura compresa tra

5°C e 40°C in un luogo ombreggiato e ben ventilato. Avvolgere in questo caso il cavo di alimentazione. (I galleggianti presenti sul cavo non devono essere spostati per garantire un perfetto galleggiamento del cavo in acqua.) Evitare sempre un'esposizione solare diretta!

 Prima dell'utilizzo, leggere con attenzione le indicazioni relative al-

la rimozione di eventuali guasti.

 Servirsi sempre della maniglia per tenere il pulitore e per introdurlo

o estrarlo dalla piscina.

Trattamento dei problemi

Messa in funzione

Dopo aver eseguito tutte le impostazioni, è possibile immergere con prudenza e lentamente il robot pulitore in acqua. Osservare le seguenti figure per poter introdurre al meglio il robot nella piscina. Figure 14, 15, 16

Il pulitore deve essere sempre introdotto nella piscina, o da quest'ultima estratto, con il lato inferiore rivolto verso la parete della piscina al fine di evitare potenziali graffi sulla superficie dell'impianto. Figure 17, 18

IMPORTANTE! Figure 19, 20

Manutenzione e pulizia

Pulizia del sacco filtrante Ribaltare gli anelli di sicurezza verso l'alto per aprire successivamente il robot. Figure 21, 22

Premere la fibbia sulla parte inferiore del pulitore per estrarre la cartuccia filtrante. Figure 23, 24

Estrarre il sacco filtrante, svuotarlo, pulirlo e inserirlo nuovamente nel suo alloggiamento. Figure 25, 26, 27

Importante

Si prega di premere la fibbia per estrarre la cartuccia filtrante o per reinserirla. Se diversamente, possono verificarsi danni alla parte inferiore del pulitore.

 Non premere le fibbie contemporaneamente. Figura 28  Non sollevare entrambe le parti della cartuccia contemporanea-

mente. Figura 29

 Iniziare l'installazione da un lato. Figura 30  Premere la fibbia. Figura 31  Premere la fibbia sull'altro lato. Figura 32  Estrarre sollevando la cartuccia filtrante da un lato. Figura 33  Installare la cartuccia filtrante. Figura 34  Estrarre la cartuccia filtrante. Figura 35

Page 13

Poolrunner | 2013_V1

Pagina 13 di

Corpi estranei nell'azionamento.

Contattare il servizio assistenza.

Il robot non pulisce in moto ottimale

Il pulitore alza la sporcizia ma non pulisce a sufficienza.

Ruotare i due ugelli di 180°. In questo modo si riduce la velocità migliorando la qualità della pulizia.

Assistenza

Si prega di non inviare l'apparecchio arbitrariamente alla nostra azienda, bensì di rivolgersi in primo luogo al nostro servizio assistenza!

Qualora l'apparecchio debba essere ritirato, sarà necessario imballarlo accuratamente e allegare la fattura (in copia) nonché una copia del tagliando di garanzia compilati.

Appena l'apparecchio giunge presso i nostri locali viene esaminato e riparato da eventuali vizi dal nostro reparto reclami. Terminate queste operazioni, l'apparecchio viene rispedito al cliente nel minor tempo possibile.

Se l'invio non è giustificato dalla garanzia, i relativi costi saranno addebitati al cliente.

Il termine di garanzia/la garanzia è a carico della Fa. Steinbach VertriebsgmbH. L'articolo è riparato dalla Fa. Steinbach VertriebsgmbH. Se tuttavia non sussiste alcun diritto di restituzione, l'articolo non viene ripreso.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 14

Poolrunner | 2013_V1

Stran 14 od 36

Opozorila

Preberite naslednja varnostna navodila in opozorila. Neupoštevanje varnostnih navodil, lahko povzroči težko nesrečo.

 Ne dovolite, da naprava deluje, kadar ni v vodi, ker s tem lahko v

zelo kratkem času aparat uničite!  Napravo lahko vključite samo v ozemljeno 230 V varovano

vtičnico.

 Ko je naprava v vodi, se v bazenu ne sme zadrževati nobena oseba.

 Ko želite napravo dvigniti iz vode, je ne povlecite za kabel, temveč za ročaj.

 Preden napravo vključite, jo popolnoma odzračite.  Da bi preprečili zapletanje kabla, poskrbite za to, da plavajoči

kabel ni napet. Zapleten kabel lahko v najslabšem primeru poškoduje čistilec in zmanjša učinkovitost čiščenja.

 Po vsakem čiščenju morate očistiti zbiralnik filtra in filtrirno vrečico.  Kadar čistilca ne uporabljate, naj bo spravljen v senčnem in dobro

prezračenem prostoru. Ne puščajte ga na direktnem soncu.

 Med obratovanjem naj bo krmilna enota čistilca na senčnem mestu. Krmilne enote ne smete pokriti, ker se lahko pregreje.

 Motor in električne dele lahko popravlja samo za to usposobljena oseba.

 Čistilec lahko uporabljate samo za čiščenje bazena. Vsak drug način uporabe ima za posledico prekinitev garancije.

 Otroci čistilca ne smejo uporabljati.  Čistilec ni igrača.  Ne odstranite zaščitne folije, ki je nalepljena na krmilni enoti.

Varnostni napotki

Avtomatski čistilec za bazene ni namenjen za čiščenje bazenov, ki imajo folijo tanjšo od 0,4 mm. Pod posebnimi pogoji se lahko zgodi, da se folija poškoduje. Če čistilec kljub temu uporabljate za čiščenje bazenov s tanjšo folijo, potem to delate na lastno odgovornost.

Opis

Naš avtomatski čistilec za bazene "Poolrunner“ je nov, močan aparat za čiščenje bazenov. Lahko očisti tla bazena, ne da bi bilo treba bazen izprazniti. Istočasno filtrira vodo in odstranjuje lebdeče delce

in usedline iz vode. Poolrunner lahko s tal posesa samo delce, ki niso prilepljeni. Umazanijo, ki se trdno drži, je treba odstraniti ročno.

Čistilec dela na 24 V enosmerni tok, zato zagotavlja veliko varnost.

Prosimo pozorno preberite ta navodila, da ga boste znali pravilno upravljati

Avtomatski čistilec za bazene lahko uporabite za čiščenje vseh razpoložljivih bazenov, ki imajo vodoravno dno.

Varnostni napotki

Vaš sesalec Poolreiniger so potem, ko so ga izdelali, testirli in je proizvodnjo zapustil v tehnično brezhibnem stanju. Če želi uporabnik ohraniti to stanje in zagotoviti varno delovanje, se mora držati vseh napotkov iz teh navodil. Če bi se pojavili znaki, ki bi kazali na to, da uporaba čistilca za bazene ni varna, potem ga morate takoj izključiti iz omrežja in ga tako zavarovati, da ga nihče ne bo mogel

nenamerno uporabljati. To je v primeru:

 kadar so na izdelku vidne poškodbe  kadar izdelek sam po sebi ne zgleda, tako, da bi ga lahko

uporabili.

 po daljšem skladiščenju v neprimernih pogojih

Če je napeljava za priključitev na električni tok in ostali deli naprave poškodovani, jih mora zamenjati proizvajalec ali njegov servis ali

neka druga ustrezno usposobljena oseba. Tako se boste ognili nevarnoti.

Transportna škoda

Vaš Poolreiniger smo za transport skrbno zapakirali. Prosimo, da se pri prevzemu prepričate, da je paket nepoškodovan in, da so v paketu vsi deli. Če ste naročili paket po pošti, se prepričajte, da je pošiljka kompletna. Transportno škodo morate takoj uveljavljati in prijaviti pri prevozniku (prevoznemu podjetju, hitri pošti). Odgovornost za škodo pri transportu nosi prevoznik, dobavitelj za to

ne odgovarja.

Garancija Garancija, v smislu brezhibnega delovanja in zanesljivosti, velja

samo pod naslednjimi pogoji

 Sesalec ste uporabljali v skladu z navodili za uporabo.  Pri popravilih morate uporabiti samo originalne dele (deli,

ki se obrabijo, niso predmet garancije).

Posledična škoda

Za škodo na izdelku, ki nastane zaradi neupoštevanja napotkov v

teh navodilih, ne odgovarjamo.

Pozicija krmilne enote

Krmilna enota te naprave mora biti ustrezno nameščena. Tako bo čistilec lahko dosegel vse robove in kote v bazenu. Iz varnostnih

razlogov mora krmilna enota stati najmanj 3,5 m od roba bazena.

Tehnični podatki

 Vhodna napetost: 230 VAC  Frekvenca: 50 Hz  Izhodna napetost: DC (enosmerni tok) 24 V  Vhodna moč: 150 W  Izhodna moč: 120 W  Ciklus delovanja: 1 ura. / 1,5 ure / 2 uri / 2,5 ur.  Dolžina kabla: 13 m  Največja čistilna površina v bazenu: 100 ㎡  Zmogljivost filtriranja: 15 m³/h  Finost filtriranja: 150 μm  Obratovalna temperatura (voda): 10°C - 32°C  Hitrost pomikanja: 15 - 18 m/min  Stopnja vodoodpornosti: čistilec: IP68; krmilna enota: IPX4  Zunanja temperatura: 10°C - 40°C

Postavitev čistilca, slika 1

Povezovalni kabel, slika 2,3,4

Page 15

Poolrunner | 2013_V1

Stran 15 od 36

Št.

Ime

Opis

Funkcija

Pool Distance

Nastaviti velikost bazena

Run time

Nastaviti čas delovanja

Nastaviti čas

delovanja

Stop

FWD/REW

Ročno delovanje

Ročno naprej ali

nazaj

Auto run

Avtomatsko delovanje

Delovanje avtomatike

6 Čas delovanja

Prikaz nastavitve časa delovanja

7 Velikost bazena

Prikaz nastavitve velikosti bazena

Motnja

Vzrok

Rešitev

Električni kabel je

zasukan in

zapleten

Čistilec tal se pri čiščenju obrača

(pozor, to je normalno).

Napravo ugasniti,

kabel izključiti in prevrteti.

V bazenu so ovire

Odstraniti ovire

Kabel v vodi je

predolg.

Predolg del kabla povlecite iz bazena. Ostanek kabla v vodi mora biti dovolj dolg,

da čistilec lahko doseže vse robove in

kote bazena.

Čistilec ne doseže

vseh mest

Povezovalni kabel je prekratek.

Če želite, da bo čistilec

dosegel vse robove in

kote, dodajte čim več

kabla v bazen. Pri tem ne pozabite na

najmanjšo dovoljeno

oddaljenost krmilne enote od bazena.

Oblika bazena ne

omogoča

kompletnega

čiščenja.

Ročno postavite čistilec na mesta, ki jih ni očistil in ročno vključujte čistilec

naprej in nazaj.

Vključeno je kroženje vode.

Izključite filtrirno črpalko.

Čistilec ne dela

Preveč zraka v ohišju.

Izključite sesalec in ga odzračite.

Tujek v pogonu.

Pokličite servisni center.

Čistilec ne čisti

zadovoljivo.

Čistilec meša umazanijo in ne čisti

zadovoljivo.

Opis komande plošče, slika 5

Funkcija reaktivnega pogona, slika 6

Na vsaki strani čistilca, spredaj in zadaj, se nahajata po dve nastavljivi krmilni šobi za pogon v vodi. Vsesana umazana voda se najprej očisti skozi filtrirno vrečko in se potem uporabi za pogon čistilca s pomočjo krmilnih šob. Šobe so nastavljive tako, da s tem dosežete najbolj učinkovito čiščenje glede na vrsto in velikost

bazena. Priporočena nastavitev krmilnih šob:  Velika hitrost/zmanjšano čiščenje (pri majhnem onesnaženju),

slika 7,8,9,10.

 Majhna hitrost/velik učinek čiščenja (pri srednji do močni onesnaženosti), slika 11,12,13.

Navedene nastavitve so samo priporočila. Upravljavec mora sam izbrati pravo nastavitev krmilnih šob, kar je predvsem odvisno od

dejanskega stanja umazanije v bazenu.

Filtrirno vrečko vzemite ven, oziroma jo ponovno vstavite, slika 36.

Namigi in napotki

 Vsakič, ko vzamete čistilec iz bazena, morate očistiti filtrirni vložek.  pH vrednost mora v bazenu biti nastavljena na 7.0 - 7.4.  Temperatura vode mora biti med 10°C in 32°C.  Ko enkrat pritisnete na tipko „Power off“, naslednjih 30 sekund ne

morete pritisniti na tipko „Power on“.

 Priporočamo vam, da shranite čistilec na senčnem in dobro

prezračenem mestu, kjer se bo gibala temperatura med 5°C in

40°C. Navijte kabel za električni tok (plovcev na kablu ne premikajte, ker bo s tem zagotovljeno, da bo kabel v vodi plaval neovirano). Izogibajte se direktnemu sončnemu obsevanju!

 Preden začnete napravo uporabljati, temeljito preberite napotke,

kako odpravite napake.

 Ko boste čistilec dajali ali jemali iz bazena, ga primite vedno za

ročaj.

Odpravljanje napak

Zagon

Potem, ko ste opravili vse nastavitve, lahko čistilec previdno in počasi potopite v bazen. Oglejte si prosimo naslednje slike, ki kažejo, kako najlaže vstaviti čistilec v bazen, slike 14, 15, 16.

Ko vstavljate čistilec v bazen ali ga jemljete iz bazena, mora biti spodnja stran čistilca vedno obrnjena proti steni bazena. S tem boste preprečili, da bi opraskali površino bazena, slika 17, 18.

VAŽNO! Slika 19,20

Nega in vzdrževanje

Čiščenje filtrirne vrečke. Dvignite zaščitni pokrov (obroč) in odprite čistilec, sliki 21, 22.

Pritisnite zaponko na spodnji strani čistilca, da lahko vzamete ven filtrirno kartušo, slika 23, 24. Vzemite ven filtrirno vrečko, izpraznite jo in jo očistite, potem jo

ponovno vstavite nazaj, slike 25, 26, 27.

Pomembno

Vedno morate pritisniti sponko, kadar želite filtrirno kartušo vzeti ven ali jo vrniti na svoje mesto. V nasprotnem lahko poškodujete spodnji del čistilca.

 Ne pritisnite sponke istočasno, slika 28.  Ne privzdignite obeh delov kartuše istočasno, slika 29.  Nameščanje se mora začeti z ene strani, slika 30.  Pritisnite sponko, slika 31.  Pritisnite sponko na drugi strani, slika 32.  Privzdignite filtrirno kartušo na eni strani, slika 33.  Vstavite filtrirno kartušo, slika 34.  Filtrirno kartušo vzemite ven, slika 35.

Page 16

Poolrunner | 2013_V1

Stran 16 od 36

Zasukajte dve vodni

šobi za 180 °. S tem boste zmanjšali hitrost in čiščenje se bo izboljšalo.

Servisiranje

Prosimo vas, ne pošiljajte na lastno pest naprave k nam, obrnite se najprej na naš servisni center.

Če bo treba napravo prevzeti, potem jo dobro in varno zapakirajte, priložite tudi kopijo računa in izpolnjen reklamacijski obrazec z

garancijo

Takoj, ko bomo napravo prejeli, jo bo naš oddelek za reklamacije pregledal in popravil. Ko bodo dela končana, bomo napravo čim prej vrnili na vaš naslov.

Če poslana zadeva glede garancije ni upravičena, potem se zaračunajo stroški, ki so pri tem nastali.

Urejanje garancije se odvija preko firme Steinbach VertriebsgmbH. Izdelek bomo popravili v firmi Steinbach VertriebsgmbH, vendar ga ne bomo zamenjali, temveč popravili.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 17

Poolrunner | 2013_V1

Pagina 17 di

Avertizări Citiţi toate indicaţiile de siguranţă şi avertismentele de mai jos. Nere-

spectarea indicaţiilor de siguranţă poate cauza accidente grave.

 Nu lăsaţi niciodată să funcţioneze aparatul în afara apei, în caz contrar aparatul ar fi distrus în scurt timp!

 Aparatul are voie să fie conectat doar la o priză cu contact de pro- tecţie de 230 V.

 În timp ce aparatul se află în apă, nu au voie să se afle persoane în piscină.

 Nu apucaţi aparatul direct de cablu ci de mâner, atunci când îl scoateţi din apă.

 Înainte de a porni aparatul, lăsaţi să se evacueze tot aerul.  Asiguraţi-vă ca înaintea pornirii aspiratorului, cablul să rămână li-

ber, pentru a împiedica înfăşurările. Înfăşurările pot cauza în cel mai rău caz deteriorarea aspiratorului şi pot influenţa efectul de curăţare.

 După fiecare utilizare recipientul filtrului respectiv sacul de filtru trebuie curăţat imediat.

 Atâta timp cât nu se foloseşte aspiratorul, acesta trebuie depozitat într-un loc întunecat şi aerisit. Trebuie să se evite radiaţia solară directă.

 În timpul funcţionării cutia de comandă a aspiratorului trebuie să se afle la un loc întunecat. Cutia de comandă nu are voie să fie aco- perită, deoarece se poate supraîncălzi.

 Motoarele şi componentele electrice au voie să fie deschise şi reparate doar de către persoane specializate.

 Aspiratorul are voie să fie folosit doar pentru curăţarea piscinei. Oricare altă utilizare atrage după sine anularea imediată a garanţiei.

 Copii nu au voie să folosească aspiratorul.  Aspiratorul nu este o jucărie.  Nu îndepărtaţi folia de protecţie, care a fost lipită pe unitatea de

comandă (cutie de comandă).

Avertizări Aspiratorul automat de piscine nu se pretează la piscine cu o gro-

sime de folie sub 0,4 mm. În anumite cazuri există posibilitatea de a se deteriora folia piscinei. Utilizarea aspiratorului de piscine în pis-

cine cu o grosime de folie mai mică decât cea menţionată, se efec- tuează pe proprie răspundere.

Descriere

Aspiratorul nostru automat de piscine Speedcleaner „Poolrunner“

este o instalaţie nouă, eficientă şi automată pentru curăţarea pis- cinelor. Poate curăţa fundul piscinei, fără a fi necesară golirea aces- teia în prealabil. În acelaşi timp filtrează apa şi îndepărtează parti- culele plutitoare din apă şi depunerile. Aparatul Poolrunner poate aspira doar particulele libere de murdărie de pe fund. O murdărie aderentă trebuie îndepărtată manual. Deoarece aspiratorul funcţionează cu curent continuu de 24 V, vă oferă în timpul funcţionării o siguranţă mărită. Vă rugăm, să citiţi cu atenţie aceste instrucţiuni, pentru a-l utiliza în mod corect.

Aspiratorul automat de piscine poate fi folosit pentru aproape toate piscinele obişnuite cu un fund orizontal şi drept.

Indicaţii de siguranţă

Aspiratorul dvs. de piscine a fost testat cu atenţie după producţie şi a părăsit fabrica într-o stare tehnică ireproşabilă. Pentru a-l păstra întro stare corespunzătoare şi a asigura o funcţionare sigură, utilizatorul trebuie să respecte întotdeauna indicaţiile recomandate în acest manual. Dacă există semne, că o funcţionare sigură a aspiratorului

de piscine nu se mai poate asigura, acesta trebuie deconectat imediat de la reţeaua de curent şi asigurat contra pornirii accidentale.

Aceasta este cazul când:

 aparatul prezintă deteriorări vizibile

 aparatul pare să nu mai fie funcţional.  a avut loc o depozitare mai îndelungată în condiţii necor-

espunzătoare

Dacă este deteriorat cablul de conectare al aparatului sau alte com- ponente, acestea trebuie înlocuite de către producător sau serviciul clienţi al acestuia sau de către o persoană calificată asemănător,

pentru a preveni pericole.

Deteriorări cauzate de transport

Aspiratorul dvs. de piscine a fost ambalat cu atenţie pentru transport. Vă rugăm, să vă asiguraţi la preluare, că ambalajul este într-o stare nedeteriorată şi toate componentele se află în acesta. Atunci când aţi comandat pachetul printr-o firmă de expediţii, asiguraţi-vă, că pachetul de livrare este complet. Deteriorările cauzate de transport trebuie imediat anunţate la transportator (firmă de transport respectiv firmă de expediţii). Garanţia pentru deteriorările cauzate de transport este acordată de către transportator, furnizorul nu este responsabil

de acestea.

Garanţie

Garanţia cu privire la siguranţa şi securitatea de funcţionare se acordă de către producător doar în următoarele condiţii:

 aspiratorul este utilizat conform instrucţiunilor din manualul

de utilizare.

 În caz de lucrări de reparaţii se folosesc numai piese de

schimb originale (pentru piesele de uzură nu se acordă

garanţie).

Deteriorări ulterioare Pentru deteriorări ale produsului, cauzate de nerespectarea in-

strucţiunilor din acest manual, nu acordăm garanţie.

Poziţia unităţii principale

Unitatea principală a aparatului trebuie poziţionată în mod corespunzător, astfel încât aspiratorul să poată să ajungă în toate colţurile şi capetele piscinei. Unitatea principală trebuie să se afle la minim 3,5 m distanţă faţă de marginea piscinei, pentru motive de siguranţă.

Specificaţii tehnice

 Tensiune de intrare: 230 VAC  Frecvenţă: 50 Hz  Tensiune de ieşire: DC (curent continuu) 24 V  Putere de intrare: 150 W  Putere de ieşire: 120 W  Ciclu de lucru: 1 oră / 1,5 ore / 2 ore / 2,5 ore  Lungime cablu: 13 m  Suprafaţă max. de curăţare în piscină: 100 ㎡  Putere filtru: 15 m³/h  Fineţe de filtrare: 150 μm  Temperatură de funcţionare (apă): 10°C - 32°C  Factor de fluaj: 15 - 18 m/min  Clasă hidrolitică: Aspirator: IP68; cutie de comandă: IPX4  Temperatură înconjurătoare: 10°C - 40°C

Structură aspirator Poolrunner, figura 1

Cablu de legătură, figura 2,3,4

Page 18

Poolrunner | 2013_V1

Pagina 18 di

nr.

Nume

Descriere

Funcţie

Distanţă piscină

Setare dimensiune piscină

Interval de funcţionare

Setare interval de lucru

Setare interval de funcţionare

Stop

ÎNAINTE/ÎNAPOI

Regim manual de funcţionare

Manual înainte sau înapoi

Regim automat de funcţionare

6 Durată de lucru

Afişaj durată de lu- cru setată

7 Dimensiune piscină

Afişaj dimensiune piscină setată

Defecţiune

Cauză

Remediere

Cablul de curent este sucit sau răsucit.

Aspiratorul se

învârte în apă la curăţare (atenţie,

aceasta este normal).

Opriţi aparatul, de-

conectaţi cablul şi scoateţi-l

Există piedici în piscină.

Îndepărtaţi piedicile.

Cablul din apă este

prea lung.

Scoateţi partea ex- cesivă de cablu din apă. Dar, cablul din apă trebuie să fie sufi-

cient de lung, pentru

ca aspiratorul să poată să ajungă în toate colţurile şi capetele

piscinei.

Aspiratorul nu poate atinge toate locurile.

Cablul de legătură

este prea scurt.

Ca aspiratorul să poată să ajungă în toate colţurile şi cape- tele piscinei, puneţi lungimea maximă posibilă a cablului de legătură în piscină, însă respectaţi o dis- tanţă minimă corespunzătoare a aparatului de comandă faţă de piscină.

Forma piscinei nu

permite o curăţare completă.

Împingeţi aspiratorul

cu mâna în toate locurile, care nu au fost

curăţate, şi porniţi as- piratorul de piscină manual înainte şi

înapoi.

Circuitul de apă a

piscinei este pornit.

Opriţi pompa de filtrare.

Aspiratorul nu

Prea mult aer în car-

Opriţi aparatul şi lăsaţi

Descriere panou de comandă, figura 5

Funcţie acţionare jet, figura 6

Pe partea din faţă şi cea din spate a aspiratorului se află 2 duze de comandă, reglabile, pentru acţionarea în apă. Apa murdară aspirată este curăţată mai întâi prin sacul de filtru şi este utilizată apoi prin duzele de comandă pentru acţionarea aspiratorului. Duzele sunt re- glabile, pentru a atinge, în funcţie de dimensiunea piscinei, cel mai bun efect de curăţare.

Reglare recomandată pentru duzele de comandă:

 viteză mare/curăţare redusă (la o murdărire redusă) figura 7,8,9,10  Viteză redusă/efect mărit de curăţare (la o murdărire medie până

puternică) figura 11,12,13 Reglările menţionate sunt recomandări. Reglarea duzelor de co-

mandă se efectuează de către utilizator în baza instrucţiunilor de uti- lizare menţionate mai sus sau a structurii reale a piscinei.

 Apăsaţi încheietoarea. Figura 31  Apăsaţi încheietoarea pe partea cealaltă. Figura 32  Ridicaţi de o singură parte cartuşul de filtru. Figura 33  Instalaţi cartuşul de filtru. Figura 34  Scoateţi cartuşul de filtru. Figura 35

Scoaterea respectiv montarea sacului de filtru. Figura 36

Indicii şi indicaţii

 De fiecare dată când se scoate aspiratorul din apă, elementul de

filtru trebuie curăţat.

 Valoarea ph a apei din piscină trebuie să fie între 7.0 - 7.4.  Temperatura apei trebuie să fie între 10°C şi 32°C.  După apăsarea tastei „Power off“ (oprit) nu se poate apăsa timp

de 30 de secunde tasta „Power on“ (pornit).

 Recomandăm să păstraţi aspiratorul la o temperatură de 5°C -

40°C la un loc întunecat şi bine aerisit. Pentru depozitare, cablul de curent trebuie înfăşurat. (Flotoarele de la cablu nu au voie să fie mutate, pentru a se putea asigura o plutire ireproşabilă a cablului pe apă.) Trebuie să se evite întotdeauna radiaţia solară directă!

 Înainte de utilizare vă rugăm, să citiţi cu atenţie indicaţiile refer-

itoare la remedierea defecţiunilor.

 Ţineţi aspiratorul întotdeauna de mâner pentru a-l introduce în pis-

cină sau a-l scoate din aceasta.

Remedierea defecţiunilor

Punere în funcţiune

După ce aţi efectuat toate setările, puteţi scufunda încet şi cu atenţie aspiratorul în piscină. Pentru aceasta respectaţi următoarele figuri cu

modul cel mai bun de a introduce aspiratorul în piscină. Figurile 14,15,16

Aspiratorul trebuie întotdeauna introdus respectiv scos din piscină, astfel încât partea inferioară a aspiratorului să indice către peretele

piscinei, pentru a împiedica eventualele zgârieturi pe suprafaţa piscinei. Figurile 17,18

IMPORTANT! Figurile 19,20

Întreţinere şi revizie

Curăţarea sacului de filtru Rabataţi inelul de siguranţă în sus şi deschideţi aspiratorul. Figurile

21,22

Apăsaţi încheietoarea de pe partea inferioară a aspiratorului, pentru a scoate cartuşul de filtru. Figurile 23,24

Scoateţi sacul de filtru, goliţi-l, curăţaţi-l şi introduceţi-l din nou. Figu-

rile 25,26,27

Important!

Vă rugăm, să apăsaţi încheietoarea pentru a scoate sau introduce din nou cartuşul de filtru. Dacă nu se respectă aceasta, se pot cauza deteriorări la partea inferioară a aspiratorului.

 Nu apăsaţi încheietoarea concomitent. Figura 28  Nu ridicaţi în acelaşi timp ambele părţi ale cartuşului. Figura 29  Instalarea trebuie începută dintr-o singură parte. Figura 30

Page 19

Poolrunner | 2013_V1

Pagina 19 di

funcţionează.

casă.

să se evacueze tot

aerul.

Corpuri străine în acţionare.

Contactaţi centrul de

service.

Aspiratorul nu curăţă în mod optim.

Aspiratorul ridică murdăria şi nu curăţă suficient.

Rotiţi cele două duze de apă cu 180 °. Astfel se reduce viteza şi curăţarea se îmbunătăţeşte.

Desfăşurare service

Nu ne trimiteţi aparatul pe propria răspundere, ci adresaţi-vă mai

întâi centrului nostru de service! Dacă aparatul trebuie preluat, este necesar ca acesta să fie sigur

ambalat, iar factura (copie), cât şi o copie a certificatului de garanţie

completat să fie anexat pachetului. Odată ce am recepţionat aparatul, este verificat cu privire la defecţi-

uni şi reparat de către departamentul nostru de reclamaţii. După terminarea lucrărilor, aparatul vi se returnează pe cât posibil de

repede. Dacă returnarea pentru garanţie nu este justificată, vi se calculează

cheltuielile cauzate.

Acordarea garanţiei are loc prin fabrica Steinbach VertriebsgmbH. Articolul este reparat de către fabrica Steinbach VertriebsgmbH, însă deoarece nu există dreptul de returnare, acesta nu este luat înapoi.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Austria

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 Email: [email protected]

www.steinbach.at

Page 20

Poolrunner | 2013_V1

Strana 20 z 36

Cislo

Jmeno

Popis

Funkce

Pool Distance

Nastaveni velikosti bazenu

Run time

Nastaveni pracovnhiho casu jednotky

Nastaveni casu cisteni

Stop

Stop 4 FWD/REW

Manulani ovladani

Upozorneni Ctete pozorne vsechna bezpecnostni upozorneni a ridte se jimi. Ne-

dodrzovani bezpecnostnich pokynu muze vest k zavaznemu poraneni ci zpusobit smrt.

Nenechavejte zarizeni bez dozoru, hrozi poniceni jednotky!

 Zarizeni musi byt zapojeno do uzemnen elektricke zasuvky, 230V,  Behem zapnuti pristroje a fungovani pristroje ve vode se nesmi

zadna osoba koupat ani plavat v bazenu.  Dotykejte se kabelu a drzaku na kabel az ve chvili, kdy bude

vytahnut z vody a ze zasuvky.

 Pred pouzitim pristroje vypustte vsechen vzduch z pristroje  Pred zahajenim pouzivani se ujistete, ze plovouci kabel je volny.

Tim zabranite poskozeni a komplikacim. Volnost kabelu muze mit take vliv na ucinnost cisteni .

 Po kazdem pouziti je nutne pristroj, vcetne filtracnich sacku, vycistit.

 Pokud pristroj dlouhodobe nepouzivate, je nutne ho uskladnit v dobre vetnane a stinne mistnosti. Je nutne se vyhnout primemu slunecnimu zareni na vyrobek.

 Behem pouzivani musi byt ovladaci jednotka umistena ve stinu a mela by byt zakryta, jinak hrozi prehrati jednotky.

 Motor a eletricke soucastky musi byt opravovany vyhradne odbornikem nebo autoriizovanym servisem.

 Cistic musi byt pouzit pouze pro cisteni bazenu. Jakykoliv jiny pokus o cisteni jineho predmetu, znamena ztratu zaruky.

 Deti nesmi vysavac pouzivat.  Cistic neni hracka.  Neodstranujte ochrannou folii, ktera je nalepena na prednim pane-

lu – ovladaci skrince (jednotce)..

Warnhinweise Automaticky vysavac neni vhodny pro bazeny s tloustkou folie mensi

nez 0,4mm..Muze se stat, ze pri pouziti v takovem bazenu bude folie poskozena.Pouziti vysavace v bazenu s mensi tloustkou folie je na Vase vlastni riziko.

Popis

Nase automaticke dnove vysavace „Poolruner“ jsou nove, silne a

plne automatizovane systemy pro cisteni bazenu. Dokazi vycistit dno bez predesleho vypousteni. Zvladnou ve stejnou chvili filtrovat a odstranovat nerozpustne latky ve vode a sedimenty. Poolrunner muze absorbovat jen spinu z podlahy, Vysavac poskytuje vysokou bezpecnost pri pouzivani. Pozorne si prectete navod k pouzivani. Poolrunner muze byt pouzivan temer v kazdem bazenu s rovnym dnem.

Bezepectnostni doporuceni Vas Poolrunner byl dukladne testovan a opustil vyrobni zavod v bezavadnem stavu. Pro udrzeni bezproblemoveho pristroje, musi uzivatel dodrzovat vsechny pokyny, doporucene v teto prirucce. Pokud bude zjistena zavada na vyrobku je nutne okamzite vyrobek odpojit od elektricke site a zajisten proti neumyslne aktivaci.

Priklady:

 Pokud je pristroj viditelne poksozen  V pripade, ze zarizeni neni jiz dale funkcni  Po delsim skaldovani v nevhodnych podminkach

Pokud je poskozen napajeci kabel a nebo jine casti tohoto spotrebice, je nutne pristroj nechat opravit u vyrobce nebo jeho servisniho zastupce nebo obdobne kvalifikovanou osobou. Zabranite tak pripadnemu ohrozeni na zdravi.

Poskozeni pri doprave Vas bazenovy cistic byl pro prepravu specialne zabalen. Kdyz zasil-

ku prebirate, ujistete se, ze neni nikde poskozeny obal a vsechny dily jsou v baleni. Pokud jste si objednali vyrobek postou, ujistete se, ze je dodavka kompletni. Poskozeni musi byt okamzite hlaseno dopravci nebo poste. Riziko poskozeni nese dopravce, dodavatel za ni neni zodpovedny.

Zaruka Zaruku zarucujeme pouze pri splnenich techto podminek:

 Vysavac bude pouzivan v souladu s uzivatelskou priruck-

ou.

 Pro opravu jsou pouzity poze originalni nahradni dily (na

opotrebeni dilu se nevztahuje zaruka).

Jina poskozeni Pokud nejsou striktne dodrzovany pokyny v uzivatelske prirucce a

pristroj jejim nedodrzovanim poskodi, neneseme za to zodpovednost a zaruka se na toto nevztahuje..

Umisteni napajeni Napajeni by melo byt vhodne umisteno, aby dosahlo do vsech rohu

bazenu. Zdroj musi byt nejmene 3,5m od bazenu.

Technicka data

 Vstupni napeti: 230 VAC  Frekvence: 50 Hz  Vystupni napeti: DC 24 V  Prikon: 150 W  Vystupni vykon: 120 W  Pracovni cyklus: 1 hod. / 1,5 hod. / 2 hod. / 2,5 hod.  Delka kabelu: 13 m  Max. plocha cisteni:: 100 ㎡  Kapacita filtru: 15 m³/h  Filtrace: 150 μm  Provozni teplota (vody): 10°C - 32°C  Rychlost cisteni: 15 - 18 m/min  Klasifikace: Cistic: IP68; Pole regulacniho vykonu: IPX4  Okolni teplota 10°C - 40°C  Hloubka bazenu: max. 2,5 m

Sestaveni vysavace Poolrunner, Zobrazeni 1

Pripojovaci kabel, Zobrazeni 2,3,4

Popis ovladaciho panelu, Zobrazeni 5

Page 21

Poolrunner | 2013_V1

Strana 21 z 36

Auto run

Automaticky system

Autopilot

6 Pracovni cas

Zobrazeni pracovniho casu

7 Velikost bazenu

Zobrazeni zvolene velikosti bazenu

Problem

Pricina

Reseni

Napajeci kabel je

smotany,

zkrouceny.

Pri cisteni se pristroj otaci (coz je normalni jev).

Pristroj vypnete a ods-

roubujte konec kabelu.

V bazenu jsou prekazky.

Odstrante je.

Kabel ve vode je

moc dlouhy.

Vyndejte nadbytecnou cast kabelu z vody, ale ujistete se, ze je dostatecne dlouhy, aby pristroj dosahl do vsech koutu.

Cisitic nemuze

dosahnout do vsech oblasti.

Napajeci kanel je moc kratky.

Tvar bazenu neumoznuje kompetni cisteni.

Schieben Sie den Poolsauger händisch zu den Stellen wo nicht gereinigt wurde und starten Sie den Poolsauger manuell vorwärts rückwärts.

Je zapnuty kolobeh vody filtracnim systemem.

Odpojte filtraci.

Cisitic nepracuje.

Mnoho vzduchu v pristroji.

Zarizeni vypnete a nechte vsechen vzduch vypustit ven.

Cizi telesa v mechanice.

Kontaktujte servisni stredisko.

Cistic necisti dostatecne.

Zanechava spinu a nedostatecne cisti.

Funkce jeta, Zobrazeni 6

Na kazde strane (predni a zadni) vysavace najdete dva nastavitelne proudy pro pohon ve vode. Spinava voda je nasavana pres sacek drive nez zacne vysavat na plny vykon. Trysky jsou nastavitelne a v zavislosti na velikosti bazenu dosahuji nejlepscih cisticich vysledku

Doporucenen nastaveni ovladaci hubice:  Vysoka rychlost/omezene cisteni (jen pri nizkem znecisteni)

Zobrazeni 7,8,9,10  Pomala rychlost/stredni cisteni (pri strednim az velkem znecisteni)

Zobrazeni 11,12,13 Uvedeni do provozu by mela delat odpovedna a odborna osoba s

potrebnymi znalostmi nebo odbornik.

Provoz

Pote, co jste provedli nastaveni vysavace, muzete opratrne pristroj ponorit do bazenu. Zobrazeni 14,15,16

Poznamka: Cistic musi byt ponoren do bazenu ve spravne poloze, aby se zabranilo poskozeni sten bazenu a nebo poskrabani pristroje. Zobrazeni 17,18

DULEZITE!! Zobrazeni 19,20

nutne se vyhnout primemu slunecnimu svetlu!

 Prectete si, prosim pozorne vsechny informace v uzivatelske prir-

ucce a tu uchovejte pro pozdejsi nahlednuti.

Pro vyjmuti a umisteni vysavace do bazenu pouzivejte vzdy rukojet

na pristroji.

Problembehandlung

Pece a udrzba

Cisteni filtracniho sacku. Odcvaknete spony na vysavaci a opatrne odklopte. Zobrazeni 21,22

Stisknete tlacitko spony k odstraneni filtracnich patron a nebo k jejich nahrazeni. Pokud toto doporuceni neododrzite, muze dojit k poskozeni dolni casti vysavace. Zobrazeni 23,24

Vyjmete filtracni sacek, vycistete a znovu vlozte zpet, upevnete. Zobrazeni 25,26,27

Dulezite

Stisknete tlacitko spony k odstraneni filtracnich patron a nebo k jejich nahrazeni. Pokud toto doporuceni neododrzite, muze dojit k poskozeni dolni casti vysavace..

 Netlacte na spony soucasne. Zobrazeni 28  Nezvedejte casti kazety ve stejnou dobu. Zobrazeni 29  Vyjmuti musi byt zahajenou z jedne strany. Zobrazeni 30  Stisknete sponu. Zobrazeni 31  Stisknete sponu na druhe strane. Zobrazeni 32  Vyjmete filtracni vlozku na jedne strane. Zobrazeni 33  Vyjmete druhou stranu filtracni vlozky. Zobrazeni 34  Vyjmete filtracni vlozku z pristroje. Zobrazeni 35

Rozeberte casti sacku k perfektnimu vycisteni. Zobrazeni 36

Tipy a doporuceni

 Po kazdem vyjmuti z vody se musi filtr vycistit. Zobrazeni 28-

35)

 Hodnota PH v bazenu by mela byt v rozmezi 7,0 – 7,4.  Teplota vody musi byt v rozmezi 10 – 32 ˚C.  Po stisknuti tlacitka „Power off“ by nemel byt pristroj znovu

uvaden do provozu po dobu 30 vterin.

 Doporucujeme dobre uskladneni vyrobku, mezi 5 az 40 ˚C.

 Napajeci kabel musi byt pri skladovani stoceny (ale ne

prekrouceny, zlomeny). (Plovak na kabelu by nemel byt presouvan, diky tomuto plovaku se udrzuje kabel plovouci ve vode) Je

Page 22

Poolrunner | 2013_V1

Strana 22 z 36

Otocte vodni trysky na

180˚. Tim se snizuje

rychlost a cisteni je kvalitnejsi.

Servis

Predtim nez zaslete vyrobek na opravu, kontaktujte nase servisni stredisko a domluvte se na dalsim postupu!

Jestlize pozadujete vyzvednuti vyrobku nasi spedicni firmou, je nutne vyrobek dobre zabalit a prilozit kopie zarucniho listu a faktury..

Jakmile obdrzime reklamovany vyrobek, je zkontrolovan reklamacnim oddelenim a opraven. Pote, co bude pristroj opraven ho k Vam co nejrychleji dorucime zpet.

Pokud se ukaze, ze zasilka pod zarukou neni opravnena , budou vsechny naklady uctovany.

Za zaruku a odpovednost za vady zbozi zodpovida firma Steinbach VertriebsgmbH. Produkt bude firmou Steinbach VetreibsgmbH vzdy opraven a opraveny navracen, avsak vraceni vyrobku nebude akceptovano.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 23

Poolrunner | 2013_V1

Stranica 23

od 36

Sigurnosne napomene

Pročitajte sve dolje navedene sigurnosne napomene i upozorenja. Nepoštivanje sigurnosnih napomena može rezultirati teškim

ozljedama.

 Uređaj nikad nemojte puštati da radi izvan vode jer bi to za

kratko vrijeme dovelo do uništenja uređaja!

 Uređaj smije biti priključen samo na jednu uzemljenu utičnicu

od 230 V sa zaštitnim kontaktom.

 Dok se uređaj nalazi u vodi, u bazenu se ne smiju nalaziti

osobe.

 Kod vađenja uređaja iz vode, nemojte ga držati izravno za

kabel, nego za dršku.

 Prije nego što uključite uređaj, pustite da izađe sav zrak.  Prije nego što uključite čistač, uvjerite se da plutajući kabel nije

zategnut kako bi se izbjeglo da se kabel zapetlja.

Zapetljanja u najgorem slučaju mogu uzrokovati oštećenja na čistaču i utjecati na učinak čišćenja.

 Nakon svake uporabe spremnik filtra i filtarsku vrećicu, mora

se odmah očistiti.

 Dok se ne koristi, čistač treba stajati u sjenovitoj i dobro

provjetravanoj prostoriji. Potrebno je izbjegavati direktnu sunčevu svjetlost.

 Za vrijeme rada upravljačka jedinica čistača mora stajati na

sjenovitom mjestu. Upravljačka jedinica ne smije biti prekrivena, jer može doći do pregrijavanja.

 Motore i električne dijelove smije otvarati i popravljati samo

stručno osoblje.

 Čistač se smije koristiti samo za čišćenje bazena. Svaka druga

uporaba uzrokuje trenutni prestanak zahtjeva po garanciji.

 Djeca ne smiju koristiti čistač.  Čistač nije igračka.  Nemojte uklanjati zaštitnu foliju zalijepljenu na element za

posluživanje (upravljačka kutija).

Upozorenje

Automatski čistač bazena je namijenjen samo za čišćenje bazena, koji nemaju foliju tanju od 0,4 mm. Postoji mogućnost oštećenja bazena. Uporaba čistača za bazen kod bazena, koji imaju debljinu

folije tanju od 0,4 mm, je na vlastitu odgovornost.

Opis uređaja

Naš automatski čistač bazena Speedcleaner „Poolrunner“ je novi, snažni i automatski uređaj za čišćenje bazena. Može očistiti dno

bazena bez da je prethodno potrebno isprazniti bazen. Istovremeno,

čistač filtrira vodu te uklanja plutajuće tvari u vodi i naslage. Poolrunner može usisati s dna samo one djeliće prljavštine koji ne prianjaju za dno. Prljavština koja čvrsto prianja mora se kao i dosad ukloniti ručno. Budući da čistač radi na istosmjernu struju od 24V, omogućuje Vam visoku sigurnost tijekom rada. Za pravilno rukovanje uređajem pažljivo pročitajte ove upute.

Automatski čistač bazena može se koristiti za gotovo sve bazene s horizontalnim, ravnim dnom koji se mogu nabaviti u trgovini. Učinak čišćenja u automatskom programu je oko 95 %. Ako neke površine nisu očišćene, mogu se očistiti pomoću ručne funkcije usisavača

dna.

Sigurnosne napomene

Vaš čistač bazena je bio nakon proizvodnje pažljivo pregledan i testiran tako, da je napustio tvornicu bez greške. Da bi osigurali takvo stanje, trebate se držati slijedećih savjeta, koje ćete naći u tim uputama. Ako sumnjate, da uređaj nije više siguran za rad, trebate ga odmah isključiti i osigurati, da ga netko ne bi neovlašteno koristio.

To je u slučaju:

 Kada primijetite na uređaju vidno oštećenje.  Kada vama se čini, da uređaj nije više upotrjebljiv.  Nakon dužeg skladištenja u slabim uslovima.

Ako je priključni kabel ili ostali dijelovi oštećeni, moraju biti zamijenjeni od strane proizvođača, njegove servisne službe ili od osobe, koja je osposobljena za takve popravke. Time ćete spriječiti

opasnosti.

Šteta kod transporta

Vaš čistač bazena je bio pažljivo zapakiran za transport. Kod preuzimanja obratite pažnju na to, da paket nije oštećen i da se u pošiljci nalaze svi dijelovi. Ako ste pošiljku sami naručili, uvjerite se, da je pošiljka kompletna. Štetu kod transporta morate odmah prijaviti kod transportera ( transportna tvrtka, brza pošta i sli.) Odgovornost za transportnu štetu snosi transporter a ne pošiljalac.

Garancija Garanciju u smislu sigurnosti djelovanja i pouzdanosti garantira

proizvođač, ako su ispunjeni slijedeći uvjeti:

 Da se uporaba čistača izvodi u smislu uputa za rukovanje.  ¸Da su kod popravka bili upotrijebljeni originalni dijelovi.

(dijelovi koji se troše, ne podleže garanciji)

Posljedične štete Za štete koje nastaju zbog nepridržavanja napomena u tim uputama,

ne možemo garantirati.

Položaj jedinice za upravljanje

Jedinica za upravljanje uređaja mora biti postavljen na odgovarajući položaj, kako bi čistač mogao dosegnuti sve kutove i krajeve

bazena. Jedinica za upravljanje iz sigurnosnih razloga mora biti udaljena od ruba bazena najmanje 3,5 m.

Tehnički podaci

 Ulazni napon: 230 V AC  Frekvencija: 50 Hz  Izlazni napon: DC (istosmjerna struja) 24 V  Ulazna snaga: 150 W  Izlazna snaga: 120 W  Radni ciklus: 1 sat / 1,5 sati / 2 sati / 2,5 sati  Duljina kabla: 15 m  Najveća površina čišćenja u bazenu: 100 ㎡  Učinak filtara: 15 m³/h  Filtarska jedinica: 150 μm  Radna temperatura (vode): 10°C - 32°C  Brzina puzanja: 15 - 18 m/min  Klasa otpornosti na vodu: čistač: IP68; jedinica za upravljanje:

IPX4  Temperatura okoline: 10°C - 40°C

Montaža čistača bazena, slika 1

Kabel za povezivanje, slika 2,3,4

Opis upravljačke ploče, slika 5

Page 24

Poolrunner | 2013_V1

Stranica 24

od 36

Br.

Naziv

Opis

Funkcija

Pool Distance

Podešavanje veličine bazena

Run time

Vrijeme rada podešavanje

Vrijeme rada 3 Stop

Stop

FWD/REW

Ručni način rada

Ručno naprijed ili

natrag

Auto run

Automatski način

rada

Automatski način

rada

6 Vrijeme rada

Prikaz podešenog

vremena rada

7 Veličina bazena

Prikaz podešene veličine bazena.

Smetnja

Uzrok

Rješenje

Strujni kabel je

zakrenut ili

zapetljan.

Usisivač dna se prilikom čišćenja okreće u vodi (pozor, to je uobičajeno).

Isključite uređaj,

iskopčajte kabel i

odmotajte ga.

U bazenu ima prepreka.

Uklonite prepreke

Kabel u vodi je

predug.

Izvadite iz vode suvišni dio kabla. Međutim,

kabel u vodi mora biti dovoljno dug, kako bi

čistač mogao doseći

sve kutove i krajeve bazena.

Čistač ne može

doseći sva mjesta.

Spojni kabel je prekratak.

Kako bi čistač mogao doseći sve kutove i

krajeve u bazenu, u bazen stavite

maksimalnu moguću

duljinu spojnog kabla,

međutim uzmite u obzir odgovarajuću

minimalnu udaljenost

upravljačkog uređaja

od bazena.

Potpuno čišćenje nije moguće zbog

oblika bazena.

Usisavač bazena ručno gurnite na

mjesta koja nisu

očišćena i ručno ga pokrećite naprijed i

natrag.

Uključen je kružni

tok vode u bazenu.

Isključite filtarsku

pumpu.

Čistač ne radi

Previše zraka u kućištu.

Isključite uređaj i

pustite, da izađe sav zrak.

Strano tijelo u pogonu

Kontaktirajte servisni centar

Funkcija jet pogona, slika 6

Na prednjoj i stražnjoj strani čistača nalaze se po dvije podesive upravljačke mlaznice za pogon u vodi. Usisana prljava voda najprije se čisti putem filtarske vrećice, a zatim se preko upravljačkih mlaznica koristi za pogon čistača. Mlaznice su podesive kako bi se ovisno o vrsti i veličini bazena postigao najbolji učinak čišćenja.

Preporučeni položaja mlaznica:

 Visoka brzina/smanjeno čišćenje (ako je prljavost niska), slike 7,8,9,10

 Spora brzina/visoki učinak čišćenja (kod srednje do jake prljavosti), slike 11,12,13

Navedeni položaji su preporuke. Najbolje je, da korisnik sam regulira

jet mlaznice na osnovu gornjih preporuka i s obzirom na vrstu bazena.

 Podignite filtarsku kartušu s jedne strane i izvadite je, slika 33.  Montirajte filtarsku kartušu, slika 34.  Izvadite filtarsku kartušu, slika 35.

Vađenje odnosno stavljanje filtarske vrećice, slika 36.

Savjeti i napuci

 Svaki put kad se čistač vadi iz vode, mora se očistiti filtarski

uložak.

 pH-vrijednost vode u bazenu mora biti 7,0 - 7,4.  Temperatura vode mora biti između 10°C i 32°C.  Nakon pritiska tipke „Power off“ tipka „Power on“ se ne može

pritisnuti u trajanju od 30 sekundi.

 Preporučujemo da čistač čuvate pri temperaturi od 5°C do

40°C, na sjenovitom i dobro provjetravanom mjestu. Opskrbni

kabel je potrebno namotati radi skladištenja. (Plovci na kablu se ne smiju pomicati, kako bi ostalo zajamčeno besprijekorno

plutanje kabla u vodi.) Uvijek je potrebno izbjegavati direktnu sunčevu svjetlost!

 Prije uporabe temeljito pročitajte naputke o uklanjanju smetnji.  Čistač uvijek držite za dršku kad biste ga stavljali ili izvadili iz

bazena.

Uklanjanje smetnji

Stavljanje čistača u pogon

Nakon što ste izvršili sva podešavanja, čistač možete oprezno i polako spustiti u bazen. U tu svrhu obratite pažnju na sljedeće slike koje prikazuju način na koji je čistač najbolje staviti u bazen, slike

14,15,16.

Čistač se uvijek mora spuštati u bazen odnosno vaditi iz njega tako, da je donja strana čistača okrenuta prema stijeni bazena, kako bi se izbjegle možebitne ogrebotine na površini bazena, slike 17,18.

VAŽNO! Slike 19,20

Njega i održavanje

Čišćenje filtarske vrećice

Sigurnosni prsten preklopite prema gore i otvorite čistač, slike 21,

22.

Pritisnite kopču na donjem dijelu čistača kako biste izvadili filtarsku kartušu, slika 23,24

Izvadite filtarsku vrećicu, ispraznite je i očistite, a zatim je ponovo

umetnite, slika 25,26,27

Važno

Pritisnite kopču kako biste izvadili filtarsku kartušu ili je opet

umetnuli. Ako se ne poštuje ovaj naputak, može doći do oštećenja na donjem dijelu čistača.

Nemojte istovremeno pritiskati kopču, slika 28.



 Nemojte istovremeno podizati oba dijela kartuše, slika29.  Montaža mora početi s jedne strane, slika 30.  Pritisnite kopču, slika 31.  Pritisnite kopču na drugoj strani, slika 32.

Page 25

Poolrunner | 2013_V1

Stranica 25

od 36

Čistač ne čisti

optimalno

Čistač podiže prljavštinu i ne čisti

dovoljno.

Dvije vodne mlaznice okrenite za 180 °. Na

taj se način smanjuje brzina i poboljšava čišćenje.

Servis – postupak u slučaju reklamacije

Molimo Vas, da se najprije obratite na naš servisni centar, tek onda, ako je tako dogovoreno, možete uređaj poslati u naš servisni centar.

Ako se uređaj mora preuzeti, potrebno ga je sigurno zapakirati, priložiti račun (kopiju) te kopiju ispunjenog garantnog lista.

Čim zaprimimo uređaj, naš odjel za reklamacije će provjeriti nedostatke i popraviti ga. Po završetku ovih radova, uređaj Vam vraćamo što je prije moguće.

Ako stvar koja je bila poslana u vezi garancije nije opravdana, zaračunaju se troškovi, koji su zbog toga nastali.

Garancijsko jamstvo se odvija putem tvrtke Steinbach VertriebsgmbH.

Tvrtka Steinbach VertriebsgmbH popravlja proizvod, međutim, budući, da ne postoji pravo povrata, ne zamjenjuje ga sa novim.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 26

Poolrunner | 2013_V1

Oldal 26 a 36

Fontos tudnivalók Olvassa el alaposan a mellékelt és felsorolt biztonsági előírásokat és

figyelmeztetéseket. A biztonsági előírások nem megfelelő betartása

balesethez vezethet.

 A készüléket ne használja a medencén kívül, a gép száraz járatása, rövid időn beül a robot meghibásodásához vezet.

 A készüléket csak biztonságosan földelt 230V-os dugaljba lehet csatlakoztatni.

 Amíg a készülék a vízben található, senkinek nem szabad a medencében tartózkodnia.

 Ne a kábelnél, hanem a markolatnál fogja meg és emelje fel a készüléket, ha azt a vízből szeretné kiemelni.

 Mielőtt a készüléket bekapcsolja győződjön meg arról, hogy a készülékből eltávozott a levegő.

 Győződjön meg a robot bekapcsolása előtt arról, hogy az úszókábel laza maradt, ezáltal elkerülhető a kábel összetekeredése.

Rossz esetben az összetekeredés a kábel és a készülék meghibásodásához vezethet.

 Minden használat után azonnal tisztítsa meg a szűrőtartályt és a szűrőzsákot.

 Amennyben nem használja a medencetisztító robotot, azt száraz

jól szellőző helyen tárolja. Kerülje a közvetlen napsugárzást.  Használat alatt a robot vezérlődobozát állítsa árnyékos helyre. Ne

takarja le a vezérlődobozt, mert az túlhevülhet.

 A motort és az elektromos részeket részeket csak a gyártó által kijelölt szakember vagy szakszervíz bonthatja és javíthatja.

 A medencetisztító robotot kizárólag medence tisztításra lehet használni. Minden egyéb felhasználás a garancia elvesztéséhez vezet.

 A készülék nem kerülhet gyermek kezébe.  A medencetisztító robot nem játék.  Ne távolítsa el a védőfóliát, amely a vezérlődoboz vezérlőrészére

lett ragasztva.

Figyelmeztetés Az automata porszívót ne használja olyan medencékben, amely nek

fóliavastagsága nem éri el 0,4mm-t.Bizonyos körülmények között fennáll annaka lehetősége, hogy a medencefólia megsérül.A meghatározott fóliávastagság alatt a robot használata rizikóval jár.

Leírás

A „Speedcleaner Poolrunner“ medencetisztító robot, egy új, erős

automata készülék, mely úszómedencék tisztítására lett kifejlesztve. A medence alját tökéletesen tisztítja meg anélkül, hogy amedencét

le keljen űríteni.Egyszerre tisztítja meg a vizet és távolítja el a szen- nyező anyagokat és lerakódásokat a vízből. A „Poolrunner „ robot csak laza szennyeződéseket tud felszívni az aljzatról. Erősen ler- kódott szennyeződéseket előszőt fel kell lazítani. A robot 24V-os egyenárammal dolgozik, amely a üzemidő alatt nagy biztonságot

nyújt. Alaposan olvassa el ezta használati útmutatót, hogy helyesen helyezze üzembe.

Az automata medenceporszívót majdnem minden kereskedelemben kapható, vízszintes aljzatú medencéhez lehet használni.

Biztonsági utasítások A készülék a gyártó által tesztelésre kerül és a gyárat technikailag kifogástalan állapotban hagyja el. Ahhoz, hogy ezt a kifogástalan állapotot és biztonságos, megbízható üzembentartást meg tudja tartani a felhasználó, ajánljuk, hogy a használati útmutatót alaposan ol-

vassa el és tartsa szem előtt. Ha arra utaló jeleket észlel, hogy a

medencetisztító robotot nem tudja biztonságosan üzemeltetni, akkor

azt azonnal áramtalanítsa és biztosítsa, hogy ne lehessen újra üzembe helyezni..

Ilyen esetek:

 ha készüléken látható sérülést tapasztal  ha készülék nem tűnik üzemképesnek  hosszas tárolás kedvezőtlen körülmények között

Ha áramforráshoz csatlakozó részek vagy a készülék egyéb részein sérülést vél felfedezni, azt azonnal jelezze a gyártónak, vagy a gyártó által megefelelően képzett szakembernek, hogy a további ameghibásodásból adódó problémákat elkerülje.

Szállítási sérülések A medenceprszívó kifogástalan csomagolásban kerül szállításra.

Győződjön meg arról, hogy az átvételkor a csomagolás sértetlen és

a csomagban a robot összes eleme megtalálható.A terméket postai

úton szállítják ki Önnek, győződjön meg arról, hogy a szállítmány

hiánytalan. A szállítási sérüléseket azonnal jeleznie kell a

csomagküldő cégnek, a szállítmányozónak. A szállításból adódó

sérülésekért a szállító cég a felelős, nem a forgalmazó.

Garancia A garancia és biztonság tekintetébena gyártó a mellékeltek alapján

vállal felelősséget:

 A medencporszívót a felhasználó a használati útmutató

szerint használja.

 Szervíz esetén csak eredeti alkatrészeket használnak

(kopó alkatrészekre nem terjed ki a garancia).

Károsodások

A tájkoztatótól eltérő a szakszerűtlen használattól a termék

károsodást szenvedhet.

Az adapter pozíciója A robot adapterét úgy helyezze el, hogy a medence minden pontját

a robot elérje. A medencetisztító robot adapterét biztonsági okokból legalább 3,5m-re helyezze el a medene peremétől.

Technikai adatok

 Áramforrás: 230 VAC  Frekvencia: 50 Hz  Kimenő feszültség: DC (Egyenáram) 24 V  Bemenő teljesítmény: 150 W  Kimenő teljesítmény: 120 W  Üzemidő ciklusok: 1 Std. / 1,5 Std. / 2 Std. / 2,5 Std.  Kábelhosszuság: 13 m  max. tisztítási felület a medencében 100 ㎡  Szűrőteljesítmény: 15 m³/h  Szűrőfinomság: 150 μm  Vízhőmérséklet: 10°C - 32°C  Tisztítási sebesség 15 - 18 m/min  Biztonsági osztály: Robot: IP68; Vezérlődoboz: IPX4  Külső hőmérséklet: 10°C - 40°C

Page 27

Poolrunner | 2013_V1

Oldal 27 a 36

Nr.

Név

Leírás

Funkció

Pool Distance/

Medence méret beállítása

Run time

Munkaidő

beállítása

A robot üzemidejének beállítása

Stop

FWD/REW

Kézi irányítás

Kézi irányítás előrehátra

Auto run

Automata üzemmód

Automata üzemmód beállítása

6 A munkaidőt viss-

zajelző LED

A munkaidő jelzi ki.

7 A medencemértet visszajelző LED

A medence méretét jelzi ki.

Hiba

Megoldás

Az úszókábel összetekeredett vagy összegubancódott.

A robot a tisztítás közben megfordu l a vízben (Figyelem ez normális)

A készüléket kapcsolja

ki a bábelt vegyele és tekerje ki.

A medencében akadályok vannak

Távolítsa el az akadályokat.

A kábel túl hosszú.

A kűbel felelsleges

hosszát vegye ki a vízből. De ügyeljen arra, hogy a kábel elég hosszú legyen, hogy medencetisztítót robot a medence összes részébe el tudjon menni.

A robot nem megy el amedence minden pontjába.

A vezeték túl rövid

Ahhoz, hogy a robot jól tisztítsa a medencét, állítsa be az úszóvezetéket a medence méretének meg-

felelően,de ügyeljn ar- ra, hogy avezérlődo- boz megfelelő

távolságra legyen a medencétől.

A medence formája

nem teszi lehetővé a

tisztítást.

Tolja oda a robotot, ahol nem megfelelő a tisztítás kapcsolja át kézi vezérlésre és

irányítsa előre- hátra.

A keringető rendszer

be van kapcsolva.

Kapcsolja ki a vízforgatót.

A robot nem dolgozik.

Túl soka levegő a

robotban

Kapcsolja ki a készüléket és légtelenítse a robotot.

A Poolrunner összeszerelése, Abra 1

Összekötő vezeték, Abra 2,3,4

Vezérlőpanel leírása, Abra 5

A „JET“ fúvóka működése, Abra 6

A medencetisztító robot elején és hátulján 2 db állítható

vezérlőfúvókát talál a vízben tötrénő megefelelő üzemeltetéshez. A elszívott szennyezett vízet először a szűrőzsák tisztítja meg és ezt követően fúvókákon keresztül a robot felhasználja a vizet a

mozgásához. A fúvókákata medence típusának és mérteének megfelelően állíthatja, hogy a legjobb tisztítási hatásfokot elérje.

A fúvókák ajánlott beállítása:  Nagy sebesség, / csökkentett tisztításhoz (kevés szennyeződés

esetén) Ábra 7,8,9,10

 Alacsony sebesséb, alapos tisztítás ( közepes-vagy erős szenny- eződés esetén) Ábra 11,12,13

A leírt beállítások ajánlások. A fúvókák beállítása függ az üzemelte-

téstől a fent említett szabályoktól, és a medence tulajdonságaitól.

A szűrőzsák kivétlekor és visszahelyezésekor mindíg nyomja le a műanyag fület. Ha erre nem ügyel a robot alsó része megsérülhet.

 A műanyag fületne nyomja le egyszerre.Ábra 28  Ne emelje ki egyszerre szűrőzsákot.Ábra 29  Az összeszerelést mindíg az egyik oldalon kezdje el.Ábra 30  Nyomja le a műanyag fület. Ábra 31  Nyoja le a fület az ellenkező oldalon. Ábra 32  A szűrőzsákot emelje meg az egyik oldalon és vegye ki.Ábra

33,34,35

Kivétel és összeszerelés. Ábra 36

Tippek és tanácsok

 Minden egyes használat utaán, a medensztisztító robot

szűrőzsákját ki kell tisztítani.

 A medence vizének pH értéke 7.0-7.4 között legyen.  A medencvíz hőmérsékletete 10°C és 32°C között.  A „Power off“ gomb lenyomását kvetően 30 másodpercen belül ne

nyomja meg a „Power on“ gombot.

 A robotot használaton kívűl 5°C - 40°C hőmésrékletű árnyékos és

jól szellőző helyen tárolja. A kábelt a tárolás alatt fel kell tekerni. A

robot üzemideje alatt a kábelt ne mozgassa, hogy tökéletesen tudjon mozogni a vízben kerülje el a közvetlen napsugárzást.

 Használat előtt alaposan olvassa el a terméktájékoztatót, hogy a

robototo zavartalanul tudja üzemeltetni.

 A robotot mindíg a markolatnál tegye be és vegye ki a vízből. 

Probléma megoldása

Üzembehelyezés

Miután a megfelelő beállításokat elvégezte, engedje a robotot óvatosan a vízbe. Kövesse a mellékelt képket, hogy a robotot megfelelően a medencébe tudja helyezni. Ábra 14,15,

A medencetisztító robotot mindíg úgy kell kivenni a vízből, hogy az alsó része a medence falának az irányában legyen, ezáltal elk-

erülhető a medence felületeének az összekarcolása megsérétse.

Ábra: 17,18 FONTOS! Ábra 19,20

Karbantartás és ápolás

A szűrőzsák tisztítása Pattintsa fel a biztonsági zárat és vegye le a robot fedelét. Ábra 21,22

Nyomja meg a műanyag fület, hohy a szűrőzsákot a robot aljából ki

tudja venni. Ábra 23,24

Vegye ki a szűrőzsákot, hogy a meg tudja tisztítani a szen- nyeződésektől, majd a tisztítás után helyezze vissza a robotba. Áb-

ra 25,26,27.

Fontos

Page 28

Poolrunner | 2013_V1

Oldal 28 a 36

Idegen anyag került a robotba

Vegye fel a kapcsolatot a szervízzel.

A robot nem tisztít megfelelően.

A robot felszívja a koszt, de nem tisztít megfelelően

Állítsa át a fúvókákat 180 °. Ezáltal csökkentia sebességet, és hatékonyabb lesz a robot munkája.

Szervízkapcsolat

Kérjük ne küldje ahibás terméket a cégközpontunkba, hanem lépjen kapcsolatba szervízközpontunnkal vagy szakkereskedőjével.

Amennyiben a készüléket javításra el kell szállítanunk, abban az esetben csomagolja be biztonságosan a terméket, őrizze meg a számla vagy blokk másolatot, csatolja a csomagoláshoz és töltse ki a garancialevelet.

Amint a készülék megérkezik javításra, a rklamácival foglalkozó

részlegünk ellenőrzi és megkezdi a termék javítását. A javítás és el- lenőrzés után a készüléket visszaküldjük a megadott címre.

Ha garanciára nem jogszerű, a felmerülő költségeket ki fogjuk

számlázni. A garanciális eljárás/ garanciális javítás a Steinbach Vertriebs

Gmbh-n keresztül történik. A készüléket a Steinbach Vertriebs GmbH. javítja, miután nincs visszavételi kötelelezettség ezért nem fogja a visszavenni.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 29

Poolrunner | 2013_V1

Strana 29 z 36

Výstražné upozornenia

Prečítajte si všetky nižšie uvedené bezpečnostné pokyny a výstrahy. Nedodržanie bezpečnostných pokynov môže viesť k vážnym

nehodám.

 Prístroj nikdy nenechávajte bežať mimo vody, v opačnom prípade by sa po krátkom čase celý prístroj zničil!

 Prístroj smiete pripájať len do uzemnenej 230 V zásuvky s ochranným kontaktom.

 Zatiaľ, čo sa prístroj nachádza vo vode, nesmú sa v bazéne zdržiavať žiadne osoby.

 Keď prístroj vyťahujete z vody, nikdy ho nechytajte priamo za kábel ale za držadlo.

 Skôr ako prístroj zapnete, nechajte uniknúť všetok vzduch.  Pred zapnutím vysávača sa, prosím, uistite, či plávajúci kábel

zostáva úplne voľný, aby sa zabránilo zamotaniu. Zamotania môžu v najhoršom prípade viesť k poškodeniu vysávača a ovplyvniť čistiaci účinok.

 Po každom použití bezodkladne vyčistite filtračnú nádobu vrát. filtračného vrecka.

 Pokiaľ sa vysávač nepoužíva, mal by byť odstavený v tienistej a dobre vetranej miestnosti. Zabráňte priamemu slnečnému žiareniu.

 Počas prevádzky sa riadiaca skrinka vysávača musí nachádzať na tienistom mieste. Riadiaca skrinka nesmie byť prekrývaná, nakoľko môže v opačnom prípade dôjsť k prehriatiu.

 Motory a elektrické časti smú otvárať a opravovať len odborníci.  Vysávač smie byť používaný len na čistenie bazénu. Každé iné

použitie vedie k okamžitému zániku nároku plnenia zo záruky.

 Deti nesmú používať vysávač.  Vysávač nie je hračka.  Neodstraňujte ochrannú fóliu, ktorá bola nalepená na ovládaciu

jednotku (riadiaca skrinka).

Výstražné upozornenia Automatický bazénový vysávač nie je vhodný pre bazény s hrúbkou

fólie pod 0,4 mm. Za určitých okolností jestvuje možnosť, že sa bazénová fólia poškodí. Použitie bazénového vysávača za tejto

uvedenej hrúbky fólie je na vlastné riziko.

Popis

Náš automatický bazénový vysávač Speedcleaner „Poolrunner“ je moderné, výkonné a automatické zariadenie na čistenie bazénov. Môže vyčistiť dno bazénu bez toho, aby sa predtým bazén vyprázdnil. Súčasne filtruje vodu a odstraňuje disperzné látky vo vode a usadeniny. Poolrunner môže zo dna vysať len voľné čiastočky nečistôt. Zachytené znečistenie musí byť tak ako i predtým odstránené manuálne. Nakoľko vysávač pracuje s 24V jednosmerným prúdom, poskytuje Vám počas prevádzky vysokú bezpečnosť. Za účelom jeho správnej obsluhy, si, prosím, dôkladne prečítajte tento návod.

Automatický bazénový vysávač je možné použiť takmer pre všetky bežné bazény s vodorovným, rovným dnom.

Výstražné upozornenia Váš bazénový vysávač bol po vyrobení starostlivo otestovaný a závod opustil v technicky bezchybnom stave. Za účelom zachovania tohto riadneho stavu a zaručenia bezpečného fungovania, by sa mal používateľ neustále držať všetkých pokynov odporúčaných v tomto návode. Ak sú náznaky, že nie je možné zaručiť bezpečnú prevádzku bazénového vysávača, bezodkladne odpojte výrobok z

elektrickej siete a zaistite proti neúmyselnému opätovnému zapnutiu.

Toto je prípad:

 keď prístroj vykazuje viditeľné poškodenia  keď sa prístroj javí, že už nie je schopný fungovania  po dlhšom uskladnení za nevhodných podmienok

Ak je sieťový prívod alebo iné časti prístroja poškodené, musia byť tieto vymenené výrobcom alebo pracovníkmi jeho oddelenia služieb

zákazníkom alebo podobnou kvalifikovanou osobou, aby sa zabránilo ohrozeniam.

Poškodenia počas transportu Váš bazénový vysávač bol pre transport starostlivo zabalený. Pri

prevzatí sa, prosím, uistite, či sa obal nachádza v nepoškodenom stave a či sa v balení nachádzajú všetky diely. Ak ste balík objednali prostredníctvom zásielkovej služby, uistite sa, či je dodávka úplná. Poškodenia počas transportu musíte okamžite ohlásiť u prepravcu (prepravnej spoločnosti resp. zásielkovej služby). Za poškodenia počas transportu ručí prepravca, dodávateľ za to nie je zodpovedný.

Ručenie

Ručenie vo vzťahu na prevádzkovú bezpečnosť a spoľahlivosť

výrobca preberá za nasledovných podmienok:

 Dnový vysávač je prevádzkovaný podľa zadaní v návode

na obsluhu.

 Pri opravách sú použité originálne náhradné diely

(amortizované diely nepodliehajú ručeniu).

Nasledujúce škody Za škody na výrobku, ktoré vzniknú nedodržiavaním tohto návodu,

nemôžeme zodpovedať.

Umiestnenie sieťového zdroja

Sieťový zdroj prístroja by mal byť umiestnený vhodne, aby vysávač dosiahol do všetkých rohov a kútov v bazéne. Sieťový zdroj musí byť z bezpečnostných dôvodov vzdialený od okraju bazéna minimálne

3,5 m.

Technické údaje

 Vstupné napätie: 230 VAC  Kmitočet: 50 Hz  Výstupné napätie: DC (jednosmerný prúd) 24 V  Vstupný výkon: 150 W  Výstupný výkon: 120 W  Pracovný cyklus: 1 hod. / 1,5 hod. / 2 hod. / 2,5 hod.  Dĺžka kábla: 13 m  Max. plocha čistenia v bazéne: 100 ㎡  Filtračný výkon: 15 m³/h  Filtračná jednotka: 150 μm  Prevádzková teplota (voda): 10°C - 32°C  Plazivá rýchlosť: 15 - 18 m/min  Trieda odolnosti voči vode: vysávač: IP68; elektrická rozvodná

skriňa: IPX4

 Teplota okolia: 10°C - 40°C

Zloženie Poolrunner, obrázok 1

Spojovací kábel, obrázok 2,3,4

Page 30

Poolrunner | 2013_V1

Strana 30 z 36

Č.

Názov

Popis

Funkcia

Pool Distance

Nastavenie veľkosti

bazénu

Nastavenie veľkosti

bazéna

Run time

Nastavenie pracovnej doby

Nastavenie doby chodu

Stop

FWD/REW

Manuálna prevádzka

Manuálne dopredu alebo dozadu

Auto run

Automatická prevádzka

6 Pracovná doba

Indikátor nastavenej pracovnej doby

7 Veľkosť bazénu

Indikátor nastavenej veľkosti bazénu

Porucha

Príčina

Riešenie

Elektrický kábel je

pretočený alebo

zamotaný.

Dnový vysávač sa pri čistení vo vode otáča (pozor, toto je

normálne).

Prístroj vypnite, kábel

uzavrite a odtočte

V bazéne sú

prekážky.

Odstráňte prekážky.

Kábel vo vode je

príliš dlhý.

Vyberte prebytočný

kábel z vody. Kábel vo

vode musí byť ale dostatočne dlhý, aby mohol vysávač dosiahnuť všetky rohy

a kúty bazénu.

Vysávač nemôže

dosiahnuť všetky miesta.

Spojovací kábel je

príliš krátky.

Aby vysávač dosiahol všetky rohy a kúty v

bazéne, dajte

maximálne možnú dĺžku spojovacieho

kábla do bazénu,

zohľadnite ale náležitý

minimálny odstup riadiacej jednotky od bazénu.

Tvar bazénu znemožňuje kompletné

vyčistenie.

Bazénový vysávač posuňte rukou na

miesta, kde nebolo

čistené a spustite bazénový vysávač ručne dopredu

dozadu.

Je zapnutá cirkulácia vody bazénu.

Vypnite filtračné čerpadlo.

Vysávač

Príliš veľa vzduchu v

Prístroj vypnite a

nechajte uniknúť

Popis ovládacieho panelu, obrázok 5

Funkcia tryskového pohonu, obrázok 6

Na prednej a na zadnej strane vysávača sa zakaždým nachádzajú 2 nastaviteľné riadiace trysky pre pohon vo vode. Nasávaná znečistená voda sa najskôr čistí cez filtračné vrecko a potom sa používa prostredníctvom riadiacich trysiek na poháňanie vysávača. Trysky sú nastaviteľné, aby bolo možné v závislosti od druhu bazénu a veľkosti dosiahnuť najlepší čistiaci účinok.

Odporúčané nastavenie riadiacich trysiek:

 Vysoká rýchlosť/znížené čistenie (pri menšom znečistení) obrázok 7,8,9,10

 Pomalá rýchlosť/vysoký čistiaci účinok (pri strednom až silnom znečistení) obrázok 11,12,13

Uvedené nastavenia sú odporúčania. Avšak nastavenie riadiacich trysiek volí prevádzkovateľ na základe vyššie uvedených ovládacích pravidiel a skutočných charakteristík bazénu.

 Stlačte sponu. Obrázok 31  Stlačte sponu na druhej strane. Obrázok 32  Zdvihnite filtračnú kartušu z jednej strany. Obrázok 33  Nainštalujte filtračnú kartušu. Obrázok 34  Vyberte filtračnú kartušu. Obrázok 35

Odobratie resp. zmontovanie filtračného vrecka. Obrázok 36

Typy a pokyny

 Zakaždým, keď vysávač vyberiete z vody, musíte vyčistiť filtračnú

vložku.

 Hodnota pH vody v bazéne sa musí nachádzať medzi 7,0 – 7,4.  Teplota vody sa musí nachádzať medzi 10°C a 32°C.  Po stlačení tlačidla „Power off“ (vypnutie) nie je možné počas 30

sekúnd stlačiť tlačidlo „Power on“ (zapnutie)

 Vysávač odporúčame uschovávať pri teplote medzi 5°C a 40°C na

tienistom a dobre vetranom mieste. Napájací kábel by mal byť za účelom uskladnenia navinutý (Plaváky na kábli sa nesmú posúvať, aby bolo vždy zaručené bezchybné plávanie kábla vo vode.) Za každých okolností zabráňte priamemu dopadu slnečného žiarenia!

 Pred používaním si, prosím, dôkladne prečítajte pokyny pre

odstraňovanie porúch.

 Pre vloženie a vybratie vysávača z bazéna ho vždy držte za

držiak.

Riešenie problémov

Uvedenie do prevádzky

Po vykonaní všetkých nastavení môžete vysávač opatrne a pomaly ponoriť do bazénu. Všimnite si, prosím, v tejto súvislosti obrázky, ako je najlepšie možné umiestniť v bazéne. Obrázok 14,15,16

Vysávač musí byť dávaný resp. vyberaný z bazénu vždy tak, aby spodná strana vysávača smerovala k stene bazénu, aby sa zabránilo možným poškriabaniach na povrchu bazéna. Obrázok

17,18 DÔLEŽITÉ! Obrázok 19,20

Starostlivosť a údržba

Čistenie filtračného vrecka Oba poistné krúžky vyklopte nahor a otvorte vysávač. Obrázok

21,22

Zatlačte na sponu na spodnej časti vysávača, aby ste vybrali filtračnú kartušu. Obrázok 23,24

Vyberte filtračné vrecko a vyčistite ho a potom ho opäť vsaďte späť.

Obrázok 25,26,27

Dôležité

Za účelom vybratia alebo opätovného vloženia filtračnej kartuše, prosím, stlačte sponu. Ak toto nedodržíte, môže to viesť k poškodeniam na spodnej časti vysávača.

 Sponu nestláčajte súčasne. Obrázok 28  Nezdvíhajte obe časti kartuše súčasne. Obrázok 29  Inštaláciu musíte začať z jednej strany. Obrázok 30

Page 31

Poolrunner | 2013_V1

Strana 31 z 36

nepracuje.

telese.

všetok vzduch.

Cudzie teleso v pohone.

Kontaktujte servisné centrum.

Vysávač nevysáva

optimálne

Vysávač víri špinu a

nevysáva

dostatočne.

Otočte dve vodné

trysky o 180 °. Tým sa

zredukuje rýchlosť

a zlepší čistenie.

Realizácia servisu

Prosím, prístroj nám neposielajte svojvoľne, ale najskôr sa obráťte na naše servisné centrum!

Ak by musel byť prístroj vyzdvihnutý, tak je nutné ho bezpečne zabaliť a priložiť k nemu faktúru (kópiu), ako aj kópiu vyplneného záručného listu.

Len čo k nám prístroj dorazí, naše reklamačné oddelenie ho skontroluje z hľadiska nedostatkov a opraví. Po ukončení týchto prác Vám bude Váš prístroj čo najrýchlejšie vrátený.

Ak podanie nie je zaručené, že sa oprávnená, potom vynaložené náklady budú účtované.

Realizácia uplatnenia nárokov vyplývajúcich zo záruky/ručenia

prebieha prostredníctvom firmy Steinbach VertriebsgmbH.

Výrobok firma Steinbach VertriebsgmbH opraví, nakoľko však nejestvuje právo na vrátenie tovaru, nepreberá ho späť.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Rakúsko FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0 e-mail: [email protected]

www.steinbach.at

Page 32

Poolrunner | 2013_V1

Стр 32 от 36

Предупредителни указания

Прочетете всички долуописани указания за безопасност и предупреждения. Неспазването на указанията за безопасност може да доведе до тежки злополуки.

 Никога не оставяйте уреда да работи извън водата, в

противен случай той ще се повреди напълно за кратко време!

 Уредът може да се свързва към захранването

единствено чрез 230V контакт със заземяване и защита.

 Докато уредът се намира във водата, в басейна не

трябва да има хора

 Не хващайте уреда директно за кабела, а за

ръкохватката, когато го изваждате от водата.

 Преди да включите уреда, изпуснете въздуха напълно.  Преди да включите робота, се уверете, че плаващият

кабел е съвсем хлабав, за да не се прегъва и заплита. В противен случай това може да се отрази на процеса на почистване или, в най-лошия случай, да повреди уреда.

 След всяко почистване филтърният резервоар заедно с

торбичката, трябва да се почисти добре.

 Докато роботът не се използва, трябва да стои на сянка

и в проветриво помещение. Трябва да се избягва директната слънчева светлина.

 По време на работа кутията на управлението трябва да

стои на сянка. Кутията обаче не бива да се покрива, за да не прегрее.

 Моторът и електрическите части трябва да се отварят и

поправят само от специалисти.

 Роботът трябва да се използва за почистване само на

басейни. Всяяка друга употреба ще доведе до незабавно неудовлетрворяване на искания по гаранцията.

 Уредът не трябва да се използва от деца.  Уредът не е играчка.  Не махайте предпазното фолио, което е залепено върху

кутията на управлението.

Вашият робот е внимателно тестван, след като е произведен, и е напуснал фабриката в технически безупречно състояние. За да запази това изрядно състояние и за да осигури безопасно функциониране, потребителят трябва да се придържа към всички указания в това ръководство. Ако има признаци за това, че безопасната му употреба вече не е гарантирана, изключете уреда от електричеството незабавно и го подсигурете против неволно повторно включване.

Това са случаите,в които:

 уредът има видими повреди.  уредът изглежда неизправен.  след по-дълго съхранение при неблагоприятни условия.

Ако захранващият кабел или други части на уреда са повредени, трябва да се подменят от производителя, от сервизен център или от друго квалифицирано лице, за да се избегнат рискове.

Повреди при транспортирането Вашият робот за почистване на басейни се опакова внимателно

за транспорт. Моля, уверете се при приемането му, че опаковката не е повредена и всички части се намират вътре. Ако сте поръчали пакета с доставка, се уверете, че доставката е пълна. За повреди, настъпили при транспортирането, трябва веднага да уведомите извършващия транспортната услуга (транспортната фирма или куриера). Отговорността за транспортни щети се носи от иизвършващия транспортната услуга, доставчикът не е отговорен за това.

Гаранция

Гаранцията във връзка с безопасността при експлоатация и надеждността се поема от производителя при следните условия:

 Роботът се експлоатира в съответствие с ръководството

за употреба.

 При ремонти трябва да се използват само оригинални

части (изхабните части не се покриват от гаранцията).

Последстващи щети

За повреди по уреда, настъпили в следствие на неспазване на указанията в това упътване, не можем да бъдем отговорни.

Предупредителни указания

Роботът за почистване на басейни не е предназначен за басейни с фолио по-тънко от 0,4 мм. При определени обстоятелства съществува риск да се повреди фолиото. Използването на робота при фолио с по-малка дебелна е на Ваш собствен риск.

Описание

Нашият робот Speedcleaner „Poolrunner“ е иновативно, мощно и авотматично съоръжение за почистване на басейни. Той може да почиства дъното на басейна, без да се налага да изпразвате басейна. Същевременно той филтрира водата и отстранява дисперсните примеси и отлагания във водата. Роботът може да засмуква само свободни плаващи частици. Ако замърсяванията са залепнали, е необходимо да се отстранят ръчно. Тъй като уредът работи с 24V постоянен ток, той Ви предлага висока безопасност по време на работа. Моля, прочетете добре това ръководство, за да го обслужвате правилно.

Роботът за почистване на басейни може да се използва за почти всякакви басейни с хоризонтално, равно дъно.

Указания за безопасност

Място на токозахранващото устройство

Токозахранващото устройство трябва да е разположено така, че роботът да стига до всички ръбове и краища на басейна. От гледна точка на безопасността, то трябва да е на поне 3,5 м от ръба на басейна.

Технически данни

 Входящо напрежение: 230 VAC  Честота: 50 Hz  Изходящо напрежение: DC (постоянен ток) 24 V  Входяща мощност: 150 W  Изходяща мощност: 120 W  Работен цикъл: 1 ч. / 1,5 ч. / 2 ч. / 2,5 ч.  Дължина на кабела: 13 м  макс. площ на почистване в басейна: 100 м²  Мощност на филтъра: 15 м³/ч

Page 33

Poolrunner | 2013_V1

Стр 33 от 36

№

Име

Описание

Функция

Pool Distance

Задаване големината на басейна

Run time

Задаване време на работа

Задаване продължителността на работа

Stop

Спиране

FWD/REW

Ръчноуправление

Ръчно управление напред или назад

Auto run

Автоматично управление

6 Време на работа

Индикатор за зададеното време за работа

7 Големина на

басейна

Индикатор за зададената големина на басейна

Проблем

Причина

Решение

Захранващият кабел се е оплел или усукал.

Подочистачката се върти при чистенето във водата (внимание, това е нормално).

Изключете уреда,

освободете кабела и го развийте.

В басейна има препятствия

Отстранете препятствията.

Кабелът във

водата е твърде дългъг.

Извадете излишната част от кабела от водата. Тази част, която остане във водата, трябва да е достатъчно дълга, за да стига уредът всички ъгли и ръбове

 Филтър: 150 μm  Температура на работа (на водата): 10°C - 32°C  Скорост на пълзене: 15 - 18 м/мин  Клас на водоустойчивост: Уред: IP68; кутия за

управление на захранването: IPX4

 Температура на околната среда: 10°C - 40°C

Устройство на Poolrunner, фигура 1

Свързващ кабел, фигура 2,3,4

Описание на панела за управление, фигура 5

Функция Jet-задвижване, фигура 6

Отпред и откъм гърба на уреда се намират 2 регулируеми дюзи за движението във водата. Всмукваната мръсна вода първо се филтрира през филтърната торбичка, а после, през дюзите за управление, служи за движението на уреда. Дюзите са регулируеми да постигат най-добро почистване според вида и големината на басейна.

Препоръчителни настройки на дюзите за управление:

 По-висока скорост/редуцирано почистване (при по-малко

замърсяване). Фигура 7,8,9,10

 По-ниска скорост/по-висока степен на почистване (при

средно до силно замърсчване). Фигура 11,12,13

Описаните настройки са препоръчителни. Потребителят може да избере да настрои дюзите въз основа на описаните правила, както и на действителното състояние на басейна.

Грижа и поддръжка

Почистване на фитърната торбичка Щракнете заключващия пръстен нагоре и отворете уреда. Фигура 21,22

Натиснете закопчалката на долната част на уреда, за да извадите картушния филтър. Фигура 23,24

Извадете филтърната торбичка, изпразнете я и я почистете, след това отново я сложете вътре. Фигура 25,26,27

Важно

Моля, натискайте закопчалката, за да извадите или поставите отново картушния филтър. Ако не го правите по този начин, може да повредите долната част на уреда.

 Не натискайте закопчалката едновременно Фигура 28  Не вдигайте двете страни на касетата едновременно. Фигура

 Поставянето трябва да започне от едната страна. Фигура 30  Натиснете закопчалката. Фигура 31  Натиснете закопчалката от другата страна. Фигура 32  Вдигнете картушния филтър от едната страна. Фигура 33  Монтирайте картушния филтър. Фигура 34  Извадете картушния филтър. Фигура 35

Изваждане, респективно сглобяване, на филтърната торбичка.

Съвети и указания

 Всеки път, когато уредът се изважда от водата, филтърът

трябва да се почиства.

 PH-стойността на водата в басейна трябва да е между 7.0 –

7.4.

 Темпертурата на водата трябва да е между 10°C и 32°C.  След натискането на бутона „Power off” (изключване), бутонът

„Power on” не може да бъде натиснат 30 сек.

 Препоръчваме уредът да се съхранява между 5°C и 40°C на

сянка и на добре проветриво място. Захранващият кабел трябва да се навие за съхранение. (Поплавъците на кабела не трябва да се махат, за да се осигури безпроблемното плаване на кабела във водата). Директната слънчево облъчване трябва да се избягва!

 Прочетете указанията за отстраняване на проблемите преди

да използвате уреда.

 Дръжте уреда винаги за ръкохватката, за да го сложите в или

да го извадите от басейна.

При възникване на проблеми

Пускане на уреда

След като сте направили всички настройки, можете да потопите уреда внимателно и бавно в басейна. Моля, вижте на фигурите по-долу, как най-добре да поставите уреда в басейна. Фигура

14,15,16

Уредът трябва да се поставя, както и да се изважда от басейна, винаги с долната страна към стената на басейна, за да предотвратите надрасквания върху повърхността на басейна. Фигура 17,18

ВАЖНО! Фигура 19,20

Page 34

Poolrunner | 2013_V1

Стр 34 от 36

на басейна.

Роботът не може да стигне навсякъде

Свързващият кабел е твърде къс.

За да достига роботът всички ъгли и краища на басейна, вкарайте максимално възможната дължина на кабела в басейна. Но внимавайте токозахранващото устройство да остане на съответното минимално безопасно разстояние от басейна.

Формата на басейна прави пълноценното почистване невъзможно.

Избутайте робота с ръка до местата, които не може да достигне и стартирайте ръчно предвижване напред и назад на робота.

Кръговратът на водата в басейна е включен.

Изключете филтърната помпа.

Уредът не работи

В корпуса има много въздух.

Изключете уреда и изпуснете събралия се въздух.

Чуждо тяло в двигателя

Свържете се със сервизен център

Уредът не почиства оптимално

Уредът завихря мръсотията и не чисти добре

Завъртете двете водни дюзи на 180°. Така скоростта ще се намали, а почистването ще се подобри.

Веднага след като пристигне при нас, уредът ще бъде проверен за повреди и ремонтиран от нашия отдел по рекламациите. След приключване на работата по него, уредът ще бъде изпратен възможно най-скоро обратно към Вас.

Ако пратката не се покрива от гаранцията, тогава възникналите разходи ще бъдат включени в сметката.

Гаранционното обслужване/гаранцията се поема от Fa. Stein-

bach VertriebsgmbH.

Артикулът ще бъде ремонтиран от Fa. Steinbach VertriebsgmbH, но тъй като нямате право на връщане, не може да бъде приет обратно.

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwertberg, Österreich

имейл: [email protected] www.steinbach.at

Сервизно обслужване

Моля, не изпращайте уреда към нас по свое усмотрение, а се обърнете първо към наш сервизен център!

Ако уредът трябва да бъде транспортиран, е необходимо да бъде добре опакован и да е приложена фактурата (копие), както и копие на попълнената гаранционна карта.
