SPYPOINT TINY-W User Manual [en, de, fr]

Système de surveillance photographique

Digital Surveillance Camera

Fotografisches Überwachungs system

P INTSPY INTPSPY

Modèle TINY-W / TINY-W model /

Modell TINY-W

Manuel de l’utilisateur / User’s manual /

Bedienungsanleitung

www.spypoint.com

v.1.9

3

Français

Français

Merci d’avoir choisi un excellent produit
SPYPOINT. Vous pouvez maintenant bénéficier d’un
appareil de surveillance photographique complet et facile
d’utilisation. Cet appareil de 8 MP a été conçu et développé
par notre équipe d’ingénieurs hautement qualifiés et permet la
prise de photos et de vidéos de jour et de nuit sans aucun flash.

5

Français

6

SPÉCIFICATIONS

• Résolution photo 8 MP

• Résolution vidéo 640 x 480

• Format photo JPG

• Format vidéo AVI

Français

• Mémoire externe SD/SDHC jusqu’à 32 Go

• Exposition Automatique

• Visionnement Écran 2.4"/ Ordinateur /
Télévision

• Sortie Télévision PAL / NTSC

• Distance Ajustable de 2 à 15 mètres

• Angle de détection du

détecteur central

30°

• Angle de visionnement 40°

• Angle de détection des

détecteurs de côté

• Alimentation de la

caméra

70°

6 piles de type AA ou
Alimentation externe 12 volts
ou Bloc pile rechargeable au
lithium

• Alimentation du

récepteur Blackbox

• Température de

fonctionnement

6 piles de type AA ou
Alimentation externe 12 volts

(-20 °C à + 50 °C)
(-4 °F à +122 °F)

• Température de
remisage

(-30 °C à + 75 °C)
(-22 °F à +167 °F)

• OS WIN 2000 / XP / VISTA /
WIN 7 / Mac OS X

CONTENU DE L’EMBALLAGE

• SPYPOINT Modèle TINY-W

• Récepteur Blackbox

• Courroies (2)

• Câble USB

• Câble vidéo

• Manuel de l’utilisateur

CARACTÉRISTIQUES PRINCIPALES

• Écran de visionnement TFT 2.4"

• Transmission sans fil des photos vers le récepteur Blackbox
jusqu’à 15 mètres.

• Sensibilité du détecteur réglable.

• Images en couleur de jour, noir et blanc de nuit.

• Mode «Time Lapse» réglable de 30 secondes à 1 heure.

• Période de fonctionnement réglable

• Choix de détection sur cinq ou sept zones.

• Mode Multi-Photos jusqu’à 6 photos à chaque détection.

• Durée des séquences vidéo réglable de 10 à 90 secondes.

• Délai entre les détections réglable de 1 à 30 minutes.

• Photos et vidéos en mode infrarouge de nuit avec 38 DEL.

• Possibilité de désactivation des DEL infrarouges.

• Caméra amovible de son support pour faciliter la
manipulation.

7

Français

8

• Boîtier résistant à l’eau.

• Date, heure, température et phase de la lune imprimées
sur chaque photo.

• Alimentation externe possible avec source DC 12 volts.

• Possibilité de maintenir la charge du bloc pile LIT-C-8
ou d’une pile 12 volts (vendue séparément, se référer à
la section «Options disponibles») à l’aide d’un panneau

Français

solaire SP-12V (vendu séparément, se référer à la section
«Options disponibles»).

2.

1.

4.3.

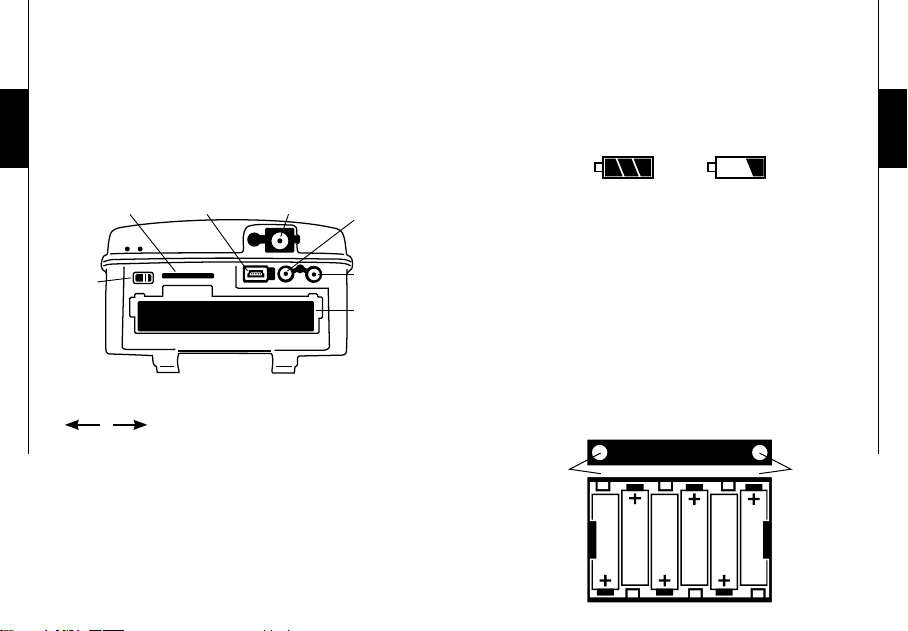

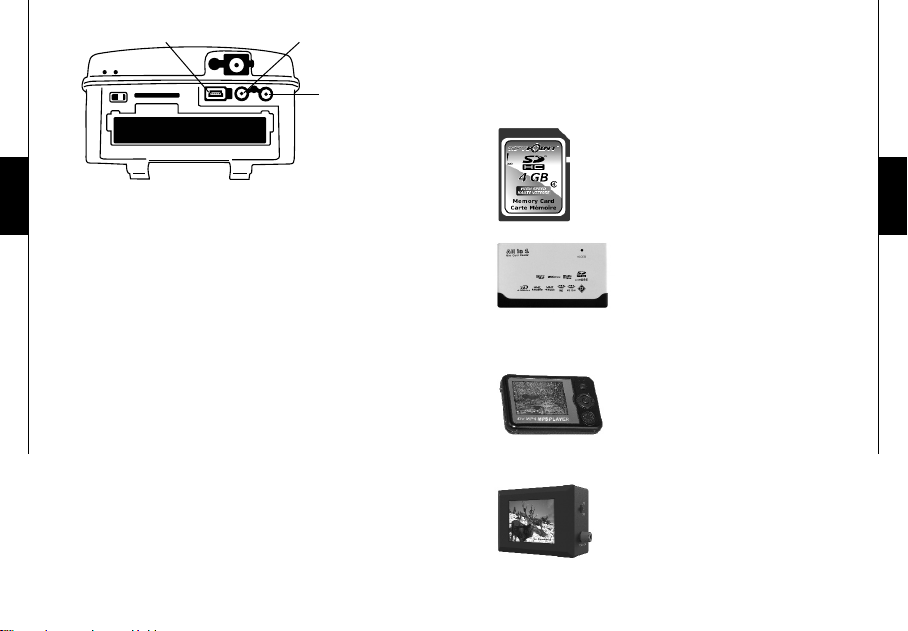

1. ALK / RECH (commutateur pour piles)

2. Fentes pour carte SD

3. Port USB

4. Branchements 12 volts et électrique

5. EXT (déclenchement externe)

6. TV OUT

7. Support amovible pour piles alcalines et pile lithium

ALIMENTATION (CAMÉRA TINY-W)

9

Le niveau des piles est indiqué dans le coin inférieur droit,
lorsque la caméra est en mode «Test». Lorsqu’il ne reste
qu’une seule ligne, la caméra continue de prendre des photos
mais nous suggérons fortement de changer les piles avant

Français

qu’elles ne soient vides. (Voir figure plus bas)

5.

Piles alcalines

La caméra requiert l’utilisation de 6 piles AA (1.5V).
L’emploi de piles alcalines est fortement recommandé.

6.

À noter que la tension des piles AA rechargeables (1.2V)
est insuffisante pour alimenter votre caméra. Lors de

l’installation de piles alcalines, glisser le commutateur du

7.

compartiment des piles à «ALK» (c.-à-d. alcaline). Insérer
les piles dans le support dans le sens indiqué et l’insérer dans
la caméra tel qu’indiqué (voir figure plus bas). La polarité
des piles doit être respectée. Nous recommandons d’utiliser
des piles neuves pour assurer le rendement maximal
de votre caméra.

Dessus

Connecteur Connecteur

10

Bloc pile lithium avec chargeur

La caméra peut être alimentée au moyen d’un bloc pile au
lithium rechargeable LIT-C-8 (vendu séparément, se référer
à la section «Options disponibles»). Ce type de pile est moins
affecté par le froid et offre un rendement jusqu’à 3 fois
supérieur aux piles alcalines. Lors de l’installation d’un bloc
pile lithium, glisser le commutateur du compartiment des

Français

piles à «ALK» (c.-à-d. alcaline). Insérer la pile lithium dans
le support dans le sens indiqué et l’insérer dans la caméra tel
qu’indiqué (voir figure plus bas).

Dessus

Connecteur Connecteur

P INTSPY

TM

INTPSPY

Alimentation 12 volts

La caméra peut aussi être alimentée au moyen d’une source
externe de 12 volts. Lors d’un branchement 12 volts, il est
suggéré de retirer les piles alcalines pour éviter une surcharge.
Lors d’un branchement 12 volts, glisser le commutateur du
compartiment des piles à «ALK» (c.-à-d. alcaline). Si ce
branchement est combiné à un bloc pile lithium, glisser le
commutateur à «RECH» (c.-à-d. rechargeable).
Pour connaître les accessoires disponibles pour l’alimentation
12 volts, se référer à la section «Options disponibles».

Panneau solaire

Ce modèle offre la possibilité d’un branchement à un
panneau solaire SP-12V (vendu séparément, se référer à la
section «Options disponibles») permettant de maintenir
la charge de la pile lithium ou de la pile 12 volts (vendue
séparément, se référer à la section «Options disponibles»).
Lors de l’installation de la pile au lithium rechargeable ou
de la pile 12 volts, glisser le commutateur à l’intérieur du
compartiment des piles à «RECH» (c.-à-d. rechargeable)
pour activer le système de recharge avec le panneau solaire.

Électricité

Le branchement électrique (conseillé lorsque les caméras
sont utilisées pour la sécurité) permet d’obtenir un temps
de déclenchement instantané lors de la détection d’un
mouvement. Il est fortement suggéré de retirer les piles
alcalines lorsque l’alimentation électrique est choisie. Le
bloc pile lithium peut être maintenu dans la caméra (idéal
en cas de panne électrique). L’achat d’un adaptateur 12 volts
DC pouvant fournir un minimum de 800 mA est nécessaire
(se référer à la section «Options disponibles»).

Note: lorsque le branchement électrique est utilisé, le mode
«Multi-Photos» et le «délai» de détection entre les photos
sont désactivés puisque la caméra déclenche instantanément
lorsqu’il y a mouvement. La température imprimée sur les
photos est aussi désactivée lors du branchement électrique.

11

Français

12

Français

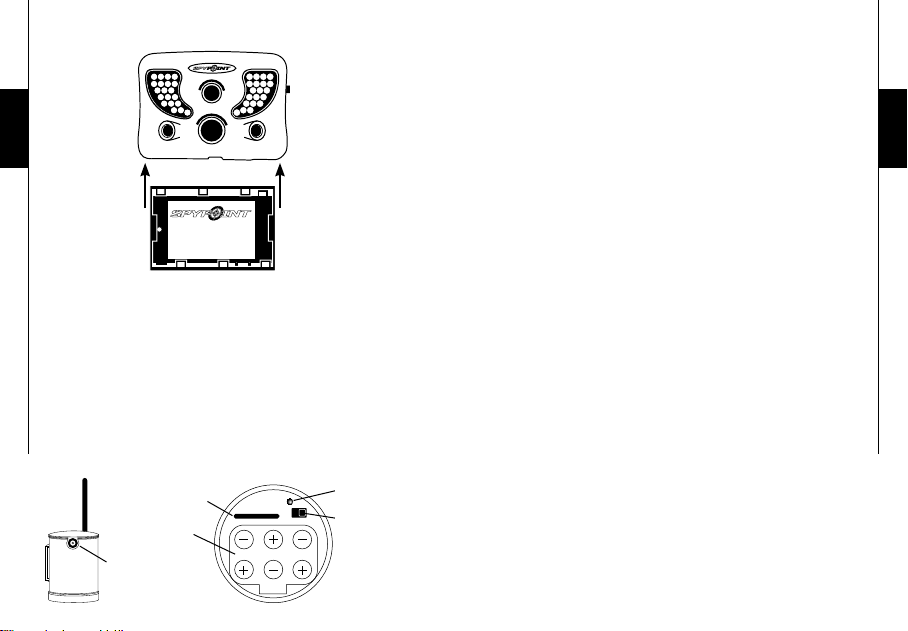

Insérer le module de pile dans la caméra

TINY-W

ConnecteurConnecteur

P INTSPYTMINTPSPY

ALIMENTATION (RÉCEPTEUR BLACKBOX)

Il est possible de connaître le niveau des piles du récepteur
lors de sa mise en fonction. Le témoin lumineux (TEST
LIGHT) allume pour une durée de 8 secondes lorsque les
piles sont pleines. Lorsque le témoin lumineux clignote
durant 8 secondes, les piles sont faibles et nécessitent d’être
remplacées. Si le témoin lumineux demeure éteint, les piles
sont complètement vides ou sont possiblement installées
dans le mauvais sens.

Fente pour
carte SD

Compartiment
des piles

Prise 12 volts

(vue du dessous)

Témoin lumineux
(TEST LIGHT)

ON/OFF

Piles alcalines

Le récepteur requiert l’utilisation de 6 piles AA (1.5V).
L’emploi de piles alcalines est fortement recommandé.

À noter que la tension des piles AA rechargeables
(1.2V) est insuffisante pour alimenter votre récepteur.

Insérer les piles dans le sens indiqué, la polarité des
piles doit être respectée. Nous recommandons d’utiliser
des piles neuves pour assurer le rendement maximal de
votre récepteur.

Alimentation 12 volts

Le récepteur peut aussi être alimentée au moyen d’une
source externe de 12 volts. Lors d’un branchement 12 volts,
il est suggéré de retirer les piles alcalines pour éviter une
surcharge. Pour connaître les accessoires disponibles
pour l’alimentation 12 volts, se référer à la section
«Options disponibles».

Panneau solaire

Le récepteur peut être alimenté d’une pile 12 volts combinée
à un panneau solaire SP-12V (vendu séparément, se référer
à la section «Options disponibles») permettant de maintenir
la charge de la pile 12 volts (vendue séparément, se référer à
la section «Options disponibles»).

CARTE MÉMOIRE

L’utilisation d’une carte mémoire (vendue séparément, se
référer à la section «Options disponibles») est nécessaire
au fonctionnement de la caméra SPYPOINT TINY-W et
du récepteur Blackbox. Lorsque la caméra est allumée et
que le mode «Photo» ou «Vidéo» est choisi, l’écran affiche

13

Français

14

«Insérer carte mémoire» et émet un signal sonore si la
carte mémoire est absente. Les fentes de carte SD de la
caméra et du récepteur acceptent les cartes mémoire jusqu’à
une capacité de 32 Go. Avant d’insérer ou de retirer une

carte, éteindre la caméra ou le récepteur pour éviter que
les images soient supprimées ou endommagées. Lorsque

la carte mémoire est pleine dans la caméra, l’écran affiche

Français

«Mémoire pleine» lorsque le mode «Photo», «Vidéo»
ou «Test» est choisi. Lorsque la carte mémoire est pleine
dans le récepteur, la transmission et l’enregistrement des
photos se poursuivent en effaçant les premières photos
enregistrées sur la carte mémoire. Voici un tableau de la
quantité approximative de photos et de la durée vidéo
pouvant être enregistrées avec différentes capacités de
cartes mémoire.

RÉSOLUTION 2.0 GO 4.0 GO 8.0 GO 32 GO

5 MP
6 MP

8 MP
10 MP
12 MP

RÉSOLUTION VIDÉO

320 x 240
640 x 480

1190

952
635
595
476

45 min
30 min

2380
1904
1270
1190

952

1h30

1h

4760
3808
2540
2380
1904

3h
2h

Si la carte mémoire est verrouillée dans la caméra, l’écran
affiche «Carte protégée» en mode «Photo», «Vidéo»
ou «Test». Si la carte mémoire est verrouillée dans le
récepteur, le système contourne le blocage et continue
l’enregistrement des photos.

19040
15232
10160

9520
7616

12h

8h

PROGRAMMATION

Allumer l’appareil et naviguer sur l’interface en appuyant
sur les boutons «» ou «» et en appuyant sur «OK»
pour choisir. Modifier avec «» ou «» et appuyer sur
«OK» pour confirmer. Appuyer sur «» pour retourner
au menu précédent.


Permet la prise de photos. Lorsque le mode «Photo» est
choisi en appuyant sur «OK», la lumière de test sur le devant
de l’appareil clignote durant 60 secondes pour permettre à
l’utilisateur de quitter les lieux sans être photographié.

VIDÉO

Permet la prise de vidéos. Lorsque le mode «Vidéo» est
choisi en appuyant sur «OK», la lumière de test sur le devant
de l’appareil clignote durant 60 secondes pour permettre à
l’utilisateur de quitter les lieux sans être filmé.

TEST

Permet de tester l’appareil afin de déterminer s’il détecte
bien à l’endroit désiré. Lorsque le mode «Test» est choisi,
aucune photo ou vidéo n’est enregistrée. Passer devant
l’appareil de façon perpendiculaire. Lorsque l’appareil
détecte le mouvement, la lumière de test allume pour
indiquer que l’appareil aurait normalement enregistré une
photo ou une vidéo. Si le système ne détecte pas la présence,
augmenter la distance de détection à l’aide du menu de
configuration (l’option «Sensibilité» vous permet de choisir
une sensibilité «Forte», «Normale» ou «Faible»; se référer
à la section «Configuration»). Réaligner le système peut

15

Français

16

aussi être nécessaire. Lorsque vous comprenez comment
l’appareil réagit aux détections, vous pouvez mieux ajuster la
direction ou la hauteur de la caméra (hauteur d’installation

recommandée: moins de 1.5 mètre).

SIGNAL

Français

Test du signal sans fil

La qualité du signal sans fil entre la caméra TINY-W et
le récepteur Blackbox peut être vérifiée sur la caméra
en choisissant le mode «Signal» et ensuite l'option «Test
Signal». Si l’icône du signal sans fil apparaît rouge, le signal
est trop faible. Rapprocher ou déplacer le récepteur. Si l’icône
du signal sans fil apparaît verte et reste verte pour au moins
10 secondes, le signal est assez fort et stable pour permettre
la transmission sans fil des photos vers le récepteur. Pour

des résultats optimaux, les antennes des deux appareils
doivent pointer vers le haut.

Note: Si le récepteur n'est pas alimenté et synchronisé avec la

caméra, l'icône du signal reste rouge.

Synchronisation manuelle de un ou plusieurs ensembles
(caméra TINY-W + récepteur Blackbox) dans un même
périmètre

+

Note: Par défaut, la caméra est synchronisée avec son
récepteur sur le canal 1 et l'icône «Sync» est de couleur
verte. Si vous désirez changer le canal de synchronisation

ou ajouter d'autres ensembles (caméra TINY-W + récepteur
Blackbox) dans un même périmètre d'utilisation, se référer à
la procédure suivante.

Lorsque plusieurs caméras TINY-W sont installées dans la
même zone de transmission, il est nécessaire de synchroniser
manuellement chaque caméra avec son récepteur sur un
canal différent. Pour ce faire:

1. Allumer la première caméra et passer en mode «Signal».

2. Allumer le premier récepteur.

3. Choisir l'option «Canal» sur la caméra et appuyer
sur «OK».

4. À l'aide des boutons «» et «», choisir le canal désiré et
appuyer sur «OK».

5. Choisir l'option «Sync» sur la caméra et appuyer sur
«OK». La caméra se synchronise avec le récepteur en
fonction et l'icône «Sync» passe de rouge au vert lorsque
la synchronisation est terminée.

6. Éteindre la caméra et le récepteur correspondant.

7. Répéter ces étapes pour chaque caméra additionnelle; jusqu'à
9 appareils peuvent être jumelés dans une même zone.

CONFIGURATION

Permet de configurer l’appareil selon les options désirées.
Pour configurer le système en français, appuyer sur le bouton
«» jusqu’à ce que «Language» soit surligné. Appuyer
sur «OK», choisir «Français» avec le bouton «» ou «»
et confirmer le choix en appuyant sur «OK». Le système
modifiera de lui-même tous les menus en français.

Heure début/
Heure arrêt:

Permet de configurer la période de
fonctionnement de la caméra. L’heure
de début et d’arrêt programmées sont les
heures durant lesquelles la caméra est
en action et enregistre des photos ou des
vidéos.

17

Français

18

Français

Exemple: si l’utilisateur choisit comme
heure de début «15:00», et comme
heure d’arrêt «19:00», la caméra détecte
durant cette période de temps seulement
et est inactive le reste du temps. Appuyer
sur «OK» et utiliser «» ou «» pour
ajuster l’heure. Appuyer sur «OK» pour
passer aux minutes. Appuyer à nouveau
sur «OK» une fois l’heure entrée
adéquatement.

Pour un fonctionnement en tout temps
(période d’activation de 24 heures), la
même heure de début et d’arrêt doivent
être programmées (exemple: entrer
00:00 comme heure de début et 00:00
comme heure d’arrêt. Ces heures sont

les configurations de base de votre
appareil)

Note : les heures peuvent être inscrites

sur une période de 12 ou 24 heures, se
référer à «Format heure» dans le menu
«Configuration» (00:00 équivaut à
minuit)

Transmission:

Délai:

Multi-Photos:

Active ou désactive la transmission sans
fil des photos vers le récepteur Blackbox.

Lorsque la transmission est active:

• Seules les photos sont transmises vers
le récepteur, et non les vidéos.

• Le mode «Time-Lapse» de 30s, 1 min
et 3 min est désactivé.

• Il est seulement possible de prendre
jusqu'à 2 photos consécutives (mode
«Multi-Photos»).

• La qualité des photos enregistrées
sur le récepteur est réduite afin
d’optimiser la transmission:

8MP = 800 x 600 pixels
5MP = 640 x 480 pixels
3MP = 320 x 240 pixels

Permet de choisir l’intervalle de temps
avant que la caméra enregistre la
prochaine photo ou vidéo.

Permet de prendre jusqu’à 6 photos
consécutives à chaque détection, avec un
délai de 10 secondes entre chaque photo.
Cette option permet d’obtenir jusqu’à
6 photos sous différents angles lorsque la
caméra est programmée en mode «Photo».

19

Français

20

Durée vidéo:

Langue:

Français

Sensibilité:

Date:

Format heure:

Permet de configurer la durée
d’enregistrement des séquences vidéo
lorsque la caméra est programmée en
mode «Vidéo»

Permet de choisir la langue des menus de
la caméra.

Permet de choisir la sensibilité de
détection de l’appareil. Les options de
sensibilité sont «Forte», «Normale» ou
«Faible». Le système détecte seulement
une source de chaleur en mouvement.

Faire en sorte d’avoir le moins d’objets
possible devant la caméra lors du
positionnement de cette dernière.
Ceci évite qu’elle se déclenche lorsque
le soleil pointe en sa direction au même
moment qu’un objet est en mouvement
devant l’appareil (par exemple:
une branche).

Permet de configurer la date sous forme
Mois / Jour / Année

Permet de choisir l’affichage de l’heure
sur une période de 12 ou 24 heures.
(Exemple: 6:00 pm ou 18:00)

Imprimer date:

Qualité:

Température:

Continu:

Alimentation:

Permet d’imprimer ou supprimer sur
les photos la date, l’heure, la température et
la phase de lune.
Pleine lune:
Nouvelle lune:
Premier quart:
Dernier quart:

Permet de choisir la résolution (qualité)
des photos.

Haute: 8MP
Normale: 5 MP

Basse: 3 MP

Permet de choisir l’affichage de la
température en °F ou en degré °C.

Permet la prise de photos ou vidéos en
continu. Lorsqu’il n’y a plus d’espace
sur la carte mémoire pour enregistrer une
photo ou une vidéo, la caméra continue
l’enregistrement en effaçant les premières
photos ou vidéos enregistrées.

Permet de sélectionner l’alimentation par
piles ou par électricité.

21

Français

Heure:

Permet de configurer l’heure sous forme
Heure / Minute

22

Français

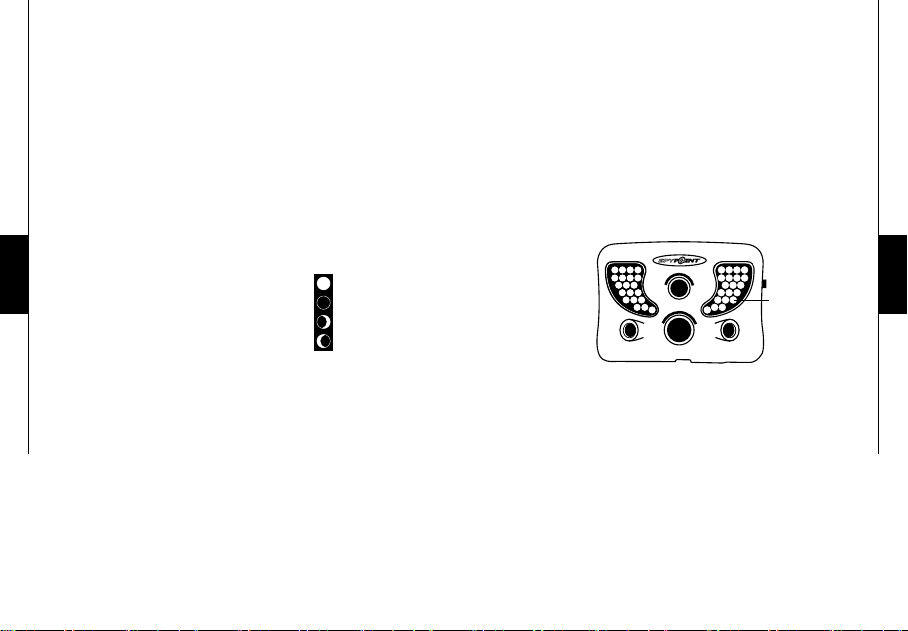

Infrarouge:

Permet de choisir l’éclairage infrarouge
désiré.
Marche: toutes les DEL fonctionnent
lors de la prise de photos ou vidéos de
nuit.
Une seule DEL: seulement la DEL
indiquée sur la figure allume. Cette
option est utile lors de l’utilisation
d’un module d’éclairage infrarouge
IR-Booster/Black flash IR-Booster
(vendu séparément, se référer à la section
«Options disponibles»).

DEL pour
le capteur
infrarouge
(IR)

TINY-W

Arrêt: l’infrarouge est désactivé et les
photos ou vidéos de nuit sont noires.

Détect. Côté:

Lorsque les détecteurs de côté sont activés,
7 zones de détection sont couvertes.
Le détecteur central couvre 5 zones
de détection. Les détecteurs de côté
permettent de réveiller la caméra et la
préparent au passage de la cible. La
vitesse de déclenchement pour la prise
de photos ou de vidéos lors du passage
devant la caméra en est alors augmentée
(idéal lorsque la caméra est placée près
d’un sentier étroit).

s: détecteurs de côté
c: détecteur central

Angle de visionnement

6

&

6

Camera

Angles de détection

30° 70°40°

30’

(9m)

Distance de détection

50’

(15m)

(central)

Distance de détection des
détecteurs de côté

26’

(8m)

Note: Les détecteurs de côté nécessitent
une plus grande consommation d’énergie.

23

Français

24

Time Lapse:

Permet de programmer la fréquence à
laquelle la caméra prend une photo, sans
qu’il y ait pour autant, une détection de
mouvement. Par exemple, si l’option
«5 minutes» est sélectionnée dans le
mode «Time Lapse», la caméra prend

Français

une photo toutes les 5 minutes durant la
période de fonctionnement réglée (heure
de début et heure d’arrêt)
Cette option permet entre autres,
l’obtention de photos de gibiers en dehors
du champ de détection de la caméra.

Note : Le mode «Time Lapse» s’applique
seulement au mode «Photo» et non
au mode «Vidéo». Lorsque le mode
«Time Lapse» est sélectionné, le «délai»
de détection et le mode «multi-photos»
sont désactivés.

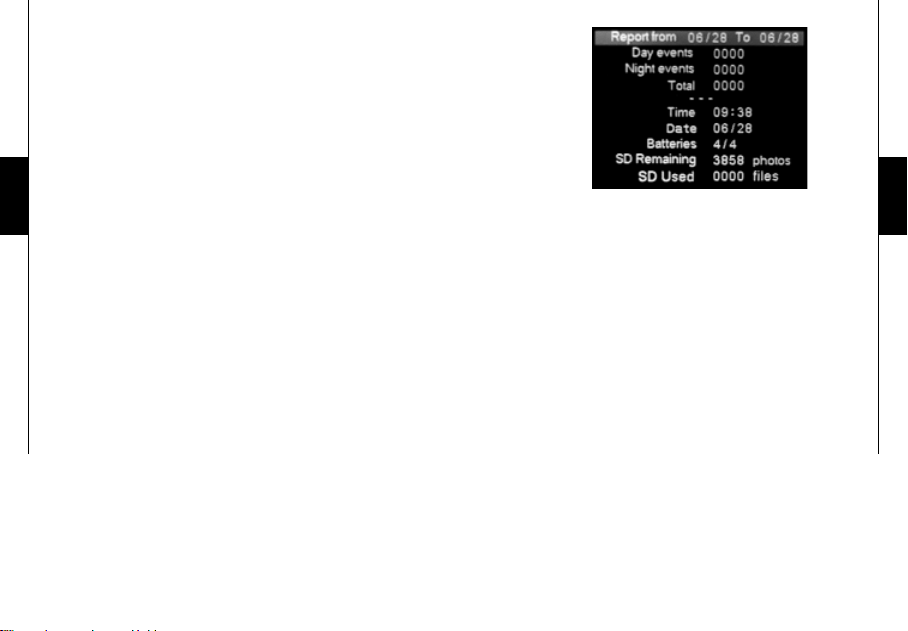

RAPPORT

Le mode rapport donne un compte rendu de la dernière
période d’utilisation de la caméra. La date du début
correspond au moment où la caméra passe en mode «Photo»
ou «Vidéo». Le rapport est donc réinitialisé lors d’un

changement de mode.

1.

2.

3.

4.

5.

6.

7.

8.

9.

1. Date du début et de la fin du rapport

2. Nombre de photos ou vidéos prises de jour

3. Nombre de photos ou vidéos prises de nuit

4. Total des photos ou vidéos

5. Heure actuelle de la caméra

6. Date actuelle de la caméra

7. État des piles (1/4 = Faible, 4/4 = Pleine)

8. Espace restant sur la carte SD estimé en nombre de photos

9. Espace utilisé sur la carte SD exprimé par le nombre de
fichiers total (inclus uniquement les photos et vidéos
prises par une caméra SPYPOINT)

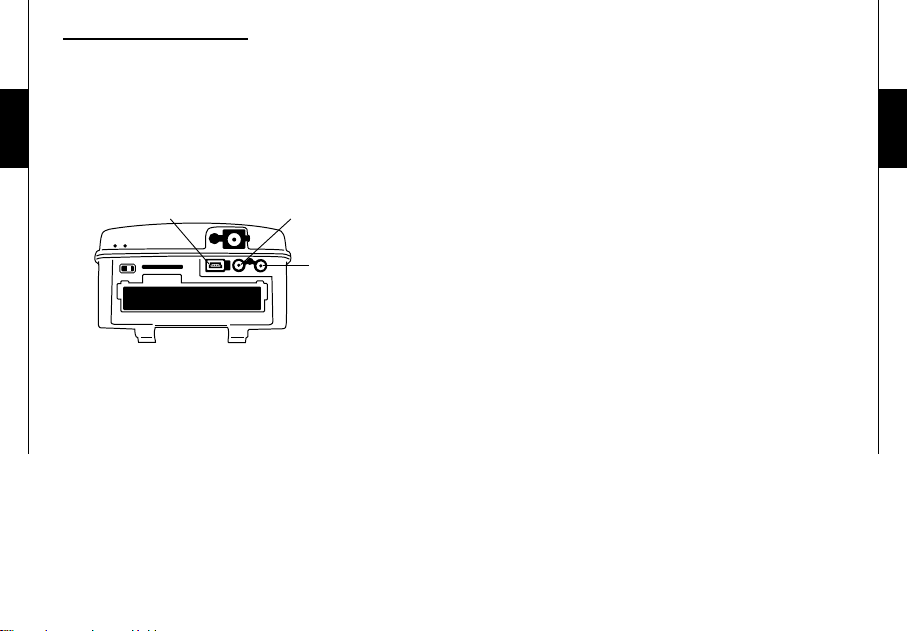

PRISE POUR DÉCLENCHEMENT EXTERNE

Entrée qui permet de déclencher la prise de photos ou de
vidéos à l’aide d’un contact normalement ouvert. (Exemple:
l’utilisation d’un contact de porte magnétique relié à un
système d’alarme).

25

Français

26

TRANSFERT VERS L’ORDINATEUR

Pour transférer ou visionner les photos ou vidéos à un
ordinateur, s’assurer que la caméra est éteinte et connecter le
câble USB (fourni) de la caméra à l’ordinateur. L’ordinateur
reconnaîtra la caméra et installera le logiciel de lui-même.
Cliquer sur «Poste de travail» et choisir «Disque amovible».

Français

Cliquer ensuite sur «DCIM» et «100DSCIM» pour y
retrouver les photos et les vidéos emmagasinées.

Une autre façon de procéder est de retirer la carte mémoire
(vendue séparément, se référer à la section «Options
disponibles») de la caméra et de l’insérer dans la fente
SD de l’ordinateur. Si aucune fente SD n’est présente
sur l’ordinateur, utiliser un lecteur de cartes mémoire
RD25-1 (vendu séparément, se référer à la section
«Options disponibles»).

Pour transférer ou visionner les photos enregistrées dans le
récepteur Blackbox, procéder de la même façon à l’aide de la
carte mémoire de type SD.

Note: Le nom des photos enregistrées par la caméra
commence par PICT tandis que celles enregistrées dans le
récepteur commencent par PICW.

VISIONNEMENT

Permet de visionner les photos ou les vidéos sur l’écran TFT

2.4" ou sur un téléviseur.

• Visionner avec l’écran 2.4" : Lorsque le mode

«VISIONNEMENT» est sélectionné, la dernière photo ou
la dernière vidéo enregistrée apparaît automatiquement
à l’écran. Appuyer sur «» ou «» pour visionner les
suivantes ou les précédentes. Appuyer sur «OK» pour voir
les différentes options disponibles.

Date et heure:

Permet de visualiser la date et l’heure
imprimées sur la photo.

Protéger:

Permet de protéger une photo ou une
vidéo pour éviter qu’elle ne soit effacée en
sélectionnant «Effacer tout».

Effacer:

Permet d’effacer la photo ou la vidéo
affichée à l’écran.

Effacer tout:

Permet d’effacer toutes les photos et toutes
les vidéos enregistrées qui n’ont pas été
protégées.

27

Français

Formater:

Sortie:

Permet d’effacer tout le contenu de la
mémoire, incluant les fichiers protégés.

Permet de quitter le menu.

28

• Visionner sur une télévision: Permet de visionner les
photos et les vidéos directement sur un téléviseur. Allumer
la caméra et brancher l’extrémité jaune du câble à la prise
«VIDEO IN» du téléviseur et l’autre extrémité à la prise
«TV OUT» de la caméra. La dernière photo ou vidéo
enregistrée apparaîtra à l’écran. Pour changer les photos
ou les vidéos, utiliser les boutons «» et «». Les options

Français

sont les mêmes que lors d’un visionnement sur l’écran 2.4"
(voir plus haut).

USB EXT

TV OUT

DÉPANNAGE

Aucune personne ou aucun animal sur les images

1. Vérifier si l’appareil est pointé vers le lever ou le coucher
du soleil, ce qui peut faire déclencher l’appareil.

2. La nuit, le détecteur de mouvement peut détecter au-delà
de la portée des DEL infrarouges. Réduire la sensibilité
de l’appareil («Configuration» / «Sensibilité»).

3. Les petits animaux peuvent faire déclencher la caméra.
Réduire la sensibilité et/ou augmenter la hauteur de la
caméra.

4. Le détecteur de mouvement peut détecter les animaux à
travers le feuillage.

5. Si la personne ou l’animal se déplace rapidement, il peut

sortir du champ de vision de la caméra avant que la photo
ou la vidéo soit prise. Déplacer l’appareil vers l’arrière
ou le réorienter.

6. S’assurer que l’arbre sur lequel est installée la caméra est
stable et sans mouvement.

La lumière rouge clignote devant l’appareil

• L’appareil est probablement en mode «Photo» ou «Vidéo»

et la lumière de test clignote durant 60 secondes pour
permettre à l’utilisateur de quitter les lieux sans être
photographié ou filmé.

29

Français

30

OPTIONS DISPONIBLES

Pour connaître et avoir plus d’informations sur les options
disponibles, visiter www.spypoint.com. Voici les principales
options disponibles pour la caméra SPYPOINT TINY-W.

Français

Carte Mémoire SD, SD-4GB

Carte mémoire permettant d’enregistrer
des photos ou des vidéos.

Lecteur de cartes portatif, RD25-1

Lecteur permettant le branchement
d’une carte mémoire directement à
l’ordinateur, sans déplacer la caméra
SPYPOINT. Compatible avec 25 types de
cartes différentes incluant les cartes SD.

Lecteur de photos, PV-2.4

Caméra numérique. Lecteur de photos
compatible avec carte SD. Écran de

2.4", mémoire interne 2Go, MP3, radio,
écouteurs, pochette de transport en cuir,
pile rechargeable au lithium, chargeur et
câble USB inclus.

Lecteur de photos et vidéos, PV-9

Lecteur de photos et vidéos. Écran de
visionnement de 2.5".

Bloc pile lithium rechargeable avec
chargeur, LIT-C-8

Bloc pile lithium rechargeable
permettant d’alimenter l’appareil, en
remplacement de piles alcalines. Ce
type de pile est moins influencé par les
variations de température. La capacité
de la pile au lithium atteint jusqu’à 3 fois
la capacité des piles alcalines.

Pile lithium supplémentaire, LIT-09

Pile permettant d’avoir en sa possession,
une pile de rechange en tout temps en
combinaison de l’achat de l’ensemble
LIT-C-8.

Boîtier d’alimentation 12 volts,
KIT-12V

Boîtier d’alimentation 12 volts résistant
à l’eau. Inclus une pile 12 volts, un
chargeur, un câble d’alimentation de 12
pieds et une courroie de transport.

Pile 12 volts rechargeable et chargeur,
BATT-12V

Pile de 12 volts rechargeable permettant
d’alimenter la caméra.

Câble 12 volts, CB-12FT

Câble de 12 pieds permettant de
brancher l’appareil à une pile 12 volts.

31

Français

32

Français

Adaptateur 12 volts, AD-12V

Adaptateur 12 volts pour prise murale,
compatible avec toutes les caméras
SPYPOINT.

Panneau solaire 12 volts, SP-12V

Panneau solaire avec fixation en
aluminium pouvant maintenir la
charge de la pile lithium. Tous les
types de piles 12 volts, incluant le
boîtier d’alimentation KIT-12V (vendu
séparément), peuvent aussi être utilisés
avec le panneau solaire.

IR-Booster, IRB-W

Module infrarouge de 100 DEL,
à transmission sans fil, permettant
d’amplifier la puissance de l’éclairage
infrarouge la nuit.

Black flash IR-Booster, IRB-W-B

Module infrarouge de 100 DEL
invisibles à l’œil nu, à transmission sans
fil, permettant d’amplifier la puissance
de l’éclairage infrarouge la nuit.

Boîtier de sécurité en métal, SB-T

Boîtier permettant de sécuriser la
caméra contre le vol. De plus, il la
protège des bris pouvant être engendrés
par les ours ou autres animaux.

Support pour caméras, MA-360

Support ajustable pour caméras,
compatible avec fixations pour
trépied standard de 1/4-20".

Cadenas, CL-6FT

Câble cadenassé d’une longueur de 6
pieds réduisant les risques de vol de
la caméra.

33

Français

34

Français

GARANTIE LIMITÉE

Le système SPYPOINT TINY-W, conçu par GG Telecom,
est couvert d’une garantie d’un (1) an incluant les pièces et
la main d’œuvre à compter de la date d’achat. Le coupon de

caisse est la preuve d’achat et devra être présenté si la
garantie est applicable.

35

Français

SERVICE DE RÉPARATION

Les réparations pour bris ou défectuosités non couverts par la
garantie seront facturées à prix raisonnables. Pour le soutien
technique, s.v.p. écrire un courriel à [e-mail].
Décrire le problème rencontré et indiquer un numéro de
téléphone pour vous rejoindre.

La garantie ne couvre pas les produits de GG Telecom ayant
subi des abus, de la négligence, des accidents ou de mauvaises
utilisations ou entretiens. Toutes modifications ou utilisations
non conformes du produit affecteront son fonctionnement,
ses performances, sa durabilité et annuleront la garantie.

IMPORTANT: En aucune circonstance, GG Telecom
n’acceptera de réparation sans un numéro d’autorisation.

WWW.SPYPOINT.COM

Note: Pour la plus récente mise à jour du manuel d’utilisateur,
référez-vous à notre site Web.

35

English

English

37

Thank you for choosing one of our excellent
SPYPOINT products. You can now enjoy many benefits of a
full feature and easy to use digital surveillance camera. This 8
MP digital camera was developed and designed by our team of
highly qualified engineers. It can take sharp and clean photos
or videos either day or night without using any flash.

English

38

FEATURES

• Still photos 8 MP

• Video resolution 640 x 480

• Photo file JPG

• Video file AVI

• External memory SD/SDHC card up to 32 GB

• Exposure Automatic

English

• Viewing mode 2.4" screen / Computer / TV

• Video output PAL / NTSC

• PIR distance Adjustable from 5 to 50 feet.

• Angle of motion sensor 30°

• Viewing angle 40°

• Angle of side motion
sensors

70°

• Camera power 6 AA-cell batteries or

External 12 volts DC power
jack or Lithium rechargeable
battery pack

• Receiver power 6 AA-cell batteries or

External 12 volts DC power
jack

• Operating temperature (-20 °C to +50 °C)
(-4 °F to +122 °F)

• Storage temperature (-30 °C to +75 °C)
(-22 °F to + 167 °F)

• Computer operating

system

WIN 2000 / XP / VISTA /
WIN 7 / Mac OS X

KIT INCLUDES

• SPYPOINT TINY-W camera

• Blackbox receiver

• Straps (2)

• USB Cable

• Video Cable

• User’s manual

MAIN FEATURES

• Built-in TFT 2.4" viewing screen.

• Wireless picture transmission to the Blackbox receiver
up to 50 feet.

• Adjustable PIR sensitivity.

• Color pictures during day; black and white at night.

• Time lapse mode adjustable from 30 seconds to 1 hour.

• Adjustable period of operation.

• 5 or 7 detection range zone.

• Multi-shot pictures (up to 6 per detection).

• Video length adjustable from 10 to 90 seconds.

• Adjustable delay between motions from 1 to 30 minutes.

• Night-time photos and videos taken with 38 LED.

• Possibility of deactivating infrared LED.

• Camera removable from its mount for easier handling.

• Water-resistant housing case.

39

English

40

• Automatic print of date, time, temperature and moon phase
on every picture.

• Auxiliary power jack for external 12 volts DC input.

• Optional use of a solar panel SP-12V to maintain the charge
of the lithium battery pack LIT-C-8 (sold separately, refer
to the section “OPTIONS”) or the 12 volt battery (sold
separately, refer to the section “OPTIONS”)

2.

English

4.3.

1.

1. ALK / RECH (switch for battery)

2. SD card slot

3. USB port

4. 12 volts jack

5. External trigger jack

6. TV OUT

7. Removable battery case

POWER (TINY-W CAMERA)

41

The battery level is shown in the bottom right corner of the
screen when the camera is in “Test” mode. When a single
line remains, the camera will continue to take pictures but we
strongly recommend changing the batteries before they are
empty. (See figure below)

5.

English

Alkaline batteries

This camera requires the use of 6 AA batteries (1.5V). The

6.

7.

use of alkaline batteries is strongly recommended. Also note

that the voltage of rechargeable AA batteries (1.2V) is
insufficient to power your SPYPOINT camera. During the

installation of alkaline batteries, place the switch inside the
battery case to “ALK” (i.e. alkaline). Insert the batteries in
the battery case as indicated and insert it inside the camera
(see figure below). Exact polarity must be followed. We also
recommend the use of new batteries to ensure maximum
performance of your camera.

Top

ConnectorConnector

42

Lithium battery pack with charger

The camera can be powered by a rechargeable lithium battery
LIT-C-8 (sold separately, refer to the section “OPTIONS”).
This type of battery is less affected by cold temperatures
and lasts up to 3 times more than an alkaline battery. During
the installation of lithium battery, place the switch inside
the battery case to “ALK” (i.e. alkaline). Insert the battery
in the case as indicated and insert it inside the camera
(see figure below)

English

Top

P INTSPY

TM

INTPSPY

Solar panel

43

This model also offers the possibility of a connection to
a solar panel SP-12V (sold separately, refer to the section
“OPTIONS”) to maintain the charge of the lithium
battery (sold separately, refer to the section “OPTIONS”)
or the 12 volt battery (sold separately, refer to the section
“OPTIONS”). During the installation of the rechargeable
lithium battery or 12 volt battery, slide the switch inside the
battery case to “RECH” (i.e. rechargeable) to activate the

English

charging system of the solar panel.

Electricity

ConnectorConnector

The electrical power is recommended for security purposes.
It provides an instant trigger time when a movement is
detected. We recommend to remove the alkaline batteries
when this power is used. Although lithium battery can remain
safely inside the camera and it is ideal in case of a blackout. A
12 volts DC adapter that can provide a minimum of 800 mA
will be needed (Refer to the section “OPTIONS”)

12 volts Power

The camera can also be powered from an external 12 volts
DC input. When using a 12 volt connection, we recommend
you to remove the alkaline batteries to prevent surcharges.
During the installation of 12 volt battery, place the switch
inside the battery case to “ALK” (i.e. alkaline). If combined
with a lithium battery pack, slide the switch to “RECH” (i.e.
rechargeable). To find the accessories available for the 12
volts, refer to the section “OPTIONS”.

Note: when using the electricity power, the “Multi-shot”
mode and the “Delay” between photos are disabled as the
camera starts instantly every time it detects motion. Also, the
imprinting temperature on each picture is disabled.

44

English

To insert the battery case inside the camera

TINY-W

ConnectorConnector

P INTSPYTMINTPSPY

Alkaline batteries

The receiver requires the use of 6 AA batteries (1.5V). The
use of alkaline batteries is strongly recommended. Also

note that the voltage of rechargeable AA batteries (1.2V)
is insufficient to power your receiver. Insert the batteries

as indicated. Exact polarity must be followed. We also
recommend the use of new batteries to ensure maximum
performance of the receiver.

12 volts Power

The receiver can also be powered from an external 12 volts
DC input. When using a 12 volt connection, we recommend
you to remove the alkaline batteries to prevent surcharges.
To find the accessories available for the 12 volts, refer to the
section “OPTIONS”.

45

English

POWER (BLACKBOX RECEIVER)

It is possible to know the battery level of the receiver when
it is turned on. The “TEST LIGHT” stays on for 8 seconds
when the batteries are full. When the “TEST LIGHT” flashes
for 8 seconds, the batteries are low and need to be replaced. If
the “TEST LIGHT” remains off, the batteries are completely
empty or are possibly installed in the wrong direction.

TEST LIGHT

SD card slot

Batteries
compartment

12 volt connection

ON/OFF

(bottom view)

Solar panel

The receiver can be powered with a 12 volt battery combined
with a solar panel SP-12V (sold separately, refer to the
section “OPTIONS”) to maintain the charge of the 12 volt
battery (sold separately, refer to the section “OPTIONS”).

MEMORY CARD

Using a memory card (sold separately, refer to the section
“OPTIONS”) is required to operate both the camera
SPYPOINT TINY-W and the Blackbox receiver. When the
camera is turned on, the screen displays “Insert memory
card” in “Photo” or “Video” mode if no memory card is
used, the camera also beeps. The SD slots of the camera
and the receiver have a 32 GB memory capacity. Before

inserting or removing the memory card, the camera or

46

the receiver must be turned off. Failing to do so may cause
loss of pictures or damage the pictures already recorded on
the memory card. When the SD card is full in the camera,
the viewing screen indicates “Disk full” when “Photo”,
“Video” or “Test” mode are selected. When the SD card is
full in the receiver, the transmission and recording of images
continues by clearing the first photos on the memory card.
The following data shows an approximate quantity of photos
or video length that can be taken by the camera depending on
the memory card capacity.

English

RESOLUTION 2.0 GB 4.0 GB 8.0 GB 32 GB

5 MP
6 MP

8 MP
10 MP
12 MP

VIDEO RESOLUTION

320 x 240
640 x 480

1190

952
635
595
476

45 min
30 min

2380
1904
1270
1190

952

1h30

1h

4760
3808
2540
2380
1904

3h
2h

If the memory card is locked in the camera, the screen will
indicate “Card protect” when “Photo”, “Video” or “Test”
mode are selected. If the memory card is locked in the
receiver, the system bypasses the blockage and continues
to record photos.

19040
15232
10160

9520
7616

12h

8h

PROGRAMMING

Turn on the camera to navigate in the interface by pressing
“” or “” and press “OK” for selection. To modify the
selection, press “” and “” again and press “OK” to
confirm. To return to the previous menu press “”.


To take pictures. The “Photo” mode must be selected by
pressing “OK”; the test light in the front of the camera will
wink for 60 seconds to allow the operator to walk away from
the camera.

VIDEO

To take videos. The “Video” mode must be selected by
pressing “OK”; the test light in the front of the camera will
wink for 60 seconds to allow the operator to walk away from
the camera.

TEST

To set the camera or the distance. When “Test” mode is
selected, no picture or video is recorded. Walk perpendicularly
in front of the camera. When the camera detects movement,
the light winks to indicate that normally, a photo or video
would have been recorded. If the system does not detect
the movement, increase the distance detection using the
“Settings” menu (the option “Sensitivity” allows the user
to set the sensitivity to “High”, “Medium” or “Low”). You
can also realign the camera differently. Once you understand
how the device responds to detections, you can better adjust
the direction or the height of the camera (Recommended

installation height: less than 5 feet).

47

English

48

SIGNAL

Wireless signal test

The quality of the wireless signal between the TINY-W
camera and the Blackbox receiver can be checked on the
camera in “Signal” mode by choosing the “Range Test”
option. If the icon of the wireless signal is red, the signal
is too weak. Bring closer or move the receiver. If the
icon of the wireless signal is green and stays green for at
least 10 seconds, the signal is strong enough and stable to

English

enable wireless transmission of images to the receiver. For
best results, the antennas of the two devices must point
upwards.

1. Turn on the first camera and choose the “Signal” mode.

2. Turn on the first receiver.

3. Choose the “Channel” option on the camera and
press “OK”.

4. Use the “” and “” buttons to select a channel and
press “OK”.

5. Choose the “Sync” option on the camera and press “OK”.
The camera synchronizes with the powered receiver
and the icon "Sync" goes from red to green when the
synchronization is complete.

6. Turn off the camera and the corresponding receiver.

7. Repeat these steps for each additional camera, up to 9
devices can be paired in the same area.

49

English

Note: If the receiver is not powered and synchronized with
the camera , the signal icon remains red.

Manually synchronizing one or multiple sets (TINY-W
camera + Blackbox receiver) in the same perimeter

+

Note: By default, the camera is synchronized with its

receiver on channel 1 and the icon “Sync” is green. If you
want to change the synchronization channel or to add other
sets (TINY-W camera + Blackbox receiver) in the same area,
refer to the following procedure.

When more than one TINY-W cameras are located in
the same area of transmission, it is necessary to manually
synchronize each camera with its receiver on a different
channel. To do so:

SETTINGS

To define the options of the camera. To configure the
system in English, hold the button “” until “Language” is
highlighted. Press “OK”, select “English” and confirm your
choice with “OK”. The system will change all the menus in
English by itself.

Time Start /
Time Stop:

Allow the user to set the period of operation
of the camera. The start and stop time are
the hours during the camera is in action and
records pictures or videos. Example: if the
user selects a start time “7:00 am” and a stop
time “11:00 am”, the camera will only detect
for that period of time and will stay inactive
for the remaining hours. Press “OK” and use
“” or “” to adjust the hour.

50

English

Transmission:

Delay:

Press again “OK” to set the minutes. When
the time is properly set, press once more
“OK” to go back to other settings. For an
activation of 24 hours, the same start and stop
time must be entered (example: 00:00 as start
time and 00:00 as stop time. These hours are

the basic configuration of your camera)

Note: The hours can be recorded over a

12 or 24 hours period. Refer to “Setting”/
“Time format” (00:00 means midnight)

Enables or disables the wireless transmission
of images to the Blackbox receiver.

When the transmission is enabled:

• Only pictures are transmitted to the
receiver, not videos.

• The “Time-Lapse” mode 30s, 1min and
3min is disabled.

• It is only possible to take up to 2
consecutive shots (“Multi-shot” mode)

• The quality of the photos on the receiver
is reduced to maximize transmission:

8MP = 800 x 600 pixels
5MP = 640 x 480 pixels
3MP = 320 x 240 pixels

Select the time interval between two photos
or videos.

Multi-shot:

Video length:

Language:

Sensitivity:

Date:

Time format:

Time:

Take up to 6 consecutive shots at each
detection, with a 10 second delay between
each photo. This option allows up to 6
pictures from different angles when the
camera is in “Photo” mode.

Allow the user to select the recording duration
when the camera is set in “Video” mode.

Select a language for the camera’s menu.

Allow

the user to choose between three

different levels of sensitivity: “High”,
“Medium” or “Low”. The camera will only
detect sources of heat in movement. Make
sure to have the least possible objects in front
of the camera during the positioning. This
prevents picture taken by the camera when
oriented towards the sun while an object
moves in front of the camera (e.g. a branch)

Set the date as Month / Day / Year

Allow

the user to choose between a 12 or

24 hours period time displays on the photos
(eg. 6:00 pm or 18:00)

Set the time as Hour / Minute

51

English

52

English

Stamp:

Resolution:

Temperature:

Continuous:

Power:

Infrared:

Select or cancel imprinting date, time,
temperature and moon phases on photos.

Full moon:
New moon:
First quarter:
Last quarter:

Set the photo resolution.
High: 8 MP
Normal: 5 MP
Low: 3 MP

Select the temperature display in °F or °C.

Allow the user to take pictures or videos
even if the memory card is full. The camera
will continue to record photos or videos by
deleting the first files recorded.

Allow the user to select the battery power or
the electricity power.

Allow the user to choose

how many LEDs

will be turned on.
On: Every LEDs work when taking photos
or videos at night.
One LED: Only a single LED works (see
figure). This option can be useful when using
an IR-Booster/Black flash IR-Booster (sold
separately, refer to the section “OPTIONS”).

Side Sensors:

LED for
infrared
sensor

TINY-W

Off: LEDs are deactivated so your night
photos or videos are pitched black.

When the side sensors are activated, a total of
7 zones is covered. The central sensor covers
5 zones. The side detectors are mainly used
to prepare the camera so when your target
passes through the central sensor, the system
is already pre triggered, increasing greatly
the reaction time of your camera.

s: side sensors
c: central sensor

Camera

6

&

6

Viewing angle

30° 70°40°

Detection angles

30’

(9m)

Detection distance

50’

(central)

(15m)

Detection distance
of the side sensors

26’

(8m)

Note: The side sensors require more battery
power.

53

English

54

Time Lapse:

Allow the user to set the frequency at which
time the camera takes a picture, without
detection. For example, if the option
“5 minutes” is selected in the “Time Lapse”
mode, the camera takes a picture every 5
minutes during that period of operation (time
start and time stop) even if there is no detection.

This option allows the user to obtain
pictures of game outside the detection range

English

of the camera.

Note: The “Time Lapse” mode only applies
in “PHOTO” mode, not in “VIDEO” mode.
When “Time Lapse” mode is selected, the
“Delay” mode and the “Multi-shot” mode
are disabled.

Report

The report mode keeps a record of the last period of use of
the camera. The beginning date corresponds with the moment
the camera is set to either “Photo” or “Video” mode. Thus,

the report is reset when changing modes.

1.

2.

3.

4.

5.

6.

7.

8.

9.

1. Beginning and end date of the report

2. Number of photos or videos taken during the day

3. Number of photos or videos taken at night

4. Total of photos or videos taken

5. Current time of the camera

6. Current date of the camera

7. Battery level (1/4 = low, 4/4 = full)

8. Remaining space on the SD card estimated by a
number of photos

9. Used space on the SD card (total number of
files, only includes photos and videos taken by a
SPYPOINT camera)

EXTERNAL TRIGGERING

Input which triggers the taking of photos or videos using a
normally open contact. (Example: using a magnetic door
switch connected to an alarm system).

55

English

56

DOWNLOAD TO A COMPUTER

To transfer or view photos and videos on a PC, you must first
turn off the camera and connect the USB cable (supplied)
from the camera to your computer. The computer will
recognize the camera and will install the software itself.
Click on “My Computer” and select “Removable Disk”.
Then click “DCIM” and “100DSCIM” to find all your photos
and videos.

Taking the SD card out of the camera and inserting it into

English

the computer port will achieve the same results. If no SD
slot is built into the computer, a multi-card reader RD25-1
(sold separately, refer to the section “OPTIONS”).

To upload or view photos stored in the Blackbox receiver,
proceed the same way using the SD memory card.

Note: The names of the images recorded by the TINY-W
camera starts by PICT while those stored in the receiver
starts by PICW.

Press “OK” to view the different options available in
“VIEW” mode.

View Date/Time:

To increase the view of the date and time
imprinted on the picture.

Protect:

To protect the photo or video on the
screen.

Erase one:

To erase the photo or the video on the
screen.

Format:

To format memory card and to erase all
protected photos and videos.

Erase All:

To erase all stored photos and videos,
with the exception of protected photos
and videos.

Exit:

To return to viewing screen.

57

English

VIEW

To view recorded photos or videos on TFT 2.4" viewing
camera screen or on a TV set at home.

• Viewing with the 2.4" screen: When camera is set to
“VIEW”, the last recorded photo or video recorded appears
on the screen automatically. Press “” or “” to view next or
previous images.

• Watching on TV: You can view the photos or videos

directly from TV. Connect the yellow end of the cable
supplied into the “VIDEO IN” of the TV and the other end
into the “TV OUT” of the camera. The last photo or video
recorded appears on the screen automatically. Press “” or
“” to view next or previous images. The options are the
same as when viewing on the 2.4" screen (see above).

58

USB EXT

OPTIONS

59

See your local dealer or visit www.spypoint.com to find

TV OUT

available products. The following items are popular options
that can be added to a SPYPOINT camera model TINY-W.

English

TROUBLESHOOTING

No person / animal on photos

1. Rising sun or sunset can trigger sensor. Camera must be
reoriented.

2. At night, motion detector may detect beyond range of
the IR illumination. Reduce the distance setting of the
camera (“Settings” / “Sensitivity”).

3. Small animal may be triggering unit. Reduce the distance
setting and/or raise height of camera.

4. Motion detector may sense animals through foliage.

5. If person/animal moves quickly, it may move out of
the camera’s field of view before photo is taken. Move
camera further back or redirect camera.

6. Camera must be set on a stable and immovable object
e.g. large tree.

Red light in front of camera that winks

• Camera is set in “Photo” or “Video” mode. Red light on

the front of the camera flashes for 60 seconds to allow the
user to leave without being photographed or filmed.

SD Memory card, SD-4GB

Allow the user to record photos and
videos.

Multi-card reader RD25-1

Allow the user to download your photos and
videos directly into a personal computer,
without using the SPYPOINT camera.
This reader works with 25 different types
of memory cards and is compatible with
SD card.

Picture viewer, PV-2.4

Digital camera. Picture viewer, SD card slot,

2.4" viewing screen, 2GB internal memory,
MP3, radio, headphone, leather transport
pocket, rechargeable lithium battery,
charger and USB cable included.

Photo and video viewer, PV-9

Photo and video viewer. 2.5" viewing
screen.

English

60

English

Rechargeable lithium battery pack
including charger, LIT-C-8

Rechargeable lithium battery pack for
camera, to replace alkaline batteries. This
type of battery is less affected by cold
temperatures and lasts up to 3 times more
than alkaline batteries.

Additional lithium battery pack, LIT-09

An additional lithium battery pack is a
handy spare.

Water-Resistant battery box, KIT-12V

Water-resistant battery box. Includes a 12
volt rechargeable battery, charger, 12 feet
power cable and carrying strap.

12 volt rechargeable battery and
charger, BATT-12V

To allow using external rechargeable
battery to power the camera.

12 volt power cable, CB-12FT

A 12 ft. cable allowing the user to
connect the camera into an external 12
volt DC power.

12 volt adapter, AD-12V

12 volt adapter for wall outlet, fits all
SPYPOINT cameras.

Solar Panel, SP-12V

Solar panel with an aluminum tripod. It
can be used to maintain the charge of
the lithium battery pack directly into the
camera. The solar panel can also be used
to recharge all type of 12 volt battery,
including the KIT-12V (sold separately).

IR-Booster, IRB-W

100 LED wireless infrared module that
allows the user to amplify your infrared
lights at night for clearer shots.

Black flash IR-Booster, IRB-W-B

100 invisible LED (completely invisible
to the naked eye) wireless infrared module
that allows the user to amplify your
infrared lights at night for clearer shots.

Secure Metal Box, SB-T

Metal Box to secure the camera against
theft. It also protects it from breakage
that can be caused by bears or other
animals.

Mouting arm, MA-360

Adjustable mounting arm, compatible
with standard 1/4-20" tripod mount screw.

Cable lock, CL-6ft

6 feet long locking cable with key used
for maximum theft protection.

61

English

62

63

LIMITED WARRANTY

SPYPOINT TINY-W designed by GG Telecom, is covered

English

by a one (1) year warranty on material and workmanship
starting from its original date of purchase. The sales receipt

is your proof of purchase and should be presented if
warranty service is needed.

This warranty does not cover any GG Telecom product
which has been subjected to misuse, neglect and accident.
Any modification or tampering of the product will affect its
operation, performance, durability and void this warranty.

REPAIR SERVICE

Repairs for damages not covered by the warranty will be
subject to a reasonable charge. For technical assistance, write
to [e-mail] and give a description of the problem
with a phone number where you can be reached.

IMPORTANT: Under no circumstances GG Telecom
will accept returned products without a Return Material
Authorization number (RMA).

WWW.SPYPOINT.COM

Note: For the latest update of the user’s manual, refer to our
website.

English

Deutsch

65

Deutsch

66

Deutsch

Vielen Dank, dass Sie sich für eines der
hochwertigen SPYPOINT-Produkte entschieden haben. Zu
den vielen Vorzügen dieser digitalen Überwachungskamera
gehören die vielfältigen Einsatzmöglichkeiten und die
benutzerfreundliche Bedienung. Unsere Spitzeningenieure
haben diese 8 MP-Kamera entworfen, entwickelt und
durchdacht. Sie kann Tag und Nacht ohne Blitzlicht scharfe und
qualitativ herausragende Bild- und Videoaufnahmen machen.

67

Deutsch

68

PRODUKTMERKMALE

• Auflösung Bilder 8 MP

• Auflösung Videos 640 x 480

• Speicherformat Bilder JPG

• Speicherformat Video AVI

• Externer Speicher SD/SDHC Karte bis zu
32GB

• Belichtung Automatisch

• Wiedergabe 2.4" screen / Computer
/ TV

• Wiedergabeformat Videos PAL / NTSC

Deutsch

• Erfassungsreichweite Einstellbar von 1,5m bis
zu 15m

• Erfassungswinkel vom

30°

Hauptbewegungsmelder

• Betrachtungswinkel 40°

• Erfassungswinkel der

70°

Seitenbewegungsmelder

• Stromversorgung Kamera 6 AA Batterien oder
externe 12V DC-Buchse
oder Lithium-Akkupack

• Stromversorgung

Empfänger

6 AA Batterien oder
externe 12V DC-Buchse

• Betriebstemperatur (-20 °C to +50 °C)
(-4 °F to +122 °F)

• Lagertemperatur (-30 °C to +75 °C)
(-22 °F to + 167 °F)

• Betriebssysteme WIN 2000 / XP / VISTA /
WIN 7 / Mac OS X

ARTIKELUMFANG

SPYPOINT TINY-W Kamera
Blackbox Empfänger
Montagezubehör
USB-Kabel
TV-Kabel
Bedienungsanleitung

HAUPTMERKMALE

• TFT 2.4" Sichtschirm

• Kalbelose Übertragung der Bilder zum Blackbox
Empfänger bis ca. 15m.

• Einstellbare Erkennungsempfindlichkeit

• Farbaufnahmen am Tag ;schwarz/weiß-Aufnahmen
nachts.

• Zeitraffer Funktion ist einstellbar von 30 Sekunden bis
zu 1 Stunde Abstand von Bild zu Bild

• Einstellbare Betriebszeit

• 5 oder 7 Bewegungsmelderzonen

• Serienaufnahmen (bis zu 6 je erkanntes Objekt)

• Einstellbare Aufnahmedauer der Videofunktion
10-90 Sekunden.

• Auslöseverzögerung 1-30 Minuten.

• Nachtaufnahmen (Bilder/Videos) mit 38 LEDs

69

Deutsch

70

• Möglichkeit der Abschaltung der Infrarot LEDs

• Kamera herausnehmbar von der Halterung für eine
vereinfachte Handhabung.

• Wasserdichtes Gehäuse.

• Jedes Bild kann mit Datum, Uhrzeit, Temperatur und
Mondphase versehen werden.

• 12V-Buchse für DC-Hilfsstromversorgung.

• Nicht im Lieferumfang enthalten ist ein Solarmodul SP­12V zum Aufladen von Lithium-Akkupack (optional)

STROMVERSORGUNG (KAMERA)

Die Batterie-/Akkuzustand wird in der rechten unteren Ecke
des Displays angezeigt, wenn sich die Kamera im “TEST”

-Modus befindet. Erscheint nur noch ein Balken nimmt
die Kamera zwar weiterhin auf, wir empfehlen jedoch
dringend, rechtzeitig neue Batterien einzusetzen. (siehe
Abbildung unten)

71

2.

Deutsch

1.

1. ALK / RECH (Alkaline oder Wiederaufladbar

Batterieumschalter)

2. SD-Kartenschacht

3. USB Anschluss

4. 12V Buchse

5. externer Auslöser anschließbar

6. TV Ausgang

7. Herausnehmbares Batterie Gehäuse

4.3.

5.

6.

Alkali-Batterien

Für diese Kamera werden 6 AA-Batterien benötigt (1,5V).
Wir empfehlen den Einsatz von Alkali-Batterien. Die

Spannung von wiederaufladbaren AA Akkus (1,2V)
ist nicht ausreichend um Ihre Spypoint Kamera zu

Deutsch

betreiben. Beim Gebrauch von Alkali-Batterien, den

7.

Schalter im Batteriefach auf “ALK”(d.h. Alkaline) stellen.
Legen Sie die Batterien ein, wie im Batteriefach angegeben.
Beachten Sie dabei die Polarität. Wir empfehlen weiterhin,
dass benutzen von neuen Batterien, um die maximale
Leistung Ihrer Kamera zu garantieren.

Top

ConnectorConnector

72

Lithium-Akkupack mit Ladegerät

Die SPYPOINT TINY-W Kamera kann mit dem Lithium­Akkupack LIT-C-8 (separat erhältlich, mehr im Abschnitt
Zubehörteile) betrieben werden. Diese Akkus sind sehr viel
kälteresistenter als Alkalibatterien und haben eine dreimal so
lange Lebensdauer. Über das Solarmodul SP-12V (separat
erhältlich) können die Lithium-Akkus dauerhaft mit Strom
versorgt werden. Beim Gebrauch des Lithium Akkus, den
Schalter im Batteriefach auf “ALK” (d.h. Alkaline) stellen.

Top

Deutsch

P INTSPY

TM

INTPSPY

12V-Anschluss

Optional kann die SPYPOINT TINY-W Kamera auch über
die externe 12V DC-Buchse betrieben werden. Bitte nehmen
Sie in diesem Fall zur Vermeidung von Überspannung die
Alkali-Batterien aus dem Gerät. Während der Verwendung
einer 12V Batterie, den Schalter im Batteriefach auf
“ALK”(d.h. Alkaline) stellen. Wenn nun mit einem Lithium
Akku kombiniert wird, den Schalter auf “RECH” (d.h.
Wiederaufladbar) stellen. Zubehör für den 12V-Anschluss
finden Sie im Abschnitt “ZUBEHÖRTEILE”

Solar Panel

73

Dieses Model (separat erhältlich, mehr Abschnitt
Zubehörteile) hält den Ladezustand des Lithium Akkus
oder der 12V Batterie aufrecht (separat erhältlich, mehr im
Abschnitt Zubehörteile). Beim Gebrauch des Lithium Akkus
oder der 12V Batterie, den Schalter im Batteriefach auf
“RECH” (d.h.Wiederaufladbar) stellen, um das Ladesystem
des Solar Panels zu aktivieren.

Netzanschluss

Beim Anschluss an eine Steckdose (für Dauerüberwachung

ConnectorConnector

empfohlen) wird unmittelbar nach Erkennen einer Bewegung
der Auslöser betätigt. Wir empfehlen auch in diesem Fall,

Deutsch

aus Sicherheitsgründen die Alkali-Batterien zu entfernen.
Dafür benötigen Sie einen separaten 12V DC-Adapter mit
einer Mindestabgabe von 800mA.

Achtung: wenn der Elektrizitäts Modus verwendet wird,
ist der “Multi-shot” Modus, die Verzögerungszeit, die
Temperatur Anzeige ausgeschaltet und die Kamera reagiert
auf jede Bewegung sofort mit auslösen eines Bildes.

74

Das Batteriefach im inneren der Kamera einsetzen

TINY-W

ConnectorConnector

P INTSPYTMINTPSPY

Deutsch

STROMVERSORGUNG (EMPFÄNGER)

Zum überprüfen des Batteriestatus von des Blackbox
Empfängers, wenn dieser eingeschalt ist. Die LED leuchtet
durchgängig für 8 Sekunden, wenn die Batterien voll sind.
Bei einem blinken der LED von 8 Sekunden, sind Batterien
schwach und müssen ausgetauscht werden. Falls die LED gar
nicht einschaltet, sind die Batterien komplett leer oder sind
mit der falschen Polarität eingelegt worden (+ und -).

SD-Kartenschacht

Batterien Fach

12V DC-Buchse

(Untenansicht)

(TEST LIGHT)

ON/OFF

Alkali-Batterien

Für den Blackbox Empfänger werden 6 AA-Batterien
benötigt (1,5V). Wir empfehlen den Einsatz von Alkali­Batterien. Die Spannung von wiederaufladbaren AA

Akkus (1,2V) ist nicht ausreichend um den Blackbox
Empfänger zu betreiben. Legen Sie die Batterien ein, wie

im Batteriefach angegeben. Beachten Sie dabei die Polarität.
Wir empfehlen weiterhin, dass benutzen von neuen Batterien,
um die maximale Leistung Ihrer Blackbox zu garantieren.

12V-Anschluss

Optional kann der Blackbox Empfänger auch über die
externe 12V DC-Buchse betrieben werden. Bitte nehmen Sie
in diesem Fall zur Vermeidung von Überspannung die Alkali­Batterien aus dem Gerät. Zubehör für den 12V-Anschluss
finden Sie im Abschnitt “ZUBEHÖRTEILE”

Solar Panel

Optional kann der Blackbox Empfänger auch über die
externe 12V DC-Buchse kombiniert mit einem Solar Panel
SP-12V betrieben werden um den Ladezustand der 12V
Batterie aufrecht zu erhalten. (separat erhältlich, mehr im
Abschnitt Zubehörteile)

SPEICHERKARTE

Das benutzen einer Speicherkarte (separat erhältlich,
mehr im Abschnitt Zubehörteile) ist erforderlich um mit
der SPYPOINT Kamera TINY-W und dem Blackbox
Empfänger zu arbeiten. Wenn die Kamera eingeschaltet
und keine Speicherkarte eingelegt ist zeigt der Bildschirm
im “Foto” oder “Video” Modus “Speicherkarte einsetzen”

75

Deutsch

76

an, weiterhin piept die Kamera dann. Der SD-Schacht der
Kamera und dem Blackbox Empfänger eignen sich für
Karten mit einer Speicherkapazität bis zu 32GB. Bevor Sie
eine Karte einsetzen oder entnehmen, muss die Kamera oder
der Blackbox Empfänger aus geschaltet werden. Andernfalls
kann es zu Datenverlust oder Zerstörung der bereits auf
der Karte gespeicherten Bilder kommen. Sobald die
Speicherkarte der Kamera voll ist, erscheint auf dem Display
die Anzeige “SPEICHER VOLL”, wenn “Foto”, “Video”
oder “Test” Modus ausgewählt sind. Wenn die Speicherkarte
des Blackbox Empfängers voll ist, wird die Übertragung
und Aufnahme der Bilder fortgeführt durch überspielen der
ersten Bilder auf der Speicherkarte. Der folgenden Tabelle
können Sie die ungefähre Anzahl an Bildern entnehmen,
die je nach Leistung der Speicherkarte von der Kamera

Deutsch

gespeichert werden kann.

BILDQUALITÄT 2.0 GB 4.0 GB 8.0 GB 32 GB

5 MP
6 MP

8 MP
10 MP
12 MP

VIEDEOQUALITÄT

320 x 240
640 x 480

1190

952
635
595
476

45 min
30 min

2380
1904
1270
1190

952

1h30

1h

4760
3808
2540
2380
1904

3h
2h

Wenn die Speicherkarte der Kamera gesperrt seien sollte,
zeigt der Bildschirm im “Foto”, “Video” und “Test” Modus
die Meldung “Karte geschützt”. Wenn die Speicherkarte
des Blackbox Empfängers gesperrt ist, umgeht das System
diese Blockierung und nimmt weiterhin Bilder auf.

19040
15232
10160

9520
7616

12h

8h

PROGRAMMIERUNG

Schalten Sie die Kamera ein und navigieren Sie mit “”,
“”durch das Menü, drücken Sie “OK” für Ihre Auswahl.
Um die Einstellungen zu ändern, drücken Sie erneut
“” und “”. Bestätigen Sie anschließend mit “OK”
Ihre Auswahl. Mit “” kehren Sie in den vorherigen
Menüpunkt zurück.

FOTO

Zur Fotoaufnahme. Foto Modus auswählen und mit “OK”
drücken bestätigen, nun blinkt das Licht an der Vorderseite
der Kamera für 60 Sekunden. In der Zeit kann sich der
Gerätebediener von der Kamera entfernen.

VIDEO

Zur Videoaufnahme. Video Modus auswählen und mit “OK”
drücken bestätigen, nun blinkt das Licht an der Vorderseite
der Kamera für 60 Sekunden. In der Zeit kann sich der
Gerätebediener von der Kamera entfernen.

TEST

Ermitteln Sie hiermit die Kamera oder
Entfernungseinstellungen. Im

“TEST” Modus werden
keine Bilder oder Videos aufgenommen. Bewegen Sie sich
geradwinklig vor der Kamera. Sobald die Kamera eine
Bewegung erkennt blinkt das Licht und zeigt damit an,
dass im normalen Einsatz an dieser Stelle eine Aufnahme
erfolgt wäre. Erkennt das Gerät keine Bewegung, müssen
Sie die Entfernungserkennung am Rädchen “DISTANCE”
neu einstellen oder das Gerät neu ausrichten. Sie können
Ausrichtung bzw. Montagehöhe der Kamera besser

77

Deutsch

78

einschätzen, wenn Sie sich mit der Bewegungserkennung
des Geräts vertraut gemacht haben.

(Empfohlene Anbringungshöhe: niedriger als 1,5m)

SIGNAL

Kabelloser Signal Test

Die Stärke des kabellosen Signals zwischen der der TINY-W
Kamera und dem Blackbox Empfänger kann im “Signal”
Modus unter der Option “Bereichs Test” überprüft werden.
Das Signal ist zu schwach, wenn das Symbol des kabellosen
Signals rot ist. Die Geräte sollten dann näher zusammen
gebracht werden oder der Blackbox Empfänger neu platziert
werden. Wenn das Symbol des kabellosen Signals grün ist
und auch für mindestens 10 Sekunden grün bleibt, ist das

Deutsch

Signal stark genug um eine dauerhafte kabellose Übertragung
von Bilden zum Blackbox Empfänger zu ermöglichen. Um

das beste Ergebnis zu erhalten, sollten die Antennen der
zwei Geräte immer senkrecht stehen.

Achtung: Wenn der Blackbox Empfänger nicht eingeschaltet

und mit der TINY-W Kamera synchronisiert ist, leuchtet das
Signal Symbol rot.

Manuelle Synchronisierung eines oder mehrerer Sets
(TINY-W Kamera + Blackbox Empfänger) in dem
gleichem Umkreis

+

Achtung: Standardmäßig ist die TINY-W Kamera mit

einem Blackbox Empfänger auf Kanal 1 synchronisiert
und das Symbol “Sync” leuchtet grün. Falls Sie den
Synchronisations Kanal ändert wollen oder zusätzliche Sets

(TINY-W Kamera + Blackbox Empfänger) im gleichem
Umkreis anbringen wollen, die folgenden Schritte beachten.

Falls mehr als eine TINY-W Kamera in einem
Übertragungsgebiet platziert wurde, ist es notwendig,
jede TINY-W mit dem Blackbox Empfänger manuell zu
synchronisieren. So wird es gemacht:

1. Erste Kamera einschalten und den “Signal”

Modus wählen.

2. Ersten Blackbox Empfänger einschalten.

3. Die “Kanal” Option der Kamera wählen und

“OK” drücken.

4. Die “” und “” Knöpfe verwenden um eine Kanal

auszuwählen und dann Mit “OK” bestätigen.

5. Die “Sync” Option der Kamera auswählen und “OK”

drücken. Die Kamera synchronisiert sich nun mit dem
laufenden Blackbox Empfänger, das Symbol “Sync”
ändert sich von rot zu grün wenn die Synchronisation
beendet ist.

6. Die Kamera und den dazugehörigen Blackbox Empfänger

nun ausschalten.

7. Wiederholen Sie diese Schritte für jede weitere

Kamera, es ist möglich bis zu 9 Systeme in einem Gebiet
anzubringen.

EINSTELLUNGEN

Ermöglicht individuelle Einstellungen. Zur Einstellung
des Systems in Deutsch, halten Sie die Taste “”
gedrückt, bis “Sprache” markiert ist. Drücken Sie
“OK” wählen Sie “Deutsch” über die Tasten “”
oder “” und bestätigen Sie mit “OK”. Sämtliche
Menüs erscheinen nun automatisch in Deutsch.

79

Deutsch

80

Deutsch

Start Zeit /
Stopp Zeit:

Übertragung:

Erlaubt Ihnen die Betriebszeit der Kamera
einzustellen. Die Start und Stopp Zeit sind
die Stunden, in der die Kamera arbeitet
und Bilder oder Videos aufnimmt. Zum
Beispiel: wenn der Benutzer die “Start Zeit”
07:00 Uhr und die “Stopp Zeit” 11:00 Uhr
auswählt, wird die Kamera nur in diesem
Zeitraum etwas erfassen, die restliche Zeit
ist die Kamera inaktiv im “Ruhe Modus“.
“OK” drücken und mit “” oder “” die Zeit
einstellen. Durch erneutes “OK” drücken
können die Minuten eingestellt werden.
Wenn die Zeit ordentlich eingestellt
wurde,wieder “OK” drücken um zurück
zu gelangen.
Für einen 24 Stunden Arbeitsbereich, muss
die gleiche “Start und Stopp Zeit” eingestellt
sein (z.B. 00:00 Uhr für Start und 00:00
Uhr für Stopp). Dies ist die Standart

Einstellung Ihrer Kamera.

Aktiviert oder deaktiviert die kabellose
Übertragung von Bildern zum Blackbox
Empfänger. Nur Bilder werden übertragen,
jedoch keine Videos. Nur Bilder werden

zum Blackbox Empfänger übertragen,
keine Videos.

Wenn die Drahtlos-Option aktiviert
ist, sind nur 2 aufeinander folgende
Aufnahmen mit der Mehrfachaufnahme­Funktion möglich.

Verzögerung:

Mehrfach­aufnahme

Videolänge:

Sprache:

Empfind­lichkeit:

Achtung: Die Auflösung der Bilder auf

dem Empfänger wurde verkleinert um die
Übertragung zu optimieren:

8MP = 800 x 600 Pixel
5MP = 640 x 480 Pixel
3MP = 320 x 240 Pixel

Auswahl der Intervalle zwischen zwei Bild
– oder Videoaufnahmen.

Aufnahme von bis zu 6 Bildern in Serie
im 10-Sekunden Abstand bei jeder
erkannten Bewegung. Im “FOTO”-Modus
ist die Aufnahme von bis zu 6 Bildern aus
unterschiedlichen Winkeln möglich

Für den “VIDEO”-Modus können Sie hier
die Länge der Videoaufzeichnung bei jeder
erkannten Bewegung einstellen

Zur Auswahl der Kamera-Menüsprache.

Ermöglicht die Wahl zwischen
unterschiedlichen Empfindlichkeitsstufen:
“Hoch”, “Mittel” oder “Niedrig”. Die
Kamera erfasst nur wärme Bewegungen.
Stellen Sie sicher, dass sich während der
Platzierung wenige Objekte vor der Kamera
befinden. Sonst kann es zu Bilder kommen
durch beweglichen Objekte in direkter
Sonneneinstrahlung(z.B. ein Ast)

81

Deutsch

82

Datum:

Zeitformat:

Uhrzeit:

Markierung:

Datumseinstellung im Format Monat / Tag /
Jahr

Erlaubt dem Benutzer zwischen 12 Stunden
oder 24 Stunden Zeitbereich zu wählen
(z.B. 6:00 pm oder 18:00)

Uhrzeiteinstellung im Format Stunde /
Minute / Sekunde

Jedes Bild kann mit Datum, Uhrzeit,
Temperatur und Mondphase versehen
werden.

Stromzufuhr:

Infrarot:

Ermöglicht Ihnen die Auswahl zwischen
Batteriebetrieb oder Netzanschluss

Erlaubt dem Benutzer die Anzahl der
verwendeten LEDs zu wählen.
An: Jede LED arbeitet, wenn Nachts ein
Bild oder Video aufgenommen wird.
EINE LED: Nur eine LED arbeitet (siehe
Bild). Diese Option kann nützlich sein,
wenn ein IR-Booster/Black flash IR-Bosster
verwendet wird (separat erhältlich, mehr
Abschnitt Zubehörteile)

83

Deutsch

Deutsch

Qualität:

Temperatur:

fortlaufend:

Vollmond:
Neumond:
Viertel Mond:
Halbmond:

Wahl der Bildqualität.
Hoch: 8 MP
Normal: 5 MP
Niedrig: 3 MP

Auswahl der Temperaturanzeige in °F oder °C

Erlaubt dem Benutzer Bilder oder Videos
aufzunehmen auch wenn die Speicherkarte
voll ist. Dafür werden die ersten vorhandenen
Bilder oder Videos überspeichert.

Seitliche
Sensoren:

LED für
Infrarot
Sensor

TINY-W

Aus: In diesem Modus sind Nachtaufnahmen
nicht möglich

Wenn die seitlichen Sensoren aktiviert
sind, arbeitet die Kamera mit insgesamt
7 Sensoren. Der zentrale Sensor arbeitet
in einem 5 Zonenbereich. Die Seiten
Bewegungsmelder sind dazu da die Kamera
vorzubereiten, so dass das Ziel beim
durchqueren des mittleren Sensors, die
Kamera schon hoch gefahren hat und sofort
ein Bild schießen kann. Dies erhöht die
Auslösegeschwindigkeit Ihrer Kamera um
ein vielfaches.

84

Deutsch

Zeitraffer:

s: side sensors
c: central sensor

Viewing angle

Camera

6

&

6

30° 70°40°

Detection angles

30’

(9m)

Detection distance

50’

(central)

(15m)

Detection distance
of the side sensors

26’

(8m)

Achtung: Die seitlichen Sensoren haben
einen höheren Stromverbrauch.

Hier ist es möglich einen Rhythmus
einzustellen, wo die Kamera ohne
Auslösegrund Bilder aufnimmt. Zum
Beispiel wenn “5 Minuten” im Zeitraffer
Modus ausgewählt ist, nimmt die Kamera
alle 5 Minuten während der Betriebszeit
(siehe Start / Stopp Zeit) ein Bild auf,
auch wenn es keine Erfassung durch den
Bewegungsmelder gab Diese Option
ermöglicht eine Dauerüberwachung ohne
das Bewegungssensor ausgelöst wird.

Merke: Der “Zeitraffer” Modus bezieht
sich auf den “ Foto“ Modus, nicht jedoch
auf den “Video” Modus. Wenn die Zeitraffer
Funktion eingeschaltet ist, sind die
Verzögerungszeit und die Mehrfachaufnahme
(Multi-Shot) abgeschaltet.

BERICHT

In dieser Einstellung wird ein Bericht aufgezeichnet. Die
Aufzeichnung beginnt sobald die Kamera auf “Foto”
oder “Video” aktiviert wird. Beim nächsten aktivieren

wird ein neuer Bericht erstellt, der aufgezeichnete
wird überschrieben.

1.

2.

3.

4.

5.

6.

7.

8.

9.

1. Start- und Endzeitpunkt des Berichts

2. Anzahl von Fotos und/oder Videos die während des

Tages aufgenommen wurden

3. Anzahl von Fotos und/oder Videos die während der

Nacht aufgenommen wurden

4. Gesamtzahl der aufgenommen Fotos und/oder Videos

5. Aktuelle Uhrzeit der Kamera

6. Aktuelles Datum der Kamera

7. Batteriestatus (1/4 = niedrig, 4/4 = voll)

8. Verbleibender Speicherplatz der SD-Karte mit noch

möglicher Bilderanzahl

9. Belegter Speicherplatz der SD-Karte ( Gesamtzahl alle

Dateien, beinhaltet nur Fotos und/oder Videos die mit
einer SPYPOINT Kamera aufgenommen wurden)

85

Deutsch

86

EXTERNE AUSLÖSUNG

Ermöglicht den Anschluss eines externen Auslösers, z.B.
kann ein Auslöser an einer Tür die Kamera auslösen wenn
die Tür geöffnet wird.

WIEDERGABE

Gespeicherte Bilder oder Videos können auf dem TFT

2.4" Bilderschirm oder auf einem Fernseher zu Hause
betrachtet werden.

87

HERUNTERLADEN AUF EINEN PC

Um Bilder oder Videos auf einen PC herunter zu laden, muss
die Kamera erst ausgestellt ( “OFF” ) werden. Schließen Sie
das mitgelieferte USB-Kabel der Kamera an den Computer
an. Der Computer erkennt die Kamera automatisch und
installiert die Software selbsttätig. Klicken Sie auf
Computer”und wählen Sie “Wechselplatte”. Wenn Sie nun
auf “DCIM” und “100DSCIM” klicken, finden Sie alle Bild­und Videoaufnahmen.

Deutsch

Alternativ können Sie die SD-Karte aus Ihrer Kamera
nehmen und in das Lesegerät des Computers einlegen.
Sollte Ihr Computer über kein integriertes Kartenlesegerät
verfügen, müssen Sie den (separat erhältlichen) Multi-Card
Reader RD25-1 verwenden.

Herunterladen oder betrachten der gespeicherten Bilder des
Blackbox Empfängers, die Speicherkarte verwenden.

Achtung: Die Bildernamen der TINY-W fangen mit PICT
an, wo hingegen die zum Blackbox Empfänger übertragenden
Bilder mit PICW beginnen.

“Mein

• Ansicht auf dem 2.4"-Sichtschirm: Bei der Auswahl des
Menüpunkts “WIEDERGABE” erscheint automatisch das
letzte Bild oder Video auf dem Display. Über “” oder “”
können Sie das vorherige oder nächste Bild aufrufen.

Betätigen Sie “OK” und Sie erhalten die verschiedenen
Optionen des “WIEDERGABE”-Modus.

Datum / Uhrzeit:

Zur Vergrößerung der Datums- und
Uhrzeitangabe auf dem Bild.

Schutz:

Um Aufnahmen vor ungewollten
Löschungen zu schützen.

Löschen:

Zum Löschen von Bildern oder
Videos auf dem Display.

Formatierung:

Zur Formatierung von
Speicherkarten und Löschen aller
geschützter Aufnahmen.

Alle Löschen:

Zum Löschen aller gespeicherter Bilder
und Videos außer den geschützten
Aufnahmen.

Ausgang:

Um zum Display zurückzukehren.

Deutsch

88

• Wiedergabe auf dem Fernsehbildschirm: Sie können alle
Aufnahmen auch direkt im Fernseher betrachten. Schließen
Sie das gelbe Ende des Kabels (mitgeliefert) an den Eingang
“VIDEO IN” am Fernseher an, und das andere Ende an den
Ausgang “TV OUT” an der Kamera.
Bei der Auswahl des Menüpunkts “WIEDERGABE”erscheint
automatisch das letzte Bild oder Video auf dem Display.
Über “” oder “” können Sie das vorherige oder nächste
Bild aufrufen. Die Optionen sind identisch mit den oben
genannten für das 2.4"-Display (siehe oben).

USB EXT

Deutsch

TV OUT

PROBLEME UND LÖSUNGEN

Kein Mensch / Tier auf den Bildern

1. Die auf- oder untergehende Sonne kann den Sensor

aktivieren. Richten Sie die Kamera neu aus.

2. Bei Nacht kann der Bewegungssensor weiter reichen als

die Infrarot-Beleuchtung.

3. Ein kleines Tier kann für die Aufnahme verantwortlich

sein.

4. Bewegen sich Person/Tier sehr rasch können Sie sich

wieder außerhalb des Kamerafeldes befinden, wenn diese
auslöst.

5. Positionieren Sie die Kamera in größerer Entfernung oder

richten Sie sie neu aus.

6. Die Kamera muss an einem stabilen und unbeweglichen

Objekt montiert werden, z.B. großer Baum.

Rotes Blinklicht an der Kameravorderseite

1. Kamera ist im “TEST” Modus

2. Kamera ist im “FOTO” oder “VIDEO”-Modus. Das rote

Licht an der Kamerafront blinkt 60 Sekunden lang.
In dieser Zeit können Sie sich von der Kamera entfernen,
ohne dass Sie aufgenommen werden.

89

Deutsch

90

ZUBEHÖRTEILE

Fragen Sie Ihren Fachhändler oder besuchen Sie
www.eurohunt.eu, um Zubehörartikel zu finden. Die
folgenden Zubehörteile sind die ideale Ergänzung für das
TINY-W Kameramodell von SPYPOINT.

SD-Speicherkarte, SD-4GB

Zum Speichern von Bildern und Videos.

Multi-Card Reader RD25-1

Über das Kartenlesegerät können Sie die
Aufnahmen ohne die SPYPOINT-Kamera
direkt auf Ihren PC laden. Dieses Gerät

Deutsch

erkennt 25 verschiedene Kartenformate und
ist mit der SD-Karte kompatibel.

Bildbetrachter, PV-2.4

Digitalkamera. Bildbetrachter, SD­Kartensteckplatz, 2.4"-Gerätedisplay,
2GB interner Speicher, MP3, Radio mit
Kopfhörer, Lederhülle, Lithium-Akku,
Ladegerät und USB-Kabel.

Foto- und Videobetrachter, PV-9

Foto- und Videobetrachter. 2.5"
Gerätedisplay.

Lithium-Akkupack mit Ladegerät,
LIT-C-8

Lithium-Akkupack für die Kamera
anstelle von Alkali-Batterien.
Diese Akkus sind sehr viel weniger
kälteempfindlich als die Alkalibatterien
und haben eine dreimal so lange
Lebensdauer.

Ersatz Lithium-Akkupack, LIT-09

Praktische Ersatzakkus.

Wasserabweisende Batteriekassette,
KIT-12V

Wasserdichte Batteriekassette. Umfasst
einen 12V-Akku, ein Ladegerät, ein
3,5m Stromkabel und einen Tragegurt.

12V-Akku und Ladegerät, BATT-12V

Zum Betreiben der Kamera mit einem
externen Akku.

12V-Stromkabel, CB-12FT

Mit dem 3,5m-Kabel können Sie die
Kamera an einen externen 12V DC­Auslass anschließen.

12V-adapter, AD-12V

12V Adapter für die Steckdose,
passend für alle SPYPOINT Kameras.

91

Deutsch

92

Deutsch

Solarmodul, SP-12V

Solarmodul mit Aluminium-Halterung.
Zum aufrechterhalten des Ladezustands
des Lithium-Akkus in der Kamera. Mit
dem Solarmodul können alle 12V-Akkus
sowie der KIT-12V (separat erhältlich)
geladen werden.

IR-Booster, IRB-W

100 LED kabelloses Infrarot Modul,
welches dem Benutzer ermöglicht die
Ausleuchtung der Infrarot Aufnahmen
zu verbessern.

Black flash IR-Booster, IRB-W-B

100 unsichtbar LED (komplett
unsichtbar für das bloße auge) kabelloses
Infrarot Modul, welches dem Benutzer
ermöglicht die Ausleuchtung der Infrarot
Aufnahmen zu verbessern.

Sicherungsgehäuse aus Metall, SB-T

Zum Schutz der Kamera vor Diebstahl.
Verhindert gleichfalls Beschädigungen
durch Bären oder andere Tiere.

Mouting arm, MA-360

Beweglicher Befestigungsarm,
kompatibel mit der standard Stativ­Befestigungsschraube.

Sicherungskabel, CL-6ft

Abschließbares 1,8m-Sicherungskabel
für maximalen Diebstahlschutz.

GARANTIEBEDINGUNGEN

Für SPYPOINT TINY-W von GG Telecom gilt eine
Herstellergarantie von einem (1) Jahr ab Kaufdatum auf
Material- und Herstellungsfehler. Der Kaufbeleg ist

zugleich Kaufnachweis und ist bei der Inanspruchnahme
von Garantieleistungen vorzulegen.

Es gilt keine Garantie für GG Telecom-Produkte, die
missbräuchlich oder nachlässig verwendet wurden, einen
Unfall erlitten haben oder unsachgemäß eingesetzt oder
behandelt wurden. Eingriffe oder Änderungen am Gerät
führen zu eingeschränkter Funktionstüchtigkeit und
Lebensdauer, in diesen Fällen erlischt die Garantie.

93

Deutsch

94

95

REPARATURDIENSTE

Leistungen für Schäden, die nicht von der Gerätegarantie
abgedeckt sind, werden in Rechnung gestellt. Für technische
Unterstützung wenden Sie sich bitte an info@eurohunt.
de. Beschreiben Sie Ihr Problem und hinterlassen Sie eine
Telefonnummer, unter der Sie erreichbar sind.

Deutsch

WICHTIG: EUROHUNT akzeptiert keine Rücksendungen
ohne Warenrücksendungsnummer, bitte melden Sie sich
vorher Telefonisch oder per E-Mail.

Imported by:

EUROHUNT GmbH

Kurze Str. 2
Ilfeld 99768 / Germany
Tel. [phone]
Fax. [phone]
[e-mail]

WWW.SPYPOINT.COM

Deutsch
