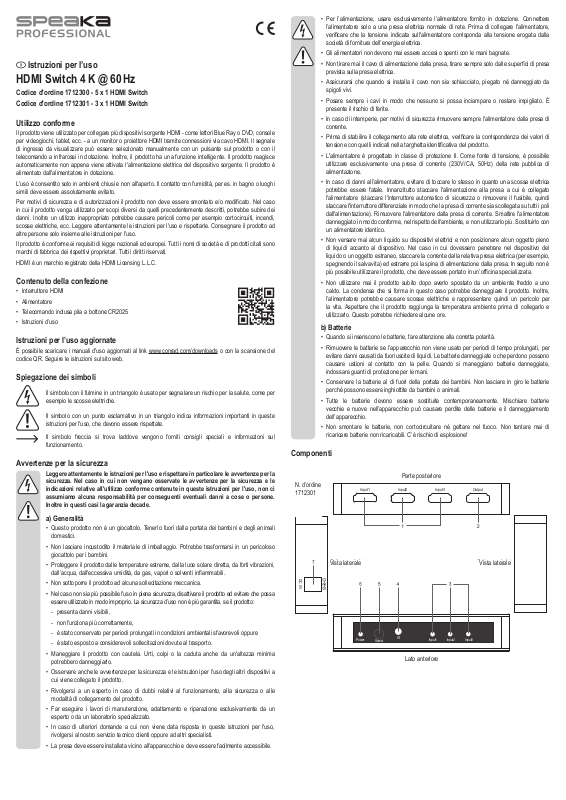

SpeaKa Professional 1712300, 1712301 Operating Instructions [it]
Istruzioni per l’uso
HDMI Switch 4 K @ 60 Hz
Codice d'ordine 1712300 - 5 x 1 HDMI Switch
Codice d'ordine 1712301 - 3 x 1 HDMI Switch
Utilizzo conforme
Il prodotto viene utilizzato per collegare più dispositivi sorgente HDMI - come lettori Blue Ray o DVD, console
per videogiochi, tablet, ecc. - a un monitor o proiettore HDMI tramite connessioni via cavo HDMI. Il segnale
di ingresso da visualizzare può essere selezionato manualmente con un pulsante sul prodotto o con il
telecomando a infrarossi in dotazione. Inoltre, il prodotto ha una funzione intelligente. Il prodotto reagisce
automaticamente non appena viene attivata l'alimentazione elettrica del dispositivo sorgente. Il prodotto è
alimentato dall'alimentatore in dotazione.
L'uso è consentito solo in ambienti chiusi e non all'aperto. Il contatto con l'umidità, per es. in bagno o luoghi
simili deve essere assolutamente evitato.
Per motivi di sicurezza e di autorizzazioni il prodotto non deve essere smontato e/o modicato. Nel caso
in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire dei
danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli come per esempio cortocircuiti, incendi,
scosse elettriche, ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il prodotto ad
altre persone solo insieme alle istruzioni per l'uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei. Tutti i nomi di società e di prodotti citati sono
marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.
HDMI è un marchio registrato della HDMI Licensing L.L.C.
Contenuto della confezione
• Interruttore HDMI
• Alimentatore
• Telecomando inclusa pila a bottone CR2025
• Istruzioni d’uso
Istruzioni per l’uso aggiornate
È possibile scaricare i manuali d'uso aggiornati al link www.conrad.com/downloads o con la scansione del
codice QR. Seguire le istruzioni sul sito web.
Spiegazione dei simboli
Il simbolo con il fulmine in un triangolo è usato per segnalare un rischio per la salute, come per
esempio le scosse elettriche.
Il simbolo con un punto esclamativo in un triangolo indica informazioni importanti in queste
istruzioni per l'uso, che devono essere rispettate.
Il simbolo freccia si trova laddove vengono forniti consigli speciali e informazioni sul
funzionamento.
Avvertenze per la sicurezza
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la
sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le
indicazioni relative all'utilizzo conforme contenute in queste istruzioni per l'uso, non ci
assumiamo alcuna responsabilità per conseguenti eventuali danni a cose o persone.
Inoltre in questi casi la garanzia decade.
a) Generalità
• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali
domestici.
• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso
giocattolo per i bambini.
• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni,
dall’acqua, dall'eccessiva umidità, da gas, vapori o solventi inammabili.
• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
• Nel caso non sia più possibile l'uso in piena sicurezza, disattivare il prodotto ed evitare che possa
essere utilizzato in modo improprio. La sicurezza d’uso non è più garantita, se il prodotto:
- presenta danni visibili,
- non funziona più correttamente,
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure
- è stato esposto a considerevoli sollecitazioni dovute al trasporto.
• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima
potrebbero danneggiarlo.
• Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a
cui viene collegato il prodotto.
• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle
modalità di collegamento del prodotto.
• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente da un
esperto o da un laboratorio specializzato.
• In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per l'uso,
rivolgersi al nostro servizio tecnico clienti oppure ad altri specialisti.
• La presa deve essere installata vicino all'apparecchio e deve essere facilmente accessibile.
• Per l’alimentazione, usare esclusivamente l’alimentatore fornito in dotazione. Connettere
• Gli alimentatori non devono mai essere accesi o spenti con le mani bagnate.
• Non tirare mai il cavo di alimentazione dalla presa, tirare sempre solo dalle superci di presa
• Assicurarsi che quando si installa il cavo non sia schiacciato, piegato né danneggiato da
• Posare sempre i cavi in modo che nessuno si possa inciampare o restare impigliato. È
• In caso di intemperie, per motivi di sicurezza rimuovere sempre l'alimentatore dalla presa di
• Prima di stabilire il collegamento alla rete elettrica, vericare la corrispondenza dei valori di
• L'alimentatore è progettato in classe di protezione II. Come fonte di tensione, è possibile
• In caso di danni all’alimentatore, evitare di toccare lo stesso in quanto una scossa elettrica
• Non versare mai alcun liquido su dispositivi elettrici e non posizionare alcun oggetto pieno
• Non utilizzare mai il prodotto subito dopo averlo spostato da un ambiente freddo a uno
b) Batterie
• Quando si inseriscono le batterie, fare attenzione alla corretta polarità.
• Rimuovere le batterie se l’apparecchio non viene usato per periodi di tempo prolungati, per
• Conservare la batterie al di fuori della portata dei bambini. Non lasciare in giro le batterie
• Tutte le batterie devono essere sostituite contemporaneamente. Mischiare batterie
• Non smontare le batterie, non cortocircuitare né gettare nel fuoco. Non tentare mai di
Componenti
N. d’ordine
Best.-Nr.
1712301
1712301
DC 5V
l’alimentatore solo a una presa elettrica normale di rete. Prima di collegare l'alimentatore,
vericare che la tensione indicata sull'alimentatore corrisponda alla tensione erogata dalla
società di fornitura dell’energia elettrica.
prevista sulla presa elettrica.
spigoli vivi.
presente il rischio di ferite.
corrente.
tensione con quelli indicati nella targhetta identicativa del prodotto.
utilizzare esclusivamente una presa di corrente (230 V/CA, 50 Hz) della rete pubblica di
alimentazione.
potrebbe essere fatale. Innanzitutto staccare l'alimentazione alla presa a cui è collegato
l'alimentatore (staccare l'interruttore automatico di sicurezza o rimuovere il fusibile, quindi
staccare l'interruttore differenziale in modo che la presa di corrente sia scollegata su tutti i poli
dall'alimentazione). Rimuovere l'alimentatore dalla presa di corrente. Smaltire l'alimentatore
danneggiato in modo conforme, nel rispetto dell'ambiente, e non utilizzarlo più. Sostituirlo con
un alimentatore identico.
di liquidi accanto al dispositivo. Nel caso in cui dovessero penetrare nel dispositivo del
liquido o un oggetto estraneo, staccare la corrente dalla relativa presa elettrica (per esempio,
spegnendo il salvavita) ed estrarre poi la spina di alimentazione dalla presa. In seguito non è
più possibile utilizzare il prodotto, che deve essere portato in un’ofcina specializzata.
caldo. La condensa che si forma in questo caso potrebbe danneggiare il prodotto. Inoltre,
l’alimentatore potrebbe causare scosse elettriche e rappresentare quindi un pericolo per
la vita. Aspettare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e
utilizzarlo. Questo potrebbe richiedere alcune ore.
evitare danni causati da fuoriuscite di liquidi. Le batterie danneggiate o che perdono possono
causare ustioni al contatto con la pelle. Quando si maneggiano batterie danneggiate,
indossare guanti di protezione per le mani.
perché possono essere inghiottite da bambini o animali.
vecchie e nuove nell’apparecchio può causare perdite delle batterie e il danneggiamento
dell’apparecchio.
ricaricare batterie non ricaricabili. C’è rischio di esplosione!
Parte posteriore
Rückseite
Input2Input1 Input3 Output
SeitenansichtSeitenansicht
Vista lateraleVista laterale
Power
Select
IR
Lato anteriore
Vorderseite
Input3Input2Input1
Vorderseite
Rückseite
N. d’ordine
Best.-Nr.
1712300
1712300
DC 5VInput1
Power
Parte posteriore
Input3Input2 Input4 Input5
IR
Select
SeitenansichtSeitenansicht
Vista lateraleVista laterale
Output
Input5Input4Input3Input2Input1
Lato anteriore
1 Ingresso HDMI Input 1-3 o 1-5
2 Uscita HDMI Output
3 Indicatore LED Input 1-3 o 1-5
5 Pulsante Select
6 Indicatore LED Power
7 Presa a bassa tensione 5 V CC
4 Sensore a infrarossi
Messa in funzione
a) Telecomando
Per la sostituzione della batteria, fare riferimento anche allo schema sul retro del telecomando.
• Sostituire la batteria una volta all'anno o al più tardi quando il commutatore HDMI non riceve il segnale o
solo in modo irregolare.
• Rimuovere la striscia isolante della batteria dal vano batteria tirandola fuori, prima della messa in funzione
iniziale.
• Rimuovere il portabatteria sul fondo del telecomando spingendo il fermo verso il centro del portabatteria
ed estraendo contemporaneamente il portabatteria.
• Inserire una nuova pila a bottone CR2025 3V nel portabatteria. Prestare attenzione alla corretta polarità.
• Far scorrere il portabatteria nel telecomando. Accertarsi che si inserisca correttamente nell'alloggiamento.
b) Stabilire i collegamenti e il funzionamento
• Prima dell'installazione, assicurarsi che tutti i dispositivi da collegare siano spenti.
• Collegare un cavo HDMI adatto (non in dotazione) con l'uscita HDMI Output (2) e l'ingresso HDMI di un
monitor o proiettore HDMI.
• Collegare un cavo HDMI adatto (non in dotazione) a un ingresso HDMI Input (1) e all'uscita di un
dispositivo sorgente HDMI.
• Collegare gli ingressi HDMI aggiuntivi (1) alle uscite dei dispositivi sorgente HDMI no a quando tutte le
porte sono occupate.
• Inserire la presa di bassa tensione dell'alimentatore in dotazione, nella presa di bassa tensione DC 5 V (7).
• Inserire l'adattatore CA in una presa a parete correttamente installata. La spia LED Power (6) si illuminerà
in verde e la spia luminosa di controllo Input (Input 1) (3) si illuminerà in blu. Il prodotto è ora pronto all'uso.
• Premere il pulsante Select (5), per passare all'ingresso attivo del segnale HDMI e l'indicatore LED di
Input (3)diventa blu.
c) Funzionamento tramite telecomando
• Accertarsi che l'interruttore HDMI sia collegato a una presa di corrente installata correttamente (vedere il
capitolo "Stabilire il collegamento e il funzionamento"). La spia luminosa di funzionamento a LED Power 6)
si illumina in verde.
• Premere il tasto on/off del telecomando per accendere l'interruttore HDMI. La spia luminosa di
funzionamento a LED Input (Input 1) (3) si illumina in blu. Il prodotto è ora pronto all'uso.
• Ora premere un tasto numerico sul telecomando o usare i tasti freccia per passare al dispositivo sorgente
HDMI attivo. La rispettiva spia di funzionamento a LED Input (3) dell'ingresso HDMI attivo si accende in
blu.
• Per spegnere, premere nuovamente il tasto On/Off del telecomando. La spia LED Input (3) si spegne. La
spia luminosa di funzionamento Power (6) rimane verde. Si prega di notare che l'interruttore HDMI può
essere spento solo con il telecomando.
La portata massima del telecomando è di 10 m con campo libero.
• Il telecomando funziona a infrarossi. Il raggio di luce a infrarossi non deve essere interrotto da ostacoli tra
l'interruttore HDMI e il telecomando. Puntare il telecomando dritto verso l’interruttore HDMI.
d) Funzione intelligente
Una volta che un dispositivo sorgente è acceso o collegato alla fonte di alimentazione (dovrebbe essere
in modalità accensione), l'interruttore HDMI seleziona automaticamente tale sorgente. Il commutatore
HDMI seleziona l'ultimo dispositivo sorgente utilizzato quando due o più ingressi sono occupati. Premere
il pulsante Select (5) per selezionare manualmente uno dei dispositivi sorgente. In alternativa, è possibile
utilizzare il telecomando per farlo.
Quando il dispositivo sorgente viene spento o scollegato dall'alimentazione, l'interruttore HDMI seleziona
automaticamente il dispositivo sorgente che è stato acceso nell'ordine precedente (Ingresso 5 -> Ingresso 4
-> Ingresso 3 -> Ingresso 2 -> Ingresso 1).
Quando i dispositivi sorgente sono in modalità standby, è opportuno spegnerne l'alimentazione.
In caso contrario, l'interruttore HDMI non può eseguire funzioni intelligenti.
Manutenzione e pulizia
• Prima della pulizia, scollegare il prodotto dall'alimentazione di corrente.
• Per la pulizia non utilizzare in nessun caso detergenti aggressivi, alcol o altri solventi chimici, perché
potrebbero danneggiare la supercie o compromettere la funzionalità del prodotto stesso.
• Utilizzare un panno asciutto e privo di lanugine per pulire il prodotto.
Smaltimento
a) Prodotto
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti domestici.
Alla ne della sua vita utile, il prodotto deve essere smaltito in conformità alle disposizioni di
legge vigenti.
Rimuovere le batterie inserite e smaltirle separatamente dal prodotto.
b) Batterie
In qualità di utilizzatore nale Lei ha il dovere legale (Normativa sulle batterie) di restituire tutte
le batterie utilizzate; lo smaltimento insieme ai riuti domestici è vietato.
Le batterie contenenti sostanze nocive sono contrassegnate dal simbolo a anco, che indica
il divieto di smaltimento insieme ai riuti domestici. Le denominazioni principali per i metalli
pesanti sono: Cd=cadmio, Hg=mercurio, Pb=piombo (i contrassegni sono sulle batterie p.es.
sotto il simbolo di cestino dei riuti illustrato a sinistra).
Le batterie usate possono essere restituite presso punti di raccolta del suo Comune, le nostre liali o nei
punti di vendita delle batterie.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.
Dati tecnici
a) Interruttore HDMI
Tensione/corrente d'ingresso .............5 V / DC, max. 2 A
Potenza assorbita .............................. max. 5 W
Risoluzione massima .........................4096 x 2160, 60 Hz
Risoluzioni HDMI supportate ............. 480 i, 480 p, 576 i, 576 p, 720 p, 1080 i, 1080 p, 2160 p (50 / 60 Hz,
PAL / NTSC)
Ingresso ............................................. 3 x prese HDMI (Numero d'ordine 1712301)
5 x prese HDMI (Numero d'ordine. 1712300)
Uscita ................................................. 1 x presa HDMI
Gamma di frequenza verticale ...........50 / 60 Hz
Larghezza di banda del video ............6 Gbps / 600 MHz
Condizioni d'uso. ............................... da 0 a +40 °C, 10 - 85% di umidità relativa (senza condensazione)
Condizioni di stoccaggio .................... da -10 a +80 °C, 5 - 90 % UR (senza condensa)
Dimensioni ......................................... circa 117 x 64,5 x 24,8 mm (L x B x H)
Peso .................................................. circa 127 g (Numero d’ordine 1712301)
circa 132 g (Numero d’ordine 1712300)
b) Telecomando
Alimentazione .................................... 1 pila a bottone da 3 V, Tipo CR2025
c) Alimentatore
Tensione di funzionamento /
corrente ............................................. 100 - 240 V / AC, 50 / 60 Hz, max. 0,4 A
Tensione/corrente di uscita ................5 V/DC, 2 A
Questa è una pubblicazione Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione, sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie,
microlm o memorizzazione in attrezzature per l’elaborazione elettronica dei dati, senza il permesso scritto dell’editore. È
altresì vietata la riproduzione sommaria. La pubblicazione è aggiornata no al momento della stampa.
Copyright 2018 by Conrad Electronic SE. *1712300_1712301_v2_1018_02_orf_m_it
Loading...
