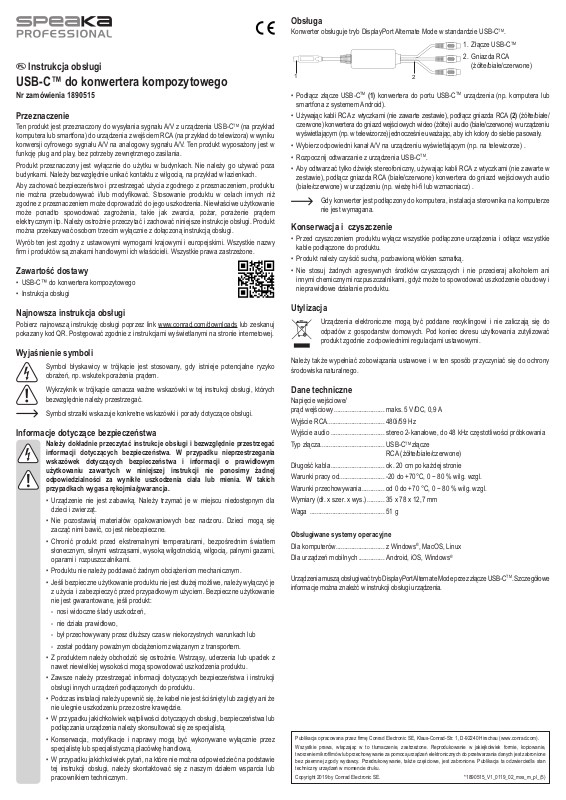

Instrukcja obsługi
USB-C™ do konwertera kompozytowego
Nr zamówienia 1890515
Przeznaczenie
Ten produkt jest przeznaczony do wysyłania sygnału A/V z urządzenia USB-CTM (na przykład
komputera lub smartfona) do urządzenia z wejściem RCA (na przykład do telewizora) w wyniku
konwersji cyfrowego sygnału A/V na analogowy sygnału A/V. Ten produkt wyposażony jest w
funkcję plug and play, bez potrzeby zewnętrznego zasilania.
Produkt przeznaczony jest wyłącznie do użytku w budynkach. Nie należy go używać poza
budynkami. Należy bezwzględnie unikać kontaktu z wilgocią, na przykład w łazienkach.
Aby zachować bezpieczeństwo i przestrzegać użycia zgodnego z przeznaczeniem, produktu
nie można przebudowywać i/lub modykować. Stosowanie produktu w celach innych niż
zgodne z przeznaczeniem może doprowadzić do jego uszkodzenia. Niewłaściwe użytkowanie
może ponadto spowodować zagrożenia, takie jak zwarcia, pożar, porażenie prądem
elektrycznym itp. Należy ostrożnie przeczytać i zachować niniejsze instrukcje obsługi. Produkt
można przekazywać osobom trzecim wyłącznie z dołączoną instrukcją obsługi.
Wyrób ten jest zgodny z ustawowymi wymogami krajowymi i europejskimi. Wszystkie nazwy
rm i produktów są znakami handlowymi ich właścicieli. Wszystkie prawa zastrzeżone.
Zawartość dostawy
• USB-C™ do konwertera kompozytowego
• Instrukcja obsługi
Najnowsza instrukcja obsługi
Pobierz najnowszą instrukcję obsługi poprzez link www.conrad.com/downloads lub zeskanuj
pokazany kod QR. Postępować zgodnie z instrukcjami wyświetlanymi na stronie internetowej.
Wyjaśnienie symboli
Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje potencjalne ryzyko
obrażeń, np. wskutek porażenia prądem.
Wykrzyknik w trójkącie oznacza ważne wskazówki w tej instrukcji obsługi, których
bezwzględnie należy przestrzegać.
Symbol strzałki wskazuje konkretne wskazówki i porady dotyczące obsługi.
Informacje dotyczące bezpieczeństwa
Należy dokładnie przeczytać instrukcje obsługi i bezwzględnie przestrzegać
informacji dotyczących bezpieczeństwa. W przypadku nieprzestrzegania
wskazówek dotyczących bezpieczeństwa i informacji o prawidłowym
użytkowaniu zawartych w niniejszej instrukcji nie ponosimy żadnej
odpowiedzialności za wynikłe uszkodzenia ciała lub mienia. W takich
przypadkach wygasa rękojmia/gwarancja.
• Urządzenie nie jest zabawką. Należy trzymać je w miejscu niedostępnym dla
dzieci i zwierząt.
• Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Dzieci mogą się
zacząć nimi bawić, co jest niebezpieczne.
• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem
słonecznym, silnymi wstrząsami, wysoką wilgotnością, wilgocią, palnymi gazami,
oparami i rozpuszczalnikami.
• Produktu nie należy poddawać żadnym obciążeniom mechanicznym.
• Jeśli bezpieczne użytkowanie produktu nie jest dłużej możliwe, należy wyłączyć je
z użycia i zabezpieczyć przed przypadkowym użyciem. Bezpieczne użytkowanie
nie jest gwarantowane, jeśli produkt:
- nosi widoczne ślady uszkodzeń,
- nie działa prawidłowo,
- był przechowywany przez dłuższy czas w niekorzystnych warunkach lub
- został poddany poważnym obciążeniom związanym z transportem.
• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek z
nawet niewielkiej wysokości mogą spowodować uszkodzenia produktu.
• Zawsze należy przestrzegać informacji dotyczących bezpieczeństwa i instrukcji
obsługi innych urządzeń podłączonych do produktu.
• Podczas instalacji należy upewnić się, że kabel nie jest ściśnięty lub zagięty ani że
nie ulegnie uszkodzeniu przez ostre krawędzie.
• W przypadku jakichkolwiek wątpliwości dotyczących obsługi, bezpieczeństwa lub
podłączania urządzenia należy skonsultować się ze specjalistą.
• Konserwacja, modykacje i naprawy mogą być wykonywane wyłącznie przez
specjalistę lub specjalistyczną placówkę handlową.
• W przypadku jakichkolwiek pytań, na które nie można odpowiedzieć na podstawie
tej instrukcji obsługi, należy skontaktować się z naszym działem wsparcia lub
pracownikiem technicznym.
Obsługa
Konwerter obsługuje tryb DisplayPort Alternate Mode w standardzie USB-CTM.
1. Złącze USB-C
2. Gniazda RCA
(żółte/białe/czerwone)
• Podłącz złącze USB-CTM (1) konwertera do portu USB-CTM urządzenia (np. komputera lub
smartfona z systemem Android).
• Używając kabli RCA z wtyczkami (nie zawarte zestawie), podłącz gniazda RCA (2) (żółte/białe/
czerwone) konwertera do gniazd wejściowych wideo (żółte) i audio (białe/czerwone) w urządzeniu
wyświetlającym (np. w telewizorze) jednocześnie uważając, aby ich kolory do siebie pasowały.
• Wybierz odpowiedni kanał A/V na urządzeniu wyświetlającym (np. na telewizorze) .
• Rozpocznij odtwarzanie z urządzenia USB-CTM.
• Aby odtwarzać tylko dźwięk stereofoniczny, używając kabli RCA z wtyczkami (nie zawarte w
zestawie), podłącz gniazda RCA (białe/czerwone) konwertera do gniazd wejściowych audio
(białe/czerwone) w urządzeniu (np. wieżę hi- lub wzmacniacz) .
Gdy konwerter jest podłączony do komputera, instalacja sterownika na komputerze
nie jest wymagana.
TM
Konserwacja iczyszczenie
• Przed czyszczeniem produktu wyłącz wszystkie podłączone urządzenia i odłącz wszystkie
kable podłączone do produktu.
• Produkt należy czyścić suchą, pozbawioną włókien szmatką.
• Nie stosuj żadnych agresywnych środków czyszczących i nie przecieraj alkoholem ani
innymi chemicznymi rozpuszczalnikami, gdyż może to spowodować uszkodzenie obudowy i
nieprawidłowe działanie produktu.
Utylizacja
Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do
odpadów z gospodarstw domowych. Pod koniec okresu użytkowania zutylizować
produkt zgodnie z odpowiednimi regulacjami ustawowymi.
Należy także wypełniać zobowiązania ustawowe i w ten sposób przyczyniać się do ochrony
środowiska naturalnego.
Dane techniczne
Napięcie wejściowe/
prąd wejściowy ............................. maks. 5 V/DC, 0,9 A
Wyjście RCA ................................. 480i/59 Hz
Wyjście audio ............................... stereo 2-kanałowe, do 48 kHz częstotliwości próbkowania
Typ złącza ..................................... USB-C
Długość kabla ............................... ok. 20 cm po każdej stronie
Warunki pracy od .......................... -20 do +70°C, 0 − 80 % wilg. wzgl.
Warunki przechowywania ............. od 0 do +70 °C, 0 − 80 % wilg. wzgl.
Wymiary (dł. x szer. x wys.) .......... 35 x 78 x 12,7 mm
Waga ........................................... 51 g
Obsługiwane systemy operacyjne
Dla komputerów ............................ z Windows®, MacOS, Linux
Dla urządzeń mobilnych ............... Android, iOS, Windows
Urządzenia muszą obsługiwać tryb DisplayPort Alternate Mode przez złącze USB-CTM. Szczegółowe
informacje można znaleźć w instrukcji obsługi urządzenia.
Publikacja opracowana przez rmę Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Wszystkie prawa, włączając w to tłumaczenie, zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie,
tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione
bez pisemnej zgody wydawcy. Przedrukowywanie, także częściowe, jest zabronione. Publikacja ta odzwierciedla stan
techniczny urządzeń w momencie druku.
Copyright 2019 by Conrad Electronic SE. *1890515_V1_0119_02_mxs_m_pl_(5)
