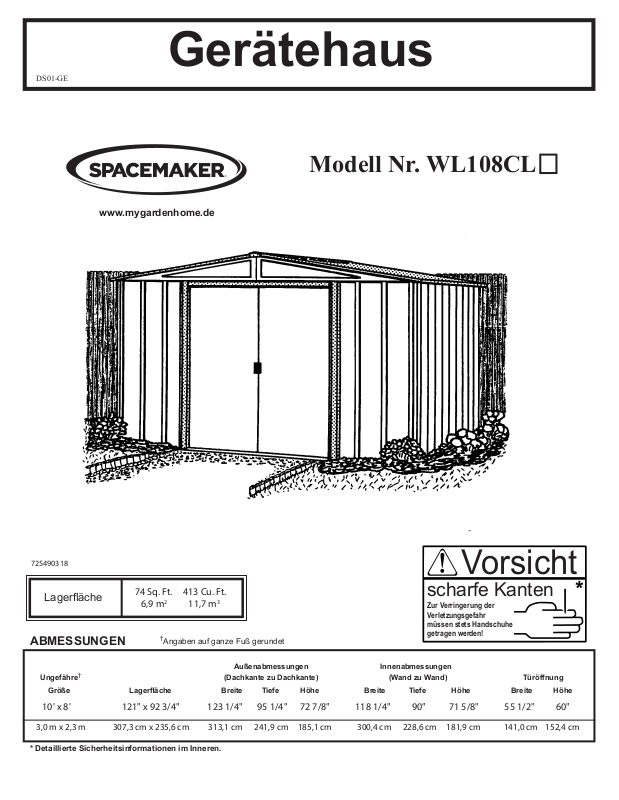

Page 1

Gerätehaus

DS01-GE

www.mygardenhome.de

Modell Nr.

WL108CL

725490318

Lagerﬂ äche

ABMESSUNGEN

†

10' x 8' 121" x 92 3/4" 123 1/4" 95 1/4" 72 7/8" 118 1/4" 90" 71 5/8" 55 1/2" 60"

3,0 m x 2,3 m 307,3 cm x 235,6 cm 313,1 cm 241,9 cm 185,1 cm 300,4 cm 228,6 cm 181,9 cm 141,0 cm 152,4 cm

* Detaillierte Sicherheitsinformationen im Inneren.

74 Sq. Ft. 413 Cu. Ft. 6,9 m2 11,7 m3

†

Angaben auf ganze Fuß gerundet

InnenabmessungenAußenabmessungen

scharfe Kanten

Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden!

Vorsicht

Türöffnung(Wand zu Wand)(Dachkante zu Dachkante)Ungefähre

Breite HöheBreite Tiefe Höhe Breite Tiefe HöheLagerﬂ ächeGröße

Page 2

BEVOR SIE ANFANGEN

DH02-GE

AUFBAUANLEITUNG

Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.

ACHTUNG

DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage oder durch höhere Gewalt entstanden sind.

DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU VERMEIDEN.

TEILE UND STÜCKLISTE

Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.

Clemens HobbyTec GmbH:

Rudolf-Diesel-Str. 8 54516 Wittlich

Deutschland

Telefon: +49 (0)6571 929 223 Telefax: +49 (0)6571 929 198

E-Mail: [email protected]

Page 3

KA03

PLANEN SIE VORAUS

BEVOR SIE MIT DER MONTAGE BEGINNEN

Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund.

Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

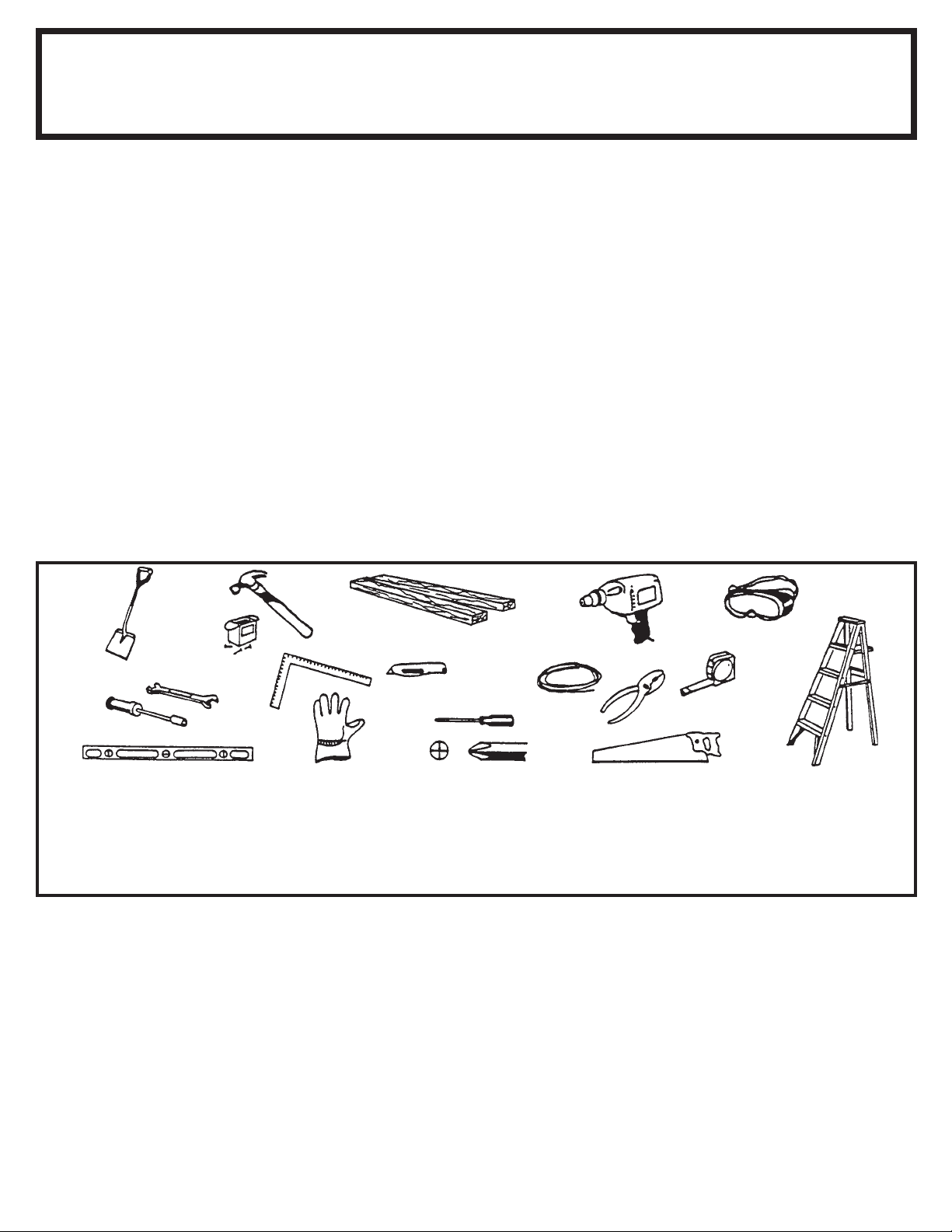

WERKZEUG UND MATERIAL

Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.

Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für den Sockel bereitliegen haben.

Sie benötigen folgendes Werkzeug:

• Schutzbrille

• Kreuzschlitzschrauben zieher Größe 2

• Arbeitshandschuhe

• Stufenleiter

• Teppichmesser

• Zange

• Wasserwaage

• Maßband

Diese Teile sind nicht erforderlich, erleichtern die Arbeit jédoch erheblich:

• Knarrenschlüssel

• elektr./Batterieschrauber

Untergrundvorbereitung

• Hammer und Nägel

• Spaten und Schaufel

• Hand- oder elektr. Säge

• Holz und/oder Beton oder Waschbetonplatten

Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß widerstandsfähig, eben und rechtwinklig sein.

Page 4

KA04

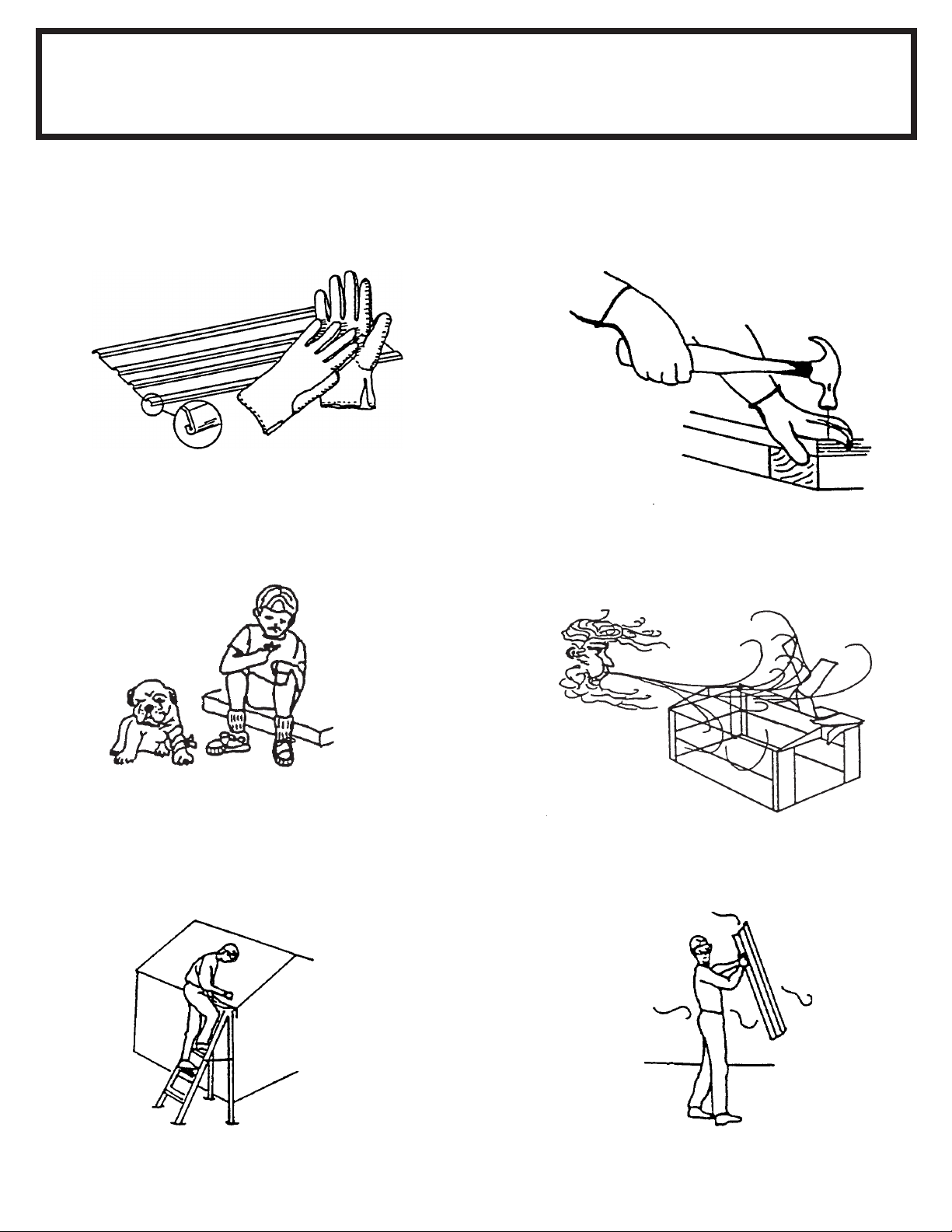

SICHERHEITSHINWEISE

•Benutzen Sie Arbeitshandschuhe. Einige Teile können scharfkantig sein.

sichere Kante

scharfe Kante

sichere Kante

•Halten Sie Kinder und Haustiere vom Montageplatz fern.

•Seien Sie besonders vorsichtig, wenn Sie Elektrowerkzeug benutzen.

•Versuchen Sie auf keinen Fall ein Gerätehaus aufzubauen, wenn Teile fehlen sollten. Denn ein teilweise aufgebautes Haus kann bereits bei leichtem Wind beschädigt werden.

•Beim Einsatz der Stufenleiter darauf achten, daß sie komplett geö net ist und sicher steht. Bitte stützen Sie sich nicht mit Ihrem vollen Gewicht auf dem Dach des Gerätehauses ab.

•Montieren Sie Ihr Gerätehaus nicht an einem windigen Tag. Die großen Paneele wirken wie ein Segel. Die Montage wird sonst gefährlich und schwieriger.

Page 5

KA05

WARTUNG UND PFLEGE

DACH

Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

TÜREN

Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.

Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.

HINWEIS

Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die Schrauben verkratzt werden. Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen Sie sie nach, wenn notwendig.

FEUCHTIGKEIT

Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam, eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art von Fundament Sie sich auch immer entschieden haben.

ANDERE TIPS

• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und Wasser können diese Markierungen entfernt werden.

• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.

NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN, ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.

HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL ERSATZTEILE BENÖTIGEN SOLLEN.

Page 6

Sockel

DS06-GE

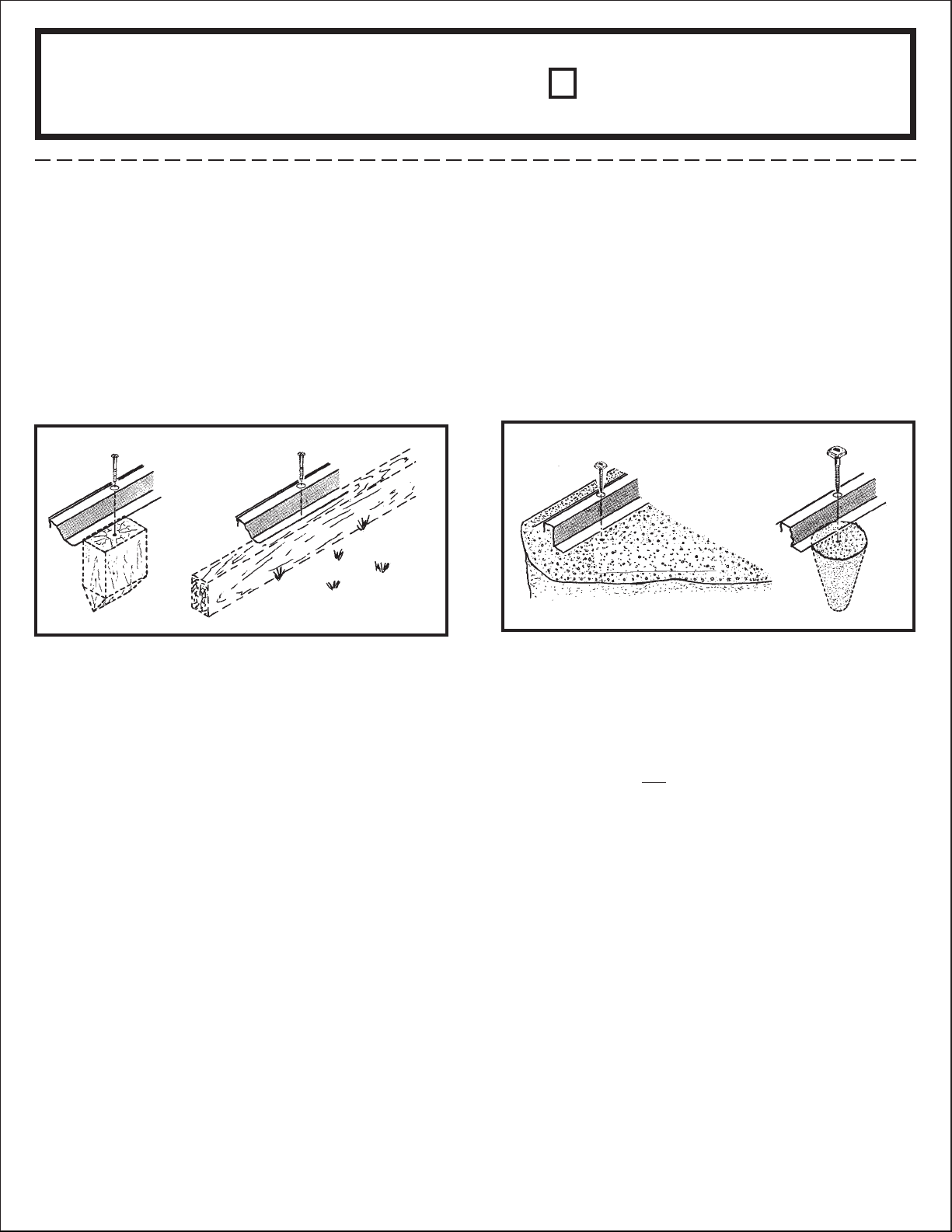

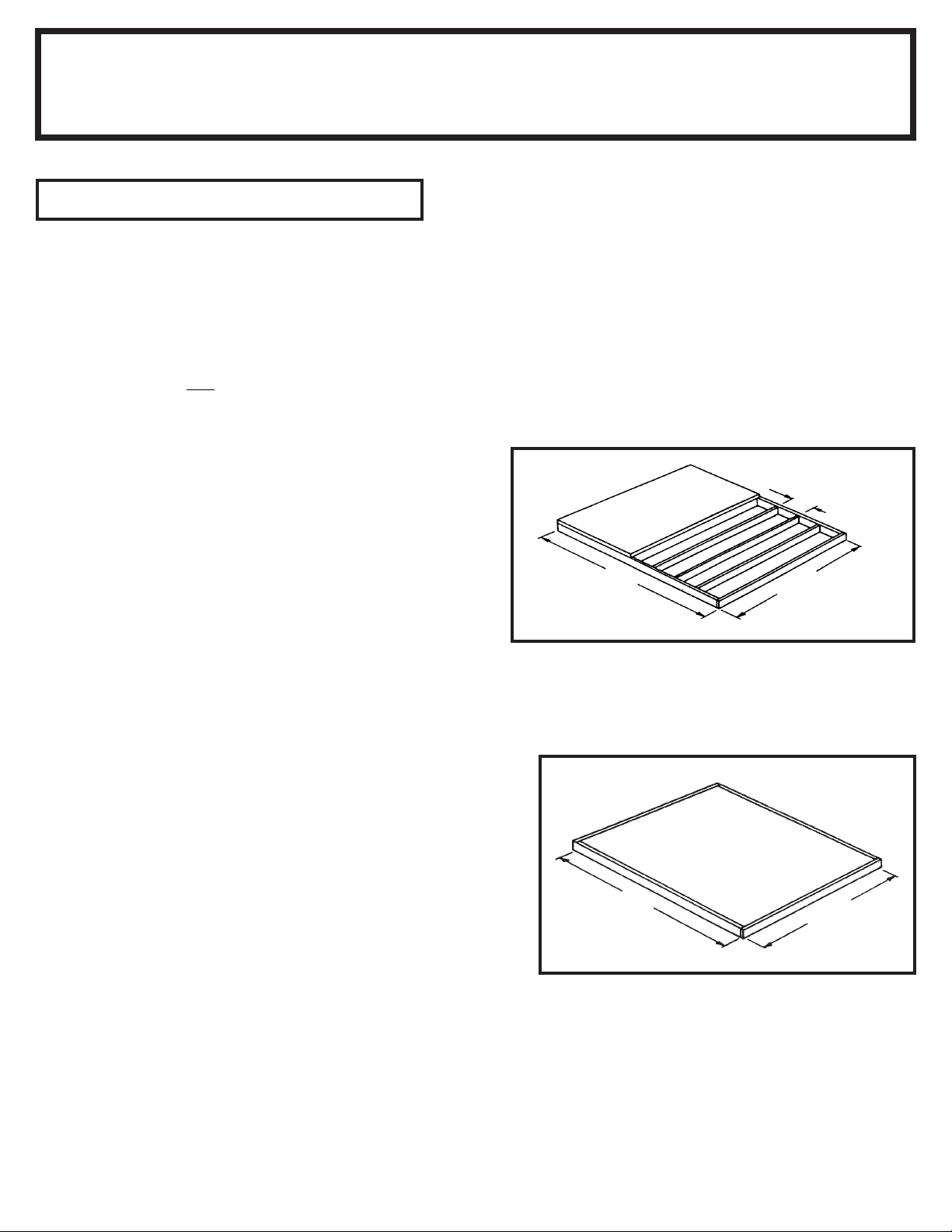

Der Sockel fur Ihr Gerätehaus

MÖGLICHKEIT 1: HOLZSOCKEL

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  druckimprägnierte Kanthölze  wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt

kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen.

Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

 verzinkte Nägel  Betonblöcke (wahlweise)

16"/24"

Das Fundament (Boden) muß absolut rechtwinklig und eben sein. Richten Sie sich nach der Zeichnung.

40,6 cm/61,0 cm

121"

307,3 cm

MÖGLICHKEIT 2: ZEMENTSOCKEL

DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4") STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  Kanthölzer (nach Trocknung entfernen)  Beton  Plastikfolie  Um einen Beton der richtigen Stärke zu erhalten empfehlen wir: 1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand

Bodenvorbereitung/Erstellung des Sockels.

1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).

2. Mit grobem Sand ca. 10,2 cm (4") hoch au üllen und feststampfen.

3. Den groben Sand mit einer starken Plastikfolie abdecken.

4. Einen Holzrahmen konstruieren.

5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4") stark sein. Achtung: Die Ober äche muß absolut glatt sein.

VORNE

(TUR)

HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")

größer auf allen vier Seiten als das Sockelmaß

307,3 cm

VORNE

(TUR)

HINWEIS: Die Abmessungen in der Zeichnung

sind die Maße des Sockels, nachdem der

92 3/4"

235,6 cm

des Gerätehauses.

121"

92 3/4"

235,6 cm

Holzrahmen entfernt wurde.

Page 7

DS07-GE

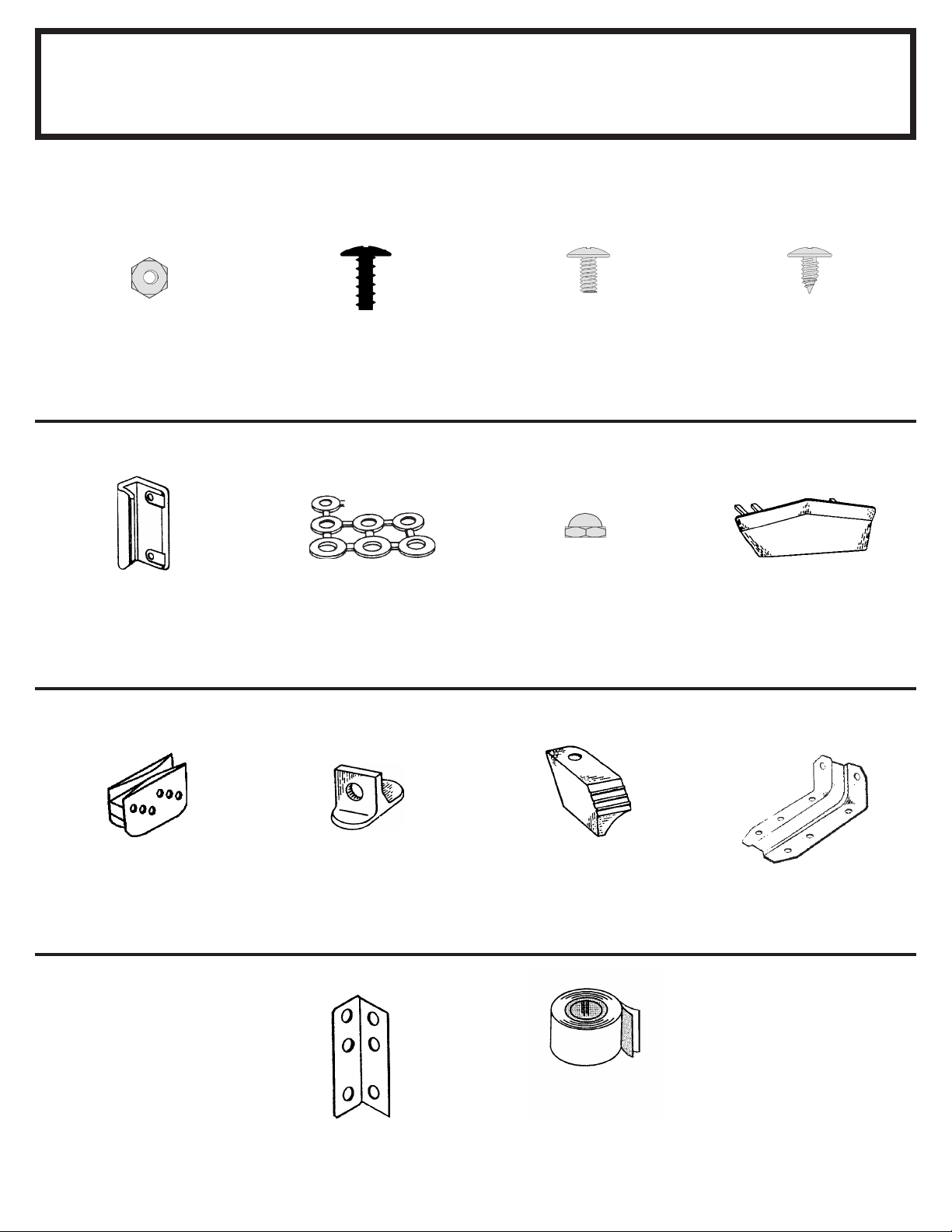

ZUBEHÖRBEUTEL

Nehmen Sie diese Schrauben

aus dem Schraubenbeutel und

legen Sie sie bis zum letzten

Montageschritt beiseite

65103

Muttern (161)

66045

Türgri (2)

65900A

schwarze Schrauben (8)

(mit Schrauben verpackt)

66646

Plastik-U-Scheiben (369)

(10 X 40)

65923

Schrauben (161)

65109

Hutmutter (4)

(mit Schrauben verpackt)

65004

selbstschneidende

Schrauben (326)

67468SPM

Firstblende (2)

66769

Türgleiter (4)

66382

untere Türführung (4)

5971

Dachbalkenträger (4)

EckabschluB

(2 rechts und 2 links)

Dichtungsband (1)

66183

6228

Stützwinkel (2)

67293

Page 8

KF08

Stückliste

Anzahl CheckAbb. Nr. Teil-Nr. Bezeichnung in Karton Liste 1 3719 mittl. Türversteifung 2

2 7332 Wandpaneel (Seite) 4 3 9373 Wandpaneel, vorn 2 4 9365 Wandführung, vorn 2 5 5986 hinterer Dachrahmen 2 6 6000 Giebel, rechts 2 7 6001 Giebel, links 2 8 10497 horiz. Türversteifung 4 9 6278 vertik. Türversteifung 2 10 6403 Türschienenlasche 1 11 9366 Türlaufschiene 2 12 6515 Wandpaneel 6 13 6529 Dachpaneel 2 14 6635 Dachträgerwinkel 2 15 10475 Tür, rechts 1 16 7483 Dachpaneel 4 17 9369 Türpfosten 2 18 9917 Wandführung, hinten 2 19 8468 Dachpaneel, rechts 2 20 8469 Dachpaneel, links 2 21 8485 Dachrand, links 2 22 8840 Firstabdeckung 1 23 10470 Dachträger 8 24 8836 seitl. Dachrand, rechts 2 25 9922 Wandführung, Seite 4 26 8839 Dachrahmen, Seite 4 27 8486 Firstabdeckung 1 28 8934 Rampe 1 29 9367 Bodenrahmen, vorn 2 30 8936 Bodenrahmen, hinten 2 31 8937 Bodenrahmen, Seite 4 32 8470 Paneel, Ecke 4

Page 9

KF09

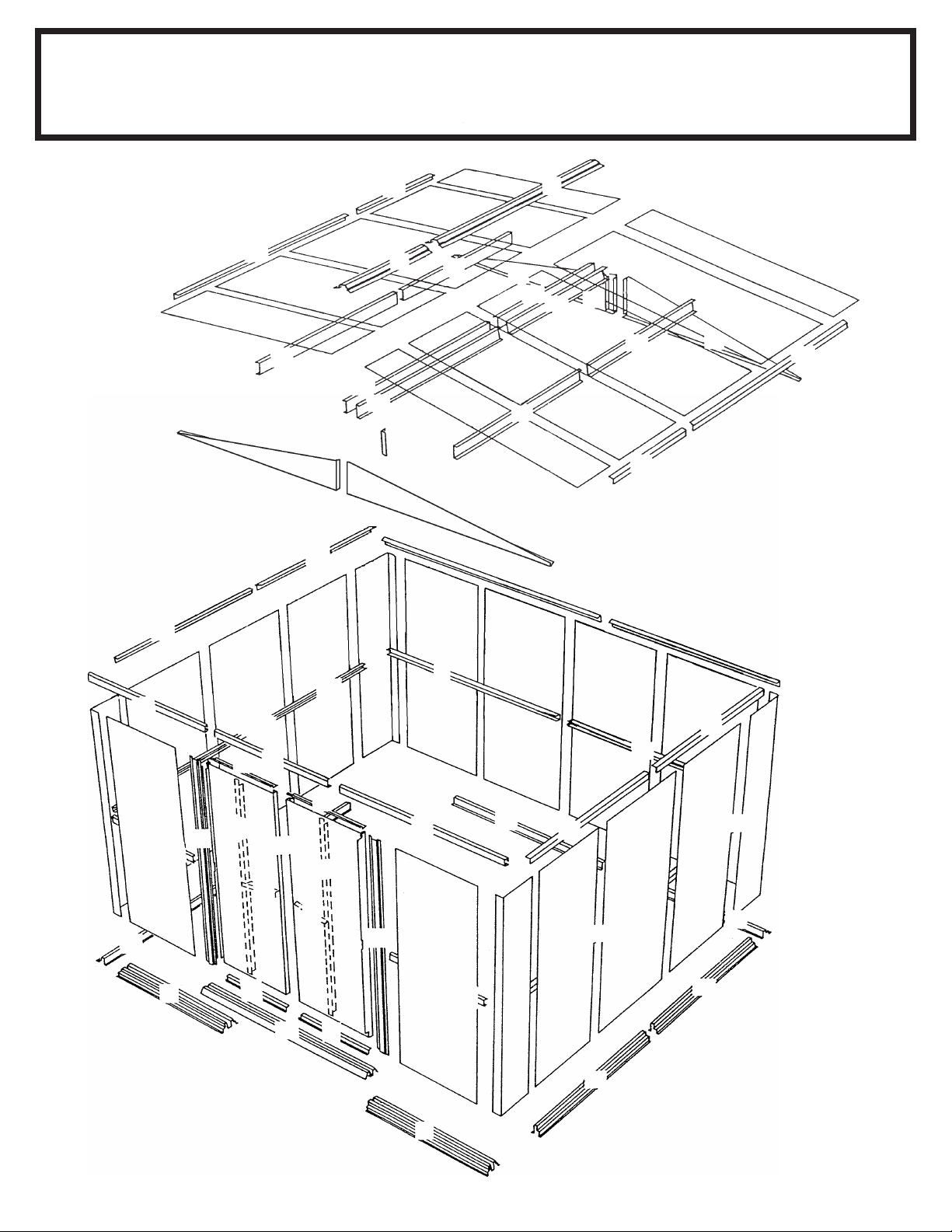

Montage Nach Nummern

Page 10

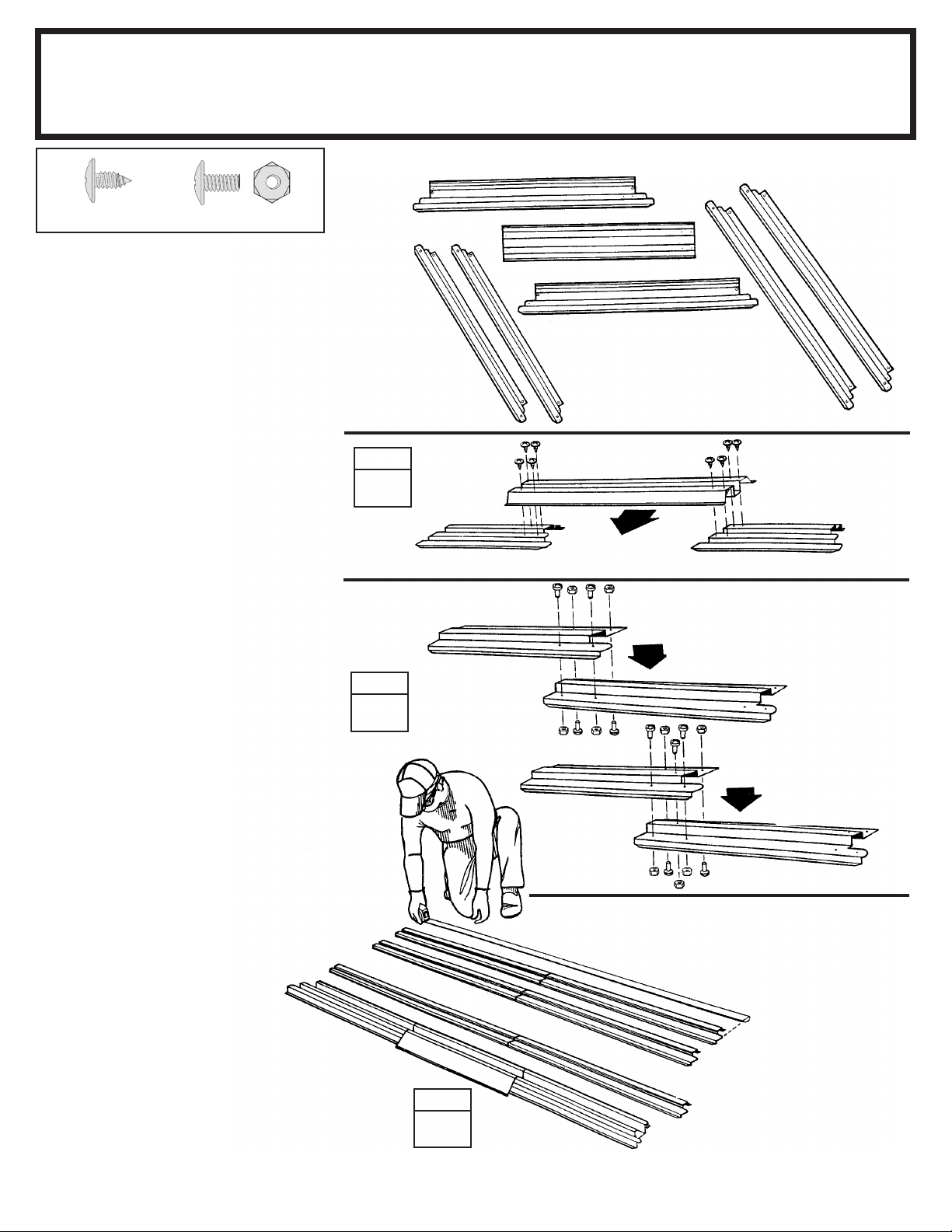

Schritt 1

KD10

 Hierzu benötigen Sie folgende Teile 

Vormontage der

Bodenrahmengruppen

 8934 Rampe (1)  9367 Bodenrahmen, vorne (2)  8936 Bodenrahmen, hinten (2)  8937 Bodenrahmen, Seite (4)

(8) (13)

Der vordere Bodenrahmen besteht aus drei Stücken. Die seitlichen Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei Stücken. Die Bohrungen in den Teilen decken sich, wenn die Teile mit der richtigen Überlappung aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge für Seiten, Rückseite und Vorderseite. Gehen Sie wie folgt vor:

1 Legen Sie die vorderen

Bodenrahmenteile wie gezeigt nieder. Zentrieren Sie die Rampe auf den zwei vorderen Bodenrahmen, wobei die Ablauföffnungen nach außen weisen. Verbinden Sie die Rahmen mit 8 selbstschn. Schrauben.

SCHRITT

8937

9367

8937

9367

ABLAUFÖFFNUNGEN

8934

9367

8934

WEISEN NACH

AUSSEN

Bodenrahmen, Seite 231,5 cm (91 1/8")

8936

Bodenrahmen, vorn

303,2 cm (119 3/8")

9367

8937

2 Überlappen Sie die seitl.

Bodenrahmen und hinteren Bodenrahmen wie gezeigt. Die Bohrungen in den Teilen decken sich, wenn die Teile mit der rightigen Überlappung aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge der seitl. und hinteren Bodenrahmen. Verbinden Sie die Rahmen wie gezeigt, indem Sie 4/5 Schrauben in jeden Rahmensatz einschrauben

3 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

SCHRITT

Bodenrahmen, hinten 303,2 cm (119 3/8")

8936 8936

231,5 cm (91 1/8")

Seite

231,5 cm (91 1/8")

303,2 cm (119 3/8")

Vorn/hinten

303,2 cm (119 3/8")

Page 11

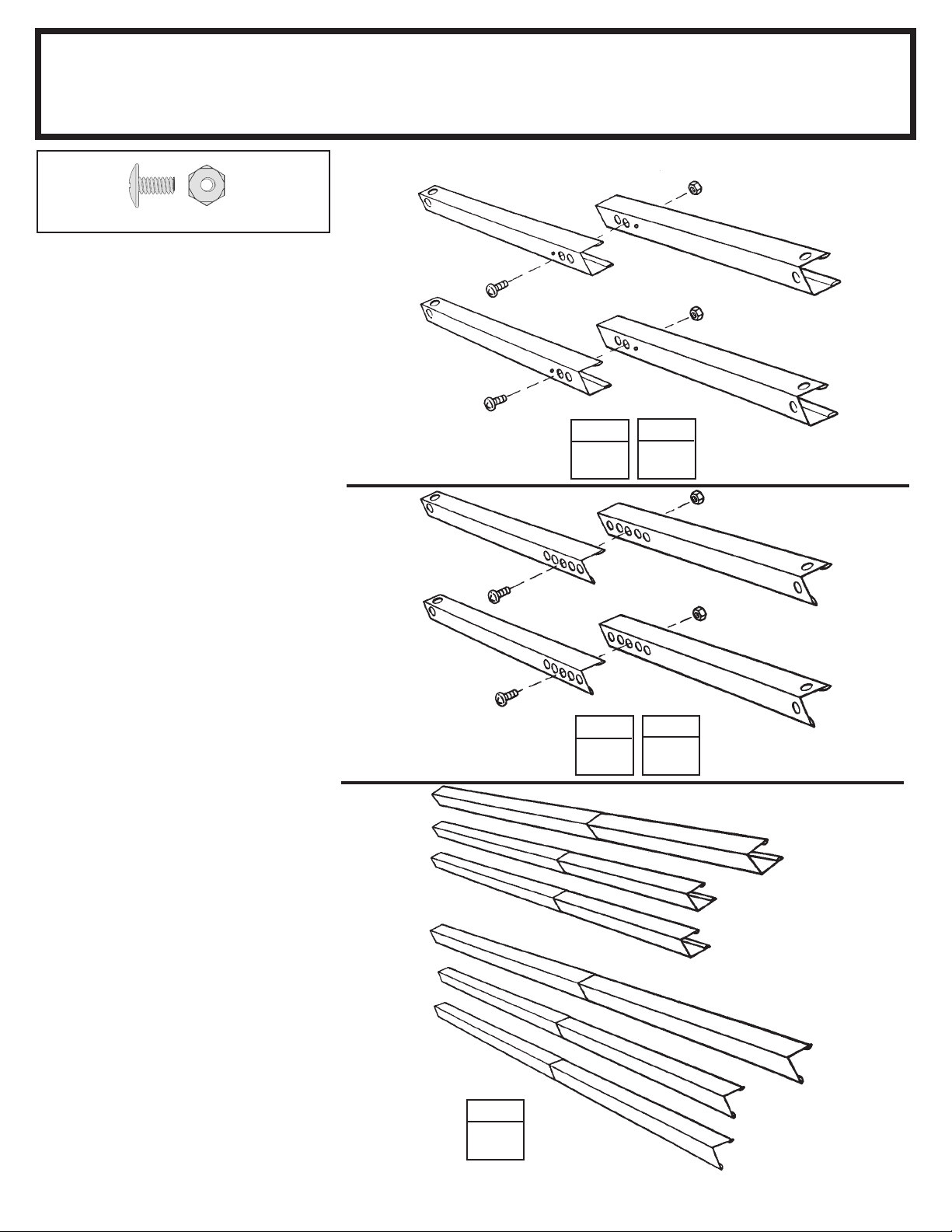

Schritt 2

KD11

 Hierzu benötigen Sie folgende Teile 

Vormontage der Rahmengruppen

 5986 Dachrahmen, hinten (2)  9917 Wandführung, hinten (2)  9922 Wandführung, Seite (4)  8839 Dachrahmen, Seite (4)

(6)

Die Teile für den Hauptrahmen versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Rückwand montiert. Gehen Sie wie folgt vor:

1 Überlappen Sie die Teile für die

hintere Wandführung wie gezeigt, und verbinden Sie die zwei Teile mit einer Schraube und Mutter in der mittleren Bohrung (drei Bohrungen decken sich).

2 Stellen Sie zwei Seitenwand-

führungen her, indem Sie die Seitenwandführungen wie gezeigt überlappen. Jeden Satz mit einer Schraube und Mutter in der mittleren Bohrung jedes Satzes zusammenschrauben.

9922

5986

8839

9917

SCHRITT

Wandführung, hinten 300,0 cm (118 1/8")

9917

Wandführung, Seite 228,3 cm (89 7/8")

9922

SCHRITT

Dachrahmen, hinten 300,0 cm (118 1/8")

5986

Dachrahmen, Seite 228,3 cm (89 7/8")

8839

SCHRITTSCHRITT

3 Überlappen Sie die hinteren

Dachrahmen- Teile wie gezeigt und verbinden Sie sie mit einer Schraube und Mutter in der mittleren Bohrung.

4 Stellen Sie zwei Seitendach-

rahmen her, indem Sie die Seitendachrahmenstücke wie gezeigt überlappen. Jeden Satz mit einer Schraube und Mutter in der mittleren Bohrung zusammen-schrauben.

5 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

SCHRITT

Wandführung, hinten 300,0 cm (118 1/8")

Wandführung, Seite 228,3 cm (89 7/8")

Dachrahmen, hinten 300,0 cm (118 1/8")

Dachrahmen, Seite 228,3 cm (89 7/8")

Page 12

 Hierzu benötigen Sie folgende Teile 

Schritt 3

KD12 ctr

(30)

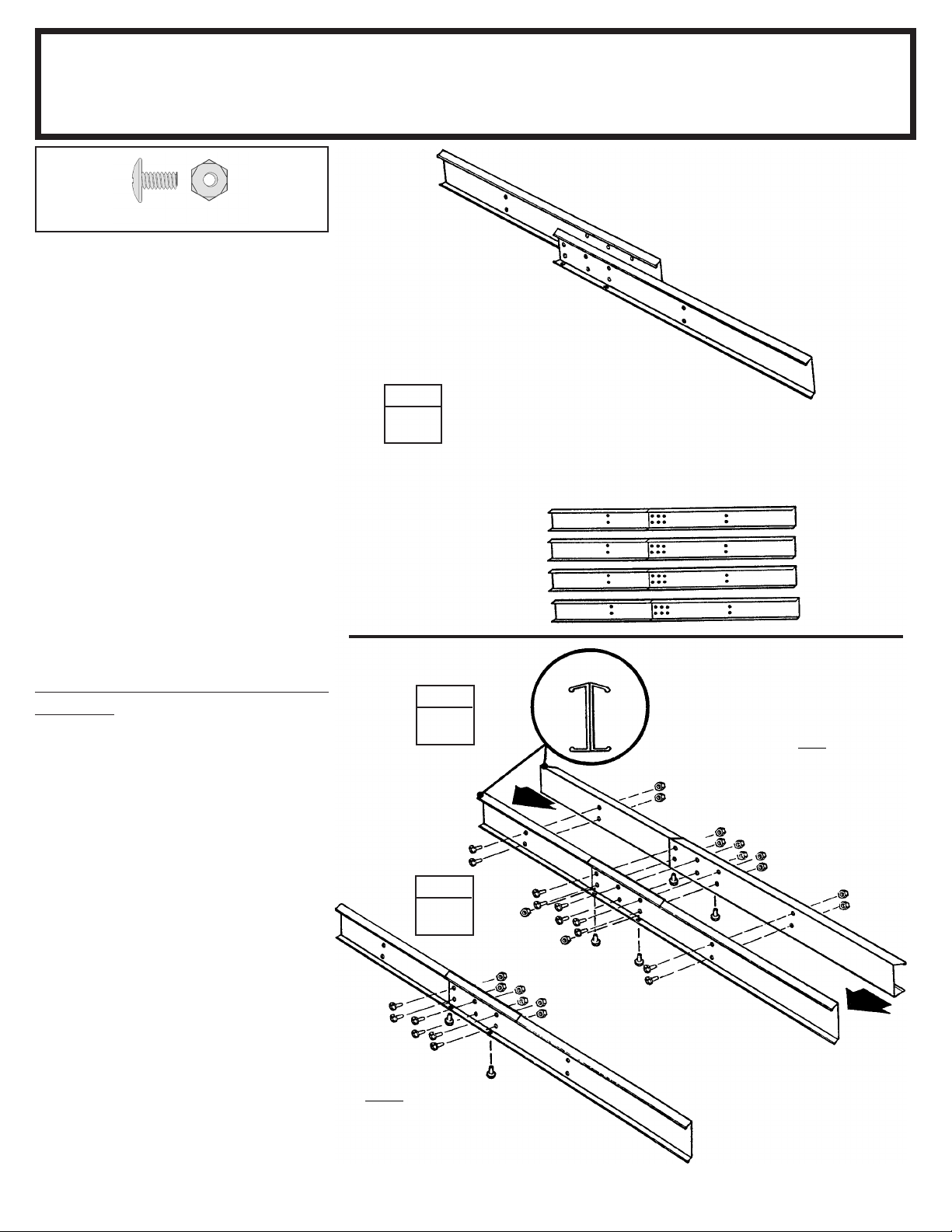

Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. Die linken und rechten Dachträgergruppen bestehen aus zwei Teilen.

Vormontage der Dachträger

 10470 Dachträger (8)

10470

SCHRITT

Hinweis: Diese Teile müssen Sie evtl. hart zusammenpressen, um sie zu verbinden.

1 Schieben Sie das Ende eines

Dachbalkens in einen anderen Dachbalken, so dass die sechs Löcher jedes Teils aufeinander ausgerichtet sind. Durch Wiederholung dieses Verfahrens auf diese Weise vier Sätze der Dachbalken herstellen. Schrauben und Muttern noch nicht einführen.

2 Nehmen Sie zwei der

zusammengedrückten Dachträger und verbinden Sie sie so, daß sie die Hauptdachträger-Gruppe darstellen. Halten Sie diese Baugruppe zusammen und befestigen Sie sie mit 14 Schrauben.

SCHRITT

10470

SCHRITT

Dachträger 233,4 cm (91 7/8")

Montierte

Endansicht

Stellen Sie eine Doppelte Hauptdachträgerbaugruppe für den Dach rst her

10470

3 Fügen Sie die anderen zwei

zusammengedrückten Dachträger mit acht Schrauben zusammenn, um die linken und rechten Dachträgergruppen herzustellen.

4 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

(zwei) Einzelne Dachträger

10470

233,4 cm (91 7/8")

Page 13

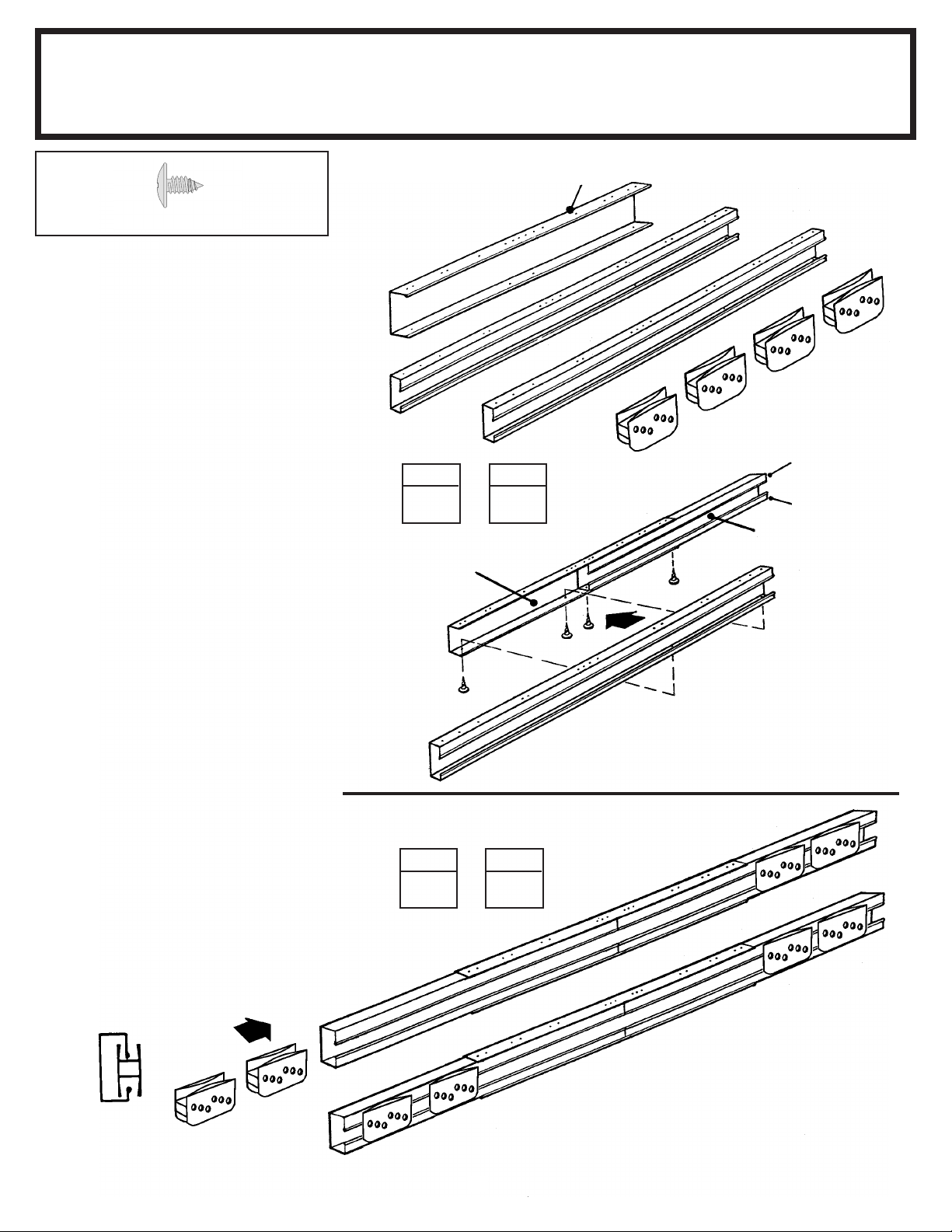

Schritt 4

TC13 ctr

(4)

 Hierzu benötigen Sie folgende Teile 

Montage für Türlaufschiene

HINWEIS:

Türlaufschienenlasche (lackiertes Teil)

 6403 Türlaufschienenlasche (1)  9366 Türlaufschiene (2)

Die Türlaufschiene trägt die Schiebetüren und verleiht der vorderen Wand Stabilität. Sie setzt sich aus 3 Teilen zusammen.

1 Mit Hilfe der Lasche der

Türlaufschiene die Teile der Türlaufschiene vollständig zusammenfügen (wie dargestellt).

2 Vier Schrauben nur von der

Unterseite einfügen.

Hinweis: Die Löcher an der Oberseite der Türlaufschiene dienen zur Verschraubung der Giebel in einem späteren Schritt.

3 Die Türgleiter vom Ende der

Türlaufschiene einführen wie abgebildet.

6403

SCHRITT

300,0 cm (118 1/8")

9366

6403

SCHRITT

9366

66769

9366

langer Schenkel oben

kurzer Schenkel unten

4 Legen Sie dieses Teil zur Seite.

Es wird später wieder benötigt.

ENDANSICHT

66769

SCHRITT SCHRITT

3 4

300,0 cm (118 1/8")

Page 14

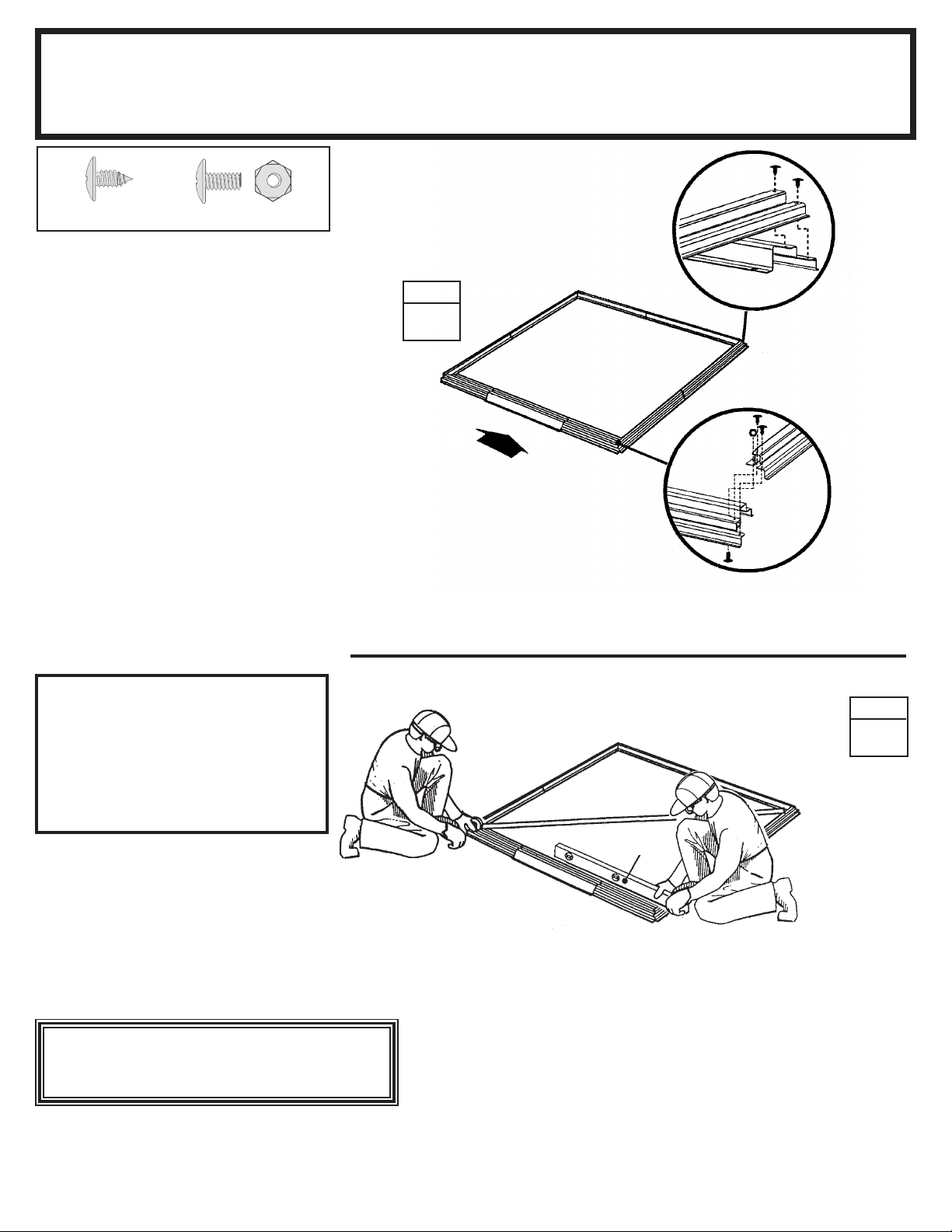

Schritt 5

KD14

 Hierzu benötigen Sie folgende Teile 

(8) (2)

1 Setzen Sie die vormontierten

Bodenrahmenteile auf das Fundament. Befestigen Sie die vier Ecken des Bodenrahmens mit zwei Schrauben an jeder Ecke, wie gezeigt. An den vorderen Ecken führen Sie die Schrauben von unten durch und befestigen Sie sie mit Muttern auf der Oberseite.

2 Messen Sie den Bodenrahmen

diagonal. Wenn die Diagonalen gleich sind, ist der Bodenrahmen rechtwinklig.

Bodenrahmen

SCHRITT

VORNE

 vordere Bodengruppe (1)  seitl. Bodenrahmen (2)  hintere Bodengruppe (1)

HINTEN RECHT

8937

8936

VORNE RECHT

8937

9367

HINWEIS

Zu diesem Zeitpunkt die

Bodenrahmen nicht am

Fundament befestigen. Das

Gerätehaus wird erst nach der

Montage verankert.

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

Der Bodenrahmen ist rechtwinklig, wenn die Diagonale gleich sind.

Wasserwaage

SCHRITT

Page 15

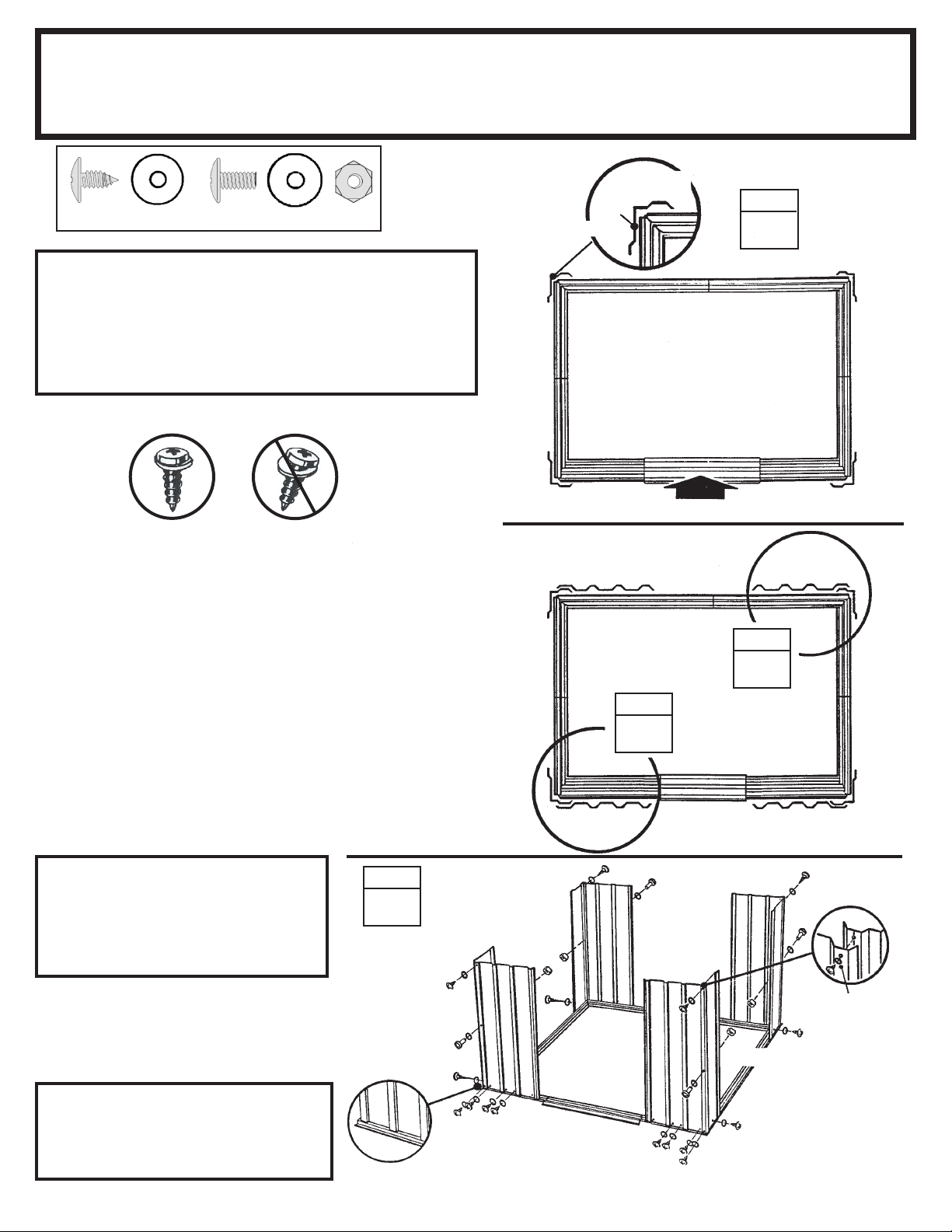

Schritt 6

KF15

(26)

(4)

 Hierzu benötigen Sie folgende Teile 

Ecken

8470

Breitseite

 6515 Wandpaneel (2)  9373 Wandpaneel, vorn (2)  8470 Paneel, Ecke (4)

Schmalseite

SCHRITT

WICHTIGER HINWEIS

Von diesem Punkt der Montage an brauchen Sie Stunden

und mehr als eine Person. Fahren Sie an dieser Stelle mit der

Montage nicht fort, wenn nicht genügend Zeit vorhanden ist,

um das Gerätehaus an diesem Tag komplett aufzubauen. Ein

teilweise montiertes Gerätehaus kann bereits durch leichten Wind

beschädigt werden.

Für jede Schraube in der Wand brauchen Sie eine U-Scheibe.

RICHTIG FALSCH

1 Setzen Sie ein Eckpaneel wie gezeigt an die Ecke des

Bodenrahmens. Der breiteste Teil jedes Eckpaneels muß für alle Ecken entlang der Gebäudeseite gesetzt werden. Befestigen Sie das Eckpaneel mit einer Schraube am Bodenrahmen.

Stützen Sie das Eckpaneel mit einer Stufenleiter ab, bis ein Wandpaneel verbunden wird.

2 Befestigen Sie die Vorderwandpaneele wie gezeigt an

den vorderen Eckpaneelen.

Seite

8470

6515

SCHRITT

Hinten

Draufsicht

Vorne

8470

Seite

8470

6515

SCHRITT

3 Befestigen Sie die Wandpaneele wie gezeigt an den

hinteren Eckpaneelen.

HINWEIS

SCHRITT

Gehen Sie vorsichtig vor und

stellen Sie sicher, daß die

Paneele wie gezeigt am richtigen

Ort montiert werden.

8470

4 Vor dem Weitermachen die

Teilnummern auf den Wandpaneelen überprüfen.

Der Bodenrahmen muß rechtwinklig und eben sein, oder die Bohrungen decken

sich nicht.

Paneele stehen wie gezeigt auf dem Rahmen

8470

9373

6515

8470

9373

Geri elte Rippe unten

8470

U-Scheibe

Page 16

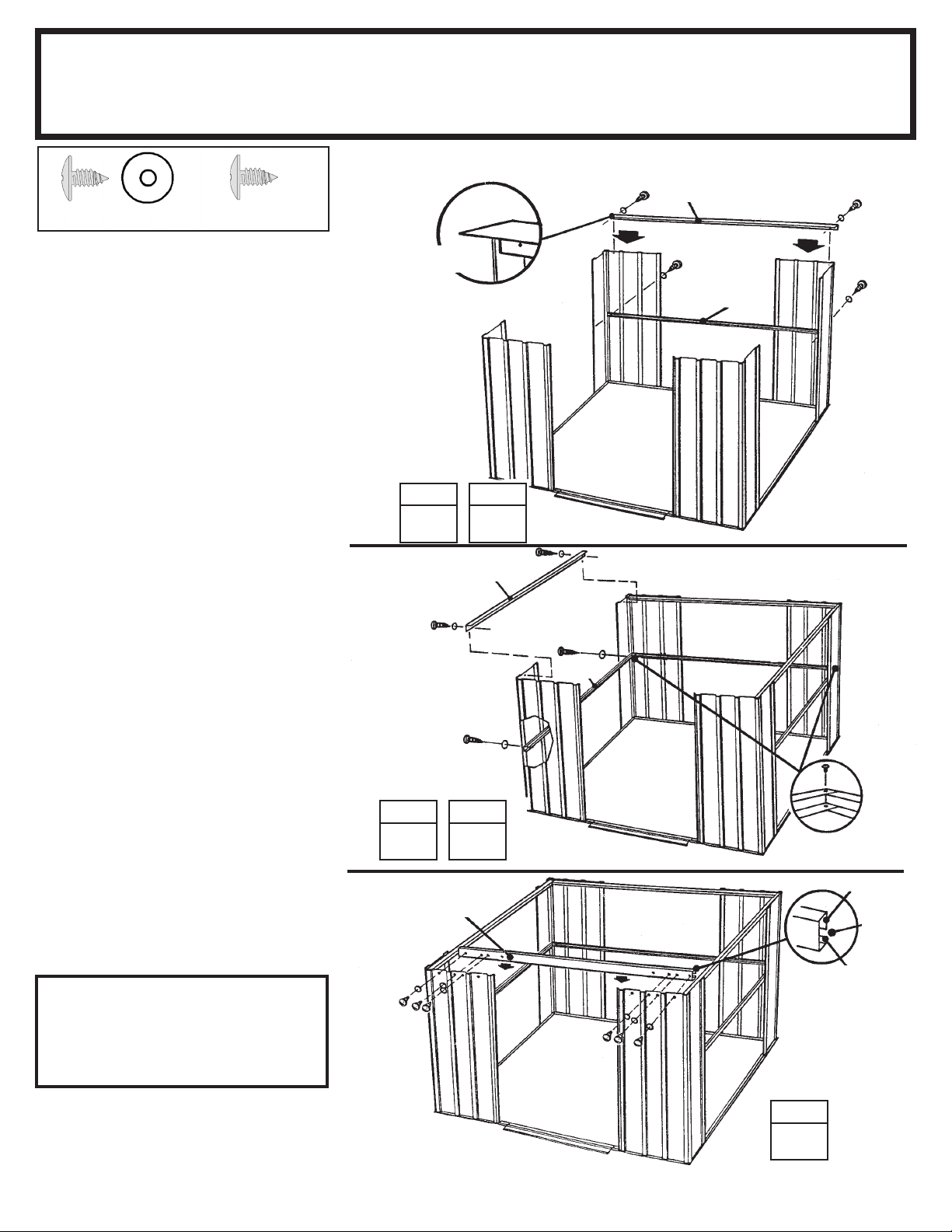

Schritt 7

KD16 CTR

(30)

 Hierzu benötigen Sie folgende Teile 

Rahmen

(2)

 Türlaufschienengruppe (1)  hintere Dachrahmengruppe (1)  seitl. Dachrahmengruppe (2)  hintere Wandführungsgruppe (1)  Seitlichewandführungsgruppen (2)

5986

Die Hauptrahmen stützt die Seitenwände und stellt eine Fläche zur Befestigung der Giebel zur Verfügung, die das Dach tragen.

1 Den hintere Dachrahmengruppe

mit selbstschn. Schrauben entlang der oberen Rückwand befestigen.

2 Die hintere Wandführungs-

gruppe mit selbstschn. Schrauben entlang der Mitte der Rückwand befestigen.

3 Die seitlichen Dachrahmen

mit selbstschn, Schrauben auf der Innenseite oben entlang der Seitenpaneele befestigen. Die seitlichen Dachrahmen müssen an den Ecken über die hinteren Dachrahmen hinausstehen.

Dachrahmen müssen nach innen zeigen

SCHRITT

8839

9917

VORNE

9922

4 Die Seitenwandführungen mit

selbstschn. Schrauben entlang der Mitte der Seitenpaneele befestigen. Die Überstände in den hinteren Ecken mit Schrauben befestigen.

5 Die Türlaufschienengruppe mit

selbstschn. Schrauben entlang der Oberseite der vorderen Wandpaneele befestigen. Siehe Zeichnung.

HINWEIS

Die Wandführungen hinter den

vorderen Wandpaneelen werden

später installiert.

SCHRITT3SCHRITT

9366

VORNE

SCHRITT

Langer Schenkel oben

Ö nung nach innen

Kurzer Schenkel unten

Page 17

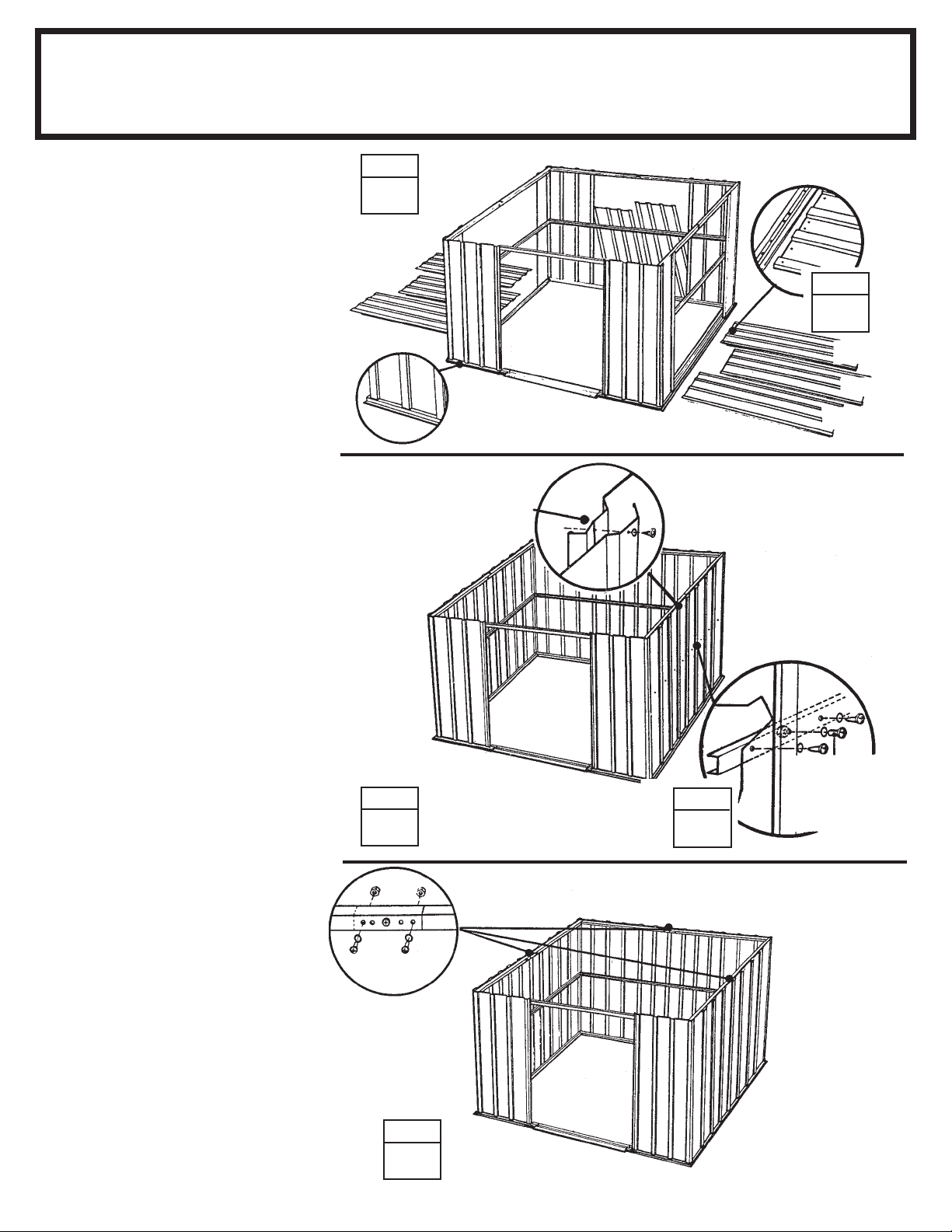

Schritt 8

KF17

 Hierzu benötigen Sie folgende Teile 

Wandpaneele

SCHRITT

 7332 Wandpaneel (4)  6515 Wandpaneel (4)

Die Wandpaneele werden in zwei Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer Seite. Die geri elte Rippe wird unter die Rippe des folgenden Paneels gelegt.

1 Finder Sie alle Wandpaneele und

legen Sie jedes neben das Gebäude.

2 Stellen Sie sicher, daß Sie für jede

Position das richtige Paneel haben. Dan tun Sie, indem Sie die Paneele überlappen und feststellen, ob die Bohrungen sich mit den Bohrungen im Rahmen decken.

3 Die Wandpaneel oben und unten

mit Schrauben befestigen.

7332

6515

Paneele stehen wie gezeigt auf dem Rahmen

Geri elte Rippe unten

6515

SCHRITT

7332

6515

7332

Detail mit an die Wandführung angeschraubter Paneelmitte

4 Die Mitte jedes Paneels mit

selbstschn. Schrauben an der Wandführung befestigen. Die überlappenden Rippen wie zuvor befestigen.

5 Wenn alle Wandpaneele in den

richtigen Positionen befestigt sind schaut das Gebäude so aus.

Schrauben und Muttern durch die Dachrahmenüberlappung auf der Oberseite des hinteren und Seiten Paneels benutzen

SCHRITT

Schraube und Mutter reichen an der Überlappung

nicht durch die Wandführung hindurch

Page 18

 Hierzu benötigen Sie folgende Teile 

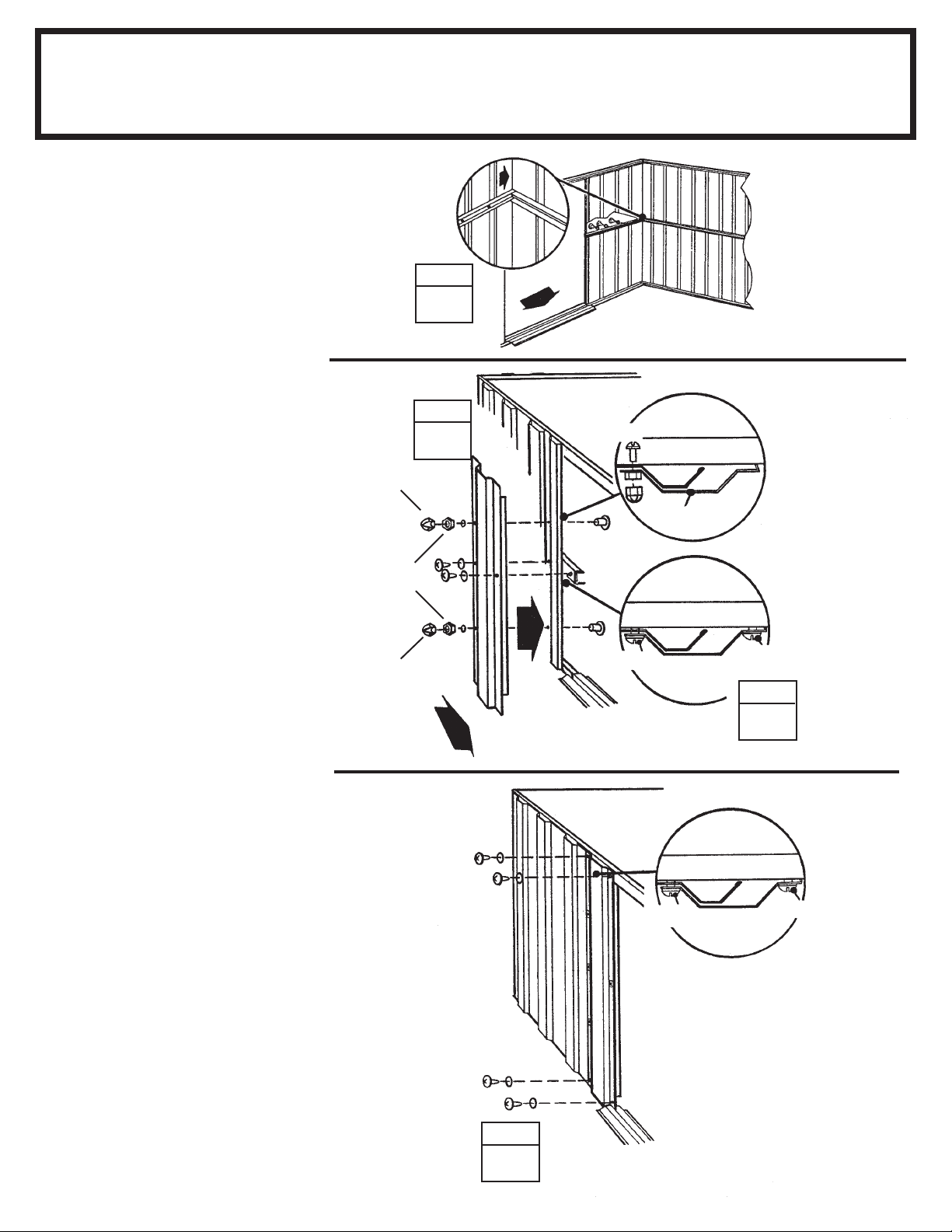

Schritt 9

KE18

Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. Befolgen Sie diese Schritte für beide Türpfosten.

Vordre Führung/Türpfosten

 9369 Türpfosten (2)  9365 vordere Wandführung (2)

9365

1 Die vorderen Wandführungen

mit Schrauben in ihren Positionen zwischen dem Ende der Seitenwandführung und dem Eckpaneel befestigen. Zu diesem Zeitpunkt noch keine Schraube in die Bohrung am Ende hinter der Türö nung einschrauben.

2 Einen Türpfosten mit zwei

Schrauben, Muttern und Hutmuttern wie gezeigt an das vordere Paneel schrauben.

Sechskantmutte

3 Die Mitte jedes Türpfostens

mit zwei Schrauben an das Vorderwandpaneel und die vordere Wandführung befestigen.

4 Den Türpfosten oben mit zwei

Schrauben an die Türlaufschienen schrauben. Dann das Unterteil genauso an den Rahmen schrauben.

Schritte 2 bis 4 für den anderen Türpfosten wiederholen.

Hutmutter

SCHRITT

9369

VORNE

Vorne

(2) Schrauben

Gebäudeinneres

Schraube

Vordere Wandführung

selbstschn. Schraube

Draufsicht

Türlaufschiene

9369

Draufsicht

Türlaufschiene

selbstschn. Schraube

Vordere Wandführung,

Schnitt, Draufsicht

selbstschn. Schraube

SCHRITT

selbstschn. Schraube

SCHRITT

Page 19

 Hierzu benötigen Sie folgende Teile 

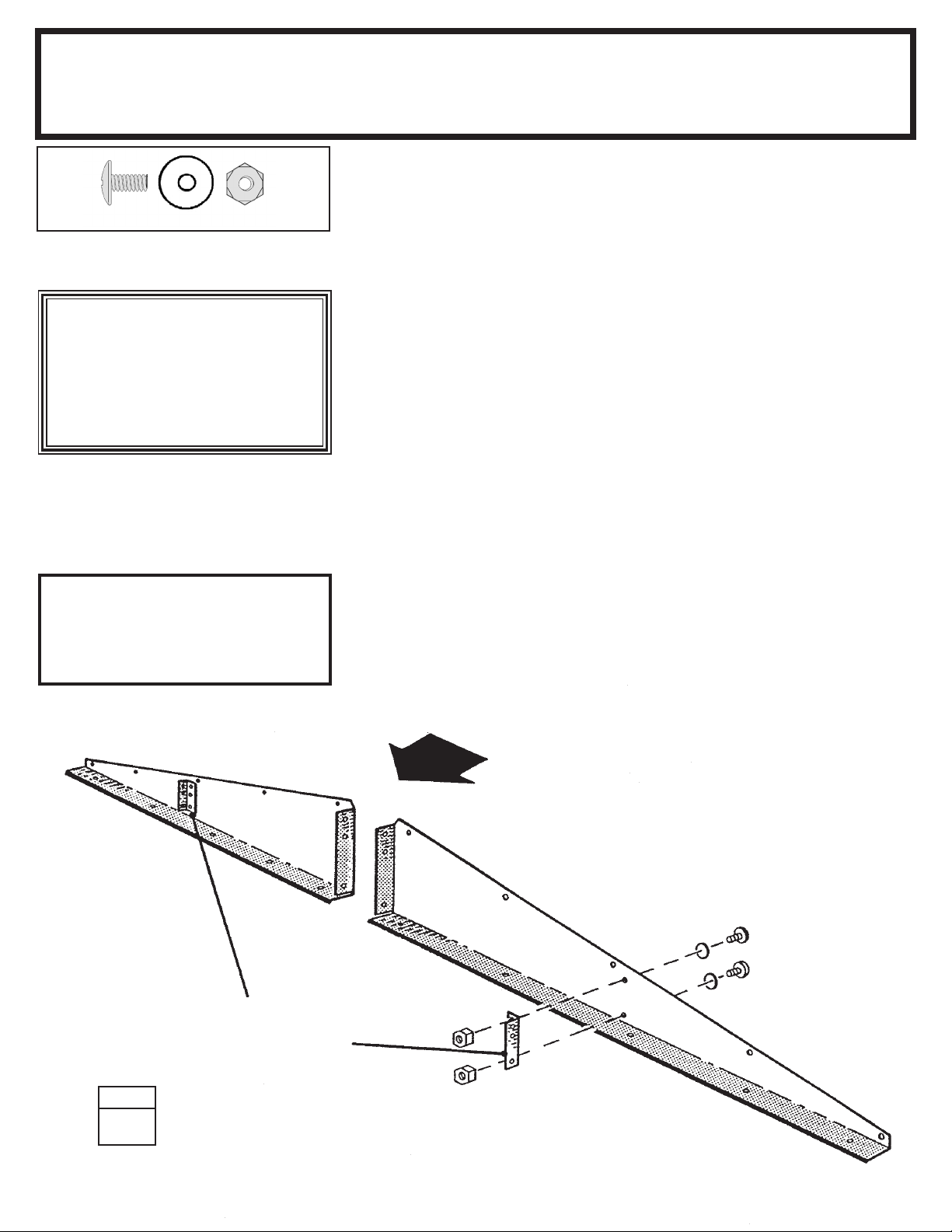

Schritt 10

KD19 CTR

(8)

Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger.

HINWEIS

Die Giebel sind ineinander

gesteckt und könnten

irrtümlicherweise für ein Teil

gehalten werden. Trennen Sie

sie vorsichtig von einander.

1 Schrauben Sie die vier

Dachträgerwinkel wie abgebildet an. Benutzen Sie dazu 2 Schrauben, U-Scheiben und Muttern.

Montage der Giebel

 6000 Giebel, rechts (2)  6001 Giebel, links (2)  5971 Dachträgerwinkel (4)

HINWEIS

Der Befestigungsschenkel des

Winkels muß zur Mitte des

Giebels zeigen.

6000

5971

Dachträgerwinkel

VORNE

U-Scheiben

6001

SCHRITT

Page 20

 Hierzu benötigen Sie folgende Teile 

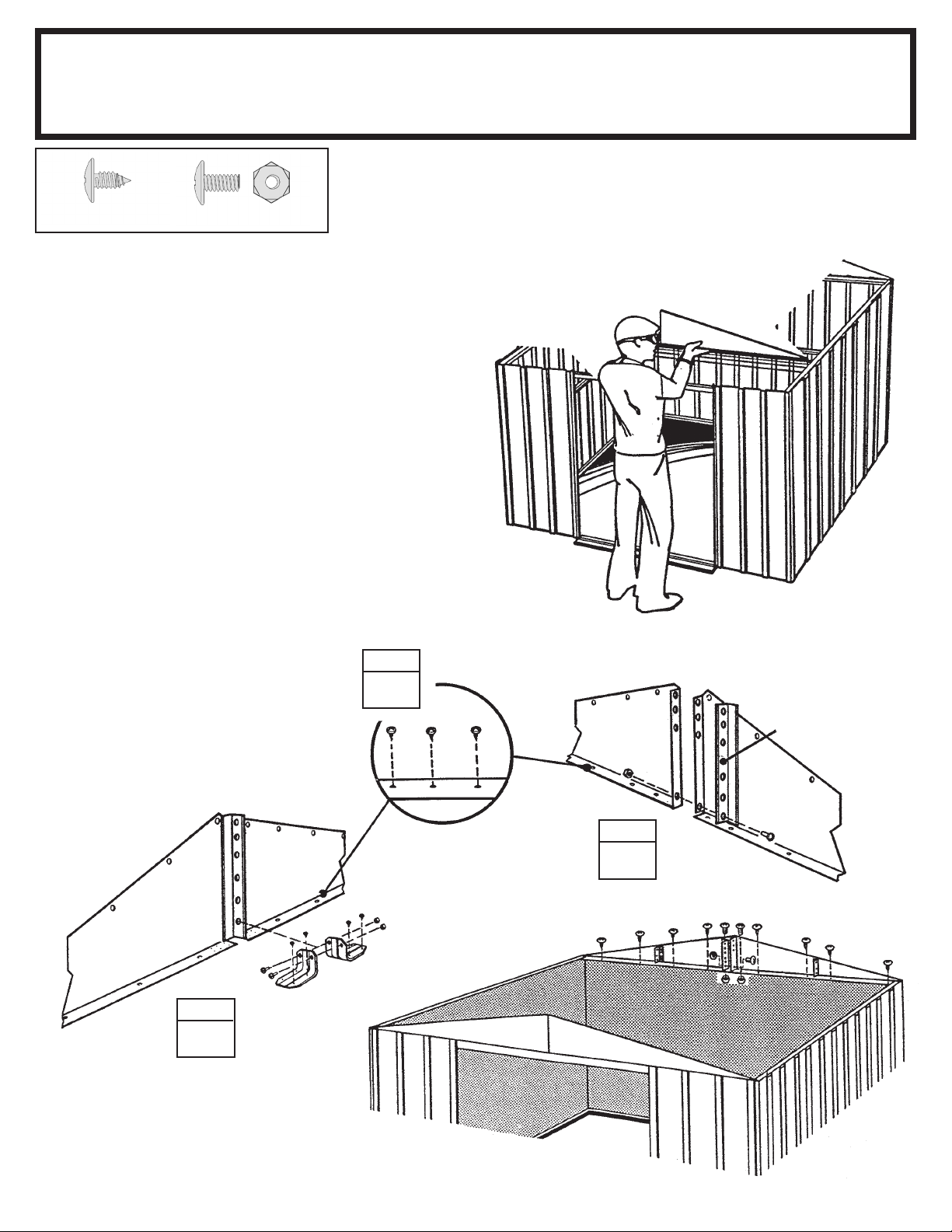

Schritt 11

KD20 CTR

(20) (5)

1 Einen rechten und einen linken

Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben.

Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen. Am hinteren Giebel eine Schraube und Mutter am überlappenden hinteren Dachrahmen benutzen.

Giebel/Winkel

 linke Giebelgruppen (2)  rechte Giebelgruppen (2)  6635 Dachträgerwinkel (2)

2 Die linken und rechten Giebel

mit einer Schraube nur in der unteren Bohrung mit einem Dachträgerwinkel verbinden.

Schritte 1 und 2 für die andere Seite des Gebäudes wiederholen.

3 Die Laufschienenträger wie

gezeigt an der vorderen Giebelgruppe befestigen.

SCHRITT

Giebel

Laufschienenträger 6228

6635 Dachrägerwinkel

SCHRITT

Page 21

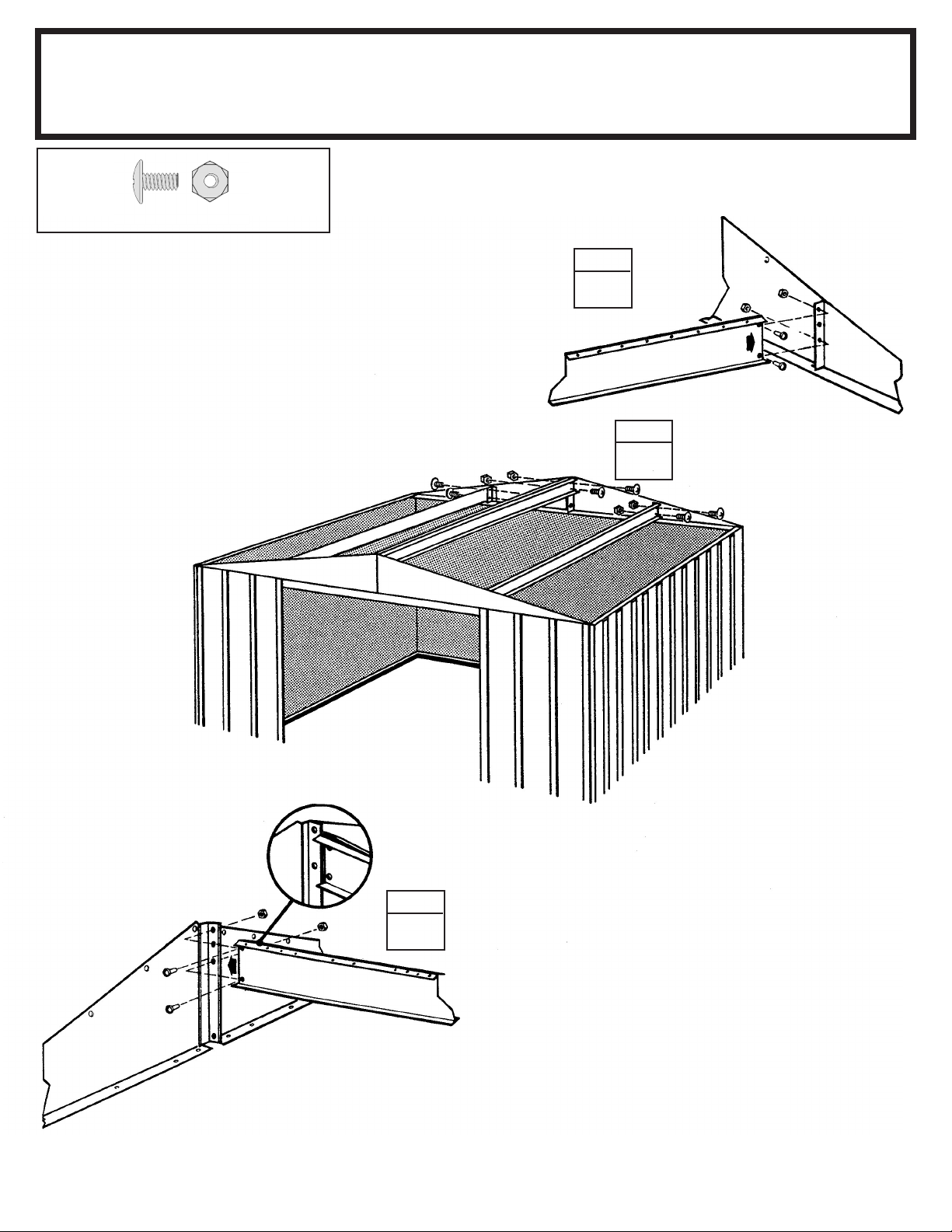

Schritt 12

KD21

(12)

 Hierzu benötigen Sie folgende Teile 

Dachträger

 Hauptdachträger (1)  Einzelner Dachträger (2)

1 Die zwei Hälften des Haupt-

dachträgers spreizen und den Dachträger an den Dachträger-winkel des vorderen Giebels schrauben.

2 Das andere Ende des Haupt-

dachträgers an den Dachträger-winkel des hinteren Giebels schrauben.

3 Die einzelnen Dachträger mit

Schrauben und Muttern in der Weise befestigen.

SCHRITT

Einzelner Dachträger

SCHRITT

Die zwei Hälften der Dachträger spreizen

SCHRITT

Hauptdachträger

Page 22

 Hierzu benötigen Sie folgende Teile 

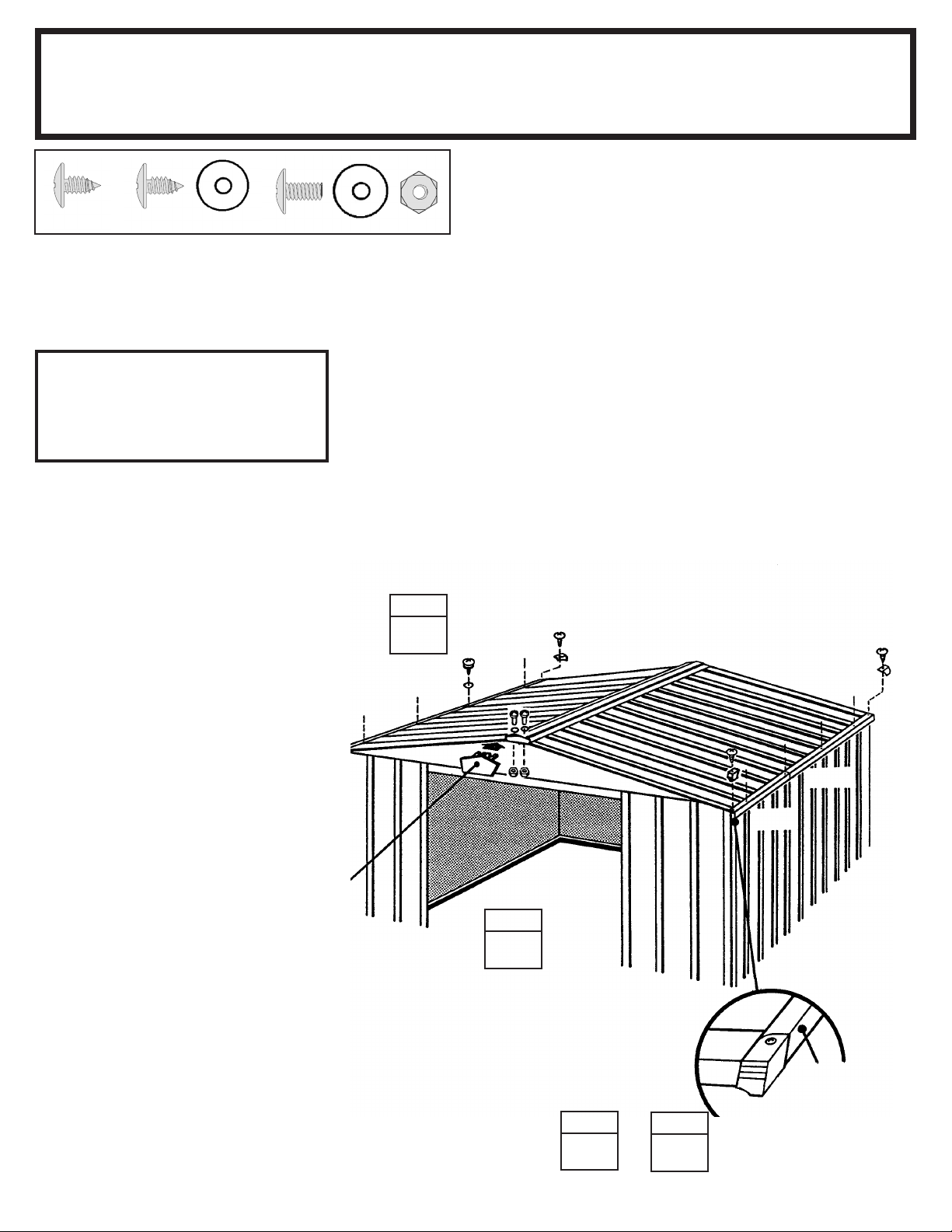

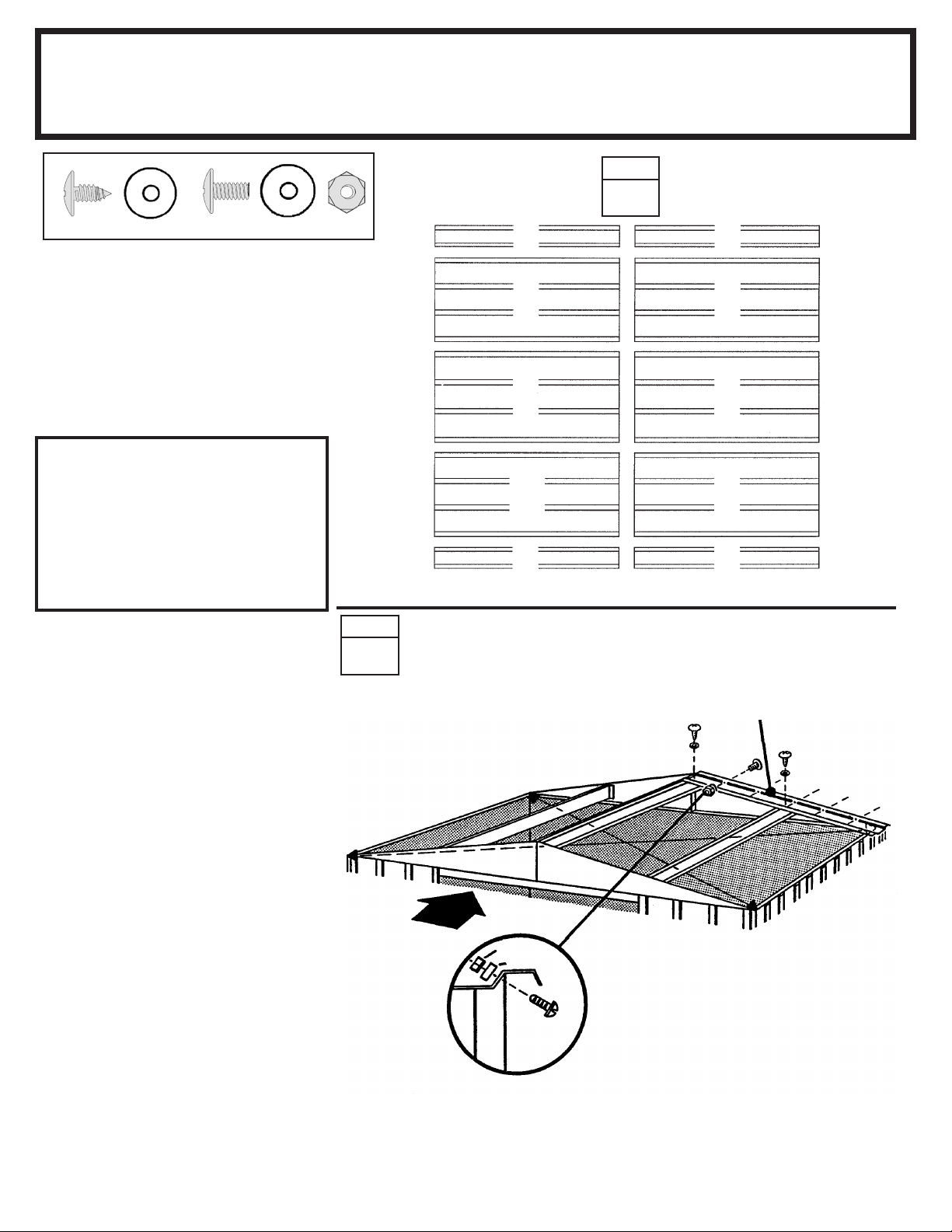

Schritt 13

KD22 CTR

(2)

Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt werden.

HINWEIS

Überprüfen Sie die Diagonalen

im Gerätehaus und stellen Sie

sicher, dass das Haus

rechtwinklig ist. Dadurch passen

die Dachpaneele besser und die

Bohrungen decken sich.

(5)

Rechtes Dachpaneel

8469

7483

6529

7483

8468

VORNE

SCHRITT

 8468 Dachpaneel, rechts (1)

8468

7483

6529

7483

8469

1 Die Dachpaneele nach ihrer

Nummer sortieren. Beachten Sie die zu installierende Reihenfolge und Position.

2 Ein rechtes Dachpaneel gegen

die hintere rechte Ecke legen und mit 5 selbstschn. Schrauben und Schrauben am Giebel und den Dachträgern mit 2 Schrauben befestigen. Zu diesem Zeitpunkt das untere Ende der Paneele noch nicht an den seitlichen Dachrahmen befestigen.

Hinweis: Zur richtigen Ausrichtung befolgen Sie bitte die angegebene Befestigungsreihenfolge.

SCHRITT

VORNE

Mutter

U-Scheibe

Schraube

Giebel

8468 Dachpaneel, rechts

Page 23

 Hierzu benötigen Sie folgende Teile 

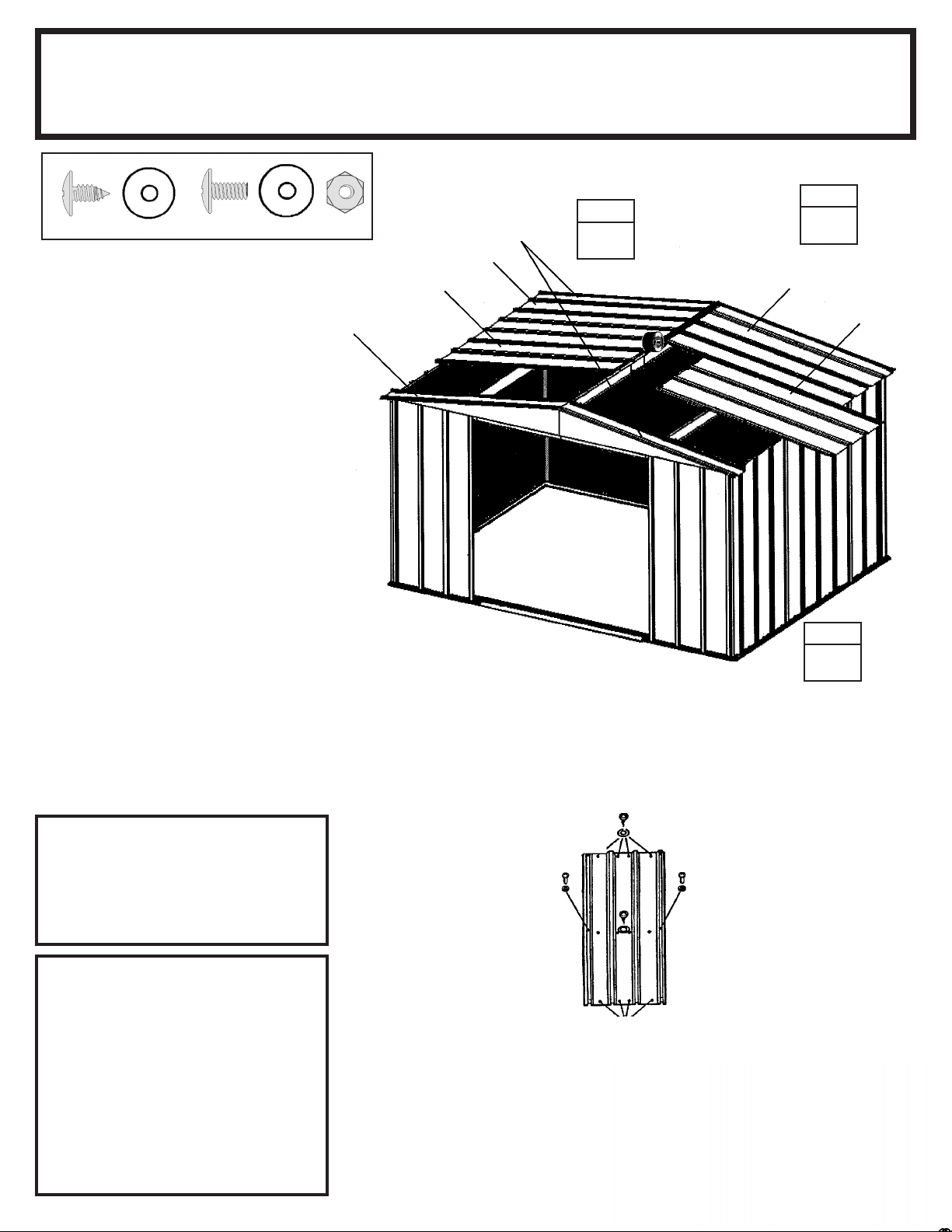

Schritt 14

KD23 CTR

(38)

(19)

1 Ein linkes Dachpaneel an

der linken, hinteren Dachecke befestigen. Ein rechtes Dachpaneel an der linken vorderen Dachecke befestigen.

2 4 kurze 5,1 cm (2") Streifen von der

Dichtungsbandrolle abschneiden und diese beiseite legen. Den Spalt am Dach rst entlang mit Dichtungsband abdecken. Rollen Sie das Band ab und pressen Sie es nach unten über den Spalt am First, nachdem Sie jedes Dachpaneel installieren. Das Band erst abschneiden, wenn das ganze Dach fertiggestellt ist.

Dachmontage

8469 Dachpaneel, links 7483 Dachpaneel

6529 Dachpaneel

8468 Dachpaneel,

rechts

SCHRITT

 8468 Dachpaneel, rechts (1)  8469 Dachpaneel, links (2)  7483 Dachpaneel (2)  6529 Dachpaneel (2)

SCHRITT

Dichtungsband

7483 Dachpaneel

6529 Dachpaneel

3 2 schmale und 2 breite

Dachpaneele in der auf der vorigen Seite gezeigten Reihenfolge und Position montieren. Zu diesem Zeitpunkt das untere Ende der Paneele noch nicht an den seitlichen Dachrahmen befestigen. Dichten Sie die Firstöffnung weiter mit Dichtungsband ab.

HINWEIS

Die schmale Dachpaneelrippe

(mit Erhöhung) wird immer von

der breiten Rippe des

benachbarten Paneels überlappt.

HINWEIS

Wenn die Bohrungen im

Dachträger sich nicht mit den

Bohrungen in den Dachpaneelen

decken, drücken Sie das

Gebäude von links nach rechts.

Hilft das nicht, kann es sein, dass

Ihr Gerätehaus nicht eben steht.

Gleichen Sie die Ecken aus, bis

sich die Bohrungen decken.

VORNE

Überlappung mit Schraube

befestigen

Schrauben

zum

Dachträger

SCHRITT

Schrauben

zum

Dachträger

Überlappung mit Schraube

befestigen

Zu diesem

Zeitpunkt nicht

befestigen

Page 24

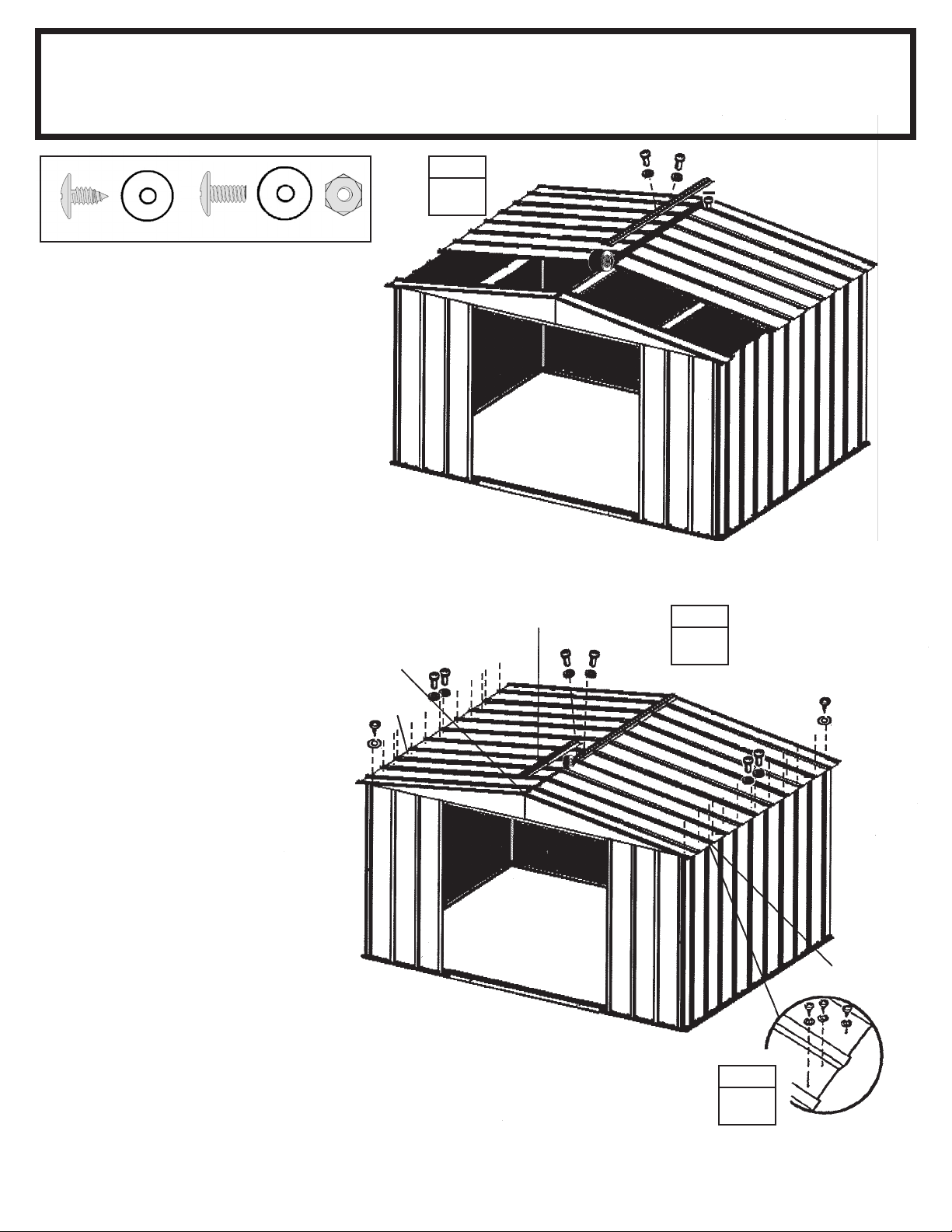

Schritt 15

KD24 CTR

 Hierzu benötigen Sie folgende Teile 

Firstabdeckungen & Paneele

 8840 Firstabdeckung (1)  7483 Dachpaneel (2)  8486 Firstabdeckung (1)

(40)

(16)

1 Die erste Firstabdeckung auf

dem fertigen Dachabschnitt mit Schrauben und Muttern befestigen. Die Überlappungen der Dachpaneele, die nicht für die Firstabdeckung gebraucht werden, befestigen. Den Schraubenkopf mit dem 5,1 cm (2") langen Dichtungsband abdecken. Die Enden der Firstabdeckung nicht verschrauben, bis Sie dazu angewiesen werden.

2 Die zweite Firstabdeckung

so installieren, dass sie die erste Firstabdeckung überlappen, während Sie die verbleibenden schmalen Dachpaneele montieren. Damit fortfahren, den First mit Dichtungsband abzudichten.

SCHRITT

Dichtungsband

abschneiden und

unterfalten

8840

8486

SCHRITT

Streifen

3 Das untere Ende der Paneele

mit selbstschneidenden Schrauben und U-Scheiben an den seitlichen Dachrahmen befestigen. Schrauben und Muttern durch die Dachrahmenüberlappung auf der Unterseite des Paneels benutzen.

7483

SCHRITT

Page 25

 Hierzu benötigen Sie folgende Teile 

Schritt 16

KD25 ctr

(8) (4)(4)

1 Befestigen Sie den rechten und

linken Dachrand mit Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele.

HINWEIS

Beide Abdeckungen werden mit

einer einzigen Schraube an der

Überlappung befestigt.

2 Biegen Sie den unteren Flansch

des seitlichen Dachrahmens an der Ecke mit Daumen und Zeigefinger so weit nach innen, daß die rechten und linken Dachrandabschlüsse auf die rechten und linken Ecken passen.

3 Die Dachrandabschlüsse mit

einer Schraube an den seitlichen Dachrändern befestigen.

Dachränder

SCHRITT

Dachrand

8836

 8485 Dachrand, links (2)  8836 Dachrand, rechts (2)

8485

4 Dachpaneelrippen, Firstblenden

und Firstabdeckungen mit Schrauben und Muttern zusammen befestigen.

Firstblende

SCHRITT

Dachrandabschluss

SCHRITT

8836

8485

Flansch nach

innen umbiegen,

so daß er in den

Dachrandabschluß

hineinpaßt

Page 26

 Hierzu benötigen Sie folgende Teile 

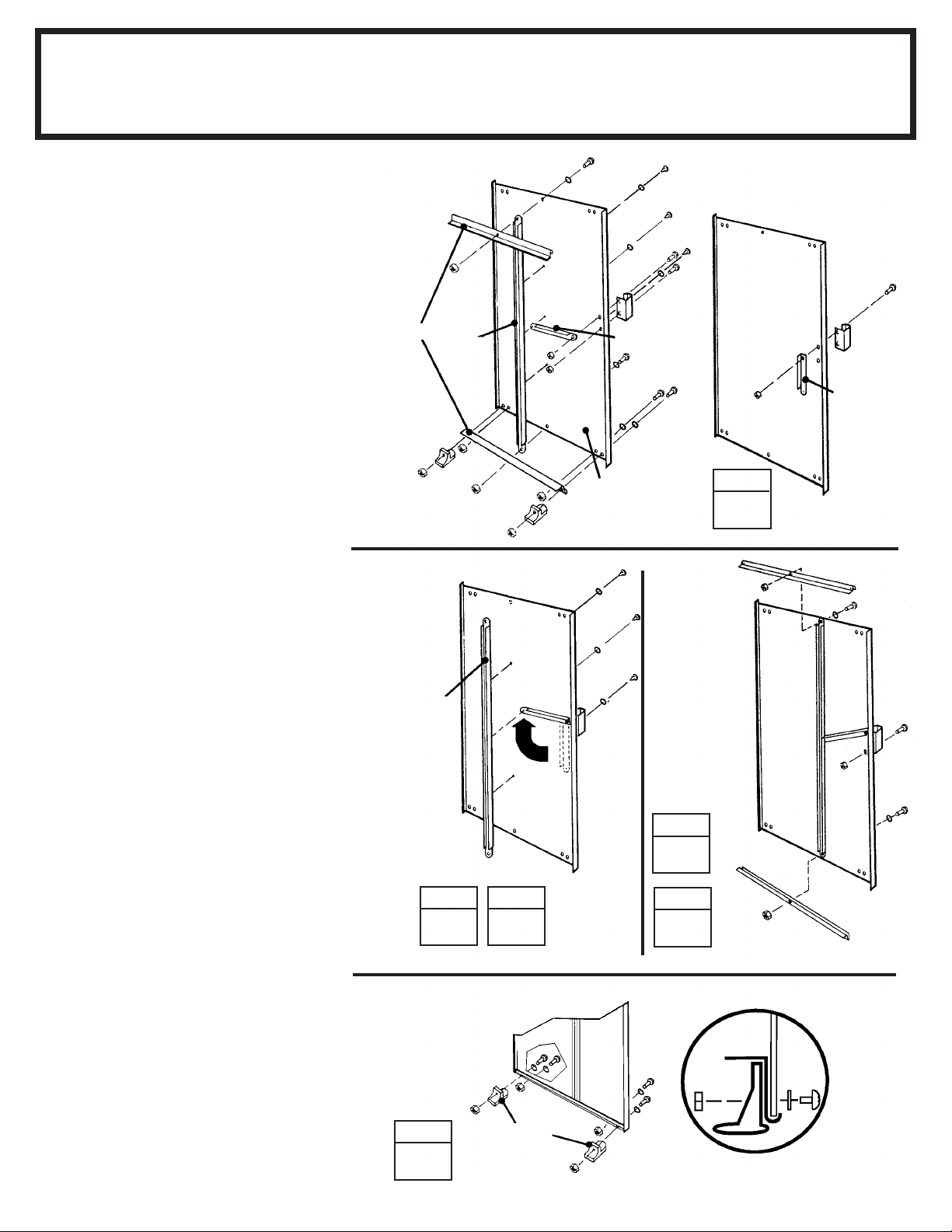

Schritt 17

KF26

Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso. Gehen Sie wie folgt vor:

Montage der Türen

 3719 mittlere Türversteifung (2)  10475 rechte und linke Türen (2)  10497 horiz. Türversteifung (4)  6278 vertik. Türversteifung (2)

1 Befestigen Sie die mittlere

Tüversteifung und den Griff mit einer Schraube an die Tür, wie gezeigt. Die Schraube noch nicht anziehen.

2 Die mittlere Türversteifung nach

oben zur Bohrung in der Mitte der Tür schwenken und eine Schraube einschrauben.

3 Die vertikale Türversteifung

gegen die Mitte der Türinnen äche halten und die Schraube drehen, um die vertikale Türversteifung und die mittlere Türversteifung festzulegen. Mit der Tür über und unter der mittleren Verbindung mit 2 Schrauben befestigen.

10497

66382

6278

66382

66045

3719 66045

SCHRITT

10475 rechte Tür 10475 linke Tür

3719

10497

4 Eine zweite Schraube in den

Türgriff einschrauben und beide Schrauben anziehen.

5 Eine horizontale Türversteifung

auf die Oberkante und Unterkante setzen und mit 1 Schraube in der Mitte befestigen.

6 Die unteren Türführungen und

Schrauben wie gezeigt befestigen.

7 Schritte 1 bis 6 für die linke Tür

wiederholen.

SCHRITT SCHRITT

SCHRITT

66382

SCHRITT

Endansicht

Türversteifung

10497

horiz.

Tür

U-Scheibe

Führung

Page 27

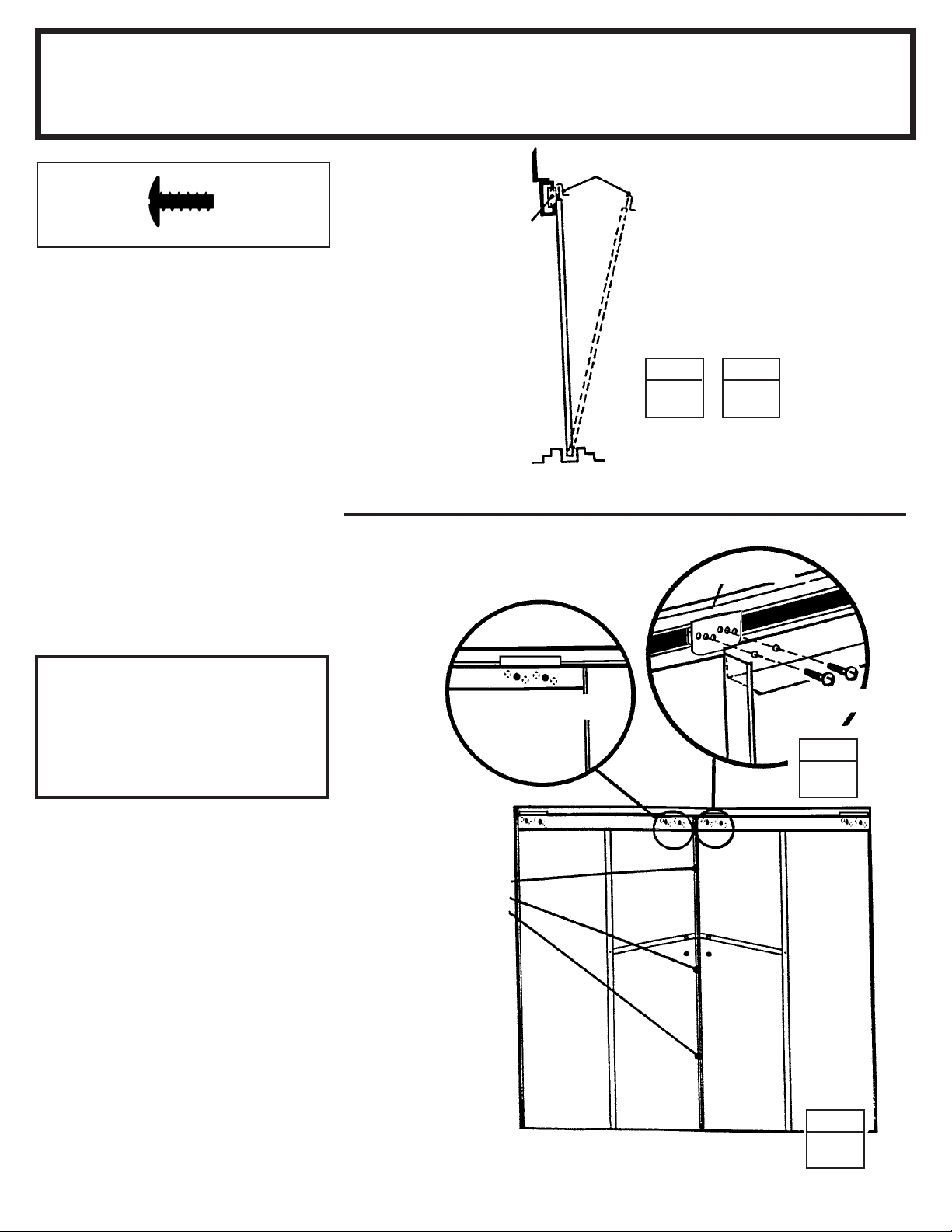

Schritt 18

KD27 ctr

 Hierzu benötigen Sie folgende Teile 

Montage der Türen und Justierung

 recht Türgruppe (1)  linke Türgruppe (1)

(8)

1 Vom Gebäudeinneren setzen Sie

die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.

2 Positionieren Sie die Türoberseite

so, daß die Bohrungen in der Tür sich mit den Bohrungen in den Türgleitern decken.

3 Befestigen Sie die Tür mit zwei

Schrauben (Teil-Nr. 65900) pro Türgleiter an die Türgleiter.

Giebel

Türlaufschiene

Türgleiter

Vorderrahmen-Laufschiene

horiz. Türversteifung

Tür

SCHRITT

Türgleiter

HINWEIS

Anhand der Bohrungen in den

Türgleitern können Sie die

Türen justieren. Die Tür in die

mittleren Bohrungen

einschrauben.

4 Schritte 1 bis 3 für die linke Tür

wiederholen.

Justierbohrungen

machen es möglich,

daß die Türen vertikal

aneinander stoßen

Justierbohrungen

rechte Tür

linke Tür

selbstschn. Schraube

SCHRITT

Page 28

WL108CL

DS28-GE

Verankerung

Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt.

Verankerung in Holz/Pfosten:

1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 1/4" (6 mm) - Bohrungen auf. die eine ordnungsgemäße Verankerung sichern.

Verankerung in Beton:

1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.

2. Für Betonverankerungspfosten, der nach der Montage des Gerätehauses gegossen wird: 1/4" x 6" (6 mm x 152 mm) Schwellenschraube benutzen.

1. 2.

EINIGE TATSACHEN ZUM THEMA ROST

Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen Zonen identifiziert und einige einfache Gegenmaßnahmen tri t.

1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.

2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer einem Schutz gegen das Eindringen von Wasser schützen die U-Scheiben das Metall gegen Schraubenkratzer.

3. Entfernen Sie regelmäßig vom Dach und rund um das Gerätehaus Schutt und Laub, das sich ansammelt und Feuchtigkeit anzieht. Laub ist doppelt schädlich, denn es setzt beim Zerfall Säure frei.

4. Kratzer und Scharten und jeden erkennbaren Rost nach Säuberung sofort mit einem guten Lack behandeln.

725490318
