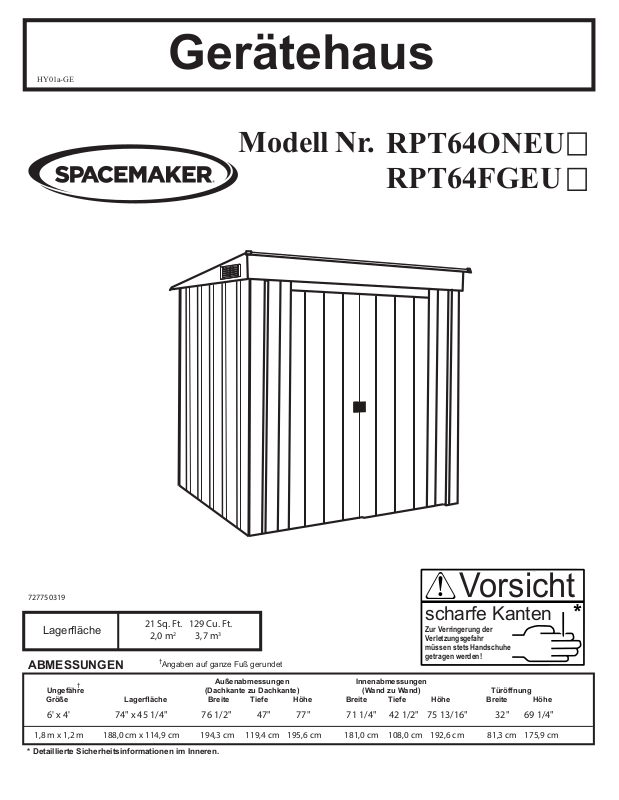

Gerätehaus
HY01a-GE
Modell Nr.
RPT64ONEU
RPT64FGEU
727750319
Lagerfl äche
ABMESSUNGEN
Ungefähre
Größe
1,8 m x 1,2 m 188,0 cm x 114,9 cm 194,3 cm 119,4 cm 195,6 cm 181,0 cm 108,0 cm 192,6 cm 81,3 cm 175,9 cm
* Detaillierte Sicherheitsinformationen im Inneren.
†
Lagerfl äche
6' x 4' 74" x 45 1/4" 76 1/2" 47" 77" 71 1/4" 42 1/2" 75 13/16" 32" 69 1/4"
21 Sq. Ft. 129 Cu. Ft.
2,0 m
2
3,7 m3
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite Tiefe Höhe
Innenabmessungen
(Wand zu Wand)
Breite Tiefe Höhe
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Vorsicht
Türöffnung
Breite Höhe
Page 2
BEVOR SIE ANFANGEN
HS02a-GE
AUFBAUANLEITUNG
Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch.
Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.
ACHTUNG
DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND
NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH,
EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.
Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der
Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage
oder durch höhere Gewalt entstanden sind.
DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU
VERMEIDEN.
TEILE UND STÜCKLISTE
Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden
sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle
bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte
benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.
Für Kunden in Deutschland – Bitte
kontaktieren Sie 50NRTH GmbH
50NRTH GmbH
Straßburgstrasse 14-16
54516 Wittlich / Germany
+49 (0) 6571 - 95117-0
Für Kunden in Schweiz – Bitte
kontaktieren Sie Ritter
Ritter Products AG
Dägermoos 5
Erlinsbach SO 5015
Switzerland
Tel. +41 (0)62 287 33 77
www.ritter.ch
Für Kunden in Frankreich & Belgien – Bitte
kontaktieren Sie Leisure and Pleasure
Leisure & Pleasure
1 Rue Raoul Follereau
59390 LYS
LEZ LANNOY FRANCE
Tel: +33 (0)6 64 54 76 98
Email: [email protected]
www.leisurenpleasure.com
Für Kunden in Israel – Bitte
kontaktieren Sie IDGarden
IDGarden
Moshav Pedaya 24
Pedaya 99796
Israel
Tel: +972544350182
Email: [email protected]
2
Page 3
KA03
PLANEN SIE VORAUS
BEVOR SIE MIT DER MONTAGE BEGINNEN
Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der
Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen.
VORSICHT bei feuchtem oder schlammigen Untergrund.
Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.
WERKZEUG UND MATERIAL
Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir
empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.
Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für
den Sockel bereitliegen haben.
Sie benötigen folgendes Werkzeug:
• Schutzbrille
• Kreuzschlitzschrauben zieher Größe 2
• Arbeitshandschuhe
• Stufenleiter
• Teppichmesser
• Zange
• Wasserwaage
• Maßband
Diese Teile sind nicht
erforderlich, erleichtern
die Arbeit jédoch erheblich:
• Knarrenschlüssel
• elektr./Batterieschrauber
Untergrundvorbereitung
• Hammer und Nägel
• Spaten und Schaufel
• Hand- oder elektr. Säge
• Holz und/oder Beton oder
Waschbetonplatten
Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt
sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß
widerstandsfähig, eben und rechtwinklig sein.
3
Page 4
KA04
SICHERHEITSHINWEISE
•Benutzen Sie Arbeitshandschuhe. Einige Teile
können scharfkantig sein.
sichere Kante
scharfe Kante
scharfe Kante
sichere Kante
•Halten Sie Kinder und Haustiere vom Montageplatz
fern.
•Seien Sie besonders vorsichtig, wenn Sie
Elektrowerkzeug benutzen.
•Versuchen Sie auf keinen Fall ein Gerätehaus
aufzubauen, wenn Teile fehlen sollten. Denn
ein teilweise aufgebautes Haus kann bereits bei
leichtem Wind beschädigt werden.
•Beim Einsatz der Stufenleiter darauf achten, daß
sie komplett geö net ist und sicher steht. Bitte
stützen Sie sich nicht mit Ihrem vollen Gewicht
auf dem Dach des Gerätehauses ab.
•Montieren Sie Ihr Gerätehaus nicht an einem
windigen Tag. Die großen Paneele wirken wie
ein Segel. Die Montage wird sonst gefährlich und
schwieriger.
4
Page 5
KA05
WARTUNG UND PFLEGE
DACH
Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann
das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel
Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind,
empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.
TÜREN
Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die
obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.
Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.
HINWEIS
Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit
vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die
Schrauben verkratzt werden.
Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen
Sie sie nach, wenn notwendig.
FEUCHTIGKEIT
Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam,
eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art
von Fundament Sie sich auch immer entschieden haben.
ANDERE TIPS
• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und
Wasser können diese Markierungen entfernt werden.
• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.
NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS
LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN,
ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.
HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL
ERSATZTEILE BENÖTIGEN SOLLEN.
5
Page 6
Sockel
GX06-GE
Der Sockel fur Ihr Gerätehaus

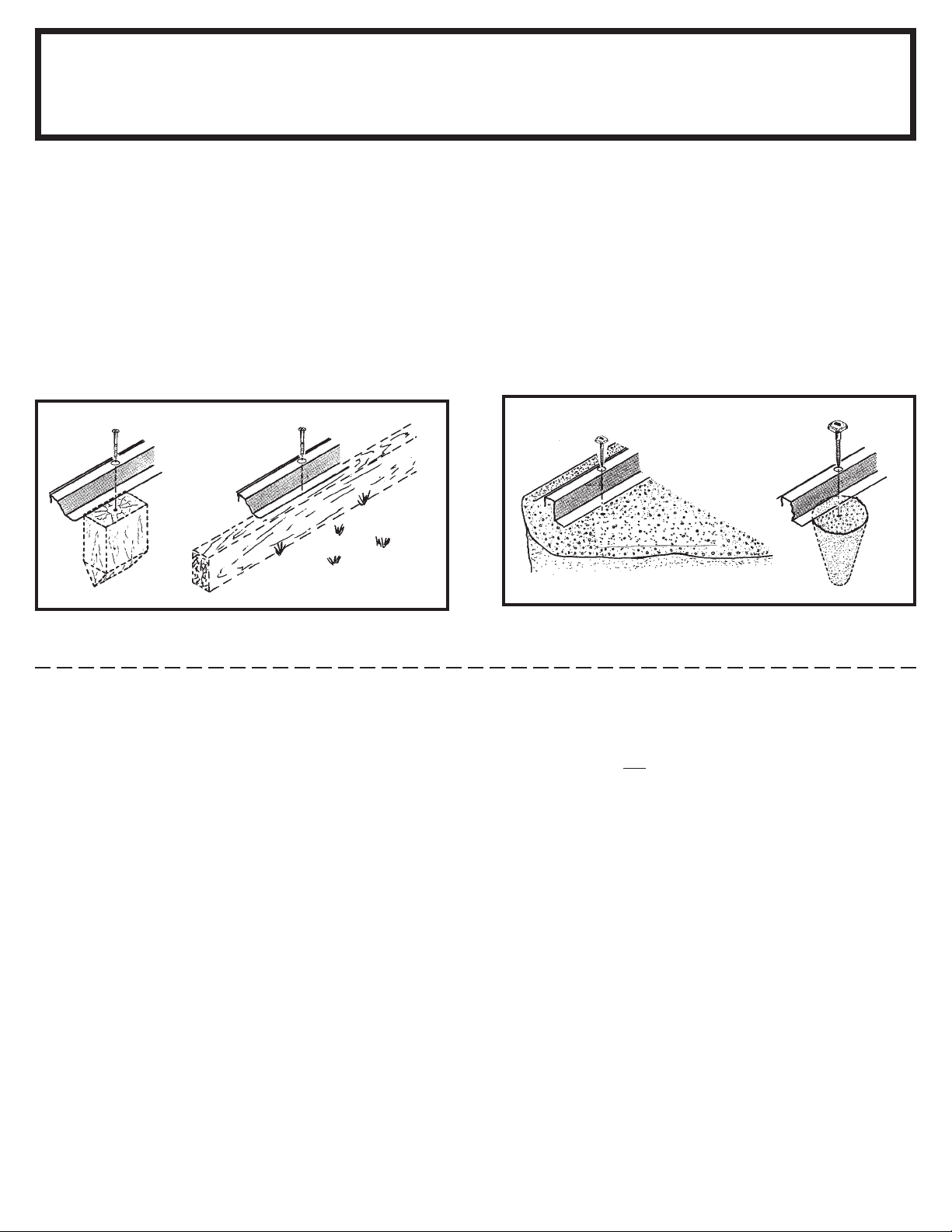

MÖGLICHKEIT 1: HOLZSOCKEL
Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt
kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften,
die zu beschleunigter Korrosion führen.
Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
verzinkte Nägel Betonblöcke (wahlweise)
16"/24"
Das Fundament (Boden) muß absolut rechtwinklig und eben sein.
Richten Sie sich nach der Zeichnung.
Für das Erstellen eines Holzsockel benötigt man
ca. 6 - 7 Stunden.
40,6 cm/61,0 cm
74"
VORNE
MÖGLICHKEIT 2: ZEMENTSOCKEL
DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4")
STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.
Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
Kanthölzer (nach Trocknung entfernen)
Beton Plastikfolie
Um einen Beton der richtigen Stärke zu erhalten empfehlen wir:
1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand
Bodenvorbereitung/Erstellung des Sockels.
1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).
2. Mit grobem Sand ca. 10,2 cm (4") hoch au üllen und feststampfen.
3. Den groben Sand mit einer starken Plastikfolie abdecken.
4. Einen Holzrahmen konstruieren.
5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4")
stark sein. Achtung: Die Ober äche muß absolut glatt sein.
Für das Erstellen des zementsockel benötigen Sie ca.
3 bis 5 Stunden. Lassen Sie bitte dieses Sockel eine
Woche trocknen.
(TUR)
188,0 cm
HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")
größer auf allen vier Seiten als das Sockelmaß
188,0 cm
VORNE
(TUR)
HINWEIS: Die Abmessungen in der Zeichnung
sind die Maße des Sockels, nachdem der
45 1/4"
114,9 cm
des Gerätehauses.
74"
45 1/4"
114,9 cm
Holzrahmen entfernt wurde.
6
Page 7
GX08-GE
ZUBERHÖRBEUTEL
Nehmen Sie diese Schrauben
aus dem Schraubenbeutel und
legen Sie sie bis zum letzten
Montageschritt beiseite
65103
#8-32 Sechskant-
muttern (37)
66045
Türgri (2)
65900A
#10B x 1/2" (13 mm)
schwarze Schrauben (8)
(mit Schrauben verpackt)
66646
Plastik-U-Scheiben (179)
(5 X 40)
65923
#8-32 x 3/8" (10 mm)
Schrauben (37)
65109
#8-32 Hutmutter (6)
(mit Schrauben verpackt)
65004
#8A x 5/16" (8 mm)
selbstschn.
Schrauben (196)
66775
Stopfen (2)
(mit Schrauben verpackt)
66183
66769
Tügleiter (4)
6481
Winkel (2)
untere Türführung (4)
66382
66847
Belüftungsgiebel (2)
EckabschluB
(2 rechts und 2 links)
Winkel Gurt (2)
7
Eckenversteifung (4)
11234
8397
Page 8
Stückliste
GX09-GE
Abb. Teil Anzahl Check
Nr. Nr. Bezeichnung in Karton Liste
1 10569 Dachträger 1
2 10564 Wandwinkel, Seite 2
3 11198 Giebel rechts 1
4 80155 Giebel links 1
5 80002 Dachabschlussleisten 2
6 10558 Dachblech rechts 1
7 80011 Dachblech links 1
8 10499 Horizontale Türversteifung 4
9 6657 Mittlere Türversteifung 2
10 6521 Wandblech (Hinten) 2
11 10482 Türen, links und rechts 2
12 10836 Wandblech (Seite) 2
13 9371 Türpfosten 2
14 9391 Eckpfosten, vorne
2
15 11147 Eckpfosten, hinten 2
16 9396 Türlaufschiene 1
17 10565 Rückwandwinkel 1
18 9925 Wandverstrebung, hinten 1
19 9399 Bodenrahmen, hinten 1
20 10545 Wandverstrebung, Seite 2
21 10544 Bodenrahmen, Seite 2
22 9403 Bodenrahmen, vorne 1
23 10557 Dachblech
1
24 10572 Frontblende 1
25 67521 Randabdeckung 1
8
Page 9
GX10-GE

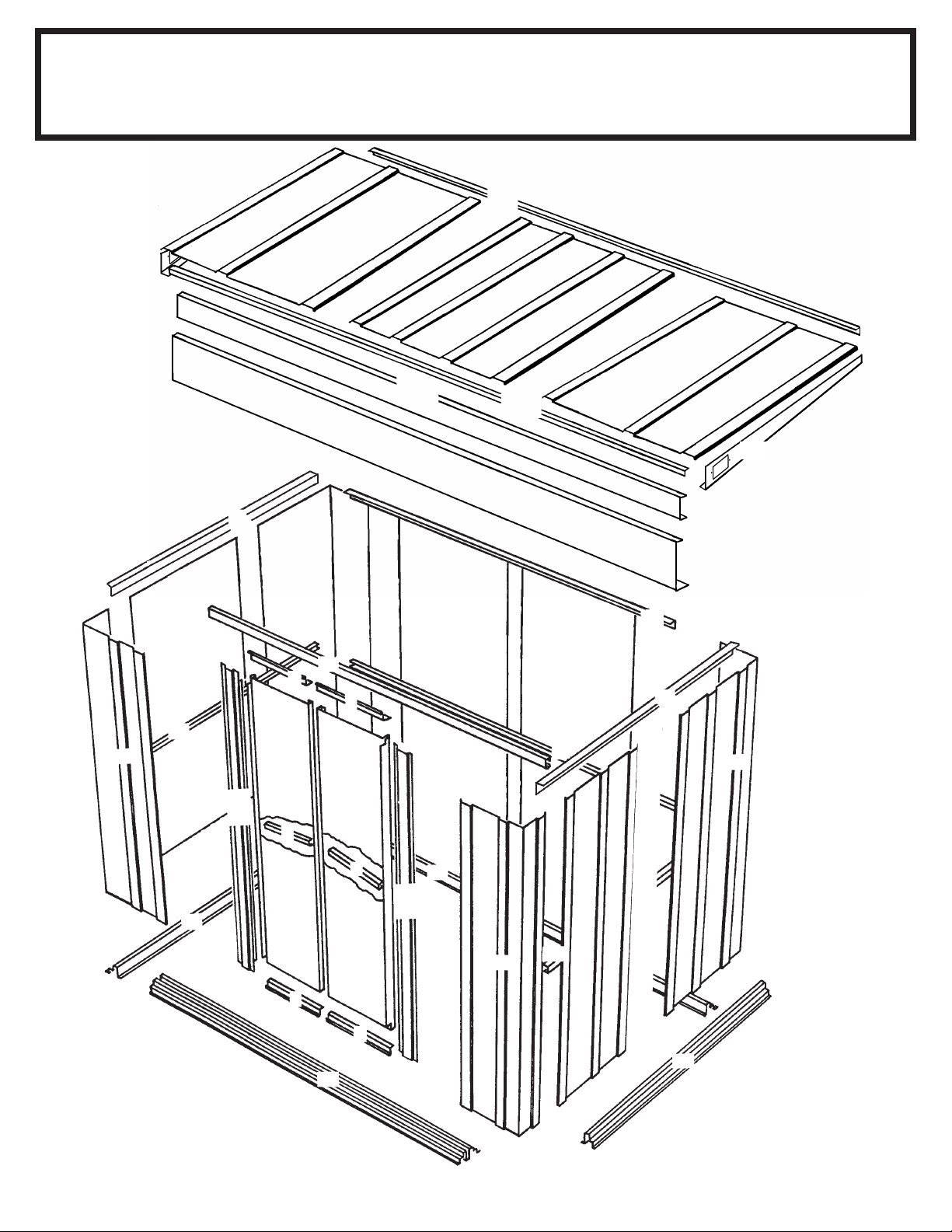

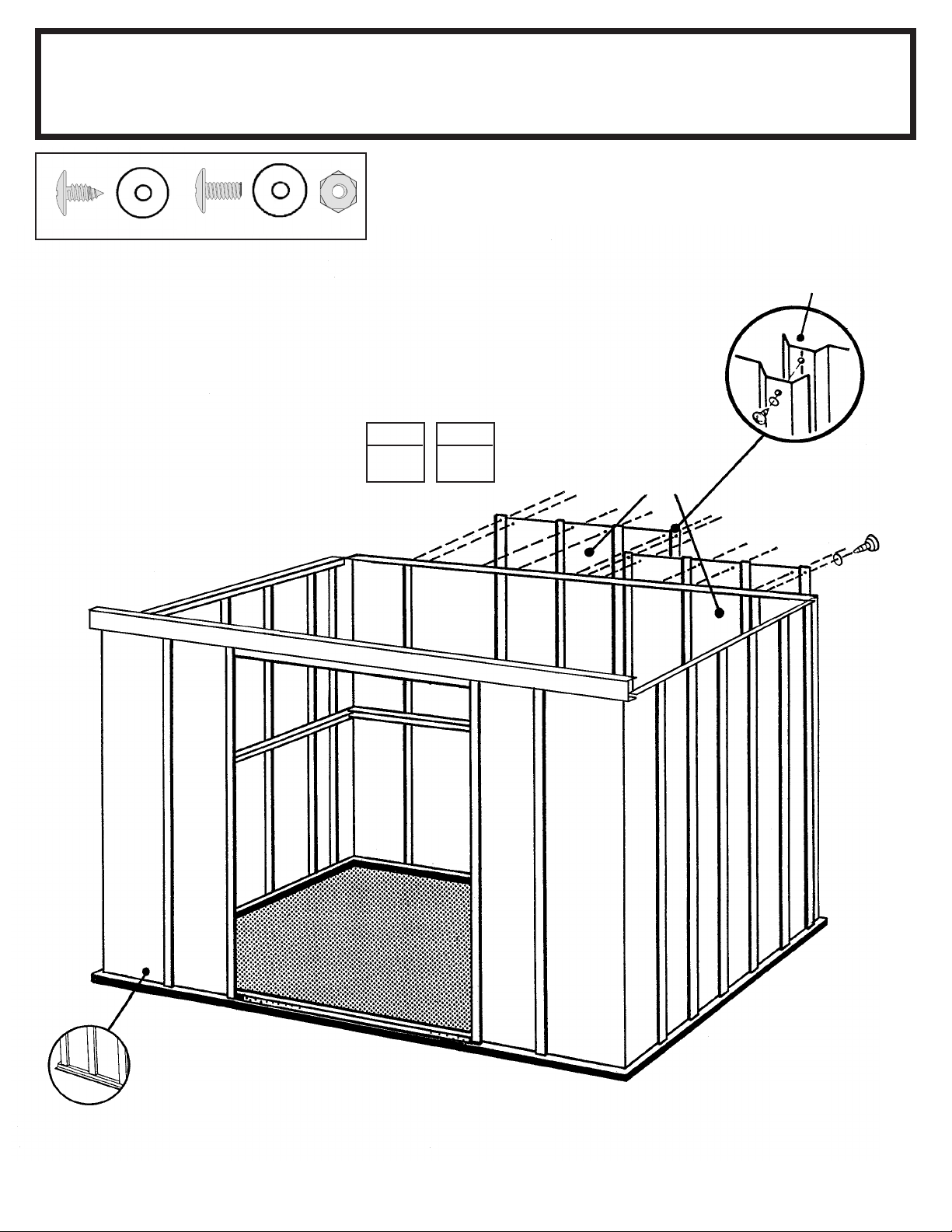

MONTAGE NACH NUMMERN
5
7
4
23
6
14
12
20
13
1
24
2
15
10
16
8
8
11
11
9
5
3
17
10
2
18
15
21
9
8
8
22
13
19
12
14
9
20
21
Page 10
Schritt 1
Hierzu benötigen Sie folgende Teile

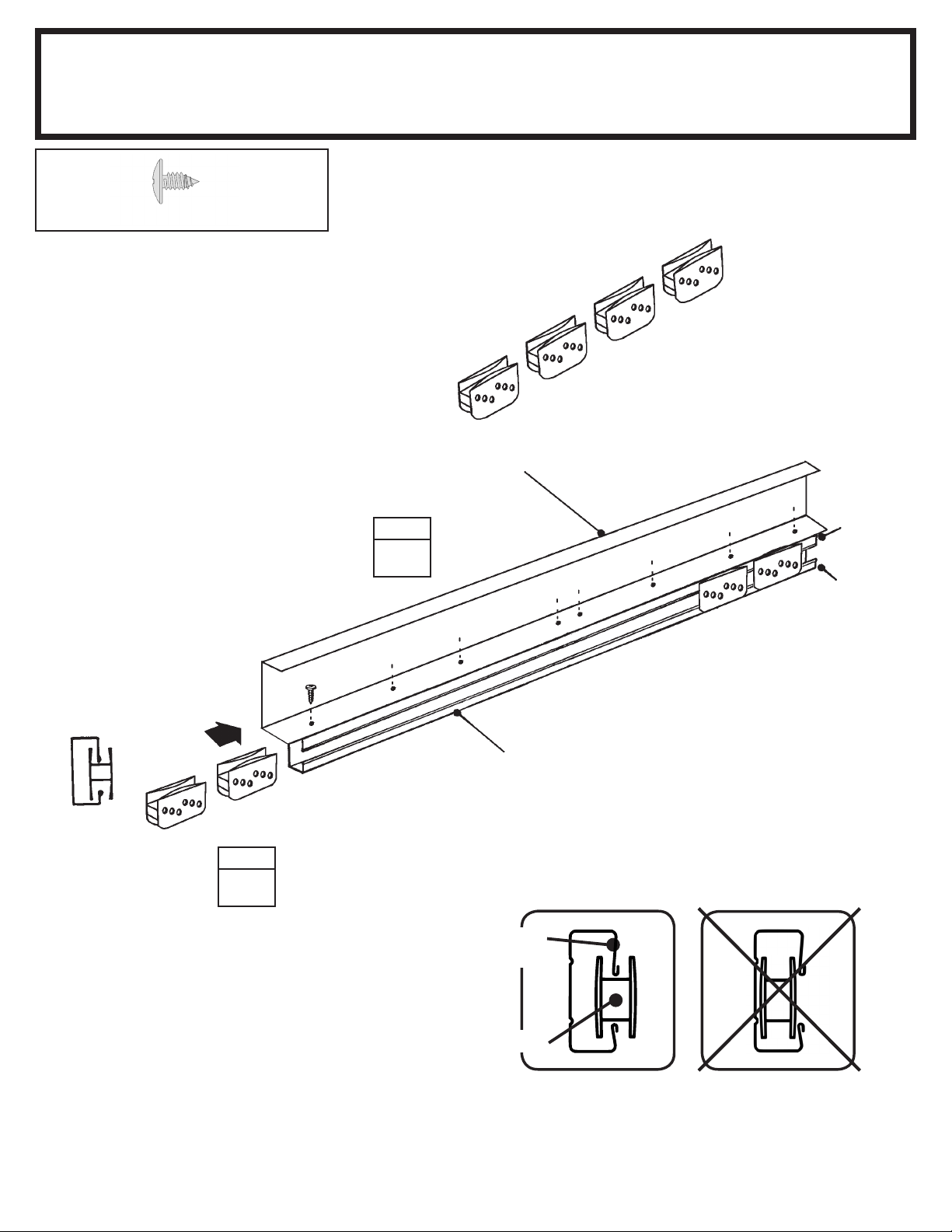

Montage der Türlaufschiene /
9396 Türlaufschiene (1)
10572 Frontblende (1)
YW11
(8)
Die Türlaufschiene trägt zusammen
mit der Frontblende die Schiebetüren
und versteift die vordere Wand. Zwei
Bauteile müssen hierfür montiert
werden.
1Schrauben Sie die Türlaufschiene
(kleine Löchern oben) wie gezeigt
an den Frontblende (schmaler Falz
oben).
2 Schieben Sie die Türgleiter vom
Ende der Türlaufschiene aus wie
in der Endansicht gezeigt auf die
Führungsbleche.
3 Legen Sie dieses Teil einstweilen
beiseite.
Frontblende
SCHRITT
1
66769
10572
Breites
Führungsblech
oben
Schmales
Führungsblech
unten
ENDANSICHT
66769
SCHRITT
9396
ENDANSICHT
2
Langer
Schenkel oben
Türgleiter
10
KORREKT
FALSCH
Page 11
Schritt 2
GX12-GE
(24)
(2)
Hierzu benötigen Sie folgende Teile

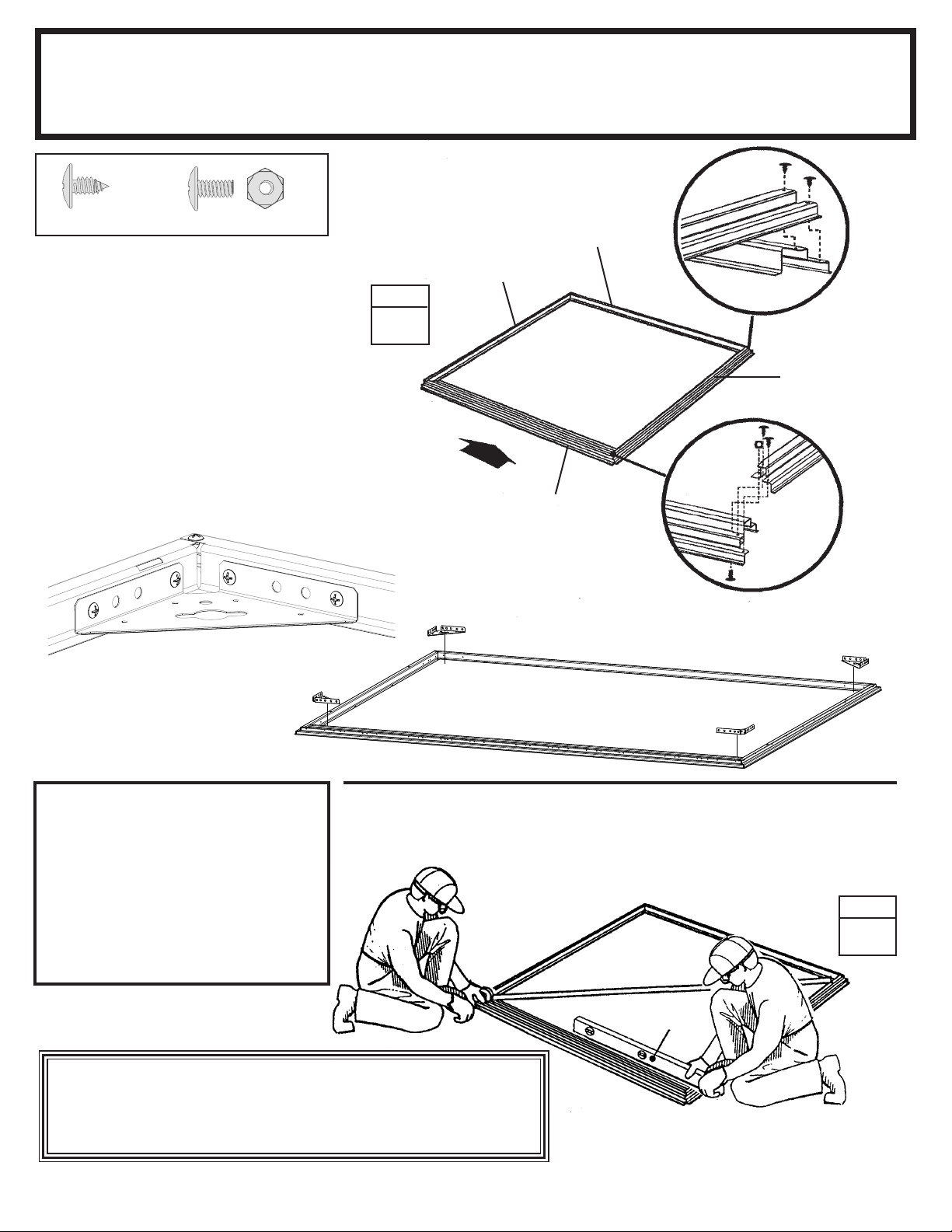

Montage des Bodenrahmens
9399
9403 Bodenrahmen, vorne (1)
9399 Bodenrahmen, hinten (1)
10544 Bodenrahmen, Seite (2)
8397 Eckenversteifung (4)
HINTEN
RECHTS
10544
1 Verbinden Sie die vier Ecken des
Bodenrahmens an jeder Ecke mit
zwei Blechschrauben. Stecken Sie
die Maschinenschrauben an der
Vorderseite von unten durch und
ziehen Sie sie an den Muttern von
oben fest.
2 Messen Sie die Diagonalen des
Bodenrahmens. Wenn die diagonalen
Abmessungen gleich sind, ist der
Bodenrahmen rechtwinklig.
8397
SCHRITT
1
8397
VORNE
10544
9403
9399
10544
VORNE
RECHTS
10544
9403
8397
8397
HINWEIS
Falls Sie eine Holzplattform oder
ein Betonfundament verwenden,
dann verankern Sie den
Bodenrahmen vorerst noch nicht
an Ihrem Fundament, Sie
verankern den Schuppen erst,
nachdem er fertig aufgebaut ist.
Der Bodenrahmen muss rechtwinklig und
waagerecht sein. Andernfalls stehen die
Bohrlöcher nicht übereinander.
Wenn die diagonalen
Abmessungen gleich sind, ist
der Bodenrahmen rechtwinklig.
SCHRITT
2
Wasserwaage
11
Page 12

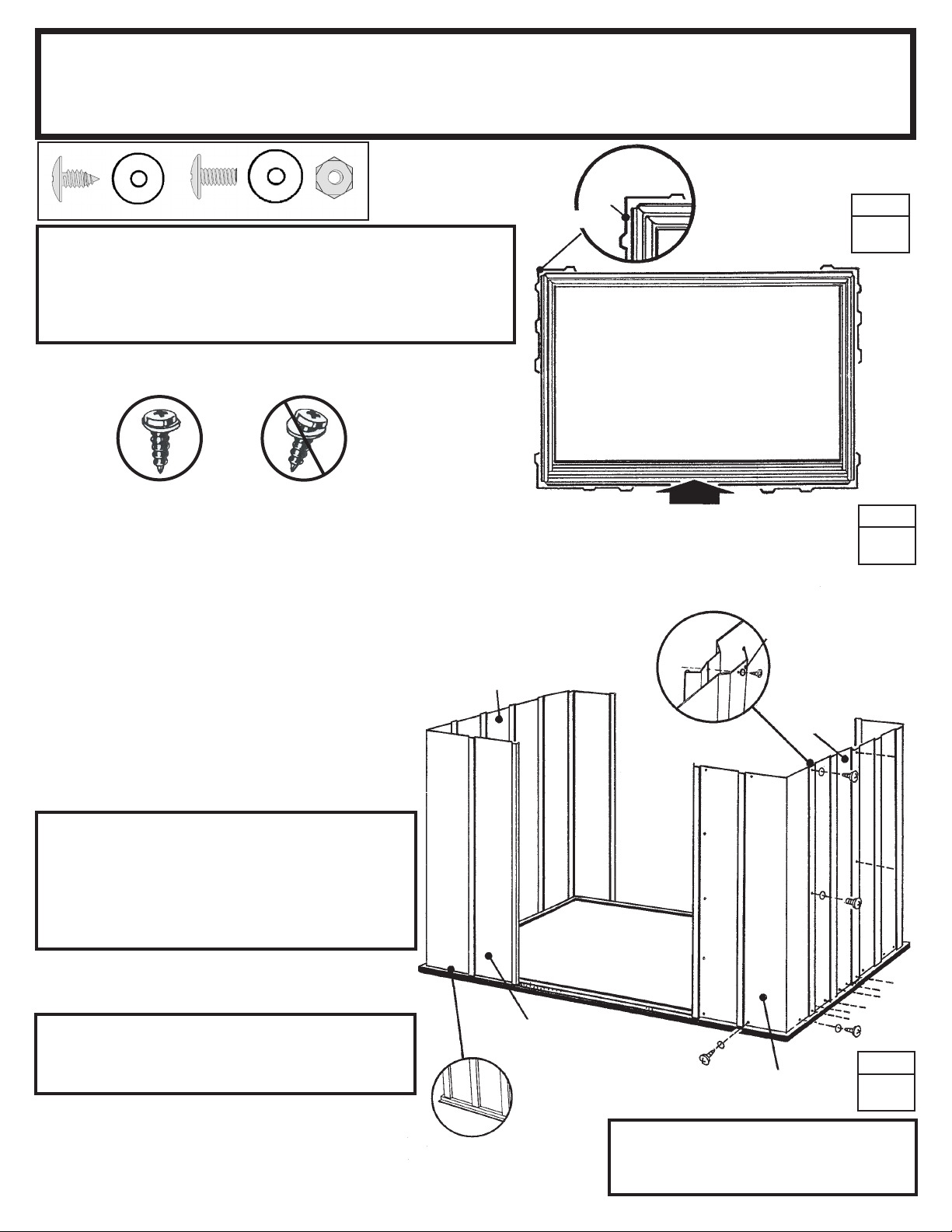

Hierzu benötigen Sie folgende Teile
Schritt 3
GX13-GE
(28)
HINWEIS Der restliche Aufbaus des Geräteschuppens dauert
viele Stunden und kann nicht alleine durchgeführt werden. Fahren
Sie ab diesem Punkt nur fort, wenn Sie genug Zeit haben, um den
Aufbau am gleichen Tag abzuschließen. Ein teilweise montierter
Geräteschuppen kann bereits durch leichten Wind schwer beschädigt
werden.
Jede Schraube in der Wand braucht
eine Unterlegscheibe.
(4)
Montage der Eckpfosten /
Montage der Wandbleche
SEITE
11147
Breite Seite
Schmale
Seite
DRAUFSICHT
9391 Eckpfosten, vorne (2)
11147 Eckpfosten, hinten (2)
10836 Wandblech (2)
SCHRITT
1
HINTEN
11147
SEITE
RICHTIG
FALSCH

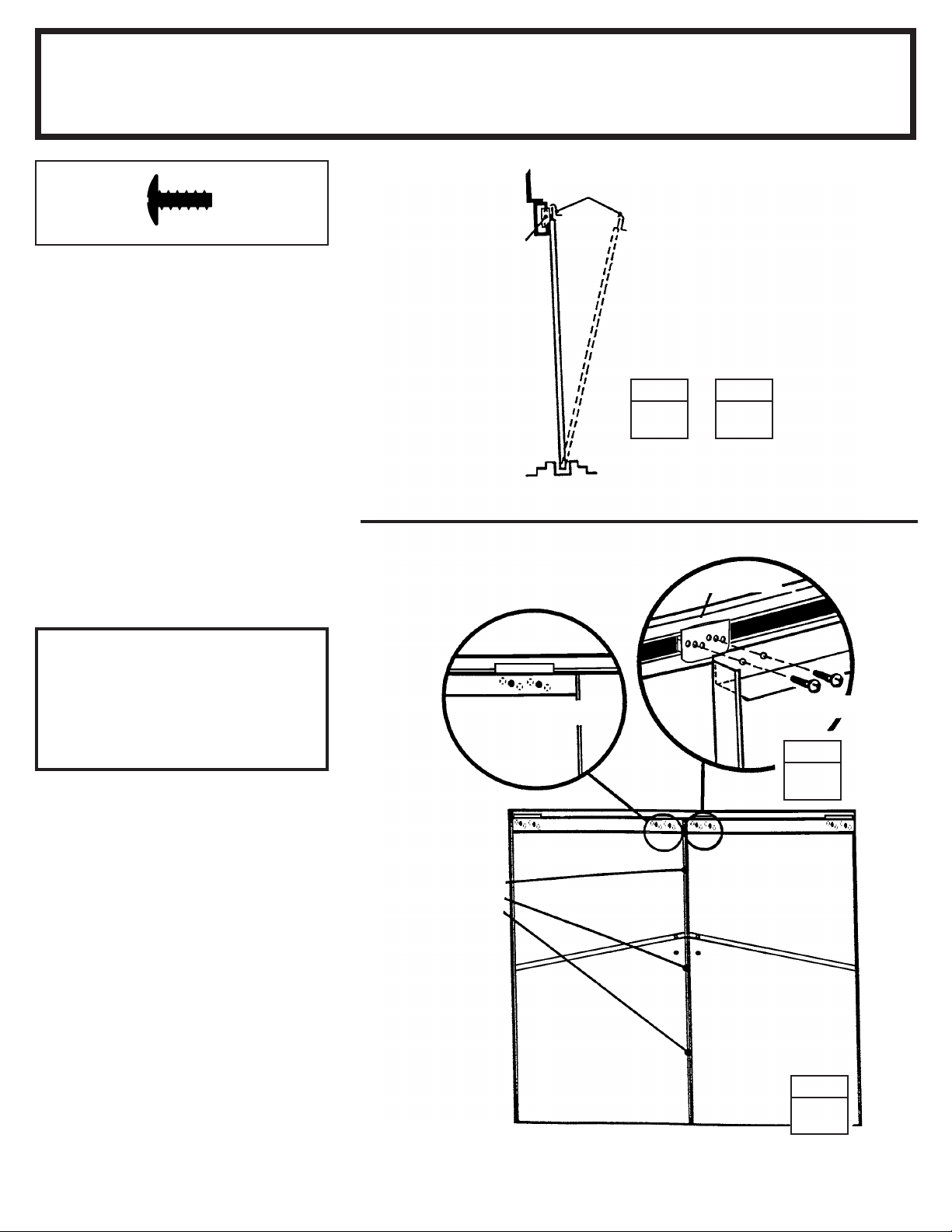

1 Stellen Sie die hinteren Eckpfostenbleche
wie gezeigt auf die hinteren Ecken. Der breite
Teil der Eckpfosten muss sich jeweils an
der Seite des Geräteschuppens befinden.
Schrauben Sie die Eckpfosten mit vier
Schrauben am Bodenrahmen fest.
2Stellen Sie die vorderen Eckpfostenbleche
wie gezeigt auf den Bodenrahmen. Der breite
Teil der Eckpfosten muss sich jeweils an der
Vorderseite des Geräteschuppens befinden.
Schrauben Sie die Eckpfosten mit zwei
Schrauben am Bodenrahmen fest.
HINWEIS
Die Wandbleche haben zwei Breiten.
Jedes Wandblech hat an einer Seite eine
Versteifung mit Längsknick. Die Versteifung
mit Längsknick sollte unter der Versteifung
des nächsten Wandblechs liegen.
9391
UNTERSTÜTZEN SIE DIE
ECKPFOSTEN MIT EINER
STEHLEITER, SOLANGE NOCH
KEINE WANDABDECKUNG
MONTIERT IST.
10836
11147
VORNE
9391
SCHRITT
2
Unterlegscheibe
Versteifung mit
Längsknick unten
11147
10836
3 Befestigen Sie die Wandabdeckungen wie
gezeigt an den Seiten.
HINWEIS
Achten Sie darauf, an jeder Ecke das richtige
Eckpfostenblech wie gezeigt zu montieren.
4 Prüfen Sie die Teilenummern der Wandbleche
noch einmal, bevor Sie weitermachen.
12
9391
Die Eckpfostenbleche
stehen wie gezeigt
auf dem Rahmen.
Der Bodenrahmen muss rechtwinklig
und waagerecht sein. Andernfalls stehen
9391
die Bohrlöcher nicht übereinander.
SCHRITT
3
Page 13
45
45
o
o
Schritt 4
11 1/2”
29,2 cm
GX14-GE
(38)
Hierzu benötigen Sie folgende Teile

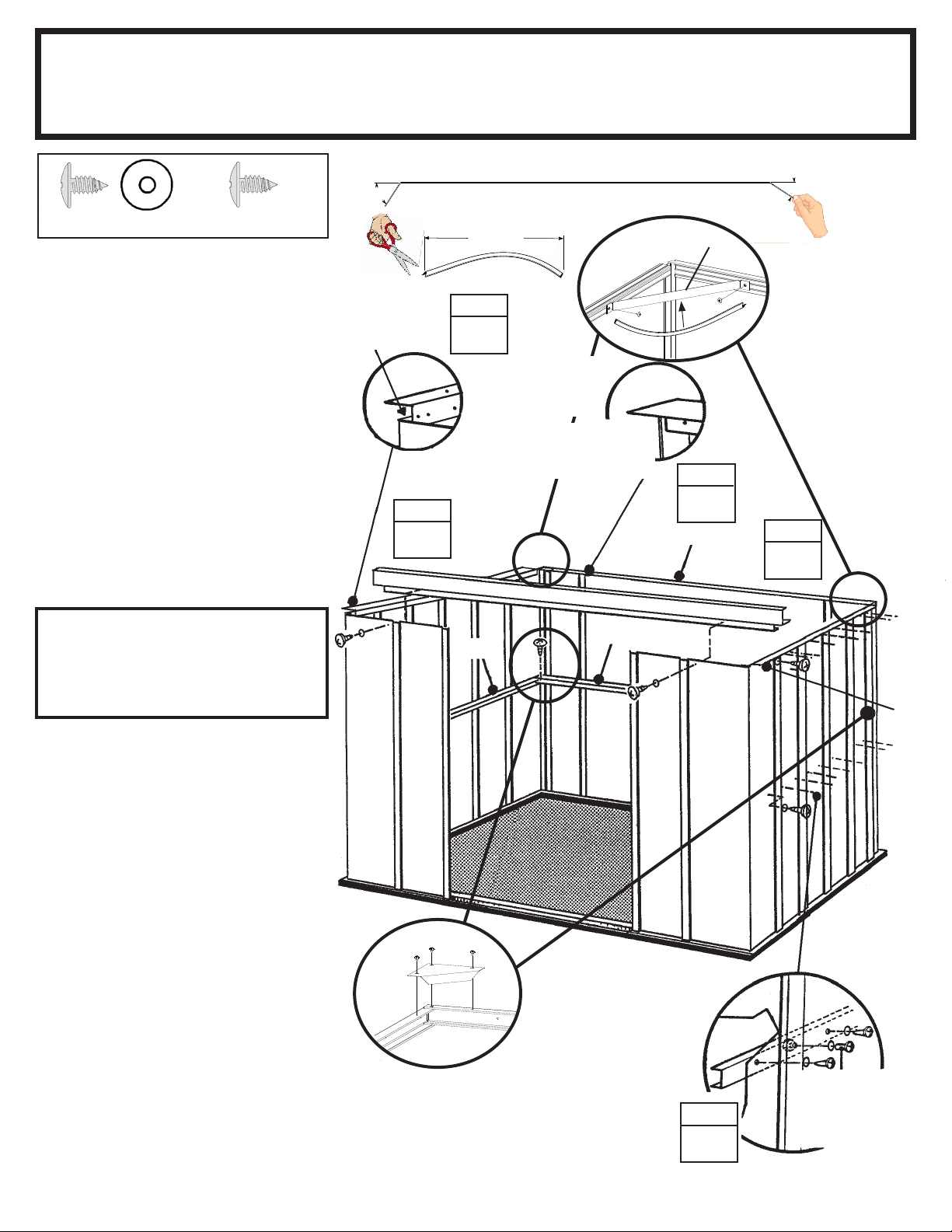

Montage der Verstrebungen
(10)
X2
10565 Rückwandwinkel (1)
9925 Wandverstrebung, hinten (1)
10545 Wandverstrebung, Seite (2)
10564 Wandwinkel, Seite (2)
Montage der Türlaufschiene / Frontblende (1)
6481 Winkel (2)
11234 Winkel Gurt (2)
67521 Randabdeckung (1)
11234
11234
Die Verstrebungsteile geben den
Seitenwänden Stabilität und dienen
der Befestigung der Giebelteile, die
das Dach tragen.
1 Schrauben Sie den
Rückwandwinkel mithilfe von
Blechschrauben innen an der
Oberkante der Rückwand fest.
2 Schrauben Sie die
Rückwandverstrebung mithilfe von
Blechschrauben auf mittlerer Höhe
an der Rückwand fest.
HINWEIS
Der obere Falz der
Seitenwandwinkel muss nach
außen zeigen.
Spalt
13/16"
(2,1 cm)
SCHRITT
5
67521
SCHRITT
3
Die Winkel der
Seitenwände müssen
nach außen zeigen
Der Winkel der
Rückwand muss
nach innen zeigen
VORMONTIERTE TÜRLAUFSCHIENE / FRONTBLENDE
9925
10545
67521
SCHRITT
1
10565
SCHRITT
2
10564
3 Schrauben Sie die
Seitenwandwinkel mithilfe von
Blechschrauben innen an der
Oberkante der Seitenwände fest.
4 Schrauben Sie die
Seitenwandverstrebungen mithilfe
von Blechschrauben auf mittlerer
Höhe an den Seitenwänden fest.
Schrauben Sie die überlappenden
Bereiche in den hinteren Ecken mit
Blechschrauben fest.
5 Schrauben Sie die vormontierte
Türlaufschiene / Frontblende
mithilfe von Blechschrauben an der
Oberkante der Vorderwände fest.
Siehe Abbildung.
6481
10545
9925
13
VORNE
Detailansicht:
Verschraubung des
Wandblechs auf
mittlerer Höhe mit der
Wandverstrebung
SCHRITT
4
Im Überlappung-
sbereich kann die
Maschinenschraube
nicht durch die
Wandverstrebung
gesteckt werden.
Page 14
Schritt 5
GX15-GE
Hierzu benötigen Sie folgende Teile
Montage der Wandbleche
6521 Wandblech (2)
(30)
(3)
1 Schrauben Sie die Wandbleche
oben und unten mit Blechschrauben
fest.
2 Schrauben Sie die Wandbleche mit
Blechschrauben auf mittlerer Höhe an
der Wandverstrebung fest. Verbinden
Sie überlappende Versteifungen wie
zuvor.
SCHRITT
Versteifung mit
Längsknick unten
SCHRITT
21
6521
Die Eckpfostenbleche
stehen wie gezeigt auf
dem Rahmen.
14
Page 15
Schritt 6
GX16-GE
Hierzu benötigen Sie folgende Teile
Montage der Türpfosten
9371 Türpfosten (2)
(8) (6)
(2)
Die Türpfosten verstärken die
Türö nung und bieten ein attraktives
Erscheinungsbild. Befolgen Sie diese
Schritte für beide Türpfosten.

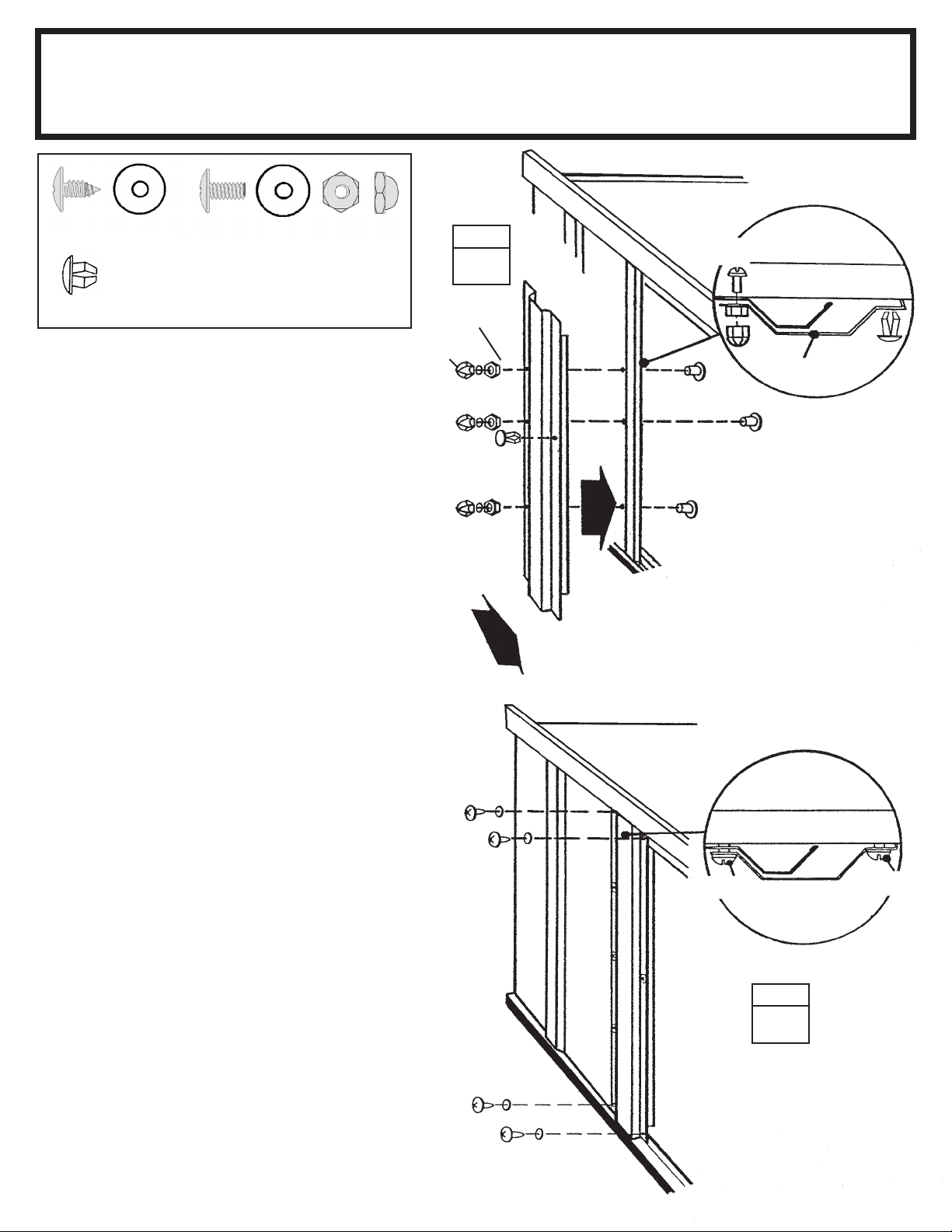

1 Befestigen Sie einen
Türpfosten wie gezeigt mit drei
Maschinenschrauben, Muttern und
Hutmuttern am Vorderwandblech.
Drücken Sie einen Stopfen in das
Loch in der Mitte des Türpfostens,
das der Türö nung am nächsten ist.
2 Schrauben Sie das obere Ende des
Türpfostens mit zwei Blechschrauben
an der Türlaufschiene fest. Gehen sie
zur Befestigung des unteren Endes
am Rahmen ebenso vor.
Wiederholen Sie die Schritte 1
und 2 für den gegenüberliegenden
Türpfosten.
SCHRITT
1
Sechskantmutter
Hutmutter
Stopfen
DRAUFSICHT
(3) Maschinenschrauben
Türlaufschiene
Stopfen
9371
Schrauben
9371
DRAUFSICHT
Türlaufschiene
15
Blechschraube
SCHRITT
Blechschraube
2
Page 16

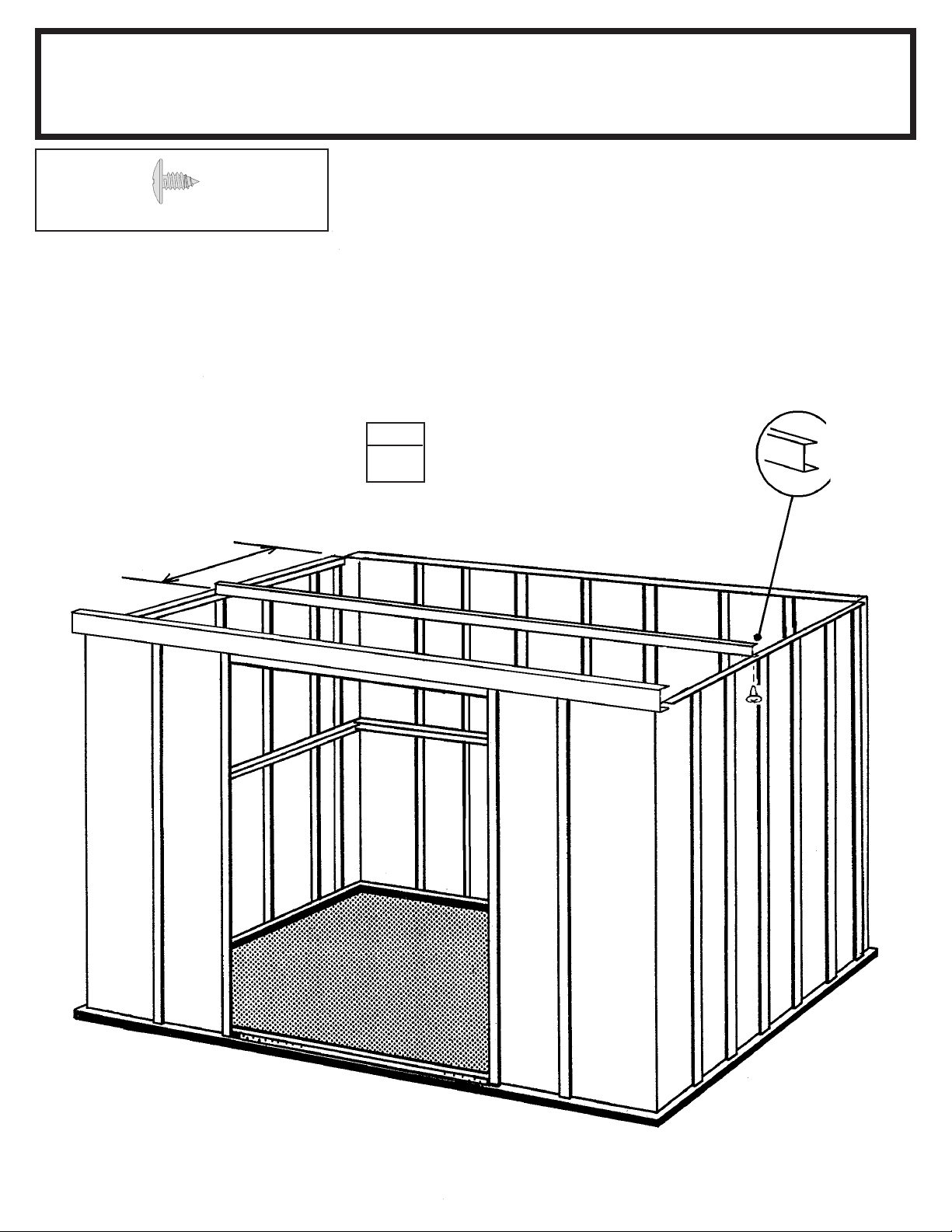

Hierzu benötigen Sie folgende Teile
Schritt 7
YW17
(2)

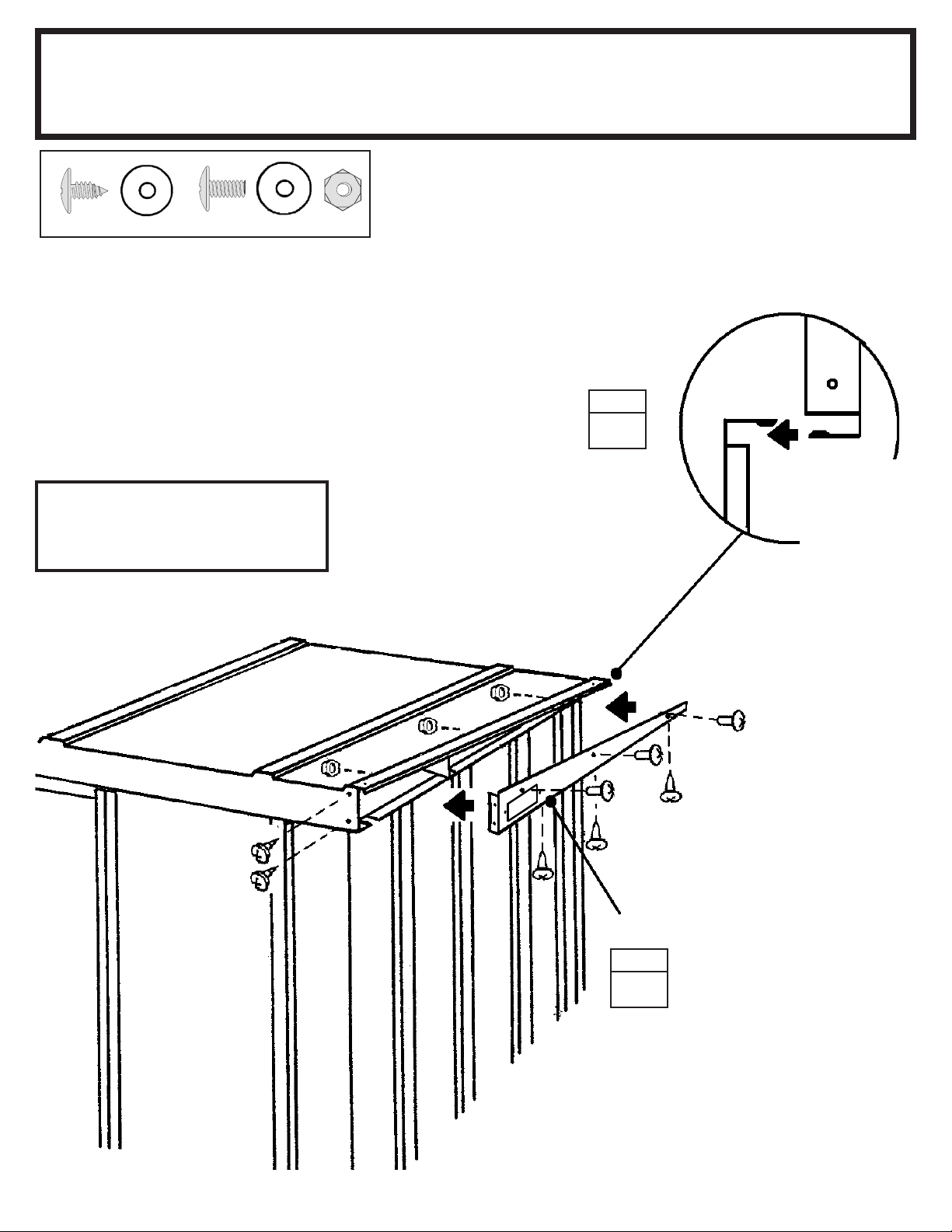

1 Die unten angegebene Abmessung
misst von der Kante des Winkels bis zur
Vorderseite des Geräteschuppens.
Schrauben Sie den Dachträger
(kleine Löcher nach oben) am
Seitenwandwinkel fest.
10569 Dachträger (1)
Dachträger
23 1/2"
59,7 cm
SCHRITT
1
Ö nung zeigt
nach hinten
16
Page 17
Schritt 8
YW18
(18)
Hierzu benötigen Sie folgende Teile
Dachbleche rechts/links

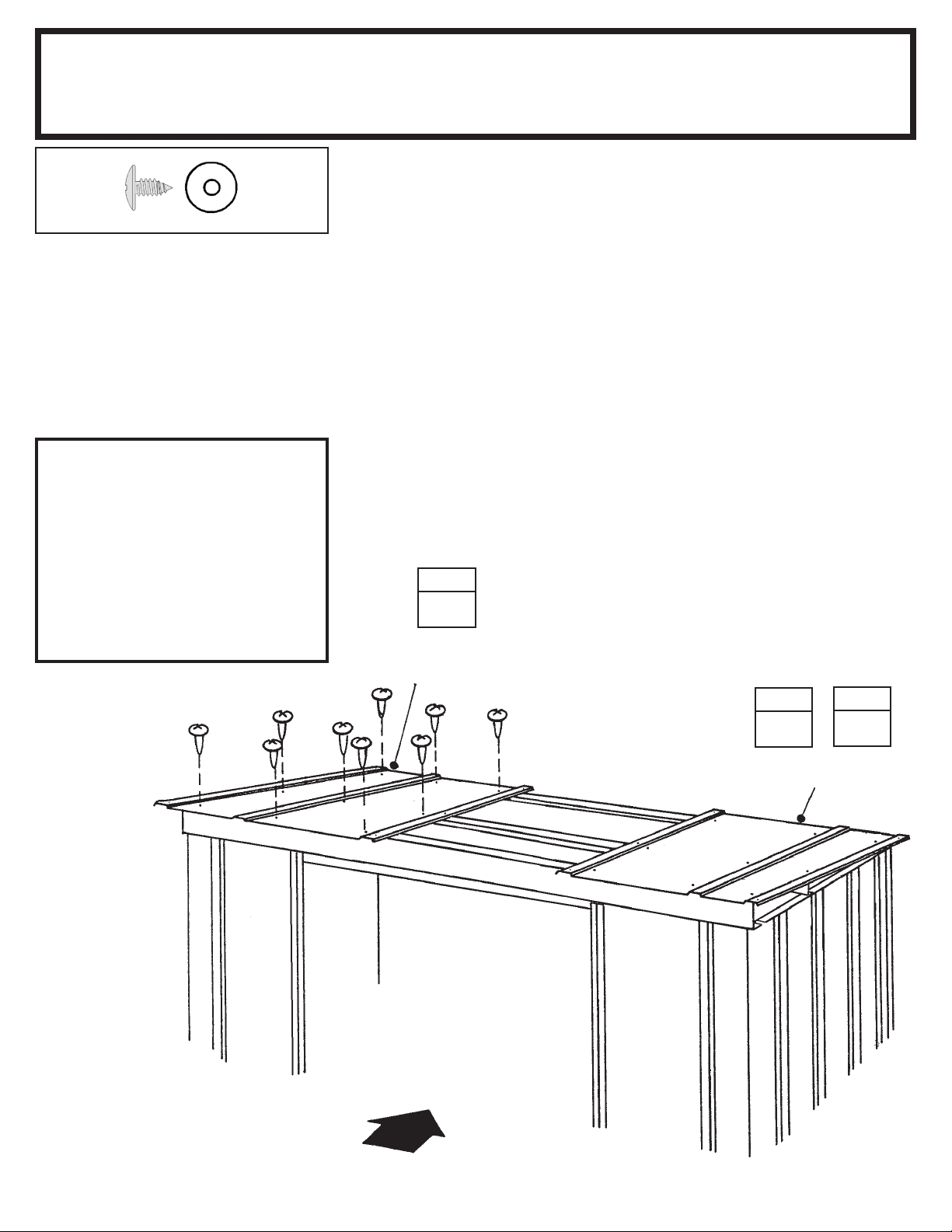

1Finden Sie das rechte Dachblech
mit der Teilenummer 10558.
10558 Dachblech rechts (1)
80011 Dachblech links (1)
Die Dachbleche montieren Sie am
besten mithilfe einer Stehleiter.
Beginnen Sie auf der rechten Seite
des Geräteschuppens mit dem
Verlegen der Dachbleche. Jede
Schraube auf dem Dach braucht eine
Unterlegscheibe.
HINWEIS
Vermessen Sie den
Geräteschuppen noch einmal
und nehmen sie Korrekturen
vor, um sicherzugehen, dass der
Geräteschuppen rechtwinklig und
waagerecht ist. Dann passen
die Dachbleche und die Löcher
besser.
2 Legen Sie ein rechtes Dachblech
auf die rechte Seite und schrauben Sie
es mithilfe von Blechschrauben wie
gezeigt an Frontblende, Dachträger
und Rückwandwinkel fest.
3 Montieren Sie das linke Dachblech
80011 links in der unten gezeigten
Position.
SCHRITT
3
80011 Dachblech links
SCHRITT
SCHRITT
VORNE
17
1
10558 Dachblech rechts
2
Page 18
Schritt 9
YW19
Hierzu benötigen Sie folgende Teile
Dachblech
10557 Dachblech (1)
Verschraubung am
Rückwandwinkel
(12)
(2)

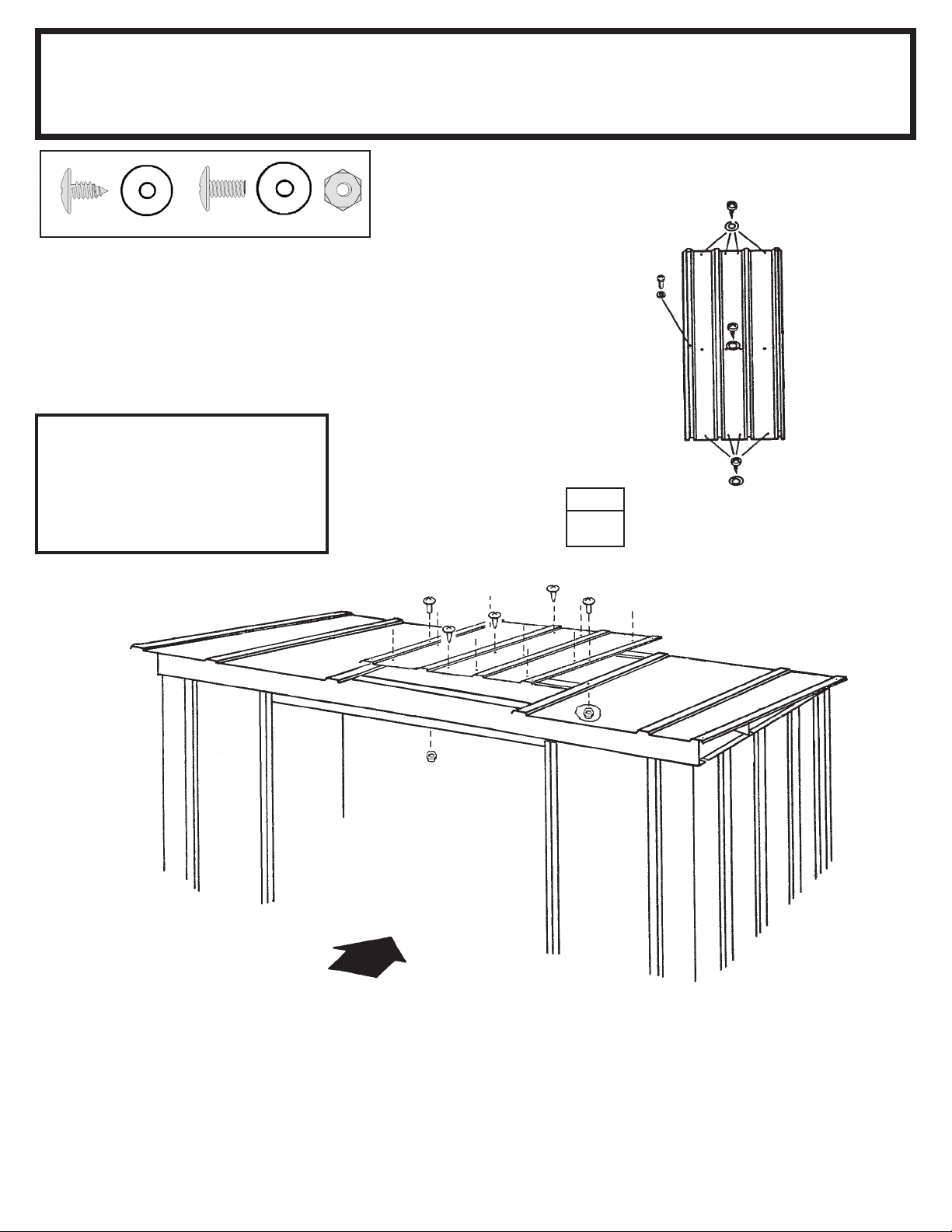

1 Montieren Sie ein Dachblech
10557 in der gezeigten Position.
Verbinden Sie die überlappenden
Versteifungen mittig mit einer
Maschinenschraube.
HINWEIS
Wo dies möglich ist überlappt die
breite Versteifung die schmale
Versteifung mit Längsknick des
angrenzenden Dachblechs.
Im Überlappungsbereich
mit Maschinenschraube
befestigen
Verschraubung am
Dachträger
SCHRITT
1
10557 Dachblech
Verschraubung an der
Frontblende
VORNE
18
Page 19
Hierzu benötigen Sie folgende Teile
Schritt 10
GX20-GE
(10)
1 Montieren Sie den rechten
Giebel an der rechten Seite des
fertigen Daches, indem Sie die
Oberkante unter die Versteifung
des rechten Dachblechs stecken
und den unteren Falz zwischen
den Falz des Seitenwandwinkels
und die Oberkante der Wandbleche
schieben.
HINWEIS
Der Vorderfalz des Giebels muss
innerhalb der Frontblende liegen.
(6)
11198 Giebel rechts (1)
Giebel
80155 Giebel links (1)
2 Schrauben Sie den Dachgiebel
am rechten Dachblech, am
Seitenwandwinkel und an der
Frontblende wie gezeigt mithilfe
von Blechschrauben und
Maschinenschrauben fest.
3 Wiederholen Sie die Schritte 1 und
2 für den linken Giebel.
SCHRITT
1
Seitenwandwinkel
Giebel
Wandblech
Der unter Falz des
Giebels muss in
den Zwischenraum
zwischen
Seitenwandwinkel
und Oberkante
des Wandblechs
geschoben werden.
19
11198
SCHRITT
2
Page 20
Hierzu benötigen Sie folgende Teile
Schritt 11
GX21-GE
(4)

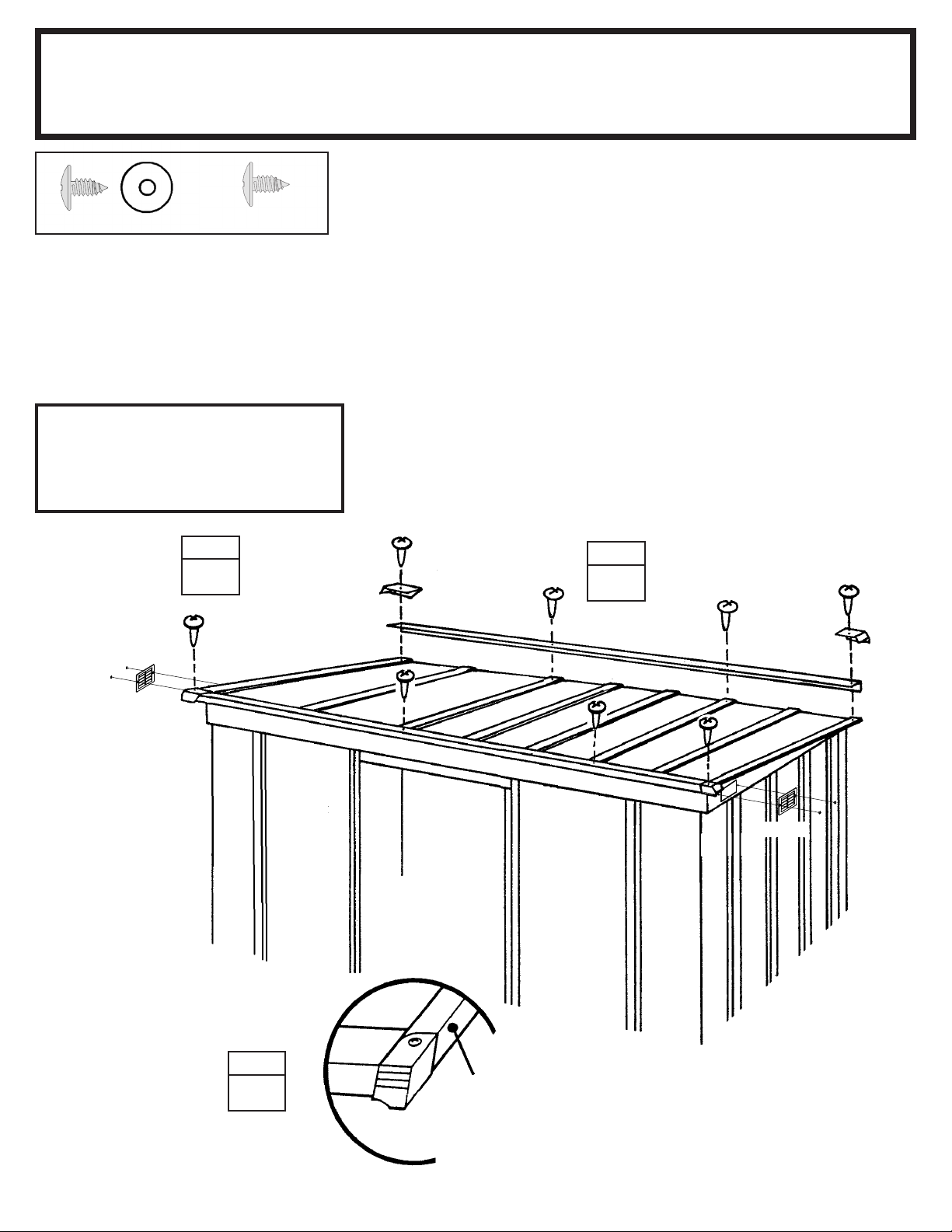

1 Schrauben Sie die
Dachabschlussleisten mithilfe
von Blechschrauben überall dort,
wo sich die Dachbleche überlappen,
an der Vorder- bzw. Hinterkante der
Dachbleche fest.
HINWEIS
Beide Abdeckungen werden an
der Überlappungsstelle mit einer
einzigen Blechschraube montiert.
(8)
Dachabschlussleisten
2 Biegen Sie den unteren Flansch
der Dachabschlussleiste an der Ecke
mit Daumen und Zeige nger so weit
nach innen, dass die rechte bzw. linke
Dachleisten-Abschlusskappe auf die
rechte bzw. linke Ecken passt.
3 Schrauben Sie die
Dachleisten-Abschlusskappen
mit einer Blechschraube fest.
80002 Dachabschlussleisten (2)
66847 Belüftungsgiebel (2)
66847
SCHRITT
3
Dachleisten-
Abschlusskappe
SCHRITT
1
Dachabschlussleisten
66847
SCHRITT
2
Schieben Sie den Flansch
nach innen, so dass er in die
Dachleisten-Abschlusskappe
hinein passt.
20
Page 21
Schritt 12
GX22-GE
Hierzu benötigen Sie folgende Teile
Vormontage der Türen
6657 mittlere Türversteifung (2)
10482 rechte und linke Türen (2)
10499 horiz. Türversteifung (4)
(10)
(4)

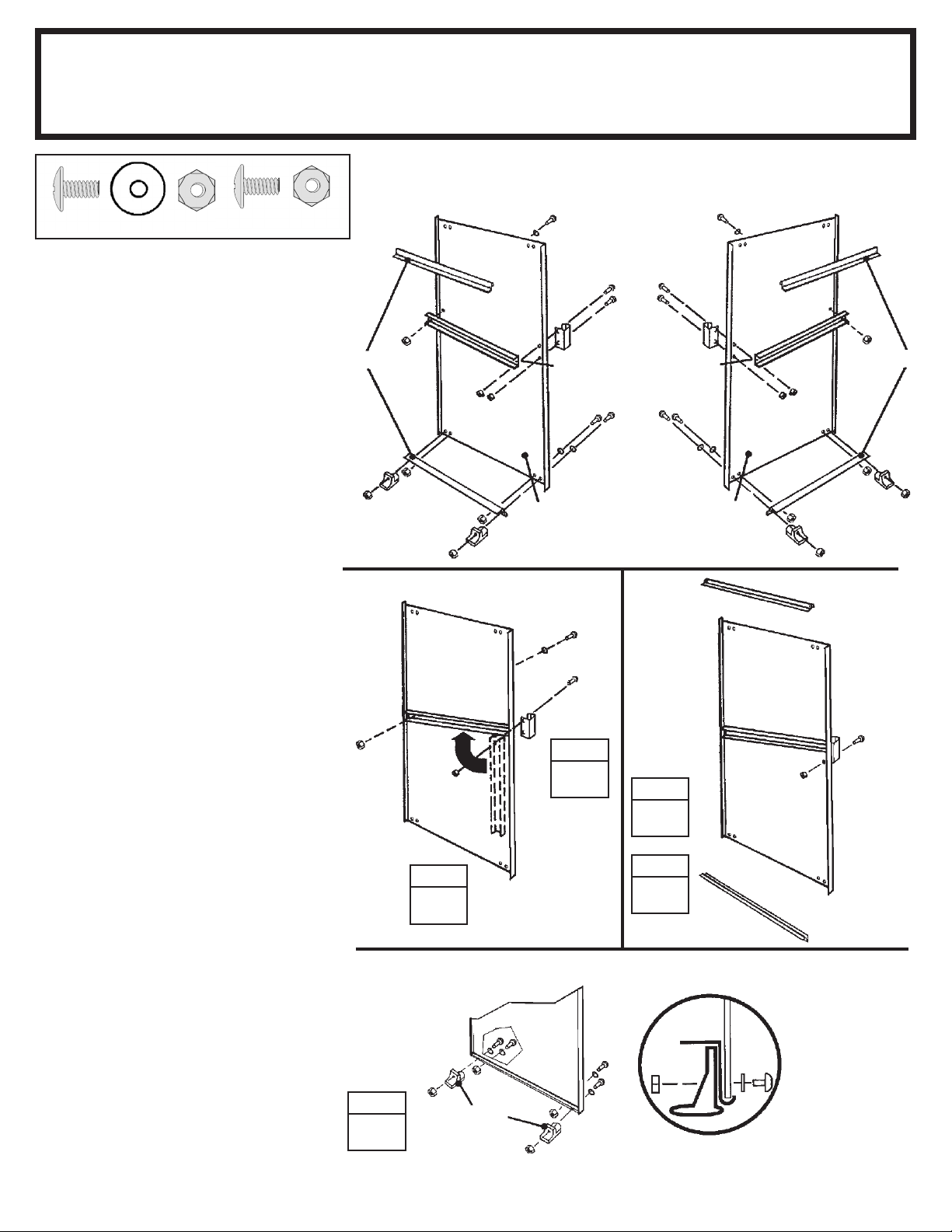

Die Schritte beschreiben die Montage
der rechten Tür. Zur Montage der
linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1 Befestign Sie die mittlere
Türversteifung und den Griff mit
einer Schraube an die Tür, wie
gezeigt. Die Schraube noch nicht
anziehen.
2 Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der
Tür schwenken und mit Schraube
und Mutter befestigen.
10499
66382
66382
66045
6657
10482 rechte Tür
66045
6657
10482 linke Tür
10499
66382
66382
10499
3 Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
4 Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen.
5 Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
6 Schritte 1 bis 5 für die linke Tür
wiederholen.
SCHRITT
5
6657
SCHRITT
2
66382
66045
SCHRITT
1
SCHRITT
3
SCHRITT
4
Endansicht
horiz.
Türversteifung
10499
Tür
U-Scheibe
Führung
21
Page 22
Schritt 13
YW23
Hierzu benötigen Sie folgende Teile
Montage der Türen und Justierung
recht Türgruppe (1)
linke Türgruppe (1)
(8)
1 Vom Gebäudeinneren setzen Sie
die Unterseite der rechten Türgruppe
(links, wenn Sie im Gebäude sind)
hinter dem Türpfosten in die vordere
Türlaufschiene.
2 Positionieren Sie die Türoberseite
so, daß die Bohrungen in der Tür sich
mit den Bohrungen in den Türgleitern
decken.
3 Befestigen Sie die Tür mit zwei
Schrauben (Teil-Nr. 65900) pro
Türgleiter an die Türgleiter.
Giebel
Türlaufschiene
Türgleiter
Vorderrahmen-Laufschiene
horiz. Türversteifung
Tür
SCHRITTSCHRITT
1
2
Türgleiter
HINWEIS
Anhand der Bohrungen in den
Türgleitern können Sie die
Türen justieren. Die Tür in die
mittleren Bohrungen
einschrauben.
4 Schritte 1 bis 3 für die linke Tür
wiederholen.
Justierbohrungen
machen es möglich,
daß die Türen vertikal
aneinander stoßen
Justierbohrungen
rechte Tür linke Tür
selbstschn. Schraube
SCHRITT
3
SCHRITT
4
22
Page 23
Page 24
RPT64ONEU RPT64FGEU
HY24a-GE
VERANKERUNG
Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt.
Verankerung in Holz/Pfosten:
1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen
1/4" (6 mm) - Bohrungen auf. die eine ordnungsgemäße
Verankerung sichern.
Verankerung in Beton:
1. Für gegossenes Betonfundament, Boden oder
Waschbetonplatten:
1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.
2. Für Betonverankerungspfosten, der nach der
Montage des Gerätehauses gegossen wird: 1/4" x 6"
(6 mm x 152 mm) Schwellenschraube benutzen.
1. 2.
EINIGE TATSACHEN ZUM THEMA ROST
Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt,
wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den
Problemzonen gehören Bohrungen für Schrauben, unbearbeitete
Kanten oder Kratzer und Scharten im Schutzanstrich, die
beim normalen Zusammenbauen, Handhaben und Gebrauch
entstehen. Die Rostentwicklung läßt sich vermeiden oder beim
Auftreten so schnell wie möglich aufhalten, wenn man diese
normalen rostanfälligen Zonen identi ziert und einige einfache
Gegenmaßnahmen tri t.
1.
1. Vermeiden Sie, die innere und äußere Ober äche zu zerkratzen
oder anzuritzen.
2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer einem
Schutz gegen das Eindringen von Wasser schützen die U-Scheiben
das Metall gegen Schraubenkratzer.
3. Entfernen Sie regelmäßig vom Dach und rund um das Gerätehaus
Schutt und Laub, das sich ansammelt und Feuchtigkeit anzieht.
Laub ist doppelt schädlich, denn es setzt beim Zerfall Säure frei.
4. Kratzer und Scharten und jeden erkennbaren Rost nach
Säuberung sofort mit einem guten Lack behandeln.
2.
727750319
Loading...
