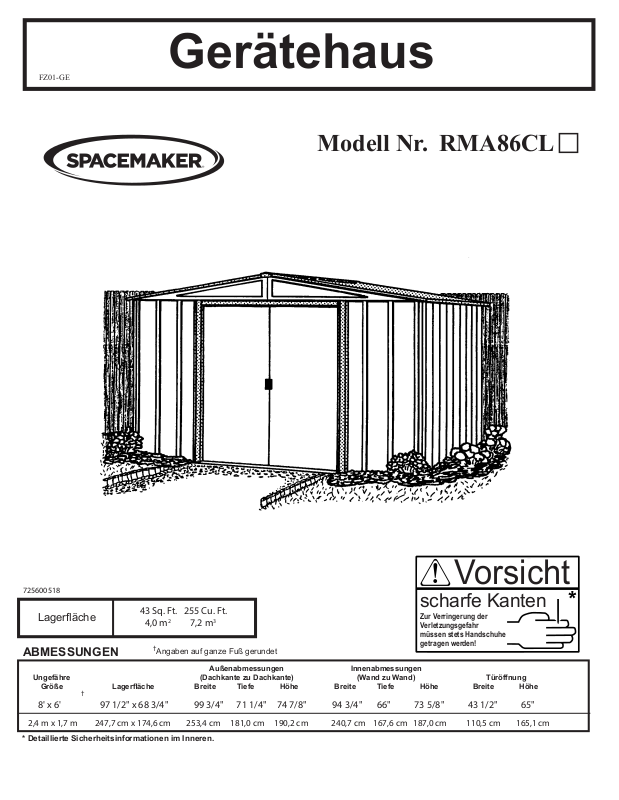

Page 1

Gerätehaus

FZ01-GE

Modell Nr.

RMA86CL

725600518

Vorsicht

Lagerﬂ äche

ABMESSUNGEN

Ungefähre

Größe

8' x 6' 97 1/2" x 68 3/4" 99 3/4" 71 1/4" 74 7/8" 94 3/4" 66" 73 5/8" 43 1/2" 65"

2,4 m x 1,7 m 247,7 cm x 174,6 cm 253,4 cm 181,0 cm 190,2 cm 240,7 cm 167,6 cm 187,0 cm 110,5 cm 165,1 cm

* Detaillierte Sicherheitsinformationen im Inneren.

†

43 Sq. Ft. 255 Cu. Ft.

4,0 m

Lagerﬂ äche

7,2 m3

†

Angaben auf ganze Fuß gerundet

Außenabmessungen

(Dachkante zu Dachkante)

Breite Tiefe Höhe

Innenabmessungen

(Wand zu Wand)

Breite Tiefe Höhe

scharfe Kanten

Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden!

Türöffnung

Breite Höhe

Page 2

BEVOR SIE ANFANGEN

FU02-GE

AUFBAUANLEITUNG

Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.

ACHTUNG

DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage oder durch höhere Gewalt entstanden sind.

DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU VERMEIDEN.

TEILE UND STÜCKLISTE

Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.

Für Kunden in Germany – Bitte kontaktieren Sie 50NRTH

50NRTH GmbH:

Straßburgstr. 14 - 16

54516 Wittlich - Wengerohr

Deutschland

Telefon: +49 (0)6571 951170

Telefax:+49 (0)6571 9511798

E-Mail: [email protected]

Für Kunden in Switzerland – Bitte kontaktieren Sie Ritter

Ritter Products AG

Dägermoos 5

5015 Erlinsbach SO

Switzerland

Tel. +41 (0)62 287 33 77

[email protected]

www.ritter.ch

Für Kunden in France & Belgium – Bitte kontaktieren Sie Leisure and Pleasure

Leisure & Pleasure

1 Rue Raoul Follereau

59390 LYS

LEZ LANNOY FRANCE

Tel: +33 (0)3 20890266

Email: [email protected]

www.leisurenpleasure.com

Page 3

KA03

PLANEN SIE VORAUS

BEVOR SIE MIT DER MONTAGE BEGINNEN

Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund.

Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

WERKZEUG UND MATERIAL

Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.

Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für den Sockel bereitliegen haben.

Sie benötigen folgendes Werkzeug:

• Schutzbrille

• Kreuzschlitzschrauben zieher Größe 2

• Arbeitshandschuhe

• Stufenleiter

• Teppichmesser

• Zange

• Wasserwaage

• Maßband

Diese Teile sind nicht erforderlich, erleichtern die Arbeit jédoch erheblich:

• Knarrenschlüssel

• elektr./Batterieschrauber

Untergrundvorbereitung

• Hammer und Nägel

• Spaten und Schaufel

• Hand- oder elektr. Säge

• Holz und/oder Beton oder Waschbetonplatten

Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß widerstandsfähig, eben und rechtwinklig sein.

Page 4

KA04

SICHERHEITSHINWEISE

•Benutzen Sie Arbeitshandschuhe. Einige Teile können scharfkantig sein.

sichere Kante

scharfe Kante

sichere Kante

•Halten Sie Kinder und Haustiere vom Montageplatz fern.

•Seien Sie besonders vorsichtig, wenn Sie Elektrowerkzeug benutzen.

•Versuchen Sie auf keinen Fall ein Gerätehaus aufzubauen, wenn Teile fehlen sollten. Denn ein teilweise aufgebautes Haus kann bereits bei leichtem Wind beschädigt werden.

•Beim Einsatz der Stufenleiter darauf achten, daß sie komplett geö net ist und sicher steht. Bitte stützen Sie sich nicht mit Ihrem vollen Gewicht auf dem Dach des Gerätehauses ab.

•Montieren Sie Ihr Gerätehaus nicht an einem windigen Tag. Die großen Paneele wirken wie ein Segel. Die Montage wird sonst gefährlich und schwieriger.

Page 5

KA05

WARTUNG UND PFLEGE

DACH

Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

TÜREN

Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.

Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.

HINWEIS

Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die Schrauben verkratzt werden. Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen Sie sie nach, wenn notwendig.

FEUCHTIGKEIT

Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam, eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art von Fundament Sie sich auch immer entschieden haben.

ANDERE TIPS

• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und Wasser können diese Markierungen entfernt werden.

• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.

NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN, ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.

HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL ERSATZTEILE BENÖTIGEN SOLLEN.

Page 6

Sockel

FZ06-GE

Der Sockel fur Ihr Gerätehaus

MÖGLICHKEIT 1: HOLZSOCKEL

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  druckimprägnierte Kanthölze  wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt

kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen.

Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

 verzinkte Nägel  Betonblöcke (wahlweise)

16"/24"

Das Fundament (Boden) muß absolut rechtwinklig und eben sein. Richten Sie sich nach der Zeichnung.

Für das Erstellen eines Holzsockel benötigt man ca. 6 - 7 Stunden.

40,6 cm/61,0 cm

97 1/2"

VORNE

MÖGLICHKEIT 2: ZEMENTSOCKEL

DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4") STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  Kanthölzer (nach Trocknung entfernen)  Beton  Plastikfolie  Um einen Beton der richtigen Stärke zu erhalten empfehlen wir: 1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand

Bodenvorbereitung/Erstellung des Sockels.

1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).

2. Mit grobem Sand ca. 10,2 cm (4") hoch au üllen und feststampfen.

3. Den groben Sand mit einer starken Plastikfolie abdecken.

4. Einen Holzrahmen konstruieren.

5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4") stark sein. Achtung: Die Ober äche muß absolut glatt sein.

Für das Erstellen des zementsockel benötigen Sie ca. 3 bis 5 Stunden. Lassen Sie bitte dieses Sockel eine Woche trocknen.

(TUR)

247,7 cm

HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")

größer auf allen vier Seiten als das Sockelmaß

247,7 cm

VORNE

(TUR)

HINWEIS: Die Abmessungen in der Zeichnung

sind die Maße des Sockels, nachdem der

68 3/4"

174,6 cm

des Gerätehauses.

97 1/2"

68 3/4"

174,6 cm

Holzrahmen entfernt wurde.

Page 7

FZ07-GE

Zubehörbeutel

Nehmen Sie diese Schrauben

aus dem Schraubenbeutel und

legen Sie sie bis zum letzten

Montageschritt beiseite

65103

#8-32 Sechskant-

muttern (105)

66045

Türgri (2)

65900A

#10B x 1/2" (13 mm)

schwarze Schrauben (8)

(mit Schrauben verpackt)

66646

U-Scheiben (279)

(8 x 40)

65923

#8-32 x 3/8" (10 mm)

Schrauben (105)

65109

Hutmuttern (6)

(mit Schrauben verpackt)

65004

#8A x 5/16" (8 mm)

selbstschn.

Schrauben (266)

67468SPM

Firstblende (2)

66769

Türgleiter (4)

6228

Türführung (2)

66382

untere Türführung (4)

66775

Stopfen (2)

(mit den Schrauben verpackt)

66183

Eckabschluß

(2 rechts/2 links)

67293

Dichtungsband (1)

Dachrägerwinkel (4)

7916

Page 8

KC08 ctr

Stückliste

Abb. Teil- Anzahl Nr. Nr. Bezeichnung i m Karton Checkliste

1 6615 hinterer Dachrahmen 2 2 6617 Türschienenlasche 1 3 10498 horiz. Türversteifung 4 4 6658 Dachträgerwinkel 2 5 7875 Dachpaneel 4 6 7906 Giebel, rechts 2 7 7907 Giebel, links 2 8 8461 Firstabdeckung 1 9 8466 Dachpaneel, rechts 2 10 8467 Dachpaneel, links 2 11 8474 Dachträger 3 12 8476 Dachrahmen, Seite 3 13 9920 Wandführung, Seite 2 14 8482 Dachrand 2 15 8941 Rampe 1 16 8946 Bodenrahmen, Seite 2 17 6627 Wandpaneel 4 18 6300 vertik. Türversteifung 2 19 10479 Rechte und Linke Türen 2 20 6915 Wandpaneel 2 21 9370 Türpfosten 2 22 9924 Wandführung, hinten 2 23 9377 Bodenrahmen, hinten 2 24 9378 Türlaufschiene 2 25 9379 Bodenrahmen, vorn 2 26 9382 Eckpaneel, vorn 2 27 9386 Eckpaneel, hinten 2

Page 9

KA09 ctr

Montage Nach Nummern

Page 10

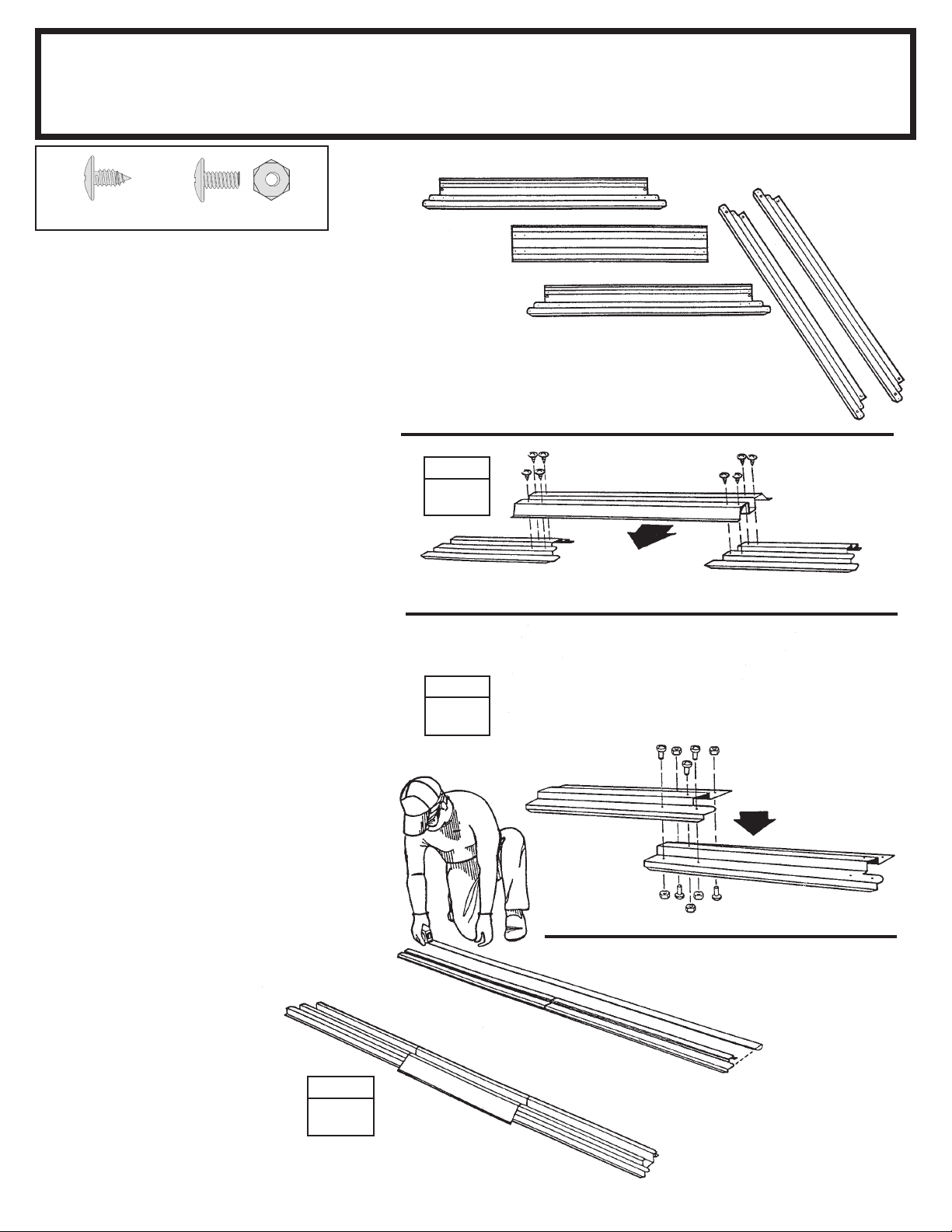

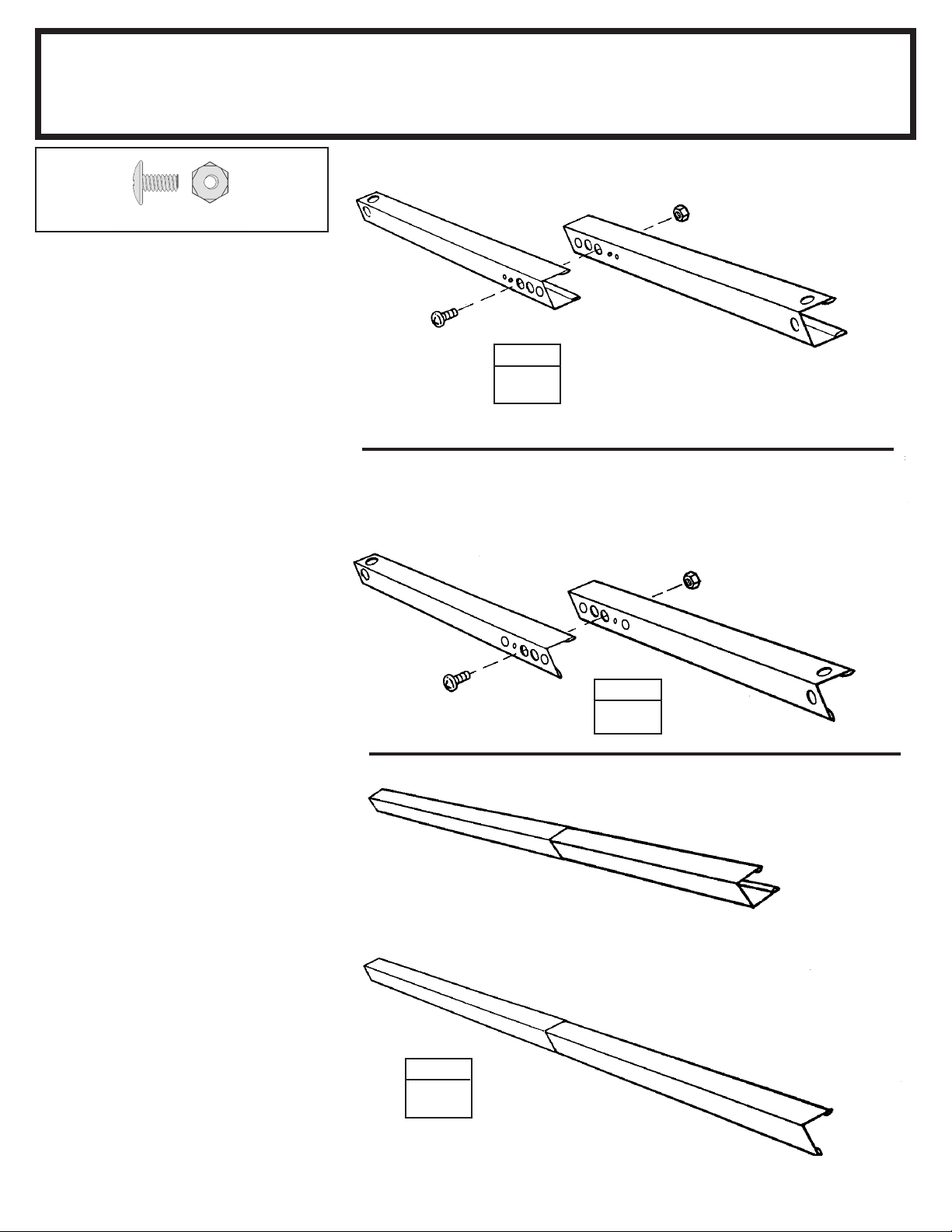

Schritt 1

KA10 ctr

 Hierzu benötigen Sie folgende Teile 

Vormontage der

Bodenrahmengruppen

 8941 Rampe (1)  9379 Bodenrahmen, vorn (2)  9377 Bodenrahmen, hinten (2)

(8) (5)

Der vordere Bodenrahmen besteht aus drei Stücken. Der hintere Bodenrahmen besteht aus zwei Stücken. Die Bohrungen in den Teilen decken sich, wenn die Teile mit dem richtigen Überstand aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge für Rückseite und Vorderseite. Gehen Sie wie folgt vor:

1 Legen Sie die vorderen,

Bodenrahmenteile wie gezeigt nieder. Zentrieren Sie die Rampe auf den zwei vorderen Bodenrahmen. Verbinden Sie die Rahmen mit 8 selbstschn. Schrauben.

2 Überlappen Sie die hinteren

Bodenrahmen wie gezeigt. Die Bohrungen in den Teilen decken sich, wenn die Teile mit dem richtigen Überstand aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge für den hinteren Bodenrahmen. Verbinden Sie die Rahmen wie gezeigt, indem Sie 5 Schrauben in den Rahmensatz einschrauben.

9379

SCHRITT

9379

8941

9377

9379

8941

9377

Bodenrahmen,

vorn 243,5 cm

(95 7/8")

9379

Bodenrahmen,

hinten 243,5 cm

(95 7/8")

9377

3 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

SCHRITT

hinten 243,5 cm

(95 7/8")

vorn 243,5 cm

(95 7/8")

Page 11

Schritt 2

KA11 ctr

 Hierzu benötigen Sie folgende Teile 

Vormontage der

Rahmengruppen

 6615 hinterer Dachrahmen (2)  9924 Wandführung, hinten (2)

(2)

Die Teile für den Hauptrahmen versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Rückwand montiert. Gehen Sie wie folgt vor:

1 Überlappen Sie die Teile für die

hintere Wandführung wie gezeigt, und verbinden Sie die zwei Teile mit einer Schraube in der mittleren Bohrung (fünf Bohrungen decken sich).

2 Überlappen Sie die hinteren

Dachrahmen - Teile wie gezeigt und verbinden Sie sie mit einer Schraube in der mittleren Bohrung.

hinterer Wandführung

240,3 cm (94 5/8")

9924

SCHRITT

hinterer Dachrahmen

240,3 cm (94 5/8")

6615

3 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

SCHRITT

hintere Wandführung

240,3 cm (94 5/8")

hinterer Dachrahmen

240,3 cm (94 5/8")

Page 12

 Hierzu benötigen Sie folgende Teile 

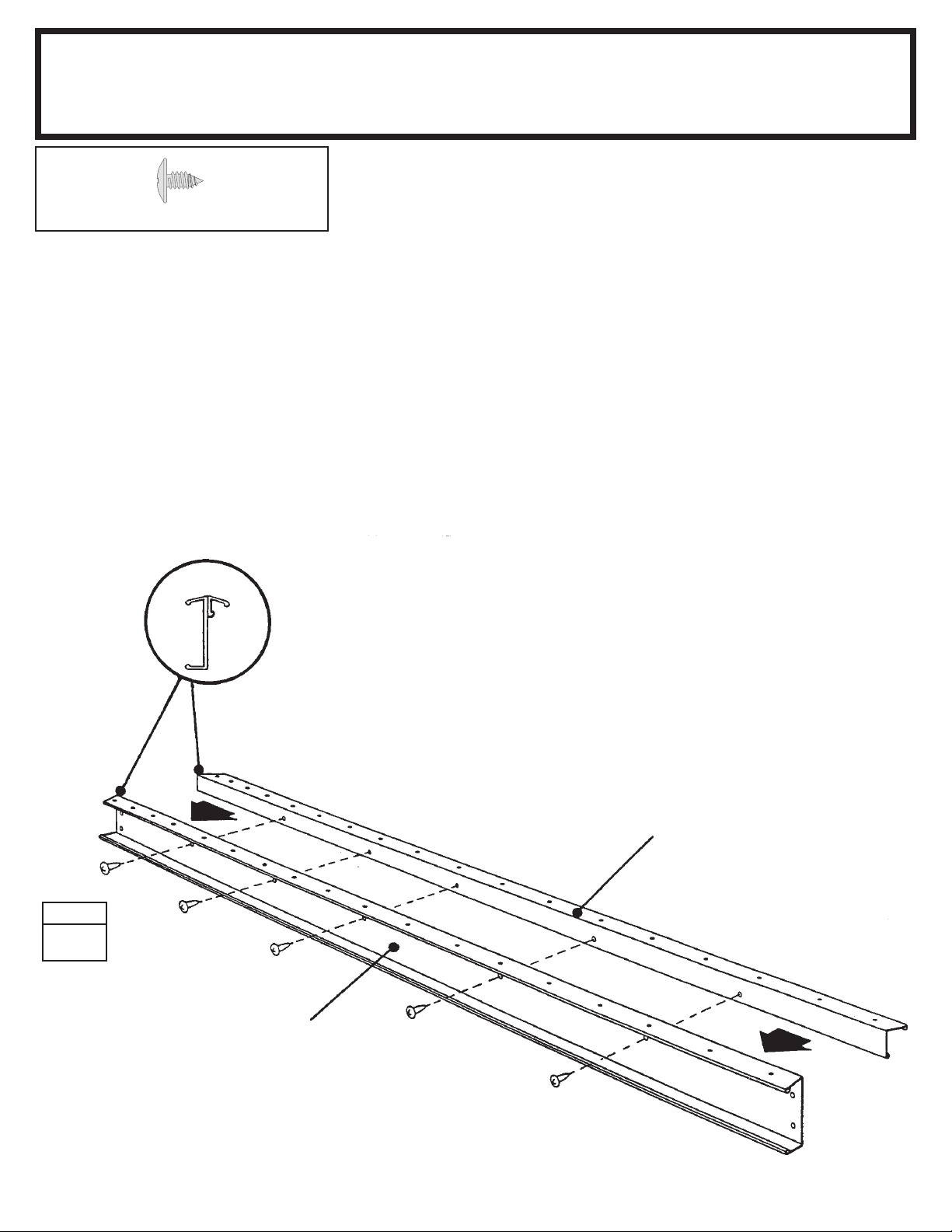

Schritt 3

KA12 ctr

(10)

Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus zwei verbundenen Teilen.

Vormontage des Dachträgers

1 Den seitlichen Dachrahmen, mit

seiner Rückseite gegen die Rückseite des Dachträgers legen und mit zehn Schrauben befestigen.

2 Dieses Teil zur späteren

Verwendung in Schritt 12 bereit halten.

 8474 Dachträger (1)  8476 Dachrahmen, Seite (1)

SCHRITT

Montierte

Endansicht

8476 seitlicher Dachrahmen

8474 Dachträger

Hauptdachträger

Page 13

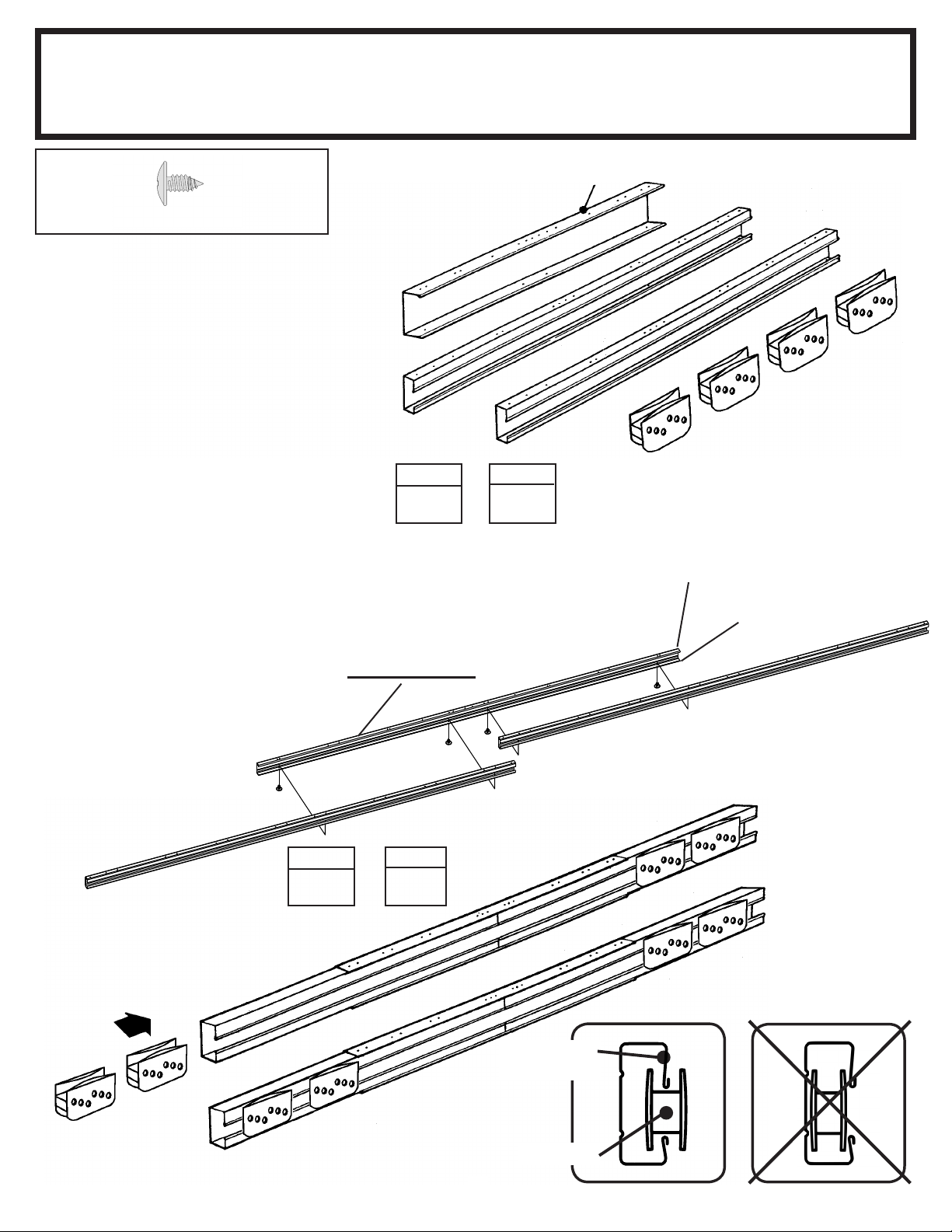

Schritt 4

KA13 ctr

(4)

 Hierzu benötigen Sie folgende Teile

Vormontage der

Türlaufschiene

HINWEIS:

Türlaufschienenlasche (lackiertes Teil)

 6617 Türschienenlasche (1)  9378 Türlaufschiene (2)

Die Türlaufschienengruppe trägt die Schiebetüren und verstärkt die Vorderwand. Sie besteht aus drei Teilen.

1 Positionieren Sie die Enden der

Türlaufschienenteile in der Türschienenlasche nebeneinander, wie gezeigt.

2 Schrauben Sie 4 selbstschn.

Schrauben nur von unten ein. Hinweis: Die Bohrungen in der Oberseite der Türlaufschienengruppe sind zur späteren Befestigung des Giebels an die Oberseite der Voderwand vorgesehen.

3 Führen Sie die Türgleiter wie

gezeigt vom Ende der Türlaufschienengruppe ein.

4 Legen Sie die vormontierten Teile

zur Seite. Sie benötigen Sie später.

6617

9378

SCHRITT

6617

Lackierte Teil

66769

9378

SCHRITT

langer Schenkel oben

kurzer Schenkel unten

9378

240,3 cm (94 5/8")

66769

SCHRITT

240,3 cm (94 5/8")

ENDANSICHT

KORREKT

Langer

Schenkel oben

Türgleiter

FALSCH

Page 14

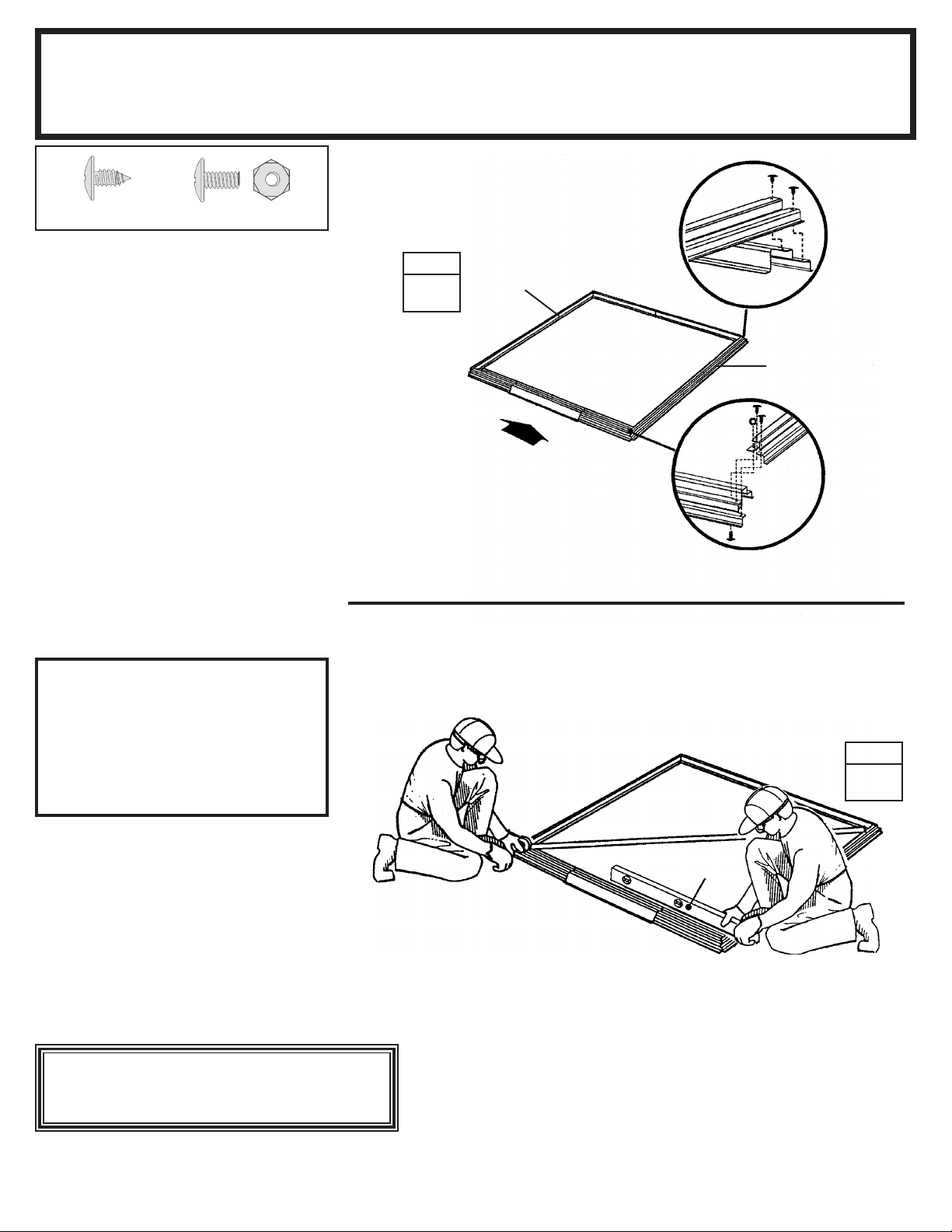

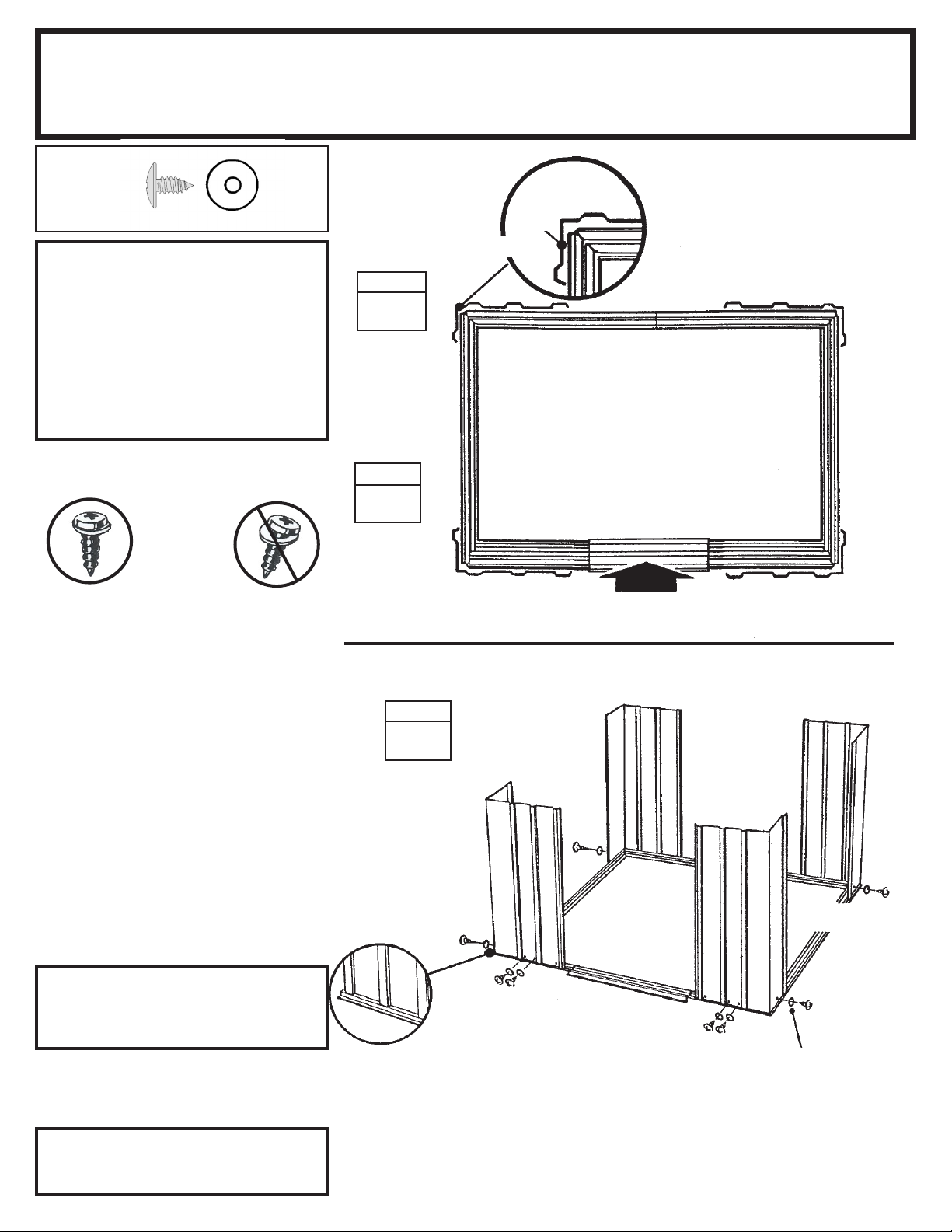

Schritt 5

KA14 ctr

(8) (2)

 Hierzu benötigen Sie folgende Teile 

Bodenrahmen

 vordere Bodengruppe (1)  8946 seitl. Bodenrahmen (2)  hintere Bodengruppe (1)

HINTEN RECHT

8946

1 Setzen Sie die vormontierten

Bodenrahmenteile auf das Fundament. Befestigen Sie die vier Ecken des Bodenrahmens mit zwei Schrauben an jeder Ecke, wie gezeigt. An den vorderen Ecken führen Sie die Schrauben von unten durch und befestigen Sie sie mit Muttern auf der Oberseite.

2 Messen Sie den Bodenrahmen

diagonal. Wenn die Diagonalen gleigh sind, ist der Bodenrahmen rechtwinklig.

HINWEIS

Zu diesem Zeitpunkt die

Bodenrahmen nicht am

Fundament befestigen. Das

Gerätehaus wird erst nach der

Montage verankert.

SCHRITT

8946

VORNE

9377

8946

VORNE RECHT

Der Bodenrahmen ist rechtwinklig, wenn die Diagonale gleich sind.

8946

9379

SCHRITT

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

Wasserwaage

Page 15

Schritt 6

KC15 ctr

 Hierzu benötigen Sie folgende Teile 

Ecken

Breitseite

 9382 Eckpaneel, vorn (2)  9386 Eckpaneel, hinten (2)

(14)

WICHTIGER HINWEIS

Von diesem Punkt der Montage an

brauchen Sie Stunden und mehr als eine

Person. Fahren Sie an dieser Stelle

mit der Montage nicht fort, wenn nicht

genügend Zeit vorhanden ist, um das

Gerätehaus an diesem Tag komplett

aufzubauen. Ein teilweise montiertes

Gerätehaus kann bereits durch leichten

Wind beschädigt werden.

Für jede Schraube in der Wand brauchen Sie eine U-Scheibe.

RICHTIG

FALSCH

1 Setzen Sie ein vorderes

Eckpaneel wie gezeigt an die Ecke des Bodenrahmens. Der breiteste Teil jedes Eckpaneels muß entlang der Gebäudevorderseite gesetzt werden. Befestigen Sie das Eckpaneel mit drei Schrauben am Bodenrahmen.

SCHRITT

Seite

9382

Schmalseite

9382

9386

Hinten

Draufsicht

Vorne

9386

Seite

9382

9386

2 Die hinteren Eckpaneele wie

gezeigt an die hinteren Ecken setzen. Der breiteste Teil jedes hinteren Eckpaneels muß entlang der Gebäuderückseite gesetzt werden. Die Eckpaneel mit vier Schrauben am Bodenrahmen befestigen.

HINWEIS

Gehen Sie vorsichtig vor und stellen Sie

sicher, daß die Paneele wie gezeigt am

richtigen Ort montiert werden.

3 Vor dem Weitermachen die Teil-

nummern auf den Wandpaneelen überprüfen.

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

9382

Paneele stehen wie gezeigt auf dem Rahmen

U-Scheibe

Page 16

Schritt 7

KA16 ctr

 Hierzu benötigen Sie folgende Teile 

Rahmen

 Türlaufschienengruppe (1)  hintere Dachrahmengruppe (1)  8476 seitl. Dachrahmen (2)  hintere Wandführungsgruppe (1)  9920 Seitenwandführung (2)

6615

(24)

Der Hauptrahmen stützt die Seitenwände und stellt eine Fläche zur Befestigung der Giebel zur Verfügung, die das Dach tragen.

(2)

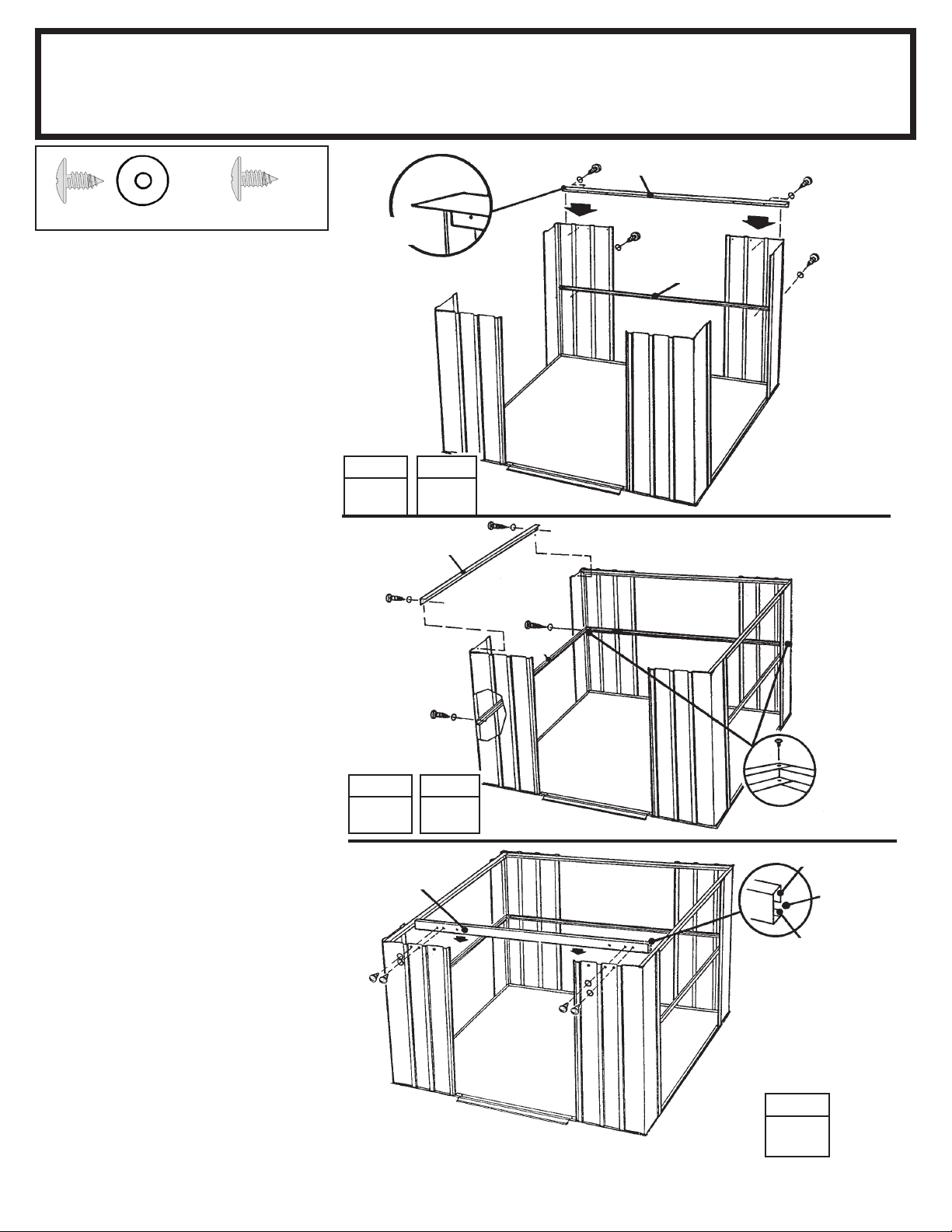

1 Die hintere Dachrahmengruppe

mit selbstschn. Schrauben entlang der oberen Rückwand befestigen.

2 Die hintere Wandführungs-

gruppe mit Schrauben und Muttern entlang der Mitte der Rückwand befestigen.

3 Die seitlichen Dachrahmen mit

selbstschn. Schrauben oben ent-lang der Seitenpaneele befestigen. Die seitlichen Dachrahmen müssen in den Ecken den hinteren Dachrahmen überlappen.

Dachrahmen müssen nach innen zeigen

SCHRITT

8476

9920

9924

Vorne

4 Die Seitenwandführungen mit

Schrauben und Muttern entlang der Mitte der Seitenpaneele befestigen. Die Überlappungen in den hinteren Ecken mit Schrauben befestigen.

5 Die Türlaufschienengruppe mit

selbstschn. Schrauben entlang der Oberseite der vorderen Wandpaneele befestigen. Siehe Zeichnung.

SCHRITT4SCHRITT

9378

Vorne

langer Schenkel oben

Ö nung nach innen

kurzer Schenkel unten

SCHRITT

Vorne

Page 17

Schritt 8

EB17-GE

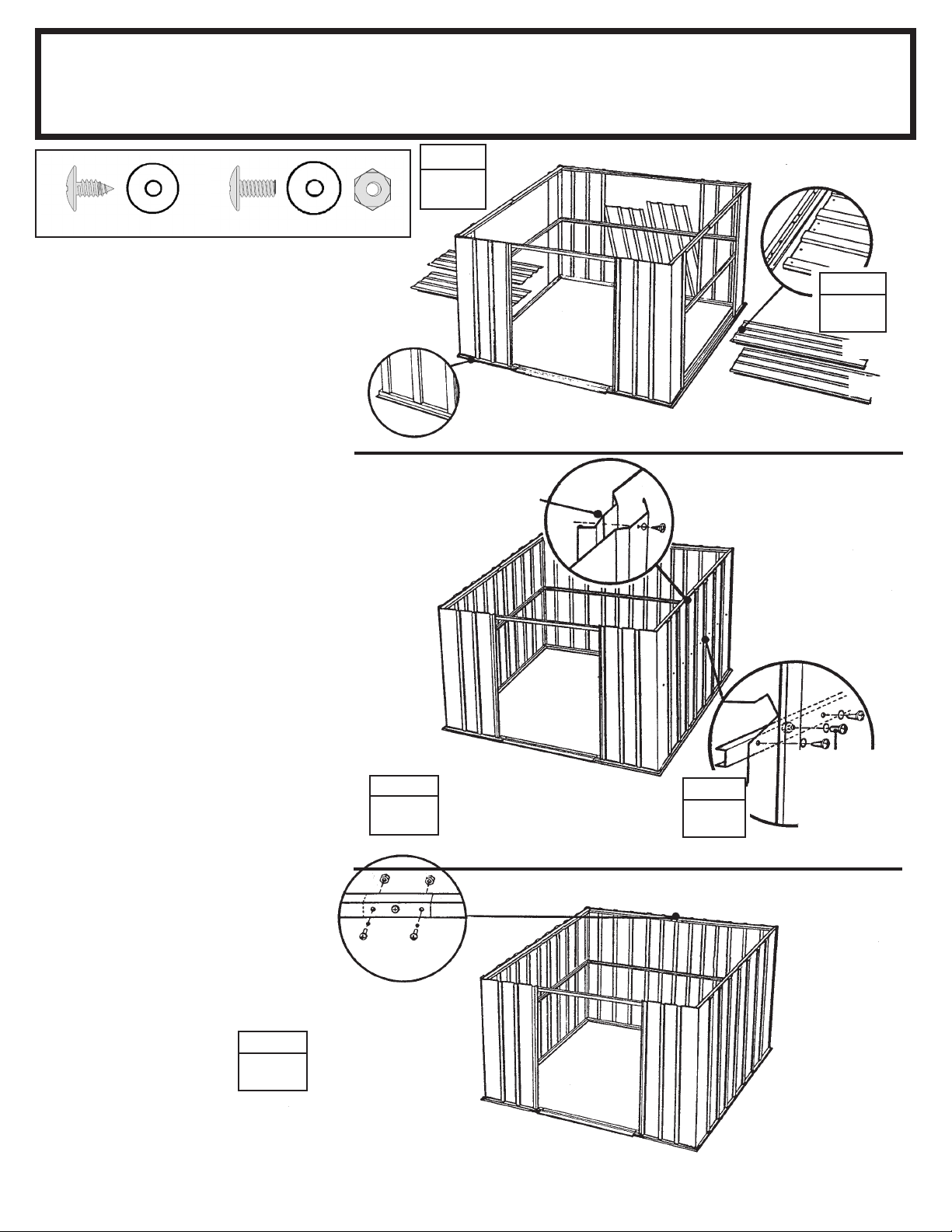

 Hierzu benötigen Sie folgende Teile 

Wandpaneele

SCHRITT

 6627 Wandpaneel (4)  6915 Wandpaneel (2)

(82)

(11)

Die Wandpaneele werden in zwei Breiten geliefert. Jedes Wandpaneel hat eine geriffelte Rippe auf einer Seite. Die geri elte Rippe wird unter die Rippe des folgenden Paneels gelegt.

1 Finden Sie alle Wandpaneele und

legen Sie jedes neben das Gebäude.

2 Stellen Sie sicher, daß Sie für jede

Position das richtige Paneel haben. Das tun Sie, indem Sie die Paneele überlappen und feststellen, ob die Bohrungen sich mit den Bohrungen im Rahmen decken.

6627

Peneele stehen wie gezeigt auf dem Rahmen

Geri elte Rippe unten

6915

SCHRITT

6627

Detail mit an die Wandführung angeschraubter Paneelmitte

3 Die Wandpaneel oben und unten

mit Schrauben befestigen.

4 Die Mitte jedes Paneels mit

selbstschn. Schrauben an der Wandführung befestigen. Die überlappenden Rippen wie zuvor befestigen.

5 Wenn alle Wandpaneele in den

richtigen Positionen befestigt sind schaut das Gebäude so aus.

SCHRITT

Schrauben und Muttern durch die Dachrahmenüberlappung auf der Oberseite des hinteren Paneels benutzen

SCHRITT

Schraube und Mutter reichen an der Überlappung nicht durch die Wandführung hindurch

Page 18

Schritt 9

KC18 ctr

 Hierzu benötigen Sie folgende Teile 

 9370 Türpfosten (2)

Türpfosten

(8) (6)

(2)

Die Türpfosten versteifen die Türö nung und sehen attraktiv aus. Befolgen Sie diese Schritte für beide Türpfosten.

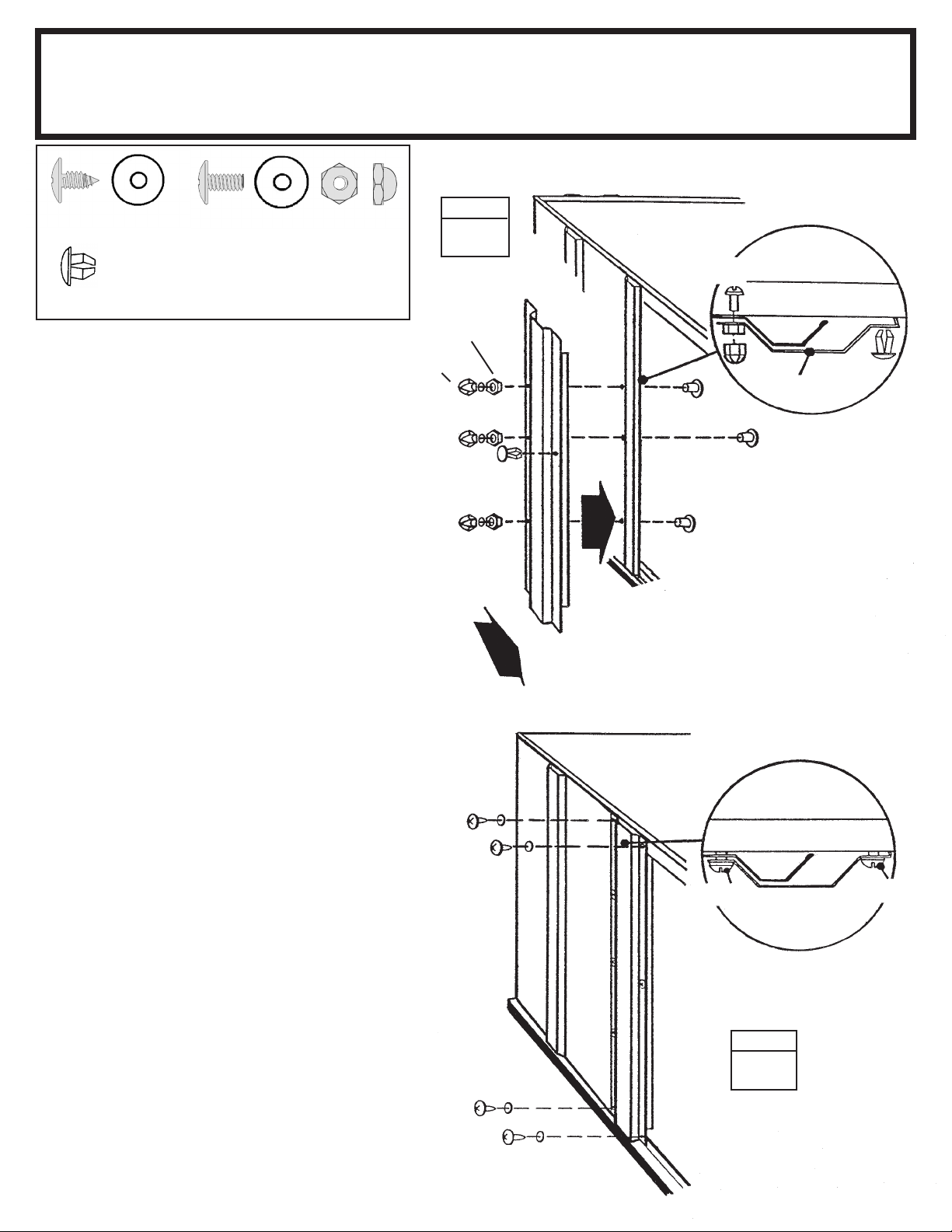

1 Einen Türpfosten mit drei

Schrauben, Muttern und Hutmuttern wie gezeigt an das vordere Paneel schrauben. Einen Stopfen in die der Türö nung am nähesten Bohrung in der Pfostenmitte drücken.

2 Den Türpfosten oben mit zwei

Schrauben an die Türlaufschiene schrauben. Dann das Unterteil genauso an den Rahmen schrauben.

SCHRITT

Sechskantmutter

Hutmutter

Stopfen

Vorne

9370

(3) Schrauben

Schraube

Draufsicht

Türlaufschiene

Stopfen

9370

Schritte 1 und 2 für den anderen Türpfosten wiederholen.

Draufsicht

Türlaufschiene

selbstschn. Schraube

SCHRITT

selbstschn. Schraube

Page 19

Schritt 10

KA19 ctr

(8)

Die Giebel sind oben auf den vorderen und hinteren Wänden ange-ordnet und tragen die Dachträger.

HINWEIS

Die Giebel werden ineinander

gelagert geliefert und können

evtl. als ein Teil angesehen

werden. Trennen Sie sie

vorsichtig, bevor Sie mit der

Montage weitermachen.

 Hierzu benötigen Sie folgende Teile 

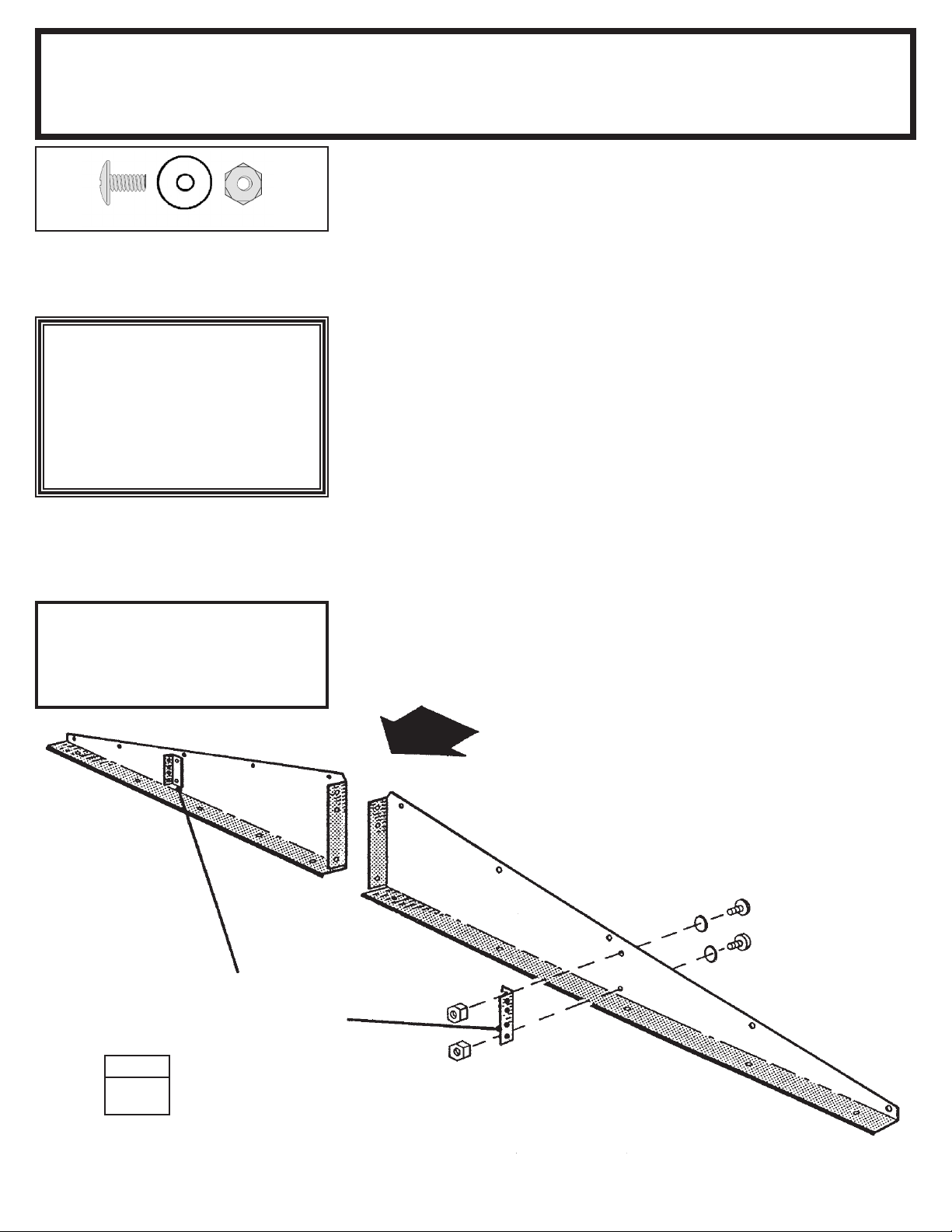

Vormontage der Giebel

 7906 Giebel, rechts (2)  7907 Giebel, links (2)  7916 Dachträgerwinkel (4)

1 Verbinden Sie die 4 Dachträger-

winkel mit 2 Schrauben und Muttern mit den Giebeln.

HINWEIS

Der Montageschenkel des

Winkels muß nach vorne zur

Giebelmitte hin weisen.

7906

VORNE

U-Scheibe

SCHRITT

7916

Dachträgerwinkel

7907

Page 20

 Hierzu benötigen Sie folgende Teile 

Schritt 11

KA20 ctr

(24) (7)

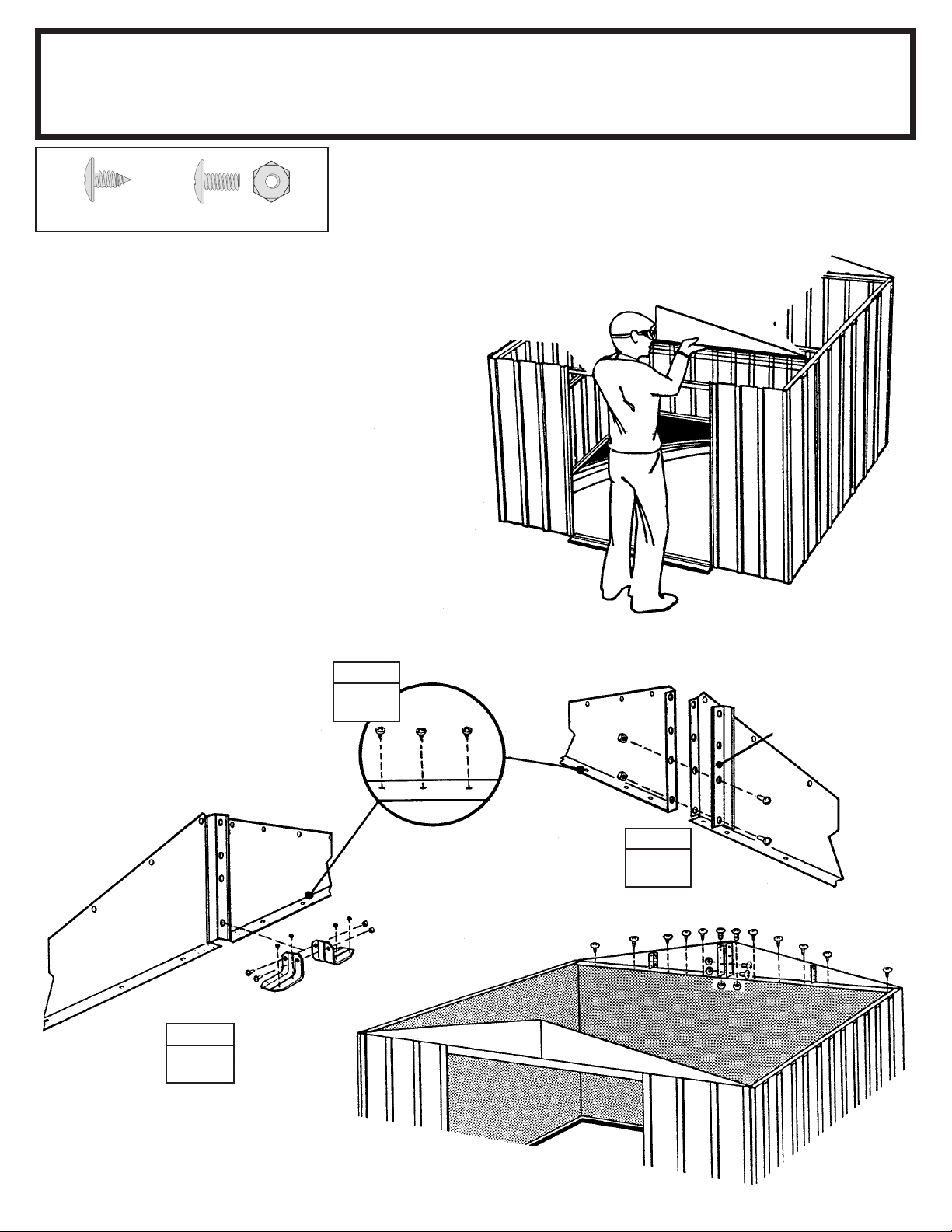

1 Einen rechten und einen linken

Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene schrauben.

Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen. Am hinteren Giebel eine Schraube und Mutter am überlappenden hinteren Dachrahmen benutzen.

Giebel/Winkel

 linke Giebelgruppen (2)  rechte Giebelgruppen (2)  6658 Dachträgerwinkel (2)

2 Die linken und rechten Giebel mit

zwei Schrauben und Muttern nur wo gezeigt mit einem Dachträgerwinkel verbinden.

Schritt 1 & 2 für die andere Seite des Gebäudes wiederholen.

3 Die Laufschienenträger wie

gezeigt an der vorderen Giebelgruppe befestigen.

Laufschienenträger 6228

SCHRITT

Giebel

6658 Dachträgerwinkel

SCHRITT

Page 21

 Hierzu benötigen Sie folgende Teile 

Schritt 12

KA21 ctr

(12)

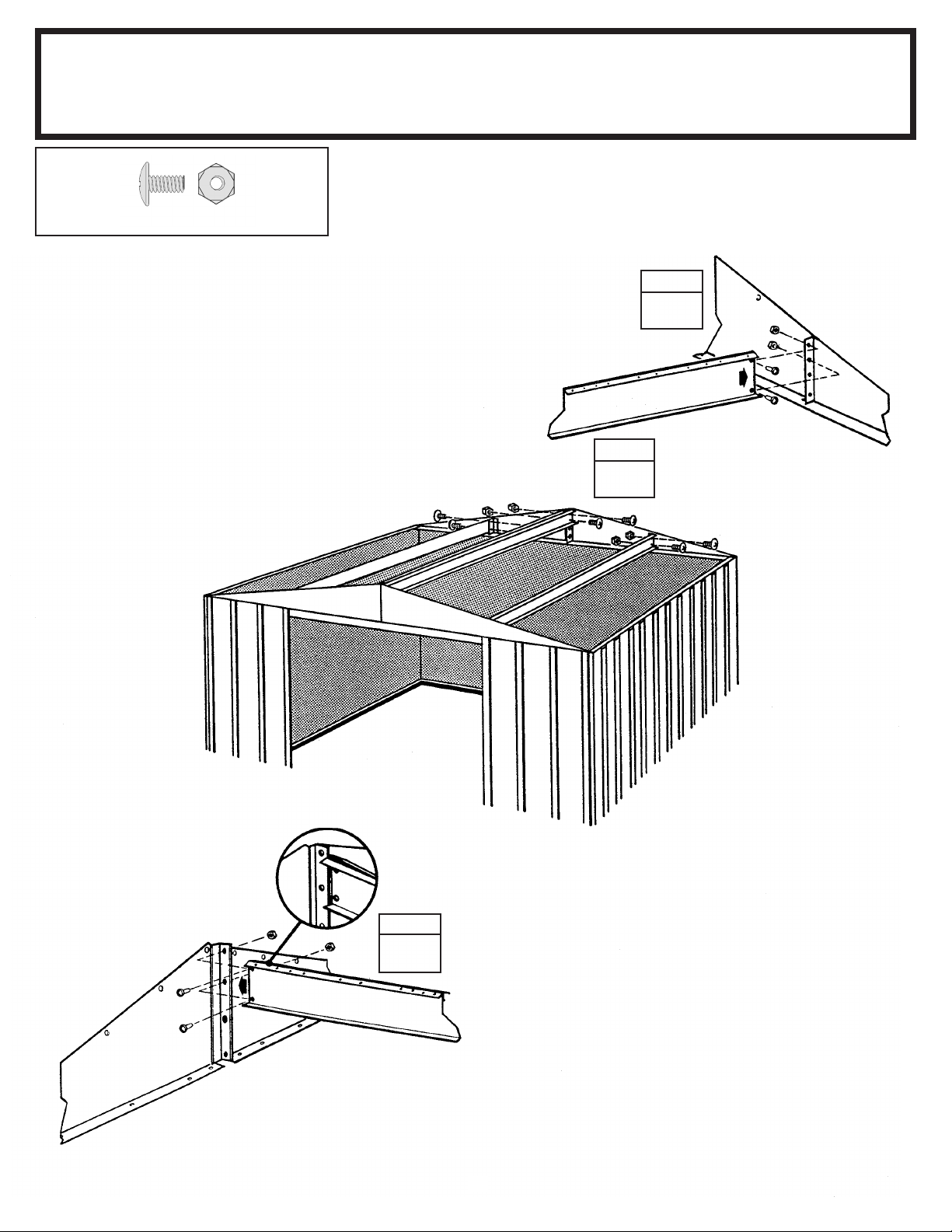

1 Den Hauptdachträger an den

Dachträgerwinkel des vorderen Giebels schrauben.

Dachträger

 Hauptdachträger (1)  8474 Dachträger (2)

SCHRITT

2 Das andere Ende des Haupt-

dachträgers an den Dachträger-winkel des hinteren Giebels schrauben.

3 Die anderen Dachträger mit

Schrauben in der Weise befestigen, daß die kleinen Bohrungen nach oben zeigen.

8474 Dachträger

SCHRITT

Hauptdachträger

Page 22

Schritt 13

KA22 ctr

(2) (5)

 Hierzu benötigen Sie folgende Teile 

Rechtes Dachpaneel

SCHRITT

 8466 rechtes Dachpaneel (1)

Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt werden.

HINWEIS

Überprüfen Sie die Diagonalen

im Gerätehaus und stellen Sie

sicher, dass das Haus

rechtwinklig ist. Dadurch passen

die Dachpaneele besser und die

Bohrungen decken sich.

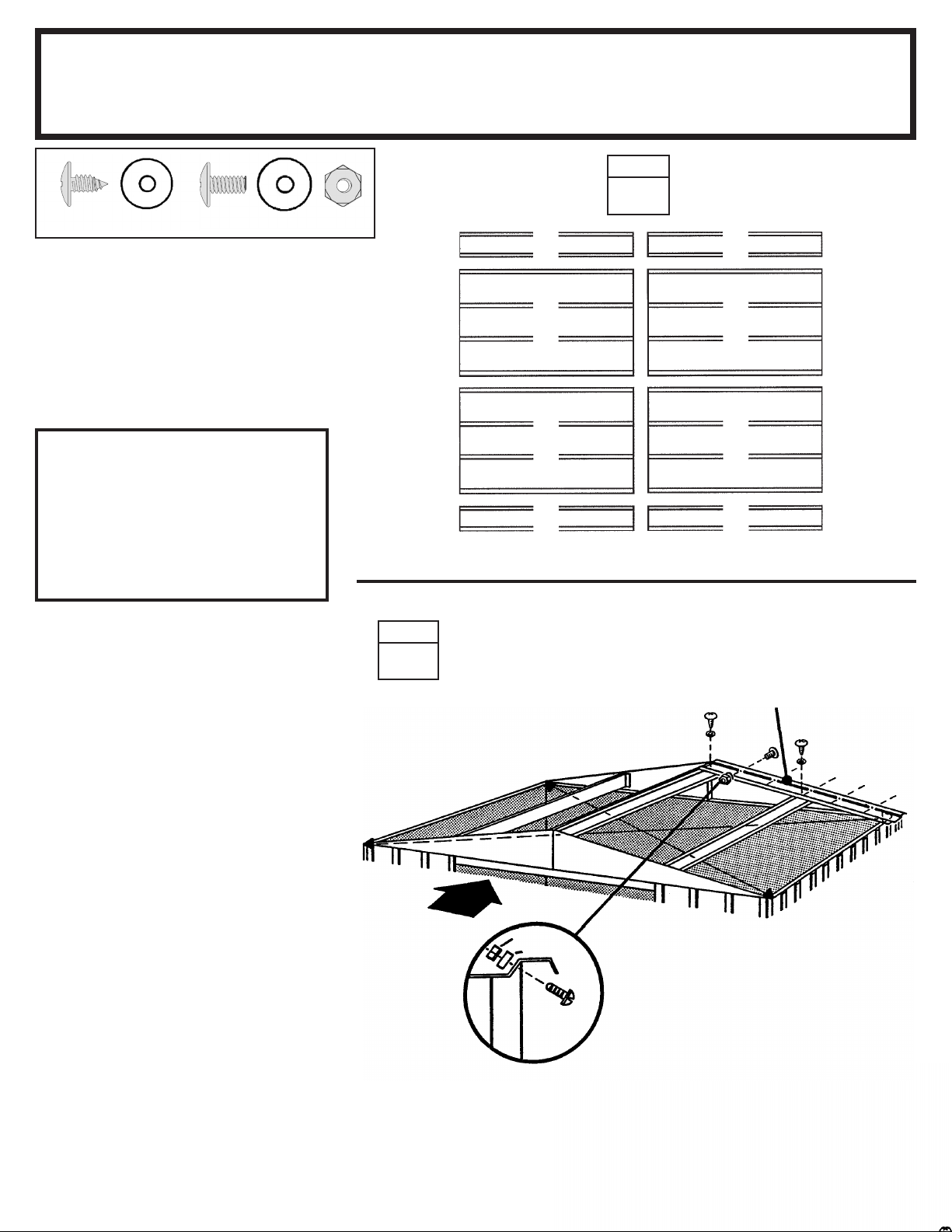

1 Die Dachpaneele nach ihrer

Nummer sortieren. Beachten Sie die zu installierende Reihenfolge und Position.

8467

7875

8466

SCHRITT

8466

7875

8467

Vorne

8466 rechtes Dachpaneel

2 Ein rechtes Dachpaneel gegen

die hintere rechte Ecke legen und mit 5 selbstschn. Schrauben und Schrauben am Giebel und den Dachträgern mit 2 Schrauben befestigen. Zu diesem Zeitpunkt das untere Ende der Paneele noch nicht an den seitlichen Dachrahmen befestigen.

Hinweis: Zur richtigen Ausrichtung befolgen Sie bitte die angegebene Befestigungsreihenfolge.

Vorne

Mutter

U-Scheibe

Schraube

Giebel

Page 23

Schritt 14

KA23 ctr

 Hierzu benötigen Sie folgende Teile 

Dachmontage

 8467 Linkes Dachpaneel (2)  7875 Dachpaneel (4)  8466 rechtes Dachpaneel (1)

(38)

(23)

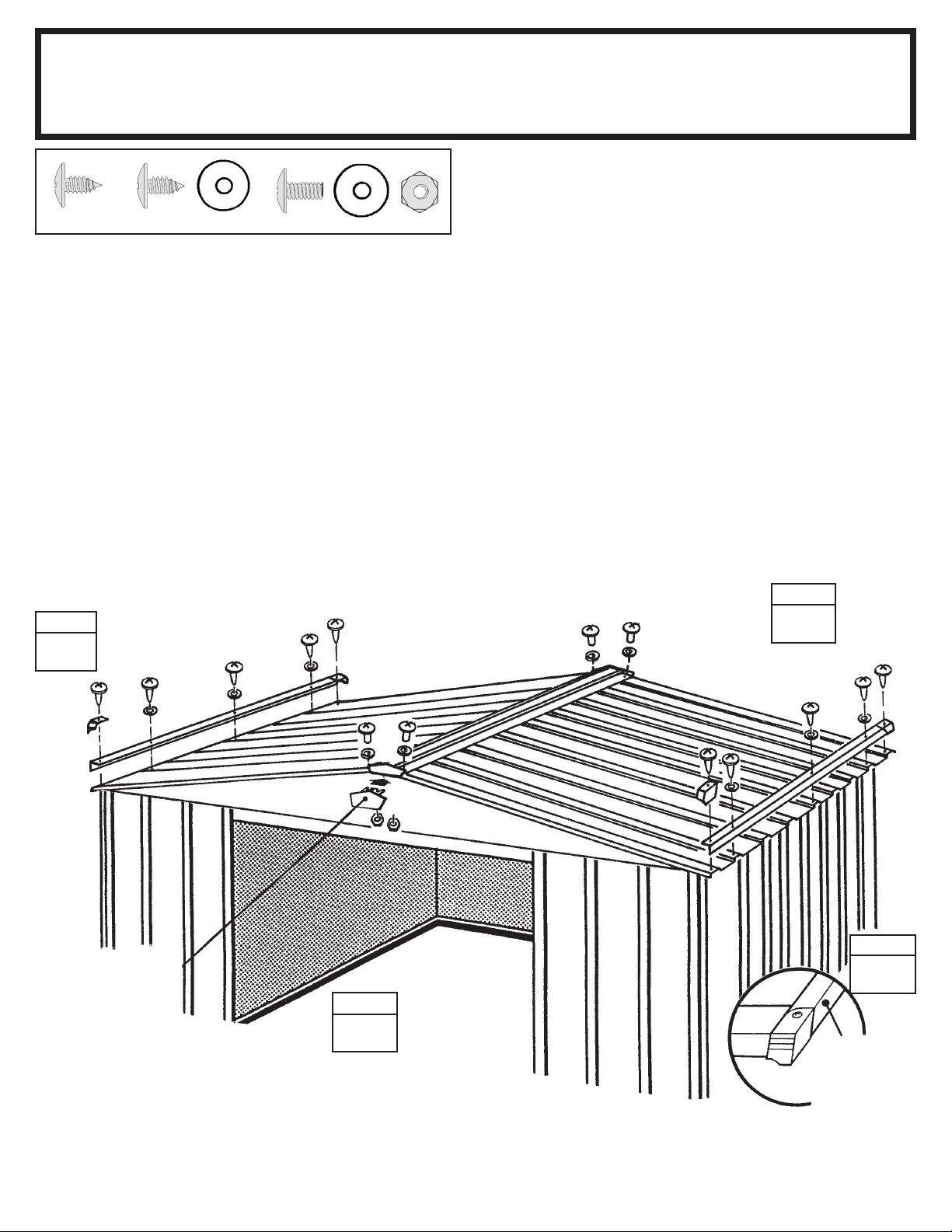

1 Ein linkes Dachpaneel an der

linken, hinteren Dachecke befestigen. Ein rechtes Dachpaneel an der linken vorderen Dachecke befestigen.

2 2 kurze 5,1 cm (2") Streifen von der

Dichtungsbandrolle abschneiden und diese beiseite legen. Den Spalt am Dachfirst entlang mit Dichtungsband abdecken. Rollen Sie das Band ab und pressen Sie es nach unten über den Spalt am First, nachdem Sie jedes Dachpaneel installieren. Das Band erst abschneiden, wenn das ganze Dach fertiggestellt ist.

3 4 Dachpaneele in der auf der vorigen

Seite gezeigten Reihenfolge und Position montieren. Zu diesem Zeitpunkt das untere Ende der Paneele noch nicht an den seitlichen Dachrahmen befestigen. Dichten Sie die Firstö nung weiter mit Dichtungsband ab. Die Überlappungen der Dachpaneele, die nicht für die Firstabdeckung gebraucht werden, befestigen. Den Schraubenkopf mit dem 5,1 cm (2") langen Dichtungsband abdecken.

HINWEIS

Die schmale Dachpaneelrippe

(mit Erhöhung) wird immer von

der breiten Rippe des benachbarten

Paneels überlappt.

SCHRITT

8466 rechtes Dachpaneel

Überlappung mit Schraube

befestigen

Schrauben

zum

Dachträger

8467 linkes Dachpaneel

Vorne

Schrauben

zum

Dachträger

Zu diesem

Zeitpunkt nicht

befestigen

Dichtungsband

Überlappung

mit Schraube

befestigen

7875 Dachpaneel

SCHRITT

Streifen

SCHRITT

HINWEIS

Wenn die Bohrungen im Dachträger

sich nicht mit den Bohrungen in den

Dachpaneelen decken, drücken Sie das

Gebäude von links nach rechts. Hilft das

nicht, kann es sein, dass Ihr Gerätehaus

nicht eben steht. Gleichen Sie die Ecken

aus, bis sich die Bohrungen decken.

Dichtungsband

abschneiden und

unterfalten

Vorne

Page 24

Schritt 15

KA24 ctr

 Hierzu benötigen Sie folgende Teile 

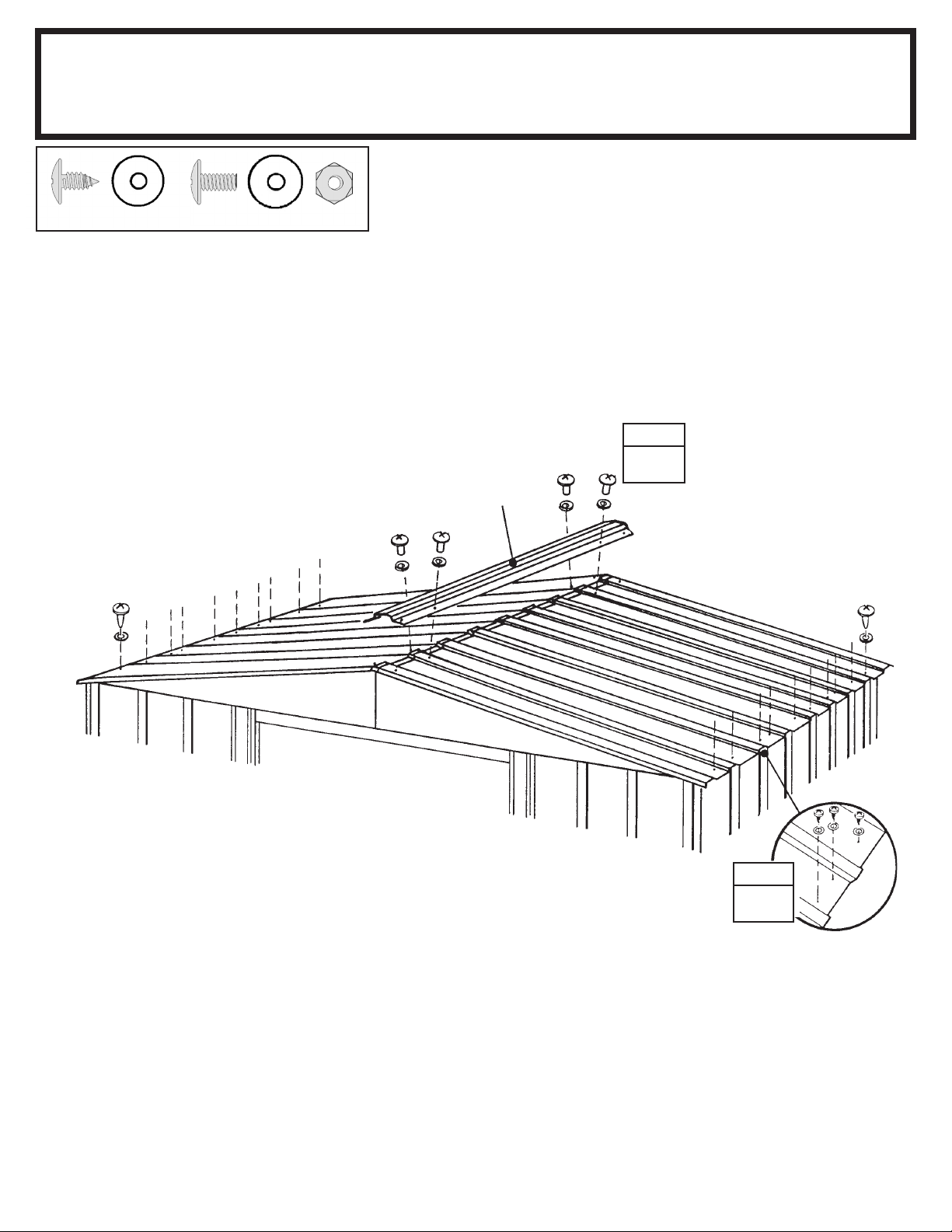

 8461 Firstabdeckung (1)

Firstabdeckung

(20)

(4)

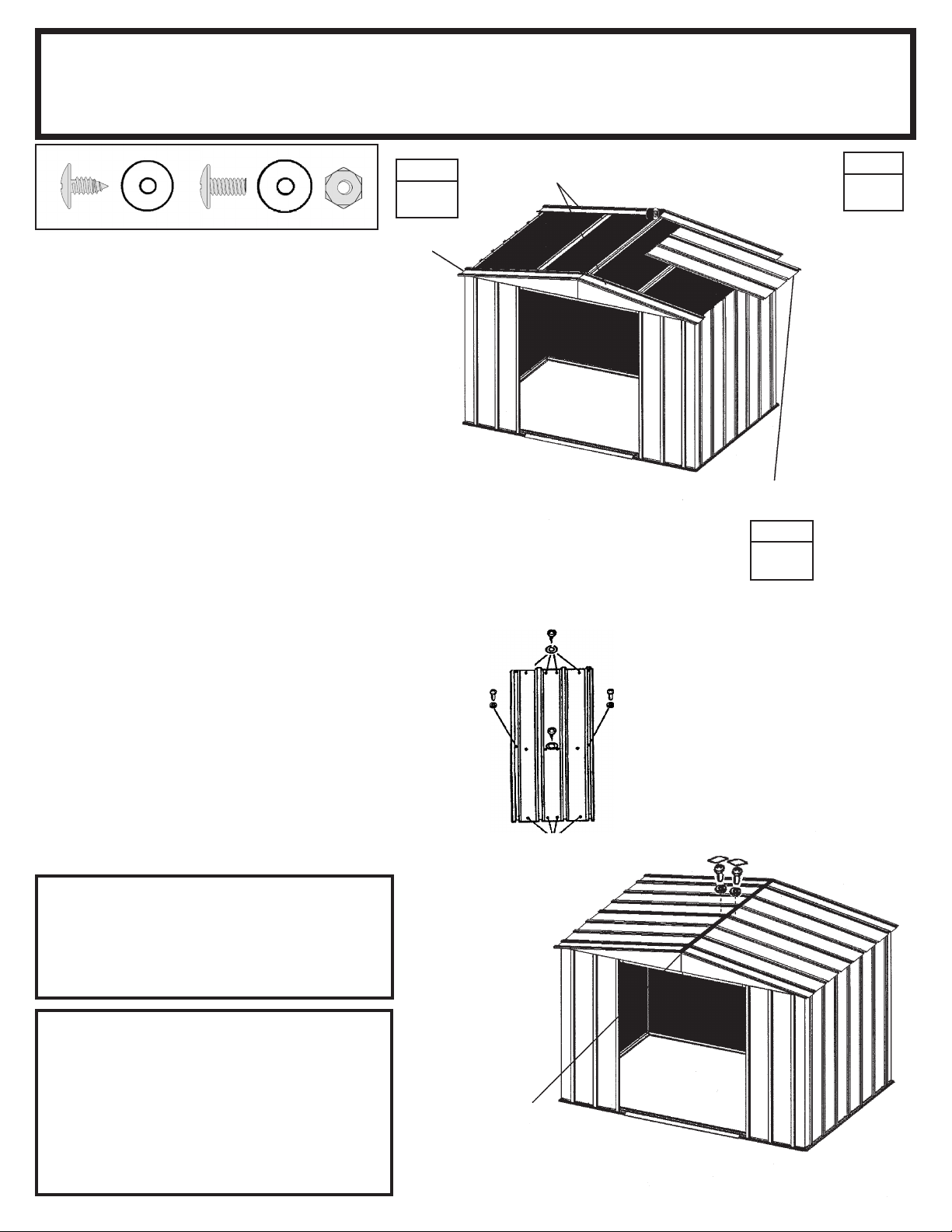

1 Die Firstabdeckung mit Schrauben

auf dem fertigen Dachabschnitt installieren. Die Enden der Firstabdeckung nicht verschrauben, bis Sie dazu ange-wiesen werden.

2 Das untere Ende der Dach-

paneele mit selbstschn. Schrauben und U-Scheiben an die seitlichen Dachrahmen schrauben.

SCHRITT

8461

SCHRITT

Page 25

Schritt 16

KA25 ctr

(6) (4)(4)

 Hierzu benötigen Sie folgende Teile 

 8482 Dachrand (2)

Dachrand

1 Den Dachrand auf jeder

Gebäudeseite mit selbstschn. Schrauben an jeder Paneelüberlappung am unteren Ende der Dachpaneele anschrauben.

2 Biegen Sie den unteren Flansch des

seitlichen Dachrahmens an der Ecke mit Daumen und Zeige nger so weit nach innen, daß die rechten und linken Dachrandabschlüsse auf die rechten und linken Ecken passen.

SCHRITT

Dachrand

8482

Eckabschluß

3 Die Eckabschlüsse mit einer

selbstschn. Schraube am Dachrand befestigen.

4 Die Dachpaneelrippe, First-

abdeckung und Firstblende mit Schrauben und Muttern zusammenschrauben. Den Rest der Firstabdeckung in derselben Weise anschrauben.

SCHRITT

8482

Firstblende

SCHRITT

Flansch

nach innen

umbiegen, so

daß er in den

Dachrandabschluß

hineinpaßt

Page 26

Schritt 17

KC26 ctr

 Hierzu benötigen Sie folgende Teile

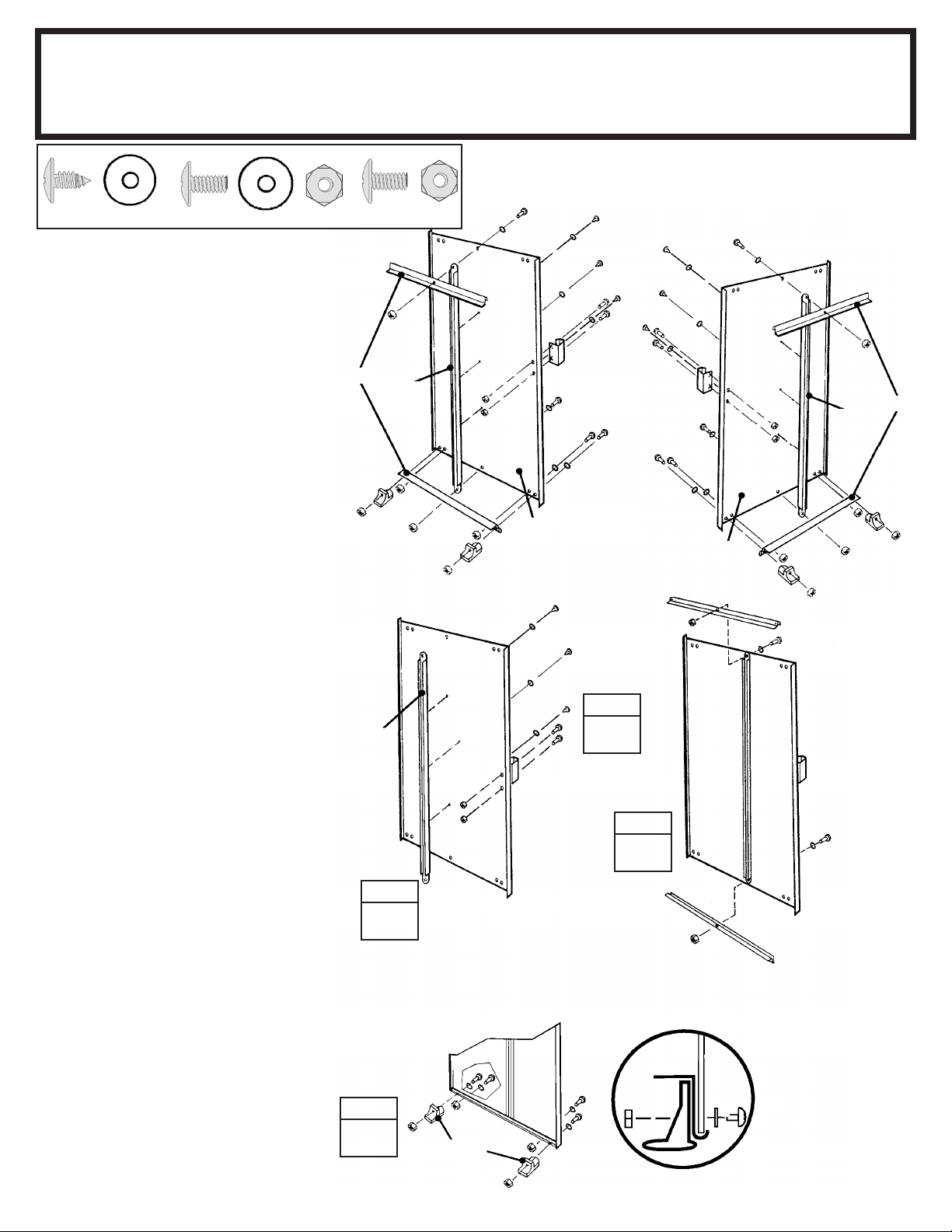

Montage der Türen

 10479 rechte und linke Türen (2)  10498 horiz. Türversteifung (4)  6300 vertik. Türversteifung (2)

(12)

Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso. Gehen Sie wie folgt vor:

1 Befestigen Sie den Griff wie

gezeigt mit 2 Schrauben an der Tür.

2 Die vertikale Türversteifung

gegen die Mitte der Türinnen äche halten und die Schraube drehen, um die vertikale Türversteifung und die mittlere Türversteifung festzulegen. Mit der Tür über und unter der mittleren Verbindung mit 2 Schrauben befestigen.

10498

66382

(4)(6)

6300

66382

10479 rechte Tür

66045

10479

linke Tür

10498

6300

66382

3 Eine horizontale Türversteifung

auf die Oberkante und Unterkante setzen und mit 1 Schraube in der Mitte befestigen.

4 Die unteren Türführungen und

Schrauben wie gezeigt befestigen.

5 Schritt 1 bis 4 für die linke Tür

wiederholen.

6300

SCHRITT

66045

SCHRITT

10498

Endansicht

Horiz.

Türversteifung

Tür

U-Scheibe

66382

Führung

Page 27

Schritt 18

KA27 ctr

 Hierzu benötigen Sie folgende Teile 

Montage der Türen und Justierung

 rechte Türgruppe (1)  linke Türgruppe (1)

(8)

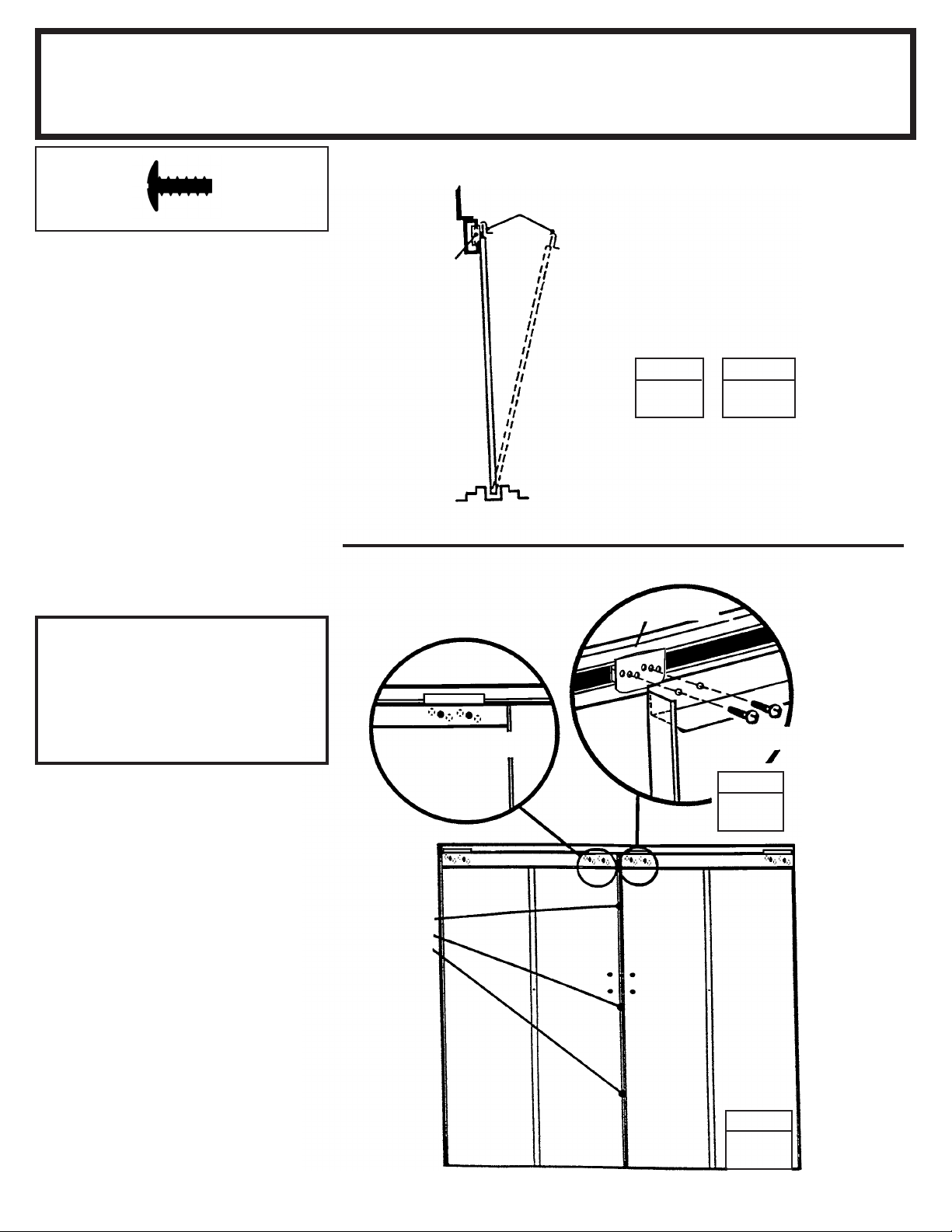

1 Vom Gebäudeinneren setzen Sie

die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.

2 Positionieren Sie die Türoberseite

so, daß die Bohrungen in der Tür sich mit den Bohrungen in den Türgleitern decken.

3 Befestigen Sie die Tür mit zwei

Schrauben (Teil-Nr. 65900) pro Türgleiter an die Türgleiter.

Anhand der Bohrungen in den

Türgleitern können Sie die

Türen justieren. Die Tür in die

mittleren Bohrungen

HINWEIS

einschrauben.

Giebel

Türlaufschiene

Türgleiter

Vorderrahmen-Laufschiene

Justierbohrungen

horiz. Türversteifung

Tür

SCHRITT

Türgleiter

SCHRITT

selbstschn. Schraube

4 Schritte 1 bis 3 für die linke Tür

wiederholen.

Justierbohrungen

machen es möglich,

daß die Türen vertikal

aneinander stoßen

rechte Tür

linke Tür

SCHRITT

Page 28

RMA86CL

FZ28-GE

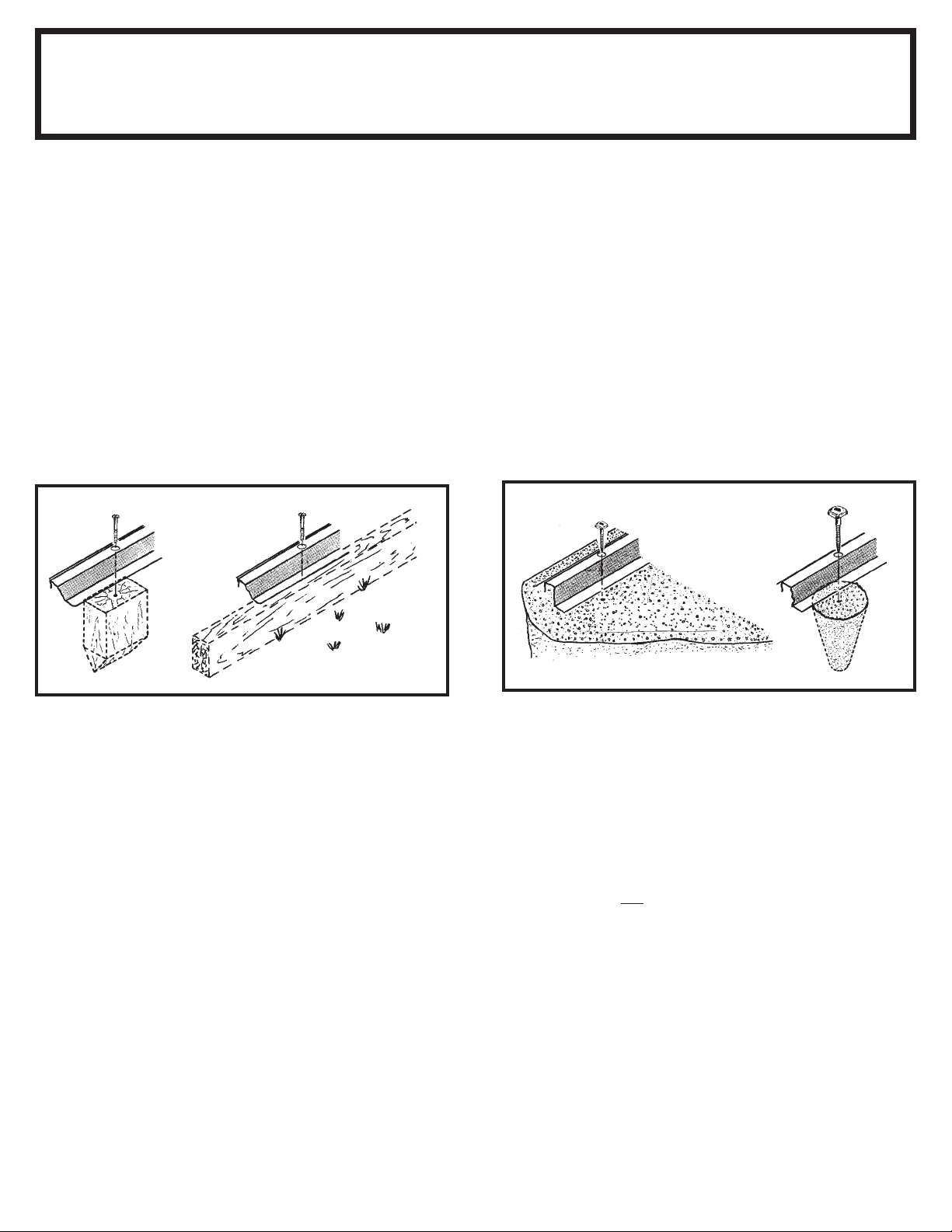

Verankerung

Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt.

Verankerung in Holz/Pfosten:

1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 1/4" (6 mm) - Bohrungen auf. die eine ordnungsgemäße Verankerung sichern.

Verankerung in Beton:

1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.

2. Für Betonverankerungspfosten, der nach der Montage des Gerätehauses gegossen wird: 1/4" x 6" (6 mm x 152 mm) Schwellenschraube benutzen.

1. 2.

EINIGE TATSACHEN ZUM THEMA ROST

Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen Zonen identifiziert und einige einfache Gegenmaßnahmen tri t.

1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.

2. Verwenden Sie alle mitgelieferten U-Scheiben.

3. Entfernen Sie regelmäßig vom Dach und rund um das Gerätehaus Schutt und Laub.

4. Kratzer und Scharten und jeden erkennbaren Rost nach Säuberung sofort behandeln.

725600518
