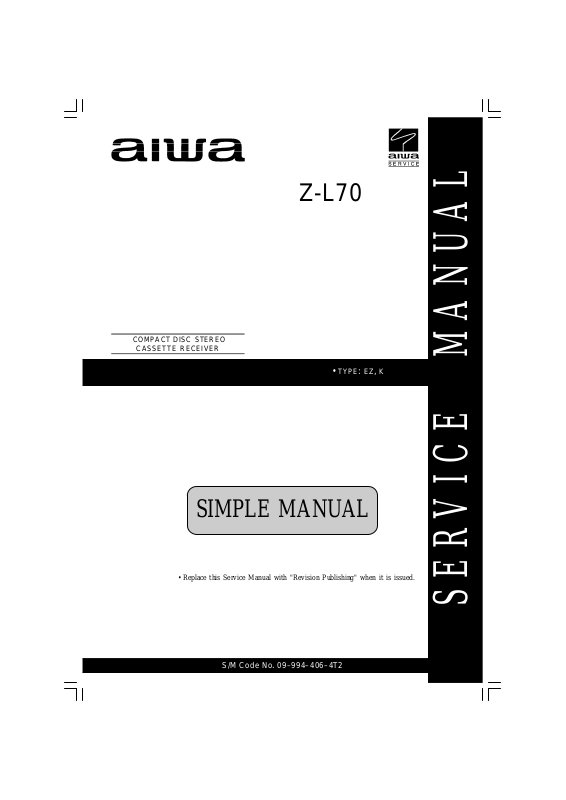

S E R V I C E M A N U A L

COMPACT DISC STEREO

CASSETTE RECEIVER

Z-L70

• TYPE: EZ, K

SIMPLE MANUAL

• Replace this Service Manual with "Revision Publishing" when it is issued.

S/M Code No. 09–994–406–4T2

ELECTRICAL MAIN PARTS LIST - 1/9

NOTE: The characters in the suffix column indicate the part usage.

K ......................XX..................................A...................

EZ .....................XX...................................B..................

KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 501 87-010-544-040 CAP,E 0.1-50 SME ....................

C 503 87-016-669-080 C-CAP,S 0.1-25 K B ....................

C 601 87-010-112-040 CAP,E 100-16 AB..................

C 602 87-010-320-080 CHIP CAP 68P AB..................

C 603 87-010-546-040 CAP,E 0.33-50 AB..................

C 607 87-010-405-040 CAP,E 10-50 AB..................

C 608 87-010-186-080 CAP,CHIP 4700P AB..................

C 609 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 610 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 611 87-010-178-080 CHIP CAP 1000P AB..................

CN 602 87-009-030-010 CONNECTOR 2P PH M _ AB..................

FB 601 87-A50-190-080 C-COIL,S BLM21A102S AB..................

J 601 87-099-659-010 JACK,6.3 JY-6314-01130 AB..................

J 602 87-099-659-010 JACK,6.3 JY-6314-01130 AB..................

Q 601 87-A30-076-080 C-TR,2SC3052F AB..................

Q 602 87-A30-075-080 C-TR,2SA1235F AB..................

Q 603 87-A30-076-080 C-TR,2SC3052F ....................

Q 604 87-A30-076-080 C-TR,2SC3052F AB..................

Q 605 87-A30-087-080 C-FET,2SK2158 AB..................

VR 501 8Z-MA3-603-010 VR,SL 10KB RS15111-20 ....................

C 1 87-010-387-080 CAP,E 470-25 SME AB..................

C 2 87-018-214-080 CAP TC U 0.1-50F AB..................

C 7 87-A10-479-080 CAP,CER 2200P-250 M E KH AB..................

C 10 87-016-520-000 CAP,E 3300-65 M SMG AB..................

C 11 87-016-520-000 CAP,E 3300-65 M SMG AB..................

C 12 87-018-214-080 CAP TC U 0.1-50F AB..................

C 13 87-018-214-080 CAP TC U 0.1-50F AB..................

C 14 87-018-214-080 CAP TC U 0.1-50F AB..................

C 15 87-018-214-080 CAP TC U 0.1-50F AB..................

C 20 87-010-403-080 CAP, ELECT 3.3-50V AB..................

CN 1 87-A60-851-010 CONN,9P V VH AB..................

D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 3 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 4 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 5 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 8 87-017-654-060 DIODE,GBU6J AB..................

D 9 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 10 87-020-465-080 DIODE,1SS133 (110MA) AB..................

F 1 87-A91-276-080 FUSE,125MA 125V F 251 AB..................

PR 1 87-026-691-080 FUSE,10A 125V 251 ....................

PR 1 87-026-682-080 PROTECTOR,10A 60V491 AB..................

PR 2 87-026-691-080 FUSE,10A 125V 251 ....................

PR 2 87-026-682-080 PROTECTOR,10A 60V491 AB..................

PT 2 8Z-MAP-605-010 PT,SUB ZMA-P(U) ....................

PT 2 8Z-NF8-662-010 PT,SUB ZNF-8(E) AB..................

PT 2 8Z-NF8-663-010 PT,SUB ZNF-8(H) ....................

Q 1 87-026-245-080 TR,DTC114ES AB..................

Q 2 87-A30-198-080 TR,KTC3199GR AB..................

RY 1 87-A91-281-010 RELAY,AC DC12V OSA-SS-212DM5 ....................

RY 2 87-A90-976-010 RELAY,AC12V SDT-S-112LMR AB..................

S 1 87-A90-165-010 SW,SL 1-2-3 SWS2301 ....................

T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................

T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................

88-MA2-202-010 GUIDE,FL(2) AB..................

85-NF5-210-110 GUIDE,LED L AB..................

85-NF5-211-110 GUIDE,LED R AB..................

C 101 87-A10-189-040 CAP,E 220-10 AB..................

C 102 87-010-178-080 CHIP CAP 1000P AB..................

C 103 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 105 87-010-316-080 C-CAP,S 33P-50 CH AB..................

C 106 87-010-313-080 CAP, CHIP 18P AB..................

C 107 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 108 87-010-405-040 CAP,E 10-50 AB..................

C 110 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 111 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 112 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 113 87-A10-189-040 CAP,E 220-10 AB..................

C 114 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 115 87-010-198-080 CAP, CHIP 0.022 AB..................

C 116 87-010-493-040 CAP,E 0.47-50 GAS AB..................

C 117 87-010-498-040 CAP,E 10-16 GAS AB..................

C 118 87-012-369-080 C-CAP,S 0.047-50F AB..................

C 119 87-010-408-040 CAP,E 47-50 SME AB..................

C 120 87-010-421-040 CAP,E 4.7-50 5L AB..................

C 121 87-010-421-040 CAP,E 4.7-50 5L AB..................

C 122 87-010-194-080 CAP, CHIP 0.047 AB..................

C 123 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 125 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 127 87-010-194-080 CAP, CHIP 0.047 AB..................

C 128 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 130 87-010-194-080 CAP, CHIP 0.047 AB..................

C 131 87-010-079-040 CAP,E 100-6.3 5L AB..................

C 201 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 202 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

ELECTRICAL MAIN PARTS LIST - 2/9

C 203 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 204 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 205 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 206 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 207 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 281 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 282 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 283 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 284 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 381 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 382 87-012-158-080 C-CAP,S 390P-50 CH AB..................

C 383 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 384 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 385 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 387 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 388 87-010-405-040 CAP,E 10-50 AB..................

C 938 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 941 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 942 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 943 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 944 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 945 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 946 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 947 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 948 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 949 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 950 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 951 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 952 87-012-145-080 CAP, CHIP S 270P CH AB..................

CN 101 87-099-720-010 CONN,30P TYK-B(P) AB..................

CN 102 87-099-031-010 CONN,14P 6216 H AB..................

CN 104 87-099-017-010 CONN, 15P 6216 V AB..................

CN 301 87-A60-156-010 CONN,8P H FE AB..................

D 101 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 102 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 103 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 104 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 105 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 106 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 107 87-A40-270-080 C-DIODE,MC2838 AB..................

D 108 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 109 87-A40-509-080 ZENER,MTZJ6.8C AB..................

D 110 87-A40-269-080 C-DIODE,MC2836 AB..................

D 111 87-A40-270-080 C-DIODE,MC2838 AB..................

D 113 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 114 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 116 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 117 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 122 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 251 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 301 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 302 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 303 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 304 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 305 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 306 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 307 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 308 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 309 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 310 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 311 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 312 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 313 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 314 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 315 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 316 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 324 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 329 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 330 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 331 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 381 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 382 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 383 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 384 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 385 87-017-932-080 ZENER,MTJ6.2B AB..................

FL 101 8Z-MA2-605-010 FL,BJ683GK AB..................

IC 101 8Z-MA1-601-010 C-IC,LC876580W-5K53 AB..................

IC 102 87-A20-914-010 IC,SPS-442-1-F AB..................

IC 201 87-A21-021-040 C-IC,BU2099FV AB..................

IC 202 87-A21-021-040 C-IC,BU2099FV AB..................

IC 203 87-A21-021-040 C-IC,BU2099FV AB..................

IC 380 87-A21-023-040 C-IC,BA3835F AB..................

JW 145 87-005-847-080 COIL,2.2UH(CECS) AB..................

L 101 87-A50-333-010 COIL,OSC 9.43MHZ AB..................

LED 201 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 202 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 203 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 204 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 205 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 206 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 207 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

ELECTRICAL MAIN PARTS LIST - 3/9

LED 208 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 209 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 210 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 211 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 212 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 213 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 214 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 215 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................

LED 216 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 217 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 218 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 219 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 220 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 221 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 233 87-070-270-010 LED,SEL1510CM2 LF34 AB..................

LED 234 87-070-270-010 LED,SEL1510CM2 LF34 AB..................

LED 235 87-070-270-010 LED,SEL1510CM2 LF34 AB..................

LED 236 87-070-270-010 LED,SEL1510CM2 LF34 AB..................

LED 237 87-070-300-010 LED,SEL1250SM LF34 AB..................

LED 238 87-070-300-010 LED,SEL1250SM LF34 AB..................

LED 240 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 241 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 242 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 243 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 246 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 248 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 250 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 251 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 254 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 256 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 281 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 282 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 283 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 284 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 285 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 286 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 287 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 288 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 289 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 290 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 291 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 292 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 293 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

PR 201 87-A90-410-080 FUSE,0.5A 125V 251 ....................

PR 201 87-A90-393-080 PROTECTOR,0.5A 491SERISE 60V AB..................

Q 101 87-A30-087-080 C-FET,2SK2158 AB..................

Q 102 87-A30-087-080 C-FET,2SK2158 AB..................

Q 103 87-A30-198-080 TR,KTC3199GR AB..................

Q 104 87-A30-087-080 C-FET,2SK2158 AB..................

Q 105 87-A30-159-080 C-TR,KTA1298Y AB..................

Q 106 87-A30-159-080 C-TR,KTA1298Y AB..................

Q 107 89-112-965-080 TR,2SA1296 (0.75W) AB..................

Q 108 87-A30-073-080 C-TR,RT1N 141C AB..................

Q 262 89-112-965-080 TR,2SA1296 (0.75W) AB..................

Q 301 87-A30-074-080 C-TR,RT1P 141C AB..................

R 301 87-022-355-080 C-RES,S10K-1/10W F AB..................

R 321 87-022-355-080 C-RES,S10K-1/10W F AB..................

R 341 87-022-355-080 C-RES,S10K-1/10W F AB..................

S 101 87-A90-471-010 SW,RTRY EC16B24304-25 NON AB..................

S 102 87-A90-982-010 SW,RTRY REO121-30 AB..................

S 301 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 302 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 303 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 304 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 305 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 306 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 308 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 309 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 311 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 312 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 321 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 322 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 323 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 324 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 325 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 326 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 327 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 328 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 329 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 330 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 332 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 333 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 334 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 335 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 336 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 337 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 338 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 339 87-A90-095-080 SW,TACT EVQ11G04M ....................

S 341 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 342 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 343 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 344 87-A90-095-080 SW,TACT EVQ11G04M AB..................

ELECTRICAL MAIN PARTS LIST - 4/9

S 346 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 347 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 348 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 349 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 350 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 351 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 352 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 353 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 354 87-A90-095-080 SW,TACT EVQ11G04M ....................

S 355 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 356 87-A90-095-080 SW,TACT EVQ11G04M ....................

S 357 87-A90-095-080 SW,TACT EVQ11G04M ....................

S 358 87-A90-095-080 SW,TACT EVQ11G04M ....................

S 359 87-A90-095-080 SW,TACT EVQ11G04M ....................

C 801 87-012-156-080 C-CAP,S 220P-50 CH ....................

C 802 87-010-176-080 C-CAP,S 680P-50 SL ....................

C 803 87-010-187-080 CAP CHIP S5600P ....................

C 804 87-010-213-080 C-CAP,S 0.015-50 B ....................

C 805 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................

C 806 87-010-401-040 CAP,E 1-50 SME ....................

C 807 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................

C 809 87-012-155-080 C-CAP 180P-50CH ....................

C 810 87-010-263-040 CAP,E 100-10 ....................

C 811 87-010-382-010 CAP, ELECT 22-25SME ....................

C 812 87-010-378-040 CAP,E 10-16 ....................

D 801 87-017-931-080 ZENER,MTZJ5.6B ....................

IC 801 87-A21-051-040 C-IC,BU9990-03FS ....................

L 801 87-A50-093-010 COIL,CLOCK 5.76MHZ ....................

C 301 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 302 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 305 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 306 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 309 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 310 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 311 87-010-198-080 CAP, CHIP 0.022 AB..................

C 312 87-010-198-080 CAP, CHIP 0.022 AB..................

C 313 87-010-180-080 C-CER 1500P AB..................

C 314 87-010-180-080 C-CER 1500P AB..................

C 315 87-010-179-080 CAP,CHIP S B1200P AB..................

C 316 87-010-179-080 CAP,CHIP S B1200P AB..................

C 321 87-012-142-080 CAP, S 0.33-16 AB..................

C 322 87-012-142-080 CAP, S 0.33-16 AB..................

C 324 87-010-260-080 CAP, ELECT 47-25V AB..................

C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................

C 327 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 328 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 335 87-010-401-080 CAP, ELECT 1-50V AB..................

C 336 87-010-401-080 CAP, ELECT 1-50V AB..................

C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 351 87-012-140-080 CAP 470P AB..................

C 352 87-012-140-080 CAP 470P AB..................

C 354 87-010-175-080 CAP 560P AB..................

C 355 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 356 87-010-260-080 CAP, ELECT 47-25V AB..................

C 357 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 373 87-016-083-080 C-CAP,S 0.15-16 RK AB..................

C 374 87-016-083-080 C-CAP,S 0.15-16 RK AB..................

C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 379 87-010-382-080 CAP, ELECT 22-25V AB..................

C 380 87-010-382-080 CAP, ELECT 22-25V AB..................

C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 391 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 392 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 393 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 394 87-010-319-080 C-CAP,S 56P-50 CH AB..................

CN 301 87-099-827-010 CONN,3P S2M-3W AB..................

CN 351 87-099-832-010 CONN,8P S2M-8W AB..................

D 352 87-A40-269-080 C-DIODE,MC2836 AB..................

FB 301 87-008-372-080 FILTER, EMI BL OIRNI AB..................

IC 301 87-A20-455-010 IC,HA12211 AB..................

L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................

L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................

L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................

Q 351 87-A30-087-080 C-FET,2SK2158 AB..................

Q 353 87-A30-087-080 C-FET,2SK2158 AB..................

Q 354 87-A30-087-080 C-FET,2SK2158 AB..................

Q 355 87-A30-105-080 C-TR,RT1P 441C AB..................

Q 356 87-A30-076-080 C-TR,2SC3052F AB..................

Q 357 87-026-610-080 TR,KTC3198GR AB..................

Q 358 87-026-610-080 TR,KTC3198GR AB..................

Q 359 87-026-610-080 TR,KTC3198GR AB..................

ELECTRICAL MAIN PARTS LIST - 5/9

Q 360 87-A30-087-080 C-FET,2SK2158 AB..................

SFR 351 87-024-356-080 SFR,47K DIA6 H AB..................

SFR 352 87-024-356-080 SFR,47K DIA6 H AB..................

C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 402 87-010-260-080 CAP, ELECT 47-25V AB..................

C 403 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 404 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 405 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 406 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 407 87-010-188-080 CAP,CHIP 6800P AB..................

C 408 87-010-188-080 CAP,CHIP 6800P AB..................

C 409 87-012-140-080 CAP 470P AB..................

C 410 87-012-140-080 CAP 470P AB..................

C 411 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 412 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 413 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 414 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 415 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 416 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 417 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................

C 418 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................

C 419 87-010-260-080 CAP, ELECT 47-25V AB..................

D 401 87-A40-269-080 C-DIODE,MC2836 AB..................

D 402 87-020-465-080 DIODE,1SS133 (110MA) AB..................

IC 401 87-A21-022-040 C-IC,BA3880FS AB..................

C 601 87-010-183-080 C-CAP,S 2700P-50 B ....................

C 601 87-010-180-080 C-CER 1500P AB..................

C 602 87-010-183-080 C-CAP,S 2700P-50 B ....................

C 602 87-010-180-080 C-CER 1500P AB..................

C 605 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 606 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 608 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 611 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 612 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 613 87-016-081-080 C-CAP,S 0.1-16 RK AB..................

C 614 87-016-081-080 C-CAP,S 0.1-16 RK AB..................

C 619 87-010-185-080 C-CAP,S 3900P-50 B AB..................

C 620 87-010-185-080 C-CAP,S 3900P-50 B AB..................

C 621 87-010-401-080 CAP, ELECT 1-50V AB..................

C 622 87-010-401-080 CAP, ELECT 1-50V AB..................

C 625 87-010-405-080 CAP, ELECT 10-50V AB..................

C 626 87-010-405-080 CAP, ELECT 10-50V AB..................

C 627 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 628 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 629 87-010-405-080 CAP, ELECT 10-50V AB..................

C 630 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 631 87-010-992-080 C-CAP,S 0.047-25 B AB..................

C 632 87-010-263-080 CAP, ELECT 100-10V AB..................

C 633 87-010-263-080 CAP, ELECT 100-10V AB..................

C 634 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 635 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 636 87-010-992-080 C-CAP,S 0.047-25 B AB..................

C 637 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 641 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 653 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 654 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 661 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 662 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 663 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 664 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 677 87-010-178-080 CHIP CAP 1000P AB..................

CN 601 87-099-719-010 CONN,30P TYK-B(X) AB..................

CN 602 87-A60-131-010 CONN,6P V FE AB..................

CN 604 87-099-570-010 CONN,13P TUC-P13P-B1 ....................

CN 605 87-A60-189-010 CONN,16P V TUC-P16P-B1 AB..................

D 601 87-A40-002-080 ZENER,MTZJ5.1C AB..................

D 602 87-A40-438-080 ZENER,MTZJ4.7A AB..................

D 603 87-A40-234-080 ZENER,MTZJ5.6A AB..................

IC 601 87-A21-011-040 C-IC,M62445FP-600D AB..................

J 603 87-099-625-010 JACK PIN 4P,RVS (KM) AB..................

JR 630 87-A50-190-080 C-COIL,S BLM21A102S AB..................

JW 623 87-008-372-080 FILTER, EMI BL OIRNI AB..................

JW 625 87-008-372-080 FILTER, EMI BL OIRNI AB..................

Q 601 87-026-609-080 TR,KTA1266GR AB..................

Q 604 87-A30-142-040 C-TR,DTA123EKA AB..................

R 661 87-A50-190-080 C-COIL,S BLM21A102S AB..................

R 662 87-A50-190-080 C-COIL,S BLM21A102S AB..................

R 663 87-A50-190-080 C-COIL,S BLM21A102S AB..................

R 664 87-A50-190-080 C-COIL,S BLM21A102S AB..................

C 101 87-010-178-080 CHIP CAP 1000P AB..................

C 102 87-010-178-080 CHIP CAP 1000P AB..................

C 123 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 124 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 125 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 126 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 127 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 128 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 129 87-010-191-080 C-CAP,S 0.015-50 F AB..................

C 130 87-010-191-080 C-CAP,S 0.015-50 F AB..................

C 131 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 132 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 134 87-010-553-080 CAP,E 47-16 AB..................

ELECTRICAL MAIN PARTS LIST - 6/9

C 136 87-012-368-080 C-CAP,S 0.1-50 F AB..................

L 101 87-003-383-010 COIL,1UH-S AB..................

L 102 87-003-383-010 COIL,1UH-S AB..................

Q 101 89-333-266-080 CHIP TR,2SC3326B AB..................

Q 102 89-333-266-080 CHIP TR,2SC3326B AB..................

Q 127 87-A30-075-080 C-TR,2SA1235F AB..................

R 143 87-A00-440-050 RES,220-1/2W J RP AB..................

R 144 87-A00-440-050 RES,220-1/2W J RP AB..................

R 145 87-A00-440-050 RES,220-1/2W J RP AB..................

R 146 87-A00-440-050 RES,220-1/2W J RP AB..................

C 203 87-010-174-080 CAP CHIP SL470P (K) AB..................

C 204 87-010-174-080 CAP CHIP SL470P (K) AB..................

C 229 87-010-993-080 C-CAP,S 0.056-25 B AB..................

C 230 87-010-993-080 C-CAP,S 0.056-25 B AB..................

C 231 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 232 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 233 87-010-190-080 S CHIP F 0.01 AB..................

C 234 87-010-190-080 S CHIP F 0.01 AB..................

C 235 87-016-285-080 CAP,E 47-100SME AB..................

C 236 87-016-285-080 CAP,E 47-100SME AB..................

C 237 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 238 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 239 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

CN 201 87-A60-739-010 CONN,13P JL-BT AB..................

D 212 87-020-465-080 DIODE,1SS133 (110MA) AB..................

J 202 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM AB..................

J 203 87-033-240-010 TERMINAL,SP 4P32SV1-05 AB..................

J 204 87-A60-750-010 JACK,PIN 4P R/W BLUE AB..................

L 201 87-003-383-010 COIL,1UH-S AB..................

L 202 87-003-383-010 COIL,1UH-S AB..................

Q 201 89-333-266-080 CHIP TR,2SC3326B AB..................

Q 202 89-333-266-080 CHIP TR,2SC3326B AB..................

RY 201 87-045-382-010 RELAY,OUAZ-SH-112L AB..................

87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................

C 1 87-012-369-080 C-CAP,S 0.047-50F AB..................

C 2 87-012-369-080 C-CAP,S 0.047-50F AB..................

C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 5 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 6 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 9 87-016-658-090 CAP,E 4700-35 SMG AB..................

C 10 87-016-658-090 CAP,E 4700-35 SMG AB..................

C 21 87-010-385-080 CAP, ELECT 220-25V AB..................

C 22 87-010-385-080 CAP, ELECT 220-25V AB..................

C 23 87-010-247-080 CAP, ELECT 100-50V AB..................

C 24 87-010-247-080 CAP, ELECT 100-50V AB..................

C 25 87-010-430-080 CAP, ELECT 100-63 AB..................

C 26 87-010-263-080 CAP, ELECT 100-10V AB..................

C 27 87-012-140-080 CAP 470P AB..................

C 28 87-010-263-080 CAP, ELECT 100-10V ....................

C 29 87-010-247-080 CAP, ELECT 100-50V AB..................

C 30 87-010-112-080 CAP, ELECT 100-16V AB..................

C 31 87-010-101-080 CAP, ELECT 220-16 AB..................

C 61 87-010-260-080 CAP, ELECT 47-25V AB..................

C 62 87-010-496-080 CAP,E 3.3-50 5L AB..................

C 91 87-010-401-080 CAP, ELECT 1-50V AB..................

C 92 87-010-263-080 CAP, ELECT 100-10V AB..................

C 93 87-010-380-080 CAP, ELECT 47-16V AB..................

CN 1 87-A60-739-010 CONN,13P JL-BT AB..................

CN 91 87-A60-109-010 CONN,2P V S2M-2W AB..................

CNA 1 8Z-MA4-623-010 CONN ASSY,9P 480 VH AB..................

D 1 87-017-654-060 DIODE,GBU6J AB..................

D 3 87-070-274-080 DIODE,1N4003 SEM AB..................

D 4 87-070-274-080 DIODE,1N4003 SEM AB..................

D 5 87-070-274-080 DIODE,1N4003 SEM AB..................

D 6 87-070-274-080 DIODE,1N4003 SEM AB..................

D 7 87-A40-341-080 ZENER,MTZJ 36 A AB..................

D 8 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 9 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 10 87-A40-345-080 ZENER,MTZJ10C AB..................

D 61 87-A40-270-080 C-DIODE,MC2838 AB..................

D 62 87-A40-269-080 C-DIODE,MC2836 AB..................

D 63 87-A40-004-080 ZENER,MTZJ16A AB..................

D 64 87-070-274-080 DIODE,1N4003 SEM AB..................

D 91 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 92 87-020-465-080 DIODE,1SS133 (110MA) AB..................

Q 1 87-026-609-080 TR,KTA1266GR AB..................

Q 2 87-026-609-080 TR,KTA1266GR AB..................

Q 5 87-026-610-080 TR,KTC3198GR AB..................

Q 6 87-A30-076-080 C-TR,2SC3052F AB..................

Q 7 87-026-230-080 CHIP-TR,DTA114YK ....................

Q 8 87-A30-075-080 C-TR,2SA1235F AB..................

Q 9 87-A30-234-080 TR,CSC4115BC AB..................

Q 63 87-A30-076-080 C-TR,2SC3052F AB..................

Q 64 87-A30-075-080 C-TR,2SA1235F AB..................

Q 65 87-A30-076-080 C-TR,2SC3052F AB..................

Q 66 87-A30-075-080 C-TR,2SA1235F AB..................

Q 67 87-A30-076-080 C-TR,2SC3052F AB..................

Q 91 87-A30-076-080 C-TR,2SC3052F AB..................

Q 92 87-026-609-080 TR,KTA1266GR AB..................

R 20 87-A00-261-080 RES,M/F 0.56-1W J ....................

WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
