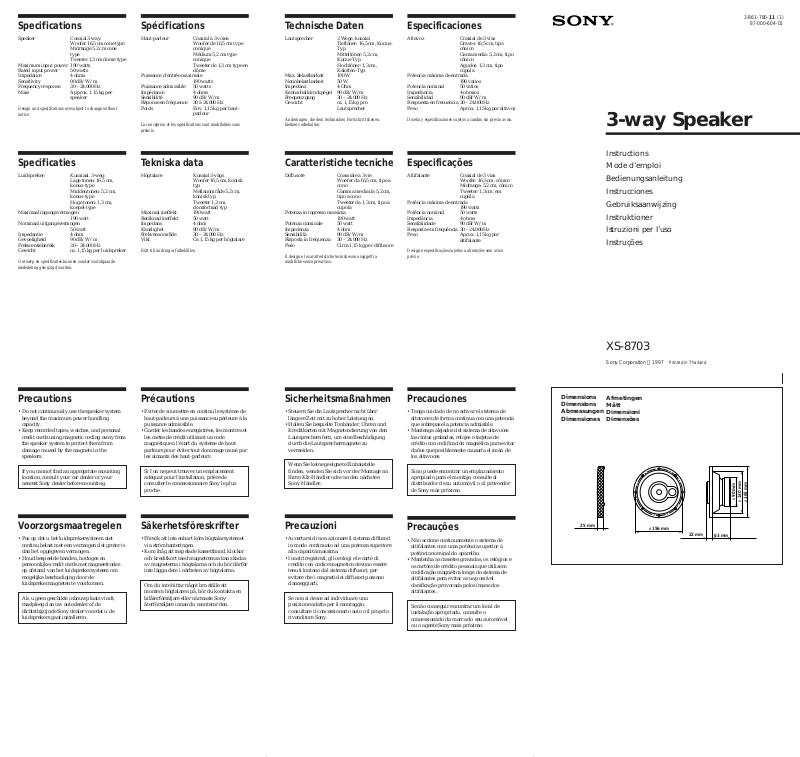

Specifications
Spécifications
Technische Daten
Especificaciones
3-861-780-11 (1)
87-000-604-01
Speaker Coaxial 3-way:
Woofer 16.5 cm cone type
Midrange 5.2 cm cone
type
Tweeter 1.3 cm dome type
Maximum input power 190 watts
Rated input power 50 watts
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 30 – 24,000 Hz
Mass Approx. 1.15 kg per
speaker
Design and specifications are subject to change without
notice.
Specificaties
Luidspreker: Koaxiaal, 3-weg:
Lage tonen: 16,5 cm,
konus-type
Middentonen: 5,2 cm,
konus-type
Hoge tonen: 1,3 cm,
koepel-type
Maximaal ingangsvermogen
190 watt
Nominaal uitgangsvermogen
50 watt
Impedantie 4 ohm
Gevoeligheid 90 dB/W/m
Frekwentiebereik 30 – 24.000 Hz
Gewicht ca. 1,15 kg per luidspreker
Ontwerp en specificaties kunnen zonder voorafgaande
mededeling gewijzigd worden.
Haut-parleur Coaxial à 3 voies:
Woofer de 16,5 cm type
conique
Médium 5,2 cm type
conique
Tweeter de 1,3 cm type en
dôme
Puissance d’entrée maximale
190 watts
Puissance admissible 50 watts
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 30 à 24.000 Hz
Poids Env. 1,15 kg par haut-
parleur
La conception et les spécifications sont modifiables sans
préavis.
Tekniska data
Högtalare Koaxial 3-vägs
Woofer 16,5 cm, konisk
typ
Mellanområde 5,2 cm,
konisk typ
Tweeter 1,3 cm,
domformad typ
Maximal ineffekt 190 watt
Beräknad ineffekt 50 watt
Impedans 4 ohm
Känslighet 90 dB/W/m
Frekvensområde 30 – 24.000 Hz
Vikt Ca 1,15 kg per högtalare
Rätt till ändringar förbehålles.
Lautsprecher 3 Wege, koaxial
Tieftöner: 16,5 cm, KonusTyp
Mitteltöner: 5,2 cm,
Konus-Typ
Hochtöner: 1,3 cm,
Kalotten-Typ
Max. Belastbarkeit 190 W
Nennbelastbarkeit 50 W
Impedanz 4 Ohm
Kennschalldruckpegel 90 dB/W/m
Frequenzgang 30 – 24.000 Hz
Gewicht ca. 1,15 kg pro
Lautsprecher
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Caratteristiche tecniche
Diffusore Coassiale a 3 vie
Woofer da 16,5 cm, tipo a
cono
Gamma media da 5,2 cm,
tipo a cono
Tweeter da 1,3 cm, tipo a
cupola
Potenza in ingresso massima
190 watt
Potenza nominale 50 watt
Impedenza 4 ohm
Sensibilità 90 dB/W/m
Risposta in frequenza 30 – 24.000 Hz
Peso Circa 1,15 kg per diffusore
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Altavoz Coaxial de 3 vías
Graves: 16,5 cm, tipo
cónico
Gama media: 5,2 cm, tipo
cónico
Agudos: 1,3 cm, tipo
cúpula
Potencia máxima de entrada
190 vatios
Potencia nominal 50 vatios
Impedancia 4 ohmios
Sensibilidad 90 dB/W/m
Respuesta en frecuencia 30 – 24.000 Hz
Peso Aprox. 1,15 kg por altavoz
Diseño y especificaciones sujetos a cambio sin previo aviso.
Especificações
Altifalante Coaxial de 3 vias
Woofer: 16,5 cm, cónico
Midrange: 5,2 cm, cónico
Tweeter: 1,3 cm, em
cupúla
Potência máxima de entrada
190 watts
Potência nominal 50 watts
Impedância 4 ohms
Sensibilidade 90 dB/W/m
Resposta em frequência 30 – 24.000 Hz
Peso Aprox. 1,15 kg por
altifalante
Design e especificações sujeitos a alterações sem aviso
prévio.
3-way Speaker
Instructions
Mode d’emploi
Bedienungsanleitung
Instrucciones
Gebruiksaanwijzing
Instruktioner
Istruzioni per I’uso
Instruções
Precautions
• Do not continuously use the speaker system
beyond the maximum power handling
capacity.
• Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your
nearest Sony dealer before mounting.
Voorzorgsmaatregelen
• Pas op dat u het luidsprekersysteem niet
continu belast met een vermogen dat groter is
dan het opgegeven vermogen.
• Houd bespeelde banden, horloges en
persoonlijke credit cards met magneetcodes
op afstand van het luidsprekersysteem om
mogelijke beschadiging door de
luidsprekermagneten te voorkomen.
Als u geen geschikte inbouwplaats vindt,
raadpleeg dan uw autodealer of de
dichtstbijzijnde Sony dealer voordat u de
luidsprekers gaat installeren.
Précautions
• Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.
• Garder les bandes enregistrées, les montres et
les cartes de crédit utilisant un code
magnétique à l’écart du système de hautparleurs pour éviter tout dommage causé par
les aimants des haut-parleurs.
Si l‘on ne peut trouver un emplacement
adéquat pour l‘installation, prière de
consulter le concessionnaire Sony le plus
proche.
Säkerhetsföreskrifter
• Försök att inte enbart köra högtalarsystemet
via strömhanteringen.
• Kom ihåg att inspelade kassettband, klockor
och kreditkort med magnetremsa kan skadas
av magneterna i högtalarna och du bör därför
inte lägga dem i närheten av högtalarna.
Om du inte hittar något bra ställe att
montera högtalaren på, bör du kontakta en
bilåterförsäljare eller närmaste Sonyåterförsäljare innan du monterar den.
Sicherheitsmaßnahmen
• Steuern Sie die Lautsprecher nicht über
längere Zeit mit zu hoher Leistung an.
• Halten Sie bespielte Tonbänder, Uhren und
Kreditkarten mit Magnetcodierung von den
Lautsprechern fern, um eine Beschädigung
durch die Lautsprechermagnete zu
vermeiden.
Wenn Sie keine geeignete Einbaustelle
finden, wenden Sie sich vor der Montage an
Ihren Kfz-Händler oder an den nächsten
Sony-Händler.
Precauzioni
• Accertarsi di non azionare il sistema diffusori
in modo continuato ad una potenza superiore
alla capacità massima.
• I nastri registrati, gli orologi e le carte di
credito con codice magnetico devono essere
tenuti lontano dal sistema diffusori, per
evitare che i magneti dei diffusori possano
danneggiarli.
Se non si riesce ad individuare una
posizione adatta per il montaggio,
consultare il concessionario auto o il proprìo
rivenditore Sony.
Precauciones
• Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.
• Mantenga alejados del sistema de altavoces
las cintas grabadas, relojes o tarjetas de
crédito con codificación magnética para evitar
daños que posiblemente causaría el imán de
los altavoces.
Si no puede encontrar un emplazamiento
apropiado para el montaje, consulte al
distribuidor de su automóvil o al proveedor
de Sony más próximo.
Precauções
• Não accione continuamente o sistema de
altifalantes com uma potência superior à
potência nominal do aparelho.
• Mantenha as cassetes gravadas, os relógios e
os cartões de crédito pessoais que utilizem
codificação magnética longe do sistema de
altifalantes para evitar a sua possível
danificação provocada pelos ímans dos
altifalantes.
Se não conseguir encontrar um local de
instalação apropriado, consulte o
concessionário da marca do seu automóvel
ou o agente Sony mais próximo.
Dimensions
Dimensions
Abmessungen
Dimensiones
25 mm
XS-8703
Sony Corporation 1997 Printed in Thailand
Afmetingen
Mått
Dimensioni
Dimensões
ø 156 mm
22 mm
63 mm
ø 90 mm
ø 140 mm
ø 165 mm
Mounting
Montage
Montage
Montaje
Inbouw
Montering
Montaggio
Montagem
Parts list
Liste des pièces
Teileliste
Lista de las piezas
Onderdelenlijst
Lista över delar
Lista delle parti
Lista das peças
123456
M4 × 40
× 8× 2× 2× 2× 1
× 8
Before mounting
•A depth of at least 63 mm is required for flush
mounting. Keep the following in mind when
choosing a mounting location.
•A hole may already be cut out of the metal frame
of the front door.
•Nothing should interfere with the speaker inside
the door.
•The speaker inside the door must not come into
contact with the window when it is open.
•Be careful that the speakers are out of the way of
the window cranks, door handles and arm rests.
•Make sure that the speaker does not hinder the
movement of torsion bar springs etc. of the trunk
lid.
If you cannot find an appropriate mounting
location, check with your car dealer or consult
the nearest Sony dealer.
Avant le montage
• Une profondeur d’au moins 63 mm est nécessaire
pour effectuer le montage affleurant. Prendre en
considération les points suivants lors du choix de
l’emplacement de montage.
• Il est possible qu’un trou ait été pratiqué dans le
cadre métallique de la portière avant.
• Aucun obstacle ne peut être en contact avec le
haut-parleur à l’intérieur de la porte.
• Le haut-parleur à l’intérieur de la porte ne peut
pas toucher la fenêtre lorsqu’elle est ouverte.
• S’assurer que les haut-parleurs ne soient pas en
contact avec les poignées des vitres et des
portières ainsi que des repose-bras.
• Veiller à ce que le haut-parleur n’entrave pas le
mouvement du ressort à barre de torsion, etc. du
couvercle du coffre.
Si l’ on ne peut trouver un emplacement
adéquat pour l’ installation, prière de consulter
le concessionnaire Sony le plus proche.
Einbauhinweise
• Für einen versenkten Einbau ist eine Einbautiefe
von mindestens 63 mm erforderlich. Wählen Sie
die Einbaustelle nach den folgenden
Gesichtspunkten aus.
• Möglicherweise ist im Metallrahmen der
Vordertür bereits eine Öffnung vorgesehen.
• Im Inneren der Tür darf nichts an den
Lautsprecher anstoßen.
• Das Fenster darf auch im geöffneten Zustand
nicht gegen die Lautsprecher stoßen.
• Die Lautsprecher sollten von den Fensterkurbeln,
Türgriffen und Armlehnen weit genug entfernt
sein.
• Achten Sie darauf, daß das Gerät die Federn, den
Arm usw. des Kofferraumdeckels nicht
behindert.
Wenn kein geeigneter Einbauort gefunden
werden kann, wenden Sie sich an lhren KfzHändler oder an den nächsten Sony-Händler.
Voor het monteren
• Een inbouwdiepte van minstens 63 mm is nodig
voor montage in één vlak. Denk aan de volgende
punten bij het uitkiezen van een montageplaats.
• Het is mogelijk dat er al een gat in het metalen
frame van de voordeur gezaagd is.
• Niets mag met de luidspreker in de deur in
contact komen.
• De luidspreker in de deur mag niet in contact
komen met een opengedraaid raam.
• Let er op dat de luidspreker niet in de weg zit
van raamdraaihendels, handvatten van deuren
en armleuningen.
• Zorg ervoor dat de luidspreker de torsieveer,
enz. van de kofferklep niet hindert.
Als u geen geschikte plaats voor het inbouwen
vindt, raadpleeg dan de dichtstbijzijnde Sony
dealer of uw autodealer.
Förberedelser
• Ett djup på minst 63 mm krävs för infälld
montering. Tänk på följande när du väljer plats
för monteringen.
• Det kan redan finnas ett hål i framdörrens
metallram.
• Ingenting får ligga i vägen för dörrhögtalaren.
• Dörrhögtalaren får inte komma i kontakt med
fönstret när det är öppet.
• Se till att högtalaren inte är i vägen för
fönstervev, dörrhandtag eller armstöd.
• Se till att högtalaren inte är i vägen för
bagageluckans torsionsfjädrar och andra delar.
Om du inte kan hitta någon lämplig placering
för högtalaren bör du kontakta din bilhandlare
eller närmaste Sony-återförsäljare.
Prima del montaggio
• È necessaria una profondità di almeno 63 mm
per il montaggio allineato. Ricordare quanto
segue quando si sceglie la posizione di
montaggio.
• Utilizzare il foro eventualmente già predisposto
nel pannello di metallo della portiera anteriore.
• Accertarsi dell’assenza di ostacoli tra
l’altoparlante e l’interno della portiera.
• L’altoparlante all’interno della portiera non deve
venire a contatto con il finestrino quando questo
viene aperto.
• Fare attenzione a montare gli altoparlanti
opportunamente distanziati dalle manovelle
alzacristallo, dalle maniglie della portiera e dai
poggiabracci.
• Assicurarsi che l’altoparlante non ostacoli il
movimento degli ammortizzatori dello sportello
del bagagliaio.
Se non si riesce ad individuare una posizione
adatta per il montaggio, consultare il
concessionario auto o il proprìo rivenditore
Sony.
1
Mark the four bolt holes and make them 5 mm in diameter.
Marquer les quatro orifices des boulons et percer des trous de 5 mm de diamètre.
Markieren Sie die vier Schraubenlöcher, und bohren Sie Löcher mit 5 mm Durchmesser.
Marque los orificios de los cuatro pernos y hágalos de 5 mm de diámetro.
Markeer de vier schroefgaten en boor gaten van 5 mm diameter.
Markera de fyra skruvhålen och gör dem 5 mm i diameter.
Contrassegnare i quattro fori dei bulloni etrapanare fori di 5 mm di diametro.
Marque o sítio dos furos para os quatro para fusos. Faça os furos com 5 mm de diâmetro.
2
Black-striped cord
Cordon rayé noir
Schwarzgestreifte Leitung
Cable con raya negra
Zwart gestreept
Svartrandig kabel
Cavo rigato nero
Cabo de riscas pretas
4*
* White cord — Left speaker
Gray cord — Right speaker
* Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
* Weißes Kabel — Linker Lautsprecher
Graues Kabel — Rechter Lautsprecher
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
* Wit snoer — Linker luidspreker
Grijs snoer — Rechter luidspreker
* Vit kabel — Vänster högtalare
Grå kabel — Höger högtalare
* Cavo bianco — Diffusore sinistro
Cavo grigio — Diffusore destro
* Cabo branco — Altifalante esquerdo
Cabo cinza — Altifalante direito
1
Power amplifier etc.
Amplificateur de puissance etc.
m
34
6
2
5
Endverstärker usw.
Amplificador de potencia, etc.
Press and insert the edges of the grille net.
Pousser et insérer les bords du filet de la grille.
Zum Aufsetzen der Gittermaske an der Kante der Gittermaske drücken.
Presione e inserte los extremos de la red de la rejilla.
Druk de randen van de roosterafdekking naar binnen.
Tryck och passa i skyddsnätetets kanter.
Premere ed inserire i bordi della griglia di protezione.
Carregar e inserir as bordas da rede da grelha.
Eindversterker etc.
Effektförstärkare osv
Amplificatore di potenza, ecc.
Amplificador de potência etc.
m
3
3
Rear deck
Plage arrière
Heckablage
Tablero trasero
Achterplank
Bakre platta
Piastra posteriore
Prateleira de trás
4
Antes del montaje
• Para el montaje alineado, es necesaria una
profundidad mínima de 63 mm. Antes de elegir
el lugar de montaje, se debe tener en cuenta lo
siguiente.
• Es posible que ya exista un orificio en el marco
metálico de la tapa frontal.
• Compruebe que no interfiere nada con el altavoz
dentro de la puerta.
• Es preciso colocar la tapa del altavoz para que
éste no entre en contacto con una ventana
abierta.
• Procure que los altavoces se encuentren alejados
de los picaportes de las ventanas y puertas, y de
los reposabrazos de sillones.
• Cerciórese de que el altavoz no impida el
movimiento del resorte de la barra de torsión,
etc., de la tapa del portaequipajes.
Si no encuentra un lugar de montaje apropiado,
consulte a su concesionario automovilístico o al
proveedor Sony más próximo.
Antes de montar
• É necessária uma profundidade de pelo menos
63 mm para a montagem do suporte. Tenha
atenção ao seguinte quando escolher uma
localização de montagem.
• Por vezes, os automóveis vêm já equipados com
um orifício na armação metálica da porta
dianteira.
• Evite o contacto de todo o qualquer objecto com
o altifalante que se encontra dentro da porta.
• O altifalante que se encontra dentro da porta não
deve interferir com a janela aberta, em nenhuma
circunstância.
• Coloque os altifalantes fora do alcance das
manivelas das janelas, manípulos das portas e
dos apoios dos braços.
• Certifique-se de que o altifalante não impede a
movimentação da mola da barra de torzsão da
tampa da mala.
Caso não consiga encontrar nenhum local
adequado para a instalação, consulte o seu
concessionário de automóveis ou o seu
revendedor Sony mais próximo.
How to remove the grille net
Comment retirer le filet de la grille
Zum Abnehmen der Gittermaske
Cómo extraer la red de la rejilla
Het verwijderen van de roosterafdekking
Så här tar du bort skyddsnätet
Come togliere la griglia di protezione
Como retirar a rede da grelha
3
Loading...
