2-514-765-11 (1)
Stereo Power
Amplifier
Stereo zesilovač
Návod k obsluze
Záznam majitele
Typové (Model No.) a výrobní (Serial No.) číslo je na spodní části zařízení.
Výrobní číslo si poznamenejte do kolonky uvedené níže.
Kdykoliv budete kontaktovat prodejce Sony kvůli tomuto zařízení, informujte
ho o uvedených číslech.
Model XM-SD22X Výrobní číslo __________________________________________________
XM-SD22X
© 2005 Sony Corporation Printed in Czech Republic (EU)
Umístění a funkce
Charakteristické
ovládacích prvků
1 Indikátor ochranného obvodu
PROTECTOR
Když se ochranný obvod PROTECTOR
aktivuje, indikátor se rozsvítí červeně.
Pokud je ochranný obvod PROTECTOR
aktivovaný, podívejte se do části Řešení
problémů.
2 Ovladač nastavení úrovně LEVEL
Ovladačem je možné nastavovat úroveň vstupu.
Pokud je výstupní úroveň z autorádia nízká,
otáčejte ovladačem doprava.
3 Ovladač úrovně LOW BOOST
Otáčením tohoto ovladače zesílíte frekvence
s hodnotou cca 40 Hz až o 10 dB.
4 Ovladač nastavení mezní frekvence
Nastavení mezní frekvence (50 – 300 Hz)
pro filtr (dolní propust).
5 Přepínač FILTER
Když je přepínač v poloze LPF, je filtr
nastavený na dolní propust.
vlastnosti
• Maximální výstupní výkon na kanál 400 W
(při 4 Ω).
• Zařízení je možné použít jako zesilovač
(v můstkovém zapojení) s maximálním výstupním
výkonem 1 200 W.
• Pokud vaše autorádio není vybavené linkovým
výstupem pro zesilovač, můžete zařízení připojit
přímo k výstupu pro reproduktory (zapojení High
level - výkonový vstup).
• Vestavěný variabilní filtr LPF (dolní propust)
a obvod pro zesílení nízkých frekvencí.
• Pro reproduktorový systém s více reproduktory
je možné využít zapojení umožňující práci ve
dvoucestném režimu (Dual Mode).
• Ochranný obvod.
• Impulzní napájecí zdroj* zajišťující stabilitu
a regulaci výstupního výkonu.
* Impulzní napájecí zdroj
Toto zařízení je vybaveno integrovaným
regulátorem výkonu, který mění stejnosměrný
proud z 12 V autobaterie na pravoúhlé
impulzy. Tyto impulzy se transformují přes
impulzní transformátor na vyšší hodnoty
a následným usměrněním kladných
a záporných částí je vytvořen požadovaný
stejnosměrný proud. Tento systém se
vyznačuje nízkou hmotností a vysokou
účinností při výstupu s malou impedancí.
LEVEL
2
4
5.5
6
0.3V
PROTECTOR
CZ
2
0.5
LOW BOOST
(40Hz)
0+10dB
FILTER
170
110
60
50 300Hz
OFF
260
LPF
Zesílení nízkých frekvencí
k
dB
10
0
10
40 100 1
Frekvence
Mezní frekvence (LPF)
dB
10
0
-10
-20
-30
-40
-50
-60
-70
-80
10 100 1k
Frekvence
Schéma zapojení obvodů
Lch
(BTL.)
Normal
LEVEL
300Hz
170Hz
50Hz
LOW BOOST
Hz
Hz
Power
AMP
Lch
Rch
Inverted
LEVEL
LPF
Power
AMP
LOW BOOST
BTL
Rch
CZ
3
Montáž
Před montáží
• Zařízení namontujte do zavazadlového prostoru
nebo pod sedadlo.
• Místo pro montáž zvolte odpovědně tak,
aby zařízení nepřekáželo řízení vozidla, ani
jej nemontujte na místa vystavená přímému
slunečnímu záření nebo působení tepelných zdrojů.
• Zařízení nemontujte pod koberec nebo pod
čalounění, kde by docházelo ke kumulaci tepla
sálajícího ze zařízení.
Části pro montáž a zapojení
Zařízení umístěte na plánované místo montáže
a vyznačte na montážní desce (není přiložena)
polohu pro čtyři otvory. V každé vyznačené
poloze vyvrtejte otvor o průměru 3 mm a zařízení
přišroubujte na desku pomocí dodávaných šroubů.
Všechny dodávané šrouby mají délku 15 mm.
Montážní deska by tedy měla být silnější než
15 mm.
햲
∅ × 1 mm
Jednotky: mm
1
(× 4)
햳햴
m
403
55
277
380
368
262
∅ 6
CZ
4
Připojení
Bezpečnostní upozornění
• Před prováděním jakéhokoliv připojování odpojte
kabel od záporného pólu autobaterie. Předejdete
tak případnému zkratu.
• Používejte reproduktory s odpovídajícím výkonem.
Jinak může dojít k jejich poškození.
• Koncovky reproduktorů # nepřipojujte ke
karosérii automobilu, ani vzájemně nepropojujte
konektory # pravého a levého reproduktoru.
• Kabely pro vstup a výstup neumísťujte do blízkosti
napájecího kabelu. Může docházet k vzájemnému
rušení.
• Toto zařízení je výkonový zesilovač. Je možné,
že když použijete původní reproduktorové kabely
instalované v automobilu, nebudete moci využít
jeho plný výkon.
• Pokud je váš automobil vybavený palubním
navigačním systémem, neodpojujte uzemňovací
kabel od autobaterie. Může dojít k vymazání
paměti systému. Z důvodu prevence před zkratem
při připojování nejprve odpojte napájecí kabel
+12 V, a až potom připojujte všechny ostatní
kabely.
Poznámky k napájení
• Napájecí kabel +12 V připojte až po připojení
všech ostatních kabelů.
• Uzemňovací kabel zařízení pevně připojte
na kovovou část karosérie. Při špatném
kontaktu může dojít k poruše zesilovače.
• Kabel konektoru pro dálkové ovládání
z autorádia připojte ke konektoru pro dálkové
ovládání na zařízení.
• V případě autorádia bez výstupu pro kabel
pro dálkové ovládání zesilovače propojte
vstup pro dálkové ovládání (REMOTE)
s kabelem pro napájení příslušenství
v automobilu.
• Použijte napájecí kabel s vhodnou pojistkou
(80 A).
• Všechny napájecí kabely připojené na kladný
pól autobaterie by měly být spojené alespoň
450 mm od pólu autobaterie a ještě před
místem, kde procházejí přes nějaký kov.
• Dbejte na to, aby kabely autobaterie připojené
k automobilu (uzemněné na karosérii)*
2
byly alespoň tak silné jako napájecí kabel
připojený z autobaterie k zesilovači.
• Dbejte na to, aby napájecí kabel +12 V
a uzemňovací kabel GND tohoto zařízení byly
dimenzovány na více než AWG-4, nebo jejich
průřez byl minimálně 22 mm2.
Připojení proveďte podle obrázku.
3
R
E
M
+
1
2
V
3
R
E
M
+
1
2
V
G
N
D
c
Kabely protáhněte přes ochranný kryt, připojte je a kontakty zakryjte krytem.
Poznámka
Při dotahování šroubů nepoužívejte příliš velký kroutící moment*. Můžete poškodit šroub.
* Velikost kroutícího momentu by neměla překročit 1 Nm.
G
N
D
CZ
5

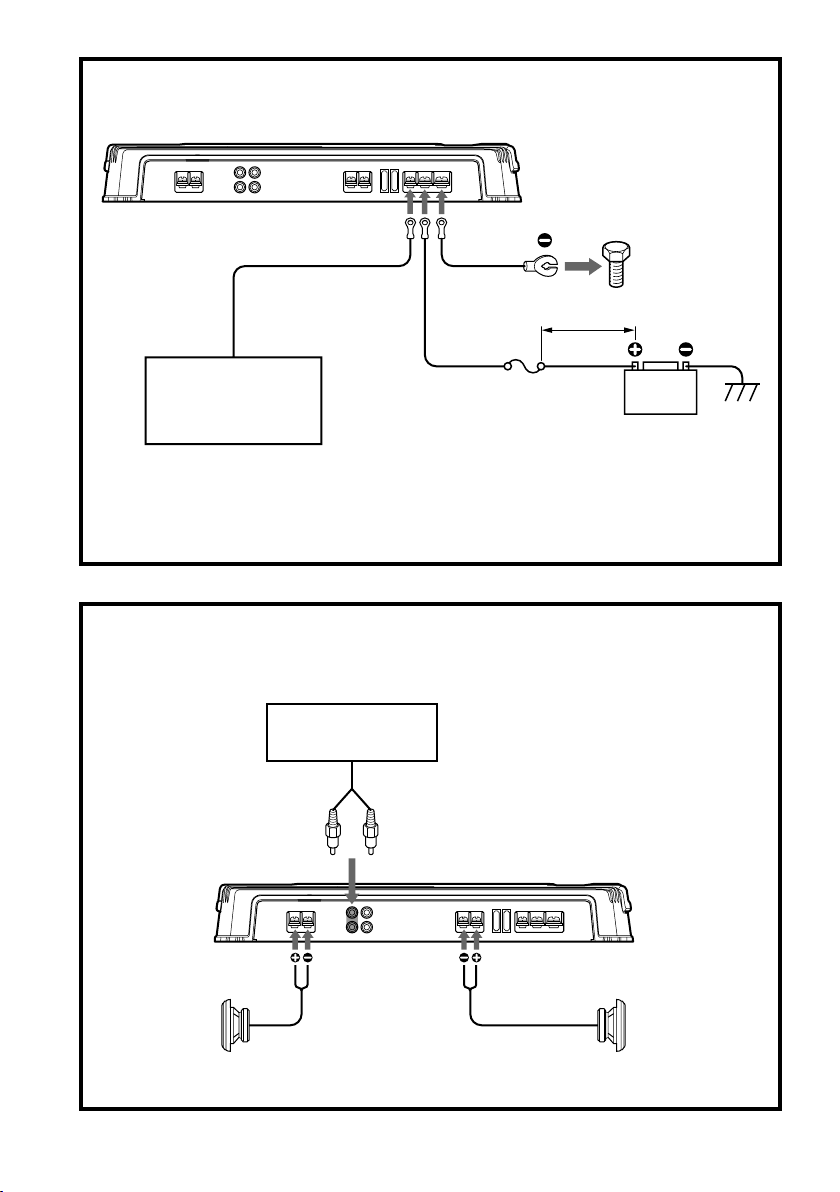

Připojení napájecích kabelů
Konektor
pro dálkové
ovládání *
(REM OUT)
1
Na kovovou část
karosérie vozidla
Méně než 450 mm
2
*
Autorádio
*1 V případě zařízení (autorádia) dodávaného v automobilu nebo nějakém jiném zařízení bez
výstupu pro kabel dálkového ovládání pro zesilovač, propojte externí výstup dálkového
ovládání (REMOTE) s kabelem napájení příslušenství v automobilu.
Pojistka (80 A)
+12 V autobaterie
Systém se dvěma reproduktory
Autorádio
LINE OUT
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
CZ
6
Levý
reproduktor
(min. 2 Ω)
Pravý
reproduktor
(min. 2 Ω)
Monofonní zesilovač
Autorádio
Levý kanál
BTL BTL BTL BTL
Pravý kanál
LINE OUT
Levý reproduktor
(min. 4 Ω)
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
Poznámka
Dbejte na to, abyste linkový výstup
z autorádia připojili na konektor (svorku) na
zařízení s označením “L (BTL)”.
Monofonní zesilovač pro subwoofer
Autorádio
LINE OUT
LPF
OFF
BTL BTL
Subwoofer
(min. 4 2 Ω)
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
Poznámka
Pokud použijete subwoofer jako monofonní
reproduktor, připojte jej podle výše
uvedeného obrázku. Výstupní signál pro
subwoofer vznikne spojením výstupních
signálů pro pravý a levý kanál.
Pravý reproduktor
(min. 4 Ω)
CZ
7
2-pásmový systém
Dva výstupní kanály
Autorádio
LINE OUT
INPUT
OFF
THROUGH OUT INPUT
LPF
Širokopásmové
reproduktory
(min. 2 Ω)
Do průchozích (THROUGH OUT) konektorů
můžete zapojit maximálně tři zesilovače.
Pokud jich připojíte více, nedosáhnete
požadovanou úroveň výstupu a navíc se
může poškodit autorádio.
Čtyři výstupní kanály
LPF
OFF
Subwoofery (min. 2 Ω)
Při montáži více zesilovačů použijte
konektory THROUGH OUT. Zvukové
signály nejsou při průchodu přes konektory
THROUGH OUT nijak upravované.
Autorádio
LINE OUT
OFF
Širokopásmové
reproduktory
(min. 2 Ω)
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
CZ
8
LPF
LPF
OFF
Subwoofery (min. 2 Ω)
Poznámka
Při tomto zapojení je hlasitost subwooferu
ovládaná ovladačem Fader na autorádiu.

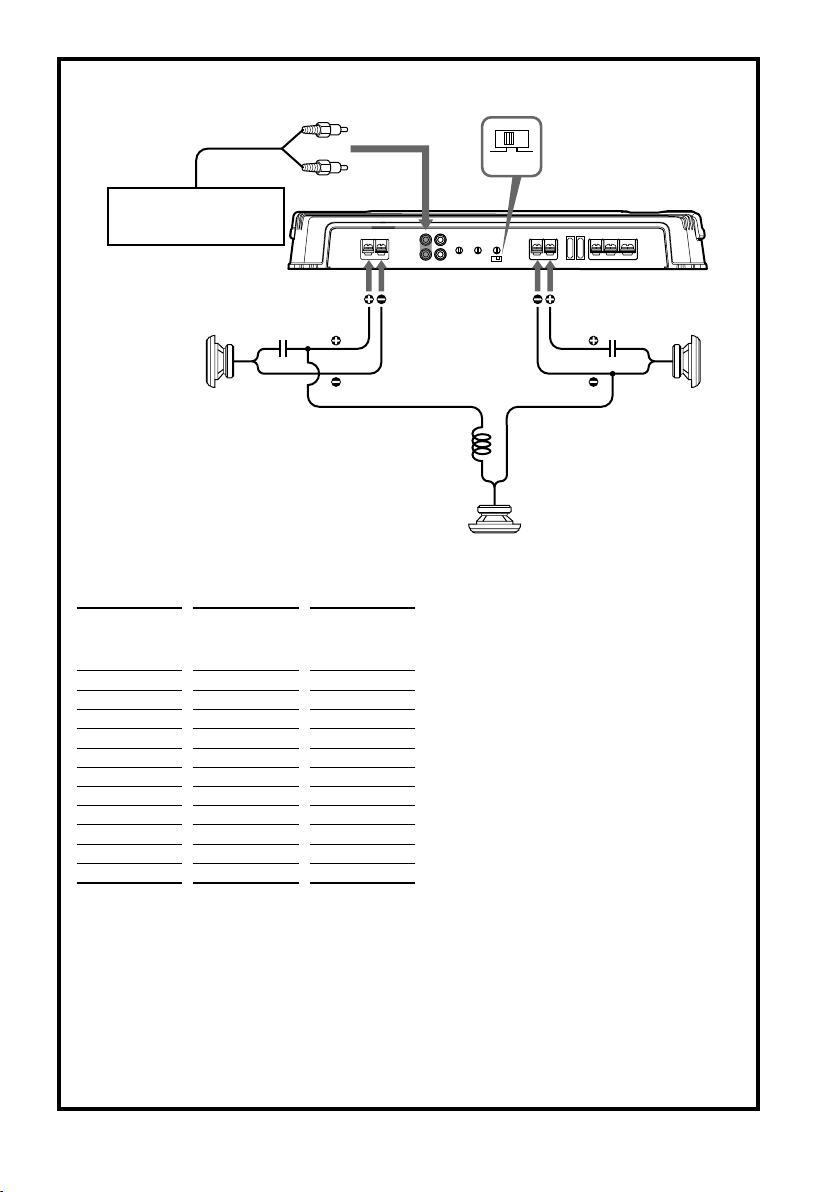

Dvoucestný systém (Subwoofer zapojený do můstku)
LPF
LINE OUT
Autorádio
OFF
C2C1
Levý reproduktor
Tabulka hodnot výhybek při hodnotě
6 dB/oktávu (4 Ω)
Frekvence
výhybky
Jednotky: Hz
50
80
100
130
150
200
260
400
600
800
1000
L (cívka)*
Jednotky:
mH
12,7
8,2
6,2
4,7
4,2
3,3
2,4
1,6
1,0
0,8
0,6
(kondenzátor)*
Jednotky: µF
800
500
400
300
270
200
150
100
68
50
39
* (nedodávané)
C1/C2
Pravý reproduktor
L
Subwoofer
Poznámky
• Pokud v systému s více reproduktory
používáte zapojení s pasívními výhybkami,
dejte pozor, aby celková impedance
reproduktorového systému nebyla nižší
než výstupní impedance zařízení.
• Při montáži systému 12 dB/oktávu
do automobilu dbejte na následující.
V systému 12 dB/oktávu, ve kterém
je v obvodu do série zapojená cívka
a kondenzátor, musíte při jejich zapojování
dávat velký pozor. V takovém obvodu
dojde k nárůstu proudu procházejícího
přes reproduktor s frekvenčním pásmem
odpovídajícím přibližně hodnotě frekvence
výhybek. Pokud budou audio signály
delší čas oscilovat ve frekvenčním
pásmu odpovídajícím přibližně hodnotě
frekvence výhybek, může se zesilovač
příliš přehrát a může se přepálit pojistka.
Taktéž v případě odpojení reproduktorů
bude cívka a kondenzátor vytvářet
sériově-rezonanční obvod. V takovém
případě impedance v rezonanční oblasti
prudce klesne, čímž může dojít ke zkratu
a následnému poškození zesilovače.
V takovém obvodu musí být proto
reproduktory stále připojené.
CZ
9
Výkonový vstup (High Level)
(Monofonní zesilovač pro subwoofer)
Levý reproduktor
Pravý reproduktor
2
*
BTL BTL
Subwoofer (min. 4 Ω)
Autorádio
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
CZ
10
Poznámka
Pokud použijete subwoofer jako monofonní
reproduktor, připojte jej podle výše
uvedeného obrázku. Výstupní signál pro
subwoofer vznikne spojením výstupních
signálů pro pravý a levý kanál.

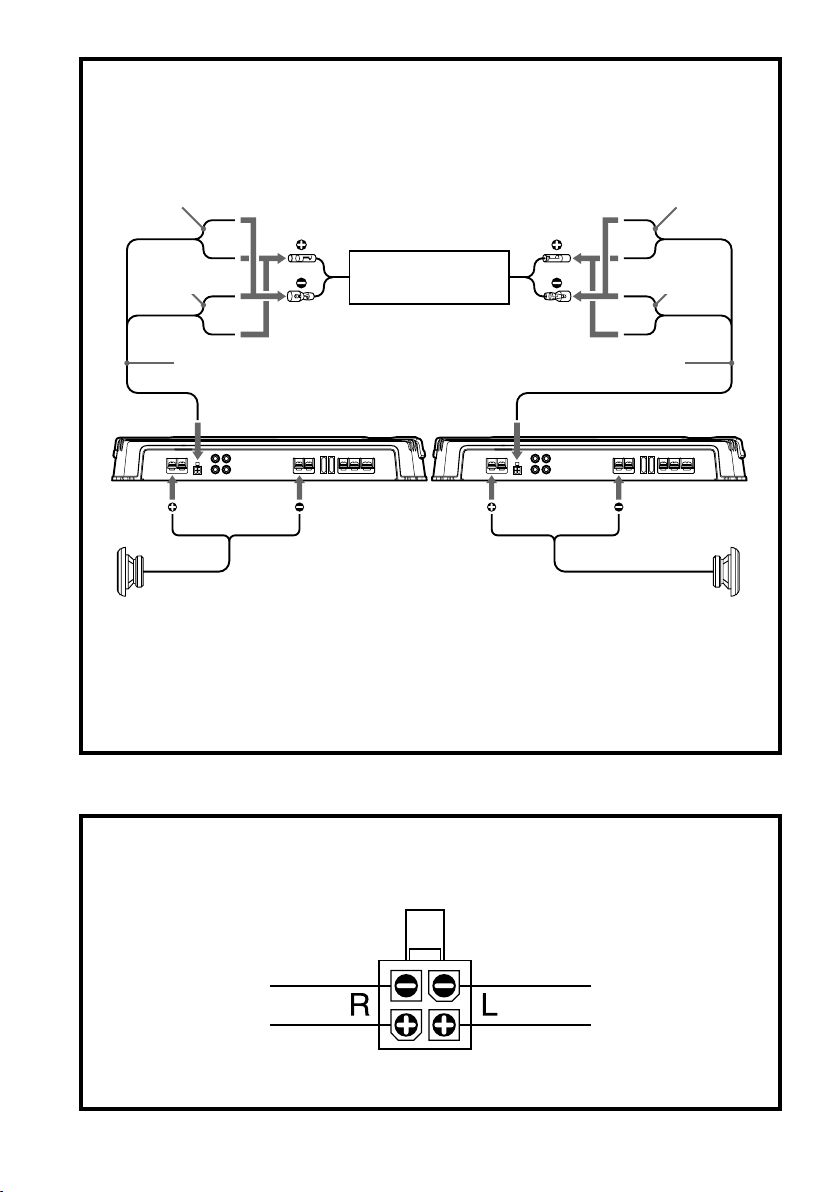

Výkonový vstup (High Level)
(Systém se 2 reproduktory)
Bílý
Výstup pro levý
reproduktor
Kabel s černým
proužkem
2
Levý reproduktor
(min. 2 Ω)
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
Šedý
Kabel s černým
*
proužkem
Autorádio
Výstup pro pravý
reproduktor
Pravý reproduktor
(min. 2 Ω)
11
CZ
Výkonový vstup (High Level)
(Systém se 2 reproduktory)
Kabel s černým
proužkem
Kabel
s černým
proužkem
Výstup pro levý
reproduktor
Autorádio
Výstup pro pravý
reproduktor
2
*
BTL BTL BTL BTL
Levý reproduktor
(min. 4 Ω)
Podrobnosti o nastavení přepínačů
a ovládacích prvků viz část “Umístění
a funkce ovládacích prvků”.
Kabel s černým
proužkem
Kabel
s černým
proužkem
2
*
Pravý reproduktor
(min. 4 Ω)
* Konektor pro výkonový vstup High Level
Šedý s černým
proužkem
Šedý
CZ
12
Bílý s černým
proužkem
Bílý
Bezpečnostní upozornění
• Zařízení je určeno pouze pro provoz při napájení
napětím + 12 V DC (uzemněný záporný pól).
• Použijte reproduktory s vhodnou impedancí.
— 2 – 8 Ω (stereo), 4 – 8 Ω (můstkové zapojení).
• K reproduktorovým svorkám zařízení
nepřipojujte aktivní reproduktory (s integrovaným
zesilovačem). Aktivní reproduktory a zesilovač se
mohou poškodit.
• Zařízení nemontujte na místa vystavené:
— vysokým teplotám způsobeným přímým
slunečním zářením nebo horkým vzduchem
z topení,
— dešti nebo vlhkosti,
— prachu a nečistotám.
• Pokud je automobil delší dobu zaparkovaný
na přímém slunečním světle, může se teplota
v interiéru značně zvýšit. V takovém případě
ponechejte zesilovač před použitím vychladnout.
• Pokud zařízení namontujete vodorovně, dbejte
na to, aby čalounění karosérie vozidla (koberce)
nezakrývalo žebra chladiče.
• Pokud se zařízení nachází v těsné blízkosti
autorádia nebo antény, může dojít ke vzájemnému
rušení. V takovém případě namontujte zesilovač do
větší vzdálenosti od autorádia nebo antény.
• Pokud nepracuje napájení hlavního zařízení
(autorádia), zkontrolujte zapojení.
• Tento zesilovač je vybaven ochranným obvodem,
který chrání tranzistory a reproduktory při
nesprávné funkci zesilovače. Nepokoušejte
se testovat ochranné obvody tak, že zakryjete
oblast chladiče, nebo připojíte příliš výkonné
reproduktory.
• Pokud je slabá autobaterie, zařízení nepoužívejte.
Optimální výkon závisí na dokonalém napájení.
• Z bezpečnostních důvodů nenastavujte hlasitost
zařízení v automobilu na příliš vysokou hodnotu,
aby bylo možné vnímat i zvuky mimo vozidlo.
• Standardně je přepínač FILTER přepnutý
v poloze „LPF“. Když připojíte širokopásmové
reproduktory, nastavte jej do polohy “OFF”.
Výměna pojistky
Když dojde k přepálení pojistky, zkontrolujte
správnost napájení a vyměňte obě pojistky za nové.
Když se pojistka přepálí znovu, může jít o poruchu
v zařízení. V takovém případě se obraťte na
nejbližšího prodejce Sony.
Výstraha
Používejte pouze pojistku, určenou pro proudové
zatížení doporučené pro toto zařízení (hodnota
uvedená na držáku pojistky). Používáním
pojistky, určené pro větší proudové zatížení, než
je doporučená hodnota, může dojít k závažnému
poškození zařízení.
* Ochranný obvod
Tento zesilovač je vybavený ochranným
obvodem, který reaguje v následujících
případech:
— když je zařízení přehřáté,
— když se na výstupu objeví stejnosměrný
proud,
— když na svorkách pro reproduktory vznikne
zkrat.
Indikátor PROTECTOR se rozsvítí červeně
a zařízení se vypne.
V takovém případě vypněte připojené
zařízení, vyjměte kazetu nebo CD a zjistěte
příčinu poruchy. Pokud se zesilovač přehřeje,
ponechejte jej před opětovným použitím
vychladnout.
V případě jakýchkoliv dalších problémů nebo dotazů
týkajících se tohoto zařízení, které nejsou popsány
v návodu, kontaktujte prodejce Sony.
13
CZ
Technické údaje
CHARAKTERISTIKA HUDEBNÍHO VÝKONU
VÝSTUPNÍ VÝKON A CELKOVÉ HARMONICKÉ ZKRESLENÍ
Celkové harmonické zkreslení podle “Car Audio Ad Hoc Committee” je
menší než 0,1 % ve frekvenčním rozsahu 20 Hz - 20 kHz se zatížením obou
kanálů 4 ohm při trvalém minimálním (efektivním) výkonu 200 W na kanál.
Další technické údaje
Zapojení Obvod OTL (bez výstupního
transformátoru)
Impulzní napájecí zdroj
Vstupy RCA konektory
Konektor pro výkonový vstup
High Level
Výstupy Konektory reproduktorů
Průchozí pinové konektory
Impedance reproduktorů
2 – 8 Ω (stereo)
4 – 8 Ω (můstkové zapojení)
Maximální výstupní výkon
400 W × 2 (při 4 Ω)
600 W × 2 (při 2 Ω)
1 200 W (BTL, při 4 Ω)
Jmenovité výstupní výkony
(při napájecím napětí 14,4 V)
200 W RMS × 2
(20 Hz – 20 kHz, 0,1 % THD
+ N, při 4 Ω)
250 W RMS × 2
(20 Hz – 20 kHz, 0,15 % THD
+ N, při 2 Ω)
500 W RMS (BTL)
(20 Hz – 20 kHz, 0,15 % THD
+ N, při 4 Ω)
Odstup signálu od šumu
93 dBA (referenční 1W do 4 Ω)
Frekvenční rozsah 5 Hz – 50 kHz (+0/-3 dB)
Rozsah úrovní vstupních signálů
0,3 – 6,0 V (RCA konektory)
1,2 – 12,0 V (výkonový vstup)
DP filtr 50 – 300 Hz, –12 dB/okt
Zesílení nízkých frekvencí
0 – 10 dB (40 Hz)
Napájení 12 V DC autobaterie
(uzemněný záporný pól)
Napájecí napětí (10,5 – 16 V)
Proudové zatížení Jmenovitý výstup: 48 A
(při 4 Ω)
Vstup dálkového ovládání:
1 mA
Rozměry cca 403 × 55 × 277 mm
(š/v/h) bez přečnívajících částí
a ovládacích prvků
Hmotnost cca 5,0 kg bez příslušenství
Dodávané příslušenství
Montážní šrouby (4)
Kabel pro výkonový vstup (1)
Ochranný kryt (1)
Právo na změny je vyhrazeno.
• Obalový materiál neobsahuje polystyrénovou
pěnu.
• Některé části byly spájeny bezolovnatou pájkou.
• Skříně nejsou vyrobeny s halogenidovými
samozhášecími přísadami.
• V některých plošných spojích nejsou použité
halogenidové samozhášecí přísady.
CZ
14
Standard CEA2006
Výstupní výkon:
200 W RMS x 2 při 4 Ω < 1% THD+N
Odstup signálu od šumu:
93 dBA (referenční: 1 W do 4 Ω)
Řešení problémů
Následující přehled pomůže najít příčinu problému, který se může objevit při používání zařízení.
Dříve než začnete provádět doporučený postup, zkontrolujte správnost zapojení a ovládání.
Problém Příčina/Řešení
Modrý indikátor se nerozsvítí.
Indikátor PROTECTOR se
rozsvítí červeně.
• Zařízení se příliš přehřívá.
• Zvuk je přerušovaný.
Je slyšet rušení způsobené
alternátorem.
Zvuk je ztlumený.
Hlasitost je příliš nízká.
Je přepálená pojistka. t Vyměňte obě pojistky za nové.
Uzemňovací kabel nemá dobrý kontakt.
t Uzemňovací kabel správně připojte ke kovové části karosérie.
Napětí na svorce pro dálkové ovládání je příliš nízké.
• Autorádio je vypnuté.
t Zapněte toto zařízení (autorádio).
• V systému je zapojeno příliš mnoho zesilovačů. t Použijte relé.
Zkontrolujte napětí autobaterie (10,5 – 16 V).
Vypněte napájení. Svorky pro reproduktory jsou zkratované.
t Odstraňte příčinu zkratu.
Vypněte napájení. Zkontrolujte správnost propojení reproduktorových
kabelů a uzemnění.
Zařízení se příliš přehřívá.
• Použijte reproduktory s vhodnou impedancí.
t 2 – 8 Ω (stereo) , 4 – 8 Ω (můstkové zapojení).
• Zařízení namontujte na místo s dobrou cirkulací vzduchu.
Aktivoval se tepelný ochranný obvod. t Snižte hlasitost.
Napájecí kabely jsou příliš blízko k propojovacím RCA kabelům
zesilovače. t Mezi těmito kabely musí být dostatečný odstup.
Uzemňovací kabel nemá dobrý kontakt.
t Uzemňovací kabel správně připojte ke kovové části karosérie.
Záporné kabely reproduktorů jsou v kontaktu s karosérií.
t Kabely nesmí být v kontaktu s karosérií.
Přepínač FILTER je přepnutý do polohy „LPF“.
• Standardně je přepínač FILTER přepnutý v poloze „LPF“.
t Když připojíte širokopásmové reproduktory, nastavte jej do
polohy “OFF”.
Nastavení ovladače LEVEL není správné. Otáčejte ovladačem LEVEL
ve směru hodinových ručiček.
15
CZ
Loading...
