4kanálový zesilovač
třídy D
Návod k obsluze
4-581-373-11(2) (CS)
Záznam vlastníka
Číslo modelu a sériové číslo jsou umístěny na spodní
části zařízení.
Opište sériové číslo do níže uvedené kolonky.
Tato čísla použijte při každém telefonním hovoru se svým
prodejcem značky Sony ohledně tohoto výrobku.
Číslo modelu XM-S400D
Sériové číslo
XM-S400D
Varování
Vyrobeno v Thajsku
Upozornění pro zákazníky: Následující
informace se vztahují pouze na zařízení
zakoupená v zemích podléhajících
směrnicím EU.
Výrobce: Sony Corporation, 1-7-1 Konan Minato-ku
Tokio, 108-0075 Japonsko
Zástupce pro shodu produktu s bezpečnostními
standardy EU: Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Německo
Likvidace baterií a elektrických
a elektronických zařízení
(platí v Evropské unii a dalších
evropských zemích se systémy
odděleného sběru odpadu)
Tento symbol na produktu, baterii
nebo obalu značí, že s produktem
a baterií nesmí být nakládáno jako s domovním
odpadem.
U některých baterií může být tento symbol použit
v kombinaci s chemickou značkou. Chemické
značky pro rtuť (Hg) nebo olovo (Pb) se na baterii
přidávají v případě, že obsahuje více než
0,0005 % rtuti nebo 0,004 % olova.
Zajištěním správné likvidace těchto přístrojů
a baterií pomůžete předejít potenciálním
negativním dopadům na životní prostředí a zdraví
lidí, ke kterým by mohlo dojít při nesprávné
likvidaci. Recyklace materiálů pomáhá šetřit
přírodní zdroje.
U produktů, které z důvodů bezpečnosti, výkonu
nebo integrity dat vyžadují nepřetržité připojení
k vestavěné baterii, by měl výměnu této baterie
provádět pouze kvalifikovaný servisní personál.
Abyste zajistili, že s baterií i elektrickými
a elektronickými zařízeními bude správně naloženo,
předejte tyto produkty po skončení jejich životnosti
na příslušném sběrném místě zajišťujícím recyklaci
elektrických a elektronických zařízení.
Pro všechny ostatní typy baterií nahlédněte, prosím,
do kapitoly věnované bezpečnému vyjmutí baterie
z výrobku. Předejte baterii na vhodné sběrné místo
pro recyklaci použitých baterií.
Podrobné informace o recyklaci tohoto produktu
nebo baterie získáte na příslušném úřadě místní
samosprávy, ve firmě zajišťující svoz odpadu nebo
v obchodě, kde jste výrobek zakoupili.
Tento symbol slouží jako varování pro
uživatele, které upozorňuje na přítomnost
horkého povrchu. Symbol se vyskytuje
pouze na evropských modelech.
Pokud budete mít k zařízení jakékoli dotazy
nebo narazíte na problémy, na které nenaleznete
odpovědi v této příručce, obraťte se na nejbližšího
prodejce společnosti Sony.
Funkce
Maximální výstupní výkon 100 W na kanál
(při 4 Ω).
Vestavěná dolní pásmová propust (low-pass)
a horní pásmová propust (high-pass).
Ochranný obvod a indikace součástí vybavení.
Pokud není autorádio vybaveno linkovým
výstupem, lze provést přímé propojení
s reproduktorovým výstupem autorádia
(vysokoúrovňový vstup).
Funkce zapnutí napájení při detekci vysoké
úrovně umožňuje aktivaci tohoto zařízení bez
nutnosti propojení konektorem REMOTE.
Je podporována technologie třídy D*.
* Technologie třídy D
Technologie třídy D označuje metodu převodu
a zesílení hudebních signálů pomocí tranzistorů
MOSFET na vysokofrekvenční pulzní signály.
Tato technologie rovněž nabízí vysokou účinnost
a malé tepelné vyzařování.
2CS
Obsah
Varování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Funkce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Operace
Umístění a funkce ovládacích prvků. . . . . . . . . . . . 4
Montáž a připojení
Součásti pro montáž a připojení. . . . . . . . . . . . . . . 5
Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Připojení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Připojení napájení . . . . . . . . . . . . . . . . . . . . . . . 6
Připojení vstupů . . . . . . . . . . . . . . . . . . . . . . . . . 7
Připojení reproduktorů . . . . . . . . . . . . . . . . . . . 9
Doplňující informace
Bezpečnostní upozornění . . . . . . . . . . . . . . . . . . . 10
Údržba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Výměna pojistky. . . . . . . . . . . . . . . . . . . . . . . . 10
Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Odstraňování problémů . . . . . . . . . . . . . . . . . . . . . 12
3CS
Operace
Umístění a funkce ovládacích prvků
Kontrolka POWER/PROTECT
Svítí zeleně během provozu.
Pokud se aktivuje funkce ochrany, kontrolka
POWER/PROTECT bliká. Podrobné informace
viz „Odstraňování problémů“ (strana 12).
Konektor SIGNAL INPUT
Lze připojit pomocí dodávaného vstupního
kabelu RCA nebo pomocí vysokoúrovňového
vstupního kabelu.
Přepínač INPUT SELECT
Nastavuje vstupní signál na „2CH“ nebo „4CH“.
Spínač REAR LPF (dolní pásmová propust)
Nastavuje dolní pásmovou propust (LPF) na
„ON“ nebo „OFF“.
4CS
Spínač FRONT HPF (horní pásmová propust)
Nastavuje horní pásmovou propust (HPF) na
„ON“ nebo „OFF“.
Štěrbina pro dodávaný držák
Chcete-li připevnit zařízení na montážní desku
nebo na rovnou plochu, vložte držák a zajistěte
jej šroubem.
Držák pojistky (15A)
Při výměně pojistky použijte pojistku
s hodnotou 15 A.
Konektor POWER/OUTPUT
Lze připojit pomocí dodávaného napájecího
kabelu.
Zařízení
×1
Napájecí kabel
×1
Vstupní kabel RCA
×1
Vysokoúrovňový
vstupní kabel
×1
Držák
×2
Šroub držáku
ø 2,6 mm × 6 mm
×2
Upevňovací šroub
ø 4 mm × 20 mm
×2
Montáž a připojení
Součásti pro montáž a připojení
Montáž
Zařízení připevněte na rovnou plochu.
Zařízení připevněte na místa, kde:
Zařízení nebude překážet normálním
pohybům řidiče.
Zařízení nebude vystaveno přímému
slunečnímu světlu nebo horkému vzduchu
ztopení.
Zařízení nepřijde do kontaktu s řidičem/
pasažéry nebo materiály ve vozidle, protože
se během provozu zahřívá.
Zařízení neumisťujte pod koberec na podlahu
vozu, kde by byl výrazně ovlivněn odvod tepla
ze zařízení.
Montáž zařízení
Připravte si upevňovací desku o tloušťce větší než
20 mm, protože dodávané upevňovací šrouby
mají všechny délku 20 mm. Zařízení můžete
připevnit rovněž na rovnou plochu vozidla bez
použití upevňovací desky.
1 Vložte dodávané upevňovací držáky
do štěrbin v zařízení a zajistěte je
dodávanými šrouby držáků .
Tento seznam neuvádí kompletní obsah balení.
2 Položte zařízení na upevňovací desku
a vyznačte si polohu dvou otvorů
pro šrouby.
3 Vyvrtejte v místě obou značek na
upevňovací desce 3mm pilotní otvory.
5CS

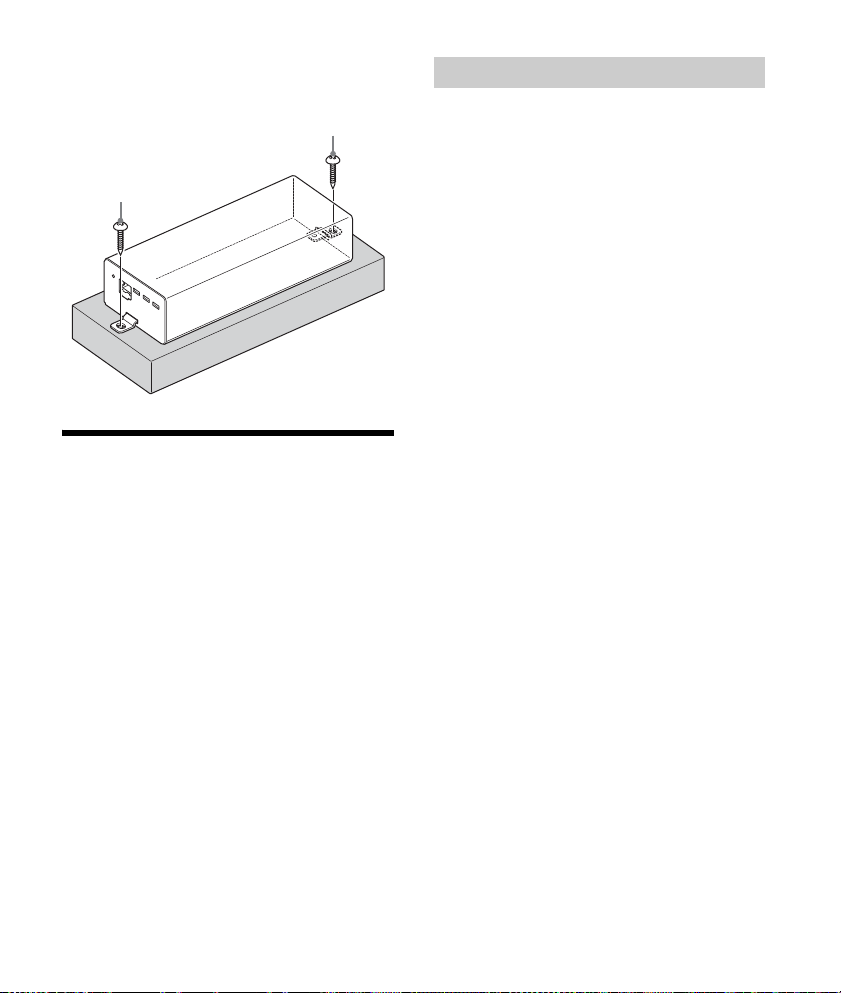

4 Položte zařízení na upevňovací desku
a zajistěte jej dodávanými upevňovacími
šrouby .
Připojení
Před zahájením jakéhokoli připojování odpojte
uzemňovací (zem) kontakt autobaterie, abyste
zamezili zkratu.
Pokud je váš vůz vybaven počítačovým systémem
pro navigaci nebo jiné účely, může odpojení
uzemňovacího (zem) kabelu od autobaterie
poškodit paměť počítače. Ponechání
uzemňovacího kabelu (zem) připojeného
a odpojení kabelu napájení +12V až do připojení
všech ostatních kabelů může zamezit zkratu.
Zajistěte použití reproduktorů s přiměřeným
výkonem. Použijete-li reproduktory s malým
výkonem, může dojít k jejich poškození.
Nepřipojujte svorku systému reproduktorů na
kostru vozidla a nepřipojujte svorku pravého
reproduktoru k levému reproduktoru.
Vstupní a výstupní kabely umístěte odděleně od
napájecího kabelu. Umístění kabelů blízko sebe
může způsobovat interferenční šum.
Připojení napájení
Kabel napájení +12 V připojte až po připojení
všech ostatních kabelů a provedení nastavení
tohoto zařízení.
Uzemňovací kabel zařízení připevněte bezpečně
ke kovové části vozidla (zem). Uvolněné připojení
může způsobit poruchu zesilovače.
Nezapomeňte připojit kabel dálkového ovládání
autorádia ke kabelu dálkového ovládání (REM)
dodávaného napájecího kabelu.
Při použití autorádia bez výstupu dálkového
ovládání pro zesilovač propojte konektor pro
dálkové ovládání (REM) dodávaného napájecího
kabelu se zásuvkou pro napájení příslušenství.
Použijte napájecí kabel s upevněnou pojistkou
(15 A).
Všechny napájecí kabely připojené ke kladnému
pólu baterie je třeba ve vzdálenosti do 450 mm
od pólu baterie a před průchodem přes jakýkoli
kov osadit pojistkou.
Kabely autobaterie, které jsou připojeny k vozidlu
(uzemněny ke kostře), musí mít minimálně stejný
průměr jako hlavní napájecí kabel od autobaterie
k zesilovači.
Při provozu na plný výkon bude systémem
procházet elektrický proud o síle více než 15 A.
Je proto třeba, aby kabely, které chcete zapojit do
konektorů +12 V a GND na zařízení, měly průměr
alespoň 14 (AWG-14) nebo průřez větší než 2 mm².
6CS

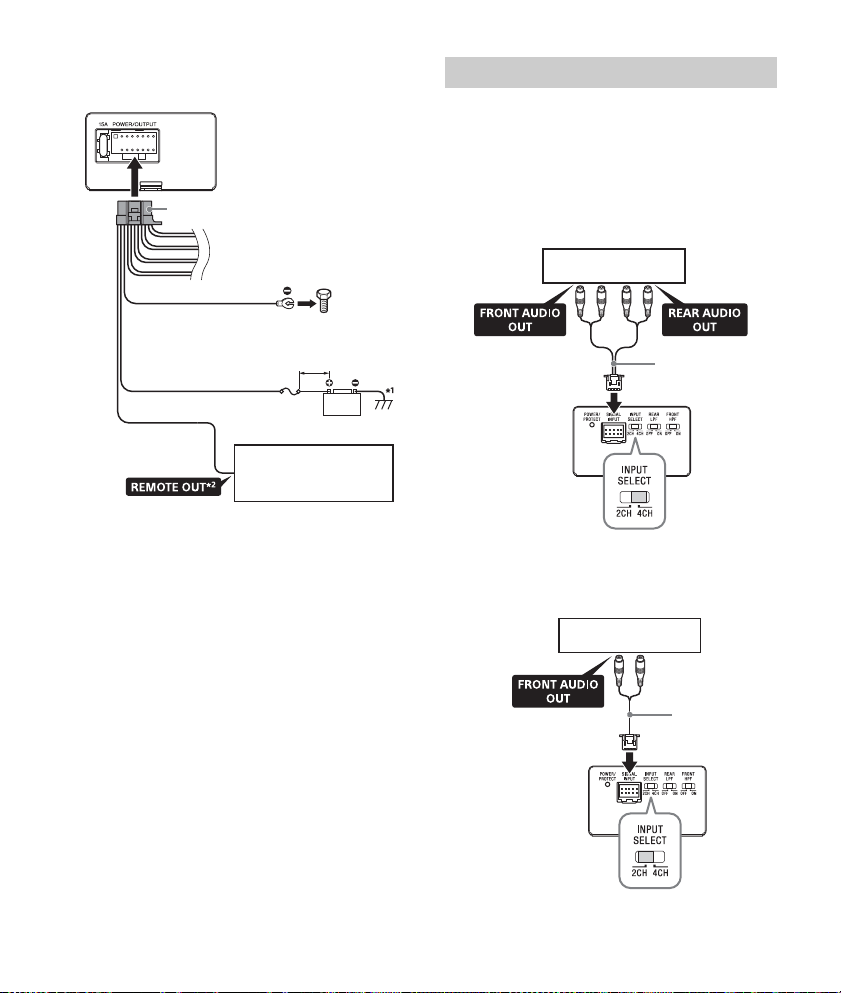

Realizace připojení napájení
Připojit ke kovové části vozidla
Méně než 450 mm
Pojistka (15 A)
Autobaterie +12 V
Autorádio
AutorádioAutorádio
Dodávaný napájecí kabel připojte do konektoru
POWER/OUTPUT na zařízení.
*1 Uzemnění na karosérii (zem).
*2 Při použití originálního autorádia z výroby nebo
autorádia bez výstupu dálkového ovládání pro
zesilovač propojte kabel vstupu dálkového ovládání
(REM) dodávaného napájecího kabelu se zásuvkou
pro napájení příslušenství. V případě použití
vysokoúrovňového vstupu lze autorádio aktivovat
rovněž bez nutnosti propojení konektorem REMOTE.
Tato funkce však není zaručena u všech autorádií.
Připojení vstupů
Nastavte přepínač INPUT SELECT do polohy „2CH“
nebo „4CH“ podle připojovaného vstupu.
Další informace naleznete rovněž v návodu
k vašemu autorádiu.
Připojení linkových vstupů
Nastavte přepínač INPUT SELECT do polohy „4CH“
pro připojení reproduktorů systému (strana 9).
Připojení linkových vstupů
Nastavte přepínač INPUT SELECT do polohy „2CH“
pro připojení reproduktorů systému (strana 9).
7CS

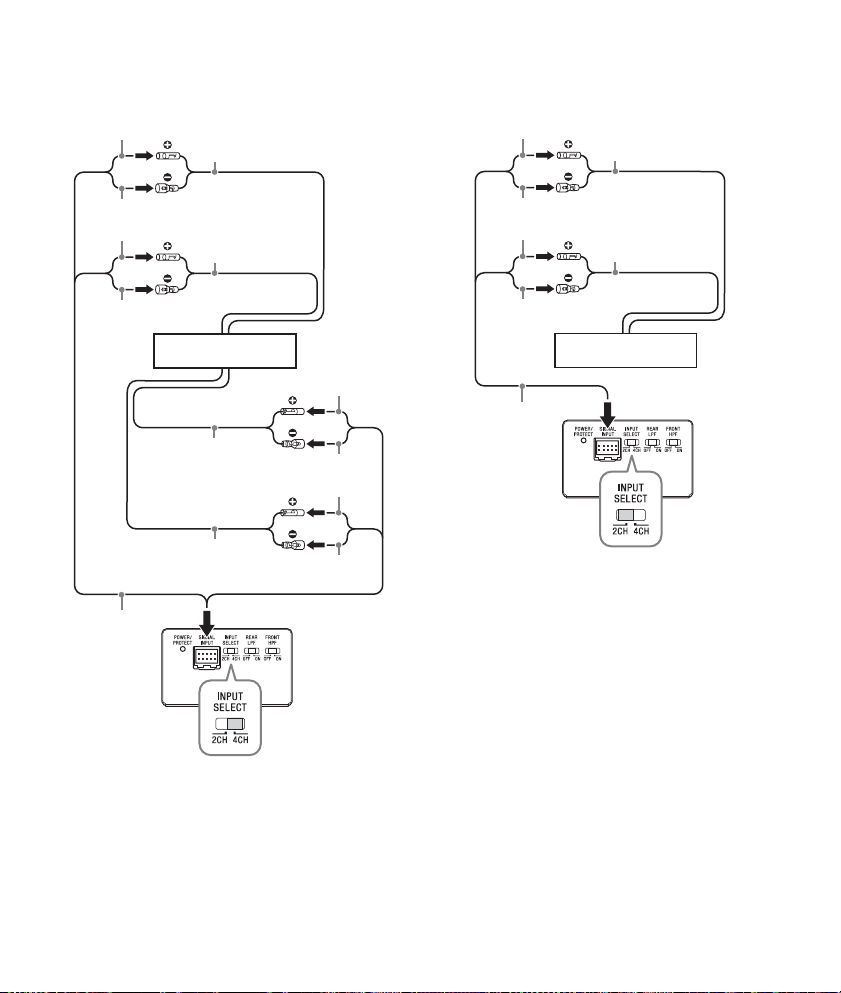

Připojení vysokoúrovňových vstupů
Šedý
Šedý/pruhovaný
Výstup pro pravý
přední reproduktor
Bílý
Bílý/pruhovaný
Výstup pro levý
přední reproduktor
Autorádio
Fialový
Fialový/pruhovaný
Výstup pro pravý
zadní reproduktor
Výstup pro levý
zadní reproduktor
Zelený
Zelený/pruhovaný
Šedý
Šedý/pruhovaný
Bílý
Bílý/pruhovaný
Výstup pro pravý
přední reproduktor
Výstup pro levý
přední reproduktor
Autorádio
Nastavte přepínač INPUT SELECT do polohy „4CH“
pro připojení reproduktorů systému (strana 9).
Připojení vysokoúrovňových vstupů
Nastavte přepínač INPUT SELECT do polohy „2CH“
pro připojení reproduktorů systému (strana 9).
8CS
Připojení reproduktorů
Bílý
Bílý/pruhovaný
Šedý
Šedý/pruhovaný
Zelený
Zelený/pruhovaný
Fialový
Fialový/pruhovaný
Přední reproduktory (min. 4 Ω)
Zadní reproduktory (min. 4 Ω)
Bílý
Bílý/pruhovaný
Šedý
Šedý/pruhovaný
Zelený
Zelený/pruhovaný
Fialový
Fialový/pruhovaný
Širokopásmové reproduktory (min. 4 Ω)
Subwoofery (min. 4 Ω)
Nastavte přepínač REAR LPF a přepínač FRONT HPF
do polohy „ON“ nebo „OFF“ podle připojovaného
systému reproduktorů.
Další informace naleznete rovněž v návodu
k reproduktorům.
Systém se 4 reproduktory
Pro připojení vstupů (strana 7) nebo
(strana 8).
2pásmový systém
Pro připojení vstupů (strana 7) nebo
(strana 8).
Pozná mka
V tomto systému je hlasitost subwooferu řízena
ovladačem FADER na autorádiu.
9CS
Doplňující informace
Bezpečnostní upozornění
Toto zařízení je navrženo výhradně pro provoz
se stejnosměrným napájením 12 V s ukostřeným
záporným pólem.
Použijte reproduktory s impedancí 4 Ω až 8 Ω.
K zařízení nepřipojujte žádné aktivní reproduktory
(s vestavěnými zesilovači). Mohlo by dojít
k poškození aktivních reproduktorů.
Zařízení nemontujte na tato místa:
Místa vystavená vysokým teplotám, například
z přímého slunečního světla nebo horkého
vzduchu z topení.
Místa vystavená dešti nebo vlhkosti.
Prašná nebo znečištěná místa.
Šikmé plochy.
Místa s přímým kontaktem s řidičem/pasažéry.
Pokud je váš vůz zaparkován na přímém
slunečním světle a dojde k výraznému nárůstu
teploty uvnitř vozu, nechte zařízení před použitím
vychladnout.
Při montáži zařízení ve vodorovné poloze
zajistěte, aby nedošlo k zakrytí zařízení koberci
na podlaze vozu apod.
Pokud se zařízení umístí v přílišné blízkosti
autorádia nebo antény, může dojít k výskytu
interferencí. V takovém případě přemístěte
zařízení dále od autorádia nebo antény.
Pokud není autorádio napájeno, zkontrolujte
připojení.
Zařízení je vybaveno ochranným obvodem*
chránícím tranzistory a reproduktory v případě
poruchy zesilovače. Nepokoušejte se testovat
ochranné obvody zakrytím zařízení nebo
připojením nadměrné zátěže.
Zařízení nepoužívejte při nízkém nabití baterie,
protože jeho optimální výkon závisí na dobrém
napájení.
Z bezpečnostních důvodů ponechávejte hlasitost
vašeho autorádia na středních hodnotách,
abyste i nadále slyšeli ostatní zvuky.
* Ochranný obvod
Zesilovač je vybaven ochranným obvodem,
který pracuje v následujících případech:
Při přehřátí zařízení.
Při generování stejnosměrného proudu.
Při zkratování svorek reproduktorů.
Pokud je aktivována funkce ochrany, kontrolka
POWER/PROTECT bliká. Podrobné informace viz
„Odstraňování problémů“ (strana 12).
Pokud budete mít k zařízení jakékoli dotazy
nebo narazíte na problémy, na které nenaleznete
odpovědi v této příručce, obraťte se na nejbližšího
prodejce společnosti Sony.
Údržba
Výměna pojistky
Při výměně pojistky se ujistěte, že používáte
pojistku, jejíž proudová hodnota se shoduje
s hodnotou uvedenou nad držákem pojistky. Pokud
se pojistka spálí, zkontrolujte připojení napájení
a pojistku vyměňte. Pokud se pojistka spálí znovu,
mohlo dojít k závadě uvnitř zařízení. V takovém
případě kontaktujte nejbližšího prodejce
společnosti Sony.
Varování
Nikdy nepoužívejte pojistku s proudovou
hodnotou překračující hodnotu pojistky dodané
se zařízením. Došlo by k poškození zařízení.
10CS
Technické údaje
+0,5
−3,0
SPECIFIKACE AUDIO VÝKONU
Standard CEA2006
Výstupní výkon: 45 W RMS × 4
při 4 Ω < 1 % THD+N
Odstup signálu od šumu: 83 dBA
(reference: 1 W do 4 ohmů)
Systém obvodů
Obvod OTL (bez výstupního transformátoru),
Impulsní napájecí zdroj
Vstupy
Zdířky RCA,
Zdířka vysokoúrovňového vstupu
Vstupní úroveň
1 V (zdířky RCA),
8 V (vysokoúrovňový vstup)
Výstupy
Svorky pro reproduktory
Impedance reproduktorů
4 Ω – 8 Ω
Maximální výstupní výkon
4 reproduktory: 100 W × 4 (při 4 Ω)
Jmenovitý výstupní výkon
(napájecí napětí 14,4 V, 1 kHz, 1 % THD)
4 reproduktory: 45 W × 4 (při 4 Ω)
Frekvenční odezva
20 Hz – 20 kHz ( dB)
Harmonické zkreslení
0,08 % nebo menší (při 1 kHz, 4 Ω)
Dolní pásmová propust
120 Hz, 12 dB/okt.
Horní pásmová propust
120 Hz, 12 dB/okt.
Požadavky na napájení
12 V= z autobaterie (ukostřen záporný pól)
Napájecí napětí
10,5 V – 16 V
Odběr proudu
Při jmenovitém výkonu: 15 A (4 Ω, 45 W × 4)
Vstup dálkového ovládání: 1 mA
Rozměry
Přibližně 162,8 mm × 37,3 mm × 62,6 mm (š×v×h),
bez vyčnívajících částí a ovládacích prvků
37,3 mm
62,6 mm
31,3 mm
162,8 mm
176,8 mm
Hmotnost
Přibližně 0,46 kg bez příslušenství
Obsah balení:
Zařízení (1)
Součásti pro montáž a připojení (1 sada)
Některé položky z výše uvedeného seznamu
příslušenství nemusí být u vašeho prodejce
k dispozici. Pro další informace se obraťte na
svého prodejce.
Design a technické údaje se mohou změnit bez
předchozího upozornění.
11CS
Odstraňování problémů
Následující seznam vám pomůže vyřešit většinu
problémů, které se mohou vyskytnout při používání
zařízení. Před přečtením tohoto seznamu si
přečtěte postupy týkající se připojení a ovládání.
Kontrolka POWER/PROTECT nesvítí.
Došlo k přepálení pojistky.
Vyměňte pojistku za novou.
Uzemňovací kabel (zem) není správně připojen.
Bezpečně připevněte uzemňovací kabel (zem)
ke kovové části vozidla.
Napětí přicházející do vstupního kabelu
dálkového ovládání (REM) je příliš nízké.
Pokud není zapnuté autorádio, zapněte jej.
Pokud systém využívá příliš mnoho zesilovačů,
použijte relé.
Zkontrolujte napětí baterie (10,5 V – 16 V).
Kontrolka POWER/PROTECT rychle bliká (jednou
za 0,2 s) a zařízení se automaticky vypne.
Výstupy reproduktorů jsou zkratované.
Vyjměte veškerá média z autorádia a vypněte
připojená zařízení. Potom určete příčinu zkratu.
Kabely reproduktorů a uzemňovací kabel (zem)
nejsou správně zapojeny.
Vyjměte veškerá média z autorádia a vypněte
připojená zařízení. Potom bezpečně připojte
kabely reproduktorů a připevněte uzemňovací
kabel (zem) ke kovové části vozidla.
Zařízení se přehřálo.
Vyčkejte ochlazení zařízení.
Zkontrolujte, jestli je impedance připojených
reproduktorů nižší než 4 Ω.
Kontrolka POWER/PROTECT pomalu bliká
(jednou za sekundu) a zvuk se ztiší.
Zařízení se přehřálo a je aktivní funkce ochrany
proti přehřátí.
Snižte úroveň hlasitosti.
Teplota zařízení je neobvykle vysoká.
Použijte reproduktory s vhodnou impedancí
4 Ω – 8 Ω.
Umístěte zařízení na dobře větraném místě.
Je slyšet hučení alternátoru.
Napájecí kabely jsou umístěny příliš blízko kabelů
s konektory RCA.
Přemístěte kabely dále od konektorů.
Uzemňovací kabel (zem) není správně připojen.
Bezpečně připevněte uzemňovací kabel (zem)
ke kovové části vozidla.
Přepínač pásmové filtrace je nastaven do
chybné polohy.
Při zapojování subwooferu (2pásmový systém)
nastavte přepínač REAR LPF do polohy „ON“
(strana 9).
Při zapojování širokopásmového reproduktoru
(2pásmový systém) nastavte přepínač FRONT HPF
do polohy „ON“ (strana 9).
Při zapojování předních a zadních reproduktorů
(systém se 4 reproduktory) nastavte přepínače
FRONT HPF a REAR LPF do polohy „OFF“
(strana 9).
Pokud vám tato řešení nepomohou situaci zlepšit,
obraťte se na nejbližšího prodejce Sony.
12CS
Loading...
