Sony XBR-85X905F Users guide

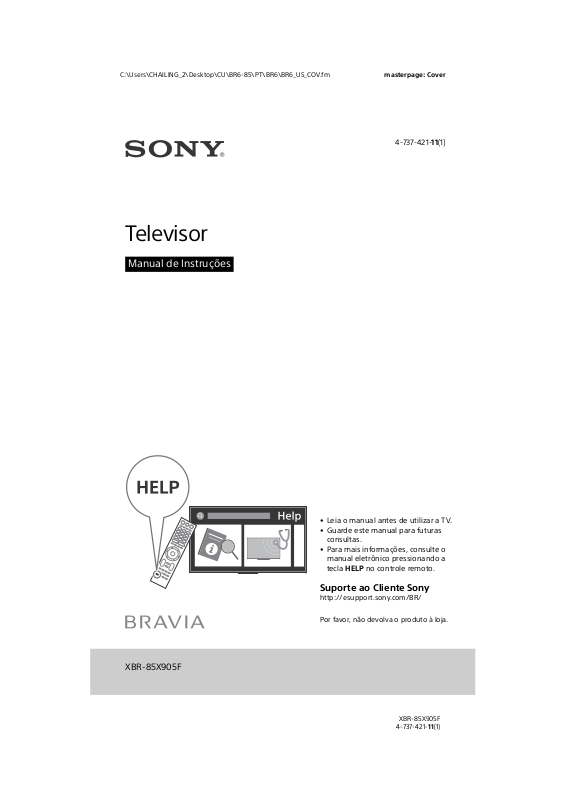

Televisor

Manual de Instruções

4-737-421-11(1)

XBR-85X905F

• Leia o manual antes de utilizar a TV.

• Guarde este manual para futuras
consultas.

• Para mais informações, consulte o
manual eletrônico pressionando a
tecla HELP no controle remoto.

Suporte ao Cliente Sony

http://esupport.sony.com/BR/

Por favor, não devolva o produto à loja.

Índice

AVISO IMPORTANTE . . . . . . . . . . . . . . . . 2

Informações de Segurança . . . . . . . . . . 4

Precauções . . . . . . . . . . . . . . . . . . . . . . . 6

Introdução da sua TV BRAVIA® . . . . . .7

Partes e Controles . . . . . . . . . . . . . . . .8

Controles e Indicadores . . . . . . . . . . . . . 8

Utilização do Controle Remoto. . . . . .9

Descrição das partes do controle

remoto. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Diagrama de Conexão . . . . . . . . . . . . 11

Instalação da TV na Parede. . . . . . . . 13

Desmontando o Pedestal da TV . . . . . 14

Instalação da TV em uma Parede

ou em uma Área Fechada . . . . . . . . . 15

Solução de Problemas. . . . . . . . . . . . 16

Problemas e Soluções . . . . . . . . . . . . . 17

Especificações Técnicas. . . . . . . . . . . 17

Termo de Garantia . . . . . . Última capa

Introdução

Obrigado por escolher este produto Sony.
Antes de utilizar a TV, leia atentamente este manual e
guarde-o para referênc ias futuras.

Notas

• As imagens e ilustrações utilizadas no Guia de
Configuração e neste manual são apenas para referência
e podem diferir da aparência real do produto.

• Este aparelho destina-se ao uso doméstico e não
profissional.

A classe 85 possui um tamanho de imagem visível de
84,6 pol. (214,8 cm) (medidos diagonalmente).

Fixando o pedestal na TV

Consulte o Guia de Configuração localizado na parte
superior do calço protetor dentro da caixa de embalagem
da TV.

Ajuda

Encontre mais soluções de problemas e outras
informações úteis diretamente da sua TV. Pressione
HELP no co ntrol e remot o para e xibir uma lis ta de t ópico s
ou para procurar por palavras chaves.

Guia de Ajuda (Manual)

Para informações detalhadas, selecione [Guia de Ajuda]
no menu Ajuda na TV. É possível verificar o Guia de
Ajuda no seu PC ou smartphone (página

20).

Local da etiqueta de identificação

As etiquetas do nome do modelo e da tensão de
alimentação da TV estão localizadas na parte traseira da TV.

AVISO IMPORTANTE

Registro do Proprietário

O nome do modelo e o número de série estão
localizados na lateral e na parte traseira da TV. Anote
estes dados nos espaços fornecidos abaixo. Informe-os
quando entrar em contato com o revendedor ou Serviço
Autorizado Sony.

Nome do modelo

Número de série

2

Dúvidas & Informações

Adicionais

Se após a leitura deste manual de instruções
ainda tiver dúvidas relacionadas ao uso da
TV Sony®, entre em contato com a Central
de Relacionamento, fone: 4003 7669 para
capitais e regiões metropolitanas / 0800
880 7669 para as demais localidades e para
o Estado do Rio de Janeiro, ou com um
Serviço Autorizado Sony.

ADVERTÊNCIA E PRECAUÇÕES

Para evitar o perigo de faísca ou choque elétrico, não
exponha o televisor à chuva ou umidade.

Este símbolo tem o propósito de alertar o usuário
sobre a presença de “tensões perigosas” não
isoladas, dentro do gabinete do produto, as
quais podem ter intensidade suficiente para
constituir risco de choque elétrico para as
pessoas.

Este símbolo tem o propósito de alertar o usuário
quanto à presença de instruções importantes de
operação e manutenção (serviços) no Manual de
Instruções que acompanha o aparelho.

Para Segurança

O aparelho não deve ser exposto a líquido, inclusive na
forma de pingos; nem coloque sobre o aparelho objetos
contendo líquido, como vasos e copos, pois poderá
danificar o aparelho e expor o consumidor a riscos
desnecessários.

PRECAUÇÃO

Para reduzir o risco de choque elétrico, não utilize o cabo
de alimentação CA com uma extensão ou outro tipo de
tomada na qual o plugue não seja inserido completamente.

• Opere a TV somente em 110 V – 220 V CA

SEGURANÇA

• Use o cabo de alimentação CA especificado pela Sony e
apropriado para a tensão de alimentação local.

• Se algum líquido ou objeto cair dentro do gabinete,
desconecte a TV imediatamente da tomada e procure o
Serviço Autorizado Sony antes de operar o aparelho
novamente.

• Se você não for utilizar a TV por um período longo,
desconecte o cabo de alimentação da tomada,
puxando-o pelo corpo do plugue e nunca pelo cabo.

• Para obter mais informações sobre precauções de
segurança, veja o “Folheto de Instruções de Segurança”
(fornecido).

Instalação

• A TV deve ser instalada próxima a uma tomada da rede
elétrica de fácil acesso.

• Para evitar o superaquecimento interno, não bloqueie as
aberturas de ventilação.

• Não instale a TV em um local quente ou úmido, nem onde
fique exposta à quantidade excessiva de poeira ou
vibrações mecânicas.

• Se a TV for transferida diretamente de um local frio para
quente, ou se a temperatura ambiente mudar
repentinamente, a imagem poderá ficar borrada ou
apresentar cores de baixa qualidade devido à
condensação de umidade. Neste caso, espere algumas
horas para que a umidade se evapore antes de ligar a TV
novamente.

• Para obter uma imagem de melhor qualidade, não
exponha a tela diretamente à iluminação ou à luz solar
direta. Recomenda-se usar um refletor de teto
direcionado para baixo ou cobrir as janelas que ficam
voltadas para a tela com uma cortina opaca. É desejável a
instalação da TV em uma sala onde o piso e as paredes
não sejam de material refletivo.

Para Clientes

• Para instalar este aparelho são necessários instaladores
experientes. Assegure-se de contratar instaladores
autorizados Sony, e verifique todos os itens de segurança
durante a instalação.

Nota sobre ENCE

Esta TV está de acordo com o Programa
Brasileiro de Etiquetagem - PBE do Inmetro,
conforme Portaria Inmetro/MDIC No 85 de
24 de Março de 2009, sendo que a Etiqueta
Nacional de Consumo de Energia – ENCE
informa o consumo de energia em modo
de espera (standby), e também que o
produto cumpre os requisitos de segurança
estabelecidos em normas nacionais e/ou
internacionais além de informar a diagonal
visual.

Modelo : J20H088

03438-16-01802

Este equipamento opera em caráter secundário, isto é, não
tem direito à proteção contra interferência prejudicial,
mesmo de estações do mesmo tipo, e não pode causar
interferência a sistemas operando em caráter primário.

Este produto contém o módulo: J20H088, código de
homologação ANATEL: 03438-16-01802

ADVERTÊNCIA

Evite o uso prolongado do aparelho com volume alto
(potência superior à 85 decibéis), pois isto poderá
prejudicar a sua audição (Lei Federal No 11.291/06).
A seguir, incluímos uma tabela com os níveis de
intensidade sonora em decibéis e os exemplos de situações
correspondentes para a sua referência.

Nível de
Decibéis

30 Biblioteca silenciosa, sussurros leves

40 Sala de estar, refrigerador, quarto longe do

trânsito

50 Trânsito leve, conversação normal, escritório

silencioso

Exemplos

3

60 Ar-condicionado a uma distância de 6 m,

máquina de costura

70 Aspirador de pó, secador de cabelos,

restaurante ruidoso

80 Tráfego médio de cidade, coletor de lixo,

alarme de despertador a uma distância de
60 cm

OS RUÍDOS A SEGUIR PODEM SER PERIGOSOS EM CASO
DE EXPOSIÇÃO CONSTANTE

90 Metrô, motocicleta, tráfego de caminhão,

cortador de grama

100 Caminhão de lixo, serra elétrica, furadeira

pneumática

120 Show de banda de rock em frente às caixas

acústicas, trovão

140 Tiro de arma de fogo, avião a jato

180 Lançamento de foguete

Informação cedida pela Deafness Research Foundation, por
cortesia.

DESCARTE DE PILHAS E BATERIAS

Pilhas e Baterias Não Recarregáveis

Atenção:

• Verifique as instruções de uso do aparelho certificando-se
de que as polaridades (+) e (-) estão no sentido indicado.
As pilhas poderão vazar ou explodir se as polaridades
forem invertidas, expostas ao fogo, desmontadas ou
recarregadas.

• Evite misturar com pilhas de outro tipo ou com pilhas
usadas, transportá-las ou armazená-las soltas, pois
aumenta o risco de vazamento.

• Retire as pilhas caso o aparelho não esteja sendo
utilizado, para evitar possíveis danos na eventualidade de
ocorrer vazamento.

• As pilhas devem ser armazenadas em local seco e
ventilado.

• No caso de vazamento da pilha, evite o contato com ela.
Lave qualquer parte do corpo afetado com água
abundante. Ocorrendo irritação, procure auxílio médico.

• Não remova o invólucro da pilha.

• Mantenha fora do alcance das crianças. Em caso de
ingestão procure auxílio médico imediatamente.

Informações de Segurança

PRECAUÇÃO

Perigo de estabilidade

A TV pode cair causando ferimentos pessoais graves ou até
mesmo a morte.
Nunca instale a TV em locais instáveis. A TV pode cair
causando ferimentos pessoais graves ou até mesmo a
morte. Muitos ferimentos, particularmente em crianças,
podem ser evitados tomando-se precauções simples
como:

• Utilizar armários ou suportes recomendados pelo
fabricante da TV.

• Utilizar somente móveis que suportam a TV com
segurança.

• Assegurar que a TV não está pendendo na borda do
móvel em que se encontra.

• Não instalar a TV em móveis altos, como armários de
cozinha ou estantes, sem prender a TV e o móvel, para
um apoio adequado.

• Não colocar a TV sobre tecidos ou outros materiais que
podem ficar entre a TV e o móvel de apoio.

• Educar as crianças sobre os perigos de subir em móveis
para alcançar a TV ou o controle remoto.

Para manter a sua TV atual ou realocá-la, as mesmas
considerações acima devem ser aplicadas.

Antes de configurar a TV

Alguns modelos de TV são fornecidos com o pedestal
desmontado para que você possa instalar a TV diretamente
na parede. Consulte a página
Parede) para instalar a TV na parede. Se optar por não
instalar a TV na parede, instale o pedestal na TV. Você
necessitará de uma chave Phillips (não fornecida) e dos
parafusos fornecidos para realizar esta operação. Consulte
o Guia de Configuração.
Certifique-se de observar os cuidados a seguir durante a
instalação da sua TV:

• Desconectar todos os cabos antes de transportar a TV.

• Transportar a TV com um número adequado de pessoas;
TVs grandes necessitam de três ou mais pessoas.

• Posicionar corretamente as mãos enquanto transporta a
TV é muito importante para a sua segurança e para evitar
danos ao aparelho.

13 (Instalação da TV na

• Assegure uma ventilação adequada à sua TV, consulte a
página

15.

• Para obter uma imagem de melhor qualidade, não
exponha a tela à iluminação direta ou à luz do sol.

4

• Evite instalar a TV em uma sala onde as paredes e os

Suportes tipo
mão francesa
(não fornecidos)

Estante

Furo de parafuso na tampa traseira

Parafuso de máquina M6
(não fornecido)

Corda ou corre nte (não fornecida)

Parafuso (não fornecido)

pisos sejam de materiais refletivos.

• Evite mover a TV de um local frio para outro quente. As
mudanças repentinas de temperatura poderão causar a
condensação de umidade, afetando a qualidade da
imagem e/ou as cores na sua TV. Se isto ocorrer, aguarde
toda a umidade evaporar antes de ligar a TV.

Fixar a TV

A Sony recomenda veementemente
que sejam tomadas medidas de
segurança para evitar a queda da TV.
As TVs não instaladas de forma segura
podem cair e provocar danos à
propriedade, ferimentos graves ou até
mesmo a morte.

Para evitar a queda da TV

• Prenda a TV de forma segura na parede e/ou em uma
estante.

• Não permita que crianças brinquem ou subam nos
móveis e nos aparelhos de TV.

• Evite colocar ou pendurar objetos na TV.

• Nunca instale a TV em:

 superfícies escorregadias, instáveis e/ou irregulares.
 móveis que possam ser escalados, como armários com

gavetas.

• Instale a TV onde ela não possa ser puxada, empurrada
ou derrubada.

• Instale a TV de forma que o pedestal da TV não fique para
fora do suporte (não fornecido). Se o pedestal da TV ficar
para fora da estante, isso poderá causar a queda da TV e
ferimentos às pessoas ou danos à TV.

2 Fixe a TV na estante.

Utilize os itens listados a seguir (não fornecidos):

• Parafusos de máquina M6 (a serem parafusados na
tampa traseira da TV).

• Um parafuso ou outro fixador similar (para fixá-lo na
estante).

• Corda ou corrente (forte o suficiente para suportar o
peso da TV). Certifique-se de que não haja folga
excessiva na corda ou na corrente.

• Prenda todos os cabos de alimentação CA e cabos de
conexão para que as crianças curiosas não tenham
acesso a eles.

Medidas recomendadas para a instalação
segura da TV

Considere as seguintes medidas quando instalar a sua TV
em uma estante (não fornecida).

1 Fixe a estante onde a TV será instalada.

Certifique-se de que a estante seja adequada para
suportar o peso da TV. Utilize dois suportes tipo mão
francesa (não fornecidos) para fixar a estante. Para cada
suporte, utilize parafusos apropriados para:

• Fixar um lado do suporte na parede.

• Fixar o outro lado do suporte na estante.

5

O comprimento do parafuso de máquina M6 difere de

8 mm – 12 mm

Paraf uso (M6)

Tampa traseira da TV

Corda ou co rrente

Furos para montagem em parede

Corda ou
corrente
(não
fornecida)

Parafusos com olhal M6 (não fornecido)

Prendedor de
parede (não
fornecido)

8 mm – 12 mm

Tampa traseira da TV

Parafu so com
olhal M6

Máx. 7 mm

Máx. 1,5 mm

acordo com o diâmetro da corda ou corrente. Veja a
ilustração a seguir.

3 Prenda a TV na parede utilizando parafusos, prendedor

de parede e corrente (ou corda).

Precauções

Como cuidar da sua TV BRAVIA

A segurança é muito importante, por isso leia e siga as
instruções do Folheto de Segurança fornecido
separadamente.
Desconecte a TV e outros
equipamentos conectados da
tomada da rede elétrica antes
de iniciar a limpeza da TV.

• Limpe a tela LCD gentilmente
com um pano macio.

• As sujeiras resistentes podem ser removidas com um
pano levemente umedecido com uma solução suave de
sabão com água morna.

• Se utilizar um pano previamente tratado com produtos
químicos, siga as instruções fornecidas na embalagem do
pano.

• Nunca borrife água ou detergente
diretamente na TV. O líquido pode
escorrer para dentro da tela ou para
as partes externas e infiltrar-se no
seu aparelho de TV, danificando-o.

• Nunca utilize solventes fortes como
tíner, álcool ou benzina para a
limpeza.

• Não conecte a TV à tomada da rede elétrica até que a
umidade da limpeza se evapore.

• Não toque na TV se as suas mãos estiverem cobertas de
substâncias químicas, como creme para as mãos ou
protetor solar.

A TV também deve ser instalada em uma superfície estável
para evitar que ela caia (consulte a página
crianças pequenas ou animais de estimação em sua casa,
verifique regularmente se a TV está fixada com segurança.

Recomendação para o plugue tipo F

A projeção do fio interno da parte de conexão deve ser
inferior a 1,5 mm.

5). Se você tiver

Veja a ilustração abaixo para o comprimento do parafuso
com olhal M6.

Notas

• Dependendo do modelo, a TV sai de fábrica com os
parafusos fixados em sua parte traseira. (Eles são fixados
nos furos de parafusos para montagem na parede.)
Certifique-se de remover os dois parafusos superiores
antes de fixar a TV na parede.

• Fixar a TV à estante, sem fixar a TV e a estante à parede
proporciona uma proteção mínima contra a queda da TV.
Para proteção maior, certifique-se de seguir as três
medidas recomendadas.

6

(Desenho de referência de um plugue tipo F)

Introdução da sua TV BRAVIA®

Experimentando a impressionante 4K com a sua TV BRAVIA

Para experimentar os detalhes impressionantes da sua nova TV BRAVIA, é necessário ter
acesso à programação de alta definição (HD). A sua TV BRAVIA pode receber e exibir a
programação HD através de:

• Transmissão através de uma antena de qualidade de alta definição

• Assinatura de TV a cabo de alta definição

• Assinatura de TV via satélite de alta definição

• Reprodutor de discos Blu-ray Disc™ ou outros equipamentos externos compatíveis com HD

Entre em contato com o provedor do serviço de TV a cabo, TV via satélite ou HD para obter
informações sobre como atualizar a programação HD.

Os quatro passos para uma experiência de TV 4K

Aparelho de TV, Som, Fonte e Configuração

Juntamente com o seu aparelho de TV BRAVIA, um sistema de alta definição completo (Full
HD) requer um sistema de som HD, uma fonte de programação HD e uma configuração de
conexão adequada. Depois que a configuração HD estiver completa, você estará preparado
para desfrutar fontes com aumento de resolução de HD para 4K.

Esta TV exibe todos os sinais de entrada de vídeo na resolução de 3.840 pontos x 2.160 linhas.

Notas

• Para ajudar a assegurar a mais alta qualidade para a sua experiência de alta definição, utilize os cabos
HDMI Premium de alta velocidade (não fornecido).

• Para detalhes dos formatos compatíveis, veja “Especificações técnicas” neste manual.

• Para formatos PC compatíveis, veja o Guia de Ajuda.

Fonte 16:9 (alta definição)

A maioria dos sinais HDTV utiliza o
tamanho de tela widescreen de 16:9, que
preenche a tela da sua BRAVIA,
mantendo uma imagem nítida, clara e
viva.

Fonte 4:3 (definição padrão)

A maioria dos sinais de definição padrão
utiliza o tamanho quadrado de 4:3.
Quando uma imagem 4:3 é exibida em
uma HDTV, você vê faixas pretas nas
laterais da imagem. A qualidade da
imagem pode não ser tão nítida como
das fontes HD.

7

Partes e Controles

ȩ



Controles e Indicadores

 (Liga/Desliga) /+/–

Quando a TV está desligada,

Pressione  para ligar.

Quando a TV está ligada,

Mantenha pressionada  para desligar.
Pressione  repetidamente para mudar
de função e, em seguida, pressione a
tecla + ou - para:

• Ajustar o volume.

•Selecionar o canal.

• Selecionar a fonte de entrada da TV.

 Sensor de controle remoto* /

Sensor de luz*

O LED de iluminação acende-se ou
pisca de acordo com o status da TV.
Para mais informações, consulte o Guia
de Ajuda.

* Não coloque nada próximo ao sensor.

/ LED de iluminação

8

Utilização do Controle Remoto

MIC

Ȫ

ȩ

ȫ

Ȭ

ȭ

Ȯ

Descrição das partes do controle remoto

O formato do controle remoto, a disposição, disponibilidade e a função das teclas do controle
remoto podem variar dependendo da sua região/país/modelo da TV.

(Microfone)

Use a função de voz. (Por
exemplo: Procura de vários
conteúdos por voz.)

//// (D-Pad de
navegação)

Navegação e seleção na tela.

TV

Muda para um canal de TV ou
entrada e exibe a Barra de menu
da TV.

 INPUT

Exibe e seleciona a fonte de entrada.

 (TV standby)

Liga e desliga a TV (modo standby
(espera)).

ANT/DIGITAL/ANALOG

Alterna entre os modos analógico e
digital.

SYNC MENU

Exibe o menu BRAVIA Sync.

 Teclas numéricas

Use com as teclas 0-9 para selecionar
os canais digitais.

EXIT/SAIR SALIR

Retorna à tela anterior ou sai do menu.
Quando um serviço de Aplicativo
Interativo estiver disponível, pressione
esta tecla para sair do serviço.

 Google Play

Acessa os serviços online “Google Play”.

9

NETFLIX (Exclusivo para regiões/
países/modelos de TV
especificados)

Acessa o serviço online “NETFLIX”.

Tec l as co l oridas

Executam a função correspondente
naquele momento.

 ACTION MENU

Exibe uma lista de funções contextuais.

GUIDE

Exibe o guia de programação digital.

APPS

Acessa vários serviços e aplicativos.

BACK/VOLTAR VOLVER

Retorna à tela anterior.

HOME

Exibe o Menu Home da TV.

 VOL +/– (Volume)

Ajusta o volume.

JUMP

Alterna (para trás e para frente) entre
dois canais ou entradas. A TV alterna
entre o canal ou a entrada atual e o
último canal ou entrada selecionados.

MUTING

Silencia o som. Pressione novamente
para restaurar o som.

CH +/– (Channel)

Seleciona o canal.

 AUDIO

Muda o idioma do programa que está
sendo visualizado no momento.

///.//>/

Opera o conteúdo da mídia na TV e no
dispositivo compatível com BRAVIA
Sync conectado.

SUBTITLE/CC

Ativa ou desativa as legendas (quando
o recurso está disponível).

HELP

Exibe o Menu Ajuda. O Guia de Ajuda
pode ser acessado a partir deste menu.

WIDE

Muda o formato da tela.

DISPLAY

Exibe informações sobre o canal/
programa/entrada a qual você está
assistindo.

Instruções de utilização do controle
remoto IR (infravermelho)

• Aponte o controle remoto diretamente
para o receptor IR (infravermelho)
localizado na sua TV.

• Certifique-se de que nenhum objeto
esteja bloqueando o caminho entre o
controle remoto e o receptor IR
(infravermelho) da sua TV.

• As lâmpadas fluorescentes podem
interferir na operação do controle
remoto; experimente apagá-las.

• Se tiver problemas com o controle
remoto, reinsira ou substitua as pilhas
e certifique-se de que elas estejam
inseridas corretamente.

10

Diagrama de Conexão

<

Câmera
fotográfica
digital/
Câmera de
vídeo/
Mídia de
armazena­mento USB

Câmera fotográfica
digital/Câmera de
vídeo/Mídia de
armazenamento
USB

Videocassete/
Equipamento de
videogame/
Reprodutor de DVD/
Câmera de vídeo

Sistema
de áudio
com
dispositi­vo ARC/
HDMI

Dispositivo
HDMI

Antena Roteador Sistema de

áudio com
entrada óptica
de áudio

14 mm

Disposi­tivo
HDMI

Dispositivo HDMI

Fones de ouvido/
Sistema de áudio
doméstico/
Subwoofer

TV a
cabo

Para mais informações sobre as conexões, consulte o Guia de Ajuda pressionando HELP no
controle remoto.

Nota

• Ao conectar o cabo à tomada de TV a cabo/Antena, use apenas os dedos para apertar. O aperto excessivo
das conexões pode danificar a TV.

11

/ VIDEO IN

3214

3,5 mm

1: L (E)
2: Vídeo
3: Terra
4: R (D)

<

<

12 mm

21 mm

• Para uma conexão composta, utilize
um cabo de extensão analógico (não
fornecido).

•

 AUDIO OUT /

• Compatível somente com
minitomada estéreo de 3 polos.

• Para ouvir o som da TV através do
equipamento conectado, pressione
HOME. Selecione [Configurações] t
[Som] t [Saída do fone de ouvido/
Áudio] e, em seguida, selecione o
item desejado.

 USB 1/2, USB 3

• A conexão de um dispositivo USB
grande pode causar interferência em
outros dispositivos conectados ao
lado dele.

• Ao conectar um dispositivo USB
grande, conecte-o à porta USB 1.

 HDMI IN 1/2/3/4

• A interface HDMI pode transferir o
vídeo e áudio digital em um único
cabo.

•

• HDMI IN 2/3
Para desfrutar do conteúdo de alta
qualidade 4K 50p/60p, conecte um
cabo HDMI de alta velocidade
Premium à entrada HDMI IN 2/3 e
ajuste o [Formato do sinal HDMI] em
[Formato aprimorado].
Para mais detalhes sobre os formatos
suportados, consulte “Especificações
técnicas” neste manual (páginas 17 e

18).

• HDMI IN 3 ARC (Audio Return

Channel (Canal de Retorno de
Áudio))

Conecte seu sistema de áudio à
HDMI IN 3 para direcionar o som da
TV ao sistema de áudio. Um sistema
de áudio que suporta HDMI ARC pode
enviar vídeo à TV e receber o áudio da
TV através do mesmo cabo HDMI. Se
o seu sistema de áudio não suporta
HDMI ARC, uma conexão adicional
com DIGITAL AUDIO OUT (OPTICAL) é
necessária.

12

Instalação da TV na Parede

8 mm – 12 mm

Parafuso (M6 )

Suporte de parede
Tampa traseira da TV

Este manual de instruções da TV mostra somente os passos de preparação da instalação da
TV antes da instalação na parede.

A sua TV pode ser montada em uma parede utilizando um suporte de parede (não fornecido)
pronto para uso conforme embalado. Se o pedestal estiver instalado na TV, remova-o.
Consulte a página 14 (Desmontando o Pedestal da TV).
Prepare a TV para a instalação do suporte de parede antes de realizar as conexões dos cabos.

Para proteção do produto e por razões de segurança, a Sony recomenda veementemente
que a instalação de sua TV na parede seja realizada por Instaladores Autorizados Sony.
Não tente instalar sozinho.

• Siga o manual de instruções fornecido com o suporte de parede correspondente ao seu
modelo. É necessária experiência suficiente para instalar esta TV, especialmente para
determinar a resistência da parede que irá suportar o peso da TV.

• O comprimento do parafuso do suporte de parede difere de acordo com a espessura do
suporte de parede. Veja a ilustração a seguir.

• Certifique-se de guardar os parafusos e o pedestal removidos em um lugar seguro até o
momento de utilizá-los novamente. Mantenha os parafusos fora do alcance de crianças
pequenas.

Nota

• Leia o Folheto de Segurança fornecido para informações de segurança adicionais.

1 Removendo os parafusos da parte de trás da TV.

13

2 Fixe o suporte de parede (não fornecido) utilizando os parafusos (não fornecidos).

Suporte de parede
(não fornecido)

Parafuso (nã o fornecido)

Nota

• Se estiver utilizando uma parafusadeira elétrica, ajuste o torque em aproximadamente 1,5 N·m {15
kgf·cm}.

Desmontando o Pedestal da TV

Para desmontar o pedestal da TV, remova os parafusos .

Notas

• Não remova o pedestal por nenhum motivo, exceto para instalar os acessórios correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical antes de ligá-la. Para evitar irregularidade na imagem,
não ligue a TV com o painel LCD voltado para baixo.

• Quando voltar a fixar o pedestal, certifique-se de fixar os parafusos (previamente retirados) nos orifícios
originais da parte de trás da TV.

14

Instalação da TV em uma Parede ou em uma Área Fechada

10 cm

30 cm

10 cm 6 cm

Deixe no mínimo este espaço ao redor do aparelho.

10 cm 10 cm

30 cm

10 cm

Deixe no mínimo este espaço ao redor
do aparelho.

Circulação de ar bloqueada. Circulação de ar bloqueada.

Parede Parede

Vent ilação

• Nunca cubra os furos de ventilação nem insira nada no gabinete.

• Deixe espaço suficiente ao redor da TV conforme ilustrado a seguir.

Quando instalada com pedestal

Quando instalada na parede

Nunca instale a TV conforme a seguir:

Nota

• Uma circulação de ar inadequada pode causar um superaquecimento na TV e, consequentemente,

danificar o aparelho ou provocar um incêndio.

15

Solução de Problemas

Updating...

Solução de problemas gerais para questões
como: tela preta, nenhum som, imagem
congelada, a TV não responde ou rede
perdida, execute os seguintes passos.

1 Reinicie a sua TV pressionando a tecla

POWER (liga/desliga) no controle remoto
até que uma mensagem seja exibida.
Após vinte segundos, pressione a tecla
POWER (liga/desliga) no controle
remoto. Se a TV não se recuperar, tente
desconectá-la através do cabo de
alimentação CA por dois minutos e, em
seguida, conecte-a novamente.

2 Consulte o menu de ajuda pressionando

HELP no controle remoto.

3 Conecte sua TV à Internet e realize a

atualização do software.

4 Visite o website de suporte da Sony

(informação fornecida na capa).

5 Realize a redefinição dos dados de

fábrica. Consulte “Como redefinir a TV
para os valores ajustados na fábrica”
(página 16).

Quando a mensagem [Uma nova
atualização de software do sistema de TV
está disponível...] for exibida.

A Sony recomenda veementemente que
você atualize o software da TV
selecionando [Update Now] (Atualizar
agora). Estas atualizações de software
melhoram a performance da sua TV ou
adicionam novos recursos.
A tela a seguir com [Updating…]
(Atualizando...) será exibida e o LED de
iluminação piscará em branco durante a
atualização do software.

Não desconecte o cabo de alimentação CA
durante este processo. Se o fizer, a
atualização de software pode não ser
concluída completamente, e isso pode
fazer com que o software não funcione
corretamente. A atualização de software
pode demorar até 15 minutos.

Quando você conectar a TV, é possível
que ela não ligue por um tempo mesmo
que você pressione a tecla Liga/Desliga
no controle remoto ou na TV.

Isso ocorre porque a TV precisa de um
tempo para inicializar o sistema. Aguarde
aproximadamente 1 minuto e, em seguida,
opere-a novamente.

Como redefinir a TV para os valores
ajustados na fábrica

ADVERTÊNCIA: A reinicialização apagará
todos os seus ajustes personalizados,
incluindo os ajustes do controle de
bloqueio para transmissões.

• Ligue a TV. Você pode redefinir a TV para
as configurações de fábrica pressionando
HOME, e selecionando [Configurações]
t [Armazenamento e redefinição] t
[Redefinir configuração original].

• Para forçar a redefinição para as
configurações de fábrica, desconecte o
cabo de alimentação CA. Mantenha
pressionadas as teclas  e – na TV e, em
seguida, conecte o cabo novamente.
Solte ambas as teclas quando o LED de
iluminação piscar em verde.

• Por motivos de segurança, antes de
descartar, vender ou passar sua TV para
um terceiro, certifique-se de remover
todas as informações pessoais e de conta
desvinculando/cancelando registros,
encerrando assinaturas, desativando
todos os serviços de rede, bem como
redefinindo as configurações da TV para
os valores de fábrica.

16

Problemas e Soluções

Quando o LED de iluminação estiver
piscando na cor vermelha.

• Conte quantas vezes ele piscará (o intervalo
de tempo é de 3 segundos).
Reinicialize a TV desconectando o cabo de
alimentação CA da TV por dois minutos e,
em seguida, ligue a TV.
Se o problema persistir, desconecte o cabo
de alimentação CA e entre em contato com
um Serviço Autorizado Sony (informações
fornecidas no Termo de Garantia)
informando o número de vezes que o LED de
iluminação piscou em vermelho.

Sem imagem (a tela está escura) e sem
som.

• Verifique as conexões da antena/TV a cabo.

• Conecte a TV a uma tomada de alimentação
CA e pressione a tecla POWER (liga/desliga)
da TV ou do controle remoto.

Alguns programas não podem ser
sintonizados.

• Verifique as conexões da antena/TV a cabo.

O controle remoto não funciona.

• Substitua as pilhas.

A senha do controle de bloqueio para
transmissões foi esquecida.

• Digite 4357 para a senha e selecione [Mudar
Senha].

A senha do perfil restrito foi esquecida.

• Realize a redefinição de dados para as
configurações de fábrica. Consulte “Como
redefinir a TV para os valores ajustados na
fábrica” (página

A TV e o entorno dela estão quentes.

• Quando a TV permanecer ligada por um
período longo, a TV e o seu redor podem
ficar quentes ao toque. Isto não é um mau
funcionamento da TV.

16).

Especificações Técnicas

Sistema

Sistema de televisão

Analógico: NTSC/PAL-M/PAL-N
Digital: ISDB-T/ISDB-TB

Cobertura de canais

Dependendo da seleção do país/região
Analógico: UHF/VHF/TV a cabo
Digital: UHF/VHF

Sistema do painel

Painel LCD (tela de cristal líquido),
retroiluminação LED

Potência de saída dos alto-falantes (RMS)

10 W + 10 W (8 ohms, 1 kHz, 10% THD
(Distorção Harmônica Total), 127 V)

Tecnologia wireless

Protocolo IEEE802.11ac/a/b/g/n
Bluetooth Versão 4.1

Tomadas de entrada/saída

CABLE/ANTENNA

Terminal de antena externa de 75 ohms para
entradas RF

/ VIDEO IN

Entrada de vídeo/áudio (minitomadas)

HDMI IN 1/2/3/4 (suporta resolução 4K,
compatível com HDCP 2.3)

Vídeo:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p
(24

Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840
× 2160p (24, 25, 30
60

Hz), 1080/24p, 1080i (50, 60 Hz), 720p
(30, 50, 60
480i, formatos PC*

*1 Quando 4096 × 2160p é selecionado e

[Modo Wide] está ajustado em [Normal], a
resolução é exibida como 3840 × 2160p.
Para exibir 4096 × 2160p, ajuste [Modo
Wide] em [Cheia 1] ou [Cheia 2].

*2 Somente HDMI IN 2/3. Para suportar 18

Gbps, ajuste [Formato do sinal HDMI] em
[Formato aprimorado].

*3 Consulte o Guia de Ajuda para mais

detalhes.

Áudio:

PCM linear de 5.1 canais: 32/44,1/48/88,2/
96/176,4/192
Digital, Dolby Digital Plus e DTS

ARC (Audio Return Channel (Canal de
Retorno de Áudio)) (Somente HDMI IN 3)

(PCM linear de dois canais: 48 kHz 16 bits,
Dolby Digital, Dolby Digital Plus, DTS)

Hz), 1080p (30, 50,

Hz), 720/24p, 576p, 576i, 480p,

3

kHz 16/20/24 bits, Dolby

17

DIGITAL AUDIO OUT (OPTICAL)

Tomada digital óptica (PCM linear de dois
canais: 48

kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (minitomada estéreo)

Fones de ouvido, Saída de áudio, Subwoofer

1, 2, 3

Portas USB 1 e 2 suportam USB de alta
velocidade (USB
Porta USB 3 suporta USB de super velocidade
(USB 3.1 Gen 1)

2.0)

LAN

Conector 10BASE-T/100BASE-TX (A
velocidade da conexão pode ser diferente
dependendo do ambiente de rede. A taxa e
a qualidade de comunicação de 10BASE-T/
100BASE-TX não estão garantidas nesta TV.)

Consulte o Guia de Ajuda para obter
informações sobre os formatos suportados
na rede doméstica.

Outros

Temperatura de operação

0 ºC – 40 ºC

Umidade de operação

10 % – 80 % UR (sem condensação)

Alimentação e outros

Requisitos de alimentação

110 V – 220 V CA, 60 Hz

Consumo de energia

em operação

380 W

em standby*1*

Menos de 0,5 W

2

Tam a nho d a tel a (med ido diagonalmente)
(Aprox.)

214,8 cm / 84,6 polegadas (classe 85)

Resolução da tela

3.840 pontos (horizontal) × 2.160 linhas
(vertical)

Ten são de s aída

USB 1/2

5 V , 500 mA MÁX

USB 3

5 V , 900 mA MÁX

Dimensões (Aprox.)

com pedestal

1.910 × 1.176 × 396 mm

sem pedestal

1.910 × 1.096 × 73 mm

Padrão de furo para montagem na parede

400 × 400 mm

Tamanho do parafuso para montagem na
parede (mm)

M6 (comprimento: consulte o diagrama na
página

13.)

Peso (Aprox.)

com pedestal

48,2 kg

sem pedestal

45,2 kg

*1 O consumo de energia especificado no modo

standby é atingido após a TV finalizar
processamentos internos necessários.

*2 O consumo de energia no modo standby

aumenta quando a sua TV é conectada à rede
(Internet).

Notas

• A disponibilidade dos acessórios opcionais
depende do país/região/modelo de TV/
estoque.

• Projeto e especificações técnicas sujeitos a
alterações sem prévio aviso.

Informações de licença

• Os termos HDMI e HDMI
High-Definition Multimedia Interface, e
o logotipo HDMI são marcas ou marcas
registradas da HDMI Licensing
Administrator, Inc. nos Estados Unidos
e em outros países.

• ASTRO TV é um software desenvolvido
pela MIRAKULO Software Ltda que
implementa a norma de interatividade
do Sistema Brasileiro de TV Digital
“Ginga” ABNT NBR-15606.

• GINGA® é uma marca registrada da
PUC-Rio/UFPB.

• NCL® é uma marca registrada da
PUC-Rio.

• Fabricados de acordo com licença da
Dolby Laboratories. Dolby, Dolby Audio
e o símbolo D duplo são marcas
comerciais da Dolby Laboratories.

•“BRAVIA”, e BRAVIA Sync são
marcas comerciais ou marcas
registradas da Sony Corporation.

• Gracenote, a logomarca e o logotipo
Gracenote e o logotipo “Powered by
Gracenote” são marcas registradas ou
marcas comerciais da Gracenote nos
Estados Unidos e/ou em outros países.

• Vewd® Core. Copyright 1995-2017 Vewd
Software AS. Todos os direitos
reservados.

18

• Google, Android TV, Google Play,
Chromecast built-in, YouTube e outras
marcas e logotipos relacionados são
marcas registradas da Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e
Miracast® são marcas registradas da
Wi-Fi Alliance.

• Wi-Fi Protected Setup™ é uma marca
comercial da Wi-Fi Alliance.

• O logotipo Wi-Fi CERTIFIED™ é uma
marca certificada da Wi-Fi Alliance.

• Para patentes DTS, consulte
http://patents.dts.com. Fabricada sob
licença da DTS, Inc. DTS, o Símbolo e
DTS e o Símbolo juntos são marcas
registradas, e DTS Digital Surround é
uma marca comercial da DTS, Inc. ©
DTS, Inc. Todos os direitos reservados.

• A marca nominativa e os logotipos
Bluetooth® são marcas registradas de
propriedade da Bluetooth SIG, Inc., e
qualquer uso de tais marcas pela Sony
Corporation é feito sob licença. Outras
marcas comerciais e nomes de marca
pertencem aos seus respectivos
proprietários.

• Netflix é uma marca registrada da
Netflix, Inc.

• TUXERA é uma marca registrada da
Tuxera Inc. nos Estados Unidos e em
outros países.

• O logotipo USB-IF SuperSpeed USB
Trident é uma marca registrada da USB
Implementers Forum, Inc.

• Todas as outras marcas comerciais são
de propriedade dos respectivos
proprietários.

Resolução da tela:
3840 x 2160 pixels

Nota

Os nomes das companhias e os nomes
de seus produtos são marcas comerciais
ou marcas registradas das respectivas
companhias.

19

a

Guia de Ajuda

http://rd1.sony.net/help/tv/fusltn1/h_usltn/

20

Conserve-os em seu poder.

São Paulo - SP

(http://www.sony.com.br)

acompanhado da Nota Fiscal correspondente.

Park - Lapa - CEP: 05069-010,

Este Ter mo de Garan tia só tem validade quan do

Rua Werner Von Siemens, 111

Prédio 1, Condomínio e-Business

ATENÇÃO

Unidade comercial:

Sony Brasil Ltda.

I-CONTEÚDO E PRAZO DE GARANTIA

3. A Garantia se faz mediante a exibição deste termo, bem

II-EXCLUDENTES DA GARANTIA

1. O presente Termo exclui despesas de transporte, frete,

restante do prazo original. Todas as peças substituídas

se tornarão propriedade da Sony Brasil Ltda.

seguro, constituídos tais itens, ônus e responsabilidade

do consumidor, além de não cobrir:

b) o produto for ligado em rede elétrica fora dos

c) o produto for aberto para conserto, manuseado ou

d) o número de série do produto for removido ou

tiver o circuito original alterado por técnico não

autorizado ou não credenciado;

alterado;

ou documento fiscal equivalente, conjuntamente

com o Termo de Garantia;

padrões especificados ou sujeita à flutuação

excessiva de voltagem;

4. A EMPRESA compromete-se a empregar no reparo do

como da Nota Fiscal correspondente.

produto, componentes de reposição novos ou

recondicionados, que mantenham as especificações

técnicas e de segurança do fabricante. O produto

reparado e as peças substituídas serão garantidos pelo

III-INVALIDADE DA GARANTIA

1. A Garantia fica automaticamente invalidada, se:

a) não for apresentada a Nota Fiscal de venda no Brasil,

sido adquiridos usados, recondicionados ou vendidos

“no estado”.

2. A garantia acima mencionada não se refere aos

projeto, fabricação, montagem, ou solidariamente em

decorrência de vícios de qualidade do material, que o

torne impróprio ou inadequado ao consumo a que se

destina.

acessórios que acompanham este produto, sendo que

para estes o prazo é de 90 (noventa) dias conforme

legislação.

2. Esta garantia não compreende produtos que tenham

d) manuseio inadequado, indevido aos fins a que se

destina, em desacordo com as recomendações do

Manual de Instruções.

c) danos à parte externa do produto (gabinete, painel,

(Ni-MH), pilhas AA, pilhas AAA;

acabamentos, botões, etc.), bem como peças e

acessórios sujeitos à quebra causada por maus

tratos;

1. A Sony Brasil Ltda. garante o produto acima

identificado, o qual foi recebido devidamente lacrado,

pelo prazo de 12 (doze) meses, incluído o da garantia

legal (primeiros noventa dias), contados a partir da

aquisição pelo primeiro consumidor, contra defeitos de

linha áudio, vídeo e TVs com vídeo integrado);

a) peças que se desgastam naturalmente com o uso

regular, tais como cabeças gravadora/reprodutora,

cabo de microfone, cabos e espumas dos fones de

ouvido, agulha, lâmpadas de mostrador, etc. (para

TERMO DE GARANTIA

b) bateria de lítio, bateria de hidreto de metal níquel

A SONY se reserva ao direito de modificar os

números de sua Central de Relacionamento,

conforme necessidade.

Recomendamos que, antes do contato, confira as

informações atualizadas no endereço abaixo: http://esupport.sony.com/BR

Central de Relacionamento Sony:

4003 7669

0800 880 7669

do Rio de Janeiro

mais próximo, acesse:

https://www.sonylocator.com.br/

ou ligue para nossa Central de

- Capitais e regiões metropolitanas

- Demais localidades e Estado

© 2018 Sony Visual Products Inc. Impresso no México

Relacionamento.

IV-FORMA E LOCAL DE UTILIZAÇÃO DA

GARANTIA

2. Esta Garantia é válida apenas em território brasileiro.

3. O transporte do produto ao Posto de Serviço Autorizado

é de responsabilidade do consumidor.

1. Para usufruir desta garantia adicional à legal, o

consumidor deverá utilizar-se de um dos Postos de

Serviço Autorizado Sony que pode ser facilmente

localizado no site ou na Central de Relacionamento

abaixo.

não prevista no Manual de Instruções.

h) qualquer modificação for introduzida no aparelho,

com o Manual de Instruções que o acompanha;

g) o produto for manuseado ou usado em desacordo

maresia, etc.);

e) o produto for utilizado em ambientes sujeitos a

f) o produto sofrer qualquer dano por acidente

gases corrosivos, umidade excessiva ou em locais

com altas/baixas temperaturas, poeira, acidez, etc.;

(quebra), ou agente da natureza (raio, enchente,

Modelo: XBR-85X905F

Para encontrar o Serviço Autorizado
