Televisor digital a
color con pantalla
de cristal líquido

Guía de referencia

4-690-459-31(1)

XBR-75X947E / 75X945E

Lea este manual antes de usar el
producto

Centro de Asistencia de
Sony

http://esupport.sony.com/ES/LA/

Por favor no devuelva el producto a la
tienda donde adquirió el producto.

Tabla de contenido

AVISO IMPORTANTE . . . . . . . . . . . . . . . . 2

Información sobre seguridad . . . . . . . . 3

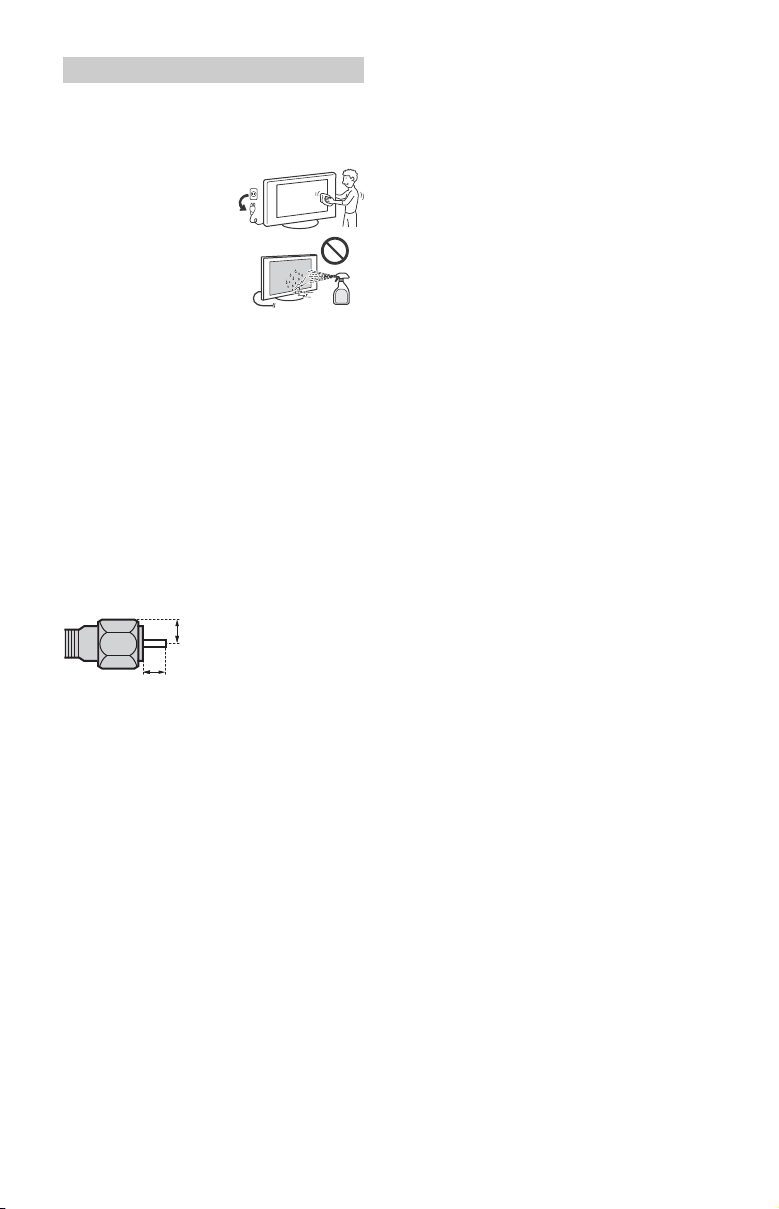

Precauciones. . . . . . . . . . . . . . . . . . . . . . 6

Partes y controles. . . . . . . . . . . . . . . .10

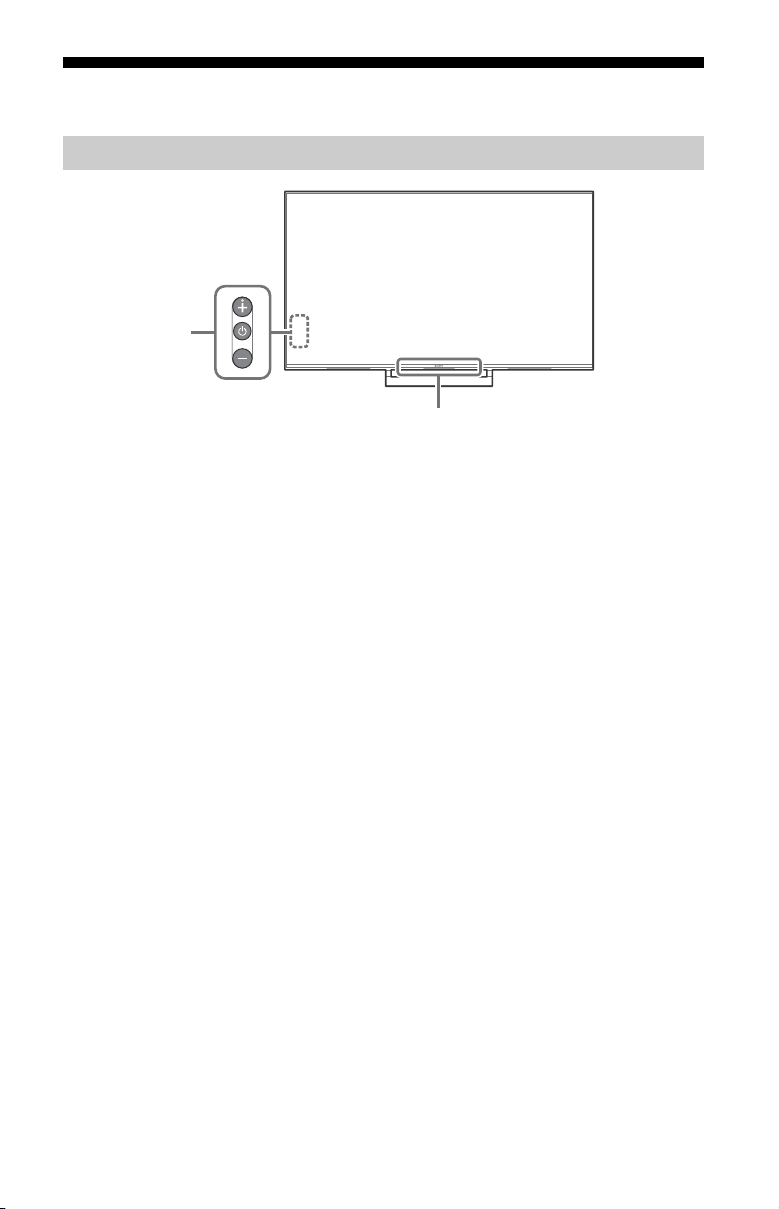

Controles e indicadores . . . . . . . . . . . . 10

Utilice el control remoto . . . . . . . . . . 11

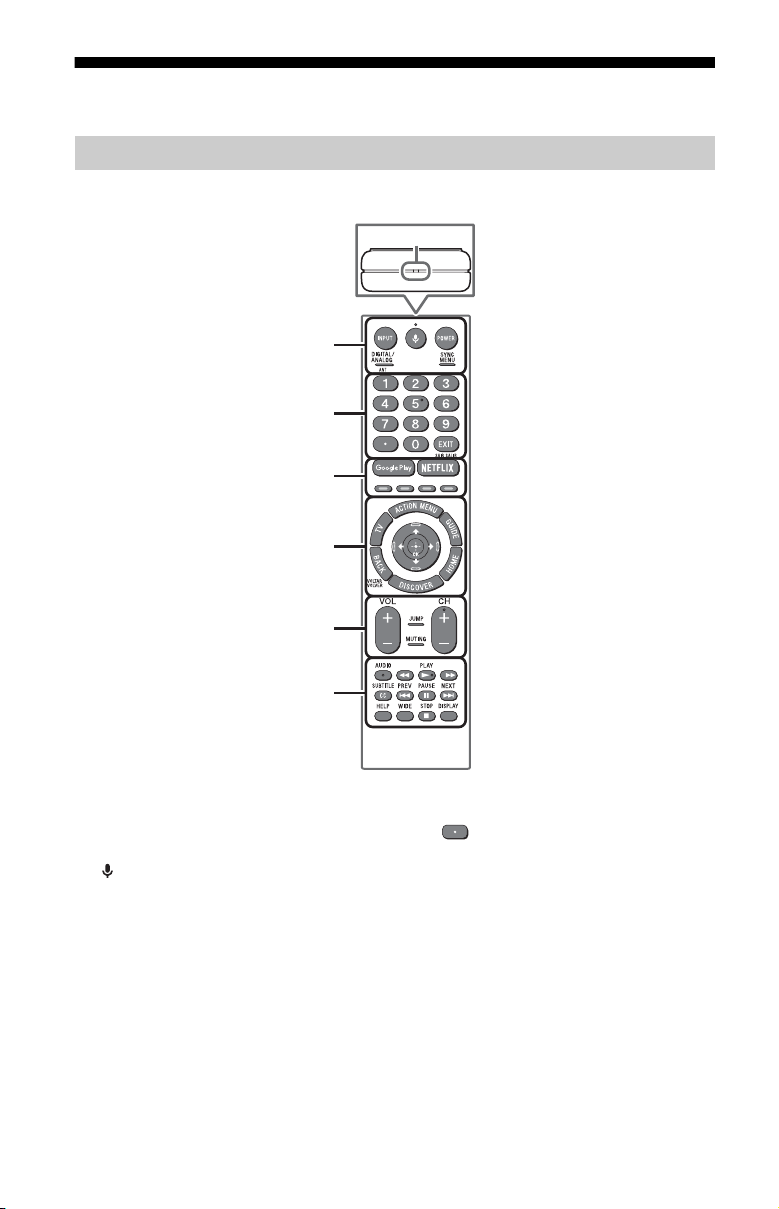

Descripción de las partes del control

remoto. . . . . . . . . . . . . . . . . . . . . . . . . . 11

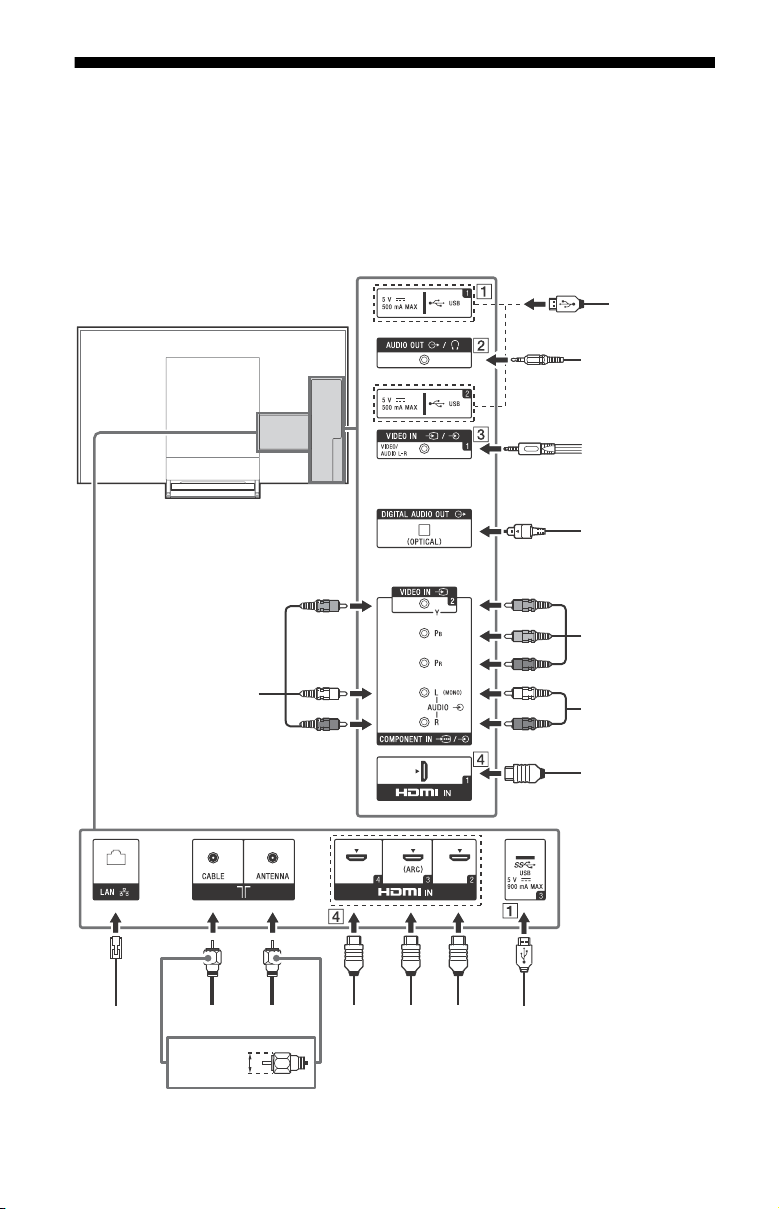

Diagrama de conexión. . . . . . . . . . . . 13

Instalación del TV en la pared. . . . . . 15

Utilizar el soporte de montaje mural

suministrado . . . . . . . . . . . . . . . . . . . . . 15

Uso del soporte de montaje mural

opcional. . . . . . . . . . . . . . . . . . . . . . . . . 16

Desinstalación del soporte de

sobremesa del TV. . . . . . . . . . . . . . . . . 18

Instalación del TV en una pared o

en un lugar cerrado . . . . . . . . . . . . . .19

Solución de problemas . . . . . . . . . . 20

Problemas y soluciones . . . . . . . . . . . .20

Especificaciones. . . . . . . . . . . . . . . . . 21

Introducción

Gracias por elegir este producto Sony.
Antes de poner en funcionamiento el TV, lea
detenidamente este manual y consérvelo para futuras
referencias .

Nota

• Las imágenes e ilustraciones que aparecen en este
manual y Guía de configuración son solo de referencia y
pueden diferir del producto real.

La clase 75” tiene un tamaño de imagen visible de
74,5 pulgadas (189,3 cm) (medido diagonalmente).

Ubicación de la Guía de configuración

La Guía de configuración está ubicada encima de la
protección dentro de la caja de cartón del TV.

Ayuda/Guía de ayuda

La función Ayuda le ofrece mucha información acerca de su
TV. Para utilizar la función Ayuda, presione HELP en el
control remoto. Puede buscar procedimientos y soluciones
a problemas desde la lista o mediante búsqueda por
palabra clave. Seleccione [Guía de Ayuda] en el menú de
Ayuda para visualizar el manual. Si conecta su TV Internet,
la función Ayuda y la información se actualizará.

Ubicación de la etiqueta de identificación

Las etiquetas que identifican el No. de modelo y las
características eléctricas se encuentran en la parte posterior
del TV.

Se pueden encontrar quitando la cubierta de

soporte y la cubierta central.

AVISO IMPORTANTE

Registro de propiedad

El modelo y los números de serie están ubicados en el
costado y/o en la parte posterior del televisor. Anote
estos números en los espacios que se proporcionan a
continuación. Refiérase a ellos cuando contacte con su
distribuidor Sony acerca de este televisor.

Nombre de modelo

N° de serie

Para modelos con adaptador de corriente
suministrado:

Este adaptador de enchufe no es para uso en Chile,
Paraguay y Uruguay. Utilice este adaptador de enchufe en
los países donde sea necesario.

ADVERTENCIA

Para reducir el riesgo de incendio o descargas eléctricas, no
exponga este producto a la humedad ni a la lluvia.

2

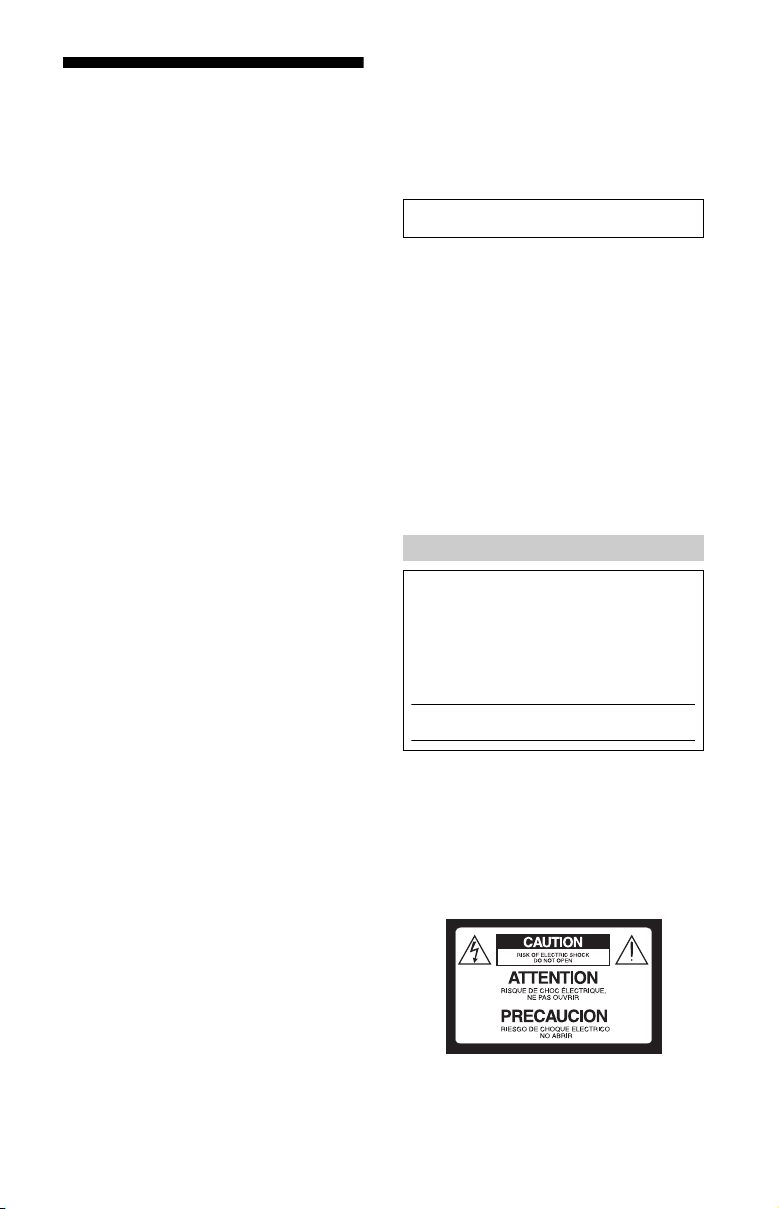

Este símbolo pone sobre aviso al usuario de la
presencia de “voltaje peligroso” sin aislamiento
en el interior del producto, el cual puede ser de
tal intensidad que podría presentar riesgo de
descarga eléctrica.

Este símbolo tiene por objeto advertir al usuario
que la documentación que acompaña a este
producto contiene instrucciones importantes
de operación y mantenimiento (servicio).

El producto no debe estar expuesto a goteos ni
salpicaduras, ni se deben colocar sobre él objetos con
líquidos como floreros.

PRECAUCIÓN

Para evitar descargas eléctricas y exposición a contactos
eléctricos, no utilice este enchufe de corriente alterna con
un cable de extensión, receptáculo u otro tomacorriente a
menos que los contactos eléctricos puedan ser
introducidos completamente.

• Opere el TV únicamente con ca de 110 V a 240 V

Seguridad

• Utilice el cable de alimentación de ca especificado por
Sony y que corresponda al voltaje de la zona donde vaya
a utilizarlo.

• Por razones de seguridad, el enchufe está diseñado de tal
forma que sólo puede conectarse en una dirección en los
tomacorrientes de pared. Si no puede introducir
completamente los contactos del enchufe en el
tomacorriente, póngase en contacto con su distribuidor.

• Si se introduce algún objeto sólido o cae líquido en la
unidad, desenchufe el televisor inmediatamente y haga
que sea revisado por personal especializado antes de
volver a operarlo.

• Desconecte el televisor si no va a utilizarlo durante
algunos días. Para ello, tire del enchufe, nunca del cable.

• Consulte la información sobre seguridad en Folleto de
instrucciones de seguridad.

Información sobre seguridad

ADVERTENCIA

Nunca coloque un televisor en una ubicación inestable. Un
televisor se puede caer, ocasionando lesiones personales
graves o la muerte. Se pueden evitar muchas lesiones,
particularmente a los niños, tomando en cuenta simples
precauciones como:
 Utilizar gabinetes o soportes recomendados por el

fabricante del televisor.

 Utilizar solamente muebles que puedan tolerar el

televisor.

 Garantizar que el televisor no sobresalga el borde del

mueble de soporte.

 No colocar el televisor en muebles altos (por ejemplo,

armarios o libreros) sin anclar el mueble y el televisor a
un soporte adecuado.

 No colocar el televisor sobre ropa u otros materiales que

pudieran estar ubicados entre el televisor y el mueble de
soporte.

 Educar a los niños acerca de los peligros de colgarse del

mueble para alcanzar el televisor o sus controles.
Si va conservar y reubicar su televisor actual, se deben
poner en práctica las mismas consideraciones anteriores.

SOPORTE DE MONTAJE MURAL

La siguiente información muestra el manejo correcto del
soporte de montaje mural. Asegúrese de leer
completamente esta información y de utilizar
correctamente el soporte de montaje mural. El soporte de
montaje mural suministrado está diseñado para este
modelo de TV. No lo utilice en ningún otro modelo de TV.

Para los clientes:

Asegúrese de respetar las siguientes precauciones de
seguridad para evitar una lesión grave por incendio,
descarga eléctrica, desplome o caída del producto.

• Asegúrese de obtener servicios de instalación de
contratistas autorizados y de mantener alejados a los
niños pequeños durante la instalación.

• Asegúrese de obtener servicios de traslado o desmontaje
del TV de contratistas autorizados.

• No quite tornillos, etc., después de montar el TV.

• No haga alteraciones a las partes del soporte de montaje
mural.

• No instale ningún equipo diferente al producto
especificado.

• No ponga ninguna carga diferente a la del TV en el
soporte de montaje mural.

• No se apoye ni se cuelgue del TV.

• No manipule el TV con fuerza excesiva durante la limpieza
o mantenimiento.

• Asegúrese de almacenar las partes no utilizadas en un
lugar seguro para uso futuro. Manténgalas alejadas de los
niños.

• Tenga cuidado de no pellizcarse los dedos cuando mueva
el soporte de montaje mural o gire el TV.

• Cuando gire el TV, muévalo con precaución y tenga
cuidado de no golpear a ninguna persona cercana.

Para distribuidores y cont ratistas de Sony :

Las siguientes instrucciones son únicamente para
distribuidores y contratistas de Sony. Asegúrese de leer las
precauciones sobre seguridad descritas a continuación y de
prestar especial atención a la seguridad durante la
instalación, mantenimiento y verificación de este producto.

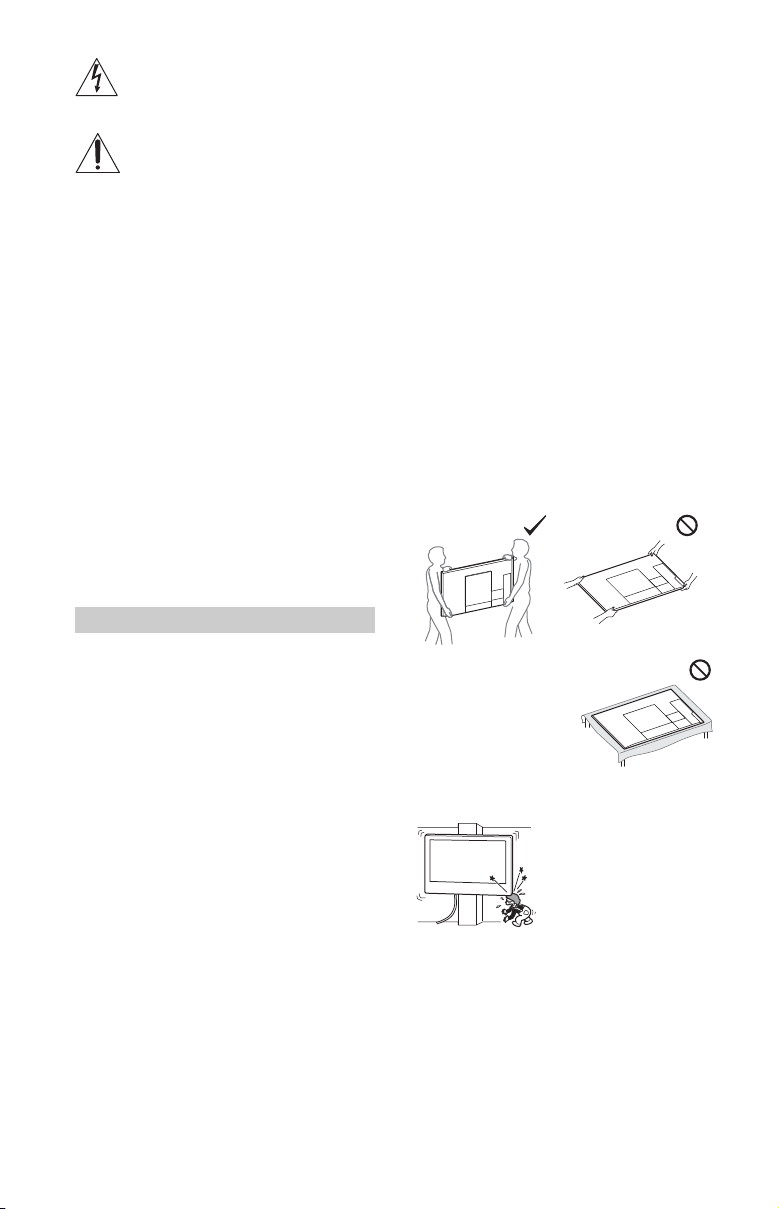

• Cuando maneje o monte el TV, sosténgalo por ambos
lados.

• Cuando maneje o monte el
TV, no acueste el TV.

• No instale el soporte de
montaje mural sobre superficies de paredes donde las
esquinas o los costados del TV sobresalgan de la
superficie de la pared.

• No instale el TV sobre o debajo de un equipo de aire
acondicionado.

3

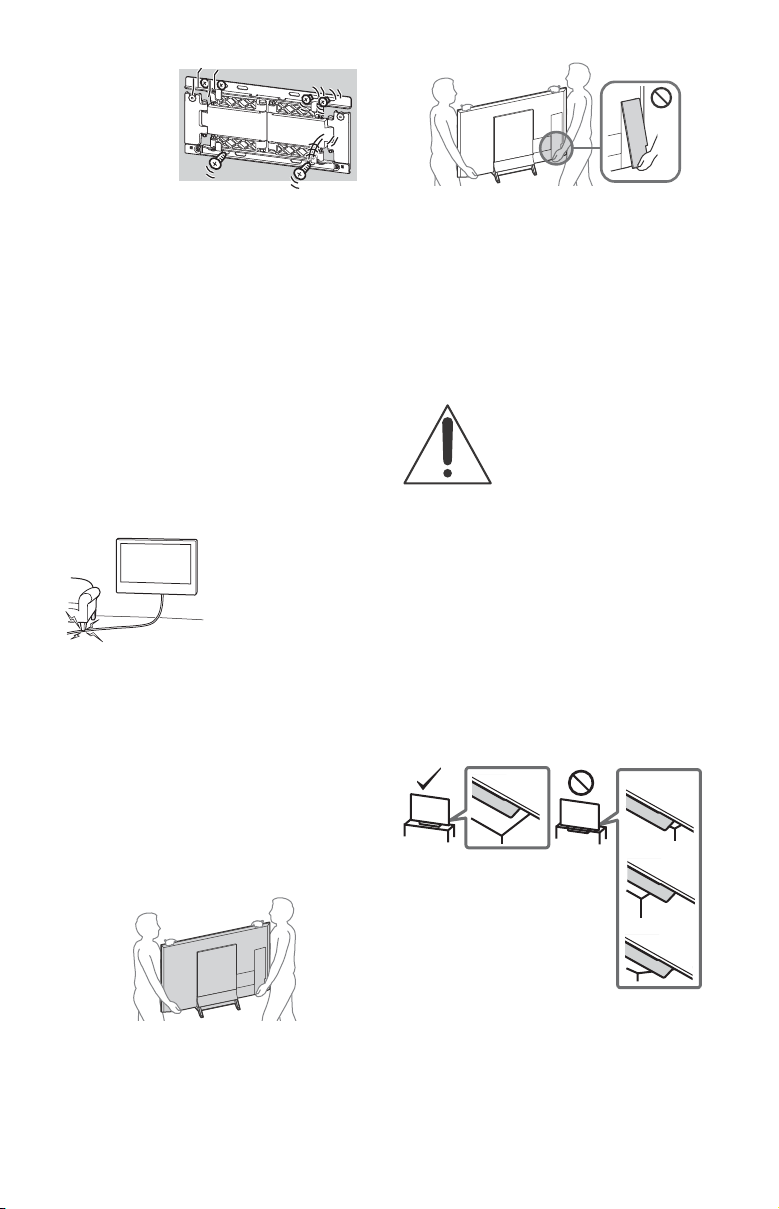

• Asegúrese de
instalar el
soporte de
montaje mural
firmemente en la
pared siguiendo
las instrucciones
de la Guía de
instalación del
soporte de
montaje mural
suministrado. Si
alguno de los tornillos se deja flojo o se cae, es posible
que se caiga el soporte de montaje mural y ocasione
lesiones o daños a la propiedad.

• Asegúrese de utilizar correctamente los tornillos y las
partes de sujeción suministrados siguiendo las
instrucciones de la Guía de instalación del soporte de
montaje mural suministrado. Si se utilizan elementos
sustitutos, es posible que el TV se caiga y ocasione
lesiones corporales a alguien o daños al TV.

• Asegúrese de ensamblar correctamente el soporte
siguiendo el procedimiento indicado explicado en la Guía
de instalación del soporte de montaje mural
suministrado.

• Asegúrese de apretar los tornillos firmemente en la
posición específica.

• Tenga cuidado de no someter el TV a descargas eléctricas
durante la instalación.

• Asegúrese de instalar el TV en una pared que sea
perpendicular y plana.

• Después de instalar el TV correctamente, fije los cables
apropiadamente.

• No permita que el cable de alimentación de ca o los
cables de conexión queden prensados ya que los
conductores internos podrían quedar expuestos y
ocasionar un cortocircuito o una ruptura eléctrica.

Antes de configurar su TV

Algunos modelos de TV se entregan con un soporte de
sobremesa desmontable de modo que pueda instalar el TV
en la pared. Consulte la
pared) si desea montar su TV en la pared. Si decide no
montar el TV en la pared, tendrá que instalar el soporte de
sobremesa. Para completar esta tarea necesitará un
destornillador Phillips (de cruz) (no suministrado) y los
tornillos suministrados. Busque la Guía de configuración.
Tenga en cuenta lo siguiente al instalar el TV:

• Desconecte todos los cables para transportar el TV.

• Para transportar el TV asegúrese de contar con la cantidad
suficiente de personas; para los TV de gran tamaño se
necesitan dos o más personas.

• Es muy importante la colocación correcta de las manos
para trasladar el TV, por seguridad y para evitar cualquier
daño.

página 15 (Instalación del TV en la

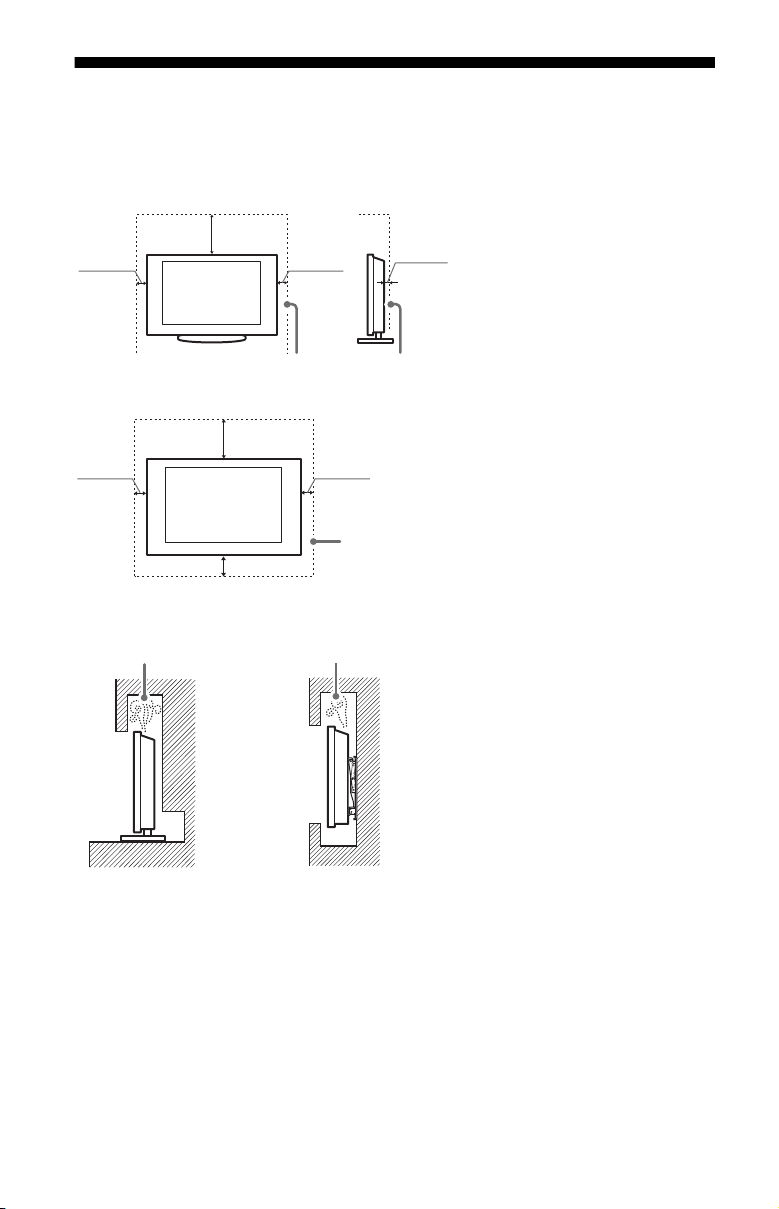

• Asegúrese de que su TV tenga la ventilación adecuada,
consulte la

• Para una mejor calidad de imagen, no exponga la pantalla

• Evite instalar el TV en una habitación con materiales que

• Evite trasladar el TV de un área fría a una caliente. Los

página 19.

a iluminación directa o a la luz del sol.

reflejen luz en las paredes o el piso.

cambios bruscos de temperatura ambiente pueden crear
humedad por condensación. Como consecuencia de ello,
podría verse afectada la calidad de la imagen y de los
colores. En caso de que eso ocurra, deje evaporar la
humedad por completo antes de encender el TV.

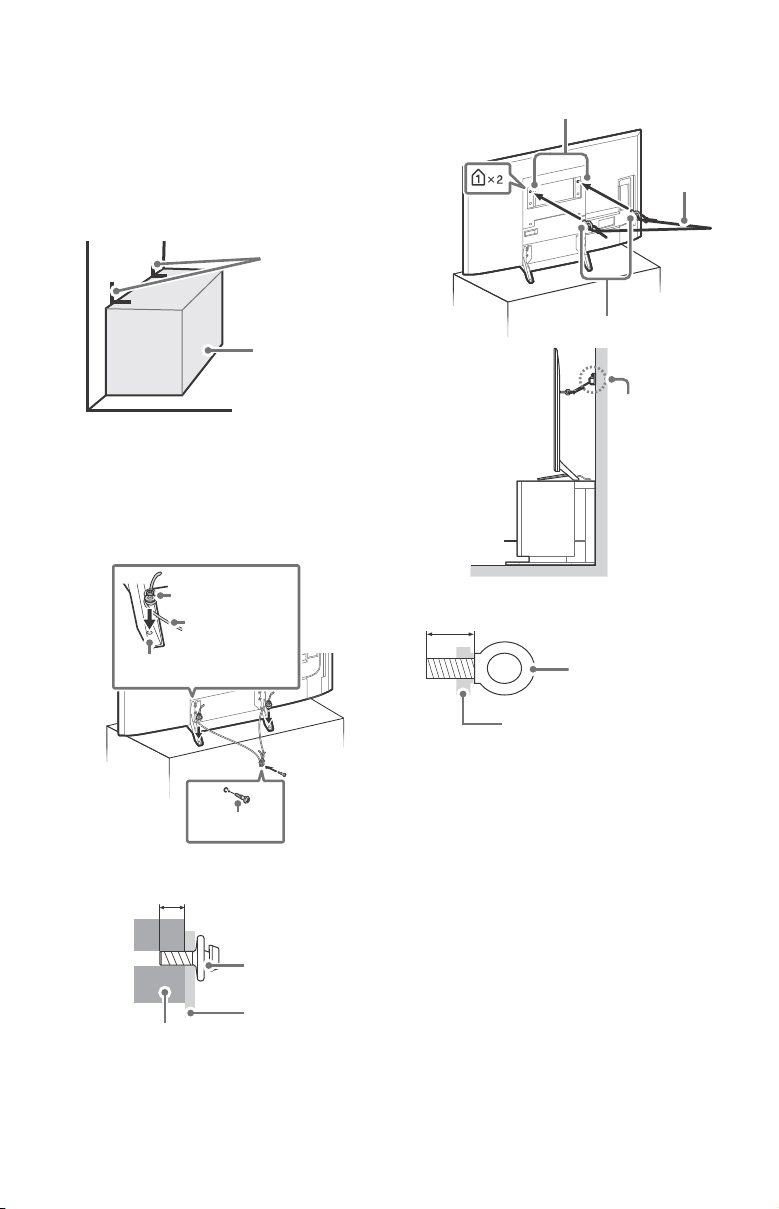

Fijación del TV

Sony recomienda tomar medidas
especiales para evitar que el televisor
se caiga.
Los televisores que no están instalados
de manera segura pueden caerse y
provocar daños a la propiedad, causar
lesiones corporales o incluso la
muerte.

Medidas para evitar que se caiga el TV

• Instale el TV de modo que quede fijo a la pared o base.

• No permita que los niños jueguen o se cuelguen del
mueble o del TV.

• Evite colocar o colgar objetos en el TV.

• No instale nunca el TV en:

 Superficies resbaladizas, inestables o irregulares.
 Muebles que pueden utilizarse fácilmente como

escalones, como una cómoda.

• Instale el TV donde no puedan deslizarlo, empujarlo o
hacerlo caer.

• Instale el televisor de manera que el soporte de
sobremesa del televisor no sobresalga de la superficie de
la mesa. Si el soporte de sobremesa sobresale de la
superficie de la mesa, esto podria hacer que el televisor
se caiga, vuelque y provoque lesiones personales o daños
en el TV.

• Coloque todos los cables de alimentación ca y cables de
conexión de modo que no estén al alcance de los niños.

4

Medidas recomendadas para la

Soportes en ángulo
(no suministrados)

Base de soporte

Cuerda o cadena
(no suministrada)

Orificio para tornillo en el cuello
del soporte

Tornillo (no
suministrado)

Tornillo tipo M4
(no suministrado)

4 mm - 7 mm

Tornillo (M4)

Cuello del soporte para TV

Cuerda o cadena

Cáncamos roscados M6
(no suministrados)

Orificios para montaje de pared

Cuerda o
cadena (no
suministrada)

Anclaje
(no suministrado)

8 mm - 12 mm

Armellas roscadas M6

Parte posterior del TV

instalación del TV

Preste atención a las siguientes medidas de seguridad
cuando instale un TV en el soporte de TV (no suministrado).

1 Fije la base de soporte donde se apoyará el TV.

Asegúrese de que la base de soporte tolere
correctamente el peso del TV. Utilice dos soportes en
ángulo (no suministrados) para fijar la base de soporte.
Para cada soporte en ángulo, utilice el herraje adecuado
a fin de:

• Sujetar un lado del soporte en ángulo a la pared.

• Sujetar el otro lado a la base de soporte.

2 Fije el TV a la base de soporte.

Utilice los herrajes opcionales que se enumeran a
continuación (no suministrados):

• El tornillo tipo M4 (atornillados al cuello del soporte
para TV).

• Un tornillo o elemento similar (sujetado a la base de
soporte del TV).

• Cuerda o cadena (lo suficientemente fuerte para tolerar
el peso del TV). Asegúrese de que no haya demasiada
longitud sobrante de cuerda o cadena.

3 Sujete el TV a la pared mediante pernos, tornillos de

anclaje y cadena (o soga).

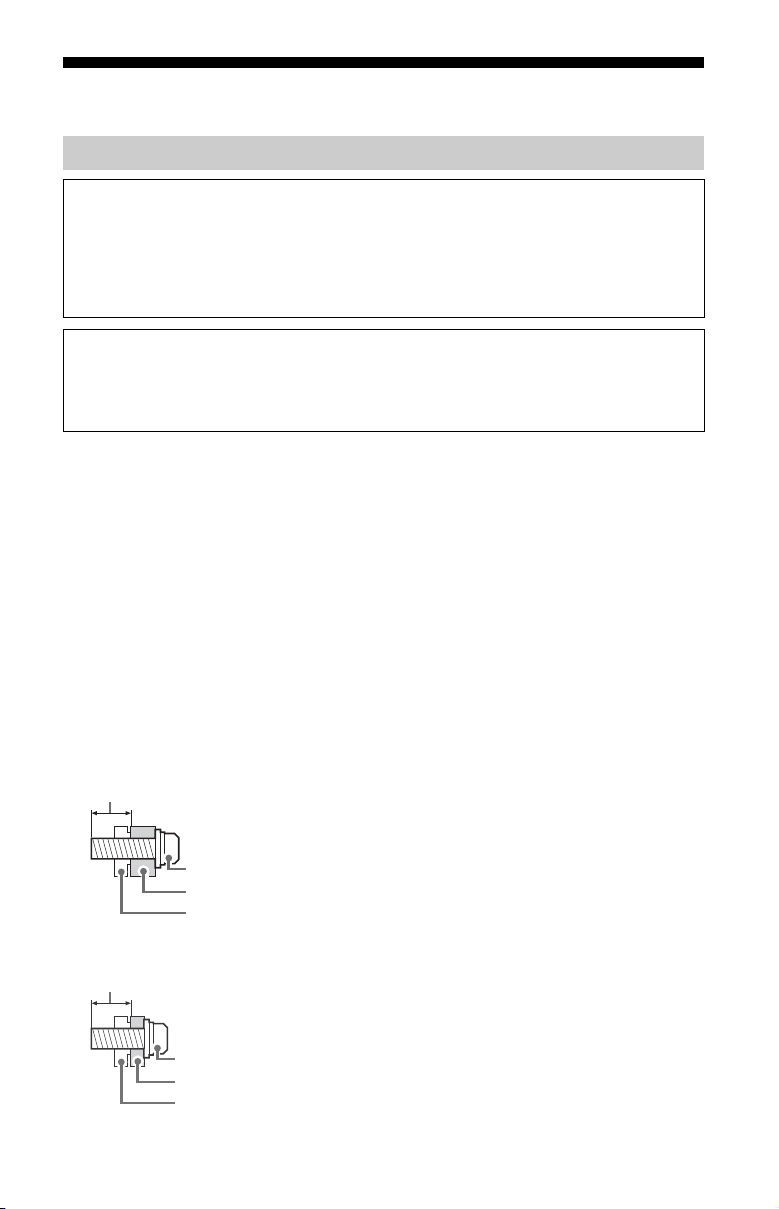

Observe la siguiente ilustración para saber la longitud de
las armellas roscados M6.

La longitud del tornillo M4 difiere según el grosor de cuerda
o cadena utilizada. Observe la ilustracion a continuación.

Nota

• Junto con el TV se incluyen tornillos que se encuentran
instalados en la parte posterior del TV dependiendo del
modelo de TV. (Están fijados a los orificios de los tornillos
para el montaje mural.) Asegúrese de quitar los dos
tornillos superiores antes de anclar el TV en la pared.

• Fijar el TV al soporte sin sujetar correctamente el TV ni el
soporte a la pared no es garantía suficiente para evitar
que el TV se caiga. Para una mayor protección, siga las
tres medidas recomendadas anteriormente.

5

Precauciones

(Ilustración de referencia para el enchufe tipo F)

1,5 mm máx.

7 mm máx.

Cuidados de su BRAVIA TV

La seguridad es muy importante. Por favor lea y respete la
documentación de seguridad (Manual de seguridad)
suministrado por separado.

Antes de comenzar a limpiar
su TV, desenchufe el TV y los
otros equipos conectados de
la fuente de energía.

• Limpie la pantalla de LCD
con mucho cuidado
utilizando un paño suave.

• Las manchas dificiles de
quitar se pueden eliminar
con un paño humedecido
en agua tibia y jabón
suave.

• Si utiliza un paño previamente tratado con productos
químicos, siga las instrucciones del envase.

• Nunca rocíe agua o detergente directamente sobre el
televisor. El agua podría gotear hasta la parte inferior de
la pantalla y entrar al interior del televisor provocándole
daños.

• Nunca utilice solventes fuertes como diluyentes de
pintura, alcohol o bencina para limpiarlo.

• No vuelva a enchufar el TV hasta que se haya evaporado
la humedad generada por la limpieza del producto.

• No toque el TV si su mano se encuentra cubierta con
cualquier tipo de sustancia química, como crema para
manos o bloqueador solar.

El TV también se debe colocar sobre una superficie estable
para evitar que se caiga
niños o mascotas en la casa, revise con frecuencia el TV
para asegurar que esté correctamente fijado.

(consulte la página 4). Si viven

Recomendación para el enchufe tipo F

La proyección del cable interno desde la parte de conexión
debe ser menor que 1,5 mm

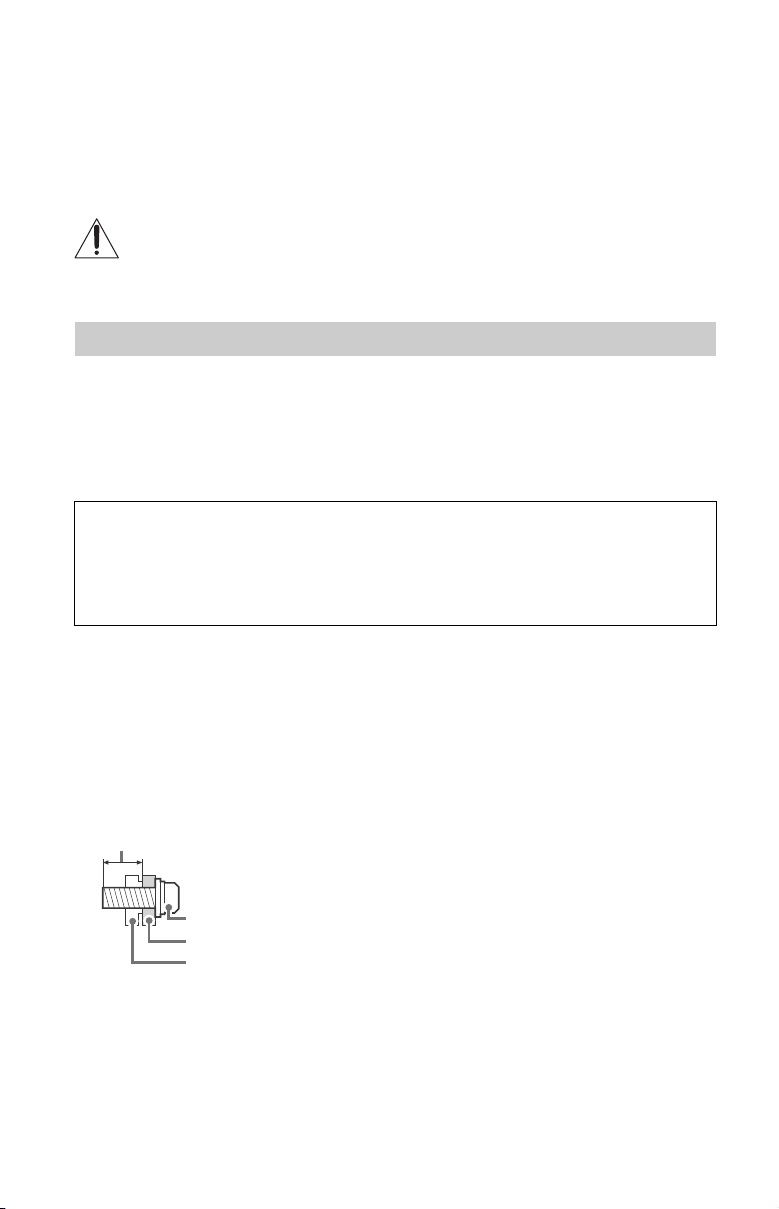

SOPORTE DE MONTAJE MURAL

• Si utiliza el TV instalado en el soporte de montaje mural
durante un periodo de tiempo prolongado, la pared
detrás o arriba del TV se pudiera decolorar o el papel tapiz
se pudiera despegar, dependiendo del material de la
pared.

• Si el soporte de montaje mural se retira después de
instalarlo en la pared, se quedarán marcados los orificios
para los tornillos.

• No utilice el soporte de montaje mural en un lugar que
esté sujeto a la vibración mecánica.

6

La experiencia de TV BRAVIA® 4K

¡Gracias por elegir a Sony! Su nuevo TV BRAVIA® le
brinda una “Experiencia de TV 4K”. Este documento le
ayudará a aprovechar su TV al máximo.
Registre su TV en:

http://esupport.sony.com/LA/perl/registration.pl

Los cuatro pasos para una experiencia
de TV 4K

TV, fuente, sonido y configuración.

1 TV

Ahora que ya hizo la mejor elección en tecnología LCD
TV con retroiluminación LED, retire todos los accesorios
del empaque antes de configurar su TV.

2 Fuente

Para disfrutar los increibles detalles de su TV BRAVIA
debe tener acceso a programación HD, la cual se puede
obtener de las siguientes maneras:

• Solicitando a su proveedor servicio de alta definición
(4K).

Este TV muestra todas las señales de entrada de video en una resolución de 3 840 puntos × 2 160 líneas.

El siguiente cuadro muestra los formatos de video de alta definición (HD) y los de definición estándar (SD) compatibles con las
entradas de TV de su BRAVIA.

• Recibiendo emisiones de HD por aire a través de una
antena para TV de alta definición (HD) conectada
directamente a la parte posterior del TV.
Visite http://www.antennaweb.org para recib ir más
información sobre la selección y configuración de
antena.

• A través de los reproductores Blu-ray Disc™ de super
alta resolución ó demás equipos HD de Sony.

3 Sonido

Complete la experiencia de alta definición con un
sistema de sonido envolvente BRAVIA Sync™ o un
receptor de audio/video de Sony.

4 Ajustes

Instale su TV y conecte sus fuentes. Consulte la
página 13 para ver ejemplos de diagramas de conexión.
Para obtener la más alta calidad de experiencia 4K,
utilice los cables de HDMI de Sony.

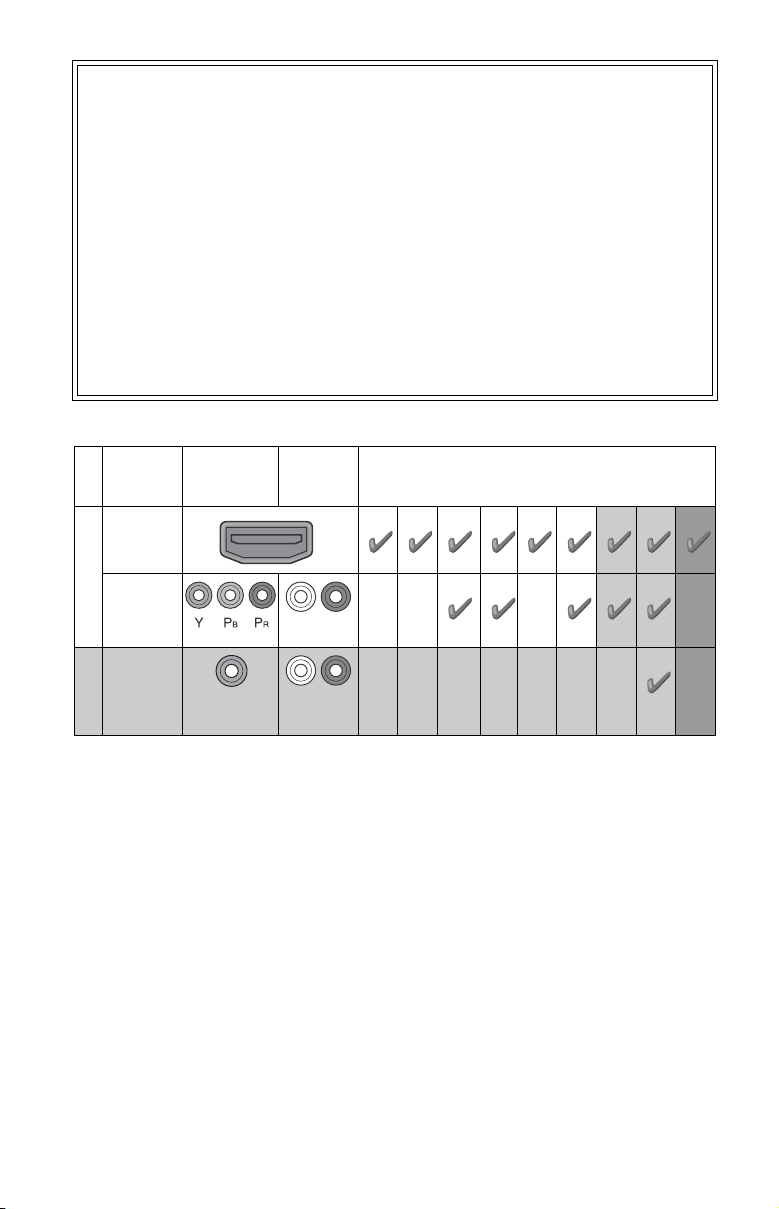

Formatos compatibles

Entradas Video Audio

HDMI

4K*11 080/

1 080p*11 080i 720/

24p/

30p

24p/

30p

720p*1480p/

576p*

480i/

PC*

2

2

576i*

4K/

HD

Compon ente

Audio L/R
(Izq./Der.)

3

Video

SD

*1 Para más información acerca de formatos compatibles, consulte la sección de “Especificaciones” en este manual.
*2 576i, 576p: No disponible con las series del modelo X947E.
*3 Para los formatos de PC compatibles, consulte la Guía de ayuda.

Conexión para

video

compuesto

Audio L/R
(Izq./Der.)

7

Referencia de funciones y traducciones

En este manual se incluyen ciertos términos en inglés. A continuación encontrará su traducción y explicación.

Texto en el manual Español Explicación

4K Imágenes de 3 840 × 2 160
8VSB Modulación de banda lateral Nivel-8
ACTION MENU Menú de funciones
ARC Canal de Retorno de Audio
ATS C Marca comercial registrada Comité de Sistemas de Televisión

AUDIO OUT Salida de audio
A/V Audio/Video
BACK Volver
Blu-ray Disc Marca comercial registrada Medio óptico para el almacenamiento de

BRAVIA Sync Marca comercial registrada Tecnología que permite comunicación

CABLE/ANTENNA Cable/Antena
ca Corriente alterna
CableCARD Marca comercial Proporciona a los usuarios de cable

CHANNEL +/–, CH +/–,
– CHANNEL +

COMPONENT Compon ente
DIGITAL AUDIO OUT Salida de audio digital
DISCOVER Descubriendo contenido de su interés
DISPLAY Mostrar
DLNA CERTIFIED

DVD Disco digital de video
GUIDE Guía de programación
HD Alta definición
HDMI Interfaz multimedia de alta definición
HDTV Televisión de alta definición
HELP Ayuda
HOME Inicio
IN, INPUT Entrada
Internet Red Mundial de Información
IP Protocolo de Internet
IR Infrarrojo
IR BLASTER Receptor infrarrojo con cable
JUMP Alternador de canales
L Izquierda
LAN Red de área local
LCD Pantalla de cristal líquido
LED Diodo emisor de luz
MENU Menú
MIC Micrófono
Motionflow Mejorador de movimiento
MUTING Silenciador
NTSC Comité nacional de sistema de televisión
OPTICAL Óptica
OPTIONS Opciones
OUT Salida

®

Canal +/–, – Canal +

Marca comercial registrada Marca de certificación para equipos que

Avanza da

datos de super alta resolución

entre productos Sony por medio de una
conexión de HDMI

acceso a canales codificados
digitalmente – sin la necesidad de usar
un receptor de televisión digital.

cumplen con las guías de
interoperabilidad de la agencia DLNA

8

Texto en el manual Español Explicación

PC Computadora personal
PCM Modulación del pulso-código
PIC OFF Desactiva la imagen
PIN Código de identificación Personal
POWER Encendido/Apagado
QAM Modulación de la amplitud de la

SD Definición estándar
SSID Identificador de conjunto de servicios
SUBTITLE/CC Subtítulos/Despliegue del audio en

Subwoofer Altavoz de subgraves
SYNC MENU Menú de sincronización
TV Televisor
USB Puerto Serial Universal
VCR Videograbadora
VHF/UHF Señal de televisión de frecuencias altas/

VIDEO IN Entrada de vídeo
VOL Vol umen
WEP Sistema de privacidad inalámbrico

WIDE Pa norámi co
Wi-Fi Fidelidad Inalámbrica
Wi-Fi Direct Wi-Fi CERTIFIED Wi-Fi Direct ™

WPS (Wi-Fi Protected Setup) Ajuste protegido Wi-Fi Es una función que está diseñada para

cuadratura

forma de texto

ultra altas

equivalente a sistemas de privacidad
alámbricos

característica que facilitara la conexión
entre dispositivos directamente de forma
inalámbrica

facilitar el proceso de conexión a una red
inalámbrica segura desde una
computadora u otro dispositivo

9

Partes y controles

ȩ



Controles e indicadores

 (Encender / Apagar) /+/-

Cuando el TV está apagado,

Presione  para encenderlo.

Cuando el TV está encendido,

Pulse y mantenga pulsado  para
apagar.
Presione  repetidas veces para
cambiar la función, luego pulse el
botón + o – para:

• Ajustar el volumen.

• Seleccionar el canal.

• Seleccionar la fuente de entrada del
TV.

 Sensor del control remoto* /

Sensor de luz*

La iluminación LED se enciende o
parpadea según el estado de la TV.
Para obtener más información, consulte
la Guía de ayuda.

/ Iluminación LED

* No coloque ningún objeto cerca del sensor.

10

Utilice el control remoto

Ȫ

ȩ

ȫ

Ȭ

ȭ

Ȯ

MIC

Descripción de las partes del control remoto

La forma del control remoto, la ubicación, la disponibilidad y la función del botón del control
remoto puede variar según la región/país/modelo de TV.

 INPUT

Muestra y permite seleccionar la fuente
de entrada.

(Micrófono)

Utilice la Función de Voz. (por ejemplo,
Buscar varios contenidos por voz.)

POWER

Enciende o apaga el TV (modo en
espera).

ANT/DIGITAL/ANALOG

Cambie entre el modo de cable y
antena.

SYNC MENU

Despliega el menú de BRAVIA Sync.

 Botones numéricos

Utilice con los botones 0-9 para
seleccionar los canales digitales.

EXIT/SAIR SALIR

Vuelva a la pantalla anterior o salga del
menú. Cuando esté disponible el
servicio de Aplicación interactiva, pulsar
para salir del servicio.

 Google Play

Accede al servicio “Google Play” en
línea.

11

NETFLIX (sólo en ciertas regiones/
países/modelo de TV)

Accede al servicio “NETFLIX” en línea.

Botones de color

Ejecute la función correspondiente en
ese momento.

 ACTION MENU

Despliega una lista de funciones
contextuales.

TV

• Cambia a un canal o entrada de TV
desde otras aplicaciones.

• Encienda el TV para mostrar el canal o
entrada de TV.

GUIDE

Despliega la guía de programación
digital.

BACK/VOLTAR VOLVER

Vuelve a la pantalla anterior.

HOME

Despliega el menú de inicio de el TV.

DISCOVER

Abre la Barra de contenido para buscar
más información sobre el contenido.

//// (Seleccion de
elemento/Ingresar)

 VOL +/– (Volumen)

Ajuste el volumen.

JUMP

Salta de un canal a otro o de una
entrada a otra. El TV alterna entre el
canal o la entrada actual y el último
canal o entrada que fue seleccionado.

MUTING

Silencia el sonido. Pulse de nuevo para
restaurar el sonido.

CH +/– (Canal)

Selecciona el canal.

 AUDIO

Cambia el idioma del Audio en el
programa que se esta visualizando.

//////

Ejecute los contenidos multimedia en el
TV y conectado al dispositivo
compatible de sincronización de
BRAVIA.

SUBTITLE/CC

Activa o desactiva los subtítulos
(cuando la función esté disponible).

HELP

Despliega el menu de Ayuda. La guía de
ayuda se puede acceder desde aquí.

WIDE

Cambia el formato de la pantalla.

DISPLAY

Muestra la información sobre el canal/
programa/entrada que está viendo.

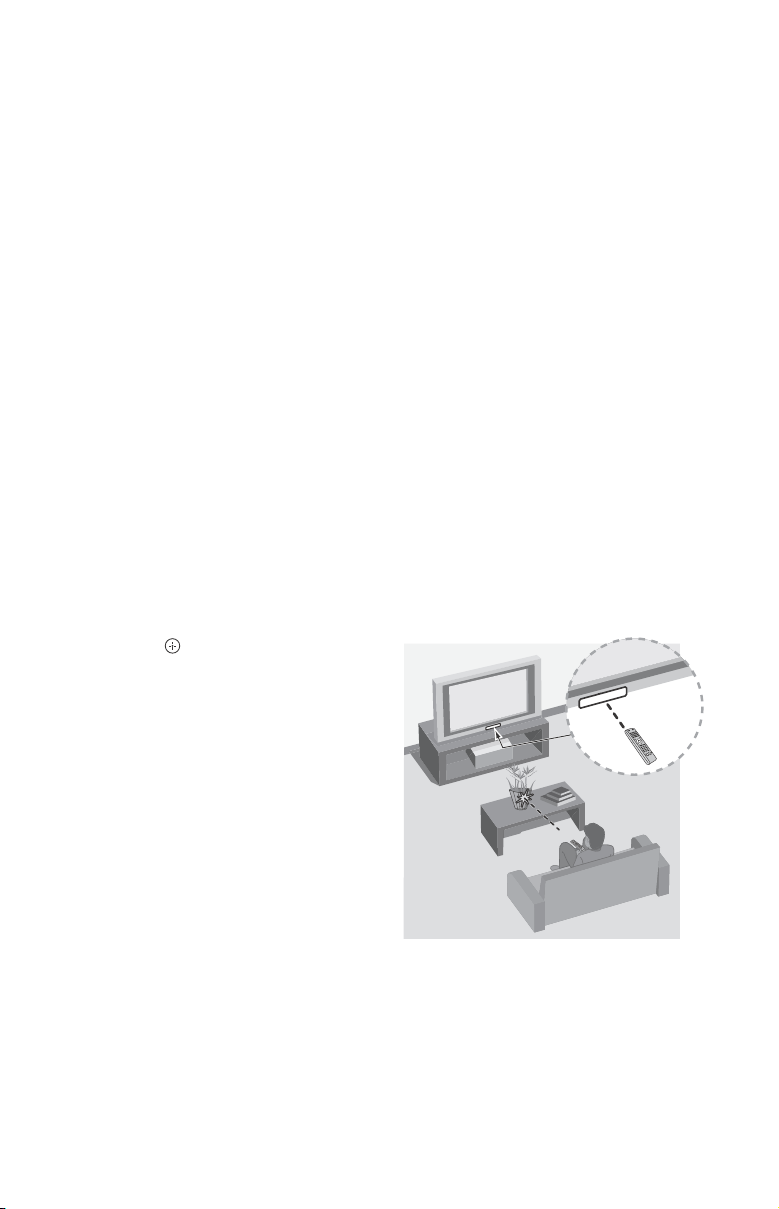

Algunas indicaciones para el Control
remoto IR

• Apunte el control remoto directamente
hacia el sensor infrarrojo que tiene el
TV.

• Asegúrese de que ningún objeto
obstruya la comunicación entre el
control remoto y el sensor infrarrojo
del TV.

• Las lámparas fluorescentes pueden
interferir con el funcionamiento del
control remoto; se recomienda
apagarlas.

• Si tiene problemas con el control
remoto, vuelva a colocar las baterías o
reemplácelas.

12

Diagrama de conexión

< 14 mm

*

Auriculares/Sistema
de audio en casa/
Subwoofer

Cámara
fotográfica
digital/
Videograbadora/
Medio de
almacenamiento
USB

Sistema
de audio
en casa
con ARC/
Dispositivo
HDMI

Cable

Reproductor de
DVD con salida para
componente

Enrutador

VCR/Equipo de
videojuego/
Reproductor de
DVD/
Videograbadora

VCR/Equipo de
videojuego/
Reproductor de DVD/
Videograbadora

Cámara fotográfica
digital/
Videograbadora/
Medio de
almacenamiento USB

Disposi­tivo
HDMI

Disposi­tivo
HDMI

Sistema de audio en
casa con entrada de
audio óptica

Dispositivo HDMI

Antena

Para obtener más información sobre las conexiones, consulte la Guía de ayuda pulsando
HELP en el control remoto.

Nota

• Cuando conecte el cable en la terminal Cable/Antena, ajuste el conector sólo con los dedos, apretar
demasiado la conexión puede dañar el TV.

13

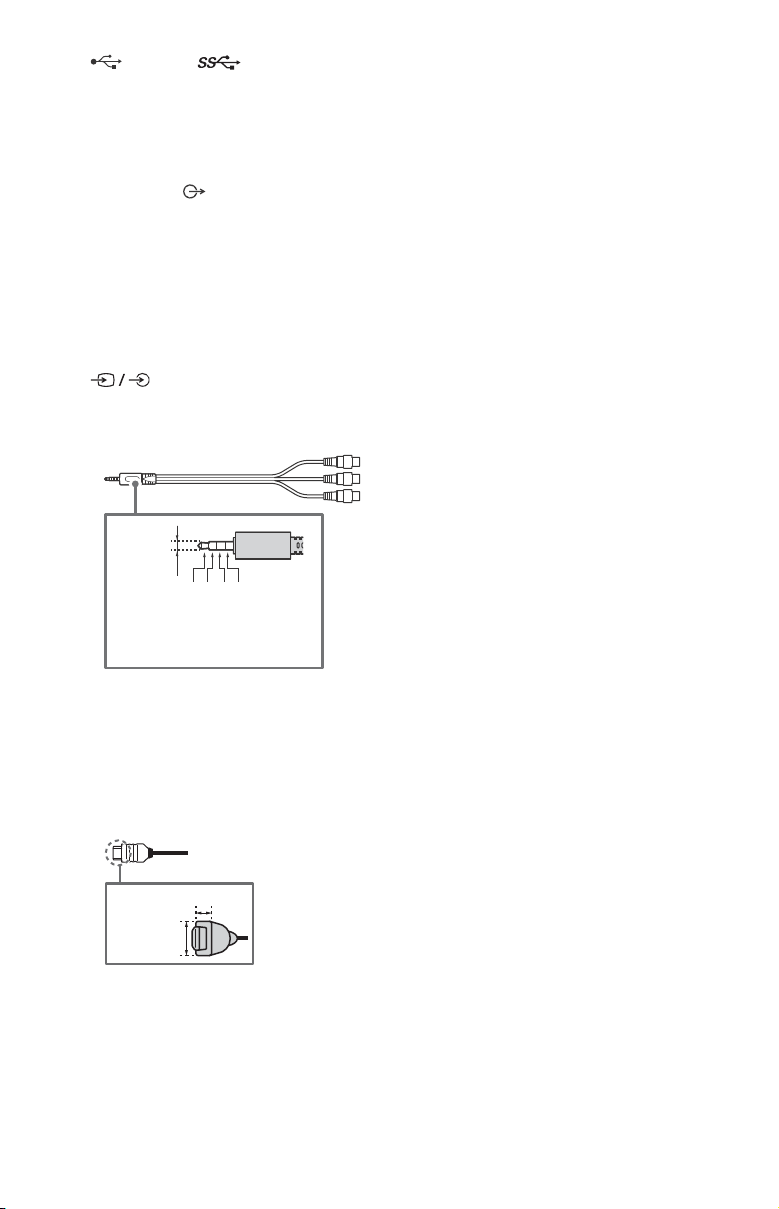

 USB 1/2, USB 3

3,5 mm

1: L (Izq.)
2: Video
3: Tierra
4: R (Der.)

3214

< 21 mm

< 12 mm

• La conexión de un dispositivo USB
puede interferir con otros dispositivos
conectados cerca del mismo.

• Cuando conecte un dispositivo USB
grande, conéctelo al puerto USB 1.

 AUDIO OUT /

• Sólo es compatible con la minitoma
estéreo de 3 polos.

• Para escuchar el sonido del TV a
través del equipo conectado, pulse
HOME. Seleccione [Configuración] 
[Sonido]  [Auriculares/Salida de
audio] y luego seleccione el elemento
deseado.

 VIDEO IN 1

• Para una conexión compuesta, utilice
un cable de extensión análoga (no
suministrado).

•

 HDMI IN 1/2/3/4

• Si se conecta un sistema de audio
digital que es compatible con la
tecnología de Canal de Retorno de
Audio (ARC, por sus siglas en inglés),
utilice HDMI IN 3. Si no, es necesario
contar con una conexión adicional
con DIGITAL AUDIO OUT (OPTICAL).

•

* Cuando conecte un equipo monoaural,

conéctelo a un enchufe de audio L (MONO).

14

Instalación del TV en la pared

Soporte de montaje mural

Tornillo (M6)

9 mm

Parte posterior del TV

Soporte de montaje mural

Tornillo (M6)

12 mm

Parte posterior del TV

Utilizar el soporte de montaje mural suministrado

Para los clientes

Este producto solo lo debe instalar un instalador profesional que esté capacitado para determinar
la resistencia de la pared para soportar el peso del TV. Si no se lo fija correctamente durante la
instalación, el TV podría caerse y causar lesiones graves. Sony no será responsable de daños o
lesiones ocacionadas por el manejo indebido o instalación incorrecta ni de la instalación de
cualquier otro producto distinto al especificado. Sus derechos legales (si existe alguno) no son
afectados.

Para distribuidores y contratistas de Sony

Para la instalación de este producto se requieren conocimientos y experiencia suficientes.
Asegúrese de leer completamente este manual de instrucciones para realizar el trabajo de
instalación de manera segura. Sony no será responsable de daños o lesiones ocacionadas por el
manejo indebido o instalación incorrecta.

Su TV se puede montar en la pared con un soporte de montaje mural (suministrado con el
TV).
Prepare el TV para el soporte de montaje mural antes de conectar los cables.

Por motivos de seguridad y protección del producto, Sony recomienda utilizar el soporte
de montaje mural (suministrado con el TV) diseñado para su televisor; recomienda
también que la instalación la realice un contratista con licencia o representante de Sony.

• Siga las instrucciones provistas en la Guía de instalación del soporte de montaje
mural para instalar el soporte de montaje mural.

• Asegúrese de utilizar los tornillos suministrados con el soporte de montaje mural
cuando conecte el soporte de montaje mural a la TV. Los tornillos suministrados se
diseñaron según se indica en la ilustración a partir de la medida de la superficie de
conexión del soporte de montaje mural.

• El diámetro y la longitud de los tornillos varían en función del modelo del soporte de
montaje mural. Si se utilizan otros tornillos que no sean los suministrados, es posible
que el TV se dañe internamente o se caiga, etc.

Lado superior

Lado inferior

15

Nota

Soporte de montaje mural

Tornillo (M6)

9 mm - 13 mm

Parte posterior del TV

• Para obtener información adicional de seguridad, consulte el Manual de Seguridad que se proporciona.

•Consulte la página 3 (Información sobre seguridad) y la página 6 (Precauciones) acerca del SOPORTE DE
MONTAJE MURAL antes de realizar la instalación del soporte de montaje mural.

• Si el soporte de sobremesa ya está fijo al TV, asegúrese de fijar las partes del soporte de montaje mural al
TV antes de separar el soporte de sobremesa.

• Cuando vuelva a instalar el soporte de sobremesa, asegúrese de fijar los tornillos (retirados previamente)
en los orificios originales de la parte posterior del TV.

• Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un peso que represente
al menos seis veces el del TV. Consulte las

Para instrucciones para la instalación del soporte de montaje mural de su modelo de TV, consulte la Guía de
instalación del soporte de montaje mural.

página 21-23 (Especificaciones) para identificar el peso del TV.

Uso del soporte de montaje mural opcional

Este manual de instrucciones del TV solo muestra los pasos de preparación para la instalación
del TV antes de la instalación en la pared.

Su TV se puede montar en la pared con un soporte de montaje mural (no suministrado). Para
algunos modelos de TV de mayor tamaño, es necesario desmontar el soporte de sobremesa;
consulte la página 18 (Desinstalación del soporte de sobremesa del TV).
Prepare el TV para el soporte de montaje mural antes de conectar los cables.

Este producto solo lo debe instalar un instalador profesional que esté capacitado para
determinar la resistencia de la pared para soportar el peso del TV. Si no se lo fija
correctamente durante la instalación, el TV podría caerse y causar lesiones graves. Sony no
será responsable de daños o lesiones ocacionadas por el manejo indebido o instalación
incorrecta ni de la instalación de cualquier otro producto distinto al especificado. Sus
derechos legales (si existe alguno) no son afectados.

Por motivos de seguridad y protección del producto, Sony recomienda que la instalación
del televisor en la pared sea realizada por profesionales calificados. No trate de instalarlo
usted mismo.

• Siga el manual de instrucciones proporcionado con el soporte de montaje mural para

• La longitud del tornillo para el soporte de montaje mural varía dependiendo del

• Asegúrese de que la pared tenga espacio suficiente para el TV y pueda soportar un

• Guarde los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta

Nota

• Para obtener información adicional de seguridad, consulte el Manual de Seguridad que se proporciona.

16

su modelo.

espesor del soporte de montaje mural. Consulte la siguiente ilustración.

peso que represente al menos seis veces el del TV.

que esté listo para fijarlo. Mantenga los tornillos fuera del alcance de los niños
pequeños.

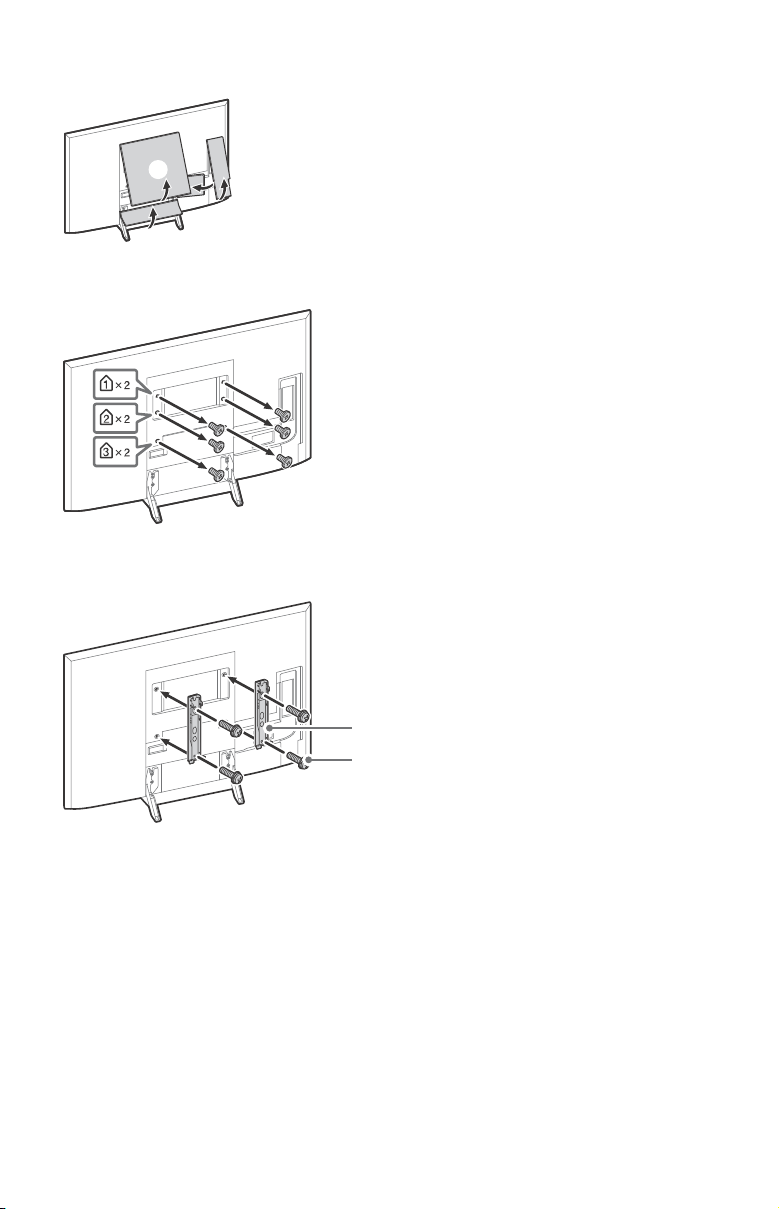

1 Retire la cubierta del soporte y las cubiertas del terminal.

4

1

2

3

Soporte de montaje
mural (no suministrado)

Tornillo (no
suministrado)

2 Retire los tornillos de la parte trasera del TV.

3 Fije el soporte de montaje mural (no suministrado) utilizando los tornillos (no

suministrados).

Nota

• Si utiliza un destornillador eléctrico, ajuste el par de apriete a aproximadamente 1,5 N·m {15 kgf·cm}.

• No puede utilizar algunos de los sujetacables en la parte trasera del TV al usar un soporte de montaje
mural (no suministrado).

17

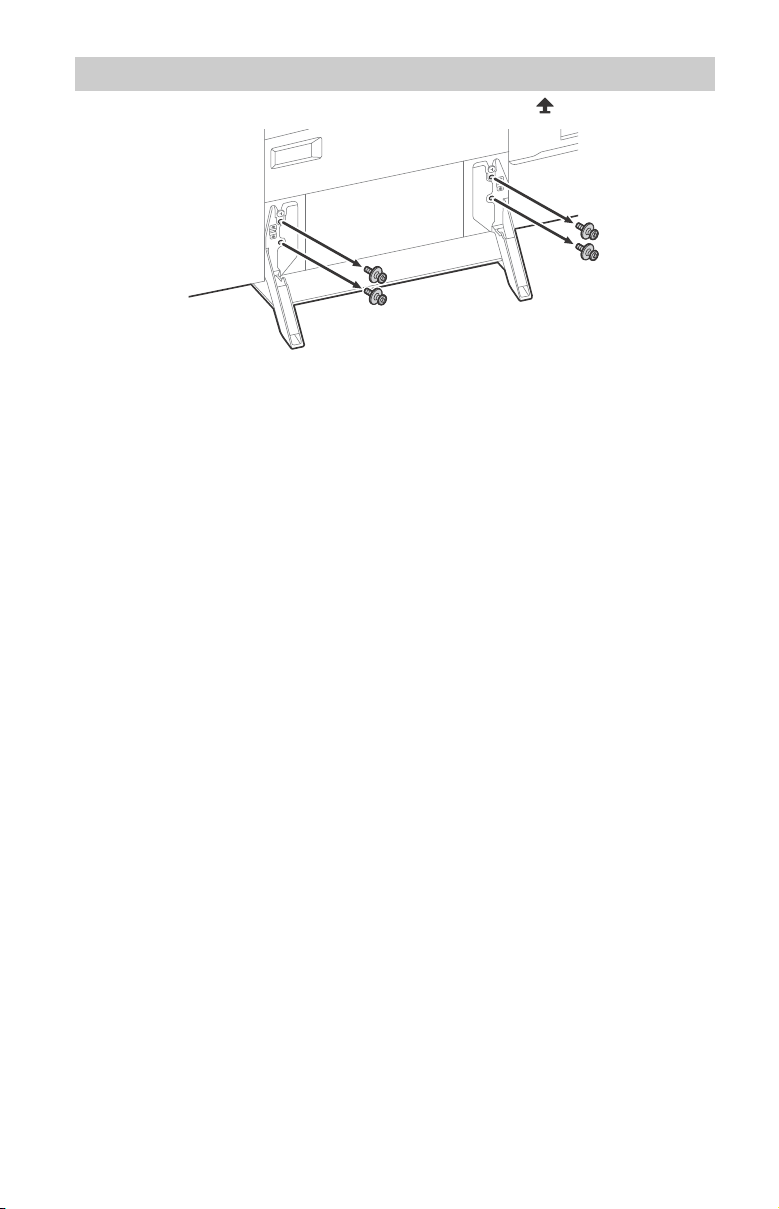

Desinstalación del soporte de sobremesa del TV

Para desinstalar el soporte de sobremesa del TV, quite los tornillos .

Nota

• No quite el soporte de sobremesa por ningún motivo, excepto para instalar los accesorios adicionales

para su TV.

• Asegúrese de que el TV esté en la posición vertical antes de encenderlo. Para evitar deformaciones de la

imagen no encienda el TV con la pantalla LCD apuntando hacia abajo.

• Cuando vuelva a instalar el soporte de sobremesa, asegúrese de fijar los tornillos (retirados previamente)

en los orificios originales de la parte posterior del TV.

18

Instalación del TV en una pared o en un lugar cerrado

Deje como mínimo este espacio alrededor del TV.

Instalado con un soporte

10 cm

30 cm

10 cm

6 cm

Instalado en la pared

Deje como mínimo este espacio alrededor del TV.

10 cm

10 cm

10 cm

30 cm

No instale nunca el TV de este modo:

Se impide la circulación del
aire.

Se impide la circulación del
aire.

Pared Pared

Ventilación

• Nunca cubra los orificios de ventilación ni inserte nada en el gabinete.

• Deje espacio alrededor del TV como se muestra a continuación.

Nota

• La ventilación insuficiente puede provocar el sobrecalentamiento del TV y dañarlo o producir un incendio.

19

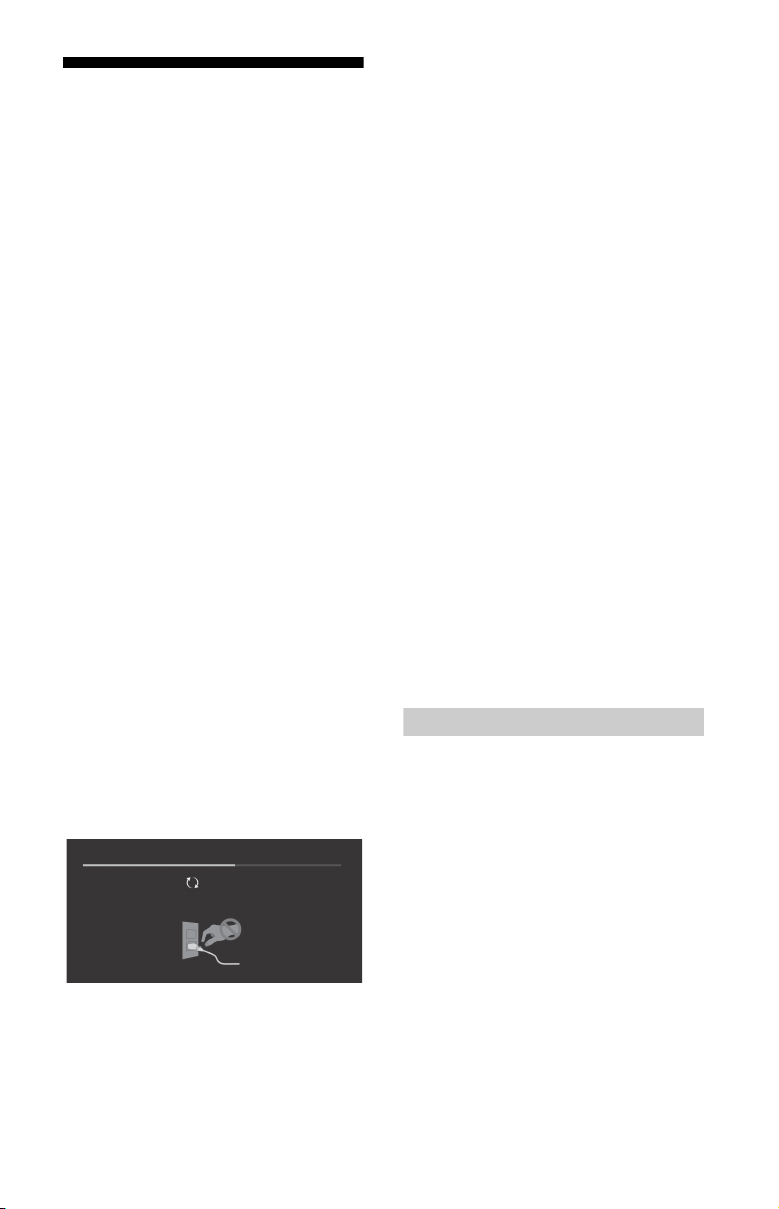

Solución de problemas

Updating...

Para la solución de problemas en general
como: pantalla negra, ausencia de sonido,
imagen congelada, el TV no responde o se
pierde la red, realice los siguientes pasos.

1 Vuelva a encender el TV presionando el

botón de encendido en el control remoto
hasta que aparezca un mensaje. El TV se
volverá a encender. Si el TV no se
recupera, intente desenchufando el
cable de alimentación de ca del TV
durante dos minutos y luego enchúfelo
nuevamente.

2 Consulte el menú de Ayuda pulsando

HELP en el control remoto.

3 Conecte el TV a Internet y realice una

actualización de software.

4 Visite el sitio web de soporte de Sony

(información suministrada en la
portada).

5 Realice el restablecimiento de la

configuración de fábrica. Consulte
“Cómo restablecer el TV a los ajustes de
fábrica” (página 20).

Cuando se muestra el mensaje [Hay una
nueva actualización de software del
sistema del TV...].

Sony recomienda enfáticamente que
actualice el software del TV seleccionando
[Actualizar ahora]. Estas actualizaciones de
software mejoran el desempeño del TV o
agregan nuevas funciones.
La siguiente pantalla con [Updating…]
(Actualizando…) aparecerá y el LED de
iluminación destellará en blanco durante la
actualización de software.

No desconecte el cable de alimentación de
ca durante la actualización de software. Si
lo hace, es posible que la actualización no
se complete y esto puede causar una falla
en el funcionamiento del software. Las
actualizaciones de software pueden tomar
hasta 15 minutos.

Al conectar el TV, es posible que el TV no
pueda encenderse durante un cierto
tiempo aunque pulse el botón de
encendido del control remoto o del TV.

El sistema tarda un tiempo en inicializarse.
Espere aproximadamente un minuto y
vuelva a intentarlo.

Cómo restablecer el TV a los ajustes de
fábrica

ADVERTENCIA: El restablecimiento borrará
todas sus configuraciones personalizadas
incluyendo la configuración de control
parental para transmisión.

 Encienda el TV. Puede restablecer el TV a los

ajustes de fábrica pulsando HOME

, luego

seleccione [Configuración] 

[Almacenamiento y restablecimiento] 
[Restablecer config. de fábrica].

 Para forzar el restablecimiento de la

configuración de fábrica, desenchufe el
cable de alimentación de ca. Pulse y
mantenga pulsados los botones  y – en el
TV, luego enchufe el cable de alimentación
de ca. Suelte ambos botones cuando el LED
de iluminación parpadee en verde.

 Para propósitos de seguridad, asegúrese de

borrar toda la información personal y de
cuentas antes de desechar, vender o
entregar su TV a otra persona mediante: la
desvinculación/anulación del registro,
desconexión de la sesión y desactivación de
todos los servicios de red así como también
el restablecimiento del modo de fábrica del
TV.

Problemas y soluciones

Cuando el LED de iluminación esté
destellando en rojo.

 Cuente cuántas veces destella (el intervalo

de tiempo es de tres segundos).
Restablezca el TV desenchufando el cable de
alimentación de ca del TV durante dos
minutos, luego encienda el TV.
Si el problema persiste, desconecte el cable
de alimentación de ca, y póngase en
contacto con el Centro de asistencia de Sony
(información suministrada en la portada)
para proporcionar el número de veces que el
LED de iluminación parpadea.

No hay imagen ni sonido (pantalla en
negro).

 Verifique la conexión del cable o la antena.
 Conecte el TV a la alimentación de ca y pulse

el botón  en el TV o el botón POWER en el
control remoto.

20

Algunos programas no se pueden
sintonizar.

 Verifique la conexión del cable o la antena.

El control remoto no funciona.

 Reemplace las baterías.

Se olvidó la contraseña de control
parental para transmisión.

 Para la serie del modelo X947E, ingrese 9999

para la contraseña y seleccione [Cambiar
contraseña].

 Para la serie del modelo X945E, ingrese 4357

para la contraseña y seleccione [Cambiar
contraseña].

Se olvidó la contraseña de perfil
restringido.

 Realice el restablecimiento forzado de la

configuración de fábrica. Consulte “
restablecer el TV a los ajustes de fábrica”
(página 20).

Cómo

El TV y sus áreas circundantes suelen
calentarse.

 Cuando el TV se utiliza durante un período

de tiempo prolongado, es posible que el TV y
el área circundante se sientan calientes al
tocarlos. Esto no implica un mal
funcionamiento del TV.

Especificaciones

Sistema

Sistema de TV

Analógico:
Según su modelo de TV
NTSC / PAL-M / PAL-N
Digital:
Según su modelo de TV
DVB-T2/T
ISDB-T/ISDB-TB

Cobertura de canales

Según su modelo de TV
Analógico: UHF/VHF/Cable
Digital: UHF/VHF

Sistema del panel

Panel LCD (pantalla de cristal líquido), luz de
fondo LED

Salida de bocinas

10 W + 10 W + 10 W + 10 W + 10 W + 10 W

Tecnología inalámbrica

Protocolo IEEE802.11ac/a/b/g/n
Bluetooth versión 4.1

Tomas de entrada/salida

CABLE/ANTENNA (Cable/Antena)

Terminal externa de 75 ohms para entrada de
señal de radiofrecuencia

VIDEO IN 1 (Entrada de video 1)

Entrada de video/audio (minitoma)

COMPONENT IN (Entrada de
componente) (para series del modelo
X947E)

YPBPR (Vídeo Componente): 1 080p (60 Hz),
1 080i (60 Hz), 720p (60 Hz), 480p, 480i
Entrada de audio (enchufe de sonido de
pines)

COMPONENT IN (Entrada de
componente) (para series del modelo
X945E)

YPBPR (Vídeo Componente): 1 080p (50,
60 Hz), 1 080i (50, 60 Hz), 720p (50, 60 Hz),
576p, 576i, 480p, 480i
Entrada de audio (enchufe de sonido de
pines)

VIDEO IN 2 (Entrada de video 2)

Entrada de video (toma común de audio con
entrada Y)

21

HDMI IN 1/2/3/4 (Entrada HDMI 1/2/3/4)
(Compatible con la resolución 4K,
compatible con HDCP 2.2) (para series del
modelo X947E)

Video:

4 096 × 2 160p (60 Hz)*1*2, 4 096 × 2 160p
(24 Hz)*1, 3 840 × 2 160p (60 Hz)*2,
3 840 × 2 160p (24, 30 Hz), 1 080p (30,
60 Hz), 1 080/24p, 1 080i (60 Hz), 720p (30,
60 Hz), 720/24p, 480p, 480i, Formatos de

3

PC*

*1 Cuando se ingresa 4 096 × 2 160p y [Modo

ancho] se ajusta en [Normal], la resolución
se muestra como 3 840 × 2 160p. Para
mostrar 4 096 × 2 160p, ajuste la
configuración de [Modo ancho] en

[Completa 1] o [Completa 2].
*2 Sólo HDMI IN 2 / 3.
*3 Consulte la Guía de ayuda para más

información.

Audio: 5,1 canal lineal PCM: 32, 44,1, 48, 88,2,
96, 176,4 y 192 kHz, 16, 20 y 24 bits, Dolby
Digital, Dolby Digital Plus y DTS

HDMI IN 1/2/3/4 (Entrada HDMI 1/2/3/4)
(Compatible con la resolución 4K,
compatible con HDCP 2.2) (para series del
modelo X945E)

Video:

4 096 × 2 160p (50, 60 Hz)*1*2, 4 096 ×
2 160p (24 Hz)*1, 3 840 × 2 160p (50,
60 Hz)*2, 3 840 × 2 160p (24, 25, 30 Hz),
1 080p (30, 50, 60 Hz), 1 080/24p, 1 080i
(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,
576p, 576i, 480p, 480i, Formatos de PC*

*1 Cuando se ingresa 4 096 × 2 160p y [Modo

ancho] se ajusta en [Normal], la resolución

se muestra como 3 840 × 2 160p. Para

mostrar 4 096 × 2 160p, ajuste la

configuración de [Modo ancho] en

[Completa 1] o [Completa 2].
*2 Sólo HDMI IN 2 / 3.
*3 Consulte la Guía de ayuda para más

información.

Audio: 5,1 canal lineal PCM: 32, 44,1, 48, 88,2,
96, 176,4 y 192 kHz, 16, 20 y 24 bits, Dolby
Digital, Dolby Digital Plus y DTS

ARC (Canal de retorno de audio) (sólo
HDMI IN 3)

(PCM lineal de dos canales: 48 kHz, 16 bits,
Dolby Digital

, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Toma óptica digital (PCM lineal de dos
canales: 48 kHz, 16 bits, Dolby Digital, DTS)

AUDIO OUT (Salida de audio) /

(minitoma estéreo)

Auriculares, salida de audio, subwoofer

1, 2, 3

Los puertos USB 1 y 2 son compatibles con
USB de alta velocidad (USB2.0).
El puerto USB 3 es compatible con USB de
súper velocidad (USB3.0).

LAN

Conector 10BASE-T/100BASE-TX
(La velocidad de la conexión podría variar en
función del entorno de red. No se garantizan
la tasa de comunicación ni la calidad de
comunicación 10BASE-T/100BASE-TX para
este TV.)

Red doméstica

Consulte la Guía de ayuda para conocer los
formatos admitidos.

Otros

Temperatura de funcionamiento

0 ºC – 40 ºC

Alimentación y otras
especificaciones

Requisitos de alimentación

ca 110 V - 240 V 50/60 Hz

Consumo de potencia
en uso

482 W

En espera*1*

Menos de 0,50 W

3

Tamaño de pantalla (medido
diagonalmente) (Aprox.)

189,3 cm / 74,5 pulgadas (clase 75”)

2

Resolución del monitor

3 840 puntos (horizontal) × 2 160 líneas
(vertical)

Clasificación de salida
USB 1/2

5 V, , 500 mA MAX (Máximo)

USB 3

5 V, , 900 mA MAX (Máximo)

*1 La energía en modo de espera especificada se

alcanza después de que el TV termina los
procesos internos necesarios.

*2 El consumo de potencia en espera se

incrementará cuando su TV esté conectado a la
red.

Dimensiones (Aprox.)

Con soporte

1 673 × 1 037 × 325 mm

Sin soporte

1 673 × 962 × 62 mm

Patrón de orificios de montaje mural

400 × 300 mm

22

Tamaño de tornillos de montaje mural
(mm)

M6 (longitud: consulte el diagrama en la
página 15-16.)

Peso (Aprox.)

Con soporte

47,6 kg

Sin soporte

42,8 kg

Nota

• La disponibilidad de los accesorios opcionales
dependerá de los países, regiones, modelo del
TV y de las existencias.

• El diseño y las especificaciones están sujetos a
cambios sin previo aviso.

Información de licencias

• Los términos HDMI, el logotipo de

HDMI y High-Definition Multimedia
Interface son marcas comerciales o
marcas comerciales registradas de
HDMI Licensing, LLC. en EE. UU. y en
otros países.

• Fabricado con la autorización de Dolby

Laboratories. Dolby, Dolby Audio y el
símbolo de la doble D son marcas
comerciales de Dolby Laboratories.

•“BRAVIA” y , S-Force,

Motionflow, BRAVIA Sync, y son
marcas comerciales o marcas
registradas de Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore, el
logo y logotipo de Gracenote y el logo
“Powered by Gracenote” son marcas
comerciales registradas o marcas
comerciales de Gracenote en EE. UU. y
en otros países.

• Opera® Devices SDK. Copyright 1995-

2016 Opera TV AS. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup y el logo de Wi-Fi
CERTIFIED son marcas comerciales o
marcas comerciales registradas de
Wi-Fi Alliance.

• Para información sobre las patentes de
DTS, visite en el sitio
http://patents.dts.com.
Fabricado bajo licencia de DTS, Inc.
DTS, el símbolo, y DTS y el símbolo
juntos son marcas comerciales
registradas, y DTS Digital Surround es
una marca comercial de DTS, Inc. ©
DTS, Inc. Todos los derechos
reservados.

• La marca denominativa y los logos
Bluetooth® son marcas comerciales
propiedad de Bluetooth SIG, Inc. y
cualquier uso de dichas marcas por
Sony Corporation es bajo licencia. Las
otras marcas comerciales y nombres
de marca pertenecen a sus respectivos
propietarios.

• TUXERA es una marca registrada de
Tuxera Inc. en los EE.UU. y en otros
países.

• El logo del tridente de USB-IF
SuperSpeed USB es una marca
registrada de USB Implementers
Forum, Inc.

23

24

Para su conveniencia

Guía de ayuda

http://rd1.sony.net/help/tv/eusltn3/h_us/

http://rd1.sony.net/help/tv/ecol3/h_co/

Registro en
línea:

Actualizaciones
de software:

Para clientes fuera de Colombia

Registre su televisor en:
http://esupport.sony.com/LA/perl/registration.pl

Su televisor puede recibir actualizaciones de software. Si
desea conocer la información más reciente sobre
actualizaciones de software para su televisor, visite:
http://esupport.sony.com/LA/

NOTA: Si el TV está conectado a Internet, puede buscar
actualizaciones de software pulsando HELP, y seleccionando
[Actualización de software del sistema].

Para clientes en Colombia

© 2017 Sony Corporation Impreso en México
