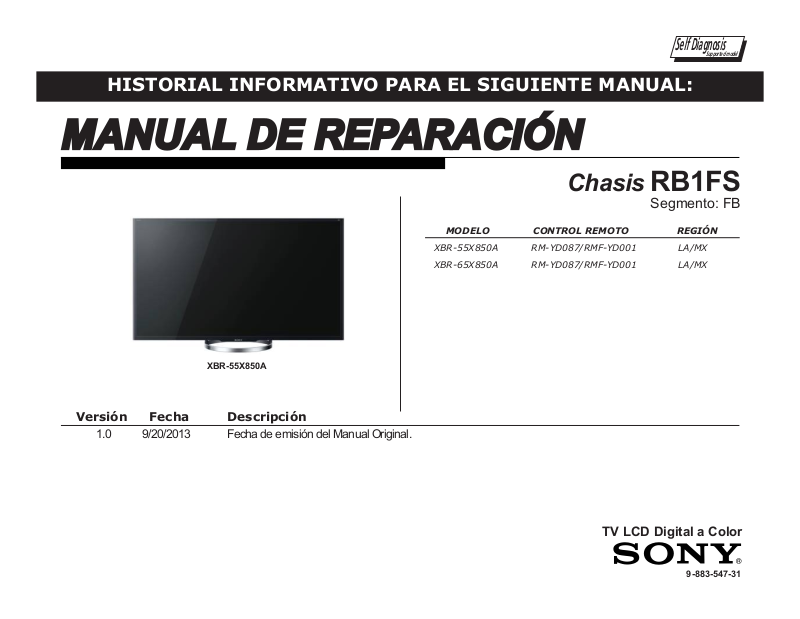

HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN
Chasis RB1FS
MODELO CONTROL REMOTO REGIÓN
XBR-55X850A RM-YD087/RMF-YD001 LA/MX
XBR-65X850A RM-YD087/RMF-YD001 LA/MX
Supported model
Segmento: FB
Versión Fecha Descripción
1.0 9/20/2013 Fecha de emisión del Manual Original.
XBR-55X850A
TV LCD Digital a Color
9-883-547-31
TABLA DE CONTENIDO
Precauciones y Advertencias ......................................................................... ii
Sección 1 - Descripción General y Especicaciones ...................................1
Especicaciones ............................................................................................ 1
Vericación de Accesorios .....................................................................................1
Esquema General del Chasis ........................................................................ 2
XBR-55X850A........................................................................................................2
XBR-65X850A........................................................................................................2
Módulo Multimedia (Smart Core Block) ................................................................. 2
Mapa del Cableado .......................................................................................3
XBR-55X850A........................................................................................................3
XBR-65X850A........................................................................................................3
Módulo Multimedia (Smart Core Block) ................................................................. 3
Sección 2 - Solución de Problemas ............................................................... 4
Diagnóstico del Error ..................................................................................... 4
Visualización del Historial de Autodiagnóstico .......................................................4
Tabla de Clasicación de Fallas ....................................................................5
Diagramas .....................................................................................................6
Diagrama de Bloques ............................................................................................6
Diagrama de Control de Encendido.......................................................................7
No Enciende ..........................................................................................................8
Destellos LED en Standby ..................................................................................... 9
No Video ..............................................................................................................10
Distorsión de Video .............................................................................................. 11
Sección 3 - Información de Reparación ......................................................12
Reparación del Televisor .............................................................................12
Desensamble del Soporte de Sobremesa (Table-Top Stand)..............................12
Desensamble de la Cubierta Posterior (Rear Cover) .......................................... 12
Reemplazo de la Placa Principal (Main Board) ........................................... 13
Reemplazo de la Fuente de Poder (Power Supply Board) .........................16
Desensamble de los Altavoces (Speakers) .................................................16
Reemplazo de la Unidad de Botones de Control (Switch Unit) ................... 17
Desensamble del Módulo Multimedia (Smart Core Block) .......................... 17
Sección 4 - Panorama General/Información de Número de Parte ............18
Soporte de Sobremesa ...............................................................................18
XBR-55X850A/65X850A .............................................................................19
XBR-55X850A .............................................................................................20
XBR-65X850A .............................................................................................21
Módulo Multimedia ......................................................................................22
Conectores ..................................................................................................23
XBR-55X850A......................................................................................................23
XBR-65X850A......................................................................................................23
Módulo Multimedia...............................................................................................24
Tornillos .......................................................................................................25
Sección 5 - Accesorios/Información de Número de Parte .........................26
Accesorios Incluidos .................................................................................... 26
Misceláneos ................................................................................................26
Accesorios Opcionales ................................................................................ 26
Control Remoto ...........................................................................................26
Apéndice A: Componentes con Información Encriptada ........................A-1
XBR-55X850A/65X850A i
PRECAUCIONES Y ADVERTENCIAS
¡PRECAUCIÓN!
Las instrucciones para el servicio de reparación y mantenimiento que a
continuación se presentan, son para uso especíco del personal de servicio
únicamente. Para evitar el riesgo de descarga eléctrica, no efectúe ningún
otro tipo de reparación o mantenimiento diferente al mencionado en las
instrucciones de este manual, a menos que se esté calicado para realizarlo.
¡ADVERTENCIA!
Un transformador de aislamiento debe ser usado durante cualquier servicio
de reparación, con la nalidad de evitar cualquier riesgo de descarga
eléctrica posible si fuese el caso de un chasis activo.
!
ADVERTENCIA SOBRE LOS COMPONENTES DE
SEGURIDAD
Existen componentes críticos utilizados en los televisores LCD a color que son
importantes para la seguridad. Estos componentes están identicados con
sombreado y un símbolo de advertencia
y en la lista de partes. Es de vital importancia que éstas partes esenciales
sean reemplazadas sólo con el número de parte especicado dentro de la
lista de partes para evadir el riesgo de alguna descarga eléctrica, incendios
y otros peligros.
NOTA: Con la nalidad de no anular la garantía, no modique el diseño
original sin autorización previa por escrito por parte del fabricante.
!
en los diagramas esquemáticos
PRECAUCIÓN SOBRE LA BATERÍA DE LITIO
Reemplace solamente con el mismo modelo o su equivalente. Existe riesgo
de explosión si la batería es reemplazada incorrectamente. Las baterías
expuestas no deben entrar en contacto con agua.
REVISIÓN DE SEGURIDAD
Después de corregir el problema inicial, realice las siguientes pruebas de
seguridad antes de entregar el producto al cliente.
1. Compruebe que en el área reparada no existan malas conexiones
o soldaduras frías y asegúrese de revisar completamente que no
se encuentre alguna supercie con restos de soldadura o puentes
en los ensambles.
2. Revise las conexiones internas para asegurarse de que ningún
conector fue pinchado o entró en contacto con resistencias de alto
vataje.
3. Verique que todas las perillas de control, tapas, protecciones,
cubiertas de tierra y equipo externo de montaje hayan sido
reinstalados. Asegúrese totalmente de que se han reemplazado
todos los aisladores.
4. Revise que no se encuentren piezas de repuesto no autorizadas
y particularmente transistores que hubiesen sido instalados en
reparaciones previas. Si los hubiera, señale al cliente la existencia
de éstos y recomiende su debido reemplazo.
5. Busque partes con deterioro visible aún cuando éstas funcionen
correctamente y haciendo mención al cliente, recomiende el
reemplazo debido de éstas.
¡ATENCIÓN!
Por cuestiones de seguridad, la reparación a nivel componente de las
Placas de Fuente de Poder y/o los Inversores está prohibida
XBR-55X850A/65X850A
.
6. Compruebe que los cables (cable de alimentación) no presenten
rasgaduras o desgaste. Recomiende al usuario su debido
reemplazo en caso de ser necesario.
7. Revise la contrafuga de corriente, tornillos, material metálico
de adorno, perillas metalizadas y cualquier otro tipo de partes
metálicas expuestas. Asegúrese de seguir los pasos descritos en:
“Prueba de Fuga de Corriente”.
PRECAUCIONES Y ADVERTENCIAS
Parte de metal expuesta
del televisor
0.15 µF
Tierra física
Voltímetro
AC
(0.75V)
PRUEBA DE FUGA DE CORRIENTE
La fuga de corriente desde cualquier pieza metálica expuesta a tierra
física y de todas las piezas metálicas expuestas a cualquier otra parte
metálica que tenga un retorno al Chasis, no debe exceder los 0.5 mA
(500 microamperios). La fuga de corriente CA puede ser medida mediante
cualquiera de éstos tres métodos:
1. Utilizar un equipo de prueba de fugas. Siga las instrucciones del
fabricante proporcionadas con el equipo.
2. Mediante un miliamperímetro de corriente alterna operado por
batería.
3. Al medir la caída de voltaje a través de una resistencia utilizando
un VOM (Volt-Ohm Meter) o voltímetro de CA de baterías. El límite
indicado es de 0,75 V, por lo que el medidor analógico utilizado
debe tener una escala precisa de bajo voltaje. La mayoría de los
multímetros digitales operados con baterías que tienen escala de 2
VCA son adecuados. (Véase en la gura A)
¿CÓMO ENCONTRAR UNA CONEXIÓN ÓPTIMA A
TIERRA ?
El tornillo de la cubierta en la mayoría de los tomacorrientes de CA
está conectado a tierra. Verique que el tornillo que sujeta la tapa del
tomacorriente esté aterrizado mediante la conexión de una lámpara
incandescente de 60W a 100W entre el lado activo del contenedor y el
tornillo de sujeción (No lámparas uorescentes o de neón). Pruebe las dos
ranuras, si fuese necesario, para encontrar el lado activo de la línea. La
bombilla se encenderá con brillo normal si el tornillo está en tierra física.
(Véase en la gura B)
Foco de Prueba
To macorriente de CA
Figura B. Revisión de tierra física.
Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente.
XBR-55X850A/65X850A
Sistema
Sistema de TV
ATSC (8VSB terrestre): ATSC Compatible con 8VSB
QAM por cable: ANSI/SCTE 07 2000 (No incluye la funcionalidad CableCARD)
Cobertura de canales
Cable Analógico: 1 - 135 / Cable Digital: 1 - 135
Sistema del panel
Salida de bocinas
Tomas de entrada/salida
CABLE/ANTENA
Entrada de video/audio (enchufes de sonido)
VIDEO IN
(Entrada de video 1)
COMPONENT IN
VIDEO IN 2
YPBPR
(Video Componente): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i
Entrada de audio (enchufes de sonido)
Entrada de video (contacto común de componente)
HDMI IN 1/2/3/4
(Entrada HDMI 1/2/3/4)
(Compatible con
la resolución 4K)
Video (3D):
Estructuración de imágenes: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p
Una al lado de otra: 1080p (60 Hz), 1080/24p, 1080i (60 Hz), 720p (60 Hz)
Video (3D):
Una al lado de otra: 1080/24p, 1080i (60 Hz), 720p (60 Hz)
Una arriba de otra: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (60 Hz)
Audio: PCM lineal de dos canales: 32, 44.1 and 48 kHz, 16, 20 and 24 bits, Dolby Digital
Una arriba de otra: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (60 Hz)
Audio: PCM lineal de dos canales: 32, 44.1 and 48 kHz, 16, 20 and 24 bits, Dolby Digital
ARC (solo HDMI IN 1)
AUDIO OUT/Auriculares
MHL
(Común con HDMI IN 2)
DIGITAL AUDIO OUT
(OPTICAL)
Toma óptica digital (PCM lineal de dos canales, Dolby Digital)
Conector 10BASE-T/100BASE-TX (La velocidad de la conexión podría variar en función del entorno
de red. No se garantizan la tasa de comunicación ni la calidad de comunicación 10BASE-T/100BASE-TX
para este TV)
USB/DLNA Consulte el i-Manual para obtener información sobre los formatos compatibles
NTSC: Norma de TV americana
Terrestre Analógico: 2 - 69 / Terrestre Digital: 2 - 69
Panel LCD (pantalla de cristal líquido)
10 W + 10 W + 10 W
Terminal externa de 75 ohms para entrada de señal de radiofrecuencia
Minitoma estéreo
1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, Formatos de PC
Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 60 Hz), 1080/24p,
Video (2D): 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i
LAN
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
• La disponibilidad de los accesorios opcionales dependerá de los países, regiones, modelo del TV
• El diseño y las especicaciones están sujetos a cambios sin previo aviso.
* El tamaño de pantalla, las dimensiones y el peso son valores aproximados.
Nombre del Modelo
XBR-55X850A
Alimentación y otras especificaciones
Otros
Requisitos de Alimentación
Consumo energético
338 W 264 W
en uso
en espera
Tamaño de la pantalla*
64, 5 pulgadas
(Clase 65)
400 x 300
54, 6 pulgadas
(Clase 55)
(pulgadas medidas
diagonalmente)
Resolución del monitor
Dimensiones*
1478 × 894 × 405
1478 × 863 × 64
1259 × 770 × 405
sin soporte
patrón de oricios
de montaje mural
(mm)
tamaño de tornillos
de montaje mural
(mm)
Peso*
38, 9 28, 2
(kg) 37, 5 26, 8
Accesorios opcionales
Temperatura de funcionamiento
110-240 V AC, 50/60 Hz
Menos de 0,2 W con ca 120 V y menos de 0,4 W con ca 240 V
3,840 puntos (horizontal) × 2,160 líneas (vertical)
(mm)
(kg)
con soporte
sin soporte
M6 (8~12 mm)
Cables de Conexión
Kit de Correa de Soporte
Unidad de Cámara y Micrófono: CMU-BR200/CMU-BR100
Adaptador de LAN Inalámbrica USB: UWA-BR100
Anteojos 3D Activos: TDG-BT500A
(0 ºC – 40 ºC)
XBR-65X850A
1259 × 740 × 59
300 x 300
(mm)
y de las existencias.
con soporte
1
ESPECIFICACIONES
XBR-55X850A/65X850A
VERIFICACIÓN DE ACCESORIOS
ntrol Remoto (1)*
ño AAA (2)
2
(1)*
(M5 × 12) (4)
*1Consulte la tabla de Especicaciones
en este manual.
2
Se requiere ensamblar la base de Soporte de
*
Sobremesa. Para ensamblar la base de Soporte
de Sobremesa consulte el folleto suministrado.
1
(1)*
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
LD BOARD
MAIN BOARD
(BAF2S)
POWER
SUPPLY
BOARD
(G7)
POWER
SUPPLY
BOARD
(G6)
SWITCH UNIT
TCON
SMART CORE
LD BOARD
MAIN BOARD
(BAF2S)
POWER
SUPPLY
BOARD
(G8)
POWER
SUPPLY
BOARD
(G6)
SWITCH UNIT
TCON
SMART CORE
WLAN MODULE
HSF2 BOARD
HIF BOARD
BLUETOOTH
MODULE
ESQUEMA GENERAL DEL CHASIS
XBR-55X850A
XBR-65X850A
MÓDULO MULTIMEDIA (SMART CORE BLOCK)
XBR-55X850A/65X850A
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
MAPA DEL CABLEADO
XBR-55X850A
XBR-65X850A
MÓDULO MULTIMEDIA (SMART CORE BLOCK)
XBR-55X850A/65X850A
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
Self Diagnosis
Supported model
DIAGNÓSTICO DEL ERROR
Antes de reparar el televisor, realice lo siguiente:
1. Compruebe que el televisor presente el problema que fue reportado
por el cliente.
2. Revise si la última versión de Software está instalada en el televisor.
a. Si no lo está, instale la última versión disponible.
3. Determine la parte que requiere ser reemplazada.
VISUALIZACIÓN DEL HISTORIAL DE AUTODIAGNÓSTICO
Cuando se detecta un error, la pantalla de Auto Revisión registra el número
de veces en que se produjo el error. Esto es útil, cuando el cliente no está
seguro de lo que está causando que el televisor se apague, para conrmar
los sucesos pasados de un error y para determinar si es intermitente.
Si la pantalla muestra un “0”, signica que no se ha producido un error.
1. Presione
nuevamente.
2. Presione los siguientes botones del Control Remoto con un intervalo
de un segundo:
DISPLAY
NOTA: Este procedimiento es diferente al accesar al Modo de Ajustes
de Servicio (Volumen +).
POWER
para encender el televisor y después, apáguelo
Channel 5 Volume -
POWER
Conteo de Destellos LED
en Standby
Item de
Diagnóstico
SELF CHECK
000 RESERVED --------------------- ------------------------------------------ 00
000 RESERVED --------------------- ------------------------------------------ 00
002 MAIN_POWE --------------------- ------------------------------------------ 00
003 DC_ALERT --------------------- ------------------------------------------ 00
003 AUD_PROT --------------------- ------------------------------------------00
003 HDMI_EQ --------------------- --------------------- --------------------- 00
003 TU_DEMOD --------------------- --------------------- --------------------- 00
004 VLED --------------------- ------------------------------------------00
004 LD_ERR --------------------- ------------------------------------------00
005 HFR_ERR --------------------- ------------------------------------------ 00
005 TCON_ERR 120123132522 120123113645--------------------- 02
005 P_ID-ERR --------------------- --------------------- --------------------- 00
006 BACKLITE --------------------- ------------------------------------------00
007 TEMP_ERR --------------------- --------------------- --------------------- 00
007 FAN_ERR --------------------- ------------------------------------------00
010 EMITTER --------------------- --------------------- --------------------- 00
101 VPC_WDT --------------------- --------------------- --------------------- 00
102 MEPS_WDT --------------------- ------------------------------------------ 00
103 HOST_WDT --------------------- ------------------------------------------ 00
104 STBY_WDT --------------------- ------------------------------------------00
00345 000333 06789
Tiempo de Operación del Panel por Hora (MAX:65535)
Conteo de Reinicio (MAX:65535)
Tiempo de Operación total por Hora (MAX:65535)
*Formato del Historial de Errores = YYMMDDhhmmss example 120123132522= Enero 23, 2012 13:25:22 (1:25:22PM)
NOTA: La fecha y hora deben ingresarse para el correcto funcionamiento.
EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO
Visualización
de Fecha y Hora*
Registro de Errores
(00-99)
XBR-55X850A/65X850A 4
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
I
*
▲ ▲ ▲ ▲
▲ ▲
▲
3. Lleve el componente primario indicado para ese síntoma.
4. Siga los diagramas de flujo correspondientes en el Manual de Servicio para aislar la placa.
TABLA DE CLASIFICACIÓN DE FALLAS
Utilice ésta Tabla de Clasicación de Fallas para determinar lo que posiblemente puede ser la causa del error antes de acudir con el cliente.
1. Confirme el síntoma con el cliente.
2. Seleccione ese síntoma en la tabla.
5. Tabla de códigos de color.
Modos de Protección
Placa
2X 3X 4X 5X 6X 7X 8X
PLACA PRINCIPAL
FUENTE DE PODER
PANEL LCD
TCON
BOLETÍN DE SERVICIO
ACTUALIZACIÓN
DE SOFTWARE
WLAN
*NOTA:
CONSULTE EL MANUAL DE SERVICIO DE PANELES LCD
EN ESI (REFERENCE LIBRARY) PARA SELECCIONAR
CORRECTAMENTE LA PARTE DE REEMPLAZO
BASADA EN EL NÚMERO DE PARTE.
Punto Rojo: (Primario) Parte probablemente defectuosa.
Triángulo Azul: (Secundario) Parte posiblemente defectuosa.
LAN Encendido Audio
No
WIF
No
Enciende
No
Video
* TV se apaga de inmediato después de encenderlo
y muestra 7 destellos
Video
Distorsión
en toda
la pantalla
Distorsión
en un área
específica
No Audio
XBR-55X850A/65X850A 5
DIAGRAMAS
DIAGRAMA DE BLOQUES
VIDEO 1 CVBS
VIDEO 2 CVBS/COMP
HDMI 4 (4K)
HDMI 1
HDMI 2
HDMI 3
USB 1
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
PLACA PRINCIPAL
RF
TUNER
SWITCH &
HDMI
EQ
HDMI
EQ
X
REALITY
LVDS TX
TCON
LVDS TX
PANEL LCD
REGULADOR DE
ILUMINACIÓN LOCAL
LD
CONVERSOR
G7/G8
SWITCH UNIT
HUS
USB 2 USB 3
AC IN
IR RX
SENSOR
LED’s
HIF2
HSF
BLUETOOTH
BT
SMART CORE
FUENTE DE PODER
EN STANDBY
BAF2S
WIFI
HW
G6
XBR-55X850A/65X850A 6
Loading...
