Page 1

4-731-911-12(1)

Television Téléviseur

Reference Guide

Manuel de référence

Sony Customer Support

U.S.A.: http://www.sony.com/tvsupport Canada: http://www.sony.ca/support

United States Canada

1.800.222.SONY 1.877.899.SONY

Please Do Not Return the Product to the Store

Service à la clientèle Sony

Canada : http://www.sony.ca/support États-Unis : http://www.sony.com/tvsupport

Canada États-Unis

1.877.899.SONY 1.800.222.SONY

Ne retournez pas le produit au magasin

XBR-85X900F / 75X900F / 65X900F / 55X900F / 49X900F

Page 2

Table of Contents

IMPORTANT NOTICE . . . . . . . . . . . . . . . . 2

Safety Information . . . . . . . . . . . . . . . . . 3

Precautions . . . . . . . . . . . . . . . . . . . . . . . 5

Parts and Controls . . . . . . . . . . . . . . . .8

Controls and Indicators . . . . . . . . . . . . . 8

Using Remote Control . . . . . . . . . . . . .9

Remote Control Parts Description. . . . . 9

Connection Diagram . . . . . . . . . . . . . 11

Installing the TV to the Wall . . . . . . . 13

Detaching the Table-Top Stand from

the TV. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Installing the TV against a wall or

enclosed area. . . . . . . . . . . . . . . . . . .15

Troubleshooting. . . . . . . . . . . . . . . . .16

Troubles and Solutions. . . . . . . . . . . . . 16

Specifications . . . . . . . . . . . . . . . . . . . 17

Introduction

Thank you for choosing this Sony product. Before operating the TV, please read this manual

oughly and retain it for future reference.

thor

Note

• Images and illustrations used in the Setup Guide and this manual are for reference only and may differ from the actual product.

The 85” class has a 84.6 inch (214.8 cm) viewable image

the 75” class has a 74.5 inch (189.3 cm) viewable

size, image size, the 65” class has a 64.5 inch (163.9 cm) viewable image size, the 55” class has a 54.6 inch (138.8 cm) viewable image size and the 49” class has a 48.5 inch (123.2 cm) viewable image size (measured diagonally).

Attaching the Table-Top Stand to the TV

Refer to the Setup Guide on top of the cushion.

Help

Find more troubleshooting and other useful information directly from your TV. Press HELP on the remote control to display a list of topics, or to search by keyword.

Help Guide (Manual)

For more detailed information, select [Help Guide] from the Help menu on your TV. You can also check the Help Guide from your PC or smartphone (information provided on the back cover).

Location of the identification label

Labels for the TV Model No. and Power Supply rating are located on the rear of the TV.

IMPORTANT NOTICE

Owner’s Record

The model and serial numbers are located at the side and/or rear of the TV. Record these numbers in the spaces provided below. Refer to them whenever you call upon your Sony dealer regarding this TV.

Model Name

Serial No.

CAUTION

To prevent electric shock and blade exposure, do not use this AC plug with an extension cord, receptacle or other outlet unless the blades can be fully inserted.

• Operate the TV only on 110 V – 240 V AC (U.S.A./Canada

0 V

AC)

Page 3

Note

This television includes a QAM demodulator which should allow you to receive unscrambled digital cable television programming via subscription service to a cable service provider. Availability of digital cable television programming in your area depends on the type of programming and signal provided by your cable service provider.

Safety Information

Declaration of Conformity

Trad e Nam e: SO NY Model: XBR-85X900F / XBR-75X900F / XBR-65X900F /

55X900F / XBR-49X900F

XBRResponsible Party: Sony Electronics Inc. Address: 16535 Via Esprillo, San Diego, CA 92127 U.S.A. Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules.

ion is subject to the following two conditions:

Oper (1) This device may not cause harmful interference, and

this device must accept any interference received,

(2) including interference that may cause undesired operation.

FCC Related Information

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna. Incr

ease the separation between the equipment and

• receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Pursuant to FCC regulations, you are cautioned that any

hanges or

modifications not expressly approved in this

c manual could void your authority to operate this equipment.

Safety and Regulatory

This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including

erf

erence that may cause undesired operation of the

int device.

To prevent radio interference to the licensed service, this

intended to be operated indoors and away from

device is windows to provide maximum shielding. Equipment (or its transmit antenna) that is installed outdoors is subject to licensing.

5 GHz bands are restricted to indoor operations only.

This equipment complies with FCC/IC radiation exposure

its

set forth for an uncontrolled environment and meets

lim the FCC radio frequency (RF) Exposure Guidelines and RSS-102 of the IC radio frequency (RF) Exposure rules. This equipment should be installed and operated keeping the radiator at least 20 cm or more away from person’s body (excluding extremities: hands, wrists, feet and ankles).

This device and its antenna(s) must not be co-located or

ing with any other antenna or transmitter except

oper Grant condition.

High-power radars are allocated as primary users (i.e.

users) of the bands 5250-5350 MHz and 5650-5850

priority MHz and that these radars could cause interference and/or damage to LE-LAN devices.

WARNING

Stability Hazard

The television set may fall, causing serious personal injury or death. Never place a television set in an unstable location. A

set may fall, causing serious personal injury or

television death. Many injuries, particularly to children, can be avoided by taking simple precautions such as:

• Using cabinets or stands recommended by the anuf

acturer of the television set.

• Only using furniture that can safely support the television

set.

• Ensuring the television set is not overhanging the edge of

the supporting furniture.

• Not placing the television set on tall furniture (for

example, cupboards or bookcases) without anchoring both the furniture and the television set to a suitable support.

• Not placing the television set on cloth or other materials

that may be located between the television set and supporting furniture.

• Educating children about the dangers of climbing on

furniture to reach the television set or its controls.

If your existing television set is being retained and

eloc

ated, the same considerations as above should be

r applied.

Before setting up your TV

Some TV models are packaged with a detached Table-Top Stand so you can mount your TV to a wall right away. See page 13 (Installing the TV to the Wall) if you want to mount the TV to a wall. If you are not mounting the TV to a wall,

will nee

d to attach the Table-Top Stand. You will need a

you Phillips screwdriver (not supplied) and the supplied screws to complete the task, refer to the Setup Guide. Be sure to consider the following while setting up your TV:

• Disconnect all cables when carrying the TV.

Carr

y the TV with the adequate number of people; larger

•

size TVs require two or more people (three or more people for XBR-85X900F).

• Correct hand placement while carrying the TV is very

important for safety and to avoid damage.

XBR-85X900F

Page 4

XBR-75/65/55/49X900F

Angle brace (not supplied)

Stand

• Ensure your TV has adequate ventilation, see page 15.

• For best picture quality, do not expose the screen to direct illumination or sunlight.

• Avoid installing the TV in a room with reflective wall and floor materials.

• Avoid moving the TV from a cold area to a warm area. Sudden room temperature changes may cause moisture condensation. This may cause the TV to show poor picture and/or poor color. Should this occur, allow moisture to evaporate completely before powering the TV on.

Securing the TV

Sony strongly recommends taking

easures t

o prevent the TV from

m toppling over. Unsecured TVs may topple and result in

ope

rty damage, serious bodily injury

pr or even death.

• Install the TV so that the TV’s Table-Top Stand does not protrude out from the Stand (not supplied). If the Table-Top Stand protrudes out from the Stand, it may cause TV set to topple over, fall down, and cause personal injury or damage to the TV.

• Route all AC power cords and connecting cables so that they are not accessible to curious children.

Recommended Measures to Secure the TV

Consider the following measures when securing your TV to a Stand (not supplied).

1 Secure the Stand for the TV.

Make sure the Stand can adequately support the weight of the TV. Use two angle braces (not supplied) to secure the Stand. For each angle brace use the appropriate hardware to:

• Attach one side of the angle brace to the wall stud.

• Attach the other side to the Stand.

Preventing the TV from Toppling

• Secure the TV to a wall and/or Stand.

• Do not allow children to play or climb on furniture and TV sets.

• Avoid placing or hanging items on the TV.

• Never install the TV on:

 Slippery, unstable and/or uneven surfaces.  Furniture that can easily be used as steps, such as a

chest of drawers.

• Install the TV where it cannot be pulled, pushed, or knocked over.

Page 5

2 Secure the TV to the Stand.

Screw hol e on the rear cove r

M6 machine screw (not supplied)

Rope or chain (not supplied)

Screw (not supplied)

8 mm – 12 mm

Screw (M6)

TV’s rear co ver

Rope or chain

Wall-mount holes

Rope or chain (not supplied)

M6 eye bolts (not supplied)

Wall-anchor (not supplied)

8 mm – 12 mm

TV’s rear cover

M6 eye bolt

Use the optional hardware listed as follows (not supplied):

• M6 machine screws (screwed into the TV’s rear cover).

• A screw or similar (attach it to the Stand).

• Rope or chain (strong enough to support the weight of the TV). Make sure that there is no excess slack in the rope or chain.

3 Anchor the TV to the wall by using bolts, wall anchor and

chain (or rope).

Please see below illustration for M6 eye bolt length.

The length of the M6 machine screw differs depending on the rope or chain diameter. Please refer to below illustration.

Note

• Your TV is shipped with screws attached to the rear of the TV depending on the TV model. (They are fastened in the screw holes for wall mounting.) Be sure to remove the upper two screws prior to anchoring the TV to a wall.

• Securing the TV to the Stand without securing the TV and the Stand to the wall provides minimum protection against the TV toppling over. For further protection, be sure to follow the three measures recommended.

Precautions

How to care for your BRAVIA TV

Safety is very important. Please read and follow the safety documentation (Safety Booklet) separately provided. Unplug the TV and other

cted equipment from the

conne wall outlet before you begin cleaning your TV.

• Wipe the LCD screen gently with a soft cloth.

• Stubborn stains may be removed with a cloth slightly moistened with a solution of mild soap and warm water.

• If using a chemically pretreated cloth, please follow the instruction provided on the package.

Page 6

• Never spray water or detergent

7 mm max.

1.5 mm max.

directly on the TV set. It may drip to the bottom of the screen or exterior parts and enter the TV set, and may cause damage to the TV set.

• Never use strong solvents such as a thinner, alcohol or benzine for cleaning.

• Do not plug in the TV into the wall outlet until the moisture from cleaning has evaporated.

• Do not touch the TV if your hand is covered in any chemical substance such as hand cream or sunblock.

The TV should also be placed on a stable surface to prevent

om toppling over (see page 4). If you have young

it children or pets at home, check regularly to ensure the TV is

astened.

securely f

Recommendation for an F type plug

Projection of the inner wire from the connection part must be less than 1.5 mm.

(Reference drawing for an F type plug)

Page 7

The BRAVIA® 4K TV Experience

Thank you for choosing Sony! Your new BRAVIA® TV opens the door to the “4K TV Experience”. This document will help you get the most out of your TV. Please take a moment to register your TV at:

U.S.A.: h ttp://p roductreg istratio n.sony.com Canada: http://www.sony.ca/registration

Four Steps to a 4K TV Experience

Set, Source, Sound, and Setup.

1 Set

Now that you have made the best selection in LED backlit LCD TV technology, be sure to remove all of the accessories from the packaging before setting up your TV.

2 Source

To experience the stunning detail of your BRAVIA TV, you need access to HD programming.

• Upgrade your signal or content source to high-definition (4K) by contacting your HD service provider.

• Bring the astonishing resolution of your Sony 4K Ultra HD TV to life with Sony 4K Ultra HD Blu-ray Player. (The availability depends on region)

• Receive over-the-air HD broadcasts with an HD-quality antenna connected directly to the back of your TV. Visit http://www.antennaweb.org for more information on antenna selection and setup.

• Discover the wealth of entertainment now available on super-high resolution Blu-ray Disc™ player and other Sony HD equipment.

3 Sound

Complete the high-definition experience with a BRAVIA Sync™ surround sound system or A/V receiver from Sony.

4 Setup

Install your TV and connect your sources. See page 11 for sample connection diagrams. To help assure the highest quality for your HD experience, use Premium High Speed HDMI (High-Definition Multimedia Interface) cables.

To learn more about 4K TV, visit:

U.S.A.: http://www.sony.com/HDTV Canada: http://www.sony.ca/hdtv

This TV displays all video input signals in a resolution of 3,840 dots × 2,160 lines.

Note

• For details of supported formats, refer to the “Specifications” in this manual.

• For supported PC formats, refer to the Help Guide.

Page 8

Parts and Controls



Controls and Indicators

 (Power) /+/–

When the TV is off,

Press  to power on.

When the TV is on,

Press and hold  to power off. Press  repeatedly to change the function, then press + or – button to:

•Adjust the volume.

• Select the channel.

• Select the input source of TV.

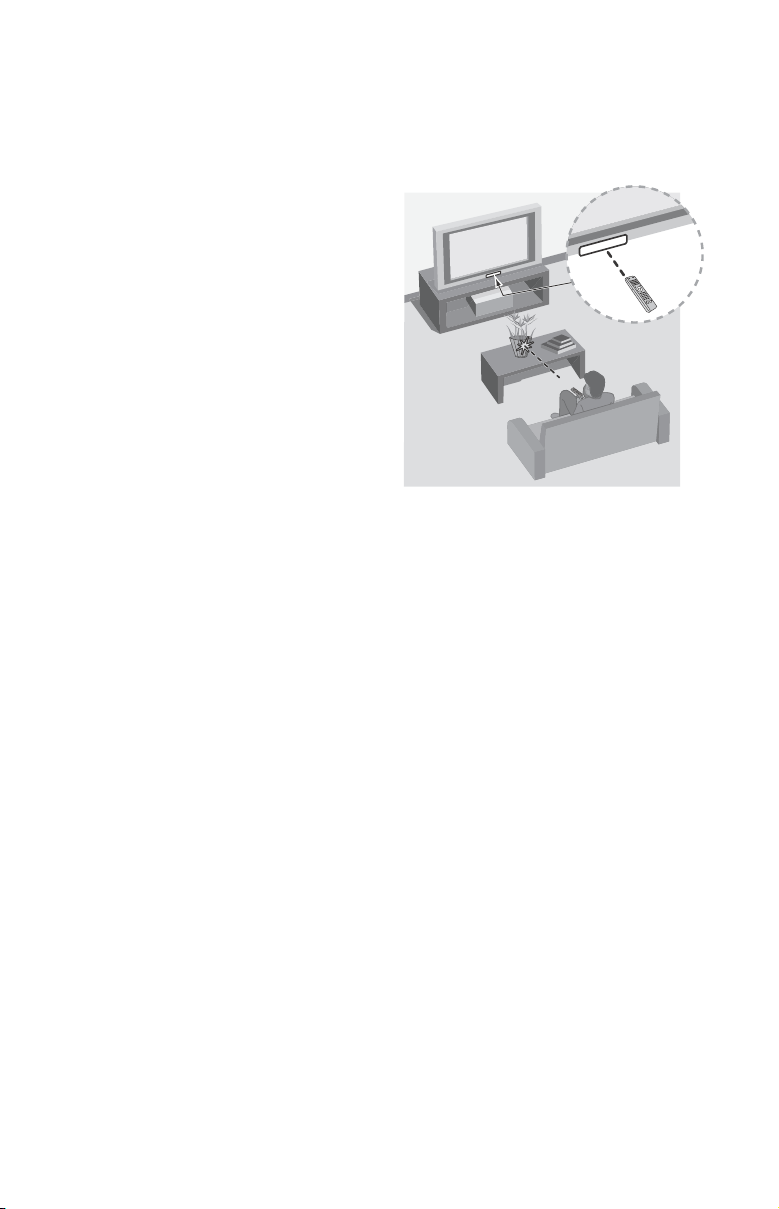

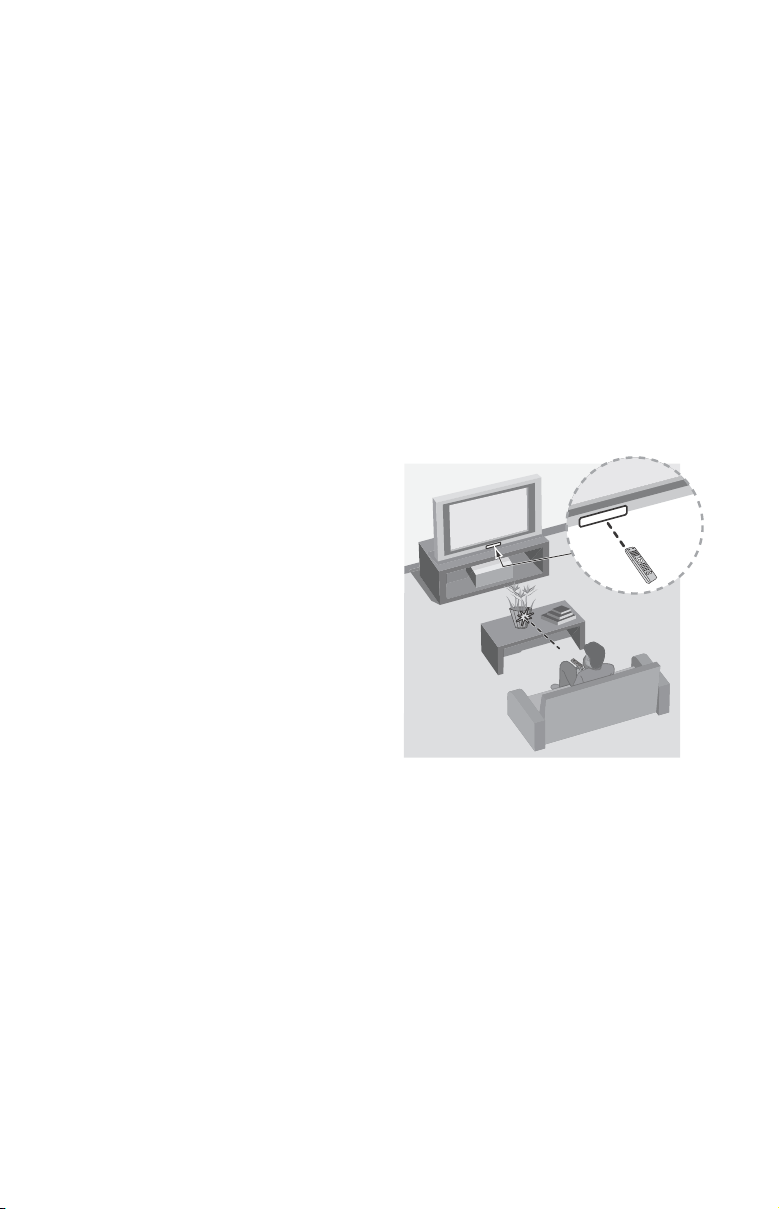

 Remote Control sensor* / Light

sensor* / Illumination LED

The illumination LED lights up or blinks according to the status of the TV. For more information, refer to the Help Guide.

* Do not place anything near the sensor.

Page 9

Using Remote Control

MIC

Remote Control Parts Description

The remote control shape, location, availability and function of remote control buttons may vary depending on your region/country/TV model.

(Google Assistant) /

(Microphone)

Use the Google Assistant* (only on limited region/country/ language/TV model) or Voice Search. (e.g., Search various content by voice.)

STB MENU

Display the connected Set Top Box (cable/satellite box) menu after connecting and setting up the IR Blaster (page 12).

//// (Navigation D-Pad)

On screen menu navigation and selectio

Switch to a TV channel or input and display the TV Menu Bar.

The Google Assistant will be available when software is updated.



INPUT

Display and select the input source.

 (TV standby)

Turn on or turn off the TV (standby mode).

SYNC MENU

Display the BRAVIA Sync Menu.

 Number buttons

Use with the 0-9 buttons to select digital channels.

DISPLAY

Display information about the channel/ program/input you are viewing.



Google Play

Access the “Google Play” online service.

NETFLIX (Only on limited region/ country/TV model)

Access the “NETFLIX” online service.

Color buttons

Execute corresponding function at that time.

Page 10

 ACTION MENU

Display a list of contextual functions.

GUIDE

Display the digital program guide.

APPS

Access various services and applications.

BACK

Return to the previous screen.

HOME

Display the TV Home Menu.

 VOL +/– (Volume)

Adjust the volume.

JUMP

Jump back and forth between two channels or inputs. The TV alternates between the current channel or input and the last channel or input that was selected.

MUTING

Mute the sound. Press again to restore the sound.

CH +/– (Channel)

Select the channel.

 AUDIO

Change the language for the program currently being viewed.

///.//>/

Operate media contents on the TV and connected BRAVIA Sync-compatible device.

SUBTITLE/CC

Turn subtitles on or off (when the feature is available).

HELP

Display the Help menu. Help Guide can be accessed from here.

WIDE

Change the screen format.

PIC OFF

Turn the picture off, while sound remains on.

Guidelines for IR Remote Control

• Point your remote control directly at the IR sensor located on your TV.

• Make sure that no objects are blocking the path between the remote control and the IR sensor on your TV.

luorescent lamps can interfere with

• F your remote control; try turning off the fluorescent lamps. If you are having problems with the

• remote control, reinsert or replace your batteries and make sure that they are correctly inserted.

Page 11

Connection Diagram

Digital still camera/ Camcorder/USB storage media

VCR/Video game equipment/DVD player/Camcorder

Audio System with ARC/ HDMI Device

HDMI Device

IR Blaster

Cable/ Antenna

Router Audio System

with Optical Audio Input

14 mm

HDMI Device

Home Controller

HDMI Device

Headphone/Audio System/Subwoofer

For more information on connections, refer to the Help Guide by pressing HELP on the remote control.

Note

• When connecting the cable to the Cable/Antenna input, finger tighten only, over tightening the connection can damage the TV.

Page 12

 REMOTE RS-232C

3214

3.5 mm

1: L 2: Video 3: Ground 4: R

12 mm

21 mm

REMOTE IR IN

• These jacks are for receiving the external control signal. Enables extended control of the TV using RS-232C via the RS-232C and IR IN jacks. RS-232C: connect to the RS-232C terminal of the home controller. IR IN: connect to the IR out terminal of the home controller.

• Take care to not connect to headphones or an external audio system.

/ VIDEO IN

• For a composite connection, use an Analog Extension Cable (not supplied).

•

 USB 1/2, USB 3

• Connecting a large USB device may interfere with other connected devices beside it.

• When connecting a large USB device, connect to the USB 1 port.

 HDMI IN 1/2/3/4

• HDMI interface can transfer the digital video and audio on a single cable.

•

• HDMI IN 3 ARC (Audio Return

Channel)

Connect your audio system to the HDMI IN 3 to route TV audio to your audio system. An audio system that supports HDMI ARC can send video to the TV, and receive audio from the TV via the same HDMI cable. If your audio system does not support HDMI ARC, an additional connection with DIGITAL AUDIO OUT (OPTICAL) is necessary.

 AUDIO OUT /

• Supports 3-pole stereo mini jack only.

• To listen to the TV’s sound through the connected equipment, press

HOME. Select [Settings] t [Sound] t [Headphone/Audio out] and then

select the desired item.

 IR BLASTER*

• Use your Sony remote control to control your Set Top Box (cable/ satellite box). Connect the IR Blaster Cable (supplied) to the IR Blaster port on your TV. Place one or both of the other two ends as shown below.

• To perform IR Blaster setup, press HOME and select [Settings] t [External inputs] t [IR Blaster setup].

* Only on limited region/country/TV model.

Page 13

Installing the TV to the Wall

8 mm – 12 mm

Screw (M6) Wall-Mount Bracket TV’s rear cover

This TV’s instruction manual only provides the steps to prepare the TV for Wall-Mount installation before it is installed on the wall.

Your TV can be mounted on a wall using a Wall-Mount Bracket (not supplied) out of the box as packaged. If the Table-Top Stand is attached to the TV, the TV may require detaching the Table-Top Stand; see page 14 (Detaching the Table-Top Stand from the TV). Prepare the TV for the Wall-Mount Bracket before making cable connections.

For product protection and safety reasons, Sony strongly recommends that installation of your TV on the wall be performed by qualified professionals. Do not attempt to install it yourself.

• Follow the instruction guide provided with the Wall-Mount Bracket for your model. Sufficient expertise is required in installing this TV, especially to determine the strength of the wall for withstanding the TV’s weight.

• The length of the screw for Wall-Mount Bracket differs depending on the Wall-Mount Bracket thickness. Please see below illustration.

• Be sure to store the unused screws and Table-Top Stand in a safe place until you are ready to attach the Table-Top Stand. Keep the screws away from small children.

Note

• Read the supplied Safety Booklet for additional safety information.

1 Remove the screws from the rear of the TV.

Page 14

2 Attach the Wall-Mount Bracket (not supplied) using the screws (not supplied).

Wall -M ount Bracket (not supplied)

Screw (not supplied)

Note

• If using an electric screwdriver, set the torque at approximately 1.5 N·m {15 kgf·cm}.

Detaching the Table-Top Stand from the TV

To d etach t he Tabl e -Top St and from the TV, remove the screws .

Note

• Do not remove the Table-Top Stand for any reason other than to install corresponding accessories on the TV.

• Be sure the TV is vertical before turning on. To avoid uneven picture uniformity do not power on the TV with the LCD panel facing down.

• When attaching the Table-Top Stand again, be sure to fasten the screws (previously removed) to the original holes on the rear of the TV.

Page 15

Installing the TV against a wall or enclosed area

4 inches

/8 inches

(30 cm)

(10 cm)

4 inches (10 cm)

/8 inches

(6 cm)

Leave at least this much space around the set.

4 inches (10 cm)

/8 inches

(30 cm)

4 inches (10 cm)

Leave at least this much space around the set.

Air circulation is blocked. Air circulation is blocked.

Wall Wall

Ventilation

• Never cover the ventilation holes or insert anything in the cabinet.

• Leave space around the TV set as shown below.

Installed with stand

Installed on the wall

Never install the TV set as follows:

Note

• Inadequate ventilation can lead to overheating of the TV and may cause damage to your TV or cause a

fire.

Page 16

Troubleshooting

Updating...

General troubleshooting for issues like: black screen, no sound, frozen picture, TV does not respond, or network is lost, do the following steps.

1 Restart your TV by pressing the power

button on the remote control until a message appears. The TV will restart. If the TV does not recover, try unplugging the TV from the AC power cord for two minutes and then plug it in again.

2 Refer to the Help menu by pressing HELP

on the remote control.

3 Connect your TV to the Internet and

perform a software update.

4 Visit Sony support website (information

provided on the front cover).

5 Perform the factory data reset. Refer to

“How to reset the TV to factory settings” (page 16).

When [A new TV system software update is available...] message is displayed.

Sony strongly recommends you to update the TV software by selecting [Update Now]. These software updates improve your TV performance or add new features. The following screen with [Updating...] will appear and the illumination LED flashes white while software is updating.

Do not unplug the AC power cord during the software update. If you do, the software update may not finish completely, and it may cause a software malfunction. Software updates can take up to 15 minutes.

When you plug in the TV, the TV may not be able

to turn on for a while even if you press the power button on the remote control or the TV.

It takes time to initialize the system. Wait for about one minute, then operate it again.

How to reset the TV to factory settings

WARNING: The reset will clear all of your customized settings including the parental lock setting.

• Turn on the TV. You can reset the TV to

factory settings by pressing HOME, then select [Settings] t [Storage & reset] t [Factory data reset].

• To force factory data reset, unplug the AC

power cord. Press and hold both  and – buttons on the TV, then plug in the AC power cord. Release both buttons when the illumination LED blinks in green.

• For security purposes, be sure to remove all personal and account information before discarding, selling or passing your TV to someone else by: unlinking/ unregistering, signing out of and deactivating all network services as well as factory reset the TV.

Troubles and Solutions

When the illumination LED is flashing in red.

• Count how many times it flashes (interval time is three seconds). Reboot the TV by disconnecting the AC power cord from the TV for two minutes, then turn on the TV. If the problem persists, disconnect the AC power cord, and contact Sony Customer Support (information provided on the front cover) with the number of times the illumination LED flashes.

There is no picture (screen is dark) and no sound.

• Check the cable/antenna connection.

• Connect the TV to the AC power, and press the power button on the TV or the remote control.

Some programs cannot be tuned.

• Check the cable/antenna connection.

The remote control does not function.

• Replace the batteries.

The STB MENU button on the remote control does not work.

• Check the connection and set up of the IR Blaster (page 12).

The parental lock password has been forgotten.

• Enter 4357 for the password and select [Change PIN].

Page 17

The restricted profile password has been

forgotten.

• Perform the force factory data reset. Refer to “How to reset the TV to factory settings” (page 16).

The TV and its surroundings become warm.

• When the TV is used for an extended period of time, the TV and its surroundings may become warm to the touch. This is not a malfunction of the TV.

Specifications

System

Television system

NTSC: American TV standard ATSC (8VSB terrestrial): ATSC compliant 8VSB QAM on cable: ANSI/SCTE 07 2000 (Does not include CableCARD functionality)

Channel coverage

Analog terrestrial: 2 – 69 / Digital terrestrial: 2 – 69 Analog Cable: 1 – 135 / Digital Cable: 1 – 135

Panel system

LCD (Liquid Crystal Display) Panel, LED Backlight

Speaker output

10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n Bluetooth Version 4.1

Input/Output jacks

CABLE/ANTENNA

75 ohm external terminal for RF inputs

/ VIDEO IN

Video/Audio input (mini jack)

HDMI IN 1/2/3/4 (support 4K resolution, HDCP 2.2-compatible)

Video:

4096 × 2160p (60 Hz)*

(24 Hz)*

, 3840 × 2160p (60 Hz)*2, 3840 × 2160p (24, 30 Hz), 1080p (30, 60 Hz), 1080/ 24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/ 24p, 480p, 480i, PC Formats*

*1 When 4096 × 2160p is input and [Wide

mode] is set to [Normal], the resolution is displayed as 3840 × 2160p. To display 4096 × 2160p, set [Wide mode] setting to [Full 1] or [Full 2].

*2 HDMI IN 2/3 only. To support 18 Gbps, set

[HDMI signal format] to [Enhanced format].

*3 Refer to the Help Guide for details.

Audio:

5.1 channel linear PCM: 32/44.1/48/88.2/ 96/176.4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus and DTS

ARC (Audio Return Channel) (HDMI IN 3 only)

(Two channel linear PCM: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM: 48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Audio output, Subwoofer

1*2

, 4096 × 2160p

Page 18

1, 2, 3

USB port 1 and 2 support High Speed USB (USB 2.0) USB port 3 supports Super Speed USB (USB

3.1 Gen 1)

LAN

10BASE-T/100BASE-TX connector (Connection speed may differ depending on the network environment. 10BASE-T/ 100BASE-TX communication rate and communication quality are not guaranteed for this TV.)

Refer to the Help Guide for supported files and formats in Home Network.

REMOTE

RS-232C mini jack, IR IN mini jack These jacks are for receiving the external control signal.

IR BLASTER*

IR Blaster Cable input (mini jack)

Others

Operating temperature

32 ºF – 104 ºF (0 ºC – 40 ºC)

Power and others

Power requirement

110 V – 240 V AC, 50/60 Hz (U.S.A./Canada 120 V AC, 60 Hz)

Power consumption

in use

XBR-85X900F: 380 W XBR-75X900F: 309 W XBR-65X900F: 271 W XBR-55X900F: 224 W XBR-49X900F: 177 W

in standby*

Less than 0.5 W with 120 V AC and less than 0.5 W with 240 V AC

Screen size (measured diagonally) (Approx.)

XBR-85X900F: 84.6 inches (85” class) XBR-75X900F: 74.5 inches (75” class) XBR-65X900F: 64.5 inches (65” class) XBR-55X900F: 54.6 inches (55” class) XBR-49X900F: 48.5 inches (49” class)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

2*3

Dimensions (Approx.)

with stand

XBR-85X900F: 1,910 × 1,176 × 396 mm / 75 1/4

× 46

/8 × 15 5/8 inches

XBR-75X900F: 1,674 × 1,032 × 355 mm / 66 ×

/4 × 14 inches

XBR-65X900F: 1,447 × 898 × 297 mm / 57 ×

/8 × 11 3/4 inches

XBR-55X900F: 1,228 × 771 × 268 mm / 48

× 30

/8 × 10 5/8 inches

XBR-49X900F: 1,093 × 694 × 268 mm / 43

× 27

/8 × 10 5/8 inches

without stand

XBR-85X900F: 1,910 × 1,096 × 73 mm / 75 1/4

× 43

/4 × 2 7/8 inches

XBR-75X900F: 1,674 × 958 × 73 mm / 66 ×

/4 × 2 7/8 inches

XBR-65X900F: 1,447 × 829 × 69 mm / 57 ×

/4 × 2 3/4 inches

XBR-55X900F: 1,228 × 706 × 69 mm / 48

/8 × 2 3/4 inches

XBR-49X900F: 1,093 × 629 × 69 mm / 43

/8 × 2 3/4 inches

/8 ×

wall-mount hole pattern

XBR-85X900F: 400 × 400 mm XBR-75X900F: 400 × 300 mm XBR-65X900F: 300 × 300 mm XBR-55X900F: 300 × 300 mm XBR-49X900F: 200 × 200 mm

wall-mount screw size (mm)

M6 (length: refer to diagram on page 13.)

Mass (Approx.)

with stand

XBR-85X900F: 48.2 kg / 106.2 lb. XBR-75X900F: 36.7 kg / 80.9 lb. XBR-65X900F: 25.5 kg / 56.2 lb. XBR -55X900F: 19.1 kg / 42 .1 lb. XBR-49X900F: 14.5 kg / 32 lb.

without stand

XBR-85X900F: 45.2 kg / 99.6 lb. XBR-75X900F: 35 kg / 77.1 lb. XBR-65X900F: 24.5 kg / 54 lb. XBR-55X900F: 18.2 kg / 40.1 lb. XBR-49X900F: 13.6 kg / 30 lb.

*1 Only on limited region/country/TV model. *2 Specified standby power is reached after the

TV finishes necessary internal processes.

*3 Standby power consumption will increase

when your TV is connected to the network.

Note

• Optional accessories availability depends on countries/region/TV model/stock.

• Design and specifications are subject to change without notice.

Page 19

Licensing Information

• The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories.

• “BRAVIA”, and BRAVIA Sync are trademarks or registered marks of Sony Corporation.

• Gracenote, the Gracenote logo and logotype, “Powered by Gracenote” logo are either registered trademarks or trademarks of Gracenote, Inc. in the United States and/or other countries.

• Google, Android TV, Google Play, Chromecast built-in, YouTube and other related marks and logos are trademarks of Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® and Miracast® are registered trademarks of Wi-Fi Alliance.

• Wi-Fi Protected Setup™ is a trademark of Wi-Fi Alliance.

• The Wi-Fi CERTIFIED™ Logo is a certification mark of Wi-Fi Alliance.

• For DTS patents, see http:// patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS Digital Surround is a trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.

• The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Sony Corporation is under license. Other trademarks and trade names are those of their respective owners.

• Netflix is a registered trademark of Netflix, Inc.

• TUXERA is a registered trademark of Tuxera Inc. in the US and other countries.

• USB-IF SuperSpeed USB Trident logo is a registered trademark of USB Implementers Forum, Inc.

• All other trademarks are the property of their respective owners.

Actual resolution: 3840 x 2160 pixels

Page 20

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . 3

Précautions . . . . . . . . . . . . . . . . . . . . . . . 5

Pièces et commandes . . . . . . . . . . . . .8

Commandes et indicateurs . . . . . . . . . . 8

Utilisation de la télécommande . . . . .9

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . . 9

Schéma de connexion . . . . . . . . . . . . 11

Fixer le téléviseur au mur . . . . . . . . . 13

Démonter le support de table du

téléviseur. . . . . . . . . . . . . . . . . . . . . . . . 14

Installation du téléviseur contre un

mur ou dans un endroit fermé . . . . .15

Dépannage. . . . . . . . . . . . . . . . . . . . .16

Problèmes et solutions . . . . . . . . . . . . 17

Spécifications . . . . . . . . . . . . . . . . . . . 17

Introduction

Merci d’avoir choisi ce produit Sony. Avant de faire fonctionner le téléviseur, lisez attentivement

nuel et conservez-le pour toute référence ultérieure.

ce ma

Remarque

• Les images et illustrations utilisées dans le Manuel de configuration et ce manuel sont fournies uniquement à titre de référence et peuvent différer de l’aspect réel du produit.

La taille d’image visualisable de la classe 85” est de 84,6 pouces (214,8 cm), la taille d’image visualisable de la classe 75” est de 74,5 pouces (189,3 cm), la taille d’image visualisable de la classe 65” est de 64,5 pouces (163,9 cm) et la taille d’image visualisable de la classe

est

de 54,6 pouces (138,8 cm) (mesurée en

55”

diagonale)

Fixation du support de table du téléviseur

Reportez-vous au Manuel de configuration que vous trouverez sur le rembourrage.

Aide

Trouver davantage de dépannages et d’autres informations utiles directement depuis votre téléviseur. Appuyer sur HELP sur la télécommande pour afficher une liste de sujets ou pour faire une recherche par mot-clé.

Manuel d’aide (Manuel)

Pour plus de détails, sélectionner [Manuel d'aide] dans le menu Aide de votre téléviseur. Vous pouvez également consulter le Manuel d’aide depuis votre ordinateur ou votre smartphone (coordonnées indiquées sur le dos de couverture de ce document).

Emplacement de l’étiquette d’identification

Les étiquettes indiquant le numéro de modèle et les caractéristiques nominales de l’alimentation du téléviseur se trouvent à l’arrière du téléviseur.

AVIS IMPORTANT

Fiche d’identification

Les numéros de modèle et de série sont indiqués à l’arrière et/ou sur le côté du téléviseur. Inscrivez ces numéros dans les espaces ci-dessous. Faites-y référence chaque fois que vous appelez votre détaillant Sony au sujet de ce téléviseur.

N° de modèle

N° de série

Page 21

ATT ENT ION

Pour prévenir les chocs électriques et l’exposition des broches, n’utilisez pas cette fiche CA avec une rallonge, une prise de courant ou une autre sortie de courant, sauf si les broches peuvent être insérées jusqu’au fond.

• Faites uniquement fonctionner le téléviseur sur un our

ant de 110 V - 240 V CA (États-Unis/Canada 120 V CA)

Remarque

Ce téléviseur comporte un démodulateur QAM qui devrait vous permettre de recevoir une programmation numérique décodée de câblodistribution par le biais d’un service d’abonnement auprès d’un câblodistributeur. La disponibilité d’une programmation télévisée numérique par câblodistribution dans votre région dépend du type de programmation et de signal fournis par votre câblodistributeur.

Consignes de sécurité

Déclaration de conformité

Appellation commerciale : SONY Modèle : XBR-85X900F / XBR-75X900F / XBR-65X900F /

55X900F / XBR-49X900F

XBRPartie responsable : Sony Electronics Inc. Adresse : 16535 Via Esprillo, San Diego, CA 92127 U.S.A. Numéro de téléphone : 858-942-2230

Cet appareil est conforme à la section 15 des réglements

L’exploitation est autorisée aux deux

la FCC.

de conditions suivantes : (1) Cet appareil ne doit pas pr gênantes; et (2) cet appareil doit pouvoir accepter les interférences reçues, y compris les interférences risquant de déclencher des opérations non désirées.

Information relative aux réglements de la FCC

Cet appareil a été soumis à l’essai et s’est avéré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 des réglements de la FCC. Ces normes sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est pas installé ou utilisé selon les directives, peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce matériel est source d’interférences nuisibles pour la réception radio ou télévisée, ce qui peut être déterminé en mettant l’appareil hors tension, puis sous tension, il est recommandé de tenter d’éliminer ces interférences en appliquant l’une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Éloigner l’appareil du récepteur.

• Brancher l’appareil dans une prise d’un circuit différent de elui

qui alimente le récepteur.

• Consulter le détaillant ou un technicien ra

qualifié pour obtenir de l’aide.

Conformément aux réglements de la FCC, vous êtes

ti que tous les changements ou modifications non

aver expressément approuvés dans ce manuel pourraient annuler tous vos droits relatifs à l’utilisation de ce produit.

ovoquer des inter

dio ou télévision

férences

Sécurité et réglementation

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas pr (2) l’utilisateur de l’appareil doit accepter tout brouillage

ioélectrique subi, même si le brouillage est susceptible

rad d’en compromettre le fonctionnement.

Pour empêcher que cet appareil cause du brouillage au

e faisant l’objet d’une licence, il doit être utilisé à

servic l’intérieur et devrait être placé loin des fenêtres afin de fournir un écran de blindage maximal. Si le matériel (ou son antenne d’émission) est installé à l’extérieur, il doit faire l’objet d’une licence.

Les bandes 5 GHz sont uniquement limitées aux utilisations

térieure

in Cet équipement est conforme aux limites d’

rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d’exposition et d’exposition aux fréquences radioélectriques (RF) CNR-102 de l’IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus du entre le radiateur et le corps

ain (à l’exception des extrémités : mains, poignets,

h pieds et chevilles).

Cet appareil et sa ou ses antennes ne doivent pas être

oximité d’autres antennes ou émetteurs ni

placés à pr fonctionner avec eux, sauf autorisation spéciale.

Les radars de haute puissance sont désignés utilisateurs principaux (c.-à-d. 5 250-5 350 MHz et 5 650-5 850 MHz, et ces radars

causer du brouillage et/ou des dommages aux

pourraient dispositifs LAN-EL.

oduire de br

, qu’ils ont la priorité) pour les bandes

ouillage;

exposition aux

AVERTISSEMENT

Danger de stabilité

Le téléviseur pourrait tomber, entraînant de graves blessures voire un décès. Ne jamais poser le téléviseur à un endroit instable. Le

pourrait tomber, entraînant de graves blessures

téléviseur voir un déc ès. De nombre uses b lessu res, en part iculie r chez les enfants, peuvent être évitées en prenant de simples précautions, par exemple :

• Utiliser des meubles ou supports recommandés par le abric

ant du téléviseur.

• N’utiliser que des meubles capables de soutenir en toute

urité le téléviseur.

séc

• S’assurer que le téléviseur ne surplombe pas le bord du

meuble suppor

• Ne pas placer le téléviseur sur un meuble haut (tel qu’un

placar téléviseur à un support adapté.

• Ne pas poser le téléviseur sur du tissu ou autre matière

cé

pla support.

• Informer les enfants des dangers liés à l’escalade des

meubles en commandes du téléviseur.

Si vous conservez et deplacez votre téléviseur actuel, les

êmes p

d ou une bibliothèque) sans fixer le meuble et le

e par exemple entre le téléviseur et le meuble

vue d’

atteindre le téléviseur ou les

récautions doivent être prises.

Page 22

Avant d’installer votre téléviseur

Attache angulaire (non fournie)

Base

Avec certains modèles de téléviseur, le support de table n’est pas fixé afin de vous permettre de monter directement le téléviseur au mur. Reportez-vous à la page 13 (Fixer le téléviseur au mur) si vous souhaitez installer ce téléviseur au mur. Si vous ne comptez pas installer le

iseur au

télév Vous aurez besoin d’un tournevis Phillips (non fourni) et des vis fournies pour compléter cette tâche, référez-vous au Manuel de configuration. Tenez compte de ce qui suit pendant l’installation du té

• Débranchez tous les câbles avant de transporter le

• Transportez le téléviseur avec le nombre de personnes

• Lors du transport du téléviseur, le bon emplacement des

mur, vous devez installer le support de table.

lévis

eur :

eur.

télévis

approprié; un transporté par au moins deux personnes (trois personnes ou plus pour XBR-85X900F).

m pour éviter de causer des dommages.

XBR-85X900F

téléviseur de grande taille doit être

ain

s est très important pour votre sécurité, ainsi que

Fixer le téléviseur

Sony recommande fortement de prendre les mesures nécessaires pour prévenir le basculement du téléviseur. Des téléviseurs qui ne sont pas fixés

ent peuve

solidem entraîner des dommages matériels, des blessures corporelles graves ou même mortelles.

nt basculer et

Prévenir le basculement du téléviseur

• Fixer solidement le téléviseur à un mur et/ou à un support.

• Ne pas laisser les enfants jouer ou monter sur les meubles

éléviseurs.

et les t

• Éviter de placer ou d’accrocher des objets sur le téléviseur.

• Ne jamais installer le téléviseur sur :

s surfaces glissantes, instables et/ou inégales.

 De  Un meuble qui peut facilement servir d’escalier, comme

une

commode à tiroirs.

• Installer le téléviseur où il ne peut pas êtr renver sé.

• Installez le téléviseur de manière à ce que le support de

téléviseur ne dépasse pas du support (non

table du fourni). Si le support de table dépasse du socle, le téléviseur pourrait basculer, tomber et causer des blessures ou des dommages au téléviseur.

e tiré, poussé ou

XBR-75/65/55/49X900F

• Assurez-vous que le téléviseur est entouré d’une ion adéquate; reportez-vous à la page 15.

ventilat

• Pour obtenir une qualité d’image optimale, n’exposez pas

n à la lumière directe d’une lampe ou du soleil.

l’écra

• Évitez d’installer le téléviseur dans une pièce dont le sol et

les murs sont

• Évitez de déplacer le téléviseur d’un endroit froid à un

endroit ch peut provoquer de la condensation. Ce phénomène peut affecter la qualité de l’image et/ou des couleurs affichées par le téléviseur. Si cela se produit, laissez la condensation s’évaporer complètement avant de mettre le téléviseur sous tension.

d’un matériau réfléchissant.

aud. Un changement soudain de température

• Acheminer les cordons d’alimentation CA et les cordons cteurs afin qu’ils ne soient pas accessibles aux

conne enfants curieux.

Mesures recommandées pour fixer solidement le téléviseur

Tenez compte des mesures suivantes lorsque vous fixez votre téléviseur à une base (non fournie).

1 Fixer solidement la base du téléviseur.

S’assurer que la base peut supporter adéquatement le

u téléviseur. Utiliser deux attaches angulaires

poids d (non fournies) pour fixer solidement la base. Avec chaque attache angulaire, utiliser la quincaillerie appropriée pour :

• Fixer un côté de l’attache angulaire au poteau mural.

• Fixer l’autre côté à la base.

Page 23

2 Fixer solidement le téléviseur à la base.

Trou de vis sur le couvercle arrière

Vis à métal M6 (non fournie)

Corde ou chaîne (non fournie)

Vis (non fournie)

8 mm – 12 mm

Vis (M6)

Couvercle arrière du téléviseur

Corde ou cha îne

Trous de montage au mur

Corde ou chaîne (non fournie)

Boulons à œil M6 (non fourni)

Dispositif d’ancrage au mur (non fourni)

8 mm – 12 mm

Couvercle arrière du téléviseur

Boulon à œil M6

Utiliser la quincaillerie optionnelle mentionnée (non

nie) :

four

• Vis à métal M6 (vissées sur le couvercle arrière du viseur).

télé

• Une vis ou l’équivalent (la fixer à la base).

• Une corde ou une chaîne (assez solide pour supporter

télévi

le poids du mou excessif dans la corde ou la chaîne.

seur). Vous assurer qu’il n’y a pas de

3 Fixer le téléviseur au mur avec des boulons, un dispositif

d’ancrage au mur et une chaîne (ou une corde).

Veuillez consulter l’illustration ci-dessous pour connaître la longueur du

boulon à œil M6.

La longueur des vis à métal M6 diffère selon le diamètre

de ou de la chaîne. Reportez-vous à l’illustration

de la c ci-dessous.

Remarque

• À la livraison de votre téléviseur, selon le modèle, les vis sont fixées à l’arrière du téléviseur. (Elles sont fixées dans les orifices servant au montage mural.) Veillez à retirer les 2 vis du haut avant de fixer le téléviseur à un mur.

• Le fait d’uniquement fixer le téléviseur à la base sans fixer

télév

iseur et la base au mur fournit une protection

le minimale contre le basculement du téléviseur. Pour une protection additionnelle, suivre toutes les trois mesures recommandées ci-dessus.

Précautions

Entretien de votre téléviseur BRAVIA

La sécurité étant de première importance, veuillez lire la documentation de sécurité (Feuillet de consignes de sécurité) fournie séparément et vous y conformer. Débranchez le téléviseur et les

ppa

reils raccordés de la prise

a de courant avant de nettoyer le téléviseu r.

• Essuyez l’écran ACL

ement à l’aide d’un

délic chiffon doux.

Page 24

• Les taches tenaces peuvent être enlevées à l’aide d’un

7 mm max.

1,5 mm max.

chiffon légèrement imbibé d’une solution de savon doux et d’eau tiède.

• Si vous utilisez un chiffon prétraité avec un produit iq

ue, suivez bien les directives indiquées sur

chim l’emballage.

• Ne vaporisez jamais d’eau ou de

ter

gent directement sur le

dé téléviseur. Le liquide pourrait couler au bas de l’écran ou sur les parties extérieures, voire pénétrer dans le téléviseur et l’endommager.

• N’utilisez jamais de solvants

osifs tels qu’un diluant, de l’alcool ou du benzène

orr

c pour nettoyer l’appareil.

• Attendez que l’humidité laissée par le nettoyage se soit

aporée

avant de rebrancher le téléviseur dans la prise

év de courant.

• Ne touchez pas au téléviseur si votre main est couverte

substanc

d’une crème pour les mains ou un écran solaire.

Le téléviseur doit aussi être placé sur une surface stable

afin

4). Si vous avez des enfants ou des animaux domestiques,

vérifiez régulièrement que le téléviseur est fixé solidement

r une utilisation en toute sécurité.

e chimique quelconque, telle que de la

prévenir son basculement (reportez-vous à la page

Recommandation pour une prise de type F

La partie saillante de la tige centrale du connecteur doit être de moins de 1,5 mm.

(Schéma de référence pour une prise de type F)

Page 25

Fonctionnalités de l’expérience télévision BRAVIAMD en 4K

Nous vous remercions d’avoir choisi Sony! Votre nouveau téléviseur BRAVIAMD est la clé d’une « expérience télévision en 4K ». Le présent document vous aidera à préparer votre nouveau téléviseu compléter l’enregistrement de votre téléviseur à l’adresse suivante :

Canada : http://www.sony.ca/fr/registration États- Unis : http ://productre gistration. sony.com

r pour l’utilisation. Prenez quelques instants pour

Les quatre éléments d’une expérience télévision en 4K

L’installation, la source, le son et la configuration.

1 Installation

Maintenant que vous avez choisi la meilleure technologie qui soit en ma veillez à retirer tous les accessoires de l’emballage avant d’installer votre téléviseur.

2 Source

Pour faire l’expérience du niveau de détail incroyable qu’offre votre téléviseur BRAV service de télévision haute définition.

• Obtenez un signal ou une source en haute définition (4K) en communiquant avec votre fournisseur de services HD.

• Donnez vie à la résolution époustouflante de votre téléviseur S (La disponibilité dépend des régions)

• Recevez des émissions en HD diffusées sur les ondes par l’inter directement à l’arrière du téléviseur. Visitez le site http://www

• Découvrez tout un monde de divertissement maintenant offert en et autres appareils HD de Sony.

3 Son

Complétez l’expérience haute définition avec une chaî récepteur audio-vidéo de Sony.

4 Configuration

Installez votre téléviseur et raccordez vos sources de signal. Reportez-vous à la page 11 pour des exemples de schémas de connexion. Pour vous aider à obtenir la meilleure qua Premium High Speed HDMI (High-Definition Multimedia Interface) de Sony.

.antennaweb.org pour plus de renseignements sur le choix et l’installation d’une antenne.

ne de cinéma maison ambiophonique BRAVIA SyncMC ou un

lité d’image possible lors de votre expérience HD, utilisez des câbles

tière de téléviseurs ACL rétro-éclairés par DEL,

IA, vous devez vous abonner à un

y Ultra HD 4K avec le Lecteur Blu-ray Sony Ultra HD 4K.

médiaire d’une antenne de qualité HD branchée

super-haute définition sur les lecteurs Blu-ray DiscMC

Pour en savoir plus sur le téléviseur 4K, visitez :

Canada : http://www.sony.ca/fr/hdtv États-Unis : http://www.sony.com/HDTV

Ce téléviseur affiche tous les types de format d’image en

Remarque

• Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.

• Pour connaître les formats de signal pris en charge en provenanc

résolution de 3 840 points × 2 160 lignes.

e d’un ordinateur, reportez-vous au Manuel d’aide.

Page 26

Pièces et commandes



Commandes et indicateurs

 (Alimentation) /+/–

Lorsque le téléviseur est éteint,

Appuyez sur  pour l’allumer.

Lorsque le téléviseur est allumé,

Appuyez longtemps sur  pour mettre le système hors tension. Appuyez sur  de façon répétitive pour changer la fonction, puis appuyez sur la touche + ou – pour :

• Régler le volume.

• Sélectionner le canal.

• Sélectionner la source d’entrée du téléviseur.

 Capteur de télécommande* /

Capteur de lumière* / DEL d’éclairage

La DEL d’éclairage s’allume ou clignote en fonction de l’état du téléviseur. Pour plus d’informations, reportez-vous au Manuel d’ai

* Ne placez aucun objet près du capteur.

de.

Page 27

MIC

Utilisation de la télécommande

Description des pièces de la télécommande

La forme de la télécommande, l’emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région ou pays ou le modèle de téléviseur.

(Assistant Google) /

(Micro)

Utilisez le Assistant Google* (uniqu

ement pour certaines régions/pays/langues/modèles de téléviseurs limités) ou la Recherche vocale. (p. ex., recherche de divers contenus à l’aide de la voix.)

STB MENU

Affichez le menu du décodeur conn

ecté (câble/décodeur satellite) après la connexion et la configuration du IR Blaster (page

12).

//// (D-Pad de navigation)

Navigation et sélection dans le menu à

écran.

l’

* Le Assistant Google sera disponible à la mise à

jour du logiciel.

Permet de passer à un canal ou

ée du téléviseur et

une entr d’afficher la Barre de menu du téléviseur.

 INPUT

Permet d’afficher et de sélectionner la source d’entrée.

 (Veille du téléviseur)

Permet d’allumer ou éteindre le téléviseur (mode de veille).

SYNC MENU

Affiche le menu BRAVIA Sync.

 Touches numériques

Utilisez cette touche avec les touches 0-9 pour sélectionner des canaux numériques.

DISPLAY

Affiche des informations sur le canal/ l’émission/l’entrée que vous regardez.

 Google Play

Permet d’accéder au service « Google Play » en ligne.

Page 28

NETFLIX (Uniquement pour certaines régions/pays/modèles de téléviseurs limités)

Permet d’accéder au service « NETFLIX » en ligne.

Touches de couleur

Permet d’exécuter la fonction correspondante à ce moment.

 ACTION MENU

Affiche une liste de fonctions contextuelles.

GUIDE

Affiche le guide des programmes numérique.

APPS

Permet d’accéder à divers services et applications.

BACK

Permet de retourner à l’écran précédent.

HOME

Affiche le menu d’accueil du téléviseur.

 VOL +/– (Volume)

Régler le volume.

JUMP

Permet d’alterner entre deux canaux ou entrées. Le téléviseur alterne entre le canal ou l’entrée en cours et le dernier canal ou entrée que vous avez sélectionné.

MUTING

Permet de couper le son. Appuyez de nouveau pour rétablir le son.

CH +/– (Canal)

Permet de sélectionner le canal.

 AUDIO

Permet de changer la langue de l’émission en cours de visionnement.

///.//>/

Permet de faire fonctionner les contenus média sur le téléviseur et l’appareil compatible BRAVIA Sync raccordé.

SUBTITLE/CC

Active ou désactive les sous-titres (lorsque la fonction est disponible).

HELP

Affiche le menu d’Aide. Le Manuel d’aide est accessible ici.

WIDE

Permet de modifier le format d’écran.

PIC OFF

Permet de désactiver l’image tout en maintenant le son activé.

Directives pour la télécommande IR

• Pointez la télécommande en direction du capteur infrarouge du téléviseur.

• Assurez-vous qu’aucun objet ne se

uve entre la télécommande et le

tro capteur infrarouge.

• Les lampes fluorescentes peuvent

turber le fonctionnement de votre

p télécommande; le cas échéant, éteignez les lampes fluorescentes dans la pièce.

• Si vous éprouvez des difficultés avec la

écommande, réinsérez ou remplacez

él

t les piles et assurez-vous qu’elles sont correctement placées dans le logement.

Page 29

Schéma de connexion

Appareil photo numérique/ Caméscope/ Dispositif de stockage USB

Magnétoscope/ Console de jeux vidéo/Lecteur DVD/ Caméscope

Système audio avec appareil ARC/ HDMI

Appareil HDMI

IR Blaster

Câble/ Antenne

Routeur Système

audio avec Entrée audio optique

< 14 mm

Appareil HDMI

Contrôleur domestique

Appareil HDMI

Écouteurs/Système audio/Infragrave

Pour plus d’informations sur les raccordements, reportez-vous au Manuel d’aide en appuyant sur la touche HELP de la télécommande.

Remarque

• Lorsque vous branchez le câble au Câble / Antenne, serrez-le à la main uniquement, car le serrage excessif de la connexion peut endommager le téléviseur.

Page 30

 REMOTE RS-232C

3214

3,5 mm

1 : G 2 : Vidéo 3 : Masse 4 : D

< 12 mm

< 21 mm

REMOTE IR IN

• Ces prises permettent de recevoir le signal de commande externe. Elles permettent le contrôle étendu du téléviseur à l’aide d’une liaison RS-232C via les prises RS-232C et IR IN. RS-232C : raccordez à la borne RS-232C du contrôleur domestique. IR IN : raccordez à la borne de sortie IR du contrôleur domestique.

• Assurez-vous de ne pas effectuer le raccordement à un casque d’écoute ou un système audio externe.

/ VIDEO IN

• Pour un raccordement composite, utilisez un câble de rallonge analogique (non fourni).

•

 IR BLASTER*

• Utilisez votre télécommande Sony pour contrôler votre décodeur (câble/ décodeur satellite). Raccordez le câble IR Blaster (fourni) au port IR Blaster de votre téléviseur. Placez une ou les deux autres extrémités comme indiqué ci-dessous.

• Pour effectuer la configuration IR Blaster, appuyez sur HOME et sélectionnez [Paramètres] t [Entrées externes] t [Configurer IR Blaster].

 USB 1/2, USB 3

• Le raccordement d’un appareil USB de grande taille pourrait interférer avec les autres appareils raccordés à proximité.

• Lors du raccordement d’un appareil USB de grande taille, effectuez le raccordement au port USB 1.

 HDMI IN 1/2/3/4

• L’interface HDMI peut transférer la vidéo et l’audio numérique sur un câble unique.

•

 AUDIO OUT /

• Prend en charge la mini prise stéréo à 3 broches uniquement.

• Pour écouter le son du téléviseur à l’aide de l’appareil raccordé, appuyez sur HOME. Sélectionnez [Paramètres] t [Son] t [Écouteurs/sortie audio], puis sélectionnez l’élément souhaité.

• HDMI IN 3 ARC (Audio Return Channel)

Raccordez votre système audio au HDMI IN 3 pour acheminer l’audio TV vers votre système audio. Un système audio qui prend en charge le HDMI ARC peut envoyer la vidéo au téléviseur, et recevoir l’audio depuis le téléviseur via le même câble HDMI. Si votre système audio ne prend pas en charge le HDMI ARC, un raccordement supplémentaire avec DIGITAL AUDIO OUT (OPTICAL) est nécessaire.

* Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

Page 31

Fixer le téléviseur au mur

8 mm – 12 mm

Vis (M6) Support de fixation murale

Couvercle arrière du téléviseur

Le mode d’emploi de ce téléviseur montre uniquement les étapes permettant de préparer le téléviseur pour une fixation murale avant son installation au mur.

Votre téléviseur peut être installé au mur avec un support de fixation murale (non fourni) dès sa sortie de l’emballage. Il se peut que le support de table soit fixé au téléviseur, dans ce cas, vous devez d’abord démonter le support de table du téléviseur ; reportez-vous à la page 14 (Démonter le support de table du téléviseur). Préparez le téléviseur pour l’installation du support de fixation murale avant d’effectuer le raccordement des câbles.

Pour des raisons de sécurité et de protection du produit, Sony recommande fortement que l’installation de votre téléviseur sur le mur soit effectuée par un professionnel qualifié. N’essayez pas de l’installer vous-même.

• Suivez le guide d’instructions fourni avec le support de fixation murale pour votre modèle. Une certaine expertise est nécessaire pour l’installation de ce téléviseur, en particulier en ce qui concerne la solidité du mur en relation avec le poids de l’appareil.

• La longueur des vis pour le support de fixation murale diffère selon l’épaisseur du support de fixation murale. Reportez-vous à l’illustration ci-dessous.

• Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr jusqu’à ce que vous soyez prêt à fixer le support de table. Gardez les vis hors de la portée des jeunes enfants.

Remarque

• Lisez le Feuillet de consignes d’utilisation et de sécurité fourni pour plus de renseignements sur l’utilisation en toute sécurité.

1 Retirez les vis à l’arrière du téléviseur.

Page 32

2 Fixez le support de fixation murale (non fourni) à l’aide des vis (non fournies).

Support de fixation murale (non fournie)

Vis (non fournie)

Remarque

• Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

Démonter le support de table du téléviseur

Démonter le support de table du téléviseur en retirant d’abord les vis .

Remarque

• N’enlevez pas le support de table pour aucune raison autre que l’installation des accessoires correspondants sur le téléviseur.

• Assurez-vous que le téléviseur est en position verticale l’uniformité de l’image, ne pas allumer le téléviseur avec l’écran ACL vers le bas.

• Pour fixer de nouveau le support de table, veillez à utiliser les vis (que vous avez enlevées précédemment)

dans

s orifices à l’arrière du téléviseur.

les même

e l’allumer. Pour éviter des irrégularités de

avant d

Page 33

Installation du téléviseur contre un mur ou dans un endroit

(4 pouces)

30 cm (11 7/8 pouces)

10 cm 10 cm

(4 pouces)

6 cm (2

/8 pouces)

Laissez au moins cet espace autour du téléviseur.

10 cm (4 pouces)

30 cm (11

/8 pouces)

10 cm (4 pouces)

Laissez au moins cet espace autour du téléviseur.

La circulation d’air est bloquée. La circulation d’air est bloquée.

Mur Mur

fermé

Ventilation

• Ne couvrez jamais les orifices de ventilation, ni insérez aucun objet à l’intérieur de la

carcasse du téléviseur.

• Laissez un espace suffisant autour du téléviseur comme indiqué ci-dessous.

Installation sur support

Installation au mur

N’installez jamais le téléviseur de la manière suivante :

Remarque

• Une ventilation inadéquate peut surchauffer le téléviseur et causer des dommages ou déclencher un

incendie.

Page 34

Dépannage

Updating...

En cas de problèmes tels que : écran noir, aucun son, image figée, aucune réponse du téléviseur ou réseau perdu, suivez les étapes suivantes du dépannage général.

1 Redémarrez votre téléviseur en appuyant

sur la touche de marche de la télécommande jusqu’à ce qu’un message s’affiche. Le téléviseur redémarrera. Si le problème persiste, débranchez le cordon d’alimentation CA du téléviseur et attendez deux minutes avant de le rebrancher.

2 Reportez-vous au menu Aide en

appuyant sur la touche HELP de la télécommande.

3 Connectez votre téléviseur à Internet et

effectuez une mise à jour logicielle.

4 Consultez le site Web d’assistance de

Sony (coordonnées indiquées sur la couverture de ce document).

5 Effectuez un rétablissement de la

configuration par défaut. Reportez-vous à « Comment réinitialiser le téléviseur à ses réglages d’usine » (page 16).

Le message [Un nouveau logiciel pour le système de la télé est disponible…] s’affiche.

Sony vous recommande vivement de mettre à jour le logiciel du téléviseur en sélectionnant [Mettre à niveau]. Ces mises à jour logicielles améliorent les performances de votre téléviseur ou ajoutent de nouvelles fonctions. L’écran suivant avec la mention [Updating…] (Mise à jour…) apparaît et la DEL d’éclairage clignote en blanc pendant la mise à jour du logiciel.

Ne débranchez pas le cordon d’alimentation CA pendant la mise à jour du logiciel. Sinon, la mise à jour du logiciel pourrait ne pas s’effectuer complètement, ce qui risquerait de causer un problème de fonctionnement du téléviseur. Les mises à jour du logiciel peuvent prendre jusqu’à 15 minutes.

Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de marche de la télécommande ou du téléviseur.

L’initialisation du système prend du temps. Attendez environ 1 minute, puis utilisez-le normalement.

Comment réinitialiser le téléviseur à ses réglages d’usine

AVERTISSEMENT : La réinitialisation effacera tous vos réglages personnalisés, y compris le contrôle parental.

• Allumez le téléviseur. Vous pouvez réinitialiser le téléviseur aux réglages d’usine en appuyant sur HOME, puis en sélectionnant [Paramètres] t [Stockage et réinitialisation] t [Rétablir config. par défaut].

• Pour forcer le rétablissement de la configuration par défaut, débranchez le cordon d’alimentation CA. Appuyez simultanément sur les touches  et – du téléviseur en les maintenant enfoncées, puis branchez le cordon d’alimentation CA. Relâchez les touches lorsque la DEL d’éclairage clignote en vert.

• Pour plus de sécurité, assurez-vous

er toutes les données à caractère

d’effac personnel et informations relatives à votre compte avant de vous défaire de votre téléviseur ou de le vendre à un tiers, en procédant à la désynchronisation/ désinscription, déconnexion et désactivation de tous les services de réseau et en rétablissant les paramètres d’usine du téléviseur.

Page 35

Problèmes et solutions

La DEL d’éclairage clignote en rouge.

• Comptez le nombre de clignotements (un intervalle de trois secondes entre les clignotements). Redémarrez le téléviseur en débranchant le cor

don d’alimentation CA pendant deux minutes, puis allumez le téléviseur. Si le problème persiste, débranchez le cor

don d’alimentation CA, puis contactez le service à la clientèle de Sony (coordonnées indiquées sur la couverture de ce document) en indiquant le nombre de fois que la DEL d’éclairage clignote.

Il n’y aucune image (l’écran est noir) et aucun son.

• Vérifiez la connexion de câble/antenne.

• Branchez le téléviseur à l’alimentation CA, pui

s appuyez sur la touche de marche du

téléviseur ou de la télécommande.

Impossible de syntoniser certaines émissions.

• Vérifiez la connexion de câble/antenne.

La télécommande ne fonctionne pas.

• Remplacez les piles.

La touche STB MENU de la télécommande ne fonctionne pas.

• Vérifiez la connexion et configurez l’IR Blaster (page 12).

Vous avez oublié le mot de passe du contrôle parental.

• Saisissez le code 4357 en mot de passe et sélectionnez [Modifier le NIP].

Vous avez oublié le mot de passe du profil d’utilisateur restreint.

• Effectuez un rétablissement forcé de la configuration par défaut. Reportez-vous à « Comment réinitialiser le téléviseur à ses régl

ages d’usine » (page 16).

Le téléviseur et les objets qui l’entourent deviennent chauds au toucher.

• Lorsque le téléviseur est utilisé pendant une longue période, le téléviseur et les objets qui l’entourent peuvent devenir chauds au toucher. Il ne s’agit pas d’un problème de fonctionnement du téléviseur.

Spécifications

Système

Système de télévision

NTSC : Norme de télévision en Amérique ATSC (8VSB terrestre) : 8VSB conforme avec ATSC QA

M sur le câble : ANSI/SCTE 07 2000

(n’inc

lut pas la fonctionnalité CableCARD)

Plages de canaux

Analogique terrestre : 2 – 69 / Numérique terrestre : 2 – 69 Câble analogique : 1 – 135 / Câble numérique : 1 – 135

Système de l’écran

Écran ACL (affichage à cristaux liquides), Rétroéclairage DEL

Puissance des haut-parleurs

10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n Bluetooth version 4.1

Connecteurs d’entrée et de sortie

CABLE/ANTENNA

Borne extérieure de 75 ohms pour entrées RF

/ VIDEO IN

Entrée vidéo/audio (mini-prise)

HDMI IN 1/2/3/4 (Prend en charge la résolution 4K, compatible HDCP 2.2)

Vidéo :

4 096 × 2 160p (60 Hz)*

(24 Hz)*

, 3 840 × 2 160p (60 Hz)*2, 3 840 × 2 160p (24, 30 Hz), 1 080p (30, 60 Hz), 1 080/24p, 1 080i (60 Hz), 720p (30, 60 Hz), 720/

24p, 480p, 480i, formats Ordinateur*

*1 Si la valeur d’entrée est 4 096 × 2 160p et

que [Mode cinéma] est réglé sur [Normal], la résolution s’affiche à 3 840 × 2 160p. Pour afficher au format 4 096 × 2 160p, réglez le paramètre [Mode cinéma] sur [Plein écran 1] ou [Plein écran 2].

*2 HDMI IN 2/3 uniquement. Pour la prise en

char

ge de 1

signal HDMI] sur [Format amélioré].

*3 Veuillez vous référer au Manuel d’aide pour

plu

s de

Audio :

5,1 canaux linéaires PCM : 32/44,1/48/88,2/ 96/1 Digital, Dolby Digital Plus et DTS

détails.

76,4/192 kHz 16/20/24 bits, Dolby

ARC (Audio Return Channel) (HDMI IN 3 uniquement)

(Deux canaux linéaires PCM : 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

1*2

, 4 096 × 2 160p

8 Gbps, réglez [Format du

Page 36

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (Deux canaux linéaires PCM : 48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT / (mini-prise stéréo)

Écouteur, Sortie audio, Infragrave

1, 2, 3

Les ports USB 1 et 2 prennent en charge la connectivité USB haute vitesse (USB 2.0) Le port USB 3 prend en charge la connectivité USB s

uper vitesse (USB 3.1 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion peut varier selon l’environnement réseau. Le débit 10BASE-T/ 100BASE-TX et la qualité de la communication ne sont pas garantis pour ce téléviseur.)

Reportez-vous au Manuel d’aide pour c

aître les fichiers et formats pris en

onn

charge dans le réseau domestique.

REMOTE

Mini-prise RS-232C, mini-prise IR IN Ces prises permettent de recevoir le signal de commande

IR BLASTER*

externe.

Entrée du câble IR Blaster (mini-prise)

Autres

Tem p érat ure de s ervice

0 ºC – 40 ºC (32 ºF – 104 ºF)

Alimentation et autres

Alimentation

110 V – 240 V CA, 50/60 Hz (États-Unis/ Canada 120 V CA, 60 Hz)

Consommation d’énergie

en cours d’utilisation

XBR-85X900F : 380 W XBR-75X900F : 309 W XBR-65X900F : 271 W XBR-55X900F : 224 W XBR-49X900F : 177 W

2*3

en veille*

Moins de 0,5 W pour les modèles 120 V CA et moins de 0,5 W pour les modèles 240 V CA

Taille de l’écran (mesurée en diagonale) (Environ)

XBR-85X900F : 84,6 pouces (classe 85”) XBR-75X900F : 74,5 pouces (classe 75”) XBR-65X900F : 64,5 pouces (classe 65”) XBR-55X900F : 54,6 pouces (classe 55”) XBR-49X900F : 48,5 pouces (classe 49”)

Résolution de l’écran

3 840 points (horizontal) × 2 160 lignes (vertical)

Puissance de sortie

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Environ)

avec support

XBR-85X900F : 1 910 × 1 176 × 396 mm /

/4 × 46 3/8 × 15 5/8 pouces

XBR-75X900F : 1 674 × 1 032 × 355 mm / 66 ×

/4 × 14 pouces

XBR-65X900F : 1 447 × 898 × 297 mm / 57 ×

/8 × 11 3/4 pouces

XBR-55X900F : 1 228 × 771 × 268 mm / 48

× 30

/8 × 10 5/8 pouces

XBR-49X900F : 1 093 × 694 × 268 mm / 43

× 27

/8 × 10 5/8 pouces

sans support

XBR-85X900F : 1 910 × 1 096 × 73 mm / 75 1/4

× 43

/4 × 2 7/8 pouces

XBR-75X900F : 1 674 × 958 × 73 mm / 66 ×

/4 × 2 7/8 pouces

XBR-65X900F : 1 447 × 829 × 69 mm / 57 ×

/4 × 2 3/4 pouces

XBR-55X900F : 1 228 × 706 × 69 mm / 48

× 27

/8 × 2 3/4 pouces

XBR-49X900F : 1 093 × 629 × 69 mm / 43

× 24

/8 × 2 3/4 pouces

schéma des trous pour la fixation murale

XBR-85X900F : 400 × 400 mm XBR-75X900F : 400 × 300 mm XBR-65X900F : 300 × 300 mm XBR-55X900F : 300 ×

300 mm

XBR-49X900F : 200 × 200 mm

taille des vis de fixation murale (mm)

M6 (longueur : reportez-vous au schéma de la page 13.)

Poids (Environ)

avec support

XBR-85X900F : 48,2 kg / 106,2 lb. XBR-75X900F : 36,7 kg / 80,9 lb. XBR-65X900F : 25,5 kg / 56,2 lb. XBR-55X900F : 19,1 kg / 42,1 lb. XBR-49X900F : 14,5 kg / 32 lb.

sans support

XBR-85X900F : 45,2 kg / 99,6 lb. XBR-75X900F : 35 kg / 77,1 lb. XBR-65X900F : 24,5 kg / 54 lb. XBR-55X900F : 18,2 kg / 40,1 lb. XBR-49X900F : 13,6 kg / 30 lb.

Page 37

*1 Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

*2 La consommation d’énergie en mode de veille

est

obtenue lorsque les processus internes

nécessaires du téléviseur sont terminés.

*3 La consommation d’énergie en mode de veille

gmente lors

connecté au réseau.

Remarque

• La disponibilité des accessoires en option dépend des régions/pays/modèles de téléviseurs/stocks.

• La conception des produits et les c

actéristiques techniques peuvent changer

sans préavis.

que votre téléviseur est

Information de licence

• Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

• Fabriqué sous licence de Dolby

bora

tories. Dolby, Dolby Audio et le

La symbole double-D sont des marques de commerce de Dolby Laboratories.

• « BRAVIA », et BRAVIA Sync sont des marques de commerce ou des

ques déposées de Sony

m Corporation.

• Gracenote, le logo Gracenote et la

on « Powered by Gracenote »

men sont des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d’autres pays.

• Google, Android TV, Google Play, Chr autres marques et logos associés sont des marques de commerce de Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® et Mi de la Wi-Fi Alliance.

• Wi-Fi Protected Setup™ est une mar Alliance.

• Le logo Wi-Fi CERTIFIED™ est une m Alliance.

marques de commerce ou des

are

ome

cast built-in, YouTube et les

cast® sont des marques déposées

que d

e commerce de la Wi-Fi

que de certification de la Wi-Fi

• Pour les brevets DTS, voir http:// nts.dts.com. Fabriqué sous licence

• Le symbole et les logos Bluetooth®

des ma

sont

rques déposées de Bluetooth SIG, Inc. ; toute utilisation de ces marques par Sony Corporation est soumise à une licence. Les autres marques déposées et appellations commerciales sont la propriété de leurs détenteurs respectifs.

• Netflix est une marque déposée de lix, Inc.

• TUXERA est une marque déposée de

ra Inc. aux États-Unis et dans

Tuxe d’autres pays.

• Le logo USB-IF SuperSpeed USB Trident

t une m

arque déposée d’USB

Implementers Forum, Inc.

• Toutes les autres marques

omme

rciales sont la propriété de leurs

c détenteurs respectifs.

Page 38

Résolution réelle: 3 840 x 2 160 pixels

Page 39

Page 40

Online

Help Guide Manuel d’aide

http://rd1.sony.net/help/tv/fusltn1/h_usltn/

Registration:

Software Updates:

Enregistrement en ligne

Mise à jour du logiciel :

For Your Convenience

Be sure to register your TV.

United States Canada

Your TV is capable of receiving software updates. For the latest information about software updates for your TV, visit:

United States Canada

NOTE: If your TV is connected to the Internet, you can check for software updates by pressing HELP, and select [System software update].

http://productregistration.sony.com http://www.sony.ca/registration

http://www.sony.com/tvsupport http://www.sony.ca/support

Pour votre commodité

Faire en sorte de compléter l’enregistrement de votre téléviseur.

Canada États-Unis

Votre téléviseur est en mesure de recevoir des mises à jour logicielles. Pour obtenir les renseignements les plus à jour sur les mises à jour du logiciel de votre téléviseur, visitez :

Canada États-Unis

REMARQUE : Si votre téléviseur est connecté à Internet, vous pouvez vérifier les mises à jour logicielles en appuyant sur HELP et en sélectionnant [Mise à jour du logiciel].

http://www.sony.ca/registration http://productregistration.sony.com

http://www.sony.ca/support http://www.sony.com/tvsupport
