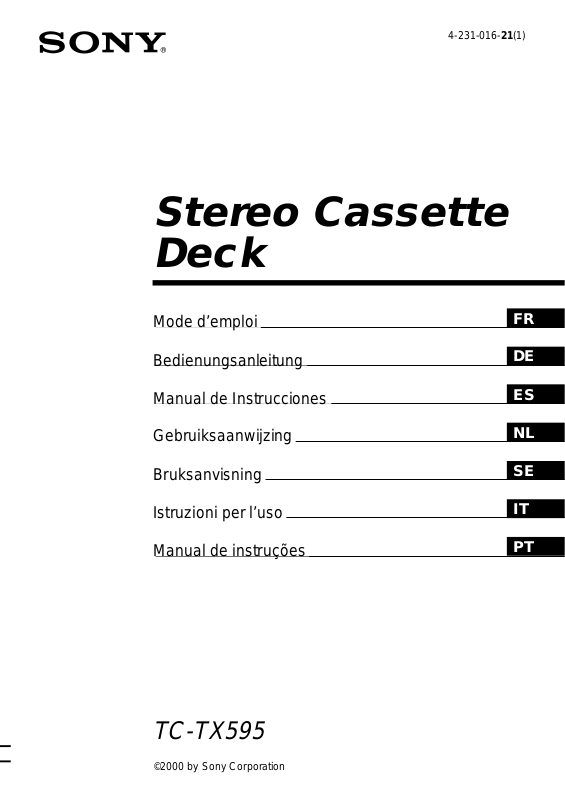

4-231-016-21(1)

Stereo Cassette
Deck

Mode d’emploi
Bedienungsanleitung
Manual de Instrucciones
Gebruiksaanwijzing
Bruksanvisning
Istruzioni per l’uso
Manual de instruções

FR

DE

ES

NL

SE

IT

PT

TC-TX595

©2000 by Sony Corporation

Cette chaîne stéréo est équipée
du système de réduction du bruit
Dolby* B.

* Fabriqué sous licence de Dolby Laboratories.

«Dolby» et le symbole double D sont des marques
de commerce de Dolby Laboratories.

La platine-cassette TC-TX595
est conçue pour les chaînes
stéréo ci-dessous

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Raccordez la platine-cassette à la DHC-MD373/
595 à l’aide des câbles de raccordement audio et
de l’adapteur de câble système (voir page 4).

Raccordez la platine-cassette à la DHC-MD313/
333 à l’aide des câbles de raccordement audio et
du câble de raccordement AU BUS (voir page 5).

Les illustrations de ce mode d’emploi décrivent
les raccordements de la platine-cassette lorsqu’une
chaîne DHC-MD333/373 est utilisée.

Mise sous/hors tension
automatique

L’alimentation de la platine-cassette est
synchronisée avec celle de la chaîne (voir
page 11).

Enregistrement synchronisé CD­TAPE

Vous pouvez aisément enregistrer un CD sur une
cassette (voir page 10). Toutefois, il n’est pas
possible d’effectuer un fondu synchronisé à
l’enregistrement avec la DHC-MD373/595 (voir
page 11).

Fonction monotouche
(DHC-MD313/333 seulement)

Si vous appuyez sur H ou h de la
platine-cassette quand elle est hors tension, la
platine et la chaîne sont mises automatiquement
sous tension et la lecture commence si une
cassette est introduite (voir page 9).

Sélection automatique de la
source

Vous pouvez passer d’une autre source à la
platine-cassette et entamer la lecture d’une
cassette en appuyant simplement sur H ou h
de la platine-cassette (voir page 9).

FR

2

Minuterie

Vous pouvez vous réveiller en musique ou
enregistrer une émission de radio à une heure
présélectionnée. Pour plus de détails, reportez­vous à “Pour vous éveiller en musique” et
“Enregistrement programmé d’émissions de
radio” dans le Mode d’emploi de la chaîne.

Télécommande

Si la télécommande fournie avec la chaîne stéréo
est dotée de touches portant les mêmes noms que
les commandes de la platine-cassette, vous pouvez
aussi commander la platine à l’aide de ces
touches.

Table des matières

Préparatifs

Raccordement de la chaîne ....................... 4

Fonctionnement

Lecture d’une cassette ............................... 8

Enregistrement d’un CD

— Enregistrement synchronisé

CD-TAPE ......................................... 10

Enregistrement manuel ........................... 11

Informations
complémentaires

Précautions .............................................. 12

En cas de panne ....................................... 14

Spécifications .......................................... 15

FRFR

FR

3

Préparatifs

Raccordement de la chaîne

Chaînes stéréo avec prise de commande de platine-cassette (DHC-MD373/595)

Effectuez les étapes 1 à 3, 5 à 7 ci-dessous pour raccorder la chaîne au moyen des câbles fournis.

Panneau arrière de la
TC-TX595

Câble
d’alimentation

Câbles de
raccordement audio
(fournis)

Câble de raccordement
AU BUS

Adaptateur de câble système (fourni)

Panneau arrière de la
DHC-MD373

secteur

FR

4

Chaînes stéréo avec prise AU BUS (DHC-MD313/333)

Effectuez les étapes 4 à 7 ci-dessous pour raccorder la chaîne au moyen des câbles fournis.

Panneau arrière de la
TC-TX595

Câbles de raccordement
audio (fournis)

Câble de raccordement AU BUS

Panneau arrière de la
DHC-MD333

Câble
d’alimentation
secteur

Raccordement à la
DHC-MD373/595

1 Branchez fermement de câble de

raccordement AU BUS à l’adaptateur
de câble système.

A

B

TC-TX595

Adaptateur

2 Décollez la feuille-support du dos de

l’adaptateur de câble systéme et fixez
l’adaptateur sur la DHC-MD373/595.

Placez l’adaptateur
de manière qu’il ne
gêne pas les câbles
de raccordement
audio.

Placez l’adaptateur de
manière qu’il ne
bouche pas les fentes
de ventilation.

A

B

suite page suivante

TC-TX595

DHC-MD373

FR

5

Raccordement de la chaîne
(suite)

Raccordement à la
DHC-MD313/333

3 Branchez fermement l’adaptateur de

câble système à la prise de commande
de platine-cassette de la DHC-MD373/

595.

A

B

TC-TX595

DHC-MD373

Insérez le connecteur
fermement et à fond.

Remarque

L’adaptateur de câble systéme permet de connecter le
câble de raccordement AU BUS pour l’échange de
signaux entre la platine-cassette et la DHC-MD373/

595. Si vous ne raccordez pas bien l’adaptateur et le
câble de raccordement AU BUS, il est possible que la
platine-cassette et la DHC-MD373/595 ne
fonctionnent pas correctement.

4 Branchez fermement le câble de

raccordement AU BUS sur la prise
AU BUS du DHC-MD313/333.

A

B

A

DHC-MD333

Remarque

Le câble de raccordement AU BUS sert à échanger
les signaux entre la platine-cassette et la
DHC-MD313/333. Si vous ne raccordez pas bien le
câble, il est possible que la platine-cassette et la
DHC-MD313/333 ne fonctionnent pas correctement.

TC-TX595

B

Insérez le connecteur
fermement et à fond.

FR

6

5 Raccordez A à A et B à B à l’aide

des câbles de raccordement audio.
Insérez les fiches dans les prises de
même couleur.

Les câbles de raccordement audio sont
identiques, de sorte que vous puissiez
connecter indifféremment A ou B avec
n’importe quel câble.

Panneau arrière de la TC-TX595

TAPE

L

IN OUT

R

AB

B

A

Comment insérer les fiches

Insérez les fiches fermement dans les prises.

Pas inséré convenablement

Insérer jusqu’ici.

6 Pour les modèles avec un sélecteur de

tension, mettez VOLTAGE
SELECTOR sur la position
correspondant à la tension de votre ligne
d’alimentation locale.

Panneau arrière de la DHC-MD373
Panneau arrière de la TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Panneau arrière de la DHC-MD333

L : sens du son

* A l A

Les signaux audio CD, MD et TUNER passent
par la chaîne vers la platine-cassette lorsque vous
enregistrez sur une cassette.

** B l B

Le signal audio de la platine-cassette passe par la
chaîne lorsque vous écoutez une cassette.

VOLTAGE SELECTOR

110-120V

220-240V

7 Branchez le câble d’alimentation

secteur dans la prise murale après avoir
effectué toutes les raccordements.

Si la fiche de cette platine-cassette ne va pas
dans la prise murale, détachez l’adaptateur
fourni de la fiche (seulement pour les
modèles équipés d’un adaptateur).

S’il n’y a pas de son ou que la
cassette n’enregistre pas à la
première injonction

S’assurer que les fiches sont bien insérées dans les
prises.

• Si les fiches ne sont pas bien insérées dans les deux
prises A, il se peut que vous ne puissiez pas
enregistrer le son du CD, du MD et du TUNER sur
une cassette.

• Si les fiches ne sont pas bien insérées dans les deux
prises B, il se peut que vous ne puissiez pas
écouter le son de la platine-cassette.

Les fiches des câbles de raccordement audio
peuvent être serrées. Introduisez les fiches à
l’endroit indiqué dans “Comment insérer les
fiches” à l’étape 5.

FR

7

Fonctionnement

Lecture d’une cassette

Vous pouvez utiliser n’importe quel type de
cassette, TYPE I (normal), TYPE II (CrO2) ou
TYPE IV (métal), la platine-cassette détectant
automatiquement le type de cassette (ATS1)).

1)

ATS : Sélection automatique de la source.

Platine-cassette TC-TX595

24SA

DOLBY NR

2)

Cette platine-cassette est équipée du système de
réduction de bruit Dolby B.

2)

3

Indicateur
de cassette

1 Appuyez sur `/1 (alimentation) de la

chaîne pour la mettre sous tension.

La platine-cassette se met sous tension
automatiquement.

2 Introduisez une cassette enregistrée.

h

m/M

x

3 Réglez le commutateur DIRECTION

sur g pour lire une face. Réglez-le sur

3)

s

pour lire les deux faces.

4 Appuyez sur H.

Appuyez sur h pour lire la face opposée.
FUNCTION passe sur “TAPE”

automatiquement, ensuite la cassette
commence la lecture de la cassette.

3)

La platine-cassette s’arrête automatiquement après
cinq répétitions de la séquence.

Pour lire une cassette à l’aide de
la chaîne stéréo

Effectuez l’opération suivante à l’étape 4 :

1 Passez en mode platine-cassette sur la chaîne.
2 Appuyez sur (TAPE) H ou (TAPE) N de la

télécommande.
Pour ecouter la face opposée, appuyez de
nouveau sur (TAPE) H ou (TAPE) N. Pour
la DHC-MD313/333, appuyez sur h.

Avec la face que vous désirez
reproduire orientée vers le haut

FR

8

Autres opérations

Pour Faites ceci :

Arrêter la lecture Appuyez sur x.
Interrompre la lecture Appuyez sur S.

Avancer rapidement Appuyez sur x, ensuite sur

Rembobiner la bande Appuyez sur x , puis sur m

Trouver une plage
suivante* (AMS**)

Trouver une plage
précédente* (AMS**)

Sortir la cassette Appuyez sur A de la platine-

Régler le volume Tournez VOLUME sur la

* Il n’est pas possible d’utiliser la télécommande

fournie avec la DHC-MD595.

**Le détecteur automatique de musique (AMS)

détecte un espace blanc de plus de quatre secondes
entre les plages pour localiser rapidement les
plages.

Appuyez de nouveau pour
reprendre la lecture.

M pour la face du dessus.
Appuyez sur x, ensuite sur
m pour la face opposée.

pour la face du dessus.
Appuyez sur x, puis sur M
pour la face opposée.

Appuyez sur M pour la face
du dessus en cours de lecture.
Appuyez sur m pour la face
opposée en cours de lecture.

Appuyez sur m pour la face
du dessus en cours de lecture.
Appuyez sur sur M pour la
face opposée en cours de
lecture.

cassette.

chaîne.

Conseils

• Lorsque vous appuyez sur `/1 (alimentation) de la
platine-cassette, seule la platine-cassette se met sous
tension. Appuyez sur `/1 (alimentation) de la
chaîne pour la mettre sous tension.

• L’indicateur de cassette s’allume en rouge
lorsqu’une cassette est introduite et s’éteint lorsqu’il
n’y a pas de cassette dans la platine.

• Une pression sur la touche H ou h alors que la
platine-cassette est hors tension met
automatiquement la platine-cassette sous tension et
démarre la lecture de la cassette s’il y en a une dans
l’appareil (fonction monotouche) (DHC­MD313/333 seulement).

• L’introduction d’une cassette lorsque l’appareil est
hors tension met automatiquement sous tension la
platine-cassette uniquement. Appuyez sur `/1
(alimentation) de la chaîne pour la mettre sous
tension.

• Vous pouvez passer d’une autre source à la platine­cassette en appuyant sur les touches H ou h
(sélection automatique de la source).

• Pour commencer automatiquement la lecture d’une
cassette à partir du début après un rembobinage
rapide (lecture automatique), appuyez sur H
tout en maintenant m enfoncée (pour la face du
dessus) ou appuyez sur h tout en maintenant M
enfoncée (pour la face opposée).

• Pour écouter une cassette enregistrée avec le
système de réduction de bruit Dolby, placez
DOLBY NR sur ON.

• A l’aide de la fonction du minuterie de la chaîne,
vous pouvez vous réveiller en musique à l’heure
programmée. Pour plus de détails, reportez-vous à
“Pour vous éveiller en musique” dans le Mode
d’emploi de la chaîne. Lorsque vous réglez le
programmateur quotidien, DOLBY NR doit être
réglé sur la platine-cassette.

Remarque

La fonction AMS peut ne pas marcher dans les cas
suivants :

— l’espace blanc entre les plages est de quatre

secondes ou moins.

— la source sonore enregistrée sur le canal de

droite est différente de celle enregistrée sur le
canal de gauche, comme sur une cassette
KARAOKE.

— un volume réduit ou un son faible continue

pendant une période prolongée.

— le téléviseur est trop près de la platine-cassette.

FR

9

Enregistrement d’un CD

— Enregistrement synchronisé CD-TAPE

La touche CD SYNC vous permet d’enregistrer
facilement un CD sur une cassette. Vous pouvez
utiliser une cassette de TYPE I (normal) ou TYPE
II (CrO2), car la platine-cassette détecte
automatiquement le type de cassette.

Platine-cassette TC-TX595

26

DOLBY NR* Indicateur

* Cette platine-cassette est équipée du système de

réduction de bruit Dolby B.

1 Appuyez sur `/1 (alimentation) de la

2 Introduisez une cassette vierge.

4

de
cassette

chaîne pour la mettre sous tension.

La platine-cassette se met sous tension
automatiquement.

Avec la face que vous désirez
enregistrer orientée vers le haut

5

H

h

x

3 Placez un CD sur le plateau de disque

du lecteur CD de la chaîne stéréo.

4 Réglez le commutateur DIRECTION

sur g pour enregistrer sur une face.
Réglez-le sur s pour enregistrer sur
les deux faces.

Si vous sélectionnez un enregistrement sur
les deux faces et la cassette arrive à la fin de
la face du dessus au milieu d’une plage, cette
plage sera entièrement réenregistrée au début
de la face opposée.

5 Appuyez sur CD SYNC de la platine-

cassette.

La platine se met en pause d’enregistrement
et le lecteur CD en pause de lecture. Les
indicateurs sur les touches CD SYNC,
zREC, H (pour la face du dessus) et S
s’allument. Si vous désirez enregistrer en
commençant par la face opposée, appuyez
sur h (pour la face opposée) de sorte que
l’indicateur sur la touche h s’allume.

6 Appuyez sur S de la platine-cassette.

L’enregistrement commence.
Si la cassette arrive à la fin de la face du
dessus au milieu d’une plage, la bande se
rembobine et la plage est réenregistrée
depuis le début. Après cela, l’enregistrement
commence par cette plage au début de la face
opposée lors d’un enregistrement sur les
deux faces ; il s’arrête lors d’un
enregistrement sur une seule face.

10

Pour arrêter l’enregistrement

Appuyez sur x de la platine-cassette.

FR

Conseils

• Lorsque vous appuyez sur `/1 (alimentation) de la
platine-cassette, seule la platine-cassette se met sous
tension. Appuyez sur `/1 (alimentation) de la
chaîne pour la mettre sous tension.

• L’introduction d’une cassette lorsque l’appareil est
hors tension met automatiquement sous tension la
platine-cassette uniquement. Appuyez sur `/1
(alimentation) de la chaîne pour la mettre sous
tension avant l’enregistrement.

• L’indicateur de cassette s’allume en rouge
lorsqu’une cassette est introduite et s’éteint lorsqu’il
n’y a pas de cassette dans la platine.

• Quand vous voulez atténuer le souffle sur les
signaux de bas niveau dans la plage des hautes
fréquences, réglez DOLBY NR sur ON avant de
passer à l’étape 5.

• Si la cassette arrive à la fin de la face du dessus
pendant l’enregistrement sur les deux faces, la
fonction de fermeture en fondu empêche une
interruption brutale à la fin de la cassette (fondu
synchronisé) (DHC-MD313/333 seulement). La
plage est réenregistrée à partir du début de la face
opposée.

Remarques

• Vous ne pouvez pas écouter d’autres sources
pendant l’enregistrement.

• Lorsque vous enregistrez sur les deux faces, veillez
à commencer à partir de la face du dessus. Si vous
commencez sur la face opposée, l’enregistrement
s’arrête à la fin de la face opposée.

Enregistrement manuel

Avec l’enregistrement manuel, vous pouvez
enregistrer juste les chansons que vous aimez d’un
CD ou commencer l’enregistrement à partir du
milieu de la cassette. Vous pouvez également
enregistrer un programme radio ou un MD.

Platine-cassette TC-TX595

26

DOLBY NR*

* Cette platine-cassette est équipée du système de

réduction de bruit Dolby B.

1 Appuyez sur `/1 (alimentation) de la

chaîne pour la mettre sous tension.

La platine-cassette se met sous tension
automatiquement.

2 Introduisez une cassette vierge.

4

5

H

h

x

Avec la face que vous désirez
enregistrer orientée vers le haut

suite page suivante

11

FR

Enregistrement manuel (suite)

3 Commutez la fonction de la chaîne

stéréo sur la source sonore souhaitée
(“CD”, “MD”, “AM” ou “FM”).

4 Réglez le commutateur DIRECTION

sur g pour enregistrer sur une face.
Réglez-le sur s pour enregistrer sur
les deux faces.

5 Appuyez sur zREC de la platine-

cassette.

La platine se met en pause d’enregistrement.
Les indicateurs sur les touches zREC, H
(pour la face du dessus) et S s’allument.

Si vous désirez enregistrer en commençant
par la face opposée, appuyez sur h (pour la
face opposée) de sorte que l’indicateur sur la
touche h s’allume.

6 Appuyez sur S de la platine-cassette.

L’enregistrement commence.
Vous pouvez également commencer à

enregistrer en appuyant sur la touche H ou
h allumée.

7 Commencez la lecture de la source.

Pour Appuyez sur

Arrêter
l’enregistrement

Interrompre
l’enregistrement

Conseils

• L’indicateur de cassette s’allume en rouge
lorsqu’une cassette est introduite et s’éteint lorsqu’il
n’y a pas de cassette dans la platine.

• Quand vous voulez atténuer le souffle sur les
signaux de bas niveau dans la plage des hautes
fréquences, réglez DOLBY NR sur ON avant de
passer à l’étape 5.

• A l’aide de la fonction du minuterie de la chaîne,
vous pouvez enregistrer une émission de radio à
l’heure programmée. Pour plus de d’informations,
reportez-vous à “Enregistrement programmé
d’émissions de radio” dans le Mode d’emploi de la
chaîne. Lorsque vous réglez l’enregistrement par
minuterie, les modes DOLBY NR et DIRECTION
doivent être réglés sur la platine-cassette.

FR

12

x de la platine-cassette.

S de la platine-cassette.

Informations complémentaires

Précautions

Sources d’alimentation
(pour les modèles avec un
sélecteur de tension)

Avant de mettre la platine en marche, vérifiez que sa
tension de fonctionnement est identique à celle du
secteur local.

Sécurité

• L’appareil n’est pas débranché de la source
d’alimentation (secteur) tant qu’il est connecté à
une prise murale, même si l’appareil a été mis hors
tension.

• Si la platine ne doit pas être utilisée pendant
longtemps, débranchez-la de la prise murale
(secteur). Pour débrancher le cordon d’alimentation
secteur, tirez sur la fiche. Ne jamais tirer sur le
cordon proprement dit.

• Si un liquide ou un solide pénètre dans la
minichaîne, débranchez la platine et faites-la
contrôler par un technicien qualifié avant de la
remettre en service.

• Le cordon d’alimentation (secteur) doit être changé
uniquement à un atelier de service qualifié.

Installation

• Installez la platine-cassette dans un endroit où la
ventilation est suffisante afin d’éviter toute
surchauffe interne.

• Ne pas installer la platine en position inclinée.

• Ne pas installer la platine dans un lieu :
— Extrêmement froid ou chaud
— Poussiéreux ou sale
— Très humide
— Soumis à des vibrations
— Exposé à la lumière directe du soleil

Avant d’introduire une cassette
dans la platine

Tendez la bande si elle est détendue. Sinon, elle
risque de s’emmêler dans les pièces de la platine­cassette et d’être endommagée.

Utilisation d’une cassette de
plus de 90 minutes

La bande de ces cassettes est très élastique. Ne pas
changer fréquemment le mode d’opération de la
cassette tel que lecture, arrêt, rembobinage rapide etc.
La bande pourrait s’emmêler dans la platine-cassette.

Protection permanent d’un
enregistrement

Pour protéger vos enregistrements contre un
effacement accidentel, brisez la languette de
protection correspondant à la face A ou B comme
montré sur l’illustration.

Orifices de
détection

Languette pour
la face B

Si vous désirez enregistrer plus tard sur cette cassette,
recouvrez l’orifice approprié pour la face A ou B avec
du ruban adhésif. Toutefois, veillez à ne pas couvrir
les fentes de détection qui permettent au lecteur de
cassette de détecter automatiquement le type de
bande.

Languette pour
la face A

Face A

Brisez la
languette de
protection de la
face A de la
cassette.

Nettoyage des têtes de la
platine

Nettoyez les têtes toutes les 10 heures de
fonctionnement.

Quand les têtes deviennent sales

— le son est déformé
— le niveau sonore diminue
— une perte de son survient
— l’effacement de la bande est incomplet

— l’enregistrement devient impossible.
Veillez à nettoyer les têtes de lecture avant de
commencer un enregistrement important ou après
avoir reproduit une vieille cassette.
Utilisez une cassette de nettoyage de type sec ou
humide en vente dans le commerce. Pour les détails,
veuillez consulter les instructions de la cassette de
nettoyage.

Démagnétisation des têtes

Démagnétisez les têtes et les pièces métalliques en
contact avec la bande toutes les 20 à 30 heures
d’utilisation avec une cassette de démagnétisation en
vente dans le commerce. Pour les détails, veuillez
consulter les instructions de la cassette de
démagnétisation.

Nettoyage du coffret

Utilisez un chiffon doux légèrement imprégné d’une
solution détergente neutre.

Ne pas utiliser de solvant puissant comme un
dissolvant ou de la benzine qui pourraient
endommager la finition.

Orifices de détection

Pour toute question ou problème au sujet de votre
platine-cassette, veuillez contacter votre revendeur
Sony le plus proche.

13

FR

En cas de panne

Si vous rencontrez des difficultés quand vous
utilisez la platine-cassette, veuillez consulter la
liste suivante.

Vérifiez tout d’abord si le cordon secteur est bien
branché et les haut-parleurs raccordés
correctement et solidement.

Si le problème persiste, adressez-vous à votre
revendeur Sony le plus proche.

Les touches de fonction de la platine­cassette ne sont pas opérantes.

• Appuyez sur l’une des touches d’exploitation
après que S s’est arrêté de clignoter. (Les
touches de la platine-cassette ne fonctionnent
pas pendant environ deux secondes après que
la platine-cassette s’est mise sous tension.)

• Aucune cassette n’est introduite. Introduisez
une cassette.

La lecture ou l’enregistrement sont
impossibles.

• La bande est détendue. Tendez-la.

• Les têtes sont sales. Nettoyez-les.

• Assurez-vous que les câbles de raccordement
audio sont bien raccordés (voir page 7).

L’enregistrement est impossible.

• Aucune cassette n’est introduite. Introduisez
une cassette.

• La languette a été retirée de la cassette.
Couvrez la languette brisée au moyen de
bande adhésive (voir page 13).

• La cassette est arrivée en fin de bande.

La lecture ou l’enregistrement sont
impossibles ou bien il y a diminution du
niveau sonore.

• Les têtes sont sales. Nettoyez-les.

• Les têtes d’enregistrement et de lecture sont
magnétisées. Démagnétisez-les.

L’effacement de la cassette est incomplet.

• Les têtes d’enregistrement et de lecture sont
magnétisées. Démagnétisez-les.

Le pleurage et le scintillement sont
excessifs ou bien il y a perte de son.

• Les cabestans de la platine-cassette sont
encrassés. Nettoyez-les au moyen d’une
cassette de nettoyage.

Le bruit de fond augmente ou bien il y a
une perte des hautes fréquences.

• Les têtes d’enregistrement et de lecture sont
magnétisées. Démagnétisez-les (voir
page 13).

• Eloignez la platine du téléviseur ou du
magnétoscope.

Le son est déformé.

• Mettez DOLBY NR dans la même position
que celle dans laquelle la cassette a été
enregistrée.

• Eloignez la platine du téléviseur ou du
magnétoscope.

Il n’y a pas de son.

• Le cordon d’alimentation est débranché de la
prise secteur.

• Assurez-vous que les câbles de raccordement
audio sont bien raccordés (voir page 7).

La télécommande fournie avec la chaîne
stéréo ne fonctionne pas.

• La fonction de la chaîne stéréo n’est pas
réglée sur “TAPE”.

• Assurez-vous que l’adaptateur de câble
système/le câble de raccordement AU BUS
est bien branché (voir page 5 ou 6).

La sélection automatique de source ou la
lecture monotouche (DHC-MD313/333
seulement) ne fonctionne pas.

• Assurez-vous que l’adaptateur de câble
système/le câble de raccordement AU BUS
est bien branché (voir page 5 ou 6).

Les fonctions associées à celles de la
chaîne stéréo, comme l’enregistrement
synchronisé CD-TAPE, ne fonctionnent
pas.

• Assurez-vous que l’adaptateur de câble
système/le câble de raccordement AU BUS
est bien branché (voir page 5 ou 6).

La cassette introduite ne s’éjecte pas.

• Le commutateur `/1 (alimentation) de la
platine-cassette est sur OFF. Appuyez sur
`/1 (alimentation) pour mettre la platine­cassette sous tension, puis appuyez sur A.

L’indicateur de cassette clignote.

• Appuyez sur `/1 (alimentation) pour mettre
la platine-cassette hors tension, puis appuyez
de nouveau sur `/1 (alimentation) pour
mettre la platine-cassette sous tension.

14

FR

Spécifications

Système d’enregistrement 4 pistes, 2 canaux stéréo
Réponse en fréquence (DOLBY NR OFF)

Pleurage et scintillement ±0,13% W. crête (IEC)

Entrée TAPE IN (prises Cinch) :

Sortie TAPE OUT (prises Cinch) :

Généralités

Source d’alimentation
Modèle européen : 220 – 230 V CA, 50/60 Hz
Autres modèles : 110 – 120 V ou 220 – 240 V CA,

Consommation 12 W
Dimensions Approx. 215 × 60 × 230 mm

Poids Approx. 2,5 kg
Accessoires fournis : Câbles de raccordement audio (2)

La conception et les spécifications peuvent être
modifiées sans préavis.

50 – 14.000 Hz (±3 dB),
avec cassette Sony de TYPE I
50 – 15.000 Hz (±3 dB),
avec cassette Sony de TYPE II

0,07% W. RMS (NAB)
±0,2% W. crête (DIN)

Impédance d’entrée
47 kilohms

tension 550 mV
Impédance d’entrée
47 kilohms

50/60 Hz
Réglable au moyen du sélecteur de
tension

(L/H/P) y compris les parties et
commandes faisant saillie

Adaptateur de câble système (1)

15

FR

Diese Stereoanlage ist mit dem
Dolby* B­Rauschunterdrückungssystem
ausgestattet.

* In Lizenz von Dolby Laboratories hergestellt.

“Dolby” und das Doppel-D-Symbol sind
Warenzeichen der Dolby Laboratories.

Das Cassettendeck TC-TX595
ist für den Anschluß an eine
der folgenden Stereoanlagen
vorgesehen

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Schließen Sie das Cassettendeck mit Audiokabeln
und dem Systemkabeladapter an die Anlage DHC­MD373/595 an (siehe Seite 4).

Schließen Sie das Cassettendeck mit Audiokabeln
und dem AU BUS-Verbindungskabel an die
Anlage DHC-MD313/333 an (siehe Seite 5).

Die Abbildungen in dieser Bedienungsanleitung
zeigen den Anschluß des Cassettendecks auf der
Basis der Anlage DHC-MD333/373.

Automatische Ein- und
Ausschaltung

Die Stromversorgung des Cassettendecks ist an
die Stereoanlage gekoppelt (siehe Seite 11).

CD-TAPE-Synchron-Überspielung

Eine CD läßt sich problemlos auf eine Cassette
überspielen (siehe Seite 10). Fade Synchron­überspielung mit der DHC-MD373/595 ist jedoch
nicht möglich (siehe Seite 11).

Sofortwiedergabefunktion (nur
DHC-MD313/333)

Wenn das Cassettendeck ausgeschaltet ist und Sie
H oder h am Cassettendeck drücken, werden
das Cassettendeck und die Stereoanlage
automatisch eingeschaltet. Wenn eine Cassette
eingelegt ist, beginnt außerdem automatisch die
Wiedergabe (siehe Seite 9).

Automatische Signalquellenwahl

Durch Drücken von H oder h am
Cassettendeck können Sie von einer anderen
Quelle zum Cassettendeck umschalten und die
Wiedergabe starten (siehe Seite 9).

DE

2

Timer

Sie können die Uhrzeit programmieren, zu der Sie
sich mit Musik von der Anlage wecken lassen
oder ein Radioprogramm aufzeichnen wollen.
Näheres hierzu finden Sie unter „Wecken mit
Musik“ und „Timer-Aufnahme von
Radioprogrammen“ in der Bedienungsanleitung
der Stereoanlage.

Inhaltsverzeichnis

Vorbereitung

Anschluß ................................................... 4

Fernbedienung

Wenn die mit der Stereoanlage gelieferte
Fernbedienung Tasten besitzt, deren
Bezeichnungen mit denen am Cassettendeck
übereinstimmen, können Sie auch das
Cassettendeck mit diesen Tasten bedienen.

Betriebsverfahren

Bandwiedergabe ........................................ 8

Überspielen einer CD

— CD-TAPE-Synchron-

Überspielbetrieb ............................... 10

Manuelle Aufnahme ................................ 11

Zusatzinformationen

Zur besonderen Beachtung...................... 12

Störungsüberprüfung ............................... 14

Technische Daten .................................... 15

DE

DE

3

Vorbereitung

Anschluß

Stereoanlagen mit Bandsteuerbuchse (DHC-MD373/595)

Führen Sie die nachstehenden Schritte 1 bis 3, 5 bis 7 aus, um die Anlage mit den mitgelieferten
Kabeln anzuschließen.

Rückseite des
TC-TX595

Netzkabel

Audioverbindungskabel
(mitgeliefert)

AU BUS­Verbindungskabel

Systemkabeladapter (mitgeliefert)

Rückseite der
DHC-MD373

DE

4

Stereoanlagen mit AU BUS-Buchse (DHC-MD313/333)

Führen Sie die nachstehenden Schritte 4 bis 7 aus, um die Anlage mit den mitgelieferten Kabeln
anzuschließen.

Rückseite des
TC-TX595

Netzkabel

Audioverbindungskabel
(mitgeliefert)

AU BUS-Verbindungskabel

Rückseite der
DHC-MD333

Anschluß an die DHC-MD373/
595

1 Stecken Sie den Stecker des AU BUS-

Verbindungskabels fest in die Buchse
des Systemkabeladapters.

A

B

TC-TX595

Adapter

2 Lösen Sie die Schutzfolie von der

Rückseite des Systemkabeladapters ab,
und befestigen Sie den Adapter an der
DHC-MD373/595.

Den Adapter so
anbringen, daß er die
Audioverbindungs­kabel nicht behindert.

A

B

Den Adapter so
anbringen, daß er die
Ventilationsschlitze
nicht verdeckt.

TC-TX595

DHC-MD373

Fortsetzung

DE

5

Anschluß (fortsetzung)

Anschluß an die DHC-MD313/
333

3 Stecken Sie den Stecker des

Systemkabeladapters fest in die
Bandsteuerbuchse der DHC-MD373/

595.

A

Den Stecker bis zum
Anschlag fest einführen.

Hinweis

Der Systemkabeladapter dient zum Anschluß des AU
BUS-Verbindungskabels, um Signale zwischen dem
Cassettendeck und der DHC-MD373/595 zu
übertragen. Werden Systemkabeladapter und AU
BUS-Verbindungskabel nicht fest miteinander
verbunden, ist die Signalübertragung zwischen
Cassettendeck und DHC-MD373/595 möglicherweise
gestört.

TC-TX595

B

DHC-MD373

4 Stecken Sie den Stecker des AU BUS-

Verbindungskabels fest in die Buchse
AU BUS der DHC-MD313/333.

A

B

A

DHC-MD333

Hinweis

Über das AU BUS-Verbindungskabel werden Signale
zwischen dem Cassettendeck und der DHC-MD313/
333 übertragen. Wird das Kabel nicht fest
angeschlossen, funktionieren das Cassettendeck und
die DHC-MD313/333 möglicherweise nicht korrekt.

TC-TX595

B

Den Stecker bis zum
Anschlag fest einführen.

DE

6

5 Verbinden Sie A mit A

und B mit B mit den
Audioverbindungskabeln.
Verbinden Sie immer gleichfarbige
Stecker und Buchsen miteinander.

Die zwei Audioverbindungskabel sind
identisch, Sie können die Anschlüsse A und
B also mit jedem der beiden Kabel
verbinden.

Rückseite des TC-TX595

TAPE

L

IN OUT

R

AB

B

A

So bringen Sie die Stecker
richtig an

Stecken Sie die Stecker fest in die Buchsen.

Nicht fest eingesteckt

Bis zum Anschlag einstecken.

6 Für Modelle mit

Spannungswahlschalter, Stellen Sie
VOLTAGE SELECTOR auf die
Position, die der örtlichen
Stromversorgung entspricht.

Rückseite der DHC-MD373
Rückseite des TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Rückseite der DHC-MD333

L : Tonsignalfluß

* A l A

Die Tonsignale von der CD, MD und TUNER
werden beim Aufnehmen auf eine Cassette über
die Stereoanlage an das Cassettendeck übertragen.

** B l B

Das Tonsignal des Cassettendecks wird beim
Wiedergeben einer Cassette an die Stereoanlage
übertragen.

VOLTAGE SELECTOR

110-120V

220-240V

7 Schließen Sie das Netzkabel an eine

Netzsteckdose an, nachdem alle anderen
Anschlüsse vorgenommen wurden.

Wenn der Stecker des Netzkabels zu diesem
Cassettendeck nicht in die Netzsteckdose
passt, lösen Sie den mitgelieferten
Zwischenstecker vom Stecker (nur für
Modelle mit Adapter).

Wenn nach Inbetriebnahme kein
Ton zu hören ist oder keine
Aufnahme erfolgt

Überprüfen Sie, ob die Stecker fest in den
Buchsen sitzen.

• Wenn die Stecker nicht fest in die beiden Buchsen
A eingesteckt sind, können Sie möglicherweise
nicht von der CD, MD und TUNER auf Cassette
aufnehmen.

• Wenn die Stecker nicht fest in die beiden Buchsen
B eingesteckt sind, ist der Wiedergabeton vom
Cassettendeck möglicherweise nicht zu hören.

Die Stecker der Audioverbindungskabel lassen
sich möglicherweise nicht ganz leicht einstecken.
Stecken Sie die Stecker in die Buchsen, wie unter
„So bringen Sie die Stecker richtig an“ in Schritt
5 erläutert.

DE

7

Betriebsverfahren

Bandwiedergabe

Normalbänder (TYPE I), CrO2-Bänder (TYPE II)
und Reineisenbänder (TYPE IV) können
wiedergegeben werden; die ATS1) dieses Decks
erkennt den Bandtyp automatisch.

1)

ATS: Automatic Tape Selection, Automatische
Bandsortenwahl.

Cassettendeck TC-TX595

24SA

2)

DOLBY NR

2)

Dieses Cassettendeck ist mit dem Dolby B­Rauschunterdrückungssystem ausgestattet.

Cassetten-

3

anzeige

1 Drücken Sie `/1 (Netz) an der

Stereoanlage, um sie einzuschalten.

Das Cassettendeck schaltet sich automatisch
ein.

2 Legen Sie eine bespielte Cassette ein.

h

m/M

x

3 Stellen Sie DIRECTION auf g (zur

Wiedergabe einer Seite) oder auf s
(zur Wiedergabe beider Seiten).

4 Drücken Sie H .

Zur Wiedergabe der Rückseite drücken Sie
h .

FUNCTION wechselt automatisch zu
„TAPE“, und die Wiedergabe beginnt.

3)

Nach fünf wiederholten Durchgängen stoppt das
Cassettendeck automatisch.

Zum Starten der
Bandwiedergabe mit der
Fernbedienung der Stereoanlage

Gehen Sie in Schritt 4 folgendermaßen vor:
1 Schalten Sie die Funktion der Stereoanlage auf

Band um.

2 Drücken Sie (TAPE) H oder (TAPE) N auf

der Fernbedienung .
Zur Wiedergabe der Rückseite drücken Sie

(TAPE) H oder (TAPE) N wieder. Drücken
Sie h für DHC-MD313/333.

3)

Mit der zu wiederzugebenden
Seite nach oben

DE

8

Sonstige Funktionen

Zum Bedienung:

Stoppen der
Wiedergabe

kurzzeitigen
Anhalten

Vorspulen drücken Sie x, dann M für

Rückspulen drücken Sie x, dann m für

Ansteuern folgender
Titel* (AMS**)

Ansteuern vorheriger
Titel* (AMS**)

Herausnehmen der
Cassette

Einstellen der
Lautstärke

* Die mit DHC-MD595 gelieferte Fernbedienung

kann nicht benutzt werden.

**Die AMS-Funktion (AMS = Automatischer

Musiksuchlauf) erkennt leere Bandstellen von
mehr als 4 Sekunden Länge und ermöglicht so das
problemlose Ansteuern einzelner Titel.

drücken Sie x.

drücken Sie S.
Zum Fortsetzen der
Wiedergabe drücken Sie die
Taste erneut.

die Vorderseite.
drücken Sie x, dann m für
die Rückseite.

die Vorderseite.
drücken Sie x, dann M für
die Rückseite.

während der Wiedergabe
drücken Sie M für die
Vorderseite.
während der Wiedergabe
drücken Sie m für die
Rückseite.

während der Wiedergabe
drücken Sie m für die
Vorderseite.
während der Wiedergabe
drücken Sie M für die
Rückseite.

drücken Sie A am
Cassettendeck.

drehen Sie VOLUME auf der
Stereoanlage.

Tips

• Wenn Sie `/1 (Netz) am Cassettendeck drücken,
wird nur das Cassettendeck eingeschaltet. Drücken
Sie `/1 (Netz) an der
Stereoanlage, um sie einzuschalten.

• Die Cassettenanzeige leuchtet rot, wenn eine
Cassette eingelegt ist. Wenn keine Cassette
eingelegt ist, leuchtet die Anzeige nicht.

• Wenn Sie bei ausgeschaltetem Cassettendeck die
Taste H oder h drücken, schaltet sich das
Cassettendeck ein, und die Wiedergabe der Cassette
beginnt, sofern eine Cassette eingelegt ist
(Sofortwiedergabefunktion) (nur
DHC-MD313/333).

• Das Cassettendeck schaltet sich automatisch ein,
wenn Sie bei ausgeschaltetem Gerät eine Cassette
einlegen. Drücken Sie `/1 (Netz) an der
Stereoanlage, um sie einzuschalten.

• Bei Drücken von H oder h wird automatisch
von der momentanen Signalquelle auf das Deck
umgeschaltet (automatische
Signalquellenwahl).

• Wenn die Cassette nach dem Rückspulen
automatisch von Anfang an wiedergegeben werden
soll (Auto Play), drücken Sie H, während Sie
m gedrückt halten (Wiedergabe der Vorderseite),
oder drücken Sie h, während Sie M gedrückt
halten (Wiedergabe der Rückseite).

• Um ein mit Dolby-Rauschunterdrückung bespieltes
Band wiederzugeben, stellen Sie DOLBY NR auf
ON ein.

• Mit Hilfe der Timer-Funktion der Stereoanlage
können Sie sich zu einer bestimmten Zeit mit Musik
wecken lassen. Näheres hierzu finden Sie unter
„Wecken mit Musik“ in der Bedienungsanleitung
der Stereoanlage. Wenn Sie den Wake-up Timer
programmieren, muß DOLBY NR am
Cassettendeck eingestellt werden.

Hinweis

In folgenden Fällen arbeitet der AMS möglicherweise
nicht einwandfrei:

— Die Leerstelle zwischen den Titeln ist vier

Sekunden oder kürzer.

— Auf dem rechten Kanal wurde eine andere

Tonquelle aufgezeichnet als auf dem linken, wie
z. B. bei einem Karaoke-Band.

— Das Band enthält längere Passagen mit niedriger

Lautstärke oder niedrigem Pegel.

— Ein TV-Gerät steht direkt neben dem Deck.

DE

9

Überspielen einer CD

— CD-TAPE-Synchron-Überspielbetrieb

Mit der CD SYNC-Taste kann eine CD bequem
auf eine Cassette überspielt werden. Zum
Aufnehmen verwenden Sie ein Normalband
(TYPE I) oder CrO2-Band (TYPE II); der Bandtyp
wird vom Deck automatisch erkannt.

Cassettendeck TC-TX595

26

DOLBY NR*

* Dieses Cassettendeck ist mit dem Dolby B-

Rauschunterdrückungssystem ausgestattet.

1 Drücken Sie `/1 (Netz) an der

Stereoanlage, um sie einzuschalten.

Das Cassettendeck schaltet sich automatisch
ein.

2 Legen Sie eine leere Cassette ein.

Cassetten-

4

anzeige

Mit der zu bespielenden
Seite nach oben

5

H

h

x

3 Legen Sie eine CD auf die Plattenlade

des CD-Spielers der Stereoanlage.

4 Stellen Sie DIRECTION auf g (zum

Aufnehmen auf eine Seite) oder auf
s (zum Aufnehmen auf beide
Seiten).

Wird bei beidseitiger Aufnahme das Ende
der Vorderseite mitten in einem Titel
erreicht, wird der ganze Titel von Anfang an

auf der Rückseite erneut aufgezeichnet.

5 Drücken Sie CD SYNC am

Cassettendeck.

Das Cassettendeck schaltet auf Aufnahme­Bereitschaft und der CD-Spieler auf
Wiedergabe-Bereitschaft. Die Anzeigen der
Tasten CD SYNC, zREC, H (für die
Vorderseite) und S leuchten auf.

Wenn die Aufnahme mit der Rückseite
beginnen soll, drücken Sie h (für die
Rückseite), so daß die Anzeige der Taste h
aufleuchtet.

6 Drücken Sie S am Cassettendeck .

Die Aufnahme beginnt.
Wird das Ende der Vorderseite mitten in
einem Titel erreicht, wird das Band
zurückgespult und der Titel von Anfang an
erneut aufgezeichnet. Bei beidseitiger
Aufnahme beginnt danach die Aufnahme mit
diesem Titel ab dem Anfang der Rückseite,
während bei einseitiger Aufnahme der
Aufnahmebetrieb abgebrochen wird.

10

Zum Stoppen der Aufnahme

Drücken Sie x am Cassettendeck.

DE

Tips

• Wenn Sie am Cassettendeck `/1 (Netz) drücken,
wird nur das Cassettendeck eingeschaltet. Drücken
Sie `/1 (Netz) an der Stereoanlage, um sie
einzuschalten.

• Das Cassettendeck schaltet sich automatisch ein,
wenn Sie bei ausgeschaltetem Gerät eine Cassette
einlegen. Drücken Sie vor Aufnahmebeginn `/1
(Netz) an der Stereoanlage, um sie einzuschalten.

• Die Cassettenanzeige leuchtet rot, wenn eine
Cassette eingelegt ist. Wenn keine Cassette
eingelegt ist, leuchtet die Anzeige nicht.

• Wenn Sie das Rauschen bei Hochfrequenzsignalen
geringer Lautstärke reduzieren wollen, schalten Sie
vor Schritt 5 DOLBY NR auf ON.

• Wird beim Aufnehmen auf beide Seiten das Ende
der Vorderseite erreicht, blendet die Fade
Synchro-Funktion (nur DHC-MD313/333) den
aktuellen Titel langsam aus, so daß er nicht abrupt
abbricht. Dann wird der Titel von Anfang an auf der
Rückseite erneut aufgezeichnet.

Hinweise

• Während der Aufnahme kann keine andere Quelle
gehört werden.

• Wenn Sie auf beide Seiten aufnehmen wollen,
achten Sie darauf, mit der Vorderseite zu beginnen.
Wenn Sie mit der Rückseite beginnen, stoppt die
Aufnahme am Ende der Rückseite.

Manuelle Aufnahme

Sie können auch manuell aufnehmen und so nur
bestimmte Titel einer CD überspielen oder ab der
Mitte einer Cassette aufnehmen. Außerdem haben
Sie die Möglichkeit, eine Radiosendung oder eine
MD aufzuzeichnen.

Cassettendeck TC-TX595

26

DOLBY NR*

* Dieses Cassettendeck ist mit dem Dolby B-

Rauschunterdrückungssystem ausgestattet.

1 Drücken Sie `/1 (Netz) an der

Stereoanlage, um sie einzuschalten.

Das Cassettendeck schaltet sich automatisch
ein.

2 Eine leere Cassette einlegen.

4

5

H

h

x

Mit der zu bespielenden
Seite nach oben

Fortsetzung

11

DE

Manuelle Aufnahme
(Fortsetzung)

Zusatzinformationen

Zur besonderen

3 Wählen Sie die gewünschte

Signalquelle (z.B. „CD“, „MD“, „AM“
oder „FM“) an der Stereoanlage.

4 Stellen Sie DIRECTION auf g (zum

Aufnehmen auf eine Seite) oder auf
s (zum Aufnehmen auf beide
Seiten).

5 Drücken Sie zREC am Cassettendeck.

Das Deck schaltet auf Aufnahme­Bereitschaft. Die Anzeigen der Tasten
zREC, H (für die Vorderseite) und S
leuchten auf.

Wenn die Aufnahme mit der Rückseite
beginnen soll, drücken Sie h (für die
Rückseite), so daß die Anzeige der Taste h
aufleuchtet.

6 Drücken Sie S am Cassettendeck.

Die Aufnahme beginnt.
Sie können die Aufnahme auch starten,

indem Sie die Taste H oder h drücken,
deren Anzeige leuchtet.

7 Starten Sie die Wiedergabe der

Signalquelle.

Zum Drücken Sie

Stoppen der Aufnahme
kurzzeitigen Anhalten

der Aufnahme

Tips

• Die Cassettenanzeige leuchtet rot, wenn eine
Cassette eingelegt ist. Wenn keine Cassette
eingelegt ist, leuchtet die Anzeige nicht.

• Wenn Sie das Rauschen bei Hochfrequenzsignalen
geringer Lautstärke reduzieren wollen, schalten Sie
vor Schritt 5 DOLBY NR auf ON.

• Mit Hilfe der Timer-Funktion der Stereoanlage
können Sie zu einer bestimmten Zeit eine
Radiosendung aufzeichnen. Näheres hierzu finden
Sie unter „Timer-Aufnahme von
Radioprogrammen“ in der Bedienungsanleitung der
Stereoanlage. Wenn Sie den Timer programmieren,
müssen DOLBY NR und DIRECTION am
Cassettendeck eingestellt werden.

DE

12

x am Cassettendeck.
S am Cassettendeck.

Beachtung

Zur Betriebsspannung
(für Modelle mit
Spannungswahlschalter)

Vergewissern Sie sich vor der Inbetriebnahme des
Cassettendecks, daß die Betriebsspannung mit der
örtlichen Netzspannung übereinstimmt.

Zur Sicherheit

• Die Anlage ist auch im ausgeschalteten Zustand
nicht vollständig vom Stromnetz getrennt, solange
der Netzstecker noch an der Netzsteckdose
angeschlossen ist.

• Trennen Sie bei längerer Nichtverwendung das
Cassettendeck von der Steckdose ab. Zum Abziehen
des Netzkabels fassen Sie stets am Stecker und
niemals am Kabel an.

• Sollte ein fester Gegenstand oder Flüssigkeit in das
Gerät gelangen, trennen Sie es ab und lassen Sie es
von einem Fachmann überprüfen, bevor Sie es
weiterverwenden.

• Das Netzkabel darf nur von einem qualifizierten
Kundendienst ausgetauscht werden.

Zur Aufstellung

• Stellen Sie das Cassettendeck an einen Ort, an dem
ausreichende Luftzirkulation gewährleistet ist, um
einen internen Hitzestau zu vermeiden.

• Stellen Sie das Gerät waagerecht auf.

• Stellen Sie das Gerät nicht an einen Ort, an dem es

folgenden Bedingungen ausgesetzt ist:

— Hitze oder Kälte
— Staub oder Schmutz
— hoher Feuchtigkeit
— Vibrationen
— direktem Sonnenlicht

Vor dem Einlegen der Cassette

Achten Sie darauf, daß das Band gespannt ist.
Durchhängendes Band kann im Antriebsmechanismus
hängen bleiben und beschädigt werden.

Vorsicht bei Bändern mit
Spielzeiten über 90 Minuten

Diese Bänder sind sehr dünn und können sich leicht
dehnen. Es wird empfohlen, bei solchen Bändern die
Bandtransportfunktion (Wiedergabe, Stopp,
Vorspulen usw.) nicht zu häufig umzuschalten.

Löschschutz

Zum Schutz gegen versehentliches Löschen brechen
Sie die Lamelle der Seite A und/oder B wie in der
Abbildung gezeigt heraus.

Banderkennungs­öffnungen

Lamelle der
Seite B

Um später wieder auf die Cassette aufzunehmen,
überkleben Sie die Vertiefung mit Klebeband.

Achten Sie jedoch darauf, nicht die
Banderkennungsöffnungen zu überkleben. Ansonsten
kann das Deck den Bandtyp nicht erkennen.

Lamelle der
Seite A

Seite A

Brechen Sie
die Lamelle der
Seite A heraus

Reinigung der Tonköpfe

Nach etwa 10 Betriebsstunden sollten die Tonköpfe
gereinigt werden.

Verschmutzte Tonköpfe führen zu:

— Verzerrungen des Tons;
— Abfallen des Tonpegels;
— Tonaussetzern;
— unvollständigem Löschen;
— Störung der Aufnahme.

Sie sollten die Tonköpfe also vor einer wichtigen
Aufnahme oder nach der Wiedergabe einer alten
Cassette reinigen. Zur Reinigung verwenden Sie eine
handelsübliche Trockentyp- oder Nasstyp­Reinigungscassette. Einzelheiten finden Sie in der
Anleitung der Reinigungscassette.

Entmagnetisieren der Tonköpfe

Nach etwa 20 bis 30 Betriebsstunden sollten die
Tonköpfe und die Metallteile, die das Band berühren,
mit einer handelsüblichen Entmagnetisierungs­Cassette entmagnetisiert werden. Einzelheiten finden
Sie in der Anleitung der Entmagnetisierungs-Cassette.

Reinigung des Gehäuses

Verwenden Sie ein weiches, leicht mit mildem
Haushaltsreiniger angefeuchtetes Tuch.
Lösungsmittel wie Verdünner oder Benzin dürfen
nicht verwendet werden, da sie das Gehäuse
angreifen.

Bei weiterführenden Fragen wenden Sie sich bitte an
den nächsten Sony Händler.

Banderkennungsöffnungen

13

DE

Störungsüberprüfung

Bei Problemen mit dem Cassettendeck gehen Sie
die folgende Liste durch.

Vergewissern Sie sich jedoch als erstes, ob das
Netzkabel und die Lautsprecher richtig
angeschlossen sind.

Kann das Problem nicht behoben werden, wenden
Sie sich an Ihren Sony-Händler.

Die Laufwerktasten des Decks arbeiten
nicht.

• Die Laufwerktasten drücken, sobald S nicht
mehr blinkt. (Nach dem Einschalten des
Cassettendecks funktionieren die Tasten am
Cassettendeck ca. 2 Sekunden lang nicht.)

• Es ist keine Cassette eingelegt. Eine Cassette
einlegen.

Wiedergabe oder Aufnahme nicht möglich.

• Das Band hängt durch. Das Band spannen.

• Die Köpfe sind verschmutzt. Die Köpfe

reinigen.

•Überprüfen, ob die Audioverbindungskabel
richtig angeschlossen sind (siehe Seite 7).

Keine Aufnahme möglich.

• Es ist keine Cassette eingelegt. Eine Cassette
einlegen.

• Die Überspielschutzlamelle der Cassette
wurde herausgebrochen. Überkleben Sie die
Vertiefung mit Klebeband (siehe Seite 13).

• Das Ende der Cassette ist erreicht.

Keine Aufnahme oder Wiedergabe
möglich oder zu geringer Pegel.

• Die Köpfe sind verschmutzt. Die Köpfe
reinigen.

• In den Aufnahme-/Wiedergabeköpfen hat sich
Restmagnetismus aufgebaut. Die Köpfe
entmagnetisieren.

Kein vollständiges Löschen möglich.

• In den Aufnahme-/Wiedergabeköpfen hat sich
Restmagnetismus aufgebaut. Die Köpfe
entmagnetisieren.

Starke Gleichlaufschwankungen oder
Tonaussetzer.

• Die Antriebswellen des Cassettendecks sind
verschmutzt. Die Teile mit einer
Reinigungscassette reinigen.

Starkes Rauschen oder Löschen der
Höhen.

• In den Aufnahme-/Wiedergabeköpfen hat sich
Restmagnetismus aufgebaut. Die Köpfe
entmagnetisieren (siehe Seite 13).

• Das Deck weiter vom TV-Gerät oder
Videorecorder entfernt aufstellen.

Verzerrter Ton.

• DOLBY NR in dieselbe Position stellen, bei
der die Cassette bespielt wurde.

• Das Cassettendeck weiter vom TV-Gerät oder
Videorecorder entfernt aufstellen.

Kein Ton.

• Das Netzkabel ist nicht mit einer
Netzsteckdose verbunden.

•Überprüfen, ob die Audioverbindungskabel
richtig angeschlossen sind (siehe Seite 7).

Die mit der Stereoanlage gelieferte
Fernbedienung funktioniert nicht.

• Die Funktion der Stereoanlage ist nicht auf
„TAPE“ eingestellt.

•Überprüfen, ob das Systemkabeladapter/AU

BUS-Verbindungskabel richtig angeschlossen
ist (siehe Seite 5 oder 6).

Die automatische Signalquellenwahl oder
die Sofortwiedergabefunktion (nur
DHC-MD313/333) arbeiten nicht.

•Überprüfen, ob das Systemkabeladapter/AU
BUS-Verbindungskabel richtig angeschlossen
ist (siehe Seite 5 oder 6).

Die mit der Stereoanlage verbundenen
Funktionen, wie CD-TAPE­Synchronaufnahme, sind unwirksam.

•Überprüfen, ob das Systemkabeladapter/AU
BUS-Verbindungskabel richtig angeschlossen
ist (siehe Seite 5 oder 6).

Die eingelegte Cassette läßt sich nicht
auswerfen.

• Das Cassettendeck ist ausgeschaltet. Das
Cassettendeck mit `/1 (Netz) einschalten
und dann A drücken.

Die Cassettenanzeige blinkt.

• Das Cassettendeck mit `/1 (Netz) aus- und
dann wieder einschalten.

14

DE

Technische Daten

Aufnahmesystem 4 Spuren, 2 Kanäle (Stereo)
Frequenzgang (DOLBY NR OFF)

Gleichlaufschwankungen ±0,13% W. Peak (IEC)

Eingang TAPE IN (Cinchbuchsen):

Ausgang TAPE OUT (Cinchbuchsen):

Allgemeines

Stromversorgung
Modell für europäische Länder:

Andere Modelle: 110 – 120 V oder

Leistungsaufnahme 12 W
Abmessungen ca. 215 × 60 × 230 mm

Gewicht ca. 2,5 kg
Mitgeliefertes Zubehör: Audioverbindungskabel (2)

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

50 – 14.000 Hz (±3 dB),
mit Sony TYPE I-Cassette
50 – 15.000 Hz (±3 dB),
mit Sony TYPE II-Cassette

0,07% W. RMS (NAB)
±0,2% W. Peak (DIN)

Impedanz 47 kOhm

Pegel 550 mV,
Impedanz 47 kOhm

220 – 230 V Wechselstrom,
50/60 Hz

220 – 240 V Wechselstrom,
50/60 Hz
Einstellbar über
Spannungswahlschalter

(B/H/T), einschl. vorstehender
Teile und Bedienungselemente

Systemkabeladapter (1)

15

DE

Este sistema está equipado con
la función de reducción de ruido
tipo B de Dolby*.

* Fabricado bajo licencia de Dolby Laboratories.

“Dolby” y el símbolo con una doble D son marcas
comerciales de Dolby Laboratories.

El deck de cassettes
TC-TX595 ha sido diseñado
para los sistemas estéreo
listados abajo

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Conecte el deck de cassettes al DHC-MD373/595
utilizando los cables conectores de audio y el
cable adaptador de sistema (consulte la página 4).

Conecte el deck de cassettes al DHC-MD313/333
utilizando los cables conectores de audio y el
cable conector AU BUS (consulte la página 5).

Las ilustraciones usadas en este manual de
instrucciones para describir las conexiones del
deck de cassettes están basadas en el
DHC-MD333/373.

Conexión/desconexión
automática de la alimentación

La alimentación del deck de cassettes está
sincronizada con la del sistema estéreo (consulte
la página 11).

Grabación sincronizada de un
CD-TAPE

Podrá grabar fácilmente un CD en un cassette
(consulte la página 10). Sin embargo, con el
DHC-MD373/595 usted no podrá realizar
grabación con desvanecimiento sincronizado
(consulte la página 11).

Reproducción presionando una
sola tecla (DHC-MD313/333
solamente)

Si el deck de cassettes está desactivado y presiona
H o h en el mismo, se activará
automáticamente éste y el sistema estéreo, y se
iniciará la reproducción de la cinta si hay un
cassette insertado (consulte la página 9).

Selección automática de fuente

Podrá cambiar de otra fuente al deck de cassettes e
iniciar la reproducción de una cinta con sólo
presionar H o h en dicho deck (consulte la
página 9).

ES

2

Temporizador

Podrá despertarse con música o grabar un
programa de radiodifusión a una hora programada.
Para más información, consulte las secciones
“Para despertarse con música” y “Grabación de
programas de la radio con el temporizador” del
manual de instrucciones del sistema estéreo.

Telemando

Si el telemando suministrado con el sistema
estéreo tiene botones con nombres iguales a los de
los controles del deck de cassettes, también podrá
operar el deck de cassettes con estos botones.

Índice

Preparativos

Conexión del sistema ................................ 4

Operaciones

Reproducción de una cinta ........................ 8

Grabación de un CD

— Grabación sincronizada de

un CD-TAPE .................................... 10

Grabación manual ................................... 11

Información adicional

Precauciones ............................................ 12

Solución de problemas ............................ 14

Especificaciones ...................................... 15

ES

ES

3

Preparativos

Conexión del sistema

Los sistemas estéreo con la toma de control de la cinta (DHC-MD373/595)

Realice los pasos 1 a 3, 5 a 7 de abajo para conectar el sistema con los cables suministrados.

Panel posterior del
TC-TX595

Cable de
alimentación

Cables conectores de
audio (suministrados)

Cable conector
AU BUS

Adaptador del cable del sistema
(suministrado)

Panel posterior del
DHC-MD373

de CA

ES

4

Los sistemas estéreo con la toma AU BUS (DHC-MD313/333)

Realice los pasos 4 a 7 de abajo para conectar el sistema con los cables suministrados.

Panel posterior del
TC-TX595

Cables conectores de
audio (suministrados)

Cable conector AU BUS

Panel posterior del
DHC-MD333

Cable de
alimentación
de CA

Conexión al DHC-MD373/595

1 Conecte firmemente el cable conector

AU BUS al adaptador del cable del
sistema.

A

B

TC-TX595

Adaptador

2 Desprenda el papel de precinto de la

parte posterior del adaptador del cable
del sistema y sujete el adaptador en el
DHC-MD373/595.

Coloque el
adaptador de
manera que no
interfiera con los
cables conectores
de audio.

A

B

Coloque el adaptador
de manera que no
cubra las ranuras de
ventilación.

TC-TX595

DHC-MD373

continúa

ES

5

Conexión del sistema
(continuación)

Conexión al DHC-MD313/333

3 Conecte firmemente el adaptador del

cable del sistema a la toma de control de
la cinta del DHC-MD373/595.

A

Inserte el conector a tope
firmemente.

Nota

El adaptador del cable del sistema se utiliza para
conectar el cable conector AU BUS con el fin de
intercambiar señales entre el deck de cassettes y el
DHC-MD373/595. Si no conecta el adaptador del
cable del sistema y el cable conector AU BUS
firmemente, el deck de cassettes y el DHC-MD373/
595 podrán no funcionar correctamente.

TC-TX595

B

DHC-MD373

4 Conecte firmemente el cable conector

AU BUS a la toma AU BUS del sistema
DHC-MD313/333.

A

B

A

DHC-MD333

Nota

El cable conector AU BUS se emplea para
intercambiar las señales entre el deck de cassettes y el
DHC-MD313/333. Si no conecta el cable con
firmeza, el deck de cassettes y el DHC-MD313/333
pueden no funcionar correctamente.

TC-TX595

B

Inserte el conector a
tope firmemente.

ES

6

5 Conecte A a A y B a B con los

cables conectores de audio. Inserte los
enchufes en las tomas del mismo color.

Puesto que los dos cables conectores de
audio son iguales, puede conectar A o B
con cualquiera de ellos.

Panel posterior del TC-TX595

TAPE

L

IN OUT

R

AB

B

A

Cómo insertar los enchufes

Inserte firmemente los enchufes en las tomas.

No está firmemente
insertado

Insértelo hasta aquí.

6 Para modelos con selector de tensión,

ponga VOLTAGE SELECTOR en la
posición correspondiente a la tensión de
línea de alimentación local.

Panel posterior del DHC-MD373
Panel posterior del TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Panel posterior del DHC-MD333

L : flujo del sonido

* A l A

Las señales sonoras del CD, MD y sintonizador
fluyen a través del sistema estéreo hasta el deck
de cassettes al realizar grabaciones en cintas.

** B l B

La señal sonora del deck de cassettes fluye hasta
el sistema estéreo al reproducir cintas.

VOLTAGE SELECTOR

110-120V

220-240V

7 Conecte el cable de alimentación de CA

a un tomacorriente una vez realizadas
todas las conexiones.

Si el enchufe de este deck de cassettes no
encaja en el tomacorriente, retire el
adaptador suministrado de dicho enchufe
(sólo para modelos equipados con
adaptador).

Si no hay sonido o si la cinta no
se graba durante la primera
operación

Compruebe que los enchufes estén firmemente
insertados en las tomas.

• Si no inserta los enchufes firmemente en ambas
tomas A, es posible que no pueda grabar el sonido
del CD, MD ni sintonizador en una cinta.

• Si no inserta los enchufes firmemente en ambas
tomas B, es posible que no pueda escuchar el
sonido del deck de cassettes.

Los enchufes de los cables conectores de audio
pueden estar tensos. Inserte los enchufes en el
punto mostrado en “Cómo insertar los enchufes”
en el paso 5.

ES

7

Operaciones

Reproducción de una cinta

Usted podrá utilizar cualquier tipo de cinta, TYPE
I (normal), TYPE II (CrO2), o TYPE IV (metal),
porque el deck de cassettes detectará
automáticamente el tipo de cinta (ATS1)).

1)

ATS: Automatic Tape Selection = Selección
automática de cinta.

Deck de cassettes TC-TX595

24SA

DOLBY NR

2)

Este deck de cassettes está equipado con el sistema
de reducción de ruido tipo B de Dolby.

2)

3

Indicador
de cassettes

1 Presione ?/1 (alimentación) del

sistema estéreo para activar el
sistema estéreo.

El deck de cassettes se activa
automáticamente.

h

m/M

x

3 Ponga DIRECTION en g para

reproducir una cara. Para reproducir
ambas, póngalo en s

3)

.

4 Presione H.

Presione h para reproducir la cara inferior.
La función (FUNCTION) cambia a “TAPE”

automáticamente y, a continuación, la cinta
comienza a reproducirse.

3)

El deck de cassettes se parará automáticamente
después de haber repetido la secuencia cinco veces.

Para reproducir una cinta
utilizando el sistema estéreo

Realice la siguiente operación en el paso 4;

1 Cambie la función del sistema estéreo a cinta.
2 Presione (TAPE) H o (TAPE) N del

telemando.
Para reproducir la cara inferior, presione

(TAPE) H o (TAPE) N otra vez. Para el
DHC-MD313/333, presione h.

2 Inserte una cinta grabada.

ES

8

Con la cara que desee
reproducir hacia arriba

Otras operaciones

Para Haga lo siguiente:

Parar la reproducción Presione x.
Realizar una pausa Presione S.

Hacer que la cinta
avance rápidamente

Rebobinar la cinta Presione x, a continuación

Localizar una canción
posterior* (AMS**)

Localizar una canción
anterior* (AMS**)

Extraer el cassette Presione A del deck de

Ajustar el volumen Gire VOLUME en el sistema

* No podrá utilizar el telemando suministrado con el

DHC-MD595.

**El sensor automático de canciones (AMS) detecta

espacios en blanco superiores a cuatro segundos
entre las canciones para localizar éstas
rápidamente.

Vuelva a presionarla para
reanudar la reproducción.

Presione x, a continuación
M para la cara superior.
Presione x, a continuación

m para la cara inferior.

m para la cara superior.
Presione x, a continuación
M para la cara inferior.

Presione M para la cara
superior durante la
reproducción.
Presione m para la cara
inferior durante la
reproducción.

Presione m para la cara
superior durante la
reproducción.
Presione M para la cara
inferior durante la
reproducción.

cassettes.

estéreo.

Sugerencias

• Al presionar ?/1 (alimentación) del deck de
cassettes, sólo se activará éste. Presione ?/1
(alimentación) del sistema estéreo para activar el
sistema estéreo.

• El indicador de cassettes se ilumina en rojo si hay
un cassette insertado y se apaga si no hay ninguno
insertado.

• Si el deck de cassettes está desactivado y presiona
H o h, dicho deck se activará automáticamente
y se iniciará la reproducción de la cinta
(reproducción presionando una sola tecla)
(DHC-MD313/333 solamente).

• Si inserta una cinta mientras la alimentación está
desactivada, sólo se activará automáticamente el
deck de cassettes. Presione ?/1 (alimentación) del
sistema estéreo para activar el sistema estéreo.

• Usted podrá cambiar de otra fuente al deck de
cassettes e iniciar la reproducción de un cassette
presionando simplemente H o h (selección
automática de fuente).

• Para iniciar automáticamente la reproducción desde
el principio de la cinta después del bobinado rápido
(reproducción automática), presione H
mientras mantiene presionada m (para la cara
superior) o presione h mientras mantiene
presionada M (para la cara inferior).

• Para escuchar una cinta grabada con el sistema de
reducción de ruido Dolby, ponga DOLBY NR en
ON.

• Mediante el empleo de la función de temporizador
del sistema estéreo, podrá despertarse con música a
una hora programada. Para más información,
consulte la sección “Para despertarse con música”
del manual de instrucciones del sistema estéreo. Al
ajustar el temporizador diario, es preciso ajustar
DOLBY NR en el deck de cassettes.

Nota

La función del AMS puede no trabajar cuando:

— el espacio en blanco entre canciones sea de

cuatro segundos o menos.

— la fuente de sonido grabada en el canal derecho

sea diferente de la del canal izquierdo, como en
el caso de una cinta de KARAOKE.

— continúe durante mucho tiempo un volumen o

sonido bajo.

— haya un televisor demasiado cerca del deck de

cassettes.

ES

9

Grabación de un CD

— Grabación sincronizada de un CD-TAPE

3 Ponga un CD en la bandeja de discos

del reproductor de CD del sistema
estéreo.

La tecla CD SYNC le permitirá grabar fácilmente
de un CD a una cinta. Podrá utilizar cintas TYPE I
(normal) o TYPE II (CrO2) porque el deck de
cassettes detectará automáticamente el tipo de
cinta.

Deck de cassettes TC-TX595

26

DOLBY NR* Indicador

* Este deck de cassettes está equipado con el sistema

de reducción de ruido tipo B de Dolby.

4

de
cassettes

5

H

h

x

1 Presione ?/1 (alimentación) del

sistema estéreo para activar el sistema
estéreo.

El deck de cassettes se activa
automáticamente.

2 Inserte un cassette en blanco.

Con la cara que desee
grabar hacia arriba

4 Ponga DIRECTION en g para grabar

una cara. Para grabar ambas, póngalo en
s.

Si selecciona grabar por ambas caras y la
cinta llega al final de la cara superior a mitad
de una canción, la canción entera volverá a
grabarse desde el principio de la cara
inferior.

5 Presione CD SYNC del deck de

cassettes.

El deck de cassettes esperará por la
grabación, y el reproductor de CD por la
reproducción. Las lámparas de CD SYNC,
zREC, H (para la cara superior) y las
teclas S se iluminan.
Si desea grabar a partir de la cara inferior,
presione h (para la cara inferior) para que la
lámpara de la tecla h se ilumine.

6 Presione S del deck de cassettes.

Se iniciará la grabación.
Si la cinta llega al final de la cara superior a
mitad de una canción, la cinta se rebobinará
y la canción volverá a grabarse desde su
principio. Después, la grabación comenzará
con esa canción desde el principio de la cara
inferior durante la grabación de ambas caras,
o la grabación se parará durante la grabación
de una cara.

10

Para parar la grabación

Presione x del deck de cassettes.

ES

Sugerencias

• Al presionar ?/1 (alimentación) del deck de
cassettes, sólo se activará éste. Presione ?/1
(alimentación) del sistema estéreo para activar el
sistema estéreo.

• Si inserta una cinta mientras la alimentación está
desactivada, sólo se activará automáticamente el
deck de cassettes. Presione ?/1 (alimentación) del
sistema estéreo para activar el sistema estéreo antes
de la grabación.

• El indicador de cassettes se ilumina en rojo si hay
un cassette insertado y se apaga si no hay ninguno
insertado.

• Cuando desee reducir el ruido de siseo de las
señales de alta frecuencia y bajo nivel, ponga
DOLBY NR en ON antes del paso 5.

• Si la cara superior de la cinta llega el final durante
la grabación de ambas caras, la función de
desvanecimiento se activará para evitar que la
canción finalice bruscamente al final de la cinta
(desvanecimiento sincronizado)
(DHC-MD313/333 solamente). La canción volverá
a grabarse desde el principio de la cara inferior.

Notas

• Durante la grabación no podrá escuchar otras
fuentes.

• Si graba en ambas caras, asegúrese de comenzar a
partir de la superior. Si comienza a partir de la cara
inferior, la grabación se detendrá al final de dicha
cara.

Grabación manual

Con la grabación manual, podrá grabar sólo las
canciones que desee de un CD o iniciar la
grabación en el medio de la cinta. También podrá
grabar un programa de radiodifusión o un MD.

Deck de cassettes TC-TX595

26

DOLBY NR*

* Este deck de cassettes está equipado con el sistema

de reducción de ruido tipo B de Dolby.

1 Presione ?/1 (alimentación) del

sistema estéreo para activar el sistema
estéreo.

El deck de cassettes se activa
automáticamente.

2 Inserte un cassette en blanco.

4

5

H

h

x

Con la cara que desee
grabar hacia arriba

continúa

11

ES

Grabación manual
(continuación)

Información adicional

Precauciones

3 Cambie la función del sistema estéreo a

la fuente de sonido deseada (por
ejemplo: “CD”, “MD”, “AM” o “FM”).

4 Ponga DIRECTION en g para grabar

una cara. Para grabar ambas, póngalo en
s.

5 Presione zREC del deck de cassettes.

El deck de cassettes esperará por la
grabación. Las lámparas de zREC, H
(para la cara superior) y las teclas S se
iluminan.

Si desea grabar a partir de la cara inferior,
presione h (para la cara inferior) para que
la lámpara de la tecla h se ilumine.

6 Presione S del deck de cassettes.

Se iniciará la grabación.
También es posible iniciar la grabación

presionando la tecla H o h que esté
iluminada.

7 Inicie la reproducción en el componente

fuente.

Para Presione

Parar la grabación x del deck de cassettes.
Realizar una pausa

en la grabación

Sugerencias

• El indicador de cassettes se ilumina en rojo si hay
un cassette insertado y se apaga si no hay ninguno
insertado.

• Cuando desee reducir el ruido de siseo de las
señales de alta frecuencia y bajo nivel, ponga
DOLBY NR en ON antes del paso 5.

• Mediante el empleo de la función de temporizador
del sistema estéreo, podrá grabar programas de
radiodifusión a una hora programada. Para más
información, consulte la sección “Grabación de
programas de la radio con el temporizador” del
manual de instrucciones del sistema estéreo. Al
ajustar la grabación con temporizador, DOLBY NR
y el modo DIRECTION deben estar ajustados en el
deck de cassettes.

S del deck de cassettes.

Tensión de alimentación
(para modelos con selector de
tensión)

Antes de utilizar el deck de cassettes, compruebe si su
tensión de alimentación es idéntica a la de la red
local.

Seguridad

• La unidad no estará desconectada de la fuente de
alimentación de CA (red) mientras esté conectada al
tomacorriente, aunque haya apagado dicha unidad.

• Cuando no vaya a utilizar el deck de cassettes
durante mucho tiempo, desenchúfelo de la fuente de
alimentación (red). Para desenchufar el cable de
alimentación, tire del enchufe. No tire nunca del
propio cable.

• Si dentro de cualquier componente del sistema entra
un líquido o un objeto sólido, desenchúfelo de la
red y haga que sea comprobado por personal
cualificado.

• El cable de alimentación de CA (cable de red) debe
sustituirse únicamente en un centro de servicio
técnico cualificado.

Ubicación

• Coloque el deck de cassettes en un lugar
adecuadamente ventilado a fin de evitar su
recalentamiento interno.

• No lo coloque en posición inclinada.

• No coloque la unidad en lugares expuestos a:
— Frío ni calor extremados
— Polvo ni suciedad
— Gran humedad
— Vibraciones
— La luz solar directa

Antes de colocar un cassette en
el deck

Tense la cinta. De lo contrario, ésta podría enredarse
en las piezas del deck y dañarse.

Cuando utilice un cassette con
cintas de más de 90 minutos

La cinta es muy elástica. No cambie con frecuencia
los modos de operación de la cinta tales como
reproducción, parada, bobinado rápido, etc. La cinta
podría enredarse en el deck de cassettes.

12

ES

Para conservar
permanentemente una cinta

Para evitar volver a grabar accidentalmente una cinta,
rompa la lengüeta del cassette de la cara A o B, como
se muestra en la ilustración.

Ranuras
detectoras

Lengüeta de la
cara B

Si desea volver a utilizar más tarde este cassette para
grabar, cubra las ranuras con cinta adhesiva. No
obstante, tenga cuidado de no cubrir las ranuras
detectoras que permiten al reproductor de cintas
detectar automáticamente el tipo de cinta.

Lengüeta de la
cara A

Cara A

Rompa la
lengüeta del
cassette de la
cara A

Limpieza de las cabezas de la
cinta

Limpie las cabezas cada 10 horas de utilización.
Cuando las cabezas se ensucien:

— el sonido se distorsionará
— el nivel del sonido se reducirá
— se producirá pérdida de sonido
— la cinta no se borrará completamente
— la cinta no se grabará.

Asegúrese de limpiar las cabezas de cinta antes de
iniciar una grabación importante o después de
reproducir una cinta vieja. Utilice un cassette
limpiador de tipo seco o húmedo adquirido en un
establecimiento del ramo. Con respecto a los detalles,
consulte las instrucciones del cassette limpiador.

Desmagnetización de las
cabezas

Desmagnetice las cabezas y las partes metálicas que
entran en contacto con la cinta cada 20 a 30 horas de
utilización con un cassette desmagnetizador vendido
aparte. Con respecto a los detalles, consulte las
instrucciones del cassette desmagnetizador.

Limpieza de la caja

Utilice un paño suave ligeramente humedecido en una
solución de detergente suave.

No utilice disolventes tales como diluidor de pintura
ni bencina, ya que podrían dañar el acabado.

Si tiene alguna pregunta o problema en relación con
este deck de cassettes, consulte a su proveedor Sony.

Ranuras detectoras

13

ES

Solución de problemas

Si se presenta algún problema durante la
utilización de su deck de cassettes, utilice la lista
de comprobaciones siguiente.

En primer lugar, compruebe si el cable de
alimentación está firmemente conectado, y si
también lo están los cables de los altavoces.

Si el problema persiste, consulte a su proveedor
Sony.

Las teclas de operación del deck de
cassettes no trabajan.

• Presione cualquiera de las teclas de operación
una vez que S deje de parpadear. (Las teclas
del deck de cassettes no funcionan durante
dos segundos aproximadamente después de
activar dicho deck.)

• No ha insertado ningún cassette. Inserte uno.

La cinta no se reproduce ni se graba.

• La cinta está floja. Ténsela.

• Las cabezas están sucias. Límpielas.

• Compruebe que los cables conectores de

audio estén conectados correctamente
(consulte la página 7).

La cinta no se graba.

• No ha insertado ningún cassette. Inserte uno.

• Ha retirado la lengüeta del cassette. Cubra el

orificio de la lengüeta rota con cinta adhesiva
(consulte la página 13).

• La cinta está bobinada hasta el final.

La cinta no se graba ni se reproduce, o el
nivel del sonido se reduce.

• Las cabezas están sucias. Límpielas.

• Las cabezas grabadora/reproductora están
magnetizadas. Desmagnetícelas.

La cinta no se borra completamente.

• Las cabezas grabadora/reproductora están
magnetizadas. Desmagnetícelas.

Hay fluctuación y trémolo excesivos, o se
produce pérdida de sonido.

• Los ejes de arrastre del deck de cassettes están
sucios. Límpielos con un cassette limpiador.

El ruido aumenta, o las frecuencias altas
se borran.

• Las cabezas grabadora/reproductora están
magnetizadas. Desmagnetícelas (consulte la
página 13).

• Aleje el deck de cassettes del televisor o de la
videograbadora.

El sonido se oye distorsionado.

• Ponga DOLBY NR en el mismo ajuste en que
se haya grabado la cinta.

• Aleje el deck de cassettes del televisor o de la
videograbadora.

No hay sonido.

• El cable de alimentación de CA está
desconectado del tomacorriente.

• Compruebe que los cables conectores de
audio estén conectados correctamente
(consulte la página 7).

El telemando suministrado con el sistema
estéreo no funciona.

• La función del sistema estéreo no está puesta
en “TAPE”.

• Compruebe que el adaptador del cable del
sistema/el cable conector AU BUS está
conectado correctamente (consulte la página 5
o 6).

La función de selección automática de
fuente o la de reproducción presionando
una sola tecla (DHC-MD313/333
solamente) no se activa.

• Compruebe que el adaptador del cable del
sistema/el cable conector AU BUS está
conectado correctamente (consulte la página 5
o 6).

Las funciones relacionadas con el sistema
estéreo, como la grabación sincronizada
de CD-TAPE, no funcionan.

• Compruebe que el adaptador del cable del
sistema/el cable conector AU BUS esté
conectado correctamente (consulte la página 5
o 6).

La cinta insertada no se expulsa.

• La tecla ?/1 (alimentación) del deck de
cassettes está en la posición OFF. Presione
?/1 (alimentación) para activar el deck y, a
continuación, presione A.

El indicador de cassettes parpadea.

• Presione ?/1 (alimentación) para desactivar
el deck de cassettes y, a continuación, vuelva
a presionar ?/1 (alimentación) para
encenderlo.

14

ES

Especificaciones

Sistema de grabación Estéreo de 4 pistas y 2 canales
Respuesta en frecuencia (DOLBY NR OFF)

Fluctuación y trémolo ±0,13%, ponderación de pico

Entrada TAPE IN (tomas fono):

Salida TAPE OUT (tomas fono):

Generales

Alimentación
Modelo para los países europeos:

Otros modelos: ca 110 – 120 V o 220 – 240 V,

Consumo 12 W
Dimensiones Aprox. 215 × 60 × 230 mm

Masa Aprox. 2,5 kg
Accesorios suministrados: Cables conectores de audio (2)

El diseño y las especificaciones están sujetos a
cambio sin previo aviso.

50 – 14 000 Hz (±3 dB),
utilizando cassettes TYPE I Sony
50 – 15 000 Hz (±3 dB),
utilizando cassettes TYPE II Sony

(IEC)
0,07%, ponderación eficaz (NAB)
±0,2%, ponderación de pico (DIN)

impedancia de 47 kiloohm

tensión de 550 mV
impedancia de 47 kiloohm

ca 220 – 230 V, 50/60 Hz

50/60 Hz
Ajustable con el selector de
tensión

(an/al/prf) incl. partes y controles
salientes

Adaptador del cable del sistema
(1)

15

ES

Deze stereo-installatie is
uitgerust met een
ruisonderdrukkingssysteem van
het Dolby* B-type.

* Vervaardigd in licentie van Dolby Laboratories.

“Dolby” en het dubbel D-symbool zijn
handelsmerken van Dolby Laboratories.

Dit TC-TX595 cassettedeck is
ontworpen voor gebruik met
de onderstaande stereo­installaties.

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Sluit het cassettedeck aan op de DHC-MD373/

595. Gebruik hiervoor de audiokabels en de
systeemkabel-vorloopstekker (zie blz. 4).

Sluit het cassettedeck aan op de DHC-MD313/

333. Gebruik hiervoor de audiokabels en de AU
BUS-kabel (zie blz. 5).

In deze gebruiksaanwijzing worden de
aansluitingen van het cassettedeck beschreven
voor gebruik met de DHC-MD333/373.

Automatisch in/uitschakelen

Het cassettedeck wordt samen met de stereo­installatie in- en uitgeschakeld (zie blz. 11).

CD-TAPE-synchroonopname

U kunt makkelijk een CD opnemen op cassette
(zie blz. 10). Bij de DHC-MD373/595 kunt u
echter niet opnemen met de uitvloeifunctie (Fade
Synchro) (zie blz. 11).

Eén-toets weergave (Uitsluitend
DHC-313/333)

Door op H of h op het cassettedeck te
drukken wanneer het cassettedeck is
uitgeschakeld, worden het cassettedeck en de
stereo-installatie automatisch ingeschakeld en start
de weergave wanneer een cassette is geplaatst (zie
blz. 9).

Automatische geluidsbron-keuze

U kunt overschakelen van een andere bron naar
het cassettedeck en de cassette afspelen door
gewoon op H of h op het cassettedeck te
drukken (zie blz. 9).

NL

2

Schakelklok-funkties

U kunt ontwaken met muziek of een
radioprogramma opnemen op een vooraf bepaald
tijdstip. Meer uitleg hierover vindt u onder
“Ontwaken met muziek” en “Timergestuurde
opname van radioprogramma’s” in de
gebruiksaanwijzing van de stereo-installatie.

Afstandsbediening

Indien de toetsen op de afstandsbediening die met
de stereo-installatie is meegeleverd, dezelfde naam
hebben als de toetsen op het cassettedeck, kunt u
het cassettedeck ook met deze toetsen bedienen.

Inhoudsopgave

Voorbereidingen

Aansluiten op de stereo-installatie ............ 4

Bediening

Afspelen van een cassette ......................... 8

Opnemen van een CD

— CD-TAPE-synchroonopname ..... 10

Handmatig opnemen ............................... 11

Aanvullende informatie

Voorzorgsmaatregelen ............................ 12

Verhelpen van storingen ......................... 14

Technische gegevens............................... 15

3

NL

NL

Voorbereidingen

Aansluiten op de stereo-installatie

Stereo-installaties met cassettetape-bedieningsaansluiting (DHC-MD373/595)

Volg de onderstaande stappen 1 t/m 3, 5 t/m 7 om uw systeem aan te sluiten met behulp van de
meegeleverde snoeren.

Achterpaneel van de
TC-TX595

Netsnoer

Audiokabels
(meegeleverd)

AU BUS-kabel

Systeemkabel-verloopstekker
(meegeleverd)

Achterpaneel van de
DHC-MD373

NL

4

Stereo-installaties met AU BUS-aansluiting (DHC-MD313/333)

Volg de onderstaande stappen 4 t/m 7 om uw systeem aan te sluiten met behulp van de meegeleverde
snoeren.

Achterpaneel van de
TC-TX595

Netsnoer

Audiokabels
(meegeleverd)

AU BUS-kabel

Achterpaneel van de
DHC-MD333

Aansluiten op de DHC-MD373/
595

1 Sluit de AU BUS-kabel stevig aan op de

systeemkabel-verloopstekker.

A

B

TC-TX595

Verloopstekker

2 Verwijder het verzegelingspapier van de

achterkant van de systeemkabel­verloopstekker en bevestig de
verloopstekker aan de DHC-MD373/

595.

Plaats de
verloopstekker
zodanig dat deze
niet in aanraking
komt met de
audiokabels.

Plaats de
verloopstekker
zodanig dat deze de
ventilatieopeningen
niet afdekt.

A

B

TC-TX595

DHC-MD373

wordt vervolgd

NL

5

Aansluiten op de stereo­installatie (vervolg)

Aansluiten op de DHC-MD313/
333

3 Sluit de systeemkabel-verloopstekker

stevig aan op de cassettebedienings­aansluiting op de DHC-MD373/595.

A

B

TC-TX595

Steek de stekker er
stevig en helemaal in.

Opmerking

De systeemkabel-verloopstekker dient voor het
aansluiten van de AU BUS-kabel zodat er signalen
kunnen worden uitgewisseld tussen het cassettedeck
en de DHC-MD373/595. Als u de systeemkabel­verloopstekker en de AU BUS-kabel niet goed
aansluit, bestaat de kans dat het cassettedeck en de
DHC-MD373/595 niet correct zullen functioneren.

DHC-MD373

4 Sluit de AU BUS-kabel stevig aan op de

AU BUS-aansluiting van de
DHC-MD313/333.

A

B

A

DHC-MD333

Opmerking

De AU BUS-kabel dient om signalen uit te wisselen
tussen het cassettedeck en de DHC-MD313/333. Als
u de kabel niet goed aansluit, kunnen het cassettedeck
en de DHC-MD313/333 eventueel niet correct
functioneren.

TC-TX595

B

Steek de stekker er
stevig en helemaal in.

NL

6

5 Verbind A met A en B met B met

behulp van de audiokabels. Steek de
stekkers in de aansluitingen met
dezelfde kleur.

De twee audiokabels zijn identiek, zodat u
met elke kabel A of B kunt verbinden.

Achterpaneel van de TC-TX595

TAPE

L

IN OUT

R

AB

B

A

De stekkers insteken

Steek de stekkers stevig in de aansluitingen.

Niet stevig vast

Tot hier insteken.

6 Bij modellen met een

spanningskeuzeschakelaar, zet de
VOLTAGE SELECTOR in de stand die
overeenkomt met de lokale netspanning.

Achterpaneel van de DHC-MD373
Achterpaneel van de TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Achterpaneel van de DHC-MD333

L : signaalverloop

* A l A

De geluidssignalen van CD, MD en TUNER
vloeien bij het opnemen via de stereo-installatie
naar het cassettedeck.

** B l B

Het geluidssignaal van het cassettedeck vloeit bij
het afspelen van een cassette naar de
stereo-installatie.

VOLTAGE SELECTOR

110-120V

220-240V

7 Steek de stekker in een stopcontact

nadat u alle aansluitingen hebt verricht.

Als de stekker niet in het stopcontact past,
moet u de meegeleverde verloopstekker
losmaken (uitsluitend voor modellen die zijn
voorzien van een verloopstekker).

Geen geluid of de cassette
neemt niet op wanneer u het
toestel voor het eerst in gebruik
neemt

Controleer of de stekkers stevig vastzitten.

• Als de stekkers niet stevig in beide A-aansluitingen
zitten, kan het geluid van de CD, MD en TUNER
soms niet worden opgenomen op cassette.

• Als de stekkers niet stevig in beide
B-aansluitingen zitten, kan het geluid van het
cassettedeck soms niet worden beluisterd.

De stekkers van de audiokabels kunnen wat
klemmen. Steek de stekkers in zoals afgebeeld bij
“De stekkers insteken” in stap 5.

NL

7

Bediening

Afspelen van een cassette

In dit cassettedeck kunt u cassettes afspelen van
alle gangbare typen, TYPE I (normaalband),
TYPE II (CrO2-band) en TYPE IV (metaalband),
want het cassettedeck is voorzien van een
automatische bandsoort-instelling (ATS1)).

1)

ATS: Automatic Tape Selection.

Cassettedeck TC-TX595

24SA

DOLBY NR

2)

Dit cassettedeck is uitgerust met het Dolby B-type
ruisonderdrukkingssysteem.

2)

Cassette

3

indicator

1 Druk op `/1 (aan/uit-schakelaar) op de

stereo-installatie om de stereo-installatie
in te schakelen.

Het cassettedeck wordt automatisch
aangeschakeld.

h

m/M

x

3 Zet DIRECTION in de g stand voor

het afspelen van een enkele cassettekant.
Zet de schakelaar in de s3) stand voor
het afspelen van beide cassettekanten.

4 Druk op H.

Druk op h om de onderkant af te spelen.
FUNCTION schakelt automatisch over naar

“TAPE” en de cassette begint te spelen.

3)

In deze stand worden beide cassettekanten vijfmaal
achtereen weergegeven en dan stopt het deck
automatisch.

Afspelen van een band door
gebruikmaking van de stereo­installatie

Doe bij stap 4 het volgende:

1 Kies bij de stereo-installatie de band functie.
2 Druk op (TAPE) H of (TAPE) N op de

afstandsbediening.
Om de onderkant af te spelen drukt u nogmaals

op (TAPE) H of (TAPE) N. Bij de DHC­MD313/333 dient u op h te drukken.

2 Breng een voorbespeelde cassette in.

Met de kant die u wilt afspelen
naar boven gericht

NL

8

Andere handelingen

Voor Doe het volgende

Stoppen met afspelen Druk op x.
Pauzeren van de

weergave

Snel vooruitspoelen

Snel terugspoelen Druk op x, en vervolgens op

Zoeken naar een
volgend muziekstuk*
(AMS**)

Zoeken naar een
vorig muziekstuk*
(AMS**)

Uitnemen van de
cassette

Het volume regelen Draai VOLUME op de stereo-

* U kunt geen gebruikmaken van de

afstandsbediening die met de DHC-MD595 is
meegeleverd.

**De Automatic Music Sensor (AMS) detecteert een

blanco ruimte van meer dan vier seconden tussen
muziekstukken om zo snel muziekstukken te
detecteren.

Druk op S.
Druk nogmaals om de
weergave te hervatten.

Druk op x, en vervolgens op
M voor de bovenkant.
Druk op x, en vervolgens op

m voor de onderkant.

m voor de bovenkant.
Druk op x, en vervolgens op
M voor de onderkant.

Druk op M voor de
bovenkant, tijdens het
afspelen.
Druk op m voor de
onderkant, tijdens het
afspelen.

Druk op m voor de
bovenkant, tijdens het
afspelen.
Druk op M voor de
onderkant, tijdens het
afspelen.

Druk op A op het
cassettedeck.

installatie.

Tips

• Als u op `/1 (aan/uit-schakelaar) op het
cassettedeck drukt, wordt alleen het cassettedeck
aangeschakeld. Druk op `/1 (aan/uit-schakelaar)
op de stereo-installatie om de stereo-installatie in te
schakelen.

• De cassette indicator licht rood op wanneer een
cassette is ingebracht en dooft wanneer geen
cassette is ingebracht.

• Door op H of h te drukken wanneer het
cassettedeck is uitgeschakeld, wordt het
cassettedeck automatisch aangeschakeld en start de
weergave wanneer een cassette is ingebracht (één-
toets weergave) (Uitsluitend DHC-MD313/333).

• Wanneer een cassette wordt ingebracht terwijl het
cassettedeck is uitgeschakeld, wordt alleen het
cassettedeck aangeschakeld. Druk op `/1 (aan/uit-
schakelaar) op de stereo-installatie om de stereo­installatie in te schakelen.

• Ook voor overschakelen van een andere
geluidsbron op het cassettedeck hoeft u slechts even
op H of h te drukken (automatische
geluidsbron-keuze).

• Om de weergave automatisch te starten vanaf het
begin van de cassette na snel vooruit of achteruit
spoelen (Auto Play), drukt u op H terwijl u m
ingedrukt houdt (voor de bovenkant) of drukt u op
h terwijl u M ingedrukt houdt (voor de
onderkant).

• Om te luisteren naar een cassette die is opgenomen
met het Dolby-ruisonderdrukkingssysteem, zet u de
DOLBY NR schakelaar in de “ON” stand.

• Met de timerfunctie van de stereo-installatie kunt u
op een vooraf ingesteld tijdstip ontwaken met
muziek. Meer uitleg vindt u onder “Ontwaken met
muziek” in de gebruiksaanwijzing van de stereo­installatie. Bij het instellen van de dagtimer moet
DOLBY NR zijn ingesteld op het cassettedeck.

Opmerking

De AMS-zoekfunktie kan wel eens niet goed werken
in de volgende gevallen:

— als er tussen twee muziekstukken geen vier

sekonden stilte is.

— de geluidsbron die wordt opgenomen op het

rechter kanaal verschilt van die op het linker

kanaal, zoals bij een KARAOKE cassette.
— langdurig laag volume.
— als het cassettedeck te dicht bij een TV-toestel

staat.

NL

9

Opnemen van een CD

— CD-TAPE-synchroonopname

De CD SYNC toets maakt het opnemen van een
CD op cassette bijzonder eenvoudig. Voor
opnemen kunt u zowel TYPE I (normaalband) als
TYPE II (CrO2-band) cassettes gebruiken, want
het cassettedeck is voorzien van een automatische
bandsoort-instelling.

Cassettedeck TC-TX595

26

DOLBY NR* Cassette

* Dit cassettedeck is uitgerust met het Dolby B-type

ruisonderdrukkingssysteem.

4

indicator

5

H

h

x

3 Plaats een CD in de lade van de CD-

speler van de stereo-installatie.

4 Zet DIRECTION in de g stand voor

het opnemen op een enkele cassettekant.
Zet de schakelaar in de s stand voor
het opnemen op beide cassettekanten.

Als u voor opname op beide kanten kiest en
de bovenkant halverwege een muziekstuk ten
einde is, wordt het gehele muziekstuk vanaf
het begin van de onderkant opnieuw
opgenomen.

5 Druk op CD SYNC van het

cassettedeck.

Het cassettedeck komt dan in de
opnamepauzestand en de CD speler in de
weergavepauzestand. De indicatoren op
CD SYNC, zREC, H (voor de bovenkant)
en S toetsen lichten op. Als u wilt beginnen
op te nemen op de onderkant, drukt u op h
(voor de onderkant) zodat de indicator op de
h toets oplicht.

1 Druk op `/1 (aan/uit-schakelaar) op de

stereo-installatie om de stereo-installatie
in te schakelen.

Het cassettedeck wordt automatisch
aangeschakeld.

2 Breng een onbespeelde cassette in.

Met de kant die u wilt
opnemen naar boven gericht

NL

10

6 Druk op S van het cassettedeck.

Het opnemen begint.
Als de bovenkant halverwege een
muziekstuk ten einde is, wordt de cassette
teruggespoeld en het muziekstuk vanaf het
begin opnieuw opgenomen. Bij opname op
beide kanten wordt dat muziekstuk daarna
vanaf het begin van de onderkant
opgenomen, en bij opname op één kant stopt
de opname.

Stoppen met opnemen

Druk op x op het cassettedeck.

Tips

• Als u op `/1 (aan/uit-schakelaar) op het
cassettedeck drukt, wordt alleen het cassettedeck
aangeschakeld. Druk op `/1 (aan/uit-schakelaar)
op de stereo-installatie om de stereo-installatie in te
schakelen.

• Wanneer een cassette wordt ingebracht terwijl het
cassettedeck is uitgeschakeld, wordt alleen het
cassettedeck aangeschakeld. Druk op `/1 (aan/uit­schakelaar) op de stereo-installatie om de stereo­installatie in te schakelen voor u begint op te
nemen.

• De cassette indicator licht rood op wanneer een
cassette is ingebracht en dooft wanneer geen
cassette is ingebracht.

• Om de bandruis te onderdrukken zodat ook de
zachtere hoge frekwenties zonder storing
doorkomen, zet u de DOLBY NR schakelaar in de
“ON” stand voor u stap 5 uitvoert.

• Als de bovenkant van de cassette ten einde is bij
opname op beide kanten, voorkomt de
uitvloeifunctie dat de opname plots wordt
afgebroken (Fade Synchro) (Uitsluitend DHC­MD313/333). Het muziekstuk wordt dan opnieuw
opgenomen vanaf het begin van de onderkant.

Opmerkingen

• Het is niet mogelijk tijdens het opnemen een andere
geluidsbron te beluisteren.

• Bij opname op beide kanten, moet u altijd beginnen
vanaf de bovenkant. Als u begint vanaf de
onderkant, stopt de opname aan het eind van de
onderkant.

Handmatig opnemen

Bij handmatige opname kunt u alleen de gewenste
muziekstukken opnemen van een CD of de
opname starten halverwege de cassette. U kunt
ook een radioprogramma of een MD opnemen.

Cassettedeck TC-TX595

26

DOLBY NR*

* Dit cassettedeck is uitgerust met het Dolby B-type

ruisonderdrukkingssysteem.

1 Druk op `/1 (aan/uit-schakelaar) op de

stereo-installatie om de stereo-installatie
in te schakelen.

Het cassettedeck wordt automatisch
aangeschakeld.

2 Breng een onbespeelde cassette in.

4

5

H

h

x

Met de kant die u wilt
opnemen naar boven gericht

3 Zet de functie van de stereo-installatie

op de gewenste geluidsbron
(bijvoorbeeld “CD”, “MD”, “AM” of
“FM”).

wordt vervolgd

11

NL

Handmatig opnemen (vervolg)

4 Zet DIRECTION in de g stand voor

het opnemen op een enkele cassettekant.
Zet de schakelaar in de s stand voor
het opnemen op beide cassettekanten.

5 Druk op zREC van het cassettedeck.

Het cassettedeck komt dan gereed te staan
voor opname. De indicatoren op de zREC,
H (voor de bovenkant) en S toetsen lichten
op.

Als u wilt beginnen op te nemen op de
onderkant, drukt u op h (voor de
onderkant) zodat de indicator op de h toets
oplicht.

6 Druk op S van het cassettedeck.

Het opnemen begint.
U kunt ook beginnen opnemen door op de

toets H of h te drukken die oplicht.

7 Start het afspelen van de gekozen

geluidsbron.

Voor Drukt u op

Stoppen met
opnemen

Pauzeren van de
opname

Tips

• De cassette indicator licht rood op wanneer een
cassette is ingebracht en dooft wanneer geen
cassette is ingebracht.

• Om de bandruis te onderdrukken zodat ook de
zachtere hoge frekwenties zonder storing
doorkomen, zet u de DOLBY NR schakelaar in de
“ON” stand voor u stap 5 uitvoert.

• Met de timerfunctie van de stereo-installatie kunt u
radioprogramma’s opnemen op een vooraf ingesteld
tijdstip. Meer uitleg vindt u onder “Timergestuurde
opname van radioprogramma’s” in de
gebruiksaanwijzing van de stereo-installatie. Bij het
instellen van de timer moeten DOLBY NR en
DIRECTION mode zijn ingesteld op het
cassettedeck.

x van het cassettedeck.

S van het cassettedeck.

Aanvullende informatie

Voorzorgsmaatregelen

Stroomvoorziening
(Bij modellen met een
spanningskeuzeschakelaar)

Kontroleer, alvorens het cassettedeck in gebruik te
nemen, of de bedrijfsspanning van het apparaat
overeenkomt met de plaatselijke netspanning.

Veiligheid

• Zolang de stekker van het netsnoer in het
stopkontakt zit, blijft het toestel onder spanning,
ook al is het uitgeschakeld.

• Trek de stekker uit het stopkontakt wanneer u denkt
het apparaat geruime tijd niet te gebruiken. Pak de
stekker vast om deze uit het stopkontakt te trekken.
Trek nooit aan het snoer.

• Mocht er vloeistof of een voorwerp in het
inwendige van het apparaat terechtkomen, verbreek
dan de aansluiting op het stopkontakt en laat het
cassettedeck eerst door een deskundige nakijken
alvorens dit weer in gebruik te nemen.

• Het netsnoer mag uitsluitend worden vervangen in
een erkende werkplaats.

Opstelling

• Zet het cassettedeck op een plaats met voldoende
ventilatie om oververhitting van de inwendige
onderdelen te voorkomen, in het belang van een
langdurige betrouwbare werking.

• Zorg dat het apparaat zo goed mogelijk horizontaal
staat.

• Plaats het apparaat niet ergens waar het blootgesteld
wordt aan:

— extreme hitte of koude
— stof of vuil
— erg veel vocht
— heftige trillingen
— direkte zonnestraling

Alvorens u een cassette in het
deck plaatst

Zorg dat eventuele lussen in de band zijn
strakgetrokken. Anders zou de band in het
mechanisme verwikkeld kunnen raken, met kans op
ernstige schade.

Betreffende cassettes langer
dan 90 minuten

De uiterst dunne band in deze cassettes kan
gemakkelijk uitrekken en in het bandloopwerk
verstrikt raken. Bij gebruik van een dergelijke
cassette mag u de band niet te vaak stoppen,
snelspoelen en weer starten.

12

NL

Beveiligen van uw bandopnamen

Om een cassette tegen per ongeluk wissen of
abusievelijk opnemen te beveiligen, breekt u het
wispreventienokje uit voor cassettekant A of B, zoals
in de afbeelding is aangegeven.

Bandsoort­uitsparingen

Nokje van
kant B

Als u een aldus beveiligde cassette later weer voor
opnemen wilt gebruiken, kunt u de ontstane
opening(en) met een stukje plakband afdekken.

Let evenwel op dat u de bandsoortuitsparingen niet
afdekt, want hiermee detecteert het cassettedeck het
type band.

Wispreventie nokje
van kant A

Kant A

Breek het
wispreventie
nokje van kant
A uit

Reinigen van de koppen

Het verdient aanbeveling de koppen na iedere tien
gebruiksuren te reinigen.

Verontreinigde koppen en bandloopwerk
veroorzaken:

— vervorming in de weergave
— verminderde geluidssterkte
— af en toe wegvallend geluid
— onvolledig wissen van de band

— tegenvallende opnameresultaten.
Maak de bandkoppen schoon voor een belangrijke
opname of na het afspelen van een oude cassette.
Reinig de bandkoppen met een in de audiohandel
verkrijgbare reinigingscassette, van het droge of het
vloeistof-type. Zie voor nadere bijzonderheden de
gebruiksaanwijzing van de reinigingscassette.

Demagnetiseren van de koppen

Na 20 à 30 gebruiksuren, of bij een hoorbaar verlies
aan hoge tonen en/of toename van ruis, dient u de
bandkoppen en alle metalen onderdelen van het
bandloopwerk te demagnetiseren met een in de
audiohandel verkrijgbare demagnetiseercassette. Zie
voor nadere bijzonderheden de gebruiksaanwijzing
van de demagnetiseercassette.

Reinigen van de ombouw

Veeg de behuizing van het apparaat schoon met een
zacht doekje, licht bevochtigd met wat milde
vloeibare zeep.

Gebruik geen krachtige oplosmiddelen, zoals tri of
thinner, aangezien deze de afwerking van het apparaat
kunnen aantasten.

Bandsoortuitsparingen

Mocht u verder nog vragen of problemen met de
bediening van uw stereo-installatie hebben, aarzel dan
niet kontakt op te nemen met de dichtstbijzijnde Sony
handelaar.

13

NL

Verhelpen van storingen

Mocht er zich bij het gebruik van het cassettedeck
een probleem voordoen, neem de volgende lijst
van kontrolepunten dan even door.

Kontroleer echter eerst of het netsnoer stevig is
aangesloten en of alle aansluitingen van de
luidsprekers in orde zijn.

Is het probleem niet zo eenvoudig te verhelpen,
neem dan a.u.b. kontakt op met uw
dichtstbijzijnde Sony handelaar.

De bedieningstoetsen op het cassettedeck
werken niet.

• Druk op de bedieningstoetsen nadat S stopt
met knipperen. (De toetsen op het
cassettedeck werken niet gedurende ongeveer
twee seconden nadat het cassettedeck is
aangeschakeld.)

• Er is geen cassette ingebraeht. Breng een
cassette in.

Het afspelen of opnemen begint niet.

• De band zit te los. Trek de lussen in de band
strak.

• De bandkoppen zijn vuil. Reinig de koppen.

• Controleer of de audiokabels correct zijn
aangesloten (zie blz. 7).

Het opnemen begint niet.

• Er is geen cassette ingebracht. Breng een
cassette in.

• Het wispreventienokje is verwijderd. Bedek
de ontstane opening met kleefband (zie
blz. 13).

• Het einde van de band is bereikt.

Het opnemen of afspelen gaat mis of de
geluidssterkte loopt terug.

• De bandkoppen zijn vuil. Reinig de koppen.

• De opname/weergavekop is gemagnetiseerd.
Demagnetiseer de bandkoppen.

Oude opnamen worden niet afdoende
gewist.

• De opname/weergavekop is gemagnetiseerd.
Demagnetiseer de bandkoppen.

Overmatige snelheidsfluktuaties of
wegvallend geluid.

• De capstans in het cassettedeck zijn vuil.
Reinig ze met een reinigingscassette.

Toename van ruis of slechte weergave van
de hoge tonen.

• De opname/weergavekop is gemagnetiseerd.
Demagnetiseer de bandkoppen (zie blz. 13).

• Zet het cassettedeck verder weg van een TV­toestel of videorecorder.

Het geluid klinkt vervormd.

• Zet DOLBY NR in dezelfde stand als die
waarin de cassette werd opgenomen.

• Zet het cassettedeck verder weg van een TV­toestel of videorecorder.

Er klinkt geen geluid.

• De stekker zit niet in het stopcontact.

• Controleer of de audiokabels correct zijn
aangesloten (zie blz. 7).

De met de stereo-installatie meegeleverde
afstandsbediening werkt niet.

• Bij de stereo-installatie is niet de functie
“TAPE” gekozen.

• Controleer of de systeemkabel­verloopstekker/AU BUS-kabel correct is
aangesloten (zie blz. 5 of 6).

De Automatische geluidsbron-keuze of
One Touch Play (uitsluitend DHC-MD313/

333) werkt niet.

• Controleer of de systeemkabel­verloopstekker/AU BUS-kabel correct is
aangesloten (zie blz. 5 of 6).

De synchrone bedieningsfuncties van de
stereo-installatie, zoals CD-TAPE­synchroonopname, werken niet.

• Controleer of de systeemkabel­verloopstekker/AU BUS-kabel correct is
aangesloten (zie blz. 5 of 6).

De ingebrachte band wordt niet
uitgeworpen.

• `/1 (aan/uit-schakelaar) van de cassettedeck
staat op OFF. Druk op `/1 (aan/uit­schakelaar) om de cassettedeck in te
schakelen, druk daarna op A.

De cassette indicator knippert.

• Druk op `/1 (aan/uit-schakelaar) om de
cassettedeck uit te schakelen, en daarna
opnieuw op `/1 (aan/uit-schakelaar) de
cassettedeck weer in te schakelen.

14

NL

Technische gegevens

Opnamesysteem 4 sporen, 2 kanalen stereo
Frekwentiebereik (zonder Dolby ruisonderdrukking)

Snelheidsfluktuaties ±0,13% Gewogen piekniveau

Ingangen TAPE IN (tulpstekkerbussen):

Uitgangen TAPE OUT (tulpstekkerbussen):

Algemeen

Stroomvoorziening
Model voor Europese landen:

Andere modellen: 110 – 120 V of 220 – 240 V AC,

Stroomverbruik 12 W
Afmetingen Ca. 215 × 60 × 230 mm

Gewicht Ong. 2,5 kg
Bijgeleverd toebehoren: Audiokabels (2)

Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.

50 – 14.000 Hz (± 3 dB), met Sony
TYPE I (normaalband) cassette
50 – 15.000 Hz (± 3 dB), met Sony
TYPE II (CrO

(IEC)
0,07% Gewogen R.M.S. (NAB)

±0,2% Gewogen piekniveau (DIN)

ingangsimpedantie 47 kOhm

uitgangsspanning 550 mV
belastingsimpedantie 47 kOhm

220 – 230 V AC, 50/60 Hz

50/60 Hz
instelbaar met
spanningskeuzeschakelaar

(b/h/d) inkl. uitstekende
onderdelen en knoppen

Systeemkabel-verloopstekker (1)

2-band) cassette

15

NL

Detta stereosystem är utrustad
med brusreduceringssystemet
Dolby* B.

* Tillverkad på Dolby Laboratories-licens.

“Dolby” och dubbel-D-symbolen är registrerade
varumärken som tillhör Dolby Laboratories.

Kassettdäcket TC-TX595 är
avsett att användas
tillsammans med följande
stereoanläggningar:

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Anslut kassettdäcket till DHC-MD373/595 med
hjälp av ljudkablar och systemkabeladaptern (se
sidan 4).

Anslut kassettdäcket till DHC-MD313/333 via
ljudkablarna och AU BUS-anslutningskabeln (se
sidan 5).

I figurerna i denna bruksanvisning visas hur
kassettdäcket ansluts till med DHC-MD333/373.

Automatisk påslagning/
avstängning

Kassettdäcket slås automatiskt på och stängs av
tillsammans med stereoanläggningen (se
sidan 11).

Synkroninspelning från CD till
kassett

Det är lätt att spela in en CD på kassettband (se
sidan 10). Det går dock inte att utföra Fade
Synchro-inspelning med DHC-MD373/595 (se
sidan 11).

Uppspelning med en
knapptryckning (gäller endast
DHC-MD313/333)

Genom att trycka på H eller h när
kassettdäcket är avstängt slås kassettdäcket och
stereoanläggningen på och bandet börjar spelas
under förutsättning att ett band är isatt (se
sidan 9).

Automatiskt val av
bandavspelning

Du kan växla från en annan källa till kassettdäcket
och spela upp ett band genom att trycka på H
eller h på kassettdäcket (se sidan 9).

SE

2

Timerstyrd manövrering

Du kan vakna till musik eller till ett radioprogram
vid en bestämd tidpunkt. Se ”Vakna till musik”
och ”Timerinspelning av radioprogram” i
stereoanläggningens bruksanvisning.

Fjärrkontroll

Om det finns knappar på fjärrkontrollen som
medföljde stereoanläggningen med samma namn
som kontrollerna på kassettdäcket, går det att styra
kassettdäcket med de knapparna.

Innehåll

Förberedelserna

Anslutningarna .......................................... 4

Tillvägagångssättet

Bandavspelning ......................................... 8

Inspelning av CD-musik

— Synkroninspelning från CD till

kassett ............................................... 10

Manuell inspelning .................................. 11

Övrigt

Att observera ........................................... 12

Felsökning ............................................... 14

Tekniska data .......................................... 15

3

SE

SE

Förberedelserna

Anslutningarna

Stereoanläggningar med TAPE CONTROL-uttag (DHC-MD373/595)

Utför steg 1 till 3, 5 till 7 nedan för att ansluta anläggningen med hjälp av medföljande sladdar.

Baksida på TC-TX595

Nätkabel

Ljudkablar (medföljer)

AU BUS­anslutningskabel

Systemkabeladapter (medföljer)

Baksida på DHC-MD373

SE

4

Stereoanläggningar med AU BUS-uttag (DHC-MD313/333)

Utför steg 4 till 7 nedan för att ansluta anläggningen med hjälp av medföljande sladdar.

Baksida på TC-TX595

Ljudkablar (medföljer)

AU BUS-anslutningskabel

Baksida på DHC-MD333

Nätkabel

Anslutning till DHC-MD373/
595

1 Stick in AU BUS-anslutningskabeln

ordentligt i systemkabeladaptern.

A

B

TC-TX595

Adapter

2 Skala av skyddspapperet från

systemkabeladapterns baksida och sätt
fast adaptern på DHC-MD373/595.

Placera adaptern så
att den inte är i
vägen för
ljudkablarna.

A

B

Placera adaptern så
att den inte täcker för
ventilationsspringorna.

DHC-MD373

TC-TX595

forts.

SE

5

Anslutningarna (forts.)

Anslutning till DHC-MD313/
333

3 Stick in systemkabeladapterns kontakt

ordentligt i kassettstyrningsuttaget på
DHC-MD373/595.

A

B

Stick in kontakten
så långt det går.

OBS!

Systemkabeladaptern används för att ansluta AU
BUS-anslutningskabeln som i sin tur används för att
utbyta signaler mellan kassettdäcket och DHC­MD373/595. Om systemkabeladaptern och AU BUS­anslutningskabeln inte är ordentligt anslutna kan det
hända att kassettdäcket och DHC-MD373/595 inte
fungerar som de ska.

TC-TX595

DHC-MD373

4 Stick in AU BUS-anslutningskabeln

ordentligt till AU BUS-uttaget på
DHC-MD313/333.

A

B

A

DHC-MD333

OBS!

AU BUS-anslutningskabeln används för att utbyta
signaler mellan kassettdäcket och DHC-MD313/333.
Om du inte ansluter kabeln ordentligt kan det hända
att kassettdäcket och DHC-MD313/333 inte fungerar
som de ska.

TC-TX595

B

Stick in kontakten
så långt det går.

SE

6

5 Anslut A till A och B till B med

ljudkablarna. Sätt i kontakterna i
uttagen med samma färg.

Ljudkablarna är identiska så det spelar ingen
roll vilken kabel som används till A och B.

Baksida på TC-TX595

TAPE

L

IN OUT

R

AB

Sätta i kontakter

Sätt i kontakterna ordentligt i uttagen.

Inte ordentligt isatt

Skjut in längre här.

B

A

Baksida på DHC-MD373
Baksida på TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Baksida på DHC-MD333

L : ljudflöde

* A l A

Ljudsignalerna från CD, MD och TUNER går
genom stereoanläggningen till kassettdäcket när
du spelar in ett kassettband.

** B l B

Ljudsignalerna från kassettdäcket går igenom
stereoanläggningen när du spelar upp en kassett.

6 Ställ in VOLTAGE SELECTOR på den

lokala nätspänningen (gäller endast
modeller som är försedda med en
spänningsomkopplare).

VOLTAGE SELECTOR

110-120V

220-240V

7 Anslut nätkabeln till ett vägguttag när

du har gjort övriga anslutningar.

Om kontakten till kassettdäcket inte passar i
vägguttaget tar du bort adaptern från
kontakten (gäller endast modeller som är
försedda med en adapter).

Om det inte hörs något ljud eller
om bandet inte spelas in

Kontrollera att alla kontakter sitter i ordentligt.

• Om kontakterna inte sitter i ordentligt i båda
A-uttagen kan det uppstå fel när du spelar in en
ljudet från en CD, MD eller TUNER på band.

• Om kontakterna inte sitter i ordentligt i båda
B-uttagen kan det uppstå fel när du lyssnar på
kassettdäcket.

Kontakterna till ljudkablarna kan sitta hårt. Sätt i
kontakterna som visas i bilden i steg 5 under
”Sätta i kontakter”.

SE

7

Tillvägagångssättet

Bandavspelning

Kassetterna TYPE I (normalband), TYPE II
(CrO2) eller TYPE IV (metallband) kan användas
i detta däck. Automatiken ATS1) känner
automatiskt av bandtypen.

1)

ATS: automatisk bandtypsväljare.

Kassettdäck TC-TX595

24SA

DOLBY NR

2)

Kassettdäcket är utrustat med
brusreduceringssystemet Dolby typ B.

2)

Kassett-

3

indikator

1 Tryck på ?/1 (strömbrytare) på

stereoanläggningen för att slå på
stereoanläggningen.

Kassettdäcket slås på automatiskt.

2 Sätt i ett inspelat kassettband.

Med den sida du vill spela
vänd uppåt

h

m/M

x

3 Ställ DIRECTION i läget g för

bandavspelning på en kassettsida. Ställ i
läget s
båda sidor i följd.

3)

för att spela av kassettens

4 Tryck på H.

Tryck på h för att spela motsatt sida.
FUNCTION övergår automatiskt till

”TAPE” och sedan spelas bandet upp.

3)

Bandavspelningen avbryts efter att kassettens båda
sidor spelats av fem gånger i följd.

För att spela ett band med hjälp
av stereoanläggningen

Gör på följande sätt i steg 4:
1 Ställ in stereoanläggningens funktionsläge på

kassettdäcket.

2 Tryck på (TAPE) H eller (TAPE) N på

fjärrkontrollen.
Tryck en gång till på (TAPE) H eller (TAPE)

N för att spela baksidan. Tryck på h för
DHC-MD313/333.

SE

8

Övriga funktioner

För att Gör så hår:

Avbryta band­avspelning

Göra paus Tryck på S.

Snabbspola bandet
framåt

Snabbspola bandet
bakåt

Hitta ett
efterföljande spår*
(AMS**)

Hitta ett föregående
spår* (AMS**)

Ta ur kassetten Tryck på A på kassettdäcket.
Justera ljudvolymen Vrid på VOLUME på

* Det går inte att använda fjärrkontrollen som

medföljer DHC-MD595.

**AMS-funktionen hittar ett tomt avsnitt på över fyra

sekunder mellan spår för att snabbt hitta dem.

Tryck på x.

Tryck en gång till för att
fortsätta uppspelning.

Tryck på x sedan på M för
framsidan.
Tryck på x sedan på m för
baksidan.

Tryck på x sedan på m för
framsidan.
Tryck på x sedan på M för
baksidan.

Tryck på M för framsidan
under uppspelning.
Tryck på m för baksidan
under uppspelning.

Tryck på m för framsidan
under uppspelning.
Tryck på M för baksidan
under uppspelning.

stereoanläggningen.

Tips

• När du trycker på ?/1 (strömbrytare) på
kassettdäcket, slås bara kassettdäcket på. Tryck på
?/1 (strömbrytare) på stereoanläggningen för att
slå på stereoanläggningen.

• Kassettindikatorn lyser rött när ett kassettband sätts
i och slocknar när inget band finns isatt.

• Om du trycker på H eller h när kassettdäcket är
avstängt, slås det på automatisk och bandet börjar
spelas under förutsättning att ett band är isatt
(uppspelning med en knapptryckning) (gäller
endast DHC-MD313/333).

• Om du sätter i ett kassettband när strömmen är
avslagen slås endast kassettdäcket på. Tryck på
?/1 (strömbrytare) på stereoanläggningen för att
slå på stereoanläggningen.

• Tryck på H eller h under pågående
ljudåtergivning för att gå över till bandavspelning
(automatiskt val av ljudkälla).

• Om du vill att bandet ska spelas upp automatiskt när
det har snabbspolats (Auto Play) trycker du på H
samtidigt som du håller m intryckt (för
framsidan) eller trycker på h samtidigt som du
håller M intryckt (för baksidan).

• Ställ in DOLBY NR på ON för att lyssna på ett
band som är inspelat med Dolby brusreducering.

• Med hjälp av stereoanläggningens timerfunktion
kan du vakna till musik vid en bestämd tidpunkt. Se
”Vakna till musik” i stereoanläggningens
bruksanvisning för närmare information. När du
ställer in väckningstimern måste DOLBY NR vara
inställd på kassettdäcket.

OBS!

Musiksökningen misslyckas i följande fall:

— när det tysta avsnittet mellan två melodier är

fyra sekunder eller kortare,

— ljudet på höger kanal skiljer sig från det på

vänster kanal, som t ex på KARAOKE-band,
— låg volym eller svagt ljud består en längre tid,
— tv:n står för nära däcket.

SE

9

Inspelning av CD-musik

— Synkroninspelning från CD till kassett

Med knappen CD SYNC är det enkelt att spela in
CD-musik på ett kassettband. Kassetterna TYPE I
(normalband) eller TYPE II (CrO2) kan användas.
Valet av bandtypen sker automatiskt.

Kassettdäck TC-TX595

26

DOLBY NR* Kassett-

* Kassettdäcket är utrustat med

brusreduceringssystemet Dolby typ B.

4

indikator

5

H

h

x

3 Lägg i en CD i skivfacket på

stereoanläggningens CD-spelare.

4 Ställ DIRECTION i läget g för

inspelning på en kassettsida. Ställ i läget
s för inspelning på kassettens båda
sidor i följd.

Om du väljer inspelning på båda sidorna och
den första sidan tar slut mitt under ett spår,
spelas hela det spåret in en gång till från
början på baksidan.

5 Tryck på CD SYNC på kassettdäcket.

Kassettdäcket kopplas om till beredskap för
inspelningsstart och CD-spelaren för
ljudåtergivningsstart. Indikatorerna på
CD SYNC, zREC, H (framsidan) och S
knapparna tänds.

Om du vill spela in från baksidan trycker du
på h (för baksidan) så att indikatorn på
knappen h tänds.

1 Tryck på ?/1 (strömbrytare) på

stereoanläggningen för att slå på
stereoanläggningen.

Kassettdäcket slås på automatiskt.

2 Sätt i ett tomt kassettband.

Med den sida du vill spela
in på vänd uppåt

6 Tryck på S på kassettdäcket.

Inspelningen sätts igång.
Om inspelningen på framsidan tar slut mitt
under ett spår spolas bandet tillbaka och det
spåret spelas in en gång till från början. Vid
inspelning på båda sidorna startar därefter
inspelningen på baksidan med det spåret. Vid
inspelning på bara en kassettsida avbryts
inspelningen.

Hur en pågående inspelning
avbryts

Tryck på x på kassettdäcket.

10

SE

Tips

• När du trycker på ?/1 (strömbrytare) på
kassettdäcket, slås bara kassettdäcket på. Tryck på
?/1 (strömbrytare) på stereoanläggningen för att
slå på stereoanläggningen.

• Om du sätter i ett kassettband när strömmen är
avslagen slås endast kassettdäcket på. Tryck på ?/1
(strömbrytare) på stereoanläggningen för att slå på
stereoanläggningen före inspelningen.

• Kassettindikatorn lyser rött när ett kassettband sätts
i och slocknar när inget band finns isatt.

• Om du vill minska bruset i den lägre diskanten så
ställ in DOLBY NR på ON före steg 5.

• Om bandet har kommit till slutet på framsidan vid
inspelning av båda sidorna gör uttoningsfunktionen
att spåret inte slutar tvärt i slutet av bandet (Fade
Synchro) (gäller endast DHC-MD313/333). Spåret
spelas in igen från början av baksidan.

OBS!

• Under pågående inspelning går det inte att lyssna på
någon annan ljudkälla.

• När du spelar in på båda sidorna måste du se till att
börja på framsidan. Om du börjar på baksidan
avslutas inspelningen vid slutet av baksidan.

Manuell inspelning

Med manuell inspelning kan du spela in dina
favoritsonger från en CD eller starta inspelningen
från mitten av bandet. Du kan även spela in ett
radioprogram eller en MD.

Kassettdäck TC-TX595

26

DOLBY NR*

* Kassettdäcket är utrustat med

brusreduceringssystemet Dolby typ B.

1 Tryck på ?/1 (strömbrytare) på

stereoanläggningen för att slå på
stereoanläggningen.

Kassettdäcket slås på automatiskt.

2 Sätt i ett tomt kassettband.

4

Med den sida du vill spela
in på vänd uppåt

5

H

h

x

forts.

11

SE

Manuell inspelning (forts.)

Övrigt

Att observera

3 Ställ in stereoanläggningen på önskad

ljudkälla (t.ex. ”CD”, ”MD”, ”AM”
eller ”FM”).

4 Ställ DIRECTION i läget g för

inspelning på en kassettsida. Ställ i läget
s för inspelning på kassettens båda
sidor i följd.

5 Tryck på zREC på kassettdäcket.

Kassettdäcket kopplas om till beredskap för
inspelningsstart. Indikatorerna på zREC,
H (framsidan) och S knapparna tänds.

Om du vill spela in från baksidan trycker du
på h (för baksidan) så att indikatorn på
knappen h tänds.

6 Tryck på S på kassettdäcket.

Inspelningen sätts igång.
Du kan också spela in genom att trycka på

knapparna H eller h.

7 Starta ljudåtergivningen på ljudkällan.

För att Tryck på

Avbryta inspelning x på kassettdäcket.
Koppla in pausen S på kassettdäcket.

Tips

• Kassettindikatorn lyser rött när ett kassettband sätts
i och slocknar när inget band finns isatt.

• Om du vill minska bruset i den lägre diskanten så
ställ in DOLBY NR på ON före steg 5.

• Med hjälp av stereoanläggningens timerfunktion
kan du spela in radioprogram vid en bestämd
tidpunkt. Se ”Timerinspelning av radioprogram” i
stereoanläggningens bruksanvisning för närmare
information. När du ställer in timerinspelning måste
DOLBY NR och DIRECTION vara inställda på
kassettdäcket.

Angående nätanslutning
(gäller endast modeller som är
försedda med en
spänningsomkopplare)

Kontrollera, innan kassettdäcket tas bruk, att
märkspänningen stämmer överens med lokal
nätspänning.

Angående säkerhet

• Enheten är inte bortkopplad från strömkällan
(elnätet) under den tid som den är kopplad till
vägguttaget, även om själva spelaren är avstängd.

• Koppla ur kassettdäcket från nätuttaget när
kassettdäcket inte skall användas under en längre
tidsperiod. Dra i kontakten, aldrig i kabeln, för att
koppla ur nätkabeln.

• Koppla ur kassettdäcket från nätuttaget om du
skulle råka tappa någonting eller spilla vätska i
kassettdäcket. Låt en fackkunnig reparatör besiktiga
kassettdäcket innan det tas i bruk igen.

• Nätkabeln får bara bytas vid en auktoriserad
serviceverkstad.

Angående placering

• Placera kassettdäcket på en plats med tillräcklig
ventilation för att förhindra överhettning.

• Kassettdäcket måste stå plant.

• Placera inte kassettdäcket där det utsätts för:
— värme eller kyla,
— damm eller smuts,
— fukt,
— vibrationer,
— solsken.

Före kassettens isättning

Spänn bandet för att förhindra att bandet fastnar i
kassettdäcket. Det kan skada bandet och/eller
kassettdäcket.

Vid bandavspelning på band,
vilkas längder överstiger 90
minuter

Dessa kassettband töjs lätt. Ändra inte ofta mellan
olika bandgångssätt, som t. ex. från avspelning till
stopp eller snabbspolning framåt o.s.v. Bandet kan då
fastna i kassettdäcket.

12

SE

Skydd mot radering

Bryt av den lilla tungan för kassettens sida A och/
eller B enligt nedanstående för att förhindra radering
av misstag.

Detektorhål

Tunga för sida B Tunga för sida A

Sida A

Bryt av
kassettfliken för
sida A

Sätt fast en bit tejp över hålet (hålen) för att spela in
nytt material på bandet. Var försiktig så att du inte
täcker över detektorhålen som automatiskt känner av
bandtypen.

Rengöring av tonhuvudena

Rengör tonhuvudena efter var 10 timmars bruk.
Följande avvikelser uppstår när tonhuvudena är

smutsiga:

— ljudet förvrängs,
— volymnivån sänks,
— det uppstår ljudavbrott,
— endast delvis radering av bandet,

— inspelning misslyckas.
Rengör alltid bandhuvudena innan du gör en viktig
inspelning eller när du har spelat upp ett gammalt
kassettband. Använd en torr- eller en
våtrengöringskassett. Vi hänvisar till kassettens
bruksanvisning angående detaljer.

Avmagnetisering av
tonhuvudena

Avmagnetisera tonhuvudena och metalldelarna på
bandbanan efter var 20 till 30 timmars bruk med en
avmagnetiserare. Följ anvisningarna i
avmagnetiserarens bruksanvisning.

Rengöring av kassettdäcket

Torka av kassettdäcket med en mjuka trasa som
fuktats i mild diskmedelslösning.

Använd inte starka, kemiska lösningar som t. ex.
lösningsmedel eller bensin. Det kan skada
ytbehandlingen.

Rådfråga Sony-butiken där kassettdäcket köptes när
du råkar ut för svårigheter, eller vill ställa frågor som
inte besvaras i denna bruksanvisning.

Detektorhål

13

SE

Felsökning

Gör felsökningen enligt nedanstående tabell om
det skulle uppstå fel på kassettdäcket.

Kontrollera först att anslutningen av nätkabeln och
högtalarna har gjorts ordentligt på korrekt sätt.

Rådfråga Sony-butiken där däcket köptes, när felet
inte går att reparera.

Ingenting händer när någon knapp för
styrning av bandgång trycks in.

• Tryck på någon av funktionsknapparna när S
slutar blinka. (Knapparna på kassettdäcket
fungerar inte under ca två sekunder nät
kassettdäcket har slagits på.)

• Kassettfacket är tomt. Sätt i en kassett.

Inspelning/bandavspelning misslyckas.

• Bandet är slakt. Spänn bandet.

• Smutsiga tonhuvuden. Rengör.

• Kontrollera att ljudkablarna är ordentligt
anslutna (se sid 7).

Inspelning misslyckas.

• Kassettfacket är tomt. Sätt i en kassett.

• Säkerhetsfliken har tagits bort från
kassettbandet. Täck över hålet med tejp (se
sid 13).

• Bandet har stannat vid bandslutet.

Inspelning/avspelning äger inte rum eller
volymnivån sänks.

• In/avspelningshuvudena är smutsiga. Rengör.

• Kvarstående magnetism i in/
avspelningshuvudena. Avmagnetisera.

Bandet raderas inte helt.

• Kvarstående magnetism i in/
avspelningshuvudena. Avmagnetisera.

Märkbart svaj och/eller ljudavbrott.

• Drivrullarna i bandet är smutsiga. Rengör
dem med en rengöringskassett.

Märkbara störningar eller radering av
diskanttoner.

• In/avspelningshuvudena är smutsiga.
Avmagnetisera (se sid 13).

• Flytta kassettdäcket längre bort från TV-n
eller videbandspelaren.

Ljudet förvrängs.

• Ställ in DOLBY NR i samma läge som
användes när bandet spelades in.

• Flytta kassettdäcket längre bort från TV-n
eller videbandspelaren.

Ljudet återges inte.

• Nätkabeln har kopplats ur vägguttaget.

• Kontrollera att ljudkablarna är ordentligt
anslutna (se sid 7).

Stereoanläggningens fjärrkontroll
fungerar inte.

• Stereoanläggningens funktionsläge är inte
inställt på ”TAPE”.

• Kontrollera att systemkabeladaptern/
AU BUS-anslutningskabeln är ordentligt
ansluten (se sid 5 eller 6).

Automatiskt val av ljudkälla eller
uppspelning med en knapptryckning
(gäller endast DHC-MD313/333) fungerar
inte.

• Kontrollera att systemkabeladaptern/
AU BUS-anslutningskabeln är ordentligt
ansluten (se sid 5 eller 6).

Funktioner som hänger samman med
stereoanläggningen, t.ex. synkroniserad
inspelning från CD till kassett, fungerar
inte.

• Kontrollera att systemkabeladaptern/
AU BUS-anslutningskabeln är ordentligt
ansluten (se sid 5 eller 6).

Det isatta bandet går inte att mata ut.

• ?/1 (strömbrytare) på kassettdäcket är
inställt till OFF. Tryck på ?/1 (strömbrytare)
för att sätta på kassettdäcket och sedan på A.

Kassettindikatorn blinkar.

• Tryck på ?/1 (strömbrytare) för att stänga av
kassettdäcket och sedan på ?/1
(strömbrytare) igen för att sätta på det.

14

SE

Tekniska data

Inspelningssystem 4 spårs, 2-kanals stereo
Frekvensomfång (utan Dolby-brusreducering)

Svaj ±0,13% vägt toppvärde

Ingångar TAPE IN (phonojack):

Utgångar TAPE OUT (phonojack):

Allmänt

Strömförsörjning
Europeisk modell: 220 – 230 V, växelström, 50/60 Hz
Övriga modeller: 110 – 120 V eller 220 – 240V

Strömförbrukning 12 W
Dimensioner Ca. 215 × 60 × 230 mm (b/h/d)

Vikt Ca 2,5 kg
Medföljande tillbehör: Ljudkablar (2)

Rätt till ändringar förbehålles.

50 – 14.000 Hz (±3 dB)
med Sonys TYPE I-kassett
50 – 15.000 Hz (±3 dB)
med Sonys TYPE II-kassett

(enligt IEC)
0,07% vägt effektivvärde
(enligt NAB)
±0,2% vägt toppvärde (enligt DIN)

inimpedans 47 kiloohm

spänning 550 mV,
utimpedans 47 kiloohm

växelström, 50/60 Hz
Justerbar spänningsomkopplare

inkl. utskjutande delar och reglage

Systemkabeladapter (1)

15

SE

Questo sistema stereo è dotato
del sistema di riduzione del
fruscio Dolby* B.

* Prodotto sotto licenza della Dolby Laboratories.

“Dolby” ed il simbolo doppia D sono marchi
registrati della Dolby Laboratories.

La piastra a cassette
TC-TX595 è stata progettata
per il collegamento con i
sistemi stereo elencati sotto

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Collegare la piastra a cassette al DHC-MD373/
595 usando i cavi di collegamento audio e
l’adattatore per il cavo del sistema (vedere
pagina 4).

Collegare la piastra a cassette al DHC-MD313/
333 usando i cavi di collegamento audio e il cavo
di collegamento AU BUS (vedere pagina 5).

Le illustrazioni in queste istruzioni per l’uso
descrivono i collegamenti della piastra a cassette
basandosi sul modello DHC-MD333/373.

Accensione/spegnimento
automatici

L’alimentazione della piastra a cassette è collegata
al sistema stereo (vedere pagina 11).

Registrazione sincronizzata CD­TAPE

È possibile registrare un intero CD su un nastro
con una semplice operazione (vedere pagina 10).
Tuttavia non è possibile eseguire la registrazione
con sincronizzazione a dissolvenza con il
DHC-MD373/595 (vedere pagina 11).

Riproduzione a tasto singolo
(solo DHC-MD313/333)

La pressione di H o h sulla piastra a cassette
quando questa è spenta accende automaticamente
la piastra a cassette e il sistema stereo e avvia la
riproduzione se c’è una cassetta inserita (vedere
pagina 9).

Selezione automatica della fonte

È possibile passare da un’altra fonte alla piastra a
cassette e iniziare a riprodurre un nastro
semplicemente premendo H o h sulla piastra a
cassette (vedere pagina 9).

IT

2

Timer

È possibile svegliarsi al suono della musica o
registrare un programma radiofonico a un’ora
fissata. Per i dettagli vedere le sezioni “Per
svegliarsi con la musica” e “Registrazione con il
timer dei programmi radiofonici” nelle istruzioni
per l’uso del sistema stereo.

Telecomando

Se il telecomando in dotazione al sistema stereo
ha i tasti con gli stessi nomi dei comandi sulla
piastra a cassette, è anche possibile azionare la
piastra a cassette usando questi tasti.

Indice

Preparativi

Collegamento al sistema ........................... 4

Operazioni

Riproduzione di nastri ............................... 8

Registrazione di CD

— Registrazione sincronizzata

CD-TAPE ......................................... 10

Registrazione manuale ............................ 11

Altre informazioni

Precauzioni .............................................. 12

Soluzione di problemi ............................. 14

Caratteristiche tecniche ........................... 15

IT

IT

3

Preparativi

Collegamento al sistema

I sistemi stereo con la presa di controllo del nastro (DHC-MD373/595)

Eseguire i seguenti punti da 1 a 3, 5 a 7 sotto per collegare il sistema con i cavi in dotazione.

Pannello posteriore del
TC-TX595

Cavo di
alimentazione

Cavi di collegamento
audio (in dotazione)

Cavo di collegamento
AU BUS

Adattatore per il cavo del sistema
(in dotazione)

Pannello posteriore del
DHC-MD373

IT

4

I sistemi stereo con la presa AU BUS (DHC-MD313/333)

Eseguire i seguenti punti da 4 a 7 sotto per collegare il sistema con i cavi in dotazione.

Pannello posteriore del
TC-TX595

Cavi di collegamento
audio (in dotazione)

Cavo di collegamento
AU BUS

Pannello posteriore del
DHC-MD333

Cavo di
alimentazione

Collegamento al DHC-MD373/
595

1 Collegare saldamente il cavo di

collegamento AU BUS all’adattatore
per il cavo del sistema.

A

B

TC-TX595

Adattatore

2 Staccare la carta adesiva dalla parte

posteriore dell’adattatore per il cavo del
sistema e fissare l’adattatore al
DHC-MD373/595.

Sistemare
l’adattatore in modo
che non ostacoli i
cavi di collegamento
audio.

A

B

Sistemare l’adattatore
in modo che non
copra le fessure di
ventilazione.

TC-TX595

DHC-MD373

continua

IT

5

Collegamento al sistema
(seguito)

Collegamento al DHC-MD313/
333

3 Collegare saldamente l’adattatore per il

cavo del sistema alla presa di controllo
del nastro sul DHC-MD373/595.

A

Inserire saldamente il
connettore fino in fondo.

Nota

L’adattatore per il cavo del sistema è usato per
collegare il cavo di collegamento AU BUS e consente
lo scambio di segnali fra la piastra a cassette e il
DHC-MD373/595. Se l’adattatore per il cavo del
sistema e il cavo di collegamento AU BUS non sono
collegati saldamente, la piastra a cassette e il
DHC-MD373/595 potrebbero non funzionare
correttamente.

TC-TX595

B

DHC-MD373

4 Collegare saldamente il cavo di

collegamento AU BUS alla presa AU
BUS sul DHC-MD313/333.

A

B

A

DHC-MD333

Nota

Il cavo di collegamento AU BUS consente lo scambio
di segnali fra la piastra a cassette e il DHC-MD313/

333. Se il cavo non è collegato saldamente, la piastra
a cassette e il DHC-MD313/333 potrebbero non
funzionare correttamente.

TC-TX595

B

Inserire saldamente il
connettore fino in
fondo.

IT

6

5 Collegare A ad A e B a B usando i

cavi di collegamento audio. Inserire le
spine nelle prese dello stesso colore.

I due cavi di collegamento audio sono uguali,
quindi è possibile collegare A o B usando
indifferentemente l’uno o l’altro cavo.

Pannello posteriore del TC-TX595

TAPE

L

IN OUT

R

AB

B

A

Pannello posteriore del DHC-MD373
Pannello posteriore del TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Pannello posteriore del DHC-MD333

L : direzione del segnale

* A l A

I segnali audio di CD, MD e TUNER passano dal
sistema stereo alla piastra a cassette quando si
registra sulla cassetta.

** B l B

Il segnale audio della piastra a cassette passa al
sistema stereo quando si riproduce una cassetta.

Come inserire le spine

Inserire le spine saldamente nelle prese.

Non inserita saldamente

Inserire fin qui.

6 Per i modelli con un selettore di

tensione, portare VOLTAGE
SELECTOR nella posizione
corrispondente alla tensione di linea
locale.

VOLTAGE SELECTOR

110-120V

220-240V

7 Collegare il cavo di alimentazione a una

presa di corrente una volta effettuati
tutti i collegamenti.

Se la spina di questa piastra a cassette non è
adatta alla presa di corrente, scollegare dalla
spina l’adattatore in dotazione (solo per i
modelli dotati di un adattatore).

Se non viene riprodotto alcun
suono o il nastro non viene
registrato alla prima operazione

Accertarsi che le spine siano inserite correttamente
nelle prese.

• Se le spine non sono inserite correttamente in
entrambe le prese A, potrebbe risultare impossibile
registrare il segnale audio di CD, MD e TUNER su
un nastro.

• Se le spine non sono inserite correttamente in
entrambe le prese B, potrebbe risultare impossibile
l’ascolto del segnale audio della piastra a cassette.

Le spine dei cavi di collegamento audio
potrebbero essere eccessivamente serrate. Inserire
le spine nel punto indicato nella sezione su “Come
inserire le spine” al punto 5.

IT

7

Operazioni

Riproduzione di nastri

È possibile usare qualsiasi tipo di nastro, TYPE I
(normale), TYPE II (cromo) o TYPE IV (metallo)
perché la piastra individua automaticamente il tipo
di nastro (ATS1)).

1)

ATS: Selezione automatica nastro.

Piastra a cassette TC-TX595

24SA

DOLBY NR

2)

Questa piastra a cassette è dotata del sistema di
riduzione del rumore di tipo Dolby B.

2)

Spia

3

nastro

1 Premere `/1 (accensione) sul

sistema stereo per accendere il sistema
stereo.

La piastra a cassette si accende
automaticamente.

2 Inserire un nastro registrato.

h

m/M

x

3 Regolare DIRECTION su g per

riprodurre una facciata. Regolarlo su

3)

s

per riprodurre entrambe le

facciate.

4 Premere H.

Premere h per riprodurre la facciata
inferiore.

FUNCTION passa automaticamente a
“TAPE”, quindi il nastro inizia la
riproduzione.

3)

La piastra a cassette si ferma automaticamente dopo
aver ripetuto la sequenza cinque volte.

Per riprodurre un nastro usando
il sistema stereo

Eseguire le seguenti operazioni al punto 4.
1 Cambiare la funzione del sistema stereo al

nastro.

2 Premere (TAPE) H o (TAPE) N sul

telecomando.
Per riprodurre la facciata inferiore, premere di

nuovo (TAPE) H o (TAPE) N. Per il DHC­MD313/333, premere h.

Con la facciata da riprodurre
rivolta verso l’alto

IT

8

Altre operazioni

Per

Interrompere la
riproduzione

Fare una pausa Premere S.

Avanzare
rapidamente

Riavvolgere Premere x, e quindi m per

Trovare il brano
successivo*
(AMS**)

Trovare il brano
precedente*
(AMS**)

Estrarre la cassetta Premere A sulla piastra a

Regolare il volume Girare la manopola VOLUME

* Non è possibile usare il telecomando in dotazione

al DHC-MD595.

**La funzione AMS (sensore automatico musicale)

individua gli spazi vuoti di durata superiore a
quattro secondi tra i brani per individuare
rapidamente i brani.

Procedere in questo modo

Premere x.

Premere di nuovo per
riprendere la riproduzione.

Premere x, e quindi M per
la facciata superiore.
Premere x, e quindi m per
la facciata inferiore.

la facciata superiore.
Premere x, e quindi M per
la facciata inferiore.

Premere M per la facciata
superiore durante la
riproduzione.
Premere m per la facciata
inferiore durante la
riproduzione.

Premere m per la facciata
superiore durante la
riproduzione.
Premere M per la facciata
inferiore durante la
riproduzione.

cassette.

sul sistema stereo.

Informazioni

• Premendo `/1 (accensione) sulla sola piastra a
cassette, solo questa si accenderà. Premere `/1
(accensione) sul sistema stereo per accendere il
sistema stereo.

• La spia della cassetta si illumina in rosso quando
una cassetta è inserita e si spegne quando non c’è
una cassetta nella piastra a cassette.

• La pressione di H o h quando la piastra è spenta
accende automaticamente la piastra a cassette e
avvia la riproduzione del nastro (riproduzione a
tasto singolo) (solo DHC-MD313/333).

• Inserendo un nastro quando l’apparecchio è spento
si accende la sola piastra a cassette. Premere `/1
(accensione) sul sistema stereo per accendere il
sistema stereo.

• È possibile passare da un’altra fonte alla piastra a
cassette semplicemente premendo H o h
(selezione automatica della fonte).

• Per iniziare a riprodurre automaticamente
dall’inizio del nastro dopo l’avvolgimento rapido
(riproduzione automatica), premere H
tenendo premuto m (per la facciata superiore) o
premere h tenendo premuto M (per la facciata
inferiore).

• Per ascoltare un nastro registrato con il sistema di
riduzione del rumore Dolby, regolare DOLBY NR
su ON.

• Con la funzione del timer sul sistema stereo è
possibile svegliarsi al suono della musica a un’ora
fissata. Per i dettagli, vedere la sezione “Per
svegliarsi con la musica” nelle istruzioni per l’uso
del sistema stereo. Quando si regola il timer di
accensione, DOLBY NR deve essere attivato sulla
piastra a cassette.

Nota

La funzione AMS può non attivarsi nei seguenti casi:

— lo spazio vuoto tra i brani è di quattro secondi o

meno.

— la fonte sonora registrata sul canale destro

differisce da quella registrata sul canale sinistro

come nel caso di un nastro KARAOKE.
— basso volume o suono basso prolungato.
— il televisore è troppo vicino alla piastra a

cassette.

IT

9

Registrazione di CD

— Registrazione sincronizzata CD-TAPE

Il tasto CD SYNC permette di registrare
facilmente da un CD ad un nastro. È possibile
usare nastri TYPE I (normali) o TYPE II (cromo)
perché la piastra individua automaticamente il tipo
di nastro.

Piastra a cassette TC-TX595

26

DOLBY NR* Spia

* Questa piastra a cassette è dotata del sistema di

riduzione del rumore di tipo Dolby B.

1 Premere `/1 (accensione) sul sistema

2 Inserire un nastro vuoto.

4

nastro

stereo per accendere il sistema stereo.

La piastra a cassette si accende
automaticamente.

Con la facciata da registrare
rivolta verso l’alto

5

H

h

x

3 Mettere un CD sul cassetto del disco del

lettore CD del sistema stereo.

4 Regolare DIRECTION su g per

registrare una facciata. Regolarlo su
s per registrare su entrambe le
facciate.

Se si seleziona la registrazione su entrambe
le facciate e il nastro raggiunge la fine della
facciata superiore in mezzo ad un brano,
l’intero brano viene di nuovo registrato
dall’inizio della facciata inferiore.

5 Premere CD SYNC sulla piastra a

cassette.

La piastra a cassette è in attesa per la
registrazione e il lettore CD è in attesa per la
riproduzione. Le spie CD SYNC, zREC,
H (per la facciata superiore) e S si
illuminano. Se si desidera registrare sulla
facciata inferiore, premere h (per la
facciata inferiore) in modo che si illumini la
spia sul tasto h.

6 Premere S sulla piastra a cassette.

La registrazione inizia.
Se il nastro raggiunge la fine della facciata

superiore in mezzo ad un brano, il nastro si
riavvolge e il brano viene di nuovo registrato
dall’inizio. In seguito, la registrazione
comincia con quel brano dall’inizio della
facciata inferiore durante la registrazione su
entrambe le facciate, o la registrazione si
interrompe durante la registrazione su una
facciata.

10

Per interrompere la registrazione

Premere x sulla piastra a cassette.

IT

Informazioni

• Premendo `/1 (accensione) sulla sola piastra a
cassette, solo questa si accenderà. Premere `/1
(accensione) sul sistema stereo per accendere il
sistema stereo.

• Inserendo un nastro quando l’apparecchio è spento
si accende la sola piastra a cassette. Premere `/1
(accensione) sul sistema stereo per accendere il
sistema stereo prima di registrare.

• La spia della cassetta si illumina in rosso quando
una cassetta è inserita e si spegne quando non c’è
una cassetta nella piastra a cassette.

• Se si desidera ridurre i sibili nei segnali ad alta
frequenza di basso livello, regolare DOLBY NR su
ON prima di eseguire il punto 5.

• Se il nastro raggiunge la fine della facciata
superiore durante la registrazione su entrambe le
facciate, si attiva la funzione di dissolvenza in
chiusura in modo che il brano non sia interrotto
bruscamente alla fine del nastro
(sincronizzazione a dissolvenza) (solo
DHC-MD313/333). Il brano viene registrato di
nuovo dall’inizio sull’altra facciata.

Note

• Non è possibile ascoltare altre fonti durante la
registrazione.

• Quando si registra su entrambe le facciate,
assicurarsi di iniziare dalla facciata superiore. Se si
inizia dalla facciata inferiore, la registrazione si
interrompe alla fine della facciata inferiore.

Registrazione manuale

Con la registrazione manuale è possibile registrare
da un CD solo i brani desiderati o iniziare a
registrare a metà del nastro. È anche possibile
registrare programmi radiofonici o MD sul nastro.

Piastra a cassette TC-TX595

26

DOLBY NR*

* Questa piastra a cassette è dotata del sistema di

riduzione del rumore di tipo Dolby B.

1 Premere `/1 (accensione) sul sistema

stereo per accendere il sistema stereo.

La piastra a cassette si accende
automaticamente.

2 Inserire un nastro vuoto.

4

Con la facciata da registrare
rivolta verso l’alto

5

H

h

x

continua

11

IT

Registrazione manuale (seguito)

Altre informazioni

Precauzioni

3 Cambiare la funzione del sistema stereo

regolando sulla sorgente audio
desiderata (p.es. “CD”, “MD”, “AM” o
“FM”).

4 Regolare DIRECTION su g per

registrare una facciata. Regolarlo su
s per registrare su entrambe le
facciate.

5 Premere zREC sulla piastra a cassette.

La piastra a cassette è in attesa per la
registrazione. Le spie di zREC, H (per la
facciata superiore) e S si illuminano.

Se si desidera registrare sulla facciata
inferiore, premere h (per la facciata
inferiore) in modo che si illumini la spia sul
tasto h.

6 Premere S sulla piastra a cassette.

La registrazione inizia.
È inoltre possibile registrare premendo il

tasto H o h acceso.

7 Avviare la riproduzione sul componente

di fonte.

Per Premere

Interrompere la
registrazione

Fare una pausa nella
registrazione

Informazioni

• La spia della cassetta si illumina in rosso quando
una cassetta è inserita e si spegne quando non c’è
una cassetta nella piastra a cassette.

• Se si desidera ridurre i sibili nei segnali ad alta
frequenza di basso livello, regolare DOLBY NR su
ON prima di eseguire il punto 5.

• Con la funzione del timer sul sistema stereo è
possibile registrare programmi radiofonici a un’ora
fissata. Per i dettagli, consultare la sezione
“Registrazione con il timer dei programmi
radiofonici” nelle istruzioni per l’uso del sistema
stereo. Quando si regola la registrazione con il
timer, DOLBY NR e DIRECTION devono essere
regolati sulla piastra a cassette.

IT

12

x sulla piastra a cassette.

S sulla piastra a cassette.

Tensione operativa
(Per i modelli con un selettore di
tensione)

Prima di usare la piastra a cassette, controllare che la
tensione operativa della piastra sia identica a quella
della rete elettrica locale.

Sicurezza

• L’apparecchio non è scollegato dalla fonte di
alimentazione CA (corrente di rete) fintanto che è
collegato alla presa di corrente, anche se
l’apparecchio stesso è stato spento.

• Scollegare la piastra a cassette dalla presa di
corrente se non la si usa per un lungo periodo. Per
scollegare il cavo di alimentazione, afferrarne la
spina. Non tirare mai il cavo stesso.

• Se oggetti o liquidi penetrano nella piastra a
cassette, scollegarla dalla presa di corrente e farla
controllare da personale qualificato prima di usarla
ulteriormente.

• Il cavo di alimentazione deve essere sostituito solo
presso un centro assistenza qualificato.

Collocazione

• Collocare la piastra a cassette in un luogo con una
ventilazione adeguata per evitare surriscaldamenti
interni della piastra.

• Non collocare l’apparecchio in posizione inclinata.

• Non collocare l’apparecchio in luoghi:
— molto caldi o freddi
— polverosi o sporchi
— molto umidi
— con vibrazioni
— esposti alla luce solare diretta

Prima di inserire una cassetta
nella piastra a cassette

Eliminare eventuali allentamenti del nastro.
Altrimenti il nastro può incepparsi nel meccanismo
della piastra e subire danni.

Quando si usano cassette di
durata superiore a 90 minuti

Il nastro è molto elastico. Non cambiare spesso il
modo di scorrimento, come ad esempio riproduzione,
arresto e avvolgimento rapido. Il nastro si può
inceppare nel meccanismo della piastra.

Per proteggere un nastro

Per evitare di registrare accidentalmente su un nastro,
staccare la linguetta della cassetta per la facciata A o
B come illustrato.

Fessure di
identificazione

Linguetta della
facciata B

Se in seguito si desidera riutilizzare quel nastro per la
registrazione, coprire il foro lasciato dalla linguetta
con del nastro adesivo. Fare comunque attenzione a
non coprire i fori del rilevatore che consentono al
lettore di cassetta di riconoscere il tipo di cassetta.

Linguetta della
facciata A

Facciata A

Rompere la
linguetta della
cassetta della
facciata A

Pulizia delle testine

Pulire le testine ogni 10 ore di impiego.
Quando le testine si sporcano

— il suono è distorto
— c’è una diminuzione del livello sonoro
— ci sono cadute di suono
— il nastro non viene cancellato completamente

— il nastro non viene registrato
Assicurarsi di pulire le testine del nastro prima di
eseguire registrazioni importanti o dopo aver
riprodotto un nastro vecchio.
Usare una cassetta di pulizia di tipo a secco o liquido
in vendita separatamente. Per i dettagli, vedere le
istruzioni allegate alla cassetta di pulizia.

Smagnetizzazione delle testine

Smagnetizzare le testine del nastro e le parti
metalliche del percorso del nastro ogni 20 o 30 ore di
impiego usando una cassetta smagnetizzante in
vendita separatamente. Per i dettagli, vedere le
istruzioni allegate alla cassetta smagnetizzante.

Pulizia del rivestimento

Usare un panno morbido leggermente inumidito con
una blanda soluzione detergente.

Non usare forti solventi, come acquaragia o benzina,
perché possono danneggiare la finitura.

In caso di interrogativi o problemi riguardanti la
piastra a cassette, consultare il proprio rivenditore
Sony.

Fessure di identificazione

13

IT

Soluzione di problemi

Se si verificano problemi durante l’uso della
piastra a cassette, usare la seguente lista di
controlli.

Controllare innanzitutto che il cavo di
alimentazione sia collegato saldamente e che i
diffusori siano collegati correttamente e
saldamente.

Se il problema rimane irrisolto, consultare il
proprio rivenditore Sony.

I tasti di controllo della piastra non
funzionano.

• Premere uno dei tasti di controllo dopo che la
spia S ha cessato di lampeggiare. (Per circa
due secondi dopo l’accensione della piastra i
tasti della piastra a cassette non funzionano.)

• Non c’è una cassetta nel comparto. Inserire
una cassetta.

La piastra non riproduce o registra.

• Il nastro è allentato. Eliminare l’allentamento
del nastro.

• Le testine sono sporche. Pulirle.

• Assicurarsi che i cavi di collegamento audio
siano collegati correttamente (vedere
pagina 7).

La piastra non registra.

• Non c’è una cassetta nel comparto. Inserire
una cassetta.

• La cassetta è priva di linguetta. Coprire il foro
con nastro adesivo (vedere pagina 13).

• Il nastro è avvolto fino alla fine.

La piastra non riproduce o non registra o
c’è un calo nel livello sonoro.

• Le testine sono sporche. Pulirle.

• Le testine di registrazione/riproduzione sono
magnetizzate. Smagnetizzarle.

Il nastro non viene cancellato
completamente.

• Le testine di registrazione/riproduzione sono
magnetizzate. Smagnetizzarle.

Wow e flutter eccessivi o cadute di suono.

• I rullini di trascinamento della piastra sono
sporchi. Pulirli utilizzando una cassetta per la
pulizia.

Aumento dei disturbi o cancellazione delle
alte frequenze.

• Le testine di registrazione/riproduzione sono
magnetizzate. Smagnetizzarle (vedere
pagina 13).

• Allontanare la piastra a cassette dal televisore
o videoregistratore.

Il suono è distorto.

• Regolare DOLBY NR sulla stessa posizione
usata per la registrazione del nastro.

• Allontanare la piastra a cassette dal televisore
o videoregistratore.

Suono assente.

• Il cavo di alimentazione è scollegato dalla
presa di corrente.

• Assicurarsi che i cavi di collegamento audio
siano collegati correttamente (vedere
pagina 7).

Il telecomando in dotazione al sistema
stereo non funziona.

• La funzione del sistema stereo non è regolata
su “TAPE”.

• Assicurarsi che l’adattatore per il cavo del
sistema/il cavo di collegamento AU BUS sia
collegato correttamente (vedere pagina 5 o 6).

La selezione automatica della fonte o la
riproduzione a tasto singolo (solo DHC­MD313/333) non funzionano.

• Assicurarsi che l’adattatore per il cavo del
sistema/il cavo di collegamento AU BUS sia
collegato correttamente (vedere pagina 5 o 6).

Le funzioni legate al sistema stereo, come
la registrazione sincronizzata CD-TAPE,
non funzionano.

• Assicurarsi che l’adattatore per il cavo del
sistema/il cavo di collegamento AU BUS sia
collegato correttamente (vedere pagina 5 o 6).

Il nastro inserito non viene espulso.

• Il tasto `/1 (accensione) della piastra a
cassette è OFF. Premere `/1 (accensione) per
accendere la piastra a cassette, quindi premere
A.

La spia del nastro lampeggia.

• Premere `/1 (accensione) per spegnere la
piastra a cassette, quindi premere `/1
(accensione) nuovamente per accendere la
piastra.

14

IT

Caratteristiche tecniche

Sistema di registrazione 4 piste 2 canali stereo
Risposta in frequenza (DOLBY NR OFF)

Wow e flutter ±0,13% picco pesato (IEC)

Ingresso TAPE IN (prese fono):

Uscita TAPE OUT (prese fono):

Generali

Alimentazione
Modello per i paesi europei:

Altri modelli: 110 – 120 V o 220 – 240 V CA,

Consumo 12 W
Dimensioni Circa 215 × 60 × 230 mm (l/a/p)

Peso Circa 2,5 kg
Accessori in dotazione: Cavi di collegamento audio (2)

Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

50 – 14.000 Hz (±3 dB),
con cassette Sony TYPE I

50 – 15.000 Hz (±3 dB),
con cassette Sony TYPE II

0,07% RMS pesato (NAB)
±0,2% picco pesato (DIN)

impedenza 47 kohm

tensione 550 mV
impedenza 47 kohm

220 – 230 V CA, 50/60 Hz

50/60 Hz
regolabile con il selettore di

tensione

inclusi comandi e parti sporgenti

Adattatore per il cavo del sistema
(1)

15

IT

Este aparelho estéreo está
equipado com o sistema de
redução de ruído tipo B Dolby*.

* Fabricado sob licença de Dolby Laboratories.

Dolby e o símbolo com duplo D são marcas
comerciais de Dolby Laboratories.

O deck da cassetes TC-

-TX595 foi concebido para os
sistemas estéreos indicados

• DHC-MD313

• DHC-MD333

• DHC-MD373

• DHC-MD595

Ligue o deck da cassetes ao DHC-MD373/595,
utilizando cabos de ligação audio e o adptador do
cabo de sistema TAPE CONTROL (consulte a
página 4).

Ligue o deck de cassetes ao DHC-MD313/333
utilizando cabos de ligação audio e o cabo de
ligação AU BUS (consulte a página 5).

As ilustrações neste manuel de instruções
descrevem nas ligações do deck de cassetes
baseadas no DHC-MD333/373.

Activação/desactivação
automática da alimentação

A activação/desactivação do deck de cassetes está
ligada ao sistema estéreo (consulte a página 11).

Gravação sincronizada CD/TAPE

Pode gravar facilmente um CD numa cassete
(consulte a página 10). No entanto, não pode
executar gravação com sincronização da
diminuição gradual com o DHC-MD373/595
(consulte a página 11).

Reprodução directa (só para o
DHC-MD313/333)

Se pressionar H ou h com o deck de cassetes
desligado, liga automaticamente o deck de
cassetes e o sistema estéreo e se estiver uma
cassete dentro do deck a reprodução inicia-se
imediatamente (consulte a página 9).

Selecção automática da fonte

Pode mudar de outra fonte para o deck de cassetes
e começar a reproduzir uma cassete, pressionando
H ou h no deck de cassetes (consulte a
página 9).

PT

2

Temporizador

Pode despertar com música ou gravar um
programa de rádio a uma hora programada. Para
mais pormenores, consulte a secção “Para acordar
com música” e “Gravação temporizada de
programas e rádio” no manual de instruções do
sistema estéreo.

Telecomando

Se o telecomando fornecido com o sistema estéreo
tiver botões com os mesmos nomes do que os
controlos no deck de cassetes, pode funcionar com
o deck de cassetes utilizando esses botões.

Índice

Preparativos

Ligação do sistema .................................... 4

Operações

Reprodução de cassetes .............................8

Gravação de CD

— Gravação sincronizada

CD/TAPE ......................................... 10

Gravação manual..................................... 11

Informações adicionais

Precauções ............................................... 12

Verificação de problemas ........................14

Especificações ......................................... 15

3

PT

PT

Preparativos

Ligação do sistema

Sistemas estéreos com tomada de controlo de cassete (DHC-MD373/595)

Execute os passos do 1 ao 3, 5 ao 7 abaixo para ligar o sistema, utilizando os cabos fornecidos.

Painel posterior do
TC-TX595

Cabo de
alimentação
CA

Cabos de ligação
audio (fornecidos)

Cabo de ligação
AU BUS

Adaptador do cabo do sistema (fornecido)

Painel posterior do
DHC-MD373

PT

4

Sistemas estéreos com a tomada AU BUS (DHC-MD313/333)

Execute os passos do 4 ao 7 abaixo para ligar o sistema, utilizando os cabos fornecidos.

Painel posterior do
TC-TX595

Cabos de ligação
audio (fornecidos)

Cabo de ligação AU BUS

Painel posterior do
DHC-MD333

Cabo de
alimentação
CA

Ligação ao DHC-MD373/595

1 Ligue firmemente o cabo de ligação AU

BUS ao adaptador do cabo do sistema.

A

B

TC-TX595

Adaptador

2 Arranque o papel adesivo da parte

posterior do adaptador do cabo do
sistema e prenda o adaptador ao
DHC-MD373/595.

Posicione o
adaptador de modo
a que não interfira
com os cabos de
ligação audio.

A

B

Posicione o adaptador
de modo a que não
cubra as ranhuras de
ventilação.

TC-TX595

DHC-MD373

continua

PT

5

Ligação do sistema
(continuação)

Ligação ao DHC-MD313/333

3 Ligue firmemente o adaptador do cabo

do sistema à tomada de controlo de
cassete do DHC-MD373/595.

A

B

Coloque o conector
firmemente até ao fim.

Nota

O adaptador do cabo do sistema é utilizado para ligar
o cabo de ligação AU BUS para troca de sinais entre
o deck de cassetes e o DHC-MD373/595. Se não ligar
firmemente o adaptador do cabo do sistema e o cabo
de ligação AU BUS, o deck de cassetes e o
DHC-MD373/595 podem não funcionar
correctamente.

TC-TX595

DHC-MD373

4 Ligue firmemente o cabo de ligação AU

BUS à tomada AU BUS do
DHC-MD313/333.

A

B

A

DHC-MD333

Nota

O cabo de ligação AU BUS utiliza-se para a troca de
sinais entre o deck de cassetes e o DHC-MD313/333.
Se não ligar bem o cabo, o deck de cassetes e o
DHC-MD313/333 podem não funcionar
correctamente.

TC-TX595

B

Coloque o conector
firmemente até ao fim.

PT

6

5 Ligue A a A e B a B, utilizando os

cabos de ligação audio. Introduza as
fichas nas tomadas com a mesma cor.

Como os cabos de ligação audio são os dois
iguais, pode ligar A ou B utilizando
qualquer um deles.

Painel posterior do TC-TX595

TAPE

L

IN OUT

R

AB

B

A

Como introduzir as fichas

Introduza bem as fichas nas tomadas.

Não está bem introduzida

Introduzir aqui

6 Para modelos com selector de tensão,

regule o VOLTAGE SELECTOR para a
posição correspondente à tensão local.

Painel posterior do DHC-MD373
Painel posterior do TC-TX595

TAPE

L

IN OUT

R

AB

A

B

Painel posterior do DHC-MD333

L : fluxo de som

* A l A

Durante a gravação de uma cassete, os sinais de
som do CD, do MD e do TUNER passam através
do sistema estéreo para o deck de cassetes.

** B l B

Quando reproduz uma cassete, o sinal de som do
deck de cassetes passa para o sistema estéreo.

VOLTAGE SELECTOR

110-120V

220-240V

7 Ligue o cabo de alimentação CA a uma

tomada de parede depois de fazer todas
as ligações.

Se a ficha deste deck de cassetes não entrar
bem na sua tomada de parede, retire da ficha
o transformador fornecido (só para os
modelos fornecido com adaptador).

Se não ouvir o som ou se a
cassete não gravar quando a
utilizar pela primeira vez

Verifique se as fichas estão bem introduzidas nas
tomadas.

• Se não introduzir bem as fichas em ambas as
tomadas A, pode não conseguir gravar o som do
CD, do MD e do TUNER numa cassete.

• Se não introduzir bem as fichas em ambas as
tomadas B, pode não conseguir ouvir o som do
deck de cassetes.

As fichas dos cabos de ligação audio podem estar
apertadas. Introduza as fichas no ponto indicado
em “Como introduzir as fichas” no passo 5.

PT

7

Operações

Reprodução de cassetes

Pode-se usar qualquer tipo de cassete, TYPE I
(normal), TYPE II (crómio) ou TYPE IV (metal),
visto que o deck de cassetes detecta
automaticamente o tipo de cassete (ATS1)).

1)

ATS: Automatic Tape Selection/selecção
automática do tipo da cassete.

Deck de cassetes TC-TX595

24SA

DOLBY NR

2)

Este deck de cassetes está equipado com o sistema
de redução de ruídos Dolby B.

2)

3

Indicador
luminoso de
cassetes

1 Pressione ?/1 (alimentação) no

sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

2 Introduza uma cassete gravada.

h

m/M

x

3 Coloque DIRECTION na posição g

para reproduzir só um lado. Coloque o
na posição s
dois lados.

3)

para reproduzir os

4 Pressione H.

Pressione h para reproduzir o lado inverso.
FUNCTION muda para “TAPE”

automaticamente e a cassete começa a ser
reproduzida.

3)

O deck de cassetes pára automaticamente após
repetir a sequência cinco vezes.

Para reproduzir uma cassete
utilizando o sistema estéreo

Execute a seguinte operação no passo 4;

1 Mude a função do sistema estéreo para cassete.
2 Pressione (TAPE) H ou (TAPE) N no

telecomando.
Para reproduzir o lado inverso, pressione outra
vez (TAPE) H ou (TAPE) N. Para o DHC­MD313/333 pressione h.

Com o lado que quer
reproduzir voltado para cima

PT

8

Outras operações

Para Faça isto:

Cessar a reprodução Pressione x.
Fazer uma pausa Pressione S.

Avançar rapidamente Pressione x, depois pressione

Rebobinar Pressione x, depois pressione

Localizar uma faixa
posterior* (AMS**)

Localizar uma faixa
anterior* (AMS**)

Remover a cassete Pressione A no deck de

Regular o volume Rode VOLUME no sistema

*Não pode utilizar com o DHC-MD595 o

telecomando fornecido.

**A função Sensor Automàtico de Música (AMS)

detecta um espaço em branco superior a quatro
segundos entre as faixas o que permite localizar
rapidamente as faixas.

Pressione outra vez para
retomar a reprodução.

M para o lado voltado para
cima.
Pressione x, depois pressione

m para o lado inverso.

m para o lado voltado para

cima.
Pressione x, depois pressione
M para o lado inverso.

Pressione M para o lado
virado para cima durante a
reprodução.
Pressione m para o lado
inverso durante a reprodução.

Pressione m para o lado
virado para cima durante a
reprodução.
Pressione M para o lado
inverso durante a reprodução.

cassetes.

estéreo.

Conselhos

• Se pressionar ?/1 (alimentação) no deck de
cassetes, liga apenas o deck de cassetes. Pressione

?/1 (alimentação) no sistema estéreo para o ligar.

• O indicador luminoso de cassetes acende-se a

vermelho quando se coloca uma cassete e apaga-se
se não houver nenhuma cassete introduzida.

• Se pressionar H ou h com o deck de cassetes
desligado, liga-o automaticamente e a inicia-se
imediatamente se existir uma cassete dentro do deck
(reprodução directa) (só para o DHC-MD313/

333).

• Se introduzir a cassete com o deck desligado, só
liga automaticamente o deck de cassetes. Pressione

?/1 (alimentação) no sistema estéreo para o ligar.

• Pode mudar de uma fonte para o deck de cassetes

pressionando apenas H ou h (selecção
automàtica da fonte).

• Para começar a reproduzir automaticamente desde o
início da cassete, depois da bobinagem rápida
(reprodução automática), pressione H ao
mesmo tempo que mantém pressionada a tecla m
(para o lado voltado para cima) ou pressione h ao
mesmo tempo que mantém pressionada a tecla M
(para o lado inverso).

• Para escutar uma cassete gravada o sistema de
redução de ruído Dolby, coloque DOLBY NR em
ON.

• Se utilizar a função de temporizador no sistema
estéreo, pode despertar com música a uma hora
programada. Para mais pormenores, consulte a
secção “Para acordar com música” no manual de
instruções do sistema estéreo. Quando programar o
temporizador diário, tem que programar DOLBY
NR no deck de cassetes.

Nota

A função AMS pode não funcionar nos seguintes
casos:

— o espaço em branco entre as faixas é igual ou

menor que quatro segundos.

— a fonte sonora gravada no canal direito é

diferente da que existe no canal esquerdo, como
acontece com uma cassete de KARAOKE.

— o volume baixo ou o som baixo continua

durante bastante tempo.

— o televisor está demasiadamente próximo do

deck de cassetes.

PT

9

Gravação de CD

— Gravação sincronizada CD/TAPE

A tecla CD SYNC permite-lhe gravar de um CD
para uma cassete facilmente. Podem-se usar
cassetes TYPE I (normal) ou TYPE II (crómio),
uma vez que o deck de cassetes automaticamente
detecta o tipo da cassete.

Deck de cassetes TC-TX595

26

DOLBY NR* Indicador

* Este deck de cassetes está equipado com o sistema

de redução de ruídos Dolby B.

1 Pressione ?/1 (alimentação) no

2 Introduza uma cassete em branco.

4

luminoso
de cassetes

sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

Com o lado que quer gravar
voltado para cima

5

H

h

x

3 Coloque um CD na bandeja do disco do

leitor de CD do sistema estéreo.

4 Coloque DIRECTION na posição g

para gravar só num lado. Coloque o na
posição s para gravar nos dois lados.

Se seleccionou gravação nos dois lados e a
cassete chegar ao fim do lado voltado para
cima a meio de uma faixa, a faixa completa é
gravada outra vez no início do lado inverso.

5 Pressione CD SYNC no deck de

cassetes.

O deck de cassetes fica pronto para gravar e
o leitor de CD fica pronto para começar a
reproduzir. Os indicadores luminosos sobre
CD SYNC, zREC, H (para o lado voltado
para cima) e S acendem-se.

Se pretende começar a gravar a partir do lado
inverso, pressione h (para o lado inverso),
de modo a que se acenda o indicador
luminoso na tecla h.

6 Pressione S no deck de cassetes.

A gravação inicia-se.
Se a cassete chegar ao fim do lado voltado
para cima a meio de uma faixa, a cassete
rebobina e a faixa é gravada outra vez desde
o início. Depois disso, a gravação começa
com essa faixa no início do lado inverso
durante a gravação nos dois lados ou a
gravação pára durante a gravação num lado.

10

Para cessar a gravação

Pressione x no deck de cassetes.

PT

Conselhos

• Se pressionar ?/1 (alimentação) no deck de
cassetes, liga apenas o deck de cassetes. Pressione

?/1 (alimentação) no sistema estéreo para o ligar.

• Se colocar a cassete com o aparelho desligado, só

liga automaticamente o deck de cassetes. Pressione
?/1 (alimentação) no sistema estéreo para o ligar
antes de gravar.

• O indicador luminoso de cassetes acende-se a
vermelho quando se coloca uma cassete e apaga-se
se não houver nenhuma cassete introduzida.

• Quando desejar reduzir o ruído sibilante em sinais
de baixo nível e alta frequência, ajuste DOLBY NR
para ON antes do passo 5.

• Se a cassete chegar ao fim do lado voltado para
cima durante uma gravação em ambos os lados, a
função de diminuição gradual do som evita que uma
faixa seja cortada bruscamente no fim da fita
(sincronização da diminuição gradual) (só
para o DHC-MD313/333). A faixa é gravada de
novo, no lado inverso, desde o início.

Notas

• Não é possível escutar outras fontes de som durante
a gravação.

• Quando gravar nos dois lados, não se esqueça de
começar pelo lado voltado para cima. Se começar a
gravar pelo lado inverso, a gravação pára no fim
desse lado.

Gravação manual

Se utilizar a gravação manual, pode gravar apenas
as canções de que mais gosta de um CD ou
começar a gravar a partir do meio da cassete.
Também pode gravar um programa de rádio ou
um MD.

Deck de cassetes TC-TX595

26

DOLBY NR*

* Este deck de cassetes está equipado com o sistema

de redução de ruídos Dolby B.

1 Pressione ?/1 (alimentação) no

sistema estéreo para o ligar.

O deck de cassetes liga-se automaticamente.

2 Introduza uma cassete em branco.

4

Com o lado que quer gravar
voltado para cima

5

H

h

x

continua

11

PT

Gravação manual (continuação)

3 Mude a função do sistema estéreo para

a fonte de som desejada (por exemplo,
“CD”, “MD”, “AM” ou “FM”).

4 Coloque DIRECTION na posição g

para gravar só num lado. Coloque o na
posição s para gravar nos dois lados.

5 Pressione zREC no deck de cassetes.

O deck de cassetes fica pronto para iniciar a
gravação. Os indicadores luminosos sobre

zREC, H (para o lado voltado para cima) e
S acendem-se.

Se pretende começar a gravar a partir do lado
inverso, pressione h (para o lado inverso)
de modo a que se acenda o indicador
luminoso na tecla h.

6 Pressione S no deck de cassetes.

A gravação inicia-se.
Também pode iniciar a gravação

pressionando a tecla H ou h que estiver
acesa.

7 Accione a reprodução no componente-

-fonte.

Para Pressione

cessar a gravação x no deck de cassetes.
fazer uma pausa na

a gravação

Conselhos

• O indicador luminoso de cassetes acende-se a
vermelho quando se coloca uma cassete e apaga-se
se não houver nenhuma cassete introduzida.

• Caso queira reduzir o ruído sibilante de fundo da
fita em sinais de baixo nível e alta frequência, ajuste
DOLBY NR para ON antes do passo 5.

• Se utilizar a função de temporizador no sistema
estéreo, pode gravar programas de rádio a uma hora
programada. Para mais pormenores, consulte a
secção “Gravação temporizada de programas de
rádio” no manual de instruções do sistema estéreo.
Quando se programa a gravação temporizada, os
modos DOLBY NR e DIRECTION têm de estar
programados no deck de cassetes.

S no deck de cassetes.

Informações adicionais

Precauções

Acerca da tensão de
funcionamento
(para modelos com selector de
tensão)

Antes de utilizar o deck de cassetes, verifique se a
tensão de funcionamento do mesmo é idêntica à
tensão da rede eléctrica local.

Acerca da segurança

• O aparelho não fica desligado da fonte de
alimentação CA (corrente eléctrica) enquanto
permanecer ligado à tomada de parede, mesmo que
o respectivo interruptor de alimentação esteja
desligado.

• Deslige o deck de cassetes da tomada da rede CA,
caso não vá utilizá-lo durante um longo intervalo.
Para desligar o cabo de alimentação CA, puxe-o
pela ficha; nunca pelo próprio fio.

• Se algum objecto sólido ou líquido cair dentro do
aparelho, desligue o deck de cassetes da rede
eléctrica e solicite uma averiguação técnica a
pessoal qualificado antes de voltar a utilizá-lo.

• O cabo de alimentação CA (cabo de ligação à
corrente) só pode ser alterado numa oficina de
assistência qualificada.

Acerca da localização

• Instale o deck de cassetes num local com ventilação
adequada, de modo a evitar o sobreaquecimento
interno do mesmo.

• Não instale o aparelho em uma posição inclinada.

• Não instale o aparelho num local:
— extremamente quente ou frio
— sujeito a poeira ou sujidade
— muito húmido
— sujeito a vibrações
— sujeito à luz solar directa

Antes de inserir uma cassete no
deck de cassetes

Rebobine bem a fita. Caso contrário a fita pode
enroscar-se nas peças do deck de cassetes e sofrer
avarias.

No uso de cassetes com
duração superior a 90 minutos

A fita é muito elástica. Não mude as operações da fita
tais como reprodução, paragem, bobinagem rápida,
etc. frequentemente. A fita pode emaranhar-se no
deck de cassetes.

12

PT

Para proteger uma cassete
permanentemente

Para proteger uma cassete contra sobreposição de
gravações, quebre a lingueta da cassete do lado A ou
B conforme ilustrado.

Aberturas de
detecção

Lingueta do lado B Lingueta do lado A

Lado A

Parta a lingueta
da cassete do
lado A

Se posteriormente desejar reutilizar a cassete para
gravação, cubra a lingueta quebrada com fita adesiva.

No entanto, tenha cuidado para não tapar as ranhuras
de detecção que permitem ao leitor de cassetes
detectar automaticamente o tipo de cassete.

Limpeza das cabeças da cassete

Limpe as cabeças da cassete depois de cada 10 horas
de funcionamento.

Quando as cabeças da cassete apresentam sujidades:

— o som é distorcido
— há uma diminuição do nível sonoro
— há perdas de som
— a fita não se apaga completamente
— não é possível gravar na fita.

Não se esqueça de limpar as cabeças da cassete antes
de iniciar uma gravação importante ou depois de
reproduzir uma cassete antiga.

Utilize uma cassete de limpeza do tipo seco ou
húmido vendida separadamente. Para detalhes,
consulte o manual de instruções da cassete de
limpeza.

Desmagnetização das cabeças
da cassete

Desmagnetize as cabeças da cassete e as partes
metálicas de contacto com a fita após 20 ou 30 horas
de utilização com uma cassete de desmagnetização de
venda avulsa. Quanto aos detalhes, consulte o manual
de instruções da cassete de desmagnetização.

Limpeza da superfície externa

Utilize um pano macio levemente humedecido com
solução de detergente suave.

Nunca utilize solventes fortes, tal como diluentes ou
benzina, pois estes podem avariar o revestimento
externo.

Caso surjam quaisquer dúvidas ou problemas
referentes a este deck de cassetes, consulte o seu
agente Sony mais próximo.

Aberturas de detecção

13

PT

Verificação de problemas

Na ocorrência de qualquer problema durante a
utilização deste deck de cassetes, utilize a seguinte
lista de verificações.

Primeiro, certifique-se de que o cabo de
alimentação CA est firmemente ligado e os
altifalantes estão ligados correcta e firmemente.

Caso algum problema persista, consulte o seu
agente Sony mais próximo.

As teclas de operação no deck de
cassetes não funcionam.

• Pressione uma das teclas de função depois do
indicador luminoso S deixar de piscar.
(Depois de ligar o deck de cassetes, tem que
aguardar cerca de dois segundos até que as
respectivas teclas comecem a funcionar.)

• Não há nenhuma cassete no compartimento.
Introduza a cassete.

Não é possível reproduzir ou gravar numa
cassete.

• A fita não está bem esticada. Rebobine bem a
fita.

• As cabeças estão sujas. Limpe-as.

• Verifique se os cabos de ligação audio estão
bem ligados (consulte a página 7).

Não é possível gravar numa cassete.

• Não há nenhuma cassete no compartimento.
Introduza a cassete.

• A patilha foi retirada da cassete. Tape a
patilha quebrada com fita adesiva (consulte a
página 13).

• A cassete atingiu o seu término.

Não é possível gravar nem reproduzir a
cassete, ou há uma diminuição do nível
sonoro.

• As cabeças estão sujas. Limpe-as .

• As cabeças de gravação/reprodução estão
magnetizadas. Desmagnetize-as.

Não é possível apagar gravações numa
cassete completamente.

• As cabeças de gravação/reprodução estão
magnetizadas. Desmagnetize-as.

Ocorrência de choros ou flutuações
excessivos ou perdas sonoras.

• Os cabrestantes do deck de cassetes estão
sujos. Limpe-os com uma cassete de limpeza.

Ocorrência de aumento de interferências
ou apagamento de altas frequências.

• As cabeças de gravação/reprodução estão
magnetizadas. Desmagnetize-as (consulte a
página 13).

• Afaste o deck de cassetes do televisor ou
videogravador.

O som é distorcido.

• Regule DOLBY NR para a programação com
que a cassete foi gravada.

• Afaste o deck de cassetes do televisor ou
videogravador.

Ausência de som.

• O cabo de alimentação CA está desligado da
tomada de parede.

• Verifique se os cabos de ligação audio estão
bem ligados (consulte a página 7).

O telecomando fornecido com o sistema
não funciona.

• A função do sistema estéreo não está colocada
em “TAPE”.

• Verifique se adaptador do cabo do sistema/o
cabo de ligação AU BUS está bem ligado
(consulte a página 5 ou 6).

A selecção automática da fonte ou a
reprodução directa (só para o
DHC-MD313/333) não funcionam.

• Verifique se adaptador do cabo do sistema/o
cabo de ligação AU BUS está bem ligado
(consulte a página 5 ou 6).

As funções ligadas as sistema estéreo,
como a gravação sincronizada CD/TAPE,
não funcionam.

• Verifique se adaptador do cabo do sistema/o
cabo de ligação AU BUS está bem ligado
(consulte a página 5 ou 6).

A cassete não é ejectada.

• O botão ?/1 (alimentação) do deck de
cassetes está na posição OFF. Pressione ?/1
(alimentação) para ligar o deck de cassetes e
depois pressione A.

O indicador luminoso de cassetes pisca.

• Pressione ?/1 (alimentação) para desligar o
deck de cassetes e depois volte a pressionar
?/1 (alimentação) para ligar o deck.

14

PT

Especificações

Sistema de gravação Estéreo de 4 pistas e 2 canais
Resposta de frequência (DOLBY NR OFF)

Choro e flutuações ±0,13% pico ponderado (IEC)

Entradas TAPE IN (tomadas fono):

Saídas TAPE OUT (tomadas fono):

Generalidades

Alimentação
Modelo dos países europeus:

Outros modelos: 110 – 120 V ou 220 – 240 V AC,

Consumo 12 W
Dimensões Aprox. 215 × 60 × 230 mm

Peso Aprox. 2,5 kg
Acessórios fornecidos: Cabos de ligação de audio (2)

Design e especificações sujeitos a alterações sem
aviso prévio.

50 – 14.000 Hz (±3 dB),
utilizando cassetes Sony TYPE I
50 – 15.000 Hz (±3 dB),

utilizando cassetes Sony TYPE II

0,07% eficaz ponderado (NAB)
±0,2% pico ponderado (DIN)

Impedância de 47 kohms

tensão de 550 mV
Impedância de 47 kohms

220 – 230 V AC, 50/60 Hz

50/60 Hz
Ajustável através do selector de
tensão

(l/a/p) incluindo controlos e peças
salientes

Adaptador do cabo do sistema (1)

15

PT

Sony Corporation Printed in China
