SPECIFICATIONS
US Model
STR-DE598/DE698/DV10
Canadian Model
AEP Model
UK Model
E Model
Australian Model
STR-DE598/DE698
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC
DISTORTION:
(Models of area code US only)
With 8 ohm loads, both channels driven, from 20 – 20,000
Hz; rated 90 watts per channel (DE598/DE698) or 80 watts
per channel (DV10) minimum RMS power , with no more than
0.09 % total harmonic distortion from 250 milliwatts to rated
output.
Amplifier section
Power Output
Models of area code US, CND
Rated Power Output at Stereo Mode
(8 ohms 20 Hz – 20 kHz, THD 0.09 %)
6) You can change the AM tuning scale to 9 kHz or 10 kHz.
After tuning in any AM station, turn off the receiver. While
holding down PRESET TUNING + or TUNING +, press
?/1. All preset stations will be erased when you change
the tuning scale. To reset the scale to 10 kHz (or 9 kHz),
repeat the procedure.
Video section
Inputs/Outputs
Video:1 Vp-p, 75 ohms
S-video:Y: 1 Vp-p, 75 ohms
(DE698/DV10)C: 0.286 Vp-p, 75 ohms
COMPONENT VIDEO:
(Except for models of area code DE598: AEP, UK)
Y: 1 Vp-p, 75 ohms
PB/CB/B-Y: 0.7 Vp-p,
75 ohms
PR/CR/R-Y: 0.7 Vp-p,
75 ohms
80 MHz HD Pass Through
2
Page 3
STR-DE598/DE698/DV10
1.5 k
Ω
0.15 µF
AC
voltmeter
(0.75 V)
To Exposed Metal
Parts on Set
Earth Ground
Ver. 1.1
General
Power requirements
Area codePower requirements
US, CND120 V AC, 60 Hz
AEP, UK230 V AC, 50/60 Hz
AUS240 V AC, 50 Hz
AR, KR220 – 230 V AC, 50/60 Hz
E2120/220/240 V AC, 50/60 Hz
TW110 V AC, 50/60 Hz
Power consumption
Area codePower consumption
DE598: US, AEP,220 W
UK, E2, AUS, KR, AR
DE598: CND300 VA
DE598: TW500 W
DE698/DV10: US,230 W
AEP, UK, E2, AUS, AR
DE698: CND310 VA
Power consumption (during standby mode)
0.2 W
AC outlets (DE698: EXCEPT E2/DV10)
Area codeAC outlets
US, CND1 switched, 120 W/1A MAX
AEP, UK, E2, AUS1 switched, 100 W MAX
Dimensions (w/h/d) (Approx.)
DE598:430 × 157.5 × 310 mm
(16 7/8× 6 2/8× 12 2/8
inches) including
projecting parts and
controls
DE698/DV10:430 × 157.5 × 370 mm
(16 7/8× 6 2/8× 14 4/8
inches) including
projecting parts and
controls
Mass (Approx.)
DE598:8.0 kg (17 lb 11 oz)
DE698/DV10:9.0 kg (19 lb 14 oz)
Design and specifications are subject to change
without notice.
•Abbreviation
CND : Canadian model
E2 : AC 120 V area in E model
AUS: Australian model
AR : Argentina model
KR : Korean model
TW : Taiwan model
SAFETY CHECK-OUT (US MODEL)
After correcting the original service problem, perform the following safety check before releasing the set to the customer:
Check the antenna terminals, metal trim, “metallized” knobs, screws,
and all other exposed metal parts for AC leakage.
Check leakage as described below.
LEAKAGE TEST
The AC leakage from any exposed metal part to earth ground and
from all exposed metal parts to any exposed metal part having a
return to chassis, must not exceed 0.5 mA (500 microampers.).
Leakage current can be measured by any one of three methods.
1. A commercial leakage tester, such as the Simpson 229 or RCA
WT-540A. Follow the manufacturers’ instructions to use these
instruments.
2. A battery-operated AC milliammeter. The Data Precision 245
digital multimeter is suitable for this job.
3. Measuring the voltage drop across a resistor by means of a
VOM or battery-operated AC voltmeter. The “limit” indication is 0.75 V, so analog meters must have an accurate lowvoltage scale. The Simpson 250 and Sanwa SH-63Trd are examples of a passive VOM that is suitable. Nearly all battery
operated digital multimeters that have a 2 V AC range are suitable. (See Fig. A)
Fig. A. Using an AC voltmeter to check AC leakage.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE
WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN
THE PARTS LIST ARE CRITICAL TO SAFE OPERATION.
REPLACE THESE COMPONENTS WITH SONY P ARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!!
LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES
DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES
SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT.
NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES
SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL
OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
6. ELECTRICAL PARTS LIST ........................................ 50
4
Page 5
SECTION 1
Illustrati
w
GENERAL
STR-DE598:
List of button locations and reference pages
STR-DE598/DE698/DV10
This section is extracted
from instruction manual.
How to use this page
Use this page to find the location of buttons that are
mentioned in the text.
Main unit
ALPHABETICAL ORDER
A - H
A.F.D. (button/indicator) qa (31,
33)
AM wa (22, 23, 24, 25, 41)
DIMMER 4 (27)
DISPLAY 3 (26, 27, 50)
Display 7 (26, 27)
DVD wg (22)
ENTER qg (17, 18 , 41)
FM ws (22, 23, 24, 25, 41)
FM MODE es (23)
I - O
Input buttons w; (22, 36, 40, 41,
50)
INPUT MODE qj (36)
IR (receptor) 5 (44, 50)
MAIN MENU 8 (18, 37, 38, 41)
MASTER VOLUME –/+ qh (17,
21, 22, 49)
MD/TAPE wf (22)
MEMORY ef (24, 25)
MOVIE (button/indicator) qs
(32, 33, 50)
MULTI CHANNEL DECODING
(indicator) 6 (23)
MULTI CH IN 9 (23)
MUSIC (button/indicator) qd ( 33,
50)
P - Z
PHONES (jack) ed (22, 49)
PRESET TUNING –/+ wl (25,
53)
on number
r
DISPLAY
Name of button/part Reference page
3(26, 27, 50)
RR
SA-CD/CD wd (22)
SPEAKERS (OFF/A/B/A+B) 2
(16, 42, 49)
SURR BACK DECODING qf
(34)
TUNING –/+ e; (23, 53)
VIDEO 1 wk (22)
VIDEO 2 wj (22)
VIDEO 3 wh (22)
VIDEO 3 IN/PORTABLE AV IN
You can use the remote RM-AAU001 to operate
the components in your system.
Before you use your
remote
Inserting batteries into the
remote
Insert R6 (size-AA) batteries with the + and –
properly oriented in the battery compartment.
When using the remote, point it at the remote
sensor on the receiver.
Tip
Under normal conditions, the batter ie s shou ld la st for
about 6 months. When the remote no longe r opera tes
the receiver, replace all batteries wit h new ones.
Notes
•Do not leave the remote in an extrem ely hot or humid
place.
•Do not use a new battery with an old one.
•Do not expose the remote sensor to direct sunlight or
lighting apparatuses. Doing so may cause a
malfunction.
•If you don’t use the remote for an extended period of
time, remove the batteries to avoid possible damage
from battery leakage and corrosio n.
Remote button
description
eg
ef
ed
es
ea
e;
wl
wk
wj
wh
wg
wf
wd
ws
wa
TV/VIDEO
TEST
SLEEP
TONE
VIDEO 1 VIDEO 2 VIDEO 3 DVD
MD/TAPE
SA-CD/CD
2CHA.F.D.
123
46
5
78
>10
0/10
-
TOP MENU/
GUIDEMUTING
F
ENTER
Gg
f
RETURN/EXIT
TV CH –
c STEP C
REPLAY ADVANCE
PRESET –
<
.
TUNING –
TV
HmM
TV
?/1
AV
?/1
?/1
SYSTEM STANDBY
TUNER
MAIN MENU
MOVIE MUSIC
DUAL MONO
FM MODE
MPX
AUDIO
D.TUNING
ANT
9
SUBTITLE
MEMORYSHIFT
JUMP
ENTER
D.SKIPCLEARANGLE
AV
MENU
TV VOL
MASTER VOL
DISPLAY
TV CH +
PRESET +
<
>
TUNING +
Xx
1
2
3
4
5
6
7
8
9
q;
qa
qs
qd
qf
qg
qh
qj
qk
ql
w;
GB
44
6
Page 7
STR-DE698/DV10:
Illustrati
8
q
q
q
w
e
ede
e
e
q
w
List of button locations and reference pages
STR-DE598/DE698/DV10
How to use this page
Use this page to find the location of buttons that are
mentioned in the text.
Main unit
ALPHABETICAL ORDER
A - H
A.F.D. (button/indicator) qa (32,
34)
AUX wa (23)
DIMMER 4 (28)
DISPLAY 3 (27, 28, 56)
Display 7 (27, 28)
DVD wg (23)
ENTER qg (18, 42, 57)
FM MODE es (24)
I - O
Input buttons w; (23, 37, 41, 42,
56)
INPUT MODE qj (37)
IR (receptor) 5 (45, 57)
MAIN MENU 8 (18, 38, 39, 42)
MASTER VOLUME –/+ qh (18,
22, 23, 55)
MD/TAPE wf (23)
MEMORY ef (26)
MOVIE (button/indicator) qs
(33, 34, 56)
MULTI CHANNEL DECODING
(indicator) 6 (24)
MULTI CH IN 9 (24)
MUSIC (button/indicator) qd (34,
56)
P - Z
PHONES (jack) ed (23, 55)
PRESET TUNING –/+ wl (26,
59)
SA-CD/CD wd (23)
on number
r
DISPLAY3(27, 28, 56)
Name of button/part Reference page
RR
SPEAKERS (OFF/A/B/A+B) 2
(16, 43, 55)
SURR BACK DECODING qf
(35)
TUNER FM/AM ws (23, 24, 25,
26, 42)
TUNING –/+ e; (24, 59)
VIDEO 1 wk (23)
VIDEO 2 wj (23)
VIDEO 3 wh (23)
VIDEO 3 IN/PORTABLE AV IN
You can use the remote RM-AAP001 to operate
the components in your system.
Before you use your
remote
Inserting batteries into the
remote
Insert R6 (size-AA) batteries with the + and –
properly oriented in the battery compartment.
When using the re m ote, point it at the remote
sensor on the receiver.
Tip
Under normal conditions, the batteries should last for
about 6 months. When the remote no long er ope r ates
the receiver, replace all batteries with new ones.
Notes
•Do not leave the remote in an extremely hot or humid
place.
•Do not use a new batt ery with an old one.
•Do not expose the remote sensor to direct sunlight or
lighting apparatuses. Doing so may cause a
malfunction.
•If you don’t use the remote for an extended period of
time, remove the batteries to avoid possible damage
from battery leakage and corrosion.
Remote button
description
1
2
3
4
5
6
7
8
9
*
q;
qa
ENTER
*
qs
*
qd
TV ?/1AV ?/1
RM SET UP
SYSTEM STANDBY
VIDEO1 VIDEO2 VIDEO3 DVD
AV1AV2
MD/TAPE
SA-CD/CDAUX
2CH
A.F.D.
123
456
AUDIO
ANGLE
789
SUBTITLE ENTER
>
.
0/10 >10/1112
SHIFT
D.TUNING DISCALT
Mm
ANT
CLEAR
H
TOP MENU/
GUIDE
V
v
DISPLAY
RETURN/EXIT
TV VOL TV CH
P
TUNER
MOVIE
DUAL
MONO
JUMP/
TIME
-
SEARCH MODE
X
AV MENU
bB
O
TV/
VIDEO
?/1
SLEEP
MULTI CH
MUSIC
SB
DECODING
PRESET/
CH/D.SKIP
x
MUTING
MASTER
VOL
MAIN
MENU
TEST
TONEWIDE
ef
ed
es
ea
e;
wl
wk
wj
wh
wg
wf
wd
ws
wa
w;
ql
qk
qj
qh
qg
qf
Operations Using the Remote RM-AAP001
*
*The H, TV VOL +, TV CH + and MASTER
VOL + buttons have a tactile dot. Use the tactile dot
as a reference when operating the receiver and o t h er
audio/video components.
continued
GB
45
8
Page 9
SECTION 2
)
DISASSEMBLY
Note : This set can be disassemble according to the following sequence.
SET
2-1.CASE
(Page 9)
STR-DE598/DE698/DV10
Ver. 1.1
2-2.FRONT PANEL SECTION
(Page 10)
2-5.STANDBY BOARD
(Page 11)
2-3.BACK PANEL SECTION
(Page 10)
2-4.DIGITAL BOARD
(Page 11)
2-6.MAIN BOARD
(Page 12)
Note : Follow the disassembly procedure in the numerical order given.
2-1. CASE
2-7.SB AMP BOARD
(Page 12)
2
two screws
(+BVTP 3
×
8)
1
two screws
(case 3 TP2)
4
case
3
two screws
(case 3 TP2
9
Page 10
STR-DE598/DE698/DV10
)
Ver. 1.1
2-2. FRONT P ANEL SECTION
2
CNP791 (4P)
6
two screws
(+BVTP 3
×
8)
1
clip
4
CNP202 (5P)
5
CNP503 (3P
7
two screws
(+BVTP 3
×
8)
2-3. BACK PANEL SECTION
6
CNP600 (4P)
7
CN806 (4P)
5
CNP503 (4P)
8
CNP901
9
front panel section
8
three screws
(+BVTP 3
qg
back panel section
3
CNS505 (21 core)
×
8)
9
three screws
(+BVTP 3
qf
two screws
(+BVTP 3
qd
×
8)
×
8)
two screws
(+BVTP 3
qs
×
8)
five screws
(+BVTP 3
qa
five screws
(+BVTP 3
×
8)
×
8)
10
4
CNP504 (2P)
1
connector (11P)
3
CNP203 (3P)
0
screw
(+BVTP 3
2
CNS509 (13P)
×
8)
Page 11
2-4. DIGIT AL BOARD
d
3
CNP503 (6P)
8
screw
(+BVTP 3 × 8)
2
CNP504 (5P)
1
STR-DE598/DE698/DV10
CNP505 (9P)
5
0
DIGITAL boar
7
CNP501
6
CNP500
9
bracket (digital)
2-5. ST ANDBY BOARD
5
(+BV3 (3-CR))
2
three screws
CNP804 (3P)
4
CNP902 (2P)
6
STANDBY board
3
1
CNP801 (5P)
CNP903 (2P)
4
screw
(+BVTP 3 × 8)
11
Page 12
STR-DE598/DE698/DV10
d
s
Ver. 1.1
2-6. MAIN BOARD
5
screw (+BV3 (3-CR))
3
two screws
(+BV3 (3-CR))
2
CNP802 (5P)
1
CNP908 (5P)
4
two screws
(+BV3 (3-CR))
6
MAIN boar
2-7. SB AMP BOARD
1
CN2570 (5P)
5
SB AMP board
4
two screws
(+BVTP 3
×
8)
3
three screw
2
CN2571 (9P)
(transistor)
12
Page 13
SECTION 3
TEST MODE
STR-DE598/DE698/DV10
Ver. 1.1
FACTORY PRESET MODE
* All preset contents are reset to the default setting.
* Procedure:
While depressing the [FM MODE] and the [DISPLAY] buttons
simultaneously, press the
?/1 button to turn on the main power .
The message “FA CT OR Y” appears for a moment and the present
contents are reset to the default values.
AM CHANNEL STEP 9 kHz/10 kHz SELECTION
MODE (US, Canadian, E2 model only)
* Either the 9 kHz step or 10 kHz step can be selected for the AM
channel step.
* Procedure:
Press the [AM] (STR-DE598) or [TUNER FM/AM] (STR-DE698/
DV10) button to set AM and press the ?/1 button to turn off the
main power.
While depressing the [PRESET TUNING +] button or the[TUNING +] button, press the ?/1 button to turn on the main
power.
Either the message “9k STEP” or “10k STEP” appears for a
moment and select the desired step.
SPEAKER SIZE SELECTION MODE
* Either the normal speaker or micro satellite speaker can be se-
lected.
* Procedure:
While depressing the [DIMMER] button, press the ?/1 button to
turn on the main power.
Either the message “NORM. SP .” or “MICRO SP .” appears for a
moment and select the desired speaker size.
FLUORESCENT INDICATOR TUBE TEST MODE
* All fluorescent segments are tested.
When this test is activated, all segments light on at the same
time, then each segment lights on one after another.
* Procedure:
While depressing the [TUNING --] and the [SPEAKERS $OFF/A/B/A+B%] buttons simultaneously, press the ?/1 button to turn on
the main power.
1. ALL segments light on.
kHz
mft.
MHz
MEMORY
DIRECT
dB
SP A
D
D
LFE
SW
CR
L
SL S SR
SBL SB SBR
D
SP B SLEEP OPT COAX MULTI CH IN 96/24
D
DIGITALEX PRO LOGIC II x DTS-ES NEO:6 MPEG-2 AAC RDS
D.RANGE EQ STEREO MONO
[2CH], [A.F.D.], [MOVIE], [MUSIC] and [MULTI CHANNEL DECODING] LED light on.
4. Press the [VIDEO 1] button, all se gments and all LEDs light of f.
5. Every pressing the [VIDEO 1] button turns on each segment and
LED one after another in the same order.
(Not only the [VIDEO 1] button, b ut also the other b uttons such
as [VIDEO 2], [VIDEO 3], [DVD], [MD/TAPE], [SA-CD/CD], [FM]
(STR-DE598) or [TUNER FM/AM] (STR-DE698/DV10) and
[AM] (STR-DE598) or [AUX] (STR-DE698/D V10) can be used.)
SOUND FIELD CLEAR MODE
* The preset sound field is cleared when this mode is activated.
Use this mode before returning the product to clients upon
completion of repair.
* Procedure:
While depressing the [2CH] button, press the ?/1 button to turn
on the main power.
The message “SF. CLR.” appears for a moment and initialization is performed.
SOFTWARE VERSION DISPLAY MODE
* The software version is displayed.
* Procedure:
While depressing the [TUNING --] and the [DISPLAY] buttons
simultaneously, press the ?/1 button to turn on the main po wer .
The model name, destination and the software version are displayed for a moment.
KEY CHECK MODE
* Button check
* Procedure:
While depressing the [TUNING --] and the [MAIN MENU] buttons
simultaneously, press the ?/1 button to turn on the main po wer .
Either the message “REST 30” (STR-DE598) or “REST 28”
(STR-DE698/DV10) appears.
Every pressing of any button other than the
?/1 counts down
the buttons. The buttons which are already counted once are not
counted again. When all buttons are pr essed “REST 00” appears.
AUTOBETICAL MODE (AEP, UK model only)
* When this mode is used, the receiver scans the broadcasts that
can be received by the tuner, and sets up the broadcasts.
Be sure to start scanning after connecting the antenna.
* Procedure:
Check that the antenna is connected.
While depressing the [MEMORY] button, press the ?/1 button
to turn on the main power.
The message “AUTO-BETICAL SELECT” appears for a moment and the receiver starts scanning.
2. Press the [VIDEO 1] button, confirm display.
SP A
D
D
LFE
LSWR
S
SB
D
SP B SLEEP OPT COAX MULTI CH IN 96/24
D
DIGITALEX PRO LOGIC II x DTS-ES NEO:6 MPEG-2 AAC RDS
D.RANGE EQ STEREO MONO
kHz
mft.
MHz
dB
[A.F.D.] and [MUSIC] LED light on.
3. Press the [VIDEO 1] button, confirm display.
SP A
D
D
D
DIGITALEX PRO LOGIC II x DTS-ES NEO:6 MPEG-2 AAC RDS
D.RANGE EQ STEREO MONO
kHz
mft.
MHz
C
SLSR
SBLSBR
D
SP B SLEEP OPT COAX MULTI CH IN 96/24
[2CH], [MOVIE] and [MULTI CHANNEL DECODING] LED light
on.
MEMORY
DIRECT
MEMORY
DIRECT
COMMAND MODE SELECTION MODE
* The command mode (AV1 or AV2) of the remote commander
can be selected.
* Procedure:
While depressing the [ENTER] button, press the ?/1 button to
turn on the main power.
Either the message “C.MODE.AV 1” or “C.MODE.AV 2” appears for a moment and select the desired mode.
13
Page 14
STR-DE598/DE698/DV10
d
d
Ver. 1.1
4-1. CIRCUIT BOARDS LOCATION
— STR-DE598 —
SECTION 4
DIAGRAMS
POWER board
TUNING board
HEADPHONE board
VIDEO3 board
AC SELECT board
(E2 model)
STANDBY board
DISPLAY board
SPEAKER B (P) board
SPEAKER C/SB board
VIDEO board
DIGITAL boar
MAIN board
— STR-DE698/DV10 —
POWER board
TUNING board
HEADPHONE board
VIDEO3 (DE61) board
AC SELECT board
(E2 model)
STANDBY board
OPT3 board
DISPLAY board
SPEAKER B (S) board
SPEAKER C/SB board
S-VIDEO board
SB AMP board

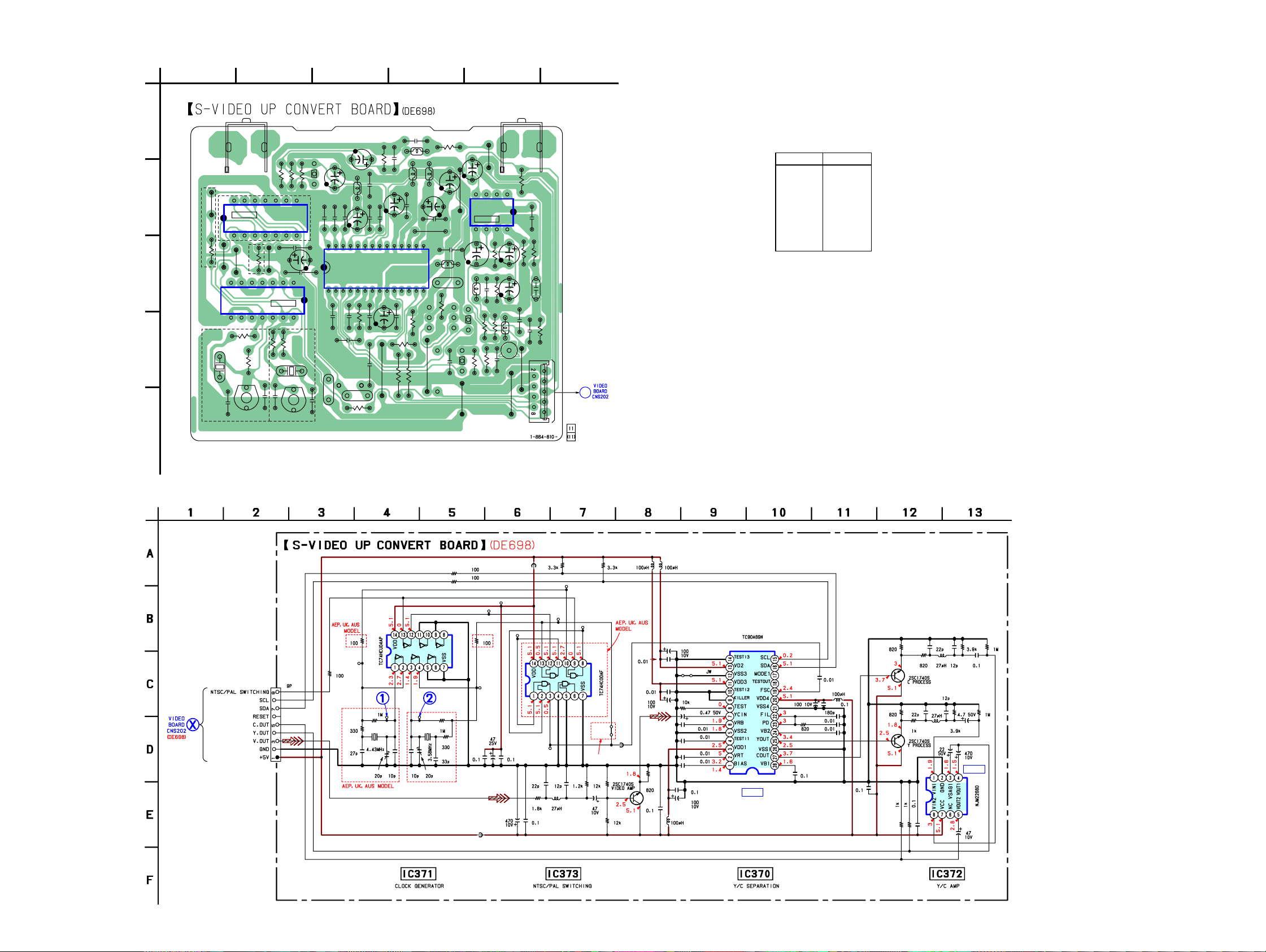

S-VIDEO UP CONVERT board
(STR-DE698)
VIDEO board
DIGITAL boar
MAIN board
14
Page 15
4-2. BLOCK DIAGRAM — TUNER/AUDIO SECTION —
STR-DE598/DE698/DV10
Ver. 1.1
AEP,UK MODEL
AEP,UK MODEL
EXCEPT
AEP,UK MODEL
ANTENNA
FM 75Ω
COAXIAL
TU+10V
TU+3.3V
3.3V
(STBY)
AM
TN1
FM/AM TUNER UNIT
L-CH
RDS DATA
RDS INT
FM SIG OUT
R-CH
STEREO
TUNED
MUTING
CE
DO
DATA
CLOCK
J400
(DE698/DV10)
J402
(DE598)
R-CH
DE698/DV10
SA-CD/CDINMD/TAPE
AUX
IN
L
R-CH
RDS DATA
RDS CLK
RDS SIG
STEREO
TUNED
MUTE
S LATCH
DO
TUNER DATA
T SERIAL CLK
SW RY
R-CH
LR
SURROUND
MULTI CH IN
R
R-CH
LR
-5 -6-1-2
53
52
43
76
75
78
74
73
17
16
70
J401
-1 -2-3-4-5 -6
LR
FRONT
OUT
LR
R-CH
CENTER
R-CH
VOL DATA
VOL CLK
SYSTEM
CONTROL
IC1101 (1/4)
SUB
WOOFER
MD/TAPEINDVD AUDIO
LRLR
-1 -2-3 -4
J403
28
27
R-CH
DIGITAL
SECTION
(Page 16)
VIDEO 3 INPUT
IN
R-CH
AUDIO
LR
-2 -3-3 -4
R-CH
J298 (2/2)
DIR
FUNCTION SELECT
IC401
46
28
32
30
SEL
SW
34
36
38
L
SEL
MCU
60
I/F
59
SL
SEL
+7V-7V
6866
AVCCAVEE
R-CH
R-CH
R-CH
R-CH
R-CH
R-CH
44
45
24
25
26
27
41
42
88
87
85
84
VIDEO 1
AUDIO OUTAUDIO INAUDIO IN
LR L
-3 -4-5 -6-1 -2
VIDEO 2
RLR
J404
L-CH
R-CH
FL-CH
FR-CH
SL-CH
SR-CH
DIGITAL
A
SECTION
(Page 16)
C
SECTION
POWER
(Page 19)
R-CH
86
81
83
82
57
SUB WOOFER
10
13
12
17
R-CH
11
R-CH
14
R-CH
SBR OUT
SBL OUT
SW OUT
B
C OUT
SL OUT
L OUT
R-CH
SBL
SEL
55
R-CH
54 5651 52 49
SW
SEL
SEL
C
AMP
IC402
C-CH
SBL-CH
SBR-CH
RELAY
DRIVER
Q560
RY560
J309
AUDIO
OUT
SUB
WOOFER
STR-DE598/DE698/DV10
• Signal path
: TUNER (FM/AM)
: VIDEO (AUDIO)
: CD (ANALOG)
• R-ch is omitted due to
same as L-ch.
1515
Page 16
STR-DE598/DE698/DV10
Ver. 1.1
4-3. BLOCK DIAGRAM — DIGITAL SECTION —
TUNER/
AUDIO
SECTION
(Page 15)
DIGITAL
A
DE698/DV10
MD/TAPE
(OPTICAL)
(COAXIAL)
DE698/DV10
SA-CD/CD
(OPTICAL)
SA-CD/CD
(OPTICAL)
VIDEO 2
(OPTICAL)
MD/TAPE
(OPTICAL)
VIDEO3
DIGITAL
(OPTICAL)
DE698/DV10
L-IN
R-INR-CH
+5V-2
OUT
DVD
-1
IN
-2
IN
DE598
IN
IN
IN
INPUT
A.5V
IC1353
J1301
J1301
IC1354
IC1351
IC1352
IC200
DIN
OUT
OUT
OUT
OUT
A/D
CONVERTER
IC1401
SWITCH
DOUT
152
LRCK
13
SCLK
14
RST
6
IC1301
DOUT
2
DIN2
5
INPUT
DIN1
4
DIN0
3
21
XOUT
22
XIN
VDD
+3.3V
Q1105
INV.
Pa,Pb DETECTIONLOCK
MICROPROCESSOR
CLKCEDIDOBPSYNC
38 37 36 35 33 47 17
SYS CLK
16
23
23
8
AUDIO
D1105
I/F
DIGITAL AUDIO I/F RECEIVER
X1301
12.288MHz
LIN
1
3
1
1
1
1
ADC
IC1303
WAVE
SHAPER
IC1103
WAVE
SHAPER
SELECTOR
IC1302
37
5
6
4
AB
14 2
LPF
B
A
1
DATA
DEMODULATOR
C bit DETECTION
I/F
DE598
XMCK
DETECTION
XMODE
XSTATE
48
D/A CONVERTER
IC1507
SDI
RST
CKOUT
DATAO
ERROR
IC1506
Y
52
S
61 3 6 16
20
CKSEL1
NC
DE698/DV10
SDO
DAC
LRI
AUDIO
LRCK
18
BCKI
BYP
24
1322
BCK
1429
1528
1630
D1301
3459
DE598
+2.6V
+3.3V
VDDI
VDDE
18
69
15
17
37
SDI1
GP8
KFSI0
BCKI2
LRCKI2
SDI2
LRCKI1
BCKI1
EXLOCK
GP12
GP9
68
HCS
HACN
2 1133635 33 3432

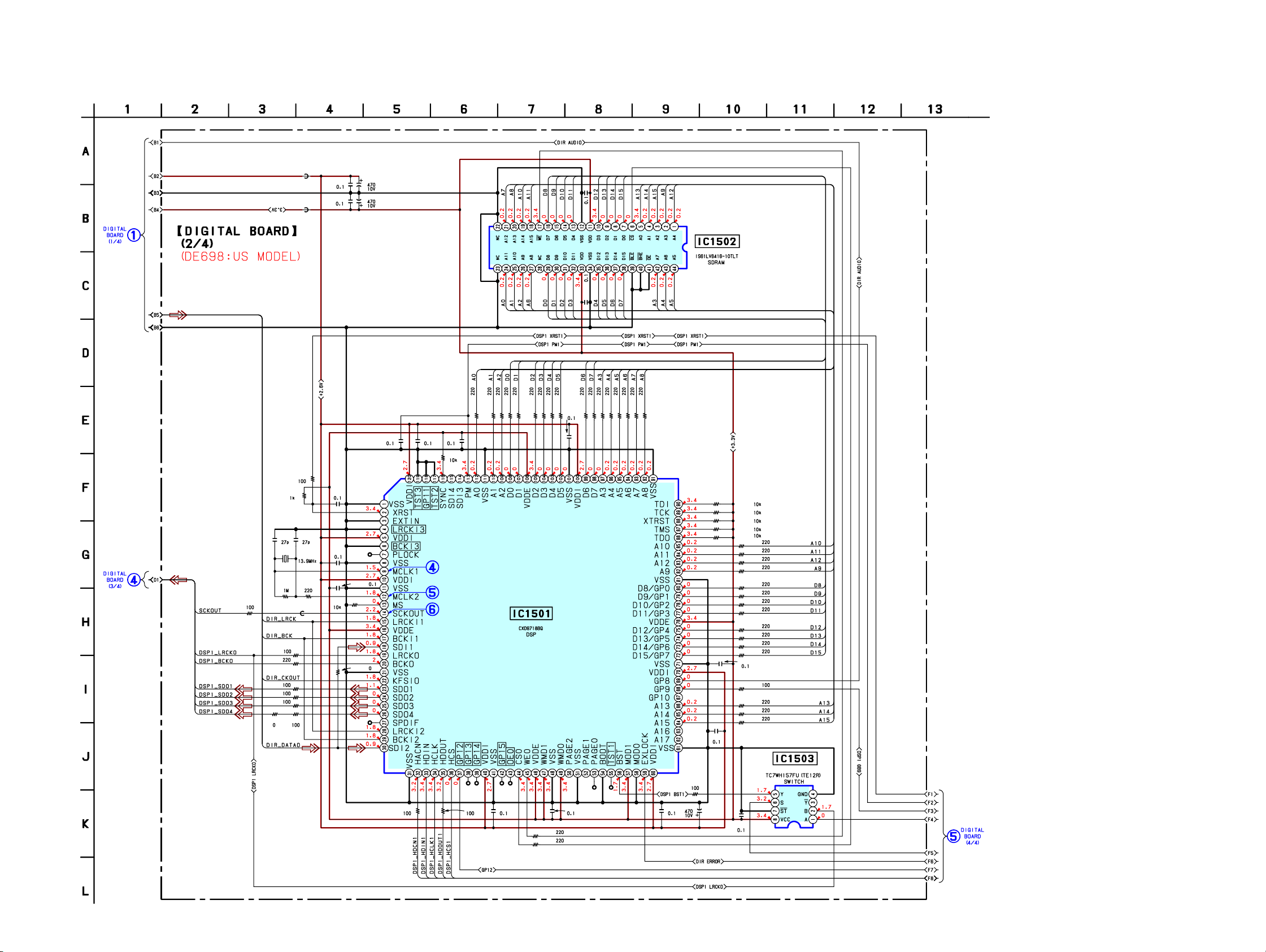

DSP
IC1501
XRST
PM
SD01
SD02
SD03
SD04
SCKOUT
LRCKO
BCKO
MCLK1
MCLK2
CSO
WEO
BST
HDIN
HDOUT
D0-15A0-15
HCLK
23
24
25
26
SCKOUT
14
LRCKO
19
BCKO
20
9
X1502
13.9MHz
12
44
45
98,80 - 77,75 - 72
108,107,105 -102,99,
85-82,66 - 64
112,110,109,97 - 92,
SWITCH
IC1503
56
5
6
SDRAM
IC1502
CS
6
17
WE
D0-15A0-15
16-13,10 - 7
29 - 32,35 - 38,
1 - 5,18 - 21
24 - 27,42 - 44,
LRCKO
2
1
SCKOUT
LRCKO
BCKO

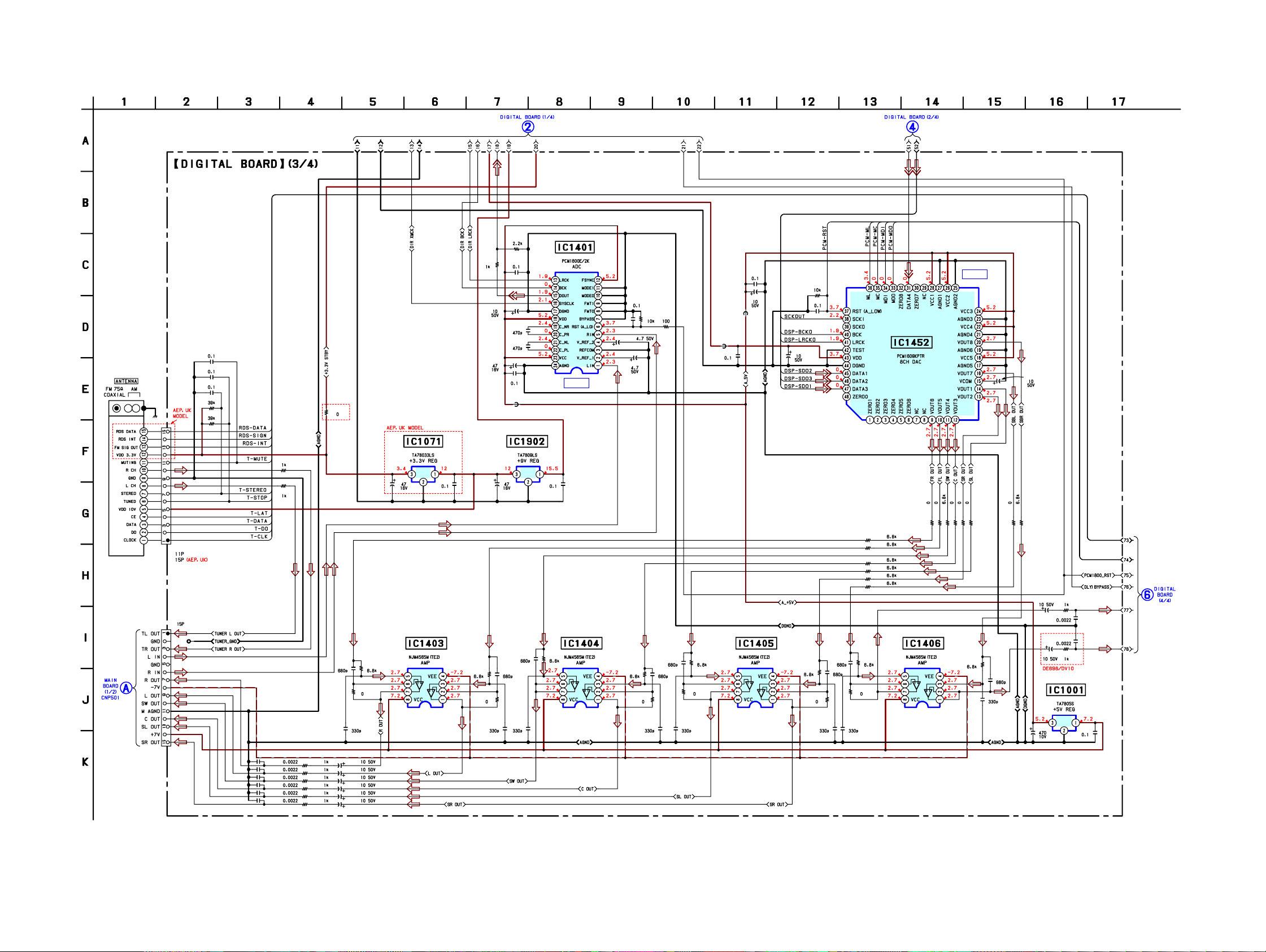

8CH DAC
IC1452
VOUT5
DATA3
47
DATA1
45
DATA2
46
SCKI
38
LRCK
41
BCK
40
DATA4
31
RST
37
ML
36
MC
35
MDI
34
MDO
33
DAC
DAC
DAC
DAC
VOUT6
VOUT1
VOUT2
VOUT3
VOUT4
VOUT7
VOUT8
9
14
12
12
11
16
20
• Signal path
: TUNER (FM/AM)
: VIDEO (AUDIO)
AMP
IC1403
R-CH
R-CH
L OUT
SL OUT
C OUT
TUNER/
B
AUDIO
310
5
AMP
IC1405
5
3
AMP
IC1404
3
1
7
7
1
1
SECTION
5
AMP
IC1406
5
3
7
7
1
SW OUT
SBL OUT
SBR OUT
(Page 15)
: CD (ANALOG)
: CD (DIGITAL)
Q1103
INV.
Q1104
GATE
D1106
D1103
SYSTEM_MUTE
24
99
ERROR
25
ANA/DIG
95 96 97 98
DIR DI
DIR CE
DIR_CLK
DIR DO
94
DIR CKSEL1
93100
DIR_XMODE
DIR_XSTATE
91
SELECT1
90
SELECT2
22
21
9
DIR/AD
DIR_DATAO
PCM1800 RST
8
GP12
DLY BYPASS
21
GP9
HCS
6 7418 19 205
HACN
XRST
PM
HDIN
HDOUT
HCLK
92
BST SEL
SYSTEM
CONTROL
IC1101 (2/4)
3
BST
PCM1608ML
PCM1608MC
PCM1608RST
PCM1608MDI
1514131210
PCM1608MDO
: VIDEO
• R-ch is omitted due to
same as L-ch.
STR-DE598/DE698/DV10
1616
Page 17
4-4. BLOCK DIAGRAM — VIDEO SECTION —
VIDEO 2
COMPONENT
VIDEO
VIDEO 1
VIDEO 2
VIDEO 3
VIDEO 1
DVD
IN
DVD
IN
DVD
INPUT
P
B/CB/
P
R/CR/
P
B/CB/
R/CR/
P
-2
S-VIDEO
IN
-1
S-VIDEO
IN
-1
VIDEO
IN
-2
VIDEO
IN
-1
VIDEO
IN
-1
VIDEO
J301 (1/2)
Y
B-Y
R-Y
Y
B-Y
R-Y
J201 (1/2)
J200 (1/2)
J298 (1/2)
J253 (1/2)
Y
C
J252 (1/2)
Y
C
-4
-5
-6
-1
-2
-3
DE698/DV10
G
G
G
G
COMPONENT VIDEO SELECTOR
CH1 IN2
3
CH1 IN3
5
CH2 IN2
9
CH2 IN3
11
CH3 IN2
14
CH3 IN3
12
VIDEO
SELECTOR
IC203
V1
13
V2
5
DVD
3
V3
9
NC
7
V1.IN
13
DVD
3
V2
5
NC
1
V3
9
IC304
SW1SW2
COMP SW1COMP SW2
SW2
106142
SW2
6dB AMP
75Ω
SW1
D203,204
SW1
Y SWITCH
IC251
SW1
SW1
DRIVER
75Ω
DRIVER
75Ω
DRIVER
OR
6dB AMP
6dB AMP
24
SW2
SW3
SW4
106142
4
SW2
SW4
SW3
SW3
SW4
4
SW4
SW3
CHI OUT
CH2 OUT
CH3 OUT
SW5
SW5
SW5
V+1,+2
22
20
18
V-1,-2
6dB AMP
6dB AMP
6dB AMP
6dB AMP
+5V-3
-5V-3
DRIVER
DRIVER
J301 (2/2)
75Ω
DRIVER
75Ω
DRIVER
75Ω
75Ω
-7
-8
-9
Y
P
P
V1.OUT
M.OUT
V1.OUT
M.OUT
B/CB/
R/CR/
EXCEPT DE598: AEP,UK MODEL
MONITOR
B-Y
OUT
R-Y
VCC
+5V-3
15
1
VEE
-5V-3
VCC
+5V-3
15
1
VEE
-5V-3
COMPONENT
VIDEO
IC807
+5V-3
13
IC804
-5V-3
32
J200 (2/2)
VIDEO
J201 (2/2)
VIDEO
SW1
SW2
SW3
SW4
Y
C
IC253
SYNC
12
SEPARATION
+5V
REG
-5V
REG
-3
OUT
-2
OUT
J253 (2/2)
G
G
VIDEO 1
MONITOR
V SW1
V SW2
V SW3
V SW4
COMP SW1
COMP SW2
-1
S-VIDEO
OUT
Q250,251
+15V
-15V
RELAY
DRIVER
KEY/DISPLAY
D
SECTION
VIDEO 1
RY250
(Page 18)
Q327
STR-DE598/DE698/DV10
DE698
Y/C SEPARATION
IC370
YC
IN
ADC
725
I2C
BUS
15 16
I LINE
MEMORY
SYSTEM
CLOCK
DYNAMIC
COMB
FILTER
PLL
COLOR
KILLER
US,CND MODEL
DAC
DAC
YOUT
COUT
FSC
Ver. 1.1
Y/C AMP
IC372
Y PROCESS
Q371
C PROCESS
27
19
Q373
1
8
4
5
J252 (2/2)
Y
-2
VIDEO 2
S-VIDEO
IN
C
• Signal path
: VIDEO
• Abbreviation
CND : Canadian model
E2 : AC 120V area in E model
AUS : Australian model
AR : Argentina model
STR-DE598/DE698/DV10
C SWITCH
IC252
E
KEY/DISPLAY
SECTION
(Page 18)
V1.OUT
M.OUT
VCC
+5V-3
15
1
VEE
-5V-3
DV10
J251
Y
G
S-VIDEO
MONITOR
OUT
G
C
SW5
SW5
6dB AMP
6dB AMP
75Ω
DRIVER
75Ω
DRIVER
G
G
V1
13
DVD
5
V2
3
NC
7
V3
9
SW3
SW4
SW4
SW1
SW1
D251,252
OR
SW2
106142
4
SW3
SW2
SCL
SDA
NTSC/PAL
US,CND,E2,
AR MODEL
AEP,UK,AUS
MODEL
X371
3.58MHz
X370
4.43MHz
CLOCK GENERATOR
IC371
13
3
1
NTSC/PAL
12
NTSC
PAL
13
10
AEP,UK,AUS MODEL
4
2
SWITCHING
12
IC373
3
1717
Page 18
STR-DE598/DE698/DV10
4-5. BLOCK DIAGRAM — KEY/DISPLAY SECTION —
VIDEO
SECTION
(Page 17)
VIDEO
SECTION
(Page 17)
D
COMP SW2
COMP SW1
E
NTSC/PAL
FLASH
PROGRAMMING
V SW1
V SW2
V SW3
V SW4
SDA
SCL
CNS504
1
2
7
6
5
EEPROM
IC1131
SDA
SCL
S131
I
/
I
FLASH1
FLASH2
MD2
MD0
RESET
SIRCS
FL DISPLAY DRIVER
IC100
STB
9
DIN
7
CLK
8
OUT
1
1
3
1
3
SEG1
I
SEG16
GRID12
I
GRID1
SW1
SW2
SW3
SW4
REMOTE
CONTROL
RECEIVER
IC102
RV101
-/+
RV102
MASTER
VOLUME
14
I
29
31
I
42
1
2
3
4
DE698/DV10
FL101
VACUUM
FLUORESCENT
DISPLAY
D101-104
SW1
86
SW2
87
SW3
88
SW4
89
COMP SW2
65
COMP SW1
71
UPCON
33
UPCON CLK
34
NTSC/PAL SW
64
29
X1101
24MHz
5
6
X1
X0
30
SDA
29
SCL
30
56
POWER KEY
28
FLASH1
27
FLASH2
MD2
51
MD0
49
SYSTEM
CONTROL

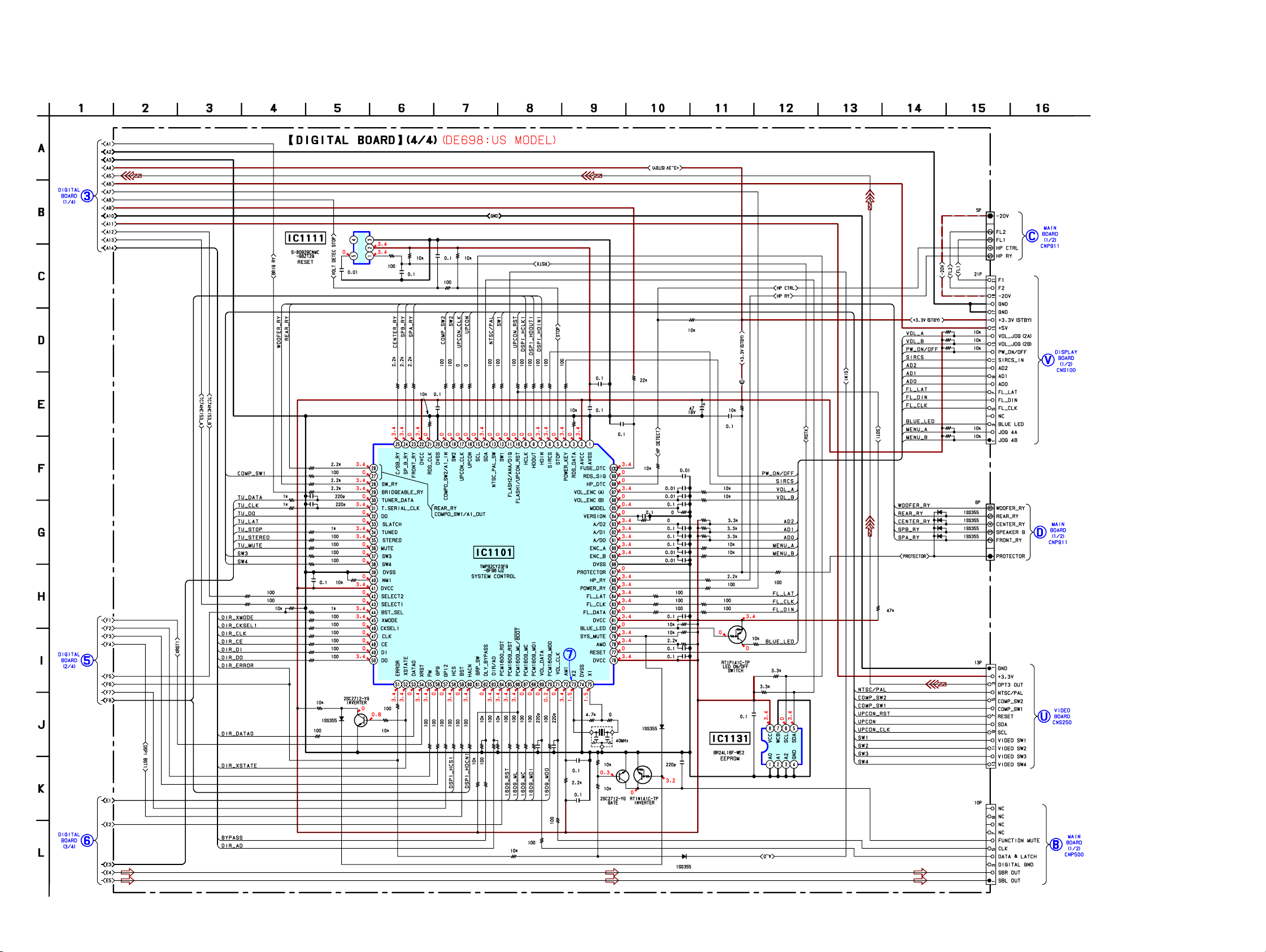

IC1101 (3/4)
FL DATA
VOL ENC A
VOL ENC B
BLUE LED
FL LAT
FL CLK
SIRCS
ENC A
ENC B
57
59
60
54
31
32
45
46
47
9
4
2
LED DRIVE
Q110
BUFFER
IC101
8
6
3
D105
+3.3V
(STBY)
IC1111
RESET
A/D0
A/D1
A/D2
38
39
40
12
77
RSTX
SW NETWORK
S140-143,148-153
SW NETWORK
S120-125,128-130
SW NETWORK
S100-110
STR-DE598/DE698/DV10
1818
Page 19
4-6. BLOCK DIAGRAM — POWER SECTION —
PRE DRIVER
IC701
IN 2
PRE
PRE DRIVER
PRE
PRE DRIVER
PRE
PRE
PRE DRIVER
PRE
D1110
DRIVE
IC601
DRIVE
IC501
DRIVE
DRIVE
IC2501
DRIVE
PROTECTOR
D721,722,732
Q722,723,725,793,795
HP-RY
FRONT-RY
REAR-RY
C/SB RY
HP DETECT
SB-RY
TUNER/
AUDIO
SECTION
(Page 15)
C
FL-CH
FR-CH
SL-CH
SR-CHR-CH
C-CH
SBL-CH
DE698/DV10
SBR-CH
PROTECTOR
SYSTEM
CONTROL
IC1101 (4/4)
BRIDGEABLE RY
R-CH
HP_RY
FRONT RY
REAR_RY
C/SB RY
HP DETECT
SP_B_RY
P0WER RY
STOP
61
62
66
69
68
55
67
72
58
48
8
8
1
6
1
D1107
D1108
IN 2
IN2
IN1
IN+
DRIVE
DRIVE
DRIVE
DRIVE
DRIVE
D1111
+VOUT2
-VOUT2
-B-1 +B
+VOUT2
-VOUT2
-B-1 +B
+VOUT2
-VOUT2
+VOUT1
-VOUT1
-B-1 +B
+VOUT
-VOUT
-B-1 +B
STR-DE598/DE698/DV10
Ver. 1.1
J791
PHONES
R-CH
TM600(DE698/DV10)
-20V
F1
F2
RELAY
SWITCH
RY901
D914
TM610(DE598)
TM601
TM501
DE698/DV10
TM502
R810
R811
R910
D804
L
FRONT B
R
L
FRONT A
R
L
SURROUND
R
CENTER
L
SURROUND
BACK
R
T901
POWER
TRANSFORMER
EXCEPT
E2 MODEL
T902
POWER
TRANSFORMER
D915
SPEAKERS
IMPEDANCE
USE 8-16Ω
• Signal path
: TUNER (FM/AM)
• R-ch is omitted due to
same as L-ch.
• Abbreviation
CND: Canadian mode
E2 : AC 120V area in E model
F901
F902
EXCEPT
E2 MODEL
JW905
~
AC IN
S901
VOLTAGE
SELECTOR
240V
220V
120V
DE698/DV10
J911
AC OUTLET
E2 MODEL
S901
-3
-2
-1
JW903
12
11
12
11
12
11
2
3
6
5
DETECT AMP
-B-1
IC691
OVERLOAD
POWER AMP
Q701-704
POWER AMP
Q651-654
POWER AMP
Q501-504
POWER AMP
Q533,534,571,572
POWER AMP
Q572,2573,2574
-B SWITCH
Q691,692
72
CURRENT
DETECT
Q705,706
R-CH
R-CH
CURRENT
DETECT
Q655,656
R-CHR-CH
R-CH
CURRENT
DETECT
Q505,506
CURRENT
DETECT
Q535,536
CURRENT
DETECT
Q2575,2576
+B
-B
-20V
TU+10V
TU+3.3V
+7V
-7V
+5V-2
+5V-1
+2.6V
+3.3V
+3.3V
(STBY)
-32V REG
IC1904
+3.3V
REG
Q801
IC1071
+3.3V
REG
13
13
5
2
OVERLOAD
DETECT
D740,Q740
OVERLOAD
DETECT
D640,Q640
OVERLOAD
DETECT
D540,Q540
OVERLOAD
DETECT
D580,Q580
OVERLOAD
DETECT
D2575,Q2577
AEP,UK MODEL
IC1001
+5V
REG
IC1901
BACK-UP
SWITCH
R-CH
13
HP-RY
SB-RY
IC1902
+10V
REG
IC801
+7V
REG
-7V
REG
IC802
IC1031
+5V
REG
4
RELAY
DRIVER
Q790
RELAY
DRIVER
Q800(DE698/DV10)
Q810(DE98)
RELAY
DRIVER
Q710
FRONT RY
REAR-RY
C/SB RY
HP DETECT
13
+15V
31
23
-15V
13
RELAY
DRIVER
Q610
RELAY
DRIVER
Q550
RECT
D802
RY791
RY600
(DE698/DV10)
RY610
(DE598)
RY601
RY501
DE598
RELAY
DRIVER
Q760
RELAY
DRIVER
Q809
RY500
RY701
RELAY
DRIVER
R-CH
R-CH
R-CH
Q901
RY801(EXCEPT CND)
RY802,803(CND)
RECT
D920-923
RECT
D805-808
RECT
D910-913
Q921
STR-DE598/DE698/DV10
1919
Page 20
STR-DE598/DE698/DV10
Ver. 1.1
THIS NOTE IS COMMON FOR PRINTED WIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)
for schematic diagram:
• All capacitors are in µF unless otherwise noted. (p: pF)
50 WV or less are not indicated except for electrolytics
and tantalums.
• All resistors are in Ω and 1/
specified.
f
•
• 2 : nonflammable resistor.
• 5 : fusible resistor.
• C : panel designation.
• A : B+ Line.
• B : B– Line.
•Voltage and waveforms are dc with respect to ground
•Voltages are taken with a VOM (Input impedance 10 MΩ).
•Waveforms are taken with a oscilloscope.
• Circled numbers refer to waveforms.
• Signal path.
• Abbreviation
: internal component.
Note:
The components identified by mark 0 or dotted
line with mark 0 are criti-
cal for safety.
Replace only with part
number specified.
under no-signal (detuned) conditions.
no mark : FM
Voltage variations may be noted due to normal production tolerances.
Voltage variations may be noted due to normal production tolerances.
F: TUNER (FM/AM)
L : VIDEO (AUDIO)
I : VIDEO
J: CD (ANALOG)
c : CD (DIGITAL)
CND : Canadian model.
E2: AC 120 V area in E model.
AUS : Australian model.
AR: Argentina model.
KR: Korean model.
TW: Taiwan model.
4
W or less unless otherwise
Note:
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
for printed wiring boards:
• X : parts extracted from the component side.
f
•
•: Pattern from the side which enables seeing.
Caution:
Pattern face side: Parts on the pattern face side seen from the
(Side B)pattern face are indicated.
Parts face side: Parts on the parts face side seen from the
(Side A)parts face are indicated.
• Abbreviation
: internal component.
CND : Canadian model.
E2: AC 120 V area in E model.
AUS : Australian model.
AR: Argentina model.
KR: Korean model.
TW: Taiwan model.
C
Q
B
E
Q
BCE
Q
B
C
These are omitted.
These are omitted.
E
• Waveforms
— DIGITAL Board —
1
IC1301qd(CKOUT)
12.288MHz
1V/DIV, 50nsec/DIV
2
IC1301qf(BCK)
3.07MHz
1V/DIV, 0.2µs/DIV
3
IC1301wa(XOUT)
12.288MHz
1V/DIV, 50nsec/DIV
4
IC15019(MCLK1)
13.9MHz
3.5Vp-p
4.8Vp-p
3.2Vp-p
1.8Vp-p
5
IC1501qs(MCLK2)
13.9MHz
1V/DIV, 50nsec/DIV
6
IC1501qf(SCKOUT)
12.288MHz
1V/DIV, 50nsec/DIV
7
IC1101id(X1)
24MHz
1V/DIV, 50nsec/DIV
3.6Vp-p
3.5Vp-p
2Vp-p
— S-VIDEO UP CONVERT Board —
(STR-DE698 only)
1
IC3711
2.6Vp-p
2.6Vp-p
1V/DIV, 20nsec/DIV
2
IC371 3
1V/DIV, 20nsec/DIV
4.43MHz
3.58MHz
STR-DE598/DE698/DV10
1V/DIV, 50nsec/DIV
2020
Page 21

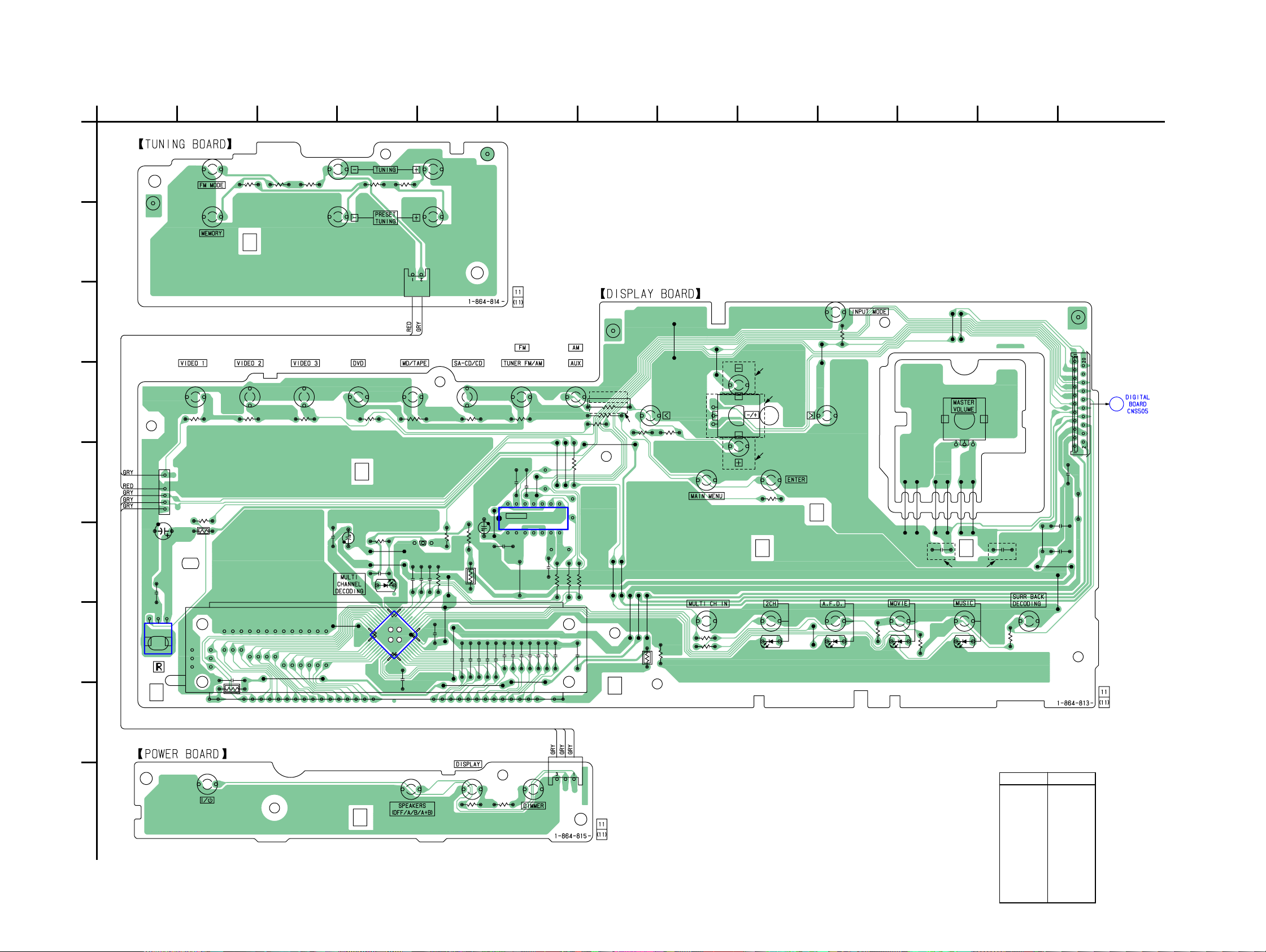

4-7. PRINTED WIRING BOARDS — MAIN SECTION — • Refer to page 14 for Circuit Boards Location.
IC370 TC90A69N (S-VIDEO UP CONVERT BOARD) (STR-DE698)
MODE1
TESEOUT
FSC
FIL
PD
VB2
YOUT
VSS1
COUT
VB1
28
27262524232221201918171615
LPF
VSS2
PLL DETVCO
PED.
CLIP
ADC
VRB
DAC
(8fsc)
INTERPOLATION
1234567891011121314
VRT
BIAS
VDD1
DAC
CORING
PEAKING
TESTI1
1/8
KILLER
YCIN
1/2
8fsc4fsc
DELAY
SYNC CLAMP
IC372 NJM2268D (S-VIDEO UP CONVERT BOARD)
(STR-DE698)
VOUT2
NC
VCC
VIN2
8765
6.2dB
AMP
75Ω
DRIVER
VDD4
VSS4
CORINGV-ENHANCER
CNR
C-N.C
TEST
KILLER
IC253 LA7213 (S-VIDEO BOARD)
(STR-DE698)
LINE
MEMORY
DYNAMIC COMB FILTER
VDD3
TESTI2
2 3
HD
V-SYNC
SEP
VSS
SYNC
SEP
1
V IN
MEMORY
4 5
VD
LINE
VSS3
VDD
SDA
IIC BUS
VDD2
SCL
TESTI3
CLAMP
CLAMP
75Ω
6.2dB
DRIVER
AMP
1234
GND
VIN1
VSAG1
VOUT1
41
Page 42
STR-DE598/DE698/DV10
• IC Pin Descriptions
IC1501 CXD9718BQ (DSP) (DIGITAL Board (2/4))
Pin No.Pin NameI/OPin Description
1VSS—Ground
2XRSTIReset signal input from SYSTEM CONTROL IC
3EXTININot used (Connect to ground)
4LRCKI3INot used (Connect to ground)
5VDDIIPower supply pin (+2.7 V)
6BCKI3INot used (Connect to ground)
7PLOCKONot used (Open)
8VSS—Ground
9MCLK1IClock signal input (13.9 MHz)
10VDDIIPower supply pin (+2.7 V)
11VSS—Ground
12MCLK2OClock signal output (13.9 MHz)
13MSINot used (Fixed at L)
14SCKOUTOInternal system clock signal output for 8CH DAC IC
15LRCKI1ISampling clock signal input from ADC IC
16VDDEIPower supply pin (+3.4 V)
17BCKI1IBit clock signal input from ADC IC
18SDI1IAudio IF data input from ADC IC
19LRCKOOSampling clock signal output for 8CH DAC IC
20BCKOOBit clock signal output for 8CH DAC IC
21VSS—Ground
22KFSIOI/OAudio clock signal (384fs/256fs) input/output for DIR IC
23 to 26SDO1 to SDO4ODigital audio serial data output for 8CH DAC IC
27SPDIFONot used (Open)
28LRCKI2ISampling clock signal input from ADC IC
29BCKI2IBit clock signal input from ADC IC
30SDI2IDigital audio serial data input from DIR IC
31VSS—Ground
32HACNOAcknowledge signal output for SYSTEM CONTROL IC
33HDINISerial data input from SYSTEM CONTROL IC
34HCLKIClock signal input from SYSTEM CONTROL IC
35HDOUTOSerial data output for SYSTEM CONTROL IC
36HCSIChip select signal input from SYSTEM CONTROL IC
37GP12IGP12 signal input from SYSTEM CONTROL IC
38, 39GP13, GP14ONot used (Open)
40VDDIIPower supply pin (+2.7 V)
41VSS—Ground
42GP15ONot used (Open)
43OE0ONot used (Open)
44CS0OExternal memory chip select signal output for D/A converter IC (SDRAM)
45WE0OSDRAM write enable signal output for D/A converter IC (SDRAM)
46VDDEIPower supply pin (+3.4 V)
47WMD1INot used (Fixed at H)
48VSS—Ground
49WMD0INot used (Fixed at H)
50PAGE2ONot used (Open)
51VSS—Ground
52, 53PAGE1, PAGE0ONot used (Open)
54BOOTINot used (Connect to ground)
55TST1ONot used (Open)
56BSTIBoot stop signal input from SYSTEM CONTROL IC
42
Page 43
STR-DE598/DE698/DV10
Pin No.Pin NameI/OPin Description
57MOD1IOperation mode signal input (L: 386fs, H: 256fs) (Fixed at H)
58MOD0IOperation mode signal input (L: single chip mode, H: use prohibited) (Fixed at L)
59EXLOCKIError detection signal input from DIR IC
60VDDIIPower supply pin (+2.7 V)
61VSS—Ground
62, 63A17, A16ONot used (Open)
64 to 66A15 to A13OExternal memory address signal output for D/A converter IC (SDRAM)
67GP10ONot used (Open)
68GP9OGP9 signal output for SYSTEM CONTROL IC
69GP8IAudio signal input from DIR IC
70VDDIIPower supply pin (+2.7 V)
71VSS—Ground
72 to 75D15/GP7 to D12/GP4I/OExternal memory data input/output for D/A converter IC (general port)
76VDDEIPower supply pin (+3.4 V)
77 to 80D11/GP3 to D8/GP0I/OExternal memory data input/output for D/A converter IC (general port)
81VSS—Ground
82A9OExternal memory address signal output for D/A converter IC (SDRAM)
83 to 85A12 to A10OExternal memory address signal output for D/A converter IC (SDRAM)
86TDOONot used (Fixed at H)
87TMSINot used (Fixed at H)
88XTRSTINot used (Fixed at H)
89TCKINot used (Fixed at H)
90TDIINot used (Fixed at H)
91VSS—Ground
92 to 97A8 to A3OExternal memory address signal output for D/A converter IC (SDRAM)
98, 99D7, D6I/OExternal memory data input/output for D/A converter IC (SDRAM)
100VDDIIPower supply pin (+2.7 V)
101VSS—Ground
102 to 105D5 to D2I/OExternal memory data input/output for D/A converter IC (SDRAM)
106VDDEIPower supply pin (+3.4 V)
107, 108D1, D0I/OExternal memory data input/output for D/A converter IC (SDRAM)
109, 110A2, A1OExternal memory address signal output for D/A converter IC (SDRAM)
111VSS—Ground
112A0OExternal memory address signal output for D/A converter IC (SDRAM)
113PMIPLL initialization signal input from SYSTEM CONTROL IC
114, 115SDI3, SDI4INot used (Open)
116SYNCISync/async select signal input (L: sync, H: async) (Fixed at H)
1DATAOISerial data line signal input from DIR IC
2GP9IGP9 signal input from DSP IC
3BSTOBoot stop control signal output for DSP IC
4HCSOChip select signal output for DSP IC
5HACNIAcknowledge signal input from DSP IC
6XRSTOReset signal output for DSP IC
7PMOPLL control signal output for DSP IC
8GP12OGP12 signal output for DSP IC
9PCM1800_RSTOReset signal output for ADC IC
10PCM1608_RSTOReset signal output for 8CH DAC IC
11VSS—Ground
12PCM1608_MLOSerial latch signal output for 8CH DAC IC
13PCM1608_MCOSerial clock signal output for 8CH DAC IC
14PCM1608_MDIOSerial data output for 8CH DAC IC
15PCM1608_MDOISerial data input from 8CH DAC IC
16T.SERIAL_CLKOSerial clock signal output for tuner pack
17TUNER_DATAOSerial data output for tuner pack
18HDOUTISerial data input from DSP IC
19HDINOSerial data output for DSP IC
20HCLKOSerial data clock signal output for DSP IC
21DLY_BYPASSOBypass signal output for DAC IC (STR-DE698/DV10 only)
22DIR/ADOA/D port signal output for DIR IC (STR-DE698/DV10 only)
23VCC5—Power supply pin (+3.4 V)
24SYS_MUTEOSystem mute control signal output
25ANA/DIGOAnalog/Digital port signal output
26UPCON_RSTONot used (Open)
27FLASH2_VOL/VOL_CLKOFlash programming signal output 2/Volume clock signal output
28FLASH1/VOL_DATA_LATCHOFlash programming signal output 1/Volume data latch signal output
29SDAI/OSerial data input/output for EEPROM IC
30SCLOClock signal output for EEPROM IC
31ENC_AOMenu encoder (A) signal output (STR-DE698/DV10 only)
32ENC_BOMenu encoder (B) signal output (STR-DE698/DV10 only)
33UPCONOSerial data output for Y/C separation IC (STR-DE698 only)
34UPCON_CLKOClock signal output for Y/C separation IC (STR-DE698 only)
35AVCC—Power supply pin (+3.4 V)
36AVRH—Power supply pin (+3.4 V)
37AVSS—Ground
38 to 40A/D0 to A/D2IKey signal input (A/D port)
41VERSIONI
42VSS—Ground
43RDS_SIGIRDS signal level input (AEP, UK model only)
44MODELIModel detection signal input (Fixed at L: STR-DE698, H: STR-DE598/DV10)
45VOL_ENC (A)IVolume encoder (A) signal input
46VOL_ENC (B)IVolume encoder (B) signal input
47BLUE_LEDOLED (MULTI CHANNEL DECODING) driver signal output
48STOPIAC off detection signal input
49MOD0—Selection of micon operation mode
50MOD1—Not used (Connect to AVCC)
51MOD2—Selection of micon operation mode
52RDS_CLKIRDS data clock signal input (AEP, UK model only)
Destination detection signal input (Fixed at L: US, Canadian model, H: Except US,
Canadian model)
44
Page 45
STR-DE598/DE698/DV10
Pin No.Pin NameI/OPin Description
53RDS_DATAIRDS data input (AEP, UK model only)
54SIRCSISIRCS signal input
55HP_DETECTIHeadphones detection signal input
56POWER_KEYIPower key detection signal input
57FL_LATOLatch signal output for FL driver IC
58POWER_RYOPower relay driver control signal output
59FL_DATAOSerial data output for FL driver IC
60FL_CLKOClock signal output for FL driver IC
61PROTECTORIProtector detection signal input
62HP_RYOHeadphones relay driver control signal output
63FUSE_DETECTIFuse open detection signal input
64NTSC_PAL_SWONTSC/PAL switch signal output (STR-DE698 only)
65COMPO_SW2/A1_INO
66FRONT_RYOFront speaker A relay driver control signal output
67SP_B_RYOFront speaker B relay driver control signal output
68C/SB_RYOCenter speaker relay driver control signal output
69REAR_RYOSurround speaker relay driver control signal output
70SW_RYOSub woofer relay driver control signal output
71COMPO_SW1/A1_OUTO
72BRIDGEABLE_RYOBridgeable relay driver control signal output
73DOITuner serial data input
74SLATCHOTuner latch signal output
75TUNEDITuned signal detection input
76STEREOIStereo signal detection input
77RSTXIReset signal input
78MUTEOTuner mute signal output
79X1A—Not used (Open)
80X0A—Not used (Connect to VSS)
81VSS—Ground
82X0—Clock signal input (24 MHz)
83X1—Clock signal output (24 MHz)
84VCC3—Power supply pin (+3.4 V)
85GROUPING_SWONot used (Open)
86 to 89SW1 to SW4OVideo select signal output
90SELECT2ODigital input select 2 signal output (STR-DE698/DV10 only)
91SELECT1ODigital input select 1 signal output (STR-DE698/DV10 only)
92BST_SELO96/24 signal output for DSP IC
93XMODEOXmode signal output for DIR IC
94CKSEL1OClock select signal output for DIR IC
95CLKOData clock signal output for DIR IC
96CEOLatch signal output for DIR IC
97DIOData output for DIR IC
98DOIData input from DIR IC
99ERRORIError detection signal input from DIR IC
100XSTATEIXstate signal input from DIR IC
COMPONENT VIDEO switch 2 signal output (Except STR-DE598: AEP, UK
model only)
COMPONENT VIDEO switch 1 signal output (Except STR-DE598: AEP, UK
model only)
45
Page 46
STR-DE598/DE698/DV10
Ver. 1.1
NOTE:
• The mechanical parts with no reference
number in the exploded views are not supplied.
• Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•Abbreviation
CND: Canadian model
E2 : AC 120 V area in E model
AUS: Australian model
AR : Argentina model
KR : Korean model
TW : T aiwan model

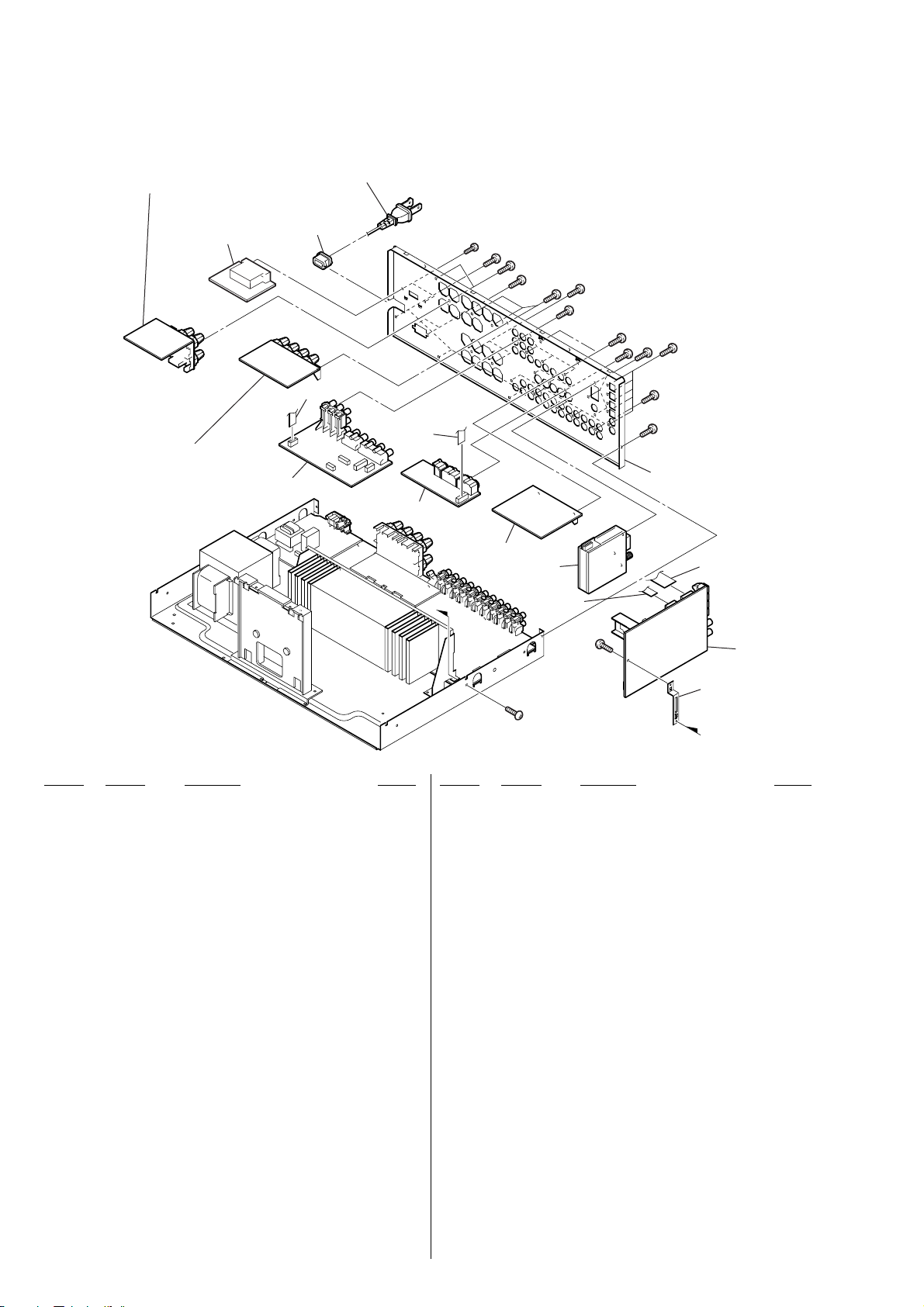

5-1. CASE SECTION
SECTION 5
EXPLODED VIEWS
• -XX and -X mean standardized parts, so
they may have some difference from the
original one.
• Color Indication of Appearance Parts
Example :
KNOB, BALANCE (WHITE) ... (RED)
R
Parts Color Cabinet’s Color
• Accessories are given in the last of this parts list.
R
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0 sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
#1
#1
2
1
2
#1
Ref. No.Part No.DescriptionRemark
14-232-418-02 CASE (BLACK)...(BLACK) (DE598)
14-232-418-61 CASE (SILVER)...(SILVER) (DE598)
14-246-009-02 CASE (DE9) (BLACK)...(BLACK) (DE698)
14-246-009-61 CASE (DE9) (SILVER)...(SILVER) (DE698/DV10)
101A-1084-347-A DIGITAL BOARD, COMPLETE (DE598:US,CND)
101A-1084-409-A DIGITAL BOARD, COMPLETE (DE598:AEP,UK)
101A-1084-603-A DIGITAL BOARD, COMPLETE (DE598:AUS)
101A-1084-706-A DIGITAL BOARD, COMPLETE (DE598:KR,TW)
101A-1084-981-A DIGITAL BOARD, COMPLETE (DE598:E2)
101A-1084-989-A DIGITAL BOARD, COMPLETE (DE598:AR)
101A-1084-997-A DIGITAL BOARD, COMPLETE (DE698:CND)
101A-1085-103-A DIGITAL BOARD, COMPLETE (DE698:AEP,UK)
101A-1085-213-A DIGITAL BOARD, COMPLETE (DE698:AUS)
101A-1085-252-A DIGITAL BOARD, COMPLETE (DE698:E2)
101A-1089-520-A DIGITAL BOARD, COMPLETE (DV10)
101A-1091-920-A DIGITAL BOARD, COMPLETE (DE698:AR)
101A-1158-700-A DIGITAL BOARD, COMPLETE (DE698:US)
1021-828-963-11 WIRE (FLAT TYPE) (11 CORE)
159A-1084-332-A MAIN BOARD, COMPLETE (DE598:US,E2)
159A-1084-399-A MAIN BOARD, COMPLETE (DE598:CND)
159A-1084-404-A MAIN BOARD, COMPLETE (DE598:AEP,UK)
159A-1084-563-A MAIN BOARD, COMPLETE (DE698:US,E2/DV10)
159A-1084-705-A MAIN BOARD, COMPLETE (DE698:CND)
159A-1085-097-A MAIN BOARD, COMPLETE (DE698:AEP,UK)
159A-1097-809-A MAIN BOARD, COMPLETE
159A-1097-810-A MAIN BOARD, COMPLETE (DE698:AUS,AR)
1603-077-331-21 +BV3 (3-CR)
A-1084-347-A DIGITAL BOARD, COMPLETE (DE598:US,CND)
A-1084-409-A DIGITAL BOARD, COMPLETE (DE598:AEP,UK)
A-1084-603-A DIGITAL BOARD, COMPLETE (DE598:AUS)
A-1084-706-A DIGITAL BOARD, COMPLETE (DE598:KR,TW)
A-1084-981-A DIGITAL BOARD, COMPLETE (DE598:E2)
A-1084-989-A DIGITAL BOARD, COMPLETE (DE598:AR)
A-1084-997-A DIGITAL BOARD, COMPLETE (DE698:US,CND)
A-1085-103-A DIGITAL BOARD, COMPLETE (DE698:AEP,UK)
A-1085-213-A DIGITAL BOARD, COMPLETE (DE698:AUS)
A-1085-252-A DIGITAL BOARD, COMPLETE (DE698:E2)
A-1089-520-A DIGITAL BOARD, COMPLETE (DV10)
A-1091-920-A DIGITAL BOARD, COMPLETE (DE698:AR)
IC1404 8-759-710-97 IC NJM4565M-D
IC1405 8-759-710-97 IC NJM4565M-D
IC1406 8-759-710-97 IC NJM4565M-D
IC1452 6-703-787-01 IC PCM1609KPTR
IC1501 6-705-900-01 IC CXD9718BQ
IC1502 6-704-037-01 IC IC61LV6416-15TG
IC1503 8-759-546-74 IC TC7WH157FU(TE12R)
IC1506 8-759-546-74 IC TC7WH157FU(TE12R) (DE698/DV10)
IC1507 6-707-666-01 IC NJU26902VM1-TE2 (DE698/DV10)
IC1901 6-701-887-02 IC SI-3004KWF
IC1902 6-703-550-01 IC TA7809LS
IC1904 6-705-463-01 IC BA33BC0T
< JACK >
J13011-794-972-11 JACK, PIN 1P (DIGITAL DVD IN (COAXIAL))
(DE598)
J13011-818-314-11 JACK, PIN 2P (DIGITAL DVD IN (COAXIAL),
SA-CD/CD IN (COAXIAL)) (DE698/DV10)
< JUMPER RESISTOR >
JR1020 1-216-864-11 SHORT CHIP0
JR1201 1-211-950-11 SHORT CHIP0
JR1202 1-216-864-11 SHORT CHIP0 (EXCEPT AEP,UK)
JR1203 1-216-296-11 SHORT CHIP0
JR1204 1-211-950-11 SHORT CHIP0
JR1206 1-211-950-11 SHORT CHIP0
JR1211 1-216-296-11 SHORT CHIP0
JR1212 1-216-296-11 SHORT CHIP0
JR1214 1-216-296-11 SHORT CHIP0
JR1215 1-216-296-11 SHORT CHIP0
JR1302 1-216-864-11 SHORT CHIP0 (DE598)
JR1303 1-216-864-11 SHORT CHIP0 (DE598)
JR1501 1-216-864-11 SHORT CHIP0
JR1511 1-400-862-11 BEAD, FERRITE
< TRANSISTOR >
< IC >
IC1001 8-759-231-53 IC TA7805S
IC1031 6-705-464-01 IC BA50BC0T
IC1071 6-702-771-01 IC TA78033LS (AEP,UK)
IC1101 6-804-835-01 IC MB90488BPF-G-110E1 (DE698/DV10)
IC1101 6-805-148-01 IC MB90488BPF-G-137E1 (DE598)
IC1103 8-759-242-70 IC TC7WU04F (DE698/DV10)
IC1111 6-702-913-01 IC S-80929CNMC-G8ZT2G
IC1131 6-704-004-01 IC BR24L16F-WE2
IC1301 8-759-825-15 IC LC89056W-E
IC1302 8-759-595-15 IC TC74ACT153F(EL) (DE698/DV10)
IC1303 8-759-242-70 IC TC7WU04F
IC1351 6-600-014-01 IC TORX141L (DIGITAL
VIDEO 2 IN (OPTICAL))
IC1352 6-600-014-01 IC TORX141L (DIGITAL
MD/TAPE IN (OPTICAL)) (DE698/DV10)
IC1353 6-600-012-11 IC TOTX141L(RED) (DIGITAL
MD/TAPE OUT (OPTICAL)) (DE698/DV10)
IC1354 6-600-014-01 IC TORX141L (DIGITAL
SA-CD/CD IN (OPTICAL))
IC1401 8-759-560-56 IC PCM1800E/2K
IC1403 8-759-710-97 IC NJM4565M-D
R1018 1-216-864-11 SHORT CHIP0 (DE598)
R1019 1-216-864-11 SHORT CHIP0 (DE598)
R1035 1-216-825-11 METAL CHIP2.2K5%1/10W
R1039 1-216-833-11 METAL CHIP10K5%1/10W
R1041 1-216-809-11 METAL CHIP1005%1/10W
R1042 1-216-809-11 METAL CHIP1005%1/10W
R1044 1-216-809-11 METAL CHIP1005%1/10W
R1049 1-216-833-11 METAL CHIP10K5%1/10W
R1052 1-216-833-11 METAL CHIP10K5%1/10W
(DE698)
R1065 1-216-809-11 METAL CHIP1005%1/10W
R1066 1-216-809-11 METAL CHIP1005%1/10W
R1067 1-216-809-11 METAL CHIP1005%1/10W
R1068 1-216-809-11 METAL CHIP1005%1/10W
R1070 1-216-864-11 SHORT CHIP0 (DE698/DV10)
R1071 1-216-827-11 METAL CHIP3.3K5%1/10W
R1072 1-216-827-11 METAL CHIP3.3K5%1/10W
R1073 1-216-827-11 METAL CHIP3.3K5%1/10W
R1075 1-216-833-11 METAL CHIP10K5%1/10W
(DE598:AEP,UK)
R1124 1-216-809-11 METAL CHIP1005%1/10W
R1127 1-216-809-11 METAL CHIP1005%1/10W
R1128 1-216-809-11 METAL CHIP1005%1/10W
R1129 1-216-809-11 METAL CHIP1005%1/10W
R1132 1-216-833-11 METAL CHIP10K5%1/10W
R1134 1-216-809-11 METAL CHIP1005%1/10W
R1135 1-216-809-11 METAL CHIP1005%1/10W
R1136 1-216-809-11 METAL CHIP1005%1/10W
R1137 1-216-809-11 METAL CHIP1005%1/10W
R1138 1-216-833-11 METAL CHIP10K5%1/10W
R1140 1-216-809-11 METAL CHIP1005%1/10W
R1142 1-216-809-11 METAL CHIP1005%1/10W
R1143 1-216-809-11 METAL CHIP1005%1/10W
R1144 1-216-809-11 METAL CHIP1005%1/10W
R1147 1-216-833-11 METAL CHIP10K5%1/10W
(DE598/DV10)
R1149 1-216-809-11 METAL CHIP1005%1/10W
R1150 1-216-809-11 METAL CHIP1005%1/10W
R1151 1-216-809-11 METAL CHIP1005%1/10W
R1152 1-216-809-11 METAL CHIP1005%1/10W
R1153 1-216-809-11 METAL CHIP1005%1/10W
R1076 1-216-809-11 METAL CHIP1005%1/10W
R1077 1-216-809-11 METAL CHIP1005%1/10W
R1078 1-216-809-11 METAL CHIP1005%1/10W
R1079 1-216-833-11 METAL CHIP10K5%1/10W
(DE598:AEP,UK)
R1082 1-216-809-11 METAL CHIP1005%1/10W
R1083 1-216-833-11 METAL CHIP10K5%1/10W
R1085 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1086 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1088 1-216-833-11 METAL CHIP10K5%1/10W
R1094 1-216-833-11 METAL CHIP10K5%1/10W
(EXCEPT AEP,UK)
R1095 1-216-833-11 METAL CHIP10K5%1/10W
(EXCEPT AEP,UK)
R1096 1-216-833-11 METAL CHIP10K5%1/10W
R1097 1-216-845-11 METAL CHIP100K5%1/10W
R1098 1-216-833-11 METAL CHIP10K5%1/10W
R1099 1-216-833-11 METAL CHIP10K5%1/10W
R1105 1-216-833-11 METAL CHIP10K5%1/10W
R1106 1-216-809-11 METAL CHIP1005%1/10W
R1107 1-216-825-11 METAL CHIP2.2K5%1/10W
R1108 1-216-825-11 METAL CHIP2.2K5%1/10W
R1109 1-216-825-11 METAL CHIP2.2K5%1/10W
R1110 1-216-825-11 METAL CHIP2.2K5%1/10W
R1111 1-216-825-11 METAL CHIP2.2K5%1/10W
R1112 1-216-809-11 METAL CHIP1005%1/10W
R1113 1-216-809-11 METAL CHIP1005%1/10W
R1114 1-216-825-11 METAL CHIP2.2K5%1/10W
R1115 1-216-809-11 METAL CHIP1005%1/10W
R1117 1-216-821-11 METAL CHIP1K5%1/10W
R1118 1-216-821-11 METAL CHIP1K5%1/10W
R1119 1-216-821-11 METAL CHIP1K5%1/10W
R1120 1-216-821-11 METAL CHIP1K5%1/10W
R1121 1-216-809-11 METAL CHIP1005%1/10W
R1122 1-216-809-11 METAL CHIP1005%1/10W
R1123 1-216-809-11 METAL CHIP1005%1/10W
R1154 1-216-809-11 METAL CHIP1005%1/10W
R1155 1-216-809-11 METAL CHIP1005%1/10W
R1159 1-216-827-11 METAL CHIP3.3K5%1/10W
R1160 1-216-809-11 METAL CHIP1005%1/10W
R1161 1-216-809-11 METAL CHIP1005%1/10W
R1162 1-216-809-11 METAL CHIP1005%1/10W
R1163 1-216-841-11 METAL CHIP47K5%1/10W
(DE598/DV10)
R1164 1-216-825-11 METAL CHIP2.2K5%1/10W
(DV10)
R1164 1-216-841-11 METAL CHIP47K5%1/10W
(DE598)
R1164 1-216-864-11 SHORT CHIP0 (DE698)
R1167 1-216-809-11 METAL CHIP1005%1/10W
R1168 1-216-809-11 METAL CHIP1005%1/10W
R1175 1-216-809-11 METAL CHIP1005%1/10W
(AEP,UK)
R1176 1-216-833-11 METAL CHIP10K5%1/10W
R1177 1-216-833-11 METAL CHIP10K5%1/10W
R1178 1-216-833-11 METAL CHIP10K5%1/10W
R1179 1-216-833-11 METAL CHIP10K5%1/10W
R1180 1-216-833-11 METAL CHIP10K5%1/10W
R1181 1-216-833-11 METAL CHIP10K5%1/10W
(DE698/DV10)
R1182 1-216-833-11 METAL CHIP10K5%1/10W
(DE698/DV10)
R1186 1-216-833-11 METAL CHIP10K5%1/10W
R1187 1-216-833-11 METAL CHIP10K5%1/10W
R1189 1-216-833-11 METAL CHIP10K5%1/10W
R1190 1-216-833-11 METAL CHIP10K5%1/10W
R1191 1-216-833-11 METAL CHIP10K5%1/10W
(AUS,AR,KR,TW)
R1194 1-216-864-11 SHORT CHIP0 (US,CND)
R1197 1-216-809-11 METAL CHIP1005%1/10W
(DE698)
R1198 1-216-864-11 SHORT CHIP0 (DE698)
R1199 1-216-864-11 SHORT CHIP0 (DE698)
R1201 1-216-837-11 METAL CHIP22K5%1/10W
R1251 1-216-840-11 METAL CHIP39K5%1/10W
R1252 1-216-840-11 METAL CHIP39K5%1/10W
R1260 1-216-821-11 METAL CHIP1K5%1/10W
R1261 1-216-821-11 METAL CHIP1K5%1/10W
R1414 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1416 1-216-821-11 METAL CHIP1K5%1/10W
R1420 1-216-864-11 SHORT CHIP0
R1421 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1424 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1425 1-216-864-11 SHORT CHIP0
R1426 1-216-821-11 METAL CHIP1K5%1/10W
R1434 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1435 1-216-864-11 SHORT CHIP0
R1436 1-216-821-11 METAL CHIP1K5%1/10W
R1444 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1445 1-216-864-11 SHORT CHIP0
R1446 1-216-821-11 METAL CHIP1K5%1/10W
R1454 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1455 1-216-864-11 SHORT CHIP0
R1456 1-216-821-11 METAL CHIP1K5%1/10W
(DE698/DV10)
R1460 1-216-864-11 SHORT CHIP0
R1461 1-216-864-11 SHORT CHIP0
R1463 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1464 1-216-864-11 SHORT CHIP0
R1301 1-216-830-11 METAL CHIP5.6K5%1/10W
R1302 1-216-829-11 METAL CHIP4.7K5%1/10W
R1303 1-216-839-11 METAL CHIP33K5%1/10W
R1304 1-216-809-11 METAL CHIP1005%1/10W
R1305 1-216-819-11 METAL CHIP6805%1/10W
R1306 1-216-801-11 METAL CHIP225%1/10W
R1307 1-216-809-11 METAL CHIP1005%1/10W
R1308 1-216-809-11 METAL CHIP1005%1/10W
R1309 1-216-809-11 METAL CHIP1005%1/10W
R1310 1-216-857-11 METAL CHIP1M5%1/10W
R1311 1-216-809-11 METAL CHIP1005%1/10W
R1312 1-216-809-11 METAL CHIP1005%1/10W
R1313 1-216-809-11 METAL CHIP1005%1/10W
R1314 1-216-833-11 METAL CHIP10K5%1/10W
R1315 1-216-809-11 METAL CHIP1005%1/10W
R1316 1-216-809-11 METAL CHIP1005%1/10W
R1318 1-216-833-11 METAL CHIP10K5%1/10W
R1351 1-216-809-11 METAL CHIP1005%1/10W
R1352 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1353 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1354 1-216-809-11 METAL CHIP1005%1/10W
R1355 1-218-285-11 METAL CHIP755%1/10W
R1356 1-216-821-11 METAL CHIP1K5%1/10W
R1357 1-216-837-11 METAL CHIP22K5%1/10W
R1358 1-216-854-11 METAL CHIP560K5%1/10W
R1359 1-216-809-11 METAL CHIP1005%1/10W
R1360 1-216-809-11 METAL CHIP1005%1/10W
R1361 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1362 1-216-809-11 METAL CHIP1005%1/10W
R1366 1-218-285-11 METAL CHIP755%1/10W
(DE698/DV10)
R1401 1-216-821-11 METAL CHIP1K5%1/10W
R1402 1-216-825-11 METAL CHIP2.2K5%1/10W
R1403 1-216-833-11 METAL CHIP10K5%1/10W
R1407 1-216-809-11 METAL CHIP1005%1/10W
R1466 1-216-821-11 METAL CHIP1K5%1/10W
R1470 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1471 1-216-864-11 SHORT CHIP0
R1472 1-216-864-11 SHORT CHIP0
R1473 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1474 1-216-833-11 METAL CHIP10K5%1/10W
R1475 1-216-864-11 SHORT CHIP0
R1476 1-216-821-11 METAL CHIP1K5%1/10W
R1483 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1484 1-216-864-11 SHORT CHIP0
R1486 1-216-821-11 METAL CHIP1K5%1/10W
R1490 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1491 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1492 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1493 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1494 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1495 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1500 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1501 1-216-809-11 METAL CHIP1005%1/10W
R1502 1-216-809-11 METAL CHIP1005%1/10W
R1503 1-216-813-11 METAL CHIP2205%1/10W
R1504 1-216-809-11 METAL CHIP1005%1/10W
R1505 1-216-809-11 METAL CHIP1005%1/10W
R1506 1-216-809-11 METAL CHIP1005%1/10W
R1507 1-216-809-11 METAL CHIP1005%1/10W
R1508 1-216-809-11 METAL CHIP1005%1/10W
R1509 1-216-809-11 METAL CHIP1005%1/10W
R1510 1-216-809-11 METAL CHIP1005%1/10W
R1511 1-216-809-11 METAL CHIP1005%1/10W
R1512 1-216-821-11 METAL CHIP1K5%1/10W
R1513 1-216-833-11 METAL CHIP10K5%1/10W
R1514 1-216-833-11 METAL CHIP10K5%1/10W
R1515 1-216-857-11 METAL CHIP1M5%1/10W
R1517 1-216-813-11 METAL CHIP2205%1/10W
R1518 1-216-813-11 METAL CHIP2205%1/10W
R1520 1-216-813-11 METAL CHIP2205%1/10W
R1521 1-216-813-11 METAL CHIP2205%1/10W
R1522 1-216-813-11 METAL CHIP2205%1/10W
R1523 1-216-813-11 METAL CHIP2205%1/10W
R1524 1-216-864-11 SHORT CHIP0
R1525 1-216-813-11 METAL CHIP2205%1/10W
R1526 1-216-813-11 METAL CHIP2205%1/10W
R1527 1-216-813-11 METAL CHIP2205%1/10W
R1528 1-216-813-11 METAL CHIP2205%1/10W
R1530 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1531 1-216-809-11 METAL CHIP1005%1/10W
(DE698/DV10)
R1532 1-216-813-11 METAL CHIP2205%1/10W
R1533 1-216-813-11 METAL CHIP2205%1/10W
R1534 1-216-813-11 METAL CHIP2205%1/10W
R1535 1-216-813-11 METAL CHIP2205%1/10W
R1536 1-216-813-11 METAL CHIP2205%1/10W
R1537 1-216-813-11 METAL CHIP2205%1/10W
R1538 1-216-813-11 METAL CHIP2205%1/10W
R1539 1-216-813-11 METAL CHIP2205%1/10W
R1540 1-216-813-11 METAL CHIP2205%1/10W
R1541 1-216-813-11 METAL CHIP2205%1/10W
R1542 1-216-813-11 METAL CHIP2205%1/10W
R1543 1-216-813-11 METAL CHIP2205%1/10W
R1544 1-216-813-11 METAL CHIP2205%1/10W
R1545 1-216-813-11 METAL CHIP2205%1/10W
R1546 1-216-813-11 METAL CHIP2205%1/10W
R1547 1-216-813-11 METAL CHIP2205%1/10W
R1548 1-216-813-11 METAL CHIP2205%1/10W
R1549 1-216-813-11 METAL CHIP2205%1/10W
R1550 1-216-813-11 METAL CHIP2205%1/10W
R1551 1-216-813-11 METAL CHIP2205%1/10W
R1552 1-216-813-11 METAL CHIP2205%1/10W
R1553 1-216-813-11 METAL CHIP2205%1/10W
R1554 1-216-813-11 METAL CHIP2205%1/10W
R1555 1-216-813-11 METAL CHIP2205%1/10W
R1556 1-216-809-11 METAL CHIP1005%1/10W
R1570 1-216-833-11 METAL CHIP10K5%1/10W
R1571 1-216-833-11 METAL CHIP10K5%1/10W
R1572 1-216-833-11 METAL CHIP10K5%1/10W
R1573 1-216-833-11 METAL CHIP10K5%1/10W
R1574 1-216-833-11 METAL CHIP10K5%1/10W
R1587 1-216-813-11 METAL CHIP2205%1/10W
(DE698/DV10)
R1588 1-216-833-11 METAL CHIP10K5%1/10W
(DE698/DV10)
R1635 1-216-825-11 METAL CHIP2.2K5%1/10W
R1636 1-216-825-11 METAL CHIP2.2K5%1/10W
D1018-719-061-96 LED SLR-325DCT31 (2CH)
D1028-719-061-96 LED SLR-325DCT31 (MUSIC)
D1038-719-061-96 LED SLR-325DCT31 (MOVIE)
D1048-719-061-96 LED SLR-325DCT31 (A.F.D.)
D1056-500-647-01 LED SEL5E20C-STP15
(MULTI CHANNEL DECODING)
< VACUUM FLUORESCENT DISPLAY >
FL1011-518-966-11 VACUUM FLUORESCENT DISPLAY
55
Page 56
STR-DE598/DE698/DV10
Ver. 1.1
DISPLAYHEADPHONEMAIN
Ref. No.Part No.DescriptionRemark
< IC >
IC1008-759-643-83 IC uPD16315GB-3BS
IC1018-759-036-90 IC MC74ACT08N
IC1026-600-349-31 IC NJL24H400A (IR)
A-1084-332-A MAIN BOARD, COMPLETE (DE598:US,E2)
A-1084-399-A MAIN BOARD, COMPLETE (DE598:CND)
A-1084-404-A MAIN BOARD, COMPLETE (DE598:AEP,UK)
A-1084-563-A MAIN BOARD, COMPLETE (DE698:US,E2/DV10)
A-1084-705-A MAIN BOARD, COMPLETE (DE698:CND)
A-1085-097-A MAIN BOARD, COMPLETE (DE698:AEP,UK)
A-1097-809-A MAIN BOARD, COMPLETE
IC4016-707-362-01 IC BD3451KS
IC4028-759-167-88 IC NJM4565D
IC5016-700-943-01 IC uPC2581V-S
IC6016-700-943-01 IC uPC2581V-S
IC6918-759-167-88 IC NJM4565D
IC7016-700-943-01 IC uPC2581V-S
IC8018-759-071-48 IC TA7807S
IC8028-759-071-47 IC TA79007S
R7111-249-440-11 CARBON82K5%1/4W
R7131-249-414-11 CARBON5605%1/4W
R7141-249-399-11 CARBON335%1/4W F
R7151-249-399-11 CARBON335%1/4W F
R7161-234-182-11 ENCAPSULATED COMPONENT 0.22X2 5W
R7171-249-393-11 CARBON105%1/4W F
R7181-249-389-11 CARBON4.75%1/4W F
R7191-247-847-00 CARBON4.7K5%1/4W
R7211-240-855-81 CARBON6.2K5%1/4W F
R7221-249-419-11 CARBON1.5K5%1/4W
R5311-249-421-11 CARBON2.2K5%1/4W
R5341-249-404-00 CARBON825%1/4W F
R5781-249-389-11 CARBON4.75%1/4W F
R7511-249-389-11 CARBON4.75%1/4W F
R7521-249-389-11 CARBON4.75%1/4W F
R9041-249-381-11 CARBON15%1/4W F
R9211-247-871-00 CARBON47K5%1/4W
R9221-247-863-00 CARBON22K5%1/4W
R9231-249-429-11 CARBON10K5%1/4W
< RELAY >
0RY901 1-755-541-11 RELAY
< TRANSFORMER >
0T9021-443-516-11 TRANSFORMER, POWER (US,CND)
0T9021-443-517-11 TRANSFORMER, POWER (AEP,UK,AUS,AR,KR)
0T9021-443-519-11 TRANSFORMER, POWER (TW)
0T9021-443-520-11 TRANSFORMER, POWER (E2)
IC3706-701-597-01 IC TC90A69N (DE698)
IC3718-759-917-18 IC SN74HCU04AN (DE698)
IC3726-803-031-01 IC NJM2268D (DE698)
IC3738-759-232-01 IC TC74HC00AP (DE698:AEP,UK,AUS)
0 1101-769-079-23 CORD, POWER (KR)
0 1101-777-071-23 CORD, POWER (E2)
0 1101-777-071-83 CORD, POWER (AEP,UK)
0 1101-783-820-11 CORD, POWER (US,CND)
0 1101-783-941-12 CORD, POWER (AR)
Subject : Change of DIGITAL Board (STR-DE698: US model)
Printed wiring board and schematic diagram of new type, and changed parts list
are described in this Supplement-1.
When performing service and inspection, check the board name of the
DIGITAL board.
9-879-487-81
DIGITAL Board Name
Former type : DIGITAL PWB
New type : DIGITAL PWB (T)
Page 72
STR-DE598/DE698/DV10
THIS NOTE IS COMMON FOR PRINTED WIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)
for schematic diagram:
• All capacitors are in µF unless otherwise noted. (p: pF)
50 WV or less are not indicated except for electrolytics
and tantalums.
• All resistors are in Ω and 1/
specified.
f
•
: internal component.
4
W or less unless otherwise
• C : panel designation.
• A : B+ Line.
• B : B– Line.
•Voltage and waveforms are dc with respect to ground
under no-signal (detuned) conditions.
no mark : FM
•Voltages are taken with a VOM (Input impedance 10 MΩ).
Voltage variations may be noted due to normal production tolerances.
•Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal production tolerances.
• Circled numbers refer to waveforms.
• Signal path.
F: TUNER (FM/AM)
L : VIDEO (AUDIO)
I : VIDEO
J: CD (ANALOG)
c : CD (DIGITAL)
•( ): Page of service manual.
(( )) : Page of service manual supplement-1.
for printed wiring boards:
• X : parts extracted from the component side.
f
•
: internal component.
•: Pattern from the side which enables seeing.
Caution:
Pattern face side: Parts on the pattern face side seen from the
(Side B)pattern face are indicated.
Parts face side: Parts on the parts face side seen from the
(Side A)parts face are indicated.
•( ): Page of service manual.
(( )) : Page of service manual supplement-1.
C
Q
B
E
These are omitted.
2
Page 73
1. PRINTED WIRING BOARD — DIGITAL SECTION (1/2) (STR-DE698: US MODEL) — • Refer to page 14 of Service Manual for Circuit Boards Location.
3. SCHEMATIC DIAGRAM — DIGITAL SECTION (1/4) (STR-DE698: US MODEL) — • Refer to page 9 of Service Manual Supplement-1 for Waveforms and page 40 of Service Manual for IC Block Diagrams.
IC1351
C1908
FB1504
IC1901
IC1904
IC1031
C1906
C1905
C1022
C1032
JR1201
CNP505
FB1308
((Page 8))
((Page 6))
IC1352
IC1353
IC1354
J1301
R1366
C1356
C1362
R1355
C1352
C1353
C1354
C1357
C1045
C1351
C1361
C1355
C1047
C1046
R1353
R1356
C1360
R1060
R1357
1057
R
R1351
R1352
R1354
R1358
R1359
R1056
FB1306
D1302
C1358
R1361
IC1303
IC1103
C1359
C1302
R1303
C1303
C1317
C1301
C1304
IC1302
R1362
R1302
R1304
R1301
FB1309
C1316
C1305
C1306
IC B/D
C1141
IC B/D
R1308
D1301
C1315
R1360
R1305
R1318
1511
JR
1020
JR
1306
R
R1307
1309
R
C1314
IC1301
C1308
TP1004
C1309
FB1305
C1531
TP1003
R1310
X1301
C1310
C1313
R1311
R1314
C1312
R1316
R1315
R1313
R1312
R1587
C1532
D1001
C1021
C1031
FB1302
C1535
(Page 39)
(Page 22)
STR-DE598/DE698/DV10
C1125
R1055
C1128
IC1506
((Page 7))
55
R1500
IC B/D
IC1507
R1588
C1533
C1534
Page 76
STR-DE598/DE698/DV10
4. SCHEMATIC DIAGRAM — DIGITAL SECTION (2/4) (STR-DE698: US MODEL) — • Refer to page 9 of Service Manual Supplement-1 for Waveforms and page 42 of Service Manual for IC Pin Descriptions.
((Page 5))
((Page 7))
R1556
C1521 C1522
R1502
R1503
R1504
R1505
R1506
JR1501
R1515
R1512
R1507
FB1502
FB1501
R1501
X1502
FB1503
R1523
C1516
C1518
C1511
C1501
R1513
TP1018
C1503
R1070
TP1005
C1515
C1517
C1509
C1510
C1514
R1514
R1520
R1521
R1522
R1519
R1518
IC1501
R1517
R1554
R1553
R1552
C1513
C1520
C1519
R1525
R1526
R1551
R1550
R1549
R1548
R1547
R1546
IC1502
C1507
R1574
R1573
R1572
R1571
R1570
C1508
R1528
R1527
R1544
R1545
R1543
R1542
R1540
R1539
R1538
R1537
R1536
R1535
R1511
R1534
R1533
R1532
STR-DE598/DE698/DV10
R1508
TP1009
TP1010
TP1008
R1509
TP1011
C1504C1505C1506
R1541
R1555
TP1012
TP1015
IC1503
R1510
C1525
C1502
((Page 8))
66
Page 77
5. SCHEMATIC DIAGRAM — DIGITAL SECTION (3/4) (STR-DE698: US MODEL) — • Refer to page 40 of Service Manual for IC Block Diagrams.
((Page 5))
C1460
TN1
C1251
CNS508
C1252
C1253
R1251
JR1202
R1252
FB1452
C1450
STR-DE598/DE698/DV10
((Page 6))
(Page 22)
R1261
R1260
CNS501
TP1
C1404
C1403
FB1405
R1402
R1401
C1408
C1405
C1487
C1547
C1566
C1569
C1402
C1401
R1486
R1446
R1476
R1436
C1914
C1448
C1438
C1468
C1428
IC1902
C1913
IC B/D
IC1401
C1481
R1484
C1409
C1406
C1407
R1474
C1494
D1003
C1004
D1004
FB1453
C1454
C1457
IC1452
IC B/D
R1461
R1460
R1471
R1403
R1407
C1472
IC1403IC1404IC1405IC1406
C1441C1483
C1442
R1445R1435
R1473R1444R1483
C1473
R1434
C1432
C1433
C1462
C1463
R1464
R1492
R1491
R1470
R1495
C1422
C1423
R1425
C1451
C1453
R1455
R1472
R1494
R1475
R1493
R1420
R1490
R1421
C1491
((Page 8))
C1411
R1414R1454R1424R1463
C1413
C1478
R1416
C1557
STR-DE598/DE698/DV10
C1567
C1568
R1426
R1466
C1418
C1458
77
C1001
IC1001
C1002
C1488
C1558
R1456
Page 78
STR-DE598/DE698/DV10
6. SCHEMATIC DIAGRAM — DIGITAL SECTION (4/4) (STR-DE698: US MODEL) — • Refer to page 9 of Service Manual Supplement-1 for Waveforms and page 10 of Service Manual Supplement-1 for IC Pin Description.
((Page 5))
((Page 6))
R1086
R1085
R1049
R1118
R1117
IC1111
R1119
R1113
R1115
R1067
R1098
R1044
R1110
R1061
R1111
R1114
C1255
C1254
R1068
C1299
R1120
R1041
R1042
R1140
R1134
R1135
R1136
D1105
R2006
C1137
Q1105
R1137
R1099
R1127
R1109
C1107
R1108
R1189
R1107
R1094
C1102
R1150
R1142
C1108
R1128
R1062
R1121
R1066
R1144
R1190
R1198
R1143
R1199
R1149
R2000
IC1101
R1138
R1531
R1063
R1530
R1065
R1132
R1155
R1197
R1151
R1160
R1153
R1162
R1152
R1161
C1149
R1124
R1154
C1495
R1129
R1095
C1605
R1635
C1121
C1138
C1604
R1516 R1524
R1177
R1176
Q1104
C1100
X1101
C1118
R1201
R1083
Q1103
D1106
C1129
C1130
C1119
R1194
C1122
C1123
C1124
C1131
C1132
C1142
R2004
R2005
R1636
C1620
C2001
R1164
R1076
R1122
R1123
C1126
C1120
R1187
C1103
R1186
R1105
R1073
R1072
R1071
R1191
R1192
R1035
R1106
R1077
R1078
FB1101
R1039
C1140
IC1131
Q2000
C1139
R1082
R1159
R1112
R2001
R1097
D1108
D1107
D1111
D1110
R1179
R1180
R1088
R1181
R1182
CNP504
(Page 22)
CNS505
(Page 37)
CNP503
(Page 22)
CNS509
(Page 33)
CNS502
((Page 7))
STR-DE598/DE698/DV10
R1178
R1167
R1168
D1103
(Page 22)
88
Page 79
• Waveforms
— DIGITAL Board (STR-DE698: US model)—
1
IC1301 qd (CKOUT)
5
IC1501 qs (MCLK2)
STR-DE598/DE698/DV10
12.288MHz
1V/DIV, 50nsec/DIV
2
IC1301qf(BCK)
3.07MHz
1V/DIV, 0.2µs/DIV
3
IC1301wa(XOUT)
12.288MHz
1V/DIV, 50nsec/DIV
4
IC15019(MCLK1)
3.5Vp-p
4.8Vp-p
3.2Vp-p
13.9MHz
1V/DIV, 50nsec/DIV
6
IC1501qf(SCKOUT)
12.288MHz
1V/DIV, 50nsec/DIV
7
IC1101ud(X2)
40MHz
1V/DIV, 50nsec/DIV
3.6Vp-p
3.5Vp-p
2Vp-p
1V/DIV, 50nsec/DIV
13.9MHz
1.8Vp-p
9
Page 80
STR-DE598/DE698/DV10
• IC Pin Description
IC1101 TMP92CY23FG-6F96(JZ (SYSTEM CONTROL) (DIGITAL Board (4/4)) (STR-DE698: US model)
Pin No.Pin NameI/OPin Description
1AVSS—Ground
2AVCC—Power supply pin (+3.4 V)
3RDS_DATAIRDS data input (Fixed at L)
4POWER_KEYIPower key detection signal input
5STOPIAC off detection signal input
6SIRCSISIRCS signal input
7HDINOSerial data output for DSP IC
8HDOUTISerial data input from DSP IC
9HCLKOSerial data clock signal output for DSP IC
10FLASH1/UPCON_RSTOFlash programming signal output 1
11FLASH2/ANA/DIGOFlash programming signal output 2/Analog/Digital port signal output
12SW1OVideo select signal output 1
13NTSC_PAL_SWONTSC/PAL switch signal output
14SDAI/OSerial data input/output for EEPROM IC
15SCLOClock signal output for EEPROM IC
16UPCONI/OSerial data input/output for Y/C separation IC
17UPCON_CLKOClock signal output for Y/C separation IC
18SW2OVideo select signal output 2
19COMPO_SW2/A1_INOCOMPONENT VIDEO switch 2 signal output
20DVSS—Ground
21RDS_CLKIRDS data clock signal input (Fixed at L)
22DVCC—Power supply pin (+3.4 V)
23FRONT_RYOFront speaker A relay driver control signal output
24SP_B_RYOFront speaker B relay driver control signal output
25C/SB_RYOCenter speaker relay driver control signal output
26REAR_RYOSurround speaker relay driver control signal output
27COMPO_SW1/A1_OUTOCOMPONENT VIDEO switch 1 signal output
28SW_RYOSub woofer relay driver control signal output
29BRIDGEABLE_RYOBridgeable relay driver control signal output
30TUNER_DATAOSerial data output for tuner pack
31T.SERIAL_CLKOSerial clock signal output for tuner pack
32DOITuner serial data input
33SLA TCHOTuner latch signal output
34TUNEDITuned signal detection input
35STEREOIStereo signal detection input
36MUTEOTuner mute signal output
37, 38SW3, SW4OVideo select signal output 3, 4
39DVSS—Ground
40NMI—Not used (Fixed at L)
41DVCC—Power supply pin (+3.4 V)
42SELECT2ODigital input select 2 signal output
43SELECT1ODigital input select 1 signal output
44BST_SELO96/24 signal output for DSP IC
45XMODEOXmode signal output for DIR IC
46CKSEL1OClock select signal output for DIR IC
47CLKOData clock signal output for DIR IC
48CEOLatch signal output for DIR IC
49DIOData output for DIR IC
50DOIData input from DIR IC
51ERRORIError detection signal input from DIR IC
52XSTATEIXstate signal input from DIR IC
10
Page 81
STR-DE598/DE698/DV10
Pin No.Pin NameI/OPin Description
53DATAOISerial data line signal input from DIR IC
54XRSTOReset signal output for DSP IC
55PMOPLL control signal output for DSP IC
56GP9IGP9 signal input from DSP IC
57GP12OGP12 signal output for DSP IC
58HCSOChip select signal output for DSP IC
59BSTOBoot stop control signal output for DSP IC
60HACNIAcknowledge signal input from DSP IC
61GRP_SWONot used (Open)
62DLY_BYPASSOBypass signal output for DAC IC
63DIR/ADOA/D port signal output for DIR IC
64PCM1800_RSTOReset signal output for ADC IC
65PCM1609_RSTOReset signal output for 8CH DAC IC
66PCM1609_ML/BOOTOSerial latch signal output for 8CH DAC IC/Boot signal output
67PCM1609_MCOSerial clock signal output for 8CH DAC IC
68PCM1609_MDIOSerial data output for 8CH DAC IC
69VOL_DATAOVolume data latch signal output
70PCM1609_MDOISerial data input from 8CH DAC IC
71VOL_CLKOVolume clock signal output
72AM1—Not used (Fixed at H)
73X2—Clock signal output (40 MHz)
74DVSS—Ground
75X1—Clock signal input (40 MHz)
76DVCC—Power supply pin (+3.4 V)
77RESETIReset signal input
78AM0—Not used (Fixed at H)
79SYS_MUTEOSystem mute control signal output
80BLUE_LEDOLED (MULTI CHANNEL DECODING) driver signal output
81DVCC—Power supply pin (+3.4 V)
82FL_DATAOSerial data output for FL driver IC
83FL_CLKOClock signal output for FL driver IC
84FL_LATOLatch signal output for FL driver IC
85POWER_RYOPower relay driver control signal output
86HP_RYOHeadphones relay driver control signal output
87PROTECTORIProtector detection signal input
88DVSS—Ground
89ENC_BIMenu encoder (B) signal input
90ENC_AIMenu encoder (A) signal input
91 to 93A/D0 to A/D2IKey signal input (A/D port)
94VERSIONIDestination detection signal input (Fixed at L)
95MODELIModel detection signal input (Fixed at L)
96VOL_ENC (B)IVolume encoder (B) signal input
97VOL_ENC (A)IVolume encoder (A) signal input
98HP_DTCIHeadphones detection signal input
99RDS_SIGIRDS signal level input (Fixed at L)
100FUSE_DTCIFuse open detection signal input
11
Page 82
STR-DE598/DE698/DV10
DIGITAL
7. ELECTRICAL PARTS LIST (STR-DE698: US MODEL)
NOTE:
• Due to standardization, replacements in
the parts list may be different from the
parts specified in the diagrams or the
components used on the set.
• -XX and -X mean standardized parts, so
they may have some difference from the
original one.
• RESISTORS
All resistors are in ohms.
METAL:Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F:nonflammable
IC1001 8-759-231-53 IC TA7805S
IC1031 6-705-464-01 IC BA50BC0T
IC1101 6-806-168-01 IC TMP92CY23FG-6F96(JZ
IC1103 8-759-242-70 IC TC7WU04F
IC1111 6-702-913-01 IC S-80929CNMC-G8ZT2G
IC1131 6-704-004-01 IC BR24L16F-WE2
IC1301 8-759-825-15 IC LC89056W-E
IC1302 8-759-595-15 IC TC74ACT153F(EL)
IC1303 8-759-242-70 IC TC7WU04F
IC1351 6-600-466-01 IC TORX147L(SONY) (DIGITAL
VIDEO 2 IN (OPTICAL))
IC1352 6-600-466-01 IC TORX147L(SONY) (DIGITAL
MD/TAPE IN (OPTICAL))
IC1353 6-600-012-11 IC TOTX141L(RED) (DIGITAL
MD/TAPE OUT (OPTICAL))
IC1354 6-600-466-01 IC TORX147L(SONY) (DIGITAL
SA-CD/CD IN (OPTICAL))
IC1401 8-759-560-56 IC PCM1800E/2K
IC1403 8-759-710-97 IC NJM4565M-D
IC1404 8-759-710-97 IC NJM4565M-D
IC1405 8-759-710-97 IC NJM4565M-D
IC1406 8-759-710-97 IC NJM4565M-D
IC1452 6-703-787-01 IC PCM1609KPTR
IC1501 6-705-900-01 IC CXD9718BQ
IC1502 6-704-832-01 IC IS61LV6416-10TLT
IC1503 8-759-546-74 IC TC7WH157FU(TE12R)
IC1506 8-759-546-74 IC TC7WH157FU(TE12R)
IC1507 6-707-666-01 IC NJU26902VM1-TE2
IC1901 6-701-887-02 IC SI-3004KWF
IC1902 8-759-701-59 IC NJM78M09FA
IC1904 6-705-463-01 IC BA33BC0T
< JACK >
J13011-818-314-11 JACK, PIN 2P (DIGITAL DVD IN (COAXIAL),
SA-CD/CD IN (COAXIAL))
R1055 1-216-809-11 METAL CHIP1005%1/10W
R1056 1-216-854-11 METAL CHIP560K5%1/10W
R1057 1-216-837-11 METAL CHIP22K5%1/10W
R1060 1-216-821-11 METAL CHIP1K5%1/10W
R1061 1-216-809-11 METAL CHIP1005%1/10W
R1062 1-216-809-11 METAL CHIP1005%1/10W
R1063 1-216-809-11 METAL CHIP1005%1/10W
R1065 1-216-809-11 METAL CHIP1005%1/10W
R1066 1-216-809-11 METAL CHIP1005%1/10W
R1067 1-216-809-11 METAL CHIP1005%1/10W
R1068 1-216-809-11 METAL CHIP1005%1/10W
R1070 1-216-864-11 SHORT CHIP0
R1071 1-216-827-11 METAL CHIP3.3K5%1/10W
R1072 1-216-827-11 METAL CHIP3.3K5%1/10W
R1073 1-216-827-11 METAL CHIP3.3K5%1/10W
R1076 1-216-809-11 METAL CHIP1005%1/10W
R1077 1-216-809-11 METAL CHIP1005%1/10W
R1078 1-216-809-11 METAL CHIP1005%1/10W
R1082 1-216-833-11 METAL CHIP10K5%1/10W
R1083 1-216-833-11 METAL CHIP10K5%1/10W
R1085 1-216-809-11 METAL CHIP1005%1/10W
R1086 1-216-809-11 METAL CHIP1005%1/10W
R1088 1-216-833-11 METAL CHIP10K5%1/10W
R1094 1-216-833-11 METAL CHIP10K5%1/10W
R1095 1-216-833-11 METAL CHIP10K5%1/10W
R1097 1-216-841-11 METAL CHIP47K5%1/10W
R1098 1-216-833-11 METAL CHIP10K5%1/10W
R1099 1-216-833-11 METAL CHIP10K5%1/10W
R1105 1-216-833-11 METAL CHIP10K5%1/10W
R1106 1-216-809-11 METAL CHIP1005%1/10W
< JUMPER RESISTOR >
JR1020 1-216-864-11 SHORT CHIP0
JR1201 1-211-950-11 SHORT CHIP0
JR1202 1-216-864-11 SHORT CHIP0
JR1203 1-216-296-11 SHORT CHIP0
JR1204 1-211-950-11 SHORT CHIP0
JR1206 1-211-950-11 SHORT CHIP0
JR1211 1-216-296-11 SHORT CHIP0
JR1212 1-216-296-11 SHORT CHIP0
JR1214 1-216-296-11 SHORT CHIP0
JR1215 1-216-296-11 SHORT CHIP0
JR1501 1-216-864-11 SHORT CHIP0
JR1511 1-400-862-11 BEAD, FERRITE
R1035 1-216-825-11 METAL CHIP2.2K5%1/10W
R1039 1-216-833-11 METAL CHIP10K5%1/10W
R1041 1-216-809-11 METAL CHIP1005%1/10W
R1042 1-216-809-11 METAL CHIP1005%1/10W
R1044 1-216-809-11 METAL CHIP1005%1/10W
R1049 1-216-833-11 METAL CHIP10K5%1/10W
R1107 1-216-825-11 METAL CHIP2.2K5%1/10W
R1108 1-216-825-11 METAL CHIP2.2K5%1/10W
R1109 1-216-825-11 METAL CHIP2.2K5%1/10W
R1110 1-216-825-11 METAL CHIP2.2K5%1/10W
R1111 1-216-825-11 METAL CHIP2.2K5%1/10W
R1112 1-216-809-11 METAL CHIP1005%1/10W
R1113 1-216-809-11 METAL CHIP1005%1/10W
R1114 1-216-825-11 METAL CHIP2.2K5%1/10W
R1115 1-216-809-11 METAL CHIP1005%1/10W
R1117 1-216-821-11 METAL CHIP1K5%1/10W
R1118 1-216-821-11 METAL CHIP1K5%1/10W
R1119 1-216-821-11 METAL CHIP1K5%1/10W
R1120 1-216-821-11 METAL CHIP1K5%1/10W
R1121 1-216-809-11 METAL CHIP1005%1/10W
R1122 1-216-809-11 METAL CHIP1005%1/10W
R1123 1-216-809-11 METAL CHIP1005%1/10W
R1124 1-216-809-11 METAL CHIP1005%1/10W
R1127 1-216-809-11 METAL CHIP1005%1/10W
R1128 1-216-809-11 METAL CHIP1005%1/10W
R1129 1-216-809-11 METAL CHIP1005%1/10W
R1132 1-216-833-11 METAL CHIP10K5%1/10W
R1134 1-216-809-11 METAL CHIP1005%1/10W
R1135 1-216-809-11 METAL CHIP1005%1/10W
R1136 1-216-809-11 METAL CHIP1005%1/10W
R1137 1-216-809-11 METAL CHIP1005%1/10W
R1138 1-216-833-11 METAL CHIP10K5%1/10W
R1140 1-216-809-11 METAL CHIP1005%1/10W
R1142 1-216-809-11 METAL CHIP1005%1/10W
R1143 1-216-809-11 METAL CHIP1005%1/10W
R1144 1-216-809-11 METAL CHIP1005%1/10W
R1149 1-216-809-11 METAL CHIP1005%1/10W
R1150 1-216-809-11 METAL CHIP1005%1/10W
R1151 1-216-809-11 METAL CHIP1005%1/10W
R1354 1-216-809-11 METAL CHIP1005%1/10W
R1355 1-218-285-11 METAL CHIP755%1/10W
R1356 1-216-821-11 METAL CHIP1K5%1/10W
R1357 1-216-837-11 METAL CHIP22K5%1/10W
R1358 1-216-854-11 METAL CHIP560K5%1/10W
R1152 1-216-809-11 METAL CHIP1005%1/10W
R1153 1-216-809-11 METAL CHIP1005%1/10W
R1154 1-216-809-11 METAL CHIP1005%1/10W
R1155 1-216-809-11 METAL CHIP1005%1/10W
R1159 1-216-827-11 METAL CHIP3.3K5%1/10W
R1160 1-216-809-11 METAL CHIP1005%1/10W
R1161 1-216-809-11 METAL CHIP1005%1/10W
R1162 1-216-809-11 METAL CHIP1005%1/10W
R1164 1-216-864-11 SHORT CHIP0
R1167 1-216-809-11 METAL CHIP1005%1/10W
R1168 1-216-809-11 METAL CHIP1005%1/10W
R1176 1-216-833-11 METAL CHIP10K5%1/10W
R1177 1-216-833-11 METAL CHIP10K5%1/10W
R1178 1-216-833-11 METAL CHIP10K5%1/10W
R1179 1-216-833-11 METAL CHIP10K5%1/10W
R1180 1-216-833-11 METAL CHIP10K5%1/10W
R1181 1-216-833-11 METAL CHIP10K5%1/10W
R1182 1-216-833-11 METAL CHIP10K5%1/10W
R1186 1-216-833-11 METAL CHIP10K5%1/10W
R1187 1-216-833-11 METAL CHIP10K5%1/10W
R1189 1-216-833-11 METAL CHIP10K5%1/10W
R1190 1-216-833-11 METAL CHIP10K5%1/10W
R1191 1-216-833-11 METAL CHIP10K5%1/10W
R1192 1-216-833-11 METAL CHIP10K5%1/10W
R1194 1-216-864-11 SHORT CHIP0
R1359 1-216-809-11 METAL CHIP1005%1/10W
R1360 1-216-809-11 METAL CHIP1005%1/10W
R1361 1-216-809-11 METAL CHIP1005%1/10W
R1362 1-216-809-11 METAL CHIP1005%1/10W
R1366 1-218-285-11 METAL CHIP755%1/10W
R1401 1-216-821-11 METAL CHIP1K5%1/10W
R1402 1-216-825-11 METAL CHIP2.2K5%1/10W
R1403 1-216-833-11 METAL CHIP10K5%1/10W
R1407 1-216-809-11 METAL CHIP1005%1/10W
R1414 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1416 1-216-821-11 METAL CHIP1K5%1/10W
R1420 1-216-864-11 SHORT CHIP0
R1421 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1424 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1425 1-216-864-11 SHORT CHIP0
R1426 1-216-821-11 METAL CHIP1K5%1/10W
R1434 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1435 1-216-864-11 SHORT CHIP0
R1436 1-216-821-11 METAL CHIP1K5%1/10W
R1444 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1445 1-216-864-11 SHORT CHIP0
R1446 1-216-821-11 METAL CHIP1K5%1/10W
R1454 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1455 1-216-864-11 SHORT CHIP0
R1456 1-216-821-11 METAL CHIP1K5%1/10W
R1197 1-216-809-11 METAL CHIP1005%1/10W
R1198 1-216-864-11 SHORT CHIP0
R1199 1-216-864-11 SHORT CHIP0
R1201 1-216-837-11 METAL CHIP22K5%1/10W
R1251 1-216-840-11 METAL CHIP39K5%1/10W
R1252 1-216-840-11 METAL CHIP39K5%1/10W
R1260 1-216-821-11 METAL CHIP1K5%1/10W
R1261 1-216-821-11 METAL CHIP1K5%1/10W
R1301 1-216-830-11 METAL CHIP5.6K5%1/10W
R1302 1-216-829-11 METAL CHIP4.7K5%1/10W
R1303 1-216-839-11 METAL CHIP33K5%1/10W
R1304 1-216-809-11 METAL CHIP1005%1/10W
R1305 1-216-819-11 METAL CHIP6805%1/10W
R1306 1-216-801-11 METAL CHIP225%1/10W
R1307 1-216-809-11 METAL CHIP1005%1/10W
R1308 1-216-809-11 METAL CHIP1005%1/10W
R1309 1-216-809-11 METAL CHIP1005%1/10W
R1310 1-216-857-11 METAL CHIP1M5%1/10W
R1311 1-216-809-11 METAL CHIP1005%1/10W
R1312 1-216-809-11 METAL CHIP1005%1/10W
R1313 1-216-809-11 METAL CHIP1005%1/10W
R1314 1-216-833-11 METAL CHIP10K5%1/10W
R1315 1-216-809-11 METAL CHIP1005%1/10W
R1316 1-216-809-11 METAL CHIP1005%1/10W
R1318 1-216-833-11 METAL CHIP10K5%1/10W
R1460 1-216-864-11 SHORT CHIP0
R1461 1-216-864-11 SHORT CHIP0
R1463 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1464 1-216-864-11 SHORT CHIP0
R1466 1-216-821-11 METAL CHIP1K5%1/10W
R1470 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1471 1-216-864-11 SHORT CHIP0
R1472 1-216-864-11 SHORT CHIP0
R1473 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1474 1-216-833-11 METAL CHIP10K5%1/10W
R1475 1-216-864-11 SHORT CHIP0
R1476 1-216-821-11 METAL CHIP1K5%1/10W
R1483 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1484 1-216-864-11 SHORT CHIP0
R1486 1-216-821-11 METAL CHIP1K5%1/10W
R1490 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1491 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1492 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1493 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1494 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1495 1-218-867-11 METAL CHIP6.8K0.5%1/10W
R1500 1-216-809-11 METAL CHIP1005%1/10W
R1501 1-216-809-11 METAL CHIP1005%1/10W
R1502 1-216-809-11 METAL CHIP1005%1/10W
R1503 1-216-813-11 METAL CHIP2205%1/10W
R1351 1-216-809-11 METAL CHIP1005%1/10W
R1352 1-216-809-11 METAL CHIP1005%1/10W
R1353 1-216-809-11 METAL CHIP1005%1/10W
R1504 1-216-809-11 METAL CHIP1005%1/10W
R1505 1-216-809-11 METAL CHIP1005%1/10W
R1506 1-216-809-11 METAL CHIP1005%1/10W
R1507 1-216-809-11 METAL CHIP1005%1/10W
R1508 1-216-809-11 METAL CHIP1005%1/10W
R1509 1-216-809-11 METAL CHIP1005%1/10W
R1510 1-216-809-11 METAL CHIP1005%1/10W
R1511 1-216-809-11 METAL CHIP1005%1/10W
R2000 1-216-833-11 METAL CHIP10K5%1/10W
R2001 1-216-827-11 METAL CHIP3.3K5%1/10W
R2004 1-216-833-11 METAL CHIP10K5%1/10W
R2005 1-216-833-11 METAL CHIP10K5%1/10W
R2006 1-216-833-11 METAL CHIP10K5%1/10W
R1512 1-216-821-11 METAL CHIP1K5%1/10W
R1513 1-216-833-11 METAL CHIP10K5%1/10W
R1514 1-216-833-11 METAL CHIP10K5%1/10W
R1515 1-216-857-11 METAL CHIP1M5%1/10W
R1516 1-216-829-11 METAL CHIP4.7K5%1/10W
R1517 1-216-813-11 METAL CHIP2205%1/10W
R1518 1-216-813-11 METAL CHIP2205%1/10W
R1519 1-216-813-11 METAL CHIP2205%1/10W
R1520 1-216-813-11 METAL CHIP2205%1/10W
R1521 1-216-813-11 METAL CHIP2205%1/10W
R1522 1-216-813-11 METAL CHIP2205%1/10W
R1523 1-216-813-11 METAL CHIP2205%1/10W
R1524 1-216-864-11 SHORT CHIP0
R1525 1-216-813-11 METAL CHIP2205%1/10W
R1526 1-216-813-11 METAL CHIP2205%1/10W
R1527 1-216-813-11 METAL CHIP2205%1/10W
R1528 1-216-813-11 METAL CHIP2205%1/10W
R1530 1-216-809-11 METAL CHIP1005%1/10W
R1531 1-216-809-11 METAL CHIP1005%1/10W
R1532 1-216-813-11 METAL CHIP2205%1/10W
R1533 1-216-813-11 METAL CHIP2205%1/10W
R1534 1-216-813-11 METAL CHIP2205%1/10W
R1535 1-216-813-11 METAL CHIP2205%1/10W
R1536 1-216-813-11 METAL CHIP2205%1/10W
R1537 1-216-813-11 METAL CHIP2205%1/10W
R1538 1-216-813-11 METAL CHIP2205%1/10W
R1539 1-216-813-11 METAL CHIP2205%1/10W
R1540 1-216-813-11 METAL CHIP2205%1/10W
R1541 1-216-813-11 METAL CHIP2205%1/10W
R1542 1-216-813-11 METAL CHIP2205%1/10W
R1543 1-216-813-11 METAL CHIP2205%1/10W
R1544 1-216-813-11 METAL CHIP2205%1/10W
R1545 1-216-813-11 METAL CHIP2205%1/10W
R1546 1-216-813-11 METAL CHIP2205%1/10W
R1547 1-216-813-11 METAL CHIP2205%1/10W
R1548 1-216-813-11 METAL CHIP2205%1/10W
R1549 1-216-813-11 METAL CHIP2205%1/10W
R1550 1-216-813-11 METAL CHIP2205%1/10W
R1551 1-216-813-11 METAL CHIP2205%1/10W
R1552 1-216-813-11 METAL CHIP2205%1/10W
R1553 1-216-813-11 METAL CHIP2205%1/10W
R1554 1-216-813-11 METAL CHIP2205%1/10W
R1555 1-216-813-11 METAL CHIP2205%1/10W
R1556 1-216-809-11 METAL CHIP1005%1/10W
R1570 1-216-833-11 METAL CHIP10K5%1/10W
R1571 1-216-833-11 METAL CHIP10K5%1/10W
R1572 1-216-833-11 METAL CHIP10K5%1/10W
R1573 1-216-833-11 METAL CHIP10K5%1/10W
R1574 1-216-833-11 METAL CHIP10K5%1/10W
R1587 1-216-813-11 METAL CHIP2205%1/10W
R1588 1-216-833-11 METAL CHIP10K5%1/10W
R1635 1-216-825-11 METAL CHIP2.2K5%1/10W
R1636 1-216-825-11 METAL CHIP2.2K5%1/10W
16
Page 87
MEMO
STR-DE598/DE698/DV10
17
Page 88
STR-DE598/DE698/DV10
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the upper on the revised page allows you to jump to the next revised page.
Ver.DateDescription of Revision
1.02005. 02New
1.12005. 04
1.22006. 05Change of DIGITAL board (STR-DE698: US model)(ENG-06004)
Argentina, E2, Korean and Taiwan model addition in STR-DE598.
Argentina and E2 model addition in STR-DE698.
18
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
