Sony SS-K5 Users guide [en, fr]

Speaker System

E

e

E

e

E

e

E

e

eE Ee

Ee

WOOFER OUT

FRONT

SURROUND

RRL

L

eE Ee

L

CENTER

E

e

E

e

r

r

r

r

SS-K5

A

Front (Right)
Avant (Droite)
Delantero (Derecho)

Front (Left)
Avant (Gauche)
Delantero (Izquierdo)

B

C

D

100 mm
100 mm
100 mm

100 mm
100 mm
100 mm

2-664-652-21(1)

WARNING

To reduce the risk of fire or electric shock, do not expose
this apparatus to rain or moisture.

To prevent fire, do not cover the ventilation of the apparatus
with newspapers, table-cloths, curtains, etc. And don’t place
lighted candles on the apparatus.
To prevent fire or shock hazard, do not place objects filled
with liquids, such as vases, on the apparatus.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.

Do not install the appliance in a confined space, such as a
bookcase or built-in cabinet.

About this manual

The instruction in this manual is for SS-K5 Sony Speaker
Systems.

Precautions

On operation

• Do not drive the speaker system with a continuous wattage
exceeding the maximum input power of the system.

• If the polarity of the speaker connections are not correct, the
bass tones will be weak and the position of the various
instruments obscure.

• Contact between bare speaker wires at the speaker terminals
may result in a short-circuit.

• Before connecting, turn off the amplifier to avoid damaging
the speaker system.

• The speaker grille cannot be removed. Do not attempt to
remove the grille on the speaker system. If you try to remove
it, you may damage the speaker.

• The volume level of the amplifier should not be turned up to
the point of distortion.

If you encounter color irregularity on a nearby
TV screen

This speaker system is magnetically shielded to allow it to be
installed near a TV set. However, color irregularities may still
be observed on certain types of TV sets.

If color irregularity is observed...

c Turn off the TV set, then turn it on again after 15 to 30

minutes.

If color irregularity is observed again...

c Place the speakers further away from the TV set.

If howling occurs

Reposition the speakers or turn down the volume on the
amplifier.

On placement

• Do not set the speakers in an inclined position.

• Do not place the speakers in locations that are:
— Extremely hot or cold
— Dusty or dirty
— Very humid
— Subject to vibrations
— Subject to direct sunlight

• Use caution when placing the speaker on a specially treated
(waxed, oiled, polished, etc.) floor, as staining or
discoloration may result.

On cleaning

Clean the speaker cabinets with a soft cloth lightly moistened
with a mild detergent solution or water. Do not use any type
of abrasive pad, scouring powder or solvent such as alcohol or
benzine.

If you have any questions or problems concerning your
speaker system, please consult your nearest Sony dealer.

Hooking up the speaker

Connect the speaker system to the speaker output terminals of
an amplifier (A).
Make sure power to all components (included the subwoofer)
is turned off before starting the hook-up.

Notes (B)

• Make sure the plus (+) and the minus (–) terminals on the
speakers are matched to the corresponding plus (+) and
minus (–) terminals on the amplifier.

• Be sure to tighten the screws of the speaker terminals on the
amplifier securely as loose screws may become a source of
noise.

• Make sure all connections are firm. Contact between bare
speaker wires at the speaker terminals may cause a short­circuit.

• For details regarding the connections on the amplifier side,
refer to the manual that was provided with your amplifier.

Tip

Black or black striped wires are minus (–) in polarity, and
should be connected to the minus (–) speaker terminals.

 2006 Sony Corporation Printed in Malaysia

Amplifier
Amplificateur
Amplificador

Positioning the speakers

Each speaker should face the listening position. Better
surround effect will result if all speakers are set at the same
distance from the listening position.

Installation methods

The speakers in this system can be installed in two ways. You
can install it on the flat surface or hang it on the ceiling or wall.

Installing the speakers on the flat
surface (C)

You can place the speakers at a suitable distance to the left and
right of your television. To prevent speaker vibration or
movement while listening, attach the supplied foot pads to
each bottom corner of the speaker.

Installing the speakers on the ceiling or
wall (D)

You can hang the speaker system from the ceiling or on a wall
with hardware.

Attach the available hanging hardware (bracket) in the market
on the left or right side of your speaker cabinet. Two M8
screws are already embedded in with an interval of 100 mm
on the left or right side of the speaker cabinet (as shown in
D). Make sure the hanging hardware (bracket) that you
purchase is match to the interval of the screws.

Notes

• Use hanging hardware that is suitable for the ceiling or wall
material and strength. As a plastered board ceiling is
especially fragile, attach the hanging hardware to a beam
and fasten them to the ceiling where reinforcement is
applied.

• Contact the hanging hardware supplier or installer
regarding the ceiling, wall material and hanging hardware
to be used.

• Before installation, check the ceiling or wall to ensure that it
is strong enough to stand the weight of the speaker system.
Sony is not responsible for accident or damage caused by
improper installation, insufficient ceiling strength or
improper hanging hardware installation, natural calamity
and etc.

Troubleshooting

Should you encounter a problem with your speaker system,
check the following list and take the indicated measures. If the
problem persists, consult your nearest Sony dealer.

There is no sound from the speaker system.

• Make sure all the connections have been connected
correctly.

• Make sure the volume on the amplifier has been turned
up properly.

• Make sure the program source selector on the amplifier is
set to the proper source.

• Check if headphones are connected. If they are,
disconnect them.

Specifications

Speaker system 2 way, magnetically shielded
Speaker units Woofer: 20 cm, cone type

Enclosure type Bass reflex
Rated impedance 6 ohms
Power handling capacity
Maximum input power: 110 W
Sensitivity level 89 dB (1 W, 1 m)
Frequency range 20 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 270 × 468 × 266 mm
Mass Approx. 7.0 kg

Supplied accesories

Speaker cords (2)
Foot pads (8)

Design and specifications are subject to change without notice.

Tweeter: 2.5 cm, horn type

Français

AVERTISSEMENT

Afin de réduire les risques d’incendie et de chocs
électriques, n’exposez pas cet appareil à la pluie ni à
l’humidité.

Pour prévenir tout risque d’incendie, ne couvrez pas les
orifices d’aération de l’appareil avec des journaux, nappes,
rideaux, etc., et ne placez pas de bougies allumées sur
l’appareil.
Pour prévenir tout risque d’incendie ou d’électrocution, ne
posez aucun objet rempli de liquide, comme un vase, sur
l’appareil.
Pour prévenir tout risque d’électrocution, n’ouvrez jamais le
coffret. Adressez-vous à un personnel qualifié uniquement
pour toute intervention sur l’appareil.

N’installez pas l’appareil dans un espace confiné comme
dans une bibliothèque ou un meuble encastré.

A propos de ce manuel

Ce mode d'emploi couvre le modèle de système acoustique
Sony SS-K5.

Précautions

Fonctionnement

• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa puissance
d’entrée maximale.

• Si la polarité des liaisons d’enceintes n’est pas correcte, les
graves seront faibles et la position des différents instruments
de musique indistincte.

• Le contact des fils d’enceinte dénudés au niveau des bornes
de l’enceinte peut provoquer un court-circuit.

• Avant de raccorder les enceintes, éteignez l’amplificateur
pour éviter d’endommager le système acoustique.

• La grille de l'enceinte ne peut pas être détachée. N’essayez
pas de la détacher, sous peine d’endommager l'enceinte.

• Le volume de l'amplificateur devrait toujours rester en
dessous du point de distorsion du son.

Si les couleurs sur l’écran de télévision sont
anormales

Le système acoustique est isolé contre le magnétisme et peut
être installé près d’un téléviseur. Cependant, avec certains
téléviseurs, vous pourrez observer des anomalies de couleur.

Si les couleurs sont anormales…

c Mettez le téléviseur hors tension, puis remettez-le sous

tension 15 à 30 minutes plus tard.

Si les couleurs restent anormales…

c Eloignez les enceintes du téléviseur.

Si un sifflement se produit

Repositionnez les enceintes ou réduisez le volume sur
l’amplificateur.

Emplacement

• N’installez pas les enceintes dans une position inclinée.

• N’installez pas les enceintes dans les endroits suivants :
— Extrêmement chauds ou froids
— Poussiéreux ou sales
— Très humides
— Sujets à des vibrations
— Exposés à la lumière directe du soleil

• Prenez les précautions nécessaires lors de l’installation du
haut-parleur sur un plancher traité (ciré, huilé, verni, etc.)
pour éviter l’apparition de taches ou la décoloration du sol.

Nettoyage

Nettoyez les coffrets d’enceintes avec un chiffon doux
légèrement humidifié avec une solution détergente neutre de
l’eau. Ne pas utiliser de tampons abrasifs, de poudre à récurer
ni de solvants, comme l’alcool ou l’essence.

Pour toute question ou difficulté concernant votre système
acoustique, veuillez consulter votre revendeur Sony.

Raccordement du système
acoustique

Raccordez le système acoustique aux bornes d’enceintes de
l’amplificateur (A).
Avant de raccorder les cordons, assurez-vous que tous les
appareils (caisson de grave compris) sont hors tension.

Remarques (B)

•

Assurez-vous que les bornes plus (+) et moins (–) des enceintes
correspondent aux bornes plus (+) et (–) de l’amplificateur.

• Veillez à bien serrer les vis des bornes d’enceintes de
l’amplificateur, car des vis desserrées peuvent être une
source de parasites.

• Veillez à insérer à fond les fils dans les bornes. Le contact
des fils d’enceinte dénudés au niveau des bornes de
l’enceinte peut provoquer un court-circuit.

• Pour les connexions côté amplificateur, reportez-vous au
manuel fourni avec l’amplificateur.

Conseil

Les fils noirs ou rayés noirs ont une polarité négative (–) et
doivent être reliés aux bornes moins (–) des enceintes.

Foot pads
Tampons autocollants
Patas amortiguadoras

Emplacement des enceintes

Chaque enceinte doit être dirigée vers la position d’écoute.
L’effet surround sera bien meilleur si toutes les enceintes sont
à égale distance de la position d’écoute.

Méthodes d’installation

Les enceintes de ce système peuvent être installées de deux
façons. Vous pouvez les poser sur une surface plane ou les
suspendre au plafond ou à un mur.

Installation des enceintes sur une surface
plane (C)

Les enceintes doivent être installées à la distance adéquate de
part et d’autre du téléviseur. Pour les empêcher de vibrer et de
bouger, collez les tampons fournis à chaque coin de l'enceinte.

Installation des enceintes sur un plafond ou
sur un mur (D)

Vous pouvez suspendre les enceintes au plafond ou les fixer à
un mur avec le matériel de suspension adéquat.

Fixez le matériel de suspension (crochet) adéquat, disponible
dans le commerce, sur le côté gauche ou droit de l’enceinte.
Deux vis M8 sont déjà vissées à un intervalle de 100 mm sur le
côté gauche ou droit de l’enceinte (comme indiqué en D).
Assurez-vous que le matériel de suspension (crcohet) acheté
correspond à l’intervalle des vis.

Remarques

• Utilisez une suspension adaptée au matériel du plafond ou
des murs et à leur résistance. Comme les plafonds de plâtre
sont particulièrement fragiles, fixez la suspension à une
poutre ou à un endroit où le plafond est renforcé.

• Contactez le fournisseur ou l’installateur approprié pour le
matériel nécessaire en fonction du plafond et des murs.

• Avant l’installation, vérifiez le plafond ou le mur pour savoir
s’il est capable de résister au poids des enceintes. Sony
décline toute responsabilité quant aux accidents ou
dommages dus à une mauvaise installation, un mauvais
plafond, une mauvaise fixation de la suspension ou à des
désastres naturels, etc.

Guide de dépannage

En cas de problème, veuillez vérifier les points de la liste
suivante et prendre les mesures nécessaires. Si le problème
persiste, consultez votre revendeur Sony le plus proche.

Le système acoustique n’émet aucun son.

• Assurez-vous que toutes les connexions sont correctes.

• Assurez-vous que le volume de l’amplificateur est réglé
correctement.

• Assurez-vous que le sélecteur de source de l’amplificateur
est réglé sur la source correcte.

• Vérifiez si un casque n’est pas raccordé et le cas échéant,
débranchez-le.

Spécifications

Système acoustique 2 voies, blindé magnétiquement
Haut-parleurs Grave: 20 cm, à cône

Type de caisson Bass reflex
Impédance nominale 6 ohms
Puissance
Puissance maximale d’entrée: 110 W
Niveau de sensibilité 89 dB (1 W, 1 m)
Plage de fréquences 20 Hz - 20 000 Hz
Dimensions (l/h/p) Approx. 270 × 468 × 266 mm
Poids Approx. 7,0 kg

Accessoires fournis

Cordon d’enceinte (2)
Tampons autocollants (8)

La conception et les spécifications sont sujettes à modifications
sans préavis.

Aigu : 2,5 cm, en corne

M8 screws
Vis M8
Tornillos M8

Speaker (Left)

Enceinte (Gauche)

Altavoz (Izquierdo)

Español English

ADVERTENCIA

Para reducir el riesgo de incendio o de descargas eléctricas,
no exponga este aparato a la lluvia ni a la humedad.

Para evitar el peligro de incendios, no coloque periódicos,
manteles ni cortinas o similares que obstruyan la cubierta de
ventilación del aparato. Ni tampoco coloque velas encendidas
sobre el mismo.
Para evitar el peligro de incendio o descarga eléctrica, no
coloque objetos que contengan líquidos, como jarrones, sobre
el aparato.
Para evitar recibir descargas eléctricas, no abra el aparato.
Solicite asistencia técnica únicamente a personal especializado.

No instale el aparato en un espacio cerrado, como una
estantería para libros o un armario empotrado.

Sobre este manual

Las instrucciones de este manual son para los sistemas de
altavoces SS-K5 Sony.

Precauciones

Para el funcionamiento

• No accione el sistema de altavoz con un vatiaje continuo que
supere la máxima entrada del sistema.

• Si la polaridad de las conexiones del altavoz no es la
correcta, los graves se escucharán débiles y la posición de los
distintos instrumentos no podrá distinguirse bien.

• Una conexión entre cables de altavoz desnudos en los
terminales de altavoz puede provocar un cortocircuito.

• Antes de de realizar una conexión, desconecte el
amplificador para no dañar el sistema de altavoces.

• La rejilla de los altavoces no podrá extraerse. No intente
extraer la rejilla del sistema de altavoces. Si intentase
extraerla, podría dañar los altavoces.

• El nivel del volumen del amplificador no deberá aumentarse
hasta el punto de distorsión.

Si se produce una irregularidad de colores en
una pantalla de TV cercana

Este sistema de altavoces está blindado magnéticamente para
que pueda instalarse cerca de un aparato de TV. Sin embargo,
pueden aparecer problemas de color en algunos tipos de
aparatos de TV.

Si aparecen problemas de color...

c Apague el televisor y vuelva a encenderlo transcurridos

de 15 a 30 minutos.

Si aparecen otra vez problemas de color ...

c Aleje los altavoces del aparato de TV.

Si se producen aullidos

Cambie la posición de los altavoces o baje el volumen del
amplificador.

Ubicación

• No coloque los altavoces en una posición inclinada.

• No coloque los altavoces en lugares:
—Muy calientes o fríos
—Con polvo o suciedad
—Muy húmedos
—Expuestos a vibraciones
—Expuestos a los rayos directos del sol

• Tenga cuidado si coloca el altavoz en suelos tratados de
manera especial (encerados, barnizados con aceites, pulidos,
etc.), ya que es posible que aparezcan manchas o se
descoloren.

Para la limpieza

Limpie los muebles de altavoz con un paño suave ligeramente
empapado con una solución detergente neutra o agua. No
utilice esponjas de metal, polvo abrasivo o disolventes tales
como alcohol o bencina.

Si tiene dudas o problemas sobre el sistema de altavoces,
consulte con su proveedor Sony más cercano.

Conexiones del sistema

Conecte el sistema de altavoces a los terminales de salida de
altavoz de un amplificador (A).
Asegúrese de que todos los componentes (incluido el altavoz
de subgraves) están desconectados antes de empezar las
conexiones.

Notas (B)

• Asegúrese de que los terminales positivos (+) y negativos (–)
de los altavoces coinciden con los correspondientes
terminales positivos (+) y negativos (–) del amplificador.

• Asegúrese de apretar bien los tornillos de los terminales de
altavoz del amplificador, ya que los tornillos flojos pueden
convertirse en una fuente de ruido.

• Compruebe que todas las conexiones sean firmes. Una
conexión entre cables de altavoz desnudos en los terminales
de altavoz puede provocar un cortocircuito.

• Para más detalles sobre las conexiones situado a un lado del
amplificador, consulte el manual incluido con el
amplificador.

Consejo

Los cables negros o con rayas negras tienen una polaridad
negativa (–) y deben conectarse a los terminales de altavoz
negativos (–).

M8 screws
Vis M8

Speaker (Right)

Tornillos M8

Enceinte (Droite)

Altavoz (Derecho)

Instalación de los altavoces

Cada altavoz debe estar orientado hacia la posición de
escucha. El efecto ambiental será mejor si todos los altavoces
están a la misma distancia de la posición de escucha.

Métodos de instalación

Los altavoces de este sistema podrán instalarse de dos formas.
Usted podrá instalarlos sobre una superficie plana, o colgarlos
del techo o de una pared.

Instalación de los altavoces sobre una
superficie plana (C)

Usted podrá colocar los altavoces a una distancia adecuada a
la izquierda y derecha de su televisor. Para evitar la vibración
o el movimiento de los altavoces durante la escucha, fije las
patas amortiguadoras en la esquina inferior de cada altavoz.

Instalación de los altavoces en el techo o en
una pared (D)

Usted podrá colgar el sistema de altavoces del techo o de una
pared con los accesorios adecuados.

Fije los accesorios de colgado (ménsulas) adquiridos en un
establecimiento del ramo en la parte izquierda o derecha de
las cajas acústicas de sus altavoces. En la parte izquierda o
derecha de la caja acústica de cada altavoz ya están
empotrados dos tornillos M8 con una separación de 100 mm
(como se muestra en D). Cerciórese de que los accesorios de
colgado (ménsulas) que haya adquirido para colgar los
altavoces coincidan con la separación de los tornillos.

Notas

• Utilice los accesorios adecuados para el material y la
resistencia del techo o de la pared. Como un techo de
paneles de emplasto es especialmente frágil, fije los
accesorios para colgar los altavoces en una viga y fíjelos al
techo donde se haya aplicado refuerzo.

• Con respecto al colgado de un techo, el material de la pared,
y los accesorios de colgado a utilizarse, póngase en contacto
con su proveedor o con un instalador.

• Antes de la instalación, compruebe el techo o la pared para
asegurarse de que sea suficientemente resistente como para
soportar el peso del sistema de altavoces. Sony no se hará
responsable por los accidentes o daños causados por la
instalación inapropiada, la resistencia insuficiente del techo,
la instalación inadecuada de los accesorios de colgado,
catástrofes naturales, etc.

Solución de problemas

Si tiene problemas con su sistema de altavoces, verifique la
siguiente lista y tome las medidas indicadas para cada caso. Si
el problema persiste, consulte al distribuidor Sony más
próximo.

El sistema de altavoces no emite ningún sonido.

• Cerciórese de haber realizado correctamente todas las
conexiones.

• Compruebe que ha subido correctamente el volumen del
amplificador.

• Compruebe que el selector de fuente de programa del
amplificador está en la fuente correcta.

• Compruebe si hay auriculares conectados. Si lo están,
desconéctelos.

Especificaciones

Sistema de altavoces 2 vías, magnéticamente

Unidades altavoces De graves: 20 cm, tipo cono

Tipo de caja acústica Reflectora de graves
Impedancia nominal 6 ohms
Capacidad máxima de potencia
Potencia máxima de entrada: 110 W
Nivel de sensibilidad 89 dB (1 W, 1 m)
Gama de frecuencias 20 Hz - 20.000 Hz
Dimensiones (an/al/prf) Aprox. 270 × 468 × 266 mm
Masa Aprox. 7,0 kg

Accesorios suministrados

Cable para altavoz (2)
Patas amortiguadoras (8)

El diseño y las especificaciones están sujetos a cambios sin
previo aviso.

blindados

Altavoz de agudos: 2,5 cm, tipo
bocina

A

E

e

E

e

E

e

E

e

eE Ee

Ee

WOOFER OUT

FRONT

SURROUND

RRL

L

eE Ee

L

CENTER

E

e

E

e

r

r

r

r

Depan (Kanan) Depan (Kiri)

B

C

D

Speaker System

SS-K5

Bahasa Melayu

AMARAN

Untuk mengurangkan risiko kebakaran atau kejutan
elektrik, jangan dedahkan radas ini kepada hujan atau
lembapan.

Untuk mencegah kebakaran, jangan tutup liang-liang
pengudaraan radas ini dengan surat khabar, alas meja, kain
langsir, dan sebagainya. Jangan letakkan lilin yang menyala di
atas radas ini.
Untuk mencegah bahaya akibat kebakaran atau kejutan
elektrik, jangan letakkan objek berisi cecair, seperti pasu
bunga di atas radas ini.
Untuk mengelakkan kejutan elektrik, jangan buka kabinet ini.
Hantarkan kepada kakitangan yang berkelayakan sahaja
untuk diservis.

Jangan pasangkan radas di ruang yang sempit, seperti
almari buku atau kabinet binaan dalam.

Perihal manual ini

Arahan di dalam manual ini adalah untuk Sistem Pembesar
Suara Sony SS-K5.

Langkah berjaga-jaga

Semasa mengendalikannya

• Jangan guna sistem pembesar suara ini dengan watt yang
melebihi kuasa input maksimum sistem ini secara
berterusan.

• Jika arah kutub sambungan pembesar suara tidak betul,
nada bes akan menjadi lemah dan kedudukan pelbagai
peralatan menjadi tidak jelas.

• Sentuhan antara dawai pembesar suara yang terdedah pada
terminal pembesar suara boleh mengakibatkan litar pintas.

• Sebelum menyambung, matikan amplifier untuk
mengelakkan kerosakan sistem pembesar suara.

• Jerejak (grille) pembesar suara ini tidak boleh ditanggalkan.
Jangan cuba menanggalkan jerejak sistem pembesar suara
ini. Jika anda cuba menanggalkannya, anda mungkin
merosakkan pembesar suara.

• Aras kelantangan amplifier tidak harus dinaikkan sehingga
wujud herotan.

Sekiranya anda mendapati warna yang tidak
sekata pada skrin TV yang berhampiran

Sistem pembesar suara ini berperisai magnet untuk
membolehkannya dipasang berhampiran set TV. Walaupun
demikian, warna yang tidak sekata mungkin masih terpapar
pada jenis set TV tertentu.

Sekiranya warna yang tidak sekata terpapar...

c Matikan set TV, kemudian hidupkannya semula selepas

15 hingga 30 minit.

Jika warna yang tidak sekata masih terpapar...

c Letakkan pembesar suara lebih jauh dari set TV.

Sekiranya lolongan berlaku

Susun semula kedudukan pembesar suara atau turunkan
kelantangan amplifier.

Perihal peletakan

• Jangan letak pembesar suara dalam kedudukan condong.

• Jangan letak pembesar suara di tempat yang:
— Terlampau panas atau sejuk
— Berdebu atau kotor
— Tinggi kelembapan udaranya
— Terdedah kepada getaran
— Terdedah kepada sinaran matahari secara langsung

• Awas semasa meletakkan pembesar suara di atas lantai yang
dirawat khas (berlilin, berminyak, bergilap dan sebagainya),
kerana kesan letak mungkin tertinggal atau perubahan
warna mungkin berlaku.

Perihal pembersihan

Bersihkan kabinet pembesar suara dengan kain lembut yang
dilembapkan sedikit dengan larutan pencuci yang tidak begitu
kuat atau air. Jangan guna sebarang kain yang kasar, serbuk
sental atau pelarut seperti alkohol atau benzena.

Amplifier

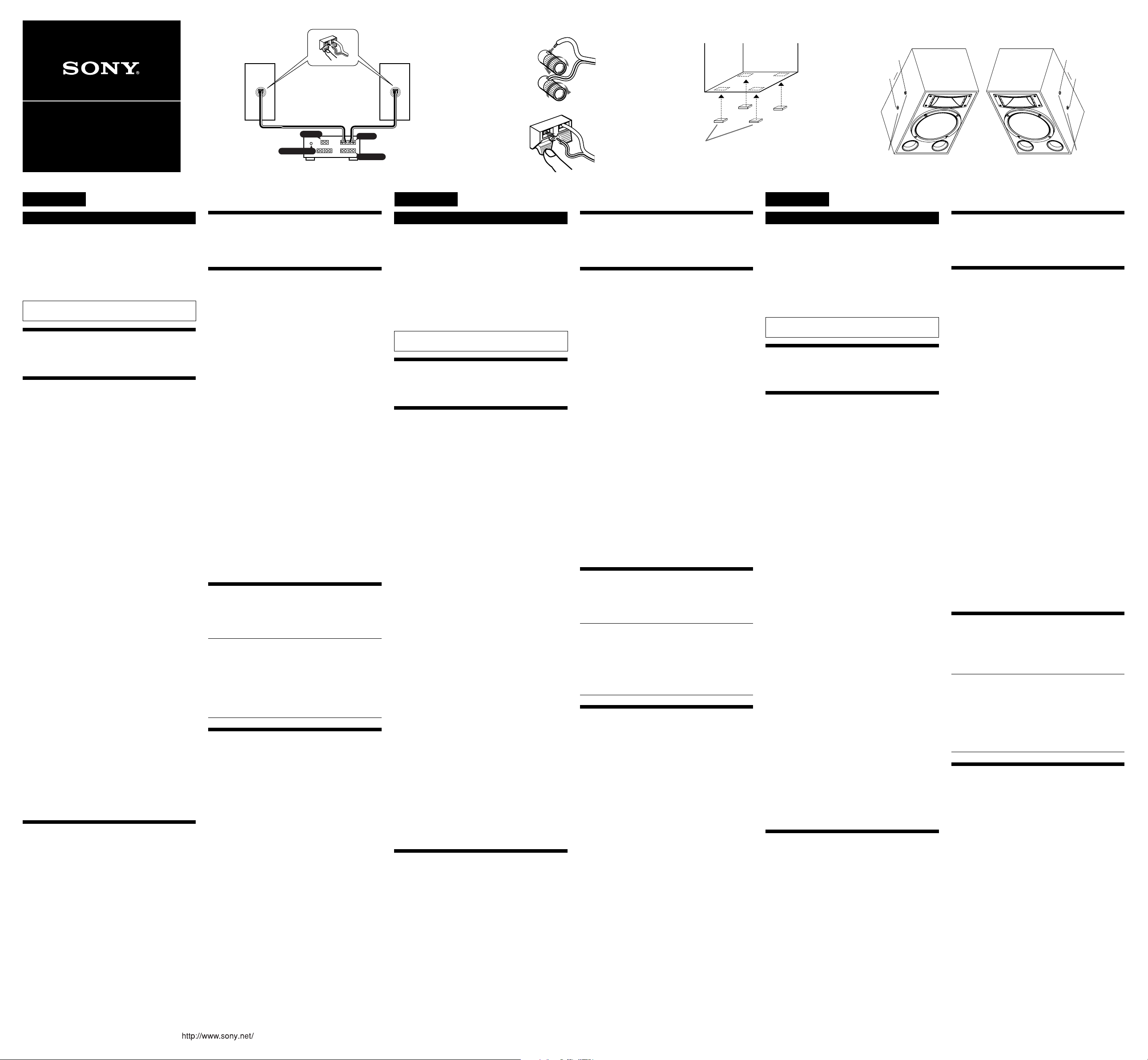

Menyambungkan pembesar suara

Sambungkan sistem pembesar suara kepada terminal output
pembesar suara pada amplifier (A).
Pastikan bekalan elektrik ke semua komponen (termasuk
subwufer) dimatikan sebelum memulakan penyambungan.

Nota (B)

• Pastikan terminal positif (+) dan negatif (–) pada setiap
pembesar suara dipadankan dengan terminal positif (+) dan
negatif (–) pada amplifier.

• Pastikan skru pada terminal pembesar suara di amplifier
diketatkan dengan rapi kerana skru yang longgar boleh
menyebabkan hingar.

• Pastikan semua sambungan adalah kukuh. Sentuhan antara
dawai pembesar suara yang terdedah pada terminal
pembesar suara boleh mengakibatkan litar pintas.

• Untuk mendapatkan maklumat terperinci tentang
sambungan di amplifier, rujuk manual yang dibekalkan
dengan amplifier anda.

Panduan

Dawai hitam atau hitam berjalur berkutub negatif (–), dan
hendaklah disambungkan kepada terminal pembesar suara
negatif (–).

Menentukan kedudukan pembesar
suara

Setiap pembesar suara hendaklah menghadap kepada
kedudukan mendengar. Kesan keliling yang lebih baik akan
terhasil jika semua pembesar suara ditempatkan pada jarak
yang sama dari kedudukan mendengar.

Kaedah pemasangan

Pembesar suara dalam sistem ini boleh dipasang dengan dua
cara. Anda boleh memasangnya di atas permukaan rata atau
menggantungnya pada siling atau dinding.

Memasang pembesar suara di atas permukaan
rata (C)

Anda boleh meletakkan pembesar suara pada jarak yang
sesuai di kiri kanan televisyen anda. Untuk mencegah
pembesar suara daripada bergetar atau bergerak semasa
mendengar, lekatkan pad kaki yang dibekalkan pada setiap
penjuru di bahagian bawah pembesar suara.

Memasang pembesar suara pada siling atau
dinding (D)

Anda boleh menggantung sistem pembesar suara dari siling
atau pada dinding menggunakan perkakasan.

Pasangkan perkakasan gantung (pendakap) yang boleh
didapati di pasaran pada bahagian kiri atau kanan kabinet
pembesar suara anda. Dua skru M8 sudah pun terbenam di
dalamnya dengan jarak 100 mm di sebelah kiri atau kanan
kabinet pembesar suara (seperti yang ditunjukkan dalam D).
Pastikan perkakasan gantung (pendakap) yang anda beli
sepadan dengan jarak skru ini.

Nota

• Gunakan alat gantung yang bersesuaian dengan kekuatan
siling atau dinding. Oleh sebab siling berplaster agak mudah
pecah, pasangkan alat gantung pada alang dan ikatkannya
pada bahagian siling bertetulang.

• Hubungi pembekal atau jurupasang alat gantung berkenaan
siling, dinding dan alat gantung yang harus digunakan.

• Sebelum pemasangan, periksa siling atau dinding untuk
memastikan bahawa ia mampu menampung berat sistem
pembesar suara. Sony tidak bertanggungjawab atas
kemalangan atau kerosakan yang disebabkan oleh
pemasangan yang tidak betul, kekuatan siling yang tidak
memadai, pemasangan alat gantung secara tidak betul,
bencana alam dan sebagainya.

Menyelesaikan masalah

Sekiranya anda mengalami masalah dengan sistem pembesar
suara anda, periksa senarai berikut dan ikuti langkah-langkah
yang diberikan. Jika masalah tersebut berterusan, dapatkan
nasihat daripada pengedar Sony yang terdekat dengan anda.

Tiada bunyi dari sistem pembesar suara.

• Pastikan semua sambungan disambungkan dengan betul.

• Pastikan kelantangan amplifier telah dinaikkan dengan
sepatutnya.

• Pastikan pemilih sumber program pada amplifier
disetkan pada sumber yang betul.

• Periksa sama ada fon kepala (headphone) tersambung.
Jika tersambung, putuskan sambungannya.

Spesifikasi

Sistem pembesar suara 2 hala, berperisai magnet
Unit pembesar suara Wufer: 20 cm, jenis kon

Jenis penutup Refleks bes
Impedans terkadar 6 ohm
Keupayaan pengendalian kuasa
Kuasa input maksimum: 110 W
Aras kepekaan 89 dB (1 W, 1 m)
Julat frekuensi 20 Hz - 20,000 Hz
Ukuran (l/t/d) Anggaran 270 × 468 × 266 mm
Jisim Anggaran 7.0 kg

Aksesori yang dibekalkan

Kord pembesar suara (2)
pad kaki (8)

Reka bentuk dan spesifikasi adalah tertakluk kepada
perubahan tanpa notis.

Twiter: 2.5 cm, jenis hon

100 mm
100 mm

Skru M8

Pad kaki

100 mm
100 mm

Skru M8

Pembesar Suara (kanan)Pembesar Suara (kiri)

A

B

•

•

•

•

•

•

•

•

•

•

C

c

c

•

•

•

•

•

•

D

D

•

•

•

•

× ×

Jika anda ada sebarang soalan atau masalah berkenaan sistem
pembesar suara anda, sila dapatkan nasihat pengedar Sony
yang terdekat dengan anda.
