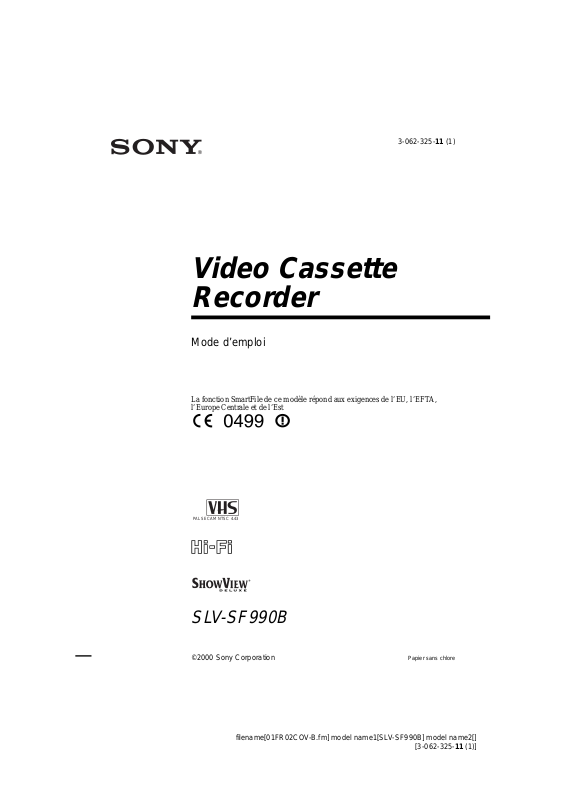

Sony SLV-SF990B User Manual

3-062-325-

Video Cassette
Recorder

Mode d’emploi

La fonction SmartFile de ce modèle répond aux exigences de l’EU, l’EFTA,
l’Europe Centrale et de l’Est

11

(1)

PAL SECAM NTSC 4.43

SLV-SF990B

©2000 Sony Corporation

Papier sans chlore

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou
d’électrocution, ne pas exposer cet appareil à la
pluie et à l’humidité.
Afin d’écarter tout risque d’électrocution, garder
l’appareil fermé. Ne confier l’entretien de l’appareil
qu’à un personnel qualifié.

Le cordon d’alimentation ne peut être remplacé que
dans un centre de service après-vente agréé.

Précautions

Sécurité

• Cet appareil fonctionne sur 220 – 240 V CA,
50 Hz. Assurez-vous que la tension de
fonctionnement de l’appareil est identique à celle
du secteur.

• Si quelque chose pénètre dans l’appareil,
débranchez le magnétoscope et faites-le vérifier
par un technicien qualifié avant de le remettre en
service.

• L’appareil n’est pas déconnecté de la source
d’alimentation (secteur) aussi longtemps qu’il
reste branché sur la prise murale, même si
l’appareil a été mis hors tension.

• Débranchez le magnétoscope de la prise secteur
si vous n’avez pas l’intention de l’utiliser pendant
longtemps. Pour déconnecter le cordon, tirez sur
la fiche. Ne jamais tirer sur le cordon.

Installation

• Prévoyez une circulation d’air adéquate pour
éviter une surchauffe à l’intérieur du
magnétoscope.

• Ne pas installer le magnétoscope sur une surface

molle, comme un tapis ou une couverture, ou près
de rideaux ou de draperies, qui pourraient
bloquer les orifices de ventilation.

• Ne pas installer le magnétoscope près d’une
source de chaleur, comme un radi ateur ou une
bouche d’air chaud, ou dans un endr oit exposé
directement au soleil, à de la poussière excessive,

à des vibratio ns mécaniques ou à des chocs.

• Ne pas installer le magnétoscope dans une
position inclinée. Il a été conçu pour fonctionner
à l’horizontale.

• Eloignez le magnétoscope et les cassettes vidéo

de tout appareil contenant un aimant puissant,
comme un four à micro-ondes ou de gros
haut-parleurs.

• Ne pas poser d’objet lourd sur le magnétoscope.

• Si l’appareil est transporté directement d’un

endroit froid dans un endroit chaud, de la
condensation risque de se former à l’intérieur et
d’endommager les têtes vidéo ou la bande.
Quand vous installez l’appareil pour la première
fois ou quand vous le transportez d’un lieu froid
dans un lieu chaud, attendez environ trois heures
avant de le faire fonctionner.

Attention

Les émissions de télévision, les films, les
vidéocassettes et autres informations audiovisuelles
peuvent être protégées par des droits d’auteur.
L’enregistrement n on auto risé d e telles informations
peut constituer une violation des lois sur la propriété
artistique. De même, l’emploi de ce magnétoscope
pour l’enregistrement d’émissions télévisées par
câble peut nécessiter l’autorisation de la compagnie
de distribution p ar câble et/ou du propriétaire du
programme.

Standards couleur compatibles

• Ce magnétoscope est conçu pour enregistrer
suivant les standards couleur PAL (B/G) et
SECAM (L) et pour repr oduire des
enregistrements vidéo suivant les standards
couleur PAL , SECAM et NTSC 4.43.
L’enregistreme nt de sources vidéo da ns d’autres
standards couleur n’est pas garanti.

• Les cassettes enregistrées suivant le standard
couleur MESECAM peuvent être reproduites sur
ce magnétoscope à l’aide d’un téléviseur ou d’un
moniteur couleur supportant le standard couleur
SECAM.

SHOWVIEW est une marque déposée par Gemstar
Development Corporation. Le système
SHOWVIEW est fabriqué sous licence de Gemstar
Development Corporation.

SmartFile est une marque déposée par Sony
Corporation.

2

AVERTISSEMENT

Table des matières

Préparation

4

Etape 1 : Déballage

5

Etape 2 : Préparation de la télécommande

11

Etape 3 : Connexion du ma gn étoscope

18

Etape 4 : Réglage du téléviseur sur le magnétoscope

21

Etape 5 : Procédure de Réglage Automatique du magnétoscope

22

Etape 6 : Réglage de l’horloge

26

Etape 7 : Réglage du démodulateur (Set-Top Box)

33

Sélection de la langue

34

Présélection des canaux

39

Donner un nom à une chaîne/modification du nom des chaînes

41

Modification/désactivation des numéros de chaîne

45

Réglage particulier du décodeur TV-PAYANTE/Canal Plus

Préparation

Opérations de base

50

Lecture d’une cassette

53

Enregistrement de programmes TV

57

Enregistrement de programmes TV à
l’aide de la fonction ShowView

62

Réglage manuel de la minuterie

Autres opérations

65

Lecture/recherche à différentes
vitesses

68

Réglage de la durée d’enregistrement

69

Enregistr e me nt syn c hr onisé

71

Vérification/modification/annulation
de programmations

73

Enregistrement de programmes
stéréo et bilingues

75

Recherche indexée

76

Réglage de l’image

78

Modification des options de menu

Montage

82

Montage avec un autre magnétoscope
ou une chaîne stéréo

84

Montage de base

85

Doublage audio

Fonction SmartFile

87

A propos de la fonction SmartFile

89

Enregistrement à l’aide de la fonction
SmartFile

94

Sélection et lecture d’un programme

95

Vérification du contenu d’une
cassette

97

Etiquetage d’un programme
enregistré et d’une cassette

105

Mémorisation du contenu d’une
cassette dans l’étiquette SmartFile

107

Protection d’un programme
enregistré

109

Effacement des données d’un
programme non désiré

Informations
complémentaires

111

Guide de dépannage

118

Specifications

119

Index des composantes et des
commandes

124

Organigr a mme des me nu s

Au dos de la couverture

Index

Table des matières

3

Préparation

Etape 1 :Déballage

Vérifiez si vous avez reçu les accessoires suivants avec le magnétoscope:

• Télécommande • Contrôleur démodulateur

• Piles R6 (AA)

• Câble d’antenne

• Etiquett es Smar tFile

4

Déballage

Etape 2 :Préparation de la télécommande

Installation des piles

Insérez deux pile s R6 (AA) dans le
compartiment à piles en respectant
la polarité indiquée dans le
compartiment à piles.

Insérez l’extrémité négative (–),
puis appuyez et enfoncez jusqu’à
ce que l’extrémité positive (+)
s’encliquette en position.

Utilisation de la télécomm ande

Vous pouvez utiliser cette
télécommande pour commander ce
magnétoscope et un téléviseur
Sony. Les touches marquées d’un
point (•) sur la télécommande
peuvent être utilisées pour
commander votre téléviseur Sony.
Certains téléviseurs, ne possédant
pas le sigle (près du récepteur
infrarouge), ne peuvent pas être
commandés de cette façon.

Capteur de télécommande

g

[TV]

[MAGN]

/

Préparation

Pour
commander

le magnétoscope
un téléviseur

Sony

123
456
789

0

[TV]

Positionnez le commutateur

et dirigez la télécomman de vers le ca pt eur du magnétoscope.

[MAGN]

et dirigez la télécommande vers le capteur du téléviseur.

[TV]

[MAGN]

/

sur

à suivre

Préparation de la télécommande

5

?/1

T ouches du
menu

CHOIX SON

Touches FA STEXT

t

TV/MAGN

AFFICH

WIDE

a

/

123
456
789

0

To uches de
numéro de

chaîne
–/– –
CHAINE +/–

c/C

2

+/–

Commandes du téléviseur

Pour Appuyez sur

Mettre le téléviseur en mode veille
Sélectionner une source d’entrée : antenne ou entrée ligne
Changer de chaîne sur le téléviseur Touches de numéro de chaîne,

Ajuster le volume du téléviseur
Désactiver le télétexte
Activer le télétexte
Sélectionner le son CHOIX SON
Utiliser FASTEXT Touches FASTEXT
Activer l’affichage à l’écran

?/1

TV/MAGN

t

–/– –, CHAINE +/–

2

+/–

(TV)

a

(Télétext)

/

AFFICH

6

Préparation de la télécommande

Pour Appuyez sur

Changer de page de télétexte
Activer les options de menu du téléviseur Touches du menu
Sélectionner les différents modes écran (zoom ,

large, 4/3 ... ) d’un téléviseur 16/9ème Sony. (Pour les
téléviseurs 16/9ème d’autres fabricants, voir
“Commander d’autres téléviseurs à l’aide de la
télécommande”.)

Remarques

• En mode normal d’utilisatio n, le s pile s devraient dure r environ trois à six mois.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période de temp s
prolongée, retirez les piles afin d’éviter des dommag es éventue ls sui te à une fui te des pile s.

• N’utilisez pas conjoi ntement une pile neuve et une pile usagée.

• N’utilisez pas des piles de types différents.

• Il se peut que certaines touch es ne fonc ti onnent pas avec certains téléviseurs Sony.

c/C

WIDE

Réglage du commutateur MODE COMMANDE

Ce magnétoscope répond au mode
de commande VTR3. Pour utiliser
cette télécommande avec un autre
magnétoscope, modifiez
éventuellement la po sitio n com me
indiqué ci-dessous :

VTR1 : Pour les magnétoscopes
Sony au format Betama x
VTR2 : Pour les magnétoscopes
Sony au format 8 mm
VTR3 : Pour les magnétoscopes
Sony au format VHS

123
456
789

0

MODE
COMMANDE

Préparation

à suivre

Préparation de la télécommande

7

Commander d’autres téléviseurs à l’aide de la
télécommande

La télécommande est préprogrammée pour commander des téléviseurs de marque s
autres que Sony. Si votre téléviseur figure dans le tableau page 9, réglez le numéro de
code de fabricant correspondant.

Réglez le sélecteur TV /MAGN sur TV (en haut de la télécommande).

1

Maintenez ?/1 enfoncé et entrez le numéro de code de votre téléviseur à l’aide

2

des touches numériques, puis relâchez ?/1.
A présent, vous pouvez utiliser les touches suivantes pour commander votre

téléviseur :

, TV/MAGN, touches numériques, –/– – (chaîne à deux chif fres), CHAINE +/

?/1

–, 2 +/–, a (TV), / (Télétext), touches FASTEXT et WIDE
CURSEUR

*

Sur certains téléviseurs.

Conseil

• Si vous réglez correctement le numéro de code de votre téléviseur lorsque le téléviseur est en

fonction, le télév ise ur se m e t hor s ten sion automatiquement.

*

*

*

/

<

/

,

*

et OK*.

/

M

m

*

, MENU*,

8

Préparation de la télécommande

Numéro de code des téléviseurs compatibles

Si plus d’un numéro de code est mentionné, essayez-les un à un jusqu’à ce que vous
trouviez celui qui correspond à votre téléviseur.

Pour effe ctuer des réglages en mode 16/9ème, reportez-vous aux notes de bas de page
sous le tableau suivant pour connaître les numéros de code d’application.

Fabricant Numéro de code

Sony

*1

, 02, 03, 04, 05

01
Aiwa 32
Akai 68
Blaupunkt 10, 21
Brionvega 40
C.G.M. 09
Colonad 03
Dual 44
Emerson 03, 04
Fenner 30, 31
Ferguson 52
Goldstar 03, 04, 17

*1

Grundig

10

, 11

*1

Hitachi 24
Hyper 31
Inno-Hit 41
Irradio 20
ITT

15, 16, 69

*3

JVC 33
Loewe 45
Mitsubishi

*1

27

, 28*1, 50*1, 51

Mivar 09

*1

Fabricant Numéro de code

NEC 66
Nokia

15, 16, 69

*3

Nordmende 35, 42
Orion 47, 48
Panasonic
Philips

*1

17

*1

06

, 49
, 07*1, 08

*1

Phonola 18, 19
Pioneer 26
Saba 12, 13
Samsung 22 , 23
Sanyo 25
Schneider 46
Seleco 14
Sharp 29
Siemens 39
Sinudyne 37
TEAC 67
Telefunken 36
Thomson

*2

43
Toshiba 38
White

34
Westinghouse

Préparation

*1

Appuyez sur WIDE pour visua li ser le m ode écran que vous désirez.

*2

Appuyez sur WIDE, puis sur 2 +/– pour sélectionner le mode écran que vous désirez.

*3

Appuyez sur WIDE. Le menu apparaît sur l’écran du téléviseur. Appuyez sur
CURSEUR M/m/</, pour sélectionner le mode écran que vous désirez, puis appuyez sur
OK.

à suivre

Préparation de la télécommande

9

Remarques

• Si le téléviseur utilise un système de télécommande différent de celui qui est programmé pour
fonctionner avec votre magnétoscope, vous ne pouvez pas com m ander votre téléviseur à
l’aide de la télécommande.

• Si vous introduisez un nouveau numéro de code, le numéro de cod e précédemment
programmé est annu l é.

• Lorsque vous enlevez les piles de la télécommande pendant plus de quelques minutes, le
numéro de code peut être r éinitialisé à 01 (Sony). Dans ce cas, réintro d uisez le numéro de
code approprié.

10

Préparation de la télécommande

Etape 3 :Connexion du magnétoscope

AERIAL

ANTENNE
IN

ENTREE

OUT

SORTIE

AERIAL

ANTENNE
IN

ENTREE

OUT

SORTIE

Il est recommandé de connecter votre magnétoscope au téléviseur en
utilisant un câble Péritel. La connexion du magnétoscope au téléviseur
par le câble d’antenne est cependant n écessaire. L’utilisation d’un câble
péritel permettra d’améliorer la qualité de l’image et du son (en mode
lecture) et facilitera le régla ge de votre magnétoscope.

• Connexion à votr e téléviseur uniquement avec un câble d’antenne, voir page 14.

• Connexion à votr e téléviseur et à un démodu la teur (Set-Top Box), voir page 15.

• Connexion à votr e téléviseur et à un décodeur, voir page 45.

Connexion à votre t éléviseur avec un connecteur Péritel

ANTENNE
ENTREE

i

Prise secteur

Ver s le
secteur

LIGNE

-1 (TV)

Câble Péritel (non fourni)

: Sens du signal

ANTENNE
SORTIE

Câble d’antenne (fourni)

ANTENNE
ENTREE

Péritel
(Scart)

Préparation

1

2

Déconnectez le câbl e d’antenne de
votre téléviseur et branchez-le sur la
borne ANTENNE ENTREE à l’arrière
de votre magnétoscope.

Branchez le câble d’antenne fourni sur
la borne ANTENNE SORTIE du
magnétoscope et sur la borne d’entrée
d’antenne de votre téléviseur

à suivre

Connexion du magnétoscope

11

3

LIGNE-1 (TV

)

LINE-1 (TV

)

Raccordez LIGNE-1 (TV) du
magnétoscope et le connecteur Péritel
(Scart) du téléviseur au moyen d’un
câble Péritel (non fourni).

Ce raccordement améliore la qualité
de l’image et du son. Pour visuali ser
une image du magnétoscope, appuyez
sur t TV/MAGN. L’indicateur
MAGN apparaît dans la fenêtre
d’affichage.

4

Branchez la prise secteur.
Vous pouvez maintenant régler le téléviseur sur le magnétoscope (voir page

18).

Remarques

• Si le téléviseur est raccordé au connecteur LIGNE-1 (TV), il est recomma n d é de régler le
canal RF sur OFF (réglage initial), voir page 20. Dans la position OFF, seul le signal antenne
est émis par le connecteur ANTENNE SORTIE.

• Pour une connexion correct e du SmartLink, il est nécessaire d’acquérir un câble Péritel dont
les 21 broches sont complètement câblées (par exemple, un câble Sony de référe nce VMC­2121HG). Reportez-vous également au mode d’emploi de votre téléviseur pour réaliser cette
connexion.

12

Connexion du magnétoscope

A propos des caractéristiques SMARTLINK

Si le téléviseur raccordé est
compatible avec la fonction
SMARTLINK, NexTView Link,
MEGALOGIC
CinemaLink

*4

LINK

*1

, EASYLINK/

*2

, Q-Link

*3

ou T-V

, vous pouvez utiliser la fonction SMARTLINK après avoir terminé les étapes de la

AUTO SET UP

VPS
PDC

EDIT

SMARTLINK

OPC

page précédente (l’indicateur SMARTLINK apparaît dans la fenêtre d’affichage du
magnétoscope lorsque vous mettez le téléviseur sous tension). Vous pouvez tirer parti des
caractéristiques SMARTLINK suivantes.

• Copie des présélections
Vous pouvez transférer les données des chaînes de votre téléviseur sur ce magnétoscope et
régler le magnétoscope suivant ces données dans la fonc tio n Réglage Automatique. Cette
fonction simplifie consid érablement la procédure d’installati on . Veillez à ne pas déconnecter
les câbles ni quitter la fonctio n pendan t la procédur e. Repo rtez-v ous à “Procédure de Réglage
Automatique du mag n étoscope” page 21.

• Enregistrement télévisé direct
Vous pouvez aisément enregistrer ce que vous regardez sur l’écran du téléviseur. Pour plus de
détails, reportez-vous à “Enregistrement de ce que vous regardez sur le téléviseur
(Enregistrement télévisé direct)” page 56.

• Lecture à une touche
La lecture à une touche vous permet de démarrer la lecture automatiquement sans mettre le
téléviseur en marche. Pour plus de détails, reportez-vous à “Lancement automati qu e de la
lecture avec une touche (Lecture à une touche)” page 52.

• Menu à touche unique
Vous pouvez mettre en marche le magnétoscope et le téléviseur, régler le téléviseur s ur le
canal vidéo et faire apparaître l’affichage sur l’écran du magnétoscope automatiquement en
appuyant sur MENU de la télécommande.

• Programmation à une touche
Vous pouvez mettre en marche le magnétoscope et le téléviseur, régler le téléviseur s ur le
canal vidéo et faire apparaître le menu de programmat ion (menu METHODE DE
PROGRAMMATION, NORMALE ou SHOWVIEW) en appuyant sur la touche
MINUTERIE de la télécommande. Vous pouvez choisi r le menu de programmation à
afficher, à l’aide de OPTIONS PROGRAMM. du menu AUTRES OPTIONS (voir page 81).

• Mise hors tension auto matiq u e
Vous pouvez faire en sorte que le magnétoscope se mette hors tension a uto mat iqu emen t, si le
magnétoscope n’est pas utilisé pendant environ 1 minute après avoir éteint le téléviseur.

• NexTView Download
Vous pouv e z facile m e nt r égler la minuterie en utilisant la fonction NexTView Download de
votre téléviseur. Veuillez vous référer au Manuel d’instruction de votre téléviseur.

*1

« MEGALOGIC » est une marque d éposée de Grundig Corporation.

*2

« EASYLINK/CinemaLink» est une marque de Philips Corporation.

*3

« Q-Link » est une marque de Panasonic Corp ora tion.

*4

« T-V LINK » est une marque de JVC Corporation.

EP

SP
LP

VIDEO

STEREO

TV

SMH

NICAM

Préparation

Remarque

• Tous les téléviseurs ne répondent pas aux fonctions ci-dessus.

à suivre

Connexion du magnétoscope

13

Prise secteur

AERIAL

ANTENNE
IN

ENTREE

OUT

SORTIE

AERIAL

ANTENNE
IN

ENTREE

OUT

SORTIE

Vers le
secteur

Connexion à votre t éléviseur uniquement avec un câble
d’antenne

ANTENNE
ENTREE

ANTENNE
SORTIE

Câble d’antenne (fourni)

: Sens du signal

ANTENNE
ENTREE

1

2

3

Déconnectez le câble d’antenne de
votre téléviseur et branchez-le sur la
borne ANTENNE ENTREE à l’arrière
de votre magnétoscope.

Branchez le câble d’antenne fourni sur
la borne ANTENNE SORTIE du
magnétoscope et sur la borne d’entrée
d’antenne de votre téléviseur.

Branchez la prise secteur.
Vous pouvez maintenant régler votre téléviseur sur le magnétoscope (voir

page 18).

14

Connexion du magnétoscope

Connexion à votre t éléviseur et à un démodulateur (Set-Top Box)

Si vous n’utilisez pas de démodulateur, allez à la page 18.

Si votre démodulateur est équipé d’un connecteur Péritel (Scart)

L’illustration ci-dessous montre un exemple de connexion du démodulateur au connecteur
ENTREE LIGNE-4. Dans ce cas, régler CONNEX. STB sur LIGNE-4 (voir page 26) .

Câble Péritel (fourni avec le
démodulateur)

Préparation

CONTROLEUR STB

ANTENNE
ENTREE

ENTREE

LIGNE-1

i

(TV)

: Sens du signal

Remarque

• Le démodulateur que vous pouvez connect er sur c e m ag n étoscope peut être de réception
satellite ou éventue ll eme nt, dans l’avenir, de réception terrestre. Le démodulateur est nommé
STB (Set-Top Box) dans les menus et sur l’afficheur de votre magnétoscope.

t

LIGNE-4

ANTENNE
SORTIE

Câble d’antenne (fourni)

Câble Péritel (non fourni)

Démodulateur

ANTENNE
ENTREE

Vue de profil du
Contrôleur
démodulateur
(fourni)

Péritel

Péritel
(Scart)

(Scart)

Vous pouvez visionner les programmes d’un démo du la teur racc ordé à ce magnétoscope sur le
téléviseur , même si le magnétoscope est éteint grâce à la fonction Ligne passante. Lorsque
vous mettez le démodulateur sous tension, ce magnétoscope envo ie autom atiq ue m ent u n sign a l
du démodulateur vers le téléviseur sans s’allume.

Mettez DECODEUR/LIGNE-4 sur LIGNE-4 dans le menu AUTRES OPTIONS.

1

Mettez VEILLE ECO. sur NON dans le menu AUTRES OPTIONS.

2

à suivre

Connexion du magnétoscope

15

Eteignez le magnétoscope.

3

Pour visionner un programme satellite, mettez le démodulateur et le téléviseur
sous tension.

Pour plus de détails, voir page 26.

Remarque

• Si vous enregistrez un programme provenant du démodulateur, vous ne pouvez que

visualiser celui -ci et ne pourrez en regarder un aut re.

Si votre démodul ateu r n’est pas équipé d’un connecteur Péritel (Scart)

Réglez CONNEX. STB sur RF (voir page 26).

Câble d’antenne (n on fourni )

CONTROLEUR

i

(TV)

LIGNE-1

STB

ANTENNE
ENTREE

ANTENNE
SORTIE

Démodulateur

Vue de profil du
Contrôleur
démodulateur
(fourni)

: Sens du signal

* Si votre téléviseur n’est pas équipé d’un connecteur Péritel (Scart), le câble Péritel qui relie le

magnétoscope au téléviseur n’est pas utilisé.

16

Connexion du magnétoscope

ANTENNE
ENTREE

Câble d’antenne (fourni)

Péritel
(Scart)

Câble Péritel * (non fourni)

Autre connexion

A une chaîne stéréo

Vous pouvez améliorer la qualité du son en
raccordant une ch a îne stéréo aux prises
SORTIE AUDIO R/L comme illustré
ci-contre.

Vers un téléviseur équipé des prises
d’entrée type audio/vidéo de type cinch
(uniquement si vous ne raccor de z pas
votre magnétoscope à votre téléviseur
au moyen du connecteur Péritel)

Ce raccordement supplémentaire améliore la
qualité de l’image et du son. Branchez le
téléviseur comme illustré ci-contre à l’aide
d’un câble de con nexion disponible dans le
commerce, comme le Sony VMC-810HG. Si
votre téléviseur n’est équipé que d’une seule
prise d’entrée audio, utilisez un câble de
connexion comme le Sony VMC-920HG.

SORTIE AUDIO
R/L

Câble audio (non fourni)

SORTIE
LIGNE-2

Câble VMC-810 (non fourni)

ENTREE
LIGNE

ENTREE
LIGNE

Préparation

Connexion du magnétoscope

17

Etape 4 :Réglage du téléviseur sur le
magnétoscope

Si vous avez raccordé votre magnétoscope au téléviseur à
l’aide du câble d’antenne seul

1

?/1

g

•

Appuyez sur ?/1 (marche/veille) pour allumer le magnétoscope.
Ouvrez le panneau basculant.

REGL CANAL

CHAINE +/–

REGLAGE AUTO

2

Appuyez brièvement sur REGL CANAL du magnétoscope.
Le canal RF réglé d’usine apparaît dans la fenêtre d’affichage.

REGL CANAL

REGLAGE AUTO

3

Appuyez sur REGL CANAL.
L’indicateur de norme de télévision apparaît dans la fenêtre d’affichage.

REGL CANAL

- CHAINE +

ALIGNEMENT

Appuyez sur CHAINE +/– (de façon répétée) pour sélectionner la norme
appropriée.

Sélectionnez "L" pour la norme de télévision L (SECAM) ou "G" pour la
norme de télévision B/G (PAL).

4

Mettez votre téléviseur sous tension et sélectionnez un numéro de chaîne
inutilisé (par exemple chaîne "0").

Ce numéro de chaîne servira de canal vidéo (pour visionner les images de
votre magnétoscope su r le téléviseur) apr ès avoir achevé la procédure de
réglage.

18

Réglage du téléviseur sur le magnétoscope

AUTO SET UP

VPS
PDC

EDIT

AUTO SET UP

VPS
PDC

EDIT

SMARTLINK
OPC

SMARTLINK
OPC

EP

SP
LP

VIDEO

STEREO

NICAM

TV

SMH

EP

SP
LP

VIDEO

STEREO

NICAM

TV

SMH

5

MAGNETOSCOPE SONY

Réglez la chaîne que vous avez sélectionné
(par ex. chaîne "0") de sorte que l’image
ci-contre apparaisse sur le téléviseur (le
fond doit être vert).

Référez-vous au manuel de votre téléviseur
pour des instructions sur le réglage manuel
d’une chaîne.

Si l’image n’apparaît pas clairement,
reportez-vous à “Pour obtenir une image
claire à partir du magnétoscope” ci-dessous.

Préparation

REGLAGE AUTO

6

Appuyez sur REGL CANAL.

REGL CANAL

Pour vérifier si le réglage est correct

Réglez le téléviseur sur le can al vidéo (par ex. chaîne "0") et appuyez sur
CHAINE +/– du magnétoscope. Si l’écran du téléviseur affiche un programme
différent chaque fois que vous appuyez sur CHAINE +/–, le réglage du téléviseur est
correct.

Pour obtenir une image cla ire à partir du magnétoscope

Si l’image n’apparaît pas clairement à l’étape 6 ci-dessus, passez à l’étape 7 pour
terminer la procédure. Puis, recommencez à l’étape 2. Après avoir appuyé sur REGL
CANAL à l’étape 2, appuyez sur CHAINE +/- , pour faire apparaître un autre canal
RF . Réglez ensuite votre téléviseur sur ce nouveau canal jusqu’à ce qu’une image
claire appa raisse.

De même, si à l’étape 4 ci-dessus, vous avez sélectionné "L" et si la qualité de
l’image n’est toujours pas satisfaisante à l’étape6, appuyez sur CHAINE +/- et
sélectionnez "G". Réglez ensuite votre téléviseur jusqu’à ce qu’une image cl ai re
apparaisse.

Vous avez maintenant réglé votre téléviseur sur le magnétoscope.
Désormais, chaque fois que vous voulez lire une cassett e, réglez le
téléviseur sur le numéro de chaîne que v ous a v ez sélectionné (par ex. chaîne
"0").

Vous pouv ez maintena nt procéder au réglage a utoma tique du m agnétoscope
(voir page 21).

à suivre

Réglage du téléviseur sur le magnétoscope

19

1

MAGNETOSCOPE SONY

Si vous avez raccordé votre magnétoscope au téléviseur à
l’aide des câbles Péritel (EURO-AV) et câble d’antenne

Pour éviter des interférences avec des émissions existantes, il est
recommandé de régler le canal RF sur la position OFF.

REGL CANAL

g

CHAINE +/–

•

Allumez votre téléviseur et appuyez sur ?/1 (marche/veille) pour allumer le
magnétoscope.

Ouvrez le panneau basculant

REGLAGE AUTO

2

3

REGLAGE AUTO

4

REGL CANAL

- CHAINE +

ALIGNEMENT

REGL CANAL

Appuyez brièvement sur REGL CANAL du magnétoscope.
Le canal RF réglé en usine apparaît dans la fenêtre d’affichage.

AUTO SET UP

VPS
PDC

EDIT

SMARTLINK
OPC

SP
LP

VIDEO

STEREO

NICAM

TV

SMH

EP

Appuyez sur CHAINE +/- jusqu’à ce que l’indicatio n OFF apparaisse dans
la fenêtre d’affichage. Le canal RF est alors désactivé.

AUTO SET UP

VPS
PDC

EDIT

SMARTLINK
OPC

EP

SP
LP

VIDEO

STEREO

NICAM

TV

SMH

L’image ci à-côté apparaît clairement s u r l’écran de votre téléviseur (le fond
doit être vert).

Appuyez à nouveau sur REGL CANAL.
Vous pouv ez mainte nant pro céder au réglage autom atique d u magn étoscope
(voir page 21).

20

Réglage du téléviseur sur le magnétoscope

Etape 5 :Procédure de Réglage
Automatique du magnétoscope

Avant la première utilisati on du m agn étosc ope , p rocédez à son installation à l’aide de
la procédure Réglage Automatique. Cette fonc tion vous permet de sélectionner
automatiquement les canaux de télévision, les canaux de référence du système
ShowView et l’horloge du magnétoscope.

Avant de commencer...

• Mettez le démodulateur (Set-Top Box) sous tension s’il est raccordé au magnétoscope
uniquement à l’aide du câble d’antenne et non à l’aide du câble Péritel.

g

Préparation

REGLAGE AUTO

1

CHAINE +/–

REGL AGE AUTO

Maintenez la touche REGLAGE AUTO du magnétoscope enfoncée pendant
plus de 3 secondes.

REGL CANAL

Le magnétoscope se met automatiquement sous tension et entame la
recherche de toutes les chaînes captables et les présélectionne dans l ’ordre
adapté à votre région (en fonction de la norme de télévision que vous avez
sélectionnée dans "Réglage du téléviseur sur le magn étoscope").

AUTO SET UP

VPS

PDC

EDIT

SMARTLINK
OPC

EP

SP
LP

VIDEO

SMH

Si vous utilisez le raccordement SMARTLINK, la fonction de présélection
automatique démarre et l’indicateur SMARTLINK clignote dans la fenêtre
d’affichage durant le transfert des données.

Une fois la recherche ou le transfert des données terminé, l’heure est
affichée pour toute s les chaînes qui indiquent l’heure.

Pour arrêter la procédure Réglage Automatique

Appuyez sur REGLAGE AUTO.

Remarques

• Ne quittez pas la procédure Réglage Automatique au cours de l’étape précédente. Sinon, vous
devrez reprendre la procédure de R églage Automatique depuis le début.

• Lorsque vous utilisez la pro c édure Réglage Automatiqu e, certains réglages sont effacés
(ShowView, Minuterie, etc.). Dans ce cas, il vous faut les régler à nouveau.

STEREO

NICAM

TV

Procédure de Réglage Automatique du magnétoscope

21

Etape 6 :Réglage de l’horloge

123
456
789

0

MENU:

REGLAGES

RETOUR

SET - TOP BOX
REGLAGE DES CHAîNES
HORLOGE

::OKREGLER

SELECTIONNER

SORTIE

LANGUE
PAGE PROGRAMMES TV

MENU:

HORLOGE

NON

SAM 0 : 00.11.2000

REGLAGE AUTO

REGLAGE MANUEL

:

OK:REGLER

SELECTIONNER

SORTIE

MENU:

HORLOGE

NON

1 .1 .2000 SAM 0 :00

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

OK:

:

:

CONFIRMER

REGLER

SELECTIONNER

Vous devez régler l’heure et la date de votre
magnétoscope pour pouv o i r effectuer des
enregistrements par pr ogrammation.

La fonction de réglage automatique de
l’horloge fonctionnera uniquement si une
chaîne dans votre région diffuse le signal
horaire. Si la fonction de réglage
automatique n’a pas réglé l’horloge
correctement pour votre pays, essayez une
autre chaîne pour le réglage automatique de
l’horloge.

Réglage manuel de l’horloge

MENU

OK
CURSEUR

M/m/</,

Avant de comm enc er

…

• Mettez le magnétoscope et votre téléviseur sous tension.

• Réglez le téléviseur sur le canal vidéo.

1

MENU

Appuyez sur MENU, ensuite appuyez sur
CURSEUR M/m pour mettre en
surbrill ance REGLAGES et appuye z s u r

CURSEUR

OK

2

CURSEUR

OK

3

CURSEUR

OK

OK.

Appuyez sur CURSEUR M/m pour
mettre en surbrillance HORLOGE et
appuyez sur OK.

Appuyez sur CURSEUR M/m pour
mettre en surbrillance REGLAGE
MANUEL et appuyez sur OK.

22

Réglage de l’horloge

4

MENU:

HORLOGE

NON

8 .1 .2000 VEN 0 : 002

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

OK:

:

:

CONFIRMER

REGLER

SELECTIONNER

MENU:

HORLOGE

NON

8 .9 .2000 JEU 0 :002

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

OK:

:

:

CONFIRMER

REGLER

SELECTIONNER

MENU:

HORLOGE

NON

8 .9 .2000 JEU 8 :0021

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

OK:

:

:

CONFIRMER

REGLER

SELECTIONNER

MENU:

HORLOGE

NON

8 .9 .2000 JEU 8 :0021

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

:

OK:REGLER

SELECTIONNER

Appuyez sur CURSEUR M/m pour régler
le jour.

CURSEUR

Préparation

5

6

7

8

CURSEUR

CURSEUR

OK

MENU

Appuyez sur CURSEUR , pour mettre
en surbrillance le mois et réglez le mois à
l’aide de CURSEUR M/m.

Réglez successivement l’année, l’heure et
les minutes en appuyant sur CURSEUR

pour mettre en surbrillance l’élément

,

à régler et sur CURSEUR

M/m

pour

sélectionner les chiffres.
Le jour de la semaine est réglé

automatiquement.

Appuyez sur OK pour co nfirmer le
réglage et démarrer l’horloge.

Appuyez sur MENU pour sor tir du menu.

Conseil

• Pour modifier les chiffres en cours de réglage, appuyez sur

Remarque

• Le menu disparaît automatiquement après quelques minutes si vous ne faites rien.

l’élément à changer et sélectionn ez les chiffres à l’aide de

CURSEUR

< pour retourner à

CURSEUR M/

à suivre

Réglage de l’horloge

.

m

23

Changer la chaîne pour le réglage automatique de l’horloge

123
456
789

0

MENU:

REGLAGES

RETOUR

SET - TOP BOX
REGLAGE DES CHAîNES
HORLOGE

::OKREGLER

SELECTIONNER

SORTIE

LANGUE
PAGE PROGRAMMES TV

MENU:

HORLOGE

NON

SAM 0 : 0 0.11.2000

REGLAGE AUTO

REGLAGE MANUEL

:

OK:REGLER

SELECTIONNER

SORTIE

MENU:

HORLOGE

NON

OUI

8 .9 .2000 JEU 8 :0021

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

:

:

OKCONFIRMER

SELECTIONNER

CHAîNE D’HORLOGE

Avant de comm enc er…

• Mettez le magnéto scope et v otre t éléviseur
sous tension.

• Réglez le téléviseur sur le canal vidéo.

MENU
OK

CURSEUR

M/m/</,

1

MENU

CURSEUR

2

CURSEUR

3

24

Réglage de l’horloge

OK

OK

OK

Appuyez sur MENU, ensuite appuyez sur
CURSEUR

pour mettre en

M/m

surbrill ance REGLAGES et appuye z s u r
OK.

Appuyez sur CURSEUR M/m pour
mettre en surbrillance HORLOGE et
appuyez sur OK.

REGLAGE AUTO est mis en
surbrillance.

Appuyez sur OK.

4

REGLER :

SELECTIONNER :

OK

MENUSORTIE :

HORLOGE

OUI
1 AAB

REGLAGE AUTO
CHAîNE D'HORLOGE
REGLAGE MANUEL

.8 9 .200 0 JEU 8 :00

12

MENU:

HORLOGE

AAB

8 .9 .2000 JEU 8 :00

21

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

1

CHAîNE D’HORLOGE

::OKCONFIRMER

SELECTIONNER

MENU:

HORLOGE

CDE

8 .9 .2000 JEU 8 :00

21

REGLAGE AUTO

REGLAGE MANUEL

SORTIE

2

CHAîNE D’HORLOGE

::OKCONFIRMER

SELECTIONNER

CURSEUR

OK

Appuyez sur CURSEUR M/m pour
mettre en surbrillance OUI, puis appuyez
sur OK.

Préparation

5

6

7

Appuyez sur CURSEUR m pour mettre

CURSEUR

OK

en surbrillance CHAÎNE D’HORLOGE,
appuyez ensuite sur OK.

Appuyez sur CURSEUR M/m jusqu’à ce

CURSEUR

que la chaîne diffusant le signal ho raire
apparaisse.

Si le magnétoscope ne capte le signal
horaire d’auc une chaîne, REGLA G E
AUT O revient automatiquement sur la
position NON.

MENU

Conseils

• Pour modifier les chiffres en cours de réglage, appuyez sur CU RSEUR < pour retourner à

• Si vous réglez REGLAGE AUTO sur OUI, la fonction de réglage automatique de l’horloge

Appuyez sur MENU pour sor tir du menu.

l’élément à changer et sélectionn ez les chiffres à l’aide de CURSEUR

est activée chaque fois que le magnétoscope est mis hors tension. La date et l’heure sont al ors
réglées automatiquement par comparaison av ec le signal horaire diffusé par la chaîne dont le
numéro est affiché dans la rangée « CHAÎNE D’HORLOGE ».
Si vous n’avez pas besoin de la fonction de réglag e a u tomatique de l’horloge, sélectionnez
NON.

.

m

M

/

Remarque

• Le menu disparaît automatiquement après quelques minutes si vous ne faites rien.

Réglage de l’horloge

25

Etape 7 :Réglage du démodulateur (Set-

123
456
789

0

MENU:

REGLAGES

RETOUR

SET - TOP BOX
REGLAGE DES CHAîNES
HORLOGE

::OKREGLER

SELECTIONNER

SORTIE

LANGUE
PAGE PROGRAMMES TV

REGLER :

SELECTIONNER :

OK

MENUSORTIE :

SET - TOP BOX

CONNEX. STB

NON

RETOUR

CONFIRMER :

SELECTIONNER :

OK

MENUSORTIE :

SET - TOP BOX

CONNEX. STB

NON

RETOUR

LIGNE2

RF
LIGNE3

LIGNE4

Top Box)

Si vous n’utilisez pa s de démodulateur,
passez directement à l’étape suivante.

Avant de comm enc er…

• Mettez le magnéto scope et v otre t éléviseur
sous tension.

• Réglez le téléviseur sur le canal vidéo.

• Branchez le contrôleur démodulateur,

enlevez la protection adhésive et
appliquez-le sur le dessus du
démodulateur, près de son récepteur
infrarouge, pour qu ’il dépasse du bord du
démodulateur, voir page 15.

1

MENU

Appuyez sur MENU, appuyez ensuite sur
CURSEUR

pour mettre en

M/m

surbrill ance REGLAGES et appuye z s u r
OK.

CURSEUR

OK

2

CURSEUR

OK

Appuyez sur CURSEUR M/m pour
mettre en surbrillance SET-TOP BOX
(démodulateur), puis appuyez sur OK.

MENU
OK

CURSEUR

M/m/</,

Touches de
numéro de
chaîne

STB

26

Réglage du démodulateur (Set-Top Box)

3

CURSEUR

OK

Appuyez sur CURSEUR M/m/</,
pour mettre en surbrillance

CONNEX.
STB (Connex ion d’un démodulateur) et
appuyez sur OK.

4

REGLER :

SELECTIONNER :

OK

MENUSORTIE :

SET - TOP BOX

CONNEX. STB

RF

RETOUR

0 6

- - -N˚ MARQUE SYNTON

N˚ CHAîNE

REGLER :

SELECTIONNER :

OK

MENUSORTIE :

SET - TOP BOX

CONNEX. STB

LIGNE4

RETOUR

- - -

N˚ MARQUE SYNTON

REGLER :

SELECTIONNER :

OK

MENUSORTIE :

SET - TOP BOX

CONNEX. STB

RF

RETOUR

0 6

1 2 3

N˚ CHAîNE

N˚ MARQUE SYNTON

CURSEUR

OK

• Si vous raccordez le démodulateur par
le câble d’antenne :
Appuyez sur CURSEUR

M/m/</,

pour sélectionner RF et appuy ez sur
OK.
Appuyez sur CURSEUR

M/m/</,

pour mettre en surbrillance N°
CHAÎNE et appuyez sur OK. Entrez le
numéro approprié, à l’aide
de CURSEUR

M/m

et appuyez sur OK.

• Si vous raccordez le démodulateur par
le câble Péritel :
Appuyez sur CURSEUR

M/m/</,

pour sélectionner LIGNE-4 et appuyez
sur OK.

Préparation

5

MENU

Appuyez sur CURSEUR M/m/</,
pour mettre en surbrillance N° MARQUE
SYNTON et appuyez sur OK. Entrez le
numéro de code approprié à la marque de

CURSEUR

votre démodulateur (voir tableau à la
page suivante) dans la fenêtre N°
MARQUE SYNTON à l’aide des touc hes

OK

numériques.
Appuyez sur OK.

123
456
789

0

Remarques

• Si votre magnétoscope est connecté au démodulateu r par le câble d’antenne, sélectionnez le

• Si vous enregistrez une chaîne satellite, vous ne pouvez que visualiser celle-ci et ne pourrez

• Il est recommandé de conne cter votre démodulateur au connecteur ENTREE LIGNE-4.

• Pour certains démodulateurs, afin d’éviter tout confli t entre le contrôleur démodulateur et la

Appuyez sur MENU pour sor tir du menu.
Désormais, votre magnétoscope peut piloter le démodulateur par

l’intermédiare du contrôleur démodulateur.

numéro de chaîne du magnétoscope correspondant au canal sat el li te que vous avez défini à
l’étape 4.

en regarder une autr e.

télécommande du magnétoscope, veillez à ne pas diriger la télécommande vers le
démodulateur et le magnétoscope en même temps.

Réglage du démodulateur (Set-Top Box)

à suivre

27

Numéro de marque du démodulateur

Pour contrôler le démodulateur, il faut entrer le numéro de code correspondant à la
marque de votre démodulateur.

Il se peut qu’il y ait des démodulateurs qui ne fonctionnent pas du tout avec ce
magnétoscope.

Marque
démodulateur

ABC 025, 028
ABsat 134, 843
Akai 526
Alba 102, 265, 373, 432,

Allantide 344
Amstrad 091, 224, 263, 349,

Andover 555
Ankaro 228, 231, 380, 530
Anttron 194, 432
Arcon 283, 379
Armstrong 254
Asat 384
AST 332, 361, 362
Astra 119, 384, 52 9
Astro 184, 369, 531, 559,

Audio Ton 375
Avalon 407
Axis 377, 380
Birmingham Cable

Communications
British Telecom 014, 116
Barcom 228
Best 228, 380
Blaupunkt 184
Boca 254, 524, 840

Numéro de code

466, 526, 624

472, 520, 686, 700

595

287

Marque
démodulateur

Brain Wave 343
British Sky

Broadcasting
Brunor 420
Bush 078, 102, 265
BT 526, 679, 721
Cabletime 172, 282, 388, 459
Cambridge 267, 355, 526
Camundosat 104
Canal+ 864
Canal Satell ite 864
Channel Master 373
CityCom 829
Clyde 097
CME 091, 119, 18 4, 211
CNT 531
Comtec 277
Connexions 104, 407, 469
Conrad 618
Contec 377
Cryptovision 611
Crown 254
Cyrus 211
Daewoo 384
D-box 734
DDC 373
Diskxpress 228

Numéro de code

858

28

Réglage du démodulateur (Set-Top Box)

Marque
démodulateur

DNT 2 11, 407, 469
Drake 279, 470
Dynasat 690
Echostar 181, 407, 465
EEC 344
EIF 428, 685
Einhell 344
Elta 375
Emanon 432
Emme Esse 708
Engel 461
Eurodec 5 35, 537
Europa 708
Ferguson 078, 194, 347, 625,

Fidelity 263, 686
Finlux 119, 355, 408, 425,

Fraba Sat 596
Fracarro 060
France Telecom 462
Freecom 346, 432, 745
FTE 277, 342, 422
Fuba 183, 228, 308, 309,

Galaxis 375, 377, 844, 845
Galaxisat 332
GEC 097
Gold Box 864
Goldstar 346
Gooding 582
Grothusen 346

Numéro de code

722

466, 525

380, 407, 425, 428,
432, 720

Marque
démodulateur

Grundig 151 , 184 , 33 9, 474,

G-Sat 194
Harting und Helling 344
Hinari 194
Hirschmann 184, 344, 407, 408,

Hitachi 466
Houston 679
Humax 059
Huth 231, 254, 375, 528,

HyperVision 630
Ikusi Allsat 379
Imperial 265, 496
IRTE 620
ITS 632
ITT 119, 183
Jerrold 014, 025, 287
Johansson 343
JOK 721
JSR 375
JVC 526, 582
Kathrein 103, 134, 184, 211,

Key W e st 805
König 103, 183, 184
Kosmos 342, 346
Kreiselmeyer 184
Kyostar 432
La Sat 435, 475, 524, 531,

Numéro de code

582, 761, 540

409, 513, 584, 592,
683, 764

600, 805

342, 369, 453, 491,
515, 564, 592, 633,
636

618

Préparation

à suivre

Réglage du démodulateur (Set-Top Box)

29

Marque
démodulateur

Lasat 833
Lenco 346, 384, 422, 432,

Lion 364
Lupus 380
Luxor 119, 183, 584
Macab 535, 597
Magnavox 043
Manhattan 466, 531
Maranz 211
Maspro 103, 339, 347, 761
Matsui 355, 582
MediaSat 864
Mediamarkt 254
Memphis 377
Micro Technology 344
Minerva 582
Mintec 589
MNet 030
Morgan’s 2 54, 524, 840
Multistar 342, 475
Muratto 346
Navex 343
NEC 189
Neusat 703, 845
Newhaus 231
Next-Wave 743
Nikko 371
Nokia 034, 692, 119, 183,

Nordmende 283, 373, 625

Numéro de code

461

339, 408, 425, 466,
584, 734, 832

Marque
démodulateur

Oceanic 597
Orbit 361, 362
Orbitec 596
Oxford 355
Pace 078, 194, 339, 347,

Pal 848
Palcom 308, 309
Palladium 582
Panasonic 225
Panda 466
Philips 630, 144, 211, 339,

Phoenix 377
Phonotrend 799
Pioneer 155, 271, 544, 864
ProVision 595
Promax 466
Prosat 496
PTT Telecom 224
PVP Stereo Visual

Matrix
Pyxis 842
Quadral 373, 530, 639
Radiola 211
Radix 407, 893,764
RFT 211, 231, 552
Saba 265, 347, 364, 531,

Sabre 466
Sagem 831
Sakura 377

Numéro de code

466, 802, 806, 858

466, 474, 582, 721,
761, 864

014

586, 701, 720, 745

30

Réglage du démodulateur (Set-Top Box)
