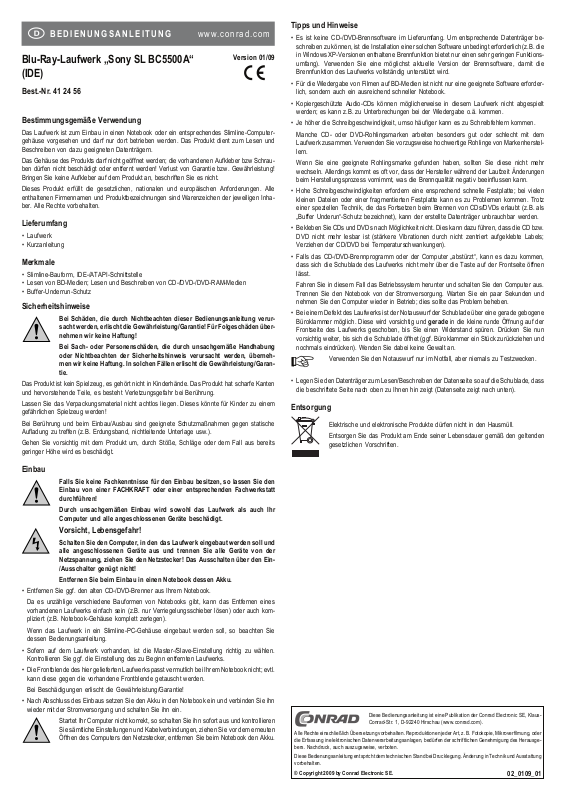

Sony SL BC5500A Operation Manual [de]

BEDIENUNGSANLEITUNG www.conrad.com



Blu-Ray-Laufwerk „Sony SL BC5500A“
(IDE)

Version 01/09



Best.-Nr. 41 24 56

Bestimmungsgemäße Verwendung

Das Laufwerk ist zum Einbau in einen Notebook oder ein entsprechendes Slimline-Computer­gehäuse vorgesehen und darf nur dort betrieben werden. Das Produkt dient zum Lesen und
Beschreiben von dazu geeigneten Datenträgern.

Das Gehäuse des Produkts darf nicht geöffnet werden; die vorhandenen Aufkleber bzw Schrau­ben dürfen nicht beschädigt oder entfernt werden! Verlust von Garantie bzw. Gewährleistung!
Bringen Sie keine Aufkleber auf dem Produkt an, beschriften Sie es nicht.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inha­ber. Alle Rechte vorbehalten.

Lieferumfang

• Laufwerk

• Kurzanleitung

Merkmale

• Slimline-Bauform, IDE-/ATAPI-Schnittstelle

• Lesen von BD-Medien; Lesen und Beschreiben von CD-/DVD-/DVD-RAM-Medien

• Buffer-Underrun-Schutz

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur­sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über­nehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweis verursacht werden, überneh­men wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garan­tie.

Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Das Produkt hat scharfe Kanten
und hervorstehende Teile, es besteht Verletzungsgefahr bei Berührung.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden!

Bei Berührung und beim Einbau/Ausbau sind geeignete Schutzmaßnahmen gegen statische
Aufladung zu treffen (z.B. Erdungsband, nichtleitende Unterlage usw.).

Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.

Tipps und Hinweise

• Es ist keine CD-/DVD-Brennsoftware im Lieferumfang. Um entsprechende Datenträger be­schreiben zu können, ist die Installation einer solchen Software unbedingt erforderlich (z.B. die
in Windows XP-Versionen enthaltene Brennfunktion bietet nur einen sehr geringen Funktions­umfang). Verwenden Sie eine möglichst aktuelle Version der Brennsoftware, damit die
Brennfunktion des Laufwerks vollständig unterstützt wird.

• Für die Wiedergabe von Filmen auf BD-Medien ist nicht nur eine geeignete Software erforder­lich, sondern auch ein ausreichend schneller Notebook.

• Kopiergeschützte Audio-CDs können möglicherweise in diesem Laufwerk nicht abgespielt
werden; es kann z.B. zu Unterbrechungen bei der Wiedergabe o.ä. kommen.

• Je höher die Schreibgeschwindigkeit, umso häufiger kann es zu Schreibfehlern kommen.
Manche CD- oder DVD-Rohlingsmarken arbeiten besonders gut oder schlecht mit dem

Laufwerk zusammen. Verwenden Sie vorzugsweise hochwertige Rohlinge von Markenherstel­lern.

Wenn Sie eine geeignete Rohlingsmarke gefunden haben, sollten Sie diese nicht mehr
wechseln. Allerdings kommt es oft vor, dass der Hersteller während der Laufzeit Änderungen
beim Herstellungsprozess vornimmt, was die Brennqualität negativ beeinflussen kann.

• Hohe Schreibgeschwindigkeiten erfordern eine ensprechend schnelle Festplatte; bei vielen
kleinen Dateien oder einer fragmentierten Festplatte kann es zu Problemen kommen. Trotz
einer speziellen Technik, die das Fortsetzen beim Brennen von CDs/DVDs erlaubt (z.B. als
„Buffer Underun“-Schutz bezeichnet), kann der erstellte Datenträger unbrauchbar werden.

• Bekleben Sie CDs und DVDs nach Möglichkeit nicht. Dies kann dazu führen, dass die CD bzw.
DVD nicht mehr lesbar ist (stärkere Vibrationen durch nicht zentriert aufgeklebte Labels;
Verziehen der CD/DVD bei Temperaturschwankungen).

• Falls das CD-/DVD-Brennprogramm oder der Computer „abstürzt“, kann es dazu kommen,
dass sich die Schublade des Laufwerks nicht mehr über die Taste auf der Frontseite öffnen
lässt.

Fahren Sie in diesem Fall das Betriebssystem herunter und schalten Sie den Computer aus.
Trennen Sie den Notebook von der Stromversorgung. Warten Sie ein paar Sekunden und
nehmen Sie den Computer wieder in Betrieb; dies sollte das Problem beheben.

• Bei einem Defekt des Laufwerks ist der Notauswurf der Schublade über eine gerade gebogene
Büroklammer möglich. Diese wird vorsichtig und gerade in die kleine runde Öffnung auf der
Frontseite des Laufwerks geschoben, bis Sie einen Widerstand spüren. Drücken Sie nun
vorsichtig weiter, bis sich die Schublade öffnet (ggf. Büroklammer ein Stück zurückziehen und
nochmals eindrücken). Wenden Sie dabei keine Gewalt an.

Verwenden Sie den Notauswurf nur im Notfall, aber niemals zu Testzwecken.



• Legen Sie den Datenträger zum Lesen/Beschreiben der Datenseite so auf die Schublade, dass
die beschriftete Seite nach oben zu Ihnen hin zeigt (Datenseite zeigt nach unten).

Entsorgung

Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Vorschriften.

Einbau

Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt
durchführen!

Durch unsachgemäßen Einbau wird sowohl das Laufwerk als auch Ihr
Computer und alle angeschlossenen Geräte beschädigt.

Vorsicht, Lebensgefahr!

Schalten Sie den Computer, in den das Laufwerk eingebaut werden soll und
alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der
Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein­/Ausschalter genügt nicht!

Entfernen Sie beim Einbau in einen Notebook dessen Akku.

• Entfernen Sie ggf. den alten CD-/DVD-Brenner aus Ihrem Notebook.
Da es unzählige verschiedene Bauformen von Notebooks gibt, kann das Entfernen eines

vorhandenen Laufwerks einfach sein (z.B. nur Verriegelungsschieber lösen) oder auch kom­pliziert (z.B. Notebook-Gehäuse komplett zerlegen).

Wenn das Laufwerk in ein Slimline-PC-Gehäuse eingebaut werden soll, so beachten Sie
dessen Bedienungsanleitung.

• Sofern auf dem Laufwerk vorhanden, ist die Master-/Slave-Einstellung richtig zu wählen.
Kontrollieren Sie ggf. die Einstellung des zu Beginn entfernten Laufwerks.

• Die Frontblende des hier gelieferten Laufwerks passt vermutlich bei Ihrem Notebook nicht; evtl.
kann diese gegen die vorhandene Frontblende getauscht werden.

Bei Beschädigungen erlischt die Gewährleistung/Garantie!

• Nach Abschluss des Einbaus setzen Sie den Akku in den Notebook ein und verbinden Sie ihn
wieder mit der Stromversorgung und schalten Sie ihn ein.

Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren
Sie sämtliche Einstellungen und Kabelverbindungen, ziehen Sie vor dem erneuten
Öffnen des Computers den Netzstecker, entfernen Sie beim Notebook den Akku.
