E-436-100-11(1)

SONY®

ỐNG KÍNH CHUYỂN ĐỔI ĐƯỢC

Hướng dẫn sử dụng

FE 135mm
F1.8 GM

Ngàm E

©2018 Sony Corporation

SEL135F18GM

http://www.sony.net/

In tại Việt Nam

Cẩm nang hướng dẫn sử dụng này mô tả cách sử dụng ống kính. Các biện pháp an toàn cho tất cả
các loại ống kính, chẳng hạn như các ghi chú về cách sử dụng được nêu ở phần “Các biện pháp
an toàn trước khi sử dụng”. Đọc kỹ hướng dẫn sử dụng này cùng với các biện pháp an toàn trước
khi sử dụng ống kính.

Ống kính này được thiết kế cho loại máy ảnh có ngàm E của Sony.
Bạn không thể sử dụng ống kính này cho máy ảnh có ngàm A.
Dòng FE 135mm F1.8 GM tương thích với phạm vi của cảm biến hình ảnh định dạng 35mm.
Máy ảnh được trang bị cảm biến hình ảnh định dạng 35mm, cảm biến hình ảnh APS-C.

Để biết thêm chi tiết về cách cài đặt máy ảnh, vui lòng tham khảo hướng dẫn sử dụng máy ảnh.
Để biết thêm thông tin về khả năng tương thích, vui lòng truy cập trang web của Sony tại khu

vực của bạn hoặc tham khảo ý kiến đại lý của Sony hoặc trung tâm dịch vụ ủy quyền địa phương
của Sony

Đối với khách hàng ở Hoa Kỳ

Để biết thêm chi tiết liên quan đến sản phẩm hoặc Trung tâm dịch vụ Sony gần bạn nhất, vui
lòng gọi số 1-800-222-SONY (7669).

Tuyên bố về sự phù hợp của nhà cung cấp

Tên giao dịch: SONY

Model: SEL135F18GM
Bên chịu trách nhiệm: Sony Electronics Inc.
Địa chỉ: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Số điện thoại: [phone]
Thiết bị này tuân thủ phần 15 trong các quy tắc của FCC. Hoạt động tuân thủ hai điều kiện sau:

(1) Thiết bị này không thể gây nhiễu có hại và (2) thiết bị này phải chấp nhận mọi nhiễu nhận
được, kể cả nhiễu có thể gây ra hoạt động không mong muốn.

Lưu ý khi sử dụng

• Không để ống kính tiếp xúc với ánh nắng mặt trời hoặc nguồn ánh sáng. Việc lấy nét ánh sáng
có thể gây ra khói hoặc hỏa hoạn bên trong thân máy và ống kính. Nếu bắt buộc phải để ống kính
tiếp xúc với ánh sáng mặt trời, nhớ gắn nắp đậy ống kính.

• Khi chụp ngược ánh sáng mặt trời, bạn nên tránh ánh sáng mặt trời khỏi góc nhìn. Nếu không,
các tia năng lượng mặt trời có thể tập trung tại một tiêu điểm bên trong máy ảnh, gây ra khói

hoặc cháy. Nếu ánh sáng mặt trời chỉ lệch khỏi góc nhìn ở một mức độ không đáng kể cũng có
thể gây ra khói hoặc cháy.

• Khi mang theo máy ảnh kèm ống kính, luôn giữ cố định cả máy ảnh và ống kính.

• Ống kính này không chống nước, mặc dù được thiết kế có khả năng chống bụi và chống nước
văng. Nếu sử dụng trong mưa, vv, không được để nước rơi trúng ống kính.

• Khi máy ảnh có ống kính đi kèm bị tắt, các bộ phận bên trong của ống kính có thể chuyển
động. Tuy nhiên, đây không được xem là một sự cố.

Thận trọng khi sử dụng đèn flash

• Khi sử dụng đèn flash, luôn tháo loa che nắng và đặt cách xa đối tượng cần chụp ít nhất 1m
(3.3 feet).

• Trong một số trường hợp, ống kính có thể chặn một phần ánh sáng của đèn flash, dẫn đến có
bóng ở dưới cùng của hình ảnh. Trong trường hợp như vậy, điều chỉnh khoảng cách chụp trước
khi chụp ảnh.

Hiện tượng mờ viền

• Khi sử dụng ống kính, các góc của màn hình sẽ trở nên tối hơn so với vùng trung tâm. Để giảm
hiện tượng này (được gọi là Hiện tượng mờ viền), hãy điều chỉnh khẩu độ từ 1 đến 2 điểm dừng.

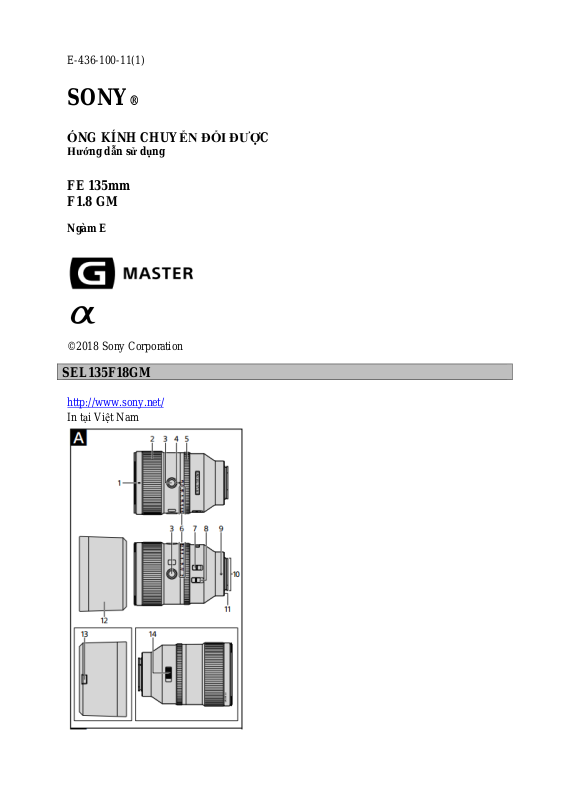

A. Các bộ phận ống kính

1 Chỉ số loa che nắng
2 Vòng chỉnh lấy nét
3 Nút cố định tiêu cự
4 Chỉ số khẩu độ
5 Vòng chỉnh khẩu độ
6 Thang đo khẩu độ
7 Công tắc chế độ lấy nét

8 Bộ giới hạn phạm vi lấy nét
9 Chỉ số ống kính
10 Các điểm giao tiếp ống kính *
11 Vòng cao su ngàm ống kính
12 Loa che nắng
13 Nút nhả loa
14 Công tắc bấm khẩu độ
* Không chạm vào các điểm giao tiếp ống kính..

B. Gắn và tháo ống kính

Thao tác gắn ống kính
(Xem hình minh họa B-1.)
1 Tháo nắp đậy trước và sau ống kính và nắp đậy thân máy ảnh.

• Bạn có thể gắn/tháo nắp đậy trước ống kính theo hai cách (1) và (2). Khi bạn gắn/tháo nắp đậy
ống kính có loa che nắng đi kèm, hãy sử dụng phương pháp (2).

2 Căn chỉnh chấm màu trắng trên vành ống kính với chỉ số màu trắng trên máy ảnh (chỉ số
ống kính), sau đó gắn ống kính vào giá treo máy ảnh và xoay theo chiều kim đồng hồ cho
đến khi khóa.

• Không nhấn nút nhả ống kính trên máy ảnh khi lắp ống kính.

• Không lắp ống kính ở một góc.

Thao tác tháo ống kính
(Xem hình minh họa B-2.)

Vừa giữ nút nhả ống kính trên máy ảnh, vừa xoay ống kính ngược chiều kim đồng hồ cho đến
khi dừng lại, sau đó tháo ống kính.

C. Gắn loa che nắng

Bạn nên sử dụng loa che nắng để giảm lóa và đảm bảo chất lượng hình ảnh tối đa.

Căn chỉnh đường màu đỏ trên loa che nắng với điểm màu đỏ trên ống kính (chỉ số loa), sau
đó gắn loa che nắng vào ngàm ống kính và xoay theo chiều kim đồng hồ cho đến khi loa che
nắng phát ra tiếng “tách” khi vào đúng vị trí.

• Khi sử dụng đèn flash tích hợp hoặc đèn flash đi kèm với máy ảnh, hãy tháo loa che nắng để
tránh chặn đèn flash.

• Khi cất máy, gắn loa che nắng vào phía sau ống kính.

Tháo loa che nắng (Xem hình minh họa C-a.)

Vừa giữ nút nhả loa trên loa che nắng vừa xoay loa che nắng ngược chiều kim đồng hồ.

D. Lấy nét

• Với một số kiểu máy ảnh, công tắc chế độ lấy nét của ống kính này không hoạt động.

Để biết thêm thông tin về khả năng tương thích, vui lòng truy cập trang web của Sony tại khu

vực của bạn hoặc tham khảo ý kiến đại lý của Sony hoặc trung tâm dịch vụ ủy quyền địa phương
của Sony.

Để chuyển sang chế độ AF (lấy nét tự động)/MF (lấy nét thủ công)

Có thể chuyển đổi chế độ lấy nét giữa AF và MF trên ống kính.
Để chụp ảnh bằng chế độ AF, cả máy ảnh và ống kính phải được cài đặt thành chế độ AF. Để

chụp ảnh bằng chế độ MF, có thể cài đặt máy ảnh hoặc ống kính hoặc cả 2 sang chế độ MF.

Cài đặt chế độ lấy nét trên ống kính
Đẩy nhẹ công tắc chế độ lấy nét sang chế độ thích hợp, AF hoặc MF (1).

• Tham khảo hướng dẫn sử dụng máy ảnh để cài đặt chế độ lấy nét của máy ảnh

• Khi máy đang ở chế độ MF, xoay vòng lấy nét để điều chỉnh tiêu cự (2) đồng thời nhìn qua
khung ngắm, v.v.

Sử dụng máy ảnh được trang bị nút điều khiển AF/MF

• Nhấn nút điều khiển chế độ AF/MF khi máy đang hoạt động theo chế độ AF, bạn có thể tạm
thời chuyển sang chế độ MF.

• Nhấn nút điều khiển chế độ AF/MF khi máy đang hoạt động theo chế độ MF cho phép bạn tạm
thời chuyển sang chế độ AF nếu ống kính được cài đặt chế độ AF và máy ảnh được cài đặt chế
độ MF.

E Sử dụng nút cố định tiêu cự

• Với một số kiểu máy ảnh, nút cố định tiêu cự của ống kính này không hoạt động
Để biết thêm thông tin về khả năng tương thích, vui lòng truy cập trang web của Sony tại khu

vực của bạn hoặc tham khảo ý kiến đại lý của Sony hoặc trung tâm dịch vụ ủy quyền địa phương
của Sony.

Nhấn nút cố định tiêu cự khi máy đang ở chế độ AF để hủy chế độ AF.
Tiêu cự được cố định và bạn có thể nhả màn trập trên tiêu cự cố định. Thả nút cố định tiêu cự

đồng thời nhấn một nửa nút màn trập để khởi động lại chế độ AF.

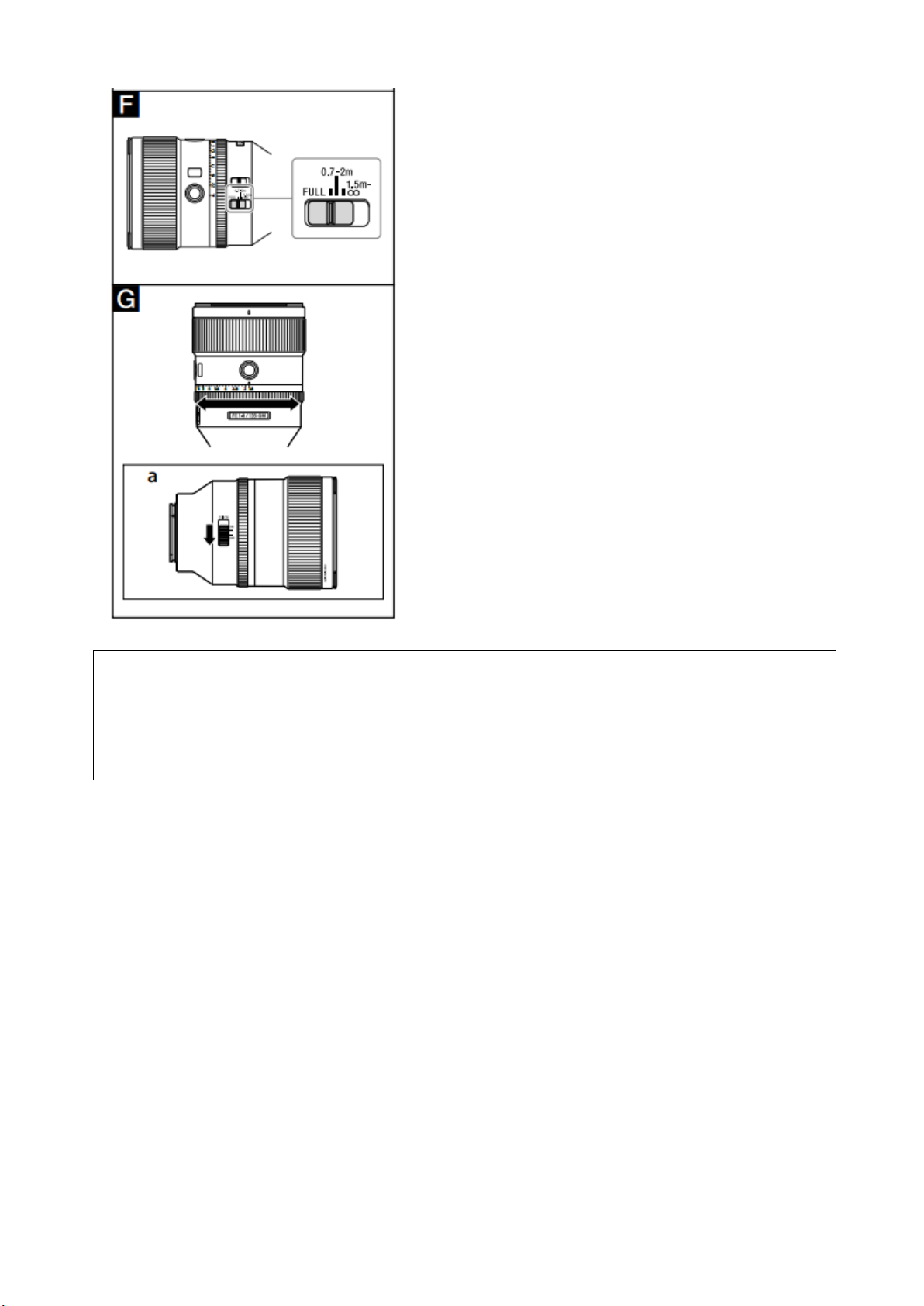

F Thay đổi phạm vi lấy nét (phạm vi lấy nét tự động-AF)

Bộ giới hạn phạm vi lấy nét cho phép bạn giảm thời gian lấy nét tự động. Điều này rất hữu ích
khi khoảng cách của chủ thể được xác định.

Đẩy nhẹ bộ giới hạn phạm vi lấy nét để chọn phạm vi lấy nét.

• FULL: Bạn có thể điều chỉnh tiêu cự từ khoảng cách lấy nét tối thiểu đến vô cực.

• 0.7 - 2m: Bạn có thể điều chỉnh tiêu cự từ 0.7 m (2.3 feet) đến 2 m (6.57 feet).

• 1.5m - ∞: Bạn có thể điều chỉnh tiêu cự từ 1.5 m (4.93 feet) đến vô cực.

G Điều chỉnh độ phơi sáng

Khi bạn căn chỉnh "A" trên thang đo khẩu độ với chỉ số khẩu độ, máy ảnh sẽ được cài đặt thành
chế độ Iris tự động và độ phơi sáng được cài đặt bởi máy ảnh. Bạn có thể điều chỉnh lượng ánh
sáng giữa f/1.8 và f/22 bằng cách xoay vòng khẩu độ.

Điều chỉnh lượng ánh sáng bằng tay

Xoay vòng khẩu độ đến độ phơi sáng mong muốn (f-stop) khi máy ảnh được đặt ở chế độ M
hoặc chế độ A.

Ghi chú

Cài đặt công tắc bấm khẩu độ thành TẮT khi quay phim. (Xem Hình minh họa G-a.)
Khi công tắc bấm khẩu độ được đặt thành TẮT, âm thanh của vòng khẩu độ sẽ giảm. (Để quay

phim)
Nếu bạn thay đổi giá trị khẩu độ trong khi quay phim bằng cách đặt công tắc bấm khẩu độ thành

BẬT, âm thanh của vòng khẩu độ sẽ được ghi lại.

Thông số kỹ thuật

Tên sản phẩm
(Model)

FE 135mm F1.8 GM
(SEL135F18GM)

Chiều dài tiêu cự (mm)

135

Chiều dài tiêu cự tương đương 35mm *1 (mm)

202.5

Các nhóm-thấu kính

10-13

Góc nhìn 1*2

18°

Góc nhìn 2*2

12°

Khoảng lấy nét tối thiểu *3 (m (feet))

0.7 (2.3)

Độ phóng đại tối đa (X)

0.25

Khẩu độ tối thiểu

f/22

Đường kính kính lọc (mm)

82

Kích thước (đường kính x chiều cao tối đa)
(xấp xỉ, mm (in.))

89.5 X 127
(3 5/8 X 5)

Trọng lượng (xấp xỉ, g (oz))

950 (33.6)

Tính năng chống rung SteadyShot

Không

*1

Giá trị chiều dài tiêu cự định dạng tương đương 35mm là dành cho máy ảnh có ống kính

chuyển đổi được, có cảm biến hình ảnh APS-C.

*2

Góc nhìn 1 là giá trị cho máy ảnh có chiều dài tiêu cự định dạng tương đương 35mm và góc
nhìn 2 là giá trị cho Máy ảnh kỹ thuật số có ống kính chuyển đổi được, có cảm biến hình ảnh
APS-C

*3

Khoảng lấy nét tối thiểu là khoảng cách từ cảm biến ảnh đến đối tượng.

• Tùy thuộc vào cơ chế ống kính, chiều dài tiêu cự có thể thay đổi theo sự thay đổi về khoảng
cách chụp. Chiều dài tiêu cự nêu trên là trường hợp ống kính được lấy nét ở vô cực.

Phụ kiện đi kèm
(Số trong ngoặc đơn biểu thị số lượng.)
Ống kính (1 cái), Nắp đậy trước ống kính (1 cái), Nắp đậy sau ống kính (1 cái),
Loa che nắng (1 cái), Hộp ống kính (1 cái), Tài liệu hướng dẫn sử dụng
Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo.

và là thương hiệu của Tập đoàn Sony.
