Theatre Stand
System
3-877-049-21(1)
Manual de instruções
RHT-G500
©2008 Sony Corporation
3
AVISO
Para reduzir o risco de incêndio ou
choque eléctrico, não exponha este
aparelho a chuva ou humidade.
Não instale o aparelho num espaço fechado, por
exemplo, uma estante ou um armário.
Para evitar o risco de fogo, não tape a ventilação do
aparelho com jornais, toalhas, cortinas, etc. nem
coloque velas acesas sobre o aparelho.
Para evitar o risco de incêndio ou choque eléctrico, não
coloque recipientes com líquidos, como jarras, em cima
do aparelho.
As pilhas ou aparelhos com pilhas instaladas não
devem ser expostos a fo ntes de calor excessivo, como a
luz solar, fogo, etc.
Tratamento de
Equipamentos Eléctricos
e Electrónicos no final da
sua vida útil (Aplicável na
União Europeia e em
países Europeus com
sistemas de recolha
selectiva de resíduos)
Este símbolo, colocado no
produto ou na sua embalagem, indica que este
não deve ser tratado como resíduo urbano
indiferenciado. Deve sim ser colocado num
ponto de recolha destinado a resíduos de
equipamentos eléctricos e electrónicos.
Assegurando-se que este produto é
correctamente depositado, irá prevenir
potenciais consequências negativas para o
ambiente bem como para a saúde, que de outra
forma poderiam ocorrer pelo mau
manuseamento destes produtos. A reciclagem
dos materiais contribuirá para a conservação dos
recursos naturais. Para obter informação mais
detalhada sobre a reciclagem deste produto, por
favor contacte o município onde reside, os
serviços de recolha de resíduos da sua área ou a
loja onde adquiriu o produto.
Tratamento de pilhas no
final da sua vida útil
(Aplicável na União
Europeia e em países
Europeus com sistemas
de recolha selectiva de
resíduos)
Este símbolo, colocado na pilha ou na sua
embalagem, indica que estes produtos não
devem ser tratados como resíduos urbanos
indiferenciados. Devem antes ser colocados num
ponto de recolha destinado a resíduos de pilhas e
acumuladores. Assegurando-se que estas pilhas
são correctamente depositadas, irá prevenir
potenciais consequências negativas para o
ambiente bem como para a saúde, que de outra
forma poderiam ocorrer pelo mau
manuseamento destas pilhas. A reciclagem dos
materiais contribuirá para a conservação dos
recursos naturais. Se, por motivos de segurança,
desempenho ou protecção de dados, os produtos
necessitem de uma ligação permanente a uma
pilha integrada, esta só deve ser substituída por
profissionais qualificados. Acabado o período de
vida útil do aparelho, coloque-o no ponto de
recolha de produtos eléctricos/electrónicos de
forma a garantir o tratamento adequado da
bateria integrada. Para as restantes pilhas, por
favor, consulte as instruções do equipamento
sobre a remoção da mesma. Deposite a bateria
num ponto de recolha destinado a resíduos de
pilhas e baterias. Para informações mais
detalhadas sobre a reciclagem deste produto, por
favor contacte o município onde reside, os
serviços de recolha de resíduos da sua área ou a
loja onde adquiriu o produto.
O fabricante deste produto é a Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japão. O
representante autorizado para Compatibilidade
Electromagnética e segurança do produto è a Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Alemanha. P ara qualquer assunto relacionado
com serviço ou garantia por favor consulte a morada
indicada nos documentos sobre serviço e garantias que
se encontram junto ao produto.
PT
2
Índice
AVISO .....................................................4
CUIDADO ...............................................5
Precauções................................................6
Principais funções....................................7
Primeiros Passos
Acessórios fornecidos..............................8
Configurar este suporte............................9
Ligar componentes com tomadas
HDMI ..............................................10
Ligar componentes sem tomadas
HDMI...............................................12
Configuração da saída de som do
componente ligado...........................13
Ligar o adaptador DIGITAL MEDIA
PORT...............................................14
Opções de Reprodução

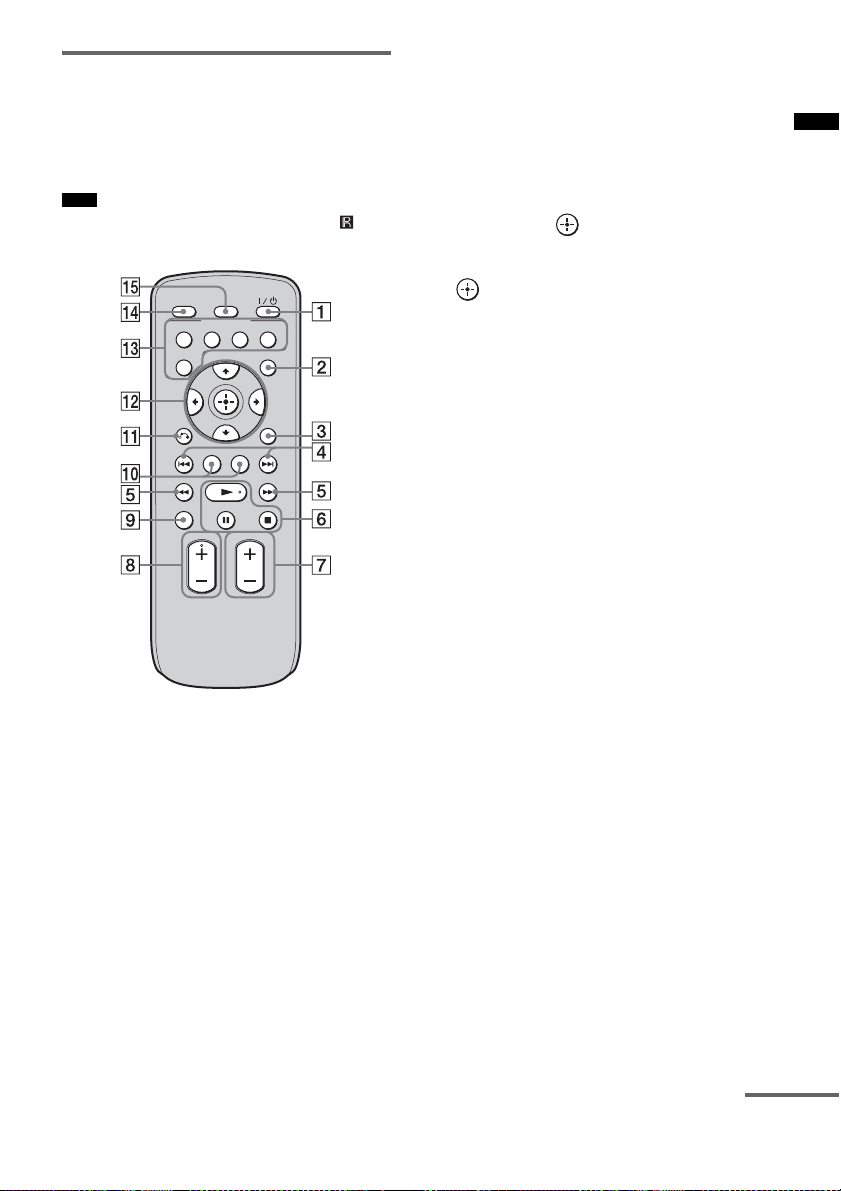

Índice de peças e controlos ....................15
Ver televisão ..........................................19
Desfrutar de outros componentes...........20
Função Surround
Desfrutar do efeito surround ..................22
Funções “BRAVIA” Sync
O que é o “BRAVIA” Sync? .................23
Preparativos para o “BRAVIA” Sync....23
Desfrutar de um Blu-ray Disc/DVD ......26
(Reprodução Um Toque)
Desfrutar do som do televisor a partir das
colunas.............................................26
(Controlo de Áudio do Sistema)
Desligar o televisor, o sistema e os
componentes ligados........................28
(Desligar sistema)
Definições Avançadas
Configurar o nível das colunas ..............29
Definições e ajustes através do menu de
amplificador.....................................30
Informações Adicionais
Resolução de problemas........................ 35
Características técnicas ......................... 38
Glossário................................................ 40
Índice remissivo.................................... 41
PT
3
AVISO
Não se debruce nem se pendure
no televisor quando este é
colocado no suporte.
O televisor pode
acidentalmente cair do
suporte causando
ferimentos graves ou morte.
Não desloque o suporte com o
televisor ou outro equipamento
sobre ele instalado.
Certifique-se de que
retira o televisor e
outros
equipamentos
quando desloca o
suporte. Se não o
fizer, o supo rte pode
desequilibrar-se e tombar, causando ferimentos
graves.
Não permita que o cabo de
alimentação CA ou o cabo de
ligação fique trilhado entre o
televisor e o suporte.
• O cabo de alimentação CA ou o
cabo de ligação podem ficar
danificados, podendo provocar
um incêndio ou choque eléctrico.
• Quando deslocar o suporte,
tenha cuidado para não prender o
cabo de alimentação CA ou o
cabo de ligação por baixo do suporte.
Não permita que crianças subam
para cima do suporte ou
permaneçam entre as
prateleiras.
Se as crianças subirem
para cima do suporte
ou permanecerem
entre as prateleiras,
podem ocorrer
ferimentos graves ou
morte se o suporte se partir ou tombar.
Não agarre a base para deslocar
o suporte.
Quando desloca
o suporte,
agarre a parte
inferior da
prateleira
superior. Se
agarrar a base
como ilustra a
figura, corre o
risco da secção do plinto se soltar, provocando a
queda do suporte.
Prateleira superior
PT
4
CUIDADO
Não coloque objectos quentes,
como uma frigideira ou uma
chaleira sobre o suporte.
Pode danificar o suporte.
Não suba para cima do suporte.
Pode cair ou partir o
suporte e causar
ferimentos.
Este suporte destina-se somente
ao televisor especificado.
Confirme se este suporte é mencionado como um
produto suportado nas instruções de
funcionamento do televisor.
Nota sobre a capacidade de
carga
Notas sobre a instalação
• Tenha cuidado para não trilhar a sua mão ou dedos
entre o televisor e o suporte.
• Para evitar que o suporte fique deformado, tenha os
seguintes aspectos em consideração:
– Instale o suporte numa superfície plana e sólida.
– Se instalar o suporte numa superfície mole, como
um tapete, coloque primeiro uma tábua por baixo
do suporte.
– Não instale o suporte num local sujeito a luz solar
directa ou perto de um aquecedor.
– Não instale o suporte num local húmido ou quente,
nem no exterior.
• A deslocação do suporte requer duas pessoas ou mais.
Desloque o suporte só após ter retirado o televisor. Se
não o fizer, o televisor pode cair do suporte causando
ferimentos graves. Não agarre a grelha pois pode
soltar-se do suporte causando ferimentos graves.
Tenha cuidado para não trilhar os dedos quando
deslocar o suporte.
Não coloque sobre o suporte equipamento que
exceda o peso máximo especificado, conforme
ilustrado na figura em baixo. Caso contrário,
pode cair ou partir-se.
50 kg
10 kg
25 kg
PT
5
Precauções
Segurança
• Não coloque objectos não especificados, tais como
vasos ou outros objectos sobre o suporte.
• Não efectue alterações ao suporte.
• Se deixar cair qualquer objecto sólido ou um líquido
no suporte, desligue o suporte e mande-o verificar por
um técnico qualificado antes de voltar a utilizá-lo.
Fontes de alimentação
• Antes de utilizar o suporte, verifique se a voltagem de
funcionamento corresponde à sua corrente eléctrica
local. A voltagem de funcionamento está indicada na
etiqueta de denominação na parte traseira do suporte.
• Mesmo que tenha desligado o suporte, este não está
desligado da corrente eléctrica de CA enquanto
estiver ligado à tomada de parede.
• Desligue o suporte da tomada de parede se não
tencionar utilizá-lo durante um período de tempo
prolongado. Para desligar o cabo de alimentação CA,
puxe pela ficha em si e nunca pelo cabo.
• Um pino da ficha é mais largo do que o outro por
motivos de segurança, encaixando na tomada de
parede de uma só forma. Se não conseguir introduzir
a ficha completamente na tomada, contacte o seu
revendedor.
• O cabo de alimentação CA só deve ser substituído
numa loja de assistência qualificada.
• Instale este suporte de modo a que o cabo de
alimentação possa ser retirado imediatamente da
tomada de parede no caso de avaria.
Instalação
• Para evitar o sobreaquecimento e prolongar a vida útil
do suporte, coloque-o num local com suficiente
circulação de ar.
• Tenha cuidado ao colocar o suporte sobre superfícies
com um tratamento especial (encerada, oleada, polida,
etc.), pois podem ficar manchadas ou perder a cor.
• O chão pode ficar danificado se areias, lixo, etc.
ficarem presos sob as pernas do suporte.
Funcionamento
Antes de ligar outros componentes, desligue o suporte
e retire a ficha da tomada.
Limpeza
Limpe o suporte, painel e controlos com um pano
macio ligeiramente humedecido com uma solução de
detergente suave. Não utilize nenhum tipo de esfregão
abrasivo, pó de limpeza ou dissolvente como, por
exemplo, álcool ou benzina.
Se tiver dúvidas ou problemas relacionados com o
suporte, consulte o agente Sony da sua zona.
Direitos de autor
Este suporte integra Dolby* Digital e Pro Logic
Surround e DTS** Digital Surround System.
* Fabricado sob licença da Dolby Laboratories.
Dolby, Pro Logic e o símbolo DD são marcas
comerciais da Dolby Laboratories.
**Fabricado sob licença, de acordo com a Patente dos
E.U.A n.º: 5,451,942; 5,956,674; 5,974,380;
5,978,762; 6,487,535 e outras patentes dos E.U.A. e
internacionais emitidas e pendentes. DTS e DTS
Digital Surround são marcas comerciais registadas e
os logótipos e símbolo DTS são marcas comerciais
da DTS, Inc. © 1996-2007 DTS, Inc. Todos os
Direitos Reservados.
Este suporte integra tecnologia High-Definition
Multimedia Interface (HDMI™).
HDMI, o logótipo HDMI e High-Definition
Multimedia Interface são marcas comerciais ou marcas
registadas da HDMI Licensing LLC.
“BRAVIA” é uma marca comercial da Sony
Corporation.
PT
6
Principais funções
B Fácil ligação com HDMI
b
Os cabos encontram-se emaranhados. Ligações organizadas (página 10).
B Funcionamento fácil com apenas um telecomando do televisor
(“BRAVIA” Sync)
b
Telecomandos separados para cada
componente.
B Definições de Surround Fácil
Consolide operações num só telecomando
(página 23).
b
Preciso de muitos cabos e colunas. Fácil configuração com S-Force PRO Front
Sobre S-Force PRO Front Surround
O longo envolvimento da Sony com tecnologia
surround (e a vasta quantidade de dados acústicos
acumulado como resultado) levou ao
desenvolvimento de métodos de processamento
novos e DSP avançados para cumprir esta tarefa
eficazmente, a que chamamos S-Force PRO Front
Surround.
Comparado com tecnologias surround anteriores,
o S-Force PRO Front Surround reproduz uma
sensação mais convincente de distância e espaço,
resultando numa verdadeira experiência de som
surround sem a necessidade de colunas traseiras.
Surround.
Área de som surround recomendada
Pode desfrutar de som surround nas áreas onde o
som é espalhado, conforme ilustrado.
PT
7
Primeiros Passos
Acessórios fornecidos
Verifique a existência dos seguintes acessórios
na embalagem.
Cabo óptico (1,5 m) (1)
Telecomando (RM-ANU041) (1)
Pilhas tamanho AA (R6) (2)
Cinta do suporte e dois parafusos
(pequeno/grande) (1)
Placa da prateleira (1)
Pinos de apoio da prateleira (4)
Manual de instruções (1)
Inserir as pilhas no
telecomando
Pode controlar o suporte com o telecomando
fornecido. Coloque duas pilhas tamanho AA
(R6) fazendo corresponder os pólos + e – com as
marcas no interior do compartimento.
Notas
• Não deixe o telecomando num local demasiado
quente ou húmido.
• Não misture pilhas novas com usadas.
• Não deixe cair objectos estranhos dentro do
telecomando, sobretudo quando estiver a substituir as
pilhas.
• Não exponha o sensor remoto à incidência directa da
luz solar nem a aparelhos de iluminação. Se o fizer,
pode ocorrer uma avaria.
• Se não pretender utilizar o telecomando durante um
longo período de tempo, retire as pilhas para evitar
possíveis danos causados por derrame da pilha e
corrosão.
PT
8
Configurar este suporte
4 Enquanto segura no televisor, aperte a
cinta do suporte para fixar no lugar.
Primeiros Passos
Prevenir o televisor de tombar
Como medida de protecção, fixe o televisor.
Efectue os seguintes passos como medida de
protecção se possuir um televisor LCD da Sony.
(grande)
(pequeno)
Instalar a placa da prateleira
1 Introduza os pinos de apoio da
prateleira (fornecidos) nos orifícios do
suporte.
2 Encaixe a placa da prateleira nos pinos
de apoio da prateleira horizontalmente.
Para isto irá necessitar de ajuda.
Instalar este suporte
Instale o suporte depois de ter ligado todos os
componentes ao suporte.
Instale o suporte, dando um intervalo de, no
mínimo, 10 cm entre a parede e a parte traseira
do suporte e de 30 cm entre a parede e a parte
lateral esquerda do suporte. Desta forma,
assegura espaço suficiente para a dissipação do
calor e evita que o televisor caia.
No
mínimo
30 cm
Nota
• Tenha cuidado para não trilhar os dedos quando
configurar o suporte.
No
mínimo
10 cm
1 Coloque o televisor no centro do
suporte.
2 Fixe a cinta do suporte (fornecida) ao
suporte com o parafuso pequeno
(fornecido).
Aperte o parafuso no orifício traseiro,
conforme ilustra a figura.
3 Instale a cinta do suporte no televisor e,
em seguida, fixe firmemente com o
parafuso grande (fornecido) utilizando
uma chave de parafusos ou uma
moeda, etc.
PT
9
Ligar componentes com tomadas HDMI
INPUTINPUT
HDMI
RL
OPT OPT OPT
COAX
DC 5V
0.7A MAX
DVD SAT DMPORTTV
BD IN DVD IN SAT IN TV OUT
A Sony recomenda que ligue os componentes ao
sistema através de um cabo HDMI.
Com HDMI, pode desfrutar de som e imagens de
elevada qualidade de modo fácil.
Contudo, é necessário ligar a saída áudio do
televisor à entrada áudio do sistema através
de um cabo óptico ou de um cabo de áudio
Monitor do televisor, projector, etc.
Sinal áudio
ou
CBA
Sinal áudio/vídeo
para ouvir som do televisor a partir do
sistema.
Para mais informações sobre a função
Controlo para HDMI, consulte “Funções
“BRAVIA” Sync” (página 23).
Ligue o cabo de alimentação CA após terminar a
ligação de todos os componentes ao sistema.
AAA
Leitor (gravador) de Blu-ray Disc, “PlayStation 3”
A Cabo HDMI (não fornecido)
B Cabo óptico (fornecido)
C Cabo de áudio (não fornecido)
PT
10
Sinal áudio/
vídeo
Sinal áudio/
vídeo
Leitor (gravador) de DVD
Sinal áudio/
vídeo
Sintonizador de satélite
: Fluxo de sinal
Notas
• Consulte página 12 para mais informações sobre
como ligar um componente sem uma tomada HDMI.
• A tomada HDMI tem prioridade quando liga o
componente ao sistema utilizando HDMI, INPUT
COAX e INPUT OPT juntos.
• A tomada INPUT OPT tem prioridade quando liga a
saída áudio do televisor e a tomada INPUT OPT e
AUDIO do sistema.
Notas sobre as ligações HDMI
• Pode desfrutar de imagens de elevada
qualidade através de um cabo HDMI com
logótipo HDMI. A Sony recomenda que utilize
um cabo HDMI Sony.
• Verifique a instalação do componente ligado,
se a imagem for fraca ou se o som não for
emitido de um componente ligado através do
cabo HDMI.
• Os sinais áudio (frequência de amostragem,
comprimento de bit, etc.) transmitidos a partir
de uma tomada HDMI podem ser suprimidos
pelo componente ligado.
• O som pode ter interrupções quando a
frequência de amostragem ou o número de
canais dos sinais de saída áudio do componente
de reprodução forem trocados.
• Quando o componente ligado não for
compatível com a tecnologia de protecção de
direitos de autor (HDCP), a imagem e/ou som
da tomada HDMI TV OUT podem ser
distorcidos ou não ser emitidos.
Neste caso, verifique a especificação do
componente ligado.
• A Sony não recomenda a utilização de um cabo
de conversão HDMI-DVI.
• Independentemente da entrada seleccionada
para o sistema, os sinais vídeo da tomada de
entrada HDMI (BD, DVD, SAT) seleccionada
da última vez serão emitidos a partir da tomada
de saída HDMI TV OUT.
Primeiros Passos
11
PT
Ligar componentes sem tomadas HDMI
INPUTINPUT
HDMI
RL
OPT OPT OPT
COAX
DC 5V
0.7A MAX
DVD SAT DMPORTTV
BD IN DVD IN SAT IN TV OUT
Quando liga um leitor (gravador) de DVD,
sintonizador de satélite, “PlayStation 2”, etc.,
que não possua tomadas HDMI, efectue a
ligação ao sistema utilizando tomadas INPUT
OPT ou INPUT COAX.
Se o sintonizador de satélite não possuir uma
tomada OPTICAL OUT, efectue a ligação ao
Monitor do televisor, projector, etc.
Sinal áudio
ou
CB
sistema utilizando a tomada INPUT COAX.
Neste caso, não é necessário ligar todos os cabos.
Ligue os cabos de áudio de acordo com as
tomadas dos seus componentes.
Por último ligue o cabo de alimentação CA.
* A “PlayStation 2” é uma marca comercial da Sony
Computer Entertainment Inc.
Sinal vídeo
Sinal vídeo
A
Sinal áudio Sinal vídeo
Leitor (gravador) de DVD, “PlayStation 2”, etc.
A Cabo óptico (não fornecido)
B Cabo óptico (fornecido)
C Cabo de áudio (não fornecido)
D Cabo coaxial digital (não fornecido)
PT
12
: Fluxo de sinal
A
D
ou
Sinal áudio
Sinal vídeo
Sintonizador de satélite
Nota
• A tomada INPUT OPT tem prioridade quando liga a
saída áudio do televisor e a tomada INPUT OPT e
AUDIO do sistema.
Se ligar qualquer componente
com tomadas HDMI e a função
Controlo para HDMI estiver ligada
Defina “CTRL: HDMI” para “OFF” no menu
AMP do sistema para o componente ligado ao
sistema utilizando a tomada INPUT OPT ou
INPUT COAX (excepto para o televisor)
individualmente. Para mais informações,
consulte “Configurar a função Controlo para
HDMI para desligado para um componente sem
tomadas HDMI” (página 25).
Configuração da saída de som do componente ligado
Dependendo das definições da saída áudio do
componente ligado, o som pode ser emitido
apenas em formato de som de 2 canais. Nesse
caso, defina o componente ligado para emitir o
som em formato de som multi-canal (PCM,
DTS, Dolby Digital). Para mais informações
sobre as definições de saída áudio, consulte as
instruções de funcionamento fornecidas com o
componente ligado.
Primeiros Passos
13
PT
Ligar o adaptador DIGITAL MEDIA PORT
INPUTINPUT
HDMI
RL
OPT OPT OPT
COAX
DC 5V
0.7A MAX
DVD SAT DMPORTTV
BD IN DVD IN SAT IN TV OUT
Pode desfrutar do som do componente ligado ao
sistema ligando o adaptador DIGITAL MEDIA
PORT.
Adaptador DIGITAL MEDIA PORT
Notas
• Não ligue nem desligue o adaptador DIGITAL
MEDIA PORT enquanto o sistema estiver ligado.
• Quando ligar o adaptador DIGITAL MEDIA PORT,
certifique-se de que a ficha é introduzida com a marca
da seta virada para a marca da seta da tomada
DMPORT. Para retirar o adaptador DIGITAL
MEDIA PORT, prima continuamente
seguida, puxe a ficha.
A e, em
Por último ligue o cabo de alimentação CA.
: Fluxo de sinal
PT
14
A
Opções de Reprodução
Índice de peças e controlos
Para obter mais informações, consulte as páginas indicadas entre parêntesis.
Painel frontal
INPUT SELECTOR
VOLUME
+
-
A ?/1 (ligado/em espera)
Carregue neste botão para ligar ou desligar
o suporte.
B INPUT SELECTOR
Carregue neste botão para seleccionar a
fonte de entrada a reproduzir.
C VOLUME +/–
Carregue neste botão para ajustar o volume.
D (sensor remoto)
Aponte o telecomando nesta direcção.
INPUT SELECTOR
VOLUME
-
Opções de Reprodução
+
continua
15
PT
Visor do painel frontal
Acerca dos indicadores no visor do painel frontal
POWER/ACTIVE STANDBY
A Indicador POWER / ACTIVE STANDBY
As indicações luminosas significam o
seguinte:
Verde: o sistema está ligado.
Âmbar: a função de Controlo para HDMI
está a funcionar enquanto o
sistema está desligado.
Sem luz: o sistema está desligado e a função
Controlo para HDMI não está a
funcionar.
B Acende-se de acordo com os sinais de
entrada áudio.
C SLEEP (34)
Pisca quando a função de temporizador está
activada.
D HDMI (10, 36)
Acende-se quando está a ser utilizado o
equipamento HDMI.
E COAX/OPT
Acende-se de acordo com o cabo que estiver
a utilizar.
16
PT

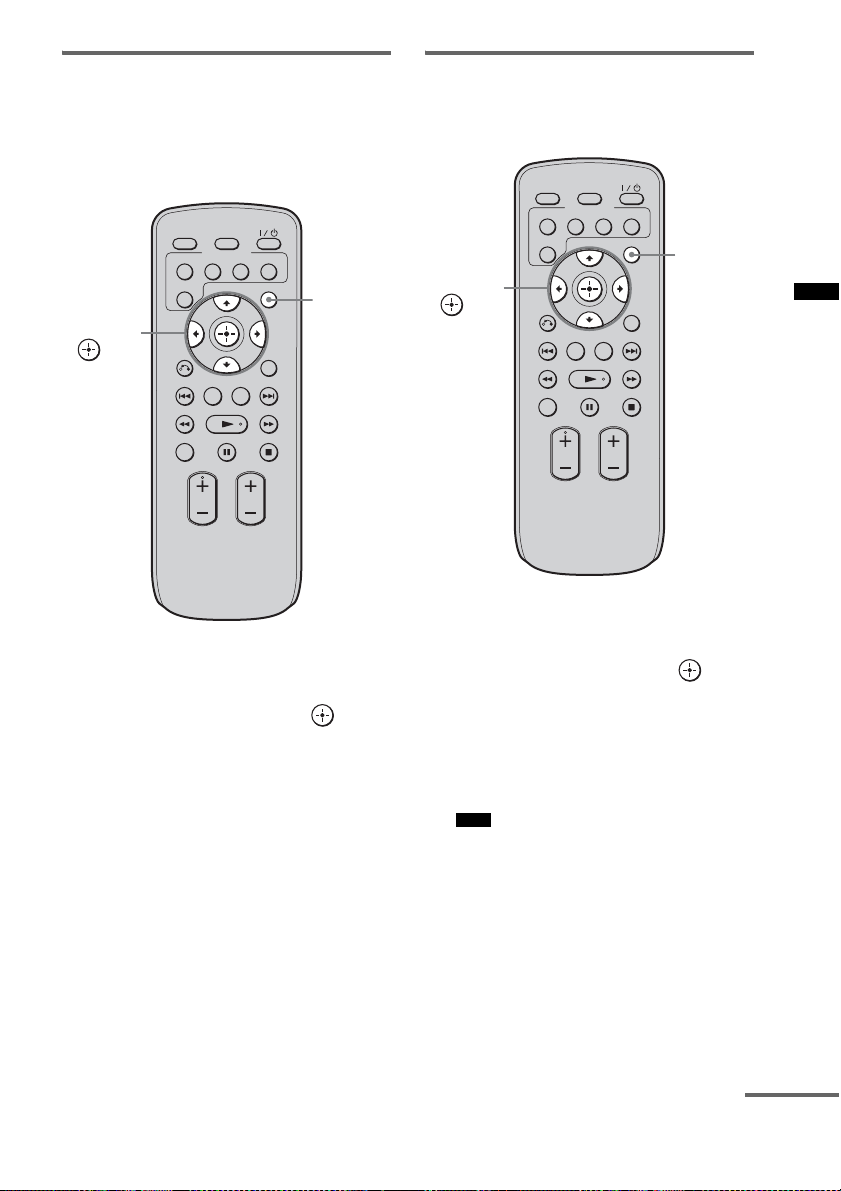

Telecomando
Aqui são descritos os botões para o
funcionamento deste suporte e de um
componente ligado através da ligação
DMPORT.
Nota
• Aponte o telecomando para o sensor remoto do
suporte.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
DMPORT
RETURN
MUTING
VOLUME
*Os botões N e VOLUME + possuem um ponto
táctil. Utilize-o como orientação durante a
utilização.
Botões para o funcionamento
deste suporte
A ?/1 (ligado/em espera)
Carregue neste botão para ligar ou desligar
o sistema.
B AMP MENU
Carregue neste botão para visualizar o menu
do sistema (página 30).
G SOUND FIELD +/–
Carregue neste botão para seleccionar o
campo de som (página 22).
H VOLUME +/–
Carregue neste botão para ajustar o volume.
I MUTING
Carregue neste botão para desligar o som.
K O RETURN
Carregue neste botão para regressar ao
menu anterior.
L C, X, x, c ou
Carregue em C, X, x ou c para seleccionar
as configurações. De seguida, carregue em
para activar a selecção.
M INPUT SELECTOR
Carregue num dos botões para seleccionar o
componente que pretende utilizar.
Os botões são atribuídos de origem ao
controlo de componentes Sony. Pode alterar
as predefinições de fábrica dos botões de
introdução de modo adequado aos
componentes do seu sistema.
N DISPLAY
Carregue neste botão para mudar a
informação apresentada no visor do painel
frontal.
O LEVEL MODE
Carregue neste botão para ajustar o nível da
coluna central e do subwoofer. Esta
definição é aplicada a todos os campos de
som.
Botões para o funcionamento de
um componente ligado através da
ligação DMPORT
As seguintes explicações servem apenas de
exemplo. Dependendo do componente, as
operações acima indicadas poderão não ser
possíveis, ou poderão ser diferentes da descrição.
C DMPORT MENU
Carregue neste botão para visualizar o
menu.
D ./>
Carregue para passar capítulos à frente.
E m/M
Carregue neste botão para efectuar o recuo
rápido ou avanço rápido.
Opções de Reprodução
continua
17
PT
F N (reprodução)/X (pausa)/x (parar)
Botões de modo de reprodução.
J ALBUM +/–
Carregue neste botão para seleccionar um
álbum.
K O RETURN
Carregue neste botão para regressar ao
menu anterior.
L C, X, x, c ou
Carregue neste botão para seleccionar uma
opção de menu e activar essa selecção.
18
PT
Ver televisão
TV
VOLUME
+/–
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
DMPORT
RETURN
-
ALBUM
MUTING
VOLUME
AMP MENU
ALBUM+
SOUND FIELD
DMPORT
MENU
?/1
1 Ligue o televisor e seleccione um
canal.
Consulte as instruções de funcionamento do
seu televisor para obter informações mais
detalhadas.
2 Carregue em ?/1 para ligar o sistema.
3 Carregue em TV no telecomando.
4 Carregue em VOLUME +/– para regular
o volume do sistema.
Sugestão
• O som pode ser emit ido a partir da coluna do televisor.
Nesse caso, reduza o volume da coluna do televisor
para o mínimo.
Opções de Reprodução
19
PT
Desfrutar de outros componentes
LEVEL MODE
BD, DVD,
SAT,
DMPORT
VOLUME
+/–
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
DMPORT
RETURN
-
ALBUM
MUTING
VOLUME
AMP MENU
ALBUM+
SOUND FIELD
DMPORT
MENU
?/1
SOUND
FIELD +/–
Desfrutar de um sintonizador
de satélite
1 Ligue o televisor.
Consulte as instruções de funcionamento do
seu televisor para obter informações mais
detalhadas.
2 Ligue o sintonizador de satélite e
carregue em ?/1 para ligar o sistema.
Consulte as instruções de funcionamento do
seu sintonizador de satélite para obter
informações mais detalhadas.
3 Carregue em SAT no telecomando.
4 Altere a entrada do televisor.
Consulte as instruções de funcionamento do
seu televisor para obter informações mais
detalhadas.
5 Carregue em VOLUME +/– para regular
o volume do sistema.
Sugestão
• O som pode ser emit ido a partir da coluna do televisor.
Nesse caso, reduza o volume da coluna do televisor
para o mínimo.
Desfrutar de Blu-ray Disc, DVD
ou “PlayStation 3”
1 Ligue o televisor.
2 Ligue o leitor (gravador) Blu-ray Disc/
DVD ou “PlayStation 3” e carregue em
?/1 para ligar o sistema.
Consulte as instruções de funcionamento do
seu componente para obter informações
mais detalhadas.
3 Carregue em BD ou DVD no
telecomando.
4 Altere a entrada do televisor.
Consulte as instruções de funcionamento do
seu televisor para obter informações mais
detalhadas.
5 Reproduza o disco.
Sugestão
• Mesmo que reproduza Dolby True HD, Dolby Digital
Plus ou DTS HD com um componente ligado
compatível com estes formatos de som, o sistema
aceita-os como Dolby Digital ou DTS. Quando
reproduz estes formatos de som de alta qualidade,
configure o componente ligado para emitir som em
PCM de multi-canal, se possível.
Desfrutar de um componente
ligado através de DMPORT
1 Carregue em DMPORT no
telecomando.
2 Inicie a reprodução do componente
ligado.
20
PT
Sugestão
• Quando ouvir ficheiros MP3 ou outro tipo de música
comprimida utilizando uma fonte de áudio portátil,
pode melhorar o som. Carregue em SOUND FIELD
+/– repetidamente até “P. AUDIO” aparecer no visor
do painel frontal.
Opções de Reprodução
21
PT
Campos de som disponíveis
Função Surround
Desfrutar do efeito surround
Seleccionar o campo de som
Este sistema tem capacidade para criar som
surround multi-canal. Pode seleccionar um dos
campos de som optimizados dos campos de som
pré-programados do sistema.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
SOUND
FIELD +/–
DMPORT
RETURN
MUTING
VOLUME
Carregue em SOUND FIELD +/–.
O campo de som actual aparece.
Cada vez que carrega no botão SOUND FIELD
+/–, o ecrã muda ciclicamente, do seguinte
modo:
STANDARD y MOVIE y MUSIC y
SPORTS y GAME y P.AUDIO* y
STANDARD.....
Carregue em SOUND FIELD +/– repetidamente
até aparecer o campo de som que desejar.
Campo de som Efeito
STANDARD Pode desfrutar do som
normal.
MOVIE Pode desfrutar de um som
poderoso, com reforço do
som de graves e presença
realçada.
MUSIC Este campo de som é o
ideal para ouvir música,
permitindo desfrutar da
experiência de som
surround total.
SPORTS Pode desfrutar da
atmosfera de um jogo e
ouvir um relato excitante,
jogada a jogada.
GAME Este campo de som é o
ideal para jogos de vídeo.
P. AUDIO* Pode desfrutar de som
optimizado quando ouve
MP3 ou outros ficheiros de
música comprimidos
utilizando uma fonte de
áudio portátil.
* “P. AUDIO” aparece apenas quando DMPORT é
seleccionado como fonte de entrada para
reprodução.
Sugestões
• Os campos de som memorizados para cada entrada
são mantidos mesmo que desligue o cabo de
alimentação CA.
• O som multi-canal é processado através da função
surround em qualquer campo de som. Para além
disso, o som multi-canal é processado através da
função surround para qualquer som em “MOVIE” ou
“SPORTS”.
22
PT
Funções “BRAVIA” Sync
O que é o “BRAVIA” Sync?
Ligando componentes Sony compatíveis com
“BRAVIA” Sync através de um cabo HDMI
(não fornecido), o funcionamento é simplificado
do seguinte modo:
• Reprodução Um Toque: Quando reproduz um
componente como um leitor (gravador) de Bluray Disc/DVD, o sistema e o televisor são
ligados automaticamente e mudam para a
entrada HDMI apropriada.
• Controlo de Áudio do Sistema: Enquanto vê
televisão, pode seleccionar a emissão de som a
partir da coluna do televisor ou das colunas do
sistema.
• Desligar sistema: Quando desliga o televisor, o
sistema e os componentes ligados são também
desligados simultaneamente.
O sistema “BRAVIA” Sync é compatível com
um televisor Sony, leitor de Blu-ray Disc/DVD,
amplificador AV, etc., com a função Controlo
para HDMI.
CONTROLO PARA HDMI é uma norma de
função de controlo mútuo utilizada pela CEC
(Consumer Electronics Control) para HDMI
(High-Definition Multimedia Interface).
A função Controlo para HDMI não
funcionará nos seguintes casos:
• Quando liga este sistema a um componente que
não é compatível com a função Controlo para
HDMI.
• Quando liga o sistema e os componentes
utilizando outra ligação que não a HDMI.
Recomendamos que ligue este sistema a
produtos com “BRAVIA” Sync.
Nota
• Dependendo do componente ligado, a função
Controlo para HDMI poderá não funcionar. Consulte
as instruções de funcionamento do componente.
Preparativos para o “BRAVIA” Sync
Para utilizar o “BRAVIA” Sync, regule a função
Controlo para HDMI para ligado para o sistema
e para o componente ligado.
Quando ligar um televisor Sony com função
Controlo para HDMI, a função Controlo para
HDMI do sistema e do componente ligado pode
ser definida simultaneamente configurando a
função Controlo para HDMI do televisor.
LEVEL MODE
BD, DVD,
SAT
C, X, x, c,
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
DMPORT
RETURN
-
ALBUM
MUTING
VOLUME
AMP MENU
ALBUM+
SOUND FIELD
DMPORT
MENU
?/1
AMP
MENU
1 Certifique-se de que o sistema está
ligado ao televisor e aos componentes
ligados (que devem ser compatíveis
com a função Controlo para HDMI)
através dos cabos HDMI (não
fornecidos).
2 Ligue o sistema, o televisor e os
componentes ligados.
3 Seleccione a entrada do sistema ligado
ao componente que pretende ver (BD,
DVD, SAT), e active a entrada HDMI do
televisor, de modo a que uma imagem
do componente ligado seja visualizada.
Funções “BRAVIA” Sync
continua
23
PT
4 Defina a função Controlo para HDMI do
televisor para ligado.
A função Controlo para HDMI do sistema e
do componente ligado é simultaneamente
regulada para ligado.
Durante a configuração, “SCANNING”
aparece no visor do painel frontal. Após
terminar a configuração, “COMPLETE”
aparece no visor do painel frontal. Aguarde
até a configuração ser concluída.
Se “SCANNING” ou “COMPLETE”
não aparecer após realizar os
passos acima indicados
Defina a função Controlo para HDMI para
ligado para o sistema e para o componente ligado
individualmente.
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“SET HDMI” aparecer e, em seguida,
carregue em ou c.
3 Carregue em x/X repetidamente até
“CTRL: HDMI” aparecer e, em seguida,
carregue em ou c.
4 Carregue em x/X para seleccionar
“ON”.
5 Prima AMP MENU.
O menu AMP desliga-se. A função Cont rolo
para HDMI está regulada para ligado.
6 Defina a função Controlo para HDMI do
componente ligado para ligado.
Para obter mais detalhes sobre a
configuração do componente ligado,
consulte as suas instruções de
funcionamento.
7 Seleccione a entrada do sistema ligado
ao componente cuja função Controlo
para HDMI pretende utilizar (BD, DVD,
SAT) e repita o passo 6.
Se adicionar ou ligar novamente o
componente
Realize os passos “Preparativos para o
“BRAVIA” Sync” e “Se “SCANNING” ou
“COMPLETE” não surgir após realizar os
passos acima indicados” novamente.
Notas
• Durante a definição da função Controlo para HDMI
do sistema, a função Controlo de Áudio do Sistema
não funciona.
• Se a função Controlo para HDMI do componente
ligado não puder ser definida simultaneamente
configurando “CONTROLO PARA HDMI” do
televisor, defina a função Controlo para HDMI
utilizando o menu do componente ligado.
• Para mais informações sobre a configuração do
televisor e dos componentes ligados, consulte as
respectivas instruções de funcionamento.
Sugestão
• A predefinição da função Controlo para HDMI do
sistema é “OFF”.
24
PT
Configurar a função Controlo
para HDMI para desligado
para um componente sem
tomadas HDMI
Para ouvir o som do componente sem tomadas
HDMI quando a função Controlo para HDMI
está definida para ligado, defina-a para desligado
para esse componente individualmente.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
Nota
• Excepto se a função Controlo para HDMI estiver
definida para desligado num componente sem
tomadas HDMI, o som desse componente poderá não
ser emitido a partir do sistema.
Sugestão
• Quando ligar a saída de vídeo do adaptador DIGITAL
MEDIA PORT à entrada vídeo do televisor, defina
“DMPORT. CTRL” para “OFF”.
Quando ligar o adaptador DIGITAL MEDIA PORT
sem tomada de saída vídeo, defina “DMPORT.
CTRL” para “ON”.
Funções “BRAVIA” Sync
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“SET HDMI” aparecer e, em seguida,
carregue em ou c.
3 Carregue em x/X para seleccionar o
componente relativamente ao qual
pretende definir a função Controlo para
HDMI para desligado (DVD CTRL, SAT
CTRL ou DMPORT. CTRL) e, em
seguida, carregue em ou c.
4 Carregue em x/X para seleccionar
“OFF”.
5 Prima AMP MENU.
O menu AMP desliga-se.
25
PT
Desfrutar de um Blu-ray
Desfrutar do som do
Disc/DVD
(Reprodução Um Toque)
Reproduzir um componente ligado.
O sistema e o televisor são ligados
automaticamente e activam a entrada HDMI
apropriada.
Nota
• Dependendo do televisor, o início dos conteúdos
poderá não ser emitido.
Sugestão
• Pode desfrutar de um leitor (gravador) de Blu-ray
Disc/DVD ligado ao sistema, mesmo que desligue o
sistema. O indicador POWER / ACTIVE STANDBY
acende-se a âmbar neste momento.
televisor a partir das
colunas
(Controlo de Áudio do Sistema)
Pode desfrutar do som do televisor a partir das
colunas do sistema através de uma simples
operação. Para mais informações, consulte as
instruções de funcionamento do televisor.
LEVEL MODE
INPUT
SELECTOR
C, X, x, c,
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
DMPORT
RETURN
-
ALBUM
MUTING
VOLUME
AMP MENU
ALBUM+
SOUND FIELD
DMPORT
MENU
?/1
AMP
MENU
26
Carregue em ?/1 para ligar o sistema.
O som é emitido a partir da coluna do sistema. O
som é emitido a partir da coluna do televisor
quando desliga o sistema.
Notas
• Quando o televisor é ligado antes do sistema, o som
do televisor não será emitido durante alguns instantes.
• Quando liga um televisor sem a função Controlo de
Áudio do Sistema, esta função não funciona.
Sugestão
• Pode ajustar o volume e desligar o som do sistema
utilizando o telecomando do televisor.
PT
Utilizar a função de Limite de
Volume
Quando o Controlo de Áudio do Sistema está
activado e o método de saída muda da coluna do
televisor para a coluna do sistema
automaticamente, pode ser emitido som com alto
volume, consoante o nível de volume do sistema.
Pode evitá-lo, limitando o nível máximo do
volume.
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“SET HDMI” aparecer e, em seguida,
carregue em ou c.
3 Carregue em x/X repetidamente até
“VOL LIMIT” aparecer e, em seguida,
prima ou c.
4 Carregue em x/X para seleccionar o
nível máximo de volume que pretende.
O nível máximo de volume muda do
seguinte modo:
MAX y 49 y 48.....2 y 1 y MIN
5 Prima AMP MENU.
O menu AMP desliga-se.
Notas
• Esta função está disponível apenas quando a função
Controlo para HDMI estiver definida para ligado.
• Esta função não está disponível quando o método de
saída mudar de coluna do sistema para coluna do
televisor.
Sugestões
• Recomendamos que regule o nível máximo do
volume para um nível um pouco inferior ao volume a
que costuma ouvir.
• Independentemente do nível máximo do volume que
definir, os botões VOLUME +/– do sistema e do
telecomando estão operacionais.
• Se não desejar limitar o nível máximo de volume,
seleccione “MAX”.
Utilizar os botões INPUT
SELECTOR do telecomando
Os botões INPUT SELECTOR (TV, BD, DVD,
SAT) funcionam do seguinte modo quando a
função Controlo para HDMI está regulada para
ligado.
• BD, DVD, SAT: A entrada áudio do sistema é
mudada para o som do componente
correspondente premindo o botão. A entrada
vídeo do televisor também é mudada
automaticamente para a imagem do
componente.
• TV: A entrada áudio do sistema é mudada para
o som do televisor quando este botão é
premido. A entrada vídeo do televisor não é
alterada automaticamente. Seleccione o canal
do televisor que pretende visualizar com o
telecomando do televisor.
Funções “BRAVIA” Sync
27
PT
Desligar o televisor, o sistema e os componentes ligados
(Desligar sistema)
Quando desliga o televisor utilizando o botão
POWER do telecomando do televisor, o sistema
e os componentes ligados desligam-se
automaticamente.
Nota
• Dependendo do estado, os componentes ligados
podem não ser desligados. Para mais informações,
consulte as instruções de funcionamento fornecidas
com os componentes ligados.
28
PT
Definições Avançadas
Configurar o nível das colunas
Pode ajustar o nível da coluna central e do
subwoofer. Esta definição é aplicada a todos os
campos de som.
6 Carregue em LEVEL MODE.
C, X, x, c,
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
DMPORT
RETURN
-
ALBUM
MUTING
VOLUME
AMP MENU
ALBUM+
SOUND FIELD
DMPORT
MENU
LEVEL
MODE
1 Começar a reproduzir uma fonte
codificada com efeitos surround multicanal (DVD, etc.).
2 Carregue em LEVEL MODE.
3 Carregue em x/X para seleccionar
“CNT LEVEL (nível da coluna central)”
ou “SW LEVEL (nível do subwoofer)”.
4 Carregue em ou c.
5 Durante a monitorização do som,
carregue em x/X para seleccionar a
definição que pretende.
Predefinição: 0 (dB)
Pode ajustar a partir de –6 (dB) até +6 (dB)
em passos de 1 (dB).
Definições Avançadas
29
PT
Definições e ajustes através do menu de amplificador
Utilização do menu AMP
Pode especificar as seguintes opções com AMP
MENU no telecomando.
Os valores predefinidos estão sublinhados.
AMP MENU
SET
HDMI*
DUAL
MONO
A/V
SYNC
AUDIO
DRC
DIMMER
DISPLAY
SLEEP
CTRL: HDMI
DVD CTRL**
SAT CTRL**
DMPORT. CTRL
VOL LIMIT**
MAIN
SUB
MAIN+SUB
ON
OFF
MAX
STD
OFF
ON
OFF
ON
OFF
OFF, 10M, 20M, ….. 80M, 90M
**
ON
OFF
ON
OFF
ON
OFF
ON
OFF
MAX, 49,
48 ….. 2, 1,
MIN
2 Carregue várias vezes em C/X/x/c para
seleccionar a opção e as definições.
3 Carregue em AMP MENU para
desactivar o menu AMP.
As seguintes páginas mostram detalhes para cada
definição.
* Consulte “Funções “BRAVIA” Sync” (página 23).
** Esta definição aparece apenas quando “CTRL:
HDMI” está definido para “ON”.
1 Carregue em AMP MENU para activar o
menu AMP.
PT
30
Desfrutar do som de banda
multiplex (DUAL MONO)
Quando o sistema recebe o sinal de banda
Multiplex AC-3, pode desfrutar do som de uma
banda Multiplex.
Nota
• Para receber o sinal AC-3, tem de ligar o sistema a um
sintonizador de satélite digital, utilizando um cabo
óptico ou coaxial, e definir o modo de saída digital no
sintonizador de satélite como AC-3.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
3 Carregue em x/X para seleccionar o
som que pretende.
• MAIN: reproduz apenas o canal
principal.
• SUB: reproduz apenas o canal
secundário.
• MAIN+SUB: o som principal é emitido
pela coluna esquerda e o
som secundário pela coluna
direita.
4 Prima AMP MENU.
O menu AMP desliga-se.
Definições Avançadas
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“DUAL MONO” aparecer e, em
seguida, prima ou c.
continua
31
PT
Ajustar o atraso entre o som e
a imagem (A/V SYNC)
Pode retardar som utilizando esta função quando
a imagem é mais lenta do que o som.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
1 Prima AMP MENU.
2 Carregue várias vezes em X/x até
aparecer “A/V SYNC” e, em seguida,
ou c.
3 Carregue em X/x para seleccionar a
definição.
• OFF: não regula.
• ON: regula a diferença entre imagem e
som.
4 Prima AMP MENU.
O menu AMP desliga-se.
Notas
• Pode não ser possível ajustar totalmente o atraso entre
o som e a imagem através desta função.
• Esta função é útil apenas para entrada Dolby Digital,
DTS e PCM linear (2 c.) através de sinais de entrada
ópticos (áudio) e coaxiais (áudio) ou HDMI.
Desfrutar do som Dolby Digital
com volume baixo (AUDIO
DRC)
Pode comprimir a gama dinâmica da banda
sonora. Esta função é útil para ver filmes com
volume baixo. O AUDIO DRC aplica-se apenas
a fontes Dolby Digital.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
1 Prima AMP MENU.
2 Carregue repetidamente em x/X até
“AUDIO DRC” aparecer, e prima ou
c.
3 Carregue em x/X para seleccionar a
definição.
• OFF: sem compressão da gama
dinâmica.
• STD: reproduz a banda sonora com o tipo
de gama dinâmica pretendida pelo
engenheiro de gravação.
• MAX: comprime a gama dinâmica
totalmente.
4 Prima AMP MENU.
O menu AMP desliga-se.
32
PT
Alterar a luminosidade do
visor do painel frontal
(DIMMER)
A luminosidade do visor do painel frontal pode
ser definida para um de 2 níveis diferentes.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
1 Prima AMP MENU.
2 Carregue em X/x repetidamente até
“DIMMER” aparecer e prima ou c.
3 Carregue em X/x para seleccionar a
luminosidade do visor do painel frontal.
• OFF: iluminação intensa.
• ON: iluminação fraca.
4 Prima AMP MENU.
O menu AMP desliga-se.
Alterar a definição do visor
(DISPLAY)
Pode alterar a definição do visor.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“DISPLAY” aparecer e prima ou c.
3 Carregue em x/X para seleccionar a
definição do visor do painel frontal.
• ON: o visor aparece sempre.
• OFF: o visor aparece durante instantes
quando utiliza o sistema.
Nota
• O visor aparece sempre que a função de corte de
som ou de protecção está activa, mesmo que
regule “DISPLAY” para “OFF”.
4 Prima AMP MENU.
O menu AMP desliga-se.
Definições Avançadas
continua
33
PT
Utilização do temporizador
(SLEEP)
Pode definir uma hora pré-programada para
desligar o sistema, para poder adormecer a ouvir
música. Pode definir a hora em decrementos de
10 minutos.
LEVEL MODE
DISPLAY
INPUT SELECTOR
TV BD DVD SAT
ALBUM
-
ALBUM+
SOUND FIELD
AMP MENU
DMPORT
MENU
AMP
MENU
DMPORT
C, X, x, c,
RETURN
MUTING
VOLUME
1 Prima AMP MENU.
2 Carregue em x/X repetidamente até
“SLEEP” aparecer, e prima ou c.
3 Carregue em x/X para seleccionar o
tempo predefinido.
O visor dos minutos (tempo restante) muda
do seguinte modo:
OFF y 10M y 20M
YY
90M y 80M ..... 30M
4 Prima AMP MENU.
O menu AMP desliga-se.
b
Nota
• Esta função destina-se apenas a este sistema e não ao
televisor ligado ou a outros componentes.
PT
34
Informações Adicionais
Resolução de problemas
Se ocorrer algum dos problemas descritos abaixo
durante a utilização do sistema, consulte este
guia de resolução de problemas para tentar
solucioná-lo antes de solicitar a sua reparação.
Se o problema persistir, contacte o agente Sony
da sua zona. Ao trazer o sistema para ser
reparado, certifique-se de que traz a totalidade do
sistema.
Geral
A alimentação não está ligada.
• Verifique se o cabo de alimentação CA está
ligado com firmeza.
Se “PROTECTOR” e “PUSH POWER”
aparecerem alternadamente no visor do painel
frontal.
Carregue em ?/1 para desligar o sistema e
verifique a seguinte opção após “STANDBY”
desaparecer.
• Existe algum objecto a bloquear os orifícios
de ventilação do sistema?
Depois de verificar o item acima indicado e
de resolver quaisquer problemas, ligue o
sistema. Se a causa do problema não for
encontrada mesmo depois de verificar o item
de cima, consulte o agente Sony mais
próximo.
Não é reproduzido som em DolbyDigital ou
DTS multi-canal.
• Certifique-se de que está seleccionado o
formato de som Dolby Digital ou DTS
quando reproduzir um Blu-ray Disc ou DVD
através de um componente ligado.
• Verifique a definição áudio do componente
ligado a este suporte, como um gravador
(leitor) de Blu-ray Disc ou leitor de DVD.
Não se consegue obter o efeito surround.
• Dependendo da definição do campo de som
e/ou do sinal de entrada, o processamento
surround poderá não funcionar. Para
verificar o sinal de entrada, prima INPUT
SELECTOR no suporte e seleccione
novamente a entrada. Quando a entrada for
alterada, o tipo de sinal de entrada aparece
no painel frontal.
Se “2.0ch’’ ou “1.0ch” aparecer, a fonte de
som é estéreo ou mono e não contém som
surround.
Se “5.1ch’’ aparecer, é porque a fonte de
som tem som surround, apesar de este não se
ouvir muito, dependendo do programa ou
disco.
Não sai som das colunas ou o som sai com um
nível de volume muito baixo.
• Carregue em VOLUME + e verifique o nível
do volume.
• Carregue em MUTING ou VOLUME + para
cancelar a função de cortar o som.
• Carregue em SOUND FIELD +/– e
verifique o campo de som seleccionado.
• O efeito de som das colunas pode ser menos
perceptível, consoante a fonte.
O som está atrasado relativamente à imagem
do televisor.
• Regule “A/V SYNC” para “OFF” quando
“A/V SYNC” estiver definido para “ON”.
Componentes ligados
Não se ouve som ou apenas um som com um
nível de volume muito baixo,
independentemente do componente
seleccionado.
• Verifique se este sistema e os componentes
estão correctamente ligados.
• Verifique se o sistema e o componente
seleccionado estão ligados.
Informações Adicionais
continua
35
PT
Não se ouve som do componente
seleccionado.
• Certifique-se de que o componente está
correctamente ligado à tomada de entrada
áudio do respectivo componente.
• Verifique se os cabos estão bem inseridos na
tomada do componente e deste sistema.
• Verifique se o componente está
seleccionado correctamente.
• Se retomar a reprodução de um disco com o
volume no máximo, poderá não haver som.
Nesse caso, reduza o volume para o mínimo,
desligue o sistema e volte a ligar.
O som é interrompido ou há ruídos.
• Verifique os formatos de áudio de saída
suportados por este sistema na página 38.
Não há imagem no ecrã do televisor.
• Verifique se o televisor está seleccionado
correctamente.
• Defina o televisor para o modo de entrada
adequado.
Controlo para HDMI
A função Controlo para HDMI não funciona.
• Verifique a ligação HDMI (página 10).
• Certifique-se de que “CTRL: HDMI” está
definido para “ON” no menu AMP.
• Certifique-se de que o componente ligado é
compatível com a função Controlo para
HDMI.
• Verifique as definições de Controlo para
HDMI no componente ligado. Para mais
informações, consulte as instruções de
funcionamento fornecidas com o
componente ligado.
• Se alterar a ligação HDMI, ligue/desligue o
cabo de alimentação CA ou, se houver uma
falha de corrente, repita os procedimentos de
“Preparativos para o “BRAVIA” Sync”
(página 23).
• O sistema pode não funcionar correctamente
se seleccionar um componente não
compatível com a função Controlo para
HDMI do televisor.
• Certifique-se de que “DVD CTRL”, “SAT
CTRL” ou “DMPORT. CTRL” está
definido para “ON” no menu AMP. Se a
entrada do sistema for seleccionada para um
componente cuja definição “DVD CTRL”,
“SAT CTRL” ou “DMPORT. CTRL” seja
“OFF”, as funções Controlo para HDMI,
como Reprodução Um Toque, Controlo de
Áudio do Sistema e Limite de Volume não
funcionarão, mesmo que a definição da
função Controlo para HDMI de outro
componente esteja definida para ligado.
Não é emitido qualquer som do sistema nem
da coluna do televisor.
• Verifique o volume do sistema e do
televisor.
• Seleccione a entrada do sistema
correctamente.
O som é emitido do sistema e do televisor.
• Se a função Controlo para HDMI estiver
definida para desligado, ou o componente
seleccionado não for compatível com a
função Controlo para HDMI, desligue o som
do sistema ou do televisor.
A função Desligar sistema não funciona.
• Altere a configuração do televisor para
desligar automaticamente os componentes
ligados quando desligar o televisor. Para
mais informações, consulte as instruções de
funcionamento do televisor.
Uma imagem não aparece no televisor.
• Verifique se as ligações HDMI IN e HDMI
OUT foram efectuadas correctamente.
Uma mensagem a indicar que o método de
saída foi alterado da coluna do sistema para a
coluna do televisor aparece no ecrã do
televisor.
• A função Controlo para HDMI para o
componente seleccionado é definida para
desligado. Para mais informações, consulte
“Configurar a função Controlo para HDMI
para desligado para um componente sem
tomadas HDMI” (página 25).
36
PT
Outros
O telecomando não funciona.
• Aponte o telecomando para o sensor remoto
do sistema.
• Retire quaisquer obstáculos no espaço entre
o telecomando e a coluna satélite.
• Substitua ambas as pilhas do telecomando se
estas estiverem fracas.
• Certifique-se de que selecciona a entrada
correcta no telecomando.
O volume é reduzido quando o método de
saída muda da coluna do televisor para a
coluna do sistema.
• A função Limite de Volume está a funcionar.
Para mais informações, consulte “Utilizar a
função de Limite de Volume” (página 27).
Se, depois de ter tomado estas
medidas, o sistema continuar a
funcionar incorrectamente,
reponha o sistema da seguinte
forma:
Utilize os botões do sistema para esta operação.
1 Carregue em ?/1 para ligar a corrente.
2 Carregue em INPUT SELECTOR,
VOLUME – e ?/1 simultaneamente.
“COLD RESET” aparece e o sistema é
reposto. Menu AMP, campo de som, etc.,
regressam às predefinições.
Informações Adicionais
37
PT
Características técnicas
Dimensões:
mm (aprox.)
Peso: kg 43
A 1.010
B 400
C 550
Formatos suportados pelo
suporte
Os formatos de entrada digital suportados por
este sistema são os seguintes.
Formato Suportado/Não suportado
Dolby Digital a
DTS a
PCM Linear (2 c.)* a
PCM Linear
(5.1 c., 7.1 c.)*
(Apenas HDMI)
Dolby Digital Plus ×
Dolby True HD ×
DTS-HD ×
* O PCM linear aceita frequências de amostragem não
superiores a 48 kHz.
Secção do amplificador
Potência de Saída de Referência
Modo surround Frontal: 50 Watts/c.
(8 ohms a 1 kHz,
THD 10 %)
Central*: 50 Watts/c.
(8 ohms a 1 kHz, THD
10 %)
Subwoofer: 100 Watts/c.
(4 ohms a 100 Hz,
THD 10 %)
* É possível que não haja saída de som, dependendo das
definições dos campos de som e da fonte.
Entradas (Analógicas)
Televisor Impedância: 30 kohms
Entradas (Digitais)
TV, DVD Óptico
SAT Coaxial, óptico
a
38
PT
Secção HDMI
Ficha Ficha HDMI standard de 19
pinos
Entradas/saídas vídeo BD, DVD, SAT:
640 × 480p@60 Hz
720 × 480p@59,94/60 Hz
1440 × 480p@59,94/60 Hz
(pixel enviado 2 vezes)
1280 × 720p@59,94/60 Hz
1920 × 1080i@59,94/
60 Hz
1920 × 1080p@59,94/
60 Hz
720 × 576p@50 Hz
1440 × 576p@50 Hz (pixel
enviado 2 vezes)
1280 × 720p@50 Hz
1920 × 1080i@50 Hz
1920 × 1080p@50 Hz
1920 × 1080p@24 Hz
Entradas áudio BD, DVD, SAT: Linear
PCM 7.1 c./Dolby Digital/
DTS
Colunas
Unidade de coluna Frontal / Central
Sistema de colunas Reflexo de graves,
protegido magneticamente
Unidade de coluna 40 × 70 mm tipo cónico
Unidade de subwoofer
Sistema de colunas Reflexo de graves
Unidade de coluna 160 mm, tipo cónico
Acessórios fornecidos
Cabo óptico (1,5 m) (1)
Telecomando (RM-ANU041) (1)
Pilhas tamanho AA (R6) (2)
Cinta do suporte e dois parafusos (pequeno/grande) (1)
Placa da prateleira (1)
Pinos de apoio da prateleira (4)
Manual de instruções (1)
O design e as características técnicas estão sujeitos a
alterações sem aviso prévio.
Informações Adicionais
Geral
Requisitos de energia 230 V, 50/60 Hz
Consumo de energia Ligado: 70 W
Em espera Activo
(Controlo para HDMI
ligado):
1,5 W (mínimo) a 5 W
(máximo)
Em espera (Controlo para
HDMI desligado): inferior
a 0,3 W
Dimensões (aprox.) 1.010 × 550 × 400 mm
(l/a/p)
Peso (aprox.) 43 kg
39
PT
Glossário
Dolby Digital
Este formato de som para sala de cinema é mais
avançado do que o formato Dolby Surround Pro
Logic. Neste formato, as colunas surround
produzem som estéreo com um intervalo de
frequência alargado, e um canal de subwoofer
para intensificar os graves é fornecido
independentemente. Este formato também se
chama “5.1” com o canal de subwoofer
concebido como 0.1 canais (funciona apenas
quando é necessário um efeito de graves
potentes). Neste formato, todos os seis canais são
gravados separadamente para uma maior
separação entre canais. Além disso, como todos
os canais são processados digitalmente, ocorre
menos degradação do sinal.
Dolby Pro Logic II
O Dolby Pro Logic II cria cinco canais de saída
com largura de banda total a partir de fontes de 2
canais. Esta operação processa-se utilizando um
descodificador avançado de som surround com
matriz de alta pureza que extrai as propriedades
espaciais da gravação original sem adicionar
sons novos nem colorações tonais.
DTS
Tecnologia de compressão de áudio digital
desenvolvida pela Digital Theater Systems, Inc.
Esta tecnologia está em conformidade com
surround de 5.1 canais. Este formato é
compreendido por um canal posterior estéreo e
existe um canal de subwoofer discreto neste
formato. DTS fornece os mesmos 5.1 canais
discretos com som digital de excelente
qualidade. Existe uma boa separação de canais
porque os dados de todos os canais são gravados
de forma discreta e processados digitalmente.
HDMI
HDMI (High-Definition Multimedia Interface) é
uma interface que suporta vídeo e áudio numa só
ligação digital, permitindo-lhe desfrutar de
imagem e som digital de elevada qualidade. A
especificação HDMI suporta HDCP (Highbandwidth Digital Contents Protection), uma
tecnologia de protecção anti-cópia que integra
tecnologia de codificação para sinais vídeo
digital.
PCM (Pulse Code Modulation)
Um método de conversão de áudio analógico
para áudio digital para que seja possível
desfrutar de som digital mais facilmente.
S-Force PRO Front Surround
O longo envolvimento da Sony com tecnologia
surround (e a vasta quantidade de dados
acústicos acumulado como resultado) levou ao
desenvolvimento de métodos de processamento
novos e DSP avançados para cumprir esta tarefa
eficazmente, a que chamamos S-Force PRO
Front Surround. Comparado com tecnologias
surround anteriores, o S-Force PRO Front
Surround reproduz uma sensação mais
convincente de distância e espaço, resultando
numa verdadeira experiência de som surround
sem a necessidade de colunas traseiras.
S-Master
A S-Master é uma tecnologia de amplificação
totalmente digital desenvolvida pela Sony, que
minimiza eficazmente a ocorrência de
fragmentação e trepidação do som,
proporcionando uma fantástica clareza dos
diálogos e uma reprodução fiel do som original.
A secção compacta do amplificador possibilita
uma maior eficiência da potência e um melhor
desempenho térmico.
x.v.Colour
x.v.Colour é um termo mais familiar para a
norma xvYCC proposta pela Sony, e é uma
marca comercial da Sony. xvYCC é uma norma
internacional para espaço de cor em vídeo.
Esta norma oferece uma gama de cores mais
vasta do que a utilizada nos tipos de emissão
normais.
