Sony KV-32FX66E User Manual

4-088-952-

(1)

FD Trinitron Colour Television

Bedienungsanleitung

Οδηγίες Χρήσης

Kullanwm Kwlavuzu

KV-32FX66E

Einleitung

Wir danken Ihnen dafür, dass Sie dieses Farbfernsehgerät Sony FD Trinitron, mit FlachBildschirm, ausgewählt haben.

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

• Symbole, die in diesen Bedienungsanleitungen verwendet werden:

• Wichtige Information

• Reihenfolge der zu folgenden

Anleitungen.

•

1,2...

Anleitungen.

Reihenfolge der zu folgenden

• Die schraffierten Tasten der Fernbedienung

zeigen Ihnen diejenigen an, die Sie drücken müssen, um die verschiedenen Anleitungen auszuführen.

• Information über die Ergebnisse derAnleitungen.

Inhaltsverzeichnis

Einleitung..................................................................................................................................................3

Sicherheitsmaßnahmen...........................................................................................................................4

Allgemeine Beschreibung

Allgemeine Beschreibung der Tasten auf der Fernbedienung..........................................................5

Allgemeine Beschreibung der Tasten am Fernsehgerät.....................................................................6

Installation

Einlegen der Batterien in die Fernbedienung ......................................................................................6

Anschluss der Antenne und des Videorecorders................................................................................6

Erstmalige Inbetriebnahme

Einschalten und automatische Feinabstimmung des Fernsehers.....................................................7

Das Menü- System auf dem Bildschirm

Einführung in das Menü- System auf dem Bildschirm und seine Anwendung ..........................10

Menü- Führer:

Bildeinstellungen ...............................................................................................................................10

Ton- Einstellungen.............................................................................................................................11

Abschalttimer .....................................................................................................................................12

Auto Format .......................................................................................................................................12

AV3 Ausgang......................................................................................................................................13

PIP Eingangssignal ............................................................................................................................13

PIP Position ........................................................................................................................................14

Sprache/Land.....................................................................................................................................14

Automatisches Abspeichern.............................................................................................................14

Programme Ordnen...........................................................................................................................15

Programmnamen ...............................................................................................................................15

AV-Einstellungen...............................................................................................................................15

Manuell Abspeichern ........................................................................................................................16

Bildrotation .........................................................................................................................................17

RGB Horizontal Position...................................................................................................................17

Kennzeichnung der Fernbedienung................................................................................................17

Videotext NexTView

Zusätzliche Information

Anschluss von frei wählbaren Zusatzgeräten ...................................................................................21

Anwendung von frei wählbaren Zusatzgeräten...............................................................................22

Grundeinstellung der Fernbedienung für ein DVD oder einen Vídeorecorder...........................23

Technische Daten ...................................................................................................................................24

Störungsbehebung .................................................................................................................................25

Zulassungsschein...................................................................................................................................27

...........................................................................................................................................18

...........................................................................................................................................19

Inhaltsverzeichnis

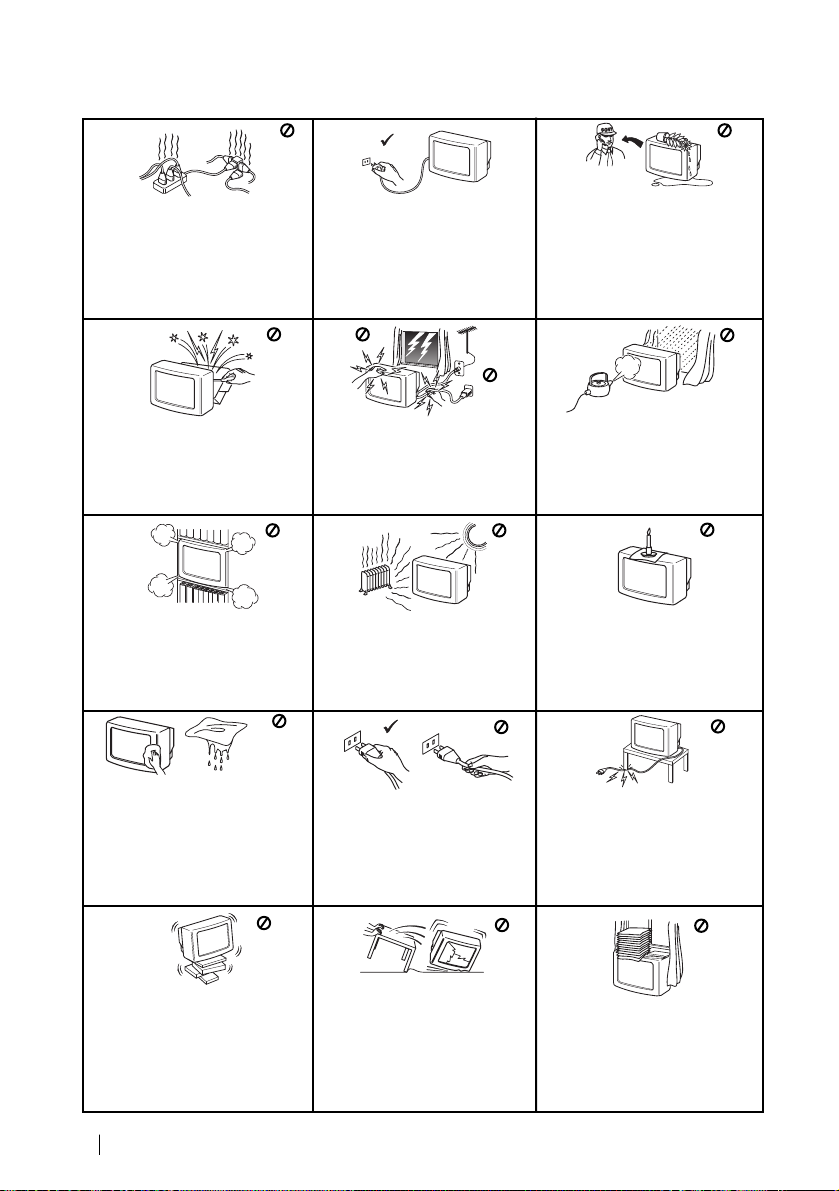

Sicherheitsmaßnahmen

Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, stecken Sie niemals irgendwelche Gegenstände in das Gerät. Schütten Sie niemals irgendeine Flüssigkeit in das Gerät hinein. Benutzen Sie das Fernsehgerät nicht weiter, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Lassen Sie das Gerät sofort von qualiﬁziertem Fachpersonal überprüfen.

Betreiben Sie das Fernsehgerät ausschließlich an 220 - 240 V Wechselstrom. Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, verwenden Sie nicht zu viele Geräte an der gleichen Steckdose.

Öffnen Sie nicht das Gehäuse des Gerätes. Überlassen Sie dies stets nur qualiﬁziertem Fachpersonal.

Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgeräts. Lassen Sie um das ganze Gerät für die Luftzufuhr mindestens 10 cm Platz.

Reinigen Sie den Bildschirm und das Gehäuse mit einem weichen Tuch. Verwenden Sie in keinem Fall Topfreiniger zum Scheuern, alkalische Reiniger, Scheuerpulver oder Lösemittel wie Alkohol, Benzin oder Antistatik Spray. Als Sicherheitsmaßnahme ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Fernseher reinigen.

Aus Umweltschutz- und Sicherheitsgründen empﬁehlt es sich, das Fernsehgerät nicht im Bereitschaftsmodus zu lassen, wenn es nicht benutzt wird. Schalten Sie es am Netzschalter aus.

Während eines Gewitters fassen Sie nicht das Netzkabel oder das Antennenkabel des Fernsehgerätes an.

Stellen Sie das Fernsehgerät nicht an Orten auf, die Hitze, Feuchtigkeit oder übermäßig viel Staub ausgesetzt sind. Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es Erschütterungen ausgesetzt ist.

Ziehen das Netzkabel nur am Stecker heraus. Ziehen Sie nicht am Kabel.

Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät nicht Regen oder sonstiger Feuchtigkeit aus.

Um Feuergefahr zu vermeiden halten Sie brennbare Gegenstände oder offenes Licht (z.B. Kerzen) fern vom Fernsehgerät.

Achten Sie darauf das keine schweren Gegenstände auf dem Netzkabel liegen und es dadurch beschädigt wird. Darum empfehlen wir Ihnen das Kabel zu straffen, wickeln sie es um die auf der Rückseite des Fernsehgerätes angebrachten Kabelhalter.

Stellen Sie das Fernsehgerät auf einen sicheren stabilen Ständer. Verhindern Sie das Kinder hinauf steigen können. Legen Sie das Gerät nicht auf die Seite oder den Bildschirm.

Sicherheitsmaßnahmen

Bevor Sie das Gerät an einem anderen Aufstellungsort platzieren, ziehen Sie den Netzstecker. Vermeiden Sie beim Transport den Gang über unebene Flächen, schnelle hastige Schritte oder übermäßige Gewalt. Falls das Fernsehgerät heruntergefallen oder beschädigt wurde, lassen Sie es sofort durch qualiﬁziertes Fachpersonal überprüfen.

Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgerätes mit Gegenständen wie Vorhängen, Zeitungen usw.

Allgemeine Beschreibung der Tasten auf der Fernbedienung

Kurzzeitiges Ausschalten des Fernsehgerätes:

@£

@™

@¡

@º

!ª

!• !¶

!§

!∞

!¢

Auswahl des Bildschirmformats:

diese Taste mehrmals, um das Bildschirm- Format zu ändern. Für weitere Einzelheiten lesen Sie das kapitel „Auto Format” auf der Seite 12.

Diese Taste funktioniert nur im Modus Videotext.

Auswählen des Videotextes:

Taste, um den Videotext darzustellen.

!º

Joystick:

a) Wenn sich der Wähler des Geräts in der

Position TV befindet:

• Wenn MENU eingeblendet ist, betätigen Sie diese Tasten, um sich im System der Menüs fortzubewegen. Für weitere Einzelheiten lesen Sie das Kapitel „Einführung in das Menü- System auf dem Bildschirms und seine Anwendung“ auf der Seite 10.

• Wenn MENU nicht eingeblendet ist, drücken Sie OK, um die allgemeine Liste der eingestellten Kanäle zu sehen. Wählen Sie den Kanal (Fernsehsender), indem Sie auf oder drücken und anschließend drücken Sie nochmals OK, um den ausgewählten Kanal zu betrachten.

b) Wenn sich der Wähler des Geräts in der

Position VCR (Videorecorder) oder DVD befindet:

Wenn Sie diese Tasten benutzen, können Sie die

Hauptfunktionen an Ihrem VCR oder DVD aufrufen.

!¡

Aktivieren des Menü- Systems:

Taste, um das Menü auf dem Bildschirm zu sehen. Nochmals drücken zum Deaktivieren, und um den normalen Fernsehbildschirm zu betrachten.

Auswählen der Kanäle:

!™

den nächsten oder vorausgegangenen Kanal auszuwählen.

!£

NexTView:

kapitel

Zusätzlich zu den Fernsehfunktionen, werden alle farbigen Tasten auch für das Einschalten des Videotextes verwendet. Wenn Sie weitere Information benötigen, konsultieren Sie das Kapitel über „Videotext“ dieser Bedienungsanleitungen auf der Seite 18.

Für weitere Einzelheiten lesen Sie das

„NexTView” auf der Seite

Drücken Sie diese Taste, um das Fernsehgerät vorübergehend auszuschalten (die Anzeige des Modus: Bereitschaft leuchtet auf). Drücken Sie die Taste nochmals, um das Fernsehgerät, ausgehend vomBereitschaftsmodus (Standby) wieder einzuschalten.

Um Energie zu sparen wird empfohlen das Fernsehgerät komplett auszuschalten, wenn es nicht

gebraucht wird.

6 7

8 9

!º !¡

!™

!£

Wenn nach Ablauf von 15 Minuten weder ein Fernsehsignal vorliegt, noch eine Taste betätigt wird, geht das Fernsehgerät automatisch in den vorübergehenden Bereitschaftsmodus (Standby) über.

Einschalten / Ausschalten des Videorecorders oder des DVD:

betätigen, um den am Fernseher angeschlossenen Videorecorder oder das DVD ein-/ auszuschalten.

Vorwählasse des Geräts:

Fernseher, sondern auch die hauptsächlichen Funktionen Ihres DVD oder Videorecorders steuern. Schalten Sie das Gerät ein, das Sie steuern wollen, und anschließend drücken Sie diese Taste mehrere Male, um DVD, TV oder VCR (für den Videorecorder) auszuwählen. In der ausgewählten Position leuchtet momentan ein grünes Licht auf .

Bevor Sie die Fernbedienung erstmalig benutzen, um das DVD oder den Videorecorder zu steuern, muss in Abhängigkeit von der Marke Ihres Geräts die Grundeinstellung vorgenommen werden. Hierzu lesen Sie das Kapitel Grundeinstellung der Fernbedienung für ein „DVD oder einen Videorecorder“ auf der Seite 23.

Auswählen der Eingangsquelle:

der gewünschten Eingangsquelle auf dem Bildschirm erscheint.

Auswählen der Kanäle:

VCR (Videorecorder) befindet, drücken Sie diese Tasten um Kanäle auszuwählen. Für zweistellige Programm- Nummern drücken Sie die zweite Zahl nicht länger als 2,5 Sekunden.

a) Wenn sich der Wähler des Geräts in der Position TV befindet:

Drücken Sie diese Taste, um zum zuletzt ausgewählten Kanal zurückzukehren (der vorausgegangezane Kanal muss zuvor mindestens 5 Sekunden lang gesehen worden sein).

b) Wenn sich der Wähler des Geräts in der Position VCR befindet:

Wenn Sie einen Sony-Videorecorder benützen, für Programm- Nummern mit zwei

Ziffern, z.B. 23, drücken Sie zuerst -/-- und anschließend die Tasten 2 und 3.

Drücken Sie

Drücken Sie diese

Drücken Sie diese Taste, um

19.

Mit dieser Fernbedienung können Sie nicht nur den

Drücken Sie diese Taste mehrmals, bis das Symbol

Wenn sich der Wähler der Anlage in der Position TV oder

Lautstärke- Regelung:

!¢

die Lautstärke des Fernsehgerätes einzustellen.

!∞

Aufnahmetaste:

der Position VCR befindet, drücken Sie diese Taste, um Programme aufzunehmen.

Auswählen des Fernseh-Modus:

!§

Taste, um den „PIP“, den Videotext oder den Eingang des Videogerätes zu deaktivieren.

!¶

Auswählen des Bild- Modus:

wiederholt, um Bild- Modus umzuschalten.

Auswahl des Toneffekts:

!•

mehrmals, um den Toneffekt zu ändern.

!ª

Informationsanzeige auf dem Bildschirm:

Drücken Sie diese Taste, um alle Anzeigen auf dem Bildschirm einzublenden. Drücken Sie sie nochmals, um die Anzeige auszublenden.

@º

Standbildfunktion:

Fernsehbild erstarren zu lassen. Der Bildschirm wird in zwei Teile aufgeteilt. Links mit dem Normalbild und rechts mit dem erstarrten Bild. Drücken Sie diese Taste nochmals, um zum normalen Fernsehbild zurückzukehren.

@¡

Austauschen der beiden Bildschirme:

sich in der „PIP-Betriebsart” befinden, drücken Sie diese Taste, um die beiden Bildschirme gegeneinander auszutauschen.

@™

PIP (aus dem Englischen „Picture In Picture” =

Bild im Bild):

eines kleinen Bildschirms mit Bild (Modus PIP) in einer der Ecken des Hauptbildschirms. Drücken Sie die Taste nochmals, damit er wieder verschwindet. Zum Auswählen der Quelle, die Sie auf dem kleinen Bildschirm sehen wollen, lesen Sie dazu das Kapitel „PIP Eingangssignal“ auf der Seite 13.

@£

Ausschalten des Tons:

Ausschalten des Tons. Nochmals drücken, um den Ton wieder einzuschalten.

Betätigen Sie diese Taste zum Aufrufen

Drücken Sie diese Taste, um

Wenn sich der Wähler des Geräts in

Drücken Sie diese Taste, um das

Einmal drücken zum

Die Taste

Drücken Sie diese

Drücken Sie die Taste

Drücken Sie diese Taste

Allgemeine Beschreibung

Wenn Sie

Allgemeine Beschreibung der Tasten am Fernsehgerät

Tasten der Lautstärke- Kontrolle

Taste zur erneuten Initialisierung des Fernsehgerätes

S VideoEingangsanschlüsse

Tasten zum Auswählen der nachfolgenden oder vorangegangenen Programme (sie wählen Fernsehkanäle aus)

Drücken Sie auf die Markierung

Suchvorrichtung für die Fernbedienung:

Damit Sie die Fernbedienung dieses Fernsehers einfach wiederfinden an der Stelle, wo Sie sie zurückgelassen haben, drücken Sie diese Taste und die Fernbedienung gibt 30 Sekunden lang einen Ton von sich. Betätigen Sie irgendeine Taste der Fernbedienung damit er verstummt.

Schalter zum

Ein- / Ausschalten

Anzeige des Bereitschaftsmodus (Standby)

Taste der Auswahl Eingangsquelle

VideoeingangsAnschluss

Kopfhörer-

Anschluss

AudioEingangsanschlüsse

Einlegen der Batterien in die Fernbedienung

Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt werden. Respektieren Sie die Umwelt und werfen Sie die gebrauchen Batterien in die speziell dafür vorgesehenen Behälter.

Anschluss der Antenne und des Videorecorders

Die Anschlusskabel werden nicht mitgeliefert.

Videorecorder

OUT IN

Lesen Sie hierzu das Kapitel über „Anschluss von frei wählbaren Zusatzgeräten“ dieser Bedienungsanleitungen.

Allgemeine Beschreibung – Installation

oder

Der Anschluss mit Hilfe der SCART-Buchse ist frei wählbar.

Einschalten und automatische Feinabstimmung des Fernsehers

Beim erstmaligen Einschalten des Fernsehers erscheinen einige Menüreihenfolgen auf dem Bildschirm, mit denen Sie folgende Einstellungen vornehmen können:

1.) die Menüsprache auswählen, 2.) das Land auswählen, in dem Sie das Gerät einsetzen,

3.) Einstellen der Bildlage, 4.) Die Zuteilung einer Kennzeichnung für Ihre Fernbedienung,

5.) alle vorhandenen Kanäle (Fernsehsender) suchen und automatisch speichern, und 6.) die Reihenfolge des Erscheinens der Kanäle (Fernsehsender) auf dem Bildschirm ändern. Wenn Sie jedoch später einige dieser Einstellungen ändern müssen, können Sie dies tun, indem Sie in (Menü Grundeinstellungen) auswählen oder die Taste Neustart des Fernsehers drücken.

1 Stecken Sie den Stecker des Fernsehers in die Steckdose

(220-240 V Wechselstrom, 50 Hz). Beim erstmaligen Anschluss des Fernsehgerätes, schaltet sich dieser automatisch ein. Falls dies nicht der Fall ist, drücken sie die Einschalt- / Ausschalttaste an der Vorderseite Ihres Fernsehgerätes, um es einzuschalten.

Beim ersten Mal, wenn Sie das Fernsehgerät einschalten,

erscheint auf dem Bildschirm automatisch das Menü Language (Sprache).

2 Drücken Sie die Taste oder , um die Sprache

auszuwählen. Anschließend drücken Sie die Taste OK,

um die Auswahl zu bestätigen. Ab diesem Moment

erscheinen alle Menüs in der ausgewählten Sprache.

3 Auf dem Bildschirm erscheint automatisch das Menü

Land. Drücken Sie auf die Taste oder , um das Land auszuwählen, in dem Sie den Fernseher benutzen wollen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen.

Wenn das Land in dem Sie den Fernseher benützen wollen nicht auf der Liste erscheint, wählen Sie “-“, anstatt eines Landes.

Language

English Norge Français Italiano Nederlans

Select Language: Confirm: OK

Land

Sverige Norge

Italia Schweiz/Suisse/Svizzera

Land wählen: Bestätigen: OK

wird fortgesetzt...

Erstmalige Inbetriebnahme

4 Auf Grund des Erdmagnetismus kann das Bild u. U. schief

erscheinen. Es kann in solch einem Fall neu eingestellt

werden mit Hilfe des Menüs Bildrotation.

Wenn dies nicht notwendig ist, drücken Sie OK, um Ohne Änderung weiter.

b) Falls dies notwendig ist, drücken Sie oder , um Jetzt

einstellen auszuwählen und drücken Sie OK. Anschließend korrigieren Sie die Bildlage, indem Sie sie durch Drücken der Tasten oder zwischen –5 und +5 einstellen. Am Schluss drücken Sie OK zum Speichern.

Bei schrägem Bild, bitte

Bildrotation einstellen

Ohne Änderung weiter

Jetzt einstellen

Wähle: Bestätigen: OK

5 Um bei Betätigung der Such- Taste für die Fernbedienung

des Fernsehers Störungen durch andere Suchgeräte zu vermeiden, können Sie der Fernbedienung dieses Fernsehers eine Kennzeichnung (Nummer) zuteilen.

a) Wenn Sie keine Kennzeichnung zuteilen wollen,

drücken Sie OK, um Nein auszuwählen.

b) Wenn Sie eine Kennzeichnung zuteilen wollen, drücken

Sie , um Ja auszuwählen und drücken Sie dann OK. Anschließend geben Sie mit Hilfe der Nummerntasten eine einstellige Zahl (0 – 9) ein und drücken Sie OK zum Speichern.

Die Fernbedienung beginnt einen Ton zu erzeugen. Drücken Sie OK, damit der Ton wieder verstummt.

Bei jedem Austausch der Batterien der Fernbedienung müssen Sie die Kennzeichnung aufs Neue zuteilen.

Drücken Sie zum Abschluss OK, um den Prozess fortzuführen.

6 Das Menü Automatisches Abspeichern erscheint auf

dem Bildschirm. Drücken Sie die Taste OK, um Ja

auszuwählen.

7 Der Fernseher beginnt mit der Feinabstimmung und

der automatischen Speicherung aller Kanäle

(Fernsehsender), die zur Verfügung stehen.

Dieser Prozess kann einige Minuten in Anspruch nehmen. Haben Sie Geduld und drücken Sie während der Dauer des Prozesses der Feinabstimmung keine Tasten, oder im gegenteiligen Falle würde er nicht beendet.

In einigen Ländern ist es der Fernsehsender, der automatisch alle Kanäle installiert (System ACI). In diesem Fall sendet der Sender selbst ein Menü, in dem Sie Ihre Stadt auswählen müssen. Hierzu ist die Taste oder und OK zu drücken, um die Kanäle zu speichern.

Wenn der Fernseher keinen Kanal (Fernsehsender) gefunden hat nach dem automatischen Abspeichern, erscheint eine Mitteilung auf der Bildfläche, die Sie darum bittet, die Antenne anzuschließen.. Schließen Sie sie bitte so an, wie auf der Seite 6 dieses Handbuchs angegeben ist, und drücken Sie OK. Der Prozess des automatischen Abspeicherns beginnt aufs Neue.

Erstmalige Inbetriebnahme

Fernbedienungs-ID

Wollen Sie Ihre Fernbedienungs-ID

konfigurieren?

Nein

Wähle: Bestätigen: OK

Fernbedienungs-ID

Neue ID mit Zifferntasten

eingeben

Eingeben: 0-9 Bestätigen: OK

Fernbedienungs-ID

Neue ID: 5

Piepton ertönt, bitte mit

beliebiger Taste abbrechen.

Bestätigen: OK

Automatisches Abspeichern

jetzt starten?

Nein

Autom. Abspeichern

Programm: Kanal: TV-System

Suche ...

Kein Sender gefunden

Bitte Antenne anschliessen

Bestätigen

C 01

B/G

8 Nachdem der Fernseher alle Kanäle (Fernsehsender)

feinabgestimmt und gespeichert hat, erscheint

automatisch auf dem Bildschirm das Menü Programme Ordnen, damit Sie die Reihenfolge wie die Kanäle auf dem Bildschirm erscheinen ändern können.

a) Wenn Sie die Reihenfolge der Kanäle nicht ändern

wollen, gehen Sie weiter zu Schritt 9.

b) Wenn Sie die Reihenfolge der Kanäle ändern wollen:

1 Drücken Sie die Taste oder , um die

Programm- Nummer mit dem Kanal (Fernsehsender), deren Stellung Sie ändern wollen, auszuwählen und, anschließend, drücken

Sie auf .

2 Drücken Sie die Taste oder , um die neue

Programm- Nummer auszuwählen, unter der Sie den ausgewählten Kanal (Fernsehsender) speichern

wollen. Anschließend drücken Sie OK.

3 Wiederholen Sie die Schritte b1) und b2), wenn Sie

andere Fernsehkanäle neu ordnen wollen.

Programme ordnen

Programm: 01 TVE2 02 TVE 03 ANT3 04 TELE5 05 C+ 06 C44

Prog. wählen: Bestätigen:

Programme ordnen

Programm:

01 TVE2 41 TVE 02 TVE 03 ANT3 04 TELE5 05 C+ 06 C44

Pos. wählen Verschieben: OK

9 Drücken Sie die Taste MENU, um zum normalen

Fernsehbild zurückzukehren.

Der Fernseher ist nun betriebsbereit.

Erstmalige Inbetriebnahme

Einführung in das Menü- System auf dem Bildschirm und seine Anwendung

Dieser Fernseher verwendet auf dem Bildschirm ein Menü- System, um Sie bei den verschiedenen Arbeitsvorgängen zu leiten. Verwenden Sie folgende Tasten der Fernbedienung, um sich innerhalb des Menüs zu bewegen.

1 Drücken Sie die Taste MENU, um das erste Menü- Niveau auf dem

Bildschirm zu zeigen.

2 • Drücken Sie auf die Taste oder , um das gewünschte Menü oder

die gewünschte Option zu markieren.

• Drücken Sie auf , um das Menü oder die gewählte Option einzublenden.

• Drücken Sie auf , um zum vorangegangenen Menü oder zur vorherigen Option zurückzukehren.

• Um die Einstellungen der gewählten Option zu ändern, drücken Sie auf

/ / oder .

• Um Ihre Auswahl zu bestätigen und zu speichern, drücken Sie OK.

3 Drücken Sie die Taste MENU, um zum normalen Fernsehbildschirm

zurückzukehren.

Menü- Führer

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Anwender

AUTO

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Eingeben:

Anwender

AUTO

• Dieses Menü erlaubt Ihnen ebenfalls den Bild- Modus zu ändern, gemäß der Art des Programms, das sie gerade betrachten:

Bild-Modus Live (für Live- Sendungen, DVD und Digitale Set Top Boxen).

Anwender (individuelle Einstellung). Film (für Filme).

• Helligkeit, Farbe und Bildschärfe können nur geändert werden, wenn Sie den Bild- Modus in „Anwender“ ausgewählt haben.

• Farbton ist nur verfügbar für das Farbsystem NTSC (z.B. nordamerikanische Videobänder).

• Um die werkseitig eingestellten Bild- Einstellungen wieder herzustellen, wählen Sie Normwerte und

drücken Sie OK.

• Die Option ·“Dyn. NR“ ist eingestellt in „AUTO“, um das Rauschen des Bildes bei schwachen Fernsehsignalen zu vermindern. Wenn Sie diese Funktion annullieren wollen, wählen Sie „Aus“, anstatt „AUTO“.

Das Menü- System auf dem Bildschirm

BILDEINSTELLUNGEN

Das Menü „Bild-Einstellungen“ erlaubt Ihnen die Bildeinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor: Drücken Sie , nach der Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie mehrere Male / / oder , um die Einstellung zu ändern, und am Schluss drücken Sie OK zum Speichern derselben.

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus

Anwender Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Ton-Einstellungen

Effekt Höhen Tiefen Balance Normwerte Zweiton Autom.Lautstärke TV Lautsprecher

Wähle: Menü öffnen:

AUTO

Natürlich

Stereo

Ton-Einstellungen

Effekt

Natürlich Höhen Tiefen Balance Normwerte Zweiton

Aus

Ein

Autom.Lautstärke TV Lautsprecher

Wähle: Eingeben:

Stereo

Aus

Ein

Effekt Natürlich: Diese Taste erhöht die Klarheit, die Einzelheiten

Dynamisch: „BBE High Definition Sound system”* verstärkt

Dolby**V: Dolby virtual, täuscht den Toneffekt „Dolby

Aus: Ohne besondere akustische Effekte Höhen Weniger Mehr Tiefen Weniger Mehr Balance Links Rechts Normwerte Diese Taste stellt die in der Fabrik eingestellten Normwerte wieder her. Zweiton

• Bei Stereosendungen:

Mono. Stereo.

TON-EINSTELLUNGEN

Das Menü „Ton-Einstellungen” erlaubt Ihnen die Toneinstellungen zu ändern.

Drücken Sie hierzu , nach Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie wiederholt / / oder , um die Einstellung zu ändern und drücken Sie abschließend OK zum Speichern derselben.

und die Klangpräsenz des Tons mit Hilfe des Systems „BBE High Definition Sound system”

die Klarheit und die Klangpräsenz des Tons, indem eine verständlichere Stimmqualität und eine realere Musikqualität erzeugt wird.

Surround Pro Logic” vor.

• Für zweisprachige Sendungen:

Mono (für Mono-Kanal, falls verfügbar). A (für den Kanal 1). B (für den Kanal 2).

Autom. Lautst. Aus: Die Lautstärke variiert in Funktion des Sendesignals.

TV Lautsprecher

• Wenn Sie den Fernsehton mit Hilfe der Kopfhörer hören, wechselt der Option „Effekt” automatisch zur Position „Aus”.

• Wenn Sie „Effekt“ auf „Dolby Virtual“ einstellen, springt die Option „Autom. Lautst.“ automatisch auf die Position „Aus“ und umgekehrt.

* „BBE High Definition Sound system” wird hergestellt von Sony Corporation unter Lizenz von BBE

Sound, Inc. BBE ist durch das Patent Nr. 4,638,258 und No. 4,482,866 aus USA geschützt. Das Wort “BBE” und das Symbol “BBE” sind Handelsmarken von BBE Sound, Inc.

**Dieser Fernseher wurde entworfen, um den Toneffekt „Dolby Surround“ zu erzeugen, welcher nur mit

den beiden Lautsprechern des Fernsehers den Ton von 4 Lautsprechern vortäuscht, solange das Tonsignal des Sender „Dolby Surround“ ist. Außerdem können Sie den Toneffekt ebenfalls auch dadurch verbessern, dass Sie einen externen Verstärker anschließen. Für weitere Einzelheiten lesen Sie das Kapitel „Anschluss einer externen Audio-Anlage” auf der Seite 22.

**In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel- D- Symbol

sind Warenzeichen der Dolby Laboratories.

Ein: Die Lautstärke wird aufrechterhalten, unabhängig vom

Sendesignal (z. B. bei Werbe- Sendungen).

Ein: um den Ton der Fernsehsendung direkt durch die Lautsprecher

des Fernsehers zu hören.

Aus: wird die Tonwiedergabe der Lautsprecher des Fernsehers

annullieren, damit Sie nur die Tonwiedergabe durch einen externen Verstärker hören, den Sie gegebenenfalls an die Audio- Ausgangsbuchsen am hinteren Teil des Fernsehers angeschlossen haben.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

4:3

Zoom

14:9

Wide

Smart

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Menü öffnen:

Anwender

AUTO

Aus

Ein

AV1

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Eingeben:

• Wenn Sie die verbleibende Restzeit bis zum Abschalten sehen wollen, währendem Sie eine

Fernsehsendung betrachten, drücken Sie die Taste .

• Ein Minute bevor der Fernseher in den Bereitschaftsmodus eintritt, wird die verbleibende

Restzeit auf dem Bildschirm angezeigt.

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Menü öffnen:

Anwender

AUTO

Aus Ein

AV1

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Eingeben:

ABSCHALTTIMER

Die Option „Abschalttimer“ im Menü „Sonderfunktionen“ erlaubt Ihnen eine Zeitspanne auszuwählen, nach welcher der Fernseher automatisch in den Bereitschaftsmodus (Standby) eintritt.

Drücken Sie hierzu nach Auswahl dieser

Aus

Ein

Option. Anschließend drücken Sie oder ,

AUTO

AV1

um die Zeitspanne (höchstens 4 Stunden) auszuwählen.

AUTO FORMAT

Die Option „Auto Format” im Menü „Sonderfunktionen” erlaubt, dass der Fernseher automatisch die Art des Bildformats ändert.

Hierzu drücken Sie nach Auswahl der Option. Anschließend drücken Sie oder ,

Aus

Ein

um Ein auszuwählen (wenn Sie wünschen, dass

AUTO

AV1

der Fernseher je nach dem Sendesignal automatisch das Bildformat ändert) oder wählen Sie Aus (wenn Sie das Bildformat so beibehalten wollen, wie Sie es vorziehen). Zum Schluss drücken Sie OK zum Speichern.

Sowohl bei Auswahl von „Ein” wie bei Auswahl von „Aus” können Sie in der Option „Auto Format“ immer die Art des Bildformats verändern, indem Sie wiederholt die Taste

der Fernbedienung betätigen. Sie können unter den folgenden Formaten auswählen:

Smart: Simulation eines Breitbildeffekts bei 4:3-Sendungen.

4:3: Normales 4:3-Bild, gesamtes Bild wird angezeigt.

14:9: Kompromiß zwischen 4:3 und 16:9 Format.

Zoom: Breitbildformat für Spielfilme im Letterbox-Format.

Wide: Format für 16:9-Sendungen.

In den Modi „Smart”, „Zoom” und „14:9” wird am oberen und unteren Bildrand ein Streifen abgeschnitten. Sie mit oder die Position des Bildes am Bildschirm cin (z.B. für die Anzeige von Untertiteln), und bestätigen Sie dam mit OK.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Menü öffnen:

Anwender

AUTO

Aus

Ein

AV1

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Eingeben:

Wenn Sie „AUTO” auswählen, ist das Ausgangssignal immer dasselbe, das auf dem Bildschirm des Fernsehers erscheint.

Wenn Sie einen Dekoder an die SCART-Buchse 3/ 3 oder an einen Videorecorder, der verbunden ist mit der SCART-Buchse, angeschlossen haben, vergessen Sie nicht zu ihrer korrekten Dokodierung den Ausgang AV3 in „AUTO” oder „TV” nochmals auszuwählen.

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Menü öffnen:

Anwender

AUTO

Aus

Ein

AV1

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Eingeben:

AV3 AUSGANG

Die Option „AV3 Ausgang” im Menü „Sonderfunktionen” erlaubt Ihnen die Ausgangsquelle der SCART-Buchse

3/ 3 auszuwählen, um so von dieser SCART-Buchse aus jedes vom Fernseher oder von einer anderen externen Anlage kommende beliebige Signal aufnehmen zu können, das an

Aus

Ein

die Eurobuchsen 1/ 1 oder 2/ 2

AUTO

AV1

oder an die vorderen Buchsen 4 oder 4 und 4. angeschlossen ist.

Wenn Ihr Videorecorder über Smartlink verfügt, ist dieser Prozess nicht notwendig.

Nach Auswahl der Option, drücken Sie hierzu

. Anschließend drücken Sie oder , um das gewünschte Ausgangssignal TV, AV1, AV2, AV4, YC4 oder AUTO auszuwählen.

EINGANGSSIGNAL PIP

Die Option „PIP Eingangssignal” im Menü „Sonderfunktionen” erlaubt Ihnen die Quelle auszuwählen, die Sie auf dem Bildschirm „PIP” sehen wollen.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend betätigen

Aus

Sie mehrmals oder um die gewünschte

Ein

AUTO

Eingangsquelle AV1, AV2, AV3, AV4

AV1

auszuwählen oder TV. Zum Schluss betätigen Sie OK, um Sie zum Speichern.

Um die ausgewählte Quelle auf dem Bildschirm „PIP” zu sehen, betätigen Sie die Taste der Fernbedienung.

Durch Betätigung der Taste der Fernbedienung

können Sie die beiden Bildschirme austauschen.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Menü öffnen:

Anwender

AUTO

Aus

Ein

AV1

Sonderfunktionen

Abschalttimer Auto Format AV3 Ausgang

PIP Eingangssignal

PIP Position

Wähle: Eingeben:

PIP POSITION

Die Option „PIP Position” im Menü „

Sonderfunktionen“ erlaubt Ihnen die Position

des Bildschirms „PIP” zu ändern.

Drücken Sie hierzu nach Auswahl dieser Option die Tasten , , oder um die gewünschte Position auszuwählen. Zum Schluss

Aus

Ein

betätigen Sie OK zum Speichern.

AUTO

AV1

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Enter Menu:

Wähle:

Menü öffnen:

Select:

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Enter Menu:

Wähle:

Menü öffnen:

Select:

Anwender

AUTO

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Eingeben:

Autosuchlauf starten:

SPRACHE / LAND

Die Option „Sprache / Land“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Sprache auszuwählen, in der die Bildschirm- Menüs erscheinen sollen. Sie können ebenfalls das Land auswählen, in dem Sie den Fernseher benützen wollen.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 2 und 3 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers” auf der Seite 7, angegeben wird.

AUTOMATISCHES ABSPEICHERN

Die Option „Autom. Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Suche und Speicherung aller verfügbaren Fernsehkanäle (Fernsehsender).

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 6 und 7 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers”

auf der Seite 8,

angegeben wird.

Das Menü- System auf dem Bildschirm

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Enter Menu:

Wähle:

Menü öffnen:

Select:

Anwender

AUTO

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Eingeben:

Wähle:

PROGRAMME ORDNEN

Die Option „Programme Ordnen” im Menü „Grundeinstellungen“ erlaubt Ihnen die Reihenfolge, wie die Kanäle (Fernsehsender) auf dem Bildschirm erscheinen, zu ändern.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie im Schritt 8b) des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers„ auf der Seite 9, angegeben wird.

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Enter Menu:

Wähle:

Menü öffnen:

Select:

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Enter Menu:

Wähle:

Menü öffnen:

Select:

Anwender

AUTO

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Eingeben:

PROGRAMMNAMEN

Die Option „Programmnamen” im Menü „Grundeinstellungen” erlaubt Ihnen einem Kanal einen Namen mit höchstens fünf Buchstaben zu verleihen.

Hierzu gehen Sie wie folgt vor: 1 Drücken Sie nach Auswahl der Option , und

anschließend drücken Sie oder , um die Programm- Nummer des Programms auszuwählen, der Sie einen Namen verleihen wollen.

2 Drücken Sie . Mit dem markierten ersten

Element der Spalte Name, drücken Sie oder

, um einen Buchstaben, eine Nummer oder ““ für eine Leerstelle, auszuwählen und anschließend drücken Sie , um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus. Abschließend drücken Sie OK zum Speichern.

AV-EINSTELLUNGEN

Die Option „AV-Einstellungen” im Menü „Grundeinstellungen” erlaubt Ihnen dem an diesen Fernseher angeschlossenen externen Gerät einen Namen zu verleihen.

Hierzu gehen Sie wie folgt vor: 1 Nach Auswahl der Option, drücken Sie und

anschließend drücken Sie oder , um die Eingangsquelle auszuwählen, der Sie einen Namen verleihen wollen, (AV1, AV2 und AV3 für die Anlagen, die als Option zur Wahl stehen und die an die hinten am Fernseher angebrachten SCART-Buchse angeschlossen sind sowie AV4 für die vorderen). Anschließend drücken Sie .

2 In der Spalte “Name” wird automatisch ein

vorgegebener Namen erscheinen.:

a) Wenn Sie einen der 6 vorgegebenen Namen

benützen wollen (CABLE, GAME, CAM, DVD, VIDEO oder SAT), drücken Sie oder , um einen davon auszuwählen und abschließend drücken Sie OK, zum Speichern desselben.

b) Wenn Sie einen eigenen Namen verwenden

wollen, wählen Sie Bearb. und drücken Sie . Anschließend, mit dem markierten ersten Element, drücken Sie oder , um einen Buchstaben, eine Nummer oder “-“ für eine Leerstelle auszuwählen und drücken Sie , um diesen Buchstaben zu bestätigen.Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus und drücken Sie abschließend OK zum Speichern.

Das Menü- System auf dem Bildschirm

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Set Up

Grundeinstellungen

Sprache/Land

Auto Tuning

Autom. Abspeichern

Programme Sorting

Programme ordnen

Select NexTView

Programmnamen

AV Preset

AV-Einstellungen

Manual Set Up

Manuell abspeichern Weitere Grundeinstell.

Wähle:

Select:

(Position) auszuwählen, unter der Sie einen Fernsehsender oder einen Videokanal

abspeichern wollen. (Für den Videokanal empfehlen wir die Auswahl der Programmnummer „0“). Drücken Sie die Taste .

Wähle: Menü öffnen:

Enter Menu:

Menü öffnen:

Anwender

AUTO

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Eingeben:

2 Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land”

ausgewählten Landes erscheinen.

Nach Auswahl der Option TV-System drücken Sie . Anschließend drücken

Sie oder , um für die westeuropäischen Länder das Fernsehsystem B/G oder für die Länder Osteuropas D/K auszuwählen. Drücken Sie .

3 Drücken Sie nach Auswahl der Option Kanal die Taste und, anschließend, drücken

Sie oder zur Auswahl des Kanaltyps („C“ für terrestrische Kanäle oder „S“ für

Kabelkanäle). Drücken Sie die Taste . Im Anschluss daran betätigen Sie die Zahlentasten, um die Kanalnummer des Fernsehsenders oder des Signals des Videokanals direkt einzugeben. Wenn Sie die Kanalnummer nicht kennen, drücken Sie oder , um sie zu suchen. Sobald Sie den Kanal gefunden haben, den Sie speichern wollen, drücken Sie zweimal OK.

Wiederholen Sie alle diese Schritte, um weitere Kanäle abzustimmen und zu speichern.

MANUELL ABSPEICHERN

Die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen folgendes:

a) Sie können einen nach dem anderen der

Kanäle (Fernsehsender) oder einen

Videoeingang in einer gewünschten Programmreihenfolge abspeichern. Hierzu gehen Sie wie folgt vor:

Drücken Sie nach Auswahl der Option „Manuell Abspeichern“ die Taste . Markieren Sie die Option Programm und drücken Sie . Anschließend drücken Sie

oder , um die Programmnummer

b) Eingeben eines Namens von höchstens fünf Zeichen für einen Kanal.

Markieren Sie hierzu die Option Programm und drücken Sie PROG + oder -, bis die Programmnummer erscheint, der Sie einen Namen geben wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Name und, anschließend, drücken Sie die Taste . Drücken Sie oder , um einen Buchstaben, eine Nummer oder „-„ für eine Leerstelle zu wählen, und drücken Sie die Taste zur Bestätigung dieses Zeichens. Wählen Sie die restlichen vier Zeichen auf die selbe Weise aus. Sobald Sie alle Zeichen ausgewählt haben, drücken Sie zweimal OK zum Speichern.

c) Obwohl die automatische Feinabstimmung (AFT) aktiviert ist, kann sie auch manuell

eingestellt werden, zu einem besseren Bildempfang, falls das Bild verzerrt empfangen wird. Wählen Sie hierzu die Option AFT, während Sie den Kanal (Fernsehsender) betrachten, den

Sie feinabstimmen wollen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um das Niveau der Kanalfrequenzen zwischen –15 und + 15 einzustellen. Abschließend drücken Sie zweimal OK zum Speichern.

d) Auslassen der nicht gewünschten Programmnummern, um sie beim Wählen mit Hilfe der

Tasten PROG +/- zu überspringen. Markieren Sie hierzu die Option Programm, drücken Sie PROG + oder -, bis die

Programmnummer erscheint, die Sie auslassen wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Auslassen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um Ja zu wählen, und drücken Sie abschließend zweimal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Nein“, statt „Ja“ aus.

e) Diese Option erlaubt Ihnen einen kodierten Kanal korrekt zu sehen und aufzunehmen,

wenn Sie einen Dekoder benützen, der durch ein Videogerät an die SCART-Buchse 3/

3 angeschlossen ist.

Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land”

ausgewählten Landes erscheinen.

Wählen Sie hierzu die Option Dekoder und drücken Sie . Anschließend drücken Sie oder , um Ein. auszuwählen. Abschließend drücken Sie zwei Mal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus”statt „Ein”.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Niveau 1 Niveau 2 Niveau 3 / Funktion

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Anwender

AUTO

BILDROTATION

Auf Grund des Erdmagnetismus kann das Bild u.U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe der Option „Bildrotation“ im Menü „Weitere Grundeinstell.“.

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Menü öffnen:

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Menü öffnen:

Bild-Einstellungen

Bild-Modus Kontrast Helligkeit Farbe Bildschärfe Normwerte Dyn. NR

Wähle: Menü öffnen:

Grundeinstellungen

Sprache/Land Autom. Abspeichern Programme ordnen Programmnamen AV-Einstellungen Manuell abspeichern Weitere Grundeinstell.

Wähle:

Menü öffnen:

Anwender

AUTO

Weitere Grundeinstell.

Bildrotation RGB Horiz.Position Fernbedienungs-ID

Eingeben:

Wähle:

Weitere Grundeinstell.

Bildrotation RGB Horiz.Position Fernbedienungs-ID

Eingeben:

Wähle:

Weitere Grundeinstell.

Bildrotation RGB Horiz.Position Fernbedienungs-ID

Wähle:

Eingeben:

Drücken Sie hierzu nach Auswahl dieser

Option die Taste . Anschließend drücken

0 5

Sie oder , um die Bildlage zwischen –5 und +5 einzustellen.

RGB HORIZONTAL POSITION

Wenn eine RGB- Signalquelle, wie eine „PlayStation”, angeschlossen wird, ist es u.U. notwendig, die horizontale Bildposition einzustellen. In diesem Fall kann die Einstellung mit Hilfe der Option „RGB Horiz. Position” im Menü „Weitere Grundeinstell.” vorgenommen werden.

Wählen Sie, während Sie ein RGB-

0 5

Eingangssignal betrachten, hierzu die Option „RGB Horiz. Position“ aus und drücken Sie die Taste . Anschließen drücken Sie oder , um die Bildposition zwischen – 10 und + 10 einzustellen. Abschließend drücken Sie OK zum Speichern.

KENNZEICHNUNG DER FERNBEDIENUNG

Die Option „Fernbedienungs-ID “ im Menü „Weitere Grundeinstell. “ erlaubt Ihnen der Fernbedienung dieses Fernsehers eine Kennzeichnung (Nummer) zuzuteilen, um Störungen durch andere Suchgeräte zu vermeiden, wenn Sie die Taste des Fernsehers betätigen, um die Fernbedienung wieder zu

finden.

0 5

Nach Auswahl der Option, drücken Sie und anschließend gehen Sie so vor, wie im

Kapitel „Einschalten und automatische Feinabstimmung des Fernsehers“, Schritt 5 der Seite 8 angegeben ist.

Jedes Mal, wenn Sie die Batterien der Fernbedienung auswechseln, müssen Sie die Kennzeichnung aufs Neue zuteilen.

wird fortgesetzt...

Das Menü- System auf dem Bildschirm

Videotext

Der Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern übertragen wird. Die Seite der Inhaltsangabe des Videotextdienstes (im Allgemeinen Seite

100) stellt Informationen zur Verfügung, wie dieser Dienst verwendet wird. Verwenden Sie zur Anwendung des Videotextes die Tasten der Fernbedienung, wie auf dieser Seite

angegeben wird.

Stellen Sie sicher, dass ein Fernsehkanal mit einem starken Signal verwendet wird,

da sich im gegenteiligen Fall Fehler im Videotext ergeben könnten.

Ein- und Ausschalten des Videotextes:

Drücken Sie die Taste , nachdem Sie den Kanal (Fernsehsender), der den Videotextdienst überträgt, ausgewählt haben.

Auswahl einer Videotext- Seite

Geben Sie mit Hilfe der Tastatur der Fernbedienung die drei Ziffern der Seitennummer, die Sie sehen wollen, ein.

• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie

anschließend die Eingabe der richten Seitennummer.

• Wenn der Seitenzähler nicht anhält, ist die gewünschte Seite nicht verfügbar. In diesem Fall gebenSie eine andere Seitennummer ein.

Auswahl der darauffolgenden oder vorausgegangenen Seite:

Drücken Sie PROG + ( ) o PROG - ( ).

Projektion von Videotext auf das Fernsehbild:

Drücken Sie die Taste , während Sie den Videotext betrachten. Drücken Sie sie nochmals,

um den Videotext- Modus zu beendene .

Zurückhalten einer Seite:

Drücken Sie / . Drücken Sie nochmals, um die Zurückhaltung wieder aufzuheben.

Aufdecken einer versteckten Information (z.B. Lösungen von Rätseln):

Drücken Sie / . Drücken Sie nochmals, um die Information wieder zu verstecken.

Auswahl einer Nebenseite:

Es kann sein, dass eine Videotextseite aus verschiedenen untergeordneten Nebenseiten besteht. In diesem Fall wechselt die Seitenzahl, die oben links erscheint, von wei zu grün, und es erscheinen einer oder mehr Pfeile neben der Seitenzahl. Betätigen Sie die Tasten oder der Fernbedienung, um die gewünschte Nebenseite zu sehen.

Den Videotextdienst beenden:

Drücken Sie die Taste .

TELETEXT

Index



Index



Index



Index



Index



Index



Index

Programme

Programme

News

News

Sport

Sport

Weather



25

153

153

101

101

TopText*/Fastext*

* (Dieser hängt von der Verfügbarkeit dieses Dienstes ab).

TopText/Fastext- Dienst erlaubt die Videotext- Seiten mit dem Betätigen einer einzigen

Taste aufzurufen.

Wenn Sie Videotext betrachten und TopText/Fastext- Signale übertragen werden, erscheint unten auf der Bildschirmseite ein farbiges Kode- Menü, das Ihnen den direkten Zutritt zu einer Seite erlaubt. Drücken Sie hierzu die entsprechende Farbtaste (rot, grün, gelb oder blau) der Fernbedienung.

Videotext

NexTView*

* (Dies hängt von der Verfügbarkeit dieser Dienstleistung ab).

NexTView ist ein elektronischer Programmführer, der Information über die Programme verschiedener Fernsehsender beinhaltet. Er kann Information über die Programme je nach Thema (Sport, Kunst, usw.) oder je nach Datum suchen.

Falls beim Sehen von NexTView fehlerhafte Schriftzeichen erscheinen, rufen Sie anhand des Menü- Systems (siehe Seite 14) das Menü „Sprache/Land” auf und wählen Sie dieselbe Sprache, in der NexTView gerade gesendet wird.

Aktivierung von NexTView

1 Wählen Sie einen Fernsehkanal, der den Service NexTView überträgt. In diesem Fall

erscheint die Anzeige „NexTView“ einige Augenblicke lang auf dem Bildschirm, sobald die Information zur Verfügung steht.

2 Wenn Sie den Service NexTView ansehen wollen, haben Sie zwei verschiedene NexTView-

Übersichten, die in Abhängigkeit der geladenen Datenmenge automatisch gewählt werden:

a) Übersicht „Programmliste“:

Während Sie fernsehen und nachdem in weißer Farbe die Anzeige „NexTView” auf dem Bildschirm erschienen ist, betätigen Sie die Taste auf der Fernbedienung, damit Sie die Übersicht „Programmliste” (siehe Abb. 1) zu sehen.

b) Übersicht „Gesamtauswahl“:

Während Sie fernsehen und nachdem mehr als 50% der Daten von NexTView zur Verfügung stehen (die 100%-ige Menge der Daten kann je nach Empfangsbereich nicht voll verfügbar sein), erscheint auf dem Bildschirm die Anzeige „NexTView” in Schwarz. Betätigen Sie daraufhin auf der Fernbedienung die Taste , um die Übersicht „Gesamtauswahl“ (siehe Abb. 2) zu sehen.

Sobald Sie den Service NexTView in Betrieb genommen haben. werden die % der zur Verfügung stehenden Daten von NexTView in der linken unteren Ecke angezeigt. Wenn Sie diesen Service einmal in Betrieb genommen haben, werden diese % der Daten sich nicht erhöhen.

3 Zum Navigieren innerhalb NexTView:

• Drücken Sie oder , um sich nach rechts oder nach links zu bewegen.

• Drücken Sie oder , um sich nach oben oder nach unten zu bewegen.

• Drücken Sie OK, um eine Auswahl zu bestätigen.

4 Drücken Sie zum Ausschalten von NexTView die Taste auf der Fernbedienung.

Übersicht „Programmliste” (Abb. 1):

Logo pro Thema (lesen Sie auf der nachfolgenden Seite das Kapitel „Legende Logo“)

Datum Programmliste

Aufnehmen*:

Diese Funktion steht nur zur Verfügung, wenn der Fernseher an einen Videorecorder angeschlossen ist, der über SmartLink und über eine Programmierung

durch einen Zeitschalter verfügt. Wenn Sie das Programm, das Sie ausgewählt haben, aufnehmen wollen, drücken Sie die rote Taste der Fernbedienung.

*Die Optionen „Aufnahme” und „Erinnern” werden auf dem Bildschirm gezeigt, sobald ein

Programm ausgewählt ist, aber sie erscheinen nicht, wenn Sie den Service NexTView mit einem Fernsehkanal sehen, welcher den NexTView nicht zur Verfügung stellt.

*„Aufnahme” und „Erinnern” werden nicht verfügbar sein, wenn das von Ihnen ausgewählte

Programm schon begonnen hatte.

02Di03Mi04Do05Fr06Sa07

TV1 TV2 TV3 TV4 TV5 TV6 TV7 TV8

Songs from the shows TV1 00:30 - 01:30 Thursday 04 Programme description

Songs from the shows

00 : 30

Weather forecast informati

01 : 30

A1 news magazine

05 : 30

Arts show

06 : 30

Oclock news

07 : 30

Weather forecast informati

08 : 30

A1 news magazine

09 : 30

Arts show

10 : 30

Aufnahme Erinnern

Erinnern*: Wenn Sie wollen, dass der Fernseher Sie daran erinnert, dass sich das ausgewählte Programm kurz vor der Sendung befindet, drücken Sie die grüne Taste der Fernbedienung. Zur vorgesehenen Sendezeit des Programms erscheint dann auf dem Bildschirm eine Nachricht, die Sie daran erinnert, dass das Programm in Kürze gesendet wird.

So 7 : 07 : 01

wird fortgesetzt...

NexTView

Übersicht „Gesamtauswahl“ (Abb. 2):

Logo pro Thema (siehe die „Legende Logo“ im Anschluss hier darunter)

Datum

Gesamtansicht

Aufnehmen*:

Diese Funktion steht nur zur Verfügung,

wenn der Fernseher an einen Videorecorder

angeschlossen ist, der über SmartLink und

über eine Programmierung durch einen

Zeitschalter verfügt. Wenn Sie das Programm, das Sie ausgewählt haben, aufnehmen wollen, drücken Sie die rote Taste der Fernbedienung.

02Di03Mi04Do05Fr06Sa07

9 : 00 9 : 30 10 : 00

TV1

Magazine Weather Forecast | Mike's show

TV2

Euronews

TV3

Home Shopping Europe

TV4

News | Arts show

TV5

Larry King's live |

TV6

Euro magazine |

TV7

Home Shopping Europe | Euronews

TV8

Songs from the shows TV1 00:30 - 01:30 Thursday 04 Programme description

Aufnahme Erinnern

Songs from the shows

Fantasy film

So 9 : 15 : 03

Star Wars

Euro Sports

Magazine

Euro Sports

*Die Optionen „Aufnahme” und „Erinnern” werden auf dem Bildschirm gezeigt, sobald ein

Programm ausgewählt ist, aber sie erscheinen nicht, wenn Sie den Service NexTView mit einem Fernsehkanal sehen, welcher den NexTView nicht zur Verfügung stellt.

*„Aufnahme” und „Erinnern” werden nicht verfügbar sein, wenn das von Ihnen ausgewählte

Programm schon begonnen hatte.

Legende Logo:

Komplette Liste:

sie zeigt die gesamte Information über die Programme der verschiedenen Fernsehsender.

Show / Spielshow /Freizeithobbies

Kinder / Jugend / Erziehung /

Wissenschaft

Künste / Kultur (ohne Musik)

Kanalauswahl:

Falls der Lieferant von NexTView Informationen für mehr als 8 verschiedene Sender schickt, können Sie 8 davon auswählen, um Ihre eigene Liste zu erstellen. Nach Zusammenstellung Ihrer eigenen Liste, kann die Originalliste jederzeit wieder hergestellt werden. Zur Wiederherstellung wählen Sie

(

“Auto

”, indem Sie auf der

Fernbedienung die Taste drücken.

Sport

Nachrichten /

politische + soziale Magazine

Spielfilme

Musik / Ballet / Tanz

NexTView

Erinnerungsliste:

Diese zeigt die Liste aller Programme (höchstens 5), die Sie anhand der Erinnerungsliste ausgewählt haben.

Anschluss von frei wählbaren Zusatzgeräten

Es ist möglich eine weitreichende Palette von frei wählbaren Zusatzgeräten anzuschließen,

wie im Anschluss gezeigt wird. (Die Verbindungskabel werden nicht mitgeliefert).

S VHS/Hi8/ DVC Camcorder

8mm/Hi8/ DVC Camcorder

Videorecorder

Dekoder

DVD

Hi-fi

“PlayStation”*

Beim Anschließen der Kopfhörer werden die Lautsprecher des Fernsehers automatisch ausgeschaltet.

Dekoder

* “PlayStation” ist ein Produkt von

Sony Computer Entertainment, Inc. * “PlayStation” ist ein registriertes Markenzeichen von Sony

Entertainment, Inc.

• Schließen Sie nie gleichzeitig Geräte an die Buchsen A und B an, da es sonst zu Bildstörungen kommt.

• Schließen Sie keinen Dekoder an die SCART-Buchse F an.

• Spiele, die ein - Zubehör verwenden, um damit auf den Bildschirm zu zeigen arbeiten auf Grund der bei diesem Fernseher angewandten 100Hz- Technologie nicht korrekt.

Anschluss eines Videorecorders:

Wenn Sie einen Videorecorder anschließen wollen, finden Sie hierzu im Kapitel „Anschluss der Antenne und des Videorecorders“ weitere Informationen. Wir empfehlen den Videorecorder durch ein SCART- Kabel anzuschließen. Wenn Sie über kein SCART-Kabel verfügen, müssen Sie manuell den Videosignal- Kanal mit Hilfe des Menüs „Manuell Abspeichern“ einstellen. (Hierzu finden Sie weitere Informationen im Abschnitt a) der Seite 16). Sie finden auch weitere Informationen über den Empfang des Videosignal- Kanals in den Bedienungsanleitungen Ihres Videorecorders.

Anschluss eines Videorecorders, der über Smartlink verfügt:

Smartlink ist eine Verbindung zwischen dem Fernseher und einer Videoanlage, die eine direkte Übertragung gewisser Informationen erlaubt. Wenn Sie detailliertere Information über Smartlink, benötigen, lesen Sie das Bedienungsanleitung Ihrer Videoanlage. Wenn Sie einen Videorecorder benützen, der über Smartlink verfügt, verwenden Sie ein SCART- Kabel und schließen Sie es an die SCART-Buchse

Wenn Sie an die SCART-Buchse 3/ 3 G oder an einen an die besagte

3/ 3 G an.

SCART-Buchse angeschlossenen Videorecorder einen Dekoder angeschlossenen haben:

Wählen Sie die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ aus und nach Auswahl der Option „Dekoder**“, gehen Sie für jeden verschlüsselten Kanal auf „Ein“ (unter Verwendung von oder ).

** Diese Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

wird fortgesetzt...

Zusätzliche Information

Anschluss einer externen Audio- Anlage.:

Wenn Sie den Ton des Fernsehers über die Lautsprecher Ihrer Musikanlage genießen wollen, schließen Sie die Anlage an den Audioausgang D an und mit Hilfe des Menü- Systems wählen Sie „Ton-Einstellungen” und wählen Sie „Aus” in „TV Lautsprecher”.

Die Lautstärke der externen Lautsprecher kann durch die Einstell- Tasten des Lautstärkereglers der Fernbedienung des Fernsehers geändert werden. Auch das Niveau der hohen und der tiefen Töne kann durch das Menü „Ton-Einstellungen” geändert werden.

Sie können auch den Toneffekt “Dolby Virtual” durch Ihre Musikanlage genießen:

Stellen Sie hierzu die Lautsprecher Ihrer Musikanlage an beiden Seiten des Fernsehers auf, indem Sie zwischen dem Fernseher und jedem Lautsprecher ca. 50 cm Abstand lassen. Nachdem die Lautsprecher aufgestellt sind, wählen Sie mit Hilfe des Menü- Systems das Menü „TonEinstellungen”, und Wählen Sie anschließend „Dolby V” aus in der Option „Effekt".

Lautsprecher Ihrer Hi-Fi-

Anlage.

~50°

Anwendung von frei wählbaren Zusatzgeräten

1 Schließen Sie das Zusatzgerät, wie auf der vorausgegangenen Seite angegeben ist, an den

angebrachten Fernsehgeräte- Anschluss an.

2 Schalten Sie das angeschlossene Gerät ein. 3 Um das Bild des angeschlossenen Geräts zu sehen, drücken Sie solange mehrmals die Taste

, bis auf dem Bildschirm das richtige Eingangssymbol erscheint.

Symbol Eingangs- Signale

1 • Eingangs- Signal Audio / Video mit Hilfe der SCART-Buchse E.

1 • RGB- Eingangssignal mit Hilfe der SCART-Buchse E. Dieses Symbol

Drücken Sie die Taste der Fernbedienung, um zum normalen Fernsehbild zurückzukehren.

Für Mono Zusatzgeräte:

Verbinden Sie das Audiokabel mit der auf der Vorderseite befindlichen Anschluss-Buchse (L/G/S/I) und wählen Sie nach obigen Angaben 4 oder 4 als Eingangssignal. Zuletzt wählen Sie wie bei „Ton-Einstellungen” beschrieben den Ton „Zweiton” “A” aus.

erscheint nur, wenn Sie einen RGB- Eingang angeschlossen haben.

2 • Eingangs- Signal Ton / Video mit Hilfe der SCART-Buchse F. 2 • RGB- Eingangssignal mit Hilfe der SCART-Buchse F. Dieses Symbol

erscheint nur, wenn Sie einen RGB- Eingang angeschlossen haben.

3 • Eingangs- Signal Audio / Video mit Hilfe der SCART-Buchse G. 3 • Eingangs- Signal S Video mit Hilfe der SCART-Buchse G. Dieses Symbol

erscheint nur, wenn Sie einen S Video Eingang angeschlossen haben.

4 • Eingangs- Signal des Videorecorders mit Hilfe der Cinchbuchse B und des

Audio- Eingangssignals mit Hilfe von C.

4 • Eingangs- Signal S Vídeo mit Hilfe der Buchse S Vídeo A und Audio-

Eingangssignal mit Hilfe C. Dieses Symbol erscheint nur, wenn Sie einen S Video Eingang angeschlossen haben.

Optimale Position für den Benutzer.

Zusätzliche Information

Grundeinstellung der Fernbedienung für ein DVD oder einen Vídeorecorder

Diese Fernbedienung ist dazu vorbereitet nicht nur die Funktionen dieses Sony-Fernsehers, sondern ebenfalls die Grundfunktionen Ihres DVD Marke Sony und der Mehrzahl der Sony- Videorecorder zu steuern, ohne dass es notwendig ist die Grundeinstellung der Fernbedienung vorzunehmen. Zum Steuern anderer DVDMarken und Videorecorder sowie einiger Sony- Videogeräte, müssen Sie die Grundeinstellung dieser Fernbedienung vor ihrer erstmaligen Anwendung vornehmen. Hierzu ist es nötig die folgenden Schritte durchzuführen:

Suchen Sie bevor Sie beginnen den dreistelligen Code, laut der Marke Ihres DVD oder Videogeräts

(siehe die Tabelle weiter unten). Bei den Marken, bei denen mehr als ein Code erscheint, geben Sie den ersten davon ein.

1 Drücken Sie mehrere Male die Taste der Geräteauswahl der Fernbedienung, bis in der

gewünschten Position DVD oder VCR (für den Videorecorder) das grüne Licht erscheint.

Wenn sich der Wähler der Anlage in der Position TV befindet, kann kein Code gespeichert werden.

2 Während der Leuchtanzeiger in grüner Farbe in der gewünschten Position erleuchtet

ist, drücken Sie ca. 6 Sekunden lang die gelbe Taste der Fernbedienung, bis der Leuchtanzeiger in grüner Farbe zu blinken beginnt.

3 Während der Leuchtanzeiger in grüner Farbe blinkt, geben Sie in Übereinstimmung mit

dem Gerät, das Sie benutzen werden und mit Hilfe der Nummerntastatur der Fernbedienung den Code mit 3 Ziffern ein.

Falls es den eingegebenen Code gibt, leuchten die drei Leuchtanzeiger in grüner Farbe momentan auf. In gegenteiligem Fall wiederholen Sie vorausgegangenen Schritte.

4 Schalten Sie das Gerät, das Sie benutzen wollen, ein und prüfen Sie, dass Sie mit der

Fernbedienung des Fernsehers die hauptsächlichen Funktionen steuern können.

• Wenn das Gerät nicht funktioniert oder einige Funktionen versagen, wiederholen Sie alle vorausgegangenen Schritte und vergewissern Sie sich, dass Sie den richtigen Code eingeben und falls es mehr als einen Code gibt, versuchen Sie den nächst folgenden und fahren Sie so fort, bis der richtige Code gefunden ist.

• Die gespeicherten Codes gehen verloren, wenn der Batteriewechsel der verbrauchten Batterien nicht in weniger als einer Minute vollzogen wird. In diesem Fall wiederholen Sie sämtliche vorausgegangenen Schritte. Auf der Innenseite des Batteriedeckels befindet sich ein Etikett auf das Sie den Code schreiben können.

• Es sind nicht alle Marken und nicht alle Modelle in Betracht gezogen.

Liste gemäß Marken der Videorecorder Liste gemäß DVD- Marken

Marke Code Marke Code

SONY (VHS) 301, 302, 303, 308, 309 SONY 001 SONY (BETA) 303, 307, 310 AIWA 021 SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002 AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003 AKAI 326, 329, 330 HITACHI 025, 026, 015, 004 DAEWOO 342, 343 JVC 006, 017 GRUNDIG 358, 355, 360, 361, 320, 351 KENWOOD 008 HITACHI 327, 333, 334 LG 015, 014 JVC 314, 315, 322, 344, 352, 353, LOEWE 009, 028, 023, 024, 016, 003

LG 332, 338 ONKYO 022 LOEWE 358, 355, 360, 361, 320, 351 PANASONIC 018, 027, 020, 002 MATSUI 356, 357 PHILIPS 009, 028, 023, 024, 016, 003 ORION 328 PIONEER 004 PANASONIC 321, 323 SAMSUNG 011, 014 PHILIPS 311, 312, 313, 316, 317, 318, SANYO 007

SAMSUNG 339, 340, 341, 345 THOMSON 012 SANYO 335, 336 TOSHIBA 003 SHARP 324 YAMAHA 018, 027, 020, 002 THOMSON 319, 350 TOSHIBA 337

354, 348, 349 MATSUI 013, 016

358, 359 SHARP 019, 027

Zusätzliche Information

Technische Daten

Hiermit erklärt Sony España, S.A., dass sich dieses Farbfernsehgerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet". (BMWi) www.compliance.sony.de

TV- System:

In Abhängigkeit vom Land, das Sie ausgewählt haben: B/G/H, D/K

Farb- System:

PAL, SECAM NTSC 3.58, 4.43 (Nur VideoEingang)

Kanal- Bereich:

VHF: E2-E12 UHF: E21-E69 CATV: S1-S20 HYPER: S21-S41 D/K: R1-R12, R21-R69

Bildröhre:

Flach- Bildschirm FD Trinitron WIDE: 32” (ca. 82 cm. diagonale)

Anschlüsse an der Rückseite:

1/ 1 21-polige

CENELEC-Standard), einschließlich Eingang Ton / Video, Eingang RGB, Fernsehaudio- / videoausgang.

2/ 2 21-polige

CENELEC-Standard), einschließlich Eingang Ton / Video, Eingang RGB,monitor audio- / videoausgang.

3/ 3 21- polige

(SMARTLINK)

Standard), einschließlich Eingang Ton / Video, Eingang S Video, Ausgang Ton / Video wählbar und Anschluss Smartlink.

Ausgänge Ton (links/ rechts) – Cinchbuchsen.

SCART-Buchse

SCART-Buchse (CENELEC

Anschlüsse an der Vorderseite:

4 Eingang S Vídeo – DIN

4- polig

4 Video- Eingang –

Cinchbuchse

4 Audio- Eingang –

Cinchbuchsen

Kopfhörer- Anschluss

Ton- Ausgabe:

2 x 20 W (Musikleistung) 2 x 10 W (RMS)

Woofer:

30 W (Musikleistung) 15 W (RMS)

Leistungsaufnahme:

130 W

Leistungsaufnahme im Modus Bereitschaftsbetrieb (Standby):

0.3 W

Abmessungen (breit x hoch x tief):

Ca. 882 x 567 x 562 mm.

Gewicht:

Ca. 63 Kg.

Reichweite der FernbedienungsSuchvorrichtung:

bis zu 10 m in freiem Raum.

Der optimale Abstand

beträgt ungefähr 10 Meter, ohne dass das System Bildstörungen aufnimmt. Der Abstand kann jedoch je nach den Umweltbedingungen variieren.

Es können sogar im

Empfangsbereich der Signale einige (tote) Punkte vorhanden sein, an denen das RF- Signal nicht empfangen wird. Diese Charakteristik ist normal bei den RF- Signalen und kein Zeichen einer fehlerhaften Funktionsweise.

Frequenz der FernbedienungsSuchvorrichtung:

434 MHz. (ISM- Band)

Es kann sein, dass andere

Anlagen wie z.B. die Fernbedienung der Garagentür dieselbe Frequenz der FernbedienungsSuchvorrichtung dieses Fernsehers verwenden. Wenn sich bei Betätigung der FernbedienungsSuchvorrichtung Störungen durch andere Anlagen ergeben, setzen Sie sich mit dem nächstgelegenen Kundendienst von Sony in Verbindung.

Mitgeliefertes Zubehör:

1 Fernbedienung RM- 937. 3 Batterien mit IEC-

Kennzeichnung (Größe AA).

Weitere Merkmale:

• Bild von 100 Hz, Digital Plus.

• Videotext, Fastext, TOPtext

(250 Speicherseiten Videotext).

• Abschalttimer.

• Smartlink (direkte

Kommunikation

zwischen Fernseher und einem

kompatiblen Videorecorder. Ausführliche Informationen über Smartlink finden Sie in der Bedienungsanleitung Ihres Videorecorders).

• Automatische Feststellung des

Fernsehsystems.

• Dolby Virtual.

• BBE.

• PIP (aus dem Englischen

“Picture In Picture” = Bild im Bild).

• Automatische Änderung des

Bildformats.

• ACI ( aus dem Englischen

“Auto Channel Installation” = Automatische Installation von Kanälen).

• Suchvorrichtung für die

Fernbedienung.

Design und technische Daten sind, ohne vorherigen Bescheid, Änderungen unterworfen. Öko-Papier – Chlorfrei

Zusätzliche Information

+ 53 hidden pages
