Page 1
彩色液晶電視
使用說明書
3-274-158-12(1)
KDL-46X3500/
KDL-52X3500/
© 2007 Sony Corporation
KLV-46X350A
KLV-52X350A
Page 2
檢查電視的型號名稱
電視機和數位選台器的型號名稱位於各裝置的後方。
型號名稱 電視機 數位選台器
KDL-46X3500 KLV-46X350A
KDL-52X3500 KLV-52X350A
型號名稱顯示電視機和數位選台器是成組的。在電視的後方，顯示
電視機的型號名稱。
例如，KDL-52X3500 為電視機 （KLV-52X350A）和數位選台器
（DST-S100T）的組合。也就是說，電視的型號名稱為
KLV-52X350A。
DST-S100T
2
Page 3
商標資訊
HDMI、HDMI 標示與 High-Definition Multimedia Interface 皆為
HDMI Licensing, LLC. 的商標或註冊商標。
Adobe 是 Adobe Systems Incorporated 在美國和 / 或其他國家的註
冊商標或商標。
除非另有說明，否則本手冊中使用的圖解都是 KLV-46X350A 的圖
解。
3
Page 4
安全注意事項
安裝/設定
為了避免任何火災、觸電或損壞和 / 或傷害的危險，請按照以
下說明安裝和使用電視機。
安裝
s 請將電視安裝在交流電源插座附近。
s 請將電視機放置在穩固平坦的表面上。
s 僅合格的維修人員可以進行牆壁安裝。
s 為了安全考量，強烈建議您使用 Sony 的配件，包括：
– 掛壁式支架 SU-WL500
搬運
s 搬運電視機前，請先中斷所有電纜
的連接。
s 搬運大型電視機需要二或三個人。
s 徒手搬運電視機時，請如右圖所示
握住電視機。不要按壓 LCD 面板和
螢幕周圍的框架。
s 當抬起或移動電視機時，請從底部
緊緊握住。
s 運送電視機時，請勿使電視機受到
搖晃或過度振動。
s 當您將電視機搬運送修或移動電視
機時，請先使用原始紙箱和包裝材
料進行包裝。
KLV-46X350A
KLV-52X350A
通風
s 切勿蓋住通風孔或將任何物品插入外殼。
s 如下所示，在電視機周圍保留一些空間。
s 強烈建議您使用 Sony 的掛壁式支架，使空氣流通充足。
安裝在牆上
30 cm
10 cm 10 cm
10 cm
在電視機周圍至少保留這樣的空間。
安裝在底座上
30 cm
10 cm
在電視機周圍至少保留這樣的空間。
s 為了確保適當通風，以及預防堆積灰塵：
– 不要將電視機平放、上下顛倒、向後轉或側翻安裝。
– 不要將電視機安裝在架子上、地毯上、床上或櫥櫃中。
– 不要將電視機用窗簾等布料或報紙等物品蓋住。
– 不要如下所示安裝電視機。
阻礙空氣流動。 阻礙空氣流動。
10 cm
6 cm
牆壁 牆壁
4
Page 5
交流電源線
為了避免任何火災、觸電或損壞和 / 或傷害的危險，請按照以
下方式處理交流電源線和插座：
– 電視機隨附交流電源插頭的形狀視地區而定。請務必
將適當的隨附交流電源線與適合交流電源插座的插頭
連接。
– 使用三線式接地型交流電源插頭將電視機連接至配有
保護型接地線的交流電源插座。
– 僅使用 Sony 隨附的交流電源線，不應使用其他的品牌。
– 請務必將插頭完全插入交流電源插座。
– 只能使用 110 V 交流電來操作電視機。
– 為了您的安全，連接電纜前必須拔下交流電源線，小
心不要讓纜線絆住您的腳。
– 在操作或移動電視機前，中斷交流電源線與交流電源
插座的連接。
– 使交流電源線遠離熱源。
– 請定期拔出交流電源插頭並清潔。若插頭覆蓋一層灰
塵並且有水氣時，絕緣品質可能已經劣化，並可能因
此造成火災。
注意事項
s 不要在任何其他設備上使用隨附的交流電源線。
s 不要過度捏緊、彎曲或扭轉交流電源線。否則線芯可能會
露出或折斷。
s 不要改裝交流電源線。
s 不要將重物壓在交流電源線上。
s 中斷交流電源線的連接時，不要拉扯交流電源線。
s 不要將太多裝置連接到同一個交流電源插座上。
s 請勿使用不適當的交流電源插座。
禁止使用
請勿在下列位置、環境或情況等安裝 / 使用電視機，否則電視
機可能故障，並引起火災、觸電、損壞和 / 或傷害。
位置：
戶外 （直接日照下）、海岸、船上或其他小艇上、車上、醫療
機構內、不平穩的地方、靠近水、雨、濕氣或煙的地方。
環境：
高溫、潮濕，或灰塵很多的地方；蚊蟲可能進入的地方；可能
有機械振動的地方；不穩固的位置；易燃物 （蠟燭等）附近。
請勿使任何液體滴濕或噴濕電視機，並且請勿在電視機上放置
任何裝有液體的物品，如：花瓶。
情況：
請勿在手潮濕、外殼拆下，或搭配非製造商建議的附件等情況
下使用電視機。在閃電暴風雨期間，中斷電視機與交流電源插
座和天線的連接。
碎片：
s 請勿將任何物品丟向電視機。否則螢幕玻璃可能會因為受
到撞擊而破裂並造成嚴重的人員受傷。
s 若電視機表面破裂，在拔下交流電源線之前，請勿觸碰電
視機。否則可能會造成觸電。
未使用時
s 為了環保與安全考量，若您數天不使用電視機，請中斷電
視機與交流電源的連接。
s 當電視機剛關閉時，電視機與交流電源之間的連接未中
斷，請從交流電源插座上拔下插頭以完全中斷電視機的連
接。
s 然而，有些電視機功能可能需要電視機處於待機中才能正
確運作。本手冊中的說明會告知您在什麼情況下適用。
對於孩童
s 請勿讓孩童在電視機上攀爬。
s 將小型配件放在孩童接觸不到的地方，以免誤吞。
如果發生以下問題 ...
如果發生以下問題，關閉電視機，並立即拔下交流電源線。
要求經銷商或 Sony 維修中心指派合格的維修人員進行檢查。
當：
– 交流電源線損壞。
– 交流電源插座不適當。
– 電視機因掉落、撞擊或被物品丟中而損壞。
– 任何液體或固體物品從外殼開口掉入電視機內部。
（待續）
5
Page 6
注意事項
觀賞電視
s 請在適度的光線下觀賞電視，因為在光線不足的情況
或長時間觀賞電視會使眼睛疲勞。
s 使用耳機的音量要適當以避免聽力受損。
LCD 螢幕
s 雖然 LCD 螢幕是以高精密的技術製成且具有 99.99% 或
以上的有效畫素，然而在 LCD 螢幕上還是會出現暗點
或固定出現亮點 （紅色、藍色或綠色）。這是 LCD 螢
幕的結構性問題，並不是故障。
s 不要按壓或刮傷前濾鏡，或是在本電視機頂部放置任
何物品。這可能會導致畫面變形或 LCD 螢幕損壞。
s 若在寒冷的地方使用本電視機，畫面會有一些模糊或
變暗。這是正常現象。當溫度升高之後這個現象便會
消失。
s 畫面靜止不動將會產生殘影。這個現象可能在一會兒
之後便會消失。
s 使用本電視機時螢幕與外殼會變熱。這是正常現象。
s LCD 螢幕內含有少量的液晶和汞。本電視機內使用的螢
光燈管也含有汞。請依照您當地政府的規定來處理廢
棄的電器用品。
電視機螢幕表面 / 外殼的處理和清潔
進行清潔之前，務必將連接電視機的交流電源線從交流電
源插座上拔下。
為了避免材料或螢幕塗層的品質降低，請務必遵守下列注
意事項。
s 若要清除螢幕表面 / 外殼上的灰塵，請以軟布輕輕擦
拭。若仍有殘留的灰塵，請用蘸有少量中性清潔劑的
軟布擦拭。
s 切勿使用任何類型的砂紙、鹼性 / 酸性清潔劑、洗衣
粉，或是酒精、苯、稀釋劑或殺蟲劑等揮發性溶劑。
使用這類材質或長時間接觸橡膠或乙烯基材質可能導
致螢幕表面與外殼材質損壞。
s 調整電視機的角度時，請慢慢地移動，以避免電視機
從桌上底座移動或滑動。
選購的設備
請將選購裝置或任何放射電磁輻射的設備遠離電視機。否
則可能產生畫面變形和 / 或出現雜訊。
電池的注意事項
s 插入電池時，請對準正確的極性。
s 請勿同時使用不同類型的電池或將新舊電池混合使
用。
s 以符合環保的方式丟棄電池。某些地區可能有制定丟
棄電池的法規。請向您當地的管理機構洽詢。
s 請小心處理遙控器。請勿掉落或踩住它，或是在它上
面濺灑任何液體。
s 請勿將遙控器放置在靠近熱源的地方，或是直接日照
下或潮濕房間中。
處理廢棄電池
為了保護我們的環境，請依當地法規之
規定處理廢棄電池。
6
Page 7
目錄
入門指南
將數位選台器連接至電視 .......................................................8
連接視訊與音訊 ...........................................................9
透過色差端子 ............................................................10
連接至選購設備時 ............................................................11
安裝電視機 ..................................................................14
避免電視翻覆 ............................................................14
綑綁連接線 ..............................................................15
將桌上型底座從電視上拆卸 ................................................15
設定頻道清單 ................................................................16
電視的初始設定 ..........................................................16
數位選台器的初始設定 ....................................................17
基本操作
遙控器 ......................................................................18
特定按鈕的數位選台器操作 ....................................................22
設定遙控器 ..................................................................24
電視控制器 ..................................................................26
電視目錄的功能簡介
電視目錄總覽 ................................................................28
使用畫質設定 ................................................................30
使用音效設定 ................................................................32
使用螢幕設定 （PC 輸入除外）..................................................33
使用螢幕設定 （適用於 PC 輸入） ...............................................34
使用視訊設定 ................................................................35
使用音訊設定 ................................................................36
使用設定 ....................................................................37
使用頻道設定 ................................................................39
數位選台器目錄的功能簡介
數位選台器目錄總覽 ..........................................................40
其他資訊
觀賞連接設備畫面 ............................................................43
若要同時觀賞兩個畫面 - 雙重畫面 ..........................................43
若要同時觀賞兩個畫面 - 子母畫面功能 （畫中畫） ............................43
使用 USB 相片檢視器 ..........................................................44
進階操作 ................................................................44
關於 HDMI 控制 ...............................................................45
若要連接 HDMI 控制相容設備 ...............................................45
若要進行 HDMI 控制設定 ...................................................45
HDMI 控制功能 ............................................................45
清潔 ........................................................................46
疑難排除 ....................................................................46
PC 輸入訊號參考表 ............................................................48
規格 ........................................................................49
索引 ........................................................................50
7
Page 8
入門指南
將數位選台器連接至電視
要顯示清晰生動的畫面，您必須正確地連接電視，並選擇正確的寬螢
幕模式以正確的寬高比顯示畫面 （請參閱第 20 頁上的 “變更寬螢幕
模式”）。強烈建議您使用 75 歐姆同軸纜線來連接天線 / 纜線輸入，
以接收最佳畫面品質的訊號。300 歐姆的雙導入纜線可能很容易被無
線電雜訊以及類似的雜訊干擾，導致訊號減弱。若您使用 300 歐姆的
雙導入纜線，請將纜線盡量遠離電視。
您也可以連接各種的選購設備到您的電視上 （請參閱第 11 頁）。
數位地面訊號
A
2
75 歐姆同軸纜線
（已隨附）
電纜訊號 類比地面訊號
B或
數位選台器後方
AV 纜線
視訊 （黃色）
音訊 -L （白色）
音訊 -R （紅色）
電視後方
連接至數位選台器以接收數位地面訊號，連接至電視以接收類比地面訊
號或有線電視系統的訊號。
1
8
Page 9
入門指南
連接視訊與音訊
最佳視訊效果
1 將可以接收數位地面訊號的天線連接至數位選台器。
（請勿連接至有線電視系統。）
2 A 連接至有線電視系統。
若您具備有線電視系統，將有線電視系統直接連接至電視。
B 連接至類比地面訊號。
若您不具備有線電視系統，則連接至類比地面訊號。
完成連接之後，請依照第 16 頁上 “設定頻道清單”中的說明來執行初
始設定程序。
進入您電視和連接裝置的訊號，將需要使用合適的連接，才能在正確
的格式下輸出。以下是目前可用的不同類型的視訊接頭。連接電視
時，請按照下表使用您裝置上所能提供最佳視訊效果的輸入類型。
接頭類型 需要獨立的音訊接頭
HDMI （高解析度多媒體介面） * 否
色差端子
YPB/CBPR/C
（480i/480p/720p/1080i/1080p）
R
S視訊
入門指南
是
複合式視訊
RF （無線電頻率）/ 同軸 否
*若設備具有DVI插孔而沒有HDMI 插孔，請連接DVI插孔到HDMI輸入（用 HDMI 到 DVI
纜線和 / 或轉接器）插孔，並連接音訊插孔到 HDMI 輸入的音訊輸入 （L/R）插
孔。（DVI 接頭僅適用於視訊訊號。）要獲得詳細內容，請參閱第 13 頁上的
“7 HDMI 輸入”。
9
Page 10
入門指南
透過色差端子
下圖顯示數位選台器連接 （無有線電視系統）。
數位選台器後方
Y
B/CB
P
PR/CR
音訊 -L （白色）
音訊 -R （紅色）
電視後方
色差端子纜線
數位地面訊號
音訊纜線
75 歐姆同軸纜線
（已隨附）
10
類比地面訊號
完成連接之後，請依照第 16 頁上 “設定頻道清單”中的說明來執行初
始設定程序。
Page 11
入門指南
連接至選購設備時
左視圖
項目 說明
1
耳機插孔 連接至您的耳機。若您的耳機無法插入耳機插孔，請用合適的插頭轉接器 （未隨
附）。
2
視訊輸入 2
S視訊
3
視訊輸入 2
視訊 /
L （單聲道）音訊 -R
4
USB 連接至 Sony 數位相機、攝影機或 USB 儲存媒體。您可以在這些輸出裝置上觀看相片。
5
HDMI 輸入 2 要獲得有關 HDMI 輸入的資訊，請參閱第 13 頁。
連接至您的攝影機上的 S 視訊輸出插孔，或是其他具有 S 視訊的視訊設備。比複合式
視訊 （3）能夠提供更好的畫質。（請參閱第 38 頁上的自動 S 視訊。）
連接至您的攝影機或其他視訊設備 （例如電玩設備）上的複合式視訊和音訊輸出插
孔。
若您有單聲道設備，請連接其音訊輸出插孔至電視的 L （單聲道）音訊輸入插
孔。
若需了解詳細內容，請參閱第 44 頁的 “使用 USB 相片檢視器”。
入門指南
（待續）
11
Page 12
入門指南
後方
僅供維修
使用
項目 說明
6
PC 輸入
（RGB/ 音訊）
使用 HD15-HD15 纜線 （類比 RGB，已隨附）連接至個人電腦的視訊輸出接頭。也可連
接至其他的類比 RGB 裝置，例如視訊會議或電視上盒。
有關可以顯示的訊號，請參閱第 48 頁上的 “PC 輸入訊號參考表”。
12
使用有些 Apple Macintosh 電腦時，您可能必須使用轉接器 （未隨附）。若情況
如此，請在連接 HD15-HD15 纜線 （已隨附）之前，先將轉接器連接至電腦。
若畫面出現雜訊、跳動或模糊，請在第 34 頁上的螢幕設定 （適用於 PC 輸入）
中，調整相位和位距。
Page 13
入門指南
項目 說明
7
HDMI 輸入 1
HDMI/
L- 音訊 -R
8
HDMI 輸入 3
9
視訊輸入 1
S視訊
0
視訊輸入 1/3
視訊 /
L （單聲道）音訊 -R
qa
視訊輸出 用於將來自電視的類比視訊和聲音錄製到 DVD 錄影機或錄放影機。若要關閉電視揚聲
qs
色差輸入 1/2
（1080p/1080i/
720p/480p/480i）/
L- 音訊 -R
qd
音訊輸出
（固定/可變動）
qf
AC 輸入 連接隨附的交流電源線。
qg
VHF/UHF/
有線電視
HDMI （高解析度多媒體介面）在電視與其他具有 HDMI 視訊 / 音訊功能的設備間，提
供非壓縮且全數位化的視訊 / 音訊介面，例如：電視上盒、DVD 播放機和 A/V 接收器。
HDMI 支援增強或高解析度的視訊，以及數位音訊。
若設備具有 DVI 插孔而沒有 HDMI 插孔，請連接 DVI 插孔到 HDMI 輸入 （用 HDMI 到 DVI
纜線和 / 或轉接器）插孔，並連接音訊插孔到 HDMI 輸入的音訊輸入 （L/R）插孔。
（DVI 接頭僅適用於視訊訊號。）
HDMI 到 DVI 纜線
音訊纜線
HDMI 轉接器
必須連接 HDMI 以觀賞 480i、480p、720p、1080i、1080p 和 1080/24p 格式。
確保僅使用印有 HDMI 標誌的 HDMI 訊號線。
連接至您的錄放影機上的 S 視訊輸出插孔，或是其他具有 S 視訊的視訊設備。S 視訊
比複合式視訊 （0）能夠提供更好的畫質。（請參閱第 38 頁上的自動 S 視訊。）
連接至您的影音設備 （例如錄放影機或其他視訊設備）上的複合式視訊和音訊輸出插
孔。第三個複合式視訊和音訊插孔 （視訊輸入 2）位於電視的左側面板。
器的聲音，將揚聲器設定為音響系統 （第 36 頁）。如果連接單聲道設備，則連接 L 音
訊插孔。
監視器輸出插孔不支援 HD/DVD、HDMI 和 PC 訊號來源影像，也不支援聲音的數位
音訊訊號。
連接至您的 DVD 播放機或數位電視上盒的色差端子 （YPBPR）以及音訊 （L/R）插孔
上。色差端子比 S視訊（9）或是複合式視訊 （0）連接能夠提供更好的畫質。
必須連接色差端子 （Y PB/CB PR/CR）以觀賞 480i、480p、720p、1080i 和 1080p
格式。
連接至您音訊或視訊設備上的左右音訊輸入插孔。您可以使用這些輸出，透過立體聲
系統來聆聽電視的音訊。
連接至有線電視系統或 VHF/UHF 的 RF 輸入。
入門指南
13
Page 14
入門指南
安裝電視機
避免電視翻覆
連接支撐帶
1 使用木螺釘 （已隨附）將支撐帶 （已隨附）連接並鎖定至電視底
座。
2 將支撐帶連接至底座，然後使用硬幣等物品來用固定螺釘 （已隨
附）鎖定支撐帶。
3 一手扶住電視底座，然後將支撐帶向您的方向拉來調整支撐帶的
長度。
請採取適當措施避免本產品翻覆而引起傷害。
因電視底座的類型不同，隨附的木螺釘可能無法使用。在此情況下，或
是當鎖定強度不夠時，請另外選購適合您電視底座的螺釘來使用。請使
用直徑 3 至 4 mm 的市售螺絲。請向您的經銷商詢問有關螺釘類型的資
訊。
14
安裝在牆上時
請參閱隨附在掛壁式支架的說明指南，以獲得有關如何將電視安裝到
牆上的方法。
Page 15
綑綁連接線
將桌上型底座從電視 上拆卸
入門指南
入門指南
您可以如下圖所示來綑綁連接線。
1
2
請勿將交流電源線與其他連接線一起綑綁在纜線固定器內。
纜線固定器可以反向安裝。
除非要將電視安裝於牆上，否則切勿拆卸桌上型底座。
15
Page 16
入門指南
設定頻道清單
電視的初始設定
完成電視的連接後，您需要執行初始設定來自動設定可用的頻道。第
一次開電視時，會顯示初始設定的畫面。若您不想在這時設定頻道，
您可在以後藉由選擇頻道設定中的自動調頻選項來進行設定 （請參閱
第39頁）。
若您在初始設定時選擇 “取消”，當您下次打開電視時將不會出現初始
設定訊息。
1 按下電視電源以開啓電視。
顯示初始設定畫面。
2 按下 V/v 來反白畫面上顯示的語言，然後按下 。
出現訊息 “您是否要啓動自動調頻？”。
3 按下 B/b 以反白 “確定”，並按下 。
電視開始搜尋所有可用的頻道。這需要一些時間，因此在進行時
請勿按下電視或遙控器上的任何按鈕。
如果出現訊息要您確認天線連接
找不到頻道。檢查所有天線連線並按下 B/b 來選擇 “是”，然後
按下 再次啓動自動調頻。
4 顯示 / 隱藏頻道選單顯示在畫面上時，請依照第 39 頁顯示 / 隱藏頻
道的步驟操作。
如果不需要隱藏電視機中儲存的頻道，請到步驟
5。
5 按下目錄以顯示時鐘設定選單。
6 按下 V/v/B/b 設定星期與時間 （小時和分鐘），然後按下 。
7 按下目錄以退出。
電視已調整到所有可用的頻道。
8 按下 B/b，在 “下次是否顯示此選單？”對話方塊中選擇想要的
設定，然後按下 以退出。
16
若選擇 “是”，並且按電視上的電源來關閉電視，或中斷交流電源插座
的連接，下次打開電視時，自動開啓程序會重新開啓。
Page 17
數位選台器的初始設 定
入門指南
入門指南
執行完電視的初始設定後，您需要執行數位選台器的初始設定來自動
設定可用的數位頻道。第一次開數位選台器時，會顯示初始設定的畫
面。若您不想在這時設定頻道，您可在以後藉由選擇設定中的全頻道
搜尋或快速搜尋選項來進行設定 （請參閱第 42 頁）。
遙控器上面所標示之 “機上盒”就是 “數位選台器”。
1 按下遙控器上的電視。
2 反覆按下輸入選擇直至您看到數位選台器畫面上有視訊輸入。
3 按下數位選台器前方面板上的電源。
顯示初始設定畫面。
4 按下機上盒 （數位選台器）。
5 按下 V/v 來反白畫面上顯示的語言，然後按下 。
6 按下 V/v 來反白全頻道搜尋或快速搜尋，然後按下 。
全頻道搜尋 搜尋並儲存所有可用的頻道。此程序最多要花 15 分
鐘。
快速搜尋 搜尋並儲存所有預期的頻道。
7 按下 B/b 來反白 “確定”，然後按下 。
出現選台進度條後，出現頻道清單。
若沒有找到頻道
若沒有找到和儲存頻道，畫面上會顯示訊息通知您。請檢查天線纜線
是否連接，然後按下目錄並選擇設定以重複全頻道搜尋或快速搜尋的
程序。
若仍然無法接收訊號，請讓天線安裝公司的員工來檢查您的天線。
重新開啓無接收頻道的電視，此初始設定畫面再次顯示。
當接收的訊號中沒有頻道號碼時，頻道號碼將自動被指定到數位選台
器。
17
Page 18
基本操作
遙控器
7 和 0 按鈕只適用於數位選台器，在以下表格中不作說明。請參閱第
22 頁上的 “特定按鈕的數位選台器操作”。
當您按下機上盒 （數位選台器）時，可以使用 4、 6、 7、 0、
qa、qs、wh、wj、 wk 和 wl 按鈕用作數位選台器操作（
頁
）。
按鈕 說明
1
輸入選擇
2
背光 使遙控器上的按鈕亮起，以便即使在房間很暗的情況下仍
3
功能按鈕 按下功能按鈕來顯示遙控器所操作的外接設備時，功能按
4
0-9 頻道輸入 按下 0-9 來選擇頻道；頻道將會在兩秒鐘後變更。按下頻
5
回復 按下此按鈕在兩個頻道中來回切換。電視會在目前的頻道
6
最愛頻道 按下此按鈕顯示最愛頻道清單。最愛頻道清單可供您從指
8
環繞音效 請參閱第 32 頁。
9
音效 按此按鈕瀏覽各種音效設定：動態適合增強的高音和低
qa
V/v/B/b 按下V/v/B/b 來移動螢幕上的游標。按下 以選擇 /
顯示連接設備清單，並選擇輸入來源。
請參閱第 37 頁，有關設定視訊輸入標籤的內容，包
括跳過功能。
可輕鬆操控。
鈕指示燈會短暫亮起。將遙控器設定成操作外接設備時，
這些按鈕便可以讓您操作所選擇的設備。您必須先按下其
中一個功能按鈕來操作對應的設備。
遙控器上面所標示之 “機上盒”就是 “數位選台器”。
機上盒按鈕僅用於數位選台器操作。
道輸入來立即變更頻道。
和上一個選擇的頻道間切換。
定的最愛頻道的清單中選擇節目 （請參閱第 29 頁）。
音，標準適合語音對話，用戶設定用於自訂包括聲音強化
設定在內的聲音設定。
確認項目。
請參閱第 22
18
數字 5 按鈕、音聲多重、播放和頻道 + 均有一個觸控點。操作電視時，
可將觸控點作為參考點。
遙控器可以設定來操作數位選台器以及大部分的視訊設備 （請參閱
第22頁）。
插入兩節 AA 電池 （已隨附），使電
池的 e 和 E 極與遙控器電池艙內的
圖標相對應。
推動以打開。
Page 19
按鈕 說明
qs
回上頁 顯示目錄項目和設定時，按下此按鈕返回前一個畫面。
qd
DVD/VCR
操作按鈕
qf
劇院模式 劇院模式可讓您搭配 A/V 接收器享受電影院模式 （請參
qg
靜音 按下此按鈕以靜音。再按一下此按鈕或按下音量 + 以恢復
qh
音量 +/- 按下此按鈕以調整音量。
qj
DVD/VCR 錄影按鈕z 錄影：按此按鈕進行錄影。單按此按鈕開始錄影。
qk
DVD 最上層選單 按此按鈕顯示 DVD 光碟的最上層選單。
ql
DVD 目錄 按此按鈕顯示 DVD 光碟選單。
w;
電源 按下此按鈕以開啓 / 關閉由功能按鈕所選擇的選購設備。
wa
電視電源 按下此按鈕以開啓 / 關閉電視。
ws
影像暫停 按一次此按鈕，顯示目前節目的一個定格影像。再按一下
當功能切換在 DVD 或錄放影機上時，用這些按鈕可對已經
編入遙控器的視訊設備進行操控。
. 前一章：按此按鈕從前一章標記 （若有）或從直播
電視緩存的開頭重新播放目前節目。
重播：按此按鈕將目前的節目重播一段設定的時間。
瞬時快播：按此按鈕在播放錄製的節目時向前快播一
段設定的時間。
> 下一章：按此按鈕在播放錄製的節目時向前快播至下
一個章節標記 （若有）或直播電視。
m
（快速倒轉）：按此按鈕以快速倒轉模式播放節目。
H 播放：按此按鈕以正常速度播放節目。
M （快速前轉）：按此按鈕以快速前轉模式播放節目。
X 暫停：按此按鈕暫停播放。
x停止：
閱第 30 頁）。您必須連接支援 HDMI CEC 控制的 A/V 接收
器。電視機揚聲器會自動靜音。
聲音。
X 錄影暫停：按此按鈕暫停錄影。
x 錄影停止：按此按鈕停止錄影。
此按鈕以返回節目。
按此按鈕停止播放錄製的節目。
若您關閉電視，劇院模式也會自動關閉。
要獲得更詳細的說明，請參閱所連接設備的使用說
明書。
基本操作
基本操作
定格畫面
wd
睡眠定時 反覆按下此按鈕直到電視上以分鐘數 （15、30、45、60、
90 或 120）顯示關機前您想要讓電視保持開啓的時間。要
取消睡眠定時，反覆按下睡眠定時直到出現睡眠定時關
閉。
目前播放
的節目
（待續）
19
Page 20
基本操作
按鈕 說明
wf
寬螢幕 反覆按下此按鈕以循環寬螢幕模式設定：寬變焦模式、
4:3 顯示模式、16:9 顯示模式、變焦模式。也可以在螢幕
設定中找到寬螢幕模式設定 （請參閱第 33 頁）。
變更寬螢幕模式
4:3 原始來源
標準解析度來源
mm
寬變焦模式 寬變焦模式
4:3 顯示模式 4:3 顯示模式
16:9 顯示模式 16:9 顯示模式
變焦模式 變焦模式
16:9 原始來源
高解析度來源
20
畫面頂部和底部的部分字元和 / 或字母可能無法在
寬變焦模式中看見。在這種情況下，請使用螢幕設
定選擇垂直高度，調整垂直高度使字元和 / 或字母
可見。
自動寬螢幕模式為開時，電視會自動選擇最佳模式
以符合外接設備的輸入 （第 33 頁）。
選擇寬變焦模式或變焦模式時，可以調整畫面位置。
按下 V/v 以上下移動畫面 （如：閱讀字幕）。
選擇寬變焦模式或變焦模式調整邊緣部分被裁切的
720p、1080i 或 1080p 來源畫面。
選擇 PC 輸入時，寬螢幕可使用全螢幕模式 1、全螢
幕模式 2 和正常模式 （第 34 頁）。
wg
畫質 反覆按下此按鈕以循環可用的畫質模式。要獲得詳細內
容，請參閱第 30 頁上的 “使用畫質設定”。
wh
顯示 按下此按鈕以顯示目前頻道號碼和寬螢幕模式等資訊。
Page 21
按鈕 說明
wj
工具 按下此按鈕以顯示與目前輸入相關聯的工具選單：電視、
外部輸入或 PC。每個輸入都有不同的工具選單。
使用工具選單
觀賞電視節目時，按下工具來顯示下列選項。
選項 說明
關閉 關閉工具選單。
畫質模式 請參閱第 30 頁。
音效模式 請參閱第 32 頁。
動作增強器 請參閱第 35 頁。
揚聲器 請參閱第 36 頁。
新增到最愛頻道 請參閱第 29 頁。
雙重畫面 請參閱第 43 頁。
i 音量 請參閱第 36 頁。
睡眠定時 請參閱第 37 頁。
省電模式 請參閱第 38 頁。
觀賞連接設備畫面時，按下工具來顯示下列選項。
選項 說明
關閉 關閉工具選單。
畫質模式 請參閱第 30 頁。
音效模式 請參閱第 32 頁。
動作增強器 請參閱第 35 頁。
揚聲器 請參閱第 36 頁。
雙重畫面 （PC 輸入模式
除外）
子母畫面功能 （僅適用
於 PC 輸入模式）
自動調整 （僅適用於 PC
輸入模式）
水平修正 （僅適用於 PC
輸入模式）
i 音量 請參閱第 36 頁。
睡眠定時 （PC 輸入模式
除外）
省電模式 請參閱第 38 頁。
wk
目錄
wl
頻道 +/-
e;
F1/F2 按此按鈕選擇所連接裝置的功能。
ea
彩色按鈕 用於 USB 相片檢視器。
按下此按鈕以顯示電視與數位選台器的功能及設定的目錄。
請參閱第 28 頁上的 “電視目錄總覽”和第 40 頁上的 “數
位選台器目錄總覽”。
按下此按鈕以開始掃描頻道。要快速掃描頻道，請按住 +/-。
請參閱第 43 頁。
請參閱第 43 頁。
請參閱第 34 頁。
請參閱第 34 頁。
請參閱第 37 頁。
基本操作
基本操作
21
Page 22
基本操作
特定按鈕的數位選台器操作
以下按鈕對於數位選台器有另外的功能；使用之前先按下機上盒 （數
位選台器）按鈕。
按鈕 說明
4
0-9 頻道輸入 按下 0-9 來選擇頻道；頻道將會在兩秒鐘後變更。按下頻
6
最愛頻道 反覆按下此按鈕以顯示最愛頻道表一或最愛頻道表二。
7
音聲多重 按下此按鈕以切換音軌 （當廣播業者有提供時）。
0
電視節目指南 電視節目指南可讓您選擇所有頻道。電視節目指南也提供
道輸入來立即變更頻道。
最愛頻道表一和最愛頻道表二可讓您從指定的最愛頻道清
單中選取節目 （請參閱第 42 頁）。
了有關各個頻道目前正顯示的節目和下一個節目的資訊。
頻道清單
資訊標識
22
電視節目指南中的節目資訊由電視公司提供。
請使用彈出式視窗
按下 V/v 以反白您想觀賞的頻道，然後按下 。
會顯示彈出式視窗。
關閉 關閉彈出式視窗。
選擇 選擇此選項以便顯示所選定的節目。
詳細 選擇此選項以便顯示所選定節目的資訊。
qa
V/v/B/b 按下V/v/B/b 來移動螢幕上的游標。按下 以選擇 /
確認項目。
qs
回上頁 顯示目錄項目和設定時，按下此按鈕返回前一個畫面。
Page 23
按鈕 說明
wh
節目資訊 按下此按鈕以顯示節目資訊。
此功能向您提供了有關目前頻道以及目前和下一個節目的
資訊。
按下 b 在目前節目視窗中顯示有關下一個節目的資訊。
按下 B 在下一個節目視窗中顯示有關目前節目的資訊。
下列圖示可能會顯示在節目資訊畫面上，要視節目而定。
， ：顯示比例 ：廣播節目 ：音聲多重節目
16:9 4:3
wj
節目表 按下此按鈕以顯示頻道清單。頻道清單可讓您從清單中選
擇節目。
wl
頻道 +/- 按下此按鈕以開始掃描頻道。要快速掃描頻道，請按住
+/-。
基本操作
基本操作
23
Page 24
基本操作
設定遙控器
遙控器的預設值為操作 Sony 品牌的視訊設備。
Sony 設備 可設定的代碼
DVD 751
錄放影機 301
請依照以下步驟設定電視遙控器來操作其他的視訊設備。
1
請從第 25 頁中所列出的
碼。若列出有一個以上的代碼，請試著從列出代碼的第一個開始輸
入。
2
1 按住遙控器上您想要設定的 DVD 或錄放影機功能，並同時按下顯
3
示。
所選的功能按鈕 （DVD 或錄放影機）將閃爍。
“製造商代碼”中，找出您設備的三位數代
2 按鈕亮起時，請用 0-9 輸入三位數的製造商代碼。若 10 秒內沒有輸
入代碼，則您必須重新執行步驟
1
3 按下頻道輸入。
設定正確時，選取的功能按鈕將會閃爍兩次，若設定錯誤，則會
閃爍五次。
1。
24
檢查代碼是否有效
將電視遙控器對準設備，並按下電源按鈕。若設備有回應，則表示設
定已完成。若無回應，請嘗試列出的下一個代碼。
在上述指定的時間內若無輸入任何代碼，或是輸入無效或錯誤的代碼，
則遙控器會自動返回前一項設定。
在某些情況下，您也許無法設定您的遙控器來操作其他設備。在這類情
況下，請使用設備本身的遙控器。
電池沒電或將電池取出可能會造成設定代碼遺失並返回出廠設定。可能
需要重新設定代碼。
Page 25
製造商代碼
DVD 播放機
製造商 代碼
Sony 751
DVD/ 錄放影機複合式裝置
製造商 代碼
Sony 767
HDD/DVD 複合式裝置
製造商 代碼
Sony 772, 771, 770
5.1 聲道 DVD 影音系統
製造商 代碼
Sony (DAV) 601, 602, 603, 604
影音接收器
製造商 代碼
Sony 764
錄放影機
製造商 代碼
Sony 301, 302, 303
Aiwa* 338, 344
基本操作
基本操作
有線電視盒
製造商 代碼
Sony 230
衛星接收器
製造商 代碼
Sony 801
* 若即使您輸入 Aiwa 的代碼還是無法讓 Aiwa 錄放影機
運作，請輸入 Sony 的代碼來代替。
25
Page 26
基本操作
電視控制器
項目 說明
1
電源 按下此按鈕以開啓和關閉電視。
2
3
4
5
頻道 +/-
音量 +/-
輸入選擇
目錄
按下
此按鈕以開始掃描頻道。要快速掃描頻道，請按住 +/-。在目錄控制面板中，這些按
鈕是當作上 / 下按鈕使用。
按下此按鈕以調整
顯示連接設備清單，並選擇輸入來源。
則不出現該輸入。
在目錄控制
按下此按鈕以顯示電視功能和設定的目錄 （請參閱第 28 頁上的 “電視目錄總覽”）。
音量。在目錄控制面板
面板中，此按鈕是當作確認選擇或設定來使用。
中，這些按鈕是當作右 / 左按鈕使用。
若您在標籤視訊輸入中將某個輸入設定為跳過，
頻道 + 有一個觸控點。操作電視時，可將其作為參考點。
26
Page 27
項目 說明
6
關閉畫面 /
定時器指示燈
7
待機指示燈
8
電源指示燈 電視開啓時會亮綠燈。操作遙控器時閃爍。
9
紅外線接收器
（IR）/ 光感應器
啓
動了關閉畫面功
視，指示燈仍會持續發亮。要獲得詳細內容，請參閱第 37 頁。
當電視進入待機模式時亮紅色。
接收從遙控器傳來的 IR 訊號。
感應室內光線亮度並依此調整畫面亮度 （請參閱第 38 頁）。請勿在感應器附近放置任
何東西，以免影響其感應功能。
能時亮綠色。設定了定時器時亮橙色。設定了定時器時，即使關閉電
基本操作
基本操作
請確定電視已經完全關閉之後再拔下交流電源線插頭。在電視開啓時拔下交流電源線插頭可能會使指示燈發亮
或可能會造成電視故障。
27
Page 28
電視目錄的功能簡介
電視目錄總覽
目錄提供了只要一個按鈕即可操控電視的功能。它可讓您直覺性地利用螢幕上的控制面板執行
多種不同的工作，取代繁複的遙控器按鈕操作。
當您按下目錄時，您可以輕鬆執行基本的電視功能，例如：在外部輸入之間切換、觀賞您最愛
的電視台、觀賞電視、以及更改或自訂電視設定。
1 按下遙控器上的電視。
2 按下目錄。
1
電視目錄控制面板出現。
3 按下 V/v 來反白項目。
4 按下 以選取一個選項。
按下目錄以退出。
3,4
2
目錄 可讓您
外部輸入功能可讓您選擇連接至電視的外部輸入。您也可以使用編輯視訊標
籤來指定標籤 （請參閱第 37 頁）。
要選擇連接的 HDMI 控制相容設備，請選擇 HDMI 裝置選項。
外部輸入
1 在目錄控制面板上反白外部輸入，並按下 。
2 按下 V/v 來反白想要的外部輸入，然後按下 。
28
Page 29
目錄 可讓您
最愛頻道功能可讓您從您指定的多達 16 個最愛頻道的清單中選取節目。
1 反白目錄控制面板上的最愛頻道，並按下 。
最愛頻道
2 按下 V/v 來反白想要的頻道，並按下 。
可讓您從頻道標籤清單中選擇電視節目。
1 反白目錄控制面板上的電視清單，並按下 。
2 按下 V/v 來反白想要的頻道，並按下 。
電視清單
相片功能可讓您使用以 USB 連接的外部裝置而觀看相片。若需了解詳細內容，
請參閱第 44 頁的 “使用 USB 相片檢視器”。
相片
顯示可執行多數進階設定和調整的設定選單。
1 反白目錄控制面板上的設定，並按下 。
2 按下 V/v 來反白項目：畫質設定、音效設定、螢幕設定、視訊設定、音訊
設定
3 按下 V/v/B/b 來選擇選項或調整設定，然後按下 。
電視目錄的功能簡介
要新增目前頻
當最愛頻道清單已滿時，請
頁）
，從清單中移除一個頻道，然後再重新嘗試。可以
直接找到最愛頻道。
設定、設定、頻道設定。然後按下 來選擇選項。
有關設定的詳細內容，請參閱第 30 頁至第 39 頁。
您可進行調整的選項會視情況而定。不可用的選項以灰色顯示。
道至最愛頻道清單，請反白新增到最愛頻道，並按下 。
使用頻道設定中的最愛頻道 （請參閱第 39
從編輯最愛頻道中
電視目錄的功能簡介
29
Page 30
電視目錄的功能簡介
使用畫質設定
您可選擇以下畫質設定選單所列的選項。若要選擇設定
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
輸入對象 對於當前正在檢視的輸入，選擇是否使用普通設定或單獨設定各項目。
普通 套用普通設定，其調整操作與其他輸入 （輸入對象設定為普通）
共用。
目前輸入名稱
（例如視訊 1）
如果您需要相同的設定以套用至各輸入，將各輸入設定為普通。
畫質模式 選擇畫質模式。畫質模式的選項可能會因影片 / 相片設定而異 （第 35 頁）。
鮮明 適用於增強的畫面對比和清晰度。
標準 適用於標準畫質。建議家庭娛樂使用此選項。
電影院 適用於觀賞影片。最適合在類似於電影院的環境中觀賞。
相片 設定適用於相片的最佳畫面品質。
自訂 可供您儲存偏愛的設定。
重新設定 將輸入對象、畫質模式和進階設定以外的所有畫質設定重新設定為原廠設定。
背光 調節背光亮度。
對比度 提高或降低畫面對比度。
亮度 使畫面變亮或變暗。
色彩 提高或降低色彩濃度。
色調 提高或降低綠色調和紅色調。
色溫 選擇畫面白度選項。
冷色溫 為白色增加藍色色調。
中間色溫 為白色增加中性色調。
暖色溫 1/ 暖色溫 2
當畫面模式設定為鮮明時，無法使用暖色溫 1 和暖色溫 2。
銳利度 將影像銳化或柔化。
可供您單獨設定目前輸入的各選項。
為白色增加紅色色調。暖色溫 2 提供了比暖色溫 1 紅色色調更深
的效果。
30
Page 31
電視目錄的功能簡介
選項 說明
噪訊抑制 當廣播訊號較弱時，降低影像噪訊 （雪花影像）。
自動 自動降低影像噪訊 （僅適用於電視廣播和視訊 1/2/3 複合式和
S 視訊輸入訊號）。
高/中/低 更改噪訊抑制的效果。
關 關閉噪訊抑制功能。
MPEG 噪訊抑制 降低 MPEG 壓縮視訊中的畫面噪訊。
DRC 模式 以 4 倍的密度呈現高品質來源 （例如：DVD 播放機）的高解析度畫面。
模式 1 建議用於動作畫面。
模式 2 僅適用於 1080i 格式。當標準清晰訊號被向上轉換成 1080i 格式
時，模式 2 特別有效。
關 關閉 DRC 模式。
DRC 調色盤 對各輸入訊號自訂細節等級 （真實感）和平滑度 （清晰度）。例如，您可創建有線
電視輸入影像的自訂設定，並為 DVD 播放機的影像創建另一個自訂設定。
出現 DRC 調色盤。按 V/v/B/b 調整標記 （z）的位置。
隨著您沿真實感軸將 z 移得更高，影像會變得更細緻。隨著您沿清晰度軸將 z 向右
移動，影像會變得更平滑。
進階設定 更詳細地自訂畫質設定功能。當將畫質模式設定為鮮明時，您無法設定 / 更改這些
設定。
重新設定 將所有進階設定重新設定為原廠設定。
黑色校正 增強畫面的黑色區域以獲得更強的對比。
進階對比度增強 自動將背光和對比度調整至從畫面亮度上判斷出的最適合的設
定。此設定對黑暗影像的情境特別有效。此設定會提高更黑影像
情境的對比度差別。
伽瑪 調整畫面明暗區域之間的平衡。
白色清晰度 增強白色。
色彩空間 更改色彩重現範圍。寬重現鮮明色彩，標準重現標準色彩。
動態色彩 使色彩更鮮明。
白平衡 依次調節色溫。
細部增強 增強影像的細部。
邊緣增強 增強影像的輪廓。
電視目錄的功能簡介
31
Page 32
電視目錄的功能簡介
使用音效設定
您可選擇以下音效設定選單所列的選項。若要選擇設定
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
輸入對象 對於當前正在檢視的輸入，選擇是否使用普通設定或單獨設定各項目。
普通 套用普通設定，其調整與其他輸入（輸入對象設定為普通）共用。
目前輸入名稱
（例如視訊 1）
如果您需要相同的設定以套用至各輸入，將各輸入設定為普通。
音效模式 動態 增強高音和低音。
標準 適用於標準音質。建議家庭娛樂使用此選項。
自訂 平坦響應。還可供您儲存偏愛的設定。
重新設定 將輸入對象，音效模式和 MTS 以外的所有音效設定重新設定為原廠設定。
高音 調整音高較高的聲音。
低音 調整音高較低的聲音。
平衡 增強左或右揚聲器的平衡。
穩定音量 將音量保持恆定，即使音量有高低 （例如，廣告的聲音比節目的聲音更大）。
音量偏移 當輸入對象設定為目前輸入名稱 （例如，視訊 1）時，調整其他輸入相關的目前輸
入的音量等級。
環繞音效 S-FORCE Front
Surround
模擬立體聲 增加類似的環繞音效到單聲道節目。
關 將 5.1ch 和其他廣播環繞音效轉換並重現為普通立體聲音效
語音清晰 調整語音的清晰度。例如，若新聞播音員的語音模糊，您可調高此設定使語音更清
晰。反之，如果您正在觀看體育節目，您可調低此設定使解說員的語音更柔和。
聲音強化 藉由補償揚聲器的分段效果來製造更多的震撼力。
MTS 立體聲 選擇此項在觀賞立體聲節目時接收立體聲。
自動 SAP 選擇此項以便在接收到訊號時，自動將電視切換至雙語節目
單聲道 選擇此項以接收單聲道。立體聲廣播訊號微弱時，可用來降低噪
可供您單獨設定目前輸入的各選項。
適用於一般立體聲廣播和 5.1ch 廣播環繞音效，以及連接設備的
音訊輸入。
（2ch）。將其他廣播的原音效按原樣重現。
（SAP）。若無 SAP 訊號，電視會維持在立體聲模式。
訊。
32
Page 33
電視目錄的功能簡介
使用螢幕設定 （PC 輸入除外）
您可選擇以下螢幕設定選單所列的選項。若要選擇設定
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
輸入對象 對於當前正在檢視的輸入，選擇是否使用普通設定或單獨設定各項目。
普通 套用普通設定，其調整與其他輸入（輸入對象設定為普通）共用。
目前輸入名稱
（例如視訊 1）
如果您需要相同的設定以套用至各輸入，將各輸入設定為普通。
寬螢幕模式 有關寬螢幕模式的詳細內容，請參閱第 20 頁上的 “變更寬螢幕模式”。
自動寬螢幕模式 根據廣播訊號自動變更寬螢幕模式。若要保持設定，則選擇關。
即使自動寬螢幕模式設定為開或關，您始終能藉由反覆按寬螢幕按鈕變更寬螢
幕模式。
4:3 預設顯示模式 選擇預設的寬螢幕模式以便與 4:3 廣播一起使用。
寬變焦模式 將 4:3 影像放大至 16:9 的螢幕大小，並盡量保持原始影像。
4:3 顯示模式 以正確的比例顯示常規的 4:3 廣播。
關 在頻道或輸入變更時，繼續使用目前的寬螢幕模式設定。
顯示區域 調整螢幕區域以便顯示影像。
全畫素 當影像的部份被剪切掉時，以原尺寸顯示 1080i 或 1080p 來源的
+1 顯示原始影像區域。可選擇此設定用於 HDMI 輸入訊號 （1080i 或
普通 顯示建議的影像區域。
-1/-2 放大影像以隱藏影像的邊緣。
水平修正 調整影像的水平位置。
垂直修正 當寬螢幕模式設定為寬變焦模式或變焦模式時，調整影像的垂直位置。
垂直高度 當寬螢幕模式設定為寬變焦模式時，調整影像的垂直高度。
可供您單獨設定目前輸入的各選項。
影像。
1080p 訊號除外）。
電視目錄的功能簡介
33
Page 34
電視目錄的功能簡介
使用螢幕設定 （適用於 PC 輸入）
當您選擇 PC 輸入時，您可選擇以下螢幕設定選單所列
的選項。若要選擇設定中的選項，請參閱第 28 頁的
“電視目錄總覽”。
選項 說明
自動調整 在電視從連接的 PC 接收到輸入訊號時，自動調整顯示位置和畫面相位和位距。
自動調整可能不適用於某些輸入訊號。在這些情況下，手動調節相位、位距、
水平修正和垂直修正。
重新設定 將 PC 輸入的所有螢幕設定全部重新設定為原廠設定。
相位 當螢幕閃爍時調節相位。
位距 當影像有不需要的垂直條紋時調節位距。
水平修正 調整影像的水平位置。
垂直修正 調整影像的垂直位置。
寬螢幕模式 選擇寬螢幕模式以便顯示來自 PC 的輸入。
正常模式 以原始尺寸顯示影像。
全螢幕模式 1 放大畫面至填滿垂直顯示區域為止，並保有其原始水平對垂直的
比例。
全螢幕模式 2 放大畫面至填滿顯示區域為止。
34
Page 35
電視目錄的功能簡介
使用視訊設定
您可選擇以下視訊設定選單所列的選項。若要選擇設定
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
動作增強器 可提供更平滑的影像動作，減少影像模糊。
高 使影片內容等具有更平滑的影像動作。
標準 提供平滑的影像動作。使用此設定作為標準使用。
關 當高與標準設定產生噪訊時，請使用此設定。
視視訊而定，即使您已變更設定，仍可能無法清楚看見畫面效果。
動態影片 播放 DVD 或拍成影片的錄放影機影像時，可提供改善的影像動作，並降低影像模糊。
自動 1
自動 2 提供原影片內容。
關 關閉動態影片功能。
即使選擇了自動 1 或自動 2，如果影像含有不規則的訊號或太多噪訊，則動態影
片仍會自動關閉。
遊戲 / 純文字模式 為觀賞從電玩設備或 PC 輸入的帶有精細線條和字元的影像提供最佳螢幕。設定為開
以便最清晰地顯示精細線條或字元。
影片 / 相片 根據輸入源 （影片或相片資料）選擇此選項以提供合適的影像品質。
影片 -A 當直接連接支援影片 -A 模式的 Sony HDMI 輸出設備時，根據輸入
影片 生成最適合活動影像的影像品質。
相片 生成最適合靜止影像的影像品質。
即使選擇影片 -A，當所連接的設備不支援影片 -A 模式時，此設定仍固定為影片。
x.v.Colour 藉由匹配來源的色彩空間顯示更忠於原始來源的活動影像。
即使選擇 x.v.Colour，當輸入訊號為 HDMI （RGB）時，此設定固定為一般。
相片色彩空間 選擇此選項匹配來自與 HDMI 或色差輸入插孔相連的設備的輸出訊號中的輸出色彩空
間。當使用支援 x.v.Colour 的設備時選擇 sYCC。
即使選擇 sYCC，當輸入訊號為 HDMI （RGB）時，此設定固定為 sRGB。
色彩矩陣 通常使用在原廠設定中 （視訊 1，2，3 （複合和 S 視訊輸入訊號）設定為 ITU601，
且 HD/DVD 1，2 （色差輸入訊號）設定為自動）。若來自輸入來源的影像的色調與色
彩標準不匹配且看上去不自然，則選擇可使色調標準的 ITU601 或 ITU709。
RGB 動態範圍 藉由更改 HDMI 輸入色彩訊號 （RGB）的亮度色調重現產生自然的色彩。設定為自動
以便標準使用。僅當顯示的亮度色調不自然時更改此設定。
能提供比原影片內容更為平滑的影像動作。使用此設定作為標準使用。
源、影片資料或相片資料設定最合適的影像品質。
電視目錄的功能簡介
35
Page 36
電視目錄的功能簡介
使用音訊設定
您可選擇以下音訊設定選單所列的選項。若要選擇設定
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
揚聲器 開啓 / 關閉電視內部揚聲器。
電視機揚聲器 為了透過電視機揚聲器來聆聽電視的聲音，開啓電視機揚聲器。
音響系統 為了只透過連接音訊輸出插孔的外接音訊設備來聆聽電視的聲
音，關閉電視機揚聲器。
當連接與 HDMI 控制相容的設備時，您可打開操作與電視相連結的
設備。必須在連接設備後進行此設定。
耳機設定 i 揚聲器連結
在連接耳機時開啓 / 關閉電視機內部揚聲器。
開 聲音只從耳機中輸出。
關 聲音從電視和耳機中輸出。
i 音量
當 i 揚聲器連結設定為關時，調節耳機的音量。
音訊輸出 可變動 來自音響系統的音訊輸出可以由電視遙控器所操控。
固定 電視的音訊輸出是固定的。使用音訊接收器的音量控制來調整音
響系統的音量 （和其他音訊設定）。
36
Page 37
電視目錄的功能簡介
您可選擇以下設定選單所列的
擇設定中的
使用設定
選項。若要選
選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
定時器設定 設定定時器以開啓 / 關閉電視。
睡眠定時
設定一段時間，過了此時間電視自動切換為待機模式。
當啓用睡眠定時時，電視前面板上的定時器指示燈亮橙色。
若您關閉電視並再次打開，則睡眠定時會重新設定為關。
在電視切換為待機模式前一分鐘，螢幕上會出現通知訊息。
開機定時器
設定從待機模式開啓電視的定時器。
星期 選擇您想要開啓開機定時器的日期。
時間 設定打開電視的時間。
持續時間 選擇時間段，在此時間段後電視再次自動切換為待機模式。
音量設定 設定定時器打開電視時的音量。
時鐘設定
可供您手動調節時鐘。
標籤視訊輸入 可讓您識別連接至電視的影音設備，如錄放影機、DVD 等。例如，如果色差輸入 1 插
孔上連接了一台 DVD 播放機，您可以選擇 DVD/BD 作為色差輸入 1 輸入的標籤。然後
當您按下輸入選擇以變更輸入時，您為輸入指定的視訊標籤會顯示在畫面上。
1 按下 V/v 以反白您想要指定標籤的視訊輸入 （視訊 1-3，色差輸入 1-2，
HDMI 1-3，PC）。然後按下 來選擇輸入。
2 按下 V/v 以反白其中一個顯示的標籤。然後按下 來選擇標籤。
您可以為每個輸入選擇以下標籤：
視訊 1-3
色差輸入 1-2
HDMI 1-3
PC PC、編輯：、跳過
編輯：可讓您建立一個自訂的五個字元的標籤。
若您選擇跳過，則當您按下輸入選擇時，外部輸入畫面上不會出現該輸入。
跳過標籤對於沒有連接設備的輸入插孔很有用。
（選定的輸入名稱）、機上盒 （數位選台器）、DVD/BD、有線電視
盒、錄放影機、接收機、遊戲、攝影機、PC、編輯：、跳過
電視目錄的功能簡介
（待續）
37
Page 38
電視目錄的功能簡介
選項 說明
自動 S 視訊 當 S 視訊 1/2 插孔均連接時 , 選擇來自 S 視訊 1/2 插孔的輸入訊號。
開 視纜線連接而定，會自動在 S 視訊插孔和 COMPOSITE 視訊插孔之
間切換。
關 啓用複合視訊插孔。
HDMI 設定 這是用來設定連接至 HDMI 插孔的 HDMI 控制相容設備。請注意，也要在連接的 HDMI
控制相容設備端進行連結設定。
HDMI 控制
設定是否連接與 HDMI 控制相容的設備和電視的操作。設定為開時，可以執行以下選
單項目。
設備自動關機
當此項設定為開時，連接的 HDMI 控制相容設備將隨電視一起關閉。
自動開啓電視
當此項設定為開時，當相連的與 HDMI 控制相容設備開啓時電視會開啓。
HDMI 裝置清單
顯示連接的 HDMI 控制相容設備。
若電視操作連結與 HDMI 控制相容的音訊系統的操作，則您無法使用 HDMI 控制。
自動啓動 啓動初始設定選擇語言，並選入所有可用的頻道。
通常，由於當初次安裝電視 （第 16 頁）時已選擇語言且已選入頻道，所以您無須進
行此項操作。
然而，此選項可供您重複此步驟 （例如，搬家後對電視進行重新選台，或搜尋由廣
播公司開設的新頻道）。
省電模式 選擇省電模式以降低電視耗電。
光感應器 開 根據室內環境光亮自動優化畫面設定。
標誌照明 點亮與關閉電視前面的 Sony 標誌。
PC 電源管理 如果 PC 輸入中無訊號接收達 30 秒鐘，則會使電視切換為待機模式。
語言 /Language 選擇此項以便用您選擇的語言顯示所有畫面上的設定：中文或 English。
產品資訊 顯示您電視的產品資訊。
全部預設 將全部設定重設為原廠設定，然後顯示自動啓動畫面。
當選擇關閉畫面時，畫面會關閉，且電視前面板上的關閉畫面指示燈會亮綠色。聲
音保持不變。
關 關閉光感應器功能。
請勿在感應器上覆蓋任何東西，以免影響其感應功能。有關感應器更詳細的說
明，請參閱第 27 頁。
在此期間 （可能需要約 30 秒）務必不要關閉電視或按任何按鈕。
包括語言、自動選入的頻道等在內的所有設定將會重設。
38
Page 39
電視目錄的功能簡介
您可選擇以下頻道設定選單所列的
擇設定
使用頻道設定
選項。若要選
中的選項，請參閱第 28 頁的 “電視目錄總覽”。
選項 說明
最愛頻道 可讓您設定多達 16 個您最愛頻道的清單。
1 按下 V/v 以反白您想要製作的最愛頻道的最愛頻道號碼 （1-16），然後按下
來選擇。
2
按下V/v以便在頻道
要選擇其他的最愛頻道號碼，請重複步驟 1-2
要選擇您指定的最愛頻道號碼，請參閱第 29 頁。
也可以從工具選單來設定最愛頻道。
自動調頻 自動將所有可接收的頻道設定為電視上的頻道清單。
顯示 / 隱藏頻道 當您使用頻道 +/- 按鈕時，可讓您顯示或隱藏出現的頻道。
1 按下 V/v 以便在頻道間捲動直至找到您想要顯示或隱藏的頻道。然後按下
來選擇。
2 按下 V/v 以決定是否要顯示或隱藏該頻道。
要顯示或隱藏更多頻道，請重複步驟 1-2。
您所設定要隱藏的頻道只能用 0-9 按鈕來找到。
標籤頻道 可讓您指定頻道號碼的標籤 （例如電視台代碼）。
1 按下 V/v 來捲動頻道號碼。然後按下 來選擇您要指定標籤的頻道號碼。
2 按下 V/v 來捲動標籤字元（A-Z、0-9 等）。按 下 b 以移動到下一個字元。重複該
步驟來新增最多 5 個字元至標籤。按下 b 以反白確定並按下 來設定。
要指定標籤到更多頻道，請重複步驟 1-2。
有線電視 開 如果您正在透過有線電視供應商來接收有線電視頻道時，請選擇
關 如果您正在使用天線，請選擇此項。
更改有線電視設定後，您應執行自動調頻。
間捲動直至找到您想要編輯的頻道，然後按下 來選擇
。
此項。
電視目錄的功能簡介
。
39
Page 40
數位選台器目錄的功能簡介
數位選台器目錄總覽
目錄提供了只要一個按鈕即可操控數位選台器的功能。它可讓您直覺性地利用螢幕上的控制面
板執行多種不同的工作，取代繁複的遙控器按鈕操作。
當您按下目錄時，您可以輕鬆執行基本的數位選台器功能，例如：觀賞您最愛的數位電台，以
及變更或自訂數位選台器設定等等。
1 按下遙控器上的機上盒 （數位選台
器）。
遙控器上面所標示之 “機上盒”就是
1
“數位選台器”。
2 按下目錄。
數位選台器目錄控制面板出現。
3 按下 V/v 來反白項目。
4 按下 以選取一個選項。
按下目錄以退出。
目錄 可讓您
最愛頻道表一和最愛頻道表二功能可讓您從您指定的多達 20 個最愛頻道清單
中選擇頻道。
1 反白目錄控制面板上的最愛頻道表一或最愛頻道表二，並按下 。
2 按下 V/v 來反白想要的頻道，然後按下 。
最愛頻道表一
最愛頻道表二
您可以反覆按下遙控器上的最愛頻道按鈕，以直接存取最愛頻道表一或最愛
頻道表二。
40
3,4
2
Page 41
目錄 可讓您
節目表功能可讓您從數位節目清單中選擇頻道。
反白目錄控制面板上的節目表，並按下 。
您可以按下遙控器上的節目表按鈕，以直接存取節目表。
節目表
電視節目指南可讓您選擇所有頻道。
電視節目指南也提供了有關各個頻道目前正顯示的節目和下一個節目的資訊。
您可以按下遙控器上的電視節目指南按鈕，以直接存取電視節目指南。
電視節目指南
數位選台器目錄的功能簡介
設定
頻道清單
資訊標識
電視節目指南中的節目資訊由電視公司提供。
請使用彈出式視窗
按下 V/v 以反白您想觀賞的頻道，然後按下 。
會顯示彈出式視窗。
關閉 關閉彈出式視窗。
選擇 選擇此選項以便顯示所選定的節目。
詳細 選擇此選項以便顯示所選定節目的資訊。
顯示可執行多數進階設定和調整的設定選單。
1 反白目錄控制面板上的設定，並按下 。
2 按下 V/v 來反白選項。然後按下 來選擇選項。
有關設定的詳細內容，請參閱第 42 頁。
您可進行調整的選項會視情況而定。
數位選台器目錄的功能簡介
（待續）
41
Page 42
數位選台器目錄的功能簡介
您可選擇以下設定選單所列的選項。若要選擇設定中的
選項，請參閱第 40 頁的 “數位選台器目錄總覽”。
按住 v 以顯示設定選單的其他項目。
選項 說明
全頻道搜尋 第一次安裝數位選台器時，會找到並儲存所有可用的頻道。全頻道搜尋可讓您重複
這個程序，來搜尋所有可用的頻道。
要獲得更詳細的說明，請參閱數位選台器的初始設定 （參閱第 17 頁）。
快速搜尋 第一次安裝數位選台器時，會找到並儲存所有可用的頻道。快速搜尋可讓您重複這
個程序，來搜尋您所在地區所有可用的頻道。
要獲得更詳細的說明，請參閱數位選台器的初始設定 （參閱第 17 頁）。
手動搜尋 可讓您手動搜尋並儲存頻道。由於此設定的技術特性，建議只有富有經驗的維修人
員才能使用此選項。
顯示 / 隱藏頻道 當您使用頻道 +/- 按鈕時，可讓您顯示或隱藏出現的頻道。
1 按下 V/v 以便在頻道間捲動直至找到您想要顯示或隱藏的頻道。然後按下 來
選擇。
2 按下 V/v 以決定是否要顯示或隱藏該頻道。
要顯示或隱藏更多頻道，請重複步驟 1-2。
您所設定要隱藏的頻道能用 0-9 按鈕以及從電視節目指南來找到。將頻道指定
到最愛頻道中，也可讓您從最愛頻道表中存取頻道。
最愛頻道 可讓您設定多達 20 個最愛頻道的最愛頻道表一和最愛頻道表二。
1 按下 V/v 以反白您要製作的最愛頻道表一或最愛頻道表二，然後按下 來選
擇。
2 按下 V/v 以便在頻道間捲動直至找到您想要編輯的頻道，然後按下 來選擇。
要選擇其他的最愛頻道號碼，請重複步驟 1-2。
若要刪除最愛頻道表中的頻道，請在步驟 2 中選擇 “---”。
要選擇您指定的最愛頻道號碼，請參閱第 40 頁。
語言 /Language 選擇此項以便用您選擇的語言顯示所有畫面上的設定：中文或 English。
顯示比例 選擇 16:9。
4:3 影像會在影像各邊顯示側面板 （黑帶）。
16:9 是用於寬螢幕電視 / 顯示螢幕。
4:3 是用於非寬螢幕電視 / 顯示螢幕。在影像的上下方出現黑帶來顯示 16:9 影
像。
恢復原廠設定 可讓您將所有設定恢復至原廠設定。建議只有當您搬到一個新地區時才使用此選項。
一旦數位選台器已經重新開機，您就需要執行初始設定程序 （請參閱第 17 頁）。
產品資訊 顯示數位選台器目前的硬體及軟體版本。聯絡您當地的 Sony 維修中心時，您可能會
被問到這些詳細內容。
42
Page 43
其他資訊
觀賞連接設備畫面
若要同時觀賞兩個畫 面 - 雙重畫面
z 綠框內的影像有聲音。您
可以按下 B/b 切換有聲
音的影像。
若要同時觀賞兩個畫
面 - 子母畫面功能
（畫中畫）
z 您可以選擇工具選單中的
“電視機聲音 / 電腦聲音”
以切換有聲音的影像。
您可以同時在螢幕上觀賞兩個畫面 （外部輸入和電視節目）。
連接選購設備 （請參閱第 11 頁），並確認螢幕上出現設備中的影像
（請參閱第 28 頁）。
此功能不適用於 PC 輸入來源。
您無法變更畫面大小。
1 按工具以顯示工具選單。
2 按下 V/v 以選擇雙重畫面，然後按下 。
連接設備的畫面顯示於左方，電視節目顯示於右方。
3 按下數字按鈕或頻道 +/- 以選擇電視頻道。
其他資訊
若要返回單畫面模式
按下 或回上頁。
您可以同時在螢幕上觀賞兩個畫面 （PC 輸入和電視節目）。
連接 PC （請參閱第 12 頁），並確認螢幕上出現 PC 中的影像 （請參閱
第28頁）。
1 按工具以顯示工具選單。
2 按下 V/v 以選擇子母畫面功能，然後按下 。
連接 PC 的畫面以全螢幕顯示，電視節目顯示於右下角。
您可以使用 V/v/B/b 以移動電視節目的畫面位置。
3 按下數字按鈕或頻道 +/- 以選擇電視頻道。
若要返回單畫面模式
按下回上頁。
43
Page 44
其他資訊
使用 USB 相片檢視器
您可以在電視上觀看儲存於 Sony 數位相機、攝影機或 USB 儲存媒體的
相片 （JPEG 格式）。
1 將支援的 USB 裝置連接到電視。
2 按下目錄。
3 按下 V/v 來選擇相片，然後按下 。
出現縮圖畫面。
4 按下 V/v/B/b 來選擇您想要觀看的相片或資料夾，然後按下 。
如果您想要觀看幻燈片放映，請按下 B/v 來選擇幻燈片放映，然
後按下 。
進階操作
按下 B/v 來選擇選項，然後按下 。
選項 說明
裝置選項 如有連接多種裝置，可使用此功能來選擇裝置。
照片設定 您可以設定背光、對比度與色溫。
設定 您可以進階設定幻燈片放映的功能，以及設定縮圖的顯示順
序。
USB 相片檢視器僅能支援 DCF 相容的 JPEG 相片。
當您正連接 Sony 數位相機時，請將相機的 USB 連接模式設為自動或大量
儲存模式。若需了解更多 USB 連接模式的資訊，請參閱您所使用裝置的
隨附說明手冊。
請勿在存取錄製媒體上的資料時，關閉電視或已連接 USB 裝置的電源，
或拔下 USB 電纜或拆除錄製媒體。錄製媒體上的資料可能會受損。
無法保證不支援的 USB 裝置的使用情況，可能會使裝置故障。
如因任何連接裝置或電視故障而造成錄製媒體上的資料受損或遺失，
Sony 將不對此情況負責。
請至以下網站查找相容 USB 裝置的最新資訊。
http://www.sony-asia.com/bravia/flash.html
44
Page 45
關於 HDMI 控制
其他資訊
HDMI 控制功能可以讓設備使用 HDMI 指定的 HDMI CEC （Consumer
Electronics Control）互相控制。
您可以用 HDMI 訊號線連接設備，在電視、配有硬碟的 DVD 記錄器及音
響系統等 Sony HDMI 控制相容設備間執行連結控制操作。
務必正確連接並設定相容設備，以使用 HDMI 控制功能。
若要連接 HDMI 控制相 容設備
若要進行 HDMI 控制設 定
HDMI 控制功能
用 HDMI 訊號線連接相容設備與電視。連接配有 HDMI 插孔的音響系統
時，務必也連接至音訊輸出插孔，才能在音響系統上聆聽電視的聲
音。要獲得詳細內容，請參閱第 13 頁。
電視端和連接設備端皆必須設定 HDMI 控制。關於電視端設定，請參閱
HDMI 設定 （請參閱第 38 頁）。要獲得設定的詳細內容，請參閱連接
設備的使用說明書。
❑ 關閉電視時，自動關閉連接設備。
❑ 當連接設備開始播放時，開啓電視，並且將輸入自動切換至該設
備。
❑ 如果在電視開著時開啓連接的音響系統，聲音輸出從電視機揚聲
器切換至音響系統。
❑ 調整音量，並且使連接的音響系統靜音。
其他資訊
45
Page 46
其他資訊
清潔
請定期清潔此電視的通風孔 （一個月一次）。如果堆積灰塵，冷卻風
扇可能無法正常運作。
疑難排除
問題 可能的解決方法
無畫面。
無畫面。
無法接收任何頻道。
電視鎖定在一個頻道。
無法接收或選擇頻道。
電視自動關閉。
部分視訊來源中無畫面。
畫質不良。
影像重疊或殘影。
螢幕上只出現雪花和噪訊。
虛線或條紋。
畫面出現噪訊。
❑ 檢查省電模式設定 （第 38 頁）。
❑ 請確定已經牢固連接電源線。
❑ 打開電視的電源。
❑ 檢查天線 / 纜線的連接。
❑ 執行自動調頻來增加目前電視記憶體中沒有的可接收頻道 （第 39 頁）。
❑ 執行自動調頻來增加目前電視記憶體中沒有的可接收頻道 （第 39 頁）。
❑ 要接收或選擇有線電視頻道，請確定頻道設定中的有線電視設定為開
（第 39 頁）。要透過天線接收或選擇 UHF 頻道，請確定有線電視設定為
關。
❑ 檢查是否已啓動睡眠定時，或確認定時器的持續時間設定 （第 37 頁）。
❑ 檢查設定中的 PC 電源管理 （第 38 頁）。
❑ 檢查選購的視訊設備和電視之間的連接。
❑ 按下遙控器上的輸入選擇 （第 18 頁）。
❑ 若您連接視訊設備至電視的 S 視訊輸入，請將設定中的自動S視訊設為開
（第 38 頁）。
❑ 按下遙控器上的目錄。從外部輸入清單中選擇您想要的輸入。
❑ 檢查天線 / 纜線的連接。
❑ 檢查天線的位置和方向。
❑ 檢查天線是否斷裂或彎曲。
❑ 檢查天線是否到達其使用壽命。（正常使用情況下為 3-5 年，海邊使用為
1-2 年。）
❑ 將電視遠離噪訊來源，例如：汽車、摩托車或吹風機。
❑ 請確定使用了 75 歐姆同軸纜線來連接天線。
❑ 將天線纜線遠離其他的連接線。
❑ 為了避免電視干擾，請確定使用了未損壞的天線纜線。
通風孔
46
Page 47
問題 可能的解決方法
無聲音 / 聲音出現噪訊
畫質良好但沒有聲音。
❑ 檢查音量控制。
❑ 按下靜音或音量 + 使 “靜音”從螢幕上消失 （第 19 頁）。
❑ 中斷耳機連接。
❑ 將音訊設定中的揚聲器設為電視機揚聲器 （第 36 頁）。若設為音響系統，
不論電視的音量控制為何，聲音都不從電視機揚聲器中輸出。
音訊有噪訊。
❑ 請確定使用了 75 歐姆同軸纜線來連接天線。
❑ 將天線纜線遠離其他的連接線。
❑ 為了避免電視干擾，請確定使用了未損壞的天線纜線。
寬螢幕模式自動變更。
❑ 當您變更頻道或視訊輸入時，若螢幕設定中的 4:3 預設顯示模式設為關以
外的項目，則目前的寬螢幕模式設定會自動更換為 4:3 預設顯示模式設
定。若您想鎖定用寬螢幕按鈕選擇的寬螢幕模式，請將螢幕設定中的 4:3
預設顯示模式設為關 （第 33 頁）。
❑ 檢查螢幕設定中的自動寬螢幕模式選項 （第 33 頁）。
螢幕的上下方出現黑帶。
DVD 或其他數位來源上的部分節目
會發生細節遺失的現象，尤其是在
快速動作或黑色場景時。
遙控器無法操作。
❑ 部分寬螢幕的節目會用寬高比大於 16:9 的比率播出 （尤其是劇場版最為
常見）。電視在播放這些節目時，螢幕的上下方將會出現黑帶。要獲得更
多詳細資訊，請查看隨附在您 DVD 上的文件說明 （或聯絡您的節目業
者）。
❑ 部分數位廣播和 DVD 所使用的壓縮，可能會使電視畫面顯示的細節較平常
少，或是螢幕上出現異物 （小的方塊或點、圖素）。這是因為電視的大螢
幕和顯示細節的能力所造成，對部分數位錄製的節目來說屬於正常現象。
❑ 檢查電池的極性或更換電池。
❑ 將遙控器對準電視的遙控感應器。
❑ 按一下電視 （功能），電視指示燈亮起。您可能不小心按到機上盒 （數
位選台器）或劇院模式，將遙控器更改為數位選台器或其他外部設備的模
式（第19頁）。
❑ 螢光燈會干擾您的遙控器操作；請試著關閉螢光燈。
❑ 請保持遙控感應區域暢通，沒有障礙物。
部分數位有線電視頻道不顯示。
❑ 某些有線電視業者對數位有線電視頻道的廣播有限制。向您的有線電視業
者詢問更多有關資訊。
❑ 在顯示 / 隱藏頻道（第 42 頁）中，該數位有線電視頻道可能被設為隱藏。
其他資訊
其他資訊
47
Page 48
其他資訊
PC 輸入訊號參考表
訊號 水平 （畫素） 垂直 （行） 水平頻率 （kHz） 垂直頻率 （Hz） 標準
VGA
SVGA
XGA
WXGA
SXGA
HDTV
本電視的 PC 輸入不支援綠色同步或複合式同步。
本電視的 PC 輸入不支援交錯訊號。
要獲得最佳畫質，建議使用上表中個人電腦 60 Hz 垂直頻率的粗體訊號。對於隨插即用，會自動選擇
60 Hz 垂直頻率的訊號。
640 480 31.5 60 VGA
640 480 37.5 75 VESA
720 400 31.5 70 VGA-T
800 600 37.9 60 VESA 指標
800 600 46.9 75 VESA
1024 768 48.4 60 VESA 指標
1024 768 56.5 70 VESA
1024 768 60.0 75 VESA
1280 768 47.4 60 VESA
1280 768 47.8 60 VESA
1280 768 60.3 75
1360 768 47.7 60 VESA
1280 1024 64.0 60 VESA
1280 1024 80.0 75 VESA
1920 1080 67.5 60
48
Page 49
其他資訊
規格
電視系統：
NTSC 美國電視標準
頻道範圍：
VHF 2-13
UHF 14-69
有線電視 1-125
天線：
VHF/UHF 專用 75 歐姆外接端子
螢幕尺寸 （測量對角線）：
KLV-46X350A：46 英吋
KLV-52X350A：52 英吋
面板系統：
LCD （液晶螢幕）面板
螢幕解析度 （水平 × 垂直）：
1920 點 × 1080 行
視訊輸入 1/2/3：
S 視訊 （4 針迷你 DIN）：
視訊： 1 Vp-p，75 歐姆非平衡式，負同步
音訊： 500 mVrms （100% 調制）
色差輸入 1/2：
Y PB/CB PR/CR（色差端子）：
音訊： 500 mVrms （100% 調制）
HDMI 輸入 1/2/3：
HDMI： 視訊：480i，480p，720p，1080i，1080p，
音訊： 500 mVrms （100% 調制）
視訊輸出：
視訊： 1 Vp-p，75 歐姆非平衡式，負同步
音訊： 500 mVrms （100% 調制）
音訊輸出：
500 mVrms （100% 調制）
最大音量設定時超過 1 Vrms （可變動）
超過 500 mVrms （固定）
PC 輸入：
D-sub 15 針，類比 RGB，0.7 Vp-p，75 歐姆，正極
請參閱第 48 頁上的 PC 輸入訊號參考表。
PC 音訊輸入：
立體聲迷你插孔，500 mVrms （100% 調制）
阻抗：4 萬 7 千歐姆
Y：1.0 Vp-p，75 歐姆非平衡式，負同步
C：0.286 Vp-p （彩色同步訊號），75 歐姆
阻抗：4 萬 7 千歐姆
Y：1.0 Vp-p，75 歐姆非平衡式，
負同步
B/CB：0.7 Vp-p，75 歐姆
P
R/CR：0.7 Vp-p，75 歐姆
P
訊號格式：480i，480p，720p，1080i，
阻抗：4 萬 7 千歐姆
1080/24p
音訊：雙聲道線性 PCM 32，44.1 和
阻抗：4 萬 7 千歐姆
1080p
48 kHz，16、20 與 24 位元
耳機：
立體聲迷你插孔
阻抗：16 歐姆
USB：
USB 埠
揚聲器：
KLV-46X350A/KLV-52X350A
全音域：50 × 105 mm (4)
高音用拡音器：40 mm （2）
揚聲器輸出：
11 W + 11 W
電力需求：
110 V AC，60 Hz
消耗功率：
使用中：
KLV-46X350A：300 W
KLV-52X350A：350 W
待機中：低於 0.2 W
尺寸 （寬 / 高 / 深）：
KLV-46X350A：（含底座）1262 × 795 × 322 mm
（不含底座）1262 × 734 × 123 mm
KLV-52X350A：（含底座）1415 × 890 × 384 mm
（不含底座）1415 × 827 × 125 mm
質量：
KLV-46X350A：（含底座）38.0 kg
（不含底座）33.0 kg
KLV-52X350A：（含底座）49.0 kg
（不含底座）42.0 kg
隨附配件：
遙控器 RM-CA007 （1）
AA 電池 （2）
交流電源線 （1）
HD15-HD15 纜線 （1）
支撐帶 （1），固定螺釘 （1）和木螺釘 （1）
使用說明書 （1）
單頁 （安裝掛壁式支架）（1）
75 歐姆同軸纜線 （1）
選購的配件：
掛壁式支架： SU-WL500
選購配件的供應視庫存而定。
設計及規格如有變更，恕不另行通知。
其他資訊
49
Page 50
索引
0-9 按鈕 18, 22
4:3 預設顯示模式 33
A
AC 輸入 13
B
背光 30
背光按鈕 18
標籤頻道 39
標籤視訊輸入 37
標誌照明 38
C
產品資訊 38, 42
重新設定 30, 32, 34, 47
彩色按鈕 21
初始設定 16, 17
垂直高度 33
垂直修正 33, 34
D
DRC 調色盤 31
DRC 模式 31
DVD/VCR 操作按鈕 19
DVD/VCR 錄影按鈕 19
DVD 按鈕 24
DVD 目錄按鈕 19
DVD 最上層選單按鈕 19
待機指示燈 27
低音 32
電視電源按鈕 19
電視節目指南按鈕 22
電視目錄
電視清單
設定 29
外部輸入 28
最愛頻道 29
電源按鈕 19, 26
電源指示燈 27
定時器設定 37
定時器指示燈 27
動態影片 35
動作增強器 35
對比度 30
29
E
耳機插孔，說明 11
耳機設定 36
F
F1/F2 按鈕 21
G
高音 32
工具按鈕 21
功能按鈕 18
關閉畫面指示燈 27
光感應器 27, 38
H
HDMI 設定 38
HDMI 輸入插孔，說明 13
環繞音效 32
環繞音效按鈕 18
紅外線接收器 （IR） 27
畫質按鈕 20
畫質模式 30
回復按鈕 18
恢復原廠設定 42
回上頁按鈕 19, 22
J
節目表按鈕 23
節目資訊按鈕 23
進階設定 31
靜音按鈕 19
劇院模式按鈕 19
K
快速搜尋 42
寬螢幕按鈕 20
寬螢幕模式 33, 34
L
纜線固定器 15
連接
數位選台器
亮度 30
錄放影機按鈕 24
8, 10
M
MPEG 噪訊抑制 31
MTS 32
目錄按鈕 21, 26
P
PC 電源管理 38
PC 輸入 12
頻道 +/- 按鈕 21, 23, 26
頻道輸入按鈕 18, 22
平衡 32
Q
全部預設 38
全頻道搜尋 42
R
RGB 動態範圍 35
銳利度 30
S
S 視訊插孔，說明 11, 13
色彩 30
色彩矩陣 35
色差輸入插孔，說明 13
色調 30
色溫 30
設定
畫質設定
頻道設定 39
設定 37
視訊設定 35
音效設定 32
音訊設定 36
螢幕設定 （PC 輸入除外） 33
螢幕設定 （適用於 PC 輸入） 34
設定遙控器 24
省電模式 38
聲音強化 32
視訊 / 音訊 （L/R）插孔，說明 11,
30
13
手動搜尋 42
輸入對象 30, 32, 33
輸入選擇按鈕 18, 26
數位選台器目錄
電視節目指南
節目表 41
設定 41
最愛頻道表 40
雙重畫面 43
睡眠定時按鈕 19
水平修正 33, 34
41
V
VHF/UHF/ 有線電視輸入，說明 13
U
USB 埠，說明 11
W
位距 34
穩定音量 32
X
x.v.Colour 35
顯示 / 隱藏頻道 39, 42
顯示按鈕 20
顯示比例 42
顯示區域 33
相片 29
相片色彩空間 35
相位 34
50
Page 51
Y
揚聲器 36
疑難排除 46
音量 +/- 按鈕 19, 26
音量偏移 32
音聲多重按鈕 22
音效按鈕 18
音效模式 32
音訊輸出 36
音訊輸出插孔，說明 13
影片/相片 35
影像暫停按鈕 19
遊戲 / 純文字模式 35
有線電視 39
語言 /Language 38, 42
語音清晰 32
Z
噪訊抑制 31
支撐帶 14
自動調頻 39
自動調整 34
自動寬螢幕模式 33
自動啓動 38
自動S視訊 38
子母畫面功能 43
最愛頻道 39, 42
最愛頻道按鈕 18, 22
51
Page 52

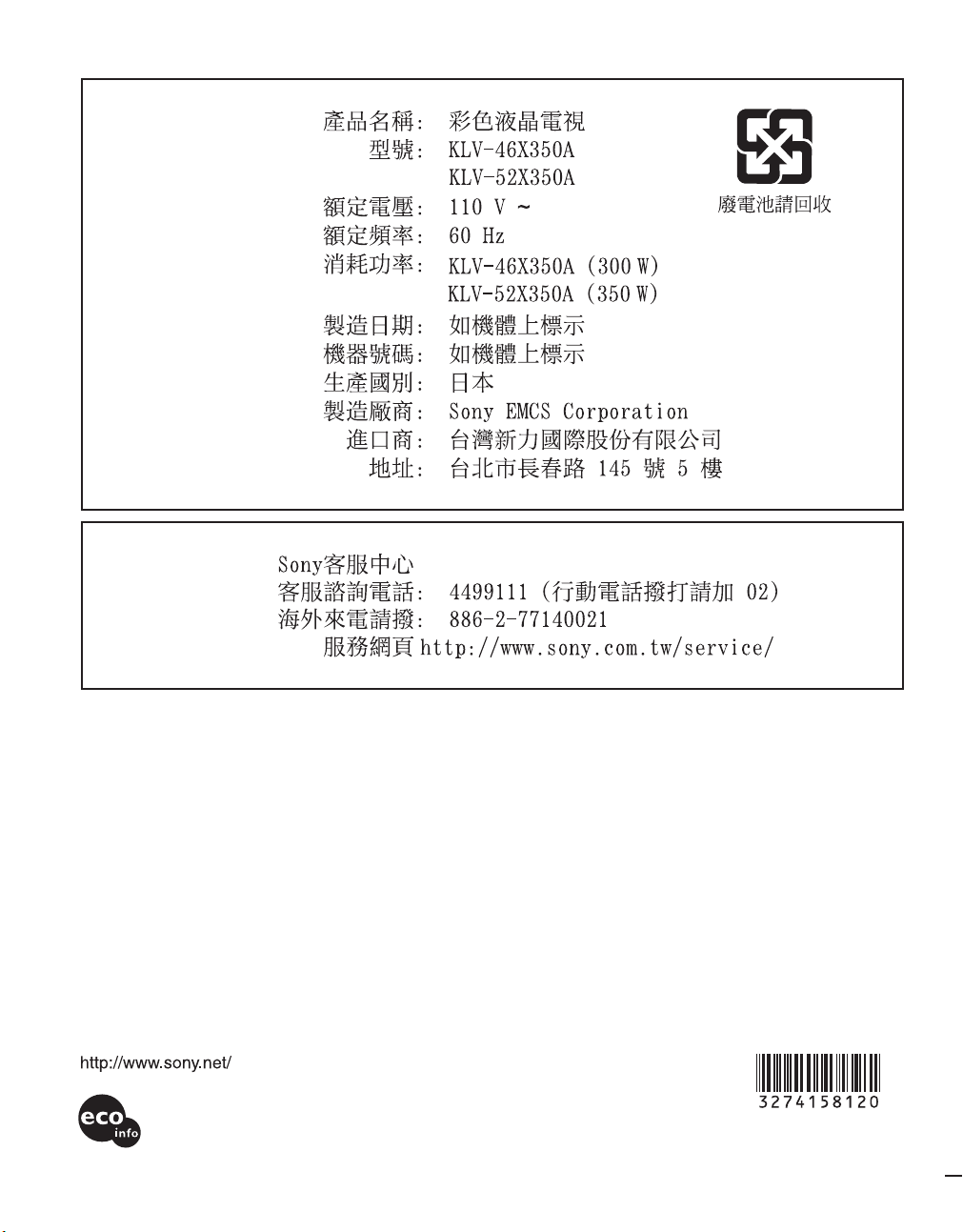

使用 70% 以上再生紙印刷。
Printed in Japan
Loading...
