液晶电视接收机
使用说明书
使用本电视机之前，请先仔细阅读此
使用说明书并将之妥善保存以备日后
参考。
KLV-40ZX1
© 2009 Sony Corporation 4-146-296-12(1)
简介
感谢您购买 Sony 产品。

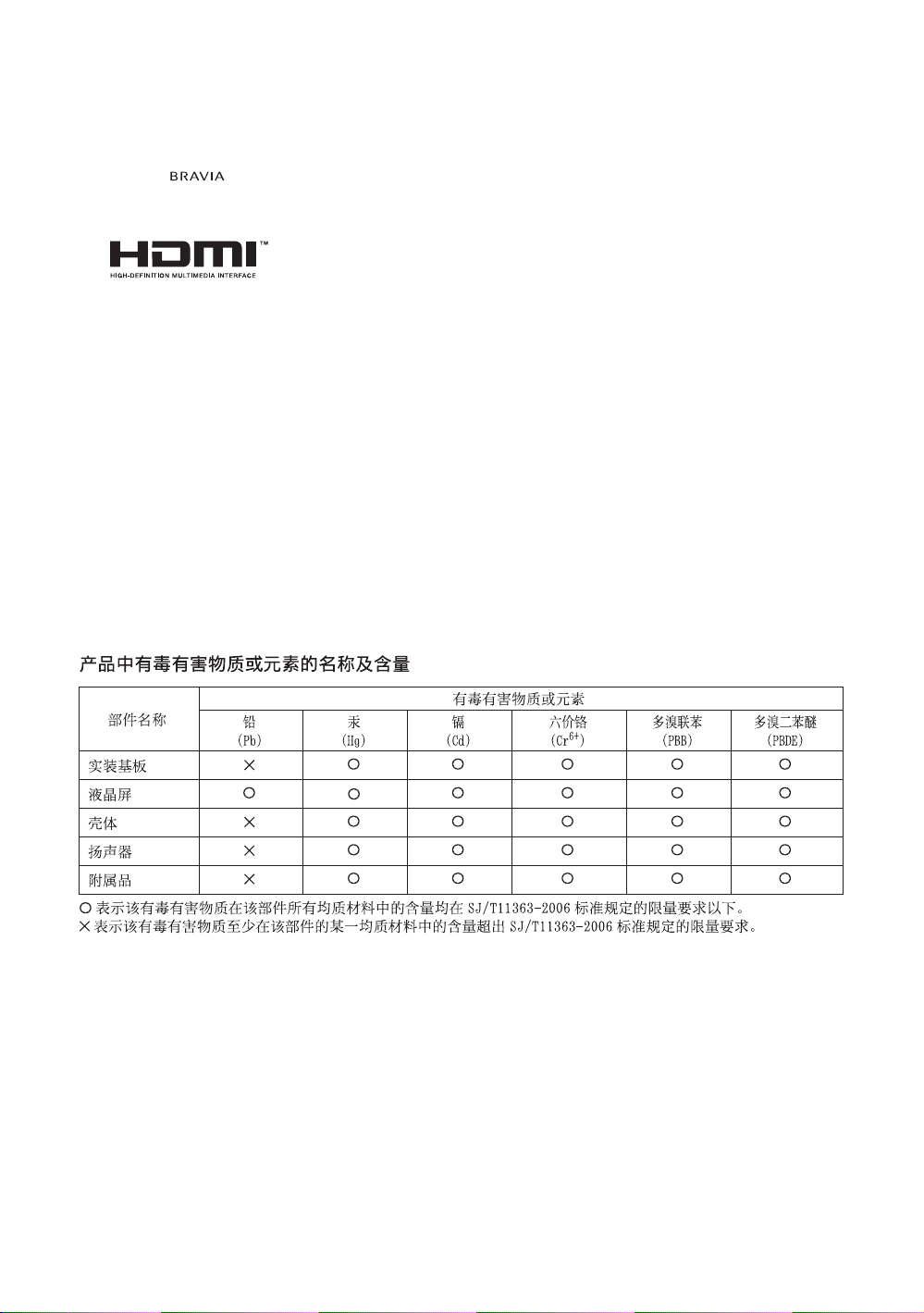

商标信息
HDMI、HDMI 标志和高精度多媒体接口是 HDMI Licensing LLC
的商标或注册商标。
“BRAVIA”和 是 Sony Corporation 的商标。
“XMB”和 “xross media bar”是 Sony Corporation 和 Sony
Computer Entertainment Inc. 的商标。
识别标签的注意事项
型号和电源额定值的标签 （根据相关安全标准）在以下位置：
液晶显示屏：在端子盖内部
媒体接收装置：在内侧
CS
2
目录
启用指南 4
安全信息 ............................................................................. 15
预先注意事项 ......................................................................... 16
遥控器和设备按钮 / 指示灯 ............................................................. 17
观看电视
观看电视 ............................................................................. 22
使用收藏频道列表 ..................................................................... 24
使用选购装置
连接选购装置 ......................................................................... 25
观赏来自外接装置的图像 ............................................................... 27
使用 USB 照片浏览 ..................................................................... 28
使用带有 HDMI 控制的 BRAVIA Sync....................................................... 29
使用菜单功能
浏览媒体接收装置主菜单 （XMB™）...................................................... 30
设定 ................................................................................. 31
浏览液晶显示屏主菜单 ................................................................. 35
其他信息
产品简介 ............................................................................. 40
规格 ................................................................................. 41
故障排除 ............................................................................. 44
索引 ................................................................................. 46
CS
3
启用指南
使用之前
检查附件
液晶显示屏 （1）
媒体接收装置 （1）
液晶显示屏的交流电源线 （1）
交流电源适配器的交流电源线 （1）
媒体接收装置的交流电源适配器 （1）
遥控器 RMF-SA001 （1）
AA 电池 （R6 类型）（2）
• 请勿同时使用不同类型的电池，或新旧电池混
合使用。
• 请以不污染环境的方法处理电池。某些地区可
能规定了电池的处理方法。请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥控器，或
将任何液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光直射的地
方，或者放在潮湿的房间里。
1: 安装电视机
必须执行以下步骤以对应选购附件使用说
明书的安装步骤。参考附件的使用说明书，
按照本说明书中的说明操作。
安装电视机底座
1 从包装箱中取出台式底座、附件盒以及
附件包。螺丝和手册在液晶显示屏背后
的附件包中。
出于产品保护和安全原因，Sony 强烈建
议您使用随显示屏提供的螺丝。
~
• 在完成安装台式底座以前，请勿取下液晶
显示屏背后用来固定平板的蓝色胶带。
红外发射器 （Y 电缆）（2）
媒体接收装置的底座 （1）
端子盖 （1）
垫圈 （黑色）（4）
台式底座 （1）和螺丝 M5 × 8 （4）
底座支架适配器 （1）
将电池装入遥控器
推动并掀开盖。
~
• 按照正确的极性装入电池。
CS
4
附件包
台式底座
附件盒
液晶显示屏
2 将台式底座放在水平稳定的平面上，然
后取下底座盖。
底座盖
3 将平板的 F 标记与台式底座的顶部对
齐，将液晶显示屏轻轻滑到台式底座的
颈部。务必由两人或以上一起操作。
启用指南
顶部螺丝
底部螺丝
~
• 如果使用电动螺丝刀，请将力矩设定为以
约 1.5 N·m {15 kgf·cm} 扭紧。
• 请勿对液晶面板或屏幕边框施加压力。
• 用双手牢牢握住台式底座。
5 将交流电源线 （随机提供）连接到
AC IN 插孔。
F 标记
顶部
4 用随机提供的螺丝将液晶显示屏安装
到台式底座。首先安装底部的两个螺
丝，然后安装顶部的两个螺丝。
至交流电源
插座
~
• 将插头完全插入插孔。
• 当与 HDMI 装置配合使用时，请同时将 HDMI
电缆连接到 HDMI 输入插孔 （第 25 页）。
CS
（接下页）
5
6 安装支架盖。
将支架盖悬在台式底座中柱的顶部，然
后向下推直到发出咔嗒声表示入位。
1 放置随机提供的垫圈 （4-2）。
在桌面上放置一块比液晶显示屏更宽
的垫子 （包装垫等），然后将液晶显示
屏放在桌面上。
螺丝
至交流电源插座
~
• 安装支架盖时切勿夹住交流电源线。
7 安装端子盖。
至交流电源插座
8 将电视机连接到交流电源插座
（220V AC，50Hz）。
在墙壁上安装
~
• 关于支架安装，请参阅随挂壁式支架附带的使
用手册。安装此电视机需具备专门技能，特别
是在鉴定墙壁支撑电视机重量的坚硬度。为保
护产品和安全理由，Sony 坚持建议您采用特别
设计用于您电视机的挂壁式支架型号。而且应
该由Sony经销商或授权承包商进行墙上安装电
视机。
准备以下物品；
– SU-WL700 挂壁式支架 （未随机提供）
– SS-WAL700 扬声器系统 （未随机提供）
– 垫圈 （黑色）（4）（随机提供）
垫圈
1 从液晶显示屏背面取下四颗螺丝。
2 将垫圈 （黑色）放在先前步骤的螺丝孔
上。
2 参考挂壁式支架的使用说明书，按照步
骤 4-3 到 4-4 进行操作。
当仅使用挂壁式支架时
进行本说明书中下面的步骤 5。
当使用扬声器系统时
进行本说明书中下面的步骤 3。
3 抬起锁定支架以插入扬声器系统
（4-5）。
安装支架
扬声器系统
锁定支架
插入到液晶显示屏
的结合处
关于以下步骤中的 4-2 到 4-7 及 5-1，
请参阅随挂壁式支架提供的使用说明书中
的相应章节。
CS
6
这个部分需要放到安装支架顶部
4 用两颗螺丝（随扬声器系统提供）固定
扬声器系统。
螺丝
2: 将天线 / 机顶盒 / 录像机
（例如 DVD 录像机）连接到媒
体接收装置
连接天线
媒体接收装置
启用指南
5 请参阅随挂壁式支架提供的使用说明
书，并按照步骤 4-6 到 4-7 进行操
作。
6 将交流电源线 （随机提供）连接到
AC IN 插孔 （5-1）。
AC IN
至交流电源
插座
当安装扬声器系统时
用两个挂钩固定交流电源线，让导线从
液晶显示屏右边垂下。
~
• 当与 HDMI 装置配合使用时，请同时将 HDMI
电缆连接到 HDMI 输入插孔 （第 25 页）。
7 按照随挂壁式支架提供的使用说明书
继续将本产品安装到墙壁上。
天线（未随机提供）
通过分量视频连接机顶盒 / 录像机 （例如 DVD
录像机）
媒体接收装置
音频电缆
（未随机提供）
分量视频电缆
（未随机提供）
天线
（未随机提供）
天线
（未随机提供）
~
• 您无法在将液晶显示屏安装到墙壁上以后
再将电缆连接到液晶显示屏。
• 当移动液晶显示屏时，请将软布垫在下面
再搬起液晶显示屏，以防损坏。切勿握住
扬声器。
机顶盒 / 录像机 （例如 DVD 录像机）
（接下页）
CS
7
通过 HDMI 连接机顶盒 / 录像机 （例如 DVD 录像
DC
IN
18V
机）
3: 避免液晶显示屏倾倒 （仅当
放到电视机底座上时）
1 从台式底座取下螺丝。
媒体接收装置
HDMI 电缆
（未随机提供）
机顶盒 / 录像机 （例如 DVD 录像机）
天线
（未随机提供）
天线
（未随机提供）
~
• 您也可以将装置连接到液晶显示屏背面的 HDMI
输入。
将媒体接收装置连接到交流电源插座
~
• 务必固定交流电源线。
2 将底座支架适配器固定到台式底座。
媒体接收装置
至交流电源
插座
CS
8
3
4: 进行初始设定
固定螺丝 *
固定带 *
木螺丝 *
* LCD-TV 固定用套件 （另售 )
~
• 请将电视机牢固地放置在平稳的水平面上，如
放置在不平稳处，可能会因电视机倾倒、掉落
而造成人身伤害。
• 为了安全起见，推荐如图所示的固定方法。关
于固定用的部品，建议购买市场所售或 SONY
另售的 LCD-TV 固定用套件 （有偿）。如有需
要请联系索尼客户服务中心获取帮助。具体请
参照 《售后服务网络地址》（随附附页）。
在设备之间建立无线通信
~
• 本设备应该放在同一房间。
• 安装时在液晶显示屏和媒体接收装置之间保持
大约 30 cm 到 20 m 的距离。
• 在液晶显示屏和媒体接收装置之间不要有障碍
物。否则图像质量可能会下降。
• 当图像质量不佳时重新安排液晶显示屏和媒体
接收装置的安装位置。
• 请勿将任何设备放到金属架上。
• 请勿在有无线电干扰的区域同时使用两个或以
上的设备。
1 按电源打开设备电源。
电源按钮
媒体接收装置
电源按钮
液晶显示屏
2 检查媒体接收装置上的连接指示灯。
如果在媒体接收装置和液晶显示屏之
间建立了无线通信，此指示灯将点亮。
启用指南
连接指示灯
彂㌉
⻩㚞 彂㌉
䒙㷴
（接下页）
CS
9
进行初始设定
1-9
当您首次打开设备时，画面上将出现语
言菜单。
1 按 F/f 选择在菜单画面上显示的语言，
然后按 。
孑奤!0!Language
3 按 F/f 选择将要操作设备的所在国家，
然后按 。
4 按 F/f 选择将要操作设备的位置类型，
然后按 。
~
• 选择 “家”设定为在家中观看液晶显示屏
的最佳液晶显示屏设置。
English
ᶑ㓫
~
• 如果遥控器不工作，按液晶显示屏或媒体
接收装置 （第 20 页）上的 F/f/ 选择语
言。出现遥控器注册画面。
2 选择 “确定”，然后按 。
5 选择 “确定”，然后按 。
确认已经连接了天线。设备开始搜索全
部有效频道。此过程可能需要一段时
间，因此，请勿在搜索时按设备或遥控
器上的任何按钮。
6 如果想要改变频道的顺序，请按照“频
道排序”（第 33 页）中的步骤进行操
作。
设定“频道排序”后，会在屏幕上出现
“时钟设定”菜单 （第 31 页）。
10
CS
7
5: 通过遥控器操作选购装置
有关详细说明，请参见第 31 页。
8 当使用 HDMI 控制功能时，按 G/g 选择
“是”以启用兼容 HDMI 装置控制
（第 29 页）。
9 若要下次再次显示此菜单，按 G/g 选择
“是”，否则选择 “否”。
设备已调入全部有效频道。
将红外发射器连接到选购装置
在连接红外发射器以前关闭媒体接收装
置。
在装置的遥控感应器 （IR）附近安装红外
发射器。
媒体接收装置
红外
发射器
选购装置
进行红外线增强器设定
通过设定“红外线增强器设定”，本遥控器
可以控制多数 Sony 蓝光光盘播放机、DVD 播
放机、DVD 录像机和 AV 接收机。按照以下
步骤设定遥控器。
1 按遥控器上的主菜单。
2 按 G/g 选择 “设定”。
3 按 F/f 选择“媒体接收装置设定”，然
后按 。
4 按 F/f 选择“红外线增强器设定”，然
后按 。
出现 “红外线增强器设定”画面。
启用指南
（接下页）
11
CS
5 按 F/f 选择“输入选择”注册遥控器，
然后选择以下项目：
类型：连接的装置类别。
制造商：装置的制造商 （本设备只支持
Sony 产品）。
码：红外代码。当选择装置类型时出现
默认的红外代码 “1”。
测试：测试当前设定的装置的功率。确
保装置的电源打开和关闭。
如果装置不运作，或一部分功能不运作
输入步骤5中列表中显示的正确代码或替代
码（若有）。请注意，该表可能不包含所有
品牌的所有机型代码。
~
• 不保证此功能适用于所有设备。
使用选购装置
有关详细说明，请参阅随所连接设备附带
的使用说明书。根据连接装置的不同，有些
按钮可能不起作用。
1 按 HDMI 1、HDMI 2、HDMI 3、视频或分
量。
2 按外设备。
3 当外设备按钮点亮时，按 \/1 打开装
置，然后用以下按钮操作装置。
1
2
3
12
CS
4
7
6
z
• N 播放按钮带有触点。操作其他装置时，请
将这些触点用作参照。
5
项目 说明
1
BD/DVD 操作按钮• ./>：移动到前一
个 / 下一个标题 / 章节 /
场景 / 曲目的起点。
• / ：重新播放场景 /
短暂地快进场景。
• m/M: 在播放期间按下
时快倒 / 快进光盘。
• N 播放 : 以正常速度播放
光盘。
• X 暂停 : 暂停播放。
• x 停止 : 停止播放。
2
F/f/G/g/3 选择 / 确认项目。
3
主菜单 打开菜单。
4
DVD 录制按钮 • z 录像：开始录制。
• X 录像暂停：暂停录制。
• x 录像停止：停止录制。
5
F1/F2 使用组合设备（如 DVD/HDD）
时选择功能。
6
BD/DVD 菜单 显示 BD/DVD 光盘菜单。
7
BD/DVD 主菜单显示 BD/DVD 光盘的主菜单。
安装媒体接收装置底座
通过随机提供的底座，媒体接收装置也可
以垂直使用。
1 将底座中央的凸耳与媒体接收装置右
侧的孔对准。
底座
启用指南
13
CS
取下液晶显示屏的端子盖
如图所示握住端子盖。
向下拉 1，然后倾斜取下 2。
取下台式底座
如果将液晶显示屏安装到墙壁上，请取下
台式底座。
1 将液晶显示屏面朝下放置。
在桌面上放置一块比液晶显示屏更宽
的垫子 （包装垫等），然后将液晶显示
屏放在桌面上，让支架离开桌面边缘悬
空。务必由两人或以上一起操作。
包装垫等
2 从台式底座取下四颗螺丝。
14
~
• 请勿将从台式底座上取下的螺丝用于挂壁
式支架。
• 当您搬运液晶显示屏时，请在下面垫上一
块垫子再移动液晶显示屏。
• 用双手牢牢握住台式底座。
CS
安全信息
安装 / 设定
根据下列指示安装及使用电视机，以避
免发生火灾、触电或损坏和 / 或人身伤
害。
安装
• 应将电视机安装在易于插拔的交流
电源插座附近。
• 将电视机放置在平稳水平的表面
上 , 以避免电视机掉落而造成人身
伤害或电视机损坏。
• 仅可由有资格的服务人员执行挂壁
安装。
• 为了安全起见，强烈建议您选购
Sony 推荐的挂壁式支架。具体信息
请向 Sony 服务热线 800 咨询。
• 在安装挂壁式支架时，请使用支架
随附的专用固定螺丝。
从挂壁式支架和电视机后盖之间的
接触面到专用固定螺丝末端的长度
为 8 mm ～ 12 mm。
由于挂壁式支架的不同，专用固定
螺丝的直径与长度会有所不同。
如不使用专用固定螺丝，可能会造
成电视机掉落及内部损坏。
8 mm - 12 mm
搬运
• 搬运电视机之
• 搬运大型电视机
• 用手搬动电视机
• 抬起或移动电视
• 搬运电视机时，
• 搬运电视机以进
通风
• 切勿覆盖通风孔或将任何物体插入
• 如下图所示，在电视机周围留出通
• 强烈建议您使用 Sony 挂壁式支架以
垫圈 （黑色）
螺丝 M6 × 16 （随挂
壁式支架提供）
专用挂壁式支架
液晶显示屏背面
前，请断开所有
电缆的连接。
需要两人或更多
人员。
时，请如右图所
示握持电视机。
请勿对液晶面板
和屏幕边框施加
压力。
机时，请牢牢扶
住其底部。
请勿使其受到摇
晃或过度振动。
行维修或移动
时，请使用原有
的纸箱和包装材料进行包装。
机壳内。
风空间。
确保足够的空气流通。
务必握住面板
的底部，而非
前部。
液晶显示屏
安装在墙上
30 cm
10 cm
10 cm
10 cm
请至少在电视机周围留出此空间。
安装在支架上
10 cm 10 cm
30 cm
6 cm
请至少在电视机周围留出此空间。
媒体接收装置
水平安装
顶部
8 cm 8 cm
请至少在电视机周围留出此空间。
前面
8 cm 8 cm
至少在电视机周围留出此空间。
垂直安装
顶部
6 cm 6 cm
请至少在电视机周围留出此空间。
前面
6 cm 6 cm
请至少在电视机周围留出此空间。
• 为了确保正确通风及防止脏物或灰
尘堆积：
– 请勿将电视机平放、上面朝下安
装、向后安装或侧面安装。
– 请勿将电视机放置于架子、地
毯、床或壁橱中。
– 请勿用布（如窗帘）或物件（如
报纸等）覆盖电视机。
– 请勿如下图所示安装电视机。
20 cm
10 cm
20 cm
10 cm
阻碍空气流动。 阻碍空气流动。
墙壁
墙壁
交流电源线
按照下列指示使用交流电源线和插座以
避免发生火灾、触电或损坏和 / 或人身
伤害：
– 电视机附带的交流电源插头的形状
视地区而异。
– 请仅使用 Sony 所提供的交流电源
线，不要使用其它品牌的电源线。
– 将插头完全插入交流电源插座。
– 仅可在 220 V 交流电源上使用电视
机。
– 连接电缆时，为了安全起见请务必
拔下交流电源线，以免被电缆绊到
脚。
– 在进行作业或移动电视机之前，请
从交流电源插座上断开交流电源线
的连接。
– 保持交流电源线远离热源。
– 拔出交流电源插头并定期进行清
洁。如果插头上覆盖一层灰尘并且
有水气，则其绝缘品质可能已经劣
化，并可能会造成火灾。
注意
• 请勿在任何其它装置上使用所提供
的交流电源线。
• 请勿过度拧捏、弯曲或扭转交流电
源线。否则线芯可能会暴露在外或
折断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线
上。
• 断开交流电源线连接时，请勿拉扯
交流电源线本身。
• 请勿在相同的交流电源插座上连接
太多装置。
• 请勿使用不适当的交流电源插座。
使用限制
请勿在下列地点、环境或情况条件下安
装 / 使用电视机，否则电视机可能会发
生故障并造成火灾、触电、损坏和 / 或
人身伤害。
地点：
户外 （直射阳光下）、海边、轮船或其
他船只上、车内、医疗机构内、不稳定
的地方、靠近水、雨、湿气或烟雾的地
方。
环境：
炎热、潮湿、或多尘的地方；昆虫可能
进入的地方；可能会受到机械振动的地
方；易燃物品 （蜡烛等）旁边。
电视机不能暴露在液体滴落或飞溅的环
境下，诸如花瓶之类装有液体的物品不
能放在电视机上。
情况条件：
请勿在湿着手时、机壳打开时或使用非
制造厂商推荐附件时使用电视机。在有
闪电暴风雨时，请断开电视机与交流电
源插座和天线的连接。
CS
（接下页）
15
碎片：
• 请勿将任何物品丢向电视机。否则
屏幕可能会因为受到撞击而破裂并
造成严重伤害。
• 若电视机表面破裂，请勿在拔下交
流电源线之前碰触电视机。否则便
可能会导致触电。
当未使用时
• 如果您不使用电视机数天，为了环
保和安全原因，应将电视机电源线
从交流电源插座上拔下。
• 关闭电视机电源时，电视机并未与
交流电源断开连接，请将插头从交
流电源插座上拔下以完全断开电视
机的电源连接。
• 但是，某些电视机可能具有需要将
电视机保持在待机模式下才能正常
工作的特点。
对于儿童
• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的
位置，以免不小心吞下。
如果出现下列问题…
如果出现下列任何问题，请关闭电视机
并立即拔下交流电源线。
请询问您的经销商或 Sony 维修中心以
让有资格的服务人员进行检查。
当：
– 交流电源线损坏。
– 交流电源插座不适当。
– 电视机由于跌落、敲击或撞击而损
坏。
– 任何液体或固体物件通过开口处掉
入机壳内。
有关交流电源适配器的注
意事项
警告
为了减少火灾或触电，切勿让设备被雨
淋湿或受潮。
为了防止火灾或触电，切勿将花瓶等装
满液体的物体放在设备上。
请勿将本装置安装在书橱或类似物品等
封闭空间。
• 请确保交流电源插座安装在装置附
近，并且容易插拔。
• 务必使用随机提供的交流电源适配
器和交流电源线。
• 请勿使用其它交流电源适配器。否
则可能会引起故障。
• 请将交流电源适配器连接到容易插
拔的交流电源插座。
• 请勿将交流
电源线缠在
交流电源适
配器上。否
则电线可能
会折断和 /
或可能会造成媒体接收装置故障。
• 切勿用湿手触摸交流电源适配器。
• 如果发现交流电源适配器出现异
常，请立即从交流电源插座上拔
出。
• 只要装置与交流电源插座相连，即
使装置本身已经关闭，装置与交流
电源的连接并未切断。
关于 LCD 液晶显示屏的温
度
当长时间使用 LCD 液晶显示屏时，面板
周围会变热。用手触摸时可能会觉得烫
手。
预先注意事项
观赏电视
• 请在适当光线条件下观赏电视，因
为在光线不足的房间观赏液晶电视
会损害您的视力，而且长时间持续
观赏电视也可能会损害您的视力。
LCD 屏幕
• 虽然 LCD 屏幕采用最精密技术制造
且 99.99% 以上的像素有效，然而
在 LCD 屏幕上还是经常会出现暗点
或亮点 （红色、蓝色或绿色）。这
是 LCD 屏幕的结构特性，并不是故
障。
• 请勿按压或刮前面滤光镜或在电视
机顶部放置物件。这可能会导致图
像变形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机，图像
会有一些模糊或变暗。这是正常现
象。电视机的温度升高之后这个现
象便会消失。
• 当一直显示静像时可能会产生重
影。这个现象应该在一会儿之后便
会消失。
• 使用电视机时屏幕与机箱会变热。
这是正常现象。
• LCD 屏幕含有少量液态晶体。进行
废弃处理时，请遵照当地的法令和
法规。
使用和清洁电视机的屏幕表
面/机壳
请务必在清洁液晶电视之前，先将连接
至液晶电视的交流电源线从交流电源插
座上拔下。
为了避免机体材料变质或屏幕涂层腐
蚀，请遵照下列预先注意事项。
•
若要清除屏幕表面 / 机壳上的灰尘，
请用柔软布料擦拭。如果还是有灰
尘，请使用已稀释的温和清洁剂沾
湿的软布来擦拭。
•
切勿使用任何类型的磨砂垫、碱性 /
酸性清洁剂、擦洗粉或易挥发溶
剂，如酒精、苯、稀释剂或杀虫
剂。使用上述材料或与橡胶或乙烯
基物品长时间接触可能会造成屏幕
表面和机壳材料的损坏。
•
建议您定期对通风口进行吸尘，以
确保通风正常。
选购装置
• 请将会产生电磁辐射的选购附件或
任何装置远离电视机。否则可能会
造成图像扭曲和 / 或噪声。
• 经测试，使用不到 3 米的连接信号
电缆时本装置符合 EMC Directive
中的相关规定。
设备的无线功能
• 如果设备附近有与设备相同频率
（2.4GHz 波段）的无线装置在使
用，图像或声音可能会受到干扰，
或者可能不会出现图像。另外，其
它无线或无线电装置可能会造成干
扰。让无线 LAN、无绳电话或微波
炉等 2.4GHz 波段的无线装置远离
设备。
• 根据液晶显示屏或媒体接收装置的
安装环境或情况的不同，图像可能
会受到影响 （第 9 页）。
• 因为媒体接收装置和液晶显示屏采
用无线通信，所以媒体接收装置的
图像可能会劣于通过 HDMI 与液晶
显示屏相连的装置的图像。
• 根据游戏图像等快速动作、信号类
型的不同，图像传送可能需要一段
时间。
• 本设备只能与随机提供的液晶显示
屏和媒体接收装置配合使用。
• 切勿在医疗装置 （心脏起博器等）
附近操作本设备，否则可能会造成
医疗装置故障。
• 虽然本设备传送 / 接收加扰信号，
不过也请注意非法拦截。对于产生
的问题，恕不负责。
射频遥控器
• 如果设备附近有使用与设备频率
（2.4GHz 波段）相同的无线装置，
则遥控器可能无法正常操作。
另外，微波炉或无线电装置可能会
产生干扰。将 2.4GHz 波段的无线
装置远离设备放置。
RF 设备
• 不得擅自更改发射频率、加大发射
功率 （包括额外加装射频功率放大
器），不得擅自外接天线或改用其
它发射天线。
• 使用时不得对各种合法的无线电通
信业务产生有害干扰；一旦发现有
干扰现象时，应立即停止使用，并
采取措施消除干扰后方可继续使
用。
• 使用微功率无线电设备，必须忍受
各种无线电业务的干扰或工业、科
学及医疗应用设备的辐射干扰。
• 不得在飞机和机场附近使用。
16
CS
遥控器和设备按钮 / 指示灯
遥控器
因为设备和随机提供的遥控器通过无线电频率进行通信，所以无需将遥控器瞄准设备也可
操作设备。
按钮 说明
1
2
3
4
5
6
7
1
电源 / 待机 按下以从待机模式打开或关闭设备。
2
外设备 按下以通过遥控器操作装有红外发射器的
装置 （第 12 页）。
z
• 当外设备按钮闪烁三次时更换电池。
3
声音切换 按下以改变双声道声音模式 （第 32 页）。
4
屏显 显示信息。按一次显示当前的频道号码和
5
输入选择 按下以显示输入列表 （第 26 页）。
6
F/f/G/g/ 按 F/f/G/g 移动屏幕上显示的光标。按
7
选项 按下以显示包含 “设备控制”的列表，或
画面模式。再按一次显示时钟信息。按第
三次时，显示会从屏幕上消失。
选择 / 确认突出显示的项目。当播放照
片文件时：按 G 选择前一个文件。按 g
选择下一个文件。
某些设定菜单的快捷图标。使用 “设备控
制”菜单操作与 HDMI 控制兼容的装置。根
据输入源的不同，列出的选项各异。
z
• 数字 5、频道 +、声音切
换和 播放按钮有触
点。操作电视机时请使用
这些触点作为参照。
（接下页）
17
CS
qk
qj
qh
qg
按钮 说明
8
主菜单 按下以在媒体接收装置模式中显示媒体接
9
彩色按钮 当彩色按钮有效时，会在屏幕上显示操作
0
数字按钮 按下以选择频道。对于频道号码 10 和以上
qa
收藏频道 按下以显示收藏频道列表 （第 24 页），
qs
频道 +/- 按下以选择下一个 （+）或前一个 （-）频
8
qd
回看 按下以返回最后观看 （时间超过五秒钟）
9
qf
无线菜单 按下以显示 “无线设定”（第 39 页）。
qg
0
静音 按下以关闭声音。再按一次恢复声音。
qa
qh
qs
qd
音量 +/- 按下以调节音量。
qj
返回 按下以返回显示菜单的前一个画面。当播
qk
电视节目指南 您可以操作连接到设备的装置 （第 12
收装置的主菜单 （第 30 页），或者在液
晶显示屏模式中显示液晶显示屏的主菜单
（第 35 页）。
指南。按照操作指南执行所选操作。
的号码，请快速依次按下第二个数字。
或按下以选择 USB 照片浏览中的背景图片
的图像 （第 28 页）。
道。
的频道。
z
• 在待机模式下，如果想要以无声音状态
打开液晶显示屏，按该按钮。
放照片文件时：按下以停止播放。（显示
返回文件或文件夹列表。）
页）。
qf
18
CS
wg
ws
wf
wd
wa
w;
ql
按钮 说明
ql
电视 按下以显示最后观看的频道。
w;
影院模式 您可以将影院模式设定为开或关。当影院
wa
同步菜单 显示所连接 HDMI 装置的菜单。在观看其它
ws
屏显模式 按下以改变屏显模式 （第 23 页）。
wd
用于操作选购装
置的按钮
wf
HDMI1/2/3、屏
幕 HDMI、视频、
分量
wg
"/1 按下以打开或关闭与设备相连的装置
模式设为开时，会自动设定基于电影内容
的图像品质。
z
• 如果关闭设备，影院模式也会被关闭。
•“HDMI 控制”（BRAVIA Sync）只对所连接
的带有 BRAVIA Sync 或 BRAVIA Theatre
Sync 标志或兼容 HDMI 控制的 Sony 装置
有效。
输入画面或电视节目期间，如果按下该按
钮，会显示 “HDMI 设备选择”。
z
•“HDMI 控制”（BRAVIA Sync）只对所连接
的带有 BRAVIA Sync 标志或兼容 HDMI 控
制的 Sony 装置有效。
您可以操作连接到设备的装置 （第 12
页）。
按下以选择输入源。
（第 12 页）。
wd
（接下页）
19
CS

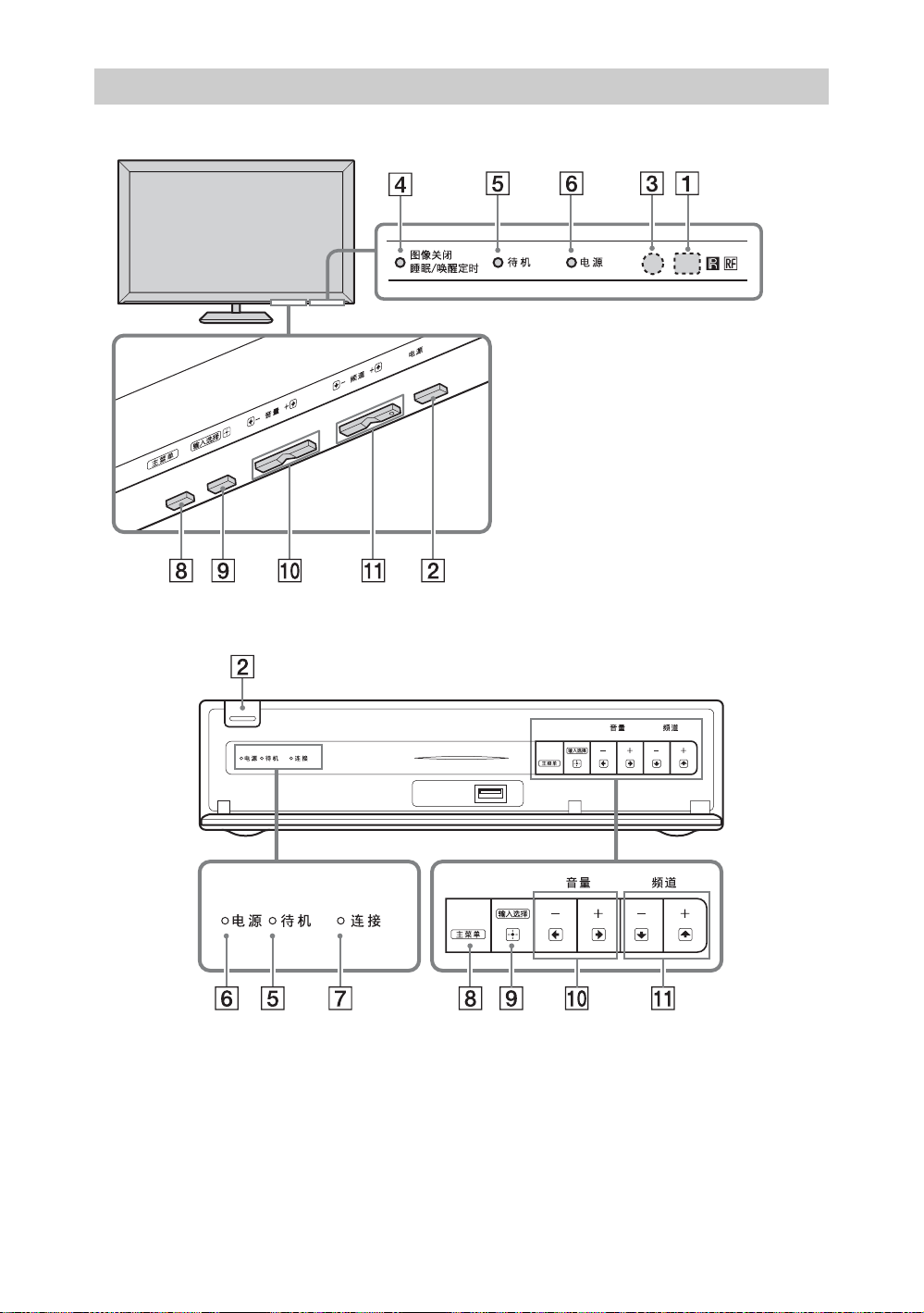

设备
液晶显示屏
媒体接收装置
20
CS
项目 说明
1
遥控感应器 接收遥控器发出的红外信号（如果使用红外遥控器，未随机提供）。
2
电源 打开或关闭设备。
请勿让物体遮住感应器，否则其功能可能会受到影响。
~
• 若要完全切断设备电源，请从交流电源插座中拔出插头。
3
光感应器 请勿让物体遮住感应器，否则其功能可能会受到影响。
4
图像关闭 / 睡眠 / 唤醒定时
指示灯
5
待机指示灯 当设备处于待机模式时以红色点亮。
6
电源指示灯 当设备打开时以绿色点亮。
7
连接指示灯 当媒体接收装置和液晶显示屏之间的无线连接稳定时点亮。
8
主菜单 在媒体接收装置模式中显示媒体接收装置的主菜单（第 30 页），或
9
输入选择 / （确定） 当观看输入源或电视节目：从与设备插孔相连的装置中选择输入源
0
音量 +/-/ / 当观看输入源或电视节目：提高 （+）或降低 （-）音量。
qa
频道 +/-/ / 当观看输入源或电视节目：选择下一个 （+）或前一个 （-）频道。
当图像关闭时以绿色点亮 （第 39 页）。
当设定了定时器时以橙色点亮 （第 31 页）。
者在液晶显示屏模式中显示液晶显示屏的主菜单 （第 35 页）。
（第 25 页）。
在设备菜单中：选择菜单或选项，以及确认设定。
在设备菜单中：向右 （ ）或向左 （ ）浏览选项。
在设备菜单中：向上 （ ）或向下 （ ）浏览选项。
~
• 拔下交流电源线之前，请确认设备已完全关闭。在设备处于开启状态时拔下交流电源线可能会造成
指示灯持续点亮或可能造成设备故障。
• 请勿让物体遮住指示灯，否则其功能可能会受到影响。
• 当装有底座时垂直使用媒体接收装置， 0 和 qa 按钮的功能 （在设备菜单中）将进行互换。
21
CS
观看电视
观看电视
1 按媒体接收装置或液晶显示屏上的电
源打开电源。
~
• 当打开其中一个设备时，另外一个也会打
开。
当设备处于待机模式时（设备（正面）
上的待机指示灯为红色），按遥控器上
的电源 / 待机打开设备。
1
2 按数字按钮或频道 +/- 选择一个电视频
道。
要使用数字按钮选择 10 及以上的频道
号码时，在两秒内输入第二个数字。
附加操作
要 操作
从待机模式无声打
开液晶显示屏
调节音量 按音量 +（提高）/-（降
按静音。按音量 +/- 设定
音量电平。
低）。
22
2
2
CS
若要手动改变屏显模式
反复按屏显模式选择所需的屏显模式。
智能屏显模式 *
放大图像的中央部分。
延展图像的左边和右边
以填满 16:9 屏幕。
4:3 屏显模式
以原始尺寸显示 4:3 图
像。显示两边条带以填
满 16:9 屏幕。
16:9 屏显模式
水平延展4:3图像以填满
16:9 屏幕。
等比放大屏显模式 *
以正确的比例显示宽银
幕电影 （信箱格式）图
像。
使用选项菜单
当观看电视节目时，按选项显示以下选项。
选项 说明
图像模式 请参见第 36 页。
声音模式 请参见第 38 页。
添加到收藏频道 请参见第 24 页。
智能图像降噪 请参见第 34 页。
MPEG 降噪 请参见第 36 页。
Motionflow 请参见第 37 页。
睡眠定时器 请参见第 31 页。
节电 请参见第 39 页。
用屏幕 HDMI 切换为屏幕 HDMI 输入。
观看电视
* 图像的顶部和底部可能会被部分切除。
~
• 在 “智能屏显模式”模式中，可能看不到图像
顶部和底部的某些字符和 / 或字母。在这种情
况下，请使用“屏幕设定”菜单选择 “垂直高
度调节”（第 32 页），并调节垂直高度，使其
可见。
z
• 当 “自动屏显模式”设定为 “开”时，设备会
自动选择适合来自外部设备输入的最佳模式
（第 32 页）。
• 当选择 “智能屏显模式”或“等比放大屏显模
式”时，您可以调节图像的位置。按 F/f 向上
或向下移动 （例如：阅读字幕时）。
23
CS
使用收藏频道列表
收藏频道功能可以让您从包含多达 16 个指
定收藏频道的列表中选择节目。
1 按收藏频道。
2 按照下表中的内容或屏幕上的显示进
行所需操作。
收藏频道列表
要 操作
观看频道 按 。
关闭收藏频道列表 按收藏频道。
将当前频道添加到收藏频道列表 按 F/f 选择 “添加到收藏频道”，然后按 。
从收藏频道列表中清除频道
1 按 F/f 选择“编辑收藏频道”，然后按 。出现“收藏频道
设定”画面。
2 按 F/f 选择频道号码，然后按 。
3 按 F/f 选择 “- -”，然后按 。
24
CS
使用选购装置
连接选购装置
您可以将众多选购装置连接至您的设备。连接电缆未随机提供。
数码相机
媒体接收装置
DVD 播放机
录像机
液晶显示屏背面
前面
背面
摄像机
使用选购装置
USB 存储媒体
带分量输出的 DVD 播放机
无线频道开关
红外线增强器
视频游戏装置 *
PC*/**
AV 接收机 *
DVD 播放机
蓝光光盘播放机
摄像机
* 仅在屏幕 HDMI 输入中。
** LCD TV 对 PC 的 HDMI 输出插孔所输出的所
有信号不能完全对应。
（接下页）
25
CS
连接至 屏幕上的输入符号 说明
1
音频 /视频 /
S视频
视频输入
2
3
/
分量输入
无线频道开关 您可以切换无线频道以调节频率。
视频信号 为避免图像干扰，请勿将摄像机同时连接至视频插孔
和 S 视频插孔 。如果连接单声道装置，请连接至
左插孔 。
分量信号 分量视频插孔只支持下列视频输入：480i、480p、576i、
576p、720p、1080i 和 1080p。
自动：自动选择电子干扰较弱的频道。
1、6 或 11：切换频道。
~
• 图像可能在无线频道调节时暂时中断。
4
HDMI 输入 1/2/3、
屏幕 HDMI 输入
5
红外线增强器 连接随机提供的红外发射器电缆。
6
USB 您可以在您的设备上欣赏存储在 Sony 数码照相机或摄像
HDMI 1/
HDMI 2/
HDMI 3/
屏幕 HDMI
数字视频和音频信号由所连接的装置输入。
此外，当连接 HDMI 控制兼容装置时，将会支持与连接装
置间的通信。请参阅第 33 页设定此通信。
~
• HDMI 插孔仅支持下列视频输入：480i、480p、576i、
576p、720p、1080i、1080p 和 1080/24p （1080/24p 仅
限屏幕 HDMI）。有关 PC 视频输入，请参阅第 43 页。
• 只能使用具有 HDMI标志、经过授权的 HDMI 电缆。建议您
使用 Sony HDMI 电缆 （高速型）。
机 （通过 USB 电缆）或 USB 存储设备中的照片文件 （第
28 页）。
26
CS
观赏来自外接装置的图像
打开连接的装置的电源，然后执行以下一
种操作。
对于自动调台的 VCR/DVD 录像机
在电视模式中，按频道 +/-、或数字按钮选
择一个视频频道。
对于连接至屏幕 HDMI 插孔的装置
按屏幕 HDMI。
对于其它连接的装置
按下输入选择以显示所连装置的列表。按
F/f 选择所需的输入源，然后按 。
如果在按 F/f 后未执行任何操作达 2 秒，
则将自动选择突出显示的项目。
如果您已在 “视频标注”菜单中将某个输
入源设定为 “跳过”（第 32 页），则在列
表中不会显示该输入源。
z
• 若要返回普通电视模式，按电视。
使用选项菜单
当观看来自所连装置的图像时，按选项显
示以下选项。
当装置连接至屏幕 HDMI 插孔时
选项 说明
图像调节 请参见第 36 页。
声音设定 请参见第 38 页。
节电 请参见第 39 页。
Motionflow
（除 HDMI PC 输入模
式以外）
水平位置调节
（仅在 HDMI PC 输入
模式中）
垂直位置调节
（仅在 HDMI PC 输入
模式中）
设备控制 请参见第 29 页。
HDMI 设备选择 请参见第 19 页。
用媒体接收装置 切换为媒体接收装置输
如果无线通信失败
选项 说明
无线设定 请参见第 39 页。
用屏幕 HDMI 切换为屏幕 HDMI 输入。
请参见第 37 页。
请参见第 38 页。
请参见第 38 页。
入。
使用选购装置
当装置连接至媒体接收装置插孔时
选项 说明
图像模式 请参见第 36 页。
声音模式 请参见第 38 页。
MPEG 降噪 请参见第 36 页。
Motionflow 请参见第 37 页。
睡眠定时器 请参见第 31 页。
节电 请参见第 39 页。
设备控制（仅在HDMI
输入模式中）
用屏幕 HDMI 切换为屏幕 HDMI 输入。
请参见第 29 页。
27
CS
使用 USB 照片浏览
您可以在您的设备上欣赏存储在 Sony 数码
照相机或摄像机（通过 USB 电缆）或 USB 存
储媒体中的照片文件。
1 连接支持的 USB 设备到媒体接收装置。
2 按主菜单。
3 按 G/g 选择“照片”，然后按 F/f 选择
“USB 照片浏览”并按 。
出现缩略图画面。
4 按 F/f/G/g 选择文件或文件夹，然后
按。
当您选择文件夹时，选择文件，然后按
。
播放开始。
5 按返回回到缩略图画面。
附加操作
选项 说明
设备选择 当连接多个设备时，按
幻灯片放映 逐张显示照片。
设定 您可对幻灯片放映进行
（照片）可利用的选项
选项 说明
图像模式 请参见第 36 页。
睡眠定时器 请参见第 31 页。
节电 请参见第 39 页。
G/g 选择一个设备。
BRAVIA 图像为预定设
备。
高级设定，并设定缩略
图的显示顺序。
~
• 使用 （照片）时，由于图像可能根据文件被
放大，因此图像质量可能显得粗糙。另外，根
据影像尺寸和纵横比的不同，影像可能不会充
满整个屏幕。
• 使用 （照片）时，某些照片文件可能花费一
段时间显示。
• 在设备存取 USB 设备上的数据期间，请遵守下
列各项：
– 请勿关闭设备或连接的 USB 设备。
– 请勿断开 USB 电缆。
– 请勿移除 USB 设备。
USB 设备上的数据可能会被损坏。
• Sony 对由于所连接设备或设备的故障而导致的
任何记录媒体上的数据损坏、损失不承担任何
责任。
• USB 照片浏览仅支持符合 DCF 的 JPEG 照片。
CS
28
• 文件名和文件夹名仅支持英文。
• 当您连接 Sony 数码照相机时，将照相机的 USB
连接模式设定为自动或 “Mass Storage”（海
量存储）。有关 USB 连接模式的更多信息，请
参阅随数码照相机附带的说明书。
• USB 照片浏览仅支持 FAT32 文件系统。
• 视实际文件规格而定，即使文件格式受支持，
有些文件 （包括在 PC 上修改的文件）可能仍
然无法播放。
• 有关兼容 USB 设备的更新信息，请查看如下网
站。
http://www.sony.com.cn/products/bravia/
productinfo/tech/
若要显示照片
—数码相框
您可以在屏幕上以所选时间长度显示照
片。经过该时间后，设备自动切换为待机模
式。
1 按主菜单。
2 按 G/g 选择“照片”，然后按 F/f 选择
“数码相框”并按 。
若要选择照片
按选项，然 后选择 “选择图 像”并按
。然后，选择一张照片，并按收藏频
道进行设定。
要设定显示照片的持续时间时
按选项，然 后选择 “持续时 间”并按
。然后选择持续时间，并按 。
画面上出现计数器。
若要返回 XMB™
按返回。
~
• 如果从 USB 设备中选择照片，请务必保持与设
备的连接。
• 如果 “睡眠定时器”被激活，设备将自动切换
为待机模式。
使用带有 HDMI 控制的 BRAVIA Sync
HDMI 控制功能使设备能够用 HDMI CEC （消
费者电子控制）与兼容本功能的连接装置
通信。
例如：通过用 HDMI 电缆连接 HDMI 控制兼容
的 Sony 装置，您可以同时控制电视机和该
装置。
请务必正确连接装置，并进行必要设定。
HDMI 控制
• 当您用遥控器将设备切换为待机模式
时，会自动关闭所连接的装置。
• 装置开始播放时，会自动打开设备并将
输入切换为所连接的装置。
• 可以用随机提供的遥控器，通过按如下
按钮操作所连接的带有 BRAVIA Sync 标
志的 Sony 装置：
– 按N播放/x停止/X暂停/m/M直接操作所
连接的装置。
– 按同步菜单在画面上显示所连接 HDMI 装置的菜
单。
显示菜单后，您可以用 F/f/G/g 和 操作菜单
画面。
– 按选项显示 “设备控制”，然后从 “菜单”、
“选项”和 “内容列表”中选择选项操作装
置。
– 有关可以使用的控制，请参阅装置的使用说明
书。
使用选购装置
若要连接 HDMI 控制兼容装置
用 HDMI 电缆连接兼容装置和设备。
若要进行 HDMI 控制设定
必须在设备和所连接的装置上进行 HDMI 控
制设定。若要设定 “HDMI 设定”，对于
HDMI 1/2/3 连接，请参阅第 33 页；对于屏
幕 HDMI 连接，请参阅第 38 页。有关所连
接装置的设定，请参阅该装置的使用说明
书。
29
CS
使用菜单功能
浏览媒体接收装置主菜单 （XMB™）
有关设定媒体接收装置的菜单，请按任意功能按钮切换到媒体接收装置模式 （第 12 页）。
XMB™ （XrossMediaBar）是显示在液晶显示屏屏幕上的 BRAVIA 功能和输入源菜单。可以通
过XMB™ 在您的媒体接收装置上轻松地选择节目和调节设定。
1 按主菜单。
屏幕上出现媒体接收装置的主菜单。
媒体类别条
类别对象条
2 按 G/g 选择类别。
媒体类别图标 说明
设定 您可以进行高级设定和调节。有关设定的详细说明，请参阅第31页。
照片 您可以经由 USB 设备欣赏照片文件 （第 28 页）。
电视 您可以选择频道。
您还可以使用数字按钮或频道 +/- 选择频道。
外接输入 您可以选择与媒体接收装置连接的装置。
要为外接输入分配标注时，参见 “视频标注”（第 32 页）。
3 按 F/f 选择项目，然后按 。
4 按照屏幕上的指示操作。
5 按主菜单退出。
~
• 您可以调节的选项根据使用情况而异。
• 无效选项以灰色显示或不被显示。
30
CS
设定
图像设定
请参阅液晶显示屏的 “图像设定”设定 （第 36 页）。
声音设定
请参阅液晶显示屏的 “声音设定”设定 （第 38 页）。
特征
快速开机 在切换为待机模式后的两个小时内，设备打开速度会比平常快。然而，待机
模式下的耗电量会比通常高 42 瓦。
定时器设定 设定定时器打开 / 关闭设备。
睡眠定时器 设定设备自动切换为待机模式的时间。
当 “睡眠定时器”激活时，液晶显示屏 （前面板）上的
睡眠 / 唤醒定时指示灯以橙色点亮。
z
• 如果关闭设备并再次打开或从媒体接收装置模式切换
为液晶显示屏模式，“睡眠定时器”重设为 “关”。
• 设备切换为待机模式一分钟前，屏幕上会显示通知信
息。
唤醒定时器 唤醒定时器 设定定时器从待机模式打开设备。
时间模式 设定一周中您想让定时器打开设备的
日期。
时间 设定时间打开设备。
持续时间 设定到再次切换为待机模式为止您想
让设备保持开启的时间。
z
• 如果从媒体接收装置模式切换为液晶显示屏模式，则取
消 “持续时间”。
时钟设定 可以手动调节时钟。
使用菜单功能
（接下页）
31
CS
媒体接收装置设定
自动启动 您可以运行初次连接设备时出现的初始设定（第 10 页），选择国家，以及再
屏幕设定 屏显模式 请参见第 23 页上的 “若要手动改变屏显模式”。
AV 设定 视频标注 对与媒体接收装置连接的任何设备指定名称。当选择该
次调入全部有效频道。即使您已经在初次连接设备时进行了设定，当搬家后
或要寻找新开设的频道时，可能需要改变设定。
自动屏显模式 根据输入信号自动改变“屏显模式”。若要保持设定，请
选择 “关”。
4:3 预设定屏显模式选择用于 4:3 广播节目的默认屏显模式。
智能屏显模式 显示带有模拟宽屏效果的传统 4:3 广
播。
4:3 屏显模式 以正确比例显示传统 4:3 广播。
关 当频道或输入改变时，保持当前 “屏
显模式”设定。
显示区域 当 “屏显模式”设定为 “16:9 屏显模式”时，调节
1080i/p 信号源的图像显示区域。
全像素 以图像原始尺寸显示图像。
普通 以推荐尺寸显示图像。
水平位置调节 调节图像的水平位置。
垂直位置调节 调节当 “屏显模式”设定为 “智能屏显模式”或 “等比
放大屏显模式”时的图像垂直位置。
垂直高度调节 调节当 “屏显模式”设定为 “智能屏显模式”或 “等比
放大屏显模式”时的图像垂直高度。
装置时，屏幕上会短暂显示该名称。可跳过未连接任何装
置的输入源。
1 按 F/f 选择所需的输入源，然后按 。
2 按 F/f 选择以下所需的选项，然后按 。
-，DVD/BD，录像
机，卫星，有线电
视，接收机，摄像
机
编辑 创建您自己的标签。
使用一个预设标签给连接设备分配名
称。
1 按 F/f 选择所需的字母或数字
（“_”用于空格），然后按 g。
如果输入了错误的字符
按 G/g 选择错误的字符。然后按
F/f 选择正确的字符。
2 重复步骤 1 中的步骤，直至完成名
称输入。
3 选择 “确定”，然后按 。
跳过 当按 F/f 选择输入源时，跳过未连接
声音切换 对立体声或双语广播选择从扬声器发出的声音。
立体声 / 单声道 用于立体声广播。
主声道 / 副声道 /
单声道
z
• 如果选择其他连接至设备的装置，将“声音切换”设定
为 “立体声”、“主声道”或 “副声道”。
任何装置的输入源。
对于双语广播，选择 “主声道”收听
声道 1，选择 “副声道”收听声道 2，
或选择 “单声道”收听单声道 （可用
时）。
32
CS
红外线增强器设定 有关 “红外线增强器设定”设定，请参见第 11 页。
HDMI 设定 此设定用于设定连接 HDMI 插孔的 “HDMI 控制”兼容装置。请注意，还必须
在所连接的 “HDMI 控制”兼容装置上进行互锁设定。
HDMI 控制 可设定是否对 “HDMI 控制”兼容装置和设备进行互锁。
当设定为 “开”时，可执行以下菜单项目。然而，待机
模式下的耗电量会比通常高。如果连接了特定的 “HDMI
控制”兼容的 Sony 装置，在设备上将“HDMI 控制”设定
为 “开”时，会自动对所连接的装置应用此设定。
设备自动关机 当此项设定为 “开”时，若使用遥控器将设备切换为待
机模式，“HDMI 控制”兼容装置关闭。
电视机自动开机 当此项设定为“开”时，并且若连接的 HDMI 控制兼容装
置打开时，设备会自动打开，并且显示来自所连接装置的
HDMI 输入。
设备列表更新 创建或更新“HDMI 设备列表”。最多可连接 14 个“HDMI
控制”兼容装置，并且一个插孔最多可连接 4 个装置。当
改变 “HDMI 控制”兼容装置连接或设定时，请务必更新
“HDMI 设备列表”。逐个手动选择，直至获得数秒钟的正
确图像。
HDMI 设备列表 显示所连接的 “HDMI 控制”兼容装置。
产品信息 显示媒体接收装置的产品信息。
选择 “液晶显示屏产品信息”以显示液晶显示屏的产品信息。
出厂设定 将除 “遥控设定”设定、“童锁”设定、“收藏频道”设定和节目预设数据
以外的所有设定重设为出厂设定。完成本处理后，会显示初始设定画面。在
初始设定中完成自动调台将会重设未被 “出厂设定”重设的设定。若要保留
设定，请在自动调台确认对话框中选择 “取消”。
z
• 在此期间 （约需 30 秒）切勿关闭设备或按任何按钮。
使用菜单功能
液晶显示屏设定
请参阅液晶显示屏的 “液晶显示屏设定”设定 （第 39 页）。
频道设定
1 位数字直接选台 选择 “开”使用遥控器上的预设数字按钮 （0 - 9）选择一个频道。
~
• 当 “1 位数字直接选台”设定为 “开”时，您无法用遥控器输入两位数字
选择 10 和以上的频道号码。
收藏频道设定 允许您通过分配所需频道号码来设定收藏频道。
自动调台 调入全部有效频道。
频道排序 改变在设备上排序的频道顺序。
童锁 阻止观看某个特定频道。
若要重设收藏频道，选择 “- -”。
在搬家后或要搜索广播公司新开设的频道，此选项可供您重调设备。
1 按 F/f 选择您想要移动到新位置的频道，然后按 。
2 按 F/f 为该频道选择新位置，然后按 。
1 按 F/f 选择您想要阻止的频道，然后按 。
2 按 F/f 选择 “锁定”，然后按 。若要观看频道，选择 “允许”。
（接下页）
33
CS
智能图像降噪 打开并显示指示器 自动降低图像干扰。当改变频道或显示从输入画面变成
开 自动降低图像干扰。
关 关闭 “智能图像降噪”功能。
手动频道预设 按频道 +/- 选择频道的节目号码，然后再选择 “标注”/ “AFT”/ “信号增
强”/ “音频滤波器”/ “跳过”/ “彩色制式” 。您无法选择设定为 “跳
过”的节目号码 （第 32 页）。
频道 /
电视系统 /
频率
电视节目时，会显示信号强度条。
手动预设节目频道。
1 按 F/f 选择 “频道”，然后按 。
2 按 F/f 选择您想要手动调谐的节目号码 （调谐录像
机时选择节目 0），然后按 。
3 按 F/f 选择 “电视系统”，然后按 。
4 按 F/f 选择接收最佳的电视广播系统，然后按 。
5 按 F/f 选择 “频率”，然后按 。
6 按 G/g 搜索下一个有效的频道。频率段（“ V H F 低 ”、
“VHF 高”或 “UHF”）相应改变。
标注 使用最多五个字母或数字为所选频道指定您希望的频道
AFT 如果您觉得细微调谐能够改善图像质量，可以手动微调
信号增强 当广播信号非常弱 （干扰图像）时，改善特定频道的图
音频滤波器 当单声道广播的声音发生失真时，可改善特定频道的声
名称。当选择该频道时，屏幕上会短暂显示该名称。
若要输入字符，按照 “编辑”的步骤 1 至 3 进行操作
（第 32 页）。
所选的节目号码。
您可以在 -15 至 +15 的范围内进行微调。当选择了“开”
时，会自动进行微调。
像质量。
音。某些时候非标准的广播信号可能会引起在观看单声
道节目时的声音失真或断续的声音间断。
如果您没有遇到声音失真现象，建议您将本选项保持设
定为出厂设定 “关”。
~
• 当选择 “低”或 “高”时，您无法接收立体声或双声
道声音。
跳过 当您按频道 +/- 选择频道时，跳过未使用的频道。（您还
彩色制式 根据频道选择彩色制式 （“自动”、“PAL”、“SECAM”、
信号强度 显示正在观看的节目的信号强度。
可以使用数字按钮选择跳过的频道。）
“NTSC3.58”、“NTSC4.43”、“PAL60”）。
34
CS

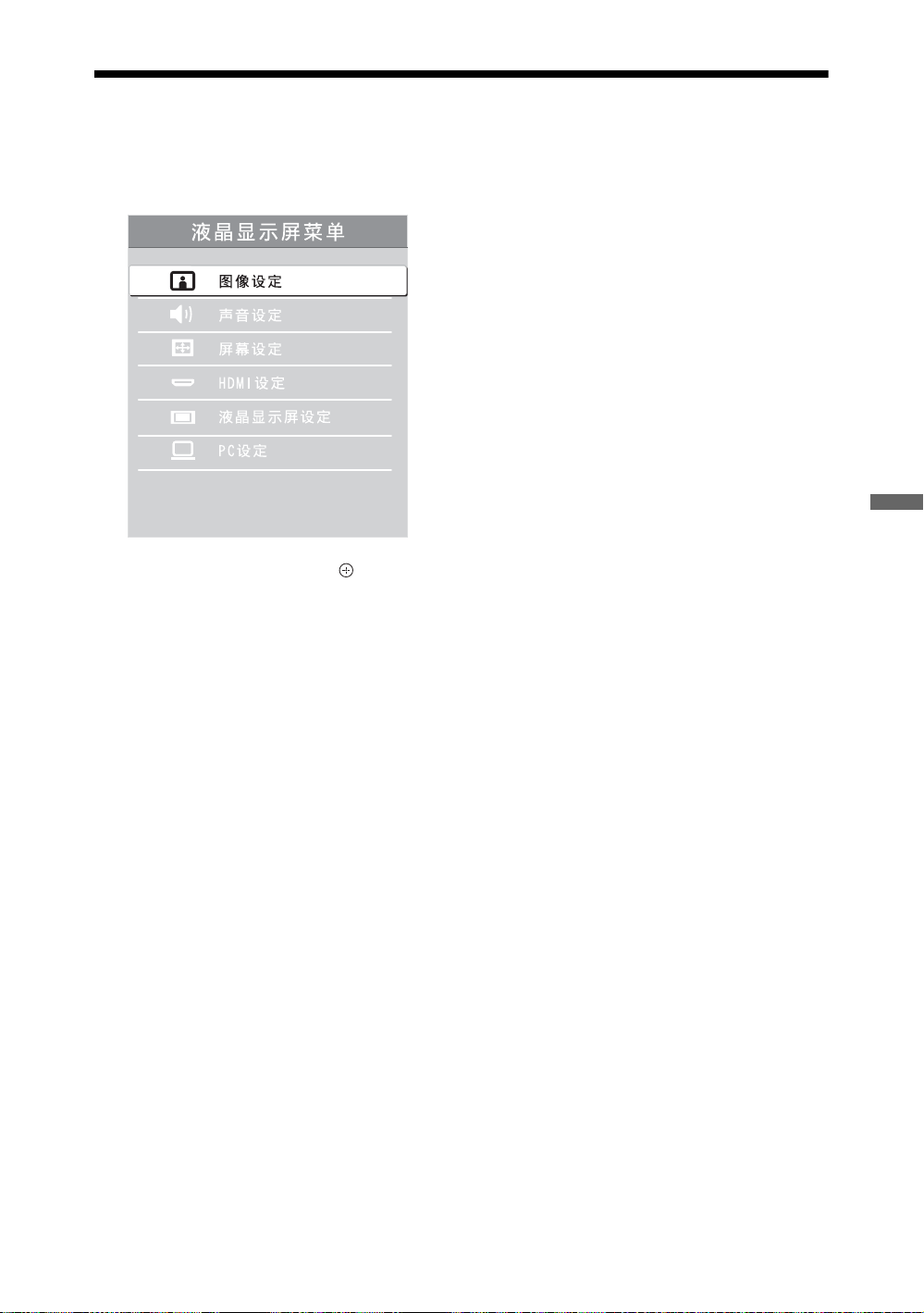

浏览液晶显示屏主菜单
有关液晶显示屏菜单的设定，请按遥控器上的屏幕 HDMI 切换到液晶显示屏模式。
1 按主菜单。
屏幕上出现液晶显示屏的主菜单。
2 按 F/f 选择项目，然后按 。
3 按照屏幕上的指示操作。
4 按主菜单退出。
使用菜单功能
~
• 您可以调节的选项根据使用情况而异。
• 无效选项以灰色显示或不被显示。
35
CS
图像设定
图像调节 图像模式 选择图像模式。“图像模式”中包含分别适于视频和照片
初始化 将所有 “图像模式”以外的图像设定复原至出厂设定。
背景照明 调节背景照明的亮度。
对比度 增加或降低图像对比度。
亮度 使图像变亮或变暗。
颜色 增大或减小色彩浓度。
色调 增加或降低绿色调和红色调。
色温 调节图像的白色度。
锐度 对图像进行锐化或柔化处理。
降噪 降低微弱广播信号中的图像干扰 （雪花图像）。
MPEG 降噪 降低 MPEG 压缩视频中的图像干扰。视场景而定，此功能
的最佳选项。根据输入源的不同，能够选择的选项各异。
鲜艳 用于增强图像对比度和锐度。
标准 用于标准图像。建议用于家庭娱乐。
电影 用于观看基于电影的内容。最适于在
类似影院的环境下观看。
用户设定 可以存储您喜好的设定。
照片－鲜艳 用于观看照片。增强图像对比度和锐
度。
照片－标准 用于观看照片。提供用于在家庭观看
的最佳图像质量。
照片－原始 用于观看照片。表现照片影像处理时
使用的图像质量。
照片－用户设定 可以存储您喜好的设定。
z
•“色调”只能对 NTSC 彩色制式（如美国录像带）调节。
冷色调 使白色呈现蓝色调。
中间色调 使白色呈现中间色调。
暖色调1/暖色调2 使白色呈现红色调。“暖色调 2”的色
调要比 “暖色调 1”红。
z
• 当 “图像模式”设定为 “鲜艳”（或 “照片－鲜艳”）
时，“暖色调 1”和 “暖色调 2”不可使用。
z
• 当在电视模式中将“智能图像降噪”（第 34 页）设定为
“打开并显示指示器”或 “开”时，“降噪”无效。
自动 自动降低图像干扰。
高/中/低 更改降低图像干扰的效果。
关 关闭 “降噪”功能。
可能无效。
36
CS
高级设定 可以进行更加详细的“图像设定”设定。当“图像模式”
设定为“鲜艳”（或 “照片－鲜艳”）时，这些设定不可
使用。
初始化 将所有高级设定复原至出厂设定。
黑色校正 增强图像的黑色区域以获得更强的对
比度。
高级对比度增强 根据画面的亮度将“背景照明”和“对
比度”自动调节至最佳设定。此设定对
黑暗影像场景特别有效。会增加偏暗
图像场景的对比度差异。
伽马校正 调节照片明亮和黑暗区域之间的平
衡。
白色增强 强调白色和明亮色彩。
色彩空间 改变色彩还原色度级。“宽”还原鲜艳
色彩，“标准”还原标准色彩。
彩色增强 令色彩更鲜艳。
白平衡 精细调节色温。
~
• 当“色彩空间”设定为“标准”时，“彩色增强”无效。
Motionflow 让活动图像显得更加平滑并减少图像模糊。
高 让活动图像 （例如：基于电影的内容）显得更加平滑。
标准 让活动图像显得平滑。通常观看时使用此设定。
关 当 “高”和 “标准”设定产生噪音时，使用此设定。
~
• 根据视频的不同，即使改变设定，也可能看不到视觉效果变化。
电影 当播放DVD录制的电影胶片图像时，提供改善的最适合电影胶片的图像质量。
自动 1/ 自动 2 “自动 1”让活动图像比原始基于电影的内容显得更加平
滑。“自动 2”让原始基于电影的内容保持不变。
关 关闭 “电影”功能。
~
• 如果图像包含不规则信号或太多噪音，则即使选择了“自动1/自动2”，“电
影”也会自动关闭。
• 当 “视频 / 照片”设定为“照片”或在设定了“视频 -A”情况下检测照片
时，“电影”无效。
游戏模式 使图像和声音延迟最小化，并提供适合从视频游戏装置观看图像的最佳画面
（仅屏幕 HDMI 输入）。
视频 / 照片 视输入源 （视频或照片数据）而定，选择此选项提供最适合的图像质量。
视频 -A 当直接连接支持 “视频 -A”模式的 Sony HDMI 输出装置
时，根据输入源、视频数据或照片数据设定适宜的图像质
量。
视频 以适宜的图像质量生成活动图像。
照片 以适宜的图像质量生成静止图像。
~
• 当连接的装置上不支持 “视频 -A”模式时，即使选择了 “视频 -A”，此设
定仍固定为 “视频”。
• 仅适用于1080i或 1080p格式的HDMI 1、HDMI 2、HDMI 3、屏幕HDMI和分量。
使用菜单功能
（接下页）
37
CS
声音设定
声音模式 选择声音模式。
动态 增强高音和低音声音。
标准 用于标准声音。
清晰语音 使说话声更清晰。
初始化 将 “声音切换”以外的所有声音设定复原至出厂设定。
高音 调节高音调声音。
低音 调节低音调声音。
平衡 强调左或右扬声器平衡。
环绕 S-FORCE Front
Surround
关 若要普通立体声或单声道接收，请选择此项。
语音清晰度 调节人说话声的声音电平。例如，如果新闻播音员的声音不清楚，可以增强
该设定使声音变大。相反，在观看体育节目时，可以减弱该设定，使解说员
的声音变得柔和。
音效增强 通过增强高音和低音声音，产生更丰富强劲的音响效果。
智能音量控制 即使出现音量电平明显差异时，保持音量电平一致 （例如：一般来说，广告
要比普通节目音量大）。
音量补偿 根据其它输入调节当前输入的音量电平。
仅使用两个前置扬声器提供虚拟环绕声音感受。
屏幕设定
屏显模式 请参见第 23 页上的 “若要手动改变屏显模式”。
自动屏显模式 根据输入信号自动改变 “屏显模式”。若要保持设定，请选择 “关”。
4:3 预设定屏显模式 选择用于 4:3 广播节目的默认屏显模式。
智能屏显模式 显示带有模拟宽屏效果的传统 4:3 广播。
4:3 屏显模式 以正确比例显示传统 4:3 广播。
关 当频道或输入改变时，保持当前 “屏显模式”设定。
显示区域 全像素 如果输入源为 1080/24p、1080p 或 1080i，以图像原始尺
普通 以推荐尺寸显示图像。
-1/-2 放大图像以隐藏图像边缘。
寸显示图像。
~
• 对于 1080/24p、1080p、1080i 和 720p 信号源，此功能仅在“屏显模式”设
定为 “16:9 屏显模式”时有效。
水平位置调节 调节图像的水平位置。
垂直位置调节 调节当 “屏显模式”设定为 “等比放大屏显模式”时的图像垂直位置。
垂直高度调节 调节当 “屏显模式”设定为 “智能屏显模式”或 “等比放大屏显模式”时
的图像垂直高度。
HDMI 设定
此设定用于设定连接 HDMI 插孔的“HDMI 控制”兼容装置。请注意，还必须在所连接的“HDMI
控制”兼容装置上进行互锁设定。
HDMI 控制 可设定是否对 “HDMI 控制”兼容装置和设备进行互锁。当设定为“开”时，
可执行以下菜单项目。然而，待机模式下的耗电量会比通常高。
CS
38
设备自动关机 当此项设定为 “开”时，若使用遥控器将设备切换为待机模式，“HDMI 控
电视机自动开机 当此项设定为 “开”时，并且若连接的 HDMI 控制兼容装置打开时，设备会
设备列表更新 创建或更新 “HDMI 设备列表”。最多可连接 14 个 “HDMI 控制”兼容装置，
HDMI 设备列表 显示所连接的 “HDMI 控制”兼容装置。
制”兼容装置关闭。
自动打开，并且显示来自所连接装置的 HDMI 输入。
并且一个插孔最多可连接 4 个装置。当改变“HDMI 控制”兼容装置连接或设
定时，请务必更新 “HDMI 设备列表”。逐个手动选择，直至获得数秒钟的正
确图像。
液晶显示屏设定
节电 通过调节背景照明亮度减少耗电量。还可以增强黑色电平。在“关”、“低”、
“高”和 “图像关闭”中选择。
光感应器 开 根据房间内的环境光线自动调节为最佳的图像设定。
关 关闭 “光感应器”功能。
~
• 请勿让物体遮住感应器，否则其功能可能会受到影响。有关光感应器的位
置，请参阅第 21 页。
• 根据 “图像模式”和“节电”设定，“光感应器”的效果可能会有所不同。
产品信息 显示液晶显示屏的产品信息。
遥控设定 将遥控器注册到设备，否则遥控器将无法用于本设备。如果注册或删除遥控
器，则会出现指示画面。根据指示注册或删除。
~
• 遥控器只能注册到一个设备。
• 当注册遥控器时，将遥控器尽可能靠近液晶显示屏正面的右下角。
无线设定 速率变更 根据家中的信号质量调节信号传送速率。在“高”、“中”
或 “低”中选择。
图像缓冲时间 在 “短”、“中”或“长”中选择图像缓冲时间。当设定
为 “短”时，运行速度将提高。当设定为 “长”时，通
信变得更稳定。
无线信号信息 显示关于当前无线频道和链接等级的信息。
~
• 如果链接等级 （6 级）很低，改变安装位置或环境以提高链接等级。
语言 /Language 选择显示菜单的语言。
使用菜单功能
PC 设定
屏显模式 选择 “屏显模式”显示来自 PC 的输入。
4:3 屏显模式 以原始尺寸显示图像。
全屏模式 1 在保持图像原始纵横比的条件下，放大图像以充满垂直
显示区域。
全屏模式 2 放大图像以充满显示区域。
初始化 将 PC 屏幕设定重设为出厂设定。
水平位置调节 调节图像的水平位置。
垂直位置调节 调节图像的垂直位置。
39
CS
其他信息
产品简介
• 液晶显示屏
• 3D 数码梳状滤波器 （NTSC）
• 3D 数码梳状滤波器 （PAL）
• 3D 数码降噪
B/CB，PR/CR 分量视频输入插孔
• Y，P
（可接收高清晰度信号）
• 中国丽音立体声接收系统
附件
名称 数量
液晶显示屏的交流电源线 1
交流电源适配器的交流电
源线
媒体接收装置的交流电源
适配器
红外发射器 （Y 电缆） 2
媒体接收装置的底座 1
端子盖 1
垫圈 4
底座支架适配器 1
AA 电池 2
售后服务网络地址 1
使用说明书 1
保修卡 1
遥控器 （RMF-SA001） 1
底座螺丝 4
1
1
40
CS
规格
媒体接收装置
型号 MBT-W1A
系统
电视系统
彩色制式
频道覆盖范围
输入/输出插孔
天线/有线
S视频
视频
音频
分量输入 视频
分量输入 音频
HDMI 输入 1，2，3
红外线增强器
USB
电源和其他
电源要求
消耗功率
待机消耗功率 *
尺寸 **
（宽×高×
深）
含底座垂直放置
（mm）
水平放置 （mm）
质量 ** 含底座垂直放置
（kg）
水平放置 （kg）
依据规格
使用频率带宽
调制解调方式
发射功率
产品的使用条件
环境温度
相对湿度
大气压力
* 媒体接收装置完成所需的内部处理后，达到规定的待机功率。
** 尺寸和质量为近似值。
D/K，I，B/G，M
PAL，PAL60，SECAM，NTSC4.43，NTSC3.58
D/K：VHF: C1 至 C12，R1 至 R12/ UHF：C13 至 C57，R21 至 R60/ CATV：S01 至 S03，
S1 至 S41，Z1 至 Z39
I： UHF: B21 至 B69/ CATV：S01 至 S03，S1 至 S41
B/G: VHF: E2 到 E12/ UHF: E21 至 E69/ CATV: S01 至 S03，S1 至 S41
M: VHF: A2 至 A13/ UHF: A14 至 A79/ CATV: A-8 至 A-2，A 至 W+4，W+6 至 W+84
VHF/ UHF 用 75 欧姆外接插孔
S 视频输入 （4-pin 微型 DIN）
视频输入
音频输入：500 mVrms，47 千欧姆
支持格式：1080p （50/60 Hz），1080i （50/60 Hz），720p （50/60 Hz），576p，576i，
480p，480i
Y：1 Vp-p，75 欧姆，0.3V 负同步 /PB/CB：0.7 Vp-p，75 欧姆 /PR/CR：0.7 Vp-p，75 欧姆
音频输入：500 mVrms，47 千欧姆
视频：1080p （50/60 Hz），1080i （50/60 Hz），720p （50/60 Hz），576p，576i，
480p，480i
音频：双声道线性 PCM
32，44.1 和 48 kHz，16，20 和 24 位
3.5 毫米微型插孔
USB 端口
交流适配器：100-240 V 交流，50/60 Hz
媒体接收装置：直流 18 V
24 W
2 W 以下 ( 当 “快速开机”设定为 “开”时为 23 W）
131 × 302 × 286
280 × 72 × 286
2.6
2.5
IEEE802.11 b/g
2.4 GHz 带宽
DS-SS/OFDM
17.5 dBm （EIRP）
5ºC - 35ºC
20% - 80%
86 kPa - 106 kPa
其他信息
（接下页）
41
CS
液晶显示屏
型号 LDM-Z401A
系统
面板系统
声音输出
输入/输出插孔
HDMI 输入
电源和其他
电源要求
可视图像对角线尺寸 *
显示器固有分辨力
消耗功率
待机消耗功率 **
尺寸 *
（宽×高×
深）
含底座 （mm）
不含底座 （mm）
质量 * 含底座 （kg）
不含底座 （kg）
依据规格
使用频率带宽
调制解调方式
发射功率
产品的使用条件
环境温度
相对湿度
大气压力
LCD （液晶屏幕）面板
4 W + 4 W + 8 W （重低音）（失真度为 7% 时）
视频：1080/24p，1080p （50/60 Hz），1080i （50/60 Hz），720p （50/60 Hz），576p，
576i，480p，480i
音频：双声道线性 PCM
32，44.1 和 48 kHz，16，20 和 24 位
PC 输入 （第 43 页）
220 V 交流，50 Hz
102 厘米 （40 英寸）
1,920 像素 （水平）× 1,080 像素 （垂直）
195 W
0.5 W 以下 ( 当 “快速开机”设定为 “开”时为 21 W）
986 × 682 × 307
986 × 599 × 28
15.0
12.2
IEEE802.11 b/g
2.4 GHz 带宽
DS-SS/OFDM
17.5 dBm （EIRP）
5ºC - 35ºC
20% - 80%
86 kPa - 106 kPa
* 尺寸和质量为近似值。
** 液晶显示屏完成所需的内部处理后，达到规定的待机功率。
显示规格
亮度 *
对比度 *
可视角 （L0/3） *
清晰度 （电视
线） *
RF 模拟信号
SDTV
HDTV
色域覆盖率 *
运动图像拖尾时间 *
声音特性 *
根据 SJ/T11348-2006 《数字电视平板显示器测量方法》。
*
290 cd/m2以上
150:1 以上 **
水平 85°垂直 60°以上
水平 350，垂直 400 线以上 **
水平 450，垂直 450 线以上 **
水平 720，垂直 720 线以上 **
32% 以上 **
20 ms 以下 **
额定输入时声压总谐波失真 10% 以下 **
** 该指标为 SJ/T11343-2006 《数字电视液晶显示器通用规范》之常温性能要求值。
设计与规格如有变更，恕不另行通知。
CS
42
屏幕 HDMI 的 PC 输入信号参照表
分辨率
信号 水平 （像素） × 垂直 （像素）
VGA 640 × 480 31.5 60 VGA
SVGA 800 × 600 37.9 60 VESA 指标
XGA 1024 × 768 48.4 60 VESA 指标
WXGA 1280 × 768 47.4 60 VESA
WXGA 1280 × 768 47.8 60 VESA
SXGA 1280 × 1024 64.0 60 VESA
水平频率 （kHz） 垂直频率 （Hz） 标准
~
• 如果输入上表中没有的信号，则该信号可能无法正常显示或无法按照您的设定显示。
其他信息
43
CS
故障排除
检查待机指示灯是否闪烁红色。
当其闪烁时
自检功能激活。
1 计算每两秒间隔内待机指示灯的闪烁次数。
例如，指示灯闪烁三次，然后有两秒的间隔，接着再闪烁三次。
2 按设备上的电源将其关闭，断开交流电源线连接，并通知经销商或 Sony 维修中心指示灯
闪烁情况 （闪烁次数）。
当其不闪烁时
1 检查下表中的项目。
2 如果问题仍然存在，将设备交给有资格的服务人员维修。
状态 说明/解决方法
图像
没有图像 （黑屏）且没有声音• 检查天线 / 电缆连接。
• 将设备连接交流电源，并按设备上的电源。
• 如果待机指示等亮红色，请按电源 / 待机。
没有图像或没有连接视频输
入插孔装置的菜单信息
双重图像或叠影 • 检查天线 / 电缆连接。
观看电视频道时，图像或声
音有干扰
画面上有一些微小的黑点
和 / 或亮点
节目没有色彩 • 选择 “初始化”（第 36 页）。
当观看来自 / 分量输
入插孔的信号时没有色彩或
色彩不规则
画面上图像定格或呈块状 • 移除连接的 USB 设备。可能已损坏或不受本设备支持。
声音
没有声音，但图像良好 • 按音量 +/- 或静音。
频道
有些频道为空白 • 有关传送详情，请联系广播公司。
无线通信
图像延迟 • 打开电源后，需要时间建立无线通信。显示图像约需要 20 秒。选择
“无线通信进行中。 ”不消
失，或显示 “无线通信失
败。”
• 按下输入选择以显示所连装置的列表，然后选择所需输入。
• 检查选购装置和设备之间的连接。
• 检查天线位置和方向。
• 调节 “AFT”（自动微调）以获取更佳图像接收效果 （第 34 页）。
• 显示设备的图像由像素组成。画面上有微小的黑点和 / 或亮点（像
素）并不表示故障。
• 检查 / 分量输入插孔的连接，并检查是否每个插孔牢固固定
在相应的插孔中。
有关兼容 USB 设备的更新信息，请查看如下网站：
http://www.sony.com.cn/products/bravia/productinfo/tech/
“快速开机”可能会缩短等待时间 （第 31 页）。
• 当无线通信受到干扰后，约需 15 秒重新显示图像。“无线通信进行
中。”会一直显示，直至图像出现。
检查液晶显示屏和媒体接收装置的安装场合 （第 9 页）。
•
• 检查附近是否运行着使用与本设备相同的无线电频率的无线装置
（例如，无线 LAN、无绳电话、微波炉等），或检查是否有干扰本设
备无线通信的装置靠近设备。此时，将此类装置远离本设备放置或
关闭其电源。
44
CS
状态 说明/解决方法
噪音或者图像或声音不连贯 •
检查液晶显示屏和媒体接收装置的安装场合 （第 9 页）。
• 检查附近是否运行着使用与本设备相同的无线电频率的无线装置
（例如，无线 LAN、无绳电话、微波炉等），或检查是否有干扰本设
备无线通信的装置靠近设备。此时，将此类装置远离本设备放置或
关闭其电源。
• 将媒体接收装置背后的开关设定至另一个无线频道（第 26 页），或
调节信号传送率或缓冲时间 （第 39 页）。
外部设备的操作有延迟 •
外部设备的操作因图像信号处理会发生一些延迟，所以会感到反应很
慢，不是故障。若变更了缓冲时间的设定 （第 39 页），则延迟有可
能被改善。
一般
图像和 / 或声音失真 • 有时与原始图像会出现一些差异，原因是传送时要进行图像处理，
不是故障。
• 将设备远离电子干扰源，如汽车、摩托车、电吹风或光学装置等。
• 当安装选购装置时，在选购装置和设备之间留出一些空间。
• 检查天线 / 电缆连接。
• 使天线 / 有线电视电缆远离其它连接电缆。
设备自动关闭 （设备进入待
机模式）
• 检查 “睡眠定时器”是否激活，或确认 “唤醒定时器”的 “持续
时间”设定 （第 31 页）。
设备自动开启 • 检查 “唤醒定时器”是否激活 （第 31 页）。
无法选择某些输入源 • 选择 “视频标注”并取消输入源的 “跳过”（第 32 页）。
遥控器不工作 • 请更换电池。
• 使用媒体接收装置正面的////按钮将遥控器注册到本
设备 （第 39 页）。
某个频道无法添加到收藏频
• 收藏频道列表中最多可以存储 16 个频道。
道列表
“HDMI 设备列表”上不出现
• 检查装置是否为 “HDMI 控制”兼容装置。
HDMI 设备
屏幕上出现 “储存显示模
• 在 “媒体接收装置设定”菜单中选择 “出厂设定”（第 33 页）。
式：开”信息
其他信息
45
CS
索引
数字
1 位数字直接选台 33
16:9 屏显模式 23
4:3 屏显模式 23
4:3 预设定屏显模式 32, 38
A-G
AFT 34
AV 设定 32
背景照明 36
标注 34
彩色增强 37
彩色制式 34
产品信息 33, 39
出厂设定 33
初始化
PC 设定 39
声音设定 38
图像设定 36
初始设定 10
垂直高度调节 32, 38
垂直位置调节 32, 38, 39
待机指示灯 21
等比放大屏显模式 23
低音 38
电池，装入遥控器 4
电影 37
电源按钮 21
电源指示灯 21
定时器设定 31
对比度 36
高级对比度增强 37
高级设定 37
高音 38
故障排除 44
光感应器 21, 39
规格 41
H-Q
HDMI 控制 29, 33, 38
HDMI 设定 33, 38
黑色校正 37
红外发射器 11
红外线增强器设定 33
环绕 38
唤醒定时器 31
伽马校正 37
降噪 36
节电 39
快速开机 31
连接
机顶盒 / 录像机 7
交流电源插座 8
天线 7
选购装置 25
连接指示灯 21
亮度 36
媒体接收装置设定 32
Motionflow 37
MPEG 降噪 36
PC 设定 39
CS
46
频道排序 33
频道设定 33
平衡 38
屏幕设定 32, 38
屏显模式 23, 32, 38, 39
R-Z
锐度 36
色调 36
色温 36
S-FORCE Front Surround 38
声音模式 38
声音切换 32
声音设定 31, 38
视频/照片 37
视频标注 32
时钟设定 31
收藏频道列表 24
收藏频道设定 33
手动频道预设 34
数码相框 28
输入选择 / 确定按钮 21
睡眠 / 唤醒定时指示灯 21
睡眠定时器 31
水平位置调节 32, 38, 39
特征 31
跳过 34
童锁 33
图像关闭指示灯 21
图像模式 36
图像设定 31, 36
图像调节 36
无线设定 39
显示区域 32, 38
信号强度 34
信号增强 34
XMB™ (XrossMediaBar) 30
颜色 36
遥控器 17
感应器 21
设定 39
装入电池 4
液晶显示屏设定 33, 39
音量补偿 38
音频滤波器 34
音效增强 38
游戏模式 37
语言 /Language 39
语音清晰度 38
照片 28
智能屏显模式 23
智能图像降噪 34
智能音量控制 38
主菜单按钮 21
主菜单
媒体接收装置 30
液晶显示屏 35
自动屏显模式 32, 38
自动启动 32
自动调台 33
Printed in China
Loading...
