Page 1
3-217-217-13(1)
液晶电视接收机
KLV-52W300A
KLV-46W300A
KLV-40W300A
使用说明书
使用本电视机之前，请先阅读此手册的 “安全信息”部分。
妥善保存此手册以备日后用作参考。
CS
© 2007 Sony Corporation
Page 2
导言 商标信息
感谢您选购 Sony 产品。
使用电视机之前，请先通读此手册并妥善加以保
存，以备日后参考之用。
• HDMI、HDMI 标志和高精度多媒体接口是 HDMI
Licensing LLC 的商标或注册商标。
• Adobe 是 Adobe Systems Incorporated 在美国
和 / 或其它国家的注册商标或商标。
除非另外说明，本手册中所使用的插图为 KLV46W300A。
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
部件名称
实装基板
液晶屏
壳体
扬声器
附属品
a 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。
铅
（Pb）
×
a
×
×
×
汞
（Hg）
aa a a a
×
aa a a a
aa a a a
aa a a a
镉
（Cd）
aaaa
六价铬
（Cr
6+
）
多溴联苯
（PBB）
× 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
多溴二苯醚
（PBDE）
CS
2
Page 3
目录
准备工作指南 4
安全信息 .........................................................................8
预先注意事项 .....................................................................9
遥控器概述 ......................................................................10
电视机按钮和指示灯概述 .......................................................... 12
观看电视
观看电视 ........................................................................13
使用选购装置
连接选购装置 ....................................................................15
从连接的装置观看图像 ............................................................ 18
使用遥控器 ......................................................................19
使用 HDMI 控制 ................................................................... 21
使用菜单功能
CS
菜单导航功能 ....................................................................22
图像设定菜单 ....................................................................23
声音设定菜单 ....................................................................25
屏幕设定菜单 （PC 输入除外） .....................................................27
屏幕设定菜单 （用于 PC 输入）.....................................................28
视频信号设定菜单 ................................................................ 29
音频信号设定菜单 ................................................................ 31
设定菜单 ........................................................................32
频道设定菜单 ....................................................................34
其他信息
产品简介 ........................................................................36
规格 ............................................................................37
故障排除 ........................................................................39
CS
3
Page 4

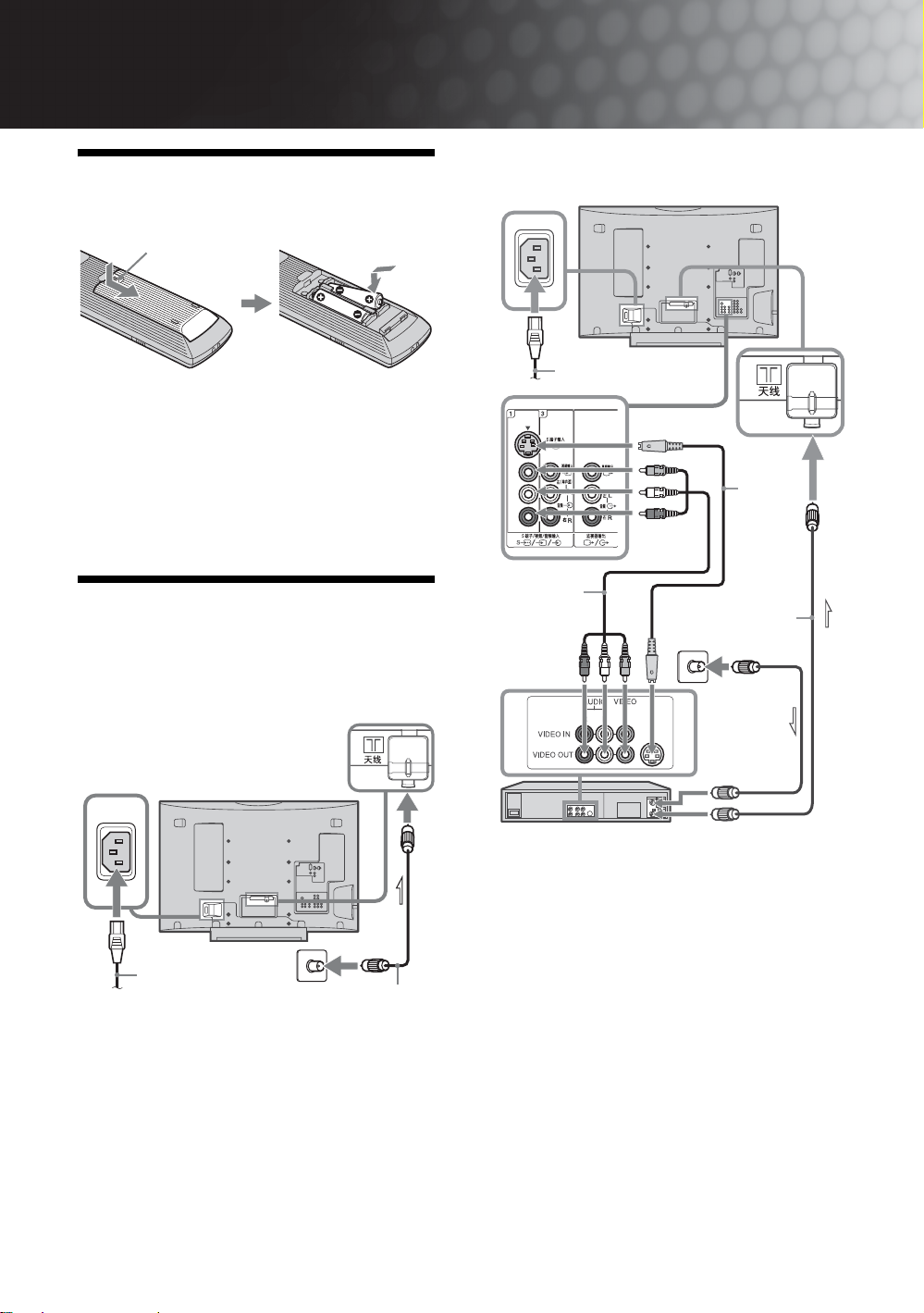

准备工作指南
音
提
1: 将电池装入遥控器
推动并滑开。
~
• 按照正确的极性装入电池。
• 请勿同时使用不同类型的电池，或新旧电池混合使
用。
• 请以不污染环境的方法处理电池。某些地区可能规定
了电池的处理方法。请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何
液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光直射的地方、或
者放在潮湿的房间里。
连接天线 / 电缆和录像机
交流电源线
（随机提供）
S视频
电缆
（未随机
提供）
2: 连接天线 / 电缆 /
录像机
连接天线 / 电缆
交流电源线
（随机提供）
天线电缆 （未随机提供）
频/视频
电缆 （未随机
供）
天线电缆
（未随机提供）
录像机
CS
4
Page 5

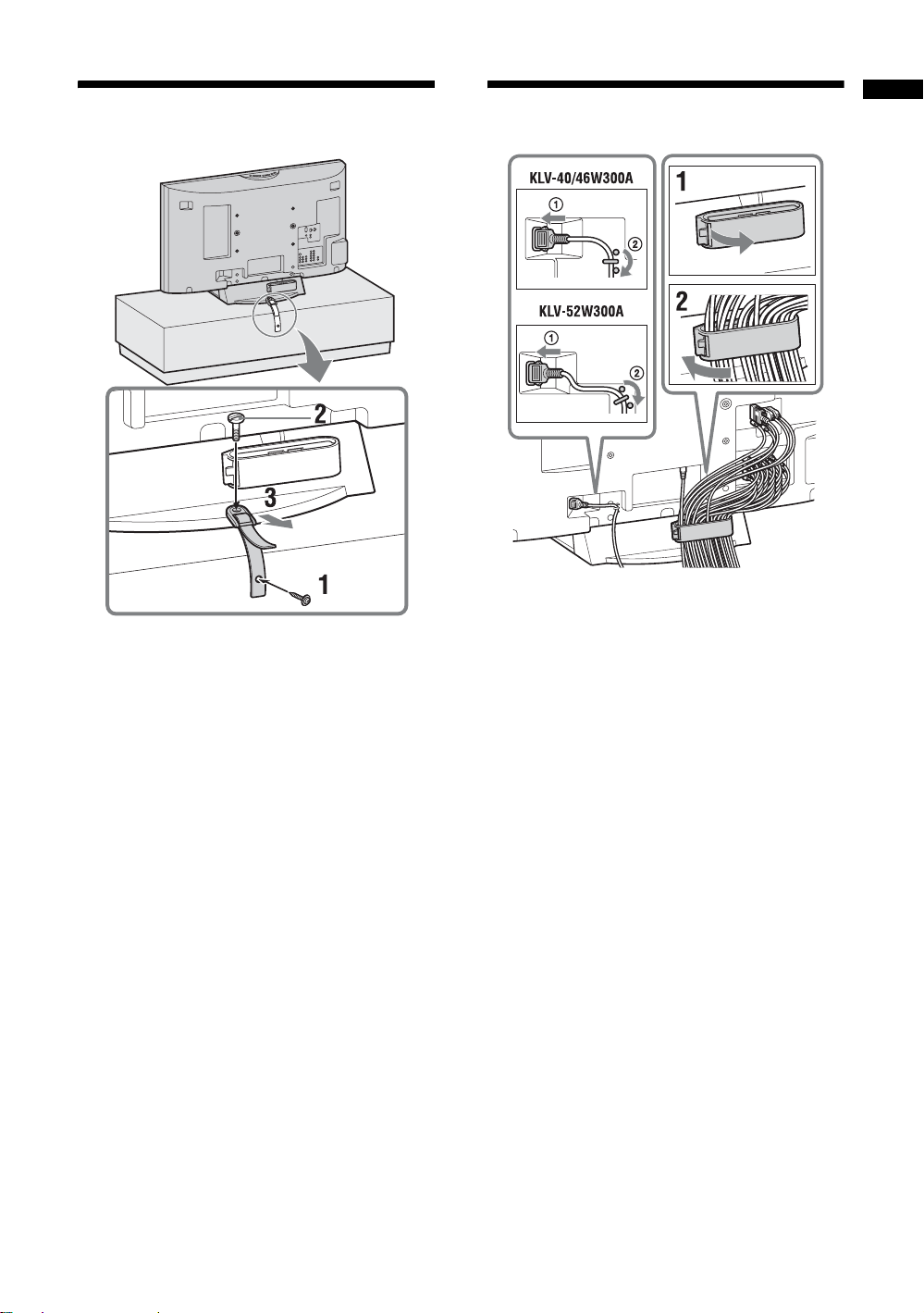

3: 防止电视机翻倒 4: 绑扎电缆线
~
可以从某一侧 （取决于安装位置）打开电缆固定器的
挂钩。
准备工作指南
CS
5
Page 6

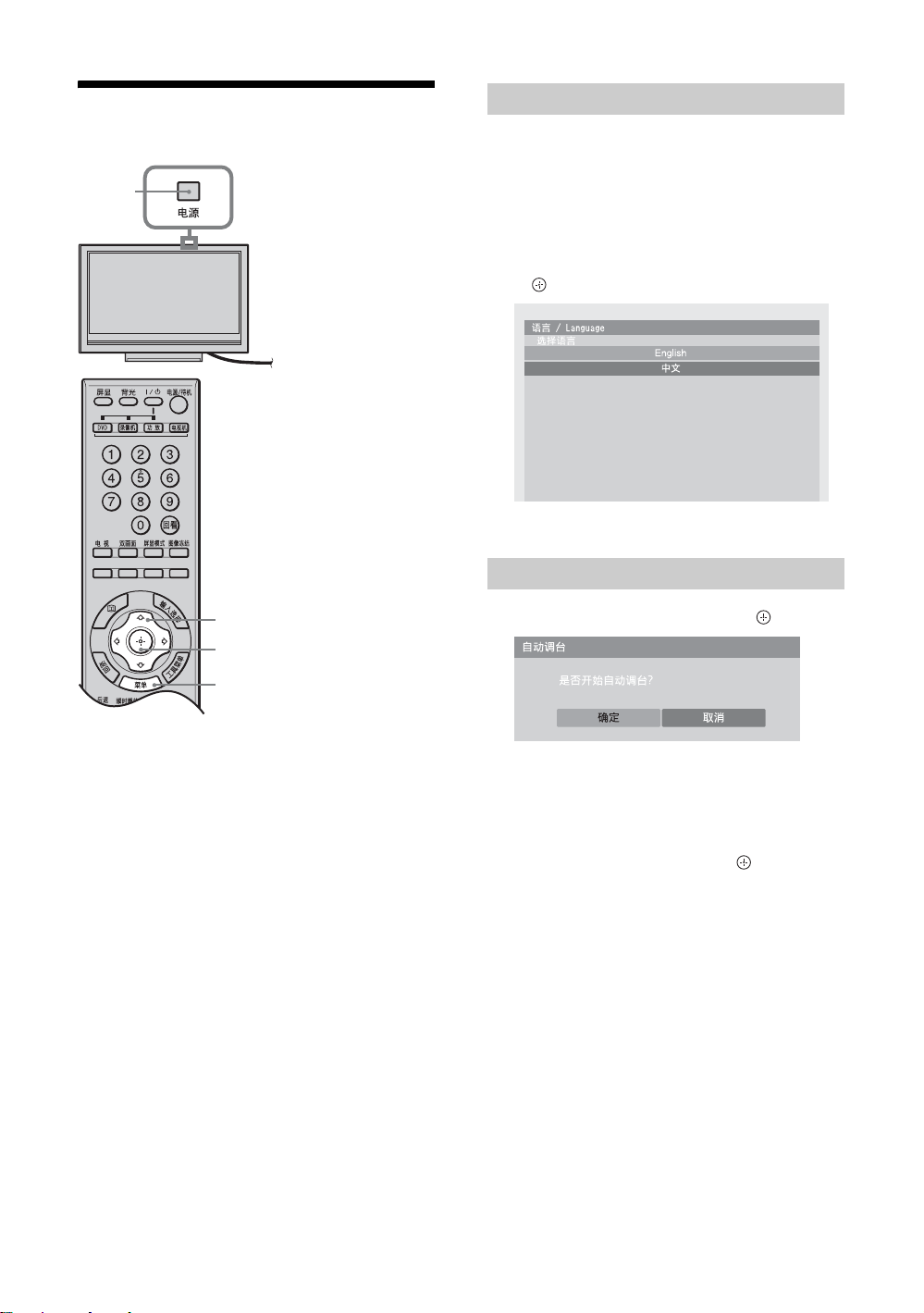

5: 进行初始设定
2
1
选择语言
1 将电视机连接至交流电源插座
（220 V AC，50 Hz）。
2 按电视机顶部的电源。
第一次打开电视机时，屏幕上会出现语言 /
Language 菜单。
3 按 F/f 选择菜单画面上显示的语言，然后
按。
电视机自动调台
3, 4, 7, 9
3, 4, 7, 9
6, 8
4 按 G/g 选择 “确定”，然后按 。
电视机开始搜索全部有效频道。这可能需要
一些时间 , 在处理期间请不要按电视机或遥
控器上的任何按钮。
当出现确认天线连接的信息时
没有找到频道。请检查所有天线的连接状况
并按 G/g 选择 “是”，然后按 重新开始自
动调台。
CS
6
Page 7
5 当屏幕上出现频道排序菜单时，请按照第
34 页上的 “频道排序”的步骤操作。
如果您不想改变电视机中储存的频道顺序，
前往步骤 6。
6 按菜单显示时钟设定菜单。
7 按 F/f/G/g 设定日期和时间 （小时和分
钟），然后按 。
8 按菜单退出设定画面。
电视机到此完成全部有效频道的调台操作。
9 按 G/g 在“下次是否显示此菜单？”对话
框中选择想要的设定，然后按 退出。
z
如果选择了 “是”并通过按电视机上的电源关闭了电
视机，或将电视机从交流电源插座上断开连接，下一次
打开电视机电源时，自动启动步骤会重新开始。

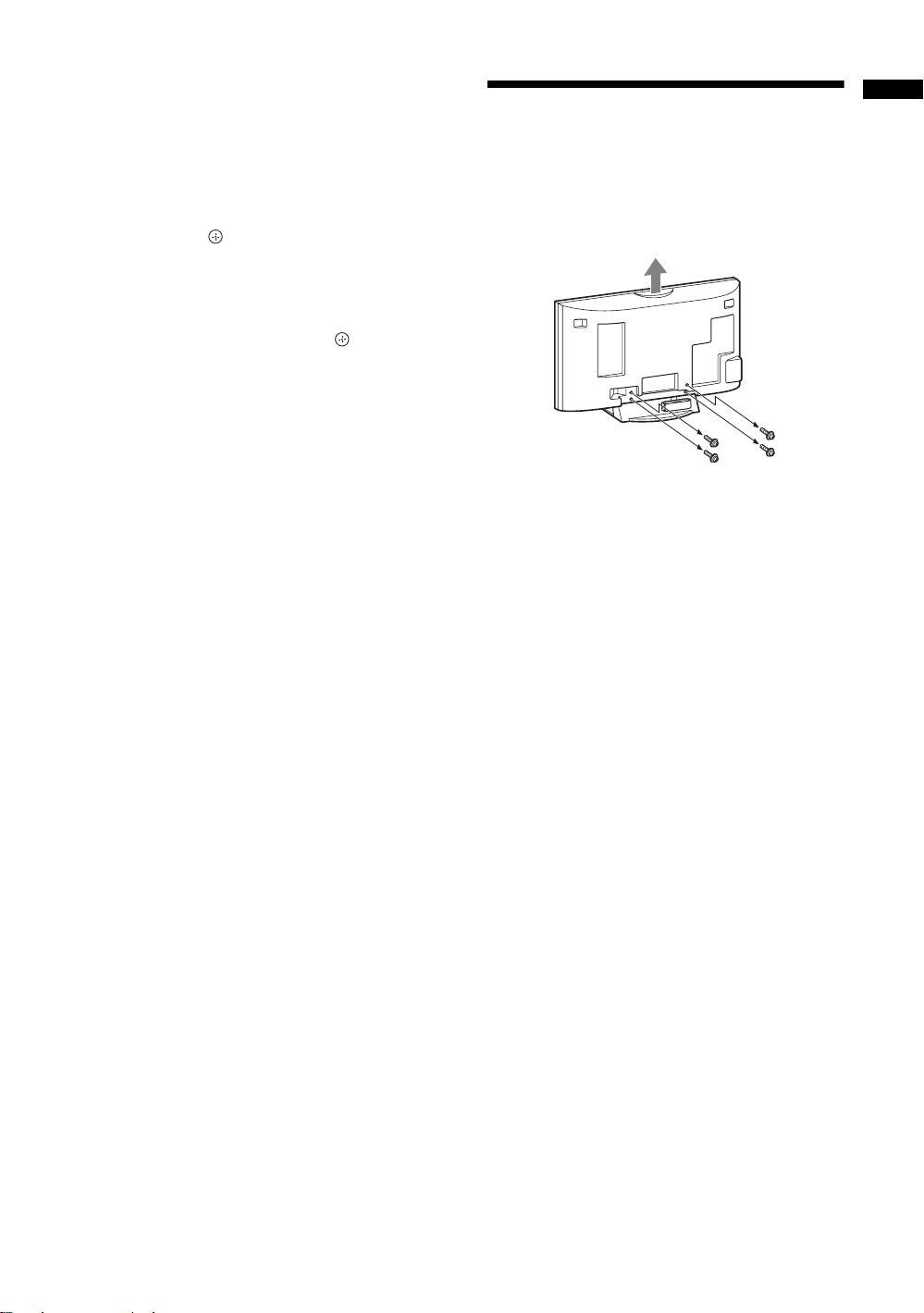

从电视机上拆下台式
底座
~
除了壁挂安装电视机的场合以外，任何情况下请不要拆
下台式底座。
准备工作指南
CS
7
Page 8

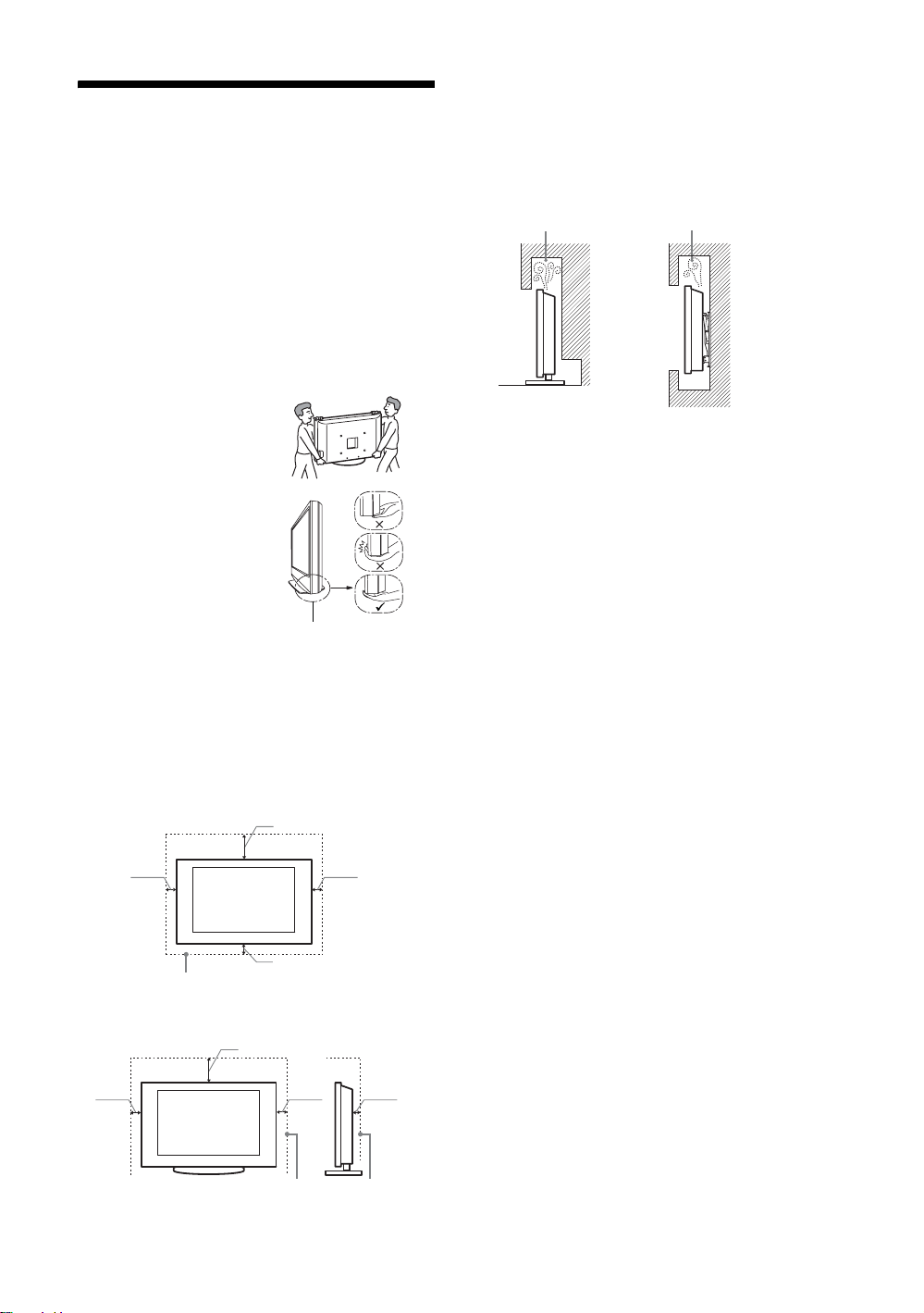

安全信息
安装 / 设定
根据下列指示安装及使用电视机，以避免发生火
灾、触电或损坏和 / 或人身伤害。
安装
• 应将电视机安装在易于插拔的交流电源插座附近。
• 将电视机放置于平稳水平的表面之上。
• 仅可由有资格的服务人员执行挂壁安装。
• 为了安全起见，强烈建议您选购 SONY 推荐的挂壁式支
架，具体信息请向 SONY 服务热线 800 咨询。
搬运
• 搬运电视机之前，请断
开所有电缆的连接。
• 大尺寸电视机需要两人
或两人以上搬运。
• 用手搬动电视机时，请
如右图所示握持电视机。
请勿对液晶面板施加压
力。
• 抬起或移动电视机时，
请牢牢扶住其底部。
• 搬运电视机时，请勿使
其受到摇晃或过度振动。
• 搬运电视机以进行维修
或移动时，请使用原有
的纸箱和包装材料进行
包装。
通风
• 切勿覆盖通风孔或将任何物体插入机壳内。
• 如下图所示，在电视机周围留出通风空间。
• 强烈建议您使用Sony挂壁式支架以确保足够的空气流
通。
安装在墙上
10 cm 10 cm
请至少在电视机周围留出此空间。
请务必握持面板的底部，
而不是前部。
30 cm
10 cm
• 为了确保正确通风及防止脏物或灰尘堆积：
– 请勿将电视机平放、上面朝下安装、向后安装或
侧面安装。
– 请勿将电视机放置于架子、地毯、床或壁橱中。
– 请勿用布 （如窗帘）或物件 （如报纸等）覆盖电
视机。
– 请勿如下图所示安装电视机。
阻碍空气流动。
阻碍空气流动。
墙壁 墙壁
交流电源线
按照下列指示使用交流电源线和插座以避免发生
火灾、触电或损坏和 / 或人身伤害：
– 随电视机所提供的交流电源插头形状因地区而异。
请仅使用所提供且备有可插入交流电源插座插头
的正确交流电源线。
– 请将使用三线接地型交流电源插头的电视机连接
至带有保护接地连接的交流电源插座。
– 请仅使用 Sony 所提供的交流电源线，不要使用其
它品牌的电源线。
– 将插头完全插入交流电源插座。
– 仅可在 220 V 交流电源上使用电视机。
– 连接电缆时，为了安全起见请务必拔下交流电源
线，以免被电缆绊到脚。
– 在进行作业或移动电视机之前，请从交流电源插
座上断开交流电源线的连接。
– 保持交流电源线远离热源。
– 拔出交流电源插头并定期进行清洁。如果插头上
覆盖一层灰尘并且有水气，则其绝缘品质可能已
经劣化，并可能会造成火灾。
注意
• 请勿在任何其它装置上使用所提供的交流电源线。
• 请勿过度拧捏、弯曲或扭转交流电源线。否则线芯可
能会暴露在外或折断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线上。
• 断开交流电源线连接时，请勿拉扯交流电源线本身。
• 请勿在相同的交流电源插座上连接太多装置。
• 请勿使用不适当的交流电源插座。
安装在支架上
30 cm
10 cm 10 cm 6 cm
请至少在电视机周围留出此空间。
CS
8
Page 9
使用限制
请勿在下列地点、环境或情况条件下安装 / 使用
电视机，否则电视机可能会发生故障并造成火
灾、触电、损坏和 / 或人身伤害。
地点：
户外 （直射阳光下）、海边、轮船或其他船只上、车
内、医疗机构内、不稳定的地方、靠近水、雨、湿气或
烟雾的地方。
环境：
炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可
能会受到机械振动的地方；易燃物品 （蜡烛等）旁边。
电视机不能暴露在液体滴落或飞溅的环境下，诸如花瓶
之类装有液体的物品不能放在电视机上。
情况条件 :
请勿在湿着手时、机壳打开时或使用非制造厂商推荐附
件时使用电视机。在有闪电暴风雨时，请断开电视机与
交流电源插座和天线的连接。
碎片：
• 请勿将任何物品丢向电视机。否则屏幕可能会因为受
到撞击而破裂并造成严重伤害。
• 若电视机表面破裂，请勿在拔下交流电源线之前碰触
电视机。否则便可能会导致触电。
当未使用时
• 如果您不使用电视机数天，为了环保和安全原因，应
将电视机电源线从交流电源插座上拔下。
• 关闭电视机电源时，电视机并未与交流电源断开连
接，请将插头从交流电源插座上拔下以完全断开电视
机的电源连接。
• 但是，某些电视机可能具有需要将电视机保持在待机
模式下才能正常工作的特点。手册中的说明会告知您
是否应用此项。
对于儿童
• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位置，以免不小心
吞下。
如果出现下列问题…
如果出现下列任何问题，请关闭电视机并立即拔
下交流电源线。
请询问您的经销商或 Sony 维修中心以让有资格
的服务人员进行检查。
当：
– 交流电源线损坏。
– 交流电源插座不适当。
– 电视机由于跌落、敲击或撞击而损坏。
– 任何液体或固体物件通过开口处掉入机壳内。
预先注意事项
观赏电视
• 请在适当光线条件下观赏电视，因为在光线不足的房
间观赏液晶电视会损害您的视力。而且长时间持续观
赏电视也可能会损害您的视力。
• 使用耳机时，请调节音量以避免过高的音量损坏您的
听力。
LCD 屏幕
• 虽然 LCD屏幕采用最精密技术制造且 99.99% 以上的像
素有效，然而在 LCD 屏幕上还是经常会出现暗点或亮
点 （红色、蓝色或绿色）。这是 LCD 屏幕的结构特
性，并不是故障。
• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。
这可能会导致图像变形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机，图像会有一些模糊或变
暗。这是正常现象。电视机的温度升高之后这个现象
便会消失。
• 当一直显示静像时可能会产生重影。这个现象应该在
一会儿之后便会消失。
• 使用电视机时屏幕与机箱会变热。这是正常现象。
• LCD 屏幕含有少量液态晶体和水银。本电视机中使用
的荧光管也含有水银。进行废弃处理时，请遵照当地
的法令和法规。
使用和清洁电视机的屏幕表面 / 机壳
请务必在清洁液晶电视之前，先将连接至液晶电视的交
流电源线从交流电源插座上拔下。
为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预
先注意事项。
• 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦
拭。如果还是有灰尘，请使用已稀释的温和清洁剂沾
湿的软布来擦拭。
• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦
洗粉或易挥发溶剂，如酒精、苯、稀释剂或杀虫剂。
使用上述材料或与橡胶或乙烯基物品长时间接触可能
会造成屏幕表面和机壳材料的损坏。
• 当调整电视机角度时，请慢慢地移动电视机以防止电
视机从桌面型底座移动或滑落。
选购装置
请将会产生电磁辐射的选购附件或任何装置远离电视
机。否则可能会造成图像扭曲和 / 或噪声。
CS
9
Page 10

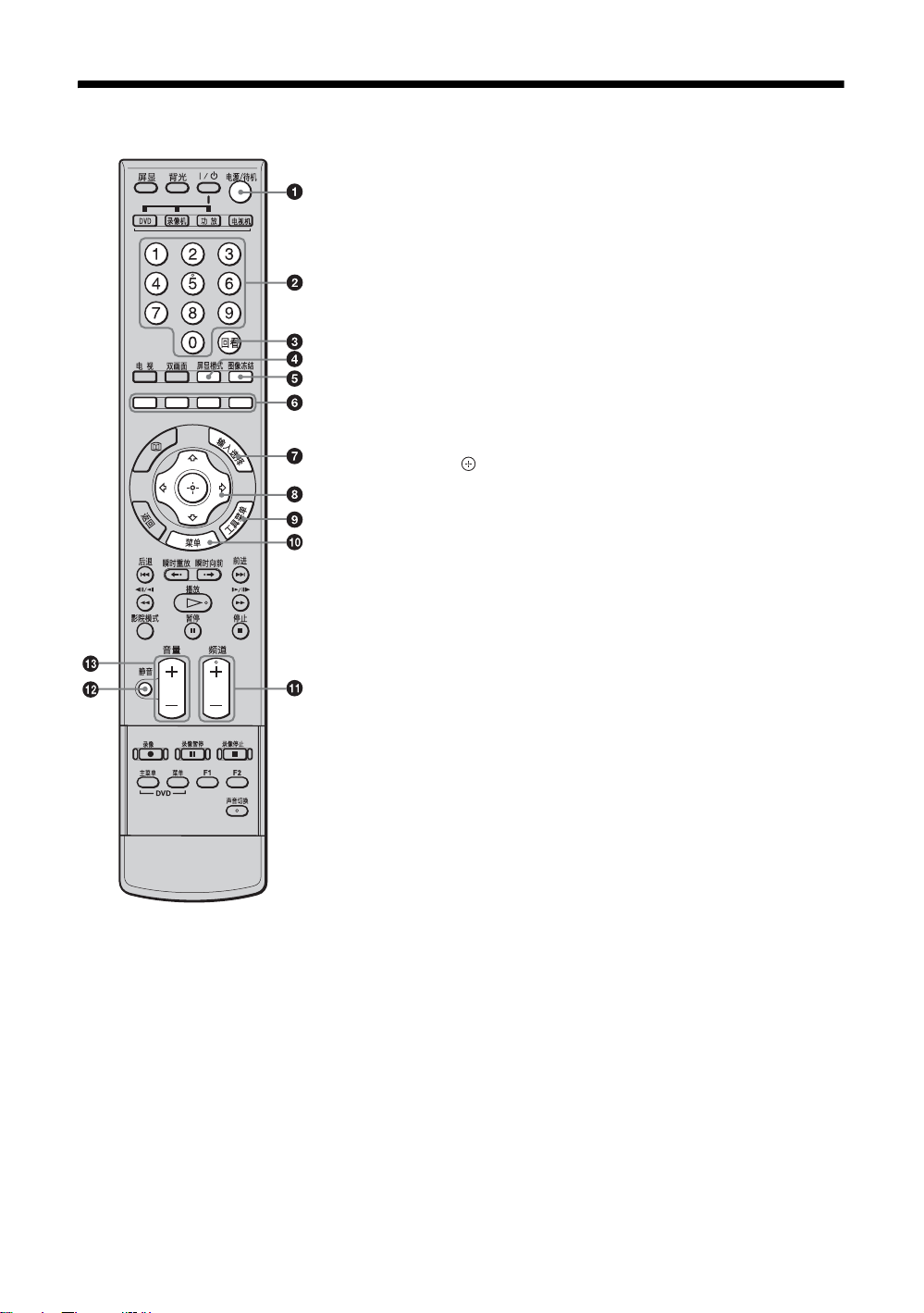

遥控器概述
1 电源 / 待机 － 电视机待机
从待机模式将电视机的电源打开和关闭。
2 数字按钮
选择频道。对于 10 及以上的频道号码，迅速地输入第二位数字。
3 回看 － 上一个频道
返回上一个观看的频道 （观看时间超过 5 秒钟）。
4 屏显模式 （第 14 页）
5 图像冻结 （第 13 页）
冻结电视图像。
6 彩色按钮
这些按钮在本机型上无效。
7 输入选择
显示连接装置的列表并选择输入源。
8 F/f/G/g/（第22页）
9 工具菜单 （第 14、18 页）
能让您使用各种观看选项，并能根据播放源和屏显模式进行更改 / 调
整。
0 菜单 （第 22 页）
qa 频道 +/-
选择下一个 （+）或上一个 （-）频道。
qs 静音 （第 13、18 页）
qd 音量 +/-（第18页）
z
数字 5、 H、频道 + 和声音切换按钮上
各有一个触点。操作电视机时请使用这
些触点作为参照。
CS
10
Page 11

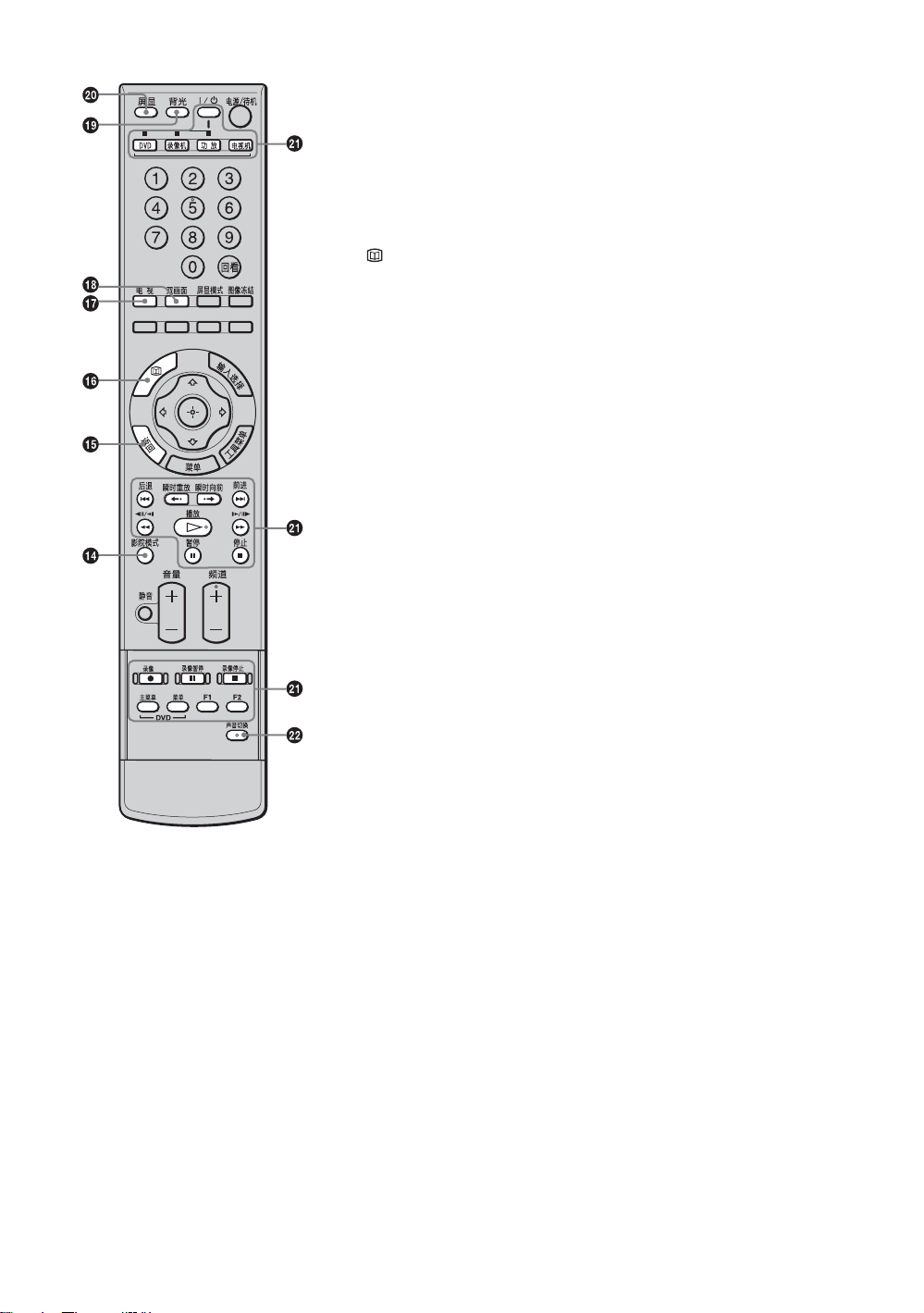

qf 影院模式
可将影院模式设为开或关。当影院模式设为开时，会自动设定最佳音
频输出 （如果使用 HDMI 电缆连接电视机和音频系统）和基于电影内容
的图像品质。
z
如果关闭电视机，影院模式也会被关闭。
qg 返回
返回任何显示菜单的上一个画面。
qh
在中国没有此项服务。
qj 电视 － 电视模式 （第 18 页）
返回电视模式。
qk 双画面 － 双画面（第 18 页）/ 画中画（第 18 页）（用于 PC 输入）
同时显示两个图像。
ql 背光
可照亮遥控器上的按钮，使您在黑暗的房间中也能够轻松地看见按
钮。
w; 屏显 － 信息
显示如当前频道号码和屏显模式等信息。

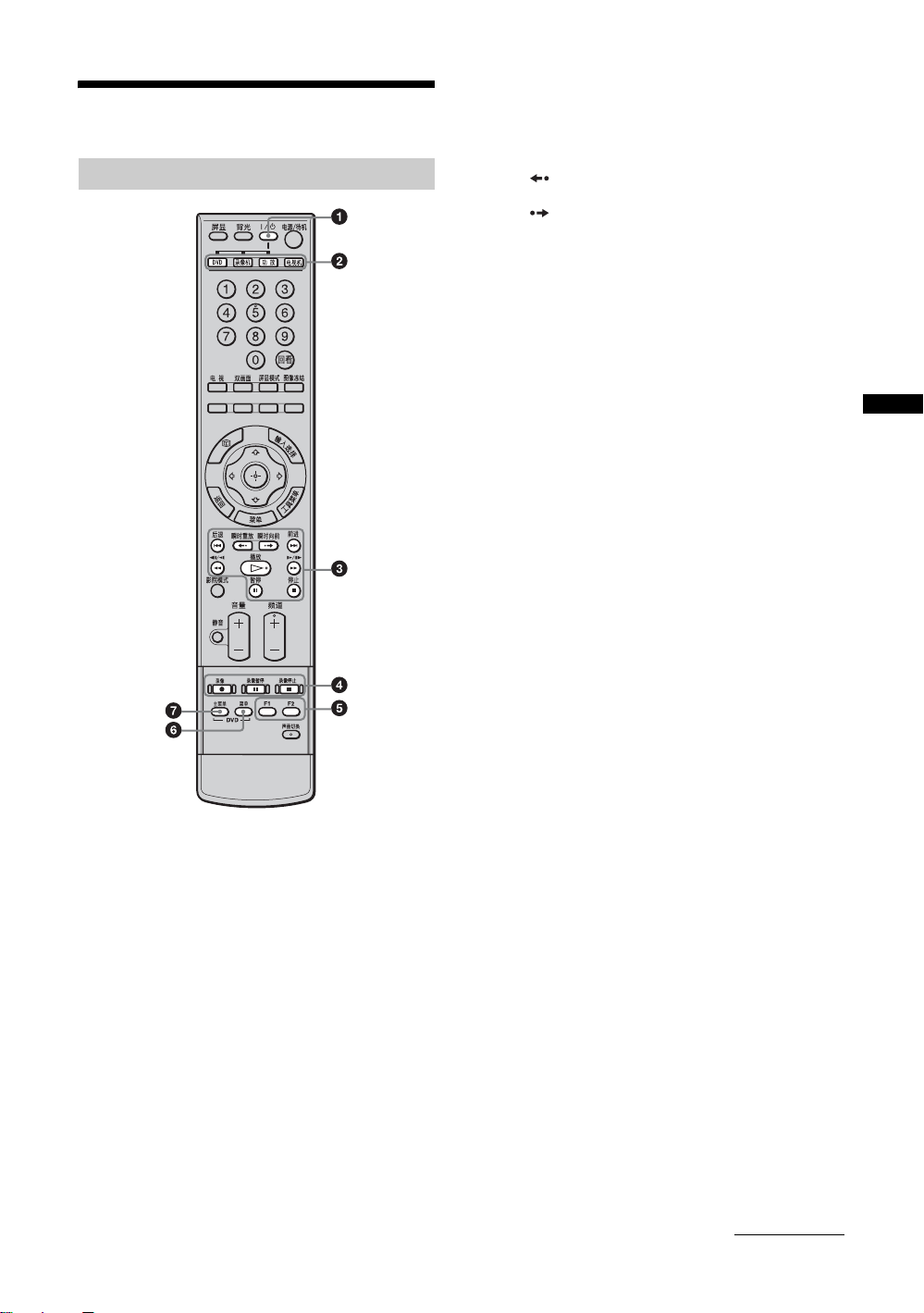

wa 用于操作选购装置的按钮
请参见第 19 页。
ws 声音切换 （第 26 页）
11
CS
Page 12

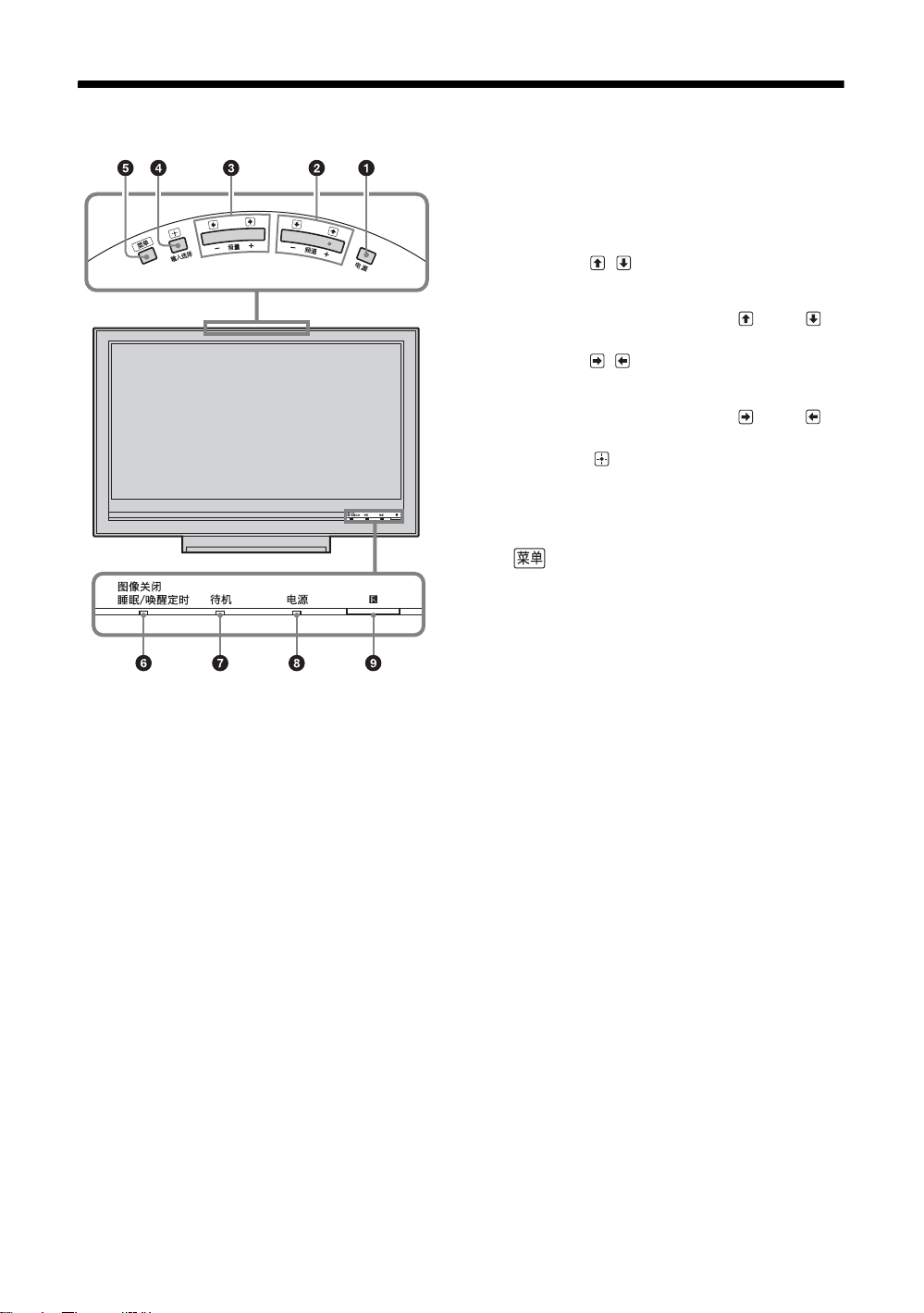

电视机按钮和指示灯概述
1 电源
打开或关闭电视机。
~
要完全断开电视机与交流电源的连接时，请从交流
电源插座上拔下插头。
2 频道 +/-/ /
• 在电视模式中：选择下一个 （+）或上一个
（-）频道。
• 在电视菜单中：在选项中上 （ ）下 （ ）
移动。
3 音量 +/-/ /
• 在电视模式中：增大 （+）或减小 （-）音
量。
• 在电视菜单中：在选项中右 （ ）左 （ ）
移动。
4 输入选择 / － 输入选择 / OK
• 在电视模式中（第 18 页）：显示连接装置的列
表并选择输入源。
• 在电视菜单中：选择菜单或选项，然后确认设
定。
5 （第 22 页）
6 图像关闭/睡眠 / 唤醒定时 － 关闭图像/ 定时
器指示灯
• 当图像关闭时，指示灯点亮为绿色 （第 33
页）。
• 当设定定时器时，指示灯点亮为橙色 （第 32
页）。
7 待机 － 待机指示灯
当电视机处于待机模式时点亮为红色。
8 电源 － 电源指示灯
• 当打开电视机时点亮为绿色。
• 操作遥控器期间闪烁。
9 遥控 / 光感应器 （第 33 页）
• 接收来自遥控器的红外线遥控信号。
• 请不要让任何物品遮挡感应器，这有可能影响
感应器的功能。
~
拔下交流电源线之前请务必确认电视机已完全关闭。
在电视机处于开启状态时拔下交流电源线可能会造成指
示灯持续点亮或可能造成电视机故障。
12
CS
Page 13
观看电视
观看电视
1
䒙㷴
2 按数字按钮或频道 +/- 选择一个电视频道。
要使用数字按钮选择 10 及以上的频道号码
时，迅速地输入第二位数字。
附加操作
要按
冻结图像
（图像冻结）
关闭声音 静音。
从待机模式以静音
2
状态打开电视机
图像冻结。
再按一次返回到正常电视模
式。
~
对于 PC 输入源无法使用此功
能。
再按一次取消静音。
。
静音
观看电视
2
1 按电视机顶部的电源打开电视机。
当电视机处于待机模式时 （电视机前面板上
的待机指示灯为红色），按遥控器上的电源 /
待机打开电视机。
接下页
13
CS
Page 14
要手动改变屏显模式时
反复按屏显模式选择想要的屏显模式。
智能屏显模式 *
放大图像的中央部
分。延展图像的左边
和右边以填满 16:9
屏幕。
4:3 屏显模式
以原始尺寸显示 4:3
图像。显示两边条
带以填满 16:9 屏
幕。
16:9 屏显模式
水平延展 4:3 图像
以填满 16:9 屏幕。
等比放大屏显模式 *
以正确的比例显示宽
银幕电影 （信箱格
式）广播图像。
z
• 当 “自动屏显模式”设定为 “开”时，电视机会自
动选择适合来自外部设备输入的最佳模式 （第 27
页）。
• 当选择 “智能屏显模式”或 “等比放大屏显模式”
时，可以调节图像的位置。按
（如观看字幕）。
• 选择 “智能屏显模式”或 “等比放大屏显模式”以
调节边缘部分被切除的 720p、1080i 或 1080p 信号源
图像。
• 当选择 PC 输入时，“屏显模式”可使用
“全屏模式 1”、“全屏模式 2”和 “正常模式”（第
28 页）。
F/f 向上或向下移动
使用工具菜单
在观看电视节目时按工具菜单可以显示以下选
项。
选项 说明
关闭 关闭工具菜单。
图像模式 请参见第 23 页。
声音模式 请参见第 25 页。
扬声器 请参见第 31 页。
双画面 请参见第 18 页。
耳机音量 请参见第 31 页。
睡眠定时器 请参见第 32 页。
节电 请参见第 33 页。
* 图像的顶部和底部可能会被部分切除。
~
在 “智能屏显模式”中可能看不到图像顶部和底部的
某些字符和 / 或字母。这种情况下，可以用 “屏幕设
定”菜单选择 “垂直高度调节”并调节垂直尺寸以使
其可见。
CS
14
Page 15
使用选购装置

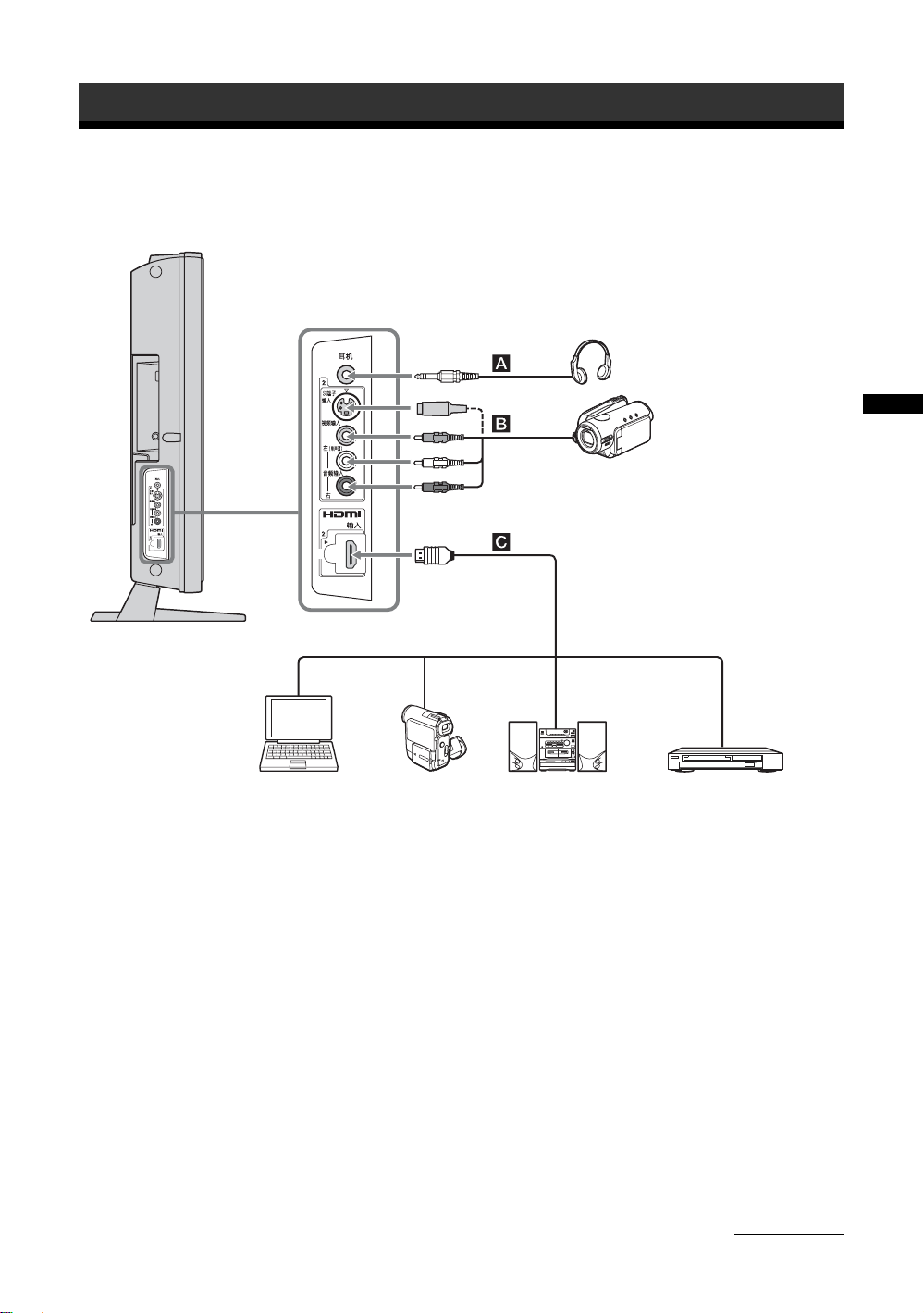

连接选购装置
您可以将众多选购装置连接至您的电视机。
耳机
摄像机
使用选购装置
PC （HDMI 输出） 摄像机 音频系统 DVD 播放机
接下页
15
CS
Page 16
PC
音频系统 摄像机DVD 播放机
PC （HDMI 输出）
仅用于维修目的
视频游戏装置
CS
16
DVD 播放机
录像机
Hi-Fi 音频装置
带分量输出的 DVD 播放机
DVD 录像机
录像机
Page 17
连接至 屏幕上的输入符号 说明
A 耳机 i 可以通过耳机收听来自电视机的声音。
B S 端子输入 2 或
视频输入 2，和
音频输入 2
C HDMI 输入 2
D HDMI 输入 1 或 3
E PC 输入 (RGB)/音频PC 建议使用随机附带的带有铁氧体磁芯的 PC 电缆。
F S 端子输入 1 或
视频输入 1 或 3、
和音频 1 或 3
G 监视器输出
/
H HD/DVD 输入
/1或2
视频信号 2 或
视频信号 2
HDMI 2
HDMI 1 或
HDMI 3
视频信号 1 或
视频信号 1 或
视频信号 3
HD/DVD 1 或
HD/DVD 2
为避免图像干扰，请勿将摄像机同时连接至视频输入 2
插孔和 S 视频 S 端子输入 2 插孔。如果连接单声道装
置，请连接至音频输入 2 左插孔。
将从该装置输入数字视频和音频信号。
此外，当连接 HDMI 控制兼容装置时，与所连接装置的通
信将受到支持。请参阅第 33 页设定此通信。
如果该装置有一个 DVI 插孔，则经由 DVI-HDMI 适配器接
口 （未随机提供）将 DVI 插孔连接到 HDMI 输入 1 插孔，
并将该装置的音频信号输出插孔连接到 HDMI 输入 1 插孔
的音频信号输入插孔。
~
• HDMI 插孔仅支持下列视频输入：480i、480p、576i、576p、
720p、1080i、1080p 和 1080/24p。用于 PC 视频输入、请
参见第38页。
• 请务必仅使用标有 HDMI 标志的 HDMI 电缆。
• 当连接 HDMI 控制兼容的音频系统时，请务必同时连接至
音频信号输出 插孔。
为避免图像干扰，请勿将摄像机同时连接至
视频 1 插孔和 S 视频 1 插孔。如果连接单声道装
置，请连接至左 （单声道） 1 或 3 插孔。
用于把来自电视机的模拟视频和声音录制到 DVD 录像机或
录像机。要关闭电视机扬声器的声音时，将 “扬声器”设
定为 “音响系统”（第 31 页）。如果连接单声道装置，请
连接至左 插孔。
~
监视器输出插孔不支持 HD/DVD、HDMI 和 PC 信号源图像，也
不支持声音的数码音频信号。
为获得更高的图像质量，如果 DVD 播放机具有分量视频输
出，建议使用分量连接。
使用选购装置
I 音频输出 可以在 Hi-Fi 音频装置上收听来自电视机的声音。
17
CS
Page 18
从连接的装置观看图
* 当 “游戏 / 文字模式”设为 “关”时调节有效 （第
29 页）。
像
打开所连接装置的电源，然后按输入选择显
示连接装置的列表。按
入源，然后按 。（按下
钟没有进行任何操作，将会选择突出显示的
项目。）
当 “设定”菜单 （第 32 页）下的 “视频标
注”菜单中的输入源设定为 “跳过”时，该
输入不会出现在列表中。
附加操作
要操作
返回正常电视模式 按电视。
改变所连接的 HDMI
控制兼容音频系统的
音量
关闭所连接的 HDMI
控制兼容音频系统的
声音
使用工具菜单
当观看来自所连接装置的图像时，按工具菜单可
以显示以下选项。
选项 说明
关闭 关闭工具菜单。
图像模式 * 请参见第 23 页。
声音模式 请参见第 25 页。
扬声器 请参见第 31 页。
双画面
（PC 输入模式除外）
画中画 （仅在 PC 输
入模式下）
自动调节 （仅在 PC
输入模式下）
水平位置调节 （仅
在 PC 输入模式下）
耳机音量 请参见第 31 页。
F/f 选择所需的输
F/f 后，如果 2 秒
按音量 +/-。
按静音。
再按一次取消静音。
请参见第 18 页。
请参见第 18 页。
请参见第 28 页。
请参见第 28 页。
要同时观看两个图像时
－ 双画面
可以在屏幕上同时观看两个图像 （外部输入和电
视节目或两个电视节目）。
要观看外接输入时，连接选购装置 （第 15 页），
然后让来自该装置的图像显示在屏幕上 （第 18
页）。
~
• 对于 PC 输入源无法使用此功能。
• 您无法改变图像的尺寸。
• 通过HDMI和分量插孔输入的图像不显示在右侧的屏幕
上。
1 按双画面。
同时显示两个图像。
所连接装置的图像显示在左侧，电视节目显
示在右侧。或者，最后一个频道同时显示在
两侧。
2 按 G/g 选择活动图像。
3 按数字按钮或频道 +/- 选择电视频道。
要返回单幅图像模式时
按 或返回。
z
• 可以收听带绿色边框的图像的声音。可以通过按切换
G/g 收听声音的图像。
• 也可以通过从工具菜单中选择 “双画面”来使用双
画面功能。
要同时观看两个图像时
－ 画中画
可以在屏幕上同时观看两个图像 （PC 输入和电
视节目）。
要观看 PC 输入源时，连接 PC （第 15 页）并确
认 PC 的图像出现在屏幕上。
1 按双画面。
同时显示两个图像。
以全尺寸显示来自所连接 PC 的图像，电视节目
显示在右下角。
可以使用
F/f/G/g 移动电视节目画面的位置。
2 按数字按钮或频道 +/- 选择电视频道。
要返回单幅图像模式时
按返回。
z
• 可以通过从工具菜单中选择 “电视机声音 /PC 声音”
切换有声音的图像。
• 也可以通过从工具菜单中选择 “画中画”来使用画
中画功能。
睡眠定时器
（PC 输入模式除外）
节电 请参见第 33 页。
CS
18
请参见第 32 页。
Page 19
使用遥控器
用于操作选购装置的按钮
3 DVD/VCR 操作按钮
• . 后退 : 从上一章标记处（如有的话）重新
播放当前节目。
• > 前进 : 前进到下一章标记处 （如有的
话）。
• 瞬间重放 : 以所设定的时间长度重新播放
当前节目。
• 瞬间向前 : 前进所设定的时间长度。
• m: 以快倒模式播放节目。
• M: 以快进模式播放节目。
• H 播放 : 以正常速度播放节目。
• X 暂停 : 暂停播放。
• x 停止 : 停止播放。
4 DVD/VCR 录像按钮
• z 录像 : 开始录像。
• X 录像暂停 : 暂停录像。
• x 录像停止 : 停止录像。
5 F1/F2
• 使用 DVD 换片机时选择光盘。
• 使用组合设备 （如 DVD/VCR）时选择功能。
有关详情，请参见随 DVD 换片机或组合设备附带
的使用说明书。
6 菜单
显示 DVD 光盘菜单。有关详细说明，请参见随所
连接装置附带的使用说明书。
7 主菜单
显示 DVD 光盘的主菜单。有关详细说明，请参见
随所连接装置附带的使用说明书。
z
H 按钮带有触点。操作其他装置时，请将这些触点用
作参照。
使用选购装置
1 "/1
打开或关闭由功能按钮选择的选购装置。
2 功能按钮
让您能够操作相应的装置。有关详情，请参见第
20 页上的 “设定遥控器”。
接下页
19
CS
Page 20
设定遥控器
该遥控器预设用于操作 Sony 电视机、大多数
Sony DVD、录像机和功放 （家庭影院等）。
要控制其他厂商生产的录像机和 DVD （及某些其
他型号的 Sony DVD、录像机和功放）时，请按照
以下步骤设定遥控器。
~
开始之前，请在第 20 页上的 “厂商代码”中找出您的
DVD、录像机或功放品牌的三位数代码。
1
2
1
3
1 按住遥控器上您想要设定的 DVD、录像机或
功放功能按钮，然后在保持该功能按钮被
按下的同时按输入选择。
所选功能按钮 （DVD、录像机或功放）开始闪
烁。
2 在该按钮闪烁期间，用数字按钮输入三位
数的厂商代码。
如果未能在 10 秒钟内输入代码，必须重新从
步骤 1 操作。
3 按。
当设定正确时，所选择的功能按钮将闪烁两
次，反之则闪烁五次。
4 打开您的装置的电源并查看以下主要功能
工作。
用于录像机和 DVD 双方的 H （播放）、
x （停止）、 m （快倒）、 M （快进）、
频道选择功能，以及只用于 DVD、
主菜单 / 菜单和
如果您的装置不工作，或一部分功能不工作
输入正确的代码或尝试该品牌列出的下一个
代码。但是，该列表可能不包括各品牌的所
有机型。
要返回普通电视机操作时
按电视机功能按钮。
F/f/G/g。
厂商代码
DVD 品牌列表
DVD 播放机
品牌 代码
SONY 001，029，030，036 - 044，
053 - 055
AIWA 021
AKAI 032
DENON 018，027，020，002
GRUNDIG 009，028，023，024，016，003
HITACHI 025，026，015，004，035
JVC 006，017
KENWOOD 008
LG 015，014，034
LOEWE 009，028，023，024，016，003
MATSUI 013，016
ONKYO 022，033
PANASONIC 018，027，020，002，045 - 047
PHILIPS 009，028，023，024，016，003，
031
PIONEER 004，050，051，052
SAMSUNG 011，014
SANYO 007
SHARP 019，027
THOMSON 012
TOSHIBA 003，048，049
YAMAHA 018，027，020，002
DVD 播放机 / 录像机
品牌 代码
SONY 251
DVD 录像机
品牌 代码
SONY 201 - 203
20
CS
Page 21
录像机品牌列表
品牌 代码
SONY 301 - 310，362
AIWA 325，331，351
AKAI 326，329，330
DAEWOO 342，343
GRUNDIG 358，355，360，361，320，351，
HITACHI 327，333，334
JVC 314，315，322，344，352 - 354，
LG 332，338
LOEWE 358，355，360，361，320，351
MATSUI 356，357
ORION 328
PANASONIC
PHILIPS 311 - 313，316 - 318，358，359，
SAMSUNG 339 - 341，345
SANYO 335，336
SHARP 324
THOMSON 319，350，365
TOSHIBA 337
AUX Sony 系统品牌列表
DAV 家庭影院系统
366
348，349
321，323
363，364
使用 HDMI 控制
HDMI 控制功能允许装置用 HDMI 规定的 HDMI CEC
（消费者电子控制）进行相互控制。
可以连接如电视机、硬盘 DVD 录像机和音频系统
（带 HDMI 电缆）等 Sony HDMI 控制兼容装置，以
使这些装置联合工作。
请务必正确连接和设定兼容装置以使用 HDMI 控
制功能。
要连接 HDMI 控制兼容装置时
用 HDMI 电缆连接兼容设备和电视机。当连接音
频系统时，除了 HDMI 电缆，还请务必连接至音
频输出插孔 ，以便于在音频系统上收听来自
电视机的声音。有关详细说明，请参见第 15 页。
使用选购装置
要进行 HDMI 控制设定时
必须在电视机和所连接的装置两方同时设定 HDMI
控制。有关电视机一方的设定，请参见第 33 页
上的 “HDMI 设定”。有关所连接装置的设定的详
细说明，请参见其使用说明书。
HDMI 控制功能
• 关闭电视机时，会自动关闭所连接的装置。
• 装置开始播放时，会打开电视机并自动将输入
切换为所连接的装置。
• 如果在电视机打开期间接通一个连接的音频系
统的电源，声音输出会从电视机扬声器切换到
该音频系统。
• 调节音量和关闭所连接音频系统的声音。
品牌 代码
SONY (DAV) 401 - 404
AV 接收机
品牌 代码
SONY 451 - 454
数码地面接收机
品牌 代码
SONY 501 - 503
21
CS
Page 22
使用菜单功能
菜单导航功能
菜单功能可以让您享用本电视机的各种便捷功
能。您可以轻松选择频道或输入源并改变电视机
的各种设定。
2
2
1
1 按菜单。
2 按 F/f 选择选项，然后按 。
要退出菜单时，按菜单。
1 频道列表
显示有效频道。
• 若要观看想要的频道，选择频道，然后按
。
• 要为频道分配标签时，请选择 “编辑频道
标注”，然后参见第 34 页。
2 外接输入
选择与您的电视机连接的装置。
• 要观看所需的外接输入时，选择输入源，
然后按 。
• 要为外接输入分配标签时，选择 “编辑视
频信号标注”（第 32 页）。
• 要选择所连接的 HDMI 控制兼容装置时，选
择 “HDMI 设备选择”。
3 设定
显示用于执行大多数高级设定和调节的 “设
定”菜单。
1 按 F/f 选择一个菜单图标，然后按 。
2 按
F/f/G/g 选择选项或调节设定，然
后按 。
有关设定的详细说明，请参见第 23 至 35
页。
~
您可以调节的选项根据使用情况而异。无效选
项以灰色显示或不被显示。
22
CS
Page 23
图像设定菜单
在 “图像设定”菜单中，您可以选择下列选项。
要选择 “设定”中的选项时，请参阅 “菜单导
航功能”（第 22 页）。
输入对象
图像模式
初始化
背景照明
对比度
亮度
为当前观看的输入选择是否使用通用设定或单独设定每个项目。
“全部”：适用于其它 “输入对象”设定为 “全部”的输入所共通的通用设
定。
当前输入名称 （例如：视频信号 1）：可以为当前输入单独设定每个项目。
z
如果您需要为各个输入设定相同的设置，请将各个输入设为 “全部”。
选择图像模式。根据 “视频 / 照片”设置的不同，“图像模式”的选项可能
有所不同 （第 29 页）。
“鲜艳”：用于增强图像对比度和锐度。
“标准”：用于标准图像。建议用于家庭娱乐。
“电影”：用于观看基于电影的内容。最适合于在类似影院的环境下观看时
使用。
“照片”：为照片设定最佳图像质量。
“用户设定”：可以存储您喜好的设定。
将除 “输入对象”、“图像模式”和 “高级设定”以外的所有 “图像设定”
复原至出厂设定。
调节背景照明的亮度。
增加或降低图像对比度。
使图像变亮或变暗。
使用菜单功能
颜色
色调
增大或减小色彩浓度。
增加或降低绿色调和红色调。
~
只能对 NTSC 彩色制式 （如：美国录像带）调节 “色调”。
接下页
23
CS
Page 24
色温
选择图像的白色度选项。
“冷色调”：使白色呈现蓝色调。
“中间色调”：使白色呈现中间色调。
“暖色调 1”/ “暖色调 2”：使白色呈现红色调。
“暖色调 2”比 “暖色调 1”更具有偏红色调。
z
当 “图像模式”设定为 “鲜艳”时，无法使用 “暖色调 1”和 “暖色调 2”。
锐度
降噪
MPEG 降噪
DRC 模式
DRC 设定
高级设定
对图像进行锐化或柔化处理。
减少较弱广播信号的图像干扰 （雪花图像）。
“自动”：自动降低图像干扰 （仅限于电视广播和视频 1/2/3 复合及 S 视频
输入信号中的干扰）。
“高”/ “中”/ “低”：更改降低图像干扰的效果。
“关”：关闭 “降噪”功能。
降低 MPEG 压缩视频中的图像干扰。
再现具有四倍密度的高分辨率图像，用于高品质播放源 （如：DVD 播放
机）。
“模式 1”：建议用于活动图像。
“模式 2”：建议用于静止图像和文本。
“关”：关闭 “DRC 模式”。
用来为各个输入信号调整细节 （“逼真度”）和平滑 （“清晰度”）程度。
例如：您可以为有线电视输入图像制作一个自定义设定，并为 DVD 播放机的
图像制作另一个自定义设定。
出现 “DRC 设定”。按
沿 “逼真度”轴向上移动 z 时，图像变得更加精细。沿 “清晰度”轴向右
移动 z 时，图像变得更加平滑。
更加详细地个别调节图像功能。当您将 “图像模式”设定为 “鲜艳”时，
无法设定 / 更改这些设定。
“初始化”：将所有高级设定复原至出厂设定。
“黑色校正”：增强图像的黑色区域以获得更强的对比度。
“高级对比度增强”：根据画面的亮度将 “背景照明”和 “对比度”自动调
节至最佳设定。此设定尤其对黑暗图像场景有明显效果。它可以增强黑暗图
像场景的对比度差别。
“伽马校正”：调节明亮和黑暗区域之间的平衡。
“白色增强”：强调白色。
“色彩空间”：改变色彩再现范围。“宽”再现生动色彩，“标准”再现标准
色彩。
“彩色增强”：令色彩更鲜艳。
“白平衡”：分别调节每个颜色的色温。
“细节增强”：增强图像的精细度。
“边缘增强”：增强图像的轮廓。
F/f/G/g 调节标记 （z）的位置。
24
CS
Page 25
声音设定菜单
在 “声音设定”菜单中，您可以选择下列选项。
要选择 “设定”中的选项时，请参阅 “菜单导
航功能”（第 22 页）。
输入对象
声音模式
初始化
高音
低音
平衡
智能音量控制
音量补偿
为当前观看的输入选择是否使用通用设定或单独设定每个项目。
“全部”：适用与其它 “输入对象”设定为 “全部”的输入所共通的通用设
定。
当前输入名称 （例如：视频信号 1）：可以为当前输入单独设定每个项目。
z
如果您需要为各个输入设定相同的设置，请将各个输入设为 “全部”。
“动态”：增强高音和低音。
“标准”：用于标准声音。建议用于家庭娱乐。
“用户设定”：平坦声音响应。您也可以存储您喜好的设定。
将除 “输入对象”、“声音模式”和 “声音切换”以外的所有 “声音设定”
复原至出厂设定。
调节高音调声音。
调节低音调声音。
强调左或右扬声器平衡。
即使出现音量等级差异 （例如：广告声音往往比节目声音大），也保持音量
等级不变。
当 “输入对象”设定为当前输入名称 （例如：视频信号 1）时，调节当前输
入相对于其它输入的音量等级。
使用菜单功能
接下页
25
CS
Page 26
环绕
“S-FORCE Front Surround”：对通常的立体声广播和 5.1 声道数码广播环绕
声音频，以及来自所连接装置的音频输入有效。
“模拟立体声”：在单声道节目中添加类似环绕声的效果。
“关”：转换 5.1 声道和其他数码广播环绕声音频并作为通常的立体声音频
（2 声道）再现。其他广播的原始音频再现保持不变。
语音清晰度
音效增强
声音切换
调节人的声音的清晰度。例如，如果新闻播音员的声音不清楚，可以增强该
设定使声音变得清楚。相反，在观看体育节目时，可以减弱该设定，使解说
员的声音变得柔和。
通过补偿扬声器中的相位效果来增强声音的音响效果。
选择从扬声器输出的立体声或双语广播的声音。
视广播的类型而定，所作的选择会有变化。
广播 选择项目
NICAM 立体声 立体声 （立体声声音）
单声道 （普通声音）
NICAM 双语 主声道 （主要声音）
副声道 （次要声音）
单声道 （普通声音）
NICAM 单声道 主声道 （主要声音）
单声道 （普通声音）
A2 （德国）立体声 立体声 （立体声声音）
单声道 （普通声音）
A2 （德国）双语 主声道 （主要声音）
副声道 （次要声音）
~
• 如果信号非常微弱，声音自动变为单声道。
• 在接收 NICAM 节目时如果立体声声音吵杂，则选择 “单声道”。声音变为单声道，
但吵杂声会减少。
• 每个节目位置均记忆 “声音切换”设定。
• 当选择 “单声道”节目位置时，您无法接收立体声广播信号。
• 在 “音频滤波器”中选择 “低”或 “高”之后您便无法接收立体声或双声道 （第
35 页）。
z
• 可以在下列国家 / 地区接收 NICAM 信号。香港、新加坡、新西兰、马来西亚、泰国等
• 可以在下列国家 / 地区接收 A2 （德国）信号。澳大利亚、马来西亚、泰国等
• 如果选择与电视机连接的其他装置，请将 “声音切换”设定为 “立体声”、“主声
道”或 “副声道”。但是，当选择连接到 HDMI 插孔的外接装置时，该项被固定为
“立体声”（使用音频信号输入插孔时除外）。
26
CS
Page 27
屏幕设定菜单 （PC 输入除外）
在 “屏幕设定”菜单中，您可以选择下列选项。
要选择 “设定”中的选项时，请参阅 “菜单导
航功能”（第 22 页）。
输入对象
屏显模式
自动屏显模式
4:3 预设定屏显模式
显示区域
为当前观看的输入选择是否使用通用设定或单独设定每个项目。
“全部”：适用与其它 “输入对象”设定为 “全部”的输入所共通的通用设
定。
当前输入名称 （例如：视频信号 1）：可以为当前输入单独设定每个项目。
z
如果您需要为各个输入设定相同的设置，请将各个输入设为 “全部”。
关于 “屏显模式”的详细内容，请参见第 14 页上的 “要手动改变屏显模式
时”。
根据信号自动改变 “屏显模式”。若要保持您的设定，选择 “关”。
z
即使将 “自动屏显模式”设定为 “开”或 “关”，您也始终能通过反复按屏显模式更
改屏显模式。
选择观看 4:3 节目时使用的默认屏显模式。
“智能屏显模式”：将 4:3 图像放大至充满 16:9 屏幕，并尽可能保持原图
像。
“4:3 屏显模式”：以正确比例显示传统 4:3 广播图像。
“关”：当改变频道或输入时，继续使用当前 “屏显模式”设定。
调节显示图像的画面区域。
“全像素”：当 1080i 或 1080p 播放源的图像被部分切除时，以原始尺寸显
示图像。
“+1”：显示原始图像区域。可以为 1080i 或 1080p 信号以外的 HDMI 输入信
号选择该设定。
“普通”：显示推荐图像区域。
“-1”/ “-2”：放大图像以隐藏图像的边缘部分。
使用菜单功能
水平位置调节
垂直位置调节
垂直高度调节
调节图像的水平位置。
当 “屏显模式”设定为 “智能屏显模式”或 “等比放大屏显模式”时，调
节图像的垂直位置。
当 “屏显模式”设定为 “智能屏显模式”时，调节图像的垂直尺寸。
27
CS
Page 28
屏幕设定菜单 （用于 PC 输入）
当选择 PC 输入时，您可以在 “屏幕设定”菜单
中选择下列选项。要选择 “设定”中的选项时，
请参阅 “菜单导航功能”（第 22 页）。
自动调节
初始化
相位
像素频率调节
水平位置调节
垂直位置调节
屏显模式
当电视机从连接的 PC 接收到输入信号时，会自动调节图像的显示位置、相
位和像素频率调节。
z
对于某些输入信号，“自动调节”可能不会正常工作。这种情况下，请手动调节
“相位”、“像素频率调节”、“水平位置调节”和 “垂直位置调节”。
将所有 “屏幕设定”对 PC 输入复原至出厂设定。
当画面闪烁时，调节相位。
当图像上有不想要的竖条纹时，进行像素频率调节。
调节图像的水平位置。
调节图像的垂直位置。
选择屏显模式用来显示来自 PC 的输入。
“正常模式”：以原始尺寸显示图像。
“全屏模式 1”：放大图像以充满垂直显示区域，并保持图像原来的水平对垂
直纵横比率。
“全屏模式 2”：放大图像以充满显示区域。
28
CS
Page 29
视频信号设定菜单
在 “视频信号设定”菜单中，您可以选择下列选
项。要选择 “设定”中的选项时，请参阅 “菜
单导航功能”（第 22 页）。
电影
游戏 / 文字模式
视频 / 照片
x.v.Colour
当播放 DVD 或录像机录制的电影胶片图像时，可以减少图像模糊和颗粒性，
由此改善活动图像的效果。
“自动 1”：用于观看稳定的图像，使图像中的噪点最少。如果部分画面的画
质下降，请设定为 “自动 2”。
“自动 2”：通常观看时使用此设定。
“关”：关闭 “电影”功能。
~
• 即使选择 “自动 1”或 “自动 2”，如果图像中含有不规则信号或过多噪点，“电
影”会自动关闭，并且不会播放平滑的活动图像。
• 当使用图像冻结或双画面功能时，或当观看 480p、576p、720p、或 1080p 播放源时，
无法使用 “电影”。
为观看由视频游戏装置和 PC 输入的具有精细线条和字符的图像提供最佳画
面。设定为 “开”可清晰显示精细线条和字符。
根据输入源 （视频或照片数据）选择选项以提供适宜的图像质量。
“视频 -A”：当直接连接支持 “视频 -A”模式的 Sony HDMI 输出兼容装置
时，根据输入源 （视频数据或照片数据）设定适宜的图像质量。
“视频”：以适宜的图像质量再现活动图像。
“照片”：以适宜的图像质量再现静止图像。
~
即使选择 “视频 -A”，当所连接装置不支持视频 -A 模式时，该设定也会被固定为
“视频”。
通过匹配信号源的色彩空间，显示更加忠实于原始信号源的活动图像。
~
即使选择 “x.v.Colour”，当输入信号为 HDMI （RGB）时，仍将按 “普通”设定进行
工作。
使用菜单功能
照片色彩空间
彩色矩阵
选择该选项以使输出色彩空间与来自连接在 HDMI 或分量输入插孔上的装置
的输出信号范围相匹配。当使用支持 “x.v.Colour”的装置时选择
“sYCC”。
~
即使选择 “sYCC”，当输入信号为 HDMI （RGB）时，仍将按 “sRGB”设定进行工作。
通常使用出厂设定 （视频 1、2、3 （复合和 S 视频输入信号）设定为
“ITU601”，HD/DVD 1、2 （分量输入信号）设定为 “自动”）。如果来自输
入源的图像的色调与彩色标准不匹配并且显得不自然，请选择 “ITU601”或
“ITU709”中能够让色调恢复正常的设定。
接下页
29
CS
Page 30
RGB 动态范围
通过改变 HDMI 输入彩色信号 （RGB）的亮度色调再现，实现自然的色彩。通
常使用时设定为 “自动”。只在显示的亮度色调不自然时改变设定。
彩色制式
根据来自输入源的输入信号选择彩色制式 （“自动”、“PAL”、“SECAM”、
“NTSC3.58”或 “NTSC4.43”）。
30
CS
Page 31
音频信号设定菜单
在 “音频信号设定”菜单中，您可以选择下列选
项。要选择 “设定”中的选项时，请参阅 “菜
单导航功能”（第 22 页）。
扬声器
耳机设定
音频输出
打开 / 关闭电视机的内置扬声器。
“电视机扬声器”：打开电视机扬声器，以便经由电视机扬声器收听电视机
的声音。
“音响系统”：关闭电视机扬声器，以便只经由连接在音频输出插孔上的外
接音频装置收听电视机的声音。
当连接了 HDMI 控制兼容装置时，可以打开该装置的电源 （其操作与电视机
链接）。必须在连接装置后进行该设定。
耳机扬声器链接
当连接有耳机时，切换电视机内部扬声器的开 / 关。
“开”：只从耳机输出声音。
“关”：从电视机和耳机输出声音。
耳机音量
当 “耳机扬声器链接”设定为 “关”时，调节耳机的音量。
“可变动”：可以用电视机的遥控器控制您的音频系统的音频输出。
“固定”：电视机的音频输出被固定。请使用音频接收机的音量控制经由音
频系统调节音量 （和其它音频设定）。
使用菜单功能
31
CS
Page 32
设定菜单
在 “设定”菜单中，您可以选择下列选项。要选
择 “设定”中的选项时，请参阅 “菜单导航功
能”（第 22 页）。
定时器设定
视频标注
设定打开 / 关闭电视机的定时器。
睡眠定时器
设定一段时间，当此时间过后，电视机自动切换到待机模式。
当激活 “睡眠定时器”时，电视机前面板上的睡眠 / 唤醒定时指示灯点亮为
橙色。
z
• 如果您关闭电视机再重新打开，“睡眠定时器”将复位为 “关”。
• 电视机切换为待机模式一分钟前，屏幕上会显示通知信息。
开机定时器
设定将电视机从待机模式打开的定时器。
“星期”：选择您想要激活 “开机定时器”的日期。
“时间”：设定打开电视机的时间。
“持续时间”：选择一段时间，当此时间过后，电视机自动重新切换到待机
模式。
“音量设定”：设定当定时器打开电视机时的音量。
时钟设定
可以手动调节时钟。
给连接在侧面和背面插孔上的某一装置指定名称。当选择该装置时，屏幕上
会短暂显示该装置的名称。您可以跳过不想在屏幕上显示的来自连接装置的
输入信号。
F/f 选择所需的输入源，然后按 。
1 按
2 按
F/f 选择以下的所需选项，然后按 。
装置标注 :
“编辑：”：制作您自己的标注。按照 “频道标注”（第 34 页）中的步骤 2
至 4 进行操作。
“跳过”：跳过不需要的输入源。
使用预设标注之一给所连接的装置指定名称。
自动 S 视频信号
CS
32
当同时连接了 S 端子输入 / 视频输入 1 或 2 插孔时，选择来自 S 视频
信号插孔 S 端子输入 1 或 2 的输入信号。
“开”：根据电缆的连接状况，在 S 视频信号插孔和复合视频信号插孔之间
自动切换。
“关”：激活复合视频信号插孔。
Page 33
HDMI 设定
此选项用于设定连接在 HDMI 插孔上的 HDMI 控制兼容装置。请注意，还有必
要在所连接的 HDMI 控制兼容装置侧进行链接设定。
HDMI 控制
设定是否链接 HDMI 控制兼容装置和电视机的操作。当设定为 “开”时，可
以执行下列菜单项目的操作。
设备自动关机
当此项设定为 “开”时，关闭电视机的同时，将切断所连接的所有 HDMI 控
制兼容装置的电源。
电视机自动开机
当此项设定为 “开”时，打开任何一个连接的 HDMI 控制兼容装置的同时，
会接通电视机的电源。
HDMI 设备列表
显示所连接的 HDMI 控制兼容装置。
~
如果电视机的操作与兼容 HDMI 控制的音频系统相链接，则不能使用 “HDMI 控制”。
自动启动
节电
光感应器
PC 电源管理
语言 / Language
产品信息
全部初始化
启动初始设定以选择语言并调入全部可用频道。
通常情况下您不需要执行本操作，因为在最初安装电视机时已经选择了语言
并调谐了所有频道 （第 6 页）。
然而，您可以通过此选项重复该步骤 （如：搬家后重新调台，或寻找电视台
新开设的频道）。
选择节电模式以减少电视机的消耗功率。
当选择 “关闭图像”时，图像被关闭，并且电视机前面板上的图像关闭指示
灯点亮为绿色。声音保持不变。
“开”：根据房间内的环境光线自动调节为最佳的图像设定。
“关”：关闭 “光感应器”功能。
~
请不要让任何物品遮挡感应器，这有可能影响感应器的功能。有关感应器的详细信
息，请参见第 12 页。
如果 30 秒钟没有接收到任何 PC 输入信号，将电视机切换为待机模式。
选择显示菜单用的语言。
显示您的电视机的产品信息。
将所有设定复原为出厂设定，然后显示 “自动启动”画面。
~
• 在此期间 （需要大约 30 秒钟）请不要关闭电视机或按任何按钮。
• 包括语言、自动调谐的频道等在内的所有设定均会被复位。
使用菜单功能
33
CS
Page 34
频道设定菜单
在 “频道设定”菜单中，您可以选择下列选项。
要选择 “设定”中的选项时，请参阅 “菜单导
航功能”（第 22 页）。
1 位数字直接选台
自动调台
频道排序
频道标注
童锁
当 “1 位数字直接选台”设定为 “开”时，您可以使用遥控器上的预设号码
按钮 （0 - 9）之一选择频道。
~
当 “1 位数字直接选台”设定为 “开”时，您无法使用遥控器输入两位数字选择 10
及以上的频道号码。
调入全部有效频道。
此选项使您能够在搬家后重新为电视机调台，或寻找电视台新开设的频道。
改变电视机上存储的频道顺序。
1 按
F/f 选择您想要移动到新位置的频道，然后按 。
2 按
F/f 选择用来存储该频道的新位置，然后按 。
使用最多五个字母或数字指定您希望的频道名称。当选择该频道时，屏幕上
会短暂显示该名称。
1 按 F/f 选择您想要命名的频道，然后按 。
2 按
F/f 选择所需的字母或数字 （“_”用于空格），然后按 g。
如果输入了错误的字符
按 G/g 选择错误的字符。然后按 F/f 选择正确的字符。
要删除所有字符时
选择 “初始化”，然后按 。
3 重复步骤 2 的操作直到完成名称编辑。
4 选择 “确定”，然后按 。
阻止观看某个特定频道。
1 按
F/f 选择您想要阻止的频道，然后按 。
2 按
F/f 选择 “锁定”，然后按 。
若要观看此频道，选择 “允许”。
34
CS
Page 35
手动频道预设
在选择 “标注”/ “AFT”/ “音频滤波器”/ “跳越频道”之前，
按频道 +/- 选择该频道的节目号码。您无法选择设定为 “跳越频道”的节目
号码 （第 35 页）。
频道 / 电视系统
手动预设节目频道。
F/f 选择 “频道”，然后按 。
1 按
2 按
F/f 选择您想要手动调谐的节目号码（调谐录像机时选择频道 00），然
后按 。
3 按 F/f 选择 “电视系统”，然后按 。
4 按
F/f 选择接收最佳的电视广播系统，然后按 。
5 按
F/f 选择 “VHF 低”，“VHF 高”，或 “UHF”然后按 。
6 按
G/g 直到所需频道的广播图像出现在电视屏幕上，然后按 。
标注
使用最多五个字母或数字为所选频道指定您希望的频道名称。当选择该频道
时，屏幕上会短暂显示此名称。
要输入字符时，按照 “频道标注”（第 34 页）中的步骤 2 至 4 进行操作。
AFT
如果您觉得微调能够改善图像画质，可以手动精确调谐所选的节目号码。
您可以在 -15 至 +15 的范围内进行微调。当选择了 “开”时，会自动进行微
调。
音频滤波器
当单声道广播的声音发生失真时，可改善各自频道的声音。当观看单声道节
目时，某些时候非标准的广播信号可能会引起声音失真或断续的声音间断。
如果您没有遇到声音失真现象，建议您让本选项保持出厂时的设定 “关”。
~
当选择 “低”或 “高”时，您无法接收立体声或双声道声音。
使用菜单功能
跳越频道
当您按频道 +/- 选择频道时，跳过未使用的模拟频道。（您仍能用数字按钮
选择跳过的频道。）
灵敏度
如果电视信号太强且图像失真，调节电视接收灵敏度。按 f 选择 “低”，然
后按 。
彩色制式
根据频道选择彩色制式 （“自动”、“PAL”、“SECAM”、“NTSC3.58”或
“NTSC4.43”）。
信号强度
显示正在观看的节目的信号电平。
35
CS
Page 36
其他信息
产品简介
• 液晶显示屏
• 3D 数码梳状滤波器 (NTSC)
• 3D 数码梳状滤波器 (PAL)
• 3D 数码降噪
B/CB, PR/CR 分量视频输入端子
• Y, P
（可接收 高清晰度信号 )
• 中国丽音立体声接收系统
附件
名称 数量
电池 2
售后服务网络地址 1
使用说明书 1
保修卡 1
遥控器 (RM-SA013) 1
保险带 1
固定螺丝 1
木螺丝 1
固定扣 1
交流电源线 1
显示器接口电缆 1
36
CS
Page 37
规格
机型名称 KLV-40W300A KLV-46W300A KLV-52W300A
系统
面板系统
电视系统
彩色制式
频道覆盖范围
声音输出
输入 / 输出插孔
天线
S 端子输入 1, 2
视频输入 1, 2, 3
音频输入 1, 2, 3
HD/DVD 输入 1/ 2
HDMI 输入 1, 2, 3
视频输出
音频输出
PC 输入 (RGB)
耳机 i
电源和其他
电源要求
可视图像对角线尺寸
显示器固有分辨力
消耗功率
待机消耗功率 *
尺寸 **
（宽×高×深）
含底座 （mm）
不含底座 （mm）
质量 ** 含底座 （kg）
不含底座 （kg）
产品的使用条件
环境温度 5°C - 35°C
相对湿度 20% - 80%
大气压力 86 kPa - 106 kPa
* 电视机完成所需的内部处理后，达到规定的待机功率。
** 尺寸和质量为近似值。
LCD （液晶显示）面板
D/K，B/G，I，M
PAL，SECAM，NTSC 3.58，NTSC 4.43 （仅限于视频输入）
D/K：VHF：C1 至 C12，R1 至 R12/UHF：C13 至 C57，R21 至 R60/CATV：S01 至 S03，S1 至
S41，Z1 至 Z39
B/G：VHF：E2 至 E12/UHF：E21 至 E69/CATV：S01 至 S03，S1 至 S41
I： UHF：B21 至 B69/CATV：S01 至 S03，S1 至 S41
M： VHF：A2 至 A13/UHF：A14 至 A79/CATV：A-8 至 A-2，A 至 W+4，W+6 至 W+84
9 W + 9 W （失真度为 7% 时 )
VHF/UHF 用 75 欧姆外接端子
S 视频输入 （4-pin 微型 DIN）
视频输入 （唱机插孔）
音频输入 （唱机插孔）：500 mVrms，阻抗：47 千欧姆
支持格式：1080p，1080i，720p，576p，576i，480p，480i
Y：1 Vp-p，75 欧姆，0.3 V 负同步 /P
P
R/CR：0.7 Vp-p，75 欧姆
视频：1080/24p，1080p，1080i，720p，576p，576i，480p，480i
音频：双声道线性 PCM
32，44.1 和 48 kHz，16，20 和 24 位
模拟音频输入 （唱机插孔）：500 mVrms，阻抗： 47 千欧姆 （仅限于 HDMI 输入 1）
视频输出 （唱机插孔）
音频输出 （唱机插孔）
PC 输入 （D 副 15 芯）（参见第 38 页）
G：0.7 Vp-p，75 欧姆，无绿色同步 /B：0.7 Vp-p，75 欧姆 /
R：0.7 Vp-p，75 欧姆 /HD：1-5 Vp-p/VD：1-5 Vp-p
PC 音频输入 （微型插孔）
耳机插孔
220 V AC，50 Hz
40 英寸
（对角线测量约 101.6 cm）
1920 点 （水平）× 1080 线 （垂直）
230 W 270 W 320 W
0.5 W
992 × 688 × 265 1135 × 779 × 306 1278 × 874 × 384
992 × 643 × 122 1135 × 734 × 122 1278 × 832 × 123
25.5 32.5 43.5
22.0 28.5 36.0
B/CB：0.7 Vp-p，75 欧姆 /
46 英寸
（对角线测量约 116.8 cm）
52 英寸
（对角线测量约 132.2 cm）
其他信息
接下页
37
CS
Page 38
机型名称 KLV-40W300A KLV-46W300A KLV-52W300A
显示规格
亮度 *
对比度 *
可视角 (L0/3)*
清晰度
( 电视线 )*
RF 模拟信号
SDTV
HDTV
色域覆盖率 *
运动图像拖尾时间 *
声音特性 *
* 根据 SJ/T11348-2006 《数字电视平板显示器测量方法》。
** 该指标为 SJ/T11343-2006 《数字电视液晶显示器通用规范》之常温性能要求值。
350 cd/m2以上 **
150:1 以上 **
水平 120°垂直 80°以上 **
水平 350, 垂直 400 线以上 **
水平 450, 垂直 450 线以上 **
水平 720, 垂直 720 线以上 **
32 % 以上 **
20 ms 以下 **
额定输入时声压总谐波失真 10% 以下 **
设计及规格若有变更，恕不另行通知。
PC 输入信号参照表
信号 水平 （像素） 垂直 （线） 水平频率 （kHz） 垂直频率 （Hz） 标准
VGA 640 480 31.5 60 VGA
640 480 37.5 75 VESA
720 400 31.5 70 VGA-T
SVGA 800 600 37.9 60 VESA 指标
800 600 46.9 75 VESA
XGA 1024 768 48.4 60 VESA 指标
1024 768 56.5 70 VESA
1024 768 60.0 75 VESA
WXGA 1280 768 47.4 60 VESA
1280 768 47.8 60 VESA
1280 768 60.3 75
1360 768 47.7 60 VESA
SXGA 1280 1024 64.0 60 VESA
1280 1024 80.0 75 VESA
HDTV 1920 1080 67.5 60
• 本电视机的 PC 输入不支持绿色同步或复合同步。
• 本电视机的 PC 输入不支持隔行信号。
• 为了获得最佳图像品质，建议个人电脑使用以上图表信号中的 60 Hz 垂直频率。在即插即播时，具有 60 Hz 垂直频率
的信号将会被自动选取。
38
CS
Page 39
故障排除
检查待机指示灯是否以红色闪烁。
当该指示灯闪烁时
表明自检功能已被激活。
1 查看待机指示灯在每两秒间歇之间闪烁多少
次。
例如：指示灯闪烁三次，然后有两秒钟间歇，然
后又闪烁三次，等等。
2 按电视机顶部的电源关闭电视机，断开交流
电源线连接，并告知您的经销商或 Sony 服务
中心指示灯如何闪烁 （闪烁次数）。
当指示灯不闪烁时
1 检查下列项目。
2 如果问题仍然存在，则请专业维修人员修理
您的电视机。
观看电视频道时有图像或声音干扰
• 调节 “AFT”（自动微调）以获得更好的图像接收
（第 35 页）。
屏幕上出现一些细小的黑点和 / 或亮点
• 显示器的图像由像素组成。屏幕上细小的黑点和 / 或
亮点 （像素）并不是故障。
节目无颜色
• 选择 “初始化”（第 23 页）。
观看来自 1或2插孔的信号时没有颜色或颜色异常
• 检查 1或2插孔的连接状况并检查各插头是否牢固
地插在各自的插孔中。
声音
无声音，但图像良好
• 按音量 +/- 或静音。
• 检查 “扬声器”是否设定为 “电视机扬声器”（第
31 页）。
频道
图像
无图像 （黑屏）和无声音
• 检查天线 / 电缆连接状况。
• 将电视机连接至交流电源插座，然后按电视机顶部的
电源。
• 如果待机指示灯以红色点亮，按电源 / 待机。
无来自连接至视频输入插孔的装置的图像或菜单信息
• 按输入选择显示连接装置的列表，然后选择想要的输
入。
• 检查选购装置和电视机之间的连接。
重影或虚像
• 检查天线 / 电缆连接状况。
• 检查天线位置和方向。
屏幕上只出现雪花和干扰
• 检查天线是否折断或弯曲。
• 检查天线是否已经达到使用寿命 （通常使用寿命为
三至五年，在海边使用则为一至两年）。
图像失真 （虚线或条纹）
• 使电视机远离汽车、摩托车、吹风机或选购装置等电
气干扰源。
• 安装选购装置时，在选购装置和电视机之间留出一定
的空间。
• 请务必使用天线电缆连接天线 / 电缆。
• 使天线电缆远离其他连接电缆。
某些频道无图像
• 已加密 / 只供订户观看的频道。请参加付费电视服
务。
• 数据专用频道 （无图像或声音）。
• 请向电视台咨询传送信号详情。
综合
电视机自动关闭 （电视机进入待机模式）
• 检查是否启动了 “睡眠定时器”功能，或确认 “开
机定时器”中的“持续时间”设定（第32页）。
电视机自动打开
• 检查是否启动了 “开机定时器”功能 （第 32 页）。
无法选择某些输入源
• 选择 “视频标注”并取消输入源的 “跳过”设定
（第 32 页）。
遥控器不工作
• 更换电池。
屏幕上出现 “储存显示模式：开”信息
• 在 “设定”菜单中选择 “全部初始化”（第 33 页）。
信号微弱 （信号电平指示 （第 35 页）以红色显示）
• 检查天线 / 电缆连接状况。
• 请确认 “手动频道预设”（第 35 页）的 “灵敏度”
设置，如果是 “低”，请选择 “高”。
其他信息
39
CS
Page 40
KLV-52W300A
KLV-46W300A
KLV-40W300A
Printed in China
Loading...
