Sony KDL-65W955B, KDL-55W955B Users guide [pt]

Televisor

Manual de Instruções

4-531-420-11(3)

KDL-65W955B / 55W955B

• Leia o manual de instruções antes de
utilizar a TV.

• Guarde este manual para futuras
consultas.

• Para mais informações, consulte o
manual eletrônico (i-MANUAL).

Suporte ao Cliente Sony

http://esupport.sony.com/BR/

Por favor, não devolva o
produto à loja

Registro do
Proprietário

O nome do modelo e o número
de série estão localizados na
lateral e na parte traseira da TV.
Anote estes dados nos espaços
fornecidos abaixo. Informe-os
quando entrar em contato com
o revendedor ou Serviço
Autorizado Sony.

Nome do modelo

Número de série

Dúvidas & Informações

Adicionais

Se após a leitura deste manual de
instruções ainda tiver dúvidas
relacionadas ao uso da TV Sony
entre em contato com a Central de
Relacionamento, fone: 4003 SONY
(7669) para capitais e regiões
metropolitanas / 0800 880 SONY
(7669) para as demais localidades,
ou com um Serviço Autorizado
Sony.

ADVERTÊNCIA E
PRECAUÇÕES

Para evitar o perigo de faísca ou choque
elétrico, não exponha o produto à chuva
ou umidade.

Este símbolo tem o
propósito de alertar o
usuário sobre a
presença de “tensões
perigosas” não
isoladas, dentro do
gabinete do produto,
as quais podem ter
intensidade suficiente
para constituir risco de
choque elétrico para as
pessoas.

Este símbolo tem o
propósito de alertar o
usuário quanto à
presença de instruções
importantes de
operação e
manutenção (serviços)
no Manual de
Instruções que
acompanha o produto.

®

,

Para Segurança

O aparelho não deve ser exposto a
líquido, inclusive na forma de pingos;
nem coloque sobre o aparelho objetos
contendo líquido, como vasos e copos,
pois poderá danificar o aparelho e expor
o consumidor a riscos desnecessários.

PRECAUÇÃO

Para reduzir o risco de choque elétrico,
não utilize o cabo de alimentação CA
com uma extensão ou outro tipo de
tomada em que o plugue não seja
inserido completamente.

Segurança

sAlgumas pessoas podem sentir

desconforto (tais como tensão ocular,
fadiga ou náuseas) enquanto
observam as imagens de vídeo 3D ou
jogam jogos estereoscópicos em 3D. A
Sony recomenda que todos os
espectadores façam intervalos
regulares quando assistirem às
imagens de vídeo em 3D ou jogarem
jogos estereoscópicos em 3D. A
duração e a frequência das
interrupções necessárias variam de
pessoa para pessoa. Você deve
decidir o que funciona melhor. Se você
sentir qualquer desconforto, deve parar
de assistir às imagens de vídeo 3D ou
de jogar jogos estereoscópicos em 3D,
até o desconforto cessar; consulte um
médico se julgar necessário. Você
também deve rever (i) o manual de
instruções de qualquer outro
dispositivo ou mídia utilizada com este
aparelho de televisão e (ii) acessar o
nosso site (http://esupport.sony.com/
BR/) para obter as informações mais
recentes. A visão das crianças
pequenas (especialmente aquelas
com menos de seis anos) ainda está
em desenvolvimento. Consulte o seu
médico (como um pediatra ou médico
oftalmologista) antes de permitir que as
crianças assistam às imagens de vídeo
em 3D ou joguem jogos
estereoscópicos em 3D. Os adultos
devem supervisionar as crianças para
garantir que sigam as recomendações
listadas acima.

sNão u se, guarde ou deixe os óculos 3D

ou as pilhas/baterias próximas ao fogo
ou em locais com altas temperaturas,
como, por exemplo, sob a incidência
direta da luz solar ou no interior de um
veículo estacionado sob o sol.

sAo usar a função 3D simulada, por

favor, note que a imagem exibida é
modificada a partir do original devido à
conversão efetuada por esta televisão.

sOpere a TV somente em 110V ~ 220V

CA, 60Hz

sUse o cabo de alimentação CA

especificado pela Sony e apropriado
para a tensão de alimentação local.

sSe algum líquido ou objeto cair dentro

do gabinete, desconecte a TV
imediatamente da tomada e procure o
Serviço Autorizado Sony antes de
operar o aparelho novamente.

sSe você não for utilizar a TV por um

período longo, desconecte o cabo de
alimentação da tomada, puxando-o
pelo corpo do plugue e nunca pelo
cabo.

sPara obter mais informações sobre

precauções de segurança, veja
“Folheto de Instruções de Segurança”
(fornecido).

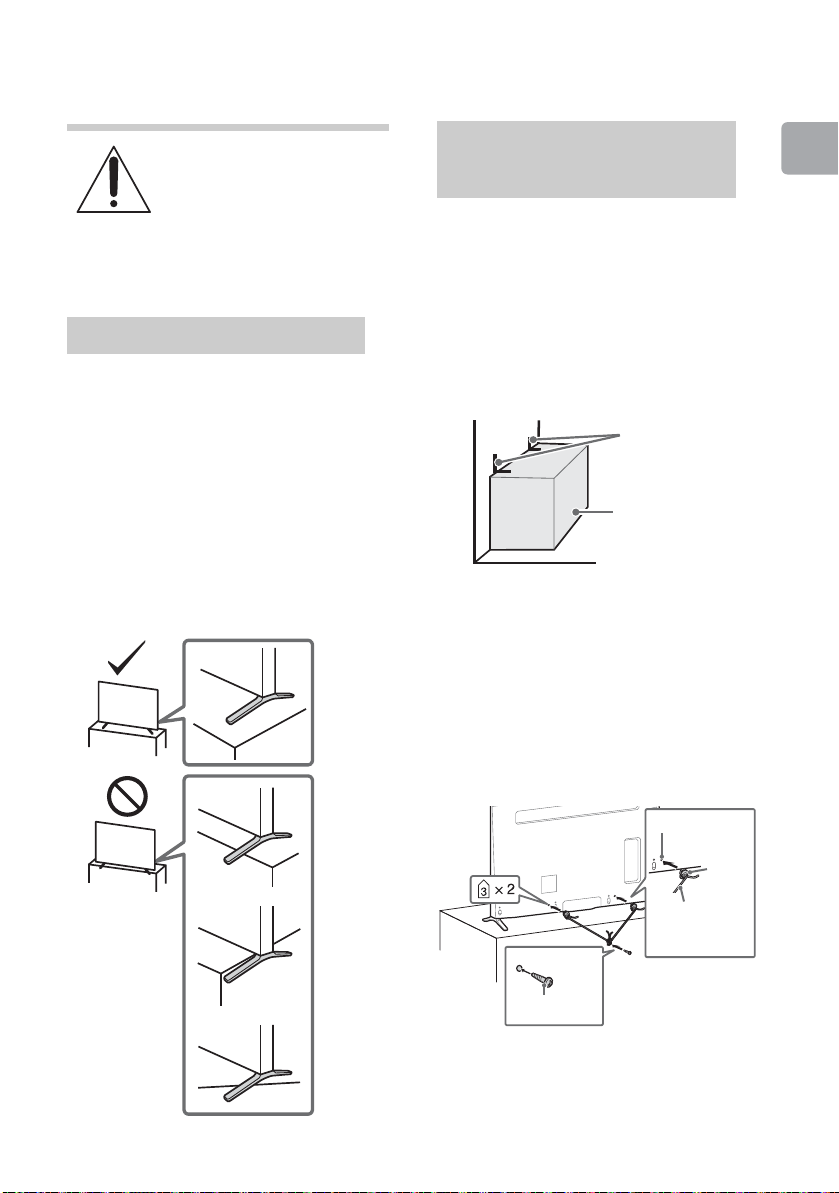

Instalação

sA T V deve ser instalada próxima a uma

tomada da rede elétrica de fácil
acesso.

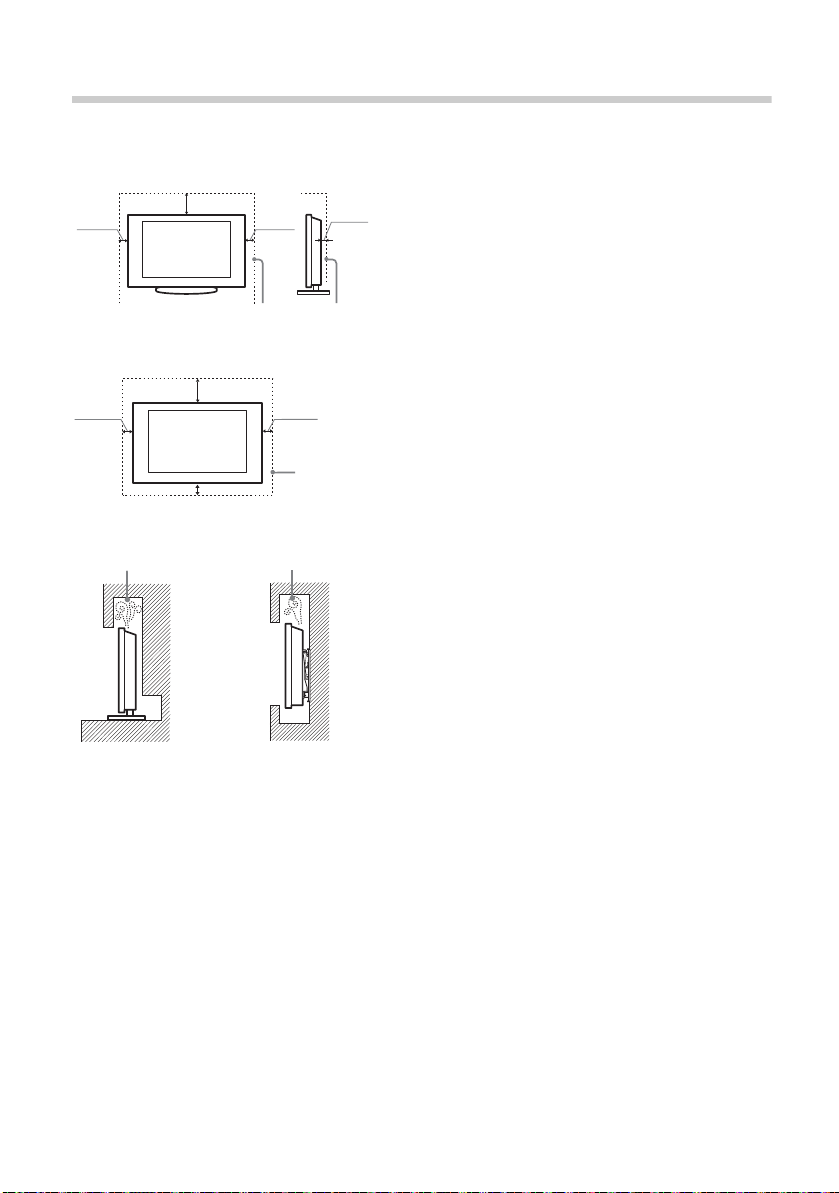

sPara evitar o superaquecimento

interno, não bloqueie as aberturas de
ventilação.

sNã o instale a TV em um local quente ou

úmido, nem onde fique exposto à
quantidade excessiva de poeira ou
vibrações mecânicas.

sSe a TV for transferida diretamente de

um local frio para quente, ou se a
temperatura ambiente mudar
repentinamente, a imagem poder á ficar
borrada ou apresentar cores de baixa
qualidade devido à condensação de
umidade. Neste caso, espere algumas
horas para que a umidade se evapore
antes de ligar a TV novamente.

sPara obter uma imagem de melhor

qualidade, não exponha a tela
diretamente a uma iluminação ou à luz
solar direta. Recomenda-se usar um
refletor de teto direcionado para baixo
ou cobrir as janelas que ficam voltadas
para a tela com uma cortina opaca. É
desejável a instalação da TV em uma
sala onde o piso e as paredes não
sejam de material refletivo.

Para Clientes

• Para instalar este aparelho são

necessários instaladores experientes.
Assegure-se de contratar o serviço de
instalação recomendado pelos
revendedores Sony, e verifique todos
os itens de segurança durante a
instalação.

2

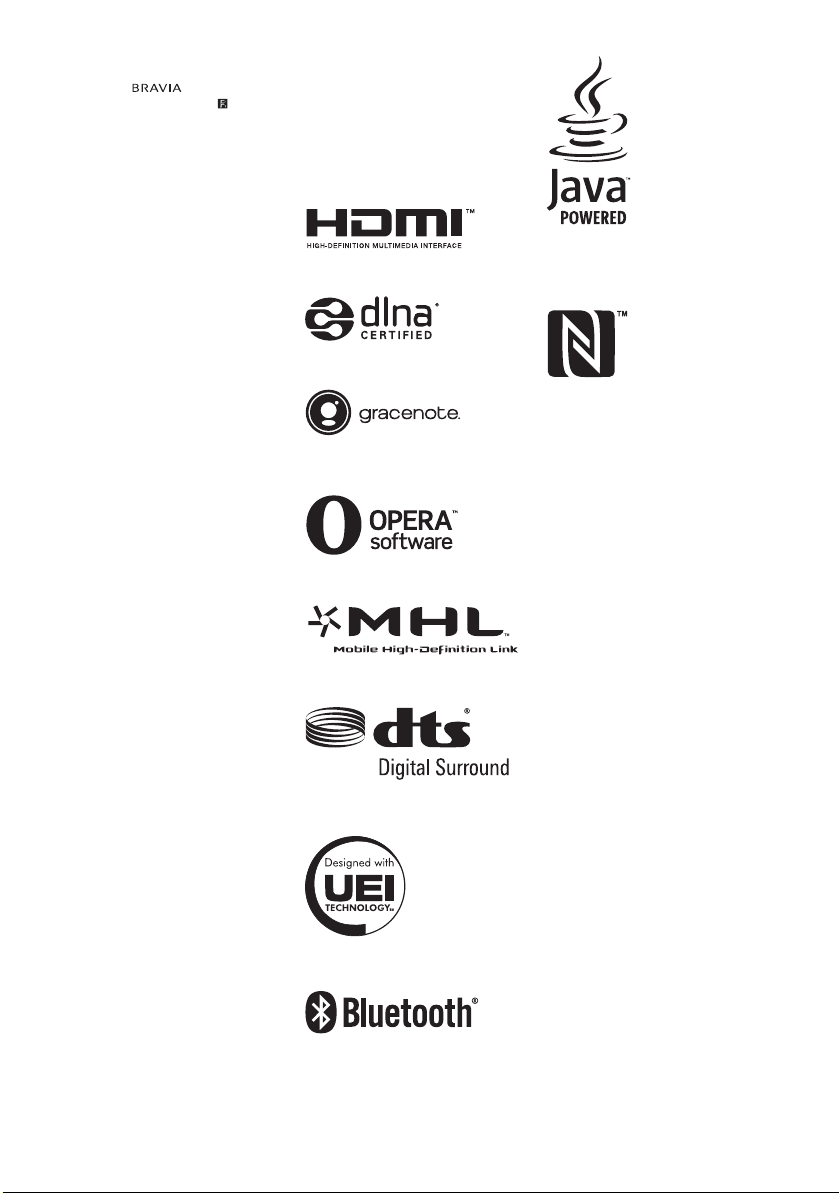

Informações sobre marcas
registradas

“BRAVIA” e , S-Force,
Motionflow, BRAVIA Sync, e são
marcas comerciais ou marcas
registradas da Sony Corporation.

Os termos HDMI e HDMI High-Definition
Multimedia Interface e o logotipo HDMI
são marcas comerciais ou marcas
registradas da HDMI Licensing LLC nos
Estados Unidos e outros países.

Java e todas as marcas comerciais e
logotipos baseados em Java são marcas
comerciais ou marcas registradas da
Oracle e/ou de suas empresas filiadas.
Outros nomes podem ser marcas
comerciais de seus respectivos
proprietários.

ASTRO TV é um software desenvolvido
pela TOTVS S/A que implementa a
norma de interatividade do Sistema
Brasileiro de TV Digital “Ginga” ABNT
NBR-15606.

®

é uma marca registrada da

GINGA
PUC-Rio/UFPB

®

NCL

é uma marca registrada da

PUC-Rio
Fabricado de acordo com licença da

Dolby Laboratories. Dolby e o símbolo D
duplo são marcas comerciais da Dolby
Laboratories.

®

DLNA

, o logotipo DLNA e DLNA

®

CERTIFIED
marcas de serviço ou marcas de
certificação da Digital Living Network
Alliance.

TrackID é uma marca comercial ou
marca registrada da Sony Mobile
Communications AB.

Gracenote, Gracenote eyeQ, Gracenote
VideoID, Gracenote Video Explore,
Gracenote MusicID, a logomarca e os
logotipos da Gracenote e o logotipo
“Powered by Gracenote” são marcas
registradas ou marcas comerciais da
Gracenote nos Estados Unidos e/ou em
outros países.

Opera
ASA. Copyright 1995-2014 Opera
Software ASA. Todos os direitos
reservados.

Wi-Fi, Wi-Fi Direct e Miracast são marcas
comerciais ou marcas registradas da
Wi-Fi Alliance.

“Sony Entertainment Network logo” e
“Sony Entertainment Network” são
marcas comerciais da Sony Corporation.

MHL, Mobile High-Definition Link e o
logotipo MHL são marcas comerciais ou
marcas registradas da MHL Licensing,
LLC.

Para informações sobre patentes DTS,
consulte http://patents.dts.com.
Fabricado sob licença da DTS Licensing
Limited. DTS, o Símbolo, e DTS e o
Símbolo juntos são marcas registradas,
e DTS Digital Surround é uma marca
comercial da DTS, Inc. © DTS, Inc.
Todos os direitos reservados.

Desenvolvido com UEI Technology™
Sob licença da Universal Electronics Inc.
Portions © UEI 2000-2013

são marcas comerciais,

®

Devices SDK da Opera Software

A marca nominativa e os logotipos

®

são de propriedade da

Bluetooth
Bluetooth SIG, Inc. e qualquer uso de
tais marcas pela Sony Corporation é feito
sob licença. Outras marcas comerc iais e
nomes de marca pertencem aos seus
respectivos proprietários.

A marca N é uma marca comercial ou
marca registrada da FNC Forum, Inc.
nos Estados Unidos e em outros países.

Nota

Os nomes das companhias e os nomes
de seus produtos são marcas
comerciais ou marcas registradas das
respectivas companhias.

Nota sobre ENCE

Esta TV está de acordo com o Programa
Brasileiro de Etiquetagem – PBE do
Inmetro, conforme Portaria Inmetro/MD IC

o

85 de 24 de Março de 2009, sendo

N
que a Etiqueta Nacional de Consumo de
Energia – ENCE informa o consumo de
energia em modo de espera (standby), e

é

m que o produto cumpre os

tamb
requisitos de segurança estabelecidos
em normas nacionais e/ou internacionais

é

m de informar a diagonal visual.

al

~

• Os recursos disponíveis podem variar

conforme o modelo/região/país.

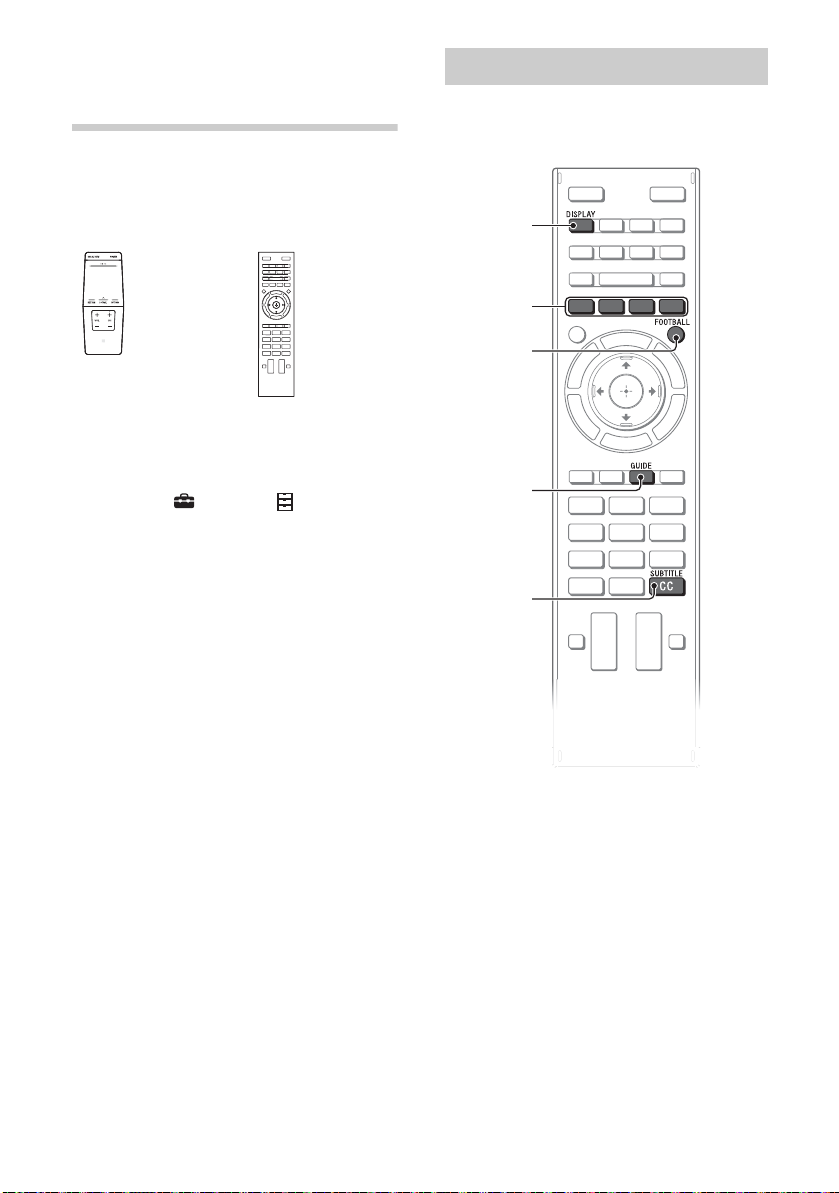

• As ilustrações do controle remoto

utilizadas neste manual são do modelo
RMF-YD003 (controle remoto com
touchpad) e RM-YD099 (controle
remoto com receptor infravermelho
(IR)), a menos que se indique o
contrário.

• As ilustrações utilizadas neste manual

podem não corresponder com o
modelo da sua TV.

• Mantenha este manual para

referências futuras.

(Continua)

3

ADVERTÊNCIA

Evite o uso prolongado do aparelho com
volume alto (potência superior à 85
decibéis), pois isto poderá prejudicar a
sua audição (Lei Federal N

A seguir, incluímos uma tabela com os
níveis de intensidade sonora em decibéi s
e os exemplos de situações
correspondentes para a sua referência.

Nível de
Decibéis

30 Biblioteca silenciosa,

sussurros leves

40 Sala de estar, refrigerador,

quarto longe do trânsito

50 Trânsito leve, conversação

normal, escritório silencioso

60 Ar condicionado a uma

distância de 6 m, máquina de
costura

70 Aspirador de pó, secador de

cabelos, restaurante ruidoso

80 Tráfego médio de cidade,

coletor de lixo, alarme de
despertador a uma dist ância
de 60 cm

OS RUÍDOS ABAIXO PODEM SER
PERIGOSOS EM CASO DE EXPOSIÇÃO
CONSTANTE

90 Metrô, motocicleta, tráfego de

caminhão, cortador de grama

100 Caminhão de lixo, serra

elétrica, furadeira pneumática

120 Show de banda de rock em

frente às caixas acústicas,
trovão

140 Tiro de arma de fogo, avião a

jato

180 Lançamento de foguete

Informação cedida pela Deafness
Research Foundation, por cortesia.

Exemplos

o

11.291/06).

DESCARTE DE PILHAS E
BATERIAS

De acordo com as pilhas ou baterias
fornecidas com este aparelho,
considerar as seguintes informações de
descarte:

Pilhas e Baterias Não
Recarregáveis e
Recarregáveis

Atenção:

• Verifique as instruções de uso do

aparelho certificando-se de que as
polaridades (+) e (-) estão no sentido
indicado.

• As pilhas poderão vazar ou explodir se

as polaridades forem invertidas,
expostas ao fogo, desmontadas ou ao
se tentar recarregar pilhas e baterias
não recarregáveis.

• Evite misturar com pilhas de outro tipo

ou com pilhas usadas, transportá-las
ou armazená-las soltas, pois au menta o
risco de vazamento.

• Retire as pilhas caso o aparelho não

esteja sendo utilizado, para evitar
possíveis danos na eventualidade de
ocorrer vazamento.

• As pilhas devem ser armazenadas em

local seco e ventilado.

• No caso de vazamento de pilha, evite o

contato com a mesma. Lave qualquer
parte do corpo afetado com água
abundante. Ocorrendo irritação,
procure auxílio médico.

• Não remova o invólucro da pilha.

• Mantenha fora do alcance das

crianças. Em caso de ingestão procure
auxílio médico imediatamente.

Localização da etiqueta de
identificação

As etiquetas do nome do modelo e da
tensão de alimentação da TV estão
localizadas na parte traseira da TV.

Nota

Este aparelho destina-se ao uso
doméstico e não profissional.

4

Introduzindo a TV BRAVIA

®

Experimentando a impressionante alta definição com a sua TV BRAVIA

Para experimentar os detalhes impressionantes em sua nova TV BRAVIA, é necessário ter acesso à
programação de alta definição (HD). A sua TV BRAVIA pode receber e exibir a programação HD
através de:

• Transmissões de TV digital por meio de RF em canais abertos através de uma antena de UHF
de boa qualidade

• Assinatura de TV a cabo de alta definição

• Assinatura de TV via satélite de alta definição

• Reprodutor de discos Blu-ray Disc™ ou outros equipamentos externos compatíveis com HD

Entre em contato com o provedor de serviço de TV a cabo, TV via satélite ou HD para obter
informações sobre como atualizar a programação HD.

Os quatro passos para uma experiência Full HD (alta definição completa)

Aparelho de TV, Som, Fonte e Configurações

Juntamente com o seu aparelho de TV BRAVIA, um sistema de alta definição completo requer um
sistema de som de alta definição, uma fonte de programação de alta definição e uma configuração
de conexão adequada.

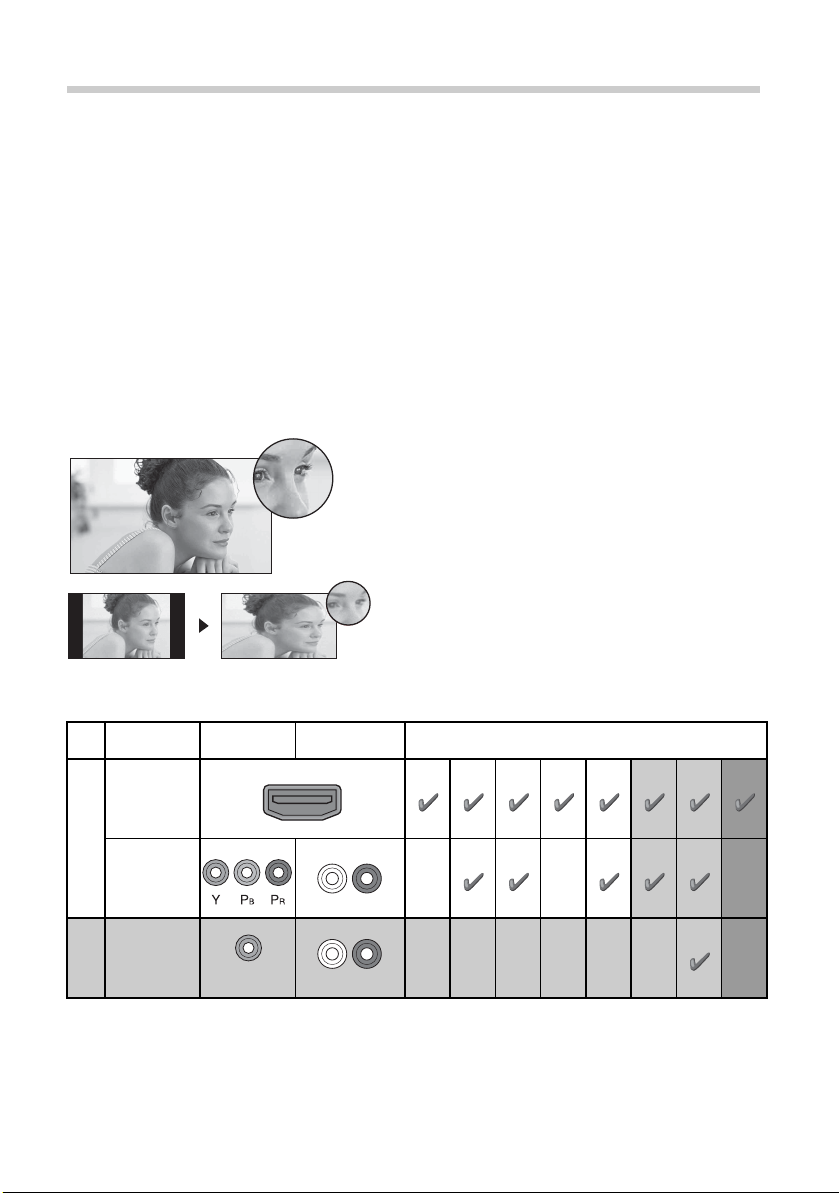

Fonte 16:9 (alta definição)
A maioria dos sinais HDTV utiliza o tamanho de tela
widescreen de 16:9, que preenche a tela da sua
BRAVIA, mantendo uma imagem nítida, clara e
viva.

Fonte 4:3 (definição padrão)
A maioria dos sinais de definição padrão utiliza o
tamanho quadrado de 4:3. Quando uma imagem
4:3 é exibida em uma TV de alta definição, você
verá faixas pretas nas laterais da imagem. A
qualidade da imagem poderá não ser tão nítida
quanto a das fontes de alta definição.

A tabela a seguir mostra os formatos de vídeo de alta definição (HD) e definição padrão (SD)
suportados pelas entradas da TV BRAVIA.

ENTRADA VÍDEO ÁUDIO

HDMI

1080/24p/30p

FORMATOS SUPORTADOS

1080p*11080i

720/24p/30p

720p*1480p/576p

480i/576i PC*

HD

COMPONENT

Audio L/R

VIDEO

SD

*1Para mais informações sobre os formatos suportados, consulte as “Especificações técnicas” neste manual.
*2Para mais informações sobre os formatos de PC suportados, consulte o i-Manual.

Conexão de

vídeo composto

Audio L/R

~

• Para ajudar a assegurar a mais alta qualidade para a sua experiência de alta definição, utilize os cabos

HDMI (High-Definition Multimedia Interface: Interface multimídia de Alta Definição) da Sony.

2

5

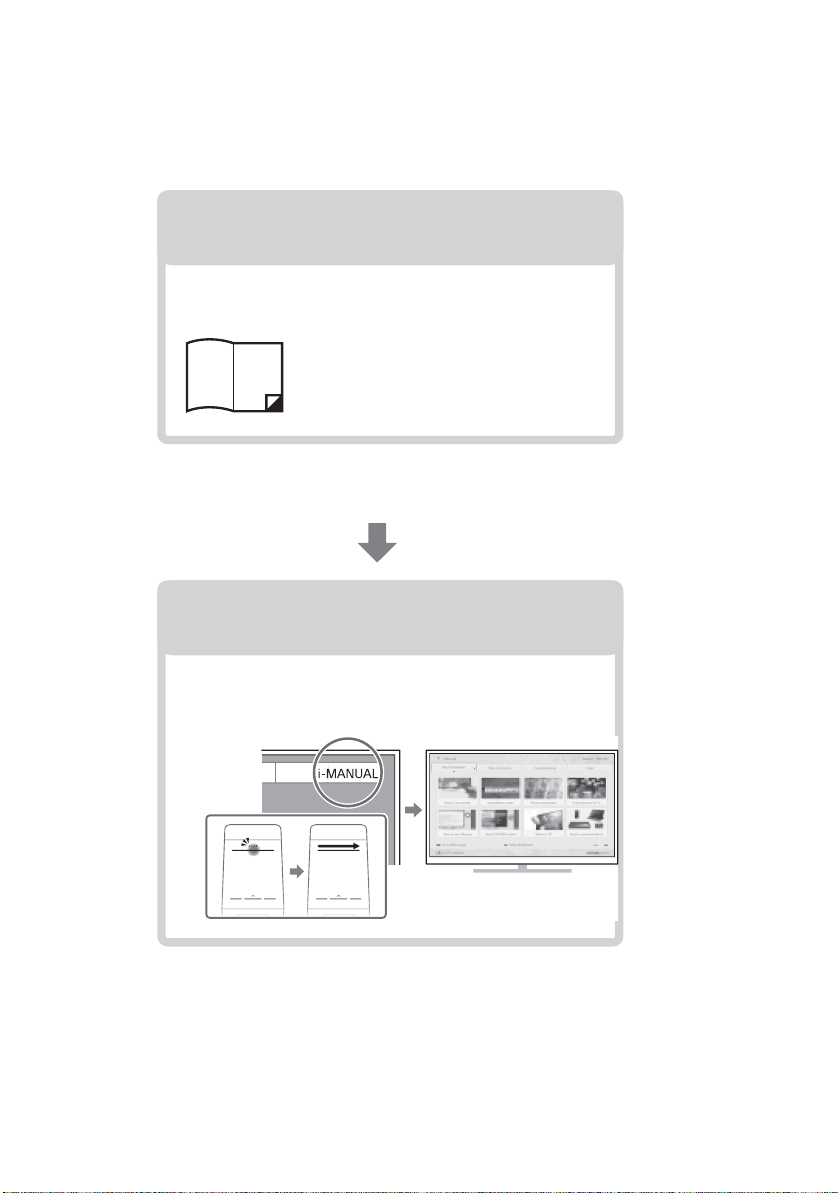

Sobre este manual (Instruções de Operação)

Este manual explica como configurar a sua TV. Para mais
informações sobre a utilização da TV BRAVIA, consulte o
“Manual eletrônico” (i-Manual).

Instruções de Operação

Manual Eletrônico

(i-Manual)

Explica como configurar a sua TV, contemplando desde
conexões, configuração inicial até operações básicas.

Para mais informações, consulte o i-MANUAL.

Explica como utilizar todas as funções. Consulte a
página 27 sobre como utilizar o i-Manual.

As imagens e ilustrações utilizadas neste manual podem
diferir da tela real.

6

Índice

Preparativos

Verificando os acessórios .............................................................................8

Inserindo pilhas no controle remoto..............................................................8

Antes de ajustar a sua TV .............................................................................9

1: Instale o pedestal....................................................................................10

2: Conecte a TV...........................................................................................11

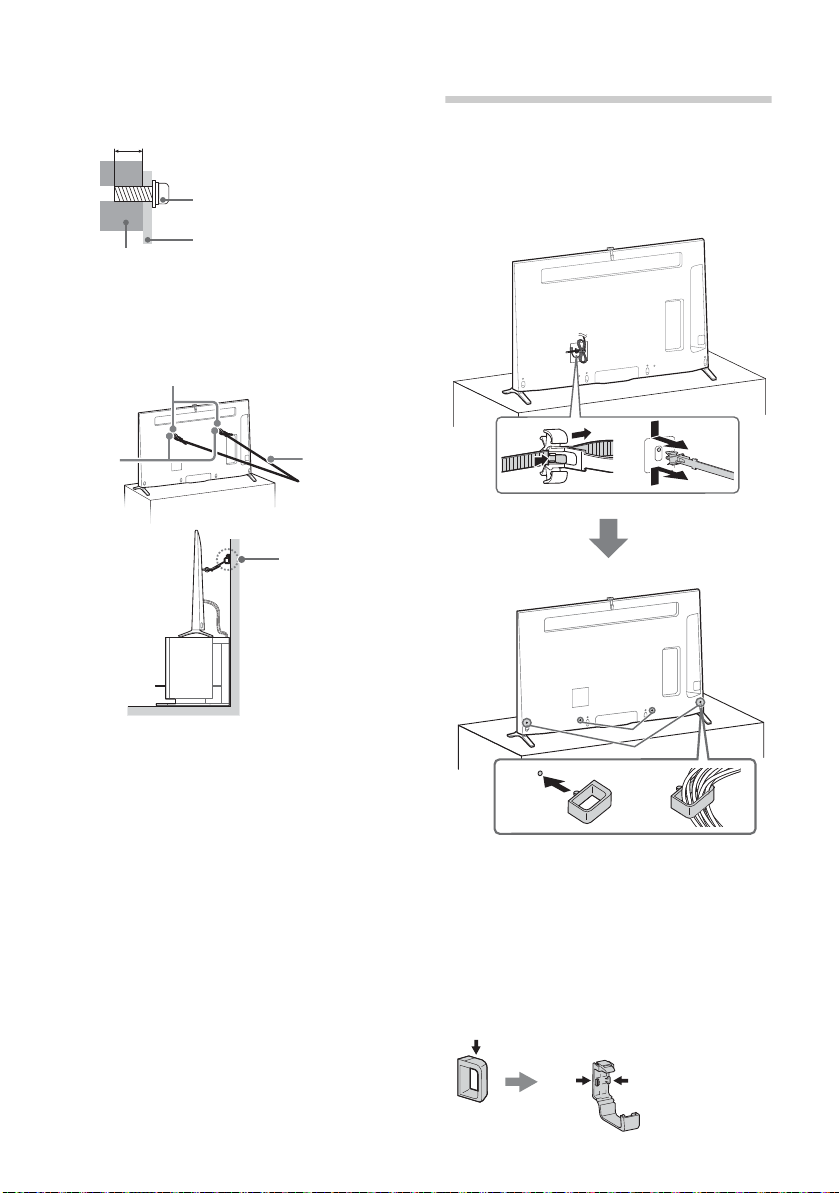

3: Instale a TV com segurança....................................................................17

4: Agrupe os cabos.....................................................................................18

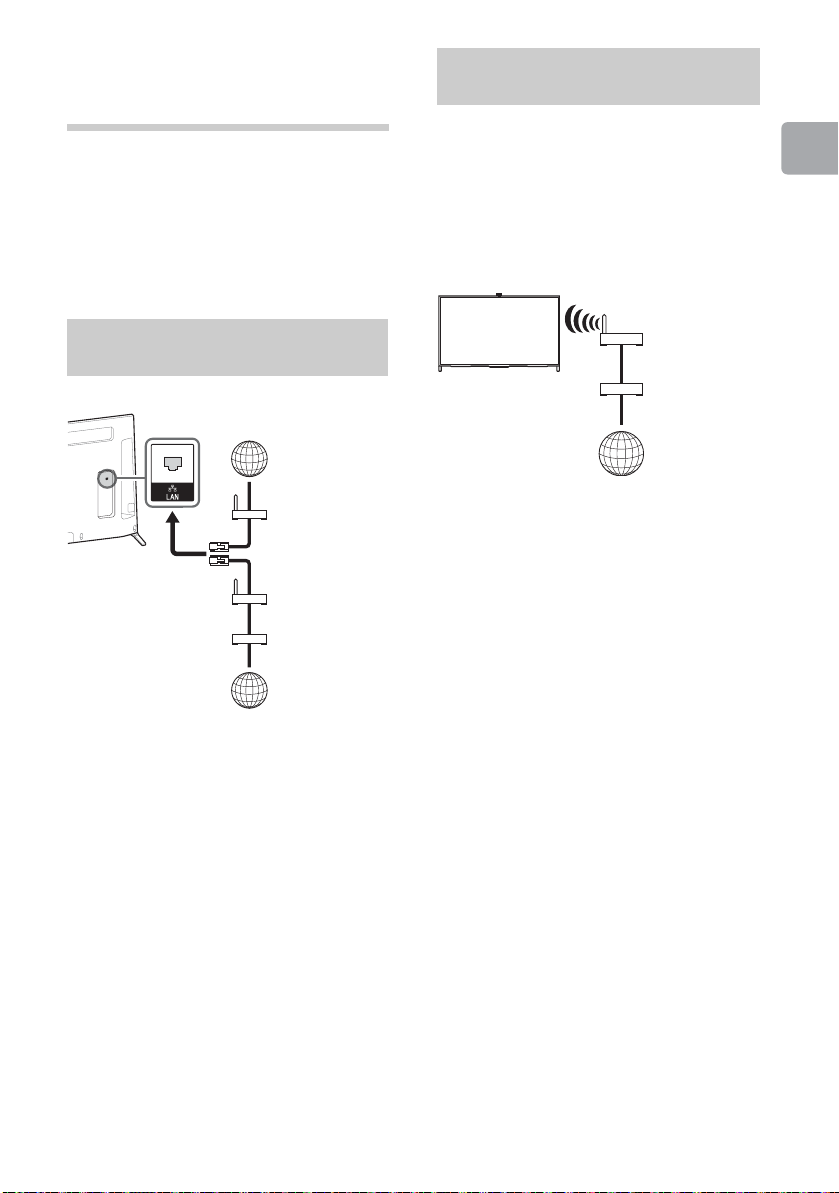

5: Conecte a TV à Internet ..........................................................................19

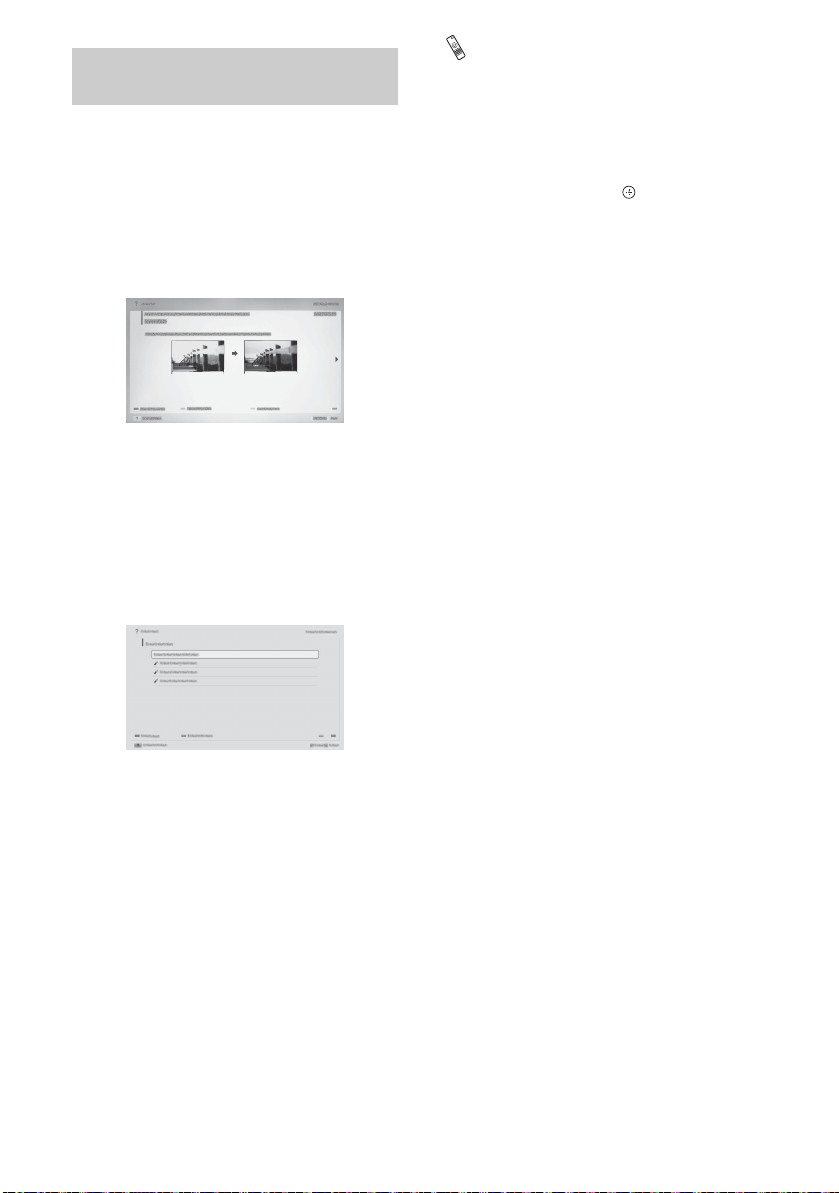

6: Execute a configuração inicial................................................................20

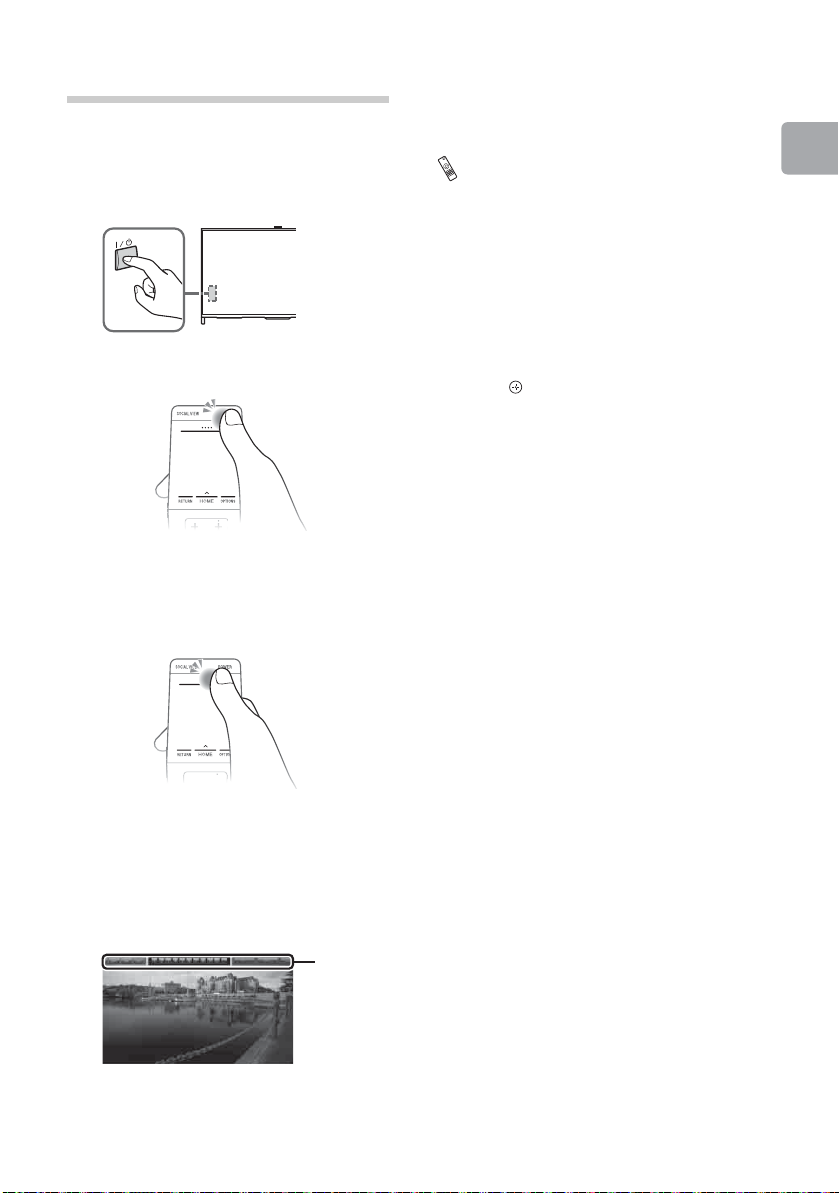

Assistindo à TV............................................................................................21

Utilizando o controle remoto .......................................................................22

Operando a sua TV BRAVIA

Descobrir o conteúdo do que você gosta (Discover).................................24

Desfrutar a rede social enquanto assiste à TV (Visualização Social).........24

Selecionar vários conteúdos e ferramentas (Home Menu).........................25

Procurando Instruções

Procurando instruções no
manual eletrônico

B

(i-Manual)

Informações Adicionais

Solucionando problemas ............................................................................29

Como cuidar da sua TV BRAVIA.................................................................31

Especificações técnicas .............................................................................32

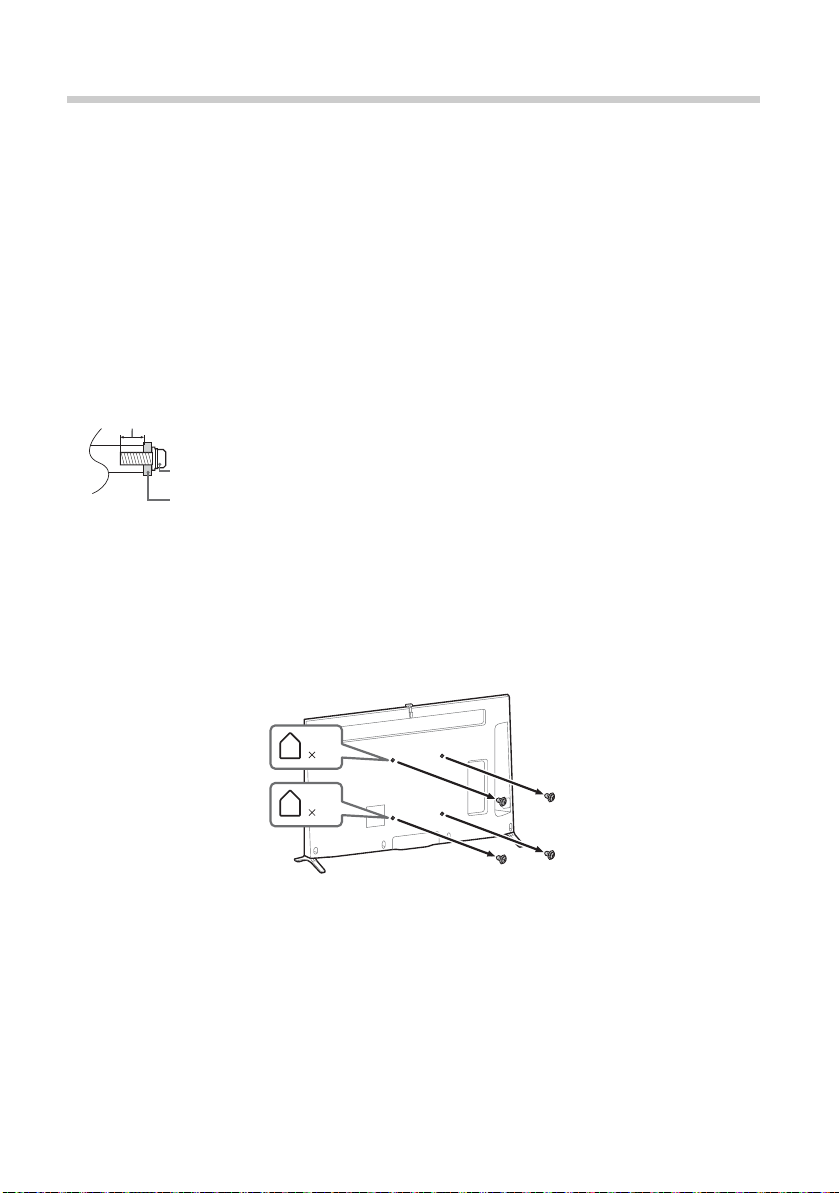

Instalando a TV na parede..........................................................................34

Instalando a TV em uma parede ou área fechada......................................36

Termo de garantia.......................................................................Última capa

.................................. wj

7

Preparativos

Verificando os acessórios

Controle remoto com receptor infravermelho
(IR) (1)*
Controle remoto com touchpad (1)*
Pilhas tipo AAA (4)
Prendedor de cabos (2)
Pedestal (2)
Parafusos de fixação do pedestal (M5 x 16) (4)

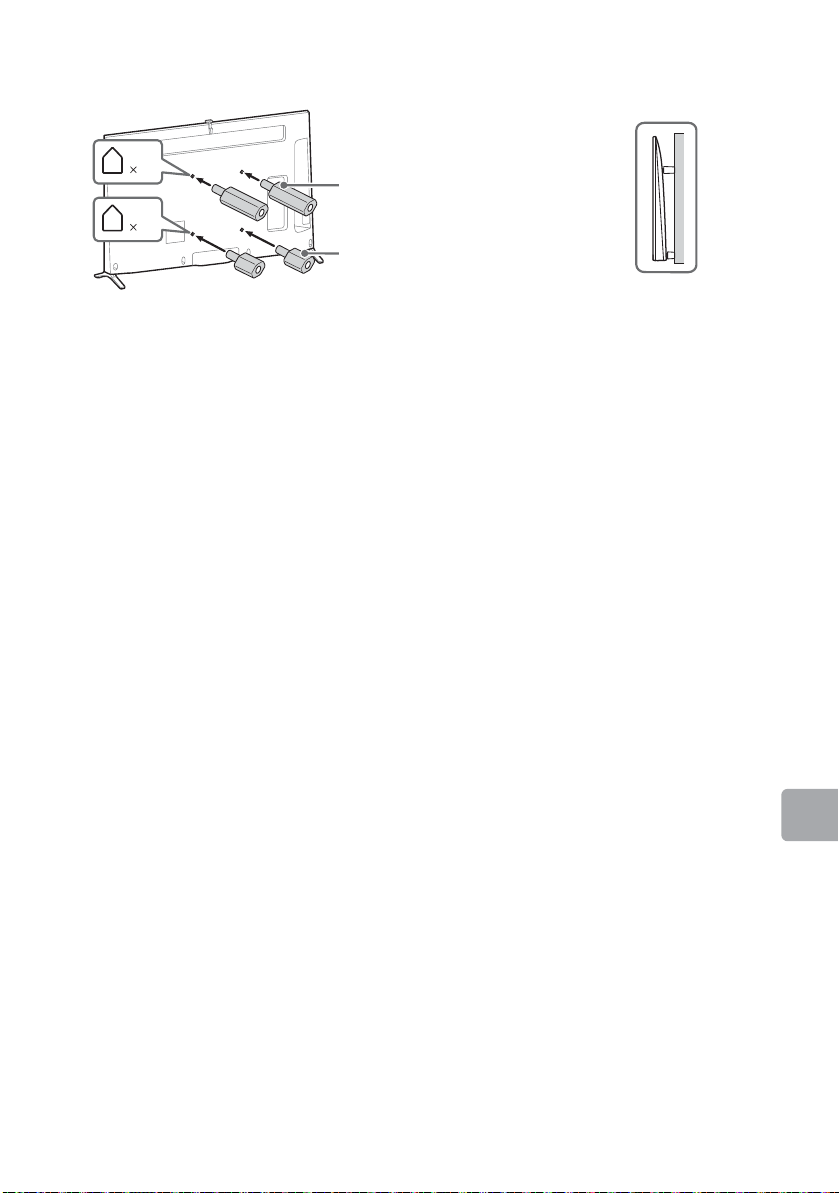

Espaçador para montagem na parede (M6)
(longo) (2)
Espaçador para montagem na parede (M5)
(curto) (2)
Óculos 3D passivo (2)
Manual de instruções (este manual) e outros
documentos

* Consulte o nome do modelo impresso no

controle remoto.

~

• Os acessórios fornecidos não podem ser

vendidos separadamente.

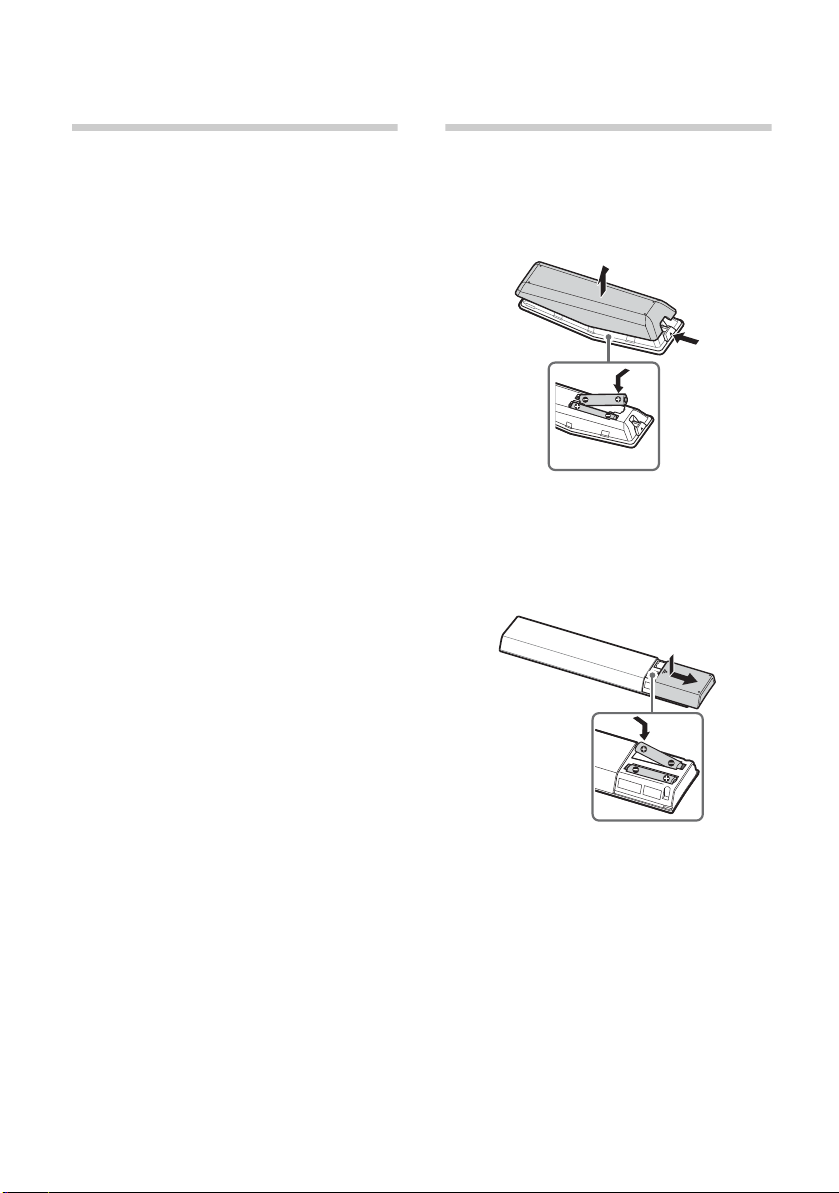

Inserindo pilhas no controle remoto

Insira duas pilhas tipo AAA (fornecidas) de
modo que os sinais e e E das pilhas coincidam
com os sinais do diagrama do interior do
compartimento de pilhas do controle remoto.

Controle remoto com touchpad

1 Remova a folha de proteção.
2 Pressione a trava e levante a tampa para

abrir.

Controle remoto com receptor
infravermelho (IR)

1 Remova a folha de proteção.
2 Pressione e deslize a tampa para abrir.

8

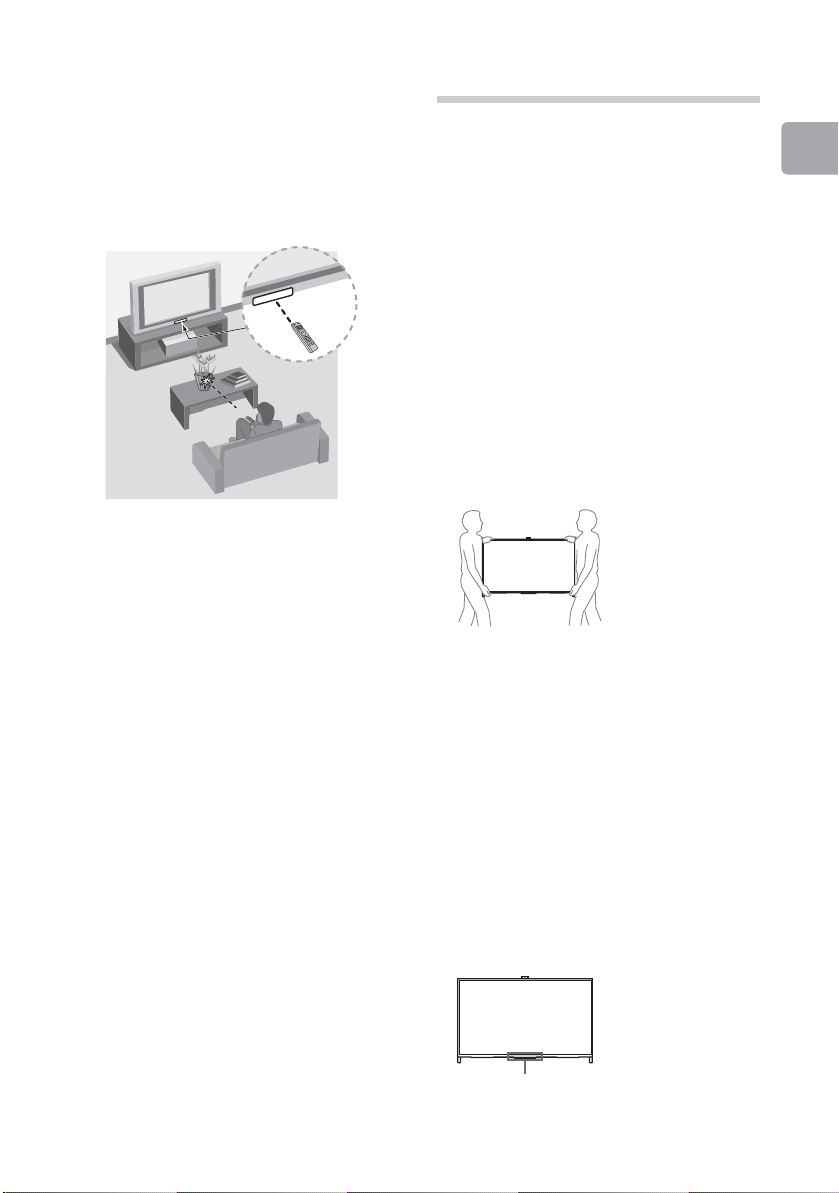

x Instruções de utilização do controle

Sensor infravermelho (IR)

remoto com receptor infravermelho
(IR)

• Aponte o controle remoto diretamente para
o receptor infravermelho (IR) localizado na
TV.

• Certifique-se de que nenhum objeto esteja
bloqueando o caminho entre o controle
remoto e o receptor infravermelho (IR) da
sua TV.

• As lâmpadas fluorescentes podem interferir
na operação do controle remoto;
experimente desligá-las.

• Se tiver problemas com o controle remoto,
reinsira ou substitua as pilhas e certifique-se
de que elas estão inseridas corretamente.

~

• Imagem meramente ilustrativa. Dependendo do

modelo da sua TV, o posicionamento do
receptor infravermelho poderá ser diferente da
ilustração.

Antes de ajustar a sua TV

Alguns modelos de TV são fornecidos com o
pedestal desmontado para que você possa
instalar a TV diretamente na parede. Consulte a
página 34 (Instalando a TV na parede) caso
instale a TV na parede. Se optar por não
instalar a TV na parede, instale o pedestal na
TV. Você necessitará de uma chave Phillips
(não fornecida) e os parafusos fornecidos para
realizar esta operação. Consulte o folheto
contendo as instruções de instalação do
pedestal fornecido com a TV.
Certifique-se de observar os cuidados a seguir
ao instalar a sua TV:

• Desconectar todos os cabos antes de
transportar a TV.

• Transportar a TV com um número adequado
de pessoas; TVs grandes necessitam de
duas ou mais pessoas.

• Colocar corretamente as mãos enquanto
transporta a TV é muito importante para a
sua segurança e para evitar danos ao
aparelho.

• Assegure uma ventilação adequada à sua
TV. Consulte a página 36.

• Para obter uma imagem de melhor
qualidade, não exponha a tela à iluminação
direta ou à luz do sol.

• Evite instalar a TV em uma sala onde as
paredes e os pisos sejam de materiais
refletivos.

• Evite mover a TV de um local frio para outro
quente. As mudanças repentinas de
temperatura poderão causar a
condensação de umidade, afetando a
qualidade da imagem e/ou cores na sua TV.
Se isto ocorrer, espere evaporar toda a
umidade antes de ligar a TV.

• Certifique-se de que não haja nenhum
objeto em frente à TV.

Preparativos

9

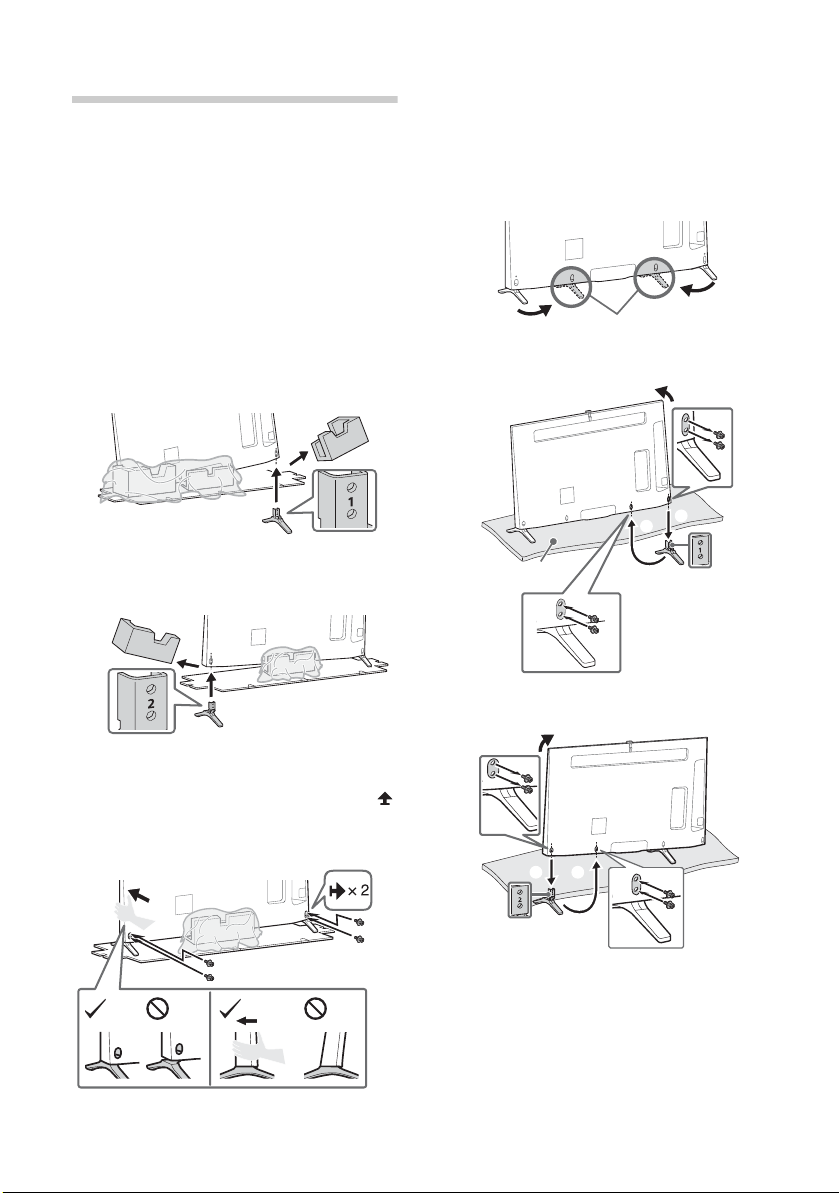

1: Instale o pedestal









Posição central

1

2

3

Almofada grossa

1

3

2

x Recomendado (posição das bordas)

Consulte o folheto de instruções de instalação
do pedestal (fornecido) para uma instalação
correta.

~

• Não pressione a tela LCD nem a moldura em

volta da tela.

• Tome cuidado para não prender suas mãos ou o

cabo de alimentação CA quando instalar a TV no
pedestal.

• Duas ou mais pessoas são necessárias para

realizar esta instalação.

1 Remova o calço de proteção do lado direito

1 e fixe o pedestal na TV 2.

2 Repita o passo 1 para o lado esquerdo.

~

• Se utilizar uma parafusadeira elétrica, ajuste

o torque de aperto para aproximadamente

1.5 N·m {15 kgf·cm}.

x Alternativo (posição central)

Você pode mudar a posição do pedestal da
borda para o centro de acordo com as
instruções a seguir.

1

3 Fixe a TV no pedestal utilizando os

parafusos fornecidos. As marcas de seta
indicam a localização dos orifícios de
parafuso utilizados para fixar o pedestal.

10

2

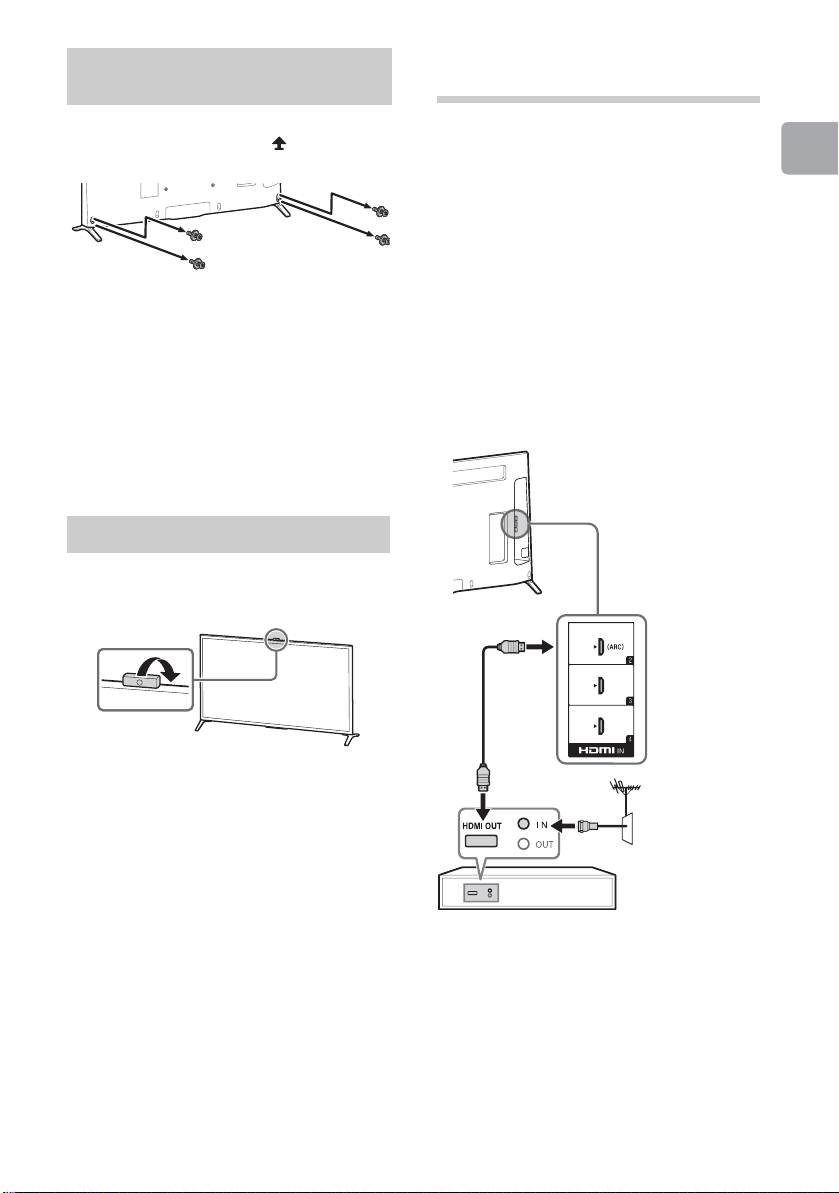

Desmontando o pedestal da

Set Top Box

TV

• Para remover o pedestal da TV, retire os

parafusos fixados na marca .

~

• Não remova o pedestal por nenhum motivo,

exceto para instalar os acessórios
correspondentes na TV.

• Certifique-se de colocar a TV na posição vertical

antes de ligá-la. Para evitar irregularidade na
imagem, não ligue a TV com o painel LCD
voltado para baixo.

• Quando voltar a fixar o pedestal, certifique-se de

fixar os parafusos previamente retirados nos
orifícios originais da parte traseira da TV.

Esconder a câmera

Se não for utilizar a câmera, esconda-a
conforme ilustrados a seguir.

2: Conecte a TV

~

• Utilize um conector de cabo de antena não

superior a 14 mm de diâmetro.

• Ao conectar o cabo à tomada da TV a cabo/

Antena, use apenas os dedos para apertar. O
aperto excessivo das conexões pode danificar a
TV.

• Antes de mover a TV, desconecte todos os

cabos conectados à TV para evitar danos ao
aparelho durante o seu transporte.

• Utilize um conector de cabo HDMI de até 12 mm

(espessura) × 21 mm (largura).

• Para mais informações sobre conexões,

consulte o i-Manual.

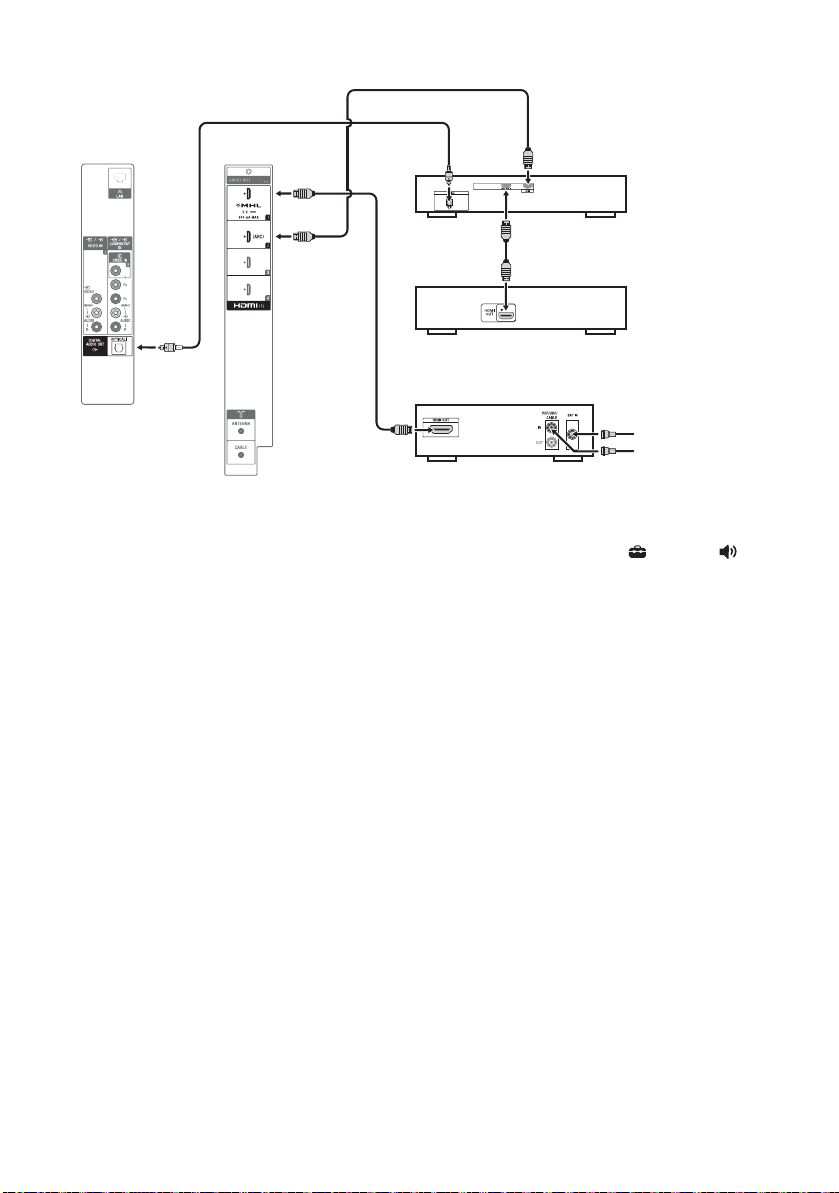

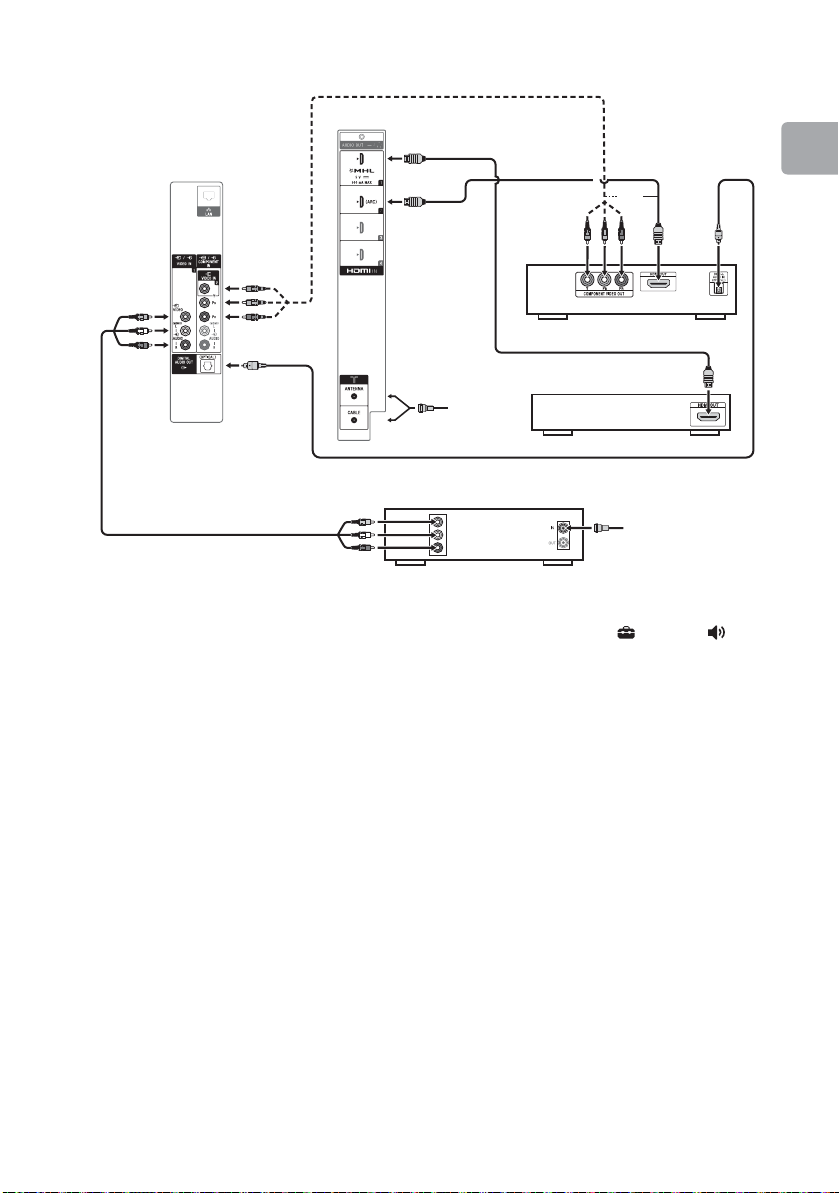

x Conexão de um Set Top Box através

da entrada HDMI

Preparativos

(Continua)

11

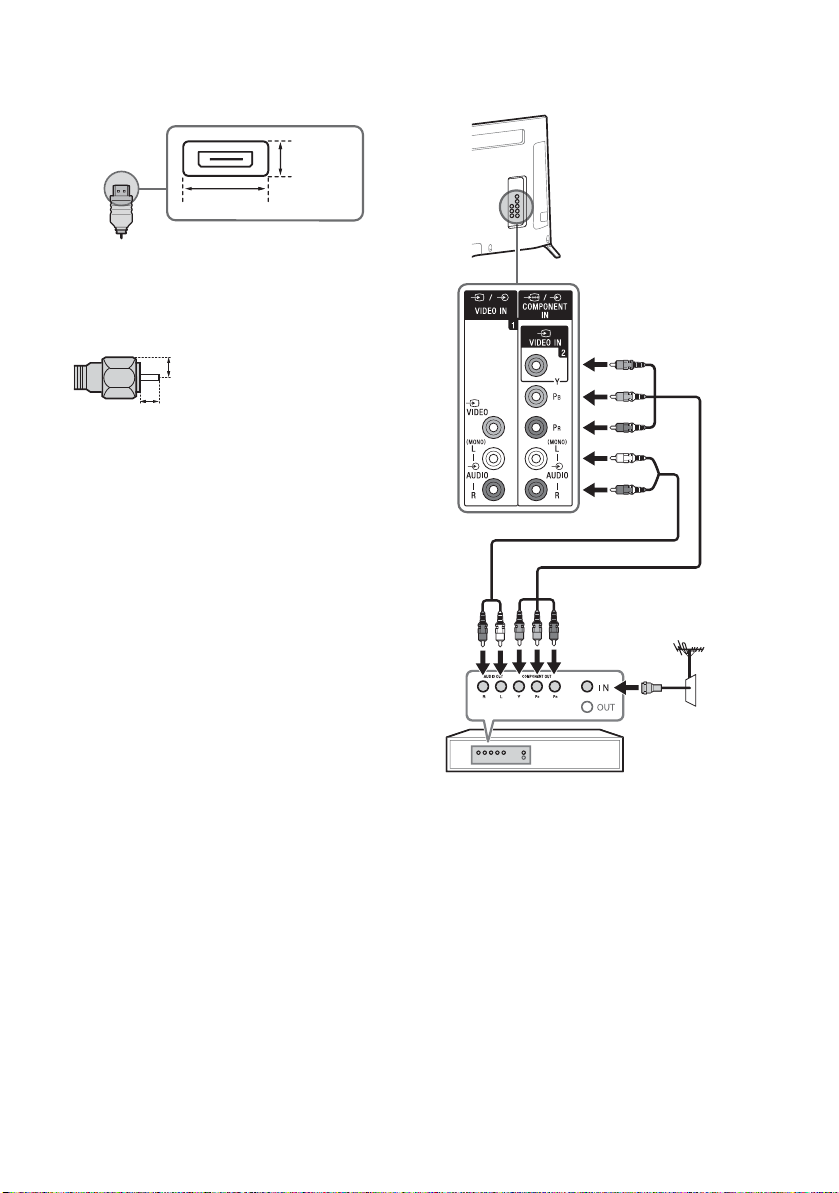

Recomendação para o plugue HDMI

21 mm

12 mm

Máx. 1,5 mm

(Desenho de referência do plugue tipo F)

Máx. 7 mm

Set Top Box

Utilize cabos HDMI com plugues que tenham as
seguintes especificações.

Recomendação para o plugue tipo F

A projeção do fio interno da parte de conexão
deve ser inferior a 1,5 mm.

x Conexão de um Set Top Box através

da entrada COMPONENT

12

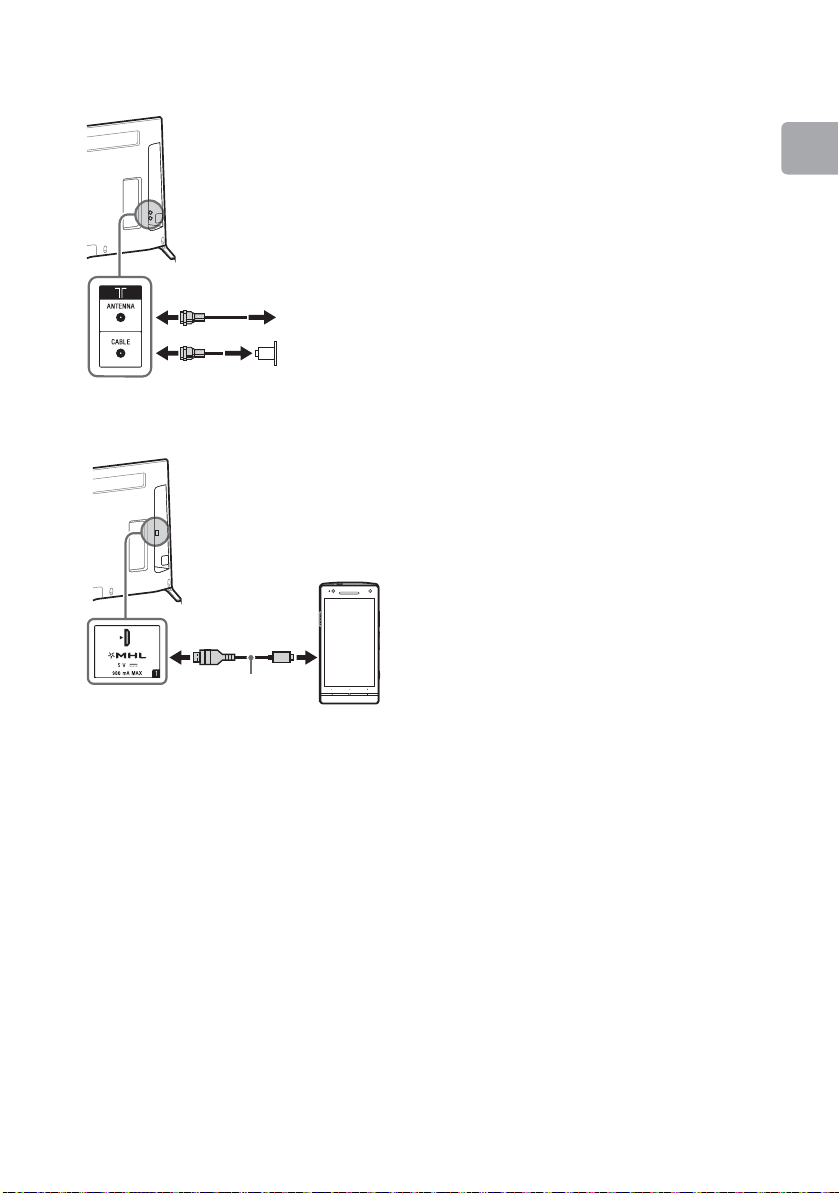

x Sistema de TV a cabo ou de antena

TV a cabo

Antena
Use o MHL 2 CABLE
autorizado com o
logotipo MHL

Dispositivo
MHL

VHF/UHF

x Dispositivo MHL com conexão MHL

• Se Carregar MHL enquanto desligado estiver
ajustado para Sim, você poderá continuar
carregando o dispositivo compatível com MHL
mesmo quando a TV estiver no modo standby
(espera).

Preparativos

A TV carrega simultaneamente o dispositivo
compatível com MHL conectado enquanto
reproduz arquivos de fotos/música/vídeo. Você
pode usar o controle remoto da TV para
controlar o dispositivo compatível com MHL
conectado.

~

• Se Troca Automática de Entrada (MHL) estiver
ajustado para Sim, a TV automaticamente
mudará para HDMI IN 1/MHL a partir da outra
entrada quando o dispositivo compatível com
MHL for conectado à tomada HDMI IN 1/MHL. A
disponibilidade da opção Troca Automática de
Entrada (MHL) depende de o dispositivo
compatível com MHL poder suportar ou não este
recurso.

(Continua)

13

x Conexão básica de HD BRAVIA® Sync™

*1Painel lateral

*

1

Reprodutor de

discos Blu-ray

Decodificador de TV a
cabo HD ou Receptor
de satélite HD

*

1

Receiver A/V

SAT (parabólica)
TV a cabo/Antena

*

2

Conexão óptica

*

1

Parte traseira

da TV

*1Significa um dispositivo compatível com BRAVIA Sync.

2

*

A conexão óptica é necessária apenas para receivers A/V que não são compatíveis com ARC (Audio Return Channel,

Canal de Retorno de Áudio

Realize as configurações dos alto-falantes para a saída de áudio, pressione HOME e selecione Ajustes t Som
t Alto-falantes t Sistema de Áudio.
Realize as configurações do HDMI CEC na TV e no receiver AV para permitir o controle de áudio do sistema para as
conexões ARC.

).

14

x Conexão básica HD com um sistema Home Theater

VIDEO

L

R

TV a cabo/
Antena

ou

Reprodutor de discos
Blu-ray/DVD

Decodificador de TV a cabo SD
ou Receptor de satélite SD

TV a cabo/SAT
(parabólica)

Sistema Home Theater

*Conexão

óptica

Parte traseira
da TV

Painel lateral

* A conexão óptica é necessária apenas para sistemas home theater que não são compatíveis com ARC (Audio Return

Channel,

Canal de Retorno de Áudio

Realize as configurações dos alto-falantes para a saída de áudio, pressione HOME e selecione Ajustes t Som
t Alto-falantes t Sistema de Áudio.
Realize as configurações de HDMI CEC na TV e no receiver AV para permitir o controle de áudio do sistema para as
conexões ARC.

) quando a conexão é feita pelo HDMI.

Preparativos

(Continua)

15

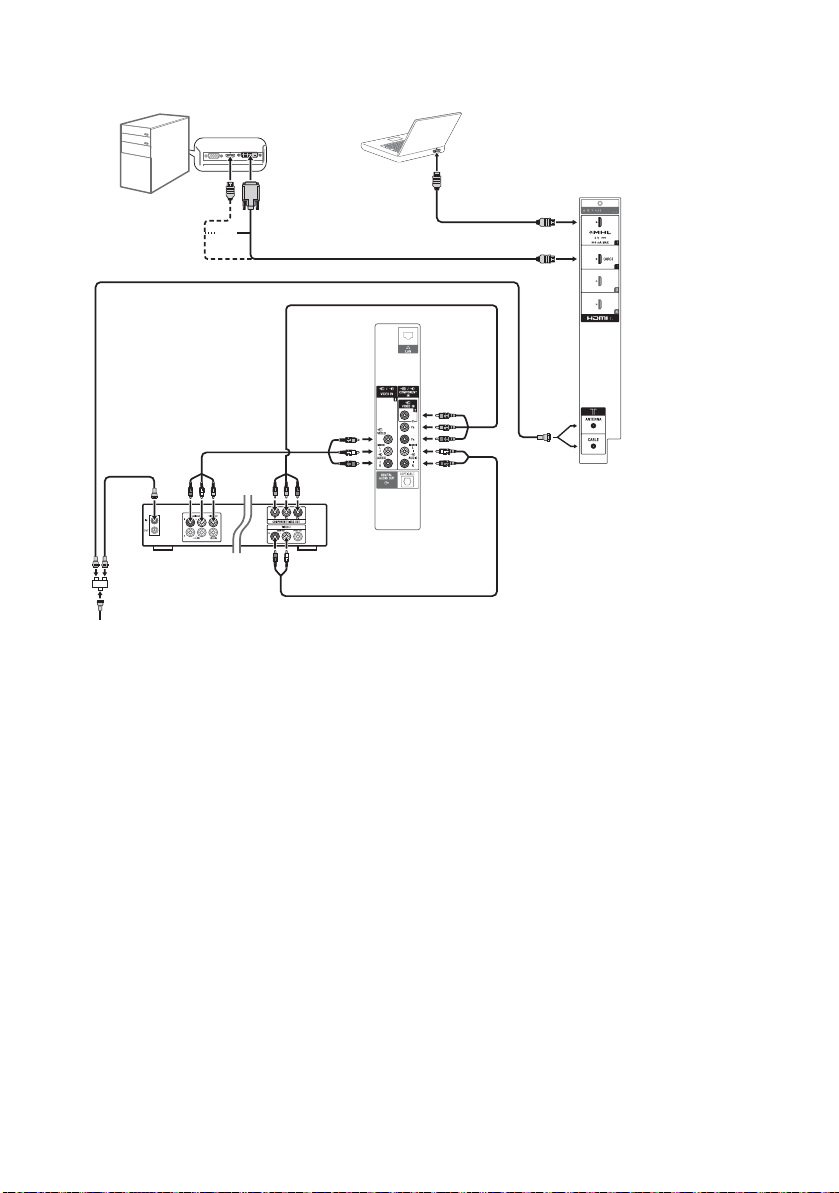

x Conexão de PC com um videocassete/reprodutor de DVD de definição padrão (SD)

Parte
traseira
da TV

PC

DVD

Videocassete

Divisor
de RF

TV a cabo/
Antena

Combo videocassete/
reprodutor de DVD

* O DVI não suporta sinais de áudio. Conecte a saída de áudio do PC às caixas acústicas do PC ou a um receiver A/V

para ouvir o som do PC.

PC Notebook

Painel lateral

* DVI

ou

16

3: Instale a TV com

Estante

Suportes tipo
mão francesa
(não fornecidos)

Furo para parafuso
na tampa traseira

Parafuso
de
máquina
M4 (não
fornecido)

Corda ou
corrente
(não
fornecida)

Parafuso
(não fornecido)

segurança

• Cuide para que todos os cabos, de
alimentação CA e cabos de conexão, não
estejam ao alcance de crianças.

A Sony recomenda
veementemente que sejam
tomadas medidas de
segurança para evitar a queda
da TV.
As TVs não instaladas de forma
segura podem cair e provocar
danos à propriedade,
ferimentos graves ou até
mesmo a morte.

Para evitar a queda da TV

• Prenda a TV de forma segura na parede e/
ou em uma estante.

• Não permita que crianças brinquem ou
subam nos móveis e nos aparelhos de TV.

• Evite colocar ou pendurar objetos na TV.

• Nunca instale a TV em:
– superfícies escorregadias, instáveis e/ou

irregulares.

– móveis que possam ser escalados, como

armários com gavetas.

• Instale a TV onde ela não possa ser puxada,
empurrada ou derrubada.

• Instale a TV de forma que o pedestal da TV
não fique saliente da estante (não
fornecida). Se o pedestal ficar saliente da
estante, poderá causar a queda da TV.

Medidas recomendadas
para a instalação segura
da TV

Considere as seguintes medidas quando
instalar a sua TV a uma estante (não fornecida).

1 Fixe a estante onde a TV será instalada.

Certifique-se de que a estante seja
adequada para suportar o peso da TV.
Utilize dois suportes tipo mão francesa (não
fornecidos) para fixar a estante. Para cada
suporte, utilize parafusos apropriados para:

• fixar um lado do suporte na parede.

• fixar o outro lado do suporte na estante.

2 Fixe a TV na estante.

Utilize os itens listados a seguir (não
fornecidos):

• Parafuso de máquina M4 (parafusado na

tampa traseira da TV)

• Um parafuso ou outro fixador similar (para

fixá-lo na estante)

• Corda ou corrente (forte o suficiente para

suportar o peso da TV). Certifique-se de
que não haja folga excessiva na corda ou
na corrente.

Preparativos

(Continua)

17

O comprimento do parafuso de máquina M4

Parafuso M4

Corda ou corrente

Tampa traseira
da TV

6-8 mm

Parafusos com olhal (M6) (não fornecidos)

Furos
para
monta­gem
em
parede

Corda ou
corrente
(não
fornecida)

Prendedor
de parede
com olhal
(não
fornecido)





*

2

*

1

difere conforme o diâmetro da corda ou
corrente. Veja a ilustração abaixo.

3 Prenda a TV na parede utilizando parafusos,

prendedor de parede e corrente (ou corda).

4: Agrupe os cabos

Antes de agrupar os cabos, remova o
prendedor de cabo da tampa CA.

~

• Não prenda o cabo de alimentação CA com os

demais cabos.

~

• Dependendo do modelo, a TV sai de fábrica

com os parafusos fixos na parte traseira da
TV. (Eles estão fixos nos furos dos parafusos
de montagem na parede.) Certifique-se de
remover os dois parafusos superiores antes
de fixar a TV na parede.

• Fixar a TV à estante sem fixar a TV e a

estante à parede proporciona uma proteção
mínima contra a queda da TV. Para uma
proteção maior, certifique-se de seguir as
três medidas recomendadas.

18

*1Localização do prendedor de cabo quando o pedestal

é fixado na posição da borda.

2

*

Localização do prendedor de cabo quando o pedestal
é fixado na posição central.

~

• Para retirar o prendedor de cabo da TV,

pressione a parte de cima do prendedor 1 e,
em seguida, aperte 2 conforme a ilustração.





5: Conecte a TV à

TV

Internet

Modem
com
funções de
roteador

Roteador

Modem

Internet

ou

Roteador sem
fio (ponto de
acesso

Modem

Internet

TV

Internet

Quando se conecta esta TV à Internet, você
pode desfrutar de várias funções. Para obter
informações sobre as funções disponíveis,
consulte o i-Manual.

~

• É necessário contratar um provedor de serviço

de Internet para poder se conectar à Internet.

Preparando uma Rede com
Fio

Preparando uma conexão
Wi-Fi

O dispositivo Wi-Fi integrado permite que você
acesse a Internet e a sua rede doméstica. Com
este recurso, é possível conectar a sua TV a
uma rede sem fio e desfrutar os benefícios de
rede em um ambiente livre de cabos.
Antes de configurar a função Wi-Fi da TV,
certifique-se de configurar o roteador sem fio
(ponto de acesso).

Preparativos

~

• Para conexões LAN, utilize um cabo Categoria 7

(não fornecido).

19

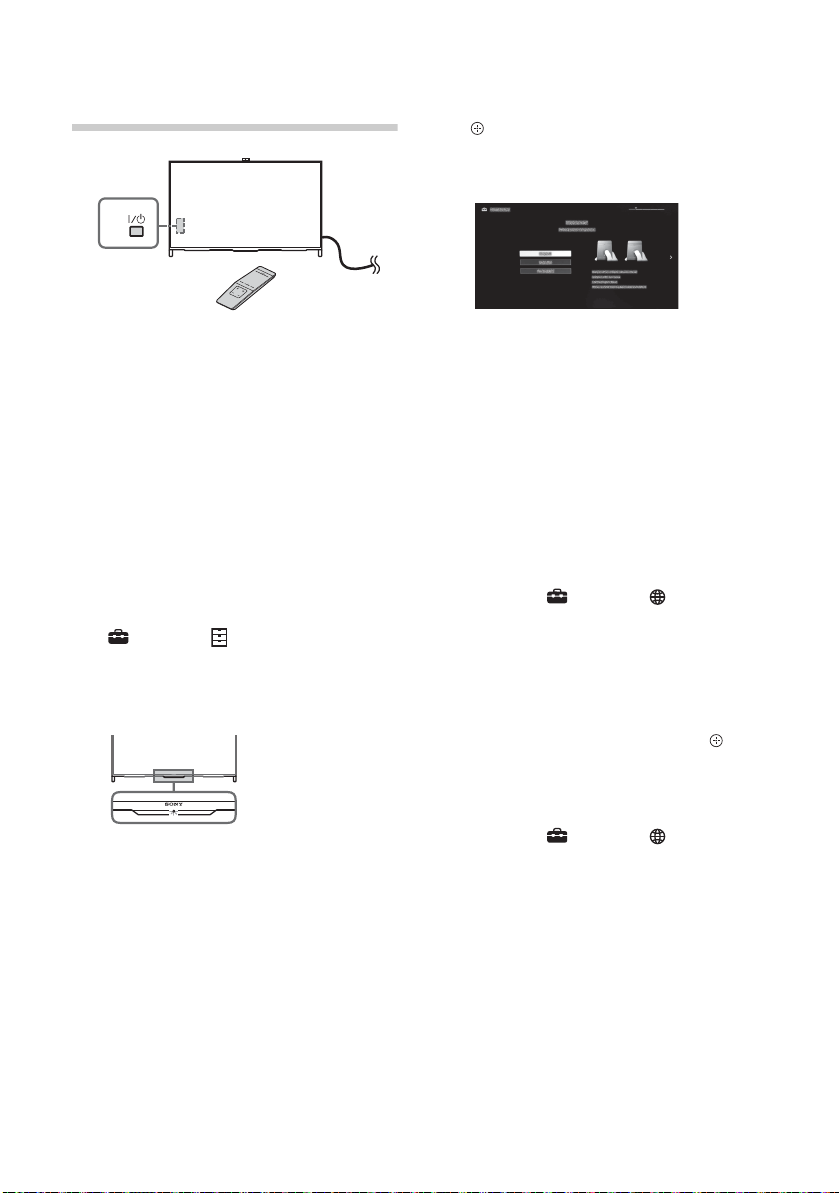

6: Execute a





configuração inicial

1 Complete as conexões dos cabos antes de

realizar a Configuração Inicial.
Conecte a TV à tomada da rede elétrica CA.

2 Pressione "/1 na TV.

O LED de iluminação irá acender-se na cor
branca.
Quando a TV é ligada pela primeira vez, o
menu de idioma é exibido na tela.

~

• O LED de iluminação acende-se em cores

diferentes de acordo com o status da TV. Se
você não desejar que o LED de iluminação
seja aceso, pode desligá-lo mais tarde.
Pressione HOME e, em seguida, selecione

Ajustes t Preferências t

Iluminação do Painel Frontal t
Iluminação LED t Não. Você também
pode pressionar OPTIONS e selecionar
Iluminação LED t Não.

3 Deslize para cima/para baixo/para a

esquerda/para a direita para selecionar um
item e, em seguida, pressione o touchpad
(pressione V/v/B/b e, em seguida, pressione

se estiver usando o controle remoto com

receptor infravermelho).
Siga as instruções exibidas na tela.

4 Configure a conexão de Internet

selecionando Wi-Fi ou LAN com fio. Se não
for utilizar os recursos de rede da TV, ou for
realizar a configuração mais tarde, selecione
Pular.

~

• A TV detectará e configurará a rede

automaticamente quando uma conexão com
fio é realizada antes da configuração inicial.

• Para os usuários que necessitam configurar

as conexões de rede com um endereço IP
fixo e/ou servidor Proxy, selecione Pular.
Depois que a configuração inicial estiver
concluída, pressione HOME e, em seguida,
selecione Ajustes t

Configuração da Rede t Configurar
conexão a rede t Especialista.

• Se você utiliza a chave de segurança WEP,

selecione Wi-Fi t Conectar pela lista de
pesquisa. Em seguida, selecione o nome da
rede (SSID) à qual deseja se conectar. Se
você não conseguir encontrar o nome da
rede desejado, selecione [Registro Manual]
e pressione o touchpad (pressione se
estiver utilizando o controle remoto com
receptor infravermelho (ITT)) para digitar o
nome da rede.

• Para realizar a Configuração da Rede mais
tarde, pressione HOME e, em seguida,
selecione Ajustes t
Configuração da Rede.

• A TV procurará automaticamente por uma
atualização do software após a configuração
da rede e tentará detectar automaticamente
o seu país.

Rede t

Rede t

5 Procure por canais disponíveis. Se estiver

recebendo canais de um decodificador de
TV a cabo ou de um receptor de satélite e
não desejar utilizar o sintonizador
incorporado à TV, selecione Pular.

20

Assistindo à TV

Teclado
na tela

1 Ligue a TV.

Pressione "/1 na TV ou POWER no
controle remoto com touchpad para ligar a
TV.

ou

2 Pressione a barra de controle

(....).

O teclado é exibido na tela.

x Para selecionar os canais digitais

Use 0-9 e um ponto (.) no teclado da tela. Por
exemplo, para introduzir o canal 2.1:
Pressione 2, ponto (.) e 1 e, em seguida,
pressione o touchpad.

Quando utilizar o controle remoto

com receptor infravermelho (IR)

1 Pressione "/1 na TV ou POWER no

controle remoto para ligar a TV.

2 Pressione CH +/-, 0-9 ou INPUT para

selecionar um canal da TV ou uma entrada.

Utilize 0-9 e o ponto (.) para selecionar canais
digitais.
Por exemplo, para introduzir o canal 2.1:
Pressione 2, ponto (.) e 1 e, em seguida,
pressione .

Preparativos

3 Deslize para a esquerda/para

a direita para selecionar um
canal de TV ou uma entrada e,
em seguida, pressione o
touchpad.

21

Controle remoto
com touchpad

Controle remoto com
receptor infravermelho (IR)

2

1

5

4

3

Utilizando o controle remoto

Você pode operar a TV utilizando o controle
remoto com touchpad (fornecido) ou o controle
remoto com receptor infravermelho (IR).

~

• O controle remoto com touchpad pode ser

utilizado somente após o registro com a TV. Você
pode registrar o controle remoto com touchpad
pressionando HOME e, em seguida,
selecionando Ajustes t Preferências

t Configuração do Controle Remoto com
touchpad.

Teclas mais utilizadas

Controle remoto com receptor
infravermelho (IR)

22

1 DISPLAY

Mostra o número do canal, os detalhes do
programa e o relógio.

2 Teclas coloridas

Quando as teclas coloridas estão
disponíveis, um guia de operação é
exibido na tela.

3 FOOTBALL

Permite ativar/desativar o Modo Futebol
ao Vivo.

Realça o ruído da torcida e suprime o
comentário do locutor. O Modo de

Imagem também é ajustado em
Esportes. O som das teclas da TV e o

toque de chamada do Skype são
silenciados durante o Modo Futebol ao
Vivo.

~

• O efeito e o ruído no Modo Futebol ao

Vivo

podem variar conforme a fonte de

áudio.

4 GUIDE

Mostra o guia de programação digital.
(A disponibilidade depende do modelo da
sua TV/região/país)

5 SUBTITLE/CC

Permite ativar ou desativar closed
captions/legendas.

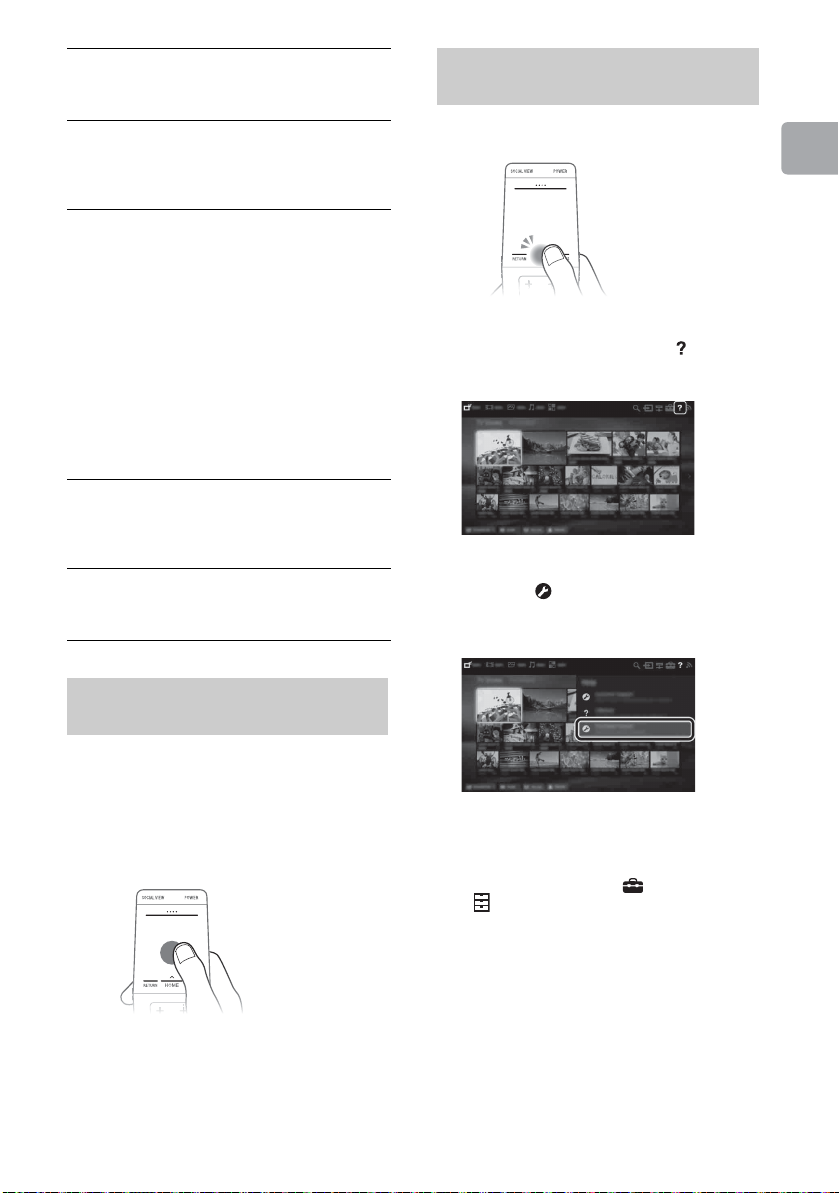

Iniciando o tutorial do
touchpad

1 Pressione HOME.

Preparativos

2 Deslize o dedo para selecionar Ajuda e,

em seguida, pressione o touchpad.

3 Deslize o dedo para cima/para baixo para

selecionar Tutorial do touchpad e, em
seguida, pressione o touchpad. Siga as
instruções exibidas da tela.

Visualizar o guia de operação
do touchpad

O guia de operação do touchpad permite que
você veja os principais comandos por gestos
que estão disponíveis para a TV atual.

1 Toque e mantenha o seu dedo no centro do

touchpad para exibir o guia de operação do
touchpad.

~

• Você também pode iniciar o tutorial do

touchpad pressionando HOME e, em
seguida, selecionando Ajustes t

Preferências t Configurações do

touchpad t Iniciar tutorial.

23

Operando a sua TV BRAVIA

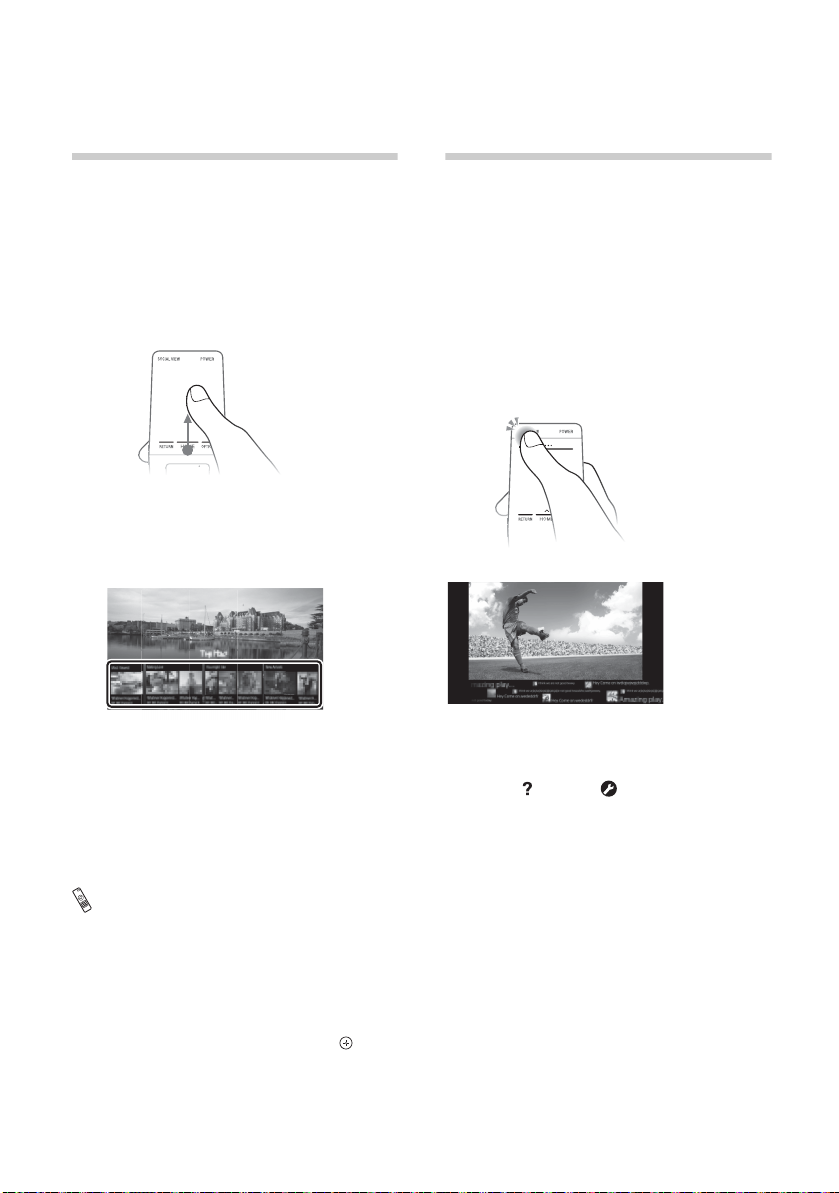

Descobrir o conteúdo do que você gosta (Discover)

Você pode utilizar o Discover para pesquisar
conteúdos como programas de TV, conteúdo
de Internet, etc. Os conteúdos que aparecem
no Discover variam de acordo com o seu
modelo de TV, região e país.

1 Deslize o dedo para cima a

partir da borda inferior.

2 Deslize o dedo para cima/para

baixo para selecionar a
categoria desejada.

Desfrutar a rede social enquanto assiste à TV (Visualização Social)

A Visualização Social traz os benefícios das
redes sociais para a sua experiência de
visualização da TV.
Pressione SOCIAL VIEW para desfrutar de
chats com seus amigos enquanto assiste à TV.
Os recursos disponíveis em Visualização Social
dependem do modelo da sua TV/região/país.
Você precisará de uma conexão com a Internet
de banda larga. Para mais informações,
consulte a página 19 (5: Conecte a TV à
Internet). Em seguida, vá para Configuração da
Rede e siga as instruções exibidas na tela para
conectar a sua TV à Internet.

3 Deslize o dedo para a

esquerda/para a direita para
selecionar o item desejado e,
em seguida, pressione o
touchpad.

O conteúdo selecionado é exibido.

Quando utilizar o controle remoto

com receptor infravermelho (IR)

1 Pressione DISCOVER.
2 Pressione V/v para selecionar a categoria

desejada.

3 Pressione B/b para selecionar o item

desejado e, em seguida, pressione .
O conteúdo selecionado é exibido.

24

~

• Pode ser necessário atualizar o software da TV

para utilizar esta função. Pressione HOME,
selecione Ajuda t Suporte ao cliente t

Atualização do Software.

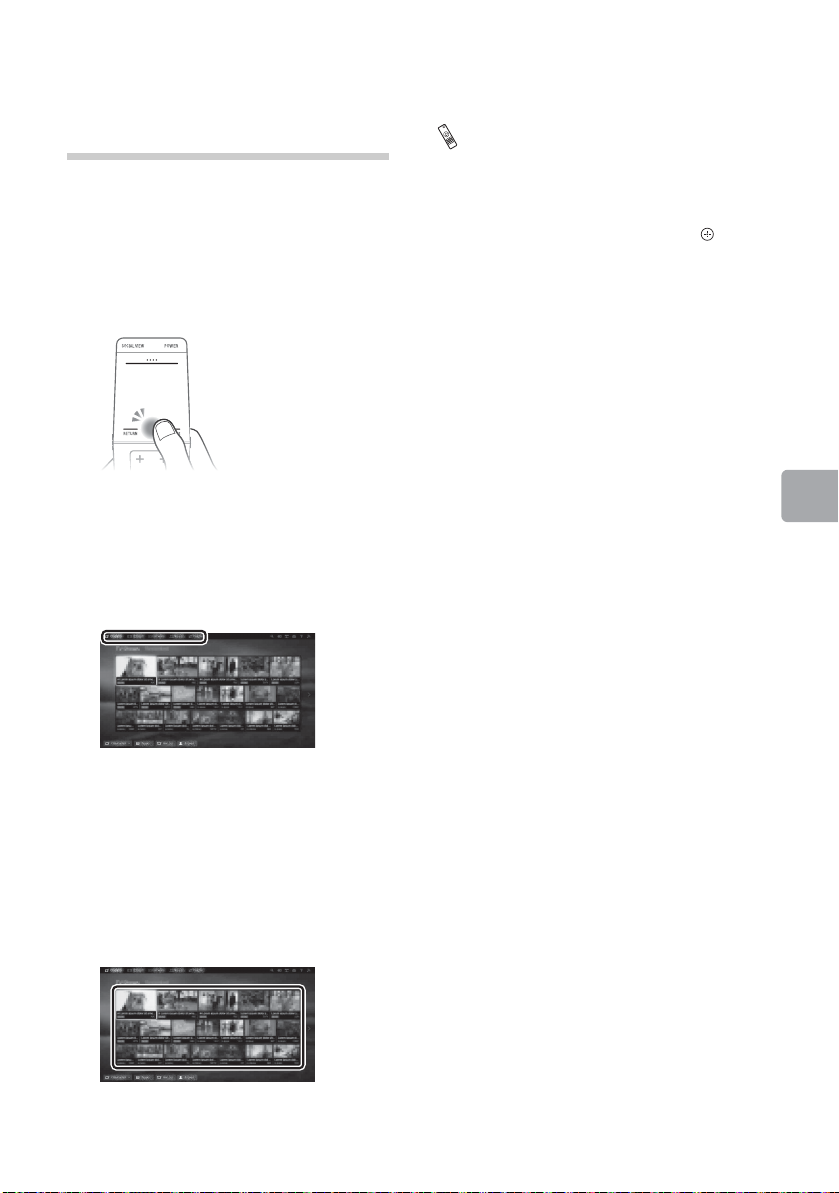

Selecionar vários conteúdos e ferramentas (Home Menu)

Selecione a categoria desejada na parte
superior do Home Menu. Você pode reproduzir
o conteúdo selecionando sua miniatura em uma
subcategoria assim como utilizar funções
(como mudança de configurações)
selecionando seu ícone.

1 Pressione HOME.

4 Selecione a miniatura do

conteúdo desejado.

O conteúdo é reproduzido.

Quando utilizar o controle remoto

com receptor infravermelho (IR)

1 Pressione HOME.
2 Pressione B/b para selecionar a categoria

desejada e, em seguida pressione .

3 Pressione v e, em seguida, pressione B/b

para selecionar a subcategoria desejada.
Quando o cursor é movido para além da
borda esquerda/direita da subcategoria, a
próxima subcategoria é exibida (se tiver
mais de uma subcategoria).

4 Selecione a miniatura do conteúdo

desejado. O conteúdo é reproduzido.

2 Deslize o dedo para a

esquerda/para a direita para
selecionar a categoria
desejada e, em seguida,
pressione o touchpad.

3 Deslize o dedo para baixo e, em

seguida, deslize para a
esquerda/para a direita para
selecionar a subcategoria
desejada.

Quando o cursor é movido para além da
borda esquerda/direita da subcategoria, a
próxima subcategoria será exibida (se tiver
mais de uma subcategoria).

Operando a sua TV BRAVIA

(Continua)

25

Selecionar vários conteúdos

Selecionando uma ferramenta

A disponibilidade das categorias depende do
modelo da sua TV/região/país.

Você pode visualizar a lista de

Canal

Filmes

Álbum

Música

Aplica­tivos

conteúdos de transmissão digital e
miniaturas das transmissões ao
vivo e futuras. Pode também alterar
o sistema de transmissão usando
Lista de canais que se encontra na
parte inferior do Home Menu.

~

• Esta categoria está disponível

apenas quando os canais digitais
estão predefinidos.

Você pode assistir a filmes através
dos provedores de serviços de
filmes online, dos dispositivo USB
conectados ou da sua rede
doméstica.

Você pode visualizar fotos através
dos provedores de serviços online,
dos dispositivo USB conectados ou
da sua rede doméstica.

Você pode reproduzir o conteúdo
de música através dos provedores
de serviços de música online, dos
dispositivo USB conectados ou da
sua rede doméstica.

Você pode iniciar os aplicativos. As
miniaturas dos aplicativos
realçados (Destaques) e seus
aplicativos favoritos (Meus
aplicativos) são exibidos. Para
visualizar todos os aplicativos,
selecione Todos os aplicativos na
parte inferior do Home Menu.

A disponibilidade das ferramentas depende do
modelo da sua TV/região/país.

Pesquisar

Entradas

Servidor
de Mídia

Ajustes

Ajuda

Status da

Você pode inserir uma palavra­chave para pesquisar
conteúdos. Também pode
selecionar palavras-chaves
pesquisadas no passado.

Você pode selecionar um
dispositivo de entrada
conectado à TV.

Você pode selecionar um
servidor de mídia (por exemplo:
memória flash USB, rede
doméstica) para navegar pelo
seu conteúdo usando o Media
Browser.

Você pode alterar as
configurações de TV (por
exemplo: Imagem & Tela, Som,
Canais).

Você pode exibir informações
sobre autodiagnósticos e
suporte ao cliente. Também
pode acessar o i-Manual.

Você pode visualizar o status da
conexão de rede.

rede

26

Procurando Instruções

Seta*

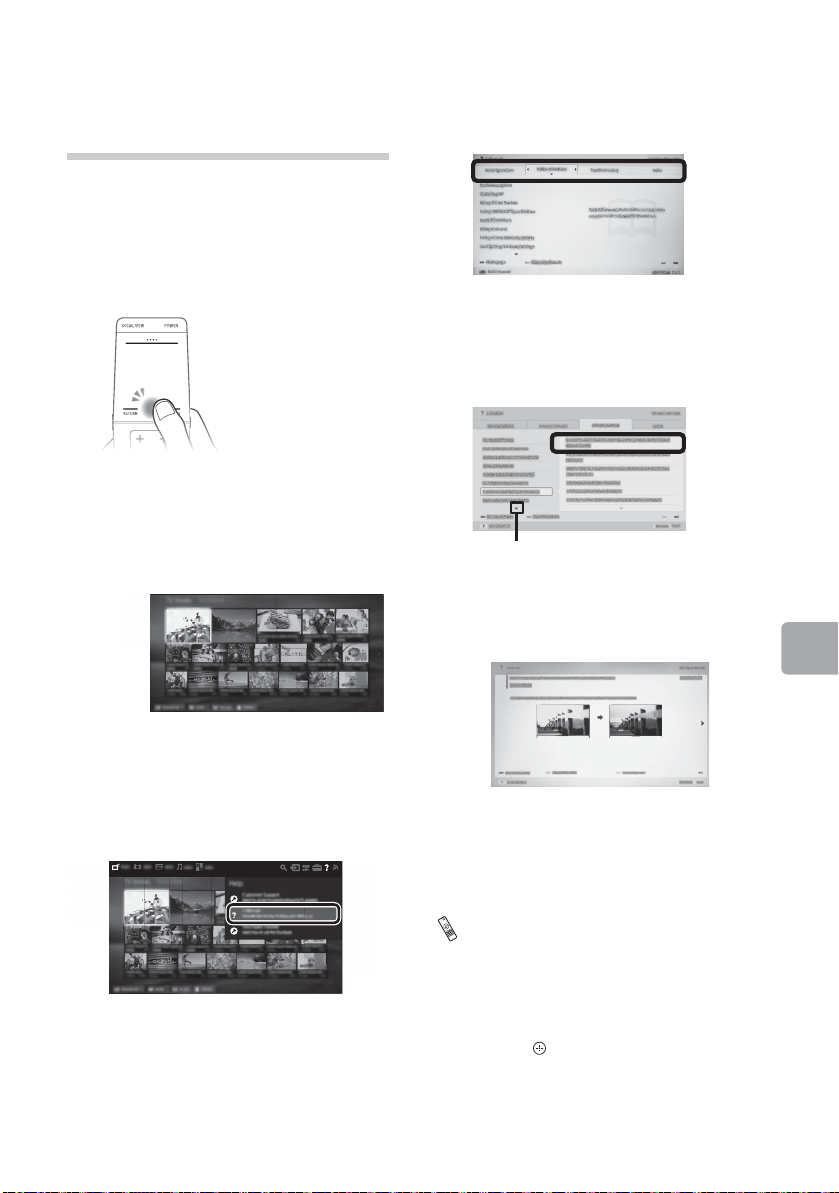

Procurando instruções no manual eletrônico (i-Manual)

As instruções de operação estão embutidas em
sua TV BRAVIA e podem ser visualizadas na
tela.
Para aprender mais sobre os recursos da TV,
acesse o seu i-Manual com o controle remoto.

1 Pressione HOME.

2 Deslize o dedo para

selecionar ? Ajuda e, em
seguida, pressione o
touchpad.

4 Selecione um item.

1 Deslize o dedo para a esquerda/para a

direita para selecionar um item.

2 Deslize o dedo para cima/para baixo/

para a esquerda/para a direita para
selecionar um item e, em seguida,
pressione o touchpad.

* Se uma seta for exibida, deslize o dedo para

baixo repetidamente para exibir mais itens.

A página do item selecionado é exibida.

Deslize o dedo para cima/

3

para baixo para selecionar
? i-Manual e, em seguida,
pressione o touchpad.

~

• Você pode percorrer pelas páginas deslizando o

dedo para a esquerda/para a direita.
Pressione RETURN para retornar à página
anterior.

Quando utilizar o controle remoto

com receptor infravermelho (IR)

1 Pressione i-MANUAL.
2 Pressione V/v/B/b para selecionar um item.

Para exibir a página do item selecionado,
pressione . Você pode percorrer as
páginas utilizando B/b.

(Continua)

27

Procurando Instruções

Salvar páginas visualizadas
frequentemente (Marcadores)

Você pode salvar as páginas visualizadas
frequentemente para fácil acesso a qualquer
hora.

x Para salvar uma página

Quando exibir a página que deseja marcar,

pressione a barra de controle (....). Deslize o

touchpad para selecionar a tecla amarela e, em
seguida, pressione o touchpad.

x Para acessar a página marcada

Enquanto exibir o i-Manual, pressione a barra

de controle (....). Deslize o dedo para selecionar

a tecla verde e, em seguida, pressione o
touchpad para exibir a lista de marcadores.
Deslize o dedo para cima/para baixo para
selecionar o item desejado e, em seguida,
pressione o touchpad.

Quando utilizar o controle remoto

com receptor infravermelho (IR)

Quando exibir a página que deseja marcar,
pressione a tecla amarela para salvar a página
desejada.
Quando exibir o i-Manual, pressione a tecla
verde para exibir a lista de marcadores.
Pressione V/v para selecionar o item desejado
e, em seguida, pressione
Quando a página de marcadores for exibida,
pressione a tecla amarela para remover o
marcador.

~

• Para retornar à tela anterior, pressione RETURN.

x Para remover um marcador

Quando a página marcada estiver sendo

exibida, pressione a barra de controle (....).

Deslize para selecionar a tecla amarela e, em
seguida, pressione o touchpad.

28

Informações Adicionais

Solucionando Problemas

Quando o LED de iluminação estiver piscando na cor vermelha, conte quantas vezes
ele pisca (o intervalo de tempo é 3 segundos).

Se o LED de iluminação piscar na cor vermelha, reinicialize a TV desconectando o cabo de
alimentação CA da TV por dois minutos e, em seguida, ligue a TV.
Se o problema persistir, entre em contato com um Serviço Autorizado Sony (informações fornecidas no
Termo de Garantia) informando o número de vezes que o LED de iluminação piscou em vermelho (o
intervalo de tempo é 3 segundos).
Pressione "/1 na TV para desligá-la, desconecte o cabo de alimentação CA e entre em contato com
um Serviço Autorizado Sony.

Quando o LED de iluminação não estiver piscando, verifique os itens abaixo.

Você também pode consultar “Solucionando Problemas” no i-Manual ou realizar o autodiagnóstico
selecionando
contato com um Serviço Autorizado Sony (informações fornecidas no Termo de Garantia).

Condição Explicação/Solução

Sem imagem (a tela está
escura) e sem som.

Alguns programas não
podem ser sintonizados.

O controle remoto não
funciona.

A senha de Controle de
Bloqueio foi esquecida.

A TV e em torno dela
tornam-se quentes.

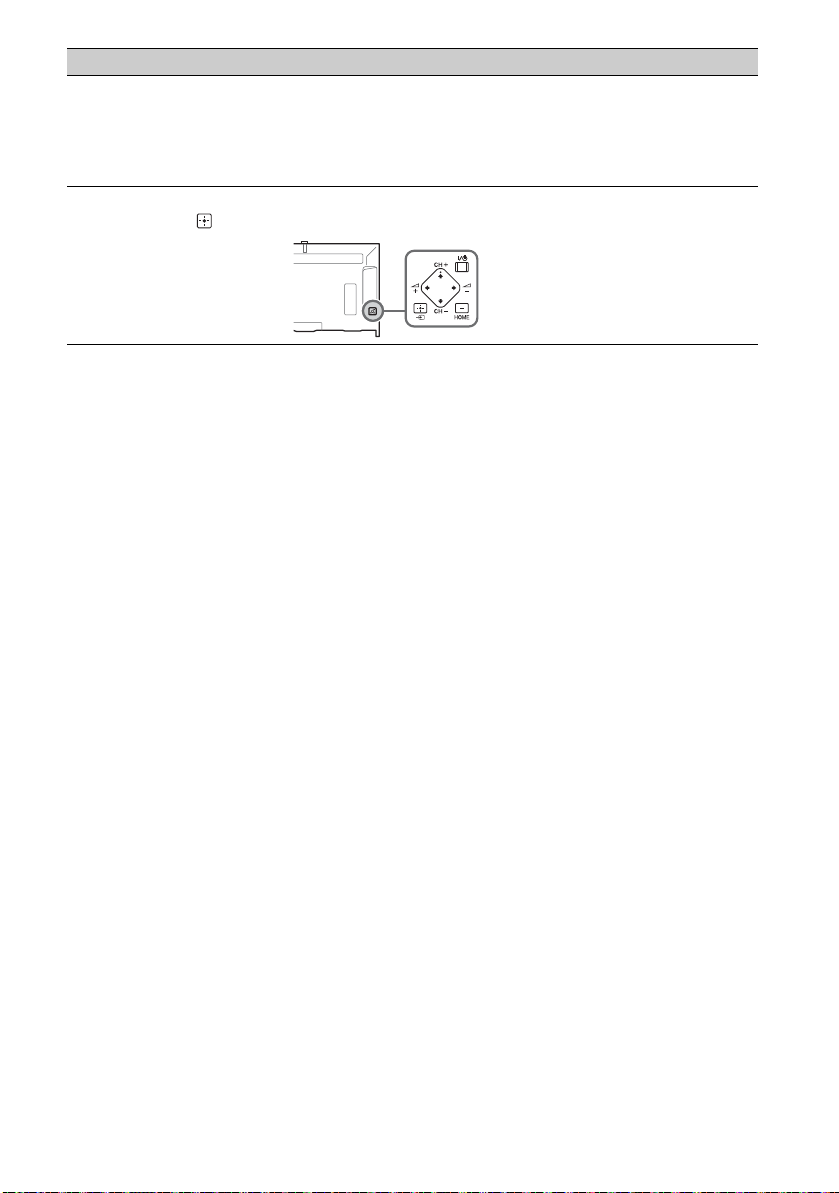

Como reinicializar a TV
para os valores ajustados
na fábrica.

Ajuda t Suporte ao cliente t Autodiagnóstico. Se o problema persistir, entre em

• Verifique as conexões da antena/TV a cabo.

• Conecte a TV a uma tomada de alimentação CA e pressione

"/1 na TV ou POWER no controle remoto.

• Verifique a antena.

• Substitua as pilhas.

• A sua TV pode estar no modo SYNC.

Pressione a barra de controle (....). Deslize para a esquerda e

para a direita para selecionar SYNC MENU e, em seguida,
pressione na tela de toque. Selecione Controle da TV e, em
seguida, selecione Home (Menu) ou Opções para controlar
a TV.
Quando utilizar o controle remoto com receptor infravermelho
(IR), pressione SYNC MENU, selecione Controle da TV e,
em seguida, selecione Home (Menu) ou Opções para
controlar a TV.

• Digite 4357 para o código PIN. (O código PIN 4357 é sempre

aceito.)

• Quando a TV permanecer ligada por um período longo, a TV

e o seu redor podem ficar quentes ao toque. Isto não é um
mau funcionamento da TV.

• Ligue a TV. Enquanto pressiona V no controle remoto com

receptor infravermelho (IR), pressione "/1 na TV. (A TV será
desligada e religada sozinha). Solte V.
ADVERTÊNCIA: A reinicialização apagará todos os ajustes
personalizados, incluindo o ajuste de Controle de Bloqueio.

• Por motivos de segurança, certifique-se de remover todas as

informações pessoais e de conta antes de descartar, vender
ou passar sua TV para um terceiro desvinculando/
cancelando registros, encerrando a assinatura/desativando
todos os serviços de rede, bem como redefinindo as
configurações da TV para os valores de fábrica.

Informações Adicionais

29

Condição Explicação/Solução

Parte traseira da TV

Áudio ou vídeo
congelados, uma tela em
branco ou TV não
respondendo às teclas da
TV ou do controle remoto.

As teclas "/1, CH+/–, 2

+/–, V/v/B/b, t, e
HOME não podem ser

localizadas na TV.

• Realize uma reinicialização simples da TV desconectando o

cabo de alimentação CA da tomada por aproximadamente
dois minutos, em seguida, conecte-o novamente.

• Consulte a ilustração abaixo para localizar as teclas na TV.

30

Como cuidar da sua TV BRAVIA

A segurança é muito importante, por isso leia e siga as instruções do Folheto de Segurança fornecido
separadamente.

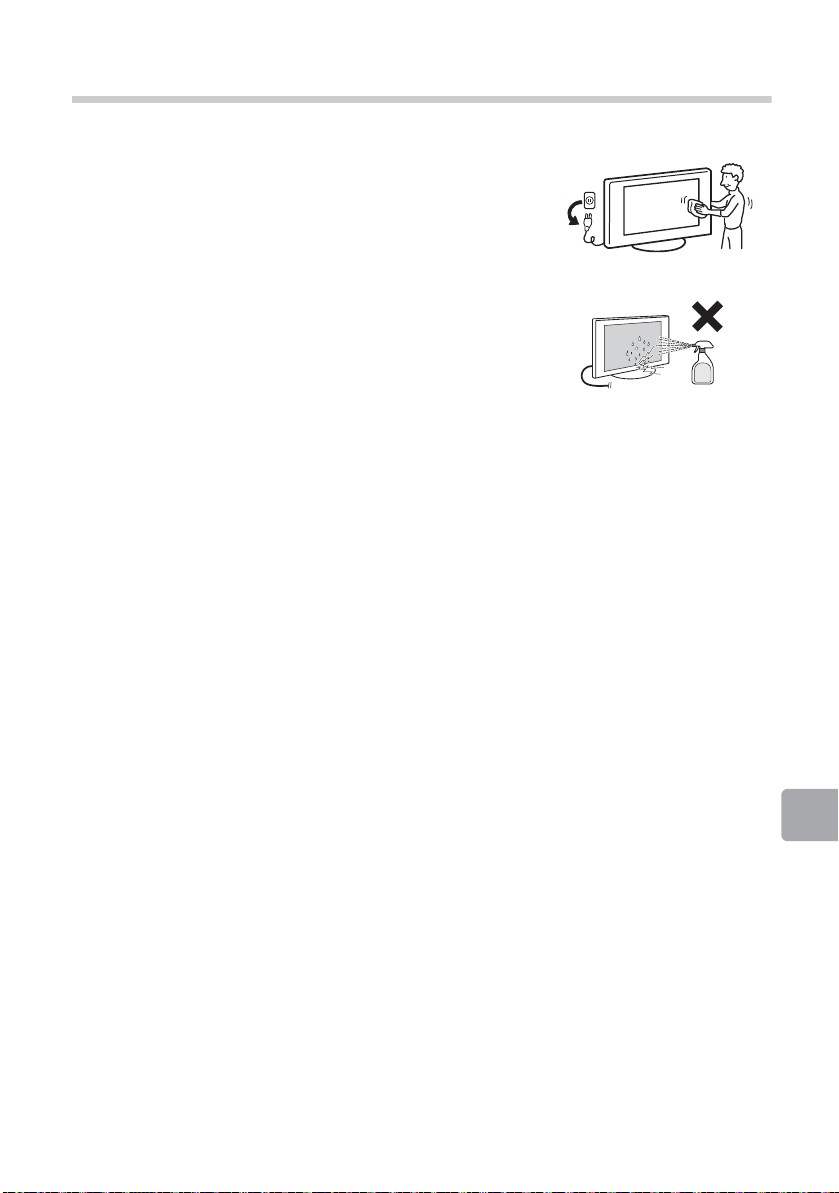

Desconecte a TV e outros equipamentos conectados da tomada da
rede elétrica antes de iniciar a limpeza da TV.

• Limpe a tela LCD gentilmente com um pano macio.

• As sujeiras resistentes podem ser removidas com um pano
levemente umedecido com uma solução suave de sabão com
água morna.

• Se utilizar um pano previamente tratado quimicamente, siga as
instruções fornecidas na embalagem do pano.

• Nunca borrife água ou detergente diretamente na TV. O líquido.
pode escorrer para dentro da tela ou para as partes externas e
infiltrar no seu aparelho de TV, danificando-o.

• Nunca utilize solventes fortes como tíner, álcool ou benzina para
a limpeza.

• Não conecte a TV à tomada da rede elétrica até que a umidade
da limpeza se evapore.

A TV também deve ser instalada em uma superfície estável para prevenir que ela caia (consulte a
página 17). Se você tiver crianças pequenas ou animais de estimação em sua casa, verifique
regularmente se a TV está fixada com segurança.

31

Informações Adicionais

Especificações técnicas

Sistema

Sistema de televisão Analógico: NTSC/PAL-M/PAL-N

Cobertura de canais VHF: 2-13

Sistema do painel Painel LCD (tela de cristal líquido), retroiluminação LED
Potência de saída dos

alto-falantes (RMS)

Tecnologia Wireless Protocolo IEEE802.11a/b/g/n

Tomadas de entrada/saída

CABLE/ANTENNA Terminal de antena externa de 75 ohms para entradas RF

VIDEO IN 1 Entrada de vídeo / áudio (tomadas RCA)
COMPONENT IN

VIDEO IN 2

HDMI IN 1/2/3/4 Vídeo (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,

MHL
(comum com HDMI IN 1)

AUDIO OUT/i Saída de áudio (minitomada estéreo)

DIGITAL AUDIO OUT

(OPTICAL)

LAN Conector 10BASE-T/100BASE-TX ((A velocidade da conexão pode ser diferente dependendo

USB/DLNA Consulte o i-Manual para obter informações sobre os formatos suportados.

Outros

Acessórios fornecidos Consulte a página 8 (Verificando os acessórios).
Acessórios opcionais Cabo MHL: DLC-MB10/DLC-MB20/DLC-MC10/DLC-MC20/DLC-MC30

Digital: SBTVD

UHF: 14-69
CATV (analógico): 1-135

1

10W+10W (7ohms, 1kHz, 10% THD*
(KDL-65W955B)
10W+10W (8ohms, 1kHz, 10% THD*

BPR (vídeo componente):1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i,

YP

Entrada de áudio (tomadas RCA)
Entrada de vídeo (plugue RCA comum com entrada Y)

Vídeo (3D):
Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p
Lado a lado 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Sobreposto 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Áudio: PCM linear de 5.1 canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
ARC (Audio Return Channel,

Vídeo (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,

Vídeo (3D):
Lado a lado 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Sobreposto 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Áudio: PCM linear de 5.1 canais: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital

Tomada para fones de ouvido
(suporta saída de Subwoofer)

Tomada digital óptica (PCM linear de dois canais, Dolby Digital)

do ambiente de rede. A taxa e a qualidade de comunicação de 10BASE-T/100BASE-TX não
estão garantidas nesta TV.)

Óculos 3D Passivos: TDG-500P

576p, 576i, 480p, 480i, formato PC

576i, 480p, 480i

, 127V) + 10W (8ohms, 100Hz, 10% THD*1, 127V)

1

, 127V) (KDL-55W955B)

480p, 480i

Canal de Retorno de Áudio

) (somente HDMI IN 2)

ÓculosSimulView™ Passivos: TDG-SV5P

Temperatura de operação 0 ºC – 40 ºC
Umidade de operação 10 % – 80 % RH (sem condensação)

32

Nome do modelo KDL- 65W955B 55W955B
Alimentação e outros

Requisitos de alimentação 110 V - 220 V AC, 60 Hz
Consumo de

energia

Tamanho da tela*

Resolução do monitor 1.920 pontos (horizontal) × 1.080 linhas (vertical)

Dimensões*

Peso*

*1 Distorção Harmônica Total.
*2 Os valores de tamanhos de tela, dimensões e pesos são aproximados.

• A disponibilidade dos acessórios opcionais depende do país/região/modelo de TV/estoque.

• Projeto e especificações técnicas sujeitos a alterações sem aviso prévio.

• Este aparelho de TV incorpora MHL 2.

em uso 164 W 134 W
em standby Menos de 0,2 W com 127 V AC e menos de 0,3 W com 220 V AC

(polegadas medidas

2

com pedestal
(mm)

sem pedestal
(mm)

padrão de furo
para montagem
na parede (mm)

tamanho do
parafuso para
montagem na
parede (mm)

2

com pedestal
(kg)

sem pedestal
(kg)

2

diagonalmente)

Aprox. 163,9

(cm)

64,5 polegadas
(classe 65)

1.461 × 915 × 323 1.239 × 791 × 251

1.461 × 877 × 101 1.239 × 753 × 92

400 × 300 300 × 300

M6 (comprimento: consulte o diagrama na página 34.)

30 20,2

29.,2 19,5

Aprox. 138,8
54,6 polegadas
(classe 55)

33

Informações Adicionais

Instalando a TV na parede

Suporte de parede

Parafuso

8 mm - 12 mm

2

1

2

2

Este manual de instruções desta TV mostra apenas os passos sobre como preparar a instalação da TV
antes de instalá-la na parede.

A sua TV pode ser montada em uma parede utilizando um suporte de parede (não fornecido)
embalado em separado. Se o pedestal estiver instalado na TV, remova-o. Consulte a página 11
(Desmontando o pedestal da TV).
Prepare a TV para a instalação do suporte de parede antes de realizar as conexões dos cabos.

Para proteção do produto e por razões de segurança, a Sony recomenda veementemente que a
instalação da sua TV na parede seja realizada por profissionais qualificados. Não tente instalar
por conta própria.

• Siga as instruções do manual fornecido com o suporte de parede do seu modelo. É necessária
experiência suficiente para instalar esta TV, especialmente para determinar a resistência da parede
que irá suportar o peso da TV.

• O comprimento do parafuso do suporte de parede difere de acordo com a espessura do suporte
de parede. Veja a ilustração a seguir:

• Certifique-se de guardar os parafusos e o pedestal removidos em um lugar seguro até o momento
de utilizá-los novamente. Mantenha os parafusos fora do alcance das crianças.

~

• Leia o folheto de segurança fornecido para informações de segurança adicionais.

1 Remova os parafusos da parte traseira da TV.

34

2 Antes de instalar o suporte de parede, fixe os espaçadores para montagem na parede (fornecidos

Espaçador para montagem na
parede (longo) (M6) (fornecido
com a TV)

Espaçador para montagem na
parede (curto) (M5) (fornecido
com a TV)

com a TV) na parte traseira da TV (para deixá-la paralela à parede).

1

2

2

2

~

• Certifique-se de fixar o espaçador para montagem na parede quando fixá-lo na TV.

• Se utilizar uma parafusadeira elétrica, ajuste o torque de aperto em aproximadamente 1.5 N·m {15
kgf·cm}.

Informações Adicionais

35

Instalando a TV em uma parede ou área fechada

Deixe no mínimo este espaço ao redor do aparelho.

Instalação com pedestal

10 cm

30 cm

10 cm

6 cm

Instalação na parede

Deixe no mínimo este espaço ao redor do aparelho.

10 cm

10 cm

10 cm

30 cm

Nunca instale a TV conforme a seguir:

Circulação de ar bloqueada. Circulação de ar bloqueada.

Parede Parede

Certifique-se de que a TV tenha uma circulação de ar adequada. Deixe um espaço suficiente ao redor
da TV conforme mostrado nas ilustrações a seguir.

~

• Uma circulação de ar inadequada pode causar um superaquecimento na TV e, consequentemente,

danificar a TV ou provocar um incêndio.

36

Modelo: KDL-65W955B / 55W955B

© 2014 Sony Corporation Impresso no Brasil

Rua Werner Von Siemens, 111 - Prédio 1

Condomínio e-Business Park - Lapa

CEP 05069-010 - São Paulo - SP

4531420131
